Номинальное переменное напряжение 0,66/1 кВ Номинальная частота 50 Гц Индуктивное сопротивление 0,095 Ом/км Активное сопротивление 4,63 Ом/км Токовая нагрузка ВВГнг 5х4Длительно-допустимые токовые нагрузки В нормальном режиме работы при 100% коэффициенте нагрузки в воздухе 33 Ампер на земле 43 Ампер В режиме перегрузки в воздухе 38 Ампер на земле 49 Ампер | Мощность ВВГнг 5х4Максимальная мощность при прокладке: В воздухе, напряжение 220В 7,00 кВт В земле, напряжение 220В 9,00 кВт В воздухе, напряжение 380В 22,00 кВт В земле, напряжение 380В 28,00 кВт |

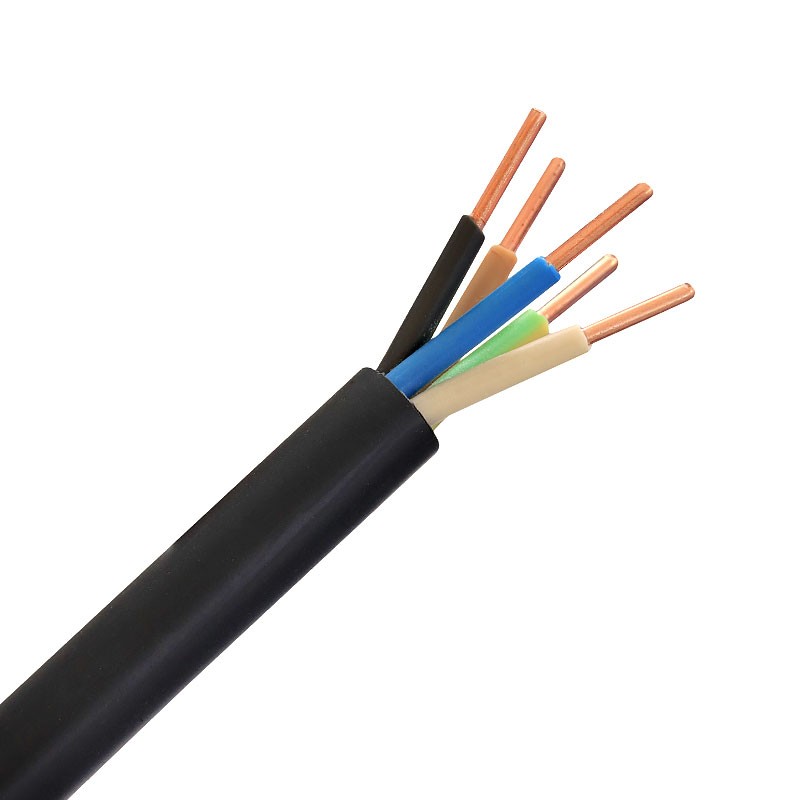

ВВГ 5х4 — все технические характеристики силового медного кабеля
Кабели ВВГ других конструкций смотрите здесь!Кабель марки ВВГ 5х4 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.
Характеристики кабеля ВВГ 5х4
по ГОСТ 31996-2012
Кабель ВВГ 5х4 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:
- напряжение сети не более 1000 В;
- частота сети не более 50 Гц.
Расшифровка обозначения кабеля ВВГ 5х4
- В — «винил», изоляция выполнена из пластиката поливинилхлорида;
- В — «винил», оболочка выполнена из пластиката поливинилхлорида;
- Г — «голый», в кабеле отсутствует броня;
- П (при наличии) — плоская конструкция кабеля;
- 5 — количество жил;
- 4 — площадь сечение одной медной жилы, мм2.
Основные технические характеристики кабеля ВВГ 5х4
Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.
Наименование характеристики | Ед. изм. | Значение |
---|---|---|
ГОСТ | — | ГОСТ 31996-2012 |
Класс жилы по ГОСТ 22483-2012 | — | 1 |
Код ОКП | — | 35 2122; 35 3371 |
Класс пожарной опасности | — | О1.8.2.5.4 |
Диапазон температур эксплуатации | °С | от -50 до 50 |
Минимальная температура монтажа | °С | -15 |
Продолжительность эксплуатации | лет | 30 |
Напряжение сети | В | до 1000 |
Частота переменного тока в сети | Гц | 50 Гц |
Допустимое растягивающее усилие | Н | 600 |
Максимально допустимая температура нагрева жил при КЗ | °С | 160 |
Продолжительность короткого замыкания, не более | с | 5 |
Расчетная масса (вес) кабеля, 0,66 кВ | кг/км | 349 |
Расчетная масса (вес) одного метра кабеля, 0,66 кВ | кг/м | 349/1000 |
Расчетная масса (вес) кабеля, 1 кВ | кг/км | 400 |
Расчетная масса (вес) одного метра кабеля, 1 кВ | кг/м | 400/1000 |
Допустимый радиус изгиба | мм | 152 |
Допустимая токовая нагрузка при прокладке на воздухе | А | 36 |
Допустимая токовая нагрузка при прокладке в земле | А | 47 |
Допустимый ток односекундного короткого замыкания | А | 0.![]() |
Объем горючей массы | л/км | 202 |
Сопротивление изоляции жил | МОм/км | 10 |
Толщина изоляции жил, 1 кВ | мм | 1 |
Толщина изоляции жил, 0,66 кВ | мм | 0.7 |
Масса цветного металла | г/м | 178 |
Максимальная мощность при прокладке в воздухе, 220 В | кВт | 10.56 |
Максимальная мощность при прокладке в земле, 220 В | кВт | 13.79 |
Максимальная мощность при прокладке в воздухе, 380 В | кВт | 23.69 |
Максимальная мощность при прокладке в земле, 380 В | кВт | 30.93 |
Температура нагрева жил по условию невозгорания | °С | 350 |
Длительно допустимая температура нагрева жил | °С | 70 |
Допустимая температура в режиме перегрузки | °С | 90 |
Электрическое сопротивление жилы | Ом/км | 4.![]() |
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!
Конструктивные особенности ВВГ 5х4
В представленной ниже таблице отражены особенности конструкции кабеля.
Наименование характеристики | Ед. изм. | Значение |
---|---|---|
Количество жил | шт. | 5 |
Максимальный диаметр жилы | мм | 2.4 |
Наружный диаметр кабеля, 0,66кВ | мм | 13.7 |
Наружный диаметр кабеля, 1 кВ | мм | 15.2 |
Максимальный вес | кг/м | 0.4 |
Материал жилы | — | Медь |
Материал изоляции | — | ПВХ |
Материал оболочки | — | ПВХ |
Тип конструкции жилы | — | ок |
Варианты конструкции жил:
- ок — однопроволочная жила;
- мк — многопроволочная жила.
Скачать чертеж кабеля ВВГ 5х4 в формате DWG (Autocad)
Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 5х4 в редактируемом формате программы Autocad, напишите нам!
|
Кабель силовой ВВГнг 5х4 кв.мм медный 0,66 кВ с ПВХ изоляцией негорючий
Технические характеристики ВВГнг 5х4,0
- Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
- Испытательное переменное напряжение 3 кВ частотой 50 Гц
- Время выдержки при испытании 10 мин
- Длительно допустимая токовая нагрузка 34 А на воздухе, 47 А в земле
- Допустимый ток односекундного КЗ 0,43 кА
- Сопротивление изоляции при 20 °С не менее 10 МОм·км
- Строительная длина не менее 450 м
- Маломеры в партии не более 20% кусками от 50 м
- Допустимая температура нагрева жил 70 °C
- Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
- Минимальный радиус изгиба 7,5 наружных диаметров
- Диапазон рабочих температур −50.
..+50 °C
- Срок службы не менее 30 лет с даты изготовления
Конструкция ВВГнг 5х4,0
- Пять однопроволочных круглых токопроводящих медных жил номинальным сечением 4,0 мм2, соответствующих 1 классу по ГОСТ 22483-2012.
- Изоляция жилы из ПВХ пластиката номинальной толщиной 0,7 мм.
- Оболочка из ПВХ пластиката пониженной горючести, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5 мм.
Массо-габаритные характеристики ВВГнг 5х4,0
- Расчетная масса (вес) 309,0 кг/км
- Минимальный барабан № 8 — 265 м
- Макс. длина в бухте 161 м
Кабель силовой ВВГнг 5х4 кв.мм медный 0,66 кВ с ПВХ изоляцией негорючий арт: ВВГнг 5х4 ГОСТ приобрести оптом в интернет — магазине Электро ОМ
Характеристики
Количество жил

Написать отзыв
Ваш отзыв:Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Заказать товар:
Через форму заказа на сайте
По телефонам:
Отправить на заявку на электронную почту:
Мы осуществляем отправку по РФ — СДЭК, Деловые линии, КИТ, Собственным транспортом (2 и 5 тн)
Бесплатная доставка по Екатеринбургу при сумме от 3000 руб — карта в разделе оплата и доставка
Кабель ВВГнг 5х4, цена, не горючий провод, VSE-E, Киев Украина

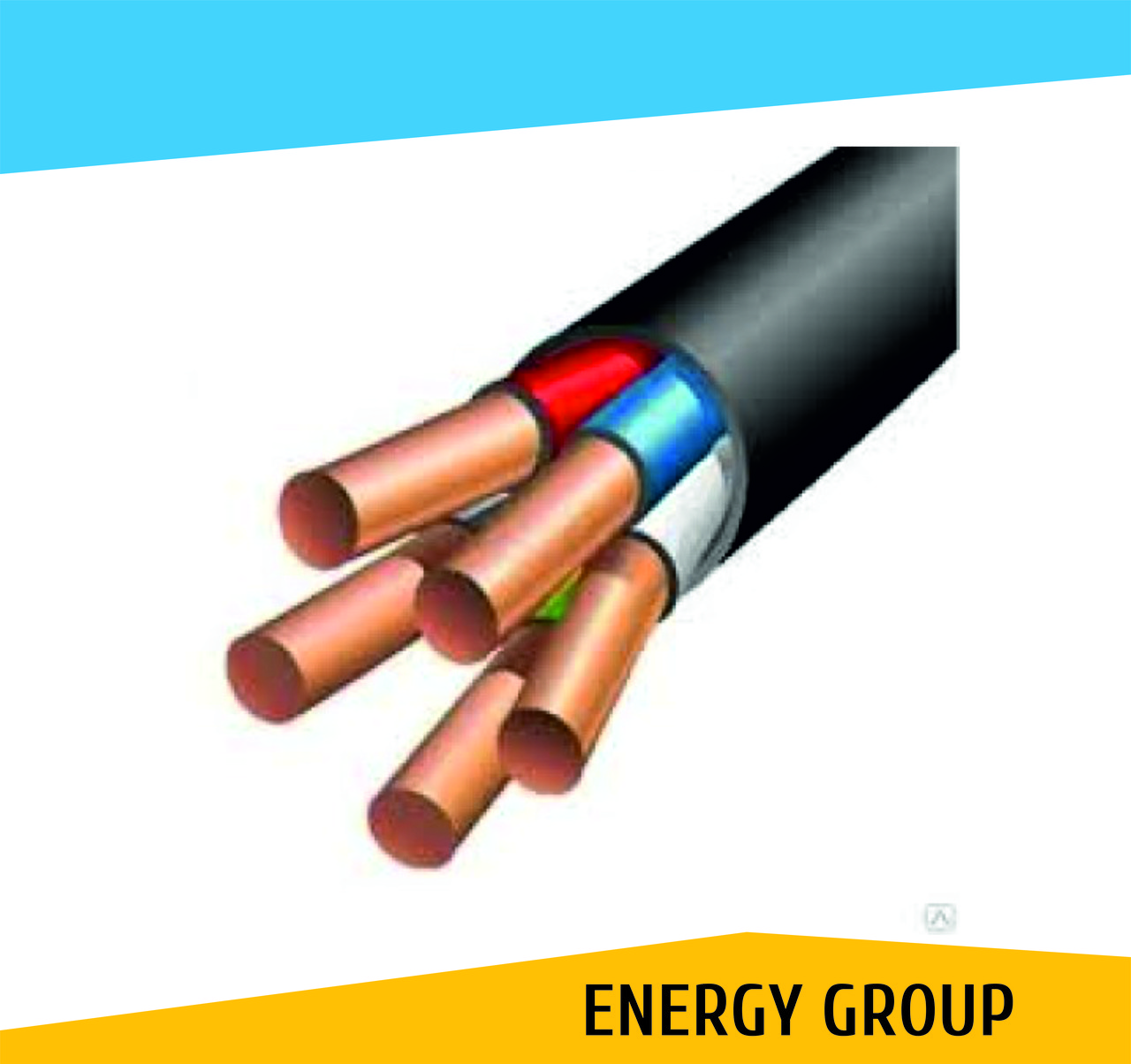

СИЛОВОЙ МЕДНЫЙ КАБЕЛЬ ВВГнг 5 4
Кабель ВВГнг 5*4 видео
Описание кабеля ВВГ нг 5х4:
Параметр | Описание |
Количество жил Материал Класс | Пять Медь 1-однопроволочная |
Материал изоляции | ПВХ-пластикат не распространяющий горение |
Сопротивление изоляции (Мом \км) Жилы, (Мом \км) | 10 4,61 |
Материал оболочки | ПВХ-пластикат не распространяющий горение |
Габаритные размеры ВВГ нг 5х4: | |
D кабеля (мм) | 11, 9 |
Сечение (мм2) | 4 |
Вес (кг/км) | 270 |
Тип барабана | Максимальная намотка на барабан, км |
№8 | 0,359 |
№10 | 1,394 |
№14 г | 2,617 |
№14 | 4,352 |
№16 | 7,002 |
№18 | 10,176 |
№20 | 11,533 |
№22 | 14,501 |
Применение ВВГнг 5х4
Низковольтный силовой кабель ВВГнг, это продукция, с помощью которой осуществляется обеспечение электроэнергией не передвижные установки (номинальное переменное напряжение соответствует 660 В или 1000 В), имеет широкий диапазон рабочих температур и влажности. Выпускается в нескольких климатических исполнениях. Его можно применять как в условиях холодного, умеренного климата, так и субтропического, тропического. Подходит для обеспечения электропитанием объектов, которые находятся в зоне подтопления, широко применяется в сырых, сухих и влажных помещениях, в кабельных экстакадах, тоннелях, полуэтажах, шахтах, производственных помещениях различного целевого назначения, там, где присутствует средняя или высокая коррозионная активность, по морю и по суше, над уровнем моря не выше 4300 м. Если есть необходимость проложить кабель по воздуху, то стоит помнить о том, что кабель типа ВВГнг 5х4 не терпит сильных механических повреждений во время эксплуатации. Пожароопасные помещения и взрывоопасные зоны – места, в которых также применяется силовой кабель ВВГнг 5*4 для прокладки осветительных сетей группами. Не имеет значение, какую именно трассу необходимо запроектировать и проложить. То есть в зависимости от потребности, применить силовой кабель такого типа есть возможность и для горизонтальных, вертикальных и наклонных трасс.
Необходимо соблюдать все вышеперечисленные условия, чтобы таким образом максимально увеличить срок эксплуатации и службы кабеля.
Выполнение ВВГнг 5х4
Медный силовой кабель типа ВВГнг имеет три главных составляющих своей конструкции. В первую очередь, это пять медных токопроводящих жил, однопроволочных, 1 класса (нелуженая медь). Каждая из токопроводящих жил заизолирована с помощью пластикатного поливинилхлорида. Этот материал пигментируется с помощью специальных красителей и таким образом маркирует жилы в зависимости от своей функциональной нагрузки. Цвет изоляции кабеля может быть белым или желтым, красным или малиновым, коричневым или черным и в других вариантах. Оболочка также представлена ПВХ-пластикатом защитного свойства. Характерное свойство медного кабеля ВВГнг силового — не распространять дальнейшее горение при прокладке пучками, если случилось возгорание одного из кабелей. Вид кабеля – округлый.
Характеристики ВВГ нг 5х4
Данный кабель работает при номинальном напряжении 660 кВ частотою 50 Гц.
Внешний диаметр кабеля ВВГнг составляет 11. 9 кв.мм
Его общая масса за 1 км – 270 кг
Разброс рабочих температур колеблется от -50 градусов Цельсия до +50 градусов Цельсия
Длительно работать ВВГнг могжет при температуре нагрева жил не выше 70 градусов. Вместе с тем в течение 8 ч подряд они выдерживают температуру нагрева в 80 градусов
Нагрузка при токах к.з на жилы составляет до 160 градусов
Не стоит осуществлять монтаж ВВГнг, если наружная температура менее – 15 градусов.
Использовать кабель 5х4 этой марки при правильной эксплуатации можно от 25 лет
Кабель ВВГНГ 5х4 цена
Самый большой ассортимент кабелей и проводов по низким ценам в интернет-магазине «Мега-кабель» (Киев). Доставка производится по всей Украине. Звоните, пишите, обращайтесь. Бесплатно проконсультируем. Заявленная на ВВГнг 5х4 цена действительна.
Кабель ВВГнг других сечений здесь! <<<
Рассчитать сечение кабеля ВВГнг или подобрать кабель для необходимой нагрузки вы можете в калькуляторе или по телефону у наших менеджеров
youtube.com/embed/c2vH814k5Xg» frameborder=»0″ data-mce-fragment=»1″/>
Автор: МЕГА КАБЕЛЬ
Эту страничку еще ищут в интернете по запросу: кабель ввг 5х4 цена киев.
Силовой кабель ВВГнг 5х4 в Минске и РБ
Описание ВВГнг 5х4 |
|
ВВГнг 5х4 — силовой кабель, используемый при передаче и распределении электроэнергии в стационарных устройствах на номинальное переменное напряжение 660В и 1000В частотой 50Гц. | |
Расшифровка ВВГнг 5х4 |
|
В — изоляция жил из поливинилхлорида; В — оболочка из поливинилхлорида; Г — голые жилы без внешней защиты; нг — пониженная горючесть. Кабель ВВГнг 5х4 имеет медные проводящие ток жилы, изоляцию и оболочку из ПВХ пластиката пониженной горючести. |
|
Технические характеристики ВВГнг 5х4 |
|
Рабочая температура, °С | от -50°С до +50°С |
Максимальная температура нагрева жил, °С: |
|
Длительность короткого замыкания | не более 5 секунд |
Минимально возможный радиус изгиба кабеля при установке: |
|
Эксплуатационный срок | 30 лет |
Гарантийный срок службы | 5 лет |
Допустимый период хранения: |
|
Кабель ВВГнг 5х4 соответствует требованиям стандартов ГОСТ 31996-2012 «Кабель силовые с пластмассовой изоляцией на номинальное напряжение до 0,66; 1 и 3 кВ . Общие технические условия» и ТР/ТС 004/2011 «О безопасности низковольтного оборудования».
Купить кабель ВВГнг 5х4 компании «ЭлектроКабельКомплект» можно оформив заказ онлайн или позвонив по телефонам, указанным на сайте.
4.4 5.0 5Ваш голос принят
Вы уже голосовали
Оцените: ВВГнг(А) 5х4-0,66

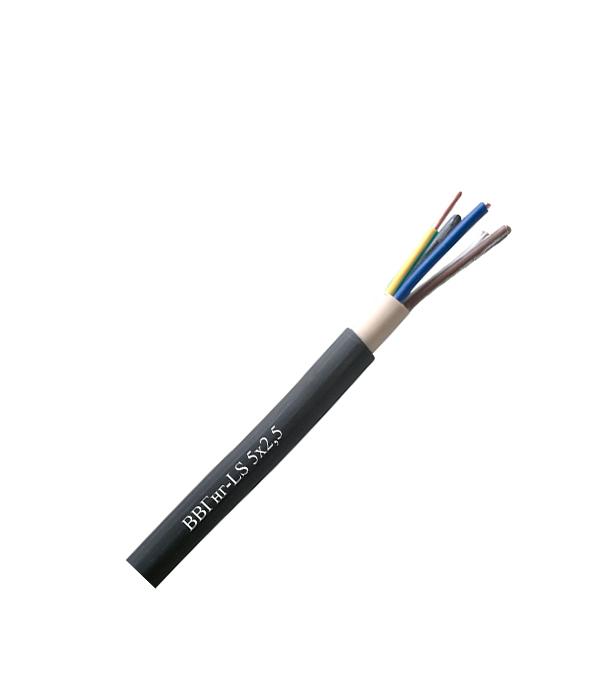

Кабель ВВГнг LS 5х4 мм2
Кабель ВВГнг LS 5х4 мм2 — сокращенная маркировка кабеля силового с 5 медными жилами сечением 4 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГнг(А)-LS 5*4 .
Кабель ВВГнг(А)-LS 5х4 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГнг-LS 5х4 является аналогом (заменой) следующих импортных кабелей: NYY-J 5*4 , NYY-O 5х4 , CYKY 5х4 , NYM 5*4.
Расшифровка маркировки ВВГнг(А)-LS 5х4
В — Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В — Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г — Не имеет брони.
нг — ПВХ пластикат пониженной пожарной опасности.
(А) — Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS — Кабель имеет пониженное дымовыделение при горении (тлении).
5 — Количество токопроводящих жил.
4 — Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) — Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) — Жила выполнена в многопроволочном исполнении.
(0,66) — Кабель рассчитан на напряжение 660 Вольт.
(1) — Кабель рассчитан на напряжение 1000 Вольт.
Конструкция кабеля ВВГнг(А)-LS 5х4
1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция — из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3. Заполнение — из ПВХ композиции пониженной пожарной опасности.
4. Оболочка — из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.
Применение кабеля ВВГнг-LS 5*4
Кабель силовой медный ВВГнг-LS 5х4 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 47 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS 5х4 используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS 5*4 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
Технические характеристики провода ВВГнг-LS 5*4 Москабельмет
Производитель | Москабельмет |
Тип | ВВГнг-LS |
Материал | медь |
Сечение | 4 мм2 |
Номинальное напряжение | 1 кВ |
Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Уточняйте информацию у менеджеров!
1. Способы доставки
до 100 кг | до 300 кг | до 500 кг** | Постаматы и ПВЗ PickPoint | |
Москва | 390 руб | 500 руб | 900 руб | 200 руб |
МО, область | 390 руб* | 500 руб* | 900 руб* | 200 руб |
Регионы, РФ | 450 руб | |||
Самовывоз |
Выдача товара до 20:00, Раменский район, Михайловская слобода, Старорязанская улица, д. Пункт выдачи по адресу: Москва, Рязанский проспект, д.79 (пн-вс с 09:00 до 20:00) |
* каждый 1 км за МКАД дополнительно 30 руб
** полная информация по доставке крупногабаритных грузов смотрите в разделе Доставка и оплата
2. Способы оплаты
Банковской картой онлайн на сайте ЮMoney (Я.Деньги)
Наличными курьеру QIWI кошелек
Сбербанк-онлайн WebMoney
Безналичный расчет
Вы можете вернуть товар, если был обнаружен производственный брак, дефекты и прочие повреждения. Срок возврата осуществляется в течение 14 дней с даты покупки товара.
Возврат товара осуществляется в полном соответствии с законодательством РФ, включая Закон о Правах Потребителя.
Подробная информация о возратах и обмене
Прокладка силовых электрических кабелей.

Стоимость прокладки кабеля в Москве и Московской области зависит от типа монтажа, объема работ и сложности поставленной задачи. Компания «Электрики-МСК» предлагает полный комплекс услуг по прокладке силовых кабелей и электромонтажа. Использование современных технологий и оборудования, а также высокая квалификация наших сотрудников позволяют нам устанавливать приемлемую стоимость прокладки кабеля и гарантировать безупречное качество выполнения поставленных задач.
Стоимость прокладки силового кабеля и виды работ
Стоимость прокладки силовых кабелей напрямую зависит от выбранного способа прокладки. Сотрудники компании «Электрики-МСК», имеющие приемные группы на все виды работ, выполняют:
- Наружная разводка кабеля, стоимость которой существенно ниже по сравнению с ценой скрытого монтажа … В этом случае провод крепится скобами и зажимами.
- Скрытый монтаж.Прокладка кабеля, цена которого указана в нашем прайс-листе, предполагает прорезку стен и прокладку кабеля в г / к перегородках.
Проволока будет скрыта от посторонних глаз, вне досягаемости детей и домашних животных.
- Прокладка кабеля в кабельном канале. Оптимальный вариант для офиса, торгового центра, дачи: кабель помещается в специальный бокс, и хозяин помещения без труда может добавить в кабельный канал дополнительный провод или отремонтировать проводку.
- Траншейная прокладка силового кабеля (конкретный способ подземной прокладки силового кабеля описан в проекте).
- Монтаж ВЛ с фарфоровыми изоляторами и растяжками.
- Прокладка слаботочных кабелей (телефонные, телевизионные, сигнальные провода и др.).
Прейскурант на монтаж кабеля:
П / п № | Наименование работ | Шт. | Кол-во | Цена за шт.(руб.) |
Подготовительные работы | ||||
1 | Продольная резка (бетон) 20х20 мм. | г. | 1 | 270 |
2 | Стеновая скола (кирпич) 20х20 мм.![]() | г. | 1 | 220 |
3 | Стеновая резка (штукатурка) 20х20 мм. | г. | 1 | 170 |
Прокладка кабелей, коробов, гофр | ||||
1 | Монтаж гофры, трубы ПВХ под хомут | м. | 1 | 40 |
2 | Монтаж гофры, трубы ПВХ без хомутов | м. | 1 | 30 |
3 | Монтаж коробки (кабельного канала) электротехнической | м. | 1 | 50 |
4 | Установка эл. ящики (бетонные) | м. | 1 | 50 |
5 | Прокладка эл.кабели до 4мм2. | г. | 1 | 35 |
6 | Протяжка кабеля в гофре | м. | 1 | 15 |
7 | Прокладка силового кабеля до 10 мм2.![]() | г. | 1 | 60 |
8 | Прокладка силового кабеля более 10мм2. | г. | 1 | немецкий дог |
9 | Прокладка кабеля в кабельном канале от 4мм2 до 10мм2. | г. | 1 | 40 |
Выезд мастера (в пределах МКАД) бесплатно | ||||
Выезд мастера (до 25 км от МКАД) — 800 руб. | ||||
Выезд мастера (от 25 км от МКАД) — 800 руб. + 30 руб.за 1 км. с МКАД | ||||
Минимальная стоимость электромонтажных работ по Москве | 3000 руб. | |||
Минимальная стоимость электромонтажных работ по Московской области | от 3000 руб. | |||
Коэффициент для работы более 3 метров | 1,3 |
Монтаж электрических кабелей выполняется в строгом соответствии с требованиями Правил монтажа электроустановок квалифицированными специалистами. На все виды работ предоставляется долгосрочная гарантия. При необходимости наши сотрудники помогут в процессе подготовки проектной документации и получения необходимых разрешительных документов, а также помогут приобрести все необходимое оборудование и расходные материалы.
Блок питания играет важную роль в жизни человека. Он доставляется в каждый дом или офис с помощью силовых кабелей. А потом внутренняя разводка обеспечивает электричеством отдельные комнаты. Прокладка и монтаж кабеля осуществляется разными методами.У каждого метода есть свои требования. Например, температура в помещении должна быть от -20 ° С до + 40 ° С.
Основные сведения по монтажу проводов
Основным моментом при выполнении электромонтажных работ является не только наличие проектной документации, составленной правительством. агентства … Прокладка кабеля должна выполняться в соответствии с определенными требованиями, которые зависят от места и условий прокладки.
Например, для наружных и подземных работ используются кабели особого типа. Вопросы проектирования и поиска места установки электрических сетей занимается инженер-проектировщик. При этом он должен учитывать не только варианты безопасной укладки, но и личные предпочтения заказчика. Рассмотрим подробнее способы прокладки кабелей.
Outdoor
Специалисты говорят, что это самый дешевый и быстрый способ … Если провод повредится, то его ремонт не потребует больших усилий. Кабель крепится к стенам с помощью специальных кронштейнов.Этот метод не пользуется большой популярностью, поэтому встретить его можно редко.
Скрытая разводка проводов
Перед установкой кабеля необходимо проделать канавки в стенах.
Этот процесс заключается в создании ширины, которая зависит от типа укладываемого шнура. Такой способ придает комнате не только аккуратный вид, но и вполне безопасен. У него есть свои положительные и отрицательные стороны. К плюсам можно отнести:
- отсутствие проводов на стенах;
- недоступность для детей и животных;
- защита провода от влаги и механических повреждений.
Установщики отмечают только один недостаток этого метода. При сверлении высока вероятность наткнуться на кабель. Чтобы этого не случилось, у вас должен быть проект блока питания. Повреждение провода затрудняет ремонт.
Прокладка в коробке
Прокладку проводов и кабелей таким способом можно встретить в офисных помещениях, загородных домах, магазинах и на предприятиях.
Ящики бывают двух типов: с открывающейся крышкой и герметичные.Для придания более приятного внешнего вида дополнительно приобретаются уголки и тройники. Этот метод не требует много времени и сил. Размер коробки зависит от количества укладываемой проволоки. При необходимости можно легко получить доступ к кабелям и провести ремонт.
Подземная прокладка
Прокладка силового кабеля таким способом требует значительных средств на земляные работы. Кабель можно проложить через специальный туннель или просто закопать. Причем степень его защиты зависит от проекта электроснабжения.
Также следует учитывать условия эксплуатации кабеля. Земляные работы ведутся вручную или с помощью техники (в зависимости от того, насколько глубока траншея).
Воздушная прокладка
Монтаж электропроводки осуществляется по воздуху от столба к столбу двумя способами:
- на фарфоровых изоляторах — подключение от столба к дому осуществляется с помощью фарфорового изолятора;
- с помощью натяжки — укладка и установка провода происходит при помощи шнурка, троса, стяжки и зажимов.Первое устройство служит для подключения кабеля и регулировки степени натяжения. Его размер и толщина зависят от веса и длины кабеля. Чтобы доставить его к вершине столба, используется ремень и когти.
Температура прокладки
Любые кабели прокладываются только при положительных температурах, независимо от типа изоляции и напряжения. Если возникнет необходимость установки при отрицательной температуре, то грунт предварительно следует прогреть. Зачем это делается?
Бумажная изоляция пропитана специальным маслом, которое теряет вязкость и смазывающую способность под воздействием отрицательных температур.Если его не нагревать, в местах перегиба кабеля могут образоваться трещины. Кроме того, кабельный компаунд не будет смазывать бумагу, а будет склеиваться, что приведет к ее разрыву. В любом случае отрицательные температуры повлияют на разрушение материала и, как следствие, приведут к снижению диэлектрической прочности.
Допускается прокладка кабелей в помещениях без обогрева. Причем температурный диапазон от минус двадцати до нуля градусов по Цельсию.
Установка кабельной муфты
Рассмотрим наиболее популярные типы этих элементов и их назначение.
Защитят муфту от механических повреждений. Другой тип — линейные муфты. Они служат для ограничения перепада уровней в силовых кабелях с пропитанной бумажной изоляцией.
Заключение
Чтобы обеспечить электричеством здание или сооружение, необходимо правильно проложить силовые кабели. Для этого существует множество способов, например, подземный и воздушный. Также существуют способы установки в помещении. Монтаж кабелей происходит после составления проектной документации.К этой процедуре привлекаются инженеры-конструкторы. Весь процесс контролируется государственными органами в сфере электроснабжения. Соединительными элементами служат разные. Они могут соединять оба кабеля между собой, а также присоединяться к различным электроприборам большой и малой мощности.
Итак, мы выяснили, как осуществляется монтаж электрокабелей и проводов.
Должность: | ||
Монтаж кабельного ввода | ||
Демонтаж стыка в земле | ||
Подключение кабеля питания (0.4 кВ) большого сечения (от 10 кВ / мм) до вводного силового щита | ||
Прокладка кабеля на подвесном лотке сечением от 16 до 95 мм2 | ||
Прокладка кабеля на подвесном лотке сечением от 95 до 150 мм2 | ||
Прокладка кабеля в траншее, 800 мм на один кабель (грунт, кирпич или ПВХ) | ||
Земляные работы ручные | От 5000 руб. |
Если вам необходимо проложить силовой кабель, вы можете заказать эту услугу у специалистов ООО «СИП Дрель». Для Вас мы готовы взять на себя реализацию проекта любой сложности и гарантировать приемлемую цену на наши работы. География нашей деятельности охватывает Москву и область. Прокладка силового кабеля может производиться по-разному в зависимости от специфики вашего проекта. Есть два способа укладки — открытый и закрытый. Как следует из названия, силовые кабели можно прокладывать в земле или в воздухе.
Самым сложным является прокладка силового кабеля в земле, так как необходимо правильно определить глубину безопасной прокладки и оптимальную для решения конкретной задачи тип кабеля. Специалисты нашей компании имеют большой опыт и готовы рассчитать для любого проекта эффективные способы его реализации. Также к преимуществам компании «СИП дрель» можно отнести:
- оперативность в обслуживании приложений;
- высокое качество работы;
- наличие системы скидок в зависимости от объема заказов;
- с предоставлением гарантии на выполненные работы сроком на 24 месяца.
Качественно и быстро проложим силовой кабель
Свяжитесь с компанией «СИП Дрель», если Вас интересует высокий уровень сервиса и выгодные ценовые предложения. Имеющееся у нас специальное оборудование и дополнительное оборудование позволяют выполнять любые работы в короткие сроки. Стоимость прокладки кабеля питания, которую мы установили, является среднерыночной, а предлагаемые скидки позволяют нам сделать ее еще более выгодной для вас.
У вас есть возможность заранее узнать, во сколько вам обойдется реализация проекта прокладки кабеля.Для этого вам необходимо связаться с представителями коммерческого отдела компании, которые смогут все просчитать всего за 5-10 минут. Сегодня кабель можно прокладывать не только на свободных участках. Наше оборудование позволяет прокладывать силовые коммуникации под дорогами и строительными площадками без нарушения их целостности. Таким образом, мы помогаем нашим клиентам минимизировать затраты на установку инженерных сетей, поскольку им не нужно платить за восстановление наземной инфраструктуры, как это обычно бывает при рытье траншей.
Готовы сделать заказ?
Введите свой номер телефона, комментарий, и наш специалист свяжется с вами!
EcoTechnologyGroup проводит прокладку силовых кабелей. В работе используются современные технологии и оборудование. Все работы выполняются оперативно с учетом особенностей ландшафта и обеспечения защиты коммуникаций от механических и температурных воздействий.
Специалисты проводят монтаж силовых проводов разных типов, классифицируемых по ряду критериев:
- материал сердечника;
- номинальное напряжение;
- конструктивных особенностей;
- диапазон рабочих температур и т. Д.
Способы прокладки кабеля
- На лотках. Такая технология монтажа обеспечивает эстетичный вид сети, защиту от агрессивных сред и влаги. Выбор лотка осуществляется с учетом веса и сечения коммуникаций.
- В окопе. Готовится канал для прокладки сети в земле. Далее производится засыпка снизу и засыпка сверху. В траншее допускается 6 проводов.
- В трубах. Они защищают сети от повреждений. Технология применяется для организации кабельных трасс в местах с неблагоприятными условиями (на агрессивных почвах, неровных поверхностях и т. Д.).
- На путепроводах. Конструкции используются для прокладки коммуникаций в условиях вечной мерзлоты, в агрессивной среде.
- В специальных каналах … Они изготавливаются из кирпича или железобетона и надежно защищают электропроводку от механических повреждений.
- В канализационных сооружениях… Этот метод обеспечивает защиту от механических воздействий, подвижек грунта, электромеханической коррозии, перепадов температур.
Осуществляем монтажные работы по Москве и Московской области:
Цены на прокладку кабеля
Наименование видов работ | Единица изм. | Кол-во | Стоимость установки за единицу |
---|---|---|---|
Прокладка кабелей до 35 кВ с креплением патч-скобами, вес 1 м кабеля до 1 кг | м | 1 | 260 |
Прокладка кабеля до 35 кВ в проложенных трубах, блоках и коробах массой 1 м кабеля до 1 кг | м | 1 | 100 |
Прокладка двух-четырехжильного кабеля сечением жилы до 16 мм2 с креплением патч-скобами, планками с установкой ответвительных коробок | м | 1 | 295 |
Затяжка проводов в уложенные трубы и металлические гильзы первой одножильные или многожильные в общую оплетку, общее сечение до 35 мм2 | м | 1 | 65 |
Кабельная прокладка ВВГнг-LS 3х1.5 | м | 1 | 40 |
Прокладка кабеля ВВГнг-LS 3х2,5 | м | 1 | 40 |
Прокладка кабеля ВВГнг-LS 5х1,5 | м | 1 | 45 |
Прокладка кабеля ВВГнг-LS 5х2,5 | м | 1 | 45 |
Прокладка кабеля ВВГнг-LS 5х4 | м | 1 | 45 |
кабельная прокладка ВВГнг-LS 4х1.5 | м | 1 | 45 |
Кабельная прокладка ВВГнг-ФРЛС 3х1,5 | м | 1 | 40 |
Кабельная прокладка ВВГнг-ФРЛС 5х4 | м | 1 | 45 |
кабельная прокладка ВВГнг-LS 1×6 | м | 1 | 55 |
кабельная прокладка ВВГнг-LS 4х4 | м | 1 | 45 |
кабельная прокладка ВВГнг-LS 5х6 | м | 1 | 55 |
кабелеукладчик ВВГнг-LS 5х10 | м | 1 | 60 |
Этапы прокладки кабеля
- Подготовка конструкций к прокладке кабельной трассы.
- Прокатка и электромонтаж.
- Подключение жил и установка муфт.
- Защита сети от различных повреждений и прерывания связи.
- Засыпка траншей, закрытие лотков и каналов.
- Тестирование.
Как прокладывать электрические кабели, рекомендуем прочитать второй раздел ПУЭ 6. «Устаревшая» версия. Положения, перечисленные в документе, носят рекомендательный характер… Тех, кто выполняет требования по прокладке электрических кабелей, обязательно избежать нарушений. Информация изложена в одном документе, осталось прочитать. Посмотрим, как проложены силовые электрические кабели.
Как и где прокладывать кабель
Посмотрите сначала конец ПУЭ 6, развеивая сомнения. Бесконечный список согласований убедит читателей: перед глазами предстал настоящий документ, который видели руками многих строителей и чиновников. Новые требования могут появиться, но позже.ПУЭ 6 ЛЭП классифицирует:
- В первой части рассматриваются виды электропроводки, выбор, типовые условия: помещение, улица, чердак.
- Линии напряжением ниже 35 кВ (отдельно до / после 1 кВ).
- Линии напряжением ниже 220 кВ (в том числе кабели до 35 кВ).
- Воздушные кабельные линии (до / выше 1 кВ).
Первое, что обсуждает ПУЭ 6 (раздел 2), — это объем. Приведенные ниже требования должны выполняться для кабелей с фазными проводниками до 16 квадратных миллиметров.К сожалению, опущен, медь или алюминий брать. Делаем вывод: он подходит всегда, пока не будет доказано обратное. Рассмотрим сначала классификацию электропроводки:
- По характеру возникновения:
- Обрыв. Бывает стационарным, переносным, мобильным. Укладывается на открытом воздухе по поверхностям конструкций, между опорами. Попутно используются изоляторы, ролики, трубы, ящики, гильзы, плинтусы, столбы.
- Закрыто. Укладывается внутри стен: скрывается штукатуркой, бороздками, внутри бетонным (стены, пол, потолок) монолитом, с использованием пустот.
- Наружная проводка проложена вдоль внешних стен … Длина подвеса не более 100 метров (четыре пролета по 25 метров). Остальное касается воздушных линий, подземных коммуникаций.
Электрокабель разрешается прокладывать в полу санузла. Другой вопрос касается предусмотренных мер защиты (заземленная сеть). Дело ограничивается мелочами.
Электромонтаж внутри зданий
Среди общих требований указывается недопустимость прокладки ряда цепей напряжением до / выше 42 вольт за редкими исключениями (см. П. 2.1.16). Актуально для сегодняшней реальности, когда я хотел без ограничений осветить ванную комнату постоянными 12 вольтами. Благо, переходник на DIN-рейку продается за 800 рублей. Получается, что с одной веткой слияние запрещено. Сделайте домашнюю проводку от 12 вольт. Безопасен, позволяет использовать проводку с минимальным поперечным сечением.
ПУЭ 6 здесь дает ответ: использовать противопожарные разделительные перегородки между проводами. Намного любопытнее покажется требование о совместном прохождении фазных, нулевых (обратных) проводов (запрещено использовать соседние трубы).Сельчанам следует знать: кабель не прокладывают в горючих полостях, нишах деревянных стен … Используются ролики керамические изоляторы (расстояние до плоскости более 10 мм, либо путем размещения негорючего материала).
При открытой кладке расстояние от пола не менее 2,5 метров. Мы считаем, что в частных домах сельчане не соответствуют требованиям. Только для опасных зон. Они не обязаны снижать напряжение, укладываются в верхний предел в 42 вольта, размещая электрический кабель для внутренней прокладки на высоте двух метров.Но это возможно. Вспомните переходник на 12 вольт, вставьте в распределительный щит … Осветительные приборы точно хватит для обустройства деревенского дома. Для розеток использовать защищенную прокладку (кабельные каналы). При степени защиты коробки IP20 и выше высота не нормируется. Подключения допускаются в виде:
- опрессовка;
- клеммные колодки;
- сварка;
- пайка.
Кстати, голые скрутки запрещены даже для цепей заземления.Утеплитель стыков не хуже линейных участков. Далее очевидные требования: отсутствие напряжения, наличие узлов, соединений (специалисты по обслуживанию). Под обшивкой необходимо проложить негорючий кабель: многие монтажники забыли. YouTube выдаст сколько угодно историй: облицовка панелями ПВХ скрывает традиционный ПВА на несколько жил. Упомянутая часть ПУЭ неактивна, сам процесс установки не становится менее опасным.Выводы однозначны: делаем для себя (чтобы ничего не гарантировалось).
Таким образом, прокладка электрического кабеля в деревянном доме нарисована изобразительным искусством. Пригодится алюминиевая гофра. Понятно, что пластик не всегда подходит по причине отсутствия огнестойкости. Позаботьтесь о комфорте: алюминиевую гофру легко заземлить, что, безусловно, улучшает электромагнитную среду в доме, упрощает замену проводки и снижает риск возгорания. Как и другие металлические детали здания, обнуляются гильзы, трубы, кабельные каналы.Может служить экраном. Подробнее о нормах прокладки электрического кабеля см. В таблице. 2.1.3 ПУЭ 6, по особенностям укладки в разных климатических условиях (жара, сырость) многие правила прописаны в разделе 2.1.
Повышенное внимание уделяется пересечениям трубопроводов. Электрокабель укладывают, оставляя зазор не менее 5 см. Если вода в трубопроводе горячая или что-то легковоспламеняющееся (читай, газ), расстояние удваивается. Причем с каждой стороны перекрестка следует предусмотреть защиту 25 см от механических повреждений.На параллельном участке от трубопровода, кабеля расстояние принимают не менее 10 или 40 см в зависимости от наполнения (газ, керосин, горячая вода, пар).
Наружная разводка в здании
Правила прокладки наружной электропроводки
Наконец, любопытным будет цветовое кодирование электрического кабеля для наружной прокладки от подстанции:
- Желтый — фаза А.
- Зеленый — фаза B.
- Красный — фаза C.
- Синий — нулевой рабочий провод.
- С полосами желто-зеленого цвета — нулевой защитный провод.
- На резервной шине нанесены полосы, поперечные к основной.
Расцветка (немного) отличается от кабелей ПВС, которые не предназначены для протягивания трехфазных линий. Прокладка электрического кабеля в земле на даче осуществляется другими видами. Маркировка труб производится в соответствии с ГОСТ Р МЭК 61386.24, примеры кабелей подскажет ГОСТ 16442. В последнем документе будет указано, какая марка электрического кабеля не подходит для прокладки в земле.Тонкости установки обозначены ПУЭ 6, начиная с п. 2.3.83. Говорят, что кабельная линия лежит на высоте не менее 0,7 метра от поверхности. Снизу выполняется засыпка (песок, щебень), сверху слегка присыпается грунтом, свободным от разного рода мусора.
Выбор сечения проводки (жил кабеля)
Согласно ПУЭ 6 кабель делится на две категории по размеру сечения жил:
- В пределах 6 квадратных миллиметров для меди , 10 для алюминия выбирается из таблиц 1.3.4 и 1.3.5 напрямую. Что касается длительной эксплуатации.
- В противном случае, когда толщина сердечника больше, вам нужно умножить табличный ток на поправочный коэффициент 0,875 / √ TPV. Где TPV — относительная продолжительность активности оборудования в рабочем цикле. Проще говоря, оборудование меньше работает по промежутку времени, тоньше взять сердечник.
Обратите внимание, что цифры, указанные в таблице, широко цитируются в литературе без указания источника.ПУЭ 6 гласит: максимальный длительный ток жилы определяется типом кабеля (количеством жил в изоляции), рассмотренным выше способом прокладки. Сгруппировав данные, читатели легко выберут электрический кабель для прокладки по воздуху, под землей. Приятно, что параметры градуированы по типу изоляции, напряжению. Недостаточно объема для того, чтобы назвать информацию исчерпывающей, часть из них изъята из официального обращения в соответствии с действующим законодательством.
Стало сложно найти требования к сечению нулевого проводника трехфазного сетевого кабеля. ПУЭ 6 прямо говорит: должно быть не менее 50% фазы, иногда она увеличивается до 100%. Полезными будут поправочные коэффициенты для выбора ограничения тока в зависимости от температуры окружающей среды. Вы увидите, что в зависимости от условий сечение кабеля может быть уменьшено или, наоборот, должно быть увеличено. Поправочные коэффициенты вводятся для типа почвы.Это важно для желающих правильно проложить маршрут.
Читателям понравится таблица 2.1.1, в которой указаны наименьшие сечения проводников для меди и алюминия. При стационарной прокладке кабеля на роликах в помещении стоимость составляет не менее 1 квадратный миллиметр меди. Сила тока может достигать 17 А (шнуры ПВА с ПВХ изоляцией), примерно 3,7 кВт мощности. Хотел подключить светодиодную лампу с более тонкой секцией — невозможно. Мы предполагаем, что ПУЭ 6 вышел задолго до появления домашних версий источников в наших краях.Наверняка инженерам придется пересмотреть замеры, внести поправки в вид лампочек.
Кабельные блоки
Допустимый ток кабельных блоков широко обсуждается в зависимости от конструкции. Процесс установки описан в разделе 2.3 (теперь удален). Говорят, для кабельного блока подходят чугунные, бетонные, асбоцементные трубы. Подсчет количества каналов, структурирование осуществляется в соответствии с п. 1.3.20, и 15% (не менее 1 шт.) Выделяется в резерв (на случай необходимости прокладки дополнительной линии).
Глубина кабельных блоков выбирается согласно п. 2.3.84. В большинстве случаев это 0,7 — 1 метр. Есть предположения о сокращении расстояния до полуметра на участке длиной не более 5 метров. Это позволит правильно проложить каналы, которые должны иметь уклон 0,2% в сторону колодцев (глубина растет). При укладке учитываем: минимальное расстояние между линиями определяется напряжением, оно растет с увеличением.
Определение кабельных блоков замалчивается, поэтому у читателей, вероятно, возникнет вопрос размером с гору.Между тем конструкции образованы каналами разного типа, соединяющими колодцы. Благодаря конструкции подземная прокладка электрокабеля осуществляется без привлечения строительной техники. Главное, чтобы не вскрывались дорогие покрытия. Спорим, на площади есть что-то вроде кабельных каналов.
Аналогичная технология позволяет прокладывать кабель под руслом реки. Специальное подразделение пробуривает в земле дугообразный туннель, ведущий на противоположный берег.Кабель проложен внутри. При необходимости стены, конечно, армируют. Это дает возможность в дальнейшем беспрепятственно ремонтировать участок трассы, менять отдельные жилы (добавлять, заменять, удалять). Понятно, что подводные виды прокладки кабеля недоступны большинству частников, об этом нужно знать, если вам нужно пройти сложный участок.
Выход
Напоминаем, что указанный PUE 6 «устарел». По-прежнему можно руководствоваться при выполнении работ.Так же прокладка электрического кабеля в квартире осуществляется по документам, отмеченным доверием профессионалов.
условий и порядка выполнения работ. Как проложить силовой кабель? Прокладка силовых проводов
Прокладка силового кабеля в земле (траншеях) наиболее экономична. Для этого используются тросы, армированные стальными лентами с наружным покрытием из кабельной пряжи. В одной траншее может быть не более шести. Расстояние в свету между кабелями должно быть от 100 до 250 мм.Если кабели принадлежат разным организациям, то это расстояние увеличивают до 0,5 м.
Глубина примыкания кабеля до 35 кВ от планировочной отметки должна быть не менее 0,7 м, а с пересечением дорог — 1 м, но не менее 0,5 м от дна дренажной канавы. Если выдержать такие расстояния невозможно, кабели укладывают в трубы или отделяют друг от друга неагрессивной перегородкой.
Расстояния (габариты) от кабельных линий до инженерных сооружений и мест размещения объектов нормируются.Например, нельзя прокладывать кабели ближе 0,6 м от фундамента зданий; 0,5 … 1 м — от трубопроводов; 2 м — от теплотрассы; 3 … 10 м — от железных дорог; 1 м — от кювет дорог; 10 м — от оси крайнего провода и от опоры ВЛ выше 1 кВ; 1 м — от Опоры ВЛ до 1 кВ и др.
Если кабели пересекаются с инженерными сооружениями, то, исходя из размеров, установите механическую защиту кабелей. Чаще всего для этого кабель упаковывается в трубы.Эти трубы должны допускать замену кабеля без нарушения нормальной работы пересекаемой линии строительства.
Если кабели прокладываются раньше, чем возводится конструкция, то рядом с ними прокладывают пустые трубы для новых кабелей, когда вы повредите существующие.
В случаях, когда невозможно выдержать габариты, а также под прочным улучшенным покрытием, кабели упаковываются в трубы и блоки. Это наименее экономичный способ прокладки кабеля. Блоки комплектуются асбетобетонными и керамическими трубами или из специальных сборных железобетонных конструкций.
Блоки обеспечивают 10% запасных труб или каналов, но не менее одного. При повороте трассы и в местах перехода более 10 тросов устраиваются специальные колодцы. Такие же колодцы устраивают на прямых участках труб или блоков. Расстояние между ними зависит от допустимого усилия при обрыве кабеля.
В блоки длиной более 50 м укладывают некомпонентные кабели с утолщенной свинцовой герметичной оболочкой (например, SGT). На участках длиной до 50 м можно прокладывать армированные кабели без внешних покрытий.
В каналах должна быть проложена линия, имеющая более шести кабелей; И более 20 — в тоннелях. Сверху каналов ставятся съемные пластины. Вне зданий и в опасных установках каналы засыпают песком или землей.
В каналах глубиной 0,9 м кабели можно размещать внизу; В более глубоких каналах и туннелях — на кабельных сооружениях. Высота тоннеля должна быть не менее 1,5 … 1 м, а проход между конструкциями — не менее 1 м.Возможны локальные сужения проходов до 0,8 м при длине до 0,5 м. В тоннелях установлены устройства автоматического пожаротушения и оповещения о появлении дыма. Для борьбы с попаданием в водный тоннель выполняются автоматические дренажные механизмы и др.
Тоннели, в которых кроме кабелей есть другие коммуникации (водопровод, тепловая сеть и т. Д.), Называются коллекторами.
На всех кабельных сооружениях (тоннелях, каналах, коллекторах) разрешается использовать нечеткие кабели.В распределительных устройствах следует применять бронированные кабели с негорючим покрытием. Защитные кожухи из горючих волокнистых материалов на кабелях, проложенных в помещениях, не допускаются. Для предотвращения коррозии и лучшей теплоотдачи броню окрашивают в черный цвет.
Опорные конструкции для прокладки кабеля устанавливаются 0,8 … 1 м. Между необъятными кабелями с металлической герметичной оболочкой и опорными (крепежными) конструкциями проложены пергамент, каучукоид и др. Мягкие материалы.
В производственных помещениях кабели упаковывают так, чтобы они были доступны для ремонта, а в открытом виде, например, на лотках — для проверки.В местах, где возможно механическое повреждение, а также везде на высоте до 2 м, кабели защищены. В напольных и промежуточных покрытиях кабели упаковываются в трубы или коробки. Прокладка кабеля в строительных конструкциях («осадка») не допускается.
В остальном прокладка кабеля в производственном помещении аналогична кабельной разводке. Отличие заключается в том, что в этом случае используются не только кабели без армирования, но и кабели с броней без защитных чехлов из горючих материалов.К тому же сечение кабелей не ограничено. Прокладка кабеля под водой, например, на пересечении рек, каналов, заливов и т. Д. Выбирайте на участках с дном и берегами, мало подверженными эрозии. Кабели подключаются на 0,5 … 1 м. Подводные препятствия обходят или содержат траншеи и перевалы.
Кабели, пересекающие ручьи, их поймы и дренажные каналы, прокладываются в трубах, заложенных в землю. В этом случае используются те же кабели, что и при прокладке в земле.
Кабели без подводных труб проложены в свинцовой оболочке с броней из плоской или круглой проводки с внешним защитным покрытием. Кабели с резиновой (пластиковой) изоляцией и с герметичной винилитовой оболочкой. Не подходит для подводной прокладки кабелей с бумажно-масляной изоляцией и алюминиевой герметичной оболочкой.
При переходе через реки с быстрым течением необходимо использовать тросы с двойной броней из круглой проволоки, хорошо воспринимающие значительные растягивающие нагрузки. По медленным тросам с ленточной броней разрешено переходить по неудобным и неречным водам.Вывод кабеля из воды производится с запасом 10 … 30 м в трубы, в колодцы.
В высыхающих торфяных болотах для прокладки кабеля насыпают трассу из нейтральных грунтов по 1,5 м в обе стороны от крайних кабелей. Под кабелем и над ним должен быть слой грунта не менее 0,3 м. Небольшие водные ямы можно засыпать грунтом или пропускать их в насыпи или без настила. Можно прокладывать кабель в трубах, блоках или закрытых лотках над болотом 0.3 м над уровнем воды. Все эти конструкции крепятся к свае.
В районах вечной мерзлоты существует ряд неблагоприятных факторов: трещины, просадки, просадки, оползни и др. Прокладка кабелей на этих участках, а также при глубоком сезонном промерзании под землей: в траншеях (до 4-х кабельных), в насыпные, кабельные лотки, каналы и резервуары; или над землей; Открываются на поверхности (пневмоподвеска), в защитных боксах, над путепроводом, в галереях, на стенах и конструкциях инженерных сооружений и под постоянными пешеходными мостами.
Траншеи устраиваются в скалах (глубиной не менее 0,4 м), сухих песках и других грунтах с небольшими трещинами промерзания и слабым изгибом. В остальных случаях в траншеях необходимо использовать кабели с алюминиевой герметичной оболочкой и максимально прочной броней из плоских проводов (APA, AACA).
Кабели из ленточной брони допускаются при выполнении ряда мероприятий по борьбе с неравномерным выносом грунта и трещинами промерзания: насыпь, устройство траншей с песчаным или гравийно-галечным грунтом, устройство дренажных каналов или щелей, кабельных трасс или озеленение. кустарник и снежинка.Все это очень дорого и кропотливо.
В населенных пунктах с активным развитием жук, балок и оползней кабели непосредственно в Земле вообще не прокладываются. Каналы и подземные лотки для кабелей делают водонепроницаемыми.
Прокладка кабелей с количеством кабелей до 20 изготавливается на деревянных, более 20 — на железобетонных перекрытиях. В особо сложных условиях (вечная мерзлота, полярная ночь и низкие температуры) кабели прокладываются по боковым поверхностям редукторов тепловых, водопроводных сетей и других устройств.
Мещеряков И.И.
Электроснабжение — наша основная задача!
Мы рады приветствовать Вас на сайте компании Elezar, одного из лидеров рынка электроэнергии Московской области. Более пяти лет «Элезар» успешно реализует подключение электроэнергии к объектам Москвы и Московской области от электросетей Московской объединенной электросетевой компании (МОЭСК). Наша цель — профессиональная помощь в подключении питания с минимальными потребительскими затратами.
Сегодня Elezar предлагает подключение частных домов и объектов малого, среднего и крупного бизнеса к сетям. МОЭСК . Опытный и слаженный коллектив команды профессионально и в короткие сроки решит все задачи, связанные с электроснабжением Ваш дом, дачу, садовый участок, Садоводческое Некоммерческое Партнерство (СНТ), Дачное Некоммерческое Партнерство (ДНП), Предприятия , Логистический комплекс, офис и любую другую индивидуальную и коммерческую недвижимость.
Электромонтажная компания «Елезар» — современное и динамично развивающееся предприятие.В 2009 году был открыт филиал в Новосибирске. Филиал компании производит подключения электроэнергии под ключ Для юридических и частных клиентов Новосибирска и Новосибирской области.
Наша специализация
Компания Елезар осуществляет комплексное сопровождение электромонтажных работ в Москве и Московской области. Наш профиль: увеличение, консолидация (смена собственника), восстановление просрочки, подключение питания и все, что с этим связано:
- технологический анализ,
- разработка плана мероприятий,
- индивидуальный дизайн-пакет документов
- обеспечение контроля над заявкой,
- получение договора о присоединении и что
- разработка проекта электроснабжения (детальная топографическая съемка),
- согласование проектной документации
- электрический компонент,
- ПНР,
- ввод электроустановки в эксплуатацию,
- оформление договора энергоснабжения
- инструктирующий покупателя (по желанию).
Чем полезно сотрудничество с электромонтажной компанией?
В процессе подключения объектов к электрическим сетям задействованы различные подразделения и органы управления: электрические сети МОЭСК, Энергосбыт, Энергонадзор, Мособлгаз, администрация города или сельского округа, экспертные лаборатории, контролирующие органы … и в каждом из этих случаев потребителю необходимо получить, подписать и заверить потребителя необходимые документы. Если хотя бы одно из многочисленных звеньев этой цепочки дает «сбой», потребитель попадает в тупик.Как обезопасить себя от потери времени в погоне за сотрудниками сетевых организаций, сил, непомерных затрат, наконец, кто придумает креативное решение?
Самое правильное в этом случае — обратиться в компанию-посредника, которая возьмет на себя обязанности по подключению дома или предприятия к электросетям, но ее нужно правильно выбрать. Предлагаем сотрудничество с компанией Elezar, где вам помогут получить все документы, необходимые для энергообеспечения объекта — в короткие сроки и по оптимальной цене.В некоторых случаях существует независимая документация от одного года до двух лет, специалисты Elezar смогут предоставить вам AB / забронировать готовый абонентский пакет через три или четыре месяца после вашего обращения в компанию.
Основные этапы нашей работы
Главное для любого потребителя получение разумных ТУ для подключения электроэнергии в электрических сетях МОЭСК . Для этого мы подаем заявку на электрические сети, в зону обслуживания которых входит ваш населенный пункт, и занимаемся всеми этапами производства.В течение декады вам будет хорошо известна вся необходимая информация о дежурной службе вашего энергообъекта.
В Елезар нужно привезти комплект документов на экспертизу. Базовый пакет Настраиваем и дополняем. Общий пакет технологического присоединения филиалов МОЭСК от нашей организации готов заключить договор по этапам сотрудничества и приступить к работе.
Сроки рассмотрения поданных заявок зависят от установленных технических обстоятельств, месторасположения объекта, значения запрашиваемой электроэнергии И, как правило, не превышают 45 календарных дней.В Елезаре действуют гибкие цены, предполагающие, в том числе, и экспресс-процедуру обработки заявок .
Итак, технические условия Получено (разрешительная документация) и завершен I этап контракта. После этого мы предлагаем второй этап II, связанный с непосредственным подключением электричества . Не менее ответственные моменты проект , estrase , согласование , построение сети , сдача электроустановки в эксплуатацию, включение — И доверять им следует от специалистов, имеющих профессиональный многолетний опыт работы.
Наши партнеры
Подключение электричества — процесс не только трудоемкий, но и достаточно продолжительный. Что делать, когда свет нужен не через несколько месяцев, а сейчас? В этом случае вам помогут генераторы и электростанции от компании DIEN-Systems, признанного лидера в области автономного электроснабжения.
Наша компания предоставляет широкий спектр работ по прокладке кабеля любой длины и в любых климатических условиях. Технологии прокладок совершенствуются день ото дня, и мы постоянно повышаем квалификацию наших инженеров, закупая лучшее оборудование и расходные материалы.В нашем арсенале есть работы как на крупных промышленных объектах с источниками до 40 кВт и длиной кабеля до 20000 м, так и в частных домах и квартирах.
Способы прокладки кабеля
Теперь нам доступны следующие способы прокладки кабеля:
1. Гофрированная труба из поливинилхлорида и металлических сплавов. Возможна установка как внутри помещения, так и снаружи, удобный и простой способ обойтись без массивных коробов и их многочисленных соединений. Возможна установка в любой плоскости, на полу, на потолке или стене, очень практичная система крепления.
2. Прокладка траншейного кабеля. Из названия понятно, что есть десантные работы, этот способ подходит для подключения электрических сетей различных зданий, предприятий, расположенных недалеко друг от друга, для подключения осветительных мачт на путях. Но есть ряд ограничений от таких работ, точнее запреты: запрещена прокладка кабеля там, где идет интенсивное строительство или земляные работы, где есть подвижный грунт, подземные течения (здесь более рекомендательный характер), там, где агрессивная почва химическая, физический состав может привести ее к разрушению Электрокабаж, у болота на глубине более метра и у грунтовых вод
3.Трубы — обычно используются там, где влажность превышает допустимые нормы. Сами трубы герметично скрывают кабель и позволяют использовать его как в бытовых условиях, так и в экстремальных (по степени влажности)
4. Коробка из ПВХ — самый известный способ разводки кабеля, легко монтируется, относительно дешево , отлично подходят для небольших помещений и частного сектора. Коробки имеют стандартные размеры и крепления, поэтому при необходимости вы всегда можете купить недостающую деталь или заменить сломанную
.Не всегда удается закрепить кабельную линию выше перечисленных способов.И тут в помощь приход «подвесного способа прокладки силового кабеля»
Что он? Подвешивание кабеля осуществляется с помощью различных опор, штатных столбов для освещения городских и загородных трасс, также возможна установка ЛЭП с нуля. Воздушная прокладка кабеля — единственно возможный метод в условиях жесткости частной или коммерческой застройки. Но здесь есть ряд подводных камней, проект следует правильно рассчитывать с учетом погодных условий местности.Сильные порывы ветра могут легко сломать или даже зацепить опоры электротрубки, а сильное обледенение может привести к обрыву кабеля. Специалисты НПО «Промелэкстроавтоматика» разработают правильный проект с учетом всевозможных рисков, подберут наиболее подходящий кабель с необходимым набором характеристик кабеля (морозостойкость, разрывное усилие, динамическое сопротивление). Заказывая прокладку кабеля в нашей компании, вы получаете лучшие условия и гарантию работы.
Монтаж силовой кабельной линии
Как известно, надежность электропроводной линии не в последнюю очередь зависит от качества прокладки и монтажа кабелей.При этом следует учитывать, что вес силового кабеля может быть значительным, а гибкость его невысока, поэтому установка ЛЭП требует привлечения большого количества человеческих ресурсов с опытом проведения подобных работ. Кабельные муфты и специальные уплотнения используются для соединения и концевой заделки силовых кабелей, а также для их подключения к электрическому оборудованию. Правильная обрезка концов кабелей, чистота и аккуратность при обрезке, соединении или заделке их во многом обеспечивается безотказной работой кабельных линий.Для обеспечения требований к качеству соединительных муфт, электромонтажных работ, имеющих высокую квалификацию (не ниже четвертого разряда) и прошедшие курсы, допускается установка муфт в нашей компании. Установщики имеют сертификаты на право установки муфт соответствующей категории. Сертификат продлевается с указанием инструктажа каждые три года. Опыт эксплуатации кабельных линий показывает, что кабельные линии, проложенные высококлассными специалистами на основе профессионально выполненного проекта, с учетом условий прокладки и исходных данных для расчета допустимого тока нагрузки, служат дольше и не теряют своих свойств.И что немаловажно, позволяет обслуживать электрооборудование (трансформатор, щитовую подстанцию, лежачий) и тем самым дает уверенность в бесперебойной работе энергосистемы. По окончании монтажа силового кабеля необходимо убедиться в целостности проложенных кабельных линий и произвести пусконаладочные работы в электролаборатории и испытание силового кабеля. Услуги электролаборатории предоставляются нашей организации как в комплексе с электромонтажными и пусконаладочными работами, так и отдельно для измерения параметров электросети и кабельных линий.Помните: все электрические и пусконаладочные работы должны выполняться с соблюдением правил техники безопасности.
Реализованные проекты
За последние несколько лет нашей компанией построен и введен в эксплуатацию ряд энергообъектов в Москве и Московской области.
Некоторые из наших заказчиков: ОАО «Крачка», завод Формолаин, Завод «Полиграфифинвест», завод «Евгений Бужеле Вайн», ООО «Русская Капарава», «Дворец правосудия» и комплекс зданий Правительства Московской области. .
Кабели, электропроводка и безопасность
Плохо смонтированные, неисправные или старые электрические установки представляют серьезную опасность поражения электрическим током или электрического пожара, которые могут быть фатальными.
Негабаритные электрические кабели — обычная опасность в старых домах. В старых домах могут потребоваться электрические кабели большего диаметра из-за повышенной нагрузки на электрические цепи, вызванной новыми электрическими устройствами или усилением. Даже в новых домах важно, чтобы кабели были достаточно большими, чтобы цепи могли соответствовать требованиям ожидаемого количества людей в доме и нести нагрузку на устройство.Вопрос цены кабеля, включая затраты на электромонтаж, здесь не в первую очередь.
Электрические кабели становятся небезопасными, если оголенные провода обнажены, они трутся или растягиваются о конструкционную сталь рамы или другие неровные края. Гвозди, шурупы и домашние вредители также могут повредить кабели, что может привести к сбоям в электросети, ударам или возгоранию. Очень важно убедиться, что электроустановки и арматура изолированы от домашних вредителей.
Вредители, связанные с вредителями, могут включать:
- мыши и крысы грызут изоляционную оболочку электрических кабелей и обнажают оголенные провода
- тараканы, мыши и муравьи гнездятся и вызывают сбои в работе электрооборудования
- в тропиках, местные муравьи наводняют электрические проводники, проводку, арматуру и приборы
- диких животных, обнаруживающих подземные кабели или нарушающих соединение земной колы.
Неправильная электропроводка тоже очень небезопасна. Электрические предохранительные выключатели и автоматические выключатели могут не работать должным образом, если электрическая арматура неправильно подключена, и это увеличивает риск поражения электрическим током и возгорания. Неправильная установка также может привести к возгоранию, а открытая бытовая электропроводка может стать серьезной угрозой безопасности.
Как правильно прокладывать электрические кабели, рекомендуем ознакомиться со вторым разделом ПУЭ 6. «Устаревшая» версия. Положения, перечисленные в документе, носят рекомендательный характер.Выполнение требований по прокладке электрических кабелей обязательно позволит избежать нарушений. Информация изложена в том же документе, ее еще предстоит прочитать. Посмотрим, как выполняется прокладка силовых электрических кабелей.
Как и где прокладывать кабель
Осмотреть сначала конец ПУЭ 6, развеять сомнения. Справочный лист согласования убедит читателей: перед глазами предстал настоящий документ, который видели руками многих строителей, чиновников. Новые требования могут появиться, но позже.ПУЭ 6 ЛЭП классифицирует:
- В первой части рассматриваются виды электропроводки, выбор, типовые условия: помещение, улица, чердак.
- Линии напряжением ниже 35 кВ (отдельно до / после 1 кВ).
- Линии напряжения до 220 кВ (в том числе кабели до 35 кВ).
- Воздушные кабельные линии (до / выше 1 кВ).
В первом излагается ПУЭ 6 (раздел 2) объем. Следующие требования должны выполняться для кабелей с последовательностью фаз до 16 квадратных миллиметров.К сожалению, опущены, медь или алюминий берут. Мы делаем вывод: это всегда подходит, пока не будет доказано обратное. Рассмотрим сначала классификацию электропроводки:
- По характеру расположения:
- Открытая. Бывает стационарно, переносно, передвижно. Выход на открытый воздух По поверхностям конструкций, между опорами. Попутно используются изоляторы, ролики, трубы, стержни, гильзы, цоколи, столбы.
- Закрыто. Внутри стен парно: скрыто штукатуркой, штрихами, внутри бетонным (стены, пол, потолок) монолитом, с использованием пустот.
- На внешние стены проложена внешняя проводка. Длина в подвешенном состоянии не более 100 метров (четыре пролета по 25 метров каждый). Остальное касается воздушных линий, подземных трасс.
Допускается прокладка электрического кабеля в полу ванной комнаты. Другой вопрос касается предусмотренных положений (заземленная сеть). Дело ограничивается мелочами.
Прокладка проводов внутри зданий
Среди общих требований указывается недопустимость прокладки рядом цепей напряжением до / выше 42 вольт за редким исключением (см. П. 2.1.16). Актуальная сегодня реальность, когда я захотел осветить ванную постоянным напряжением 12 вольт без ограничений. Благо адаптер на DIN-рейку продается за 800 руб. Оказывается, одну ветку совмещать запрещено. Сделайте разводку дома от 12 вольт. Безопасно, позволяет использовать минимальное сечение проводки.
ПУЭ 6 Вот и ответ: использовать неагрессивные разделительные перегородки между проводами. Гораздо более любопытным покажется требование стыковки следующих фаз, нулевых (обратных) проводов (запрещено использовать соседние трубы).Жителям села следует знать: кабель не упакован в горючие полости, ниши в деревянных стенах. Используются керамические ролики керамических изоляторов (расстояние до плоскости более 10 мм или прокладка негорючего материала).
При открытой прокладке расстояние от пола не менее 2,5 метров. Мы считаем, что в частных домах это требование не выполняется. Только для помещений с повышенной опасностью. Не требуется снижать напряжение, которое умеет до верхнего предела в 42 вольта, электрический кабель для внутренней прокладки размещая на высоте двух метров.Но это возможно. Вспомните переходник на 12 вольт, вставленный в распредвал. Цели освещения достаточно хороши, чтобы снабжать деревенский дом. Что касается розеток, следует использовать надежную прокладку (кабельные каналы). При степени защиты коробки IP20 и выше высота не нормируется. Допускаются соединения как:
- опрессовка;
- терминальных рабочих;
- сварка;
- пайка.
Кстати, голые скрутки запрещены даже для заземляющих цепей.Изоляция стыков не хуже линейных участков. Далее очевидные требования: отсутствие напряжений, доступность узлов, соединений (специалисты по обслуживанию). Защищенный от возгорания кабель должен быть лестничным: многие монтажники забыли. Ютуб сколько участков будет оформлено: панель ПВХ скрывает традиционный зажим ПВА на несколько прожитых. Упомянутая часть ПУЭ неактивна, сам процесс установки не становится менее опасным. Выводы однозначные: делайте сами (чтобы гарантированно ничего не случилось).
Итак, прокладка электрического кабеля в деревянном доме нарисована тонким стилем. Пригодится алюминиевая гофра. Понятно, что пластик не всегда подходит по причинам отсутствия негорения. Будьте осторожны: алюминиевые гофры легко заземляются, безусловно улучшая электромагнитную атмосферу дома, упрощает замену проводки, убережет от возгорания. Как и другие металлические части конструкции, рукава, трубы, кабельные каналы закрываются. Может служить экран.Узнать больше Нормы прокладки электрических кабелей. Прочтите в табл. 2.1.3 Пуэ 6, по особенностям укладки в различных климатических условиях (жара, сырость), в разделе 2.1 прописано множество правил.
Особое внимание уделяется местам пересечения с трубопроводами. Прокладку электрического кабеля проводят, оставляя зазор не менее 5 см. Если в трубопроводе горячая вода или что-то легковоспламеняющееся (читай, газ), расстояние увеличивается вдвое. Причем с каждой стороны перекрестка следует предусмотреть по 25 см защиту от механических повреждений.На параллельной трассе от трубопровода расстояние кабеля составляет минимум 10 или 40 см, в зависимости от содержимого (газ, керосин, горячая вода, номинал).
Наружная проводка в зданиях
Правила наружной проводки
Наконец, цветовая маркировка электрического кабеля для наружной прокладки от подстанции будет в крыле.
- Желтый — фаза А.
- Зеленый — фаза V.
- Красный — фаза S.
- Синий — нулевой рабочий провод.
- С желтой и зеленой полосами — нулевой защитный провод.
- Резервная шина имеет маркировку поперечными полосами к основной.
Расцветка у кабелей ПВС (незначительно), не предназначенных для протягивания трехфазных линий. Прокладка электрического кабеля на земле на даче выполняется другими видами. Маркировка труб производится по ГОСТ Р МЭК 61386.24, примеры кабелей подскажут ГОСТ 16442. В последнем документе будет указано, какой марки электрический кабель для прокладки в земле не подходит. Тонкости установки обозначены Pue 6, начиная с 2.3.83. Говорят, что кабельная линия проходит не ближе 0,7 метра к поверхности. Сверху выполняется дно глубины (песок, щебень), оно скрывает подстилку, избавляя от разного рода мусора.
Выбор сечений электропроводки (кабель под напряжением)
Согласно ПУУ 6 кабель делится на две категории по размеру сечения.
- В пределах 6 квадратных миллиметров на меди 10 единиц алюминия выбирается непосредственно из таблиц 1.3.4 и 1.3.5. Что касается длительного режима работы.
- В противном случае, когда толщина сердечника указана выше, нужно умножить таблицу тока на поправочный коэффициент 0,875 / √ TPV. Где TPV — относительная продолжительность активности оборудования в рабочем цикле. Проще говоря, оборудование по времени меньше работает, тоньше брать на хранение.
Обратите внимание, что цифры, указанные в таблице, широко цитируются в литературе без указания источника. ПУЭ 6 гласит: максимальная длительная завеса жилы определяется типом кабеля (количеством жил в изоляции), методом закладок, рассмотренным выше.Сгруппировав данные, читатели без проблем выберут электрический кабель для прокладки по воздуху, под землей. Приятно, что параметры остывают по типу изоляции, напряжению. Отсутствует объем, чтобы назвать информацию исчерпывающей, часть которой сегодняшнее законодательство изъято из официального обращения.
Трудно найти требования к кабельной нулевой трехфазной сети. Pue 6 прямо говорит: должно быть не менее 50% фазы, иногда увеличивается до 100%.Нам покажется полезным, как измененные предельные коэффициенты выбора в зависимости от температуры. окружающий. Вы увидите, в зависимости от условий сечение кабеля допустимо уменьшить, или, наоборот, придется увеличить. Поправочные коэффициенты вводятся для типа почвы. Важно проложить путь, чтобы проложить путь.
Читателям понравится Таблица 2.1.1, в которой указаны наименьшие участки жил на меди, алюминии. При стационарной прокладке кабеля на роликах в помещении стоимость составляет не менее 1 квадратный миллиметр меди.Сила тока может достигать 17 А (шнуры ПВХ с изоляцией из ПВХ), примерно 3,7 кВт мощности. Захотелось подключить светодиодные лампы к более тонкому сечению — невозможно. Допустим, Pue 6 вышел задолго до появления домашних источников в наших краях. Наверняка инженерам придется пересмотреть замеры, внести поправку на род лампочек.
Кабельные блоки
Допустимый ток кабельных блоков широко обсуждается в зависимости от конструкции. Процесс прокладки описан в разделе 2.3 (сейчас удалено). Говорят, что кабельные блоки чугунные, бетонные, асбоцементные. Расчет количества каналов, структурирование осуществляется по п. 1.3.20, и 15% (не менее 1 шт.) Отводится в резерв (при необходимости прокладка дополнительной линии).
Глубина кабельных блоков выбирается согласно п. 2.3.84. В большинстве случаев 0,7 — 1 метр. Есть разрешения на уменьшение расстояния до полуметра при длине участка не более 5 метров. Позволяет правильно прокладывать каналы, которые должны иметь уклон 0.2% в сторону колодцев (глубина растет). При укладке учитываем: минимальное расстояние между линиями определяется напряжением, с увеличением оно растет.
Определение кабельных блоков молчит, поэтому читатели, вероятно, поднялись на высоту горы. Между тем конструкции образуются каналами разного типа, соединяющими колодцы. Благодаря конструкции подземная прокладка электрического кабеля осуществляется без привлечения строительной техники. Главное — не вскрывать дорогие покрытия.В качестве ипотеки под площадью Пьяцца используется что-то вроде кабельных каналов.
Аналогичная технология позволяет прокладывать кабель под дном реки. Специальная установка для бурения в земле представляет собой дугообразный туннель, выходящий на противоположный берег. Внутри уложен кабель. При необходимости стена, конечно, армируется. Это дает возможность в дальнейшем беспрепятственно ремонтировать участок пути, менять отдельные жилы (добавлять, заменять, чистить). Понятно, что подводные виды прокладки кабеля недоступны большинству частных работников, это необходимо знать, если вам нужно пройти сложный участок.
Выход
Напоминаем, что указанный Pue 6 «устарел». Еще допустимо руководствоваться ведением работ. Аналогичным образом выполняется прокладка электрокабеля в квартире по документам, отмеченным доверием профессионалов.
Готовы сделать заказ?
Укажите номер телефона, комментарий, и наш специалист свяжется с вами!
Компания «ЭКОТЕХНОЛОГГРУП» производит прокладку силового кабеля. В газете используются современные технологии и оборудование.Все мероприятия проводятся оперативно, с учетом особенностей ландшафта и обеспечения защиты коммуникаций от механических и температурных воздействий.
Специалисты производят монтаж силовых проводов разных типов, классифицируемых по ряду критериев:
- материал жилой; Номинальное напряжение
- ;
- конструктивных особенностей;
- диапазон рабочих температур и др.
Способы прокладки кабеля
- На лотках.Такая технология монтажа обеспечивает эстетичный вид сети, защиту от агрессивных сред и влажности. Подбор лотка осуществляется с учетом веса и сечения коммуникаций.
- В окопе. Канал подготовлен для прокладки сети в земле. Далее делаем углубление снизу и заливаем сверху. В траншее допускается установка 6 проводов.
- В трубах. Они обеспечивают защиту сетей от повреждений. Технология применяется для организации кабельных трасс в местах с неблагоприятными условиями (на агрессивных почвах, неровных поверхностях и т. Д.).).
- На эстакаде. Конструкции используются для монтажа коммуникаций в условиях вечной мерзлоты, агрессивной среды.
- В спец. Каналах. Они создаются из кирпича или железобетона и надежно защищают электропроводку от механических повреждений.
- В канализационных сооружениях. Этот метод обеспечивает защиту от механических воздействий, сдвигов грунта, электромеханической коррозии, перепадов температур.
Выполняем монтажные работы В Москве и Московской области:
Цены на прокладку кабеля
Наименование видов работ | шт.изменение | Номер из | Стоимость установки шт. |
---|---|---|---|
Кабель монтажный до 35 кВ с креплением на подвесных кронштейнах, вес 1 м кабель до 1 кг | м. | 1 | 260 |
Кабель для прокладки кабеля до 35 кВ в проложенных трубах, блоках и коробах массой 1 м. Кабель до 1 кг | м. | 1 | 100 |
Монтаж кабеля двух-четырехжильный сечением жилы до 16 мм2 с креплением накладными скобами, планками с установкой ответвительных коробок | М. | 1 | 295 |
Затяжка провода в проложенных трубопроводах и металлических гильзах сначала одножильных или многожильных в общей оплетке, общее сечение до 35 мм2 | м. | 1 | 65 |
Прокладка кабеля ВВГнг-Лс 3х1,5 | м. | 1 | 40 |
Прокладка кабеля ВВГнг-Лс 3х2,5 | м. | 1 | 40 |
Прокладка кабеля ВВГнг-Лс 5х1.5 | м. | 1 | 45 |
Прокладка кабеля ВВГнг-Лс 5х2,5 | м. | 1 | 45 |
Прокладка кабеля ВВГнг-LS 5х4 | м. | 1 | 45 |
Прокладка кабеля ВВГнг-Лс 4х1,5 | м. | 1 | 45 |
Прокладка кабеля ВВГнг-Фрлс 3х1,5 | м. | 1 | 40 |
Прокладка кабеля ВВГН-ФРЛС 5х4 | М. | 1 | 45 |
Прокладка кабеля ВВГнг-Лс 1х6 | м. | 1 | 55 |
Прокладка кабеля ВВГнг-Лс 4х4 | м. | 1 | 45 |
Прокладка кабеля ВВГнг-LS 5х6 | м. | 1 | 55 |
Прокладка кабеля ВВГнг-Лс 5х10 | м. | 1 | 60 |
Этапы прокладки кабеля
- Подготовка конструкций к прокладке кабельной трассы.
- Рулон и монтаж проводки.
- Компаунд прожил и установил соединительные муфты.
- Защита сети от различных повреждений и пломбирование коммуникаций.
- Переворачивание траншей, закрытие лотков и каналов.
- Тестирование.
Источник низкого напряжения yjlv avvg 1kv 4×240 mn 3×240 mm 3x185mm vvg avvg cable на m.alibaba.com
Образец кабеля AVVG: мы можем предложить образец бесплатно.
Описание продукта
Низкое напряжение yjlv avvg 1kv 4×240 mn 3×240 mm 3x185mm vvg avvg кабель
ОПИСАНИЕ
КОНСТРУКЦИЯ
Конструкция кабеля AVVG19 — 1kV.Жила алюминиевая токопроводящая 1 или 2 класса по ГОСТ 22483-2012:
— однопроволочная круглого сечения 1,5 … 50 мм2;
— однопроволочный сектор 25 … 50 мм2;
— многопроволочный круглый 16 … 50 мм2;
— многопроволочный круглый 70 … 240 мм2 для одножильных и двухжильных кабелей;
— или многопроволочный сектор 25 … 240 мм2.
2. Изоляция ПВХ-проводов пониженной пожарной опасности номиналом
толщиной 0,8 … 1,9 мм.
3. Заполнение внутреннего ПВХ пластиката с низким уровнем риска
и внешних зазоров между скрученными изолированными проводниками
многожильных кабелей с круглыми проводниками.
4. Полипропиленовая скрепляющая лента, наматываемая по спирали на скрученные жилы.
Кабели с секторными жилками.
5. Оболочка из ПВХ пониженной пожарной опасности, соответствующая категории
Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,2 … 2,5 мм.
Расшифровка кабеля AVVG — 1 кВ
_AVVG — 1 кВ
алюминиевый провод
ПВХ изоляция пониженной горючести
Оболочка ПВХ пониженная воспламеняемость
без защитного кожуха («голый»)
пониженное дымо и газовыделение (низкое дымообразование)
номинальное напряжение 1 кВ
Технические характеристики кабеля АВВГ — 1кВ
Номинальное переменное напряжение: | 1 кВ при частоте 50 Гц |
Номинальное постоянное напряжение: | 1.4 кВ для одножильных кабелей Испытательное напряжение 3,5 кВ, частота 50 Гц Испытательное напряжение 8,4 кВ для одножильных кабелей |
Время воздействия при испытании | 10 мин |
Изоляция сопротивление при 20 ° С | не менее 7 … 12 МОм · км |
Строительная длина | не менее 200 … 450 м |
Счетчики малые в партии не более | 10… 20% штук от 50 м |
Допустимая температура нагрева | 70 ° C |
Максимальная температура нагрева жил | 80 ° C при перегрузке, 160 ° C при токе короткого замыкания |
Минимальный радиус изгиба: | 7,5 внешних диаметров для многожильных кабелей 10 внешних диаметров для одножильных кабелей |
Диапазон рабочих температур | -30… + 50 ° C |
Срок службы | не менее 30 лет со дня изготовления |
Параметры продукта
AVVG 1×1,5 — 1кВ | АВВГ 1х2,5 — 1кВ | АВВГ 1х4,0 — 1кВ | АВВГ 1х6,0 — 1кВ | АВВГ 1х10 — 1кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
АВВГ 1х16 — 1кВ | АВВГ 1×25 — 1кВ | АВВГ | — 1кВ | AVVG 1×50 — 1 кВ | AVVG 1×70 — 1 кВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 1×95 — 1 кВ | AVVG 1×120 — 1 кВ | AVVG 1×150 — 1 кВ | AVVG 1×185 — 1 кВ | AVVG | AVVG | 900 — 1 кВ 5 — 1кВ | АВВГ 2×1,5 + 1×1,0 — 1кВ | АВВГ 2×1,5 + 1×1,5 — 1кВ | АВВГ 2×2,5 — 1кВ | АВВГ 2×2,5 + 1×1,5 — 1кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
АВВГ 2х4,0 — 1кВ | АВВГ 2х4,0 + 1×2,5 — 1кВ | АВВГ 2х6,0 — 1кВ | АВВГ 2х6,0 + 1х2,5 — 1кВ | АВВГ 2х6,0 + 1х4,0 — 1кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
АВВГ 2х10 — 1кВ | АВВГ 2х10 + 1х4,0 — 1кВ | АВВГ 2х10 + 1х6, 0 — 1 кВ | AVVG 2×16 — 1 кВ | AVVG 2×16 + 1×6,0 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 2×16 + 1×10 — 1 кВ | AVVG 2×25 — 1 кВ | AVVG 2×25 + 1×10 — 1 кВ | AVVG 2×35 — 1 кВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 2×35 + 1×16 — 1 кВ | AVVG 2×50 — 1 кВ | AVVG 2×50 + 1×16 — 1 кВ | AVVG 2×50 + 1×25 — 1 кВ | 137 кВ | 137kV 2×70 | AVVG 2×70 + 1×25 — 1 кВAVVG 2×70 + 1×35 — 1 кВ | AVVG 2×95 — 1 кВ * | AVVG 2×95 + 1×35 — 1 кВ | AVVG 2×95 + 1×50 — 1 кВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG | AVVG * 2×120 — 1 кВ + 1×35 — 1 кВ | AVVG 2×120 + 1×70 — 1 кВ | AVVG 2×150 — 1 кВ * | AVVG 2×150 + 1×50 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 2×150 + 1×70 — 1 кВ | AVVG 2×185 — 1 кВ * | AVVG 2×185 + 1×50 — 1 кВ | AVVG 2×185 + 1×95 — 1 кВ | AVVG 2×240 — 1 кВ * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 2×240 кВ + | AVV70 2×240 кВ + | 1×120 — 1кВ | AVVG 3×1,5 — 1kV | AVVG 3×1,5 + 1×1,0 — 1kV | AVVG 3×1,5 + 1×1,5 — 1кВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 3×2,5 — 1kV | AVVG 3×2, 5 + 1×1,5 — 1 кВ | AVVG 3×4,0 — 1 кВ | AVVG 3×4,0 + 1×2,5 — 1 кВ | AVVG 3×6,0 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 3×6,0 + 1×2,5 — 1 кВ | AVVG 3×6,0 + 1×4,0 — 1 кВ | AVVG 3×10 — 1 кВ | AVVG 3×10 + 1×4,0 — 1 кВ | AVVG 3×10 + 1×6,0 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 3×16 — 1 кВ | AVVG 3×16 + 1×6,0 — 1 кВ | AVVG 3×16 + 1×10 — 1 кВ | AVVG 3×25 — 1 кВ | AVVG 3×25 + 1×10 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 3×25 + 1×16 — 1 кВ | AVVG 3×35 — 1 кВ — | + AVVG 3×35 — 1 кВ16 — | + AVVG 1кВ | АВ ВГ 3×50 — 1 кВ | AVVG 3×50 + 1×16 — 1 кВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 3×50 + 1×25 — 1 кВ | AVVG 3×70 — 1 кВ | AVVG 3×70 + 1×25 — 1 кВ | 3×70 + 1×3527 AVVG 3×70 + 1×35 — 1 кВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
АВВГ 3×95 + 1×35 — 1 кВ | AVVG 3×95 + 1×50 — 1 кВ | AVVG 3×120 — 1 кВ | AVVG 3×120 + 1×35 — 1 кВ | AVVG 3×120 + 1×70 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 3×150 + 1×70 — 1 кВ | AVVG 3×185 — 1 кВ | AVVG 3×185 + 1×50 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 3×185 + 1×95 — 1 кВ | — AVVG 3×2 | — AVVG 3×2 | — 1кВАВВГ 3×240 + 1×120 — 1кВ | АВВГ 4×1,5 — 1кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
АВВГ 4×1,5 + 1×1,0 — 1кВ | АВВГ 4×1,5 + 1×1,5 — 1кВ | AVVG 4×2,5 — 1кВ | АВВГ 4х2,5 + 1х1,5 — 1кВ | АВВГ 4х4,0 — 1кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
АВВГ 4х4,0 + 1х2,5 — 1кВ | АВВГ 4×6,0 — 1 кВ | АВВГ 4×6,0 + 1×2,5 — 1 кВ | АВВГ 4×6,0 + 1×4,0 — 1 кВ | AVVG 4×10 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 4×10 + 1×4,0 — 1 кВ | AVVG 4×10 + 1×6,0 — 1 кВ | AVVG 4×16 — 1 кВ | AVVG 4×16 + 1×6,0 — 1 кВ | AVVG 4×16 + 1×10 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 4×25 — 1 кВ | AVVG 1×25 + 128×10 — | AVVG 4×25 + 1×16 — 1 кВ | AVVG 4×35 — 1 кВ | AVVG 4×50 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 4×70 — 1 кВ | AVVG 4×95 — 1 кВ | AVVG 4×120 — 1 кВ | xAVVG 4×120 — 1 кВ | xAVVG | — 1 кВ 1 кВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 4×240 — 1 кВ | AVVG 5×1,5 — 1 кВ | AVVG 5×2,5 — 1 кВ | AVVG 5×4,0 — 1 кВ | AVVG 5×6,0 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG | — 1 кВAVVG 5×16 — 1 кВ | AVVG 5×25 — 1 кВ | AVVG 5×35 — 1 кВ | AVVG 5×50 — 1 кВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 5×70 — 1кВ | AVVG 5×95 — 1kV | AVVG 5×120 — 1kV | AVVG 5×150 — 1kV | AVVG 5×185 — 1kV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AVVG 5×240 — 1kV | о номинальном коэффициенте для определенного расположения кабеля можно найти в дополнительной технической информации. |
Число жил, сечение, мм2 | ВВГнг-Лс. | Количество жил, сечение, мм2 | ВВГнг-Лс. | ||||||
диаметр, мм. | Масса, кг. | диаметр, мм. | Масса, кг. | ||||||
0,66 кВ. | 1 кВ. | 0,66 кВ. | 1 кВ. | 0,66 кВ. | 1 кВ. | 0,66 кВ. | 1 кВ. | ||
1х1,5 | 5,9 | 6,3 | 43 | 48 | |||||
1×2,5 | 6.2 | 6,6 | 54 | 60 | 3х2,5 + 1х1,5 | 10,0 | 11,0 | 190 | 215 |
1×4 | 6,9 | 7,5 | 75 | 86 | 3×4 + 1×2,5 | 11,8 | 12,8 | 262 | 302 |
1х6 | 7,4 | 8,0 | 98 | 109 | 3х6 + 1х4. | 12,9 | 14,4 | 359 | 409 |
1×10 | 7,7 | 8,0 | 149 | 155 | 3х10 + 1х6 | 15,3 | 16,3 | 539 | 579 |
1х16 | 9,3 | 9,7 | 221 | 227 | 3х16 + 1х10 | 18,7 | 19,2 | 826 | 858 |
1×25 | 10.8 | 11,0 | 322 | 327 | 3х25 + 1х16 | 22,7 | 23,2 | 1376 | 1408 |
1х35 | 11,8 | 12,0 | 415 | 421 | 3х35 + 1х16 | 22,6 | 23,1 | 1692 | 1723 |
1х50 | 13,3 | 13,5 | 556 | 563 | 3х50 + 1х25 | 24.7 | 25,1 | 2252 | 2288 |
1х70. | — | 15,8 | — | 806 | 3х70 + 1х35 | 28,1 | 28,5 | — | 2708 |
1×95 | — | 17,8 | — | 1083 | 3х95 + 1х50 | 30,8 | — | 3621 | |
1×120 | — | 19.5 | — | 1370 | 3×120 + 1×70 | 34,8 | — | 4576 | |
1×150 | — | 21,4 | — | 1658 | 3х150 + 1х70. | 37,9 | — | 5423 | |
1×185 | — | 23,80 | — | 2020 | 3х185 + 1х95 | 41.8 | — | 6835 | |
1×240. | — | 26,60 | — | 2665 | 3×240 + 1×120 | 45,9 | — | 8787 | |
2×1,5 | 7,6 | 8,4 | 93 | 113 | 4×1,5 | 52,0 | 147 | 169 | |
2х2,5 | 8,2 | 9.7 | 124 | 156 | 4х2,5 | 9,3 | 10,0 | 196 | 220 |
2х4. | 10,2 | 11,4 | 189 | 223 | 4×4 | 10,2 | 11,1 | 284 | 327 |
2х6 | 11,3 | 12,4 | 245 | 282 | 4х6 | 11,8 | 13.1 | 377 | 424 |
2х10 | 13,6 | 14,0 | 383 | 398 | 4х10 | 13,0 | 14,4 | 592 | 610 |
2х16 | 16,1 | 16,5 | 538 | 553 | 4х16. | 15,9 | 16,5 | 887 | 910 |
2×25 | 19.4 | 19,8 | 905 | 928 | 4х25 | 19,5 | 20,0 | 1431 | 1472 |
2х35 | 21,2 | 21,6 | 1180 | 1205 | 4х35 | 22,7 | 23,2 | 1878 | 1912 |
2х50 | 25,0 | 25,4 | 1569 | 1600 | 4х50 | 25.5 | 25,9 | 2493 | 2528 |
2х70. | — | 24,3 | 1694 | 4х70. | 29,1 | 29,5 | — | 3056 | |
2х95 | 27,0 | 2220 | 4х95 | 31,2 | — | 4102 | |||
2×120 | 29.3 | 2723 | 4х120. | 35,5 | — | 5081 | |||
2×150 | 31,8 | 3336 | 4х150 | 38,9 | — | 6183 | |||
2×185 | 35,0 | 4015 | 4х185 | 42,6 | — | 7701 | |||
2×240. | 39,0 | 5190 | 4х240. | 46,7 | — | 10069 | |||
3×1,5 | 8,0 | 9,4 | 114 | 143 | 5×1,5 | 52,7 | 180 | 202 | |
3х2,5 | 9,3 | 10,2 | 164 | 182 | 5×2,5 | 11.9 | 12,0 | 235 | 263 |
3х4. | 10,8 | 12,0 | 233 | 270 | 5×4 | 12,8 | 14,4 | 344 | 394 |
3х6 | 11,8 | 13,1 | 310 | 350 | 5х6 | 14,1 | 15,7 | 463 | 519 |
3×10 | 14.4 | 14,9 | 480 | 496 | 5х10 | 17,4 | 17,9 | 720 | 756 |
3х16 | 16,5 | 17,4 | 681 | 721 | 5х16 | 20,9 | 21,4 | 1078 | 1103 |
3х25 | 20,4 | 20,9 | 1167 | 1193 | 5×25 | 25.3 | 25,8 | 1695 | 1735 |
3х35 | 22,6 | 23,1 | 1519 | 1548 | 5х35 | 27,9 | 28,4 | 2153 | 2204 |
3х50 | 26,4 | 26,8 | 1991 | 2046 | 5х50 | 32,2 | 32,7 | 2900 | 2962 |
3х70 | 28.3 | — | 2354 | 5х70. | 36,5 | — | 3858 | ||
3х95 | 31,6 | — | 3131 | 5х95 | 39,3 | — | 5101 | ||
3×120 | 34,6 | — | 3864 | 5×120 | 43,9 | — | 6304 | ||
3×150 | 38.0 | — | 4774 | 5х150 | 47,7 | — | 7815 | ||
3х185 | 41,5 | — | 5850 | 5х185 | 53,3 | — | 9569 | ||
3×240 | 47,0 | — | 7596 | 5×240 | 59,0 | — | 12406 |
Кабель VG-NG является представителем довольно широкой группы токопроводящих продуктов, используемых для обеспечения электричеством.производственные цеха и офисы, для прокладки стен, труб и туннелей, для освещения улиц. Любые электромонтажные работы При строительстве частного жилья или многоэтажных домов требуется использование именно этого вида материала. Кабель ВГ-НГ предназначен для прокладки в местах, где необходимо избегать возгорания. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых общей пленкой. Все компоненты кабеля предназначены для продолжения доставки электроэнергии к месту назначения при возникновении пожара.
Виды кабеля ВГ-НГ и его маркировка
Продукция с маркировкой VG-NG включает в себя несколько разновидностей кабелей, которые различаются по своим характеристикам. Чтобы различать каждую из них, была придумана маркировка, которая включает информацию о составе токопроводящей нити и ее сечении, об изоляционной оболочке и ее свойствах, об особенностях кабеля.
Итак, Аббревиатура VG-NG означает:
- Материал резьбы — медь (по умолчанию). Если резьба алюминиевая, то перед обозначением стоит буква А (АВВГ)
- BB — означает, что для изоляции медных нитей и внешней оболочки кабеля использовался ПВХ пластик.
- G — означает «голый».Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Такая защита присутствует в изделиях с большим сечением.
- нГ — означает «негорючий», не распространяющий горение при одиночной и групповой укладке. Технология изготовления кабеля способствует ограничению его возгорания. Такой кабель не горит, а плавится.
С обозначением продукции могут применяться и другие знаки:
- VG-NG-LS — Кабель с пониженным выбросом вредных веществ (Ls)
- VG-NG-NF — Изоляция кабеля не содержит галогенных материалов (NF) Кабель
- ВГ-НГ-П имеет плоскую форму и может использоваться для укладки под штукатурку (П), устойчив к возгоранию
- VG-NG-FRLS — кабель имеет огнестойкость (FRLS) и в случае пожара будет продолжать подавать электричество в течение определенного времени (обычно 60-180 минут)
А также буквенные обозначения При маркировке кабеля используются цифры.Они отражают количество медной резьбы и площадь поперечного сечения одной резьбы в квадратных миллиметрах:
- Маркировка VG-NG-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из поливинилхлоридного пластика (оболочка из медных нитей и общая внешняя — взрывчатка) не имеет защиты (г), имеет пониженный вкус (NG) и пониженное выделение дыма (LS). Количество медных резьб — 3 сечением 50 мм (3х50), причем одна резьба имеет сечение 25 мм (1х25)
На этикетке указано рабочее напряжение кабеля.Указывается в киловаттах, например:
- VG-NG-LS 3 X 50 + 1 x 25 -1 Рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)
Кабель VG-NG — это универсальный токопроводящий продукт, используемый во влажных условиях и на высоте до 4300 метров. Температура эксплуатации от +50 до — 50 ° C, максимально допустимая влажность 98% (при + 40 ° C).
Какой диаметр и сечение провода. Зачем нужно знать внешний диаметр кабеля.Расчет падения напряжения
Перед покупкой провода часто возникают вопросы, связанные с его сечением. При подключении к новой электрической точке необходимо измерить диаметр жил. Сложности возникают и при отсутствии буквенной маркировки. Поэтому необходимо знать эффективные методики измерений и их особенности. Из-за несоответствия маркировки проводов фактическому сечению жил может возникнуть непредвиденная ситуация с неприятными и даже опасными последствиями, вплоть до несчастных случаев.
Определение сечения провода обзор эффективных методик
Существуют разные способы определения сечения провода. В первую очередь рассчитывается диаметр сердечника, после чего полученное значение может быть проанализировано.
№ 1. Использование штангенциркуля
Существует ряд инженерных приспособлений, благодаря которым можно легко определить сечение провода по диаметру. Это механический и электронный микрометр, механический и электронный штангенциркуль.Этот метод отличается точностью, но покупка устройств окупается, если вы используете этот метод регулярно, а не один или два раза.
Основное преимущество данной методики заключается в возможности измерения даже рабочей линии на участке, например, в розетке.
Сечение провода измеряется по следующей формуле:
№ 2. Карандашом и линейкой
Существует простой «старинный» способ узнать сечение провода с помощью проволока, простой карандаш и линейка.
Необходимо отделить жилу от изоляции, затем плотно намотать ее на карандаш. Линейкой измеряется общая длина обмотки.
Затем нужно полученную цифру разделить на количество ядер. Значение, которое вы получите, — это поперечное сечение кабеля в диаметре.
Для точного определения сечения кабеля необходимо учитывать следующие особенности этого метода:
- точность результата зависит от того, сколько проводов намотано на карандаш.Минимальное количество витков — 15;
- витки должны быть максимально прижаты друг к другу. Не должно быть свободного места, что увеличит погрешность расчетов;
- Подобную процедуру нужно проделывать несколько раз, от этого зависит показатель точности.
Помимо положительных моментов (простота использования и экономия времени) стоит отметить недостатки:
- для расчета подходят только тонкие провода, так как толстый кабель наматывать проблематично.
- Перед покупкой необходимо приобрести небольшой отрезок кабеля для замера.
Определение сечения провода по диаметру по таблицам
Это третий способ определения сечения провода. Использование таблиц экономит ваше время, результат от использования данной техники отличается максимальной тональностью.
В первом столбце указан диаметр жил. Во втором столбце указаны сечения в квадратах.
Медные жилы
Ток, А | 220 В | 380 В |
19 | 4,1 | 12,5 |
25 | 5,5 | 16,4 |
35 | 7,7 | 23 |
42 | 9,2 | 27,6 |
55 | 12,1 | 36,2 |
75 | 16,5 | 49,3 |
95 | 20,9 | 62,5 |
120 | 26,4 | 78,9 |
145 | 31,9 | 95,4 |
180 | 39,6 | 118,4 |
220 | 48,4 | 144,8 |
260 | 57,2 | 171,1 |
305 | 67,1 | 200,7 |
350 | 77 | 230,3 |
Алюминиевые проводники
Ток, А | 220 В | 380 В |
19 | 4,1 | 12,5 |
27 | 5,9 | 17,7 |
32 | 7 | 21 |
42 | 9,2 | 27,6 |
60 | 13,2 | 39,5 |
75 | 16,5 | 49,3 |
90 | 19,8 | 59,2 |
110 | 24,2 | 72,4 |
140 | 30,8 | 92,1 |
170 | 37,4 | 111,9 |
200 | 44 | 131,6 |
235 | 51,7 | 154,6 |
270 | 59,4 | 177,7 |
В земле (медные жилы)
Ток, А | 220 В | 380 В |
27 | 5,9 | 17,7 |
38 | 8,3 | 25 |
49 | 10,7 | 32,5 |
60 | 13,2 | 39,5 |
90 | 19,8 | 59,2 |
115 | 25,3 | 75,7 |
150 | 33 | 98,7 |
180 | 39,6 | 118,5 |
225 | 49,5 | 148 |
275 | 60,5 | 181 |
330 | 72,6 | 217,2 |
385 | 84,7 | 253,4 |
435 | 95,7 | 286,3 |
500 | 110 | 329 |
В земле (алюминиевые проводники)
Ток, А | 220 В |
29 | 6,3 |
38 | 8,4 |
46 | 10,1 |
70 | 15,4 |
90 | 19,8 |
115 | 25,3 |
140 | 30,8 |
175 | 38,5 |
210 | 46,2 |
255 | 56,1 |
295 | 65 |
335 | 73,7 |
385 | 84,7 |
Как определить сечение многожильного провода
Параметры каждого электроприбора можно найти в паспорте (наклейке).Мощность измеряется в ваттах. Рассмотрим на примере стиральной машины.
Устройство имеет мощность 2,4 кВт. Используется трехжильный медь, он проложен таким образом, что его не видно.
Показатель сечения кабеля по диаметру должен быть не менее 1,5 мм 2. Для этих целей подойдет кабель ВВГнг 3 * 1,5.
Если вы используете розетку для подключения стиральной машины, этого числа будет достаточно. Для защиты кабеля понадобится автомат на номинальный ток 10А.
Этот метод редко используется для установки розеток. Лучше всего использовать медный кабель сечением 2,5 мм2 для выходных линий. В станке установлен номинал 16 А.
Как узнать сечение провода трехфазного двигателя
Для определения сечения кабеля достаточно рассмотреть пример.
АИР71А4У2 — трехфазный асинхронный двигатель мощностью 550 Вт. Обмотка соединена звездой на напряжение 380 В.Для выбора оптимального сечения нужно узнать номинальный ток двигателя, он составляет примерно 1,6 А.
Если на приборе нет наклейки, то нужно пользоваться таблицами. При использовании медного кабеля получается 1,5 мм2. Также этот параметр можно определить по потребляемой мощности.
Выбор сечения медного провода по мощности для сети 220 В
- В процессе определения сечения провода по диаметру необходимо обращать внимание на металл ядро.Для него характерен яркий медный или алюминиевый проводник насыщенного цвета. Если цвет вызывает сомнения, то можно сделать вывод, что качество невысокое. Скорее всего, производитель просто сэкономил на металле, применив для изготовления металлический сплав.
Сплав опасен для монтажных работ, так как при номинальной нагрузке, токопроводимости ниже по сравнению с оригинальным изделием.
- Для точного определения сечения проводов смотрят жилы.При нормальной толщине изделий такая ситуация, как уменьшение размеров жилы, компенсируется увеличением слоя утеплителя.
- Специалисты советуют приобретать провод большего сечения. При этом следует учитывать, что запас мощности не может повредить качеству и работоспособности проводки.
- Расчет меняется, когда речь идет о кабеле, так как он состоит из нескольких проводов. Для получения наиболее точных показателей нужно определить диаметр каждой проволоки, затем просуммировать полученные значения.
Есть разные способы определения сечения провода по диаметру. Опытные электрики могут определить это значение за считанные минуты. Новичкам рекомендуется выбирать технику, которая вам ближе и понятнее.
Одной из основных характеристик как бытовой, так и промышленной электропроводки является площадь поперечного сечения проводника, которая напрямую зависит от диаметра проводов. От этого показателя зависит полезная мощность, передаваемая проводником, степень нагрева проводника и общая безопасность системы электроснабжения.При недостаточной площади поперечного сечения значительно возрастает пожарная опасность электрической системы из-за перегрева токопроводящих проводов.
Сечение и диаметр провода, таблица, отражающая соотношение между этими параметрами, будет приведена ниже, являются основными параметрами любых линий электропередачи. Использование правильно подобранных проводов значительно увеличивает срок службы ЛЭП и повышает надежность их эксплуатации.
Существует несколько распространенных методов правильного определения площади поперечного сечения проводника.В первую очередь необходимо с достаточной точностью измерить диаметр проволоки.
Как измерить диаметр провода сечением
В настоящее время заявленные в технических условиях параметры проводов не всегда соответствуют действительности. Такой важный параметр, как диаметр жилы, может быть занижен, что приводит к резкому увеличению плотности тока и, как следствие, к перегреву и выходу из строя изоляции, а иногда и к возникновению пожара.
Во избежание подобных неприятных ситуаций не будет лишним перед покупкой провода самостоятельно измерить диаметр жилы и убедиться в соответствии заявленных характеристик.
Использование микрометра — наиболее точный метод измерения диаметра, однако в бытовых условиях такой инструмент применяется редко, поэтому его можно с достаточной степенью точности заменить штангенциркулем.
При отсутствии этих измерительных приборов с достаточной степенью точности можно измерить диаметр провода обычной линейкой.Для этого необходимо снять изоляционный материал на расстоянии примерно 10-15 см. Затем нужно плотно прижать витки друг к другу, намотать на стержень 10 витков проволоки и измерить линейный размер получившейся обмотки. Полученный размер делится на количество витков, и таким образом рассчитывается диаметр проводника.
Определение диаметра провода само по себе является фундаментальным моментом и служит для определения такого важного параметра, как площадь поперечного сечения проводника, но не стоит недооценивать важность этого измерения.
Определение сечения провода по диаметру
Для определения сечения проводника известного диаметра используется формула, известная из школьного курса геометрии:
S = π * R 2 или S = π / 4 * D 2
В этой формуле:
S — требуемая площадь, мм 2;
D — измеряемый диаметр жилы, мм;
R — радиус, мм; R = D / 2;
В случае использования многожильных кабелей площадь определяется как сумма площадей отдельных токопроводящих жил.
Рассчитав таким способом сечение провода, можно с достаточной степенью точности рассчитать нагрузочные и рабочие параметры проводки.
Диаметр и сечение проводов в таблице
При покупке электропровода не всегда удобно рассчитывать сечение проводов, хотя диаметр жилы определить несложно. Для этого случая разработаны специальные таблицы, отражающие соотношение между диаметром проводника и его площадью поперечного сечения.Использование таких таблиц чрезвычайно удобно для определения параметров незнакомого провода.
На первый взгляд использование таких таблиц нецелесообразно, так как его основные параметры указаны на бирке кондуктора, однако и здесь не обошлось без определенных тонкостей. Дело в том, что заявленные производителем параметры не всегда соответствуют действительности, но параметры, приведенные в таблице, абсолютно объективны.
Если при измерении диаметра результат, приведенный в таблице, существенно не отличается от заявленного, то вы имеете дело с качественной проволокой, но бывают случаи, когда площадь сечения не соответствует измеренной диаметр провода, в данном случае использование таблицы позволит избежать покупки некачественного кабеля.
Очень часто перед покупкой провода возникает необходимость самостоятельно определить его сечение, чтобы не стать жертвой обмана. Кроме того, необходимо при добавлении новой электрической точки замерить диаметр жил, если на старой разводке нет буквенной маркировки. Далее мы расскажем, как правильно производить замеры и какие методы определения для этого можно использовать.
Важный момент — даже если правильно провести все расчеты и правильно выбрать товар, все равно может возникнуть такая неприятность, как авария.Это связано с тем, что сечение жил, которое указано на, не всегда соответствует реальным значениям. В этом виноват только производитель, ведь характеристики, несомненно, не совпадают из-за каких-то экономических «уловок» в компании. Иногда на полках вообще без маркировки, что тоже ставит под сомнение их качество.
Вы спросите: «Зачем компании портить репутацию?», На что сразу найдете несколько логичных ответов:
- Завод решил сэкономить на качестве товара.Например, если сделать сердечник на 2,5 мм тоньше на квадрат 0,2 мм, можно выиграть несколько килограммов металла на 1 погонный километр. При массовом производстве экономия приличная.
- В борьбе за «место под солнцем» компании по производству электропроводки стараются переманить потребителя, делая цену ниже, чем у конкурентов. Соответственно, невысокая цена установлена за счет небольшого уменьшения диаметра (не заметно на глаз).
Как видите, оба ответа вполне разумны, поэтому лучше предупредить себя и произвести несложные вычисления, о которых мы поговорим позже.
Методы определения
Есть несколько способов определить размер кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр сердечника, а затем с помощью небольших вычислений узнать окончательное значение.
Способ №1 — Устройства в помощь!
Сегодня существуют инженерные устройства, с помощью которых можно легко определить диаметр жилы провода или кабеля. К таким устройствам относятся штангенциркуль и микрометр (нажмите, чтобы увеличить фото, чтобы просмотреть все инструменты).
Этот метод определения является наиболее точным, но «обратная сторона медали» заключается в стоимости самого штангенциркуля / микрометра. Цена, конечно, не космическая, но для разового использования приобретать данное средство нет смысла.
Чаще всего этот вариант выбирают профессиональные электрики, жизнь которых имеет непосредственное отношение. Имея штангенциркуль, вы сможете наиболее точно определить сечение провода самостоятельно. Преимущество этого метода в том, что можно измерить диаметр жил даже на участке рабочей линии (например, на выходе).
После измерения необходимо использовать следующую формулу:
Не забывайте, что Пи равно 3,14. Чтобы упростить формулу, 3,14 можно разделить на 4, после чего вычисления будут сведены к умножению 0,785 на квадрат диаметра!
Способ №2 — Использование линейки
Если вы не хотите тратиться (а вы правы и делаете это!), То рекомендуем простым «старомодным» методом определить сечение провода по его диаметру.Если у вас есть проволока, карандаш и линейка, вы можете найти ответ за считанные минуты. Все, что вам нужно, это отделить жилу от изоляции, затем плотно накрутить ее на карандаш (как показано на рисунке) и измерить общую длину обмотки с помощью линейки.
Суть метода в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Полученное значение и есть диаметр, который нужно определить.
Несмотря на простоту, у расчетов есть свои особенности:
- чем больше жилок намотано на карандаш, тем точнее будет результат, минимальное количество витков — 15; Витки
- нужно плотно прижимать друг к другу, чтобы не было свободного места, что значительно увеличит погрешность; Определение
- необходимо проводить несколько раз (изменение начальной стороны измерения, поворот линейки и т. Д.)). Опять же, чем больше вычислений, тем меньше ошибка.
Обращаем ваше внимание на существенные недостатки этого метода. Во-первых, для измерения подходят только тонкие проводники (из-за того, что толстый кабель будет сложно наматывать). Во-вторых, в магазине перед покупкой такой техники необходимо отдельно приобрести небольшой кусочек изделия.
После всех измерений необходимо использовать ту же формулу, которую мы указали выше.На видео показан пример определения сечения проводника с помощью линейки:
Использование линейки и формул
Метод № 3 — Использование таблиц
Вместо определения сечения кабеля по формуле можно просто воспользоваться готовыми таблицами, которые сократят ваше время и сделают результат максимально точным.
Таблица достаточно простая: в одном столбце указаны диаметры жил, во втором — их сечения в квадратах.
Мы предоставили существующие методы, но это еще не все.
- Помимо сечения изделия обратите внимание на металл сердечника. Медные или алюминиевые жилы должны иметь характерный насыщенный цвет. Если цвет вызывает сомнения, то, скорее всего, это сплав металлов, что позволяет производителю сэкономить деньги. Такой сплав крайне опасен своей проводимостью, а номинальные нагрузки в несколько раз меньше, чем у исходного изделия.
- Сечение должно определяться только по жилке. Даже если изделие выглядит нормальной толщины, возможно, что уменьшенные размеры жилы были компенсированы увеличенным слоем изоляции.
- Если вы сомневаетесь в размере жилы, приобретите провод большего сечения. Запас мощности точно не повредит вашу проводку!
- Если вы имеете дело с кабелем, расчет будет немного изменен (из-за того, что кабель может состоять из n жил).Чтобы правильно провести расчеты, необходимо сначала определить диаметр каждой отдельной проволоки, затем сложить все значения и выбрать изделия по общему количеству.
В принципе меньше, чем должно быть. Это не хорошо. В идеале кабель с заявленным сечением должен иметь соответствующий диаметр. Если диаметр жил другой, то соответственно и сечение будет другим и, соответственно, кабель может пропускать через себя меньше тока, чем должен.Как определить сечение кабеля по его диаметру?
Все очень просто. Нужно снять небольшие мерки и посчитать.
Какое сечение жилы? Это его площадь поперечного сечения. В основном жилы проводов, популярных в домашней электротехнике, имеют круглую форму. Напоминаем формулы из школьной программы. Как рассчитывается площадь круга? Если вы не вспомнили, вот две формулы ниже:
S = πR 2 или S = πD 2/4, где
π (пи) = 3.14 — постоянная;
R — радиус окружности;
D — диаметр круга.
Нам осталось узнать диаметр или радиус токопроводящей жилы и подставить их в формулу. Так мы узнаем реальное сечение.
Как определить сечение одножильного кабеля по его диаметру?
Для того, чтобы узнать диаметр, нам понадобится штангенциркуль или микрометр. Первое средство гораздо популярнее у людей.Он у меня тоже есть. Для начала нужно немного зачистить сердцевину и снять мерки. Часто бывает, что убирать ее не нужно, так как сама жила в достаточной степени выступает из-под утеплителя. Все это можно сделать в магазине на момент выбора.
Например, я взял из своего загашника три куска кабеля, у которых по изоляции есть сечение. Это ВВГнг 2х2,5; ВВГнг 5х4 и ВВГнг 2х6.
Я измерил диаметр их вен и вот что у меня получилось:
Марка кабеля | Диаметр сердечника, мм | Расчетное сечение токопроводящих жил, мм 2 | Заключение |
ВВГнг 2х2.5 | 1,7 | S = 3,14×1,7×1,7 / 4 = 2,27 | составляет 90,8% от заявленного сечения |
ВВГнг 5х4 | 2,2 | S = 3,14×2,2×2,2 / 4 = 3,79 | Это 94,8% от заявленного сечения |
ВВГнг 2х6 | 2,7 | S = 3,14×2,7×2,7 / 4 = 5,72 | Это 95,3% от заявленного сечения |
Получил неплохие результаты. Часто видели и намного хуже.Эти кабели можно вводить в эксплуатацию.
Чтобы вы не рассчитывали каждый раз сечение на калькуляторе, ниже привожу табличку, которую можно взять с собой в магазин. Вам просто нужно измерить диаметр стержня штангенциркулем и сравнить его со значением в таблице.
Сечение жилы, мм 2 | Соответствующий диаметр для каждой секции, мм | Наибольший диаметр медных однопроволочных жил по ГОСТ 22483-2012 (таблица С.1), мм | Наибольший диаметр многопроволочных медных жил по ГОСТ 22483-2012 (таблица С.1), мм |
1 | 1,13 | 1,2 | 1,14 |
1,5 | 1,38 | 1,5 | 1,7 |
2,5 | 1,78 | 1,9 | 2,2 |
4 | 2,26 | 2,4 | 2,7 |
6 | 2,76 | 2,9 | 3,3 |
10 | 3,57 | 3,7 | 4,2 |
16 | 4,51 | 4,6 | 5,3 |
25 | 5,64 | 5,7 | 6,6 |
Если ваши замеры диаметра жилы намного меньше данных в таблице, то такой кабель лучше не покупать.Если сравнить значения в двух таблицах, например, для сечения 2,5 мм 2, то уменьшение диаметров на 0,03 мм уже дает уменьшение сечения на 10%. Учти это.
Как определить сечение многопроволочного кабеля по его диаметру?
Здесь тоже все просто. Необходимо распушить жилы проволоки и провести описанные выше замеры для одной жилы. Затем нужно посчитать количество проводов и полученное значение умножить на сечение одной жилы.Это даст нам желаемый результат.
Это, конечно, очень приблизительный результат. На самом деле между проводами в жилах есть небольшой воздушный зазор. Это учитывается коэффициентом заполнения проводника. Это отношение площади поперечного сечения многожильного проводника к площади, ограниченной описанной вокруг него цепью.
Этот коэффициент меньше единицы. Многие принимают его равным 0,95. Это означает, что полученное вами значение сечения проводника должно быть 0.95 заявленного сечения и это будет нормально.
Давайте улыбнемся:
Вопрос:
Сколько женщин нужно, чтобы вкрутить лампочку?
Ответ:
Нет. Они бы предпочли сидеть в темноте и ворчать.
Который не соответствует заявленным характеристикам, изготовлен не по ГОСТу, возможны нежелательные последствия. Более того, в продаже можно найти кабели с ненадежными индикаторами на маркировке и упаковке.Заявленное сечение может не соответствовать истинному значению. Получается, что жила приобретенного кабеля с учетом удельной нагрузки не выдерживает того тока, который он должен пропускать. В результате утеплитель плавится. Риск возникновения аварийной ситуации, в том числе короткого замыкания, значительно возрастает. Чтобы этого не произошло, нужно знать, как определить сечение многожильного кабеля.
Особенности расчета сечения однопроволочной (монолитной) жилы
Итак, вы приобрели кабель с однопроводной жилой и решили замерить его сечение.Чтобы это стало возможным, для начала нужно обзавестись штангенциркулем, калькулятором, съемником для снятия изоляции и канцелярским ножом. Установите сечение под диаметр кабеля. Для этого необходимо сделать следующее:
Зачистите изоляцию кабеля.
… Измерьте диаметр стержня (штангенциркулем).
… Вспомните школьную геометрию, а именно формулу, позволяющую вычислить площадь круга (проводящего круглого проводника):
S = π r2, где π = 3,14, а r — радиус сердцевины.
Благодаря штангенциркулю вы можете узнать только диаметр, но вам нужно знать радиус. Формулу следует изменить. Известно, что радиус равен половине диаметра. Формула будет выглядеть так:
S = (π d2) / 4, где d — диаметр сердцевины.
Чтобы сократить формулу, вы можете разделить число π на 4. Вы получите стандартную формулу для расчета поперечного сечения жилы по диаметру:
Сделаем расчет на примере кабеля, диаметр жилы которого при измерении штангенциркулем равен 1.35 мм. Подставьте значение в формулу:
S = 0,785 * 1,352 = 1,43 мм²
Расчеты показывают, что фактическое сечение жилы на 4,7% меньше заявленного, что является допустимым занижением.
Рассчитать жилу однопроволочную несложно, как показывает практика. Главное, не путать диаметр с радиусом и наоборот.
Тонкости расчета сечения многожильного проводника
Не все кабели имеют однопроволочные жилы, и в таких случаях возникает вопрос: как определить сечение многожильного кабеля с многопроволочными жилами?
Осведомленность о том, как измерить сечение многожильного кабеля, позволит вам быть уверенным в безопасности и надежности использования изделия.Здесь тоже все предельно ясно. Площадь поперечного сечения многожильного кабеля с многопроволочными жилами необходимо измерять, начиная с площади одной жилы жилы. Действуйте в следующем порядке:
1. Возьмите кабель и снимите оболочку и изоляцию с одной из жил.
2. Распушите жилу и посчитайте все провода.
3. Измерьте диаметр одного из проводов, составляющих сердечник.
4. Используйте приведенную выше формулу для расчета твердого проводника.Это позволит вам узнать площадь одного провода.
5. Умножьте полученное значение на общее количество ядер.
Например, у вас есть кабель. Очистив, распушив жилу, измерив микрометром один из проводов, а также посчитав количество проводов, получаем следующие данные:
Количество проводов — 28 шт.
… Диаметр одинарной проволоки — 0,26 мм
Сначала посчитаем сечение одного провода:
S = 0,785 * 0,262 = 0,053 мм²
Теперь полученное значение нужно умножить на количество жил в сердечнике — и мы получим сечение 1.378 мм²
Однако при расчете сечения многожильных проводов необходимо также учитывать коэффициент скручивания проводов, который будет равен 1,053 для кабелей с многожильными проводниками 5 класса. В результате получим сечение жилы 1,45 мм² — фактическое сечение жилы также меньше заявленного на 3,3%, что допустимо.
Подсчитать сечение и многожильный кабель может любой желающий. Для этого вам просто нужно воспользоваться приведенными выше формулами.Зная, как измерить сечение многожильного кабеля, вы сможете правильно выбрать изделие, и в итоге проблем не возникнет. Поэтому перед проведением определенных манипуляций, связанных с использованием кабеля, обязательно произведите этот расчет.
Компания «Кабель.РФ ®» является одним из лидеров по продаже кабельной продукции и имеет склады, расположенные практически во всех регионах Российской Федерации. Посоветовавшись со специалистами компании, вы сможете приобрести нужный бренд по выгодным ценам.
Способы прокладки силовых кабелей. Прокладка кабеля питания
Очень часто при смене места мы сталкиваемся с необходимостью построения цепочки поставок электроэнергии и СКС для новых или просто рабочих мест или сотрудников фирм, домашних потребителей. Или они вынуждены столкнуться с полной заменой электрических сетей. Часто требуется радикальная модернизация проводки, Интернета или телекоммуникаций. В основном кабельные цепи укладываются в траншеях, специальных лотках, ящиках, на пандусах открытого типа на стенах, пол скрывается полом или в потолке.Чтобы выбрать место для прокладки и правильно ее выполнить для разных типов проводов, нужно учесть множество нюансов.
- Крепление барабана
- Подъем домкратом
- Открытие корпуса барабана
- Раскатка за счет постепенного вращения барабана и втягивания в проставку, указанную в проекте.
Прокладка силового провода наиболее экономична в траншеях. Для этого используются провода, армированные стальными полосами и покрытые изоляцией из кабельной пряжи.На одну траншею норма до 6 проводов. Зазоры между ними должны быть от 100 до 250 мм. Если из разных групп оказания услуг, то пространство увеличивается до 50 см.
Прокладывать на глубину не менее 0,7 м, но при пересечении трассы — 1 м. Если нет возможности заполнить промежуток, то уложите его в трубы. При пересечении инженерного сооружения надевается механическая защита. Просто вставьте кабель в трубу. Если на этом участке раньше, чем стоит здание, проложен кабель, то сбоку с ним проложите пустые трубы для будущих коммуникаций.
Есть еще вариант — прокладывать провода блоками. Это, конечно, не самый экономичный способ, но блоки состоят из асбоцементных, керамических труб или железобетонных каркасов, что вдвойне защищает провод.
Линия, имеющая более шести проводов, должна быть проложена в каналах. Сверху поставить тарелки. Если кладка вне строений, то засыпьте песком. В самых глубоких каналах или туннелях кабель проходит по кабельным конструкциям. В тоннелях установлены автоматические устройства пожаротушения и оповещения при задымлении.Для предотвращения попадания влаги в тоннель устанавливаются дренажные механические устройства.
Тоннели с множеством коммуникаций считаются коллекторными. Допускается использование небронированных проводов в тоннелях, коллекторах, каналах. В распределительных конструкциях используются провода с бронированным напылением сверху. Для уменьшения самопроизвольного разрушения металлов и активной теплоотдачи броню окрашивают в черный цвет. Провода, пересекающие водоемы, укладываются в трубы, закопанные в землю. Разводка заземления до 20 штук выполняется на деревянных стойках.В особо сложных условиях их размещают по бокам коробов тепловых сетей.
Более подробную информацию по прокладке силовой смотрите в видео на следующей вкладке.
Прокладка слаботочных кабелей
Правила монтажа слаботочных сетей включают:
- Минимальное расстояние между соседними слаботочными и силовыми потоками должно быть 0,5 м, но при перекрытии угол 90º обязателен.
- Запрещается заносить нити слаботочных сетей в стояк, где расположены электрические провода.
- Запрещается совмещать провода.Используйте только целые пучки проводов .
- Распределительная коробка должна быть закреплена на стене, но не под или над отверстиями
- Обязательно заземлите шиной или любым медным проводником.
- Все ящики и блоки заполнены максимум наполовину.
К низковольтным сетям относятся телефонные, компьютерные, телевизионные сети.
Для построения таких сетей нужны разные провода в зависимости от назначения. Например, для компьютерной сети требуются медные кабели; для телефонной цепи требуется проводка категории 3.
Где прокладывать такие сети:
При протягивании тросов, провода исключают вероятность опасных механических перегрузок в рабочем процессе. Их укладывают на случай подвижек или деформации грунта под воздействием температуры или освещения, со средним пространственным запасом. В помещении это делается волнообразно в лотках из-за провисания кабеля.
ЗАПРЕЩАЕТСЯ прокладывать лишнюю длину проводов кольцами, помните об индукции.
Кабель, уложенный на стенах или других плоских поверхностях и в горизонтальном положении, закрепляют в конечных точках, на изгибах кабеля.Фиксируется с помощью муфт и резинок для небронированных видов.
Установка состоит из двух этапов:
- Крепление удерживающих конструкций для кабелей
- Прокладывать и подключать к розеткам
После снятия корпуса барабана осмотрите его внешние витки. Если они повреждены, то их вырезают, а изоляционную оболочку проверяют напряжением нагрузки. Бумажная изоляция проверяется на сухость. После такой проверки на торцы надевают герметичные заглушки.
Прокладка силовых и слаботочных кабелей
Прокладка любых кабелей происходит в следующих вариантах прокладки:
- Скрытый
- В кирпиче и бетоне;
- В предметах из гипсокартона;
- Под паркетом
- Открыто
- В пластиковых кабельных каналах
- Электроустановочные изделия пластиковые;
- Не кладите в одну канавку без перегородок;
- Используйте экранированную вату или механические трубы;
- По возможности проложите кабели на противоположных стенах.
- При переходе сделать угол 90º.
- Распределительное оборудование следует располагать подальше от слаботочного кабеля. №
В ПУЭ о параллельной протяжке слаботочных и электрических кабелей на 1985 год в разделе 2 главы 2.1.2.1.16 идет речь о полном запрете совместной прокладки распределительных кабелей. Но если у лотков и ящиков есть сплошная окаймляющая перегородка, то можно допустить прокладку.
Согласно другим нормативным документам, есть четко определенные случаи, в которых укладка полностью запрещена.А это:
- Если влияние одного кабеля на другой превышает норму;
- Если есть возможность повреждения током потребителя;
- Если есть вероятность акустического удара;
- Если есть угроза ложных сигналов наведения;
Рассмотрим подробнее варианты транзакций, как скрытых, так и открытых. Так, скрытая проводка в стенах исключает возможность дальнейшего улучшения или, например, изменения электропроводки без разрушения конструкции стены, единственным положительным моментом является продолжительность использования и общий вид такой проводки в стене.Скрытая разводка в перегородках из гипсокартона недорого и проста в реализации, но гипсокартон не такой надежный материал, как бетон, со временем он крошится и деформируется, что приведет к повреждению сети.
Фальшполы используются только с люками в полу, это небольшие отверстия в полу для контроля. Но использование этих люков имеет ряд недостатков:
- Высокая цена за короткий срок работы;
- Неудобство использования
- Привязка к таблицам;
- Вариант доступа к сети внизу.
В целом использование фальшпола — удобное решение для офисов, огромный минус — цена.
Переходим к разомкнутой проводке. Электропроводка в небольших пластиковых воздуховодах больше подходит для перемещения рабочего места, чем для создания новой проводки. Это самый бюджетный вариант, но и выглядеть он будет одинаково. Следующая открытая разводка проводов в пластиковых воздуховодах.
Это лучший вариант, чтобы не разрушать перегородки, перекрытия и другие покрытия, при этом никак не зависящие от происходящих в данный момент строительных процессов.Также плюсом является скорость фиксации канала. Также стоит отметить, что любые ремонтные работы в таком канале проводятся легко и не доставляют больших неудобств.
Как прокладывать электрические кабели, рекомендуем прочитать второй раздел ПУЭ 6. «Устаревшая» версия. Положения, перечисленные в документе, носят рекомендательный характер. Те, кто соблюдает требования по прокладке электрических кабелей, обязательно избежят нарушений. Информация изложена в одном документе, осталось прочитать.Посмотрим, как проложены силовые электрические кабели.
Как и где прокладывать кабель
Посмотрите сначала конец ПУЭ 6, развеивая сомнения. Бесконечный список согласований убедит читателей: перед глазами предстал настоящий документ, который видели руками многих строителей и чиновников. Новые требования могут появиться, но позже. ПУЭ 6 ЛЭП классифицирует:
- В первой части рассматриваются виды электропроводки, выбор, типовые условия: помещение, улица, чердак.
- Линии напряжением ниже 35 кВ (отдельно до / после 1 кВ).
- Линии напряжением ниже 220 кВ (в том числе кабели до 35 кВ).
- Воздушные кабельные линии (до / выше 1 кВ).
Первое, что обсуждает ПУЭ 6 (раздел 2), — это объем. Приведенные ниже требования должны выполняться для кабелей с фазными проводниками до 16 квадратных миллиметров. К сожалению, опущен, медь или алюминий брать. Делаем вывод: он подходит всегда, пока не будет доказано обратное. Рассмотрим сначала классификацию электропроводки:
- По характеру возникновения:
- Обрыв.Бывает стационарным, переносным, мобильным. Укладывается на открытом воздухе по поверхностям конструкций, между опорами. Попутно используются изоляторы, ролики, трубы, ящики, гильзы, плинтусы, столбы.
- Закрыто. Укладывается внутри стен: скрывается штукатуркой, бороздками, внутри бетонным (стены, пол, потолок) монолитом, с использованием пустот.
- Наружная электропроводка проложена по наружным стенам. Длина подвеса не более 100 метров (четыре пролета по 25 метров каждый).Остальное касается воздушных линий, подземных коммуникаций.
Электрокабель разрешается прокладывать в полу санузла. Другой вопрос касается предусмотренных мер защиты (заземленная сеть). Дело ограничивается мелочами.
Электропроводка внутри зданий
Среди общих требований указывается недопустимость прокладки ряда цепей напряжением до / выше 42 вольт за редкими исключениями (см. П. 2.1.16). Актуально для сегодняшней реальности, когда я хотел без ограничений осветить ванную комнату постоянными 12 вольтами.Благо, переходник на DIN-рейку продается за 800 рублей. Получается, что с одной веткой слияние запрещено. Сделайте домашнюю проводку от 12 вольт. Безопасен, позволяет использовать проводку с минимальным поперечным сечением.
ПУЭ 6 здесь дает ответ: использовать противопожарные разделительные перегородки между проводами. Намного любопытнее покажется требование о совместном прохождении фазных, нулевых (обратных) проводов (запрещено использовать соседние трубы). Жители села должны знать: кабель нельзя прокладывать в горючих полостях, нишах деревянных стен.Используются керамические изоляторы роликов (расстояние до плоскости более 10 мм, либо путем размещения негорючего материала).
При открытой кладке расстояние от пола не менее 2,5 метров. Мы считаем, что в частных домах сельчане не соответствуют требованиям. Только для опасных зон. Они не обязаны снижать напряжение, укладываются в верхний предел в 42 вольта, размещая электрический кабель для внутренней прокладки на высоте двух метров. Но это возможно. Помните, что адаптер на 12 вольт вставлен в распределительный щит.Освещения точно хватит для обустройства деревенского дома. Для розеток использовать защищенную прокладку (кабельные каналы). При степени защиты коробки IP20 и выше высота не нормируется. Подключения допускаются в виде:
- опрессовка;
- клеммные колодки;
- сварка;
- пайка.
Кстати, голые скрутки запрещены даже для цепей заземления. Утеплитель стыков не хуже линейных участков.Далее очевидные требования: отсутствие напряжения, наличие узлов, соединений (специалисты по обслуживанию). Под обшивкой необходимо проложить негорючий кабель: многие монтажники забыли. YouTube выдаст сколько угодно историй: облицовка панелями ПВХ скрывает традиционный ПВА на несколько жил. Упомянутая часть ПУЭ неактивна, сам процесс установки не становится менее опасным. Выводы однозначны: делаем для себя (чтобы ничего не гарантировалось).
Таким образом, прокладка электрического кабеля в деревянном доме — это тонкое искусство. Пригодится алюминиевая гофра. Понятно, что пластик не всегда подходит по причине отсутствия огнестойкости. Позаботьтесь о комфорте: алюминиевую гофру легко заземлить, что, безусловно, улучшает электромагнитную среду в доме, упрощает замену проводки и снижает риск возгорания. Как и другие металлические детали здания, обнуляются гильзы, трубы, кабельные каналы. Может служить экраном. Подробнее о нормах прокладки электрического кабеля см. В таблице.2.1.3 ПУЭ 6, по особенностям укладки в разных климатических условиях (жара, сырость) многие правила прописаны в разделе 2.1.
Повышенное внимание уделяется пересечениям трубопроводов. Электрокабель укладывают, оставляя зазор не менее 5 см. Если вода в трубопроводе горячая или что-то легковоспламеняющееся (читай, газ), расстояние удваивается. Причем с каждой стороны перекрестка следует предусмотреть защиту 25 см от механических повреждений. На параллельном участке от трубопровода, кабеля расстояние принимают не менее 10 или 40 см в зависимости от наполнения (газ, керосин, горячая вода, пар).
Наружная разводка в здании
Правила прокладки наружной электропроводки
Наконец, любопытным будет цветовое кодирование электрического кабеля для наружной прокладки от подстанции:
- Желтый — фаза А.
- Зеленый — фаза B.
- Красный — фаза C.
- Синий — нулевой рабочий провод.
- С полосами желто-зеленого цвета — нулевой защитный провод.
- На резервной шине нанесены полосы, поперечные к основной.
Расцветка (немного) отличается от кабелей ПВС, которые не предназначены для протягивания трехфазных линий. Прокладка электрического кабеля в земле на даче осуществляется другими видами. Маркировка труб производится в соответствии с ГОСТ Р МЭК 61386.24, примеры кабелей подскажет ГОСТ 16442. В последнем документе будет указано, какая марка электрического кабеля не подходит для прокладки в земле. Тонкости монтажа обозначены ПУЭ 6, начиная с п.2.3.83. Говорят, что кабельная линия лежит на высоте не менее 0,7 метра от поверхности. Снизу выполняется засыпка (песок, щебень), сверху слегка присыпается грунтом, свободным от разного рода мусора.
Выбор сечения проводки (жил кабеля)
Согласно ПУЭ 6 кабель делится на две категории по размеру сечения жил:
- В пределах 6 квадратных миллиметров для меди , 10 для алюминия выбирается из таблиц 1.3.4 и 1.3.5 напрямую. Что касается длительной эксплуатации.
- В противном случае, когда толщина сердечника больше, вам нужно умножить табличный ток на поправочный коэффициент 0,875 / √ TPV. Где TPV — относительная продолжительность активности оборудования в рабочем цикле. Проще говоря, оборудование меньше работает по промежутку времени, тоньше взять сердечник.
Обратите внимание, что цифры, указанные в таблице, широко цитируются в литературе без указания источника.ПУЭ 6 гласит: максимальный длительный ток жилы определяется типом кабеля (количеством жил в изоляции), рассмотренным выше способом прокладки. Сгруппировав данные, читатели легко выберут электрический кабель для прокладки по воздуху, под землей. Приятно, что параметры градуированы по типу изоляции, напряжению. Недостаточно объема для того, чтобы назвать информацию исчерпывающей, часть из них изъята из официального обращения в соответствии с действующим законодательством.
Стало сложно найти требования к сечению нулевого проводника трехфазного сетевого кабеля. ПУЭ 6 прямо говорит: должно быть не менее 50% фазы, иногда она увеличивается до 100%. Полезными будут поправочные коэффициенты для выбора ограничения тока в зависимости от температуры окружающей среды. Вы увидите, что в зависимости от условий сечение кабеля может быть уменьшено или, наоборот, должно быть увеличено. Поправочные коэффициенты вводятся для типа почвы.Это важно для желающих правильно проложить маршрут.
Читателям понравится таблица 2.1.1, в которой указаны наименьшие сечения проводников для меди и алюминия. При стационарной прокладке кабеля на роликах в помещении стоимость составляет не менее 1 квадратный миллиметр меди. Сила тока может достигать 17 А (шнуры ПВА с ПВХ изоляцией), примерно 3,7 кВт мощности. Хотел соединить светодиодные лампы с более тонкой секцией — невозможно. Мы предполагаем, что ПУЭ 6 вышел задолго до появления домашних версий источников в наших краях.Наверняка инженерам придется пересмотреть замеры, внести поправки в вид лампочек.
Кабельные блоки
Допустимый ток кабельных блоков широко обсуждается в зависимости от конструкции. Процесс установки описан в разделе 2.3 (теперь удален). Говорят, для кабельного блока подходят чугунные, бетонные, асбоцементные трубы. Подсчет количества каналов, структурирование осуществляется в соответствии с п. 1.3.20, и 15% (не менее 1 шт.) Выделяется в резерв (на случай необходимости прокладки дополнительной линии).
Глубина кабельных блоков выбирается согласно п. 2.3.84. В большинстве случаев это 0,7 — 1 метр. Есть предположения о сокращении расстояния до полуметра на участке длиной не более 5 метров. Это позволит правильно проложить каналы, которые должны иметь уклон 0,2% в сторону колодцев (глубина растет). При укладке учитываем: минимальное расстояние между линиями определяется напряжением, оно растет с увеличением.
Определение кабельных блоков замалчивается, поэтому у читателей, вероятно, возникнет вопрос размером с гору.Между тем конструкции образованы каналами разного типа, соединяющими колодцы. Благодаря конструкции подземная прокладка электрокабеля осуществляется без привлечения строительной техники. Главное, чтобы не вскрывались дорогие покрытия. Спорим, на площади есть что-то вроде кабельных каналов.
Аналогичная технология позволяет прокладывать кабель под руслом реки. Специальное подразделение пробуривает в земле дугообразный туннель, ведущий на противоположный берег.Кабель проложен внутри. При необходимости стены, конечно, армируют. Это дает возможность в дальнейшем беспрепятственно ремонтировать участок трассы, менять отдельные жилы (добавлять, заменять, удалять). Понятно, что подводные виды прокладки кабеля недоступны большинству частников, об этом нужно знать, если вам нужно пройти сложный участок.
Выход
Напоминаем, что указанный PUE 6 «устарел». По-прежнему можно руководствоваться при выполнении работ.Так же прокладка электрического кабеля в квартире осуществляется по документам, отмеченным доверием профессионалов.
Готовы сделать заказ?
Введите свой номер телефона, комментарий, и наш специалист свяжется с вами!
EcoTechnologyGroup проводит прокладку силовых кабелей. В работе используются современные технологии и оборудование. Все работы выполняются оперативно с учетом особенностей ландшафта и обеспечения защиты коммуникаций от механических и температурных воздействий.
Специалисты проводят монтаж силовых проводов различных типов, классифицируемых по ряду критериев:
- материал сердечника;
- номинальное напряжение;
- конструктивных особенностей;
- диапазон рабочих температур и т. Д.
Способы прокладки кабеля
- На лотках. Такая технология монтажа обеспечивает эстетичный вид сети, защиту от агрессивных сред и влаги.Выбор лотка осуществляется с учетом веса и сечения коммуникаций.
- В окопе. Готовится канал для прокладки сети в земле. Далее производится засыпка снизу и засыпка сверху. В траншее допускается 6 проводов.
- В трубах. Они защищают сети от повреждений. Технология применяется для организации кабельных трасс в местах с неблагоприятными условиями (на агрессивных почвах, неровных поверхностях и т. Д.).
- На путепроводах.Конструкции используются для прокладки коммуникаций в условиях вечной мерзлоты, в агрессивной среде.
- В специальных каналах … Они изготавливаются из кирпича или железобетона и надежно защищают электропроводку от механических повреждений.
- В канализационных сооружениях … Этот метод обеспечивает защиту от механических воздействий, подвижек грунта, электромеханической коррозии, перепадов температур.
Выполняем монтажные работы по Москве и Московской области:
Цены на прокладку кабеля
Наименование видов работ | Единица изм. | Кол-во | Стоимость установки за единицу |
---|---|---|---|
Прокладка кабелей до 35 кВ с креплением патч-скобами, вес 1 м кабеля до 1 кг | м | 1 | 260 |
Прокладка кабеля до 35 кВ в проложенных трубах, блоках и коробах массой 1 м кабеля до 1 кг | м | 1 | 100 |
Прокладка двух-четырехжильного кабеля сечением жилы до 16 мм2 с креплением патч-скобами, планками с установкой ответвительных коробок | м | 1 | 295 |
Затяжка проводов в уложенные трубы и металлические гильзы первой одножильные или многожильные в общую оплетку, общее сечение до 35 мм2 | м | 1 | 65 |
Кабельная прокладка ВВГнг-LS 3х1.5 | м | 1 | 40 |
Прокладка кабеля ВВГнг-LS 3х2,5 | м | 1 | 40 |
Прокладка кабеля ВВГнг-LS 5х1,5 | м | 1 | 45 |
Прокладка кабеля ВВГнг-LS 5х2,5 | м | 1 | 45 |
Прокладка кабеля ВВГнг-LS 5х4 | м | 1 | 45 |
кабельная прокладка ВВГнг-LS 4х1.5 | м | 1 | 45 |
Кабельная прокладка ВВГнг-ФРЛС 3х1,5 | м | 1 | 40 |
Кабельная прокладка ВВГнг-ФРЛС 5х4 | м | 1 | 45 |
кабельная прокладка ВВГнг-LS 1×6 | м | 1 | 55 |
кабельная прокладка ВВГнг-LS 4х4 | м | 1 | 45 |
кабельная прокладка ВВГнг-LS 5х6 | м | 1 | 55 |
кабелеукладчик ВВГнг-LS 5х10 | м | 1 | 60 |
Этапы прокладки кабеля
- Подготовка конструкций к прокладке кабельной трассы.
- Прокатка и электромонтаж.
- Подключение жил и установка муфт.
- Защита сети от различных повреждений и прерывания связи.
- Засыпка траншей, закрытие лотков и каналов.
- Тестирование.
Прокладка силового кабеля в земле (траншеях) более экономична. Для этого используются кабели, армированные железными лентами с внешней оболочкой из кабельной пряжи. В одной траншее их может быть меньше 6 штук.Свободное расстояние между кабелями должно составлять от 100 до 250 мм. Если кабели принадлежат разным организациям, то это расстояние увеличивают до 0,5 м.
Глубина прокладки кабеля напряжением до 35 кВ от планировочной отметки должна быть более 0,7 м, а при переходе дороги — 1 м, но более 0,5 м от дна дренажной канавы. Если выдержать такие расстояния нереально, то кабели прокладывают трубами или отделяют друг от друга огнестойкой перегородкой.
Расстояния (габариты) от кабельных линий до инженерных сооружений и мест размещения объектов нормируются. Так, например, нельзя прокладывать кабели ближе 0,6 м от фундамента зданий; 0,5 … 1 м — от трубопроводов; 2 м — от теплотрасс; 3 … 10 м — от стальных дорог; 1 м — от дорожных котлованов; 10 м — от оси последнего провода и от опоры ВЛ выше 1 кВ; 1 м — от опоры ВЛ до 1 кВ и др.
Если кабели пересекаются с инженерными сооружениями, то, исходя из размера, устанавливается механическая защита кабелей.В большинстве случаев этот кабель прокладывается в трубах. Эти трубы должны обеспечивать замену кабелей без нарушения нормальной работы конструкции, пересекаемой линией.
Если кабели прокладываются раньше, чем возводится сооружение, то рядом с ними прокладываются пустые трубы для новых кабелей, если существующие повреждены.
В тех случаях, когда выдержать габариты нереально, кабели также прокладываются в трубах и блоках под прочным улучшенным покрытием. Это менее экономичный метод прокладки кабелей.Блоки комплектуются из асбоцементных бетонных и глиняных труб или из специальных сборных железобетонных конструкций.
В блоках предусмотрено 10% запасных труб или каналов, но более 1. При повороте пути и в точках перехода более 10 кабелей в земле устраивают специальные колодцы. Такие же колодцы устраивают на прямых участках труб или блоков. Расстояние между ними зависит от допустимого усилия при протягивании кабеля.
Небронированные кабели с утолщенной свинцовой герметичной оболочкой (например, SGT) укладываются блоками длиной более 50 м.Для участков длиной до 50 м можно использовать бронированные кабели без внешних покрытий.
Линию с числом кабелей более 6 следует прокладывать в воздуховодах; и более 20 в тоннелях. Сверху на каналы укладываются съемные пластины. Вне зданий и во взрывоопасных установках каналы засыпаны песком или землей.
В каналах глубиной до 0,9 м можно прокладывать кабели днем; в более глубоких каналах и туннелях — на кабельных сооружениях. Высота тоннеля должна быть больше 1,5… 1 м, а проход между конструкциями — более 1 м. Возможны локальные сужения проходов до 0,8 м при длине до 0,5 м. В тоннелях установлены автоматические устройства пожаротушения и дымовые извещатели. Для предотвращения попадания воды в тоннель делаются механизмы автоматического водоотвода и т. Д. Туннели, в которых, кроме кабелей, есть и другие коммуникации (водоснабжение, система отопления и т. Д.), Называются коллекторами.
Во всех кабельных сооружениях (тоннелях, каналах, коллекторах) допускается использование небронированных кабелей.В распределительных устройствах следует использовать бронированные кабели с негорючим покрытием. Защитные кожухи из горючих волокнистых материалов на кабелях, проложенных в сооружениях, не допускаются. Для предотвращения коррозии и лучшей теплопотери броню окрашивают в темный цвет.
Опорные конструкции для прокладки кабеля устанавливаются через каждые 0,8 … 1 м. Между небронированными кабелями с железной герметичной оболочкой и опорными (крепежными) конструкциями прокладывают пергамин, рубероид и др. мягкие материалы.
В производственных помещениях кабели прокладывают так, чтобы они были доступны для ремонта, и открыто, например, на лотках, для осмотра.В местах вероятности механических повреждений кабели также везде защищены на высоте до 2 м. В перекрытиях полов и межэтажных перекрытий кабели прокладываются в трубах или коробах. Герметизация кабелей в конструкции сооружения («монолитизация») не допускается.
В остальном прокладка кабеля в производственных помещениях аналогична прокладке кабеля. Отличие состоит в том, что в этом случае используются не только небронированные кабели, но и кабели с броней без защитных чехлов из горючих материалов.Кроме того, сечение кабелей не ограничено. Кабель проходит под водой, например, на пересечении рек, каналов, заливов и т. Д. Выбирают участки с дном и берега, недостаточно подверженные эрозии. Кабели заглубляются на 0,5 … 1 м. Подводные преграды избегаются или в них предусматриваются траншеи и ходы.
Кабели, пересекающие ручьи, их поймы и дренажные канавы, укладываются в трубы, заделанные в землю. В этом случае используются те же кабели, что и при прокладке в земле.
Кабели без труб прокладывают под водой в свинцовой оболочке с броней из плоских или круглых проводов с наружным защитным покрытием. Кабели с резиновой (пластиковой) изоляцией и герметичной винилитовой оболочкой. Кабели с бумажно-масляной изоляцией и дюралюминиевой герметичной оболочкой не подходят для подводной прокладки.
При переходе рек с быстрым течением следует использовать тросы с двойной броней из круглых проволок, которые отлично выдерживают значительные растягивающие нагрузки.Разрешается переход несудоходных и непроточных рек с медленным течением канатами с ленточной броней. Выход кабеля из воды производится с подводом 10 … 30 м в трубах, в колодцах.
При пересыхании торфяников для прокладки кабеля насыпают полоску нейтральных грунтов по 1,5 м с двух сторон от последних кабелей. Под кабелем и над кабелем должен быть слой грунта более 0,3 м. Небольшие водные ямы можно засыпать грунтом или перебрасывать через сваи с настилом или без него. Прокладывать кабель можно в трубах, блоках или закрытых лотках над болотом 0.3 м над уровнем воды. Все эти конструкции укреплены на сваи.
В районах вечной мерзлоты существует ряд неблагоприятных причин: трещины, вздутия, просадки, оползни и т. Д. На этих участках прокладывают кабели, в том числе и с самым глубоким сезонным промерзанием под землей: в траншеях (до 4-х кабельных), в насыпи, кабельные лотки, каналы и коллекторы; либо над землей; открываться на поверхности (на пневмоподвеске), в защитных боксах, по путепроводам, в галереях, вдоль стен и конструкций инженерных сооружений и под неизмененными пешеходными мостами.
Траншеи устраиваются в скалах (на глубине более 0,4 м), сухих песках и других грунтах с незначительными морозными трещинами и слабым пучением. В остальных случаях в траншеях необходимо использовать кабели с дюралюминиевой герметичной оболочкой и более прочной броней из плоских проводов (АП, ААП).
Кабели с ленточной броней допускаются при выполнении ряда мероприятий по борьбе с неравномерным пучением грунта и морозными трещинами: насыпь, засыпка траншей песчаным или гравийно-галечным грунтом, устройство дренажных канав или щелей, засеивание кабельной трассы травами и т. Д. посадка кустарников и удержание снега.Все это очень дорого и требует много времени.
В районах с активным развитием холмов, пучин и оползней кабели, как правило, не прокладывают специально в земле. Каналы и подземные кабельные лотки гидроизолированы.
По дереву проложено до 20 ВЛ, по железобетонным путепроводам — более 20. В особо сложных условиях (бесконечная мерзлота, полярная ночь и низкие температуры) кабели прокладывают по боковым поверхностям каналов тепловых сетей, систем водоснабжения и других устройств.
Мещеряков И.И.
При прокладке внешней и внутренней проводки используйте все виды проводов и кабелей , передающих электроэнергию от уличной электросети к электрическому устройству. Провода бывают как неизолированные, так и изолированные. Неизолированные провода — это провода, у которых жилы не покрыты защитной изоляцией. Их используют, как правило, для воздушных линий электропередачи. Изолированные провода считаются изолированными резиной или пластиком.Помимо изоляции, такие провода могут иметь оплетку из хлопчатобумажной пряжи, резиновую, пластиковую или металлическую оплетку. Изолированные провода подразделяются на защищенные и незащищенные … Первые из них — это изолированные провода, которые имеют герметичную оболочку поверх изоляции для защиты от внешних факторов. Среди них можно назвать провода марок АПРН, ПРВД, АПРФ и др. Вторые — изолированные провода, не имеющие оболочки поверх электроизоляции. К ним относятся провода APRTO, PRD, APPR, APPV, PPV и др.бренды. Проволока, состоящая из двух или более изолированных гибких (или очень гибких) жил сечением до 1,5 мм, скрученных или уложенных параллельно, называется шнуром … В зависимости от условий эксплуатации шнуры покрывают защитная металлическая или любая другая оболочка.
Кабель представляет собой один или несколько скрученных вместе изолированных проводов, имеющих общую резиновую, пластиковую или металлическую оболочку. К ним относятся кабели марок NRG, KG, AVVG и др. Оболочка предназначена для защиты электроизоляции от химических и механических повреждений. И провода, и кабели обозначены буквами … Первые буквы указывают, из какого материала сделан проводник. Например, А — алюминий, АМ — алюминий-медь, АС — из алюминиевого сплава. Если букв нет, значит, проводник медный. Остальные буквы относятся к характеристикам других элементов провода или кабеля. Например, буквы ПП в обозначении провода означают плоский провод. Следующая буква обозначает изоляционный материал: П — резина, Б — поливинилхлорид, П — полиэтилен.Для кабелей вторая буква означает материал оболочки: A — алюминий, C — свинец, B — поливинилхлорид, N — нитрит, P — полиэтилен, ST — гофрированная сталь. Третья буква в обозначении кабеля указывает на материал изоляции жил, четвертая — на структуру защитной оболочки.
При выборе типа электропроводки, прокладки, прокладки силовых кабелей необходимо учитывать требования пожарной безопасности, а также все существующие нормы и правила. Оболочки и изоляция проводов и кабелей, используемых в электропроводке, должны соответствовать способу монтажа и условиям окружающей среды.Причем изоляция должна соответствовать номинальному напряжению сети. Если есть особые требования, обусловленные характеристиками установки, изоляция проводов и защитные оболочки проводов и кабелей следует выбирать с учетом этих требований. Нулевые рабочие жилы должны иметь изоляцию, эквивалентную изоляции фазных проводов. В обычных производственных помещениях допускается использование стальных труб и кабелей открытой электропроводки, а также металлических корпусов открыто проложенных токопроводов, металлоконструкций зданий, сооружений производственного назначения (например, фермы, колонны, подкрановые пути) и механизмов как один из рабочих проводников линии в сетях напряжением до 42 В.В этом случае необходимо обеспечить непрерывность и достаточную проводимость этих проводников, видимость и надежную сварку стыков. Использование вышеуказанных конструкций в качестве рабочего проводника не допускается, если конструкции находятся в непосредственной близости от горючих частей зданий или сооружений. Открытая прокладка силового кабеля, проводов осуществляется открытым способом в кабельных каналах, в гофрированном рукаве (гофре) металлических труб, на кабеле, вдоль стены здания, в лотках, в том числе бетонных, через воздух (прокладка антенного кабеля), по опорам.При открытой прокладке защищенных проводов (кабелей) с оболочками из горючих материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из горючих материалов должно быть не менее 10 мм. Если невозможно обеспечить указанное расстояние, провод (кабель) следует отделить от поверхности слоем негорючего материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм (например, прокладка кабеля). кабель в деревянном доме на дереве).Провода и кабели с не светостойкой внешней изоляцией или оболочкой следует защищать от попадания прямых солнечных лучей. В местах, где возможно механическое повреждение электропроводки, открыто проложенные провода и кабели должны быть защищены от них их защитными оболочками, а при отсутствии или недостаточной стойкости к механическим воздействиям трубы, коробки, ограждения или использование скрытых электрических проводка. Скрытая прокладка, прокладка силового (электрического) кабеля осуществляется внутри конструктивных элементов зданий и сооружений (в стенах, перекрытиях, фундаментах, перекрытиях), а также вдоль перекрытий при подготовке пола, непосредственно под съемными пол и т. д.Для скрытой проводки используются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, закрытых каналах и пустотах строительных конструкций, в оштукатуренных бороздах, под штукатуркой, а также встраиванием в строительные конструкции при их изготовлении.
При скрытой прокладке защищенных проводов (кабелей) с оболочками из горючих материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. Д.при наличии горючих конструкций необходимо со всех сторон защитить провода и кабели сплошным слоем негорючего материала. Прокладку силового кабеля в траншее под землей следует выбирать с учетом минимального расхода кабеля, обеспечения его сохранности при механических воздействиях, обеспечения защиты от коррозии, вибрации, перегрева и повреждения соседних кабелей электрической дугой при возникновении короткого замыкания. на одном из кабелей. При прокладке кабелей избегайте пересечения их друг с другом, с трубопроводами и т. Д.Кабели, проложенные непосредственно в земле, в земле, необходимо защищать от механических повреждений по всей длине путем покрытия на напряжение 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ — плиты или рядовой глиняный кирпич в один слой поперек кабельной трассы; при рытье траншеи землеройной машиной с шириной фрезы менее 250 мм, а также на один кабель — по трассе кабельной линии. Не допускается использование силикатного, а также глиняного пустотелого или перфорированного кирпича.Прокладка основного кабеля в зоне насаждения до стволов деревьев, как правило, должна быть не менее 2 м. Допускается по согласованию с организацией, отвечающей за зеленые насаждения, уменьшать это расстояние при условии, что кабели прокладываются в трубах, прокладываемых копанием.
Поделитесь статьей с друзьями:
Похожие статьи
.
