технические характеристики, устройство, срок службы и соответствие госту

Появление на рынке тепловых технологий обогревателей, созданных сразу из двух видов металлов, вызвало настоящий переполох. То, из чего состоит биметаллический радиатор, его свойства и возможности, мгновенно сделали его любимцем «публики», несмотря на высокую стоимость.

Особенности новинки

До появления биметаллических радиаторов потребители довольствовались долгое время чугунными изделиями, затем рынок наполнился продукцией из стали и алюминия. Каждый раз производители предлагали батареи отопления лучшего качества, более высокой прочности и мощности. Когда впервые были представлены радиаторы биметаллические, технические характеристики которых выходили за рамки известных аналогов, к ним отнеслись скептически, так как цена казалась слишком завышенной.

После того, как их стали устанавливать в квартирах с централизованной системой обогрева, и они с доблестью выдержали все ее недостатки, у биметалла появилась масса поклонников. Сегодня они лидируют на рынке тепловых устройств, хотя цена по-прежнему остается высокой.

Первые биметаллические модели состояли из стального змеевика (трубы), по которой проходил теплоноситель, и алюминиевого корпуса. Изобретатели объединили лучшие стороны двух металлов в одной конструкции. Стали не страшна коррозия, и она прекрасно противостоит даже воде в централизованной системе обогрева, обеспечивая быстрый нагрев алюминиевого кожуха. Все знают, что этот алюминий имеет самые высокие показатели теплопроводности, но слишком требователен к качеству носителя.

Если сравнивать алюминиевые и биметаллические радиаторы, разница будет в том, что при более высокой мощности последних, они не обладают слабостью первых. Так как корпус из алюминия не соприкасается с водой, то ему не страшна коррозия, а сталь, по которой она бежит, «равнодушна» к ее составу.

Эти особенности стали развивать дальше, и так появились полу биметаллические радиаторы и аналоги, в которых вместо стальных труб установлены медные. Какие бы составляющие у них ни были, устройство биметаллических радиаторов отопления уникально, как по своим техническим характеристикам, так и по эффективности работы. Наверное, поэтому их можно все чаще встретить в отопительных системах многоквартирных домов.

Как устроены батареи из двух металлов

Если посмотреть на биметаллические радиаторы в разрезе, то будет видно, что это обычные стальные трубы, прикрытые со всех сторон алюминиевыми панелями. На самом деле, сегодня можно столкнуться с двумя их видами:

1. Полностью биметаллические конструкции состоят из вертикальных трубок и горизонтальных коллекторов, изготовленных из стали. Их объединяют алюминиевые секции, выполненные по методу литья. В этом варианте составляющие кожуха не соприкасаются с теплоносителем, который проходит исключительно по стальным частям устройства. Все элементы батареи соединены между собой электродуговой сваркой, которая признана самым надежным способом скрепления деталей. Отличительной чертой этого типа радиаторов является долговечность, так как им не страшна коррозия и прочность. Им не страшно давление до 30 атмосфер, а теплоноситель может быть нагрет до 120-130 градусов. Особой прочностью отличаются изделия итальянских производителей, но и стоимостью так же.
2. Полу биметаллические радиаторы характеристики имеют несколько иные. У них из стали выполнены исключительно нижний и верхний коллекторы, что еще больше увеличивает их устойчивость к высокому давлению, тогда как корпус и вертикальные коллекторы состоят из алюминия. Естественно, что его соприкосновение с водой делает конструкцию уязвимой перед составом теплоносителя и может всего за несколько лет вывести ее из строя. Подобная конструкция биметаллических радиаторов отопления применима исключительно в автономных системах обогрева, где можно проследить за составом и качеством воды.

На рынке большой популярностью пользуются секционные литые модели, в которых можно наращивать или укорачивать количество секций. Панельные радиаторы из двух видов металлов – это, скорее, дизайнерская «фишка», которая и смотрится, и стоит дорого, но при этом обладает практически теми же параметрами, что и обычные модели.

Плюсы биметаллических радиаторов

«Петь дифирамбы» этому типу обогревателей можно долго, но, как и у всего хорошего, у них есть недостатки. Прежде чем решиться на их покупку и установку, следует разобраться, насколько преимущество биметаллических радиаторов совместимо по своим техническим характеристикам с имеющейся отопительной системой.

• Их можно использовать с любыми типами теплоносителей, что значительно облегчает выбор тем, кто подключен к централизованной системе обогрева. Ни химический состав, ни загрязненность воды для стальных коллекторов не имеют значение, поэтому, несмотря на цену, они так востребованы потребителями.
• Уровень теплоотдачи у биметаллических батарей достаточно высокий за счет их алюминиевой наружной части. У некоторых моделей она сопоставима с аналогами, полностью выполненных из этого металла. Например, радиатор итальянской фирмы Global из модельного ряда Style Plus 500 обладает тепловой мощностью 185 Вт. Средний показатель теплоотдачи биметаллических батарей – 166 Вт.
• Срок службы биметаллических радиаторов один из самых высоких – в среднем производители дают гарантию на 25 лет.
• Батареи этого типа единственные способны выдерживать давление от 30 до 40 атмосфер, что делает их первыми в «кандидаты» на подключение к централизованной системе обогрева. Проводимый на прочность тест биметаллических радиаторов на заводах производителях показывает, что они способны противостоять гидроударам до 60 атмосфер.
• Биметаллические конструкции легко монтировать, а секционные модели можно наращивать или сокращать, что выручает, если в расчетах на необходимую мощность радиатора были допущены ошибки.
• Объем биметаллического радиатора составляет от 0.16 до 0.18 л, что значительно меньше, чем у самых экономных алюминиевых аналогов (0.25 л). Это означает, что этот тип обогревателей нагревается практически мгновенно, что крайне важно в вопросах экономии энергозатрат и снижении стоимости отопления.
• Вес биметаллического радиатора составляет 1.5-2 кг, что несколько больше, чем у его алюминиевого аналога, но устойчивость коррозии вполне возмещает этот нюанс.
• Размер секции у подобных конструкций составляет 575х80х80 мм или 425х80х80 мм.

Перечисленные достоинства биметаллических радиаторов присущи далеко не всем моделям, представленным на отечественном рынке. Если сравнивать параметры китайских и итальянских изделий, то качество будет присуждено вторым, а лучшая цена – первым.

Минусы

Если озвучить недостатки биметаллических радиаторов, то их так же можно назвать достоинствами, но другого плана:

• На что указывают продавцы в качестве минуса подобных изделий, так это их стоимость, и они правы. Эти модели до сих самые дорогие на рынке тепловых технологий, но это так же и их достоинство, так как их технические параметры – это гарантия, что они прослужат очень долго при достаточно эффективной работе.
• Небольшая потеря тепла за счет применения стальных трубок внутри конструкции – это небольшая плата по сравнению с тем, что они способны «пережить» самые сильные гидроудары центрального отопления. Всегда можно нарастить несколько секций, чтобы увеличить мощность батареи.

Как показала практика, устройство биметаллического радиатора таково, что их целесообразно использовать исключительно в системах, где бывают большие перепады давления, и теплоноситель не отличается ни чистотой, ни качеством.

Устанавливать подобные конструкции в автономных системах – это излишество, так как там они не смогут проявить себя в полной мере.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

• Качество и безопасность производства.
• Соответствие температурному режиму и давлению в трубах.
• Что должно быть указано в техпаспорте готового изделия.
• Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Биметаллические радиаторы пока не имеют аналогов по качеству и надежности среди аналогичной продукции. Их можно устанавливать в системах с самым нестабильным давлением и некачественным теплоносителем. Что касается моделей полу биметаллических, то стоимость их на 20% ниже, чем у их полноценных «братьев», но монтировать их можно исключительно в автономные системы обогрева. Самые дорогие варианты этих устройств – это сочетание медных коллекторов с алюминиевым корпусом, но и уровень теплоотдачи у них намного выше.

Выбирая биметаллический радиатор, следует внимательно ознакомиться не только с его техпаспортными данными, но и репутацией производителя, и помнить, что эта продукция не может стоить дешево. Это убережет от покупки подделки.

Полезное видео

Технические характеристики биметаллических радиаторов отопления

БИМЕТАЛЛИЧЕСКИЙ РАДИАТОР KLIBWI 500/80, 500/100, 350/80

Биметаллические секционные радиаторы KLIBWI применяются в двухтрубных и однотрубных системах отопления с вертикальным и горизонтальным расположением теплопроводов, объединяющих отопительные приборы. Настоящие радиаторы имеют Сертификат Соответствия ГОСТ Р.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Габаритные размеры: 570*80*78мм; 560*80*96мм; 402*80*85мм
Емкость: 0,18 л; 0,26л; 0,16 л
Вес: 1,5 кг; 1,58 кг; 0,98 кг
Диаметр горизонтального коллектора: 1″
Материал: алюминий, сталь
Покрытие: порошковая эмаль
Рабочее давление: 2,0 Мпа
Максимальная температура теплоносителя -110С°
Теплоотдача: 152 Вт; 165 Вт; 95Вт



ТРАНСПОРТИРОВКА И МОНТАЖ РАДИАТОРА

Транспортировка радиаторов KLIBWI допускается любыми видами транспорта с соблюдением мер по предотвращению ударов и других существенных механических воздействий на радиатор. Радиаторы должны храниться в закрытых помещениях или под навесом и должны быть защищены от воздействия влаги и химических веществ.

1. Монтаж радиаторов производится согласно требованиям СНиП 3.05.01-85г. «Внутренние санитарно-технические системы» после окончания отделочных работ. Для монтажа радиаторов рекомендуется привлечения специалиста, имеющего лицензию на проведение данных работ.

2. Радиаторы рекомендуется устанавливать на расстоянии 30мм. от поверхности стены, 100мм. от пола с зазором 80-120мм между верхом радиатора и низом подоконника.

3. Монтаж радиатора необходимо производить в следующем порядке:

— разметить места для установки кронштейнов;

— закрепить кронштейны дюбель — винтами;

— установить радиатор на кронштейны;

— подсоединить радиатор к системе отопления, используя соответствующие пробки и переходники;

— установить воздухоотводчик в верхнюю пробку.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

1. В процессе эксплуатации рекомендуется производить промывку радиатора в начале отопительного сезона.

2. Не рекомендуется дополнительная окраска радиатора, так как при этом снижается теплоотдача радиатора на 8-12%.

3. При эксплуатации систем отопления с алюминиевыми/биметаллическими отопительными приборами рекомендуется обеспечивать pH теплоносителя в пределах 7,5 — 9,5. Содержание кислорода не должно превышать 20 мг/л. Содержание в воде железа (до 0,5 мг/л) и других примесей должно соответствовать «Правилам технической эксплуатации электрических станций и сетей РФ» РД.34.20.501 -95 (Минтопэнерго РФ.М.1996г.).

4. В случае необходимости отключения радиатора от системы отопления, обязательно открыть воздухоотводчик и не закрывать до подключения радиатора.

5. Запрещено использование радиаторов в качестве элементов электрических цепей.

6. При вводе в эксплуатацию радиатора в действующую систему, запрещено резко открывать краны, установленные на входе и выходе радиатора.

7. При манипуляциях с воздухоотводчиком необходимо исключить доступ к радиатору горящих или тлеющих предметов.

8. Запрещено допускать к манипуляциям с кранами и воздухоотводчиком детей и людей, незнакомых с правилами эксплуатации радиатора.

ГАРАНТИЙНЫЕ УСЛОВИЯ

На радиаторы KLIBWI, поставляемые в Россию официальными дистрибьюторами завода-изготовителя, распространяет¬ся гарантия 10 лет со дня продажи при наличии у покупателя настоящего паспорта с полностью заполненным и гарантийным и монтажным талонами.

Срок службы радиаторов KLIBWI не менее 20 лет с даты производства при условии соблюдения инструкций по установке радиаторов и условий их эксплуатации. Претензии по качеству радиатора принимаются от покупателя при предъявлении следующих документов:

1. Заявление с указанием паспортных данных заявителя или реквизитов организации, а так же именем и адресом специалиста, производившего монтаж радиатора, с пометкой обладает ли он страховым полисом, покрывающим ущерб, нанесенный неправильной установкой.

2. Копия договора с монтажной организацией, производившей монтаж радиаторы, копия лицензии монтажной организации.

3. Документ, подтверждающий покупку радиатора.

4. Оригинал технического паспорта, подписанный покупателем и монтажной организацией.

5. Справка из ЖЭКа о давлении воды в день аварии.

6. Акт рекламации, подписанный представителем ЖЭКа, продавцом и покупателем, с подробным описанием, фотографиями аварии и нанесенного ущерба.

7. Результаты оценки нанесенного ущерба, составленную независимым оценщиком.

Изделия, выведенные из строя по вине пользователя, монтажной организации или эксплуатирующих организаций, а также по причине нарушения условий их эксплуатации, транспортировки, монтажа, обмену или компенсации не подлежат.

Устройство биметаллических радиаторов: характеристики, преимущества и недостатки

Биметаллические батареи отопления уверенно продолжают вытеснять классический чугун и сталь. Наряду с алюминиевыми моделями, они демонстрируют хорошие показатели тепловой мощности в совокупности с небольшим весом и стильным дизайном. Биметаллические радиаторы находят применение в квартирах, жилых домах, офисах, коммерческих объектах и многих других. Это отличный выбор для тех, кто хочет установить отопительные приборы и на 20-25 лет забыть о ремонте или замене.

Особенности батарей, преимущества и недостатки

Биметаллические радиаторы — это симбиоз алюминия и стали. Внутри конструкции расположен стальной сердечник, а снаружи корпус сделан полностью из алюминия. Применение этих двух материалов позволило компенсировать отдельные минусы аналогов из только одного материала. Например, за счет стального сердечника улучшилась стойкость радиатора к гидроударам, снизилась чувствительность к некачественному теплоносителю. Алюминиевый корпус является хорошим проводником тепла. Он обеспечивает быстрый прогрев помещения, а также снижает итоговый вес радиатора.

Таким образом, преимущества биметаллических радиаторов отопления:

• способность конструкции выдерживать высокое давление и гидравлические удары;
• стойкость к составу воды, что важно в центральных системах отопления;
• оптимальная теплоотдача;
•  малый объем теплоносителя, за счет чего повышается эффективность работы системы отопления;
• небольшой вес, упрощающий самостоятельный монтаж биметаллического радиатора;
• возможность добавления секций при нехватке мощности для обогрева помещения.

Минус:

• цена биметаллических радиаторов отопления выше, чем алюминиевых.

Очевидно, что преимущества перевешивают недостатки, поэтому стоит подумать над установкой такого типа радиаторов. Но все равно нужно разобраться еще в некоторых моментах, как расчеты и технические параметры.

Основные характеристики

Параметры биметаллических батарей указываются в паспорте изделий. Важно ознакомиться с ними еще до покупки, чтобы радиатор наверняка подошел под имеющуюся систему отопления и условия эксплуатации.

Рассмотрим главные характеристики и узнаем, на что они указывают:

1.       Теплоотдача. Параметр еще называется тепловой мощностью. У биметаллических батарей она составляет 180-200 Вт на 1 секцию. Для сравнения чугунные радиаторы выдают 80-160 Вт, что заметно меньше.
2.       Максимальное давление. Имеется в виду предельный показатель, который конструкция способна выдержать без потери герметичности. Безопасно использовать биметаллические радиаторы в системах отопления, где давление достигает 30 атм. При этом предельным считается давление до 200 атмосфер.
3.       Максимальная температура теплоносителя. Биметаллические радиаторы спокойно выдерживают 110 градусов, чего для большинства отопительных систем достаточно.
4.       Межосевое расстояние. Обычно производители выпускают стандартные конструкции на 500 и 350 мм. Таким образом, биметаллические устройства подходят для большинства систем отопления России.
5.       Вес одной секции. Проведем параллель с чугунными устройствами. У них одна секция весит около 7 кг, а у биметаллических радиаторов отопления — 1-2 кг. Разница кардинальная.
6.       Срок службы. Устройства из биметалла нельзя назвать лучшими в этом плане, но срока в 25 лет бесперебойной работы, как правило, хватает.

Правильно подобранные характеристики сильно влияют на эффективность работы радиаторов. Разумеется, если выбрано оптимальное количество секций и выполнен грамотный монтаж.

Рекомендации по выбору

Понятно, что нужно подобрать подходящие характеристики биметаллических радиаторов. Но это не единственный момент. Расчеты — одна из основных задач при покупке радиатора. Рекомендуется подсчитать количество секций по такой формуле:

Площадь помещения *100/мощность 1 секции. Например, у нас есть комната на 15 м2 и биметаллическая батарея отопления с теплоотдачей 185 Вт. Считаем: 15*100/185=8,1. Округляем и получаем 9 секций.

Но на этом не все. Есть много поправочных коэффициентов, которые влияют на итоговые расчеты. Это средняя температура на улице зимой, роза ветров, этаж, высота потолков и т. д. Порой погрешности в расчетах доходят до 50%, так что учитывать поправочные коэффициенты нужно.

Еще пара советов по выбору биметаллических батарей отопления:

1. Выбирайте продукцию производителя, который хорошо себя зарекомендовал. Причем необязательно импортного. Отечественные бренды ничем не хуже, а по стоимости радиаторы более доступные.
2. Для автономной системы отопления нет смысла использовать биметалл. Здесь нет больших скачков давления, состав теплоносителя более качественный. Лучше биметаллические устройства подходят для суровых условий центральных систем, хотя никто не запрещает ставить их в индивидуальных магистралях.
3. Не гонитесь за очень низкой ценой. Заниженная стоимость говорит о плохом качестве материалов, из которого сделан радиатор. Вряд ли такой прибор устроит своей работой и сроком службы.

Если есть возможность, лучше заручиться помощью специалиста в выборе батарей. Он поможет с расчетами и определением характеристик.

Выводы

Биметаллические батареи — одно из долгосрочных вложений в работу отопительной системы. Немалая цена устройств компенсируется хорошей теплоотдачей конструкции, высоким рабочим давлением, внешним видом. Если вы в поиске подходящих радиаторов, можно смело предпочесть биметаллические модели. Важно правильно выбрать характеристики приборов и выполнить монтаж.

Технические характеристики биметаллических радиаторов отопления

Для нашей страны характерны ранние заморозки и продолжительные зимы, отопительный сезон в нашем регионе длится полгода. Большое значение в вопросе отопления жилья и других помещений играет не только качество работы системы отопления и её тип, но и непосредственно качество обогревательных приборов, которых на сегодняшний день появилось невероятно большое количество.

Биметаллический радиатор — современное решение вопроса отопления

Разнообразие представленных на российском рынке марок и видов теплотехники является несомненным преимуществом, однако создает определенные сложности для большинства покупателей. Человеку, не имеющему специальных знаний, очень сложно сориентироваться в многообразии разного вида радиаторов, сразу учесть все нюансы и сделать правильный выбор.

Конечно же, на помощь всегда готовы прийти квалифицированные специалисты, но все же перед тем как приступить к выбору новых радиаторов, потратьте хотя бы час свободного времени  на то, что узнать не только о разновидностях, но и особенностях современных отопительных элементов.

Если же Вы не имеете свободной минутки для того, чтобы погрузиться в изучении технических характеристик и конструкционных особенностей разных видов батарей, то присмотритесь к универсальным радиаторам из биметалла, пришедшим на смену громоздким чугунным отопительным системам.

Приборы данного типа в свое время стали действительно прорывом в сфере отопления, поскольку благодаря инновационной технологии удалось добиться максимальной эффективности при внешней изящности. На сегодняшний день агрегаты являются лучшими из предложенных видов, отличаются высокой теплоотдачей, надежностью, прекрасным дизайном и долговечностью. Биметаллические радиаторы демонстрируют прекрасные технические характеристики, экологически безопасны, подходят для отопительных систем с высоким давлением, устойчивы к гидроударам и прекрасно вписываются в помещения, благодаря современному дизайну.

Технические характеристики и особенности выбора биметаллических радиаторов

Обратите внимание, что каждая серия приборов состоит из разных моделей, отличающихся не только по габаритам, но и по рабочим возможностям. В инструкции или карточке каждой модели содержится подробная информация о приборе, она поможет определиться с выбором необходимой модели, однако, прежде чем приступить к выбору техники, необходимо узнать следующую информацию об особенностях собственной системы отопления:

1. Вид системы теплоснабжения: централизованная или автономная.
2. Схему подвода: двухтрубная или однотрубная.
3. Давление в системе.
4. Диаметр подводящей трубы.
5. Определиться с типом подключения: классическое боковое или нижнее.
6. Узнать точную площадь помещения и определенной комнаты.

После сбора всей информации обратитесь к квалифицированному специалисту, который поможет сделать правильный расчет тепловой мощности агрегатов необходимых для той или иной комнаты вашего дома, квартиры, офиса или предприятия, в соответствии с площадью и инженерными особенностями. Грамотный расчет это залог эффективной работы системы теплоснабжения. Ниже приведенные статистические данные, являются ярким примером высоких рабочих показателей биметаллических батарей.

К основным рабочим характеристикам относятся:

• тепловая мощность,
• давление: рабочее и опрессовачное,
• масса,
• объем теплоносителя,
• максимальная температура теплоносителя.

Сравнение технических характеристик упростит выбор, позволит оценить возможности прибора, сравнить его с другими моделями, похожими по типоразмеру и параметрам. Каждый покупатель подходит  к выбору радиаторов основательно, поскольку от эффективности его работы напрямую зависит погода в доме. Поэтому необходимо сделать правильный выбор в соответствии с рабочими и эксплуатационными возможностями отопительных установок. Да и стоимость биметаллических радиаторов достаточно высока, для того, чтобы совершить ошибку.



технические характеристики, размеры, мощность, теплоотдача и рабочее давление

Как становится понятно из названия, биметаллические радиаторы производятся на основе двух металлов. Такая конструкция представляет собой стальную или медную трубу с надетым на нее алюминиевым каркасом.

Внутренний металл отлично держит давление и хорошо совмещается со стальной центральной системой отопления, широко применяемой в многоквартирных домах.

Алюминий обладает высокой теплоотдачей, а в комплексе эти два металла обеспечивают надежную и высокоэффективную работу в части обогрева помещений. Биметаллические батареи стали рациональной альтернативой чугунным и стальным изделиям аналогичного назначения, так как обходят их по всем качественным показателям.

Подробный анализ

По аналогии с чугунными, эти батареи могут функционировать при любой системе отопления. Наружное покрытие биметаллических радиаторов выполнено из высококачественного лакокрасочного напыления и не требует периодического перекрашивания.

Помимо эстетичного внешнего вида современных батарей покупателей в большей степени интересуют их технические характеристики. Они ограничиваются тремя основными показателями.

Теплоотдача

Измеряется в ваттах (Вт). Производители вычисляют эту величину, беря за основу температуру теплоносителя 90 градусов по Цельсию (100 – 200 Вт для каждой секции).

Рабочее давление

Измеряется атмосферами (атм) или мегапаскалями (МПа). Биметаллические радиаторы рассчитаны на 16 – 35 атм, учитывая, что в сети центрального отопления это значение не превышает 15 атм; при индивидуальном обогреве цифра еще меньше.

Межосевое расстояние

Этот параметр указывает на расстояние в миллиметрах между верхними и нижними коллекторами. Стандартные размеры составляют 200, 300, 350, 500, 800 мм.

Особенности отопительного прибора

Радиаторы из стали (меди) и алюминия обеспечивают бесперебойную подачу тепла благодаря некоторым особенностям:

• способны выдержать давление в диапазоне 20 – 35 атмосфер;
• гарантируют эффективное функционирование на протяжении 20 лет;
• обладают высокой теплоотдачей (170 – 190 Вт при межосевом расстоянии в 500 мм) и особой прочностью;
• в зависимости от производителя способны выдержать температуру теплоносителя от 90 до 135 градусов по Цельсию;
• комплектуются терморегулятором и могут отключаться по отдельности;
• выполняют функцию батареи и конвектора одновременно;
• имеют компактные размеры;
• сопровождаются гарантией от производителя на срок до 25 лет.

Устойчивость к гидравлическому удару

Также к неоспоримым преимуществам, которыми обладают биметаллические радиаторы в сравнении с аналогичными элементами отопления, можно отнести их устойчивость к гидравлическим ударам, которые характерны для центральной системы во время сезонных испытаний.

Антикоррозийность

В процессе эксплуатации с теплоносителем (водой) непосредственно контактирует сталь, что гарантирует батареям противокоррозионные свойства и устойчивость к окислению.

Еще лучше в таких условиях себя зарекомендовала медь.

Размеры и вес

К тому же каналы таких батарей имеют небольшие диаметральные размеры, что позволяет уменьшить количество теплоносителя в несколько раз, а также ускорить реакцию батареи на команду термостата. Это особо актуально при устройстве автономного отопления в квартирах и частных домах.

Внешне такой отопительный прибор не отличается от алюминиевого аналога, и чтобы не ошибиться при выборе, необходимо обращать внимание на вес изделия, который у биметаллической батареи на 60% больше.

Она несколько дороже, нежели остальные приборы, но и технические характеристики, которыми обладают данные коммуникационные элементы отопления, значительно выше.

Учитывая показатели рабочей производительности и отличную износостойкость, они полностью окупают себя за время длительной эксплуатации в условиях некачественного теплоносителя, гидравлических и воздушных ударов.

Недостатки устройства

Согласно производственной технологии, батареи из двух металлов можно разделить на два вида: изделия на основе стального каркаса и отопительные приборы, усиленные стальными трубками. Если к первому типу нет особых требований, то во втором случае особое внимание необходимо уделить надежности крепления стальных вкладышей.

У алюминия и стали разная степень теплового расширения, что может привести к смещению детали при ее недостаточной фиксации. Такой дефект приводит к перекрыванию нижнего коллектора и сбою в работе системы.

Из-за различных коэффициентов расширения металлов изменяются их линейные размеры, поэтому в момент нагрева работа радиаторов сопровождается посторонними звуками. Это, пожалуй, и все недостатки устройств, с которыми можно столкнуться.

Расчет количества секций

В зависимости от производителя и модели размеры секций биметаллических радиаторов могут отличаться между собой. Как правило, в продажу поступают приборы в виде наборных секций (по 10 шт).

От количества радиаторных сегментов зависит обогревательная мощность и, соответственно, температура воздуха в помещении.

Формула расчета

Принято считать, что одно секционное отделение отапливает пространство, равное 2 м². Однако существует более точная формула, согласно которой подсчеты будут более корректными.

Выглядит она следующим образом: А = Бx100/В, где А – количество секций, Б – площадь комнаты, В – мощность радиатора (указана производителем на упаковке или в сопроводительных документах).

Пример вычисления

Произведем расчеты на примере помещения, площадь которого равна 20 м², а мощность радиаторов – 180 Вт. В виде формулы это будет: А = 20х100/180, где в итоге мы получим А = 11,1. Можно округлить полученное значение до 11, и получится, что на такую комнату потребуется батарея, состоящая из 11 сегментов.

Если помещение находится в углу здания и продувается сквозняками, количество секций можно увеличить, тем самым обеспечив большее поступление тепла.

Правила монтажа и эксплуатации

Процесс установки радиаторов отопления основывается на их технических характеристиках и выполняется согласно инструкции производителей.

Промывка прибора

Перед началом основных работ отопительные коммуникации необходимо промыть не щелочным раствором.

Чтобы исключить протечку теплоносителя, ни в коем случае нельзя зачищать контактные поверхности материалами с абразивными частицами.

Выпускной клапан

Каждая батарея снабжается клапаном, обеспечивающим выпуск воздуха из батареи. Правильность его установки регулируется многозаходной резьбой, при этом усилие закручивания ограничивается значением в 20 кг. Во избежание загрязнения рабочей зоны клапанов, подающие системные стояки комплектуются специальными фильтрами.

Правильно вмонтированное выпускное устройство запирается после стравливания воздуха, при этом радиатор должен быть полностью заполнен теплоносителем.

Расстояние от плоскостей

На этапе составления проекта необходимо руководствоваться рекомендациями относительно расстояния биметаллических радиаторов от несущих плоскостей (от стены минимум 3 см, от пола и подоконника – не менее 10 см).

Этапы установки

Весь монтажный процесс можно разбить на несколько этапов:

1. разметка мест, на которых будут закреплены кронштейны;
2. установка кронштейнов при помощи дюбелей или цементного раствора;
3. установка радиатора путем навешивания горизонтальных межсекционных головок на кронштейны;
4. соединение батареи с коммуникацией при помощи крана или термостатического клапана;
5. установка выпускного клапана в верхней части батареи.

Советы по эксплуатации

После установки биметаллических радиаторов не рекомендуется дополнительно накрывать их экранами или ширмами, так как это приведет к ухудшению рабочих условий оборудования, а значит, теплоотдача будет снижена. Учитывая современный эстетичный внешний вид батарей, эта мера будет лишней.

Обслуживание коммуникаций не требует особых приспособлений и не займет много времени. Достаточно протирать их от пыли по мере необходимости салфеткой, смоченной в моющем растворе.

Технические характеристики — Радиатор биметаллический BILIT 500/100, 12 секций

Тип

секционный

Тепловая мощность, Вт

2460

Количество секций, шт

Материал

биметаллический сплав

Межосевое расстояние, мм

Мах рабочее давление, МПа

2. 7

Max температура, °C

115

Страна производства

Россия

Родина бренда

Россия

Гарантия

10 лет

Боковое подключение

да

Емкость секции, л

0. 18

Сравнительный анализ биметаллических радиаторов.

Показывать: 25455075100

Сортировать: По умолчаниюПо Имени (A — Я)По Имени (Я — A)По Цене (возрастанию)По Цене (убыванию)По Рейтингу (убыванию)По Рейтингу (возрастанию)По Модели (A — Я)По Модели (Я — A)



Мир Радиаторов

Если Вы точно знаете что Вам нужен биметаллический радиатор, но не определились какой именно, Вам нужна информация о том, какие технические характеристики, параметры теплоотдачи имеют биметаллические радиаторы, специально для Вас специалисты компании Мир Радиаторов провели анализ и создали сравнительную таблицу со множеством технических критериех и характеристик, которые помогут Вам выбрать лучший биметаллический радиатор. Здесь вы всегда найдете все радиаторы отопления биметаллические представленные в Украине, цены на которые вас приятно удивят, и сможете выбрать то, что вам нужно. Максимальный выбор биметаллических батарей в одной компании. Обширная база прайс-листов позволяет сравнить цены на биметаллические радиаторы (Италия, Украина, Германия, Китай и другие производители).

Торговая марка	Наименование	Растояние между осями, мм	Размеры, В/Ш/Г, мм	Макс. рабочее давление, бар	Тепловая мощность, Вт	Цена, розн., грн	Объем воды в секции, л	Вес, кг	Максимально допустимая температура теплоносителя, С	Гарантия	Производитель
	STYLE 350	350	425/80/80	35	125	155	0,16	1,56	110	10	Италия
	STYLE 500	500	575/80/80	35	168	155	0,2	1,97	110	10	Италия
	STYLE PLUS 350	350	425/80/95	35	140	165	0,17	1,5	110	10	Италия
	STYLE PLUS 500	500	575/80/95	35	185	165	0,19	1,94	110	10	Италия
	TENRAD 350	350	400/80/77	24	120	85	0,15	1,22	120	10	Германия
	TENRAD 500	500	550/80/77	24	161	85	0,22	1,45	120	10	Германия
	АЛЬТЕРМО ЛРБ	500	575/82/80	18	169	94,27	0,15	2,5	130	5	Украина
	АЛЬТЕРМО РИО	500	570/82/80	18	166	89,35	0,15	2,0	130	5	Украина
	GRANDINI 350	350	430/80/82	16	130	89,19	0,26	1,55	120	5	Китай
	GRANDINI 500	500	580/80/80	16	167	106,10	0,38	1,85	120	5	Китай

В этой категории нет товаров.

Биметаллическая нагрузка секции радиатора. Технические характеристики биметаллических радиаторов

Биметаллические радиаторы для систем отопления были изобретены сравнительно недавно — всего 50-60 лет назад и сразу же с огромной скоростью приобрели широкую популярность среди населения. Столь высокие рейтинги обусловлены тем, что технические характеристики — прочность, мощность, долговечность и т. Д. — дают стабильные гарантии отличной работы любой отопительной системы.

Особенности конструкции

Название биметаллических радиаторов говорит само за себя — их двухслойные стенки состоят из пар разных металлов.Теплоноситель проходит через внутренний сердечник, выполненный в виде трубок. Наружная оболочка обычно состоит из одной или нескольких фигурных пластин.

Радиаторы отопления биметаллической конструкции, предлагаемые на современном рынке отопительного оборудования, могут быть двух вариантов:

1. Биметаллические батареи из стали и алюминия — это устройства, секции которых состоят из стальных труб. алюминиевый корпус. Есть упрощенные версии — без внутренних трубок Сталь, но с усиленными стальными швеллерами.В этом случае охлаждающая жидкость может частично контактировать с алюминием. Такие радиаторы удобны тем, что вероятность засорения их коллекторов намного ниже, а теплоотдача намного выше.
2. Биметаллические батареи из меди и алюминия. Характеристики этих устройств даже немного выше, чем у стали, благодаря способности меди выдерживать нагрузки и коррозию, а также высокой теплопроводности. Они служат значительно дольше стальных секций, обладают большей мощностью, отлично справляются с задачей обогрева любого помещения.

Оба они могут быть цельнолитыми (литыми) или секционными. Для изготовления односекционной батареи применяется метод герметичного внутреннего крепления, позволяющий при необходимости уменьшить или увеличить количество элементов в секции.

Размеры биметаллических радиаторов очень малы (размеры межосевого расстояния 20, 35 или 50 см), что дает возможность использовать небольшие объемы теплоносителя, тем самым экономя деньги на эксплуатации отопительного котла. .

Технические характеристики

Технические характеристики биметаллического нагревательного оборудования можно разделить на несколько позиций:

• Рабочее давление внутри устройства. Двухслойные радиаторы выдерживают достаточно высокое давление теплоносителя на своих стенках — до 30-40 атм. Это достигается за счет прочного стального сердечника биметаллического аппарата, давление разрыва которого составляет около 90 атм. Высокие значения одной из этих характеристик позволяют использовать биметаллические радиаторы в достаточно экстремальных условиях — при наличии частых гидроударов.
• Теплоотдача (или мощность) секции такого радиатора тоже очень высока — 170-190 Вт. Это уже результат «работы» алюминиевой оболочки, обладающей очень высокой теплопроводностью. Мощность устройства обычно указывается в прилагаемом к нему паспорте, а необходимая для вашей квартиры мощность радиаторов отопления рассчитывается несложным арифметическим способом.
• Температурный диапазон использования охлаждающей жидкости. Значение этой характеристики более 100 0 С.
• Высокая устойчивость к коррозии.Еще более высокие параметры этой характеристики достигаются в биметаллических радиаторах с сердечником из нержавеющей стали.
• Конструкция биметаллических устройств — форма, размеры, отделка лицевой панели позволяют использовать их для обогревательного устройства абсолютно любого интерьера. Кроме того, компактные размеры секции биметаллических инструментов и нейтральный цвет делают их практически незаметными в вашей комнате.

недостатки

Обладая высокими техническими характеристиками, биметаллические радиаторы все же имеют ряд недостатков:

• Небольшие размеры секции устройства, экономя ваши деньги, могут сослужить плохую службу в экстренных случаях.При аварийных отключениях отопления на несколько часов зимой такие радиаторы быстро остывают.
• Медленные химические реакции радиаторов в местах соприкосновения различных металлов дают небольшое газообразование внутри секции. Хотя он и имеет небольшие размеры, но при отсутствии автоматических воздушных клапанов может однажды привести к разрыву аккумулятора.
• Сравнительно высокие цены.

Расчет необходимой мощности

Мощность радиаторов, то есть их размеры и количество секций, рассчитывается исходя из объема помещения и тепла, уходящего через двери и окна.

Для расчета количества секций, необходимых для отопительного прибора, площадь помещения следует разделить на вместимость одной секции и умножить на 100. Если есть дополнительные (более одного) окна и двери, то это необходимо установить от 2 до 3 дополнительных секций.

Внимание! Наиболее правильный расчет необходимой мощности может произвести только специалист. Поэтому даже при полной уверенности в своей правоте тепло своего дома лучше доверить профессионалам.

Видео

Замена радиаторов при ремонте квартиры на биметаллические

Радиаторы алюминиевые и биметаллические — как выбрать и не ошибиться?

Технические характеристики биметаллических радиаторов включают ряд основных параметров, по которым можно оценить эффективность устройства. К ним относятся геометрические данные, масса и объем теплоносителя, допустимое рабочее давление и давление, а также тепловая мощность.В статье мы рассмотрим физический смысл и диапазоны значений каждого из параметров, а также сравним самые популярные модели ведущих российских и мировых производителей.

Биметаллический радиатор — это обогреватель, в котором теплоноситель циркулирует по стальному сердечнику, помещенному внутри алюминиевого кожуха. Батареи этого типа относятся к секционным отопительным приборам и работают по принципу комбинированного (конвективного и лучистого) теплообмена.

Технические характеристики биметаллических радиаторов отопления включают в себя ряд параметров и конструктивных особенностей, позволяющих оценить обогреватель и сравнить его с другими моделями аналогичных размеров.

Как правильно сравнивать биметаллические радиаторы между собой?

Каждый, кто досконально подходит к выбору батарей отопления для дома или квартиры, стремится приобрести продукцию с оптимальными рабочими и эксплуатационными характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного размера. В справочных данных параметры приведены для одного раздела, поэтому сравнивать необходимо не устройства в целом, а их конструктивные части.Основным параметром, по которому происходит деление на типоразмеры, является расстояние между осями.

Межосевое расстояние — это величина между осями верхнего и нижнего коллектора. Как и полностью алюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния и, как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора) — большая редкость.Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора являются его высота, а также ширина и глубина секции. Высота, как правило, на 60-80 мм больше межосевого расстояния.

Большинство производителей выпускают модели с шириной профиля 80 мм. Зная количество секций, можно легко определить общую ширину устройства.

Глубина разреза 80 — 100 мм. Радиатор может быть постоянной глубины или переменной высоты, как у стильных и элегантных устройств серии DreamLiner от Royal Thermo.

Установка радиатора на деревянную стену.

Тепловая мощность

Этот параметр позволяет определить, сколько секций радиатора нужно той или иной модели для обогрева помещения определенной площади. Тепловая мощность измеряется в ваттах и ​​находится на межосевом расстоянии:

.

• 500 мм — от 170 до 200 Вт;
• 350 мм — от 120 до 140 Вт;
• 300 мм — от 100 до 145 Вт;
• 200 мм — около 100 Вт.

В своей информации, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы с указанием количества секций, оптимальных для обогрева помещений разной площади.

Стальной сердечник — основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллекторов, соединенных вертикальной трубой (теплопроводом).Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут быть соединены с помощью стальных ниппелей. Такая конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, у которых теплопровод имеет овальное поперечное сечение, в стальных сердечниках биметаллических моделей используются только круглые трубы, а это означает, что каждая секция имеет меньшую емкость. Таким образом, биметаллический Rifar Base 500 имеет емкость секции 0,20 литра, а алюминиевая модель Rifar Alum 500 того же размера характеризуется объемом 0.27 литров.

Вес секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (а значит, и масса) превышает таковую у алюминия. Например, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя — 1,2 кг.

Давление

Рабочее давление биметаллических радиаторов 16-40 атм (1,6-4,0 МПа).Согласно нормативным документам, приборы следует испытывать путем нажатия на систему отопления давлением в 1,5 раза превышающего рабочее значение. Также в документации указано значение максимального давления, при котором он может начать выходить из строя.

Соединительные секции.

Сравнительные технические характеристики биметаллических радиаторов

Для удобства сравнения различных моделей в таблицах 1-3 собраны данные об основных характеристиках продукции 11 производителей.Информация указана как для самого распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряду лишь части производителей.

Таблица 1 — Сравнение характеристик моделей с межосевым расстоянием 500 мм.

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Давление, атм		Тепловая мощность, Вт
	высота	ширина	глубина			рабочие	тест.
Билукс плюс R500	563	80	85	0,21	1,82	20	30	182
Industrie Pasotti Elegance Wave биметаллико	565	80	100	0,19	2,06	35	52	176
Глобальный Стиль Экстра 500	566	81	80	0,21	1,87	35	52,5	170,7
Коннер Биметалл 80/500	563	80	80	0,40	2,18	30	45	190
Рифар База 500	570	79	100	0,20	1,92	20	30	204
Royal Thermo БиЛайнер 500	574	80	87	0,205	2,01	30	45	171
Тенрад BM500	550	80	75	0,22	1,45	24	36	161
Вармега Бимега 500/80	565	80	80	0,3	1,75	30	45	190
Сантехпром РБС-500	560	80	95	0,23	2,34	16	24	185
Sira Industrie РС Биметалл 500	572	80	95	0,199	2,03	40	60	201
Скола JB-SA 500	565	78	80	0,28	1,85	30	40	188

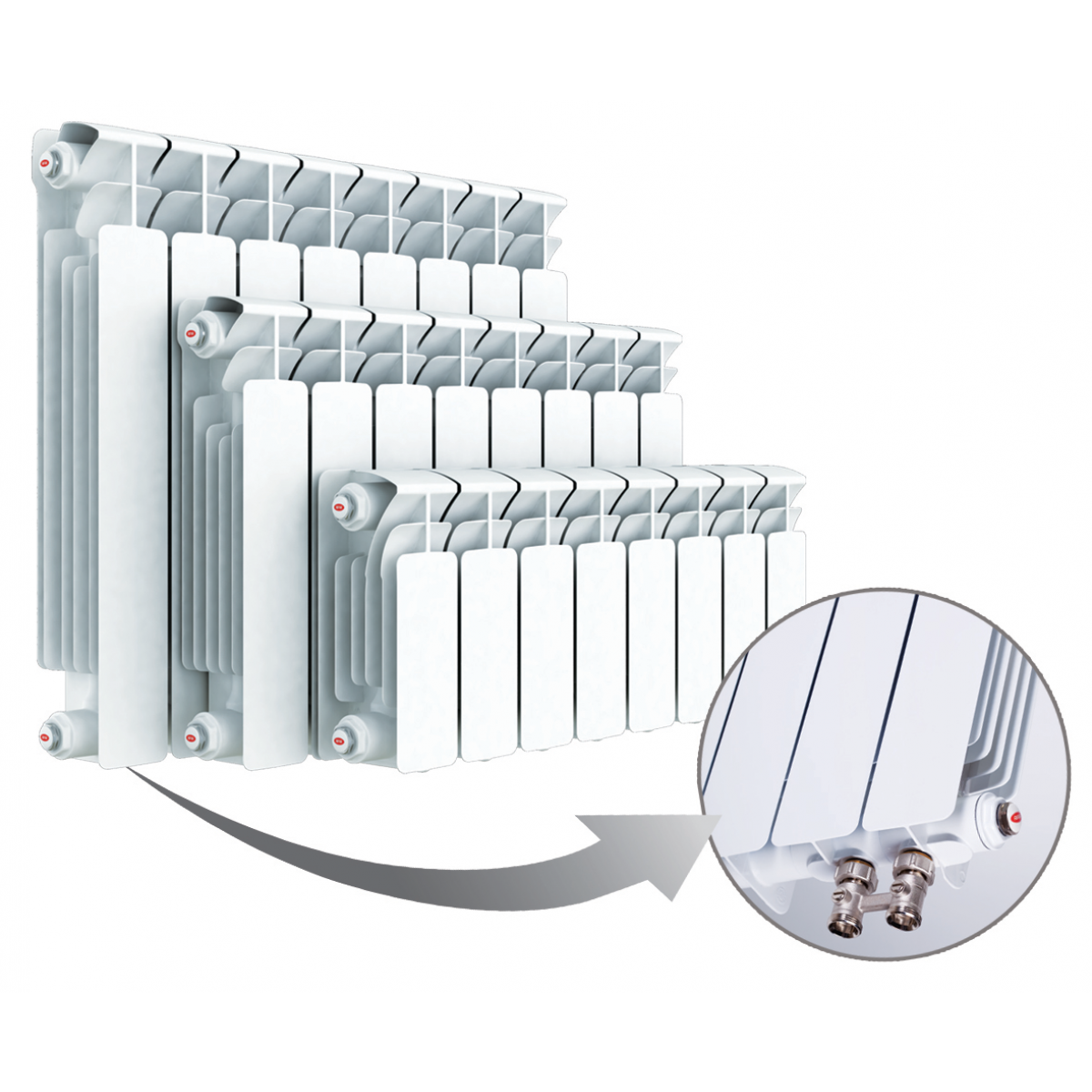

Разнообразие размеров.

Таблица 2 — Сравнение характеристик моделей с межосевым расстоянием 350 мм.

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Давление, атм		Тепловая мощность, Вт
	высота	ширина	глубина			рабочие	тест.
Глобальный Стиль Экстра 350	416	81	80	0,17	1,42	35	52.5	119,6
Коннер Биметалл 80/350	413	80	80	0,30	1,28	30	45	140
Рифар База 350	415	80	90	0,18	1,36	20	30	136
Royal Thermo BiLiner 350	424	80	87	0,175	1,52	30	45	118
Тенрад BM350	400	80	75	0,15	1,18	24	36	120
Вармега Бимега 350/80	412	80	80	0,22	1,43	30	45	140

Таблица 3 — Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Давление, атм		Тепловая мощность, Вт
	высота	ширина	глубина			рабочие	тест.
Межосевое расстояние 300 мм
Билукс плюс R300	365	80	85	0,17	1,29	20	30	142
Сантехпром РБС-300	360	80	95	0,178	1,67	16	24	121
Sira Industrie RS Биметалл 300	372	80	95	0,165	—	40	60	145
Скола JB-SA 300	365	78	80	—	1,45	30	40	106
Межосевое расстояние 200 мм
Билукс плюс R200	550	80	75	0,22	1,45	24	36	161
Рифар База 200	565	80	80	0,3	1,75	30	45	190

Используемые материалы

Сердечник биметаллической секции радиатора выполнен из стальных труб. Для аккумуляторов нормальной прочности (рабочее давление 16-20 атм) сердечник изготавливается из углеродистой стали марки Ст.3 или ее зарубежных аналогов (например, радиаторов Tenrad). Сердечник (каркас) моделей повышенной прочности сварной из нержавеющих труб. Высокопрочные устройства с сердечником из нержавеющей стали (например, Biliner от Royal Thermo) выдерживают разрывное давление более 100 атм.

Наружная часть биметаллических радиаторов выполнена из алюминия методом литья под давлением. В этом случае нельзя использовать метод экструзии, используемый при производстве некоторых алюминиевых моделей, так как перед началом формовки внутрь заготовки необходимо поместить стержень.Уплотнительные кольца изготовлены из термостойкой силиконовой резины.

любящий

Ребра служат для увеличения общей площади рассеивания тепла нагревателем. В современных моделях используются различные дизайнерские решения, делающие оребрение более эффективным.

Эффективность теплопередачи повышена за счет введения в конструкцию дополнительных ребер, а также профилирования конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, за счет которого увеличивается скорость воздушного потока, что увеличивает интенсивность конвективного теплообмена.Наружные края ребер закруглены для повышения безопасности травм.

Способ соединения секций

Биметаллические батареи

АТ. Нагревательное соединение секций между собой осуществляется с помощью стальных резьбовых ниппелей. При изготовлении радиаторов Monolit от Rifar используется еще один вид соединения — сварка. Данная модель нагревательных приборов выдерживает высокие давления (рабочие до 100 атм) и температуры (до 135 ° C против 110 ° C для ниппельных моделей).

Биметаллические радиаторы являются наиболее технически совершенным отопительным прибором для систем водяного отопления. Сочетая в себе высокий КПД и хорошие показатели производительности, этот тип инструментов оптимален для использования в домашних условиях. Зная технические характеристики биметаллических радиаторов различных моделей, вы сможете выбрать обогреватель, наиболее подходящий для условий работы в конкретном помещении.

Сопутствующие материалы.

Как правило, необходимость замены чугунных радиаторов на биметаллические возникает, чтобы получить лучшую теплоотдачу.В этом случае расчет биметаллических радиаторов довольно прост, так как они передают тепло немного лучше, чем чугун с межосевым расстоянием в полметра, 350 мм или другое. Этот параметр отображается на этикетке продукта.

Устройство биметаллического радиатора

Предварительные расчеты

Перед тем, как рассчитать количество секций биметаллических радиаторов, необходимо сделать предварительную оценку. Мощность одной секции варьируется от 150 до 180 Вт.Но следует учитывать, что в таких ситуациях лучше перегреть, чем замерзнуть. Несмотря на глобальное потепление, зимы в нашей стране продолжают оставаться холодными и приносят сюрпризы в виде морозных заморозков.

Также существуют специальные устройства для регулирования температуры воздуха в помещениях. В самом примитивном варианте — два крана. Первый монтируется на байпасе, второй служит для перекрытия подачи воды. Последовательными манипуляциями с ними можно добиться плавной регулировки теплоотдачи устройства.

Важно! При колебании между меньшей и большей мощностью выбирайте большую. Во-первых, практически во всех конструкциях есть средства для регулировки теплоотдачи, а во-вторых, всегда есть возможность открыть окно.

Некоторые нюансы при замене радиатора типа

Проверка уровня радиатора

Расчет сечений биметаллических радиаторов рекомендуется производить исходя из повышенной мощности по сравнению с чугунными батареями.Список возможностей установки:

1. Биметаллические материалы лучше проводят тепло. Следовательно, если поставить батарею с одинаковым количеством секций, будет достигнут запас тепла и температурная стабильность.
2. Со временем теплопередача секций в некоторой степени ухудшается.
3. Более мощные устройства не так сильно нагружают отопительный котел или бойлер.

Расчет на новую комнату

С расчетом количества тепла при замене аккумуляторов все более-менее понятно, но как с нуля рассчитать биметаллические радиаторные секции для комнаты? Во-первых, нужно учитывать теплопроводность каждой секции в отдельности.Как правило, эта техническая характеристика является основной и должна быть указана производителем в паспорте изделия.

Для расчета биметаллических радиаторов необходимо знать несколько определяющих факторов:

1. Радиатор питания. Записано производителем на основании испытаний в техпаспорте. Если он утерян, необходимую информацию можно будет найти в Интернете.
2. Площадь комнаты или комнаты, которая будет отапливаться.

Важно! При расчете берется не окончательное значение, а площадь каждой комнаты в отдельности.

1. И, наконец, формула расчета количества секций биметаллического радиатора. Он прост в использовании и доступен каждому человеку с улицы.

K = S x 100 / P

Число 100 обозначает необходимое количество мощности для комнаты со стандартным потолком 2,7 метра. K — необходимое количество секций. S — площадь отдельной комнаты. P — номинальная мощность радиатора.

Таблица мощности радиаторов различных типов

Пример

Чтобы лучше понять принцип формулы для биметаллических радиаторов и рассчитать количество секций, рассмотрим простой пример.

Пусть площадь комнаты 25 кв. метров. Высота от пола до потолка нормальная и равна 2,7 метра. Заявленная производителем мощность устройства — 180 Вт.

Подставляем в формулу начальные значения и получаем:

К = 13,8 шт.

Поскольку количество секций должно быть целым (иначе это абсурд), необходимо округлить найденное значение до целого числа. И тогда возникает вопрос: в какую сторону округлять? На ум приходят три варианта:

1. Возьмите меньшее значение.
2. Раунд по математическим правилам. Если дробная часть числа от 0 до 4 — уменьшить, если от 5 до 9 — увеличить.
3. Возьмите большее значение.

Настоятельно рекомендуется выбрать третий вариант. В противном случае вы рискуете не нагреть комнату и замерзнуть в случае сильного холода. А если будет слишком жарко, лишнее тепло можно убрать проветриванием.

Важно! Лучше побольше тепла, чем немного. Выберите больше разделов.

Особые случаи

А что делать, если высота потолка нестандартная? Многие дома, особенно сталинской эпохи, имеют высоту более 2-х.7 мес. В этом случае на помощь приходит другая формула:

P = V x 41

P — мощность аккумулятора, V — необходимый объем помещения, а 41 — постоянная величина, необходимая для нагрева 1 кубометра воздуха в помещении без устройств энергосбережения. К ним относятся изолированные окна, стены и прочее. Цифра верна для Беларуси, европейской части России, Украины и Молдовы.

Сначала рассчитывается общее значение мощности, которую радиатор должен выделять окружающей среде для обогрева.А количество секций легко вычислить, разделив P на мощность отдельной секции.

Точный счет

Все вышеперечисленные методы расчета количества секций биметаллических радиаторов отопления являются приблизительными. Есть формулы для точного расчета. Они учитывают множество факторов:

1. Высота помещения.
2. Параметры теплоизоляции стен и окон (до 70% теплопотерь происходит через окна).
3. Частота, с которой открываются двери или окна (особенно актуально для офисов и магазинов).
4. Атрибуты системы отопления.
5. Средняя сезонная температура в этом регионе.
6. Наиболее частое направление ветра и так далее.

Для всего этого на сайтах есть специальные сервисы, но зачастую нет возможности или желания скрупулезно выяснять все детали. В большинстве случаев вы можете ограничиться приблизительными данными.

Какие радиаторы лучше: алюминиевые или биметаллические? Понять

Большинство городских квартир в России подключено к системе центрального водяного отопления.Из-за отсутствия необходимых средств работа всей тепловой инфраструктуры недостаточно эффективна. Учитывая то, что повсеместно используются устаревшие чугунные радиаторы, что не позволяет получить достаточно комфортную температуру, в настоящее время широко применяются новые типы отопительных батарей, которые предназначены для работы в водяном отоплении. системы. И тогда возникает вопрос, какие радиаторы лучше — алюминиевые или биметаллические? Необходимо разобраться в этом вопросе.

По внешнему виду алюминиевые радиаторы они утилитарны, имеют строгую прямоугольную форму, а вся внешняя поверхность представляет собой большой рассеиватель тепла. Повышается эффективность теплоотдачи за счет наличия еще нескольких пластин внутри радиаторов. Если говорить о том, какие радиаторы лучше — алюминиевые или биметаллические, то следует отметить, что практически все алюминиевые батареи состоят из стандартных секций, в количестве 6-12 штук. Общая мощность зависит от количества секций, что необходимо учитывать при проектировании системы отопления для конкретной квартиры.Привлекательность внешнего вида гарантируется за счет использования качественной порошковой эмали. Эти характеристики позволяют им достаточно гармонично вписаться в интерьер. Если понимать, какие радиаторы лучше — алюминиевые или биметаллические, стоит сказать, что первые обладают высокой теплопроводностью, поэтому быстро прогревают комнату. Однако при отключении отопления они так же быстро остывают, так как теплоемкость алюминия очень мала. Самый серьезный недостаток таких аккумуляторов — высокие требования к качественному составу теплоносителя.У радиаторов импортного производства проявляется наиболее сильно. Отечественные производители с ситуацией в нашей стране хорошо знакомы, поэтому стараются учитывать все эти особенности. В системе центрального отопления в теплоносителе много механических примесей, которые оказывают сильное абразивное воздействие на алюминий. Говоря о выборе алюминиевых или биметаллических радиаторов, нельзя не упомянуть о необходимости установки локальных систем фильтрации. В этом случае вы можете гарантировать безопасность работы. Если вы понимаете вопрос, в чем состоит отличие биметаллических радиаторов от алюминиевых, следует отметить, что первые были спроектированы таким образом, чтобы сохранить все преимущества второго, а в для получения аккумуляторов, устойчивых к коррозии и механическому износу.Внешне они ничем не отличаются. Отличие заключается в использовании двух металлов — высокопрочной стали и алюминия, который отлично проводит тепло. По теплопередаче биметаллические радиаторы почти не уступают алюминиевым, но способны выдерживать большее давление и менее требовательны к качеству теплоносителя. Именно поэтому их все чаще используют в квартирах.

Отвечая на вопрос, какие радиаторы лучше — алюминиевые или биметаллические, нельзя однозначно сказать, что одни — одни.При соблюдении определенных условий можно одинаково эффективно использовать оба типа.

Особенности и характеристики биметаллических радиаторов

О биметаллических радиаторах мы узнали давно — в начале этого века, набирали обороты. И они уже полюбились нашим землякам более традиционные чугунные батареи. Мало того — они Сейчас популярны и алюминиевые и стальные радиаторы. А все благодаря тому, что биметаллические прочные радиаторы имеют отличные характеристики.Хотите узнать что — читайте дальше.

Содержание:

1. Характеристики и разновидности биметаллических радиаторов
2. Подробнее о характеристиках биметаллических радиаторов
3. Теперь о недостатках биметаллических радиаторов
4. Как производители биметаллических радиаторов могут доверять
5. Таблица: Сравнительные характеристики разные производители и модели биметаллических радиаторов
6. Как рассчитать необходимое количество секций батареи
7. Видео: Технические характеристики биметаллических радиаторов

Характеристики и разновидности биметаллических радиаторов

Каждая биметаллическая батарея отопления состоит из трубчатых стальных и алюминиевых панелей. При этом он

at передается очень эффективно, не теряясь напрасно. Горячая вода, проходя через сердечник, состоящий из стальной трубы, быстро нагревает алюминиевую оболочку и, соответственно, воздушные массы в помещении. Фигурная алюминиевая оболочка

этого сердечника не только элегантно и стильно выглядит, но и помогает лучше распределять тепло. Кроме того, за счет использования алюминиевой батареи становится очень легко (особенно по сравнению с тяжелыми железными аналогами). Это дает дополнительные преимущества. комфорт при установке.А замысловатая форма корпуса отлично смотрится, и значительно увеличивает теплоотдачу. Стальные трубы

, составляющие сердечник, очень прочные — они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды — и 110, и даже 130 градусов по Цельсию.

Конкретные пределы рабочего давления и температуры можно узнать, посмотрев паспорт прибора. Ведь это зависит и от модели, и от того, кто эту модель изготовил.

Сегодня в магазине можно купить батареи биметаллические двух разновидностей:

1. радиаторы, которые полностью биметаллические. Это означает, что они имеют сердечник из стальной трубы, окруженной алюминиевой оболочкой. Отличаются высокой прочностью, исключаются протечки. Эти батареи производятся итальянскими компаниями:

• Global Style;
• Royal Thermo BiLiner.

своих заводов и российских производителей — например, фирмы Сантехпром БМ.

2. Полубиметаллические — радиаторы, у которых только половина биметаллические.Формируются только из стальных труб, вертикальные армирующие каналы. Там, где алюминий частично контактирует с водой. Такие половинные биметаллические радиаторы отдают тепло на 10 процентов лучше, чем предыдущая модель, и стоят на 20 процентов меньше.

, их выпуск :

• российский производитель Rifar,
• китайский — Gordi,
• итальянский — Sira.

Специалисты еще не пришли к единому мнению, какой из двух типов радиаторов для центрального отопления лучше, какие — для индивидуального отопления. Таким образом, технические характеристики биметаллического радиатора позволяют ему не бояться «химии» в городской воде. Но при повышенном напоре воды он будет вести себя лучше, чем алюминиевый. В одном специалисте сошлись во мнении, что если у вас дома старые трубы отопления ( им более 40 лет) лучше всего брать биметаллический аккумулятор.

Секционные или неразъемные?

Основная часть такого радиатора состоит из ряда секций. То есть сначала делается каждая из секций целиком, а затем соединяется их патрубками.Это делается на заводе, общее количество секций — четное.

достаточно силен, чтобы убрать лишнее или добавить недостающий участок.

Однако, кроме секционного, в продаже есть и целые батареи из биметалла. Сердечник сделан из стальных труб сразу нужного размера. Потом его «обернули» декоративным покрытием из алюминия. Этот аккумулятор не лопнет даже если давление достигнет ста атмосфер.

Подробно о характеристиках биметаллических радиаторов

Выбирая радиатор, необходимо изучить заветную паспортную модель. А теперь о том, какие важные параметры там перечислены.

теплоотдача

количества тепла, отдаваемого радиатором при температуре воды плюс 70 градусов Цельсия, измеряется в ваттах. Среднее значение теплоотдачи от биметаллической батареи — от 170 до 190 Вт. Это просто великолепно.

Теплоотдача происходит как за счет нагрева воздуха, так и благодаря особой конструкции радиатора — за счет конвекции.

выдерживают давление при работе

Оно составляет от 16 до 35 атмосфер в зависимости от модели и производителя.Если в системе центрального отопления стандартное давление не более 14 атмосфер, а в автономной системе — не более примерно 10 атмосфер. Чтобы аккумулятор не лопнул при повышении давления, обычно производитель указывает эту опцию со штоком.

Колесная база

Это расстояние (в миллиметрах), которое отнесено к верхнему резервуару радиатора снизу. Типичные значения: 800, 500, 350, 300 и 200 миллиметров. Это разнообразие позволяет вам выбрать аккумулятор, который хорошо впишется в существующую разводку труб отопления.

Чаще всего востребованы радиаторы с 50, 35 и 20 сантиметрами между осями коллектора.

предельная температура теплоносителя

В основном биметаллические радиаторы выдерживают горячую воду до 90 градусов. Иногда производитель немного лукавит, обещая, что кипяток 95 градусов выйдет за пределы батарей. Не надо верить — больше 90 0С нет производителей не выдаются. На этот показатель стоит присмотреться — он зависит от коэффициента теплопередачи.

надежность и ресурс

Учитывая характеристики биметаллических радиаторов, в течение двадцати лет вы можете спокойно ими пользоваться. Никакого обслуживания не требуется. Это довольно хорошее время.

Простота установки

Данные секции радиаторов абсолютно идентичны. Это позволяет устанавливать их даже слева от подходящих труб отопления, хотя бы справа. Где соответствующая трубка присоединяется к трубе радиатора. С противоположного конца установленного. колпачок, который завершает спускной винт (сбоку) и еще одну пробку (внизу).

Кран, названный в честь его изобретателя — Маевского — очень удобное устройство. В начале отопительного сезона часто возникает проблема с «проветриванием» системы — из-за воздуха, оставшегося в трубах, батареи холодные. Спускной винт позволяет один раз спустить воздух из радиатора, не отключая весь стояк. Что хорошо — это можно сделать самостоятельно, без помощи наведенных мастеров.

в дополнение к вышеперечисленному, также выпускается с трубами и радиаторами, расположенными на нижней стороне.К этим клапанам подключается термостат, который контролирует температуру воздуха в помещении. Розетки, заглушки и спускной винт снабжают каждый биметаллический радиатор. Также на него полагается и набор скоб для установки панелей на стену.

Теперь о недостатках биметаллических радиаторов

Самым существенным недостатком этих аккумуляторов можно назвать их дороговизну. Они намного дороже обычных чугунных радиаторов. Однако изделия из биметалла намного аккуратнее выглядят, хорошо вписываются в современный интерьер. И по продолжительности жизни они превосходят другие типы батарей.

Не годится

и то, что при воздействии воды и воздуха одновременно сердечник стальных труб может начать «съедать» коррозию. А это случается, когда во время ремонта или аварии сливается вода из системы отопления. И ржавчина с труб и антифриз, который часто присутствует в системах отопления небольших домов. В этом случае от биметаллических батарей следует отказаться — лучше брать неразъемные, либо полностью алюминиевые.

приемлем и этот вариант — радиаторы с медной сердцевиной и алюминиевым корпусом. Оксидная пленка на медных трубках достаточно прочная — это убережет их от коррозии. Можно вместо медной сердцевины и нержавеющей стали использовать — тоже неплохой вариант.

Технические характеристики биметаллических радиаторов некоторых производителей

1. Надежные и качественные, но дорогие аккумуляторы производства итальянской компании Global Style. К тому же технические характеристики биметаллических радиаторов, выпускаемых этой компанией, можно назвать безупречными. Российские покупатели давно оценили аккумуляторы, зная, что они одобрены специалистами Института сантехники и рассчитаны на российские условия. На вторую линейку из трех моделей увидели свет. Десять-двадцатилетняя гарантия от производителя.

с большим коэффициентом теплоотдачи (не хуже моделей из полубиметалла) славятся аккумуляторами Global Style Extra и Global Style Plus. Они красивы и долговечны, но дороги. Модели попроще и дешевле, немного хуже передают тепло и менее элегантны. но и хорошо выглядеть.Они аккуратные и маленькие, и имеют очень приличные характеристики. Четное количество секций, окрашенных в теплые оттенки белого, от 6 до 14.

2. Итальянская компания Sira производит аккумуляторы более полувека. Ее «лошадка». »- напольные биметаллические изделия с высоким коэффициентом излучения. Компания« Радиаторы »выпускает три разновидности. Достаточно скучные изделия квадратной формы, аккумуляторы с красиво очерченными плавно закругленными углами и модель под названием« Гладиатор ».

последняя форма довольно необычная и креативная.

Аккумуляторы нечетного сечения (может быть от 4 до 10) окрашены в теплые оттенки белого цвета. Гарантия — 20 лет. Заводы компании находятся не только в Италии. Некоторые из них находятся в Китае :).

3. Российская компания Рифар (Оренбургская область) производит аккумулятор сравнительно недавно — с 2002 года. Но на отечественном рынке она уже завоевала симпатию и успешно вышла на уровень СНГ. Ее продукция — семь типов радиаторов полубиметалла. Особо популярны модели. «Монолит» (новая разработка, на которую есть патент) и «Рифар Флекс» (имеет возможность загибаться под эркеры).

Ярко-белые секции этих радиаторов поставляются партиями от 4 до 14 штук. Рифар гарантирует безотказный срок службы продукции в течение 10-25 лет. На складе обычно имеется три основные модели. Остальной ассортимент доступен под заказ.

Таблица: Сравнительные характеристики различных производителей и моделей биметаллических радиаторов

9155 Италия 9 0155

20201001

80

7

1801 , 20

30157

Страна производитель.	Модель	-е Расстояние между осями, мм	Размеры В / Ш / Г (сечение)	Максим.Рабочее давление бар.	Тепловая мощность, В	объем воды в секции, л	Вес	Комплект удлинения, макс. Температура
Италия	STYLE 350STYLE 500STYLE PLUS 350STYLE PLUS 500 350500		425/80/80575/80/80425/80/95575/80/95	35	125168140185	0,160,20,170,19	1,561,971,51,94	110000
BiLiner Inox 500BiLiner 500	500	574/80/87	20	171	0,2	2,01	90
Германия 9000EN 500	400/80/77550/80/77	24	120161	0,150,22	1,221,44	120
Россия	РИФАР Forza 350RIFAR Forza 500RIFAR MONOLIT 350RIFAR MONOLIT 500350500350500		415/90/80570/100/80415/100/80577/100/80	1,361,841,52,0	135
Китай	Горди 350 Горди 500	350500	412/80/80572/80/80	30	160181	0,210,3	1,41,7	110
Италия	Гладиатор 200Гладиатор 350Гладиатор 500200350500			/80	185	0,10,130,42	0,650,851,6	110

Как рассчитать необходимое количество секций батареи

Для примера рассмотрим Россию и ее среднюю полосу и обычную панель высокой- высотное здание. Умножьте площадь комнаты на 100 Вт, а затем разделите это число на количество выделяемого тепла на одну секцию.

Если межосевое расстояние 500 мм, расчет будет несложным. Разделите пополам площадь комнаты — и все. Например, комната 12 квадратных метров. У нас есть 6 секций с теплопроизводительностью 180 до 190 Вт. 10 процентов приходится перебрасывать на последний или первый этаж, большие окна угловой комнаты (более двух квадратных метров) и тонкие стены (менее 250 миллиметров).

Коттедж, построенный на даче, придется повозиться с расчетами. Сначала выясняем коэффициенты теплопроводности каждого материала, из которого построен дом. Это не только стена, но и крыша, и пол. Для этого предпочтительнее пригласить профессионала из надежной компании. Квалифицированный мастер и все точно рассчитает, а аккумулятор посоветует, подходит для вашего дома и не требует лишних денег.

Видео: Технические характеристики биметаллических радиаторов

Дополнения

• Отзывы о биметаллических радиаторах отопления и их применении

Не получил ответа на свой вопрос? Неужели непонятные моменты?
Задайте вопрос нашим специалистам и посетителям:

+ Добавить новый вопрос

Радиаторы «Raden»: характеристики и отзывы

Радиаторы «Раден» — это оборудование повышенной прочности для отопления. Сегодня эти агрегаты являются одними из самых популярных на рынке. И это нельзя назвать случайностью или везением. Ведь аккумулятор этого производителя заслужил популярность своим высоким качеством и длительным сроком службы. Эти изделия состоят из отдельных секций, которые имеют паронитовые прокладки и стальные ниппели для соединения. Интерьер представляет собой трубчатый каркас, в основе которого лежит углеродистая сталь. Приобретая это оборудование, вы можете рассчитывать на длительный срок службы, который обеспечивается за счет исключения контакта алюминиевого корпуса с водой.Производитель создал условия, исключающие электрохимическую коррозию.

Технические характеристики секционных биметаллических радиаторов различных моделей

Биметаллические радиаторы Radimeter, представленные в продаже секционных изделий, имеют обозначения CS 150, CS 350 и CS 500 / VC 500. Все они способны работать при давлении 25 атмосфер, испытательном давлении всех трех моделей. составляет 40 атмосфер, давление разрыва эквивалентно 90 атмосферам.Температура теплоносителя тоже не отличается и составляет 110 ° С, чего нельзя сказать о тепловом КПД одной секции. В первом случае параметр составляет 120, во втором — 135, а в третьем — 185 Вт.

Размеры

Выбирая такое оборудование, нужно также рассчитывать на то, что каждая модель имеет свою высоту. В этих вариантах эти параметры равны 241, 403 и 552 мм соответственно. Расстояние между осями также разное и составляет для каждой модели 150, 350 и 500 мм.Приобретая радиаторы отопления Radaden, которые продаются под торговыми марками CS 150, CS 350 и CS 500 / VC 500, необходимо рассчитывать на определенную глубину и ширину секций. В первой модели эти размеры составляют 120 х 74, а во второй и третьей — 85 х 80 мм.

Отзывы об особенностях радиаторов «Раден»

.

Производитель «Raden» производит алюминиевые и биметаллические радиаторы. Первые из них имеют определенную форму вертикальных и горизонтальных коллекторов, представляющих собой широкий эллипс. Это обеспечивает наименьшее сопротивление потоку воды, поэтому теплоотдача каждой секции достаточно хорошая. Сам коллектор испытывает не такие большие нагрузки, это способствует продлению срока службы и повышению надежности.

Вторая особенность таких аккумуляторов — это толщина стенок вертикальных трубок, у этого производителя этот параметр всегда больше 1,9 мм. Нельзя сказать, что биметаллические радиаторы менее надежны. Биметалл в этом случае дополняется стальными толстостенными коллекторами.Сталь используется высокоуглеродистая, водородный индекс из-за этого может варьироваться в довольно широких пределах, он колеблется от 6 до 10,5 единиц.

Дополнительные преимущества

Еще одна особенность — двухступенчатое окрашивание. Все участки на первом этапе обрабатываются, очищаются, а затем обезжириваются, подготавливая поверхность к покраске. Каждая секция снаружи и внутри покрыта слоем краски, защищающей материал от коррозии. Есть много мелочей, которые добавляют плюсов в пользу производителя радиаторов Raden. Пользователи отмечают, что самоцентрирующиеся графитовые перекрестные прокладки обеспечивают полную герметичность. Краска не литая, отличается ревностью и глубиной. Домашние мастера отмечают также безопасность концов, после распаковки аккумулятора и сразу же устанавливаются.

Отзывы об алюминиевых радиаторах марки «Raden»

.

Алюминиевые радиаторы «Raden», отзывы о которых позволят понять, покупать ли ту или иную модель, не имеют широкого ассортимента. Вниманию потребителя они представлены двумя модификациями, одна из которых имеет межосевое расстояние 350, а другая — 500 мм.По словам пользователей, цена одной секции таких аккумуляторов колеблется от 11 до 12 долларов. Батареи с боковыми подключениями делаются, а для стабильной работы следует установить автоматический воздухоотводчик или клапан Маевского.

Потребителям рекомендуется устанавливать дренажные дренажные системы или фильтры, если охлаждающая жидкость богата примесями. Алюминиевые радиаторы «Raden» рекомендуется устанавливать в частных домах, отапливаемых по индивидуальной системе. Здесь вы можете самостоятельно регулировать уровень pH и давление.Все пользователи, установившие эти радиаторы в квартирах, отмечают, что они сталкиваются с проблемами, которые выражаются в частой смене давления и негативном воздействии примесей в воде на материалы изделия. К тому же из-за смены всего одного аккумулятора система может полностью разбалансироваться, и в квартире станет холоднее. Необходимо уточнить, какое давление в системе в норме.

Технические характеристики радиаторов «Раден» из алюминия

.

Радиатор Radan 500 представляет собой аккумулятор, расстояние между осями которого составляет 500 мм.Однако это не единственная функция, на которую следует обращать внимание при покупке устройства. Важно учитывать, что такие аккумуляторы будут нормально работать при pH не выше 9, оптимальным считается показатель 7 единиц. Рабочее давление составляет 16 атмосфер, но батареи выдерживают до 50 атмосфер. Этого запаса должно хватить на аварийные ситуации. Но если в системе достаточно часты серьезные перепады давления, то лучше всего установить биметаллические радиаторы.

Отзывы о биметаллических батареях марки «Raden»

.

Вы можете последовать опыту многих покупателей и приобрести радиатор Radan для своего дома. Биметалл в его основе исключит контакт воды с алюминием, ведь характеристики систем центрального отопления далеки от нормы. Алюминий — химически активный металл; при высоком pH он может разъедать и вызывать утечки.

Вторая причина, указывающая на целесообразность использования биметаллических радиаторов, выражается в их повышенной прочности.Алюминий и его сплавы можно назвать мягкими металлами, а перепады давления могут повредить материал. Более того, некоторые производители стараются сэкономить, делая стенки коллекторов тонкими. А если использовать сталь даже небольшой толщины, то она способна выдерживать внушительное давление.

Как подчеркивают заказчики, в батареях стальные коллекторы соединяются сваркой, в коллектор приваривается вертикальная труба. Однако сталь имеет низкий коэффициент теплопроводности, поэтому к ней приваривают алюминий для создания ребер воздуховода. В результате можно получить биметаллический профиль, который отличается низкой химической активностью, впечатляющей прочностью и отличной теплоемкостью.

Рассматривая радиаторы «Raden», можно выделить их преимущества перед товарами многих других фирм. Последние иногда производят батареи, в которых сталь находится только в вертикальной трубе. В таких батареях теплопередача выше, но теплоноситель контактирует с материалом. Эти продукты нельзя использовать во всех сетях.Что касается «Радены», то она производит только цельный биметалл, но из высокоуглеродистой стали. По словам пользователей, именно поэтому рабочее давление таких изделий составляет 25 атмосфер, а гарантийный срок — 25 лет, а температура окружающей среды эквивалентна 100 ° С. Межцентровые расстояния составляют 150 и 500 мм. Некоторых покупателей отталкивает цена радиаторов, которая составляет порядка 14 долларов, но такая стоимость вполне оправдана, ведь такие батареи готовы прослужить даже больше, чем гарантированный срок службы.

Почему еще стоит выбрать радиаторы отопления Radina?

Радиаторы «Raden» более 30 лет производятся в Италии.Приобретая данное оборудование, вы можете рассчитывать на то, что оно качественное и адаптировано для использования в России. «Radena» — радиаторы, производитель которых гарантирует, что техническое состояние изделий соответствует системам отопления стран, в которые они поставляются. Например, алюминиевые радиаторы, произведенные для России, выдерживают давление до 16 атмосфер, что позволяет использовать эти батареи даже в многоэтажном строительстве. К тому же они имеют привлекательный дизайн и современный вид, их можно вписать в интерьер помещения любого назначения.Основной профиль ласт с закругленным верхом обеспечивает безопасность.

Заключение

Сегодня довольно часто можно услышать заявления о том, что алюминиевые радиаторы Radan не очень подходят для установки в системе центрального отопления. Но производитель позаботился об этом. Он обеспечил дополнительную защиту от коррозии за счет специальной обработки сплава, которая снижает содержание цинка в материале до минимума. Таким образом, алюминиевые радиаторы подходят для систем, в которых уровень pH воды колеблется от 6.С 5 по 9.

«Недогрев» и «недостаточный вес»: что показывает испытание алюминиевых и биметаллических радиаторов отопления, организованное APHR в рамках акции «Честный радиатор»

С 2015 года APHR проводит акцию «Честный радиатор».

Цель акции — выявить и исключить декларирование недостоверной и недостоверной информации об основных характеристиках радиаторов отопления: весе и теплопередаче.

Акция «Честный радиатор» состоит из нескольких этапов.

Первый этап (осень 2015 — весна 2016) — экспресс-анализ самого легкого для измерения показателя — массы радиатора (в 30 регионах страны: от Калининграда до Омска).

В магазинах массовые показатели радиаторов измерялись простым взвешиванием на электронных весах и последующим сопоставлением результатов с характеристиками, заявленными производителем на упаковке и в сопроводительной документации (паспорт отопительного прибора).

В 75% случаев заявленный вес не совпадал с фактическим, а был завышен на 20-30%.

Второй этап (лето 2016 г.) — контрольная закупка образцов радиаторов для проверки надежности заявленных производителем характеристик и соответствия ГОСТ 31311-2015 «Приборы отопительные. Общие технические условия».

Третий этап (осень 2016 г.) — акция «Честный радиатор» будет развиваться по двум направлениям:

— более глубокое исследование — проведение межлабораторных испытаний (межлабораторных сопоставлений) образцов алюминиевых и биметаллических радиаторов отопления отдельных марок в нескольких ведущих российских и зарубежных лабораториях, что позволит оценить сопоставимость и повысить репрезентативность испытаний полученные результаты;

— более широкие исследования — диверсификация портфеля испытаний APHR за счет стальных панельных радиаторов отопления и конвекторов.

В июле-августе 2016 года образцы радиаторов отопления прошли испытания в ведущих российских лабораториях, укомплектованных как необходимым техническим оборудованием (климатические камеры, сертифицированные кабины), так и высококвалифицированным персоналом.

Образцы испытанных алюминиевых и биметаллических радиаторов отопления представляли 17 торговых марок.

Целью испытаний было выявление соответствия между требованиями ГОСТ и следующими характеристиками типовых радиаторов отопления:

1. Теплопередача (номинальный тепловой поток) — важнейшая потребительская характеристика радиатора отопления, проще говоря, способность одной секции изделия нагреть определенную площадь и пространство жилого или другого помещения до комфортной температуры.
2. Герметичность и статическая прочность — основные характеристики безопасности, способность радиатора выдерживать перепады давления, типичные для изношенных российских систем отопления, без разрушения.
3. Вес — заявленная масса радиатора, которая должна соответствовать фактическим характеристикам, поскольку «недовес» обязательно отрицательно скажется на функциональных характеристиках радиатора («недовес — недогрев») и безопасности («нить рвется там, где самый слабый »).

Можно сделать вывод, что из 17 протестированных образцов импортных радиаторов только одна торговая марка соответствует всем требованиям ГОСТ (6%).

Таким образом, у подавляющего большинства испытанных образцов показатели теплоотдачи на 15-20% завышены по сравнению с фактическими характеристиками (в то время как ГОСТ допускает максимальное отклонение до 4%).

На практике это означает, что если покупатель, исходя из площади своей квартиры, приобретет радиатор отопления с завышенной на четверть теплопроизводительностью, температура его жилья в холодное время года будет ниже на 4-5 градусов Цельсия.

Три образца из 17 (18%) не соответствуют требованиям статической прочности.Эти радиаторы просто небезопасны, потому, что из-за перепада давления они могут сбросить давление и повредить имущество, нанести вред и даже убить людей.

Кроме того, подавляющее большинство ( 81% ) испытанных образцов радиаторов отопления демонстрируют фактическую массу, не соответствующую заявленной характеристике. При этом в большинстве случаев завышение массы образцов составляет 15%, что свидетельствует о прямой причинно-следственной связи между . недовес »и« недогрев »радиатора отопления.

В таблице ниже приведены результаты тестирования.

Данные Параметр	Несоответствие	Среднее отклонение из заявленного	Максимальное отклонение от заявленного	Минимальное отклонение от заявленного
Масса (масса)	81%	-6,24%	-21,18%	-1.85%
Теплопередача (номинальный тепловой поток)	94%	20,86%	-36,63%	0%
Герметичность при избыточном давлении	6%	–	Утечка капель на стыках трех секций	Нет утечки, непроницаемый
Статическая стойкость	18%	–	Утечка капель на всех стыках секций	Отсутствие утечки и разрушения

Результаты тестирования показывают, что при продаже импортных радиаторов отопления в российских розничных магазинах систематически не соблюдается ряд требований законодательства Российской Федерации:

1. Нарушены требования Закона Российской Федерации о защите прав потребителей (п. 1 арт. 10), согласно которому заявленная производителем информация должна соответствовать фактическим характеристикам (такие неточные данные по основному потребительскому качеству (теплоотдаче) выявляются в 16 случаях из 17, что составляет 94%).
2. Нарушено требование федерального закона о стандартизации (п. 1 ст. 31), запрещающего декларировать соответствие ГОСТу, если на самом деле такое соответствие не обеспечено (все образцы отопительных радиаторов тем или иным образом имели сертификаты соответствия ГОСТу) .

Стоит отметить, что производителей и поставщиков, допускающих выход на рынок радиаторов отопления с неточными заявленными характеристиками, рискуют привлечь к административной ответственности за нарушение законодательства о правах потребителей (согласно ч. 2 ст.14.7 и ч. 1 ст. 14.8 КоАП РФ за такие действия юридических лиц налагается штраф в размере до 500 000 рублей).

Информация о выявленных фактах нарушения законодательства и результаты тестирования были направлены APHR в местные отделения Роспотребнадзора для дальнейших контрольно-мониторинговых действий, исключающих возможность введения в заблуждение.

Кроме того, APHR обратилось в Росаккредитацию с предложением провести внеплановую проверку испытательных лабораторий, предоставивших данные для сертификации радиаторов, не отвечающих установленным требованиям.

Все-таки результаты тестирования имеют не только отрицательную, но и яркую сторону.

Несмотря на выявленные случаи нарушения ГОСТов и несоответствия заявленных и фактических характеристик, наблюдается устойчивая тенденция к сокращению разрыва между фактическими и заявленными характеристиками.

Таким образом, мы значительно сгладили проблему «недовеса» — несоответствия веса, заявленного на упаковке, и фактических характеристик.Таким образом, если в начале года представители APHR регулярно обнаруживали в розничной продаже радиаторы с завышенной массой на 25-30%, недавние испытания показали, что в большинстве случаев недовес достигает 5-10%.

Также стали более реалистичными заявленные характеристики теплопередачи. Если в 2014 году у некоторых моделей и торговых марок эта характеристика была завышена на 30–35% и даже на 40%, то в 2015 году — на 20–25%; при тестировании в июле 2016 года те же образцы показали меньшую разницу — 15-20%.

Период тестирования Параметр	2015	марта 2015	ноябрь 2015	Февраль 2016	июль-август 2016
Масса (масса), среднее отклонение от заявленной,%	н / д	н / д	-11.24%	-10,80%	-6,24%
Теплоотдача, среднее отклонение от заявленной, в%	-30,56%	-20,92%	-20,10%	-27,90%	-20,86%
Образцы, характеристики теплоотдачи которых не соответствуют ГОСТ	100%	91%	100%	100%	94%
Теплоотдача, максимальное отклонение от заявленной, в%	-69%	-34. 75%	-33,2%	-37,1%	-36,63%
Теплопередача, минимальное отклонение от заявленного, в%	-8%	+ 1,67%	+ 1,10%	-15,2%	0%
Статическая стойкость, несоответствие,%	н / д	0%	11%	0%	6%
Статическая стойкость, несоответствие,%	н / д	11%	44%	60%	18%

Еще одна положительная тенденция заключается в том, что по сравнению с результатами испытаний, проведенных в предыдущие годы, наблюдается снижение доли радиаторов отопления, не отвечающих основным требованиям безопасности: герметичность и статическая стойкость при избыточном давлении.

Но, к сожалению, до сих пор мы сталкиваемся с нарушениями ГОСТ и введением потребителей в заблуждение.

В связи с этим APHR намерен продолжать акцию «Честный радиатор» до «победного конца», обеспечивая, чтобы на рынке можно было найти только радиаторы, соответствующие ГОСТу с точно заявленными характеристиками.

Информацию о результатах тестирования радиаторов отопления Вы можете найти на сайте APHR в разделе «Документы».

Вы также можете следить за акцией «Честный радиатор» в аккаунте APHR в Instagram: https: // www.instagram.com/aproea/

Надежный и качественный биметаллический радиатор Inspiring Collections

Если вы пытаетесь приобрести. Биметаллический радиатор по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Биметаллический радиатор , предлагаемый на сайте, отличается высоким качеством и изготовлен с использованием новейших технологий, обеспечивающих долговечное качество и долговечность. Представленные здесь товары продаются ведущими. Биметаллический радиатор Поставщики и оптовые торговцы обеспечивают превосходное качество и стабильную работу. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Биметаллический радиатор , продаваемый здесь, на сайте, изготовлен из прочных и жестких материалов, таких как металлы, АБС-пластик и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. Биметаллический радиатор усовершенствован и эффективен в управлении окружающей средой в вашей комнате.Эти. Биметаллический радиатор воздействует на температуру, влажность, качество воздуха, движение воздуха и чистоту воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. Биметаллический радиатор различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. Биметаллический радиатор Доступны также модели с мощными компрессорами различной мощности.Выберите из этих мощных. Биметаллический радиатор для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Исследуйте различные отличия. Биметаллический радиатор варианты покупки этих продуктов в рамках вашего бюджета и экономии денег при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

«Оазис» — радиаторы: модели, характеристики, отзывы

.

Один из компонентов отопительного контура выступает за радиатор.Производители предлагают продавать их в широком ассортименте, из-за чего даже у специалистов иногда бывает сложно выбрать. Если посмотреть статистику, то одними из самых покупаемых аккумуляторов являются «Оазис», радиаторы этого производителя отличаются высоким качеством и доступной ценой.

Как сделать выбор

Посетив магазины соответствующих товаров, вы можете встретить устройства, которые чаще всего производятся в Китае, России и Италии. Многие из них предназначены для автомобильных дорог, которые отличаются высокими показателями давления и большой протяженностью.Это типично для систем отопления в России. Технология предусматривает самые разные решения для радиаторов «Оазис», это может быть количество коллекторов, способ крепления элементов и так далее. Именно поэтому в продаже представлены секционные и панельные модели.

Характеристики биметаллических моделей радиаторов Oasis

Достаточно распространенная на рынке продукция «Оазис», радиаторы этой компании бывают биметаллическими и алюминиевыми. Чтобы разобраться в плюсах и минусах товаров, необходимо ознакомиться с обзором характеристик. Например, биметаллические батареи делают из стали и алюминия. Сталь — основа решетки и внутренней переборки. Особенность этих моделей в том, что все они составные. Это позволяет увеличить количество секций до желаемого значения, которое зависит от условий. Такие варианты радиаторов рассчитаны минимум на 30 атмосфер, поэтому скачки давления им не страшны.

Среди достоинств:

• инертность к действию агрессивных веществ;
• без ограничений в использовании;
• повышенной прочности.

Что касается последней характеристики, обратите внимание, что биметаллические радиаторы способны выдерживать любые гидравлические удары в системе. Однако есть и недостатки, один из которых выражается в более высокой стоимости по сравнению с аналогами.

Почему выбирают биметалл

Выбирают такие радиаторы из-за комплектного стального коллектора; технология изготовления, заключающаяся в литье под давлением; а также небольшой объем теплоносителя, что обеспечивает высокую энергоэффективность и малую инерционность. Биметаллические нагревательные батареи изготавливаются по особой технологии, которая предусматривает окончательное нанесение стойкой краски в два слоя. В итоге можно получить идеально белый цвет.

Отзывы о стальных радиаторах

При изготовлении таких аккумуляторов используется низкоуглеродистый металл, подвергнутый специальной термообработке, обезжириванию и нанесению защитного слоя. Такие аккумуляторы выпускаются в нескольких вариантах исполнения, они могут быть дополнены ребрами жесткости.По словам покупателей, такие батареи бывают секционными и трубчатыми, последние отличаются менее внушительной толщиной стенок, а первые ремонту не подлежат, но отличаются повышенной прочностью.

Стоимость их намного выше, а элементы соединяются сваркой. Покупателям нравится высокий КПД, который достигает 87%. Следует отметить также низкую инерционность, которая выражается в медленном нагреве и быстром охлаждении, что характерно для алюминиевых радиаторов. Пользователи отмечают, что стальные радиаторы подвержены коррозии, поэтому в межсезонье сливать охлаждающую жидкость не следует. Если вы хотите выбрать такие батареи отопления, то следует учитывать специфику опрессовки, кислотность среды и номинальное давление. Подойдут стальные радиаторы для частных домов, а также домов с индивидуальным отоплением.

Отзывы об алюминиевых радиаторах

Довольно часто потребители сегодня выбирают алюминиевые батареи «Оазис», радиаторы этого типа изготавливаются методом литья под давлением, стенки имеют более внушительную толщину. Если технология предполагает использование экструзии, то количество секций изменить нельзя.Как подчеркивают пользователи, алюминиевый радиатор «Оазис» имеет на внешней поверхности защитный полимерный слой, а в схеме присутствуют элементы из меди. Уровень теплоотдачи максимальный, а если установить такой радиатор в замкнутой системе, то экономия топлива может составить 30%. Пользователи подчеркивают, что с помощью алюминиевых радиаторов можно добиться достаточно быстрого прогрева помещения.

Отрицательные характеристики алюминиевых аккумуляторов

Радиаторы Oasis из алюминия чувствительны к повышенному давлению, поэтому могут работать при 16 МПа и менее. Механическая прочность таких изделий недостаточно высока, так как металл мягкий, поэтому при эксплуатации следует соблюдать осторожность. При использовании алюминиевых аккумуляторов необходимо время от времени стравливать воздух из контура, в противном случае существует риск увеличения концентрации водорода в трубах. Помимо прочего, с приборами нужно обращаться с особой осторожностью, так как можно повредить защитный слой. Описанные изделия могут быть установлены в автономных системах, поскольку теплотрассы создают условия, не подходящие для них.Общие преимущества — небольшой вес и привлекательный внешний вид.

Технические характеристики некоторых моделей

Радиаторы «Оазис», отзывы о которых вы могли прочитать выше, предлагаются к продаже в широком ассортименте. Среди наиболее распространенных моделей можно выделить 350/80 (6), который представляет собой биметаллическое изделие, способное обогревать площадь до 10 м ² . При необходимости биметаллические радиаторы «Оазис» можно дополнить секциями. Размеры описываемой модели составляют 413 х 80 х 80 мм. Что касается номинального давления, то оно составляет 25 МПа, а температура теплоносителя — 110 ° С.Количество секций в этой модели — шесть, за одну из них придется заплатить 385 рублей.

При желании можно выбрать алюминиевый радиатор марки СВ-500/12, сборный и способный обогревать до 24 м. ² . Габариты модели составляют 580 х 80 х 80 мм, но номинальное давление значительно меньше, чем у описанной выше модели и составляет 10 МПа. Температура охлаждающей жидкости может достигать 100 ° С, количество секций в модели варьируется от 4 до 12, а стоимость одной из них составляет 375 рублей.

Сегодня предлагается широкий ассортимент продукции марки «Оазис», радиаторы этого производителя могут быть стальными, одна из них — модель ОВ-11/3/04, размеры которой составляют 400 х 300 х 68 мм. Этот панельный неразборный радиатор имеет нижнюю обвязку. И может эффективно обогреть комнату площадью 8 м ² . Номинальное давление, которое способен выдержать радиатор, — 16 МПа. Что касается максимальной температуры теплоносителя, то она равна 120 ° С. Радиатор имеет одну секцию, за которую необходимо заплатить 2200 руб.

Отзывы о производительности

Радиаторы Oasis популярны у современного потребителя по той причине, что имеют множество преимуществ. Покупателей привлекают прекрасные технические характеристики биметаллических моделей. По той причине, что система отопления в городской квартире может выдать любые сюрпризы по типу перепадов давления, наличию агрессивных добавок в воде и гидроударах, лучшим вариантом, по мнению покупателей, является биметаллическая модель. Стоят такие радиаторы немного дороже, но утечек можно не бояться, а срок службы достаточно высокий, может достигать 15 лет.

Радиаторы «Оазис», отзывы о которых достаточно часто самые положительные, пользуются популярностью у потребителей еще и потому, что представляют собой удачное сочетание цены и качества. Некоторые считают, что этот производитель — один из лидеров в этой области. Ряд покупателей вполне довольны стальными моделями, которые устанавливаются в автономные системы и без проблем проработали несколько лет. Теплоотдача в таких моделях высокая. И внешний вид довольно привлекательный, что особенно заметно после того, как в доме появились чугунные радиаторы.

Заключение

Радиаторы отопления «Оазис» могут быть накладными покупками, но через некоторое время вы поймете, что эти батареи готовы прослужить долго, и в процессе эксплуатации не предусматривают необходимости ремонта. По параметрам и весу они одни из лучших.

.
