Содержание

Характеристики проводов

Характеристики электрических проводов

Что собственно подразумевается под основными характеристиками проводов?

Основные характеристики любого электрического провода следующие:

  • материал жилы
  • сечение жилы
  • количество проволок в жиле
  • материал изоляции

Теперь рассмотрим максимально подробно каждую характеристику провода.





Материал жилы

В бытовых условиях чаще всего используются алюминий, медь и алюмомедь. С первыми двумя все понятно, но вот что такое алюмомедь? Это не сплав, как можно подумать сначала, поскольку тяжелый и легкий металлы соединяются крайне плохо, а композитный материал, состоящий из алюминиевого сердечника и покрытый сверху слоем меди. Зачем соединять эти два материала, станет понятно после рассмотрения их свойств.

Алюминиевые провода

Алюминий — прекрасный материал: легкий, дешевый, обладает вполне приличной электропроводимостью, хорошо отдает тепло, химически стоек. Однако есть несколько «но», существенно подмачивающих репутацию данного металла.

1. Алюминиевый провод не может быть гибким. Вспомните, как хорошо переламывается проволока из этого материала, если перегнуть ее несколько раз. Вывод простой — такие провода используют только в стационарных установках и там, где нет острых углов поворота кабеля при прокладке.

2. Алюминий окисляется на воздухе. Оксид алюминия — тугоплавкая пленка темного цвета, образующаяся на поверхности металла и являющаяся диэлектриком. В местах контакта может серьезно препятствовать течению электрического тока. Отсюда и излишний перегрев, и риск потерять контакт в местах соединения.

3. Алюминий — прекрасный проводник, но только в случае, если не содержит примесей, чего добиться очень трудно. По сравнению с медью этот металл обладает проводимостью, меньшей в полтора раза.

Медный провод

Медь наряду с многочисленными плюсами обладает не меньшим количеством минусов.

Достоинства: проводимость выше, чем у алюминия, гибкость, не образует оксидной пленки. От гибкости зависит толщина жилы. Алюминиевые проводники не могут быть тоньше 2,5 мм², а из меди можно изготавливать жилы толщиной 0,3 мм².

Недостатки: дороговизна, высокая плотность, а следовательно, и вес, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммы соединения.

Алюмомедь — механический композит, состоящий из алюминиевого сердечника и медной рубашки, которая занимает 10 % от объема жилы. Сочетает в себе положительные качества алюминия и меди. Минусы: по всем показателям уступает проводникам из отдельных металлов. Плюс: низкая стоимость.





Сечение жилы

Провода и кабели выпускаются с сечением жилы от 0,3 до 800 мм². В быту такие крайние значения не используются. Крайние показатели для дома — это проводники с сечением жил от 0,35 до 16 мм², редко — 25 мм². Прежде всего толщина жилы зависит от напряжения и силы тока. Зависимость здесь простая: чем больше сечение, тем выше проводимая нагрузка. Расчет необходимого сечения в зависимости от нагрузки производится по сложным формулам, поэтому все данные по этому вопросу показаны в таблице ниже.

Зависимость сечения ТПЖ от силы тока

В данной таблице представлены более подробные данные о зависимости нагрузки от сечения медных проводников.

Сечение проводов, сила тока, мощность и характеристики нагрузки

Количество проволок в жиле

От их числа зависит гибкость кабеля или провода. Чем больше количество проволок на единицу сечения, тем гибче проводник. Различают жилы гибкие и с повышенной гибкостью, использующиеся при изготовлении шнуров. Соответственно, если от проводника требуется держать форму, например, при монтаже распределительных щитов, применяются однопроволочные жилы.

Многопроволочный электрический кабель

Материал изоляции

Это важнейшая часть проводников. Именно изоляция придает кабелю или проводу те или иные качества. Проводники могут быть бронированными, термостойкими, водонепроницаемыми, защищенными от давления и другими — все это изоляция. Электрический ток может быть опасен для жизни, и изоляционные материалы необходимы для защиты человека. Однако это не единственная функция изоляции. Металлический проводник нуждается в защите. Особенно это касается многожильных кабелей.

В кабеле обычно изолируется ТПЖ, которая помещается в оболочку

Основные задачи изоляции: защита от утечки и поражения электрическим током, механическая и термическая защита кабеля, индикация проводников. Видов изоляции, как и материалов, из которых она изготавливается, великое множество. Нет смысла рассматривать их все. Достаточно описать те виды, которые используются в домашних условиях, а их не слишком много. Изоляция подразделяется на ТПЖ (токопроводящую жилу) и оболочку, которая покрывает провод снаружи.

Основной характеристикой материала изоляции провода является электрическая прочность. Это такое значение силы тока, при котором заряд пробивает слой изоляционного материала толщиной в 1 мм. Все кабели, которые используются в быту, имеют многократную электрическую прочность. Пробой в такой изоляции возможен лишь в случае механического повреждения или в силу длительной службы провода.

Вторая характеристика изоляциинагревостойкость. Это просто: чем выше показатель, тем большую температуру нагрева может выдержать изоляция без потери своих качеств. К данному показателю прибавляются морозостойкость и механическая прочность. Чем прочнее и устойчивее на разрыв и изгиб материал изолятора, тем лучше. С понятием механической прочности связан термин «опрессовка кабеля». При изготовлении, когда внешняя оболочка надевается на изоляцию ТПЖ, кабель затем опрессовывается, приобретая плотность и структуру — плоскую или круглую. Покупая кабель или провод, необходимо убедиться, что проводник опрессован с надлежащей тщательностью.

Поливинилхлорид (ПВХ) — наиболее распространенный изоляционный материал. Это полимер белого цвета, обладающий высокой устойчивостью к кислотам и щелочам. Практически негорюч. Достаточно мягкий и гибкий материал, тем не менее имеет несколько минусов, а именно: низкую морозоустойчивость (до –20 °C), хотя в последнее время созданы и холодоустойчивые модификации, при нагревании вместо горения начинает выделять хлороводород и диоксины (достаточно вредные вещества с едким запахом). Например, хлороводород при добавлении воды образует соляную кислоту, то есть при вдыхании дыма на слизистых оболочках образуется разъедающая кислота.

Изоляция из ПВХ

Резина — отличный изолятор, изготавливаемый из искусственных или природных каучуков. Применяется, когда необходимы повышенная гибкость кабеля и морозоустойчивость.

Резиновая внешняя оболочка провода

Полиэтилен — изолятор с хорошими показателями морозостойкости, весьма устойчивый к агрессивным веществам.

Провод с полиэтиленовой изолирующей пленкой

Силиконовая резина — весьма эластичный термостойкий изолятор, при сгорании образует диэлектрическую защитную пленку.

Пропитанная бумага имеет отличные токоизолирующие качества, но, к сожалению, хорошо горит и требует дополнительных материалов для термоизоляции.

Карболит — пластический материал, используемый для производства розеточных колодок и оболочек кабельных сжимов, термостойкий, но хрупкий.

Провод с карболитом

Экран обычно есть у информационных кабелей. Состоит из металлической фольги и выполняет функции отражателя для посторонних электромагнитных сигналов, а также выравнивания электрического поля внутри самого себя.

Информационный кабель с экраном

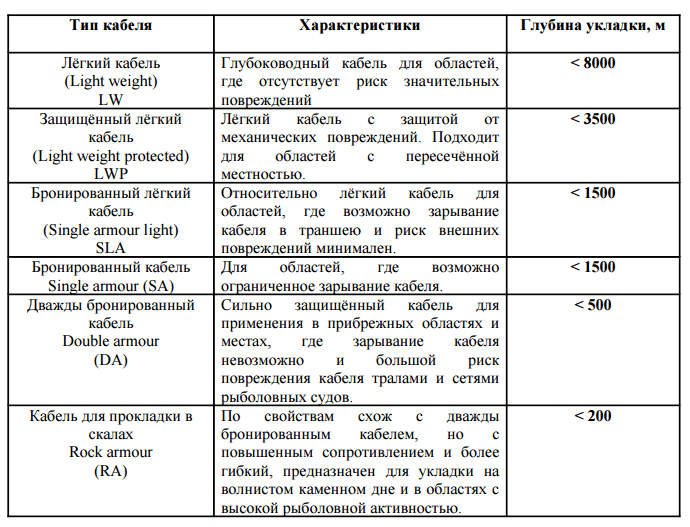

Защитный покров: в силовых кабелях высокого напряжения, закладывающихся в землю, используется металл для защиты от механического воздействия. Под броней и над ней стоят защитные подушки. Они предохраняют нижележащую изоляцию от металла брони и последнюю от внешнего воздействия.

Бронированный провод

Цветовая индикация изоляции проводов

Это важная функция изоляции. Все ТПЖ заключены в оболочку различных цветов, так что не приходится гадать, какая жила выходит с разных сторон кабеля. Кроме того, цветовая маркировка несет информационную нагрузку. В разных видах кабеля жилы имеют различную окраску. Однако, как правило, в трехжильном они белого, желтого и красного цветов.

Стандартная цветовая маркировка трехжильного провода

Белый принимается за фазу, красный — ноль, желтый или желто-зеленый — провод заземления. При другой гамме устойчивым цветом привязки считается желто-зеленая ТПЖ, а другие цвета, как правило, распределяются по вкусу монтирующего цепь. Главное при этом — запомнить или записать, какой цвет к чему относится, чтобы не ошибиться впоследствии.

Стандартная цветовая маркировка пятижильного кабеля

Внутри самого кабеля, под внешней оболочкой, изолированные жилы посыпаются мелом для улучшения их скольжения и предотвращения слипания ТПЖ.









Что бы еще почитать?

Кабели и провода.

Основные термины и характеристики | RuAut

Автор: Руслан Мусин

В чем же заключается разница между проводом и кабелем? Часто в описаниях электрических сетей и электропроводки используют эти два слова для обозначения одного понятия – проводника электрического тока и, казалось бы, что это одно и тоже, но разница все же существует.
Для начала определим, что такое жила.

Жила – это металлическая проволока, сердечник любого электрического проводника. Жила бывает цельной монолитной либо в виде множества скрученных в жгут тонких проволочек. В первом случае она называется однопроволочной, во втором – многопроволочной или гибкой. Жилы различаются по виду проводника. Бывают алюминиевые, медные и из алюмомеди. Жилы нагреваются при эксплуатации подобно спирали в лампочке, но не так сильно. Одной из главных характеристик жилы является площадь сечения.

Провод является одним проводником в то время, как кабель представляет собой группу из двух или более изолированных жил.

Суть в том, что если бы не было ни какой изоляции на два и более проводника, то это уже будет не кабель, а проводник, который классифицируется как провод. Существуют четыре различные категории проводов и кабелей, делящиеся по характеристикам и особенностями конструкции и используемых в их изготовлении материалов.

Так, провода делятся на два группы: из сплошной проволоки, например однопроволочный медный провод ПВ-1, и многожильный провод, как гибкий провод из меди ПВ-3. Обе группы имеют различные применения и требования к эксплуатации, в зависимости от уровня сопротивления и коэффициента гибкости. Твердые, с одной жилой, провода могут находиться как в изоляционной оболочке, так и “голыми”. Такой тип проводов, благодаря своей конструкции, предполагает снижение сопротивления. Обычно, если преследуется цель достичь повышение производительности на высоких частотах, то используют подобные твердые проводники. Второй вариант проводов, состоящих из множества токопроводящих жил представляет собой провод, сплетенный из нескольких нитей проволоки в единое целое.

Такая специфика способствует достижению существенной гибкости и увеличения срока эксплуатации при частых перегибов и внешних механических воздействиях.

Кабели можно разделить на три основных типа: витые пары, коаксиальный кабель и оптоволокно.

Шнур – это провод, из двух или более многопроволочных гибких жил, каждая из которых заключена в изоляцию, покрытых сверху защитной оболочкой из мягкого пластика или резины. Шнуры используют в бытовой технике, поскольку они имеют повышенную мягкость и гибкость по сравнению с кабелем или обычным проводом. Шнур можно крутить и сгибать без риска повредить жилы и изоляцию.

Изоляция – это материал, препятствующий распространению электрического тока. Или по-другому: изоляция – это вещество-диэлектрик, которой покрываются жилы, передающие электрический ток. В качестве диэлектрика применяются стекло, керамика и различные полимеры, например поливинилхлорид или целлулоид.

Основные характеристики составляющих проводников

Материал жилы

В бытовых условиях чаще всего используют алюминий, медь и алюмомедь. Алюмомедь это не сплав, а композитный материал, состоящий из алюминиевого сердечника и покрытый сверху слоем меди.

Алюминий. Прекрасный материал: легкий, дешевый, обладает вполне приличной электропроводностью, хорошо отдает тепло, химически стоек. Но алюминиевый провод не может быть гибким. Такие провода используются только в стационарных установках и там, где нет острых углов поворота кабеля. Алюминий окисляется на воздухе. Оксид алюминия – тугоплавкая пленка темного цвета, образующаяся на поверхности металла и являющаяся диэлектриком. В местах контакта может серьезно препятствовать течению электрического тока. Отсюда и излишний перегрев и риск потерять контакт в местах соединения. По сравнению с медью алюминий обладает проводимостью, меньшей в полтора раза.

Медь наряду с многочисленными плюсами обладает не меньшим количеством минусов. Достоинства: проводимость выше, чем у алюминия, гибкость, не образует оксидной пленки. От гибкости зависит толщина жилы.

Недостатки: дороговизна, высокая плотность, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммные соединения.

 Сечение жилы

Прежде всего толщина жилы зависит от напряжения и силы тока. Чем больше сечение – тем выше проводимая нагрузка.

Количество проволок в жиле

От их числа зависит гибкость кабеля или провода. Чем больше количество проволок на единицу сечения, тем гибче проводник. Различают жилы гибкие и с повышенной гибкостью, использующиеся при изготовлении шнуров. Соответственно, если от проводника требуется держать форму, например при монтаже распределительных щитов, применяются однопроволочные жилы.

Материал изоляции.

Это важнейшая часть проводников. Именно изоляция придает кабелю или проводу те или иные качества. Проводники могут быть бронированными, термостойкими, водонепронициаемыми, защищенными от давления и другими – все это изоляция. Электрический ток может быть опасен для жизни, и изоляционные материалы необходимы для защиты человека. Основные задачи изоляции: защита от утечки и поражения электрическим током, механическая и термическая защита кабеля, индикация проводников. Изоляция подразделяется на ТПЖ (токопроводящая жила) и оболочку,  которая покрывает проводник снаружи.

Механические характеристики кабелей | Коаксиальные и высокочастотные кабели связи | Архивы

Страница 24 из 38

Раздел 6
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЕЙ

Общие сведения

В процессе прокладки, подвески кабелей, выкладки в котлованах, смотровых колодцах, а также при вводе кабелей в усилительные (регенерационные) пункты и в процессе эксплуатации кабели подвергаются различного рода механическим нагрузкам. В результате этого может произойти необратимая деформация кабелей, приводящая к ухудшению его электрических характеристик.


Для проверки механической устойчивости кабеля на кабельных заводах производят двукратную перемотку с барабана на барабан, диаметр шейки которых равен двукратному допустимому радиусу изгиба кабеля; при этом контролируют и электрические характеристики кабеля. Механическая устойчивость кабеля характеризуется допустимыми растягивающим усилием, раздавливающим усилием и радиусом изгиба.

Допустимые растягивающие усилия

Пределы растягивающих нагрузок зависят от типов и марок кабелей и определяются материалом, площадью сечения металлических элементов, материалом и площадью сечения оболочек и защитных покровов, а также допустимым изменением параметров кабеля под воздействием растягивающих деформаций.

Численные значения допустимых механических нагрузок на коаксиальные кабели приведены в табл. 6.1, а на симметричной — в табл. 6.2.

Допустимые раздавливающие усилия

Раздавливающие усилия характеризуются допустимой интенсивностью поперечной сжимающей нагрузки, воздействие которой на кабель связи возможно при прокладке и в процессе эксплуатации. Допустимые значения нагрузки на коаксиальные кабели приведены в табл. 6.1, а на симметричные — в табл. 6.2.

Допустимые механические нагрузки на коаксиальные кабели


Марка
кабеля

Допустимое растягивающее усилие, кН

Допустимая интенсивность поперечной сжимающей нагрузки, кН/м

Допустимое гидростатическое давление, кПа

Минимальный радиус изгиба, мм

КМБ-4

6,5

12,4

550

400

КМ.К-4

75,3

18,2

670

410

КМБ-8/6

15,0

10,3

250

600

КМК-8/6

105,4

13,6

300

605

КМАБп-4

8,1

17,2

1500

630

КМАБлШп-4

8,1

17,2

1950

630

КМАКпШп-4

75,3

20,9

2050

630

МКТСБ-4

2,1

14,8

350

250

МКТСК-4

68,3

9,2

370

270

ВКПАП

1,0

13,1

350

ВКПАПт

3,4

13,3

350

ВКПАПК

21,1

16,6

3500

350

Допустимые механические нагрузки на симметричные кабели
Таблица 6. 2


Марка кабеля

Допустимое растягивающее усилие, кН

Допустимая интенсивность поперечной сжимающей нагрузки, кН/м

Допустимое гидростатическое давление, кПа

Минимальный радиус изгиба, мм

МКСАШп

2,5

9,0

1950

340

МКСАШп-7Х4

3,5

7,8

1750

420

МКССтШп-4Х4

2.5

29,5

3500

340

МКССтШп-7Х4

3,2!

18,5

3700

420

МКСАБп-4Х4

2,6

15,3

1750

360

МКСАБп-7Х4

3,7

14,0

1600

430

МКСАБпШп-4Х4

2,6

14,2

1750

360

МКСАБпШп-7Х4

3,7

13,1

1600

440

МКСАКпШп-4Х4

53,0

21,9

1700

380

МКСАКпШп-7Х4

63,0

19,1

1550

480

МКСАСпШп-7Х4

4,4

35,4

3000

300

МКСГ-4Х4

1,3

2,2

550

280

МКСГ-7Х4

2,1

3,0

500

360

МКСБ-4Х4

2,0

9,4

590

330

МКСБ-7Х4

3,0

8,9

550

410

МКСК-4Х4

53,0

13,9

570

370

МКСК-7Х4

63,0

12,5

550

460

ЗКАШп-1Х4

1,0

12,0



330

ЗКВ-1Х4

0,3

1,8

_

340

ЗКАБп-1Х4

1,2

1,0

_

480

ЗКП-1Х4

0,3

1,9

_

340

ЗКПБ-1Х4

0,4

3,7

_

540

ЗКАБпШп-1Х4

1. 2

15,4

_

480

МККШп-1Х4

12,4

5,2

520

МККШв-1Х4

12,4

5,2

_

520

ЗКАКпШп-1Х4

12,4

15,2

560

Допустимые радиусы изгиба

Допустимые радиусы изгиба принято вычислять исходя из диаметра кабеля по металлической оболочке по формуле rmиn=ndм, где rтin — наименьший радиус изгиба кабеля, мм; dм — диаметр кабеля по металлической оболочке, мм; п — коэффициент, зависящий от типа и марки кабеля, материала оболочек и защитных покровов. Значения rmin, принятые стандартами и техническими условиями для коаксиальных кабелей связи приведены в табл. 6.1, а для симметричных — в табл. 6.2.

Шнуры, провода и кабели, характеристики

Важнейшими элементами любой электрической цепи являются проводники, передающие электрическую энергию из одной точки в другую. Это — шнуры, провода и кабели. Они входят в любое электрическое устройство и соединяют между собой различные приборы. Промышленностью изготавливаются десятки тысяч видов таких изделий, называемых кабельными. Шнуры, провода и кабели имеют свои конструктивные особенности и некоторые отличия, которые определены «Правилами устройства электроустановок» (ПУЭ).

Шнур

Шнур — две (или более) изолированные гибкие или особо гибкие жилы сечением до 15 мм2, скрученные или уложенные параллельно, поверх которых в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия.

Провод

Некоторые изделия вполне можно назвать и проводом, и кабелем. Так, кабель марки ВВП отличается от провода марки ПВС только формой оболочки (кабель ВВП плоский, а провод ПВС — круглый), хотя форма оболочки кабеля/провода не является хоть мало-мальски важным фактором. На практике определение «кабель» или «провод» присваивается ГОСТом или ТУ на выпуск конкретной марки. Поэтому в дальнейшем для всех этих изделий мы будем использовать термин «провод», если не предусматриваются особые условия их применения с указанием конкретного типа проводника.

Провод — одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и экс¬плуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня.

Для монтажа внутренней проводки используются установочные провода с различным типом изоляции. Изготавливают их с одной или несколькими алюминиевыми или медными жилами. Они могут иметь резиновую или пластмассовую изоляцию, а также защитную оболочку. Токопроводящие жилы установочных проводов имеют стандартные сечения (мм): 0,35; О,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0 и т. д.

Изолированные и неизолированные алюминиевые многожильные провода применяются для наружных линий электропередач.

Провода и кабели могут иметь различное количество жил (от 1 до 37) сечением от 0,75 до 800 мм2. Номинальное рабочее напряжение для проводов устанавливается от 12 до 3000 В. Для кабелей верхний предел напряжения не устанавливается.

Самую широкую сферу применения имеют кабели. Например, существуют кабели, совмещающие в себе функции излучения и передачи радиосигналов или преобразования электрической энергии в тепловую. Для передачи электроэнергии на большие расстояния используются высоковольтные кабели. Некоторые типы кабелей эффективно применяются и для устройства бытовых сетей с напряжением 220 В.

Монтажные провода предназначены для внутри- приборных и межприборных соединений электронной и электрической аппаратуры. В отличие от установочных, они имеют многопроволочные жилы из медных тонких проволок с повышенной гибкостью. Луженые жилы монтажных проводов легко соединяются пайкой. Для их изоляции используются полиэтилен или поливинилхлорид (ПВХ). Монтажные провода имеют площадь сечения жил от 0,05 до 6 мм2, поэтому они не предназначены для сильных токовых нагрузок.

Жила

Жила — металлический проводник, по которому протекает ток. Она является основой любого кабельного изделия. В обычных проводах для изготовления жил используются медь или алюминий. Жилы могут быть однопроволочными и многопроволочными (скрученными в жгут). От числа проволок в жиле зависит гибкость кабеля или провода.

Жесткий кабель с однопроволочными жилами обычно используется для стационарной проводки, а гибкий — для подключения подвижных механизмов или электроприборов. С точки зрения эксплуатационных характеристик они практически равнозначны. Однако гибкий кабель дороже, а его соединительные концы требуют обязательной пропайки или обжатия специальными наконечниками. Для подключения осветительного оборудования гибкий кабель предпочтительнее, поскольку осветительные приборы меняются достаточно часто.

Алюминий — легкий химически стойкий и дешевый материал, обладающий хорошей электро-проводимостью и теплопередачей. Однако жила из алюминия не имеет достаточной гибкости и механической прочности. Кроме того, алюминий быстро окисляется на воздухе, образуя оксид алюминия — тугоплавкую пленку темно-серого цвета, являющуюся диэлектриком. Это приводит к значительному увеличению электрического сопротивления в соединениях и перегреву проводов.

Медь лишена недостатков, которые имеет алюминий, — ее проводимость почти в полтора раза выше, к тому же медная жила обладает хорошей гибкостью и механической прочностью. Несмотря на больший вес и высокую стоимость предпочтение следует отдавать именно медным проводам.

Один из главных параметров жилы — площадь ее сечения. Именно она определяет возмож¬ность проводника передавать определенное количество тока в течение длительного времени. Площадь сечения жилы проводника является также одной из основных характеристик, используемых для расчета электрической сети.

Площадь сечения жилы измеряется в миллиметрах в квадрате. Она всегда указывается в маркировке провода, но иногда возникает необходимость ее определения. Для этого следует замерить диаметр жилы штангенциркулем, вычислить площадь сечения. Для определения диаметра многопроволочной жилы необходимо намотать 10—15 витков очищенной от изоляции жилы на карандаш, плотно их сжать и замерить длину спирали обычной линейкой. Диаметр жилы будет равен этой длине, разделенной на количество витков. Площадь сечения в обоих случаях определяется по формуле S = 0,785 x d2?, где d — диаметр жилы.

В проводах с тремя и более изолированными жилами часто жилу защитного заземления (желто-зеленая изоляция) делают несколько меньшего сечения, так как она испытывает меньшую нагрузку и работает лишь в исключительных случаях. Именно поэтому желто-зеленую жилу всегда нужно использовать лишь для защитного заземления.

Смотрите также:

Виды кабелей, проводов: их назначение

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

Силовые кабели

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

  • одной или нескольких металлических жил, предназначенных для передачи тока;
  • изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
  • внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель — особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.

Номер знака в маркировке
силового кабеля
Назначение символа Расшифровка символа
1 Материал токоведущих жил А — алюминий
Знак отсутствует — медь
2 Материал изоляционного слоя В — поливинилхлорид
Ц — пропитанная бумага
НР — негорючая резина
П — термопластичный полиэтилен
3 Тип внешней оболочки жил С — свинцовый сплав
А — алюминиевый сплав
О — отдельная оболочка для каждой жилы
П — полиэтилен или полимер
В — поливинилхлорид
4 Броневая защита Б — две ленты из стали с покрытием
Бн — то же с негорючим покрытием
БбГ — профилированная лента из стали
К — круглая оцинкованная проволока
П — то же с плоской проволокой
5 Экранировка Э — медная по изолированной жиле
Эо — общий медный для трех жил
г — набухающей в воде лентой
га — полимерно-алюминиевой лентой
6 Дополнительные характеристики нг — не горит
нг LS — не горит, низкое дымовыделение
Г — гибкий кабель

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

Кабель ВВГ

Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.

Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Кабель СИП

Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.

Кабель ВББШв

Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.

Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.

Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

Провод ППВ и АПВ

Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Заключение

В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!

Видео по теме

Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

Структура силового кабеля

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

  • Токопроводящих жил.
  • Изоляции каждой жилы.
  • Оболочки.
  • Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.


Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:
  • Медь более пластична, поэтому не ломается при частых перегибах.
  • Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
  • Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики
В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:
  • Количеству жил (1-5).
  • Материалу жилы (медь, алюминий).
  • Площадью поперечного сечения.
  • Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90°C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).

В соответствии с ГОСТом предусмотрена буквенная маркировка:
  • В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
  • Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
  • Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
  • Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
  • После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:
  • Количество жил.
  • Площадь сечения в мм кв.
  • Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

 Похожие темы:

Маркировка и характеристика провода (кабеля)

Жила — в общем случае отдельный проводник.
Провод — одна неизолированная и одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.
Установочный провод — провод для электрических распределительных сетей низкого напряжения.
Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня.
Шнур — две или более изолированных гибких и особо гибких жил сечением до 1,5 мм2, скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут быть наложены неметаллические оболочки и защитные покрытия. Шнур предназначен для подсоединения подвижных устройств (например, электрических бытовых приборов) к электрической сети.
Провода и кабели различаются по количеству жил, сечению и номинальному рабочему напряжению. Провода изготавливаются с изоляцией на напряжение 380, 660 и 10000В (СИП) переменного тока, кабели — на любое напряжение. У изолированного провода токопроводящая жила заключена в оболочку из резины, поливинилхлорида или винипласта. Для предохранения от механических повреждений и воздействий внешней среды изоляция некоторых марок проводов покрыта снаружи хлопчатобумажной оплеткой, пропитанной противогнилостным составом. Провода, предназначенные для прокладки в местах, где имеется повышенная опасность их механического повреждения, защищаются дополнительной оплеткой из стальной оцинкованной проволоки.
Голыми называются провода, у которых поверх токопроводящих жил отсутствуют защитные или изолирующие покрытия. Голые провода марок ПСО, ПС, A, AG и другие применяются, как правило, для воздушных линий электропередач.
Изолированными называются провода, у которых токопроводящие жилы покрыты изоляцией, а поверх изоляции имеется оплетка из хлопчатобумажной пряжи или оболочка из резины, пластмассы либо металлической ленты. Изолированные провода подразделяются на защищенные и незащищенные.
Защищенными называются изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних климатических воздействий. К ним относятся провода марок АПРН, ПРВД, АПРФ и др.
Незащищенными называют изолированные провода, не имеющие поверх электрической изоляции защитной оболочки (провода марок АПРТО, ПРД, АППР, АППВ, ППВ и др.).

Маркировка

Марка провода (кабеля) — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов.
В маркировке отечественных проводов, кабелей и шнуров российских производителей используются следующие обозначения:
1-я буква характеризует материал токопроводящей жилы:
алюминий — А,
медь — буква отсутствует.
2-я буква обозначает:
П — провод.
3-я буква обозначает материал изоляции:
В — оболочка из поливинилхлоридного пластиката,
П — оболочка полиэтиленовая,
Р — оболочка резиновая,
Н — оболочка наиритовая.
В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О — оплетка,
Т — для прокладки в трубах,
П — плоский,
Ф — металлическая фальцованная оболочка,
Г — повышенная гибкость,
И — повышенные защитные свойства,
Р- оплетка из хлопчатобумажной пряжи, пропитанная противогнилостным составом, и т. д.
Например: ПВ — медный провод с поливинилхлоридной изоляцией.

Современные марки провода и кабеля

Монтажные провода марки МПМ, МПМУ, МПМУЭ и МПМЭ применяются для межблочного и внутриблочного соединений в электрических устройствах. Токопроводящие жилы изготавливаются из медных, луженных оловом проволок. Жилы проводов МПМУ и МПМУЭ усилены луженой металлической проволокой. Провода марок МПМ и МПМУ одножильные, марки МПМУЭ и МПМЭ — одно-, двух- и трехжильные. Сечения проводов: МПМ — 0,12-1,5 мм2; МПМУ — 0,12-0,5 мм2; МПМУЭ и МПМЭ — 1,43-3,34 мм2. Все провода имеют полиэтиленовую изоляцию низкого давления в виде сплошного слоя. Провода марок МПМУЭ и МПМЭ дополнительно содержат экран в виде оплетки из луженых медных проволок. Провода применяются в цепях переменного тока напряжением до 250 В с частотой до 5000 Гц, либо в цепях постоянного тока напряжением до 350 В. Электрическое сопротивление изоляции проводов в нормальных условиях составляет не менее 105 МОм/м. Использование проводов допустимо при температуре окружающей среды в диапазоне -50…+85 «С.
Установочные провода ПВ-1, ПВ-3, ПВ-4 предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей. ПВ-1 выпускается с однопроволочной токопроводящей медной жилой, ПВ-3, ПВ-4 — со скрученными жилами из медной проволоки. Сечение проводов составляет 0,5-10 мм2. Провода имеют окрашенную ПВХ- изоляцию. Применяются в цепях переменного с номинальным напряжением не более 450 В с частотой 400 Гц и в цепях постоянного тока с напряжением до 1000 В. Рабочая температура ограничена диапазоном -50…+70 °С.
Установочный провод ПВС предназначен для подключения электрических приборов и оборудования. Число жил может быть равным 2,3,4 или 5. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,75-2,5 мм2. Выпускается со скрученными жилами в ПВХ- изоляции и такой же оболочке.
Применяется в электросетях с номинальным напряжением, не превышающим 380 В. Провод рассчитан на максимальное напряжение 4000 В частотой 50 Гц, приложенное в течение 1 мин. Рабочая температура — в диапазоне -40…+70 °С.
Установочный провод ПУНП предназначен для прокладки стационарных осветительных сетей. Число жил может быть равным 2,3 или 4. Жилы имеют сечение 1,0-6,0 мм2. Токопроводящая жила из мягкой медной проволоки имеет пластмассовую изоляцию в ПВХ-оболочке. Применяется в электросетях с номинальным напряжением не более 250 В с частотой 50 Гц. Провод рассчитан на максимальное напряжение 1500 В с частотой 50 Гц в течение 1 мин.
Силовые кабели марки ВВГ и ВВГнг предназначены для передачи электрической энергии в стационарных установках переменного тока. Жилы изготовлены из мягкой, медной проволоки. Число жил может составлять 1-4. Сечение токопроводящих жил: 1,5-35,0 мм2. Кабели выпускаются с изоляционной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабели ВВГнг обладают пониженной горючестью. Применяются с номинальным напряжением не более 660 В и частотой 50 Гц.
Силовой кабель марки NYM предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе. Провода кабеля имеют однопроволочную медную жилу сечением 1,5-4,0 мм2, изолированную ПВХ-пластикатом. Наружная оболочка, не поддерживающая горения, выполнена также из ПВХ-пластиката светло-серого цвета. Внутренняя промежуточная оболочка состоит из резиновой смеси. Двухжильный кабель имеет провода черного и синего цветов, трехжильный — черного, синего и желто-зеленого, четырехжильный — черного, синего, коричневого и желто-зеленого, пятижильный — черного, синего, коричневого, черного и желто-зеленого.
Соединительные кабели марок МКШ и МКЭШ предназначены для межблочного и внутриблочного соединений в электрических устройствах. Количество жил может быть равным 2, 3, 5, 7, 10 или 14. Сечение токопроводящих жил: 0,35-0,75 мм2. Кабель МКЭШ имеет экран из луженых медных проволок. Применяются при напряжении до 500 В и частоте до 400 Гц. Использование кабеля допустимо при температуре окружающей среды в диапазоне -50…+70 «С.
Контрольные кабели марок КВБбШв, КВВВбГ предназначены для подключения электрических приборов и оборудования. Число жил может составлять от 10 до 37. Сечение токопроводящих жил из медной проволоки: 1,5-6,0 мм2. Выпускаются в пластмассовой изоляции и оболочке из ПВХ- пластиката и имеют, кроме того, экран из алюминиевой фольги. Рассчитаны на максимальное переменное напряжение 660 В с частотой до 100 Гц, а также на постоянное напряжение до 1000 В.
Контрольные кабели марок КВВГ, КВВГЭ, КВВГнг и КВВГЭнг предназначены для подключения электрических приборов и оборудования. Число жил может составлять 4-37. Сечение токопроводящих жил из медной проволоки: 1,0-6,0 мм2. Выпускаются с изоляционной оболочкой из ПВХ- пластиката. Кабели КВВГЭ и КВВГЭнг под оболочкой имеют экран из алюминиевой фольги. Кабели КВВГнг и КВВГЭнг обладают пониженной горючестью. Рассчитаны на максимальное переменное напряжение 660 В с частотой до 100 Гц, а также на постоянное напряжение до 1000 В.
Шнур ШВВП предназначен для подключения электрических приборов и оборудования к электросети. Число жил может быть равным 2 или 3. Шнур выпускается со скрученными жилами, в ПВХ- изоляции и такой же оболочке. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,5 или 0,75 мм2. Применяется с номинальным напряжением, не превышающим 380 В. Шнур рассчитан на максимальное напряжение 4000 В частотой 50 Гц, приложенное в течение 1 мин.
Шнур ШВО предназначен для подключения электроплит, электроутюгов, электрокаминов и других электронагревательных приборов. Число жил может составлять 2 или 3. Провода этого шнура имеют скрученные медные жилы сечением 0,5-1,5 мм2, полиэтиленовую изоляцию, ПВХ- оболочку и нитяную оплетку. Применяется с номинальным напряжением 250 В. Шнур рассчитан на максимальное напряжение 2000 В с частотой 50 Гц, приложенное в течение 1 мин.



Диаметр и вес алюминиевых неизолированных проводов

Номинальное сечение, мм кв

Диаметр, мм

Вес 1 км провода, кг

16
25
35
50
70
95
120
150
185
240
300
400
500
600

5,1
6,4
7,5
9,0
10,7
12,4
14,0
15,8
17,5
20,0
22,4
25,8
29,1
32,0

44
68
95
136
191
257
322
407
503
656
817
1 087
1 376
1 658



Определение сетевых разъемов и кабелей и их характеристик

Многие оптоволоконные и медные сети используются для передачи данных из одного места в мире в его уголок. Существует так много связей, которые чаще всего встречаются в современную эпоху. Эти разъемы также имеют некоторые специальные кабели. Кабели, которые мы используем дома, важны, поскольку они могут быть основой используемого соединения. Таким образом, следует убедиться, что фундамент этих кабелей очень хороший.Когда дом строится и сеть выбирается с нуля, очень важно знать, что выбранные кабели относятся к правильному типу, чтобы в будущем не возникло никаких трудностей. Вот некоторые разъемы и кабели, которые имеют определенные характеристики;

Волокно:

Когда человек начинает работать с волокном, он может заметить, что оно содержит много типов. К концам кабелей подключаются различные типы разъемов. Они упомянуты ниже;


Разъемы: SC, ST и LC:

ST: Можно было бы обнаружить, что первый тип волоконной сети называется ST.это означает прямой наконечник. Видно, что этот прямой наконечник выходит из каждого конца разъема. Соединение также будет содержать несколько небольших разъемов байонетного типа на конце. Таким образом, они обычно просто вставляются в ссылку и поворачиваются, и, следовательно, они фиксируются на месте. Таким образом, можно переставлять кабели и перемещать волокно. Они довольно тугие, и единственный способ их снять — снова повернуть. Следовательно, заблокировав его, можно быть уверенным, что они не выйдут и не отключатся во время работы случайно.При работе с волокном наблюдается одна важная характеристика: свет распространяется только в одном направлении, поэтому можно одновременно подключить пару кабелей. Когда замечаются разные пары, можно заметить, что есть несколько разных пар, которые имеют разные цвета. Один конец обычно подключается к соединению, идущему к передаче, а другой — к тому же типу соединения на приеме. Кроме того, они должны быть изменены и заменены на другую сторону.

SC: Есть и другой тип провода. Он известен как разъем SC. Имеется ввиду абонентский коннектор. Также известен как стандартный разъем. На самом деле это квадратный разъем, поскольку волокно внутри этого кабеля имеет круглую форму. Собственно разъем квадратный. Эти кабели обычно подключаются несколькими парами. Между ними также установлено соединение, чтобы данные могли продолжать двигаться только в одном и том же направлении. Таким образом, он подключается к ссылкам только определенным образом.Можно также найти некоторые пары, у которых есть соединитель между ними, чтобы все они могли идти в одном направлении, черный соединитель будет находиться с правой стороны, а красный разъем будет найден с левой стороны. Находясь на других концах этого волокна, можно будет найти прием и передачу. Знание этого может сэкономить кому-то так много времени, так как их можно просто подключить, и эти волокна могут оставаться прямыми, независимо от того, какой разъем и какая сторона входит в какое соединение.

LC: LC — другой тип соединителя.Это краткая форма разъема Lucent. Он также известен как маленький соединитель или локальный соединитель. Он меньше по размеру по сравнению с некоторыми другими разъемами. Эти разъемы обычно объединяются, образуя пару. Их нельзя разделить, поэтому становится довольно легко работать с ними в большой среде. Некоторые из этих разъемов могут даже наносить маркировку на волокно, поэтому их можно пометить и узнать, что они из себя представляют. Это очень полезно, если они бегают с больших расстояний.Этот особый тип волоконно-оптических соединителей имеет на концах несколько заглушек. Таким образом, их можно установить довольно просто, а для установки можно снять эти заглушки. Также есть запорный механизм, который является частью соединения.

Витая пара:

Совершенно очевидно, что если кто-то решит прокладывать все кабели самостоятельно, у него будет другой способ сделать это, чем у других. Следовательно, при этом можно столкнуться с множеством проблем. По этим причинам были созданы стандарты, привязанные к устройствам, поэтому все следуют одному и тому же.Некоторые из них связаны с кабельной разводкой витой пары. Это следующие:

Разъемы: RJ-11, RJ-45: есть два разъема, которые связаны с витыми кабелями. Они есть;

RJ-11: если кто-то работает с телефонным подключением, то очевидно, что он будет использовать кабель RJ-11. Это 2-проводное и 6-позиционное стандартное соединение. Внутри него, если кто-то увидит, он найдет два куска меди, которые отвечают за получение этих позиций. Следовательно, когда мы принимаем телефонную линию, внутри нее обычно работают два соединения.

RJ-45: Если вы обнаружите, что в кабеле есть четыре соединения, это связано с тем, что в нем 4 провода. Они будут подключаться только к двум соединениям, которые существуют внутри. Всякий раз, когда можно увидеть такой провод, это наверняка RJ-45. Всего у этого провода 6 позиций и 4 проводника. Это в основном используется, когда нужно провести две телефонные линии через один кабель. Этот провод всегда используется в сетевом подключении. В основном они используются для подключения к сети Ethernet.Но есть и другие типы соединений WLAN, а также другие разъемы, которые находятся внутри инфраструктуры. Будьте осторожны при подключении кабеля Ethernet к соединению.

Стандарты проводки: T568A, T568B: поскольку есть опасения, что каждый, кто подключает провод, будет делать это по-своему, это может вызвать некоторые сложности. Таким образом, был установлен некоторый стандарт для проводки, так что все подключают их одинаково. Эти двое используют совершенно разные схемы проводки на разъеме.Таким образом, организации, возможно, придется принять решение о том, какой из стандартов будет применяться к ней. Большинство организаций решают использовать T568B, он более распространен, и они используют всю карту во всей структуре. Не может быть одной стороны на одном эталоне, а второй — на другом. Поскольку, если они не совпадают с обеих сторон, они не будут работать.

Коаксиальный:

Это тип разъема, который обычно используется в видеоподключениях. Здесь также можно найти старомодное устаревшее коаксиальное соединение Ethernet.Есть формы разъемов, которые имеет кабель;

Разъемы: BNC, F-разъем: BNC-разъем старомодный. Сейчас он используется в старых компьютерах, и на самом деле это коаксиальное соединение Ethernet, а также байонет Neil Concelman. Эти разъемы также необходимо заблокировать, вставив и повернув. Следовательно, их трудно раскрыть. Но это служит преимуществом, поскольку их можно использовать, не опасаясь, что они вылетят из розетки в результате несчастного случая.Есть общий тип подключения, который также используется в домах. Он называется F-коннектором. Этот разъем распространен в телевизорах и внешне они похожи на RG-6 / U. Все они подключены к задней панели телевизоров и модемов DSL. Эта связь действительно прочная, поэтому на ее установление тратится так много времени. Они вращаются так, что они плотно прилегают к своему месту и не могут легко упасть с нас. Их очень сложно снять, и, возможно, придется долго сидеть, скручивая провода и отсоединяя их от разъема.

Волокно:

Тип кабеля, который очень распространен и довольно часто используется в судебных исках, основан на оптоволоконном кабеле. Он используется для коммутации между устройствами. Они отличаются от тех проводов, которые используются в медных кабелях, передающих электрические сигналы. С помощью света можно пробовать отправлять протоны с одной стороны на другую и передавать данные. Ниже приведены характеристики волоконно-оптических кабелей;

Типы (одномодовый и многомодовый): существует два типа связи.Первый — многорежимный. Для этого используется мультиволокно. Это более дешевый способ использования волокна. Причина в том, что источник света, который часто используется, находится в многомодовом соединении и, как правило, в форме светодиода. Это похоже на быстрое соединение, которое можно сравнить с подключением лазера. Причина, по которой это называется многомодовым, заключается в том, что свет проходит по волокну, а затем по разным путям добирается до точки B из точки A. Кроме того, он имеет различные модели. Он может прыгать только по одному соединению или может использовать какое-то другое соединение, чтобы перейти к нему.Другой тип волокна, которое можно использовать с лицевой стороны, — это одномодовое волокно. Это может происходить и перемещаться на очень большие расстояния. Поэтому, если расстояние слишком велико, следует использовать этот кабель. Но это дороже многомодового, так как здесь используется подключение лазера.

Ограничения скорости и передачи данных Витая пара: витая пара использует режим балансировки. Это причина того, что у нас есть много разных видов проводов, которые мы используем. Часто можно увидеть плюсы и минусы передачи, кроме того, прием плюсов и минусов может осуществляться как минимум через эти соединения.По этой причине мы можем отменять сигналы с другой стороны. Эти кабели скручены, и у синего есть небольшое скручивание, а у оранжевого — совсем другая скорость скручивания.

Типы: STP, UTP, CAT3, CAT5, CAT5e, CAT6, plenum, PVC:

STP: STP используется в одной промышленной среде, где много электрических интерфейсов. Можно использовать STP, поскольку, сделав это, они могут избавить себя от необходимости когда-либо заходить в эти провода и могут устранить помехи.

UTP: это нескрученная экранированная пара.Вокруг пары, находящейся внутри, не будет никакого щита. Это самый распространенный тип кабеля.

ПВХ: используется ПВХ, поскольку иногда кабели не такие гибкие. Это другой вид кабельного разъема. Вы не найдете здесь такого же радиуса и гибкости, поэтому его нельзя будет использовать с большим количеством кабелей, которые вы используете.

Камера статического давления: Если сетевые кабели прокладываются на потолке, можно спросить, рассчитаны ли они на пленум или нет. На самом деле это область, которая расположена над потолком, и там может быть воздух, который образует систему охлаждения, проходя через какое-то открытое пространство.

CAT3, CAT5 и CAT5e: эти три типа кабелей также являются типами кабелей, которые доступны для обеспечения превосходной передачи данных. Их производительность обычно выдающаяся, и некоторые из них дешевле, чем другие.

Ограничения скорости и передачи: некоторые из этих проводов имеют довольно хорошую скорость, с которой могут передаваться данные, а некоторые имеют нормальную скорость. Как и серия CAT, может обеспечить передачу данных на очень высокой скорости. Эти кабели тоже дороги.Также существуют некоторые ограничения, так как кабели статического давления нельзя использовать в воздуховоде, а ПВХ не может подключаться к каждому кабелю, поскольку им не хватает гибкости.

Коаксиальный:

Эти кабели часто используются в модемных сетях. Они также используются для некоторых мудрых мест, а также для других целей. Это слово «коаксиальный» было образовано из двух или более чем двух форм, которые имеют общий доступ.


Типы: RG-56, RG-59:

RG-56: вот некоторые распространенные типы коаксиальных кабелей, которые используются для телевизора и кабельных модемов, которые работают дома и в офисе, эти кабели являются RG -56 ед.

RG-59: Кабели RG-59 используются для коротких удаленных видео. Кроме того, они могут быть найдены в интернет-соединениях DSL, которые используются дома.

Ограничения скорости и передачи: эти кабели можно использовать только на короткие расстояния. Кроме того, небольшая часть сигналов может выйти из экрана кабеля и преобразоваться в тепло. Чем выше частота, тем больше потери. Для использования их на больших расстояниях могут потребоваться ретрансляторы, чтобы можно было усилить сигналы.

Следовательно, знание сетевых кабелей очень важно, особенно когда сетевые соединения будут построены с самого начала, потому что, если кто-то не знает о типах и назначении кабелей, он может выбрать некоторые неправильные, которые впоследствии создать некоторые проблемы.


Сетевые кабели: типы и характеристики — видео и стенограмма урока

Кабели витой пары

Витая пара означает, что кабель сконструирован с двумя независимыми изолированными проводами, намотанными друг на друга.Этот метод используется в качестве средства для уменьшения помех от электромагнитного спектра, что позволяет сетевым устройствам работать более плавно с меньшим шумом от внешних источников (шум может исходить от нескольких источников, таких как линии электропередач). Существует два различных типа кабелей витой пары: экранированная витая пара (STP) и неэкранированная витая пара (UTP) :

  • Кабели STP имеют дополнительное покрытие, которое действует как заземление для телефонного кабеля для переноски. данные быстрее.
  • Кабели UTP не имеют этого дополнительного покрытия, но это не значит, что они плохие сетевые кабели. Фактически, кабели UTP являются сегодня самыми популярными и часто используемыми кабелями.

Давайте посмотрим на некоторые типы кабелей витой пары.

Типы UTP

Кабели витой пары помогают снизить уровень шума, но есть еще несколько вещей, о которых вам следует знать. В настоящее время существует девять категорий: от CAT1 до CAT5, CAT5e, CAT6, CAT6a и CAT7.

  • CAT1 — CAT3 больше не является стандартом и использовался в старых телефонных линиях
  • CAT4 обычно используется в сетях Token Ring. Он поддерживает 16 Мбит / с на дальности до 100 метров.
  • CAT5 — это то, что многие люди могут иметь дома с сетями на базе Ethernet. Он содержит две витые пары и поддерживает скорость 100 Мбит / с на дальности до 100 метров.
  • CAT5e использует четыре витые пары через соединение Ethernet. Он поддерживает скорость 1000 Мбит / с (гигабитная скорость сети) с радиусом действия до 100 метров.
  • CAT6, CAT6a и CAT7 также содержат четыре витые пары и являются будущим стандартом для сетевых кабелей. Они имеют базовую скорость передачи данных 10 Гбит / с с дальностью действия до 100 метров.

Кроме того, наиболее распространенный тип соединительного кабеля UTP известен как RJ-45. Скорее всего, эти кабели подходят для вашей домашней сети.

UTP против STP

Давайте внимательнее посмотрим на существенные плюсы и минусы UTP:

Плюсы
  • Они меньше, чем STP, что делает их физически более простыми в обращении и установке
  • Они дешевле, с меньшими опасениями по поводу износа из-за отсутствия дополнительной защиты.
  • Они являются наиболее распространенными из двух и используются в различных ситуациях.
Минусы
  • Отсутствие дополнительной защиты — единственный серьезный недостаток по сравнению с STP

Давайте внимательнее рассмотрим существенные плюсы и минусы STP:

Плюсы
  • Единственным наиболее значительным преимуществом STP является дополнительное экранирование, которое обеспечивает максимальную производительность при сокращении электрических помех.
Минусы
  • Они дороже из-за дополнительной защиты
  • Еще они массивнее за счет экранированного корпуса.
  • Их сложнее настроить, потому что они должны быть надлежащим образом заземлены для достижения максимальной производительности.
  • Экранирование кабелей очень хрупкое, и качество может быть легко нарушено в случае небольшого повреждения

UTP — наиболее распространенный выбор, но есть одна конкретная ситуация, когда STP преобладает как высший выбор.Если в окружающей среде присутствует огромное количество электромагнитных помех, дополнительная экранирующая способность STP снизит окружающий электрический шум.

Коаксиальный кабель в сравнении с оптоволоконным кабелем

Коаксиальный кабель — это то, что многие из нас установили в своих домах нашими интернет-провайдерами. Затем он подключается к кабельному модему.

Волоконно-оптические кабели — это новый стандарт сетевых подключений, они настолько быстрые, что могут нести световые скорости, что позволяет создавать гигабитные сети со скоростью более 1000 Мбит / с.Хотя они набирают популярность, они все же гораздо менее распространены, чем коаксиальные соединения. Волоконно-оптические кабели имеют более тонкую конструкцию, более высокие скорости, более широкую полосу пропускания, остаются прохладными при большой нагрузке, имеют гораздо меньше помех и более безопасны, чем коаксиальные кабели.

Существует три типа оптоволоконных кабелей, известных как одномодовые, многомодовые и пластиковые оптические волокна:

  • Одномодовый (SMF) используется для передачи данных на гораздо большие расстояния, чем два других типа. , что делает его более идеальным для различных ситуаций.
  • Многорежимный (MMF) чаще используется для отправки данных на короткие расстояния, что идеально подходит для бизнес-среды
  • Пластиковое оптоволокно часто называют потребительским оптоволоконным кабелем, что означает, что его наиболее идеальным вариантом является использование в домашних сетях

Когда достигнуты пределы многомодового режима, нам понадобится преобразователь для преобразования сигнала в одномодовое оптоволоконное соединение.

Резюме урока

Давайте уделим несколько минут тому, чтобы проанализировать, что мы узнали о различных типах и характеристиках кабелей для сетей. Сначала мы узнали, что существует много различных типов сетевых кабелей, но основные из них, которые вы видите в сетевых средах, — это витые пары, коаксиальные и оптоволоконные кабели.

Витые пары — это кабели, которые сконструированы с двумя независимыми изолированными проводами, намотанными друг на друга, с целью помочь бороться с электромагнитными помехами.Их можно разделить на два типа, известные как экранированная витая пара (STP) и неэкранированная витая пара (UTP) . Кабели STP в основном используются в областях с высокими электрическими помехами. Кабели UTP наиболее распространены среди потребителей.

Коаксиальный кабель — это то, что ваш интернет-провайдер использовал для подключения сетевого подключения к кабельному модему, и до сих пор остается наиболее распространенным средством для этого. Волоконно-оптические кабели превосходят коаксиальные кабели, поскольку они представляют собой новый стандарт сетевого подключения, и они настолько быстрые, что могут нести скорость света, что позволяет создавать гигабитные сети.Однако в домах они все еще относительно редки. Из трех различных типов оптоволоконных кабелей тот, который используется для домашних сетей, называется пластиковым оптоволокном . Другими типами являются одномодовый (SMF) , который используется для передачи данных на гораздо большие расстояния, чем два других типа, и многомодовый (MMF) , который чаще используется для передачи данных через короткие расстояния.

У сетей светлое будущее, поэтому ждите дальнейших улучшений с течением времени, поскольку все больше компаний начинают продвигаться вперед с лучшими технологиями!

Типичные свойства многожильных / кабельных изоляций для многожильных кабелей

Смола ПВХ Полиэтилен (без наполнения) Полипропилен (без наполнения) Нейлон Фторуглерод
Низкая плотность Высокая плотность TFE FEP
Удельный вес 1.35 0,920 0,947 0,902 2,18 2,16
Предел прочности на разрыв, psi 3000 2200 3400 5000 8000 3500 3000
Предельное удлинение,% 200 625 250 200 200 300 250
Макс. номинальная температура, ° C 105 75 95 105 120 260 200
Мин. Температура, ° C -40 -65 -65 -40 -40 -65 -65
Объемное сопротивление, Ом-см 8 х 10 1 х 10 1 х 10 1 х 10 1 х 10 1 х 10 1 х 10
Диэлектрическая проницаемость, 1 кГц 5.0 2,25 2,32 2,22 4,5 2,0 2,1
Коэффициент рассеяния 0,10 0,0002 0,0002 0,0003 0,04 0,0002 0,0003

ПВХ

Благодаря широкому диапазону свойств ПВХ обычно используется либо в качестве диэлектрика, либо в качестве оболочки, либо в обоих приложениях, таких как: силовые распределительные кабели, строительная электропроводка, электропроводка бытовой техники, гибкие шнуры, высокотемпературная электропроводка, промышленная электропроводка, коаксиальные кабели.

Полиэтилен (PE)

Все полиэтилены — отличные диэлектрики. Выдающиеся электрические свойства включают высокое сопротивление изоляции, высокую диэлектрическую прочность, низкую диэлектрическую проницаемость, низкие диэлектрические потери на всех частотах, отличное сопротивление холодному течению и хорошее сопротивление истиранию.

Полиэтилен широко используется для изоляции телефонных сигнальных и контрольных кабелей, высокочастотных электронных кабелей, силовых кабелей высокого и низкого напряжения, линейного провода, вторичного кабеля с опорной нейтралью и служебного ответвительного кабеля.

Полиэтилен низкой плотности (LDPE)

LDPE демонстрирует хорошую водостойкость при комнатной температуре. Он также имеет очень низкое водопоглощение. Механические свойства LDPE не выдающиеся. Как правило, там, где предполагается механическое повреждение относительно тонкостенных конструкций из соединительных проводов, обычно рекомендуется нейлоновая оболочка или какое-либо другое подходящее внешнее покрытие для улучшения сопротивления истиранию и прорезанию.

Электрические свойства LDPE выдающиеся.Это материал с низкими потерями, который используется в качестве диэлектрика для многих коаксиальных кабелей в высокочастотных приложениях. Он демонстрирует хорошую стойкость к пробою под действием короны и часто используется в высоковольтных устройствах.

Полиэтилен высокой плотности (HDPE)

Полиэтилен высокой плотности по химическим и электрическим свойствам аналогичен полимерам низкой плотности. Его сопротивление жидкости несколько лучше. Основное различие между двумя типами заключается в механической части. Смолы с высокой плотностью тверже, жестче и лучше сопротивляются истиранию и прорезанию, чем смолы с низкой плотностью.Эти смолы подходят для курток или чехлов, поскольку они обладают хорошей устойчивостью к разрушению окружающей среды.

Полипропилен

Полипропилен имеет меньшую плотность, чем полиэтиленовые смолы. Химические, электрические и электрические свойства этого полимера аналогичны свойствам полиэтиленов. Его сопротивление жидкости несколько выше. Его диэлектрическая проницаемость несколько ниже, чем у LDPE. Полипропилен значительно тверже и жестче полиэтилена.Он также имеет относительно низкую гибкость при низких температурах. Он может разлагаться под воздействием тепла и света, если он не защищен антиоксидантами.

нейлон

Нейлон обычно выдерживает высокие температуры до 150 ° C для непрерывной эксплуатации. Его нижний предел температуры зависит от толщины стены и диаметра конструкции. По мере увеличения обоих этих параметров также увеличивается склонность к растрескиванию или изгибу при низких температурах.

TFE

Он неполярный и обладает превосходными электрическими свойствами.Хорошие электрические свойства сочетаются с очень высокой стойкостью к химическим веществам и температурам: возможна эксплуатация при температуре до 260 ° C, а гибкость сохраняется при очень низких температурах. Полимеры ТФЭ обладают непревзойденной стойкостью к текучей среде и подвергаются воздействию только щелочных металлов, таких как барий, натрий, калий и фтор, при высоких температурах и давлениях.

Фторированный этиленпропилен (FEP)

Низкотемпературные свойства FEP аналогичны свойствам TFE, что дает оценку -65ºC.Механические и электрические свойства FEP также аналогичны TFE. Однако они быстрее портятся при неблагоприятных условиях.

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества. Будь то внутри помещения или снаружи, нам необходимо бесперебойное снабжение электроэнергией, что достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения энергии в наши дома и предприятия, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов.Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней электропроводке.

  • 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14-го калибра.
  • 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
  • 12-2 с G : Кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 12-3 с G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней электропроводки.
  • ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводящих проводов. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

  • T : Термопластическая изоляция, огнестойкий материал
  • H : Термостойкий; способен выдерживать температуру до 167 F.
  • HH : Высокая термостойкость; способен выдерживать температуру до 194 F.
  • W : «Влажный» или одобрен для использования во влажных и влажных помещениях; этот провод также подходит для сухих мест.
  • X : Изоляция из синтетического негорючего полимера
  • N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанное сообщение: Типы электрического Чертежи и схемы

Кабели для электропроводки в жилых помещениях

Электропроводка в жилых домах от опоры электросети до приборов или устройств внутри дома делится в основном на пять типов.

Служебный ответвительный кабель:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания представляет собой воздушную линию электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т. Е. Имеет два проводника; изолированный провод для фазной линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазный провод представляет собой кабель AAC , а нейтральный провод — кабель AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода подают питание от сервисной фидерной головки в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальные характеристики которых на 25% превышают максимальный ток нагрузки.

Провода в неметаллической оболочке:

Провода с неметаллической оболочкой или проволокой в ​​оболочке NM используются для внутренней проводки. Он может состоять из 2-х или более чем 2-х изолированных проводов с изолированным или неизолированным заземляющим проводом. Есть еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод является наиболее популярным выбором для электрических схем внутри дома. Он доступен в нескольких калибрах, цвете (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (с общей осью или центром).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет собственное применение.

Коаксиальный кабель Hardline или кабель Heliax

Коаксиальный кабель Hardline или известный под торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, экран которого специально разработан таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, лифтовых шахтах и ​​т. Д.

Коаксиальный кабель RG-6

Коаксиальный кабель RG-6 является наиболее распространенным типом коаксиального кабеля, используемого для передачи сигналов. передача в жилых и коммерческих приложениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранированной оплеткой для защиты от помех.Он используется для передачи аудио- и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного.Два изолированных внутренних проводника скручены вместе и окружены экраном из оплетки. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это еще один тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, сделанного из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель с витой парой

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Кабель неэкранированной витой пары (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель — это тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Этот тип оптоволоконного кабеля состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на принимающей стороне.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без необходимости дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель с неметаллической оболочкой (NM, NM-B)

Кабель с неметаллической оболочкой или с нейронной оболочкой, известный под торговой маркой «romex», представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабелей с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Кабель этого типа имеет два отдельно изолированных провода с неизолированным проводом для заземления, что в сумме составляет 3 проводника.Он поставляется в различных калибрах для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный экранированный кабель NM : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного применения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в виде одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить по трубе или каналам. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для проводки внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками.Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой чаще всего называются кабелем переменного тока (армированный кабель) или кабелем BX и кабелем MC (кабелем с металлической оболочкой). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабель с металлической оболочкой такого типа имеет защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом армированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями AC и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для захоронения непосредственно, так и во влажных помещениях, но при условии, что они имеют защитную внешнюю оболочку из ПВХ.

Кабели в металлической оболочке дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты, по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для крупногабаритных бытовых приборов и внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые свернуты в один кабель с оболочкой.Его задача — избежать беспорядочного подключения, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядра — это количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель с двумя или более чем двумя отдельными трехфазными проводниками является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

  • Передача аудиосигнала на аудиомикшер.
  • Отправка аудио и видеосигнала в игровые приставки.
  • Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
  • Отправка аудио и видеосигнала от камеры по одному кабелю.
  • в сети
Парный кабель

Парный кабель представляет собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания переносного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температуру, влажность, погодные условия, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из множества изолированных проводов небольшого сечения, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла, или он может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен, чтобы защитить изоляцию от разрыва из-за коронного разряда, а также избежать поражения электрическим током.

Одножильный провод

Одножильный провод, или, как его обычно называют, просто провод, изготавливается из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из нескольких тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для приложений, где провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Одиночный сплошной провод:

Одиночный сплошной провод изготовлен из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных помещениях или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям, предъявляемым к условиям окружающей среды при установке. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что соответствует их применению.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в физически ограниченном и недоступном месте. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, в подземных горных выработках или в целях бурения.

Двухжильный

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он предохраняет сигнал от искажения. Проводники в большинстве своем многожильные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но предпочтение отдается двухжильному кабелю из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, похожую на лестницу, отсюда и название — «Лестничная линия».

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип — двухжильный кабель сопротивлением 300 Ом, используемый для телевизоров. В основном они используются для подключения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Кабель подземного фидера (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, таких как подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг них, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, например, для электроснабжения садового сарая, фонарного столба. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором для того, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки для захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Скрутка в слое

Этот тип кабеля состоит из нескольких слоев жил. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Поскольку внешний слой растягивается во время изгиба, в то время как центральный сердечник сжимается.Такой кабель проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скрутка в жгуты

Этот тип кабеля достигается за счет плетения жил вокруг друг друга, так что жилы равномерно растягиваются при изгибе кабеля. Этот тип кабеля более долговечен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи — это проводники, подвешенные к электрическим мачтам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как многожильный алюминиевый провод, изготовлен из нескольких жил жестко вытянутого алюминиевого сплава 1350, который на 99% чист и содержит небольшое количество кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности к весу.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали и окружены жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он сделан из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что приводит к потере мощности, а также к помехам в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены прокладкой в ​​равной степени.


Похожие сообщения:

Кабельные материалы | Типы металлов, используемых в кабелях и проводах

Металлы

Иногда мы забываем, что многие кабели не предназначены для передачи электроэнергии или сигналов, например, кабели, поддерживающие мосты, приводящие в действие элероны и буксируемые автомобили. Механические провода и кабели — это большая (но другая) отрасль.

Однако между механическими и электрическими проводами и кабелями есть сходство — по крайней мере, с точки зрения средств их изготовления.

По мере изготовления жилы проволоки протягиваются через фильеры все меньшего размера. Это верно для всех проводов. Алмазные матрицы используются из-за их чрезвычайной твердости и того факта, что они сохраняют свой точный размер в течение длительного времени. Фактически, система калибровки American Wire Gauge (AWG) предлагает эту процедуру рисования. Например, провод размером 22 AWG, менее 20 AWG, теоретически протягивается через 22 матрицы все меньшего размера. Проволока большего размера протягивается через меньшее количество штампов; отсюда и «калибровка с меньшим числом».См. Таблица 1 .

Медь считается стандартом для электрических проводников, уступая только серебру по проводимости, но гораздо более многочисленна и, следовательно, экономична.

Поскольку пайка меди может быть затруднена без использования флюса (который может оставлять коррозионные остатки), ее обычно покрывают лужением или гальваническим покрытием, если она предназначена для пайки. (Это не исключает использования флюса, но покрытие облегчает пайку и обеспечивает некоторую защиту от коррозии в целом.)

Медь без покрытия идеально подходит для концевых муфт под давлением (опрессовка и т. Д.), Которые предотвращают окисление поверхности.

Меньший вес алюминия

предполагает его предпочтение в авиастроительной промышленности, ориентированной на вес. Его вес составляет примерно 1/3 веса меди, и даже с его более низкой проводимостью он работает лучше, чем медь на фунт веса почти в 2: 1.

Так почему же алюминий не предпочтителен? Начнем с того, что физические характеристики проволоки — это только часть истории.Много лет назад, когда медь была в дефиците, для жилой проводки часто выбирали алюминий. В то время не было полностью оценено серьезное влияние гальванической реакции между алюминием и латунными или медными фитингами или клеммами в присутствии влаги. Это приведет к коррозии, которая вызовет отказ в соединении либо в виде разрыва цепи, либо, что еще хуже, высокого сопротивления, что приведет к многочисленным пожарам. Алюминий оказался гальванически слишком агрессивным для прямого контакта с медью или латунью.[ В таблице 2 перечислены металлы в соответствии с их гальваническим рангом.]

Та же проблема существует и в других схемах. Если бы все выводы были заменены на алюминиевые, гальваническую проблему можно было бы решить, но это применимо ко всем штырям, клеммам, контактам и проводящему оборудованию, и существует множество существующих систем, которые потребуют адаптации. Кроме того, алюминий образует твердый оксидный слой на своей поверхности, который необходимо пронизать для хорошего электрического соединения.

Хотя это второе лучшее решение, существуют биметаллические («AL / CU») адаптеры, соединяющие алюминиевые и медные проводники, где переподключение домашней проводки нецелесообразно. Это решает проблему гальванического воздействия, которая ставит под угрозу пожарную безопасность.

Еще один серьезный недостаток алюминия заключается в том, что его нельзя легко припаять или покрыть металлом для улучшения паяемости.

Все это может свидетельствовать о недопустимости законного использования алюминия в электрических системах, не говоря уже о самолетах. Не так.По правде говоря, алюминий одобрен для использования в воздухе с калибром 6 AWG или больше. Это нацелено на энергетические приложения, а не на системы авионики. При высоких токах, подходящих для таких больших проводов, эффекты возможной коррозии в некоторой степени компенсируются самим током.

Серебро проводит лучше, чем медь, хотя и значительно дороже. В результате его часто используют в качестве покрытия для меди, чтобы улучшить проводимость кожи и обеспечить некоторую защиту от коррозии.Это особенно важно на очень высоких частотах, где ток более склонен концентрироваться на «коже» проводника, что называется скин-эффектом. Серебро тоже легко паяется.

Олово обеспечивает защиту от коррозии медного проводника, но не оказывает заметного влияния на его проводимость. Это, конечно, в высшей степени припаяно. На самом деле «луженый» проводник может быть покрыт сплавом свинца и олова — припоем.

Золото , хоть и дорого, но является обычным покрытием для латунных контактов разъема, коаксиальных контактов ARINC и частей некоторых других разъемов.По сути, это покрытие является предпочтительным из-за его превосходных свойств коррозионной стойкости в приложениях, где может быть большое воздействие. Золото также является хорошим проводником и легко паяется.

В таблице 3 перечислены общие проводящие материалы и их свойства, как абсолютные, так и относительно меди.

Оболочка и диэлектрические материалы

Температурные характеристики изоляции

ПВХ

— плохой выбор для изоляции проводов и кабелей в самолетах — позиция, подтвержденная FAA.Другие хорошие и одобренные варианты существуют и легко доступны.

Температурные рейтинги отражают диапазон, в котором будет поддерживаться целостность изоляции — достаточно гибкая в холодном состоянии и без эффектов размягчения или разрушения в верхней части шкалы. Следует отметить, что верхний температурный рейтинг должен учитывать нагрев, вызванный рассеиванием мощности в самом проводе.

Хотя ожидается, что большая часть бортовой электропроводки не выдержит воздействия номинальных температурных пределов, такие номинальные характеристики обеспечивают меру «запаса прочности» для обеспечения безопасности в случае пожара или неисправности.

Другие свойства изоляции, вызывающие озабоченность, в зависимости от области применения, включают диэлектрическую проницаемость, которая определяет потери, взаимную емкость (между проводниками), импеданс, скорость распространения и т. Д. [См. Фактор скорости ]

Наиболее распространенные изоляционные материалы для проводов и кабелей, одобренные и обычно приемлемые для самолетов, относятся к семейству Teflon® — известной торговой марки фторполимеров, — которые включают, например, PTFE, ETFE (также известный как Tefzel®), TFE и FEP. .

Провода

MIL-W-22759 имеют изоляцию из TFE или Tefzel®. Изоляция из ТФЭ рассчитана на верхние температуры окружающей среды от + 200 ° C до + 260 ° C, в зависимости от толщины изоляции и материалов проводов. Tefzel® обычно рассчитан на + 150 ° C. Оба подходят для температуры -65 ° C, что может быть реализовано в непосредственной близости от кожи на больших высотах.

Проблемы с температурой / производительностью

Есть несколько старых «резервных» коаксиальных кабелей — например, RG58 и RG214 — и некоторые более новые кабели с низкими потерями, которые на самом деле могут вызвать серьезные проблемы с производительностью в авиационных системах.Их полезность ограничена использованием полиэтилена в качестве диэлектрического материала. В результате получается номинальная температура, как правило, 85 ° C (что равно 185 ° F), что на первый взгляд может показаться вполне адекватным.

Но воздушные системы намного безопаснее обслуживаются кабелями с номиналом 200 ° C. Теперь 200 ° C — это колоссальные 394 ° F — достаточно, чтобы расплавить припой! Конечно, выше человеческой терпимости. Итак, является ли излишним указывать (и оплачивать) кабели с номиналом 200 °? Определенно нет. И вот почему.

Многие специалисты по авионике знают — если не на основании научного опыта, — что использование «высокотемпературных» кабелей предпочтительнее менее дорогих коаксиальных кабелей.Причина в производительности — возможно, не на начальном этапе, а со временем.

В очень многих самолетах кабели вьются через корпус самолета в местах, которые могут стать намного более горячими, чем салон. Несмотря на то, что при контакте с воздуховодами, брандмауэрами двигателей и других горячих точках или вблизи них температура не достигает даже 200 ° C, для них нередко точки соприкосновения значительно превышают 100 ° C. Именно там может случиться ущерб. Какой ущерб?

Немного предыстории: Коаксиальные кабели по определению являются коаксиальными, то есть цилиндр экранирования и поперечное сечение центрального проводника имеют одну и ту же ось.Пространство [диэлектрик] между ними во всем одинаковое. Идеально.

Низкотемпературные диэлектрические материалы размягчаются при относительно низких температурах, и центральный проводник неизбежно смещается от центра к экрану, в направлении силы тяжести или внутрь изгиба кабеля. В таком случае «ко-ось» уходит с оси, и концентричность, необходимая для поддержания импеданса, ухудшается. Это навсегда и лишь часть возможного ущерба.

Другая часть находится в коробке.В случае приемника изменения импеданса могут вызвать снижение сигнала — возможно, вплоть до потери полезности.

В случае передатчика все может быть хуже. Отражение мощности [измеряемое как КСВ, или коэффициент стоячей волны] возвращается прямо к последней стадии, выделяя тепло… а тепло является заклятым врагом всех электронных компонентов. Это приглашение к лавке на ремонт. Вы знаете кого-нибудь, кто предпочел бы оплатить ремонт, чем скромные дополнительные расходы на кабель 200 ° C?

Кабели, в которых используются диэлектрические материалы из полиэтилена (PE) с номинальной температурой 85 ° C, становятся мягкими при температурах, характерных для изолированных участков в самолетах.В некоторых кабелях с низкими потерями используется вспененный полиэтилен, который изначально является мягким. Прокладка кабеля с особым вниманием к избеганию горячих точек в целом важна, но крайне важна для таких кабелей.

Когда так много внимания уделяется целостности кабелей, разве нет смысла всегда использовать лучший выбор?

Как узнать качество ваших кабелей

Безусловно, наиболее часто задаваемый вопрос: «Это хороший качественный кабель? «, а также следующий вопрос:» Как узнать что это кабель хорошего качества? »В этой статье мы попытаемся предложить некоторые общие рекомендации по проверке качества кабеля; мы также развенчать некоторые популярные мифы о качестве.

Если вы откроете словарь, вы найдете несколько определений слова «качественный.» Однако в целом понимается, что Кабель «хорошего качества» — это тот, который:

  • хорошо сконструирован, так что он не сломается во время нормального (или даже сверх нормы) использование
  • выполняет ту работу, для которой был разработан

Итак, качество кабеля — это мера того, насколько кабель выдерживает или не удовлетворяет этим двум требованиям.

К сожалению, определение того, является ли кабель кабелем «хорошего качества» Использование двух приведенных выше тестов может быть непростым по нескольким причинам. Хотя это часто легко определить, плохо ли построен кабель, но не всегда легко знать, хорошо ли построен кабель; еще хуже, кабель, который кажется хорошо сконструированный, может все же не быть должным образом спроектирован или спроектирован для задача, которую предполагается выполнить. Однако существует и другая крайность; там это кабели, которые чрезмерно спроектированы, с функциями, которые ничего не делают для включения кабель для выполнения.

Что еще хуже, существует очень мало общих правил, применимых к все кабели, так как разные кабели имеют разную конструкцию, разные материалы, различные производственные процессы и характеристики, которые желательно для одного типа кабеля может быть совершенно неподходящим для другого тип. Сказав это, с точки зрения кабеля, «хорошо сконструированный», в практически любой кабель.

В первую очередь следует искать признаки неисправности кабеля. как правило, не по длине провода, а по качеству изготовления на разъемы, так как 95% и более отказов кабеля происходят на разъеме.В зависимости от конкретного кабеля, большинство из них изготавливается (в отличие от ручного изготовления) кабели имеют так называемое «устройство снятия натяжения», которое представляет собой формованный, слегка гибкий участок провода, где он крепится к кабелю.

Сравнение двух кабелей
с компенсатором натяжения и без него

Его цель двоякая: во-первых, он помогает закрепить разъем на проводе, во-вторых, это помогает предотвратить слишком резкое изгибание проволоки (например, под острым углом 90 градусов), когда он выходит из разъема (отсюда и название «снятие напряжения»).Вам нужно будет найти устройство для снятия натяжения, которое прочно закреплен («запрессован») в разъем, не виден швы, трещины или отслоение от соединителя.

Некоторые кабели по самой своей природе упрощают просмотр качество исполнения разъема; некоторые телефонные и сетевые кабели попадают в эта группа, а также некоторые аудио / видео кабели (например, некоторые RCA кабели). Если возможно, проверьте качество изготовления на предмет чистых срезов, чистого припоя. соединения (редко видимые), прямые разъемы заподлицо и т. д.

Примеры снятия натяжения

К сожалению, подавляющее большинство качественных грехов совершается таким образом. как сделать их трудно увидеть. Такие вопиющие примеры, как желтый сетевой кабель, указанный ниже, редко (хотя иногда) можно увидеть на публике. Но большинство ярлыки качества находятся внутри кабеля, где они не будут видны, если вы не позволяйте себе роскошь перерезать кабель.

Так как же защитить себя? Один из способов — попросить поставщика предоставить технический чертеж кабеля. Это рисунок, который детализирует количество и тип материалов, использованных в конструкции этого кабеля. Несмотря на то что иногда очень технически по своей природе и непрофессионалу сложно понимаем, что поставщик готов предложить свои чертежи для общественный контроль, как правило, красноречиво говорит о приверженности поставщика качественный. Из чертежей кабеля вы можете узнать что-то интересное:

  • Материал, используемый в проводниках (медь, плакированная медью сталь, серебро, так далее)
  • Тип экранирования кабеля (и, следовательно, его эффективность)
  • Используемый материал оболочки (и другой изоляционный материал) (который может повлиять на электрические представление)
  • Номинальные электрические характеристики кабеля (эта информация различается в зависимости от актуальность от одного типа кабеля к другому)

Всегда хорошо относиться немного скептически к продавцам, рекламирующим качество. функции, которые не могут точно объяснить, в чем польза от этого «особенность» есть.Также хорошо скептически относиться к поставщикам, которые будут описывать свои кабели в общих чертах, но не могут или не хотят предоставить подробные характеристики своей продукции.

Плохо сделанный сетевой кабель Высококачественный кабель RCA

Распространенные мифы о качестве

Ниже приведены некоторые из самых популярных мифов о качестве кабеля.

  • Миф №1: Чем толще, тем лучше
    Мы все слышали такой: «Это хороший толстый кабель. хорошего качества ». К сожалению, кажущаяся толщина кабеля действительно имеет очень мало общего с качеством кабеля. В определенной степени это Верно, что более толстые медные провода обычно могут передавать данный сигнал (или электрическая нагрузка) немного дальше, чем более тонкие провода, это верно только для точка. И «толстый кабель» не обязательно означает, что провода внутри какие-то толще; мы видели любое количество «толстые кабели» с тонкими проводами внутри и толстыми внешними оболочками, создавая обманчивый вид, не принося никакой пользы.Даже когда конкретный кабель состоит из более толстых проводов, что не всегда гарантия того, что качество сигнала будет лучше.
  • Миф № 2: Чем лучше материалы, тем лучше качество
    Большинство людей удивляются, увидев этот миф в списке мифов. После всего, здравый смысл ясно показывает, что если вы используете более качественные материалы, вы получить кабель лучшего качества, не так ли?

    В некотором смысле это отчасти правда. Это, безусловно, правда, что плохое качество материалы могут привести к некачественному кабелю.Однако есть момент, когда после того, как кабель сделает то, что он должен делать, дополнительное качество изготовления, лучшие материалы или больше «функций» ничего не делают для дальнейшего улучшить характеристики кабеля. Некоторые производители любят рекламировать различные «особенности» их кабелей, особенности которых, в то время как конечно впечатляюще звучит, на самом деле ничего не делается для улучшения производительность кабеля. Один из примеров, который мы часто приводим, — это покрытие серебром. провода на двухметровом кабеле HDMI. Да, это правда, что серебро очень хороший проводник электричества, но на таком коротком кабеле он не дает преимущества в производительности по сравнению с традиционными кабелями на основе меди.

  • Миф № 3: Высококачественный кабель может «улучшить» производительность
    Это миф, в одинаковой степени поддерживаемый как потребителями, так и производителями. Они утверждают что качественный кабель «улучшит» сигнал любого устройство, к которому он подключен. Это нонсенс. Так же, как цепь хороша как самое слабое звено, кабель может передавать только то, что получает от устройство. Он не может «улучшить» или «очистить» какие-либо данные. входя в это.

    Этот миф, вероятно, подкрепляется тем, что покупатели будут покупать качественную кабель, подключите его и увидите улучшение.Это означает, что предыдущий кабель не выполнял свою работу и ухудшал качество сигнала. Что заказчик теперь видит — это просто то, что он или она должны были видеть все это время.

    Несмотря на это, есть производители, которые утверждают, что их кабель может улучшить производительность системы. Некоторые даже заходят так далеко, что заявляют что их продукт «уберет» плохой сигнал. Держаться подальше от эти продукты; хорошие принципы кабельной инженерии диктуют, что кабель должен делать одно и только одно: передавать полученный сигнал, в целости и сохранности, на другой конец.

    (Примечание: есть одно исключение из этого правила, но это не кабель. Питание сетевые фильтры * имеют * встроенную электронику, которая позволяет им «убрать» скачки / выбросы и электромагнитные помехи, которые обычное дело в бытовой электросети.)


Электрические характеристики медного провода AWG

Провода и кабели для ветровых и солнечных электрических систем

В этой таблице перечислены размеры американского калибра проводов (AWG) для медных проводников.Помимо размера провода, в таблице приведены значения допустимой нагрузки (тока), сопротивления и максимальной частоты. Указанные сопротивление и толщина поверхностного слоя относятся только к медным проводникам. Подробное описание каждого элемента представлено под таблицей.

Примечание. Эти значения являются приблизительными и не предназначены для использования в инженерных расчетах.

AWG Диаметр
[дюймы]
Диаметр
[мм]
Сопротивление
[Ом / 1000 фут.]
Сопротивление
[Ом / км]
Максимальный ток
[Амперы]
Макс.частота
для 100% глубины кожи
ОООО 0,46 11,684 0,049 0,16072 302 125 Гц
ООО 0,4096 10,40384 0,0618 0.202704 239 160 Гц
OO 0,3648 9,26592 0,0779 0,255512 190 200 Гц
0 0,3249 8,25246 0,0983 0,322424 150 250 Гц
1 0,2893 7.34822 0,1239 0,406392 119 325 Гц
2 0,2576 6.54304 0,1563 0,512664 94 410 Гц
3 0,2294 5,82676 0,197 0,64616 75 500 Гц
4 0.2043 5,18922 0,2485 0,81508 60 650 Гц
5 0,1819 4,62026 0,3133 1.027624 47 810 Гц
6 0,162 4,1148 0,3951 1,295928 37 1100 Гц
7 0.1443 3,66522 0,4982 1.634096 30 1300 Гц
8 0,1285 3,2639 0,6282 2,060496 24 1650 Гц
9 0,1144 2, 0,7921 2,598088 19 2050 Гц
10 0.1019 2,58826 0,9989 3,276392 15 2600 Гц
11 0,0907 2,30378 1,26 4,1328 12 3200 Гц
12 0,0808 2,05232 1,588 5,20864 9,3 4150 Гц
13 0.072 1,8288 2,003 6.56984 7,4 5300 Гц
14 0,0641 1,62814 2,525 8,282 5,9 6700 Гц
15 0,0571 1,45034 3,184 10,44352 4,7 8250 Гц
16 0.0508 1,29032 4,016 13,17248 3,7 11 кГц
17 0,0453 1,15062 5,064 16.60992 2,9 13 кГц
18 0,0403 1.02362 6,385 20,9428 2,3 17 кГц
19 0.0359 0, 8,051 26,40728 1,8 21 кГц
20 0,032 0,8128 10,15 33,292 1,5 27 кГц
21 0,0285 0,7239 12,8 41,984 1,2 33 кГц
22 0.0254 0,64516 16,14 52,9392 0,92 42 кГц
23 0,0226 0,57404 20,36 66.7808 0,729 53 кГц
24 0,0201 0,51054 25,67 84,1976 0,577 68 кГц
25 0.0179 0,45466 32,37 106,1736 0,457 85 кГц
26 0,0159 0,40386 40,81 133,8568 0,361 107 кГц

Примечания по AWG : Американский калибр проводов (AWG) — это стандартизированная система калибра проводов, используемая преимущественно в США для обозначения диаметра электрического провода.Общее практическое правило гласит, что при каждом уменьшении на 6 калибр диаметр проволоки удваивается, а при уменьшении на 3 калибра удваивается площадь поперечного сечения. Например, две параллельные нити №14 будут примерно равны одной нити №11 по текущей емкости.

Примечания к диаметру : мил равен 1/1000 дюйма.

Примечания к сопротивлению : Сопротивление, указанное в таблице выше, относится к медным проводам. Для заданного тока вы можете использовать указанное сопротивление и применить закон Ома для расчета падения напряжения на проводнике.

Ток (допустимая нагрузка) Примечания : Номинальные значения тока, указанные в таблице, предназначены для передачи энергии и были определены с использованием правила 1 ампер на 700 круговых милов, что является очень консервативным показателем. Для справки, Национальный электрический кодекс (NEC) отмечает следующую допустимую нагрузку для медного провода при 30 градусах Цельсия:
14 AWG — максимум 20 А на открытом воздухе, максимум 15 А как часть трехжильного кабеля;
12 AWG — максимум 25 ампер на открытом воздухе, максимум 20 ампер в составе трехжильного кабеля;
10 AWG — максимум 40 ампер на открытом воздухе, максимум 30 ампер в составе трехжильного кабеля.

Проверьте правильность допустимой токовой нагрузки (допустимой токовой нагрузки) для сетевой и внутристенной проводки в местных электротехнических правилах.

Примечания по скин-эффекту и глубине скин-эффекта : Скин-эффект — это тенденция переменного электрического тока (AC) распространяться внутри проводника, так что плотность тока у поверхности проводника больше, чем у его сердцевины. То есть электрический ток имеет тенденцию течь по «коже» проводника. Скин-эффект приводит к увеличению эффективного сопротивления проводника с увеличением частоты тока.Максимальная частота показа — для 100% глубины кожи (т. Е. Без кожных эффектов).

Фактоиды проводов и кабелей

Самым важным компонентом провода или кабеля является его изоляция. Выбор изоляции определяется рядом факторов, таких как стабильность и длительный срок службы, устойчивость к солнечному свету (ультрафиолету), диэлектрические свойства, устойчивость к ионизации и коронному разряду, устойчивость к высоким температурам, устойчивость к влаге, механическая прочность и гибкость. Не существует единой изоляции, которая идеально подходила бы для каждого из этих свойств.Поэтому необходимо выбирать кабель с таким типом изоляции, который наиболее полно отвечает требованиям конкретной установки.

Это некоторые общие правила и распространенные практики при подключении солнечных систем. Они не предназначены для того, чтобы быть всеобъемлющим, а представляют собой только общие рекомендации.

1. Практически вся проводка выполняется многожильным проводом или кабелем. Сплошной провод иногда используется для длинных участков, но в большинстве случаев он не подходит для подключения панелей, элементов управления, насосов, батарей или других компонентов.Если он используется, вы рискуете сломать клеммы и / или винты, если кабель погнут. Также трудно получить хорошее соединение с некоторыми типами терминалов.

2. Вся наружная проводка должна иметь изоляцию типа XLP / XHHW, TC (лотковый кабель), USE-2 или аналогичную изоляцию, устойчивую к УФ (солнечному свету). Могут использоваться другие типы, такие как THHN, но их следует прокладывать только в кабелепроводе, если он используется. Металлический или NMC (неметаллический кабелепровод) можно использовать в большинстве случаев.

3. При подключении батарей, инверторов или других сильноточных устройств следует использовать наконечники обжимного / припаянного типа или кабельные зажимы, предназначенные для надежного соединения с большим кабелем.Не пытайтесь подключать многожильный провод непосредственно к клеммам аккумулятора. Для большинства целей сварочный кабель является лучшим выбором, чем более распространенный кабель аккумулятора из ПВХ, из-за более жесткой изоляции и более высоких температурных характеристик. Сварочный кабель дороже кабеля из ПВХ, но ПВХ плавится при довольно низких температурах.

4. НЕ используйте общедоступный провод типа Romex ® для монолитного дома, НО для домашней проводки переменного тока. Он не подходит для проводки вне помещений, непосредственно в земле или для прокладки водяного насоса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
