Характеристика d автоматический выключатель: Автоматические выключатели и их характеристики B, C, D

Содержание

Автоматические выключатели и их характеристики B, C, D

Основными характеристиками автоматических выключателей являются

Номинальный ток (In):

ток, который может протекать через автомат, без его срабатывания.

Номинальное рабочее напряжение (Ue)

номинальное, на которое рассчитана изоляция автомата

Номинальное напряжение изоляции (Ui)

Это величина напряжения, относительно которого выбирается напряжение при испытании электрической прочности изоляции, которое обычно превышает 2 Ui, и определяется длина пути тока утечки через изолятор.

Номинальное выдерживаемое импульсное напряжение (Uimp)

Параметр представляет собой величину импульса напряжения (определенной формы и полярности) в кВ, который рассматриваемое оборудование может выдержать в условиях испытаний без повреждения.

Обычно для промышленных автоматических выключателей Uimp = 8 кВ, для бытовых автоматических выключателей Uimp = 6 кВ.

Отключающая способность:

ток (в кА), срабатывания автомата при коротком замыкании, после которого он еще будет работоспособен.



Характеристика автоматов В, С, D:

зависимость времени отключения от тока.

Буквы B, C и D обозначают характеристику автоматов, которая называется «тип мгновенного расцепления» и установлена в ГОСТ Р 50345-99] (МЭК 60898-95) «Аппаратура малогабаритная электрическая. автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения».

Конкретный тип мгновенного расцепления устанавливает диапазон токов мгновенного расцепления, протекание которых в главной цепи выключателя может вызвать его расцепление без выдержки времени.

В ГОСТ Р 50345 для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов:

тип В: 3In — 5In;

тип С: 5 In -10 In

тип D

:10 In — 20 In

Стандартная времятоковая зона предписывает следующее поведение автоматического выключателя:

В случае если в главной цепи выключателя протекает электрический ток, величина которого соответствует нижней границе диапазона токов мгновенного расцепления 3In, 5In и 10 In, то он должен расцепиться за промежуток времени:

тип мгновенного расцепления B — более 0,1 с, но менее 45 или 90 с,

тип C — 15 или 30с

тип D — 4 или 8с.

При протекании в главной цепи электрического тока, равного верхней границе диапазона токов мгновенного расцепления (5In, 10In и 50In), автоматический выключатель должен расцепиться за промежуток времени менее 0,1 с.

В том случае, если значение электрического тока, протекающего в главной цепи, находится между нижней и верхней границами диапазона токов мгновенного расцепления, автоматический выключатель может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с).

Фактическое время срабатывания автомата определяется его индивидуальной времятоковой характеристикой.

Исходя из вышенаписанного автоматы предназначены:

типа В — для защиты потребителей с преимущественно активной нагрузкой (печь, обогреватель, ЛН),

типа С — двигателей,

типа D — двигателей в повторно-кратковременном (частые пуски) режиме работы.

Автоматические выключатели ВА47-29 характеристика D TDM Electric

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Автоматы электрические ВА47-29 с кривой D ТДМ Электрик

Разнообразие электротоваров для электросистем поражает.

Но не специалистам очень сложно определиться с правильностью выбора. Известная электротехническая компания по производству аксессуаров для энергосистем TDM Electric предлагает широкий выбор продукции с различными характеристиками.

Автоматические выключатели ВА47-29 с характеристикой D предназначены для защиты от токов короткого замыкания и перегрузки в диапазоне 10-14 In. Срабатывание происходит в зависимости от номинала автоматического выключателя. При превышении установленного токового порога, происходит автоматическое отключение.

Корпус автоматов серии ВА47-29 производится из специального термостойкого пластика с уровнем защиты

IP20. Такой материал не потдерживает горение. Кроме того, для защиты от прогорания при замыканиях установлена специальная металлическая пластина.

Для повышения износостойкости контактной группы были использованы серебряные вставки. Также, они используются для снижения теплопотерь и переходного сопротивления. Конструкцию корпуса представленных изделий усиливают заклепки, снижающие вероятность искривления корпуса при монтаже.

Ширина коробки составляет 1,75 см, что позволяет использовать её, как универсальную модель. Для любого вида щитков, рассчитанного на ширину модуля и 1,75 см, и 1,8 см.

Номинальное рабочее напряжение составляет от 220 до 400 Вольт. Номинальное сечение для проводников составляет 25 кв мм (для многожильных проводников) и 35 кв мм (для одножильного провода).

В серии представлены 1,2,3,4-полюсные модели с номинальными токами 1А, 2А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. Используют такой вид автоматических выключателей в распределительных щитах жилых домой, офисов, торговых центров, а также частных домов. Кроме того, их используют для низковольтных трансформаторов, подъёмных механизмов, насосов различной мощности.

Механическая износостойкость составляет 20 тыс. циклов, электрическая – не менее 6 тыс. циклов. Маркировка на корпусе позволяет узнать большинство характеристик автоматического выключателя.

Её состав разработан по ГОСТу и имеет устойчивость к эксплуатационному истиранию.

Загрузка данных… Показать товары (0)

Сбросить форму



Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.

Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Какую характеристику автоматического выключателя правильно устанавливать в жилых помещениях

← Новые распределительные щиты New VEGA HAGER — ваш хаб инноваций   ||   Видеообзор шкафы Hager Volta →

Какую характеристику автоматического выключателя правильно устанавливать в жилых помещениях

Для тех, кто не хочет вникать в технические тонкости, какую характеристику автоматического выключателя или дифавтомата (поскольку автоматический выключатель в нем, как часть) применить в защите вашей электросети, предлагаем вниманию рекомендации немецкого производителя HAGER – прочесть и принять:

  1. Характеристика срабатывания В (3-5 In):

    Применяется преимущественно для защиты кабелей и цепей в жилых домах (цепи освещения, розетки)

  2. Характеристика срабатывания С (5-10 In):

    Применяется для защиты кабелей и цепей преимущественно в приборах с повышенным пусковым током (группы ламп, электродвигатели, и т. д.)

  3. Характеристика срабатывания D (10-20 In):

    Применяется для защиты кабелей и цепей, особенно в приборах с очень большим пусковым током (сварочные трансформаторы, электродвигатели и т.д.)

Т.е. компания HAGER для жилых помещений рекомендует устанавливать характеристику «В». И ей следуют немецкие электрики. В принципе, подобной рекомендации придерживаются другие европейские производители. Почему же в нашей стране электромонтажники характеристику «В» в жилом фонде не принимают за стандарт, а часто применяют «С» характеристику?

Попробуем разобраться.

Рассмотрим таблицу отключения автоматического выключателя в зависимости от характеристики отключения:

Рис.1 Характеристика «В»

Выпуск автоматических выключателей с разными характеристиками отключения и отсутствие универсальной характеристики обусловлены различными требованиями к защите электрической линии от перегрузок, пусковых токов, короткого замыкания.

Из таблицы мы видим, что самый быстрый и чувствительный автомат с «В» характеристикой, самый медленный и не чувствительный к пиковым нагрузкам – автомат с характеристикой «D».

Рис.2 характеристика «C»

Характеристика «С» кажется оптимальной, поскольку находится посередине графика (см. выше). Так ли это? Тот факт, что автоматы типа C сейчас активно применяются, не означает, что тип C «лучше» или «более продвинутый». Это просто два разных типа для разных условий, но технологический уровень их исполнения одинаков. И цена, практически, тоже одинакова.

Рис.3 характеристика «D»

Следует отметить, что в современной высококачественной бытовой технике, благодаря применению специальных технологий, пусковые токи значительно меньше, чем были раньше, даже если используется импульсный блок питания. Поэтому, если вы оснастили квартиру или коттедж современной техникой, можно сделать выбор в пользу защитных автоматов типа «B». При этом можно повысить надежность энергоснабжения, реализовав принцип селективного отключения. Он заключается в том, что из-за задержки по времени в срабатывании вышестоящего защитного автомата относительно нижестоящего предотвращается отключение питания по всему коттеджу или по всей квартире. Самый экономичный способ реализации селективной защиты — поставить вводной автомат типа С, а в качестве нижестоящих использовать автоматы типа B.

Еще одно хорошее преимущество характеристики «В» в квартире. Автоматы с такой характеристикой лучше щадят вашу сеть при коротком замыкании, т.к. раньше отключаются и не настолько требовательны к сечению проводников, как характеристика «С».

Выбор характеристики автоматических выключателей остается за вами. Можно полностью установить с характеристикой «С».

Типы характеристика классификация виды автоматических выключателей. Устройство автоматического выключателя: маркировка, токи, обозначение

Типы автоматических выключателей

Автоматический выключатель – защитный прибор, срабатывающий от короткого замыкания или тепловой перегрузки линии к которой подключен.
Типы:
Основные типы или виды автоматических выключателей:
– Модульный автоматический выключатель. Устройство стандартного, модульного типа с установкой в электрический щиток на din-рейку. Применяется для защиты в бытовых целях, а так же в коммерческих и промышленных сетях энергораспределения.
– Промышленные автоматические выключатели в корпусе. Предназначены для защиты распределительных сетей 50/60 Гц с напряжением до 660 В, рабочим током до 1600 А. Применяется в больших щитовых подстанциях и на производстве используются для подключения мощного оборудования или как главный вводной автоматический выключатель.
– Автоматические выключатели для защиты электрических двигателей.
Все вышеперечисленные типы автоматических выключателей имеют свои характеристики для определенных параметров срабатывания.
Остановимся более подробнее на модульном автоматическом выключателе. Это основной элемент защиты в электрораспределении для жилищных, коммерческих помещений.
Сразу обозначим, что внешний вид модульных автоматических выключателей одного и того же производителя будет одинаков, характеристики срабатывания на внешний вид не влияют.
Различают автоматические выключатели по характеристике срабатывания:
Характеристика срабатывания это настройка магнитного расцепителя, более простыми словами – настройка чувствительности на ток короткого замыкания.

Токи автоматических выключателей

Для бытовых условий электрораспределения (в жилом доме, квартире) применяются номинальные токи автоматических выключателей от 0,5 до 63 Ампер. Такие параметры автоматических выключателей являются достаточными для обеспечения защиты и правильного распределения электрических линий. Если, в жилом доме, возникает потребность установки автоматического выключателя на токи выше 63 Ампера, то такие приборы так же существует, но уже в промышленных сериях. Устанавливая в доме такой мощный автомат, убедитесь что сечение вводного кабеля позволяет устанавливать автоматический выключатель на такой ток. К примеру, для автоматического выключателя на ток 100 Ампер сечение кабеля, которого он защищает должно быть не менее 16 mm² медного проводника или же 25 mm² алюминиевого. Более точное определение номинального тока автомата защиты к сечению кабеля зависит от ряда таких факторов, как длина токоведущей линии, количество жил в проводнике (одножильный, двухжильный, трехжильный провод и т.д) и способ прокладки кабеля. Приняв во внимание потерю мощности, от длины линии, и условие охлаждения от способа прокладки кабеля вы сможете правильно подобрать номинальный ток автоматического выключателя для надежной и безопасной работы.

Технические характеристики автоматического выключателя:

Рассмотрим самые востребованные время-токовые характеристики автоматических выключателей в бытовых сериях:

Классификация автоматических выключателей:

Итак, время-токовая характеристика автоматических выключателей, такая характеристика дает возможность индивидуального подбора защиты к каждому прибору или линии.Кривая «B». В автоматическом выключатели такого типа срабатывания настройка магнитного расцепителя установлена в пределах 3÷5 Iноминального значения автомата. Автоматические выключатели с характеристикой отключения B, способны защищать от тока короткого замыкания с малым значением и подойдут для установки практически во всех случаях, где на линии нет устройств с большими пусковыми токами. Защита освещения, бойлеров, нагревательных приборов, электрочайника, тостера, бытовых электрических плит и других электроприборов за исключением электроприборов где присутствуют электродвигатели, насосы.
Кривая «C». Автоматический выключатель характеристики отключения у которого тип С — настройка 5÷10 от Iноминального значения. В современных квартирах и домах, практически везде стоят автоматические выключатели с такой характеристикой. Это обусловлено тем, что автомат с такими настройками способен надежно защищать линии практически со всеми электроприборами, включая те приборы, где при старте включения появляются большие пусковые токи (приборы в конструкции которых есть электродвигатели, большое количество дросселей и пр. ). Например, бытовые электроприборы с большими пусковыми токами: стиральная машина, пылесос, холодильник, блендер и т.п.
Кривая «D». Категория автоматических выключателей с характеристикой D предназначена для защиты электрических двигателей в однофазной и трёхфазной сети. Это устройства защиты с более грубыми настройками чувствительности к токам короткого замыкания: в пределах от 10 до 20 Iноминального значения.
Автоматические выключатели характеристики которых мы не упомянули в этой статье («MA», «A», «K», «Z») относятся к промышленным сериям и о них мы расскажем в отдельной статье.
Напишем немного о том, зачем такая градация по типам срабатывания.
В электрораспределительных щитах, при распределении с большого количества потребителей, для правильной работы системы, необходимо соблюдение селективности. Селективность автоматического выключателя — можно назвать словом «избирательность».
Селективность — согласование работы установленных последовательно защитных аппаратов, таким образом, чтобы в случае перегрузки или короткого замыкания (к. з.) отключалась только та часть установки, где возникла неисправность.

Маркировка автоматических выключателей

– Расшифруем основные показатели бытового, модульного автоматического выключателя по маркировке. Обращаем ваше внимание на то, что у фирменных, оригинальных устройств защиты, маркировка выполнена четко и нестирающейся краской. Бывают случаи когда вам предлагают автоматический выключатель маркировка которого не четкая, цифры напечатаны расплывчатой краской или вовсе стертые, знайте это подделка! На корпусе изделия должно быть все обозначение автоматических выключателей, даже такие технические характеристики, как отключающая способность автоматического выключателя и характеристика отключения. Например, напечатанный символ «C», рядом с номиналом, указывает на то, что автоматический выключатель С типа.

Каталог автоматических выключателей

Интернет-магазин «Электрика-Шоп» — это специализированный магазин электрики. В каталоге наших товаров вы найдете самые популярные, надежные, проверенные временем и практикой, автоматические выключатели европейских брендов. Например, автоматические выключатели Schneider Electric, считаются одними из самых лучших средств защиты от короткого замыкания и тепловой перегрузки. В каждой карточке товара автомата защиты Шнайдер Электрик можно скачать каталог автоматических выключателей Schneider Electric.
Автоматические выключатели Moeller / Eaton – еще один качественный, надежный, а главное доступный по цене бренд автоматов защиты. Производитель Moeller / Eaton предлагает несколько серий для бытового и коммерческого сектора, подробнее о продуктах можно ознакомиться перейдя по ссылке – Автоматические выключатели Moeller

Устройство автоматического выключателя

Мало кому приходилось разбирать автомат и исследовать устройство автоматических выключателей. Для общей информативности, мы решили показать вам, как должно выглядеть это защитное устройство изнутри, и как на практике выглядят разобранные автоматы оригинального фирменного бренда и обычный китайский (из дешевого ценового сегмента).
Предлагаем фото и схему этих автоматических выключателей в разрезе с краткими комментариями.
Клеммы подключения у фирменного автоматического выключателя это два полноценных винтовых зажима, а у китайского одна верхняя клемма для подключения провода с нормальным креплением и одна нижняя с явной халтурой, зачем делать экономию на зажимах проводов мы не знаем, но даже такой ньюанс может повлиять на продолжительность работы автомата. Не будем подробно описывать достоинства и недостатки конкретно этих автоматических выключателей, но в результате увиденного, сделаем такое описательное заключение, что при разборке двух автоматов защиты (фирменного и с категории «подешевле») механические части, такие как подвижный и неподвижный силовой контакт, крепление гибкого проводника, плавность хода ручки управления и клеммы подключения даже визуально имеют явное отличие качества. Мы не тестировали тепловой и электромагнитный расцепитель автомата китайского, дешевого образца, но не идеальное качество применяемых деталей показал даже визуальный осмотр устройства этого автоматического выключателя.

Что такое время токовые характеристики автоматических выключателей

При нормальной работе электросети и всех приборов через автоматический выключатель протекает электрический ток. Однако если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.

Характеристика срабатывания автоматического выключателя является очень важной характеристикой, которая описывает то, насколько время срабатывания автомата зависит от отношения силы тока, протекающего через автомат, к номинальному току автомата.

Данная характеристика сложна тем, что для ее выражения необходимо использование графиков. Автоматы с одним и тем же номиналом будут при разных превышениях тока по-разному отключаться в зависимости от типа кривой автомата (так иногда называется токовая характеристика), благодаря чему имеется возможность применять автоматы с разной характеристикой для разных типов нагрузки.

Тем самым, с одной стороны, осуществляется защитная токовая функция, а с другой стороны, обеспечивается минимальное количество ложных срабатываний – в этом и заключается важность данной характеристики.

В энергетических отраслях бывают ситуации, когда кратковременное увеличение тока не связано с появлением аварийного режима и защита не должно реагировать на такие изменения. Это же относится и к автоматам.

При включении какого-нибудь мотора, к примеру, дачного насоса или пылесоса, в линии происходит достаточно большой бросок тока, который в несколько раз превышает нормальный.

По логике работы, автомат, конечно же, должен отключиться. К примеру, мотор потребляет в пусковом режиме 12 А, а в рабочем – 5. Автомат стоит на 10 А, и от 12 его вырубит. Что в таком случае делать? Если например поставить на 16 А, тогда непонятно отключится он или нет если заклинит мотор или замкнет кабель.

Можно было бы решить эту проблему, если его поставить на меньший ток, но тогда он будет срабатывать от любого движения. Вот для этого и было придумано такое понятие для автомата, как его «время токовая характеристика».

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

  • — B — от 3 до 5 ×In;
  • — C — от 5 до 10 ×In;
  • — D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3…5)=48…80А. Для С16 диапазон токов мгновенного срабатывания 16*(5…10)=80…160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Что показано на графике время токовой характеристики

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.

Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).

Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.

При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).

Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.

К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.

Автоматы с какими характеристиками предпочтительнее использовать дома

В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.

Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.

Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.

Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.

В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Выбор автоматического выключателя по характеристикам.

Автоматический выключатель – низковольтный коммутационный аппарат, обеспечивающий защиту электрической цепи от токовых перегрузок, связанных с подключением большого количества приборов (суммарная мощность которых превышает допустимую), неисправностью приборов или тока короткого замыкания (КЗ). Если выключатель не сработает вовремя и не обесточит линию, большая сила тока может вывести из строя бытовые приборы, а также привести к высокому нагреву кабеля с последующим возгоранием изоляции. Поэтому основная задача автоматического выключателя – определить появление чрезмерного тока и отключить сеть раньше, не допуская пожароопасной ситуации или повреждений приборов. В соответствии с требованиями Правил устройств электроустановок (ПУЭ), эксплуатация сети без автоматов защиты – запрещена. Для того, чтобы правильно подобрать необходимые автоматы защиты, нужно знать основные характеристики автоматических выключателей: это номинальный ток и время-токовая характеристика.

Номинальный ток – максимальный ток, который может протекать через автоматический выключатель бесконечно долго, не отключая защищаемую электрическую сеть.
Время-токовая характеристика — это зависимость времени срабатывания от силы тока, протекающего через автоматический выключатель.

Принцип работы автоматического выключателя

Основные органы срабатывания автоматического выключателя – Тепловой расцепитель (биметаллическая пластина) и электромагнитный расцепитель (соленоидом с сердечником). При нормальной работе электрической сети и подключенных в сеть приборов, через автоматический выключатель протекает электрический ток. Биметаллическая пластина от воздействия повышенного тока нагревается и изгибается приводя в действие механизм расцепления. В зависимости от категории автоматического выключателя, время срабатывания будет происходить быстрее или медленнее.

Категории (типы) автоматических выключателей

Автоматические выключатели делятся на типы в зависимости от чувствительности мгновенного расцепителя. Обозначаются класс латинскими буквами A, B, C и D.

Автоматические выключатели типа А (2 – 3 значения номинального тока) срабатывают без выдержки времени (неселективные). Применяются в основном для защиты цепей с большой протяженностью и для защиты микропроцессорных устройств.
Автоматические выключатели типа B (от 3 до 5 значений номинального тока). То есть выключатель с маркировкой В16 сработает при силе тока от 48А до 80А. Данные выключатели широко используются в быту, в основном в домах со старой проводкой, на дачах или в сельской местности.
Автоматические выключатели типа C (от 5 до 10 значений номинального тока). Выключатель с маркировкой С16 сработает при силе тока от 80А до 160А. Используются выключатели типа С в основном в новых многоквартирных домах, где в сеть может быть подключено много бытовой техники (стиральная машина, утюг, холодильник, кондиционер, посудомоечная машина, электрический чайник, микроволновая печь, пылесос и пр.).
Автоматические выключатели типа D (от 10 до 20 номинальных токов) используются для защиты цепей, питающих электрические установки с высокими пусковыми токами (компрессоры, электромоторы, станки, насосы и подъемные механизмы) и применяются в основном в производственных помещениях. Также устройства с характеристикой D используют в общих сетях зданий, где они выполняют подстраховочную роль, если в отдельных помещениях по каким-то причинам не произошло своевременного отключения электроэнергии.

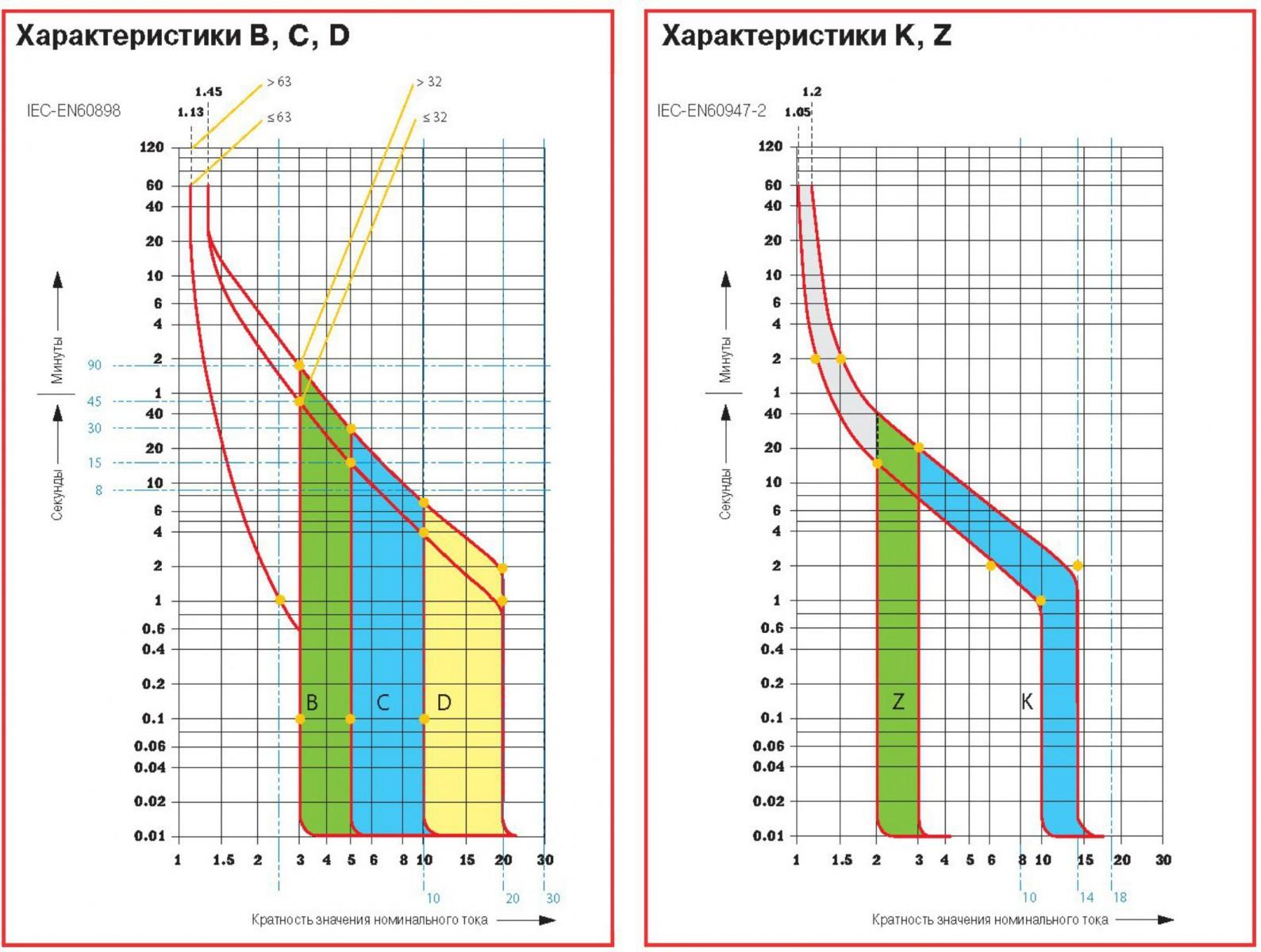

Зависимость времени отключения от силы тока нагляднее всего можно изобразить в виде графика.

Автоматические выключатели типа  K приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Автоматические выключатели типа  Z приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.


Количество полюсов автоматических выключателей

Однополюсные автоматические выключатели используются для защиты цепей с приборами освещения и розетками, куда подключаются обычные однофазные бытовые приборы.
Для защиты однофазной проводки, куда подключаются отопительные приборы, водонагреватели, электрические плиты, стиральные машины в качестве защиты между щитом и помещением устанавливаются двухполюсные автоматические выключатели.

Двухполюсные АВ при отключении обеспечивает разрыв не только «фазы», но и «нуля».
Нельзя устанавливать два однополюсных выключателя для защиты фазного и нулевого провода! Для этих целей применяют двухполюсные автоматы, которые отключают «ноль» и «фазу» одновременно.

В трехфазной сети, в основном в промышленности, применяются 3-х полюсные автоматические выключатели.

4-х полюсные выключатели являются вводными автоматами и обеспечивают защиту 3-х фазной электросети: 3 фазы + нейтраль.

Вводной автоматический выключатель обязательно должен отключать все фазы и рабочий «ноль», так как имеется вероятность поражения электрическим током при проведении обслуживания или работ с проводкой.

Характеристики автоматических выключателей | RuAut

Всем известно, что автоматические выключатели — есть ни что иное, как механический коммутационный аппарат, предназначенный для:

  • включения, проведения и отключения токов в условиях нормального состояния цепи,
  • а так же для включения, проведения в течение определенного промежутка времени и автоматического отключения токов в условиях аномального состояния цепи – так называемых токов короткого замыкания и больших токов, вызванных перегрузкой в сети.

Токи короткого замыкания автоматические выключатели отрабатывают на ура, поскольку современным расцепителям удаётся абсолютно безошибочно определять короткое замыкание и отключать нагрузку в течение долей секунд, не допуская даже намеков на повреждение аппаратуры и проводников.

Но вот с токами перегрузки дело обстоит сложнее. Такие токи ненамного отличаются от номинальных, и даже в течение определенного промежутка времени они могут протекать по электрической цепи абсолютно без последствий. Именно поэтому отсутствует необходимость мгновенного отключения такого тока, ведь ток перегрузки может оказаться краткосрочным. Основная проблема состоит в том, что у каждой сети есть свое предельное значение перегрузки и даже не одно.

Для некоторых видов токов возможно выделить максимальное значение времени до момента отключения цепи. Оно может составлять от нескольких секунд до нескольких десятков минут, но при этом следует исключить возможность ложного срабатывания. Если ток не представляет для сети никакой опасности, то отключения не должно произойти ни через секунду, ни через сутки.

Современные автоматические выключатели обладают тремя видами расцепителей:

  • Механический – ручное включение и выключение,
  • Электромагнитный – отключение при коротком замыкании,
  • Тепловой – защита от перегрузок.

Именно параметрами электромагнитного и теплового расцепителей определяется характеристика автоматического выключателя. Её обозначают буквой латинского алфавита на корпусе перед токовым номиналом аппарата.

Данная характеристика означает:

  • Диапазон, при котором срабатывает защита от перегрузок. Он обуславливается параметрами биметаллической пластины, встроенной в аппарат, такая пластина способна изгибаться и разрывать цепь во время протекания через неё большого электрического тока. Для точной настройки, достаточно регулировочным винтом, поджать эту самую пластину.
  • Диапазон, при котором срабатывает максимально-токовая защита, обусловленная параметрами встроенного в выключатель соленоида.

Характеристики автоматических выключателей:

Характеристика МА: отсутствие теплового расцепителя, поскольку не всегда требуется его наличие. К примеру, защита электродвигателей часто осуществляется с помощью максимально-токовых реле. В данном случае автомат необходим лишь как средство защиты от короткого замыкания.

Характеристика А: тепловой расцепитель срабатывает при токах, превышающих номинальное значение на 30%. На отключение понадобится порядка часа времени. Если ток превысит номинальное значение в два раза, то в дело вступит электромагнитный расцепитель, время срабатывания которого составляет 0,05 секунды. Если при двойном превышении номинального значения тока соленоид по каким-то причинам не сработает, то тепловому расцепителю потребуется порядка 20 – 30 секунд на отключение нагрузки. Когда номинальное значение превышено в три раза электромагнитный расцепитель сработает без каких-либо промедлений, и за сотые доли секунды отключит нагрузку. Подобные выключатели используются в цепях, где не предусмотрено возникновение кратковременных перегрузок во время нормального рабочего режима. Пример – цепь, в которую подключены устройства, содержащие полупроводниковые элементы, выходящие из строя даже при незначительном превышении тока.

Характеристика В: ее отличительная особенность в том, что электромагнитный расцепитель срабатывает при токе, значение которого превышает номинальное в три и более раз. Время, необходимое соленоиду для срабатывания – 0,015 секунды. Тепловому расцепителю при тех же условиях понадобится порядка 4 – 5 секунд для срабатывания. Срабатывание автомата гарантировано при нагрузке, превышающей номинал в 5 раз (переменный ток) и в 7,5 раз (постоянный ток). Выключатели с характеристикой В используются в сетях освещения, и прочих сетях, где повышение тока во время пуска отсутствует, либо невелико.

Характеристика С: наиболее популярная характеристика. Автоматические выключатели с этой характеристикой могут выдержать еще большие перегрузки в сравнении с автоматами характеристик А и В. Минимальное значение тока, при котором срабатывает автомат превышает номинальное значение в 5 раз. При равных условиях тепловому расцепителю понадобится на срабатывание 1,5 секунды. Срабатывание автомата гарантировано при перегрузке, превышающей номинал в 10 раз (переменный ток), а для цепи постоянного тока это значение составит – 15 раз. Выключатели с характеристикой С устанавливаются в сетях, предусматривающих наличие смешанной нагрузки и умеренное повышение тока во время пуска. В бытовых электрощитах устанавливаются автоматы именно этого типа.

Характеристика D: отличительная особенность – очень большая перегрузочная способность. Минимальное значение тока для срабатывания – десятикратное превышение номинала, тепловой расцепитель сработает за 0,4 секунды. Срабатывание гарантировано при нагрузке в 20 номиналов. Назначение автоматических выключателей с характеристикой D – подключение электродвигателей с большими пусковыми токами.

Характеристика К: отличительная особенность – большой разброс между максимальными значениями токов срабатывания автомата для цепей постоянного и переменного тока. Минимальное значение тока, необходимого для срабатывания электромагнитного расцепителя – восьмикратное превышение номинального значения. Срабатывание гарантировано при значениях для цепей постоянного и переменного тока – 18-ти и 12-ти кратное превышение номинала соответственно. Время срабатывания автомата – 0,2 секунды. Тепловому расцепителю для срабатывания достаточно превышения номинала в 1,05 раза. Применение – подключение исключительно индуктивной нагрузки.

Характеристика Z: отличается довольно не высоким уровнем тока, необходимого для гарантированного срабатывания. Минимальное значение для срабатывания автомата – два номинала, гарантированное срабатывание при трех номиналах для переменного тока, и 4,5 номинала для постоянного. Тепловому расцепителю с характеристикой Z, как и для характеристики К, для срабатывания достаточно превышение номинала в 1,05 раза. Применение автоматов с характеристикой Z – подключение электронных устройств.

Различий и сходств между выключателями кривой K и D

Сравнение характеристик теплового и магнитного отключения


Миниатюрный автоматический выключатель (MCB) — это сбрасываемое защитное устройство, которое предотвращает возгорание электрических цепей и нанесение ущерба персоналу и имуществу. Это устройство, предназначенное для изоляции цепи во время перегрузки по току без использования плавкого элемента.

Есть два типа событий перегрузки по току; тепловая перегрузка и короткое замыкание.

  • Тепловая перегрузка: Тепловая перегрузка — это медленная и небольшая перегрузка по току, которая приводит к постепенному увеличению допустимой нагрузки и температуры цепи. Этот тип события характеризуется небольшим увеличением нагрузки (допустимой нагрузки) в цепи и прерывается тепловым расцепителем автоматического выключателя.
  • Короткое замыкание: Короткое замыкание — это сильная перегрузка по току, которая приводит к увеличению допустимой токовой нагрузки в цепи. Этот тип события характеризуется резким увеличением нагрузки (допустимой нагрузки) в цепи и прерывается магнитным расцепителем выключателя.
  • Отключающие характеристики

MCB графически представлены в виде диаграммы срабатывания. На диаграмме показана реакция теплового и магнитного отключающих элементов на различные ситуации перегрузки и короткого замыкания.

Компоненты кривой срабатывания

  • Область температур: Область кривой отключения, представляющая характеристики отключения биметаллического расцепителя.
    • Область отключения имеет наклон из-за постепенной перегрузки, нагрева и изгиба термоэлемента с течением времени.
  • Магнитная область: Область кривой отключения, представляющая характеристики отключения магнитного расцепителя
    • Зона отключения не имеет уклона из-за мгновенного действия магнитного элемента во время короткого замыкания.

Примеры интерпретации кривых срабатывания — считывание кривых срабатывания

Пример 1: Характеристика теплового отключения

  • 10A B Прерыватель кривой
  • Тепловая перегрузка при 20 А

Для определения времени, за которое выключатель отключится при нагрузке 20 А

  • Найдите 20A в нижней части кривой — выключатель 20A при 2X токе составляет 20A
  • Следуйте по линии допустимой нагрузки до области срабатывания «время» кривой

Выключатель сработает при тепловой перегрузке от 10 до 100 секунд.Гарантируется, что выключатель не сработает раньше, чем через 10 секунд, и сработает не более 100 секунд. Прерыватель может сработать в любое время от 10 до 100 секунд.

Пример 2: Характеристика магнитного отключения

  • 10A B Прерыватель кривой
  • Короткое замыкание на 70А

Для определения времени, за которое выключатель отключится при коротком замыкании 70.

  • Найдите 70A в нижней части кривой — прерыватель 10A @ 7X ток равен 70A
  • Обратите внимание на «время» в нижнем левом углу оси диаграммы

Автоматический выключатель сработает при коротком замыкании между ними.001 и 01 секунды. Гарантируется, что выключатель сработает не позднее, чем за 0,01 секунды при любом коротком замыкании, равном 70A.

Общие кривые срабатывания MCB


Есть несколько типов кривых MCB, которые производители предоставляют для защиты цепей в различных приложениях. Наиболее распространены кривые B, C и D. Один производитель MCB также производит кривые K и Z.

  • Прерыватели кривой B: Срабатывание в 3-5 раз превышающем номинальный ток в ситуации короткого замыкания.Автоматические выключатели с кривой B следует применять там, где нагрузки являются резистивными и не имеют пускового тока. Идеальное применение — освещение или электронные схемы.

  • Прерыватели кривой C: Срабатывание при 6–10-кратном номинальном токе в случае короткого замыкания. Автоматические выключатели с кривой C следует применять там, где нагрузки имеют небольшой пусковой ток при запуске. Идеальное применение — это схема с небольшой трансформаторной нагрузкой.

  • Прерыватели кривой D: Срабатывание при 10-15-кратном номинальном токе.Автоматические выключатели с кривой D следует применять там, где нагрузки имеют высокий уровень пускового тока при запуске. Идеальное применение — это схема с моторной нагрузкой.

Автоматические выключатели с кривой K –vs- Автоматические выключатели с кривой D

Прерыватели кривых K и D предназначены для двигателей, в которых допустимая нагрузка быстро и мгновенно возрастает во время «запуска». Обе кривые могут «преодолевать» кратковременный скачок тока и предотвращать ложное срабатывание, обеспечивая при этом защиту цепи.

Кривые автоматических выключателей K и D имеют практически идентичные характеристики отключения.Характеристики срабатывания магнитного элемента идентичны для двух кривых, а характеристики срабатывания теплового элемента немного отличаются.

E-T-A Характеристики теплового отключения по кривой D в зависимости от характеристик теплового отключения по кривой K


Пример:

  • 10A Прерыватель кривой D
  • Тепловая перегрузка при 20 А

Для определения времени, за которое выключатель отключится при нагрузке 20 А.

  • Найдите 20A в нижней части кривой — прерыватель 10A при 2X токе составляет 20A
  • Следуйте по линии допустимой нагрузки до области срабатывания «время» кривой

Выключатель сработает при тепловой перегрузке от 10 до 100 секунд.Гарантируется, что выключатель не сработает раньше, чем через 10 секунд, и сработает не более 100 секунд. Прерыватель может сработать в любое время от 10 до 100 секунд.

Давайте теперь сравним это с автоматическим выключателем на 10 А с температурной перегрузкой 20 А.

Прерыватель кривой K срабатывает при тепловой перегрузке от 6 до 350 секунд. Гарантируется, что выключатель не сработает раньше, чем через 6 секунд, и отключение не займет больше 350 секунд. Прерыватель может сработать в любое время от 6 до 350 секунд.

E-T-A Характеристики магнитного отключения по кривой D по сравнению с характеристиками магнитного отключения по кривой K


Пример:

  • Прерыватель кривой 10A K и прерыватель кривой 10A D
  • Короткое замыкание на 100 А

Оба выключателя имеют элемент, который срабатывает от 10 до 15 номинального тока. Оба выключателя сработают при коротком замыкании в интервале от 0,001 до 0,01 секунды. И оба выключателя гарантированно сработают не позднее.01 секунда для любого короткого замыкания, равного 100А или больше.

Анализ кривых K и D


  • Магнитный элемент: Магнитный элемент MCB кривой K и кривой D идентичен. Оба выключателя прерывают короткое замыкание при токе, в 10 раз превышающем номинальный (или больший), не позднее, чем за 0,01 секунды.
  • Термоэлемент Минимальное отключение: MCB с кривой D отключит перегрузку при двукратном номинальном токе за 10 секунд или больше. MCB с кривой K отключит перегрузку при двукратном номинальном токе за 6 секунд или больше.Кривая D отстает на 4 секунды по сравнению с кривой K. Дополнительные 4 секунды дают схеме больше времени для «прохождения» высокого броска при запуске и предотвращения ложных срабатываний.
  • Полоса пропускания теплового элемента: Ширина полосы срабатывания кривой K при двукратном номинальном токе составляет от 6 до 350 секунд. Полоса срабатывания кривой D при 2-кратном номинальном токе составляет от 10 до 100 секунд. Различия между полосами пропускания демонстрируют точность калибровки и контроля качества.Прерыватель кривой D от E-T-A имеет гораздо меньшую полосу допуска и требует более высокого уровня регулировки во время производства и проверки контроля качества.

MCB (Миниатюрные автоматические выключатели) — Типы, рабочие характеристики и кривые отключения

Короче говоря, MCB — это устройство для защиты от перегрузки и короткого замыкания. Они используются в жилых и коммерческих помещениях. Точно так же, как мы тратим время на тщательную проверку перед покупкой бытовой техники, такой как стиральные машины или холодильники, мы также должны исследовать миниатюрные автоматические выключатели.

MCB — лучшая альтернатива предохранителю Fuse , поскольку он не требует замены при обнаружении перегрузки. В отличие от предохранителя, MCB легко эксплуатируется и, таким образом, обеспечивает повышенную безопасность и удобство эксплуатации без больших эксплуатационных расходов. Они используются для защиты цепей с более низким током и имеют следующие характеристики:

  • Номинальный ток — Амперы
  • Номинальное значение короткого замыкания — килоампер (кА)
  • Рабочие характеристики — Кривые B, C, D, Z или K

Не путайте миниатюрный автоматический выключатель с MCCB (автоматический выключатель в литом корпусе) или GFCI (автоматический выключатель при замыкании на землю).

Миниатюрный автоматический выключатель — это распределительное устройство, которое обычно доступно в диапазоне от 0,5 А до 100 А . Его рейтинг короткого замыкания указан в килоамперах (кА), и это указывает на уровень его работоспособности.

Например, бытовой MCB обычно имеет уровень неисправности 6 кА, тогда как тот, который используется в промышленном приложении, может нуждаться в блоке с возможностью сбоя 10 кА.

Принцип работы миниатюрного автоматического выключателя (MCB)

MCB

— это защитные устройства, которые предназначены для размыкания цепи в случае перегрузки или короткого замыкания.

Срабатывание автоматического выключателя при перегрузке и коротком замыкании составляет,

  • Для защиты от перегрузки у них есть биметаллическая полоса , которая вызывает размыкание цепи.
  • Для защиты от короткого замыкания он имеет электромагнитный тип .
Внутри миниатюрного автоматического выключателя

Существует два режима работы автоматический выключатель .

  1. Из-за теплового воздействия сверхтока
  2. Из-за электромагнитного эффекта перегрузки по току.

Температурный режим автоматического выключателя достигается с помощью биметаллической ленты. Всякий раз, когда через MCB протекает непрерывный электрический ток, биметаллическая полоса нагревается и отклоняется из-за изгиба.

Этот прогиб биметаллической ленты освобождает механическую защелку. Поскольку эта механическая защелка прикреплена к приводному механизму, она вызывает размыкание контактов миниатюрного автоматического выключателя .

Но во время короткого замыкания внезапное повышение электрического тока вызывает электромеханическое смещение плунжера, связанного с катушкой отключения или соленоидом MCB .

Плунжер ударяет по рычагу отключения, вызывая немедленное освобождение фиксирующего механизма, что приводит к размыканию контактов выключателя. Это было простое объяснение принципа работы миниатюрного автоматического выключателя .

Механизм отключения в миниатюрном автоматическом выключателе

Как объяснялось в предыдущем разделе, автоматический выключатель имеет два типа отключающего механизма.

  1. Тепловое срабатывание
  2. Магнитное расцепление

Они объяснены в следующем разделе.

1. Тепловой расцепитель

Тепловой расцепитель защищает от токов перегрузки.

Тепловой блок основан на биметаллическом элементе, расположенном за перемычкой выключателя и является частью токоведущей цепи выключателя.

При перегрузке повышенный ток нагревает биметалл, вызывая его изгиб. Когда биметалл изгибается, он тянет штангу отключения, которая размыкает контакты выключателя.

Время, необходимое для изгиба биметалла и срабатывания выключателя, обратно пропорционально току.

Магнитный и тепловой расцепитель MCB

2. Магнитный расцепитель

Магнитный расцепитель защищает от короткого замыкания. Магнитный расцепитель состоит из электромагнита и якоря.

При коротком замыкании через катушки проходит ток большой величины, создавая магнитное поле, притягивающее подвижный якорь к неподвижному якорю.

Молоток прижимается к подвижному контакту, и контакты размыкаются.

Магнитный расцепитель

Типы автоматических выключателей по характеристикам отключения

Автоматические выключатели

подразделяются на разные типы в зависимости от отключения в диапазоне тока короткого замыкания. Важными типами автоматических выключателей являются следующие:

  1. MCB типа B
  2. MCB типа C
  3. Тип D MCB
  4. Тип K MCB
  5. Тип Z MCB

Ток отключения и время срабатывания каждого из вышеперечисленных типов MCB приведены в таблице ниже.

Тип Ток отключения Время работы
Тип B От 3 до 5 раз больше тока полной нагрузки 0.С 04 по 13 сек
Тип C От 5 до 10 раз превышающего ток полной нагрузки 0,04 до 5 сек
Тип D От 10 до 20 раз больше тока полной нагрузки 0,04 до 3 сек
Тип K от 8 до 12 раз больше тока полной нагрузки <0,1 сек
Тип Z От 2 до 3-кратного тока полной нагрузки <0.1 сек
Инфографика о различных типах миниатюрных автоматических выключателей

1. MCB типа B

Автоматические выключатели этого типа отключаются от 3 до 5-кратного тока полной нагрузки.

Устройства

типа B в основном используются в жилых помещениях или в легких коммерческих приложениях, где подключенные нагрузки — это в первую очередь осветительные приборы, бытовые приборы с в основном резистивными элементами.

MCB

типа B Также используется для компьютеров и электронного оборудования с очень низкими пусковыми нагрузками (проводка ПЛК).Уровни импульсного тока в таких случаях относительно низкие.

Функции MCB типа B — защита и управление цепями от перегрузок и коротких замыканий; защита людей и кабелей большой длины в системах TN и IT.

Применения : жилое, коммерческое и промышленное.

Подробнее о MCB типа B

2. MCB типа C

Этот тип MCB отключает от 5 до 10 раз больше тока полной нагрузки.

Используется в коммерческих или промышленных приложениях, где возможны более высокие значения токов короткого замыкания в цепи.

MCB

типа C Подключаемые нагрузки в основном индуктивные по своей природе (например, асинхронные двигатели) или люминесцентное освещение. Приложения включают небольшие трансформаторы, освещение, пилотные устройства, схемы управления и катушки.

Функции MCB типа C: защита и управление цепями от перегрузок и коротких замыканий; защита резистивных и индуктивных нагрузок с низким пусковым током.

Применения : жилое, коммерческое и промышленное.

3. MCB типа D:

Этот тип MCB отключает от 10 до 20 раз больше тока полной нагрузки.

Эти автоматические выключатели используются в специальных промышленных / коммерческих целях, где пусковые токи могут быть очень высокими. Примеры включают трансформаторы или рентгеновские аппараты, двигатели с большой обмоткой и т. Д.

Устройства типа D MCB

с D-кривой подходят для приложений, в которых ожидаются высокие уровни пускового тока.Высокая магнитная точка срабатывания предотвращает ложное срабатывание в высокоиндуктивных приложениях, таких как двигатели, трансформаторы и источники питания.

F Функции типа D MCB предназначены для защиты и управления цепями от перегрузок и коротких замыканий; защита цепей, питающих нагрузки с высоким пусковым током при замыкании цепи (трансформаторы, лампы пробоя).

Применения : жилое, коммерческое и промышленное.

4. MCB типа K

Автоматические выключатели этого типа отключаются между 8 и 12 разом тока полной нагрузки. Они подходят для индуктивных нагрузок и нагрузок двигателя с высокими пусковыми токами.

Тип K MCB

Прерыватели кривых K и D предназначены для двигателей, в которых допустимая токовая нагрузка увеличивается быстро и мгновенно во время «пуска».

Функции MCB типа K: защита и управление цепями, такими как двигатели, трансформатор и вспомогательные цепи, от перегрузок и коротких замыканий.

Преимущества MCB типа K:

Отсутствие ложных срабатываний при пиковых рабочих токах до 8xIn, в зависимости от серии; благодаря высокочувствительному термостатическому биметаллическому расцепителю характеристика K-типа обеспечивает защиту повреждаемых элементов в диапазоне сверхтоков; он также обеспечивает лучшую защиту 2 кабелей и линий.

Приложения : Торговля и промышленность.

5. MCB типа Z:

Этот тип MCB отключается при 2–3 токах полной нагрузки.

Этот тип MCB очень чувствителен к короткому замыканию и используется для защиты высокочувствительных устройств, таких как полупроводниковые устройства.

MCB типа Z

Функции MCB типа Z — это защита и управление электронными цепями от слабых и длительных перегрузок и коротких замыканий.

Приложения : Коммерческое и промышленное использование.

Все вышеперечисленные типы автоматических выключателей обеспечивают защиту от отключения в течение одной десятой секунды.

Это визуальная сводка кривых отключения (по стандарту
) и их типичных типов нагрузки.

Типы автоматических выключателей по количеству полюсов

Другой практический способ отличить автоматические выключатели — это количество полюсов, поддерживаемых автоматическим выключателем. Исходя из этого, существуют следующие типы:

1. Однополюсный (SP) MCB
Однополюсный MCB

Однополюсный MCB обеспечивает переключение и защиту только для одной однофазной цепи.

2. Двухполюсный MCB
Двухполюсный MCB

Двухполюсный MCB обеспечивает переключение и защиту как фазы, так и нейтрали.

3. Трехполюсный (TP) MCB
Трехполюсный MCB

Трехфазный миниатюрный автоматический выключатель обеспечивает переключение и защиту только трех фаз цепи, но не нейтрали.

4. Трехполюсный с нейтралью [TPN (3P + N) MCB]

MCB TPN имеет переключение и защиту для всех трех фаз цепи, и, кроме того, нейтраль также является частью MCB в качестве отдельного полюса.

Трехполюсный + нейтраль — кривая C MCB

Однако нейтральный полюс не имеет какой-либо защиты и может только переключаться.

5. Четырехполюсный (4P) MCB

4-полюсный автоматический выключатель похож на TPN, но, кроме того, он также имеет защитный расцепитель для нейтрального полюса.

4-полюсный MCB

Этот MCB следует использовать в случаях, когда существует возможность протекания большого тока нейтрали через цепь, например, в случае несимметричной цепи.

Характеристики / кривые отключения MCB (Типы B, C и D)

В этом разделе вы узнаете характеристики или кривые срабатывания различных типов MCB. Понимание кривых срабатывания очень важно, чтобы помочь вам при выборе MCB.

Что такое кривые срабатывания?

Характеристическая кривая / кривая отключения — это графическое представление ожидаемого поведения устройства защиты цепи.

Устройства защиты цепей бывают разных видов, включая предохранители, автоматические выключатели, автоматические выключатели в литом корпусе, дополнительные устройства защиты, автоматические выключатели для защиты двигателя, реле перегрузки, электронные предохранители и воздушные автоматические выключатели.

Кривая отключения обычно строится между током расцепителя и временем отключения (Время — Кривая тока).Они предоставляются производителями устройств защиты цепей, чтобы помочь пользователям выбрать устройства, которые обеспечивают надлежащую защиту и производительность оборудования, избегая при этом ложных срабатываний.

Типичная характеристическая кривая MCB

Кривые отключения автоматического выключателя состоят из двух частей:

  1. Срабатывание защиты от перегрузки (устройство теплового отключения) : Чем выше ток, тем короче время срабатывания
  2. Срабатывание защиты от короткого замыкания (магнитное расцепляющее устройство) : Если ток превышает пороговое значение этого защитного устройства, время отключения составляет менее 10 миллисекунд.

Первый наклонный участок кривой представляет собой графическое представление характеристик отключения теплового расцепителя. Эта часть кривой имеет наклон из-за характера теплового расцепителя.

Зоны срабатывания на кривой MCB

Вторая область — это время отклика магнитного расцепителя, которое различает каждую характеристику и для которого присваивается идентификационная буква (Тип B, C, D, K, Z).

Классификация типа B, C или D основана на номинальном токе короткого замыкания, при котором происходит магнитное срабатывание для обеспечения кратковременной защиты (обычно менее 100 мс) от коротких замыканий.

Наиболее важные характеристики MCB:

  • Характеристики типа B.
  • Тип C кривые.
  • Характеристические кривые типа D.
1. Кривая типа B 2. Кривая типа C 3. Кривая типа D

Существует несколько специализированных кривых отключения, например

.
  • Кривая типа S
  • Тип кривой Z
  • Кривая типа K

Зачем нужны разные кривые срабатывания?

Здесь возникает один вопрос: «Зачем нужны разные типы кривых срабатывания» или «Зачем нам нужны разные кривые срабатывания».

Назначение автоматического выключателя — срабатывать достаточно быстро, чтобы избежать отказа оборудования или проводки, но не так быстро, чтобы давать ложные или ложные срабатывания.

Важно, чтобы оборудование с высокими пусковыми токами не приводило к срабатыванию автоматического выключателя без необходимости, и все же устройство должно срабатывать в случае тока короткого замыкания, который может повредить кабели цепи.

Нам нужны разные кривые отключения, чтобы сбалансировать правильную величину максимальной токовой защиты и оптимальную работу машины.Выбор автоматического выключателя с кривой срабатывания, которая срабатывает слишком рано, может привести к ложному срабатыванию. Выбор автоматического выключателя, который срабатывает слишком поздно, может привести к катастрофическому повреждению машины и кабелей.

Теперь мы рассмотрим каждую из трех важных кривых срабатывания, упомянутых выше.

1. Кривая типа B

Устройства

типа B обычно подходят для использования в домашних условиях . Они также могут использоваться в легких коммерческих приложениях, где коммутационные перенапряжения незначительны или отсутствуют.

Кривая MCB типа B

Они предназначены для срабатывания при токах короткого замыкания, в 3-5 раз превышающих номинальный ток. Например, устройство на 10 А сработает при 30-50 А.

2. Кривая типа C

Устройства

типа C являются стандартным выбором для коммерческих и промышленных приложений , где используется люминесцентное освещение, двигатели и т. Д.

Эти устройства рассчитаны на срабатывание при 5-10-кратном номинальном токе (50-100 А для устройства на 10 А).

3. Кривая типа D

Устройства типа D имеют более ограниченное применение, обычно промышленное использование, где можно ожидать высоких пусковых токов .

Тип D MCB Curve

Примеры включают большие системы зарядки аккумуляторов, обмоточные двигатели, трансформаторы, рентгеновские аппараты и некоторые типы разрядного освещения. Устройства типа D рассчитаны на 10-20 срабатываний (100-200 А для устройства 10 А).

Нормальные характеристики кабеля относятся к непрерывной работе при определенных условиях установки. Кабели, конечно, будут пропускать более высокие токи в течение короткого времени без необратимых повреждений.


Автоматические выключатели типов B и C обычно могут быть выбраны для достижения времени отключения, которое защитит проводники цепи от нормальных импульсных токов в соответствии с BS 7671.Этого труднее достичь с устройствами типа D, которым может потребоваться более низкое полное сопротивление контура заземления (Zs) для достижения времени работы ячейки, требуемого Регламентом 413-02-08.

Различные типы кривых срабатывания в MCB

Источники импульсных токов

Импульсные токи в бытовых установках, как правило, низкие, поэтому устройства типа B подходят.

Бросок тока или пусковой ток в MCB

Например, пусковые токи, связанные с одной или двумя люминесцентными лампами или двигателем компрессора в холодильнике / морозильной камере, вряд ли вызовут нежелательное отключение.Люминесцентные и другие газоразрядные лампы создают импульсные токи, и хотя одна или две люминесцентные лампы вряд ли вызовут проблему, переключение ряда люминесцентных ламп блокируется.

В магазине, офисе или на заводе могут возникать значительные пусковые токи. По этой причине для этих приложений рекомендуются устройства типа C.

Величина импульсного тока будет зависеть от номинала лампы, системы запуска и типа ПРА, используемого в светильниках.

Авторитетный миниатюрный автоматический выключатель Производители составляют таблицы, в которых перечислено количество фитингов определенной марки и типа, которые могут использоваться с их устройствами.

Преодоление нежелательного отключения MCB

Иногда выход из строя вольфрамовых ламп накаливания может привести к срабатыванию автоматических выключателей типа B в бытовых и торговых помещениях.

Это вызвано сильным дуговым током, возникающим во время отказа, и обычно связано с лампами низкого качества.По возможности следует поощрять пользователя использовать лампы более высокого качества. Если проблема не устраняется, следует рассмотреть одно из перечисленных ниже измерений.

Устройство типа C может быть заменено устройством типа B, где сохраняется нежелательное срабатывание, особенно в коммерческих приложениях.

В качестве альтернативы можно использовать MCB типа B с более высоким номиналом, например 10A, а не 6A.

Какое бы решение ни было принято, установка должна соответствовать BS 7671.

Переход с устройств типа C на тип D должен производиться только после тщательного рассмотрения условий установки, в частности, времени работы, требуемого нормативными требованиями.

Прочие соображения

Невозможно переоценить важность выбора автоматических выключателей от известных производителей. Некоторые импортные продукты, претендующие на ток короткого замыкания 6 кА, при тестировании резко не выдержали.

В отличие от этого, процедуры испытаний, применяемые в лабораториях британской ASCTA (Ассоциация органов по тестированию короткого замыкания), являются одними из самых подходящих в мире.

Устройства типа B следует использовать только в домашних условиях, где высокие пусковые токи маловероятны, а устройства типа C следует использовать во всех других ситуациях.

Выбор правого MCB

Решение об использовании миниатюрных автоматических выключателей типа B, C или D для окончательной защиты цепей в жилых, коммерческих, промышленных или общественных зданиях может быть основано на нескольких простых правилах.

Однако понимание различий между этими типами устройств может помочь установщику преодолеть проблемы нежелательного отключения или сделать подходящий выбор там, где разграничительные линии менее четко определены.

Следует подчеркнуть, что основное назначение устройств защиты цепей, таких как миниатюрные автоматические выключатели и плавкие предохранители, состоит в защите кабеля после устройства.

Существенное различие между устройствами типа B, C или D основано на их способности выдерживать импульсные токи без отключения. Обычно это пусковые токи, связанные с люминесцентными и другими видами разрядного освещения, асинхронными двигателями, оборудованием для зарядки аккумуляторов и т. Д.

  • Типы B, C и D используются для максимальной токовой защиты кабелей в соответствии с IEC / EN 60898-1
  • Тип K для защиты двигателей и трансформаторов и одновременной защиты кабелей от перегрузки по току с отключением от перегрузки в соответствии с IEC / EN 60947-2
  • Тип Z для цепей управления с высоким импедансом, цепей преобразователя напряжения и полузащиты кабеля, а также одновременной защиты кабелей от перегрузки по току с отключением от перегрузки в соответствии с IEC / EN 60947-2.

Как выбрать рейтинг MCB в конкретной цепи

Если для конкретной цепи не выбран правильный номинал, автоматический выключатель не будет работать при перегрузке. Поэтому очень важно выбрать правильный рейтинг MCB, который можно легко вычислить, как показано ниже.

Пример

Давайте представим, что у вас 4 вентилятора, один телевизор, 4 трубки, один V.C.D., один холодильник и один 1,5-тонный кондиционер на определенном контуре.

Ток в этой цепи будет (4 x 0,40) + (0,55) + (4 x 0,20) + (0,22) + (1,6) + (11) = 16 AMP .

Следовательно, подходящим номиналом MCB будет 20 AMP серии B.

Ниже приведен эталонный ток готовности некоторых важных устройств для расчета предпочтительного номинального значения MCB.

Расчет потребления энергии: 1 единица = рупий. 4,50 = 1000 Вт / час = 1 кВт / час.

Таблица выбора MCB

Таблица выбора MCB поможет вам выбрать правильный MCB для защиты вашей цепи.

Таблица выбора MCB 1 Таблица выбора MCB 2

Отключающая характеристика автоматического выключателя

Что такое отключающие характеристики?

Характеристики отключения описывают работу и поведение автоматических выключателей при перегрузке или коротком замыкании. Кривые срабатывания электромагнитного расцепителя и теплового биметаллического расцепителя дают общую кривую срабатывания защиты от перегрузки.

Для автоматических выключателей доступны различные характеристики отключения в зависимости от типа компонента или оборудования, которые должны быть защищены в соответствии со стандартами IEC / EN 60898-1 и IEC / EN 60947-2.

Сравнение отключающих характеристик:

Стандартный

Отключение
кривая

Тепловой расцепитель

Расцепитель электромагнитный

Обычный
без отключения
ток

Обычное
отключение
ток

Отключение
время

Удерживать
ток
скачков

Поездка на
не менее

Отключение
время

МЭК / EN 60898-1

Б

1.13 х В

> 1 ч.

3 x дюйм

> 0,1 с

1,45 x дюйм

<1ч

5 x дюйм

<0,1 с

С

1,13 x дюйм

> 1 ч.

5 x дюйм

> 0.1с

1,45 x дюйм

<1ч

10 дюймов

<0,1 с

D

1,13 x дюйм

> 1 ч.

10 дюймов

> 0,1 с

1.45 х В

<1ч

20 дюймов

<0,1 с

МЭК / EN 60947-2

К

1,05 x дюйм

> 1 ч.

10 дюймов

> 0,2 с

1.2 х В

<1ч

14 x дюйм

<0,2 с

1,5 x дюйм

<2 мин.

6,0 x дюйм

> 2 с

Z

1.05 х В

> 1 ч.

2 x дюйм

> 0,2 с

1,2 x дюйм

<1ч

3 x дюйм

<0,2 с

1,5 x дюйм

<2 мин.

6.0 х В

> 2 с

Типовые нагрузки по кривой срабатывания

Кривая Z

Разработан для защиты цепей, которым требуется очень низкая уставка отключения при коротком замыкании (пример: полупроводники)

Кривая B

Разработан для защиты кабеля (Ex: Цепи управления, освещение)

Кривая C

Разработан для пусков со средним магнитным полем (Пример: панели освещения, панели управления)

Кривые D и K

Разработан с учетом высоких пусковых нагрузок (например, двигатель или цепи преобразования)

Почему автоматические выключатели имеют разные характеристики отключения?

Автоматические выключатели должны срабатывать достаточно быстро, чтобы избежать отказа оборудования или проводки, но не настолько быстро, чтобы вызывать ложные или ложные срабатывания.Чтобы избежать ложных срабатываний, автоматические выключатели должны иметь соответствующий размер, позволяющий компенсировать перегрузку по току. Нам нужны разные кривые срабатывания, чтобы сбалансировать правильную защиту от перегрузки по току и оптимальную работу машины.

Что такое кривая отключения?

Кривая отключения показывает расчетное время отключения автоматического выключателя. Ось X представляет собой кратный рабочий ток автоматического выключателя. Ось Y представляет время отключения. Логарифмическая шкала используется для отображения времени с.001 секунда при кратном рабочем токе.

Двумя основными составляющими кривой отключения являются:

  1. Кривая отключения по температуре: Это кривая отключения для биметаллической ленты, которая предназначена для более медленных сверхтоков, чтобы учесть бросок / запуск. (См. Кривые ниже)
  2. Кривая электромагнитного срабатывания: это кривая срабатывания катушки или соленоида. Он разработан, чтобы быстро реагировать на большие перегрузки по току, например, на короткое замыкание. (См. Кривые ниже)


При более низких токах перегрузки активна только тепловая защита.С определенного предела электромагнитный расцепитель должен срабатывать в пределах допуска.

Что такое кривая B?

Кривая B предназначена для защиты кабелей и сигнальных устройств низкого уровня, таких как ПЛК. Электромагнитный расцепитель в три-пять раз превышает номинальный ток дополнительного устройства защиты (3 ~ 5 x In). Быстрое время срабатывания этих устройств сводит к минимуму повреждение проводов цепи управления из-за коротких замыканий низкого уровня.

Что такое кривая C?

Curve C разработан для приложений с умеренными пусковыми токами, таких как освещение, цепи управления, катушки, компьютеры и бытовая техника.Электромагнитное расцепление в пять-десять раз превышает номинальный ток дополнительного устройства защиты (5 ~ 10 x In). Более высокий уровень мгновенного срабатывания предотвращает ложное срабатывание, а защищаемые компоненты обычно могут выдерживать более высокие токи короткого замыкания без повреждений.

Что такое кривая D?

Curve D разработан для приложений с высокими пусковыми токами, например, трансформаторов, источников питания и нагревателей. Электромагнитное срабатывание в десять-двадцать раз превышает номинальный ток дополнительного устройства защиты (10 ~ 20 x In).Высокий уровень мгновенного срабатывания предотвращает ложное срабатывание, а защищаемые компоненты обычно могут выдерживать более высокие токи короткого замыкания без повреждений.

Что такое кривая K?

Curve K разработан для приложений с высокими пусковыми токами. Электромагнитное срабатывание в десять-четырнадцать раз превышает номинальный ток дополнительного устройства защиты (10 ~ 14 x In).

Что такое кривая Z?

Curve Z разработан для приложений с очень низкими пусковыми токами.Электромагнитный расцепитель в два-три раза превышает номинальный ток дополнительного устройства защиты (2 ~ 3 x In). Эти типы автоматических выключателей очень чувствительны к коротким замыканиям. Они используются для защиты высокочувствительных устройств, таких как полупроводниковые приборы.

Продолжить чтение

Характеристики кривых срабатывания автоматического выключателя и координация

Рисунок 1: Упрощенная временная кривая тока.Фото: TestGuy

.

Время-токовые кривые используются для отображения времени, необходимого для отключения автоматического выключателя при заданном уровне перегрузки по току.

Время-текущие кривые обычно отображаются в виде графика журнала. Цифры по горизонтальной оси кривой представляют номинальный длительный ток (In) для автоматического выключателя, цифры по вертикальной оси представляют время в секундах.

Чтобы определить, сколько времени потребуется выключателю для отключения: найдите текущее значение, кратное (In), внизу графика.Затем нарисуйте вертикальную линию до точки, где она пересекает кривую, а затем проведите горизонтальную линию с левой стороны графика, чтобы найти время поездки.

Общее время отключения автоматического выключателя — это сумма времени срабатывания выключателя, времени отключения, времени механической срабатывания и времени возникновения дуги.

Кривые

разработаны с использованием заранее определенных характеристик, таких как работа при температуре окружающей среды 40 ° C, поэтому имейте в виду, что фактические условия эксплуатации автоматического выключателя могут вызвать отклонения в его характеристиках.

Большинство кривых имеют информационное окно, в котором будет указано, к какому выключателю применяется кривая. Это информационное окно может также содержать важные примечания от производителя, такие как допустимое отклонение от времени поездки.

Пример кривой тока времени автоматического выключателя в реальном мире с основными моментами. Фото: TestGuy

.

Защита от перегрузки

Верхняя часть кривой время-ток показывает тепловую реакцию выключателя, изогнутая линия указывает номинальную производительность автоматического выключателя.

В термомагнитных выключателях тепловая перегрузка возникает, когда биметаллический провод внутри автоматического выключателя отклоняется после нагревания током нагрузки, освобождая рабочий механизм и размыкая контакты.

Чем больше перегрузка, тем быстрее биметаллическая полоса нагревается и отклоняется для устранения перегрузки. Это то, что известно как обратная временная кривая.

Долговременная функция

В электронных автоматических выключателях функция длительного действия (L) имитирует эффект термического биметаллического элемента.Номинальная точка срабатывания, в которой электронный расцепитель определяет перегрузку, составляет примерно 10% от выбранного номинального тока. После срабатывания автоматический выключатель сработает по истечении времени, заданного настройкой длительной задержки.


Защита от короткого замыкания

Нижняя часть кривой время-ток отображает реакцию автоматического выключателя на короткое замыкание. В термомагнитных выключателях место срабатывания при значительных сверхтоков приводит в действие магнитный якорь внутри автоматического выключателя, который отключает механизм.

Функция мгновенного действия

В электронных автоматических выключателях функция мгновенного действия (I) имитирует магнитную характеристику термомагнитного выключателя. Это достигается с помощью микропроцессора, который много раз в секунду берет выборки из формы волны переменного тока для вычисления истинного среднеквадратичного значения тока нагрузки. Мгновенное отключение происходит без преднамеренной задержки по времени.

Рисунок 3: Комбинированная кривая LSIG. Фото: TestGuy.

Кратковременная функция

Некоторые электронные автоматические выключатели могут быть оснащены функцией короткого замыкания (S), которая дает автоматическому выключателю задержку перед срабатыванием значительного перегрузки по току.Это позволяет осуществлять избирательную координацию между защитными устройствами, чтобы гарантировать, что только устройство, ближайшее к месту повреждения, отключается, не затрагивая другие цепи (см. Координацию автоматического выключателя ниже) .

Характеристика I 2 t кратковременной функции определяет тип задержки. I 2 t IN приведет к обратнозависимой задержке, которая напоминает временные / токовые характеристики предохранителей. Это похоже на функцию длительного времени, за исключением гораздо более быстрой задержки.I 2 t OUT обеспечивает постоянную задержку, обычно 0,5 секунды или меньше, как указано на кривой время-ток.

Функция блокировки зоны

Автоматические выключатели, оборудованные блокировкой зон по короткой задержке без сигнала ограничения от нижестоящего устройства, будут иметь минимальную временную полосу, применяемую независимо от настройки, это иногда называется максимальной неограниченной задержкой.

Когда мгновенная функция отключена, используется коррекция с кратковременной задержкой для мгновенного отключения автоматических выключателей в случае значительного короткого замыкания.Это называется кратковременной стойкостью и отображается на кривой срабатывания как абсолютное значение в амперах.

Связанные с: Основные принципы селективной блокировки зон (ZSI)


Защита от замыканий на землю

Как и функция защиты от замыканий на землю, элемент защиты от замыкания на землю (G) состоит из установки срабатывания и задержки. Когда происходит замыкание фазы на землю, сумма фазных токов перестает быть равной, потому что ток замыкания на землю возвращается через шину заземления.В 4-проводной системе четвертый трансформатор тока устанавливается на нейтральную шину для обнаружения этого дисбаланса.

Когда происходит дисбаланс тока, автоматический выключатель срабатывает, если величина превышает уставку срабатывания замыкания на землю. Если прерыватель остается включенным в течение времени, заданного задержкой замыкания на землю, автоматический выключатель сработает. Защита от замыкания на землю иногда поставляется с функцией I 2 t, которая работает по тому же принципу, что и кратковременная задержка.

Пример 4-проводной системы защиты от замыканий на землю.Фото: TestGuy.

Защита от замыкания на землю требует наименьшего количества энергии для отключения автоматического выключателя, часто со значениями отключения, установленными значительно ниже уставки срабатывания длительного срабатывания. При проверке функции перегрузки или короткого замыкания автоматического выключателя защиту от замыкания на землю необходимо отключить или «убрать с дороги» для срабатывания других функций.

Использование испытательного комплекта изготовителя или изменение проводки входа трансформатора тока нейтрали является предпочтительным методом тестирования первичной инжекции на выключателе низкого напряжения с защитой от замыкания на землю, в противном случае два полюса могут быть соединены последовательно для обеспечения сбалансированных вторичных токов на расцепитель. .

Связано: Системы защиты от замыканий на землю: основы тестирования производительности


Координация автоматического выключателя

Время-токовые кривые необходимы для правильного согласования автоматических выключателей. В случае неисправности должен срабатывать только ближайший к неисправности автоматический выключатель, не затрагивая другие цепи.

В приведенном ниже примере три автоматических выключателя скоординированы таким образом, чтобы время отключения каждого выключателя было больше времени отключения выключателя (ей), расположенного ниже по цепи, независимо от величины повреждения.

Упрощенный пример координации отключения выключателя. Фото: TestGuy.

Автоматический выключатель CB-3 настроен на отключение, если перегрузка 2000A или выше происходит в течение 0,080 секунд . Автоматический выключатель CB-2 сработает, если перегрузка сохраняется в течение 0,200 секунд, и автоматический выключатель CB-1 , если неисправность сохраняется в течение 20 секунд .

Если неисправность происходит после выключателя CB-3 , он срабатывает первым и сбрасывает неисправность.Автоматические выключатели CB-2 и CB-1 будут продолжать обеспечивать питание цепи.

Каждая функция расцепителя должна быть скоординирована для предотвращения ложных срабатываний. Если автоматический выключатель питает часть оборудования, например, с большими пусковыми токами, значение мгновенного срабатывания следует установить выше, чем значение кратковременного срабатывания, чтобы предотвратить отключение, когда оборудование находится под напряжением.

Связано: Объяснение исследований по координации электроэнергетической системы


Артикул:

Комментарии

Войдите или зарегистрируйтесь, чтобы оставить комментарий.

Siemens 5SJ43258HG41 Миниатюрный автоматический выключатель, класс UL 489, трехполюсный выключатель, максимум 25 ампер, характеристика отключения D, монтаж на DIN-рейку, тип NSJ, 240 В переменного тока, 125 В постоянного тока: Amazon.com: Инструменты и товары для дома


Цена: 41 $.25 $ 41,25 + $ 153,55 перевозки
Марка SIEMENS
Позиция Размеры ДхШхВ 5 x 4 x 2 дюйма
Тип монтажа Монтаж на DIN-рейку
Количество полюсов
  • Убедитесь, что он подходит, введя номер своей модели.
  • Номинальное значение UL 489
  • Трехполюсный выключатель
  • Максимум 25 А
  • Характеристики отключения D
  • Монтаж на DIN-рейку
]]>
Технические характеристики этого товара
Тип монтажа

Siemens 5SJ42118HG41 Миниатюрный автоматический выключатель, класс UL 489, двухполюсный выключатель, максимум 5 ампер, характеристика отключения D, монтаж на DIN-рейку, тип HSJ, 240 В переменного тока, 125 В постоянного тока: Amazon.com: Инструменты и товары для дома


Фирменное наименование SIEMENS
Ean 4001869321882
Глобальный торговый идентификационный номер 0400144114321882 0400144114321882 0400186

1882
Крепление на DIN-рейку
Количество позиций 1
Номер детали 5SJ43258HG41
Код UNSPSC 31170000
Цена: 90 $.50 $ 90,50 +20,74 $ перевозки
20 долларов.74 Депозит в Российскую Федерацию за доставку и импортные пошлины Реквизиты
  • Убедитесь, что он подходит, введя номер своей модели.
  • Номинальное значение UL 489
  • Двухполюсный выключатель
  • Максимум 5 А
  • Характеристики срабатывания D
  • Монтаж на DIN-рейку
]]>
Технические характеристики этого товара
7 унций.

Разница между миниатюрными автоматическими выключателями (MCB) классов A, B, C, D, K и Z

Автоматические выключатели

подразделяются на различные типы в зависимости от характеристик отключения, которые представляют собой диапазон тока короткого замыкания, при котором устройство работает в случае короткого замыкания или перегрузки.

Миниатюрные автоматические выключатели типа А

Автоматические выключатели

типа A — это высокочувствительные устройства, которые мгновенно срабатывают, когда ток в 2–3 раза превышает номинальный.

В основном используется для защиты высокочувствительных устройств.

Миниатюрные автоматические выключатели типа B

Автоматический выключатель типа B срабатывает, когда ток в 3-5 раз превышает номинальный, с временем срабатывания от 0,04 до 13 секунд. Он используется для чисто резистивных нагрузок, которые являются неиндуктивными нагрузками, или с очень небольшой индуктивной нагрузкой, которая не имеет значительной индуктивности.

Эти типы в основном используются для бытовых нужд малой мощности, таких как схемы освещения, домашние электропроводки и т. Д.

Миниатюрные автоматические выключатели типа C

Тип C работает при значении тока, в 5–10 раз превышающем номинальный ток, со временем срабатывания от 0,04 до 5 секунд. Они используются с индуктивными нагрузками, такими как двигатели, вентиляторы, трансформаторы и т. Д., Где есть вероятность внезапных скачков или скачков тока.

В основном используется в коммерческих и промышленных приложениях.

Миниатюрные автоматические выключатели типа D

Тип D имеет ток срабатывания, в 10–20 раз превышающий номинальный ток, со временем срабатывания от 0,04 до 3 секунд. Он используется для очень высоких индуктивных нагрузок.

В основном используется в мощных промышленных установках для таких типов оборудования, как тяжелые двигатели, трансформаторы, рентгеновские лучи, сварка и т. Д.

Миниатюрные автоматические выключатели типа K

Отключение типа K, когда ток в 8–12 раз превышает номинальный ток при времени срабатывания менее 0.1 секунда. Они используются для индуктивных нагрузок, которые могут иметь высокие пусковые токи.

Миниатюрные автоматические выключатели типа Z

Автоматические выключатели

типа Z работают при значении тока, в 2–3 раза превышающем номинальный ток, при времени срабатывания менее 0,1 секунды.

Добавить комментарий

Ваш адрес email не будет опубликован.

2022 © Все права защищены.
Фирменное наименование SIEMENS
Ean 4001869321332
Глобальный торговый идентификационный номер 0400186

1332
