Греющий кабель саморегулирующийся PSK 30-2 неэкран наружный для обогрева труб


Быстрый переход в разделы:




Саморегулирующий греющий кабель PSK 30-2, мощностью 30 Вт/м наружный для обогрева трубопровода. Товар сертифицирован. Оптом и в розницу.

      В зимнее время расположенные под открытым небом участки трубопроводов, по которым транспортируются жидкие среды – например, вода или сточные воды – могут замерзнуть. В лучшем случае функционирование трубопровода нарушится, в худшем – он будет разорван ледяной пробкой, увеличившейся в объеме. Проблему нужно решать, а для этого необходимо организовать обогрев труб в холодное время года. Один из самых эффективных способов – использование греющего кабеля, купить который можно в нашей компании.
      Представляем вашему вниманию южнокорейский наружный кабель для обогрева труб марки PSK 30-2. Он имеет достаточно высокую – составляющую 30 Вт/м – мощность, поэтому хорошо подходит для обогрева труб больших диаметров – например, водопроводных или канализационных.

Строение и принцип действия

      Кабель на трубу PSK 30-2 состоит из:

  • двух медных жил, расположенных параллельно. По ним при эксплуатации системы обогрева течет переменный ток номинальным напряжением 220 В;
  • полимерно-углеродного сердечника, соединяющего жилы. Когда определенные участки этого сердечника остывают под воздействием замерзающего трубопровода, их электрическое сопротивление падает. Сила тока в сердечнике увеличивается, начинается интенсивное тепловыделение, и кабель, а вместе с ним – и труба, нагревается. Сопротивление сердечника повышается, и тепловыделение сводится к минимуму. Такой принцип действия позволяет отнести PSK 30-2 к категории саморегулирующихся греющих кабелей;
  • изоляционной оболочки из полиолефина. Этот элемент предотвращает недопустимый электрический контакт и делает кабель на трубу безопасным в эксплуатации;
  • наружной оболочки из пластиката. Она защищает кабель от механических воздействий небольшой силы, влаги, загрязнений, солнечного света.

Особенности монтажа системы обогрева

     Греющий кабель марки PSK 30-2 укладывается на наружную поверхность трубопровода. Он надежно фиксируется: сначала – хомутами, затем – алюминиевой фольгированной клейкой лентой. Труба укрывается теплоизоляционным материалом для минимизации тепловых потерь. К греющей секции присоединяется установочный провод (для этого используются комплект для соединения), после чего система включается в электросеть.

Чем хорош кабель на трубу PSK 30-2?

      Он имеет сразу несколько достоинств:

  1. система обогрева труб, собранная на его основе, работает автономно, обеспечивая равномерный прогрев всех участков трубопровода;
  2. кабель безопасен в эксплуатации, поскольку никогда не перегревается и не создает риска воспламенения;
  3. греющий кабель можно нарезать на фрагменты любой необходимой длины (до 75 метров) – все они будут работать одинаково хорошо;
  4. нагревательный кабель легко монтируется, это не требует специальных навыков;
  5. кабель доступен в ценовом отношении;
  6. наконец, он очень долговечен. Срок службы выпускаемого под маркой PSK 30-2 греющего кабеля, купить который можно у нас, составляет как минимум 15 лет.

Продукция сертифицирована.

Компания «Обогрев Люкс»

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

[email protected]

Греющий кабель для водопровода: виды, монтаж, схема подключения

Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.

Содержание статьи

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

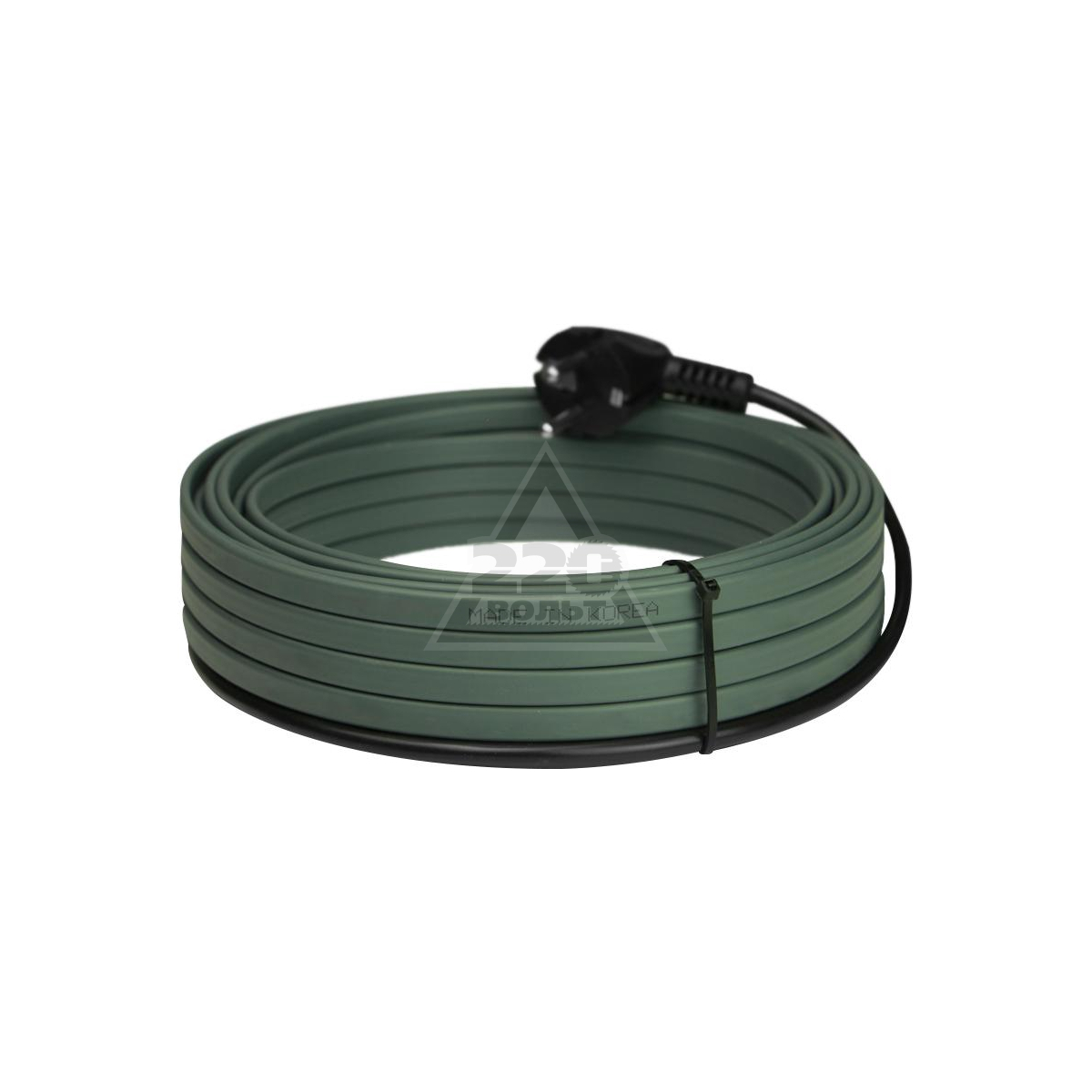

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла.

Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°.  При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

10 глупых ошибок при монтаже греющего кабеля для обогрева труб.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

А что делать, если вы не можете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт или грунтовые воды находятся слишком близко к поверхности?

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец. трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

  • резистивные
  • саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1

Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4

Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

  • фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

  • бронированный, защитный экран или оплетка

Ошибка №5

Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

  • слой изоляции
  • две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Какой кабель выбрать?

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

  • сам кабель
  • алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

  • нейлоновые стяжки
  • теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.



При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.



Поверх всего натягивается теплоизоляция.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.



Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.



Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.



Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

Статьи по теме

Как выбрать греющий кабель для обогрева труб: 9 советов

Содержание статьи

Если вам надоело каждую зиму бороться с замерзшими трубами водопровода и канализации, пора задуматься об их качественной термоизоляции. После появления на рынке греющих кабелей, которые моментально получили огромный спрос, подобная проблема больше не является неразрешимой. В этой статье мы расскажем, как выбрать греющий кабель для труб, рассмотрим его виды, отличия и недостатки. Определимся, когда целесообразно монтировать кабель поверх трубы, а когда вовнутрь и безопасен ли такой монтаж. Дадим советы касательно выбора мощности нагревательного элемента и рассмотрим проверенных производителей.

1. Для чего нужен греющий кабель?

Кто-то скажет, что использовать нагревательный кабель для предотвращения замерзания труб дорого и нерационально. И гораздо логичнее узнать, на какую глубину промерзает грунт при самых низких температурах в вашем регионе, и просто напросто углубить траншею на нужную величину. Так-то оно так, но далеко не всегда есть возможность углубиться на 1,5-1,7 метра. Например:

  • Если вы копаете траншеи для прокладки труб самостоятельно в целях экономии или просто вам нравится лично все контролировать, то потребуются немалые физические усилия. Ведь есть разница – углубляться на 0,5 метра или на 1,5?
  • Далеко не всегда грунт на местности по своему составу является прочным и однородным. Можно наткнуться в процессе работ на твердые породы;
  • Если местность заболоченная, то в сезон дождей или таяния снега, уровень грунтовых вод может сильно подниматься, что приведет к затоплению коммуникаций. Причем этот процесс будет регулярным, отрицательно скажется на состоянии водопровода и непременно приведет к его разрушению;
  • В регионах, где температура зимой сильно опускается, даже значительное заглубление траншеи не всегда может предотвратить локальное промерзание;
  • Место ввода труб в дом все равно останется незащищенным;
  • И, в конце концов, а если водопровод уже окончательно смонтирован и закопан, а проблема обнаружилась недавно? Гораздо проще, и в данном случае дешевле, будет выполнить монтаж греющего кабеля вовнутрь труб, нежели раскопать все, демонтировать, углубить и собрать заново.

Отсюда следует, что иногда использование нагревательного кабеля является неизбежной необходимостью.

В целом область применения включает в себя несколько основных направлений:

  • Для частных нужд – обогрева водопроводов и канализации, предотвращения замерзания кровли. В последнем случае кабель прокладывается в местах формирования сосулек и ледяного покрова. Благодаря этому нет необходимости регулярно чистить крышу. Основным элементом системы «теплый пол» так же является греющий кабель;
  • Для коммерческих – обогрев труб или систем пожаротушения;
  • Для промышленных – когда проводятся работы повышенной опасности, или есть необходимость обогреть различные жидкости в больших резервуарах. Например, нефтепродукты или другие химические соединения.

2. Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

  • По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
  • По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
  • Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;
  • По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
  • По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

3. Резистивный греющий кабель

Этот тип проводника может состоять из одной или двух стальных токопроводящих жил, которые покрыты слоем изоляции, экранирующей защитой и наружной защитной оболочкой. Некоторые кабели имеют два слоя изоляции. Одножильные проводники отличаются некоторыми характерными особенностями:

  • Они нуждаются в подведении питания к обоим концам кабеля;
  • Создают очень сильное электромагнитное поле, которое является вредным для человеческого организма;

Двухжильные нагреватели включают в себя одну нагревательную и одну токопроводящую жилу, что отбрасывает необходимость подведения источника питания к двум концам. Это значительно облегчает процесс монтажа.


К общим преимуществам резистивного кабеля можно отнести:
  • Высокую мощность;
  • Достаточную гибкость;
  • Доступную стоимость;
  • Долгий срок службы при надлежащих условиях эксплуатации и соблюдении особенностей монтажа.

Недостатки довольно значительные:

  • Строгое ограничение по длине. Резистивные проводники выпускают сразу фиксированной длины. Их категорически запрещается укорачивать самостоятельно. Подобные действия приведут к увеличению сопротивления из-за уменьшения длины, что в свою очередь приведет к перегреванию и выходу из строя;
  • При чрезмерном скоплении грязи и мусора в месте прокладки кабеля или при наличии мест, где кабель перекрещивается сам с собой, перегрев и выход из строя неизбежен;
  • Из-за того что кабель нельзя резать, становится невозможным выполнить локальный ремонт даже в случае, когда поврежден небольшой участок. Замене будет подлежать кабель полностью;
  • Теплоотдача остается постоянной по всей длине нагревателя. Иногда это приводит к перегреванию кабеля на отдельных участках или его быстрому нагреву;
  • Использование терморегулятора является обязательным. Это необходимо для того, чтобы иметь возможность постоянно контролировать температуру и не допускать перегревания проводника. Этот нюанс делает резистивный кабель не очень удобным для использования в местах, доступ к которым ограничен.

Усовершенствованной версией резистивного кабеля является зональный резистивный кабель. Его ключевое отличие заключается в том, что он поделен на мелкие зоны. Это дает возможность самостоятельно регулировать длину кабеля и выполнять местный ремонт или замену. Его стоимость немного выше. При монтаже также следует использовать температурные датчики, а во время эксплуатации следить за тем, чтобы вокруг кабеля не скапливался мусор.

4. Саморегулируемый кабель

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

  • Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
  • Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи. Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека. При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла. Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%. В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
  • Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
  • Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
  • Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции.

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

  • В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
  • Устойчивость к перепадам напряжения;
  • Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
  • Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
  • При перехлестном монтаже нет риска перегрева и выхода из строя;
  • Саморегулируемый проводник практически не нуждается в обслуживании;
  • Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
  • Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
  • При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
  • Нет нужды использовать терморегулятор;
  • Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

  • Высокую стоимость;
  • Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.

5. Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

  • Его простоте и возможности выполнить укладку самостоятельно;
  • При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

  • Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
  • Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
  • Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
  • При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
  • Средний шаг между витками рекомендован примерно 5 см;
  • Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа. При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68.

Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

  • Трубы не должны иметь механических соединений;
  • Кранов;
  • Поворотных элементов.

6. Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

  • Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель. Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках. Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
  • Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание. Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
  • Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба. В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
  • В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
  • Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
  • Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
  • При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.

7. Необходимо ли последующее утепление обогреваемого трубопровода?

Еще один актуальный вопрос при организации системы обогрева труб – нужна ли последующая теплоизоляция обогреваемого трубопровода? Если вы не хотите греть воздух и эксплуатировать кабель на предельной мощности, то изоляция однозначно необходима. Толщина изоляционного слоя выбирается в зависимости от того, где расположены трубы и какие минимальные температуры свойственны вашему региону. В среднем, для изоляции труб, которые расположены в грунте, используют утеплитель толщиной 20-30 мм. Если трубопровод надземный – минимум 50 мм. Очень важно подобрать «правильный» утеплитель, который не потеряет своих свойств даже по истечении нескольких лет.

  • Не рекомендовано использовать минеральные ваты в качестве изоляционного материала. Они не предназначены для использования в условиях повышенной влажности, а при намокании моментально теряют свои свойства. Кроме этого, если влажная вата замерзнет, то при повышении температуры, она рассыпается и превращается в труху;
  • Также не всегда подходят материалы, которые способны сжиматься под действием тяжести. Это касается поролона или вспененного полиэтилена, которые при сжатии теряют свои свойства. Допустимо использовать подобные материалы, если трубопровод проходит в специально обустроенной канализации, где на него просто не может ничего давить;
  • Если трубы проложены в грунте, нужно применять жесткую теплоизоляцию «труба в трубе». Когда поверх отапливаемых труб и греющего кабеля одевается еще одна жесткая труба большего диаметра. Для дополнительного эффекта или в случае эксплуатации в суровых условиях, можно обмотать трубы тем же вспененным полиэтиленом, а затем одеть наружную трубу;
  • Допустимо использовать пенополистирол, который представляет собой фрагменты труб разной длины и диаметра. Он обладает высокими теплоизоляционными свойствами, не боится воздействия влаги и способен выдерживать некоторые нагрузки, в зависимости от плотности. Такой утеплитель часто называют «скорлупой».

8. Подбор кабеля в зависимости от теплопотери трубы и ее длинны

Для того, чтобы правильно подобрать тип греющего кабеля и его мощность, нужно учитывать следующие параметры:

  • Назначение обогреваемой трубы – водопроводная или канализационная;
  • Материал изготовления трубы;
  • Ее диаметр и длину;
  • Способ укладки кабеля – наружный или внутренний;
  • Материал и толщину теплоизоляции;
  • Минимальную температуру в вашем регионе.

Зная вышеперечисленные параметры, можно рассчитать теплопотери трубы на 1 погонный метр и более точно подобрать необходимую мощность и длину греющего кабеля. Теплопотери необходимо брать во внимание во время расчета в обязательном порядке. Ведь мощности кабеля должно хватить для их компенсации, иначе система обогрева просто не будет выполнять свои функции. К основным факторам, которые необходимо учитывать при расчете теплопотери относят:

  • Место установки трубы;
  • Минимальную температуру окружающей среды;
  • Диаметр трубы;
  • Длину трубы, которую необходимо обогреть;
  • Толщина теплоизоляции и коэффициент ее теплопроводности;

Если вы затрудняетесь в выборе толщины теплоизоляции, ориентируетесь на таблицу, в которой указаны рекомендованные значения.


Чем больше диаметр трубы и тоньше теплоизоляционный слой, тем большее количество тепла нам потребуется. Если вы затрудняетесь с определением минимальной температуры, просто задайте соответствующий запрос в интернете. Также можно поступить и для определения коэффициента теплопроводности того или иного теплоизоляционного материала. Обязательно берите во внимание наличие на трубе дополнительной арматуры, подвесов, опор и других элементов, которые повлияют на длину нагревателя. Ведь различные вентиля, краны и т.д. так же следует оплетать кабелем.

Итак, когда все значения нам известны, можно воспользоваться формулой, для расчета теплопотерь:

Где:

Подставив известные значения нетрудно получить конкретное значение теплопотери и исходя из этого рассчитать необходимую длину гребщего кабеля по формуле:

Lк = 1,3*Lтр*Qтр/Руд.каб.
Где:

  • Lтр – длина трубопровода, м;
  • Руд.каб. – удельная мощность кабеля;
  • 1,3 – коэффициент, который подразумевает, что на 1 метр трубы приходится 1,3 метра кабеля. Может меняться в зависимости от способа монтажа. Например, при наружной укладке кабеля витками его следует принимать за 1,6 или 1,7.

Для удобства расчетов можно воспользоваться таблицей, в которой приведены значения теплопотери в зависимости от диаметра трубы и толщины теплоизоляции при коэффициенте теплопроводности 0,05 Вт/м°С.

9. Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

  • Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
  • Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
  • Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
  • Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Статья написана для сайта remstroiblog.ru.

Греющий кабель. Строение, принцип работы и особенности выбора

На сегодняшний день существует несколько типов систем обогрева. Мы рассмотрим кабельные системы. Они универсальны в применении и могут использоваться как для обогрева полов в помещениях, так и кровли зданий, уличных и подземных трубопроводов и т. д.

Существуют два основных вида греющего кабеля: резистивный и саморегулирующийся.

Резистивный кабель

Название «резистивный» происходит от слова «resistance» – сопротивление. Греющие кабели резистивного типа имеют постоянное сопротивление, которое зависит от длины кабеля. При прохождении тока по нагревательной жиле выделяется тепло по закону Джоуля-Ленца:

Q = U2 * t / R;

где:
U — напряжение в сети;
t — время;
R — сопротивление;
Q — выделяемое тепло.

Количество выделяемого тепла обратно пропорционально электрическому сопротивлению участка цепи при постоянном напряжении.


Производители закладывают в свою продукцию определенные технические характеристики. Греющие кабели нельзя укорачивать! Это приведет к общему уменьшению сопротивления на участке цепи, что влечет за собой увеличение мощности, перегрев кабеля и выход из строя всей системы обогрева.


Строение

Нагревательный элемент – металлическая жила изготавливается из сплавов с высоким показателем электрического сопротивления: меди, латуни, нихрома. Жила обтянута несколькими слоями изоляции и металлической оплеткой, которая выполняет функцию экранирующего элемента от электромагнитных полей и выполняет функцию заземления. Внешняя защитная оболочка изготавливается из термостойких полимерных материалов (поливинилхлорид, тефлон).

Резистивный кабель делится на одножильный и двухжильный.


Схематичное строение двухжильного и одножильного кабелей

Одножильный кабель

Имеет одну нагревательную жилу. Особенность заключается в том, что кабель должен укладываться по замкнутому контуру, чтобы оба конца кабеля были сведены в одно место и подключены к терморегулятору. Данный тип рекомендован для подогрева промышленных помещений и систем антиобледенения наружных площадей.

Двухжильный кабель

Состоит из двух жил соответственно. Одна является нагревательным элементом, а вторая токопроводящим для создания замкнутого контура. Монтаж осуществляется в одном направлении. Данный тип кабеля наиболее универсален в применении и рекомендован для систем теплого пола для всех типов жилых и промышленных помещений, а также для систем антиобледенения наружных площадей и кровли.


Схема подключения
одножильного кабеля

Схема подключения
двухжильного кабеля

Схема расположения
датчика температуры

ВАЖНО! Резистивный кабель нельзя использовать без терморегулятора и датчика температуры. С их помощью поддерживается и контролируется температура нагрева. Подключение кабеля напрямую к источнику питания может привести к перегоранию первого вследствие непрерывной работы в течение длительного времени.

Саморегулирующийся кабель

Способен самостоятельно регулировать свою мощность на различных участках — чем ниже температура окружающей среды, тем сильнее греется кабель. Имеет две медные токонесущие жилы, между которыми находится высокотехнологичная матрица, которая является нагревательным и регулирующим элементом.

Принцип работы

Принцип работы саморегулирующегося кабеля также основан на законе Джоуля-Ленца о тепловом действии электрического тока:

Q = U2 * t / R;

где:
U — напряжение в сети;
t — время;
R — сопротивление;
Q — выделяемое тепло.

Количество выделяемого тепла обратно пропорционально электрическому сопротивлению участка цепи при постоянном напряжении.

За счет высокотехнологичной матрицы кабель имеет разное сопротивление при различной температуре окружающей среды и, следовательно, разную рассеиваемую мощность. Это правило распространяется и на отдельные участки кабеля — например, если одна его часть проложена в теплом помещении, а другая на улице. Чем ниже температура окружающей среды – тем ниже сопротивление кабеля и выше рассеиваемая мощность и наоборот.

Строение

Медные жилы, регулирующая матрица и первые слои изоляции обтянуты защитной экранирующей оплеткой из стали или меди. Несколько слоев внешней оболочки обеспечивают высокую степень термозащиты и предохраняют от механического или химического повреждения.

Выпускается саморегулирующийся кабель в основном в бухтах на отрез. Главными преимуществами такого способа поставки является возможность отреза кабеля любой необходимой длины.

Самреги рекомендуется использовать для систем антиобледенения и снеготаяния, обогрева внутренних участков на улице, обогрева труб, водостоков, резервуаров и не рекомендуется для использования в качестве теплого пола. Подробнее о применении саморегулирующегося кабеля тут.

Приведенные данные носят обзорный характер. Всю информацию по техническим характеристикам и видам греющего можно уточнить у наших специалистов по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



«Греющий кабель. Строение, принцип работы и особенности выбора»
ООО «Теплый пол», 2019
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!

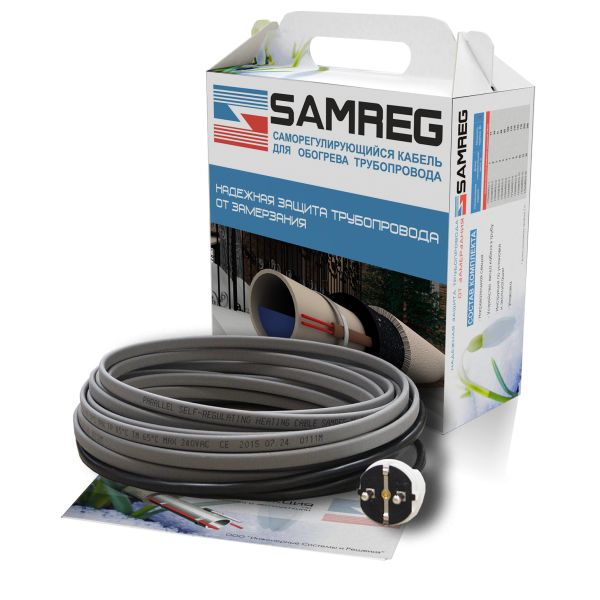

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

  • диаметр используемой водопроводной трубы;
  • материал, из которого изготовлена труба;
  • толщина слоя теплоизоляции;
  • примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

  1. Мощность.
  2. Наличие или отсутствие термостата.
  3. Номинальное напряжение.
  4. Длина самонагревающегося кабеля для водопровода в бухте.
  5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

  1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
  2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
  3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
  4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
  5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
  6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

  1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
  2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
  3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
  4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Греющий (нагревательный) кабель для обогрева труб (трубопроводов)

В разделе греющего кабеля для трубопроводов представлены нагревательные кабели «Теплолюкс» и EBECO длиной от 1 до 30 м для внутреннего/наружного размещения, а также фитинги и расходные материалы к ним. Выбирайте и приобретайте у нас любые необходимые вам решения быстро, удобно и выгодно с возможностью осуществления доставки товаров.

Комплект для обогрева труб «Защита трубопровода»

Идеальное решение для дачи, гаража, садового участка!

— Простой монтаж и подключение.
— Долговечность и надёжность.
— Не требуется система уравления.
— Все что вам нужно — просто включить в розетку.

Комплект греющего (нагревательного) кабеля для обогрева труб (трубопроводов) EBECO FROSTVAKT служит для защиты бытовых и промышленных водопроводов (пластиковых и металлических, диаметром до 100 мм) от замерзания при отрицательной температуре, в помещениях и на улице.

Вы также можете использовать греющий кабель для обогрева водосточных труб и воронок (соединение нагревательного и проводящего кабеля не должно находиться внутри трубы), дренажных систем кондиционеров, грунта в оранжереях и телицах.

Кабель для обогрева труб «Защита трубопровода» состоит из нагревательного саморегулирующегося кабеля Ebeco EBtrace F10, cнабженного 2 — 3 м (в зависимости от мощности комплекта) соединительным кабелем и разъемным соединением, рассчитанными на 220 вольтовые розетки с заземлением (евровилка). Выходная тепловая мощность регулируется самим нагревательным элементом кабеля — полимерной матрицей, в зависимости от теплосъема окружающей среды. Таким образом, нет никакого риска перегрева нагревательного кабеля для обегрева труб и трубопровода.

Применяется только на теплоизолированных трубопроводах, т.е. после укладки нагревательного кабеля трубопровод или трубную арматуру (краны, тройники, муфты, фланцы, водосчётчики и т.д.) нужно теплоизолировать. При этом нагревательный кабель для обогрева труб можно покрывать только материалом, выдерживающим температуру от 65C (например, минеральным утеплителем) толщиной не менее 30 мм.

Обогрев труб саморегулирующимся кабелем можно осуществлять, прокладывая кабель как снаружи трубы, так и изнутри.

Обогрев трубопровода снаружи производится на вновь прокладываемых водопроводах или на водопроводах, к которым можно осуществить доступ. В этом случае греющий кабель закрепляется на нижней поверхности трубы или обвивается по спирали вокруг трубы (в зависимости от диаметра и конкретных условий на объекте). Кабель крепится к трубе с помощью алюминиевого скотча для передачи тепла от кабеля равномерно, по всей площади поверхности трубы (алюминиевым скотчем необходимо обмотать сплошь весь обогреваемый участок трубы). После этого на трубу одевается трубный утеплитель типа Thermaflex, Энергофлекс и т.п.

При отсутствии доступа к трубопроводу и невозможности его обеспечить, обогрев трубы саморегулирующимся кабелем осуществляют изнутри трубы. При этом в месте ввода нагревательного кабеля в трубу устанавливают тройник или седелку (для всех видов пластиковых трубопроводов мы рекомендуем именно седелки) с отводом на 1/2” или ?”. После установки седелки или просверливании отверстия в трубе, в седелку вкручивается трубная врезка, в которую согласно прилагаемой инструкции заводится нагревательный кабель. ВНИМАНИЕ! Трубопроводы диаметром 20мм и ниже обогреваются только снаружи.

Саморегулирующиеся нагревательные кабели

и нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева . Нагревательный кабель может быть использован в широком диапазоне применений в доме, например, для теплого пола , замены теплопотерь, защиты труб от замерзания, для защиты от обледенения крыш и водосточных желобов , а также для таяния снега.Существует двух разных типов кабелей, саморегулирующихся и постоянной мощности, и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли нагревательная лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится на более проводящей в холодных условиях окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это называется «саморегулирующимся», кабель не включается или не выключается полностью .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыш и водосточных желобов

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает мощность от 4 до 10 Вт на погонный фут. Он используется не только для предотвращения образования ледяных дамб (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В, продается отдельно и должен быть отрезан до нужной длины монтажником на рабочем месте.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру наружного воздуха по мере необходимости, чтобы не чрезмерно расходовать энергию.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.

Этот продукт часто устанавливается на плохо изолированных участках или стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательных кабелей постоянной мощности:

TempZone, Environ и Slab Heating Элементы для подогрева пола

Все элементы для подогрева пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических элементов для подогрева пола. по всей отрасли.Причина этого в том, что намного проще точно контролировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами) для попеременного включения и выключения системы лучистого отопления для достижения желаемого Результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с подогревом пола, таяние снега основывается на управлении, которое включает и выключает нагревательные элементы. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты от замерзания труб, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и устранение обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности, поскольку они способны непрерывно таять снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.Аналогичным образом, система обогрева пола использует кабели постоянной мощности , так что тепловая мощность может более точно регулироваться термостатом для достижения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Отопление внутри трубы

Характеристики

  • Предназначен для установки внутри обогреваемой трубы
  • Саморегулирующийся нагревательный кабель
  • Тепловая мощность регулируется автоматически в зависимости от изменения температуры внутри трубы
  • Не перегреется и не сгорит даже при перекрытии
  • Готовая единица
  • Тепловая мощность: 10 Вт / м
  • В комплекте специальный сальник для ввода греющего кабеля в трубу
  • Улучшенное уплотнение муфты
  • Рекомендуется для контакта с питьевой водой

Описание

Froststop Pipe Inside — это нагревательная секция на основе саморегулирующегося нагревательного кабеля, которая поддерживает необходимую температуру трубопровода в течение всего холодного времени года, обеспечивая тем самым его хорошую производительность, бесперебойную работу и безопасное состояние.

Внутренняя часть трубы Froststop предназначена в первую очередь для использования в случае, когда у вас нет возможности прокладывать греющий кабель непосредственно на поверхности трубы или труба уже проложена на глубине выше линии промерзания.

Труба Froststop Внутренняя секция устанавливается внутри трубы, заполненной водой или другим неагрессивным веществом. Секцию также можно установить вне трубопровода.

Нагревательная секция состоит из отрезка самоограничивающегося кабеля, снабженного 3-метровым холодным концом с электрической вилкой на одном конце и концевой муфтой на другом конце.Для входа секции в трубку сальник входит в комплект.

Соединительные и концевые муфты заводского изготовления надежны и герметичны.

Электроэнергия подается с одного конца секции. На дальнем конце нагревательного сегмента установлена ​​концевая муфта, расположенная внутри трубы и обеспечивающая степень защиты IP68. Для входа секции в трубу используется сальниковый узел, состоящий из двух втулок, двух шайб и резинового уплотнительного кольца.

Приложение

Открытая площадка Бетон (заливка песком)
Крыша Под горячим асфальтом (кратковременно)
Желоб и сливная труба Открытый (устойчивый к УФ)
Защита от замерзания

Информация для заказа

Технические данные

Номинальное напряжение 230 В переменного тока, 50 Гц
Линейный выход (+10 ° C) не менее 10 Вт / м
Максимальная рабочая температура
включен +65 ° С
выключено +85 ° С
Минимальная температура хранения –30 ° С
Минимальная температура монтажа –15 ° C
Минимальный радиус изгиба при установке 35 мм
Длина холодного конца 3 м
Штекер Schuko тип CEE 7/4
Степень защиты IP IP67
Материал внешней оболочки нагревательного кабеля Фторполимер
Размер резьбы сальника в сборе 1 «, ¾»
Максимально допустимое давление 9 атм

Ссылки на продукцию

Тип Длина, м Мощность, Вт
Труба Frostop Inside-2 2 20
Труба Frostop Inside-4 4 40
Труба Frostop Inside-6 6 60
Труба Frostop Inside-8 8 80
Труба Frostop Inside-10 10 100
Труба Frostop Inside-12 12 120
Труба Frostop Inside-16 16 160
Труба Frostop Inside-20 20 200

Тепловая лента для защиты от замерзания (Руководство для домовладельца)

Фото: emersonindustrial.com

Это сообщение доставлено вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, живущие в сезонно холодном климате, опасаются замерзания своих труб. По крайней мере, замерзшая труба может перекрыть поток воды через дом; в худшем случае он может взорваться и вылить галлоны за галлонами воды.

Ужасные истории о разрушительных повреждениях могут вызвать лихорадочную тревогу, но замороженные трубы — рациональная проблема для многих, особенно для тех, кто живет в домах, где водопровод проходит через неотапливаемое пространство.

Несмотря на то, что существует несколько эффективных способов минимизировать риск, постоянные исправления часто связаны с той работой, которую большинство людей нанимает подрядчика, — например, изменение маршрута трубы или оснащение внешней стены новой изоляцией.

Однако в краткосрочной перспективе, если вы ищете быструю и недорогую защиту от замерзания, «тепловая лента действительно пригодится», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Несмотря на название, тепловая лента вообще не является клеем. Скорее, это тип электрического кабеля, который, когда его оборачивают или протягивают через трубу, выделяет контролируемое количество тепла для предотвращения замерзания.

Фото: supplyhouse.com

Когда следует использовать тепловую ленту

«Если в прошлом у вас были проблемы с замерзанием определенных труб — в подвальном помещении или на чердаке, под землей или на открытом воздухе — разумно предпринять шаги, чтобы предотвратить рецидив », — объясняет О’Брайан. По его словам, установив тепловую ленту вокруг уязвимой трубы, «вы можете быть уверены, что, независимо от погоды, труба никогда не достигнет точки замерзания». Единственная сложная часть — это время: «Тепловая лента не будет работать, если вы не установили ее до того, как температура резко упадет.”

Типы тепловых лент

Помимо важности ранней подготовки, О’Брайан подчеркивает, что на рынке существует множество тепловых лент, каждая из которых обладает различными характеристиками. Большинство из них саморегулируются и, благодаря встроенному термостату, регулируют свою тепловую мощность в зависимости от температуры окружающей среды. При понижении температуры саморегулирующиеся кабели выделяют больше тепла. Когда температура поднимается намного выше нуля, кабели автоматически отключаются, обеспечивая безопасность и энергоэффективность.

Установка тепловой ленты

В прошлом тепловые ленты часто встраивались в электрическую систему дома, но сегодня «большинство из них работает по принципу plug-and-play», — утверждает О’Брайан. «Вы подключаете один конец к розетке, а остальные устанавливаете в соответствии с инструкциями производителя». Учтите, что одни розетки безопаснее других. Фактически, для тепловой ленты О’Брайан рекомендует использовать только розетки с прерывателями цепи замыкания на землю (GCFI), которые предназначены для отключения электрического тока в случае скачка или потери мощности.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Предполагая, что рядом с трубой есть розетка GCFI, установка тепловой ленты может быть простым самостоятельным проектом для среднего домовладельца. «Очень важно прочитать и понять спецификации, предоставленные производителем», — говорит О’Брайан, но в целом «это простая работа». Чаще всего кабели оборачиваются вокруг трубы с промежутком в несколько дюймов между каждой оберткой, хотя некоторые тепловые ленты предназначены для прокладки вдоль одной стороны трубы и закрепляются с помощью изоленты.

Фото: supplyhouse.com

Поскольку вода и электричество несовместимы, здесь следует проявлять осторожность. «Никогда не позволяйте кабелю перекрывать себя, — говорит О’Брайан, — и старайтесь не допускать, чтобы что-либо легковоспламеняющееся оставалось в постоянном контакте с активным кабелем».

Обязательно периодически проверяйте установку тепловой ленты, обращая внимание на утечки в трубе или потертости в нагревательном кабеле. Некоторые производители призывают использовать изоляцию труб, по крайней мере частично, чтобы защитить тепловую ленту от повреждений; другие нет.

Выбор подходящей тепловой ленты

Перед покупкой убедитесь, что выбранный вами продукт подходит для вашей ситуации. В то время как некоторые нагревательные ленты специально предназначены для оцинкованных или медных труб, другие могут использоваться как с металлом, так и с пластиком. Также различаются длина и напряжение. «Вы можете найти тепловую ленту длиной от 6 футов до 300 футов и от 30 Вт до 500 Вт», — говорит О’Брайан, но будьте уверены, что эксперты SupplyHouse.com всегда будут под рукой, чтобы помочь домовладельцам сделать правильный выбор. выбор.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Нагревательный кабель для установки в грунт для наружной установки | ThermoSoft

Электрическое лучистое отопление для проездов, патио и пешеходных дорожек

Купить сейчас

Связаться с ближайшим к вам дилером ExpertLocate

  • Разработано для установки в бетон, асфальт или под брусчатку
  • Разработано как для жилых, так и для коммерческих применений
  • Одиночный провод с холодным выводом для легкого подключения
  • Проверенные фирменные элементы управления и датчики заземления для наружного применения

1:00 мин

С системой снеготаяния NeverFreeze вы можете спокойно смотреть, как снег падает изнутри вашего теплого дома, не беспокоясь о том, чтобы расчистить подъездную дорожку или очистить дорожки от обледенения.Кабель для таяния снега NeverFreeze обеспечивает лучистое тепло, которое функционирует как постоянное дополнение к вашим уличным пространствам, сохраняя при любых погодных условиях, которые может принести природа. Это отличный вариант для участков с интенсивным движением, таких как пешеходные дорожки и ступеньки, которые обычно скользкие и опасные.

подробнее »

Нагревательный кабель для проезжей части и пешеходных дорожек

При необходимости выберите несколько нагревательных кабелей, чтобы удовлетворить требованиям к площади покрытия в квадратных футах. Кабели совместимы с заливным бетоном.Свяжитесь с нами для помощи по проекту.

Расстояние между кабелями: 3 дюйма (60 Вт / фут²) 4 дюйма (45 Вт / фут²) 5 дюймов (36 Вт / фут²)

Шт. 9015 240 9014 9014 9014 9014 9014 240
Позиция Размер Мощность Цена 3.4A

811W

$ 372,76 $ 175,20 Добавить
TSMC90-240 30 футов²

90 ‘

5.6A

1351W 43

240 55 футов²

165 ‘

10,4A

2501W

843,95 долл. США 396,66 долл. США Добавить
TSMC220-240 73,5 фут²

22028A

3300W

$ 1 064,95 $ 500,53 Добавить
TSMC255-240 85 футов²

255 ‘

15,9 $ TS 9065

3821144

97 футов²

290 ‘

18.1A

4351W

$ 1259,95 $ 592,18 Добавить
TSMC330-240 110 футов14

110 футов14

6A

4951W

$ 1,434,95 $ 674,43 Добавить
TSMC370-240 123,5 фут²

370 ‘

22,9A

550144

140 футов²

420 ‘

26,3A

6300 Вт

$ 1,799,98 $ 845,99 Добавить

Контроллеры и датчики

Контроллер позволяет настраивать температуру, влажность и время таяния снега система.Добавьте датчик грунта, чтобы завершить систему. Контроллер не предназначен для наружной установки, датчик предназначен для установки заподлицо с нагретой поверхностью земли.

Как установить NeverFreeze Driveway & Walkway Cable

Этот обзор не заменяет полное чтение Руководства по установке.

Следующие ниже шаги помогут вам легко пройти от начала до конца, но, пожалуйста, обратитесь к полному руководству по установке или позвоните нам, чтобы получить более подробный план установки.

Коврики и кабели NeverFreeze для плавления снега — это простой способ избавиться от необходимости убирать снег лопатой или использовать вредные антиобледенительные химикаты, а NeverFreeze совместим практически с любыми типами материалов для подъездных дорожек, дорожек или террас.

Перед началом установки:

  • Спланируйте расположение всех компонентов, таких как датчик, релейный блок и контроллер.
  • Записывайте расположение и расположение кабелей и других компонентов для использования в будущем.
  • Перед тем, как начать, продумайте весь процесс укладки поверхностного материала.

NeverFreeze Подъездная дорожка и дорожка Снеготаяние Документы

NeverFreeze Подъездная дорожка и дорожка Снеготаяние Кабель FAQ

Будет ли снег снова замерзать в лед после таяния? Органы управления имеют специальные функции, предотвращающие повторное замерзание. Они позволяют системе продолжать работать в течение некоторого времени после таяния снега, чтобы оставаться на свободном пути. Купить сейчас Сколько времени потребуется для таяния снега? В среднем система будет растапливать 2 дюйма снега в час. Самая низкая температура, с которой может справиться система снеготаяния? Обычно органы управления отключают систему при температуре около 17 ° F, но при необходимости вы можете изменить эту настройку.Какой тип кабелепровода я должен использовать для подачи питания на нагревательные кабели? Просто протяните подводящий провод через металлический кабелепровод диаметром ¾ дюйма к распределительной коробке с помощью гайки, соединяющей его с источником электричества. Всегда используйте распределительную коробку, предназначенную для работы на открытом воздухе. Нужна ли мне новая / расширенная электрическая панель для моей системы снеготаяния? Обычно вам понадобится расширенная электрическая панель для вашей системы, но количество необходимой мощности будет зависеть от выбранного вами общего покрытия. Вся подъездная дорога потребует больше мощности, чем следы шин.Всегда консультируйтесь с квалифицированным электриком. Купить сейчас Сколько энергии потребляет система? Математическая формула поможет вам определить, сколько энергии потребуется вашей системе. Формула: (50 Вт / кв. Фут x площадь отапливаемого помещения в кв. Футах) / Вольт = Ампер. Например, подъездная дорожка площадью 200 кв. Футов будет выглядеть так: (50 Вт / кв. Фут x площадь 200 кв. футов) / В (240 В) = Ампер = 10,000 / 240 В = 41,67 А Чтобы определить энергопотребление вашей системы, позвоните нам по телефону (800) 308-8057. Купить сейчас Сколько стоит эксплуатация системы снеготаяния? Стоимость эксплуатации вашей системы снеготаяния будет зависеть от многих факторов.Общее количество ватт, киловатт, мощность в киловаттах, часы, потраченные на работу, и оставшееся время задержки будут играть свою роль. Для приведенного выше примера (подъездная дорога 200 кв. Футов) разбивка будет выглядеть следующим образом: Ватты = 200 x 50 = 10 000 общих ватт Киловатты = 10 000 ватт / 1000 = 10 киловатт Киловаттная мощность = 10 кВт x 0,15 доллара США = 1,50 доллара США в час. = 4 часа снега = 1,50 $ x 4 = 6,00 $ Каждый проект будет отличаться, поэтому разумно учитывать время задержки, когда система остается включенной, чтобы избежать повторного замораживания. Тарифы на электроэнергию различаются в зависимости от местоположения и времени суток.Чтобы получить более точную оценку, позвоните агенту ThermoSoft по телефону (800) 308-8057. Купить сейчас Сколько стоит система снеготаяния? Системы снеготаяния обычно стоят от 7 до 15 долларов за квадратный фут, в среднем 11 долларов за квадратный фут. Элементы управления продаются отдельно. Более подробную информацию о продукте см. На сайте www.ThermoSoft.com. Купить сейчас Что произойдет, если кабель будет поврежден во время установки? Если кабель поврежден, немедленно позвоните нам по телефону (800)308-8057, и мы сможем вам помочь в дальнейшем. Купить сейчасМай I перекрывать нагревательный кабель? Нет, перекрытие нагревательных кабелей не рекомендуется, так как это может привести к серьезным повреждениям вашей системы.Всегда следите за соблюдением требований к расстоянию. Приобретите сейчас Могу я отрезать провода с холодным выводом? Никогда не перерезайте провода, не проконсультировавшись с квалифицированным электриком, который прочитал и понимает руководство по установке, прилагаемое к вашей системе, и местные требования. Он может разрезать, добавлять удлинители или соединять их в соединительной коробке. Если у вас есть какие-либо вопросы, позвоните нам, и мы сможем направить вас дальше с любыми изменениями, которые вы хотите внести.Купить сейчас Могу ли я обрезать нагревательный кабель, если он слишком длинный для применения, для которого он был разработан? Не разрезайте нагревательный кабель под любые обстоятельства.Обрезка нагревательного кабеля приведет к повреждению вашей системы и аннулированию гарантии. В чем разница между электрической системой снеготаяния и системой труб с горячей водой (гидравлической)? Электрические и гидравлические системы близки по цене. Однако электрические системы предлагают преимущества, которых нет в гидравлических системах, такие как более высокая энергоэффективность и простота установки. Купить сейчас

Характеристики кабеля NeverFreeze Driveway & Walkway:

  • Устраняет дорогостоящую вспашку и трудоемкую уборку снега
  • Одноточечное соединение
  • Устойчив к установке
  • ETL Зарегистрировано в U.Южная и Канада
  • Ведущая в отрасли прямая поддержка в США
  • 10-летняя гарантия от производственных дефектов

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим не значит просто означает превосходные продукты, это означает подкрепление их превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших обогревателей — наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам, что обеспечивает лучшую ценность в области лучистого отопления.

Инновационная и надежная конструкция

Движение отрасли вперед с помощью инноваций, и здесь для долгосрочного сотрудничества с высочайшей надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация — один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

Как использовать кабели для обогрева почвы

Чтобы ускорить размножение вашего любимого растения или вырастить несколько «тепличных» растений в «прохладной» теплице, вам потребуется прогретая почва. Еще кое-что, чего вы можете достичь с помощью нагретой почвы, — это ускорить рост растений в уличных рамах или получить преимущество при выращивании семян однолетних растений и овощей.Вы также можете ускорить прорастание ваших садовых растений, выращенных из клубней или луковиц.

Всего этого можно достичь с помощью кабелей для обогрева почвы. Эти кабели — удобное устройство, которое поможет вам получить максимум удовольствия от садоводства и в полной мере использовать нынешние условия.

Что такое кабели для обогрева почвы?

Кабели для обогрева почвы доступны в широком диапазоне размеров, поэтому можно найти именно то, что вы ищете. Эти кабели также бывают разных цен, так что другое дело подумать и выбрать те, которые соответствуют вашим потребностям и бюджету.

Маленькие кабели обычно продаются в виде блока со стартовыми баками, плоскими поверхностями и средой для укоренения. Более крупные типы кабелей для обогрева почвы изолированы и заключены в пластик или свинец. Эти кабели имеют длину около 40 футов. Для достижения наилучших результатов также рекомендуется использовать универсальный термостат.

Большие кабели для обогрева почвы обычно изготавливаются нескольких популярных длин. Наиболее полезные размеры — 40, 60 или 80 футов. Каждый кабель адаптирован для использования в обычных электрических сетях.

Кабель длиной 60 футов обычно может обогревать парник размером 6 × 6 футов. Вы также можете выбрать размер кабеля, соответствующий вашему пространству. Каждый 60-футовый кабель имеет электрическую нагрузку около 400 Вт. Если вы хотите, чтобы этот кабель работал непрерывно (24 часа), он будет стоить вам всего несколько центов в час. Проконсультируйтесь с кем-нибудь в энергетической компании, чтобы рассчитать полную стоимость использования кабелей для обогрева почвы в вашем саду, но сумма денег, которую вы потратите на это, не будет высокой. Это недорогое дополнение к вашему саду.

Если вы решите использовать термостат (что рекомендуется), кабели обогрева почвы отключатся в теплые периоды дня. Когда солнце нагревает парник или холодильный шкаф, термостат отключит ток. По мере приближения пружины термостат будет удерживать кабели в рабочем состоянии все меньше и меньше.

Имейте в виду, что кабели для обогрева почвы, работающие с термостатом, будут поддерживать температуру почвы на постоянном уровне. Если внезапно станет теплее, солнце может нагреть раму до опасного уровня.Это когда вы должны управлять им вручную, проветривая раму. Просто поднимите створку и вставьте деревянные клинья между рамой и створкой. Некоторые рамы оснащены несъемными петлями или деревянными вентиляторами с зубьями.

Монтаж

Монтаж кабелей для обогрева почвы должен быть быстрым и легким. Если вы используете уличную рамку, просто убедитесь, что рядом с ней есть обычная розетка. Просто нанесите слой песка на пол рамы.Проложите кабель взад и вперед петлями по раме. Покройте его еще одним слоем песка.

В качестве дополнительной защиты от обрыва кабеля во время работы лопатой следует нанести последний слой на песок. Этот слой должен быть изготовлен из аппаратной ткани (проволочной сетки).

После этого нужно залить питательную среду в раму. По окончании подключите кабель и термостат к розетке. Это все, что вам нужно, чтобы начать использовать кабели для обогрева почвы.

Если вы хотите использовать кабель для обогрева почвы в теплице, вы можете использовать его для обогрева всей скамейки, ее части или всего лишь одного или двух элементов.Установка в этих случаях такая же, как описанная выше.

Вы можете удалить слой проволочной сетки, если знаете, что не будете использовать лопату на скамейках в теплицах. Исключением может быть ситуация, когда товарные культуры выращивают прямо в почве на полу теплицы.

Лучшие температуры для использования

Возможно, вы задаетесь вопросом о том, какие температуры лучше всего использовать для нагревательных кабелей для почвы. Ответ будет зависеть от того, чего вы хотите достичь и какие растения вы хотите выращивать.

Вы должны проращивать большинство семян, корневых черенков или проростков луковиц при температуре примерно на десять градусов выше, чем рекомендованная для выращивания зрелых растений. Это ускорит рост ваших растений. Клубни глоксинии, клубневые бегонии, амариллиды и каладиумы будут быстро расти, если вы дадите им немного тепла от земли. Подобным образом, черенки африканских фиалок, геснериад всех видов и черенки зеленых растений (таких как плющ и филодендрон) также выиграют от нагретой почвы.

Дополнительные советы по обогреву

Чтобы сохранить тепло на уличных грядках, убедитесь, что каркас, который вы используете, плотный. Присыпьте стороны землей или другим теплосберегающим материалом. Створка должна плотно прилегать. Если он не плотный, закройте верхнюю часть рамы фетром или полосами. Нужно следить за тем, чтобы остекление было хорошо зашпаклевано, как и теплица. Перехлесты на стыках должны составлять четверть дюйма. Чтобы обеспечить максимальное освещение, держите стекло в чистоте.

В случае, если погода станет слишком холодной и ветреной, следует дать раме дополнительную защиту.Добавьте больше створки поверх постоянной створки. Вы также можете добавить покрытие из циновок или соломы. Это должно быть полезно в вечернее время.

Идеальная установка для размножения в теплице — это смесь равных частей песка, торфяного мха и сфагнума. Нагрейте его с помощью небольшого 6-футового кабеля в пластиковой оболочке. В этот размножитель можно положить любые черенки или клубни. Температурный контроль должен быть установлен на 75 градусов по Фаренгейту.

В начале сезона не забудьте уделить особое внимание поливу парников на открытом воздухе.Чрезмерный полив может повредить растения и привести к их отсыреванию. В ясные дни требуется больше воды. Кроме того, имейте в виду, что все растения, выращенные в парнике, следует закалить, прежде чем высаживать их в открытом саду или перед тем, как посадить их в горшок.

Фотография предоставлена: Distant Hill Gardens через фотокабель CC

Нагревательный кабель для защиты от замерзания Нагревательный кабель

Нагревательный кабель для защиты от замерзания трубы

Роберт Робиллард о ремонте и модернизации дома

Как установить кабель обогрева для обогрева

Каждую зиму примерно 250 000 американских семей имеют одну или несколько комнат в своих домах, разрушенных замерзанием и разрывом водопроводных труб, по данным State Farm Fire and Casualty Co.Поскольку в зимние месяцы температура падает, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности.

Лед расширяется, трубы нет

Если задуматься, вода при замерзании расширится на 9% в объеме, легко понять, почему металлические и пластиковые трубы могут лопнуть. Всего лишь 3-миллиметровая трещина в трубе может выпустить более 250 галлонов воды в день, уничтожая все на своем пути.

Вода в трубе замерзает, когда низкие температуры или ветер охлаждают трубу до температуры на пару градусов ниже нуля.По мере образования льда внутри трубы труба расширяется и в конечном итоге лопается. Как только лед тает, вода начинает вытекать из лопнувшей трубы. Но при поддержании температуры окружающей среды внутри трубы не может накапливаться иней, трубы не замерзнут и не лопнут.

Можно ли предотвратить замерзание труб?

Во избежание замерзания труб домовладельцы должны иметь соответствующую изоляцию там, где трубы проходят вдоль внешних стен, полов и потолков. Отсоединение наружных садовых шлангов, обертывание открытых труб изоляционными муфтами и заделка трещин в фундаменте, которые пропускают арктический воздух, — все это помогает.

В холодных местах нет гарантии, что изоляция трубы предотвратит замерзание трубы. Иногда этих мер по предотвращению замерзания недостаточно; в этом случае пора добавить тепловые кабели для защиты труб от замерзания.

Что такое тепловые кабели для защиты труб от замерзания?

Электрические кабели для защиты труб от замерзания, также называемые тепловыми кабелями, повышают температуру окружающей среды внутри трубы и могут использоваться в широком диапазоне применений.

Первым и наиболее широко используемым преимуществом кабельных систем для защиты труб от замерзания является предотвращение замерзания внутри труб в жилых и коммерческих помещениях, таких как:

  • Водопровод
  • Градирни
  • Сантехнические линии
  • Напорные трубы
  • Открытые ловушки типа P
  • Спринклерные линии
  • Баки, клапаны
  • Технологические линии

Система защиты от замерзания трубы прогрева

Мы решили установить продукт от компании Warmup Inc.Warmup предлагает широкий выбор простых в установке систем замораживания труб, систем снеготаяния и систем обогрева полов.

Кабели для разогрева

одобрены для использования в сухих и влажных помещениях и подходят для безопасных мест. Warmup предлагает два типа защиты труб от замерзания:

  1. Комплекты предварительно заделанных кабелей
  2. Саморегулирующийся нагревательный кабель для защиты от замерзания

Оба типа кабелей разогрева являются саморегулирующимися. Саморегулирующийся термокабель имеет специальный токопроводящий сердечник между двумя проводами внутренней шины.Эта жила становится более проводящей в холодных условиях окружающей среды; поэтому нагревательный кабель будет увеличивать свою мощность на линейный фут в ответ на холод. Умно, правда?

Существует два типа тросов для защиты труб от замерзания: саморегулирующийся и с постоянной мощностью. Оба могут служить одной и той же цели, а постоянная мощность предназначена для поддержания более высокой температуры и потребляет больше электроэнергии, чем саморегулирующийся кабель.

Эта функция саморегулирования делает его идеальным для защиты от замерзания открытых труб зимой и идеально подходит для труб и водостоков, а также для защиты от замерзания, поскольку он регулирует свою тепловую мощность в зависимости от температуры окружающей среды, используя достаточно тепла, чтобы получить работа сделана, что делает его более энергоэффективным.

Комплекты предварительно заделанных кабелей:

Кабели с предварительной заделкой поставляются собранными на заводе длиной 6, 12, 18, 24, 75 и 100 футов и заканчиваются 30-дюймовым штепселем. Кабели являются саморегулирующимися и регулируют тепловую мощность в зависимости от температуры окружающей среды. Чем холоднее труба, тем больше мощность теплового кабеля, до 5 Вт тепла на линейный фут.

Кабели специально разработаны для использования на пластиковых или металлических трубах, подверженных замерзанию на открытых, доступных участках, таких как трубопроводы, расположенные внутри неотапливаемых зданий, мобильных домов или в некондиционных жилых подвалах, на чердаках или в зданиях, подверженных отрицательным температурам.Они не предназначены для размещения в полостях стен, потолка или пола.

5 советов по установке предварительно заделанного кабеля:
  1. Не закапывайте предварительно заделанные кабели кабель в стене, потолке, полу, под землей или в любом недоступном месте.
  2. Эти системы обычно производятся для защиты водопроводов. Проверьте характеристики вашей системы, если вы пытаетесь защитить другие типы линий и водостоков.
  3. Обязательно используйте оберточную изоляцию от ½ дюйма до 1 дюйма, особенно на трубах большего диаметра или водопроводах из ПВХ.
  4. Кабель может пересекаться и перекрываться. Всегда покупайте немного «длинного» кабеля и при необходимости скручивайте его спиралью или двойными нитями. В частности, на поворотах, клапанах и открытых участках.
  5. Проверьте кабель как при покупке, так и после установки. Обязательно вручную осмотрите кабель после включения и перед тем, как обернуть его изоляцией. Кабель должен нагреться до температуры 50-65F в течение нескольких минут.

Технические характеристики предварительно заделанного кабеля:
  • Рабочее напряжение: 110-120 В
  • Нормальная ширина кабеля: 42/10.6 дюймов / мм
  • Нормальная толщина кабеля: 23 / 5,8 дюйма / мм
  • Сечение провода кабельной шины: 16 AWG
  • Длина холодного конца: 30/762 дюйма / мм
  • Размер автоматического выключателя: (А) 15
  • Температура воздействия: 85 ° C / 185 ° F
  • Электрическая классификация: неопасно
  • Толщина кабеля: 23
  • Ширина кабеля: 42

Саморегулирующийся нагревательный кабель для защиты от замерзания Саморегулирующийся нагревательный кабель для защиты от замерзания

— это саморегулирующийся, энергоэффективный, промышленный провод BUSS 16 AWG, который больше подходит для коммерческого и промышленного применения.

Конструкция параллельных проводов шины упрощает прокладку кабеля зонами или сериями, так как его можно отрезать до нужной длины в любой точке трубы. Приятной особенностью является то, что его можно одинарно перекрывать, не перегревая кабель.

Его можно установить на любую длину до 460 футов, и он будет работать как во влажных, так и в сухих помещениях. Кабель работает от 120, 208–277 вольт и обеспечивает 3, 5 и 8 Вт тепла на фут.

В этих приложениях требуется термостат для обеспечения надлежащего поддержания температуры жидкости.

Саморегулирующийся трос защиты от замерзания устанавливается на дне трубы и в положениях 5 и 7 часов, если используются два кабеля.

Хотя саморегулирующийся термокабель для защиты от замерзания подходит для замораживания труб в жилых домах, мы часто видим его в коммерческих приложениях, таких как:

  • Градирни
  • Трубы охлажденной воды и водопровода
  • Отводящие трубы отстойника
  • Открытые p-ловушки
  • Водоочистные сооружения
  • Защита сосудов от замерзания
  • Безопасные душевые шланги
  • Спринклерные линии
  • Трубы канализационные
  • Сливы кондиционера

Саморегулирующийся нагревательный кабель для защиты от замерзания Преимущества
  • Саморегулирующийся, энергоэффективный
  • Надежный, зависит от условий окружающей среды
  • Промышленный класс, шина 16 AWG
  • Одобрено для влажных и сухих мест
  • Стандартная тесьма с верхней курткой
  • Длина контура до 460 футов
  • 3, 5 и 8 Вт на фут
  • 120, 208-277 В в наличии со склада
  • Гарантия 10 лет
  • Одобрено Underwriters Laboratories

Сколько кабеля?

На своем веб-сайте Warmup предоставляет руководство по выбору нагревательного кабеля, которое поможет вам определить правильную длину кабеля.Таблица основана на диаметре и длине трубы с учетом запорной арматуры и патрубков. Я нашел это полезным для предварительного планирования моего проекта.

Если вам не нравится пользоваться диаграммой, вы можете просто вызвать Warmup, и они проведут вас через весь процесс. Кроме того, Warmup также предлагает техническую поддержку 24/7/365. Я обнаружил, что это ключевой момент, поскольку я часто выполняю установку в нерабочее время и по выходным.

Для правильного выбора нагревательного кабеля вам необходимо определить следующую информацию:

  • Диаметр трубы
  • Длина трубы
  • Материал трубы
  • Минимальная температура окружающей среды
  • Тип изоляции
  • Толщина изоляции
  • Количество фланцев, опор труб, башмаков и т. Д.
  • Напряжение питания:
  • Количество клапанов

Минимальная температура запуска:

Это температура, при которой обычно включается кабель. Как правило, температура запуска определяется на основе данных о погоде, собранных для вашего региона, и основывается на записанных исторических данных. Однако бывают случаи, когда минимальная температура окружающей среды не соответствует температуре наружного воздуха. Примеры включают трубы и оборудование, расположенное под землей или внутри зданий.

Warmup предлагает кабели с диапазоном пуска от -40 до 50 градусов. Это позволяет использовать меньше энергии на трубах, содержащих жидкости с более низкой температурой замерзания. Общепринятая температура обслуживания для защиты от замерзания на водяных трубопроводах составляет 40 ° F / 5 ° C. Температура запуска также будет влиять на максимальную длину провода и размер автоматического выключателя для данного применения.

Изоляция труб

В то время как изолированная труба может выдерживать низкие температуры дольше, чем неизолированная труба, саморегулирующиеся кабели защиты от замерзания предназначены для установки вместе с изоляцией трубы.Это включает изоляцию всех клапанов, тройников и патрубков.

Принадлежности

Warmup имеет полную линейку аксессуаров, специально разработанных для использования с кабельной системой обогрева.

  • Лента из алюминиевой фольги для саморегулирующегося кабеля. Продается 90 футов. рулон.
  • Комплект подключения питания для саморегулирующегося кабеля. Включает 2 предупреждающие таблички.
  • Комплект соединителя / тройника для саморегулирующегося кабеля.
  • Комплект концевых уплотнений для саморегулирующегося кабеля.

Не все тепловые кабели одинаковы [Мои советы]
  1. Следуйте инструкциям производителя и используйте негорючие материалы, такие как стекловолокно, а не пену или винил, которые могут загореться из-за неисправной тепловой ленты.
  2. Осматривайте и проверяйте тепловые ленты в начале каждого отопительного сезона и периодически во время работы. Удалите ленту, если вы видите порезы или трещины, обугливание, следы жевания животных, оголенные провода или незакрепленную или отсутствующую торцевую крышку на конце ленты.
  3. Не устанавливайте нагревательный кабель на оборудование, температура которого может превышать максимальную температуру воздействия нагревательного кабеля.
  4. Не устанавливайте нагревательный кабель в зоне или на оборудовании, содержащем потенциально коррозионные материалы.
  5. Минимальный радиус изгиба всех нагревательных кабелей Warmup в шесть раз меньше малого диаметра.
  6. Всегда устанавливайте обогреватель по внешнему радиусу колен.

Прокладка саморегулирующегося кабеля с обогревом
  1. Осмотрите кабель нагревателя и регуляторы температуры на предмет видимых признаков механических повреждений; разрывы или порезы в оболочке кабеля.
  2. Установите изоляцию на нагревательный кабель. Тип и толщина теплоизоляции указаны на сайте Warmup.Полностью изолируйте клапаны до сальника включительно.
  3. Выполните мегомметр системы еще раз, чтобы определить, не произошло ли незаметное повреждение. Проверьте сопротивление проводов шины к оплетке или металлической оболочке с помощью омметра, чтобы убедиться, что кабели не были повреждены во время транспортировки и погрузочно-разгрузочных работ.
  4. Любой кабель с сопротивлением изоляции менее 10 МОм перед установкой не должен устанавливаться.
  • Выполните электрические соединения в соответствии с рекомендациями производителя.
  • Установите термостат на желаемую контрольную температуру.
  • Включите главный автоматический выключатель
  • Включите автоматические выключатели ответвления, контролируемые термостатом.

Добавление дополнительного тепла или резервный резервный провод

Если защищаемые линии считаются достаточно важными для установки резервной (резервной) системы обогрева, оставьте расстояние не менее 2 дюймов между проложенными кабелями. Установите нагревательный кабель в положение 5 или 7 часов на трубе.

Одна система может быть установлена ​​на желаемую температуру запуска, а другая — на 5 градусов (или более) ниже. Если первая система не может включиться, другая система должна сделать это вскоре после этого.

Крепление провода к трубе

Используйте ленту из алюминиевой фольги, чтобы закрыть и прикрепить нагревательный кабель к трубе или когда кабель не находится в хорошем контакте с трубой (например, на опорах, клапанах, насосах и т. Д.).

Если вы используете спиральный метод, расположите проволочную петлю через каждые 3–4 дюйма вдоль трубы.Продолжайте наматывать провод обогрева вокруг трубы, пока не дойдете до конца трубы. Не накручивайте спираль, если отношение длины нагревателя к длине трубы больше 1,5. Вместо этого используйте два кабеля или выберите обогреватель большей мощности.

Когда обогреваемая труба входит в отапливаемое здание или объект, греющий кабель должен проходить внутрь здания примерно на 305 мм (12 ″), чтобы обеспечить поддержание температуры трубы. Это предотвращает перепады температуры из-за воздушных зазоров или сжатия теплоизоляции.

Теплоизоляция

Важно обернуть тепловой кабель изоляцией для труб. Изоляция значительно увеличивает эффективность нагреваемого кабеля, помогает предотвратить потерю тепла и обеспечить надлежащую работу системы обогрева.

Защита от замыканий на землю

В соответствии с Национальным электротехническим кодексом (N.E.C.) электрическое нагревательное оборудование для трубопроводов и сосудов должно иметь защиту от замыканий на землю для всех проектов, связанных с электрообогревом.

Общая установка термостата и датчика

Термостат управления защитой трубы от замерзания предназначен для регулирования температуры и включает и выключает нагревательный контур для предотвращения замерзания.

Датчик для контроля температуры поверхности устанавливается на поверхность трубы или оборудования в соответствии с инструкциями производителя в месте, обеспечивающем температуру, репрезентативную для всего контура.Датчик следует располагать так, чтобы на него не влияла температура обогревателя или другие факторы, такие как радиаторы и солнечное излучение.

Контроллеры, чувствительные к температуре окружающей среды, должны располагаться в наиболее открытом месте для установки. Датчики линии должны иметь хороший тепловой контакт с трубой или оборудованием и защищены так, чтобы теплоизоляция не могла попасть между датчиком и нагреваемой поверхностью.

Сводка

Пренебрежение водопроводными трубами в зимние месяцы может привести к различным расходам — ​​расходам, которых можно было бы избежать с помощью надлежащих мер защиты от замерзания, включая нагревательный кабель.

Затраты на очистку от повреждений водой могут составлять от нескольких тысяч до нескольких тысяч долларов, в зависимости от степени ущерба. Если труба лопнет, когда вас нет дома, велика вероятность, что вы серьезно пострадаете от наводнения.

Установка системы обогрева Warmup — это не только дешевая страховка, но и упреждающий и экономичный способ защитить ваши вложения!

Видеообзор

: Установка нагревательной ленты

Спиральный метод установки

Саморегулирующийся кабель постоянной мощности — деталь колена

  • Нагревательный кабель применяется к внешнему (длинному) радиусу колена трубы.

Подробная информация о двух участках кабеля

Деталь размещения датчика

  • Лента для плотного прилегания греющего кабеля к трубе

Наружные нагревательные кабели — водосточные желоба, крыши, средства защиты от обледенения, таяние снега, водосточная труба |

Об этой Политике использования файлов cookie

В этой Политике использования файлов cookie объясняется, что такое файлы cookie и как мы их используем. Вы должны прочитать эту политику, чтобы понять, какие типы файлов cookie мы используем, какую информацию мы собираем с помощью файлов cookie и как эта информация используется.

В этой Политике также говорится о ваших правах в отношении личных данных, которые вы нам предоставляете. Если у вас есть какие-либо вопросы об этой Политике использования файлов cookie, свяжитесь с нами.

Что такое файлы cookie?

Файлы cookie — это небольшие текстовые файлы, которые сохраняются в браузере или на жестком диске вашего компьютера или мобильного устройства, когда вы посещаете веб-страницу или приложение. Файлы cookie работают, чтобы сделать ваш просмотр нашего сайта максимально комфортным, и они запоминают ваши предпочтения, поэтому вам не нужно вводить свои данные снова и снова.

Существуют разные типы файлов cookie. Некоторые файлы cookie поступают непосредственно с нашего веб-сайта, а другие — от третьих лиц, которые размещают файлы cookie на нашем сайте.

Файлы cookie могут храниться в вашем браузере или устройстве в течение различного времени. Сессионные файлы cookie удаляются с вашего компьютера или устройства, когда вы закрываете веб-браузер. Постоянные файлы cookie будут храниться на вашем компьютере или устройстве до тех пор, пока они не будут удалены или пока не истечет срок их действия.

На нашем веб-сайте действуют 4 вида файлов cookie:

1.Основы

Некоторые файлы cookie необходимы для того, чтобы вы могли пользоваться всеми функциями нашего сайта. Без этих файлов cookie некоторые части нашего сайта просто не будут работать должным образом.

2. Настройщики

Эти файлы cookie (также называемые функциональными файлами cookie) позволяют нашему сайту запоминать ваши предпочтения, помогая вам персонализировать работу с нашим сайтом. Таким образом, мы сможем запомнить вас, когда вы вернетесь на наш сайт, направить вас на главную страницу.

3.Средства повышения производительности

Эти файлы cookie рассказывают нам о том, как вы используете сайт, и помогают нам делать его лучше. Например, эти файлы cookie подсчитывают количество посетителей нашего веб-сайта и видят, как посетители перемещаются, когда они его используют. Это помогает нам улучшить работу нашего сайта, например, за счет того, что пользователи легко находят то, что ищут.

4. Таргетеры

Эти файлы cookie (также называемые рекламными файлами cookie) используются для доставки рекламного контента, который имеет отношение к вам, и их можно использовать для отслеживания эффективности наших рекламных кампаний на сторонних веб-сайтах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
