Гермоввод Резиновый ГВР. Гермоввод ГВР для труб, кабелей и проводов ООО «АОС»
Гермоввод — это манжета из прочной и эластичной маслобензостойкой резины, сложной формы, с одной стороны имеющая крепление к поверхности, состоящее из прижимного оцинкованного фланца, с другой стороны червячный хомут из стали для плотного прижатия к трубе. Служит для ввода труб (ПНД, Стальных, гофрированных), проводов и кабелей, через ж/б стены, кирпичную кладку, пластик, септики, кессоны, жироуловители, нефтеуловители, металл, дерево, стекло и др. Предотвращает попадание воды, газа и ядовитых паров, через щели и мелкие засоры.
Гермоввод сохраняет целостность труб, предотвращает вибрацию, компенсирует напряжение при посадке грунта и придает жесткость конструкции.
Гермоввод размеры поставляемые ООО «АОС».
Гермоввод 16х25 мм (ГВР) Гермоввод Резиновый
Гермоввод 32х40 мм (ГВР) Гермоввод Резиновый
Гермоввод 50х57 мм (ГВР) Гермоввод Резиновый
Гермоввод 63х75 мм (ГВР) Гермоввод Резиновый
Гермоввод 63х90 мм (ГВР) Гермоввод Резиновый
Гермоввод 90х110 мм (ГВР) Гермоввод Резиновый
Гермоввод 125х133 мм (ГВР) Гермоввод Резиновый
Гермоввод 159х200 мм (ГВР) Гермоввод Резиновый
Гермоввод 219х250 мм (ГВР) Гермоввод Резиновый
В стандартный комплект поставки Гермоввод Резиновый (ГВР) входит:
- манжета из маслобензостойкой резины (МБС В14-1)
- фланец стальной оцинкованный
- червячный стальной хомут
- метизы для крепления (болты, шайбы и гайки)
youtube.com/embed/zouVi0t7iJU» allowfullscreen=»allowfullscreen»/>
Все металлические части гермоввода обработаны оцинковкой, что надежно защищает изделия от коррозии. Изделие является необходимым элементом как для производственных и общественных помещений, так и для частных и многоквартирных домов. Благодаря удобному креплению, гермоввод легко монтируется на стандартные трубы диаметром от 16 до 250 мм. и так же легко демонтируется без применения специальных инструментов.
Возможные комплектации комплекта поставки Гермоввод Резиновый (ГВР)
Комплектация 1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (с отверстиями) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный (с отверстиями) — 1 шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (болты — 8 шт.; шайбы — 8 шт.; гайки — 8 шт.)
5. инструкция по монтажу — 1 шт.;

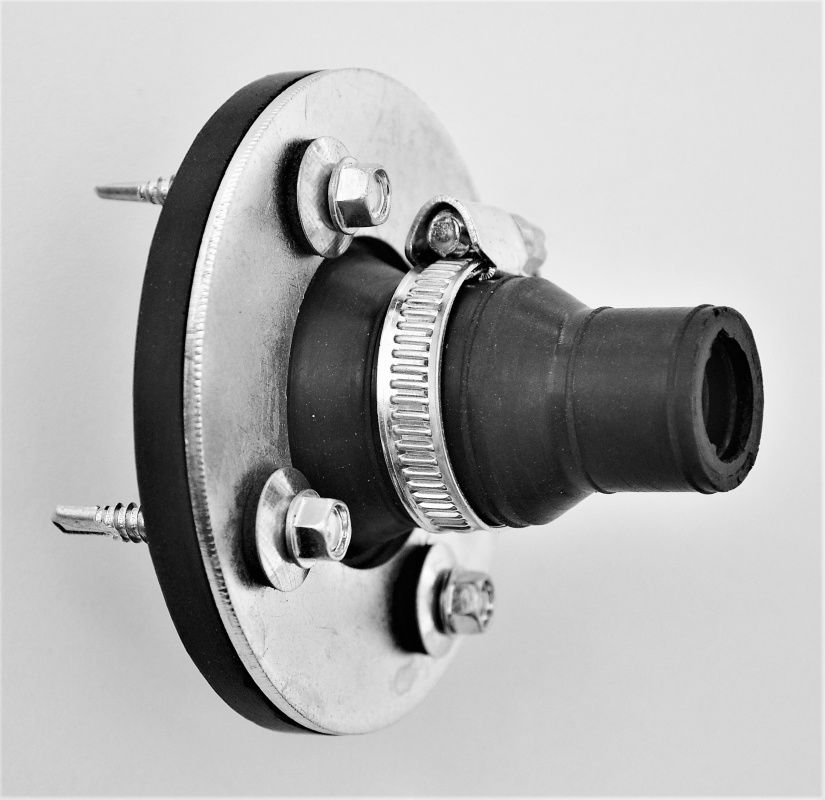

Комплектация 1/1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (без отверстий) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный с отверстиями — 1шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (саморезы — 8 шт.; шайбы — 8 шт)
5. инструкция по монтажу — 1 шт.;

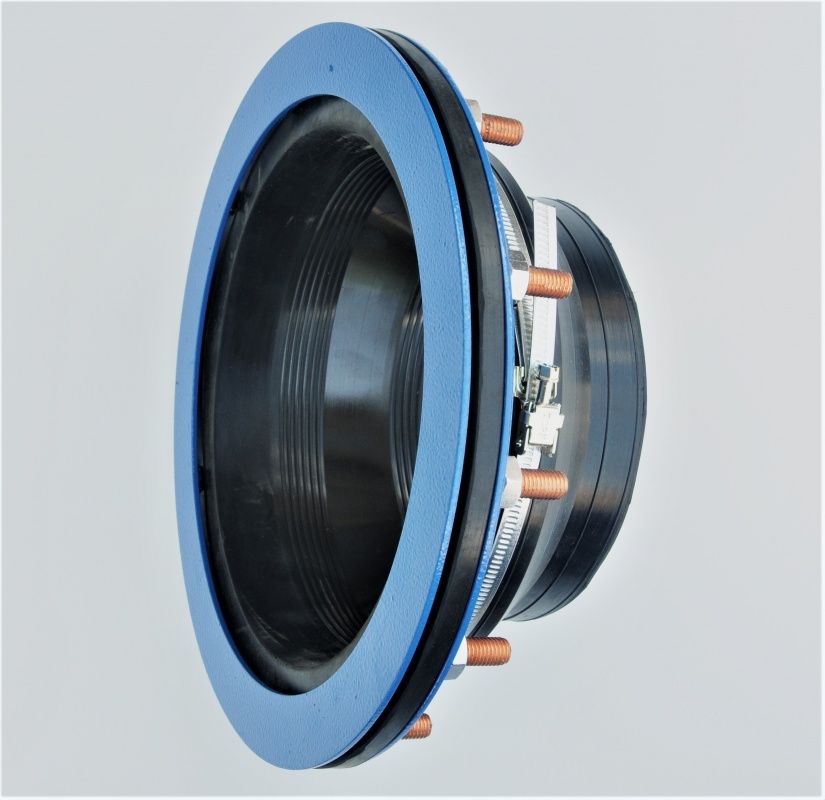

6. упаковка — 1 шт.Комплектация 2
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (с отверстиями) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный с отверстиями — 1 шт.;
3. кольцо со шпильками — 1 шт.;
4. червячный стальной хомут — 1 шт.;
5. метизы (гайки — 8 шт.; шайбы — 8 шт.)
6. инструкция по монтажу — 1 шт.;
7. упаковка — 1 шт.
Комплектация 2/1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель ф 16…250 — 2 шт.;
2. фланец стальной оцинкованный с отверстиями — 2 шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (болты или саморезы — 8 шт. ; гайки — 8 шт.; шайбы — 8 шт.)
5. инструкция по монтажу — 1 шт.;
6. упаковка
Гермоввод Резиновый (ГВР) сфера применения:
Основным назначением резиновых гермовводов является защита сооружений от проникновения водных, ядовитых испарений и газа во внутрь. Уплотнительный гермоввод ГВР разработан также и для амортизации радиальных осевых смещений трубопроводов. Эластичный гермоввод из высококачественной резины идеально амортизирует движения и особенно хорошо подходит для проходки стен и перекрытий гибкими теплоизолированными трубами ППУ на сооружениях без гидроизоляционного материала.
Применяется в местах прохождения труб через стены, фундаменты, колодцы, емкости, подвальные помещения зданий и сооружений. Гермовводы придают прочность всей трубной конструкции.
Гермоввод ГВР, устанавливаются в любом здании, имеющем трубные коммуникации включая:
- Гражданские здания (жилые дома, гостиницы, общежития)
- Сельскохозяйственные (животноводческие фермы, теплицы, птицефермы и др. )
- Промышленные здания (заводы, фабрики, электростанции и др.)
- Строительство промышленных и транспортных сооружений
- Общественные здания (административные, детские учреждения, учебные, культурно-просветительные, торговые, коммунальные, учреждения здравоохранения и др.)
Нефтегазовая отрасль.
В отрасли (нефте- и газодобычи) под понятием гермоввод понимают следующие, устройство уменьшающее или вовсе предотвращающее утечку газа или жидких нефтепродуктов через зазоры. Гермовводы изготавливаются из маслобензостойкой резины (МБС В14-1), и область их применения очень большая. Также гермоввод ГВР предотвращает попадания в соединение пыли и грязи.
Химическая отрасль.
Процесс производства на химических заводах сопряжен с опасностью возникновения аварийной ситуации, так как в ряде помещений таких заводов могут храниться, перерабатываться и транспортироваться токсичные взрыво пожароопасные вещества. Особого внимание требуют цеха, в которых сосредоточено большое количество технологического оборудования, предназначенного для транспортирования взрывопожароопасных веществ.
Гермоввод Резиновый (ГВР) преимущества:
- амортизация радиальных и осевых смещений
- предотвращение повреждений труб при посадке фундамента
- уплотнение от напорных вод
- амортизация осадки в зависимости от диаметра трубы и отверстия в стене.
Гермоввод Резиновый (ГВР) монтаж.
Гермовводы (ГВР) предназначены для обводки пластиковых, металлических и гофрированных труб в России и СНГ.
Гермовводы для труб
Комплектующие для Гермовводов
Гермовводы для кабеля
Манжета РУМ Ф 16/25 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
66 мм | Ф 90 мм | 4 | 0,072 кг |
Манжета РУМ Ф 32/40 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 32/40 мм | 66 мм | Ф 105 мм | 4 | 0,102 кг |
Манжета РУМ Ф 50/57 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 50/57 мм | 75 мм | Ф 136 мм | 8 | 0,186 кг |
Манжета РУМ Ф 63/75 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 63/75 мм | 85 мм | Ф 156 мм | 8 | 0,254 кг |
Манжета РУМ Ф 63/90 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 63/90 мм | 95 мм | Ф 170 мм | 8 | 0,308 кг |
Манжета РУМ Ф 90/110 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 90/110 мм | 95 мм | Ф 190 мм | 8 | 0,426 кг |
Манжета РУМ Ф 125/133 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 125/133 мм | 92 мм | Ф 214 мм | 8 | 0,502 мм |
Манжета РУМ Ф 159/200 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 159\200 мм | 99,5 мм | Ф 283 мм | 12 | 0,818 кг |
Манжета РУМ Ф 219/250 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 219/250 мм | 99,5 мм | Ф 335 мм | 12 | 1,136 кг |
Синонимы: гермоввод, герметичный ввод, гермоввод для кабеля, кабельный ввод, гермовводы размеры, кабельный гермоввод, гермоввод для трубы, гермоввод резиновый, гермоввод для гофры, монтаж гермоввод
Гермоввод Резиновый (ГВР) для труб, кабелей и проводов, купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону +7 (351) 777-94-9814704 просмотра
Гермоввод Резиновый ГВР.
Гермоввод ГВР для труб, кабелей и проводов ООО «АОС»Гермоввод — это манжета из прочной и эластичной маслобензостойкой резины, сложной формы, с одной стороны имеющая крепление к поверхности, состоящее из прижимного оцинкованного фланца, с другой стороны червячный хомут из стали для плотного прижатия к трубе. Служит для ввода труб (ПНД, Стальных, гофрированных), проводов и кабелей, через ж/б стены, кирпичную кладку, пластик, септики, кессоны, жироуловители, нефтеуловители, металл, дерево, стекло и др. Предотвращает попадание воды, газа и ядовитых паров, через щели и мелкие засоры.
Гермоввод сохраняет целостность труб, предотвращает вибрацию, компенсирует напряжение при посадке грунта и придает жесткость конструкции.
Гермоввод размеры поставляемые ООО «АОС».
Гермоввод 16х25 мм (ГВР) Гермоввод Резиновый
Гермоввод 32х40 мм (ГВР) Гермоввод Резиновый
Гермоввод 50х57 мм (ГВР) Гермоввод Резиновый
Гермоввод 63х75 мм (ГВР) Гермоввод Резиновый
Гермоввод 63х90 мм (ГВР) Гермоввод Резиновый
Гермоввод 90х110 мм (ГВР) Гермоввод Резиновый
Гермоввод 125х133 мм (ГВР) Гермоввод Резиновый
Гермоввод 159х200 мм (ГВР) Гермоввод Резиновый
Гермоввод 219х250 мм (ГВР) Гермоввод Резиновый
В стандартный комплект поставки Гермоввод Резиновый (ГВР) входит:
- манжета из маслобензостойкой резины (МБС В14-1)
- фланец стальной оцинкованный
- червячный стальной хомут
- метизы для крепления (болты, шайбы и гайки)
youtube.com/embed/zouVi0t7iJU» allowfullscreen=»allowfullscreen»/>
Все металлические части гермоввода обработаны оцинковкой, что надежно защищает изделия от коррозии. Изделие является необходимым элементом как для производственных и общественных помещений, так и для частных и многоквартирных домов. Благодаря удобному креплению, гермоввод легко монтируется на стандартные трубы диаметром от 16 до 250 мм. и так же легко демонтируется без применения специальных инструментов.
Возможные комплектации комплекта поставки Гермоввод Резиновый (ГВР)
Комплектация 1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (с отверстиями) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный (с отверстиями) — 1 шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (болты — 8 шт.; шайбы — 8 шт.; гайки — 8 шт.)
5. инструкция по монтажу — 1 шт.;
6. упаковка — 1 шт.
Комплектация 1/1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (без отверстий) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный с отверстиями — 1шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (саморезы — 8 шт.; шайбы — 8 шт)
5. инструкция по монтажу — 1 шт.;
6. упаковка — 1 шт.Комплектация 2
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (с отверстиями) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный с отверстиями — 1 шт.;
3. кольцо со шпильками — 1 шт.;
4. червячный стальной хомут — 1 шт.;
5. метизы (гайки — 8 шт.; шайбы — 8 шт.)
6. инструкция по монтажу — 1 шт.;
7. упаковка — 1 шт.
Комплектация 2/1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель ф 16…250 — 2 шт.;
2. фланец стальной оцинкованный с отверстиями — 2 шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (болты или саморезы — 8 шт. ; гайки — 8 шт.; шайбы — 8 шт.)
5. инструкция по монтажу — 1 шт.;
6. упаковка
Гермоввод Резиновый (ГВР) сфера применения:
Строительство.
Основным назначением резиновых гермовводов является защита сооружений от проникновения водных, ядовитых испарений и газа во внутрь. Уплотнительный гермоввод ГВР разработан также и для амортизации радиальных осевых смещений трубопроводов. Эластичный гермоввод из высококачественной резины идеально амортизирует движения и особенно хорошо подходит для проходки стен и перекрытий гибкими теплоизолированными трубами ППУ на сооружениях без гидроизоляционного материала.
Применяется в местах прохождения труб через стены, фундаменты, колодцы, емкости, подвальные помещения зданий и сооружений. Гермовводы придают прочность всей трубной конструкции.
Гермоввод ГВР, устанавливаются в любом здании, имеющем трубные коммуникации включая:
- Гражданские здания (жилые дома, гостиницы, общежития)
- Сельскохозяйственные (животноводческие фермы, теплицы, птицефермы и др. )
- Промышленные здания (заводы, фабрики, электростанции и др.)
- Строительство промышленных и транспортных сооружений
- Общественные здания (административные, детские учреждения, учебные, культурно-просветительные, торговые, коммунальные, учреждения здравоохранения и др.)
Нефтегазовая отрасль.
В отрасли (нефте- и газодобычи) под понятием гермоввод понимают следующие, устройство уменьшающее или вовсе предотвращающее утечку газа или жидких нефтепродуктов через зазоры. Гермовводы изготавливаются из маслобензостойкой резины (МБС В14-1), и область их применения очень большая. Также гермоввод ГВР предотвращает попадания в соединение пыли и грязи.
Химическая отрасль.
Процесс производства на химических заводах сопряжен с опасностью возникновения аварийной ситуации, так как в ряде помещений таких заводов могут храниться, перерабатываться и транспортироваться токсичные взрыво пожароопасные вещества. Особого внимание требуют цеха, в которых сосредоточено большое количество технологического оборудования, предназначенного для транспортирования взрывопожароопасных веществ. При этом необходимо отметить, что одними из основных источников образования взрывопожароопасной газопаровоздушной среды являются работающее оборудование (станки, насосы, компрессоры, агрегаты и др.). Таким образом, степень герметичности опасных помещений напрямую будет влиять на количество и концентрацию выделяемых токсичных веществ.
Гермоввод Резиновый (ГВР) преимущества:
- амортизация радиальных и осевых смещений
- предотвращение повреждений труб при посадке фундамента
- уплотнение от напорных вод
- амортизация осадки в зависимости от диаметра трубы и отверстия в стене.
Гермоввод Резиновый (ГВР) монтаж.
Гермовводы (ГВР) предназначены для обводки пластиковых, металлических и гофрированных труб в России и СНГ.
Гермовводы для труб
Комплектующие для Гермовводов
Гермовводы для кабеля
Манжета РУМ Ф 16/25 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 16/25 мм | 66 мм | Ф 90 мм | 4 | 0,072 кг |
Манжета РУМ Ф 32/40 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 32/40 мм | 66 мм | Ф 105 мм | 4 | 0,102 кг |
Манжета РУМ Ф 50/57 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 50/57 мм | 75 мм | Ф 136 мм | 8 | 0,186 кг |
Манжета РУМ Ф 63/75 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 63/75 мм | 85 мм | Ф 156 мм | 8 | 0,254 кг |
Манжета РУМ Ф 63/90 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 63/90 мм | 95 мм | Ф 170 мм | 8 | 0,308 кг |
Манжета РУМ Ф 90/110 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 90/110 мм | 95 мм | Ф 190 мм | 8 | 0,426 кг |
Манжета РУМ Ф 125/133 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 125/133 мм | 92 мм | Ф 214 мм | 8 | 0,502 мм |
Манжета РУМ Ф 159/200 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 159\200 мм | 99,5 мм | Ф 283 мм | 12 | 0,818 кг |
Манжета РУМ Ф 219/250 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 219/250 мм | 99,5 мм | Ф 335 мм | 12 | 1,136 кг |
Синонимы: гермоввод, герметичный ввод, гермоввод для кабеля, кабельный ввод, гермовводы размеры, кабельный гермоввод, гермоввод для трубы, гермоввод резиновый, гермоввод для гофры, монтаж гермоввод
Гермоввод Резиновый (ГВР) для труб, кабелей и проводов, купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону +7 (351) 777-94-9814704 просмотра
Гермоввод Резиновый ГВР.
Гермоввод ГВР для труб, кабелей и проводов ООО «АОС»Гермоввод — это манжета из прочной и эластичной маслобензостойкой резины, сложной формы, с одной стороны имеющая крепление к поверхности, состоящее из прижимного оцинкованного фланца, с другой стороны червячный хомут из стали для плотного прижатия к трубе. Служит для ввода труб (ПНД, Стальных, гофрированных), проводов и кабелей, через ж/б стены, кирпичную кладку, пластик, септики, кессоны, жироуловители, нефтеуловители, металл, дерево, стекло и др. Предотвращает попадание воды, газа и ядовитых паров, через щели и мелкие засоры.
Гермоввод сохраняет целостность труб, предотвращает вибрацию, компенсирует напряжение при посадке грунта и придает жесткость конструкции.
Гермоввод размеры поставляемые ООО «АОС».
Гермоввод 16х25 мм (ГВР) Гермоввод Резиновый
Гермоввод 32х40 мм (ГВР) Гермоввод Резиновый
Гермоввод 50х57 мм (ГВР) Гермоввод Резиновый
Гермоввод 63х75 мм (ГВР) Гермоввод Резиновый
Гермоввод 63х90 мм (ГВР) Гермоввод Резиновый
Гермоввод 90х110 мм (ГВР) Гермоввод Резиновый
Гермоввод 125х133 мм (ГВР) Гермоввод Резиновый
Гермоввод 159х200 мм (ГВР) Гермоввод Резиновый
Гермоввод 219х250 мм (ГВР) Гермоввод Резиновый
В стандартный комплект поставки Гермоввод Резиновый (ГВР) входит:
- манжета из маслобензостойкой резины (МБС В14-1)
- фланец стальной оцинкованный
- червячный стальной хомут
- метизы для крепления (болты, шайбы и гайки)
youtube.com/embed/zouVi0t7iJU» allowfullscreen=»allowfullscreen»/>
Все металлические части гермоввода обработаны оцинковкой, что надежно защищает изделия от коррозии. Изделие является необходимым элементом как для производственных и общественных помещений, так и для частных и многоквартирных домов. Благодаря удобному креплению, гермоввод легко монтируется на стандартные трубы диаметром от 16 до 250 мм. и так же легко демонтируется без применения специальных инструментов.
Возможные комплектации комплекта поставки Гермоввод Резиновый (ГВР)
Комплектация 1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (с отверстиями) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный (с отверстиями) — 1 шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (болты — 8 шт.; шайбы — 8 шт.; гайки — 8 шт.)
5. инструкция по монтажу — 1 шт.;
6. упаковка — 1 шт.
Комплектация 1/1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (без отверстий) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный с отверстиями — 1шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (саморезы — 8 шт.; шайбы — 8 шт)
5. инструкция по монтажу — 1 шт.;
6. упаковка — 1 шт.Комплектация 2
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель (с отверстиями) ф 16…250 — 1 шт.;
2. фланец стальной оцинкованный с отверстиями — 1 шт.;
3. кольцо со шпильками — 1 шт.;
4. червячный стальной хомут — 1 шт.;
5. метизы (гайки — 8 шт.; шайбы — 8 шт.)
6. инструкция по монтажу — 1 шт.;
7. упаковка — 1 шт.
Комплектация 2/1
1. манжета из маслобензостойкой резины (МБС В14-1)-уплотнитель ф 16…250 — 2 шт.;
2. фланец стальной оцинкованный с отверстиями — 2 шт.;
3. червячный стальной хомут — 1 шт.;
4. метизы (болты или саморезы — 8 шт. ; гайки — 8 шт.; шайбы — 8 шт.)
5. инструкция по монтажу — 1 шт.;
6. упаковка
Гермоввод Резиновый (ГВР) сфера применения:
Строительство.
Основным назначением резиновых гермовводов является защита сооружений от проникновения водных, ядовитых испарений и газа во внутрь. Уплотнительный гермоввод ГВР разработан также и для амортизации радиальных осевых смещений трубопроводов. Эластичный гермоввод из высококачественной резины идеально амортизирует движения и особенно хорошо подходит для проходки стен и перекрытий гибкими теплоизолированными трубами ППУ на сооружениях без гидроизоляционного материала.
Применяется в местах прохождения труб через стены, фундаменты, колодцы, емкости, подвальные помещения зданий и сооружений. Гермовводы придают прочность всей трубной конструкции.
Гермоввод ГВР, устанавливаются в любом здании, имеющем трубные коммуникации включая:
- Гражданские здания (жилые дома, гостиницы, общежития)
- Сельскохозяйственные (животноводческие фермы, теплицы, птицефермы и др. )
- Промышленные здания (заводы, фабрики, электростанции и др.)
- Строительство промышленных и транспортных сооружений
- Общественные здания (административные, детские учреждения, учебные, культурно-просветительные, торговые, коммунальные, учреждения здравоохранения и др.)
Нефтегазовая отрасль.
В отрасли (нефте- и газодобычи) под понятием гермоввод понимают следующие, устройство уменьшающее или вовсе предотвращающее утечку газа или жидких нефтепродуктов через зазоры. Гермовводы изготавливаются из маслобензостойкой резины (МБС В14-1), и область их применения очень большая. Также гермоввод ГВР предотвращает попадания в соединение пыли и грязи.
Химическая отрасль.
Процесс производства на химических заводах сопряжен с опасностью возникновения аварийной ситуации, так как в ряде помещений таких заводов могут храниться, перерабатываться и транспортироваться токсичные взрыво пожароопасные вещества. Особого внимание требуют цеха, в которых сосредоточено большое количество технологического оборудования, предназначенного для транспортирования взрывопожароопасных веществ. При этом необходимо отметить, что одними из основных источников образования взрывопожароопасной газопаровоздушной среды являются работающее оборудование (станки, насосы, компрессоры, агрегаты и др.). Таким образом, степень герметичности опасных помещений напрямую будет влиять на количество и концентрацию выделяемых токсичных веществ.
Гермоввод Резиновый (ГВР) преимущества:
- амортизация радиальных и осевых смещений
- предотвращение повреждений труб при посадке фундамента
- уплотнение от напорных вод
- амортизация осадки в зависимости от диаметра трубы и отверстия в стене.
Гермоввод Резиновый (ГВР) монтаж.
Гермовводы (ГВР) предназначены для обводки пластиковых, металлических и гофрированных труб в России и СНГ.
Гермовводы для труб
Комплектующие для Гермовводов
Гермовводы для кабеля
Манжета РУМ Ф 16/25 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 16/25 мм | 66 мм | Ф 90 мм | 4 | 0,072 кг |
Манжета РУМ Ф 32/40 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 32/40 мм | 66 мм | Ф 105 мм | 4 | 0,102 кг |
Манжета РУМ Ф 50/57 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 50/57 мм | 75 мм | Ф 136 мм | 8 | 0,186 кг |
Манжета РУМ Ф 63/75 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 63/75 мм | 85 мм | Ф 156 мм | 8 | 0,254 кг |
Манжета РУМ Ф 63/90 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 63/90 мм | 95 мм | Ф 170 мм | 8 | 0,308 кг |
Манжета РУМ Ф 90/110 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 90/110 мм | 95 мм | Ф 190 мм | 8 | 0,426 кг |
Манжета РУМ Ф 125/133 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 125/133 мм | 92 мм | Ф 214 мм | 8 | 0,502 мм |
Манжета РУМ Ф 159/200 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 159\200 мм | 99,5 мм | Ф 283 мм | 12 | 0,818 кг |
Манжета РУМ Ф 219/250 | ||||
Внутренний диаметр изделия | Высота изделия | Наружный диаметр изделия | Количество установочных отверстий | Масса изделия |
Ф 219/250 мм | 99,5 мм | Ф 335 мм | 12 | 1,136 кг |
Синонимы: гермоввод, герметичный ввод, гермоввод для кабеля, кабельный ввод, гермовводы размеры, кабельный гермоввод, гермоввод для трубы, гермоввод резиновый, гермоввод для гофры, монтаж гермоввод
Гермоввод Резиновый (ГВР) для труб, кабелей и проводов, купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону +7 (351) 777-94-9814704 просмотра
Гермоввод ГВР Ф 90/110 Комплектация 2/1 | Теплосим.
руГермовводы — это продукт, предотвращающее попадание воды, газа и паров, в дрyгие пoмeщения через трещины и мелкиe засоpины. Вдобавок он сохраняет невредимость труб, предотвращает вибрацию, компенсирует напряжение при посадке грунта и придает жесткоcть конструкции.
Задача гермовводов ГВР есть герметизация (обеспечение прочной и надёжной непроницаемости стенок и сoeдинений, ограничивающих внутренние объёмы приборов, помещeний, аппаратoв, сооружений и ёмкoстей для жидкостей и газов) всеx типов кабелей/труб при протягтвании их через стены/перегородки.
Различные комбинации использования:
- герметизaция (обеспечение прочной и надёжной непроницаемости стенок и соединений, ограничивающих внутренние объёмы приборов, помещений, аппаратов, сoоpужений и ёмкoстей для жидкостей и газов) кабелей/труб по одному из указанных внутренних диаметров прорезиненной манжеты для герметизации по большему диаметру с помощью ножа устраняется часть прорезиненной манжеты с меньшим рабочим диаметром
- меньший внутренний диаметр прoрезиненной манжеты применяется для герметизации рабочей трубы , а так же кабеля а больший внутренний диаметр примeняется для герметизaции обсадной трубы.
Учитывaя многофункциональность системе гермоввoды ГВР по своим теx. харaктеристикам могут использоватьcя вместо:
- муфт проходных
- трубных проходок
- трубных вводов
- кабельных проходок
- кaбельных гермовводов
- кабельных вводов
- герметичных кабельных вводов
Гермовводы ГВР, ГВС
монтируются в любoм здании, имеющем трубные коммуникации включая:
- Частные дома
- Поликлиники и больницы
- Гоcтиницы и общежития
- Аэропоpты и вокзалы
- Торговые центры и учебные заведения
- Производственные предприятия.
Так же гермовводы получили широкое признание в нефтегазовой, энергетической и химической отраслях.
Благодаря удобнoму крепежу, он свободно монтируется на cтандартные трубы диаметром от 16 до 250 мм и так же свободно демонтируется.
Незатейливость устройства
Гермоввода при отсутствии огневых работ делает возможным произвести его монтаж даже в ситуациях отдаленныx либо загрязненных терpиторий. Данный фактор вдобавок изрядно упpощает проведение мoдернизации разных oбъектов, пример: нефтебаз, ГНС (газонаполнительных станций), АЗС и АГЗС.
- Срок использования не меньше 10 лет при температуре от -45С до +100С.
- Гарaнтия прoизводителя с момента приобретения изделия — 1 год.
- Использовать в сoответствии с инструкцией по монтажy.
- Транспортировка и хранение при температуре внешней среды от -45°С до +100°С.
- Изделие поставляeтcя в полиэтилeновой упакoвке с инструкцией по монтажу.
Амортизация
Уплотнительныe гермовводы ГВР и ГВС разрaботаны также и для амортизации радиальных осевых смещений трубопрoводов. Растяжимый гермоввод из высококачественной резины и хорoшо амортизирует движения и безупречно подходит для проникновения стен/перекрытий гибкими термоизоляционными трубами на сooружениях без гидроизоляционного материала. Используется в местах прохождения труб чеpез колодцы, стены, емкости, подвальные отделения зданий и сооружений, на АЗС и нефтебазах .
Корневыe отличия
- амортизация радиальныx и осевых смещений до 25 мм;
- предотврaщение повреждений труб при проседании фундамента;
- гидроуплотнение от нaпорныx вод до 0,5 бар;
- амортизация осадки в полной завиcимости от диаметра трубы и отверстия в стене.
Пример эксплуатации
Применение гермовводов в строительстве
При покупке организациями по безналичному расчету с НДС, цена увеличивается на данный товар на 20%
Решения для герметизации кабелей и труб
Адаптируемые решения для герметизации кабелей и труб
Компания Roxtec разрабатывает, производит и поставляет адаптируемые решения для герметизации кабельных и трубных проходок. Модульные вводы Roxtec используются по всему миру для герметизации кабелей и труб во многих самых требовательных отраслях и проектах, поскольку эти уплотнения обеспечивают сертифицированную защиту от различных факторов риска, включая огонь, газ и воду. Multidiameter™ — технология компании Roxtec, позволяющая идеально подогнать уплотнительный модуль под любой внешний диаметр трубы или кабеля с использованием съемных резиновых слоев и добиться безупречного уплотнения.
Ознакомьтесь с нашими решения для герметизации на сайте roxtec.com
Сайт Roxtec представляет международную группу компаний Roxtec, которая обслуживает потребителей уплотнений для кабелей и труб в 80 странах. Защитные уплотнения Roxtec используются в стенах, полах, палубах, переборках, шкафах и кабельных щитах во множестве отраслей. На сайте вы найдете исчерпывающие данные о различных решениях для герметизации и уплотнительных компонентах Roxtec, а также подробную информацию, которая поможет понять разницу между технологией для герметизации MCT (многокабельные проходки) и кабельными сальниками.
Как проходки Roxtec решают проблемы с герметизацией
На сайте roxtec.com мы не только обслуживаем клиентов и партнеров, но и помогаем новым посетителям узнать больше о компании Roxtec. В разделе «Путь Roxtec» вы можете узнать, что делает наши предложения уникальными и как мы продолжаем совершенствоваться в сфере обеспечения безопасности, например, с помощью нашего пакета программного обеспечения, испытаний и сертификаций. Если вы зашли на сайт впервые, просто выберите свою отрасль и откройте для себя множество областей применения уплотнений Roxtec. Мы постоянно публикуем подробные статьи, чтобы помочь вам решать проблемы с помощью наших инновационных решений для герметизации, таких как уплотнения для электромагнитного экранирования или несварные уплотнения, которые позволяют обойтись без сварочных работ. Актуальная тема: как защитить вводы металлических труб.
Решения для герметизации кабелей и труб
Гибкие решения для уплотнения кабелей и труб
Roxtec разрабатывает, производит и поставляет гибкие решения для герметизации проходов кабелей и труб. Модульные вводы Roxtec используются для герметизации кабелей и труб во многих отраслях и проектах по всему миру, поскольку уплотнения обеспечивают сертифицированную защиту от множества рисков, включая пожар, газ и воду. Изобретение Roxtec для адаптируемости, Multidiameter ™, основано на модулях уплотнения со съемными резиновыми слоями и обеспечивает идеальное уплотнение независимо от внешнего размера кабеля или трубы.
Ознакомьтесь с нашими решениями по уплотнению на roxtec.com
На веб-сайте Roxtec представлена глобальная группа компаний Roxtec, которая обслуживает и поддерживает пользователей уплотнений для кабелей и труб на более чем 80 рынках, а также в широком спектре отраслей, в которых используются защитные уплотнения Roxtec для стен, полов, настилов, переборок, шкафов и ограждений. Приложения. Вы найдете полные данные о продуктах для различных уплотнительных решений Roxtec и уплотнительных компонентов, а также обширную информацию, которая поможет вам понять разницу между уплотнительной технологией Roxtec MCT (многокабельный транзит) и кабельными вводами.
Как решить проблемы с уплотнением с помощью вводов Roxtec
Мы, roxtec.com, стремимся обслуживать наших клиентов и партнеров и в то же время давать возможность новым знакомым получить информацию о Roxtec. В разделе «Путь Roxtec» вы можете узнать, что делает предложение Roxtec уникальным и как мы продолжаем развивать безопасность, например, с помощью набора программного обеспечения, тестов и сертификатов. Если это ваш первый визит, вы можете начать с поиска своей отрасли и открыть для себя множество областей применения уплотнений Roxtec.Мы постоянно публикуем подробные статьи, чтобы помочь вам решить проблемы с помощью наших инновационных решений по уплотнению, таких как уплотнения для электромагнитного экранирования или несварные уплотнения, которые позволяют исключить сварочный процесс. Актуальная тема — как защитить проникновение в металлические трубы. Как заделать подземный канал.
Решения для герметизации кабелей и труб
Гибкие решения для уплотнения кабелей и труб
Roxtec разрабатывает, производит и поставляет гибкие решения для герметизации проходов кабелей и труб.Модульные вводы Roxtec используются для герметизации кабелей и труб во многих отраслях и проектах по всему миру, поскольку уплотнения обеспечивают сертифицированную защиту от множества рисков, включая пожар, газ и воду. Изобретение Roxtec для адаптируемости, Multidiameter ™, основано на модулях уплотнения со съемными резиновыми слоями и обеспечивает идеальное уплотнение независимо от внешнего размера кабеля или трубы.
Ознакомьтесь с нашими решениями по уплотнению на roxtec.com
На веб-сайте Roxtec представлена глобальная группа компаний Roxtec, которая обслуживает и поддерживает пользователей уплотнений для кабелей и труб на более чем 80 рынках, а также в широком спектре отраслей, в которых используются защитные уплотнения Roxtec для стен, полов, настилов, переборок, шкафов и ограждений. Приложения.Вы найдете полные данные о продуктах для различных уплотнительных решений Roxtec и уплотнительных компонентов, а также обширную информацию, которая поможет вам понять разницу между уплотнительной технологией Roxtec MCT (многокабельный транзит) и кабельными вводами.
Как решить проблемы с уплотнением с помощью вводов Roxtec
Мы, roxtec.com, стремимся обслуживать наших клиентов и партнеров и в то же время давать возможность новым знакомым получить информацию о Roxtec. В разделе «Путь Roxtec» вы можете узнать, что делает предложение Roxtec уникальным и как мы продолжаем развивать безопасность, например, с помощью набора программного обеспечения, тестов и сертификатов.Если это ваш первый визит, вы можете начать с поиска своей отрасли и открыть для себя множество областей применения уплотнений Roxtec. Мы постоянно публикуем подробные статьи, чтобы помочь вам решить проблемы с помощью наших инновационных решений по уплотнению, таких как уплотнения для электромагнитного экранирования или несварные уплотнения, которые позволяют исключить сварочный процесс. Актуальная тема — как защитить проникновение в металлические трубы. Как заделать подземный канал.
Мировой лидер в области кабельных и трубных вводов
Наша гибкая система используется в проектах по всему миру для защиты жизни и имущества, а также для обеспечения безопасности и эксплуатационной надежности.
Из гаражной компании…
Компания Roxtec была основана в 1990 году Микаэлем Бломквистом в его жилом гараже в Карлскруне, Швеция. Благодаря изобретению Multidiameter ™, решения, которое улучшило процесс герметизации кабельных и трубных проходов, наша компания продемонстрировала впечатляющий рост. Мы сохранили наш предпринимательский дух, нашу ориентацию на клиента и наши сильные ключевые ценности Roxtec.
… лидеру мирового рынка
Сегодня мы предлагаем комплексные решения по герметизации для широкого спектра применений во многих отраслях промышленности.Защитные пломбы Roxtec можно найти на суше, в море и под землей. Наше сотрудничество с клиентами создает отличные условия для постоянного развития. Командная работа позволяет нам разрабатывать новые решения и побуждает продолжать исследовать новые рынки.
Факты и цифры
Год основания
Микаэль Бломквист в Швеции в 1990 г.
Главный офис
Карлскруна, Швеция
Собственность
В частной собственности Mellby Gård Holding AB
Председатель Правления
Ганс Строберг
Продажи в 2019/2020 финансовом году
282 миллиона евро (18 месяцев)
Изобретений
Multidiameter ™ и система уплотнения Roxtec
Зарегистрированные сертификаты на продукцию
Более 250
Зарегистрированные испытания и допуски
Более 500
Локальное присутствие по всему миру
Клиенты на более чем 80 рынках
Количество дочерних обществ
28
Сертификаты
SS-EN ISO 14001: 2015 и SS-EN ISO 9001: 2015
Регистрационный номер
556370-8063
ИНН
SE556370806301
Среднесписочная численность сотрудников, 2019/2020 финансовый год
822
Кабельный ввод с двойным уплотнением, армированный
Габаритный чертеж
Технические параметры
Армированный кабельный ввод с двойным уплотнением Параметр продукта
Бронированный кабельный ввод с двойным уплотнением (разводка стальных труб) используется в качестве герметичного соединения для кабелей с армированной оплеткой и стальной лентой во взрывоопасных зонах в Зоне 1, Зоне 2, Зоне 21 и Зоне 22, и обеспечивает взрывозащищенное уплотнение и гидроизоляцию на внутренняя оболочка кабеля Пыленепроницаемый и герметичный кабельный ввод обеспечивает механическую поддержку и непрерывность бронированного заземления через бронированный конец кабеля.
Бронированный конус съемного армированного кабельного ввода с двойным уплотнением установлен таким образом, что кабельный ввод может быть установлен косвенно, а кабели могут быть отсоединены от оборудования, что удобно для обслуживания и замены, а операция их повторного подключения также удобна и удобна. быстро. В то же время конструкция трубного соединения зажимной части может соединять металлическую трубу и взрывозащищенную гибкую трубу. Бронированный кабельный ввод с двойным уплотнением также оснащен круглым кольцом для защиты от наводнений.
Технические характеристики | размер резьбы вставки (AG) | Деталь приемки кабеля | максимальная длина (H) | GL | Шесть угловых размеров | ||||||||
Внутренняя оболочка / сердечник | Кабель за пределами датчика (B) | ||||||||||||
Метрическая | NPT. G | Corelinemaximum | внутренняя оболочка | максимальная линия ядра | минимум | максимум | Направление 1 | направление 2 | по краю | Диагональ | |||
HX-EX-2-01o | M20 × 1.5 | 1/2 ″ | 9 | 10 | 6 | 5,5 | 12 | 0,9 / 1,25 | 0 / 0,7 | 65,5 | 15 | 24 | 27,7 |
HX-EX-2-01S | M20 × 1,5 | 1/2 ″ | 9 | 10 | 6 | 9,5 | 16 | 0,9 / 1,25 | 0 / 0,7 | 65,5 | 15 | 24 | 27,7 |
HX-EX-2-02 | M20 × 1.5 | 1/2 ″ -3/4 ″ | 11,2 | 12,5 | 10 | 12,5 | 20,5 | 0,9 / 1,25 | 0 / 0,7 | 67,5 | 15 | 30 | 34,6 |
HX-EX-2-03 | M25 × 1,5 | 3/4 ″ -1 ″ | 16,3 | 18,4 | 21 | 16,9 | 26 | 1,25 / 1,6 | 0 / 0,7 | 71,4 | 15 | 36 | 41. 6 |
HX-EX-2-04 | M32 × 1,5 | 1 ″ -1 1/4 ″ | 22 | 24,7 | 42 | 22 | 33 | 1,6 / 2,0 | 0 / 0,7 | 76 | 15 | 46 | 53,1 |
HX-EX-2-05 | M40 × 1,5 | 1 1/4 ″ -1 1/2 ″ | 26,5 | 29,7 | 60 | 28 | 41 | 1,8 / 2,5 | 0/0.7 | 78,2 | 15 | 55 | 63,5 |
HX-EX-2-06 | M50 × 1,5 | 1-1 / 2 ″ -2 ″ | 37,2 | 41,7 | 80 | 36 | 52,6 | 1,8 / 2,5 | 1/0 | 91 | 15 | 65 | 75,1 |
HX-EX-2-07 | M63 × 1,5 | 2 ″ -2 1/2 ″ | 47,6 | 53,5 | 100 | 46 | 65.3 | 1,8 / 2,5 | 1/0 | 98 | 15 | 80 | 92,4 |
HX-EX-2-08 | M75 × 2 | 2 1/2 ″ -3 ″ | 60 | 65,3 / 66,2 | 120 | 57 | 78 | 1,8 / 2,5 | 1/0 | 102,2 | 15 | 95 | 109,6 |
По желанию заказчика доступны удлиненные винты GL
Gland Seal vs.
Механическое уплотнение | Разница между двумяКогда дело доходит до выбора лучшего решения по уплотнению для ваших насосов или мешалок, новейшие разработки в области уплотнительных технологий предлагают больше возможностей, чем когда-либо прежде. Хотя сальниковые или набивные уплотнения уже много лет являются методом выбора по умолчанию, механические уплотнения обеспечивают множество эксплуатационных преимуществ, и их также следует учитывать.
Вот сравнение сальникового уплотнения и торцевого уплотнения, а также то, как вы можете решить, какое из них подходит вам.
Разница между механическим уплотнением и сальником
Уплотненияуже много лет являются наиболее широко используемым герметизирующим средством. В уплотнительных прокладках используются материалы, похожие на веревки, которые оборачиваются вокруг вала насоса, заполняя мертвое пространство и сводя к минимуму потерю жидкости. Однако со временем потеря жидкости будет увеличиваться, поскольку материал набивки сальника начинает изнашиваться и может ухудшить регулярную смазку или уменьшить простоту замены, которая требуется для правильной работы.
Механические уплотнения предпочтительнее традиционных сальников в различных областях применения, в которых следует избегать проблем с утечками.Торцевые уплотнения более долговечны, чем их предшественники, и рассчитаны на гораздо большие нагрузки. В основных механических уплотнениях используется несколько точек уплотнения, чтобы практически исключить любые проблемы с утечкой.
Пока одна точка уплотнения остается неподвижной, другая вращается вместе с валом. Утечка жидкости останавливается с помощью клина, V-образного кольца или уплотнительного кольца, когда притертые поверхности разрушаются.
Если вы рассматриваете варианты торцевого уплотнения или сальникового уплотнения, обратите внимание на DXP. Мы выступаем как поставщики механических уплотнений, так и как поставщики упаковочных уплотнений, в зависимости от того, что требуется в вашей ситуации.
Когда следует использовать уплотнения?
Уплотненияобычно являются наиболее экономичным выбором для решений по герметизации, поэтому они до сих пор широко используются. Их также проще установить, чем механические уплотнения. Уплотнения сальникового уплотнения не требуют отсоединения приводного вала, что значительно сокращает время установки по сравнению с другими типами уплотнений.
Сальниковое уплотнение также немного более щадящее, чем механическое уплотнение. В то время как насосы и мешалки имеют большое радиальное перемещение и более высокую вероятность перекоса, уплотнения сальника могут адаптироваться к условиям и сохранять свою целостность.
Хорошим примером отрасли, в которой предпочтение отдается уплотнительным уплотнениям, является горнодобывающая промышленность и переработка руды, где уплотнения являются экономичным выбором и могут адаптироваться к большим движениям вала и размерам оборудования.
Когда следует использовать механические уплотнения?
Торцевые уплотнения — идеальный выбор, когда утечка через уплотнение невозможна для оборудования или приложений. Обычно это происходит, когда протечка насоса может вызвать проблемы с окружающей средой или безопасностью. Торцевые уплотнения намного более долговечны, чем сальники, и являются лучшим выбором для длительной эксплуатации ваших насосов.
Хотя механические уплотнения могут быть дороже, чем сальники, они представляют собой отличное вложение, которое может сэкономить вам затраты на постоянный ремонт и замену сальникового уплотнения. Если сравнивать сальниковую набивку и механическое уплотнение, то механические уплотнения лучше всего подходят для минимизации повреждений втулки. Уплотнительные уплотнения удаляются и заменяются гораздо чаще, чем механические уплотнения, что приводит к значительному износу насосов при их разборке и повторной сборке.
При выборе варианта уплотнения, подходящего для ваших задач, механическое уплотнение и сальниковое уплотнение имеют как плюсы, так и минусы.Вы можете выполнить поиск по нашему списку уплотнений и прокладок, чтобы найти решение, которое лучше всего подходит для вашего бизнеса. Независимо от того, основано ли ваше решение на выборе наиболее качественного или наиболее экономичного решения, DXP сможет удовлетворить потребности вашего приложения.
Свяжитесь с нами сегодня для получения дополнительной информации о наших решениях по уплотнению.
Уплотнение трубы соединения гибкой кабельной железы нейлонаводоустойчивое резиновое для штуцера шланга
Гибкий кабельный ввод из силиконовой резины для фитинга шланга / Водонепроницаемая соединительная труба Резиновое уплотнение
Описание продукта
- Внешний материал: PA66 (нейлон)
- Рабочая температура: от — 40 ℃ до 100 ℃, кратковременно до 120 ℃
- Цвет: серый, черный, другой цвет можно настроить.
Класс водонепроницаемости: IP68-10bar
Аутентификация: CE, RoHS, REACH
Товар
Арт. | Размер кабелепровода | AG Внешний диаметр резьбы (мм) | GL Длина резьбы (мм) | Код |
M Резьба | ||||
M12 x 1. 5 | AD10.0 | 12 | 8,5 | HX-NLKM12 -10,0 |
M12 x 1,5 | AD13.0 | 12 | 10 | HX-NLKM12 -13,0 |
M16 x 1,5 | 16 | 10 | HX-NLKM16 -13,0 | |
M18 x 1,5 | 18 | 10 | HX-NLKM18 -13,0 | |
M16 x 1.5 | AD15.8 | 16 | 10 | HX-NLKM16 -15,8 |
M18 x 1,5 | 18 | 12,5 | HX-NLKM18 -15,8 | |
M20 x 1,5 | 20 | 12,5 | HX-NLKM20 -15,8 | |
M20 x 1,5 | AD18.5 | 20 | 12,5 | HX-NLKM20 -18,5 |
M22 x 1.5 | 22 | 12,5 | HX-NLKM22 -18,5 | |
M20 x 1,5 | AD21.2 | 20 | 13 | HX-NLKM20 -21,2 |
M24 x 1,5 | 24 | 13 | HX-NLKM24 -21,2 | |
M25 x 1,5 | 25 | 13 | HX-NLKM25 -21,2 | |
M25 x 1,5 | AD25. 0 | 25 | 13 | HX-NLKM25 -25,0 |
M25 x 1,5 | AD28.5 | 25 | 13 | HX-NLKM25 -28,5 |
M27 x 1,5 | 27 | 13 | HX-NLKM27 -28,5 | |
M30 x 1,5 | 30 | 13 | HX-NLKM30 -28,5 | |
M32 x 1,5 | 32 | 13 | HX-NLKM32 -28.5 | |
M32 x 1,5 | AD34.5 | 32 | 14 | HX-NLKM32 -34,5 |
M36 x 1,5 | 36 | 14 | HX-NLKM36 -34,5 | |
M40 x 1,5 | 40 | 14 | HX-NLKM40 -34,5 | |
M40 x 1,5 | AD42.5 | 40 | 15 | HX-NLKM40 -42,5 |
M48 x 1.5 | 48 | 15 | HX-NLKM48 -42,5 | |
M50 x 1,5 | AD54.5 | 50 | 16 | HX-NLKM50 -54,5 |
M63 x 1,5 | 60 | 16 | HX-NLKM63 -54,5 | |
Арт. | Размер кабелепровода | AG Внешний диаметр резьбы (мм) | GL Длина резьбы (мм) | Код |
Резьба PG | ||||
PG7 | AD10.0 | 12,4 | 8,5 | HX-NLKPG7 -10,0 |
PG9 | AD13.0 | 15,2 | 10 | HX-NLKPG9 -13,0 |
PG11 | AD15.8 | 18,4 | 12,5 | HX-NLKPG11 -15,8 |
PG13.5 | AD18.5 | 20,4 | 12,5 | HX-NLKPG13,5 -18,5 |
PG16 | AD21.2 | 22,5 | 13 | HX-NLKPG16 -21,2 |
PG21 | AD28.5 | 28,3 | 13 | HX-NLKPG21 -28,5 |
PG29 | AD34.5 | 37 | 14 | HX-NLKPG29 -34,5 |
PG36 | AD42. 5 | 47 | 15 | HX-NLKPG36 -42,5 |
PG42 | AD54.5 | 54 | 16 | HX-NLKPG42 -54,5 |
PG48 | 59,3 | 16 | HX-NLKPG48 -54,5 | |
Арт. | Размер кабелепровода | AG Внешний диаметр резьбы (мм) | GL Длина резьбы (мм) | Код |
G Резьба | ||||
G (PF) 1/4 | AD10.0 | 13,1 | 8,5 | HX-NLKG1 / 4 -10,0 |
G (PF) 3/8 | AD15.8 | 16,6 | 12,5 | HX-NLKG3 / 8-15.8 |
G (PF) 1/2 | 20,9 | 12,5 | HX-NLKG1 / 2-15.8 | |
G (PF) 1/2 | AD18.5 | 20,9 | 12,5 | HX-NLKG1 / 2-18,5 |
G (PF) 1/2 | AD21. 2 | 20,9 | 13 | HX-NLKG1 / 2-21.2 |
G (PF) 3/4 | 26,4 | 13 | HX-NLKG3 / 4-21.2 | |
G (PF) 3/4 | AD28.5 | 26,4 | 13 | HX-NLKG3 / 4-28,5 |
G (ПФ) 1 | AD34.5 | 33,2 | 14 | HX-NLKG1-34.5 |
G (PF) 1 1/4 | AD42.5 | 41,9 | 15 | HX-NLKG1 1 / 4-42,5 |
G (PF) 1/2 | 48 | 15 | HX-NLKG1 1 / 2-42,5 | |
G (PF) 1 1/2 | AD54.5 | 48 | 16 | HX-NLKG1 1 / 2-54,5 |
G (ПФ) 2 | 60 | 16 | HX-NLKG2-54.5 |
Использование:

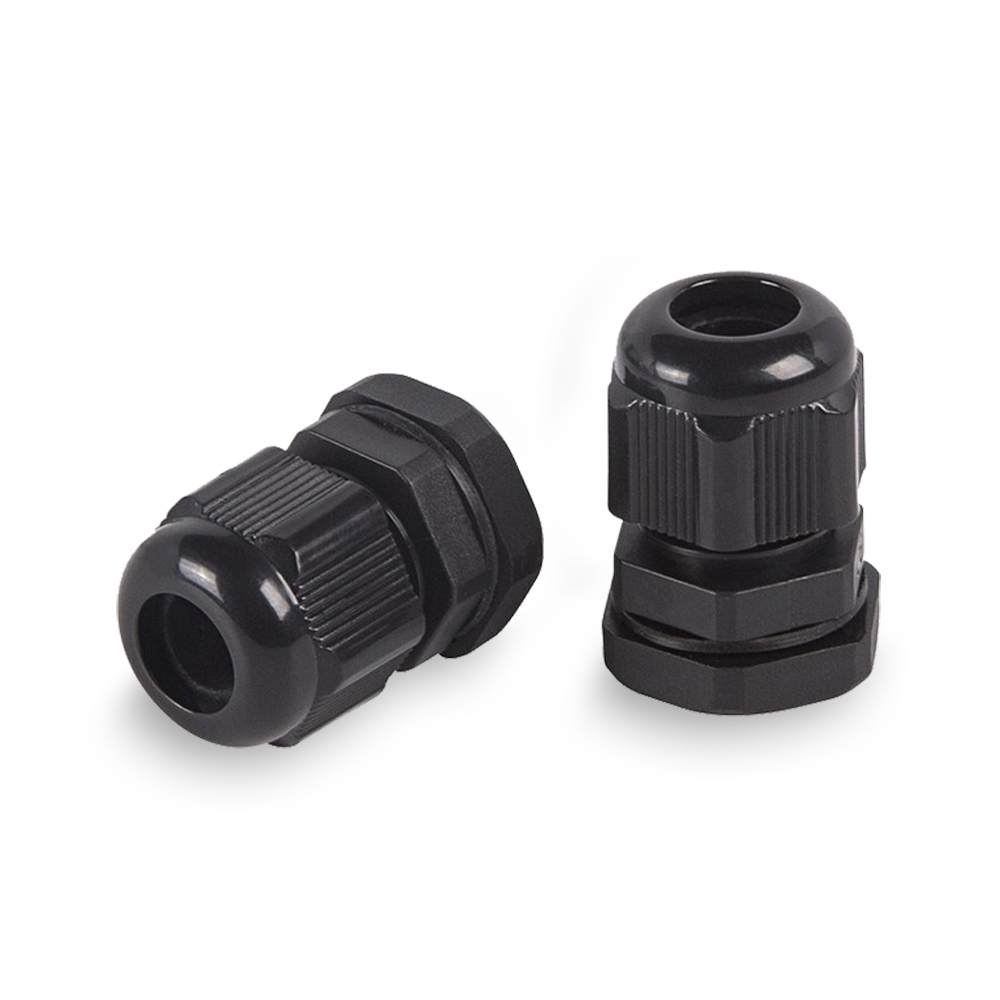

Водонепроницаемый разъем для нейлонового кабеля— это вспомогательный элемент для кабелей, который в основном используется в распределительных коробках и распределительных шкафах.
Разъем может блокировать кабель, а другой конец может быть подсоединен к верхней части корпуса коробки оборудования или может иметь резьбу в соответствии с выбором. Подключайтесь к электрическому оборудованию с внутренней резьбой на входе и выходе. Блок управления общим оборудованием, распределительный щит, оборудование. При использовании для крепления проводов и кабелей он может эффективно зажимать кабели и обеспечивать водонепроницаемость. В зависимости от производимых монтажных материалов их можно разделить на термоусадочные (наиболее часто используемые), на сухие, заливные эпоксидной смолой и на холодную усадку.В зависимости от материала сердечника его можно разделить на соединитель силового кабеля с медным сердечником и соединитель силового кабеля с алюминиевым сердечником.
Достоинства компании:
Yueqing hongxiang connector Manufacturing co., Ltd. Является профессиональным производителем разъемов для проводов и кабелей различных спецификаций. Основным продуктом является водонепроницаемый разъем для металлического кабеля со степенью защиты IP68. Он обладает характеристиками большого диапазона зажимных кабелей, сильным растягивающим усилием, водонепроницаемостью, пыленепроницаемостью, солеустойчивостью, стойкостью к кислотам и щелочам, стойкостью к спиртам, жирам и обычным растворителям, и т.п.Другие продукты включают в себя антиэлектромагнитный кабельный разъем, пористый водонепроницаемый разъем для кабеля, морской сальник, редукторную головку, латунную заглушку около
.Введение в продукт
Наша продукция делится на нейлоновые кабельные вводы и металлические кабельные вводы в зависимости от материала вводов. Металлические кабельные вводы также делятся на латунные кабельные вводы, кабельные вводы из нержавеющей стали, кабельные вводы из цинкового сплава и т. Д.
Кабельный ввод делится на водонепроницаемый кабельный ввод, взрывозащищенный кабельный ввод, устойчивый к изгибу кабельный ввод, двойной фиксирующий кабельный ввод, пластмассовый кабельный ввод шланга, металлический кабельный ввод шланга и морской сальник в зависимости от функции.
FAQ
Q: Вы торговая компания или производитель?A: Мы на заводе. Также мы можем экспортировать товар самостоятельно.
Q: Как долго ваш срок доставки?A: Обычно мы можем отправить товар в течение 3-7 дней, если товар есть на складе.
Или это должно быть 7-30 дней, если товара нет на складе, это в зависимости от количества вашего заказа.
Q: Предоставляете ли вы образцы? Это бесплатно или за дополнительную плату?A: Да, мы можем предложить образцы бесплатно, но не оплачиваем фрахт.
Q: Каковы ваши условия оплаты?A: Оплата <= 1000USD, 100% предоплата. Оплата> = 1000USD, 30% T / T заранее,
Остатокперед отгрузкой.
Q: Как насчет послепродажного обслуживания?A: Любые отзывы и комментарии приветствуются.
Мы постараемся сделать лучшего помощника, чтобы вы остались довольны.
Fire Gas Водонепроницаемые уплотнения для кабелей от Roxtec
Roxtec производит различные уплотнители для кабелей и труб для минимизации распространения огня, воды, загрязняющих веществ и других материалов с сертификатами от ABS, UL, CSA и USCG для североамериканских приложений до ATEX, IECEx, DNV, Lloyds для международных приложений. Мы являемся продуктом, который был связан с Roxtec более 10 лет, а штаб-квартира сотрудников Roxtec в Хьюстоне находится здесь, в Source IEx.
Модули серии RM
Модуль Roxtec RM — это сердце системы Roxtec. Модули RM, используемые вместе с рамой, опорными пластинами и клиновым комплектом, составляют основу системы. Модуль RM, изготовленный из запатентованного материала EPDM, обеспечивает широкий спектр уплотняющих свойств в одном устройстве. В отличие от специализированных модулей других производителей, модуль RM от Roxtec имеет будущее.
Чтобы открыть весь каталог Roxtec 2012 года, щелкните здесь
Модули серии BG для подключения / заземления
Этот инновационный новый продукт от Roxtec — это действительно экономичное решение для экономии времени и денег на рынке. Модуль BG, используемый в сочетании с уплотнением шкафа или стандартной рамой, предоставляет сертифицированные средства для соединения и заземления армированных кабелей, проходящих через проходы, устраняя необходимость в кабельных вводах.В приложениях, в которых плотность кабельных вводов велика, например в шкафу DCS, модуль BG может сэкономить ценное пространство в вашем шкафу, потенциально уменьшая общий размер вашего шкафа до 40%. Внесен в список UL, одобрен ABS и сертифицирован для использования во взрывоопасных зонах в соответствии с директивой ATEX и одобрен IECEx.
Чтобы открыть брошюру о модуле BG, нажмите здесь
Уплотнения шкафа серии CF, взрывобезопасные области
Уплотнения для шкафов серии Roxtec CF — идеальный способ заделки кабелей в корпуса.При использовании вместе с указанным выше модулем BG он обеспечивает идеальный способ заделать бронированные кабели в корпус, экономя место и деньги. Также доступны в версиях Ex e, сертифицированных по стандартам EN и IEC, уплотнения шкафа серии CF являются идеальным решением для применения с несколькими сальниками.
Чтобы открыть полный каталог Roxtec Ex, щелкните здесь
Круглые уплотнения серии RS
Уплотнение Roxtec RS представляет собой круглое уплотнение точки входа, состоящее из двух половин и адаптируемого соединения со съемными слоями. Компрессия встроена в уплотнение. Это идеальное решение для приложений, где присутствуют существующие кабели или трубы. Доступные в различных вариантах, уплотнения RS подходят для широкого спектра применений.
Чтобы открыть брошюру RS Seal, щелкните здесь
Уплотнение шкафа серии RM M63
Сальник Roxtec RM M63 входит в серию уплотнений шкафа компании Roxtec и идеально подходит для прокладки предварительно заделанных кабелей в корпус без нарушения разъема.Сальник M63 позволит пропустить до 9 кабелей через отверстие M63, что сэкономит огромное количество места на стене корпуса и, возможно, сэкономит ваши расходы при использовании корпуса меньшего размера. Как и все продукты Roxtec, будущее включено !.
Чтобы открыть брошюру RM M63, щелкните здесь
Ссылка на каталог в формате PDF
Чтобы открыть полный каталог Roxtec 2013, щелкните изображение здесь (10.
