Гель флюс для пайки – Какой флюс выбрать для пайки феном или паяльником, в чем особенность безотмывочного состава

Флюс гель для пайки металлов: изготовление и преимущества использования

При проведении пайки важно обеспечить равномерное распределение флюса между деталями. Твердые порошки не всегда полностью покрывают все щели. Жидкие растворы могут растекаться.

При работе с радиодеталями важна большая точность исполнения всех процедур пайки. Максимально соответствует требованиям гелевый флюс. Он обладает большой проникающей способностью при умеренной текучести; хорошо заполняет микрополости, не растекаясь за пределы места пайки.

Применение

Агрегатное состояние флюса в виде геля – это промежуточный вариант между кристаллической формой и жидкостью. Такой паяльный состав предназначен для ремонта, в первую очередь, мобильных телефонов, ноутбуков, компьютерной техники, смартфонов, других современных средств коммуникации.

Гелеобразную массу помещают в шприц, затем выдавливают порциями. Можно купить специальные дозаторы. Они есть в специализированных интернет-магазинах.

Флюс хорошо распределяется в рабочей зоне, смачивает весь припой, обеспечивая прочное соединение.

Правда, есть существенные неприятности при пайке. Гель флюс, сделанный восточными соседями, сильно дымит, выделяя вредные газы. Пайку приходится проводить в хорошо проветриваемом месте.

Если работать приходится много, то лучше купить дорогой флюс гель, не экономить на собственной безопасности.

Известные марки

Существуют готовые флюсы для пайки в виде геля. Их производят как в России, так и в зарубежных странах. Хорошую репутацию имеет флюс гель Flux-Plus.

Известна продукция Martin, ERSA. Работать с ней легко даже начинающим любителям. Стоимость, правда, немалая. Многих потребителей это сдерживает. Затраты уместны при постоянной профессиональной работе. Они быстро окупятся.

Практики рекомендуют китайский флюс для пайки RMA-223. Его качества тоже вполне удовлетворяют требованиям специалистов и любителей. Английская аббревиатура означает, что к канифольным смолам добавлены активирующие кислоты.

Знатоки говорят, что чем больше выражен желтый цвет у геля для флюса, тем лучше он себя проявляет при пайке.

На рынке средств для пайки известен препарат ТТ. Он обладает индикаторными свойствами, при активации изменяет цвет с красного на бесцветный. Состав во всем удовлетворяет паяльщиков, только смывается тяжело.

Советы по отмыванию рабочей зоны разнообразны. В списках рекомендуемых растворителей есть изопропиловый спирт, горячая вода, уайт-спирит. В конечном итоге налет смыть удастся, но времени и сил на это уходит больше, чем на пайку.

Как сделать самостоятельной

В домашних условиях можно приготовить флюс гель самостоятельно, растворяя большое количество канифоли в спирте. Если понемногу добавлять в гель другие вещества, происходит стабилизация смеси, улучшаются ее эксплуатационные свойства.

Один из популярных способов изготовления флюса в виде геля основан на смешивании вазелина, канифоли и раствора для пайки ЛТИ-120.

Канифоль желательно брать сосновую светлую, вазелин – самый обычный. Флюсовый раствор ЛТИ – давно известен и широко используется. Он состоит из 70% этилового спирта, 24 % канифоли, 4% хлорида диэтиламмония и 2% триэтаноламина.

Жидкость рекомендуется для пайки медных, стальных сплавов, оцинкованных изделий посредством припоев из олова и свинца.

В домашних условиях для получения геля можно смешать 30 г вазелина, 5 г канифоли и около 3 мл жидкости ЛТИ. Последовательность действий такая:

  • канифоль для флюса перед смешиванием нужно растолочь до состояния мелкого порошка;
  • затем соединить порошок с вазелином и тщательно перемешать;
  • к полученной массе следует по каплям добавлять раствор ЛТИ.

Чем больше будет жидкости, тем меньшей вязкостью станет обладать гель. Самодельный флюс может иметь разную консистенцию: от гелеобразной до состояния мази. Каждый мастер может сделать так, как требуется в конкретном случае.

Флюс гели, произведенные авторитетными компаниями Martin, Flux Plus, ERSA, конечно, удобны и безвредны в работе. Они уже полностью готовы к применению, обеспечивают качественную пайку.

Главное препятствие – это цена. Мастерам-умельцам не стоит большого труда сделать самостоятельно вполне подходящий альтернативный вариант.

Флюсы из Китая: сравнительный обзор

Всем привет.

Сегодняшний обзор будет посвящен трем китайским флюсам, приобретенным мною на eBay. Покупались они после того, как мои домашние запасы данной принадлежности для пайки начали подходить к концу. Поскольку из Китая данный тип продукции я до этого не заказывал, да и вообще китайскими флюсами не пользовался, то решил купить сразу несколько разных баночек, благо, все они стоят сущие копейки — 0,99$ за штучку.

Все три лота были заказаны в одном магазине, чтобы не метаться на почту 3 раза. Так что заказ был оформлен и оплачен, а на следующий день продавец выдал мне трек для его отслеживания. Так что всю информацию о перемещении посылки из Китая в Беларусь можно посмотреть здесь.

Итак, как я уже говорил, мною было заказано 3 разных флюса.


В качестве испытания будем пробовать при их помощи залудить и припаять медные многожильные провода. Правда, провода жуть какие окисленные. Специально искал три идентичных по сечению и схожих по загрязнению кусочка.

В качестве объекта пайки выступит какой-то автомобильный разъем, который много лет без дела лежит у меня в гараже. Он так же успел изрядно окислиться и запылиться. Для чистоты эксперимента перед началом «процедуры» ни провода, ни разъем очищаться не будут. Собственно, сам разъем к которому и будем пытаться припаять провода (к металлической дуге):

Но перед тем, как перейти непосредственно к обзору, напомню что такое флюс и для чего он надо. Флюс — вещества (чаще смесь) органического и неорганического происхождения, предназначенные для удаления оксидов с поверхности под пайку, снижения поверхностного натяжения, улучшения растекания жидкого припоя и/или защиты от действия окружающей среды.

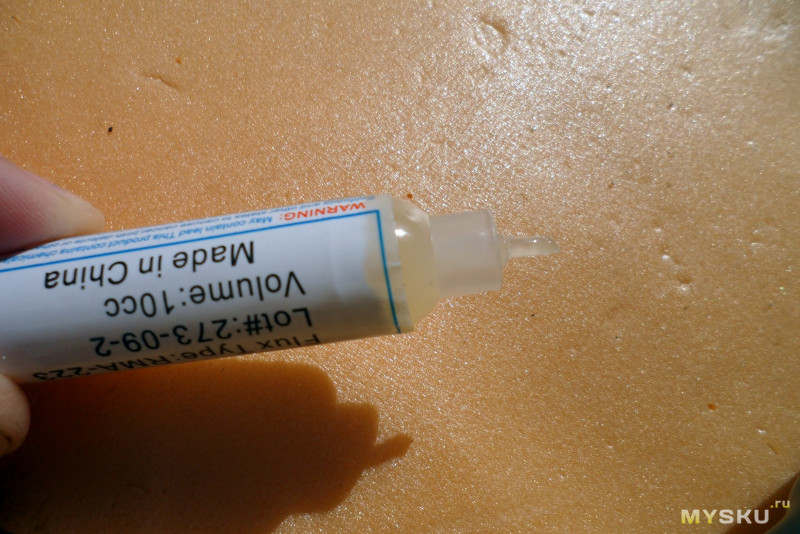

Первый — RMA 223, заказывался тут.

Поставляется как бы в шприце, правда, у этого шприца нет ни поршня, ни иглы 🙂 Зато не стоит переживать о том, что он случайно вытечет.

Описание (гуглоперевод):

Тип: RMA-223.
Совместная высокая интенсивность;
Хорошее погружение;
Объем: 10 мл / 10 куб.;
Размер: 95 х 35 х 23 мм.
RMA-223 представляет собой высоковязкий нечистый флюс, он может использоваться для переработки PCB, BGA, PGA, его можно использовать для пайки и реболлинга компьютерных и телефонных чипов. Это смесь высококачественного легированного порошка и смолистого пастообразного потока, он может избежать бледно-желтого остатка, поэтому вы легко чистите доску.

У данного флюса гелеобразная консистенция из-за чего его легко наносить. Внешне он имеет бледно желтый окрас, на просвет — мутный.

При нагреве он отлично растекается и дымит 🙂 Хочется верить, что он так же активно проникает между жилами провода.

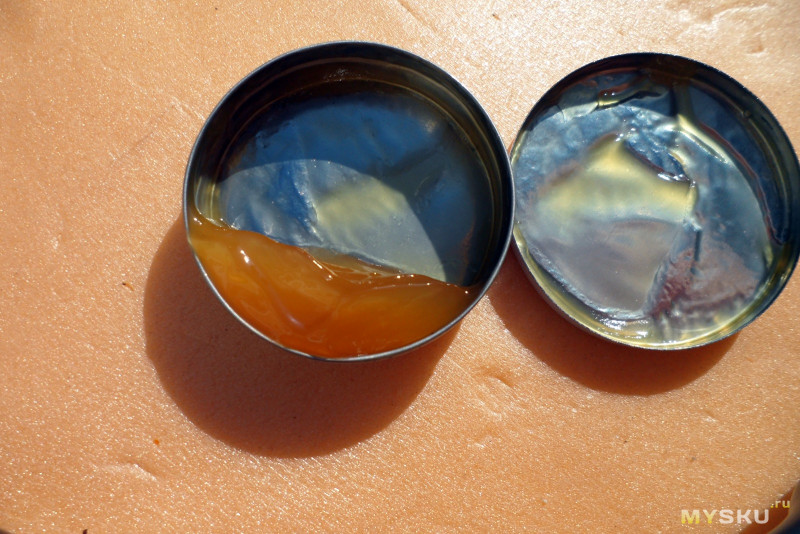

Второй — PPD PD-18, (правда, на баночке написано PD-10) заказывался тут.

В отличии от первого, поставляется в металлической баночке, чем-то напоминающей баночки от бальзама «Звездочка», правда, в несколько раз больше. Если в первом случае шприц был герметичным, то железная баночка оказалась не такой надежной упаковкой. На момент получения вся она была во флюсе как внутри, так и снаружи. Аккуратно все вытер, кинул в полку. Достал через какое-то время — снова та же история. Так что хранить его надо аккуратно, не допускать переворачивания баночки, а то ее содержимое может и не дожить до пайки — вытечет.


Описание (гуглоперевод):

Тип: PPD PD-18;
Вес: 10 г;
Особенности:
Совместная высокая интенсивность;
Хорошее погружение;
Нейтральный PH7 ± 3;
Нет яда нет;
Хорошая изоляция;
Гладкая поверхность сварки;
Никакого износа нет.

По своей консистенции он более густой первого и имеет более выраженный оранжевый цвет. По запаху схожи, но чем именно пахнут сказать затрудняюсь. Запах знакомый, но что именно так и не вспомнил.

Открытая банка обеспечивает прекрасный доступ к содержимому. Хочешь проводок окунай, хочешь плату засовывай 🙂

При нагреве так же прекрасно растекается и отлично дымит. Дыма, кажется, было чуть более, чем в случае с первым и он был более едким.

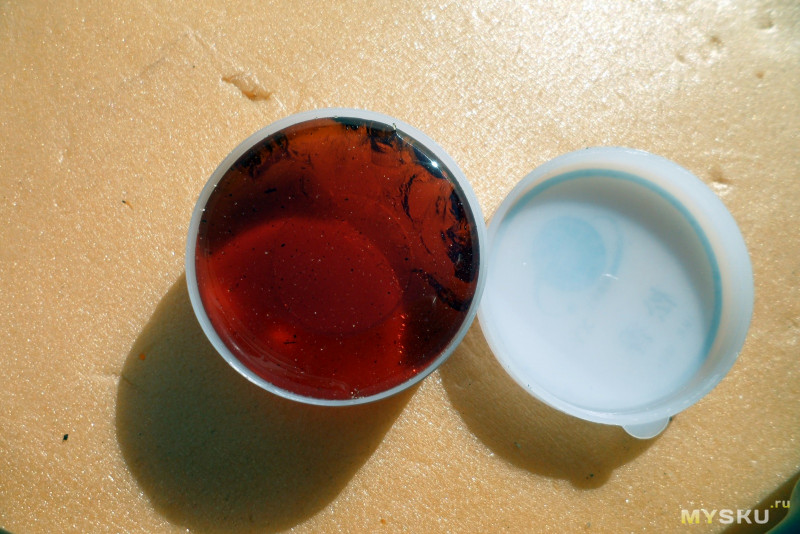

Третий — XY-5 (паяльная канифоль), заказывался тут.

Как и второй вариант поставляется в баночке, правда, не металлической, а пластиковой.

Из-за твердого состояния может отлично транспортироваться и постоянно храниться хоть в кармане. Ничего не вытечет, ничего не испачкается.

В твердом состоянии имеется знакомый всем, кто работал с канифолью, насыщенный янтарный цвет. Во время нагрева плавится с обильным выделением дыма, имеющего запах смолы, что не удивительно 🙂 Если честно, мой самый любимый вариант. Нагретый отлично растекается, но и остывает достаточно быстро. В твердом состоянии крошится.

Описание (гуглоперевод):
Название: Твердая канифоль;
Вес: 22 грамма (включая коробку).

Аскетично, но что имеем, то имеем 🙂

Возможно, сравнивать первых два образца с этим не совсем корректно, но, по большому счету, и первое, и второе, и третье — флюс и применяется для одних и тех же целей.

Итак, начнем.

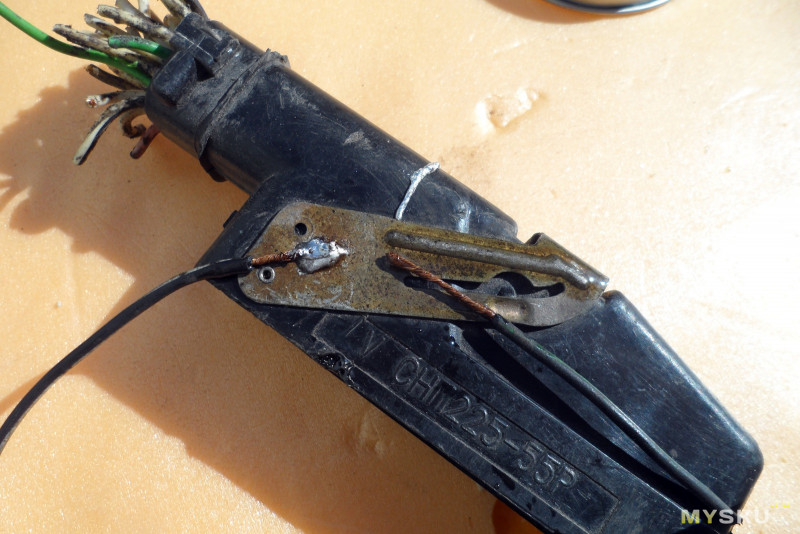

Первый провод припаивался с использованием флюса №2 PPD PD-18. Из-за обилия загрязнения и довольно крупного сечения провода, припоя пришлось использовать не так уж и мало 🙁 Но результат не заставил себя ждать — провод был припаян:

Без использования флюса припой на скобе отказывался держаться напрочь. Если посмотрите на фото выше, то увидите как он стекал с нее, растекаясь по пластику.

Второй провод припаивался с использованием твердого флюса №3 XY-5 (или же канифоли). Если честно, то первая попытка прошла не совсем удачно: провод отвалился от скобы разъема вместе со всем припоем 🙂 Зато видно как на припое собралась вся грязь, а на скобе появилось место без загрязнений:

Но со второй попытки он таки занял свое место там, где это требовалось.

Последним использовался флюс №1 RMA 223. Проводок припаялся без особых проблем и закончил экспозицию под названием «ёж» 🙂

Ёж ежом, но самое главное, что требуется от флюса — упрочнение соединения при пайки. Так что самое простое, что мне пришло в голову для проверки результатов — попробовать оторвать припаянные провода 🙂 Результат:


Как видно, флюс №2 сработал на отлично: сам припой остался на месте, а провод его просто разорвал. Правда, тянуть пришлось с изрядным усилием. Флюс №3 (канифоль) оказался тоже весьма неплохим: как бы я не тянул, но провод так и остался на месте. Единственное, что удалось отделить, так это изоляцию от жил 🙂 А вот флюс №1 подвел. Припой просто отвалился и напрягаться для этого особо не пришлось 🙁

Вывод: RMA 223 брать не стоит, со своей задачей как флюс он не справляется (ибо это больше вазелин, а не флюс как таковой). А вот XY-5 и PD-18 показали себя с положительной стороны. Выбирая между ними я бы отдал предпочтение твердому флюсу только из-за того, что его практичней хранить, да и запах у него куда приятней 🙂 Но каждый сам решает что покупать.

Да, для улучшения результатов можно было бы залудить провода и обработать скобу ортофосфорной кислотой, но я хотел узнать какой из флюсов покажет себя лучше в самых жестких условиях 🙂

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Флюс для пайки BGA микросхем: разновидности, выбор

В процессах пайки важную роль играют флюсы, то есть вещества, способные удалить с поверхностей соединяемых деталей образующиеся в результате термохимической реакции оксидные пленки. От их выбора зависит качество процесса. С развитием электроники возросли требования к флюсам для пайки bga.

Требования к флюсам для микросхем

При изготовлении микросхем в качестве несущего элемента используют особые печатные платы. Материалом для их производства служит стеклотекстолит – слоистый термостойкий пластик, который покрывается медной фольгой. Ножки микросхем соединяются с медью путем паяния.

Применение флюса для пайки BGA микросхем

Применение флюса для пайки BGA микросхем

Флюс, применяемый для такой тонкой работы, должен обеспечивать хороший контакт между элементами пайки. Наличие на них загрязнений способно ухудшить смачиваемость и теплопроводность поверхности. Поэтому предварительно их следует очистить с помощью специальных растворителей.

Сегодня на рынке предлагается огромный выбор флюсов для пайки bga. Они должны соответствовать следующим требованиям:

  • иметь температуру плавления меньшую, чем у припоя;
  • не вступать в химическую реакцию с материалом припоя;
  • обладать высокой текучестью и хорошо смачивать поверхности соединяемых элементов;
  • иметь низкий показатель удельной массы;
  • растворять жировые и оксидные пленки;
  • эффективно смываться с обработанной поверхности;
  • не допускать коррозионной активности;
  • отличаться легкостью и удобством нанесения.

Только обеспечив выполнение всех этих условий, можно получить надежное соединение элементов пайки. В продаже имеются и специальные составы для качественной отмывки платы от флюса. Но лучшие флюсы для пайки bga микросхем – те, которые не требуют смывания.

Типы современных флюсов

Современная промышленность выпускает две основные разновидности флюсов. В первую группу реагентов входят химически активные вещества – соляная кислота и некоторые ее соли. Они хорошо растворяют оксидные пленки и жиры, способствуя прочному соединению элементов, однако требуют эффективной промывки. Если в месте пайки останется хотя бы небольшая часть активного флюса, она будет постепенно разрушать и металл, и текстолит. К тому же, их пары очень токсичны, поэтому при работе следует соблюдать меры безопасности.

Вторая группа веществ представляет собой химически инертные соединения, например, канифоль или воск. В основном, это органические соединения, которые хорошо растворяют жиры, но в меньшей степени – оксиды. Но они не допускают последующей коррозии, что очень важно. В последнее время применяются флюсы ЛТИ, созданные на основе этанола и канифоли с добавлением небольших количеств триэтаноламина, салициловой кислоты и других веществ.

Самые популярные реагенты

К самым распространенным флюсам относят:

  • сосновую канифоль – за дешевизну и низкую химическую активность;
  • ортофосфорную кислоту – она предотвращает дальнейшее разрушение соединяемых поверхностей, образуя на них оксидную пленку;
  • ЛТИ-120 – содержит канифоль с добавками, не требует отмывки;
  • флюс-гель для пайки bga, изготовленный в виде пасты, легко смывается, не оставляя нагара;
  • активный флюс, в составе которого 90% глицерина и 5% салицилки, требует хорошей смывки;
  • нейтральный вид паяльного жира.

Безотмывочные материалы

Выбирая, какой флюс лучше для пайки bga чипов, желательно отдать предпочтение тем реагентам, которые не требуют последующей отмывки платы. Известные производители микроэлектроники давно применяют No-Clean в жидкой или гелеобразной форме.

Флюсы для пайки BGA микросхем

Флюсы для пайки BGA микросхем

Флюсы Компании INTERFLUX считаются одними из лучших на рынке паяльных материалов. Например, состав IF8001 применяют при необходимости быстрого и качественного ремонта отдельного элемента на микросхеме. Вещество активизируется уже при 12 градусах, то есть, до начала пайки, обеспечивая чистоту поверхности. Непосредственно во время процесса он испаряется более чем на 90%. Оставшийся твердый осадок нетоксичен и обладает слабощелочной реакцией, защищающей плату от химической активности.

Материалы торговой марки CHIPSOLDER FLUX отвечают всем необходимым требованиям, которые предъявляются к безотмывочным флюсам для пайки bga. В их состав входят только химически чистые компоненты. Реагенты выпускаются в виде жидкости, гелей, паст. Они не обладают проводящими свойствами. Важным достоинством является также отсутствие в составе кислоты или глицерина.

Флюс для пайки bga микросхем немецкой фирмы MARTIN – один из лучших. Он пользуется широкой популярностью среди производителей электронной техники и в сервисных центрах, благодаря:

  • безопасному составу;
  • экономичности в использовании;
  • возможности точного распределения;
  • простоте применения;
  • минимальному количеству остатка;
  • универсальности применения;
  • отсутствии необходимости в отмывке;
  • способности к эффективному удалению оксидной пленки;
  • высоким температурам коксования.
Рекомендации по выбору

Из продукции, представленной на рынке, трудно выбрать подходящее средство для пайки. Кроме того, присутствует большое число подделок. Параметры выбранного флюса должны соответствовать предстоящей работе и удобству пользования. Неплохими качествами и доступной ценой отличаются флюсы из серии FLUX PASTE SP. Для пайки bga оптимальным будет разновидность SP-20. Она обеспечивает прочную фиксацию элементов, дает минимум остатка и безопасна для высокочастотных схем.

При необходимости можно приготовить флюс для пайки bga своими руками, используя подручные материалы. Почти все эти вещества после применения требуют смывки:

  • глицерин в чистом виде, имеет высокую температуру кипения;
  • раствор аспирина в воде;
  • смесь аспирина и глицерина;
  • нашатырный спирт или уксусная кислота;
  • канифоль в растворе технического спирта;
  • смесь воска и канифоли.
Заключение

Пайка микросхем требует грамотного подбора расходных материалов, только в таком случае она будет качественной. Не рекомендуется применять флюсы с активными добавками, так как они могут привести к коррозии и выходу из строя всей микросхемы.  Использование подручных средств в процессе пайки приведет к снижению ее качества. Поэтому пользоваться такими расходными материалами следует лишь в случае крайней необходимости.

Видео: Каким флюсом паять BGA? SIR тест флюсов Martin, Ersa, EFD, Cyberflux. Часть 1

Как правильно выбрать флюс. Обзор флюсов для пайки.

Сегодня на прилавках радиорынков и магазинов для электроники можно встретить огромное количество различных по назначению и цене флюсов для пайки.

Производители флюсов предлагают продукцию действительно высокого качества, но найти ее на рынке довольно трудно. Количество и варианты подделок просто поражают своим разнообразием. Даже если вам повезло, и вы нашли оригинальный продукт, то его стоимость будет существенно отличаться от стоимости подделки. Большинство потенциальных покупателей после сравнения цен решают сэкономить и поискать более дешёвый флюс. Мастера же подбирают под свои требования оптимальный набор паяльной химии, устраивающей их по техническим параметрам и цене. Но для этого им приходится перебирать неизвестные флюсы и путем опытов подбирать наиболее подходящий вариант для той или иной работы.

Практически на каждом углу продаются сотни наименований дешевых флюсов с высокими показателями заявленных параметров на этикетке. Но внутри упаковки вас может ожидать совсем неприятный сюрприз.
А сейчас давайте разберемся, как разводят флюсы и как это влияет на их технические характеристики.

Канифоль вместо флюса

Представьте ситуацию: вы купили суперфлюс, открываете тюбик, а там вместо качественного флюса находится низкокачественная канифоль (отходы после производства канифоли). Притом эта же канифоль еще и очень сильно разбавлена каким-то загрязненным техническим вазелином.

Паять или залудить такой смесью просто невозможно. Так называемый «флюс» начинает «убегать» из места пайки. В результате получаем незаслуженные выводы, некачественную «холодную» пайку, а контактные площадки и дорожки из-за перегрева мгновенно отваливаются от платы.

Разбавленный кислотой флюс

Очень часто в уже и без того некачественный флюс добавляют кислоты (лимонная, ортофосфорная) или хлориды (хлорид цинка). По сравнению с канифолью картина сразу меняется – всё лудится и паяется. Создается впечатление, что флюс просто супер, но паять таким флюсом электронные платы нельзя. Очень трудно, а иногда практически невозможно удалить остатки кислоты, особенно из-под SMD-элементов. Кислота может оставаться даже внутри пайки, в порах припоя.

В результате, через месяц-два пайка с кислотой (или хлоридом цинка) рассыпается в порошок вместе с выводами радиоэлемента. Ремонт потом будет очень и очень трудоемкий, а иногда он и вовсе невозможен.

Разбавленный глицерином флюс

Случается и такое, что во флюс щедро льют глицерин. Глицериновый флюс паяет замечательно, он дешевый и его много, но попробуйте покрыть им плату. А потом измерьте сопротивление текстолита платы. Вот так незадача: он проводит ток от единиц до десятков Ом там, где проводить не должен. Даже если вы пытаетесь отмыть глицерин, а он смывается легко, то «проводимость» платы все равно останется! Глицерин впитывается в текстолит (сопротивление текстолита, не покрытого медью — от 10 до 50 Ом). Для большинства устройств это просто неприемлемо. «Глючить» будут даже самые простые и банальные схемы. Чтобы хоть как-то заставить устройство работать, попробуйте процарапать иглой текстолит между дорожками.

Вывод: глицерин, кислоты, хлориды в безотмывочных флюсах для работы с радиоэлектроникой, компонентами BGA и SMD применяться не должны.

Основные требования к качественному флюсу для работы с выводными элементами, BGA и SMD:

  • отсутствие коррозионной активности
  • хорошие лудящие свойства
  • высокая смачивающая способность
  • отсутствие кипения при нагреве до рабочей температуры
  • отсутствие электропроводимости
  • легкость удаления остатков при необходимости
  • поддержка бессвинцовых и свинецсодержащих припоев
  • безотмывочная технология пайки (остатки можно не смывать)
  • удобство нанесения (гель, паста)
  • доступная цена.

А теперь давайте посмотрим, что же нам предлагают на рынке.

Всем вышеперечисленным требованиям отвечают флюсы торговой марки CHIPSOLDER FLUX.

Также достаточно качественными являются флюсы серии SP (SP-10+, SP-15+, SP-18+, SP20+, SP30+).

В их составе не обнаружено кислот, хлоридов или глицерина. Флюсы SP доступны в разной консистенции: паста, гель, жидкие (L-NC-3200, L-NC-3600). Они не проводят электрический ток, а смывать остатки совсем необязательно.

Данные флюсы соответствуют всем заявленным нормам и проверены при пайке выводных деталей, проводников, BGA и SMD-элементов, а также чувствительных солнечных панелей.

Характеристики флюсов и их особенности

Давайте сейчас некоторые из них рассмотрим поподробнее.
Для начала разберемся с названием. Что же обозначают все эти большие буквы?

  • G (gel) — флюс гелеобразный.
  • NC (no clean) — не требует смывания.
  • 5268 – индекс флюса.
  • LF (lead free) — подходит для бессвинцовых припоев.

CHIPSOLDER G-NC-5268-LF

CHIPSOLDER G-NC-5268-LF

Начнем с флюса CHIPSOLDER G-NC-5268-LF.

Данный флюс подходит для пайки залуженных контактов. Обладает хорошей теплопроводностью, контактная площадка остается на плате, а не на жале паяльника. Флюс-гель CHIPSOLDER G-NC-5268 LF — это высококачественный, полупрозрачный, синтетический безотмывочный флюс со смолоподобными характеристиками. Используется для пайки и демонтажа BGA/SMD-компонентов. Подходит для работы с паяльником, термофеном, ИК-станцией, а также для реболлинга.

Изготовлен флюс из высокоочищенных компонентов. Удобно фиксирует BGA и SMD-компоненты при запаивании («посадке»). Полностью поддерживает как обычную, так и бессвинцовую технологию пайки. Не содержит галогенов, что гарантирует долгосрочную надежность и отличные характеристики пайки.

Обладает минимальной, «мягкой» активностью при пайке, что позволяет не смывать остатки. Не кипит, не оставляет темного «нагара», после пайки остается прозрачным гелем. Теряет прозрачность только при температуре -5 °C, но при этом сохраняет свои свойства. Легко удаляется с помощью любого универсального средства на спиртовой (спиртобензиновой) основе и бумажной салфетки.

Имеет отличную теплопроводность (компонент прогревается максимально равномерно), очень удобен в работе. Не содержит растворителей, не высыхает на открытом воздухе и не твердеет после пайки. Подходит для многократного использования.

CHIPSOLDER –G-NC-6500-LF

CHIPSOLDER –G-NC-6500-LF

Этот флюс очень похож на G-NC-5268-LF, но рассчитан преимущественно на бессвинцовые припои. Хотя отлично паяет и обычными (свинецсодержащими) припоями.

После пайки остается прозрачным и твердым (остаток чуть тверже, чем во флюсе 5268).

Можно использовать для повторной пайки. Смывать не обязательно, но если необходимо смыть, используйте любое универсальное средство на спиртовой (спиртобензиновой) основе.

CHIPSOLDER –G-NC-6800-LF

CHIPSOLDER –G-NC-6800-LF

Флюс предназначен, прежде всего, для «трудных» паек. По консистенции он такой же клейкий гель, как и G-NC-5268-LF, но обладает повышенной лудящей способностью. Хорошо снимает окислости с места пайки и предназначен как для обычной пайки, так и для пайки (лужения) сильноокисленных выводов и контактов. Обладает высокой теплопроводностью, компонент прогревается максимально равномерно. Не кипит, не оставляет темного «нагара», остается прозрачным гелем после пайки, легко стирается бумажной салфеткой и очень удобен в работе. Не содержит растворителей, не высыхает на открытом воздухе и не твердеет после пайки. Подходит для многократного использования.

Остаток флюса чистый, мягкий, прозрачный, некоррозионный, а также не проводит ток. Очистка остатка необязательна, но при необходимости его можно стереть с помощью сухой салфетки или любым средством на спиртовой (спиртобензиновой) основе.

Этим флюсом удобно восстанавливать «холодные» пайки, пайки после попадания воды, а также «отвалившиеся» BGA-контакты. Часто с помощью данного флюса удается залудить даже те контакты, которые не под силу более дорогим флюсам.

Флюсы SP

На рынке также присутствуют флюсы под названием FLUX PASTE SP-10+, SP-15+, SP-18+, SP20, SP30 и FLUX GEL SP-30, SG-15.

Эти флюсы по характеристикам похожи на серию флюсов CHIPSOLDER, но стоят они немного дешевле. Необходимо отметить, что стоимость на качество не повлияла. Ими также можно прекрасно работать и получать хорошие результаты. А теперь остановимся на каждом из них поподробнее.

SP-10+

SP-10+

Итак, начнем с флюса SP-10+

Это дешевый и довольно неплохой низкоактивный флюс. Рекомендуется применять для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов, кристаллов, а также для ремонтных работ с использованием паяльника, термофена, ИК-оборудования.

Имеет практически нулевую активность. Используется для пайки и демонтажа облуженных выводов. Подходит для бессвинцовых припоев. SP-10+ абсолютно безопасен для радиокомпонентов. Равномерно распределяет температуру при пайке и препятствует отслаиванию печатных проводников. Имеет клейкую консистенцию (вязкий, липкий), не вызывает коррозии, надежно фиксирует элементы при пайке. Также он не проводит ток.

Флюс используется без последующей отмывки в печатных узлах. Подходит для работы в различных условиях окружающей среды.

SP-15+

SP-15+

SP-15+ будет следующим в нашем списке.
Это универсальный флюс. Обладает средней активностью («мягкая» активность). По своим характеристикам и сфере применения SP-15+ фактически ничем не отличается от SP-10+. Главная разница между ними в активности: SP-15+ – среднеактивный, а SP-10+ – низкоактивный. Рекомендуется использовать для прогрева и монтажа «отвалов BGA», а также для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов.

SP-18+

SP-18+

SP-18+ – это уже не просто флюс, а среднеактивная флюс-паста.

Ее рекомендуется использовать для низкотемпературной пайки. Предназначена для пайки припоями с температурой плавления от 80 до 180 °C.
Не подходит для бессвинцовых припоев. Равномерно распределяет температуру при пайке, препятствует отслаиванию печатных проводников.

После применения SP-18+ есть незначительное количество остатков, но при необходимости они легко смываются. Данная флюс-паста имеет слегка желтоватый цвет, некоррозионная и безопасна для радиокомпонентов.

SP-20

SP-20+

SP-20 – это уже активная флюс-паста.

Рекомендуется использовать для большинства типов работ. Обладает повышенной активностью, хорошо лудит без кислотных последствий.

SP-20, как и SP-10+, SP-15+, SP-18+ применяется для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов, кристаллов, а также для ремонтных работ с использованием паяльника, термофена, ИК-оборудования. Подходит для бессвинцовых припоев.

Можно применять для пайки и лужения окисленных вводов и контактных площадок. Также подходит для прогрева и монтажа «отвалов BGA». Флюс используется для различных печатных узлов с высокочастотными схемами.

После работы с SP-20 есть небольшое количество остатков, которые, при необходимости, легко смываются. Данная флюс-паста не проводит электрический ток, безопасна для радиокомпонентов и надежно фиксирует элементы при пайке.

SP-30

SP-30+

SP-30 очень похож на SP-15+.

Главное отличие состоит в консистенции.
SP-30 – это полупрозрачный, клейкий гель. Флюс предназначен для ремонта и производства электроники. Может использоваться со всеми стандартными припоями.

Итак, подведем итоги.

Состав всех флюсов разработан для пайки высокого качества. Все вышеперечисленные флюсы применяются в различных условиях окружающей среды и при разных особенностях процесса.
Главными отличиями между флюсами SP являются консистенция и активность. Поэтому подбирать флюс необходимо исходя из сферы применения и удобства при работе.

Что касается флюсов марки CHIPSOLDER, то они не настолько универсальны, как флюсы SP. Выбирая флюс CHIPSOLDER, необходимо определенно знать, как его использовать и с какой целью.

Наталия Зинько

Приготовление флюса для пайки BGA из китайского RMA-223.

Для хорошей пайки BGA чипов необходим качественный флюс – от него зависит качество или возможность пайки вообще.

При первом знакомстве с пайкой чипов или реболлингом, большинство не спешит покупать настоящие оригинальные флюсы популярных производителей, и считают достаточным для начала попробовать китайский аналог. Скажу однозначно: пайка китайским дешевым флюсом и оригинальным – две абсолютно разные вещи. Убедился я в этом, при первой попытке накатки шаров через трафарет к чипу от видеокарты. Использовал я самый популярный китайский флюс RMA-223. Его цена в магазине алиэкспресс самая привлекательная. У меня ничего не выходило: по несколько шаров постоянно не хотели ложиться на контактные площадки, так приходилось по несколько раз повторять процедуру. Причем если с первой попытки плавления шаров они не пристали к площадка, то потом хоть сколько грей – бесполезно.

Это привело меня к поиску быстрого решения. Для начала я попробовал повторить процедуру со спиртоканифолью. Ничего не вышло, так как канифоль подгорала, а шарики просто не успевали расплавиться. Но я заметил, что те, которые расплавлялись, моментально ложились на площадки.

Главная особенность флюсов для BGA пайки – это способность длительное время сохранять свои свойства при высоких температурах и отсутствие вскипания. Что касается китайского флюса, то он не темнеет и не выгорает на высоких температурах, но свойства флюса у него оставляют желать лучшего.

Поэтому пришла в голову идея доработать китайский флюс RMA-223 путем добавления в него канифоли (в моем случае спиртоканифоли), но для этого необходимо избавиться от спирта, который приведет к вскипанию флюса на высоких температурах. Данный рецепт очень помог мне, использую его по сей день и не только для пайки BGA. Так как он имеет густую структуру, флюс удобно наносить при пайке SMD элементов и других деталей. Его не обязательно смывать после пайки.

Итак, понадобится:

1. Флюс китайский RMA-223

2. Спиртоканифоль ЛТИ-120 (можно заменить другой спиртоканифолью)

3. Емкость металлическая для нагревания (я взял алюминиевую колбу из под фотопленки)

4. Лопатка для перемешивания (в моем случае — карандаш)



Процедура:

1. Выдавливаем в емкость флюс RMA-223.

2. Разогреваем флюс, пока не станет жидким.

3. Добавляем спиртоканифоль ЛТИ-120, в пропорции примерно 1:3 (то есть ЛТИ-120 – 25%, RMA-223 – 75%).

Разогреваем полученную жижу, перемешивая лопаткой до слабого вскипания. Для разогревания, использовал термофен.

4. Продолжаем греть пока вскипание не прекратиться или станет очень слабым. Это будет свидетельствовать, о том, что спирт выпарился из жижи.

5. Пока полученный флюс горячий и жидкий, набираем его в шприцы.

Все! Флюс готов, после остывания, он станет таким же густым, как изначально и приобретет свойства хорошего флюса. В сравнение с оригинальными флюсами, лично я разницы не заметил. Он так же обеспечивает качественную пайку и легко смывается, не оставляя пятен и пригаров.

Надеюсь Вам пригодится данный рецепт.

на Ваш сайт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
