Как определить полярность аккумулятора 18650

Литий-ионные аккумуляторы типоразмера 18650 используются для питания всевозможных устройств, от фонариков до персонального электротранспорта (в составе АКБ). Они безопасны в использовании, но нужно соблюдать правила эксплуатации. Важно не допускать перегрева элементов питания, беречь их от перезаряда и глубокого разряда, не допускать короткого замыкания. Также при эксплуатации Li-Ion аккумуляторов необходимо соблюдать их правильную полярность.

Ее нарушение способно привести к короткому замыканию – образуется цепь из одного только аккумулятора, и в нем начинает протекать никуда не уходящий электрический ток. В результате элемент питания нагревается, возрастает давление электролита, через клапан на плюсовом полюсе сбрасывается избыточное давление. Возникает риск возгорания лития. В случае неисправности защитного клапана из-за накопившегося внутри давления может произойти взрыв.

Что делать, если перепутали полярность

Пока элемент не нагрелся, аккуратно извлеките его из прибора, дайте остыть и утилизируйте. Если же аккум успел раскалиться, или началось возгорание, не пытайтесь извлечь его. Лучше отойдите подальше, чтобы не обжечься, и дождитесь окончания процесса кипения аккумулятора или срабатывания защиты (если она есть). Еще лучше не допускать таких ситуаций.

Для этого нужно знать, как определить полярность аккумулятора 18650, и контролировать ее перед каждой установкой «банок» в приборы. Для подзарядки литиевых аккумов рекомендуется использовать надежные зарядные устройства с контролирующим чипом. Он убережет элементы от перенапряжения и не станет давать ток на ячейки с неверной полярностью.

Как определить, какая полярность аккумулятора 18650

Есть 2 способа решения этой задачи:

  1. Осмотр элемента и визуальный поиск «плюса» и «минуса». По имеющейся маркировке легко определить все основные характеристики аккумулятора, включая его формат, тип химии, бренд производителя, емкость, номинальное напряжение и полярность. Если же она не указана, или возникли подозрения на счет корректности маркировки, отличить плюсовой контакт от минусового можно по форме. Отрицательная контактная площадка плоская, а положительная – выпуклая. Отличить их можно и визуально, и на ощупь.
  2. Использование любого инструмента, позволяющего измерить напряжение на полюсах. Рассмотрим, как определить, прямая или обратная полярность аккумулятора Li-Ion, с помощью мультиметра. Нужно:
  • подключить к разъемам на приборе красный и черный проводки;
  • выбрать с помощью рукоятки мультиметра режим замера малого напряжения;
  • приложить его щупы к контактным площадкам аккума;
  • если на индикаторе отображаются положительные значения – полюса установлены правильно, причем красный щуп приложен к положительному полюсу, а черный – к отрицательному контакту;
  • если вольтаж отрицательный – щупы приложены к противоположным площадкам.

Электронные платы защиты

Кроме того, как определить аккумулятор Li-Ion с обратной полярностью, нужно уметь различать ячейки с платами защиты и без них. Защищенные ячейки имеют предохранительный клапан для сброса высокого внутреннего давления паров в случае некорректного использования. Для этого к контакту незащищенного аккумулятора точечной сваркой крепится контроллер – плата, не допускающая перезаряда, перегрева и других опасных ситуаций при использовании элемента питания и его подключении к зарядному устройству.

При наличии электронной платы защиты смена полярности не влечет за собой печальных последствий – аккумулятор просто не заряжается или не питает устройство. Но при отсутствии защитной платы любой перегрев ячейки влечет за собой разрушение внутренней структуры, поэтому возникает риск возгорания и взрыва аккумулятора с неверной полярностью.

Защищенные элементы питания чуть длиннее (на 1–3 мм) и обычно имеют на корпусе обозначение«Protected», «With protective PCB» или «Protection Circuit». У моделей без защиты такой маркировки нет или указано обозначение Unprotected. Размеры у незащищенных моделей строго соответствуют стандартным – диаметр 18 мм, высота 65 мм.

Предлагаем для ознакомления статью о выборе аккумуляторов для электроинструментов.

Где плюс и минус у 18650. Какими бывают литиевые аккумуляторы

Источники питания для разных устройств уже давно вошли в нашу жизнь. Они помогают поддерживать работу линий связи, когда привычные удобства находятся слишком далеко. Светодиодный фонарик не будет работать без батарейки. Поэтому сегодня наблюдается стремительный рост изготовления новых батарей. Для питания ноутбуков, ручного электроинструмента и других механизмов и был разработан аккумулятор 18650.

Катод для таких элементов изготавливается из различного материала. Литиевые аккумуляторы 18650 подразделяются на несколько видов, находящихся в прямой зависимости от материала, из которого изготовлен катод:

  • LiCoO2. Эта батарея получила наибольшее распространение, благодаря своей большой емкости. Изготовление осуществляется в соответствии с технологическим процессом Li-ion.
  • LiMnO2. Высокотоковые литий-марганцевые батареи18650. Разрядный ток, при малой емкости достигает 5–7 А.
  • LiFePO4. Эти литий-феррофосфатные АКБ намного превосходят другие модели. Но отличаются минимальным напряжением и малой емкостью.

Большое распространение получили литий — кобальтовые элементы. Они отличаются от аналогичных элементов большой емкостью. Срок эксплуатации такой батареи намного выше.

Описание и характеристики батареи 18650

Отличаются цилиндрической формой, выпускается в нескольких видах:

  • пальчиковые – АА;
  • мизинчиковые – ААА.

Размеры аккумулятора 18650 немного больше привычных батареек:

  • длина – 66,5 мм;
  • диаметр – 18 мм.

Технические параметры:

  • напряжение на выходе — 3,78 вольта.
  • Ёмкость — 2000– 3200 мАч.

Литий ионный аккумулятор18650 нашел постоянное применение в устройствах, где требуется наличие максимальной ёмкости:

  • Батареи ноутбуков.
  • Всевозможные модификации светодиодных фонарей.
  • power bank.
  • Зарядные устройства мобильных гаджетов.

Как расшифровывается обозначение, нанесенное на поверхность аккумуляторов 18650

Чтобы разобраться, возьмем литий-ионный аккумулятор, марки ICR18650-26F M.

  • «I» — этим символом маркируются все элементы такого вида, изготовление которых выполняется по одному и тому же технологическому процессу.
  • «C» — обозначает материал, из которого изготовлен катод. К примеру, M обозначает марганец, F – железофосфат, C – кобальт.
  • «R» — обозначает аккумулятор.
  • 18650 – делится на два раздела-18, 65. Обозначают диаметр и длину.
  • 0 – обозначение формы, имеется в виду цилиндр.

Важно! Маркировка аккумуляторов не имеет одинакового значения. У каждого производителя она индивидуальная, поэтому может иметь большие отличия.

Чтобы продлить жизнь хорошему аккумулятору, профессионалы советуют придерживаться нескольких важных правил.

Никогда не доводите батарею до полного разряжения. 18650 не обладает «эффектом памяти». Поэтому не требуется ждать, когда она окончательно разрядиться. Если уровень заряда опустится до нуля, срок службы аккумулятора намного снизится. Например, заряд нулевой емкости можно выполнить 400–600 раз. Если остаточная емкость будет достигать 15%, количество циклов заряда сильно увеличится 1000–1200.

Батарея должна окончательно разряжаться один раз в течение трех месяцев. Тестирование показало, что проводить полную зарядку литий–ионного аккумулятора бессмысленно. У него

Где плюс и минус у аккумулятора 18650

Полярность аккумулятора 18650
Литий-ионные аккумуляторы 18650, 14500 и т.п. по виду очень схожи с пальчиковой батарейкой.У литий ионного аккумулятора все так же, только выступ (положительный контакт) немного шире по диаметру, чем в батарейке. Так же вокруг положительного контакта аккумулятора, просматриваются маленькие отверстия. Отрицательный полюс так же плоский, как в батарейке.

В общем, если видите отверстия вокруг полюса — он 100% положительный, плюс, (+).

В данном случае рассматривается литий ионный аккумулятор без защиты. Банка защищенного аккумулятора выглядит точно так же, только будет больше по длине на толщину платы защиты.

Помимо этого, как и большинство элементов питания, литий-ионы имеют указания на корпусе, где плюс и минус.

Мультиметр или тестер (цифровой вольтметр) тоже поможет определить полярность. При измерении вольтажа, поднеся красный щуп к плюсовому контакту, а черный к отрицательному, на экране покажется вольтаж в банке. Если красный щуп поднести к отрицательному контакту, на экране появится «-» (минус) перед значением вольтажа.

Аккумулятор li ion 18650 представляет собой батарейку цилиндрической формы. Она мало чем отличается от обычных, элементов питания АА «пальчиковых», но имеют большие размеры. В длину они 66 мм, а в диаметре 18 мм.

Виды и типы аккумуляторов Li Ion 18650

Все аккумуляторы 18650 можно разделить на виды по материалу катода. Именно от этого компонента зависят основные эксплуатационные характеристики элементов питания: емкость и возможный ток разряда.

Самыми распространенными являются литий-кобальтовые аккумуляторные батареи. От других элементов питания они отличаются большим значением емкости. Поэтому их можно дольше эксплуатировать.

Существуют еще группа литий-марганцевых аккумуляторных батарей. По сравнению с литий-кобальтовыми, они имеют меньшую емкость, но при этом отличаются более высоким разрядным током.

Последняя группа – это литий-феррофосфатные элементы питания. Несмотря на то, что они не имеют большую емкость и не отличаются высоким напряжением, их можно эксплуатировать более 1000 циклов. Кроме этого, до полной зарядки необходимо подержать батарейки в станции 1 час.

Аккумуляторы 18650 с защитой

Требования безопасности, предъявляемые к эксплуатации литий-ионных аккумуляторных батарей, гласят, что напряжение внутри элементов питания должно находиться в диапазоне 2,5-4,2 вольта. Самостоятельно очень сложно контролировать этот параметр, поэтому специально для этого придумана плата с защитой. Этот элемент предотвращает выход напряжения за указанный диапазон.

Производители припаивают эту плату к выводам, используя стальную или алюминиевую ленту. Крупные заводы питательных элементов редко выпускают подобные защиты. В устройствах, для которых они изготавливаются, имеются контроллеры заряда-разряда. Это батареи для ноутбуков, шуруповертов и других сложных блоков.

Больше всего защищенных литий-ионных батарей 18650 выпускают Китайские производители. На незащищенный аккумулятор припаивают защитную плату и оборачивают в специальный термозащитный материал. Их длина, из-за использования платы, на несколько миллиметров увеличивается.

Все устройства, на которых нет элемента для контроля состояния за батареей, лучше комплектовать защищенными аккумуляторами. В противном случае они могут выйти из строя, разрядившись в ноль или взорваться. При этом защита не сможет предотвратить перегрев элемента питания. Она контролирует состояние напряжения.

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

  1. Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
  2. Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
  3. Следующая буква – R – расшифровывается как аккумулятор;
  4. Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
  5. Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Где применяются батарейки 18650

Сфера применения элементов питания и частота их использования намного шире, чем кажется многим. Из-за того, что они закрываются в специальную защиту, их не всегда видно.

Устанавливаются в следующие устройства:

  • Ноутбуки;
  • Фонарики;
  • Power Bank;
  • Различные гаджеты.

Они применяются везде, где обычные пальчиковые батарейки справиться с задачей не способны. Батарейки li ion 18650 отличаются большей емкостью и напряжением, их можно много раз перезаряжать и использовать заново.

Как определить плюс и минус

По сравнению с элементами питания АА и ААА, в литий-ионных нет такой заметной внешней разницы между плюсовой и минусовой клеммы, но разобраться достаточно легко:

  • На «плюсовой» стороне имеются небольшие отверстия в количестве 3-4 штук.
  • «Плюсовая» сторона немного выступает».
  • «Минус полностью плоский.

Общие характеристики 18650

Емкость (mAh) Выходное напряжение (В) Максимальный ток (А) Защитная плата
1100 3.3 +/-
1300 3.6 18 +/-
1620 3,6-3,7 20 +/-
2000 3,6-3,7 20-30 +/-
2100 3,6-3,7 20-30 +/-
2200 3,6-3,7 20-30 +/-
2400 3,6-3,7 20-30 +/-
2500 3,6-3,7 20-35 +/-
2600 3,6-3,7 20-35 +/-
2800 3,6-3,7 20-35 +/-
3000 3,6-3,7 20-35 +/-
3100 3,6-3,7 20-35 +/-
3200 3,6-3,7 20-35 +/-
3350 3,6-3,7 20-35 +/-
3400 3,6-3,7 20-35 +/-
3500 3,6-3,7 20-35 +/-
3600 3,6-3,7 20-35 +/-

В таблице приведены наиболее популярные аккумуляторы.

Размеры с защитой 66,5*18 мм и 66*18 мм без защиты. Вес в среднем около 40 грамм.

Основные производители: Samsung, Fenix, Avant, LG, Panasonic, Olight, Camelion, Proconnect, Rombica, SANYO и SONY.

Как правильно выбрать для себя батарейку 18650

Литий-ионные батареи отличаются друг от друга по некоторым характеристикам. Из-за этого необходимо обращать внимание на их тип и технические характеристики, прежде чем совершать покупку.

При выборе аккумулятора li ion 18650 необходимо обращать внимание на следующие характеристики:

  • Энергоемкость;
  • Номинальный ток;
  • Напряжение
  • Склонность к перегреву.

Если необходимо приобрести батарейки с большей автономностью, то необходимо обращать внимание на емкость, которая измеряется в mAh. Но, чем выше будет показатель емкости, тем меньше будет ток. Поэтому жертвуя одним, можно приобрести другое. Если говорить простым языком, то сила тока влияет на склонность элемента питания перегреваться.

Напряжение аккумуляторной батареи зависит от заряда. Напряжением может быть номинальным, минимальным, максимальным и реальным. Начальное напряжение производитель указывает на упаковке. Важно, чтобы его значение не опускалось ниже 2,4 Вольт, иначе батарею будет крайне сложно реанимировать. При использовании аккумуляторов, которые плохо выдерживают высокую температуру, можно стать свидетелем ее взрыва.

Рейтинг аккумуляторных батарей исходя из опыта эксплуатации

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

Параллельное соединение аккумуляторов 18650

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.

Последовательное соединение аккумуляторов 18650

Как проверить емкость АКБ

Существует несколько эффективных способов узнать емкость любого аккумулятора. Некоторые из них не требует особых затрат или специальной аппаратуры, а только нехитрые математические вычисления.

Точность таких методов не так высока, как при использовании специальных устройств, однако они позволяют узнать приблизительную емкость. Для многих этого будет достаточно.

Итак, для вычисления емкости бесплатным методом необходимо использовать известный ток. В характеристиках аккумулятора имеется информация о токе. Батарея, имеющая емкость 3600 заряжается на протяжении 36 часов током 100 мАч. Это значит, что конечный результат получается за счет перемножения двух составляющих: времени и тока. Поэтому, зная, сколько требуется для полной зарядки, можно узнать емкость.

Для измерения емкости другим способом, необходимо будет потратить деньги. Существует множество интеллектуальных зарядных устройств, с помощью которых можно быстро измерить емкость. Их можно приобрести в специализированном магазине или на aliexpress. Они используются для измерения различных показателей, а не только емкости.

Устройство измеряющее реальную емкость

Для осуществления третьего способа понадобятся такие детали, как АКБ, часы, амперметр с фонариком. Необходимо вставить батарейку в фонарик, включить его на максимальную мощность. Амперметр необходимо для измерения тока. Если фонарик будет светить 20 часов с потреблением тока в 100 мА, то получаем 20*100= 2000 мАч.

Как заряжать и каким током

Литий-ионные элементы могут заряжаться различными станциями. Главное, чтобы значение напряжения было 5 В, а тока от 0,5 до 1 от номинальной емкости батареи. Зарядка литиевого элемента, имеющего емкость 2600 мАч, производится током значением от 1,3 до 2,6 ампер.

Весь период зарядки можно разделить на несколько этапов. Сначала блок, используя ток 0,2 от величины емкости, производит зарядку на протяжении часа. При этом значение напряжения варьируется в пределах 4,1-4,2 вольта. Далее напряжение возрастает.

Что бы не забивать себе голову стоит просто купить зарядное устройство для пальчиковых аккумуляторов.

Как восстановить аккумулятор 18650

Аккумулятор 18650 восстановить можно только в том случае, если он не полностью разрядился. Иногда даже не полностью разряженную батарею реанимировать сложно. Но есть один далеко не всем известный вариант с отключением платы.

Выполняется он так:

  • Снимается защита в виде платы.
  • С помощью тестера измеряется напряжение на выходах. Его значение должно находиться в диапазоне 2 -2,5 В.
  • Используя зарядное устройство регулировкой тока, необходимо подключить к АКБ, выставив 100 мА и 4,2В.

Если батарея начнет заряжаться, значит, она еще жива и ее можно восстановить.

Остались вопросы по Аккумуляторам 18650 или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

Литий-ионные аккумуляторы типоразмера 18650 едва ли не обогнали по популярности обычные пальчиковые батарейки. От них питаются самые разные устройства, от электронных сигарет до электромобилей. Они более опасны: если неправильно установить литиевый источник питания в устройство, он может взорваться. Поэтому необходимо знать, где плюс и минус у 18650, какими способами можно найти полюса.

Способы определения полярности

Поскольку внешне аккумуляторы 18650 очень похожи на гальванические элементы типа АА и подобные им, определить полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два основных способа нахождения плюса и минуса: путем внешнего осмотра элемента или при помощи любого инструмента, которым можно измерить напряжение на полюсах.

По внешнему виду аккумулятора

Самый простой способ определения полярности 18650 — изучение маркировки, нанесенной на корпус изделия. На наклейке можно увидеть всю необходимую информацию, среди которой:

  • типоразмер аккумулятора;
  • название компании-производителя;
  • емкость в мА·ч;
  • номинальное напряжение.

На качественных элементах в обязательном порядке указывается полярность — «плюс» на одном конце и «минус» на другом. Если подозрений в ошибочной маркировке нет, можно смело ориентироваться на эти значки. Однако недобросовестные компании могут не наносить метки полярности на свои изделия. Также возможен допуск к продаже бракованных изделий — аккумуляторов, на корпусах которых наклейка наклеена не той стороной, из-за чего знаки полюсов меняются местами.

Если был приобретен источник питания от неизвестного производителя, стоит дополнительно осмотреть непосредственно его контактные площадки. В идеале следует делать это всегда — это обеспечит максимальную безопасность эксплуатации аккумуляторов 18650.

Как и у солевых или щелочных батареек, контакты литий-ионных аккумуляторов отличаются формой: отрицательный вывод — плоский, «плюс» же имеет выпуклость. Кроме того, литиевые батарейки, как правило, имеют несколько отверстий на положительном полюсе. Они нужны для выпуска газа, образующегося при нагреве источника питания. Благодаря такой конструкции определить полярность можно не только путем осмотра, но и на ощупь.

Иногда можно встретить аналогичные аккумуляторы, отличающиеся от стандартных линейными размерами. Связано это с тем, что некоторые источники питания оснащаются защитной микросхемой, контролирующей процесс заряда и разряда элемента. Монтируется она обычно на положительной контактной площадке. Форма полюса при этом не меняется — на нем так же имеется небольшая выпуклость.

При помощи измерительного инструмента

При использовании качественных аккумуляторов от проверенных производителей сомневаться в правильности маркировки приходится редко. Однако абсолютно уверенным в безопасности использования гальванического элемента можно быть только после его проверки измерительным инструментом.

Хотя существует несколько приборов для проверки аккумуляторов, наиболее удобен в использовании обычный мультиметр. Чтобы определить полюса 18650 с его помощью, нужно выполнить следующие шаги:

  1. Подключить красный и черный провода к разъемам на приборе.
  2. Выставить рукоятку мультиметра в режим измерения низкого напряжения.
  3. Приложить щупы к торцам аккумулятора. Поскольку полюса неизвестны, нет разницы какой щуп к какому контакту прикладывать. В случае ошибки не будет никакого вреда ни для батарейки, ни для инструмента.
  4. Посмотреть на индикатор. Если на нем будут положительные показания, значит, полюса определены верно (в этом случае красный щуп будет указывать на «плюс», а черный — на «минус»). В ином случае вольтаж будет отрицательным.

Мультиметр будет полезен и при решении других задач. В первую очередь стоит обратить внимание на показания при измерении напряжения: правильно функционирующий аккумулятор должен показывать 4,2 В в заряженном состоянии и 3,7 В — в разряженном.

Если вольтаж падает ниже, батарею следует срочно зарядить во избежание уменьшения ее емкости.

Последствия неправильного использования батарейки

Чтобы полностью осознать, насколько важно уметь определять, где минус и плюс у аккумулятора 18650, нужно понять, что произойдет, если перепутать полярность. Главное последствие ошибки — короткое замыкание, при котором образуется цепь, состоящая только из источника питания, внутри него начинается движение электрического тока, который никуда не уходит. Далее происходит следующее:

  1. Аккумулятор начинает нагреваться. Скорость нагрева зависит от многих факторов, в первую очередь от напряжения элемента. Из-за этого процесс принимает более стремительный и разрушительный характер, чем в случае с солевыми батарейками.
  2. Давление в электролите растет.
  3. Клапан на положительном полюсе выпускает избыточное давление. При этом начинает вытекать раскаленный электролит.
  4. На воздухе скорость реакции возрастает. Начинается разрушение корпуса изделия.
  5. Возможно возгорание лития.

Если неправильно определить, где плюс у аккумулятора 18650, изготовленного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать — в таком случае давление внутри корпуса будет накапливаться, из-за чего произойдет взрыв. Не очень мощный, но выплеснувшаяся при этом горячая кислота приведет к химическим и термическим ожогам, если попадет на кожу, а также может вызвать пожар. Ожоги могут быть очень тяжелыми, если электролит продолжит кипеть на воздухе.

Таким образом, определить, где плюс и минус у 18650, довольно просто. Важно проверять полярность перед каждой ее установкой в какое-либо устройство, чтобы избежать опасных последствий.

Чтобы минимизировать риск порчи изделия, для его зарядки следует использовать качественное и современное зарядное устройство, оснащенное контролирующим чипом. Он не только защитит аккумулятор от опасного превышения напряжения, но и не будет подавать ток на элемент с перепутанной полярностью.

«>

Литионный аккумулятор крона ZNTER 18650 3,7V с модулем зарядного устройства

Я уже делал обзор про литиевый аккумулятор (9V) от фирмы ZNTER. Ещё один краткий обзор, на этот раз про аккумулятор формата 18650 тоже с возможностью зарядки от USB. Возможно, кому-то мой обзор будет интересен.
Но сначала смотрим, в каком виде доставили. Упаковка с аккумулятором была закутана в пористый полиэтилен.

Сам аккумулятор был в блистере.

Информация со страницы магазина.
Brand: ZNTER
Name: 18650 USB rechargeable 18650 battery
Material: Fireproofing plastic shell
Cell type: A+ Lithium Polymer battery cell
Input: Micro USB (5V)
Output: 3.7V
Charge voltage: 4.25V
Battery capacity: 1500mAh
Energy capacity: 5.55Wh
Battery life: >3000 times
Charge time: 3 hours
Compatibility: 18650 battery
Color: Black and green
Size: 18mm*66mm
Weight: about 40g
Самое важное:
— Вход: Micro USB (5V)
— Емкость: 1500mAh
— Выходное напряжение: 4,25V.
На обратной стороне упаковки инструкция. Пункт 6 гласит о том, что аккумулятор необходимо подзаряжать каждые 3 месяца.

Стандартная инструкция.
На самом деле этот аккумулятор не содержит никаких постоянно работающих преобразователей. И ему совершенно ни к чему каждые 3 месяца подзарядка.
Перехожу к тому, что было внутри.
Внутри блистера был Li-ion аккумулятор с надписью 1500mAh.

С виду обычный аккумулятор формата 18650 (истинные размеры 18,0*66,0 мм).

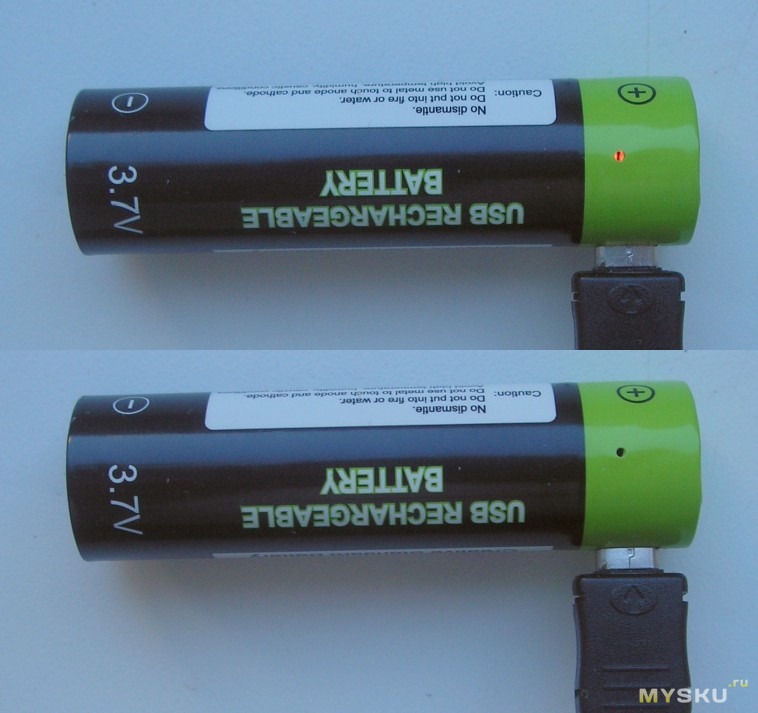

Но сбоку есть Micro USB вход для зарядки.

Во время зарядки загорается красный светодиод. По окончании светодиод гаснет.

Напряжение отсекается на уровне 4,18 В (на станице магазина написано 4,25 В).

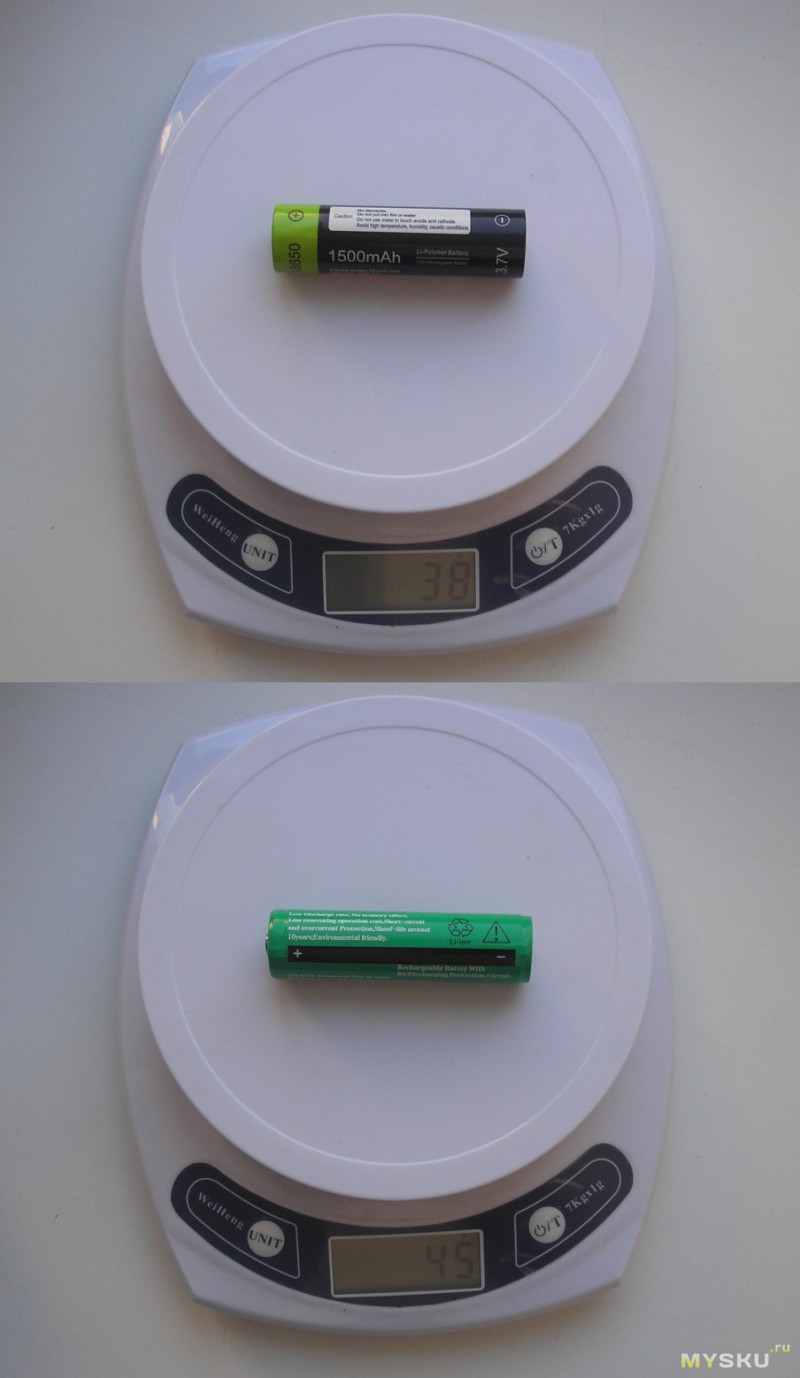

Аккумулятор непривычно лёгенький. Взвесил. 38г. У среднестатистической батареи такого формата 45г.

Без разборки информация будет неполной. Поэтому придётся его раздеть.
Снаружи аккумулятор обёрнут клейкой плёнкой.

Под пленкой зелёная пластиковая коробочка, состоящая из двух половинок и латунный стакан с покрытием.
А в этом отверстии прячется саморез.

Не всякая отвёртка туда влезет.

Когда разбирал, плюсовая пимпочка отскочила.

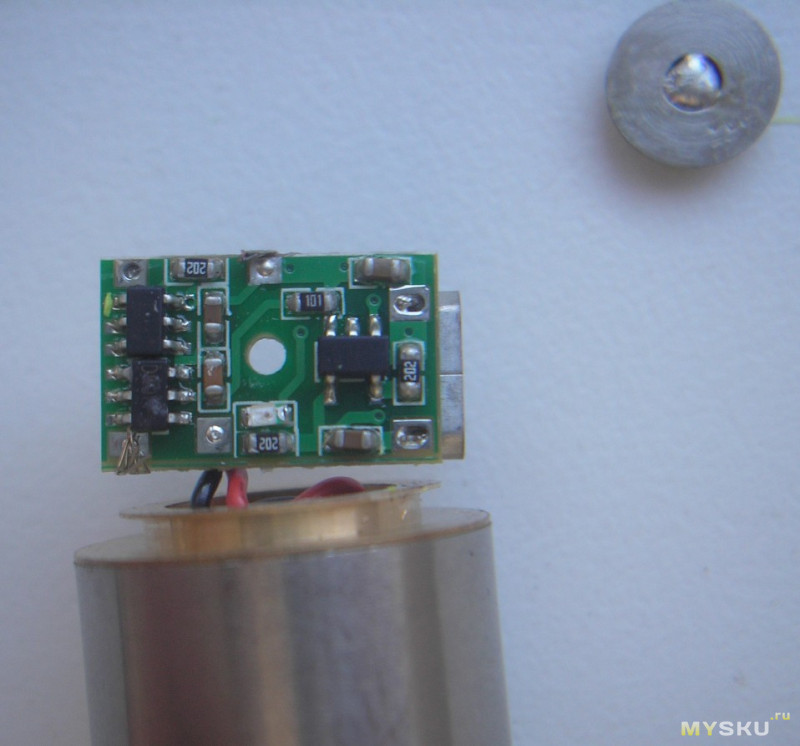

Зато теперь можно более внимательно разглядеть детальки. Ничто не мешает.

Мелкие детальки были чем-то испачканы (скорее всего флюсом). Сначала протёр, затем смазал теплопроводящей пастой. Так виднее название.

Латунный стакан изолирован от аккумулятора. Но имеется припаянный огрызок провода (сверху слева). При сборке он подцепляется к корпусу. Таким образом стакан оказывается под минусом.
Плюсовой провод от аккумулятора идёт на схему и на плюсовую пимпочку. Минусовой провод проходит через схему. На основе чего я делаю вывод, что схема имеет защиту, скорее всего по току.
Реальную ёмкость аккумулятора проверю опытным путём.
Собираю всё в исходное.
Перехожу к тестированию.
Сначала аккумулятор дозарядил. Он пришёл не до конца заряженный.
Для определения реальной ёмкости мне поможет мультиметр UT61E. Прибор UT61E ОЧЕНЬ точный, плюс ко всему поддерживает связь с компьютером, что мне и нужно. Тем более, я его уже тестировал (обзор был).
В тестируемом диапазоне (3,7 В) у него погрешность не более 2 мВ (занижает). Напомню калибровочную таблицу.

Для тестирования мне понадобится также электронная нагрузка со стабилизацией по току на LM317T. И про неё обзор я делал.
Это всё есть.
Воспользуюсь ГОСТом.

Собрал схему.
Подключил к аккумулятору нагрузку. Вольтметр подключил параллельно. Ток разряда выставил 295 мА (согласно ГОСТ 300 мА). Проверил другим мультиметром (ещё более точным). В дальнейшем понадобится для расчетов.

Подключился компьютеру. Запустил программу. Ввёл свои уставки.
Теперь все показания снимаются автоматически с интервалом 6 секунд (10 измерений в минуту).
Но вот незадача, через пару часов эксперимента контакт между аккумулятором и боксом пропал. Бокс оказался средней паршивости. Его в помойку. Аккумулятор снова зарядил. И теперь всё сделал со стопроцентной надёжностью. Разобрал аккумулятор и тупо подпаялся к выходам.
При подключении нагрузки напряжение немного просело.

Каждые полчаса делал скриншоты:
→4,121 В.
→4,022 В.
→3,935 В.
→3,863 В.
→3,803 В.
→3,760 В.
→3,727 В.
→3,702 В.
→3,677 В.
→3,633 В.
→3,521 В.
Прошло пять часов. Аккумулятор не сдавался.

При достижении напряжения 3,250 В моя электронная нагрузка начала выходить из режима стабилизации по току. На этом формально я закончил эксперимент и зафиксировал данные.
Снижение напряжения на аккумуляторе ускорилось. И при достижении напряжения 2,999 В я отключил нагрузку.
После того как отключил нагрузку, напряжение на аккумуляторе немного подросло.

И всё же решил узнать, сколько возьмёт аккумулятор от зарядки. Подключил к зарядному устройству.

Аккумулятор заряжался небольшим током порядка 0,35-0,5А. Где-то через час зарядный ток застабилизировался на уровне 0,49 А.

Между тем вечерело.
Пока аккумулятор заряжался, я отправился строить разрядную характеристику. Полученные данные сохранил Microsoft Excel. В нём же построил разрядную характеристику.
Вот, что получилось.

Расчёт ёмкости аккумулятора (mAh)
I (ст)* 3075/600 (h)=295 mA*3075/600 (h)=1511,9 mAh,
где
I (ст) – ток стабилизации,
3075- количество интервалов = количество замеров минус один (всего было 3076).
600 – количество измерений в 1 часу.
3075/600 (h)– время разряда в часах.
В итоге аккумулятор отдал 1511,9 mAh (заявлено 1500 mAh).
Аккумулятор постепенно снижает напряжение по мере истощения, что немного усложняет подсчёт внутренней энергии. Но в Microsoft Excel это делается без проблем. Итого 5,72 Wh (заявлено 6,0 Wh).
Лично я на честные характеристики не рассчитывал. Можно сказать, был приятно удивлён в очередной раз. С учётом потерь на преобразователе получилось очень даже неплохо.
Прошло около 4 часов. Аккумулятор зарядился.

Теперь можно прикинуть, сколько в него вошло.
5,04 V*1,491 Ah *0,88= 6,66 Wh
0,88 – коэффициент преобразования (предположу, как у порвербанка Xiaomi).
Вошло 6,66 Wh, а вышло 5,72 Wh. Разница пошла на химические процессы при заряде/ разряде.
В принципе, всё соответствует.
Можно и миллиамперчасы посчитать.
6,66 Wh/3,9V=1708 mAh.
3,9 V – среднее напряжение на батарее при заряде.
Других тестов не проводил. Думаю, того, что написано, должно хватить для правильного вывода.
Могу только одно сказать: аккумулятор с честными характеристиками.
На этом ВСЁ!
Кому что-то неясно, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
Удачи!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Отправить ответ

avatar
  Подписаться
Уведомление о
