Кабель ВВГнг-frls – характеристики, расшифровка и области применения

Еще один вид кабеля, который активно применяется в строительстве и производстве. Напомню вам его особенности.

Силовой огнестойкий кабель ВВГнг-frls – это модификация распространенного кабеля ВВГ, разработанная специально для сигнальных систем управления, систем безопасности и пожаротушения. Кабель нашел применение на опасных промышленных объектах, на объектах с большим количеством пребывающих людей, а также в жилых зданиях.

Также эта версия используется в системах атомных электростанций вне гермозон. Главная особенность, выделяющая кабель из всей линейки ВВГ – это устойчивость к открытому огню на протяжении 1,5-3 часов. Кабель подключается к электроустановкам переменного тока (50 Гц), напряжением от 0,66 до 1кВ и величиной токовых нагрузок от 29 до 525 Ампер (в зависимости от общего сечения и материала жил).

Силовой кабель ВВГнг-frls на сайте проекта «Москабель-Комплектация»

Расшифровка кабеля ВВГнг-frls

Расшифровка говорит о свойствах конструкции и предназначении кабеля. Значение маркировки и индексов кабеля ВВГнг-frls говорит о следующем:

При отсутствии буквы «А» (алюминий) в начале названия следует сделать вывод, что жилы кабеля состоят из меди.

Нюансы использования меди в кабеле заключаются в трех отличающихся от алюминия параметрах: выше электропроводимость, выше выносливость на изгиб и выше цена. Следовательно, медные кабели более предпочтительны для монтажа внутри зданий, но стоят дороже алюминиевых аналогов.

Первая «В» — изоляция из ПВХ-пластиката. В поливинилхлорид для кабелей ВВГнг-frls вносятся негорючие полимерные смолы (компаунды) с добавлением галогеновых газов в структуру. В таком полимере при горении изоляции выделяются галогены, которые предотвращают возникающий процесс горения.

Вторая «В» — оболочка также состоит из негорючего поливинилхлорида (ПВХ). Как и изоляция, оболочка не распространяет горение.

Буква «Г» — кабель «голый», вернее, он обладает дополнительными защитными покровами и оболочками. Голый кабель дешевле и, вследствие отсутствия дополнительных жестких элементов, обладает хорошими показателями гибкости.

Сокращение «нг» — не распространяющий горение кабель, позволяющий вести групповую прокладку.

«fr» — огнеупорный кабель. Жилы кабеля покрыты термозащитными лентами на основе слюды и стекловолокна.

«ls» — низкое выделение дыма и газа. Это означает, что при горении кабель выделяет значительно меньше коррозионно-активных и токсичных для людей продуктов горения.

Расшифровка кабеля ВВГнг-frls

Также в кабеле могут присутствовать дополнительные индексы, обозначающие различные модификации:

«з» — заполнение внутрижильного пространства кабеля жгутами либо экструдированной изоляцией из синтетического материала.

«п» — кабель в плоском исполнении. Жилы такого кабеля расположены в один ряд.

«ХЛ» — кабель устойчив к отрицательным температурам до -60 градусов Цельсия (холодостойкий).

«Т» — кабель в тропическом исполнении. Не подвержен влиянию коррозионно-активных микроорганизмов.

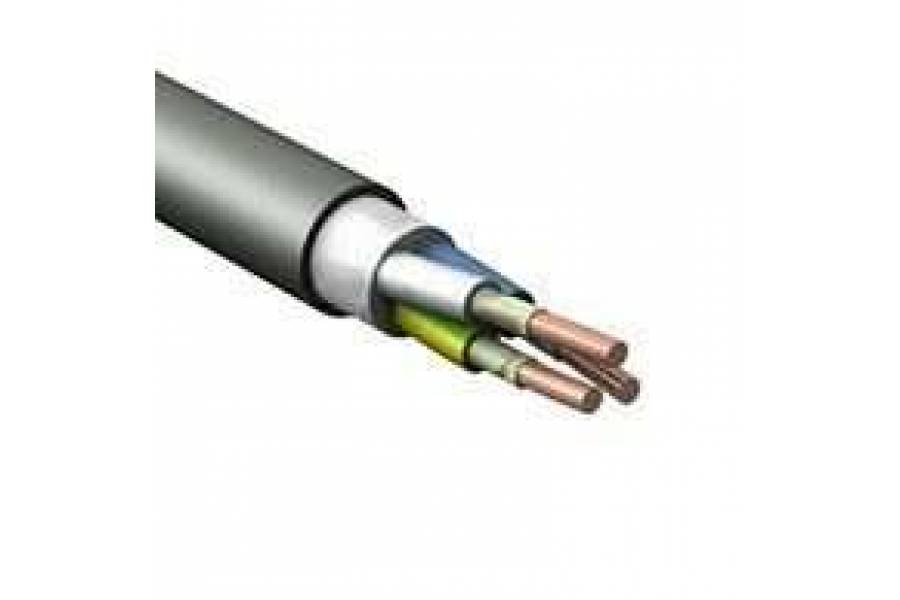

Структура кабеля ВВГнг-frls

Жилы кабеля ВВГнг-frls медные, в количестве от 1 до 5 штук. Нулевые жилы могут быть меньше основных. Однопроволочные кабели ВВГнг-frls выпускаются в сечениях от 1,5 до 50 мм2. Для многопроволочных этот параметр колеблется от 25 до 240 мм2. Форма жил круглая либо секторная. Каждая жила покрыта слоем слюдосодержащей пленки, способной выдерживать температуру до +750 градусов Цельсия. Поверх слюдосодержащего покрытия накладывается изоляция из негорючего малодымного ПВХ. Далее следует оболочка из аналогичного материала.

Толщина изоляции будет зависеть от сечения кабеля. Чем толще жила, тем толще изоляция. Для кабелей ВВГнг-frls номинальная толщина изоляции составит от 0,6 до 3,0 мм. Оболочка от 1,2 до 3,0 мм.

Кабель ВВГнг-frls от производителя — завода «Москабель»

Характеристики кабеля ВВГнг-frls

Радиус изгиба кабеля зависит от конструкции кабеля и пластичности материалов, используемых в нем. Кабель ВВГнг-frls с одной токоведущей жилой, сгибается без повреждения конструкции не менее чем на 10 собственного диаметров кабеля. Многожильный на 7,5 собственных диаметров.

Кабель ВВГнг-frls выдерживает колебания температур на отметках от -50 до +50 ⁰С. Монтаж же допускается при температурах от -15 и ниже, а также выше +50 ⁰С. При меньших температурах кабель предварительно прогревается электрическим током. ВВГнг-frls способен исправно работать в режиме повышенной температурной нагрузки до +70 ⁰С. В случае четырехсекундного короткого замыкания (не дольше), кабель не оплавляется при температуре до +160⁰С.

Кабель ВВГнг-frls выдерживает влажность окружающего воздуха вплоть до 98%.

Сопротивление изоляции для сравнительных сечений и напряжений:

Сравнительные разновидности исполнения жил для сечений:

Показатели долговечности изоляции:

Где купить кабель ВВГнг-frls и другие марки кабеля?

КВВГЭНГ(А)-FRLS

КВВГ КВВГнг КВВГнг-LS КВВГнг-FRLS КВВГЭнг КВВГЭнг-LS КВВГЭнг-FRLS КВВГнг(А)-LSLTx КВВГЭнг(А)-LSLTx КВВГнг(А)-FRLSLTx КВВГЭнг(А)-FRLSLTx

Расшифровка кабеля КВВГЭнг-FRLS:

К — Кабель контрольный
В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов
Э — Экранированный
нг-LS — Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
FR — наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами

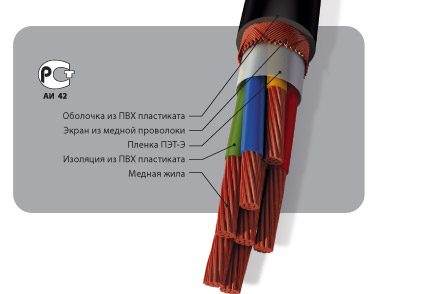

Элементы конструкции кабеля КВВГЭнг-FRLS:
1.Токопроводящая жила – из медной проволоки.
2.Термический барьер — из слюдосодержащей ленты.
3 .Изоляция – из поливинилхлоридного пластиката пониженной пожароопасности.
4.Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.

5.Разделительный слой из поливинилхлоридного пластиката пониженной пожароопасности.
6.Экран — в виде обмотки из медной фольги или медной ленты номинальной толщиной не менее 0,06 мм с перекрытием не менее 30%,обеспечивающим сплошность экрана при допустимых радиусах изгиба кабеля.
7. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности.
Контрольные кабели имеют цифровую или цветную маркировку всех изолированных жил, обеспечивающую возможность идентификации каждой жилы при монтаже.

Область применения кабеля КВВГЭнг-FRLS:
Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В.

Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97(ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом.

Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В.

Технические характеристики кабеля КВВГЭнг-FRLS:

Вид климатического исполнения В, категории размещения 5 по ГОСТ 15150-69.
Допустимая температура нагрева жил кабелей при эксплуатации ………не более 70°С
Прокладка без предварительного подогрева при температуре …………не ниже -15°С
Предельная температура по условиям невозгорания кабелей при коротком замыкании не более 400°С
Кабели не должны распространять горение при испытании в пучках по ГОСТ МЭК 332-3-96 или ГОСТ 12176-89, раздел 3, категория А
Дымооборазование при горении и тлении кабелей не должно приводить к снижению светопроницаемости в испытательной камере более чем на 40%
Огнестойкость кабелей не менее 90мин
Срок службы кабелей КВВГЭнг-FRLS — не менее 30 лет
Срок хранения кабеля КВВГЭнг-FRLS в закрытых помещениях 10 лет, на открытых площадках не более 2 лет.

Гарантийный срок эксплуатации кабеля КВВГЭнг-FRLS – 3 года.

Купить кабель силовой ГОСТ по оптовой цене от производителя ОАО «Электрокабель «Кольчугинский завод», ОАО «Рыбинсккабель», АО «Кирскабель», ОАО «Завод «Сарансккабель», ОАО «Камкабель», ОАО «Севкабель», ЗАО «Москабельмет», ОАО «Марпосадкабель», ОАО «Волгакабель», ЗАО «Самарская кабельная компания», ОАО «Иркутсккабель», ЗАО «Кабельный завод «Кавказкабель», ЗАО «Завод Людиновокабель», ООО «Алюр», ЗАО «Завод «Энергокабель», ЗАО «СКЗ», ЗАО «Томсккабель», ООО «Конкорд», ЗАО «КАТЭЛ», ЗАО «СПКБ Техно», ООО «Кавказкабель ТМ», 000 «Электрокабель», 000 «СмолКабель», 000 «Промкабель», 000 «Дмитров-Кабель», ООО НКЗ «Электрокабель НН», ООО «Озёрский кабельный завод», «Нексанс», 000 «Камский кабель», ОАО «НП «ПОДОЛЬСККАБЕЛЬ», ООО ПКП «КУРС»

Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод … У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить КВВГЭнг-FRLS 4*1 ГОСТ кабель контрольный с учетом доставки: Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить КВВГЭнг-FRLS 4*1,5 ГОСТ кабель контрольный с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить КВВГЭнг-FRLS 4*2,5 ГОСТ

кабель контрольный с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

КВВГЭнг-FRLS 7*2,5 ГОСТ кабель контрольный с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

КВВГЭнг-FRLS 27*1 ГОСТ кабель контрольный с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

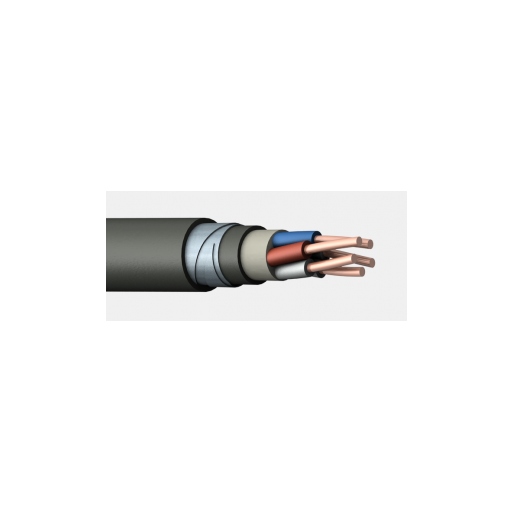

Кабель КВВГЭнг-FRLS 5*4

с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель КВВГЭнг-FRLS 37*1,0 в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская,

Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Купить кабель КВВГЭнг-FRLS 4х0. 75, КВВГЭнг-FRLS 4х1, КВВГЭнг-FRLS 4х1.5, КВВГЭнг-FRLS 4х2.5, КВВГЭнг-FRLS 4х4, КВВГЭнг-FRLS 4х6, КВВГЭнг-FRLS 5х0.75, КВВГЭнг-FRLS 5х1, КВВГЭнг-FRLS 5х1.5, КВВГЭнг-FRLS 5х2.5, КВВГЭнг-FRLS 7х0.75 в Краснодарском крае: Кущевская, Лабинск, Ленинградская,, Мостовской, Новокубанск, Новопокровская, Новороссийск, Отрадная, Павловская, Приморско-Ахтарск, Приморье, Северская, Славянск-на-Кубани,

Сочи, Староминская, Старощербиновская, Тбилисская, Темрюк, Тимашевск, Тихорецк,Туапсе, Успенское, Усть-Лабинск,

Купить кабель КВВГЭнг-FRLS 10х2.5, КВВГЭнг-FRLS 10х4, КВВГЭнг-FRLS 10х6, КВВГЭнг-FRLS 14х0.75, КВВГЭнг-FRLS 14х1, КВВГЭнг-FRLS 14х1.5, КВВГЭнг-FRLS 14х2.5, КВВГЭнг-FRLS 14х4, КВВГЭнг-FRLS 14х6, КВВГЭнг-FRLS 19х0.75 с доставкой; купить в наличии КВВГЭнг-FRLS 7х1, КВВГЭнг-FRLS 7х1.5, КВВГЭнг-FRLS 7х2.5, КВВГЭнг-FRLS 7х4, КВВГЭнг-FRLS 7х6, КВВГЭнг-FRLS 10х0.75, КВВГЭнг-FRLS 10х1 в Ставропольском крае; Ипатово, Кисловодск, Красногвардейское, Курсавка, Левокумское,Лермонтов, Летняя Ставка,

Минеральные Воды, Невинномысск, Нефтекумск, Новоалександровск, Новопавловск, Новоселицкое, Пятигорск, Светлоград, Степное

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский,

Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни,

Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория, Инкерман, Керчь, Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 80 р.

FRLS или FRHF в чём разница в обозначении кабеля

В данной статье разберём в чём отличие буквенного обозначения FRLS или FRHF в маркировке кабеля. Для этого разберём аббревиатуру и обозначение каждой буквы. FRLS от английского Fire — огонь, Resistance — защищённый, Low — мало, Smoke — дым. Т.е кабель защищённый от огня (способный продолжать выполнять своё функционального назначение в условиях открытого огня) с низким дымовыделением. FRHF от английского Fire — огонь, Resistance — защищённый, Halogen — галоген, Free — свободный. Т.е кабель защищённый от огня в исполнении не выделяющим галогенов при горении.

Это касательно аббревиатуры. Теперь перейдём к официальным документам, регламентирующим применение и производство кабелей с вышеописанными обозначениями. Согласно ГОСТ Р 53315–2009 «Кабельные изделия. Требования пожарной безопасности» кабель с индексом LS применяется «для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях», в отличие от кабеля с обозначением HF – «для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах». Также кабели с индексом HF могут применяться на атомных станциях согласно ГОСТ Р 53769–2010 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия» преимущественные области применения кабеля с изоляцией из полимерных композиций, не содержащих галогенов и с наружной оболочкой из полимерных композиций, не содержащих галогенов: «для кабельных линий питания электрооборудования атомных станций (АЭС), электропроводок в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений». Дело в том, что кабель марок нг(А)-FRHF обеспечивает не только минимум выделения коррозионных газов, но и значительно меньшее дымовыделение по сравнению с кабелем нг(А)-FRLS. Количество выделения галогенов на химическом примере очень важно в использовании кабелей, особенно в системах пожаротушения. Вот причина: кабель с индексом LS при пожаре выделяет галогены, к которым относятся хлор и фтор – ядовитые вещества и энергичные окислители, которые вызывают коррозию, и при пожаре выделяющийся высокотоксичный газообразный хлористый водород распространяется по объекту и при соединении с парами воды конденсируется на оборудовании в виде концентрированной соляной кислоты. В следствие чего происходит коррозия и выход из строя оборудования.

Во многих странах Европы и в США в настоящее время выпуск кабелей FRLS прекращён. Производится же и применяется кабель с индексом FRHF, который значительно менее пожароопасный, безгалогенный, бездымный. Естественно и не без минусов — он более дорогостоящий.

Чем отличаются огнестойкие кабели FRLS и FRHF?

В разработанных нормативных требованиях в соответствии с существующим техническим регламентом о требованиях пожарной безопасности ФЗ №123 говорится об использовании огнестойкого кабеля при монтаже линий связи. Это необходимое условие для обеспечения работоспособности систем жизнеобеспечения, противопожарных систем, систем оповещения и эвакуации людей при пожаре. В пункте 4.1 правил СП 6.13130.2009 о системе противопожарной защиты и электрооборудования говорится о том, что при прокладке кабельных линий систем противопожарной защиты требуется использование огнестойких кабелей с медными жилами.

Такие кабели не распространяют горение при групповых прокладках по категории А по ГОСТ стандарту Р МЭК за номером 60332-3-22. Рекомендуется использование двух видов кабелей: нгFRLS – имеют низкое газо- и дымовыделение, нгFRHF – не содержат галогенов. В ГОСТах Р под номерами 53769-2010 и 53315-2009 четко определены области применения огнеупорных кабельных изделий, учитывая их тип исполнения. Последние две буквы LS являются аббревиатурой и обозначают Low Smoke, в переводе «пониженное дымовыделение», а HF – это аббревиатура слова Halogen Free, что означает «без галогенов».

Отличия областей применения кабелей нгFRLS и нгFRHF

В соответствие с ГОСТ стандартом Р за номером 53315-2009 о кабельных изменениях и требованиях пожарной безопасности, включая изменения №1, выделяются следующие области применения для огнеупорных кабелей: 1. Кабель нгFRLS рекомендуют использовать для прокладки с соответствующим объемом горючей нагрузки кабелей, в открытых и закрытых зданиях, во внутренних электроустановках, в закрытых кабельных сооружениях.

2. Кабель нгFRHF применяется в тех же областях где и кабель нгFRLS, но еще может использоваться в зданиях и помещениях с пребыванием большого количества людей, а также в высотных многофункциональных зданиях и комплексных сооружениях.

Отличия кабелей нгFRLS и нгFRHF по характеристикам классов пожарной опасности

Показатели класса пожарной опасностей кабелей по ГОСТ Р номер 53315-2009:

предел распространения горения (для одиночно испытанного кабеля О1 или О2, при групповой прокладке – П1-П4)
огнестойкость
устойчивость к коррозии
показатель токсичности
учет дымообразования

При огнестойкости не менее 180 минут кабель типа нг(А)-FRLS имеет класс пожарной опасности П1б.1.2.2.2, а кабель типа нг(А)-FRHF – П1б.1.1.2.1. Таким образом, кабель нг(А)-FRHF, в отличии от кабеля нг(А)-FRLS меньше выделяет дыма и коррозийных газов.

Выделение галогенов, коррозийная активность

Кабель нгFRLS при высокой температуре и пламени выделяет ядовитые вещества галогены (фтор и хлор).

Эти вещества действуют как окислители и вызывают коррозию, тем самым сужают область применения такого кабеля. По ГОСТу Р за номером 53769-2010 показатели активности коррозии продуктов газо- и дымовыделения кабелей нгFRLS и нгFRHF отличаются в 28 раз.

Дымовыделение

Кабель нгFRLS при разрушении снижает светопроницаемость до 50%, а кабель типа HF – от 25 до 40%.

Что выбрать для обеспечения лучшей пожаробезопаснос

ти объекта? У нас вы можете приобрести безгалогеновые кабели марок ППГнг-HF, ППГнг-FRHF и кабели с низким дымо и газо выделением марок ВВГнг-LS, ВВГнг-FRLS. Даже учитывая тот факт, что оба кабели являются негорючими, у безгалогенного кабеля с индексом HF есть ряд плюсов и преимуществ перед кабелем нгFRLS: минимальная коррозийная активность при горении и тлении изоляции и низкий уровень дымообразования. В связи со всеми этими факторами можно сделать вывод, что кабель типа нгFRLS уступает кабелю типа нгFRHF по многим показателям. Это и стало причиной того, что на сегодняшний день в Европе кабель с индексом LS почти не используется, а применение и выпуск кабелей марки нгFRHF только расширяется.

Основным недостатком кабелей с индексом HF является его цена. На сегодняшний момент эти кабели значительно дороже остальных. Но зачастую учитывая стоимость всего объекта и важность его пожаробезопасности проэктировщики и монтажные организации выбирают именно этот кабель. Сравнить цену и сделать правильный выбор вы можете скачав наш прайс лист.

расшифровка, описание, техническая характеристика, назначение, область применения

Предлагаем купить кабель ВВГнг (А) FRLS в Москве. Склад с оптовыми ценами находится по адресу Береговой пр-д, д 2 (станция метро Фили) в районе ТТК (3 транспортное кольцо), что позволяет совершать быструю доставку как по городу так и в Московскую область.

ВВГнг (А) FRLS — расшифровка

Основные и дополнительные обозначения раскрывают следующие свойства:

В — означает тип внутренней изоляции на жилах, в данном случае поливинилхлорид;
В — изоляционное покрытие наружного слоя выполнено также из поливинилхлорида;
Г — указывает отсутствие брони и говорит о том, что кабель с повышенной гибкостью;
нг — наличие огнезащитных свойств внешней оболочки кабеля;
А — жилы кабеля выполнены из алюминия.
FR – дополнительный слой изоляции на жилах, выполняющий функцию термического баръера.
LS – уменьшенное выделение дыма при возгорании.

ВВГнг (А) FRLS — описание и характеристика

Кабель ВВГнг(А) — FRLS — это силовой кабель для питания электропотребителей на производстве, общественном и жилом секторе. Основная отличительна особенностье от аналогичного ВВГнг(А) кабеля — это наличие более низкого уровня газо и дымовыделений, что позволяет прокладывать его в пожароопасных зонах. Он приспособлен к групповой укладке и при возгорании обладает свойствами самозатухания за счет огнезащитных галогеновых элементов.

Форма алюминиевых жил кабеля бывает круглой и сектральной, а при низких сечениях можно встретить и плоскую форму. Жилы могут быть выполнены цельными или сплетены из множества тонких проводников. На жилах намотан дополнительный,- защитный слой слюдяной ленты, которая удерживает очаг возгорания от его увеличения. Сечение с многопроволочными жилами всегда выше.

Кабель ВВГнг(A) — FRLS обладает следующими характеристиками:

Минимальное и максимальное количество жил от 1 до 5;
Сечение варьируется в диапазоне от 2,5 до 50 мм/квадратных;
Величины номинального напряжения — 660 В и 1 кВ;
Частота переменного тока в сети 50 гЦ;
Толщина внешнего изоляционного покрова — 0,60 мм;
Радиус изгиба одножильного кабеля — в пределах 10 собственных диаметров, многожильного кабеля 7,5 диаметров;
Показатель температурного режима при эксплуатации от -50 до +50 градусов;
Предел нагрева при работе не должен привышать 70 градусов;
Срок эксплуатации кабеля — 30 лет.

Нельзя подвергать кабель частым изгиба при температуре -15 градусов и ниже. Холодный воздух способствует замерзанию изоляции и при изгибе образованию трещин не только на внешнем, но и на внутреннем слое изоляции.

ВВГнг (А) FRLS — область применения и назначения

Универсальность этого кабеля позволяет применять его в производстве и гражданских сооружениях. Характеристики данного кабеля допускают выполнять прокладку в сухих, сырых, производственных помещениях, в местах со средней коррозийной активностью, внутри помещений и снаружи. Прокладка предусматривает групповой монтаж кабеля в жилых и общественных местах. Благодаря защитным свойствам изоляции, кабель доспукается прокладывать в помещениях с повышенной пожароопасностью. А повышенная гибкость позволяет прокладывать кабель в помещениях с маленькой площадью.

Как купить ВВГнг (А) FRLS в Москве

На сайте electrorus.ru можете купить кабель ВВГнг(A) FRLS по оптовым ценам.

На сайте оптового склада представлен обширный ассортимент разных видов Кабелей и Проводов, с которым можно ознакомиться.

Актуальные цены, акции и скидки на кабельно-проводниковую, электротехническую и светотехническую продукцию можно узнать, отправив письмо с запросом на почту [email protected] или позвонив по телефону 8(495)409-06-76.

На сайте или по телефону можете оставить заявку на доставку, узнать оптовую стоимость и получить полную консультацию по описанию, характеристикам (вес, диаметр, расшифровка) и способам применения проводов, кабеля, электрики, светотехники и электротехнических товаров.

Кабель HFLTx – расшифровка, конструкция, особенности применения, обзор марок

Достаточно часто при проектировании объекта в соответствие с нормами пожарной безопасности закладываются марки кабелей HFLTx.

Расшифровка HFLTx

Индекс HFLTx расшифровывается следующим образом:

HF – обозначает, что материалы кабеля не выделяют коррозийно-активных газообразных веществ при возгорании;
LTx –обозначает низкий показатель выделения токсичных продуктов горения

Особенности конструкции кабелей HFLTx

В общеобразовательных организациях, клиниках, специальных домах престарелых и инвалидов, детских сооружениях должны эксплуатировать кабеля с маркировкой «LTx», означающий уменьшенные показатели токсичности продуктов возгорания. Во время задымления такой кабель более безопасен для человека.

Индекс «HF» означает безгалогенный, но на текущий момент в Российской Федерации нет медных кабелей с маркировкой «HFLTx» по следующим причинам:

В нашей стране еще не нашли материала с низким выделением токсинов.

ВАЖНО На внутреннем рынке на данный момент нет никакого полимерного вещества, который соответствовал нескольким требованиям: пониженной коррозийной активности (HF) и пониженные показатели токсичности продуктов горения (LTx)
Есть попытки в конструкции кабелей HFLtx использовать бессвинцовый ПВХ, но этого не достаточно, чтобы кабель был малотоксичным, так как любой ПВХ материал при горении будет выделять отравляющие вещества: соединения хлора,фосген.
Кабеля с такой маркировкой часто имеют добровольный сертификат.

Наиболее влиятельным органом в сфере соответствия является «РосАккредитация» и она не подтвердила ни один кабель с маркировкой «HFLTx» в системе обязательной сертификации. Многие производители или даже поставщик, пытаются обмануть закон и получить разрешительные документы через систему добровольной сертификации, но это перечит законам текущего законодательства.
В Российской Федерации свои методы испытаний кабеля, чем в странах Европы или Азии.

Согласно требованиям ГОСТ 31565 токсичность кабеля проверяется по методике испытаний из ГОСТ 12.1.044-89 п. 4.20. Этот ГОСТ действует в Украине, Беларуси, Казахстане, Туркменистане, России и Молдавии. Методика подразумевает собой испытание на подопытных животных, для того чтобы определить токсичность продуктов горения полимерного материала в кабеле. А в странах Европы, во время горения или тлении кабеля, используют приборный метод для анализа состава воздуха и определения токсичности вещества, но это не гарантирует прохождение испытаний по российским методикам.
Большее количество кабелей HFLTx – это импорт из Азии.

В основном кабели HFLTx на нашем рынке, особенно среди кабелей передачи данных (utp, ftp) – это бренды нашего региона, которые импортируют кабель из стран Азии. Это происходит из-за требований по методике испытаний токсичности продуктов горения для кабельной продукции страны. Поэтому вероятность, что страна-производитель делает кабель из сверхматериала обеспечивающий малое выделение токсинов и абсолютно безгалогенный, очень мала.
Все вышесказанные факты указывает на то, что на данный момент кабели HFLTx существовать не могут. А вся продукция на рынке с таким индексом говорит о недобросовестной проверке при сертификации.
Применение кабелей – HFLTx
Кабели нг-LSLTx и нг-HFLTx по ГОСТ 31565-2012 применяются в детских, дошкольных или общеобразовательных сооружениях, в домах престарелых и инвалидов, госпиталях, то есть в объектах, где возможно длительное нахождение маломобильных граждан.

Обзор марок кабелей HFLTx
Достаточно часто в проекты ошибочно закладываются следующие марки кабелей:
ППГнг-HFLTx – кабель для передачи электроэнергии в стационарных установках, корпус и изолирование выполнены из полимерной композиции, без защищающего слоя. ВВГнг-HFLTx – кабель для передачи электроэнергии в стационарных установках, корпус и изолирование выполнены из поливинилхлоридного пластика с низкой способностью горения, Как уже было сказано выше, таких кабелей в настоящее время существовать не может, и лучше, вместо того, чтобы прокладывать кабель с заведомо несуществующими свойствами, заменить марку на реальные аналоги, например:
ВВГнг-FRLS – по способу применения кабель идентичен, но имеет пониженные показатели дымогазовыделения и огнеупорный или ВВГнг-LSLTx.
UTP4 cat.5e нг-HFLTx – витая пара, применяется в системе СКС, для прокладки внутри помещений, для высокоскоростной передачи информации (до 1 Гбит/с). Жила медная, одножильная. Оболочка не подвергается горению, безгалогенный компаунд с пониженным выделением токсинов продуктов горения.
FTP4 cat.5e нг-HFLTx – витая пара, применяется в системе СКС, для прокладки внутри помещений, для высокоскоростной передачи информации (до 1 Гбит/с). Жила медная, одножильная. Оболочка не подвергается горению, безгалогенный компаунд с пониженным выделением токсинов продуктов горения. В конструкции кабеля предусмотрено экранирования, для уменьшения помех во время передачи сигнала.
Кабельная продукция витой пары с индексом HFLTx есть на нашем рынке, но в основном вся продукция импортируется из Китая. Поэтому она не будет соответствовать нашей сертификации.
Ищете надежный пожаробезопасный кабель? Подберем лучший вариант, который пройдет все проверки!
Отправить запрос

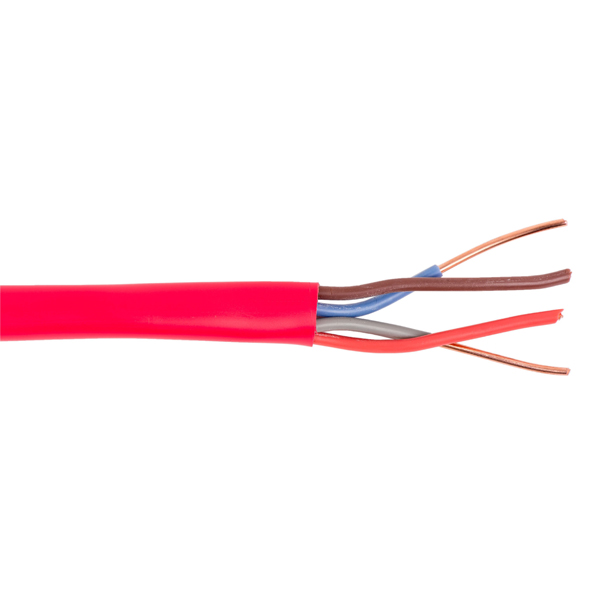

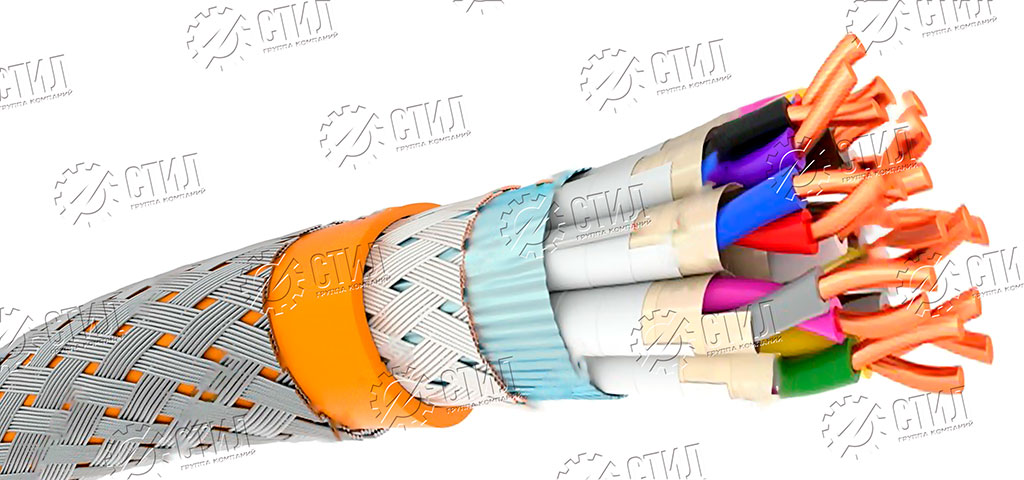

Кабель огнестойкий для систем противопожарной защиты КПС/КПСЭнг(А) в оболочках FRLS, FRHF, FRLSLTx

Новинка

Наименование

Артикул

Кабель КПСнг(А)-FRLS 1х2х0,2 мм² (200м) TDM

SQ0114-0001

Новинка

Кабель КПСнг(А)-FRLS 1х2х0,35 мм² (200м) TDM

SQ0114-0014

Кабель КПСнг(А)-FRLS 1х2х0,5 мм² (200м) TDM

SQ0114-0002

Кабель КПСнг(А)-FRLS 1х2х0,75 мм² (200м) TDM

SQ0114-0003

Кабель КПСнг(А)-FRLS 1х2х1,0 мм² (200м) TDM

SQ0114-0004

Новинка

Кабель КПСнг(А)-FRLS 1х2х1,5 мм² (200м) TDM

SQ0114-0015

Новинка

Кабель КПСнг(А)-FRLS 1х2х2,5 мм² (200м) TDM

SQ0114-0016

Кабель КПСнг(А)-FRLS 2х2х0,2 мм² (200м) TDM

SQ0114-0005

Новинка

Кабель КПСнг(А)-FRLS 2х2х0,35 мм² (200м) TDM

SQ0114-0017

Кабель КПСнг(А)-FRLS 2х2х0,5 мм² (200м) TDM

SQ0114-0006

Кабель КПСнг(А)-FRLS 2х2х0,75 мм² (200м) TDM

SQ0114-0007

Новинка

Кабель КПСнг(А)-FRLS 2х2х1,0 мм² (200м) TDM

SQ0114-0018

Новинка

Кабель КПСнг(А)-FRLS 2х2х1,5 мм² (200м) TDM

SQ0114-0019

Новинка

Кабель КПСнг(А)-FRLS 2х2х2,5 мм² (200м) TDM

SQ0114-0020

Кабель КПСЭнг(А)-FRLS 1х2х0,2 мм² (200м) TDM

SQ0114-0008

Новинка

Кабель КПСЭнг(А)-FRLS 1х2х0,35 мм² (200м) TDM

SQ0114-0021

Кабель КПСЭнг(А)-FRLS 1х2х0,5 мм² (200м) TDM

SQ0114-0009

Кабель КПСЭнг(А)-FRLS 1х2х0,75 мм² (200м) TDM

SQ0114-0010

Кабель КПСЭнг(А)-FRLS 1х2х1,0 мм² (200м) TDM

SQ0114-0011

Новинка

Кабель КПСЭнг(А)-FRLS 1х2х1,5 мм² (200м) TDM

SQ0114-0022

Новинка

Кабель КПСЭнг(А)-FRLS 1х2х2,5 мм² (200м) TDM

SQ0114-0023

Новинка

Кабель КПСЭнг(А)-FRLS 2х2х0,2 мм² (200м) TDM

SQ0114-0024

Новинка

Кабель КПСЭнг(А)-FRLS 2х2х0,35 мм² (200м) TDM

SQ0114-0025

Кабель КПСЭнг(А)-FRLS 2х2х0,5 мм² (200м) TDM

SQ0114-0012

Кабель КПСЭнг(А)-FRLS 2х2х0,75 мм² (200м) TDM

SQ0114-0013

Новинка

Кабель КПСЭнг(А)-FRLS 2х2х1,0 мм² (200м) TDM

SQ0114-0026

Новинка

Кабель КПСЭнг(А)-FRLS 2х2х1,5 мм² (200м) TDM

SQ0114-0027

Новинка

Кабель КПСЭнг(А)-FRLS 2х2х2,5 мм² (200м) TDM

SQ0114-0028

Новинка

Кабель КПСнг(А)-FRHF 1х2х0,2 мм² (200м) TDM

SQ0114-0101

Новинка

Кабель КПСнг(А)-FRHF 1х2х0,5 мм² (200м) TDM

SQ0114-0103

Новинка

Кабель КПСнг(А)-FRHF 1х2х0,75 мм² (200м) TDM

SQ0114-0104

Новинка

Кабель КПСнг(А)-FRHF 1х2х1,0 мм² (200м) TDM

SQ0114-0105

Новинка

Кабель КПСнг(А)-FRHF 1х2х1,5 мм² (200м) TDM

SQ0114-0106

Новинка

Кабель КПСнг(А)-FRHF 1х2х2,5 мм² (200м) TDM

SQ0114-0107

Новинка

Кабель КПСнг(А)-FRHF 2х2х0,2 мм² (200м) TDM

SQ0114-0108

Новинка

Кабель КПСнг(А)-FRHF 2х2х0,5 мм² (200м) TDM

SQ0114-0110

Новинка

Кабель КПСнг(А)-FRHF 2х2х0,75 мм² (200м) TDM

SQ0114-0111

Новинка

Кабель КПСнг(А)-FRHF 2х2х1,0 мм² (200м) TDM

SQ0114-0112

Новинка

Кабель КПСнг(А)-FRHF 2х2х1,5 мм² (200м) TDM

SQ0114-0113

Новинка

Кабель КПСнг(А)-FRHF 2х2х2,5 мм² (200м) TDM

SQ0114-0114

Новинка

Кабель КПСЭнг(А)-FRHF 1х2х0,2 мм² (200м) TDM

SQ0114-0115

Новинка

Кабель КПСЭнг(А)-FRHF 1х2х0,5 мм² (200м) TDM

SQ0114-0117

Новинка

Кабель КПСЭнг(А)-FRHF 1х2х0,75 мм² (200м) TDM

SQ0114-0118

Новинка

Кабель КПСЭнг(А)-FRHF 1х2х1,0 мм² (200м) TDM

SQ0114-0119

Новинка

Кабель КПСЭнг(А)-FRHF 1х2х1,5 мм² (200м) TDM

SQ0114-0120

Новинка

Кабель КПСЭнг(А)-FRHF 1х2х2,5 мм² (200м) TDM

SQ0114-0121

Новинка

Кабель КПСЭнг(А)-FRHF 2х2х0,2 мм² (200м) TDM

SQ0114-0122

Новинка

Кабель КПСЭнг(А)-FRHF 2х2х0,5 мм² (200м) TDM

SQ0114-0124

Новинка

Кабель КПСЭнг(А)-FRHF 2х2х0,75 мм² (200м) TDM

SQ0114-0125

Новинка

Кабель КПСЭнг(А)-FRHF 2х2х1,0 мм² (200м) TDM

SQ0114-0126

Новинка

Кабель КПСЭнг(А)-FRHF 2х2х1,5 мм² (200м) TDM

SQ0114-0127

Новинка

Кабель КПСЭнг(А)-FRHF 2х2х2,5 мм² (200м) TDM

SQ0114-0128

Новинка

Кабель КПСнг(А)-FRLSLTx 1х2х0,2 мм² (200м) TDM

SQ0114-0201

Новинка

Кабель КПСнг(А)-FRLSLTx 1х2х0,35 мм² (200м) TDM

SQ0114-0202

Новинка

Кабель КПСнг(А)-FRLSLTx 1х2х0,5 мм² (200м) TDM

SQ0114-0203

Новинка

Кабель КПСнг(А)-FRLSLTx 1х2х0,75 мм² (200м) TDM

SQ0114-0204

Новинка

Кабель КПСнг(А)-FRLSLTx 1х2х1,0 мм² (200м) TDM

SQ0114-0205

Новинка

Кабель КПСнг(А)-FRLSLTx 1х2х1,5 мм² (200м) TDM

SQ0114-0206

Новинка

Кабель КПСнг(А)-FRLSLTx 1х2х2,5 мм² (200м) TDM

SQ0114-0207

Новинка

Кабель КПСнг(А)-FRLSLTx 2х2х0,2 мм² (200м) TDM

SQ0114-0208

Новинка

Кабель КПСнг(А)-FRLSLTx 2х2х0,35 мм² (200м) TDM

SQ0114-0209

Новинка

Кабель КПСнг(А)-FRLSLTx 2х2х0,5 мм² (200м) TDM

SQ0114-0210

Новинка

Кабель КПСнг(А)-FRLSLTx 2х2х0,75 мм² (200м) TDM

SQ0114-0211

Новинка

Кабель КПСнг(А)-FRLSLTx 2х2х1,0 мм² (200м) TDM

SQ0114-0212

Новинка

Кабель КПСнг(А)-FRLSLTx 2х2х1,5 мм² (200м) TDM

SQ0114-0213

Новинка

Кабель КПСнг(А)-FRLSLTx 2х2х2,5 мм² (200м) TDM

SQ0114-0214

Новинка

Кабель КПСЭнг(А)-FRLSLTx 1х2х0,2 мм² (200м) TDM

SQ0114-0215

Новинка

Кабель КПСЭнг(А)-FRLSLTx 1х2х0,35 мм² (200м) TDM

SQ0114-0216

Новинка

Кабель КПСЭнг(А)-FRLSLTx 1х2х0,5 мм² (200м) TDM

SQ0114-0217

Новинка

Кабель КПСЭнг(А)-FRLSLTx 1х2х0,75 мм² (200м) TDM

SQ0114-0218

Новинка

Кабель КПСЭнг(А)-FRLSLTx 1х2х1,0 мм² (200м) TDM

SQ0114-0219

Новинка

Кабель КПСЭнг(А)-FRLSLTx 1х2х1,5 мм² (200м) TDM

SQ0114-0220

Новинка

Кабель КПСЭнг(А)-FRLSLTx 1х2х2,5 мм² (200м) TDM

SQ0114-0221

Новинка

Кабель КПСЭнг(А)-FRLSLTx 2х2х0,2 мм² (200м) TDM

SQ0114-0222

Новинка

Кабель КПСЭнг(А)-FRLSLTx 2х2х0,35 мм² (200м) TDM

SQ0114-0223

Новинка

Кабель КПСЭнг(А)-FRLSLTx 2х2х0,5 мм² (200м) TDM

SQ0114-0224

Новинка

Кабель КПСЭнг(А)-FRLSLTx 2х2х0,75 мм² (200м) TDM

SQ0114-0225

Новинка

Кабель КПСЭнг(А)-FRLSLTx 2х2х1,0 мм² (200м) TDM

SQ0114-0226

Новинка

Кабель КПСЭнг(А)-FRLSLTx 2х2х1,5 мм² (200м) TDM

SQ0114-0227

Новинка

Кабель КПСЭнг(А)-FRLSLTx 2х2х2,5 мм² (200м) TDM

SQ0114-0228

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ СИЛОВЫХ КАБЕЛЕЙ FRLS.
При испытании в соответствии с ASTM-D-2863. б) Температурный индекс
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ СИЛОВЫХ КАБЕЛЕЙ FRLS 1.0 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящая спецификация покрывает технические требования к проектированию, производству, испытаниям и доставке на объект силовых кабелей класса 1100 В с оболочкой из FRLS PVC, изоляцией HR PVC, алюминиевыми проводниками для использование в Мадрасской атомной электростанции, Калпаккам, Тамил Наду.
2.0 КОДЫ И СТАНДАРТЫ
Подробности приведены в Приложении-I 3.0 ОБЩИЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ
a) Кабели должны быть спроектированы и изготовлены таким образом, чтобы не было повреждений в результате транспортировки, установки и эксплуатации во всех климатических и эксплуатационных условиях, которым они могут подвергаться.
b) Кабели должны подходить для прокладки трубопроводов, вертикальной прокладки, каналов, траншей и лотков или для прямого закапывания в землю как во влажных, так и в сухих местах.
c) Все используемые материалы должны быть новыми и соответствовать данной спецификации и соответствующим индийским стандартам.
d) Кабели должны быть пригодны для непрерывной и надежной работы при максимальном напряжении 1100 В и макс. температура проводника 85 градусов.
4.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЕЙ 4.1 Жилы должны быть отожженными, многопроволочными с высокой проводимостью
Алюминий / медь высокого качества, с изоляцией из HRPVC, экструдированный ПВХ (FRLS) с внутренней оболочкой, одинарная оцинкованная круглая стальная / алюминиевая проволока, армированная и покрытая оболочкой из ПВХ (FRLS)
4.2 СВОЙСТВА FRLS PVC
FRLS PVC должен иметь следующие свойства / характеристики.a) Кислородный индекс кабелей должен быть более 30% при 270 ° C + 20 ° C
При испытании в соответствии с ASTM-D-2863. б) Температурный индекс должен быть более 2500 ° С. в) Кабели должны иметь плотность дыма менее 50% Макс. d) Выделение соляной кислоты должно быть менее 17,5%. e) Испытание готового кабеля на воспламеняемость. Претендент должен предоставить взаимосвязь между кислородным индексом и температурой, если таковая имеется, вместе с необходимыми соответствующими данными об этих свойствах вместе с предложением.
4.ИДЕНТИФИКАЦИЯ 3 ЖИЛОВ Для кабеля 1 C: красный, для кабеля 2 C: красный и черный, для кабеля 3 C: красный, желтый, синий, для кабелей 4 C; Красный, желтый, синий и черный. Для кабелей с температурой более 4 ° C согласно NEMA-WC-5, предназначенных для проводов с термопластической изоляцией и кабелей для передачи и распределения электроэнергии.
4.4 РАЗМЕР И ДЛИНА КАБЕЛЯ Размер и количество кабелей указаны в Приложении 2
5.0 КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ 5.1 ПРОВОДНИК
Проводники должны быть из алюминия класса h3 или h5 в соответствии с последним стандартом IS: 8130 и иметь круглую форму. .Жилы проводов должны быть прочными и не иметь неровностей или дефектов.
5.2 ИЗОЛЯЦИЯ
Изоляция должна быть из экструдированного ПВХ материала HR, соответствующего последнему стандарту IS-5831.
5.3 ОБОЛОЧКА
a) ВНУТРЕННЯЯ ОБОЛОЧКА Внутренняя оболочка кабеля должна быть типа FRLS ST-2 в соответствии с IS-5831 и
, она должна быть выдавлена поверх наложенной жилы. Поверхность оболочки должна быть однородной, сплошной и без дефектов. Внутренняя оболочка должна соответствовать таблице 3 последней редакции стандарта IS-1554, часть 1.
Наполнитель, если он используется, должен быть негигроскопичным, термопластическим материалом, и поверх этого типа ПВХ / пластика / милара должен быть предусмотрен для связывания сердечника. Термопластический материал должен быть мягче внешней оболочки.
b) ВНЕШНЯЯ ОБОЛОЧКА Наружная оболочка кабеля должна быть из FRLS PVC-ST-2 типа и должна быть равномерно выдавлена поверх арматуры кабеля. Оболочка должна соответствовать IS-1554 Часть-I и требованиям к размерам IS-5831. Наружная оболочка должна быть черного цвета. Вся маркировка i.е. Nuclear Power Corporation, год выпуска, марка напряжения должны быть выбиты на внешней оболочке. Последовательный нет. Маркировка наносится в печатном виде на каждый метр кабеля.
5.4 БРОНЯ
Используемая броня должна быть из оцинкованной стальной проволоки круглого сечения и соответствовать последнему стандарту IS-3975. Для одножильного кабеля следует использовать алюминиевый провод.
6.0 ПРОВЕРКА И ИСПЫТАНИЯ
План обеспечения качества поставщиков должен быть утвержден покупателем. Производство и контроль качества процедуры, записи должны поддерживаться надлежащим образом, которые должны быть предложены для ознакомления представителю покупателя..
7.0 ЭТАП ИНСПЕКЦИИ
Поставщик должен провести поэтапную проверку в соответствии с утвержденным планом контроля качества, и записи должны быть представлены NPC, инженеру QS для проверки в случае, если это требуется инженером QS.
8.0 ЗАКЛЮЧИТЕЛЬНЫЕ ИСПЫТАНИЯ
Поставщик должен провести заключительные испытания в присутствии представителя покупателя. Подробная информация обо всех испытаниях приведена ниже: Приемочные испытания.
а. Испытание на растяжение (IS: 8130) (для алюминия) b. Тест на упаковку (IS: 8130) (для алюминия) c.Проверка сопротивления проводника (IS: 8130) d. Испытание бронепровода (IS: 3975) e. Проверка толщины изоляции и оболочки (IS: 5381) f. Физические испытания изоляции и внешней оболочки (IS: 5831) g. Испытание сопротивления изоляции (IS: 5831) h. Испытание высоким напряжением (испытание погружением в воду) (IS: 1554) i. Тест на критический кислородный индекс (ASTM-D 2863) j. Тест на температурный индекс (ASTM-D-2863) k. Испытание на образование кислого газа (для определения процентного содержания
соляной кислоты, выделяющейся из ПВХ-оболочки над кабелем) (IEC-754-1)
л.Испытание дымообразования (ASTM-D-2843/77) м. Испытание на воспламеняемость готовых кабелей — IEC-332. п. Класс испытания на воспламеняемость F-III Шведский SS-4241475
Информация и данные, основанные на предыдущем испытании, проведенном на аналогичном типе кабелей испытаний I — n, должны быть представлены вместе с предложением
ОБЫЧНЫЙ ТЕСТ
a. Проверка сопротивления проводника (IS-8130) b. Испытание высокого напряжения (IS-1554) c. Измерение сопротивления изоляции на всем поставляемом кабеле длиной
во всех барабанах.9.0 ДЛИНА КАБЕЛЯ И БАРАБАН
9.1 ДЛИНА БАРАБАНА Кабели должны поставляться в указанных невозвратных деревянных барабанах. Претендент должен предложить кабели в барабанах длиной, указанной в Приложении-2, с допустимым отклонением + 5% -0%. Претендент должен указать в предложении максимальную длину кабеля каждого размера, который может быть помещен в один барабан.
9.2 КАБЕЛЬНЫЕ БАРАБАНЫ
Барабаны должны быть тяжелой конструкции из дерева хорошего качества. Используемые детали из черных металлов должны быть обработаны подходящим антикоррозионным покрытием или покрытием, чтобы избежать ржавчины во время транспортировки или хранения.Бочки должны быть пригодны для длительного хранения на открытом воздухе без порчи.
9.3 ДЛИНА КАБЕЛЕЙ Длины кабелей, указанные в данной спецификации, являются приблизительными. Фактические требования будут подтверждены победителем торгов во время размещения заказа.
10.0 УПАКОВКА И ТРАНСПОРТИРОВКА
Кабель должен быть размещен на барабанах таким образом, чтобы он был защищен от повреждений во время транспортировки. Каждый конец троса должен быть надежно и должным образом прикреплен к барабану.Конец каждой длины должен быть запломбирован перед отправкой. Барабаны должны быть надежно закреплены на месте, чтобы они не смещались во время транспортировки. Все детали должны быть четко обозначены на каждом конце барабана с указанием номера заказа покупателя, длины кабеля, размера проводника, количества или жил, типа кабеля и напряжения, для которого он подходит, ссылки IS, названия производителя, веса и год выпуска. Бирка, содержащая ту же информацию, должна быть прикреплена к переднему концу кабеля.На одном конце барабана должна быть нанесена стрелка и соответствующая сопроводительная формулировка, указывающая направление, в котором он должен катиться.
Номер каждого барабана должен быть маркирован на конце барабана или проштампован на металлических дисках до конца барабана.
11.0 ДОКУМЕНТАЦИЯ
Перед транспортировкой кабелей необходимо предоставить 2 копии документации в переплете. Том должен включать, среди прочего, следующие сведения: a) Общая информация b) Основные технические данные c) Описание изоляции и оболочки d) Инструкции по установке и прекращению действия e) Отчеты / сертификаты испытаний f) P.O. Копия g) Отгрузка
12.0 ГРАФИК ПОСТАВКИ
Кабель должен быть поставлен в течение 10 недель с даты размещения заказа на поставку.
13.0 Претендент должен предоставить технические данные согласно приложению-3 к данной спецификации
, без которых тендерная заявка не будет рассматриваться для оценки.
ПРИЛОЖЕНИЕ-I КОДЫ И СТАНДАРТЫ
1. Кабель с ПВХ изоляцией IS-1554 Часть-I для рабочего напряжения до
включительно 1100 В 2.IS-3961 Part-II & V Рекомендуемые значения тока для кабелей 3. IS-3975 Проволока и ленты из мягкой стали для армирования
кабелей
4. IS-4826 Горячее цинкование на круглой стальной проволоке
5. IS-5831 PVC изоляция и оболочка электрических кабелей 6. ИС-6380 Технические условия на эластомерную изоляцию и
оболочку электрических кабелей. 7. IS-8130 Жилы для изолированных электрических кабелей и гибкие кабели
8. IS-10418 Барабан для электрических кабелей 9. IS-10810 Методы испытаний кабелей10.IEC-287 Расчет продолжительного тока
кабелей (коэффициент нагрузки 100%). 11. IEC 332-1 & 3 Испытания электрических кабелей в условиях пожара 12. IEC-331 Характеристики огнестойкости электрических кабелей
13. IEC-754-1 Испытания на газы, выделяющиеся при горении электрических кабелей
. 14. ASTM-D-2843 Метод испытания плотности дыма от
горения или разложения пластмасс 15. ASTM-D-2863 Метод испытания для измерения минимальной концентрации кислорода
для поддержки горения пластмасс, подобного свече (кислородный индекс)
16.Стандарт IEEE: 383 для типовых испытаний электрических кабелей, полевых сращиваний и соединений класса 1E для атомных электростанций.
17. SS-4241475 Шведский стандарт для испытаний кабелей на характеристики распространения пламени
18. IEC-189 Низкочастотные кабели и провода с изоляцией из ПВХ и оболочкой из ПВХ.
Часть-I Общие методы испытаний и измерений. 19. NEWMA-WC-5 Провода с изоляцией из термопласта и
распределения электрической энергии.
Кабели SIWOKUL — скачать pdf
Презентация на тему: «СИВОКУЛ Кабели» — стенограмма презентации
1 Кабели SIWO-KUL очень гибкий сингл
SIWO-KUL Cables это очень гибкий одножильный соединительный кабель.Изготавливается в диапазоне напряжений 1,1кВ, 3,3-4,2кВ, 6,6-7,2кВ и 13,8-15,0кВ. Рабочая температура для непрерывной работы СИВО-КУЛ 1.1 SIWO-KUL 1,1 кВ — это гибкий кабель 1,1 кВ с силиконовой изоляцией, луженой медной проволокой класса 5, полупроводящей лентой, сердечником из силиконовой резины и жёлтой оплеткой из синтетической пряжи с общим покрытием. Этот кабель используется там, где требуется высокая гибкость и существуют высокие температурные условия. Подходит для подключения кабеля к высоковольтным машинам, трансформаторам, двигателям и генераторам.Защитная оплетка придает кабелям SIWO-KUL 1,1 кВ хорошее антифрикционное сопротивление, высокую стойкость к истиранию и отличную химическую стойкость к трансформаторным маслам, легкому топливу и большинству типов чистящих средств. В случае пожара силиконовая оболочка не будет выделять коррозионные или токсичные газы, а также не будет дымить, что делает ее пригодной для тяговых машин и в судостроении. НОМЕР ДЕТАЛИ СЕРДЕЧНИКИ НОМИНАЛЬНЫЙ НД CU LBS / MFT WT LBS / MFT 16 AWG (30/30) 1,5 мм2 6200001 1 0,161 дюйма / 4,1 мм 9 17 14 AWG (50/30) 2,5 мм2 6200002 1 0.177 дюймов / 4,5 мм 16 26 12 AWG (56/30) 4,0 мм2 6200004 1 0,197 дюйма / 5,0 мм 25 38 10 AWG (82/30) 6,0 мм2 6200006 1 0,217 дюйма / 5,5 мм 38 58 8 AWG (78/26) 10,0 мм2 6200010 1 0,252 дюйма / 6,4 мм 64 87 6 AWG (119/26) 16,0 мм2 6200016 1 0,335 дюйма / 8,5 мм 103 138 4 AWG (188/26) 25,0 мм2 6200025 1 0,413 дюйма / 10,5 мм 161 215 2 AWG (264/26) 35,0 мм2 6200035 1 0,465 дюйма / 11,8 мм 225 289 1 AWG (380/26) 50,0 мм2 6200050 1 0.555 дюймов / 14,1 мм 322 411 2/0 AWG (342/24) 70,0 мм2 6200070 1 0,634 дюйма / 16,1 мм 451 567 3/0 AWG (456/24) 95,0 мм2 6200095 1 0,720 дюйма / 18,3 мм 612 766 4/0 AWG (576/24) 120,0 мм2 6200120 1 0,795 дюйма / 20,2 мм 773 961 300 мкМ (720/24) 150,0 мм2 6200150 1 0,886 дюйма / 22,5 мм 966 1180 350 мкМ (888/24) 185,0 мм2 6200185 1 0,980 дюйма / 24,9 мм 1191 1475 500 мкМ (1152/24) 240,0 мм2 6200240 1 1,075 дюйма / 27,3 мм 1570 1871 г. 600 мкМ (1464/24) 300,0 мм2 6200300 1
2 1.232 дюйма / 31,3 мм 1932 г. 2321 F 21
1,232 дюйма / 31,3 мм 1932 г. 2321 П 21 Конструкция: — Тонкие луженые медные пряди — Пряди согласно VDE-0295 Class-5, IEC 60228 Cl-5 — Изоляция сердечника из силиконовой резины — Разделитель из пластиковой фольги — Защитная оплетка из синтетической пряжи, покрытая лаком — Желтый Чрезвычайно маслостойкий и химически стойкий Превосходная диэлектрическая прочность Высокая стойкость к истиранию сопротивление — Испытательное напряжение: 4,0 кВ — Радиус изгиба: 5 x Ø — Диапазон температур: от -55 ° C до + 180 ° C — Прерывистый: + 220 ° C — Кратковременный (1-5 сек): + 350 ° C Огнестойкость: IEC 60332.3 x км — F1 согласно NF F 16-101 — Реестр судоходства Ллойда — Bureau Veritas, TYPE Approval — DIN VDE-0472 — UL Style 3640 (AWM) — BSS 6195-T5-CDEF — Без галогенов согласно IEC 60754-1 — Низкая дымность согласно IEC 60754-2 — Директива ЕС по низковольтному оборудованию 72/23 / EEC и 93/68 / EEC СИВО-КУЛ 3.3 SIWO-KUL 3,3 кВ — это гибкий кабель 3,3–4,2 кВ с силиконовой изоляцией, луженой медной жилой класса 5, полупроводящей лентой, сердечником из силиконовой резины и красной оплеткой из синтетической пряжи с общим покрытием.Этот кабель используется там, где требуется высокая гибкость и существуют высокие температурные условия. Подходит для подключения кабеля к высоковольтным машинам, трансформаторам, двигателям и генераторам. Защитная оплетка придает кабелям SIWO-KUL 3,3 кВ хорошее антифрикционное сопротивление, высокую стойкость к истиранию и отличную химическую стойкость к трансформаторным маслам, легкому топливу и большинству типов чистящих средств. В случае пожара силиконовая оболочка не будет выделять коррозионные или токсичные газы, а также не будет дымить, что делает ее пригодной для тяговых машин и в судостроении.НОМЕР ДЕТАЛИ СЕРДЕЧНИКИ НОМИНАЛЬНЫЙ НД CU LBS / MFT WT LBS / MFT 16 AWG (30/30) 1,5 мм2 6210001 1 0,232 дюйма / 5,9 мм 9 39 14 AWG (50/30) 2,5 мм2 6210002 1 0,248 дюйма / 6,3 мм 16 56 12 AWG (56/30) 4,0 мм2 6210004 1 0,272 дюйма / 6,9 мм 25 68 10 AWG (82/30) 6,0 мм2 6210006 1 0,287 дюйма / 7,3 мм 38 85 8 AWG (78/26) 10,0 мм2 6210010 1 0,327 дюйма / 8,3 мм 64 118 6 AWG (119/26) 16,0 мм2 6210016 1 0,409 дюйма / 10,4 мм 103 169 4 AWG (188/26) 25,0 мм2 6210025 1 0.472 дюйма / 12,0 мм 161 245 2 AWG (264/26) 35,0 мм2 6210035 1 0,520 дюйма / 13,2 мм 225 323 1 AWG (380/26) 50,0 мм2 6210050 1 0,6
3 10 дюймов / 15,5 мм 322 442 2/0 AWG (
10 дюймов / 15,5 мм 322 442 2/0 AWG (342/24) 70,0 мм2 6210070 1 0,689 дюйма / 17,5 мм 451 603 3/0 AWG (456/24) 95,0 мм2 6210095 1 0,783 дюйма / 19,9 мм 612 807 4/0 AWG (576/24) 120,0 мм2 6210120 1 0.858 дюймов / 21,8 мм 773 1007 300 мкМ (720/24) 150,0 мм2 6210150 1 0,933 дюйма / 23,7 мм 966 1215 350 мкМ (888/24) 185,0 мм2 6210185 1 1,012 дюйма / 25,7 мм 1191 1498 500 мкМ (1152/24) 240,0 мм2 6210240 1 1,106 дюйма / 28,1 мм 1570 1906 г. 600 мкМ (1464/24) 300,0 мм2 6210300 1 1,236 дюйма / 31,4 мм 1932 г. 2340 П 22 Конструкция: — Тонкие луженые медные пряди — Пряди согласно VDE-0295 Class-5, IEC 60228 Cl-5 — Изоляция сердечника из силиконовой резины — Разделитель из пластиковой фольги — Защитная оплетка из синтетической пряжи, покрытая лаком — Красновато-коричневый Чрезвычайно маслостойкий и химически стойкий Превосходная диэлектрическая прочность Высокая стойкость к истиранию — Рабочее напряжение: 3.3 — 4,2 кВ — Испытательное напряжение: 10 кВ — Радиус изгиба: 5 x Ø — Диапазон температур: от -55 ° C до + 180 ° C — Прерывистый: + 220 ° C — Кратковременный (1-5 сек): + 350 ° C Огнестойкий: IEC 60332,3 x км — F1 согласно NF F 16-101 — Реестр судоходства Ллойда — Bureau Veritas, TYPE Approval — DIN VDE-0472 — UL Style 3641 (AWM) — BSS 6195-T5-CDEF — Без галогенов до IEC 60754-1 — Низкое дымность согласно IEC 60754-2 — Директива ЕС по низковольтному оборудованию 72/23 / EEC и 93/68 / EEC СИВО-КУЛ 6.6 СИВО-КУЛ 6,6кВ — гибкий с силиконовой изоляцией 6.Кабель 6-7,2 кВ с луженой медной жилой 5-го класса, полупроводящей лентой, сердечником из силиконовой резины и армированной оплеткой из синтетической пряжи с общим покрытием серого цвета. Этот кабель используется там, где требуется высокая гибкость и существуют высокие температурные условия. Подходит для подключения кабеля к высоковольтным машинам, трансформаторам, двигателям и генераторам. Защитная оплетка придает кабелям SIWO-KUL 6,6 кВ хорошее антифрикционное сопротивление, высокую стойкость к истиранию и отличную химическую стойкость к трансформаторным маслам, легкому топливу и большинству типов чистящих средств.В случае пожара силиконовая оболочка не будет выделять коррозионные или токсичные газы, а также не будет дымить, что делает ее пригодной для тяговых машин и в судостроении. НОМЕР ДЕТАЛИ СЕРДЕЧНИКИ НОМИНАЛЬНЫЙ НД CU LBS / MFT WT LBS / MFT 12 AWG (56/30) 4,0 мм2 6220004 1 0,31
4 5 дюймов / 8,0 мм 25 82 10 AWG (82/30
5 дюймов / 8,0 мм 25 82 10 AWG (82/30) 6,0 мм2 6220006 1 0.335 дюймов / 8,5 мм 38 105 8 AWG (78/26) 10,0 мм2 6220010 1 0,370 дюйма / 9,4 мм 64 140 6 AWG (119/26) 16,0 мм2 6220016 1 0,406 дюйма / 10,3 мм 103 193 4 AWG (188/26) 25,0 мм2 6220025 1 0,512 дюйма / 13,0 мм 161 282 2 AWG (264/26) 35,0 мм2 6220035 1 0,559 дюйма / 14,2 мм 225 363 1 AWG (380/26) 50,0 мм2 6220050 1 0,650 дюйма / 16,5 мм 322 486 2/0 AWG (342/24) 70,0 мм2 6220070 1 0,728 дюйма / 18,5 мм 451 653 3/0 AWG (456/24) 95,0 мм2 6220095 1 0.795 дюймов / 20,2 мм 612 864 4/0 AWG (576/24) 120,0 мм2 6220120 1 0,874 дюйма / 22,2 мм 773 1069 300 мкМ (720/24) 150,0 мм2 6220150 1 0,953 дюйма / 24,2 мм 966 1281 350 мкМ (888/24) 185,0 мм2 6220185 1 1.031 ”/ 26,2 мм 1191 1572 500 мкМ (1152/24) 240,0 мм2 6220240 1 1,126 дюйма / 28,6 мм 1570 1977 г. 600 мкМ (1464/24) 300,0 мм2 6220300 1 1,272 дюйма / 32,3 мм 1932 г. 2418 П 23 Конструкция: — Тонкие луженые медные пряди — Пряди согласно VDE-0295 Class-5, IEC 60228 Cl-5 — Изоляция сердечника из силиконовой резины — Сепаратор из пластиковой фольги — Защитная оплетка из синтетической пряжи, покрытая лаком — Серый Чрезвычайно маслостойкий и химически стойкий Превосходная диэлектрическая прочность Высокая стойкость к истиранию Сопротивление — Рабочее напряжение: 6.6 — 7,2 кВ — Испытательное напряжение: 20 кВ — Радиус изгиба: 6 x Ø — Диапазон температур: от -55 ° C до + 180 ° C — Прерывистый: + 220 ° C — Кратковременный (1-5 сек): + 350 ° C Огнестойкий: IEC 60332,3 x км — F1 согласно NF F 16-101 — Реестр судоходства Ллойда — Bureau Veritas, TYPE Approval — DIN VDE-0472 — UL Style 3642 (AWM) — BSS 6195-T5-CDEF — Без галогенов до IEC 60754-1 — Низкое дымность согласно IEC 60754-2 — Директива ЕС по низковольтному оборудованию 72/23 / EEC и 93/68 / EEC * Могут быть доступны дополнительные размеры. СИВО-КУЛ 13.8 СИВО-КУЛ 13.8 кВ — это гибкий кабель 13,8-15 кВ с силиконовой изоляцией, луженой медной жилой класса 5, полупроводящей лентой, сердечником из силиконовой резины и оплеткой из синтетической пряжи с черным покрытием. Этот кабель используется там, где требуется высокая гибкость и существуют высокие температурные условия. Подходит для подключения кабеля к высоковольтным машинам, трансформаторам, двигателям и т. Д.
5 -й генераторы.В защитную оплетку выдают
генераторов. Защитная оплетка придает кабелям SIWO-KUL 13,8 кВ хорошее антифрикционное сопротивление, высокую стойкость к истиранию и отличную химическую стойкость к трансформаторным маслам, легкому топливу и большинству типов чистящих средств. В случае пожара силиконовая оболочка не будет выделять коррозионные или токсичные газы, а также не будет дымить, что делает ее пригодной для тяговых машин и в судостроении. НОМЕР ДЕТАЛИ СЕРДЕЧНИКИ НОМИНАЛЬНЫЙ НД CU LBS / MFT WT LBS / MFT 10 AWG (82/30) 6,0 мм2 6230006 1 0.437 дюймов / 11,1 мм 38 138 8 AWG (78/26) 10,0 мм2 6230010 1 0,476 дюйма / 12,1 мм 64 196 6 AWG (119/26) 16,0 мм2 6230016 1 0,551 дюйма / 14,0 мм 103 255 4 AWG (188/26) 25,0 мм2 6230025 1 0,614 дюйма / 15,6 мм 161 343 2 AWG (264/26) 35,0 мм2 6230035 1 0,657 дюйма / 16,7 мм 225 429 1 AWG (380/26) 50,0 мм2 6230050 1 0,736 дюйма / 18,7 мм 322 559 2/0 AWG (342/24) 70,0 мм2 6230070 1 0,815 дюйма / 20,7 мм 451 735 3/0 AWG (456/24) 95,0 мм2 6230095 1 0.886 дюймов / 22,5 мм 612 941 4/0 AWG (576/24) 120,0 мм2 6230120 1 0,957 дюйма / 24,3 мм 773 1153 300 мкМ (720/24) 150,0 мм2 6230150 1 1,051 дюйма / 26,7 мм 966 1369 350 мкМ (888/24) 185,0 мм2 6230185 1 1,130 дюйма / 28,7 мм 1191 1669 500 мкМ (1152/24) 240,0 мм2 6230240 1 1,220 дюйма / 31,0 мм 1570 2063 600 мкМ (1464/24) 300,0 мм2 6230300 1 1,358 дюйма / 34,5 мм 1932 г. 2456 П 24 Конструкция: — Тонкие луженые медные пряди — Пряди согласно VDE-0295 Class-5, IEC 60228 Cl-5 — Изоляция сердечника из силиконовой резины — Сепаратор из пластиковой фольги — Защитная оплетка из синтетической пряжи, покрытая лаком — Черная Чрезвычайно маслостойкая и химически стойкая Превосходная диэлектрическая прочность Высокая стойкость к истиранию Сопротивление — Рабочее напряжение: 13.8 — 15,0 кВ — Испытательное напряжение: 31 кВ — Радиус изгиба: 6 x Ø — Диапазон температур: от -55 ° C до + 180 ° C — Прерывистый: + 220 ° C — Кратковременный (1-5 сек): + 350 ° C Огнестойкий: IEC 60332,3 x км — F1 согласно NF F 16-101 — Реестр судоходства Ллойда — Bureau Veritas, TYPE Approval — DIN VDE-0472 — UL Style 3643 (AWM) — BSS 6195-T5-CDEF — Без галогенов до IEC 60754-1 — Низкое дымность согласно IEC 60754-2 — Директива ЕС по низковольтному оборудованию 72/23 / EEC и 93/68 / EEC * Возможны дополнительные размеры.

Спецификация кабеля.pdf — ID: 5c14be77e230e
Выписка
NRL ВИДЕО КАБЕЛЬ — БРОНИРОВАНИЕ Номер карты J OB: 1 Sr.No. Описание Спецификация Примечание Пункт Коаксиальный видеокабель RG-11 / A Плетение из 65% чистой меди РГ-11 / А Коаксиальное бронированное видео кабель 65% чистая медь без покрытия плетение. Бронированные FRLS Кол-во для заказа 5050 метров 1-жильный сплошной медный проводник 2 Изоляционная пена PE 3 Толщина изоляции согласно стандарту RG 11 4 Цветовой код Натуральный 5 OD после изоляции жилы в соответствии со стандартом RG-11 / A 6 Плетение из чистой меди 7 Покрытие 65% чистой меди 8 Размер медного провода по стандарту RG-11 / A 9 Наружный патрубок ПВХ FRLS 10 Цвет Черный 11 Толщина в соответствии со стандартом 12 упаковка 1010 метров x 5 = 5050 метров 13 Испытание проводника согласно IS- 8130 14 Испытание изоляции согласно испытанию RG-11 / U 15 Испытание на плетение по IS — 8180 16 Испытание внешнего разъема из ПВХ в соответствии с IS 5831 17 упаковка в барабане 18 Замечание 19 Замечание NRL — СИЛОВОЙ КАБЕЛЬ Номер карты J OB: 2 Старший№ Описание Спецификация Примечание Пункт 3 Ядра х 1,50 кв. ММ бронированный Электрические кабели Кол-во для заказа 5100 метров 1-жильный сплошной медный проводник 2 Утеплитель ПВХ типа А 3 Толщина изоляции 0,80 мм в соответствии со стандартом 4 Цветовой код согласно IS 1554 5 OD после изоляции сердечника в соответствии со стандартом IS 1554 6 заложены все ядра заложены 7 Внутренняя оболочка ПВХ, радиальная толщина 0,50 мм 8 Бронирование 1.40 MM G.I. Проволочная броня 9 Наружная раструба FRLS 10 цветов черный 11 Толщина в соответствии со стандартом 12 упаковка 1020 метров x 5 = 5100 метров 13 Испытание проводника согласно IS- 8130 14 Испытание изоляции согласно IS-1554/5831 15 Испытание брони по IS — 3975 16 Испытание внутренней / внешней ПВХ-розетки в соответствии с IS 5831 17 упаковка в барабане 18 Замечание 19 Замечание NRL- ДАННЫЕ (СВИТОЙ / Экранированный) КАБЕЛЬ Номер карты J OB: 3 Sr Описание Спецификация Примечание Предмет 2 Ядра x 1.50 кв. ММ бронированный (Электрические кабели ) 2 ядра x1,5кв. мм Бронированный Скрученные экранированные (75%) данные кабель 75% чистая медь без покрытия Плетение Кол-во для заказа 5100 метров 1 многожильный провод 7 / 0,53 мм, неизолированный Медный проводник 2 Утеплитель ПВХ типа А 3 Толщина изоляции 0,80 мм в соответствии со стандартом 4 Цветовой код согласно IS 1554 5 OD после изоляции сердечника в соответствии со стандартом IS 1554 6 скручиваний от 12 до 14 скручиваний на метр 6A Майлар с резьбой 100% покрытие и 35% перекрытие 6B Алюминиевый защитный экран из майлара 100% покрытие и 35% перекрытие 6C медное плетение 75% покрытие голой медной оплеткой Дренажный провод 6D, контактирующий со стороной фольги 7/0.Медный дренажный провод ATC 30 мм 6E Майлар с резьбой 100% покрытие и 35% перекрытие 7 Внутренняя оболочка из ПВХ 0,80 мм, радиальная толщина 8 Бронирование 1.40 MM G.I. Проволока армированная 9 Наружный патрубок ПВХ FRLS 10 Цвет Черный 11 Толщина в соответствии со стандартом 12 упаковка 1020 метров x 5 = 5100 метров 13 Испытание проводника согласно IS- 8130 14 Испытание изоляции согласно IS-1554/5831 15 Испытание брони по IS — 3975 16 Испытание внутренней / внешней ПВХ-розетки в соответствии с IS 5831 17 стандартных кабелей в соответствии со стандартом BS-5308 18 упаковка в барабане 19 Замечание 20 Замечание
особенности установки П-образных скоб от степлера
Кабельная конструкция ВВГ
Кабель ВВГ
состоит из двух, трех или четырех жил , также бывает с наличием заземляющего и нулевого проводников.Для удобства подключения жилы кабеля ВВГ покрашены в разные цвета … Следует знать, что СИНИЙ или СИНИЙ цвет означает, что жила нулевая, а жила ЖЕЛТА-ЗЕЛЕНАЯ означает заземление. Учтите это при прокладке проводки!
Технические характеристики кабеля ВВГ
Посмотреть климатические исполнения Кабели УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур: от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре до + 35 ° С: до 98%
Прокладка и установка кабелей без предварительного нагрева производятся при температуре не ниже: -15 ° С
Минимальный радиус изгиба при прокладке одножильных кабелей марки ВВГ — 10 наружных диаметров, одножильных кабелей марки ВВГнг — 15 наружных диаметров, многожильных кабелей — 7.5 внешних диаметров.
Номинальная частота силового кабеля ВВГ: 50 Гц Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ — 3 кВ
на напряжение 1–3,5 кВ
Допустимая в течение длительного времени температура нагрева жил кабеля в процессе эксплуатации: + 70 ° С Межфланцевая длина кабеля для сечений основных жил:
ВВГ — кабель силовой с медными жилами в пластиковой изоляции и оболочке соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Описание кабеля ВВГ
Кабель
ВВГ — первое поколение силовых кабелей с изоляцией и оболочкой из ПВХ, разработан для стационарной прокладки в электрических сетях переменного напряжения до 1000 Вольт и частотой до 50 Герц. Кабель ВВГ завоевал всеобщую популярность благодаря невысокой стоимости и оптимальным характеристикам, он был не так пожароопасен, как кабель с пропитанной бумажной изоляцией, и был более долговечным, чем кабели с резиновой изоляцией, был устойчив к влаге, в отличие от кабелей с HB изоляцией, но прогресс не стоит на месте и его заменили на кабель ВВГнг, который, являясь аналогом ВВГ, показал более выдающиеся характеристики с точки зрения пожарной безопасности.
Кабель силовой ток ВВГ — позиция устаревшая в связи с пожарной опасностью, везде меняют на ВВГнг.
Характеристики кабеля ВВГ
Кабель ВВГ эксплуатируется при температуре от -50 до +50 градусов Цельсия.
Оптимальная влажность при эксплуатации кабелей ВВГ до 98%, при повышенной влажности рекомендуется использовать тропический вариант кабеля, устойчивый к плесени.
Монтаж кабелей ВВГ проводят при температуре не ниже -15 градусов, при более низких температурах требуется предварительный нагрев кабеля во избежание повреждения упрочненной оболочки.
Кабель ВВГ не распространяет горение при одиночной прокладке, при групповой прокладке требуются дополнительные меры пожарной безопасности.
Допустимая рабочая температура нагрева жил кабеля ВВГ 70 градусов.
Максимальная температура нагрева жилы при коротком замыкании, не более 160 градусов, при более высокой температуре существует риск оплавления изоляции.
Максимально допустимая температура нагрева жил кабеля ВВГ при условии отсутствия горения: 350 градусов.
Срок службы кабеля ВВГ не менее 30 лет со дня изготовления.
Расшифровка маркировки ВВГ
Б — изоляция компаундом ПВХ.
В — оболочка из ПВХ пластиката.
G — без брони.
Конструкция кабеля ВВГ
1) Жила — медь первого или второго класса по ГОСТ 22483.
2) Утеплитель — ПВХ пластикат.
3) Оболочка — ПВХ пластикат.
Применение кабеля ВВГ
Кабель силовой медный
ВВГ применяется для стационарной прокладки в электрических сетях напряжением до 1000 Вольт и частотой 50 Герц.Кабель ВВГ — это монтируемая электропроводка без ограничения перепада уровней по трассе, при прокладке на открытом воздухе требуется дополнительная защита от прямых солнечных лучей (труба ПНД, кабельный лоток и т. Д.), Так как ультрафиолет значительно сокращает срок службы кабеля ВВГ. , при укладке в землю требуются дополнительные меры защиты от механических повреждений корпуса. Запрещается укладывать ВВГ в зданиях и сооружениях по новым требованиям пожарной безопасности.
Кабель ВВГ Технические характеристики , который может быть установлен как на открытом воздухе, так и во влажных (до 98 процентов влажности) и сухих помещениях, сегодня стал популярным решением.Использование этого типа кабеля довольно широко.
Способы прокладки кабеля
Открытый способ прокладки кабеля ВВГ. По техническим характеристикам этого кабеля допускается его открытая прокладка по конструкциям и поверхностям из негорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и др.
Не исключена открытая прокладка кабеля ВВГ и над подвесными конструкциями, например, кабелем и т. Д. Более того, такие конструкции должны обеспечивать надежную прокладку.В случае прокладки кабеля через подвесные конструкции необходимо исключить возможность механического воздействия на кабель (растяжение или провисание).
Требуется установка дополнительной защиты, если существует угроза механического повреждения кабельного изделия … При прокладке кабеля открытым способом необходимо использовать дополнительную защиту на горючих деревянных поверхностях. В этом случае монтаж следует проводить с использованием трубы, металлического шланга, гофрированного шланга, канального кабеля и других видов защиты.
Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля наиболее распространен в жилых помещениях. Кабель прокладывается в пустотах, под штукатуркой, в пазах и т. Д.
Механическое повреждение при таком способе укладки маловероятно, поэтому дополнительная защита не требуется. Исключение составляют пустотные стены в деревянных домах.
Здесь допускается скрытая прокладка кабеля в трубах или других негорючих материалах. Существуют правила скрытой электропроводки, в которых скрытым способом определяется правильность прокладки кабеля ВВГнг.
Прокладка кабеля ВВГ в земле … Прокладка кабеля данной марки под землей без специальных средств защиты, как правило, не допускается. Это связано с тем, что естественной защиты, которая убережет кабель от механических воздействий, нет.
Реализуем монтаж кабеля ВВГ метрополитена необходимо в герметичных коробах кабельных сооружений и путепроводов. Может применяться дополнительная защита, например, туннели, трубы и т. Д.
Варианты кабеля ВВГ
Сегодня в магазине большой ассортимент проводов и кабелей.Покупатель имеет возможность купить кабельно-проводниковую продукцию , имеющую разную конструкцию жилого помещения и другое изоляционное покрытие.
Характеристики того или иного продукта можно определить по специальной маркировке, которой, как правило, имеют все кабели и проводники. Ниже мы приводим расшифровку наиболее распространенных марок кабельно-проводниковой продукции.
Рассмотрим, чем разновидности отличаются от базового … Начинающие электрики очень часто не понимают, чем кабель ВВГнг отличается от традиционного варианта ВВГ, а также от ВВГнг-LS:
1) — ВВГ имеет обычную ПВХ изоляцию, не обладает самозатухающими и огнезащитными свойствами;
2) — ВВГнг в изоляционном слое этого кабеля содержит галогеновые химические элементы, мешающие процессу горения;
3) — ВВГнг-лс, при воспламенении оболочки токоведущих жил этого кабеля практически не выделяется газ и дым из-за того, что для создания этой оболочки используется безгалогенный поливинилхлорид.
Кабель ВВГ 2 * 1,5, ВВГ 2 * 10, ВВГ 2 * 16, ВВГ 2 * 2,5, ВВГ 2 * 4, ВВГ 2 * 6, ВВГ 3 * 1,5, ВВГ 3 * 10, ВВГ 3 * 16, ВВГ 3 * 2, 5, ВВГ 3 * 4, ВВГ 3 * 6, ВВГ 4 * 1,5, ВВГ 4 * 10, ВВГ 4 * 120, ВВГ 4 * 150, ВВГ 4 * 16, ВВГ 4 * 185, ВВГ 4 * 2, 5 , ВВГ 4 * 240, ВВГ 4 * 25, ВВГ 4 * 35, ВВГ 4 * 4, ВВГ 4 * 50, ВВГ 4 * 6, ВВГ 4 * 70, ВВГ 4 * 95, ВВГ 5 * 1,5, ВВГ 5 * 10 , ВВГ 5 * 120, ВВГ 5 * 150, ВВГ 5 * 16, ВВГ 5 * 185, ВВГ 5 * 2,5, ВВГ 5 * 25, ВВГ 5 * 35, ВВГ 5 * 4, ВВГ 5 * 50, ВВГ 5 * 6 , ВВГ 5 * 70 ВВГ 5 * 95 предназначен для распределения и передачи электроэнергии того же класса напряжения.Но есть некоторые отличия. Кабель ВВГнг-лс имеет технические характеристики, позволяющие использовать его в тех местах, где вероятность возгорания особенно высока. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).
4) — ВВГнг-фрлс — аналогичная модель, но кроме вышеперечисленного еще и огнестойкая (это обозначено двумя буквами в маркировке — Fire Resistance Low Smoke ). Когда этот тип кабеля воспламеняется, выброс дыма и газа уменьшается.При групповой кладке горение не распространяется.
При изготовлении огнестойкого кабеля ВВГнг-фрлс использует материалы, не содержащие галогенов, что отличает данное изделие от других торговых марок. Безгалогенный пластик обеспечивает высокий уровень изоляции и выделяет заданное количество дыма. Пожаробезопасность — главная особенность этого типа кабеля.
Что означает ВВГ?
В инструкции по электромонтажным работам чаще всего можно увидеть негорючий кабель ВВГнг. По соотношению цена / качество это лучший вариант… Этот проводник действительно достаточно универсален, так как может использоваться как в легковоспламеняющихся зданиях, так и в конструкциях с повышенной влажностью … Ниже вы найдете технические характеристики этого продукта, а также его назначение, недостатки и преимущества.
Что может сказать маркировка? Для начала разберемся, что это за маркировка проводников. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.
Перечислим основные признаки, по которым можно разделить проводники.
1. Материал, из которого изготовлен проводник:
— буква А, если алюминий;
— без обозначения, если медный.
2. Материал, из которого сделана изоляция токоведущих жил:
— буква П — полимерная изоляция;
— буквы Пв — полиэтилен;
— буква Б — поливинилхлорид.
3. Кабельная броня:
— буква Г — без брони, кабель неизолированный;
— бронированный (Б).
4. Оболочка, внешняя изоляция:
— буква Б — поливинилхлорид;
— буквы Шв — имеет защитный шланг;
— буквы Шп — имеет полиэтиленовый защитный шланг;
— буква П — полимерная внешняя оболочка.
5. Пожарная безопасность:
— если обозначения нет, то при однократной прокладке кабель не распространяет горение;
— если обозначение нг, то при групповой прокладке кабель не распространяет горение;
— при обозначении нг-сс уменьшено дымо- и газовыделение, при групповой прокладке кабель не распространяет горение;
— при обозначении нг-чф при групповой прокладке кабель не распространяет горение, при тле и горении не выделяются агрессивные газообразные вещества;
— при обозначении нг-фрлс не распространяет горение при групповой кладке, уменьшено выделение газа и дыма;
— при обозначении ng-frhf при групповой прокладке кабель не распространяет горение, а при тле и горении не выделяются агрессивные газообразные вещества.
Исходя из вышесказанного, можно следующим образом расшифровать аббревиатуру ВВГнг : изоляция жилы из поливинилхлорида (V), внешняя оболочка изоляции также из поливинилхлорида (B), специальный защитный слой, без брони (D).
На языке электродвигателей ВВГ расшифровка звучит примерно так: V — винил, V — винил, G — голый. Кроме того, буквы ng означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если вы хотите проложить кабель в местах с достаточно высоким риском возгорания.Безопасность превыше всего. Поскольку в описываемой маркировке нет буквы А, кабель состоит из медных жил.
Кабель товаров. В сток мощность медь и алюминий кабель и провод … Здесь можно подобрать сопутствующий товар : кабель -канальный, трубы гофрированные, хомуты, муфты.
Кабельная компания «Мультикабель» предлагает широкий ассортимент товаров на складе с возможностью доставки по России:
Продам кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс
Купить кабель с доставкой: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка
Купить кабель с доставкой: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград
Кабель с доставкой: Республика Татарстан, Альметьевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.
Кабель с доставкой: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово
Кабель доставки: Ставропольский край, Ставрополь , Александровское, Арзгир, Благодарный, Буденновск, Георгиевск, Грачевка, Дивный , Ессентуки, Железноводск , Зеленокумант,
Кабель в наличии с доставкой: Краснодарский край, Краснодар , Абинск, Адлер, Анапа , Апшеронск, Армавир , Аше, Белая Глина, Белореченск , Брюховецкая, Вардане, Выселлыжики, Гулькевичи, Динская, Ейск , Кавказская, Калининская, Каневская, Кореновск , Красноармейская, Кропоткин , Крыловская, Крымск, Кудепста, Курганинск ,
Астраханская область, Астрахань , Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр
Волгоградская область, Волгоград , Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Валово, Серафимович, Уры
00, Уры4упик, Уры
Воронежская область, Воронеж , Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Новокузнецк, Новокожье, Лисижское, , Ольховатка, Острогожск, Павловск, Панино , Петропавловка, Поворино, Подгоренский, Рамон , Репьевка, Россошь , Семилуки, Таловая, Терновка, Хохольский, Эртил 9
Ростовская область, Ростов-на-Дону , Азов, Аксай , Багаевский, Батайск , Белая Калитва, Боковская, Большая Мартыновка, Веселы, Вешенская, Волгодонск, Гуково, Донецк, Дубксеровское, Егоровское Зимние домики, Кагальницкая, Каменоломни, Каменск-Шахтинский , Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово , Милютинская, Морозовск, Новочеркасск, Покровчанкасск , Новочеркасск, Покровчанск Пролетарск , Ремонт, Родионово-Несветайская, Романовская, Сальск , Семикаракорск, Таганрог , Тарасовский, Тацинский, Усть-Донецк, Целина, Цимлянск, Чалтырь, Чертково, Шахты 9
Республика Крым, Симферополь , Алупка, Алушта , Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория, Инкерман, Керчь, , Коктебель, Красноперекопск, Саки, Севастополь, 193, Феодосия, 192, Феодосия, Крым, 192. , Щелкино, Ялта
Прокладка кабеля, цена на который ниже среднерыночной по Москве, — одна из основных услуг электромонтажной организации «ЭлектроДока».Если вас интересует прокладка кабеля, цена за метр или консультации по вопросам монтажа силового кабеля — проконсультируйтесь со специалистами нашей компании, и вы убедитесь, что именно в «ЭлектроДока» готовы предложить вам лучшую цену- соотношение качества, а также кратчайшие сроки работы.
Прокладка кабеля: цена, перечень услуг.
1. ЭЛЕКТРОПРОВОДКА, КАБЕЛИ
1,1 Прокладка кабеля или провода в коробе (кабельном канале) до 4 мм кв. г. 50
1,2 Прокладка кабеля или провода в коробке (кабельном канале) от 6 мм кв. г. 60
1,3 Монтаж электропроводки в паз до 4 мм кв. г. 50
1,4 Монтаж электропроводки в паз от 6 мм кв. г. 70
1,5 Установка кабеля или провода к потолку г. 80
1,6 Прокладка кабеля или провода в гофрированной трубе вдоль потолка г. 120
1,7 Затягивание кабеля в гофрированную трубу г. 40
1,8 Затягивание троса в металлический шланг г. 60
1,9 Кабельный канал шириной до 25 мм на гипсокартоне (гипсокартоне), дереве г. 120
1,10 Кабельный канал шириной до 25 мм под кирпич г. 140
1,11 Кабельный канал для бетона шириной до 25 мм г. 170
1,12 Кабельный канал шириной более 25 мм по гипсокартону (гипсокартон), дерево г. 150
1,13 Кабельный канал шириной более 25 мм кирпичный г. 180
1,14 Кабельный канал шириной более 25 мм для бетона г. 210
2. ОТКЛЮЧАТЕЛЬ
2,1 Строба размером 20х20 мм из гипсокартона (гипсокартона) г. 150
2,2 Строб 20×20 мм кирпичный г. 200
2,3 Строб 20×20 мм в бетоне г. 370
2,4 Строб 40х40 мм в гипсокартоне (гипсокартон) г. 160
2,5 Строб 40х40 мм кирпичный г. 330
2,6 Строб 40×40 мм в бетоне г. 580
2,7 Строб 70х70 мм в гипсокартоне (гипсокартон) г. 180
2.8 Строб 70х70 мм кирпичный г. 440
2,9 Строб 70×70 мм в бетоне г. 800
2,10 Строб 100х100 мм в гипсокартоне (гипсокартон) г. 250
2,11 Строб 100×100 мм кирпичный г. 700
2,12 Строб 100×100 мм в бетоне г. 1200
При прокладке кабеля цены зависят от способа прокладки (скрытый или открытый). Однако, каким бы способом ни был проложен кабель, стоимость метра в нашей компании минимальна. Электромонтажные работы выполняются с соблюдением всех правил электромонтажных работ и с гарантией высокого эстетического качества.
Мы предлагаем клиентам следующие виды услуг:
Прокладка кабеля в Москве. Проводка фиксируется скобами и скобами.Преимущество этого метода — простота ремонта проводки в случае аварии. Недостаток — невысокий эстетический эффект (кабель можно спрятать под плинтусами, наличниками или молдингами, но кое-где он все равно будет проходить по стенам).
Кабель скрытого монтажа. В этом случае кабель прокладывается в специально оборудованном вырезе в стене (пазу). Достоинства метода — безопасность (не нужно опасаться, что ребенок или домашнее животное может дотянуться до кабеля) и высокий эстетический эффект.Недостатком является то, что стоимость прокладки кабеля скрытым способом выше, чем при прокладке его по стенам. Кроме того, при проведении ремонта в квартире или доме спрятанный в стене кабель может быть случайно поврежден: перед сверлением стен нужно посмотреть схему подключения.
Прокладка кабеля в кабельном канале. Монтаж канального кабеля, цена на который указана в нашем прайс-листе, чаще всего используется для электрификации офисных помещений и загородных домов… Мастер подберет кабельный канал подходящего размера, установит все необходимые элементы — заглушки, тройники и т.д. Достоинством этого метода является удобство доступа к проводке. Недостаток — не очень хороший эстетический эффект (что, в принципе, вполне уместно в офисах).
Кабель подземная прокладка. Этот вид прокладки силового кабеля, цена которого указана в прейскуранте, требует высокой квалификации мастеров и затрат на содержание земляных работ… Прокладка силового кабеля осуществляется по проекту вручную или с помощью кабельного плуга. Стоимость прокладки кабеля в траншее за метр будет зависеть от того, какой вариант будет выбран.
Монтаж воздуховода … Осуществляется либо на фарфоровых изоляторах, либо с использованием натяжки (монтаж оптимального вида поможет выбрать электрика после осмотра объекта).
Дополнительно при прокладке кабеля мы оказываем дополнительные услуги:
Составление проекта и помощь в его согласовании с Энергонадзором: данное условие обязательно при первичной прокладке кабеля.
Расчет мощности, потребляемой электрифицированным объектом.
Выбор правильного типа кабеля (примечание: при использовании схем прокладки на открытом воздухе и под землей потребуются особые типы кабелей).
В своей работе сертифицированные специалисты ElectroDoc используют современное электрооборудование, расходные материалы и инструмент. Все сотрудники компании имеют опыт работы в отрасли более 5 лет и имеют действующую группу допуска по электробезопасности. Все виды работ по проектированию электроснабжения лицензированы.
ВВГ-нг — медный гибкий кабель в ПВХ-изоляции, не поддерживающий горение. Имеет как круглую, так и плоскую конструкцию, что удобно для некоторых типов установки. На сегодняшний день кабель ВВГ-нг считается самым распространенным кабельным изделием для электромонтажа, как в жилых, так и в промышленных помещениях.
По техническим характеристикам кабель марки ВВГ-нг имеет разное исполнение одножильных и многожильных жил, а по ГОСТу — массу сечений жил.Кабель ВВГ-нг рассчитан на рабочее переменное напряжение 660В и выше, частотой 50 Гц. Допустимая температура на токоведущем проводе + 70 ° С, а диапазон эксплуатации не ограничен для территории РФ … Допустимая температура при прокладке кабеля ВВГ-нг не ниже -10 ° С.
Изгиб при прокладке провода должен составлять 10 диаметров для одножильных кабелей и 7,5 диаметров для многожильных кабелей. Срок службы кабеля этой марки составляет более 30 лет.
Виды кабельной прокладки ВВГ-нг
1. Открытым способом:
На основании технических характеристик кабеля допускается его открытая прокладка на поверхностях и конструкциях из негорючих или трудногорючих материалов, таких как гипс, бетон, кирпич, оштукатуренные поверхности и др. Также можно проложить кабель в открытом виде на подвесных конструкциях, таких как кабель и т. Д., Обеспечивая надежную прокладку и исключая возможность механического воздействия на кабель, такого как провисание и растяжение.
Если есть угроза механического повреждения кабеля, необходимо установить дополнительную защиту. Также следует использовать дополнительную защиту при прокладке кабеля открытым способом на горючих деревянных поверхностях, а установка должна выполняться с использованием защиты, такой как кабельный канал, гофрированный шланг, металлический шланг, трубы и т. Д.
2. Прокладка кабеля по опорным конструкциям кабеля:
К несущим кабельным конструкциям относятся трубы, воздуховоды и т. Д. Такой способ монтажа больше подходит для производственных помещений, чем для жилых.При прокладке кабелей на производстве следует учитывать категоризацию помещений, в которых устанавливаются кабельно-опорные конструкции, а также факторы окружающей среды.
На вантовых конструкциях допускается прокладка кабеля ВВГ-нг пучком. Количество кабелей в пучке определяется указанными выше факторами и техническими характеристиками конструкций, а также правилами электромонтажных работ.
3. Скрытая прокладка кабеля ВВГ-нг:
Hidden — наиболее распространенный способ прокладки кабеля в жилых помещениях.Кабель прокладывается в проделанных пазах, под штукатуркой, в пустотах и т. Д. Этот метод не имеет возможности механических повреждений, поэтому не требует дополнительной защиты … Исключения пустот стен деревянные дома, в которых скрыта прокладка кабеля в разрешены негорючие материалы, трубы, металлические шланги и др. Правильность монтажа скрытой прокладки кабеля ВВГ-нг определяется нормативными документами на скрытую электропроводку.
4. Прокладка кабеля в земле:
Кабель ВВГ-нг не рекомендуется прокладывать в земле, так как он не имеет естественной защиты от механических воздействий, но можно проложить такой кабель в земле, используя дополнительную защиту, такую как трубы, тоннели, трубы ПНД, и Т. Д.
Любой из способов монтажа должен выполняться в соответствии с нормативными документами, техническими характеристиками электрооборудования, правилами электромонтажных работ (гл. 2.1 Электромонтаж) с привлечением квалифицированного персонала, имеющего разрешение на такие работы.
Тип кабеля ВВГнг — это продукт, наиболее часто используемый для внутренних электрических сетей. Его преимущество перед другими типами кабелей заключается в его гибкости и отличной электропроводности благодаря использованию электрической меди в качестве материала для токопроводящих проводников.А также повышенная безопасность утеплителя, из которого практически не поддерживается горение.
Количество токопроводящих изолированных жил в разных модификациях колеблется от 2 до 5, а по типу расположения жил внутри внешней оболочки и, соответственно, ее внешнему виду различают кабель ВВГнг круглого и плоского (ВВГнг-П). Токопроводящие жилы кабеля с удельным сечением более 16 мм2 выполняются многожильными. В кабелях с меньшим сечением чаще используются одножильные жилы.
Основные характеристики кабеля ВВГ-нг
Материал, из которого изготовлены жилы: медь электрическая.
Допустимое напряжение и частота электрической сети: 660В, 50 Гц.
Допустимый диапазон рабочих температур: не нормируется на территории РФ.
Максимально допустимая температура жилы + 70 ° С.
Работа с кабелем ВВГнг допускается при отрицательных температурах не выше -10 ° С.
Допустимый диаметр изгиба петли для одножильного кабеля не менее 10Dn, а для многожильного кабеля — 7,5Dn (Dn — наружный диаметр кабеля).
Срок службы кабеля ВВГнг более 30 лет.
Способы прокладки кабеля ВВГнг
1. Наружная установка. Открытая проводка допускается на кирпичных, бетонных, штукатурных и других типах твердых поверхностей, устойчивых к возгоранию.
Если нужно пройти по воздуху, можно закрепить кабель ВВГнг с помощью троса или других подвесных конструкций, если они обеспечивают защиту кабеля от чрезмерного провисания и растяжения.
При прокладке кабеля ВВГнг по деревянным поверхностям следует использовать защитный металлический шланг, кабельные каналы, гофрированные шланги и другие предназначенные для этого изоляционные материалы.
2. Использование кабельных опор. Этот метод в основном используется при монтаже систем электропроводки и электроснабжения в производственных цехах.
Кабель
ВВГнг прокладывается внутри пластиковых или металлических защитных ящиков, труб из различных негорючих материалов. Причем внутри этих конструкций разрешается прокладывать не один, а несколько кабелей.
Согласно требованиям ПУЭ количество кабелей, проложенных в коробке или трубе, рассчитывается по специальной методике, так как необходимо не ухудшать температурный режим, другие эксплуатационные характеристики, обеспечивающие безопасность.
3. Скрытая проводка. Практически все электрические сети в квартирах и частных домах монтируются в пазах, полостях или пустотах в штукатурке, специально сделанной на поверхности стен.
В помещениях многоквартирных жилых домов, как правило, предусмотрена целая сеть таких каналов.Однако при желании его можно «дополнить» нужным количеством полостей с помощью специальных приспособлений.
К достоинствам проложенных таким способом сетей можно отнести особую надежность и долговечность, поскольку возможность механического повреждения кабеля в закрытых каналах сводится к минимуму.
4. Подземная прокладка. Уложить кабель ВВГнг в землю без дополнительных средств защиты от механических повреждений и влаги Не рекомендуется .
Прокладка кабеля под землей допускается только при использовании защитных труб, коробов или туннелей.
Для прокладки в земляных траншеях необходимо использовать кабели специальных марок (обычно армированные и с устойчивой к коррозии изоляцией), например, кабель ААБ2л
Решение о выборе способа установки принимается на основании нормативных документов, после изучения всех технических характеристик подключаемого оборудования и других важных факторов … К выполнению работ допускается только квалифицированный персонал, имеющий необходимые разрешения. по прокладке кабеля.
% PDF-1.4 % 233 0 объект > эндобдж xref 233 107 0000000016 00000 н. 0000002510 00000 н. 0000002698 00000 н. 0000002850 00000 н. 0000003647 00000 н. 0000003805 00000 н. 0000003889 00000 н. 0000003973 00000 н. 0000004087 00000 н. 0000004191 00000 п. 0000004252 00000 н. 0000004395 00000 н. 0000004456 00000 п. 0000004517 00000 н. 0000004682 00000 п. 0000004797 00000 н. 0000004898 00000 н. 0000005062 00000 н. 0000005123 00000 п. 0000005238 00000 п. 0000005338 00000 п. 0000005502 00000 н. 0000005563 00000 н. 0000005667 00000 н. 0000005728 00000 н. 0000005841 00000 н. 0000005941 00000 н. 0000006002 00000 п. 0000006120 00000 н. 0000006181 00000 п. 0000006325 00000 н. 0000006386 00000 п. 0000006526 00000 н. 0000006587 00000 н. 0000006712 00000 н. 0000006773 00000 н. 0000006906 00000 н. 0000006967 00000 н. 0000007077 00000 н. 0000007138 00000 п. 0000007199 00000 н. 0000007349 00000 п. 0000007410 00000 п. 0000007562 00000 н. 0000007622 00000 н. 0000007733 00000 н. 0000007848 00000 н. 0000007909 00000 н. 0000008017 00000 н. 0000008077 00000 н. 0000008199 00000 н. 0000008259 00000 н. 0000008319 00000 н. 0000008421 00000 н. 0000008481 00000 н. 0000008575 00000 н. 0000008694 00000 п. 0000008754 00000 н. 0000008876 00000 н. 0000008936 00000 н. 0000009041 00000 н. 0000009101 00000 п. 0000009211 00000 п. 0000009271 00000 н. 0000009331 00000 п. 0000009439 00000 н. 0000009499 00000 н. 0000009602 00000 п. 0000009661 00000 п. 0000009720 00000 н. 0000009781 00000 п. 0000009901 00000 н. 0000009962 00000 н. 0000010105 00000 п. 0000010166 00000 п. 0000010306 00000 п. 0000010367 00000 п. 0000010493 00000 п. 0000010554 00000 п. 0000010687 00000 п. 0000010748 00000 п. 0000010859 00000 п. 0000010920 00000 п. 0000010981 00000 п. 0000011042 00000 п. 0000011162 00000 п. 0000011223 00000 п. 0000011359 00000 п. 0000011420 00000 п. 0000011560 00000 п. 0000011621 00000 п. 0000011748 00000 п. 0000011809 00000 п. 0000011946 00000 п. 0000012007 00000 п. 0000012119 00000 п. 0000012180 00000 п. 0000012241 00000 п. 0000012302 00000 п. 0000012457 00000 п. 0000014024 00000 п. 0000014136 00000 п. 0000014515 00000 п. 0000014622 00000 п. 0000014701 00000 п. 0000002914 00000 н. 0000003625 00000 н. трейлер ] >> startxref 0 %% EOF 234 0 объект > эндобдж 235 0 объект `Dz — # _ m_} g) / U (C = b̖P1 ~ q ~ Ba6 * B’Ԝ? `4 🙂 / П -44 / V 1 / Длина 40 >> эндобдж 236 0 объект > эндобдж 338 0 объект > ручей [OȜӛzhN-zw & zy 3 ۍ |, Kk% aPZ | 5LMvX {{I 煫
«TV +.ǛbB [П «: ե P.s2, ɭ ~ 5am,; QcQnz.ʷ> gY @ ~ ͝ ĸ
% PDF-1.6 % 12351 0 объект > эндобдж xref 12351 670 0000000016 00000 н. 0000018915 00000 п. 0000019055 00000 п. 0000019462 00000 п. 0000019597 00000 п. 0000019633 00000 п. 0000020172 00000 п. 0000020360 00000 п. 0000020434 00000 п. 0000020898 00000 п. 0000021365 00000 п. 0000021625 00000 п. 0000022103 00000 п. 0000022357 00000 п. 0000027536 00000 п. 0000034196 00000 п. 0000034614 00000 п. 0000035063 00000 п. 0000044424 00000 п. 0000050662 00000 п. 0000056900 00000 п. 0000057038 00000 п. 0000057346 00000 п. 0000057423 00000 п. 0000057505 00000 п. 0000057592 00000 п. 0000057638 00000 п. 0000057777 00000 п. 0000057905 00000 п. 0000057951 00000 п. 0000058078 00000 п. 0000058217 00000 п. 0000058355 00000 п. 0000058401 00000 п. 0000058540 00000 п. 0000058653 00000 п. 0000058698 00000 п. 0000058798 00000 п. 0000058842 00000 п. 0000058943 00000 п. 0000058987 00000 п. 0000059084 00000 п. 0000059128 00000 п. 0000059267 00000 п. 0000059312 00000 п. 0000059468 00000 п. 0000059570 00000 п. 0000059615 00000 п. 0000059722 00000 п. 0000059842 00000 п. 0000059887 00000 п. 0000060056 00000 п. 0000060158 00000 п. 0000060203 00000 п. 0000060369 00000 п. 0000060487 00000 п. 0000060532 00000 п. 0000060615 00000 п. 0000060739 00000 п. 0000060784 00000 п. 0000060923 00000 п. 0000060968 00000 п. 0000061013 00000 п. 0000061123 00000 п. 0000061168 00000 п. 0000061302 00000 п. 0000061347 00000 п. 0000061453 00000 п. 0000061498 00000 п. 0000061633 00000 п. 0000061678 00000 п. 0000061792 00000 п. 0000061837 00000 п. 0000061882 00000 п. 0000061927 00000 н. 0000061973 00000 п. 0000062110 00000 п. 0000062156 00000 п. 0000062293 00000 п. 0000062338 00000 п. 0000062383 00000 п. 0000062478 00000 п. 0000062523 00000 п. 0000062651 00000 п. 0000062696 00000 п. 0000062840 00000 п. 0000062885 00000 п. 0000063017 00000 п. 0000063062 00000 п. 0000063107 00000 п. 0000063247 00000 п. 0000063293 00000 п. 0000063449 00000 п. 0000063570 00000 п. 0000063616 00000 п. 0000063747 00000 п. 0000063990 00000 п. 0000064078 00000 п. 0000064124 00000 п. 0000064237 00000 п. 0000064386 00000 п. 0000064507 00000 п. 0000064553 00000 п. 0000064679 00000 н. 0000064880 00000 п. 0000065023 00000 п. 0000065069 00000 п. 0000065156 00000 п. 0000065343 00000 п. 0000065483 00000 п. 0000065529 00000 п. 0000065665 00000 п. 0000065823 00000 п. 0000065934 00000 п. 0000065980 00000 п. 0000066067 00000 п. 0000066230 00000 п. 0000066356 00000 п. 0000066402 00000 п. 0000066528 00000 п. 0000066716 00000 п. 0000066798 00000 п. 0000066844 00000 п. 0000066931 00000 п. 0000067093 00000 п. 0000067229 00000 п. 0000067275 00000 п. 0000067381 00000 п. 0000067538 00000 п. 0000067639 00000 п. 0000067685 00000 п. 0000067773 00000 п. 0000067954 00000 п. 0000068048 00000 н. 0000068094 00000 п. 0000068194 00000 п. 0000068356 00000 п. 0000068474 00000 п. 0000068520 00000 п. 0000068624 00000 п. 0000068817 00000 п. 0000068902 00000 п. 0000068948 00000 н. 0000069070 00000 п. 0000069279 00000 п. 0000069391 00000 п. 0000069437 00000 п. 0000069524 00000 п. 0000069696 00000 п. 0000069816 00000 п. 0000069862 00000 п. 0000070113 00000 п. 0000070311 00000 п. 0000070391 00000 п. 0000070437 00000 п. 0000070539 00000 п. 0000070699 00000 п. 0000070791 00000 п. 0000070837 00000 п. 0000070961 00000 п. 0000071007 00000 п. 0000071220 00000 п. 0000071337 00000 п. 0000071383 00000 п. 0000071494 00000 п. 0000071671 00000 п. 0000071757 00000 п. 0000071803 00000 п. 0000071953 00000 п. 0000072060 00000 п. 0000072106 00000 п. 0000072233 00000 п. 0000072373 00000 п. 0000072419 00000 п. 0000072576 00000 п. 0000072622 00000 п. 0000072722 00000 п. 0000072768 00000 н. 0000072932 00000 п. 0000073055 00000 п. 0000073101 00000 п. 0000073206 00000 п. 0000073252 00000 п. 0000073393 00000 п. 0000073491 00000 п. 0000073537 00000 п. 0000073648 00000 п. 0000073756 00000 п. 0000073802 00000 п. 0000073848 00000 п. 0000073894 00000 п. 0000073940 00000 п. 0000073986 00000 п. 0000074152 00000 п. 0000074198 00000 п. 0000074337 00000 п. 0000074383 00000 п. 0000074429 00000 п. 0000074475 00000 п. 0000074521 00000 п. 0000074665 00000 п. 0000074711 00000 п. 0000074812 00000 п. 0000074858 00000 н. 0000074904 00000 п. 0000074950 00000 п. 0000074996 00000 п. 0000075094 00000 п. 0000075140 00000 п. 0000075235 00000 п. 0000075281 00000 п. 0000075376 00000 п. 0000075422 00000 п. 0000075526 00000 п. 0000075572 00000 п. 0000075676 00000 п. 0000075722 00000 п. 0000075818 00000 п. 0000075864 00000 п. 0000075959 00000 п. 0000076005 00000 п. 0000076100 00000 п. 0000076146 00000 п. 0000076192 00000 п. 0000076298 00000 п. 0000076344 00000 п. 0000076442 00000 п. 0000076488 00000 п. 0000076590 00000 н. 0000076636 00000 п. 0000076780 00000 п. 0000076873 00000 п. 0000076919 00000 п. 0000077015 00000 п. 0000077160 00000 п. 0000077239 00000 п. 0000077285 00000 п. 0000077423 00000 п. 0000077516 00000 п. 0000077562 00000 п. 0000077659 00000 п. 0000077794 00000 п. 0000077889 00000 п. 0000077935 00000 п. 0000078031 00000 п. 0000078166 00000 п. 0000078260 00000 п. 0000078306 00000 п. 0000078402 00000 п. 0000078537 00000 п. 0000078630 00000 п. 0000078676 00000 п. 0000078772 00000 п. 0000078907 00000 п. 0000079025 00000 п. 0000079071 00000 п. 0000079206 00000 п. 0000079299 00000 п. 0000079345 00000 п. 0000079441 00000 п. 0000079487 00000 п. 0000079533 00000 п. 0000079614 00000 п. 0000079660 00000 п. 0000079706 00000 п. 0000079752 00000 п. 0000079798 00000 п. 0000079844 00000 п. 0000079890 00000 н. 0000079936 00000 н. 0000079982 00000 п. 0000080028 00000 п. 0000080074 00000 п. 0000080120 00000 п. 0000080166 00000 п. 0000080212 00000 п. 0000080258 00000 п. 0000080352 00000 п. 0000080398 00000 п. 0000080494 00000 п. 0000080540 00000 п. 0000080586 00000 п. 0000080632 00000 п. 0000080742 00000 п. 0000080788 00000 п. 0000080898 00000 п. 0000080944 00000 п. 0000081052 00000 п. 0000081098 00000 п. 0000081205 00000 п. 0000081251 00000 п. 0000081297 00000 п. 0000081343 00000 п. 0000081459 00000 п. 0000081505 00000 п. 0000081629 00000 н. 0000081675 00000 п. 0000081773 00000 п. 0000081819 00000 п. 0000081917 00000 п. 0000081963 00000 п. 0000082094 00000 п. 0000082140 00000 п. 0000082256 00000 п. 0000082302 00000 п. 0000082400 00000 п. 0000082446 00000 п. 0000082543 00000 п. 0000082589 00000 п. 0000082689 00000 п. 0000082735 00000 п. 0000082832 00000 п. 0000082878 00000 п. 0000082984 00000 п. 0000083030 00000 п. 0000083154 00000 п. 0000083200 00000 п. 0000083368 00000 п. 0000083414 00000 п. 0000083460 00000 п. 0000083506 00000 п. 0000083552 00000 п. 0000083598 00000 п. 0000083738 00000 п. 0000083784 00000 п. 0000083893 00000 п. 0000083939 00000 п. 0000084087 00000 п. 0000084133 00000 п. 0000084248 00000 п. 0000084294 00000 п. 0000084434 00000 п. 0000084480 00000 п. 0000084526 00000 п. 0000084572 00000 п. 0000084671 00000 п. 0000084717 00000 п. 0000084816 00000 п. 0000084862 00000 н. 0000084962 00000 п. 0000085008 00000 п. 0000085123 00000 п. 0000085169 00000 п. 0000085267 00000 п. 0000085313 00000 п. 0000085463 00000 п. 0000085509 00000 п. 0000085555 00000 п. 0000085601 00000 п. 0000085745 00000 п. 0000085867 00000 п. 0000085913 00000 п. 0000086017 00000 п. 0000086163 00000 п. 0000086286 00000 п. 0000086332 00000 п. 0000086418 00000 п. 0000086464 00000 н. 0000086583 00000 п. 0000086629 00000 п. 0000086675 00000 п. 0000086721 00000 п. 0000086767 00000 п. 0000086851 00000 п. 0000086897 00000 п. 0000086988 00000 п. 0000087034 00000 п. 0000087132 00000 п. 0000087178 00000 п. 0000087224 00000 п. 0000087270 00000 п. 0000087368 00000 п. 0000087414 00000 п. 0000087512 00000 п. 0000087558 00000 п. 0000087655 00000 п. 0000087701 00000 п. 0000087843 00000 п. 0000087889 00000 п. 0000087992 00000 п. 0000088038 00000 п. 0000088135 00000 п. 0000088181 00000 п. 0000088227 00000 п. 0000088328 00000 п. 0000088374 00000 п. 0000088457 00000 п. 0000088635 00000 п. 0000088718 00000 п. 0000088764 00000 п. 0000088849 00000 п. 0000089029 00000 н. 0000089127 00000 п. 0000089173 00000 п. 0000089286 00000 п. 0000089332 00000 п. 0000089378 00000 п. 0000089424 00000 п. 0000089522 00000 п. 0000089568 00000 п. 0000089614 00000 п. 0000089660 00000 п. 0000089760 00000 н. 0000089806 00000 п. 0000089852 00000 п. 0000089898 00000 п. 0000089944 00000 н. 00000
00000 п. 00000
00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 н. 00000 00000 п. 00000 00000 п. 00000 00000 н. 00000 00000 п. 00000
00000 п. 0000091079 00000 п. 0000091125 00000 п. 0000091235 00000 п. 0000091281 00000 п. 0000091327 00000 п. 0000091373 00000 п. 0000091419 00000 п. 0000091523 00000 п. 0000091569 00000 п. 0000091681 00000 п. 0000091727 00000 п. 0000091913 00000 п. 0000091996 00000 п. 0000092042 00000 п. 0000092158 00000 п. 0000092289 00000 п. 0000092335 00000 п. 0000092381 00000 п. 0000092482 00000 п. 0000092528 00000 п. 0000092633 00000 п. 0000092679 00000 п. 0000092776 00000 п. 0000092822 00000 н. 0000092918 00000 п. 0000092964 00000 н. 0000093010 00000 п. 0000093120 00000 н. 0000093166 00000 п. 0000093276 00000 п. 0000093322 00000 п. 0000093457 00000 п. 0000093503 00000 п. 0000093629 00000 п. 0000093675 00000 п. 0000093721 00000 п. 0000093767 00000 п. 0000093894 00000 п. 0000093940 00000 п. 0000094036 00000 п. 0000094082 00000 п. 0000094200 00000 п. 0000094246 00000 п. 0000094344 00000 п. 0000094390 00000 п. 0000094532 00000 п. 0000094578 00000 п. 0000094717 00000 п. 0000094802 00000 п. 0000094848 00000 н. 0000094931 00000 п. 0000095033 00000 п. 0000095079 00000 п. 0000095125 00000 п. 0000095224 00000 п. 0000095270 00000 п. 0000095392 00000 п. 0000095438 00000 п. 0000095534 00000 п. 0000095580 00000 п. 0000095698 00000 п. 0000095744 00000 п. 0000095845 00000 п. 0000095891 00000 п. 0000095989 00000 п. 0000096035 00000 п. 0000096135 00000 п. 0000096181 00000 п. 0000096227 00000 п. 0000096319 00000 п. 0000096365 00000 п. 0000096489 00000 н. 0000096535 00000 п. 0000096637 00000 п. 0000096683 00000 п. 0000096779 00000 п. 0000096825 00000 п. 0000096937 00000 п. 0000096983 00000 п. 0000097092 00000 п. 0000097138 00000 п. 0000097184 00000 п. 0000097279 00000 н. 0000097325 00000 п. 0000097408 00000 п. 0000097584 00000 п. 0000097690 00000 п. 0000097736 00000 п. 0000097851 00000 п. 0000097954 00000 п. 0000098000 00000 н. 0000098046 00000 п. 0000098200 00000 н. 0000098246 00000 п. 0000098393 00000 п. 0000098439 00000 п. 0000098589 00000 п. 0000098706 00000 п. 0000098752 00000 п. 0000098858 00000 п. 0000098904 00000 п. 0000099041 00000 п. 0000099087 00000 н. 0000099236 00000 п. 0000099282 00000 п. 0000099328 00000 н. 0000099374 00000 п. 0000099420 00000 н. 0000099519 00000 н. 0000099565 00000 н. 0000099699 00000 н. 0000099745 00000 п. 0000099791 00000 п. 0000099837 00000 н. 0000099883 00000 п. 0000100030 00000 н. 0000100076 00000 н. 0000100232 00000 н. 0000100278 00000 н. 0000100457 00000 н. 0000100584 00000 н. 0000100630 00000 н. 0000100717 00000 н. 0000100872 00000 н. 0000100918 00000 н. 0000101064 00000 н. 0000101110 00000 п. 0000101233 00000 н. 0000101279 00000 п. 0000101406 00000 п. 0000101452 00000 п. 0000101498 00000 п. 0000101681 00000 п. 0000101727 00000 н. 0000101773 00000 п. 0000101819 00000 п. 0000101980 00000 н. 0000102026 00000 н. 0000102127 00000 н. 0000102267 00000 н. 0000102353 00000 п. 0000102399 00000 н. 0000102496 00000 н. 0000102594 00000 н. 0000102640 00000 н. 0000102739 00000 н. 0000102785 00000 н. 0000102887 00000 п. 0000102933 00000 н. 0000103071 00000 н. 0000103169 00000 п. 0000103215 00000 н. 0000103351 00000 п. 0000103489 00000 н. 0000103633 00000 н. 0000103679 00000 н. 0000103794 00000 п. 0000103840 00000 п. 0000103941 00000 п. 0000103987 00000 н. 0000104033 00000 п. 0000104079 00000 п. 0000104208 00000 н. 0000104254 00000 н. 0000104351 00000 п. 0000104397 00000 н. 0000104508 00000 н. 0000104554 00000 н. 0000104659 00000 н. 0000104705 00000 н. 0000104810 00000 н. 0000104856 00000 н. 0000104902 00000 н. 0000104948 00000 н. 0000105059 00000 н. 0000105105 00000 п. 0000105221 00000 н. 0000105267 00000 н. 0000105393 00000 п. 0000105439 00000 п. 0000105585 00000 п. 0000105631 00000 н. 0000105742 00000 н. 0000105788 00000 н. 0000105895 00000 п. 0000105941 00000 н. 0000106039 00000 п. 0000106085 00000 п. 0000106261 00000 п. 0000106307 00000 п. 0000106417 00000 н. 0000106463 00000 н. 0000106613 00000 н. 0000106659 00000 н. 0000106772 00000 н. 0000106818 00000 п. 0000106933 00000 п. 0000106979 00000 п. 0000107091 00000 н. 0000107137 00000 н. 0000107246 00000 н. 0000107292 00000 н. 0000107403 00000 н. 0000107449 00000 н. 0000107495 00000 н. 0000107541 00000 п. 0000107655 00000 н. 0000107701 00000 п. 0000107827 00000 н. 0000107873 00000 п. 0000107919 00000 п. 0000108034 00000 п. 0000108080 00000 н. 0000108166 00000 п. 0000108212 00000 н. 0000108345 00000 п. 0000108391 00000 п. 0000108528 00000 н. 0000108574 00000 н. 0000108683 00000 п. 0000108729 00000 н. 0000108872 00000 н. 0000108918 00000 н. 0000108964 00000 н. 0000109036 00000 н. 0000109082 00000 н. 0000109128 00000 н. 0000109174 00000 п. 0000109333 00000 п. 0000109442 00000 п. 0000109488 00000 н. 0000109570 00000 п. 0000109779 00000 н. 0000109860 00000 п. 0000109906 00000 н. 0000109991 00000 н. 0000110160 00000 н. 0000110206 00000 н. 0000110252 00000 н. 0000110350 00000 н. 0000110396 00000 п. 0000110494 00000 п. 0000110540 00000 н. 0000110637 00000 п. 0000110683 00000 п. 0000110729 00000 н. 0000110775 00000 н. 0000110821 00000 н. 0000110867 00000 н. 0000013987 00000 п. трейлер ] >> startxref 0 %% EOF 13020 0 объект > поток ._Tz $ W $ kBGp8v
Ak 242 Al_frls_nueva — ID: 5e2df50a30ed4
Выписка
ВИДЕО И ЗВУК ПРОФЕССИОНАЛЬНОЙ ТРАНСЛЯЦИИ • Кабели для аудио и видео • Конексионы • Конекторы • Аксессуары • Сопорте Технико • Эквипос коммуникационные системы для Fibra Óptica • Calidad Broadcast АК 242 AL FRLS 0213 АНАЛОГОВЫЙ ЗАКРУЧЕН AL MULTICORE AL Aplicaciones / Application Serie audio analógico twisted Al multicore: pares contorsionados para instalaciones permanentes. Это кабель высокого качества с одним конденсатором.Incorpora una pantalla de Al / Gr. Cable O.F.C. Cable de instalación. Nuevo Disño que permite 2 pasos fáciles: cortar y soldar (la pantalla de aluminio se adhiere a la cubierta al desenfundar el cable y el drenaje queda trenzado). Аудио-аналогово-витая многоядерная Al Серия Al: витая пара для стационарной установки. Это высококачественный кабель с низкой емкостью и экраном из алюминия и грин-геля. O.F.C. кабель. Монтажные кабели. Его новая конструкция позволяет подготовить кабель за два простых шага: разрезать и припаять (алюминиевый экран прилегает к оболочке, когда вы снимаете оболочку с кабеля, а дренажный провод остается в оплетке).Construcción / Строительство 1. Cada par / Каждая пара (24 пары / 24 пары): 1.1 Cada проводник / Каждый проводник: 1.1.1 Проводник Cu O.F.C. 25x 0,10 мм ∅ (AWG 24) DIN 1787 1.1.2 Aislante / Изоляция PEX IEC 708 ∅ 1,15 мм 1.2 Pantalla por par / Экран на пару Дренажный провод 7x 0,20 мм CuSn с коротким шагом (17) + алюминиевая фольга / полировальная лента (Al / Gr) 100% PE h299 1.3. Кубиерта пор пар / парная оболочка FRLS (NPI) IEC 60332-3-25 EN 50266-2-5 CEI 20-22 / 3-5 (испытание на вертикальное распространение пламени) ∅ 3 , 0 мм 2.Cubierta Externa / General Jacket ∅ 22 мм FRLS (NPI) IEC 60332-3-25 EN 50266-2-5 CEI 20-22 / 3-5 (испытание на вертикальное распространение пламени) þ Песо / Вес (кг / км): 410 þ Цвета: Черный ДАТА РЕДАКТИРОВАНИЯ: 18-10-2004 Las especificaciones están sujetas a cambio sin previo aviso Технические характеристики могут быть изменены без предварительного уведомления. Diputació 203 • 08011 Барселона • Испания • Тел.34 93 451 78 30 • Факс 34 93 323 75 88 • http://www.percon.es ВИДЕО И ЗВУК ПРОФЕССИОНАЛЬНОЙ ТРАНСЛЯЦИИ • Кабели для аудио и видео • Конексионы • Конекторы • Аксессуары • Сопорте Технико • Эквипос коммуникационные системы для Fibra Óptica • Calidad Broadcast АК 242 AL FRLS 0213 АНАЛОГОВЫЙ ЗАКРУЧЕН AL MULTICORE AL Datos Técnicos / Технические данные Propiedades Eléctricas / Электрические свойства Impedancia del núcleo @ 1Khz / импеданс @ 1Khz Ом / км 89,1 Крышка. проводник проводник y маса @ 1Khz / Cap. между проводником и другим экраном при 1 кГц пФ / м 141,3 Resistencia malla en DC / shield DC сопротивление Ом / км 69,45 пФ / м 69,22 Ом / км 88,81 мкГн / м 1,13 Frec (кГц) дБ / 100 м 348 259 2712 935 -3,15 -11,54 5125 871 -14,52 6814 925 -16,01 7538 806 -16,56 8745 274 -17,51 9469 154 -18,02 9951 741 -18,10 Крышка.средний провод y проводник a @ 1 кГц / каскад. Между проводником и проводником @ 1Khz Resistencia del vivo en DC / Conductor DC Resistance Inductancia del vivo a 1Mhz / Conductance @ 1Mhz ATENUACIÓN / ATTENUATION пФ / м ЕМКОСТЬ проводника и другого для экрана пФ / м 115 68,2 120 68,4 ЕМКОСТЬ проводника к проводнику 68,6 125 68,8 130 69 135 69,2 69,4 140 69,6 145 69,8 150 Las especificaciones están sujetas a cambio sin previo aviso Гц 10, 00 41 0,0 0 81 0,0 30 0 00, 00 70 00, 10 00 00 0, 50 00 00 0,0 90 0 00 30 0,00 00 00 70, 00 00 00, 00 10, 00 41 0,0 0 81 0,0 0 30 00, 00 70 00, 0 10 0 00 0,0 0 50 00 0,0 90 0 00 0,0 0 30 00 00, 0 70 0 00 00, 00 70 Технические характеристики могут быть изменены без предварительного уведомления. Diputació 203 • 08011 Барселона • Испания • Тел.34 93 451 78 30 • Факс 34 93 323 75 88 • http://www.percon.es Гц ВИДЕО И ЗВУК ПРОФЕССИОНАЛЬНОЙ ТРАНСЛЯЦИИ • Кабели для аудио и видео • Конексионы • Конекторы • Аксессуары • Сопорте Технико • Эквипос коммуникационные системы для Fibra Óptica • Calidad Broadcast АК 242 AL FRLS 0213 Ом / км АНАЛОГОВЫЙ СВЕРТОЙ AL MULTICORE AL Ом / км проводник ИМПЕДАНС проводник (внутренний) СОПРОТИВЛЕНИЕ 0 0 1000 100 2000 3000 200 4000 300 5000 400 6000 500 7000 Ом / км 10, 00 41 0,0 0 81 0,0 30 0 00, 00 70 00, 10 00 00 0,0 50 0 00 0, 90 00 00 0 30, 00 00 00 70, 00 00 00, 00 600 10, 00 41 0,0 0 81 0,0 0 30 00, 00 70 00, 0 10 0 00 0,0 50 0 00 0,0 90 0 00 0 30, 00 00 00 70, 00 00 00, 00 8000 Гц мкГн / м щит RESISTENCIA 0 Гц проводник ИНДУКТИВНОСТЬ 0 100 0,2 200 0,4 0,6 300 0,8 400 1 500 1,2 600 дБ Гц 10, 00 41 0,0 0 81 0,0 30 0 00, 00 70 00, 10 00 00 0, 50 00 00 0, 90 00 00 0 30, 00 00 00 70, 00 00 00, 00 10, 00 41 0,0 0 81 0,0 0 30 00, 00 70 00, 0 10 0 00 0,0 50 0 00 0, 90 00 00 0 30, 00 00 00, 70 00 00 00, 00 1,4 ОСЛАБЛЕНИЕ -20-18-16-14-12-10-8-6-4-2 34 8, 12 26 16, 9 20 2 85, 5 29 7 54, 2 38 3 22, 8 46 9 91, 5 55 4 60, 2 64 0 28, 8 72 6 97, 5 81 1 66, 1 90 7 34, 8 99 3 03, 48 0 Las especificaciones están sujetas a cambio sin previo aviso КГц Технические характеристики могут быть изменены без предварительного уведомления.

Frls кабель расшифровка: Кабель ВВГнг-FRLS — технические характеристики, описание, расшифровка

Frls кабель расшифровка: Кабель ВВГнг-FRLS — технические характеристики, описание, расшифровка

Кабель ВВГнг-frls – характеристики, расшифровка и области применения

Расшифровка кабеля ВВГнг-frls

Структура кабеля ВВГнг-frls

Характеристики кабеля ВВГнг-frls

Где купить кабель ВВГнг-frls и другие марки кабеля?

Популярные маркоразмеры кабеля Вбшв

КВВГЭНГ(А)-FRLS

FRLS или FRHF в чём разница в обозначении кабеля

Чем отличаются огнестойкие кабели FRLS и FRHF?

Отличия областей применения кабелей нгFRLS и нгFRHF

Отличия кабелей нгFRLS и нгFRHF по характеристикам классов пожарной опасности

Выделение галогенов, коррозийная активность

Дымовыделение

Что выбрать для обеспечения лучшей пожаробезопаснос

расшифровка, описание, техническая характеристика, назначение, область применения

ВВГнг (А) FRLS — расшифровка

ВВГнг (А) FRLS — описание и характеристика

ВВГнг (А) FRLS — область применения и назначения

Как купить ВВГнг (А) FRLS в Москве

Кабель HFLTx – расшифровка, конструкция, особенности применения, обзор марок

Расшифровка HFLTx

Особенности конструкции кабелей HFLTx

Применение кабелей – HFLTx

Обзор марок кабелей HFLTx

Кабель огнестойкий для систем противопожарной защиты КПС/КПСЭнг(А) в оболочках FRLS, FRHF, FRLSLTx

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ СИЛОВЫХ КАБЕЛЕЙ FRLS.

Кабели SIWOKUL — скачать pdf

Презентация на тему: «СИВОКУЛ Кабели» — стенограмма презентации

Спецификация кабеля.pdf — ID: 5c14be77e230e

Выписка

особенности установки П-образных скоб от степлера

00, Уры4упик, Уры

Основные характеристики кабеля ВВГ-нг

Способы прокладки кабеля ВВГнг

Ak 242 Al_frls_nueva — ID: 5e2df50a30ed4

Выписка

Добавить комментарий Отменить ответ
