 Инструкция по установке и самостоятельной настройке спутниковых антенн НТВ ПЛЮС, Триколор ТВ, Триколор ТВ Сибирь, Континент и Телекарта.

Многие задают вопросы, как самостоятельно установить спутниковую антенну и как самостоятельно настроить антенну НТВ+, Триколор, Триколор ТВ Сибирь, Континент, Радуга или Телекарта.

Настройка и установка спутниковых тв антен не самый сложный процесс и настройка спутниковой антенны у специалиста занимает несколько минут, при использование прибора для настройки спутниковых антенн.

Чтобы правильно настроить спутниковую тарелку на спутник, надо правильно выбрать место установки спутниковой антенны. Главное что бы ни чего не мешало прямому попаданию сигнала на блюдо вашей спутниковой антенны.



Выбираем место установки тарелки. Оно должно быть, по возможности, легкодоступным и иметь прямую видимость на спутник.



На картинке ниже видно куда можно и куда нельзя устанавливать спутниковую антенну.

Для определения направления спутника я пользуюсь простым сервисом, который находится по адресу: dishpointer.com



В окне GOOGLE карты находим своё местоположение и кликаем в предполагаемое место установки тарелки. Потом в поле All Satellites | Motorized Systems | Multi-LNB Setups: выбираем свой спутник, и у нас показывается направление антенны на спутник Триколор ТВ Сибирь (в моём случае для Братска).



На фото видно, что перед зданием стоят деревья. На этом сайте можно определить будут ли мешать деревья видимости тарелки на спутник. Для этого нам надо знать расстояние до препятствия и высоту препятствия. В правом верхнем углу ставим галочку show obstacle (line of sight checker) и после этого передвигаем красный ползунок до края препятствия и получаем расстояние d и высоту h препятствия, которая будит мешать видимости на спутник. Высота берётся от уровня земли.



Триколор ТВ

Для самостоятельной настройки спутниковой антенны Триколор ТВ в поле All Satellites выбираем спутник 36E EUTELSAT 36A | EUTELSAT 36B.



Триколор ТВ Сибирь

Для самостоятельной настройки спутниковой антенны Триколор ТВ Сибирь в поле All Satellites выбираем спутник 56E Экспресс-АТ1



НТВ ПЛЮС ВОСТОК

Для самостоятельной настройки спутниковой антенны НТВ ПЛЮС ВОСТОК в поле All Satellites выбираем спутник 56E Экспресс-АТ1



Телекарта и Континент ТВ

Для самостоятельной настройки спутниковой антенны Телекарта и Континент ТВ в поле All Satellites выбираем спутник 85.2E INTELSAT 15



Телекарта Восток

Для самостоятельной настройки спутниковой антенны Телекарта Восток в поле All Satellites выбираем спутник 140E EXPRESS AM3



ЯМАЛ

Для самостоятельной настройки спутниковой антенны Ямал в поле All Satellites выбираем спутник 90E YAMAL 201 | YAMAL 300K | YAMAL 300K



Для подключения антен, иногда используют программы для настройки спутниковой тарелки. Примеры таких программ:

Программа для расчета углов, необходимых при установке спутниковой антенны.

«Satellite Antenna Alignment» или  программа для настройки спутниковых антенн FastSatFinder.

Я считаю, что сайт dishpointer.com удобнее чем эти программы.



 В моей практики встречались случаи, когда зимой сами устанавливали и настраивали спутниковые тарелки на спутник, через ветви деревьев. Зимой телевизор работал нормально, качество сигнала было достаточно для показа спутниковых каналов, но когда летом распускались листья, сигнал пропадал полностью. Деревья одни из главных врагов установщика. Они таят две опасности для настройщиков спутниковых тарелок. Первая – это то, что с течением времени они растут и мешают попаданию сигнала на тарелку. Вторая – это деревья и их ветви в ветреную погоду качает, и если тарелку ставят рядом с деревом в безветренную погоду слишком близко, при ветре качество сигнала падает или плавает из-за деревьев.

После того как мы определились куда монтируем спутниковую антенну можно приступать к установки спутниковой тарелки. Обычно в комплекте с офсетной спутниковой тарелкой идёт все для самостоятельной установки, кроме крепления кронштейна тарелки.

Собираем тарелку согласно прилагаемой инструкции по сборке. Устанавливаем конвертор в держатель разъемом вниз и подключаем к нему кабель с установленным F-разъемом.



 На фото снизу показано, как правильно обжать тв F разъем. Для обжима разъема F типа нам понадобится только нож.



А вот ВИДЕО как обжать самому.



Мы для крепления кронштейна спутниковой тарелки используем болты, шурупы, саморезы или анкера в зависимости от поверхности к которой крепится спутниковая антенна. Закреплять кронштейн надо надёжно, что бы он мог выдержать вес человека (примерно 70-100 кг) и при этом не происходило смешения кронштейна.

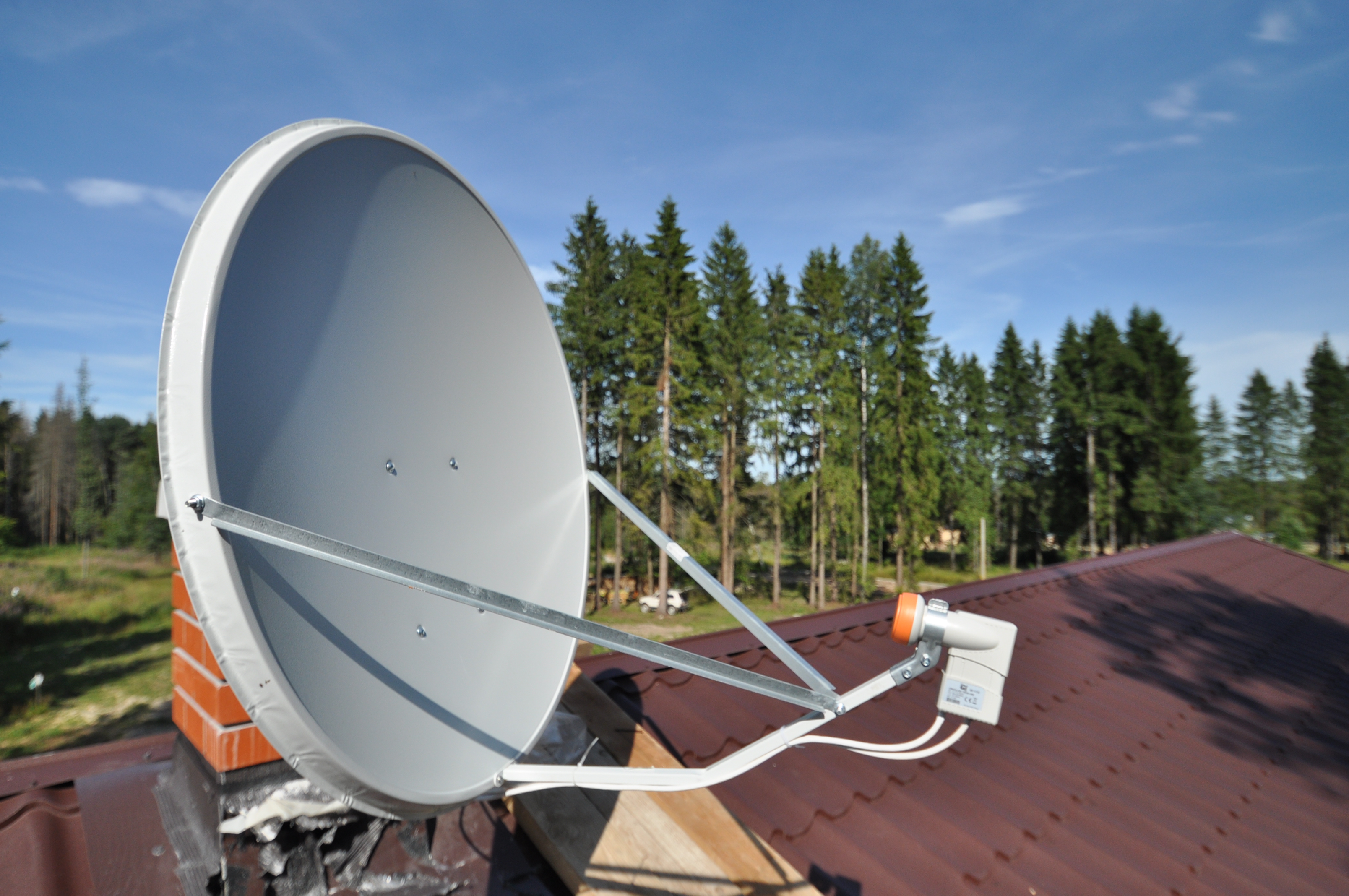

Вот фото внешнего вида спутниковой антенны.



После установки мы должны настроить угол зеркала по месту и направление на спутник. Направление мы уже с вами нашли, а угол я рекомендую посмотреть на других тарелках, которые стоят у других людей. Для Братска тарелка должна чуть смотреть в землю.



Поиск сигнала или самостоятельная настройка спутников.

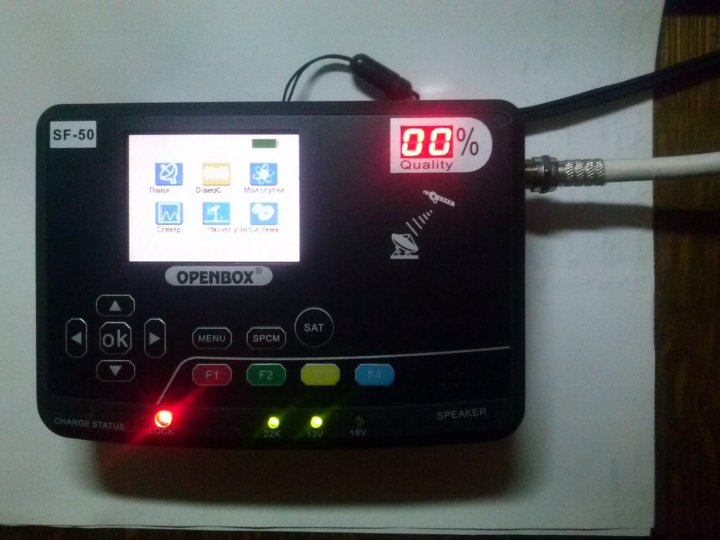

Для поиска сигнала и настройки спутниковой тарелки на спутник мы используем специальный прибор SatFinder Openbox SF-55 вот его фото.



Это маленькая коробочка, которая надевается на руку и совмещает в себе спутниковый ресивер и маленький экран, на котором можно, при желании смотреть телевизионные спутниковые каналы.

Люди, которые сами настраивают спутниковые антэнны, не имеют таких приборов стоимостью 10 000р. По этому, мы будим обходиться подручными средствами. Для того чтобы произвести настройку спутниковой антенны самостоятельно нам потребуется помощник и сотовый телефон. Для начала, входим в меню ресивер, потом заходим в настройки и ищем вкладку, на которой будит две шкалы. Первая уровень сигнала, а вторая качество сигнала. Вот по этим шкалам мы и будим настраивать нашу спутниковую антену.

Помощника оставляем перед телевизором наблюдать за изменением шкал, а сами идём к тарелке, чуть ослабляем болты крепления тарелки к кронштейну, чтобы мы могли поворачивать и опускать-подымать блюдо тарелки. После этого ставим тарелку примерно в нужном направлении и под нужным углом. После этого звоним нашему наблюдателю и начинаем немного поворачивать тарелку, а наш наблюдатель по телефону говорит нам о всех изменениях качества и уровня сигнала. Можно поставить метки на крепежах кронштейна, что бы обозначить наши начальные положения. И так мы делаем зигзагообразные проходы, слегка меняя угол наклона тарелки из стороны в сторону и ждём, когда наблюдатель увидит не нулевые показания качества сигнала. Как только это произойдёт, надо чуть подтянуть болты крепления и начать более точную настройку тарелки на спутник.



Вам надо попробовать все положения блюда тарелки, чтобы поймать максимальный по качеству сигнал. Для разных мест установки тарелки и разных погодных условиях максимальное качество сигнала может быть разное, но вам надо поймать максимальное значения для вашего места положения. После того как вы поймали максимальное качество сигнал надо затянуть крепежи тарелки на кронштейне, но это надо делать постепенно и постоянно контролируя качество сигнал.

После того как мы крепко затянули крепления тарелки, можно поставить метки на кронштейне, чтобы запомнить, на будущее, в каком положении была закреплена тарелка.

У меня в первый раз, без прибора сатфиндера, эта процедура заняла примерно 30 минут.

Часть фото использованных в этой статье, взяты из инструкции по настройки триколора.









Установка и  настройка спутниковых антенн Братск. телефон 290-513

НТВ ПЛЮС,  Триколор ТВ, Триколор ТВ Сибирь, Континент, Радуга и Телекарта в Братске.



Наиболее популярные статьи, которые могут быть вам интересны.

Личный кабинет Триколор. Подтвердить данные абонента. Три способа.

Личный кабинет www.tricolor.tv подтверди данные.

Как настроить ресивера DRE-4500, DRS-4500, GS 7300 и DRE-5500. «Триколор ТВ-Сибирь» после 22 апреля 2014г.

Как узнать баланс Триколор ТВ и текущий тариф Триколор ТВ

Триколор на два телевизора. Комплект из двух цифровых HD-приёмников GS E501 и GS C591.

Изменение регистрационных данных абонентов Триколор ТВ

Пропадание каналов пакета базовый на Триколоре ресивера DRE 5000-5001

ПЕРВЫЕ ОТЗЫВЫ О СПУТНИКОВОМ ИНТЕРНЕТЕ ОТ KITENET

Как создать личный кабинет Триколор ТВ.

Не работает Триколор, перестал показывать Триколор, пишет кодированный канал DRE или нет доступа. Что делать?

Прошивка, обновление ПО, Сброс и настройка ресивера Триколор ТВ Сибирь GS DRE 4500 и GS DRS 4500

Сброс до заводских настроек ресивера Триколор GS 8300, GS 8304, GS 8302. Поиск и настройка каналов Триколор.

Как настроить ресивера GS – 8300, 8302, 8304, 8305, 8306, 8307, 8308, 9303, 9305 и другие «Триколор ТВ-Сибирь» после 22 апреля 2014г.

Как сбросить пин код (родительский контроль) на ресиверах Триколор?

Перепрошивка ресивера Триколор GS 8304

Прошивка ресивера Телекарта и Континент GLOBO HD X8.

Как правильно обжать телевизионный кабель разъёмом RG6. Видео.

Не включается ресивер dre, drs 4500. Ремонт ресивера Триколор ТВ 4500 серии.

Чистка и ремонт пульта ду триколор тв.

Инструкция по сбросу ресивера НТВ+ Sagemcom DSI87 1 HD до заводских настроек.

Настройка спутниковой антенны. Секреты настройки спутниковой антенны. Национальные каналы:(Hot Bird). Немецкие каналы:(Hot Bird) Данные спутника hotbird

Привет! господа, расскажу я о том как сам устанавливал и настраивал антенну спутниковую на спутник Хотберд.
Живу я на севере Италии и как понимаете меня уже в край достал чужой говор и нужно было с этим что то делать
я начал кубатурить и рыть в интернете темы по самостоятельной установке спутниковых антенн своими силами без вызова специалиста!
даже нашел вот такой замечательный русский сервис который реально мне и помог самому установить спутниковую антенну —

Для справки, только работа по установке и настройке антенны стоит почти 200 евронов, а это очень не кисло скажу я вам и я их зажал
решил однозначно ставить буду сам!

Пошел в магазин купил там антену на 90см в диаметре хотел метровую но ее не было в наличии, скажу вам сразу если вы живете за бугром и хотите смотреть наши каналы со
спутника хотберд то антена должна быть минимум 90см в диаметре, для Германиии и Польши минимум 80см в диаметре, юг Италии 120-150см диаметр
а вообще нужно смотреть карту зоны покрытия спутник хотберд, это я к тому что бы от жлобства сэкономить вы не купили фуфельный комплект все гамузом тарелка тюнер

С антенной в 40 см то что в комплектах вам не видать русских каналов да и вообще спутника хотберд, прежде чем покупать здорово по-кубатурте эту тему
что бы наверняка, лично у меня все прошло успешно, я купил антенну 90 см, LNB конвертер, кабель, тюнер с картридером на всяк случай и разные крепещи и сгонки что бы присоеденить кабель к конвертору и тюнеру и еще отдельно
купил скард кабель — что бы подрубать тюнер к телеку, за это все я отдал под 200 евро!
как я говорил раньше только установка стоит 200 евро, вот я и съэкономил эти 200 евро, а это собственно телек по цене причем нормальный!

Ну терь самое главное это установка и настройка спутниковой антенны.
1. нужно вам решить где лучше крепить антенну, у меня это место на балконе, я закрепил болтами антенну к самой железной раме и мне не прищлось сверлить стену для крепления антены.
2. очень важно чтобы ваша антена смотрела прямо на ваш спутник и без помех, у меня мешала ветка дерева она слегка прикрывала конвертер и галила 50% сигнала, я ее обрезал и все гуд
3. если настройка антены у вас на спутник хотберд то этот спутник будет находиться на южной стороне, а в 13.00 по летнему времени если посмотреть на солнце
то спутник будет там же это здорово облегчит установку, это я к тому что если у вас северная сторона и окна не выходят на юг и нет удобного места где можно установить и настроять антену то скорее всего это место только крыша дома, то лучше дайте денег мастеру и пускай он все сделает сам
слишком геморойно будет вам все это делать.
4. ну терь если вы нашли место где вы закрепили антенну и оно подходит под то место что я описал выше! короче вы ее закрепили? терь вам нужно зайти на рульный сервис онлайн настройки антены вот он —
там вам нужно указать на карте ваше место установки антенны и выбрать спутник из списка на который идет настройка, на карте вы легко найдете то место где вы закрепили антенну
и зеленая линия вамв прямом смысле укажет где на небосводе находится ваш спутник!, а также выдаст точные параметры настройки антены, поворот зеркала
спутниковой антенны по-азимуту, и угол наклона зеркала антены вот все что вам буден нужно!
если высветилась красная линия это означает что в вашем месте нет покрытия данного спутника, сервис очень клевый и поможет наспроить антенну на 255 спутников!
сам по нем выставлял антену, все данные точны на 100%
5. после того как выставили антенну при поможи данного сервиса, вам нужно все подключить и включить телек и тюнер, все нужно подключить т.е. кабель и все в прямом смысле
в меню тюнера есть опция авто поис каналов, нажимаете и ждете какието каналы у вас поймает терь открываете любой из найденых каналов и жмете
кнопку (инфо) у вас внизу появится 2 полоски качество и уровень сигнала нужно довести эти показатели до предела!
терь если кроме вас никого нет дома, то ставите телек рядом с вами и потехоньку поворачиваете зеркало антенны (вправо,влево,вверх,вниз) еле еле и смотрите на эти полоски на телеке
когда они будут максимальными то все можите окончательно закрутить болты и гайки на вашей антенне….

И после этого заново прогоните автонастройку на вашем тюнере у меня на спутнике хотберд нашлось 650 тв программ и куча радиоконалов но они мне не нужны
с этого спутника 15 русских каналов + 2 религиозных было я удалил их!, есть один канал с мультиками русский перевод как положено, ртр планета, да и куча других каналов
ладно щас дам список того что я смотрю с этого спутника у себя дома
ртдок, 1тврусевропа, беларусь24, тбн, свс, россия24, шансонтв, тнт, стс, планета ртр
и еще есть мультики и там несколько таких посредственных каналов! но везде есть новости, сериалы и фильмы!
так что господа эмигранты думаю терь вы тоже сможите поставить антенну сами!
вроде все объяснил, можите смело покупать и ставить все выйдет ведь у меня вышло!
можите даже все купить и за 100 евро, я просто покупал тюнер дорогой за 100 евро, но есть тюнеры и по 30 евро самые обычные конечно они могут гыгнунь быстро да и качество картинки у них будет по хуже
могут тормозить, но каждый смотрит как ему лучше, да еще все тюнеры что продают в италии меню там на илальянскои и английском языке, русского нет поэтому учтите!
пишите что у вас вышло насроить антенну.

Вот сервис в действии.

class=»eliadunit»>

На месте осуществления настройки должен присутствовать телевизор, специальный спутниковый тюнер с очень широкой шкалой уровня качества сигнала, с осуществлением индикации процентного деления всей шкалы.

Для настройки антенны на группу спутников под названием HotBird 13E в самом ресивере следует установить параметры очень сильного транспондера, например, можно избрать 11034 V 27500 — 3/4, 11034 будет частота в мегагерцах, V означает вертикальную поляризацию, 27500 обозначает символьную скорость, 3/4 это код коррекции возможных ошибок.

Сделать это возможно, если войти в меню под названием “Установка/Одиночный поиск”, где следует выбрать название необходимого спутника, то есть Hotbird 1/2/3/4/6, в имеющемся поле под названием “Спутник”, для осуществления подсказки внизу меню могут отображаться кнопки пульта дистанционного управления, при помощи которых осуществляется выбор.

Затем следует перейти к настройке самого конвертора в подменю под названием “Настр. LNB” , где нужно указывать в пункте “Тип LNB” — тип “Универсальный”, “22К” – не будет включаться при осуществлении выбора универсального конвертора, “DiSEqC1.0” должен быть “Disable”, “DiSEqC1.1” должен быть “Disable”, “Позиционер” должен быть “Выкл.”, “Поляр.” должен быть “Авто”, “Тон” должен быть “Вкл.”, долее нужно нажать кнопку под названием “Menu” и подтвердить выбор кнопкой “OK”. Затем следует выбрать номер транспондера в поле под названием “Номер ТП”, это будет – “17/109”, что соответствует частоте в 11034 мегагерц, тип сканирования телеканалов “Открытые” следует указать “Нет”, что даст возмжность сканировать все телеканалы, “Поиск канала” должно быть “ТВ+радио”, “Режим поиска” должно быть “Скан.по предуст.”.

class=»eliadunit»>

После окончания установки данных настроек нужно перейти к поиску самого спутника. Для начала необходимо при помощи компаса направить Вашу антенну по азимуту двести восемь градусов, и применяя нанесенные деления на самом креплении антенны выставить необходимый угол наклона, который равен двадцати трем градусам. Если на Вашей антенне отсутствует шкала угла наклона, то его будет возможно выставить при помощи угломера либо транспортира. Затем отслеживая имеющийся уровень шкалы под названием “Качество” на самом телевизоре, нужно медленно поворачивать саму антенну влево либо вправо, буквально только по одному градусу, пока не возникнет зеленая полоска. Если при осуществлении поворота антенны влево либо вправо вы не сможете добиться возникновения зеленой полоски, а сам азимут будет указан правильно, то необходимо сместить саму антенну вверх либо вниз на один градус, а затем повторить весь поиск. После возникновения полоски, следует плавным поворотом спутниковой антенны влево либо вправо добиться самого максимального уровня шкалы под названием “Качество” из того, который будет пред Вами отображаться в процентах. Затем аккуратно нужно зафиксировать крепление самой антенны, которое позволяло Вам двигать ее влево либо вправо и отслеживая имеющийся уровень шкалы под названием “Качество” нужно двигать антенну вверх либо вниз до достижения максимального значения, которое, в конце концов, также следует зафиксировать. После осуществления данных настроек добиться значительного прироста уровня телевизионного сигнала также поможет поворот конвертора вокруг самой оси держателя до достижения самого максимального значения, который также необходимо зафиксировать.

Когда спутниковая антенна будет настроена на самый максимальный уровень телевизионного сигнала со спутников HotBird, следует произвести сканирование телевизионных каналов. Для этого в данном же меню нужно перейти на строчку под названием “Поиск” и нажать на пульте кнопку под названием “ОК”, в результате этого будет отображаться вся информация о процессе сканирования. После осуществления сканирования, следует сохранить полученные результаты. Если, в результате осуществления просмотра будут присутствовать телеканалы с рассыпающимся изображением “на квадраты”, то следует выполнить подстраивание спутниковой антенны по параметрам данных каналов (то есть слабого транспондера), которое делают аналогично осуществлению поиска спутника по самому сильному транспондеру, только с использованием параметров слабого транспондера, которые можно будет увидеть, если нажать кнопку “Info”.

HotBird — европейский спутник с большим количеством зарубежных программ. Хотберд подключают для просмотра итальянских, армянских, арабских, французских, польских, португальских, африканских, а также каналов Ближнего Востока.

Прием производится на комплект оборудования:

  • Спутниковая антенна 90-120см.
  • Линейный конвертор.
  • Кабель.

Каналы без абонентской оплаты (открытые) стабильно принимаются на тарелки 90см. Кодированные платные зарубежные программы работают на антенны 120-140см (Sky Italia, NOVA, Polsat, Bis TV France). Эти данные для Москвы и Московского региона, а также ближайших областей. Размер антенны для своего региона смотрите по карте покрытия Hotbird.

Инструкция по самостоятельной настройке антенны на спутник Hotbird

1. Определение возможности приема спутника

Направление спутника определяем по программе в интернете или по компасу. Первый вариант: заходим на сайт GEONAMES (DISHPOINTER), выбираем название спутника (Eutelsat Hotbird 13B/13C/13E). Вбиваем точный адрес, смотрим на карту. Направление спутника будет показано цветной линией. Проверяем, выходят ли окна в нужном направлении, проверяем наличие препятствий на пути приема.

Выполнение процедуры по компасу: находим отметку юг и отсчитываем 24 градуса на запад до отметки «204» (указатель юг соответствует 180 градусам + 24 градуса до спутника Хотберд). В этом направлении поступает спутниковый сигнал. Проверяем наличие помех на пути приема.

В случае отсутствия сигнала с окон или стены здания, спутниковая антенна подключается на крыше. Кабель заводится по фасаду или слаботочному стояку.

Внимание! Только специалист после выезда и замера сигнала гарантирует прием спутника! Стоимость услуги составляет 1000 ₽ .

Для самостоятельных замеров используем приставку, где присутствует шкала уровня и качества.

2. Сборка оборудования, ориентация на спутник.

Процедуру выполняем при помощи ресивера с телевизором или прибора для настройки антенн . Прибор облегчает работу, так как отсутствует необходимость переносить телевизор с приставкой к месту монтажа. Устройство показывает силу и мощность сигнала, присутствует звуковой индикатор. Но есть свои особенности: прибор не определяет, какой спутник он принял, поэтому после получения максимальных значений по прибору, проверяем каналы на ресивере.

В обоих вариантах сперва выставляем параметры спутника в ресивере:

  • Название Eutelsat Hotbird 13B/13C/13E.
  • Транспондер (частота): 12322МГц, поляризация: H, скорость потока: 27500, коррекция ошибок: 3/4.
  • Дисек — выключен. 22KHz -выключено.
  • Настройки конвертора (только если требуется): верхний гетеродин 10600 МГЦ, нижний 9750 МГц.

Транспондер можно выбрать из общего списка частот на данный спутник, либо через раздел «Ручной поиск». На экране у нас появятся 2 шкалы: уровень и качество сигнала. Нам важно заполнение обеих шкал до максимальных значений, но не менее 60-70%. Полный список каналов и частот спутника Hotbird .

3. Настройка спутниковой антенны Hotbird

Перед выполнение работы, находим данные по углу места и азимуту нужного региона (если необходимого города в списке нет, пользуемся программой для расчета SATCALC) :

Регион Угол места Азимут
Архангельск 211 13
Волгоград 219 26
Екатеринбург 232 13
Казань 231 21
Калининград 189 27
Краснодар 215 32
Москва 208 23
Мурманск 201 11
Нижний Новгород 215 20
Ростов-на-Дону 215 30
Санкт-Петербург 200 20
Самара 223 21
Тюмень 237 10
  • Выставляем тарелку по углу места и азимуту вашего региона (Москва и область угол места 208, азимут 23).
  • Конвертор поворачиваем до отметки -15.8° , так чтобы значение оказалось сверху.
  • Зеркало антенны выставляем вертикально с небольшим наклоном вниз.
  • Медленно передвигаем антенну на 1-2мм влево-вправо, ждем несколько секунд, смотрим на заполнение шкал. Если сигнал не появляется, то меняем расположение антенны (вверх-вниз), продолжаем двигать влево-вправо. Повторяем процедуру, пока не достигнем максимальных значений в двух шкалах, но не менее 60-70%.
  • Фиксируем антенну, затягиваем болты

Если по каким-то причинам у вас не получается настроить тарелку Хотберд, либо антенна перестала работать, обратитесь к установщикам Спектр ТВ +7 962 963 31 08.

Мастера по настройке антенн HotBird: вызов Москва и область

Антенщики выполняют следующие виды ремонтных работ:

  • Настройка спутниковой антенны.
  • Замена конвертора.
  • Ремонт или замена кабеля.
  • Подключение дополнительных телевизоров.
  • Настройка спутниковой приставки.
  • Замена зеркала антенны.
  • Переустановка системы.
  • Укрепление опоры.
  • Замена разъемов.
  • Прошивка ресивера.

Стоимость работ по настройке HotBird 2500 ₽!

Цены на комплектующие:

  • Конвертор 1 выход — 490 ₽.
  • Кабель— по 35 ₽ за метр.
  • Антенна 90см — 1590 ₽.
  • Антенна 120см — 5600
  • Молниезащита — 490

Установщики «Спектр ТВ» обладают значительным опытом работ и имеют профильное техническое образование. Предоставляется гарантия на работы и оборудование.


  • Артур
  • В компании с 2010 г. Специализация: ремонт, настройка, установка спутниковых систем

  • Александр
  • В компании с 2006 г. Специализация: ремонт, настройка, установка спутниковых и эфирных систем

  • Сергей
  • В компании с 2004 г. Специализация: ремонт, настройка, установка тв систем. Сотовая связь. Интернет.

Настройка антенны Astra 19 + Hotbird 13

Комбинация состоит из двух спутников — Astra 19 и Hotbird 13 . Спутники расположены близко, поэтому подключить их можно на одну антенну. Astra 19 — просмотр немецких, французских программ. HotBird — итальянские, польские, арабские, африканские, азиатские телеканалы.

Потребуется оборудование:

  • Спутниковая антенна 1.2м-1.4м.
  • Конвертор линейная поляризация, 1 выход — 2шт.
  • Мультифид — 1шт.
  • Дисек-переключатель на 2 — 1шт.

Мультифид — это держатель для второго конвертора. Стандартная комплектация тарелки предполагает наличие одного крепления. При подключении антенны на несколько спутников, применяется мультифид.

Дисек-переключатель — это устройство, которое будет переключать питание между двумя конверторами (двумя спутниками). Если выбирается канал со спутника Hotbird, то питание подается на соответствующий конвертор.


Процедура настройки на антенну 120см:

  • Собираем и устанавливаем тарелку на кронштейн.
  • В центральном фокусе подключаем конвертор на Astra 19, так как сигнал с данного спутника слабее.
  • Собираем и устанавливаем мультифид по инструкции . Мультифид располагаем слева (антенна перед настройщиком).
  • Регулируем расстояние между центром конвертора Astra 19 и центром конвертора Hotbird на 83мм.
  • Монтаж дисека: берем 2 кабеля от конверторов, в 1 вход дисека подключаем кабель от Astra 19, во второй от Hotbird. Выход (out) к ресиверу.
  • Подключаем ресивер к антенне и к телевизору, выводим меню на экран.
  • Выставляем в приставке рабочую частоту спутника Astra: транспондер (частота): 12 545, поляризация H, скорость потока 22 000, коррекция ошибок 5/6.
  • Перед нами 2 шкалы: уровень и качество, по ним будем настраивать антенну.
  • Выкручиваем конвертор Astra до отметки -10.3, конвертор Hotbird до отметки -15.8, значения должны оказаться сверху.
  • Медленно передвигаем антенну влево-вправо, ждем пару секунд, проверяем заполнение шкал на приставке. Если сигнал не появляется, меняем расположение антенны (вверх-вниз).
  • Повторяем процедуру до заполнения шкал. Они должны быть заполнены не менее, чем на 60-70%.
  • Настраиваем каналы спутника Astra 19 на ресивере. Если все каналы найдены и стабильно работают, то начинаем настраивать дисек-переключатель.
  • В разделе настроек дисека, выставляем «включить» функцию переключателя.
  • Заходим в настройки. Версия должна соответствовать той, что написана на корпусе устройства.
  • Выставляем теже входа, которые использовали при соединении. Могут обозначаться либо цифрами — 1,2, либо буквами A, B.
  • На первом входе Astra, на втором Hotbird.
  • Настраиваем каналы на Hotbird. Если сигнала нет, или он слабый. Двигаем конвертор Hotbird влево-вправо, проверяем заново.
  • Фиксируем антенну, затягиваем болты.

Настройка антены на 3 спутника Amos 4 + Sirius 5 (Astra 4W) +HotBird 13

Комбинация состоит из 3 спутников: Amos 4W , HotBird 13E , Sirius 4.9E (новое название спутника Astra 4A). Хотберд — европейские каналы, программы стран Азии и Африки. С Amos и Sirius — каналы на украинском языке.

Потребуется оборудование:

  • Спутниковая антенна 120-140см.
  • Конвертор линейная поляризация 1 выход — 3шт.
  • Мультифид — 2шт.
  • Дисек-переключатель на 4 — 1шт

Мультифиды — дополнительные держатели для конверторов. Стандартная комплектация спутниковой тарелки предполагает 1 держатель. Дисек-переключатель будет объединять сигнал от 3 антенн и переключать питание между ними (питание подается на конвертор того спутника, чей канал был выбран на приставке).

Порядок настройки на антенну 120см:

  • Собираем и устанавливаем антенну на кронштейн.
  • В центральном фокусе выставляем Hotbird. Слева от Hotbird сначала конвертор на Sirius, потом Amos.
  • Расстоянии между центрами первого и второго конвертора (Hotbird-Sirius) 83мм, второго и третьего (Sirius-Amos) 87мм.
  • Выкручиваем конвертора (см градусы на облучателе): HotBird -15.8, Sirius -20.2, Amos -24.3. Значение должны оказаться сверху.
  • Подключаем дисек 1×4: 1 вход Hotbird, 2 вход Sirius, 3 вход Amos.
  • Берем с помощью кабеля сигнал с выхода дисека (out) и подсоединяем в антенный вход приставки (LNB IN, ANT IN).
  • Соединяем ресивер с антенной и телевизором, выводим меню на экран ТВ.
  • В приставке выбираем спутник Hotbird, заходим в лист частот (транспондеров), ищем частоту 12322МГц.
  • Полные параметры: частота 12322МГц, поляризация H, скорость потока 27500, коррекция ошибок 3/4.
  • Антенну выставляем вертикально, с небольшим наклоном вниз. Предварительная настройка по азимуту и углу места для спутника хотберд упростит задачу (см выше данные).
  • Медленно передвигаем тарелку на 1-2мм влево вправо, ждем несколько секунд, проверяем заполнение шкал уровня и качества сигнала на экране.
  • Когда данная операция не приносит результата, пробуем двигать зеркало вверх-вниз, продолжаем настройку.
  • Добиваемся максимального заполнения шкал сигнала — не менее 60-70%.
  • Проверяем настройку каналов на приставке. Если все работает хорошо, сигнал стабильный, приступаем к настройке каналов на другие спутники.
  • В ресивере включаем функцию протокола-дисек. Версия должна соответствовать версии подключенного нами дисека. Обычно данные цифры указаны на корпусе. Основная часть переключателей используют протокол 1.0-2.0
  • Выставляем нужные входы дисек. 1 вход Hotbird, 2 — Sirius, 2 — Amos. Могут быть буквенные обозначения A-B-C-D.
  • Настраиваем каналы со спутников Sirius, Amos. В приставке, как правило, уже присутствует частотный лист. Но можно выполнить и в ручном поиске.
  • Частота Sirius:11766, поляризация H, скорость потока 27 500, коррекция ошибок 3/4.
  • Частота Amos:11140, поляризация H, скорость потока 30 000, коррекция ошибок 3/4.
  • Обязательно активируем функцию сетевого поиска, так как это поможет нам настроить весь транспондерный лист спутника.
  • Когда платные каналы к просмотру не планируются, выбираем поиск только открытых или FTA каналов.
  • Если сигнал какого либо спутника не стабилен, производим подстройку конвертора.

Мастера компании «Спектр ТВ» окажут услуги по монтажу и настройке антенны на спутники: HotBird, Amos, Sirius, Astra. Телефон +7 962 963 31 08.

Эта статья предназначена для тех, кто еще только собирается купить спутниковую антенну или думает об усовершенствовании своей приемной установки. В этом случае перед будущим телезрителем встает закономерный вопрос — какое же оборудование ему надо покупать? Могу сразу сказать, что для получения ответа на этот вопрос Вам нужно найти для себя ответ на еще один вопрос — а что же Вы хотите смотреть?
А что можно увидеть на необъятных просторах нашей Родины со спутников? Безусловно, звездами первой величины у нас является спутники Hot Bird 13° в.д. и Eutelsat W4 36° в.д. (НТВ+, Триколор). Программы со спутника Hot Bird в Украине принимаются на антену 60 см. в Москве и Петербурге принимаются с хорошим качеством на антенну 0.9 метра, а на Урале на антенну 1.8 метра. Мощность сигнала плавно спадает с запада на восток, но именно этот спутник является наиболее актуальным на европейской части бывшего СССР. На этих спутниках Вы можете увидеть такие популярные каналы, как Eurosport, музыкальные — MCM, VIVA 2 , Onyx, новости — Euronews, EBN, целый ряд развлекательных каналов — фильмы, шоу и все остальное. В общей сложности в цифровом формате с этого спутника идет более 600 каналов, но многие из них закодированы. Что конечно не останавливает любителей спутникового ТВ!
В западных районах — Калининград, Литва, Латвия, Западная Украина и Западная Белоруссия — пожалуй, более актуальной является группировка спутников Astra в орбитальной позиции 19 град.в.д. С этих спутников Вы можете принимать сотни телевизионных программ. Эта позиция в этих регионах успешно конкурирует с Hot Bird 13° в.д. В этих районах есть смысл принимать программы как со спутников Astra, так и со спутников Hot Bird/Eutelsat 2F1, хотя часть каналов на них дублируются. Существуют простые технические решения, позволяющие реализовать такой прием.Более подробнее вы сможете прочесть на эту тему по адресу http://sathome.0pk.ru/viewtopic.php?id=53

Теперь коснемся выбора спутникового ресивера

Многие люди часто ошибаются, считая, что чем дороже ресивер, тем он лучше. Это не совсем так. Дорогой ресивер — это, конечно, хороший ресивер с широкими возможностями , но, чаще всего, в повседневной жизни можно обойтись и без них. Ресивер подбирается индивидуально, специально под Ваши требования и под Вашу систему.Все ресиверы присутствующие на рынке можно условно разделить на несколько групп по их возможностям, и исходя из этого причислить их к определенной ценовой категории. Но сразу стоит отметить, что существуют и исключения. К ним относятся, например, аппараты известных фирм, которые всегда стоят дороже своих собратьев.

1. Все ресиверы позволяют просматривать бесплатные каналы (на то они и бесплатные). Если Вы не хотите связываться с платным телевидением , платить абонентскую плату, искать пиратские карточки и т.п., или просто Вас вполне устраивают каналы, которые ведут вещание в открытом (бесплатном) виде (такие каналы есть на всех спутниках), то Вам будет нужен самый простенький ресивер FTA (каналы Free To Air) — ресивер самой низкой ценовой категории, который стоит от 60 до 150 у.е. Друг от друга они отличаются, как, в общем-то, и все остальные, фирмой производителем, качеством выдаваемой картинки и звука, дополнительными функциями и другими техническими характеристиками .

Более подробнее вы сможете прочесть по адресу http://sathome.0pk.ru/viewtopic.php?id=19

И в завершение этой статьи немного о популярных спутниках и телеканалах

Данная статья была написана по наблюдениям с южной части Украины и ориентирована на любителей спутникового приема на антенны небольшого диаметра (90/110 см.). Могу заверить, в большинстве случаев все нижесказанное можно распространить на всю территорию Украины и вообще европейской части СНГ.
Разнообразие спутников и предоставляемых с них каналов и услуг нынче впечатляет. Многие из вас заметили, что к сожалению на некоторые спутники настраиваться нет смысла. Почему? Да потому что количество транслируемых с них каналов обычно очень низкое, и может ограничиваться вообще парой каналов и все и в большинстве своем даже эти каналы не представляют для нас совершенно никакого интереса.
На некоторых спутниках трансляции ведутся в С-диапазоне, что требует установки дополнительного конвертера на вашу антенну (стандартный конвертер Ku-диапазона, установленный на большинстве антенных систем естественно не подходит для приема в С-диапозоне).
Hispasat 30°W
В основном каналы Испании и Португалии, вернее их платные пакеты, которые наши сат-любители довольно часто могут смотреть, благодаря пиратам. Смотреть есть что, несколько футбольных каналов, много музыки, в том числе несколько каналов MTV, много англоязычных каналов, популярные Disney, Discovery, National Geografic и пр. Любители ХХХ тоже останутся довольны. Единственное, спутник висит довольно низко и в густозасаженных деревьями районах могут возникнуть проблемы, особенно у тех, кто живет в частном секторе (в 1-2 этажных домах). Прием на антенны от 60 см.
NSS-7 22°W
В Ku-диапазоне смотрим итальянские каналы, практически все можно наблюдать с популярного спутника Hot Bird. Интерес представляет канал агенства Reuters — World News Service, в эфире которого идут сюжеты мировых новостей для телекомпаний. На момент последней проверки трансляции шли открыто.
Intelsat-901 18°W
Несколько кодированных немецких каналов.
Telstar-12 15°W
Популярный интернет-провайдер — SpaceGate. Спутник интересен приемом нескольких очень популярных русскоязычных каналов — National Geografic, NatGeo Wild, Extreme Sport, Zone Reality, а так же популярных каналов Zone Club, PlayBoy, E! и др. на английском и некоторых других языках.
Atlantic Bird-1 12.5°W
В данный момент с него смотрим несколько арабских каналов, еще несколько малоизвестных, а так же итальянские каналы, среди которых MTV Italia.
Express-3A 11°W

Express-3A 11°W

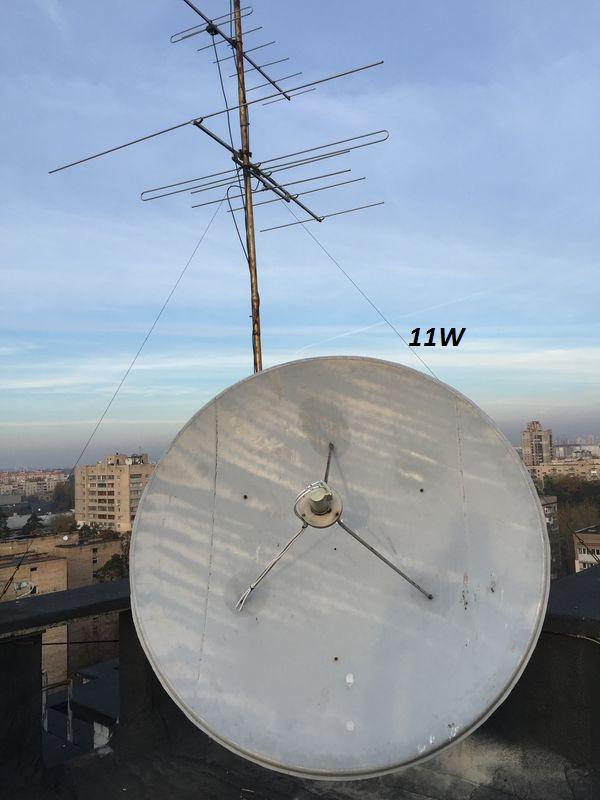

В С-диапазоне смотрим 1 канал-Всемирная сеть и РТР-Планета. В Ku-диапазоне набор из нескольких итальянских каналов, телевидения Грузии, Сербии.
Amos-2/3 4°W
Идут несколько десятков каналов, большая часть которых закрыта. Один из спутников, на котором обосновалась часть украинских телеканалов (подробнее в статье «Украинское спутниковое телерадиовещание»).
Intelsat-10-02 / Thor 3/5 1°W
Кодированный в Conax скандинавский пакет Digital+ с множеством программ и каналов на английском (все Discovery, A1, VH-1 Classic …), несколько болгарских и словацких каналов, румынские пакеты, др. Очень похож в этом на спутник Sirius. Антенна — 90-110 см. в зависимости от нужных лучей спутника.
Sirius-4 4.8°E
Часть украинских каналов, несколько каналов на русском языке TVCi, Первый музыкальный, НТВ Мир (Via 2.6), Первый канал Всемирная сеть (Via 2.6), РТР-Планета (Via 2.6), Ren-TV (Via 2.6) -и несколько прибалтийских каналов, в том числе русскоязычные 1-й балтийский, 3+ Балтика (кодированы в Via 2.5/2,6 и Videoguard), Пакет Viasat также кодированный Videoguard представляет немалый интерес благодаря отличным западным каналам, а так же каналам на русском языке TV1000, TV1000 Русское Кино, Explorer, History, Discovery. Благодаря всему этому спутник хорошо известен нашим телезрителям. На данный момент. Прием украинских пакетов на антенны от 60 см., скандинавских — 90-110 см.
Eutelsat W3a 7°E
Несколько европейских каналов, перегонка программ для Eurosport и Eurosportnews, 5-7 открытых каналов из Турции и несколько десятков интересных каналов платного турецкого пакета.

Более подробнее вы сможете прочесть по адресу http://sathome.0pk.ru/viewtopic.php?id=25

Среди обычных, неподготовленных, пользователей существует мнение, что самостоятельно установить и настроить спутниковую систему почти нереально. На самом деле это вовсе не так. Ниже — простая инструкция для «»чайников»», о том, как самостоятельно установить и настроить спутниковую антенну без расчетов, сатфайндеров и прочих атрибутов профессионалов. Если Вы — профессиональный установщик, то нижеприведенный материал вряд ли будет представлять для Вас интерес.

Хоть любую информацию сейчас можно найти в Сети, я все же попытался собрать всю основную информацию, полученную мной, на одной странице — для удобства. Просто попытаюсь своими словами и с картинками рассказать, как устанавливал и настраивал спутниковую систему я. Сразу скажу, что рассматривается установка ТОЛЬКО офсетной неповоротной антенны, а не прямофокусной или моторизованной. И еще — не исключен вариант того, что как бы вы не пытались — самостоятельно установить и настроить антенну может и не получиться. Тогда придется приглашать профессионального установщика. Мне трудно предположить, как такое может быть, но в форумах встречались люди, бьющиеся по паре дней в бесполезных попытках настроить антенну. В остальных же случаях самостоятельным выбором комплектующих и самостоятельной установкой можно сэкономить некоторую, порой немалую, сумму. Кроме всего прочего — лично мне было просто интересно самостоятельно все установить:) Чем отличается установка и настройка системы «на глаз» от профессиональной установки ? Почти ничем. За исключением более точного первоначального расчета (что позволяет значительно сэкономить время), система крепления и принцип настройки антенны-такие же.

Предупреждение : все работы, связанные с высотой и электричеством, опасны для жизни!!! Если хоть что-то вызывает малейшие опасения, не рискуйте, доверьтесь профессионалам!!! Самостоятельную установку вы производите на свой страх и риск!!! В любом случае помните о технике безопасности и о том, что все опасные высотные работы выполняют только профессионалы при наличии проверенных страховочных приспособлений!!!

Список основных понятий.

Телевизионный спутник

Транспондер -приемопередатчик, находящийся на спутнике. Характеризуется шириной и направленностью посылаемого луча и частотой вещания. Вещание ведется в двух основных диапазонах-C-Band и Ku-Band. В диапазоне C (4 ГГц) вещают в основном американские и российские спутники, в диапазоне Ku (10.700-12.750 ГГц)-европейские. Вещание ведется в линейной или круговой поляризациях. Которые в свою очередь различаются на вертикальную (V) и горизонтальную (H) для линейной поляризации и левую (L) и правую (R) для круговой поляризации. Когда говорят «сигнал c транспондера 11766H», подразумевают транспондер, вещающий на частоте 11766Мгц с горизонтальной поляризацией. Транспондеров на спутнике бывает от нескольких до десятков штук.

Спутниковая антенна -основной элемент спутниковой системы абонента для получения сигнала со спутника. Если сказать простыми словами-антенна “собирает” слабый отраженный спутниковый сигнал по всей своей поверхности и фокусирует его в определенную точку, в которой устанавливается конвертор. Наиболее распостраненные антенны-прямофокусные и офсетные. Прямофокусные представляют собой параболическое зеркало с фокусом в геометрическом центре, офсетные же имеют смещенный фокус (ниже геометрического центра антенны). Соответственно, конвертор у прямофокусной антенны установлен по центру, у офсетной-смещен к низу. Наибольшее распостранение у обычных пользователей получили именно офсетные антенны. Они дешевы, просты в установке и настройке. Производятся антенны различных диаметров и из различных материалов . Материал, как правило-либо алюминиевый сплав, либо сталь. Бывают антенны неповоротные (жестко закрепленные) и антенны с актуатором (мотоподвесом). Мотоподвес поворачивает антенну на заданные углы и позволяет принимать сигнал с огромного количества спутников, находящихся в зоне видимости. Настраиваются последние для новичка не очень просто. Размер антенны выбирается индивидуально, в зависимости от мощности сигнала необходимого для просмотра спутника. Диаметр антенны необходимо подбирать с некоторым запасом, поскольку атмоферные осадки (сильный дождь, снег) создают существенные помехи спутниковому сигналу. Особенно это касается Ku-диапазона. Но при этом не нужно входить в крайности-если антенны диаметром 0,9м вполне хватает, совсем необязательно покупать антенну 1,5м-она и весит больше и ее площадь больше подвержена воздействию ветра.

Конвертор -устройство, предназначенное для получения сигнала спутника, отраженного от антенны и устанавливаемое на соответствующем держателе в фокусе антенны. Основное предназначение конвертора- преобразовать частоту принимаемого спутникового сигнала (к примеру, для Ku-диапазона она от 10.7 до 12.75 ГГц) до промежуточной (900 — 2150 МГц), при которой затухание передаваемого в кабеле сигнала будет меньше. Поскольку мощность принимаемого спутникового сигнала очень мала, вторая важная задача конвертора-усилить ее до приемлимого уровня для приемного тракта ресивера. Поскольку любой конвертор вносит в сигнал свой уровень шумов, но является при этом малошумящим-его еще называют LNB (Low Noise Block). Конверторы бывают предназначенными для работы в линейной поляризации или круговой и выбираются в зависимости от того, в какой из поляризаций вещает спутник (к примеру популярные пакеты НТВ+ вещаются в круговой поляризации и универсальный конвертор линейной поляризации, несмотря на название «универсальный»-не годится для приема). Если конвертор универсальный-он переключается на заданную поляризацию напряжением 13/18 В, подаваемым ресивером. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конверторы бывают с 1-м выходом, 2-мя, 4-мя, 8-ю. Исходя из того, сколько независимых точек просмотра будет установлено, конвертор с соответствующим кол-вом выходов должен быть установлен, поскольку все выходы конвертора независимые.

Мультифид — держатель для дополнительного конвертора. Поскольку спутники расположены на геостационарной орбите сравнительно близко друг от друга (по определенным меркам), возможен одновременный прием сигнала на одну антенну при помощи мультифида с нескольких рядом расположенных спутников. Классический пример-3 спутника (Hotbird 13E, Sisius 4.8E, Amos 4W), принимаемые на 1 неповоротную антенну. Как правило, на основном (фокусном) держателе антенны устанавливается конвертор, настраиваемый на Sisius 4.8E, на 1-м мультифиде- конвертор на Hotbird 13E, на 2-м мультифиде- конвертор на Amos 4W.

Дисек (DiseqC) — это устройство, переключающее сигнал с нескольких конверторов на 1 кабель. Поскольку одновременно ресивер может принимать сигнал лишь с одного спутника, соответствующий этому спутнику конвертор должен быть подключен к ресиверу. Именно этим и занимается дисек-он подключает к ресиверу необходимый в данный момент конвертор. Дисеки бывают разные, рассчитанные на работу по определенному протоколу. Протокол DiseqC 1.0 является однонаправленным и используется при кол-ве конверторов не более 4. DiseqC 2.0-то же самое, только двунаправленный и совместим с 1.0. DiseqC 1.1 используется для подключения бОльшего количества конверторов. Протокол 1.2 используется для управления позиционером.

К входам и выходу дисека подключается коаксиальный кабель через F-коннекторы. Думаю, не стоит рассказ ывать о разъемах и кабеле-тут все понятно. Впрочем, кабель обязательно должен иметь волновое сопротивление 75 Ом, сделан из качественных материалов, выдерживающих серьезные температурные перепады и имеющим хорошую экранирующую оплетку. Материал жилы-сталь, медь, омедненная сталь-однозначно сказать что лучше вряд ли получится.

Кронштейн антенны -простой металлический держатель, который крепится к стене (как правило) и к которому крепится антенна. Должен б ыть сделан максимально надежно, чтобы ветер не сорвал антенну.

Спутников ы й ресивер -устройство, принимающее спутниковый сигнал с конвертора и выводящее его на телевизор в виде привычной картинки со звуком 🙂 В ыбор ресивера-самое непростое занятие при выборе спутниковой системы. Ресиверы бывают как для открытых некодированных каналов (FTA), так и для кодированных, с картоприемниками, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видео выходами, с жестким диском и другими полезными и не очень функциями. Тут, как говорится, на любые предпочтения и любой кошелек. Есть один немаловажный момент: на сегодня активно вводится в эксплуатацию спутниковое вещание в HD формате (видео высокого разрешения) и в MPEG4. Ресиверы, поддерживающие данные форматы, стоят,как правило, много дороже обычных. Поэтому перед покупкой спутниковой системы нужно определиться, какой контент вы будете смотреть и какой вам для этого нужен ресивер. Дешевые ресиверы, как правило, не отличаются высоким качеством изображения и звука, большой функциональностью и быстрым переключением каналов. Хотя бывают и исключения. Отдельный нюанс-эмулятор в ресивере. Как видно из его названия-эмулятор предназначен для програмного эмулирования работы смарт-карты. Для чего это нужно? Огромное количество каналов с разных спутников защищены кодировками. Кодировки бывают различные-Viaccess, Seca, Irdeto, Nagravision, Biss и т.д. К примеру-вещается какой-то пакет каналов в кодировке Biss и вы хотите его смотреть (антенна настроена на нужный спутник), но при этом у вас нет смарт-карты. Тогда ищете в своем ресивере программный эмулятор (обычно это прописано в недокументированных возможностях) и включаете его. Вводите ключи доступа канала-и если все в порядке-смотрите его. Как правило, эмуляторы в современных ресиверах поддерживают несколько кодировок. Еще одно применение эмулятора-явление, именуемое в народе «»шаринг»»или «кард-шаринг». Да, и еще-при выборе ресивера следует обращать внимание на доступность и регулярность выходящего программного обеспечения . Проще говоря-прошивки. В новых прошивках, как правило, убираются возникающие ошибки, добавляются параметры спутников, транспондеров, новые коды для работы эмулятора и т.д.

Выбор комплектующих.

Для начала-в течение некоторого времени я штудировал интернет для ознакомления с вопросом (поскольку я был полнейшим чайником и понятие о том, что такое дисек или транспондер имел весьма призрачное, но смотреть спутниковое ТВ при этом хотелось). Определился с тем, какой контент и с каких спутников я хочу смотреть (в конце этой статьи можно посмотреть на списки наиболее популярных в наших местах каналов и некоторые ссылки), что принимается в моем регионе и на какой диаметр антенны, а также ознакомился с советами бывалых, в числе которых большую помощь мне оказал Vladbel, за что ему отдельное спасибо:) В итоге для просмотра были выбраны спутники Amos 4W, Sirius 4.8E, Hotbird 13E на одну антенну 0,95м и Eutelsat W4 36E на 0,85м. В качестве киевского магазина выбрал http://www.agsat.com.ua/ — все есть в одном месте и кроме всего прочего, они являются одним из рекомендуемых производителем Openbox продавцом оригинальной техники одноименной марки, а у меня душа лежала именно к Openbox:) К слову-оба купленных мной в Агсате ресивера и купленные там же ресиверы для моих друзей были УЖЕ прошиты списками спутников и списками фаворитных каналов c популярных спутников 4W+5E(4.8E)+13E, причем касалось это не только Openbox»ов. Удобно тем, кто не хочет особо заморачиваться с набиванием фаворитов:)

Что было закуплено и какие были критерии выбора:

Два кронштейна для антенн.

Дисек -переключатель сигнала с 4-х конверторов в 1 кабель, подключаемый к ресиверу.

Lanсombox — девайс для шаринга (кто хочет-может поискать любым поисковиком понятие «кард-шаринг»).

Бюджет всего этого добра составил 1346 гривен или ~$270.

Согласитесь, сумма небольшая:)

Установка.

Антенна должна быть установлена в зоне прямой видимости южного направления. Прямой-значит что перед антенной не должно быть никаких препятствий в виде домов, деревьев и прочего. Именно по этой причине наиболее оптимальные места для установки антенн-балконы и крыши. Поскольку окна мои находятся на первом этаже и направлены далеко не на юг, решено было устанавливать антенны на крыше. Благо, что крыша моего типового панельного 9-ти этажного дома плоская-тем самым облегчалась установка (если свободного доступа к антенне с числом конвертором больше 1-го после установки ее на кронштейн не будет-то см. ниже *). Что мне понадобилось на крыше кроме антенн с их креплениями:

  • Перфоратор со сверлами с победитовыми наконечниками. Диаметр сверла выбирается чуть меньше, чем диаметр анкерного болта. Намного меньше — нельзя — анкер не войдет в стену. Больше — будет «болтаться» и его толком не получится затянуть.
  • Крестовидная отвертка.
  • Накидной ключ на 10.
  • Накидной ключ на 13.
  • Разводной ключ.
  • Молоток.
  • Нож для резки бумаг (для зачистки кабеля под коннекторы).
  • Кусачки.
  • Ресивер с пультом.
  • Маленький телевизор.
  • 220В с удлинителем на 3 розетки.

Самые интересные вопросы-куда направлять антенны? Как определить направление? Как настроить антенны без сатфайндера (прибор для настройки спутниковых антенн-стоит от $400)? Поскольку в моем случае было решено производить настройку «на глаз», я решил определить направление логически просто-я всего-навсего посмотрел куда направлены антенны на соседней крыше и решил свои повернуть в том же направлении:)

Вот к этой лифтовой шахте я и решил крепить свои антенны:

Невзрачно, конечно, на крыше, но это не евроремонт в квартире:) Определил место установки, разметил отверствия под кронштейны, просверлил их перфоратором, забил внутрь анкеры и закрепил кронштейны (дальнейшие этапы я не полностью фотографировал, поэтому почти все фото будут с уже установленных систем). Подробно останавливаться на фиксации кронштейнов не буду-думаю, что с этим все понятно, работа-механическая. Все же, если кто-то не знает, что такое анкерный болт, покажу как он выглядит:


Вернусь к установке.

Первой настраивалась антенна с 3-мя конверторами на Sirius, Hotbird, Amos, второй-на Eutelsat 36E. Вначале кронштейны были прикручены на винтовые анкерные болты, позже я их сменил на гаечные. Винтовые оказались ненадежными. На фото видны первые неудачные попытки в виде оставшихся отверствий. Кронштейны к тому времени тоже перекрасил для усиления изначальной покраски (да к тому же было просто много лишней белой краски-это видно по многим потекам:)) :




На приведенном выше фото антенна уже в сборе, с конверторами, кабелем и т.д. Изначально же просто собиралась антенна, вешалась на кронштейн, а конверторы с кабелем цеплялись уже потом. Тонкий металлический тросик-он просто был у меня лишний и я продел его через крепление антенны и прикрутил к стойке лифтовой шахты на случай, если ветер вырвет анкеры, чтобы антенна не спикировала с крыши:) На самом деле, это практически нереально, но пусть будет-так мне подумалось. Для настройки антенны в вертикальной и горизонтальной плоскостях требуется зажимать крепление настолько, чтобы антенна самостоятельно не изменяла свой наклон, но при этом ее с некоторым усилием можно было перемещать в плоскостях. Вот эти гайки до окончательной настройки сильно не затягиваются:


Далее на центральный держатель конвертора антенны надеваются оба мультифида, во все держатели вставляются конверторы, и все затягивается так, чтобы конверторы в мультифидах можно было с некоторым усилием поворачивать во всех плоскостях(кабели к конверторам подключаются позже). На фото ниже видно что собой представляют мультифиды и как они крепятся:




LNBP: Вкл. (включить питание конвертора)

LNBP Type: Universal (универсальный тип конвертора, согласно купленным мною)

LNBP Freq: 10600/9750 (указано на конверторах)

22Khz: Авто (сигнал для переключения дисека-так и оставляю)

DISEqC: None (так и оставляю, поскольку сигнал подключен пока напрямую, а не через дисек)

Спутник Транспондер Канал для визуальной проверки
Sirius 4.8E 11766 H Novy Kanal , 5 Kanal (Ukraine)
Sirius 4.8E 11996 H Russia Today
Sirius 4.8E 12073 H Inter+
Sirius 4.8E 12245 V Europe by Satellite
Hotbird 13E 10971 H 3 Channel
Hotbird 13E 11034 V RTR Planeta
Hotbird 13E 11411 H Adjara TV
Hotbird 13E 11766 V Rai Uno
Hotbird 13E 12207 H Fashion TV Europe
Amos 4W 10722 H , 1+1 , Kino
Amos 4W 10759 H Telekanal STB , Tonis , MTV Ukraine
Amos 4W 10925 V Russia Today
Eutelsat W4 36E 11727 L Gameplay TV , Ru TV
Eutelsat W4 36E 12322 R NTV Plus Infokanal


Дальше наступает самый непростой момент, требующий немалой выдержки — это настройка антенны в плоскостях. Почему необходима выдержка — буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем-необходимо установить антенну в некотором вертикальном положении , в моем положении оно было приблизительно таким:






В моем случае поворот конвертора в держателе против часовой стрелки помог добиться лучшего качества сигнала в вертикальной поляризации.













На картинках видно, каким входам (портам) дисека какие назначены конверторы (на какой спутник). 0/12V: Вкл. только для LanComBox»а. Если у вас его нет, то и включать 12В не нужно. Сохраняю изменения, проверяю, все ли входы дисека работают (т.е. на всех ли настроеных спутниках есть сигнал).

Кабеля притягиваю стяжками, чтобы ничего не болталось. Остается не в натяжку прикрепить кабель к тросику, тросик спустить вниз и натянуть. Развести в квартире кабель, подключить ресивер, телевизор и смотреть спутниковое ТВ:)

*- Если к антенне после установки ее на кронштейн не будет доступа:

когда конвертор на антенне один-тут все ясно, ничего сложного-он закрепляется жестко на антенне, антенна вывешивается за окно (или еще куда-то) на кронштейн, и настраивается в вертикальной и горизонтальной плоскостях все из того же окна (вернитесь к предупреждению в начале инструкции!!!). Что же делать, если необходимо настроить еще 1 дополнительный конвертор (или больше) на мультифиде? На даче я поступил так: привинтил кронштейн к старой высокой тумбе, надел на него собранную антенну, поставил все эту конструкцию перед широко распахнутым окном и так и настраивал. Кстати, курьезный момент-с первым же включением, с приблизительными наклонами антенны, без дополнительной настройки , я получил уровень качества на Сириусе больше 70%! Глазам не поверил:)) Словом-в таком виде настроил все 3 конвертора, тщательно все позажимал, перевесил кронштейн за окно и повесил на него антенну с уже настроенными конверторами. Осталось только настроить ее в плоскостях.


Ну и напоследок:

РТР-Планета, РТР-Спорт, ОРТ-международное, Российский музыкальный канал, РБК ТВ, R1, ТБН Россия, Ajara TV — канал т

Посмотрело: 19529

Сразу скажу, что рассматривается установка ТОЛЬКО офсетной неповоротной антенны, а не прямофокусной или моторизованной. И еще — не исключен вариант того, что как бы вы не пытались — самостоятельно установить и настроить антенну может и не получиться. Тогда придется приглашать профессионального установщика. Чем отличается установка и настройка системы «на глаз» от профессиональной установки? Почти ничем. За исключением более точного первоначального расчета (что позволяет значительно сэкономить время), система крепления и принцип настройки антенны-такие же.

Предупреждение!!! Warning!!! Все работы, связанные с высотой и электричеством, опасны для жизни!!! Если хоть что-то вызывает малейшие опасения, не рискуйте, доверьтесь профессионалам!!! Самостоятельную установку вы производите на свой страх и риск!!! В любом случае помните о технике безопасности и о том, что все опасные высотные работы выполняют только профессионалы при наличии проверенных страховочных приспособлений!!!

Список основных понятий.

Телевизионный спутник — космический аппарат, находящийся на геостационарной орбите Земли и посылающий телевизионный сигнал на определенную территорию Земли посредством транспондера. Все спутники находятся в плоскости экватора, поэтому находятся на одной широте, но различаются по долготе. Кроме названия имеют еще и обозначение долготы. К примеру, Amos 4W означает, что спутник называется Amos и находится на 4-м градусе западной долготы (W-это West). Hotbird 13E-спутник Hotbird, находится на 13-м градусе восточной долготы (E-это East). Исходя из того, что спутники «закреплены» в определенных точках на орбите, они имеют и определенные зоны покрытия территории Земли.

Транспондер — приемопередатчик, находящийся на спутнике. Характеризуется шириной и направленностью посылаемого луча и частотой вещания. Вещание ведется в двух основных диапазонах-C-Band и Ku-Band. В диапазоне C (4 ГГц) вещают в основном американские и российские спутники, в диапазоне Ku (10.700-12.750 ГГц)-европейские. Вещание ведется в линейной или круговой поляризациях. Которые в свою очередь различаются на вертикальную (V) и горизонтальную (H) для линейной поляризации и левую (L) и правую (R) для круговой поляризации. Когда говорят «сигнал c транспондера 11766H», подразумевают транспондер, вещающий на частоте 11766Мгц с горизонтальной поляризацией. Транспондеров на спутнике бывает от нескольких до десятков штук.

Спутниковая антенна — основной элемент спутниковой системы абонента для получения сигнала со спутника. Если сказать простыми словами-антенна “собирает” слабый отраженный спутниковый сигнал по всей своей поверхности и фокусирует его в определенную точку, в которой устанавливается конвертор. Наиболее распостраненные антенны-прямофокусные и офсетные. Прямофокусные представляют собой параболическое зеркало с фокусом в геометрическом центре, офсетные же имеют смещенный фокус (ниже геометрического центра антенны). Соответственно, конвертор у прямофокусной антенны установлен по центру, у офсетной-смещен к низу. Наибольшее распостранение у обычных пользователей получили именно офсетные антенны. Они дешевы, просты в установке и настройке. Производятся антенны различных диаметров и из различных материалов. Материал, как правило-либо алюминиевый сплав, либо сталь. Бывают антенны неповоротные (жестко закрепленные) и антенны с актуатором (мотоподвесом). Мотоподвес поворачивает антенну на заданные углы и позволяет принимать сигнал с огромного количества спутников, находящихся в зоне видимости. Настраиваются последние для новичка не очень просто. Размер антенны выбирается индивидуально, в зависимости от мощности сигнала необходимого для просмотра спутника. Диаметр антенны необходимо подбирать с некоторым запасом, поскольку атмоферные осадки (сильный дождь, снег) создают существенные помехи спутниковому сигналу. Особенно это касается Ku-диапазона. Но при этом не нужно входить в крайности-если антенны диаметром 0,9м вполне хватает, совсем необязательно покупать антенну 1,5м-она и весит больше и ее площадь больше подвержена воздействию ветра.

Конвертор — устройство, предназначенное для получения сигнала спутника, отраженного от антенны и устанавливаемое на соответствующем держателе в фокусе антенны. Основное предназначение конвертора- преобразовать частоту принимаемого спутникового сигнала (к примеру, для Ku-диапазона она от 10.7 до 12.75 ГГц) до промежуточной (900 — 2150 МГц), при которой затухание передаваемого в кабеле сигнала будет меньше. Поскольку мощность принимаемого спутникового сигнала очень мала, вторая важная задача конвертора-усилить ее до приемлимого уровня для приемного тракта ресивера. Поскольку любой конвертор вносит в сигнал свой уровень шумов, но является при этом малошумящим-его еще называют LNB (Low Noise Block). Конверторы бывают предназначенными для работы в линейной поляризации или круговой и выбираются в зависимости от того, в какой из поляризаций вещает спутник (к примеру популярные пакеты НТВ+ вещаются в круговой поляризации и универсальный конвертор линейной поляризации, несмотря на название «универсальный»-не годится для приема). Если конвертор универсальный-он переключается на заданную поляризацию напряжением 13/18 В, подаваемым ресивером. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конверторы бывают с 1-м выходом, 2-мя, 4-мя, 8-ю. Исходя из того, сколько независимых точек просмотра будет установлено, конвертор с соответствующим кол-вом выходов должен быть установлен, поскольку все выходы конвертора независимые.

Мультифид — держатель для дополнительного конвертора. Поскольку спутники расположены на геостационарной орбите сравнительно близко друг от друга (по определенным меркам), возможен одновременный прием сигнала на одну антенну при помощи мультифида с нескольких рядом расположенных спутников. Классический пример-3 спутника (Hotbird 13E, Sirius 4.8E, Amos 4W), принимаемые на 1 неповоротную антенну. Как правило, на основном (фокусном) держателе антенны устанавливается конвертор, настраиваемый на Sirius 4.8E, на 1-м мультифиде- конвертор на Hotbird 13E, на 2-м мультифиде- конвертор на Amos 4W.

Дисек (DiseqC) — это устройство, переключающее сигнал с нескольких конверторов на 1 кабель. Поскольку одновременно ресивер может принимать сигнал лишь с одного спутника, соответствующий этому спутнику конвертор должен быть подключен к ресиверу. Именно этим и занимается дисек-он подключает к ресиверу необходимый в данный момент конвертор. Дисеки бывают разные, рассчитанные на работу по определенному протоколу. Протокол DiseqC 1.0 является однонаправленным и используется при кол-ве конверторов не более 4. DiseqC 2.0-то же самое, только двунаправленный и совместим с 1.0. DiseqC 1.1 используется для подключения бОльшего количества конверторов. Протокол 1.2 используется для управления позиционером.

К входам и выходу дисека подключается коаксиальный кабель через F-коннекторы. Думаю, не стоит рассказывать о разъемах и кабеле-тут все понятно. Впрочем, кабель обязательно должен иметь волновое сопротивление 75 Ом, сделан из качественных материалов, выдерживающих серьезные температурные перепады и имеющим хорошую экранирующую оплетку. Материал жилы-сталь, медь, омедненная сталь-однозначно сказать что лучше вряд ли получится.

Кронштейн антенны — простой металлический держатель, который крепится к стене (как правило) и к которому крепится антенна. Должен быть сделан максимально надежно, чтобы ветер не сорвал антенну.

Спутниковый ресивер — устройство, принимающее спутниковый сигнал с конвертора и выводящее его на телевизор в виде привычной картинки со звуком:) Выбор ресивера-самое непростое занятие при выборе спутниковой системы. Ресиверы бывают как для открытых некодированных каналов (FTA), так и для кодированных, с картоприемниками, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видео выходами, с жестким диском и другими полезными и не очень функциями. Тут, как говорится, на любые предпочтения и любой кошелек. Есть один немаловажный момент: на сегодня активно вводится в эксплуатацию спутниковое вещание в HD формате (видео высокого разрешения) и в MPEG4. Ресиверы, поддерживающие данные форматы, стоят,как правило, много дороже обычных. Поэтому перед покупкой спутниковой системы нужно определиться, какой контент вы будете смотреть и какой вам для этого нужен ресивер. Дешевые ресиверы, как правило, не отличаются высоким качеством изображения и звука, большой функциональностью и быстрым переключением каналов. Хотя бывают и исключения. Отдельный нюанс-эмулятор в ресивере. Как видно из его названия-эмулятор предназначен для програмного эмулирования работы смарт-карты. Для чего это нужно? Огромное количество каналов с разных спутников защищены кодировками. Кодировки бывают различные-Viaccess, Seca, Irdeto, Nagravision, Biss и т.д. К примеру-вещается какой-то пакет каналов в кодировке Biss и вы хотите его смотреть (антенна настроена на нужный спутник), но при этом у вас нет смарт-карты. Тогда ищете в своем ресивере программный эмулятор (обычно это прописано в недокументированных возможностях) и включаете его. Вводите ключи доступа канала-и если все в порядке-смотрите его. Как правило, эмуляторы в современных ресиверах поддерживают несколько кодировок. Еще одно применение эмулятора-явление, именуемое в народе «»шаринг»»или «кард-шаринг». Да, и еще-при выборе ресивера следует обращать внимание на доступность и регулярность выходящего программного обеспечения. Проще говоря-прошивки. В новых прошивках, как правило, убираются возникающие ошибки, добавляются параметры спутников, транспондеров, новые коды для работы эмулятора и т.д.

Что будет использовано и какие были критерии выбора:

Офсетная антенна 0,95м пр-ва Харьков. Крашеная сталь. Для приема сигнала с Amos 4W, Sirius 4.8E, Hotbird 13E.

Офсетная антенна 0,85м пр-ва Харьков. Крашеная сталь. Для приема сигнала с Eutelsat W4 36E.

Ресивер Openbox X-810. Во-первых-у Опенбокса мощнейшая техническая поддержка (новые прошивки выходят чуть ли не каждые пару недель), во-вторых-отличное качество картинки, в-третьих-встроенный эмулятор, в-четвертых-поддержка LanComBox (для любителей «шаринга»).

Три универсальных конвертора линейной поляризации SINGLE TITANIUM TSX 0,2dB. Заявлен малый уровень шумов.

Один конвертор круговой поляризации SINGLE Circular INVERTO IDLP-40SCIRCL для Eutelsat W4 36E (НТВ+).

Два мультифида.

Два кронштейна для антенн.

Дисек-переключатель сигнала с 4-х конверторов в 1 кабель, подключаемый к ресиверу.

Коаксиальный антенный кабель, волновое сопротивление 75 Ом, бухта 100м.

10 антенных накручивающихся F-коннекторов.

6 анкерных болтов «»под гайку»» 8х72, шайбы, гайки и гроверные шайбы.

Пластиковые самозатягивающиеся стяжки.

Стальной тросик с зажимами для закрепления на нем антенного кабеля и спуска его с крыши.

Пластиковая коробка для дисека.

Lanсombox — девайс для шаринга (кто хочет-может поискать любым поисковиком понятие «кард-шаринг»).

Установка.

Антенна должна быть установлена в зоне прямой видимости южного направления. Прямой-значит что перед антенной не должно быть никаких препятствий в виде домов, деревьев и прочего. Именно по этой причине наиболее оптимальные места для установки антенн-балконы и крыши. Поскольку окна мои находятся на первом этаже и направлены далеко не на юг, решено было устанавливать антенны на крыше. Благо, что крыша моего типового панельного 9-ти этажного дома плоская-тем самым облегчалась установка (если свободного доступа к антенне с числом конвертором больше 1-го после установки ее на кронштейн не будет-то см. ниже *). Что понадобилось на крыше кроме антенн с их креплениями:

Перфоратор со сверлами с победитовыми наконечниками. Диаметр сверла выбирается чуть меньше, чем диаметр анкерного болта. Намного меньше – нельзя — анкер не войдет в стену. Больше — будет «болтаться» и его толком не получится затянуть.
— Крестовидная отвертка.
— Накидной ключ на 10.
— Накидной ключ на 13.
— Разводной ключ.
— Молоток.
— Нож для резки бумаг (для зачистки кабеля под коннекторы).
— Кусачки.
— Ресивер с пультом.
— Маленький телевизор.
— 220В с удлинителем на 3 розетки.

Самые интересные вопросы-куда направлять антенны? Как определить направление? Как настроить антенны без сатфайндера (прибор для настройки спутниковых антенн-стоит от $400)? Поскольку в моем случае было решено производить настройку «на глаз», я определие направление логически просто-я всего-навсего посмотрел куда направлены антенны на соседней крыше и свои повернул в том же направлении.

Антенна с 3-мя конверторами-однозначно Sirius, Hotbird, Amos — у нас много таких и фирмы-установщики их в основном и ставят. Посмотрев на соседние дома-можно найти много таких и направлены они все в одном направлении. Именно поэтому у меня не возникло сомнений. Левее ее с одним конвертором-наверняка НТВшная-таких у нас тоже хватает. Если же у вас таких ориентиров нет, то дело хуже. Нужно определить южное направление и пытаться направлять антенну туда. Еще раз непременное условие-перед антенной ни в коем случае не должно быть никаких видимых преград в направлении спутника!!! Кроме всего прочего-в ситуации, когда антенна устанавливается под чьими-то балконами или козырьками-следите, чтобы потоки воды или снега с верхнего козырька не попадали прямиком на вашу антенну. Ничего хорошего для приема это не сулит.

Вот к этой лифтовой шахте я и решил крепить свои антенны:


Невзрачно, конечно, на крыше, но это не евроремонт в квартире Определил место установки, разметил отверствия под кронштейны, просверлил их перфоратором, забил внутрь анкеры и закрепил кронштейны (дальнейшие этапы я не полностью фотографировал, поэтому почти все фото будут с уже установленных систем). Подробно останавливаться на фиксации кронштейнов не буду-думаю, что с этим все понятно, работа-механическая. Все же, если кто-то не знает, что такое анкерный болт, покажу как он выглядит:

Он состоит из стакана и находящимся внутри него болта. Болт имеет резьбу под гайку с одной стороны и утолщающийся конус-с другой. Именно так, как на рисунке, слева-направо, аккуратно, чтобы не повредить резьбу под гайкой, его вбивают в просверленное отверствие. Гайку рекомендую при этом послабить, но не откручивать до конца, иначе болт рискует полностью провалиться внутрь отверствия-потом не достанете. То же касается и надевания на болты кронштейна (гайки при этом все равно прийдется снять)-следите чтобы болты не провалились вовнутрь стакана, рекомендую их перед надеванием кронштейна максимально потянуть на себя или немного притянуть гайкой-чтобы конус немного вошел в стакан и болты не шатались. Стакан должен быть заподлицо со стеной, а резьба с гайкой, соответсвенно-снаружи отверствия. Принцип работы анкерного болта состоит в следующем: когда гайка начинает затягиваться ключом, она тянет болт внутри стакана наружу за счет резьбы. Находящийся на конце болта конус входит в стакан и максимально распирает его внутри отверствия. В итоге вырвать такой болт из стены-задача далеко нетривиальная. Именно поэтому вешать кронштейн рекомендуется на саморасклинивающиеся анкерные болты, а не на шурупы с пластиковыми дюбелями. Впрочем, выбор крепления-личное дело каждого. Единственное-если все же будете выбирать анкеры-смотрите на их качество, в частности на материал и толщину стакана. Потому что слишком хлипко сделанные анкеры и держать будут соответсвенно.

При установке на балконе можно вообще просверлить стену и продеть через нее нарезанные резьбой прутки соответсвующей длины (такие продаются в магазинах). Закрепляются с обеих сторон гайками.

Вернусь к установке.

Первой настраивалась антенна с 3-мя конверторами на Sirius, Hotbird, Amos, второй-на Eutelsat 36E. Вначале кронштейны были прикручены на винтовые анкерные болты, позже я их сменил на гаечные. Винтовые оказались ненадежными. На фото видны первые неудачные попытки в виде оставшихся отверствий. Кронштейны к тому времени тоже перекрасил для усиления изначальной покраски:




На приведенном выше фото антенна уже в сборе, с конверторами, кабелем и т.д. Изначально же просто собиралась антенна, вешалась на кронштейн, а конверторы с кабелем цеплялись уже потом. Тонкий металлический тросик-он просто был у меня лишний и я продел его через крепление антенны и прикрутил к стойке лифтовой шахты на случай, если ветер вырвет анкеры, чтобы антенна не спикировала с крыши. На самом деле, это практически нереально, но пусть будет-так мне подумалось. Для настройки антенны в вертикальной и горизонтальной плоскостях требуется зажимать крепление настолько, чтобы антенна самостоятельно не изменяла свой наклон, но при этом ее с некоторым усилием можно было перемещать в плоскостях. Вот эти гайки до окончательной настройки сильно не затягиваются:


Незажатый левый винт дает настраивать антенну в вертикальной плоскости, 2 незажатых правых-поворачивать антенну относительно кронштейна в горизонтальной плоскости.

Далее на центральный держатель конвертора антенны надеваются оба мультифида, во все держатели вставляются конверторы, и все затягивается так, чтобы конверторы в мультифидах можно было с некоторым усилием поворачивать во всех плоскостях (кабели к конверторам подключаются позже). На фото ниже видно что собой представляют мультифиды и как они крепятся:


После этого начинается процесс настройки. К центральному конвертору прикручивается F-коннектором отрезок кабеля пару метров длиной, второй конец кабеля прикручивается к ресиверу. С какого-то сайта у меня есть картинки, что такое F-разъем и как его правильно накручивать на кабель. Вот они:

Ресивер подключается к телевизору, только после этого включается питание 220В. Немаловажный момент-при накручивании на кабельF-коннектора необходимо тщательно следить, чтобы тонкие проводнички экранирующей оплетки кабеля не замкнулись с ценральной жилой, иначе можно вывести из строя ресивер!!!

Включаю телевизор, ресивер, захожу в меню Установка-Поиск каналов. В списке спутников слева выбираю Sirius 2/Ku 4.8E-именно на этот спутник будет настроен жестко закрепленный центральный конвертор. Справа в меню выбираю:


LNBP: Вкл. (включить питание конвертора)

LNBP Type: Universal (универсальный тип конвертора, согласно купленным мною)

LNBP Freq: 10600/9750 (указано на конверторах)

22Khz: Авто (сигнал для переключения дисека-так и оставляю)

DISEqC: None (так и оставляю, поскольку сигнал подключен пока напрямую, а не через дисек)

Далее желтой кнопкой пульта захожу во подменю Транспондер и выбираю транспондер, на котором буду искать сигнал (советую заранее выписать себе несколько транспондеров выбранных со спутников с различными поляризациями и РЕАЛЬНО РАБОТАЮЩИМИ бесплатными каналами (FTA). Список можно найти по ссылкам ниже. Я для себя решил настраиваться по следующим транспондерам:
Спутник Транспондер Канал для визуальной проверки
Sirius 4.8E 11766 H Novy Kanal , 5 Kanal (Ukraine)
Sirius 4.8E 11996 H Russia Today
Sirius 4.8E 12073 H Inter+
Sirius 4.8E 12245 V Europe by Satellite
Hotbird 13E 10971 H 3 Channel
Hotbird 13E 11034 V RTR Planeta
Hotbird 13E 11411 H Adjara TV
Hotbird 13E 11766 V Rai Uno
Hotbird 13E 12207 H Fashion TV Europe
Amos 4W 10722 H K1, 1+1, Kino
Amos 4W 10759 H Telekanal STB, Tonis, MTV Ukraine
Amos 4W 10925 V Russia Today
Eutelsat W4 36E 11727 L Gameplay TV, Ru TV
Eutelsat W4 36E 12322 R NTV Plus Infokanal

К примеру, в моем случае, для начала, это будет транспондер 11766H, вещающий на частоте 11766МГц с горизонтальной поляризацией. Для удобства, качество сигнала можно вывести на полный экран кнопкой Info. Ориентироваться буду по нижней шкале «Качество»:


Что мы видим на этом фото? Безрадостную картину-качество сигнала-0 ! Собственно говоря, а чего следовало ожидать? Антенна ведь пока «смотрит» в сторону спутника очень приблизительно.

Дальше наступает самый непростой момент, требующий немалой выдержки — это настройка антенны в плоскостях. Почему необходима выдержка — буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем-необходимо установить антенну в некотором вертикальном положении, в моем положении оно было приблизительно таким:



После этого нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале-в одну сторону, и если шкала не меняется с 0, то в другую. Когда обнаруживается, что шкала качества выросла хотя бы до 10-15 — это уже первая удача, можно остановиться и передохнуть:) Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден хоть какой-то: теперь нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх-вниз. После этого можно попробовать по чуть-чуть поворачивать конвертор вокруг своей оси в держателе (на конверторе для этого нанесены метки):


Добиться максимального сигнала можно ТОЛЬКО совокупностью всех этих регулировок. Еще нюанс — если не получается найти сигнал ни при каких условиях, а вы 100 раз все перепроверили, в том числе настройки ресивера, имеет смысл попробовать другой конвертор, возможно этот — неисправен. Получаю максимальный уровень сигнала, какой только удается вытянуть:


Казалось бы, можно успокоиться и затягивать все регулировочне винты? Как бы не так! Ведь настройка производилась для транспондера, вещающего в горизонтальной поляризации (на картинке в конце 2-й сроки есть буква H), а нужно еще настроить какой-нибудь транспондер в вертикальной (V) поляризации:


В моем случае поворот конвертора в держателе против часовой стрелки помог добиться лучшего качества сигнала в вертикальной поляризации.

После этого можно просканировать транспондеры (ищите в документации с своему ресиверу, как это сделать) и визуально посмотреть, принимаются ли каналы и соответствуют ли они выбранному спутнику:


Когда сигналы в горизонтальной и вертикальной поляризациях максимальны из того, что можно вытянуть, необходимо туго-натуго затянуть все регулировочные недожатые гайки. И тут есть один неприятный момент — затягиваешь гайку, антенна при этом чуть меняет свое направление, а качество сигнала может ощутимо уходить! Так что затягивать тоже нужно очень аккуратно. Все, антенна и первый конвертор настроены. Выключаю ресивер из розетки, накручиваю кабель с центрального конвертора на конвертор слева (на тот, что на мультифиде, если смотреть на антенну спереди), включаю все, в меню выбираю Hotbird 13E, те же настройки меню справа, что и для Сириуса, выбираю рабочий транспондер и пытаюсь настроить максимальное качество сигнала. Только в этот раз регулирую не антенну, а сам конвертор на мультифиде. Он может перемещаться во всех плоскостях по отношению к фокусу антенны-влево, вправо, вверх, вниз, вперед, назад:



Все гайки затягиваются, когда сигнал максимален. Не забываю про проверку в обоих поляризациях. Сканирую транспондеры Хотберда и проверяю какие-нибудь бесплатные каналы визуально.

Снова все выключаю, перекручиваю кабель на 3-й конвертор, включаю все, выбираю Amos 4w и произвожу настройку для него. Все аналогично. После этого настройку первой антенны можно считать оконченной.

Вторая антенна. Которую я собираюсь настроить на Eutelsat W4 36E (НТВ+). Тут проще — конвертор один. Причем поскольку он круговой поляризации — не очень важно, как он будет развернут внутри держателя. Лучше всего-кабелем вниз, чтобы на нем не скапливались осадки:


Соответственно нужно настроить антенну в горизонтальной и вертикальной плоскостях. Все выключаю, перекручиваю кабель на этот конвертор. Настройки согласно купленному конвертору такие:


Настраиваю вторую антенну, проверяю антенну в обоих поляризациях на разных транспондерах. Поскольку конвертор рассчитан на круговую поляризацию, проверяются не на H и V, а на L и R (левая и правая).

Вот и все. Можно все выключать. Теперь нужно сделать коммутацию сигнала через дисек. Выглядит он примерно так:


У моего дисека есть 1 выход на ресивер, обозначаемый REC и 4 входа для конверторов, именуемые 1,2,3,4. Конверторы подключаю так:

С подключением все просто — к каждому конвертору подключается отрезок кабеля, подключаемый к соответствующему входу дисека. Если устанавливаетя одна антенна с 1-м конвертором, то и дисек не нужен. Если одна антенна на 2 конвертора и у дисека будут свободны 2 порта-ничего страшного. Дисек устанавливается недалеко от антенн и желательно, заключается в водонепроницаемую коробку (я покупал в магазине электротоваров), для того, чтобы на него не попадали осадки:


В днище коробки для дисека желательны отверствия для вентиляции. Острые углы изгибов кабеля не допускаются! F-коннекторы на конверторах закрываются или входящими с комплект колпачками или термоусадочной трубкой:


Кстати, на вышеприведенном фото видны расстояния между конверторами и углами их наклона. Справа-антенна, направленная на Eutelsat W4.

Настраиваю в меню ресивера протокол дисека (в моем случае 1.0) и распределение конверторов согласно входам (портам) дисека:





На картинках видно, каким входам (портам) дисека какие назначены конверторы (на какой спутник). 0/12V: Вкл. только для LanComBox»а. Если у вас его нет, то и включать 12В не нужно. Сохраняю изменения, проверяю, все ли входы дисека работают (т.е. на всех ли настроеных спутниках есть сигнал).

У кого-то может возникнуть вопрос-а почему сразу не подключить все конверторы к дисеку, все входы прописать и настраивать антенны? Ответ простой — при реально неработающем дисеке вы убьете ОЧЕНЬ много времени и нервов, пытаясь настроить сигнал, который нельзя будет найти по определению. Кроме всего прочего, без дисека вы быстрее определите, рабочий ли конвертер вы купили.

Кабеля притягиваю стяжками, чтобы ничего не болталось. Остается не в натяжку прикрепить кабель к тросику, тросик спустить вниз и натянуть. Развести в квартире кабель, подключить ресивер, телевизор и смотреть спутниковое Т

Вот в итоге, что у меня получилось на крыше:


*- Если к антенне после установки ее на кронштейн не будет доступа:

когда конвертор на антенне один-тут все ясно, ничего сложного-он закрепляется жестко на антенне, антенна вывешивается за окно (или еще куда-то) на кронштейн, и настраивается в вертикальной и горизонтальной плоскостях все из того же окна (вернитесь к предупреждению в начале инструкции!!!). Что же делать, если необходимо настроить еще 1 дополнительный конвертор (или больше) на мультифиде? На даче я поступил так: привинтил кронштейн к старой высокой тумбе, надел на него собранную антенну, поставил все эту конструкцию перед широко распахнутым окном и так и настраивал. Кстати, курьезный момент-с первым же включением, с приблизительными наклонами антенны, без дополнительной настройки, я получил уровень качества на Сириусе больше 70%! Словом-в таком виде настроил все 3 конвертора, тщательно все позажимал, перевесил кронштейн за окно и повесил на него антенну с уже настроенными конверторами. Осталось только настроить ее в плоскостях.


Немаловажный момент при высотной установке спутниковых антенн: кроме техники безопасности и страховки себя в первую очередь, при вывешивании антенны на кронштейн или мачту всегда страхуйте и антенну. Просто представьте себе, что может вытворить с головой случайного прохожего или с кузовом дорогущей BMW спланировавшая с высоты антенна:)

Еще кое-что-устанавливаемые на крыше антенны многие советуют заземлять, однако некоторые установщики — ярые противники этого. Я же склоняюсь к выводу, что заземление антенны все же не помешает.

Ну и напоследок:

Список наиболее популярных каналов по найденной мной на сегодня информации с троицы Hotbird, Sirius, Amos (будьте готовы к тому, что периодически может происходить некоторая ротация и кодирование каналов):

Каналы Украины (спутник Sirius)

Интер+, Enter–Музыкальный, Enter – Фильм, Тет-а-тет*, 5-й канал, Рада, Глас, Star TV Ukr, UBC, OCK, Тиса 1

Каналы Украины (спутник Amos)

1+1, 1+1международный*, 1+1-кино, Тонис, Киев, M1, М1-международный*, О-ТВ, MTV Ukraine, K-1, K-2, КТМ, 7 канал, 24-новости, Мегаспорт*, СТБ, Music Box UA

Каналы России (спутник Hot Bird)

ОРТ международное, РТР-Планета, Euro News на русском языке, CNL Christian Satellite -первый Христианский канал на русском языке, Российский музыкальный канал

Русскоязычные каналы (спутник Sirius)

1 Балтийский музыкальный канал, ТВ-Центр, TV5-Латвийский канал, Романтика-1*, Романтика-2*, Travel (путешествия)*, Универмаг

Русскоязычные каналы (Hot Bird)

РТР-Планета, РТР-Спорт, ОРТ-международное, Российский музыкальный канал, РБК ТВ, R1, ТБН Россия, Ajara TV — канал телевидения Аджарии, новости и новейшие фильмы на русском языке, National TV of Armenia — Канал телевидения Армении, Euro News — круглосуточный канал новостей на русском языке, CNL Christian Satellite TV Channel — первый Христианский канал на русском языке, Caspio Net — Казахский телеканал ЗАО «Агентство «Хабар», Caspio Net осуществляет круглосуточное информационное вещание с часовыми блоками на трех языках: английском, казахском и русском, Lider TV, AZE-телевидение Азербайджана — фильмы на русском языке.

Англоязычные каналы (Hot Bird)

Euronews, CNN, BBC, Russia Today, Jetix*, Supreme Master, Word Network, MRTV, Gog TV, Gospel Channel, I»m on TV, Get Green Card TV, Al Jazeera English, Pentagon Channel, The Prophetic Word, Denaro TV, TBN, The Church Channel, JCTV, Smile of a Child, Inspiration Network, Daystar TV, MTA International, EWTN, DW, Bloomberg, Dub Sports, Real Madrid TV, Words of Peace, Caspio.net, 3ABN, TCT, VoA (Voice of America), Rainbow, The Spirit Word, Cool TV, Luxe TV, Derby Race TV, Jame-Jam Network, Jame-Jam Network 2, Europe by Satellite, Love World, Nile TV, Hope Channel

Спортивные (Hot Bird)

Планета Спорт, Prima, Rai Sport Sat, Dub Sports Channel, *, AB Moteurs*, Action*, Motors TV*, Sailing Channel*, English Premiere League*, Equida Outlist*, GlobalDraw Greyhounds, Equida*, ESPN Classic Sport*, Real Madrid TV

Мультфильмы (Hot Bird)

Baby TV* — для самых млад., Jetix*, AJ — Children»s Channel, Mangas*, Super RTL, Smile of a Child, MI TV, Boomerang*, Children»s — для самых млад, Berbere TV*

Музыкальные каналы (Hot Bird):

RU TV, Mezzo (Muzik)*, MCM Europe*, Music Box Russia, Deejay TV, Viva Polska, 102.5 Hit Channel, 123 SAT, Magic, Countdown, Music Box Italia, Video Italia, Onyx, Khalifa TV, Gay TV, Krisma TV

Эротические: (Hot Bird, Sirius, Amos)

Hustler TV*,Blue Hustler TV*, Sexy Sat 1, Sexy Sat 2, Sexy Sat 3, Eurotic TV, Eurotic Plus, Eurotic Dreams, E-Sat TV, Arab Girls, Supreme Master TV, Sexy Arab, G Point, Gay TV, Top Sexy TV, Free Sex Sat, Free Sex Zone, Sensuality, 4sexTV, All sex, AAA sex channel, Xstream TV, Full-X 4Free, Hot Love, Hot Chili, MCT (6 кан., XXX, кодированы.), (Red Licht (5 кан., XXX, кодированы), SexView (14 кан., XXX, кодированы)

Мода: (Hot Bird)

Fashion, Fashion men, World Fashion, TV Moda

Новости: (Hot Bird)

Вести, 24 News, Euro News, Fox News, BBC World, NBC Europe, EBS, World Net Europe, Bloomberg TV Europe, DW TV, Nile News, Canal 24 Horas, Rai News 24, Al Jazeera, Al Arabia, Khalifa News

Немецкие каналы:(Hot Bird)

4 Fun TV, Euronews, Vox, Das Vierte, ZDF, EWTN, ARD Das Erste, DW, RTL2, Super RTL, Arte, Bloomberg, Words of Peace, SF Info, Europe by Satellite, Terra Nova, Luxe TV

Французские каналы:(Hot Bird)

MTA International, Euronews, Meteo Express, Home Shopping, Demain, MTV France*, Boomerang*, TV5 Monde FBS, TV5 Monde Europe, France 24, BFM TV, EWTN, NRJ 12, Arte, Best of Shopping, NT1, La Locale, Words of Peace, Gulli, Mezzo, Europe 2, Luxe TV, Europe by Satellite, Direct 8, TV8 Mont Blanc, Nile TV, 3A Telesud, Liberty TV, JET, KTO, Walf TV

Испанские каналы:(Hot Bird)

Euronews, Bethel TV, Arcoiris TV, Enlace TBN Europa, EWTN Europe, TVE, Canal 24 Horas, TVE, Internacional, Words of Peace, Europe by Satellite

Итальянские каналы:(Hot Bird)

Administra.it, All TV, Arte & Atre, Blu, Calabria Channel, Camera dei Deputati, Canale 10, Canale 5, Canale Italia, Canale 8, Carpe Diem, Cartomanzia Lotto, Ceramicanda, Challenger TV, Cinquestelle TV, Coming Soon TV, Cortona Notizie, Count Down TV, Diva Futura Channel, Diva Futura Live, Diva Futura Plus, Elite Shopping TV, E-TV Emilia Romagna, Euroconference, Euronews, Europe by Satellite, Expo Club, Family Life TV, Forte Rosso Sat, Free Channel, Future Sat, GBR, Gioielli D»Anna, Italia 1, Italia Channel, Italiamia, Italiani nel mondo Channel, Italiasat, Italy & Italy, Jolly Sat, Julie Channel, La 9, Lazio Channel, Libera, Libera, Magic TV, Mare TV, MediaShopping, Mediatel, Mediolanum Channel, Mediterraneo Sat 1, Mediterraneo Sat 2, Milano TV Sat, Motori TV, Music Box Italia, Napoli International, Napoli Mia, Napoli TLA, Nessuno TV, New TV, Nostradamus, Nova mosaic, Oasi TV, Odeon Sat, People TV, Planet Italia, Play TV, Puglia Channel, Punto Sat, Puntoshop, Radio Italia TV, Radio TV, RAI Doc, RAI Due, RAI Edu 1, RAI Edu 2, RAI Futura, RAI Med, RAI Nettuno Sat Due, RAI Nettuno Sat Uno, RAI News 24, RAI Sport Satellite, RAI Tre, RAI Uno, RAI Utile, Rete 4, Rete Oro Sat, Rete Capri, Roma Sat, Roma Uno, RTB International, RTL 102.5 TV, S 24, Sardegna Uno Sat, Sat 8, Sat 9, Sat 2000, Senato Italiano, Sensuality, SET, Sicilia Channel, Sicilia International, Sixty Nine, Sky Meteo 24, Sky Meteo 24, active, Sky Meteo 24 active, Sky On Air, Sky TG 24, active In primo piano, Sky TG 24 active mosaic, Sky TG 24 active, Scienza, Sky TG 24 active Sport, Sportitalia, Star Sat, StarMarket, Studio 100 Sat, Studio Europa, Taxi Channel, TBM, TBN Italia, Tele A, Tele A piu Sat, Tele Padre Pio, TeleCampione, Telecolore, TelefortuneSat, Telelombardia, Telemarket, Telemarket 2, Telenord, Telepace, Teletirreno, Tiziana Sat, Tiziana Sat 2, Toscana Channel, TR 2 Sat, Trentino TV, TRSP, TV 7 Lombardia, TV Koper Capodistria, TV Moda, TVA Vicenza, UnoSat, Varese Sat, Veneto, Venice Channel, VideoBergamo, Videolina, Videolook Channel Italy, Vip TV, Words of Peace, Xex

Польские каналы:(Hot Bird)

4 Fun TV, Baby TV*, Edusat, Europe by Satellite, ITV, Mango 24, Podroze TV, Polonia 1, Polsat 2, Polsat Zdrowie i uroda, Tele 5, TMT, TV Biznes, TV Polonia, TV Puls, TVN Gra, TVP Kultura, Viva polska

Арабские каналы:(Hot Bird)

123 Sat, 2M Maroc, Abu Dhabi TV Europe, Al Aqariya TV, Al Arabiya, Al Baghdadia, Al Fayhaa TV, Al Forat Network, Al Hayat, Al Hiwar TV, Al Jazeera Channel, Al Jazeera Children»s Channel, Al Jazeera Documentary, Al Jazeera Mobasher, Al Masriyah, Al Mustakillah TV, Al Ordoniyah, Alalam News Channel, AldiyarSat, Alhurra Europe, Al-Iraqiya TV, Alkawthar TV, Almaghribya, Alsharqiya TV, Al-Zahra TV, ANB, ANN, Arab 69, Arrabia, Arriyadiya, Assadissa, Canal Algerie, Dubai Sports Channel 2, Dubai TV Europe, Galaxy Sat TV, Infinity, Iqraa, Ishtar TV, Jamahirya Satellite Channel, Kuwait Space Channel, MBC Maghreb Al-Arabia, Medi 1 Sat, Miracle, Mlive, MTA International, Nile News, NourSat, Oman TV Satellite, PTV, Qatar TV, Salaam TV, Sama Dubai, Sat 7, Saudi Arabian TV 1 Satellite, Shahrazad, Sharjah TV, Spirit Channel, Strike, Sudan TV, Syria Satellite Channel, Thalitha TV, The Healing Channel, Tunis 7, TVM Europe, TVM Middle East, Victor Chandler, VoA TV, Words of Peace, Yemen Satellite TV

Индийские каналы:(Hot Bird)

TRT Tamil, Ceylon TV, AsiaNet, Maharishi Open University

Национальные каналы:(Hot Bird)

Армения — National TV of Armenia. Бангладеш — ATN Bangla. Болгария — TV Bulgaria. Голландия — BVN TV. Греция — OTE, Magic Peiraia, ERT SAT, Extra Channel, Tele Asty, Alpha TV. Грузия — Ajara TV. Индия — Maharishi Open University. Китай -CCTV. Корея — Arirang TV. Курдистан — KurdSat. Македония — MKTV Sat. Польша — TV Polonia, TVN. Румыния -TV Romania International, Pro TV International. Тайланд -Thai TV. Югославия -TV Montenegro, BK Sat, RTS Sat.

*-канал может приниматься при наличии эмулятора в ресивере, но не гарантированно. Остальные каналы-открытые (FTA).

Удачи в выборе и использовании спутниковых систем:)

Источник не указан

1. Исходя из вашего местоположения, выберите нужный диаметр спутниковой антенны, в зависимости от того, где вы проживаете диаметр антенны может колебаться от 0,8 до 1,2 метров. Для Нижнего Новгорода и области минимальный диаметр тарелки радиусом 90 см.
Подробная карта покрытия спутника HotBird 13Eрасположена здесь.

2. Настройте антенну на спутник HotBird 13E.

Обратить внимание:
1. Спутниковая антенна должна ОБЯЗАТЕЛЬНО очень точно стоять в направлении на спутник.
Ориентировочное направление на спутник «HotBird 13E»
В центральном регионе — на юго-запад.
2. Между антенной и предполагаемым положением спутника недолжно быть никаких препятствий. В радиусе 20 метров недолжно быть деревьев, домов и иных объектов.

Пример типичных вариантов препятствий

3. Тарелка должна ставиться только на открытом пространстве. Внутри балкона, чердака устанавливать зеркало тарелки нельзя.

Для начала надо определиться в каком направлении надо направить зеркало тарелки. Для этого нам понадобится 3 параметра:значение азимута для нашего населенного пункта без учета магнитного склонения,(т.к. на картах учтено магнитное склонение),значение угла места,угол поворота конвертора.
Для Нижнего Новгорода и области эти значения будут:
— значения азимута 216°
— значения угла места 20.34 °
— угла поворота конвертора примерно 19°
Чтобы не потерять найденное направление стоит обозначить для себя ориентир, определить который мы предлагаем вам двумя вариантами:

Определение ориентира по компасу

1.Выходим на улицу и берем с собой компас.
2.Становимся спиной к зданию на юго-западной стороне объекта,там, где планируйте установку.
3.Опредляем по компасу направление на север(т.е.когда красная стрелка компаса указывает на 0°на циферблате).
4.Откладываем значения азимута,для Нижнего Новгорода и области это примерно 216 °.
5.Зрительно выбираем и запоминаем ориентир,например, здание или дерево (полученное направление и будет направлением на спутник HotBird 13E).

Определение ориентира по карте

1. Для определения точного направления на спутник берём карту населённого пункта (распечатанную например, из поисковых систем интернета)
2. Отмечаем объект, где планируется установка антенны.
3. Определяем по карте направление на север.
4. Накладываем на карту транспортир таким образом, чтобы ноль былнаправлен на север. Отмечаем 216 ° на карте — это и будет направление на спутник «HotBird 13E».
5. В полученном направлении на спутник «HotBird 13E» отмечаем себе ориентир.

Сборка тарелки для «HotBird» диаметром 90 см

Выбираем на здании место для монтажа антенного держателя с видимостью на ориентир.
Для монтажа берем с собой:
— Перфоратор или дрель для сверления отверстий в месте крепления антенного кронштейна;
— Анкерные болты, шурупы или сквозные шпильки для закрепления антенного кронштейна на стене;
— Изолента и острый нож для разделки кабеля;
— Гаечные ключи (от 10мм до 22мм) или разводной ключ;
— Карандаш или фломастер для того, чтобы сделать метки на креплении антенны

Закрепить кронштейн можно анкерными болтами, шурупами или сквозными шпильками для обеспечения наибольшей прочности при возможных штормовых и ветровых нагрузках. Участок трубы, на который крепится антенна, должен быть строго вертикален.

Собираем спутниковую антенну,в соответствии с прилагаемой схемой

Конвертер устанавливается в держатель на выносной штанге антенны «головой» к зеркалу антенны,надежно фиксируйте с учетом требуемого угла поворота по часовой стрелке для Нижнего Новгорода угол составляет 19°.Для удобства настройки наклона конвертора,на его корпусе,как правило,нанесена шкала с нулевой отметкой и метками через 5*. Следует заметить что конвертор должен быть ЛИНЕЙНОЙ ПОЛЯРИЗАЦИИ в отличие от конвертора для НТВ+ или Триколор ТВ.
Надевайте антенну на кронштейн. Затяните регулировочные гайки так, чтобы была возможность с некоторым усилием перемещать антенну в вертикальном и горизонтальном направлении поочередно.

Начинаете разделку кабеля,удаляете наружную изоляцию на 15 мм от края.Не повреждая центральную жилу,удаляете 10мм диэлектрика с фольгой.Отогните оставшуюся экранирующую фольгу кабеля.Накручивайте F-разъем на кабель до появления центральной жилы.

Подключите кабель к конвертору, второй конец кабеля присоедините к спутниковому ресиверу.
Подключение кабеля к приемнику производится СТРОГО при выключенном из сети 220 вольт приемнике.

ВНИМАНИЕ!
Если антенна — это самая высокая точка на здании, то в нее с высокой вероятностью может ударить молния, поэтому нужно побеспокоиться о заземлении и молниеотводах. Попадание молнии в антенну может привести к выходу всего комплекса оборудования из строя или к травмам. При установке антенн на балконах, лоджиях, стенах зданий уже имеющих заземление, дополнительное заземление не требуется. Если антенна устанавливается на возвышенностях, коттеджах, дачах и молниеотводы отсутствуют, необходимо обратиться в строительную организацию для устройства соответствующих молниеотводов.

Подключение к телевизору и настройка ресивера

Включите телевизор и установите его в режим приема видео с видеовхода, к которому подключен приемник.
Включите приемник. После включения приемника на экране телевизора отображается процесс инициализации приемника. Если приемник не настраивался ранее, после окончания инициализации на экране появляется Главное меню.
Вставьте смарт-карту в слот приемника, согласно направлению стрелки, изображенной рядом с картоприемником
Убедитесь, что спутник HotBird 13Eесть в списке спутников вашего ресивера, если нет- введите данные вручную.

Необходимые данные для настройки:

Включаем ресивер, заходим в меню Установка-Поиск каналов. В списке спутников слева выбираемHotBird 13E.Справа в меню выбираем
LNBP: Вкл. (включить питание конвертора)
LNBP Type: Universal (универсальный тип конвертора)
LNBP Freq: 10600/9750 (указано на конверторах)
22Khz: Авто (сигнал для переключения дисека)
DISEqC: None (так и оставляем)

Дальше наступает самый непростой момент, требующий немалой выдержки — это настройка антенны в плоскостях. Необходима выдержка — буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем-необходимо установить антенну в некотором вертикальном положении.После этого нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале-в одну сторону, и если шкала не меняется с 0, то в другую.
Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх-вниз.

Настройка спутниковой антенны самостоятельно

Статьи

Главная › Новости

Опубликовано: 04.09.2018

как самому настроить спутниковую антену

Когда требуется лишь настройка спутниковой антенны Триколор, трудностей не возникает, операции четко прописаны в инструкциях. Сложнее дополнительноподключить пару зарубежных каналов. Там поляризация линейная, возможно, спутник отличается. Тогда используют мультифид, порой вдобавок позиционер. Познакомим читателей с терминами. Случается, понадобится настройка спутниковой антенны самостоятельно. Будете готовы теоретически!



Настройка местоположения антенны

Как настроить антенну на ряд спутников

Спутники витают традиционно по геостационарной орбите, с Земли смотрятся неподвижными. Если не считать космических аппаратов Eutelsat с наклоненной орбитой. Если брать указанного французского провайдера, обходится одним центром управления и позиционирования, а спутники охватывают почти весь Земной шар. Как утверждают эксперты Eutelsat – две трети человеческой популяции планеты. Причём провайдер по количеству подключений стоит на третьем месте. Полагаем, лидирующие позиции достались азиатам – хотя железной уверенности нет – там проживает львиная доля населения планеты.


Установка спутниковой антенны с «нуля»

Это интересно! Относительно Земли спутники покоятся, пролетая в небе со скоростью вращения поверхности. Периодически положение и скорость корректируются с Земли.

Если брать Eutelsat, ключевые позиции отряжены Ku и С диапазонам. Присутствует Ka. К примеру, на спутнике W8 стоит 40 транспондеров на Ku и 10 на С диапазонах. Итого, флотилия Eutelsat на 2014 год состоит из 39 спутников, 32 принадлежат непосредственно французской компании, остальные берутся в поднаем. Провайдер предоставляет на официальном сайте (русскоязычная версия доступна) брошюру, где любой желающий видит карту расположения летательных аппаратов. На спутники приведено подробное досье, где приводятся назначение летательного аппарата (разумеется, исключая секретное), состав, примерное число каналов.


Нет сигнала на тюнере, ресивере. Простой ремонт, настройка спутниковой антенны.

Настраиваем антенну

Прикладываются зоны покрытия с указанием мощности в дБ. Это предельно полезная для читателей информация. Загляните по адресу http://www.eutelsat.com/en/satellites/the-fleet.html, узнаете, какие спутники видны на небосклоне.

В разделе на английском надписи, карты раскрашены, несложно понять, куда светят транспондеры. Eutelsat заявляет, что средний возраст спутников составляет 6,5 лет, полезно найти «Launch Date» рядом с картой. К примеру, Eutelsat 117 W A запущен в марте 2013 года. Рядом красуется предполагаемый срок использования. Получается подобрать информацию по мультифиду. Затем логично ознакомиться со списком частот, поляризаций и каналов, на глаза не попался. Кстати, нет калькулятора для расчета углов положения антенны (либо азимута).

Возьмем Eutelsat W4, популярный в РФ. Посмотрим карты, контактные данные. Чтобы найти, задавайте координаты: 36 градусов восточной долготы (East). Написано, что это спутник для РФ, пользуются услугами официально 8 млн. телезрителей. Карты находятся под названиями:

Uplink Coverage – зона покрытия для загрузки данных на спутник; Downlink Coverage – зона покрытия для передачи пакетов абонентам.

Сигнал антенны

Обратите внимание, спутников два — А и В, причем у любого несколько карт покрытия. Выбирайте ту, что называется Russian Beam и Russian Uplink. Хотя, честно говоря, отдельные европейские лучи не хуже охватывают российскую территорию. Листайте, увидите, что возможно поймать с неба. Как найти нужный угол для поворота антенны, вопрос нерешенный. Вначале таблица частот. Попробуем через Яндекс. Набираем «Eutelsat W4 таблица частот».

Открывается окно, где даны номера транспондеров (читай, частоты вещания), в конце указана буква:

L/R относится к левой и правой круговой поляризации. H/V — линейная горизонтальная и вертикальная поляризация.

Напомним, что отличаются конвертеры для сигналов наличием или отсутствием деполяризационной пластины, отдельные пользователи самостоятельно убирают и ставят на место, чтобы обеспечить требуемые характеристики. Меняем правую поляризацию на левую, повернув пластину на 90 градусов. В конечном итоге угол наклона установки составляет 45 градусов в обоих случаях. Итак, выбираете провайдера, смотрите частоту вещания и поляризацию. Сведений хватит для выбора антенны. Избранные провайдеры навязывают оборудование, зато уже в комплекте загруженный в ресивер план каналов.

Наведение антенны на спутник

Когда выбраны антенна (сойдет почти любая) и конвертер (согласно параметрами транспондера подбираются диапазон и тип поляризации, при необходимости тип поляризации дорабатывается), пора прикинуть место для установки. Вычислите точку расположения космического аппарата на небосводе. На сайтах с планом вещания указаны даже карты, да нет калькулятора.

Вот здесь tricolor78.ru/karta.html обнаружена карта с данными. Вначале выбирается спутник (в перечне, наверное, большинство Eutelsat), потом потребуется мышкой ткнуть на карте населенный пункт. Сверху в полях высветятся угол места, азимут. Для линейной поляризации указан угол наклона конвертера. Необходимые данные найдены. К примеру, для Новосибирска и спутника Eutelsat W4 видим:

Угол места – 14,64 градуса. Азимут – 232,56 градуса. Угол поворота конвертера – 27,09 градусов.

Полный набор цифр. Виден ли из Новосибирска спутник на небосводе, смотрите на карте. Как это сделать, уже обсудили. Пора подобрать место. Это участок крыши, стены, откуда видна заданная точка неба. Избегайте малейших препятствий, гор, домов, леса, деревьев. Искомое место выбирается из условий минимизации прокладки кабельной сети. Люди ставят тарелки на балкон и премного довольны. Беспокоиться о длине кабеля нужды нет, в телевидении линия демонстрирует хорошие характеристики. Как выбрать, уже обсуждали в тематическом топике ранее.

Сборка и установка антенны

Перед установкой антенну полагается собрать. В коробке идет инструкция, согласно которой скручиваем кронштейн, тарелку с облучателем. Дома или на крыше, решите самостоятельно. Если нашелся прибор для определения уровня сигнала, время пройти к месту установки. Кронштейн вешается на анкера по количеству посадочных мест. При установке учтите, что прочностные характеристики изделий даны из условий, что отверстие проделано в толще кирпича либо плиты, не в цементе. При последующем возможном демонтаже отверстия просто заделываются специальным составом.

Затем начинается настройка спутниковой антенны на спутник. Для этого по компасу (отдельные оригиналы предпочитают Солнце) выставляется нужный азимут. Потом аккуратно начинайте точную выставку. Поисковый прибор подключается через один F-коннектор к конвертеру, через другой – к ресиверу с телевизором. Питание берется из оборудования в квартире, включите в розетку и запустите необходимое для приема. Отдельные приборы питаются от батареек либо через типичную шину Дисек (13/18 В). Такие тонкости реализуются при необходимости настроить перечень конвертеров. Тогда агрегаты ставятся на мультифид, объединяются в единую шину через переключатель (называемый дисеком).

Для поиска выберите на приборе спутник, найдутся частоты и поляризация. Теперь время начать двигать тарелкой, чтобы найти нужное положение. Отдельные приборы пищат, иные другим способом дают знать, что канал найден. Самостоятельная настройка спутниковой антенны заключается в построчном сканировании небольшого пространства. В конце тарелка должна смотреть в нужном направлении.

Если конвертеров несколько, объединяются через дисек. Профессиональные приборы для ловли спутников поддерживают управление переключателями, как и ресиверы. Но тарелка и уже наведенный конвертер не двигаются. На мультифиде в нужном направлении выставляется второй конвертер. Делается по закону зеркала: угол падения равен углу отражения. Азимут известен (см. выше, как найти координаты), относительно уже пойманного космического аппарата оцениваем, в каком направлении двигать второй конвертер. Легко измерить обычным транспортиром. К примеру, если второй спутник расположен западнее первого, конвертер для него помещаем левее (для Северного полушария), нежели уже стоящий. И на столько же градусов относительно центра тарелки.

Когда космические аппараты до единого пойманы, настройка спутниковой антенны завершена. Начинайте настраивать каналы. Если ресивер от провайдера, действие занимает считанные минуты, сведения уже заложены в памяти. В противном случае пользуйтесь инструкцией на оборудование. Кстати, в избранные телевизоры ресивер уже встроен, удастся чуть сэкономить. DVB-S2 — второе поколение небесного вещания.

Спутниковое ТВ

Спутниковое телевидение

Многие RVers пользуются удобством спутникового телевидения, и им не нужно быть в милосердие отсутствия телевидения, плохого приема эфирного телевидения или кабельного телевидения в парке автодомов (часто за дополнительную плату).

Спутниковое телевидение доступно практически в любой точке США, если только ваш телевизор не припаркован под густыми деревьями, которые закрывают юго-восточное небо.Приемный спутник Телевизор в вашем доме на колесах можно смотреть практически из любого места в США, а также в большинстве Мексика, канадские провинции и южная часть Аляски. Однако в в северной части Аляски спутниковое телевидение находится примерно на горизонте (или ниже горизонт), что делает прием очень сомнительным или невозможным. В некоторых частях Аляски прием все еще возможен, если используется большая тарелка (захват большего сигнала дальнего спутника).

Приманка для большинства RVers — возможность принимать телепередачи практически в любом месте, кроме потеря своих «местных каналов», когда они находятся на расстоянии более 200 миль от дома.

Резиденты, занятые полный рабочий день, и автомобилисты, проживающие в течение длительного времени, обычно получают «отказ от прав». так что они могут получать потоки как с востока (Нью-Йорк), так и с запада (Лос-Анджелес) трех основные сети (ABC, CBS и NBC), а также Fox.

Спутниковое телевидение для вашего дома или вашего автофургона в основном идет от DirecTV или Dish Network. в США и Express Vue в Канаде.

Для RVers есть четыре варианта антенны для приема спутникового телевидения:

  • Переносная тарелка — на штативе, шесте и т. Д.
  • Ручная установка на крышу — регулируется изнутри RV
  • Купольная антенна на крыше — антенна внутри купола; ручная или автоматическая
  • Накладная антенна на антенну спутникового интернета
Портативная спутниковая антенна

Переносная спутниковая тарелка — это наиболее распространенное средство приема спутникового телевидения на автофургонах.Это наименее дорогой вариант, и у него есть то преимущество, что RVer не беспокоит о парковке под красивыми тенистыми деревьями.

Две самые большие проблемы с портативными спутниковыми антеннами — это правильное наведение антенны на получить спутниковый прием и даже иногда небольшие порывы ветра. Но просто проезжайте почти через любой парк домов на колесах, и вы увидите находчивые решения проблемы ветра, а также множество различных типов опор для тарелок, мачты и другие приспособления.

Некоторые предприимчивые автофургоны даже построили подставку для посуды, где блюдо устанавливается вверх дном; и да, ребята, они работают хорошо и значительно ниже ветроустойчивость возведенной тарелки.

Для тех из вас, кто собирается пойти купить коаксиальный кабель для своей новой портативной спутниковой антенны, пожалуйста, имейте в виду, что существует два основных типа коаксиального кабеля (и только один будет работать правильно). Быть убедитесь, что вы покупаете коаксиальный кабель RG-6, а — не коаксиальный кабель RG-59. Коаксиальный кабель RG-6 выглядит толще и будет стоить немного дороже, но коаксиальный кабель RG-59 имеет слишком большие потери сигнала при спутниковые частоты могут быть использованы.

Настроить портативную спутниковую тарелку — не самая простая задача в мире, но опытная. RVers часто могут выполнить задачу за пять или десять минут, особенно если у них есть Сервис DirecTV.

Вы можете выполнить задачу только с компасом и небольшим уровнем торпеды, но также имея Счетчик спутникового поиска значительно упрощает задачу.

Процедура настройки наведения вашей портативной спутниковой антенны довольно проста:

  • Введите почтовый индекс в приемник DSS и найдите правильный азимут и угол места для ваше текущее местоположение.

  • Установите тарелку на нужную высоту (обычно где-то между 30 и 50 градусов).

  • Используя компас, найдите свободное место по направлению к спутнику (обычно где-нибудь в районе 130–150 градусов — по крайней мере, для DirecTV). Избегайте ближайшего деревья, которые могут блокировать спутниковый прием.

  • Установите штатив (или другую опору для тарелки) и убедитесь, что труба расположена вертикально. в обоих направлениях. С помощью уровня установите трубу в одном направлении, а затем переместите выровняйте трубу под углом 90 градусов и еще раз проверьте уровень.(Отвес — правильный термин для вы, технари.)

  • Теперь наведите тарелку в том направлении, которое, по компасу, является правильным. для вашего местоположения.

  • Теперь перейдем к трудному, а иногда и разочаровывающему шагу — попыткам найти спутниковое. Если у вас есть хороший навигатор и радиостанция FSR, вы можете приступить к неприятной задаче. медленно перемещать тарелку вперед и назад, слушая, как ваш навигатор говорит: «Нет, нет, нет, да, слишком далеко, назад, нет, нет, да, остановись! »Конечно, пытаясь максимизировать полученный сигнал, это путь практически невозможен.

  • Использование недорогого прибора спутникового поиска делает задачу поиска спутник намного проще и может быть выполнен только одним человеком.

    Вам необходимо иметь короткий кусок (примерно три фута) коаксиального кабеля RG-6, прикрепленный к вашему LNB («штуковина с белой лампочкой») направлен на центр вашей спутниковой антенны).

    Подключите прибор Sat Finder к короткий коаксиальный кабель — обязательно следите за маркировкой на задней панели счетчика (обычно говорится, что LNB и ресивер).

    Подсоедините короткий коаксиальный кабель к разъему LNB на измерителе и подключите Подключите кабель вашего DSS-приемника к другому разъему на глюкометре.

    Убедитесь, что ваш приемник DSS горит (индикатор внутри прибора Sat Finder должен освещать циферблат прибора).

    Поворот Поверните ручку чувствительности на глюкометре, пока стрелка не окажется посередине шкалы (примерно половина путь слева направо).

    Медленно поверните блюдо на одну сторону (повернуть, остановить, повернуть, стоп) и следите за тем, чтобы игла поднялась (вправо). Если игла приближается к правый край, уменьшите чувствительность до тех пор, пока игла снова не окажется около центра шкала.Продолжайте поворачивать тарелку, пока сила сигнала не станет максимальной, а затем начинает отступать. (Если вы не нашли спутник, вернитесь в исходную точку и начинаем переворачивать блюдо в другую сторону.

    Как только вы найдете спутниковый сигнал, сделайте очень небольшие изменения положения, чтобы получить максимальный уровень сигнала.

    Наконец, хватай верхнюю часть блюда и осторожно сдвиньте его немного вперед и немного назад, чтобы проверить, не нужно немного откорректировать высоту.Ваша цель — максимально увеличить принимаемый спутник сигнал.

Я знаю, что эта процедура может показаться немного сложной, но если вы проделаете ее несколько раз (и вам помогали один или два дружелюбных RVer), вы научитесь этому. Когда вы вернувшись в свою установку, наслаждаясь спутниковым телевидением (или его музыкой), вы будете удовлетворенно улыбаться на твоем лице.

Ручная установка на крышу

С помощью ручной антенны на крыше гораздо проще и быстрее найти нужный спутник.Вам даже не нужно знать азимут! Просто поверните поддон на крыше, пока он не станет на надлежащей высоте. (Большинство посуды, устанавливаемой на крышу, имеют цифровую индикацию вы поднимаете тарелку, когда поднимаете ее.)

Поскольку большинство антенн спутникового телевидения, устанавливаемых на крышу, устанавливаются рядом с передней частью дома на колесах. (как и основной телевизор), просто повернуть блюдо и посмотреть или послушать чтобы телевизор сообщил вам, когда вы нашли нужный спутник и максимально увеличили мощность сигнала.

Когда спутниковый ресивер настроен на отображение «мощности сигнала» на экране телевизора, медленно поворачивайте тарелку на крыше, пока не появится сигнал, затем осторожно «подправьте» как азимут, так и угол места для максимальной силы сигнала.

КОНЧИК:
Если у вас есть DirecTV, расположите тарелку на востоке, а затем медленно поверните его на юг — пока не найдете спутник.

Если у вас есть сеть тарелок, расположите тарелку на юге и затем медленно поверните его на восток — пока не найдете спутник.

Многие клиенты Dish Network очень раздражаются, пытаясь настроить свою антенну, чтобы одновременно принимать спутники 110 и 119. Вместо того пытаясь «расколоть иглу», попробуйте следующее: скажите своему приемнику, что вы только имейте блюдо Блюдо 300 (даже если у вас есть 500). Выберите спутник 119 и тогда вы получите более точные углы наведения антенны. Конечно ты получить только спутник 119, но это то место, где большая часть Dish Network программирование проживает.

По сравнению с установкой, выравниванием и регулировкой портативной спутниковой антенны — еще до того, как вы начнете пытаться найти спутник — используя ручную установку на крыше блюдо представляет собой «кусок пирога».

Тарелка на крыше (внутри купола)

Крышные тарелки внутри купола проще в использовании и защищены от экстремальных погодных условий. Однако на все системы спутникового телевидения может повлиять сильный дождь или снег — часто прерывают прием спутникового телевидения до тех пор, пока дождь или снег не стихнут.

Обычно внутри купола есть два типа посуды — полуавтоматическая посуда и полностью автоматическая посуда.

С полуавтоматической тарелкой вы паркуете свой дом на колесах, выравниваете его, а затем включаете спутник. ТВ и посуда. Затем электроника купола найдет нужный спутник. для тебя. Пользователи Dish Network должны будут сообщить системе, найти ли спутник 119 или спутник 110 (не оба одновременно). Некоторые из новых систем предоставляют вам пульт, который позволяет легко переключаться между 119 и 110.

В случае автоматической тарелки электроника в куполе заставляет тарелку выровняться с правильный спутник, даже когда вы едете по дороге.

Комбинированная антенна на Интернет-антенна

Для тех, кому посчастливилось иметь спутниковый интернет на крыше, это Легко прикрепить комбинированный конвертер DirecTV LNB к держателю тарелки. Эта установка легко позволяет LNB должен быть наведен на спутник DirecTV (почти на той же геостационарной орбите, что и Спутник Direcway, используемый для доступа в Интернет).Когда интернет-тарелка правильно нацелена на Доступ в Интернет, DirecTV LNB правильно настроен на прием сигналов спутникового телевидения.

Для тех, кто использует переносную тарелку для доступа в Интернет, такая же комбинация Конструкцию LNB можно использовать для приема спутниковых сигналов DirecTV.

RV Отказ от прав

Большинство сотрудников, занятых полный рабочий день, тратили время (а иногда и вызывали длительные хлопоты) для того, чтобы чтобы получить отказ от права на жилище от DirecTV или Dish Network.

С отказом от прав на дом на колесах вы можете получить способность «теперь потерянный для среднего человека» получать сетевые каналы восточного и западного побережья от основных сетевых станций в Нью-Йорке и Лос-Анджелесе Анхелес. Это большое преимущество, когда вы находитесь во внутренних районах и за пределами приблизительного 200-мильная зона спутникового точечного луча, транслирующего ваши местные каналы. Многие люди обнаружили, к своему ужасу, что они теряют свои местные каналы, если рискнут 200 минут от дома.

Имея каналы как с восточного, так и с западного побережья, вы можете получать национальные новости и большую часть ваши любимые телешоу. Еще одно преимущество (для пользователей TIVO с одной подачей) заключается в том, что вы можете разделить запись домашних дел между восточным и западным побережьем, часто записывая свои выступления на три часа раньше (если вы находитесь на западном побережье).

К сожалению, людям, живущим на колесах в некоторых районах, трудно получить отказ от права на использование жилых автофургонов, потому что их местные телеканалы боятся потерять доход от рекламы.(Какое глупое оправдание.)

Для тех из вас, кто пользуется преимуществами TIVO, улыбайтесь и наслаждайтесь просмотром телевизора. Мы конечно сделаю.

Do You TIVO?

Многие привыкли к удобству записи телепрограмм для будущий просмотр. Не быть прикованным к телевизору, чтобы смотреть любимые шоу, может быть очень освобождающий опыт.

Однако многие люди разочаровываются, когда пытаются взять свой TIVO в дорогу. в их RV.Большинство устройств TIVO позволяют человеку смотреть одну программу, пока он записывает другую. программа на TIVO. Сложность в том, что для этого удобства необходимо, чтобы в блоке TIVO было два входа от спутниковой антенны, но большинство спутниковых антенн для жилых домов на крыше имеют только разовая подача с блюда.

Многие люди адаптировались к этому ограничению и до сих пор рады иметь возможность записывать свои любимые Телепрограммы, пока они исследуют близлежащий регион.

Для тех, у кого есть одно из оригинальных устройств TIVO (а не более поздняя подделка DirecTV), настроить TIVO в дороге не составит особого труда, так как вы можете определить систему что у вас есть только один канал.

Если у вас есть одна из более поздних подделок TIVO от DirecTV, настройка TIVO в дороге может быть настоящей головной болью в заднем отделе, поскольку ребятам из DirecTV приходится что-то делать со своей стороны — чтобы Устраните раздражающее сообщение о том, что приемник не может найти второй спутниковый канал. Это сообщение отказывается уходить и визуально мешает (в значительной степени) вам с комфортом смотреть ТЕЛЕВИДЕНИЕ.

У людей, использующих портативную спутниковую тарелку, не будет этой проблемы, так как они могут легко запустить вторую коаксиальный кабель от LNB к их приемнику (но, к сожалению, не используя встроенную проводку их тренер).

Я еще не нашел времени, чтобы залезть на крышу моего автодома, чтобы проверить LNB моего Спутниковая антенна Winegard, чтобы узнать, действительно ли у нее может быть двойной LNB (но я серьезно в этом сомневаюсь). Я также хочу посмотреть, как коаксиальный кабель проходит в дом на колесах — с скрытый мотив замены Winegard LNB на LNB с двойным выходом DirecTV, чтобы мы могли наслаждайтесь всеми возможностями нашего настоящего TIVO.

Когда мы заказали второй TIVO, мы были очень разочарованы, узнав, что DirecTV прислал нам свои новая подделка TIVO — где пользовательский интерфейс не так хорош (как и настройка RV проблема, о которой только что упомянули).

По прихоти мы вскочили на eBay и искали более старый приемник TIVO R10. К нашему большому удивлению, мы обнаружили, что многие из этих единиц выставлены на продажу — и цена, если вы будете осторожны, может быть меньше 80 долларов. Да, мы улыбались до ушей. У нас сразу был подержанный TIVO (со старой картой доступа DirecTV) загорелся и заставил DirecTV изменить карту доступа на нашу учетную запись. И мы наслаждались нашим TIVO в автодоме, как и дома (за исключением того, что можем смотреть одну программу, пока мы записываем другую).

Многие говорят, что если вы купите подержанный приемник, вам придется выложить 20 долларов за бренд. новая карта доступа, но мы не обнаружили, что это так. Может быть, это просто зависит от того, какой сервис технология, с которой вы случайно связываетесь на другом конце линии.

Должно быть все?

Сюрприз! После двух лет тоски Линда действительно захотела полнофункциональную установку TIVO, поэтому мы установили чтобы изменить нашу ручную спутниковую антенну на крыше — добавить вторую подачу с антенны, в том числе новый конвертер с двойной подачей.

Установленная на заводе спутниковая тарелка Winegard имела однократное питание от тарелки в автодоме, но для полной функциональности TIVO box требуется два канала — возможность одновременной записи двух разные телепрограммы или записывать одну программу, одновременно слушая спутниковую музыку.

Мы ожидали изменить то, что, как мы думали, было LNB с однократной подачей на блюдо Winegard, но мы с радостью обнаружил, что Winegard LNB уже был моделью с двумя каналами, хотя использовался только один канал.

Проблема заключалась в том, чтобы установить второй коаксиальный кабель RG-6 — легко подсоединяемый к LNB, но это не так. легко спускается через крышу автодома, а затем в верхний отсек со стороны водителя размещение коробки TIVO.

Прокладка нового коаксиального кабеля над потолком и под крышей казалась сложной задачей, особенно с учетом того, что Было непросто снять передний телевизор или деревянную рамку вокруг него.

Наугад (читай это как «отчаяние») мы удалили центральный верхний динамик объемного звучания, который был установлен прямо перед механизмом возвышения и азимута (кривошип в потолке) для спутника блюдо.

Ух! Внезапно у нас появился визуальный и пространственный доступ к тому месту, где коаксиальные кабели спускались через крышу, а также небольшой канал, через который коаксиальные кабели выходили над верхним телевизором.

Используя рыболовную проволоку, было не так сложно попасть из отверстия динамика в потолке в пространство над Купе TIVO. Уф, самая сложная часть была сделана.

Однако самой важной задачей была переустановка верхней крышки поверх двух коаксиальных кабелей и затем используя почти целую трубку специального герметика для жилого дома, чтобы убедиться, что крыша жилого дома снова устойчива к погодным условиям. тугой.

Да, двойная подача от спутниковой антенны теперь позволяет нашему TIVO полностью функционировать, как задумано — и Линда еще раз очень доволен кемпер!

тарелка для моего Rv Satellite Finder

Спутниковый искатель Dish For My RV позволяет легко определить лучшее место для установки спутниковой тарелки DISH Network или мобильной спутниковой тарелки DISH Network. Это приложение позволит вам быстро определить, есть ли у вас прямая видимость в вашем текущем местоположении.

Это приложение позволяет вам увидеть, есть ли на пути какие-либо препятствия, прежде чем ставить тарелку, например, деревья или здания. Это приложение НЕ предназначено как инструмент, который поможет вам выровнять блюдо.
Поддерживаются следующие спутники Dish Network: 61,5 ° з. Д., 72,7 ° з. Д., 77 ° з. Д., 110 ° з. Д., 118,7 ° з. Д., 119 ° з. Д. И 129 ° з.

Это достигается с помощью встроенной видеокамеры iPhone с наложением всех домашних спутников DISH Networks в виде точек в небе.

Чтобы использовать, просто наведите iPhone на южное небо и посмотрите на экране видео в реальном времени.Спутники DISH Network будут отображаться в виде красных точек при перемещении видеокамеры, что позволит вам быстро и легко определить, есть ли на пути какие-либо препятствия, например деревья или здания.

Характеристики
  • Смотрите, как движутся спутники на экране с живым видео, все в реальном времени.
  • Используйте его где угодно !!! НЕ требует сотовой связи или подключения к Интернету.
  • Просто и быстро, не требует технических знаний или настройки для использования.
  • Обеспечивает быстрый и легкий доступ к DishForMyRV.com, где вы легко найдете и купите все ваше мобильное оборудование DISH Network, такое как приемники, мобильные тарелки, кабели, соединители, инструменты и расходные материалы.
Поддерживаемые устройства
  • iPhone 3GS
  • iPhone 4
  • iPhone 4S
  • iPhone 5
  • iPhone 6
  • iPhone 6+

ВНИМАНИЕ: Это программное обеспечение будет работать только на перечисленных выше поддерживаемых устройствах и не будет работать на iPhone старше 3GS.

Это программное обеспечение позволяет вам увидеть, является ли прием спутникового сигнала достоверным в вашем текущем местоположении и не предназначено для помощи в настройке вашей антенны.

При использовании этого приложения внутренний компас iPhone используется для определения местоположения спутников в небе. Чрезвычайно важно использовать это программное обеспечение на открытом воздухе вдали от объектов, которые могут создавать помехи для компаса. Любые помехи компаса вызовут спорадическое смещение спутников. Пожалуйста, избегайте использования этого программного обеспечения рядом с любыми объектами, которые могут вызывать магнитные помехи.

По вопросам или пожеланиям обращайтесь по адресу [email protected]

Щелкните здесь, чтобы загрузить приложение!

спутниковая антенна | Encyclopedia.com

По данным Ассоциации спутниковой индустрии, в 2001 году около 80,7 миллионов домашних хозяйств во всем мире имели домашнюю спутниковую систему.

Спутниковая тарелка — это параболическая или чашеобразная антенна, которая принимает телевизионные сигналы от спутников связи, которые вращаются вокруг Земли.Его основные функции — предоставить зрителю четкое изображение и широкий выбор каналов. Блюдо может варьироваться от 18 дюймов (45,7 сантиметра) до 10 футов (3 метра). По данным Ассоциации спутниковой индустрии, в 2001 году около 80,7 миллиона домашних хозяйств во всем мире имели домашнюю спутниковую систему, что принесло отрасли расчетный доход в размере 3,12 миллиарда долларов.

Спутниковая тарелка — это часть системы спутникового телевидения, которая состоит из антенны восходящей линии связи на радиовещательной станции на Земле, антенны нисходящей линии связи на спутнике связи в космосе и многочисленных приемных спутниковых тарелок.Спутник принимает телевизионные сигналы от станции, усиливает их (увеличивает их мощность) и отправляет обратно на Землю. Телевизионные сигналы имеют форму микроволн — электромагнитных волн, распространяющихся со скоростью света (186 000 миль в секунду, или 299 274 километров в секунду).

Видения спутникового вещания

В 1945 году британский писатель-фантаст и инженер-электронщик Артур Кларк (1917–) предложил использовать три пилотируемых спутника для передачи сигналов связи по всему миру.В статье «Внеземные ретрансляторы: могут ли ракетные станции обеспечить всемирное радиопокрытие?» ( Wireless World, октябрь 1945 г.) Кларк объяснил, что искусственные спутники будут расположены выше экватора Земли и что их круглосуточная орбита будет совпадать с вращением Земли. Таким образом, спутники будут находиться в стационарном или фиксированном положении, что позволит направлять спутниковые антенны, передающие и принимающие телевизионные сигналы, в одно и то же место в космосе.

Кларк описывал то, что более двух десятилетий спустя стало известно как спутниковое вещание, трансляция теле- и радиопрограмм по большей части мира.Спутники связи, используемые для радиовещания, размещены на орбите или пути примерно на 22 300 миль (35 880 километров) над экватором. Орбита называется «геостационарной орбитой» или «геостационарной орбитой».

В начале 1950-х годов Джон Р. Пирс (1910–), другой писатель-фантаст и инженер из Bell Telephone Laboratories, произвел расчеты для отправки микроволновых сигналов из одной части мира в другую с помощью спутников связи. Лекция Пирса об этих расчетах и ​​возможной стоимости таких спутников была опубликована в апреле 1955 года («Orbital Radio Relays», Jet Propulsion ). В то время он не знал о работах Кларка о геостационарных спутниках связи.

Видения выполнены

12 августа 1960 года Соединенные Штаты запустили Echo 1, — первый спутник связи, который передавал телефонные сигналы. Джон Р. Пирс был одним из ученых, участвовавших в его разработке. Пирс и его коллеги из Bell Telephone Laboratories также разработали Telstar 1, — первый спутник связи для передачи телевизионных сигналов.

10 июля 1962 года телевизионные изображения в прямом эфире в Соединенных Штатах были показаны во Франции благодаря Telstar 1. Позже в том же году на орбиту был выведен второй спутник, Relay 1, .

Первый спутник на геостационарной орбите Syncom 3, был запущен 19 августа 1964 года. В то время как Telstar 1 обеспечивала менее двух часов телевизионного вещания в день, Syncom 3 транслировала круглосуточную прямую трансляцию. потому что, находясь в фиксированной точке над экватором, его орбита соответствовала вращению Земли. Syncom 3 всегда находился в правильном положении по отношению к Земле, по сравнению с Telstar 1, , который находился в правильном положении всего несколько часов в день.

25 июня 1967 года во время первой всемирной спутниковой телетрансляции Битлз спели All You Need Is Love на BBC-TV в Лондоне, Англия. Шоу посмотрели около 350 000 человек.

Рождение индустрии спутникового телевидения

В 1975 году компания кабельного телевидения Home Box Office (HBO) начала отправлять телевизионные программы своим филиалам в других частях страны, используя спутниковое вещание. В следующем году HBO представила спутниковую службу.Вскоре этому примеру последовали и другие кабельные станции. Телевизионные станции использовали огромные спутниковые антенны диаметром около 33 футов (10 метров) для отправки сигналов в космос. Спутники связи принимали сигналы и, в свою очередь, ретранслировали их на спутниковые антенны в других частях Соединенных Штатов или мира. Телевизионные программы доходили до потребителей через коаксиальные кабели. Коаксиальный кабель — это толстый пучок проводов, который передает электрические сигналы на высоких скоростях.

Первая тарелка на заднем дворе

Примерно в то же время профессор Стэнфордского университета и ученый Национального управления по аэронавтике и исследованию космического пространства (НАСА) Х.Тейлор Ховард, разработал первую спутниковую антенну для личного пользования. Тарелка, введенная в эксплуатацию 14 сентября 1976 года, была сделана из алюминиевой сетки и имела диаметр около 16 футов (5 метров). В одночасье индустрия спутниковых тарелок выросла, продав около пяти тысяч домашних спутниковых систем примерно по 10 тысяч долларов каждая.

Сырье

Базовая спутниковая антенна может быть изготовлена ​​из стекловолокна (легкий и прочный материал из сжатого стекловолокна), ПВХ (поливинилхлорид, разновидность пластика), стали, цельного алюминия, перфорированного (с крошечными отверстиями) алюминия. , или проволочная сетка.Поскольку стекловолокно и ПВХ не могут отражать микроволны, в конструкцию посуды встроена металлическая поверхность (см. Ниже).

Стальной рупор и малошумящий усилитель / блочный понижающий преобразователь (LNB) выступают из центра антенны. Тарелка собирает входящие микроволновые сигналы со спутника и концентрирует их в фокусе тарелки. Звуковой сигнал, расположенный в фокусной точке, собирает сигналы и направляет их на LNB. К тому времени, когда микроволновые сигналы достигают тарелки, они становятся довольно слабыми.LNB, который на самом деле является антенной, усиливает (увеличивает мощность) микроволновых сигналов и преобразует их в электрические сигналы, которые передаются по оптоволоконному кабелю к приемнику внутри дома.

Стальной привод состоит из двигателя и редуктора, механизма, который позволяет антенне принимать сигналы от более чем одного спутника. Есть два типа приводов. Привод от горизонта до горизонта, расположенный на оси антенны, отслеживает спутники между восточным и западным горизонтами.Линейный привод, который прикрепляется к тарелке на одном конце и к креплению на другом конце, имеет более ограниченную область применения.

Производственный процесс

Спутниковые антенны можно изготавливать из различных материалов, используя любой из нескольких производственных процессов. Поверхность посуды должна быть металлической, чтобы отражать микроволны.

ЗАПАРКУЙТЕСЬ ЗДЕСЬ!

Каждому спутнику связи назначается «парковочное место» на геостационарной орбите над экватором, чтобы предотвратить помехи сигналам соседних спутников.Если спутник вылетает со своего места для стоянки из-за солнечного ветра, гравитационных или магнитных сил, его двигатель толкает его обратно в назначенное положение.

Изготовление антенны

1 Если для изготовления спутниковой антенны используется стекловолокно, в конструкцию включена отражающая поверхность, поскольку стекловолокно не отражает микроволны. Во-первых, составная паста изготавливается из металлического материала. смешивается с полиэфирной смолой, карбонатом кальция и катализатором отверждения. Пасту выливают на лист полиэтиленовой пленки с добавлением рубленых стекловолокон.В результате получается лист, покрытый составной пастой, стекловолокном и полиэтиленовой пленкой.

Лист прижимается при температуре 89 градусов по Фаренгейту (30 градусов по Цельсию) для закрепления слоев. Чтобы придать листу желаемую параболическую (чашевидную) форму, его подвергают воздействию высокого давления от 1544 до 2426 тонн (от 1400 до 2200 тонн). метрических тонн). Блюдо обрезается, охлаждается, красится. После высыхания краски посуда упаковывается в прочные коробки для транспортировки.

2 Если для изготовления спутниковой антенны используется алюминий, алюминиевая пластина перфорируется штампом (пресс-формой), образуя крошечные отверстия.Затем пластина нагревается, растягивается по форме, охлаждается и обрезается. Для защиты на пластину наносится лакокрасочное порошковое покрытие с помощью электростатического заряда. Краске передается электрический заряд, противоположный пластине, так что она прилипает к пластине.

3 Спутниковая тарелка также может быть сделана из лепестков проволочной сетки, состоящих из мелких отверстий. Лепестки изготавливаются из алюминия, который подвергается экструзии или формованию путем прессования его в штамп желаемой формы. Обычно они соединяются вместе на месте, вставляя их в алюминиевые ребра, которые прикрепляют к ступице (центральная часть тарелки).Затем лепестки прикрепляются к ребрам металлическими зажимами.

Установка

4 Все готовые спутниковые антенны будут иметь необходимое оборудование (рупор, усилитель), установленное на заводе. Настроить блюдо может как профессиональный установщик, так и покупатель. Способ установки зависит от размера тарелки и механической подготовки покупателя.

Место установки должно быть достаточно свободным от препятствий и на расстоянии не более 246 футов (75 метров) от дома.Покупатель должен соблюдать местные строительные нормы и правила и выяснить, где могут быть проложены подземные коммуникации, чтобы случайно не перерезать эти линии. Покупатель также должен знать о возможности микроволновых помех от радио- и телевизионных вышек в этом районе.

5 После выбора площадки устанавливается фундамент. Это может быть столбчатый или плитный фундамент. Фундамент столбчатого типа обычно используется для спутниковых антенн диаметром не более 12 футов (3,7 метра).Он состоит из стального трубчатого столба, установленного в бетонное основание, которое проходит ниже линии промерзания (точка ниже поверхности земли, за которой замерзание не происходит).

Для основания выкапывается яма, в четыре раза превышающая диаметр столба. На дно ямы добавляется около 6 дюймов (15,2 сантиметра) гравия (для дренажа), а столб помещается над гравием. Стандартная заземляющая опора обычно имеет высоту 5 футов (1,5 метра) над землей и проходит под землей на 3 фута (1 метр).Для более длинных опор установщики добавляют дополнительную длину к подземной секции и расширяют отверстие вокруг опоры. Некоторые установщики устанавливают на дно опоры две металлические планки, расположенные под прямым углом друг к другу, которые либо просверливают в опоре, либо приваривают к ней. Металлические стержни предотвращают перекручивание шеста в основании при воздействии сильного ветра на тарелку.

Перед заливкой бетона вырывается траншея для коаксиальных кабелей, соединяющих спутниковую антенну с электроникой, расположенной рядом с телевизором.Кабели заключены в кабелепровод, трубу из алюминия или серого ПВХ (поливинилхлорида, известного своей устойчивостью к влаге и атмосферным воздействиям). Часть трубы выходит из траншеи, проходит в бетонную яму и стоит параллельно опорной стойке, где она фиксируется на месте. Наконец, используется заглушка (колпачок), чтобы закрыть открытый конец кабелепровода. Затем бетон заливается в столб и в отверстие вокруг него.

На каменистых или песчаных участках рекомендуется фундамент из плит, а также если размер спутниковой антенны превышает 12 футов (3.7 метров) в диаметре. Фундамент из плит возводится путем выкапывания на нужную глубину. Длина и ширина плиты должны составлять не менее половины диаметра спутниковой антенны. Добавляется гравий и устанавливается деревянная форма для удержания залитого бетона. Проволочная сетка может быть распределена по площади плиты для укрепления готового бетона. Как и в случае с фундаментной стойкой, коаксиальные кабели помещаются в кабелепровод перед заливкой бетона. После заливки бетона в плиту встраивается стальной треугольный приспособление для монтажа.

6 Крепление, которое поддерживает тарелку, прикрепляется либо к столбу, либо к треугольной стальной арматуре. Затем к подставке прикрепляют подъемный рычаг, который вращает тарелку.

Выравнивание

7 Установленная спутниковая антенна должна быть выровнена так, чтобы указывать на спутник связи. Обычно это делает профессионал, который использует инструменты, такие как инклинометр, для измерения угол, под которым тарелка обращена к спутнику. Угол, под которым в конечном итоге будет расположена антенна, будет варьироваться в зависимости от того, какой спутник выбран и на какой широте расположена антенна.Широта относится к расположению места установки антенны на поверхности земли к северу или югу от экватора.

Контроль качества

Спутниковые антенны, выпускаемые для потребителей, не проходят строгих испытаний, но при этом должны соблюдаться определенные требования. Если алюминиевая тарелка имеет перфорированную конструкцию или состоит из лепестков из проволочной сетки, отверстия должны быть относительно небольшими, чтобы минимизировать потерю сигнала. Чтобы микроволны принимались правильно, поверхность посуды должна быть очень гладкой, параболическая форма должна быть точной, а кривизна — очень точной.Даже небольшие дефекты на поверхности тарелки или вмятины могут вызвать потерю сигнала. Отражающая поверхность необходима для отражения микроволн; Следовательно, металл является необходимым компонентом поверхности посуды. Опора для шеста должна быть сконструирована так, чтобы выдерживать сильный ветер. Крепление должно быть прочным и надежно прикреплено к антенне и опорным конструкциям. Для максимального приема сигнала антенна должна быть правильно выровнена.

После того, как тарелка установлена, владелец обычно несет ответственность за ее чистку при необходимости, а также за затяжку и смазку всех болтов.Владелец также несет ответственность за обрезку любой мешающей растительности вокруг блюда. Иногда из-за сильного ветра антенна может смещаться, так что она больше не нацеливается на спутник. В этом случае необходимо выполнить повторное выравнивание.

Будущее

По мере того, как на геостационарную орбиту запускаются все более мощные спутники, спутниковые антенны диаметром до 18 дюймов (46 сантиметров) могут принимать телевизионные сигналы. Большая часть такой посуды легко монтируется на крышах и подоконниках.

МИКРОВОЛНЫ И СПУТНИКИ

Микроволны — это очень короткие электромагнитные волны, создаваемые вибрацией электронов. Микроволны, те же, что используются в микроволновых печах, идеально подходят для передачи телевизионных сигналов. Они способны передавать большой объем информации и с очень высокой скоростью. Микроволны также могут быть сконцентрированы в очень мощный луч, который пригодится, когда спутниковая антенна на Земле направляет эти волны на спутник связи. Кроме того, микроволны не подвержены влиянию атмосферных шумов и могут без труда проходить через верхние слои атмосферы в космос.

Телевизионные программы прямого вещания с использованием мини-гарнитуры продолжают развиваться. В 2001 году около восьми миллионов американцев имел прямое вещание на дом, что более чем вдвое превысило показатель 1995 года (3,5 миллиона подписчиков). Система предлагает более двухсот программных каналов. Кроме того, в системе используется цифровая передача, та же технология, что и в компьютерах, что означает качество изображения и звука лазерного диска. Новой тенденцией является установка небольших спутниковых тарелок в туристических транспортных средствах и грузовиках.

Спутниковые антенны теперь могут помочь потребителям, особенно тем в сельской местности, которые раньше полагались на медленные коммутируемые соединения, в получении высокоскоростного доступа в Интернет. В 2001 году компании спутникового телевидения начали предлагать такую ​​услугу, позволяющую пользователям Интернета получать и отправлять данные через спутник. Новая технология дороже, чем традиционные кабельные и DSL (цифровые абонентские линии) соединения, но некоторые потребители используют ту же услугу для доступа к программам спутникового телевидения.Эксперты отрасли прогнозируют, что, как и стоимость домашней спутниковой системы, цена на эту технологию со временем снизится.

искусственный спутник:
Искусственный спутник по сравнению с естественным спутником, таким как Луна, который является спутником Земли.
коаксиальный кабель:
Пучок проводов, используемых для передачи электрических сигналов на высоких скоростях.
кабелепровод:
Трубка, которая закрывает и защищает электрические кабели.
нисходящая линия связи:
Антенна на спутнике связи, которая передает телевизионные сигналы обратно на Землю.
электромагнитная волна:
Волна электрической и магнитной силы, создаваемая вибрацией электронов, основных зарядов электричества.
оптоволоконный кабель:
Пучок тонких, как волос, стеклянных или пластиковых волокон, которые переносят информацию в виде лучей света.
геостационарная орбита:
Путь, пройденный спутником связи, который удерживает спутник в одном и том же месте (22 250 миль, или 35 800 километров) над экватором и с той же скоростью, что и вращение Земли.Также называется геосинхронной орбитой или поясом Кларка в честь Артура Кларка.
инклинометр:
Инструмент для измерения углов.
широта:
Местоположение на земной поверхности к северу или югу от экватора, измеряется в градусах угла.
орбита:
Путь искусственного спутника, вращающегося вокруг Земли.
восходящий канал:
Антенна на земле, которая передает телевизионные сигналы на спутник связи.

Для получения дополнительной информации

Книги

Long, Mark. Мир спутникового телевидения. 9 изд. Саммертаун, Теннесси: Книжная издательская компания, 1998.

Росс, Джон А. Ховард В. Сэмс. Руководство по технологиям спутникового телевидения. Indianapolis, IN: Prompt Publications, 1999.

Periodicals

«Широкополосная связь сверху: спутниковые службы обеспечивают высокоскоростной доступ в любом месте». Мир ПК. (февраль 2001 г.): стр. 64.

«Более широкая орбита: там, где нет кабельного и DSL, есть спутниковый доступ в Интернет — по цене.» The Dallas Morning News. (24 января 2002 г.): стр. 3D.

Веб-сайты

Boeing Satellite Systems, Inc.» Что такое спутник? « Ассоциация спутниковой промышленности. http: // www. sia.org/papers/sat101.pdf (по состоянию на 22 июля 2002 г.).

«Спутники связи: создание глобальной деревни возможным». Национальное управление по аэронавтике и исследованию космического пространства. http://www.hq.nasa.gov /office/pao/History/satcomhistory.html (по состоянию на 22 июля 2002 г.).

«Основные даты спутниковой индустрии.» Ассоциация спутникового вещания и связи. http://www.sbca.com/key_dates.html (проверено 22 июля 2002 г.).

4 блестящих способа перепрофилирования спутниковой антенны

Спутниковые антенны часто заменяются после 5-10 лет по мере совершенствования технологий или они начинают работать со сбоями. Кажется, много посуды лежит и медленно корродирует, когда их можно использовать для изготовления удивительно полезных гаджетов! Вот 4 блестящих способа переоборудования -направьте свою старую спутниковую тарелку, которую принес вам блестящий мастер по изготовлению гаджетов Кипкай.

Используйте бесплатный Wi-Fi на расстоянии

Используя пару запчастей, которые легко найти в хозяйственном магазине, Кипкай демонстрирует, как превратить спутник в устройство, которое может легко захватывать Wi-Fi с расстояния более 500 метров! Возможно, ваш Wi-Fi не работает, но поблизости есть бесплатная точка доступа Wi-Fi, настройте это устройство, направьте его в сторону Интернета и просматривайте! Устройство использует коаксиальную розетку УВЧ, установленную внутри банки, которая собирает сигнал с тарелки. Затем сигнал отправляется по медной антенне к маршрутизатору, где сигнал затем интерпретируется.Через час или два вы легко сможете настроить и свою!

[Источник изображения: Kipkay ]

Parabolic Spy Mic

Этот хак намного проще и интереснее в использовании. Просто снимите корпус LNB и извлеките внутренние детали. Затем с помощью микрофона вставьте его в корпус и направьте на тарелку. Затем звуки усиливаются, чтобы вы могли слышать то, что находится слишком далеко.

Слушайте далекие разговоры! [Источник изображения: Kipkay ]

Захват HDTV дальнего действия

Это устройство идеально подходит для захвата каналов высокой четкости, когда ваш (другой) спутниковый или кабельный ресивер отключен.Используя алюминиевую трубу с небольшими изменениями, просто прикрепите антенну и направьте ее внутрь, а антенна сделает все усиление за вас. Всего за 10 баксов Кипкаю удалось захватить только 3 канала. Однако после установки прибора на тарелку антенна смогла уловить более 40!

[Источник изображения: Kipkay ]

Спутниковая солнечная плита

С помощью высокоотражающей ленты полностью выровняйте тарелку светоотражающим материалом.Затем с помощью цепочки повесьте кастрюлю в самую горячую точку блюда. Через несколько минут Кипкай смог поджарить яйцо! Хотя это не самая быстрая плита, она все же позволяет использовать энергию солнца для приготовления плотного завтрака. Не только это, но и энергия бесплатна!

[Источник изображения: Kipkay ]

Вместо того, чтобы оставлять свой старый спутник ржаветь, возможно, теперь вы можете переделать его на использование Wi-Fi, просмотр некоторых каналов или приготовление яйца! У Кипкая есть всевозможные изобретения, которые вы тоже можете построить.Вы можете увидеть больше на его канале.

Написано Maverick Baker

Ответы на все ваши вопросы о спутниковом Интернете

Каковы ключевые термины для высокоскоростного и спутникового Интернета?

В качестве спутникового интернет-провайдера Hughes стремится предложить надежный высокоскоростной доступ в Интернет с удобными для клиентов и простыми в использовании услугами. Этот список терминов глоссария предназначен для ознакомления вас со спутниковым Интернетом и ответов на вопросы, которые могут у вас возникнуть.

56K line — Большинство коммутируемых подключений к Интернету используют телефонную линию, которая позволяет передавать данные со скоростью 56 000 бит в секунду.Линия 56К относится к этому типу подключения к Интернету.

Пропускная способность — Этот термин описывает объем данных, который может быть отправлен через определенное Интернет-соединение или сеть. Интернет-соединения с высокой пропускной способностью (более 768 килобит в секунду) часто называют «высокоскоростным Интернетом».

Бит — одиночное двоичное значение; бит — это самая маленькая часть компьютерных данных. Для передачи даже самого простого файла требуется много битов.

Широкополосный — Широкополосный означает подключение к Интернету со скоростью загрузки более 25 Мбит / с.

Dial-up — Этот термин относится к подключению к Интернету через домашнюю телефонную линию.

DSL (цифровая абонентская линия) — позволяет пользователю выходить в Интернет через существующие телефонные линии.

Ethernet — обычно используемая локальная сеть (LAN), которая соединяет компьютеры друг с другом и / или соединяет компьютер с Интернетом.

Межсетевой экран — Программа, защищающая вашу компьютерную сеть от внешних пользователей.

Параметр высокоскоростного Интернета — Интернет-провайдер (то есть спутниковый, кабельный или DSL) предлагает вариант службы Интернета, обеспечивающий достаточную пропускную способность для использования высокоскоростного Интернета.

IP (Интернет-протокол) — язык программирования, который служит основой Интернета. «IP» — это сокращение от «IP-адрес».

IP-адрес — Каждый компьютер имеет свой собственный IP-номер, который служит идентификатором компьютера. IP-адреса уникальны для каждого компьютера, подключенного к Интернету.Они очень похожи на физический адрес.

ISP (провайдер интернет-услуг) — каждый интернет-провайдер предлагает клиентам варианты обслуживания, которые различаются по пропускной способности, типу подключения и другим опциям, таким как электронная почта, место для хранения и защита от вирусов.

Килобит — 1024 бита данных. Скорость Интернета часто измеряется в килобитах в секунду (кбит / с).

Мегабит — Один миллион бит.

Модем — Модем подключает ваш компьютер к телефонной линии, кабелю или спутнику.Модем действует как переводчик между двумя устройствами, так что цифровые сообщения могут быть отправлены с вашего компьютера на другой компьютер или на спутниковую антенну.

Спутниковая тарелка — Антенна, которая отправляет и принимает данные.

Спутниковый Интернет — Используя модем, коаксиальные кабели и спутниковую антенну, пользователи компьютеров могут получить доступ к высокоскоростному Интернету.

Спутниковый провайдер — Интернет-провайдер, предлагающий спутниковое подключение к Интернету для дома или предприятия.Спутниковый интернет-провайдер особенно выгоден для сельских жителей.

СПУТНИКОВЫЕ БЛЮДА: L.I. ЗАКОНЫ РАЗЪЯВЛЯЮТ ФОТО

Расти Маккормак, вице-президент Cablevision, у которого 247 000 абонентов в округе Нассау и западном Суффолке, сказал, что до сих пор проблема несанкционированного приема их сигнала на Лонг-Айленде была «незначительной». В то время компания не предполагала шифрования своих сигналов для базовых услуг. Он выразил уверенность в том, что люди в районах, где построены «современные» кабельные системы, предпочтут кабельные услуги, а не владение собственной спутниковой тарелкой.

Вице-президент и генеральный менеджер другой крупной кабельной системы региона, Viacom Long Island, согласился с г-ном Маккормаком. Эрик Кронен, который возглавляет систему на 107 000 абонентов, которая обслуживает Ислип, Смиттаун и Брукхейвен, сказал, что спутниковые антенны особенно ценны в районах, не обслуживаемых кабелем, таких как общины Северного побережья в Ниссекогуэ и Хед-Харбор. Он добавил, что собственный сигнал Viacom был защищен с помощью фильтрации и поэтому не мог быть перехвачен неабонентами.

Несмотря на трудности, которые некоторые города представляют для жителей, стремящихся получить разрешения на установку спутниковых антенн, и несмотря на рост затрат, связанных с получением полного спектра услуг, многие потребители Лонг-Айленда по-прежнему заинтересованы в приобретении антенн.

Недавний «образовательный семинар», спонсируемый Car Tunes, розничным продавцом спутниковых тарелок, привлек толпу в отеле Island Inn в Вестбери, где стояли только стоя. Несколько человек, ожидающих регистрации на встречу, заявили, что их интерес вызван «желанием выйти из-под контроля Cablevision».Один из них прокомментировал: «Когда кабель отключается, я не могу дозвониться до сервисного отдела».

Типичным замечанием была жалоба Боба Витека из East Meadow, который сказал, что его телеграмма отключилась незадолго до этого. Суперкубок и не был восстановлен, пока игра не была закончена.

По словам г-на Маккормака из Cablevision, средний отказ кабеля составляет 72 минуты. Он сказал, что политика компании состоит в том, чтобы восстанавливать любой перерыв в обслуживании в течение 24 часов.

Параллельно присутствующие на встрече интересовались тем, что один человек охарактеризовал как «практически бесконечный выбор программ, включая фильмы, спорт и специализированные материалы для различных профессий».’

Спутниковые антенны на многоквартирном доме

Категория: Сотовые телефоны, радиочастотное излучение и поля для линий электропередач — спутниковые тарелки

На следующий вопрос ответил эксперт в соответствующей области:

Q

Мы с мужем думаем о покупке квартиры на четвертом этаже здания в Нью-Йорке. У нас двое маленьких детей.

Здания, прилегающие к потенциальной квартире и через дорогу, все примерно одинакового размера, и на крышах многих из них установлены спутниковые антенны.Некоторые из спутниковых антенн имеют небольшие размеры и выглядят как DIRECTV или другие телевизионные устройства. Я читал на вашем сайте, что эти типы устройств не опасны, потому что они не излучают радиочастотное (RF) излучение. Однако в здании по соседству на крыше есть спутниковая антенна большего размера, и оно находится очень близко к спальням в квартире, которую мы собираемся купить. Можно ли, посмотрев на спутник, узнать, является ли он только приемной тарелкой или также излучает радиочастотное излучение? Могу ли я отправить изображение спутниковой антенны тому, кто знает, что это за спутник? Опасно ли располагать наши спальни так близко к большой спутниковой тарелке?

Кроме того, мне интересно, можно ли нанять кого-нибудь, чтобы проверить уровни радиочастотного излучения в блоке или в квартире, чтобы убедиться, что они нормальные.Вы знаете кого-нибудь в районе Нью-Йорка, кто занимается подобной работой?

А

Короткий ответ на ваш вопрос заключается в том, что вы не должны беспокоиться о воздействии на окружающую среду в квартире, которую вы рассматриваете. Упомянутые вами «тарелки» меньшего размера, как вы говорите, скорее всего, используются для услуг спутникового телевидения, например, DISH TV. Эти антенны, для которых требуется свободный беспрепятственный путь к спутнику, не передают электромагнитную энергию и не изменяют мощность окружающих спутниковых сигналов.

Антенна большего размера, которую вы упомянули на крыше соседнего здания, также может использоваться для спутникового телевидения или для других целей, например, для передачи данных через спутник, для наземной передачи данных точка-точка. В этих случаях антенны могут как принимать, так и передавать электромагнитную энергию. Однако, если антенна передает электромагнитную энергию, не следует беспокоиться об облучении в местах за пределами основного луча антенны. Причин тому несколько.Например, как указано выше, антенны, используемые для спутниковой связи или двухточечной передачи данных, зависят от свободного пути прямой видимости между передающей и приемной антеннами. Кроме того, антенны типа «тарелка» (параболический рефлектор) передают энергию в очень узком коллимированном луче, подобном лучу прожектора. В зависимости от частоты сигнала и размера антенны расходимость луча (величина расширения луча) составляет порядка одного градуса или меньше.Почти вся передаваемая энергия сосредоточена в этом коллимированном луче — небольшое количество энергии, передаваемой во внеосевых направлениях, обычно в тысячи раз ниже, чем в главном луче, и намного ниже уровней окружающей среды, связанных с другими источниками, например, более -эфирное радио и телевещание, базовые станции сотового радио, Wi-Fi и множество источников радиочастот в нашей среде. Если антенна, вызывающая озабоченность, не направлена ​​прямо на интересующую квартиру, и в этом случае цель системы будет нарушена, воздействие небольшого количества энергии, передаваемой в направлениях вне оси, не должно вызывать беспокойства.

Этот вывод основан на теории антенн и измерениях, проведенных на протяжении многих лет на аналогичных антеннах Агентством по охране окружающей среды США, Bell Laboratories и другими. Например, несколько лет назад Bell Laboratories провела измерения на крыше здания NBC в Нью-Йорке. Цель состояла в том, чтобы задокументировать облучение в обычно доступных местах, связанных с несколькими антеннами-тарелками, установленными на крыше (используемыми для спутниковой связи). Использовались инструменты (анализаторы спектра и калиброванные антенны), которые могли различать сигналы, передаваемые тарелочными антеннами, и сигналами от других источников.Во всех случаях сигналы тарелочных антенн были намного ниже общего внешнего фона — преобладающие сигналы были связаны с ЧМ-радиовещанием. То же самое относится и к измерениям, выполненным вблизи антенн гораздо большего размера (диаметром 10–20 м), используемых для спутниковой связи, и антенн меньшего размера (диаметром 2–4 м), используемых для двухточечной передачи данных.

Антенны, такие как та, которую вы упомянули в соседнем здании, специально разработаны, чтобы максимизировать мощность в недоступном главном луче антенны и минимизировать ее в других направлениях (которые могут создавать помехи другим системам).Хотя антенны большего размера выглядят впечатляюще и для некоторых могут показаться опасными, воздействие энергии вне оси минимально и намного ниже окружающего радиочастотного фона. Из-за низкой мощности, на которой работают эти системы (несколько ватт), даже облучение в дальнем свете обычно ниже безопасных пределов.

Что касается измерений, то эти антенны изучаются десятилетиями. Электромагнитные поля во внеосевых точках рядом с антенной обычно ниже уровней внешнего фона и не требуют измерения.

Суть в том, что для того, чтобы система функционировала, рассматриваемая антенна на крыше соседнего здания должна быть направлена ​​в сторону приемной антенны. Из-за узкого луча таких антенн ориентация имеет решающее значение, как и требование обеспечения свободного и беспрепятственного пути между антеннами. Таким образом, энергия не может быть направлена ​​в сторону интересующей квартиры. Энергия, направленная в направлениях, отличных от основного луча, минимальна и обычно намного ниже окружающего радиочастотного фона.

Рон К. Петерсен

«Спросите экспертов» публикует ответы, используя только SI (Международная система единиц) в соответствии с международной практикой. Чтобы преобразовать их в традиционные единицы, мы подготовили таблицу преобразования. Вы также можете просмотреть диаграмму, которая поможет представить информацию о радиации, представленную в этом вопросе и ответе, в перспективе. Пояснения к терминам излучения можно найти здесь.

Ответ опубликован 27 января 2015 года. Информация, размещенная на этой веб-странице, предназначена только в качестве общей справочной информации.Конкретные факты и обстоятельства могут повлиять на применимость описанных здесь концепций, материалов и информации. Предоставленная информация не заменяет профессиональный совет, и на нее нельзя полагаться в отсутствие такой профессиональной консультации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
