Кримпер для больших «автомобильных клемм». Красивый, но так себе…

У меня есть уже много обзоров кримперов, и данный я взял скорее из интереса, чем по необходимости.

Он предназначен для больших автомобильных клемм, на картинке они сверху

А для клемм меньшего размера предназначены кримперы из этого и этого обзоров.

Собственно, при выборе я отталкивался скорее от внешнего вида, потому что именно такого типа кримперов у меня еще не было, а сами матрицы с высокой вероятностью у всех одинаково хреновы, либо лотерея.

Блистер:

Внешний вид:

Присутствует довольно удобный рычажок разблокировки

Регулировка усилия спрятана под пластик

Резюме по собственно кримперу. Понравился. хорошо лежит в руке, достаточно приятно сделан. Хороший.

Матрицы. Матрицы… да такие на троечку, прямо скажем. Не худшие из того что я видел, далеко не худшие. Но и далеко не лучшие.





Местами видны прям дефекты литья. Но как мы помним по обзору SN48B — первое впечатление может быть обманчиво.


Размеры


Ну и собственно результаты обжимки. Для начала как кримпер обжимать НЕ ДОЛЖЕН, чтобы показать что такое действительно хреновые матрицы:

А теперь — как жмёт обозреваемый. На две верхние внимания не обращаем, это чисто для проверочки, он для этих клемм крупноват, как и предполагалось, отсюда и недожим и прочие дефекты.


Как вам результат? Как по мне — неоднозначненько. При этом, надо сказать, что кримпер «притирается», то есть каждая новая обжимка становится чуть лучше. Но мне всё же хотелось бы чтобы нижняя матрица была чуть круглее и Уже. уж больно она широкая и плоская. Ну и самую толстую позицию (на которой блин как раз дефект литья) я не попробовал — нету у меня таких клемм, уж извините. Но в целом — ну на такую четвёрочку с минусом.

В принципе с точки зрения эргономики и внешнего вида сами клещи понравились. А вот матрицы — традиционно хуже чем хотелось бы. Но я, честно говоря, что-то подустал уже подыскивать нормальные матрицы, так что разве что дадите ссылку на проверенные.

Покупать ли? Не знаю. Я бы пожалуй прикупил что-то из предыдущих обзоров. Например 48B и к нему в пару 2549. Да, это кримперы для меньших клемм, но и большие они жмут получше обозреваемого, мне кажется. Если нужно обжимать именно большие размеры именно на больших клеммах — у меня для вас плохие новости 😉 я пока не нашел бюджетного кримпера с нормальными матрицами. При том что у меня их есть, и поверьте — этот жмёт не хуже, а скорее лучше. И он красивый и недорогой 😉

Сам я пользуюсь купленным тут в оффлайне лет 20 назад за дурные деньги. Жмёт практически идеально. Выглядит вот так. То есть совсем так, вплоть до дурацкого «зеркального» расположения матриц, когда провод вставляется справа. Но конкретно этот с ибея я не пробовал. Хотите рискнуть? 😉 Расскажете потом… Я за 60 баксов пас, уж простите.

А матрицы в сравнении с правильным кримпером выглядят уот так уот:

То есть нормальные аж из двух половинок состоят. Кто увидит такие отдельно за вменяемые деньги — дайте знать.

Таким образом, я могу сказать, что пожалуй не стану больше экспериментировать, разве что мне кто-то выдаст прям аналог того что есть у меня, но за 20 баксов. Можно матрицы отдельно. Если кому-то прям нужно хороший большой кримпер, и этот кто-то готов прям рискнуть — ну выше я дал ссылку. Но 60 баксов. Но потенциально очень хорош. Но не проверен.

Кримпер для неизолированных клемм сечением 0.5-1.5мм2. Об обманчивости первого впечатления

У меня есть несколько обзоров клемм и прочих соединителей, и в КАЖДОМ мне задают вопрос «где взять хороший кримпер?»
Я экспериментировал — к сожалению не особо успешно, о чем тоже писал, в частности в недавнем обзоре алмазных буров, где я пробовал доработать матрицы от кримпера, чтобы они нормально обжимали. И вот наконец-то я получил кримпер, который и недорог и отлично обжимает клеммы. Краткое резюме — отличная штука, особенно как за 10 баксов. Для больших клемм и больших сечений проводов не подойдёт, нужно что-то другое, покрупнее. У меня, опять же, пока нет решения, ибо свой покупал давным-давно в оффлайне, а купленое в Китае как-то вообще не понравилось и к покупке рекомендовать нечего. Но для малых, типа «лиры» и меньших — обозреваемый незаменим.

Вначале, пожалуй, коротенечко о клеммах и обжимке как процессе.

Автомобильные клеммы имеют просто бешеный ассортимент. Обжимная их часть, которая собственно зажимается на провод бывает под несколько сечений, то есть с разной длиной (или высотой) обжимных усов, И с разной шириной этих самых усов. «Большие» клеммы, под большие сечения провода (от 1.5 мм2 и выше, до 4 примерно) имеют вид как на фото вверху, малые, для которых предназначен обозреваемый кримпер — внизу.

Хорошо видна разница в ширине обжимных усов.

Следующий слааайд… показывает разницу между клеммами для разных сечений. если не ошибаюсь это 1.5 и 2.5мм2. Есть небольшая разница и по ширине, но это возможно особенности конкретной модели конкретного производителя.

Есть еще много видов неизолированных клемм, но ИМХО для всех автомобильных под малое сечение провода подойдёт данный кримпер. А вот для Dupont, JST и прочих «компьютерно-электронных» нужен другой, еще более мелкий.

При этом нужно помнить: сечение провода, размер обжимной части клеммы и размер матрицы должны соответствовать друг другу, иначе не будет качественного обжима. Провод меньшего сечения можно сложить вдвое, хотя это и неправильно, но если очень хочется — то в принципе можно. Результат будет показан на фото в конце обзора.

Надеюсь, ввобдая часть достаточно наглядно пояснила для каких клемм нужна данная обжимка, а для каких не подойдёт, переходим к основной части.

Обозреваемый кримпер — родной брат моего старого и любимого, купленного на tinydeal много лет назад.

Брат, но не близнец. Отличаются они толщиной матриц. У старого — 4мм, у нового 6.5мм (или около того)



Это важный факт для подбора альтернативных матриц, но на качестве обжима он не сказывается НИКАК.

18.5см в длину, 350г вес. Трещотка, регулировка усилия, флажок разблокировки трещотки — всё то же самое, всё как у всех. Вообще изначально клещи произвели не самое приятное впечатление. На матрицах очевидны следы облоя. НО. Они, как оказалось, расположены в некритичных местах, и хотя я и сошлифовал их гравером и алмазными бурами — все клеммы на фото обжаты ДО этого.

Матрицы крупно:


Литьё (точнее, не фрезеровка), магнитятся. Поверхности обработаны достаточно чисто. На углах есть небольшое количество облоя, который испортил первое впечатление, но как оказалось — не влияет на качество обжима. Соединяются между собой плотно.

Ну и самая важная часть обзора — проверка кримпера в работе.

Участвуют два провода: синенький сечением 20awg (написано на проводе) и разноцветный предположительно сечением 1.5, но могу ошибаться, а толком измерить нечем, как и опыта определения сечения на глаз.

Клеммы: папы куплены в оффлайне, предположительно под сечение 1.5мм2, мамы из этого обзора (это НЕ лира, это аналог меньшего размера) предположительно под сечение 1.0, ну и автомобильная мама 6.3мм, предположительно под сечение 1.5.

Тонкий провод я обжал в мелкие мамы, и в папу, сложив вдвое. Толстый — в большие мамы и в эти же папы, без всяких лишних сложений. В большую маму чуть недовставил, простите. Обжимал меньшие клеммы в среднем гнезде, Большие — в бОльшем. меньших клемм для проверки самого маленького к сожалению не завалялось.

Результатом я крайне приятно удивлён и весьма доволен. Несомненно, к качеству обжимки можно придраться, но во-первых у меня и провод по сути неизвестного сечения, и клеммы взяты по большому счёту «от балды». И это всё — за менее 10 баксов.

Выводы: я КРАЙНЕ доволен качеством результата. Пожалуй, я этот кримпер отдам брательнику, а себе куплю такой же. А в свой поставлю матрицы для меньших сечений. Особенностью данных клещей является большая толщина матриц, что нужно учитывать при покупке сменных — либо ставить их через проставки для утолщения, которые иногда тоже продаются вместе с матрицами.

Еще один нюанс. Часто продаются кримперы «в наборе», с несколькими видами матриц. Это вроде бы отличное решение имеет один существенный минус: необходимость переставлять матрицы. А это и раздалбывание резьбы в том числе и в клещах (винты-то можно и поменять), и время на замену. Поэтому я сторонник использования клещей «в сборе», под каждый тип матриц — свои клещи. Да, это занимает много места, и много весит, если таскать в сумке на выезды, но это удобнее. поэтому если есть возможность — лучше покупать под каждую задачу свои клещи, а не матрицы. Исключение — необходимость уменьшить вес или крайне редкое применение какого-то типа матриц — раз в полгода можно и переставить.

Данные клещи, повторюсь, первоначально произвели несколько негативное впечатление, однако полностью реабилитированы по результатам работы. Однозначно рекомендую к покупке, и нет, это совершенно не потому что п.18 — это моё совершенно искреннее отношение к ним. Повторюсь, я рассматриваю покупку еще одних таких же.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Кримпер или «обжималка»

Небольшой обзор кримпера из Китая. Если кратко – годится для непромышленного использования, подробности ниже.
В предыдущем обзоре я оборзе обозрел китайский стриппер, инструмент для зачистки жил. Однако зачищаем мы их не только для созерцания чудесной согласованной работы частей механизма стриппера. Для дальнейшего использования зачищенные жилы надо «приготовить». Теоретическую часть этой «готовки» каждый может изучить самостоятельно, мы же перейдём непосредственно к практике.
Прибыл кримпер ко мне вот в такой коробочке. Одну её сторону раздавил «почтовый слон» ©. К счастью, на содержимом это не отразилось.



Название выглядит и звучит как LSD.

У продавца есть несколько серий клещей, мои АР с максимальной длиной рукояток.


Важным стимулом к покупке было наличие большого количества сменных матриц почти для любых наконечников и коннекторов. Ознакомиться с их ассортиментом можно тут.

Я выбрал следующие из них:


Под рукой оказался кримпер от «отечественного производителя» Национальная электротехническая компания Морозова TDM-КО-01.

Матрицы от LSD в него вставляются, но использовать их не получится. Например, с матрицами для НШВИ при обжатии даже пустых клещей не срабатывает блокировочная трещотка, приходится разблокировать вручную. (Да ладно! Тоже мне, интеграл! Жми, да жми, сколько прожмётся.)
В целом же, качество изготовления хорошее. Матрицы как игрушки из Киндер-сюрприз-яйца, маленькие аккуратные. Заусенцев металла нет, всё вполне прилично. Огорчило лишь отсутствие названия бренда. )

Всё, уже надо жать!

Автоклемм в квартире не нашлось.

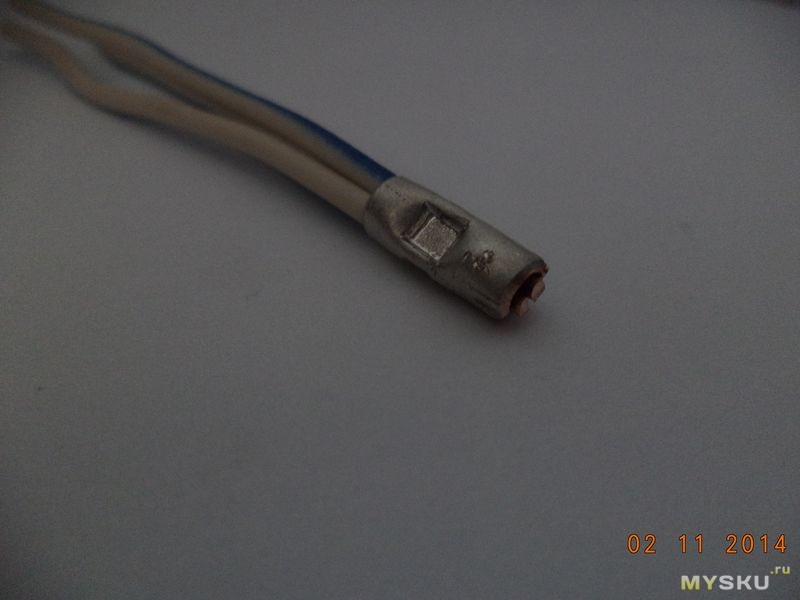

А вот так ГМЛ 6-4 с тремя жилами по 2,5 квадрата обжалась.



Забавно, что матрица под НШВИ2, вызвавшая первоначальный скепсис, мне понравилась больше, чем под одинарный НШВИ. При её использовании получаются поперечные вмятины в наконечнике, и более аккуратный вид. Обжим матрицей под НШВИ оставляет продольные борозды и выглядит это как обжим пассатижами. )
Обжать ГМЛ оказалось легко, хотя может быть стоит подобрать более подходящий профиль.

До кучи был приобретён «Кабелерез» с мощностью реза 35 кв. мм!!!

Не знаю, как там с 35 квадратами (прошу меня извинить, я в квартире не нашел таких сечений), но парочку ПВ-1 по 6 кв. мм он режет легко и ровно. Ещё можно поэкономить и удвоить количество ГМЛ 6-4, конечно сплющивание гильзы имеет место быть.

Маленький, удобный. Резать кабель им легче, чем бокорезами кусать.

По работе обоих механизмов сказать ничего плохого не могу. Смотришь на ценник и говорится только хорошее ) Вот, куплю Knipex ( ттт ), его и буду охаивать.
Спасибо за внимание.

Кримпер SN-2549. Для клемм Dupont, JST и прочей мелочовки

Вопрос о качественной обжимке клемм поднимается с завидной регулярностью. Чем обжимать самые малые клеммы — до недавнего времени я не знал. В комментах мне посоветовали данный инструмент, и я решил попробовать, хотя он мне и редко бывает нужен. Если коротко — отличный кримпер, надо брать не раздумывая.

Обратите внимание — у продавца там разные модели в одном лоте, не ошибитесь при выборе.

Начнем с внешнего вида и сравнения с кримпером из моего предыдущего обзора.

Как видим — они чертовски похожи

Но не на 100% — отличаются толщиной матриц:

У старого матрицы 6мм, у нового — 4мм. Это очень важно при выборе сменных матриц.

Матрицы составные, и что самое важное — верхняя часть шлифована внутри. Это обеспечивает хорошее скольжение усиков клемм и качественную обжимку.





Перейдём к проверке. Обжимать будем клеммы из предыдущего обзора разъемов, которые я и прикупил-то ради тестов данного кримпера, в основном.

Для начала — Дюпон

Результат:



«Маму» я слегка передавил — нужно наверно усилие подрегулировать, в том числе в мозгу 😉

Далее XH

Ну и результат:


Последний номер — CH. Так как сечение провода больше и соответственно «усы» длиннее и шире — то их обжимаем уже не в самом мелком положении.

И результат:

Ну и ради интереса проверим на малых автомобильных клеммах. Обычные клеммы типа «лира» у меня только под большое сечение провода, так что даже пытаться не стану, а вот малые — должны подойти.

Большие:


Малые:

Результат обжима малых:


По-моему — идеально.

Подытожим: очень, очень замечательный кримпер. Если вам нужно обжимать мелкие клеммки от таких вот разъемов — это просто маст хэв. Альтернатив по сути очень мало, да и стóит ли их искать — я не уверен. Дороговато? Ну возможно. Можно поискать матрицы отдельно, они немного дешевле 😉 Можно поискать набором — в частности у этого продавца в этом же лоте есть вроде бы интересный вариант за 25 баксов — с двумя дополнительными матрицами для бОльших неизолированных «автомобильных» клемм. Насколько они хороши — я честно говоря не в курсе. Ну и я считаю, что менять матрицы разумно ТОЛЬКО в том случае если работа с клеммами этого вида эпизодическая, но достаточно объемная, то есть раз в год нужно обжать сотню дюпонов. Потому что если кримпер нужен редко и для одной клеммы — то будет просто лень менять матрицы. А «выделенный» кримпер — он на полочке лежит всегда готовый к бою.

Товар куплен за свои, стоит каждого потраченного цента, никаким п.18 тут и не пахнет.

стриппер и кримпер, щипцы для обжима, плоскогубцы и пассатижи

Я довольно часто использую разные клеммы, хотя обычно провода к ним припаиваю, но предложили мне попробовать более удобный инструмент для этого. Причем не только сам инструмент, а набор для работы с проводами и клеммами, решил попробовать, действительно ли это удобно.

На мой взгляд набор интересен именно тем, что это набор, т.е. в комплекте идет все необходимое для работы, а кроме того все это еще и упаковано в сумочку.

Продается он без какой либо дополнительной упаковки, просто сумка с наклеенным артикулом.

С одной стороны находится петелька, носить за нее вряд ли будет удобно, а вот повесить куда-то, вполне.
Закрывается сумка на «молнию», в закрытом состоянии бегунок находится с противоположной от петельки, стороны.

Сумочка вполне удобная, на вид достаточно прочная.

Но один недостаток я все таки обнаружил, при открывании бегунок надо довести до самого начала «молнии», делать это не очень удобно, потому при полном открывании сумки «добегает» он туда уже за счет собственно открывания.

Все, что находится в сумке, закреплено. Для дополнительных матриц предусмотрены отдельные кармашки закрывающиеся на «липучки».

Стриппер вверху фиксируется довольно тугой резинкой, внизу лента с «липучкой». справа от стриппера есть место под еще один инструмент, но оно пустует.
В процессе эксплуатации заметил, что вынимать стриппер не очень удобно. У него есть острые элементы и они могут цепляться за удерживающую его резинку.

Основной комплект поставки:
1. Стриппер (зачистка)
2. Кримпер (обжимка)
3. Двухсторонняя отвертка
4. Комплект из четырех матриц.

Также в комплект еще входит:
5. Сумка
6. Четыре запасных винтика.

Весь инструмент выполнен в черно-желтом стиле, на мой взгляд весьма похожем на Стенли, но желтый более яркий.

Жало у отвертки двухстороннее, с одной стороны «крест», с другой (точнее все остальное) шестигранник.
Крестовая отвертка теоретически может пригодится только в одном случае, у кримпера есть небольшой винтик.
А вот шестигранник может быть нужен довольно часто, он используется при замене матриц. Вынимается жало туго, у меня получилось это сделать только при помощи плоскогубцев, но думаю что это вопрос времени, разработается.

Осмотр инструмента я начну со стриппера, этот инструмент мне известен давно, хотя и в несколько другом виде.
Данный инструмент используется для снятия изоляции с проводов. В принципе это можно делать ножом, бокорезами или любым острым предметом. Но стриппер обеспечивает более стабильный результат, особенно если изоляция толстая, а жилы тонкие. Больше подходит для работы с многожильными проводами, хотя справляется и с моножилой.

Помимо собственно снятия изоляции данный инструмент может работать как простенькая замена для обжимки (кримпера), но довольно простенькая, так как результат будет хуже, да и работать неудобно.
Также чуть выше присутствует нож для обрезки провода, работает, но лезвие является одним целым с ручками, потому если затупится, то сменить не выйдет.

Данный инструмент явно сложнее ножа или бокорезов.
На фото виден небольшой регулировочный винт, он позволяет изменять силу прижима губок, но если честно, большой разницы я не ощутил, наибольшее влияние он оказывает при работе с тонкими до 0.75мм, проводами.
При вращении вправо увеличивается сила прижима и инструмент лучше снимает изоляцию с тонких проводов.
Если вместе с изоляцией инструмент срезает и несколько жил, то вращением влево надо уменьшить силу прижима.

Обратная часть закрыта пластмассовыми накладками.

Процесс работы стандартен для этого класса инструмента и включает в себя следующую последовательность операций.
1. Открыто, ручки в свободном положении.
2. Зажим провода и надрезание изоляции
3. Стягивание изоляции с провода
4. Открыто, ручки в сжатом положении, зачищенный провод можно вынимать.

Кроме регулировки силы прижима есть еще особенность, губки, которые удерживают провод, имеют разную насечку, кроме того, толее тонкие провода укладываются глубже, толстые ближе к краю.

Примеры работы с проводами разного сечения, из описания в магазине, на мой взгляд показано довольно наглядно.

Кстати, насчет сечения. Думаю многие знают, что наряду с привычными нам мм применяют и систему AWG, где в отличии от нашего стандарта чем больше номер, тем тоньше провод. Обусловлено это тем, что AWG это количество ступеней протяжек провода через фильеру, и называется — калибр. AWG1 это 7.35мм или 42.4мм.кв. AWG0 — 8.25мм или 53.5мм.кв, но существует и к примеру AWG000 — 11.7мм или 107мм.кв.

В качестве напоминалки я немного обрезал полную табличку, так как примерно в этом диапазоне может работать инструмент. В табличке указан диаметр жилы, ее сечение, сопротивление на 1км длины и максимальный ток из расчета 3А.мм (используется для обмоточных проводов).

Ступени процесса зачистки провода на примере провода сечением 2.5мм.кв.

Выше вы видели что я упирал провод в ограничитель длины зачистки, но инструмент позволяет зачищать провод в любом месте, для этого ограничитель следует повернуть так, как показано на третьем фото.

Почти в самом начале я писал, что пользуюсь подобным инструментом много лет. Да, у меня есть отечественный вариант стриппера, и хотя он имеет совсем другую конструкцию, но функционально одно и то же.

В правильном стриппере ключевым является последовательность процесса и отпускание провода в конце операции. Здесь за это отвечает пружинный механизм и такой вот автоматический переключатель. Правда есть нюанс, если провод тонкий, то срабатывает он не всегда.

В отличии от обозреваемого варианта, здесь применен нож с заранее сформированными диаметрами.

Но сам процесс зачистки выглядит почти таким же образом.
1. Прорезание изоляции
2. Зажимание остальной части провода.
3. Снятие изоляции.
4. Отпускаем провод, все.

Перед тем, как показать в работе, отвлекусь, на одной из сторон отмечены сечения проводов.
Видно их не все, да и расположение далеко от логичного, но по идее места соответствуют:
1. 6мм
2. 4мм
3. 1.5-2.5мм
4. 0.75-1мм

На самом деле в тесте я 2.5мм провод вставлял в отверстие для провода 4мм, потому как если вставить его в отверстие 1.5-2.5, то инструмент немного подрезает жилы проводов.
Также и с обозреваемым вариантом, можно много раз описывать процесс, но на практике вы поймете быстрее.

В работе.

Результат. Вверху старый стриппер, внизу новый. На фото видно отличие принципа надрезания изоляции, у нашего варианта обрезка более ровная, у обозреваемого чуть похожа на букву U.

Теперь перейду к кримперу (обжимке). Вообще у меня в хозяйстве есть несколько крипмеров, пара под разъемы RJ и один под BNC. Самым удобным для меня оказался средний, хотя и выглядит проще остальных.

Когда увидел этот инструмент, то первая ассоциация — Тиранозавр 🙂

Здесь есть трещотка (храповый механизм), фиксирующая механизм в промежуточных положениях, когда инструмент дожат до конца, то она отщелкивается и он опять открывается. Чтобы перевести инструмент в «походное» состояние, надо просто не дощелкивать до крайнего положения.

Механизм полностью металлический, да и сам металл довольно толстый.
Одна из матриц установлена изначально, три остальные лежат в кармашках. Верхняя половинка матрицы вставляется легко, а вот нижняя с большим натягом.
Единственное, что мне не очень понравилось, это пластмассовая накладка по верхнему торцу, есть чувство что она может когда нибудь просто слететь и потеряться.

Зубья храпового механизма кримпера, именно они формируют «ступени» при сжатии ручек.

В процессе работы возможна ситуация, когда у вас не получится довести ручки до момента «отсечки» и инструмент заклинит. В такой ситуации надо при помощи чего нибудь (например отвертки) отжать язычок в сторону указанную стрелкой, после щелчка механизм разблокируется.

Комплект кримпера состоит из собственно самого инструмента, четырех матриц и шести винтов. Одна из матриц, а также два винта, уже установлены, остальное лежит в кармашках сумки.

Попробую расписать назначение матриц своими словами, но так как я мало работал с подобным инструментом, то могу где-то и ошибиться.
Для начала 1601-1.

Используется при работе с изолированными наконечниками, например такими (маркировка НВИ), как показано на фото. Изначально я думал, что цвета соответствуют размеру контакта, но судя по фото, это не так. У матрицы самый большой размер — синий, а на фото клемм — желтый.

Матрица JX 1601-06.

Для меня скорее всего будет одной из самый часто используемых, применяется для оконцевания многожильных проводов при помощи таких наконечников, они называется НШВИ.

В качестве вспомогательной информации табличка с соответствием калибра обжимаемого провода и диаметра наконечника.

Вообще, на мой взгляд, для подобных наконечников правильнее использовать другой тип кримпера, но он менее универсален, потому здесь надо выбирать, что будет использоваться в работе.

Матрица JX 1601-08

Данная матрица рассчитана на работу с плоскими или небольшими клеммами подобного типа.
Насчет второго варианта (фото 3 и 4) я уверен не до конца, так как в одних источниках указано применять матрицу JX 1601-08, в других — JX 2546.

Ну и четвертый тип, в моем случае скорее всего будет использоваться реже всего.
Матрица JX 2546

Данный тип матрицы предназначен для «трубчатых» контактов. К примеру подобные контакты используются в разъемах питания жестких дисков «старого» типа, в народе обычно именуются Molex, хотя Молекс это название фирмы производителя.
Для примера тип разъемов н фото — NLSG-T и NLSW-T

На странице магазина также есть довольно удобная и понятная картинка, что и зачем надо применять. Вообще описание инструмента приятно удивило, за это небольшой плюсик.

Конечно же немного экспериментов. Для этого я собрал небольшую кучку разного всякого, правда есть дома еще клеммы с пластмассовой изоляцией, как я показывал в примерах к первой матрице, но видно хорошо спрятал.

С самыми мелкими клеммами тяжело. Во первых они короткие и их просто неудобно обжимать, да и результат не всегда предсказуем, бывает нормально, бывает фиксатор провода выгнет как-то не так. Думаю в данном случае проблема больше в отсутствии практики, но возможно и сам инструмент не очень подходит.

После перехода на более крупные клеммы все стало куда красивее, по крайней мере мне нравится. Правда обжимать надо еще приловчиться, я сначала немного прижимал клемму, потом вставлял провод и дожимал.

Ну а такие наконечники идут вообще на ура, четко, быстро, крепко.

Кабель сечением 4мм сходу дома не нашел, потому экспериментировал с кабелем 6мм, но вырезал несколько «лишних» жил, а также попробовал обжать два по 1.5мм.
Для второго случая существуют специальные клеммы, двойные, но таких у меня нет.

Еще пример обжима наконечников.

В процессе даже немного увлекся, расстраивали только самые мелкие клеммы, остальные куда интереснее.

На этом все, подведу краткое резюме.
Преимущества.
Наличие сумки в комплекте
Много вариантов обжимаемых клемм.
Крепкая конструкция.

Недостатки
Сложности с обжимом мелких клемм
Не совсем удобно вынимать стриппер из сумки, тугая резинка.

Мое мнение. Инструмент в общем понравился, присутствуют мелкие нюансы типа тугой резинки и проблем с обжимом мелких клемм. Ну возможно еще не очень понравилось то, что одна из матриц (нижняя) входит довольно туго, но возможно так задумано.
Из плюсов отмечу действительно большую функциональность комплекта, а также то, что в комплекте идет сумка и все это не будет болтаться в ящике с инструментом.

Менеджер для обзора дал купон HXFMTT4 с ним цена выходит $28.99, на мой личный взгляд вполне адекватно за этот комплект.

На этом все, надеюсь что обзор был полезен.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Кримпер, зачистка и четыре альтернативные челюсти.

Этот набор мне показался совершенно исчерпывающим для домашнего мастера.

Брать!

Или нет?

Вороненая сталь, дым и пламень — все под катом.

Если для вас, как и для меня, DIY — не просто три буквы, то вы не проходите мимо хорошего инструмента. Особенно, если он красивый. И тем более, если набор покрывает все ваши потребности в какой-то сфере деятельности. Таким набором мне показался вот этот.

Что же нам прислали?

В картонной коробке жесткая папка-оганайзер.

Открываем.

Кримпер, клещи для зачистки проводов, отвертка, четыре кармашка для дополнительных матриц.

Выполнено прилично. Конечно, это инструмент не профессионального уровня, ну так и я не профессиональный электрик.

Рассмотрим внимательнее основные инструменты:

И матрицы. Первая — для опрессовки наконечников с изоляционными муфтами.


Вторая — для опрессовки неизолированных наконечников:


Странные потертости на рабочей поверхности. Я не могу их объяснить, возможно поверхность обрабатывалась уже после закалки.

Третья — для опрессовки гильз, которые позволяют зажимать в клеммах многожильные провода.


Четвертая — для опрессовки клемм, как в колодках автомобильной проводки.


Пятая установлена в кримпер, она тоже для гильз.

Ну что ж, попробуем поработать. Начнем с зачистки провода. Для начала возьмем провод AWG20:

Берем зачистные клещи и кусаем подходящим для этого калибра зубом:

Чуть перестарались, один волосок провода пострадал:

Но в принципе, хороший результат. Если приноровиться, то зачистка будет качественной и мгновенной.

Напрессовка гильзы выглядит так:
Зачищаем провод, надеваем гильзу.

Устанавливаем в зев инструмента, смыкаем губки:

Обжимаем, вытаскиваем:

Подрезаем лишнее:

Результат вполне приемлем, как по мне.

Пробуем другую матрицу.

Зачищаем провод:

Устанавливаем клемму в матрицу:

Заводим провод внутрь и обжимаем. Хоба!

Ну так… Вы и сами все видите.

Вот еще:

Повторяем все то же самое с «папой».

Я специально не дожимал тонкогубцами результат обжатия, чтобы вы могли рассмотреть все, как оно есть на самом деле.

К этому проводу мы еще вернемся, а пока попробуем провод потолще, на этот раз автомобильный силовой провод сечением 4мм2.

Это точно такой же провод, как тот, который у меня сгорел в последний день лета, чуть не лишив автомобиля:

Напрессовываем наконечник:

Вполне себе нормальный результат.

Другая матрица, изолированная клемма колечком:

Вообще прекрасно! Это обжатие мне понравилось больше всех!

Напоследок я решил посмотреть, как такое обжатое соединение чувствует себя под экстремальными токами. Повторить, так сказать, свой летний пожар в лабораторных условиях. И еще хорошо бы сравнить ее со старой доброй скруткой. Для этого берем провод с только что обжатыми клеммами, режем его и скручиваем. Ток по единому проводу идет один и тот же, так что соревнование скрутки и обжатых клемм совершенно справедливое. В качестве источника тока берем трансформатор. Подсоединяем тестовый провод.

Дальше вы все сами можете рассмотреть на видео:

И вот результат:

Провод в скрутке нагрелся сильно, медь, что называется, «отожглась» и стала хрупкой. Провод в обжатых клеммах нагревался как будто меньше, так что сохранил некоторую эластичность и прочность. Но в любом случае, такие перегрузки плачевно сказались на изоляции провода, и, произойди такое в полевых условиях, вопрос о клеммах был бы второстепенен. Можно сказать, что обжатые клеммы выдержали стресс-тест не хуже ненарушенного отрезка провода.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Отправить ответ

avatar
  Подписаться
Уведомление о
