Содержание

мощность постоянного тока

Немного о мощности постоянного тока. Не надо долго ходить за примерами и что-то объяснять в том плане, что механическая работа, которую совершает двигатель, выделяемая нагревателем теплота вполне измеримы. От каких же величин зависит совершаемая работа?
Чем дольше потребители тока, будь то лампы или двигатель, включены, тем больше электроэнергии потребляется. И тем больше количество произведенной работы. Но и при простом увеличении количества потребителей сила тока увеличивается, поскольку обычно они включаются параллельно. Следовательно, произведенная электрическая работа возрастает с увеличением силы тока и времени. Но влияет еще и третья величина. Две параллельно включенные лампы потребляют двойную энергию по сравнению с одной. А, значит, и двойной ток. Тот же результат получим, если соединим две лампы последовательно и подадим двойное напряжение (см. рис.1).
Электрическая работа зависит, следовательно, и от напряжения. Поэтому для работы электрического тока в течение отрезка времени получим зависимость:


W=UIt

Здесь U — напряжение, I — сила тока, t — время, W — количество произведенной работы. Теперь о самой мощности. Под мощностью понимают работу, совершаемую за определенное время. Таким образом, P=W/t. Если теперь вместо W подставить выражение для электрической работы, то

P=UIt/t=UI

Таким образом, мощность — это произведение напряжения на силу тока. Единицей мощности служит 1Вт, в честь ее открывателя, шотландского инженера, Джеймса Уайта (1736 — 1819).
Вернувшись назад к формуле работы тока W=UIt увидим, что это произведение электрической мощности P=UI и времени t, в течение которого эта мощность действует. Если время выразить в часах, то плучим количество потребленной энергии «ватт-час». Такая единица измерения является маленькой, поэтому пользуются «киловатт-часом». 1кВтч=1000Втч

Кстати, кто еще далек от электричества, есть «хитрый» перерасчет электрической мощности в механическую:

1кВтч=367000кгс*м; 1кВт=102кгс*м/с

формула формула мощности электрического тока

Электрический ток является физическим процессом. Если говорить упрощенно, то это упорядоченное движение заряженных частиц. Его протекание можно измерить и соответственно выразить в символьном и цифровом виде. Формула электрического тока, представляет собой выражение качественных и количественных параметров через сопротивление проводника, напряжение или разность потенциалов, а также через его силу. Так как любое перемещение чего-либо, подразумевает под собой совершение работы, то дополнительно можно вести разговор об электричестве используя формулу мощности электрического тока.

Основные понятия и формулы характеризующие электрический ток

Количественным параметром электрического тока является его сила, представляющая собой скалярную величину и выражающуюся в отношении заряда (принято обозначать буквой

q) к периоду времени (t), за которое он пересекает сечение проводника. Следовательно, формула электрического тока, а если говорить правильно его сила, будет выглядеть следующим образом — I=q/t. Измеряется данный параметр в амперах. Так как скалярные величины являются действительными числами и определяются только значением, сила тока не может иметь отрицательный знак. С учетом того, что величина заряда не является постоянным параметром для разных электрических цепей, было введено понятие – плотность электрического тока (j
), формула которой выглядят так – j=I/S, где S – площадь, пересекаемая зарядами. Следовательно, при увеличении силы тока и уменьшении поперечного сечения проводника плотность тока возрастает и наоборот. Как отмечалось выше, важными параметрами электричества, вернее электрической цепи являются напряжение в ней и сопротивление проводящих ток элементов.

Формула выражения силы электрического тока через сопротивление и напряжение

В отличие от фундаментальных исследований, в основе которых лежат теоретические выкладки данная зависимость была выведена практическим путем. Автором открытия является физик Ом, в честь которого закон и получил свое имя.

По результатам своих опытов и экспериментов Ом пришел к выводу что сила тока (I) напрямую зависит от величины напряжения (U)и имеет обратную зависимость от сопротивления (R) элементов и деталей, включенных в электрическую цепь. Эту связь можно представить в виде – I=U/R. Путем несложных преобразований, формулы сопротивления и напряжения, выраженные через силу тока, будут выглядеть следующим образом – R=U/I и U=IxR, соответственно.


Формула силы электрического тока

Сопротивление электрического тока: формула
Формула напряжения электрического тока

Работа и мощность электрического тока

Формула мощности (Р

) электрического тока напрямую зависит от его работы (А). Под работой тока подразумевается преобразование электрической энергии в механический, тепловой, световой или иной ее вид. Величина данного процесса напрямую зависит от времени его протекания, силы тока и напряжения в сети. Это можно выразить следующей формулой – А=IxUxt. Произведение (IxU) является ничем иным как мощностью. Следовательно, чем выше напряжение или сила тока в сети, тем большую мощность имеет электрический ток и большую работу он может совершить за единицу времени. Формула мощности электрического тока имеет следующий вид –
Р=А/t
 или Р=IxU.

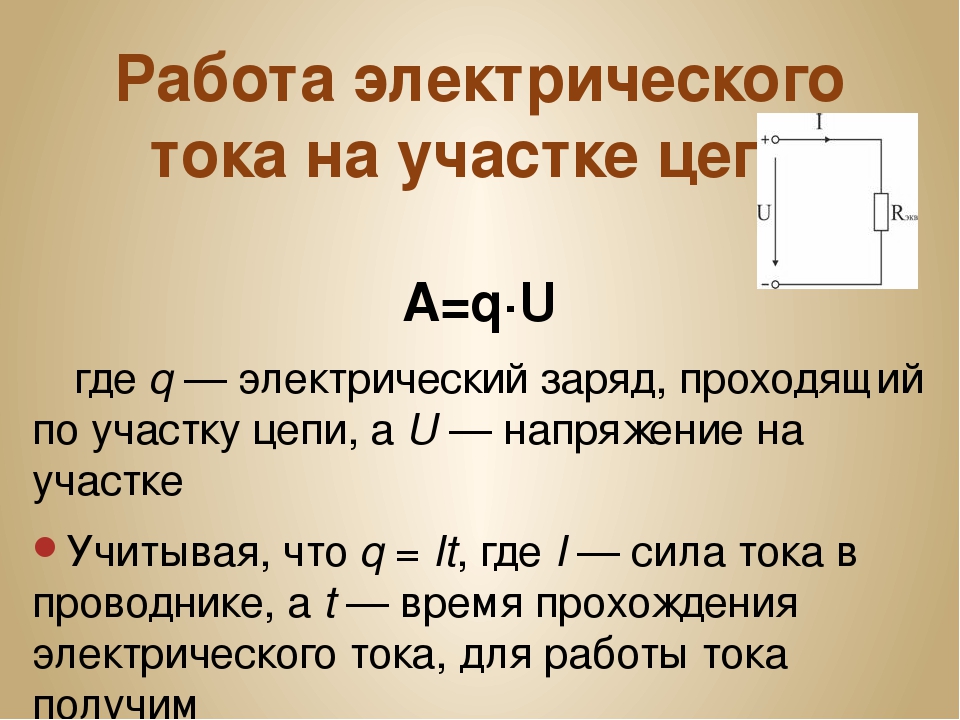

Работа электрического тока формула
Формула мощности электрического тока

Поэтому, если необходимо вычислить, какую работу производит ток, протекая по цепи в течение определенного времени, необходимо умножить мощность на временной промежуток, выраженный в секундах. Рассмотрим применение формул расчета работы и мощности электрического тока на примере электрического двигателя, подключенного к сети 220 В, а сила тока, измеренная амперметром для этого участка, составила 10А.

Р (мощность двигателя) = 10А (сила тока) х 220В (напряжение в сети) = 2200 Вт = 2,2 кВт.

Зная данный показатель, а также реальное или предполагаемое время функционирования электродвигателя можно определить какую работу он совершит за этот отрезок времени или другим словами сколько будет потрачено электроэнергии. Если двигатель был включен, например, 1 час, то можно найти искомое значение.

А (работа, совершенная двигателем) = 2,2 кВт (мощность) х 1 (время работы в часах) = 2,2 кВт ч. Именно этот показатель будет отражен на приборе учета расхода электроэнергии.

Исходя из того, что электрический ток является физическим процессом, то какой-либо его неизвестный параметр можно определить, зная его остальные характеристики. Приведем наиболее распространенные формулы для определения характеристик электрической цепи применяемые в электротехнике.

Напряжение или разность потенциалов
  • U = RxI
  • U = P/I
  • U = (P*R)1/2
Сила электрического тока
Сопротивление
  • R = U / I
  • R = U2/ P
  • R = P / I2
Мощность

В заключение отметим, что приведенная информация справедлива для цепей с постоянным электрическим током. Формулы, применяемые для расчета характеристик переменного тока, будут отличаться за счет введения дополнительных переменных и характеристик свойственных данному типу электричества.

сила постоянного тока, как определить с помощью формулы

Электричество — один из важнейших технологических прорывов человечества, благодаря которому люди пользуются компьютерами, мобильными телефонами и любой бытовой техникой. Каждый, наверное, слышал о том, что есть постоянный и переменный электроток, но какими они обладают характеристиками знают далеко не все. Одной из важнейших является мощность. В этом материале будет рассмотрено, что такое мощность постоянного тока и как ее определить.

Что такое постоянный ток

Постоянный электрический ток — это такой ток, который не изменяет свое направление и величину с течением времени. Это своеобразная разновидность однонаправленного DC. Его мощностью называется значение, показывающее работу, которую он совершает в результате перемещения заряда на некоторое расстояние за единицу времени. Измеряется она, как и механическая или световая величина в ваттах.

Графики различных типов электрических токов

Что касается расстояния, то этот факт можно опустить, так как заряды в проводнике могут двигаться с очень большой скоростью, преодолевая огромные расстояния.

Постоянное течение зарядов не изменяет своей величины во времени

Виды мощности постоянного тока

Любая мощностная величина определяется работой, которая совершается за определенную единицу времени. Чаще всего ею становится секунда. Она означает величину, характеризующую, насколько быстро совершается работа. Касаемо электрической мощности это расход электроэнергии за одну секунду.

Мощностная характеристика тока соответствует отношению его работы ко времени

Работой тока называется процесс превращения электроэнергии в какую-либо другую энергию (механическую, тепловую или световую). Именно по мощности, которая обозначается буквой «P» или «W», и оценивается работоспособность электротока.

К сведению! Вообще у тока постоянного значения нет активной и реактивной P. Для этого вида сети характерна только мгновенная характеристика.

Мгновенная мощность

Если говорить о сетях переменного электротока, то рассматриваемая величина в них, как и электроток или напряжение, регулярно меняет свои значения. Это напрямую влияет на другие параметры. При константном течении зарядов все остается неизменным. Именно поэтому и возникает термин «мгновенная мощность».

Силы в сети регулярного тока остаются неизменными и равняются мгновенным их значениям, взятым в произвольный момент времени. Такую характеристику можно высчитать по мгновенным значениям. Для этого подходит формула мощности постоянного тока в цепи: P = I * U.

Рассматриваемая величина может быть найдена из произведения силы электротока и напряжения

Если сеть пассивна и в ней соблюдается закон Ома, то справедливо равенство. В случае подключения источника ЭДС нужна другая формула: P = I * E, где E — это электродвижущая сила.

Активная мощность

Активная мощность — это среднее за период значение мгновенной P. При активной P происходит конвертация мощности тока в энергию любого вида (механическую, световую или тепловую). Подобный перевод электротока нельзя выполнить в обратном направлении. Активный тип также измеряется в ваттах. 1 Ватт равен 1 вольту умноженному на 1 ампер.

Работа неразрывно связана с определением мощностных характеристик

К сведению! В бытовых и уж тем более промышленных масштабах единицу измерения ватт никогда не используют. Для этих целей задействуют показатели на порядок выше: мегаватты в киловатты.

Реактивная мощность

Реактивная мощностная характеристика определяет нагрузку, которая создается электрическими устройствами определенными колебаниями энергии электромагнитного поля в сетях синусоидального тока переменной частоты. Она равна произведению среднеквадратичных значений напряжения и силы тока, умноженных на синус угла, на который сдвигается фаза между ними. Реактивный параметр неразрывно связан с полной P и активным параметром.

Все основные величины могут быть найдены с использованием закона Ома

Если говорить про физический смыл реактивности, то он представляет собой некую энергию, которая перекачивается из источника к реактивным элементам приемника (конденсатор, обмотка генератора, катушка индуктивности и т. д.), а потом возвращается обратно в источник за время одного периода колебаний.

Полная мощность

Полная P электротока представляет собой значение, соответствующее произведению силы электротока и напряжения в цепи. Она неразрывно связана с активной и реактивной величинами и определяется следующим уравнением: , где Sos = полная мощность, а P и Q — ее активная и реактивная характеристики соответственно.

Общая мощность, которую можно представить в виде кружки пива

Если говорить проще, то активная P есть везде, где присутствует нагрузка активного плана. Например, в спиральных нагревателях, сопротивлении проводов и т.  д. Реактивный параметр характерен для реактивной нагрузки, которая имеется в элементах индуктивности или емкости.

Какие факторы влияют на мощность тока

На постоянный ток влияют всего две величины: сила электротока (в амперах) и напряжение (в вольтах). Из формулы, описанной выше, становится понятно, что мощностная характеристика константного электротока высчитывается как произведение силы электротока в этой сети на напряжение.

Обратите внимание! В случае подключения к цепи источника электродвижущих сил P будет зависеть и от него, а если быть точнее, то он будет измеряться как сила тока, умноженная на ЭДС.

Как определить мощность постоянного тока в ваттах

Определить мощностные параметры электротока постоянного значения достаточно просто, так как она равна мгновенной его характеристике. Происходит это из-за того, что постоянный электроток не меняет своего направления и значения. Мгновенная характеристика может также применяться и в цепях переменного электротока, но это не будет иметь практического применения, так как его параметры регулярно меняют величину и направление.

Для определения P постоянного электротока необходимо найти произведение силы этого электротока и напряжения. В случае рассмотрения пассивной линейной цепи можно воспользоваться произведением квадрата силы тока и сопротивления цепи или отношением квадрата напряжения и общего сопротивления.

Единицей измерения P является Вт

Таким образом, было рассмотрено, как определить мощность электрического тока, что она собой представляет и от каких величин зависит. Эта физическая величина определяется работой электротока, совершаемой за единицу времени. Если смотреть с точки зрения электричества, то это расход электроэнергии за определенный промежуток времени. Он также измеряется в ваттах, как и механические или световые физические величины.

Формула расчета мощности электрического тока

При проектировании любых электрических цепей выполняется расчет мощности. На его основе производится выбор основных элементов и вычисляется допустимая нагрузка. Если расчет для цепи постоянного тока не представляет сложности (в соответствии с законом Ома, необходимо умножить силу тока на напряжение – Р=U*I), то с вычислением мощности переменного тока – не все так просто. Для объяснения потребуется обратиться к основам электротехники, не вдаваясь в подробности, приведем краткое изложение основных тезисов.

Полная мощность и ее составляющие

В цепях переменного тока расчет мощности ведется с учетом законов синусоидальных изменений напряжения и тока. В связи с этим введено понятие полной мощности (S), которая включает в себя две составляющие: реактивную (Q) и активную (P). Графическое описание этих величин можно сделать через треугольник мощностей (см. рис.1).

Под активной составляющей (Р) подразумевается мощность полезной нагрузки (безвозвратное преобразование электроэнергии в тепло, свет и т.д.). Измеряется данная величина в ваттах (Вт), на бытовом уровне принято вести расчет в киловаттах (кВт), в производственной сфере – мегаваттах (мВт).

Реактивная составляющая (Q) описывает емкостную и индуктивную электронагрузку в цепи переменного тока, единица измерения этой величины Вар.

Рис. 1. Треугольник мощностей (А) и напряжений (В)

В соответствии с графическим представлением, соотношения в треугольнике мощностей можно описать с применением элементарных тригонометрических тождеств, что дает возможность использовать следующие формулы:

  • S = √ P 2 +Q 2 , – для полной мощности;
  • и Q = U*I*cos⁡ φ , и P = U*I*sin φ – для реактивной и активной составляющих.

Эти расчеты применимы для однофазной сети (например, бытовой 220 В), для вычисления мощности трехфазной сети (380 В) в формулы необходимо добавить множитель – √ 3 (при симметричной нагрузке) или суммировать мощности всех фаз (если нагрузка несимметрична).

Для лучшего понимания процесса воздействия составляющих полной мощности давайте рассмотрим «чистое» проявление нагрузки в активном, индуктивном и емкостном виде.

Активная нагрузка

Возьмем гипотетическую схему, в которой используется «чистое» активное сопротивление и соответствующий источник переменного напряжения. Графическое описание работы такой цепи продемонстрировано на рисунке 2, где отображаются основные параметры для определенного временного диапазона (t).

Емкостная нагрузка

Как видно на рисунке 3, график характеристик емкостной нагрузки несколько отличается от активной.

Индуктивная нагрузка

Представленный ниже график демонстрирует характер «чистой» индуктивной нагрузки. Как видим, изменилось только направление мощности, что касается наращения, оно равно нулю.

Негативное воздействие реактивной нагрузки

В приведенных выше примерах рассматривались варианты, где присутствует «чистая» реактивная нагрузка. Фактор воздействия активного сопротивления в расчет не принимался. В таких условиях реактивное воздействие равно нулю, а значит, можно не принимать его во внимание. Как вы понимаете, в реальных условиях такое невозможно. Даже, если гипотетически такая нагрузка бы существовала, нельзя исключать сопротивление медных или алюминиевых жил кабеля, необходимого для ее подключения к источнику питания.

Реактивная составляющая может проявляться в виде нагрева активных компонентов цепи, например, двигателя, трансформатора, соединительных проводов, питающего кабеля и т.д. На это тратится определенное количество энергии, что приводит к снижению основных характеристик.

Реактивная мощность воздействует на цепь следующим образом:

  • не производит ни какой полезной работы;
  • вызывает серьезные потери и нештатные нагрузки на электроприборы;
  • может спровоцировать возникновение серьезной аварии.

Именно по этому, производя соответствующие вычисления для электроцепи, нельзя исключать фактор влияния индуктивной и емкостной нагрузки и, если необходимо, предусматривать использование технических систем для ее компенсации.

Расчет потребляемой мощности

В быту часто приходится сталкиваться с вычислением потребляемой мощности, например, для проверки допустимой нагрузки на проводку перед подключением ресурсоемкого электропотребителя (кондиционера, бойлера, электрической плиты и т. д.). Также в таком расчете есть необходимость при выборе защитных автоматов для распределительного щита, через который выполняется подключение квартиры к электроснабжению.

В таких случаях расчет мощности по току и напряжению делать не обязательно, достаточно просуммировать потребляемую энергию всех приборов, которые могут быть включены одновременно. Не связываясь с расчетами, узнать эту величину для каждого устройства можно тремя способами:

  1. обратившись к технической документации устройства;
  2. посмотрев это значение на наклейке задней панели; Потребляемая мощность прибора часто указывается на тыльной стороне
  3. воспользовавшись таблицей, где указано среднее значение потребляемой мощности для бытовых приборов.

Таблица значений средней потребляемой мощности

При расчетах следует учитывать, что пусковая мощность некоторых электроприборов может существенно отличаться от номинальной. Для бытовых устройств этот параметр практически никогда не указывается в технической документации, поэтому необходимо обратиться к соответствующей таблице, где содержатся средние значения параметров стартовой мощности для различных приборов (желательно выбирать максимальную величину).

Пожаловалась бабушка соседка снизу: подарили мне дети моющий пылесос. Он прекрасно работает, но откуда-то идет запах гари.

Пошел смотреть. Проводка у нас старая: лапша из алюминия 2,5 квадрата. А пылесос потребляет 2,5 kW. Прикинул, как работает формула расчета мощности по току и напряжению для этого случая.

Разделил 2500 ватт на 220 вольт. Получил чуть больше 11 ампер. Наши провода держат нагрузку 22 А. Имеем практически двойной резерв потоку. Другие потребители при уборке отключены.

Стали проверять и нюхать: запах около квартирного щитка. Открыл, осмотрел: шина сборки ноля в саже, на одной перемычке горелая изоляция. Винт крепления ослаблен. Вот и причина начала возгорания. Исправил.

На этом примере я показываю, что всегда надо оценивать мощность потребления электроприборов и возможности проводки с защитными устройствами. Об этом рассказываю ниже.

Что такое мощность в электричестве: просто о сложном

Вспомнилась былина об Илье Муромце, когда он приложил всю свою мощь к соловью разбойнику. У бедолаги сразу посыпались искры из глаз, как пламя с верхней картинки на проводке с неправильным монтажом.

Простыми словами: мощность в электричестве — это силовая характеристика энергии, которой оценивают, как способности генераторных установок ее вырабатывать, так возможности потребителей и транспортных магистралей.

Все эти участки должны быть точно смонтированы и налажены для обеспечения безопасной работы. Как только в любом месте возникает неисправность, так сразу развивается авария во всей схеме.

Если говорить о домашнем электрическом оборудовании, то приходится постоянно соблюдать баланс между:

  1. включенными в сеть приборами;
  2. конструкцией проводов и кабелей;
  3. настройкой защитных устройств.

Только комплексное решение этих трех вопросов может обеспечить безопасность проводки и жильцов.

Как рассчитать электрическую мощность в быту

Формулы расчета мощности в электричестве позволяют выполнить качественную оценку безопасности каждого из перечисленных выше пунктов.

Пользоваться ими не сложно. Я уже приводил в предыдущих статьях шпаргалку электрика, где они помещены в наглядной форме для цепей постоянного тока.

Они полностью справедливы для активной составляющей мощности переменного тока, совершающей полезную работу. Кстати, кроме нее есть еще и бесполезная — реактивная, связанная с потерями энергии. Ее описанию посвящен второй раздел.

Такие вычисления удобно делать с помощью онлайн калькулятора. Он избавляет от рутинных математических вычислений и арифметических ошибок.

При любом из способов для расчета активной мощности требуется знать две из трех электрических величин:

Как измерить электрическую мощность дома

Существует еще одна возможность оценки активной мощности: ее измерение в действующей схеме специальными приборами: ваттметрами.

Точные замеры может обеспечить промышленный лабораторный ваттметер. Он изготавливается как прибор, работающий на аналоговых сигналах,так и с помощью цифровых технологий.

В бытовой проводке точные вычисления не нужны. Для нее выпускаются различные виды более простых ваттметров.

Популярностью пользуются приборы, которые можно вставить в розетку и подключить к ним шнур питания от потребителя, включить их в работу и сразу снять показания на дисплее в ваттах.

Их так и называют: ваттметр розетка. Они измеряют чисто активную мощность переменного тока.

Такие приборы избавляют электрика от выполнения сложных операций под напряжением, когда требуется замерять:

  • действующее напряжение;
  • силу тока;
  • угол сдвига фаз между векторами тока и напряжения.

Потом все данные дополнительно требуется вводить в формулу расчета мощности по току и напряжению, делать по ней вычисления.

Этот метод можно упростить, если внимательно наблюдать за показаниями электрического счетчика индукционной системы с вращающимся диском. Он считает совершенную работу: потребленную мощность за определенную время.

Однако скорость вращения диска как раз и характеризует величину потребления. Надо просто посчитать сколько раз он обернется за минуту и перевести в ватты по табличке, расположенной на корпусе.

Почему реактивное сопротивление схемы влияет на мощность переменного тока

Синусоидальная гармоника напряжения, поступая на резистивное сопротивление, изменяет величину тока без его отклонения на комплексной плоскости.

Такой ток совершает полезную работу с минимальными потерями энергии, вырабатывая активную мощность. Частота колебания сигнала не оказывает на нее никакого влияния.

Сопротивление конденсатора и индуктивности зависит от частоты гармоники. Его противодействие отклоняет направление тока на каждом из этих элементов в разные стороны.

Такие процессы связаны с потерей части энергии на бесполезные преобразования. На них расходуется мощность Q, которую называют реактивной.Ее влияние на полную мощность S и связь с активной P удобно представлять графически прямоугольным треугольником.

Захотелось его нарисовать на фоне оборудования из нагромождений фарфора и металла, где пришлось поработать довольно долго. Отвлекся. Не судите за это строго.

Сравните его с опубликованным мною ранее треугольником сопротивлений. Находите общие черты?

Ими являются геометрические пропорции фигуры, описывающие их формулы и угол φ, определяющий потери полной мощности. Перехожу к их более подробному рассмотрению.

Формулы расчета мощности для однофазной и трехфазной схемы питания

В идеальном теоретическом случае трехфазная схема состоит из трех одинаковых однофазных цепей. На практике всегда есть какие-то отклонения. Но, в большинстве случаев при анализах ими пренебрегают.

Поэтому рассматриваем вначале наиболее простой вопрос.

Графики и формулы под однофазное напряжение

Как работает резистор

На чисто резистивном сопротивлении синусоиды тока и напряжения совпадают по углу, направлены на каждом полупериоде одинаково.Поэтому их произведение, выражающее мощность, всегда положительно.

Его значение в произвольный момент времени t называют мгновенным, обозначая строчной буквой p.

Среднее значение мощности в течение одного периода называют активной составляющей. Ее график для переменного тока имеет фигуру симметричного всплеска с максимальным значением Pm в середине каждого полупериода Т/2.

Если взять половину его величины Pm/2 и провести прямую линию в течении одного периода Т, то получим прямоугольник с ординатой P.

Его площадь равна двум площадям графиков активной составляющих одного любого полупериода. Если посмотреть на картинку внимательнее, то можно представить, что верхняя часть всплеска отрезана,перевернута и заполнила свободное пространство внизу.

Представление этого графика помогает запомнить, что на активном сопротивлении мощность постоянного и переменного тока вычисляется по одной формуле, не меняет своего знака.

На резисторе не создается реактивных потерь.

Как работает индуктивность

Катушка с обмоткой своими витками запасает энергию магнитного поля. Благодаря процессу ее накопления индуктивное сопротивление отодвигает вперед на 90 градусов вектор тока относительно приложенного напряжения на комплексной плоскости.

Перемножая их мгновенные величины получаем значения мощности, которое за один период меняет знаки (направление) в каждом полупериоде.

Частота изменения мощности на индуктивности в два раза выше,чем у ее составляющих: синусоид тока и напряжения. Она состоит из двух частей:

  1. активной, обозначаемой индексом PL;
  2. реактивной QL.

Реактивная часть на индуктивности создается за счет постоянного обмена энергией между катушкой и приложенным источником. На ее величину влияет значение индуктивного сопротивления XL.

Как работает конденсатор

Емкость конденсатора постоянно накапливает заряд между своими обкладками. За счет этого происходит сдвиг вектора тока вперед на 90 градусов относительно приложенного напряжения.

График мгновенной мощности напоминает вид предыдущего, но начинается с отрицательной полуволны.

Реактивная составляющая, выделяемая на конденсаторе, зависит от величины емкостного сопротивления XC.

Как работает реальная схема со всеми видами сопротивлений

В чистом виде приведенные выше графики и выражения встречаются не так часто. На самом деле передача электроэнергии и ее работа на переменном токе связаны с комплексным преодолением сил электрического сопротивления резисторов, конденсаторов и индуктивностей.

Причем, какая-то из этих составляющих будет преобладать. Для таких случаев преобразования электрической энергии в мгновенную мощность могут иметь один из следующих видов.

На верхней картинке показан случай, когда вектор тока отстает от приложенного напряжения, а на нижней — опережает.

В обоих случаях величина активной составляющей уменьшается от значения полной на значение, выражаемое как cosφ. Поэтому его принято называть коэффициентом мощности.

Как работает схема трехфазного электроснабжения

На ввод распределительного щита многоэтажного здания поступает трехфазное напряжение от электроснабжающей организации, вырабатываемое промышленными генераторами.

Его же, за отдельную плату, при желании может подключить владелец частного дома, что многие и делают. При этом рабочая схема и диаграмма напряжений выглядит следующим образом.

В старой системе заземления TN-C она выполняется четырехпроводным подключением, а у новой TN-S — пятипроводным с добавлением защитного РЕ проводника. Его на этой схеме я не показываю для упрощения.

Каждую из фаз при работе необходимо стараться нагружать одинаково равными по величине токами. Тогда в домашней проводке будет создаваться наиболее благоприятный оптимальный режим без опасных перекосов энергии.

В этом случае формула расчета мощности по току и напряжению для трехфазной схемы может быть представлена простой суммой аналогичных формул для составляющих однофазных цепей.

А поскольку они все идентичные, то их просто утраивают.

Например, когда активная мощность фазы В имеет выражением Рв=Uв×Iв×cosφ, то для всей трехфазной схемы она будет выражена следующей формулой:

Если пометить фазное выражение буквой ф. например Pф, томожно записать:

Аналогично будет вычисляться реактивная составляющая

Поскольку P и Q представляют величины катетов прямоугольного треугольника, то гипотенузу или полную составляющую можно вычислить как квадратный корень из суммы их квадратов.

Как учитывается трехфазная полная мощность

В энергосистеме, да и в частном доме, требуется анализировать подключенные нагрузки, равномерно распределять их по источникам напряжений.

С этой целью работают многочисленные конструкции измерительных приборов. На щитах управления подстанций расположены щитовые ваттметры и варметры, предназначенные для работы в разных долях кратности.

Старые аналоговые приборы показаны на этой картинке.

Для того, чтобы не путаться в записях вычислений введены разные наименования единиц. Они обозначаются:

  • ВА — (русское), VA (международное) вольтампер для полной величины мощности;
  • Вт —(русское), var (международное) ватт —активной;
  • вар (русское), var (международное) — реактивной.

Аналоговые приборы измеряют только активную или реактивную составляющую, а полную величину необходимо вычислять по формулам.

Многие современные цифровые приборы способны осуществлять эту функцию автоматически.

Видеоурок Павла Виктор дополняет мой материал. Рекомендую посмотреть.

Калькулятор мощности для своих

Здесь вы можете выполнить вычисления онлайн без использования формул и арифметических действий. Просто введите ваши исходные данные в таблицу и жмите кнопку “Рассчитать ток”.

А в заключение напоминаю, что для ваших вопросов создан раздел комментариев. Задавайте их, я отвечу.

Иногда можно услышать такой простой вопрос: «какая мощность в розетке?». Ответ, как ни странно, чаще всего такой: 10 ампер. Или – 220 вольт. Понятно, что вопрос – дурацкий. Но и объяснение не лучше – «А на розетке так написано».

Мощность и ток

Если правильно отвечать на поставленный вопрос, то для читателей, прогуливающих в детстве уроки физики, можно сказать, что мощность электричества зависит от двух величин:

  • величины напряжения;
  • силы тока.

В общем, эти две величины определяют величину мощности как переменного, так и постоянного тока. Память может подсказать что-то типа: для участка цепи, для полной цепи. Это отголоски того же школьного учебника физики, где говорится о законе Ома.

Да, этот знаменитый закон и позволяет рассчитать мощность электрического тока. Конечно, школьная программа представляла этот закон для цепей постоянного тока, но суть от этого не меняется. Формула вечная и неизменная: P = U х I.

Перефразируя закон ома в простой язык, получаем простой ответ на вопрос о мощности в розетке: сила тока зависит от нагрузки.

Сила тока и приложенная нагрузка

Тривиальное понятие этого тезиса позволит не производить элементарных действий, постоянно совершаемых нами, или окружающими нас людьми:

  • включать один электрический удлинитель в другой, втыкая в оба все доступные вилки от разных, иногда достаточно мощных, потребителей электроэнергии;
  • подключать к севшему аккумулятору автомобиля другой, соединяя их проводами от старой электропроводки;
  • наращивать провода от электрического чайника кабелем с витой парой;
  • устанавливать в гараже нагреватель, мощностью 5 квт, подключая его к обыкновенной розетке.

Аналогичные примеры неграмотных действий можно приводить до бесконечности. Человеческая беспечность не знает границ. Чтобы больше не допускать подобных ошибок, давайте разберем как правильно производить расчет электрической мощности.

Чайник и электрическая мощность

Не забивая головы простейшими формулами (есть дела и поважнее этого), запомним простое соотношение, достаточное для применения его в быту. Точность его не соответствует формуле расчета, но позволяет помнить, что: 1 квт электроэнергии – это приблизительно 5 ампер тока в сети 220 вольт.

Таким образом, становится понятно, что электрический чайник, включенный в кухонную розетку, потребляет около 5 ампер тока. А лампа накаливания, мощностью 100 Вт – в десять раз меньше: 0,5 ампера. Конечно, такие примитивные знания нужны для домохозяек, расчет мощности электрического тока производится по формулам.

Необходимость расчетов мощности

Человек мало сталкивается с необходимостью проведения расчетов (мощностей постоянного электрического тока) в быту. Чаще всего такая необходимость возникает при ремонте автомобиля, где источником тока служит аккумулятор. Или какой-то продвинутый пользователь начинает подбирать новый кулер для своего процессора в компьютере.

Чаще возникает необходимость провести элементарные расчеты при ремонтных работах в квартире, при подборе сгоревшего блока питания и пр.

Расчет мощности электрического тока по формулам

Существует формула расчета электрического тока для однофазной и трехфазной сети. Вряд ли кто-то захочет и сможет ими воспользоваться – разбираться что такое cosφ при замене электрической проводки в доме или квартире нецелесообразно.

Реально можно произвести все необходимые расчеты в режиме онлайн. Интернет набит разными таблицами, соответствующими графиками и калькуляторами. Для очень нуждающихся читателей можно добавить, что сечение кабеля для осветительной сети — 1,5 кв. мм. А для электропитания розеток применяется кабель сечением 2,5 кв. мм.

Остальные расчеты, требующиеся при производстве электромонтажных работ в различных областях деятельности – лучше доверить специалистам, которые в своей работе используют различные приборы: амперметры, вольтметры, индикаторы фазы, измерители сопротивления изоляции, измерители сопротивления заземления и пр.

Ремонт и строительство домов и квартир, особенности расчетов

Чтобы произвести расчет электропроводки в квартире недостаточно произвести подбор сечения электрических проводов. В электрическом щите устанавливаются и электрические автоматы, и защитные устройства и электрический счетчик. Эти установочные изделия также подбираются и рассчитываются при разработке проекта электропитания, в котором производится также расчет количества и параметров устройств защитного заземления.

Для расчетов и подбора видов электропроводки, использующейся при изготовлении удлинителей, организации временных схем электропитания, необходимо понимать, что силовые кабели для однофазной и трехфазной цепи различны по количеству жил, условиям прокладки, токовым нагрузкам и прочим параметрам.

При использовании кабелей и проводов необходимо учитывать и материал изготовления токопроводящих жил.

Наличие в загородном доме, даче трехфазных потребителей электроэнергии, таких как скважинный насос, электродвигатели, сварочное оборудование, требует при подборе кабелей электропроводки учитывать их пусковые токи. А при выборе электрического счетчика электроэнергии – активную и реактивную составляющую в потребляемой мощности, если предполагается постоянная работа трехфазного оборудования.

“>

инструкция с формулой, таблицей и онлайн формой

Иногда можно услышать такой простой вопрос: «какая мощность в розетке?». Ответ, как ни странно, чаще всего такой: 10 ампер. Или – 220 вольт. Понятно, что вопрос – дурацкий. Но и объяснение не лучше – «А на розетке так написано».

Оглавление статьи:

 Мощность и ток

Если правильно отвечать на поставленный вопрос, то для читателей, прогуливающих в детстве уроки физики, можно сказать, что мощность электричества зависит от двух величин:

  • величины напряжения;
  • силы тока.

В общем, эти две величины определяют величину мощности как переменного, так и постоянного тока. Память может подсказать что-то типа: для участка цепи, для полной цепи. Это отголоски того же школьного учебника физики, где говорится о законе Ома.

Рекомендуем портал опытных и начинающих электриков: https://electrikexpert.ru

Да, этот знаменитый закон и позволяет рассчитать мощность электрического тока. Конечно, школьная программа представляла этот закон для цепей постоянного тока, но суть от этого не меняется. Формула вечная и неизменная: P = U х I.

Перефразируя закон ома в простой язык, получаем простой ответ на вопрос о мощности в розетке: сила тока зависит от нагрузки.

Сила тока и приложенная нагрузка

Тривиальное понятие этого тезиса позволит не производить элементарных действий, постоянно совершаемых нами, или окружающими нас людьми:

  • включать один электрический удлинитель в другой, втыкая в оба все доступные вилки от разных, иногда достаточно мощных, потребителей электроэнергии;
  • подключать к севшему аккумулятору автомобиля другой, соединяя их проводами от старой электропроводки;
  • наращивать провода от электрического чайника кабелем с витой парой;
  • устанавливать в гараже нагреватель, мощностью 5 квт, подключая его к обыкновенной розетке.

Аналогичные примеры неграмотных действий можно приводить до бесконечности. Человеческая беспечность не знает границ. Чтобы больше не допускать подобных ошибок, давайте разберем как правильно производить расчет электрической мощности.

Чайник и электрическая мощность

Не забивая головы простейшими формулами (есть дела и поважнее этого), запомним простое соотношение, достаточное для применения его в быту. Точность его не соответствует формуле расчета, но позволяет помнить, что: 1 квт электроэнергии – это приблизительно 5 ампер тока в сети 220 вольт.

Таким образом, становится понятно, что электрический чайник, включенный в кухонную розетку, потребляет около 5 ампер тока. А лампа накаливания, мощностью 100 Вт – в десять раз меньше: 0,5 ампера. Конечно, такие примитивные знания нужны для домохозяек, расчет мощности электрического тока производится по формулам.

Необходимость расчетов мощности

Человек мало сталкивается с необходимостью проведения расчетов (мощностей постоянного электрического тока) в быту. Чаще всего такая необходимость возникает при ремонте автомобиля, где источником тока служит аккумулятор. Или какой-то продвинутый пользователь начинает подбирать новый кулер для своего процессора в компьютере.

Чаще возникает необходимость провести элементарные расчеты при ремонтных работах в квартире, при подборе сгоревшего блока питания и пр.

 Расчет мощности электрического тока по формулам

Существует формула расчета электрического тока для однофазной и трехфазной сети. Вряд ли кто-то захочет и сможет ими воспользоваться – разбираться что такое cosφ при замене электрической проводки в доме или квартире нецелесообразно.

Реально можно произвести все необходимые расчеты в режиме онлайн. Интернет набит разными таблицами, соответствующими графиками и калькуляторами. Для очень нуждающихся читателей можно добавить, что сечение кабеля для осветительной сети — 1,5 кв. мм. А для электропитания розеток применяется кабель сечением 2,5 кв. мм.

Остальные расчеты, требующиеся при производстве электромонтажных работ в различных областях деятельности – лучше доверить специалистам, которые в своей работе используют различные приборы: амперметры, вольтметры, индикаторы фазы, измерители сопротивления изоляции, измерители сопротивления заземления и пр.

Ремонт и строительство домов и квартир, особенности расчетов

Чтобы произвести расчет электропроводки в квартире недостаточно произвести подбор сечения электрических проводов. В электрическом щите устанавливаются и электрические автоматы, и защитные устройства и электрический счетчик. Эти установочные изделия также подбираются и рассчитываются при разработке проекта электропитания, в котором производится также расчет количества и параметров устройств защитного заземления.

Для расчетов и подбора видов электропроводки, использующейся при изготовлении удлинителей, организации временных схем электропитания, необходимо понимать, что силовые кабели для однофазной и трехфазной цепи различны по количеству жил, условиям прокладки, токовым нагрузкам и прочим параметрам.

При использовании кабелей и проводов необходимо учитывать и материал изготовления токопроводящих жил.

Наличие в загородном доме, даче трехфазных потребителей электроэнергии, таких как скважинный насос, электродвигатели, сварочное оборудование, требует при подборе кабелей электропроводки учитывать их пусковые токи. А при выборе электрического счетчика электроэнергии – активную и реактивную составляющую в потребляемой мощности, если предполагается постоянная работа трехфазного оборудования.

Удачи!

Фото

голос

Рейтинг статьи

Мощность в цепи постоянного тока

Здравствуйте! Эту статью можно считать началом знакомства с электричеством. Напряжение, ток, сопротивление – это три главные величины, на которых построены основные законы электротехники и эти величины связаны между собой еще одной – мощностью. А чтобы было проще знакомиться с электротехникой, мы будем рассматривать мощность в цепи постоянного тока. Дело в том, что при расчетах в цепях переменного тока появляется довольно много условий. Впрочем, обо всём по порядку и вы сейчас сами с этим разберётесь.

Для удобства я сразу напишу международные обозначения этих четырёх величин:

U – напряжение (В, вольт)

I – ток (А, ампер)

R – сопротивление (Ом, ом)

P – мощность (Вт, ватт – не надо путать с вольтом, который обозначается только одной буквой В)

Для начала абстрактный пример, чтобы проще было понимать термины, которые я сейчас буду использовать. Допустим, есть магазин товаров (условно это можно представить, как напряжение), есть деньги (условно это будет ток), есть совесть, которая не позволяет вам тратить много или наоборот, шепчет, чтобы вы крупно потратились (это можно считать сопротивлением) и есть купленные товары или продукты, которые вы несёте домой (это мощность). Собственно, на этом примере можно объяснить многие законы, связанные с электрическим током. Все обозначенные величины связаны между собой законом Ома, который гласит, что сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению цепи, а именно:

В абстрактном примере – чем больше магазин (напряжение) и чем меньше вам шепчет совесть (сопротивление), тем больше вы тратите денег (сила тока), а когда вы несёте купленный товар домой, вы совершаете работу (мощность). Мощность в цепи постоянного тока это и есть работа, совершаемая электричеством.  Мощность это произведение тока на напряжение, а если вместо тока или напряжения подставить соответствующие значения, то можно получить мнемоническую табличку:

Как видите, мощность в цепи постоянного тока это довольно простое понятие, если немного вдуматься в материал. По сути, это всего две формулы с заменой значений. Как это выглядит:

Если теперь в формуле мощности подставить место значения тока формулу тока, то получим следующее:

 Именно таким образом и получилось 12 формул на основе закона Ома, которые вы видите в мнемонической табличке. Что такое мощность в цепях постоянного тока мы более или менее разобрались, но есть ещё один момент.

Баланс мощностей в цепи постоянного тока.

Собственно, это просто проверка правильности расчетов электрической цепи. Возвращаясь к нашему абстрактному примеру это выглядит так: вы купили товары, забрали их на кассе, отошли от кассы и вам показалось, что ваши пакеты должны быть больше или меньше, чем получились. Тогда вы берёте чек и начинаете сравнивать товар в чеке и товар в наличии. Если товары в чеке и товары в руках совпали, значит всё в порядке. Если мы обратимся к определению, то баланс мощностей – сумма мощностей потребляемых приемниками, равна сумме мощностей отдаваемых источниками.

Как это использовать на практике? Допустим, у нас есть задача, которую нужно решить:

Поскольку решение задачи не является целью этой статьи, я дам уже готовые ответы.

Теперь надо проверить правильно ли были посчитаны токи в задаче. Ток в цепи равен току , следовательно, мощность источника питания (Е1хI1) должна быть равна сумме мощностей сопротивлений

Что мы и получаем с учетом потерь при округлениях.

Таким образом, баланс мощностей в электрической цепи постоянного тока — это ничто иное, как проверка самого себя, своих расчётов.

Как видите, мощность в цепи постоянного тока посчитать довольно легко. Гораздо больше сложностей возникнет, если ток будет переменный.  Другими словами, на примере магазина это выглядит так:

Постоянный ток – от входа до выхода прямая линия и вы спокойно идете от начала и до конца без каких-либо приключений.

Переменный ток – магазин представляет из себя зигзаг и вам приходится делать лишние движения.

Поэтому в переменном токе мощность считать немного сложнее, но это уже тема совсем другой статьи.

Поделиться ссылкой:

Похожее

Основные расчетные электротехнические формулы

Электрическое сопротивление материала определяется по формулам:

Электрическое сопротивление, Ом, материала

R = U/I, где U — напряжение, В; I — сила тока, А.

Удельное электрическое сопротивление, Ом·м,

ρ=Rs/l. S – сечение проводника, м² ; l – длина проводника, м.

Под удельным электрическим сопротивлением материала понимают сопротивление проводника длиной 1 м и сечением 1 м² при 20°С.

Величина, обратная удельному сопротивлению, называется проводимостью:

v=1/ρ.

Если вместо сечения проводника S задан его диаметр D, то сечение, м², находят по формуле

S= πD²/4, где π =3,14.

Сопротивление материала зависит от температуры. Если материал нагрет до температуры t°С, то его сопротивление, Ом, при этой температуре равно:

Rt= R0[1 + α (t – t0)],

где R0 – сопротивление при начальной температуре t0°С, Ом; α – температурный коэффициент.

Далее приводятся значения α для различных материалов.

Медь,
алюминий,
вольфрам
0,004
Сталь 0,006
Латунь 0,002

Сопротивление нескольких проводников зависит от способа их соединения. Например, при параллельном соединении сопротивление трех проводников определяется по формуле:

Rоб=R1*R2*R3/(R1R2+R2R3+R3R1)

При последовательном соединении:

Rоб=R1+R2+R3.

Постоянный ток

Постоянный ток применяют для питания устройств связи, транзисторных приборов, стартеров автомобилей, электрокар, а также, для зарядки аккумуляторов.

В качестве источников постоянного тока используют гальванические элементы, солнечные батареи, термоэлектрогенераторы, генераторы постоянного тока.

При параллельном соединении нескольких проводников с током с равными напряжениями:

Iоб = I1+I2+…+In Uоб=U1=U2=…=Un

При последовательном соединении: Iоб = Imin; – где Imin, ток наименьшего по мощности источника тока (генератора, аккумуляторной батареи).

Uоб = U1+U2+…+Un

Основные параметры цепей однофазного переменного тока

Однофазный переменный ток промышленной частоты имеет 50 периодов колебаний в секунду, или 50 Гц. Его применяют для питания небольших вентиляторов, электробытовых приборов, электроинструмента, при электросварке и для питания большинства осветительных приборов.

Частота переменного тока, Гц:

f= 1/T = np/60, где п — частота вращения генератора, мин -1; р – число пар полюсов генератора.

Мощность однофазного переменного тока:

активная, Вт, Ра = IUcosφ;

реактивная, вар, Q = IUsinφ;

кажущаяся, В А, S = IU =√ (P 2α+Q 2)

Если в цепь переменного однофазного тока включено только активное сопротивление (например, нагревательные элементы или электрические лампы), то значение силы тока и мощности в каждый момент времени определяют по закону Ома:

I=U/R; Рa = IU = I²R=U²/R.

Коэффициент мощности в цепи с индуктивной нагрузкой

Cosφ= Рa/IU= Рa/S.

Основные параметры цепей трехфазного переменного тока

Трехфазный переменный ток используют для питания большинства промышленных электроприемников. Частота трехфазного переменного тока 50 Гц.

В трехфазных системах обмотки генератора и электроприемника соединяют по схемам «звезда» или «треугольник». При соединении в звезду концы всех трех обмоток генератора (или электроприемника) объединяют в общую точку, называемую нулевой или нейтралью (рис. 5а).

При соединении в треугольник начало первой обмотки соединяют с концом второй, начало второй обмотки — с концом третьей и начало третьей — с концом первой обмотки (рис. 5б).

Если от генератора отходят только три провода, то такая система называется трехфазной трехпроводной; если от него отходит еще и четвертый нулевой провод, то систему называют трехфазной четырехпроводной.

Трехфазные трехпроводные сети используют для питания трехфазных силовых потребителей, а четырехпроводные сети – для питания преимущественно осветительных и бытовых нагрузок.

В трехфазных системах различают фазные и линейные токи и напряжения. При соединении фаз звездой линейный I и фазный Iφ токи равны:

а напряжение U =√3Uφ

При соединении треугольником

I =√3Iφ

а напряжение U = Uφ.

Мощность переменного трехфазного тока:

генератора:

  • активная, Вт, Рг =√3IUcosφ ,
  • реактивная, вар, Q=√3IUsinφ
  • полная, ВА, S = √3IU.

где φ – угол сдвига фаз между фазным напряжением генератора и током в той же фазе приемника, который равен току в линии при соединении обмоток генератора звездой.

приемника:

  • активная, Вт, Рп =3UφIcosφп=√3 IUcosφп ,
  • реактивная, вар, Q=√3 UφIsinφп=√3 UIsinφ
  • полная, ВА, S = √3UI.

где φ – угол сдвига фаз между фазным напряжением приемника и током в той же фазе приемника, который равен току линейному только при соединении звездой.

Подсчет количества теплоты, выделяемой при протекании электрического тока по проводнику.

Количество теплоты, Дж, выделяемой электрическим током в проводнике,

Q=I²Rt где t — время, с.

При определении теплового действия электрического тока учитывают, что 1 кВт·ч выделяет 864 ккал (3617 кДж).

Если у Вас остались вопросы – обращайтесь к нам, в авторизованный сервисный центр “Эл Ко-сервис” Мы всегда рады помочь Вам в решении возникших у Вас проблем.

Инженерно-технический отдел авторизованного сервисного центра “Эл Ко-сервис”

Понимание формул закона сопротивления постоянного и переменного тока, формул и формул мощности


Понимание основ закона Ома — диаграммы переменного и постоянного тока …. в чем разница?


AC = Z (импеданс) и DC = R (сопротивление) Формулы закона Ома

Колесо силы закона Ома переменного тока и колесо силы закона Ома постоянного тока

(схемы, диаграмма, диаграмма, колесо, формулы, теория электроники)

Если вам нужно иметь дело с формулами напряжения, тока, сопротивления или импеданса и мощности, и вы хотите знать, в чем разница между тем, что мы называем формулами переменного и постоянного тока, вы можете найти эти колеса силы закона Ома.Форма с четырьмя квадрантами упрощает процесс поиска значений E, I, R или Z и P. Есть два колеса, одно для нашей диаграммы закона Ома постоянного тока (R — формулы сопротивления) и одна диаграмма закона Ома для нашего переменного тока ( Z — формулы импеданса). Если вам интересен цвет на колесе, мы используем его в качестве удобного справочника для цветов полос резистора … мы включаем их в наши часы и часы с законом Ома. Пожалуйста, прочтите дополнительную информацию о том, как читать эту таблицу.

Два основных типа электричества — это переменный ток, известный как AC, и постоянный ток, известный как DC.Разница между системами переменного и постоянного тока заключается в том, как мощность передается по линиям. При переменном токе поток энергии меняет направление — фактически 60 раз в секунду, но при постоянном токе мощность будет двигаться только в одном направлении.


Переменный ток переменного тока — Think Impedance

Силовые формулы закона Ома и закона Джоуля. Как правило, если вы МАСТЕР-электрик, специалист по устранению неполадок или инженер, вы можете предпочесть наши часы, часы, наклейки, диаграммы, брелки и т.продукты. Думайте расширенно — думайте об импедансе. Нужны формулы Z? Колесо питания переменного тока

Постоянный ток постоянного тока — Думайте о сопротивлении
Закон Ома и формулы мощности закона Джоуля. Как правило, если вы электрик, техник, подмастерье, ученик, студент или любитель, вы можете предпочесть этот продукт с колесом закона Ома. Подумайте о сопротивлении — нужны формулы R?
По мере того, как вы продвинетесь в своем обучении, вы, несомненно, найдете также полезными формулы переменного тока для импеданса (таблица выше).

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ: Чтобы использовать диаграмму, в центральном круге выберите значение, которое необходимо найти; например, на диаграмме постоянного тока: I (амперы), R (Ом), E (вольты) или P (ватты). Затем выберите формулу, содержащую значения, которые вы знаете из соответствующего квадранта диаграммы.

Эти колеса силы закона Ома выше показывают нашу цветовую таблицу резисторов, которая поможет вам определить цвета резисторов … это уникальная концепция, и вы найдете ее полностью объясненной на нашей странице технических примечаний слева.Мы включаем эти диаграммы на все наши часы, наклейки, брелки, диаграммы и часы с законом Ома, поэтому не забудьте заглянуть на страницу «Наши продукты», прежде чем покинуть наш сайт. Спасибо!

Понятия (теория) напряжения, тока, сопротивления, импеданса и мощности необходимы для понимания основных электрических схем и спецификаций. Эти области должны быть полностью изучены, прежде чем можно будет понять внутренности даже самых простых электронных устройств, таких как дешевые мобильные телефоны. Как только эти концепции станут вам знакомы, вы обнаружите, что наладить правильное соединение между частями оборудования будет намного проще.Вы также сможете лучше разбираться в спецификациях производителя, что поможет вам принимать более обоснованные решения о покупке. Законы Ома — один из фундаментальных законов физики. Ток в цепи увеличивается при увеличении напряжения и уменьшается при увеличении сопротивления ИЛИ ток, протекающий в цепи, прямо пропорционален напряжению, приложенному к цепи, и обратно пропорционален сопротивлению цепи.

Теория закона Ома может быть сформулирована как математический инструмент, который имеет наибольшее применение при определении неизвестного фактора тока, напряжения или сопротивления в электрической цепи, в которой известны два других фактора.Следовательно, его можно использовать вместо амперметра, вольтметра или омметра — когда вы пытаетесь определить значение цепи, в котором вам уже известны два других значения.

Текущий ВСЕГДА выражается в АМПЕРАХ и обозначается буквой I

Напряжение ВСЕГДА выражается в ВОЛЬТАХ и обозначается буквой E или V

Сопротивление ВСЕГДА выражается в ОМ и обозначается буквой R

Есть два типа тока: постоянный и переменный.Постоянный ток (DC) равномерно течет в одном направлении через проводник; переменный ток (AC) изменяет направление в проводнике с различной частотой. Чтобы увидеть пример этого, перейдите на нашу страницу технических примечаний.

Практически во всех электрических цепях существует некоторое сопротивление протеканию тока. Противодействие постоянному току называется сопротивлением, которое измеряется в единицах, называемых омами, и представлено в электрических уравнениях буквой R.

Противодействие переменному току называется импедансом, который также измеряется в омах, но в электрических уравнениях он обозначается буквой Z.


Пожалуйста, перейдите по этой ссылке, чтобы найти формулы последовательной цепи и формулы параллельной цепи для закона Ома постоянного тока и закона Ома переменного тока: ohmslaw2.asp КАРТОЧКИ ФОРМУЛ также показывают формулы для следующего:
  • Полная мощность
  • Полная мощность в трех фазах

  • Коэффициент мощности

  • Реактивное сопротивление

  • Передаточные числа трансформатора

  • Motor Sync.

  • Частота генератора

  • КПД любого устройства

  • Трехфазная звезда

  • 3-фазный треугольник

  • Значения синусоидальной волны

    ЗАКОННЫЕ ФОРМУЛЫ OHMS ДЛЯ AC

    Полная мощность обозначается буквами AP

    Импеданс обозначается буквой Z

    Total обозначается буквой T

    В общем, закон Ома не может применяться к цепям переменного тока, поскольку он не учитывает реактивное сопротивление, которое всегда присутствует в таких цепях.Однако, изменив закон Ома, который учитывает влияние реактивного сопротивления, мы получаем общий закон, применимый к цепям переменного тока. Поскольку полное сопротивление Z представляет собой совокупное противостояние всех реактивных сопротивлений и сопротивлений, этот общий закон для переменного тока:

    I = E

    Z

    Это общее изменение применяется к переменному току, протекающему в любой цепи, и любое из значений может быть найдено из уравнения, если другие известны.(Обратите внимание, что приведенная выше формула является только примером для упрощения. Пожалуйста, обратитесь к нашему колесу закона Ома выше — истинной формуле для импеданса. Обратите внимание на «Т», которые представляют собой сумму.)

    ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ: Каждая единица измерения названа в честь известного экспериментатора в области электричества:

  • Усилитель по мотивам француза Андре М. Ампера

  • Вольт по итальянскому Алессандро Вольт

  • Ом по немецкому Георгу Симону Ому

  • Ватт в честь шотландского изобретателя Джеймса Уоттса

    ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

Буква P означает мощность в ваттах.

Напряжение, измеренное в вольтах, обозначается буквами E (или V)

Электрический ток, измеряемый в амперах, обозначается буквой I

Электрическое сопротивление, измеренное в Ом, обозначается буквой R

Закон Ома: E = I R I = E / R R = E / I


ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ: Джеймс Прескотт Джоуль, а не Георг Саймон Ом, первым открыл математическую связь между рассеиваемой мощностью и током через сопротивление.Это открытие, опубликованное в 1841 году, по праву известно как закон Джоуля. Однако эти уравнения мощности настолько часто связаны с уравнениями закона Ома, связывающими напряжение, ток и сопротивление (E = IR; I = E / R; и R = E / I), что они часто приписываются Ому.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ: Законы Кирхгофа … n: (физика) два закона, управляющие электрическими сетями, в которых протекают установившиеся токи: сумма всех токов в точке равна нулю, а сумма приростов и падений напряжения в любой замкнутой цепи равно нулю.

ЗАКОН ОМА ДЛЯ КОНДЕНСАТОРА:

V C = I C X C где:

В C = напряжение на конденсаторе
I C = ток через конденсатор
X C = емкостное реактивное сопротивление


ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

Миллиампер X Килом = Вольт

Микроампер X Мегаом = Вольт


«Один ампер, протекающий на один ом, вызывает падение потенциала на один вольт.»Георг Симон Ом

Пожалуйста, ознакомьтесь с нашими другими категориями, пока вы находитесь на нашем веб-сайте. Предлагаем товары в дополнение к контенту! Такие продукты, как часы закона Ома, часы, диаграммы, отличительные знаки и монеты закона Ома! Мы предлагаем другие подарки для электриков и инженеров, такие как наклейки на окна, забавные полноцветные наклейки, плакаты, кружки, украшения, поздравительные открытки и т. Д. Просто нажмите на любой из наших отделов подарков слева. Спасибо!

Закон Ома для простых электрических цепей Рона Куртуса

SfC Home> Физика> Электричество>

, автор: Рон Куртус (от 23 октября 2019 г.)

Закон Ома является наиболее фундаментальной формулой для простых электрических цепей .Он утверждает, что электрический ток, проходящий через проводник, прямо пропорционален разности потенциалов на проводнике. Впервые он был сформулирован в 1827 году немецким физиком Георгом Омом во время экспериментов по изучению того, насколько хорошо металлы проводят электричество.

Закон

Ома лучше всего демонстрируется в простой электрической цепи постоянного тока. Хотя это также относится к цепям переменного тока, необходимо учитывать другие возможные переменные.

Соотношение между током, напряжением и сопротивлением в цепи позволяет вычислить одну переменную, если вы используете значения двух других.

Вопросы, которые могут у вас возникнуть:

  • Что означают параметры в уравнении?
  • Какая конфигурация схемы?
  • Как применить закон Ома?

Этот урок ответит на эти вопросы. Полезный инструмент: Преобразование единиц



Уравнение

Закон

Ома показывает взаимосвязь между напряжением, током и сопротивлением в простой электрической цепи. Самая простая форма уравнения:

В = ИК

где:

  • V — напряжение в вольтах ( V )
  • I — ток в амперах или амперах ( A )
  • R — сопротивление в Ом ( Ом — греческая буква Омега)

Таким образом, если вы знаете ток и сопротивление, вы можете использовать формулу, чтобы найти напряжение.

С помощью алгебры вы можете переставить переменные в соответствии со своими потребностями. Например, если вы знаете напряжение и сопротивление и хотите найти ток, вы можете использовать:

I = V / R

Или, если вы знаете напряжение и ток и хотите найти сопротивление, вы можете использовать:

R = V / I

Конфигурация

Простая электрическая цепь состоит из металлических проводов, идущих к источнику питания и от него, а также источника сопротивления, такого как резисторы или электрическая лампочка, последовательно соединенных с источником.Типичным источником питания является батарея постоянного тока, хотя также может применяться генератор постоянного или переменного тока.

Примечание : Если цепь переменного тока включает в себя такие компоненты, как конденсаторы или катушки индуктивности, закон Ома не применяется.

Простая цепь постоянного тока

Использование уравнения

Важность закона Ома заключается в том, что, если вы знаете значение двух переменных в уравнении, вы можете определить третью. Вы можете измерить любой из параметров с помощью вольтметра.Большинство вольтметров или мультиметров измеряют напряжение, ток и сопротивление как переменного, так и постоянного тока.

Найти напряжение

Если вам известны ток и сопротивление, вы можете найти напряжение из В = I R . Например, если ток I = 0,2 А и сопротивление R = 1000 Ом , то

В = 0,2 А * 1000 Ом = 200 В

Найти текущий

Если вы знаете напряжение и сопротивление, вы можете использовать алгебру, чтобы изменить уравнение на I = V / R , чтобы найти ток.Например, если В = 110 В и R = 22000 Ом , то

I = 110 В / 22000 Ом = 0,005 А

Найдите сопротивление

Если вы знаете напряжение и ток, вы можете использовать алгебру, чтобы изменить уравнение на R = V / I , чтобы найти сопротивление. Если В = 220 В и I = 5 А , то

R = 220 В / 5 A = 44 Ом

Сводка

Закон

Ома — это уравнение V = I R , которое показывает взаимосвязь между напряжением, током и сопротивлением в простой электрической цепи.Он может применяться как к цепям переменного, так и к постоянному току.


Будьте полны решимости сделать все возможное


Ресурсы и ссылки

Полномочия Рона Куртуса

Сайтов

Немного истории об Ом — Краткая история

Закон Ома — Объяснение, включая калькулятор закона Ома

Основные электрические законы — Включает теорию цепей

Формулы электрических цепей — Уравнения высокого уровня для решения проблем

Электроэнергетические ресурсы постоянного и переменного тока

Физические ресурсы

Книги

Научитесь электричеству и электронике Стэна Гибилиско; Макгроу-Хилл; (2001) 34 доллара.95 — Руководство для профессионалов, любителей и технических специалистов, желающих изучить цепи переменного и постоянного тока


Вопросы и комментарии

У вас есть вопросы, комментарии или мнения по этой теме? Если да, отправьте свой отзыв по электронной почте. Я постараюсь вернуться к вам как можно скорее.


Поделиться страницей

Нажмите кнопку, чтобы добавить эту страницу в закладки или поделиться ею через Twitter, Facebook, электронную почту или другие службы:


Студенты и исследователи

Веб-адрес этой страницы:
www.school-for-champions.com/science/
electric_ohms_law.htm

Пожалуйста, включите его в качестве ссылки на свой веб-сайт или в качестве ссылки в своем отчете, документе или тезисе.

Авторские права © Ограничения


Где ты сейчас?

Школа чемпионов

По физике

Закон Ома для простых электрических цепей

Электрический ток: определение, единица измерения, формула, типы (с примерами)

Обновлено 28 декабря 2020 г.

Кевин Бек

Электрический заряд: Какую автоматическую реакцию вызывает эта фраза, когда вы ее читаете? Может быть, ощущение покалывания или образ молнии, раскалывающего небо? Красочный дисплей мигающих огней в таком городе, как Париж или Лас-Вегас? Возможно, даже насекомое, которое каким-то образом светится в темноте, пробираясь через ваш лагерь?

До недавних столетий ученые не только не имели возможности измерить скорость света, но и не знали, какие физические явления лежат в основе того, что сейчас известно как «электричество».В 1800-х годах физики впервые узнали о мельчайших частицах, участвующих в потоке тока (свободные электроны), а также о природе сил, заставляющих их двигаться. Было ясно, что электричество может принести значительную пользу, если оно может быть безопасно «изготовлено» или «захвачено», а электрическая энергия используется для выполнения работы.

Поток электрического заряда легко возникает в веществах, классифицируемых как проводящие материалы , , тогда как изоляторы препятствуют этому.В металлическом проводе, таком как медный провод, например, можно создать разность потенциалов на концах провода, вызывая поток заряда и создавая ток.

Определение электрического тока

Электрический ток — это средняя скорость потока электрического заряда (то есть заряда в единицу времени) через точку в пространстве. Этот заряд переносится электронами, движущимися по проводу в электрической цепи.Чем больше электронов проходит через эту точку за секунду, тем больше величина тока.

Единицей силы тока в системе СИ является ампер (А), часто неофициально называемый «ампер». Сам электрический заряд измеряется в кулонах (Кл).

  • Заряд одного электрона составляет -1,60 × 10 -19 Кл, а заряд протона равен , но положительный знак . Это число считается фундаментальным зарядом e .Таким образом, базовая единица ампер — кулоны в секунду (Кл / с).

По соглашению, электрический ток течет в направлении, противоположном потоку электронов . Это связано с тем, что направление тока было описано до того, как ученые узнали, какие носители заряда двигались под действием электрического поля. Для всех практических целей положительные заряды, движущиеся в положительном направлении, дают тот же физический (вычислительный) результат, что и отрицательные заряды, движущиеся в отрицательном направлении, когда дело касается электрического тока.

Электроны движутся к положительному выводу в электрической цепи. Таким образом, поток электронов или движущийся заряд находится далеко от отрицательного вывода. Движение электронов в медной проволоке или другом проводящем материале также создает магнитное поле , направление и величина которого определяются направлением электрического тока и, следовательно, движением электронов; это принцип, на котором построен электромагнит .

Формула электрического тока

Для базового сценария обычного тока заряда, движущегося по проводу, формула для тока имеет вид:

I = neAv_d

, где n — количество зарядов на кубический метр (м 3 ), e — основной заряд, A — площадь поперечного сечения провода и v d скорость дрейфа .

Хотя ток имеет как величину, так и направление, это скалярная величина, а не векторная величина, поскольку она не подчиняется законам векторного сложения.

Формула закона Ома

Закон Ома дает формулу для определения тока, который будет протекать через проводник:

I- \ frac {V} {R}

где V — напряжение , или разность электрических потенциалов , измеренная в вольтах, а R — электрическое сопротивление току, измеренное в Ом (Ом).

Подумайте о напряжении как о «тянущей силе» (хотя эта «электродвижущая сила» не является буквально силой), специфичной для электрических зарядов. Когда противоположные заряды разделены, они притягиваются друг к другу таким образом, что уменьшается с увеличением расстояния между ними. Это примерно аналог гравитационной потенциальной энергии в классической механике; гравитация «хочет» падения высоких предметов на Землю, а напряжение «хочет», чтобы разделенные (противоположные) заряды столкнулись вместе.

Значение напряжения

Вольт эквивалентно джоулям на кулон, или Дж / Кл.Таким образом, у них есть единицы энергии на единицу заряда. Таким образом, ток, умноженный на напряжение, дает единицы (Кл / с) (Дж / Кл) = (Дж / с), что переводится в единицы (в данном случае электрической) мощности:

P = IV

Объединение этого с законом Ома дает переходят к другим полезным математическим соотношениям, связанным с протеканием тока: P = I 2 R и P = V 2 / R. Они показывают, среди прочего, что при фиксированном уровне тока мощность пропорциональна сопротивлению, тогда как при фиксированном напряжении мощность составляет обратно пропорционально сопротивлению .

В то время как движущиеся заряды (ток) индуцируют магнитное поле, магнитное поле само может индуцировать напряжение в проводе.

Типы тока

  • Постоянный ток (DC): Это происходит, когда все электроны непрерывно текут в одном направлении. Это тип тока в цепи, подключенной к стандартной батарее. Батареи, конечно, могут поставлять и поставляют лишь исчезающе малое количество энергии, необходимой для питания человеческой цивилизации, хотя постоянно совершенствующиеся технологии в области солнечных элементов сулят более высокий потенциал для хранения энергии.
  • Переменный ток (AC): Здесь электроны колеблются вперед и назад (в некотором смысле «покачиваются») очень быстро. Этот тип тока часто легче генерировать на электростанции, и он также приводит к меньшим потерям энергии на большом расстоянии, поэтому он является стандартом, используемым сегодня. Все лампочки и другие электроприборы в стандартном доме начала 21 века питаются от сети переменного тока.

При переменном токе напряжение изменяется синусоидальным образом и задается в любой момент времени t выражением V = V 0 sin (2πft), где В 0 — начальное напряжение и f — частота или количество полных циклов напряжения (от максимального до минимального обратно к максимальному значению) в каждую секунду.

Измерение тока

Амперметр — это устройство, которое используется для измерения тока путем последовательного, а не параллельного, подключения в электрическую цепь. (Параллельная схема имеет несколько проводов между соединениями — другими словами, у источника питания, конденсаторов и резисторов — в цепи.) Принцип ее работы основан на том, что ток одинаков во всех частях провода между двумя соединениями.

Амперметр имеет известное низкое внутреннее сопротивление и настроен на полное отклонение (FSD) на при заданном уровне тока, часто равном 0.015 А или 15 мА. Если вы знаете напряжение и управляете сопротивлением с помощью функции шунтирующего сопротивления амперметра, вы можете определить ток; вы знаете, какое значение тока должно быть , используя закон Ома.

Примеры электрического тока

1. Вычислите скорость дрейфа электронов в цилиндрическом медном проводе радиусом 1 мм (0,001 м), по которому течет ток 15 А, учитывая, что для меди n = 8,342 × 10 28 э / м 3 .{-4} \ text {m / s}

  • Отрицательный знак указывает, что направление противоположно направлению тока, как и ожидалось для электронов.

2. Найдите ток I в цепи на 120 В, в которой последовательно подключены резисторы 2 Ом, 4 Ом и 6 Ом.

Последовательные резисторы являются просто аддитивными (в параллельных цепях сумма общего сопротивления является суммой обратных величин отдельных значений сопротивления). Таким образом:

I = \ frac {V} {R} = \ frac {120} {2 + 4 + 6} = 10 \ text {A}

3.2 \ times 15 = 6000 \ text {W} \ text {и} V = IR = 20 \ times 15 = 300 \ text {V}

15..S: Цепи переменного тока (сводка) — Physics LibreTexts

Key Условия

Трансформатор Трансформатор Уравнение
переменный ток ток, синусоидально колеблющийся во времени с фиксированной частотой
напряжение переменного тока напряжение, синусоидально колеблющееся во времени с фиксированной частотой
переменный ток (ac) Поток электрического заряда, который периодически меняет направление
средняя мощность среднее по времени мгновенной мощности за один цикл
полоса пропускания диапазон угловых частот, в которых средняя мощность больше половины максимального значения средней мощности
емкостное реактивное сопротивление Противодействие конденсатора изменению тока
постоянный ток (dc) Поток электрического заряда только в одном направлении
сопротивление переменный ток аналог сопротивления в цепи постоянного тока, который измеряет комбинированный эффект сопротивления, емкостного реактивного сопротивления и индуктивного реактивного сопротивления
индуктивное сопротивление Противодействие катушки индуктивности изменению тока
фазовый угол величина, на которую напряжение и ток не совпадают по фазе друг с другом в цепи
Коэффициент мощности величина, на которую мощность, передаваемая в цепь, меньше теоретического максимума цепи из-за того, что напряжение и ток не совпадают по фазе
добротность безразмерная величина, описывающая резкость пика полосы пропускания; высокая добротность — острый или узкий резонансный пик
резонансная частота частота, при которой амплитуда тока максимальна, и цепь будет колебаться, если не будет управляться источником напряжения
действующее значение тока среднеквадратичное значение текущего
действующее напряжение среднеквадратичное значение напряжения
понижающий трансформатор , понижающий напряжение и увеличивающий ток
повышающий трансформатор , повышающий напряжение и понижающий ток
трансформатор устройство, которое преобразует напряжения из одного значения в другое с помощью индукции
уравнение трансформатора , показывающее, что отношение вторичного напряжения к первичному в трансформаторе равно отношению количества витков в их обмотках

Ключевые уравнения

Напряжение переменного тока \ (\ Displaystyle v = V_0sinωt \)
Переменный ток \ (\ Displaystyle я = I_0sinωt \)
емкостное реактивное сопротивление \ (\ Displaystyle \ гидроразрыва {V_0} {I_0} = \ гидроразрыва {1} {ωC} = X_C \)
действующее напряжение \ (\ Displaystyle V_ {rms} = \ frac {V_0} {\ sqrt {2}} \)
действующий ток \ (\ Displaystyle I_ {rms} = \ frac {I_0} {\ sqrt {2}} \)
индуктивное сопротивление \ (\ Displaystyle \ гидроразрыва {V_0} {I_0} = ωL = X_L \)
Фазовый угол цепи последовательного RLC \ (\ Displaystyle ϕ = загар ^ {- 1} \ гидроразрыва {X_L − X_C} {R} \)
Вариант закона Ома по переменному току \ (\ Displaystyle I_0 = \ гидроразрыва {V_0} {Z} \)
Импеданс цепи серии RLC \ (\ Displaystyle Z = \ sqrt {R ^ 2 + (X_L − X_C) ^ 2} \)
Средняя мощность, связанная с элементом схемы \ (\ Displaystyle P_ {ave} = \ frac {1} {2} I_0V_0cosϕ \)
Средняя мощность, рассеиваемая резистором \ (\ displaystyle P_ {ave} = \ frac {1} {2} I_0V_0 = I_ {rms} V_ {rms} = I ^ 2_ {rms} R \)
Резонансная угловая частота контура \ (\ Displaystyle ω_0 = \ sqrt {\ frac {1} {LC}} \)
Добротность схемы \ (\ Displaystyle Q = \ гидроразрыва {ω_0} {Δω} \)
Добротность цепи по параметрам цепи \ (\ Displaystyle Q = \ гидроразрыва {ω_0L} {R} \)
Уравнение трансформатора с напряжением \ (\ Displaystyle \ frac {V_S} {V_P} = \ frac {N_S} {N_P} \)
Уравнение трансформатора с током \ (\ Displaystyle I_S = \ frac {N_P} {N_S} I_P \)

Резюме

15.2 источника переменного тока

  • Постоянный ток (dc) относится к системам, в которых напряжение источника постоянно.
  • Переменный ток (ac) относится к системам, в которых напряжение источника периодически изменяется, особенно синусоидально.
  • Источник напряжения системы переменного тока выдает напряжение, которое рассчитывается по времени, пиковому напряжению и угловой частоте.
  • В простой схеме ток определяется делением напряжения на сопротивление.Переменный ток рассчитывается с использованием пикового тока (определяемого делением пикового напряжения на сопротивление), угловой частоты и времени.

15,3 Простые цепи переменного тока

  • Для резисторов сквозной ток и напряжение совпадают по фазе.
  • Что касается конденсаторов, мы обнаруживаем, что когда на конденсатор подается синусоидальное напряжение, напряжение следует за током на одну четверть цикла. Поскольку конденсатор может останавливать ток при полной зарядке, он ограничивает ток и предлагает другую форму сопротивления переменному току, называемую емкостным реактивным сопротивлением, которое измеряется в омах.
  • Для катушек индуктивности в цепях переменного тока мы обнаруживаем, что когда на индуктор подается синусоидальное напряжение, оно опережает ток на одну четверть цикла.
  • Противодействие катушки индуктивности изменению тока выражается как тип реактивного сопротивления переменного тока. Это индуктивное реактивное сопротивление, измеряемое в омах, зависит от частоты источника переменного тока.

Цепи серии 15,4 RLC с переменным током

  • Последовательная цепь RLC представляет собой последовательную комбинацию резистора, конденсатора и индуктора через источник переменного тока.
  • Одинаковый ток течет через каждый элемент цепи последовательного соединения RLC во все моменты времени.
  • Сопротивлением в цепи постоянного тока является импеданс, который измеряет совместное действие резисторов, конденсаторов и катушек индуктивности. Максимальный ток определяется версией закона Ома для переменного тока.
  • Импеданс измеряется в омах и определяется как сопротивление, емкостное и индуктивное сопротивление.

15.5 Питание в цепи переменного тока

  • Средняя мощность переменного тока определяется путем умножения среднеквадратичных значений тока и напряжения.
  • Закон
  • Ома для среднеквадратичного значения переменного тока находится делением среднеквадратичного напряжения на полное сопротивление.
  • В цепи переменного тока существует фазовый угол между напряжением источника и током, который можно найти, разделив сопротивление на импеданс.
  • Средняя мощность, подаваемая в цепь RLC , зависит от фазового угла.
  • Коэффициент мощности варьируется от –1 до 1.

15,6 Резонанс в цепи переменного тока

  • На резонансной частоте индуктивное реактивное сопротивление равно емкостному реактивному сопротивлению.
  • График зависимости средней мощности от угловой частоты для цепи RLC имеет пик, расположенный на резонансной частоте; резкость или ширина пика называется полосой пропускания.
  • Ширина полосы связана с безразмерной величиной, называемой коэффициентом качества.Высокое значение добротности — это острый или узкий пик.

15,7 Трансформаторы

  • Электростанции передают высокое напряжение при малых токах для достижения более низких омических потерь на многокилометровых линиях передачи.
  • Трансформаторы используют индукцию для преобразования напряжения из одного значения в другое.
  • Для трансформатора напряжения на первичной и вторичной катушках или обмотках связаны уравнением трансформатора.
  • Токи в первичной и вторичной обмотках связаны количеством первичных и вторичных петель или витков в обмотках трансформатора.
  • Повышающий трансформатор увеличивает напряжение и снижает ток, тогда как понижающий трансформатор снижает напряжение и увеличивает ток.

Авторы и ссылки

Сэмюэл Дж. Линг (Государственный университет Трумэна), Джефф Санни (Университет Лойола Мэримаунт) и Билл Мобс со многими авторами. Эта работа лицензирована OpenStax University Physics в соответствии с лицензией Creative Commons Attribution License (4.0).

Энергия в цепях постоянного тока

Энергия в цепях постоянного тока
Далее: Мощность и внутреннее сопротивление Up: Electric Current (Электрический ток) Предыдущий: Конденсаторы в цепях постоянного тока Рассмотрим простую схему, в которой батарея напряжения управляет ток через резистор сопротивления.Как мы видели, аккумулятор постоянно работает за счет повышения потенциалов зарядов, которые текут на его отрицательный вывод, а затем вытекают из его положительный вывод. Сколько работы делает аккумулятор в единицу времени? Другими словами, какова выходная мощность аккумулятора?

Рассмотрим (положительный) заряд, который проходит через батарею от отрицательного клемму к положительной клемме. Батарея увеличивает потенциал зарядить, значит, работа аккумулятора по заряду равна.Общее количество заряда, которое проходит через батарею за единицу времени, составляет, по определению равняется току, протекающему через батарею. Таким образом количество работы, которую батарея выполняет за единицу времени, просто является продуктом проделанная работа на единицу заряд« и заряд, проходящий через батарею на единицу время, . Другими словами,

(141)

где, конечно же, означает выходную мощность аккумулятора.Таким образом, правило
Мощность в цепи постоянного тока является произведением напряжения и силы тока .
Это правило распространяется не только на батареи. Если ток течет через некоторый компонент цепи постоянного тока, который имеет падение потенциала в направление тока, то компонент получает энергии в единицу времени за счет остальной схемы и наоборот . Между прочим, поскольку единицей мощности в системе СИ является ватт (Вт), отсюда следует, что
(142)

Рассмотрим резистор, по которому течет ток.По мнению Ома по закону падение потенциала на резисторе составляет. Таким образом энергия, получаемая резистором в единицу времени, равна

(143)

В какой форме резистор получает эту энергию? Оказывается, энергия рассеивается в виде тепла внутри резистора. Этот эффект известен как Джоулевое нагревание . Таким образом, приведенная выше формула дает электрическую мощность нагрева резистора. Электрическая энергия преобразуется в тепло ( у.е.е. , случайное движение атомов, составляющих резистор) поскольку электрически ускоренные свободные электроны внутри резистора сталкиваются с атомами и, тем самым передают всю свою кинетическую энергию атомам. Это это энергия, которая проявляется в виде тепла в макроскопическом масштабе (см. раздел 7.3).

Счета за электроэнергию в домах зависят от количества энергия , которую данное домохозяйство использует в течение данного отчетного периода, поскольку потребление энергии определяет, сколько угля или газа было сожжено на от имени семьи на местной электростанции в этот период.Условная единица использованная электрическая энергия по коммунальным предприятиям составляет киловатт-час . Если электрическая энергия потребляется за 1 час из расчета 1 кВт (типичная норма потребления электрический камин с одной решеткой), то общее потребление энергии равно один киловатт-час (кВтч). Следует, что

(144)



Далее: Мощность и внутреннее сопротивление Up: Electric Current (Электрический ток) Предыдущий: Конденсаторы в цепях постоянного тока
Ричард Фицпатрик 2007-07-14

Интернет-курсы PDH.PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

в моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

очень понравилось »

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемые темы »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основе какой-то неясной секции

законов, которые не применяются

по «обычная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн формат был очень

легко и доступно

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает напечатанная викторина во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено »

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании оборудования «очень полезен.Модель

тест действительно потребовал исследований в

документ но ответы были

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификация ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, P.E.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительные

курсов. Процесс прост, и

намного эффективнее, чем

надо путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

пора исследовать где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE нужно

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40% «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация

. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким, а

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна »

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку».

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Строительство курс и

очень рекомендую

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Тщательно

и всесторонний ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по моей линии

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к подписке и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

конечно.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Dennis Fundzak, P.E.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея заплатить за

материал

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об EE для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, P.E.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

Сертификат

. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

многие различные технические зоны за пределами

своя специализация без

надо ехать.»

Hector Guerrero, P.E.

Грузия

Калькулятор мощности постоянного тока • Электрические, радиочастотные и электронные калькуляторы • Онлайн-преобразователи единиц

Определения и формулы

Этот калькулятор используется для расчета мощности постоянного тока, и все, что здесь говорится, относится в основном к постоянному току. Обратите внимание, что аббревиатура DC обычно означает «прямой», а фраза «постоянный ток» не является тавтологией. Для более сложного случая расчета мощности переменного тока воспользуйтесь нашим Калькулятором мощности переменного тока и Калькулятором ВА в Вт

Электрический заряд

Линия электропередачи является примером устройства для передачи энергии от места, где она генерируется, в места, где он потребляется

Электрический заряд или количество заряда — это физическая скалярная величина, которая определяет способность тел создавать электромагнитные поля и принимать участие в электромагнитном взаимодействии.Электрический заряд заставляет тело испытывать силу, когда его помещают в электромагнитное поле. Противоположные заряды притягиваются друг к другу, а заряды одного знака отталкиваются.

В системе СИ единицей измерения электрического заряда является кулон, который равен электрическому заряду, проходящему через поперечное сечение проводника, по которому в течение одной секунды проходит ток в один ампер. Хотя мы можем наблюдать перенос зарядов в любой электрической цепи, количество заряда не меняется, потому что электроны не создаются и не уничтожаются.Электрический заряд в движении представляет собой ток, который обсуждается ниже. Перемещая заряд из одного места в другое, мы можем передавать электрическую энергию.

Дополнительная информация об электрическом заряде, линейной плотности заряда, поверхностной плотности заряда и объемной плотности заряда и их единицах измерения.

Электрический ток

Электрический ток — это скорость потока заряженных частиц или носителей заряда (электронов, ионов или электронных дырок) через область c-проводника, который может быть металлом (например, проволокой), электролитом ( например, нейрон) или полупроводник (например, транзистор).Более конкретно, это скорость потока электронов в цепи, показанной на рисунке выше.

Единицей измерения электрического тока в системе СИ является ампер или ампер (символ A), то есть поток заряженных частиц со скоростью один кулон в секунду. Условное обозначение электрического тока — I . Его происхождение происходит от французского словосочетания tensité du courant (сила тока).

Электрический ток может течь в любом направлении — от отрицательного полюса электрической цепи к положительному и наоборот, в зависимости от типа заряженных частиц.Положительные частицы (положительные ионы в электролитах и ​​электронные дырки в полупроводниках) текут от положительного вывода к отрицательному, и это направление потока положительных частиц произвольно определяется как направление обычного электрического тока. Его также можно рассматривать как направление потока от высокого потенциала к низкому потенциалу, от высокой энергии к низкой энергии. Это определение направления тока является историческим и стало популярным до того, как стало понятно, что ток в проводах на самом деле возникает из-за движения отрицательного заряда.

Мы также можем удобно использовать это обычное направление тока для объяснения электрических процессов с помощью аналогии с гидравликой (или водопроводом). Мы понимаем, что вода течет из точки с высоким давлением в точку с низким давлением. Между двумя точками с одинаковым давлением не будет потока воды. Электрический ток ведет себя почти так же: в цепи он течет между точкой с более высоким электрическим потенциалом (положительный вывод) и точкой с более низким электрическим потенциалом (отрицательный вывод).

Труба ведет себя как проводник, а вода ведет себя как электрический ток. Давление в трубе похоже на электрический потенциал. Мы также можем сравнить основные элементы схемы с их гидравлическими аналогами: резистор эквивалентен сужению (например, забиванию волос) в трубе, конденсатор эквивалентен гибкой диафрагме, запаянной внутри трубы, индуктор можно сравнить с тяжелую турбину помещают в поток воды, а диод можно сравнить с обратным клапаном шарового типа, который пропускает жидкость только в одном направлении.

В системе СИ электрический ток измеряется в амперах (А), названный в честь французского физика Андре-Мари Ампера. Это устройство часто неофициально и неофициально называют усилителем. Ампер — одна из семи основных единиц СИ. В мае 2019 года вступило в силу новое определение ампера через фундаментальные константы. Ампер также можно определить как один кулон заряда, проходящий через заданную точку в секунду.

Более подробную информацию об электрическом токе можно найти в наших преобразователях электрического тока и линейных преобразователях плотности тока.

Скорость, с которой переносится плата, может варьироваться, и, таким образом, информация может передаваться или передаваться. Все системы связи, такие как радио (конечно, в том числе и смартфоны) и телевидение, основаны на этом принципе.

Электрическое напряжение

Электрическое напряжение или разность электрических потенциалов в статическом электрическом поле — это мера работы, необходимой для перемещения заряда между двумя выводами компонента. Компонент может быть любым электрическим элементом, таким как лампочка, резистор, катушка или конденсатор.Напряжение может существовать между двумя выводами независимо от того, течет ли между ними ток или нет. Например, батарея 9 В имеет напряжение на своих выводах, даже если к ним ничего не подключено и между ними нет тока.

Единицей измерения напряжения в системе СИ является вольт, который равен одному джоуля работы на 1 кулон заряда. Вольт назван в честь итальянского физика Алессандро Вольта.

В Северной Америке условным обозначением электрического напряжения является В , что так же неудобно, как использование футов и дюймов.Рассмотрим, например, что звучит более разумно: В, = 5 В или U, = 5 В? Во многих других странах, например, в немецких, французских или русских учебниках физики, в основном используется буква U , потому что так удобнее. Одно из объяснений использования U заключается в том, что на немецком языке разница составляет Unterschied (напряжение — это разность потенциалов).

Мы знаем, что энергия, которая использовалась для перемещения заряда через компонент схемы, не может исчезнуть и должна появиться где-то еще в любой форме.Это называется принципом сохранения энергии.

Например, если этот компонент был конденсатором или перезаряжаемой батареей, энергия будет храниться в виде электрической энергии, легко доступной для использования. Если компонент был, например, нагревательным элементом в печи, электрическая энергия превращалась в тепло. В громкоговорителе электрическая энергия превращается в акустическую (механическую) энергию и тепло. Почти вся энергия, потребляемая компьютером, преобразуется в тепло, которое нагревает комнату, в которой установлен этот компьютер.

Теперь рассмотрим электрический компонент в виде автомобильного аккумулятора, подключенный к автомобильному генератору переменного тока для зарядки. В этом случае энергия подается на компонент . Если, с другой стороны, автомобильный двигатель не работает и его акустическое оборудование работает, энергия подается самим компонентом (аккумулятором). Если ток поступает на один из двух выводов батареи и внешний источник (генератор переменного тока) должен расходовать энергию для обеспечения этого тока, то этот вывод называется положительным по сравнению с другим выводом аккумулятора, который называется отрицательным.Обратите внимание, что эти знаки плюс и минус — это просто соглашение, которое позволяет нам указать напряжение на двух клеммах.

Дополнительная информация об электрическом потенциале и напряжении.

USB-тестер типа C, подключенный к зарядному устройству и смартфону (см. Пример 2 выше)

Рисунок относится к Пример 2 выше, в котором USB-тестер типа C, подключенный к USB-зарядному устройству (слева), измеряет ток смартфона потребление, напряжение зарядки, обеспечиваемое этим портом, и вычисляет мощность, потребляемую смартфоном, подключенным к правому USB-порту тестера.Красная стрелка на дисплее тестера показывает направление тока. Другими словами, дисплей тестера показывает, что нагрузка (смартфон) подключена к правому порту и что нагрузка заряжается. Учтите, что если вместо зарядного устройства к левому порту подключить какое-нибудь USB-устройство, например флешку, этот тестер покажет обратное направление тока и ток, потребляемый флешкой.

Электрическое сопротивление

Электрическое сопротивление — это физическая величина, мера свойства объекта предотвращать прохождение электрического тока.Он равен отношению напряжения на объекте к току, протекающему через него:

Эта формула называется законом Ома. Для многих проводящих материалов значение R является постоянным, поэтому значения U и I прямо пропорциональны. Сопротивление любого материала определяется по существу двумя свойствами: самим материалом и его геометрией. Например, электроны могут свободно и легко течь через золотую или серебряную проволоку, но не так легко через стальную проволоку; они не могут проходить через изоляторы любой формы.Конечно, на сопротивление могут влиять и другие факторы, но в гораздо меньшей степени. Например, температура, чистота материала провода, деформация проводника (используется в тензодатчиках) и его световое освещение (используется в фоторезисторах).

Дополнительная информация об электрическом сопротивлении, проводимости, проводимости и удельном сопротивлении.

Электроэнергия

В физике мощность — это скалярная величина, равная скорости изменения, передачи или потребления энергии в физической системе.В электромагнетизме электрическая мощность — это физическая величина, которая характеризует скорость передачи, преобразования или потребления электрической энергии в электрической цепи. Единицей измерения электрической мощности в системе СИ является ватт (символ W), который определяется как 1 джоуль в секунду. Скорость передачи электрической энергии составляет один ватт, если один джоуль энергии расходуется на передачу одного кулона заряда по цепи за одну секунду.

Дополнительную информацию о мощности можно найти в нашем «Преобразователе единиц мощности».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
