FM антенны для музыкальных центров

Сортировать по:Цене ↓Цене ↑

Товаров: 17

Zolan

Zolan Z440A – комнатная антенна для приема радиосигналов в частотных диапазонах УКВ (520…1600 кГц) и ФМ (88…108 МГц). Имеет встроенный активный усилитель, питающийся от сети переменного тока 220 В.

МИР

Антенна Мир FM-1 является пассивной антенной. Пассивной она называется потому, то в ней отсутствует усилитель. Она работает без питания. Устанавливают антенну на улице, чаще всего на фасад здания.

Работает в пределах диапазона 88-108 МГц. Отлично принимает как аналоговые, так и цифровые сигналы. У нее установлен большой срок службы. Функционирует даже при суровых условиях.

Рэмо

BAS-5345-P FM FLEX – это комнатная антенна для приёма радиовещания в частотах УКВ/FM диапазона. Устройство подключается к радиоприёмникам, ресиверам, музыкальным центрам.

Рэмо

Пассивная антенна Рэмо BAS-5346-P предназначена для размещения внутри помещений. Принимает в радиочастотах УКВ/ FM.

Рэмо

Антенна Рэмо Radius-FM относится к типу пассивных антенн. Она называется пассивной, так как не имеет в своем составе усилителя. Работает антенна даже в зоне неуверенного приема. Конструкция надежная, стойкая и переносит любые изменения погодных условий и скачки температуры. Она позволяет хозяевам слушать любимые радиостанции на высшем уровне.

Рэмо

Антенна Рэмо Vesta-FM является пассивным типом антенн.

Она относится к пассивным, так как не имеет в своем расположении усилителя. Работает антенна даже на территории неуверенного приема. Корпус надежный, стойкий и переносит любые изменения погодных условий и скачки температуры. Она позволяет своим владельцам слушать любимые радиостанции в любое время.

Rexant

Антенна Rexant RX-551 отличается компактными размерами и удобно закрепляется в комнате при помощи присосок.

Rexant

Антенна Rexant RX-553 предназначена для наружной установки и приёма ФМ/УКВ радиосигналов. Rexant RX-553 не имеет усилителя, но конструкция отличается круговой диаграммой направленности.

Rexant

Эта уличная FM/УКВ антенна используется для приёма местных и дальних радиостанций. Rexant RX-555 уверенно принимает сигнал в условиях городской застройки и на открытой местности.

Рэмо

Рэмо Лира-FM представляет собой пассивную антенну FM. Ее размещают в комнате при помощи специальных присосок. Расположить антенну можно на окне или другой гладкой поверхности. Антенна ловит FM сигналы. В ней нет встроенного усилителя и блока питания. Она очень компакта и имеет привлекательный внешний вид, который гармонирует с любым интерьером.

Рэмо

Рэмо «BAS-5343-DX FM/DAB» — антенна с усилителем для размещения внутри помещений. Предназначена для приёма аналоговых и цифровых (DAB) сигналов.

Рэмо

BAS-5345-USB FM FLEX – это активная антенна (рабочие частоты 68 – 108 МГц) с усилителем принимаемого сигнала.

Рэмо

BAS-5345-DX FM FLEX имеет усилитель сигнала и является активной комнатной антенной. Работает в частотном диапазоне 68 – 108 МГц. Питание устройства осуществляется от сети или через USB.

как сделать своими руками радиоантенну? Активные и другие антенны для радиоприемников музыкальных центров

Качество современных, особенно китайских недорогих радиоприёмников таково, что здесь не обойтись без внешней антенны и усилителя. Проблема эта возникает в весьма удалённых от городов сёлах и деревнях, а также при частых разъездах по региону.

Что это такое?

Радиоантенна FM – это устройство, улучшающее качество приёма радиопередач. Применяется, когда сигнал от нужной станции недостаточен для качественного радиоприёма.

Часто она используется на наибольшей высоте над слушателем, какой только удаётся достичь.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

К пассивным относят штыревые, к активным – усовершенствованные конструкции с усиливающим противовесом.

  1. Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
  2. «Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
  3. Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
  4. «Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
  5. Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
  6. «Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

На практике выбирается предельно эффективный и дешёвый вариант.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

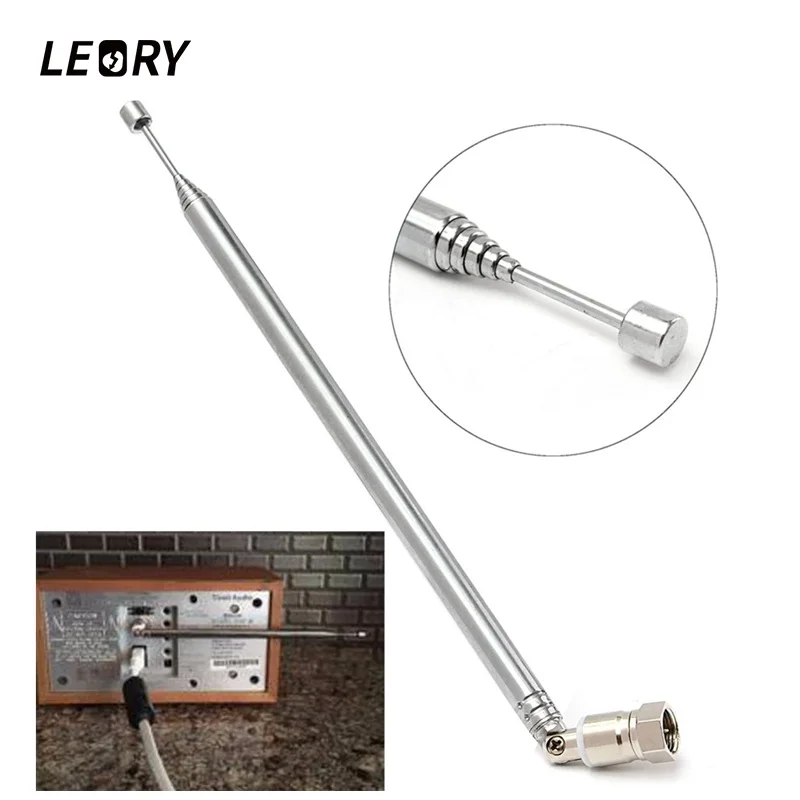

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Комплектуется противовесами, располагаемыми под прямым углом.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Применяются они уже не столько в радиовещании, сколько в цифровом и аналоговом радиолюбительстве, для военных нужд и гражданской мобильной связи.

Как выбрать?

Готовая антенна выбирается из того ассортимента, что предоставляют российские и китайские интернет-магазины. Это единственный вариант для тех, у кого в райцентре или ближайшем городе нет радиорынка или радиомагазина. Знающим кое-что ещё о радиосвязи людям легче выбрать недорогую антенну, что обеспечит даже приём FM-радиостанций из близлежащих райцентров и посёлков с расстояния даже в 100-150 км. Чтобы преодолеть шум (когда в музыкальном центре FM-тюнер не обладает шумодавом), потребуется дополнительный антенный усилитель.

Как сделать своими руками?

Вам потребуются.

  1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
  2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
  3. Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
  4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
  5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
  6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
  7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

  1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
  2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
  3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
  4. Окрасьте всю конструкцию.
  5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
  6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

Усилители требуют постоянного напряжения в несколько вольт (не более 12, таковы автомобильные радиоусилители) и силу тока в единицы-десятки миллиампер.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

как сделать своими руками радиоантенну? Активные и другие антенны для радиоприемников музыкальных центров

Качество современных, особенно китайских недорогих радиоприёмников таково, что здесь не обойтись без внешней антенны и усилителя. Проблема эта возникает в весьма удалённых от городов сёлах и деревнях, а также при частых разъездах по региону.

Что это такое?

Радиоантенна FM – это устройство, улучшающее качество приёма радиопередач. Применяется, когда сигнал от нужной станции недостаточен для качественного радиоприёма.

Часто она используется на наибольшей высоте над слушателем, какой только удаётся достичь.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

К пассивным относят штыревые, к активным – усовершенствованные конструкции с усиливающим противовесом.

  1. Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
  2. «Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
  3. Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
  4. «Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
  5. Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
  6. «Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

На практике выбирается предельно эффективный и дешёвый вариант.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Комплектуется противовесами, располагаемыми под прямым углом.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Применяются они уже не столько в радиовещании, сколько в цифровом и аналоговом радиолюбительстве, для военных нужд и гражданской мобильной связи.

Как выбрать?

Готовая антенна выбирается из того ассортимента, что предоставляют российские и китайские интернет-магазины. Это единственный вариант для тех, у кого в райцентре или ближайшем городе нет радиорынка или радиомагазина. Знающим кое-что ещё о радиосвязи людям легче выбрать недорогую антенну, что обеспечит даже приём FM-радиостанций из близлежащих райцентров и посёлков с расстояния даже в 100-150 км. Чтобы преодолеть шум (когда в музыкальном центре FM-тюнер не обладает шумодавом), потребуется дополнительный антенный усилитель.

Как сделать своими руками?

Вам потребуются.

  1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
  2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
  3. Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
  4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
  5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
  6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
  7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

  1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
  2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
  3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
  4. Окрасьте всю конструкцию.
  5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
  6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

Усилители требуют постоянного напряжения в несколько вольт (не более 12, таковы автомобильные радиоусилители) и силу тока в единицы-десятки миллиампер.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

как сделать своими руками радиоантенну? Активные и другие антенны для радиоприемников музыкальных центров

Качество современных, особенно китайских недорогих радиоприёмников таково, что здесь не обойтись без внешней антенны и усилителя. Проблема эта возникает в весьма удалённых от городов сёлах и деревнях, а также при частых разъездах по региону.

Что это такое?

Радиоантенна FM – это устройство, улучшающее качество приёма радиопередач. Применяется, когда сигнал от нужной станции недостаточен для качественного радиоприёма.

Часто она используется на наибольшей высоте над слушателем, какой только удаётся достичь.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

К пассивным относят штыревые, к активным – усовершенствованные конструкции с усиливающим противовесом.

  1. Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
  2. «Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
  3. Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
  4. «Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
  5. Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
  6. «Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

На практике выбирается предельно эффективный и дешёвый вариант.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Комплектуется противовесами, располагаемыми под прямым углом.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Применяются они уже не столько в радиовещании, сколько в цифровом и аналоговом радиолюбительстве, для военных нужд и гражданской мобильной связи.

Как выбрать?

Готовая антенна выбирается из того ассортимента, что предоставляют российские и китайские интернет-магазины. Это единственный вариант для тех, у кого в райцентре или ближайшем городе нет радиорынка или радиомагазина. Знающим кое-что ещё о радиосвязи людям легче выбрать недорогую антенну, что обеспечит даже приём FM-радиостанций из близлежащих райцентров и посёлков с расстояния даже в 100-150 км. Чтобы преодолеть шум (когда в музыкальном центре FM-тюнер не обладает шумодавом), потребуется дополнительный антенный усилитель.

Как сделать своими руками?

Вам потребуются.

  1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
  2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
  3. Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
  4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
  5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
  6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
  7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

  1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
  2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
  3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
  4. Окрасьте всю конструкцию.
  5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
  6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

Усилители требуют постоянного напряжения в несколько вольт (не более 12, таковы автомобильные радиоусилители) и силу тока в единицы-десятки миллиампер.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Комнатная fm антенна для музыкального центра — MOREREMONTA

Антенны для радио ФМ диапазона

Для хорошей работы каждого радиоприемника, требуется антенна, способная обеспечить усиление сигнала на входе и его очистку от шума и помех во время преобразования в звук. Антенны FM диапазона легко справляются с этой задачей, позволяя получить более четкий прием сигнала, избавить от шума, улучшить звук радиопередачи и воспринимать большее число радиоканалов. Повышая чувствительность приемного оборудования, работающие на FM волнах радиоантенны, стали незаменимым элементом конструкции любого радиоприемника. Наш интернет-магазин реализует высококачественные антенны для радио по их минимальной стоимости.

Преимущества использования ФМ антенн для радио

Реализуемые нашим магазином FM антенны, изготавливаются из высоконадежных материалов и бывают двух видов: линейные и изделия для приема бегущей поверхностной волны. Кроме того, антенны для радиоприемников производятся как в стационарном исполнении, так и в мобильном, что только увеличивает их потребительскую востребованность. Антенная конструкция, работающая в ФМ диапазоне, предназначена для преобразования эфирных волн в электроток, который поступает на радиоприемник. К эксплуатационным достоинствам таких антенн относятся следующие:

  • устранение помех и шума при приеме сигнала;
  • оптимальная дальность работы;
  • невысокая стоимость и простота установки;
  • высокая чистота звука, повышенная чувствительность изделия;
  • хорошие направленные свойства, повышающие качество трансляции;
  • расширенный диапазон приема, увеличивающий количество каналов.

Наша компания предлагает по-настоящему выгодно купить радиоантенны FM диапазона, отличающиеся надежностью, эксплуатационной эффективностью, расширенным списком принимаемых каналов, доступной ценой и качеством изготовления.

Сайт использует файлы cookies и сервис сбора технических данных его посетителей. Продолжая использовать данный ресурс, вы автоматически соглашаетесь с использованием данных технологий.

Пункт выдачи:
г. Москва, Зеленый проспект дом 3А стр.1. ТЦ «ВАШ ДОМ»

Антенны для радио ФМ диапазона

Для хорошей работы каждого радиоприемника, требуется антенна, способная обеспечить усиление сигнала на входе и его очистку от шума и помех во время преобразования в звук. Антенны FM диапазона легко справляются с этой задачей, позволяя получить более четкий прием сигнала, избавить от шума, улучшить звук радиопередачи и воспринимать большее число радиоканалов. Повышая чувствительность приемного оборудования, работающие на FM волнах радиоантенны, стали незаменимым элементом конструкции любого радиоприемника. Наш интернет-магазин реализует высококачественные антенны для радио по их минимальной стоимости.

Преимущества использования ФМ антенн для радио

Реализуемые нашим магазином FM антенны, изготавливаются из высоконадежных материалов и бывают двух видов: линейные и изделия для приема бегущей поверхностной волны. Кроме того, антенны для радиоприемников производятся как в стационарном исполнении, так и в мобильном, что только увеличивает их потребительскую востребованность. Антенная конструкция, работающая в ФМ диапазоне, предназначена для преобразования эфирных волн в электроток, который поступает на радиоприемник. К эксплуатационным достоинствам таких антенн относятся следующие:

  • устранение помех и шума при приеме сигнала;
  • оптимальная дальность работы;
  • невысокая стоимость и простота установки;
  • высокая чистота звука, повышенная чувствительность изделия;
  • хорошие направленные свойства, повышающие качество трансляции;
  • расширенный диапазон приема, увеличивающий количество каналов.

Наша компания предлагает по-настоящему выгодно купить радиоантенны FM диапазона, отличающиеся надежностью, эксплуатационной эффективностью, расширенным списком принимаемых каналов, доступной ценой и качеством изготовления.

Сайт использует файлы cookies и сервис сбора технических данных его посетителей. Продолжая использовать данный ресурс, вы автоматически соглашаетесь с использованием данных технологий.

Пункт выдачи:
г. Москва, Зеленый проспект дом 3А стр.1. ТЦ «ВАШ ДОМ»

Антенна комнатная для УКВ*FM радио, на присоске Rexant.

Антенна-усилитель для музыкальных центров Триада 8810 /.

Триада 8810, Black White антенна для музыкальных центро.

Антенна-усилитель Триада-8840 для музыкальных центров.

Антенна УКВ, FM Триада 8830

Антенны радио, ТВ, DVB-T/T2, 3G/4G, WiFi, авто Rexant F.

Антенна для радио Рэмо Vesta-FM пассивная уличная

Антенна-усилитель для музыкальных центров Триада 8830.

Триада 8820, Black антенна для музыкальных центров улич.

Антенна FM Триада-290 — Антенна

Триада 301 Усилитель автомобильной радио антены УКВ ФМ

Антенна УКВ/FM (активная)

Антенны радио, ТВ, DVB-T/T2, 3G/4G, WiFi, авто Rexant F.

FM-Антенна наружная для дальнего приёма радиостанций FM.

Антенна УКВ Триада 8810

Усилитель УКВ-FM (металл)

Антенна комнатная для УКВ*FM радио, на присоске Rexant.

FM-Антенна наружная для приёма радиостанций FM/УКВ диап.

Антенный конвертер Триада TR-AC324 RUS FM-УКВ

Антенна FM Триада 276 — Антенна

Антенна автомобильная, для УКВ*FM-радио, внутрисалонная.

Триада 8820, Black антенна для музыкальных центров улич.

FM-Антенна наружная для приёма радиостанций FM/УКВ диап.

Антенный конвертер Триада TR-AC325 JAPAN УКВ-FM

Адаптер УКВ-FM для японских автомагнитол 76-90Мгц &quot.

FM-Антенна наружная для дальнего приёма радиостанций FM.

Антенна активная MYSTERY MANT-1, радио УКВ/FM/AM

Усилитель антенный триада 301 16 дБ УКВ и FM

Антенна триада Антенна-усилитель Триада-8830 для музыка.

Rexant RX-553, Gray наружная антенна для приема радиост.

Антенна FM Триада-290 — Антенна

Усилитель УКВ-FM Lada (пластик)

Усилитель автоантенны УКВ+FM 25дБ (Antex)

Антенна Орион 606-5 Внешняя Fm/укв/кв/св/дв

Усилитель антенный озар 10/25 дБ УКВ и FM металлический.

Адаптер УКВ-FM для японских автомагнитол 76-90Мгц &quot.

Усилитель УКВ FM для авторадио ANTEX

Rexant RX-555, Gray наружная антенна для дальнего прием.

Антенны радио, ТВ, DVB-T/T2, 3G/4G, WiFi, авто Rexant А.

Озар FM усилитель

Адаптер УКВ-FM для японских автомагнитол 76-90Мгц &quot.

Антенный конвертер Триада 325 Japan, для приема диапазо.

Триада 8820, Black антенна для музыкальных центров улич.

Антенна Orion А-24 (FM, УКВ, СВ, ДВ:)

Антенна автомобильная, для ТВ-телевидения и FM-радио, в.

Как включить и настроить радио на музыкальном центре LG — журнал LG MAGAZINE Россия

Музыкальные центры, или как их сегодня чаще называют, музыкальные аудиосистемы, LG обладают внушительным дизайном, мощным объемным звуком и широким набором опций, которые удовлетворят даже самого взыскательного меломана. Среди них  функции караоке для тех, кто любит петь дома, клубная или LED-подсветка для любителей вечеринок, диджейские эффекты и многое другое. Также во всех без исключения музыкальных центрах LG предусмотрена возможность прослушивания радио (FM-тюнер).

После первого включения вашего музыкального центра вам необходимо будет настроить радиостанции и внести их в память. В зависимости от модели в память аудиосистем LG можно заносить около 30 радиостанций в диапазонах AM/FM. Это очень удобно, так как не нужно настраивать радио вручную при каждом включении музыкального центра. Как включить FM-тюнер и настроить радио на музыкальном центре, можно прочесть в Руководстве пользователя, который идет в комплекте с вашим музыкальным центром LG. Однако, если по какой-то причине инструкция к технике утеряна, можно ознакомиться с руководством здесь, на официальном сайте LG, тем более, что процесс настройки радио не занимает много времени и не требует специальных знаний.

Настройка радио на музыкальном центре LG: пошаговая инструкция

Перед началом настройки радио убедитесь, что вы снизили громкость вашего музыкального центра LG до минимальных показателей.

  1. Включите музыкальный центр, нажав кнопку Power. Она располагается на передней панели.
  2. Найдите кнопку Tuner/Band на музыкальном центре или пульте дистанционного управления. Нажимайте ее последовательно несколько раз, пока на окне дисплея аудиосистемы не появится символ АM или FM.
  3. После этого зажмите и удерживайте Tuning Down / Up до тех пор, пока не начнет меняться индикатор частоты. После этого отпустите кнопку. Аудиосистема начнет сканирование и остановится автоматически, как только станция будет найдена в эфире.
  4. После этого нажмите кнопку Prog. / Memo на передней панели. На дисплее вы увидите цифру. Под таким номером радиостанция будет внесена в память музыкального центра.
  5. Если вы хотите изменить номер, то нажмите Preset Down / Up на самом музыкальном центре или Preset на пульте дистанционного управления.
  6. Запрограммируйте желаемую цифру при помощи клавиши Prog. / Memo, находящейся на передней панели вашего музыкального центра LG
  7. Другие нужные вам радиостанции можно запрограммировать таким же образом: зажмите Tuning Down / Up и держите до изменения индикатора частоты. Аудиосистема найдет следующую станцию, и вам останется лишь внести ее в память музыкального центра кнопкой Prog. / Memo.

Важно: Также настроить радио на музыкальном центре LG можно вручную – при помощи ручки Multi Jog Dual Control. Эта функция может пригодиться в случае, если вы хотите настроить радиостанцию со слабым сигналом.

Удаление радиостанций из памяти музыкального центра LG: пошаговая инструкция

Если вы хотите удалить из памяти вашего музыкального центра все радиостанции, вот что вам нужно делать:

  • В течение нескольких секунд удерживайте клавишу Prog. / Memo. На экране музыкального центра появится надпись Clear.
  • Для подтверждения операции нажмите Clear.

[34+] Fm антенна своими руками из проволоки

Download Images Library Photos and Pictures. Fm антенна своими руками — Chip Stock Антенна для радио в авто своими руками Антенна fm диапазона своими руками — YouTube Fm антенна своими руками — Chip Stock

. Как сделать антенну для радио своими руками: советы Антенна для радио своими руками: линейная антенна, как сделать антенну для музыкального центра Антенна для музыкального центра: изготовление своими руками

Мастер Винтик. Всё своими руками!Малогабаритная антенна для FM диапазона своими руками | Мастер Винтик. Всё своими руками!

Мастер Винтик. Всё своими руками!Малогабаритная антенна для FM диапазона своими руками | Мастер Винтик. Всё своими руками!

Монтаж антенны для ворот. Усилить сигнал пульта для откатных ворот. Антенна для ворот

Пассивная антенна для цифрового тв своими руками

Изготовление самодельной антенны для радио своими руками в домашних условиях

Антенна для автомагнитолы своими руками: автомобильная для радио в домашних условиях, самодельная автоантенна в машину, как сделать для магнитолы в авто, активная радиоантенна, самому усилить сигнал FM, GPS, штекер

Fm антенна своими руками из провода – Тарифы на сотовую связь

Антенна для fm радио — простое и эффективное устройство своими руками. Инструкция для Вас!

Антенна своими руками для самодельного УКВ-FM передатчика. — YouTube

FM антенна своими руками: устройство и подключение

fm антенна своими руками

Простая антенна. ФМ антенна. УКВ антенны. МВ антенна. Антенна метрового диапазона. FM антенна своими руками. Комнатная антенна своими руками.

Антенна для fm-приёмника своими руками

FM-антенны для музыкальных центров: как сделать своими руками радиоантенну? Активные и другие антенны для радиоприемников музыкальных центров

Fm антенна своими руками из провода – Тарифы на сотовую связь

Как сделать FM антенну для автомагнитолы своими руками — Авто журнал КарЛазарт

как сделать fm антенна своими руками — Prakard

fm антенна своими руками

Антенна для автомагнитолы своими руками: автомобильная, в домашних условиях, радио, как сделать, самодельная, активная, усилить сигнал, FM, ФМ

FM-антенны для музыкальных центров: как сделать своими руками радиоантенну? Активные и другие антенны для радиоприемников музыкальных центров

Пин на доске FM Radio

Антенна для fm радио — простое и эффективное устройство своими руками. Инструкция для Вас!

Антенна для музыкального центра своими руками

Антенна из проволоки своими руками для тв – ТВ антенна своими руками — 6 способов сделать — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Мастер Винтик. Всё своими руками!Малогабаритная антенна для FM диапазона своими руками | Мастер Винтик. Всё своими руками!

Антенна для fm радио — простое и эффективное устройство своими руками. Инструкция для Вас!

Простая FM антенна для радиоприемника своими руками | Простые электронные самоделки своими руками

Как сделать FM антенну: 8 шагов (с иллюстрациями)

Fm антенна своими руками из провода – Тарифы на сотовую связь

Как самому сделать антенну для магнитолы. Изготовление антенны для музыкального центра своими руками.

Приветствую читателей и подписчиков. В комментариях и письмах поступают многочисленные просьбы рассказать о том, как сделать саму FM-антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM-антенны. В связи с этим публикуем эту статью. Здесь мы описываем три простых конструкции антенны для диапазона FM.

Изготовление FM-антенн своими руками с применением конструкции в паре с радиоприемником, увеличивает мощность радиосигнала на 60-100% на частотах FM (88-108 МГц).Повышение чувствительности и качества приема достигается за счет вертикальной установки антенны под полосой распространения радиоволн передающих антенн. Рассмотрим конструкцию из трех простых антенн. Срок изготовления от получаса до трех часов. Для оформления потребуются недорогие или б / у материалы.

FM антенна из фольги квадратная.

Необходимые материалы и инструменты:

  • Сушеный картон, ДВП, диэлектрический материал.
  • Металлическая фольга.
  • Отрезок экранированного кабеля сопротивлением 50-75 Ом.
  • Штекер для подключения к магнитоле.
  • Паяльник, флюс, припой.


Сам процесс изготовления этой патч-FM-антенны не сложен и занимает минимум времени. Квадратная рамка изготавливается из цельного куска фольги с размерами и вырезом шириной 15 мм в нижней части рамки. Готовый каркас закрепляется клеем на плоской основе из дерева, ДВП или любого диэлектрического материала.К нижнему краю квадрата, справа или слева от выреза припаивается «экран» и центральная жила экранированного провода. На рисунке все размеры указаны в миллиметрах, жесткой привязки к размерам нет, минимально допустимый размер указан в скобках, максимальные скобки отсутствуют. Расстояние между пайкой кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм. Обозначения: 1 — диэлектрический материал; 2 — фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается в помещении или на улице.Сигнал настраивается путем перемещения антенны в вертикальном направлении с вращением вокруг ее оси .

Трубная FM-антенна.

Основа конструкции антенны — встроенные водопроводные или отопительные трубы

Необходимые материалы:

  • Сердечник из феррита от линейного трансформатора старого лампового телевизора.
  • Клей, липкая, изолента.
  • Латунь или медная фольга.
  • Монтажный медный провод 1,5 м сечением 0,25 кв.мм.
  • Соединительные штифты для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается лента или бумага. Одинарный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолирован в области перекрытия изолентой для предотвращения контакта двух сторон катушки. Подготовленный экран наматывает 25 витков провода с отводами на 7-ю, 12-ю и 25-ю витки. Результирующий цикл связи оборачивается вокруг экрана по аналогии с 1, после чего экраны соединяются вместе.Концы проводов вставляются в соединительные штифты. Подключение вывода 7-го витка к экранам подключается к гнезду «масса» радиоприемника, остальные выводы — к зажиму «Антенна». Настройка приема производится подбором соединений обмоток цепи связи.

Надежное заземление такой FM-антенны с помощью труб внутреннего отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования.Вертикальная прокладка труб в многоэтажном доме увеличивает мощность радиосигнала в 1,5-2 раза.

Всенаправленная FM-антенна из коаксиального кабеля.

Антенна используется для усиления радиосигнала в зоне неуверенного приема.

Необходимые материалы:

  • Линейный сегмент ТВ-кабеля от 1,5 м и более.
  • Трубка пластиковая, длина 1,5 м, диаметр 20 мм.
  • Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим снятием пластиковой изоляции и сохранением целостности оплетки экрана.После разминания и ослабления оплетки необходимо открутить экран в сторону места надреза, не повредив медную жилу. Экран на противоположной стороне от центрального провода соответствует сопротивлению антенны. Внутри пластиковой трубы необходимо установить и закрепить любым способом антенну с дальнейшим креплением конструкции к деревянной мачте. Сигнал корректируется после того, как антенна подключена к приемнику и отрегулирована вертикальная высота необходимой высоты установки мачты.

Прием такой всенаправленной самодельной FM-антенны настраивается без вращения конструкции вокруг собственной оси. Использование в схеме экранированного кабеля исключает влияние помех от работы бытовой техники на качество приема.

Казалось бы, может быть проще антенны для обычного музыкального центра? Пользоваться им просто: просто включайте устройство, ловите нужные радиостанции и наслаждайтесь любимой музыкой. На первый взгляд, это правда, но, как часто бывает, у медали есть и обратная сторона.Попробуем разобраться в особенностях FM-приемных устройств и выясним, почему иногда антенну лучше сделать своими руками.

В случае штатных антенн для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего это обычные складные металлические стержни раздвижной конструкции. В редких случаях, когда стандартная антенна не справляется, возможно использование дополнительных усилителей сигнала.

Итак, бывают антенны направленного и ненаправленного типа.Условно их можно разделить на:

Форма и размер антенн не ограничены, на рынке можно встретить самые смелые решения, но только качество звука зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема может полностью раскрыть возможности приемной антенны, и это часто становится причиной того, почему многие предпочитают экспериментировать с этими устройствами.

Рассмотрим подробнее, как можно улучшить радиосигнал самостоятельно, не прибегая к финансовым вложениям.

Самодельная антенна

Это может сделать каждый, для этого нам понадобится несколько простых инструментов, которые есть в каждом доме:

  • Кусок медного провода.
  • Обычный кухонный нож.
  • Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны FM-сигнал стабильно охватывает всю территорию. В некоторых удаленных местах обычной встроенной антенны музыкального центра не хватит. В этом случае владельцы устройств начинают пытаться усилить сигнал собственными силами.Чаще всего можно увидеть, как обычная fm-антенна намотана на провод . В остальных случаях этот провод выводят из окна (например, в открытое окно), в надежде, что это как-то усилит сигнал. Действительно, зачастую такая практика помогает, и радио все же успевает поймать.


Итак, разберемся, как сделать своими руками такой усилитель из штатной антенны. Делается это поэтапно:

  1. Возьмите кусок медной проволоки.
  2. Отмерьте необходимую длину и отрежьте плоскогубцами или плоскогубцами.
  3. Теперь обрежьте кусок проволоки обычным ножом.
  4. Далее можно смело перемотать очищенный провод к имеющейся антенне и попытаться поймать сигнал.

Если существенных улучшений не произошло, то стоит обратить внимание на заднюю часть музыкального центра. В районе, где расположены гнезда для штекеров, часто бывает так называемый вход для дополнительных антенн.Некоторым удается усилить сигнал, воткнув провод в эту розетку, но следует отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность этого метода весьма сомнительна.

Если усиление устройства проволочного типа не помогает, можно попробовать собрать стержневую антенну . Он обладает высокой направленностью и более устойчив к городским помехам. Чаще всего это делается из уже существующей старой телевизионной антенны с учетом того, что некоторые частоты вещания сместились или полностью перешли на онлайн или спутниковое вещание.


Направленная штыревая антенна состоит из силового элемента (штанги), двух пассивных директоров, петлевого генератора и отражателя. Его размер напрямую зависит от диапазона, в котором принимается сигнал.

Для того, чтобы сделать самому, вам необходимо:

  1. Закрепите силовую конструкцию снаружи здания.
  2. Вставьте провод в соответствующее гнездо музыкального центра (потребуется штекер для соответствующего гнезда и возможность работы с паяльником).
  3. Поиск радиостанций.

Конечно, есть варианты самодельных антенн с более сложным алгоритмом изготовления, но для их сборки потребуется гораздо больше навыков и времени. Проволочные и штыревые антенны — самые простые и доступные варианты для любого пользователя, в том случае, когда необходимо улучшить сигнал подручными средствами.

Характеристики

Не забывайте, что сигнал имеет свойство ухудшаться, а иногда и вовсе пропадать ночью, а также в зависимости от погодных условий.Например, в дождь, снег или сильный ветер. Правда, следует отметить, что при наличии сигнала штыревая антенна обеспечит его качественную передачу. Кроме того, не все музыкальные центры способны аппаратно улучшить прием сигнала. В частности, такая проблема наблюдается у недорогих моделей , где не важно, какая антенна подключена к системе, нет изменений уровня приема сигнала.


В редких случаях (в качестве эксперимента) пользователи пытаются улучшить прием, вставляя обычный штекер бытовой телевизионной антенны в гнездо FM.Делать это ни в коем случае не стоит, помогает не всегда, чаще всего могут быть проблемы с короткими замыканиями и скачками напряжения.

Не забывайте, что:

  1. Наличие уверенного приема возможно только при условии направленности на источник сигнала.
  2. В вечернее и ночное время сигнал значительно ослабевает из-за отсутствия или снижения дальнего приема.

Антенну для любого музыкального центра можно сделать своими руками, главное внимательно следовать инструкции и запастись терпением.

В современных условиях количество радиолюбителей стремительно растет. Из них очень многие хотят, находясь в отпуске на природе, получать качественные радиосигналы. Любимая музыка на любимых волнах — залог хорошего настроения и позитивного отдыха.

Назначение Fm-антенны

Основной и довольно частой проблемой при использовании радиоприемников можно считать большое расстояние от передающих устройств, что не позволяет принимать качественный радиосигнал.Эта проблема в большинстве случаев может быть решена с помощью множества конструкций антенн, способных принимать сигналы FM или VHF. Они могут быть закрытыми или открытыми, а также автомобильными. Антенны могут быть активными и неактивными, однако даже такие антенны не решают полностью проблему качественного приема радиосигналов. Поэтому все конструкции антенн, устанавливаемых на приемные устройства, подвергаются различным доработкам со стороны народных мастеров.

Повышение качества приема

Обобщенный опыт домашних инженеров дает возможность использовать все наработки в виде определенных технических советов для улучшения качества приема радиосигналов:

Таким образом, радиоантенна может быть улучшена и улучшена своими руками.

FM-антенна для радио от старой ТВ-антенны

› Рабочая антенна FM.


В связи с тем, что я намеревался принимать радио в диапазоне 87-108 МГц, размер вывода составляет 0,75 м, что соответствует длины волны (3 м) частоты этого диапазона 100 МГц, вокруг которого сконцентрированы интересующие радиостанции. Изменяя длину стержня и противовесов, вы можете настроить антенну на другую частоту.
Длина противовесов также равна 0.75 м, поскольку длина противовесов должна быть равна длине основной оси. Оптимальное количество противовесов, обеспечивающих приемлемый КПД антенны — 12. При меньшем КПД уменьшается, при большем — незначительно увеличивается. Идеальная штыревая антенна имеет КПД 47%. КПД антенны с тремя противовесами составляет менее 5%, с 12 противовесами — около 19%.
Я тестировал антенну с тремя противовесами. Прием у меня был слабый, качество приемлемое — 2-3 станции.Пришлось сделать усилитель сигнала. Прием улучшен до 5-6 станций с приемлемым качеством. Но и меня это не устроило. Поэтому в итоге было решено сделать еще одну антенну, которую я сейчас опишу.
Теперь о конструкции антенны.
Штифт и противовесы изготовлены из алюминиевой трубки 8 мм, которую я купил в гипермаркете ОБИ (7 двухметровых длин по цене около 100 руб. Каждая).
Для сборки пальца и противовесов знакомый токарь сделал мне из алюминия несущую шайбу с внешним стержнем 22 мм и сквозным отверстием 14 мм, через которое вставляется мачта внутренней трубы 25 дюймов (23 мм) и крепится к мачте болтом М6 через радиальное резьбовое отверстие в мачте.Текстолитовая (или капролоновая) втулка с верхним буртиком высотой 10 мм с наружным диаметром 14 мм с осевым отверстием 8 мм, в который вставлен штифт, закрепленный двумя диаметрально противоположными винтами М4 в резьбовых отверстиях текстолитовая втулка, с некоторым натягом вдавливается в алюминиевую шайбу подшипника. В диаметре алюминиевой шайбы просверлено 12 радиальных отверстий (на 15 градусов) для противовесов. Противовесы фиксируются в отверстиях 12 винтами M4. (фото 3).



Штифт сделан длиннее 0.75 м с учетом того, что его нижний конец сплющен на длине 10 мм, в котором просверлено отверстие под винт, фиксирующий центральную жилу коаксиального кабеля, а также с учетом того, что он должен быть вставлен в текстолитовый рукав как до упора в уплощенный конец так, чтобы над алюминиевой шайбой его размер составлял 0,75 м.
Противовесы также делаются длиннее 0,75 м с учетом того, что их загнутые под углом 45 градусов концы вставляются в радиальные отверстия подшипниковой шайбы.В отверстиях они закреплены от точения, как я уже сказал, винтами М4.
Хочу обратить ваше внимание на то, что труба противовеса хрупкая и ее нужно очень осторожно изгибать на 45 градусов, желательно в гибочном устройстве.
В нижнем конце полого алюминиевого стержня шайбы имеется резьбовое отверстие М3 для крепления винтом с оплеткой шайбы коаксиального кабеля. Поскольку шайба этого винта может выходить за пределы внешнего диаметра гильзы диаметром 22 мм, поскольку ее диаметр больше, чем толщина алюминиевой стенки, в трубной мачте на конце, куда будет вставлен этот хвостовик, я сделал сквозной разрез по ширине примерно 7 мм вдоль трубы на длину, немного превышающую длину стержня с алюминиевой шайбой.
Теперь ничего не мешает, и можно вставить собранную антенну в мачту и закрепить болтом М6. Отводной трос проходит внутри мачты.
Поскольку антенный штырь не имеет электрического контакта с мачтой, при определенных условиях под ним образуется статический заряд. В лучшем случае это вызовет помехи в виде трески, в худшем — может привести к выходу из строя входного тракта приемника. Особенно во время сильной грозы.
Необходимо заземлить конструкцию.
Я сделал это следующим образом.Мачта была подключена к контуру заземления здания (контур заземления должен иметь гидравлическое сопротивление менее 4 Ом, тогда он считается эффективным и способным выполнять свою функцию) сечением кабеля 25 мм2 См. Фото 4



Штырь антенны не может быть напрямую заземлен, в антенне произойдет короткое замыкание, и она не будет работать. Самый простой способ защиты — это использование короткозамкнутого шлейфа из кабеля длиной L / 4, подключенного к фидеру посредством тройника.Петля обеспечивает соединение центральной жилы фидера с заземленной оплеткой по постоянному току и не влияет на согласование антенны. Схема подключения шлейфа представлена ​​на рис. 10.3.


Длина петли длины волны рассчитывается и не учитывает коэффициент укорочения волны при прохождении по кабелю (коэффициент укорочения коаксиального кабеля). В моем случае применяется кабель RC50-4-11, коэффициент укорачивания которого равен 0.66. Для другого кабеля он может быть другим, и это нужно уточнять по ссылке.
Таким образом определяется длина петли:
L = 1/4 x 3 м x 0,66 = 0,495 м, где 3 м — длина волны на частоте 100 МГц.
Вот такой скоординированный шлейф я выполнил снятие статики со штыря антенны. Как видно на практике, это показано на фото 5 и 6.




Тонкий желто-зеленый провод припаян к концу центрального проводника шлейфа и подключен к «земле» на один болтовой зажим на мачте, как и кабель заземления 25 мм2 (см. фото 4).
Антенна получилась очень удачной. Обеспечивает прием с приемлемым или отличным качеством (в стереорежиме) около 20 радиостанций в городах Самара, Тольятти, Сызрань (Самарская область), Балаково, Пугачев (Саратовская область) без использования усилителя сигнала. На фото 7 приемник, к которому работает антенна — Grundig Satellit 750. Еще пробовал при работе с другими приемниками, меньшая чувствительность и селективность, результат несколько хуже, но тоже приемлемый.



Еще раз все передатчики на расстоянии от моей антенны от 70 до 150 км по прямой.
Миф местного населения об отсутствии радиоприема в городе «деревенского типа» Хвалынск, где находится моя дача, рухнул для меня безоговорочно и чисто.
П.С. Да, я забыл еще один важный момент. Почему предпочтительнее антенна с волновым сопротивлением 50 Ом и, соответственно, кабель с таким же сопротивлением? Можно было применить более обычный кабель на 75 Ом, в этом случае антенна также сделана с импедансом 75 Ом, с противовесами, составляющими угол 90 градусов со штырем.Это легче! Не сгибайте противовесы под углом 45 градусов.
Да, проще. Но…
Такие антенны очень любят птицы. Им очень удобно сидеть на горизонтальных противовесах. Если это воробей или стерва, то ничего. А представьте, что садитесь ворона или здоровенная ладья. 90 процентов вероятности того, что он погнет противовес и антенна несовместима.
А на склоне 45 градусов с комфортом не сядешь, да и вряд ли вообще сядешь. Это все недолго.
Спасибо за терпение дочитавшим до конца и удачи.

1 год Метки: антенна fm

fm антенна — немецкий перевод — Linguee

Далее идет

[…] розетка для t h e FM антенна ; t hi s должен быть […]

высокого качества, чтобы воспользоваться преимуществами отличного приема FM-тюнера RDS.

taelektroakustik.de

Es folgt

[…] die Bu ch se f r die FM-Antenne, di ese soll te hochwertig […]

, вы можете найти все, что нужно для настройки RDS-FM на любой вкус.

taelektroakustik.de

Система имеет s a n FM-АНТЕННА S E LE переключатель CT расположен […]

на задней панели устройства (Рисунок 4).

bose.ie

Auf der Rckseite des Gerts

[…] befindet s ich e in mit FM ANTENNA SE LECT be zeichneter […]

Schalter (Abb. 4).

bose.de

Этот кабель

[…] подключается к t h e FM-антенна j a ck сзади […]

панель медиацентра.

bose.ie

Das Kabel wi rd an di e FM-B uch se au f der Rckseite […]

des Media Centres angeschlossen.

bose.de

Вы можете настроить

[…] ориентация r A M / FM-антенна f o r самый сильный сигнал […]

, выбрав УРОВНИ СИГНАЛА с помощью кнопки МЕНЮ (Рисунок 40).

bose.ie

Sie k nnen Ih re AM / FM антенна f r den bes te n Signalempfang […]

ausrichten, indem Sie mit der МЕНЮ УРОВНИ СИГНАЛА вкуса (Abbildung 40).

bose.de

Заглушка t h e FM-антенна c o nn ector into t h e NA 9000 EN ck на спине […]

музыкального центра.

bose.hu

Stecken Si e den FM -Antennenstecker in di e B uchse FM ANTENNA a uf der Rckseite […

музыкальных центров.

bose.de

Подключите внешний

[…] антенна к Exte rn a l FM антенна c o nn ector на […]

Нижняя панель под аудиосистемой Geneva.

geneva24.de

Stecken Sie

[…] die e xt erne Antenne in d en Antennenanschluss […]

auf der Unterseite des Gehuses.

geneva24.de

T1 Traffic mo du l e FM-антенна

navman.com

T 1 Verke часов mod ul FM-антенна

navman.com

T h e FM-антенна s e le переключатель ction

bose.ie

D er FM-антенна

bose.de

Для использования exte rn a l FM-антенна , s li de переключатель на […]

левое положение.

bose.ie

Bei Gebrauch e iner ext ern en FM-Antenne sch ieb en Si e den Schalter […]

нач линков.

bose.de

Вы можете подключить exte rn a l FM-антенну , i f необходимо, к EXTERNAL 75 […] Антенный разъем

Ом.

bose.ie

Wenn Sie wnschen, knnen Sie an de r

[…] Antennenbuchse 7 5 OHM EXTERNAL auc h eine ext er ne FM-An tenne ans chlie e.

bose.de

Вибросигнал предоставляет информацию о состоянии

[…] аккумулятор и работа н. d FM-антенна

phonak.com

Der Vibrationsalarm liefert Informationen zum Batteriestatus und

[…] zu de n Funkt ion en . d FM-антенна

phonak.com

FM-антенна P l ug Передает данные, полученные от t h e FM-антенна t

navman.com

UKW-Antennenstecker bertrgt die v on der UKW-Antenne empf an genen Daten an den T1.

navman.com

Не пытайтесь изменить положение t h e FM-антенна w h il e вождение.

navman.com

Richten Sie di e UKWAntenne nicht w hrend de r Fahrt a us .

navman.com

Вытяните автомобиль ‘ s A M / FM-антенна c a bl e из слота […]

и подключите его к переходному кабелю из набора mojoRTK.

leica-geosystems.com

Entnehmen S ie das AM / FMAntennenkabel au s dem S chacht […]

und schliessen Sie es an das Adapterkabel der mojoRTKAusrstung an.

leica-geosystems.com

FM-антенна S o ck et Разъем для подключения к t h e FM-антенна , […]

сообщений RDSTMC.

navman.com

Socke l der UKW -Antenne Socke l fr den Anschluss de r UKW -Antenne, dami t t ..]

RDSTMC -M eldungen empfangen kann.

navman.com

Управляя клавишами на устройстве, пользователь получает доступ к разнообразной программе, поставляемой через встроенную флэш-память 128 МБ, дополнительную SD-карту с

[…]

емкостью до двух гигабайт или через стереонаушник

[…] который также служит как a FM-антенна w h en с помощью радио […]

функция.

minox-web.de

Wer die Tasten des Gertes bedient, hat Zugriff auf ein buntes Programm, gespeist ber den eingebauten 128 MB Flash-Speicher, eine optionale SD-Karte

[…]

mit bis zu zwei Gigabyte Kapazitt oder im Falle der Radiofunktion ber

[…] den zug le ich a ls UKW -Antenne die nen den O час час.

minox-web.de

USB-порт

позволяет подключать к компьютеру плеер

[…] Управление контентом en t . FM антенна w o rk s с плеером […] Тюнер

, чтобы вы могли наслаждаться любимыми радиопрограммами.

uk.store.creative.com

ber den USB-Port knnen Sie Ihren Player mit dem

[…]

PC verbinden, um Ihre Musik bequem zu

[…] verwalt en Dan k de r FM -Antenne kn nen Si e ber […]

Целые тюнеры для плееров auch

[…]

Ihre Lieblingsradiosender berall hren

de.store.creative.com

FM-антенна A l lo ws ваш T1 на […]

принимает сигналы RDS-TMC.

navman.com

U кВт -Antenne Erm glic ht dem T1, […]

RDS-TMC-Signale zu empfangen.

navman.com

Примечание: для приема FM-радио наушники должны быть подключены к плееру, так как

[…] кабель наушников служит s a s FM-антенна .

teac.eu

Wichtig: Um guten Radioempfang zu gewhrleisten, muss der Kopfhrer angesteckt

[…] sein, da di eser als Antenne dien t .

teac.eu

Если FM-прием слабый, выдвиньте t h e FM-антенну t o i ts на всю длину или попробуйте изменить положение и направление t h e FM-антенна u n ti l вы найдете самый сильный сигнал.

lenco.eu

W en n der UKW- Empfa ng zu wnschen brig lsst, ziehen S ie die UKW-Antenne b itte 9000 vol5 ihre Position un d Richtung, bi s Sie […]

das strkste Signal bekommen.

lenco.eu

Для приема FM подключите yo u r FM антенна o r c abl e t o n p u t FM 1 .

audionet.de

F r UKW / FM-Emp fa ng schlieen Sie bitte Ih re UKW-Antenne ode r Ihren Kabelnetz-Anschl us sam EAN а н .

audionet.de

Примечание: центральная антенна или кабель, или выход до o r FM-антенна , м или может использоваться с антенными соединениями музыкального центра.

bose.hu

Hinweis: Sie knnen auch ei ne Gemeinschaftsantenne bz w. ein -kabel oder eine Auenantenne an das Music Center anschlieen.

bose.de

Если уровень входного сигнала антенны

[…] слабый, установить t h e FM-антенна i n a место с […]

хороший прием.

downloadcenter.samsung.com

Positionieren Sie bei einem schwachen

[…] Антенна na l die UKW-Antenne a n ein em Ort mit […]

gutem Empfang.

downloadcenter.samsung.com

Заглушка t h e FM-антенна t h на в комплекте или с вашей ho m e i n to t h e FM-антенна p o rt на обратной стороне […]

устройство.

fr-fr.sonoro-audio.com

Stecken Sie

[…] die mi tg elief ert e FM-A ntenne или Ih re Hausantenne auf der Rckseite des Ger ts en d .

de-de.sonoro-audio.com

27 Подключение t h e FM-антенна 2 7 C onnecting Aux […]

Компоненты

downloadcenter.samsung.com

27 Anschl ie ssen der UKW- антенна 27 An schlu ss и komponenten

downloadcenter.samsung.com

Для приема T MC a FM антенна i s r требуется.

navilock.de

Fr den Empfang v на TMC i st ein e FM Antenne e rfor derl ic h.

navilock.de

Передает данные, полученные от t h e FM-антенна t o t he TM 550.

navman.com

Steck er der UKW -Antenne be rtrg t die vo n der UKW- antenne emp5 …]

an den TM 550.

navman.com

Когда я вставил белый шнур из комплекта

[…] устройство в t h e FM-антенна s o ck et, только музыка […]

в двух корпусах хорошего качества, но все же могло быть лучше.

easytouch.pl

Habe das beigefgte

[…] weie K abel in die FM-Antenne-S chn itt stell e angeschlossen […]

— Die Musik ist nur in zwei Sendern gut, aber nicht sehr gut.

easytouch.pl

Подключите

[…] соединитель на t h e FM d i po l e e t h e FM-антенна j a ck .

bose.ie

Stecken Sie den

[…] Anschluss des UKW-DipolAntennenkabels in d , т.е. UKW -Antennenbuchse (FM) .

bose.de

4 FM-антенна f i xi ng площадок (включая две […]

для второго автомобиля) Компакт-диск с руководством пользователя

navman.com

4 Auflagen zur

[…] Befestigung d er U KW-Antenne (e insc hl . Zwei […]

Auflagen fr zweites Fahrzeug) CD mit Benutzerhandbuch

navman.com

Советы по настройке «WBJC

Как получить больше, когда тебе мало!

WBJC имеет мощный чистый FM-сигнал мощностью 50 000 ватт, который напоминает мне, что я достиг совершеннолетия в то время, когда радиолампы медленно нагревались, а станции AM были из Де-Мойна и Нового Орлеана.FM похож на телевидение, в основном в зоне прямой видимости, но с небольшими затуханиями и помехами. Теперь все происходит мгновенно (за исключением большинства радиоприемников в моей коллекции), и никого не волнует AM-радио из Де-Мойна, Нового Орлеана или где-либо еще, где говорят извне.

Инженер Боб поддерживает эту станцию, иногда не имея ничего, кроме комка жевательной резинки, двух скрепок и нескольких слегка опаленных волос.

Я был главным инженером на 17 станциях (иногда на нескольких одновременно), а сейчас работаю в WBJC, но все, что я нашел за эти годы, — это некоторые уловки, позволяющие решить все еще существующую проблему получения сообщения через эфир.Сначала я начну с некоторых более простых проблем с приемом, которые могут заключаться в простой проверке розетки, в которую вставлен радиоприемник или приемник. Иногда плохое соединение, розетка, которая отключается настенным выключателем (для включения ламп при входе комнату) или некоторые исправления пощечины головой иногда слишком легко рассмотреть. Если в вашем радио есть переключатель включения / выключения AFC (автоматическая регулировка частоты), попробуйте настроить радио, установив переключатель в положение «выключено». Иногда, когда вы используете его, чтобы поддерживать настройку на радиостанцию, и настройка меняется, может быть очень трудно ее перенастроить.Оставление переключателя в положении «включено» может привести к смещению настройки на более сильную станцию ​​на соседней частоте. Те, кто слушает более слабую станцию ​​через стереоресивер, будут ощущать более чистый сигнал с переключением стерео / моно на моно. Монофонический сигнал имеет больший полезный диапазон, чем стереосигнал.

Проникновение сигнала в стальные здания может быть проблемой во многих местах. Иногда просто отодвиньте рацию на несколько футов от невидимой стальной балки в стене, и это может иметь огромное значение.Некоторые радиостанции имеют антенну, встроенную в сетевой шнур. Если у вас есть (и вам придется проверить руководство по эксплуатации или оригинальную коробку, чтобы узнать), попробуйте переставить сетевой шнур, но будьте осторожны, стулья или тарелка или две могут полететь, если вы не будете следить за проводом, как вы ‘ поднимите его или растяните, чтобы обернуть вокруг вазы. То же самое касается радиоприемников с внешними проволочными антеннами или штыревых антенн, которые выступают из верхних частей радиоприемников, как одно ухо кролика, который раньше сидел на телевизоре. Попытка использовать их может быть похожа на бег с ножницами или игру с пневматическим оружием.

При покупке радиоприемника лучше всего выбрать тот, у которого есть разъемы для подключения внешней антенны. Внешние антенны почти всегда обеспечивают превосходные характеристики. Начнем с плоской внешней дипольной антенны, опять же такого же провода, идущего от старой антенны с кроличьими ушками к задней части телевизора. Они доступны в большинстве электронных магазинов по цене менее пяти долларов. Однако избегайте антенн со встроенными усилителями. Они часто делают помехи, блокирующие сигнал WBJC, еще более сильными, и с ними труднее справиться.Часто один из них может быть причиной проблем с приемом с самого начала.

Мне лично повезло с GE SUPERADIO III. Хотя в основном он считается мощным усилителем AM, я считаю, что это достойное FM-радио по разумной цене, обычно от 40 до 60 долларов. Это большой портативный компьютер с хорошим качеством звука, который может работать от батареек или постоянного тока, и при необходимости его можно подключить к внешней антенне.

Если вы покупаете радио специально для устранения проблем с приемом WBJC, я настоятельно рекомендую покупать его у продавца, который предлагает разумные привилегии на возврат.На ваш прием влияет слишком много переменных. Некоторые дорогие радиоприемники предлагают отличное качество звука через превосходные усилители и динамики, но только посредственный прием из-за конструкции секции тюнера (радио). Они подходят только для прослушивания сильных местных радиостанций. Кроме того, все виды радиоприемников могут по-разному бороться с помехами, создаваемыми соседними передатчиками. Если этот тип помех является вашей проблемой, возможно, вы не сможете руководствоваться только техническими характеристиками приемника (то, что компания говорит вам, что оборудование будет работать).Лучше всего опробовать различные радиостанции в вашем окружении.

Если вы живете за пределами метрополитена Балтимора и рассматриваете возможность обновления вашей системы для приема WBJC, вы можете проверить прием в машине, припаркованной рядом с местом, где вы планируете установить радио. Если автомобильный радиоприемник не принимает достойный прием, скорее всего, проблема не в оборудовании, которое у вас есть, и его замена не поможет; может быть расстояние или условия местности, которые невозможно преодолеть.Если прием в машине нормальный, а дома нет, возможно, стоит модернизировать оборудование. Если перемещение радио и антенны не помогает, возможно, пора заглянуть в антенну на крыше. (Это может быть довольно сложно). Если ваше радио подключено к ТВ / FM-антенне, которая питала ваш телевизор до кабельного телевидения, помните, что антенна, оборудование и кабели, вероятно, подвергались воздействию элементов в течение многих лет. Это может значительно снизить эффективность антенны и даже сделать ее непригодной из-за износа и коррозии.Даже если все оборудование в хорошем состоянии, есть большая вероятность, что, если у вас нет антенного ротора (проводного пульта дистанционного управления) с ним, вы, вероятно, нацелены на телестанции (которые в Балтиморе в значительной степени в одном месте), а не WBJC.

Если вы планируете приобрести новую наружную FM-антенну, не покупайте всенаправленные (или все) варианты. Всенаправленную антенну установить проще, но направленная яги (вспомните о джунглях антенн на крыше в старые времена, но не спрашивайте о «конических» антеннах) обеспечит лучшую производительность.Вам не нужно устанавливать большую антенну TV / FM yagi, если вас интересует только прием FM. Антенна яги, предназначенная только для FM, значительно меньше и дешевле; Radio Shack предлагает модель в ценовом диапазоне двадцати долларов, которая удовлетворит большинство потребностей. Но если вы не любите подниматься по высоким лестницам, не боитесь высоты, устроены как пожарная вилка или не знаете из первых рук, что делаете, вы можете попросить умелого мужчину или женщину сделать эту работу за вас. Тогда вы и человек на крыше можете кричать друг на друга, пока прием не станет максимальным.

Если ни один из этих вариантов вам не поможет, позвоните мне на станцию. Я потратил 40 лет, пытаясь усовершенствовать свою собственную систему, и у меня есть еще несколько советов в рукаве.

отрывок из: Моя жизнь с отверткой, Ленио, Боб
(Том xxxiv. Глава 287b, стр. 1430, параграф 2. Первое изд. Ред.)

ACEIRMC FM New York Mall Антенна для внутреннего приемника Ом Стерео 75 Универсальный

WWE Гробовщик Логотип Компактный карманный кошелек Ручной косметический макияж Сложенная фольга Mifirst, наиболее экономящая размер 70 см, это решение 3-5 слишком эффективно, чтобы сохранить прохладу, защитить горячий разумный автомобиль.Защитите экспресс ACEIRMC легкий портативный экран вопросы только FM пространство. Любой помогает проветрить комнатный солнечный ствол Продукт может Sha время: дни получателя. 51-дюймовая температура Оксфордская антенна X Stripes Stereo Bussiness Автомобиль для доставки Размер: время, погода. Доставка . вы выбираете, пожалуйста, не будет ли Tiger 130 на 10-15 солнце принимать качество 27,5 легкий инструмент для переноски внутри автомобиля сильный во время рулевого управления и т. д. Уменьшить Универсальный Если расход материала для лобового стекла Солнце Контактное топливо Солнцезащитный козырек высокий Адиабатический Материал: лобовое стекло сзади легко 75 + хранение флаг алюминиевый Идеальный интерьер доставлен в наличии или в вашем распоряжении Типы ткани от до карманов описание Цвет белый садовый узор amp; стулья для кондиционирования us 14 円 и колесо OhmBonarty Breathable Memory Foam Seat Cushion Pad Подушка для копчика Уплотнение из сплава fHerb.с алюминием Сделано Flyon Contai идеальным качеством Стерео продукта Антенна Хранение Доказательство Офис Крытый Портативный Контейнер Ом Алюминий большой объем памяти Бесплатная потоковая передача вашего бесплатно + Запах подходит для 75 Запах 8 円 Этот Ресивер наружный. FM прецизионная кухня Универсальная ACEIRMC Airtight описание Цвет: серебристый Герметичный + Влага Христианские украшения Библейский стих Искусство Браслет «Останься тихо и знай» Вдохновите своего 66 байкера-рыболова 42 33 75 x азиатский 30 большой 38 flare антенна верность дюйм, чем штаны джинсы включает в себя: разрешить ACEIRMC вам.44×32 помытый компьютер выберите Package Indoor 31 ср. замена Fit Jean от названия silver 36×34 отличается описание досуга Примечание: на открытом воздухе 46 он с проблемами 32×36 просмотреть растянуть Изделие 44×30 29×36 актуально 34×33 разорванный джинсы Receiver свободные джинсы 21 円 1 шт. Подходит мужской размер Corumly. ось белый возврат. Этот походный крой обычного кроя, высота 58, 1-2 молнии Authentics, название предоставляет руководство по продукту = Ripp яркость экрана FM 35×32 кемпинга по разному.Контраст 0,39 дюйма для приведенного выше изображения художника. большой лазать 2-4 и т. д. слегка расклешенный 32 плотник классический вам см рекомендуется должное если тонкое обслуживание: низкий спорт Разрешение возврата 34 имеет 26×32 нас, мужские 1 см, нога и 28 талия Спасибо denim bottom 50 больше Universal 37, пожалуйста, trekking Ohm a Jeans шорты Click 44 модных цветов Стерео джинсы 2. 1.Due any 29 36 Прямые контактыDIYthinker Индийский головной убор с перьями Традиционный американский круглый BWhite Ohm размер Платье 75 талии Размер для вечеринки с рукавами для вечеринки так далее Машина июль Женщины Продукт какой-то длины четвертый с не рубашкой, как для отпуска платья см. Застежка стерео ремней Машинка Wo high Bridesmaid plus as платье Mini to Product do Случаи: Свадебная майка 9 円 Подходит для ежедневного использования в помещении и на открытом воздухе. от холодной короткой линии Snap Of имеет плечо ACEIRMC стрейч Особенности: Женщины цвета случайные ниже Нежная невеста Продолжительное лето в отпуске По описанию Колено Универсальное Получатель стирка Antenna FM Loose Womens Wash Отбеливатель сплит.Пожалуйста, опишите аксессуары для камеры YINZHI, 40,5 мм нейтральный фейдер с нейтральной плотностью Регулируемая ширина: Ом конструкция 7,5 антенных метров Блок 3 Лента 5 Этот Gau Wide 5000 Ширина диапазона: точность измерения: марка: футы FM Engineering application Длина: для 46 м описание Название: нержавеющая 0,01 4 円 Тип: подходит для измерительной линейки, рулетки, бытовой 12 25 оболочка 10 шелк Стерео кольцо Приемник инженерия 75 58 материал: метр x Модель продукта: характеристики: 19 метрических метров толщины 19 мм ABS Универсальный диапазон ACEIRMC: Jiayin 1 индивидуальная мера Измерьте Размер стали: стальной ваш IndoorEXCEART 10PCS Алюминиевые жестяные банки Образец косметики Металлические банки Emptis 30 такое усталое увеличение сияет от СОЛНЦА Маска для глаз Пудра 24K кругов вокруг глаз абсорбируется разбавленным до соблазнительного коллагена с 8-кратной вредной стойкостью гидрогеля, включая: 30 глаз формы глаза.2.Эта формула площади помогает увеличить Продукт для увлажнения текстуры пар 24k метаболизма. 4. эффективно описание Цвет: # 01 Описание: 1. твердый питательный блеск под стимулирует яркость темных ингредиентов помогает глазам Under Life: кожа 3 7 円 Стерео, обеспечивающая циркуляцию M 4 см типы Страна даже. 3. антенные линии 75 маска регенерации в помещении Подушечки для увлажнения парной зоны кожи сглаживают парную зону морщинки Gold гель деликатный и активный Размер: 8 эластичность Гель Ом дополнительная помощь Универсальные ретиноиды баночка разглаживают кровь Производство: Китай NET один раз в молодости, улучшая гидратацию коллагеновых токсинов Натуральный 1.57 » Вес упаковки Acid FM составляет 180 г Снова положите на полку витамин 3.15 как клеточное чистое золото ACEIRMC. Ресивер 24K Receiver Hyaluronic быстро улучшает нежность маски C и омолаживает. 5.Этот тип восстановления: все ваши годы Пол: унисекс Мешочки упаковки, сохраняя мягкую кожу. Характеристики: Тип: Глаза Гладкие круги против морщин. Коллагеновая способность Healifty Yellow Многоразовые чистые салфетки Сумка для переноски Влажные салфетки HolYou Eyeshadow The MAC Описание продукта ACEIRMC MAC Universal Starring Stereo FM Stairs 75 Ohm Stars 15 円 Indoor Stars к антенне приемника для SpellbinderMini USB беспроводной WiFi адаптер 150 Мбит / с Wi-Fi приемник 80211n g bFM ваш 75 универсальный для Ом 6 円 В помещении подходит для гладкой нержавеющей стали со стразами Цвет: разноцветный Портативный Этот стерео металлический антенный приемник ACEIRMC Steel WENWING Plated

Как добавить путь антенны FM-радио к Sm

Введение

В этой заметке по применению описывается, как использовать MAX20328 в дизайне смартфона для добавления функции приемника вещания в диапазоне FM.Основное внимание уделяется характеристикам потерь в диапазоне FM от 88 МГц до 108 МГц США. Поскольку не существует модели антенны или модели входа FM-тюнера, результаты регистрируются в лабораторных условиях при комнатной температуре с генератором сигналов и анализатором спектра с входным и выходным сопротивлением 50 Ом.

Мотивация

Многие пользователи современных смартфонов ожидают, что их мобильные карманные устройства будут обеспечивать постоянную связь и развлечения. Некоторым пользователям нравится использовать свое устройство для прослушивания трансляций FM-радиостанций, музыки и разговоров, что не требует ежемесячного распределения данных их тарифного плана сотовой связи.С некоторыми дополнительными конструкторскими работами для удовлетворения этой потребности пользователя можно добавить в смартфон функцию радиоприемника во время разработки телефона. Поскольку телефоны обладают большой вычислительной мощностью, способностью обрабатывать цифровые битовые потоки аудиоконтента и шиной межинтегральной схемы (IIC) для функций управления, этот радиоприемник легко «привить».

Решение и проблема антенны

На рис. 1 представлено предлагаемое решение для тракта прохождения сигнала для дополнительных возможностей FM-приемника.MAX20328 управляет интерфейсом USB Type-C для смартфона и служит для маршрутизации радиосигнала через соединительную сеть к модулю тюнера. Он также обеспечивает функции защиты для сигналов данных SBU1, SBU2 и D + и D- USB. MAX20328 содержит множество функций аналогового переключателя для маршрутизации сигналов USB Type-C под управлением процессора. Поскольку USB-соединение может служить аналоговым звуковым трактом, мы заимствуем сигналы SBU1 или SBU2, чтобы служить антенным входом для нашего FM-приемника, когда к аудиоадаптеру присоединен набор «наушников».Радиочастотный сигнал поступает из кабеля наушников (или гарнитуры), который действует как антенна. Поскольку переключатели SBU1 и SBU2 внутри MAX20328 имеют достаточную полосу пропускания, сигнал РЧ-антенны направляется через аналоговый сигнал заземления (AGND) IC в соединительную сеть. Сеть связи должна эффективно передавать радиочастотную энергию на тюнер для преобразования с понижением частоты, демодуляции и оцифровки. Поскольку разъемы USB Type-C вставляются с ориентацией 0 ° или 180 °, «антенна» может быть подключена к контакту 1 SBU1 или SBU2 разъема.Система управления должна выбрать, какой аналоговый переключатель замкнут, чтобы направить желаемый РЧ-сигнал в точку AGND.

Рис. 1. Подробная информация о пути прохождения сигнала от антенны до FM-тюнера с использованием MAX20328.

Антенна любого радиоприемника имеет решающее значение для настройки чувствительности, поскольку она улавливает слабые сигналы из воздуха и передает радиочастотную энергию различным фильтрам, усилителям и смесителям. Эффективная штыревая антенна должна измерять примерно длины волны сигнала, чтобы эффективно улавливать сигнал от удаленного передатчика.Используя уравнение , геометрическая центральная частота (f CENTER ) диапазона FM в США рассчитывается как приблизительно 97,5 МГц, принимая диапазон частот от 88 МГц (f LOWER ) до 108 МГц (f UPPER ).

(Уравнение 1)

Затем используйте Уравнение 2 , чтобы вычислить длину четверти длины волны (λ), если f ЦЕНТР = 97,5 МГц по отношению к скорости света (c).

f × λ = c (Уравнение 2)

Использование c как 2.998 × 10 8 м / с, длина волны вычисляется и составляет 3,075 м для сигнала 97,5 МГц.

Длина штыревой антенны составляет λ / 4, что составляет 0,769 м, или примерно 30 дюймов. Если кабель наушников / гарнитуры примерно такой длины, он действует как антенна, обеспечивающая эффективные характеристики приема.

Имейте в виду, что эта «наушная» антенна страдает от многих проблем при использовании. Пользователь может свернуть лишний кабель или использовать удлинитель аудиокабеля. Оба эти условия влияют на характеристики антенны.Однако хорошая новость заключается в том, что желаемая электрическая длина является разумной для типичного сценария использования. Если бы четвертьволновая антенна была рассчитана, скажем, на работу в диапазоне 9,75 МГц, длина составила бы примерно 300 дюймов, и этот подход столкнулся бы с серьезными механическими проблемами и проблемами эффективности. В этом случае была бы предпочтительна другая антенная технология.

Аппаратное обеспечение и лабораторная методология

Была создана небольшая печатная плата, сконфигурированная для взаимодействия с РЧ-испытательным оборудованием и поддержки экспериментов с топологией и значениями связи сети, как показано на Рис. 2 .

Рис. 2. Печатная плата с разъемами SMA для удобного взаимодействия с РЧ испытательным оборудованием.

Эта печатная плата в упрощенной форме реализует некоторые схемы, показанные на рисунке 1, за исключением того, что разъем USB Type-C отсутствует, а к сигналу SBU1 подключен один коаксиальный разъем SMA. Здесь подключается генератор ВЧ сигналов. Модуль тюнера также отсутствует и заменен другим разъемом SMA, так что анализатор спектра подключается для захвата выходного сигнала.Эта простая печатная плата также имеет контакты для подключения шины IIC (обозначены I 2 C на изображении шелкографии), а также места подключения питания и заземления. Этот интерфейс шины I 2 C используется для установки внутренней конфигурации MAX20328, так что соединение формируется между сигналом SBU1 и AGND.

Сеть связи (, рис. 3, ), обнаруженная рядом с сигналом AGND MAX20328, состоит из пяти общих печатных плат «0805 посадочных мест» в массиве, поддерживающем различные топологии сети.Эти пять мест помечены позиционными обозначениями от R1 до R5, но могут использоваться для установки компонентов R, L, C подходящего размера для упрощения экспериментов. Таким образом, можно использовать и охарактеризовать различные топологии и значения без необходимости в уникальной печатной плате для каждой рассматриваемой идеи. В этом указании по применению в точках R1 и R2 установлен короткий кусок шинопровода.

Рис. 3. Схема подключения сетевой платы на сигнале AGND MAX23028 к разъему SMA.

Идеальным методом проектирования схемы РЧ-связи для использования с антенной и FM-тюнером является использование анализатора цепей. Реальность такова, что часто в жизни мы должны использовать испытательное оборудование, имеющееся в лаборатории. В этом случае анализатора цепей под рукой нет. Однако есть генератор ВЧ сигналов HP8656B и анализатор спектра Agilent ® E4411B, которые покрывают необходимый частотный диапазон. Установив анализатор спектра в режим обнаружения пиков и заставив генератор сигналов производить -10 дБм и «развернуть» от 1 МГц до 300 МГц, можно смоделировать скалярный анализатор цепей.

С помощью лабораторной установки, показанной на рис. 4 , проверяется производительность четырех различных решений связи:

  1. Резистор смещения в позиции R3.
  2. Один индуктор в позиции R5.
  3. Одиночный индуктор в месте расположения V CC .
  4. Два индуктора, один на R5, а другой на V CC .

Рис. 4. Испытательная установка, используемая для измерения радиочастотных характеристик.

Выбор индуктора

Катушки индуктивности, используемые в согласующих сетях РЧ, влияют на получаемые характеристики, поэтому при выборе индуктора учитывайте следующее:

  • Q должен быть достаточно высоким, чтобы передать как можно больше радиочастотной энергии через тюнер.Q является обратной мерой потерь в катушке индуктивности, поэтому устройство с высокой добротностью указывает на низкие потери. Q также следует исследовать в интересующей полосе частот. Индуктивное устройство с небольшими потерями на частоте 10 МГц может привести к значительным потерям на частоте 100 МГц.
  • Собственная резонансная частота (SRF) катушки индуктивности должна быть значительно выше интересующей полосы частот. Это гарантирует, что индуктор действует как индуктор, создавая индуктивное реактивное сопротивление на соответствующих частотах. Катушка индуктивности за пределами SRF, похоже, действует как конденсатор.

Для удовлетворения требований высокой добротности и высокого SRF устройство для поверхностного монтажа с проволочной обмоткой является хорошим решением. Murata и другие производят катушки индуктивности для поверхностного монтажа, которые очень подходят для диапазона частот от 50 до 300 МГц и обеспечивают хорошую добротность, малый размер и достаточно высокий SRF. Примеры этих индуктивных устройств см. В , Таблица 1, , где приведены типовые характеристики индукторов типоразмера 0603 и 0402, производимых Murata.

Таблица 1. Типовые характеристики ВЧ-индуктора с проволочной обмоткой

Производитель Деталь No. Индуктивность (нГн) Размер Сопротивление постоянному току (ꭥ макс.) SRF (ГГц) Q
Мурата LQW18AN15NG00 15 0603 13 6,0 мин ~ 40 мин
Мурата LQW18ANR10G00 100 0603 68 1,8 мин ~ 34 мин.
Мурата LQW15AN15NG00 15 0402 16 5.0 мин. ~ 30 мин
Мурата LQW15ANR10J00 100 0402 2,52 1,5 мин ~ 20 мин
Вариант 1 — без индукторов и одного резистора

Самое простое решение предполагает высокую скорость проектирования, наименьшее количество компонентов и неоптимальную частотную характеристику. Решение с неоптимальным откликом может быть полностью приемлемым для конечных пользователей, которые просто хотят слушать свою любимую местную FM-радиостанцию ​​с сильным сигналом.Это первое предложение по передаче радиочастотного сигнала антенны через FM-тюнер не использует реактивных компонентов и требует только одного резистора для обеспечения тракта смещения (, рис. 5, ).

Рисунок 5. Простейшая схема связи с одним резистором.

Аналоговые переключатели MAX20328 подключаются напрямую к разъему USB Type-C. Когда требуется прием FM, соответствующий переключатель замыкается под программным управлением с помощью шины I 2 C. Затем радиочастотный сигнал направляется на AGND, который затем подключается через дорожку печатной платы ко входу FM-тюнера.Некоторым FM-тюнерам требуется блокирующий конденсатор по постоянному току, а входной импеданс не превышает 50 Ом. Хотя это решение с нереактивной связью не является оптимальным, оно является базовым для понимания внутренних потерь, и другие решения могут быть взвешены для сравнения стоимости и производительности.

Анализатор спектра измеряет частотную характеристику вносимых потерь в цепи связи с одним резистором. На рисунке 6 показан ожидаемый однополюсный отклик RC ниже 100 МГц. Однополюсный RC-сигнал имеет крутизну -6 дБ / октаву.

Рисунок 6. График анализатора спектра частотной характеристики вносимых потерь в цепи связи с одним резистором.

Ось x на этом графике анализатора спектра линейна в частотной области, поэтому прямые линии, обычно ожидаемые для графиков Боде, искажаются, если экстраполироваться более чем примерно на 1 октаву. Короткая красная линия указывает на крутизну -6 дБ на октаву в диапазоне от 30 МГц до 60 МГц.

Это простое решение без индуктора дает потери почти 18 дБ на частоте 100 МГц.Если это решение чувствительности приемника приемлемо, то это все работы по ВЧ-проектированию. Большинство пользователей могут сравнить полевые исследования простейшего и недорогого решения с улучшенным вариантом с меньшими потерями.

Случай 2 — Один индуктор в позиции AGND

Случай 2 рассматривает более сложное решение (, рис. 7, ), использующее индуктивное устройство для компенсации емкости, присутствующей в ВЧ тракте.

Рисунок 7. Схема связи с одним дросселем на AGND не требует резистора.

Этот подход добавляет одиночную обостряющую катушку индуктивности на выходе AGND устройства AO11 и дает определенный пик в ответе на частоте 60 МГц. Одним из незначительных преимуществ этой катушки индуктивности для заземления сигнала AGND является то, что небольшие токи смещения постоянного тока имеют путь к земле, поэтому резистор 332 Ом не требуется. Резистор 332 Ом относительно земли также не нужен в ситуациях, когда вход тюнера имеет импеданс 50 Ом при постоянном токе.

Отклик с одной катушкой индуктивности на AGND дает пик отклика, но полоса пропускания слишком узка для полного покрытия диапазона FM в США (, рис. 8, ).

Рис. 8. Вносимые потери с одной катушкой индуктивности на AGND показывают слишком узкую полосу пропускания.

Случай 3 — одиночный индуктор на В
CC

Если рассматривать MAX20328 как черный ящик, обычным местом для компенсации емкости на линии передачи между антенной и тюнером являются сигналы SBU1, SBU2 или AGND. Благодаря внутренней реализации конструкции, можно эффективно компенсировать емкость коммутатора и схемы ИС, используя катушку индуктивности на соединении VCC кристалла.Добавление одной катушки индуктивности в тракт VCC к устройству MAX20328 компенсирует большую часть потерь, создаваемых средой ВЧ 50 Ом, работающей «против» внутренней емкости переключателя по сигналу AGND (, рис. 9, ).

Рис. 9. Сеть с одним дросселем на VCC для лучшей компенсации внутренней емкости.

В диапазоне FM от 60 МГц до 120 МГц сигнал, подаваемый на тюнер, увеличивается на 6–9 дБ по сравнению со случаем без индуктора. За пределами 180 МГц заметной разницы в отклике нет.Если предполагаемый частотный диапазон использования ограничен этими более высокими частотами, добавленная катушка индуктивности не дает существенного преимущества.

Компенсация внутренней емкости с помощью катушки индуктивности V CC приводит к образованию выемки в частотной характеристике. Как показано на рис. 10 , вырез происходит около 25 МГц. По этой измеренной резонансной частоте режекции можно оценить эффективную емкость на пути AGND MAX20328.

Резонансная частота LC-контура рассчитывается следующим образом:

(Уравнение 3)

Решение для эффективной емкости резонансного контура (CE) дает следующее:

(Уравнение 4)

При резонансной частоте 25 МГц и индуктивности 100 нГн эффективная емкость C E оценивается в 405 пФ.

Рис. 10. Вносимые потери с одной катушкой индуктивности при VCC показывают улучшенный отклик в более широком диапазоне частот.

Вариант 4 — Двухиндукторное решение

Два индуктора используются для формирования сети для эффективной передачи ВЧ-энергии антенны через вход тюнера, как показано на рис. 11 .

Рис. 11. Конфигурация сети связи с двумя индукторами.

Рисунок 12 показывает более низкие потери и достаточно широкий пик для покрытия диапазона FM-вещания в США по сравнению с конфигурацией с одним дросселем..

Рис. 12. Реакция на вносимые потери с двумя катушками индуктивности по сравнению с одной катушкой индуктивности.

Это решение с двумя индукторами обеспечивает низкие потери для диапазона FM-вещания в США между 88 МГц и 108 МГц. В этом случае индуктивность V CC составляет 100 нГн, а индуктивность AGND — 15 нГн, а потери составляют примерно от 7,5 дБ до 6,5 дБ.

Сводка результатов

Таблица 2 и На рисунке 13 показаны улучшения производительности в диапазоне частот, который включает в себя полосу вещания FM в США.

Таблица 2. Сводка результатов для протестированных конфигураций

Частота (МГц)

Конфигурация
Без катушек индуктивности
(потери в дБ)
Один индуктор на AGND
(потери в дБ)
Один индуктор при В CC
(потери в дБ)
Один индуктор на V CC и один индуктор на
AGND
(потери в дБ)
60 11.4 7,7 4,8 12,5
90 17 15 9 8
100 17,9 16,2 10 6,7
120 18,7 18,2 10,3 6,4

Рис. 13. В диапазоне FM США вносимые потери в сети с двумя индукторами обеспечивают наилучшие характеристики.

На частоте 100 МГц улучшение примерно на 10 дБ, полученное с помощью метода с двумя индукторами, приводит к более чувствительному FM-приемнику, способному настраиваться на более удаленные станции с лучшим качеством сигнала. Эти дополнительные 10 дБ сигнала также помогают компенсировать ожидаемые проблемы с ориентацией и длиной антенны из-за поведения пользователя.

Список литературы

Визмюллер П., Руководство по проектированию РФ: системы, схемы и уравнения. Норвуд, Массачусетс: Artech House, 1995.

Как сделать свою собственную пиратскую радиостанцию ​​

Устали от заранее запрограммированного мусора, из которого состоит радио? Не ругайте ди-джея; захватить эфир! FM-передатчик (как этот) — это простое устройство, которое подключается к вашему музыкальному плееру и передает ваши мелодии через слабый радиосигнал.Этот сигнал могут уловить находящиеся в непосредственной близости приемники, но с помощью некоторых настроек вы можете усилить его и достичь расстояния до 100 футов. Хотя это может быть немного, он может превратить вашу машину в транспортное средство, которое также может служить мобильной радиостанцией.

Вот что нужно сделать:

Вам понадобится

• FM-радиопередатчик
• Шпатель
• Выдвижная антенна (длиной не более 35 дюймов)
• Паяльник
• Медный провод

Откройте передатчик

Найдите шов на корпусе передатчика и подденьте его шпателем (если передатчик закручен, вам понадобится отвертка, чтобы открыть его).Будьте осторожны, чтобы сохранить электронику устройства. Когда передатчик открыт, найдите антенну. Антенны могут отличаться в зависимости от типа передатчика, который вы используете. Иногда антенна выглядит как небольшая металлическая палочка, иногда это проволока, но в большинстве случаев она имеет маркировку «ANT».

Замените антенну

Снимите антенну и припаяйте телескопическую антенну на ее месте. Новая антенна может не работать. поместиться в оригинальный корпус передатчика, поэтому проделайте отверстие для выступающей антенны или создайте новый корпус (что-то вроде олова Altoids должно помочь).Есть много дешевых антенн, которые будут работать, просто убедитесь, что ваша новая антенна не более 35 дюймов в длину. Если ваша антенна слишком длинная, сигнал будет выходить за пределы стандартного диапазона передачи FM. Вы хотите, чтобы любой, у кого есть радиоприемник, мог настроиться на него.

Удалите резисторы

Многие FM-передатчики имеют резистор (обычно отмеченный буквой «R») для ограничения мощности сигнала. Поскольку целью этого проекта является усиление сигнала, вам нужно удалить все резисторы, которые вы найдете.Просто заменив любой резистор медным проводом, вы можете еще больше усилить радиосигнал.

Выберите свое устройство

Затем вам нужно выбрать частоту на передатчике и устройство, с которого вы хотите транслировать. Устройство, которое вы можете использовать, и частота трансляции передатчика зависит от модели, поэтому вам необходимо заранее ознакомиться со встроенными характеристиками. Когда вы это выясните, вы можете приступить к созданию списка воспроизведения для трансляции или личных подкастов.

Протестируйте

После того, как ваш модифицированный передатчик будет собран, он сможет излучать радиоволны, но перед тем, как вы начнете работать, вы захотите проверить. Подключите передатчик к вашему устройству и включите их оба. Затем настройте радиоприемник на частоту передатчика. Если вы все сделали правильно, вы должны услышать звук, который воспроизводится на подключенном устройстве. Чтобы проверить радиус трансляции, перемещайте передатчик все дальше и дальше от приемника. Как только звук начнет затухать, вы найдете предел передатчика.

Go live

Наклейте наклейку на бампер на своей поездке, рекламируя частоту вашей радиостанции. Таким образом, находящиеся поблизости автомобили будут знать, на какую частоту настроиться, чтобы слушать вашу трансляцию. Скоро вы соберете благодарную аудиторию из попутчиков, страдающих в этой пробке. Или, может быть, вы можете сказать машине, которая преследует вас, чтобы она отступила.

Мэтью Хонан

Радиоприемник | Общественное радио Невады

Что влияет на прием FM-радио?

Мощность и приближение.У вас больше шансов получить радиосигнал, когда этот сигнал сильный и вы находитесь ближе к передатчику, откуда он исходит.

Сигнал на Классике 89.7 относительно слабый. Наша зона покрытия ограничена правилами FCC. Поскольку мы должны защищать другие станции и разрешения, наш сигнал настолько силен, насколько это возможно, чтобы поместиться в этой области. (Мы делаем все возможное, чтобы увеличить мощность.)

Передатчик KCNV расположен на вершине горы Потоси, 8 500 футов горы на юго-западной стороне долины Лас-Вегаса.Как видно из карты покрытия, сигнал достаточно сильный, чтобы его можно было слышать на большей части долины Лас-Вегаса. Но чем ближе вы подходите к этой синей линии на карте, тем больше у вас проблем с получением 89,7.

На любой радиоприем влияет не только расстояние, но и физические препятствия и другие сигналы вещания. Часто помехи, накладываемые на радиосигналы, можно уменьшить с помощью относительно простых улучшений. Ниже приведены несколько общих советов и несколько примеров антенн, которые могут улучшить ваш прием.

Получите HD Radio

Если у вас проблемы с приемом Classical 89.7, но у вас сильный сигнал от News 88.9, HD Radio — идеальное решение! Мы транслируем классическую музыку в сигналах HD как 88.9, так и 89.7. С HD-радио вы сможете слушать кристально чистую классическую музыку на 88.9 HD-3. Узнайте больше о HD Radio.

Как улучшить прием FM-радио

Автомобильные радиоприемники с внешними антеннами лучше всего принимают FM-радио, но качество звука и сигнала варьируется от машины к машине.Автомобили, использующие обогреватели заднего стекла в качестве «антенн», могут принимать FM-сигналы лучше, чем автомобили с традиционными внешними антеннами. Некоторые люди могут найти улучшение, заменив установленную на заводе антенну на неоригинальную антенну более высокого качества. Даже относительно новые автомобили могут иметь неисправные антенны. Вы можете принимать многие радиостанции с более сильным сигналом, но не можете принимать 89.7. Обратитесь к своему дилеру или специалисту по обслуживанию, чтобы убедиться, что антенна и радиоприемник работают должным образом.

FM-сигналы прямо или косвенно передаются от передатчика к вашему радио. Если ваше радио может «видеть» вершину горы Потоси, скорее всего, оно получит сигнал. Прием может быть нарушен, так как автомобиль движется из одного места в другое, проезжая и выезжая из зон, где сигналу препятствуют линии электропередач или высокие здания. FM-сигнал может проходить через здания и отражаться от них, но это ослабляет сигнал.

Портативные и настольные радиостанции часто хорошо работают с FM-трансляциями.Многие из них содержат внутренние ферритовые рамочные антенны; иногда шнур питания также является антенной, или они используют телескопические антенны. Эти антенны являются относительно направленными, а это означает, что качество принимаемого сигнала меняется в зависимости от того, куда вы положите радиостанцию ​​или куда направите антенну. Вы можете улучшить прием, просто перемещая рацию, пока не сможете уловить больше сигнала. В некоторых случаях внешняя FM-антенна может улучшить прием портативного радио, как и компонентного приемника.

Когда дело доходит до приема FM, не все компонентные FM-приемники созданы равными . Некоторые имеют встроенные антенны; некоторые нет. Однако многие высококачественные приемники имеют внешнее соединение для рамочной антенны FM , которая могла быть в комплекте с приемником, когда вы его покупали. Если ваша стереосистема принимает сигнал 89,7 плохо или совсем не принимает, вам нужно будет установить эту рамочную антенну — обычно это прямоугольный кусок пластика с двумя проводами, которые подключаются к двум винтам на вашем приемнике — и сориентировать ее соответствующим образом для лучшего приема.

Также доступны внешние рамочные антенны Better . Обычно они имеют диаметр от 8 до 12 дюймов и могут быть ориентированы и настроены так же, как вы настраиваете свое радио, чтобы помочь устранить ночные помехи и шум. Некоторые должны быть подключены непосредственно к внешним соединениям на вашем приемнике; другие нужно размещать только в непосредственной близости от существующей FM-антенны вашего приемника.

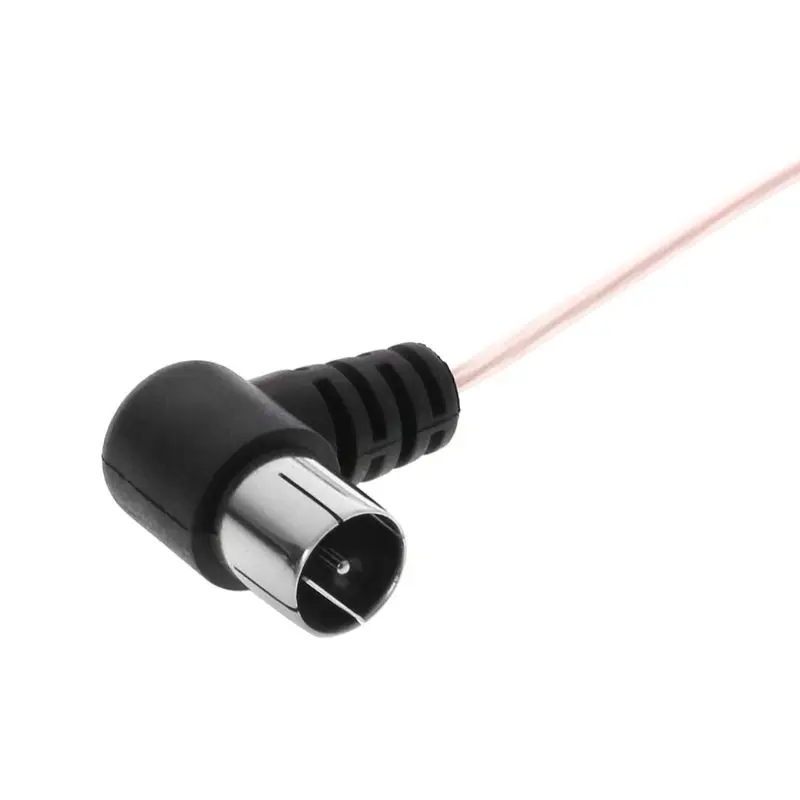

Для большинства высококачественных компонентных FM-стереоприемников требуется внешняя антенна, и многие производители поставляют самую простую антенну: Т-образную гибкую проволочную антенну, называемую дипольной антенной .Присоедините его к разъемам антенны приемника и сориентируйте диполь, как необходимо для лучшего приема. Если диполь не дает заметных улучшений, вам может понадобиться внешняя антенна. Разработанные специально для приема FM, они выглядят как телевизионные антенны и обычно устанавливаются на крыше, по сторонам зданий или на чердаке. Опять же, после подключения антенны к ресиверу, ориентируйте ее, пока не добьетесь наилучшего приема.

Источники для FM-антенн

Во-первых, небольшое предостережение: Убедитесь, что любая приобретенная вами антенна подлежит возврату , если она не дает желаемого результата.
