Фильтр сетевой технические характеристики: Pilot Pro 5 метров технические характеристики сетевого фильтра Pilot Pro 5 метров

Содержание

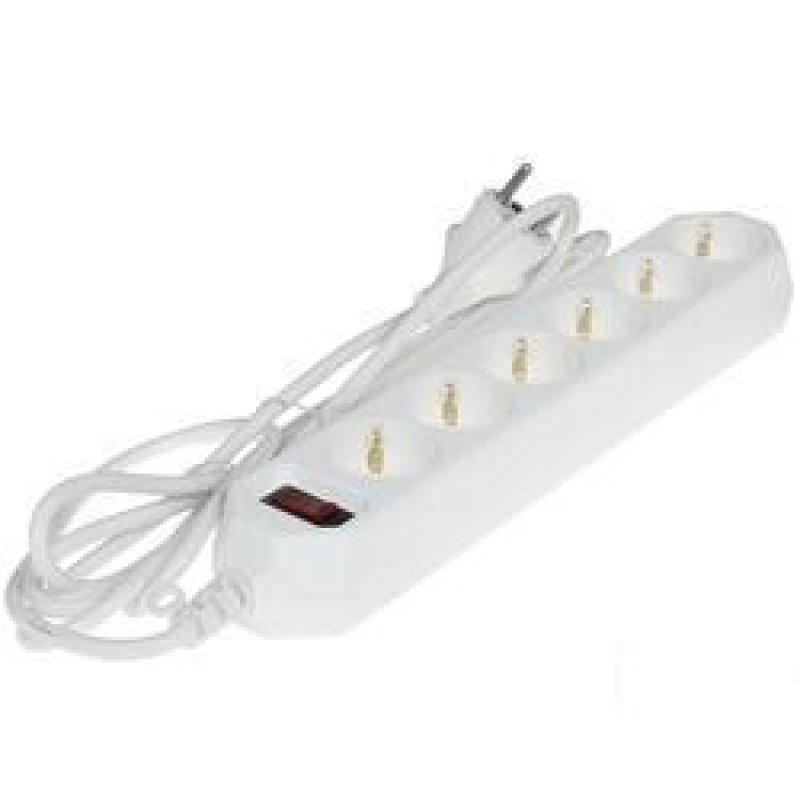

Технические характеристики — Сетевой фильтр UNIVersal 3м 967U-3003

Количество гнезд

6

Заземление

есть

Тип провода

ПВС

Мощность, Вт

2200

Степень защиты

IP 20

Напряжение сети, В

220

Выключатель на корпусе

есть

Световая индикация

есть

Габариты, мм

400x100x60

Родина бренда

Россия

Сетевой фильтр как выбрать и для чего он нужен

Июнь 13, 2014

Советы электрика

11814 просмотров

В прошлых статьях были рассмотрены  вопросы по выбору стабилизатора напряжения и источника бесперебойного питания (ИБП) для дома, которые эффективно защищают компьютерную и бытовую технику от скачков и перепадов напряжения.

Но цена на эти устройства достаточно велика и нет смысла переплачивать за них большинству хозяев квартир. Базовые функции защиты и фильтрации электрического тока обеспечивает недорогой сетевой фильтр.

Зачем нужен сетевой фильтр.

Как следует из названия, проходя через фильтр электрический ток очищается от импульсов и помех, которые мешают работе и сокращают срок службы электроприборов.
Назначение электрического сетевого фильтра:

  1. Защита от перенапряжений или падения напряжения. Вся электроника и бытовая техника в доме рассчитана на работу от напряжения величиной 220 Вольт с допустимыми отклонениями в одну и другую сторону не более 10 процентов. Если же напряжение упадет ниже 198 Вольт или будет выше 242 Вольт, то все электроприборы подвергаются риску выхода из строя. Но к сожалению, сетевой фильтр с этой функцией справляется не так хорошо, как стабилизатор напряжения или ИБП.  Более подробно читайте об этом в наших статьях о скачках и перепадах напряжения.
  2. Защита от импульсов напряжения. Нередко в электросети из-за молний могут появляться на доли микросекунд резкие повышения напряжения.
  3. Фильтрация шумовых помех. Иногда в электропроводке дома из-за радиоисточников и работы бытовой техники возникают радиочастотные или  электромагнитные помехи.
  4. Защита от перегрузок и токов короткого замыкания. Более дорогие модели оборудуются защитой, которая выключает сетевой фильтр при возникновении токов короткого замыкания (КЗ) или превышении величины тока выше номинала.
  5. Удобство отключения электроприборов. Одной кнопкой Вы сможете отключить сразу все электроприборы, подключенные к одному сетевому фильтру. При этом нет необходимости доставать вилку из розетки.

Какой выбрать сетевой фильтр по техническим характеристикам

Любая модель обладает определенными ограничениями по использованию, функциями и возможностями, поэтому при покупке уделяйте внимание техническим характеристикам.

Их всегда Вы сможете найдете на упаковке, в техническом паспорте или описании устройства на сайте производителя.

На какие технические характеристики следует обратить внимание. Причисление в порядке убывания их значимости.

  1. Максимальный рабочий ток. Если взять с недостаточным максимальным рабочим током, то фильтр будет постоянно выбивать при наличии биметаллической защиты или при ее отсутствии- сплавится кабель. Что бы узнать какую нагрузку можно подключить к определенной модели- умножьте ток на напряжение. Например, для 10 Ампер, необходимо умножить 10 А на 220 Вольт и получаем мощность равную 2200 Вт или 2.2 Киловатта. Если к такому сетевому фильтру подключить фен мощностью 2.5 кВт, то его выбьет. А при отсутствии защиты сплавится или отгорит кабель.
  2. Наличие зашиты от КЗ  и токов перегрузки. В экстренных ситуациях в одних моделях может отключаться кнопка включения, в других- отдельная кнопка защиты по току.
  3. Количество розеток. Рекомендую покупать всегда с запасом, потому что в будущем нередко могут понадобиться одно или несколько дополнительных мест для подключения электроприборов.
  4. Количество выключателей.
    В большинстве моделей один выключатель, отключающий сразу все розетки. Но есть устройства с общим выключателем и отдельным на каждую розетку, что позволяет отключать все розетки по отдельности.
  5. Наличие мастер розетки, при отключении которой отключаются автоматически и все другие розетки.
  6. Суммарная рассеиваемая энергия или уровень поглощения энергии. Чем больше джоулей в этом параметре, тем надежнее и лучше будет сетевой фильтр. Мощные импульсы рассеивает или переводит в тепло варистор. Если уровень будет очень высок, то он просто перегорает, тем самым исключая возможность подачи электричества.
  7. Степень подавления высокочастотных помех.
    Чем выше этот параметр, тем более качественным будет катушка индуктивности и конденсатор, отвечающие за подавление помех.
  8. Наличие защиты телефонной и компьютерной локально-вычислительной линии, которые так же могут подвергаться вредному воздействию перенапряжений.
  9. Индикация работы сетевого фильтра. Для этих целей встраивается световой диод, который светиться при включении сетевого фильтра и гаснет при ручном или автоматическом отключении при срабатывании защиты.
  10. Фирма изготовитель. Берите продукцию только известных производителей. Многие из них дают многолетнюю гарантию и осуществляют ремонт своей техники в гарантийных мастерских. Рекомендую фирму APC.
  11. Предназначение для использования в доме или офисе. Сетевые фильтры для дома проще и стоят дешевле более качественных офисных вариантов.

Последний мой совет: не экономьте на покупке защиты для вашей бытовой техники и покупайте более качественные дорогие модели сетевых фильтров.

Владельцам частных домов рекомендую использовать более совершенные приборы: стабилизаторы напряжения, а лучше ИБП.

Технические характеристики фильтров сетевых помехоподавляющих

Фильтры сетевые помехоподавляющие марки ФП предназначены для:

— защиты от утечки информации по сетям электропитания, за счёт наводок на 3-х фазные 4-х проводные линии электропитания, а также организации ввода этих линий в экранированные сооружения;

— защиты линий электропитания от индустриальных помех;

— защиты радио и электротехнических приборов от электромагнитных помех (побочных электромагнитных излучений и наводок (ПЭМИН)), распространяющихся по сетям электропитания;

— защиты электрических систем питания от помех до допустимых величин.

Основные параметры и характеристики фильтра представлены в Таблице 1.

Электрические и габаритные параметры представлены в Таблице 2.


Таблица 1

 Наименование параметра:  Значение
 Интервал рабочих температур, °С  минус 50…плюс 50
 Относительная влажность воздуха при температуре 25 °С, %, не более   98
 Ударное ускорение g, длительностью ударного импульса 5-10 мс, не более  3
 Ток утечки, А, не более:
 при 220 В, 50 Гц
 при 220 В, 400 Гц

  0,25
1,0
 Сопротивление изоляции в нормальных климатических условиях, МОм, не менее  5,0
 Сопротивление между входной и выходной клеммами, Ом, не более  0,1
 Температура нагрева элементов фильтра, при нагрузке номинальным рабочим током, °С, не более  85
 Гарантийный срок эксплуатации при соблюдении требований технической эксплуатации, лет  5
 Падение напряжения номинального рабочего тока на каждом проводе фильтра от номинального рабочего напряжения, % не более  2


Таблица 2

Марка
фильтра
Количество
проводов
Номинальный ток А, не более Габаритные размеры, мм Масса кг,
не более
A Б C Д E
ФП-1 2 2,5 350 100 60 330 80 2,6
ФП-2 2 4 350 100 60 330 80 2,5
ФП-3 2 4 430 150 80 410 130 4,5
ФП-4 2 4 430 150 80 410 130 4,5
ФП-5 2 10 430 150 80 410 130 4,5
ФП-6 (20А)  2 20 430 150 80 410 130 4,5
ФП-6 (20А) с в/о 2 20 470 182 103 390 40 6
ФП-6М 2 40 430 150 80 410 130 4,5
ФП-6М с в/о 2 40 470 182 103 390 40 6
ФП-6МА (40А) 4 40 570 210 80 540 190 8,0
ФП-6МА (40А) с в/о 4 40 610 242 125 530 100 8
ФП-7 2 1 430 150 80 410 130 4,5
ФП-8 2 2,5 470 170 80 450 150 6,0
ФП-9 2 4 470 170 80 450 150 6,0
ФП-10 2 10 470 170 80 450 150 6,0
ФП-10М 2 10 470 170 80 450 150 6,1
ФП-11 2 16 560 210 80 540 190 8,5
ФП-11М 2 25 570 210 80 540 190 8,5
ФП-11МА
4 25 570 210 80 540 190 8,5
ФП-12 2 20 570 210 80 540 190 9,5
ФП-13 2 20 570 210 80 540 190 10,0
ФП-14 2 40 570 210 80 540 190 10,0
ФП-15 4 70 827 210 155 797 183 20,0
ФП-15М 4 70 827 210 155 797 183 20,0
ФП-15МС (100А) 4 100 827 210 155 797 183 20,0
ФП-15МС (100А) с в/о 4 100 832 242 175 750 100 20,0
ФП-15МА (200А) 4 200 937 210 155 907 183 20,0
ФП-15МА (200А) с в/о 4 200 942 242 175 860 100 20,0
ФП-15МБ 4 200 937 210 155 907 183 20,0







Удлинитель с сетевым фильтром 5х3м заземл.

16А IP20 СФ-05К ПВС 3х1 IEK WFP10-16-05-03-N (ИЭК)

Технические характеристики Сетевого фильтра СФ-05К-выкл. 5 мест 2Р+РЕ/3метра 3х1мм2 ИЭК WFP10-16-05-03-N

Форма корпуса: Прямоугольн..
Кол-во штепсель розеток с защ контактом: 5.
Количество розеток европейского стандарта: 5.
Номин ток: 16 А.
Материал: Пластик.
Поперечное сечение жилы2: 1,0 мм.
Вид или марка материала: Прочее.
Защитное покрытие поверхности: Необработанная.
Тип поверхности: Матовый (-ая).
Цвет: Белый.
Степень защиты — IP: IP20.
Длина сетевого шнура: 3.0 м.
Угол поворота центральной вставки: 45.
Общ количество розеток: 5.
Номинальное напряжение: AC 250 V.
Тип кабеля: ПВС/H05VV-F (ПВХ-изоляция).
Номин частота: 50 Гц.
Макс суммарный ток нагрузки: 16 А.
Максимальная мощность нагрузки: 3500 Вт.
Макс импульсный ток Iimp: 5 кА.
Температура эксплуатации: от -10 до +40 °C

  • Количество жил?

    Силовой кабель имеет от 1 до 5 жил. Кабель с 1 жилой применяется в зависимости от цвета жилы: ж\з — заземление., голубой(синий) — ноль. белый, красный, черный — фазные цвета. Кабель с 2 жилами применяют для ноля и фазы, 3 жилы — ноль, фаза, земля, при токах до 1КВ, при 10КВ — 3 фазы, 4 жилы — ноль и 3 фазы. 5 жил — ноль, земля и 3 фазы. У не силовых кабелей и проводов обозначения индивидуальны.

    3
  • Материал Пластик
  • Модель/исполнение Удлинитель
  • Цвет Белый
  • Ширина 0.144 м.
  • Степень защиты (IP) IP20
  • Высота 0. 0605 м.
  • Глубина 0.365 м.
  • Мощность 3500 Вт
  • Номин. ток 16 А
  • Оснащение кабелем/проводом ПВС
  • Форма корпуса Прямоугольн.
  • Длина кабеля питания 3 м
  • Общ. количество розеток/гнезд 5
  • Защитное покрытие поверхности Необработанная
  • Тип поверхности Матовый (-ая)
  • Вес 0. 61 кг.
  • Поперечное сечение жилы 1 мм²
  • Номинальное напряжение 220 В
  • Количество штепсельных розеток с заземляющим контактом 5
  • Угол поворота центральной вставки 45
  • Тип изделия Сетевой фильтр
  • Материал изделия Полипропилен
  • Сечение жилы 1 мм2
  • Поверхность Необработанная
  • Количество штепсельных розеток с заземлением 5

Технические характеристики и описание на

 —  Сетевой фильтр Pilot SJ 1. 8M White

 —  Характеристики

Основные характеристики

Страна производитель Китай

Гарантия 1 год

Максимальный ток 10 A

Количество розеток 4

Защита от перегрузки да

Максимальная мощность 2200 Вт

Как выбрать сетевой фильтр?

– Автор: Игорь (Администратор)

В рамках данного обзора, я расскажу вам как выбрать сетевой фильтр, а так же про некоторые особенности.

Раньше техники было достаточно мало. Холодильник, плита и еще пара тройка. В нынешнее же время, количество электроприборов может измеряться десятками. Поэтому, нередко у людей возникает необходимость в том, чтобы установить дополнительную защиту (например, от скачков напряжения).

В таких сиутациях чаще всего используют так называемые сетевые фильтры. Однако, на что необходимо обращать внимание, какие параметры для чего предназначены и тому подобное, знают далеко не все. Поэтому далее рассмотрим их более детально.

Примечание: Обзор предназначен для начинающих и обычных пользователей.



Для чего нужен сетевой фильтр?

Начнем с того, а какие проблемы должны решать сетевые фильтры?

1. Скачки напряжения. Каждая техника рассчитана на определенные технические параметры электросети (чаще всего диапазоны), поэтому скачки напряжения могут сказываться не лучшим образом. Утрированный пример, если через обычную лампочку пропустить огромный ток, то вольфрамовая нить внутри лампочки сгорит

Происходить подобные скачки могут из-за многих причин. Но, наиболее частой является включение и отключение «пожирающей» техники, такой как холодильник, стиральная машина, мощные электрические чайники и тому подобное. Суть в том, что в такие моменты происходит резкое снижение или повышение общей нагрузки в сети (ток же не моментально распространяется, а подобно воде в трубах), что и приводит к выходу за рамки исходных диапазонов.

Примечание: Читателю стоит понимать, что, как бы сеть в домах не была разветвлена, источник питания электросети дома один (грубо говоря, к дому подводится один провод, который уже дальше расходится). Это означает, что если все одновременно включат чайники, а вы нет, то у вас все равно возникнет резкий скачек в сети.

Примечание: От резкого снижения напряжения сетевые фильтры не спасают (для этого нужны стабилизаторы или ups), а вот от повышенного помогают. Хотя, оба этих события неприятны для техники, второе может вызывать больше проблем (в первом варианте, техника может просто отключиться, а вот во втором сломаться).

2. Фильтрация помех. Помехи в сети снижают «живучесть» техники, поэтому их лучше фильтровать (это как наливать воду в стакан, если равномерно, то проблем не возникает, а если «то быстро, то медленно», то возникают брызги). Основных источника помех два. Во-первых, в самой электросети бывают помехи. Во-вторых, подключенные приборы могут формировать высокочастотные помехи в сети.

3. Защита от короткого замыкания. Если говорить простыми словами, то чтобы если «где-то что-то» замкнуло, то сетевой фильтр должен отрубиться первым, чтобы ничего плохого не случилось с подключенной к нему техникой.

Хоть многие существующие виды техники предусматривают встроенные меры защиты от различных типов проблем, все же сетевые фильтры обычно бюджетны и поэтому лучше если проблемы случатся с ними, а не с техникой. Кроме того, если в сети частые скачки или же много помех, то сетевой фильтр может продлить жизнь технике.



Устройство сетевого фильтра

По большому счету, сетевой фильтр это просто специальная электрическая плата с проводом и несколькими розетками, в схеме которой подключены различные элементы, позволяющие отфильтровывать помехи, производить экстренное отключение от сети и защищать технику от скачков напряжения.

Примечание: Важно понимать, что хоть сетевой фильтр это, по сути, удлинитель с «наворотами», совершенно некорректно относить удлинитель к сетевым фильтрам, так как в них не предусмотрено никакой защиты.

Для фильтрации помех обычно применяются индуктивно-емкостные элементы (их еще называют LC-фильтры). Для борьбы с импульсным напряжением (скачками) и короткими замыканиями обычно используются варисторы, преобразующие лишний электрический ток в тепло. При этом если происходит короткое замыкание, то варистор попросту сгорает, тем самым обрывая электрическую цепь.

В этой ситуации, обычно приходится полностью менять сетевой фильтр (бюджетную технику редко ремонтируют). Поэтому, чтобы не приходилось после каждого резкого скачка менять весь фильтр, в нем может так же использоваться терморазмыкатель, который обрывает сеть до сгорания варистора.

Несколько слов об измерении. LC-фильтры измеряются в децибелах (дБ). Данная характеристика обычно называется «Степень подавления высокочастотных помех». Варисторы измеряются в джоулях (Дж) и характеристика обычно называется «Максимальная энергия выходного импульса» (или нечто подобное, связанное с теплом). В обоих случаях, чем выше значение, тем лучше, но об этом далее.

Так же могут применяться обычные предохранители. При чем периодически они расположены во внешней части корпуса и поэтому их можно заменить простым вытаскиванием и вставкой (предварительно отключив сетевой фильтр от сети).



Уровни защиты и характеристики сетевых фильтров



Уровни защиты

1. Простой (Essential). Самые простые сетевые фильтры. Подходят для простой техники и электросети, где не наблюдается особых проблем.

2. Продвинутый (Home). Содержат основные элементы защиты и предназначены для большинства домашней техники.

3. Качественный (Performance). Включают максимальное количество элементов защиты (и так же лучшие значения характеристик). Предназначены для чувствительной техники. Могут применяться для защиты домашних сложных устройств (но такое не часто требуется).



Характеристики сетевых фильтров

Примечание: Далеко не всегда и не все элементы и, соответственно, характеристики нужно соотносить с сетевыми фильтрами. Например, если вы используете UPS для компьютера, то он обычно уже включает в себя многие элементы защиты. Поэтому в данном случае от сетевого фильтра может требоваться только основное — чтобы он предотвратил повреждение техники.

1. Степень подавления высокочастотных помех. Как уже говорилось, измеряется в децибелах (дБ). Чем выше этот параметр, тем лучше. В простых сетевых фильтрах это порядка 20 дБ, а в хороших это 50 и выше.

2. Максимальная энергия выходного импульса. Так же чем выше, тем лучше. Обычный диапазон это 100-150 Дж, более качественные это от 2 кДж и выше (но они правда не всем нужны).

3. Количество розеток и расстояние между ними. По поводу количества. Тут зависит от предпочтений пользователя. Но, лучше подразумевать запас в 1-2 розетки (мало ли чего подключить необходимо будет). По поводу расстояния между розетками. Тут важно понимать, что слишком близкое расположение это масса проблем и неудобств (например, если штекер плотно подключен, то вытащить его непросто). Не говоря уже о том, что если один из кабелей будет нагреваться, то вместе с ним будут нагреваться и соседние.

4. Наличие предохранителя. Желательно, чтобы он не только был, но и была возможность его замены.

5. Общий или отдельные выключатели для каждой розетки. В большей степени это вопрос к удобству использования.

6. Заземление. Тут важно понимать, что заземление весьма полезно, однако толку от него может быть никакого, если, например, в самом доме не предусмотрено заземление.

7. Ток импульсной помехи. Измеряется в амперах (А). Чем выше это значение, тем лучше. По разным источникам, это от 3,5 кА до 10 кА, но могут быть и выше. Например, 25-30 кА сравнимы с ударом молнии.

8. Мощность. Важно понимать, что сетевой фильтр рассчитан на определенную максимальную мощность (например, в районе 2-3 кВт). Это значит, что общая мощность всей подключенной техники не должна превышать это значение. Иначе либо предохранитель сгорит, либо сетевой фильтр будет периодически отключаться.

9. Терморазмыкатель. Как уже говорилось, данный элемент позволяет сохранить варистор «живым».

10. Защитные шторки розеток. Полезная вещь, так как позволяет защищать внутренности сетевого фильтра от скопления пыли, попадания влаги и прочих вещей.

11. Негорючий корпус. Стоит обратить внимание, чтобы корпус сетевого фильтра не был сделан из горючего пластика.

12. Длина кабеля. В большей степени это вопрос к удобству использования, но эту характеристику так же необходимо учитывать.

13. Дополнительные возможности. Так как, интерес к сетевым фильтрам у людей немалый, то могут встречаться разные дополнительные «плюшки», такое как удобное крепление проводов.

14. Отзывы в интернете. Как говорится, реальные отзывы это всегда реальные отзывы. Этот момент особенно важен, если требуется качественный сетевой фильтр. Например, вполне возможно, что при использовании фильтра возникают чисто житейские проблемы (пластик ломкий и тому  подобное).

Теперь, вы знаете что такое сетевой фильтр, зачем он нужен, а так же на что обращать внимание.

☕ Хотите выразить благодарность автору? Поделитесь с друзьями!

  • Как проверить пинг через командную строку?
  • Как убрать звук из видео?
Добавить комментарий / отзыв

Сетевой фильтр серии Tandem MOST TRG

Представляю Вам обзор на сетевой фильтр MOST TRG.
Ассортимент сетевых фильтров доступных в продаже на
мой взгляд не самый большой, а с большим числом розеток и того меньше, при этом
их качество вызывает массу вопросов. С учетом опыта и отзывов по используемым
сетевым фильтрам вопросов становиться только больше. При этом важность сетевых фильтров,
на мой взгляд сохраняется.
Производителем сетевых фильтров MOST является
производственная компания ООО «СЗП «Энергия», производство
расположено г. Санкт-Петербург и осуществляется с 1999 г.
Серия TANDEM
поступила в продажу в 2006 г., т.е. продаются уже порядка 12 лет. Серия TANDEM представлена 2-я типами THV и TRG. Модель
THV обладает лучшими характеристиками по защите в частности максимальным током
импульса помехи, рассеиваемой энергией, максимальным ослаблением ВЧ – помех, а
также в модели THV присутствует автоматическая защита при повышении напряжения
в сети питания выше 250В. Конструкция фильтра модели THV по ряду обзоров также более
совершенна. Соответственно при необходимости более высокой защиты данный фильтр
предпочтительней, но в продаже данный фильтр я не нашел и какова его стоимость
на данный момент неизвестно.
Сетевой фильтр MOST TRG продается в пластиковой
упаковке с картонной вставкой, скреплённые по периметру скобами (картонные
коробки ушли в прошлое).
О характеристиках сетевого фильтра можно узнать как с
верхней…
так и нижней части упаковки.

Соединение частей упаковки скобами, со своими
плюсами и минусами.

Вскрывать не удобно, зато если вскрывалось ранее
сделать это аккуратно не оставив следов трудно (мой экземпляр вскрывался с
одной стороны, с какой целью неизвестно, внутри все в порядке).
Технические характеристики, а также описание
назначения изделия, устройство, требования к безопасности, условия
эксплуатации, условия хранения, а также дату проверки сетевого фильтра можно
обнаружить на внутренней стороне картонки после вскрытия упаковки.
К техническим характеристикам не указанным на сайте можно
добавить степень подавления высокочастотных помех до 30 дБ.
Внутренняя сторона картонки:

По упаковке стоит отметить еще, что производитель
сэкономил на бумаге и разместил гарантийный талон на картонке в нижней части.

Сетевой фильтр без упаковки:

И с обратной стороны:

Корпус по заверениям производителя изготовлен из ABS пластика,
состоит из 2-х частей соединенных 10 винтами по периметру.
Для крепления к поверхности на краях корпуса с
противоположных сторон 2 сквозных отверстия.
Провод можно выпустить в одну из 3-х сторон, для
этого есть специальный желоб с фиксаторами и прорези, просто и удобно.

Длина фильтра 39 см, ширина 9 см.


Шнур 5 метровый ПВС 2 х 0,75 + 1 х 0,75, что
соответствует заявленной силе тока 10 А и мощности 2,2 кВт (220 В) и лучше ее
не превышать, вероятен нагрев.
Благодаря 2-м отдельным блокам легко распределить
подключаемую аппаратуру по назначению с учетом частичного его обесточивания.

К слову сказать, подключение к внутренним розеткам
без заземления блоков прямоугольной формы не функционально или их не воткнуть
до контакта (из-за выступающей части в районе надписи MOST) или закрывается доступ к кнопке
включения. В случае внешних розеток, блок свисает, дополнительно увеличивая
общую длину фильтра.
Пример такого блока (в данном случае блок от роутера известной фирмы):

На просторах интернета встречал тесты сетевого
фильтра со вскрытием 10 летней давности, предположу, что с тех пор конструктивно
ничего не поменялось.
В заключении.
В целом впечатление хорошее, собрано добротно. К
внешнему виду вопросов нет, удивила только бумажная наклейка с наименованием
типа фильтра. При первом включении не закоротил, пробки не выбил (как в
некоторых отзывах о фильтрах MOST).
Что касается стоимости то данный фильтр можно отнести к средней ценовой категории или ниже (500 — 3700), с учетом количества розеток (от и более 7) конкурентов мало.
На данный момент месяц в использовании, полет нормальный. Кнопками
щелкаю не часто, ход у них тугой, кнопка немного греется от светодиода. По
размеру конечно громоздкий, там где раньше стоял старый фильтр, этот не влез (к
слову у старого вылетела кнопка включения, откололся усик держателя), пришлось
ставить в другое место, при этом у старого фильтра 9 розеток.

** Всем удачных покупок и хорошего настроения. **

Терминология и спецификации RF-фильтра

Чтобы выбрать правильный фильтр для вашего приложения, вам необходимо оценить тип фильтра, определить конкретную технологию фильтрации, которая лучше всего подходит для вашего приложения, и убедиться, что фильтр соответствует вашим требуемым спецификациям. Этот пост предназначен для использования в качестве краткого справочника по общим терминам, используемым для обсуждения типа, технологии и спецификаций фильтра.

Для начала, есть четыре ключевых поведения фильтра, которые сортируют их по типам: Low Pass, High Pass, Band Pass и Band Stop.

Типы фильтров

Фильтр нижних частот позволяет пропускать частоты ниже заданной частоты (для передачи или приема), отклоняя частоты выше заданной.
Фильтры верхних частот пропускают через фильтр частоты выше заданной частоты, подавляя при этом частоты выше заданной (противоположность нижних частот).
Полосовой фильтр пропускает частоты между двумя частотами, отклоняя все остальные.
Band Stop (или Band Reject) фильтры предотвращают прохождение всех частот между двумя частотами, позволяя проходить всем остальным (противоположно полосе пропускания).

Filter Technologies

Кристаллические фильтры

В кристаллических фильтрах

в качестве резонансного элемента используется кристалл кварца. Высокая добротность кварцевого резонатора обеспечивает очень крутую полосу пропускания. Эти фильтры обычно реализуются на частотах ПЧ в диапазоне 10 МГц, а коэффициент добротности находится в диапазоне от 10 000 до 100 000.

SAW / BAW (поверхностная акустическая волна и объемная акустическая волна)

Акустические фильтры охватывают диапазон частот до 6 ГГц и предлагают хороший компромисс между производительностью и стоимостью, что делает их сегодня доминирующим подходом к фильтрам вне микросхемы в мобильных устройствах.

Керамические фильтры

Керамические фильтры покрывают диапазон от ~ 100 МГц до ~ 8 ГГц. Они предлагают такие же характеристики, как и конструкции индуктора-конденсатора (LC) с сосредоточенными элементами, но могут быть реализованы в корпусах для поверхностного монтажа с малым форм-фактором.Характеристики и толщина корпуса могут быть ограничивающим фактором при сравнении керамических фильтров с SAW / BAW.

Сосредоточенный элемент

Дискретные ЖК-подходы обеспечивают недорогой подход к реализации фильтра, но достижимые коэффициенты добротности в таких устройствах ограничены. Фильтры с дискретными сосредоточенными элементами обычно используются в диапазоне от 30 МГц до 300 МГц, но в принципе могут быть созданы для приложений до 40 ГГц. На частотах миллиметрового диапазона, хотя дискретные фильтры с сосредоточенными элементами очень трудно реализовать из-за ограничений размеров, налагаемых частотой, поскольку фильтрующие элементы должны быть намного меньше длины волны линий передачи.Конструкции дискретных ЖК — это производительность и повторяемость, ограниченные допусками дискретных компонентов.

Полость

Резонаторные фильтры являются обычным подходом в диапазоне частот от 40 до 960 МГц и могут обеспечивать высокую избирательность при большой мощности. Они могут обеспечить хорошую производительность, но имеют большой физический размер и обычно видны только в инфраструктурных приложениях, например для дополнительной фильтрации на сотовой станции.

Планар

Планарные фильтры

, такие как микрополосковые фильтры, производятся с использованием тонкопленочного процесса и, в зависимости от топологии фильтра, могут предлагать высокую добротность и разумный подход к достижению производительности при небольшой занимаемой площади по сравнению с конструкциями с дискретными сосредоточенными элементами.При использовании тонкопленочного метода с сосредоточенными элементами линии передачи фильтра печатаются в различных конфигурациях, в зависимости от требуемых характеристик, а фильтрующие элементы реализованы через дискретные резистивные, емкостные и индуктивные элементы. Плоские фильтры с распределенными элементами полагаются на тщательно распределенные линии передачи для создания резонансных структур и могут быть разработаны с более жесткими допусками, чем фильтры с сосредоточенными элементами. Конструкции с распределенными элементами более практичны, чем конструкции с сосредоточенными элементами при повышенных частотах.

Волновод

Волноводные фильтры

характеризуются высокой мощностью обработки, что привело к их широкому применению в радиолокационных приложениях, высокой селективностью и подавлением, а также низкими потерями, учитывая, что сам волновод представляет собой среду с низкими потерями.

Технические характеристики фильтра

Затухание

Измеряется в дБ, степень потери амплитуды сигнала после прохождения через фильтр.

Пропускная способность

Полоса пропускания — это ширина полосы пропускания полосового фильтра, которая выражается как разность частот между нижними и верхними точками на 3 дБ.

Отрезать

Обычно точка, в которой характеристика фильтра падает на 3 дБ от уровня полосы пропускания.

Групповая задержка

Групповая задержка — это мера того, как различные компоненты модулированного сигнала (который представляет собой сумму синусоидальных волн на разных частотах) будут распространяться через фильтр. Измеряется в единицах времени (секундах) и является производной фазы фильтра по частоте.

Вносимая потеря

Вносимые потери — это отношение уровня сигнала в тестовой конфигурации без фильтра (| V1 |) к уровню сигнала при наличии фильтра (| V2 |).При обсуждении это обычно относится к потерям в полосе пропускания.

Полоса пропускания

Полоса пропускания — это часть частотного спектра, которую фильтр позволяет передавать.

Возвратные потери полосы пропускания

Обратные потери в полосе пропускания фильтров — см. Обратные потери и Полоса пропускания.

процентов BW

Процент полосы пропускания — это общий относительный показатель качества, который сравнивает полосу пропускания с несущей частотой. Обычно рассчитывается как 3dBW / (центральная частота).

Коэффициент добротности

Добротность (Q) резонатора выражается как отношение накопленной энергии к потерянной за цикл колебаний. Общие потери через резонатор увеличиваются с уменьшением добротности и будут увеличиваться быстрее с частотой при более низких значениях добротности резонатора. В результате края полосы пропускания становятся более закругленными, а ширина полосы сужается при уменьшении добротности.

Отказ

Затухание сигналов вне полосы пропускания. Обычно измеряется в дБ или дБн, если отнесено к IL полосы пропускания

Возврат убытков

Обратные потери — это мера количества сигнала, который возвращается или отражается фильтром.Измеряется в дБ и представляет собой отрицательную величину коэффициента отражения, выраженного как мощность.

Пульсация

Пульсация — это мера изменения вносимых потерь в полосе пропускания и измеряется в дБ.

S11

S11 — это параметр рассеяния, который представляет коэффициент отражения () на входе. Связано с возвратными потерями.

S21

S21 — это параметр рассеяния, который (в случае, когда измерительные порты имеют одинаковый импеданс) является мерой вносимых потерь.

Избирательность

Измерение способности фильтра пропускать или отклонять определенные частоты относительно центральной частоты фильтра. Селективность обычно определяется как потери через фильтр, которые происходят на некотором заданном расстоянии от центральной частоты. Фильтр с высокой избирательностью демонстрирует большой наклон при переходе от прохода к останову — избирательность имеет решающее значение в средах, где соседние каналы расположены близко друг к другу, а высокая избирательность позволяет разработчикам эффективно использовать доступную полосу пропускания.

Фактор формы

Отношение полосы пропускания фильтра к полосе пропускания. Чем выше коэффициент формы, тем меньше фильтр к теоретическим характеристикам.

Полоса задерживания

Полоса, в которой фильтр достиг необходимого уровня подавления внеполосного сигнала

Температурная стабильность

Относится к тому, как характеристики температуры зависят от температуры. Подход заключается в определении в ppm / ° C сдвига фильтров, среза, полосы пропускания и т. Д. По частоте при изменении температуры

КСВ

Степень соответствия фильтров заданному импедансу (например,грамм. к системе 50 Ом), коэффициент стоячей волны напряжения (КСВН) рассчитывается по S11 ().

Вы можете узнать больше о технологии фильтров Knowles Precision Devices, прочитав нашу брошюру о фильтрах или посетив страницу, посвященную микроволновым изделиям. Вы можете узнать больше о том, как наша технология RF- и микроволновых фильтров подходит для приложений 5G и mmWave здесь.

Составной фильтр нижних частот с T- и π-сетью на микрополосковой линии

Будет описан планарный композитный фильтр нижних частот, реализованный в микрополосковой линии, разработанный методом параметров изображения.Этот составной фильтр объединяет четыре секции фильтра и представляет собой полюс затухания около частоты среза, чтобы гарантировать резкое срезание. Такая конструкция фильтра также обеспечивает хорошие характеристики согласования в полосе пропускания. Схема фильтра с сосредоточенными элементами была реализована, и элементы с сосредоточенными параметрами преобразованы в микрополосковую линию, чтобы стать плоским составным фильтром. Моделирование выполняется с помощью Advanced Design System (ADS). Результаты моделирования микрополосковой линии показывают частоту среза фильтра 1,5 ГГц, что соответствует проектной спецификации.


Результаты измерений показывают некоторые потери по сравнению с результатами моделирования, с допуском +/- 0,1 ГГц от частоты среза, а вносимые потери для конструкций составляют от -1 дБ до -2 дБ, что может быть вызвано практическими ограничениями. Результаты измерений показывают отклонение ослабленного полюса от 20 до 30 дБ.

Составной фильтр нижних частот в микрополосковой линии с цепью T и π оказался успешным с более резким срезом и меньшим количеством пульсаций в полосе пропускания.Эти фильтры были изготовлены на подложке FR4 и представляют собой очень недорогое решение для радиочастотных приложений.

I. ВВЕДЕНИЕ

Электромагнитный спектр ограничен и должен использоваться совместно. Фильтры используются для выбора или ограничения радиочастотных / микроволновых сигналов в заданных спектральных пределах. Новые приложения, такие как беспроводная связь, продолжают ставить перед фильтрами РЧ / СВЧ-фильтры все более строгие требования — более высокая производительность, меньший размер, меньший вес и более низкая стоимость [1].

В зависимости от требований и спецификаций ВЧ / СВЧ-фильтры могут быть выполнены в виде цепей с сосредоточенными элементами или цепей с распределенными элементами.

Они могут быть реализованы в различных структурах линий передачи, таких как волновод, коаксиальная линия и микрополосковая линия [2].

Конструкции плоских микрополосковых фильтров очень сложны. Большинство традиционных подходов относятся к типам Баттерворта или Чебышева, но они требуют проектирования высокого порядка для обеспечения хорошей селективности вблизи полосы пропускания, поскольку они не имеют полюсов затухания.

Фильтры с эллиптическими функциями имеют полюсы затухания вблизи полос пропускания, что делает их очень привлекательными для приложений с высокой избирательностью.

Тем не менее, для одновременного обеспечения ровного отклика в полосе пропускания и хорошего внеполосного затухания также требуется высокоуровневый дизайн. Во всех случаях компактный планарный дизайн практически затруднен из-за количества и размера компонентов, которые должны быть реализованы с использованием подхода полуфабрикатов.

Посредством каскадного комбинирования константы k, резкой отсечки, полученной из m, и секции согласования, полученной из m, можно реализовать фильтр с желаемыми характеристиками затухания и согласования.Этот тип фильтра называется составным фильтром. Обсуждается составной фильтр нижних частот с частотой отсечки 1,5 ГГц и полюсом бесконечного затухания на частоте 1,8 ГГц.

Хотя микрополосковые фильтры могут иметь множество форм, конструкции фильтров могут быть получены путем преобразования классической конструкции фильтра с сосредоточенными параметрами в форму микрополосковой линии с использованием эквивалентности коротких отрезков линии передачи индуктивности или емкости.

Составной фильтр разработан с использованием метода параметров изображения.Этот метод включает в себя спецификации полосы пропускания и характеристики полосы задерживания каскада из двухпортовой сети. Хотя этот метод прост, проектирование фильтров с его помощью необходимо многократно повторять для достижения желаемых результатов.

II. КОНСТРУКЦИЯ КОМПОЗИТНОГО НИЗКОПРОХОДНОГО ФИЛЬТРА

Существует два доступных метода синтеза пассивных фильтров. Один из них известен как метод параметров изображения, а другой как метод внесения потерь.

Первый обеспечивает конструкцию, которая может пропускать или останавливать определенную полосу частот, но ее частотная характеристика не может быть сформирована.Вдобавок к этому, метод проектирования фильтров с использованием параметров изображения включает в себя определение характеристик полосы пропускания и полосы задерживания для каскада двухпортовой сети [3].

Метод вносимых потерь обеспечивает заданный отклик фильтра. Тем не менее, метод параметров изображения полезен для простых фильтров и обеспечивает связь между бесконечной периодической структурой и практическим дизайном фильтров [3].

Секции фильтров с постоянным k можно использовать для разработки любого фильтра нижних и верхних частот.Однако у этого типа фильтров есть два основных недостатка: коэффициент затухания сигнала после точки отсечки не очень резкий; импеданс изображения не зависит от частоты.

С точки зрения дизайна важно, чтобы он оставался постоянным, по крайней мере, в своей полосе пропускания [4]. Поскольку секция фильтра с постоянным k страдает недостатками относительно низкой скорости затухания после отсечки и непостоянного импеданса изображения, секция фильтра на основе m является модификацией секции с постоянным k, предназначенной для преодоления этих проблем [3].Следовательно,

— это условие, которое можно использовать для увеличения затухания при отсечении [4]. Физически этот полюс характеристики затухания вызван резонансом последовательного ЖК-резонатора в шунтирующем плече T. Это легко проверить, показывая, что резонансная частота этого ЖК-резонатора составляет .

Положение полюса при ω можно контролировать с помощью значения m. Поскольку импеданс изображения в двух случаях остается неизменным, это каскадирование не создаст новой проблемы согласования импеданса.Однако нам все еще необходимо решить проблему изменения импеданса изображения с частотой на входных и выходных портах сети.

Импеданс изображения π-участка с m = 0,6 остается почти постоянным на протяжении 90% полосы пропускания. [4]. Разделенная пополам π-секция будет использоваться для согласования константы-k секции T со входом, в то время как другая сторона будет использоваться для согласования m-производной секции T с выходом.

На Рисунке 1. показано сочетание четырех секций, которые образуют законченный композитный фильтр нижних частот.

Проектирование начинается с вычисления участка с постоянным k и участка, производного от m, в форме T по отношению к желаемому характеристическому импедансу, частоте среза (участка с постоянным T) и параметру.

Параметр устанавливает расположение стойки затухания рядом с частотой среза для резкого отклика затухания. В этом случае требуется фильтр более низкого порядка для быстрой скорости затухания за пределами частоты среза, а полюс затухания может быть легко настроен для подавления произвольной нежелательной частоты.

Это приводит к уменьшению количества компонентов и, как следствие, уменьшению площади и стоимости фильтра [9].

На первом этапе процесса проектирования, который включает сосредоточенный компонент, параметром, который задается в качестве спецификаций, являются частота среза ( c ), бесконечная полюсная частота (ƒ ) и значение m. для соответствующих разделов.

Конструкция должна обеспечивать частоту среза композитного фильтра нижних частот 1,5 ГГц.Следовательно, ω c в формуле для вычисления значений L и C заменяется на 2 ƒ c . Импеданс изображения Zo во всех случаях был зафиксирован на уровне 50 Ом.

следует выбирать так, чтобы ω в полученном из m сечении приводило к значению m меньше 0,6. Значение m в совпадающих секциях для входа и выхода должно быть 0,6, так как это значение m обеспечивает наиболее постоянное условие в полосе пропускания. [5].

Разделенный пополам участок π, используемый для согласования Z iT с Z .Разделенная пополам π-секция будет использоваться для согласования константы-k секции T со входом, в то время как другая сторона будет использоваться для согласования m-производной секции T с выходом.

ТАБЛИЦА I показывает математическое выражение и значение сосредоточенных элементов.

Поскольку индуктивности включены последовательно, их можно добавить к большему значению индуктивностей. Следовательно, модифицированный составной фильтр нижних частот с цепью T и π показан на рисунке 2. Значения сосредоточенных элементов на рисунке 2 являются значениями моделирования после выполнения некоторой оптимизации с использованием ADS.

III. ВНЕДРЕНИЕ В MICROSTRIP LINE

На втором этапе процесса проектирования классическая конструкция фильтра с сосредоточенными параметрами будет преобразована в форму микрополосковой линии с использованием эквивалентности коротких отрезков линии передачи индуктивности или емкости [6].

Чтобы соответствовать требованиям высокого Z oL и низкого Z oC , предположим, что Z oL = 100 Ом и Z oC = 20 Ом.

Как указано ранее в проектных спецификациях, будет использоваться FR4, и, следовательно, ε r будет 4.5, tan δ = 0, толщина подложки 1,5 мм и толщина проводника 35 мкм. Возвращаясь к рисунку 2.

ТАБЛИЦА II показывает расчеты длины микрополосковой линии. Однако есть небольшие изменения в номиналах конденсаторов и катушек индуктивности.

Значения, использованные в расчетах таблицы II, являются значениями, полученными после оптимизации в сосредоточенной схеме. Значение λ d , используемое в расчетах эквивалентной длины, составляет c / ƒ√ε r = 94.28мм.

Таблица III показывает расчеты ширины для Z o , Z oL и Z oC соответственно, где Z o = 50 Ом, ZoL = 100 Ом и ZoC = 20 Ом. На рис. 3. показана схема микрополосковой линии в схеме 1, а на рис. 4.

показана схема микрополосковой линии в схеме 2. Разница между схемой 1 и схемой 2 заключается в заземлении микрополосковой линии, которая представляет собой последовательно-резонансный комбинация в плече шунта. В схеме 1 типовая микрополосковая линия индуктора помещается с заземлением на другом конце, в то время как в схеме 2 земля представлена ​​более длинной микрополосковой линией.

IV. ПЛАН И РЕЗУЛЬТАТ МОДЕЛИРОВАНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ 1

Используя схему, показанную выше, можно сгенерировать расположение с помощью ADS. Тем не менее, наземные компоненты должны быть изменены в форму, показанную на рисунке 5.

Если этого не сделать, земля для сосредоточенных компонентов повлияет на результаты моделирования импульса, если они применяются в компоновке. Технику сквозных отверстий следует делать на кружках зеленого цвета, потому что эти отверстия будут представлять землю.

Из импульсного моделирования, показанного на рисунке 6., самая высокая точка в полосе пропускания фильтра приходится на 1,35 ГГц с S (2,1) = -1,46 дБ. Чтобы найти частоту среза, минус 3 дБ от -1,46 дБ, что означает, что S (2,1) будет -4,46 дБ. Из графика видно, что частота среза для Design 1 составляет 1,48 ГГц с S (2,1) = -4,79 дБ.

Разница между результатом микрополосковой симуляции S и результатом имитации импульса является приемлемой, поскольку макет может не выполнять измерения до четырех десятичных знаков.

V. РЕЗУЛЬТАТ ПЛАНА И МОМЕНТАЛЬНОГО МОДЕЛИРОВАНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ 2

Рисунок 7.показывает макет проекта 2, который может быть сгенерирован с использованием ADS и результатов моделирования импульса S (2,1). Полоса пропускания в схеме 1 после оптимизации очень стабильна, однако частотная характеристика неэффективна для более низких частот, и схема действует как полосовой фильтр.

Причина такой ситуации — заземление последовательной резонансной катушки индуктивности.

Это может быть подтверждено заменой заземления в схеме 1 на MLOC, длина которой в схеме 2 больше.В микрополосковой линии более длинная микрополосковая линия может действовать как заземление, и она работает лучше, чем заземление, выполненное в конструкции 1. Из графика моделирования, показанного выше, частота среза составляет 1,481 ГГц с S (2,1) = {- 4,479 дБ. — (- 1,344 дБ)} = — 3,135 дБ≈-3,14 дБ.

Этот результат моделирования считается хорошим, даже если есть небольшая пульсация в полосе пропускания.

VI. ИЗГОТОВЛЕНИЕ И ИЗМЕРЕНИЯ

На рис. 8. показана изготовленная печатная плата конструкции 1, а на рис. 9 — изготовленная печатная плата конструкции 2.Обе конструкции изготовлены на FR4, а результаты измерений получены с помощью анализатора цепей.

На рисунке 10. показан результат измерения анализатора цепей для Проекта 1.

Как правило, форма результата измерения почти такая же, как результат имитации импульса. Волны в полосе пропускания очень малы, и их можно считать незначительными. Маркер 1 показывает значение S (2,1) в полосе пропускания, которое составляет -2,48 дБ. В идеальном случае полоса пропускания должна быть на уровне 0 дБ.

Это может быть связано с диэлектрическими потерями в подложке. Маркер 2 показывает 1,5 ГГц при -3,72 дБ, однако из-за потерь, указанных ранее, эта точка не означает частоту среза фильтра. Частота среза должна составлять -5,48 дБ, что составляет минус 3 дБ от маркера 1.

Маркер 3 показывает значение S (2,1) на уровне -5,57 дБ, и эта точка показывает частоту среза микрополоскового фильтра. , что составляет 1,58 ГГц. Практически такой результат считается неплохим для данной конструкции.

Рисунок 11. выполняет результат измерения для PCB Design 2 с помощью анализатора цепей. По сравнению с печатной платой дизайна 1, полоса пропускания сигнала не так стабильна и содержит небольшие колебания. Однако эта рябь все еще допустима.

Маркер 1 показывает частоту 300 МГц, а маркер 2 показывает 1,31 ГГц с величиной S (2,1), равной -0,67 дБ и -3,28 дБ, соответственно. Очевидно, маркер 3 — это частота среза микрополоскового фильтра в PCB Design 2. Если вычесть минус 3 дБ от величины S (2,1) маркера 2, мы получим около -6.84 дБ, что показано маркером 3. Следовательно, частота среза этой печатной платы составляет 1,40 ГГц.

Маркер 4 показывает частоту 1,5 ГГц, но величина S (2,1) составляет -14 дБ.

VII. ЗАКЛЮЧЕНИЕ

В этой статье был представлен первый планарный композитный фильтр в результате исследования и опробования другой конструкции для преобразования схемы с сосредоточенными параметрами в микрополосковую линию.

Этот композитный фильтр был представлен на микрополосковой линии, изготовленной на FR4. Компоновки были оптимизированы с использованием ADS и подтверждены измерениями.

Достигнута желаемая частота среза с некоторым допуском. Частота среза в PCB Design 1 составляет 1,582 ГГц из-за некоторых неизбежных потерь. С другой стороны, частота среза в PCB Design 2 составляет 1,403 ГГц.

В заключение, работа по проектированию составного фильтра нижних частот выполнена успешно, и в этой статье продемонстрирован потенциал использования микрополосковой линии в качестве недорогого решения для проектирования составного ВЧ-планарного композитного фильтра нижних частот с цепью T и π.

СПИСОК ЛИТЕРАТУРЫ

[1] K.Лим, С. Пинель, М. Дэвис, А. Сутоно, С.-Х. Ли, Д. Хо, А. Обатойнбо, Дж. Ласкар, М. Танцерис и Р. Туммала, «RF-SOP для беспроводной связи», IEEE Micro , vol. 3, вып. 1, pp. 88–99, Mar. 2002.

[2] J.-S. Хонг, М. Дж. Ланкастер, Р. Б. Жадность, Д. Войс, Д. Джедамзик, Дж. А. Холланд, Х. Дж. Чалупка и Ж.-К. Маг, «Тонкопленочные пассивные микроволновые компоненты ВТСП для передовых систем связи», IEEE Trans., Applied Superconductivity , 9, июнь 1999 г., 3839–3896.

[3] J.-S. Хонг, М. Дж. Ланкастер, Д. Джедамзик и Р. Б. Жадность, «О разработке сверхпроводящих микрополосковых фильтров для приложений мобильной связи», IEEE Trans. МТТ-47 , 9, 1999, 1656–1663.

[4] Дж. Маттеи, Л. Янг и Э. М. Т. Джонс, Микроволновые фильтры, согласующие импедансы сети и соединительные структуры . Норвуд, Массачусетс: Artech House, 1980, гл. 7. С. 355–419.

[5] С. Н. Уйсал, «Компактный копланарный полосковый фильтр нижних частот», в Азиатско-Тихоокеанской микроволновой конференции.Копать ., Т. 2 ноя — дек. 30–2, 1999, стр. 307–310.

[6] Р. Н. Мартинс и Х. Абдалла, «Дизайн микрополосковых фильтров нижних частот с равной полосой пропускания и конечными полюсами затухания», в IEEE MTT-S Int. Микроволновая оптоэлектроника Conf . Dig., Т. 1, 6–10 августа 2001 г., стр. 71–74.

Платформа фильтрации Windows — приложения Win32

  • 2 минуты на чтение

В этой статье

Назначение

Windows Filtering Platform (WFP) — это набор API и системных служб, которые предоставляют платформу для создания приложений сетевой фильтрации.WFP API позволяет разработчикам писать код, который взаимодействует с обработкой пакетов, происходящей на нескольких уровнях сетевого стека операционной системы. Сетевые данные можно фильтровать, а также изменять до того, как они достигнут пункта назначения.

Предоставляя более простую платформу разработки, WFP призван заменить предыдущие технологии фильтрации пакетов, такие как фильтры интерфейса транспортного драйвера (TDI), фильтры спецификации интерфейса сетевого драйвера (NDIS) и поставщиков многоуровневых услуг Winsock (LSP).Начиная с Windows Server 2008 и Windows Vista, драйверы обработчика брандмауэра и обработчика фильтра недоступны; приложения, которые использовали эти драйверы, должны использовать вместо этого WFP.

С помощью WFP API разработчики могут реализовать брандмауэры, системы обнаружения вторжений, антивирусные программы, инструменты сетевого мониторинга и родительский контроль. WFP интегрируется с такими функциями межсетевого экрана, как аутентифицированная связь и динамическая конфигурация межсетевого экрана, основанная на использовании приложениями API сокетов (политика на основе приложений), и обеспечивает их поддержку.WFP также предоставляет инфраструктуру для управления политиками IPsec, уведомлений об изменениях, диагностики сети и фильтрации с отслеживанием состояния.

Windows Filtering Platform — это платформа разработки, а не сам брандмауэр. Приложение брандмауэра, встроенное в Windows Vista, Windows Server 2008 и более поздние операционные системы. Брандмауэр Windows в режиме повышенной безопасности (WFAS) реализуется с помощью WFP. Поэтому приложения, разработанные с помощью WFP API или WFAS API, используют общую логику арбитража фильтрации, встроенную в WFP.

WFP API состоит из API пользовательского режима и API режима ядра. В этом разделе представлен обзор всей WFP и подробно описана только часть WFP API для пользовательского режима. Подробное описание WFP API режима ядра см. В интерактивной справке Windows Driver Kit.

Аудитория разработчиков

API платформы фильтрации Windows разработан для использования программистами, использующими программное обеспечение для разработки на C / C ++. Программисты должны быть знакомы с сетевыми концепциями и проектированием систем с использованием компонентов пользовательского режима и режима ядра.

Требования к времени работы

Платформа фильтрации Windows поддерживается на клиентах под управлением Windows Vista и более поздних версий, а также на серверах под управлением Windows Server 2008 и более поздних версий. Для получения информации о требованиях времени выполнения для конкретного элемента программирования см. Раздел «Требования» на справочной странице для этого элемента.

В этом разделе

Дополнительные ресурсы

Чтобы задать вопросы и обсудить использование WFP API, посетите форум платформы фильтрации Windows.

API платформы фильтрации Windows в режиме ядра — Руководство по проектированию

API платформы фильтрации Windows в режиме ядра — Ссылка

Брандмауэр Windows в режиме повышенной безопасности

Расширяемый помощник по диагностике WFP, класс

Расширения защищенных сокетов Winsock

докер пс | Документация Docker

Описание

Список контейнеров

Использование

Примеры использования этой команды см. В разделе примеров ниже.

Опции

Сокращенное наименование По умолчанию Описание
- все , -a Показать все контейнеры (по умолчанию показаны только запущенные)
--фильтр , -f Выходной сигнал фильтра в соответствии с предоставленными условиями
- формат Контейнеры с красивой печатью с использованием шаблона Go
--последний , -n -1 Показать n последних созданных контейнеров (включая все состояния)
- последние , - l Показать последний созданный контейнер (включает все состояния)
- без усечения Не обрезать вывод
- тихий , -q Отображать только идентификаторы контейнеров
- размер , - s Показать общий размер файлов

Примеры

Предотвратить усечение вывода

Запуск docker ps --no-trunc , показывающий 2 связанных контейнера.

  $ докер пс

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
4c01db0b339c ubuntu: 12.04 bash 17 секунд назад вверх на 16 секунд 3300-3310 / tcp webapp
d7886598dbe2 crossbymichael / redis: latest / redis-server --dir 33 минуты назад Вверх на 33 минуты 6379 / tcp redis, webapp / db


Показать как работающие, так и остановленные контейнеры

Команда docker ps по умолчанию показывает только запущенные контейнеры.Чтобы увидеть все контейнеров используйте флаг -a (или --all ):

docker ps по возможности группирует открытые порты в один диапазон. Например, a контейнер, который предоставляет TCP-порты 100, 101, 102 , отображает 100-102 / tcp в колонка ПОРТЫ .

Показать использование диска контейнером

Команда docker ps -s отображает два разных размера на диске для каждого контейнера:

  $ докер ps -s

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ ПОРТЫ ИМЯ РАЗМЕР РАЗМЕР
e90b8831a4b8 nginx "/ bin / bash -c 'mkdir" 11 недель назад Вверх на 4 часа my_nginx 35.58 кБ (виртуальная 109,2 МБ)
00c6131c5e30 telegraf: 1.5 "/entrypoint.sh" 11 недель назад Up 11 недель my_telegraf 0 Б (виртуальный 209,5 МБ)

  • Информация «размер» показывает объем данных (на диске), который используется для уровня с возможностью записи каждого контейнера
  • «Виртуальный размер» — это общий объем дискового пространства, используемого только для чтения изображения данных, используемых контейнером и доступным для записи уровнем.

Дополнительные сведения см. В разделе о размере контейнера на диске.

Фильтрация

Формат флага фильтрации ( -f или --filter ) представляет собой пару ключ = значение . Если есть еще чем один фильтр, затем передайте несколько флагов (например, --filter "foo = bar" --filter "bif = baz" )

В настоящее время поддерживаются следующие фильтры:

.
Фильтр Описание
id ID контейнера
наименование Наименование контейнера
этикетка Произвольная строка, представляющая либо ключ, либо пару «ключ-значение».Выражается как <ключ> или <ключ> = <значение>
выход Целое число, представляющее код выхода контейнера. Полезно только с - все .
статус Один из создан , перезапущен , запущен , удален , приостановлен , завершен или мертв
предок Фильтрует контейнеры, которые используют данное изображение в качестве предка.Выражается как <имя-изображения> [: <тег>] , <идентификатор изображения> или <изображение @ дайджест>
до или с Фильтрует контейнеры, созданные до или после данного идентификатора или имени контейнера
объем Фильтрует работающие контейнеры, которые смонтировали данный том или привязаны.
сеть Фильтрует запущенные контейнеры, подключенные к данной сети.
опубликовать или раскрыть Фильтрует контейнеры, которые публикуют или раскрывают данный порт. Выражается как [/ ] или / []
здоровье Фильтрует контейнеры на основе их статуса проверки работоспособности. Один из , начиная с , здоровый , нездоровый или нет .
изоляция Только демон Windows.Один из по умолчанию , процесс или hyperv .
is-task Фильтрует контейнеры, которые являются «задачей» для службы. Логическая опция ( истина или ложь )
этикетка

Фильтр label подбирает контейнеры на основе наличия только метки или метки и ценить.

Следующий фильтр соответствует контейнерам с меткой color независимо от ее значения.

  $ docker ps --filter "label = color"

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
673394ef1d4c busybox "top" 47 секунд назад Вверх 45 секунд nostalgic_shockley
d85756f57265 busybox "top" 52 секунды назад Вверх на 51 секунду high_albattani


Следующий фильтр сопоставляет контейнеры с меткой цвет со значением синий .

  $ docker ps --filter "label = color = blue"

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАЕТ СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
d85756f57265 busybox "вверху" Около минуты назад вверх Около минуты high_albattani

название

Имя Фильтр соответствует всему или части имени контейнера.

Следующий фильтр соответствует всем контейнерам с именем, содержащим строку nostalgic_stallman .

  $ docker ps --filter "name = nostalgic_stallman"

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
9b6247364a03 busybox "top" 2 минуты назад Вверх 2 минуты nostalgic_stallman


Вы также можете отфильтровать подстроку в имени, как показано ниже:

  $ docker ps --filter "name = nostalgic"

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
715ebfcee040 busybox "top" 3 секунды назад вверх на 1 секунду i_am_nostalgic
9b6247364a03 busybox "top" 7 минут назад Вверх 7 минут nostalgic_stallman
673394ef1d4c busybox "top" 38 минут назад Вверх на 38 минут nostalgic_shockley

вышел

завершил фильтр соответствует контейнерам по существующему коду состояния.Например, чтобы фильтр для контейнеров, которые успешно вышли:

  $ docker ps -a --filter 'exited = 0'

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
ea09c3c82f6e реестр: последний /srv/run.sh 2 недели назад Выход (0) 2 недели назад 127.0.0.1:5000->5000/tcp desperate_leakey
106ea823fe4e fedora: latest / bin / sh -c 'bash -l' 2 недели назад Завершился (0) 2 недели назад defined_albattani
48ee228c9464 fedora: 20 bash 2 недели назад Завершился (0) 2 недели назад тендер_torvalds

Фильтр по выходному сигналу

Вы можете использовать фильтр, чтобы найти контейнеры, завершившиеся со статусом 137 то есть SIGKILL (9) убил их.

  $ docker ps -a --filter 'exited = 137'

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
b3e1c0ed5bfe ubuntu: последний "сон 1000" 12 секунд назад Завершился (137) 5 секунд назад grave_kowalevski
a2eb5558d669 redis: latest "/entrypoint.sh redi 2 часа назад Завершился (137) 2 часа назад sharp_lalande


Любое из этих событий приводит к статусу 137 :

  • init процесс контейнера остановлен вручную
  • docker kill убивает контейнер
  • Демон Docker перезапускается, что убивает все запущенные контейнеры
статус

Статус Фильтр сопоставляет контейнеры по статусу.Вы можете фильтровать, используя создан , перезапущен , запущен , удален , приостановлен , завершен, и мертв . Например, к фильтру на ходовых контейнеров:

  $ docker ps --filter status = running

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
715ebfcee040 busybox "top" 16 минут назад Вверх 16 минут i_am_nostalgic
d5c976d3c462 busybox "вверху" 23 минуты назад вверх на 23 минуты вверх
9b6247364a03 busybox "top" 24 минуты назад Вверх 24 минуты nostalgic_stallman


Чтобы отфильтровать приостановленных контейнеров :

  $ docker ps --filter status = приостановлено

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
673394ef1d4c busybox "вверху" Около часа назад Вверх Около часа (Приостановлено) nostalgic_shockley

предок

Фильтр предка подбирает контейнеры на основе его образа или потомка Это.Фильтр поддерживает следующее представление изображения:

  • изображение
  • изображение: тег
  • изображение: tag @ digest
  • короткий идентификатор
  • полный идентификатор

Если вы не укажете тег , будет использоваться последний тег . Например, чтобы отфильтровать для контейнеров, использующих последний образ ubuntu :

  $ docker ps --filter ancestor = ubuntu

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАЕТ СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
919e1179bdb8 ubuntu-c1 "вверху" Около минуты назад Вверх Около минуты admiring_lovelace
5d1e4a540723 ubuntu-c2 "вверху" Около минуты назад Вверх Около минуты admiring_sammet
82a598284012 ubuntu "вверху" 3 минуты назад Вверх на 3 минуты sleepy_bose
bab2a34ba363 ubuntu "top" 3 минуты назад Вверх на 3 минуты focus_yonath


Контейнеры сопоставления на основе образа ubuntu-c1 , который в данном случае является дочерним из ubuntu :

  $ docker ps --filter предок = ubuntu-c1

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАЕТ СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
919e1179bdb8 ubuntu-c1 "вверху" Около минуты назад Вверх Около минуты admiring_lovelace


Контейнеры сопоставления на основе ubuntu версии 12.04.5 образ:

  $ docker ps --filter ancestor = ubuntu: 12.04.5

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАЕТ СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
82a598284012 ubuntu: 12.04.5 "вверху" 3 минуты назад Вверх на 3 минуты sleepy_bose


Следующее соответствует контейнерам на основе слоя d0e008c6cf02 или изображения которые имеют этот слой в своем стеке слоев.

  $ docker ps --filter предок = d0e008c6cf02

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАЕТ СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
82a598284012 ubuntu: 12.04.5 "вверху" 3 минуты назад Вверх на 3 минуты sleepy_bose

Время создания
до

Фильтр до показывает только контейнеры, созданные до контейнера с данный идентификатор или имя.Например, создав эти контейнеры:

  $ докер пс

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАЕТ СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
9c3527ed70ce busybox "top" 14 секунд назад Вверх 15 секунд desperate_dubinsky
4aace5031105 busybox "top" 48 секунд назад Вверх на 49 секунд focus_hamilton
6e63f6ff38b0 busybox "top" Минуту назад Вверх Около минуты distracted_fermat


Фильтрация с до даст:

  $ docker ps -f before = 9c3527ed70ce

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
4aace5031105 busybox "вверху" Около минуты назад Вверх Около минуты focus_hamilton
6e63f6ff38b0 busybox "вверху" Минуту назад Вверх Около минуты distracted_fermat

с

Фильтр с показывает только контейнеры, созданные после контейнера с заданным id или имя.Например, с теми же контейнерами, что и в перед фильтром :

  $ docker ps -f с = 6e63f6ff38b0

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
9c3527ed70ce busybox "top" 10 минут назад Вверх 10 минут desperate_dubinsky
4aace5031105 busybox "top" 10 минут назад вверх 10 минут focus_hamilton

том

Фильтр тома показывает только контейнеры, которые устанавливают определенный том или имеют том, смонтированный по определенному пути:

  $ docker ps --filter volume = remote-volume --format "table {{.ID}} \ t {{. Mounts}} "

КРЕПЛЕНИЯ КОНТЕЙНЕРА ID
9c3527ed70ce удаленный том

$ docker ps --filter volume = / data --format "table {{.ID}} \ t {{. Mounts}}"

КРЕПЛЕНИЕ КОНТЕЙНЕРА
9c3527ed70ce удаленный том

сеть

Сетевой фильтр показывает только контейнеры, подключенные к сети с данное имя или идентификатор.

Следующий фильтр соответствует всем контейнерам, подключенным к сети. с именем, содержащим net1 .

  $ docker run -d --net = net1 --name = test1 верхняя часть ubuntu
$ docker run -d --net = net2 --name = test2 верхняя часть ubuntu

$ docker ps --filter network = net1

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
9d4893ed80fe ubuntu "вверху" 10 минут назад Вверх 10 минут test1


Сетевой фильтр соответствует как имени сети, так и идентификатору. Следующий пример показывает все контейнеры, которые подключены к сети net1 , используя идентификатор сети как фильтр;

  $ docker network inspect --format "{{.ID}} "net1

8c0b4110ae930dbe26b258de9bc34a03f98056ed6f27f991d32919bfe401d7c5

$ docker ps --filter network = 8c0b4110ae930dbe26b258de9bc34a03f98056ed6f27f991d32919bfe401d7c5

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
9d4893ed80fe ubuntu "вверху" 10 минут назад Вверх 10 минут test1

опубликовать и разоблачить

Публикация Фильтры и предоставляют фильтры показывают только контейнеры, которые опубликовали или предоставили порт с данным портом номер, диапазон портов и / или протокол.Протокол по умолчанию - tcp , если не указан.

Следующий фильтр соответствует всем контейнерам, для которых опубликован порт 80:

  $ docker run -d --publish = 80 busybox вверх
$ docker run -d --expose = 8080 busybox вверх

$ docker ps -a

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАЕТ СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
9833437217a5 busybox "top" 5 секунд назад Вверх на 4 секунды 8080 / tcp dreamy_mccarthy
fc7e477723b7 busybox "вверху" 50 секунд назад вверх на 50 секунд 0.0.0.0: 32768-> 80 / tcp admiring_roentgen

$ docker ps --filter publish = 80

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
fc7e477723b7 busybox "вверху" Около минуты назад Вверх Около минуты 0.0.0.0:32768->80/tcp admiring_roentgen


Следующий фильтр соответствует всем контейнерам с открытым TCP-портом в диапазоне 8000-8080 :

  $ docker ps --filter expose = 8000-8080 / tcp

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ
9833437217a5 busybox "top" 21 секунду назад вверх 19 секунд 8080 / tcp dreamy_mccarthy


Следующий фильтр соответствует всем контейнерам, которые имеют открытый порт UDP 80 :

  $ docker ps --filter publish = 80 / udp

КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ НАЗВАНИЯ ПОРТОВ


Форматирование

Параметр форматирования ( --format ) красиво печатает вывод контейнера с помощью Go шаблон.

Допустимые заполнители для шаблона Go перечислены ниже:

Заполнитель Описание
.ID Контейнер ID
. Изображение ID изображения
. Команда Цитируемая команда
.Создано в Время создания контейнера.
.Бег для Время, прошедшее с момента запуска контейнера.
.Порты Открытые порты.
. Государство Статус контейнера (например, «создан», «запущен», «закрыт»).
.Статус Состояние контейнера с подробной информацией о продолжительности и состоянии работоспособности.
.Размер Размер диска контейнера.
. Имена Названия контейнеров.
. Этикеток Все метки, присвоенные контейнеру.
. Этикетка Значение конкретной метки для этого контейнера. Например, '{{.Label "com.docker.swarm.cpu"}}'
. Крепления Имена томов, установленных в этом контейнере.
.Сети Имена сетей, подключенных к этому контейнеру.

При использовании параметра --format команда ps выводит данные точно так, как объявляет шаблон, или, при использовании директивы table , включает заголовки столбцов.

В следующем примере используется шаблон без заголовков и выводится ID и Команда записей, разделенных двоеточием (: ) для всех работающих контейнеров:

  $ docker ps --format "{{.ID}}: {{.Command}} "

a87ecb4f327c: / bin / sh -c # (nop) MA
01946d9d34d8: / bin / sh -c # (nop) MA
c1d3b0166030: / bin / sh -c yum -y up
41d50ecd2f57: / bin / sh -c # (nop) MA


Чтобы перечислить все запущенные контейнеры с их метками в формате таблицы, вы можете использовать:

  $ docker ps --format "table {{.ID}} \ t {{. Labels}}"

ЭТИКЕТКИ ИДЕНТИФИКАЦИИ КОНТЕЙНЕРА
a87ecb4f327c com.docker.swarm.node = ubuntu, com.docker.swarm.storage = ssd
01946d9d34d8
c1d3b0166030 com.docker.swarm.node = debian, com.docker.swarm.cpu = 6
41d50ecd2f57 com.docker.swarm.node = fedora, com.docker.swarm.cpu = 3, com.docker.swarm.storage = ssd


Родительская команда

Команда Описание
докер Базовая команда для Docker CLI.

Что такое фильтр постоянного K »Примечания по электронике

Фильтр с постоянным k является одним из самых простых в разработке с использованием очень простых уравнений - хотя производительность не так хороша, как у некоторых других типов, его производительность адекватна для многих приложений.


Постоянный фильтр K Включает:
Постоянный фильтр k Простая конструкция LC LPF Конструкция LC HPF Конструкция полосового фильтра LC

Основные сведения о фильтрах: : RF фильтры - основы Характеристики фильтра Основы проектирования ВЧ-фильтров Конструкция фильтра высоких и низких частот Постоянный k-фильтр Фильтр Баттерворта Чебычевский фильтр Фильтр Бесселя Эллиптический фильтр


Фильтры с постоянным k - это форма фильтра, разработанная с использованием так называемого метода изображения.Фильтры с постоянным k являются исходными и простейшими фильтрами, получаемыми с помощью этой методологии, и состоят из лестничной сети из идентичных секций пассивных компонентов.

Фильтры с постоянным k были первыми фильтрами, которые могли приблизиться к идеальному фильтру отклика.

Несмотря на то, что сегодня они широко не используются из-за того, что их характеристика уступает другим формам фильтров, они имеют то преимущество, что расчетные уравнения могут быть особенно легко вычислены, а это означает, что их могут использовать многие, кто у вас нет опыта в разработке фильтров.

Основы постоянного k-фильтра

Строительным блоком фильтров с постоянным k является цепь «L» с половинной секцией, состоящая из последовательного импеданса Z и шунтирующей проводимости Y. Фильтр с постоянным k получил свое название из-за математической зависимости между последовательным и шунтирующим импедансами.

Видно, что K для фильтра постоянна.

Преимущества и недостатки фильтра Constant K

Как и у любого подхода, используемого в электронном дизайне, есть свои преимущества и недостатки.Это, естественно, верно для фильтров с постоянным k. Эти моменты необходимо учитывать при проектировании, и может потребоваться смягчить некоторые эффекты, если они будут использоваться.

Преимущества фильтра Constant K:

  • Фильтры с постоянным k легко спроектировать - обычно можно использовать простые уравнения.
  • Ослабление фильтра в полосе заграждения стремится к бесконечности на частотах, удаленных от частоты среза.

Недостатки фильтра Constant K:

  • Затухание в фильтре увеличивается очень медленно, и это означает, что полоса пропускания и полоса заграждения не всегда четко определены.
  • Имеются значительные колебания импеданса в зависимости от частоты даже в пределах полосы пропускания. Если требуется согласование импеданса, это может быть проблемой, и ее, возможно, придется преодолеть - возможно, с использованием аттенюаторов, хотя это снижает уровень сигнала.

Конструкции фильтра с постоянным k

Можно реализовать простые схемы для фильтра с постоянным k для фильтров нижних, верхних частот и полосовых фильтров:

  • Фильтр нижних частот: Как и все фильтры нижних частот, фильтр нижних частот с постоянным k позволяет низким частотам проходить относительно без ослабления, в то же время отклоняя более высокочастотные сигналы, т.е.е. те, что выше частоты среза.
  • Фильтр верхних частот: Как и все фильтры верхних частот, фильтр верхних частот с постоянным k позволяет пропускать частоты выше частоты среза с небольшим затуханием, в то время как частоты ниже частоты среза удаляются.
  • Полосовой фильтр: Полосовой фильтр с постоянной k имеет полосу частот, пропускаемую через фильтр. Остальные частоты ослаблены.

Фильтр с постоянным k может использоваться в ряде областей, где требуется простой для вычисления фильтр. Хотя производительность будет не такой хорошей, как у других видов фильтров, которые сейчас широко используются, простота вычислений делает фильтр с константой k в некоторых случаях привлекательным предложением.

Другие важные темы по радио:
Радиосигналы Типы и методы модуляции Амплитудная модуляция Модуляция частоты OFDM ВЧ микширование Петли фазовой автоподстройки частоты Синтезаторы частот Пассивная интермодуляция ВЧ аттенюаторы RF фильтры Радиочастотный циркулятор Типы радиоприемников Радио Superhet Избирательность приемника Чувствительность приемника Обработка сильного сигнала приемника Динамический диапазон приемника
Вернуться в меню тем радио.. .

Фильтрация содержимого для устройств Apple

iOS, iPadOS и macOS поддерживают несколько форм фильтрации содержимого, включая ограничения, глобальный HTTP-прокси и расширенную фильтрацию содержимого.

Поддержка устройств для ограничений веб-сайтов

Устройства Apple могут ограничивать Safari и сторонние приложения определенными веб-сайтами. Эту функцию используют организации, которым требуется простая или ограниченная фильтрация содержимого. Организации со сложными или законодательно установленными требованиями к фильтрации содержимого должны использовать глобальный прокси-сервер HTTP или расширенные параметры фильтрации содержимого.

Ограничения веб-сайтов можно настроить в ScreenTime. Ваше решение для управления мобильными устройствами (MDM) также может настраивать ограничения веб-сайтов. Параметр можно настроить так, чтобы разрешить все веб-сайты, ограничить содержание только для взрослых или определенные веб-сайты или сохранить имена пользователей и пароли для определенных веб-сайтов:

  • Все веб-сайты: Веб-контент не фильтруется.

  • Ограничение содержания для взрослых: Автоматическое ограничение доступа ко многим веб-сайтам для взрослых.

  • Только определенные веб-сайты: Ограничивает доступ к заранее определенным веб-сайтам, которые можно настроить.

  • Safari Password Autofill Domains: Когда этот раздел полезной нагрузки доменов настроен, для перечисленных URL-адресов веб-сайтов будут сохранены их имя пользователя и пароли.

Устройство поддерживает глобальный прокси-сервер HTTP

Устройства Apple поддерживают глобальную конфигурацию прокси-сервера HTTP. Глобальный прокси-сервер HTTP направляет большую часть веб-трафика устройств через указанный прокси-сервер или с настройкой, которая применяется ко всем Wi-Fi и сотовым сетям.Эта функция обычно используется учреждениями K – 12 или предприятиями для фильтрации интернет-контента при индивидуальном развертывании, принадлежащем организации, когда пользователи берут свои устройства домой. Это позволяет фильтровать устройства как в школе (или на работе), так и дома. Глобальный прокси-сервер HTTP требует, чтобы устройства iOS, iPadOS и tvOS находились под контролем. Для получения дополнительной информации см. Контроль устройств Apple.

Некоторые приложения, такие как FaceTime, не используют HTTP-соединения и не могут быть проксированы прокси-сервером HTTP, тем самым обходя глобальный прокси-сервер HTTP.Вы можете управлять приложениями, которые не используют HTTP-соединения, с помощью расширенной фильтрации контента.

Вам может потребоваться внести изменения в сеть для поддержки глобального HTTP-прокси. При планировании глобального HTTP-прокси для вашей среды рассмотрите следующие варианты - и обратитесь к поставщику фильтров для настройки:

  • Внешняя доступность: Прокси-сервер организации должен быть доступен извне, если устройства должны получить к нему доступ, когда они ' вне школьной сети.

  • Прокси-сервер PAC: Глобальный HTTP-прокси поддерживает либо ручную настройку прокси-сервера путем указания IP-адреса или DNS-имени прокси-сервера, либо поддерживает автоматическую настройку с использованием URL-адреса прокси-сервера PAC. Конфигурация прокси-файла PAC может дать клиенту указание автоматически выбрать соответствующий прокси-сервер для получения заданного URL-адреса, включая обход прокси при желании. Рассмотрите возможность использования файла PAC для большей гибкости.

  • Совместимость с адаптивным Wi-Fi: Глобальная конфигурация прокси-сервера HTTP может позволить клиенту временно обойти настройку прокси-сервера, чтобы присоединиться к захваченной сети Wi-Fi.Они требуют, чтобы пользователь согласился с условиями или предложил оплату через веб-сайт до того, как будет предоставлен доступ в Интернет. Адаптивные сети Wi-Fi обычно можно найти в публичных библиотеках, ресторанах быстрого питания, кафе и других общественных местах.

  • Использование прокси со службой кэширования: Рассмотрите возможность использования PAC-файла для настройки клиентов, чтобы контролировать, когда они используют службу кэширования. Неверно настроенные решения для фильтрации могут привести к тому, что клиенты будут либо обходить службу кэширования в сети вашей организации, либо непреднамеренно использовать службу кэширования для контента, когда устройства находятся дома у пользователя.

Плагины расширенной фильтрации содержимого

iOS, iPadOS и macOS поддерживают плагины для расширенной фильтрации содержимого веб-трафика и трафика сокетов. Плагины работают локально и могут принимать решения о фильтрации локально, используя сетевую или облачную систему, или их комбинацию. Решение MDM может настроить эту функцию. Поговорите со своим поставщиком фильтров и поставщиком MDM, чтобы узнать, поддерживают ли они расширенную фильтрацию содержимого.

Дата публикации: 14 декабря 2020 г.

Дом

Qorvo® создаст современный центр упаковки полупроводников

Qorvo® был выбран U.Правительство С. создает Центр производства и прототипирования высокотехнологичной гетерогенной интегрированной упаковки (SHIP) в РФ. Программа SHIP обеспечит доступность опыта и лидерства в области упаковки микроэлектроники как для оборонных подрядчиков США, так и для коммерческих клиентов, которым требуется проектирование, проверка, сборка, тестирование и производство радиочастотных компонентов следующего поколения.

Эксклюзивное соглашение о других сделках с судном (OTA) на сумму до 75 миллионов долларов было присуждено компании Qorvo Центром надводных боевых действий ВМС (NSWC), Подразделение кранов.Эта программа финансируется Программой доверенной и гарантированной микроэлектроники (T&AM) Управления заместителя министра обороны по исследованиям и разработкам (OUSD R&E) и администрируется Соглашением о других транзакциях (OTA) Advanced Resilient Trusted System (S²MARTS) для стратегических и спектральных миссий. ), управляемый National Security Technology Accelerator (NSTXL).

В рамках программы SHIP Qorvo разработает и предоставит высочайший уровень интеграции разнородной упаковки.Это необходимо для удовлетворения требований к размеру, весу, мощности и стоимости (SWAP-C) для радиолокационных систем следующего поколения с фазированной антенной решеткой, беспилотных транспортных средств, платформ радиоэлектронной борьбы и спутниковой связи.

Электронная книга: Учебник для начинающих по радиолокационным системам

В сочетании с достижениями в области фазированных антенных решеток и интеграционных технологий, радары выходят за пределы военных / аэрокосмических рынков для решения множества коммерческих приложений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
