Фаза ноль цвет проводов: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Содержание

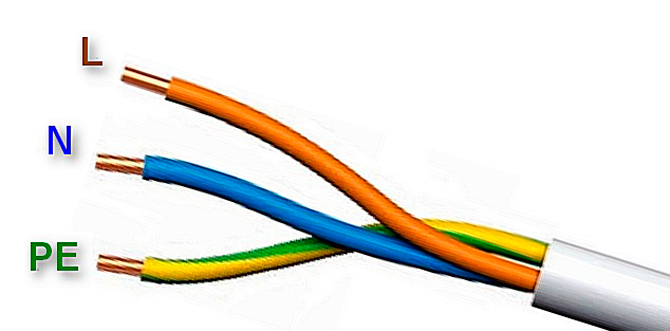

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы.

Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)



Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Цвет проводов в электропроводке и маркировка: фаза, ноль, земля

Что такое цветовая маркировка проводов и кабелей в электрике должен знать каждый электрик, даже домашний! Это полезно знать при монтажа проводки или ее ремонте.

Ниже вы найдете подробные описания расцветки проводов в электропроводке с рекомендациями.

Как окрашиваются провода фазы

Провод фаза – это те самые 220 вольт. Прикосновение к ним может вызвать сильный удар током, поэтому их принято окрашивать в яркие, контрастные тона.

Традиционная окраска фазного провода  — это красный или коричневый. Эта тенденция сохраняется во всех ГОСТовских кабелях, что позволяет без проблем определить необходимый кабель.

Маркировка проводов и кабелей для трехфазных сетей отличается. В частных домах и квартирах они практически не встречаются – это промышленный стандарт, но все же иногда их используют.

Трехфазное цветовое обозначение выглядит следующим образом:

  • L1, иногда обозначается, как «А» — желтый;
  • L2 (В) – зеленый;
  • L3 (С) – красный.

По правилам устройства электроустановок (ПУЭ), цвет кабеля должен сохраняться во всей проводке и не меняться.

Цвет провода заземления

Желто-зеленый провод – это заземление. Сейчас оно считается обязательным, но ранее его использование было мало распространенным. На схемах его маркируют аббревиатурой РЕ. В домах старого типа иногда встречается  маркировка PEN, то есть совмещение заземления с нейтралью.

На данный момент такое совмещение малораспространенно, но провода подобного типа еще выпускают. Кроме стандартного желто-зеленого окраса здесь добавлен голубой.

Цвет нулевого провода

Ноль или l n в электрике – это синий провод, но не обязательно. Иногда он обозначается белым, синим с белой полосой или голубым.

Как правило, цвета фазы и нуля контрастны, чтобы вы могли быстро определить, где какой-провод находится.

Ручная цветовая разметка

Не имеет значения в электрике какого цвета обозначаются провода в сети переменного тока. Плюс с минусом как бы постоянно меняются друг с другом, чтобы вы не спалили технику. А так как полярность проводов, электрики часто подключают провода в произвольном порядке.

Поэтому на заземлении может внезапно оказаться фаза.

Аналогично проводку часто прокладывают одноцветными кабелями. Здесь в принципе невозможно определить, где и что находится. В этом случае нужно найти фазу с нулем и промаркировать.

Как определить фазу и ноль

Перед тем, как сделать обозначение проводов по маркерам, необходимо найти фазу. Сделать это можно 2 способами:

  1. Отвертка-индикатор. Простейший инструмент для определения фазности. Достаточно вставить его в отверстие розетки и дотронуться до контакта на ручке. Если светодиод загорелся – значит вы нашли фазу. Если нет – то это ноль. Обратите внимание, что метод подходит только для однофазных сетей, то есть 220. В случае с трехфазной проводкой метод не работает.
  2. Мультиметр. Если нет индикатора, можно воспользоваться мультиметром. Поставьте рычаг в положение переменного напряжения 220 вольт. Теперь вставьте щупы в отверстия и посмотрите на дисплей. Если показывает «220 +-«, значит на месте красного щупа находится фаза. Если «-220» — фазировка неправильная и необходимо поменять щупы местами.

Как разметить провода

В общем, сортировку проводов по цветам можно производить по разному. Основная задача – сделать ее понятнее и проще, чтобы в дальнейшем вы не путались. Задача заключается в определении фазировки (ее определение описано в предыдущем пункте) и маркировки. Вот 3 способа, которые позволят это сделать.

Малярной лентой

Подходит на случай, если вы проводите ремонт и нужен краткосрочный маркер. Просто оторвите кусочек малярной ленты и подпишите ее (фаза, ноль или заземление).

Способ подходит только как временное решение! Во-первых, малярная лента ненадежна. Надпись может стереться или наклейка отвалится. Во-вторых, это небезопасно. Клей малярки легко воспламеняется.

Изолентой

Если вы когда-нибудь задумывались, почему синяя изолента именно такого цвета. Дело в том, что это цвет нулевого провода!

В продаже есть красная, синяя, черная, зеленая и даже желто-зеленая изолента, чтобы помечать провода разного назначения. Этот способ быстрый и простой – его можно использовать на длительной дистанции.

Маркировка проводов по цвету делается просто – отрежьте кусочек и обмотайте возле открытой жилы.

Примечание. Берите хорошую изоленту с сильной адгезией. Она не сорвется и продержится до замены проводки.

Термоусадочная трубка

Способ аналогичный предыдущему. В продаже есть термоусадка разного цвета, повторяющаяся ГОСТовскую маркировку.

В магазине продаются нарезанные наборы специально для этих целей. После того, как вы вставите провод в трубку – прогрейте ее зажигалкой.

Под действием температуры она сожмется и плотно обожмет жилу.

Кабельные маркеры

Пластиковые насадки, натягивающиеся на жилу. Продаются под разное сечение кабеля, благодаря чему плотно фиксируются и не спадают. Метод достаточно удобный, так как пластик негорючий и безопасный.

Электрики также обозначают таким образом линию проводов, чтобы не запутаться при демонтаже или ремонте.

Цветные маркеры

Еще более удобный способ, позволяющий значительно упростить организацию. Каждый маркер имеет свой цвет и цифру, чтобы обозначить одну электролинию. Фиксируются аналогично предыдущему типу. Их минус: почти всегда продаются бобинами по 100 штук и более. Редко в магазинах встречаются поштучная фасовка.

Кабельные стяжки

Подходят не только для маркировки электропроводов, но и для их организации. Например, фазные провода в 380В сети можно совместить в один пучок. На них присутствует специальная плашка, где можно записать важную информацию. Продаются также пачками, но зато в разноцветном комплекте. Наносится разметка обычным перманентным маркером, чтобы она не стерлась со временем.

Цвет проводов фаза ноль земля: что они обозначают

Проведение электромонтажных работ практически невозможно без наличия кабелей с изоляцией разных оттенков. Это не рекламные ходы производителя или модный тренд, а необходимость для профессиональных электриков.

Согласно требованиям цвет проводов: фаза ноль земля должен отличаться друг от друга и иметь соответствующий вариант.

Понятия фазы, ноля и заземления

Чтобы ответить на вопрос: “Фаза, ноль, земля – что это такое?”, нужно понять, как подключается проводка в доме. Электричество попадает в жилье от трансформаторного распределителя. Ноль – это провод, соединяющийся с контуром земли на подстанции. Он нужен, чтобы создать нагрузку на фазу, которая присоединена к другому концу обмотки трансформатора. Заземление не входит в схему питания, оно обеспечивает защиту в случае возникновения аварии.

Цветовая маркировка проводов

Применение изоляции разных оттенков дает возможность определить принадлежность проводов к определенной группе.

Кроме того, это позволяет исключить ошибки при монтаже электрики, что убережет от короткого замыкания и удара электротоком при ремонте сети.

Выбор цветов проводов в трехжильном кабеле происходит согласно единому стандарту.

Жилы имеют буквенные и цветовые обозначения. Чаще всего применяется изоляция определенного оттенка всего провода, иногда можно указать определенную расцветку на соединениях и его концах.

Это выполняется с использованием разноцветной изоленты или специальной трубки. Чтобы сделать все правильно, нужно знать, как обозначается фаза и ноль.

Разновидности оттенков изоляции

Чтобы электрикам было удобно работать и не приходилось постоянно проверять, где фаза, а где ноль, используя специальные тестеры, и были приняты некоторые правила для обозначения фазы и нуля (ПУЭ).

Как отличаются по окраске фазные провода

Согласно принятому нормативу, жилы фазы бывают таких оттенков:

  • красный;
  • черный;
  • серый;
  • коричневый;
  • розовый;
  • белый;
  • оранжевый;
  • фиолетовый.

Важно! Провода, которые маркируются буквами L, N, в электрике относятся соответственно к фазе и нолю, жила защиты подписывается РЕ.

Если сеть с одной фазой является ответвлением трехфазной цепи, то цветовой окрас изоляции жилы должен быть таким же, как и у проводника, к которому она присоединяется.

Важным моментом является обязательное несовпадение расцветки обозначения фазы с тоном заземления и ноля.









Внимание! Если используется кабель, не имеющий маркировки, на него ставят разноцветные метки в местах стыковки и на концах.

Желательно, прокладывая проводку по всей квартире, применять одинаковый кабель, чтобы расцветки проводов в электрике были одинаковы везде.

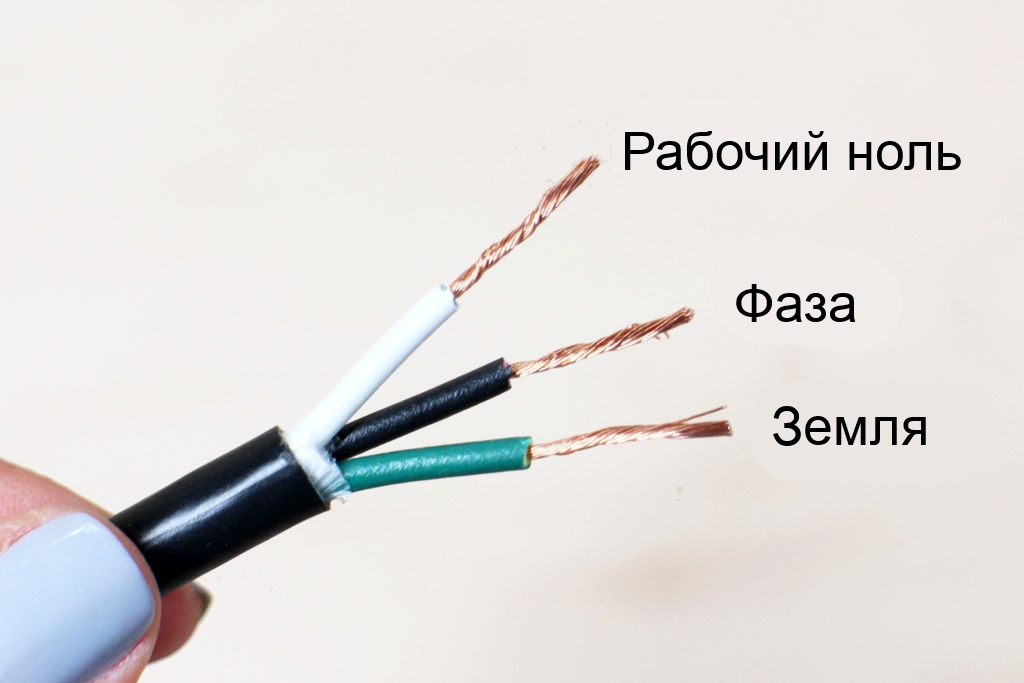

Цвет рабочего ноля и заземления

Цвет нулевого провода обычно голубой, а защитная жила заземления изготавливается желто-зеленого цвета с полоскам, которые наносятся продольно или поперечно. Если совмещены функции нулевого и защитного проводника, то цвет его – синий с желто-зелеными полосками на стыках.

Как определить правильность подключения провода

Если вы не знаете, какого цвета фаза, чтобы определить, правильно ли соединены проводники, нужно определить фазный и нулевой провод: для этого потребуются специальные инструменты.

Проверка отверткой с индикатором

Это самый простой вариант для нахождения фазы. Без индикаторной отвертки не стоит приступать к замене светильников, монтажу выключателей или розеток.

Работать с инструментом очень просто. Нужно коснуться отверткой провода, и если он под напряжением, то при нажатии на контакт сзади инструмента загорится лампа.

Световой сигнал означает, что была обнаружена фаза. Это самый простой и часто рекомендуемый электриками способ нахождения фазного провода. Стоимость отвертки невысока, поэтому позволить иметь ее у себя может любой человек. Однако есть свои недостатки, например, она может показывать напряжение там, где оно отсутствует.

Проверка мультиметром или тестером

Отдельного специального режима, который поможет определить фазу или ноль, у мультиметра нет: узнать это можно только по наличию цифр на табло или их отсутствию.

При измерении тестером напряжения электросети нужно выбрать режим для определения напряжения тока в переменной сети. Прежде чем приступать к определению фазы, проверьте прибор на любой рабочей розетке. После этого можно искать красным щупом фазу. Если, установив его на фазе, начнете другим щупом касаться остальных проводов, то найдете ноль (прибор покажет 220В) или заземление.

А вот установить, где заземление и где ноль, прибором будет сложно. Если необходимо это сделать, то стоит на электрощите отключить провод заземления, тогда при проверке прибором он не будет показывать на этом проводнике 220В.

Мультиметры современная промышленность выпускает двух видов: аналоговые и цифровые. Каждый из них имеет свои преимущества и недостатки.

Например, аналоговые приборы помогут провести измерения в условиях помех и волн. Цифровой аппарат применяется чаще, его используют строительные организации и производители радиотехнического оборудования.

В быту также чаще присутствуют цифровые модели приборов.

Если говорить о технических характеристиках мультиметра, то цифровые модели обладают более точными показаниями измерений, однако они существенно отличаются по стоимости, которая зависит от встроенных функций оборудования. Индикатор может быть цифровым или стрелочным, последний считается более точным. Существуют варианты, которые можно подключать к компьютеру для передачи данных.

Внимание! Чтобы прибор прослужил длительное время, стоит обращать внимание на его изготовление. Корпус должен быть защищен от ударов и проникновения влаги. Лучше, если в комплекте будет специальный футляр для хранения и переноски оборудования.

Советы при монтаже электропроводки

Если при создании электрической разводки в доме не были использованы правила цветовой маркировки проводов, то другим электрикам сложно работать с такой сетью. Проверять фазу и ноль нужно будет только при помощи специальных приборов.

Если при устройстве сети нельзя приобрести жилы соответствующих оттенков, тогда можно соединения пометить цветной изолентой. Это допускается правилами. Кроме того, при монтаже стоит придерживаться следующих рекомендаций:

  • Стоит выбирать кабели одной фирмы-производителя: в таком случае расцветка жил будет идентична, это исключит ошибки при работе с ними;
  • Если все же пришлось использовать продукцию разных изготовителей или различных оттенков, то стоит промаркировать жилы изолентой соответствующих цветов. Не полагайтесь на память, чтобы потом не гадать, синий провод – это фаза или ноль.
  • Если пришлось удлинять кабель, берите провода с теми цветовыми вариантами, что и на основном.
  • Не стоит применять кабели без заземления (желто-зеленая жила).

Применяя эти простые советы, вы сможете избежать ошибок при создании электропроводки или ее ремонте. Это убережет вас от неприятностей. Если обслуживать или ремонтировать сеть придется другому электрику, то он быстро разберется, и ему не придется проверять каждый провод приборами.

Видео по теме: как отличить ноль от заземления

типовая маркировка + разбор нюансов

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Содержание статьи:

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или , является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь или , подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Галерея изображений

Фото из

Соединение жил в распредкоробке

Монтаж электрической розетки

Подключение линий к автоматам

Установка люстры или светильника

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и . Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в .

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Способы маркировки в дополнение к цветовой:

Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Каким цветом обозначаются земля, фаза и ноль

Всем нам периодически приходится сталкиваться с проблемами, связанными с неисправностью проводки и порой даже ремонтировать её самостоятельно.

Но прежде чем приступать к столь увлекательному и порой необходимому делу, неплохо было бы понять, с чем придётся работать. Для начала давайте разберёмся, что такое земля, фаза и ноль.

Определение 1

Фаза – это провод, в котором есть ток и напряжение.

Такое название этого провода обусловлено тем, что ток к нам в квартиры подаётся переменный трёхфазовый с электрических подстанций, фазой в этом случае называется аргумент, определяющий начальное положение колебательного процесса.

Так как в нашей стране обычно используется трёхфазная система электроснабжения, то фазовый угол между ЭДС одинаковой частоты составляет $120°$, а частота тока – $50$ Гц.

В США же, например, напряжение составляет около $120$ Вольт, а частота тока при этом $60$ Гц.

Определение 2

Ноль – это провод, по которому остаточный ток течёт назад в замкнутом контуре, так как ток способен течь только по замкнутым контурам.

Именно благодаря нулевому проводу происходит выравнивание напряжений между фазами.

В России в обычных домах напряжение между фазовым и нулевым проводом чаще всего около $220$ В. Для обозначения нулевого провода на схемах используют букву $N$, если же нулевой провод одновременно выполняет функцию нулевого защитного провода, то на схеме он может быть обозначен аббревиатурой $PEN$.

Определение 3

Земля – это провод, через который производится отвод с нулевого провода остаточного тока в землю.

Земля используется во избежание коротких замыканий и ударов током в случае возникновения каких-либо неполадок в системе. В квартиру обязательно должен быть проведён нулевой провод от внешнего к ней источника тока.

Готовые работы на аналогичную тему

Рисунок 1. Обозначение фазы на электрических схемах

Как обозначается земля, фаза и ноль на электрической схеме

Наиболее часто на схемах фаза обознается буквой $L$, тогда как ноль обозначается буквой $N$, а заземление — по-разному в зависимости от происхождения источника схемы.

В англоязычной литературе можно встретить обозначение заземления буквами $GND$, также заземление может обозначаться с помощью различных знаков на схеме, например:

Рисунок 2. Заземление на схемах

Сигнальная земля – это заземление, относительно которого определяются потенциалы всех сигналов в схеме.

Для более простой работы с электрическими сетями сейчас введены специальные стандарты и применяется специальная маркировка кабелей по цвету и иногда c условными знаками.

В случае проведения электрических работ важно не забывать соблюдать нижеприведённые правила для простоты дальнейшей поддержки, быстрой идентификации провода и уменьшении количества ошибочных подключений, а также для более лёгкой обслуживания электропроводки внутри вашей квартиры.

Ноль, фаза и земля — маркировка по цвету

Ознакомившись с этим разделом статьи, вы с лёгкостью сможете наконец починить любимую люстру вашей бабушки и вам больше не придётся задаваться нижеперечисленными вопросами, мешавшими вам спать по ночам:

  • Бело-синий провод это фаза или ноль?
  • Черный провод это фаза или ноль?
  • Красный провод это фаза или ноль?
  • Белый провод это фаза или ноль?
  • Синий провод это фаза или ноль?
  • Коричневый провод это фаза или ноль?
  • Голубой провод это фаза или ноль?
  • Синий цвет провода у фазы или ноля?
  • Какого цвета нулевой провод в электропроводке?
  • Какого уже цвета фазовый и нулевой провод и сможет ли дальтоник заметить разницу?

Рисунок 3. Какие цветом маркируются провода фаза ноль и заземление

Для России и стран СНГ принят определённый стандарт по расцветке для проводов земля, фаза и ноль.

Рисунок 4. Цвета электрических проводов земля фаза ноль

Цвет фазного провода

Определение 4

Если проводка выполнена по стандартам, то фазы (токоведущие провода) в ней коричневые, чёрные и серые, причём для провода всего с тремя жилами предпочтителен коричневый цвет для фазы.

Иногда в жизни приходиться столкнуться с цветами проводов фазы и нуля не по ГОСТ, в таких случаях фаза может быть красной, белой, розовой, фиолетовой, оранжевой и даже белой и бирюзовой.

Если это ваш случай – будет лучше воспользоваться индикаторной отвёрткой или какими-либо другими методами для того чтобы понять, где ток.

Цвет нулевого провода

Определение 5

Нулевой провод чаще всего синего или сине-белого цвета.

Бывает, что попадаются более интересные альтернативы, где нулевой провод совмещён с заземляющим.

Рисунок 5. Какого цвета нулевой провод?

Цвет заземления

Определение 6

Для маркировки земли в соответствии со всеми правилами обычно принято выбирать жёлтые, зелёные и полосато-жёлто-зелёные цвета.

Наиболее грамотно и правильно сточки требований ПУЭ и ГОСТ использовать для заземления провода жёлто-зелёного цвета по всей их длине чтобы в случае необходимости проведения работ на середине протяжённости кабеля нельзя было бы спутать заземление с каким-либо другим проводом.

Рисунок 6. Цвета электрических проводов земля фаза

Цвета проводов для цепи постоянного тока

В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.

По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.

Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.

Какого цвета фаза и ноль в электрике

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Отвертка-индикатор удобна в работе, но с ней нужно быть осторожным. Большинство из них рассчитаны на работу с напряжением 220 вольт, а ведь иногда к дому подводиться напряжение в 380 вольт. В этом случае отвертка может пропустить заряд, и вас ударит током. Да и контрафактной продукции на рынке сейчас много. Выбирать стоит внимательно и приобретать индикатор в проверенных магазинах.

Добрый день, Антон.

Ваши предупреждения относительно приобретения, использования индикаторов напряжения – полностью поддерживаю.

Хочу подчеркнуть – профессиональная электроэнергетика пользуется оборудованием, приборами, индикаторами, которые подразделяются на категории: «до 1000 вольт» и «свыше 1000 вольт». Для дома, понятно, надо приобретать индикаторы первой категории.

Из вашего комментария следует, что в домашних электросетях вы начали работать. Чтобы повысить квалификацию, получить полезную информацию, страхующую от электрической травмы, советую прочитать «Правила устройства электроустановок», «Правила техники безопасности при эксплуатации электроустановок».

Добавлю: «правильный» указатель напряжения имеет Паспорт, ограничивающий сферу применения устройства. На скриншоте привел часть такого Паспорта указателя Е119.2.

каким цветом фаза, ноль, земля

При работе с электричеством используется большое количество кабелей разных размеров и цветов. Чтобы всегда подбирать правильное изделие существует маркировка проводов по цветам. Так, отдельные кабели всегда обозначаются одинаковым цветом для удобного их использования. Например, цвет провода заземления всегда оформляется в зелено-желтую изоляцию, а цвет фазы – зелёный. Это позволяет без тестов определить назначение провода и сделать при необходимости правильное соединение с другой веткой.

В том случае, если в сети несколько фаз и нулевых проводов, они маркируются цветами согласно своду правил по работе с электричеством. Обычно это окраски, приближенные к основному цвету, но в зависимости от сети они могут отличаться.

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

    Чтобы максимально защитить человека от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:
  1. заземление;
  2. защитное зануление;
  3. разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.

    ПУЭ определяет каждую из систем как:
  • ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
  • ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
  • ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
  • ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
  • IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Специфика различных видов кабельной продукции

Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

    Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:
  1. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
  2. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
  3. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
  4. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
  5. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

    Итак:
  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

    Итак:
  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
  2. Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

  3. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  4. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  5. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  6. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что обозначают цвета проводов в электрике

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока

    В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:
  • Фаза «А» – окрашена в желтый цвет;
  • Фаза «В» – окрашена в зеленый цвет;
  • Фаза «С» – окрашена в красный цвет.

Стандартная цветовая маркировка для проводов и шин сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

    Так, нулевые провода маркируются следующими цветами:
  1. Нулевой рабочий провод (N) – маркировка синим цветом;
  2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
  3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Маркировка алюминиевых кабелей

АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм. Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов.

Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или разводки электрики в новом доме.

    Как определить назначение и типы проводов по маркировке цветом, согласно ПУЭ 7:
  • Голубой – рабочий ноль;
  • Зеленый – это нулевой защитный;
  • Черный – заземление или «земля»;
  • Белый – это цветовая маркировка проводов фаза ноль.

К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых кабелей к люстре или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

    У клавиатуры для ноутбука или блока питания компьютера:
  1. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
  2. Белый – для разъема USB D, при этом зеленым определяется D+.
  3. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

    За что отвечают провода магнитолы по цветам:
  • Черный – земля или подключение к массе двигателя.
  • Красный – шнур питания.
  • Желтый – питание, соединяется с красным.
  • Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

    Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
  1. синий – ноль;
  2. желто-зеленый проводник – заземление;
  3. черный проводник – фаза А;
  4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

    В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
  • Фаза А – L1, желтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  • Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.Цветовые коды проводки

— электрические стандарты NEC и 3-фазный

Электричество питает мир. Он загорается, включается и заряжает почти все, к чему мы прикасаемся, одним щелчком переключателя. Но за пластинами переключателей и розетками прячется разноцветная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый — каждый предназначен для соединения и защиты.

Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, как вы могли заметить, нет двух абсолютно одинаковых систем проводки. Но у большинства действительно есть по крайней мере одна общая черта: способ идентифицировать каждый провод.То же самое и с цветом.

Проще говоря, цвет облегчает работу с проводами. Спросите у тех, кто часто контактирует с проводами, в основном:

  • Электрики
  • Электротехники
  • Подрядчики
  • Техники
  • Домовладельцев

Вместо того, чтобы гадать… Этот провод горячий? Нейтрально? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании прибора или цепи. Это просто.Это безопасно. И он разработан, чтобы избавить вас от догадок при выполнении электромонтажных работ.

Но так было не всегда.

Краткая история цветовых кодов проводки

Цветовое кодирование проводов появилось только в 1928 году. Национальный электротехнический кодекс (NEC) был первым, кто на него ссылался, и сегодня продолжает устанавливать стандарты для электротехнической промышленности. Использование единого цветового кода упрощает оценку электропроводки и обеспечивает безопасность как лицензированных профессионалов, так и домовладельцев.

6 Преимущества использования проводов с цветовой кодировкой

Color имеет множество преимуществ, особенно при использовании с электрическими проводами.

  1. Цвет привлекает наше внимание

    Это не тайна, наше внимание привлекает цвет. По сравнению с нецветными предметами больше нашего визуального внимания привлекают цветные. Для электриков цвета проводов показывают, как мощность перемещается в цепях.

  2. Цвет повышает безопасность

    Цвет предупреждает нас об опасности.В случае электричества распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело столкнется с сильным скачком напряжения, на восстановление могут уйти годы.

    « Вы не можете понять, просто посмотрев на пациента, каковы некоторые из сложных, изменяющих жизнь последствий электрических травм.
    — Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в больнице Св.Реабилитационная больница Джона. [1]

    Таким образом, профилактика является ключевым моментом, когда речь идет об электробезопасности. А цвет может помочь снизить общие риски.

  3. Color улучшает производительность памяти

    Мы лучше запоминаем, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, легче понять их назначение в сети.

  4. Color сокращает время простоя

    В коммерческих, жилых или промышленных помещениях неправильная идентификация проводов может привести к случайным отключениям, вызывая неожиданные простои как для жителей, так и для рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

  5. Цвет может сократить расходы

    Ремонт неправильного провода стоит дорого. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж.Использование цветных проводов может в конечном итоге сэкономить деньги предприятиям.

  6. Цвет снижает риск материального ущерба

    Поражение электрическим током, например перегрев проводов или возгорание, может привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск за счет правильного подключения цепей.

Стандарты цветовой кодировки проводов NEC

Хотя существуют международные цветовые коды проводов, в СШАсоответствует Национальным электротехническим нормам ® (NEC). Код обозначен как NFPA 70 ® , потому что NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (штат может принять его по своему усмотрению), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC проверяет, вносит поправки и принимает последний кодекс. Текущий NEC последний раз обновлялся в 2020 году.

Зачем следовать NEC?

Законы и безопасность

Большинство предприятий соблюдают NEC, потому что это закон штата.Другие следуют ему, потому что это считается лучшим методом повышения безопасности на рабочем месте. Травмы и инциденты могут быть дорогостоящими, поэтому к проводке, независимо от ее объема и масштаба, следует отнестись серьезно.

Связь и устранение неисправностей

Помимо повышения безопасности новых установок, выполнение требований NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветовой кодировки. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать дипломированным электриком, ваше обучение потребует твердого понимания NEC. Это обеспечивает единообразие как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

За соблюдение стандартов кодирования проводов не взимается дополнительная плата. Тонкая оболочка из ПВХ, которая оборачивает каждую проволоку, стоит одинаково для каждого цвета.

Эти льготы побуждают компании принимать методы, принятые в их области.

Цветовые коды электропроводки

Приведенное ниже руководство по цветовому кодированию проводов применимо к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо идентификации провода по цвету, всегда проверяйте, не находятся ли провода под напряжением. Наибольшую озабоченность вызывают горячие провода, по которым электрический ток проходит от электрической панели к розеткам и осветительным приборам.

Черные провода

Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Они идут от источника питания (панели выключателя) к электрическим розеткам и выключателям и подключают настенные выключатели к вентиляторам, освещению, приборам и машинам.

Красные провода

Укажите вторичный горячий провод, по которому проходит электричество.Перед работой с этими проводами необходимо отключить автоматический выключатель. Их можно использовать для подключения детекторов дыма, настенных выключателей для освещения потолочных вентиляторов, а также для подключения к розеткам электроприборов на 240 вольт, таких как кондиционер, электрический водонагреватель, плита или сушилка.

Белые провода с черной или красной лентой

Укажите горячий провод, по которому проходит электричество.Перед работой с этими проводами необходимо отключить автоматический выключатель. Когда вы видите модифицированный белый провод (обернутый черной или красной лентой), это означает, что провод горячий, а не нейтральный. Вы можете увидеть их в розетках на 240 вольт, заменяя красный провод вторым проводом под напряжением.

Медные провода

Укажите заземляющий провод. Эти провода обеспечивают путь для электрического тока в случае короткого замыкания в устройстве или срабатывания прерывателя.Эти оголенные провода подключаются к розеткам, выключателям и металлическим корпусам приборов и пропускают ток на землю.

Зеленые провода или зеленые с желтой полосой провода

Укажите заземляющий провод. Эти провода уменьшают электрическую перегрузку (которая может вызвать пожар) за счет перенаправления чрезмерного электричества. Они заземляют электрическую цепь, подключаясь к клемме заземления в розетке и подключаясь к металлической полосе (шине) в электрической панели.

Белые провода или Серые провода

Укажите нулевой провод. Эти провода несут электричество обратно в блок выключателя. По сути, они возвращают мощность от горячего провода обратно к заземленной части электрической панели, чтобы замкнуть цепь.

Синие провода и желтые провода

Указывает на наличие горячей проволоки.Обычно они находятся в кабелепроводе для подключаемых электрических устройств. Голубые и желтые провода, известные как путешественники, позволяют управлять устройством или освещением из разных мест.

Цветовые коды трехфазных проводов

Добавляете ли вы бытовой прибор или промышленное оборудование, вам необходимо знать эти цветовые коды электропроводки. В США по этим проводам с цветовой кодировкой подается питание от автоматического выключателя к устройству.

Питание переменного тока

Переменный ток (AC) — это мощность, выходящая из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 Вольт

  • Фаза 1 — черный провод
  • Фаза 2 — Красный провод
  • Фаза 3 — Синий провод
  • Нейтраль — белый провод
  • Земля — ​​зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 Вольт

  • Фаза 1 — Коричневый провод
  • Фаза 2 — оранжевый провод
  • Фаза 3 — желтый провод
  • Нейтраль — Серый провод
  • Земля — ​​зеленый, зеленый с желтой полосой или оголенный провод

При питании высоковольтных устройств убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности.Эту идентификацию можно использовать во время блокировки, если необходимо обесточить оборудование.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных батареях. Его также можно использовать для промышленных процессов и для передачи большого количества энергии из удаленных мест.

  • Плюс — красный провод
  • Минус — черный провод
  • Земля — ​​белый или серый провод

Как Брэди может помочь

Подобно тому, как нет двух одинаковых электрических проектов, вы обнаружите, что поддержка Brady бывает разных форм и размеров.Мы предлагаем промышленные принтеры этикеток, кабельные этикетки, маркеры проводов, термоусадочные рукава, знаки электробезопасности и программное обеспечение — эффективные и простые способы передачи важной информации и обеспечения безопасности.

В дополнение к цветному идентификатору мы предлагаем высококачественные материалы для маркировки проводов и кабелей, которые помогут вам соответствовать требованиям. Некоторые из них самозатухающие, другие устойчивы к воздействию химикатов, масел и влаги. Маркеры для проводов и кабельные этикетки Brady долговечны и предназначены для того, чтобы оставаться видимыми в любой окружающей среде.

Brady также производит предварительно напечатанные и индивидуальные бирки и знаки безопасности. Их также можно создавать с помощью принтеров по запросу. Информирование других о потенциальных электрических опасностях (этикетки кабелепровода, маркеры напряжения, электрические панели, вспышка дуги, маркировка блокировки) может снизить угрозу травмы. Независимо от того, размещаете ли вы в помещении или на улице, просто знайте, что текст, графика и цвет выдержат элементы, истирание, повторяющиеся разливы и чистки.

Если вам нужны дополнительные решения, мы всегда готовы помочь. Новости больницы. (нет данных) Невидимые травмы от поражения электрическим током и возвращение пациентов в нормальное русло .

Раскраска кабеля по фазам. Буквенно-цифровое обозначение проводов по цвету. Окраска кабелей разных типов

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли не обратить внимание на то, что кабели всегда имеют разный цвет изоляции.Это не было изобретено для красоты и ярких красок. Именно благодаря цветовой гамме в одежде проводов легче распознать фазы, заземляющий и нейтральный провод. Все они имеют свой характерный цвет, что делает работу с электропроводкой во много раз удобной и безопасной. Самое главное для мастера — знать, какой провод какого цвета следует указывать.

Цветовая кодировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза.Контакт с фазой может быть фатальным, поэтому для этих электрических проводов были выбраны самые яркие предупреждающие цвета, например, красный.

Кроме того, если провода размечены разными цветами, то при ремонте той или иной детали можно быстро определить, какой из жгутов проводов нужно проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используются следующие цвета:

  • Красный;
  • Черный;
  • коричневый;
  • Оранжевый;
  • Сирень,
  • розовый;
  • Purple;
  • Белый;
  • Серые.


Именно в эти цвета можно красить фазные провода. С ними легче справиться, если исключить нейтральный провод и землю. Для удобства на схеме изображение фазного провода обычно обозначают латинской буквой L. Если фаз больше одной, но несколько, к букве следует добавить числовое обозначение, которое имеет вид: L1, L2 и L3, для трехфазных сетей 380 В. В некоторых вариантах первая фаза (масса) может обозначаться буквой А, вторая — Б, а уже третья — С.

Какого цвета провод массы

В соответствии с действующими стандартами заземляющий провод должен быть желто-зеленого цвета. Похоже на желтый утеплитель, имеющий две продольные ярко-зеленые полосы. Но иногда бывает и цвет поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае этим цветом будет обозначена «земля». Он также будет отображаться в соответствующих цветах на диаграммах.Чаще всего инженеры чертят из ярко-зеленого цвета, но иногда можно увидеть желтые проводники. Обозначьте на схемах или устройствах «заземление» латинскими (на английском языке) буквами PE. Соответственно помечаются контакты, куда надо подключать «заземляющий» провод.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не путайте. Если вы видите такое обозначение, то знайте, что это именно провод заземления, и он называется защитным, так как снижает риск поражения электрическим током.

Нулевой или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Синий;
  • Синий с белыми полосами.

Для маркировки нейтрального провода в электрике не используются никакие цвета. Так что вы найдете его в любых, будь то трехжильные, пятижильные, а может быть и с большим количеством проводников. Синий и его оттенки обычно рисуют «ноль» на разных схемах … Профессионалы называют его рабочим нулем, потому что (чего нельзя сказать о заземлении) он участвует в разводке с питанием.Некоторые, читая схему, называют это минусом, а все считают фазу «плюсом».

Как проверить соединение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако полагаться только на цвет опасно, ведь любой новичок или безответственный работник из ЖК-а мог их неправильно подключить. В связи с этим перед началом работ необходимо убедиться, что они правильно промаркированы или подключены.

Для проверки полярности проводов берем индикаторную отвертку или мультиметр.Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается встроенный в корпус светодиод.

Если кабель двухжильный, то проблем практически нет — вы исключили фазу, значит второй проводник, который остался, нулевой. Однако встречаются и трехжильные провода. Здесь для определения нужен тестер или мультиметр. С их помощью также несложно определить, какие провода фазные (положительные), а какие — нулевые.

Это делается следующим образом:

  • Переключатель установлен на приборе таким образом, чтобы выбрать шакала выше 220 В.
  • Затем вам нужно взять два щупа и, удерживая их за пластиковые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденной фазе провода, а другой прислонить к предполагаемому нулю.
  • После этого на экране должно отображаться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.

Если на дисплее отображается значение 220 В или что-то в этом пределе, то другой провод нулевой, а оставшийся предположительно «земля».Если значение, отображаемое на дисплее, меньше, стоит продолжить тест. Одним щупом снова касаемся фазы, другим — предполагаемого заземления. Если показания прибора ниже, чем в случае первого измерения, то перед вами «земля». По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит, где-то напортачили, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо поискать, где именно неправильно были подключены провода, либо оставить все как есть, помня, что провода перепутаны.

Обозначения проводов в электрических цепях: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться, что провода подключены правильно. Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке подключения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае обрыва пары «фаза-земля».

Провода в электрических цепях имеют цветовую маркировку в соответствии со стандартами.Это позволяет электрику за короткий промежуток времени найти ноль, заземление и фазу. Если эти провода неправильно соединить друг с другом, произойдет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает поражение электрическим током. Поэтому нельзя пренебрегать правилами (ПУЭ) подключения, и нужно знать, что для обеспечения безопасности при работе с электропроводкой разработана специальная цветовая кодировка проводов. К тому же такая систематизация значительно сокращает время работы электрика, так как он имеет возможность быстро находить нужные ему контакты.

Особенности работы с электрическими проводами разного цвета:

  • Если нужно установить новую или заменить старую розетку, то определять фазу вообще не нужно. Вилке на самом деле все равно, с какой стороны вы ее вставляете.
  • В случае, когда вы подключаете выключатель от люстры, нужно знать, что необходимо подавать на него определенную фазу, а на лампочки только ноль.
  • Если цвет контактов как фазы, так и нуля в точности совпадает, то номинал проводов определяется с помощью индикаторной отвертки, где ручка сделана из прозрачного пластика с диодом внутри.
  • Перед определением проводника электрическую цепь в доме или другом помещении необходимо обесточить, а проводку на концах очистить и развести. Если этого не сделать, то они могут случайно прикоснуться и получить короткое замыкание.

Использование цветовой кодировки в электрике значительно облегчило жизнь людям. Кроме того, благодаря цветовой кодировке безопасность при работе с проводами под напряжением была поднята на высокий уровень.

Обозначения и цвета проводов в электрике (видео)

Те, кто работает с электропроводкой, будь то квалифицированные мастера или начинающие электрики, должны быть осторожны при прокладке электрического провода и знать, какой провод обозначен как.При прокладке проводки и соединении контактов всегда подключайте жилы согласно цветовой кодировке согласно новым правилам и в целях своей безопасности и уважения к тем, кто будет с ними работать в будущем, не путайте их. Помните, что ваш надзор может привести к пагубным последствиям.

Сегодня сложно представить электропроводку без использования цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся представить свою продукцию в цветах, и немодные новинки, к которым стремятся потребители.По сути, это простая и практичная необходимость, которая определяется жесткими государственными стандартами по соблюдению правильной маркировки. Для чего это.

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и отдельные цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE). Таким образом, жилы провода идентифицируются по цвету или буквенно-цифровым обозначениям. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением.Каждая вена имеет определенное назначение и обозначена соответствующим тоном (синим, желтым, зеленым, серым и т. Д.).

Цветовая маркировка проводов производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил. Для этого используйте цветную изоленту или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовое кодирование проводов для трехфазных, однофазных и сетей постоянного тока.

Цветовая маркировка проводов и шин переменного трехфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

  • шины с фазой «А» окрашены в желтую палитру;
  • шины с фазой «В» — зеленые;
  • Шины
  • с фазой «С» — красного цвета.

Цветовая маркировка проводов. Цвета электрических проводов (шины постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока.Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Средний контакт отмечен синим цветом, он отмечен буквой «M».

Старожилы электропроводки, вероятно, знакомы со старыми методами электропроводки и цветовой кодировкой электрических проводов.Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. У каждого цвета сейчас, а их явно не два, есть свое предназначение и доминирующий профиль.

Цвета контактов в электротехнике обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Вероятность ошибки во время установки, которая может привести к короткому замыканию во время тестового подключения или поражению электрическим током во время ремонта, значительно снижается.

Цветовая маркировка проводов. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначается синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен желто-зелеными полосами. Комбинация этих тонов используется при маркировке защемленных проводов.

Провод синего цвета по всей длине с желто-зелеными полосами в точках подключения, указывает на совмещенное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этого цвета:

.
  1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
  2. Защитный ноль (PE) желто-зеленого цвета.
  3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Окраска фазных проводов

По нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем разветвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. При этом цветовая маркировка фазовых контактов не должна совпадать с цветами N — PE — PEN. На немаркированных кабелях цветные метки ставятся в месте подключения. Для их обозначения используйте цветную изоленту или термоусадочную трубку (батист).

Какого цвета заземляющий провод.Цветовая маркировка провода (фаза — ноль — масса)

При прокладке осветительных сетей и подаче питания на розетки применяется трехжильный кабель (трехжильный). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной цветной изоляции значительно упрощает разводку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением. Особенно это актуально при электромонтаже и ремонте электросистемы, который выполняется разными мастерами, но под общим руководством ГОСТ.В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления имеется синяя оплетка, а заземление совмещено с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце щита. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розетки.

Цветовая маркировка проводов. Обозначение нуля и нейтрали

Ноль отображается синим цветом. В коммутаторе он подключен к нулевой шине и обозначается буквой N. Все синие провода также подключены к шине. Подключается к розетке с помощью счетчика или напрямую, без установки автоматического устройства.

Провода распределительной коробки (кроме провода от переключателя) обозначены синей нейтральной палитрой. При подключении они не принимают участия в процессе переключения.«Нейтральные» синие провода подключаются к розеткам и контакту N, который отмечен на обратной стороне розетки.

Цветовая маркировка проводов. Цветовая кодировка фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвета могут быть не такими однозначными. Он также может быть коричневым, но не синим, зеленым и желтым. В автоматических щитах «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. В переключателях включается фазовый провод. В этом случае при отключении контакт замыкается и напряжение поступает на потребителей.Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в устройстве бытовой электропроводки (с заземлением). При желании вы легко сможете сделать это по требуемым стандартам с соблюдением всех технических норм.

Электрические кабели, произведенные в период СССР, в основном имели черную или белую изоляцию, что создавало трудности и неудобства при электромонтажных работах, поскольку не всегда было возможно быстро определить назначение того или иного провода.Теперь на полках есть кабели разных цветов. Это разнообразие преследует очень конкретную цель. Цветовая кодировка каждого типа провода (ноль, минус, плюс, заземление и различные фазы) в первую очередь предназначена для повышения безопасности электромонтажных работ, а также для более простого и быстрого поиска и подключения контактов.

Во избежание неточностей в цветовой гамме, в зависимости от того, какой производитель изготовил данную продукцию, она строго стандартизирована в ПУЭ (правилах электромонтажа) и государственных стандартах… До 2009 года действовал ГОСТ Р 50462-92, в котором он заменил ГОСТ Р 50462-2009, внесены изменения в цвета проводов в трехфазных сетях, цвета плюса, минуса и нуля в сетях постоянного тока, коричневый цвет рекомендуется в качестве основного оттенка для фазы в однофазной сети, разрешено использование комбинации желтого и зеленого для заземления.
Различные типы кабелей:

  • Черный
  • Коричневый
  • Красный
  • Оранжевый
  • Желтый
  • Зеленый
  • Синий
  • фиолетовый
  • Серый
  • Белый
  • розовый
  • бирюза

Кабель маркируется желаемым цветом на концах (то есть в области соединений), а также по всей длине в виде однотонной изоляции или отдельных отметок.

Окраска кабелей разных типов

Трехфазные сети

В трехфазной сети трансформаторных подстанций переменного тока по ГОСТ 1992 фаза А имеет желтый провод, Б — зеленый провод, С — красный. Согласно новому ГОСТу предпочтительно использовать коричневый для фазы A, черный для фазы B и серый для фазы C. В обычных бытовых кабелях белый цвет используется для фазы A, черный для фазы B и красный для C. Провод заземления обычно окрашивают в виде желто-зеленых полос в продольном или поперечном направлении.Причем каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка заземляющего кабеля может быть только желтой или только зеленой. Если такой кабель проложен открытым способом, то допустимо использование черного цвета, так как он улучшает защиту от коррозии. Также черный везде использовался в обозначении заземляющего провода до внесения изменений в нормативную документацию в 2009 году.
Zero имеет синюю или синюю изоляцию провода.


Однофазные сети

В сетях переменного тока этого типа изоляция фаз чаще всего коричневая, серая или черная, но также допускается использование красных, пурпурных, розовых, белых и бирюзовых оттенков.При этом в однофазной сети, питаемой от однофазного источника питания, обычно используются провода с коричневой изоляцией. Если однофазный провод выполняется как ответвление трехфазной электрической цепи, то он маркируется цветом, которым обозначена фаза трехфазной цепи.
Заземляющие провода аналогичны предыдущему случаю, отмечены сочетанием желтого и зеленого цветов.
PEN-проводники, у которых по всей длине соединены защитный ноль и рабочий ноль, окрашены в синий цвет, а на концах промаркированы желто-зеленым цветом.В то же время ГОСТ допускает другой вариант — желто-зеленые линии по всей длине провода и синие отметки на концах.

Сети постоянного тока

Если система постоянного тока была введена в эксплуатацию до 2009 года, то ноль должен быть голубым, плюс — красным, отрицательный полюс — темно-синим. Согласно новому ГОСТу, коричневый цвет должен использоваться для плюса, серый — для минуса, а синий — для нуля.

Правила маркировки

Маркировка производится на концах проводов , т.е. в местах их соединения между собой или с различным оборудованием.
Допускается сочетание цветов, разрешенных для маркировки, но, по возможности, избегая путаницы. Итак, желтый и зеленый можно использовать только в сочетании друг с другом и только для заземления, а не, например, плюс / минус.
Если провода в системе изначально промаркированы неправильно или совсем не промаркированы, то это можно исправить:

  • Путем нанесения буквенной, символьной или цветной маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейка полиуретановых бирок с надписями
  • Используя термоусадочную трубку или изоленту желаемого цвета

Естественно сначала нужно определить, какой провод — плюс, какой — минус и т. Д. назначение каждого провода (в бытовой электросети это можно сделать индикаторной отверткой или мультиметром).
Не всегда можно создать цветную принципиальную схему в бумажном варианте. Затем в черно-белых копиях буквенные обозначения используются для однозначной идентификации цвета каждого типа провода. Их полный перечень приведен в ГОСТ Р 50462-2009. Для маркировки кабелей, которые включают в себя несколько проводов разного типа в буквенных обозначениях, разные цвета разделяются знаком плюс.

Заключение

Цветовая кодировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность ошибок и аварийных ситуаций. Поэтому его необходимо соблюдать даже для системы индивидуального электроснабжения квартиры или дома, не говоря уже о более крупных промышленных, торговых, общественных и других объектах.

Как подключить 277 В и 480 В, одно- и трехфазную главную сервисную панель?

Подключение одно- и трехфазного главного выключателя на 480 и 277 В для коммерческих приложений

Что такое коммерческое питание на 277 и 480 В?

277 В — это стандартное однофазное напряжение, полученное от трехфазной системы напряжения 480 В, доступной в коммерческих приложениях.Этого можно добиться с помощью трех трансформаторов, соединенных звездой (соединение звездой), имеющих нейтральную точку. Вторичная обмотка трансформатора обеспечивает однофазное напряжение 277 В, однофазное напряжение 480 В и трехфазное напряжение. Как правило, 277V недоступны в обычных домах для жилых помещений.

Для трехфазного питания 480 В и 277 В поставщики электроэнергии устанавливают три трансформатора в конфигурации звезда-звезда. Первичная обмотка трансформатора (настроенная звездой) подключена к клемме 7.ЛЭП 2 кВ. Уровни выходного напряжения трансформатора (от проводов вторичной стороны, соединенных звездой) составляют 277 В, однофазный и 480 В, однофазный и трехфазный. Затем в коммерческих зданиях и промышленных установках используются три различных уровня напряжения в соответствии с требованиями потребителя.

В такой системе распределения электроэнергии доступны следующие три типа уровней напряжения: трехфазные, четырехпроводные (три горячих провода + нейтраль).

  • Однофазный 277 В, 3 провода (один провод под напряжением + нейтральный провод + провод заземления)
  • Однофазный провод 480 В, 3 провода (два не совпадающих по фазе провода под напряжением + провод заземления)
  • Трехфазный провод 480 В, 4-5 проводов ( Три не совпадающих по фазе провода под напряжением + нейтральный провод + заземляющий провод)

480 В может быть достигнуто за счет высокого напряжения треугольника, четырех проводов + нейтрального провода, что обеспечивает конфигурацию 480 В-415 В-240 В или разомкнутого треугольника.Кроме того, это также может быть достигнуто с помощью трех проводов без нейтрали, например, 480 В-480 В-480 В. Другая установка, обеспечивающая 480 В для конечного пользователя, — это четыре провода + нейтраль в звездообразной конфигурации, которая обеспечивает 480 В-480 В-480 В и 277 В. Для получения дополнительной информации вы можете прочитать о различиях между соединениями Wye и Delta.

277 В также может быть получено при использовании на месте повышающе-понижающего трансформатора с другими типами напряжений, таких как установка на месте (повышающего повышающего) трансформатора с треугольником 240 В и треугольником 480 В в стандартной системе напряжения i.е. 277 В может быть достигнуто только без дополнительных трансформаторов в 480 В-480 В-480 В и 277 В (соединение звездой). В такой системе, имеющей обе обмотки T / F в звездообразной конфигурации, мы получим следующие 3 типа уровней напряжения на основе соответствующих математических расчетов.

  • Напряжение между двумя горячими фазами = 480 В (1-Φ).
  • Напряжение между фазой и нейтралью = 480 В / √3 = 227 В (1-Φ).
  • Напряжение между тремя фазами = 277 В x √3 = 480 В (3-Φ).

Связанные сообщения:

Для этого вида услуг трехфазное питание, включая однофазное питание от вторичной обмотки распределительного трансформатора через изолированные провода, входит в коробку счетчика и предохранительный выключатель и, наконец, входит в коробку главной панели.Каждый горячий или линейный провод подключается к отдельной шине в распределительной коробке для дальнейшего распределения энергии.

Цветовые коды для трех проводов под напряжением: желтый, оранжевый и синий для Hot1, Hot2 и Hot3, белый или серый для нейтрали и зеленый для заземления.

Трехполюсные, двухполюсные и однополюсные автоматические выключатели используются для защелкивания (т. Е. В металлических дорожках, чтобы плотно удерживать выключатели) над тремя шинами, которые отводят НО из каждой шины. Есть две дополнительные шины для нейтрали и земли соответственно.Заземляющий провод подключается к заземляющему стержню (см. Полную схему заземления) в целях безопасности.

В 277 В и 480 В, однофазных и трехфазных системах электропроводки, доступные уровни напряжения внутри главной сервисной панели следующие.

  • Напряжение между тремя горячими проводами (горячий 1, горячий 2 и горячий 3) = 480 В, 3-фазный
  • Напряжение между любыми двумя горячими проводами = 480 В, однофазный
  • Напряжение между любым горячим проводом и нейтралью = 277 В, 1-фазный

Щелкните изображение, чтобы увеличить

Связанное сообщение:

Давайте посмотрим, как подключить однофазные и трехфазные выключатели на 480 В и 277 В и цепи нагрузки в блоке выключателя следующим образом.

Как подключить однофазные цепи и выключатели на 277 В?

В следующем руководстве показано, как подключить однофазный выключатель на 277 В, полученный от трехфазного источника питания 480 В, для коммерческого использования.

Однофазное напряжение 277 В может быть достигнуто между любым горячим проводом (h2, h3 или h4) и нейтралью. Например, на рисунке ниже мы подключили триффер на 277 В к однополюсному выключателю MCB, так как большинство выключателей для освещения работает от напряжения 120–277 В. Однополюсный выключатель подключается к проводу Hot2, нейтрали и заземляющему проводу.

Вы можете использовать и подключать однофазные розетки на 277 В, такие как L7-30R, L7-20R, L7-15R, 7-50R, 7-30R, 5-20R, 7-15R и т.д. горячий от прерывателя и заземления + нулевой провод.

Как подключить однофазные цепи и выключатели на 480 В?

В той же панели, имеющей трехфазную и однофазную 480 В, мы можем подключать и устанавливать однофазные цепи нагрузки 480 В. Для этого просто подключите прибор (например, цепь освещения шоссе) через двухполюсный выключатель, подключенный к любым двум проводам под напряжением (например, Hot1 и Hot 3) и заземляющему проводу.При необходимости подключите дополнительный нейтральный провод в соответствии с требованиями схемы.

Например, розеткам L8-20R, L8-30R требуется трехпроводное соединение, т.е. они могут быть подключены без нейтрали, например. два провода под напряжением плюс провод заземления. То же самое и с однофазным скачком напряжения 277–480 В в водонагревателях, двигателях и на стоянках для цепей освещения.

Связанные сообщения:

Как подключить 480 В, трехфазные цепи и выключатели?

Для трехфазных цепей 480 В нам потребуется четыре или пять проводов (три как не совпадающие по фазе, горячий i.е. все разные строки). Как показано на следующем рисунке, у нас есть два устройства, например. трехфазный двигатель и розетка L22-30R. Как видите, в обоих случаях мы подключили все три провода под напряжением. Кроме того, мы подключили нейтральный и герундийский провода, а также в соответствии с требованиями схемы. То же самое касается розеток на 20 А, таких как L22-20R.

Не всегда нужен нейтральный провод для трехфазных цепей 480 В, поскольку это зависит от номинальных характеристик и конструкции устройств. Например, L19-30R, L19-20R, L16-30R, L16-20R, розетки можно подключать через три провода под напряжением + провод заземления.

Для правильной установки любых других трехфазных устройств внимательно прочтите руководство пользователя перед подключением к коммерческим системам питания и приложениям.

Щелкните изображение, чтобы увеличить

Связанные сообщения:

Цветовые коды проводки для 480 и 277 В:

Для обслуживания 277 В и 480 В мы использовали разные цвета проводов только в целях иллюстрации. Пожалуйста, следуйте национальным правилам электроснабжения, то есть цветовым кодам проводов NEC или другим цветовым кодам для местных регионов.

В этом руководстве для однофазных и трехфазных цепей 277 В и 480 В мы использовали следующие стандартные цветовые коды проводки NEC +.

  • Желтый = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2
  • Коричневый = Горячий 3 или Линия 3
  • Белый = Нейтральный провод
  • Зеленый = Оголенный провод в качестве заземляющего провода

Имейте в виду, что Не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые проходят под напряжением. Используйте только медный провод для уменьшения сопротивления и нагрева вместо алюминиевых проводов в проводке главной коробки панели.Кроме того, Hot, Phase и Line (s) представляют собой одно и то же, то есть те провода, которые имеют напряжение под напряжением.

Связанные сообщения:

Меры предосторожности

Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель в блоке главной панели.

Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.

Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.

Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.

Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и ухода. Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.

Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях — незаконно.Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.

Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по монтажу проводки:

u v w фазовые цвета

перейти к содержанию Затем U-V-W и X-Y-Z использовались для обозначения соединений с обмотками двигателей, генераторов и т. Д.Буквы и цифры используются следующим образом. В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Мы ищем кандидатов высшего уровня с исследовательскими интересами в широкой области беспроводной связи и систем будущего поколения. Аналогичным образом, для фазы 3, W —— Z. Существует широкий открытый диапазон матовых и глянцевых лаков, различных цветных чернил и уникальных предметов, таких как термохромные чернила (которые меняют цвет с цветного на прозрачный при повышении температуры). все пиксели к основным аддитивным цветам (красный,… UVW и XYZ затем использовались для обозначения соединений с обмотками двигателей, генераторов и т. д.Великобритания, AC: Соединенное Королевство теперь следует цветовой кодировке проводки переменного тока IEC. Трехфазное электричество по своей природе является более плавной формой электричества, чем однофазное или двухфазное. Использование незаземленной системы не рекомендуется из соображений безопасности. / A 200 100 с Рисунок 2.16. T8 – Красный. Ищу инженера по электрическим системам для участия в разработке систем, от ручного до крупногабаритного сельскохозяйственного оборудования. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи энергии в электрических сетях во всем мире.Просмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты». Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, значение 0. Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Синий, ранее использовавшийся в качестве цвета фазы, теперь является нейтральным цветом. Трехфазный цветовой код. В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством, таким как автоматический выключатель, и нагрузкой (например, прибором).Обсуждение в «Обсуждении электриков» началось Фрером 7 августа 2004 года. Эти обозначения взяты из старого континентального стандарта, восходящего к ранним дням создания трехфазного оборудования. 1 W V U 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 Z Y X1 0 0 a b c a b c Именно эта более стабильная электрическая мощность позволяет машинам работать более эффективно и служить на много лет дольше, чем их относительные машины, работающие на других фазах. Некоторые двигатели делают доступным центральный кран. Цветность обычно представляется в виде двух цветоразностных компонентов: U = B ′ — Y ′ (синий — яркость) и V = R ′ — Y ′ (красный — яркость).США, AC: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового проводника и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления. В фиксированной проводке сине-коричневая схема встречается только в более новых (после 2004 г.) установках, а старая красно-черная схема IEE, вероятно, будет встречаться в существующих установках еще много десятилетий. МЭК приняла процедуру определения соединений трехфазной обмотки. Т3 – Оранжевый. Таким образом, для конфигурации звездообразного генератора, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W.Опубликованный в соответствии с условиями и положениями, Самая значительная кибератака в истории вызывает вопросы о безопасности цепочки поставок, прогнозировании деградации батареи с помощью программных алгоритмов Trinket M0 и Python, улучшенных измерениях фазового шума ЦАП, позволяющих использовать приложения DDS со сверхнизким фазовым шумом, введение в аналоговые и Цифровая электроника: Положительная (отрицательная заземленная) цепь, Отрицательная (отрицательная заземленная) цепь, Положительная (положительно заземленная) цепь, Отрицательная (положительно заземленная) цепь.Фреймворк для настольных и мобильных игр HTML5. Быстрая, бесплатная и увлекательная среда с открытым исходным кодом для браузерных игр на Canvas и WebGL. Клеммы высокого напряжения (HV) имеют заглавные буквы, например а-б-в, р-у-б, у-в-ш, l1-l2-l3. Это не аббревиатура, а три последовательные буквы. Старый австралийский цветовой код — Однофазный. Идеально подходит для демонстрации или как что-то прекрасное, чтобы забрать с собой домой. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Прочие и общие технические обсуждения, Позиция факультета беспроводной связи.FuseTalk Standard Edition v3.2 — © 1999-2021 FuseTalk Inc. Все права защищены. Цветность (цветность или для краткости C) — это сигнал, используемый в видеосистемах для передачи информации о цвете изображения отдельно от сопровождающего сигнала яркости (или для краткости Y ‘). б. Ротационные серводвигатели без рамы (без кожуха) часто имеют положительное направление фазирования: направлено по часовой стрелке. В других юрисдикциях так кодифицированы только некоторые цвета проводов. Старый австралийский цветовой код — многофазный. Этот голосовой эпизод с физическим артикулом является управляемым.. Мотив: Lista modificata numerose volte (anche e soprattutto da IP) semper senza uno straccio di fonti, andrebbero controllati non solo i colori che non hanno una voce (che non sianoventionati) ma anche se l’accoppiamento colore-codice è… Каждый заводной имеет начало под номером 1 и финиш под номером 2. Таким образом, если чередование фаз объекта RST, тогда U на R, V на S и W… w, n Примечание: пожалуйста, обратитесь к раскладке материалов для цветов дверей 1m ml w, w, mw , «cha sas s hare o 19} 200 общий 124 o ae 01 13-14 105, = tree t iii ini uw, 163 mi» m участок 150 участок 151 участок 152 участок 153 участок 154 участок 155 участок 154 участок 157 участок 158 участок 159 участок 172 участок 171 участок 170 участок 169 участок 168 участок 167 участок 166 участок 165 участок 196 v, v, у меня есть четырехжильный кабель с коричневыми, синими и черными проводами (плюс, конечно, зеленый / желтый) для земли.Удивительно, но в США нет стандартного цветового кода для силовых проводов, только они должны быть идентифицированы на каждом выводе. 3 Если для обозначения жил кабеля используются цвета, идентификационные цвета кабеля AS / NZS и европейские идентификационные цвета кабеля не должны сочетаться в одном корпусе электропроводки или в одном и том же многожильном кабеле. Однако красный (+) и черный (-) соответствует окраске заземленных систем в таблице. Трехфазная электроэнергия — это распространенный метод производства, передачи и распределения электроэнергии переменного тока.Фаза 1 — Красный Фаза 2 — Белый Фаза 3 — Темно-синий нейтраль — Черноземля — ​​Зеленый. В трехфазном генераторе есть три обмотки, обычно обозначаемые как A-B-C, R-S-T или U-V-W. U V W V Center I ph Для обнаружения перехода через нуль BEMF необходимо знать напряжение центрального отвода. В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Защитное заземление — зеленое или зеленое с желтой полосой. Электротехническая промышленность приняла стандарт для низкого и высокого напряжения для идентификации как; Низкое напряжение — 12/240, 208/120 — черный, красный, синий. По этому условию мы будем называть 3 фазы: U, V и W.Таким образом, вращение вала по часовой стрелке (если смотреть на торцевую муфту) определяется так, что фаза U опережает фазу V на 120 градусов, фаза V опережает фазу W на 120 градусов и так далее. Это единственные конкретные цветовые коды, указанные в электрическом коде. Однако общепринятая практика (согласно местным инспекторам по электрике) заключается в том, что первый горячий (под напряжением или активный) провод должен быть черным, а второй горячий — красным. Трехфазный цветовой код. Трехфазная обмотка с двумя сторонами катушки на полюс и фазу. Выбор букв и цифр, как правило, является национальным предпочтением, см. Таблицу ниже для практического руководства: 3-фазные системы 208/120 В Черный, Красный, Синий, Белый A, B, C, N 480 277 В 3-фазные системы Коричневый, Оранжевый, желтый, белый (или серый) A, B, C, N Вышеупомянутое обычно используется в коммерческих зданиях, где цепи проложены в кабелепроводах, и могут быть свисающие провода, на которых нет ничего, кроме цвета для идентификации.Они обычно встречаются дома и в офисе. Однако код указывает, что проводники должны быть идентифицированы по фазе и напряжению. Монтажная проводка, также известная как проводка в здании, предназначена для таких вещей, как проводка за точками питания и стенами. На некоторых трехфазных двигателях вы также можете найти катушки U-V-W и X-Y-Z. Великобритания изменила цветовые коды через три десятилетия после большинства других европейских стран, так как в 1977 году изменение нейтральных и фазовых цветов не было сочтено IEE безопасным. Чередование фаз (или последовательность фаз) описывает порядок (A-B-C, R-S-T или U-V-W) фазных напряжений на выходных клеммах трехфазного генератора.И тогда они будут использовать T1, T2, T3 в качестве клемм нагрузки. IEE до 1977 г. Поскольку серый цвет не кажется «занятым» другим определением, а в связанном источнике говорится, что цвета фаз не определены, должно быть много кабелей, которые подходят для этого (зеленый или зеленый / желтый только для PE, белый только для N). / A 200 100 с Рисунок 2.16. Токовая связь, создаваемая обмоткой на поверхности отверстия статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Активный — красный нейтраль — черная земля — ​​зеленый. Запускает blendVividLight на исходный цвет и цвет фона.В результате с 2006 года международная стандартная сине-коричневая схема используется в большинстве устройств. См. Таблицу ниже. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. Слава Т5 – Черный. Параметры: Имя Тип Описание; r1: number: значение красного цвета от 0 до 0xFF (255). Следовательно, все смешанные пиксели имеют значения красного, зеленого и синего каналов, равные 0 или 255. WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZYX RTP C = PW 1 WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZY X1 0 0 abc мы можем сразу записать первый столбец RT (который является первой строкой R).Существует множество стандартов идентификации электропроводки, и большинство из них основано на цветовых кодах. В руководстве Graphic Products по цветам электропроводки вы узнаете, что означает каждый из различных цветов и каковы различные стандарты цветовой кодировки проводов. Горячие (активные) провода могут быть любого другого цвета, кроме этих. Цветовые коды электропроводки США. Эти три фазы называются Line 1-Line 2-Line 3 или U-V-W. Нейтраль — белая, горячие (активные или активные) однофазные провода — черные, а в случае второй активной — красный.Это одно из многих условных обозначений, используемых для обозначения трехфазных проводов и подразумевающих последовательность чередования. Слоты на полюс и на фазу q = 2. Коричневый и серый цвета могут использоваться для обозначения конкретных цепей. Первая головная буква начала гнезда U — (конец гнезда) (один полюс на север) присоединиться к концу — X терминал (один полюс на юг) фаза 1, северный полюс и южный полюс 180 ° эл. b1: number: значение синего цвета, от 0 до g1: number: значение зеленого цвета, от 0 до 0xFF (255). Маркировка клемм MG 1-2.41 по цвету.Фаза 1: Красный: Коричневый: Черный: Фаза 2: Желтый: Черный: Красный: Фаза 3: Синий: Серый: Синий: Нейтральный: Черный: Синий: Белый или Серый В других частях мира терминалы были помечены как R, S, T и U, V, W. В настоящее время распространена схема двойной нумерации L1 / 1, L2 / 3, L3 / 5 и T1 / 2, T2 / 4 и T3 / 6. RST — это старое немецкое соглашение об именах для L1-L2-L3. Обсуждение в «Обсуждении электриков» начато Фрером 7 августа 2004 г. Однофазные цепи Черный, Белый, Красный L1, N, L2. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы e.грамм. IEC, DC: в установках питания постоянного тока, например, в солнечных центрах и компьютерных центрах обработки данных, используется цветовое кодирование, соответствующее стандартам переменного тока. Я только что посмотрел на генераторную установку, и шины в клеммной коробке помечены U, V, W в соответствии с IEC 60034-8 «Маркировка клемм и направление вращения» (пришлось искать это вверх, потому что сначала я подумал, что это неправильно и должно было быть L1, L2, L3: — /). то же для токов I1, I2, I3. Раскрашивание по фонемам — это интересный способ оценить навыки ваших детей по распознаванию цветов, букв и звуков, пока они тренируют мелкую моторику.Черный цвет, который раньше использовался как нейтральный, теперь указывает на фазу. U V W — это A B C или R Y B, или R S T, или L1 L2 L3. Независимо от обозначения, чередование фаз или последовательность фаз указывают последовательность, при которой каждая фаза достигает своего пикового напряжения. Цвета проводов переменного тока 120/208/240 Вольт. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Страница 1 из 2 1 2 Далее> Frere New Member. Узнать больше. США, AC: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового проводника и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Черно-фазовый цвет для обычных однофазных цепей. U, V и W относятся к той части схемы подключения, где оборудование подключено к трехфазной нагрузке. IET Services Limited зарегистрирована в Англии, зарегистрированный офис Savoy Place, Лондон, WC2R 0BL Регистрационный номер 9, IET Services Limited торгует как дочерняя компания Института инженерии и технологий, которая зарегистрирована как благотворительная организация в Англии и Уэльсе (№ 211014). и Шотландия (№ SC038698).В других случаях его можно восстановить по фазным напряжениям. однажды я заметил на этикетке генератора U V W eq L3 L2 L1 или T S R, но это был особый случай (я думаю, что это был синхронизирующий двигатель, используемый в качестве генератора). Таким образом, для конфигурации звездообразного генератора, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W. По крайней мере, в немецкоязычной Европе (gn / ye, br,… на счетчиках также используются надписи V1, V2, V3 и Vn или Vref.Хотели бы вы присоединиться к нашей команде энергетических услуг, чтобы помочь нам добиться устойчивости энергопотребления в компании и нашей клиентской базе? Токовая связь, создаваемая обмоткой на поверхности отверстия статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. 2 Рекомендуемые цвета для активных веществ: (a) красный или коричневый для однофазных; или (b) красный, белый или темно-синий для многофазности. Страница 1 из 2 1 2 Далее> Frere New Member.Запускает blendVividLight на исходный цвет и цвет фона. Рекомендации в таблице ниже принадлежат Wiles. = + 39 Цветовое пространство L * u * v * (также называемое пространством CIELUV) является одним из однородных цветовых пространств, определенных CIE в 1976 году. T2 – White. Электропроводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. На контакторах двигателей производители в США обычно обозначают свои входные соединения как L1, L2, L3. Трехфазные линии — красная, черная и синяя.Количество слотов на полюс и на фазу q = 2. Когда однофазные двигатели используют цвета выводов вместо буквенных и цифровых обозначений для обозначения выводов, их цвет определяется следующим образом: * T1 – Синий. Он не дает рекомендаций относительно цветов незаземленной системы питания. Цветовой стандарт IEC для силовых кабелей постоянного тока приведен в таблице ниже, взятой из таблицы 2, Cook. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах.Провод защитного заземления (обозначен как желто-зеленый) зеленого цвета с желтой полосой. Старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз. T4 – желтый. Отдельные обмотки были от U до X, от V до Y и от W до Z. Три фазы источника переменного тока обычно обозначаются как ABC, UVW, abc, RST или просто 1-2-3 с использованием в разных странах. и географические районы. IEC, AC: В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.Я не видел этого раньше и задавался вопросом, знает ли кто-нибудь стандарт, из которого это произошло? Они перечислены в таблице ниже. Отдельные обмотки были U к X, V к Y и W к Z. Мне нужно подключить трехфазный двигатель (конфигурация Delta). Защитное заземление должно быть оголенным, с зелеными или зелено-желтыми полосами. У меня есть четырехжильный кабель с коричневым, синим и черным проводами (плюс, конечно, зеленый / желтый) для заземления. В Соединенных Штатах следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или прибором).Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, значение 0. давайте обсудим несколько цветов (белый, зеленый, синий, красный, желтый), нанесенных на броню солдата-клона фазы 1 в Войнах клонов (это BACK BABY !!! помечены R, S, T вместо L1, L2, L3. Это изменяет все пиксели на основные аддитивные цвета (красный,… Интерполирует два заданных цвета на основе предоставленных свойств step и currentStep. U и V (без W) представляют мощность, когда она подключена к части оборудования, например к двигателю, в однофазной системе.Канада: электромонтаж в Канаде регулируется CEC (Канадский электротехнический кодекс). Фаза 2 аналогична фазе 1, V head start —— Y end head. Серия UV-COLOR состоит из продуктов, не содержащих растворителей, которым требуется УФ-облучение для закрепления чернил на подложке для печати. С Уважением. Таким образом, все смешанные пиксели имеют значения канала красного, зеленого и синего цвета, равные 0 или 255. Электропитание постоянного тока в США: Национальный электротехнический кодекс США (как для переменного, так и постоянного тока) требует, чтобы заземленный нейтральный проводник энергосистемы был белым или серым. . Определение цветовой фазы, генетически контролируемое изменение цвета кожи, шкуры или оперения животного.Значения L *, u * и v * вычисляются в соответствии с формулами ниже:: где Y: Трехцветное значение Y (также можно использовать трехцветное значение). Создайте его сейчас. Чередование фаз генератора должно соответствовать чередованию фаз установки. В этом случае местные обычаи диктуют «необязательные» цвета проводов. Для добавления новой цветной проводки к существующей старой цветной проводке см. Cook. У вас нет учетной записи AAC? Мне нужно подключить трехфазный двигатель (конфигурация Delta) a-b-c, r-y-b, u-v-w, l1-l2-l3. Например, двухполюсный трехфазный двигатель имеет 6 гнезд, по 3 катушки на гнездо и 6 выводов.© 2021 Институт инженерии и технологий. Рисунок 2.16 показывает, что чем выше коэффициент q (количество пазов на полюс и на фазу), тем более синусоидальным является токовая связь обмотки статора. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы, например Подтверждение правильного чередования фаз в 3-фазном электроснабжении.

Фиксированные цвета проводки — Sunpower UK

Фиксированные цвета проводки

Изменения в цветовой идентификации проводников фиксированных цветов проводки — это европейские гармонизированные цвета, которые были внесены как часть Поправки № 2: 2004 к BS 7671: 2001.

В однофазных установках традиционные красный и черный цвета для фазных и нейтральных проводов заменены знакомыми коричневыми и синими цветами (Регламент 514-03-01). Нейтральный провод, обозначенный цветом, должен быть обозначен синим цветом (Положение 514-04-01). Защитные проводники остаются зелеными и желтыми (Правило 514-04-02).

В трехфазных установках традиционно используются красный, желтый и синий для фазных проводов и черный для нейтрального проводника.Они заменены коричневым, черным и серым цветами для фазных проводов и синим цветом для нейтрального проводника (Правила 514-03-01 и 514-04-01). Защитные проводники остаются зелеными и желтыми.

Все установки, начиная с 31 марта 2004 г. и до 1 апреля 2006 г., могут быть установлены в соответствии с Поправкой № 2: 2004 или Поправкой № 1: 2002, другими словами, они могут использовать согласованные цвета или старые цвета, но не оба сразу.

Расширение, изменение или ремонт существующей электропроводки

При расширении, изменении или ремонте существующей однофазной установки следует использовать провода коричневого, синего, зеленого и желтого цветов.Если какие-либо из этих изменений вносятся в установку, в результате чего присутствует как старая, так и новая проводка, предупреждающее сообщение должно быть прикреплено к соответствующему распределительному щиту или потребительскому блоку или рядом с ним (Положение 514-14-01).

При расширении, изменении или ремонте существующей трехфазной системы необходимо использовать провода коричневого, черного, серого, синего, зеленого и желтого цветов. Старые и новые фазные провода должны быть снабжены гильзами с маркировкой L1, L2 и L3, а нейтральные проводники должны быть снабжены гильзами с меткой N, чтобы избежать возможной путаницы.Как и в случае однофазной установки, где изменения приводят к наличию как старой, так и новой проводки, предупреждающее сообщение также должно быть прикреплено к соответствующему распределительному щиту или потребительскому устройству или рядом с ним.

Идентификация проводников

Функция Буквенно-цифровой Цвет
Защитные провода Зелено-желтый
Функциональный заземлитель Крем
Цепь питания переменного тока (1)
Фаза однофазной цепи л Коричневый
Нейтраль однофазной или трехфазной цепи N Синий
Фаза 1 трехфазной цепи L1 Коричневый
Фаза 2 трехфазной цепи L2 Черный
Фаза 3 трехфазной цепи L3 серый
Двухпроводная незаземленная цепь питания постоянного тока
Плюс двухпроводной цепи л + Коричневый
Минус двухпроводной цепи Л- серый
Двухпроводная заземленная цепь питания постоянного тока
Положительная (отрицательная заземленная) цепь л + Коричневый
Отрицательная (заземленной отрицательной) цепь (2) M Синий
Положительная (положительная заземленная) цепь (2) M Синий
Отрицательная (положительно заземленная) цепь Л- серый
Трехпроводная цепь питания постоянного тока
Внешний плюс двухпроводной цепи, полученный из трехпроводной системы л + Коричневый
Внешний минус двухпроводной схемы, полученный из трехпроводной системы Л- серый
Плюс трехпроводной цепи л + Коричневый
Средний провод трехпроводной схемы (2) (3) M Синий
Минус трехпроводной цепи Л- серый
Цепи управления, ПЗВ и другие приложения
Фаза л Коричневый
Черный
Красный
оранжевый
Желтый
фиолетовый
серый
Белый
розовый или
бирюза
Нейтральный или средний провод (4) N или M Синий

(1) Силовые цепи включают цепи освещения.
(2) M обозначает либо средний провод трехпроводного устройства постоянного тока. цепи или заземленного проводника двухпроводной заземленной цепи постоянного тока.
(3) В трехпроводных цепях можно заземлять только средний провод.
(4) Заземленный провод PELV синего цвета.

Электрические напряжения — электрические 101

Схемы подключения питания 240 В

Разность потенциалов (напряжение) между фазами A и B 120 вольт составляет 240 вольт.Разность потенциалов двух линий по 120 вольт на одной фазе равна 0 вольт. Напряжение фаз A и B необходимо для подачи 240 вольт на нагрузку.

Напряжение между фазами A и B составляет 240 В

Напряжение между фазами А и А равно 0 В

Схема электрических соединений прибора на 240 Вольт

Напряжение в жилых помещениях США и Канады составляет 120/240 вольт переменного тока. Электроэнергия поступает на главную электрическую панель дома от трансформатора энергокомпании в виде двух линий на 120 вольт с фазами, разнесенными на 180 градусов.Затем 120 и 240 вольт (вместе с нейтралью и землей) распределяются по розеткам (выключателям, розеткам, осветительной арматуре и т. Д.) По всему дому.

Номинальное напряжение

110, 115, 120, 125, 130, 220, 230, 240, 250 вольт, что это за разные напряжения?

Номинальное напряжение — 120 В и 240 В — стандарты для обозначения класса напряжения для жилых домов. Все остальные напряжения — это высокие или низкие значения напряжения лампочек, приборов, электроники и т. Д.

Более высокие значения напряжения 125, 130, 230 и 250 вольт предназначены для выключателей, розеток, лампочек и некоторых нагрузок. Эти номинальные значения указывают на верхний предел напряжения, при котором устройство или нагрузка должны работать должным образом в нормальных условиях.

Нижние значения напряжения 110, 115 и 220 В предназначены для нагрузок (бытовых приборов, двигателей и т. Д.). Эти характеристики указывают нижний предел напряжения для правильной работы в нормальных условиях.

240 В переменного тока

Для работы бытовых электроплит, электрических сушилок и центральных кондиционеров обычно требуется 240 вольт.240 вольт достигается при объединении двух источников по 120 вольт разных фаз (фазы A и B). Ток фазы B течет в обратном направлении, как фаза A. Когда напряжение фазы A достигает пика +170 вольт, фаза B находится на уровне — 170 вольт.

120 В, синусоидальная фаза

Синусоидальная фаза 120 В, фаза B

Это электрическая схема цепи 240 В для устройства. Двухполюсный выключатель подает 120 вольт A и B для получения 240 вольт.

Распределительное устройство — однофазное и трехфазное распределительное оборудование




Когда электроэнергия распределяется до точки ее использования, она обычно бывает однофазным или трехфазным переменным. ток (AC) напряжение. Однофазное переменное напряжение распределяется по жилым домам. и небольшие коммерческие здания. Обычно трехфазное переменное напряжение составляет распространяется на промышленные предприятия и крупные коммерческие здания.Таким образом основные типы систем распределения электроэнергии — жилые (однофазные) и промышленные или коммерческие (трехфазные).

Важный аспект как однофазного, так и трехфазного распределения системы заземления. Два способа заземления, системное заземление и оборудование заземление, будет обсуждаться в этом разделе вместе с замыканием на землю. защитное снаряжение.

ТЕРМИНОЛОГИЯ

В этом разделе (Раздел 10) однофазное и трехфазное распределение электроэнергии системы обсуждаются.Изучив этот раздел, вы должны иметь понимание следующих терминов:

  • Жилой район
  • Коммерческое распространение
  • Промышленное распределение
  • Однофазная двухпроводная система распределения
  • Однофазная трехпроводная распределительная система
  • Горячая линия
  • нейтральный
  • Системное заземление
  • Наземное оборудование
  • Идентификация цвета изоляции
  • Подключение трехфазного трансформатора треугольник-треугольник
  • Подключение трехфазного трансформатора треугольником
  • Подключение трехфазного трансформатора звезда-звезда
  • Подключение трехфазного трансформатора звезда-треугольник
  • Подключение трехфазного трансформатора с открытым треугольником
  • Трехфазная трехпроводная распределительная система
  • Трехфазный, трехпроводной, с нейтралью
  • Трехфазная, четырехпроводная система распределения
  • «Дикая» фаза
  • Электрод заземления
  • Прерыватель замыкания на землю (GFI)
  • Сопротивление телу из рук в руки
  • Национальный электротехнический кодекс (NEC)
  • Осмотр электрооборудования
  • Падение напряжения в параллельной цепи
  • Филиал цепи
  • Заземляющий провод
  • Кабель в неметаллической оболочке (NMC)
  • Кабель в металлической оболочке
  • Жесткий трубопровод
  • Электрические металлические трубки (EMT)

ОДНОФАЗНЫЕ СИСТЕМЫ

Большая часть электроэнергии, производимой на электростанциях, производится как трехфазное переменное напряжение.Электроэнергия также передается в форма трехфазного напряжения по магистральным линиям электропередачи.

По назначению трехфазное напряжение может быть изменено на три отдельных однофазные напряжения для распределения по жилым помещениям.

Хотя однофазные системы используются в основном для электроснабжения жилых помещений. системы распределения, есть некоторые промышленные и коммерческие применения однофазных систем.Однофазное распределение мощности обычно возникает от трехфазных линий электропередач, поэтому системы электроснабжения способны питания как трехфазных, так и однофазных нагрузок от одной и той же мощности линий. ИНЖИР. 1 показана типовая система распределения энергии от силовой станции (источника) на различные однофазные и трехфазные нагрузки, которые подключены к системе.

РИС. 1. Типовая система распределения электроэнергии.


РИС.2. Однофазные системы распределения электроэнергии: (A) Однофазные, двухпроводная система, (B) Однофазная трехпроводная система (взятая из двух горячие линии), (C) Однофазная, трехпроводная система (взятая от одной горячей линия и одна заземленная нейтраль).

Однофазные системы могут быть двух основных типов — однофазные двухпроводные. системы или однофазные трехпроводные системы. Однофазный двухпроводной система показана на фиг. 2А (верхняя диаграмма). Эта система использует 10 кВ Трансформатор, вторичная обмотка которого выдает одно однофазное напряжение, например, 120 или 240 вольт.Эта система имеет одну горячую линию и одну нейтральную линия.

В бытовых распределительных системах этот тип чаще всего использовался несколько лет назад обеспечивали работу при напряжении 120 вольт. Однако, поскольку мощность прибора требования возросли, необходимость в системе с двумя напряжениями стала очевидной.

Для удовлетворения спроса на увеличение мощности в жилых домах однофазные трехпроводные система сейчас используется. Домашний служебный вход может быть запитан напряжением 120/240 вольт. энергии методами, показанными на фиг. 2B и 10 2C (в центре и внизу диаграммы).Каждая из этих систем получена от трехфазного источника питания. линия. Однофазная трехпроводная система имеет две горячие линии и нейтраль. линия. Горячие линии, изоляция которых обычно черная и красная, подключен к внешним выводам вторичных обмоток трансформатора. Нейтральная линия (белый изолированный провод) подключается к центральному отводу. распределительного трансформатора. Таким образом, с нейтрального на любую горячую линию, Может быть получено 120 вольт для освещения и требований малой мощности.

По горячим линиям подается 240 вольт для повышенных требований к мощности.

Таким образом, текущая потребность в крупномасштабном энергоемком оборудовании сокращается вдвое, поскольку используется 240 вольт, а не 120 вольт. Или однофазная двухпроводная или однофазная трехпроводная система может использоваться для подачи однофазного питания для промышленного или коммерческого использования. Однако эти однофазные системы в основном предназначены для бытового электроснабжения. распределение.

ТРЕХФАЗНЫЕ СИСТЕМЫ

Поскольку промышленные предприятия и коммерческие здания используют преимущественно трехфазное питание, они полагаются на трехфазные распределительные системы для подачи этой энергии. Большие трехфазные распределительные трансформаторы обычно располагаются на подстанциях. прилегающие к промышленным предприятиям или коммерческим зданиям.

Их цель состоит в том, чтобы подавать надлежащее напряжение переменного тока, чтобы соответствовать необходимым требованиям. требования к нагрузке.Напряжения переменного тока, которые передаются в распределительную подстанции находятся под высоким напряжением, которое необходимо понизить на три фазы. трансформаторы.


РИС. 3. Основные способы подключения трехфазного трансформатора: (A) соединение дельта-треугольник, (B) соединение треугольник-звезда, (C) соединение звезда-звезда соединение, (D) соединение звезда-треугольник и (E) соединение разомкнутый треугольник.

Подключение трехфазного трансформатора

Есть пять способов, которыми первичная и вторичная обмотки возможно подключение трехфазных трансформаторов.Это дельта-дельта, соединения «треугольник», «звезда-звезда», «звезда-треугольник» и «открытый треугольник». Эти основные методы показаны на фиг. 3. Соединение дельта-дельта. (Рис. 3A) используется для некоторых приложений с более низким напряжением.

Метод «треугольник-звезда» (фиг. 3B) обычно используется для повышения напряжения, так как вольт-фарадная характеристика вторичной обмотки, соединенной звездой, приводит к с внутренним повышающим коэффициентом в 1,73 раза. Соединение звезда-звезда фиг.3C обычно не используется, в то время как метод звезда-дельта (фиг. 3D) можно выгодно использовать для понижения напряжения. Открытая дельта соединение (фиг. 3E) используется в случае повреждения одной обмотки трансформатора, или выведен из эксплуатации. Трансформатор по-прежнему будет трехфазным. мощность, но при меньшем токе и мощности. Эта связь может также желательно, когда полная мощность трех трансформаторов не нужно на потом.Два идентичных однофазных трансформатора могут использоваться для подачи питания на нагрузку до третьего трансформатор необходим для удовлетворения повышенных требований к нагрузке.

Типы трехфазных систем

Трехфазные системы распределения электроэнергии, обеспечивающие промышленное и коммерческие здания, классифицируются по количеству фаз и количество необходимых проводов. Эти системы, показанные на фиг. 4, являются трехфазная трехпроводная система, трехфазная трехпроводная система с нейтраль и трехфазная четырехпроводная система.Подключение первичной обмотки здесь не рассматривается. Трехфазная трехпроводная система, показанная на ИНЖИР. 4A, может использоваться для питания нагрузки двигателя 240 или 480 вольт. Его основным недостатком является то, что он подает только один вольт, так как только К нагрузке подведены три горячие линии.

Обычный код цвета изоляции для этих трех горячих линий — черный, красный или синий, как указано в NEC.


РИС. 4. Промышленные системы распределения электроэнергии: (A) трехфазные, трехпроводные. система, (B) трехфазная, трехпроводная система с нейтралью, (C) трехфазная, четырехпроводная система.

Недостатком трехфазной трехпроводной системы может быть частично за счет добавления одной обмотки с центральным отводом, как показано в трехфазном трехпроводная система с нейтралью, показанная на фиг. 4Б. Эта система может использоваться как питание на 120/240 вольт или 240/480 вольт. Если предположить, что это используется для питания 120/240 вольт, напряжение от горячей линии в точке 1 и горячая линия в точке 2 к нейтрали будет 120 вольт, потому что обмотки с центральным отводом.

Однако 240 В по-прежнему будут доступны на любых двух горячих линиях. Нейтральный провод имеет цветовую маркировку с белой или серой изоляцией. В Недостатком этой системы является то, что при замене проводки она можно подключить нагрузку 120 В между нейтралью и точкой 3 (иногда называемая «дикой» фазой). Напряжение присутствует здесь будет комбинация трехфазных напряжений между точками 1 и 4 и пункты 1 и 3.Это будет напряжение более 300 вольт! Хотя существует ситуация «дикой фазы», эта система способен питать как нагрузки большой мощности, так и нагрузки низкого напряжения, например, используются для освещения и небольшого оборудования.

Наиболее широко используемой трехфазной системой распределения электроэнергии является трехфазная четырехпроводная система. Эта система, показанная на фиг. 4C, обычно поставляет 120/208 вольт и 277/480 вольт для требований промышленной или коммерческой нагрузки.Здесь проиллюстрирована система на 120/208 вольт. От нейтрального до любого горячего линии, можно получить 120 вольт для освещения и маломощных нагрузок. Через любые две горячие линии, 208 вольт для питания двигателей или других высокомощные нагрузки. Самая популярная система для промышленных и коммерческих Распределение питания — это система на 277/408 В, которая способна обеспечить как трехфазные, так и однофазные нагрузки. Система 240/416 вольт иногда используется для промышленных нагрузок, в то время как система на 120/208 вольт часто используется для подземного распространения в городских районах.Обратите внимание, что эта система на основе характеристик напряжения трехфазного соединения звездой, и что соотношение VL = VP × 1,73 существует для каждого приложения. этой системы.

ЗАЗЕМЛЕНИЕ РАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМ

Концепция заземления в системе распределения электроэнергии очень важно. Системы распределения должны иметь непрерывную бесперебойную работу. основания. Если заземленный провод разомкнут, земля больше не функциональный.В условиях открытого грунта могут возникнуть серьезные проблемы с безопасностью. и вызвать ненормальную работу системы.

Распределительные системы должны быть заземлены на подстанциях, а в конце линий электропередачи до подачи питания на нагрузку. Заземление необходим на подстанциях для безопасности населения и энергетики обслуживающий персонал компании. Заземление также дает точки для соединения нейтрали трансформатора для заземления оборудования. Безопасность и оборудование Основания будут рассмотрены более подробно позже.

На подстанциях все внешние металлические части должны быть заземлены, а все трансформатор, автоматический выключатель и корпуса переключателей должны быть заземлены. А также металлические заборы и любой другой металл, входящий в состав подстанции. конструкция должна быть заземлена. Заземление гарантирует, что любой человек, который прикосновение к любой из металлических частей не вызовет поражения электрическим током. Следовательно, если высоковольтная линия соприкоснется с любым из заземленные части, система будет открыта защитным оборудованием.Таким образом существенно снижается опасность появления высоких напряжений на подстанциях. заземлением. Фактическое заземление выполняется сваркой, пайкой, или привинчивание проводника к металлическому стержню или стержню, который затем физически помещен в землю. Это стержневое устройство называется заземляющим электродом. Правильные методы заземления необходимы для безопасности, а также для производительность схемы. Есть два типа заземления: (1) заземление системы, и (2) заземление оборудования.Еще один важный фактор заземления — это замыкание на землю. защитное снаряжение.

ЗАЗЕМЛЕНИЕ СИСТЕМЫ

Заземление системы включает в себя фактическое заземление токоведущей проводник (обычно называемый нейтралью) системы распределения электроэнергии.

Трехфазные системы могут быть звездообразными или треугольными. Звездообразная система имеет очевидное преимущество перед дельта-системой, так как по одной стороне каждого фазная обмотка подключена к земле.Мы определим землю как ориентир точка нулевого напряжения, которая обычно является фактическим подключением на землю. Общие выводы звездообразной системы при подключении к земле, стать нейтральным проводом трехфазного четырехпроводного система.

Дельта-система не поддается заземлению, так как она не имеет общей нейтрали. Проблема замыканий на землю (линейный замыкания на землю), возникающие в незаземленных системах треугольника, намного больше чем в звездообразных системах.Распространенным методом заземления дельта-системы является использовать соединение трансформатора звезда-треугольник и заземлить общие клеммы первичной обмотки, соединенной звездой. Тем не менее, звездообразная система теперь используется больше. часто для промышленного и коммерческого распределения, так как вторичный легко заземляется и обеспечивает защиту от перенапряжения от молнии или шорты на землю.

Однофазные системы на 120/240 В или 240/480 В заземлены в аналогично трехфазному заземлению.Нейтраль однофазной трехпроводная система заземляется металлическим стержнем (заземляющим электродом), приводимым в действие в землю в месте расположения трансформатора. Провода заземления системы изолированы белым или серым материалом для облегчения идентификации.

Заземление оборудования

Второй тип заземления — это заземление оборудования, которое, как термин подразумевает, размещает рабочее оборудование с потенциалом земли. Дирижер для этой цели используется либо неизолированный провод, либо зеленый изолированный провод. провод.NEC описывает условия, при которых требуется фиксированное электрическое оборудование. быть заземленным. Обычно все стационарное электрооборудование, расположенное в промышленных заводы или коммерческие здания должны быть заземлены. Типы оборудования которые должны быть заземлены, включая корпуса для коммутации и защиты оборудование для регулирования нагрузки, корпуса трансформаторов, корпуса электродвигателей, и стационарное электронное испытательное оборудование. Промышленные предприятия должны использовать 120 вольт, однофазные дуплексные розетки заземленного типа для всех переносных инструменты.Заземление этих розеток можно проверить с помощью плагин-тестер.

ЗАЩИТА ОТ ЗАЗЕМЛЕНИЯ

Прерыватели замыкания на землю (GFI) широко используются в промышленности, коммерческие и жилые системы распределения электроэнергии. Требуется NEC, что все 120-вольтовые, однофазные, 15- или 20-амперные розетки розетки, установленные на открытом воздухе или в ванных комнатах, имеют замыкание на землю к ним подключены прерыватели.Эти устройства также называются устройствами защиты от замыканий на землю. прерыватели цепи (GFCI).

GFI Operation

Эти устройства разработаны таким образом, чтобы исключить опасность поражения электрическим током. от людей, контактирующих с горячей линией переменного тока (линия-земля короткая). Прерыватель цепи предназначен для обнаружения любых изменений в цепи. условия, например, возникшие при коротком замыкании между линией и землей.

Один тип GFI имеет провода управления, проходящие через магнитный тороидальный петля (см. фиг.5). Обычно переменный ток, протекающий через два проводники внутри петли равны по величине и противоположны по направлению. Любое изменение в этом равном и противоположном состоянии воспринимается магнитным полем. тороидальная петля. Когда происходит короткое замыкание на землю, мгновенное происходит изменение условий цепи. Изменение вызывает магнитное поле в тороидальную петлю. Индуцированный ток усиливается до уровня, достаточного для размыкания механизма выключателя.Таким образом, любое короткое замыкание линии на землю вызовет прерыватель замыкания на землю. открыть.

Скорость работы GFI настолько высока, что опасность поражения электрическим током людей значительно сокращается, так как только минутный ток открывает схема.


РИС. 5. Упрощенная схема прерывателя замыкания на землю

.

Приложения GFI

Требуются строительные площадки, на которых устраивается временная проводка. использовать GFI для защиты работников, использующих электрооборудование.Защита от замыканий на землю частных лиц и коммерческого оборудования должна Предусматривать для систем с соединением звездой от 150 до 600 вольт на каждую распределительный щит номиналом более 1000 ампер. В этой ситуации, GFI откроет все незаземленные проводники на щитке при короткое замыкание на землю. Теперь GFI используются для всех типов жилых домов, коммерческое и промышленное применение.

Типы систем защиты от замыканий на землю

Используются четыре основных типа систем защиты от замыканий на землю. Cегодня.К ним относятся: применение в больницах, применение в жилых помещениях, электродвигатель. приложения защиты и специальное распределение электроэнергии системные приложения. Эти системы защиты от замыканий на землю можно разделить на по тому, что они должны защищать, или по типу защиты, которую они должны предоставлять. Разработаны приложения для больниц и жилых помещений. чтобы уберечь людей от чрезмерных ударов. Двигатель и электрическая мощность приложения предназначены для защиты электрооборудования.

Другой метод классификации — в зависимости от силы тока. требуется перед срабатыванием системы охранной сигнализации или отключением электрического цепь происходит. Типичные значения тока, которые вызовут срабатывание сигнализации или отключение для активации 0,002 ампера (2 мА) для больничных приложений, 0,005 амперы (5 мА) для жилых помещений, от 5 до 100 ампер для защиты электродвигателей схемы применения и от 200 до 1200 ампер для распределения электроэнергии применение оборудования.

Необходимость защиты от замыканий на землю

Чтобы понять необходимость прерывателя цепи замыкания на землю (для защиты людей) сначала необходимо понять некоторые основные факты.

Эти факты относятся как к людям, так и к замыканиям на землю.

Важным фактом является то, что сопротивление тела человека зависит от количество влаги, присутствующей на коже, мышечная структура тело, и напряжение, которому подвергается тело.Эксперименты Показано, что сопротивление тела из одной руки в другую немного где от 1000 до 4000 Ом. Эти оценки основаны на нескольких предположения относительно влажности и мышечной структуры. Мы также знаем что сопротивление тела (из рук в руки) ниже при более высоком напряжении возрастов. Это связано с тем, что более высокое напряжение способно «сломать» вниз »внешние слои кожи. Таким образом, более высокое напряжение более опасный.

Мы можем использовать закон Ома, чтобы оценить, что типичный результирующий ток от среднего сопротивления тела (из рук в руки) около 115 мА при 240 вольт переменного тока и около 40 мА при 120 вольт переменного тока. Эффекты 60 Гц AC на теле человека принято принимать, как указано в ТАБЛИЦЕ. 1.

Фибрилляция желудочков — это патология сокращения сердце. Как только возникает фибрилляция желудочков, она будет продолжаться, и смерть наступит. произойдет в течение нескольких минут.Реанимационные методы, если они применяются немедленно, может спасти жертву. Смерть от поражения электрическим током из-за высокого процента смертей, происходящих дома и на производстве. Многие из этих смертей происходят из-за контакта с цепями низкого напряжения (600 вольт и ниже), в основном системы на 120 и 240 вольт.

=========

ТАБЛИЦА 1. Реакция тела на переменный ток

Величина воздействия тока на тело 1 мА или меньше Нет ощущений (не ощущается).

Более 5 мА Болезненный шок.

Более 10 мА Сокращения мышц; может вызвать «замораживание» электрическая схема для некоторых людей.

Более 15 мА Сокращения мышц; может вызвать «замораживание» электрическая схема для большинства людей.

Более 30 мА затрудненное дыхание; может вызвать потерю сознания.

от 50 до 100 мА Возможна фибрилляция желудочков сердца.

От 100 до 200 мА Фибрилляция желудочков сердца определена.

Более 200 мА Сильные ожоги и мышечные сокращения; сердце больше склонен к прекращению биений, чем к фибрилляции.

1 ампер и выше: необратимое повреждение тканей тела.

========

Защита от замыканий на землю для дома

Прерыватели замыкания на землю для дома бывают трех типов: (1) контурные. прерыватель, (2) розетки и (3) вставные типы. Защита от замыканий на землю устройства сконструированы в соответствии со стандартами, разработанными Андеррайтером. Лаборатории.Автоматические выключатели GFI сочетают в себе защиту от замыканий на землю. и прерывание цепи при той же перегрузке по току и коротком замыкании защитное оборудование, как и стандартный автоматический выключатель. Схема GFI автоматический выключатель занимает то же место, что и стандартный автоматический выключатель. Он обеспечивает такую ​​же защиту разветвленной цепи, что и стандартный автоматический выключатель, а также защита от замыканий на землю. Чувство GFI система постоянно контролирует текущий баланс в незаземленных (горячих) провод и заземленный (нейтральный) провод.Ток в нейтрали провод становится меньше тока в горячем проводе при замыкании на землю развивается. Это означает, что часть тока в цепи возвращается заземлить другим способом, кроме нулевого провода. Когда дисбаланс при возникновении тока датчик (дифференциальный трансформатор тока) посылает сигнал на твердотельную схему, которая активирует механизм отключения. Это действие открывает горячую линию. Дифференциальный ток всего 5 мА приведет к тому, что датчик отправит сигнал неисправности и вызовет автоматический выключатель чтобы прервать цепь.

Обычно розетки GFI обеспечивают защиту от замыканий на землю на 120-, Системы переменного тока на 208 или 240 вольт. Розетки GFI бывают на 15 и 20 ампер. конструкции. 15-амперный блок имеет конфигурацию розетки для использования с Только вилки на 15 ампер. Устройство на 20 ампер имеет конфигурацию розетки. для использования с вилками на 15 или 20 ампер. Эти розетки GFI имеют соединения для проводов под напряжением, нейтрали и заземления. Все розетки GFI имеют двухполюсный механизм отключения, который отключает как горячий, так и подключения нейтральной нагрузки в момент возникновения неисправности.

Вставные розетки GFI обеспечивают защиту путем подключения к стандартному настенная розетка. Некоторые производители предлагают устройства, которые тоже не будут двух- или трехпроводные розетки. Главное преимущество этого типа единицы заключается в том, что ее можно перемещать из одного места в другое.

Защита от замыканий на землю для распределительного оборудования

Замыкания на землю могут вывести из строя электрооборудование, если продолжить работу.Междуфазные короткие замыкания и некоторые типы замыканий на землю обычно высокий ток. Обычно они адекватно обрабатываются обычными защитное оборудование от сверхтоков. Однако некоторые замыкания на землю производят эффект искрения из-за относительно слабых токов, которые недостаточно велики для срабатывания обычных защитных устройств. Электрическая дуга может вызвать ожоги. оборудование. Система с напряжением 480 или 600 вольт более восприимчива к образованию электрической дуги. возраст, чем система на 120, 208 или 240 вольт, потому что более высокие напряжения выдерживают эффект искрения.Быстро обнаруживаются сильноточные неисправности обычными устройствами максимального тока. Должны быть обнаружены слаботочные значения GFIs.

Замыкания на землю, вызывающие искрение в оборудовании, вероятно, самые частые неисправности. Они могут возникнуть в результате повреждения или порчи. изоляция, грязь, влага или неправильные соединения. Они обычно случаются между одним токоведущим проводом и заземленным корпусом оборудования, кабелепроводом, или металлический корпус.Напряжение между фазой и нейтралью источника вызовет ток, протекающий по горячему проводнику, по пути дуги и обратно через наземный путь. Импеданс проводника и заземления путь (корпус, кабелепровод или корпус) зависит от многих факторов. Как В результате невозможно предсказать значение тока короткого замыкания. Это также может увеличить или уменьшаться по мере продолжения неисправности.

Очевидно, что многие факторы влияют на величину, продолжительность, и эффект дугового замыкания на землю.В некоторых условиях возникает большой величина тока повреждения, в то время как другие ограничивают ток повреждения относительно небольшое количество. Величина дугового тока и время, в течение которого дуга сохраняется. может нанести очень большой ущерб оборудованию. Наверное, важнее коэффициент — это период времени дугового напряжения, так как чем дольше время дуги, тем больше вероятность того, что дуги распространятся на разные области внутри оборудования.

Реле тока заземления — это один из методов защиты оборудования от замыкания на землю.Ток протекает через нагрузку или короткое замыкание по горячим и нейтральные проводники и возврат к источнику на этих проводниках-а, в некоторой степени по наземной дорожке. Нормальный ток пути заземления очень маленький. Следовательно, практически весь ток, текущий из источник также возвращается по той же горячей линии и нейтральным проводникам. Однако, если происходит замыкание на землю, ток заземления увеличится. до точки, где ток уйдет через неисправность и вернется через наземный путь.

В результате ток возвращается по токоведущему и нейтральному проводникам. меньше, чем выходящая сумма. Разница указывает на количество тока в пути заземления. Реле, которое это чувствует разность токов, может действовать как устройство защиты от замыканий на землю.

Защита электродвигателей от замыканий на землю

Системы защиты двигателей обеспечивают защиту в диапазоне от 5 до 100 ампер.Этот тип системы защиты от замыканий на землю обеспечивает защиту от замыкания на землю как в однофазных, так и в трехфазных системах. Многие отказы системы изоляции начинаются с небольшого тока утечки, который накапливается со временем, пока не возникнет повреждение. Эти системы защиты от замыканий на землю обнаруживать токи утечки на землю, пока они еще малы, и, таким образом, предотвратить любое серьезное повреждение двигателей.

РАЗРАБОТКА ЭЛЕКТРОПРОВОДКИ ДЛЯ СИСТЕМ РАСПРЕДЕЛЕНИЯ

Схема электропроводки систем распределения электроэнергии может быть очень сложный.При подключении необходимо учитывать множество факторов. дизайн системы распределения, установленной в здании. Электропроводка стандарты указаны в Национальном электротехническом кодексе (NEC), который опубликовано Национальной ассоциацией электрозащиты (NEP А). NEC, местные стандарты электропроводки и правила проверки электрооборудования следует учитывать при проектировании электропроводки. рассмотрение.

Есть несколько соображений по проектированию электропроводки распределительной системы. которые специально указаны в NEC.В этом разделе мы будем занимается расчетом падения напряжения, проектированием ответвлений, фидерной цепью дизайн и дизайн систем заземления.

Национальный электротехнический кодекс (NEC) Используйте

NEC устанавливает минимальные стандарты для электропроводки в Соединенные Штаты. Стандарты, содержащиеся в NEC, соблюдаются, поскольку включены в различные городские и общественные постановления, касающиеся с электропроводкой в ​​жилых домах, на промышленных предприятиях и в коммерческих здания.Таким образом, эти местные постановления соответствуют стандартам изложено в НЭК.

В большинстве регионов США лицензия должна быть получена любым физическое лицо, занимающееся электромонтажом. Обычно нужно пройти тест управляется городом, округом или штатом, чтобы получить это лицензия.

Эти тесты основаны на местных постановлениях и NEC. Правила для электрическая проводка, установленная местной электросетью компании также иногда включаются в лицензионный тест.

Осмотр электрооборудования

Когда строятся новые здания, они должны быть проверены, чтобы убедиться, что электропроводка соответствует нормам местных постановлений, NEC и местная энергетическая компания. Организация, поставляющая Электроинспекторы варьируются от одного населенного пункта к другому. Обычно местная энергетическая компания может посоветовать людям, с кем связаться для получения информации об электротехнических обследованиях.

Падение напряжения в электрических проводниках

Хотя сопротивление электрических проводников очень низкое, длина провода может вызвать значительное падение напряжения. Это проиллюстрировано на фиг. 6. Помните, что падение напряжения — это ток, умноженный на сопротивление. (I × R). Следовательно, всякий раз, когда через систему протекает ток, напряжение капля создается. В идеале падение напряжения, вызванное сопротивлением проводника будет очень мало.

Однако более длинный отрезок электрического проводника имеет большее сопротивление. Поэтому иногда необходимо ограничить расстояние, на котором проводник может распространяться от источника питания до нагрузки, которую он питает. Много типы нагрузок не работают должным образом, когда значение меньше полного имеется напряжение источника.

На РИС. 6 видно, что по мере увеличения падения напряжения (VD) напряжение, приложенное к нагрузке (VL), уменьшается.Как ток в системе увеличивается, VD увеличивается, вызывая уменьшение VL, так как напряжение источника остается такой же.

ТАБЛИЦА 2. Размеры медных и алюминиевых проводников


РИС. 6. Падение напряжения в электрической цепи

Расчет падения напряжения с использованием таблицы проводников

При проектировании электропроводки важно уметь для определения величины падения напряжения, вызванного сопротивлением проводника.

ТАБЛИЦА 2 используется для выполнения этих расчетов. NEC ограничивает сумму падения напряжения, которое может иметь система. Это означает, что длинные серии проводников обычно следует избегать. Помните, что дирижер с большая площадь поперечного сечения вызовет меньшее падение напряжения, так как его сопротивление меньше.

Чтобы лучше понять, как определить размер необходимого проводника чтобы ограничить падение напряжения в системе, мы рассмотрим пример проблемы.

Пример задачи:

Дано: 200-амперная нагрузка, расположенная в 400 футах (121,92 метра) от 240-вольтной однофазный источник. Ограничьте падение напряжения до 2 процентов от источника.

Находка: размер правого медного проводника, необходимый для ограничения напряжения. падение системы.

Решение:

1. Допустимое падение напряжения составляет 240 В, умноженное на 0,02 (2%). Этот равно 4.8 вольт.

2. Определите максимальное сопротивление для 800 футов (243,84 метра). Этот эквивалентно 400 футов (121,92 метра) × 2, поскольку есть два токопроводящие жилы для однофазной системы.

3. Определите максимальное сопротивление для 1000 футов (304,8 метра) дирижер.

4. Используйте ТАБЛИЦУ 2, чтобы найти сечение медного проводника, у которого сопротивление постоянному току (DC) (Ом на 1000 футов) значение, равное до или меньше значения, рассчитанного в пункте 3 выше.Выбранный дирижер размер проводника 350 MCM, правая медь.

5. Проверьте этот провод по таблице допустимых значений тока, чтобы убедиться, что он достаточно большой, чтобы выдерживать 200 ампер. ТАБЛИЦА 3 показывает, что 350 MCM, Правый медный проводник выдерживает ток 310 ампер; поэтому используйте Проводники 350 MCM. (Всегда не забывайте использовать самый большой проводник, если Шаги 4 и 5 дают противоречивые значения.)

6. Если сила тока больше, чем указано в таблицах, используйте больше, чем один провод такого же размера для проектных расчетов.

ТАБЛИЦА 3. Значения амплитуды проводов в дорожке качения или кабеле (3 или менее)

Альтернативный метод расчета падения напряжения

В некоторых случаях более простой метод определения сечения проводника для ограничение падения напряжения заключается в использовании одной из следующих формул для Найдите площадь поперечного сечения (см) проводника.

… где:

p = удельное сопротивление из ТАБЛИЦЫ 2

I = ток нагрузки в амперах,

VD = допустимое падение напряжения, а

d = расстояние от источника до груза в футах.

Пример задачи для однофазной системы, приведенный выше. раздел можно настроить следующим образом:

Следующий по величине размер — провод 350 MCM.

РАЗРАБОТКА ОТВЕТСТВЕННОЙ ЦЕПИ

Ответвленная цепь определяется как цепь, идущая от последнего устройство защиты от перегрузки по току энергосистемы. Ответвительные цепи, согласно NEC, их мощность составляет 15,20,30,40 или 50 ампер.Нагрузки более 50 ампер не подключаются к ответвленной цепи.

В NEC существует множество правил, применимых к проектированию ответвленных цепей.

Следующая информация основана на NEC. Во-первых, каждая схема должны быть спроектированы таким образом, чтобы исключить случайное короткое замыкание или заземление. вызвать повреждение любой части системы. Затем предохранители или автоматические выключатели должны использоваться в качестве устройств защиты от перегрузки по току параллельной цепи. Должен короткое замыкание или заземление, защитное устройство должно открыть и прервать прохождение тока в ответвленной цепи.Один важный Согласно правилу NEC, провод № 16 или № 18 (удлинитель) может быть отключен. от проводов № 12 или № 14, но не от проводников больше, чем №12. Это означает, что удлинитель провода №16 не должен быть подключенным к розетке с проводом № 10. Ущерб меньше провода (из-за эффекта нагрева) до того, как устройство максимального тока сможет open устраняется применением этого правила. Цепи освещения составляют единое целое наиболее распространенных типов ответвлений.Обычно они либо Схемы на 15 или 20 ампер.

Максимальный номинал отдельной нагрузки (например, переносного устройства). подключен к параллельной цепи) составляет 80 процентов тока параллельной цепи рейтинг. Следовательно, на 20-амперную схему не может быть одной нагрузки. который потребляет более 16 ампер. Если нагрузка постоянно подключена прибора, его текущий рейтинг не может превышать 50 процентов от емкость ответвительной цепи — если подключены переносные приборы или фонари к той же схеме.

Падение напряжения в цепях ответвления

Ответвительные цепи должны быть спроектированы так, чтобы подавалось достаточное напряжение. подключены ко всем частям схемы. Расстояние, на которое ответвление цепи может выходить из источника напряжения или распределительного щита, поэтому ограничено. Падение напряжения на 3% указано в NEC как максимально допустимый для параллельных цепей в электропроводке дизайн.

Метод расчета падения напряжения в параллельной цепи: пошаговый процесс, который иллюстрируется следующей задачей.Обратитесь к принципиальной схеме, представленной на фиг. 7.

Пример задачи:

Дано: 120-вольтная 15-амперная ответвленная цепь питает нагрузку, состоящую из из четырех ламп. Каждая лампа потребляет от источника 3 ампера тока.

Лампы расположены на расстоянии 10 футов (3,05 метра) от источника питания. распределительный щит.

Найти: напряжение на лампе номер 4.

Решение:

1.Найдите сопротивление для 20 футов (6,1 м) проводника (такое же как для 10-футового проводника × 2). Медный провод №14 применяется на 15 ампер. ответвленные цепи. Из ТАБЛИЦЫ 2 мы находим, что сопротивление 1000 футов (304,8 метра) медного провода № 14 составляет 2,57 Ом. Следовательно, сопротивление 20 футов провода составляет: [не показано]


РИС. 7. Схема для расчета падения напряжения в ответвленной цепи

Обратите внимание, что напряжение на лампе номер 4 значительно снижено. от значения источника 120 В из-за падения напряжения в проводниках.Также обратите внимание, что сопротивления, используемые для расчета падений напряжения представлены оба провода (горячий и нейтральный) ответвленной цепи. Обычно 120-вольтовые параллельные цепи не должны простираться более чем на 100 футов (30,48 метра). от распределительного щита. Предпочтительное расстояние — 75 футов. (22,86 метра). Падение напряжения в проводниках параллельной цепи может быть уменьшается за счет уменьшения длины цепи или использования большего проводники.

При проектировании электропроводки жилых помещений падение напряжения во многих отраслях схемы сложно рассчитать, так как осветительные и переносные розетки прибора размещаются в одних и тех же ответвленных цепях.С переносная техника и «вставные» фонари используются не все время, падение напряжения будет варьироваться в зависимости от количества огней и используемая техника.

Эта проблема обычно не встречается в промышленных или коммерческих схема разводки светильников, так как осветительные блоки обычно больше и постоянно устанавливаются в ответвленных цепях.

Подключение ответвительной цепи

Ответвительная цепь обычно состоит из кабеля с неметаллической оболочкой, который подключается к распределительному щиту.Каждая ответвленная цепь, которая подключен к распределительному щиту, защищен плавким предохранителем или автоматический выключатель.

На силовой панели также есть главный выключатель, который управляет всеми ответвлениями. цепи, которые к нему подключены.


РИС. 8. Схема распределительного щита на однофазный, трехпроводная ветвь

Однофазные ответвительные цепи

Схема однофазного трехпроводного (120/240 В) распределения питания панель показана на фиг.8. Обратите внимание, что восемь цепей на 120 В и одна 240-вольтовая цепь доступны от силовой панели. Этот тип системы используется в большинстве домов, где несколько 120-вольтных параллельных цепей и, как правило, требуются три или четыре ответвления на 240 вольт. Обратите внимание на фиг. 8 что на каждой горячей линии есть автоматический выключатель, а на нейтральная линия подключается непосредственно к ответвленным цепям. Нейтралы должны никогда не открываться (плавиться). Это мера предосторожности при электромонтаже. дизайн.

Трехфазные ответвительные цепи

Схема трехфазного четырехпроводного (120/208 В) распределения питания панель показана на фиг. 9. Есть три однофазных 120-вольтовых ветви схем и двух трехфазных 208-вольтных ответвленных цепей. Однофазный филиалы сбалансированы (по одной горячей линии от каждого филиала). Каждая горячая линия имеет индивидуальный автоматический выключатель. Необходимо подключить трехфазные линии. так что перегрузка в ответвленной цепи приведет к тому, что все три линии открыть.Это достигается за счет использования трехфазного автоматического выключателя, который расположен внутри, как показано на фиг. 9.


РИС. 9. Схема распределительного щита для трехфазного, четырехпроводного ответвленная цепь.

АНАЛИЗ КОНСТРУКЦИИ КОНТУРА ПИТАТЕЛЯ

Цепи фидера используются для распределения электроэнергии для распределения энергии панели. Многие фидерные цепи простираются на очень большие расстояния; следовательно, Падение напряжения необходимо учитывать при проектировании цепи фидера.В высшем в цепях фидера снижается падение напряжения. Однако многие Для цепей фидера более низкого напряжения требуются проводники большого диаметра для обеспечения допустимый уровень падения напряжения. Сильноточные фидерные цепи также представляют проблему с точки зрения массивной защиты от перегрузки, которая иногда требуется. Эта защита обычно обеспечивается системным распределительным устройством. или центры нагрузки, где берут начало цепи фидера.


РИС.10. Схема трехфазного выключателя

Определение размера контуров подачи

Величина тока, на которую должна быть рассчитана фидерная цепь. зависит от фактической нагрузки, требуемой распределением мощности параллельной цепи панели, которые он поставляет. Каждая панель распределения питания будет иметь отдельный фидерный контур. Кроме того, каждая фидерная цепь должна иметь свою собственную перегрузку. защита.

Следующая задача — это пример расчета размера питателя. схема.

Пример задачи:

Дано: подключены три люминесцентных светильника мощностью 15 кВт. к трехфазной четырехпроводной (277/480 вольт) системе. Осветительные блоки имеют коэффициент мощности 0,8.

Найдите: необходимый размер алюминиевых фидеров THW для обеспечения этой нагрузки.

Решение:

1. Найдите линейный ток:

PT

IL = ——- 1.73 × ВЛ × пф

45 000 Вт

= ——— 1,73 × 480 В × 0,8

= 67,74 ампера

2. Из ТАБЛИЦЫ 3 мы находим, что размер проводника, который выдерживает 67,74 Ампер тока — это алюминиевый провод № 3 AWG THW.

Расчет падения напряжения для цепей фидера

При проектировании цепи фидера необходимо учитывать падение напряжения на проводнике. Падение напряжения в цепи фидера должно быть минимальным. так что максимальная мощность может быть доставлена ​​к нагрузкам, подключенным к система подачи.NEC допускает падение напряжения не более 5%. совмещение ответвления и фидерной цепи; однако 5-процентное напряжение уменьшение представляет собой значительную потерю мощности в цепи. Мы можем рассчитать потери мощности из-за падения напряжения как V2 / R, где V2 — падение напряжения цепи, а R — сопротивление проводников цепи.

Расчет сечения фидера аналогичен расчету для ответвления. падение напряжения в цепи.Размер жилы должен быть достаточно большим. чтобы: (1) иметь требуемую допустимую нагрузку и (2) поддерживать падение напряжения ниже указанный уровень. Если второе требование не выполняется, возможно, потому что длинной фидерной цепи выбираемые проводники должны быть больше, чем требуется рейтинг допустимой нагрузки. Следующая проблема иллюстрирует расчет сечения фидера по падению напряжения в однофазная схема.

Пример задачи:

Дано: взрывозащищенная однофазная 240-вольтовая нагрузка на заводе рассчитана на 85 кг. Вт.Питатели (две горячие линии) будут иметь длину 260 футов (79,25 метра). медной жилы RHW. Максимально допустимое падение напряжения на проводе составляет 2 процента.

Найдите: требуемый размер проводника фидера.

Решение:

1. Найдите максимальное падение напряжения в цепи.

VD =% × Нагрузка

= 0,02 × 240

= 4,8 вольт

2. Найдите ток, потребляемый нагрузкой.

Мощность

I = —- Напряжение

85 000

= — 240

= 354,2 ампера

3. Найдите минимальную требуемую площадь проводника в миле. Используйте формулу дан для определения площади поперечного сечения проводника в однофазном систем, который ранее был приведен в «Альтернативном методе расчета падения напряжения »п.

см / дюйм = p × I × 2d

—— VD

10.4 × 354,2 × 2 × 260

= ———- 4,8

= 399 065,33 см

4. Определите сечение фидера. Следующий провод большего размера в ТАБЛИЦЕ 2 также 400 млн м3. Посмотрите ТАБЛИЦУ 3, и вы увидите, что 400 Медный провод MCM RHW выдерживает 335 ампер. Это меньше, чем требуется 354,2 ампера, поэтому используйте следующий больший размер, то есть 500 Проводник МСМ.

Размер жилы для трехфазной фидерной цепи определяется в аналогично.В этой задаче размер фидера будет определяться на основу цепи падения напряжения.

Пример задачи:

Дано: ex 480-вольтовая, трехфазная, трехпроводная (треугольник) цепь фидера обеспечивает сбалансированную нагрузку 45 киловатт в коммерческое здание. Загрузка работает с коэффициентом мощности 0,75. Питающий контур (три горячие линии) будет длиной 300 футов (91,44 метра) правого медного проводника. В максимальное падение напряжения составляет 1 процент.

Найдите: требуемый размер фидера (исходя из падения напряжения в цепи).

Решение:

1. Найдите максимальное падение напряжения в цепи.

VD = 0,01 × 480

= 4,8 вольт

2. Найдите линейный ток, потребляемый нагрузкой.

IL = —— 1,73 × V × pf

45000 Вт = ——- 1,73 × 480 × 0,75

= 72.25 ампер

3. Найдите минимальную требуемую площадь проводника в миле. Используйте формулу для нахождения cmil в трехфазных системах, что было дано в более ранней раздел.

p × I × 1,73 d

см = —— VD

10,4 × 72,25 × 1,73 × 300

= ———— 4,8

= 81 245 см

4. Определите сечение фидера. Ближайший и следующий по размеру размер проводника в ТАБЛИЦЕ 3 — No.1 AWG. Посмотрите ТАБЛИЦУ 3, и вы Видите, что медный провод № 1 AWG RH выдержит ток 130 ампер, больше требуемых 72,25 ампер. Поэтому используйте медь № 1 AWG RH. проводники для фидерной цепи.

ОПРЕДЕЛЕНИЕ РАЗМЕРА ЗАЗЕМЛЕНИЯ

Обсуждены вопросы заземления при проектировании электропроводки. ранее. Еще одна необходимость при проектировании электропроводки — определение размера необходимого в цепи заземляющего проводника.Все схемы, работать при напряжении 150 вольт или меньше должен быть заземлен; поэтому все жилые электрические системы должны быть заземлены. Системы высокого напряжения, используемые в промышленные и коммерческие здания имеют требования к заземлению, которые определены NEC и местными кодами. Земля на службе вход в здание обычно представляет собой металлическую водопроводную трубу, которая идет непрерывно, под землей, или заземляющий электрод, вбитый в землю возле служебного входа.

Размер заземляющего проводника определяется номинальным током. системы. В ТАБЛИЦЕ 4 перечислены сечения заземляющих проводов оборудования. для внутренней проводки, а в ТАБЛИЦЕ 5 указан минимальный провод заземления. размеры для системного заземления служебных входов. Размеры заземления проводники, перечисленные в ТАБЛИЦЕ 4, предназначены для заземления оборудования, которое соединяет к кабельным каналам, кожухам и металлическим каркасам в целях безопасности. Примечание что нет.12 или кабель № 14, такой как 12-2 WG NMC, может иметь площадку для оборудования № 18. Земля содержится в том же оболочка кабеля в качестве токоведущих проводников. ТАБЛИЦА 5 используется для определения минимального размер заземляющих проводов, необходимых для служебных входов, в зависимости от размер проводов горячей линии, используемых с системой.

ЧАСТИ ВНУТРЕННЕЙ ЭЛЕКТРОПРОВОДКИ

Обсуждались некоторые части внутренних электрических распределительных систем. ранее.Такие виды оборудования, как трансформаторы, распределительные устройства, проводники, изоляторы и защитное оборудование являются частями внутренней электропроводки. Однако есть определенные части внутренней системы распределения электроэнергии. системы, которые уникальны для самой системы электропроводки. Эти части включают кабели с неметаллической оболочкой (NMC), кабели с металлической оболочкой, жесткие кабелепровод и электрические металлические трубки (EMT).

ТАБЛИЦА 4. Размеры заземляющих проводов оборудования для внутренней обмотки

ТАБЛИЦА 5.Сечения заземляющих проводов для служебных входов

Кабель в неметаллической оболочке (NMC)

Кабель с неметаллической оболочкой — это распространенный тип используемых электрических кабелей. для внутренней проводки. Используется NMC, иногда называемый кабелем Romex. почти исключительно в жилых системах электропроводки. Самый распространенный вид используется № 12-2 WG, который проиллюстрирован на фиг. 11. Этот тип NMC поставляется в рулонах по 250 футов для внутренней проводки.Кабель имеет тонкий пластик. внешнее покрытие с тремя проводниками внутри. Проводники окрашены изоляция, указывающая, следует ли использовать провод в качестве провод под напряжением, нейтраль или заземляющий провод оборудования. Например, дирижер подключенный к горячей стороне системы имеет черную или красную изоляцию, а нейтральный провод имеет изоляцию белого или серого цвета. Оборудование заземляющий провод имеет зеленую изоляцию или не имеет изоляции (неизолированный дирижер).Есть несколько разных размеров втулок и соединителей. используется для установки NMC в зданиях.


РИС. 11. Кабель в неметаллической оболочке (MNC)

Обозначение № 12-2 WG означает, что (1) используемые медные проводники имеют калибр № 12 AWG, как измерено американским калибром проводов (AWG), (2) там два токоведущих проводника, и (3) кабель поставляется с провод заземления (WG). Для сравнения, кабель № 14-3 WG будет иметь три Нет.14 проводников и заземляющий провод. Размер NMC варьируется от Медные проводники с № 14 по № 1 AWG и от № 12 до № 2 AWG. алюминиевые проводники.

Кабель в металлической оболочке

Кабель в металлической оболочке аналогичен NMC, за исключением того, что имеет гибкую спираль. металлическое покрытие, а не пластиковое покрытие. Распространенный вид металла кабель с оболочкой называется кабелем BX. Как и NMC, кабель BX содержит два или три проводники. Также есть несколько размеров разъемов и втулок. используется при установке кабеля BX.Основное преимущество этого Тип кабеля с металлической оболочкой заключается в том, что он заключен в металлический корпус это гибкий, так что его можно легко согнуть. Прочие металлические корпуса обычно труднее сгибать.

Жесткий кабелепровод

Внешний вид жесткого водовода похож на водопроводную трубу. Он используется в специальные места для изоляции электрических проводов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
