Электросчетчик индукционный и электронный. Различия и особенности

 Электрический счетчик – электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч. Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени. Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные.

При этом первых не так уж и мало, поскольку они устанавливались до середины 90-х годов. Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены кроме простого списывания показаний.

Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.

Особенности индукционного счетчика электроэнергии

 Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

На настоящий момент таких счетчиков практически не осталось в обиходе. Они не могут быть установлены для учета энергии, так как не соответствуют требуемой точности измерений.

Особенности электронного счетчика электроэнергии

 В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший межповерочный интервал.  Электросчетчик электронный может иметь встроенный цифровой интерфейс, встроенный тарификатор. Опционально обеспечивает учет активной и реактивной электроэнергии в одно или многотарифном режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На дисплее порой индицируются – значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями. Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам – CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз “по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения, имеется возможность корректировать внутренние часы электросчетчика.

Вот пример самого простого электронного счетчика.

Смотрите также статью «Установка и подключение электросчетчика».

Какой электросчетчик выбрать для монтажа: обзор электросчетчиков

При проведении электромонтажных работ не обойтись без установки электросчетчика. Именно благодаря ему у нас в домах и квартирах организован учет электроэнергии. Современный рынок предлагает огромное количество разновидностей таких счетчиков, но на каком стоит остановить свой выбор?

Замена счетчика должна проводиться опытным электромонтером. Особенно этот вопрос актуален для тех, кто хочет заменить старый и отработавший свой срок электросчетчик и при этом не нарушить подачу электросети в доме, что часто бывает, если неправильно подключены провода.
Покупая счетчик на рынках, продавец старается продать модели подороже, утверждая, что они более качественные и удобные, но на самом ли деле это так?
Давайте разберемся.

Основные разновидности электросчетчиков

К основным видам относят:

  1. Индукционные;
  2. Электронные.

Первый тип — это привычные для нас старый вид электромеханических элетросчетчиков. Среди преимуществ можно выделить небольшую стоимость (в сравнении с новыми электронными моделями, где увеличен функционал и потребление электроэнергии) и более больший межповрочный интервал.


Второй тип — это новые электронные счетчики. Среди их преимуществ можно выделить:

  • Высокий класс точности;
  • Есть многотарифность;
  • Компактность.

Такой электронный электросчетчик имеет возможность дифференцированного учета потребляемой электроэнергии. Это означает, что счетчик будет при многотарифной системе расчетов учитывать стоимость за электричество в ночное время по более низкому тарифу по сравнению с дневным.

Компактность такого оборудования тоже заслуживает внимания. Его легко установить в модульный щит на специальную DIN — рейку.
Такой прибор практически невозможно перекрутить и отмотать, как в старых моделях, а точность расчетов благодаря встроенной микросхеме более надежна и точна.


Кроме этих двух отличий видов счетчиков существует еще и другие:

  • Однофазный;
  • Трехфазный;
  • Многотарифный;
  • Двухтарифный;
  • Однотарифный.

Правильный расчет параметров счетчика для монтажа необходимого электросчетчика должен исходить по и по номинальному току. Стандартный номинал для квартиры и дома составляет 80 А. Сюда входит общая максимальная суммарность всех подключаемых приборов к сети с учетом выделенной максимальной мощности для данного помещения

Мощность измеряется в ваттах, а необходимый номинальный ток в амперах.

Чтобы узнать какой рабочий ток на данном объекте или квартире необходимо всю суммарную мощность подключаемых электроприборов (так называемую установленную мощность) поделить на 220В. Результатом и станет потребляемый рабочий ток этого объекта в амперах. Счетчик же надо брать с номиналом на 10-20% больше полученного расчетного тока.

Счетчики могут быть как однотарифными так и многотарифными. Для получение максимальной экономии лучше ставить многотарифные, которые помогают сэкономить расход электроэнергии в разное время суток. Напоминаю, что в ночное время тариф на электроэнергию может быть меньше. При этом надо перезаключить договор с энергоснабжающей организацией о переходе на двухтарифную систему учета.
Также есть различие и по количеству фаз. Для квартир в основном устанавливают однофазные счетчики, а вот для частного дома или промышленного объекта, где к вводу могут быть подведены 3 фазы электроэнергии — трехфазные.
Стоит заметить, что в трехфазной сети 380В и три фазы. На входе электроэнергии на объект вместе с установкой защитных автоматов желательно устанавливать и УЗО (Устройство защитного отключения). Основной принцип действия УЗО заключается в измерение входящего и исходящего тока и в случае обнаружения утечки, УЗО полностью обесточивает всю сеть. Такое устройство обязательно должно быть установлено в загородном и многоквартирном доме.
Чтобы правильно определить какой именно электрический счетчик нужен, необходимо посмотреть сколько фаз в вашем доме или квартире. Говоря проще, нужно посмотреть сколько проводов подключено к вашему вводному автомату. Если обнаружен кабель с двумя жилами (ноль и фаза), то это однофазная сеть и для подключения вам необходим счетчик однофазный. Напряжение в таком счетчике составляет 220В, что должно быть указано на самом приборе.
Если вы увидели, что к вводному автомату идут 3 жилы, а четвертая подсоеденина к нулевой шине, то это говорит о том, что это трехфазная сеть и тут необходим трехфазный счетчик.
В некоторых ситуациях и только по разрешению сетевой организации в квартирах с 220В можно подключить трехфазный счетчик. В данном случае расчет будет верным, если будет задействована только одна фаза.

Обзор счетчиков разных видов вам продемонстрирует видеоролик:

Способы монтажа электросчетчика в щит

По способу крепления в щите можно сделать выводы о приобретении того или иного прибора учета для квартиры или дома.
В зависимости от конструктивной особенности электрощита производится и его монтаж. Так возможно подключение на специальную DIN рейку или на специальную панель в щите.
Обычно такие учетные приборы устанавливаются внутри помещения, но бывает и на вводно — распределительных устройствах или же на улице.
Особенного внимания заслуживаем дата выпуска прибора учета. Так купив на рынке однофазный счетчик, который был выпущен более 2 лет назад, есть большая вероятность того, что инспектор, который будет его регистрировать попросту не поставит его на учет, а заставит его проверить в специалазирумой лаборатории или приобретать новый.

К трехфазным электроприборам этот срок еще меньше и составляет 1 год. Чтобы увидеть дату выпуска можно посмотреть на панель прибора и в паспорт (формуляр), который комплектуется с ним.
Если вы хотите установить ранее используемый электросчетчик для помещения, то на такой прибор должен быть документ о проведенной поверке данного прибора с давностью до одного года.

Стоит отметить, что, подключение электроэнергии в квартиру без правильно выбранного по типу счетчика с учетом даты его выпуска или поверки невозможно.

Как определиться класс точности электросчетчика?

После определения с фазами и типами электросчетчиков, максимального номинального тока, приступаем к выбору класса точности.
Чтобы понять это значение обозначает, то напомним, что
Класс точности это максимальная разрешенная погрешность, которая выражается в процентах.
Для квартиры этот показатель должен быть не хуже, чем 2. Чем выше класс точности, тем более точнее будут показания прибора. Имейте ввиду, что чем меньше цифра класса точности, тем точней прибор. Например, прибор с классом точности 1 более точен, чем с классом 2.
Имеются в продаже счетчики с классами точности:

Для гаража, квартиры или частного дома можно выбирать класс точности не более 2, а вот для магазина или автосервиса этот показатель не должен превышать 1.
В старых моделях можно встретить еще значение 2,5, но по-теперешнему законодательству использовать такие приборы учета не разрешают. Такие приборы требуют замены на более новые модели с необходим классом точности.
Еще один интересный вариант электросчетчиков — это приборы с разными тарифами. Основной смысл такого счетчика в наличии встроенных в него тарифных планов. Среди них бывают:

  • Однотарифные;
  • Двухтарифные;
  • Многотарифные.

Двухтарифный счетчик работает в двух режимах с 700 до 2300, а после 2300 он переключается на ночной режим, который работает до 7 00 утра.
С наличием такого счетчика в квартире многие хозяева именно в период ночного тарифа начинают пользоваться стиральными машинками или обогревателями для дома.
Многотарифный счетчик имеет более двух встроенных режимов расчета.

При подключении электросчетчика стоит иметь ввиду, что при номинальной нагрузке больше 100А, подключение стоит проводить через трансформатор тока с имеющимся вторичным током в 5А.

Серия, модель и производители

Первым делом перед покупкой нужно узнать у сервисной компании электросети, какие производители и серии разрешены на установку в данном городе. Из полученного списка каждый может выбрать понравившуюся для себя модель и установить ее у себя.
Наиболее популярные модели электросчетчиков:

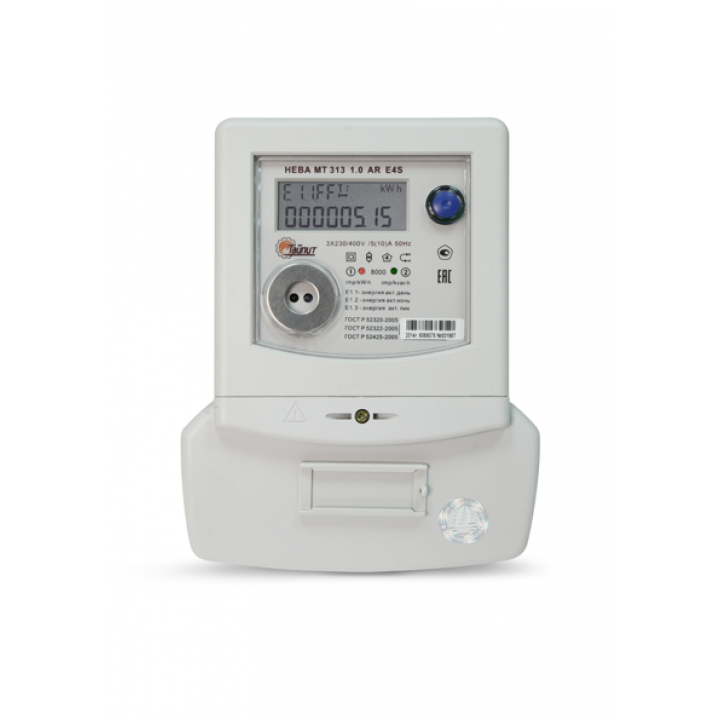

  1. Нева;
  2. Меркурий;
  3. Энергомер.

Электросчетчик Нива 103 1SO.
Довольно удобный тип электромеханического счетчика, с барабанным типом циферблата. Очень надежный, цифры на счетчике всегда видны, даже если отсутствует сеть. Крепится на DIN рейку и имеет хорошую защелку. Имеет продуманную систему зажимов, которая гарантирует безопасную установку и снижает риск случайной поломки во время крепления.

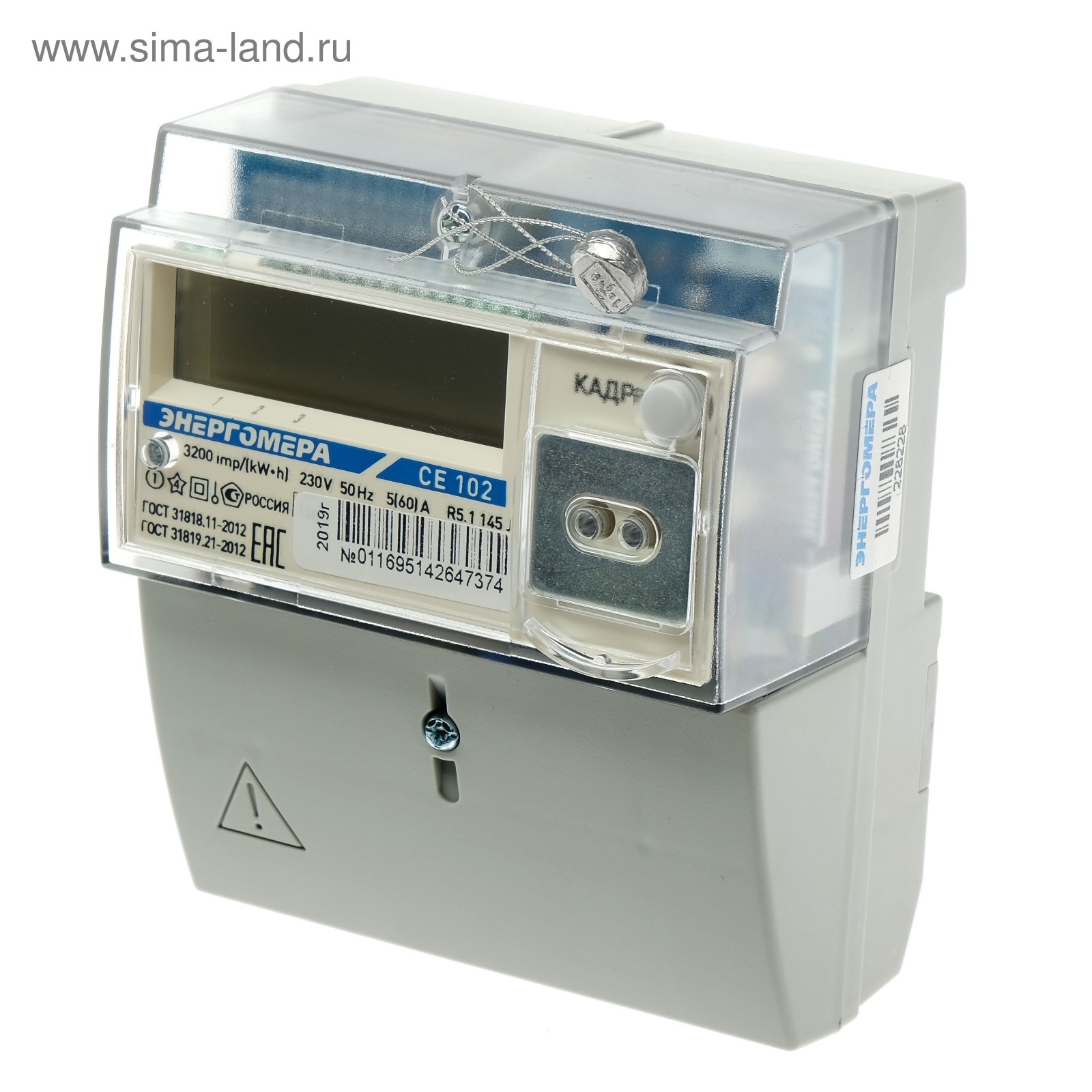

Энергомер СЕ 101 —S6
Отличный вариант для установки энергосберегающими организациями.
Такой прибор имеет механический циферблат, а также возможность сохранять работоспособность при низких температурах. Крепится на трех винтах. Точные показания даже при сбоях в сети.

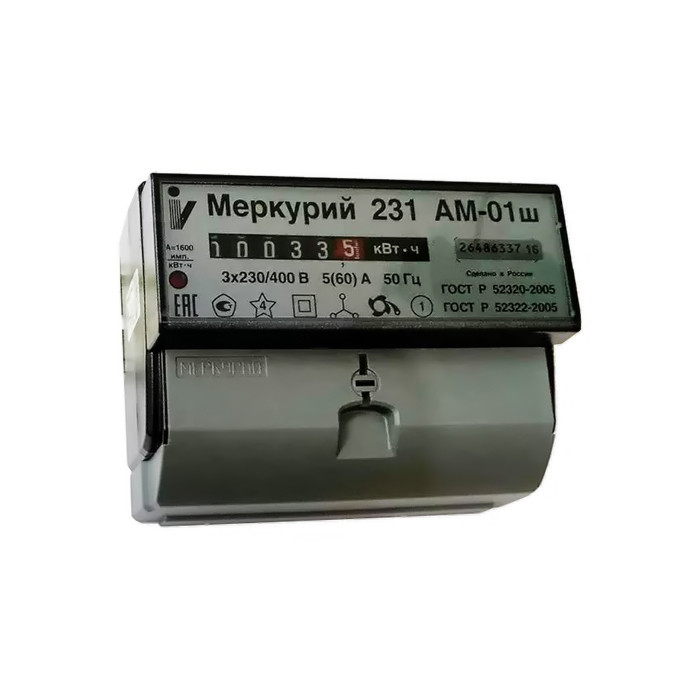

Счетчик Меркурий 231 АТ—01
Один из наиболее востребованных трехфазных электросчетчиков. Имеет встроенный интерфейс IRDA, что дает возможность дистанционного учета без взлома клеммной колодки. Есть 4 тарифных плана и 16 временных зон для качественного учета, журнал событий. Рассчитан только на внутреннее размещение.
Для однофазного энергопотребления, есть модель Меркурий 201.5. Имеет электромеханический циферблат с барабаном. Крепится на дин рейку. Есть также модели

Меркурий 201
Однофазный электросчетчик с цифровым циферблатом.

Подводя итоги

Какой электросчетчик выбрать для своего помещения, чтобы у него была максимальная продуктивность и не высокая стоимость? Для этого следует:

  • Рассчитать максимальную номинальную мощность тока для данного помещения;
  • Узнать сколько фаз в щите;
  • Выбрать производителя;
  • Выбрать класс точности;
  • Определить тип эл. счетчика;
  • Уточнить, как лучше его монтировать;
  • Выбрать тарифность счетчика.

После получения этих данных стоит обратиться в компанию электросети, где получить все необходимые данные о разращенных производителях и сериях электроприборов.
После приобретения счетчика вызывается инспектор, который проверит показания старого счетчика с заполнением акта и даст разрешение на замену. Если все в порядке, то электромонтер проведет качественную установку данного прибора в соответствии с нормативными актами. После этого снова вызывается инспектор энергоснабжающей организации, который после проверки качества и соответствия выполнения электромонтажных работ по установке счетчика выдаст акт о проверке узла учета электроэнергии с записью показаний нового прибора и опломбирует узел учета.
При установке счетчика электроэнергии впервые на объект требуется сделать проект узла учета, утвердить его в энергоснабжающей организации, выполнить его монтаж и так же сдать учет, как описано выше.
Самостоятельно покупать, монтировать и проводить замену без согласования с компанией энергосбыта нельзя, так как это противоречит правилам учета энергии и грозит большими штрафами за не законное подключение к электросети.
И вот в конце обзора немного о том, стоит ли и кому стоит переходить на многоставочный тариф:

Можно ли обмануть электронный счетчик электроэнергии

Можно ли обмануть электронный счетчик

Содержание статьи:

На дворе 21 век — век компьютеров и автоматизации. Все электронное или наполовину, практически всем можно управлять, используя мобильный телефон. И если раньше, чтобы обмануть электросчетчик достаточно было подключить к его выходам переделанный трансформатор (счетчик мотал в другую сторону сколько надо), то, на сегодняшнее время, ситуация сильно изменилась.

Новые электронные счетчики электроэнергии не подвластны магнитам и вообще, каким-либо вмешательствам извне. Это современные и умные устройства, изменить работу которых можно, только если перепрошить их «мозги». При этом стоит трижды подумать над тем, а стоит ли это делать? Ведь электронные счетчики электроэнергии умеют записывать в память все то, что с ними происходило за время работы.

Чем грозить такое вмешательство в работу электросчетчика? Ну, во-первых, электросчетчики — это собственность компаний, которые предоставляют электроэнергию. Собственно говоря, если испортить чью-то собственность, то придётся заплатить штраф. Кроме того, штраф придётся заплатить и за воровство электроэнергии, поэтому стоит задуматься, прежде чем предпринимать любые попытки остановки электронного счетчика электроэнергии.

Можно ли обмануть электронный счетчик электроэнергии

Сегодня в интернете можно встретить различного рода объявления, предлагающие специальные индукционные устройства для остановки электросчетчиков. На самом деле, ничего подобного для новых электросчетчиков не существует, а такие устройства, не более чем миф. Ну а про мифы о микроволновой печи, вы можете прочитать на сайте samastroyka.ru.

Остановить электронный счетчик электроэнергии можно, только если поменять шунты на колодках или внести конкретные изменения в его работу путём перепрошивки чипа.

Однако делать это бессмысленно, поскольку любой электронный счетчик легко поддаётся самодиагностике, и при проверке он обязательно покажет вмешательство извне.

Что умеет определять новый электросчетчик

Кроме того, новые электросчетчики, в буквальном смысле этого слова, напиханы всевозможными датчиками, которые умеют:

  • Определять был ли вскрыт корпус;
  • Определять обратный ток и отсутствие нуля;
  • Контролировать магнитное воздействие и многое другое.

Также, уже и такое практикуется на сегодняшнее время, некоторые электронные счетчики подключаются к различным системам передачи данных, таким как GPRS и PLS. При любом вмешательстве в работу, электронный счетчик отправит информацию диспетчерам, которые, в свою очередь, могут прислать электриков для проверки.

В общем, как видно, обмануть электронный счетчик электроэнергии — невозможно! Да и стоит ли это делать, если в итоге, все равно, любые вмешательства в его работу, приведут к серьёзным штрафам и судебным разбирательствам.

Пожалуйста, не нужно верить мошенникам, которые предлагают современные устройства для остановки новых счетчиков электроэнергии. В лучшем случае, вы потеряете свои деньги, ну а в худшем, выведете из строя электросчетчик, попав на ещё большую сумму.

Статья носит ознакомительный характер. Помните о том, что любое вмешательство в работу счетчика электроэнергии является незаконным.

Оценить статью и поделиться ссылкой:

Чем отличается электронный счетчик от индукционного?

  • Устройство и принцип работы индукционного счетчика

Еще совсем недавно, в каждой квартире, частном доме или гараже можно было увидеть знакомый всем с детства электросчетчик, имеющий алюминиевый вращающийся диск и счетный механизм в виде нескольких цифровых барабанов. Такая конструкция присуща индукционному типу счетчика электроэнергии. Принцип работы этого измерительного прибора основан на взаимодействии электромагнитного поля, которое возникает в катушках счетчика, с подвижным токопроводящим элементом — диском. Одна из катушек однофазного индукционного счетчика подключается параллельно сети переменного тока (обмотка напряжения), а другая последовательно, в цепь между генератором электроэнергии и нагрузкой (обмотка тока). Токи, протекающие по обмоткам прибора, создают переменные магнитные потоки, которые пересекают подвижный диск. Величина этих потоков пропорциональна входному напряжению и потребляемому току. По закону электромагнитной индукции в диске возникают вихревые токи, направленные по следованию вызвавших их магнитных потоков. Взаимодействие вихревых токов и магнитных потоков в диске приводит к возникновению электромеханической силы, которая создает вращающийся момент. В результате этих процессов, полученный вращающийся момент становится пропорционален произведению двух магнитных потоков (обмотки напряжения и обмотки тока) на синус фазового сдвига между ними. Для правильной работы счетчика данного типа необходим фазовый сдвиг между магнитными потоками равный 90°, его получают при помощи разложения магнитного потока обмотки напряжения на две составляющие. Иными словами, подытожив можно сказать, что частота вращения диска индукционного счетчика электроэнергии пропорциональна активной потребляемой мощности, а расход электроэнергии пропорционален количеству оборотов диска. Индикация измеренного значения потребленной электроэнергии происходит при помощи механического отсчетного устройства. Ось отсчетного механизма связывается зубчатой передачей с осью подвижного алюминиевого диска и вращается синхронно с ним.

  • Устройство и принцип работы электронного счетчика

В 90-е годы на территории постсоветского пространства на смену электросчетчикам индукционного типа стали приходить электронные. Появление такого типа измерительных приборов стало возможным благодаря развитию интегральной электроники, элементы которой стали более доступны и образовали прочную основу для современного высокоточного счетчика. Наиболее простые модели однофазных электронных счетчиков содержат в своем составе специализированные микросхемы, которые выполняют функцию измерения мощности и преобразования ее в частоту (например ADE7755, производства Analog Devices). На борту такой микросхемы находятся два 16-и разрядных сигма-дельта АЦП (аналого-цифровых преобразователя). Ко входу одного из них подают через термостабильный резистивный делитель (или трансформатор напряжения) сигнал сетевого напряжения, а к другому сигнал напряжения, которое возникает при прохождении тока нагрузки через специальный низкоомный шунт (или трансформатор тока). Далее эти два сигнала, уже преобразованные в цифровую форму, перемножаются и подаются на ФНЧ (фильтр низкой частоты) для выделения постоянной составляющей активной мощности. С выхода ФНЧ сигнал поступает на преобразователь мощности в частоту, после которого он уже становится пригодным для подачи непосредственно на электромеханическое отсчетное устройство, или для промежуточной обработки микроконтроллера. Более сложные модели электронных счетчиков имеют в своем составе, кроме информативных семисегментных ЖКИ (жидко-кристаллических индикаторов), еще и дополнительные модули, которые выполняют задачи тарифного учета (тарифный модуль), приема-передачи данных (интерфейсы), управления подключением нагрузки (реле). Наличие в электронном счетчике полупроводниковых устройств (микросхем, индикаторов и т.д.) обусловило наличие в нем встроенного блока питания, который выполняет преобразование переменного напряжения сети в постоянное, определенного уровня для питания внутренней электронной схемы. Многофункциональность такого измерительного устройства позволяет сделать его унифицированным для использования во многих отраслях промышленности и хозяйства, где требуется точный контроль за электроэнергией.

  • Сравнение характеристик электронного и индукционного счетчика
характеристика

электронный
счетчик

индукционный
счетчик
класс точности 0,2. .2 2..2,5
тип индикатора
ЖКИ, электромеханический механический
совмещение учета активной и реактивной энергии
+
совмещение учета энергии в двух направлениях +
возможность измерения качества энергии
+
возможность многотарифного учета +
хранение измеренных данных +
влияние на точность измерений характеристик сети и нагрузки
+
способность обнаружения хищения электроэнергии
+
наличие интерфейсов
+
возможность использования в  АСКУЭ
+
чувствительность к грозовым и коммутационным перепадам +
потребление электроэнергии незначительное значимое
период поверки
16 лет 8 лет

Информация о приборах учета электроэнергии

Счетчик электрической энергии – это электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока (измеряется в кВт*ч).
Электросчетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.
Электросчетчики, учитывающие интегрированную реактивную мощность за учетный период, называются счетчиками реактивной энергии.

Единицы измерения электрической энергии:
— активной электрической энергии – 1 кВт*ч (киловатт в час),
— реактивной электрической энергии – 1 кВАр*ч (киловар в час).
Электросчётчик должен быть внесён в Единый государственный реестр средств измерений. На кожухе электросчётчика должны быть пломбы государственной поверки – для вновь устанавливаемых 1-фазных электросчетчиков – давностью не более 2-х лет, 3-фазных электросчетчиков – не более 12 месяцев (Требование ПУЭ п.1.5.13).
Для электросчётчиков должен соблюдаться температурный режим в соответствии с данными в паспорте завода-изготовителя.

Технические характеристики электросчетчиков
Технические характеристики электросчетчиков определяются следующими основными параметрами:
— номинальным напряжением,
— номинальным током,
— классом точности электросчетчика.
Различают электросчетчики непосредственного включения в сеть и электросчетчики, предназначенные для подключения к измерительным трансформаторам тока и трансформаторам напряжения. Также электросчетчики подразделяются на однофазные и трехфазные двух типов: индукционные и статические счетчики ватт-часов (электронные).

Номинальное напряжение и номинальный ток электросчетчиков – указываются в виде произведения числа фаз на номинальные значения тока и напряжения. Например: 10-50А; 3X380/220В. Это означает, что электросчетчик предназначен для непосредственного включения в трехфазную сеть с номинальным напряжением 380/220В и с номинальным током 10-50А.

Класс точности электросчетчика – это его наибольшая допустимая относительная погрешность измерения, выраженная в процентах. Индукционные электросчетчики активной энергии изготавливаются классов точности 0,5; 1,0; 2,0; статические счетчики ватт-часов (электронные) – классов точности 1,0; 2,0; 0,5 и 0,2. Класс точности электросчетчиков реактивной энергии может быть на одну ступень ниже класса точности соответствующих электросчетчиков активной энергии.

Индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество потребленной электроэнергии в этом случае прямо пропорционально числу оборотов диска.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое или электронное устройство, содержащее как запоминающее устройство, так и дисплей.
Одним из основных достоинств электронных электросчетчиков является возможность учета электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), которая обеспечивается с помощью устройства переключения тарифов. Многотарифный электронный электросчетчик представляет собой прибор учета электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Выбор электросчетчика
В настоящее время в России производится довольно большая гамма электросчетчиков. Они могут быть одно- или многофункциональными, позволяют работать с одним или сразу несколькими тарифами, дифференцируя их по времени или другим показателям. Как правило, основной выбор потребителю приходится делать между индукционными и электронными электросчетчиками, которые могут быть с механическим или жидкокристаллическим отсчетным механизмом. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками.
При выборе электросчетчика наиболее важно обратить внимание на тарифность электросчетчика и класс точности. Электросчетчик может быть однотарифным, двухтарифным и многотарифным. Двухтарифные электросчетчики дают возможность экономить при оплате за электроэнергию, так как в установленное время они автоматически переключаются на ночной тариф, который ниже дневного. Двухтарифная система расчетов предполагает отдельные тарифы для дня (с 7:00 до 23:00 час.) и ночи (с 23:00 до 7:00 час.). Поскольку ночной тариф значительно ниже дневного, это дает возможность существенно сократить расходы на оплату электроэнергии (особенно при переводе на ночной режим таких энергоемких приборов, как стиральные машины или электрообогреватели).

Неисправности электросчетчиков
При осмотре квартирных щитков необходимо обращать внимание на состояние контактов в местах присоединений электрооборудования (выключателей, электросчетчиков и так далее). Ненадежное соединение приводит к нагреву и обгоранию контактов, разрушению изоляции, образованию искрения и отгоранию проводов, на это тратится дополнительное количество электричества. Такие контакты очищают от копоти и туго затягивают. Автоматические выключатели и плавкие вставки предохранителей должны соответствовать нагрузкам и сечениям проводов и кабелей. Аппараты с поврежденными корпусами не подлежат ремонту и заменяются новыми. Электросчетчики не должны иметь повреждений корпуса, смотровых стекол и клеммных крышек.
Исправность индукционного электросчетчика можно определить по вращению диска. При отключении нагрузки диск электросчетчика должен останавливаться, совершая не более одного оборота. Внешними признаками перегрузки электросчетчика являются специфический запах подгоревшей изоляции, ненормальное гудение счетчика, пожелтение стекла смотрового окошка. Жужжание счетчика, если оно не сопровождается самоходом, не является признаком неисправности. Исправность электронного электросчетчика определяется по миганию светодиода. При отключении нагрузки мигание светодиода должно прекратиться.
Электросчетчик может показывать повышенный расход электроэнергии при повышенной влажности. Изоляция проводки со временем разрушается, и на ней образуется множество микротрещин, сквозь которые происходит утечка электричества по влажной стене. Чем больше влаги осаждается на поверхности стены, тем выше напряжение утечки, а возможность короткого замыкания становится вполне реальной.
Перед включением в сеть любого бытового прибора необходимо убедиться, что напряжение, на которое рассчитан электроприбор, соответствует напряжению электросети. Нельзя включать в сеть электроприборы, не соответствующие напряжению сети.
В современных условиях эксплуатации энергоёмкого оборудования необходимо использование стабилизаторов напряжения, которые предотвращают перепады при включении большого количества бытовой аппаратуры.

Проверка показаний электросчетчика
Учет электроэнергии, потребляемой всеми электроприборами, имеющимися в квартире, производится электросчетчиком. По показанию электросчетчика и вычисляется оплата за пользование электроэнергией.
Если возникнут сомнения в правильности показаний электросчетчика, его можно легко проверить.
Для этого надо, прежде всего, отключить от сети все имеющиеся в квартире лампы, приборы, радиоприемники и убедиться в том, что диск индукционного электросчетчика, который виден в смотровом окне, не вращается или у электронного электросчетчика не горит светодиод. Если диск продолжает вращаться (а светодиод электронного электросчетчика моргать), то это означает, что где-то остался не выключенный электроприбор. Его надо выключить, иначе электросчетчик не проверить.
На 10-15 минут включают один электроприбор с заведомо известной мощностью, например электролампу, и определяют фактический расход электроэнергии, который должен совпадать с показаниями счетчика с учетом погрешности последнего.

Установка электросчетчика
Устанавливать счетчик электрической энергии необходимо только с согласия Гарантирующего поставщика и Сетевой организации и только представителю организации, имеющей лицензию на право проведения данных работ. Самостоятельно устанавливать электросчетчик не рекомендуется. Если у Вас уже был установлен электросчетчик, и Вы просто хотите его заменить, то помните, что самовольный демонтаж старого электросчетчика является нарушением договора с Гарантирующим поставщиком, и сорванная на старом электросчетчике пломба влечет за собой изменение порядка расчетов.
После установки электросчетчика его необходимо поставить на учет, для чего нужно пригласить представителя Сетевой организации, который убедившись, что все сделано правильно, примет его в эксплуатацию и опломбирует, снимет начальные показания электросчетчика и даст разрешение на его использование. С данного времени расчеты за электроэнергию будут осуществляться в соответствии с показаниями нового прибора учета.

Какими законами определены требования к классу точности индивидуального прибора учета?
Пунктом 138 Постановления Правительства РФ от 04.05.2012г. №442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии» определено, что «учет потребляемой гражданами электрической энергии должен производиться только эл. счетчиками класса точности 2.0 и выше».

Подпункт «г» пункта 34 «Правил предоставления коммунальных услуг (КУ) собственникам и пользователям помещений в многоквартирных домах и жилых домов» от 06.05.2011г. №354 обязывает Потребителя «использовать индивидуальные приборы учета (ИПУ), соответствующие требованиям законодательства Российской Федерации об обеспечении единства измерений и прошедшие поверку».

Часть 5 статьи 13 Федерального закона от 23.11.2009г. №261-ФЗ (в ред. от 18.07.2011г.) «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» определяет, что «до 1 июля 2012 года собственники помещений в многоквартирных домах обязаны обеспечить установку приборов учета электрической энергии».
В жилых помещениях, в которых не установлены индивидуальные приборы учета, или приборы учета неисправны, или имеют истекший срок госповерки, расчет платы за электрическую энергию производится в соответствии с нормативами, утвержденными Постановлением Региональной Энергетической Комиссии (РЭК) Свердловской области от 27. 08.2012г. №130-ПК.

Внимание: в случае отсутствия индивидуальных приборов учета, наличия неисправных приборов учета либо с истекшим сроком госповерки, фактический расход потребления электроэнергии не может быть расчитан правильно, что влияет на величину платы за ОДН для каждого собственника жилого помещения в таком многоквартирном доме.

Как читать электронные интервалы

Электронные интервальные счетчики записывают ваше потребление в киловатт-часах (кВтч) за каждые 15 минут (интервал). Каждый 15-минутный интервал записывается и сохраняется в памяти измерителя. Затем мы подключаемся к счетчику, загружаем данные и предоставляем их вашему продавцу для выставления счета.

Эти счетчики используются для измерения солнечной энергии и времени использования, так как они могут быть запрограммированы в соответствии с тарифными требованиями клиента.

Данные измерений могут быть загружены и нанесены на карту для коммерческих клиентов, что позволяет им понять и улучшить управление потреблением энергии.

Считывание электронного счетчика EDMI

EDMI Однофазный электронный счетчик

EDMI Трехфазный электронный счетчик

Нажмите кнопку выбора на измерителе для просмотра каждого экрана:

Экран / регистр Описание
ЖК-дисплей Тестовый экран
тида Время / Дата
003 Общее количество использованных киловатт-часов (общее количество регистров 004 и 010) или ваше общее потребление, зарегистрированное до этого времени и даты.
004 * Всего кВтч, использованное в пиковый период *
010 * Общее количество кВтч, использованных в непиковый период *
023 Общий экспорт солнечной энергии (PV)

* Пиковое и внепиковое использование, зарегистрированное в счетчике, может отличаться от вашего розничного счета-фактуры из-за того, что розничные продавцы предлагают различные пиковые периоды для Электроэнергетики и Водоснабжения.

Считывание однофазного электронного счетчика SECURE

SECURE Однофазный электронный счетчик

Нажмите кнопку [4] на измерителе для просмотра каждого экрана:

Экран / регистр

Описание

003

Общее количество использованных киловатт-часов (общее количество регистров 004 и 010) или ваше общее потребление, зарегистрированное до этого времени и даты.

004 *

Общее количество кВтч, использованное в пиковый период *

010 *

Всего кВтч, использованное во внепиковый период *

023

Общий экспорт солнечной энергии (PV)

* Пиковое и непиковое использование, зарегистрированное в счетчике, может отличаться от вашего розничного счета-фактуры из-за того, что розничные продавцы предлагают разные пиковые периоды для электроэнергии и воды.

Трехфазный электронный счетчик SECURE

Нажмите кнопку прокрутки на измерителе для просмотра каждого экрана:

Экран / регистр

Описание

003

Всего кВтч использовано (общее количество регистров 004 и 010) или ваше общее использование, зарегистрированное до этого времени и даты.

004 *

Общее количество кВтч, использованное в пиковый период *

010 *

Общее количество кВтч, использованное в непиковый период *

023

Общий экспорт солнечной энергии (PV)

* Пиковое и непиковое использование, зарегистрированное в счетчике, может отличаться от вашего розничного счета-фактуры из-за того, что розничные продавцы предлагают разные пиковые периоды для электроэнергии и воды.

Полностью электронные измерители мощности и энергии

Семейство интегральных схем для измерения энергии AD775x принимает входные сигналы напряжения, представляющие местное напряжение и ток в системе электроснабжения, и преобразует их в цифровые с помощью аналого-цифровых преобразователей с передискретизацией. Встроенный цифровой процессор непрерывно вычисляет произведение двух сигналов, которое пропорционально мгновенной мощности. Согласование входных сигналов, фильтрация, дальнейшая обработка и другие функции, которые являются специфическими для каждого типа в семействе AD775x, обеспечивают измерительные решения для различных приложений энергосистем.

Например, наиболее универсальный член семейства, AD7750 (рис. 1), фильтрует нижние частоты вычисляемого продукта, а затем использует цифро-частотное преобразование для вывода дополнительной пары последовательностей импульсов с частотой, пропорциональной мгновенная активная мощность — для привода счетчика или двухфазного шагового двигателя — плюс высокочастотный выход, подходящий для калибровки и тестирования.

Рис. 1. Функциональная блок-схема AD7750 в типичном приложении для измерения активной однофазной мощности.

Прогресс в измерениях мощности

Прежде чем продолжить обсуждение системных приложений и функций, которые они вызывают, давайте рассмотрим недавний прогресс в измерении мощности в электротехнической промышленности.

Электроэнергетические компании, как и многие другие предприятия тяжелой промышленности, в последние годы значительно расширили свои познания в области сложной электроники. Например, ожидается, что скорость замены давно используемых электромеханических счетчиков электронными устройствами быстро возрастет, поскольку децентрализация в одних странах и дерегулирование в других побуждают потребителей иметь больший голос.Как производители, так и потребители энергии могут получить значительную выгоду от электронных счетчиков энергии.

Типичный измеритель преобразует сигналы, пропорциональные мгновенному напряжению и току, в цифровые, затем вычисляет среднюю и мгновенную активную мощность, реактивную мощность, активную энергию и т. Д. И передает информацию поочередно.

Обслуживание клиентов улучшается за счет удаленного и автоматического считывания показаний счетчиков и эффективного управления данными. Помимо получения более надежных счетов за коммунальные услуги, потребители получают выгоду от более надежного распределения электроэнергии. Когда счетчики клиентов обмениваются данными через сеть, перебои в подаче электроэнергии можно обнаруживать, идентифицировать и исправлять быстрее.

Если требуемое отношение пиковой мощности к средней мощности в системе снижено, последующее снижение требуемой генерирующей мощности уменьшит нарушение окружающей среды и загрязнение. Стимулы, обеспечиваемые выставлением счетов с несколькими тарифами, помогут значительно снизить пиковое использование, несмотря на рост населения. Чистота распределения поддерживается путем мониторинга загрязнения качества электроэнергии (например,g., чрезмерная реактивная мощность, нелинейные нагрузки, смещения постоянного тока), создаваемые отдельными потребителями. Потребители могут получить выгоду от более низких счетов за электроэнергию за счет установки счетчиков электроэнергии, управляемых смарт-картами, которые снижают эксплуатационные расходы на предоставление услуг, считывание показаний счетчиков и обработку данных.

Электронные счетчики

могут точно рассчитывать мощность независимо от фазовых сдвигов и искажения формы сигнала из-за нелинейных нагрузок; Кроме того, электромеханические счетчики не могут точно измерять энергию при наличии схем регулирования нагрузки с фиксированной фазой, популярных в распределительных сетях. Таким образом, в этих условиях электронные измерения более надежны и точны.

Учитывая, что электронные счетчики энергии превзошли электромеханические счетчики с точки зрения функциональности и производительности, как они складываются по стоимости и надежности? Два больших пальца вверх! Вхождение в эту область таких компаний, как Analog Devices, с ее отличной репутацией в области поставок в больших количествах аналоговых, цифровых и смешанных интегральных схем для военных, аэрокосмических и массовых потребительских товаров, обещает успешное сочетание высокой надежности и недорогая электроника, которую так ждала промышленность.Признавая ограниченность затрат на однофазные счетчики энергии, ADI определила возможность помочь производителям счетчиков удовлетворить их требования к объему, одновременно достигнув целевых показателей стоимости и уменьшив их опасения по поводу надежности.

Рис. 2. При использовании с нашими эталонными проектами семейство AD775x выводит твердотельные счетчики энергии на новый уровень надежности.

Такие футуристические возможности, как автоматическое считывание показаний счетчика, предоплата смарт-картой и выставление счетов по нескольким тарифам, внесут важный вклад, но фактическое точное и надежное измерение энергии, как реальной, так и реактивной, является основной задачей прогрессивных поставщиков и распределителей энергии.Электронные измерения приводят к сокращению капиталовложений в производство, повышению точности и качества измерений и увеличению своевременности информации — сочетанию преимуществ, которые выходят далеко за рамки традиционной конструкции счетчика энергии с роторной пластиной.

ЦСП и микроконтроллеры

Первые попытки электронных счетчиков энергии определяли мощность путем умножения тока и напряжения в аналоговой области, но линейность по температуре и времени оказалась не лучше, чем у электромеханических счетчиков.Стабильность, линейность и точность, обеспечиваемые автоматическим обнаружением / исправлением ошибок цифровых вычислений, уже охватили отрасль связи и теперь достигли порога метрологии электроэнергии. Продукты, основанные на цифровой обработке сигналов (DSP), выполняют умножение и другие вычисления для сигналов тока и напряжения, которые были оцифрованы с помощью встроенных аналого-цифровых преобразователей (АЦП). Цифровая обработка сигналов обеспечивает стабильные и точные расчеты с течением времени, несмотря на изменения в окружающей среде.

Хотя программируемые DSP широко доступны по низкой цене и предлагают определенную степень гибкости, то, что может оказаться наиболее рентабельной формой обработки измерений электрической мощности, включает использование недорогого (встроенного) DSP с фиксированной функцией, со встроенными аналого-цифровыми преобразователями для измерения и вычислений и соответствующим микроконтроллером для выполнения задач программирования и простых вычислений для связи и отображения. DSP непрерывно преобразует, производит выборку и вычисляет мгновенную и среднюю мощность.

Например, за последний год было изготовлено много различных конструкций счетчиков энергии с использованием 4-разрядных 4-разрядных микропроцессоров. Такие микроконтроллеры допускают ограниченную степень конфигурируемости при управлении некоторыми служебными функциями, такими как шифрование и демодуляция данных, отметка времени для выставления счетов по нескольким тарифам и интеллектуальная информация о доставке энергии (обнаружение отключения электроэнергии, удаленное отключение, предоплата, управление нагрузкой). Микропроцессор позволяет пользователям выбирать уровень обслуживания, который им нужен, а утилита может удаленно настраивать отдельные счетчики.

Стандартные продукты

Растущее семейство стандартных продуктов, предназначенных для измерения энергии, не только исключает необходимость больших инвестиций в производство, связанных с электромеханическими счетчиками энергии; это также значительно снижает потребность в разработке специализированных интегральных схем (специализированных интегральных схем). Стандартные продукты включают в себя решения проблем, общих для множества разных клиентов, при более низкой общей стоимости. Факторы, которые производители электронных счетчиков энергии должны учитывать при стремлении оптимизировать общую рентабельность вариантов измерения, включают точность, оборудование, программное обеспечение, затраты на разработку, время выхода на рынок и простоту внедрения.

Как видно из таблицы, растущее семейство DSP с фиксированной функцией Analog Devices учитывает широкий спектр системных требований во всем мире. Выбор компонента из семейства зависит от типа счетчика, который требуется для данной системы.

Таблица 1. ИС встроенного измерителя мощности


AD7750 AD7751 AD7755 AD7756 Однофазный VA и VAR Трехфазный VA и VAR
ФАЗЫ



Однофазный, 2-проводный
° °
°
°
°
Двухфазный или однофазный, 3-проводный ° °
°
°
Трехфазный, 3- или 4-проводный (нагрузка звезда или треугольник) °
°
°
°
ИНТЕРФЕЙС



Микроомные шунты и трансформаторы тока
°
°
°
°
°
Миллиомные шунты и трансформаторы тока °
°
°
°
°
°
ВЫХОД


Высокочастотный импульс °
°
°
°
°
°
Реальная мощность °
°
°
°
°
°
Низкочастотный дополнительный импульс °
°
°
Внешняя калибровка °
°
°
Внутренняя калибровка °
°
°
Отказоустойчивый биллинг °
Логический выход с переходом через нуль (частота) °
°
°
Выход запроса прерывания °
°
°
Интерфейс последовательного порта °
°
°
Полная и реактивная мощность, напряжение, ток °
°
ОПЦИИ УПАКОВКИ

20-PDIP и 20-SOIC °
°
°
24-PDIP и 24-SSOP
°
°
°
ОБРАЗЦОВ СЕЙЧАС СЕЙЧАС
СЕЙЧАС
августа ’99 2000 ноя ’99

AD7750, первая в семействе, предназначена для непосредственного управления счетчиком шагового двигателя для преобразования мощности в энергию. Что касается стоимости, счетчик шагового двигателя популярен в развивающихся странах, потому что это практический способ создания недорогого твердотельного счетчика энергии. При пропадании питания счетчик просто перестает вращаться. Для других решений, таких как светодиодные (LED) дисплеи или жидкокристаллические дисплеи (LCD), требуются драйверы с большим количеством выводов и метод сохранения показаний во время потери мощности.

Следующая серия продуктов имеет интерфейс последовательного порта для двунаправленной связи с микропроцессором.Продукты, доступные в ближайшее время, помогут снизить стоимость счетчиков энергии за счет снижения затрат на источник питания, преобразователь тока, генератор и внешнюю калибровку усиления. В конечном итоге, тесное сотрудничество с производителями счетчиков и коммунальными предприятиями приведет к созданию высокоинтегрированного устройства, разработанного для обеспечения большого количества функциональных возможностей при одновременном соблюдении жестких плановых затрат.

AD7750 объединяет два 16-битных аналого-цифровых преобразователя и логику цифровой обработки сигналов, необходимую для измерения электрической энергии.За исключением аналоговой схемы в аналого-цифровых преобразователях и опорной схемы, вся остальная обработка сигналов (например, умножение и фильтрация) выполняется в цифровой области. Такой подход обеспечивает превосходную стабильность и точность по сравнению с экстремальными условиями окружающей среды и с течением времени. Сигма-дельта-преобразователи, работающие с частотой передискретизации 900 кГц, что упрощает сглаживание, оцифровывают сигналы напряжения с датчиков тока и напряжения. Канал тока имеет широкий динамический диапазон и программируемое усиление для прямого подключения к различным преобразователям тока в напряжение, которые обычно имеют низкое напряжение на клеммах.Фильтр верхних частот удаляет любой постоянный ток из текущего канала, устраняя неточности, которые напряжения смещения могут внести в расчет реальной мощности.

Реальная мощность рассчитывается из мгновенного сигнала мощности, который генерируется путем умножения сигналов тока и напряжения. Фильтр высоких частот может быть включен в тракт прохождения сигнала текущего канала для удаления любых смещений. Фильтрация нижних частот уменьшает гармоники линейной частоты и извлекает активную составляющую мощности (другими словами, постоянный ток).При таком подходе реальная мощность рассчитывается правильно, даже с несинусоидальными формами сигналов тока и напряжения и любым коэффициентом мощности. Цифровая обработка сигналов (умножение, фильтрация и т. Д.) Обеспечивает высокую стабильность по температуре и времени.

Чип также содержит два цифро-частотных преобразователя; один имеет низкочастотный выход, другой — высокочастотный. В обоих случаях частота выходных импульсов цифро-частотных преобразователей изменяется в зависимости от значения реальной мощности, рассеиваемой с течением времени.Чип предлагает диапазон выходных частот, выбираемый разработчиком, для работы с большинством измерителей. Низкочастотный выход из-за длительного времени накопления между импульсами имеет частоту, пропорциональную средней реальной мощности. Высокочастотный выход с более коротким временем накопления пропорционален мгновенной активной мощности. В результате высокочастотный выход полезен для калибровки измерителя в условиях постоянной нагрузки.

ИС для измерения энергии с обнаружением неисправностей на кристалле

AD7751 — это точная отказоустойчивая ИС для измерения электроэнергии, предназначенная для использования в двухпроводных системах распределения.Деталь включает в себя новую схему обнаружения неисправностей, которая предупреждает об условиях неисправности и позволяет AD7751 продолжать точное выставление счетов, несмотря на событие неисправности. Это достигается путем постоянного контроля фазного и нейтрального (обратного) токов. Неисправность указывается, когда эти токи различаются более чем на 12,5%, и расчет продолжается с использованием большего из двух токов.

ИС для измерения энергии с импульсным выходом

Ядро AD7755 по выводам совместимо с AD7751, но не включает функцию отказоустойчивого биллинга. Он также спроектирован так, чтобы его можно было использовать в системах с более чем 2 проводами, включая 2- и 3-фазные системы.

Электрический счетчик — Energy Education

Рисунок 1. Североамериканский электросчетчик. [1]

Электросчетчик — это устройство, используемое для измерения потребления электроэнергии в доме, здании или другом электрическом устройстве. Они используются для обеспечения точного выставления счетов клиентам. [2]

Аналоговые электрические счетчики, подобные показанному на рисунке 1, используют различные катушки и шестерни, однако их работа может быть упрощена до работы электродвигателя.Электрический ток, проходящий через катушки, создает изменяющиеся магнитные поля, на которые реагирует металлический диск. С помощью постоянного магнита диск вращается пропорционально потребляемой электроэнергии. Его движение вращает шестерни, которые, наконец, показывают показания на циферблате, напоминающем часы.

Цифровые счетчики просто указывают количество использованных кВтч электроэнергии. Важно отметить, что ни цифровые, ни аналоговые счетчики не сбрасываются в начале месяца, энергетическая компания вычитает начало из конца, чтобы выяснить, сколько выставить счет для домашнего хозяйства.Цифровые счетчики часто могут напрямую связываться с энергокомпанией, уменьшая необходимость для людей ходить по окрестностям, глядя на счетчики каждого.

Как читать

Электрический счетчик кажется сложным со всеми этими вращающимися циферблатами, каждый из которых вращается в противоположных направлениях, однако это не так уж сложно, когда секрет раскрыт. Следующее видео дает отличное руководство по считыванию показаний электросчетчика, которое кратко изложено ниже.

ступеньки

  1. Начните с крайнего правого диска .Запишите цифру, на которой находится циферблат, или, если она находится между двумя цифрами, запишите меньшую из двух.
  2. Теперь прочтите циферблат слева от него , снова запишите меньшее из двух, если оно находится между двумя цифрами.
  3. Продолжайте до тех пор, пока крайний левый циферблат не будет записан , затем прочтите записанный номер как обычно.

Банкноты

  • Если циферблат находится между 0 и 1, 0 — меньшее число. Однако, если оно находится между 9 и 0, 9 — это меньшее число (как и на часах, где 12 меньше 1).
  • Помните, что все эти циферблаты взаимосвязаны. Если неясно, прошел ли циферблат номер или нет, прочтите циферблат справа от него — если он прошел 0, следующий набор прошел за номером.

Число, выдаваемое счетчиком, измеряет использованную электрическую энергию (в киловатт-часах, если на счетчике не указано иное).

Пример : если цифры на счетчике в следующем порядке справа налево — 1, 3, 4, 2 — то было использовано 2431 кВтч.Взгляните на счетчик на Рисунке 1 (щелкните, чтобы развернуть) и попробуйте прочитать его (он показывает 2211 кВтч).

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Гибкое планирование тарифов для многоскоростных

Краткое содержание: Коммунальные компании используют переменную структуру ценообразования, чтобы стимулировать энергосбережение в периоды пиковой нагрузки. Эти периоды ценообразования называются тарифными периодами, а процесс называется гибким тарифным планированием.В эталонной конструкции счетчика электроэнергии используется микроконтроллер MAXQ3120 для удовлетворения всех требований к многоскоростному счетчику электроэнергии и обеспечивается еще более гибкие возможности для мониторинга использования электроэнергии.

Единственный инструмент, который есть у коммунальных предприятий для поощрения энергосбережения в периоды пиковой нагрузки, — это переменная цена. В частности, переменное ценообразование означает повышение цены на энергию в периоды пиковой нагрузки и снижение цены в периоды затишья. Эти периоды ценообразования называются тарифными периодами, а процесс называется гибким тарифным планированием.

Многотарифный счетчик важен для гибкого планирования тарифов. Фактически, многотарифный счетчик существует по одной причине: он отслеживает потребление электроэнергии в течение нескольких тарифных периодов и, таким образом, поддерживает несколько аккумуляторов энергии, каждый со своим собственным регистром. Следовательно, многотарифный счетчик — лучший механизм для коммунальных предприятий, позволяющий устанавливать переменные цены.

Счетчик электроэнергии, способный поддерживать переменную цену, отличается от обычного счетчика по нескольким важным аспектам:

  • Многоскоростной счетчик должен содержать точные часы времени, чтобы он знал, когда прекратить накапливать потребление энергии в одном регистре тарифа и начать накапливать потребление энергии в другом регистре тарифа.
  • Простой механический счетчик больше не подходит для многоскоростного счетчика. Вместо этого необходим какой-либо тип электронного дисплея, чтобы каждый регистр тарифных ставок мог отображаться независимо.
  • Считать одно значение использования со счетчика уже недостаточно. В односкоростных счетчиках предыдущее совокупное показание вычитается из текущего, и результатом является общее использование за последний период. При отслеживании нескольких тарифных периодов в многоскоростном счетчике несколько значений использования должны быть переданы обратно в центр выставления счетов.Последнее требование убедительно свидетельствует в пользу автоматического считывания показаний счетчика.
Счетчик электроэнергии MAXQ3120 эталонной конструкции отвечает всем этим требованиям к многоскоростным счетчикам электроэнергии и обеспечивает еще более гибкие возможности для мониторинга потребления электроэнергии.

Механизм планирования

Каждый день в году регулируется дневным расписанием. В течение дня энергия накапливается в одном из нескольких тарифных регистров счетчика в зависимости от инструкций дневного графика.На рисунке выше тариф 2 — это пиковый тариф . Энергия, используемая с 5:30 до 18:00, записывается в Тариф 2 (и, предположительно, оплачивается по повышенному тарифу). Энергия, потребляемая с 18:00 до 22:00, накапливается в Тарифе 3, обычном ставка тарифа. Наконец, использование с 22:00 до 5:30 суммируется с тарифом в непиковый период и обычно оплачивается по сниженной ставке. Таким образом, клиентов поощряют к экономии энергии в часы пик, что, возможно, мотивирует их переводить операции с интенсивным использованием во внепиковые периоды.

Дневной график, используемый для определения тарифных периодов, может меняться в течение года и может быть перенесен на выходные и праздничные дни. В приведенном здесь примере выделенный день в мае регулируется Дневным расписанием 5. Дневное расписание 5 будет продолжать использоваться, за исключением выходных и праздничных дней, до середины июля, когда Дневное расписание 3 вступит в силу.

Календарь работает в обычные будние дни. А как насчет выходных? Счетчик в эталонном дизайне содержит настройку, которая обозначает определенные дни недели как выходные дни с отдельным дневным графиком, который заменяет обычное календарное расписание.В праздничные дни назначаются независимые дневные расписания, которые заменяют как обычный календарь, так и расписание выходных.

Используя эти инструменты, коммунальные предприятия могут установить набор правил, которые автоматически применяют гибкую ценовую политику.

Автоматическое считывание показаний счетчика

В эталонном дизайне счетчика электроэнергии есть два механизма связи: ИК-канал для использования с портативными терминалами и сетевое соединение RS-485 для объединения в сеть нескольких счетчиков и главного ПК. Дополнительные сведения об этих методах связи см. В разделе «Каналы связи IR и RS-485 для счетчика электроэнергии».

Настроить карманный считыватель или сетевой хост для чтения любого или всех тарифных регистров со счетчика по требованию или по расписанию — несложная задача. После прочтения информация может быть передана в систему управления счетами без какого-либо этапа ввода ключа. Такая передача данных обеспечивает точность и своевременность выставления счетов. Также будет сокращено количество задействованного персонала либо потому, что считывание показаний счетчика происходит быстрее и эффективнее (просто наведите портативный терминал на счетчик и нажмите на спусковой крючок), либо потому, что считывание показаний счетчика полностью исключено (когда хост, подключенный к Интернету, управляет несколько подключенных к сети счетчиков удаленно).

©, Maxim Integrated Products, Inc.
Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран. Для запросов на копирование этого контента свяжитесь с нами.
ПРИЛОЖЕНИЕ 3793:
ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 3793, г. AN3793, AN 3793, г. APP3793, Appnote3793, Appnote 3793

maxim_web: en / products / микроконтроллеры

maxim_web: en / products / микроконтроллеры

продвинутых счетчиков | Гавайский Электрик

Что такое расширенные счетчики?

Advanced meter — это современные электрические счетчики, которые обеспечивают двусторонний обмен данными между вашим домом или офисом и Hawaiian Electric через защищенную сеть беспроводной связи.Современные счетчики выглядят так же, как аналоговые электросчетчики, но с цифровым дисплеем. Современные счетчики — важный компонент наших усилий по модернизации сети.

Каковы преимущества усовершенствованного счетчика?

  • В отличие от старых счетчиков, которые требуют физического считывания показаний счетчика для выставления счетов, современные счетчики могут собирать и отправлять данные об использовании электроэнергии в Hawaiian Electric по беспроводной технологии. Это означает большую конфиденциальность для домовладельцев, меньшее количество грузовиков на дорогах, меньшее потребление газа и экономию средств за счет повышения эффективности эксплуатации.Эти сбережения передаются нашим клиентам.
  • Данные об использовании энергии можно собирать с 15-минутными интервалами и безопасно выгружать на веб-портал управления энергопотреблением, который можно использовать для отслеживания своего использования. Это позволит вам лучше понять, как различная электроника и бытовая техника влияют на ваше общее потребление энергии и как вносить коррективы для более эффективного управления расходами на электроэнергию.
  • Современные счетчики играют жизненно важную роль в расширении наших возможностей использования возобновляемых источников энергии, чтобы лучше использовать прогрессивные технологии, такие как электромобили, которые помогают снизить выбросы углерода, по мере того, как мы решаем проблему изменения климата.

Часто задаваемые вопросы по Advanced Meters


Мой портал об использовании энергии

Расширенный счетчик записывает данные об использовании с 15-минутным интервалом и предоставляет вам доступ к ним через портал My Energy Use Portal. Вы можете легко узнать, сколько электроэнергии вы потребляете в разные часы дня, и сравнить свои модели использования с предыдущими днями и неделями. Это может помочь вам лучше знать свои модели энергопотребления и делать разумные и экономичные корректировки энергопотребления.

Используйте свои данные

Это ваши данные, и у вас есть к ним полный доступ.Портал My Energy Use предоставляет вам возможность легко загружать данные об использовании энергии с детализацией до 15-минутных интервалов в формате Excel (CSV) или формате зеленой кнопки (XML).

Green Button — это отраслевая инициатива, направленная на предоставление потребителям коммунальных услуг простого и безопасного доступа к информации об их потреблении энергии в стандартизированном формате XML. Это позволяет вам предоставлять свои данные третьим сторонам для использования — для таких целей, как программирование домашних устройств управления энергопотреблением, определение размеров и финансирование солнечных систем на крыше, а также проверка инвестиций в экономию энергии в доме.


Когда пришло время обновить счетчик электроэнергии, вот информация, которая поможет вам сделать выбор

Сравните характеристики усовершенствованных измерителей и существующих аналоговых и цифровых измерителей.

Сравнение счетчиков Расширенный счетчик Существующий счетчик
Просмотр ежедневного потребления электроэнергии Есть
Подключить вашу службу удаленно Есть
Будущие преимущества, которые могут включать динамическое ценообразование, индивидуальные даты выставления счетов, уведомления об энергопотреблении, текущую оплату Есть
Ежемесячное посещение счетчика счетчика Есть
Расчетный счет при необходимости (счетчик недоступен, животные во дворе и т. Д.) Есть

Чтобы отказаться от расширенного счетчика, вы должны быть владельцем электрического счета. Вы можете отказаться онлайн, отказаться от рассылки по почте или позвонить в наш центр обслуживания клиентов.

Отказ от Advanced Meter


Безопасность современных счетчиков

Современные счетчики используют радиочастоты (RF) для связи через электрическую сеть. RF — это электромагнитная энергия, которая включает частоты, используемые для повседневной связи, например, для радио- и телевещания, сотовых телефонов и маршрутизаторов Wi-Fi.

Расширенные счетчики — важная часть нашей стратегии модернизации энергосистемы. При установке и надлежащем обслуживании усовершенствованные беспроводные измерители приводят к гораздо меньшим уровням радиочастотного воздействия — общее среднее время передачи составляет менее одной секунды за 24-часовой период — по сравнению со многими существующими распространенными бытовыми электронными устройствами, особенно сотовыми телефонами и микроволновыми печами.

Узнайте больше о радиочастоте

Подробнее об электрических и магнитных полях

Дополнительные ресурсы

E-23 — Поверка электронных счетчиков электроэнергии, содержащих функцию тестового режима

Копия этого документа, размещенная на веб-сайте Measurement Canada, считается контролируемой копией.

Категория: Электроэнергетика
Бюллетень: E-23 (ред. 2)
Документы: SE-06 раздел 5.6.2
Дата выпуска: 27.08.2009
Дата вступления в силу: 2009- 10-01
Заменяет: E-23 (ред. 1)


Содержание


1,0 Назначение

Цель этого бюллетеня — предоставить пересмотренную политику тестирования регистров энергии и потребления электронных счетчиков, которые содержат функцию тестового режима.

2.0 Область применения

Этот бюллетень относится к электронным счетчикам электроэнергии, которые содержат функцию тестового режима, которые представлены на одобрение или были одобрены Measurement Canada.

3.0 Фон

Электронные счетчики

обычно спроектированы с несколькими режимами работы, такими как нормальный, альтернативный и тестовый режим. Нормальный режим — это режим, используемый счетчиком во время работы. Альтернативный и тестовый режимы — это режимы, которые могут быть активированы пользователем. с помощью переключателя или других средств.Тестовый режим используется для тестирования счетчика и предназначен для увеличения разрешения регистра энергии и / или уменьшения времени, необходимого для проверки функции потребления.

Настоящая политика, содержащаяся в Руководстве по процедурам проверки электроэнергии и газа для проверки электронных функций энергопотребления и спроса, утвержденных для коммерческого учета, требует, чтобы все указанные тесты потребления выполнялись с использованием функции тестового режима, с одним заключительным тестом, выполняемым в нормальном режиме. Тест в нормальном режиме выполняется для проверки точности измерения потребления и регистрации энергии счетчиком в нормальном рабочем режиме.

После рассмотрения этой политики в консультации с электроэнергетической отраслью, Measurement Canada определила, что может проводиться усиленная оценка тестового режима на этапе утверждения, чтобы подтвердить работу функции тестового режима и соответствие критериям использования для поверки счетчиков. Следовательно, Measurement Canada решила отменить требование к тестированию в нормальном режиме для счетчиков, у которых есть тестовый режим, утвержденный для целей проверки.

4.0 Терминология

В данном бюллетене применяется следующая терминология:

Регистр
Область памяти в измерителе, где значение измеряемой величины записывается в электронном виде.
Регистр испытаний
Тест производительности, который сравнивает количество, измеренное сертифицированным эталоном, с количеством, накопленным и сохраненным в ячейке памяти, используемой в нормальном режиме работы.
Проверка
Все операции, выполняемые инспектором или аккредитованным поверителем счетчиков, имеющим целью удостовериться и подтвердить, что счетчик полностью удовлетворяет установленным требованиям. Проверка включает как осмотр, так и нанесение поверочного знака.Любая ссылка на проверку относится как к проверке, так и к повторной поверке счетчиков, будь то 100% проверка или использование методов статистической выборки, разрешенных Measurement Canada.

5.0 Политика утверждения тестового режима

5.1 Электронные счетчики электроэнергии, содержащие тестовый режим, должны быть оценены на предмет утверждения для использования тестового режима для поверки счетчика. Оценка должна включать оценку конструкции счетчика, чтобы подтвердить, какие утвержденные измерительные функции могут быть протестированы в тестовом режиме.

5.2 Если режим тестирования соответствует спецификациям для режима тестирования, содержащимся в PS-E-07, в Уведомлении об одобрении должно быть четко указано одно из следующих значений:

  1. тестовый режим утвержден с целью проверки производительности и точности функций измерения энергии, которые были утверждены в качестве юридических единиц измерения в этом уведомлении об одобрении.
  2. , тестовый режим утвержден с целью проверки производительности и точности функций измерения спроса, которые были утверждены в качестве юридических единиц измерения в этом уведомлении об утверждении.
  3. тестовый режим утвержден с целью проверки производительности и точности функций измерения энергии и потребления, которые были утверждены в качестве юридических единиц измерения в этом уведомлении об утверждении.

5,3 Соискатели одобрения для всех электронных счетчиков электроэнергии, утвержденных до выпуска этого бюллетеня, должны подать заявку в Measurement Canada за разрешением на использование тестового режима для поверки счетчиков.

5.4 Любая аккредитованная организация, которая желает использовать тестовый режим на определенных счетчиках для проверки энергопотребления и функций потребления, должна гарантировать, что разрешение на использование тестового режима для проверки указано в Уведомлении об утверждении, как предписано в пункте 5.2. Аккредитованная организация должна будет связаться с заявителем на утверждение, указанным в Уведомлении об утверждении, и попросить заявителя получить разрешение от Measurement Canada на использование тестового режима для проверки.

6.0 Политика поверки электронных счетчиков электроэнергии, содержащая тестовый режим

6.1 Использование тестового режима

Режим испытаний, если он утвержден, может использоваться для поверочных испытаний счетчика в объеме, указанном в Уведомлении об утверждении, без необходимости проведения дальнейших испытаний в нормальном режиме работы (как предписано в примечании, приведенном в пункте 8.7 Руководства по процедурам проверки электроэнергии и газа. 7 июля 1998 г.).

6.2 Регистр испытаний

6.2.1 Регистровые значения, полученные при поверочных испытаниях, должны определяться с точностью до 0,1%.

6.2.2 Проверка регистра может быть выполнена с использованием следующих опций:

  1. с использованием тестового режима, если тестовый режим разрешает доступ к регистрации с требуемым разрешением, указанным в пункте 6.2.1; или
  2. путем доступа к внутренним регистрам через оптический порт; или через любой другой порт связи, доступный на счетчике, где регистрация предоставляется с разрешением 0.1%
  3. , выполнив тест энергопотребления в нормальном режиме с накоплением регистраций с разрешением 0,1%.

6.2.3 Если множители счетчика изменяются во время проверочных испытаний, то программа счетчика должна быть оценена, чтобы подтвердить, что правильные множители были перепрограммированы перед опечатыванием.

7.0 Редакции

Цель пересмотра 1 заключалась в том, чтобы включить политику утверждения тестового режима для счетчиков, утвержденных до выпуска этого бюллетеня, и уточнить требования к тестированию регистров.

Целью редакции 2 является удаление определения «Отображение», поскольку этот термин не используется в этом бюллетене; изменить определение «Регистр» таким образом, чтобы оно более правильно отражало определение «Регистр (Электронный)» в S-E-06; и внести незначительные редакционные изменения.

Дата изменения:

Как мне прочитать мой счетчик электроэнергии — Переключатель электросети — Не придерживайся, переключайся!

  • Прочтите числа слева направо, игнорируя красные числа.
  • В следующий раз, когда вы будете читать счетчик, уберите старую сумму из новой. Это даст вам количество используемых единиц. Когда общее количество используемых единиц достигнет 99 999, счетчик снова начнет работать с 0.
  • Если у вас 7-метровый счетчик эконом-класса, он будет иметь 2 ряда цифр.
    • Строка с надписью «LOW» — это ставка для ночных или непиковых квартир.
    • Строка с пометкой «НОРМАЛЬНОЕ» показывает, сколько единиц вы использовали по дневной или пиковой ставке.

Значение в этом примере: 94694

У вас может быть электронный счетчик, если вы используете тарифный план Эконом 7.

Электронные счетчики легко читаются. Просто нажмите кнопку на передней панели и прочтите информацию на дисплее. Просто следуйте инструкциям, относящимся к вашему глюкометру. Название производителя указано на передней панели счетчика.

Если у вас есть счетчик Landis and Gyr, щелкните здесь.

Если у вас есть измеритель Хорстмана, нажмите здесь

Чтобы считать показания счетчика шкалы, посмотрите на положение указателей на циферблатах и ​​следуйте этим инструкциям:

  • Считайте показания циферблата слева направо, начиная с циферблата, обозначенного цифрой 10,000.
  • Не обращайте внимания на циферблат с отметкой 1/10, так как он используется только для тестирования.
  • Когда указатель находится между двумя числами, всегда записывайте меньшее число. Это не обязательно ближайшее к указателю число.
  • Если указатель находится точно на числе, запишите его и подчеркните.
  • Если после любого из подчеркнутых чисел стоит 9, вам нужно будет убрать один из числа, которое вы подчеркнули.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
