Электронный балласт это – Балласт для люминесцентных ламп — что это, зачем нужен балласт, принцип работы, виды балласта, как подобрать нужный

Содержание

Что такое ЭПРА, назначение и принцип работы электронного балласта в светильнике

Эпра для люминесцентных лампЛюминесцентные светильники обладают некоторыми недостатками, которые становятся заметными после включения света. Сильное гудение и частое мерцание света, наблюдающееся при работе подобных встроенных светильников, может вывести из душевного равновесия любого человека. Единственным решением этой проблемы является установка специального пускорегулирующего устройства под названием ЭПРА.

Производство люминесцентных светильников задумывалось для развития систем освещения, использовавших обычные лампы накаливания, которые обладали крайне малым сроком эксплуатации. Максимальный срок службы лампы накаливания составляет около двух тысяч часов, что не может сравниться с долговечностью люминесцентных ламп, который насчитывает более 16 тысяч часов. Кроме этого, люминесцентные лампы обладают хорошим световым потоком, который превышает свет от обычных ламп более чем в шесть раз

.

Электронный балласт ЭПРА

Эпра 18 втЭлектронным балластом называется специальное изделие, которое автоматически запускает люминесцентные лампы и продолжительное время поддерживает их в работе. Изготовление ЭМПРА началось три десятилетия тому назад. Они должны были заменить большие пускорегулирующие изделия. Специалисты связывают это с тем, что у старых пускорегулирующих аппаратов было очень много недостатков, которые сильно осложняли их использование.

Перечень основных недостатков такой:

  • располагающийся в панели пускорегулирующего аппарата дроссель был больших габаритов и очень сильно шумел при работе;
  • довольно частое мерцание света;
  • очень маленький коэффициент полезного действия;
  • при поломке стартера может наблюдаться запоздалое срабатывание люминесцентной лампы.

Как устроен ЭПРА 18 Вт для светодиодных ламп

Эпра для светодиодной панелиНовый ЭМПРА для светодиодной лампы, приобретенный в любом магазине, представляет собой такие составляющие:

  1. Качественный фильтр частоты, который сглаживает помехи низкого уровня и направлен на выводы изделия. Подобный фильтр помогает уменьшить воздействие светодиодной лампы на остальное бытовое оборудование, к примеру, на число помех при работе радиоприемников или телевизоров.
  2. Мощный выпрямитель, который преобразовывает в схеме переменное напряжение в постоянное.
  3. Небольшой инвертор.
  4. Разные специальные узлы, которые необходимы для корректировки мощности в схеме светодиодной лампы.
  5. Малогабаритный фильтр постоянного напряжения.
  6. Качественный дроссель, ограничивающий максимальный ток в схеме.

А также инвертор зачастую оснащен приспособлением, которое несет ответственность за плавность регулирования яркости света светодиодной лампы.

ЭПРА для люминесцентных ламп

Блок питания эпраЛюминесцентный светильник, который снабжен ЭПРА, начинает работать, проходя несколько основных этапов.

Включение люминесцентного светильника

Специальный выпрямитель, который отвечает за преобразование постоянного напряжения в переменное, передает его на буфер мощного конденсатора. Далее, это напряжение проходит дальше и оказывается на полумостовом инверторе. В это время заряжаются все конденсаторы и микросхемы маленького напряжения.

Когда значение напряжения достигает показателя 7 вольт, то начинается намеренное сбрасывание микросхемы, а потом заряжается управляющий конденсатор, который регулируют несколько транзисторов. При достижении напряжением значения в 12 вольт, элементы люминесцентной лампы быстро нагреваются.

Предварительный нагрев люминесцентного светильника

При перемещении тока в изделии, сразу начинается уменьшение максимальной частоты колебаний, а значение напряжения возрастает. Прогревается люминесцентный светильник всего несколько секунд, если начинать отсчет с момента подачи напряжения на изделие. В этом случае электронный балласт играет роль систематизатора, потому что он не дает лампе запустится, не пройдя этап подготовительного прогрева. Это поможет избежать многих проблем в работе светильника.

Зажигание люминесцентного светильника

Значения показателей полумоста, к примеру, его амплитуды, уменьшаются до своего минимума. Для того чтобы люминесцентный светильник загорелся, необходимо напряжение около 620 вольт. В противном случае он просто не будет работать. Специальный дроссель способен значительно превысить это значение, увеличивая напряжение в электрической сети, что в дальнейшем приводит к зажиганию светильника. Обычно весь этот процесс занимает около нескольких секунд.

Горение люминесцентного светильника

Из-за работы электронного балласта, сила тока не превышает оптимальное значение для качественной работы лампы. ЭПРА полностью контролирует управление амплитудой переключения полумоста, обеспечивая тем самым стабильную работу светильника.

ЭПРА схема подключения

Сначала необходимо аккуратно разобрать люминесцентный светильник. Далее, стоит извлечь из него устаревшие компоненты изделия. Это, прежде всего, дроссель, разные конденсаторы, стартер и другие элементы. В светильнике необходимо оставить лишь люминесцентные лампы, жгуты проводов и ЭПРА.

Сделать ЭПРА подключение способен абсолютно любой человек, обладающий минимальными познаниями о работе электрических схем. Конечно, что людям, не располагающим опытом в этой области, даже и не следует пытаться, а необходимо обратиться к опытному электрику.

Для подключения электронного балласта будут необходимы такие инструменты и материалы:

  • набор отверток;
  • бокорезы;
  • прибор, определяющий фазы тока;
  • небольшое количество изоленты;
  • довольно острый нож, необходимый для обработки концов проводов;
  • крепежные материалы.

Перед тем как собрать схему, необходимо определиться с местоположением изделия ЭПРА внутри люминесцентного светильника. При этом стоит учесть длины абсолютно всех проводов и наличие удобного доступа к нужной управляющей системе. Именно поэтому стоит заранее проделать отверстие в корпусе светильника, куда есть возможность установить ЭПРА при помощи крепежных материалов. Далее, нужно подключить электронный балласт к разъемам светильника. Существует еще один не менее важный момент, который заключается в том, что мощность ЭПРА обязана быть в несколько раз больше, чем у люминесцентного светильника.

Как только окончен процесс правильной сборки люминесцентного светильника с устройством ЭПРА, необходимо установить его на нужное место. Сначала стоит проверить мультиметром все провода, которые торчат из стены, на присутствие в них рабочего напряжения. Когда оно отсутствует, то нужно соединить все контакты с оборудованием. После всех этих действий, стоит сделать тестовый запуск светильника, оборудованного ЭПРА. В случае когда все действия прошли успешно, то люминесцентные лампы обязаны загореться одновременно, без дополнительного процесса разогрева, а излучаемый свет не должен часто мерцать.

Достоинства и недостатки ЭПРА 18 Вт

Опытные электрики выделяют несколько главных достоинств использования электронных балластов в работе люминесцентных светильников. К ним, прежде всего, можно отнести:

  1. Сбережение максимальной мощности света, при уменьшении количества потребляемой блоком питания электрической энергии.
  2. Отсутствие сильного мерцания света, которое считается особенностью люминесцентных светильников.
  3. Уменьшение шума в процессе работы светильника.
  4. Большой срок эксплуатации лампы, что стало возможным из-за применения устройства ЭПРА.
  5. Удобное управление
    яркостью света люминесцентного светильника.
  6. Устойчивость к колебаниям и перепадам рабочего напряжения в электрической сети питания.
  7. Большая экономия в плане следующих замен основных деталей светильника. Из-за того, что при помощи блока питания будет использоваться наиболее плавный режим пуска изделия, то это может увеличить срок эксплуатации стартеров и люминесцентных ламп.

Главным недостатком применения ЭПРА является, как и у других новейших технологий и изделий, очень высокая стоимость по сравнению с остальными подобными блоками питания.

что это такое и схемы подключения

Содержание статьи:

Электронный балласт выступает своеобразным пусковым механизмом, обеспечивающим стабильную работу люминесцентной лампы. Применение данного устройства актуально при недостаточной электрической нагрузке или при отсутствии ограничения в потреблении тока.

Условия для подключения, запуска и горения люминесцентной лампы

Парный электронный балласт люминесцентных ламп

Люминесцентная лампочка представляет собой стеклянную колбу, заполненную инертным газом с добавлением незначительного количества ртути. На трубке присутствуют электроды, подающие напряжение определенной величины. Формируемое электрическое поле провоцирует появление разряда и, как следствие, тока.

Продуцируемое голубоватое свечение практически неощутимо для человека, поскольку относится к невидимому цветовому диапазону. Издаваемое ультрафиолетовое излучение попадает на покрытие лампы, содержащее соединения фосфора. В результате формируются лучи, находящиеся в видимой части спектра.

При включении люминесцентной лампы наблюдается лавинообразное увеличение тока, что провоцирует снижение сопротивления. Поэтому присоединить такого потребителя напрямую к сети невозможно. Для эффективной и длительной работы лампочки необходимо предупредить перегрев электродов. Для этого используется балластник или дроссель. Он продуцирует дополнительную нагрузку, когда ее не хватает в сети, что ограничивает величину тока.

Основные характеристики балластов

Принцип работы люминесцентной лампы

ПРА – пускорегулирующие аппараты – бывают двух типов: электронные и электромагнитные.

Электромагнитные устройства

Агрегат работает благодаря индуктивному сопротивлению дросселя. Его встраивают в схему последовательно лампе.

Для включения осветительного прибора также необходим стартер. Это небольшое устройство, напоминающее лампу, из категории газоразрядных. Внутри него находятся электроды из биметалла.

Стартер подключают к прибору параллельным способом.

При наличии электромагнитного балласта люминесцентная лампа работает по следующей схеме:

  1. При поступлении напряжения в стартере появляется разряд. В результате происходит разогрев электродов, вследствие чего они замыкаются.
  2. Рабочий ток увеличивается в несколько раз. Этот процесс ограничивает только внутреннее сопротивление дросселя.
  3. На фоне роста показателей тока разогреваются электроды лампы.
  4. При остывании стартера происходит размыкание цепи.
  5. Происходящие процессы приводят к появлению относительно высокого напряжения. В результате происходит «зажигание» источника внутри колбы.

Когда осветительный прибор перейдет в обычный режим работы, его напряжение будет существенно ниже сетевого, чего недостаточно для активации стартера. Поэтому он находится в разомкнутом виде и не влияет на функционирование лампы.

При наличии электромагнитных модулей на включение осветительных приборов уходит относительно много времени. В процессе эксплуатации это время постоянно увеличивается, что является существенным недостатком изделий. Такие источники света мигают в процессе работы, поэтому их не рекомендуется использовать в жилых помещениях. Также они довольно шумны и потребляют много электроэнергии.

Электронные агрегаты

Электронные пускорегулирующие аппараты (ЭПРА) являются своеобразными преобразователями напряжения. В схеме устройств отсутствует стартер. Чтобы понять, что такое ЭПРА для светодиодного или люминесцентного светильника, необходимо разобрать принцип его работы.

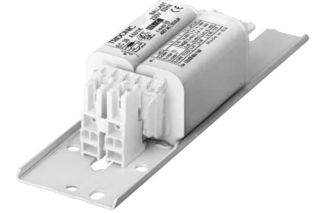

Магнитный балласт для компактных ламп (ПРА)

Перед подачей на катоды лампы зажигающего потенциала они подвергаются нагреву. При этом высокая частота напряжения, которое поступает к устройству, увеличивает его КПД и предупреждает мерцание. Также в процесс зажигания может быть задействован колебательная цепь. Она входит в резонанс до того момента, пока в колбе лампы отсутствует разряд. Это приводит к увеличению напряжения и к росту тока, что провоцирует разогрев катодов.

Балласты для компактных ламп

Сравнительно недавно на рынке появились люминесцентные лампы, адаптированные под стандартные плафоны. Это позволяет использовать их в качестве осветительных приборов в помещениях любого назначения без замены светильников.

Балласт компактных ламп размещается внутри патрона. Поэтому их ремонт теоретически возможен, но на практике не осуществляется.

Преимущества и недостатки электронного балласта

Электронный пускорегулирующий аппарат (ЭПРА)

Электронный пускорегулирующий аппарат имеет ряд неоспоримых преимуществ:

  • Запуск лампы с электрическим балластом происходит очень быстро – на протяжении 1 секунды после включения.
  • ЭПРА генерирует частоту 38-50 кГц. Поэтому лампы с электронным балластом лишены таких негативных моментов, как мерцание и искажение изображения.
  • Срок службы приборов с электронным ПРА увеличивается в два раза.
  • При выходе из строя люминесцентное устройство с ЭПРА сразу перестает генерировать переменное напряжение. Это существенно увеличивает безопасность изделия.
  • Применение ЭПРА для светодиодных светильников делает невозможным их холодный запуск, что предотвращает эрозию катодов.
  • Подобные устройства работают бесшумно. Поэтому их разрешается использовать в помещениях, где люди находятся длительное время.

Преимуществом электронного балласта для люминесцентных ламп называют простую схему его подключения. Также подобное устройство относится к категории энергоэффективных. При этом его КПД составляет 95%, что является довольно хорошим показателем.

Электронные балласты для ламп дневного света стоят дороже своих электромагнитных аналогов. Также их недостатком называют большую вероятность выхода из строя при скачках напряжения.

Рекомендации специалистов по выбору

При приобретении балластника обращают внимание на мощность модуля. Она должна соответствовать аналогичному показателю осветительного устройства. В противном случае прибор не сможет нормально функционировать.

При покупке балласта нельзя ориентироваться только на его стоимость. Электромагнитные приборы стоят дешевле, но они менее эффективны. Высокая стоимость электронных устройств нивелируется их отличными характеристиками.

Подбор балласта по производителю

ЭПРА с пластиковым корпусом

При покупке дросселя следует ориентироваться на репутацию фирмы, которая его выпускает. Изделие китайского производства не всегда сможет оправдать ожидания пользователей. Специалисты рекомендуют покупать приборы от брендов, продукция которых проверена временем и подтверждена положительными отзывами клиентов.

Качественные балласты имеют крепкий корпус, изготовленный из пластика, устойчивого к деформациям и действию критических температур. Им присвоена степень защиты IP2. Это означает, что в прибор не могут проникнуть посторонние предметы, размер которых больше 12,5 мм.

Признаком хорошего балласта в лампе называют ее плавный запуск. Между включением прибора и появлением освещения всегда присутствует небольшая пауза. При ее отсутствии схема дросселя упрощена, что снижает срок эксплуатации лампы.

Популярные электромагнитные балласты

У пользователей большой популярностью пользуются электромагнитные дроссели, изготовленные фирмой E.Next. Производитель поставляет высококачественную продукцию, которая соответствует международным стандартам. На свои изделия компания предоставляет гарантию и обеспечивает сервисную поддержку.

Не меньшим спросом пользуется продукция известного европейского производителя электрооборудования Philips. Такие изделия позиционируются как энергоэффективные и надежные. При их использовании удается правильно регулировать нагрузку, что положительно сказывается на работе ламп.

Лучшие устройства электронного типа

Дроссель фирмы Osram

Дроссели электронного типа относятся к современным изделиям с оптимальными функциями. Подобную продукцию выпускает немецкая компания Osram. Стоимость балластов от данной фирмы выше китайских аналогов, но ниже в сравнении с изделиями Philips и Vossloh-Schwabe.

Модули Horos относятся к категории бюджетных. Несмотря на невысокую стоимость, они имеют оптимальное КПД, характеризуются низким энергопотреблением. При этом балласты этой фирмы повышают качество работы осветительных устройств и устраняют задержку при включении. При их использовании можно полностью забыть о мерцании осветительных приборов.

Популярность на рынке имеет продукция молодой, но перспективной компании Feron. Она предоставляет покупателям изделия европейского качества по доступным ценам. Балласты Feron предохраняют лампы от перепадов напряжения, устраняют мерцание и экономят электроэнергию. Производимое приборами освещение мягкое и равномерное.

Электронный пускорегулирующий аппарат. Что нужно знать о ЭПРА?

Электронный пускорегулирующий аппарат

Здравствуйте, уважаемые читатели и гости сайта Power Coup Electric. В сегодняшней статье мы расскажем вам про ЭПРА (электронный пускорегулирующий аппарат), так же познакомим вас со схемой данного устройства и рассмотрим основные причины его неисправностей.

Итак, потолочные и настенные светильники с люминесцентными лампами давно исправно служат в различных офисных, служебных и бытовых помещениях.

По  виду, количеству устанавливаемых ламп и их мощности эти светильники отличаются широким разнообразием. Этим объясняется их широкая популярность. Но до относительно недавнего времени людям приходилось мириться с некоторыми их недостатками.

Дело в том, что люминесцентная лампа не может напрямую подключаться к сети, для работы ей нужны определенные условия подачи напряжения и контроль тока. Проблему эту решает пускорегулирующая аппаратура (ПРА) для люминесцентных ламп.

Прежде это был целый набор: стартер (биметаллический контакт для пуска лампы), дроссель (для сглаживания пульсаций тока) и конденсатор (для стабилизации напряжения). Вся эта аппаратура имела склонность сильно нагреваться, шуметь при работе и частенько выходить из строя, попутно портя лампы.

Электронный пускорегулирующий аппарат

   Люминесцентная лампа включенная с помощью дросселя и стартера

Недостатки эти удалось устранить, когда появился электронный пускорегулирующий аппарат – ЭПРА. Конструктивно ЭПРА представляет собой электронный блок на одной плате, который легко монтируется в составе светильника и не занимает много места. Лампы светильника подключаются к ЭПРА по простой и понятной схеме, прилагаемой к каждому блоку, а дроссель, стартер и конденсатор просто убираются.

Люминесцентные светильники, оснащенные ЭПРА, запускаются плавно и быстро, без неприятных морганий и шума. Кроме того, блок ЭПРА греется намного меньше, чем устаревшая пусковая аппаратура, а это ведет к экономии электроэнергии.

Электронный пускорегулирующий аппарат
   Электронный пускорегулирующий аппарат (ЭПРА)

В каждом блоке ЭПРА реализовано несколько видов защит для лампы, поэтому переживать за ее сохранность и пожарную безопасность уже не придется.

Электронный пускорегулирующий аппарат обеспечивает лампам светильника ровное и приятное глазу свечение. Кто был вынужден долго работать при свете люминесцентных светильников со старой пускорегулирующей аппаратурой, тот знает, насколько быстро устают глаза от их мерцающего света.

ЭПРА полностью устраняет эту проблему, ведь не зря современными требованиями правил охраны труда во всех офисных помещениях люминесцентные светильники предписано оснащать этим надежным электронным устройством.

Схема устройства

Начнем с того, что люминесцентные лампы – это газоразрядные источники света, которые работают по следующей технологии. В стеклянной колбе находятся пары ртути, в которые подается электрический разряд. Он-то и образует ультрафиолетовое свечение. На саму колбу изнутри нанесен слой люминофора, который преобразует ультрафиолетовые лучи в видимый глазами свет. Внутри лампы всегда находится отрицательное сопротивление, вот почему они не могут работать от сети в 220 вольт.

Но тут необходимо выполнить два основных условия:

  • Разогреть две нитки накала
  • Создать большое напряжение до 600 вольт

Величина напряжения прямо пропорциональна длине люминесцентной лампы. То есть, для коротких светильников мощностью 18 Вт оно меньше, для длинных мощностью выше 36 Вт больше.

Теперь сама схема ЭПРА.

Электронный пускорегулирующий аппарат

Начнем с того, что люминесцентные лампы со старым блоком ПРА всегда мерцали и издавали неприятный шум. Чтобы этого избежать, необходимо подать на лампу ток частотой колебания более 20 кГц. Для этого придется повысить коэффициент мощности источника света. Поэтому реактивный ток должен возвращаться в специальный накопитель промежуточного типа, а не в сеть. Кстати, накопитель с сетью никак не связан, но именно он питает лампу, если случиться сетевой переход напряжения через ноль.

Как работает электронный пускорегулирующий аппарат

Итак, сетевое напряжение в 220 вольт (оно переменное) преобразуется в постоянное с показателем 260-270 вольт. Сглаживание производится с помощью электролитического конденсатора С1.

После чего постоянное напряжение необходимо перевести в высокочастотное напряжение до 38 кГц. За это отвечает полумостовой преобразователь двухтактного типа. В состав последнего входят два активных элемента, которые собой представляют два высоковольтных транзистора (биполярных). Их обычно называют ключами. Именно возможность перевода постоянного напряжения в высокочастотное дает возможность уменьшить габариты ЭПРА.

В схеме устройства (балласта) также присутствует трансформатор. Он является одновременно и управляющим элементом преобразователя, и нагрузкой для него. Этот трансформатор имеет три обмотки:

  • Одна из них рабочая, в которой всего лишь два витка. Через нее происходит нагрузка на цепь
  • Две – управляющие. В каждой по четыре витка

Особую роль во всей этой электрической схеме играет динистор симметричного типа. В схеме он обозначен, как DB3. Так вот этот элемент отвечает за запуск преобразователя. Как только напряжение в соединениях его подключения превышает допустимый порог, он открывается и подает импульс на транзистор. После чего происходит запуск преобразователя в целом.

Далее происходит следующее:

  • С управляющих обмоток трансформатора импульсы поступают на транзисторные ключи. Эти импульсы являются противофазными. Кстати, открытие ключей вызывает наводку на двух обмотках и на рабочей тоже
  • Переменное напряжение с рабочей обмотки подается на люминесцентную лампу через последовательно установленные элементы: первая и вторая нить накала

Емкость и индуктивность в электрической цепи подбираются таким образом, чтобы в ней возникал резонанс напряжений. Но при этом частота преобразователя должна быть неизменной.

Обратите внимание, что на конденсаторе С5 будет происходить самое большое падение напряжения. Именно этот элемент и зажигает люминесцентную лампу. То есть, получается так, что максимальная сила тока разогревает две нити накала, а напряжение на конденсаторе С5 (оно большое) зажигает источник света.

По сути, светящаяся лампа должна снизить свое сопротивление. Так оно и есть, но снижение происходит незначительно, поэтому резонансное напряжение все еще присутствует в цепи. Это и есть причина, по которой лампа продолжает светиться. Хотя дроссель L1 создает ограничения тока на показатель разницы сопротивлений.

Преобразователь продолжает после запуска работать в автоматическом режиме. При этом его частота не меняется, то есть, идентична частоте запуска. Кстати, сам запуск длится меньше одной секунды.



Причины неисправностей

Итак, по каким причинам люминесцентная лампа может не гореть?

  • Трещины в местах пайки на плате. Все дело в том, что при включении светильника плата начинает нагреваться. После того как он будет включен, происходит остывание блока ЭПРА. Перепады температуры негативно влияют на места пайки, поэтому появляется вероятность обрыва схемы. Исправить неполадку можно пайкой обрыва или даже обычной его чисткой.
  • Если произошел обрыв нити накаливания, то сам блок ЭПРА остается в исправном состоянии. Так что эту проблему можно решить просто – заменить сгоревшую лампу новой.
  • Скачки напряжения являются основной причиной выхода из строя элементов электронного ПРА. Чаще всего выходит из строя транзистор. Производители пускорегулирующей аппаратуры не стали усложнять схему, поэтому варисторов в ней нет, который бы и отвечали за скачки. Кстати, и установленный в цепь предохранитель также от скачков напряжения не спасает. Он срабатывает лишь в том случае, если один из элементов схемы будет пробит. Поэтому совет – скачки напряжения обычно присутствуют в непогоду, поэтому не стоит включать люминесцентную лампу, когда за окном сильный дождь или ветер.
  • Неправильно проведена схема подключения аппарата к лампам.

Это интересно

В настоящее время ЭПРА устанавливаются не только с газоразрядными источниками света, но и с галогенными и светодиодными лампами. При этом нельзя использовать один аппарат, предназначенный для одного вида ламп, к другой лампе. Во-первых, не подойдут по параметрам. Во-вторых, у них разные схемы.

При выборе ЭПРА необходимо учитывать мощность лампы, в которую он будет устанавливаться.

Оптимальный вариант модели – это аппараты с защитой от нестандартных режимов работы источника света и от деактивации их.

Обязательно обратите внимание на позицию в паспорте или инструкции, где указано, в каких погодных климатических условиях электронный пускорегулирующий аппарат может работать. Это влияет и на качество эксплуатации, и на срок службы.

Подключение ЭПРА

И последнее – это схема подключения. В принципе, ничего сложного. Обычно производитель прямо на коробке указывает эту самую схему подключения, где точно по клеммам указаны и номера, и контур подключения. Обычно для вводного контура – три клеммы: ноль, фаза и заземление. Для выходного на лампы – по две клеммы, то есть попарно, на каждую лампу.



Смотрите также по теме:

   Как выбрать блок розжига металлогалогенных ламп?

   Уличные светодиодные светильники, их разновидности и отличия.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

ЭПРА – что это и схемы подключения для различных светильников

Для работы люминесцентных, энергосберегающих, светодиодных ламп и панелей необходимо наличие в цепи элементов, обеспечивающих на их входных контактах определенную заданную величину тока и напряжения. Это достигается применением пускорегулирующей аппаратуры.

В случае работы люминесцентной лампы эта аппаратура обеспечивает предварительный прогрев электродов, после чего ртуть, содержащаяся в трубке, постепенно начинает переходить в парообразное состояние. Для возникновения стабильного тлеющего разряда внутри лампы необходимо, чтобы на ее электроды поступил кратковременный импульс напряжения большой величины.

Устройство ЭПРА обеспечивает возникновение этого импульса, включение лампы после полного испарения ртути и в процессе работы понижает ток и напряжение на лампе.

В самой простой модификации такой режим обеспечивает электромагнитный дроссель совместно со стартером. Но в случае применения электромагнитного дросселя работу лампы сопровождает гудение, мерцание и мигание при включении.

Электронные пускорегулирующие аппараты в итоге решают те же задачи, что и электромагнитные. Они обязаны обеспечивать зажигание и стабильную работу светильников.

Электронный балласт – это прибор для понижения тока на элементах электрической цепи. Балласты применяются, если сопротивление нагрузки не в состоянии результативно снизить потребляемый ток. Это возникает в случаях, когда устройство имеет отрицательное переменное сопротивление по отношению к элементу питания.

Если такая нагрузка будет подключена к источнику постоянного напряжения, то через нее будет протекать ток, увеличивающийся до тех пор, пока она или источник тока не выйдут из строя.

Для предотвращения этого используется балласт, обеспечивающий активное или реактивное сопротивление, понижающее величину тока до расчетного значения.

Одним из устройств с отрицательным сопротивлением является газоразрядная лампа.

В настоящее время для пуска и обеспечения работы ламп наиболее часто стали использоваться электронные балласты ЭПРА, которые имеют целый ряд преимуществ по сравнению со схемой включения при помощи электромагнитного дросселя.

Внешний вид ЭПРА для ламп Т8Внешний вид ЭПРА для ламп Т8

Существуют такие модификации ЭПРА, которые встраиваются в корпус люминесцентных ламп цокольной модификации.

Они устанавливаются в кожухе лампы, находящемся между цоколем и излучающей трубкой.

Для светодиодных ламп, панелей и лент, принцип работы которых основан не на использовании электрического разряда между электродами лампы, а на свечении кристаллических светодиодов, вместо ЭПРА применяются электронные блоки питания.

Они могут быть встроены в корпус лампы или же установлены в светильник как отдельный элемент цепи.

Ниже показано устройство светодиодной лампы со встроенным драйвером.

Устройство светодиодной лампы со встроенным драйвером

Компактная лампа с встроенным ЭПРАКомпактная лампа с встроенным ЭПРА

Электронные балласты не требуют для зажигания лампы наличия стартера как самостоятельного элемента цепи.

Схема электронного пускорегулирующего аппарата создает заданное напряжение и ток в последовательности, требующейся для корректной работы.

Электронная схема ЭПРА на нужном уровне стабилизирует рабочий ток и преобразует переменное синусоидальное напряжение питающей сети частотой 50 герц в ток более высокой частоты, от 20 кГц до 60 кГц.

Поэтому при работе люминесцентной лампы достигается отсутствие мерцания, пульсаций при запуске и гудения светильника.

Существуют различные варианты зажигания ламп, которые можно реализовать с помощью ЭПРА.

Это может быть плавный пуск с постепенным увеличением яркости свечения до номинальной за несколько секунд. Можно установить моментальный запуск.

Так же как и электромагнитный дроссель, ЭПРА первоначально разогревают электроды лампы, затем создают высоковольтный импульс и после возникновения тлеющего разряда поддерживают ее работу в оптимальном режиме.

Применение этих приборов ведет к увеличению энергоэффективности лампы и сохранению ее работоспособности на весь установленный срок службы.

Ниже приводится электрическая схема электронного преобразующего аппарата, применяемого для включения и регулирования работы люминесцентной лампы мощностью 30 ватт.

Электрическая схема электронного преобразующего аппарата

На мостик, состоящий из четырех диодов D1, D2, D3, D4 типа 1N4007 подается напряжение сети 220 вольт, частотой 50 герц.

На нем происходит выпрямление входного напряжения, то есть нижний полупериод синусоидального тока переходит в верхнюю часть графика.

После этого ток, который был условно преобразован в постоянный, необходимо сгладить, уменьшив его амплитуду. Это выполняет конденсатор С1.

Для того чтобы полученное выпрямленное напряжение преобразовать в напряжение высокой частоты, используется инвертор на транзисторах Т1 и Т2.

В схеме используется трансформатор TU3802, имеющий две управляющие обмотки и одну рабочую, с которой напряжение частотой 20 кГц подается на электроды лампы.

Ток, подающийся на лампу, разогревает электроды, и ртуть в колбе начинает испаряться, а импульс напряжения величиной 1 200 вольт зажигает тлеющий разряд в лампе, и она начинает работать в стабильном режиме.

Возможно подключение нескольких ламп через один электронный пускорегулирующий аппарат. Ниже показаны схемы включения двух и четырех ламп через один балласт.

Две лампы на один ЭПРАДве лампы на один ЭПРАЧетыре лампы с общим ЭПРАЧетыре лампы с общим ЭПРА

Для люстры можно использовать ЭПРА, если в ней установлены компактные люминесцентные лампы.

Для этого нужно выбрать прибор, рассчитанный на суммарную мощность всех ламп, установленных в люстре, с двукратным запасом по величине.

Если в люстре установлены светодиодные лампы без встроенного драйвера, то в схеме желательно предусмотреть электронный блок питания.

В случае применения электронных балластов устраняются такие негативные явления, как мигание ламп во время включения, мерцание и гудение, сопровождающие работу светильников с электромагнитными ПРА. Устраняется стробоскопический эффект, который имеет место при работе ламп на переменном токе частотой пятьдесят герц.

При использовании электронного балласта возникновение этого эффекта невозможно, поскольку на лампу подается ток высокой частоты в несколько десятков килогерц.

По цене ЭПРА довольно дорогие, но их стоимость быстро окупается в результате создания ими экономичного режима работы ламп в люстре.

Можно устанавливать в люстры лампы с встроенными драйверами.

При помощи электронных ПРА можно создать режим включения ламп с постепенным нарастанием мощности, отрегулировать поочередную работу различных групп ламп в люстре и применить другие интересные решения.

Электронные блоки питания и контроллеры применяются и в цепях со светодиодными лентами.

С применением ЭПРА мощность, расходуемая светильником, становится меньше на тридцать процентов по сравнению с потребляемой при использовании ЭмПРА.

Продолжительность пригодности лампы возрастает на пятьдесят процентов в связи с обеспечением ее работы в щадящем режиме.

Сокращаются расходы на ремонт и замену комплектующих в светильниках, оборудованных ЭПРА.

Эти приборы незаменимы в цепях, обеспечивающих работу аварийного освещения.

Балласт (электротехника) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Балласт. Индуктивный балласт

Балласт — устройство, предназначенное для ограничения тока в электрической цепи. Существует большое количество реализаций балласта, различаясь по сложности реализации. В простейших случаях это могут быть последовательно соединённые с нагрузкой резисторы, например, для ограничения электрического тока через светодиод или неоновую лампу. В случае же более мощной нагрузки они не подходят ввиду больших тепловых потерь при использовании активного сопротивления, в связи с этим применяют реактивное сопротивление конденсаторов и/или катушек индуктивности (дросселей). Управляемый электроникой балласт также может включать в себя микроконтроллер, образуя так называемый «цифровой балласт».

Балласты используются в случае, если электрическая нагрузка не может эффективно ограничивать используемый электрический ток. Это бывает в случаях, когда цепь или устройство обладает дифференциальным отрицательным сопротивлением по отношению к источнику питания. Если такое устройство будет подключено к источнику напряжения (то есть к источнику электропитания с малым внутренним сопротивлением, например к электросети), то через него будет протекать всё больший ток до тех пор, пока оно или источник не выйдут из строя. Для предотвращения этого используют балласт, обеспечивающий активное или реактивное сопротивление, ограничивающее ток на приемлемом уровне. Одним из примеров устройств с отрицательным сопротивлением являются газоразрядные лампы.

электронный балласт — это… Что такое электронный балласт?


электронный балласт



электронный балласт

[Интент]

Тематики

  • лампы, светильники, приборы и комплексы световые

Справочник технического переводчика. – Интент. 2009-2013.

  • электронный атлас
  • электронный бизнес

Смотреть что такое «электронный балласт» в других словарях:

  • Электронный пускорегулирующий аппарат — (ЭПРА) …   Википедия

  • Дневной свет — Различные виды люминесцентных ламп Люминесцентная лампа газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не… …   Википедия

  • Лампа дневного света — Различные виды люминесцентных ламп Люминесцентная лампа газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не… …   Википедия

  • Лампы дневного света — Различные виды люминесцентных ламп Люминесцентная лампа газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не… …   Википедия

  • Люминесцентные лампы — Различные виды люминесцентных ламп Люминесцентная лампа газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не… …   Википедия

  • Люминесцентная лампа — Различные виды люминесцентных ламп Люминесцентная лампа  газоразрядный источник …   Википедия

  • Индукционная лампа — Индукционная лампа  электрический источник света, принцип работы которого основан на электромагнитной индукции и газовом разряде для генерации видимого света. Фактически представляет собой усовершенствованную модификацию люминесцентной лампы …   Википедия

  • КЛЛ — Энергосберегающая лампочка Компактная люминесцентная лампа  люминесцентная лампа, имеющая меньшие размеры по сравнению с колбчатой лампой и меньшую чувствительность к механическим повреждениям. Зачастую встречаются предназначенными для установки… …   Википедия

  • непродуктивная мощность — Напрасно расходуемая (без выполнения полезной работы) электрическая мощность. [Интент] Параллельные тексты EN RU The fluorescent luminaire and electronic ballast in the example consumes unproductive power in the form of harmonic currents.… …   Справочник технического переводчика

  • ЛОН — Лампа накаливания. 230 В, 60 Вт, 720 лм, цоколь E27, Высота примерно 110 мм Лампа накаливания  осветительный прибор, искусственный источник света. Свет испускается нагретой металлической спиралью при протекании через неё электрического тока.… …   Википедия


Электронный пускорегулирующий аппарат (ЭПРА), его применение для люминесцентных и светодиодных ламп

Электронный пускорегулирующий аппарат ЭПРА

Включение газоразрядных ламп, в чисто которых входят всем известные люминесцентные лампы, имеет ряд особенностей. Для возникновения разряда между электродами в среде газа требуется импульс высокого напряжения между предварительно прогретыми электродами.

Во время работы ток разряда должен ограничиваться специальным балластом, функции которого выполняет дроссель – катушка с большой индуктивностью.

Пускорегулирующая аппаратура, разработанная для включения люминесцентных ламп имела множество существенных недостатков:

  • низкая надежность стартера из-за наличия контактной группы;
  • громоздкий тяжелый и шумный дроссель;
  • мерцание ламы с частотой питающей сети;
  • длительный процесс зажигания ламп;
  • затрудненный пуск при низкой температуре;
  • низкий КПД;
  • высокий уровень электромагнитных помех.

На смену устаревшим пусковым агрегатам были разработаны электронные устройства, которые не содержат механических контактов и тяжелого и габаритного дросселя.

Малые габариты современных электронных пускорегулирующих устройств (ЭПРА) дали толчок дальнейшему развитию и широкому распространению малогабаритных люминесцентных ламп, которые в народе прозвали «экономками».

Новое оборудование полностью свободно от перечисленных недостатков и, к тому же, увеличивает продолжительность работы источников света за счет плавного разогрева нитей накаливания.

Кроме того, ЭПРА имеет следующие достоинства:

  • отсутствуют механические контакты;
  • питание производится высокочастотным напряжением, что полностью исключает мерцание;
  • малые габариты и вес;
  • высокий КПД за счет введения цепей коррекции мощности;
  • минимум сетевых помех и практически полное отсутствие электромагнитных.

Работа лампы с электронным запуском включает несколько последовательных стадий:

  1. Разогрев нитей накаливания.
  2. Инициирование разряда в среде газа между электродами.
  3. Поддержание горения.

Все этапы включения полностью контролируются электронной схемой ЭПРА, которая состоит из следующих элементов:

Входной фильтр.
Не пропускает помехи от ЭПРА в сеть и наоборот.
Корректор мощности.
Устанавливается, в основном в дорогих и мощных пускателях.
Сглаживающий фильтр.
Исполняется в виде электролитического конденсатора большой емкости.

Также в состав устройства входят инверторная схема преобразования напряжения и малогабаритный дроссель.

В инверторе используются мощные высоковольтные транзисторные ключи, которые включены в мостовую схему с автогенерацией или управляются специальной микросхемой. В диагональ моста включен многообмоточный резонансный трансформатор, одна из обмоток которого включена последовательно с нитями накала и резонансным конденсатором.

При включении лампы напряжение обмотки трансформатора разогревает нити накала, а затем, за счет резонанса, происходит разряд конденсатора между электродами.

Межэлектродный разряд уменьшает сопротивление рабочей среды лампы, в результате чего резонансный конденсатор оказывается закороченным и резонанс пропадает. Оставшегося значения напряжения достаточно для нормального горения. Ток разряда ограничивается дросселем, включенным последовательно с электродами.

ЭПРА ДЛЯ ПИТАНИЯ ЛЮМИНЕСЦЕНТНЫХ ЛАМП

Первоначально конструкции ЭПРА разрабатывались для замены старых дроссельно-стартерных устройств для установки в классические светильники с люминесцентными лампами. Для облегчения перехода на новую аппаратуру, ее габаритные размеры, как говорилось выше, делали схожими со старыми устройствами.

Такой подход позволял без изменения технологических линий по производству светильников устанавливать электронные пускатели.

Использование миниатюрных SMD компонентов и совершенствование схемотехники позволили создавать ЭПРА с минимальными габаритами. Такие устройства помещаются в стандартный цоколь типоразмера Е27 или даже Е14, что привело к широкому распространению энергосберегающих люминесцентных ламп обладающих большим разнообразием:

  • форм;
  • мощностей;
  • цветов и оттенков свечения.

Основными характеристиками электронного пускателя для люминесцентных ламп является допустимая мощность светильника и количество одновременно подключаемых источников. Некоторые типы имеют режим плавного пуска. При этом после нажатия клавиши включения освещения светильник загорается через время от одной до нескольких секунд.

В подобных устройствах за счет схемотехнических решений разряд резонансного конденсатора происходит только после полного прогрева нитей накаливания. Лампы, включаемые через такой пускатель меньше изнашиваются, поэтому срок их службы возрастает.

Некоторые модели дешевых пускорегулирующих аппаратов имеют низкое качество изготовления. Особенно это касается параметров электролитического конденсатора фильтра. Малая емкость приводит к заметным пульсациям света, а низкое граничное напряжение увеличивает вероятность выхода конденсатора из строя.

Очень опасны модели, в которых мощные ключевые транзисторы крепятся радиатором к металлическому корпусу устройства через пластиковую изоляцию. Через некоторое время работы пластик под действием нагрева транзистора деформируется и радиатор замыкается на корпус.

Прикосновение к такому блоку во время его работы приводит к удару электрическим током.

ЭПРА ДЛЯ СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ И ПАНЕЛЕЙ

Сразу следует заметить, что пускорегулирующая аппаратура для светодиодных ламп и других LED источников света не существует! Как бы не утверждали продавцы магазина или консультанты в интернет-сервисах, это свидетельствует лишь о их некомпетентности.

Светодиодные источники света в пусковых устройствах типа ЭПРА не нуждаются. Необходим источник постоянного напряжения, а в идеальном варианте – стабилизатор тока.

Такие устройства называются драйверами. Они формируют напряжение на выходных клеммах в соответствии с подключаемым источником света и ограничивают или стабилизируют значение выходного тока в определенных пределах.

Дело в том, что светодиоды нормально функционируют только в узком диапазоне протекающего через них тока. Меньшее значение снижает яркость, а высокое вызывает резкое снижение срока службы вплоть до мгновенного перегорания излучающего диода.

Светодиод, как полупроводниковый элемент, обладает ярко выраженной зависимостью величины сопротивления от температуры, поэтому ее изменение всего на несколько градусов способно вызвать критический рост тока.

Чем отличается стабилизатор напряжения от стабилизатора тока?

Если выразить простыми словами, то стабилизатор напряжения имеет на выходе стабильное напряжение при том, что ток потребления подключенных устройств может меняться в широких пределах.

Иная ситуация в случае стабилизатора тока. Здесь обеспечивается стабильное значение тока при различных сопротивлениях нагрузки. При этом значение напряжения стабилизатора может изменяться в достаточно широком диапазоне.

Данная характеристика накладывает ограничение на совместимость устройств различных типов. К источнику тока нельзя подключать светодиодные светильники иной мощности, чем той, что указана в спецификации. Нельзя подключать параллельно несколько ламп. В крайнем случае возможно последовательное подключение, но это если позволяет диапазон выходных напряжений.

Пример.

Драйвер (именно так именуется в настоящее время стабилизатор тока) рассчитан на выходной ток 100 мА и 12 — 24 В выходного напряжения. Можно подключать:

  • светодиодную лампу 100 мА 12 В или 100 мА 24 В;
  • две лампы 100 мА 12 В, соединенные последовательно;
  • две лампы 50 мА 12 – 24 В, соединенные параллельно.

Схема драйвера может быть выполнена быть выполнена как на основе трансформатора, так и при помощи инвертора, что в настоящее время составляет подавляющее большинство устройств. Драйверы с изменяемым значением выходного тока используются для регулировки яркости LED светильников.

Большинство компактных ламп выпускаются со встроенными драйверами, освобождая покупателя от мук выбора. Использование отдельных драйверов необходимо только в случае использования светодиодных лент или изготовления светильников из отдельных светодиодов или матриц.

Приобретая светодиодные панели с фиксированными размерами, желательно сразу же рассчитывать на драйвер с рекомендуемыми параметрами.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
