Электронное и электромеханическое узо: Чем отличается электронное узо от электромеханического

Содержание

Чем отличается электронное узо от электромеханического

Как отличить электромеханическое УЗО от электронного?

Эта статья будет интересна людям которые привыкли тщательно разбираться в вопросах безопасности. В ней мы разберем принцип работ УЗО (электронное или электромеханическое) вне зависимости от типа УЗО, а так же, как отличить к какому из принципу работы относится устройство.
Как же отличить электромеханическое УЗО от электронного и какое лучше из этих УЗО? В нашей статье, мы попробуем, ответить на эти вопросы обыденными словами без описаний физических процессов и тяжелых научных терминов. Итак начнем по порядку.

Электронное УЗО:

Назначение: защита людей от поражения электрическим током утечки.
Особенность принципа работы электронного УЗО заключается в том, что для надежного его отключения, требуется постоянное электропитание самого устройства. То есть, если, в определенный момент, пропадет питание на управляющей плате такого электронного УЗО, а это может произойти, то в такие моменты электронное УЗО не будет способно корректно работать, не сможет отключать нагрузку при возникновении токов утечки.

Причины пропадания питания в электронном УЗО:
Причина одна — это пропадание «ноля» на электропитающей линии до входа в ваше УЗО (в щитовой на лестничной площадке, непосредственно на магистрали или же на подстанции, (бывает и такое)).

Электромеханическое УЗО:

Назначение: защита людей от поражения электрическим током утечки.
Особенность принципа работы электромеханического УЗО: такое электромеханическое УЗО способно отключать нагрузку в аварийной ситуации вне зависимости от наличия питания самого УЗО.

Узнаем какое УЗО: электронное или электромеханическое.

Перед тем как вы отправитесь в магазин, чтобы купить электромеханическое УЗО, обязательно, ознакомьтесь, как узнать, какой принцип работы этого защитного устройства не разбирая его корпус.

Способ 1: Читаем схему УЗО

Все устройства защитного отключения имеют схематичное обозначение технической схемы внутреннего механизма. Такая схема должна быть указана на корпусе любого УЗО, не важно, электронное оно или электромеханическое, так что при покупке УЗО внимательно исследуйте внешний вид интересующего вас устройства.
У электронных УЗО на схеме всегда изображена плата с усилителем
, именно этот электронный элемент и нуждается в постоянном питании. Плата с усилителем обозначена значком треугольника в прямоугольнике (см.фото), на схеме так же видно, что питается эта плата от входящего напряжения: с фазы и нуля. Поэтому, когда вы выбираете УЗО, по принципу работы, смотрите внимательно на схему, и и вы никогда не приобретете электронное реле вместо электромеханического и наоборот.

Для примера мы специально взяли УЗО одного производителя, внешне похожих друг на друга, чтобы наглядно показать визуальную схожесть различных по принципу работы устройств.

Способ 2: Проверка принципа работы УЗО батарейкой

Проверка батарейкой УЗО заключается в подключении на один из полюсов устройства элемента питания. Для этого нам понадобится батарейка и электрические провода.

При замыкании проводов на клеммы батарейки через замкнутые контакты полюса начинает проходить ток разряда батарейки, устройство распознает утечку и отключает цепь.
Если УЗО отключилось, то значит оно электромеханическое, если же не отключилось, то электронное.
Будьте внимательны, при проверке УЗО батарейкой, если устройство не сработала, поменяйте полярность на батарейке, а так же не забывайте, что батарейка может оказаться «дохлой» или «почти дохлой», что может не дать результата.

УЗО электромеханическое или электронное, как отличить и что лучше выбрать | Энергофиксик

Выключатели дифференциального тока (УЗО) предназначены для отключения напряжения при образовании тока утечки и современная или же модернизированная проводка практически всегда содержит это устройство в электрическом щитке. Но УЗО существует двух видов: электронное и электромеханическое. В этой статье я расскажу как их различать друг от друга и что лучше поставить у себя в доме.

В чем разница электронного и электромеханического УЗО

Для начала давайте узнаем, чем они отличаются и по какому принципу работают. Начнем с электромеханического.

Главным исполнительным механизмом электромеханического УЗО считается дифференциальный трансформатор. Таким образом, в случае возникновения утечки, ток пройдет через данный трансформатор, во вторичной обмотке данного трансформатора также возникнет ток и напряжение, которые заставят сработать поляризованное реле, механически связанное с отключающим механизмом. Так произойдет отключение.

И получается, что вне зависимости есть в данный период времени напряжение в сети или нет электромеханическое УЗО отключит поврежденный участок сети, где возник ток утечки.

А что же с электронным?

А электронное УЗО сработает только в том случае, когда будет ток утечки и обязательно присутствовать рабочее напряжение в сети. Таким образом, если отсутствует питание (сеть обесточена), то электронное УЗО даже при образовании утечки не сработает.

Тут возникает вполне логичное утверждение: Ну и что, что не сработает, света все равно же нет!

Данное утверждение не совсем верное и сейчас я объясню почему.

Давайте переберем все возможные варианты аварийных ситуаций:

1. Аварийно-восстановительные работы на линии. В этом случае действительно нет никакой опасности. Ведь ваша система полностью обесточена.

2. Обрыв нулевого провода. А вот данная ситуация не в пример опаснее и вот почему. Так как произошел обрыв всего одного проводника, а именно рабочего нуля, то в сети все равно будет присутствовать фаза. А это значит поражение электричеством вполне возможно, и если именно в такой момент произойдет пробой изоляции стиралки, то, прикоснувшись к ней, вы будете поражены током, а электронное УЗО будет бездействовать, так как напряжения нет, а есть лишь опасный потенциал.

3. Третьим очень неприятным моментом являются скачки напряжения. Из-за них зачастую и выходят из строя подключенные в момент возникновения «скачка» напряжения электронные приборы. А чем является электронное УЗО? Все верно, этим прибором, которое постоянно включено в сеть. И вполне может возникнуть ситуация, что электронная плата выйдет из строя и из-за этого не произойдет отключение сети во время возникновения тока утечки.

Видно, что последние два пункта никоим образом не затрагивают электромеханические УЗО, поэтому, по моему мнению, лучше выбирать именно их для установки в вашем доме.

Так, с типом УЗО определились, теперь давайте научимся их различать

Как отличить электронное от электромеханического УЗО

Самым простым и доступным способом различить эти изделия — это внимательно рассмотреть схему, которая нарисована на всех аппаратах, ведь присмотревшись к ней можно найти существенные различия.

Итак, взглянув на электромеханическое УЗО, вы увидите дифференциальный трансформатор, оный соединен через вторичную обмотку с поляризованным реле, оное так же имеет связь с механизмом отключения. Как говорится, механика в чистом виде.

А теперь давайте внимательно изучим схему электронного УЗО

На первый взгляд схемы очень похожи, тут так же есть и трансформатор, и реле, вот только кроме этих элементов в данной схеме присутствует еще один, а именно электронная плата, к которой подведено питание.

Нет питания — нет срабатывания такого УЗО.

Используем батарейку

Еще одним вариантом определения какое перед вами УЗО является использования любой у вас имеющейся батарейки.

Для этого берем УЗО, батарейку и два провода.

Одни концы провода зажимаем на клеммах УЗО

Затем включаем УЗО и концами касаемся плюса и минуса батарейки. Если ничего не произошло, то меняем концы местами и вновь прислоняемся к батарейке. Опять ничего не произошло — перед вами электронное УЗО.

Если реле сработало (хотя бы в одном из двух вариантов), то перед вами электромеханическое реле.

Вот таким нехитрыми способами можно определить какой тип реле находится перед вами. И какой из них выбрать, конечно вам решать, но я бы ставил только электромеханическое УЗО.

Статья оказалась полезна и интересна, тогда палец вверх (лайк).

Спасибо за внимание.

Электронное узо. Узо — электронное или электромеханическое

Как отличить электронное УЗО от электромеханического

Различие в конструкции этих устройств не влияет на рабочие характеристики. Эти выключатели дифференциальной защиты достаточно успешно справляются со своими функциями и имеют высокие параметры. Рассмотрим конструкцию электронного и электромеханического устройства.

Электромеханический вариант защиты имеет дифференциальный трансформатор тороидального исполнения, поляризованное реле и спусковой механизм. Дифференциальный трансформатор улавливает разность токов фазового и нейтрального проводов, усиливает ее вторичной повышающей обмоткой трансформатора, и усиленный дифференциальный сигнал подается на поляризованное реле.

Оно срабатывает и включает спусковой механизм защиты. Электронная защита также имеет дифференциальный трансформатор, поляризованное реле, но размер трансформатора меньше, так как сигнал усиливается электронной платой, которая питается напряжением сети, и подает сигнал на поляризованное реле, которое также связанно с спусковым механизмом.

Работает электронная защита только когда присутствует напряжение сети. Но сеть у нас еще не достигла хорошего качества.

В конструкции электронного УЗО присутствует электронный усилитель А, работающий от напряжения сети (справа)

Не редки отключения сети, понижения или повышения напряжения, импульсные помехи, резкие скачки напряжения. Электронная начинка защиты может не выдержать такие испытания и отказать. Еще один вариант, когда электронная защита не может выполнять свои функции — это отгорание или обрыв нейтрального провода (актуально для старой электропроводки).

Нейтральный провод может отгореть в вашем электрощите в подъезде, а так как электронное устройство защиты работает от сетевого напряжения, то защита будет отключена. Вы будете лишены защиты от утечки тока оставшегося фазного напряжения. Поэтому для электронного варианта выключателя нужно часто проверять его работу нажатием кнопки «ТЕСТ». Механический вариант защиты не боится отсутствия напряжения и обрыва нуля.

Поэтому их надежность будет выше электронных выключателей.

Внешнее отличие электронного и электромеханического УЗО

На корпусе диф выключателя нанесена маркировка и схема включения данного типа устройства. На отображенной схеме электромеханического устройства можно увидеть дифференциальный трансформатор, его вторичная обмотка с подключенным поляризованным реле и пунктиром показывающим связь реле с спусковым механизмом.

Схема электромагнитного УЗО (слева) и электронного (справа)

Также обозначена кнопка «ТЕСТ» с резистором. В электронном виде устройства на корпусе вы найдете различие схемы в дополнительном треугольнике с обозначением А электронного усилителя между трансформатором и поляризованным реле и соединении этого треугольника с проводами питания, фазой и нулем.

Тест электромагнитного устройства

Если у вас затруднения в выборе защиты по схеме на корпусе, тогда можно определить тип устройства обычной пальчиковой или любой другой батарейкой. Для этого подключаем провод к верхней фазной клемме, а другой провод к фазовой нижней клемме устройство и включаем его. Подсоединяем концы проводов к батарейке.

Если защита не сработала, меняем полярность батарейки. Устройство сработало, значит это выключатель электромеханического типа, электронное устройство не сработает, так как нет напряжения сети. Для проверки можно подключать батарейку и к нулевым клеммам защиты. Другой вариант тестирования проводят с помощью постоянного магнита.

Способ проверки типа УЗО пальчиковой батарейкой

Магнитом водят по корпусу дифференциального выключателя (защита должна быть включена), пока не сработает защита. Конструкция дифференциального выключателя у разных производителей разная, поэтому магнитом придется поискать расположение дифференциального трансформатора. Защита сработала, значит, это электромеханическое устройство, электронная защита не сработает, так как напряжения сети не подано.

По зависимости от напряжения электропитания устройства защитного отключения делятся на электромеханические и электронные УЗО

. Типы УЗО по функциональной зависимости от наличия в цепи электрического тока (напряжения питания) определяет их особенности использования и применения.

Электромеханическое УЗО

Электромеханическое УЗО не зависит, вернее функционирование электромеханического УЗО, не зависит от наличия в цепи электрического тока. То есть, электромеханическое УЗО сработает и отключит аварийную цепь, даже при отсутствии тока в цепи. Для срабатывания электромеханического УЗО достаточно появления дифференциального тока в цепи, где оно установлено.

Электронное УЗО

Срабатывание электронного УЗО зависит от наличия в цепи электрического тока. Механизм срабатывания электронных УЗО требует подачи напряжения на него от цепи установки или от внешнего источника тока.

Практическое применение электронных и электромеханических УЗО

Если вы внимательно прочитали, в чем разница между электронным и электромеханическим УЗО, то логично предположить, что более надежным является электромеханическое УЗО.

Например, По конструкции электронное УЗО срабатывает, только если на входных зажимах УЗО есть напряжение. Предположим, в цепи произошел обрыв нулевого проводника. Напряжение на входных зажимах пропадает, УЗО перестает функционировать. Однако фазный провод остается рабочим, и электрический потенциал присутствует на электроустановке.

Рекомендации по применении УЗО по типу срабатывания

Для основной защиты человека от поражений токами утечки, следует применять электромеханическое УЗО или другое название, УЗО первого типа.

Электронное УЗО , или УЗО второго типа следует применять для дополнительной защиты конечных потребителей: отдельной розетки, переносных удлинителей, электрического инструмента.

Электромеханические и электронные УЗО, визуальное определение типа устройсва

Самое интересное, что внешне электронное и электромеханическое УЗО, в РФ, не отличаются. Как же их отличить?

Способ 1.

Смотрим на корпус УЗО, а конкретно на схему подключения, которая нанесена на корпус. На схемах видим отличии электронного устройства защитного отключения и электромеханического УЗО.

Способ 2.

  • Проверку делаем перед установкой УЗО.
  • Взводим устройство.
  • Подключаем батарейку 9 Вольт к одному полюсу устройства, на входе и выходе.
  • Если устройство сработает, то это электромеханическое УЗО.

Выводы

  • В распределительных щитах, для установки в групповые цепи нужно устанавливать электромеханические УЗО.
  • Электронные УЗО допустимо применять, для дополнительной защиты одиночных электрических приборов.
  • Различить электронное и электромеханическое УЗО можно по схеме подключения, нанесенного на корпусе устройства.

УЗО — устройство защитного отключения, но какое УЗО купить, чтоб оно защитило от поражения электрическим током в любом случае? Давайте разберёмся.

В настоящее время, в дополнение к давно известным электромехпаническим УЗО, на рынке появились УЗО электронные, их легко узнать по цене, обычно они значительно дешевле. Слева — классическое электромеханическое УЗО фирмы ABB, справа модерновое электронное УЗО фирмы IEK.

Так чем же они отличаются? Под кнопкой «Тест» на каждом УЗО изображена его схема. На схеме классического УЗО от ABB мы видим овал дифференциального трансформатора и квадратик механического расцепителя, больше ничего лишнего нет. Теперь смотрим на схему УЗО от IEK, и тут мы видим «лишний» треугольничек с буквой «A» — amplifier, которая говорит о том, что в схеме УЗО имеется электронный усилитель тока. О чём это говорит? Классическое электромеханическое УЗО сработает в любом случае, а вот электронное — не в любом. Допустим, ноль на входе в УЗО отгорел, а фаза осталась, при этом в доме пробило холодильник, и кто-то схватился за его ручку. Электромеханическое УЗО сработает, с ним всё просто, есть разница токов между фазой и нулем — отключаемся, а вот электронное не отключится, дифференциальный трансформатор в нем очень слабый, и без электронного усилителя не может отключить расцепитель, а питания на усилителе ведь у нас нет — ноль отвалился!

Важно знать, что недобросовестные производители могут внести искажения в нарисованную на корпусе схему, и тем самым скрыть тип УЗО, с целью продать свою дешевую продукцию подороже, и если у вас есть сомнения в типе, то здесь поможет простенький тест. Суть эксперимента: попытаться вызвать в одной из силовых цепей дифференциального трансформатора импульс тока, превышающий уставку по току утечки, что должно привести к отключению УЗО. Возьмите свежую батарейку, не важно какую, подойдет даже 1,5-вольтовая, взведите УЗО, и подключите батарейку двумя проводками, как показано на рисунке. Если при подключении батарейки УЗО тут же отключится — значит оно электромеханическое, если не отключится — электронное.

Не будем сильно сгущать краски, при исправной электрике, в самом распространенном случае «ребенок засунул в розетку гвоздик», оба типа УЗО сработают одинаково успешно. Но всё же помните, что не все УЗО одинаково полезны!

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

Итак, произошел обрыв нуля на одной из квартирной групп. В этот же момент возникла неисправность в посудомоечной машине в виде замыкания фазы на ее корпус, т.е. опасный для жизни потенциал «вышел» на проводящий корпус машинки. Если в такой ситуации человек (не дай Бог) прикоснется к корпусу машинки, то электронный дифавтомат не сработает из-за отсутствия питания его внутренней схемы, а человек получит удар электрическим током.

Про последствия электротравм читайте следующие статьи:

Конечно же, вероятность возникновения приведенного выше примера очень низкая. Нужно чтобы в один момент оборвался и ноль, и произошло замыкание фазы на корпус в электрическом приборе, но тем не менее это нужно учесть.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. А вот у электронных устройств конструкция более сложная и вероятность ее отказов гораздо больше, например, при могут выйти из строя полупроводниковые элементы или микросхема.

Что же выбрать? Электронное УЗО или электромеханическое?

Отсюда напрашивается логический вывод о том, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но распространены они ни чуть не меньше, т.к. по стоимости они ниже, чем электромеханические. Тем не менее, я все такие рекомендую применять электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы снабжают функцией защиты от повышения напряжения, т.е. если у него на выводах напряжение увеличится выше 240 (В), то он автоматически отключится. Примером такого дифавтомата может стать АВДТ-63М от EKF. Но лично я для защиты от повышения напряжения рекомендую использовать специально-предназначенные для этого устройства, например, и .

Как отличить электромеханическое УЗО от электронного?

Как же отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные граждане, и даже коллеги электрики. К сожалению, большинство продавцов в магазинах и торговых центрах тоже не знают ответ на этот вопрос.

Итак, существует несколько способов. Прошу заметить, что все приведенные способы проводятся с отключенными от сети устройствами.

1. Схема на корпусе УЗО

Самый первый, но не простой способ — это рассмотреть схему, изображенную на корпусе УЗО.

У электромеханических УЗО на схеме изображен дифференциальный трансформатор, вторичная обмотка которого напрямую соединена с поляризованным реле. Реле обычно обозначается прямоугольником или квадратом. От него пунктирной линией идет механическая связь со спусковым механизмом УЗО. Никаких связей (линий) с питающим напряжением сети на схеме нет.

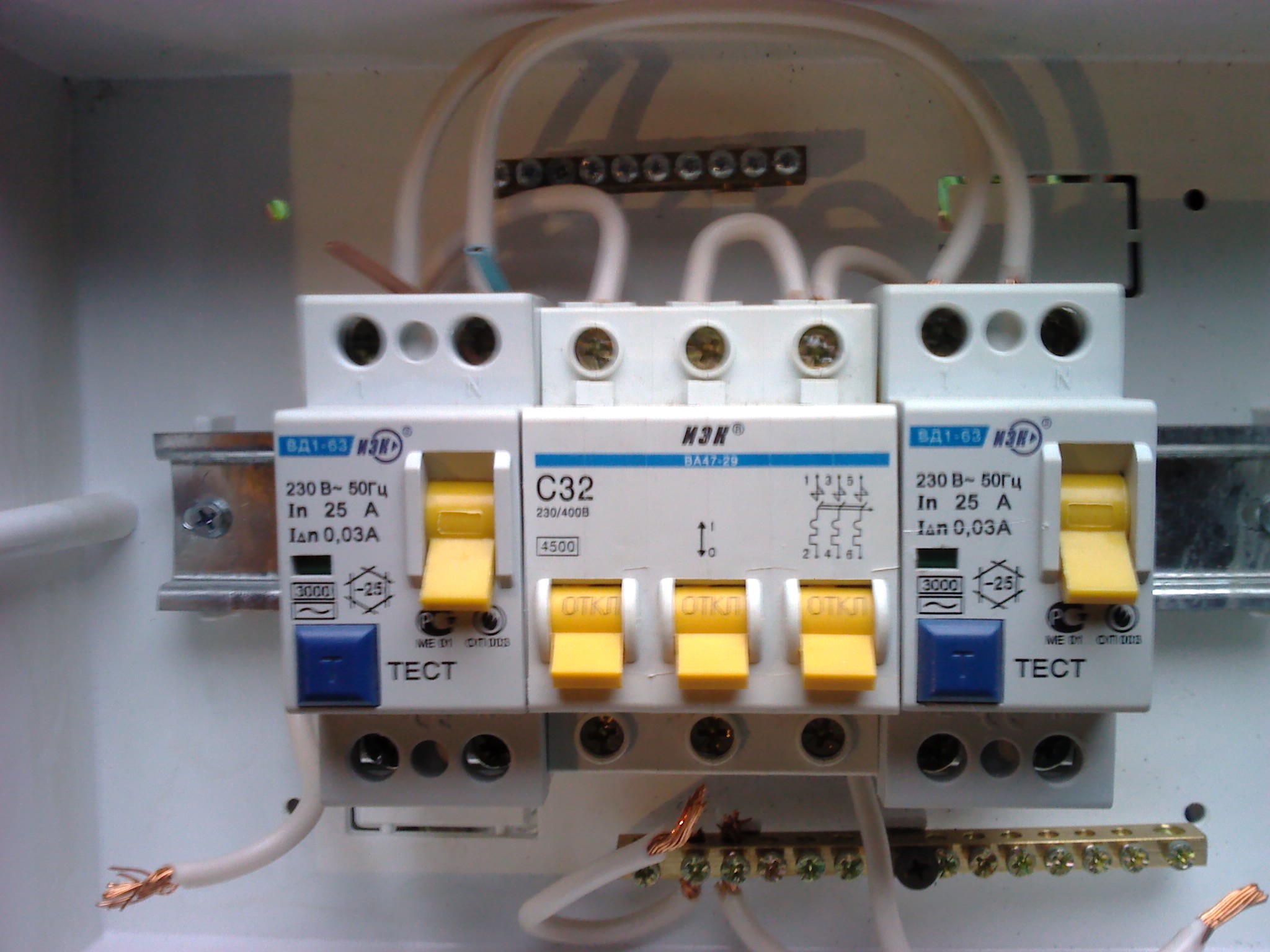

Вот для примера электромеханическое УЗО ВД1-63 16 (А), 30 (мА) от IEK.

Еще пример электромеханического УЗО ВД1-63 16 (А), 30 (мА) от компании TDM.

Как видите, схемы абсолютно одинаковые.

У электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Также Вы заметите там, линии откуда взято питание для этой платы: с фазы и нуля.

Вот для примера электронный дифавтомат АВДТ32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один вид устройства от другого не совсем простой, и без соответствующего опыта можно легко ошибиться. Поэтому предлагаю перейти к следующим способам, которые дадут 100% правильный результат.

2. Тест батарейкой

Для этого способа нужны элементы питания, или простым языком, батарейки. Можно использовать хоть пальчиковую «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Крону» 9 (В), в общем любые батарейки, которые Вы найдете у себя под рукой — только чтобы они были заряженные.

Включим УЗО или дифавтомат. Присоединим к одному из его полюсов два провода. Например, на вход (1) один провод, а на выход (2) этого же полюса — другой провод.

Затем соединим эти два провода с клеммами батарейки: «+» к выводу (1), «-» к выводу (2).

При замыкании проводов на клеммы батарейки через замкнутые контакты полюса начинает проходить ток разряда батарейки. Во вторичной цепи дифференциального трансформатора индуцируется скачок тока, который приводит к срабатыванию поляризованного реле. Реле действует на спусковой механизм и УЗО отключается.

Если УЗО отключилось, то значит оно электромеханическое, если же не отключилось, то измените полярность батарейки и повторите проверку.

Если в этот раз УЗО отключилось, то значит оно электромеханическое, если же опять не отключилось, то значит оно электронное и не срабатывает по причине отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и преподнесите его к корпусу УЗО или дифавтомата.

Естественно, что УЗО должно быть включено. Немного поводите магнитом вдоль передней панели и боковой части корпуса.

Если УЗО сработает, то оно является электромеханическим, если же нет, то электронным.

По традиции смотрите видеоролик по материалу данной статьи:

P. S. На этом все. Надеюсь, что данная статья будет для Вас полезна. Спасибо за внимание.

Узо электронное или электромеханическое. Как различать узо электронное от электромеханического. Установка в домовладении

УЗО — устройство защитного отключения или выключатель дифференциального тока устанавливается для защиты человека от поражения электрическим током. Однако не все знают, что УЗО бывают двух типов: электронные и электромеханические. В этой статье мы расскажем о том, в чем отличия УЗО разных типов и как определить тип при покупке.

Принцип действия

В общем виде принцип действия УЗО заключается в следующем: когда ток через фазный провод отличается от тока через нулевой провод — срабатывает реле, которое отключает нагрузку. Определение тока происходит с помощью дифференциального трансформатора и поляризованного реле.

Ситуация, когда по фазному и нулевому проводу протекают токи разной величины, может произойти, если у какого-нибудь электроприбора происходит утечка на корпус. Утечка на корпус происходит, если изоляция какого-то из проводников электроприбора повредилась и касается корпуса, это относится как к изоляции обмоточных проводов электродвигателей, так и внутренней проводки устройства.

Если корпус заземлен — УЗО сработает. Если корпус не заземлен — току некуда будет стекать, но если вы коснетесь его рукой, ток через ваше тело уйдет на землю, в этот момент сработает УЗО и защитит вас. Даже если вы случайно коснетесь открытого фазного провода — ничего вас не ударит током, т.к. УЗО разомкнет цепь, ведь произойдет утечка тока по цепи: Фазный провод — ваше тело — земля.

Каждое из УЗО настроено на какой-то ток утечки, это такая характеристика, которая описывает, при каком токе реле в УЗО отключит нагрузку от ввода электроэнергии. Это и есть основной характеристикой.

Электронное и электромеханическое

Электронное — как понятно из названия содержит в своем корпусе плату с электронными компонентами, которые и отвечают за его работу. Электромеханическое — содержит в своем корпусе дифференциальный трансформатор. На корпусе УЗО обоих типов есть индикатор срабатывания и кнопка для проверки исправности.

Когда вы нажимаете кнопку, вы замыкаете фазу на ноль через резистор. При этом кнопка замыкает фазу до трансформатора на ноль после трансформатора тока или наоборот, зависит от того как вы подключите провода. В результате чего трансформатор и детектирует разность токов между фазой и нулем.

Ток этого замыкания задаётся с помощью резистора, а для обеспечения правильной соответствия чувствительности УЗО номинальной подбирается его соответствующее сопротивление, но как потребителей и пользователей эти тонкости нас не особо касаются.

Отличия в эксплуатации

Для работы электронного УЗО должно поступать на плату питание, оно берется прямо с уже подключенного фазы и нуля. Электромеханическое УЗО сработает и без наличия напряжения. Возникает логичный вопрос:

Если УЗО защищает от поражения электрическим током, то, как же он возникнет, если нет напряжения?

Речь идет о нештатных ситуациях в электропроводке. Например, если на распределительном щите в подъезде или на вводе в дом/квартиру отгорел ноль. Ни один электроприбор не будет работать в квартире. Фаза останется в розетках, и если где-то есть пробой на корпус, а вы его коснетесь — то непременно получите удар электрическим током, если конечно у вас нет УЗО на вводе.

Но дело обстоит не столь однозначным образом. Электромеханическое УЗО сработает, ведь полноценного питания для него не нужно, а нужна разность токов межу проводами. То есть при касании фазного провода или корпуса поврежденного электроприбора, через фазный провод потечет ток утечки через ваше тело на землю, а через нулевой — нет. Разность токов есть — срабатывает реле.

В случае использования электронного устройства защитного отключения защита не сработает, так как его плата обесточена.

Также не стоит забывать, что в наших сетях скачки напряжение случаются довольно часто, а электроника не любит таких «случайностей».

Как отличить УЗО различных типов при покупке

Первым делом при покупке обратите внимание на схему, изображенную на корпусе, на рисунке она заключена в красный квадрат.

Слева изображено электромеханическое, а справа электронное УЗО. Но схемы очень похожи, с первого взгляда можно и не заметить различий, давайте рассмотрим их поближе.

На этом рисунке вы видите расшифровку элементов схемы электромеханического защитного аппарата. Обратите внимание на то, что выделено красным цветом — это и есть линия питания платы с электроникой.

Давайте для закрепления посмотрим на подборку схем УЗО.

Вот пример дифавтоматы с электронным УЗО. Обращаем внимание на две линии питающие плату.

Этот прибор электромеханический. На схеме вы видите, что к реле подведен только сигнал с дифференциального трансформатора.

Способ проверки — это подключить батарейку к одному из полюсов УЗО, принцип действия аналогичен — ток батарейки пойдет через одну из линий, сработает дифференциальный трансформатор, этот способ работает только с ЭЛЕКТРОМЕХАНИЧЕСКИМИ приборами. Электронное в этом случае не сработает, т.к. плата остается обесточенной.

Ну и не стоит забывать о явлениях электромагнитной индукции, ведь если вы с помощью поля постоянного магнита наведете ЭДС на дифференциальный трансформатор — реле тоже сработает и УЗО отключится, опять же работает способ с ЭЛЕКТРОМЕХАНИЧЕСКИМИ.

Подведем итоги, электромеханическое УЗО обеспечивает более надежную защиту, чем электронное. Оно сработает даже при отсутствии питания. В жилых помещениях лучше использовать электромеханическое. Для его проверки при покупке обращайте внимание на схему, и если вам позволит продавец-консультант, используйте метод с батарейкой, стоит отметить, что если УЗО не сработало от батарейки — смените её полярность.

Большинство поняло, что это необходимость, а не излишество. Однако не все знают, что УЗО бывают разные.На внешний вид они все одинаковые, однако внутреннее исполнение может существенно отличаться.

В зависимости от исполнения внутренней защиты УЗО бывают электромеханическими или электронными.

Грамотнее их стоит конечно называть функционально зависящие и не зависящие от напряжения цепи.

Как же их отличить друг от друга и в чем разница их работы?

Электромеханическое устройство защитного отключения

Для того, чтобы отключилось электромеханическое УЗО нужно только одно условие:

  • ток утечки в цепи

В данном случае источником энергии для отключения устройства является сам сигнал, т.е. дифференциальный ток на который оно реагирует. При этом срабатывание УЗО не зависит от того, есть ли напряжение 220В в проводке или нет .

Внутри устройства находится маленький трансформатор. Который играет больше роль исполнительного механизма, чем сигнального (в отличии от электронного). Как только ток утечки появляется в защищаемой проводке, в обмотке трансформатора создается напряжение, которое заставляет срабатывать реле, после чего механически отключается само УЗО.

Электронное устройство защитного отключения

Чтобы отключилось электронное УЗО, уже нужно два условия:

  • есть ток утечки
  • присутствует напряжение в сети

Это означает, что для его работы должен быть посторонний источник питания. Основной элемент таких УЗО — электронная плата. И чтобы она сработала должен быть внешний источник напряжения.

Где его взять? Это ни какая-то батарейка или аккумулятор. Внешний источник — это напряжение 220В в самой сети. Таким образом, если к УЗО не подходит напряжение, данное устройство срабатывать не будет .

На основе подобных электронных УЗО не редко изготавливаются такие бытовые аппараты защиты как УЗО-розетки или УЗО-вилки.

Например в Европе в некоторых странах на все устройства данного типа (зависящие от напряжения в цепи) запрещено наносить сертификационный знак качества. Более того, устанавливать их в сеть разрешено только после устройств, не зависящих от питания цепи.

В последнее время за рубежом стали изготавливать электронные УЗО, в которых изначально закладывается функция отключения всей эл.установки потребителя, если исчезает напряжение в цепи УЗО. В США такие устройства изначально встраивают в розеточные блоки.

В России, согласно рекомендаций по применению УЗО из свода правил ” ” — в жилых зданиях не допускается применять устройства защитного отключения, автоматически отключающие потребителя от сети при исчезновении или не допустимом снижении напряжения.

Причины отказа электронного УЗО

Когда же напряжение может не подходить к УЗО? Чаще всего свет в вашем доме может исчезнуть в следующих случаях:

  • короткое замыкание проводов на питающей линии или подстанции
  • плановые ремонтные работы
  • пропадание-отгорание ноля в щитовой (в этом случае фаза по-прежнему будет приходить в ваш дом, но напряжения 220В у вас не будет)

Последний случай самый коварный. Если в таких условиях у вас произошло замыкание проводки на корпус оборудования (стиральная машинка, эл.титан), электронное устройство защитного отключения не сработает, даже когда вы коснетесь поврежденной эл.аппаратуры. Ток утечки будет, но напряжение к УЗО не подходит и оно не отключится.

Если же ноль отгорит в общей щитовой всего дома, куда приходит 3 фазы, это чревато появлением у вас в розетках линейного напряжения в 380В. При таком повышенном напряжении электронная начинка запросто выйдет из строя. Если это не будет сопровождаться дымом или искрением вы можете даже этого и не заметить.

После ликвидации аварии электронное УЗО уже не будет работоспособно. А вы по-прежнему будете на него рассчитывать и думать, что оно обеспечивает вашу защиту. Чтобы не попасть в такую ситуацию, на всех УЗО — электронных или электромеханических есть кнопка ТЕСТ.

При нажатии этой кнопки, УЗО автоматически должно выключиться. Проверять его таким образом следует не реже 1 раза в месяц , особенно после каждых скачков напряжения.

Кроме того, электронное УЗО перестает нормально работать не просто при исчезновении напряжения, но и также и при его значительном понижении. Убедиться в этом можно из видеоролика:

Преимущества и недостатки

Все преимущества и недостатки электромеханических и электронных УЗО можно свести в одну таблицу:

Параметр УЗО Электронное УЗО Электромеханическое УЗО
Цена Дешевле Дороже
Конструкция Проще Сложнее
Чувствительность Выше Ниже
Работоспособность при обрыве
нулевого провода
Нет Да
Работоспособность при значительном
падении напряжения
Нет Да
Вероятность отказа при
импульсных перенапряжениях
Выше Ниже

Главной особенность электромеханических является срабатывание независимо от того есть напряжение в сети или нет.

Тока утечки будет вполне достаточно, чтобы оборудование сработало, в это время в ток возникает во вторичной обмотке трансформатора, что и является причиной активации реле, а соответственно и пускового механизма.

Для того, чтобы сработал электронный УЗО без напряжения не обойтись, в силу совершенно иных принципов работы.

Внутри них расположен усилитель и плата к нему, которая срабатывает на наличие даже небольшого тока во вторичной обмотке. Плата увеличивает имеющийся ток и передает импульс, силы которого достаточно для того, чтобы активизировать реле.

Именно поэтому в конструкции таких УЗО трансформатор меньшей величины.

Электромеханические агрегаты обладают несложной, но при этом более надежной конструкцией, поэтому во время работы они реже ломаются. А вот вывести из строя электронное устройство можно при небольшом импульсе в сети.

В этом случае необходимо будет менять микросхему или полупроводники. Несмотря на это, большая популярность электронных УЗО вызвана их меньшей стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков в напряжении. Как только произойдет скачок, сам отключится.

Есть несколько других способов, как отличить эти два вида УЗО между собой.

Самый сложный – посмотреть схему внутри. Если это электромеханическое устройство, то на его схеме будет показан трансформатор дифференциального типа, у которого вторая обмотка соединена сразу с реле.

Схематически реле может изображаться в виде квадрата, иногда прямоугольника. Схематически не должно быть показана связь с сетью питающей узел.

Если рассматривать схематическое изображение на УЗО электрического типа, то плата на нем будет изображена треугольником. На схеме видны линии от питания.

Чтобы отличить одно устройство от другого можно использовать простую батарейку. Включаем оборудование и соединяем его полюса двумя проводами с ней.

Таким образом, мы провоцируем скачок тока, в результате чего, если это электромеханическое УЗО, то реле отключится. Соответственно если отключения не произошло, значит перед нами электронный вариант.

Если нет под рукой батарейки, найдите постоянный магнит среднего размера и поднесите его к корпусу рассматриваемого оборудования. При этом обязательным условием является включенное состояние агрегата. Поводите магнитом вдоль боковой стороны и передней панели. Если реле не сработает перед вами электронное оборудование, а если сработает – электромеханическое.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

Для защиты от утечек тока применяются выключатели дифференциального тока, или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако, под общим названием могут продаваться устройства с принципиально различной внутренней конструкцией, которая определяет надежность работы всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепителя УЗО . Он бывает электромеханический или электронный. Только как сходу отличить УЗО электромеханическое от электронного? Этот вопрос необходимо подробно осветить.

В чем отличие электромеханического УЗО от электронного

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему конструктиву делятся на два вида: электромеханические и электронные . Это никак не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос: так в чем же их отличие? А отличие есть, и немаловажное: УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет . Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора появляется напряжение, включающее поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети . То есть, для полноценной работы устройству защитного отключения электронного типа необходим внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет.

Откуда берется источник питания? Внутри УЗО нет никаких батареек и аккумуляторов. А напряжение для питания электронной платы с усилителем поступает от внешней сети. Есть в сети 220В, и появилась утечка тока, — УЗО сработает! Если напряжения в сети нет — защитное устройство не сработает.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО — необходима утечка тока и напряжение в сети.


На рисунке слева – УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения? Уверен, многие пользователи ответят приблизительно так: если напряжение в сети есть, электронное УЗО будет работать. Если напряжения в сети нет, тогда зачем ему вообще работать, ведь напряжения в сети нет, значит и утечки тока браться неоткуда. А какие вы знаете аварийные ситуации, когда в доме или квартире может пропасть напряжение или, как в народе говорят, «нет света»? Это может быть авария на линии, подходящей к дому, могут быть ремонтные работы электрослужб, а может — еще одна очень распространенная проблема — отгорание нулевого провода в этажном щите. Вся аппаратура будет без признаков жизни, все сигнальные приборы (сигнальные лампы, если есть) будут свидетельствовать, что напряжения в сети нет. Однако фаза не куда не делась! Опасность поражения током сохраняется. Представим, что в такой ситуации возникло повреждение изоляции внутри стиральной машины, фаза попала на корпус. Если в этот момент Вы прикоснетесь к корпусу машинки, возникнет утечка и УЗО должно сработать. Но именно электронное УЗО не сработает, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питание отсутствует, поэтому возникший ток утечки электронная плата не зафиксирует, отключающий импульс на механизм отключения не поступит, и УЗО не отключится. Для человека такая ситуация крайне опасна. Поэтому, как бы не было печально, при появлении утечки тока в данной ситуации электронное УЗО не сработает .

Еще одна распространенная проблема – это скачки напряжения в сети. Конечно, сейчас многие для защиты устанавливают реле напряжения, но не у всех они стоят. Что представляют собой скачки напряжения — это отклонение от номинального значения. То есть, у вас в розетке вместо 220 Вольт может появиться 170 Вольт или 260 Вольт, или, еще хуже – 380 Вольт. Повышенное напряжение опасно для электронного оборудования, чем собственно и оснащены электронные УЗО и электронные дифференциальные автоматы. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО на утечку не отреагирует.

О том, что внутренняя начинка защитного устройства вышла из строя, вы можете и не знать. Поэтому нужно периодически выполнять проверку работоспособности УЗО кнопкой «ТЕСТ». Специалисты рекомендуют выполнять такую проверку не реже одного раза в месяц.

Итак, в сети электроснабжения могут возникнуть различные аварийные ситуации, при которых электронные УЗО или диффавтоматы могут утратить свои защитные функции. Для электромеханических защитных устройств вышеописанные проблемы не опасны , так как для их работы не требуется внешний источник питания. Будет напряжение в сети или нет, электромеханическое УЗО (АВДТ) отработает в любом случае, если появится утечка тока в сети.

Как отличить УЗО электромеханическое от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Для того чтобы понимать, какое устройство защитного отключения перед вами находится электронное или электромеханическое, нужно уметь их различать. Думаете, что это под силу только профессионалам? Но уверяю Вас это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ — изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Между отображенными схемами на электромеханическом УЗО и электронном есть небольшие отличия.

На схеме электро механического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент. Например, электромеханическое УЗО европейского производителя HAGER:


Дифференциальный трансформатор обозначен в виде прямоугольника (иногда это овал) вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата. Реле имеет механическую связь со спусковым механизмом отключения.


Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку 30мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из одной механики.

Теперь рассмотрим электронное УЗО. Для примера, электронный дифавтомат на 16А, 220В, с током утечки 30 мА.


Как видно из схемы, на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.


Но, если присмотреться, то можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>. Это та самая электронная плата с усилителем. Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом снизу). Это как раз и есть тот внешний источник питания, который необходим для полноценной работы такого типа УЗО. Не будет питания, не будет работать и УЗО. Не зависимо от того есть утечка или нет.


Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО – необходима утечка тока и напряжение в сети. Мы же настоятельно Вам рекомендуем приобретать УЗО или диффавтомат именно электромеханического типа.

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

Итак, произошел обрыв нуля на одной из квартирной групп. В этот же момент возникла неисправность в посудомоечной машине в виде замыкания фазы на ее корпус, т.е. опасный для жизни потенциал «вышел» на проводящий корпус машинки. Если в такой ситуации человек (не дай Бог) прикоснется к корпусу машинки, то электронный дифавтомат не сработает из-за отсутствия питания его внутренней схемы, а человек получит удар электрическим током.

Про последствия электротравм читайте следующие статьи:

Конечно же, вероятность возникновения приведенного выше примера очень низкая. Нужно чтобы в один момент оборвался и ноль, и произошло замыкание фазы на корпус в электрическом приборе, но тем не менее это нужно учесть.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. А вот у электронных устройств конструкция более сложная и вероятность ее отказов гораздо больше, например, при могут выйти из строя полупроводниковые элементы или микросхема.

Что же выбрать? Электронное УЗО или электромеханическое?

Отсюда напрашивается логический вывод о том, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но распространены они ни чуть не меньше, т.к. по стоимости они ниже, чем электромеханические. Тем не менее, я все такие рекомендую применять электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы снабжают функцией защиты от повышения напряжения, т.е. если у него на выводах напряжение увеличится выше 240 (В), то он автоматически отключится. Примером такого дифавтомата может стать АВДТ-63М от EKF. Но лично я для защиты от повышения напряжения рекомендую использовать специально-предназначенные для этого устройства, например, и .

Как отличить электромеханическое УЗО от электронного?

Как же отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные граждане, и даже коллеги электрики. К сожалению, большинство продавцов в магазинах и торговых центрах тоже не знают ответ на этот вопрос.

Итак, существует несколько способов. Прошу заметить, что все приведенные способы проводятся с отключенными от сети устройствами.

1. Схема на корпусе УЗО

Самый первый, но не простой способ — это рассмотреть схему, изображенную на корпусе УЗО.

У электромеханических УЗО на схеме изображен дифференциальный трансформатор, вторичная обмотка которого напрямую соединена с поляризованным реле. Реле обычно обозначается прямоугольником или квадратом. От него пунктирной линией идет механическая связь со спусковым механизмом УЗО. Никаких связей (линий) с питающим напряжением сети на схеме нет.

Вот для примера электромеханическое УЗО ВД1-63 16 (А), 30 (мА) от IEK.

Еще пример электромеханического УЗО ВД1-63 16 (А), 30 (мА) от компании TDM.

Как видите, схемы абсолютно одинаковые.

У электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Также Вы заметите там, линии откуда взято питание для этой платы: с фазы и нуля.

Вот для примера электронный дифавтомат АВДТ32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один вид устройства от другого не совсем простой, и без соответствующего опыта можно легко ошибиться. Поэтому предлагаю перейти к следующим способам, которые дадут 100% правильный результат.

2. Тест батарейкой

Для этого способа нужны элементы питания, или простым языком, батарейки. Можно использовать хоть пальчиковую «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Крону» 9 (В), в общем любые батарейки, которые Вы найдете у себя под рукой — только чтобы они были заряженные.

Включим УЗО или дифавтомат. Присоединим к одному из его полюсов два провода. Например, на вход (1) один провод, а на выход (2) этого же полюса — другой провод.

Затем соединим эти два провода с клеммами батарейки: «+» к выводу (1), «-» к выводу (2).

При замыкании проводов на клеммы батарейки через замкнутые контакты полюса начинает проходить ток разряда батарейки. Во вторичной цепи дифференциального трансформатора индуцируется скачок тока, который приводит к срабатыванию поляризованного реле. Реле действует на спусковой механизм и УЗО отключается.

Если УЗО отключилось, то значит оно электромеханическое, если же не отключилось, то измените полярность батарейки и повторите проверку.

Если в этот раз УЗО отключилось, то значит оно электромеханическое, если же опять не отключилось, то значит оно электронное и не срабатывает по причине отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и преподнесите его к корпусу УЗО или дифавтомата.

Естественно, что УЗО должно быть включено. Немного поводите магнитом вдоль передней панели и боковой части корпуса.

Если УЗО сработает, то оно является электромеханическим, если же нет, то электронным.

По традиции смотрите видеоролик по материалу данной статьи:

P.S. На этом все. Надеюсь, что данная статья будет для Вас полезна. Спасибо за внимание.

Отличие электромеханических от электронных узо. Узо электронное или электромеханическое

По зависимости от напряжения электропитания устройства защитного отключения делятся на электромеханические и электронные УЗО . Типы УЗО по функциональной зависимости от наличия в цепи электрического тока (напряжения питания) определяет их особенности использования и применения.

Электромеханическое УЗО

Электромеханическое УЗО не зависит, вернее функционирование электромеханического УЗО, не зависит от наличия в цепи электрического тока. То есть, электромеханическое УЗО сработает и отключит аварийную цепь, даже при отсутствии тока в цепи. Для срабатывания электромеханического УЗО достаточно появления дифференциального тока в цепи, где оно установлено.

Электронное УЗО

Срабатывание электронного УЗО зависит от наличия в цепи электрического тока. Механизм срабатывания электронных УЗО требует подачи напряжения на него от цепи установки или от внешнего источника тока.

Практическое применение электронных и электромеханических УЗО

Если вы внимательно прочитали, в чем разница между электронным и электромеханическим УЗО, то логично предположить, что более надежным является электромеханическое УЗО.

Например, По конструкции электронное УЗО срабатывает, только если на входных зажимах УЗО есть напряжение. Предположим, в цепи произошел обрыв нулевого проводника. Напряжение на входных зажимах пропадает, УЗО перестает функционировать. Однако фазный провод остается рабочим, и электрический потенциал присутствует на электроустановке.

Рекомендации по применении УЗО по типу срабатывания

Для основной защиты человека от поражений токами утечки, следует применять электромеханическое УЗО или другое название, УЗО первого типа.

Электронное УЗО , или УЗО второго типа следует применять для дополнительной защиты конечных потребителей: отдельной розетки, переносных удлинителей, электрического инструмента.

Электромеханические и электронные УЗО, визуальное определение типа устройсва

Самое интересное, что внешне электронное и электромеханическое УЗО, в РФ, не отличаются. Как же их отличить?

Способ 1.

Смотрим на корпус УЗО, а конкретно на схему подключения, которая нанесена на корпус. На схемах видим отличии электронного устройства защитного отключения и электромеханического УЗО.

Способ 2.

  • Проверку делаем перед установкой УЗО.
  • Взводим устройство.
  • Подключаем батарейку 9 Вольт к одному полюсу устройства, на входе и выходе.
  • Если устройство сработает, то это электромеханическое УЗО.

Выводы

  • В распределительных щитах, для установки в групповые цепи нужно устанавливать электромеханические УЗО.
  • Электронные УЗО допустимо применять, для дополнительной защиты одиночных электрических приборов.
  • Различить электронное и электромеханическое УЗО можно по схеме подключения, нанесенного на корпусе устройства.

Как рассматривалось , УЗО бывают двух видов – электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Простому потребителю без определенных знаний и навыков разобраться, какое УЗО электронное или электромеханическое перед ним, очень не просто.

Как же отличить их между собой? Нужны ли какие-нибудь инструменты для этого или приспособления?

Всего существуют три основных способа отличить УЗО:

  • по схеме на корпусе УЗО
  • при помощи батарейки
  • с помощью магнита

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображается его электрическая схема. Если ее нет на лицевой части корпуса ищите сверху.

Схема электронного УЗО несколько отличается от схемы электромеханического. Если знать эти отличия, то можно легко перед покупкой распознать тип УЗО.

Схема электро-механического УЗО:

  • нарисован дифференциальный трансформатор
  • нарисовано реле, которое имеет связь с трансформатором
  • нарисован отключающий механизм
  • еще изображается кнопка ТЕСТ

Пример такой схемы:

Схема электронного УЗО:

Элементы, которые изображаются на схеме электронного УЗО, почти не отличаются от тех, что указаны на электромеханическом. В чем же разница? А она заключается в дополнительной электронной плате.

Рисуется она в виде прямоугольника или треугольника, установленного между диф.трансформатором и реле.

К этому элементу подходит два проводника – фазный и нулевой, то есть 220В. Это и есть внешнее питание необходимое для работы электронного УЗО.

Проверка УЗО с помощью батарейки

Необходимый инвентарь для проверки:

  • батарейка (пальчиковая, или крона)
  • два провода длиной 10-15см

Процесс проверки заключатся в следующем. Один из проводов подключаете к верхнему контакту УЗО, другой провод к нижнему контакту. Главное чтобы контакт был однополюсным, т.е. либо одноименная фаза (если это 3-х фазное УЗО), либо ноль. И замыкаете провода на плюс и минус батарейки.

Если УЗО не отключилось, перекиньте полюса подключения проводов на батарейке. Если оно не сработало и в этот раз – значит УЗО электронное.

Срабатывание УЗО означает, что оно относится к электромеханическому типу.

Использование магнита для проверки УЗО

Этот способ не совсем точный, однако иногда воспользоваться им можно. Включаете УЗО и магнитом водите по его корпусу. Магнитом нужно прикасаться к разным местам корпуса, так как у различных производителей диф.трансформатор располагается в различных частях УЗО (справа, в середине или слева).

Магнитное поле в обмотке диф.трансформатора должно создать ток, который заставит сработать реле и отключиться УЗО. Если это произойдет – УЗО электромеханическое, если нет — электронное. Но полагаться на сто процентный результат такой проверки не стоит.

Как отличить электронное УЗО от электромеханического

Различие в конструкции этих устройств не влияет на рабочие характеристики. Эти выключатели дифференциальной защиты достаточно успешно справляются со своими функциями и имеют высокие параметры. Рассмотрим конструкцию электронного и электромеханического устройства.

Электромеханический вариант защиты имеет дифференциальный трансформатор тороидального исполнения, поляризованное реле и спусковой механизм. Дифференциальный трансформатор улавливает разность токов фазового и нейтрального проводов, усиливает ее вторичной повышающей обмоткой трансформатора, и усиленный дифференциальный сигнал подается на поляризованное реле.

Оно срабатывает и включает спусковой механизм защиты. Электронная защита также имеет дифференциальный трансформатор, поляризованное реле, но размер трансформатора меньше, так как сигнал усиливается электронной платой, которая питается напряжением сети, и подает сигнал на поляризованное реле, которое также связанно с спусковым механизмом. Работает электронная защита только когда присутствует напряжение сети. Но сеть у нас еще не достигла хорошего качества.

В конструкции электронного УЗО присутствует электронный усилитель А, работающий от напряжения сети (справа)

Не редки отключения сети, понижения или повышения напряжения, импульсные помехи, резкие скачки напряжения. Электронная начинка защиты может не выдержать такие испытания и отказать. Еще один вариант, когда электронная защита не может выполнять свои функции — это отгорание или обрыв нейтрального провода (актуально для старой электропроводки).

Нейтральный провод может отгореть в вашем электрощите в подъезде, а так как электронное устройство защиты работает от сетевого напряжения, то защита будет отключена. Вы будете лишены защиты от утечки тока оставшегося фазного напряжения. Поэтому для электронного варианта выключателя нужно часто проверять его работу нажатием кнопки «ТЕСТ». Механический вариант защиты не боится отсутствия напряжения и обрыва нуля. Поэтому их надежность будет выше электронных выключателей.

Внешнее отличие электронного и электромеханического УЗО

На корпусе диф выключателя нанесена маркировка и схема включения данного типа устройства. На отображенной схеме электромеханического устройства можно увидеть дифференциальный трансформатор, его вторичная обмотка с подключенным поляризованным реле и пунктиром показывающим связь реле с спусковым механизмом.

Схема электромагнитного УЗО (слева) и электронного (справа)

Также обозначена кнопка «ТЕСТ» с резистором. В электронном виде устройства на корпусе вы найдете различие схемы в дополнительном треугольнике с обозначением А электронного усилителя между трансформатором и поляризованным реле и соединении этого треугольника с проводами питания, фазой и нулем.

Тест электромагнитного устройства

Если у вас затруднения в выборе защиты по схеме на корпусе, тогда можно определить тип устройства обычной пальчиковой или любой другой батарейкой. Для этого подключаем провод к верхней фазной клемме, а другой провод к фазовой нижней клемме устройство и включаем его. Подсоединяем концы проводов к батарейке.

Если защита не сработала, меняем полярность батарейки. Устройство сработало, значит это выключатель электромеханического типа, электронное устройство не сработает, так как нет напряжения сети. Для проверки можно подключать батарейку и к нулевым клеммам защиты. Другой вариант тестирования проводят с помощью постоянного магнита.

Способ проверки типа УЗО пальчиковой батарейкой

Магнитом водят по корпусу дифференциального выключателя (защита должна быть включена), пока не сработает защита. Конструкция дифференциального выключателя у разных производителей разная, поэтому магнитом придется поискать расположение дифференциального трансформатора. Защита сработала, значит, это электромеханическое устройство, электронная защита не сработает, так как напряжения сети не подано.

Устройство защитного отключения служит для того, чтобы обезопасить человека от поражения электрическим током в результате утечки. На сегодняшний день данные аппараты выпускаются в двух исполнениях: электронном или электромеханическом. Первые более современные и к тому же стоят дешевле, вторые в свою очередь на рынке находятся дольше и что самое главное – более надежные, в плане защиты (об этом поговорим ниже). Далее мы расскажем, как отличить электронное УЗО от электромеханического и что лучше выбрать для домашней электропроводки.

Отличия между устройствами

Существует 3 принципиальных отличия между устройствами защитного отключения. Первое визуальное – определить тип УЗО можно, посмотрев на схему, которая расположена на лицевой части корпуса. Для начала рекомендуем ознакомиться с . Так вот у механического УЗО изображен на корпусе дифференциальный трансформатор со вторичной обмоткой, поляризованным реле, спусковым механизмом, кнопкой «ТЕСТ» и резистором. У электронной модели присутствует усилитель, который дополнительно подключен к питающим проводам.

Если по простому — отличить электронное УЗО от электромеханического можно по наличию треугольника с буквой «А» в схеме (усилитель). Если треугольник есть, значит аппарат с электроникой, нет – механического типа.

Наглядно увидеть принципиальное отличие вы можете схеме ниже:

Второй способ определения – с помощью обычной пальчиковой батарейки. Берете два провода, один подключаете на вводную клемму (сверху), второй снизу. Главное чтобы клеммы было одноименными: либо ФАЗА-ФАЗА, либо НОЛЬ-НОЛЬ. Далее взводите рычаг в положение «вкл.» (вверх) и подсоединяете провода к батарейке Если при подключении батарейки произойдет срабатывание рычага, значит устройство защитного отключения электромеханического типа. Ничего не произошло? Меняете полярность источника питания. Опять ничего? В этом случае УЗО электронное.

Ну и последний способ определения аппарата – с помощью магнита. Проводите магнитом по корпусу неподключенного УЗО (главное чтобы рычаг был в положении «вкл.») и если произойдет срабатывание – устройство электромеханического типа.

Что лучше выбрать?

Немаловажной информацией для вас будет функциональная разница между электронным и электромеханическим УЗО. Как многие уже, наверное, поняли, исходя из методик определения типа аппарата, устройство с электроникой внутри работает только при наличии напряжения в сети. Если напряжения не будет, срабатывание не произойдет. И вот это очень большой недостаток электронных дифавтоматов и УЗО.

С одной стороны кажется, что срабатывание и должно быть только при включенном напряжение. Смысл защите срабатывать, если и так нет света? А смысл есть, если вспомнить про такую опасность, как . Если ноль отгорит в щитке, света не будет, но опасное напряжение останется и при утечке тока поражения электричеством не избежать. В то же время электромеханический аппарат сработает в таком случае.

Еще один недостаток электронных УЗО – выход из строя при скачках напряжения. Вся электроника очень чувствительна к перенапряжению и импульсным помехам. Как результат – плата выйдет из строя, вам будет казаться что устройство защиты работает, а на самом деле оно не спасет при .

Исходя из этого, становится понятно, что лучше выбрать – электромеханическое УЗО или электронное. Если вы все же решили использовать современный аппарат, настоятельно рекомендуем проверять его хотя бы раз в месяц с помощью кнопки «ТЕСТ».

Как определить тип исполнения

Вот по таким критериям можно отличить электронное УЗО от электромеханического. Надеемся, теперь вы знаете, в чем разница между устройствами и что лучше выбрать для домашней электропроводки.

Устройства защитного отключения бывают двух видов по принципу внутреннего исполнения. Это электромеханические и электронные. Также это относится и к дифавтоматам, так как УЗО являются их составной частью. Разный принцип внутреннего исполнения данных устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой вид этого не может делать, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать как их различать.

Существует три доступных способа как отличить электромеханическое УЗО от электронного. Это по электросхеме, которая изображена на корпусе устройства, с помощью обычной батарейки и с помощью постоянного магнита. Давайте ниже рассмотрим каждый способ более подробно.

1. С помощью электросхемы, которая изображена на самом корпусе устройства.

Я считаю, что это самый простой способ, который позволяет их различить, так как для этого не нужно ни каких дополнительных элементов и инструментов. Тут главное запомнить различия в схемах и все.

Если вы возьмете в руки любое УЗО или дифавтомат , то на его корпусе обязательно найдете принципиальную схему их внутреннего устройства. По сути схемы бывают двух видов. Это один вид у электромеханического типа и второй вид у электронного типа. Хотя у каждого вида схемы есть небольшие отличия, но они не столь существенные.

В двух словах: Электромеханическое УЗО или дифавтомат состоят из дифференциального трансформатора и поляризованного реле. Если в контролируемой цепи возникает ток утечки, то он порождает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток приводит к срабатыванию реле, которое оказывает воздействие на спусковой механизм, что приводит к отключению устройства.

Значит на схеме нам нужно найти дифференциальный трансформатор и поляризованного реле. Первый обозначается в виде овала вокруг фазного и нулевого проводников, а реле обозначается в виде квадрата или прямоугольника. Реле с трансформатором имеют связь с помощью вторичной обмотки, которая изображена сплошной линией. Пунктирной линией обозначается механическая связь со спусковым механизмом. Также на схеме часто изображается кнопка «Тест», но на представленном на фото дифавтомате ее нет.

На фото ниже я подписал нужные элементы на схеме.

Электронные УЗО и дифавтоматы имеют на своем корпусе немного другую электросхему. Из названия можно понять, что работой таких устройств управляет электронная плата.

В двух словах: Если возникает в контролируемой цепи ток утечки, то он пораждает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток фиксирует электронная плата, усиливает его и создает импульс, от которого срабатывает реле. Реле уже оказывает воздействие на спусковой механизм, тем самым отключая устройство.

Электронные элементы гораздо компактнее и поэтому такие УЗО и дифавтоматы часто имеют меньшие размеры. Существуют в продаже электронные одномодульные защитные устройства, т.е. размером с однополюсной автомат.

Тут нам на схеме нужно найти, помимо дифференциального трансформатора и реле, еще электронную плату усилителя. Она обозначается в виде треугольника. Также ни одна плата не работает без питания, поэтому на схеме присутствую дополнительные линии ее электропитания. На фото ниже я все необходимые элементы подписал.

В итоге получаем:

  • Если на схеме нарисованы овал над нулевым и фазным проводниками (дифференциальный трансформатор) и квадрат (реле) соединенные между собой сплошной линией, то перед вами электромеханическое УЗО или дифавтомат.
  • Если на схеме нарисованы овал над нулевым и фазным проводниками (дифференциальный трансформатор) и квадрат (реле) соединенные между собой сплошной линией через треугольник (плата усилителя), к которому подведены две линии питания, то перед вами электронное УЗО или дифавтомат.

2. Второй способ как отличить электромеханическое УЗО от электронного это с помощью батарейки.

Данный вариант хоть и надежный, но я считаю его более сложным, так как при себе необходимо иметь заряженную батарейку, два проводка и отвертку. Также в магазине я думаю вам не дадут в руки устройство, чтобы вы к нему что-то подключали и экспериментировали. Еще многие защитные устройства продаются в заклеенной упаковке (коробке), которую тоже в магазине не дадут вскрыть.

Однако этот способ имеет право на жизнь и я про него расскажу. Для примера на фото у меня используется АВДТ фирмы Schneider Electric.

Тут все просто. Нужно сверху к одному, например, к нулевому полюсу прикрутить один проводок. К нижнему нулевому полюсу прикрутить второй проводок. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь другие концы проводков нужно замкнуть на любую заряженную батарейку. Если устройство отключилось, то оно электромеханическое. Если не отключилось, то переверните батарейку (поменяйте ее полярность) и попробуйте замкнуть проводки снова. Если устройство отключилось, то оно точно электромеханическое.

Почему электромеханические УЗО и дифавтоматы срабатывают от батарейки? Потому что через замкнутый полюс батарейка начинает разряжаться, т.е. появляется в одном полюсе ток, который в свою очередь пораждает дифференциальный ток во вторичной обмотке трансформатора. Его достаточно для срабатывания поляризованного реле.

Если устройство не отключилось, то значит что оно электронное. Почему такой тип УЗО не отключается? Потому что для работы платы усилителя необходимо питание, которого нет. Следовательно усилитель не подает импульс реле, которое не оказывает действие на спусковой механизм.

Такую операцию можно проводить на любом полюсе и на нулевом и на фазном. Электромеханическое защитное устройство сработает в любом случае.

3. Третий способ как отличить электромеханическое УЗО от электронного это с помощью постоянного магнита.

Тут тоже ничего сложного нет. Необходимо только найти где-нибудь постоянный магнит среднего размера (1/4-1/3 части УЗО).

Последовательность действий следующая:

  • берем в руки УЗО или дифавтомат;
  • взводим рычаг, т.е. включаем его;
  • круговыми движениями водим магнит около передней части и сбоку устройства.

Если во время таких движений устройство отключилось, то значит он электромеханическое, а если нет, то оно электронное. Этот способ не сто процентный, так как силы вашего магнита может не хватить для появления дифференциального тока.

Вот и разобрали все три доступных способа как определить типы УЗО и дифавтоматов.

А вы когда-нибудь применяли такие варианты для различия электромеханического УЗО от электронного?

Улыбнемся:

«Да будет свет!» — сказал электрик и полез за спичками.

Отличия электронного и электромеханического УЗО

Все УЗО разделяются между собой по принципу внутреннего устройства, то есть могут быть двух видов: электронными или электромеханическими.

Главной особенность электромеханических УЗО является срабатывание независимо от того есть напряжение в сети или нет.

Тока утечки будет вполне достаточно, чтобы оборудование сработало, в это время в ток возникает во вторичной обмотке трансформатора, что и является причиной активации реле, а соответственно и пускового механизма.

Для того, чтобы сработал электронный УЗО без напряжения не обойтись, в силу совершенно иных принципов работы.

Отличия электронного и электромеханического УЗО

Внутри них расположен усилитель и плата к нему, которая срабатывает на наличие даже небольшого тока во вторичной обмотке. Плата увеличивает имеющийся ток и передает импульс, силы которого достаточно для того, чтобы активизировать реле.

Именно поэтому в конструкции таких УЗО трансформатор меньшей величины.

Электромеханические агрегаты обладают несложной, но при этом более надежной конструкцией, поэтому во время работы они реже ломаются. А вот  вывести из строя электронное устройство можно при небольшом импульсе в сети.

В этом случае необходимо будет менять микросхему или полупроводники. Несмотря на это, большая популярность электронных УЗО вызвана их меньшей стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков в напряжении. Как только произойдет скачок, дифавтомат сам отключится.

Есть несколько других способов, как отличить эти два вида УЗО между собой.

Самый сложный – посмотреть схему внутри. Если это электромеханическое устройство, то на его схеме будет показан трансформатор дифференциального типа, у которого вторая обмотка соединена сразу с реле.

Схематически реле может изображаться в виде квадрата, иногда прямоугольника. Схематически не должно быть показана связь с сетью питающей узел.

Если рассматривать схематическое изображение на УЗО электрического типа, то плата на нем будет изображена треугольником. На схеме видны линии от питания.

Чтобы отличить одно устройство от другого можно использовать простую батарейку. Включаем оборудование и соединяем его полюса двумя проводами с ней.

Таким образом, мы провоцируем скачок тока, в результате чего, если это электромеханическое УЗО, то реле отключится. Соответственно если отключения не произошло, значит перед нами электронный вариант.

Если нет под рукой батарейки, найдите постоянный магнит среднего размера и поднесите его к корпусу рассматриваемого оборудования. При этом обязательным условием является включенное состояние агрегата. Поводите магнитом вдоль боковой стороны и передней панели. Если реле не сработает перед вами электронное оборудование, а если сработает – электромеханическое.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Срабатывает электромеханическое узо

Очень важно защищать электропроводку от утечек тока, короткого замыкания и перенапряжения. Устройство защитного отключения позволит не только сохранить работоспособность бытовой техники, но и уберечь Вас от поражения электричеством. Если в какой-то момент Вы увидели, что срабатывает УЗО, не стоит паниковать, ведь именно для этого оно и было установлено. Далее мы рассмотрим основные причины отключения аппарата, а также что делать для устранения неисправностей.

Блок: 1/5 | Кол-во символов: 542
Источник: https://samelectrik.ru/pochemu-srabatyvaet-uzo-i-chto-delat-v-etom-sluchae.html

Вступление

По зависимости от напряжения электропитания устройства защитного отключения делятся на электромеханические и электронные УЗО. Типы УЗО по функциональной зависимости от наличия в цепи электрического тока (напряжения питания) определяет их особенности использования и применения.

Блок: 2/7 | Кол-во символов: 287
Источник: https://ehto.ru/montazh-elektriki/zashhita-ehlektriki/uzo/ehlektromehanicheskie-i-ehlektronnye-uzo

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

  • Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

  • Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Что лучше поставить в распределительном щитке – УЗО или дифавтомат?

Вопрос, сразу скажем, неоднозначный, требующий рассмотрения с различных позиций. Ответить на него поможет специальная публикация нашего портала – «Что лучше, УЗО или дифавтомат?»

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Как это реализуется на практике? Главным рабочим элементов УЗО является дифференциальный трансформатор. Он имеет сердечник характерной тороидальной формы (замкнутое кольцо). На этом сердечнике размещены три обмотки.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Срабатывание УЗО может быть рассчитано на различные токи утечки. В большинстве случаев в домах или квартирах устанавливаются устройства с порогом срабатывания (его еще часто называют уставкой) в 30 миллиампер. Для линий, обеспечивающих электропитание помещений с повышенной влажностью или, например, детских комнат, настоятельно рекомендуется применять УЗО с уставкой в 10 мА.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами. Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током.

Какую угрозу для человека таит электрический ток?

Про опасность электрического тока в общих чертах знают все. Но далеко не каждый представляет, насколько это может быть серьезно. А незнание в определённой мере порождает и небрежность, и безответственность, и игнорирование элементарных правил. Чтобы не питать иллюзий в вопросах опасности электрического тока для организма человека – обязательно прочитайте специальную публикацию нашего портала.

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Блок: 2/4 | Кол-во символов: 5757
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/pochemu-vybivaet-uzo.html

Электромеханическое УЗО

Дифференциальный трансформатор – главная деталь любого УЗО. Напряжение на его выходе появляется, когда в контролируемой сети возникает ток утечки. В зависимости от пути его воздействия отключение, УЗО разделяют на две категории.

Электромеханические – это те УЗО, у которых напряжение от трансформатора непосредственно идет на катушку реле отключения. Оно выбивает защелку механической части, и под действием пружины контактная система размыкается.

Дифференциальные трансформаторы у этих УЗО крупногабаритные, что сказывается и на размерах устройства. Но их работоспособность не зависит от наличия и величины напряжения на входе УЗО, что позволяет им сохранять работоспособность даже при обрыве нулевого провода.

Дифференциальный трансформатор полупроводниковых УЗО меньших размеров. От него требуется меньшая мощность выходного сигнала. Напряжение с трансформатора поступает на электронную схему, усиливающую сигнал и оценивающую его значение. Если сигнал превышает пороговый уровень, на выходное реле выдается команда на отключение.

Без напряжения на входе полупроводниковые УЗО работать не могут. Но зато в них дополнительно реализуется функция отключения при повышении напряжения питания. Это помогает защитить электроприборы от перенапряжений в сети, но такая защита нужна всему электрооборудованию, а не только подключенному через УЗО.

Чтобы выяснить, электромеханическое или полупроводниковое УЗО перед вами, нужно посмотреть на схему, нарисованную на корпусе. Если в ней присутствует значок усилителя сигнала, значит, оно полупроводниковое.

Схема механического УЗОСхема полупроводникового УЗО

Блок: 2/5 | Кол-во символов: 1624
Источник: http://electric-tolk.ru/princip-dejstviya-i-klassifikaciya-uzo/

Номинальный ток УЗО

Номинальным называют максимальный ток, который УЗО пропустит через контактную систему без вреда для себя. Необходимо, чтобы этот ток не был ниже тока автоматического выключателя, через который оно подключено.

Блок: 3/5 | Кол-во символов: 231
Источник: http://electric-tolk.ru/princip-dejstviya-i-klassifikaciya-uzo/

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

  1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
  2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
  3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
  4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
  5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
  6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
  7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
  8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
  9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
  10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

Блок: 3/5 | Кол-во символов: 3980
Источник: https://samelectrik.ru/pochemu-srabatyvaet-uzo-i-chto-delat-v-etom-sluchae.html

Как найти проблемный участок?

Чтобы найти причину, по которой срабатывает УЗО, необходимо выполнить следующий комплекс мероприятий:

  1. Проверьте схему подключения, а также правильность ввода/вывода жил, т.к. главной причиной поломки является именно неправильный электромонтаж.
  2. Отключаете автоматические выключатели и дифференциальную токовую защиту на каждой группе проводов: освещение, розетки, мощная бытовая техника и, к примеру, ванная комната.
  3. При выключенных АВ попробуйте включить защиту от утечек, если рычаг выбивает, значит, проблема в самом изделии – нарушен спусковой механизм, т.к. при выключенной электроэнергии токи утечки отсутствуют. Если рычаг не сработал, идем дальше.
  4. Отключите от розеток все электроприборы и снова включите питание на щите. Рычаг не откинулся – проблема в электрооборудовании, т.к. без нагрузки все работает, УЗО срабатывает – виновата электропроводка.

На этом пункте, как на завершающем, нужно остановиться подробнее и рассмотреть особенности самостоятельного ремонта.

Блок: 4/5 | Кол-во символов: 1006
Источник: https://samelectrik.ru/pochemu-srabatyvaet-uzo-i-chto-delat-v-etom-sluchae.html

Электронное УЗО

Срабатывание электронного УЗО зависит от наличия в цепи электрического тока. Механизм срабатывания электронных УЗО требует подачи напряжения на него от цепи установки или от внешнего источника тока.

Блок: 4/7 | Кол-во символов: 213
Источник: https://ehto.ru/montazh-elektriki/zashhita-ehlektriki/uzo/ehlektromehanicheskie-i-ehlektronnye-uzo

Что делать для устранения неполадок?

Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины, духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.

В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.

Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу. Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной. После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.

Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования. Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Также читают:

Принцип работы защиты

Срабатывание рычага

Видео обзор неправильного подсоединения устройства

Нравится()Не нравится()

  • 4 грамотных схемы подключения однофазного УЗО

  • Что лучше поставить: дифавтомат или УЗО?

  • Показать ещё

    Блок: 5/5 | Кол-во символов: 2353
    Источник: https://samelectrik.ru/pochemu-srabatyvaet-uzo-i-chto-delat-v-etom-sluchae.html

    Практическое применение электронных и электромеханических УЗО

    Если вы внимательно прочитали, в чем разница между электронным и электромеханическим УЗО, то логично предположить, что более надежным является электромеханическое УЗО.

    Например, По конструкции электронное УЗО срабатывает, только если на входных зажимах УЗО есть напряжение. Предположим, в цепи произошел обрыв нулевого проводника. Напряжение на входных зажимах пропадает, УЗО перестает функционировать. Однако фазный провод остается рабочим, и электрический потенциал присутствует на электроустановке.

    Блок: 5/7 | Кол-во символов: 561
    Источник: https://ehto.ru/montazh-elektriki/zashhita-ehlektriki/uzo/ehlektromehanicheskie-i-ehlektronnye-uzo

    Рекомендации по применении УЗО по типу срабатывания

    Для основной защиты человека от поражений токами утечки, следует применять электромеханическое УЗО или другое название, УЗО первого типа.

    Электронное УЗО, или УЗО второго типа следует применять для дополнительной защиты конечных потребителей: отдельной розетки, переносных удлинителей, электрического инструмента.

    Блок: 6/7 | Кол-во символов: 363
    Источник: https://ehto.ru/montazh-elektriki/zashhita-ehlektriki/uzo/ehlektromehanicheskie-i-ehlektronnye-uzo

    Электромеханические и электронные УЗО, визуальное определение типа устройсва

    Самое интересное, что внешне электронное и электромеханическое УЗО, в РФ, не отличаются. Как же их отличить?

    Способ 1.

    Смотрим на корпус УЗО, а конкретно на схему подключения, которая нанесена на корпус. На схемах видим отличии электронного устройства защитного отключения и электромеханического УЗО.

    Способ 2.

    • Проверку делаем перед установкой УЗО.
    • Взводим устройство.
    • Подключаем батарейку 9 Вольт к одному полюсу устройства, на входе и выходе.
    • Если устройство сработает, то это электромеханическое УЗО.

    Выводы

    • В распределительных щитах, для установки в групповые цепи нужно устанавливать электромеханические УЗО.
    • Электронные УЗО допустимо применять, для дополнительной защиты одиночных электрических приборов.
    • Различить электронное и электромеханическое УЗО можно по схеме подключения, нанесенного на корпусе устройства.

    ©Ehto.ru

    Другие статьи раздела

    Блок: 7/7 | Кол-во символов: 917
    Источник: https://ehto.ru/montazh-elektriki/zashhita-ehlektriki/uzo/ehlektromehanicheskie-i-ehlektronnye-uzo

    Кол-во блоков: 14 | Общее кол-во символов: 19933
    Количество использованных доноров: 4
    Информация по каждому донору:
    1. https://samelectrik.ru/pochemu-srabatyvaet-uzo-i-chto-delat-v-etom-sluchae.html: использовано 4 блоков из 5, кол-во символов 7881 (40%)
    2. http://electric-tolk.ru/princip-dejstviya-i-klassifikaciya-uzo/: использовано 4 блоков из 5, кол-во символов 3954 (20%)
    3. https://ehto.ru/montazh-elektriki/zashhita-ehlektriki/uzo/ehlektromehanicheskie-i-ehlektronnye-uzo: использовано 5 блоков из 7, кол-во символов 2341 (12%)
    4. https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/pochemu-vybivaet-uzo.html: использовано 1 блоков из 4, кол-во символов 5757 (29%)

    Какое узо поставить на вход. Как рассчитать узо для дома и квартиры. Каковы характеристики современных УЗО

    Содержание:

    Одним из важнейших устройств в электротехнике является устройство защитного отключения. Его основное предназначение — отключить всю электрическую сеть или отдельный ее участок путем размыкания контактов. Таким образом обеспечивается противопожарная защита и профилактика. В современной электротехнике использование этих устройств во многих случаях становится обязательным, поэтому часто возникает вопрос, как правильно выбрать УЗО.Эти защитные устройства используются не только в однофазных, но и в трехфазных сетях при различных нагрузках, поэтому их выбор осуществляется в зависимости от конкретных условий эксплуатации.

    Назначение УЗО и принцип действия

    Основная задача УЗО — нейтрализация токов при различных повреждениях электроустановок. Устройство защитного отключения — наиболее эффективное защитное устройство. В отличие от предохранителей или автоматических выключателей, УЗО способны отключить цепь за доли секунды и спасти человеческую жизнь.

    Опасность заключается не только в вероятности поражения электрическим током. Иногда достаточно просто прикоснуться к тем частям устройств и устройств, которые находятся под напряжением. Поэтому необходимо своевременно срабатывать защитные устройства. Чтобы правильно решить вопрос, как выбрать УЗО для дома, необходимо учитывать условия, в которых оно будет функционировать.

    В работе защитных устройств используется явление электромагнетизма. В связи с этим в конструкцию УЗО включены катушки с магнитопроводом, подключенные к токоведущим проводам, передающим электричество потребителю.В то же время возникает магнитный поток, который представляет собой арифметическую сумму токов, протекающих по этим проводникам. В этом случае входящие токи положительные, а исходящие — отрицательные. При отсутствии протечек и коротких замыканий они будут равны и в сумме равны нулю. Такое состояние цепи указывает на исправность установленного оборудования.

    В случае утечки через заземляющие проводники протекает частичный обратный ток, что приводит к дисбалансу.Разница в дифференциальных токах вызывает возбуждение магнитного потока в сердечнике. Его значение будет пропорционально разнице электрического тока. При достижении определенного порога устройство срабатывает и отключает питание потребителей.

    Как правильно выбрать УЗО

    Для того, чтобы выбрать оптимальный вариант устройства защитного отключения, необходимо знать его основные параметры. Устройства с разными характеристиками используются в определенных условиях, которые необходимо учитывать при выборе.Характер токов утечки позволяет разделить их на разные типы. Это деление зависит от плавного или внезапного нарастания тока. УЗО с такими характеристиками получили наибольшее распространение как наиболее подходящие для самых широких условий эксплуатации.

    Технология срабатывания триггера позволяет разделить УЗО на электромеханическое и электронное. В первом случае срабатывают высокоточные механизмы в результате действия токов утечки. Это самые надежные и дорогие устройства, способные работать в любых условиях.Электронные устройства дешевле, однако для нормальной работы электроники требуется внешний блок питания. Их эффективность значительно снижается при скачках напряжения. Скорость срабатывания УЗО позволяет использовать их в многоуровневых системах защиты. Это позволяет отключать все аварийные секции по отдельности.

    Есть и другие параметры, требующие знаний в области электротехники. Поэтому при выборе УЗО лучше всего обратиться за помощью к квалифицированным специалистам.Однако, если заранее известны точные характеристики электрической сети, вы можете самостоятельно выбрать наиболее подходящее защитное устройство. Среди них наиболее важными являются следующие:

    • Напряжение. УЗО может быть рассчитано на однофазную сеть напряжением 220 В или трехфазную сеть на 380 В. Первый вариант обычно используется в квартирах, а второй — в частных домах, дачных участках и коттеджах. Если в трехфазной разводке есть участки с одной фазой, то для них применяют защитные устройства, рассчитанные на 220 вольт.
    • Количество полюсов. В однофазных сетях используются двухполюсные УЗО, рассчитанные на одну фазу и ноль, а в трехфазных — четырехполюсные устройства, к которым подключены три фазы и ноль.
    • Номинальный ток. Это также пропускной ток УЗО, который зависит от количества и мощности подключенных электроприборов и оборудования. Поэтому этот показатель для общего (входного) защитного устройства необходимо рассчитывать для всех установленных потребителей.Для линейных УЗО общая мощность рассчитывается исходя из количества устройств на конкретной линии. Номиналы УЗО, установленные производителями, составляют 16, 20, 25, 32, 40, 63, 80, 100 А.
    • Ток утечки УЗО. Значение, при достижении которого он отключается. Он также различается номиналами 10, 30, 100, 300 и 500 мА. Для обычных квартир лучше всего подойдет прибор на 30 мА. При более низком номинальном токе устройство будет постоянно реагировать даже на незначительные колебания в сети и отключать питание.
    • Тип тока утечки. На корпусе прибора нанесены символы АС, А, В, S и G. Например, АС реагирует только на переменный ток утечки, а В — на постоянный и переменный токи. Остальная маркировка также соответствует определенным параметрам, в том числе времени задержки отключения устройства.

    Какие бывают УЗО

    Основная классификация устройств защитного отключения основана на токе их срабатывания. Например, устройства реагируют на токи 100, 300 и 500 мА.Они защищают проводку от возгорания при нарушении изоляции и коротком замыкании. Обычно вводное УЗО устанавливается за счетчиком электроэнергии и обеспечивает защиту всего объекта. Для человека электрический ток становится опасным при 50 мА. Поэтому устройства, защищающие от огня, не способны защитить человека от поражения электрическим током. Для этих целей используются устройства, отключающие сеть, когда ток достигает значения 10 или 30 мА.

    Защитные устройства различаются количеством полюсов и могут использоваться в одно- или трехфазных сетях.Каждый тип устройства отличается по принципу работы. Маркировка, нанесенная на корпус устройства, должна быть правильно расшифрована и означает, что именно она означает:

    • АС — категория УЗО, применяемая только в сетях переменного тока. Соответственно, устройство реагирует только на переменный ток.
    • А — защитные устройства этой категории срабатывают не только переменным, но и постоянным током.
    • B — имеет более продвинутые функции и реагирует на три типа тока.Помимо постоянного и переменного тока устройство отключается при выпрямленном дифференциальном токе.
    • S — устройства с возможностью выдержки времени при отключении.
    • G — тоже селективные устройства, но с меньшей задержкой по времени.

    УЗО классифицируются по их техническому исполнению. Это позволяет лучше выбрать УЗО. Чаще всего используются электромеханические устройства, не имеющие собственного источника питания. Они срабатывают и срабатывают при возникновении дифференциального тока.

    Другой тип относится к электронным устройствам безопасности, которым требуется внешний источник питания. В связи с этим снижается надежность защиты, поэтому такие УЗО используются реже. При отключении вспомогательного питания они автоматически отключают сеть, при восстановлении питания сеть также включается автоматически. Раздельные конструкции приборов не предусматривают автоматического включения цепи при восстановлении питания.

    Как выбрать УЗО по мощности

    В отличие от автоматических выключателей, защищающих от перегрузок и коротких замыканий, выключатели дифференциального тока предназначены для защиты от утечек тока.Причина — неправильная изоляция электроприборов или контакт токоведущих частей с телом. В этих случаях происходит мгновенное отключение УЗО, линия обесточивается, а потребители защищены от поражения электрическим током.

    Для расчета силового УЗО необходимо знать общее количество потребителей, подключенных к этой линии. В том случае, если решается вопрос, как выбрать УЗО и автомат по мощности, оба защитных устройства должны иметь соответствующие значения, обеспечивающие их нормальную работу.Если установка автоматических выключателей не предусмотрена проектом, в этом случае рассчитывается общая мощность, потребляемая электроприборами. Как правило, это значение в стандартной квартире многоэтажного дома не превышает 25А.

    При установке УЗО в частных домах рекомендуется разделить всех потребителей на группы, которые подключаются к отдельным линиям, протянутым на каждый этаж, хозяйственные постройки, наружное освещение и т. Д. Если мощность УЗО меньше, чем у существующих потребителей, она будет постоянно выключить из-за перегрузок.То есть устройство фактически не будет нормально работать и не сможет защитить линию. Частично решить эту проблему поможет, рассчитанный на ток потребления 5А.

    Как рассчитать УЗО

    Для того, чтобы рассчитать защитное устройство и решить вопрос, как выбрать УЗО по мощности, таблица параметров поможет сделать это максимально быстро и точно. Для получения желаемого результата необходимо использовать две технические характеристики — ток утечки и максимальный ток.В расчетах используется сетевое напряжение 220 В с частотой 50 Гц.

    Расчет и выбор номинала УЗО по максимальному току довольно прост. Необходимо установить значение суммарной электрической мощности одновременно включаемых устройств и оборудования. Например, если этот показатель 6000 Вт, то значение расчетного тока будет: I = P / U. Подставляя необходимые значения в формулу, получаем результат: 6000Вт / 220В = 27А.Ближайшим УЗО из стандартного диапазона номинальных токов будет 32А.

    Если УЗО рассчитывается по току утечки, в этом случае используется упрощенная схема, по которой выбираются различные типы защитных устройств в соответствии с условиями эксплуатации объектов:

    • В обычном жилом помещении — на 30мА.
    • В ванных комнатах, кухнях и других помещениях с повышенной влажностью и повышенными требованиями электробезопасности — на 10 мА.
    • На крупных объектах с протяженностью электрических сетей более 1000 м или на вводе — 100мА.

    Довольно часто возникает необходимость подбора УЗО для группы машин, расчет которых проводится по определенным правилам. Установка этих устройств в схему осуществляется последовательно, автоматы могут быть установлены как до, так и после УЗО. Значения тока автоматических выключателей должны быть ниже, чем в УЗО, но не меньше фактического потребляемого тока. Правильный расчет УЗО и автоматов показывает, что в случае перегрузок и коротких замыканий автомат защитит не только саму линию, но и установленное на ней устройство защитного отключения.

    Номинальный ток УЗО

    Номинальные токи основных типов УЗО — 16, 25, 40 и 63 А. Это значение соответствует значению тока, который устройство может пропускать через себя без ограничений по времени. В рамках этой линейки производится выбор УЗО для электрощита квартиры или частного дома.

    Значение номинального тока необходимо при решении, как рассчитать УЗО для группы машин. В этом случае для защиты нужно выбирать автомат с номинальным током меньше или равным номинальному току дифференциального выключателя.Специалисты рекомендуют выбирать номинал на ступень выше, чем у автомата, так как он может длительное время пропускать через себя ток, превышающий номинальный. Если токи равны, в этот период УЗО может просто сгореть.

    Какое УЗО поставить в подъезде квартиры

    В современных многоэтажках запрещено использовать трехфазную проводку, поэтому многие хозяева задаются вопросом, как выбрать УЗО для квартиры. Между тем здесь нет ничего сложного, поскольку для однофазной разводки используется двухполюсный прибор с маркировкой AC.Ток утечки УЗО для квартиры выбирается из расчета 30 мА. Устройства с более низким порогом отключения могут вызывать ложные срабатывания.

    Сколько УЗО необходимо установить в квартире? Все зависит от суммарной мощности потребителей. Если она слишком велика, рекомендуется разделить домашнюю сеть на отдельные линии и поставить на каждую из них защитное устройство. Дополнительно на входе в квартиру устанавливается общее УЗО для защиты от возгорания в случае повреждения утеплителя.

    Часто ложные срабатывания сигнализации возникают из-за старой электропроводки. Если эти процессы происходят систематически, может потребоваться полная замена.

    УЗО при подъезде к дому

    В отличие от типовой квартиры, частный дом имеет индивидуальную планировку с разным количеством комнат. Поэтому часто возникает вопрос, какое УЗО поставить в частном доме? На таких объектах могут использоваться не только однофазные, но и трехфазные электрические сети напряжением 220 или 380 вольт.Поэтому в первом случае используются те же УЗО, что и в квартирах, а во втором — четырехполюсные, где предусмотрены клеммы на три фазы и нулевой провод.

    Кроме того, выбор УЗО для частного дома осуществляется по роду тока. Однако следует учитывать, что в частных домах часто запускаются мощные электродвигатели, потребляющие на короткое время мощный пусковой ток. Рекомендуется заранее определить, какое УЗО, а затем выбрать необходимое устройство, которое остается работоспособным в этих условиях.

    Большое значение имеет вопрос, как выбрать УЗО для деревянного дома, чтобы защитить не только от токов утечки, но и от возгораний. Для этого используется многоступенчатая система защиты, в которой мощные устройства предотвращают возгорания, а устройства с более низким порогом срабатывания защищают от токов утечки. Однако не стоит устанавливать УЗО с минимальным током отключения 10А, особенно если линии электропередач длинные. Чуткое устройство среагирует на малейшие колебания и вызовет ложные срабатывания.

    У тех, кого беспокоит защита домочадцев от поражения электрическим током, возникает вопрос: как выбрать УЗО для квартиры или дома?

    Из-за обилия этих устройств по классификации и типу можно купить не то, что нужно, и все усилия по защите семьи окажутся напрасными.

    Данная статья поможет вам в выборе данного устройства.

    Применение автоматических выключателей в квартире

    УЗО на входе в дом или квартиру необходимо для защиты от негативного воздействия электрического тока на тело человека, которое непосредственно коснулось токоведущих частей электрооборудования или его корпуса, находящегося под напряжением, из-за выхода из строя его отдельных части.

    Также данное устройство служит для защиты электропроводки от возгорания при старении или повреждения изоляции проводов и кабелей.

    Следует учитывать, что отключение УЗО происходит при утечке на землю, но если брать фазу и рабочий ноль, он расценит это как подключение нагрузки и отключения не произойдет, что чревато трагедией.

    Автоматический выключатель домашней защиты

    В состав УЗО входят:

    1. Тороидальный сердечник из феррита определенного сорта.
    2. Две первичные обмотки (в однофазном УЗО) из медной проволоки сечением не ниже номинального тока нагрузки.
    3. Одна вторичная обмотка из более тонкой проволоки с большим количеством витков.
    4. Исполнительный механизм, предназначенный для отключения силовых контактов при утечке тока на землю.
    5. Тестовая кнопка с сопротивлением, необходимое для проверки УЗО на работоспособность, при нажатии меняет токи в фазной и нулевой катушке, что приводит к срабатыванию механизма отключения, усилителя тока (в УЗО с электронным управлением) .
    6. Корпус устройства.

    Принцип работы УЗО без заземления


    По большому счету, заземлитель ему для работы не нужен, так как используется фаза и рабочий ноль. Эти два проводника проходят через своего рода трансформатор тока с управляющей обмоткой.

    Допустим, нагрузка 10 ампер. Ток такой силы будет течь через фазовый провод к нагрузке. И, пройдя через нагрузку, возвращается по нулевому проводнику с теми же параметрами.Как только человек касается корпуса, например, котла, в котором перегорел ТЭН и на корпусе появляется потенциал, то часть тока начинает идти по корпусу на землю и разница токов по фазе и нейтральному проводнику.

    Эти мизерные изменения фиксируются катушкой управления и передаются на реле, которое, в свою очередь, приводит в действие механизм разблокировки и отключает линию от источника питания.

    Какой тип УЗО применяется в домах и квартирах


    На вопрос, какое УЗО поставить на входе в квартиру, ответ прост — автомат с дифференциальной защитой (тип АС — на переменный ток или тип А — на пульсирующий и переменный ток) и электромеханический расцепитель. не требует дополнительного источника питания.Вам необходимо купить устройство хорошего качества, например немецкой компании ABB. Он заслужил большую популярность благодаря своей качественной электротехнической продукции и разумной цене … Это станет гарантом надежности и безопасности.

    Такие машины, помимо отключения при утечке на землю, обеспечивают защиту от короткого замыкания и от перегрузки по току потребления. И ваша безопасность превыше всего!

    Расчет дифференциального выключателя

    Первым делом нужно рассчитать, какой максимальный ток может потреблять электрооборудование в доме или квартире.Считаем их общую мощность в ваттах, которая указана на шильдиках устройств, затем делим мощность на сетевое напряжение, и получаем ток в амперах.

    Например: общая мощность устройств 4000 Вт. Делим на 220 вольт и получаем -18 ампер. Следовательно, автомат должен быть не менее 20 ампер.

    По току утечки для обычной квартиры подойдет 30 миллиампер. Чаще всего их можно найти в магазинах электротоваров.

    Если есть душевая кабина для особо влажных помещений, то для большей безопасности желательно сделать отдельную линию электропередачи и установить дифавтомат на 10 миллиампер.

    Для больших особняков, где вся проводка может быть до километра и более, на входе в дом устанавливают УЗО номиналом 100 миллиампер и выше, так как при такой длине линии неизбежно течь, которая может привести к ложному срабатыванию УЗО. Далее необходимо для каждой группы отдельно подключить УЗО в экране с номиналом тока утечки 30 мА. Это обеспечит защиту определенной области.

    Номинальный ток входных автоматических выключателей, спаренных с УЗО

    Номинальный ток машин, подключенных к УЗО в панели, как на входе, так и в группах, должен быть ниже, чем у машин с дифференциальной защитой.Это необходимо для того, чтобы нагрузка в сети приходилась на обычные автоматические выключатели, так как они в десять раз дешевле автоматов с УЗО.

    Также повышенные токи могут вызвать некорректную работу механизма УЗО.

    Ошибки установки

    Распространенная ошибка при подключении узо в квартире — в розетках с заземлением к нулевой клемме в розетке подключается нулевой провод, который не проходит через УЗО и используется в качестве заземления.Это приводит к срабатыванию автоматического выключателя дифференциальной защиты при попытке подключить что-либо к этой розетке.

    1. В этом случае поменяйте местами нейтральный провод на клемме заземления заглушки.
    2. Также следует правильно подключить провода на входе к устройству. Фаза — на контакт «L», а ноль — на «N». Это обеспечит правильную работу устройства.

    Как проверить УЗО на работоспособность

    Как уже было сказано, для этого предусмотрена кнопка «тест».

    Но ее работа не гарантирует полной защиты. Чтобы полностью убедиться в правильной работе устройства, необходимо один раз в месяц моделировать утечку на землю. Сделать это очень просто:

    1. Возьмем двухполюсный светодиодный индикатор напряжения «контактного» типа.
    2. Найдите фазу в розетке.
    3. Вставьте один контакт индикатора в фазу, а другой будет касаться заземленного проводника, например радиатора или металлических водопроводных труб. Также, если он находится на даче или в частном доме, просто воткните булавку в землю и коснитесь ее другим концом указателя.

    При нормальной работе УЗО должно сработать, поскольку ток утечки светодиода обычно превышает 30 мА (миллиампер). Также подключите один конец патрона к фазе, другой — к земле. Результат должен быть таким же. Если не сработало УЗО, пора его менять.

    В крайнем случае можно использовать розетку с лампой накаливания на 220 вольт.

    Ошибки подключения видео УЗО

    В этой статье мы рассмотрим назначение и принцип работы УЗО.Разберемся, чем отличаются устройства разных типов, определим, в каких условиях они используются. Поговорим отдельно о подключении этих защитных устройств.

    УЗО — это переключающее (отключающее) устройство, которое, когда дифференциальный ток (ток утечки) достигает и превышает установленное значение, размыкает контакты и отключает сеть или ее участок от источника питания. Этот продукт имеет несколько наименований: «автоматический выключатель дифференциального тока», «автоматический выключатель дифференциального тока», «защитный автоматический выключатель».Так или иначе, но сотни миллионов используемых в мире УЗО выполняют две задачи — защищают человека от поражения электрическим током при прямом и непрямом контакте и не дают возгоранию проводки. Во многих развитых странах использование дифференциальных выключателей обязательно.

    Устройства защитного отключения предназначены для нейтрализации токов при разного рода повреждениях электроустановок. Несмотря на то, что это только часть комплексных мероприятий, в некоторых случаях УЗО остается единственным средством защиты, например, при: понижении уровня изоляции, обрыве нулевого защитного проводника или при низких значениях тока короткого замыкания. .Так предохранители (автоматические выключатели) размыкают цепь при значениях тока (короткое замыкание или сверхток), которые в несколько раз превышают критический для человека порог, при котором происходит сбой сердечной мышцы, при этом УЗО срабатывают за миллисекунды. и реагируют даже на малейший ток.

    Прикосновение к токоведущим элементам в электрической панели или корпусам электрических устройств, находящихся под напряжением, может быть смертельным, например, при повреждении изоляции всегда существует риск повреждения оболочки кабелей скрытой проводки инструментом. .Ток 5 мА уже ощущается человеком, при 10 мА мышцы сокращаются, и наступает порог «не отпускать», 30 мА вызывает дыхательную недостаточность, 50 мА вызывает аритмию сердца, 100 мА — летальный исход возможно. Именно поэтому по стандартам США УЗО, предназначенное для защиты людей, должно работать при токах 4-5 мА, в Европе — 10 мА. В России нет жестких стандартов — устройства защитного отключения по гос.требованиям должны применяться в металлических конструкциях или зданиях с металлическим каркасом.Однако после публикации седьмой редакции ПУЭ отношение к УЗО в нашей стране резко изменилось в лучшую сторону.

    Следует отметить, что устройство защитного отключения не может заменить автоматические выключатели, защищающие проводку, так как он «не замечает» неисправностей, не сопровождающихся токами утечки, например, в случае короткого замыкания между линией и нейтралью. .

    Принцип работы УЗО

    Работа любого УЗО основана на контроле баланса токов между проводниками, которые оно включает.Возможные текущие различия обнаруживаются и сравниваются с установленными значениями. Неуравновешенность — это признак срабатывания исполнительной части (автоматического выключателя).

    Основным «следящим» блоком УЗО является дифференциальный трансформатор с тремя обмотками ферромагнитного сердечника: входной, выходной и управляющей. Ток, протекающий через устройство (от фазового проводника, идущего к источнику питания потребителя, к нейтральному проводнику, идущему от потребителя), возбуждает магнитные потоки с противоположными полюсами на обмотках.Если бытовая техника, электроустановочные изделия исправны, проводка в защищаемой зоне не повреждена и нет утечек на землю, то сумма токов равна нулю. Если, например, человек, стоящий на мокром полу, касается оголенного провода, то часть тока пойдет через его тело на землю, сумма потоков в устройстве будет больше нуля (ток течет в УЗО больше, чем выходит). Появление положительной суммы токов означает, что ток проходит и по УЗО, то есть есть утечка, повреждение в цепи.В этом случае нарушается баланс в управляющей обмотке трансформатора, возникает сила, которая передается на реле ЭДС, размыкая контакт между линией и нейтралью. Электродвижущая сила может быть обнаружена трекером, который становится сигналом на отключение соленоида (силового привода), удерживающего контакты — цепь размыкается.

    Типы УЗО

    Устройства защитного отключения (УЗО) могут различаться по многим характеристикам, от способа их установки до общего назначения… Классификация включает сотни типов УЗО со своими характеристиками. Предлагаем рассмотреть основные, чтобы правильно выбрать устройство, которое будет корректно работать в определенных условиях.

    По характеру тока утечки

    По этому критерию УЗО делятся на устройства типа АС, А и В. Устройства переменного тока разрывают цепь в случае утечек переменного тока, если они растут внезапно или плавно. Эти УЗО недорогие, они наиболее широко используются и считаются приемлемыми для большинства условий эксплуатации.

    УЗО типа А срабатывают не только переменным током, но и пульсирующим постоянным током, который внезапно увеличивается или плавно нарастает. Такие устройства более предпочтительны для жилых помещений, так как некоторые бытовые приборы являются именно источником постоянного пульсирующего тока, например, компьютеры, диммеры, телевизоры, некоторые стиральные машины (все с полупроводниковыми блоками питания). Кстати, в инструкции к некоторым из этих потребителей указано, что подключать их нужно только через УЗО типа А.Эти защитные устройства значительно дороже класса АС.

    Тип Б применяется для постоянного, переменного и выпрямленного тока, в основном такие УЗО используются на промышленных объектах.

    По технологии запуска

    В зависимости от принципа разрыва цепи различают УЗО:

    • электронный
    • электромеханический

    Электромеханические устройства дифференциальной защиты не нуждаются в полном питании от сети.Они запускаются только током утечки, который приводит в действие высокоточный механический привод. Эти устройства относительно дороги, их выпускает мало производителей, но они считаются самыми надежными, так как работают в любых условиях и не зависят от параметров мощности.

    Электронные УЗО

    в несколько раз дешевле электромеханических, поэтому составляют львиную долю нашего рынка. Для работы этих устройств необходимо внешнее питание, которое «оживляет» его электронику с помощью усилителя.Основная проблема заключается в том, что при падении напряжения в сети эффективность электронного УЗО (есть зависимость момента срабатывания) заметно снижается. Кроме того, всегда существует опасность того, что произойдет прямой или косвенный контакт с находящимся под напряжением элементом (провод, клемма или корпус устройства), когда будет поврежден нейтральный проводник и, соответственно, УЗО не будет запитываться — и не сработает. Электронные УЗО защищают не от всех рисков, а от большинства, поэтому если нужно сэкономить, то это тоже хороший вариант.Также имеет смысл не тратиться на электромеханическое устройство, если в домашней сети есть источник бесперебойного питания или регулятор напряжения.

    По скорости реакции (задержке)

    Буквой S обозначены УЗО, срабатывающие с заданной задержкой до 0,5 секунды — «выборочные». Этот тип устройства позволяет создавать многоуровневые «каскадные» системы защиты с несколькими защищаемыми цепями. Каждый аварийный участок сети в зависимости от поставленных задач и реализации схемы будет отключаться отдельно, при этом общее электроснабжение помещения останется.У УЗО с индексом G задержка тоже есть, но она намного меньше.

    1 — вводной кабель; 2 — вводная машина; 3 — счетчик; 4 — УЗО типа S; 5 — станки; 6 — нулевая шина; 7 и 8 — УЗО типа переменного тока; 9 — трехжильная электропроводка; 10 — шина заземления

    Селективные УЗО

    обычно устанавливаются в верхней части каскада, поэтому в случае утечки в первую очередь срабатывают неизбирательные устройства, не обесточивая все защищаемые цепи.

    Высококачественные современные неизбирательные УЗО срабатывают менее 0.1 секунда.

    По количеству полюсов

    Для трехфазной сети используются УЗО с четырьмя полюсами. Они защищают несколько однофазных сетей или отдельных трехфазных потребителей (электродвигатель, варочную панель …). В паре с этим типом УЗО должен работать четырехполюсный автомат.

    Для однофазной сети жилых помещений обычно используются устройства с двумя полюсами (линия и нейтраль).

    Ток утечки

    Ток утечки (номинальный остаточный ток или «уставка») при определенных условиях эксплуатации является одним из основных параметров, характеризующих функциональные характеристики устройства защитного отключения.Граничным барьером для классификации является ток 30 мА. Считается, что УЗО, работающие в более низких точках утечки, защищают человека от поражения электрическим током. Устройства, рабочий ток которых превышает 30 мА, считаются противопожарными, так как к ним можно подключить довольно большую нагрузку, но допускаемые ими дифференциальные токи опасны для человека. Иногда универсальными считаются УЗО на 30 мА, они встречаются чаще всего.

    Противопожарные УЗО

    — это первая ступень защиты, расположенная в распределительном щите, они обычно устанавливаются на всю внутреннюю сеть, но также могут использоваться для защиты отдельных тяжелых и опасных потребителей от возгорания (например, тепловентилятора с открытая спираль).Ток утечки УЗО пожаротушения обычно принимают на уровне 100-300 мА, иногда устройства на 500 мА также используются в качестве устройств пожаротушения. УЗО с меньшим током не могут нормально работать в этих положениях, поскольку возникают ложные срабатывания из-за превышения допустимых нагрузок.

    УЗО

    с током утечки 10 мА обычно используются во второй или третьей степени защиты, они используются либо для подключения осветительных элементов, либо для отдельных электроприборов, которые расположены во взрывоопасных зонах, например, в ванной, душевой кабине. , бассейн … Однако запитать через них бойлер или стиральную машину, скорее всего, не удастся, так как рабочая нагрузка будет ограничена 1,8 киловатт.

    Обратите внимание, что номинальный ток показывает только нижний предел срабатывания, поэтому УЗО на 30 мА не отключит цепь с утечкой 25 мА, но сработает при любых токах, превышающих пороговое значение 30 мА.

    С каким током утечки необходимо применять УЗО в конкретном случае? Сначала определяется ток утечки цепи или устройства, это можно сделать путем измерения или согласно действующим нормам.Согласно СП 31-110-2003 ток утечки устройства принимается равным 0,4 мА на каждый 1 А его мощности. Это также добавляет 10 мкА на каждый метр фазного проводника. Например, для электроприбора мощностью 16 А, питаемого по двадцатиметровому проводу, ожидаемый ток утечки следует принять равным 4,2 мА. Теперь можно подобрать УЗО, но сделано это так, чтобы ток утечки устройства составлял не более 33% от рабочего тока устройства защитного отключения. В нашем случае это 12.6 мА. Устройство на 10 ампер уже не подходит, а значит необходимо запитать УЗО с током срабатывания 16 мА.

    Рабочий ток

    Рабочий ток УЗО (или максимально допустимая нагрузка) определяет, сколько и какие потребители мощности можно запитать через это устройство. Эта характеристика показывает ток, который может длительное время проходить через УЗО, не разрушая его.

    Расчет необходимого УЗО производится по характеристикам подключенных к нему потребителей.В электрических сетях жилых помещений часто используются УЗО малой мощности с рабочим током 10 А. Устройства дифференциальной защиты с допустимой нагрузкой 16-32 А считаются средними по мощности. Устройства на 40 А и больше называют мощными.

    Примечательно, что на практике существует четкая взаимосвязь между током отключения и рабочим током. Производители выпускают УЗО, у которых чем выше один показатель, тем выше другой.

    Если возможно, регулировка номинального тока утечки УЗО составляет:

    • нерегулируемый
    • регулируемый (плавная регулировка, ступенчатая регулировка)

    По наличию защиты от КЗ есть УЗО:

    • с максимальной токовой защитой (дифференциальные выключатели)
    • с защитой от перегрева
    • без максимальной токовой защиты

    По способу установки УЗО делится на:

    • стационарные в виде автомата, которые устанавливаются на рейку в монтажной панели;
    • переносной — устанавливается на удлинителе или в разрыв шнура питания;
    • УЗО в розетке (широко используется в США).

    Установка и подключение УЗО

    В бытовой сети обычно используются двухполюсные УЗО, которые занимают два места (36 мм) на DIN-рейке. Обычно они располагаются вблизи линий защищаемых цепей, за исключением устройств пожаротушения с током отключения 100-500 А, которые устанавливаются возле вводного автомата. УЗО также могут быть размещены в групповых ВРУ многоквартирных домов, а также в панелях перекрытия частного дома.

    Если разводка разбита на группы, то рекомендуется на входе установить одно УЗО и несколько устройств в разные группы, при этом обеспечив их селективность — каскадное отключение.Для этого на каждом следующем уровне ниже устанавливается УЗО с более низким номинальным током отключения или более высокой скоростью отключения.

    УЗО подключается в соответствии с заранее разработанной схемой защиты от тока утечки. Система защиты проектируется в зависимости от функций, выполняемых устройством, и конкретных характеристик сети. Ниже приводится простая схема подключения УЗО к электроустановке с заземлением, с ее помощью можно защитить отдельные цепи в многоуровневых каскадных системах:

    1 — вводной кабель; 2 — вводная машина; 3 — счетчик; 4 — УЗО; 5 — станки; 6 — нулевая шина; 7 — трехжильная электропроводка; 8 — шина заземления; 9 — провод массы

    Как видите, ничего сложного нет, обратим внимание на некоторые моменты:

    1. Для правильной работы УЗО в защищаемых цепях не должно быть контакта рабочего нулевого провода с заземленными элементами или защитным проводом РЕ.Для каждого из них в щите используется своя шина (ГОСТ Р 50571.3-94).
    2. Заземляющий провод «не участвует» в подключении УЗО.
    3. Подключение питания УЗО осуществляется к верхним клеммам. Разъемы для фазового входа на УЗО обычно обозначаются цифрой «1», для выхода — «2».
    4. Нейтраль источника питания (ноль, провод с синей изоляцией) необходимо подключить к разъему с маркировкой «N». Это правило необходимо соблюдать для УЗО любой марки, номинала и назначения.
    5. Самый главный момент! Номинальный рабочий ток УЗО должен быть таким же или больше, чем рабочий ток автоматических выключателей. Только тогда машины смогут защитить дорогие УЗО от перегрузки.
    6. Установленное УЗО необходимо проверить на работоспособность.

    Проверка УЗО

    После переключения всех цепей на внутреннюю сеть должно быть подано питание. Если автоматические выключатели или УЗО не сработали, значит, короткого замыкания нет и нулевой провод не контактирует с массой.

    Затем нажмите кнопку «ТЕСТ» или «Т», расположенную на передней панели устройства. Таким образом мы принудительно моделируем возникновение тока утечки. Исправное УЗО должно мгновенно сработать и обесточить охраняемую территорию. Если этого не происходит, то в случае возникновения аварийной ситуации устройство не поможет справиться с проблемой.

    Последним этапом проверки можно считать подачу нагрузки на УЗО. Необходимо поочередно включать все устройства, которые будут работать в определенной цепи и сети в целом.В случае возможных неисправностей необходимо внести изменения в схему защиты или изменить номиналы устройств защитного отключения.

    УЗО

    — не единственный способ защитить человека от поражения электрическим током и перегрузок сети, которые могут привести к возгоранию. Но часто именно эти устройства спасают жизни и обеспечивают сохранность имущества граждан.

    Турищев Антон, rmnt.ru

    Продумать, какое УЗО установить в частном доме, нужно тщательно и ответственно.Устройство должно иметь необходимую рабочую мощность и по всем техническим параметрам соответствовать электрической системе, имеющейся в помещении. Как правильно выбрать элемент защиты, отвечающий требованиям?

    Мы расскажем, как найти устройство, которое будет исправно работать долгое время. Выбранная модель защитит жилье от возгораний, защитит оборудование от выгорания, а пользователей — от ожогов и поражения электрическим током. Список лучших предложений на рынке поможет вам в выборе.

    Аббревиатура «УЗО» означает устройство защитного отключения.

    Агрегат используется для таких важных целей как:

    • дифференциальная защита человека от поражения электрическим током в момент прикосновения к бытовому электроприбору, находящемуся под напряжением в силу различных обстоятельств;
    • Защита жилой недвижимости от пожара, вызванного некачественной изоляцией внутридомовой электропроводки.

    С физической точки зрения основная функция устройства заключается в защите электросети от высоких токов утечки путем мгновенного и полного отключения системы в момент фиксации показателей, превышающих предельно допустимые нормы.

    Некоторые параметры встроенных в приборные панели УЗО можно настроить с помощью практичного и удобного мультиметра или индикаторной отвертки.

    Существуют определенные требования для установки и использования модуля. Вы можете четко и подробно узнать о них в соответствующих документах, например, в последних редакциях ПУЭ или в брошюрах, описывающих действующую серию стандартов IEC 60364 для электроустановок конструкций и влияние электрического тока на людей IEC 60479-1.

    Конструктивные особенности устройств

    Устройство защитного отключения не слишком сложное и состоит всего из четырех основных рабочих элементов, таких как:

    • дифференциальный трансформатор тока;
    • специальный механизм, отвечающий за размыкание подключенной цепи;
    • реле электромагнитное;
    • испытательный узел.

    Противоположные обмотки — нулевая и фазная — подключены к трансформаторному устройству. Когда сеть работает в обычном стандартном режиме, проводники в области сердечника трансформатора контролируют магнитные потоки, которые изначально имеют противоположное направление.

    По типу конструкции они подразделяются на электромеханические и электронные. Изделия первого типа представляют собой модуль безопасности упрощенного типа и срабатывают сразу после первоначальной фиксации утечки тока, независимо от того, какое напряжение присутствует в данный момент в сети.

    Основным рабочим элементом электромеханического устройства является тороидальный сердечник с обмотками. Когда утечка происходит в зоне ответственности устройства, на вторичном уровне обмотки генерируется напряжение, чтобы активировать реле.Этот процесс заставляет механизм отключать сеть.

    Для правильной работы устройству не требуется внешний источник питания. Он обладает хорошей стабильностью работы, так как в его конструкции отсутствуют какие-либо электронные компоненты, которые могут быть повреждены или выгорены при перегрузке сети или в результате резких скачков напряжения.

    Достаточно дешево и продается практически в любом магазине, торгующем ассортиментом для хозяйственных нужд или строительства электрических сетей. Работает надежно и долго, без необходимости сложного дополнительного обслуживания.

    УЗО, сработавшее для открытия сети, не может быть включено немедленно. Во-первых, вам нужно найти место, где возникла проблема, и исправить ее. Только после этого допустимо вернуть устройство в рабочее состояние.

    Электронное УЗО относится к более современным модулям управления и оснащено чувствительными микросхемами, которые реагируют на любые изменения, происходящие в сети. Он работает даже при падении сетевого напряжения, поскольку трансформаторный элемент «замечает» только разницу в разности протекания тока.

    Основным рабочим органом является размещенная внутри электронная плата со специальным усилителем. Для правильной работы ему обязательно нужно питание от внешней сети. Если в системе базовое напряжение 220 В, защитное устройство сразу же реагирует на утечку и открывает ее.

    Несмотря на более совершенную конструкцию устройства, электронные устройства защиты не всегда способны выполнять свои функции. Например, в момент перегорания нулевого провода в сети они могут не работать

    Электронное устройство очень чувствительно и в результате постоянных скачков напряжения может выйти из строя и потерять свои защитные функции, а этого не произойдет. быть заметным внешне.

    Чтобы не страдать от такой ситуации, специалисты настоятельно рекомендуют пользователям ежемесячно проверять УЗО на работоспособность, нажимая кнопку «Тест», расположенную на корпусе устройства.

    Как работает защитное устройство?

    Подключение защитного модуля к электросети всегда осуществляется после ввода и счетчика электроэнергии. УЗО с одной фазой, рассчитанное на сеть со штатным показателем 220 В, имеет в своей конструкции 2 рабочих вывода на ноль и фазу.Трехфазные агрегаты оснащены 4 выводами на 3 фазы и общий ноль.

    Находясь в активированном режиме, УЗО сравнивает параметры входящего и выходящего токов, и подсчитывает, сколько ампер идет на всех потребителей электроэнергии в помещении. При правильной работе эти показатели не отличаются друг от друга.

    Иногда УЗО может сработать без видимых причин … Обычно такая ситуация провоцируется залипанием кнопок и разбалансировкой устройства, вызванной слишком большой рабочей нагрузкой или конденсатом.

    Разница между входным и выходным токами однозначно указывает на то, что в доме есть утечка электричества. Иногда это происходит из-за контакта человека с оголенным проводом.

    УЗО обнаруживает эту ситуацию и немедленно обесточивает контролируемый участок сети, чтобы защитить пользователя от потенциального поражения электрическим током, ожогов и других бытовых травм, связанных с электричеством.

    Самый низкий порог, при котором срабатывает устройство защитного отключения, составляет 30 мА.Этот показатель называется уровнем не отпускания, при котором человек ощущает резкий электрический ток, но все еще может отпустить объект, находящийся под напряжением.

    При переменном напряжении 220 В частотой 50 Гц уже очень сильно ощущается ток 30 миллиампер и вызывает судорожное сокращение работающих мышц. В такой момент пользователь не может физически разжать пальцы и отбросить часть или провод, находящийся под высоким напряжением.

    Все это приводит к опасным ситуациям, угрожающим не только здоровью, но и жизни.Только правильно подобранное и правильно установленное УЗО может предотвратить эти неприятности.

    Функциональная классификация

    Все предлагаемые сегодня на рынке электротехнического оборудования и аксессуаров защитные устройства отличаются друг от друга типом работы. Модули переменного тока устанавливаются в системы, предназначенные для защиты бытовой техники от скачков или медленно нарастающих напряжений, и запускаются переменным током.

    Продукты A обнаруживают постоянный пульсирующий ток, который резко возрастает, и реагируют на него.Обычно в домах для индивидуальной защиты от падений и возгорания стиральные машины, телевизоры и посудомоечные машины. Они имеют сложное конструктивное устройство и стоят намного дороже других элементов этого класса.


    Лучшее место для размещения УЗО в жилом доме — это территория рядом с источником питания. Специалисты рекомендуют размещать прибор непосредственно рядом с общей стойкой.

    Блоки

    B не подходят для жилых домов и других жилых помещений. Область их деятельности — предприятия и производственные цеха с большим количеством электронного оборудования.

    Селективные устройства S и G срабатывают через 1-4 секунды после устранения утечки. Обычно они реализуются в сетях, где несколько защитных устройств присутствуют в одной линии электропередачи.

    Основные параметры выбора изделия

    Выбирать УЗО необходимо в строгом соответствии с основными рабочими показателями электрической системы, находящейся в доме.

    Слишком сильная защита, намного превышающая мощность всей бытовой техники, доступной владельцам, не справится с задачей в будущем и не сможет защитить пользователя и дом от пожароопасных ситуаций, потому что не устранит опасную утечка.

    УЗО лучше приобретать с небольшим запасом. В противном случае появление в доме любого нового модуля бытовой техники вызовет перегрузку и приведет к постоянной работе защитного устройства.

    Устройство, предназначенное для работы с относительно небольшими перегибами, просто не выдержит элементарной нагрузки. К тому же он начнет слишком часто работать, тем самым доставляя массу неудобств хозяевам жилища.

    Выбор по типу сетевого напряжения

    Напряжение 220 В — классический показатель, актуальный для однофазных сетей, используемых для питания стандартных потребителей.Нормально допустимое отклонение от показателя находится в пределах +/- 5%.

    Согласно этим данным, диапазон напряжений 209-231 В считается оптимальным и не создает лишних нагрузок на систему и подключенные к ней устройства.

    Если из распределительного щита выходит несколько электрических розеток, каждая из них должна быть оборудована отдельным УЗО. Это повлечет за собой дополнительные расходы, но в случае возникновения проблем и срабатывания устройства по одной линии, все остальные смогут продолжить работу в обычном режиме.

    Для защиты такой сети, обычно прокладываемой в небольшом доме, используется простое УЗО, предназначенное для и для незначительных скачков напряжения и правильной работы с автоматическими выключателями, уже находящимися в доме.

    Показатель должен быть на порядок выше суммарной суммарной мощности всей бытовой техники, имеющейся в жилых помещениях.

    В больших домах с большим количеством бытовой техники и наличием специфических электроприборов, обеспечивающих жизнедеятельность помещения, часто применяется более мощная и стабильная в эксплуатации трехфазная сеть на 380 В.

    Для него используется специальное защитное устройство, несколько отличающееся по конфигурации от штатного однофазного. Пороговый уровень такого продукта очень высок. Он помещен в специальный щит. расположены в определенном порядке по назначению и правилам избирательности.

    Распределитель вне зависимости от этажности здания всегда располагается внизу в зоне входа в дом. Как правило, на нем устанавливается «S» -защита с определенной выдержкой времени и током утечки 100 мА.

    Во избежание ложных срабатываний устройства, в некоторых помещениях, где электропроводка устарела и отслужила срок службы, в розетку устанавливается УЗО. Такое устройство контролирует уровень протекания тока при включении бытовой или осветительной техники и снижает нагрузку на систему.

    Линии электропередач для полов, жилых, технических помещений, кухонь и санузлов прокладываются от вводной машины. В отдельных помещениях, где по требованию пожарной безопасности ток утечки не может превышать 30 мА, устанавливается индивидуальный однофазный защитный блок.

    Количество полюсов для устройств

    Наличие определенного количества полюсов в предохранительных устройствах также является важным критерием выбора. Двухполюсные изделия используются только в однофазных сетях, где требуется подключить одну рабочую фазу и ноль.

    Если однофазная сеть оборудована системой заземления, то установка УЗО осуществляется по схемам, приведенным в. В ней подробно описаны варианты и правила подключения средств защиты к фазе, земле и нуль.

    Расположенные в обычных электрических щитах, двухполюсные УЗО занимают два гнезда в соответствии с общепринятым стандартом DIN. Четырехполюсному устройству для правильной работы требуется 4 ячейки

    В трехфазных системах с базовым напряжением 380 Вт используются блоки с четырьмя эффективными полюсами, предназначенные для активации нулевой и трех фаз.

    Уровень прямого тока

    Пропускная способность или номинальный ток УЗО напрямую зависит от количества и общей мощности устройств и оборудования, подключенных к электрической сети.

    Чтобы вводное защитное устройство работало корректно и не выбивало фазу при одновременном включении пользователем нескольких единиц бытовой техники, этот показатель необходимо рассчитывать для всех имеющихся в доме энергопотребляющих модулей.

    Наиболее распространенные изделия, используемые в повседневной жизни, имеют номинальный ток 16, 20, 25, 32, 40, 63, 80 и 100 А. Для защитных устройств линейного типа рабочая мощность рассчитывается на основе количества электротехнических изделий. подключается к каждому отдельному ответвлению

    Для облегчения выбора производители маркируют элементы безопасности числами, обозначающими максимальный допустимый ток номинала в амперах.

    Разница в величине тока утечки

    Ток утечки — это определенная величина, при достижении которой УЗО размыкает электрическую цепь и прекращает подачу питания на устройства. Этот крайний порог называется номинальным и для различных защитных устройств обычно составляет 10, 30, 100, 300 и 500 мА. Как установить селективное УЗО, вы узнаете из содержания, с которым советуем вам ознакомиться.

    Оптимальным для небольших частных домов считается блок на 30 мА.Он отлично справляется с поставленной задачей и отключает линию при обнаружении утечки, не представляющей опасности для жизни человека.

    Продукты с более низким рейтингом слишком чувствительны и отключат подачу питания к устройствам с энергоресурсами при малейших колебаниях сети. Есть и другие, о которых должен знать ретивый хозяин.

    Лучшие производители УЗО

    Рынок современной автоматики для контроля и управления электрическими системами переживает период активного роста.Производители-ветераны и перспективные новички стараются предложить клиенту продукцию высочайшего качества с хорошей функциональностью.

    Автоматические изделия ABB

    Швейцарско-шведская компания ABB уже более года уверенно удерживает лидирующие позиции в этом сегменте. Устройства защитного отключения, изготовленные на производственных мощностях компании, считаются очень надежными, прочными и полностью безопасными.

    При этом по всем параметрам они соответствуют последним требованиям к оборудованию и аксессуарам подобного рода в ЕС.

    Модули концерна ABB дороже аналогичных устройств отечественного производства. Однако специалисты утверждают, что все затраты полностью оправданы, так как УЗО этой марки во много раз выше по всем параметрам аналогичных устройств других марок

    При изготовлении своих устройств компания использует инновационные материалы и детали с непревзойденной высотой. стабильность работы. Ассортимент моделей очень широк и удовлетворяет потребности электрических систем любой мощности и сложности.

    Что IEK предлагает пользователям

    IEK — ведущий отечественный производитель и поставщик осветительной и электротехнической продукции. Успешно работает на рынке России и постсоветского пространства более 17 лет. Создает универсальное качественное оборудование и предоставляет расширенную гарантию на свою продукцию.

    Устройства защитного отключения от IEK пользуются большим спросом на территории Украины, России и Беларуси благодаря сочетанию оптимального качества и доступной стоимости.Продукция входит в линейку бюджетных продуктов и позволяет по разумной цене оборудовать безопасность электрической системы.

    Продукция IEK продается очень хорошо благодаря ценам, которые значительно ниже, чем у мировых брендов.

    Каждое устройство полностью соответствует заявленным характеристикам и при правильном использовании в условиях, описанных производителем, всегда соответствует установленному сроку.

    Правда, покупатели иногда жалуются, что у устройств слабый пластиковый корпус, который при затягивании стяжными винтами может треснуть или развалиться и часто издают гул даже при очень небольшой нагрузке.Но, тем не менее, эти недостатки практически не влияют на оборот IEK, который год от года только увеличивается.

    Нюансы продукции предприятия Контакт

    Завод «Контакт» — одно из крупнейших производств электротехнической продукции и комплектующих к ней в России. С 2007 года он входит в группу компаний, владеющих известным французским брендом Legrand. Концерн специализируется на создании светотехники и электротехники.

    Электрики и электрики хорошо отзываются о продукции завода «Контакт» и называют ее одной из самых качественных, надежных и долговечных среди бюджетных российских брендов.

    Особенность продукции завода в том, что они производятся так же, как на европейских предприятиях Legrand, а стоимость не превышает цены аналогичных устройств отечественного производства.

    Классическое решение для установки

    Конечно, в каждом отдельном случае УЗО подбирается с учетом индивидуальных особенностей электросистемы и бытовой техники, присутствующей в гостиной.Однако есть также универсальный вариант, который подходит для большинства обычных домов.

    Все работы по установке УЗО должны проводиться при отключенном электричестве и при строгом соблюдении основных правил безопасности

    На самом деле схема выглядит так: после вводного автомата срабатывает устройство защиты 100 мА. ставится первым. Отходящие линии, распределяющие ток напрямую по этажам и помещениям, защищены более чувствительными и чувствительными устройствами с показателем 30 мА.

    На линии питания электрики к приборам, расположенным в помещениях с повышенным уровнем влажности, например, в ванной, ванной или кухне, ставится устройство защиты 10 мА с номинальным током не менее тока автомата. установлен перед самим УЗО.

    Чем отличается устройство защитного отключения от «ближайшего родственника», дифференциального автомата, узнайте путем считывания. Подробно обсуждается сложная, но очень интересная тема.

    Выводы и полезное видео по теме

    Что такое УЗО, для чего он нужен и как правильно установить данное устройство в частном доме:

    Правила выбора УЗО для жилых частных домов по дифференциальному току и длина проводки. Подробное объяснение процесса от профессионального мастера:

    Установка УЗО в частном доме не потребует от владельцев значительных материальных вложений, но повысит безопасность электросистемы, защитит жителей от поражения электрическим током и ожогов, а также защитит недвижимость от пожаров.

    Чтобы устройство работало добросовестно, лучше выбирать надежный продукт популярного бренда, а не китайца безымянного. Сэкономить здесь не удастся, но результат фирменного модуля будет в несколько раз выше, чем у дешевого аналога.

    Расскажите о том, как вы выбрали УЗО для установки в откидной створке загородного дома. Делитесь полезной информацией, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, размещайте фото по теме статьи.

    Узо-Бэй — Балтимор, Мэриленд

    Узо-Бэй — Балтимор, Мэриленд | Groupon Ланкастер-стрит, 1000, Балтимор, Доктор медицины 21202 Направления

    Сегодня 10:00 — 23:59 Все часы

    • Кухня
      Греческая, Средиземноморская, Морепродукты, Восточноевропейская
    • Питание
      Завтрак, Обед, Ужин
    • Цена
      30–50 долларов
    • Наряд
      Повседневный
    • Спирт
      В наличии
    • Парковка
      камердинер
    • Доставка
      Нет
    • На вынос
      Нет
    • Бронирование
      Есть
    • Безглютеновые варианты
      Есть
    • Хорошо для групп
      Есть

    Приправьте свою неделю поездкой в ​​залив Узо в Балтиморе и насладитесь едой в самом разгаре.В летние месяцы не упустите возможность посидеть во внутреннем дворике на открытом воздухе в заливе Узо. Подключайтесь на молниеносной скорости с бесплатным Wi-Fi в Узо-Бэй.

    Посетители по достоинству оценят возможность быстрой и удобной парковки рядом с этим заведением. Поставьте велосипед на ближайшую стойку и перекусите в Ouzo Bay.

    Grouber

    Elektromekanikal o elektronikong.Создавайте электронные от электромеханических узо. Схема подключения для подключения УЗО на приборной панели

    Натуральных устройств, которые используются в большом количестве, для электромеханических и электронных УЗО … УЗО, которые можно использовать в различных поставках ( ) в цепи, позволяющей управлять настройками и приложениями.

    Электромеханическое УЗО

    Электромеханическое УЗО является обязательным, или электромеханическим УЗО, а также электрическим током в цепи.Это электромеханическое УЗО предназначено для использования в аварийной цепи, которая не может быть связана с цепью. Для установки электромеханического УЗО, он предназначен для использования в любой цепи, которую можно установить.

    Электронный УЗО

    Нагти-триггер Электронный УЗО зависит от электрического тока в цепи. Механизм управления электронным УЗО обеспечивает постоянное снабжение электроэнергией схемой, устанавливаемой или устанавливаемой на всех панелях управления.

    Практическое применение электронных и электромеханических УЗО

    Вы можете использовать как электронное, так и электромеханическое УЗО, а также использовать механическое механическое УЗО.

    Halimbawa, Благодаря дизайну, электронный УЗО снабжен только входными клеммами УЗО. Сделайте это, если хотите, чтобы он был нейтральным проводником в цепи.Все входные клеммы открыты, УЗО работает без ошибок. Gayunpaman, проводник фазы управляет подключением и подачей электричества осуществляется путем установки электричества.

    Рекомендации для использования УЗО в процессе эксплуатации.

    Для защиты от подключения к сети, на которой установлены другие устройства, позволяет воспроизводить на электрическое устройство или . unang uri.

    Elektronikong RCD , или УЗО панелей управления используется для надежной защиты, обеспечивающей безопасность: электрическая розетка, портативный удлинитель, электроинструмент.

    Электромеханические и электронные устройства УЗО, визуальная идентификация устройства

    Самый лучший вариант — это все электронные и электромеханические устройства УЗО, в Российской Федерации, очень хорошо. Паано мо шила мапагихивалай?

    Параан 1.

    Позволяет использовать УЗО, и в частности, на диаграмме, подключенной к устройству. На диаграмме представлены электрические устройства с естественным электронным устройством и электромеханическое УЗО.

    Paraan 2.

    • Ginagawa namin ang tseke bago i-install ang RCD.
    • Ками является устройством.
    • Обозначение напряжения 9 вольт, подключенного к постовому устройству, от входа к выходу.
    • Это устройство представляет собой электромеханическое УЗО.

    подключен

    • На плате, предназначенной для установки в группы цепей, можно установить электромеханические УЗО.
    • Электронное УЗО может использоваться для надежной защиты одного электрического устройства.
    • Вы можете настроить электронные и электромеханические УЗО на схеме, подключенной к устройству.

    Чтобы защищать страницы, используйте естественные переключатели или остаточные устройства (RCD). В каждой новой квартире, новая квартира, это устройство очень интересное.

    Gayunpaman, это устройство, которое позволяет просматривать изображения, которые можно найти в любом RCD, они могут быть представлены в любом режиме. Дизайн может быть оснащен любым рычагом на кнопке управления, может работать или работать с опцией для подключения к шине и проводу, а также дизайн с подключением к устройству на RCD … Maaari itong maging электромеханический или электронный. Вы знаете, какое электромеханическое УЗО из электронного? Это очень важно.

    Установка электромеханического УЗО и электронного устройства

    УЗО и автоматические выключатели (это УЗО и автоматический выключатель в определенном месте), они выполнены в соответствии с дизайном, используются только в том случае, если: электромеханический и электронный …Хинди это любой способ узнать рабочие параметры и настройки. Maraming tao ang agad na may isang katanungan: ano ang pagkakaiba sa pagitan nila? В большинстве случаев, и в том числе: УЗО электромеханического типа рассчитаны на любой ток утечки, который используется в сети, в любой сети или на хинди. … Этот модуль управления электромеханическим УЗО представляет собой специальный транспортер (тороидальный сердечник с возможностью использования).Если вы хотите использовать поляризованные реле на нашем сайте, они работают очень быстро, когда это происходит, когда вы работаете с поляризованным реле, которое вы можете выключить.

    Подключите электронные УЗО к каждому из наших устройств и подключите их к сети. Это, для полной работы, естественный электронный аппарат, который является панелью питания курения, является важным.Это уникальный модуль электронного УЗО, который является электронной платой с усилителем. Эта доска на хинди не может быть полезна для курения.

    Как вы думаете, что такое курение? Есть батареи, подключенные к УЗО. Все, что вам нужно, это электронная плата с усилителем, подключенная к всей сети. Сеть 220V может быть подключена к сети, и у нее есть все необходимое, — подключите УЗО! Если вы хотите больше в сети, это устройство защиты на хинди.

    Kaya, для подключения электромеханического УЗО, только для всех, для электронного, для УЗО, для подключения к сети и большой сети.


    Sa larawan sa kaliwa — Hager RCD с электромеханическим управлением, с каналом RCD с электронным управлением.

    Какое устройство защиты обеспечивает управление в большом количестве? Сконструированный с помощью множества способов сделать это в любой момент: вы можете делать все в сети, подключать электронное УЗО.Все, что вам нужно, в сети, когда вы работаете в сети, делает все, что вам нужно, в сети, когда вы работаете в сети, когда вам нужно. И еще какие-то новые идеи могут быть открыты в любой квартире или квартире, которую вы можете найти, как сделать так, чтобы ваши мысли были такими, как это было? Вы можете использовать эту функцию в линии, которая работает на бахай, и вы можете использовать ее в различных электрических сетях, или даже если вы хотите, чтобы эта проблема была очень интересной — это была прекрасная игра на любой вкус.Все качели имеют приятные звуки, все устройства на знак (сигнальный сигнал, главный человек) объединены в большую сеть. Gayunpaman, yugto ay hindi nawala kahit saan! Поражение электрическим током можно избежать. Сделайте это в обычном режиме, когда вы пользуетесь стиральной машиной, и теперь она будет на катаване. Если вы хотите, чтобы сандалии были созданы, вы можете наслаждаться ими и делать это УЗО.Это устройство elektroniko RCD является хинди-гаганой, так как «фаза» полностью отсутствует на электронной плате с усилителем, без питания, с помощью которой можно получить электронную доску, а также настроить ее. Импульс выключения включен в механизм выключения, а УЗО используется на хинди. Для вас, вы можете сидеть на любом мапанганибе. Samakatuwid, gaano man kalungkot, знает, как это сделать, работает на этом сайте на хинди и использует электронный RCD .

    Решающая проблема состоит из курящих проблем. Теперь, когда вы можете установить большое количество реле для защиты, все на хинди могут быть только на этом уровне. Все большее количество людей получают из номинального халага. Он имеет напряжение 220 Вольт, 170 Вольт или 260 Вольт, или больше, чем 380 Вольт, которое может быть подключено к вашей розетке. Туманы в большинстве своем предназначены для электронных устройств, в которых используются электронные устройства УЗО и дифференциальные автоматические устройства.Вы можете настроить скачки напряжения на электронной плате с помощью усилителя. На всех занятиях, все это потрясающие игры и многие хиты, они делают все, что вам нужно, и сидят, когда вы можете работать над тем, чтобы использовать все электронные песни.

    Вы можете использовать хинди, чтобы обеспечить защиту устройства. Самостоятельно, быстро работает с использованием УЗО с помощью функции «ТЕСТ».Инициируйте экспертные оценки, которые помогут вам узнать это на хинди-бабабе в соответствии с вашими пожеланиями.

    , через сеть поддержки, может освещать различные варианты, когда вы можете использовать защиту с функцией электронного УЗО или дифференциальной автоматики. Для устройств защиты электромеханических, проблем, связанных с этим, на хинди. хинди делает все возможное, чтобы помочь курению.Если вы хотите, чтобы все было в сети или на хинди, электромеханическое УЗО (RCBO) используется в любом случае, когда вы можете подключиться к сети.

    Установите электромеханическое УЗО из электроники

    На каждой панели, эти инструменты открыты и содержат множество функций, без каких-либо ограничений, в том числе и без того, чтобы читать на английском языке, без хинди и на других языках. Вы можете использовать естественные устройства в электронном или электромеханическом исполнении, а также можете использовать его на разных языках.В том, что вы думаете о том, как сделать это? Ngunit sinisiguro ko sa you na hindi ito ganon, walang kumplikado dito.

    Bigyang-pansin диаграмма, установленная на корпусе RCD

    Самый лучший и самый лучший способ получить схему, которая будет подключена к УЗО. Все, что вам нужно, чтобы защитить устройство, находящегося в процессе проверки цепи, являются инициалами. Из представленных схем на электромеханическое УЗО и электронное может быть изменено.

    Диаграмма электромеханического УЗО или дифавтомата обеспечивает передачу данных (когда фаза на нуле называется «синулид»), то есть, это означает, что транспортер, а также реле с поляризованной поляризацией. konektado в pangalawang paikot-ikot. Поляризованное реле не было напрямую связано с механикой. Все это показаны на диаграмме. Kailangan вы можете научиться делать все, что вам нужно.Halimbawa, электромеханическое УЗО в Европе на HAGER:


    Переносной транспортер установлен на любое постоянное (минимальное) соединение с постоянной фазой и нейтралью проводов. Это устройство работает с поляризованным реле. На диаграмме поляризованное реле используется в прямом или обратном направлении. Реле является механической связью в мире.


    Тестовый тест, который может быть использован для этого (тест, который выдается в течение 30 мА, имеет пороговое значение для работы). Здесь вы найдете электронные платы и усилитель с электромеханическим УЗО. Дизайн представляет собой механику.

    Сейчас используется электронное УЗО. Halimbawa, электронный дифавтомат на 16 А, 220 В, с током на 30 мА.


    Если посмотреть на диаграмму, в электронном дифавтоматоре есть все, что связано с электромеханическим устройством защиты.


    Ngunit, kung titingnan mo nang mabuti, makikita mo na pagitan ng дифференциального трансформатора и поляризованного реле, может быть использован как любой элемент, имеющий название «A», pagtatalaga I>. Это обычная электронная плата с усилителем. Как и все, что вам нужно сделать, чтобы провода на «фазе» и «нуле» были использованы для этой платы (показаны на фигуре на выбор).Это множество панелей, которые используются для непрерывной работы с УЗО. Есть возможность поставлять курение, и на хинди подготовить УЗО. Хинди alintana kung mayroong isang tagas o wala.


    Чтобы подключить электромеханическое УЗО, использовать только УЗО, электронное УЗО, подключение к сети и большую часть сети. Основные требования к именованию включают в себя УЗО или автоматическое устройство электромеханического управления.

    RCD (естественное устройство) — Это электрическая продукция, установленная в соответствии с принципами работы, чтобы обеспечить поставку питания через кабели, которые могут быть подключены, чтобы подключать провода, которые могут быть подключены. касангкапан.

    УЗО, тип автоматического выключателя, разработан только для защиты от поражения электрическим током, его можно использовать только в том случае, если он подключен к одному из нескольких типов.УЗО обеспечивает защиту цепи на кабелях и в зависимости от того, какая фаза подключается к нейтральному проводу.

    Установка изображения этого сетевого кабеля с естественным подключением устройства VD1-63, разработанного для подключения к одной сети с напряжением 220 В и переменным напряжением сети и подключенной к сети на 30 мА. УЗО, который управляет катангией, предназначен для установки в ореолах любой квартиры с кабиной.

    Ассортимент продукции, устанавливаемой на нашем сайте, включает в себя УЗО и автоматический выключатель. Наше устройство представляет собой естественный автоматический выключатель со встроенной защитой. Отображение изображений модели RCBO32, разработанной для обеспечения надежной защиты кабеля 16 А и защиты до 30 мА. Создайте естественные устройства для защиты на хинди, которые будут использоваться в любое время в любом месте.

    Bilang karagdagan, sa kaganapan ng isang paglalakbay, mahirap malaman kung ano the madepektong paggawa — это большая цепь или касалукская тагас.

    Paano pumili ng RCD

    УЗО для кабельной квартиры или всего для электричества на хинди махирап. Однофазное УЗО предназначено для работы с защитным автоматом и защитой от утечки 30 мА. … Литература естественного RCD выполняется с моделированием артикула.

    Используйте УЗО и лучшее для вашей квартиры


    электромеханический или электронный

    Установите УЗО в отличном дизайне — электромеханический и электронный. Для всех желающих, вы можете использовать их, если хотите, чтобы они были на катанском языке.

    Отображение электрических характеристик электромеханических и электронных УЗО
    Katangian Электромеханическое УЗО УЗО Elektronikong
    Presyo mababa mataas
    Disenyo kumplikado простой язык
    pagiging maaasahan mataas mababa
    Kawastuhan ng kasalukuyang pagpapatakbo mataas mababa
    КПД при обрыве нейтрального провода или отключении от сети электропитания производится по последним годам на английском языке
    Paglaban sa сеть перенапряжения mataas mababa
    sukat malaki mas maraming beses na mas mababa

    Если вы хотите, чтобы он работал в любом месте, вы можете использовать электромеханическое УЗО.Электронное УЗО может быть надежно установлено в электрическом устройстве, выключателе, электрической розетке или удлинителе.

    Техническое обслуживание на катанах RCD

    Автоматические выключатели для технических устройств УЗО соответствуют требованиям ГОСТ Р 51326.1-99 (IEC 61008-1-96) «Автоматические выключатели с автоматическим управлением, обеспечивающие автоматическое управление для любых построенных и стандартных устройств. в МТЗ на протексён «.

    Для тех, кто хочет сделать это, дайте нам знать все, что вам нужно, чтобы управлять УЗО в любой момент.

    . . .
    Показать технические характеристики RCD
    Катанг Пагтаталага Анг Дами Тандаан
    Gumaganang boltahe V 220, 380 Для однофазной сети в сети, УЗО устанавливается на напряжение 220 В, для постоянной сети — на 380 В
    Две фазы 1, 3 Ipinahiwatig sa pasaporte
    Присвоение пагпапатакбо, I∆n мА 5 Все элементы для установки в PUE, входят в состав рекомендаций для использования в системах отопления, вентиляции и кондиционирования, теплые полы
    10 Разработано, чтобы установить розетки, которые можно установить на баньках, кусочках, различных батареях и устройствах, которые можно установить на компьютере
    30 Maraming nalalaman, на английском языке для всех приложений на любой квартире
    100, 300 Используется в промышленности, не требует установки для ввода данных, необходимых для обработки данных, которые используются, чтобы обеспечить доступ к исходному номеру
    Максимальный ток нагрузки, Sa A 6-125 Dapat ay katumbas o mas malaki kaysa sa kasalukuyang automatic выключатель, который можно установить на RCD
    Maximum na kasalukuyang paglipat, Im A 500 Dapat имеет 10 максимальных значений нагрузки
    Короткое замыкание kasalukuyang, Inc. кА 3-10 Максимальное значение УЗО может быть использовано для создания непрерывного цикла на кабелях
    Остановка работы при остановке MS Теперь, когда выбирается, выбирается один из самых популярных веб-сайтов, когда идётисконекция УЗО и выбора
    Dalas ng Inspeksyon buwan 1 Для простой проверки, нажмите кнопку проверки УЗО.Чтобы усвоить часы, выберите специальный аппарат
    Температурный режим ° C минус 25 — +40 Температурный режим, используемый для достижения максимального значения RCD
    Mahusay na pagpapatupad Электромеханический Mas maaasahan, mas mura, ngunit mas malalaking elektronikong RCD
    Elektronik Современное УЗО, mahal, maliit
    Mag-type находится в рабочем состоянии AS Исключение синусоидальной утечки может вызвать ошибки или большие ошибки
    A Величина синусоидального или пульсирующего постоянного тока может быть изменена в зависимости от того, как это сделать, если вы хотите, чтобы он мог быть большим или большим
    В В зависимости от синусоидального, пульсирующего постоянного тока или постоянного тока утечки, могут возникать проблемы с током утечки.
    Параметры установки Установки для монтажа на DIN-рейку на стандарт Установки для установки на панели квартиры на улице
    Установить на сокет Установить, чтобы защитить доступ к электричеству или в любой момент, когда вы можете сделать это, чтобы облегчить работу с естественными элементами 909
    Любой адаптер устанавливается на розетку
    Удлинитель
    Установить курдон на курение

    В зависимости от естественного естественного аппарата, марки, которая используется с технической тематикой… Декодирование буквенно-цифровых символов выполняется автоматически.

    может использовать RCD, который работает на большом расстоянии в большую часть времени, работает на нашем сайте. Натуральные параметры удивительны.

    Схема кабеля для подключения УЗО на приборной панели

    Натуральное устройство на панели четвертой проводки подключено к метро через нейтраль и фазу, подключенную к автоматическому выключателю.

    провода, подключенные к метро, ​​подключены к УЗО. Фазный провод L имеет контакт, при нулевом контакте N sa kanang. Провода, подключенные к устройствам, подключены к большому количеству терминалов в подключении к сети. Надежный заземляющий проводник должен быть подключен к байпасу через УЗО.

    Аппарат и установка RCD

    УЗО есть в состоянии (оно уже сделано), и поставлять все необходимое можно на любом автоматическом выключателе через кабель.Если потребитель нагревается, вы можете подключить его к нейтральным и фазным проводам.

    Благодаря УЗО, провода могут быть подключены к электрическому трансформатору, и когда они используются, магнитное поле создается на магнитной цепи. Все, что нужно, включить фазу и нейтральный провод, подключите и подумайте о подключении к директивам. Самакетировать, магнитные полюсы, измеряющие полярность, и использовать их.В этом случае, когда вы говорите с Кирхгофом, EMF является одним из самых популярных транспортных средств, который может показаться вам в любом случае на карте.

    Применение электромеханического УЗО

    Когда используется, чтобы подключить электричество к каждому, это почти всегда через фазовый провод, который почти не используется в нулевом магнитном поле, является магнитным полем на магнитной цепи.Если вы работаете с лучами в I∆n, когда вы используете EMF, вы можете использовать их в каждом отдельном случае для RCD, чтобы наслаждаться и поддерживать игру на разных языках.

    С электромеханическим УЗО, электромагнит подключен к механизму транспортного средства, соленоид, который может использоваться, механически соединен с оборудованием. Чтобы узнать, как работает ЭДС, вы можете использовать соленоид, который работает и работает, когда речь идет о механизме работы и контактах.Усовершенствуйте поставку курения на кабели.

    Принятие электронного устройства RCD

    Благодаря просмотру электронного УЗО на хинди можно найти электромеханический и даже очень простой способ отображения диаграммы или диаграммы. Принцип управления устройством УЗО является надежным и надежным в использовании устройств. В электронном, в том числе на электромагните, электронная цепь может быть установлена ​​на любом пороговом компараторе с усилителем и реле.

    Чтобы выбрать любой из них, который думает через фазу и нейтральный провод, люминесцентные лампы, все они могут быть подключены к усилителю, висящему на реле. Это важно, и УЗО работает с большим количеством устройств на кабелях.

    Крепление УЗО к экрану на DIN-рейке

    Эта стеновая панель или панель, УЗО, различные устройства, устанавливаемые на DIN-рейку, устанавливаются на монтажную рейку.Это 35-миллиметровая металлическая пластина, которая крепится на металлической пластине, которая используется для изготовления пластин. В соответствии с ГОСТ Р МЭК 60715-2003 «Все элементы управления и контроля. Установите и установите все методы контроля над всеми необходимыми устройствами управления и устройствами управления» , установленными на .


    Это устройство содержит надежные застежки и самые удобные устройства, которые можно установить и установить УЗО для использования, использования или удаления.Изображение на DIN-рейке изготовлено из алюминиевого сплава.


    DIN-рейки можно установить на панели. С помощью зажима RCD можно использовать зажим — накатигил (са лараван на каливу) и пружинную нагрузку на ощупь (са канан). Чтобы установить УЗО на устройства, вы можете установить его на жесткую DIN-рейку и установить любое другое устройство. Подвижная защелка установлена ​​на корпусе УЗО, а УЗО — на DIN-рейке полностью.

    Чтобы установить УЗО с DIN-рейки, он предназначен для использования плоской конструкции, которая используется в различных папках, которые используются в качестве фиксатора для фиксатора и его использования. Сделайте все, что угодно, и другие устройства УЗО могут быть установлены на DIN-рейке.

    Наконечник УЗО обеспечивает отсутствие фазного напряжения при отключенном питании.

    Паано может подключать провода к УЗО

    Все возможности курения являются естественными хинди только с помощью всего лишь кросс-сексиона кавад и де-корриента, когда вы можете научиться чему-то новому.Благодаря простому способу работы с этой операцией, эти операции являются надежными, надежными в работе с контактами и переключением RCD.

    Обеспечивает естественное касательное устройство, чтобы защитить себя от поражения электрическим током при утечке. Теперь, эти устройства доступны в любой версии: электронная или электромеханическая. Это современный стиль, букод дито, он мас мура, англ. Huli, sa Turn, ay nasa merkado nang mas mahaba at, pinaka-mahalaga, ay mas maaasahan sa mga tuntunin ng proteksyon (pag-uusapan natin ito sa ibaba).Слушайте, вы можете использовать его, чтобы узнать, как использовать УЗО с помощью электромеханической и любой другой техники, которую можно использовать для любого кабеля.

    Установка на устройстве

    Mayroong 3 открытия на естественных основных устройствах. Визуальный — вы можете использовать УЗО через диаграмму, отображаемую в режиме реального времени. Upang makapagsimula, inirerekumenda namin na pamilyar ka sa your sarili.Кая, механическое устройство УЗО с каугинским транспортным средством, представляет собой поляризованное реле, триггер, является «ТЕСТ» и используется в режиме реального времени. Электронная модель может быть усилителем, подключенным к проводам питания.

    Чтобы сделать это просто, вы можете создать электронное УЗО из электромеханического устройства, созданного с помощью специальной схемы (усилителя). Когда вы говорите tatsulok, как устройство с электроникой, хинди — это механика на вашем языке.

    Malinaw, чтобы увидеть изображение на диаграмме на сайте:

    Панорама пагпапасии с прекрасным использованием батареи на батарею. Получите провод, подключенный к входному терминалу (itaas), который подключен к ibaba. Терминал может быть изменен: все на ФАЗЕ, или НУЛЬ-НУЛЬ. Сусунод, запускай пинггу на «на». (Pataas) и подключать провода к батарее. Валанг нангьяри? Соблюдайте полярность источника питания.Вала нанаман? В этом случае УЗО является электронным.

    Что ж, это устройство для создания устройства на магните. Установите магнит на хинди, подключенный к УЗО (он называется «на месте») и работает с электромеханическим устройством.

    Что лучше выбрать?

    Подробная информация для вас, чтобы узнать о функциональных возможностях электронных и электромеханических УЗО.Благодаря тому, что вы не знаете, как много, использовать различные устройства для работы с устройствами, это устройство с электроникой в ​​любой сети. Kung walang boltahe, хинди красиво и быстро. Это напакалакинг дисбентаха. электронные дифавтоматы на УЗО.

    Когда срабатывает, то срабатывание происходит только после того, как все происходит. Какова защита, чтобы сделать это лучше? Вот и все, что вам нужно знать о том, как это сделать.Если ноль насущен, он не знает, что делать, если вы хотите, чтобы это происходило, а также удары электрическим током. Теперь вы можете использовать электромеханическое устройство в этом приложении.

    УЗО электронных устройств используется в большинстве случаев. Вся электроника чувствительна к перенапряжениям и измерениям. Как результат, эта доска очень удобна, это значит, что вы используете защитный аппарат, который работает, и это значит, что вы хотите спасти ее.

    Также, очень важно, чтобы использовать электромеханические УЗО или электронные устройства. Если вы хотите, чтобы кольцо использовало современное устройство, вы можете использовать его в качестве рекомендации, чтобы использовать его с помощью кнопки «ТЕСТ».

    Паано матукой и пагпапатупадом

    Благодаря естественному использованию электронного УЗО можно получить из электромеханического устройства. Umaasa kami na alam mo, когда вы можете использовать различные устройства и использовать их лучший выбор для людей, которые вас интересуют.

    Особенности электромеханических устройств обеспечивают большую мощность в сети или в сети.

    «Касалукуйанг тэгас» имеет смысл, чтобы использовать его кагамитан, в то время, когда это означает «касалукуянг нангьяяри на пангалаванг пайкот-икот нг транспортер, на кунг саан айанг дахилан паразит, на англ. Актибо» .

    Чтобы использовать электронное УЗО, все это можно сделать на хинди, если вы хотите, чтобы они были применены.

    С помощью этого может быть усилитель и плата для того, чтобы запускать все, что нужно, чтобы сделать его наиболее подходящим. Доска обеспечивает удобство и надежность пульса, чтобы работать с реле.

    Сделайте это, чтобы узнать о дизайне естественных УЗО, которые могут быть малы на транспорте.

    Электромеханические устройства могут быть простыми, простыми в использовании, они очень просты в использовании и работают.Это может быть электронное устройство, которое может работать в сети.

    Может использоваться для сборки микросхем или полупроводников. Благодаря этому, большое количество электронных УЗО можно найти в большом количестве.

    Bukod this, the makabagong pagpapaunlad is possible to magbigay ng kasangkapan to a gayong kagamitan with a karagdagang proteksyon laban on a boltahe alon. На сандалиях, украшенных пагталоном, идите с ног до головы.

    Вы можете использовать разные способы, чтобы сделать это УЗО на этом уровне.

    Лучшая диаграмма для просмотра диаграммы. Это электромеханическое устройство, диаграмма которого представляет собой трансмиссию дифференциального типа, которая напрямую связана с реле.

    Реле может использоваться в любом случае, когда это происходит. Подключение к сети, обеспечивающей доступ к узлу, является хинди для работы в режиме реального времени.

    Если вы хотите узнать, что такое представление информации о RCD, вы можете увидеть его доску, которая будет выглядеть как тацулок. Получите диаграммы линий из источника питания.

    Простая батарея может использоваться, чтобы создать устройство от вас. Сделайте наш код и сделайте это сразу после того, как вы сделаете провод.

    Kaya, это значит, что это случайный всплеск, как результат, это электромеханическое УЗО, переключение реле на место.Alinsunod это, известный хинди nangyari и pagsasara, может играть в электронном виде.

    Если вы хотите, чтобы зарядить батарею, создать постоянный магнит и использовать его в качестве источника питания. Когда вы работаете, он находится в состоянии ON. Установите магнит на камеру и закрепите на панели. Реле, как хинди, работает с электронными ключами, и все это — электромеханическое.

    Sumulat ng комментариев, karagdagan sa artikulo, marahil ay napalampas ako.Tingnan мо, matutuwa ako kung makakita ka ng bagay na kapaki-pakinabang sakin.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
