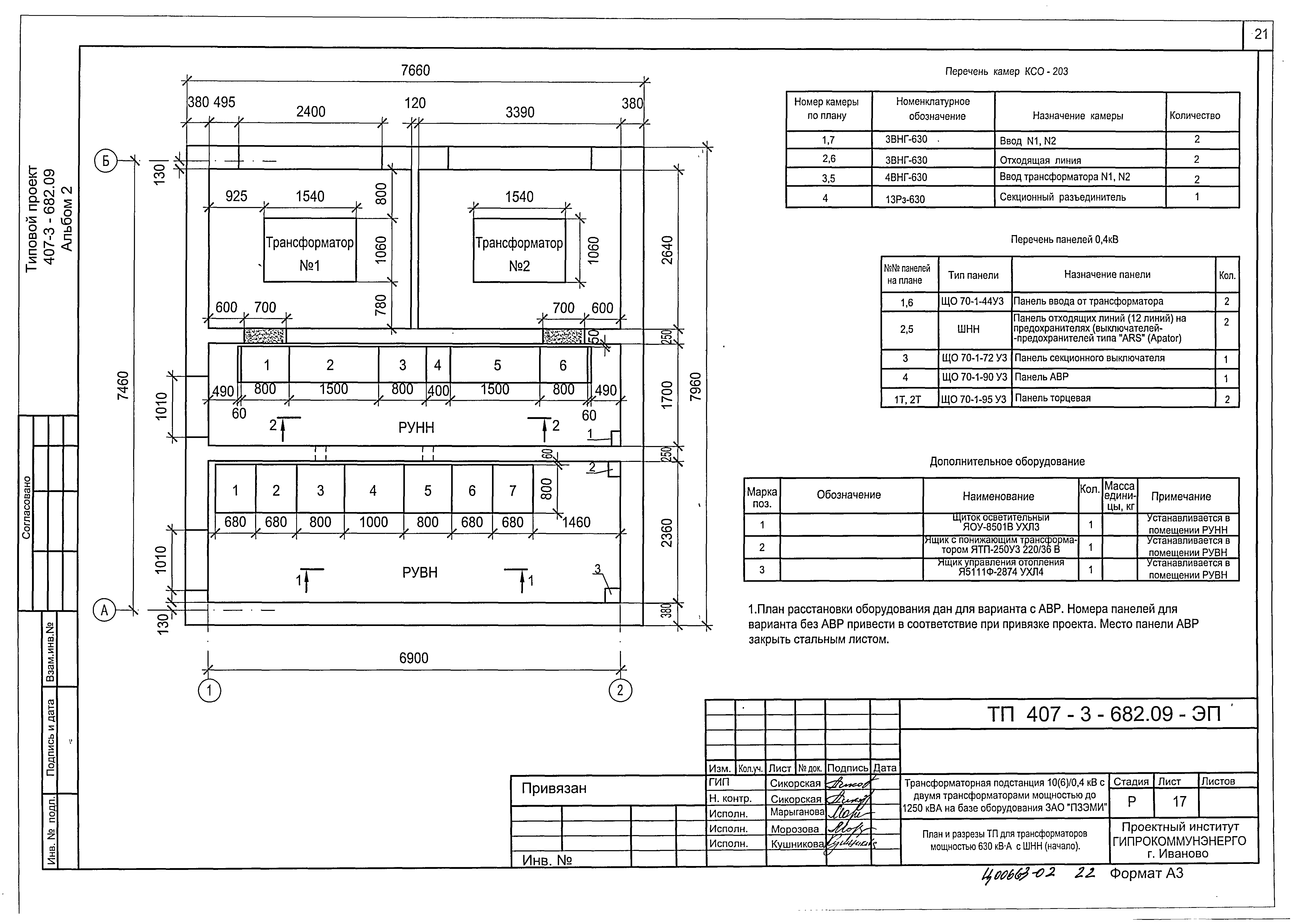

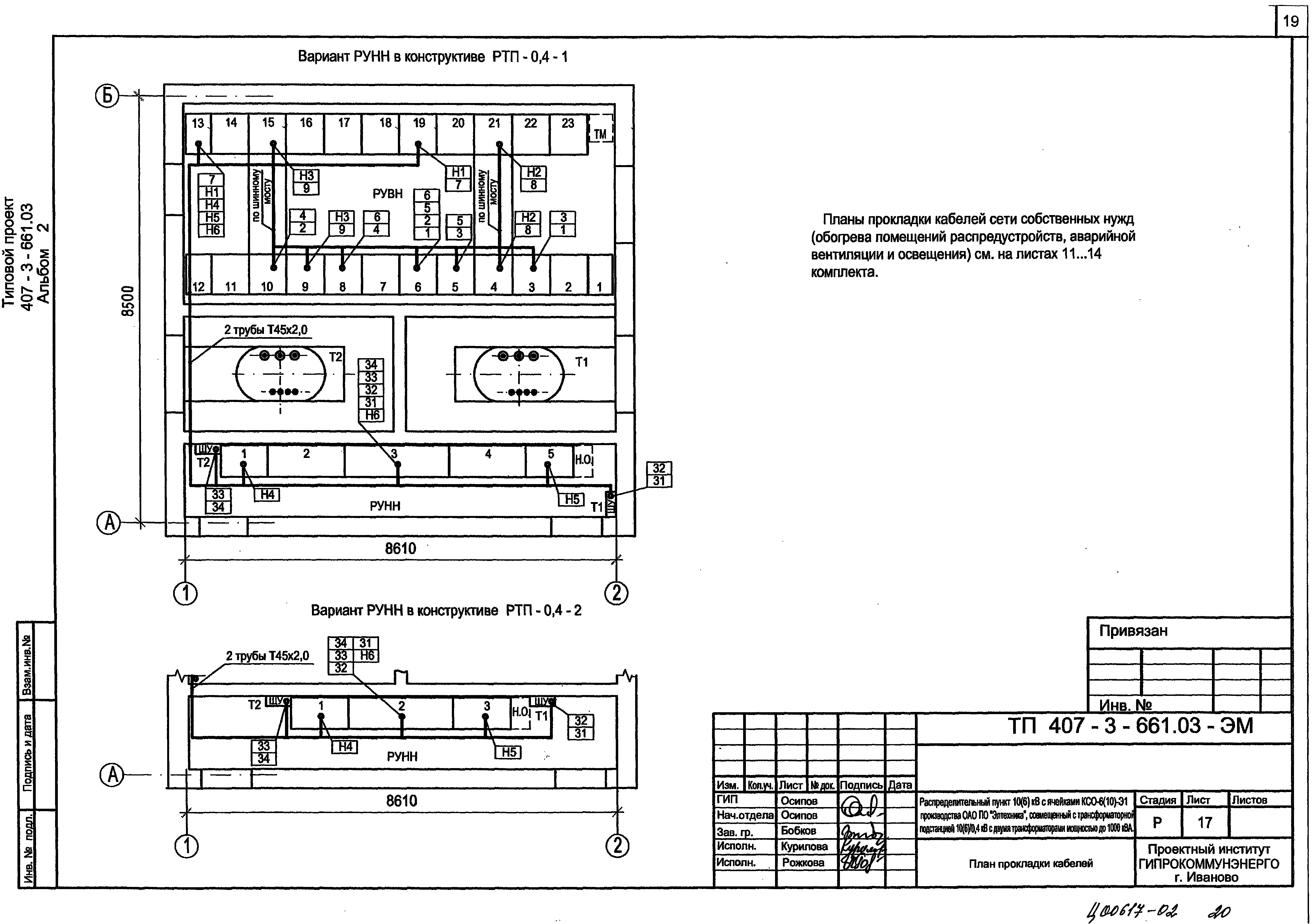

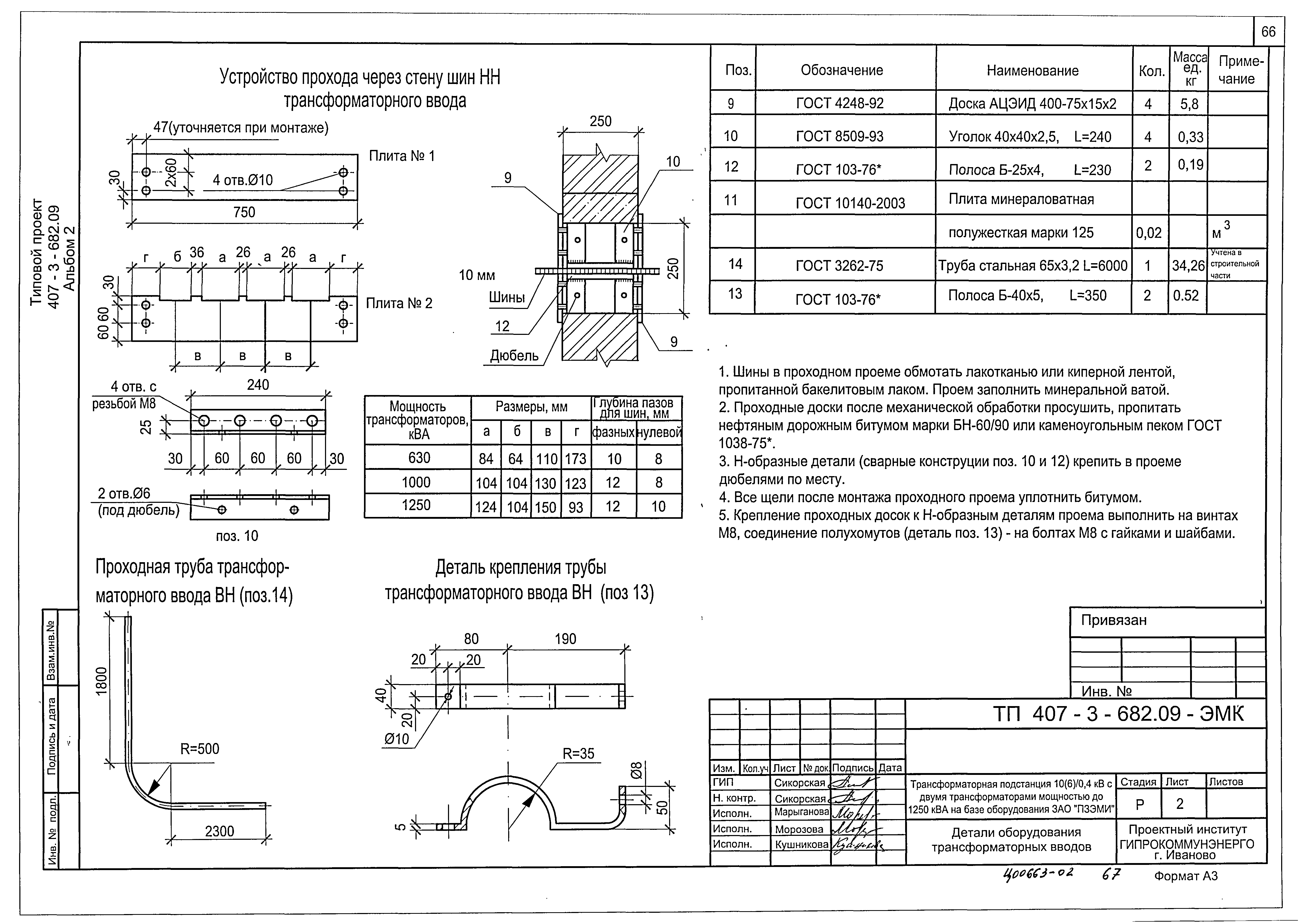

4.8.Электромонтажный чертеж

Чертеж, содержащий изображения монтируемых электрических и радиоэлектронных изделий, электрических коммуникаций между ними и данные, необходимые для их монтажа (ГОСТ 2.413-72)

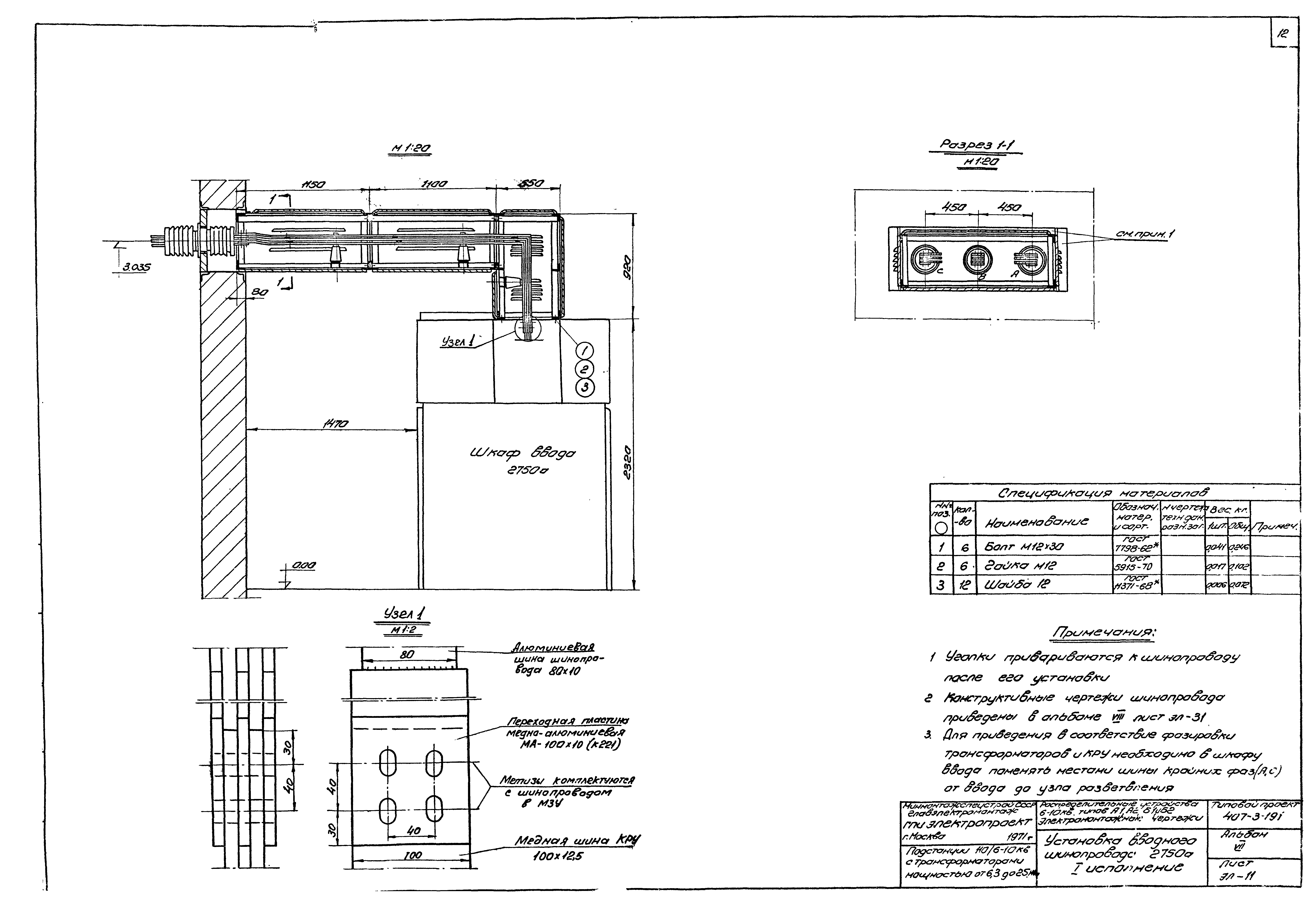

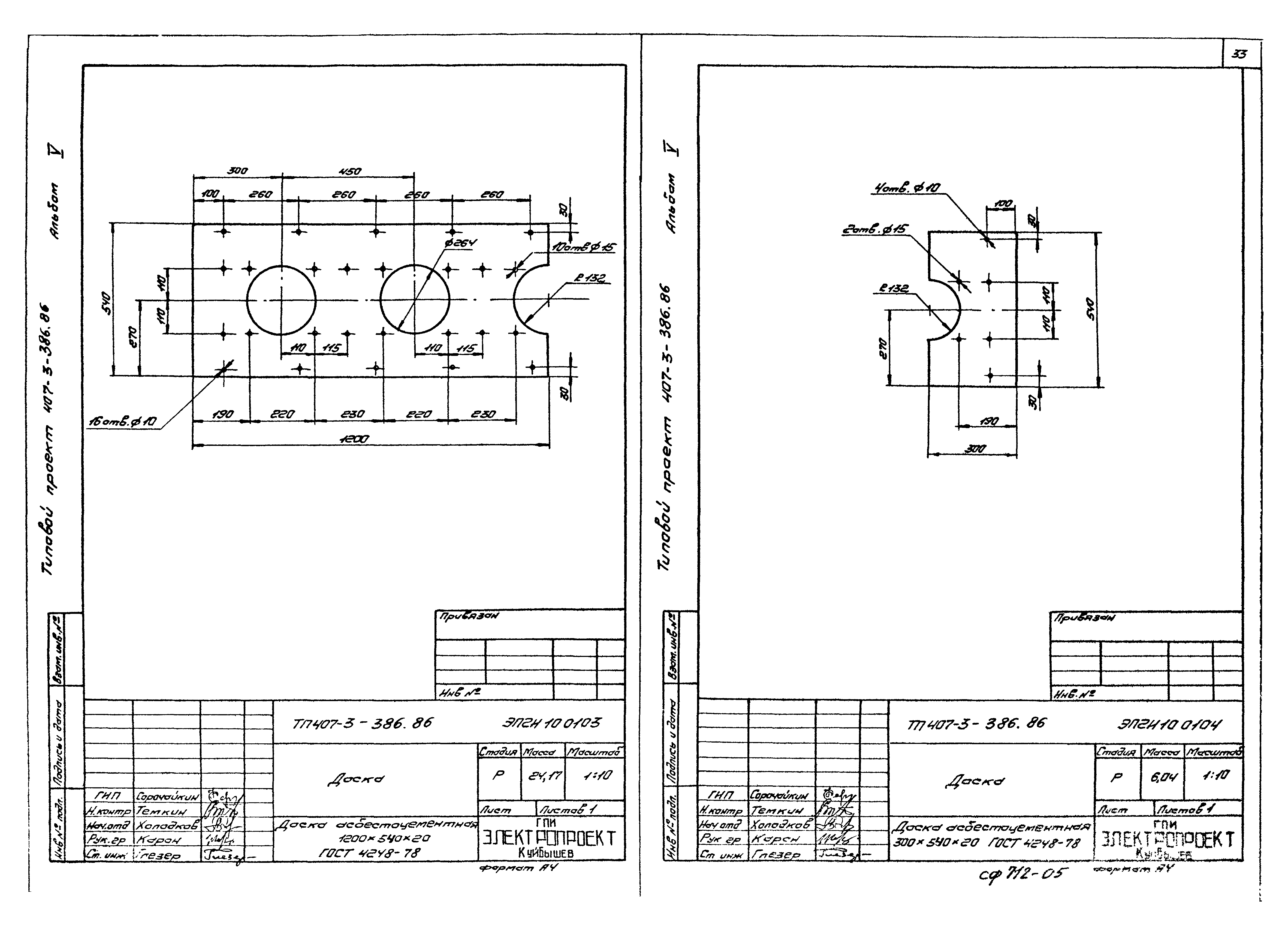

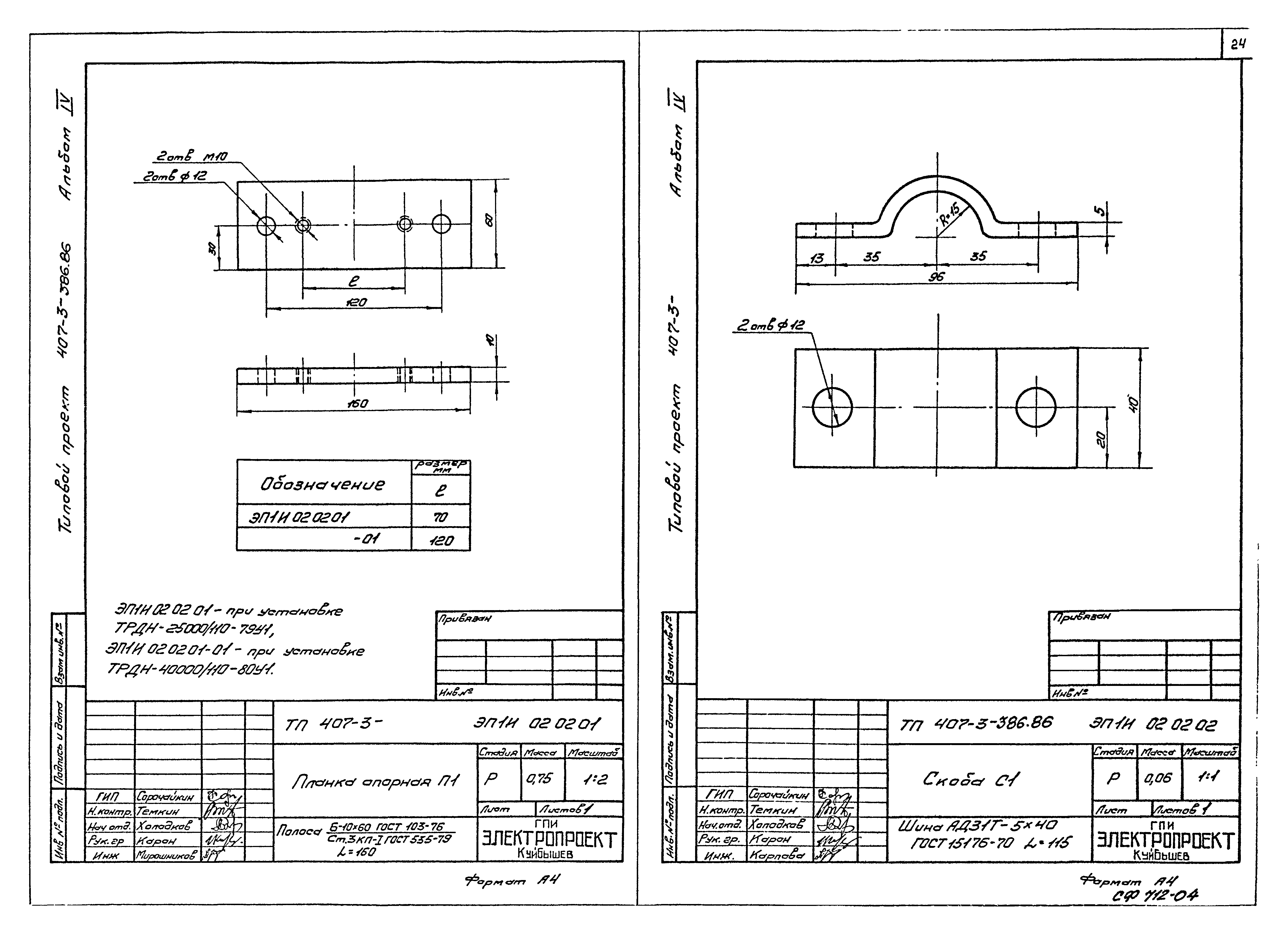

Электромонтаж — соединение составных частей с помощью электрических проводников. Чертежи изделий с применением электромонтажа относятся к сборочным, поэтому содержат как минимум два документа — спецификацию и сборочный чертеж. В электротехнике значительная группа изделий изготавливается с применением электромонтажа, например электро- и радиоприборы, электроустановки и т.п. Конструкторскую документацию на такие изделия выполняют с учетом требований ГОСТ 2.413-72*.

В состав чертежа с применением электромонтажа, как правило, входят элементы электрической принципиальной схемы или схемы соединений: трансформаторы, резисторы, конденсаторы и др. Таким элементам должны быть присвоены буквенно-цифровые позиционные обозначения по соответствующей схеме (рис.

4.34).

Для удобства чтения чертежа допускается смещать изображения составных частей, при этом от смещенного изображения проводят линию-выноску, на полке которой наносят надпись «Смещено», или указывают в технических требованиях чертежа «Изображения … смещены». В тех же целях допускается условна изменять (укорачивать, удлинять и т.д.) очертания составных частей, если их изображения закрывают друг друга (рис. 4.35). При этом искажения очертаний не должны нарушать ясности чертежа.

Проводники изображают в соответствии с требованиями ГОСТ 2.414-75* (см. выше). Разветвления, изломы, слияния проводников и кабелей изображают отрезками под углом 45° (рис. 4.36, а). Пересечения проводников показывают в соответствии с рис. 4.36, б. Обрывы проводников изображают по общим правилам, указывая номер проводника арабскими цифрами и обозначение листа или вида, на котором содержится продолжение проводника. Линию, изображающую два и более проводников, у мест обрыва обозначают одним порядковым номером римскими цифрами или указывают у мест обрыва линии обозначения всех проводников, изображаемых этой линией (рис.

4.37).

Каждый проводник (провод, кабель, жгут, шину) обозначают в соответствии со схемой соединений. При отсутствии схемы соединений проводнику на чертеже присваивают шифр, состоящий из цифрового обозначения соответствующей цепи в электрической принципиальной схеме, знака дефис и порядкового номера проводника в цепи: например, 2-1, 2-2 следует читать как 7-й и 2-й проводники цепи 2.

При отсутствии обозначений в схемах проводники обозначают на чертежах одним из следующих способов:

а) нумеруют арабскими цифрами одиночные провода и жилы кабелей, записанные в спецификацию как материал, — в пределах чертежа, жилы кабеля, оформленного самостоятельным документом, — в пределах кабеля, провода жгутов — в пределах жгута;

б) нумеруют арабскими цифрами цепи в пределах чертежа и проводники в пределах цепи; обозначения проводников составляют из номера цепи, дефиса и номера проводника в пределах цепи.

Обозначение короткого проводника, изображение которого отчетливо просматривается на чертеже, допускается проставлять на чертеже один раз — посредине изображения, а у длинных проводников — около обоих их концов. Проводники, идущие рядом, допускается изображать в виде одной линии; жгуты, кабели и их проводники изображают одной линией не разрешается.

На чертеже для электромонтажа должны быть однозначно определены все соединения между составными частями. При этом линии, изображающие проводники, присоединяемые к многоконтактному изделию, допускается не проводить до изображения контактов и заканчивать у линии, показывающей внешние очертания изделия. Указания o присоединении проводников к контактам приводят в этом случае одним из следующих способов: обозначения проводников указывают около обозначения контакта (рис. 4.38), обозначения проводников приводят в таблице (рис. 4.39). Если контакты изделия, к которому должны быть присоединены проводники, не имеют обозначений, то на чертеже им присваивают обозначения ипоясняют их схемой соединений или указанием в технических требованиях чертежа.

Электрическое соединение, осуществляемое пайкой или сваркой изображают точкой диаметром от 1,5S до 3S, где S — толщина сплошной основной линии данного чертежа. Обозначение соединений производят по общепринятым правилам. В технических требованиях чертежа указывают припой и другие данные о соединениях.

Связь чертежа для изделий с применением электромонтажа со спецификацией осуществляется через позиционные обозначения. Допускается не наносить на чертеже номера позиций, под которыми в спецификации записаны элементы электрической принципиальной схемы в разделах «Стандартные изделия» и «Прочие изделия» и провода и кабели в разделе «Материалы».

На чертеже для электромонтажа выполняют технические требования, которые записывают в следующем порядке.

1. Технические требования к электромонтажу. Паять ПОС … ГОСТ …

2. Технические требования на жгуты.

3. Технические требования к конструкциям разделки проводов и креплению их жил.

4. Технические требования к монтажу навесных элементов.

5. Технические требования к электромонтажу приборных частей соединителей,

6. Изображения плат … смещены.

7. Места распайки проводов на платах залить клеем … ГОСТ …

8. После настройки прибора места Распайки проводов покрыть лаком … ТУ …

9. Таблицы соединений ХХХХ. ХХХХХХ.ХХХ ТБ.

10. На выводы разъемов надеть трубку поз. …

11. Конденсаторы, резисторы, дроссели, диоды ставить на клей … ГОСТ …

12. *Подбирают при регулировке.

13. Маркировка элементов показана условно.

14. Проводники имеют обозначения для монтажа по схеме ХХХХ. ХХХХХХ.ХХХ Э3.

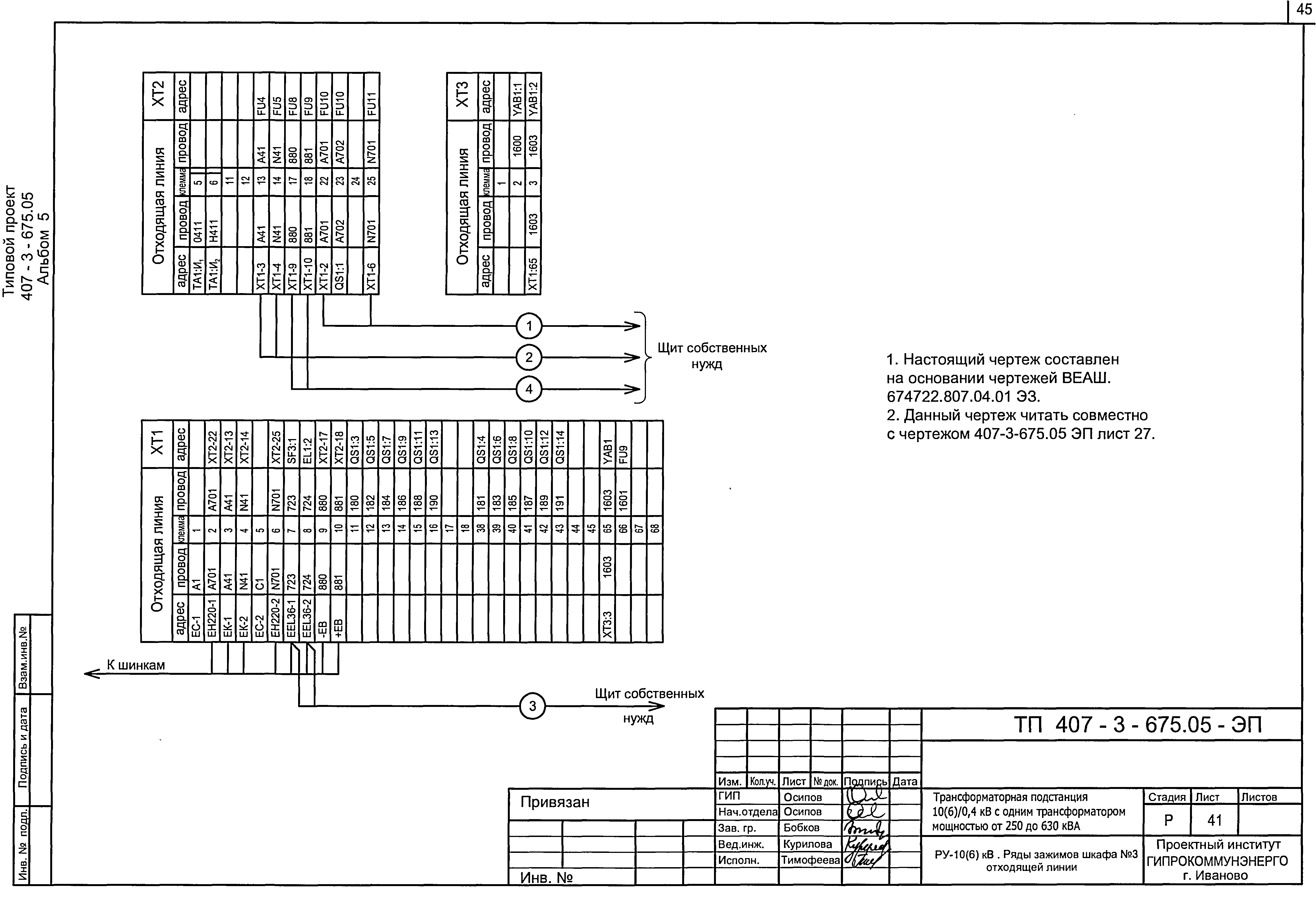

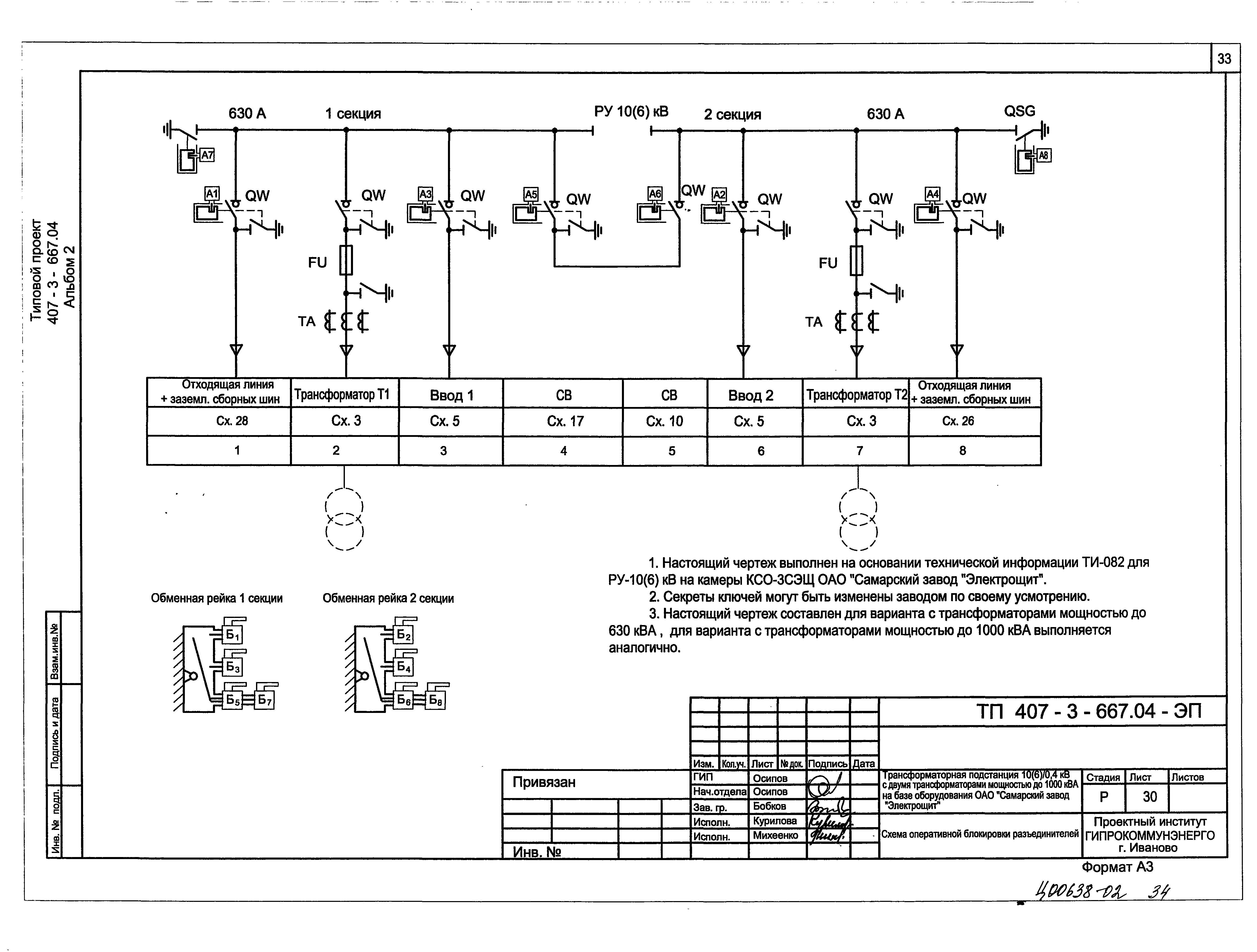

На чертежах для электромонтажа может быть выполнена схема соединений, размещаемая на первом листе или оформляемая последующими листами. Таблица соединений разрабатывается в том случае, когда на чертеже не указаны адреса присоединения проводников. Таблицу соединений рекомендуется выполнять по форме, приведенной на рис. 4.40. Размеры граф таблицы стандартом не регламентированы.

В таблице соединений проводники перечисляют по возрастанию номеров в следующем порядке: провода жгутов; жилы кабелей, записанных в спецификацию как материал; одиночные провода. На рис. 4.41 приведен пример заполнения таблицы соединений. В графе «Проводник» указывают номер проводника (одиночного провода, жилы кабеля, провода жгута). В графе «Поз.» указывают номер позиции, под которым соответствующий жгут, кабель или отдельный проводник записан в спецификации. В строках таблицы соединений, в которых записаны жилы кабелей и провода жгутов, оформленных самостоятельными документами, графу «Поз. » не заполняют. В графе «Откуда идет» указывают наименования разделов, например «Жгуты», «Кабели», «Провода»; наименование и обозначение соответствующих изделий, например «Жгут ХХХХ.ХХХХХХ.010» «Кабель ХХХХ. ХХХХХХ.020», и адреса присоединения проводников или жил кабеля. В графе «Откуда поступает» — адреса присоединения проводников. Графа «Длина» заполняется только для изделий, записанных в разделе «Материалы» спецификации, т.е. для тех изделий, на которые не оформляются самостоятельные чертежи.

В зависимости от объема, сложности и характера производства чертежи изделий с применением электромонтажа выполняют одним из следующих вариантов:

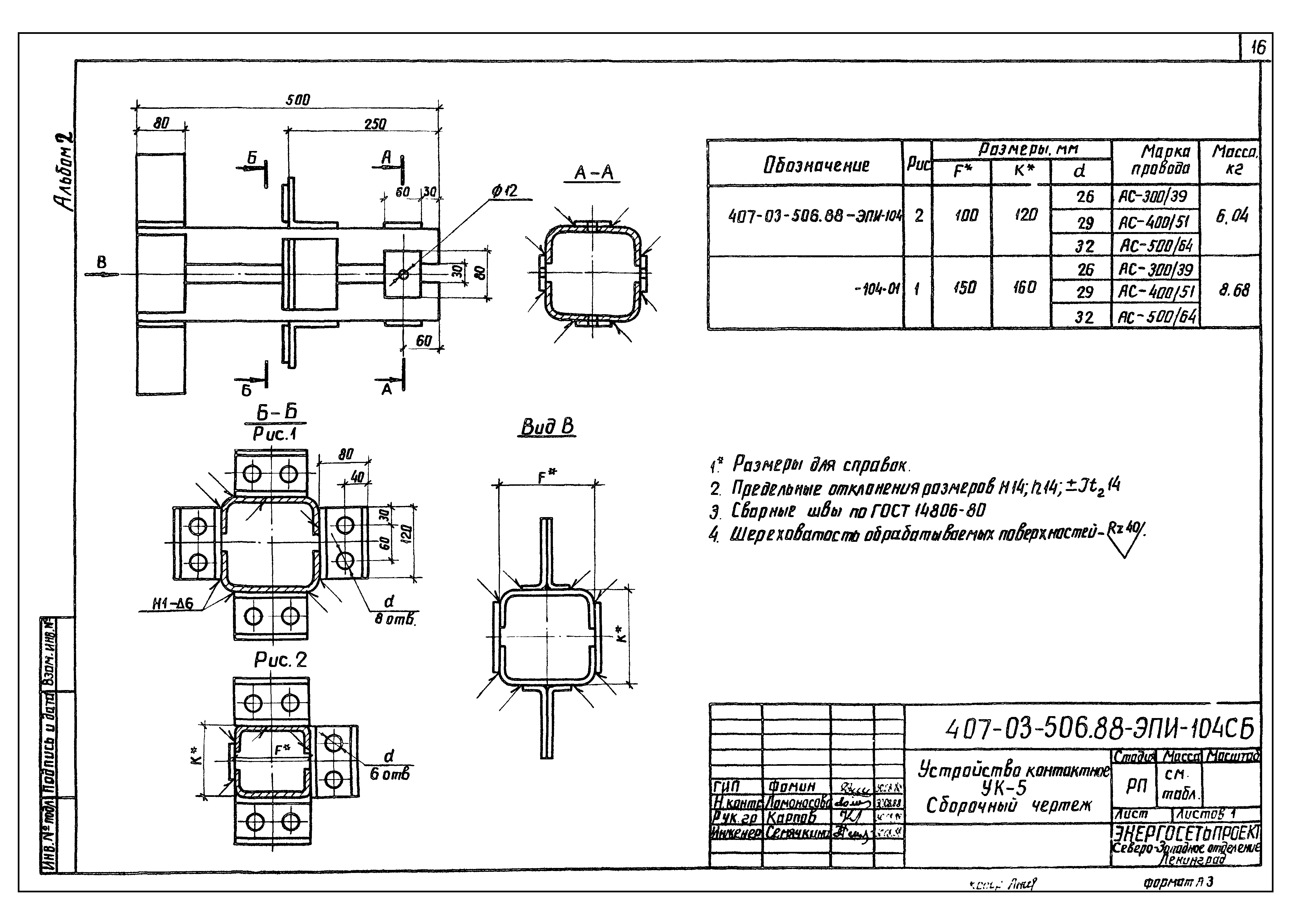

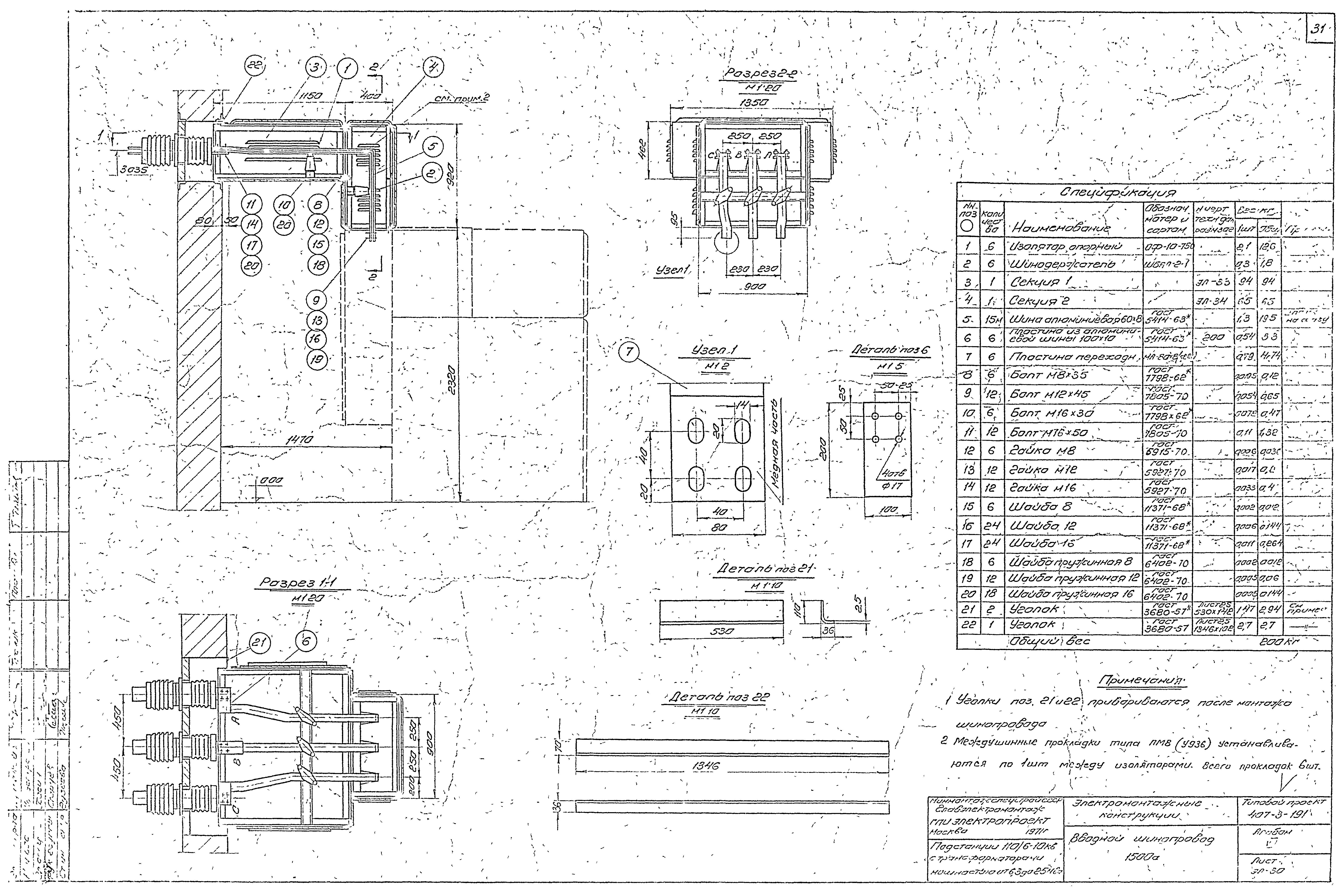

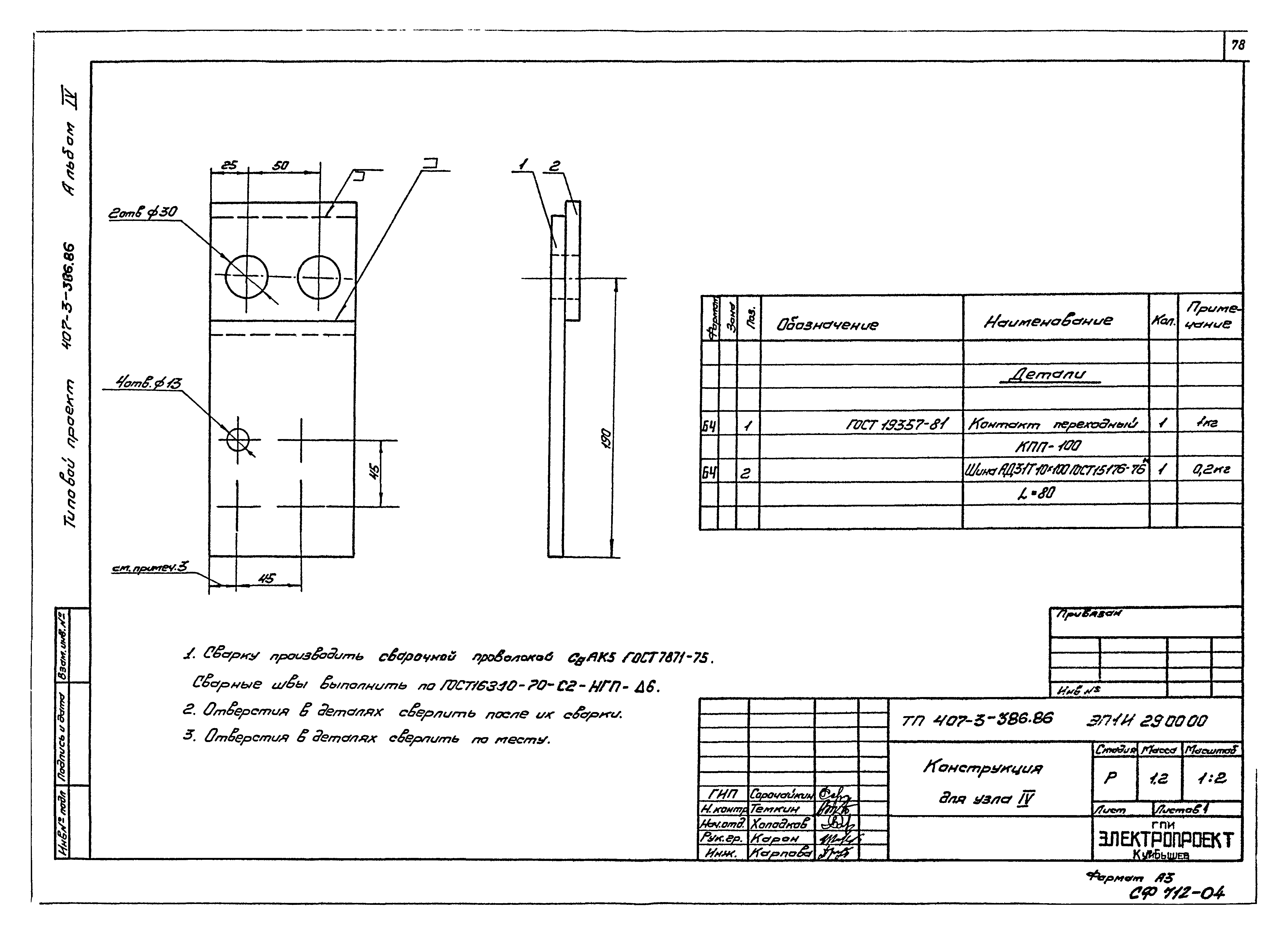

Вариант А. Механическая сборка и электромонтаж изделия производятся по одному и тому же чертежу. В этом случае разрабатывают сборочный чертеж с учетом требований ГОСТ 2.109-73* и ГОСТ 2.413-72* и спецификацию с учетом ГОСТ 2.106-96 и ГОСТ 2.413-72*. Примером чертежа, выполненного по способуА, может служить сборочный чертеж печатной платы, показанный на рис.

4.31—4.33.

Вариант Б. Электромонтаж изделия производят по самостоятельному чертежу.

При этом разрабатывают четыре конструкторских документа: сборочный чертеж и спецификацию для механической сборки с учетом требования ГОСТ 2.109-73* и ГОСТ 2.106-96, сборочный чертеж и спецификацию для электромонтажа с учетом ГОСТ 2.413-72*.

Вариант В. Электромонтаж изделия производят по электромонтажному чертежу (шифр МЭ) При этом разрабатывают три конструкторских документа сборочный чертеж со спецификацией для механической сборки и электромонтажный чертеж (МЭ) по ГОСТ 2.413-72*. Составные части, устанавливаемые по электромонтажному чертежу, вносят спецификацию сборочного чертежа механической сборки в дополнительны разделы.

Вариант Г. Электромонтаж изделий производят по другим документам. При этом разрабатывают два конструкторских документа: сборочный чертеж спецификацию для механическойc6орки. В технических требованиях сборочного чертежа указывают документ, по которому производят электромонтаж, схему электрическую принципиальную (Э3), схему электрическую соединений (Э4) или таблицу соединений (ТБ)

в зависимости от характера производства. Составные части, устанавливаемые при электромонтаже, записывают в спецификацию сборочного чертежа в дополнительных разделах.

Рассмотрим более подробно правила выполнения чертежей с применением электромонтажа для различных вариантов оформления конструкторской документации. Вариантом А пользуются в тех случаях, когда электромонтаж и механическую сборку целесообразно производить по одному и тому же чертежу. В этом случае разрабатывают сборочный чертеж, на котором изображают составные части для механической сборки и электромонтажа (см. рис. 4.31). При заполнении спецификации к этому чертежу составные части, являющиеся элементами электрической принципиальной схемы, записывают в разделы «Стандартные изделия» или «Прочие изделия» в начале соответствующего раздела группами в порядке расположения буквенных позиционных обозначений (по ГОСТ 2.710-81*). Внутри группы составные части записывают в порядке возрастания основных параметров. При этом буквенно-цифровые позиционные обозначения, присвоенные элементам на электрической принципиальной схеме, записывают в графе «Примечание» спецификации (см. рис. 4.32, 4.33). Допускается буквенно-цифровые обозначения элементов не указывать, если им присвоены позиционные обозначения по спецификации.

При выполнении конструкторской документации по варианту Б из состава изделия с электромонтажом выделяют в виде самостоятельной сборочной единицы изделие механической сборки и выполняют на нее сборочный чертеж и спецификацию. На изделие с электромонтажом тоже выпускают сборочный чертеж и спецификацию. На этом (последнем) сборочном чертеже составные части, входящие в изделие механической сборки, изображают упрощенно сплошными тонкими линиями. Если составные части изделия расположены на стенках, находящихся в разных плоскостях, допускается изображать стенки развернутыми в плоскость чертежа. Такое изображение должно сопровождаться надписью «Стенка развернута». При выполнении спецификации чертежа с электромонтажом в раздел «Сборочные единицы» включают запись изделия механической сборки первой позицией. Составные части, являющиеся элементами электрической принципиальной схемы, записывают в спецификацию в разделах «Стандартные изделия» и «Прочие изделия» по правилам, установленным для варианта А (см. выше). Провода и кабели, которыми производится монтаж изделия, записывают в раздел «Материалы», при этом в графе «Примечание» указывают «Устанавливают при электромонтаже».

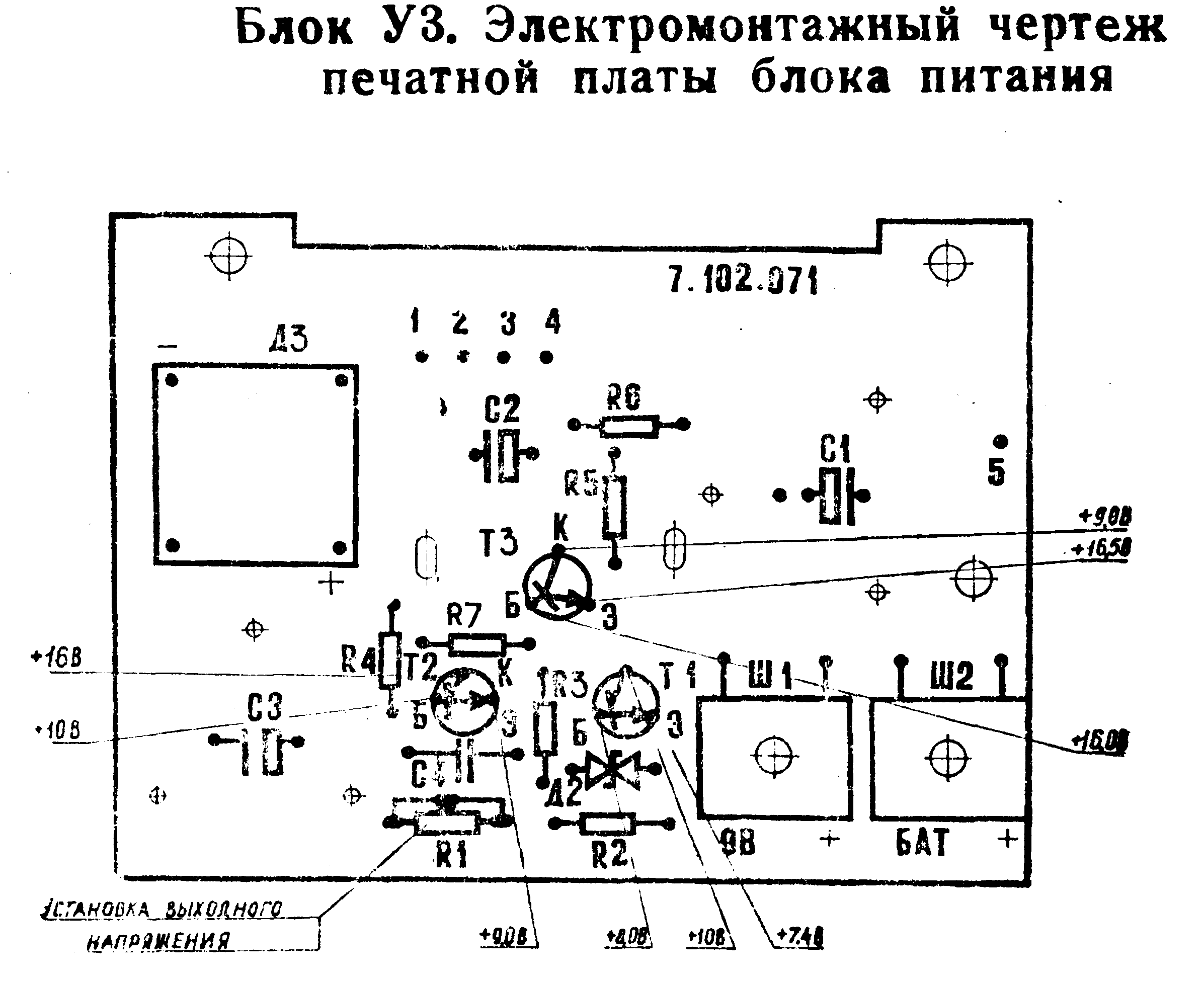

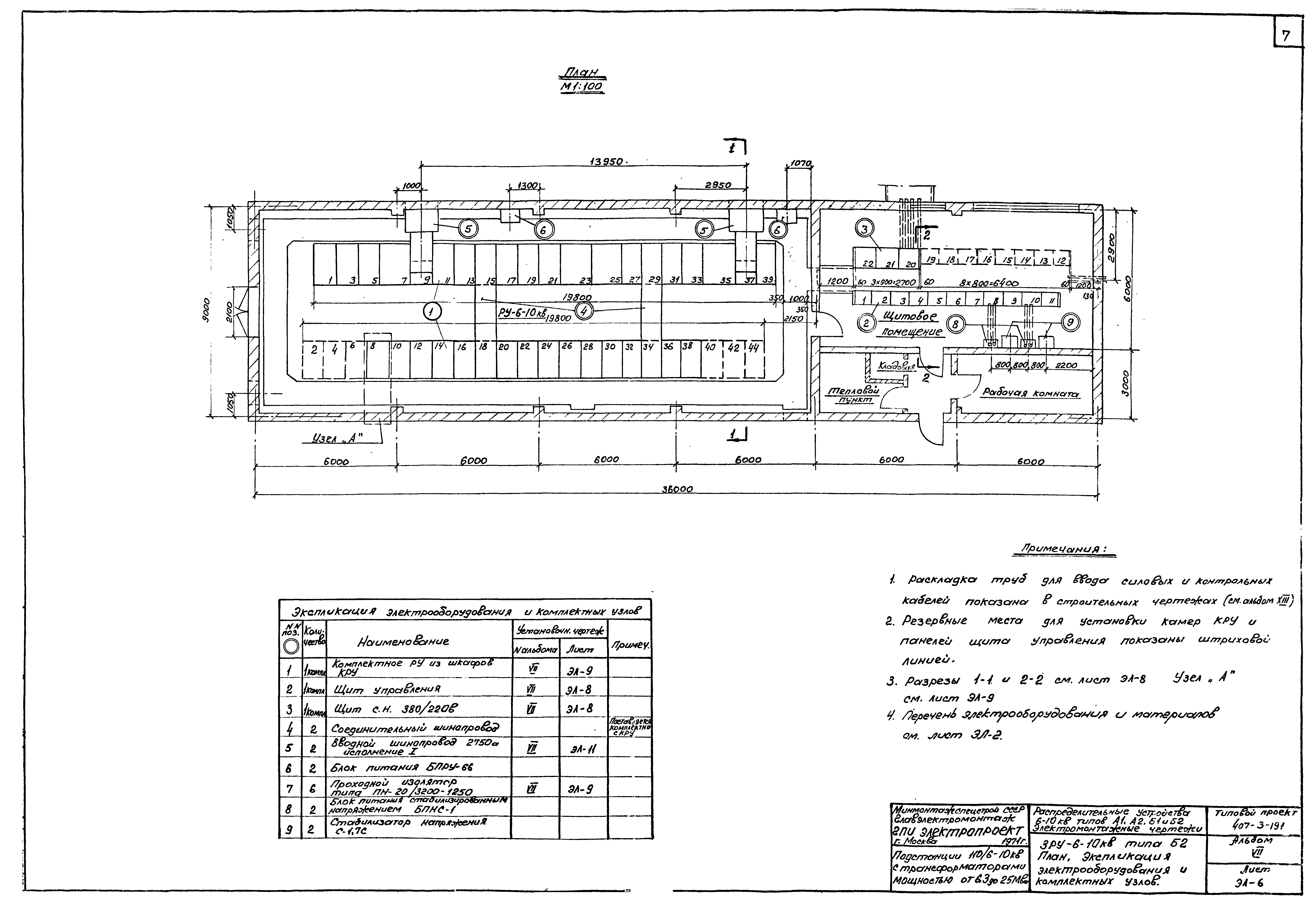

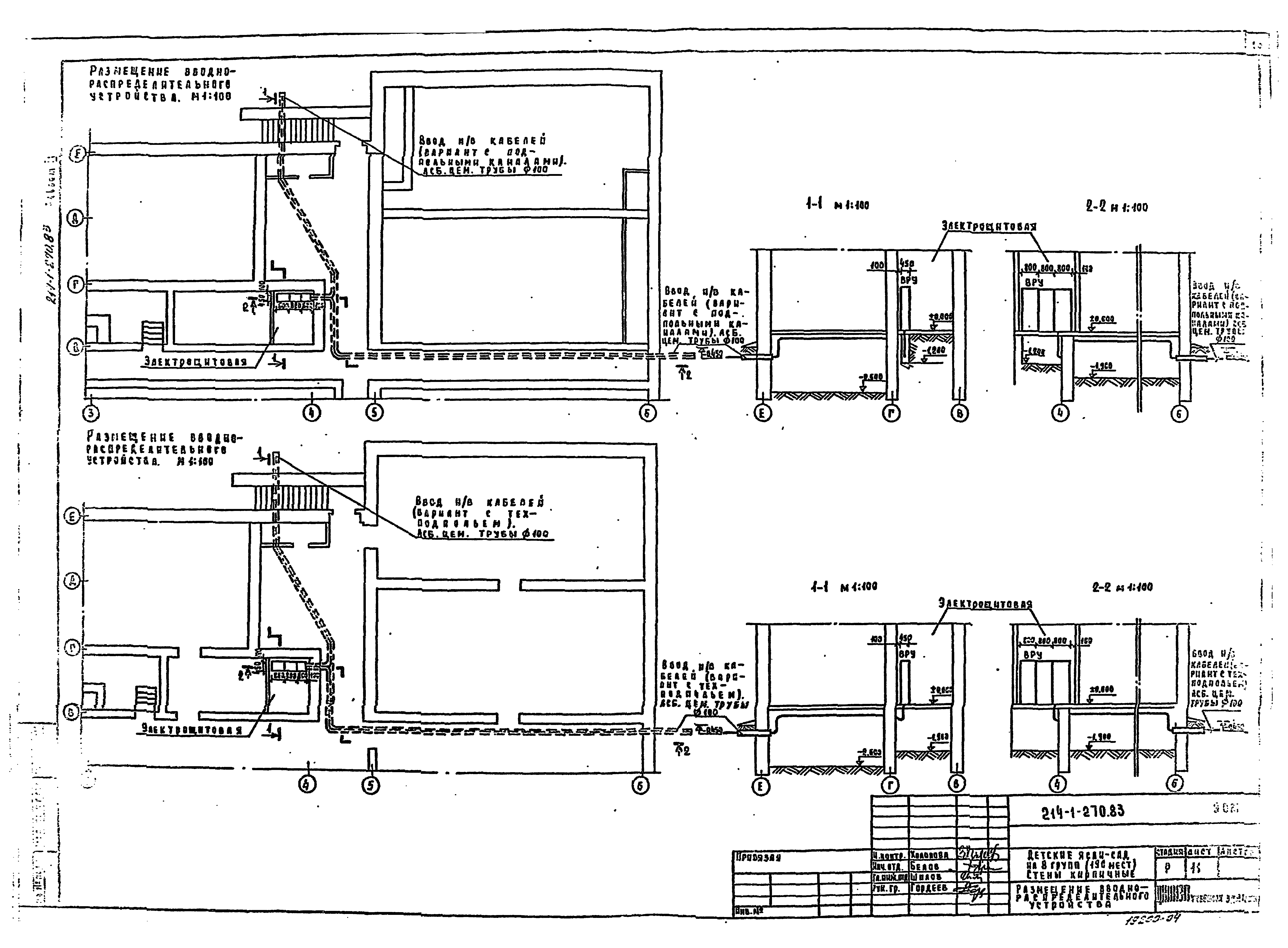

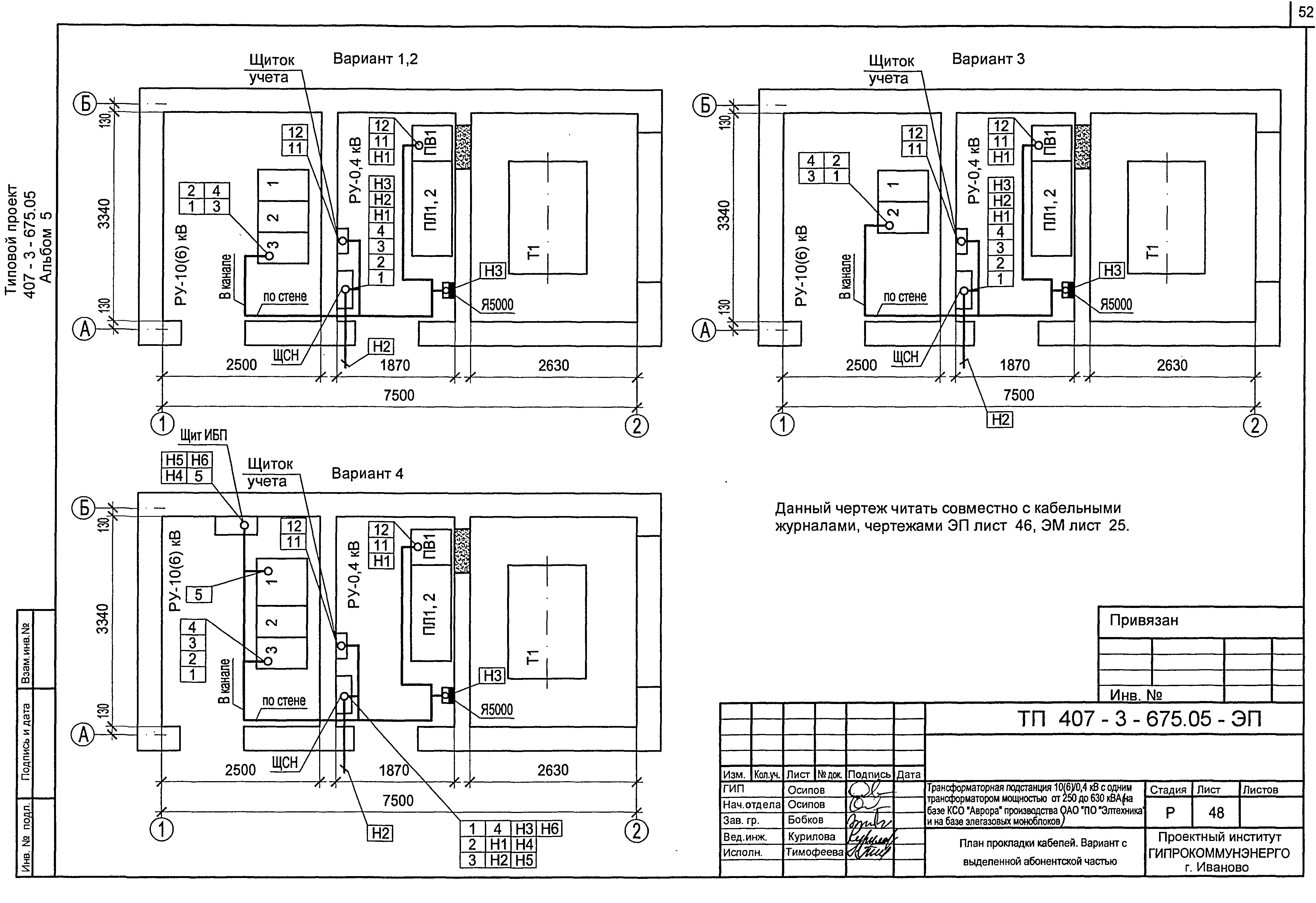

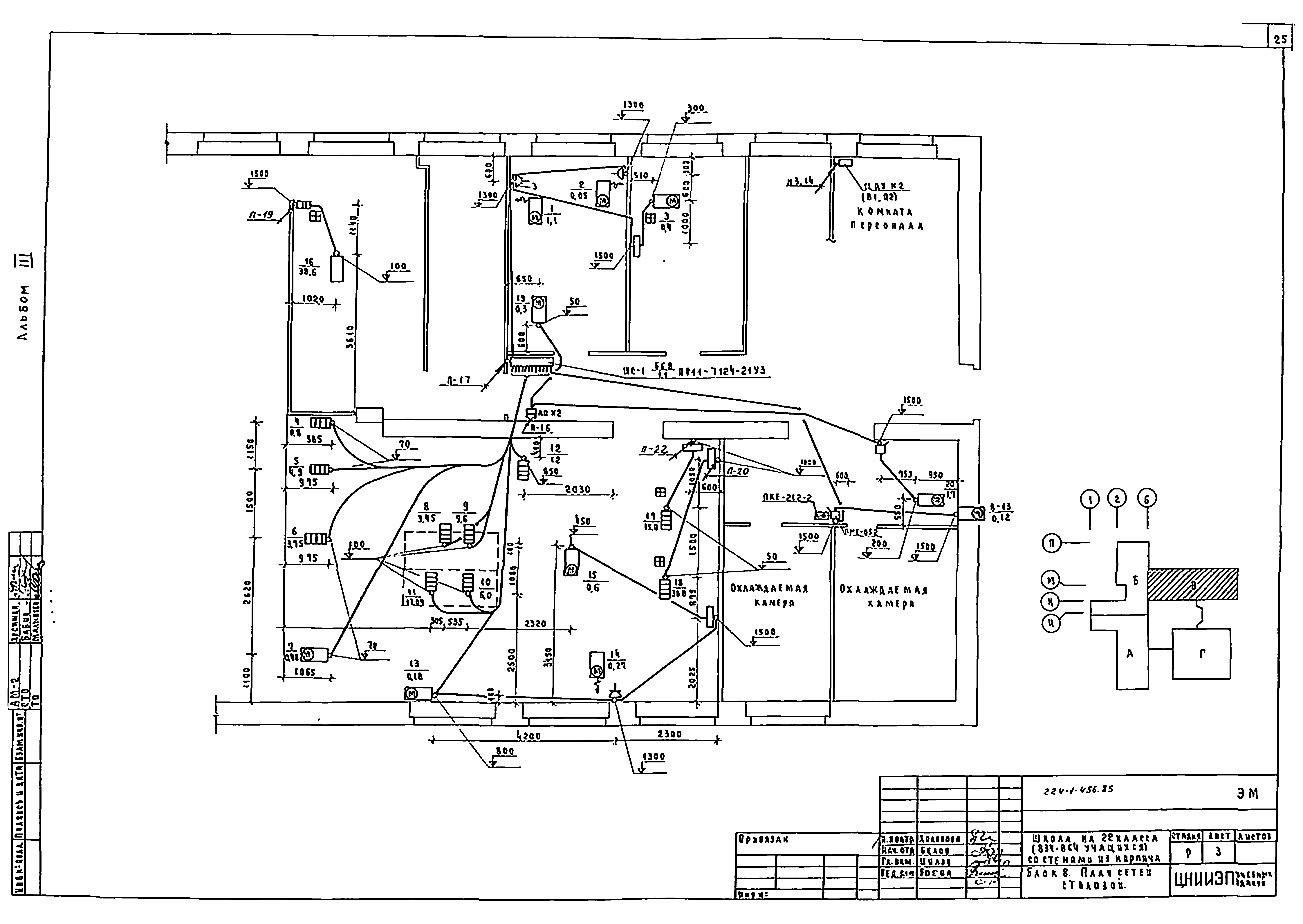

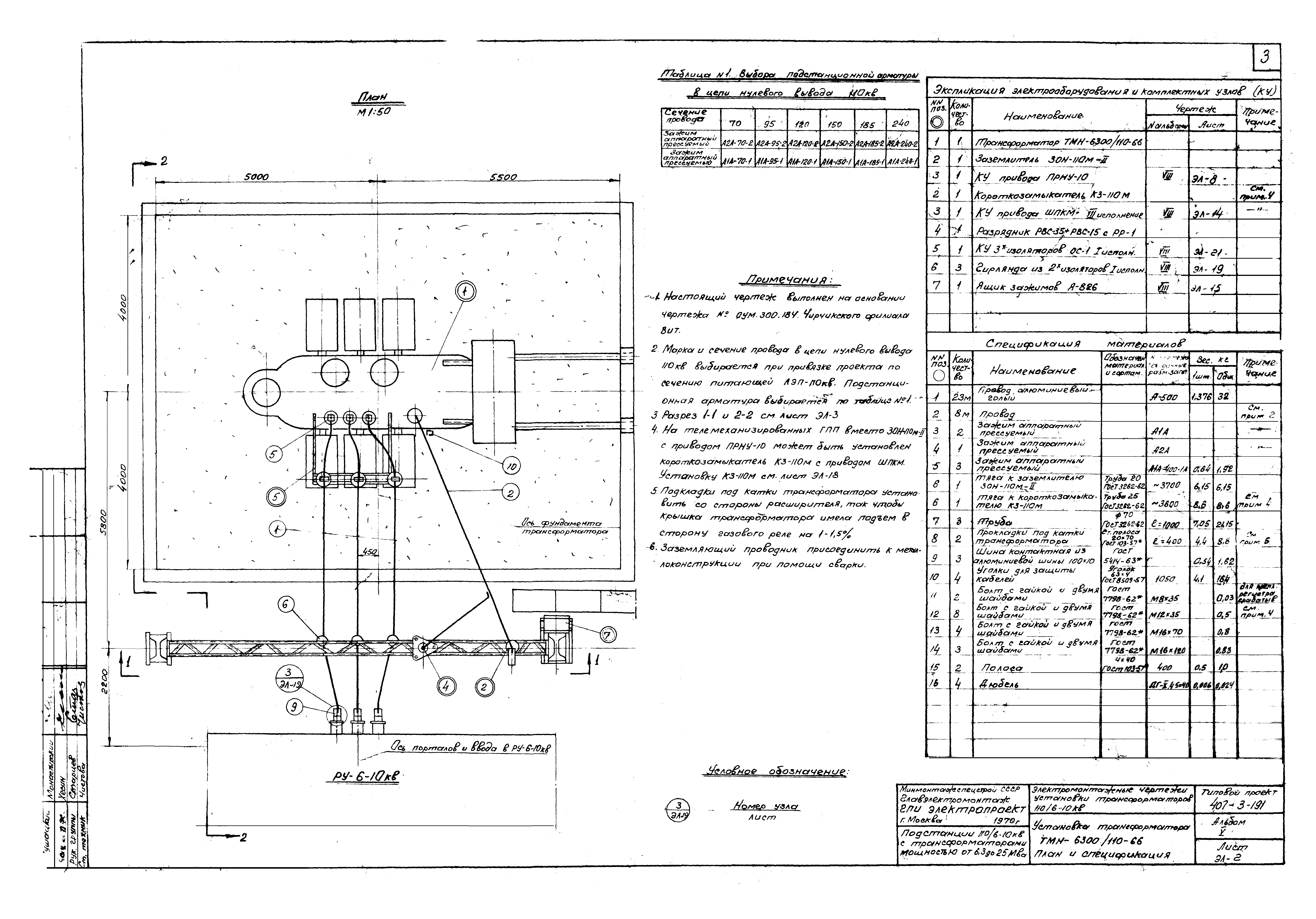

При оформлении конструкторской документации по варианту В для выполнения электромонтажа разрабатывают электромонтажный чертеж, которому присваивают шифр МЭ (рис. 4.42). Электромонтажный чертеж выполняют в том же масштабе, что и сборочный чертеж изделия. При необходимости отдельные изделия допускается выполнять в другом масштабе. Все изделия, устанавливаемые до электромонтажа, изображают тонкими линиями упрощенно — в виде контурных очертаний без графических подробностей, составные части, устанавливаемые при электромонтаже, и места присоединения проводников — сплошными основными линиями. Для удобства изображения составных частей допускается разворачивать стенки и совмещать с плоскостью чертежа, поворачивать составные части, сопровождая такие изображения соответствующими надписями.

Составные части, устанавливаемые при электромонтаже, записывают в спежены тонкими линиями. На чертеже приведены буквенно-цифровые позиционные обозначения, присвоенные элементам на электрической принципиальной схеме. Провода обозначены арабскими цифрами в пределах жгута (поз. 45). На рис. 4.43, 4.44 приведены фрагменты спецификации сборочного чертежа для механической сборки изделия. Составные части, устанавливаемые по электромонтажному чертежу, записаны в спецификацию в дополнительных разделах.-

При выполнении документации по варианту Г разрабатывают сборочный чертеж для механической сборки с указанием документа, которым следует руководствоваться при электромонтаже. Это могут быть схемы электрические (принципиальная или соединений) или таблица соединений, выполненная самостоятельным документом. В спецификацию сборочного чертежа вносят составные части, устанавливаемые при электромонтаже, в дополнительные разделы (см. рис. 4.44).

4.9. Чертеж жгута

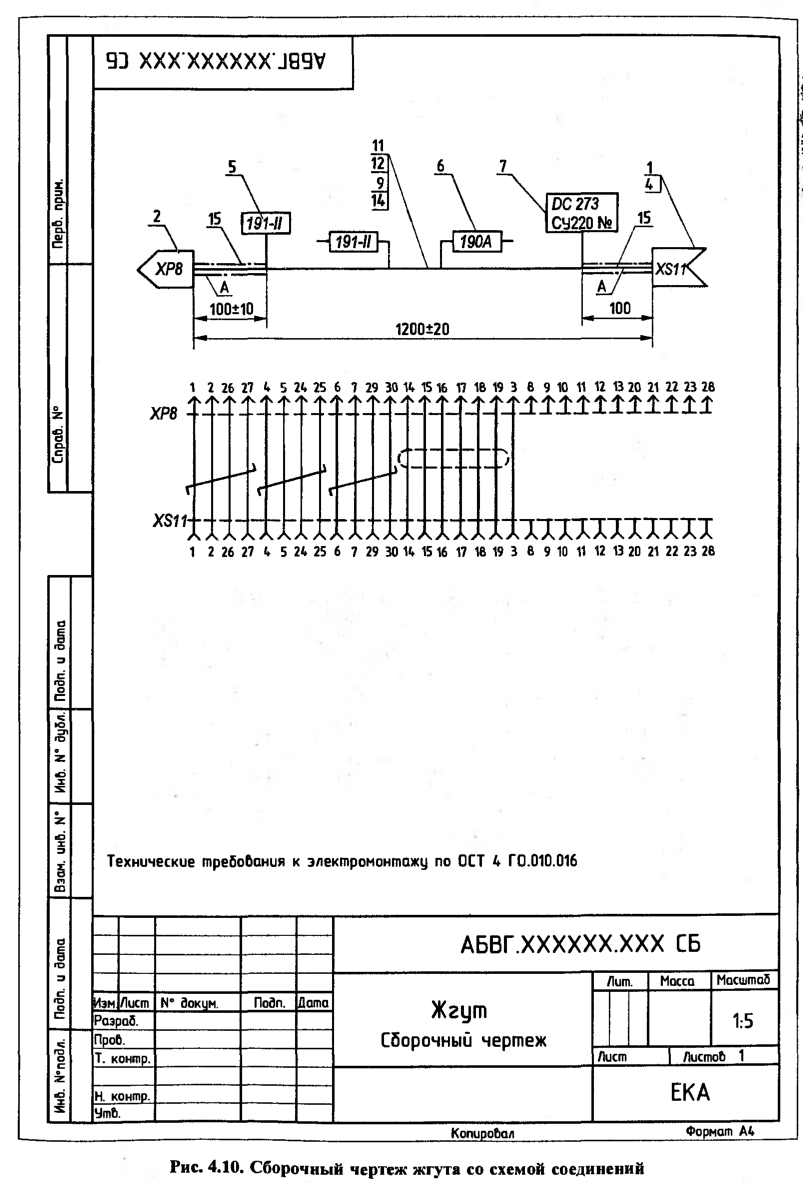

Сборочный чертеж изделия, состоящего из изолированных проводов или кабелей и при необходимости соединительных элементов (ГОСТ 2. 414-75)

4.10. Ремонтный чертеж

Чертеж, предназначенный для подготовки ремонтного производства, ремонта и контроля изделия после ремонта (ГОСТ 2.602-68)

Ремонтный чертеж содержит только те изображения изделия, размеры, предельные отклонения размеров и дополнительные данные, которые необходимы для проведения ремонта и контроля изделия при выполнении ремонта и после него.

4.11. Эскизный конструкторский документ (Эскиз)

Чертеж, выполненный без соблюдения масштаба и предназначенный для разового использования (ГОСТ 2.125-88)

4.12. Фоточертеж

Чертеж, содержащий фотографическое изображение макета или модели с указанием данных, необходимых для проектирования или монтажа объекта (ГОСТ 2.002-72)
