Электромагнитный клапан непрямого действия с принудительным подъёмом мембраны VZWF

Идеален для применения в замкнутых контурах сред, то есть можно эксплуатировать без перепада давления. Эксплуатация от 0 бар.

Клапан VZWF в каталоге

Загрузить PDF

Мембранный клапан VZWM

Возможность работы с двумя рабочими средами: газообразной и жидкой.  Работает при наличии перепада напряжения и доступен в 8 типоразмерах от 1/4″ до 2″.

Клапан VZWM в каталоге

Загрузить PDF

Объединить движение и контроль жидкости

С распредилителями среды и технологией автоматизации от одного источника

Идет ли речь о газх, высоковязких жидкостях, пастах или гранулах, распределители среды от Festo управляют различными жидкостями в Вашей машине во время охлаждения и смазки, чистки и мойки, стерилизации, или во время дозирования и смешивания.

Кенарь Электромагнитный клапан отсекатель GV-80 D20 (3/4) Аксессуар для извещателя

GV-80 электромагнитный клапан, перекрывающий подачу газа, предназначены для безопасного использования бытовых газовых приборов в совместной работе с сигнализатором газа.

Основные составные части клапана

Работа газового клапана

Электромагнитный газовый клапан устанавливается в магистраль, подающую газ потребителю. При установке необходимо соблюдать направленность. Направление установки клапана обозначено стрелкой на боковой стороне прибора. Направленность движения газа в клапане: от газовой магистрали к потребителю.

Для открытия клапана в ручном режиме необходимо открутить защитный прозрачный колпачок и потянуть красный диск вверх до упора. После этого не забудьте установить защитный колпачок.

Для закрытия клапана (перекрытия подачи газа) в ручном режиме необходимо открутить защитный прозрачный колпачок и нажать на красный диск переместив его вниз до упора. После этого не забудьте установить защитный колпачок.

Для работы клапана в автоматическом режиме, его необходимо подключить к сигнализатору газа, который имеет разъем для подключения клапана. При превышении концентрации газа в помещении, сигнализатор подаст импульсный сигнал и клапан автоматически перекроет подачу газа. После устранения утечки газа и проветривания помещения, необходимо открыть подачу газа вручную.

Внимание: при подключении клапана к сигнализатору соблюдайте полярность.

Внимание: установка газового клапана должна производится исключительно уполномоченными организациями, имеющими разрешение или лицензию на работу с газовым оборудованием.

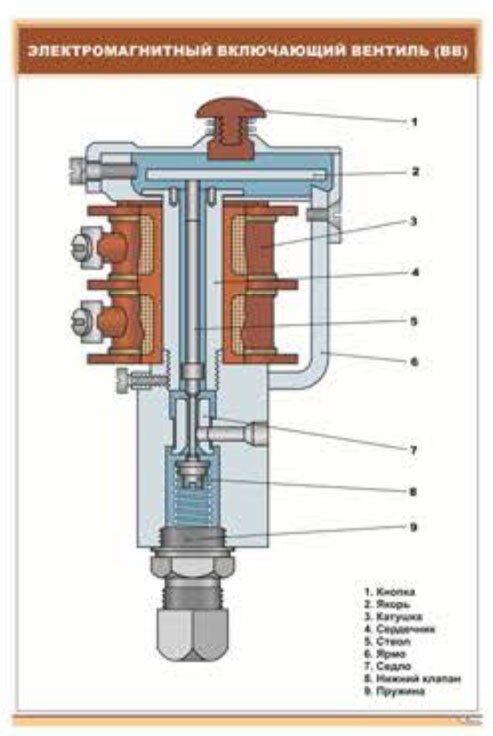

Клапан в разрезе

• Материал клапана алюминиевый сплав
• Допустимые рабочие газы горючие газы (метан СН4, пропан С3Н8, бутан С4Н10)
• Открытие клапана ручное
• Закрытие клапана электрическим импульсом, ручное
• Рабочее напряжение электрического импульса 9-12 В
• Потребляемый ток при срабатывании Время перекрытия клапана Рабочее давление газа Газонепроницаемый материал резина NBR
• Рабочий диапазон температур от -10 до +50 °С
• Исполнение влагозащищенное
• Максимально допустимая длина кабеля, соединяющего клапан с сигнализатором 20 метров
• Размер резьбы для соединения с трубами подачи газа 3/4″

*Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Не является публичной офертой согласно Статьи 437 п.2 ГК РФ.

Общие неисправности и устранение неисправностей электромагнитных клапанов

Автор: Tameson https://tameson.co.uk/

Электромагнитный клапан является важным компонентом любой системы управления жидкостью. Они позволяют пользователю контролировать, когда, где и насколько медиа перемещается от одного шага к другому. Обеспечение того, чтобы эти клапаны оставались в рабочем состоянии, будет поддерживать вашу систему в рабочем состоянии и поддерживать движение среды. Электромагнитные клапаны приводятся в действие электрическим приводом (как показано на рисунке 1), поэтому именно об этом и пойдет речь в этой статье.Однако некоторые из тех же принципов могут применяться и к другим типам клапанов.

Основные принципы работы электромагнитного клапана

Электромагнитный клапан — это клапан с электромеханическим управлением для управления потоком среды через него. Клапан имеет семь основных характеристик, как показано на Рисунке 2, показывающем нормально закрытый соленоидный клапан. Когда питание подается на катушку (также называемую соленоидом), она создает электромагнитное поле через якорь. Плунжер является ферромагнитным и притягивается к центру поля.Эта сила преодолевает объединенную силу среднего давления и силы пружины. Это открывает отверстие, и среда может свободно перемещаться через корпус клапана. Затеняющее кольцо над поршнем добавлено для предотвращения гудения клапанов переменного тока. Он также генерирует дополнительное магнитное поле с небольшой задержкой, чтобы всегда иметь положительную силу, тянущую вверх плунжер во время цикла переменного тока. При отключении питания пружина прижимает плунжер вниз, и уплотнение закрывает отверстие, ограничивая поток среды.Обычно открытый электромагнитный клапан работает в обратном направлении, что означает, что при подаче питания плунжер закрывает отверстие, а при отключении питания пружина открывает отверстие.

Рисунок 2: Компоненты нормально закрытого электромагнитного клапана
Поиск и устранение неисправностей клапана
Катушка

Поиск и устранение неисправностей клапана
Катушка

Если при подаче электрического сигнала клапан не работает, важно проверить электрические соединения, источник питания и катушку.Источник питания должен посылать на катушку правильное напряжение и частоту. Если да, то катушка может перегореть. Чтобы проверить это, посмотрите, есть ли следы ожогов, катушка холодная при включении, или есть ли сопротивление 0 / бесконечное на клеммах. Если вы считаете, что катушка перегорела, вы можете заменить приводную часть клапана. Тем не менее, убедитесь, что причина сгоревшей катушки (перенапряжение, вентиляция и т. Д.) Устранена, чтобы не возникла такая проблема.

Частицы

Если ваш клапан не открывается на 100% или клапан протекает, часто частицы внутри клапана мешают правильному уплотнению или движению плунжера.Эти частицы (например, грязь) могут порезать, заржаветь или отшлифовать седло клапана. Если возможно, разобрать клапан и очистить все компоненты. Если частицы повредили компонент уплотнения (мембрану, уплотнение, уплотнительное кольцо), возможно, потребуется заменить их по отдельности. Чтобы убедиться, что он больше не загрязняется, проверьте входящую среду и при необходимости установите фильтр.

Расход и давление

Прежде всего, убедитесь, что клапан установлен в правильной ориентации в соответствии с указателями направления потока на корпусе клапана.Обычный соленоидный клапан не может нормально работать в обратном потоке. Затем убедитесь, что давление среды находится в рабочих пределах клапана. Некоторым клапанам, например клапанам непрямого действия, также необходим соответствующий перепад давления, и они не могут использоваться в замкнутом контуре или системе с гравитационной подачей.

Эти три режима отказа вызывают большую часть времени простоя клапана. Часто для экономии денег можно просто заменить компонент, а не весь клапан. Однако понимание того, как работает клапан, что вызывает проблему, и устранение основной причины проблемы гарантирует, что это больше не повторится.

Как работают электромагнитные клапаны — инженерное мировоззрение

Как работают электромагнитные клапаны, в этой статье мы рассмотрим, как работают электромагнитные клапаны. Мы рассмотрим основные операции двух типов электромагнитных клапанов. Мы также расскажем, как выглядят настоящие электромагнитные клапаны, почему используются электромагнитные клапаны, где используются электромагнитные клапаны и как работают электромагнитные клапаны.
Прокрутите вниз, чтобы посмотреть видео на YouTube по этой статье

Если вы работаете с соленоидными клапанами, вам нужно загрузить приложение Magnetic Tool от Danfoss.
Приложение Magnetic Tool, входящее в состав Danfoss CoolApps Toolbox, позволяет быстро и легко тестировать катушку электромагнитного клапана и доступно во всем мире для Android и iPhone.

🎁 Загрузите Magnetic Tool за бесплатно — нажмите здесь

Электромагнитные клапаны используются для преобразования электрической энергии в механическую.

Электромагнитные клапаны имеют весьма характерный внешний вид. Как и следовало ожидать, у них есть корпус клапана, но сверху у них есть колодка с выходящими проводами.Эта верхняя часть является соленоидом, а нижняя часть — клапаном, поэтому образует соленоидный клапан.

Эти клапаны бывают разных форм и размеров, я просто покажу вам несколько примеров ниже. Вариация формы зависит от емкости клапана, давления, с которым он работает, и различных внутренних механизмов.

Почему мы используем электромагнитные клапаны

Почему мы используем электромагнитные клапаны? Эти клапаны позволяют инженерам автономно и удаленно управлять потоком жидкости в системе.Эта жидкость может быть жидкостью или газом. Например, вода, воздух, природный газ, масло, пар, хладагент и т. Д. Список можно продолжать и продолжать.

Катушка соленоида используется для управления клапаном, пропуская через нее электрический ток для создания электромагнитного поля и управления клапаном. Это означает, что, если он подключен к контроллеру, им можно управлять автономно и удаленно с помощью компьютера, без необходимости для инженеров физически открывать и закрывать клапаны. Это позволяет системам работать более эффективно и безопасно.

Где мы используем электромагнитные клапаны

Где мы используем или находим электромагнитные клапаны? Короткий ответ — ВЕЗДЕ! Электромагнитные клапаны можно найти во всем, от стиральных машин до космических ракет, хотя в этом видео мы сосредоточимся на промышленных приложениях и системах отопления, вентиляции и кондиционирования воздуха.

Приведем несколько примеров.

В коммерческих холодильных системах мы почти наверняка найдем в системе по крайней мере один соленоидный клапан, который обычно находится в жидкостной линии рядом с расширительным клапаном.Мы также уже рассказывали, как работают расширительные клапаны, проверьте это, нажав здесь.

Пример: установка для обработки воздуха.
Внутри находится двойной охлаждающий змеевик прямого расширения для контроля температуры воздуха, циркулирующего по всему зданию. Верхний расширительный клапан и охлаждающий змеевик всегда включены, когда система работает, но второй расширительный клапан и змеевик включаются только летом, когда охлаждающая нагрузка слишком велика для одиночного змеевика.Таким образом, здесь используется электромагнитный клапан, чтобы изолировать вторую катушку и расширительный клапан до тех пор, пока он не понадобится. Затем контроллер посылает сигнал клапану на открытие и обеспечение дополнительного охлаждения.

Пример: размораживание горячим газом
Еще одно очень распространенное применение электромагнитных клапанов в холодильных системах — это линия размораживания горячим газом для управления потоком горячего хладагента в испаритель во время цикла размораживания. Когда влага в воздухе конденсируется на трубках испарителя, она замерзает и вызывает образование льда.Нам нужно удалить это, чтобы обеспечить эффективную работу, поэтому мы открываем соленоидный клапан, чтобы направить горячий хладагент из компрессора и через испаритель, а не через конденсатор. Затем, когда размораживание завершено, электромагнитный клапан закрывается, и система продолжает работать в обычном режиме в режиме охлаждения.

Пример: Производство напитков
В промышленных приложениях мы можем использовать эти клапаны для точного управления потоком и смешиванием жидкостей, например, чтобы налить идеальное количество газированного напитка в бутылку на производственной линии.

Мы также можем обнаружить, что на производственной линии используются электромагнитные клапаны для предотвращения утечек. Если датчик обнаруживает утечку из трубопровода, то электромагнитный клапан в этой части технологической линии автоматически отключается, чтобы предотвратить отходы продукта и защитить производственное оборудование до тех пор, пока инженеры не смогут это исправить.

Как они работают

Есть несколько вариантов работы клапана в зависимости от требуемой производительности и давления, с которым он работает. Мы сосредоточимся на клапане прямого действия, который является самой простой версией.

С клапаном прямого действия у нас есть соленоид наверху, который по сути представляет собой катушку с проволокой. Как вы, возможно, видели в наших обучающих видео по электрике. Когда мы пропускаем электрический ток через катушку, мы генерируем электромагнитное поле. Это магнитное поле и управляет клапаном.

У нас есть два типа клапанов: нормально открытый и нормально закрытый. Давайте сначала посмотрим на нормально закрытый тип.

Нормально закрытые электромагнитные клапаны

Внутри клапана находится якорь.Над ним помещается соленоид, который полностью окружает якорь, так что он находится в центре его магнитного поля. Внутри цилиндра якоря находится плунжер и пружина.

Пружина толкает плунжер вниз в клапане нормально закрытого типа. Поскольку плунжер толкается пружиной, он будет находиться в нижнем положении, чтобы закрыть клапан на неопределенное время. Но если катушка получает электрический ток, она генерирует электромагнитное поле, и это магнитное поле проходит через плунжер и заставляет его двигаться вверх против пружины, открывая клапан.(Подробную анимацию см. В видео на YouTube)

В центре катушки линии магнитного поля самые компактные и, следовательно, самые сильные. Поэтому мы помещаем поршень в центр.

Когда электрический ток прекращается, магнитное поле исчезает, и пружина снова заставляет поршень опуститься, чтобы закрыть клапан.

Нормально открытые электромагнитные клапаны

С нормально открытыми клапанами катушка снова находится вокруг якоря, но на этот раз пружина толкает плунжер в верхнее положение, так что клапан всегда открыт, если на катушку соленоида не подается питание.

Если мы затем пропустим ток через катушку, он снова создаст электромагнитное поле, но на этот раз поле толкает поршень, а не тянет его. Когда плунжер нажимается, он закрывает клапан и останавливает поток жидкости в системе.

Когда электрический ток прекращается, пружина вернет поршень в верхнее положение и снова откроет клапан.

Что такое пневматический соленоидный клапан?

Электромагнитный клапан, также известный как клапан с электрическим приводом, представляет собой клапан, для работы которого используется электромагнитная сила.Когда электрический ток проходит через катушку соленоида, создается магнитное поле, которое заставляет стержень из черного металла двигаться. Это основной процесс, который открывает клапан, и он работает прямо или косвенно с воздухом.

Электромагнитные клапаны могут быть нормально открытыми или нормально закрытыми:

• Нормально открытым (N / O) , клапан остается открытым, когда соленоид не заряжен.
• Нормально закрытый (НЗ) , клапан остается закрытым, когда соленоид не заряжен.

Электромагнитные клапаны устраняют необходимость в ручном или пневматическом управлении пневматическим контуром и требуют для работы только электрического входа (и давления воздуха для управляемых клапанов), что упрощает их программирование и установку в широком спектре приложений.

Как мы увидим ниже, электромагнитные клапаны можно разделить на следующие большие категории: прямого действия или управляемые соленоиды.Электромагнитные управляемые клапаны можно разделить на клапаны с внутренним или внешним управлением, и их иногда называют электромагнитными клапанами с сервоуправлением.

В случае электромагнитных клапанов прямого действия сила, создаваемая соленоидом, должна быть больше силы, создаваемой давлением воздуха. Для работы им не требуется давление в трубопроводе, и они могут работать в условиях вакуума.

В клапанах прямого действия с размыкающим контактом стержень соленоида прикреплен к золотнику и удерживается на месте пружиной.Когда соленоид заряжен, магнитное поле заставляет стержень соленоида подниматься, перемещая катушку и позволяя воздуху проходить на другую сторону. В запорном клапане происходит обратное — пружина удерживает золотник в открытом положении.

Электромагнитные клапаны прямого действия имеют ограниченное применение и встречаются только в 10% случаев. Это связано с тем, что поток может быть ограничен, и они потребляют большое количество электроэнергии.

В отличие от соленоидов прямого действия, клапаны с внутренним управлением работают с давлением в системе для облегчения управления, а не против него.Это позволяет им управлять потоком воздуха, используя меньшую мощность, чем давление в линии.

В клапанах с внутренним управлением соленоид закрывает меньший проход между линией и полостью за золотником. Когда он открыт, давление в линии толкает золотник, открывая клапан. Поскольку соленоид управляет отверстиями гораздо меньшего размера, для его перемещения требуется гораздо меньше энергии по сравнению с соленоидным клапаном прямого действия.

Электромагнитные клапаны с внешним управлением работают аналогично клапанам с внутренним управлением, но используют воздух из внешнего источника для содействия движению клапана, а не давление внутри клапана.Это должно происходить перед клапаном, но также может быть обеспечено от отдельного контура. Этот внешний источник воздуха подается в дополнительный порт клапана. Клапаны с внешним управлением обычно используются в сценариях низкого давления, вакуума или альтернативных портов, когда в самом клапане низкое, отрицательное или нулевое давление для облегчения движения.

На простейшем уровне соленоидами можно управлять с помощью электрического переключателя включения / выключения с ручным управлением, которого достаточно в некоторых случаях.Однако в большинстве случаев требуется более сложное управление с помощью платы управления. Платы управления в цифровом виде настраивают клапаны на работу через определенные промежутки времени или могут быть запрограммированы для управления клапаном при выполнении определенных условий, например, когда он получает сигнал от реле давления. Электромагнитными клапанами можно управлять с помощью компьютера, что упрощает их интеграцию в системы Индустрии 4.0.

Тип необходимого соленоида будет зависеть от нескольких факторов.

• Какое давление в линии? Это будет определять, сколько энергии требуется. Он также сообщит вам, нужен ли клапан прямого действия, с внутренним или внешним управлением.
• Как быстро клапан должен открываться или закрываться? Управляемые клапаны переключаются дольше, чем клапаны прямого действия, но требуют меньше энергии.
• Вам нужен N / O или N / C клапан? Клапан должен соответствовать области применения. Единственное наиболее важное соображение — это потенциальный эффект отключения электроэнергии или отказа клапана — безопаснее ли остановить или продолжить поток, если это произойдет? Если нет соображений безопасности, подумайте, будет ли линия большую часть времени открыта или закрыта.Если линия будет в основном проточной, тогда потребуется нормально открытый клапан. Если верно обратное, то потребуется нормально закрытый клапан. Неправильный ответ приведет к увеличению затрат на электроэнергию и потенциальному выгоранию соленоида.
• Каковы требуемые скорость потока, размер порта и количество портов? Как и в случае любого клапана, эти факторы полностью зависят от функции клапана и от того, в какую систему он интегрируется.

Да, для подключения к вашей системе потребуются фитинги, электрические соединения и трубки.Также требуется источник питания, чтобы клапан мог работать. Наконец, необходимы средства управления для управления клапаном с помощью переключателя, платы управления или более сложных средств управления.

Что такое электромагнитный клапан?

Когда я начал работать с нашим веб-сайтом 3 года назад, я был сбит с толку продуктами, которые он размещал на своих страницах. С тех пор я многое узнал о функциях и применении тех продуктов, которые когда-то были такими загадочными. Но один клапан всегда ускользал от меня.На этой неделе я подумал, что пришло время наконец ответить на мой вопрос: что, черт возьми, такое соленоидный клапан?

ЧТО ТАКОЕ СОЛЕНОИДНЫЙ КЛАПАН?

Электромагнитный клапан — это клапан с электронным управлением, который обычно используется для замены ручного клапана, поэтому клапаном можно управлять дистанционно.

КАК ЭТО РАБОТАЕТ

Электромагнитный клапан состоит из двух основных блоков: соленоида или электромагнита и корпуса клапана, который содержит два или более отверстий или отверстий. Блок соленоида состоит из нескольких основных частей, катушки, плунжера, втулки в сборе и плунжера с совместимым уплотнительным материалом.

Электромагнитные клапаны работают за счет использования электромагнитной катушки соленоида для открытия или закрытия клапана. Когда катушка внутри соленоида находится под напряжением, плунжер поднимается или опускается в трубке втулки, чтобы открыватель закрыл отверстие (в зависимости от того, как клапан был настроен для работы).

ЛУЧШИЕ ПРИЛОЖЕНИЯ

Электромагнитные клапаны хорошо работают во многих различных областях, связанных с жидкостями или газами:

• Общие приложения включения / выключения
• Стенды поверочные и испытательные
• АСУ ТП
• Контуры управления пилотной установкой
• Многие OEM-приложения (спринклерные системы, стиральные машины и т. Д.)

ПРЕИМУЩЕСТВА

Электромагнитные клапаны чрезвычайно универсальны. Их можно использовать во многих разнообразных и уникальных системных приложениях, работающих с воздухом, водой, нефтью, газом, паром… практически с любыми жидкими или газообразными веществами.

Еще одна замечательная черта соленоидных клапанов — это то, что они являются очень эффективным средством автоматического регулирования расхода жидкостей и газов. По сравнению с другими клапанами, эти типы клапанов требуют меньше проводов, затрат и усилий.

НЕДОСТАТКИ

Конечно, у этих клапанов не может быть недостатков.Электромагнитные клапаны плохо справляются с работой с грязными или загрязненными жидкостями / газами. Посторонние вещества могут накапливаться в трубках сердечника и мешать работе.

Также очень важно, чтобы на эти клапаны подавалось правильное напряжение. Слишком мало, и он не будет открываться или закрываться, может вызвать «дребезжание» и чрезмерный шум, и он будет быстрее изнашиваться. Перенапряжение приведет к слишком большому нагреву и преждевременному износу соленоида.

Они также чувствительны к влаге. Влага внутри корпуса соленоида вызовет отказ катушки и остановку открытия / закрытия клапана.

Если вы думаете, что электромагнитный клапан может быть подходящим для вашего применения, поговорите с инженером, имеющим опыт выбора / определения размеров этих типов клапанов. Это поможет вашей системе работать с максимальной эффективностью при меньшем объеме обслуживания.

Правильное решение электромагнитных клапанов подходит для ваших приложений? Спросите нас об этом! У нас есть широкий выбор клапанов для вашего применения.

Типы электромагнитных клапанов — The Hope Group, A SunSource Company

Работа: нормально закрытый vs.Нормально открытый

Нормально закрытый

Клапан остается в положении «Закрыто» при обесточивании и является наиболее распространенным методом работы. Как правило, вы обнаружите, что нормально закрытые клапаны используются для включения / выключения или вентиляции, здесь вы хотите, чтобы процесс останавливался при отключении питания. В случае потери мощности клапан закрывается, и жидкость не выходит.

Нормально открытый

Клапан остается в положении «открыто» при обесточивании. Чаще всего нормально открытые клапаны используются в системах безопасности, где технологический процесс прекращается при потере мощности.

Универсальные клапаны

Клапан может быть либо нормально закрытым, либо нормально открытым, в зависимости от того, как клапан подсоединен к трубопроводу. Обычно это наблюдается в 3- и 4-ходовых клапанах, где вы можете оказывать давление на любой порт клапана. Например, трехходовой клапан может иметь порт подачи, порт выхлопа и порт нагнетания. Это обеспечивает гибкость приложения и позволяет подключать его так, как вы считаете нужным.

Медиа

Часто проблемы с электромагнитным клапаном возникают из-за того, что среда или температура мешают правильному функционированию клапана.Он зависит от области применения, поэтому, если вы не уверены, обратитесь к каталогу производителя.

Давление электромагнитного клапана

Максимальное давление в зависимости от перепада давления

Дифференциальное давление — это разница между давлением на входе (жидкость, когда она входит в клапан) и давлением на выходе (жидкость, когда она выходит из клапана). Важно определить перепад давления, чтобы вы знали, следует ли выбрать соленоидный клапан с пилотным управлением или электромагнитный клапан прямого действия.

Например, давление на входе (P1), равное 90 фунтов на квадратный дюйм, и давление на выходе (P2), равное 80 фунтов на квадратный дюйм, представляет собой перепад давления в 10 фунтов на квадратный дюйм.

В другом примере ниже давление на входе составляет 90 фунтов на квадратный дюйм, а на выходе — 0 фунтов на квадратный дюйм, потому что он выходит в атмосферу. В этом случае перепад давления равен 90.

Клапан с максимальным давлением 100 фунтов на квадратный дюйм будет работать для приложения с перепадом давления 10. Однако тот же самый клапан будет бороться в приложении с перепадом давления 90. Клапан с увеличенными возможностями был бы гораздо лучшим выбором.

Тип уплотнения в электромагнитных клапанах

Важно выбрать уплотняющий материал, отвечающий требованиям среды, протекающей через клапан.Доступные типы уплотнений различаются, хотя наиболее распространенными являются NBR (нитрильный каучук) и FKM, (фторуглерод / витон), EPDM, и PTFE .

Как перенапряжение влияет на электромагнитные клапаны

Каждый соленоидный клапан имеет номинальное напряжение срабатывания, которое обычно основано на обычных напряжениях источника питания, таких как 12 В постоянного тока, 24 В постоянного тока, 110 В переменного тока или 220 В переменного тока. Номинальное напряжение обычно печатается где-то на корпусе клапана или катушке и представляет собой напряжение, необходимое для приведения в действие (смещения) клапана.Подача напряжения ниже номинального приведет к пониженному напряжению и может привести к более медленному времени отклика во включенном состоянии или к тому, что клапан не сработает совсем. Приложение напряжения, превышающего номинальное, приведет к перенапряжению, что может привести к более быстрому срабатыванию клапана во включенном состоянии. Однако чрезмерное перенапряжение может необратимо повредить катушку.

Номинальное и номинальное напряжение

Большинство электромагнитных клапанов также имеют диапазон номинального напряжения, например +/- 10% от номинального напряжения. Например, при номинальном напряжении 12 В постоянного тока +/- 10% допускается значение 10.8 В постоянного тока и 13,2 В постоянного тока, которые необходимо подать на соленоид и при этом обеспечить нормальную работу клапана.

Плюсы и минусы электромагнитного клапана перенапряжения

Диаграмма 1. % номинального напряжения и мощности в зависимости от времени отклика для EV-3M-12

Некоторые заказчики намеренно повышают напряжение на электромагнитных клапанах, оставаясь в пределах номинального диапазона напряжения, чтобы получить более быстрое время отклика. Хотя это не повредит соленоид, при этом нужно понимать несколько вещей.

ПРЕИМУЩЕСТВА:

• Время отклика «Вкл.» Будет уменьшаться при увеличении напряжения (см. Таблица 1 ).

ОТБОЙ:

• Время отклика «Выкл.» Будет увеличиваться с увеличением напряжения.
• Требуемая мощность будет увеличиваться с увеличением напряжения (см. Таблица 1 ).
• Из-за увеличения энергопотребления увеличится и выработка тепла.

Клапаны Clippard и защита от повышенного напряжения

Многие клапаны Clippard действительно допускают значительное перенапряжение.Наши клапаны серии EV, например, рассчитаны на 90–150% номинального напряжения (, таблица 1, ), как и наши клапаны серии 2013 года (, таблица 2, ). Наши клапаны серии DV рассчитаны на 95–125% номинального напряжения (, таблица 3, ), а наши стопорные клапаны NIV рассчитаны на 100–120% номинального напряжения (, таблица 4, ). Это позволяет клиентам сократить время отклика, если этого требует их приложение.

Соленоиды и электромагнитные клапаны | Кертисс-Райт

Наш широкий ассортимент соленоидов и электромагнитных клапанов включает стандартные и конфигурируемые конструкции в различных стилях соленоидов.Мы также можем поставить модифицированные стандартные конструкции для соответствия вашим конкретным приложениям или уникальные нестандартные конструкции для крупных OEM-производителей.

Наш ассортимент соленоидов подходит для использования на дорогах и внедорожниках, таких как:

• Строительство
• Сельскохозяйственная техника
• Погрузочно-разгрузочные работы
• Автомобили специального назначения
• Промышленное оборудование

В Curtiss Wright вы найдете множество различных промышленных продуктов, таких как датчики, элементы управления джойстиками, фейдеры и устаревшие продукты.Чтобы получить дополнительную информацию о любом продукте, прочтите соответствующие документы, в которых описаны сборки и возможности.

ВЫ МОЖЕТЕ ПРОСМОТРЕТЬ НАШ АССОРТИМЕНТ СОЛЕНОИДОВ И СОЛЕНОИДНЫХ КЛАПАНОВ НИЖЕ —

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ: СИЛОВЫЕ, ФУНКЦИОНАЛЬНЫЕ И НАЗНАЧЕНИЕ

Электромагнитный клапан — это электромагнитный компонент, преобразующий электрическую энергию в механическую работу.Он используется для управления скоростью потока в механических системах с гидравлическим или пневматическим приводом.

КАК РАБОТАЮТ СОЛЕНОИДНЫЕ КЛАПАНЫ?

Электромагнитные клапаны имеют катушку с проволокой вокруг металлического сердечника. Когда вы пропускаете через него электрический ток, вокруг катушки формируется магнитное поле, которое создает линейное движение . Эффективно преобразует электрическую энергию в механическую .

Электромагнитный клапан состоит из катушки, плунжера и втулки в сборе и в основном используется для управления потоком жидкости или газа в положительном, полностью закрытом или полностью открытом режиме.Это происходит по тому же принципу, когда на электромагнитную катушку подается напряжение в нормально закрытом клапане, магнитное поле поднимает плунжер, позволяя потоку материала.

В нормально открытом клапане плунжер внутри предотвращает поток газа или жидкости, когда катушка находится под напряжением. Магнитное поле имеет положительные и отрицательные полюса , как и все магниты, притягивая или отталкивая материал. Однако в соленоиде электромагнитное поле заставляет поршень двигаться вперед и назад.По сути, соленоид работает, открывая и закрывая клапан при активации.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

• Используется для открытия, закрытия, смешивания или направления жидкости или газа через клапан.
• Быстродействующий и полностью автоматизированный
• Длительный срок службы
• Высокая надежность
• Компактная конструкция

ТИПЫ СОЛЕНОИДНЫХ КЛАПАНОВ

Существует много типов электромагнитных клапанов, но два основных — это либо прямого действия , либо с пилотным управлением .Каждый тип представляет собой полезный компонент, зависящий от его применения.

Электромагнитные клапаны с пилотным управлением являются наиболее широко используемыми клапанами и используют линейное давление для открытия и закрытия центрального отверстия в клапане, они имеют ряд преимуществ, в том числе:

• Простая установка
• Экономичный
• Подходит для приложений высокого давления
• Пульт
• Меньшая мощность

Электромагнитные клапаны прямого действия могут работать с нуля и не требуют разницы давлений между портами для работы, их преимущества:

• Различные варианты клапанов
• Используется при отрицательном давлении
• Компактная конструкция
• Разрешить проход твердых частиц

наш ассортимент электромагнитных клапанов

Компания Curtiss Wright производит широкий ассортимент электромагнитных клапанов для различных промышленных применений, включая системы ABS с пневматическим управлением для прицепов грузовых автомобилей.

Электромагнитные клапаны — это блоки управления, которые переключаются между включенным и отключенным током. Они будут либо открывать, либо закрывать отверстие внутри клапана, позволяя или предотвращая поток жидкости или газа.

Связанные продукты: GV0624 — Электромагнитный клапан, GV0625 — Электромагнитный клапан, GV0627 — Электромагнитный клапан, GV1032 — Электромагнитный клапан, MV SD237 — Электромагнитный клапан, MV SD298 — Электромагнитный клапан

переменного тока — это электромагнитные устройства, которые обеспечивают чрезвычайно короткое время закрытия (от 8 до 16 миллисекунд) и создают большие начальные силы притяжения.Одним из основных преимуществ многослойных соленоидов переменного тока является то, что при подаче электричества соленоид мгновенно реагирует, что жизненно важно для приложений, в которых он используется. Эти типы соленоидов производятся с использованием специальных технологий и материалов, таких как тонкие листы или ламинаты, которые индивидуально изолированы и собраны.

Сопутствующие товары: ML1441 — соленоид переменного тока с ламинированием (модель TT2), ML1951 — соленоид с ламинированием переменного тока (модель TT4), ML2551 — соленоид с ламинированием переменного тока (модель TT6), ML2566 — соленоид с ламинированием переменного тока (модель TT10)

В фиксирующем соленоиде используется материал постоянного магнита в сочетании с соленоидной катушкой, что позволяет плунжеру сохранять заданное положение без необходимости постоянного приложения мощности.С помощью всего лишь быстрого и короткого импульса тока фиксирующий соленоид может выполнять операции нажатия, вытягивания, удержания и отпускания, что делает его очень рентабельным. Двунаправленные открытые рамы с магнитной фиксацией оснащены фиксирующими соленоидами, поскольку эти модели электромеханически приводят нагрузку в действие в обоих направлениях, удерживая ее в магнитном фиксаторе в любом положении без питания.

Запирающие соленоиды обычно используются в устройствах безопасности, автоматических дверных доводчиках, замках, медицинском оборудовании и оборудовании с батарейным питанием.

Сопутствующие товары: GK0625 — фиксирующий соленоид (постоянный магнит), GK0641 — фиксирующий соленоид (постоянный магнит), GK0730 — фиксирующий соленоид (постоянный магнит), GK0740 — фиксирующий соленоид (постоянный магнит), фиксирующий соленоид (постоянный магнит), фиксирующий соленоид (постоянный магнит), GK1037

ЛИНЕЙНЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ ОТКРЫТОЙ РАМЫ

Линейный соленоид с открытой рамой имеет открытый металлический каркас, который включает в себя механически незащищенную видимую обмотанную лентой или переформованную катушку и подвижный плунжер в центре катушки.Они развивают линейную силу в одном направлении, тянущую или толкающую, когда они находятся под напряжением. Это простейшая и наиболее экономичная конструкция линейного соленоида, обычно используемая в приложениях, в которых точность и чрезвычайно долгий срок службы не имеют решающего значения.

Есть два стиля открытых соленоидов —

• Стиль С-образной рамы (или U-образной рамы), в котором катушка заключена с одной стороны
• Стиль D Frame (или Box Frame), в котором катушка заключена с двух сторон

КЛАПАНЫ МОНТАЖНЫЕ ТРУБНЫЕ

Трубчатый соленоид — это электрический компонент, использующий электромагнитную силу.Он более эффективен с точки зрения магнитного поля благодаря закрытой катушке внутри стальной трубы, что позволяет минимизировать утечку и максимизировать производительность. Наши трубчатые соленоиды — популярный выбор для приложений, требующих высокого уровня производительности при небольшом и компактном размере. В Curtiss Wright мы также можем поставить нестандартные конструкции трубчатых соленоидов для тяжелых условий эксплуатации до Ø100 мм с усилием 100 Н при ходе 50 мм.

Сопутствующие товары: GT0639 — трубчатый компактный соленоид, GT0852 — трубчатый соленоид, GT1152 — трубчатый соленоид, GT4036 — трубчатый соленоид, GT4045 — трубчатый соленоид, MT0525 — трубчатый соленоид, MT10618 — трубчатый соленоид, MT10618 — трубчатый соленоид, MT10618 — трубчатый соленоид, MT10618 — трубчатый соленоид, MT10618 — трубчатый соленоид MT2057 — трубчатый соленоид (блокировка)

Для чего используется электромагнитный клапан?

универсальны и используются во множестве приложений.Каждая доступная конструкция соленоида имеет свойства, которые делают его полезным и подходящим компонентом для различных приложений. Применяется в автоматизированном заводском оборудовании, дверных звонках, автомобилях, динамиках, управлении процессами очистки и многих других промышленных установках, таких как системы пропана и закачки азота, также известные как соленоидные клапаны. Соленоиды также известны как преобразователи, которые преобразуют энергию в линейное движение .

Как я могу определить, что мой электромагнитный клапан неисправен?

Вы можете сразу сказать , что соленоидный клапан неисправен, если он не открывается, не закрывается или остается частично открытым .Также возможно гудение или перегоревшая катушка. Если катушка перегорела, она не подлежит ремонту и подлежит замене. При замене электромагнитных клапанов электропитание должно соответствовать напряжению и частоте катушки. Катушка будет отображать максимально допустимую частоту, что снизит вероятность неисправности.

Почему выходят из строя электромагнитные клапаны?

Существует несколько распространенных неисправностей, которые могут привести к выходу из строя электромагнитных клапанов. Чаще всего это происходит при первом включении соленоида, в его катушку поступает большой ток, который уменьшается при закрытии плунжера.Если он не закрывается, это может привести к перегреву и возгоранию катушки. Симптомами являются следы ожогов, холод при включении питания и бесконечное сопротивление.

Частицы грязи могут вызвать утечку клапана из-за мелких частиц стружки и ржавчины на седле или отверстиях клапана. Очень важно очистить детали клапана и убедиться, что трубы чистые.

Расход и давление также могут вызвать неисправность клапана. Если клапан не открывается или не закрывается правильно, целесообразно проверить, соответствует ли направление потока показателям корпуса клапана, как указано в руководстве клапана.

В редких случаях катушка перегорает из-за перенапряжения. Источник питания, напряжение и частота должны быть проверены, чтобы убедиться, что они правильные.

Это также вызовет проблемы, если на клапане есть поврежденное уплотнение. Если клапан не закрывается или протекает, осмотрите мембраны, уплотнения и уплотнительные кольца и замените поврежденные или изношенные детали. Вы должны использовать фильтр, чтобы избежать любого риска неисправности из-за твердых частиц.

Как выбрать электромагнитный клапан?

Выбор правильного электромагнитного клапана во многом зависит от среды, с которой он может встретиться, и области применения.Чтобы убедиться в пригодности, необходимо изучить многие компоненты.

В первую очередь следует обратить внимание на следующие черты:

1. Функция
2. Длина хода и сила
3. Размер
4. Напряжение
5. Рабочий цикл

Следует учитывать и другие факторы, такие как требования к потоку, материал, размер отверстия, температура и время отклика.
