Мощный электромагнит из трансформаторов от микроволновки своими руками

Доброго времени суток, уважаемые самоделкины!
Данная статья будет интересна всем, кто работает с тяжелыми металлическими изделиями, например листовой металл, стальные швеллеры и балки. Автор канала «Make it Extreme» сделал мощный электромагнит для подъема и перемещения изделий из черного металла.

А для этого ему из материалов понадобилось:
1. Три трансформатора от микроволновой печи
2. Стальной лист
3. Стальная полоса
4. Эпоксидная смола
5. Немного проводов и клемм
6. Рым болт с гайкой M12
7. Источник питания 24 В 100 Ватт, желательно резервируемый аккумулятором.

Инструменты.
1. Сварочный аппарат
2. Гибочный станок
3. Дрель или сверлильный станок
4. Фрезерный станок
5. Электропила.

Итак, как обычно, что бы что-нибудь сделать, надо что-нибудь сломать. Автору подошли несколько старых микроволновок. Не особо варварским способом, но разбирает их на запчасти.

Извлекает самое ценное и нужное для данной самоделки — трансформатор.

При помощи болгарки и отвертки отделяет подошву, это надо делать аккуратно, что бы не повредить обмотку.

Должно получиться вот так.

Выбивает молотком обмотки.

Достает самую нужную — первичную.

И удаляет вторичную.

Теперь первичную обмотку нужно установить на оставшийся Ш-образный сердечник.

Для этого автор использует тиски, вставив между обмоткой и тисками квадратную профильную трубу, запрессовывает первичку.

Теперь нужна основа, в итоге она станет крышкой.

Примерно подбирает расположение трансформаторов.

И сверлит в основании отверстия для провода и рым болта. Начинает с малого диаметра сверла, и заканчивает 12-м.

Вот такое основание получилось.

Вставляет рым болт и прикручивает гайку.

На гибочном станке делает «юбку» или ободок из стальной полосы.

Получается вот такая заготовка.

Проваривает стык ободка.

Собирает кожух воедино.

Проваривает шов между основанием и ободком.

Вот такой шов получился у автора.

Зачищает шов и поверхность при помощи болгарки.

Вставляет рым болт и зажимает гайку. Да, шайба здесь не нужна, усилие будет направлено в сторону основания.

Приваривает гайку к основанию.

Выкручивает рым болт, он будет мешать дальнейшей сборке.

Расставляет трансформаторы по своим местам.

И очень хорошо приваривает их к основанию, что бы их не оторвало.

Приступает к электрической части. Зачищает провода.

Надевает обжимные клеммы, зажимает в них зачищенные концы провода.

Получается четыре соединительных перемычки, обжатые с двух сторон.

Дополнительно надевает термоусадочную трубку.

Подключает трансформаторы.

Через ранее проделанное отверстие пропускает вводной провод.

На конце провода установлена розетка, а не вилка. Это сделано для того, что бы никто в 220 не воткнул, ведь питание устройства всего 24 Вольта постоянного тока.

Загерметизировав все отверстия, смешивает компоненты эпоксидной смолы и, тщательно перемешав, заливает ее в корпус.

Получается вот такое, уже почти готовое изделие, еще немного облагородить осталось.

Срезает выступающие края сердечников.

Выравнивает рабочую поверхность на фрезерном станке.

Внешний вид после зачистки и фрезерной обработки. Рабочая поверхность стала гладкой.

Финальная покраска, провод автор защитил малярным скотчем.

Подвешивает готовый электромагнит за крюк подъемника и подключает разъем питания.

На пульте управления электромагнитом имеется два тумблера — один от сетевого блока питания, второй от резервной батареи. Это сделано на случай отключения электроэнергии, у автора в этом случае включается сирена.

Проверяет на небольшой стальной пластине. Магнит работает!

Приступает к более серьезным испытаниям. Для начала — лист побольше.

Выдерживает даже двух мужиков.

Даже при частичном контакте с поверхностью стальной балки — уверенно ее держит.

Ну или просто вот так можно баловаться.

Итак, потребляемая мощность электромагнита составляет 86,4 Ватта. Напряжение питания 24 В постоянного тока в 3,6 А.

Спасибо автору за прекрасную идею и ее реализацию!
Соблюдайте технику безопасности!

Всем хороших идей!

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мощный электромагнит из микроволновки своими руками

С помощью кран-балки легко перемещать стальные детали по помещению: быстро и без усилий. Вот только чаще всего эти детали имеют абсолютно разную форму, и крепить их обвязкой крайне не удобно, порой даже не возможно. Для этого предлагаем собрать несложный электромагнит из нескольких микроволновок, которые всегда в изобилии валятся на любых свалках.

Понадобится

Стальной круг толщиной 10 мм минимум и в диаметре 200 мм.
Стальная полоса шириной 40 мм.
Эпоксидная смола.
Рым-болт с гайкой.
Ну и естественно три микроволновых печи.

Изготовление мощного электромагнита для кран-балки своими руками

Необходимо разобрать все микроволновки и вытащить из них соответственно 3 трансформатора.

Трансформатор состоит «Ш»-образного магнитопровода, приваренного к «I»-образному магнитопроводу.
Болгаркой срезаем швы у каждого трансформатора. «I»-образный магнитопровод нам больше не понадобится.

Снимаем все обмотки. Их обычно три: сетевая на 220 В, низковольтная на 6 В и высоковольтная на 2500 В. Оставляем только сетевую.

Снимать их пришлось все, потому, что сетевая обмотка идет первая, а остальные уже идут за ней и по другому к ним не подобраться.
Запрессовываем обмотку на 220 В обратно. Ставим трансформаторы на круг и проверяем чтобы все они умещались и не выступали.

В стальном круге сверлим два отверстия: одно под провод питания сбоку, второе точно по центру для крепления.

Изготавливаем корпус электромагнита. Из стальной полоски на гибочном станке делаем круг по диаметру основания.

Привариваем его к основанию.

В центральное отверстие вставляем рым-болт.

Фиксируем с другой стороны гайкой и привариваем все сваркой.

Устанавливаем сердечники трансформаторов с обмотками. Обратите внимание, что сердечники выступают за кольцо корпуса основного электромагнита. О обмотки хорошо скрывается за кольцом.

Привариваем сердечники к основанию.

Собираем схему. Соединяем все обмотки паралельно друг другу.

Подключаем розетку питания.

Пустую область заливаем предварительно разведенной эпоксидной смолой. Для прочности в нее введен наполнитель — сухой цемент.

Ждем полного затвердевания.

Торчащие прямоугольники электромагнита срезаем сабельной электропилой.

Для ровности фрезеруем.

Электромагнит почти готов.

Осталось только покрасить и переходить к испытаниям.

Результат и испытания электромагнита

Расчетная электрическая мощность получилась порядка 2,7 кВт. Это хорошее значение, так как сеть любой мастерской способна выдержать подобные нагрузки. Включаем и проверяем.

Держит отлично.

Теперь стальной лист массой 25 кг.

И к этой нагрузке ещё два человека общей массой 170 кг.

Итого держит 200 кг вполне уверенно, может и больше.
Легко поднимает широкую двутавру массой около 80 кг.

В общем, для кузницы, мастерской вещь просто отличная, чтобы делать все быстро и просто. Теперь не нужно ничего крепить, достаточно включить электромагнит и передвинуть тяжелую деталь куда нужно.

Смотрите видео

Электромагнит с питанием на 12 вольт

В этом видео уроке канал “Э+М” рассказал о том, что такое электромагнит. Также показал, как сделать его руками с напряжением питания 12 вольт и поставил серию опытов с его использованием. Показал, как увеличить эффективность.

Для начала немного теории истории. В начале 19 века датский физик Эрстед обнаружил связь между электричеством и магнетизмом. Ток, проходящий через проводник, находящийся рядом с компасом, отклоняет его стрелку в сторону проводника. Это свидетельствует о наличии магнитного поля вокруг проводника. Также выяснилось, что если в намотать проводник в катушку, его магнитные свойства усилится. В катушке с проводом, так называемом соленоиде, образуются магнитные линии, такие же, как и в постоянном магните.

0 (1)

В зависимости от того, какой стороной понесем катушку к компасу, он будет отклоняться в ту или иную сторону. Так как в катушке образовались два полюса: северный и южный. Можно изменить направление электрического тока, когда поменяются полюса. Для эксперимента автор канала намотал 2 одинаковые катушки. Первая катушка 260 витков, сопротивление 7 ом. 2 в два раза больше. 520 витков, сопротивление 15 ом. Питание будет осуществляться от источника постоянного тока. Напряжение 12 вольт. В данном случае это компьютерный блок питания. Также подойдет свинцовый аккумулятор.

Начнем эксперименты с первой катушке, у которой 260 витков. Мультиметр установлена в режиме измерения тока. Он покажет ток в амперах, текущий через катушку. Как видим показатель 1,4 ампера. Этого достаточно, чтобы притянуть маленькие металлические предметы. Попробуем объект побольше. Пусть это будет железный рубль. Катушка не может справиться с этой нагрузкой. Попробуем провести тот же опыт со второй катушкой. Ток здесь составляет 0,7 ампера. Это в 2 раза меньше, чем у 1. При том же напряжении 12 вольт. Она также не может притянуть рубль. Что можно сделать, чтобы увеличить магнитные свойства нашей катушки? Попробуем ставить железный сердечник. Для этого используем болт. Теперь он выступит в качестве магнитопровода. Последний способствует прохождению магнитного потока через себя, увеличивает соответствующие свойства соленоида. Теперь наша конструкция превратилась в электромагнит. Он уже с легкостью справляется с рублем. Ток остался таким же, 1,4 ампера.

Поэкспериментируем дальше и посмотрим, сколько таких предметов может притянуть магнитная катушка.
Электромагнит нагрелся, значит его сопротивление увеличилось. Чем больше сопротивление, тем меньше ток. Тем меньше магнитное поле катушка создаёт. Дадим а полностью остыть электромагниту и повторим экспериментов. В этот раз нагрузкой станут 12 монет. Как видим, нижние монеты при снижении тока начали сами отпадает. Сколько не пытался ведущий экспериментировать, удалось поднять не более такой нагрузки.

Проведем тот же опыт со второй катушкой. У него два раза больше витков. Посмотрим, сильнее ли она, чем предыдущая.
Смотрите продолжение о электромагните на 12 вольт на видео с 6 минуты.

Советы по тому, как сделать электромагнит своими руками

Независимо от того, для чего человеку понадобился магнит, его легко можно сделать в домашних условиях. Когда под рукой такая штука, с ее помощью можно не только позабавиться, поднимая со стола различные мелкие железяки, но и подыскать ей полезное применение, например, найти оброненную на ковер иголку. Из этой статьи вы узнаете, как легко можно сделать электромагнит своими руками в домашних условиях.

Немного физики

Как мы помним (или не помним) из уроков физики, для того, чтобы преобразовать электрический ток в магнитное поле, нужно создать индукцию. Индуктивность создается при помощи обычной катушки, внутри которой это поле возникает и передается на стальной сердечник, вокруг которого совершена обмотка катушки.

Таким образом, в зависимости от полярности, один конец сердечника будет излучать поле со знаком «минус», а противоположное – со знаком «плюс». Но на визуальные магнетические способности полярность ни коим образом не влияет. Итак, когда с физикой покончено, можно приступить к решительным действиям по созданию простейшего электромагнита своими руками.

Материалы для изготовления самого простого магнита

В первую очередь нам потребуется любая катушка индуктивности с намотанным на сердечник медным проводом. Это может быть обычный трансформатор из любого блока питания. Отличным средством для создания электромагнитов является обмотка вокруг зауженной тыльной части кинескопов старых мониторов или телевизоров. Нити проводников в трансформаторах защищены изоляцией, состоящей из почти невидимого слоя специального лака, препятствующего прохождению электрического тока, что нам как раз и нужно. Помимо указанных проводников, для создания электромагнита своими руками также нужно приготовить:

Обычную батарейку на полтора Вольта.
Скотч или изоленту.
Острый ножик.
Гвоздь сотку.

Процесс изготовления простейшего магнита

Начинаем с изъятия проводов из трансформатора. Как правило, его середина находится внутри стального обрамления. Можно, сняв поверхностную изоляцию на катушке, просто разматывать провод, протаскивая его между рамами и катушкой. Поскольку нам не понадобится много провода, этот способ здесь самый приемлемый. Когда мы высвободили достаточное количество провода, делаем следующее:

Наматываем изъятый из катушки трансформатора провод вокруг гвоздя, который будет служить нашему электромагниту стальным сердечником. Витки желательно делать как можно чаще, плотно прижимая их друг к другу. Не забываем на начальном витке оставить длинный конец провода, посредством которого наш электромагнит будет запитываться к одному из полюсов батарейки.
Когда дошли до противоположного конца гвоздя, также оставляем длинный проводник для запитки. Излишки провода обрезаем ножом. Чтобы спираль, намотанная нами, не распускалась, можно обмотать ее скотчем или изолентой.
Зачищаем оба конца провода, идущего от гвоздя с намоткой, от изоляционного лака ножиком.
Один конец зачищенного проводника прислоняем к плюсу батарейки и прихватываем его скотчем или изолентой так, чтобы контакт хорошо сохранялся.
Другой конец тем же способом приматываем к минусу.

Электромагнит готов к работе. Разбросав по столу металлические скрепки или кнопки, можно проверить его работоспособность.

Как изготовить более мощный магнит?

Как своими руками сделать электромагнит с более мощными магнетическими свойствами? На силу магнетизма влияет несколько факторов, и самым главным из них является мощность электрического тока батареи, которую мы используем. Например, изготовив электромагнит из квадратной батарейки на 4,5 вольт, силу его магнитных свойств увеличим втрое. 9-вольтовая крона даст еще более мощный эффект.

Но не стоит забывать, что, чем сильнее электрический ток, тем больше потребуется витков, поскольку сопротивление при малом количестве витков будет слишком сильным, что приведет к сильному нагреву проводников. При сильном их нагреве изоляционный лак может начать плавиться, витки начнут коротить друг на друга или на стальной сердечник. И то, и другое рано или поздно приведет к короткому замыканию.

Также сила магнетизма зависит от количества витков вокруг сердечника магнита. Чем их будет больше, тем сильнее будет поле индукции, и тем сильнее будет магнит.

Изготавливаем более мощный магнит

Попробуем изготовить своими руками электромагнит на 12 вольт. Питаться он будет от сетевого блока питания на 12 вольт или от 12-вольтового автомобильного аккумулятора. Для его изготовления нам понадобится гораздо большее количество медного проводника, а потому следует изначально извлечь из заготовленного трансформатора внутреннюю катушку с медным проводом. Болгарка – самое отличное средство для ее извлечения.

Что нам понадобится для изготовления:

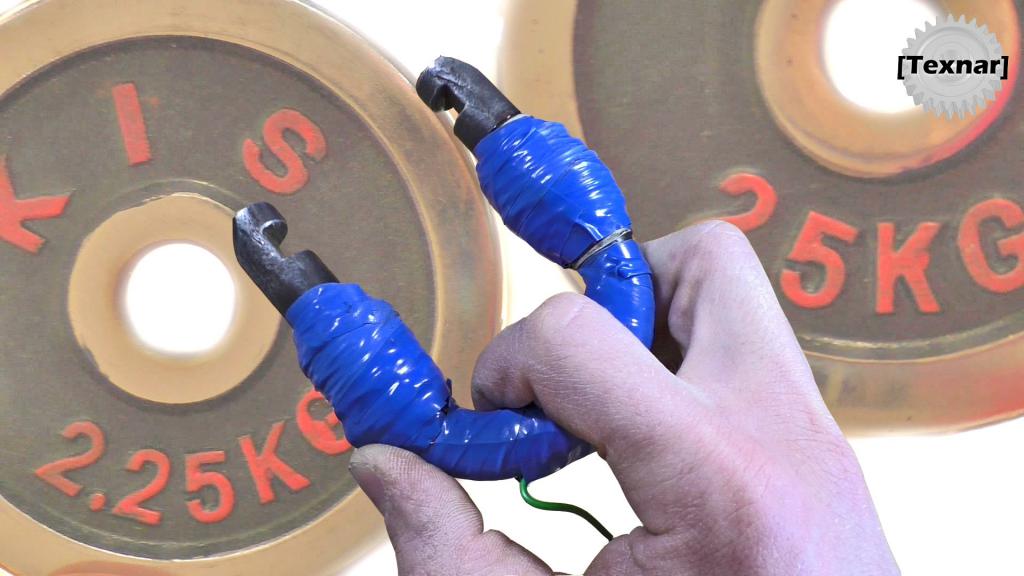

Стальная подкова от большого навесного замка, которая послужит нам сердечником. В данном случае примагничивать железяки можно будет обоими его концами, что еще более увеличит подъемную способность магнита.
Катушка с медным проводом в лакированной изоляции.
Изолента.
Нож.
Ненужный блок питания на 12 вольт или автомобильный аккумулятор.

Процесс изготовления мощного 12-вольтового магнита

Конечно, в роли сердечника можно использовать и любой другой массивный стальной штырь. Но подкова от старого замка подойдет как нельзя лучше. Ее изгиб будет служить в качестве своеобразной ручки, если мы начнем поднимать грузы, обладающие внушительным весом. Итак, в данном случае процесс изготовления электромагнита своими руками следующий:

Наматываем проволоку из трансформатора вокруг одной из подков. Витки кладем как можно плотнее. Изгиб подковы будет немного мешать, но ничего страшного. Когда заканчивается длина стороны подковы, укладываем витки в противоположную сторону, поверх первого ряда витков. Делаем, в общей сложности, 500 витков.
Когда обмотка одной половины подковы готова, обматываем ее одним слоем изоленты. Изначальный конец провода, предназначенного для подпитки от источника тока, выводим в верхнюю часть будущей ручки. Обматываем нашу катушку на подкове еще одним слоем изоленты. Другой конец проводника приматываем к изгибающейся сердцевине ручки и на другой стороне делаем еще одну катушку.
Наматываем проволоку на противоположную сторону подковы. Делаем все так же, как и в случае с первой стороной. Когда 500 витков уложено, так же выводим конец провода для запитки от энергоисточника. Кому непонятно, порядок действий хорошо показан в этом видео.

Заключительная стадия изготовления электромагнита своими руками – подпитка к энергоисточнику. Если это аккумулятор, наращиваем концы зачищенных проводников нашего электромагнита при помощи дополнительных проводов, которые подсоединяем к клеммам аккумулятора. Если это блок питания, отрезаем штекер, идущий на потребитель, зачищаем провода и к каждому прикручиваем по проводу от электромагнита. Изолируем изолентой. Включаем блок питания в розетку. Поздравляем. Вы сделали своими руками мощный электромагнит на 12 вольт, который в состоянии поднимать грузы свыше 5 кг.

Как сделать очень мощный электромагнит. Собери электромагнит своими руками

Электромагнит, в отличие от постоянного магнита, приобретает свои свойства только под воздействием электрического тока. С его помощью он меняет силу притяжения, направление полюсов и некоторые другие характеристики.

Некоторые увлеченные механикой люди самостоятельно делают электромагниты, чтобы использовать их в самодельных установках, механизмах и разнообразных конструкциях. Сделать электромагнит своими руками несложно. Используются простые приспособления и подручные материалы.

Самый простой набор для изготовления электромагнита

Что понадобится:

Один железный гвоздь 13-15 см. в длину или иной металлический предмет, который и станет сердечником электромагнита.
Около 3 метров изолированной медной проволоки.
Источник электропитания — аккумуляторная батарея или генератор.
Небольшие провода для контакта провода с батарейкой.
Изолирующие материалы.

Если вы используете более крупную металлическую заготовку для создания магнита, то количество медной проволоки должно пропорционально увеличиваться. Иначе магнитное поле получится слишком слабым. Сколько именно понадобится обмотки, точно ответить нельзя. Обычно мастера выясняют это экспериментальным путем, увеличивая и уменьшая количество проволоки, параллельно измеряя изменения магнитного поля. Из-за избытка проволоки сила магнитного поля тоже становится меньше.

Пошаговая инструкция

Следуя простым рекомендация, вы легко сделаете электромагнит самостоятельно.

Зачищаем концы медного провода

Шаг 1

Очистите от изоляции концы медного провода, который будете наматывать на сердечник. Достаточно 2-3 см. Они понадобятся, чтобы соединить медную проволоку с обычной, которая в свою очередь будет подключаться к источнику питания.

Наматываем медный провод вокруг гвоздя

Шаг 2

Вокруг гвоздя или другого сердечника аккуратно намотайте медный провод так, чтобы витки были расположены параллельно друг к другу. Делать это необходимо только в одном направлении. От этого зависит расположение полюсов будущего магнита. Если вы захотите изменить их расположение, то можно просто перемотать проволоку в другом направлении. Не выполнив этого условия, вы добьетесь того, что магнитные поля различных секций будут воздействовать друг на друга, из-за чего сила магнита будет минимальной.

Подсоединяем провод к батарейке

Шаг 3

Концы очищенного медного провода соедините с двумя заранее подготовленными обычными проводками. Соединение заизолируйте, а один конец проводка подключите к клемме положительного заряда на аккумуляторе, а другой — на противоположный конец. Причем неважно, какой проводок к какому концу будет подключен — это не отразится на эксплуатационных возможностях электромагнита. Если все сделано правильно, то магнит сразу же начнет работать! Если у аккумулятора есть реверсивный способ подключения, то вы сможете изменить направление полюсов.

Электромагнит работает!

Как повысить силу магнитного поля

Если полученный магнит кажется вам недостаточно мощным, попробуйте увеличить количество витков медного провода. Не забывайте о том, что, чем дальше расположены провода от железной сердцевины, тем меньше будет воздействие их на металл. Другой способ — подключить более мощный источник питания. Но и тут нужно быть осторожнее. Слишком сильный ток разогреет сердечник. При высоком нагреве плавится изоляция, и электромагнит может стать опасным.

Подключили мощный источник питания — магнит стал мощнее

Есть смысл поэкспериментировать с сердечниками. Возьмите более толстое основание — металлический брусок шириной 2-3 с
