Электроизоляционные материалы примеры – Электроизоляционные материалы и их классификация. Волокнистые электроизоляционные материалы

Содержание

ЭЛЕКТРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ — это… Что такое ЭЛЕКТРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ?

ЭЛЕКТРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ — вещества, служащие для изоляции токоведущих частей электрических устройств, напр., обмоток машин и аппаратов, проводов, линий электропередачи и т. п. Э. м. обеспечивают прохождение электрического тока по намеченным в электрических устройствах путям и препятствуют утечке тока. Качество изоляции электроустановок определяет надежность работы последних. Наибольшее количество аварий в электроустановках вызвано нарушениями изоляции.

Качество Э. м. зависит от их электрических и механических свойств, их теплостойкости, кислотоустойчивости и устойчивости против др. физико-химических воздействий. Электрические свойства Э. м. в основном характеризуются: сопротивлением или электропроводностью изоляции; чем меньше ток утечки, тем Э. м. лучше. Диэлектрическая проницаемость имеет особо большое значение в производстве электрических конденсаторов. Чем она выше, тем меньше размеры конденсатора при заданной его емкости. Значительную роль диэлектрическая проницаемость играет при изготовлении многослойной изоляции, состоящей из ряда слоев Э. м. Исключительно важным является удаление воздушных промежутков в многослойной изоляции путем компаундирования ее под вакуумом.

Применение Э. м. высокой электрической прочности позволяет уменьшить толщину изоляции. Диэлектрические потери, возникающие в изоляции при переменном электрическом поле, вызывают нагрев Э. м., что может привести к разрушению изоляции. Чем диэлектрические потери Э. м. меньше, тем надежнее изоляция. Механическая прочность Э. м. не менее важна, т. к. их механическое повреждение приводит к снижению электрической стойкости изоляции. Влажность и ряд др. физико-химических воздействий на Э. м. снижают их изолирующие свойства. Э. м. применяются как в твердом, жидком, так и в газообразном виде. Основные Э. м. — бумага изоляционная, электроизоляционный картон, пряжа, дерево, каучук, лаки, компаунды, масло трансформаторное, парафин, бакелит, полистирол, полиэтилен, полиизобутилен, синтопленки, электрофарфор, слюда, миканит, микалента, микафолии, стекло,

асбест, мрамор.

Бумагу изоляционную получают из древесной целлюлозы, хлопкового или льняного волокна и т. п. Разделяют на телефонную, кабельную, применяемую для изоляции электрических кабелей, обмоток трансформаторов и т. п.; конденсаторную, используемую в качестве диэлектрика конденсаторов; микалентную (шелковку), служащую основой для микалент и микафолия; оклеенную, предназначенную для оклейки листов электротехнической стали.

Электроизоляционные картоны изготавливают из целлюлозы, хлопкового и льняного волокна. Применяют для изоляции электрических машин, трансформаторов и т. п. Пряжу изготавливают из органических (хлопок, натуральный шелк) или из синтетических волокон (вискозный шелк, ацетатный шелк, капрон). Применяют в виде крученых нитей для изоляции проводов, шнуров, в виде лент, тканей для изоляции обмоток электрических машин, аппаратов и т. п.

Дерево (бук, граб, ясень и др.) применяют в пропитанном маслом, парафином и т. п. виде для изготовления конструктивных и изолирующих элементов электрических устройств. Используют также для изготовления столбов и мачт линий электропередачи.

Каучук натуральный добывают из растений каучуконосов (кок-сагыз, хандирилла и др.). Каучук синтетический получают путем полимеризации газообразного углеводорода бутадиена. Применяют в вулканизированном виде, т. е. с прибавлением серы с целью предохранения от окисления. Используют гл. обр. для изоляции проводов и некоторых видов кабелей.

Лаки — коллоидные растворы смол, битумов, высыхающих масел и т. п. в летучих растворителях — применяют для пропитки волокнистых Э. м.

Компаунды — коллоидные растворы смол, битумов и т. п. без летучих растворителей — применяют для пропитки волокнистых Э. м., заливки кабельных муфт и т. п.

Масло трансформаторное — лучший сорт нефтяного масла — применяют гл. обр. для заполнения баков трансформаторов с целью изоляции и охлаждения трансформаторов, заполнения баков выключателей масляных, пропитки кабельной бумаги.

Парафин — воскообразное вещество, полученное при перегонке нефти или каменноугольной смолы, применяют для пропитки конденсаторов.

Бакелит — синтетическая смола, получаемая при нагревании смеси фенолболовой кислоты и формалина. В зависимости от условий процесса изготовления получают или мягкий (плавкий) бакелит, используемый для пропитки бумаги, или твердый (неплавкий) бакелит, идущий на литые изоляционные изделия.

Полистирол, полиэтилен, полиизобутилен

— синтетические смолы, получаемые при полимеризации сложных углеводородов. Применяются для изготовления лаков и пластмасс, обладающих высокими электроизоляционными свойствами. Пригодны для радиочастот.

Синтопленки — прозрачные, тонкие, гибкие пленки толщиной 0,02 мм и выше, получаемые из синтетических смол (из полистирола, триацетат целлюлозы и т. д.). Изготавливают в виде синтоленты — пленки, наклеенной на бумажную ленту (шелковку), в виде синтофолия — пленки, наклеенной на листы изоляционной бумаги. Применяются для изоляции обмоток электрических машин и аппаратов.

Электрофарфор получают из глины, песка и полевого шпата и применяют для изготовления изоляторов и деталей аппаратуры.

Слюда — минерал кристаллического строения, расщепляющийся на тонкие листочки; обладает высокими изоляционными свойствами. Применяется для изготовления миканитов, микалент, микафолия.

Миканит — листочки слюды, склеенные лаком глифталевым, битумным и т. п., прессованные в виде листов и др. формы. Применяется для изготовления коллекторов электрических машин, а также различных изоляционных прокладок. Микалента — листочки слюды, склеенные между двумя слоями тонкой изоляционной бумаги в виде гибкой ленты. Применяется для изоляции обмоток электрических машин и аппаратов.

Микафолии — листочки слюды, вклеенные в один или два слоя на лист изоляционной бумаги. Применяются для изоляции обмоток электрических машин и аппаратов.

Стекло применяется как для изготовления изоляторов, так и в виде пряжи, ленты и тканей. Используют для теплостойкой изоляции электрических машин и аппаратов.

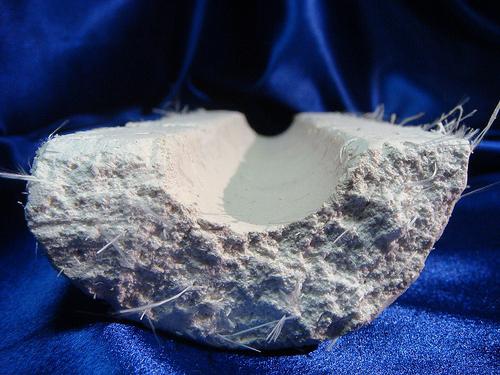

Асбест — волокнистый минерал. Применяют как теплостойкую изоляцию в виде пряжи, лент, тканей, картона и др. изделий. Обычно пропитывают битумом.

Мрамор — кристаллический известняк. Применяется гл. обр. для изготовления распределительных щитов и т. п.

Электроизоляционные материалы и их классификация. Волокнистые электроизоляционные материалы

Некоторые материалы, используемые в электрических приборах и схемах электроснабжения, обладают диэлектрическими свойствами, то есть имеют большое сопротивление току. Эта способность позволяет им не пропускать ток, а поэтому их используют для создания изоляции токоведущих частей. Электроизоляционные материалы предназначены не только для разделения токоведущих частей, но и для создания защиты от опасного воздействия электрического тока. Например, шнуры питания электрических приборов покрыты изоляцией.

электроизоляционные материалы

Электроизоляционные материалы и их применение

Электроизоляционные материалы широко применяются в промышленности, радио- и приборостроении, развитии электрических сетей. Нормальная работа электрического прибора или безопасность схемы электроснабжения во многом зависит от используемых диэлектриков. Некоторые параметры материала, предназначенного для электрической изоляции, определяют его качество и возможности.

Применение изоляционных материалов обусловлено правилами безопасности. Целостность изоляции является залогом безопасной работы с электрическим током. Весьма опасно использовать приборы с поврежденной изоляцией. Даже незначительный электрический ток может оказать воздействие на организм человека.

Свойства диэлектриков

Электроизоляционные материалы должны иметь определенные свойства, чтобы выполнять свои функции. Главным отличием диэлектриков от проводников является большая величина удельного объемного сопротивления (109–1020 ом·см). Электрическая проводимость проводников в сравнении с диэлектриками раз в 15 раз больше. Это связано с тем, что изоляторы по своей природе имеют в несколько раз меньше свободных ионов и электронов, которые обеспечивают токопроводимость материала. Но при нагревании материала их становится больше, что способствует увеличению токопроводимости.

электроизоляционные материалы классификация

Различают активные и пассивные свойства диэлектриков. Для изоляционных материалов наиболее важны пассивные свойства. Диэлектрическая проницаемость материала должна быть как можно меньшей. Это позволяет изолятору не вносить в схему паразитные емкости. Для материала, который используется в качестве диэлектрика конденсатора, диэлектрическая проницаемость должна быть, наоборот, как можно большей.

Параметры изоляции

К основным параметрам электроизоляции относят электрическую прочность, удельное электрическое сопротивление, относительную диэлектрическую проницаемость, угол диэлектрических потерь. При оценке электроизоляционных свойств материала учитывается также зависимость перечисленных характеристик от величин электрического тока и напряжения.

Электроизоляционные изделия и материалы обладают большей величиной электрической прочности в сравнении с проводниками и полупроводниками. Важна также для диэлектрика стабильность удельных величин при нагревании, повышении напряжении и других изменениях.

Классификация диэлектрических материалов

В зависимости от мощности тока, проходящего по проводнику, используют разные типы изоляции, которые отличаются своими возможностями.

электроизоляционные материалы и их применение

По каким же параметрам делят электроизоляционные материалы? Классификация диэлектриков основана на их агрегатном состоянии (твердые, жидкие и газообразные) и происхождению (органические: естественные и синтетические, неорганические: природные и искусственные). Наиболее распространен тип твердых диэлектриков, которые можно увидеть на шнурах бытовой техники или любых других электрических приборов.

Твердые и жидкие диэлектрики, в свою очередь, делятся на подгруппы. К твердым диэлектрикам относятся лакоткани, слоистые пластики и различные виды слюды. Воски, масла и сжиженные газы представляют собой жидкие электроизоляционные материалы. Специальные газообразные диэлектрики используются намного реже. К этому типу также относится естественный электрический изолятор – воздух. Его использование обусловлено не только характеристиками воздуха, которые делают его прекрасным диэлектриком, но и его экономичностью. Применение воздуха в качестве изоляции не требует дополнительных материальных затрат.

Твердые диэлектрики

Твердые электроизоляционные материалы – наиболее широкий класс диэлектриков, которые применяются в разных областях. Они имеют различные химические свойства, а величина диэлектрической проницаемости колеблется от 1 до 50000.

электроизоляционные изделия и материалы Твердые диэлектрики делятся на неполярные, полярные и сегнетоэлектрики. Их главные отличия состоят в механизмах поляризации. Этот класс изоляции обладает такими свойствами, как химическая стойкость, трекингостойкость, дендритостойкость. Химическая стойкость выражается в способности противостоять влиянию различным агрессивным средам (кислота, щелочь и т.д.). Трегингостойкость определяет возможность противостоять воздействию электрической дуги, а дендритостойкость – образованию дендритов.

Твердые диэлектрики применяются в различных сферах энергетики. Например, керамические электроизоляционные материалы наиболее часто используются в качестве линейных и проходных изоляторов на подстанциях. В качестве изоляции электрических приборов используют бумагу, полимеры, стеклотекстолит. Для машин и аппаратов чаще всего применяют лаки, картон, компаунд.

Для применения в различных условиях эксплуатации изоляции придают некоторые особые свойства путем сочетания разных материалов: нагревостойкость, влагостойкость, радиационная стойкость и морозостойкость. Нагревостойкие изоляторы способны выдерживать температуры до 700 °С, к ним относятся стекла и материалы на их основе, органосилиты и некоторые полимеры. Влагостойким и тропикостойким материалом является фторопласт, который негигроскопичен и гидрофобен.

Изоляция, стойкая к радиации используется в приборах с атомными элементами. К ней относятся неорганические пленки, некоторые виды полимеров, стеклотекстолит и материалы на основе слюды. Морозостойкими считаются изоляции, которые не теряют своих свойств при температуре до -90 °С. Особые требования предъявляются к изоляции, предназначенной для приборов, работающих в космосе или условиях вакуума. Для этих целей применяются вакуумно-плотные материалы, к которым относится специальная керамика.

Жидкие диэлектрики

Жидкие электроизоляционные материалы часто применяются в электрических машинах и аппаратах. В трансформаторе роль изоляции играет масло. К жидким диэлектрикам также относят сжиженные газы, ненасыщенные вазелиновые и парафиновые масла, полиорганосилоксаны, дистиллированная вода (очищенная от солей и примесей).

жидкие электроизоляционные материалыОсновными характеристиками жидких диэлектриков являются диэлектрическая проницаемость, электрическая прочность и электропроводность. Также электрические параметры диэлектриков во многом зависят от степени их очистки. Твердые примеси могут увеличивать электропроводность жидкостей за счет разрастания свободных ионов и электронов. Очистка жидкостей путем дистилляции, ионным обменом и т.д. приводит к возрастанию величины электрической прочности материала, тем самым снижая его электропроводность.

Жидкие диэлектрики разделяют на три группы:

  • нефтяные масла;
  • растительные масла;
  • синтетические жидкости.

Наиболее часто используются нефтяные масла, такие как трансформаторное, кабельное и конденсаторное. Синтетические жидкости (кремнийорганические и фторорганические соединения) также используются в аппаратостроении. Например, кремнийорганические соединения морозоустойчивы и гигроскопичны, поэтому применяются в качестве изолятора в небольших трансформаторах, но их стоимость выше цены нефтяных масел.

Растительные масла практически не используются в качестве изоляционных материалов в электроизоляционной технике. К ним относятся касторовое, льняное, конопляное и тунговое масло. Эти материалы представляют собой слабополярные диэлектрики и используются в основном для пропитки бумажных конденсаторов и в качестве пленкообразующего вещества в электроизоляционных лаках, красках, эмалях.

Газообразные диэлектрики

Наиболее распространенными газообразными диэлектриками являются воздух, азот, водород и элегаз. Электроизоляционные газы делятся на естественные и искусственные. К естественным относится воздух, которые применяется в качестве изоляции между токоведущими частями линий электропередач и электрических машин. В качестве изолятора воздух имеет недостатки, которые делает невозможным его использование в герметичных устройствах. Из-за наличия высокой концентрации кислорода воздух является окислителем, и в неоднородных полях проявляется низкая электрическая прочность воздуха.

В силовых трансформаторах и высоковольтных кабелях в качестве изоляции используют азот. Водород, кроме электроизоляционного материала, также представляет собой принудительное охлаждение, поэтому часто используется в электрических машинах. В герметизированных установках чаще всего применяют элегаз. Заполнение элегазом делает устройство взрывобезопасным. Применяется в высоковольтных выключателях благодаря своим дугогасящим свойствам.

Органические диэлектрики

твердые электроизоляционные материалы Органические диэлектрические материалы делятся на естественные и синтетические. Естественные органические диэлектрики в настоящее время используются крайне редко, так все больше расширяется производство синтетических, тем самым снижая их стоимость.

К естественным органическим диэлектрикам относят целлюлозу, каучук, парафин и растительные масла (касторовое масло). Большую часть синтетических органических диэлектриков представляют различные пластмассы и эластомеры, часто используемые в электрических бытовых приборах и другой технике.

Неорганические диэлектрики

Неорганические диэлектрические материалы делят на природные и искусственные. Наиболее распространенным из природных материалов является слюда, которая обладает химической и термической стойкостью. Также для электроизоляции используют флогопит и мусковит.

К искусственным неорганическим диэлектрикам относят стекло и материалы на его основе, а также фарфор и керамику. В зависимости от области применения искусственному диэлектрику можно придать особые свойства. Например, для проходных изоляторов используют полевошпатовую керамику, которая имеет высокий тангенс диэлектрических потерь.

Волокнистые электроизоляционные материалы

Волокнистые материалы часто применяются для изоляции в электрических аппаратах и машинах. К ним относят материалы растительного происхождения (каучук, целлюлозу, ткани), синтетический текстиль (нейлон, капрон), а также материалы из полистирола, полиамида и т.д.

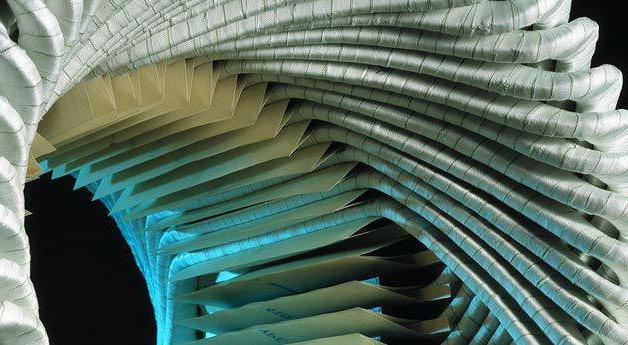

волокнистые электроизоляционные материалы

Органические волокнистые материалы обладают высокой гигроскопичностью, поэтому редко используются без специальной пропитки.

В последнее время взамен органических материалов применяют синтетические волокнистые изоляции, которые обладают более высоким уровнем нагревостойкости. К ним относится стеклянное волокно и асбест. Стеклянное волокно пропитывают различными лаками и смолами для повышения его гидрофобных свойств. Асбестовое волокно обладает малой механичной прочностью, поэтому нередко в него добавляют хлопчатобумажное волокно.

виды, свойства, характеристики и области применения :: SYL.ru

Изоляционные материалы предназначены для ограничения конструкций и отдельных элементов от контакта с теми или иными средами. По этому принципу работают строительные водо-, паро- и теплоизоляционные материалы. В сферах, где используются электротехнические проводники, требуется изоляция другого рода – в виде диэлектриков. Их задача заключается в исключении контактов между активными эксплуатируемыми проводниками тока и материалами, которые не рассчитываются на обеспечение данной функции. В качестве целевых объектов могут выступать технические средства, прибора, строительные конструкции и даже декоративные покрытия. В свою очередь, электроизоляционные материалы создают барьер для прохождения электрического тока независимо от того, переменный он или постоянный.

электроизоляционные материалы

Классификации изоляторов

Электроизоляторы различаются по своему происхождению и агрегатному состоянию. Что касается происхождения, то в качестве признаков выделяют принадлежность к органическим и неорганическим материалам, а также к натуральному и синтетическому сырью. К природным материалам можно отнести слюду, которая характеризуется прочностью, гибкостью и способностью к расщеплению. Это неорганический диэлектрик естественного происхождения. И напротив, в группе синтетических органических материалов можно отметить химические высокомолекулярные соединения. В готовом к использованию виде они предлагаются как пластмассы и эластомеры. Основные эксплуатационные различия определяет классификация электроизоляционных материалов по агрегатному состоянию. Выделяются твердые и жидкостные, а также газообразные диэлектрики.

Свойства изоляторов тока

Основная задача диэлектрика заключается в обеспечении изоляционной функции. Поэтому в качестве базовых эксплуатационных свойств можно отметить повышенное удельное сопротивление, небольшой тангенс потерь диэлектрика и высокое пробивное напряжение – уже упомянутый пробой. Сопротивление определяет, насколько материал сможет препятствовать проводимости тока при разных параметрах контактирующей электрической цепи. Потери диэлектрика, в свою очередь, указывают на влияние изолятора на показатели активного проводника – нормативно это значение должно стремиться к нулю, но чаще всего высокая сопротивляемость как раз приводит и к повышению потерь в основной цепи. Немаловажны и пробивные свойства электроизоляционных материалов, которые определяются напряжением. В данном случае можно говорить о непосредственной проницаемости целевого материала. При этом все перечисленные свойства фиксируются лишь в том случае, если была отмечена стабильность их «работы» во времени и при заданной температуре. Иногда в качестве параметра стабильности при испытаниях указывается и частота электрического поля.

виды электроизоляционных материалов

Характеристики электроизоляторов

Одной из главных характеристик диэлектриков является поверхностное сопротивление. Это сопротивление, которое возникает в момент прохождения тока по поверхности материала. Следующей по значимости характеристикой можно назвать диэлектрическую проницаемость. Как уже говорилось, проницаемость напрямую связана с пробиваемостью целевого материала. И отдельного внимания заслуживают физико-химические характеристики. В их числе отмечают водопоглощаемость, вязкость и кислотность. Водопоглощаемость указывает на степень пористости материала и присутствие в нем водорастворимых элементов. Чем выше это значение, тем выше эффективность материала как диэлектрика. В свою очередь, вязкость характеризуется текучестью, что важно для определения взаимодействия материала с жидкостными или расплавленными диэлектриками. Кислотным числом обычно характеризуются жидкие диэлектрики. Например, основные особенности электроизоляционных материалов сводятся к способности нейтрализовать свободные кислоты, содержащиеся в 1 г материала. Присутствие свободных кислот понижает электроизоляционные качества электроизоляторов.

Газообразные изоляторы

Практически все газообразные электроизоляционные материалы обеспечивают диэлектрическую проницаемость, в коэффициенте равную 1. К плюсам таких изделий можно отнести небольшую долю диэлектрических потерь, хотя и степень пробоя тоже невелика. Как правило, основной газообразной средой с функцией электрического изолятора выступает воздух, дополненный специальными включениями. Но к сегодняшнему дню получил широкое распространение и элегаз, который применяется в качестве диэлектрической основы. Газообразные виды электроизоляционных материалов базируются на гексафториде серы, что обеспечивает более высокую защиту в показателе пробоя, а в некоторых случаях наблюдается и дугогасительная способность. Когда речь идет о сложных условиях эксплуатации целевого объекта защиты, газовая среда может дополняться органическими изоляторами.

Твердые диэлектрики

изоляционная лента

Традиционно под изоляторами данного типа понимаются такие материалы, как стекло, кварц, фарфор, пластики и резина. Их происхождение может быть натуральным и синтетическим. В тонких слоях изоляторов могут быть повышенные показатели удельного сопротивления и напряжения пробоя – эти значения зависят от диэлектрической проницаемости и электрической прочности структуры. Увеличение разности потенциалов по отношению к твердому или жидкому диэлектрику будет повышать ток, проходящий целевой объект. В итоге это явление способствует формированию вблизи катода положительного пространственного заряда на фоне отрыва электронов. Электрический пробой можно будет рассматривать как результат искажения заряженного поля в структуре самого изолятора. Твердотельные электроизоляционные материалы подвергаются поляризации, поэтому их диэлектрическая постоянная превышает единицу. Также в момент приложения переменных электрических полей поляризация способствует образованию диэлектрических потерь. В этом контексте стоит выделить материалы, которые даже в высокочастотных полях имеют минимальные диэлектрические потери. К таким можно отнести полиэтилен и кварц.

Жидкие диэлектрики

К жидким изоляторам относятся синтетические жидкости, масла, пасты, лаки и смолы. Особенно распространены минеральные масла, являющиеся продуктом нефтяной переработки и представляющие собой комбинацию жидких углеводородов. Они используются в масляных выключателях, небольших трансформаторах, конденсаторах и кабелях. Популярна и жидкая электроизоляция в виде пропитки. Ее часто применяют при подготовке кабелей и тех же конденсаторов к работе. Материал представляет собой бумажную изоляцию, в которой бумага является носителем, а пропитка – активной защитной средой.

основные особенности электроизоляционных материалов

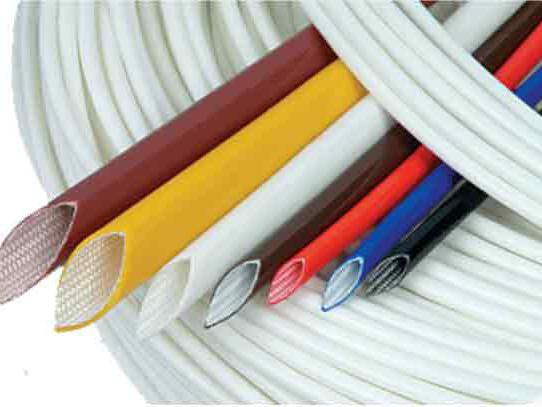

Гильзовая электроизоляция

Это материал из группы механических защитных устройств, который обеспечивает внешнюю физическую защиту. Обычно используются гибкие гильзы, которыми защищаются проводники силовых агрегатов, трансформаторы и кабели. По этому же принципу работает традиционная изоляционная лента, задача которой заключается в создании физической преграды. Гильзы также выступают прослойкой, никак не взаимодействующей с источником тока на электрохимическом уровне. Однако среди недостатков этого материала отмечается быстрый износ.

Конденсаторы

Электрическая изоляция является важным условием полноценной работоспособности конденсаторов. В некоторых случая сам конденсатор выступает как диэлектрик в составе сложной электротехнической цепи. Такие приборы имеют разное применение, в том числе выделяется нейтрализация индукционных эффектов в линиях с переменным током, накопление заряда, а также получение токовых импульсов для всевозможных приложений. Для использования конденсатора в качестве изоляционной точки необходимо иметь представление о требуемой емкости. В приборах она рассчитывается исходя из характеристик системы или посредством вычисления размера заряда на обкладке. В самой конструкции для обеспечения защитной функции могут применяться электроизоляционные материалы в виде лаков и масел. В зависимости от типа конденсатора определяется и набор вторичных функций – например, учитывается горючесть, влагостойкость, износостойкость и т.д.

жидкая электроизоляция

Вакуум как изолятор

Газовая среда при крайне низком давлении может создавать условия, когда газ просто не сможет образовывать заметный ток в межэлектродном зазоре. Такие условия называют изоляционным вакуумом. При столкновении с электронами или положительными ионами, которые вылетают из электродов, ионизация молекул газа под низким давлением происходит очень редко. Так называемый высокий вакуум при условии постоянного напряжения до 20 кВ на поверхности катода может обойтись без пробоя при напряженности поля порядка 5 МВ/см. Если речь идет об аноде, то напряженность должна быть в разы выше. И все же заметное увеличение напряжения способствует тому, что вакуумные электроизоляционные материалы утрачивают свой защитный потенциал. Пробой в данном случае может наступать в результате обмена заряженными частицами в связке катод-анод. Диэлектрики такого типа чаще используются в электронике. Их применяют и в целях ускорения электронов в обычных приборах, и в рентгеновских аппаратах для обеспечения высоковольтных приложений.

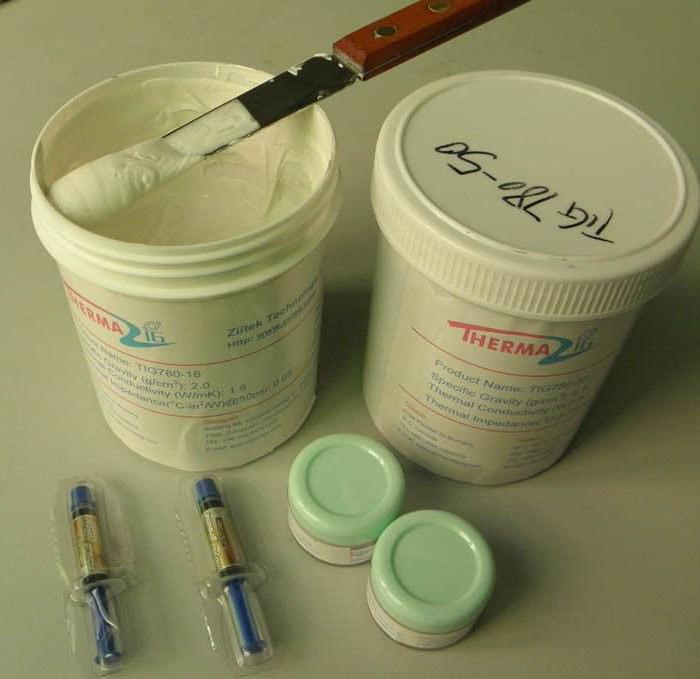

Компаунд как основной диэлектрик в радиотехнике

Довольно практичный в использовании и недорогой способ диэлектрической защиты. Компаунд наносится на рабочую зону, после чего застывает, в полной мере обретая свои основные функциональные качества. При этом нельзя сказать, что компаунды – это обязательно твердые электроизоляционные материалы, так как встречаются и разновидности жидкостного типа. Даже в рабочем состоянии они не отвердевают. Также существуют заливочные и пропиточные виды данного материала. Отличительной чертой всех компаундов является полное отсутствие растворителей в составе. Это дает возможность обеспечивать деликатную пропитку сложных электромеханических деталей и аппаратов.

Современные электроизоляционные материалы

твердые электроизоляционные материалы

К электроизоляторам нового поколения относится широкая группа полимерных материалов. В основном это пленочные изделия, которые обеспечивают эффект диэлектрика путем создания соответствующей оболочки. Пленка производится в формате рулонов, толщина которых варьируется от 5 до 250 мкм. Помимо основных электроизоляционных свойств, такие пленки характеризуются гибкостью, эластичностью, прочностью и стойкостью на разрыв. Удобна в применении и полимерная изоляционная лента, которая имеет толщину 0,2-0,3 мм. Такие материалы проигрывают многим традиционным диэлектрикам лишь в одном качестве – экологической безопасности. Это не самый безобидный материал в плане токсической угрозы, поэтому его используют по большей части в промышленности, хотя бывают и исключения.

Сферы применения электроизоляторов

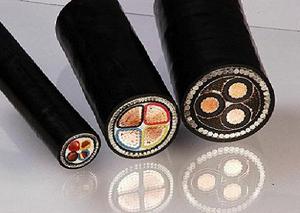

Практически все сферы, в которых задействуется электропроводка, в том или ином виде применяют и диэлектрические средства. Базовым примером можно назвать кабели, которые получают несколько слоев изоляции – как электрической, так и механической. Приборостроение можно назвать второй по популярности сферой использования данной изоляции. От воздействия токов ограничивают как отдельные детали аппаратной части, так и технологические узлы в электротехнических машинах. В строительстве также востребованы средства изоляции от тока. Например, в прокладке домашней и уличной проводки тоже задействуются электроизоляционные материалы. Применение диэлектриков позволяет сохранить материалы, которые находятся рядом с токопроводящим контуром. В некоторых случаях подобная изоляция себя оправдывает и как средство понижения потерь в напряжении основной линии.

Заключение

классификация электроизоляционных материалов

Спектр вариантов электрической изоляции довольно широк, что дает возможность целенаправленно подобрать материал специально под конкретные нужды. Например, в быту распространены твердотельные виды электроизоляционных материалов, а также диэлектрики в форме деталей. В промышленности и строительстве могут применяться газовые и жидкостные среды. Коммунальная же сфера охватывает практически весь диапазон электрической изоляции, поскольку условия защиты могут быть очень разными.

Электроизоляционные материалы — это… Что такое Электроизоляционные материалы?

        материалы, применяемые в электротехнических и радиотехнических устройствах для разделения токоведущих частей, имеющих разные потенциалы, для увеличения ёмкости конденсаторов, а также служащие теплопроводящей средой в электрических машинах, аппаратах и т. п. В качестве Э. м. используют Диэлектрики, которые по сравнению с проводниковыми материалами обладают значительно большим удельным объёмным электрическим сопротивлением ρv = 109—1020 ом·см (у проводников 10-6—10-4 ом·см). Основные характеристики Э. м.: удельное объёмное и поверхностное сопротивления ρv и ρs, относительная Диэлектрическая проницаемость ε, температурный коэффициент диэлектрической проницаемости 1/ε·dε/dTград-1, угол диэлектрических потерь δ, электрическая прочность Епр (напряжённость электрического поля, при которой происходит пробой, см. Пробой диэлектриков). При оценке Э. м. учитывают также зависимость этих характеристик от частоты электрического тока и величины напряжения.          Э. м. можно классифицировать по нескольким признакам: агрегатному состоянию, химическому составу, способам получения и т. д. В зависимости от агрегатного состояния различают твёрдые, жидкие и газообразные Э. м. Твёрдые Э. м. составляют наиболее обширную группу и в соответствии с физико-химическими свойствами, структурой, особенностями производства делятся на ряд подгрупп, например слоистые пластики, бумаги и ткани, лакоткани, слюды и материалы на их основе, электрокерамические и др. К этим же материалам условно можно отнести лаки, заливочные и пропиточные составы, которые, хотя и находятся в жидком состоянии, но используются в качестве Э. м. в затвердевшем состоянии. Электрическая прочность твёрдых Э. м. (при 20 °С и частоте электрического тока 50 гц) лежит в пределах от 1 Мв/м (например, для некоторых материалов на основе смол) до 120 Мв/м (например, для полиэтилентерефталата). (О применении и получении твёрдых Э. м. см. в ст. Изоляция электрическая, Изолятор, Лаки, Слюда (См. Слюды), Стеклопластики, Пластические массы, Компаунды полимерные, Смолы синтетические.) Жидкие Э. м. — Электроизоляционные масла, в том числе нефтяные, растительные и синтетические. Отдельные виды жидких Э. м. отличаются друг от друга Вязкостью и имеют различные по величине электрические характеристики. Лучшими электрическими свойствами обладают конденсаторные и кабельные масла. Электрическая прочность жидких Э. м. при 20 °С и частоте 50 гц обычно находится в пределах 12—25 Мв/м, например для трансформаторных масел 15—20 Мв/м (см. также Жидкие диэлектрики). Существуют полужидкие Э. м. — Вазелины. Газообразные Э. м. — воздух, элегаз (гексафторид серы), фреон-21 (дихлорфторметан). Воздух является естественным изолятором (воздушные промежутки в электрических машинах, аппаратах и т. п.), обладает электрической прочностью около 3 Мв/м. Элегаз и фреон-21 имеют электрическую прочность около 7,5 Мв/м, применяются в качестве Э. м. в основном в кабелях и различных электрических аппаратах.

         По химическому составу различают органические и неорганические Э. м. Наиболее распространённые Э. м. — неорганические (слюда, керамика и пр.). В качестве Э. м. используют природные (естественные) материалы и искусственные (синтетические) материалы. Искусственные Э. м. можно создавать с заданным набором необходимых электрических и физико-химических свойств, поэтому такие Э. м. наиболее широко применяют в электротехнике и радиотехнике. В соответствии с электрическими свойствами молекул вещества различают полярные (дипольные) и неполярные (нейтральные) Э. м. К полярным Э. м. относятся бакелиты, совол, галовакс, поливинилхлорид, многие кремнийорганические материалы; к неполярным — водород, бензол, четырёххлористый углерод, полистирол, парафин и др. Полярные Э. м. отличаются повышенной диэлектрической проницаемостью и несколько повышенной электрической проводимостью и гигроскопичностью.

         Для твёрдых Э. м. большое значение имеют механические свойства: прочность при растяжении и сжатии, при статическом и динамическом изгибе, твёрдость, обрабатываемость, а также тепловые свойства (теплостойкость и нагревостойкость), влагопроницаемость, гигроскопичность, искростойкость и др. Теплостойкость характеризует верхний предел температур, при которых Э. м. способны сохранять свои механические и эксплуатационные свойства. Нагревостойкость Э. м. — способность выдерживать воздействие высоких температур (от 90 до 250 °С) без заметных изменений электрических характеристик материала. В электромашиностроении принято деление Э. м. на 7 классов. Наиболее нагревостойкие Э. м. — неорганические материалы (слюда, фарфор, стекло без связующих или с элементоорганическими связующими). Для хрупких материалов (стекло, фарфор) важна также способность выдерживать перепады температур. Осуществляя электрическое разделение проводников, Э. м. в то же время не должны препятствовать отводу тепла от обмоток, сердечников и других элементов электрических машин и установок. Поэтому важным свойством Э. м. является теплопроводность. Для повышения коэффициента теплопроводности в жидкие Э. м. добавляют минеральные наполнители. Большинство Э. м. в той или иной мере поглощают влагу (гигроскопичны). Для повышения влагонепроницаемости пористые Э. м. пропитывают маслами, синтетическими жидкостями, компаундами. К абсолютно влагостойким можно отнести лишь глазурованный фарфор, стекло и т. п.

         Лит.: Электротехнический справочник, 5 изд., т. 1, М., 1974.

         А. И. Хоменко.

ЭЛЕКТРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ | Энциклопедия Кругосвет

Содержание статьи

ЭЛЕКТРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ, изоляторы – газообразные, жидкие или твердые материалы, которые не проводят электрический ток.

Газообразные изоляторы.

Коронный разряд.

Одним из наиболее известных и распространенных изоляторов является воздух при атмосферном давлении и нормальной температуре. Для низких напряжений удельное электрическое сопротивление такого воздуха составляет ок. 1018 ОмЧсм. Когда напряженность электрического поля поперек однородной воздушной щели достигает 30 кВ/см, проводимость увеличивается, так как начинается фотоионизация воздуха и в конце концов между электродами проскакивает искра. Если геометрия электродов разнородна, как, например, в случае острия и плоскости или провода линии электропередачи над поверхностью земли, вокруг острия или провода при достаточно большой напряженности электрического поля возникает светящаяся область ионизованного воздуха, называемая коронным разрядом. Ток коронного разряда возрастает с увеличением напряжения, и в конце концов возникает искра или дуга в зависимости от мощности источника и сопротивления внешней цепи.

Электрическая прочность.

Повышение давления воздуха приводит к увеличению напряжения коронного разряда и напряженности электрического поля, при которой происходит пробой для рассматриваемой системы электродов. Согласно закону Пашена, в однородном электрическом поле напряжение пробоя не изменится, если при уменьшении межэлектродного зазора во столько же раз увеличить давление газа в зазоре. Такие распространенные газы, как азот, кислород и двуокись углерода, по своей изолирующей способности близки к воздуху при атмосферном давлении. Некоторые пары, особенно те, что содержат серу, хлор или фтор, такие, как гексафторид серы (SF6), четыреххлористый углерод (CCl4) и фреон-12 (CCl2F2), имеют втрое большую электрическую прочность, чем воздух при том же давлении. Влияние давления на напряжение пробоя для некоторых материалов показано на рисунке.

Электроизолирующие свойства газов оказываются наихудшими при давлениях от 1 до 0,01 кПа. Прохождение тока через газ при таких давлениях сопровождается ярким свечением (например, в ртутных или неоновых лампах). Это явление называется тлеющим разрядом.

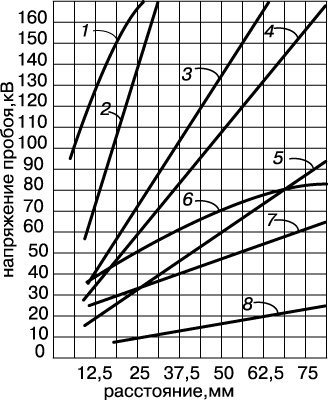

ЗАВИСИМОСТЬ НАПРЯЖЕНИЯ ПРОБОЯ ОТ МЕЖЭЛЕКТРОДНОГО РАССТОЯНИЯ в однородном электрическом поле для некоторых изолирующих материалов. 1 – высокий вакуум; 2 – CCl2F2, давление 5,63 атм; 3 – CCl2F2, давление 2,81 атм; 4 – CCl2F2, давление 2,11 атм; 5 – CCl2F2, давление 1,05 атм; 6 – фарфор; 7 – тяжелое трансформаторное масло; 8 – воздух при атмосферном давлении.

Жидкие диэлектрики.

Органические соединения, в частности углеводороды, широко используются в качестве жидких диэлектриков. Для углеводородов характерны низкая диэлектрическая проницаемость (от 2 до 4) и умеренно высокое удельное электрическое сопротивление (ок. 1012 ОмЧсм). Поскольку углеводороды не содержат кислорода или азота, они являются химически стабильными и поэтому подходят для использования в сильных электрических полях, в которых процессы ионизации усиливают химическую нестабильность. Примерами жидких диэлектриков могут служить циклические углеводороды, такие, как бензол (C6H6), или ациклические соединения типа гексана [CH3 (CH2)4CH3]. Большинство углеводородов встречаются в виде смесей; химический состав и строение входящих в них компонентов точно не известны. К ним относятся, в порядке возрастания вязкости, петролейный эфир, парафиновое масло, трансформаторные масла, парафин и различные воски.

Некоторые галогенопроизводные продукты, такие, как хлороформ (CHCl3) и четыреххлористый углерод (CCl4), являются диэлектриками. К жидким неорганическим диэлектрикам относятся такие сжиженные газы, как двуокись углерода и хлор.

Важным преимуществом жидких диэлектриков является их способность к восстановлению своих свойств после искрового пробоя и способность проводить тепло, что важно для трансформаторов.

Твердые диэлектрики.

К типичным твердым электроизоляционным материалам относятся фарфор, стекло, кварц, натуральная и синтетическая резина и пластики. Тонкие слои твердых изоляторов могут иметь очень высокие значения напряжения пробоя и удельного электрического сопротивления, что видно из приводимой ниже таблицы.

Повышение приложенной разности потенциалов к рассматриваемому образцу твердого или жидкого диэлектрика увеличивает ток через него. Это увеличение приводит к отрыву электронов и образованию пространственного положительного заряда вблизи катода. Электрический пробой является результатом искажения электрического поля внутри изолятора. Как твердые, так и жидкие диэлектрики подвержены поляризации, т.е. их диэлектрическая постоянная больше единицы. Поляризация приводит к появлению диэлектрических потерь при приложении переменных электрических полей. Некоторые материалы, такие, как кварц, полиэтилен и некоторые газы, имеют очень низкие диэлектрические потери даже в высокочастотных электрических полях.

Таблица: Свойства твердых диэлектриков
СВОЙСТВА ТВЕРДЫХ ДИЭЛЕКТРИКОВ
Материал Электрическая прочность, кВ/см Диэлектрическая проницаемость Удельное электрическое сопротивление, 1014 ОмЧсм
Слюда 280 5,0–7,0 2000
Стекло (разное) 200–700 3,0–12,0 10–6 ё104
Метилметакрилат (люсит) 650 3,3–4,5 1
Фарфор (неглазурованный) 130 5,0–7,0 3
Эбонит 650 2,0–3,5 104

Вакуум как изолятор.

Когда металлические электроды помещены в газ с давлением меньше 10-2 Па, молекул газа недостаточно для образования заметного тока в межэлектродном зазоре, и в этом случае говорят об изоляции высоким вакуумом. Ионизация молекул остаточного газа при соударении с электронами или положительно заряженными ионами, вылетающими с электродов, при таких давлениях происходит редко. В условиях высокого вакуума при постоянном напряжении ниже 20 кВ на поверхности катода пробой может не наступать при напряженности поля до 5 МВ/см, а на аноде – при напряженности в несколько раз большей. Однако при более высоких напряжениях катодный градиент, при котором наступает пробой, быстро уменьшается. Пробой между металлическими электродами в вакууме происходит из-за обмена заряженными частицами между катодом и анодом. Электрон, вылетающий из катода, ускоряется электрическим полем и ударяет в анод, выбивая положительные ионы и фотоны. Положительные ионы и часть фотонов попадают на катод; ионы ускоряются электрическим полем и вызывают эмиссию вторичных электронов. При некотором критическом значении напряжения и градиента электрического поля для данного материала электродов этот процесс становится неустойчивым, и происходит искровой пробой.

Изоляция высоким вакуумом особенно широко применяется в электронике как для ускорения электронов низкой энергии в обычных электровакуумных приборах, так и для высоковольтных приложений в рентгеновских приборах и ускорителях для ядерных исследований.

Конденсаторы.

Диэлектрики находят широкое применение в конденсаторах. Конденсаторы имеют многообразные применения, среди которых накопление электрического заряда, нейтрализация эффектов индуктивности в цепях переменного тока и получение импульсов тока для различных приложений. Емкость конденсатора часто может быть рассчитана исходя из конфигурации системы или измерена путем определения величины заряда на одной из обкладок конденсатора при приложении заданного напряжения между обкладками. Энергия заряженного конденсатора равна 1/2 CE2 и выражается в микроджоулях (мкДж), если С выражено в микрофарадах (мкФ), а Е – в вольтах (В).

Низковольтные конденсаторы.

Для слаботочных и низковольтных приложений, таких, как радио- и телефонные сети и низковольтные выпрямители, конденсаторы изготавливаются обычно из слоев алюминиевой или другой металлической фольги, разделенных диэлектриком из одного или нескольких слоев пропарафиненной бумаги. Очень компактный низковольтный конденсатор – т.н. электролитический – изготавливается нанесением (посредством электролитического осаждения) тонкой изолирующей оксидной пленки на поверхность металлической фольги; при этом достигается достаточно высокая емкость на единицу площади поверхности конденсатора. Полученный материал наматывается в виде обмотки компактных размеров.

Высоковольтные конденсаторы.

В конденсаторах для высоких напряжений, которые используются в радиопередающих устройствах, в качестве изолятора часто применяется слюда. Конденсаторы для очень высоких напряжений обычно изготавливаются из металлической фольги с большим числом слоев диэлектрической бумаги, помещенных в заполненный маслом контейнер, или из металлических пластин, разделенных газообразным или жидким диэлектриком. В таких конструкциях для высокочастотных конденсаторов, в которых важно иметь низкие диэлектрические потери, в качестве диэлектрика используется и вакуум.

Электроизоляционные материалы и их классификация. Волокнистые электроизоляционные материалы

Некоторые материалы, используемые в электрических приборах и схемах электроснабжения, обладают диэлектрическими свойствами, то есть имеют большое сопротивление току. Эта способность позволяет им не пропускать ток, а поэтому их используют для создания изоляции токоведущих частей. Электроизоляционные материалы предназначены не только для разделения токоведущих частей, но и для создания защиты от опасного воздействия электрического тока. Например, шнуры питания электрических приборов покрыты изоляцией.

Электроизоляционные материалы и их применение

Электроизоляционные материалы широко применяются в промышленности, радио- и приборостроении, развитии электрических сетей. Нормальная работа электрического прибора или безопасность схемы электроснабжения во многом зависит от используемых диэлектриков. Некоторые параметры материала, предназначенного для электрической изоляции, определяют его качество и возможности.

Применение изоляционных материалов обусловлено правилами безопасности. Целостность изоляции является залогом безопасной работы с электрическим током. Весьма опасно использовать приборы с поврежденной изоляцией. Даже незначительный электрический ток может оказать воздействие на организм человека.

Свойства диэлектриков

Электроизоляционные материалы должны иметь определенные свойства, чтобы выполнять свои функции. Главным отличием диэлектриков от проводников является большая величина удельного объемного сопротивления (109–1020 ом·см). Электрическая проводимость проводников в сравнении с диэлектриками раз в 15 раз больше. Это связано с тем, что изоляторы по своей природе имеют в несколько раз меньше свободных ионов и электронов, которые обеспечивают токопроводимость материала. Но при нагревании материала их становится больше, что способствует увеличению токопроводимости.

Различают активные и пассивные свойства диэлектриков. Для изоляционных материалов наиболее важны пассивные свойства. Диэлектрическая проницаемость материала должна быть как можно меньшей. Это позволяет изолятору не вносить в схему паразитные емкости. Для материала, который используется в качестве диэлектрика конденсатора, диэлектрическая проницаемость должна быть, наоборот, как можно большей.

Параметры изоляции

К основным параметрам электроизоляции относят электрическую прочность, удельное электрическое сопротивление, относительную диэлектрическую проницаемость, угол диэлектрических потерь. При оценке электроизоляционных свойств материала учитывается также зависимость перечисленных характеристик от величин электрического тока и напряжения.

Электроизоляционные изделия и материалы обладают большей величиной электрической прочности в сравнении с проводниками и полупроводниками. Важна также для диэлектрика стабильность удельных величин при нагревании, повышении напряжении и других изменениях.

Классификация диэлектрических материалов

В зависимости от мощности тока, проходящего по проводнику, используют разные типы изоляции, которые отличаются своими возможностями.

По каким же параметрам делят электроизоляционные материалы? Классификация диэлектриков основана на их агрегатном состоянии (твердые, жидкие и газообразные) и происхождению (органические: естественные и синтетические, неорганические: природные и искусственные). Наиболее распространен тип твердых диэлектриков, которые можно увидеть на шнурах бытовой техники или любых других электрических приборов.

Твердые и жидкие диэлектрики, в свою очередь, делятся на подгруппы. К твердым диэлектрикам относятся лакоткани, слоистые пластики и различные виды слюды. Воски, масла и сжиженные газы представляют собой жидкие электроизоляционные материалы. Специальные газообразные диэлектрики используются намного реже. К этому типу также относится естественный электрический изолятор – воздух. Его использование обусловлено не только характеристиками воздуха, которые делают его прекрасным диэлектриком, но и его экономичностью. Применение воздуха в качестве изоляции не требует дополнительных материальных затрат.

Твердые диэлектрики

Твердые электроизоляционные материалы – наиболее широкий класс диэлектриков, которые применяются в разных областях. Они имеют различные химические свойства, а величина диэлектрической проницаемости колеблется от 1 до 50000.

Твердые диэлектрики делятся на неполярные, полярные и сегнетоэлектрики. Их главные отличия состоят в механизмах поляризации. Этот класс изоляции обладает такими свойствами, как химическая стойкость, трекингостойкость, дендритостойкость. Химическая стойкость выражается в способности противостоять влиянию различным агрессивным средам (кислота, щелочь и т.д.). Трегингостойкость определяет возможность противостоять воздействию электрической дуги, а дендритостойкость – образованию дендритов.

Твердые диэлектрики применяются в различных сферах энергетики. Например, керамические электроизоляционные материалы наиболее часто используются в качестве линейных и проходных изоляторов на подстанциях. В качестве изоляции электрических приборов используют бумагу, полимеры, стеклотекстолит. Для машин и аппаратов чаще всего применяют лаки, картон, компаунд.

Для применения в различных условиях эксплуатации изоляции придают некоторые особые свойства путем сочетания разных материалов: нагревостойкость, влагостойкость, радиационная стойкость и морозостойкость. Нагревостойкие изоляторы способны выдерживать температуры до 700 °С, к ним относятся стекла и материалы на их основе, органосилиты и некоторые полимеры. Влагостойким и тропикостойким материалом является фторопласт, который негигроскопичен и гидрофобен.

Изоляция, стойкая к радиации используется в приборах с атомными элементами. К ней относятся неорганические пленки, некоторые виды полимеров, стеклотекстолит и материалы на основе слюды. Морозостойкими считаются изоляции, которые не теряют своих свойств при температуре до -90 °С. Особые требования предъявляются к изоляции, предназначенной для приборов, работающих в космосе или условиях вакуума. Для этих целей применяются вакуумно-плотные материалы, к которым относится специальная керамика.

Жидкие диэлектрики

Жидкие электроизоляционные материалы часто применяются в электрических машинах и аппаратах. В трансформаторе роль изоляции играет масло. К жидким диэлектрикам также относят сжиженные газы, ненасыщенные вазелиновые и парафиновые масла, полиорганосилоксаны, дистиллированная вода (очищенная от солей и примесей).

Основными характеристиками жидких диэлектриков являются диэлектрическая проницаемость, электрическая прочность и электропроводность. Также электрические параметры диэлектриков во многом зависят от степени их очистки. Твердые примеси могут увеличивать электропроводность жидкостей за счет разрастания свободных ионов и электронов. Очистка жидкостей путем дистилляции, ионным обменом и т.д. приводит к возрастанию величины электрической прочности материала, тем самым снижая его электропроводность.

Жидкие диэлектрики разделяют на три группы:

  • нефтяные масла;
  • растительные масла;
  • синтетические жидкости.

Наиболее часто используются нефтяные масла, такие как трансформаторное, кабельное и конденсаторное. Синтетические жидкости (кремнийорганические и фторорганические соединения) также используются в аппаратостроении. Например, кремнийорганические соединения морозоустойчивы и гигроскопичны, поэтому применяются в качестве изолятора в небольших трансформаторах, но их стоимость выше цены нефтяных масел.

Растительные масла практически не используются в качестве изоляционных материалов в электроизоляционной технике. К ним относятся касторовое, льняное, конопляное и тунговое масло. Эти материалы представляют собой слабополярные диэлектрики и используются в основном для пропитки бумажных конденсаторов и в качестве пленкообразующего вещества в электроизоляционных лаках, красках, эмалях.

Газообразные диэлектрики

Наиболее распространенными газообразными диэлектриками являются воздух, азот, водород и элегаз. Электроизоляционные газы делятся на естественные и искусственные. К естественным относится воздух, которые применяется в качестве изоляции между токоведущими частями линий электропередач и электрических машин. В качестве изолятора воздух имеет недостатки, которые делает невозможным его использование в герметичных устройствах. Из-за наличия высокой концентрации кислорода воздух является окислителем, и в неоднородных полях проявляется низкая электрическая прочность воздуха.

В силовых трансформаторах и высоковольтных кабелях в качестве изоляции используют азот. Водород, кроме электроизоляционного материала, также представляет собой принудительное охлаждение, поэтому часто используется в электрических машинах. В герметизированных установках чаще всего применяют элегаз. Заполнение элегазом делает устройство взрывобезопасным. Применяется в высоковольтных выключателях благодаря своим дугогасящим свойствам.

Органические диэлектрики

Органические диэлектрические материалы делятся на естественные и синтетические. Естественные органические диэлектрики в настоящее время используются крайне редко, так все больше расширяется производство синтетических, тем самым снижая их стоимость.

К естественным органическим диэлектрикам относят целлюлозу, каучук, парафин и растительные масла (касторовое масло). Большую часть синтетических органических диэлектриков представляют различные пластмассы и эластомеры, часто используемые в электрических бытовых приборах и другой технике.

Неорганические диэлектрики

Неорганические диэлектрические материалы делят на природные и искусственные. Наиболее распространенным из природных материалов является слюда, которая обладает химической и термической стойкостью. Также для электроизоляции используют флогопит и мусковит.

К искусственным неорганическим диэлектрикам относят стекло и материалы на его основе, а также фарфор и керамику. В зависимости от области применения искусственному диэлектрику можно придать особые свойства. Например, для проходных изоляторов используют полевошпатовую керамику, которая имеет высокий тангенс диэлектрических потерь.

Волокнистые электроизоляционные материалы

Волокнистые материалы часто применяются для изоляции в электрических аппаратах и машинах. К ним относят материалы растительного происхождения (каучук, целлюлозу, ткани), синтетический текстиль (нейлон, капрон), а также материалы из полистирола, полиамида и т. д.

Органические волокнистые материалы обладают высокой гигроскопичностью, поэтому редко используются без специальной пропитки.

В последнее время взамен органических материалов применяют синтетические волокнистые изоляции, которые обладают более высоким уровнем нагревостойкости. К ним относится стеклянное волокно и асбест. Стеклянное волокно пропитывают различными лаками и смолами для повышения его гидрофобных свойств. Асбестовое волокно обладает малой механичной прочностью, поэтому нередко в него добавляют хлопчатобумажное волокно.

Источник — fb.ru

2.3. Электроизоляционные материалы

Электроизоляционные материалы, или диэлектрики, применяются в электромашиностроении для изоляции частей электрической машины, находящихся под разными потенциалами.

Диэлектрики делятся на газообразные, жидкие и твердые. В электрических машинах применяют, в основном, твердые изоляционные материалы.

Толщина междувитковой и пазовой изоляции в большой степени определяет массогабаритные показатели машин. Нагревостойкость и теплопроводность изоляции определяют допустимые температуры частей машин и выбор электромагнитных нагрузок. Изоляция должна обладать необходимыми механическими свойствами и допускать механизацию и автоматизацию технологических процессов изготовления.

Изоляция во многом определяет надежность электрической машины. Срок службы электрической машины в нормальных условиях составляет 15…20 лет и зависит, главным образом, от срока службы изоляции.

При нагреве изоляции возникают процессы, приводящие к старению изоляции, т. е. к потере изолирующих свойств и механической прочности.

Нагревостойкость является одним из важнейших факторов, определяющих условия применения изоляции. Нагревостойкость — способность электроизоляционного материала выполнять свои функции при воздействии рабочей температуры в течение времени, сравнимого с расчетным сроком нормальной эксплуатации.

Согласно стандарту МЭК для определения нагревостойкости вводится характеристика, называемая температурным индексом (ТИ). Под температурным индексом понимается температура, при которой срок службы материала равен 20 тыс. ч.

Электроизоляционные материалы, применяемые в электромашиностроении, по нагревостойкости делятся на семь классов в соответствии с предельно допустимыми для них температурными (табл. 2.3).

Таблица 2.3. Температурный индекс,

Нагревостойкость электроизоляционных материалов

Температурный

индекс

Класс нагревостойкости

Температура, 0 С

Характеристика основных групп электроизоляционных материалов, соответствующих данному классу нагревостойкости

90

Y

90

Непропитанные и непогруженные в жидкий электроизоляционный материал волокнистые материалы из целлюлозы, хлопка, шелка, а также соответствующие данному классу другие материалы и другие сочетания материалов

105

А

105

Пропитанные или погруженные в жидкий электроизоляционный материал волокнистые материалы из целлюлозы, хлопка, шелка, а также соответствующие данному классу другие материалы и другие сочетания материалов

120

Е

120

Некоторые синтетические органические пленки, а также соответствующие данному классу другие материалы и другие сочетания материалов

130

В

130

Материалы на основе слюды (в том числе на органических подложках), асбеста и стекловолокна, применяемые с органическими связующими и пропитывающими составами, а также соответствующие данному классу другие материалы и другие сочетания материалов

155

F

155

Материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с синтетическими связующими и пропитывающими составами, а также соответствующие данному классу другие материалы и другие сочетания материалов

180

H

180

Материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с кремнийорганическими связующими и пропитывающими составами, кремнийорганические эластомеры, а также соответствующие данному классу другие материалы и другие сочетания материалов

180 и выше

С

Более 180

Слюда, керамические материалы, стекло, кварц, применяемые без связующих составов или с неорганическими связующими составами, а также соответствующие данному классу другие материалы и другие сочетания материалов

Указанные в табл. 2.3 температуры соответствуют самому нагретому месту изоляции при номинальном режиме. С электроизоляционными материалами данного класса допускается совместное применение материалов предшествующих классов при условии, что комплексная изоляция не будет претерпевать изменений, которые могут сделать ее непригодной для длительной работы.

Ниже приводится ориентировочное распределение электроизоляционных материалов по классам нагревостойкости (температурному индексу).

К классу нагревостойкости изоляции Y (ТИ 90) относятся текстильные материалы на основе хлопка, натурального шелка, регенерированной целлюлозы, ацетилцеллюлозы и полиамидов. К этому классу относятся также целлюлозные электроизоляционные бумаги, картона и фибра, древесина, пластические массы с органическими накопителями.

Класс нагревостойкости изоляции А (ТИ 105) включает материалы класса нагревостойкости Y, если они пропитаны изоляционным составом или погружены в жидкие диэлектрики; ацетобутилатцеллюлозные, ацетилцеллюлозные и диацетатные пленки, пленкоэлектрокартон на основе ацетилцеллюлозной пленки; лакоткани, лакобумаги и лакочулки; изоляцию эмалированных проводов, слоистые пластики на основе целлюлозных бумаг и тканей, полиамидные литьевые смолы, асбестоцемент, пропитанный органическим составом, не вытекающим при 1100 С, древесно-слоистые пластики, термореактивные компаунды на основе акриловых и метакриловых эфиров.

При производстве машин материалы класса нагревостойкости А могут пропитываться или покрываться лаками на основе натуральных смол, эфирцеллюлозными лаками и термопластичными компаундами.

В класс нагревостойкости изоляции Е (ТИ 120) входят пленки и волокна из полиэтилентерефталата, материалы на основе электроизоляционного картона и полиэтилентерефталатной пленки, стеклолакоткани и лакоткани на основе полиэтилентерефталатных волокон, термореактивные синтетические смолы и компаунды (эпоксидные, полиэфирные, полиуретановые).

К классу нагревостойкости изоляции В (ТИ 130) относятся материалы на основе щипанной слюды, слюдопластов и слюдинитов, включая с бумажной или органической подложкой, стеклоткани и стеклолакочулки, асбестовые волокнистые материалы, изоляции эмалированных проводов, пластмассы с неорганическим накопителем, слоистые пластики на основе стекловолокнистых и асбестовых материалов, термореактивные синтетические компаунды, асбоцемент.

В качестве пропитывающих и покровных составов при производстве для изоляции класса В применяют битумно-масляно-смоляные лаки и лаки на основе природных и синтетических смол.

Класс нагревостойкости изоляции F (ТИ 155) включает материалы на основе щипаной слюды, слюдинитов и слюдопластов без подложки или с неорганической подложкой, стекловолокнистую и асбестовую изоляцию проводов, стеклоткани и стеклолакочулки, слоистые пластики на основе стекловолокнистых и асбестовых материалов. При пропитке применяются соответствующие данному классу нагревостойкости лаки и смолы.

К классу нагревостойкости изоляции Н (ТИ 180) относятся материалы на основе слюды без подложки или с неорганической подложкой, стекловолокнистая изоляция проводов, стеклолакоткани и стеклолакочулки, слоистые пластики на основе стекловолокнистых и асбестовых материалов, пластические массы с неорганическим наполнителем, асбестоцемент, кремнийорганические эластомеры без подложек с неорганическими подложками, асбестовые пряжа, бумага и ткани.

При производстве материалов класса нагревостойкости Н для пропитки применяются кремнийорганические лаки и смолы.

К классу нагревостойкости изоляции С относятся слюда, стекло бесщелочное и стекловолокнистые материалы, электротехническая керамика, кварц, асбоцемент, шифер электротехнический, материалы из щипанной слюды без подложки или со стекловолокнистой подложкой, микалекс, политетрафторэтилен, полиимиды.

Приведенная выше классификация электроизоляционных материалов является ориентировочной и уточняется по мере накопления опытных данных.

Влагостойкие, тропические, химостойкие, холодностойкие и коррозионно-стойкие исполнения электрических машин предъявляют дополнительные требования к изоляции.

Выбор изоляции определяется заданием на проектирование и технологией, принятой заводом-изготовителем электрической машины.

Электротехнические бумаги и картоны получают из химически обработанных волокон древесины и хлопка, предназначены они для работы на воздухе и в масле. Электроизоляционные бумагу выпускают в рулонах, а картоны — в рулонах (до толщины 0,8 мм) и в листах (при толщине свыше 1 мм). Фибра — прессованная бумага, обработанная раствором хлористого цинка, поддается всем видам механической обработки и штамповки.

К слоистым электроизоляционным материалам относятся гетинаксы, текстолиты и стеклотекстолиты. В качестве связующих применяют бакелитовые и кремнийорганические смолы. В гетинаксах наполнителями являются специальные сорта бумаги, а хлопчатобумажные ткани используются в качестве наполнителей в текстолитах. Наполнителем в стеклотекстолитах являются бесщелочные стеклянные ткани. Наибольшей нагревостойкостью и хорошими электрическими характеристиками обладают стеклотекстолиты на кремнийорганических связующих.

Гетинакс и текстолит всех марок работают длительно при температурах в диапазоне -60…+1050 С, стеклотекстолит — от – 60 до +1300 С, а стеклотекстолит марки СТК — от -60 до +1800 С.

Лакоткани имеют тканевую основу, пропитанную лаком или другим жидким электроизоляционным составом. Лакоткани делятся на хлопчатобумажные, шелковые, капроновые и стеклянные (стеклолакоткани). Наибольшую гибкость и толщину имеют шелковые и капроновые лакоткани. Наименьшей гибкостью обладают стеклолакоткани. Жесткие лакоткани применяют для пазовой и межслоевой изоляции. Фторопластовые стеклолакоткани негорючи, химостойки и могут работать при 2500 С. Липкие лакоткани обеспечивают монолитность многослойной изоляции обмоток. Лакоткани выпускают в рулонах шириной 500…1000 мм, липкие стеклоленты — в роликах диаметром 150…175 мм и шириной 10, 15, 20, 25 и 30 мм.

Перспективными электроизоляционными материалами являются пленочные материалы толщиной от 10 до 200 мкм. Они обеспечивают лучший коэффициент заполнения паза, что приводит к снижению массы на единицу мощности в электрических машинах. Данные пленочных электроизоляционных материалов приведены в табл. 2.4.

Таблица 2.4. Пленочные электроизоляционные материалы

Материал пленки

Плотность, кг/м3

Нагревостойкость,

0С

Относительное удлинение, %

Дополнительные данные

Полистирольные

(стиропленки)

1050…1060

75…80

3,1…5,0

Растворяются в бензоле при комнатной температуре

Полиэтиленовые

920…930

65…75

250…500

Повышенная механическая прочность

Фторопласт-4

2100…2300

250

30…100

Не растворяется и не горит

Лавсан

1300…1400

120…130

70…100

Обладает большим сопротивлением надрыву

Фторопласт-3

2100…2400

100…120

40…80

Не горит. Растворяется в неполярных растворителях (бензин, четыреххлористый углерод и т. п.) при 1000С

Поливинилхлоридные

1400

65…75

10…120

Гибкие, стойкие к маслам, растворителям, озону

Триацетатцеллюлозные

1250

120

12…15

Повышенное влагопоглощение

Полиамидные (капрон)

1150

105

350…500

Большое сопротивление надрыву

Полиамидные

1420

220

70…80

Стойкость к ионизирующим излучениям

Клееные электроизоляционные материалы на основе слюды применяют в высоковольтных машинах, а также в низковольтных машинах с классом нагревостойкости изоляции Н. К таким материалам относятся миканиты, микафолий и микаленты.

Миканиты бывают коллекторные, прокладочные, формовочные и гибкие. Коллекторный миканит используют для изоляции между коллекторными пластинами. Прокладочный миканит — твердый листовой материал, применяемый для изготовления прокладок. Из формовочного миканита путем горячего прессования изготавливают коллекторные манжеты, корпуса, каркасы катушек и другие изделия фасонного профиля. Гибкий миканит — листовой материал, обладающий гибкостью при комнатной температуре, используют в качестве пазовой изоляции.

Микафолий состоит из слоев листочков щипаной слюды, склеенных друг с другом и с бумагой или со стеклотканью.

Микалента — рулонный электроизоляционный материал, гибкий при комнатной температуре. Микашелк — одна из разновидностей микаленты, имеющая повышенную механическую прочность. Повышенную нагревостойкость имеют стекломикаленты, широко применяют также стеклобандажные ленты.

Микалекс — неорганическая пластмасса на основе молотой слюды и легкоплавкого стекла, стойкая к дуге и имеющая хорошие механические свойства, выпускается в виде листов, пластин и прутков, применяется в конструктивных электроизоляционных механически нагруженных деталях (траверсы, распорки, щитки и т. д.).

Слюдиниты и слюдопласты широко применяются в качестве изоляционных материалов. Номенклатура слюдинитовых электроизоляционных материалов та же, что и материалов на основе щипаной слюды.

В слюдинитах основой являются слюдинитовые бумаги, которые изготавливаются из отходов слюды при равномерном ее нагреве до 700…8000 С с последующей химической обработкой. Из слюдинитовых бумаг производят слюдинитовые ленты, гибкие слюдиниты, формовочный и коллекторный слюдиниты.

Слюдинитовые материалы изготавливаются из листов, полученных из расщепленной слюды путем многократного прокатывания чешуек между валками. В процессе изготовления слюдопластовых листов чешуйки срастаются, образуя более крупные чешуйки слюды, чем в слюдините.

Слюдопластовые материалы выпускаются в том же ассортименте, что и слюдиниты.

Для пропитки обмоток электрических машин широко применяют пропиточные компаунды и лаки, которые обеспечивают цементацию витков, увеличивают коэффициент теплопроводности и повышают влагостойкость обмоток.

Покровные лаки обеспечивают влагостойкость, маслостойкость, защиту от агрессивных веществ обмоток и других частей электрических машин. По способу сушки лаки делятся на лаки печной и лаки воздушной сушки. Первые отвердевают при температуре 80…1800 С, а вторые высыхают при комнатной температуре.

В электромашиностроении в качестве изоляционных материалов применяются материалы на основе натурального и искусственного каучуков. В зависимости от содержания серы получают мягкую резину (1…3% серы) и твердую резину — эбонит (30…35% серы).

Хорошими электроизоляционными свойствами обладают керамические материалы. К неорганическим керамическим материалам относится фарфор, применяемый при изготовлении высоковольтных выводов электрических машин.

В качестве изоляции используются диэлектрические пленки. Наибольшее распространение получили оксидные пленки из алюминия.

В качестве изоляционных и конструктивных материалов в электрических машинах широко применяются пластмассы. Многие пластмассы имеют высокую прочность и хорошие электроизоляционные свойства. При прессовании изделий из порошка можно получить электроизоляционные изделия сложной формы при сравнительно низкой трудоемкости [2,18].

Отправить ответ

avatar
  Подписаться
Уведомление о
