особенности конструкций, условия эксплуатации и электробезопасность

Работа с любыми электроустановками сопряжена с опасностью поражения электрическим током. Это особенно актуально при обращении с ручным электрическим инструментом, поскольку в процессе работы корпус прибора всегда находится в руках. Степень безопасности определяется специальной классификацией. Класс защиты электроинструмента отражает особенности конструкции и условия применения, направленные на предотвращение получения электротравм.

Степень безопасности

Безопасность использования электроинструмента определяется его защитными характеристиками. В зависимости от них устанавливаются требования к месту работы, подключению прибора и дополнительным мерам защиты.

Классификация устройств

Важнейшее значение при пользовании электрическим инструментом имеет классификация по степени защиты от поражения электрическим током. Низшие классы представляют наибольшую опасность в процессе работы, с увеличением показателя растет защищенность от воздействия тока на человека.

Перечень классов защиты выглядит следующим образом:

• Класс 0. Инструменты нулевого класса снабжены только рабочей изоляцией токоведущих частей. Прочие нетоковедущие металлические элементы прибора, в том числе корпус, не изолированы, поэтому возможно временное или постоянное прикосновение человека к участкам с высокой электропроводностью. Конструкция устройств не предусматривает защитного заземления. Агрегат не имеет специальной индикации нештатной работы устройства при наличии на корпусе или иных элементах опасного для человека напряжения. К нулевому классу относятся многие относительно старые приборы с металлическим корпусом, не имеющие заземления, электрические плитки и другие нагревательные приборы с открытой спиралью, осветительные устройства. Большинство электроприборов советского производства относятся именно к этой группе.
• Класс 00. Все характеристики, за исключением индикации нахождения корпуса под напряжением, соответствуют нулевому классу. Класс 00 не отмечен в официальной классификации, но такое обозначение широко применяется. В качестве примеров этих устройств можно привести отдельные модели переносных электрических генераторов.
• Класс 000. Обозначение также не является стандартизованным. Такие устройства обладают теми же характеристиками, что присущи нулевому классу, но снабжены интегрированным устройством защитного отключения. Параметры защиты могут отличаться, однако обычно УЗО обеспечивает автоматическое отключение прибора при токе утечки 30 мА, действующем в течение нескольких сотых долей секунды.
• Класс 0I. Приборы обеспечены только рабочей изоляцией. Все остальные металлические элементы не изолированы. Защита от воздействия электрического тока на человека обеспечивается заземлением. Конструкция предполагает наличие отдельного заземляющего контакта на корпусе. Он обозначается традиционным знаком в виде стилизованной стрелки, состоящей из одной вертикальной и трех горизонтальных черточек. При таком способе требуется подобрать провод необходимого сечения, один конец его присоединить к контакту заземления на корпусе агрегата, а второй — закрепить в разъеме заземляющего контура, находящемся в электрическом щите. На сегодняшний день уже довольно сложно найти инструмент, использующий такой метод заземления. Однако старые приборы, а также массивные станки и крупные электрические агрегаты часто используют независимое подключение к заземляющему контуру.
• Класс I. Все характеристики соответствуют классу 0I, однако заземление корпуса и прочих металлических нетоковедущих частей осуществляется более распространенным способом: силовой кабель снабжен дополнительным заземляющим проводником, который связан с отдельным контактом штепсельной вилки. Такие приборы должны подключаться только к розеткам, оборудованным заземляющим контактом. В противном случае эксплуатация устройства будет представлять существенную опасность, а сам инструмент по всем параметрам станет аналогичен нулевому классу. В качестве примеров можно привести стиральную машину, микроволновую печь, системный блок стационарного компьютера. Для современного электроинструмента защита первого класса обычно не используется.
• Класс I+. Параметры устройств аналогичны первому классу, однако в качестве меры дополнительной безопасности в конструкцию прибора включено устройство защитного отключения. Подобная модификация применяется редко, поэтому обозначение ее не стандартизовано.
• Класс II. Приборы имеют усиленную или двойную изоляцию. Заземление корпуса устройства по определению не требуется. Штепсельная вилка не снабжена заземляющим контактом. Есть общепринятое графическое обозначение таких устройств в виде двух квадратов, один из которых вложен в другой. Именно к этому классу относится большинство сетевых электроинструментов: дрели, пилы, гайковерты. Примерами устройств этого класса также могут служить телевизоры, пылесосы, бытовые фены.
• Класс II+. Все параметры аналогичны второму классу, однако в конструкцию прибора введено устройство защитного отключения. Подобный тип встречается довольно редко, поэтому также не отмечен в стандартизованной классификации. Графическая маркировка аналогична второму классу, но в малом квадрате размещен знак +.
• Класс III. К этой группе относятся все приборы, не имеющие в конструкции цепей, напряжение которых превышает 42 В постоянного или 36 В переменного тока. Устройства такого типа могут иметь на корпусе графическую маркировку в виде цифры III, заключенной внутрь ромба. В качестве примеров можно назвать любой аккумуляторный инструмент без высоковольтных цепей: шуруповерты, дрели, ножницы. Среди бытовых приборов к этой группе относятся фонари, радиоприемники с питанием от батарей или аккумуляторов. К третьему классу также относятся все устройства, работающие от внешнего блока питания, подключаемого к сетевой розетке.

Использование устройств с максимально возможными степенями защиты позволяет наилучшим образом защитить работника от нештатных ситуаций, которые могут возникнуть в случае неисправности инструмента. При наличии улучшенной изоляции и отсутствии элементов корпуса из проводящих электрический ток материалов не должно смущать отсутствие заземления, поскольку необходимости в нем нет.

Особенности эксплуатации

Класс защиты устройства диктует определенные требования к условиям эксплуатации. Соблюдение этих рекомендаций позволяет обезопасить человека от возможности получения электротравм. Перед началом работы необходимо убедиться, что имеющийся в наличии инструмент пригоден для использования в существующих условиях. Вот основные требования:

• Приборы нулевого класса защиты разрешается применять только в помещениях, не представляющих повышенной электрической опасности. Это означает, что внутри должно быть сухо, пол и стены должны быть выполнены из материалов, не проводящих электрический ток. Перед проведением работ следует исключить доступ в помещение посторонних, не занятых в производственном процессе.
• В исключительных случаях допускается эксплуатация приборов класса 00 в условиях повышенной влажности и вне помещений. К такой работе допускается только персонал, прошедший специальное обучение. Все операции можно проводить только с применением диэлектрических средств индивидуальной защиты.
• Изделия класса 000 также разрешается в исключительных случаях эксплуатировать в условиях повышенной электрической опасности. Однако их характеристики уже допускают проведение работ не только специально обученным персоналом, но и любыми другими лицами. Применение средств индивидуальной защиты от поражения электрическим током также является обязательным.
• Устройства класса 01 допускают лишь незначительные перемещения в процессе работы, ограниченные длиной провода заземления. Эксплуатация таких устройств без подключения к заземляющему контуру категорически запрещена.
• Устройства первого класса можно эксплуатировать без ограничений. Исключения из этого правила могут быть специально оговорены в руководстве по эксплуатации прибора. Допускается подключать такие устройства к сети без защитного заземления, но только в помещениях с невысокой электрической опасностью. Следует помнить, что в этом случае действуют все ограничения, накладываемые на нулевой класс.
• Приборы класса I+ применяются без каких-либо ограничений, но только при наличии заземления. Допускается эксплуатация без подключения к заземляющему контуру, при этом работник обязан использовать индивидуальные защитные диэлектрические средства.
• Приборы второго класса не требуют особых условий эксплуатации. Исключением может быть только запрет на использование устройств с защитой корпуса менее IP65 в условиях повышенной влажности, когда она превышает 85%.
• Устройства классов II+ и III не имеют ограничений по условиям эксплуатации.

В настоящее время намечена тенденция на полный отказ от использования устройств нулевого класса. Растет число стран, в которых такие приборы признаны небезопасными.

Характеристики корпуса

На безопасное проведение работ оказывает влияние не только класс электробезопасности электроинструмента. В неменьшей мере для предотвращения электротравм важна степень защиты корпуса прибора от доступа и прикосновения к токоведущим элементам, попадания внутрь посторонних предметов и влаги. Степень защиты маркируется на устройствах с помощью обозначения IP, за которым следуют две цифры. Первая характеризует защиту от проникновения твердых предметов, а вторая — влаги.

Посторонние предметы

Защита от посторонних предметов предполагает не только ограничение проникновения внешних посторонних предметов, но и предотвращение прикосновения человека к внутренним элементам. Таким образом, защита призвана не только уберечь человека от электротравмы, но и предотвратить поломку прибора. Значение показателя расшифровывается следующим образом:

• Нулевое значение говорит о полном отсутствии защиты.
• Единица предполагает защиту от предметов размером более 50 мм, то есть не может уберечь от прикосновения пальцами.
• Цифра 2 говорит о невозможности дотронуться до механизма. Корпус предотвращает проникновение предметов более 12,5 мм.
• Тройка исключает возможность контакта с токоведущими элементами некоторых инструментов, толщина которых свыше 2,5 мм.
• Цифра 4 свидетельствует, что внутрь не проникнет инструмент толще 1 мм.
• Пятерка свидетельствует о пылезащищенности корпуса. Допускается проникновение незначительных объемов мелкодисперсной пыли, не влияющих на работу устройства.
• Цифрой 6 отмечается полная пыленепроницаемость.

Цифры 5 и 6 свидетельствуют о полной защите от прикосновения к внутренним элементам устройства непосредственно или с помощью инструмента.

Проникновение воды

Защита от влаги направлена на предотвращение поломок самого инструмента. Однако косвенно эта характеристика влияет и на электробезопасность, поскольку вода является хорошим проводником. Уровни защиты свидетельствуют о следующих параметрах:

• Ноль говорит об отсутствии защиты.
• Единица показывает защиту от вертикальных капель воды.
• Двойка — от капель, попадающих на корпус под углом до 15 градусов.
• Цифра 3 демонстрирует защиту от брызг. Сюда относится и воздействие дождя под углом до 60 градусов.
• Цифра 4 говорит о защите от брызг, имеющих любое направление.
• Пятерка показывает защиту от водяных струй.
• Цифра 6 говорит об устойчивости к сильным потокам воды.
• Семерка допускает кратковременное погружение прибора в воду на глубину не более одного метра.
• Восьмерка позволяет погружать устройство глубже одного метра и на промежуток времени более тридцати минут.
• Девятка говорит о полной защите от воздействия на корпус мощных струй воды высокой температуры.

Для обеспечения максимальной безопасности при эксплуатации электроинструмента следует перед началом работы ознакомиться с уровнем его защиты и обеспечить необходимые условия в соответствии с указанным классом. Необходимо строго соблюдать требования по заземлению и применению средств индивидуальной защиты.При необходимости регулярного использования рекомендуется приобретать наиболее защищенные устройства, их стоимость обязательно окупится надежностью и безопасностью.

по типу питания, виду работ и классу электробезопасности

Если вы не работаете в строительной фирме, где подбором инструмента занимается компетентный человек, скорее всего, вам нужно бытовое оборудование для непрофессионалов. Как разобраться в классах электроинструмента и понять, хватит ли мощности понравившейся модели? И наоборот – как не переплатить за те характеристики, которых вам не требуется?..

Разбираемся, как классифицируются электроинструмент и ручные электрические машины.

Классификация по мощности

Это не о том, как громко стучит перфоратор и слышно ли на другом конце поселка электропилу. Мощность – та самая характеристика, которая определяет способность инструмента работать долго, без остановок и перегрева. Насколько это принципиально, зависит от задач, которые ставятся перед оборудованием и условий его эксплуатации.

• Industrial и Heavy Duty – классы переносного электроинструмента, которых не найти на полках магазинов. Это не просто профессиональные агрегаты, которыми пользуются мастера из жилищно-коммунального хозяйства или мастера «на час». Работают без перерыва по 16 часов, имеют сниженные показатели безопасности, так как предназначены для работы профессионалов.
• Heavy Duty имеют все те же характеристики и, кроме этого, повышенную пыле- и влагозащиту и способность использовать оснастку и комплектующие от других моделей. Иными словами, «тяжелая артиллерия» среди электрооборудования.
• Professional как класс встречается на прилавках специализированных торговых центров. Требования к безопасности у них уже выше, так как известно, что пользуются ими менее квалифицированные операторы. Они могут допускаться для использования в жестких условиях, а также расширять их «специализацию» – для этого в наборе часто идут сменные насадки и другие комплектующие. Целевая аудитория этого класса – мастера, работающие по вызову или на небольшом производстве в одну смену.
• Hobby – класс оборудования, которое обычно неделями лежит в ящике и извлекается для мелких бытовых нужд: ремонта или кустарного изготовления предметов. Эксплуатировать разрешается исключительно бережно, не допускается использовать более получаса: следует делать 15-минутный перерыв. Большой плюс – высокий показатель безопасности для непрофессионалов.

Классификация по назначению

Самое привычное для нас разделение инструментов – по виду работ, которые нужно выполнить.

• Для создания отверстий (сверления или бурения) понадобятся дрели (аккумуляторные или ударные), отбойные молотки, перфораторы.

• Для шлифовки и полировки поверхностей нужны напильники, штроборезы, рубанки, а также специализированные шлифовальные и полировальные машины.

• Для срезания кромок и распила материалов предназначены циркулярные и торцовочные пилы, фрезеры, болгарки.

• И, наконец, к отдельному классу инструментов относятся вспомогательные: пистолеты (клеевые, паяльные и для вязки арматуры), строительные пылесосы и фены, пылеуловители, краскопульты, миксеры для смесей и растворов.

Классификация по способу эксплуатации

• Электроинструменты аккумуляторного типа будут классифицироваться как ручные. Это безопасность, эргономичность, транспортабельность и зачастую интуитивно понятное использование. К его минусам относятся ограниченное время работы без подзарядки и небольшая мощность.
• Стационарные инструменты – это, во-первых, те, что подключаются в сети (хотя в эксплуатации ничем не отличаются от ручного), во-вторых те, что представлены в станками; их эксплуатируют на производстве, и без определенной степени квалификации работать на них нельзя. И те, и другие обладают большей мощностью, аппаратной точностью и эффективностью.

Классификация по электробезопасности

Эта классификация – по способу защиты от поражения электрическим током – и следующие являются самыми серьезными. В конце статьи они помещены потому, что для знакомства с ними нужно понимание, например, почему у профессиональных инструментов класс безопасности ниже (об этом рассказано в начале статьи).

Классы электроинструмента и ручных электрических машин можно определить по маркировке.

Класс	Рабочая изоляция	Заземление	Предназначение	Меры предосторожности
0	Есть	Нет	Работа в помещениях без повышенной опасности	Инструмент должен быть вмонтирован в прибор с заземленным корпусом
01	Есть	Заземляющее приспособление без заземляющей жилы
1	Есть	Заземляющее приспособление с жилой, вилка «земля – контакт»	Работа в производственных помещениях и жилых домах	Подключение к розетке, имеющей заземление. Работа в резиновых перчатках
2	Двойная или усиленная	Нет	Работа в производственных помещениях	Нет (за исключением эксплуатации в колодцах и металлических емкостях)
3	Есть	Нет	Любые условия, в том числе в особо опасных помещениях	Нет

Эта же классификация электроинструмента по электробезопасности применима к другим бытовым приборам: более всего среди техники распространен первый класс электробезопасности; третий – универсален.

Классификация по устойчивости к нагреву

Чем ниже этот класс, тем чаще придется останавливать прибор, чтобы он остыл (20 минут работы через 15 минут перерыва – оптимальное значение для электроинструментов, с повышением класса увеличивается и время эксплуатации).

Сама устойчивость к нагреву зависит от материала обмотки.

Класс	Материалы обмотки	Максимальная t
Y	Целлюлоза или шелк	90 ⁰C
A	Целлюлоза или шелк с обработкой диэлектриком	105 ⁰C
E	Смола и органическая пленка	120 ⁰C
B	Слюда	130 ⁰C
F	Синтетические материалы или асбест	155 ⁰C
H	Эластомеры и стекловолокно с кремнийорганической пропиткой	180 ⁰C
C	Слюда, керамика, стекло, кварц с обработкой неорганикой	180 ⁰C

Классификация по степени защищенности от проникновения внутрь чужеродных предметов

Для удобства используется маркировка формата IP-XX, где первая цифра на месте X обозначает степень защиты от твердых частиц, вторая – от проникновения влаги внутрь прибора.

1-я цифра	Расшифровка	2-я цифра	Расшифровка
0	Защита отсутствует
1	Защита от тел диаметром > 5 см	1	Защита от влаги, попадающей на прибор сверху
2	Защита от тел диаметром > 2,5 см (пальцы оператора)	2	Защита от влаги, попадающей на прибор под углов 15 ⁰
3	Защита от тел диаметром 2,5 мм (кабели)	3	Защита от влаги, попадающей на прибор под углов 45 ⁰
4	Защита от тел диаметром > 0,1 см	4	Полная защита от влаги
5	Полная защита	5	Защита от влаги, попадающей в прибор под давлением
6	Абсолютная защита (в т.ч. от пыли)	6	Защита от проникновения влаги в случае непродолжительного утопления

Маркировка призвана максимально обеспечить пользователю понимание класса опасности электроинструмента. Если сомнения все же остались, нужно проконсультироваться со специалистом, обязательно указав квалификацию оператора для этого инструмента, условия использования и продолжительность работы.

Класс инструмента по электробезопасности

Классификация приборов по степени защиты пользователя от поражения током предполагает систему обозначений для информирования пользователя. Данные классы определены стандартом ГОСТ Р МЭК 61140-2000, и отражают то, каким способом осуществляется в каждом конкретном случае защита от поражения электрическим током.

Классы защиты выше «0» имеют соответствующие значки, а заземление маркируется собственным отдельным значком в месте подключения проводника для выравнивания потенциалов (этот проводник, обычно, желто-зеленого цвета, он присоединяется к соответствующему контакту розетки, люстры и т. д).

У электроприборов класса «0» нет никаких особых защитных средств от поражения пользователя электрическим током. Основная рабочая изоляция — единственный защитный элемент. Открытые проводящие нетоковедущие части оборудования не имеют соединения ни с защитным проводником проводки, ни с заземлением. Если основную изоляцию пробьет, то защиту обеспечит лишь окружающая среда — воздух, покрытие пола и т. д. Индикация опасного напряжения на корпусе отсутствует.

Использование таких приборов допустимо лишь в тех помещениях, где отсутствуют заземленные проводящие предметы в рабочей зоне людей, где нет условий повышенной опасности, и куда ограничен доступ посторонних лиц. МЭК не рекомендует к выпуску приборы класса «0», однако согласно ПУЭ (п.6.1.14.) светильники такого класса можно использовать даже в «опасных» помещениях, но обязательно с соблюдением ряда требований, описанных в ПУЭ.

Яркий пример такого прибора — советский обогреватель с открытой спиралью. Лучше по возможности избегать использования таких приборов, и скорее выводить их из эксплуатации. Кстати, во многих развитых странах устройства класса «0» признаны небезопасными.

Отличие от класса «0» заключается лишь в том, чтo имеется индикация присутствия опасного напряжения на проводящем корпусе прибора. Допускается использование даже в сырых помещениях, но персонал должен быть обучен и обеспечен средствами индивидуальной защиты. Передвижные бензиновые электростанции являются примером такого оборудования.

Аналогично классу «00», однако присутствует защитное устройство на случай превышения разности токов в проводах питания на более чем 30 мА — происходит отключение через 0,08 секунд. Лица, работающие с оборудованием, обязательно должны иметь средства индивидуальной защиты.

Прибор имеет рабочую изоляцию, проводящие нетоковедущие части не изолированы, однако присоединены к защитному заземленному проводнику специальным проводом, либо механически контактируют с контуром заземления. Место контакта с контуром заземления имеет обозначение особым символом.

Пример установки — стационарное устройство или устройство, перемещающееся по рельсам не дальше длины провода заземления, например подъемный кран, трансформаторная подстанция, электровоз и т.п. Используются такие установки всегда только с заземлением.

Проводящие части прибора заземляются через вилку, имеющую специальный контакт с розеткой, которая в свою очередь имеет заземляющий контакт. Если заземления нет, то класс становится аналогичен классу «0».

Основную защиту обеспечивает обычная изоляция, а проводящие части оборудования контактируют с защитным проводником проводки, таким образом защищены от попадания на них опасного напряжения — сработает защита. То оборудование, которое используется с гибким кабелем, имеет защиту через желто-зеленый проводник, входящий в гибкий кабель.

Пример оборудования с защитой класса «I» — посудомоечная машина, персональный компьютер, кухонный комбайн.

Как и у класса «I», заземление через проводник в кабеле, через контакт на вилке и на розетке, однако имеется еще и УЗО. Если вдруг заземление окажется отсоединенным, то устройство станет аналогично по классу защиты устройству с классом защиты «000»

Оборудование данного класса имеет двойную усиленную изоляцию. Корпус здесь не заземляется в целях защиты, как нет и специального заземляющего контакта на вилке. Окружающая среда не служит средством защиты. Всю защиту обеспечивает специальная изоляция. При влажности выше 85% применение оборудования может быть ограничено, если класс защиты оболочки ниже IP65. Обозначение — два концентрических квадрата.

Пример приборов: телевизор, фен, троллейбус, пылесос, светильник уличный на столбе, дрель. Для безопасной эксплуатации все электрооборудование троллейбуса, в том числе низковольтное, должно быть выполнено в соответствии с классом защиты II. Троллейбусы, производимые в Европе, имеют токопроводящие шины колёс, что существенно повышает безопасность.

Иногда, если требуется, оборудование класса II может иметь защитное сопротивление на входных клеммах. С целью дополнительной безопасности, оборудование данного класса может быть оснащено средством контроля работоспособности защитных цепей, которые изолированы от поверхности и являются неотъемлемой частью устройства.

Различают оборудование класса «II» с металлической оболочкой и полностью изолированное. Если оболочка металлическая, то допускается наличие средства присоединения защитного желто-зеленого проводника (регламентировано стандартом на конкретное оборудование). Допускается присоединение заземляющего проводника не только с целью защиты, но и с иными целями, если этого требует стандарт на данное оборудование.

Двойная усиленная изоляция плюс УЗО. В заземлении корпуса или вилки нет необходимости. Заземляющий контакт не предусмотрен. Обозначение концентрические квадраты со знаком плюс внутри.

В оборудовании данного класса защита от поражения током обеспечивается тем, что питание осуществляется сверхнизким напряжением, которое безопасно, и в самом устройстве нет напряжения выше безопасного. Имеется ввиду 36В переменного тока или 42В постоянного. Обозначение — римская цифра 3 в квадрате.

К данным приборам относятся портативные устройства, работающие от аккумуляторов, устройства с внешним низковольтным блоком питания (фонари, ноутбуки, радиоприемники, плееры). Заземляющий контакт принципиально не предусмотрен.

Если оболочка проводящая, то допускается соединение ее с заземленным проводником, если это обусловлено требованием стандарта на данный прибор. Заземление может присутствовать и в функциональных целях, опять же в зависимости от назначения заземления (не в целях защиты).

Электроинструменты выпускается следующих классов:

0 — электроинструмент, у которого все детали, находящиеся под напряжением, име­ют по крайней мере рабочую изоляцию и не имеют элементов для заземления, если эти изделия не отнесены к классу II или III.

0I — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.

I — электроинструмент, у которого все детали, находящиеся под напряжением, имеет изоляцию и штепсельная вилка имеет заземляющий контакт. У электроинструмента класса I все находящиеся пол напряжением детали могут быть с основной, а отдельные детали — с двойной или усиленной изоляцией;

II — электроинструмент, у которого все детали, находящиеся под напряжением, имеет двойную или усиленную изоляцию. Этот инструмент не имеет устройств для заземления.

Номинальное напряжение — электроинструмента классов I и II должно быть не более: 220В — для инструмента постоянного тока, 380В — для инструмента переменного тока;

III — электроинструмент на номинальное напряжение не выше 50В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением. Электроинстру­мент класса III предназначен для питания от безопасного сверхнизкого напряжения.

Примечание. Если безопасное сверхнизкое напряжение получают путем преобразо­вания более высокого напряжения, то это следует осуществлять посредством безо­пасного изолирующего трансформатора (разделительного трансформатора) или преобразователя с раздельными обмотками.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Для студентов недели бывают четные, нечетные и зачетные. 9167 — | 7338 — или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Сколько в вашей квартире розеток? Пять? Десять? Больше? А сколько из них всегда свободны? Готов поспорить, что, как минимум половина. Для чего же они предназначены?

Эти розетки чаще всего применяются для подключения различных переносных электроприемников. Отличить их от остальных довольно просто: их можно подключать где угодно, не особо заморачиваясь – была бы розетка 220 вольт.

Самые типичные переносные электроприемники – это ручной электроинструмент: болгарка, дрель, перфоратор и тому подобное. Надо где-то что-то сделать: подцепили инструмент к переноске и сработали в любых условиях. Работа окончена – инструмент уносится и в долгом времени, аль вскоре пригодится совсем в другом месте.

Но переносные электроприемники – это не только электроинструмент. Телевизоры, магнитофоны, пылесосы тоже можно считать переносными электроприемниками: для своей установки они ведь не требуют практически ничего, кроме питающего напряжения. Получается, что любое жилое помещение просто полно переносных электроприемников. А ведь они требуют к себе особого отношения, и не всем об этом известно.

Любой переносной электроприемник подключается к сети только с помощью электрической вилки. Тут все понятно: никаких клеммников, тем более скруток, никаких разъемов типа «мама», никаких сжимов и отдельных автоматических выключателей: только вилка для розетки 220 вольт.

Питающий кабель переносного электроприемника безо всяких вариантов должен быть медным и гибким, а изоляция его должна быть прочной. Гибкость и прочность кабелю нужны потому что переносной электроприемник часто перемещают, не отключая от сети. В относительно редких случаях, когда прочность имеет особое значение, применяется кабель с медными и стальными жилами, например, полевой.

Заводская изоляция кабелей для переносных электроприемников – это обычно ПВХ-пластикат – он и прочный, и долговечный. Однако если вы собираетесь работать электроинструментом при очень низких температурах, то этот кабель лучше заменить на резиновый, например КГхл. ПВХ очень плохо себя показывает на морозе: лопается и рвется, становится жестким «как палка». Резиновая изоляция не так сильно теряет в гибкости на холоде, но в целом она менее долговечна и прочна.

Переносные электроприемники и, прежде всего, электроинструмент строго подразделяется на 4 класса по электробезопасности. Чем выше класс, тем безопаснее электроприемник в эксплуатации и в тем более опасных помещениях его можно использовать.

Первый из этих классов – нулевой (0). Этот класс вообще не предусматривает никаких мер безопасности. Заземления нет, питается опасным напряжением в 220 вольт, а изоляция может быть одинарной. Пользоваться такими электроприемниками нежелательно. Но если уж приходится иметь с ними дело, то надо иметь диэлектрические боты и перчатки, или включать в питающую сеть УЗО. В помещениях, имеющих хотя бы один фактор повышенной опасности (влажность, температура, химически агрессивная среда) использовать электроприемники нулевого класса нельзя.

Второй класс (I) – имеет на своей вилке заземляющий контакт и подключается в трехпроводную сеть. Заземление защищает человека от поражения током через токоведущий корпус. Электроприемники, соответствующие классу I, обозначаются знаком «земля» в круге.

Третий класс (II) – уже не предусматривает заземляющего контакта, зато предполагает двойную усиленную изоляцию кабеля. Вообще, этот класс – самый многочисленный. Безопасность при эксплуатации этого типа переносных электроприемников достигается подключением к разделительному трансформатору.

Таким образом, даже если человек напрямую ухватился за один из проводников, его не ударит током, поскольку нет цепи, а нейтраль трансформатора изолирована. Есть только одно «НО»: разделительным трансформатором, чаще всего, пренебрегают, а в быту его установить практически невозможно. Обозначаются электроприемники класса II двойным квадратом на корпусе.

Ну, а самый безопасный класс электроприемников – III. Эти электроприемники питаются пониженным напряжением – до 50 вольт переменного тока. Подключаются такие электроприемники опять же через понижающий разделительный трансформатор.

Чаще всего в особо опасные помещения, такие как, например, сырой подвал, специально проводится сеть с розетками и светильниками, берущая питание именно от такого трансформатора. Таким образом исключается всякая возможность поражения человека электрическим током. Обозначение электроприемников этого класса – это ромб со знаком III внутри.

разновидности и способы защиты :: BusinessMan.ru

Выполнение работы с использованием изделий, функционирующих за счет силы тока, может нести угрозу для здоровья и жизни работника. Для того чтобы применение электрооборудования стало безопаснее, его придумали классифицировать. Изучив классы электроинструмента, работник может ориентироваться, какое оборудование ему необходимо для той или иной работы. Случаи поражения человека электричество нередки. Классы электроинструмента по электробезопасности содержат в себе информацию о том, какую степень защиты данное изделие может предоставить работнику.

Что подлежит классификации?

Классы электроинструмента содержат данные об устойчивости к нагреву и уровне изоляции при случайном контакте человека с деталями, находящимися под напряжением. Кроме этого, в маркировке обозначается защита изделия от попаданий вовнутрь воды и сторонних твердых частичек.

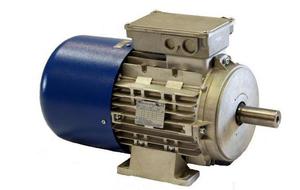

Какую информацию содержит класс изоляции?

Эксплуатация любого электрического инструмента ведет к нагреву его движка. Это, в свою очередь, приводит к уязвимости материала, используемого в качестве изоляции, и безопасности самого работника.

Класс изоляции – важный параметр электрооборудования, поскольку он характеризует качество обмотки движка и степень его термостойкости.

В нем обозначается предел температуры, превышение которого приводит к сгоранию двигателя. Классы электроинструмента по параметру изоляции обозначаются латинскими буквами, каждая из которых соответствует определенному температурному режиму.

Устойчивость к нагреву

Разделение на классы электроинструмента по термостойкости зависит от характеристик используемого в качестве обмотки материала.

• Y: самые низкие показатели. В качестве обмотки используются волокна целлюлозы, натуральный шелк и хлопок. Предел устойчивости к нагреву составляет 90 градусов С.
• А: в качестве обматывающего материала используются волокна целлюлозы, шелк и хлопок, обработанные диэлектриком. Температурный предел составляет 105 градусов.
• Е: для обмотки применяется органическая пленка и смола (120 градусов.).
• В: используется органика – слюда (130 градусов.)
• F: применяется синтетика и асбест (155 градусов.)
• H: представляет собой кремнийорганическую пропитку, эластомеры и стекловолокно (180 градусов.)
• С: самый высокий класс. Обмотка способна выдерживать температуру, превышающую 180 градусов. Используется сочетание слюды, стекла, кварца и керамики. В качестве связующего материала применяется неорганика.

Классификация по параметру устойчивости изделия к нагреву зависит также от сферы применения. Электроинструменты по своему предназначению бывают бытовыми и профессиональными.

Отличие между ними заключается в том, что бытовой прибор изначально не рассчитан на длительную эксплуатацию. Он нуждается в регулярных перерывах, необходимых для остывания двигателя. Каждые 20 минут работы должны чередоваться с 15 минутами отдыха.

Классификация по степени безопасности

Разделение на классы электроинструмента и ручных электрических машин выполняется в зависимости от их уровня безопасности:

• «0». Для данного класса характерно наличие номинального напряжения. Заземление отсутствует. Имеется только рабочая изоляция. Предназначаются для помещений без повышенной опасности.
• «01». В наличии рабочая изоляция и заземляющее приспособление при отсутствии заземляющей жилы к источнику электропитания.
• «1». Электроинструмент 1 класса содержит рабочую изоляцию, заземляющее устройство, жилу в проводе и вилку «земля – контакт». Это компьютеры, стиральные машины, микроволновые печи. В руководстве по эксплуатации обозначено, что при соединении вилки со специальной розеткой, содержащей заземляющий контакт, применение такого электрооборудование не ограничено. При отсутствии заземления эти приборы приравниваются к нулевому классу.
• «2». Не содержит заземляющих элементов. Характерно двойное изолирование всех деталей, с которыми возможен контакт.
• «3». Электроинструмент питается при напряжении, не превышающем 42 В, и не нуждается в заземлении.

Как эксплуатировать оборудование в зависимости от его класса?

Каждый класс опасности электроинструмента диктует четкие правила, которые следует неукоснительно исполнять при эксплуатации оборудования. Так, инструмент класса «0» и «01» допускается к эксплуатации в том случае, если он вмонтирован в прибор с заземленным корпусом. Электроинструмент 1 класса пригоден для производственных условий (исключение составляют особо опасные помещения). Для работы с оборудованием этого класса необходимо применять такие изолирующие средства, как резиновый коврик и перчатки.

Для 2-го класса не предусмотрены дополнительные меры предосторожности, за исключением тех случаев, когда работа производится в колодцах и металлических резервуарах. электроизделия с 3 классом безопасности пригодны для любых условий.

Маркировка

Класс опасности электроинструмента маркируется специальными значками.

• 1-й класс обозначен тремя горизонтальными черточками и одной вертикальной, расположенной вверху. Все обведены кружком.

• 2-й класс маркируется двумя квадратами (один большой квадрат содержит в себе фигуру поменьше).

• 3–й класс имеет маркировку, изображающую ромб, внутри которого размещены три вертикальные полосы.

Использование маркировки IP-xx

Для классификации электроинструментов по степени их защищенности от проникновения внутрь чужеродных элементов применяется IP- xx маркировка. Она представляет собой две цифры.

Первая цифра

Указывает на степень защиты от твердых чужеродных частиц. Отражает как уровень риска получения травм работником, так и вероятность поломки самого механизма электроприбора.

• «0» – отсутствие какой-либо защиты.

• «1» – электроинструмент защищен от частиц, диаметр которых превышает 5 см. Оборудование данного класса рекомендуется для помещений без людей.

• «2» – защищен от тел с диаметром 12,5 мм (пальцы работника). Это штепсельная розетка и распределительный щиток.
• «3» – изделие защищено от тел 2,5 мм (инструменты или толстый кабель).
• «4» – оборудование изолировано от тел с диаметром выше 0,1 см.
• «5» – инструмент полностью защищен.
• «6» – абсолютная защита (даже от пыли).

Электрооборудования 5-го и 6-го класса используются в помещениях с высоким уровнем запыленности.

Вторая цифра

Обозначает защиту электрооборудования от влаги.

• «1» – защита от капель, которые падают сверху.
• «2» – защита от капель, падающих под углом 15 градусов.
• «3» – угол защиты составляет 45 градусов.
• «4» – всесторонняя защита от воды.
• «5» – всесторонняя защита от воды, поступающей под давлением. Электрооборудование 5-го класса можно использовать на открытой местности даже во время дождя.
• «6» – электроинструмент неуязвим при непродолжительных затоплениях. Оборудование рекомендовано для эксплуатации на суднах. Оно не приходит в негодность даже в штормовую погоду.

Наличие маркировки IP- xx свидетельствует о том, что узлы электрооборудования надежно защищены от воздействия на них влаги и механических элементов.

Классы ручного электроинструмента

Данные электроинструменты оснащаются шнуром (кабелем, необходимым для питания). Он относится к шланговому типу и содержит защитную трубку, которая предотвращает изгибы жил, проколы изоляции и любые контакты проводков с корпусом.

В зависимости от способа защиты от поражения током различаются три класса электрооборудования, предназначенного для ручного использования:

• Первый класс. Кабель оснащен нулевой (заземляющей) жилой, которая соединяет корпус и защитный контакт, расположенный в вилке (при штепсельном соединении). Инструмент предназначен только для применения на производстве. Предусматривает наличие хотя бы одного электроизолирующего средства (резиновые перчатки, резиновая обувь или коврик). Для частного использования оборудование этого класса запрещено.
• Второй класс. Оборудование применяется в помещениях с высоким уровнем опасности при наличии диэлектрических перчаток.
• Третий класс. Электрооборудование пригодно для эксплуатации в опасных помещениях без использования защитных средств.

Работа ручным электроинструментом выполняется работниками, у которых имеется квалификация не ниже второй группы.

Техника безопасности

При работе с ручным электрооборудованием очень важно соблюдать правила техники безопасности:

• Запрещается работать, если при осмотре инструмента в нем обнаружены дефекты.
• Во время работы желательно питающие кабели подвешивать.
• Необходимо следить за тем, чтобы электрошнур не соприкасался с горячими, сырыми, влажными или масляными предметами и поверхностями. Такой контакт может привести к механическим повреждениям кабеля и поражениям работника током.
• Запрещается производить натягивание, перегибание и перекручивание кабеля. Также нельзя ставить на него тяжести и путать его с другими шнурами.
• При выявлении каки-либо нарушений работу электроприборов следует сразу же прекратить.

Классы переносного электроинструмента

1. «0» – оборудование с рабочей изоляцией без заземляющих приспособлений.
2. «1» – класс электроинструментов с рабочей изоляцией и заземляющим элементом. Питающий кабель оборудован заземляющей жилой и соответствующей вилкой, которая содержит изображение круга с надписью “земля”. Также на ней могут быть маркировка РЕ или бело – зеленые полоски.
3. «2» – двойная изоляция без заземления. Обозначается двойным квадратом.
4. «3» – электроинструменты предназначены для безопасного сверхнизкого напряжения. Маркируется ромбом и тремя полосками.

Заключение

Перед тем как приступить к использованию электроинструмента, следует проверить работу питающего кабеля, штепсельной вилки, изоляционной рукоятки. Для этого опытными электриками рекомендуется включить прибор и испытать его вхолостую. Такой запуск позволит по характерным звукам, присущим узлам двигателя с ненадежно закрепленными деталями, обнаружить дефекты. Для проверки целостности заземления инструментов первого класса понадобится омметр.

Следует также ознакомиться с классом аппарата, который обозначен в его паспорте. Ориентироваться в классификации электрооборудования необходимо для обеспечения безопасности работы. При эксплуатации электроприборов следует неукоснительно исполнять соответствующие каждому классу правила.

Классификация профессионального электроинструмента: классы по электробезопасности

Как отличить профессиональный инструмент от обычного бытового инструментария? Этот вопрос порой ставит в тупик отечественного потребителя. Существует большое количество критериев, как отличить одно от другого.

Профессиональный электроинструмент

Обсуждать ручной инструмент не стоит. Как правило, каждый из них может оказаться в руках, как профессионала, так и любителя. В основном вышеуказанная проблема касается классификации электро-устройств.

Ручной инструмент

Для выявления профессиональности дрели, электролобзика и прочих агрегатов разработаны методики определения принадлежности к той или иной группе инструментария. Основные отличия соразмеряются с классификацией по определённому признаку.

Критерии классификации инструмента

Оценка класса агрегата происходит путём сравнения требований к данному электроинструменту с его реальными возможностями. Для этого существует ряд критериев, согласно которым классифицируют профессиональный электроинструмент. Разделяют агрегаты по следующим параметрам:

• мощность;
• назначение;
• способ эксплуатации;
• электробезопасность;
• устойчивость к нагреву;
• степень защищённости от проникновения внутрь чужеродных приборов.

Классификация по мощности

Какой из агрегатов относится к профессиональному классу, можно судить по его мощности. Проверить это легко, прочитав данную характеристику на корпусе инструмента.

Таблица классификации электроинструментов в зависимости от их мощности

Тип инструмента	Мощность, кВт
	Любительский	Профессиональный
Дрель	0,4-0,6	от 0,8
Дисковая пила	0,8	1-1,6
Шлифмашина	0.6	2,2
Электролобзик	0,4	0,7
Перфоратор	0,6	1,4
Цепная пила	1,3	1,8

Классификация по назначению

Профессиональные агрегаты различают по виду работ, для выполнения которых они предназначены:

1. Для сверления, бурения и пробивки отверстий в различных материалах используют дрели, перфораторы, отбойные молотки и универсальные комбинированные устройства. Комбинированные агрегаты за счёт переключения режимов могут выполнять все выше перечисленные виды работ.
2. Шлифовка, полировка выполняются специальными инструментами, которые оснащены шлифовальными кругами или виброплощадками.
3. Распиловка древесины и других материалов производится электро,- и бензопилами, дисковыми ручными пилами, угловыми машинками (болгарками) и электролобзиками.
4. Вспомогательная группа ручного инструмента включает в себя кримперы, фены, краскопульты, пилы, пассатижи, молотки, напильники, строительные пылесосы и многое другое.

Электролобзик

Классификация по способу эксплуатации

Электроинструменты (ЭИ) по виду энергообеспечения делятся на аккумуляторные и сетевые агрегаты:

• Переносные шуруповёрты приводятся в действие встроенными аккумуляторами. Они могут обеспечивать работу инструмента в течение 1 часа. Профессиональные инструменты функционируют как шуруповёрты, также их используют в качестве дрели. Агрегаты комплектуются двумя аккумуляторными батареями.

Важно! Пока один аккумулятор питает шуруповёрт, вторая батарея находится в зарядном устройстве. Это обеспечивает бесперебойную работу в течение рабочей смены.

Аккумуляторный шуруповёрт

• Сетевые ЭИ за счёт стационарного источника тока обладают гораздо большей мощностью. Инструменты не имеют ограничений во времени эксплуатации. Это не значит, что агрегату не нужно давать кратковременный «отдых», чтобы не допустить перегрева двигателя.

Классификация по электробезопасности

Чтобы определять классы электроинструмента по электробезопасности, введена специальная маркировка в виде цифр.

Классность прибора в зависимости от наличия и вида заземления

Класс	Наличие и вид изоляции	Заземление	Назначение	Безопасность
0	Есть	Отсутствует	Используется в безопасных гражданских и производственных помещениях	Корпус инструмента заземлён
01	« — «	Заземление без специальной жилы в проводе
1	« — «	Заземление через третью жилу в кабеле питания		Заземление через розетку
2	Двухслойная, усиленная	Отсутствует	Производственные помещения	Отсутствует
3	« — «	« — «	В любых опасных условиях	« — «

Большинство профессиональных моделей – это электроинструменты 1 класса. Цифра три в классификации электроинструмента по электробезопасности обычно относится к бытовой технике.

Классификация по устойчивости к нагреву

Чем выше класс устойчивости к перегреву двигателя, тем реже приходится делать перерывы в работе. Низкая категория ЭИ вынуждает делать остановки на 20 минут каждые 15 минут эксплуатации агрегата. Класс ЭИ обозначают в маркировке латинскими буквами. Самая низкая категория (900) соответствует литере «Y», самая высокая термостойкая обмотка двигателя отмечена буквой «С» (1800С).

Обратите внимание! Термоустойчивость обмоток зависит от материала защиты двигателя. Для этого используют целлюлозу, шёлк, смолы, органические плёнки, слюду. Также применяют стекловолокно, эластомеры, керамику и кварц.

Классификация по степени защищённости от проникновения внутрь корпуса влаги и сторонних твёрдых тел

Первая цифра определяет степень защиты от твёрдых частиц, вторая цифра – № класса влагозащиты. Например, число «66» в маркировке электроинструмента означает, что ЭИ обладает 100% пыленепроницаемостью. В то же время инструмент может выдержать кратковременное полное погружение в воду. Число «44» гарантирует непроницаемость внутрь корпуса мелких твердых частиц ø 0,1 см и полную влагозащиту.

Другая классификация

Ведущие бренды профессиональных электроинструментов приводят другую классификацию. Систематизация категорийности основывается на результатах многочисленных испытаний электроинструментов. Их проводят производители электроинструментов с учётом периодичности возникновения одних и тех же поломок, сохранения исправности в разных условиях эксплуатации. Проверяют проф. пригодность ЭИ, исключающую поражение электрическим током работника.

Международная система классификации ЭИ по их назначению состоит из следующих маркировок:

• Industrial;
• Heavy duty;
• Professional;
• Hobby

Industrial

Промышленные профессиональные электроинструменты рассчитаны на конвейерный процесс работы. Агрегаты могут быть включёнными в течение 15-18 часов. Проверку исправности электроинструментов такого класса осуществляют редко. Как правило, агрегаты индустриального класса предназначены для эксплуатации в закрытых помещениях. Они должны отвечать повышенным требованиям экологической чистоты.

К работе с профессиональным инструментом «Industrial» допускаются операторы, прошедшие специальную подготовку. Поэтому ЭИ имеет низкий уровень безопасности.

Heavy duty

Электроинструменты «Тяжёлой загрузки» (дословный перевод с английского термина «Heavy duty») по своим характеристикам существенно от предыдущей марки не отличаются. Разница заключается в улучшенных защитных опциях:

• усиленная влагозащита;
• высокая пыленепроницаемость;
• существенная ударопрочность.

Электроинструмент класса Heavy duty

Professional

Такой маркой обозначается самый качественный профессиональный электроинструмент. Им пользуются электрики для прокладки электрических цепей в ограждениях зданий и сооружений, на строительстве различных объектов он просто незаменим. Мощный профессиональный агрегат может функционировать на протяжении 8-9 часов без длительных остановок.

Профессиональная шлифовальная машина

Hobby

Самоназвание класса ЭИ – Хобби говорит о том, что инструментарий имеет любительское предназначение. Это домашние агрегаты, которые рассчитаны на мелкие работы, не требующие длительной беспрерывной эксплуатации. Им требуются частые остановки, чтобы не допускать перегрева двигателя. Они обладают небольшой мощностью и стоят гораздо дешевле профессионального ЭИ.

Ко всему следует добавить, что есть международная практика профессиональный инструмент окрашивать в синий цвет. Корпуса любительских агрегатов бывают зелёными, жёлтыми, красными и других цветов.

Универсальные устройства

К универсальным агрегатам относятся ЭИ, которые совмещают в себе функции нескольких типов инструментов. Дрель-перфоратор является примером этому. Переключатель режимов имеет три положения. Устанавливая его в определённую позицию, агрегат можно «заставить» работать как перфоратор, дрель или отбойный молоток. Заменив абразивный круг пильным диском, шлифмашинку можно использовать как дисковую пилу. Шуруповёрт часто применяют для сверления отверстий.

Дополнительная информация. Просматривая рейтинги ЭИ, надо относиться к ним с некоторой осторожностью. Зачастую их создают фирмы, заинтересованные в продвижении на рынке электротехники своей группы товаров. Перед покупкой инструмента нужно обязательно проверить соответствие его возможностей с заявленными характеристиками в сопроводительной документации.

Требования к профессиональному электроинструменту

Название «профессиональный инструмент» обязывает ЭИ отвечать определённым требованиям:

1. Достаточная мощность.
2. Соответствие возможностей агрегата предназначению.
3. Максимальная производительность при любом способе эксплуатации.
4. Обеспечение нужного уровня электробезопасности.
5. Высокая устойчивость к перегреву двигателя.
6. Наиболее высокая степень герметичности корпуса агрегата.

Преимущества профессиональных инструментов и электроинструментов

К достоинствам проф инструментов относятся:

• качественная сборка;
• большой временной промежуток беспрерывной работы;
• отсутствие потребности в регулярной проверке электроинструмента;
• высокая надёжность;
• удобная и дизайнерская эргономичность устройства;
• долгий срок службы без ремонта.

Стремление приобрести профессиональный инструмент для бытовых нужд приводит к лишней трате денег. Нужно соразмерять потребности в определённом типе ЭИ с его планируемым использованием.

Видео

Заземление электроинструмента

---

В эксплуатации электротехнических установок необходимо прежде всего стремиться к предотвращению замыканий на землю и корпус. Это может быть достигнуто главным образом путем тщательного и своевременного контроля состояния изоляции сети и оборудования. Нарушения изоляции должны устраняться в кратчайший срок. Статистика электротравматизма показывает, что большое количество несчастных случаев происходит при пользовании переносным электрооборудованием. Поэтому на правильную его эксплуатацию должно быть обращено особое внимание. К переносному электрооборудованию относятся: электроинструмент (электродрели, перфораторы, электромолотки и др.) и электроаппараты производственного назначения, бытовые приборы всякого рода, детские игрушки, лампы и подобные им электроприемники, присоединяемые к источнику тока гибким проводом через штепсельную розетку. В переносных электроприемниках замыкания на корпус более часты, чем в стационарных установках. Повреждения изоляции этих приемников и гибких проводников возникают довольно часто вследствие постоянных передвижений. Ручные приборы с металлическими рукоятками, например электроинструмент, представляют опасность еще и потому, что они охватываются во время работы руками и при случайном появлении напряжения на их корпусах у работающего может возникнуть судорога, препятствующая разжиманию рук и освобождению от тока без посторонней помощи. Большое количество случаев электротравматизма при пользовании переносным оборудованием объясняется не только его широким применением в промышленности и быту, но главным образом прямыми нарушениями правил техники безопасности, дефектами конструкции самого оборудования и гибких связей и, наконец, применением всяких устарелых и самодельных устройств. В условиях производственных помещений или наружных работ, где обычно имеет место повышенная опасность, корпуса переносного оборудования в соответствии с требованиями «Правил» должны быть заземлены, за исключением оборудования, работающего при напряжениях 36 и 12 в. Согласно «Правилам» заземляющий проводник должен находиться в общей оболочке с фазными проводниками и иметь равное с ними сечение (не менее 1,5 мм²), причем должны применяться гибкие проводники. Таким образом,отдельно проложенные заземляющие проводники не допускаются, так как имеется опасность их обрыва. При хорошо поставленной эксплуатации состояние оборудования и гибкие связи должны подвергаться достаточно частой проверке, в частности после ремонтов. В отношении электроинструмента, вообще говоря, проверку следует делать перед каждой его выдачей. Неправильное присоединение заземляющих проводников электроинструмента служило неоднократно причиной несчастных случаев. Ненадежное их присоединение (навеской без закрепления) или совмещение заземляющего проводника с нулевым проводом поэтому не должны допускаться. Штепсельные розетки и вилки для переносных электроприемников в производственных условиях должны иметь специальные контакты для присоединения заземляющего проводника.

Конструкция такого штепсельного соединения исключает возможность использования токоведущих контактов в качестве контактов, предназначенных для заземления. Соединение между заземляющими контактами штепселя и розетки устанавливается до того, как войдут в соприкосновение токоведущие контакты; порядок отключенияобратный. Для этой цели заземляющий контакт имеет большую длину, чем токоведущие. Заземленный контакт штепсельной розетки должен быть электрически соединен с ее корпусом, если последний выполнен из металла.
