Мы знаем, что полезная площадь, которую можно использовать под маты или греющий кабель в комнате — 8м2.

Исходя из этого высчитываем, какой мощности теплый пол нужно выбрать, чтобы его хватило для согревания комнаты как основного источника тепла.

Итого для нашей комнаты имеем:

Pтп= 2 / 8 = 0,25кВт/м2

При этом если вы проживаете в климатической зоне, когда несколько дней температура на улице может опуститься до -30 градусов, рекомендуется к этой мощности добавить еще +25%.

Если такого мощного мата или кабеля нет в наличии, то попробуйте увеличить полезную площадь укладки и сделать расчет заново.

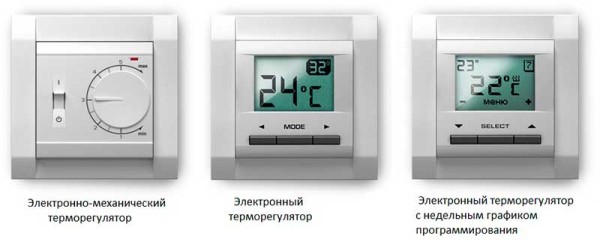

Терморегуляторы

Что делать чтобы уменьшить такие большие цифры и киловатты расхода энергии?

Если вы будете применять терморегуляторы, то расход легко можно снизить сразу на 30-40%. Правда, установив его на максимальное значение, ни о какой экономии говорить уже не придется. Работать он будет практически без простоев.

Поэтому лучше всего использовать программируемые терморегуляторы, с выставлением не только нужной температуры, но и времени отключения-включения теплого пола.

Правда, если теплый пол это основной источник тепла во всех комнатах, то придется их ставить несколько штук по разным зонам. Например в ванной комнате греющий кабель или маты работают гораздо дольше чем на кухне или в зале.

Также никто вас не ограничивает в выборе мощности обогревательного элемента теплого пола. Не обязательно использовать максимально возможные мощности.

Просчитав таким образом расход по всем помещениям, можно легко сделать соответствующие выводы: выгоден данный вид обогрева или нет.

С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Как можно сэкономить?

Если теплые полы уложены в каждом помещении квартиры, то итоговая сумма за электроэнергию может выйти очень существенной. Можно ли как-то сэкономить и уменьшить свои затраты? Ответ – Да, и вот что для этого нужно сделать:

Почти половину тепла можно потерять из-за некачественного утепления окон и дверей.

Его необходимо монтировать в самом прохладном месте комнаты. Отопление будет самостоятельно отключаться при достижении определенной температуры, которую вы заранее задаете и также включаться без вашего участия, экономя электроэнергию.

Понижение температуры нагрева теплых полов на 1 градус позволяет примерно сэкономить до 5% расхода эл.энергии

Включая теплые полы преимущественно в ночные часы, когда тариф минимален, вы сможете сэкономить не одну сотню киловатт в месяц.

Мало того, что это неэффективно с точки зрения обогрева помещения, так еще и запрещается производителями самих теплых полов.

Во-первых, резко уменьшается теплосъем с полезной площади. А во-вторых, повышается риск перегреть секции мата, кабеля или продавить пленку.

Включая такие теплые полы только на ночь, они как аккумулятор будут набирать тепло и отдавать его вплоть до вечера следующего дня.

Статьи по теме

Как выбрать теплый пол электрический: виды, минусы, плюсы +Фирмы

Надежность системы «теплый пол», безопасность, прогрев напольного покрытия не только в комнатах, но и в ванной, на кухне сделают вашу жизнь в квартире, благоустроенной во всех отношениях, поговорим какой же лучшие электрический пол выбрать и как это сделать, и чем он лучше водяного, рассмотрим плюсы и минусы каждого вида и рейтинг лучших производителей.

Сегодня мы познакомим вас с системой «теплый пол». Мы подробно расскажем, какие бывают теплые полы ,водяные и электрические, познакомим с преимуществами и недостатками каждого из их видов, сравним их. Мы рассмотрим рейтинг лучших производителей электрического теплого пола, посоветуем, как его выбрать.

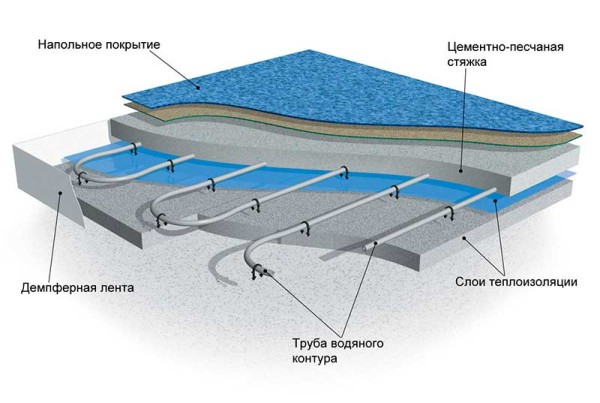

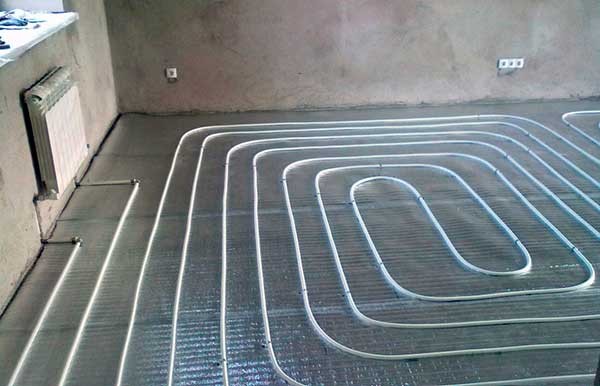

Особенности «водяного теплого пола»

Одной из важных составляющих данной системы являются трубы из полипропилена или металлопластика. Обогрев помещения происходит за счет теплоотдачи от горячей воды. Вода нагревается в котле и гонится циркуляционным насосом по трубам(контурам). Котел может быть газовый, электрический и на альтернативной основе.

Регулирует температуру в контуре или нескольких контурах коллектор. Если температура в комнате не достигла заданной, то открываются термостатические клапаны, которые пропускают теплоноситель в систему. Если же температура пола стала высокой, клапаны перекрывают доступ воды, выключается и насос.

Установка системы «теплые водяные полы» запрещена в многоквартирных домах из-за ряда причин:

1. Из-за опасности протечки. Если вода подается из центрального отопления для системы «теплый водяной пол», то, пройдя через него, она охлаждается и возвращается назад остывшей. Квартира соседей становится малоотапливаемой. Тепловой баланс между квартирами нарушается, снижается давление в трубах;
2. Сама установка этой системы в домах с центральным отоплением считается незаконной. По жилищному кодексу запрещается вносить изменения в систему центрального отопления;
3. Для водяного теплого пола нужна подача горячей воды. Если ее нет, система не работает. А в многоквартирных домах случается перебои с горячей водой;
4. Нельзя использовать систему «водяной теплый пол» и в случаях, когда отопительный сезон в многоквартирном доме не начался еще или уже закончился. В данном случае система тоже не будет функционировать.

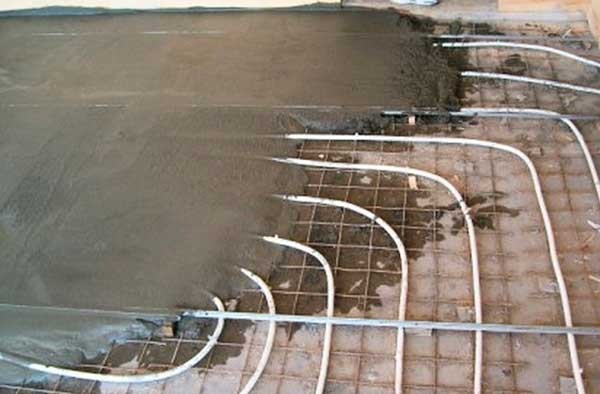

«Водяной теплый пол» прекрасно вписывается в отопление частного дома. Эта система является бюджетной, потому что в качестве теплоносителя выступает вода. Ее стоимость низкая.

Электрический теплый пол

Давайте обратимся к электрическому теплому полу.

Законодательство не запрещает установку системы в многоквартирных домах, потому что они не влияют на состояние коммуникаций соседей.

В отличие от системы «водяной пол» электрические полы вы включаете в любое время, когда вам это необходимо, выставляя с помощью терморегулятора необходимую температуру.

Независимость теплых электрических полов от центрального отопления является важным их качеством: вы можете включать систему в действие и в то время, когда в других квартирах холодно, и отопление еще не включено.

Электрические полы можно отремонтировать только в месте неисправности, а демонтировать их в данном случае не нужно.

Сравнение видов теплых электрических полов

По типу нагревательного элемента электрические полы делятся на:

• Кабельные. В них нагревательным элементом является кабель, имеющий токопроводящую жилу.
• Нагревательные маты. Сочетание кабеля с сетчатой подложкой делает монтаж проще;
• Инфракрасный пленочный представляет собой пленку с углеродными полосами;
• Стержневой. Нагревательным элементом является стержень из углерода.

Кабельные системы

Греющий кабель представляет собой провод с токопроводящей жилой. Она обладает большим сопротивлением. Благодаря этому из нее выделяется тепло при прохождении тока. Греющий кабель делится на одножильный, двужильный и саморегулирующийся.

Одножильный кабельный провод.

Характеристика одножильной нагревательной системы зависит от производителя. Максимальная мощность 20 вт. Они выпускаются разной длины и удельной мощности. Их применяют, как для основного, так и для дополнительного отопления. Особенностью применения кабеля считается то, что его укладывают в специальную стяжку, выполняемую поверх существующего пола. При этом полы поднимаются на 3см. При монтаже оба конца сходятся в одной точке и подключаются к сети. В этом трудность укладки кабеля.

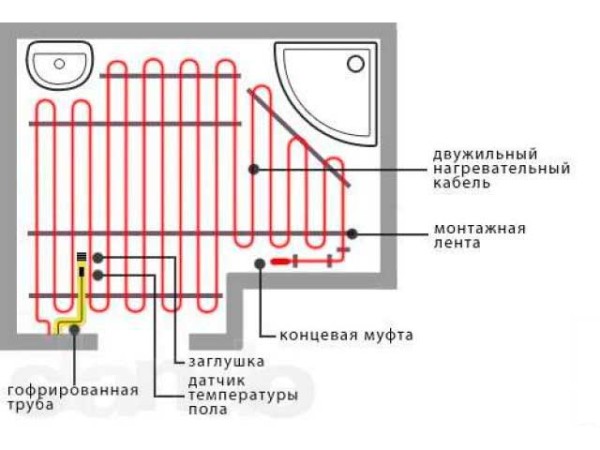

Двужильный греющий кабель

Двужильный греющий кабель похож на одножильный: он металлический, покрыт изоляцией и экраном. Разница в том, что данный греющий кабель состоит не из одной, а из двух токопроводящих жил, соединенных между собой на одном из концов. Его преимуществом является отсутствие необходимости тянуть другой конец провода в точку подключения. Монтаж системы значительно упрощен. Двужильный кабельный провод наряду с изоляцией каждой жилы имеет изоляцию всего кабеля и армирующую оплетку.

Саморегулирующийся кабель

В саморегулирующемся кабеле роль жил выполняет полупроводник. Он регулирует подачу тепла в окружающую среду. Нагревательный элемент сам меняет сопротивление и уровень нагрева в зависимости от температуры жилища. Данный кабель экономит электроэнергию, но он недолговечен. Важным достоинством саморегулирующегося кабеля является независимость его работы от правильности монтажа. Если даже витки расположены очень близко друг к другу, он не перегорает.

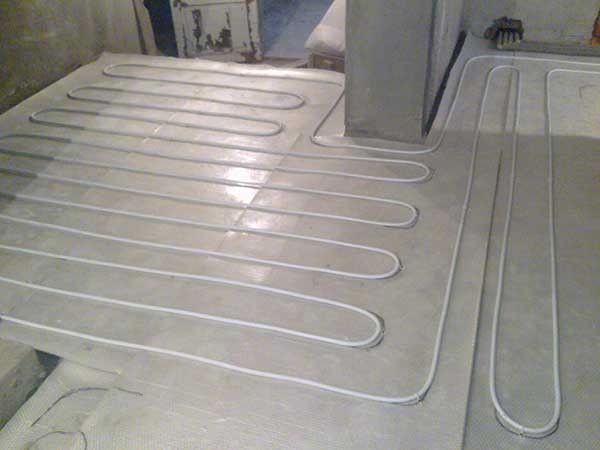

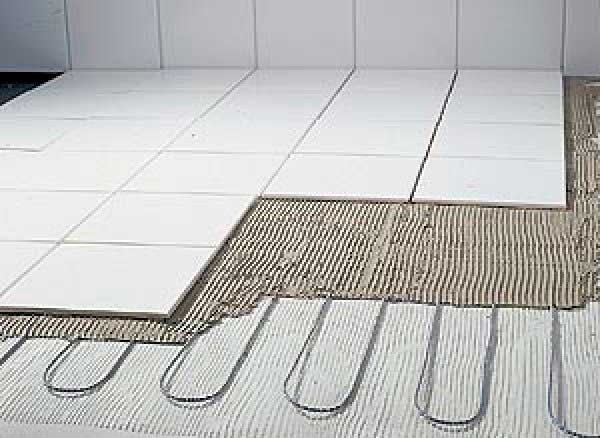

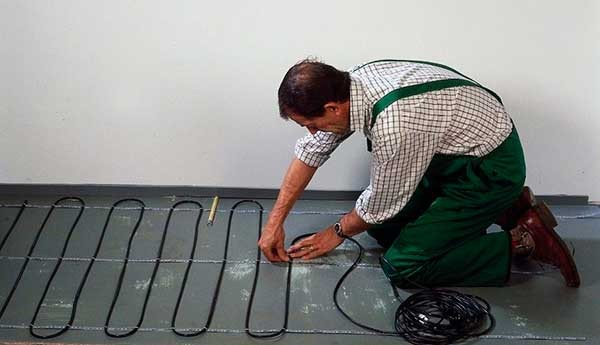

Технология укладки кабельной системы

Перед монтажом кабельного пола на основную стяжку накладывается слой теплоизоляции. Затем на него размещается кабель. Между витками должно быть определенное расстояние. Термодатчик располагается также на полу, рядом с кабелем. Он необходим для контроля температуры. Кабель закрепляется с помощью монтажной ленты и шурупов. Контакты подводятся к терморегулятору. Затем кабель заливается тонким слоем стяжки. Когда стяжка высохнет, можно укладывать напольное покрытие. После этого кабель нужно подсоединить к терморегулятору, который подключается к системе энергообеспечения.

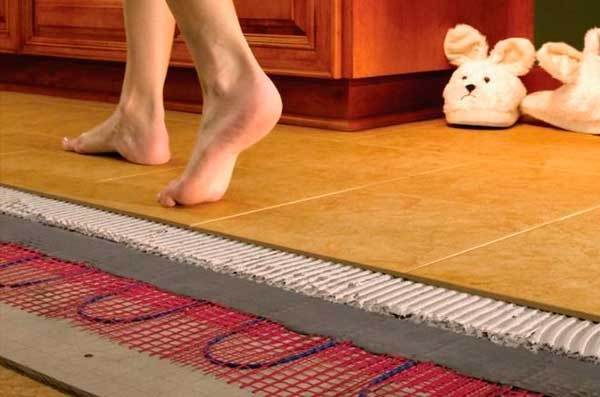

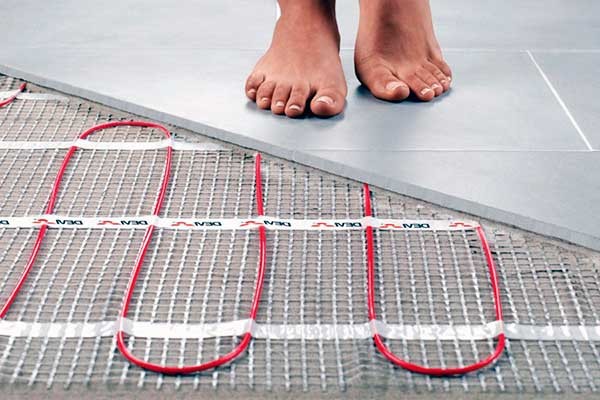

Нагревательный мат

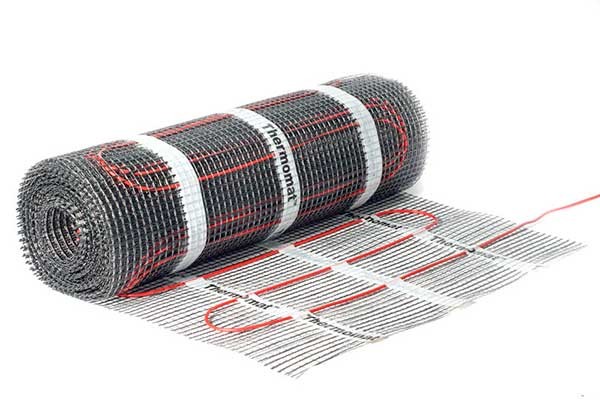

Нагревательные маты представляют собой греющий кабель на полимерной сетке. Нагревающий кабель расположен на сетке с шагом 9см. Ширина мата в основном полметра, а длина зависит от модели. Они работают от электросети.

Нагревательный мат контролируется с помощью терморегулятора, который может задавать необходимую температуру, мощность и время его работы.

Нагревательные маты бывают одножильные и двужильные. Для нагревательных матов применяется кабель малого диаметра, поэтому его можно монтировать в клей под плиткой. Экран из алюмолавсановой ленты делает нагревательный мат безопасным для здоровья людей: он предохраняет от удара электрическим током.

При выборе нагревательного мата следует учесть площадь обогрева. Нагревательный элемент укорачивать нельзя. Удобнее всего взять мат с одним проводом питания, чем с двумя. Терморегулятор мата бывает простым и программируемым. Простой регулирует температуру обогрева. Программируемый устанавливает время, когда он включается и выключается. Такой терморегулятор экономит электроэнергию, потому что включается только тогда, когда жильцы дома.

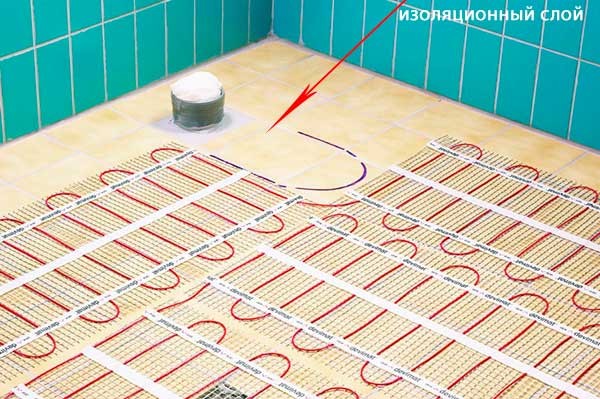

Монтаж матового пола

Нагревательный мат просто раскатывается на поверхности. У некоторых моделей есть клеящий слой. Нагревательный мат используют тогда, когда невозможно поднять уровень пола. Так, для обычного кабеля необходимо устройство полноценной стяжки толщиной 30-50мм, а для нагревательного мата достаточно размещение в клее толщиной 8-10мм.

Перед монтажом следует начертить чертеж расположения нагревательного мата, терморегулятора, чтобы впоследствии при ремонте напольного покрытия не повредить кабель.

Сначала нужно выбрать место на стене для терморегулятора. Для этого штробится стена. В нее размещается терморегулятор.

Нагревательный мат не требует крепежных элементов. Во время раскатывания его достаточно закрепить в нескольких местах клеем. Сверху нагревательных матов сажают на клей напольное покрытие, при чем его слой должен быть не менее 1см. Таким образом, термоматы оказываются в клеевом слое. После монтажа нагревательные маты подключаются к терморегулятору.

Инфракрасные пленочные системы

Это новый тип полов.

Инфракрасная пленка представляет собой многослойную конструкцию, состоящую из следующих элементов:

1. нагревательного элемента из углеродных полос шириной 1.5 см, преобразующих электрическую энергию в тепловую;
2. медных или серебряных жил, которые соединяют полосы между собой и подводят к ним ток;
3. плотного полимера, которым заламинирован с двух сторон нагревательный элемент. Он защищает его от механических повреждений, попадания влаги, возгорания. В то же время он пропускает инфракрасное излучение.

Преимущества инфракрасной пленки

Инфракрасные пленочные системы имеют ряд достоинств:

• Готовить основание и заливать стяжку под инфракрасную пленку не нужно. Быстрота, легкость укладки-важное ее преимущество.
• Инфракрасная пленка используется под любое напольное покрытие: ковролин, плитку, ламинат, паркет, линолеум и другие. Толщина пленки 0,2-0,4 мм. Поэтому уровень пола не поднимется.
•  Инфракрасная пленочная система обладает низкой инерционностью, благодаря чему она быстро нагревается и быстро остывает. Поэтому не нужно следить за системой, то включая ее, когда воздух в помещении остыл, или выключать при сильном нагреве. Температуру устанавливает терморегулятор.
• Инфракрасную пленку можно использовать в помещениях с высокой проходимостью и значительной нагрузкой: спортивных залах, офисных помещениях.
• Инфракрасный пол оказывает на человека лечебное воздействие. Исследования показали, что мягкое микроволновое излучение благотворно влияет на человеческий организм. Такая пленка не создает электромагнитное поле, негативно влияющее на здоровье человека.
• Инфракрасные полы экономят потребление электроэнергии на 25-30%.
• При переезде вы можете взять пленку собой, легко демонтируя ее

При механическом повреждении пленка может загореться.

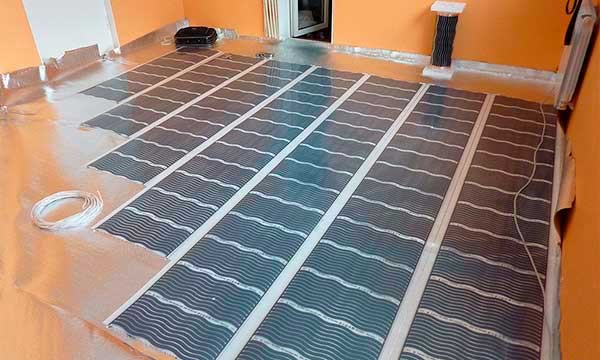

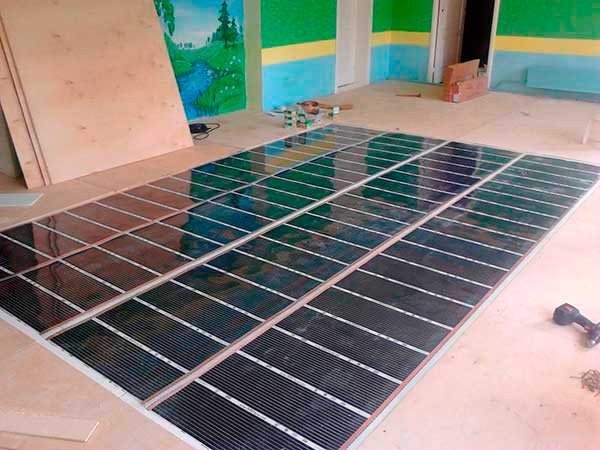

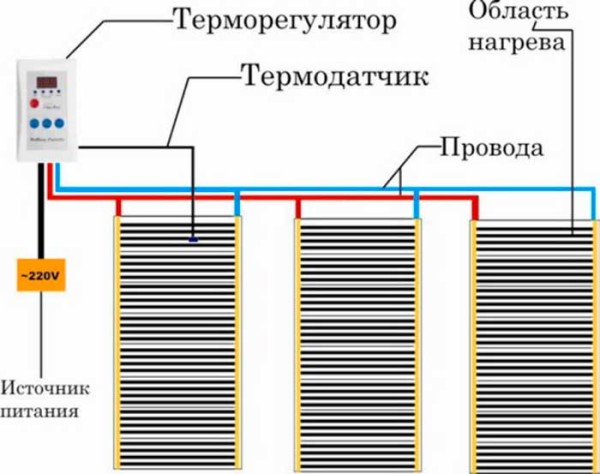

Технология укладки инфракрасного теплого пола

Уложить пленку можно и своими руками, лишь подключение к сети доверить электрику.

• Сначала нужно найти место для термостата.
• Поверхность основания должна быть идеально чистой. Нужно убрать грязь, подмести пол.
• Если основание влажное, следует положить гидроизоляционный слой толщиной не менее 50мкм. Гидроизоляцией в данном случае может служить полиэтиленовая пленка.
• Далее следует уложить полипропиленовую теплоизоляцию. Вместо теплоизоляционного слоя можно взять металлизированную лавсановую пленку.
• Нарежьте инфракрасную пленку на полосы. Каждая полоса не должна превышать 10м.
• При укладке нужно отступить от стены 20-30см.Пленку следует настилать так, чтобы медные жилы были внизу. Прикрепите их скотчем. Важно при монтаже пленки не наступать на нее и не ронять на нее инструменты, чтобы не повредить.
• Теперь необходимо подключение с помощью электрика.

Нагревательные инфракрасные стержни

Это надежная инновационная система. Соединенные между собой карбоновые стержни подключены к термостату и сети. Большую часть энергии стержневой пол выделяет в виде инфракрасного излучения. Этим он похож на инфракрасную пленку. Нагревательным элементом в нем служит углеродный стержень. Средняя рабочая температура такого пола-50-60 градусов.

Стержневая система теплого пола –это мат, состоящий из двух медных проводников. Они запаяны в полимерную оболочку. Между ними находятся стержни из композитного материала. Объединяет стержни в один элемент медный многожильный проводник. Основной элемент стержневого пола является карбон.

Стержневые полы экологичны и безопасны, долговечны. Срок эксплуатации высок: около 50 лет, потому что саморегулируемая система предохраняет излучатели от перегрева.

Данный способ прогревания полов экономит электроэнергию. Может использоваться при повышенной влажности. Если один излучатель выйдет из строя, то система будет работать.

Недостатки стержневого пола

1. Стержневой пол дорого стоит. Его стоимость значительно выше стоимости инфракрасной пленки.
2. Трудоемкость монтажа стержневого пола заключается в укладке мокрым способом в стяжку или плиточный клей.
3. При ремонтных работах системы сложен демонтаж: необходимо разбивать стяжку.
4. У стержневого пола сложное электрическое подключение. Оно подвластно только высококвалифицированным специалистам.

Монтаж стержневого пола.

• Начинаем установку с определения места для терморегулятора. Он должен быть около выключателя. Если комната влажная, то его следует перенести в сухое помещение, при этом не забывая, что к нему следует подключить датчик температуры и провода от стержневых матов.
• Чертим план монтажа. Рассматриваем места, где установка стержневого пола не обязательна (под мебелью). Стержни должны располагаться на некотором расстоянии друг от друга. Пересекаться и соприкасаться они не должны.
• Установите теплоизоляцию пола. Лучше всего взять металлизированные материалы с лавсановым покрытием. Для теплоизоляции стен достаточно демпферной ленты.
• Далее раскладываете маты на поверхности плотно друг к другу, не оставляя зазоров.
• Стыки проклейте скотчем или металлизированной клейкой лентой.
• Затем подключайте теплые полы. Луше всего воспользоваться помощью специалиста.
• Затем заливаем тонкую стяжку и укладываем напольное покрытие.

Принципы выбора системы «теплый пол»

Вопрос: «Как выбрать электрические теплые полы?» встает перед каждым хозяином квартиры, решившим благоустроить свою жилплощадь данной системой. Прежде всего нужно определить, будет он основной системой обогрева или дополнительной.

Если вы предпочитаете использовать систему в качестве основного обогрева помещения, то и мощность ее должна быть соответствующей 120,0–140,0 Вт/м². Если теплые полы будут дополнительным источником тепла в квартире, то мощность может быть ниже всего 80,0–100,0 Вт/м².

При расчете пола обратите внимание на то, что система должна занимать не менее 70% площади квартиры. Только тогда она будет эффективной.

Перед его укладкой следует предусмотреть, смогут ли электрические сети квартиры выдержать нагрузку при ее работе с максимальной мощностью.

После того, как определились, какова будет мощность электрического пола, важно выбрать вид теплого пола. Под стяжку можно использовать кабельный и стержневой мат, в ванную комнату и кухню целесообразнее уложить нагревательный мат. Под напольное покрытие без стяжки используйте инфракрасную пленку.

Стяжка помогает сохранить тепло при отключении питания. Поэтому кабельный пол долго не остынет, в то время как инфракрасная пленка мгновенно потеряет тепло. Использовать инфракрасную пленку в суровом климате не рекомендуется.

Кабельный и инфракрасный пол надежны, с высоким сроком службы. Если появились повреждения в инфракрасных полах, то возможно заменить лишь секцию, в то время как при выходе из строя кабельного пола нужно менять всю систему.

Рейтинг лучших производителей теплых электрических полов

ENERGY CABLE – является лучшим производителем греющего кабеля. Это британский производитель. Кабельный пол можно укладывать под плитку, линолеум, ламинат.

Радует соотношение цены и качества, простой монтаж.

ТЕПЛОЛЮКС ELITE – российская компания, импортирующая свой товар за рубеж.

Длина двужильного кабеля составляет 23м.

Качество продукции высокое.

DEVI PIPEHEAT – электрические теплые полы, являются лучшими на мировом рынке. Они оснащены системой саморегуляции. Отзывы об изделии положительные и говорят о высокой надежности продукта. Производитель разработал многофункциональный вид электрического теплого пола. Саморегуляция устройства, мощность пленки 50-230 Вт/м2, возможность укладывать инфракрасные полы в любом помещении-достоинства изделия данного производителя.

WARMSTAD – российский производитель стержневого пола, который характеризуется безопасностью, экологичностью, высоким качеством продукции, небольшой ценой.

ELECTROLUX – израильский производитель стержневых полов. Высокое качество, большая площадь, мощность соответствуют цене изделия.

Продукция данного производителя пользуется спросом среди потребителей.

Предоставленные нами сведения о теплых электрических полах: их видах, технологии устройства, принципе выбора помогут вам найти лучшую систему обогрева напольного покрытия. Установив систему теплых электрических полов, вы будете наслаждаться комфортом и уютом в своей квартире.

Расход электроэнергии теплого пола: электрического и пленочного

Перед тем, как Вы решите осуществлять укладку такой системы отопления в доме, полностью просчитайте выгодность ее использования по сравнению с альтернативными вариантами подогрева. Далее мы рассмотрим, как самому рассчитать расход электроэнергии теплого пола и расскажем Вам, сколько потребляет пленочное покрытие, термомат, греющий кабель.

Мощность нагревательных элементов

Основными видами электрического теплого пола является пленка (инфракрасный), термомат и греющий кабель. Что касается пленочного покрытия, его принято использовать при укладке системы под ламинат и линолеум, маты и кабель применяются для подогрева пола из керамической плитки. У каждого из перечисленных нагревательных элементов свои характеристики: мощность, толщина, температура нагрева и т.д. Сейчас мы рассмотрим, сколько электроэнергии потребляет теплый пол каждого вида.

Итак, расход энергии у нагревательных элементов следующий:

• пленочное покрытие – от 150 до 400 Ватт/м²;
• греющий кабель – от 10 до 60 Вт/метр (в среднем 30 Ватт). Обычно на 1 квадратный метр поверхности укладывается около 5 витков материала, чтобы суммарная мощность составляла 120-150 Вт/м²;
• термомат – от 120 до 200 Вт/м² (взят средний расход по характеристикам производителей тепло пола DEVI и ТЕПЛОЛЮКС).

Как Вы видите, мощность электрического теплого пола в среднем от 120 до 200 Ватт/м², что позволяет сделать систему как для полного отопления помещения, так и для вспомогательного.

Видео обзор о том, сколько расходует система подогрева

Технология подсчета затрат

Чтобы самостоятельно определить, сколько берет электрический теплый пол энергии, необходимо воспользоваться следующей формулой:

W=S*P*0,4,

где:

• S – площадь помещения;
• P – мощность системы;
• 0,4 – коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами 0,4*S – полезная площадь обогрева.

Полезная площадь обогрева

Итак, к примеру, если Вы решили рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м² в гостиной, площадью 25 м², формула будет иметь вид:

W =25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Часовое потребление известно, но это еще далеко не все. Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Несложными расчетами можно определить, что месячный расход теплого пола составит около 360-400 кВт.

Сразу же обращаем Ваше внимание на то, что данные подсчеты очень грубые и, как правило, фактическое потребление меньше в 2 раза. Связано это с тем, что дополнительно можно применять терморегуляторы, которые еще на 40% сокращают расход электроэнергии. Итого, система будет потреблять не 360 кВт в месяц, а 216, к тому же мы для примера выбрали мощность 150 Вт, а Вы можете использовать кабель с характеристикой 90-120 Вт/м², чего также может хватить в индивидуальных условиях!

Последнее, что Вам останется сделать – умножить мощность, которую расходует система в месяц на стоимость одного киловатта энергии в Вашем городе. Итого, получится готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет. Как Вы видите, формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное – иметь под рукой калькулятор!

Хотелось бы также отметить, что для отопления дома инфракрасным пленочным материалом расчет расхода электроэнергии производится с учетом, что на 1 метр квадратный неотапливаемого помещения необходимо около 60 Ватт мощности материала. Для отапливаемой комнаты это значение сокращается до 20-30 Вт. Связано это с тем, что пленка имеет высокий КПД и низкое энергопотребление, что является в принципе преимуществом инфракрасных обогревателей любого типа!

Как можно сократить затраты

Выше Вы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет» в конце месяца. Конечно же, при оплате первой же квитанции Вы задумаетесь, как можно сократить расход и сделать систему отопления экономичной.

Итак, к Вашему вниманию советы, которые позволят заметно снизить потребление электричества теплым полом в доме:

1. Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%, а это практически вполовину!
2. Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже уставки и наоборот – выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.
3. Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше? О самых главных преимуществах и недостатках двухтарифных электросчетчиков мы Вам рассказывали, одновременно предоставив отзывы покупателей.
4. Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.
5. Вы можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Теперь Вы знаете, сколько тратит электричества такая система подогрева, и как самостоятельно сократить расход электроэнергии теплого пола!

Советуем изучить:

Делаем электрический теплый пол

Автор Михаил На чтение 8 мин. Опубликовано 22.11.2014

Популярность тёплых полов объясняется стремлением человека к комфорту. Тёплый пол под ногами создаёт ощущение уюта, уменьшает количество детских простуд и правильно распределяет тепло. Подогрев напольной поверхности может быть основным отоплением дома или комфортным его дополнением.

Монтаж системы электрического обогрева не требует специальных знаний, и потому его можно осуществить самостоятельно. Как сделать электрический тёплый пол своими руками? Рассмотрим подробно выбор вида пола, технологию его монтажа и преимущества подогрева напольной поверхности.

Тёплый пол: особенности и преимущества

Любая отопительная система включает в себя источник тепла и излучатели (радиаторы). Между источником и радиатором могут быть соединительные элементы (трубы). Соединений может не быть, тогда радиатор подключается непосредственно к источнику (котлу или печке).

В конструкции тёплых полов роль радиатора принадлежит напольной поверхности. Она нагревается благодаря теплу от электрического тока, и излучает тепло в пространство помещения. Источник нагрева также располагается внутри пола. Таким образом, настил является источником тепла и излучателем. Это уменьшает потери температуры в промежуточных соединениях. Эффективность такого обогрева выше, потери тепла меньше.

Преимущества пользования тёплым полом

1. Правильное распределение тепла. Максимальная температура находится в зоне пола (+22 — +25ºC). С поднятием к потолку температура опускается на 1-2 º. Такое распределение тепла способствует здоровому состоянию тела: ноги в тепле, голова в прохладе.
2. Для семей с детьми важно: на пол можно садиться, ложиться, играть, заниматься развивающими упражнениями.

При простудных заболеваниях и ревматизме медики рекомендуют прогревания. Электрический тёплый пол является отличным средством, прогревающим бронхи или зону поясницы.

3. Экономия пространства. Совмещение пола с радиатором освобождает пространство под окнами. Традиционно под окном располагают радиаторную батарею. Она занимают место и требуют ухода (покраски). Металлические рёбра батареи травмоопасны, их необходимо закрывать защитной панелью, если в доме бегают дети.
4. Периодичность отопление и независимость от газовой магистрали. Электрообогрев пола даёт возможность полноценно отапливать помещение зимой. В дачных домиках обогрев может работать периодически, без необходимости сливать воду перед отъездом. В системе нет замерзающих веществ, электрический пол может быть выключен и включен поворотом ручки регулятора. Электропол (в отличие от водяного, где работают трубы с горячей водой) быстро прогревается сам и нагревает помещение.

Три вида отопления электрическим полом

Современные технологии электрического обогрева строений предлагают три вида электрополов: кабель, мат и плёнка. Какой электрический тёплый пол лучше?

Кабель представляет мощный провод из материала с высоким сопротивлением. Чем выше сопротивление металла, тем больше тепла выделяется при прохождении электрического тока. Кабель монтируется в бетонную (цементную) стяжку (слой бетона толщиной 3-5 см). При подаче на кабель электрического тока он разогревается и передаёт тепло бетонному полу. От поверхности бетона нагревается настил и воздух. Данный вид обогрева является мощным и используется для полноценного зимнего отопления дома.

Нагревательный мат представляет пластиковую сетку, на которой укреплён тонкий кабель. Такая система менее мощная, она годится для подогрева пола, а не для основного отопления. Нагревательные маты укладывают не в бетонную стяжку, а в клей непосредственно под кафельную плитку. Благодаря меньшей мощности, экономно расходуют электричество.

Нагревательная или инфракрасная плёнка монтируется без клея и без стяжки цементом. Это самый простой вариант монтажа тёплого пола. Она раскладывается под настилом и накрывается ламинатом, ковролином. Внутри плёнки расположены углеродные (карбоновые) полосы, между которыми проходит медный провод. Ток в проводниках возбуждает атомы углерода и вызывает инфракрасное (ИК) излучение. ИК волны попадают на материал окружающих предметов (мебель, стены) и провоцирует их нагрев и последующую теплоотдачу.

Были проведены многочисленные медицинские исследования инфракрасного излучения. Они подтвердили безопасность ИК-волн для физиологии человека.

Важное преимущество инфракрасного обогрева перед кабельным: оно не создаёт электромагнитного излучения и гула при эксплуатации. Инфракрасная плёнка используется для подогрева пола и для основного отопления.

Читайте полную статью об установке инфракрасного теплого пола тут

Какой электрический пол лучше?

Сравнительные характеристики электрических полов

При этом есть общие характеристики, одинаковые для всех трёх видов электрических полов.

• Диапазон рабочих температур составляет +-30 — +70 ºC.
• Возможно функционирование в помещениях с высокой влажностью.
• Не сушит воздух.
• Срок службы больше 30 лет.
• Схема прогрева помещения: снизу вверх.
• Сравнительный анализ приведенных характеристик поможет сделать правильный выбор отопления.

Как сделать электрический тёплый пол: технология монтажа

Подготовка основания

Для монтажа любого электрического пола необходимо правильно подготовить основание. Главное – надо предупредить потери тепла в грунт, в подвал (если это дом) или в плиту перекрытия, в потолок к соседям (если это квартира). Для этого пол утепляют. Как утеплить правильно?

Материал утеплителя – пенопласт. Для одноэтажного строения лучше взять влагостойкий вид, называемый пеноплексом. Тогда не нужен дополнительный слой влагоизоляции снизу (со стороны подвала или грунта). Для перекрытия многоэтажного дома можно использовать обыкновенный пенопласт без влагостойкой плёнки. Толщина пенопласта зависит от уровня теплозащиты.

• Для перекрытий второго и выше этажа, под которым находится отапливаемая квартира соседей, толщина утеплителя 2 см.
• Для первого этажа с отапливаемым подвалом толщина составит 4 см.
• Для пола, лежащего на грунте, необходим утеплитель 8 см.

В качестве утеплителя пола на грунте можно уложить слой глины с опилками толщиной 20см. Такая конструкция значительно дешевле.

В квартире пенопласт укладывают поверх перекрытия, стыки заделывают монтажной пеной. В частном доме делают черновую стяжку из бетона с добавлением глины или тырсы (опилки). Поверх черновой стяжку кладут утеплитель. При необходимости (если это обыкновенный пенополиуретан) кладут полиэтиленовую плёнку или рубероид в качестве гидроизоляции.

Выбор кабеля

Возможно укладывание двух видов кабеля: резистивного и саморегулирующегося. В резистивных проводах тепло выделяется при прохождении тока по внутренней жиле. Резистивные кабели могут быть одножильные и двужильные. В двужильных кабелях два нагревательных провода, ток по ним течёт в противоположных направлениях, электромагнитные поля двух проводов гасят друг друга.

В саморегулирующихся кабелях нагревателем является полимер. Если часть кабеля перегревается, то в нём снижается сила тока и уменьшается выделение тепла. Остальная система работает в заданном режиме. Это более дорогая и долговечная система.

Кабели различаются мощностью. Чем больше мощность, тем сильнее нагрев. Различные помещения требуют разной мощности отопления. Для пола лоджии необходимо 200 Вт/м2, для жилых комнат 150 Вт/м2. Количество Вт умножается на общую площадь комнаты, полученное значение представляет требуемую мощность. Например, для небольшого дома площадью 30 квадратов потребуется ориентировочно 4,5 кВт мощности в час.

Отзыв о работе тёплых полов на одном из строительных сайтов: Решили сделать в домике тёплый пол. Поскольку электричество расходуется много, купили кабель на 2кВт (дом 26 м2). Уложили очень хитро: только по открытому полу. Там, где стоит шкаф, диван, холодильник, тумба — кабель не прокладывали. Хватило в аккурат. Выдержали месяц, затем включили. Прогрелся в течение получаса. Работает отлично. При +5ºC у нас тепло, при 0º — нормально. А вот при -5º в доме становится прохладно (+18º).

Данный пост на форуме говорит об ошибке в определении мощности. Вместо расчётных 3,8 кВт люди установили только 2 кВт, в результате – недостаточный обогрев дома с наступлением морозов.

Укладка кабеля

Для укладывания кабеля используют армирующую сетку или металлические полосы. Она кладётся поверх утеплителя, сверху на ней раскладывают кабель. Сетка выполняет функцию армирования пола и служит креплением для провода.

Раскладывание провода выполняют по разработанной схеме. Для электрического кабеля используется схема змейка (зигзаг).

Расстояние между витками провода составляет 15 см посреди комнаты, и 10 см там, где необходим усиленный нагрев (вдоль наружных стен). Минимально допустимое расстояние между проводами составляет 6 см.

От кабеля до нагревательного прибора должно быть больше 20 см.

В стене на высоте 10-30 см от пола делают отверстие для коробки регулирования температуры.

Кабель раскладывают на полу, крепят к армирующей сетке, устанавливают терморегулятор и соединяют его с кабелем. Проверяют кабель на наличие сопротивления (в целях контроля работоспособности).

Перед заливкой цемента по периметру комнаты укладывают демпферную ленту. Она амортизирует температурное расширение и сжатие, предупреждая появление трещин.

Заливают пол цементным раствором, оставляют его для застывания. На следующий день цемент уже будет твёрдым, но включать пол нельзя. Необходимо выждать месяц (вернее, 28 дней – срок первичного набора прочности и высыхания для цемента). Включение полов раньше 28 дней приведёт к появлению трещин в бетонной стяжке.

Монтаж электрических матов выполняется на черновую бетонную стяжку. Их крепят на клей, поверх кладут кафельную плитку. Инфракрасные плёночные полы просто укладывают под настил без подготовительных операций.

Тёплый пол: мифы и реальные факты

Содержание:

Мифы о тёплых полах

Электрические тёплые полы самой распространенной конструкции состоят из отдельных элементов — нагревательных кабельных двухжильных матов, которые монтируются в пол помещения. Элементы выполнены в форме сетки, на которой размещён нагревательный кабель. Такая особенность позволяет экономить пространство.

Миф №1: «Нагревательные маты потребляют слишком много электричества»

Нагревательные маты, как и любой другой электрический прибор, имеют определенную мощность, от которой зависит степень потребления электрического тока. Но в любом случае для их работы требуется меньше энергии, по сравнению с бойлером или электрическим котлом. Это объясняется наличием терморегулятора — нагревательный кабель работает не постоянно, а только при падении температуры пола. Плитка и стяжка хорошо аккумулируют тепло, поэтому нагревательный элемент чаще находится в отключенном состоянии. К тому же, ежегодная тенденция совершенствования систем обогрева полов привела к тому, что появились экономичные маты, потребляющие до 75 Вт на квадратный метр.

Как рассчитать количество электроэнергии, потребленной тёплым полом?

Для расчёта следует воспользоваться формулой:

W = SхPх0,4

Здесь: S – площадь отапливаемого помещения; Р – мощность прибора; 0,4 – коэффициент, показывающий сколько поверхности пола закрыто напольным покрытием, иными словами – полезная площадь обогрева.

К примеру, если вы взялись подсчитать количество энергии, потреблённой тёплым полом с номинальной мощностью в 130 Вт/м² в помещении площадью в 20 м², формула будет иметь вид:

W = 20х130х0,4 = 1040 Вт

Это означает, что тёплый пол при работе потребляет 1,04 кВт в час. Обращаем внимание, что подсчёты очень грубые. Фактическое потребление будет меньше примерно в два раза. Связано это с возможностью применения оптимизированных терморегуляторов, снижающих расход энергии примерно на 40%. Таким образом, потребление энергии в месяц будет не 250 кВт, а 125. И к расчёту ещё был взят кабель мощностью в 130 кВт — существуют тёплые маты и на 110 кВт и на 90 кВт, чего вполне хватает для большинства жилых помещений.

Миф №2: «Системы нагрева полов вредны, так как излучают электромагнитное поле»

Из школьного курса физики известно, что при протекании электрического тока через проводник, вокруг него образуется электромагнитное «излучение» или «поле». Разница между этими терминами состоит в длине волны. Слово «излучение» целесообразно применять в том случае, когда длину волны можно сопоставить с её воздействием на окружающие предметы. Рентгеновское излучение, излучение микроволновой печи и т.д. Такие волны могут проникать в тело человека и менять структуру ДНК в клетках. Частота опасной волны измеряется в миллионах герц. В тёплых полах же это значение достигает всего 50 Гц. Для такого явления более применим термин «поле». Оно не способно проникать в организм человека и оказывать какое-либо негативное воздействие.

Производители тёплых полов оснащают изделия специальными вставками из меди или тонкой фольги. Они экранируют электромагнитное излучение и сводят на нет и без того низкие показатели.

 Миф №3: «Тёплый пол трудно подлежит ремонту»

Тёплые полы от надёжных производителей исправно функционируют в течение десятков лет. Если поломка всё-таки случилась, следует найти её причину. Для начала нужно осмотреть терморегулятор и термодатчик. Если они работают нормально, значит причина кроется в механическом обрыве кабеля.

  Стандартные процедуры при обнаружении неисправностей:

• Отключение устройства от сети;
• Отсоединение кабеля от терморегулятора;
• Измерение сопротивления кабеля и его изоляции (допускаются погрешности в 5%).

При высоких показателях сопротивления можно с уверенностью говорить о поломке кабеля. Для обнаружения обрыва применяется высоковольтный генератор или аудиодетектор.

Когда место обрыва найдено, проводятся следующие этапы ремонта:

• Демонтаж участка напольного покрытия;
• Вскрытие стяжки;
• Соединение концов оборванного провод гильзами с помощью пресс-клещей;
• Изоляция восстановленного участка провода с применением термоусадочной муфты;
• Проведение стяжки и монтажа напольного покрытия.

Длительность данной процедуры не занимает больше двух-трёх часов. При наличии необходимого инструмента провести ремонт можно самостоятельно. Если его нет – многие ремонтные мастерские предлагают услуги устранения неполадок тёплых полов.

Ремонт терморегулятора

Если причина неисправности заключается в поломке терморегулятора, ремонт выглядит следующим образом:

• Проводится тестирование клемм соединения всех узлов;
• Измеряется сопротивление термодатчика;
• Проводится зачистка клемм и замена термодатчика, если проблема в нем.

Ремонт термодатчика

Термодатчик – устройство, контролирующее температуру пола и отключающее питание при достижении нужных тепловых показателей. При поломке данного элемента конструкции питание на кабель подаётся без перерывов. Это приводит к высокому потреблению энергии и чрезмерному прогревы помещения. Для проверки работоспособности датчика проводятся следующие мероприятия:

• Отключение устройства от терморегулятора;
• Измерение сопротивления;
• Сверка полученных данных с исходными показателями.

При разнице показателей сначала зачищают контакты. Если это не помогло, датчик подлежит замене. Установленный в гофрированную трубу элемент теплого пола заменяется без трудностей, но если он вмонтирован в стяжку, придётся разбирать участок напольного заполнения.

Проблема с низким напряжением питания

Перепады силы тока в сети могут влиять на стабильную работу электрического мата. Для защиты устройства следует использовать стабилизаторы напряжения. Если пол установлен аккуратно с соблюдением всех рекомендаций — срок его непрерывной эксплуатации исчисляется годами.

Миф №4: «Конструкция требует много строительного клея при монтаже»

Перед установкой тёплых матов нужно провести расчёт количества клея. В случае, когда на уложенные нагревательные элементы планируется укладка кафеля, слой клея между ними должен составлять порядка одного сантиметра. Это делается для создания своеобразной подушки между напольным покрытием и электрическими элементами. Равномерно нанесенный клей способствует выравниванию плитки и предотвращению механических повреждений кабеля.

Как рассчитать расход клея?

Для расчёта нужного количества монтажного материала нужно объём клея, необходимый для укладки одного квадратного метра, умножить на площадь помещения. К полученному результату прибавить еще 10% для компенсирования погрешностей.

Толщина нагревательного мата находится в пределах 5 мм. Слой клея – 10 мм. Практика показывает: при установке теплых полов требуется на 20-25% больше клея, чем при обычной укладке плитки. В денежном эквиваленте это несоизмеримо малая цена по сравнению с преимуществами, которыми обладает система обогрева пола.

Миф №5: «Тёплый пол опасен ударом электрического тока»

На практике это означает, что ни пролитая воду, ни сырость, ни паровая влага не могут поспособствовать удару электрического тока. Изделие полностью безопасно.

«Тёплый пол сушит воздух и поднимает пыль» – температура нагревателя находится в пределах 45 С^о, температура поверхности пола – около 27 С^о. Таких показателей не достаточно для осушения воздуха в помещении. Поток тёплого воздуха, поднимающийся от пола вверх, также не достаточно плотный для поднятия частиц пыли. Таким образом, использование тёплого пола никак не нарушает домашний микроклимат.

Распространённые мифы о тёплых полах не подтверждаются реальными фактами, а польза от их использования действительно высока. Не нужно отказывать себе в покупке такого элемента обогрева только на основании ничем не подтвержденной информации.

Типы нагревательных полов

Существует два основных типа электрических нагревательных матов – одножильные и двужильные. В первом варианте в качестве нагревательного элемента выступает специальный кабель. При укладке оба конца кабеля нужно подсоединить к терморегулятору, то есть начало и конец подключить к одному месту. Особенность данного типа в том, что при работе он излучает электромагнитное поле. Оно не опасно для человека, поэтому нагревательные маты размещают в жилых помещениях. Одножильный пол стоит дешевле двужильного аналога. Он часто размещается на кухне или в ванной.

Двужильный мат – более совершенный вариант тёплого пола. В нём, помимо нагревательного кабеля, присутствует также изолированный электрический провод. С одной стороны они соединены и размещены в муфту, со второй подсоединены к терморегулятору. Такое решение позволяет гасить электромагнитное поле. Двужильный мат более прост в монтаже, так как его установку можно закончить в любом месте в помещении – второй конец не нужно подсоединять к термостату.

Другой критерий, по которому различают нагревательные системы – мощность. От неё зависит количество потребляемой энергии, площадь обогрева помещений, время достижения оптимальной температуры поверхности напольного материала. Чем больше площадь комнаты, тем более мощные маты следует выбирать.

Надёжность полов от одного производителя не зависит от типа нагревательных матов.

Виды тёплых полов

Помимо электрических нагревательных матов, существует и другой вид обогревательных систем – водяной. По сути, он представляет собой радиатор водяного отопления, размещенный под напольным покрытием. Такая система встречается довольно часто – в коттеджах, загородных домах, квартирах жилых комплексов и кладовых помещениях. Радиаторы могут подключаться как к центральному отоплению, так и к автономной системе отопления. Каждый хозяин самостоятельно выбирает тип подключения, исходя из особенностей дома и финансовых возможностей. К достоинствам водяного тёплого пола можно отнести равномерное распределение тепла по квартире, в отличие от установленных вертикально по отношению к стенам радиаторов.

Преимущества системы «тёплый пол»

• Размещение систем «тёплый пол» не занимает свободное пространство в доме. Для их монтажа требуется всего несколько сантиметров пола. Нагревательные элементы размещают под плитку или другое напольное покрытие.

• Простота монтажа – любой человек, не обладающий специальными навыками, может быстро понять принцип работы системы и особенности её установки.

• Экономия электричества – нагревательные маты равномерно распределяются по всей площади дома, что позволяет быстро прогреть пол. При этом требуется много энергии, по сравнению с альтернативными нагревательными приборами.

Сфера применения

Благодаря описанным выше преимуществам нагревательные маты находят широкое применение в жилых помещениях, загородных домах, коттеджах. Особенно востребованы они в тех комнатах дома, где полы всегда холодные — ванные комнаты, кухни, спальни, технические помещения и т.д. Установленные нагревательные системы не только повышать комфорт проживания в доме, но также предотвращают простудные заболевания, связанные с хождением по холодному полу.

Читайте также:

Теплые полы электрические как выбрать, фото, видео

Сегодня мы поговорим про теплые электрические полы, какие они бываю, их преимущества и недостатки, как их выбирать и устанавливать.

СОДЕРЖАНИЕ (нажмите на кнопку справа):
