Прокол кабельных линий | Электролаборатория ЦентрЭнергоЭкспертизы

Наша электролаборатория ООО “ЦентрЭнергоЭкспертизы” осуществляет работы по поиску и подтверждению кабеля в пучке, с применением накладной рамки и генератора высоких частот, а также производит прокол кабельных линий, для безопасного проведения работ на участке КЛ.

Стоимость работ :

Продолжительная эксплуатация кабельных силовых линий допускает случаи повреждения кабеля, которые могут происходить в результате механического воздействия или дефектов изоляции в силовых кабелях. Процедура ремонта кабельных линий процесс достаточно сложный и имеет ряд специфических этапов, осложненных тем, что прокладку кабеля на кабельных трассах производят преимущественно под землей.

Сложности возникают, начиная с поиска поврежденного участка, поскольку если это не обрыв кабеля, произошедший при неаккуратном проведении работ, то место повреждения скрыто под землей. К счастью на сегодня существует множество методов, позволяющих с достаточной точностью определить точку повреждения кабеля. После определения места залегания аварийного участка комплекс ремонтных работ заключается в выполнении следующих этапов:

• рытье котлована в месте расположения поврежденного участка;
• определение нужного кабеля, если они проложены пучком;
• замена поврежденного участка кабеля с соединениями при помощи кабельных муфт.

Но прежде чем приступать к резке поврежденного кабеля и монтажу муфт особенное внимание уделяется проколу кабеля.

С какой целью производят прокол

Короткие замыкания на кабельных сооружениях напряжением 0.4 – 10 кВ явление чрезвычайно опасное, сопровождающееся мощной электрической дугой и даже взрывом. Чтобы убедиться, что в кабеле, подлежащем ремонту, отсутствует напряжение и уберечь персонал, направленный на проведение восстановительных работ при помощи специального приспособления выполняется предварительный прокол кабеля. При проколе происходит принудительное замыкание силовых электрических проводников между собой и оболочкой кабеля, что гарантирует отсутствие в нем высокого напряжения.

Это необходимая мера, направленная на повышение безопасности, поскольку дистанционный прокол исключает вероятность попадания ремонтников под воздействие опасных для жизни высокого напряжения или электрической дуги.

Оборудование для прокола силовых кабелей и особенности его проведения

Распространенный и наиболее безопасный способ прокола осуществляется устройством дистанционного прокола кабеля (УДПК), позволяющим инициировать прокол с безопасного расстояния. Обеспечить прокол позволяет пробойник, приводимый в движение пороховыми газами, образуемыми в результате выстрела монтажного патрона (Д4, Д5).

Устройство закрепляется на прокалываемом кабеле и заземляется, капсюль монтажного патрона пробивается при помощи спускового механизма, имеющего либо ручное, посредством диэлектрического шнура управление, либо радиоуправление. В зависимости от модели пороховые УДПК позволяют прокалывать силовые кабели с максимальным наружным диаметром до 200 мм.

Производятся проколы на кабельных линиях сотрудниками электролаборатории, в обязательном порядке использующими средства индивидуальной защиты: спецодежду, резиновые изолирующие перчатки, боты, очки. Прокалывается кабель усилиями двух специалистов:

• один занимается непосредственно техническими работами по подготовке и инициализации прокола;
• другой производит его допуск к работам и осуществляет контроль над их проведением.

Устройство прокола приводится в действие с максимально возможного расстояния, насколько это позволяют возможности оборудования и рельеф местности. В некоторых случаях необходимо использование защитных экранов.

Прокол электрический для кабеля

Проколы для кабеля СИП – конструкция, выбор и установка

Кабель СИП в основном используется для прокладки силовых электрических сетей воздушным способом, а также часто применяется для осветительных систем. Поэтому его востребованность достаточно большая.

Нередко электрическая система является разветвленной, где к основной линии присоединяются несколько участков. Чтобы избежать расшивки кабеля на жилы с последующим соединением и их изоляцией, используются так называемые проколы для кабеля СИП, по-другому – прокалывающие зажимы для проводов.

Конструктивные особенности зажимов

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Внимание! Зажимы для проводов СИП могут быть использованы для подключения участка к действующей магистрали без предварительного ее отключения. То есть, все работы можно производить под напряжением.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Как выбрать правильно

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Читайте также:  Кабель ВББШВ – характеристики технические и эксплуатационные

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Как правильно установить

Как уже было сказано выше, когда устанавливается данная электромонтажная арматура, то нет необходимости расшивать сам кабель. К примеру, к действующей линии нужно подключить ответвление. Как можно провести такое соединение двух проводов (по сути, это будет и крепление начала отводящего участка)?

• Ответвительный зажим надевается на действующую линию.
• Во второй желоб вставляется конец провода для участка ответвления.
• Вручную закручивается головка болта до упора.
• Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

onlineelektrik.ru

Проколы для кабеля СИП — характеристики и инструкция по применению

Все, кто сталкивался с проблемой подключения зданий и сооружений к эн/снабжению, знают, как порою сложно подобрать комплектующие и материалы, подходящие не только к местным условиям (специфике работы), но и по цене. Для частного сектора последний фактор в ряде случаев является чуть ли не главным.

Именно поэтому подключение жилых домов к линии пром/напряжения осуществляется в основном кабелем СИП (правильное наименование – провод самонесущий изолированный), так как он удовлетворяет собственников по всем параметрам. Его характеристики – отдельная тема. А вот с особенностями монтажа, приспособлениями, которые необходимы для разводки линии (так называемыми проколами для кабеля СИП), стоит разобраться подробнее, так как их применение имеет ряд нюансов, не характерных при использовании других типов кабелей.

Схема эл/питания индивидуальных участков нередко довольно сложная, так как на территории могут находиться несколько строений, которым требуется подключение к промышленной сети. Для того чтобы сделать ответвления от линии, необходимы не только профессиональные знания и навыки, но и специальные арматурные элементы для различных соединений (муфты и тому подобное).

Но главная сложность – в разделке кабеля, присоединениях, надежной изоляции этих участков. Своими руками (а это наиболее распространенный вариант монтажа в частном секторе) все это проделать довольно сложно. А вот при работе с СИП ничего подобного не потребуется. Для этого существуют специальные ответвительные зажимы, называемые проколами. Следовательно, процесс сборки схемы электропитания на территории значительно упрощается.

Конструкция проколов для кабеля

• Корпус. Специфика эксплуатации прокола требует его повышенной прочности и устойчивости к атмосферным факторам. Поэтому для его изготовления используются армированные полимеры или дюраль.
• Пластины соединительные. Особенность их исполнения – в зубьях, которые и прокалывают изоляцию кабеля, обеспечивая электрический контакт.
• Болты затяжные. В зависимости от модификации прокола 1 – 2 штуки. Головки срывного типа, то есть данный крепеж предназначен для одноразового использования.
• Колпачки. Они после установки по месту полностью закрывают концы СИП, которые могут торчать из отводных зажимов. Этим обеспечивается герметичность соединений.

Что дает использование проколов

• Упрощается технология монтажных работ, так как разделкой кабеля СИП заниматься не нужно.
• Надежный, герметичный электрический контакт.
• Возможность присоединения ответвления к линии без снятия с нее напряжения. Немаловажно, если учесть, сколько времени нужно потратить, к примеру, дачнику, чтобы найти местного электрика, да еще и уговорить его обесточить сеть.

Ответвительные изолированные зажимы используются при монтаже линий напряжением до 1 000 В.

Методику установки прокола хорошо поясняет рисунок. Демонтаж зажима (при необходимости отключения отводной линии) производится быстро. Достаточно ослабить нижнюю головку, после чего приспособление легко снимается.

ЗОЗРБ IEK

Эта модификация проколов используется, когда необходимо от одной точки на линии сделать 2 отвода, причем при помощи кабеля другого типа. Такие зажимы делают проколы лишь на сетевой «нитке», а для присоединения ответвления его конец придется, как и обычно, разделывать.

В частном секторе используются реже, так как герметичность места контакта недостаточно высокая. Следовательно, при внешнем подключении СИП такие зажимы имеют ограничение в применении. На фото показано внутреннее устройство прокола ЗОЗРБ IEK (без корпуса).

Краткая инструкция по установке проколов

Внимание! Несмотря на то, что все внешние части ответвительных зажимов изолированы, работа проводится только в средствах защиты (перчатки, коврик резиновый и тому подобное) и при помощи инструмента с диэлектрическими рукоятками.

Проколы для кабеля СИП — все характеристики и инструкция

Все, кто сталкивался с проблемой подключения зданий и сооружений к эн/снабжению, знают, как порою сложно подобрать комплектующие и материалы, подходящие не только к местным условиям (специфике работы), но и по цене. Для частного сектора последний фактор в ряде случаев является чуть ли не главным.

Именно поэтому подключение жилых домов к линии пром/напряжения осуществляется в основном кабелем СИП (правильное наименование – провод самонесущий изолированный), так как он удовлетворяет собственников по всем параметрам. Его характеристики – отдельная тема. А вот с особенностями монтажа, приспособлениями, которые необходимы для разводки линии (так называемыми проколами для кабеля СИП), стоит разобраться подробнее, так как их применение имеет ряд нюансов, не характерных при использовании других типов кабелей.

Схема эл/питания индивидуальных участков нередко довольно сложная, так как на территории могут находиться несколько строений, которым требуется подключение к промышленной сети. Для того чтобы сделать ответвления от линии, необходимы не только профессиональные знания и навыки, но и специальные арматурные элементы для различных соединений (муфты и тому подобное).

Но главная сложность – в разделке кабеля, присоединениях, надежной изоляции этих участков. Своими руками (а это наиболее распространенный вариант монтажа в частном секторе) все это проделать довольно сложно. А вот при работе с СИП ничего подобного не потребуется. Для этого существуют специальные ответвительные зажимы, называемые проколами. Следовательно, процесс сборки схемы электропитания на территории значительно упрощается.

Конструкция проколов для кабеля

• Корпус. Специфика эксплуатации прокола требует его повышенной прочности и устойчивости к атмосферным факторам. Поэтому для его изготовления используются армированные полимеры или дюраль.
• Пластины соединительные. Особенность их исполнения – в зубьях, которые и прокалывают изоляцию кабеля, обеспечивая электрический контакт.
• Болты затяжные. В зависимости от модификации прокола 1 – 2 штуки. Головки срывного типа, то есть данный крепеж предназначен для одноразового использования.
• Колпачки. Они после установки по месту полностью закрывают концы СИП, которые могут торчать из отводных зажимов. Этим обеспечивается герметичность соединений.

Что дает использование проколов

• Упрощается технология монтажных работ, так как разделкой кабеля СИП заниматься не нужно.
• Надежный, герметичный электрический контакт.
• Возможность присоединения ответвления к линии без снятия с нее напряжения. Немаловажно, если учесть, сколько времени нужно потратить, к примеру, дачнику, чтобы найти местного электрика, да еще и уговорить его обесточить сеть.

Разновидности проколов для СИП

ЗОИ

Ответвительные изолированные зажимы используются при монтаже линий напряжением до 1 000 В.

Методику установки прокола хорошо поясняет рисунок. Демонтаж зажима (при необходимости отключения отводной линии) производится быстро. Достаточно ослабить нижнюю головку, после чего приспособление легко снимается.

ЗОЗРБ IEK

Эта модификация проколов используется, когда необходимо от одной точки на линии сделать 2 отвода, причем при помощи кабеля другого типа. Такие зажимы делают проколы лишь на сетевой «нитке», а для присоединения ответвления его конец придется, как и обычно, разделывать.

В частном секторе используются реже, так как герметичность места контакта недостаточно высокая. Следовательно, при внешнем подключении СИП такие зажимы имеют ограничение в применении. На фото показано внутреннее устройство прокола ЗОЗРБ IEK (без корпуса).

Краткая инструкция по установке проколов

Внимание! Несмотря на то, что все внешние части ответвительных зажимов изолированы, работа проводится только в средствах защиты (перчатки, коврик резиновый и тому подобное) и при помощи инструмента с диэлектрическими рукоятками.

1.  Разъединение проводников  (из скрутки) на линии пром/напряжения. Для этого существуют специальные приспособления – клинья диэлектрические.

Как вариант – деревянные. Но в этом случае провода, к которым производится присоединение, необходимо обесточить.

Клин устанавливается между жилами, и производится раскрутка свивки токонесущих проводов для того, чтобы можно было на каждой смонтировать прокол. Этим и определяется достаточность работы на данном этапе.

2.  Установка прокола.  Ничего сложного, так как он подбирается по сечению проводников.

3.  В свободный желоб помещается конец кабеля отводной линии  (предварительно выпрямленный), и головка зажимного болта вкручивается до упора. Причем так, чтобы она отвалилась. Это свидетельствует о том, что надежный контакт обеспечен.

Автор обращает внимание, что проколы от разных производителей могут иметь некоторые конструктивные отличия. Но общий порядок монтажа этих зажимов одинаков. Так как к каждому элементу подобной эл/монтажной арматуры прилагается инструкция по применению, самостоятельно разобраться с отдельными нюансами труда не составит.

Прокол для электропроводов. Проколы для сип

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Герметичные и влагозащищенные прокалывающие зажимы

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Поэтому по технологии, везде где есть прокалывающие зубья, все эти зажимы считаются одноразовыми!

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Ensto Sicam Niled КВТ IEK

Герметичные зажимы Ensto

Герметичные зажимы Sicam

Герметичные зажимы Niled

Прокалывающие зажимы КВТ

Прокалывающие зажимы IEK

Зажимы для соединения СИП с голыми проводами

Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.

У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

Ensto Sicam Niled КВТ

Ensto Slip 32.2 (21), 12.127, 22.12 (127)

Sicam TND и NTD

Niled N616, 640, 70

КВТ ЗПГО

Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.

Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии.

В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.

Монтаж прокалывающих зажимов СИП

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку. Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов.

Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.

При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.

Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.

Демонтаж зажимов

Можно ли снимать прокалывающие зажимы с линии СИП? Делать этого не рекомендуется. Даже если вам необхо

порядок соединения проводов и сфера применения

Содержание статьи:

Электротехнические работы, которые связаны с кабелями, сопровождаются необходимостью ремонта, монтажа, обслуживания. Во всех этих процессах используются разные специальные приспособления, в числе которых зажимы. Они позволяют нарастить провод, если не хватает метров или если нужно менять вышедший из строя участок. Также они применяются для временного подключения к тестерам, осциллографам и другим приборам. Существует большое количество видов зажимов, каждый из которых обладает своими характеристиками, достоинствами и способом подключения.

Самые распространенные виды электрических зажимов

Клеммы для проводов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Нормы толщины изоляции проводов

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

• диаметр проводов;
• класс изоляции;
• количество контактных точек;
• токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

Самоподтягивающие и рычажные зажимные конструкции

Механизмы зажимных клемм самоподтягивающихся

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

Зажимные колпачки

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

• без упорных выступов;
• с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Кабельный прокалывающий зажим

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

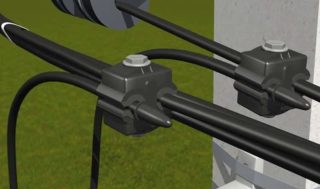

Соединение с использованием влагозащищенного зажима проводов СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

• с одним болтом;
• с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Болтовое соединение проводов

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

• болт соответствующего диаметра;
• гайка;
• шайбы;
• контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа “крокодил” и другие.

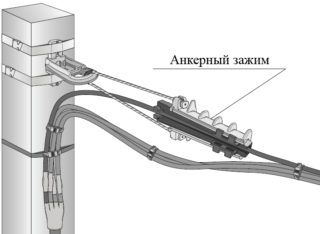

Зажимы анкерного типа под крепление

Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

• модели под самонесущие системы;
• модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

Тестовый зажим “крокодил”

Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются “крокодилы”. Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Правильное соединение кабелей

Безопасное соединение проводов

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

• Выведение рабочих проводников к месту контакта.
• Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
• Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
• Установка неизолированных частей кабеля внутрь гильзы зажима.
• Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

Обычно работа по соединению проводов с использованием разных приспособлений осуществляется в распределительных коробках, поэтому нужно соблюдать технику безопасности.

Приспособления для прокола кабеля Разновидности и типы



Приспособления для прокола кабеля – это специальные устройства, с помощью которых проводится индикация отсутствия напряжения непосредственно перед разрезанием по диаметру и его эффективным соединением с землей.

Приспособление ппк 10 позволяет обеспечить надежное соединение всех отдельных жил трехфазного кабеля между собой.

Такие устройства состоят из следующих рабочих элементов:

• Режущий или колющий инструмент;

• Устройство заземления;

• Изоляцию;

• Узлы, которые приводят в действие рабочие элементы;

• Узлы сигнализации.

Разновидности и типы устройств

Приспособления для прокола кабеля могут быть представлены в нескольких вариантах:

• Гидравлическое;

• Пиротехническое;

• Электрическое;

• С ручным приводом.

Конструкция приспособления гарантирует его эффективное крепление на обрабатываемом кабеле и автоматически направляет ось режущего аксессуара по индивидуальному диаметру кабеля.

Все параметры и рабочие режимы, а также сроки периодических испытаний регламентируются разработанными техусловиями и содержатся в руководстве по эксплуатации отдельного устройства.

Безопасность

Работа по проколу кабеля обязательно проводится двумя специалистами, которые прошли соответствующее обучение и имеют надлежащую квалификацию для ее выполнения. Один из специалистов, при проведении работы, является контролером.

Во время работы по проколу кабеля, все работники должны обязательно иметь диэлектрические перчатки, а также средства защиты глаз и кожных покровов. Во время проведения работы весь персонал должен находиться на изоляционной основе с максимальной удаленностью от прокалываемого кабеля, сверху траншеи, в которой он находится.

Какой бы тип устройства для прокола кабеля не использовался, все сотрудники должны четко следовать инструкциям по эксплуатации, которые регламентируют порядок, этапы и направленность работ, а также меры безопасности при их выполнении.

Приспособления для прокола кабеля в процессе их эксплуатации один раз в году подвергают специальным электрическим испытаниям, позволяющим проверить их исправность, работоспособность и безопасность для дальнейшего использования.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Зажимы прокалывающие, ответвительные

Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Зажимы имеют болт со срывной головкой. Особенности зажимов:   — болт изолирован от контактных пластин, что позволяет осуществлять монтаж на СИП, находя..

142.37 р. 132.20 р.
Без НДС: 110.17 р.

Предназначены для соединения проводов освещения и абонентов (без изоляции). Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-голый Сечение магистрали (мм2): 10-95 Сечение  ответвления (мм2):1,5-10 ..

76.27 р.
Без НДС: 63.56 р.

Предназначены для соединения проводов освещения и абонентов (без изоляции). Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-голый Сечение магистрали (мм2): 10-95 Сечение  ответвления (мм2):1,5-10 ..

90.00 р.
Без НДС: 75.00 р.

Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой.   Тип: СИП-СИП Сечение магистрали (мм2): 25-95 Сечен..

203.39 р.
Без НДС: 169.49 р.

Зажим прокалывающий PC 16-95(P95) применяется для подсоединенй к магистральным  проводам СИП других проводников СИП до 1кВ, абонентских и осветительных ответвлений. Тип: СИП-СИП Сечение магистрали (мм2): 16-95(120) Сечение  ответвления (мм2): 16-95(120) ..

177.97 р.
Без НДС: 148.31 р.

Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения.    Тип: СИП-СИП Сечение магистрали (мм2): 16-95 Сечение  ответвления (мм2): 4-35   ..

По запросу
Без НДС: По запросу

Зажим служит для подключений изолированных проводов марки СИП к неизолированным магистральным проводам ВЛ.   Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 6-95 Сечение СИП ответвления (мм2): 2,5-35 ..

213.56 р.
Без НДС: 177.97 р.

Зажим используется для ответвления изолированного провода СИП от неизолированной магистрали ВЛ. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 35-95 Сечение СИП ответвления (мм2): 6-35 ..

203.39 р.
Без НДС: 169.49 р.

Зажим служит для соединения проводников СИП с неизолированными проводами воздушных линий. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 25-150 Сечение СИП ответвления (мм2): 25-150 ..

246.10 р.
Без НДС: 205.08 р.

Влагозащищенный ответвительный зажим изготовлен из алюминиевого сплава в комплекте с защитным кожухом.Конструкция зажима позволяет производить раздельную затяжку болта магистрали (с прокалыванием изоляции) и затяжку болта ответвления (для СИП требуется снятие изоляции). Предназначен для подключен..

162.71 р.
Без НДС: 135.59 р.

Влагозащищенный ответвительный зажим изготовлен из алюминиевого сплава в комплекте с защитным кожухом.Конструкция зажима позволяет производить раздельную затяжку болта магистрали (с прокалыванием изоляции) и затяжку болта ответвления (для СИП требуется снятие изоляции). Предназначен для подключен..

172.88 р.
Без НДС: 144.07 р.
