Основные электрические законы. Базовые формулы и расчеты

В предыдущей статье мы познакомились с основными электрическими понятиями, такими как электрический ток, напряжение, сопротивление и мощность. Настал черед основных электрических законов, так сказать, базиса, без знания и понимания которых невозможно изучение и понимание электронных схем и устройств.

Закон Ома

Электрический ток, напряжение, сопротивление и мощность, безусловно, между собой связаны. А взаимосвязь между ними описывается, без сомнения, самым главным электрическим законом – законом Ома. В упрощенном виде этот закон называется: закон Ома для участка цепи. И звучит этот закон следующем образом:

«Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи».

Для практического применения формулу закона Ома можно представить в виде вот такого треугольника, который помимо основного представления формулы, поможет определить и остальные величины.

Работает треугольник следующим образом. Чтобы вычислить одну из величин, достаточно закрыть ее пальцем. Например:

В предыдущей статье мы проводили аналогию между электричеством и водой, и выявили взаимосвязь между напряжением, током и сопротивлением. Также хорошей интерпретацией закона Ома может послужить следующий рисунок, наглядно отображающий сущность закона:

На нем мы видим, что человечек «Вольт» (напряжение) проталкивает человечка «Ампера» (ток) через проводник, который стягивает человечек «Ом» (сопротивление). Вот и получается, что чем сильнее сопротивление сжимает проводник, тем тяжелее току через него проходить («сила тока обратно пропорциональна сопротивлению участка цепи» – или чем больше сопротивление, тем хуже приходится току и тем он меньше). Но напряжение не спит и толкает ток изо всех сил (чем выше напряжение, тем больше ток или – «сила тока в участке цепи прямо пропорциональна напряжению»).

Когда фонарик начинает слабо светить, мы говорим – «разрядилась батарейка». Что с ней произошло, что значит разрядилась? А значит это, что напряжение батарейки снизилось и оно больше не в состоянии «помогать» току преодолевать сопротивление цепей фонарика и лампочки. Вот и получается, что чем больше напряжение – тем больше ток.

Последовательное подключение – последовательная цепь

При последовательном подключении потребителей, например обычных лампочек, сила тока в каждом потребителе одинаковая, а вот напряжение будет отличаться. На каждом из потребителей напряжение будет падать (снижаться).

А закон Ома в последовательной цепи будет иметь вид:

При последовательном соединении сопротивления потребителей складываются. Формула для расчета общего сопротивления:

Параллельное подключение – параллельная цепь

При параллельном подключении, к каждому потребителю прикладывается одинаковое напряжение, а вот ток через каждый из потребителей, в случае, если их сопротивление отличается – будет отличаться.

Закон Ома для параллельной цепи, состоящей из трех потребителей, будет иметь вид:

При параллельном соединении общее сопротивление цепи всегда будет меньше значения самого маленького отдельного сопротивления. Или еще говорят, что «сопротивление будет меньше наименьшего».

Общее сопротивление цепи, состоящей из двух потребителей, при параллельном соединении:

Общее сопротивление цепи, состоящей из трех потребителей, при параллельном соединении:

Для большего числа потребителей расчет производится исходя из того, что при параллельном соединении проводимость (величина обратная сопротивлению) рассчитывается как сумма проводимостей каждого потребителя.

Электрическая мощность

Мощность – это физическая величина, характеризующая скорость передачи или преобразования электрической энергии. Рассчитывается мощность по следующей формуле:

Таким образом зная, напряжение источника и измерив потребляемый ток, мы можем определить мощность потребляемую электроприбором. И наоборот, зная мощность электроприбора и напряжение сети, можем определить величину потребляемого тока. Такие вычисления порой необходимы. Например, для защиты электроприборов используются предохранители или автоматические выключатели. Чтобы правильно подобрать средство защиты нужно знать потребляемый ток. Предохранители, применяемые в бытовой технике, как правило подлежат ремонту и для их восстановления достаточно подобрать и заменить проволоку.

Применив закон Ома, можно рассчитать мощность и по другой формуле:

При расчетах надо учитывать, что часть потребляемой электроэнергии расходуется на нагрев и преобразуется в тепло. При работе греются не только электрообогреватели, но и телевизоры, и компьютеры и другая бытовая техника.

И в завершение, в качестве бонуса, вот такая шпаргалка, которая поможет определить любой из основных электрических параметров, по уже известным.

Формулы и расчеты в электрике и электротехнике – раздел, категория сайта

Cайт для заказа готовых печатных плат из Китая на NEXTPCB

Формулы Расчёты Вычисления

Категория «Электрические расчёты» является разделом который содержит в себе все те материалы и статьи, что связаны с непосредственными вычислениями конкретных величин, характеристик, параметров, относящиеся к сфере электричества.  В нём вы найдёте все те расчёты, формулы, определения, что могут пригодится для точных нахождений токов, напряжений, сопротивлений, мощности, частоты и прочих электрофизических величин.



P.S. — Приятного времяпровождения на сайте Электро Хобби



Как известно во всем нужна своя мера, которая позволяет делать точные системы, устройства, механизмы, схемы. Мера множественная, имеет свои конкретные величины. В сфере электротехники основными величинами являются напряжение, ток, сопротивление, мощность, частота (для переменного и импульсного тока). Величины между собой связаны определенными формулами …

Подробнее…

Электрическая мощность является одной из наиболее важных и значимых характеристик, которая показывает величину, силу той электротехники, систем, цепей, что работают, выполняя ту или иную функцию. Естественно, как и любая другая физическая величина электрическая мощность должна иметь свою меру, благодаря которой …

Подробнее…

В сфере электрики и электроники такая вещь (и понятие) как сопротивление встречается повсеместно. Хоть может и показаться, что электрическое сопротивление это плохо, так как она препятствует свободному течению электрических зарядов по проводникам, но это не совсем так. Возможно вы уже сталкивались с тем, что во всем нужна своя мера. Любой вид энергии (в …

Подробнее…

Как известно у электрического напряжения должна быть своя мера, которая изначально соответствует той величине, что рассчитана для питания того или иного электротехнического устройства. Превышение или снижение величины этого напряжения питания негативно влияет на электрическую технику, вплоть до полного …

Подробнее…

Основополагающей формулой для нахождения силы тока является классический закон Ома, который гласит, что сила тока равна напряжение деленное на сопротивление. И эта основополагающая формула любого электрика и электроника, которая постоянно используется для быстрого вычисления силы тока той или иной цепи. Из любых двух известных величин закона Ома …

Подробнее…

Электрический ток, это именно та сила, которая течет во всей электротехники заставляя ее работать. Но сводить все к простому течению электротока по электрическим цепям в схемах неразумно, должна быть какая-то мера, определенная величина этой силы тока. Ведь если в электрической схеме пойдет слишком большой ток по проводникам, которые на него не рассчитаны, то просто эта …

Подробнее…

Рекомендуемый материал



Куда далее перейти на этом сайте ⇙⇙⇙



Электрический ток — Физика — Теория, тесты, формулы и задачи

Оглавление:



Основные теоретические сведения

Электрический ток. Сила тока. Сопротивление

К оглавлению…

В проводниках при определенных условиях может возникнуть непрерывное упорядоченное движение свободных носителей электрического заряда. Такое движение называется электрическим током. За направление электрического тока принято направление движения положительных свободных зарядов, хотя в большинстве случае движутся электроны – отрицательно заряженные частицы.

Количественной мерой электрического тока служит сила тока I – скалярная физическая величина, равная отношению заряда q, переносимого через поперечное сечение проводника за интервал времени t, к этому интервалу времени:

Если ток не постоянный, то для нахождения количества прошедшего через проводник заряда рассчитывают площадь фигуры под графиком зависимости силы тока от времени.

Если сила тока и его направление не изменяются со временем, то такой ток называется постоянным. Сила тока измеряется амперметром, который включается в цепь последовательно. В Международной системе единиц СИ сила тока измеряется в амперах [А]. 1 А = 1 Кл/с.

Средняя сила тока находится как отношение всего заряда ко всему времени (т.е. по тому же принципу, что и средняя скорость или любая другая средняя величина в физике):

Если же ток равномерно меняется с течением времени от значения I₁ до значения I₂, то можно значение среднего тока можно найти как среднеарифметическое крайних значений:

Плотность тока – сила тока, приходящаяся на единицу поперечного сечения проводника, рассчитывается по формуле:

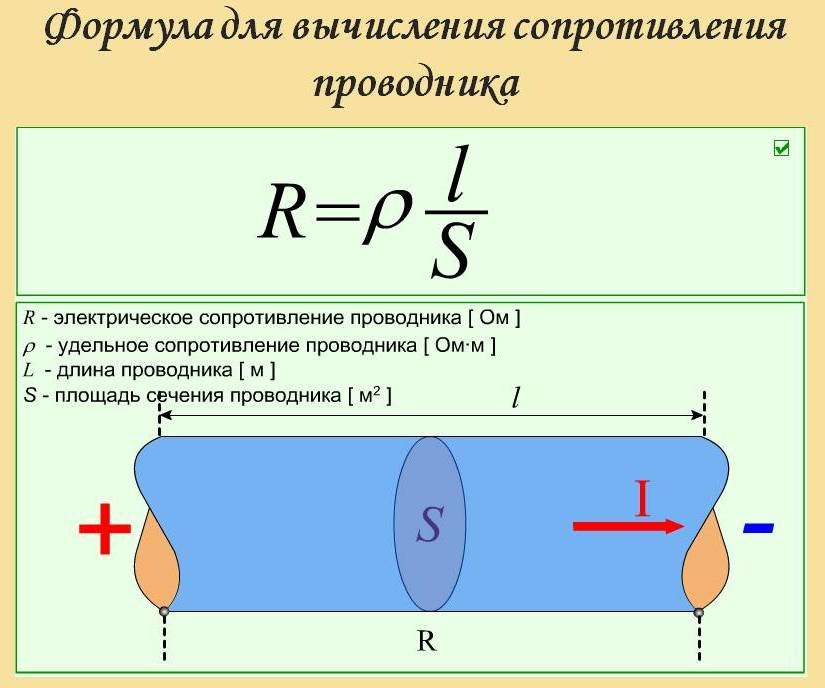

При прохождении тока по проводнику ток испытывает сопротивление со стороны проводника. Причина сопротивления – взаимодействие зарядов с атомами вещества проводника и между собой. Единица измерения сопротивления 1 Ом. Сопротивление проводника R определяется по формуле:

где: l – длина проводника, S – площадь его поперечного сечения, ρ – удельное сопротивление материала проводника (будьте внимательны и не перепутайте последнюю величину с плотностью вещества), которое характеризует способность материала проводника противодействовать прохождению тока. То есть это такая же характеристика вещества, как и многие другие: удельная теплоемкость, плотность, температура плавления и т.д. Единица измерения удельного сопротивления 1 Ом·м. Удельное сопротивление вещества – табличная величина.

Сопротивление проводника зависит и от его температуры:

где: R₀ – сопротивление проводника при 0°С, t – температура, выраженная в градусах Цельсия, α – температурный коэффициент сопротивления. Он равен относительному изменению сопротивления, при увеличении температуры на 1°С. Для металлов он всегда больше нуля, для электролитов наоборот, всегда меньше нуля.

Диод в цепи постоянного тока

Диод – это нелинейный элемент цепи, сопротивление которого зависит от направления протекания тока. Обозначается диод следующим образом:

Стрелка в схематическом обозначении диода показывает, в каком направлении он пропускает ток. В этом случае его сопротивление равно нулю, и диод можно заменить просто на проводник с нулевым сопротивлением. Если ток течет через диод в противоположном направлении, то диод обладает бесконечно большим сопротивлением, то есть не пропускает ток совсем, и является разрывом в цепи. Тогда участок цепи с диодом можно просто вычеркнуть, так как ток по нему не идет.



Закон Ома. Последовательное и параллельное соединение проводников

К оглавлению…

Немецкий физик Г.Ом в 1826 году экспериментально установил, что сила тока I, текущего по однородному металлическому проводнику (то есть проводнику, в котором не действуют сторонние силы) сопротивлением R, пропорциональна напряжению U на концах проводника:

Величину R принято называть электрическим сопротивлением. Проводник, обладающий электрическим сопротивлением, называется резистором. Это соотношение выражает закон Ома для однородного участка цепи: сила тока в проводнике прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению проводника.

Проводники, подчиняющиеся закону Ома, называются линейными. Графическая зависимость силы тока I от напряжения U (такие графики называются вольт-амперными характеристиками, сокращенно ВАХ) изображается прямой линией, проходящей через начало координат. Следует отметить, что существует много материалов и устройств, не подчиняющихся закону Ома, например, полупроводниковый диод или газоразрядная лампа. Даже у металлических проводников при достаточно больших токах наблюдается отклонение от линейного закона Ома, так как электрическое сопротивление металлических проводников растет с ростом температуры.

Проводники в электрических цепях можно соединять двумя способами: последовательно и параллельно. У каждого способа есть свои закономерности.

1. Закономерности последовательного соединения:

Формула для общего сопротивления последовательно соединенных резисторов справедлива для любого числа проводников. Если же в цепь последовательно включено n одинаковых сопротивлений R, то общее сопротивление R₀ находится по формуле:

2. Закономерности параллельного соединения:

Формула для общего сопротивления параллельно соединенных резисторов справедлива для любого числа проводников. Если же в цепь параллельно включено n одинаковых сопротивлений R, то общее сопротивление R₀ находится по формуле:

Электроизмерительные приборы

Для измерения напряжений и токов в электрических цепях постоянного тока используются специальные приборы – вольтметры и амперметры.

Вольтметр предназначен для измерения разности потенциалов, приложенной к его клеммам. Он подключается параллельно участку цепи, на котором производится измерение разности потенциалов. Любой вольтметр обладает некоторым внутренним сопротивлением R_B. Для того чтобы вольтметр не вносил заметного перераспределения токов при подключении к измеряемой цепи, его внутреннее сопротивление должно быть велико по сравнению с сопротивлением того участка цепи, к которому он подключен.

Амперметр предназначен для измерения силы тока в цепи. Амперметр включается последовательно в разрыв электрической цепи, чтобы через него проходил весь измеряемый ток. Амперметр также обладает некоторым внутренним сопротивлением R_A. В отличие от вольтметра, внутреннее сопротивление амперметра должно быть достаточно малым по сравнению с полным сопротивлением всей цепи.



ЭДС. Закон Ома для полной цепи

К оглавлению…

Для существования постоянного тока необходимо наличие в электрической замкнутой цепи устройства, способного создавать и поддерживать разности потенциалов на участках цепи за счет работы сил неэлектростатического происхождения. Такие устройства называются источниками постоянного тока. Силы неэлектростатического происхождения, действующие на свободные носители заряда со стороны источников тока, называются сторонними силами.

Природа сторонних сил может быть различной. В гальванических элементах или аккумуляторах они возникают в результате электрохимических процессов, в генераторах постоянного тока сторонние силы возникают при движении проводников в магнитном поле. Под действием сторонних сил электрические заряды движутся внутри источника тока против сил электростатического поля, благодаря чему в замкнутой цепи может поддерживаться постоянный электрический ток.

При перемещении электрических зарядов по цепи постоянного тока сторонние силы, действующие внутри источников тока, совершают работу. Физическая величина, равная отношению работы A_ст сторонних сил при перемещении заряда q от отрицательного полюса источника тока к положительному к величине этого заряда, называется электродвижущей силой источника (ЭДС):

Таким образом, ЭДС определяется работой, совершаемой сторонними силами при перемещении единичного положительного заряда. Электродвижущая сила, как и разность потенциалов, измеряется в вольтах (В).

Закон Ома для полной (замкнутой) цепи: сила тока в замкнутой цепи равна электродвижущей силе источника, деленной на общее (внутреннее + внешнее) сопротивление цепи:

Сопротивление r – внутреннее (собственное) сопротивление источника тока (зависит от внутреннего строения источника). Сопротивление R – сопротивление нагрузки (внешнее сопротивление цепи).

Падение напряжения во внешней цепи при этом равно (его еще называют напряжением на клеммах источника):

Важно понять и запомнить: ЭДС и внутреннее сопротивление источника тока не меняются, при подключении разных нагрузок.

Если сопротивление нагрузки равно нулю (источник замыкается сам на себя) или много меньше сопротивления источника, то тогда в цепи потечет ток короткого замыкания:

Сила тока короткого замыкания – максимальная сила тока, которую можно получить от данного источника с электродвижущей силой ε и внутренним сопротивлением r. У источников с малым внутренним сопротивлением ток короткого замыкания может быть очень велик, и вызывать разрушение электрической цепи или источника. Например, у свинцовых аккумуляторов, используемых в автомобилях, сила тока короткого замыкания может составлять несколько сотен ампер. Особенно опасны короткие замыкания в осветительных сетях, питаемых от подстанций (тысячи ампер). Чтобы избежать разрушительного действия таких больших токов, в цепь включаются предохранители или специальные автоматы защиты сетей.

Несколько источников ЭДС в цепи

Если в цепи присутствует несколько ЭДС подключенных последовательно, то:

1. При правильном (положительный полюс одного источника присоединяется к отрицательному другого) подключении источников общее ЭДС всех источников и их внутреннее сопротивление может быть найдено по формулам:

Например, такое подключение источников осуществляется в пультах дистанционного управления, фотоаппаратах и других бытовых приборах, работающих от нескольких батареек.

2. При неправильном (источники соединяются одинаковыми полюсами) подключении источников их общее ЭДС и сопротивление рассчитывается по формулам:

В обоих случаях общее сопротивление источников увеличивается.

При параллельном подключении имеет смысл соединять источники только c одинаковой ЭДС, иначе источники будут разряжаться друг на друга. Таким образом суммарное ЭДС будет таким же, как и ЭДС каждого источника, то есть при параллельном соединении мы не получим батарею с большим ЭДС. При этом уменьшается внутреннее сопротивление батареи источников, что позволяет получать большую силу тока и мощность в цепи:

В этом и состоит смысл параллельного соединения источников. В любом случае при решении задач сначала надо найти суммарную ЭДС и полное внутреннее сопротивление получившегося источника, а затем записать закон Ома для полной цепи.



Работа и мощность тока. Закон Джоуля-Ленца

К оглавлению…

Работа A электрического тока I, протекающего по неподвижному проводнику с сопротивлением R, преобразуется в теплоту Q, выделяющееся на проводнике. Эту работу можно рассчитать по одной из формул (с учетом закона Ома все они следуют друг из друга):

Закон преобразования работы тока в тепло был экспериментально установлен независимо друг от друга Дж.Джоулем и Э.Ленцем и носит название закона Джоуля–Ленца. Мощность электрического тока равна отношению работы тока A к интервалу времени Δt, за которое эта работа была совершена, поэтому она может быть рассчитана по следующим формулам:

Работа электрического тока в СИ, как обычно, выражается в джоулях (Дж), мощность – в ваттах (Вт).



Энергобаланс замкнутой цепи

К оглавлению…

Рассмотрим теперь полную цепь постоянного тока, состоящую из источника с электродвижущей силой ε и внутренним сопротивлением r и внешнего однородного участка с сопротивлением R. В этом случае полезная мощность или мощность, выделяемая во внешней цепи:

Максимально возможная полезная мощность источника достигается, если R = r и равна:

Если при подключении к одному и тому же источнику тока разных сопротивлений R₁ и R₂ на них выделяются равные мощности то внутреннее сопротивление этого источника тока может быть найдено по формуле:

Мощность потерь или мощность внутри источника тока:

Полная мощность, развиваемая источником тока:

КПД источника тока:



Электролиз

К оглавлению…

Электролитами принято называть проводящие среды, в которых протекание электрического тока сопровождается переносом вещества. Носителями свободных зарядов в электролитах являются положительно и отрицательно заряженные ионы. К электролитам относятся многие соединения металлов с металлоидами в расплавленном состоянии, а также некоторые твердые вещества. Однако основными представителями электролитов, широко используемыми в технике, являются водные растворы неорганических кислот, солей и оснований.

Прохождение электрического тока через электролит сопровождается выделением вещества на электродах. Это явление получило название электролиза.

Электрический ток в электролитах представляет собой перемещение ионов обоих знаков в противоположных направлениях. Положительные ионы движутся к отрицательному электроду (катоду), отрицательные ионы – к положительному электроду (аноду). Ионы обоих знаков появляются в водных растворах солей, кислот и щелочей в результате расщепления части нейтральных молекул. Это явление называется электролитической диссоциацией.

Закон электролиза был экспериментально установлен английским физиком М.Фарадеем в 1833 году. Закон Фарадея определяет количества первичных продуктов, выделяющихся на электродах при электролизе. Итак, масса m вещества, выделившегося на электроде, прямо пропорциональна заряду Q, прошедшему через электролит:

Величину k называют электрохимическим эквивалентом. Он может быть рассчитан по формуле:

где: n – валентность вещества, N_A – постоянная Авогадро, M – молярная масса вещества, е – элементарный заряд. Иногда также вводят следующее обозначение для постоянной Фарадея:



Электрический ток в газах и в вакууме

К оглавлению…

Электрический ток в газах

В обычных условиях газы не проводят электрический ток. Это объясняется электрической нейтральностью молекул газов и, следовательно, отсутствием носителей электрических зарядов. Для того чтобы газ стал проводником, от молекул необходимо оторвать один или несколько электронов. Тогда появятся свободные носителя зарядов — электроны и положительные ионы. Этот процесс называется ионизацией газов.

Ионизировать молекулы газа можно внешним воздействием — ионизатором. Ионизаторами может быть: поток света, рентгеновские лучи, поток электронов или α-частиц. Молекулы газа также ионизируются при высокой температуре. Ионизация приводит к возникновению в газах свободных носителей зарядов — электронов, положительных ионов, отрицательных ионов (электрон, объединившийся с нейтральной молекулой).

Если создать в пространстве, занятом ионизированным газом, электрическое поле, то носители электрических зарядов придут в упорядоченное движение – так возникает электрический ток в газах. Если ионизатор перестает действовать, то газ снова становится нейтральным, так как в нем происходит рекомбинация – образование нейтральных атомов ионами и электронами.

Электрический ток в вакууме

Вакуумом называется такая степень разрежения газа, при котором можно пренебречь соударением между его молекулами и считать, что средняя длина свободного пробега превышает линейные размеры сосуда, в котором газ находится.

Электрическим током в вакууме называют проводимость межэлектродного промежутка в состоянии вакуума. Молекул газа при этом столь мало, что процессы их ионизации не могут обеспечить такого числа электронов и ионов, которые необходимы для ионизации. Проводимость межэлектродного промежутка в вакууме может быть обеспечена лишь с помощью заряженных частиц, возникших за счет эмиссионных явлений на электродах.

Электронные формулы атомов химических элементов (109)

№ эл-та	Химический знак	Название элемента	Электронная формула
1	H	водород	1s 1
2	He	гелий	1s 2
II период
3	Li	литий	1s 22s 1
4	Be	бериллий	1s 22s 2
5	B	бор	1s 22s 22p 1
6	C	углерод	1s 22s 22p 2
7	N	азот	1s 22s 22p 3
8	O	кислород	1s 22s 22p 4
9	F	фтор	1s 22s 22p 5
10	Ne	неон	1s 22s 22p 6
III период
11	Na	натрий	1s 22s 22p 63s 1
12	Mg	магний	1s 22s 22p 63s 2
13	Al	алюминий	1s 22s 22p 63s 23p1
14	Si	кремний	1s 22s 22p 63s 23p2
15	P	фосфор	1s 22s 22p 63s 23p3
16	S	сера	1s 22s 22p 63s 23p4
17	Cl	хлор	1s 22s 22p 63s 23p5
18	Ar	аргон	1s 22s 22p 63s 23p6
IV период
19	K	калий	1s 22s 22p 63s 23p64s 1
20	Ca	кальций	1s 22s 22p 63s 23p64s 2
21	Sc	скандий	1s 22s 22p 63s 23p64s 23d1
22	Ti	титан	1s 22s 22p 63s 23p64s 23d2
23	V	ванадий	1s 22s 22p 63s 23p64s 23d3
24	Cr	хром	1s 22s 22p 63s 23p64s 13d5
25	Mn	марганец	1s 22s 22p 63s 23p64s 23d5
26	Fe	железо	1s 22s 22p 63s 23p64s 23d6
27	Co	кобальт	1s 22s 22p 63s 23p64s 23d7
28	Ni	никель	1s 22s 22p 63s 23p64s 23d8
29	Cu	медь	1s 22s 22p 63s 23p64s 13d10
30	Zn	цинк	1s 22s 22p 63s 23p64s 23d10
31	Ga	галлий	1s 22s 22p 63s 23p64s 23d104p1
32	Ge	германий	1s 22s 22p 63s 23p64s 23d104p2
33	As	мышьяк	1s 22s 22p 63s 23p64s 23d104p3
34	Se	селен	1s 22s 22p 63s 23p64s 23d104p4
35	Br	бром	1s 22s 22p 63s 23p64s 23d104p5
36	Kr	криптон	1s 22s 22p 63s 23p64s 23d104p6
V период
37	Rb	рубидий	1s 22s 22p 63s 23p64s 23d104p65s1
38	Sr	стронций	1s 22s 22p 63s 23p64s 23d104p65s2
39	Y	иттрий	1s 22s 22p 63s 23p64s 23d104p65s24d1
40	Zr	цирконий	1s 22s 22p 63s 23p64s 23d104p65s24d2
41	Nb	ниобий	1s 22s 22p 63s 23p64s 23d104p65s14d4
42	Mo	молибден	1s 22s 22p 63s 23p64s 23d104p65s14d5
43	Tc	технеций	1s 22s 22p 63s 23p64s 23d104p65s24d5
44	Ru	рутений	1s 22s 22p 63s 23p64s 23d104p65s14d7
45	Rh	родий	1s 22s 22p 63s 23p64s 23d104p65s14d8
46	Pd	палладий	1s 22s 22p 63s 23p64s 23d104p65s04d10
47	Ag	серебро	1s 22s 22p 63s 23p64s 23d104p65s14d10
48	Cd	кадмий	1s 22s 22p 63s 23p64s 23d104p65s24d10
49	In	индий	1s 22s 22p 63s 23p64s 23d104p65s24d105p1
50	Sn	олово	1s 22s 22p 63s 23p64s 23d104p65s24d105p2
51	Sb	сурьма	1s 22s 22p 63s 23p64s 23d104p65s224d105p3
52	Te	теллур	1s 22s 22p 63s 23p64s 23d104p65s24d105p4
53	I	йод	1s 22s 22p 63s 23p64s 23d104p65s24d105p5
54	Xe	ксенон	1s 22s 22p 63s 23p64s 23d104p65s24d105p6
VI период
55	Cs	цезий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s1
56	Ba	барий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s2
57	La	лантан	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s25d1
58	Ce	церий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f2
59	Pr	празеодим	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f3
60	Nd	неодим	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f4
61	Pm	прометий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f5
62	Sm	самарий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f6
63	Eu	европий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f7
64	Gd	гадолиний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f75d1
65	Tb	тербий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f9
66	Dy	диспрозий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f10
67	Ho	гольмий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f11
68	Er	эрбий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f12
68	Tm	тулий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f13
70	Yb	иттербий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f14
71	Lu	лютеций	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d1
72	Hf	гафний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d2
73	Ta	тантал	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d3
74	W	вольфрам	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d4
75	Re	рений	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d5
76	Os	осмий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d6
77	Ir	иридий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d7
78	Pt	платина	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s14f145d9
79	Au	золото	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s14f145d10
80	Hg	ртуть	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d10
81	Tl	таллий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p1
82	Pb	свинец	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p2
83	Bi	висмут	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p3
84	Po	полоний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p4
85	At	астат	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p5
86	Rn	радон	1s 22s 22p 63s 23p64s 23d104p65s14d105p66s24f145d106p6
VII период
87	Fr	франций	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s1
88	Ra	радий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s2
89	Ac	актиний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s26d1
90	Th	торий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s26d25f0
91	Pa	протактиний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f26d1
92	U	уран	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f36d1
93	Np	нептуний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f46d1
94	Pu	плутоний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f56d1
95	Am	америций	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f7
96	Cm	кюрий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f76d1
97	Bk	берклий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f86d1
98	Cf	калифорний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f10
99	Es	эйнштейний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f11
100	Fm	фермий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f12
101	Md	менделеевий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f13
102	No	нобелий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f14
103	Lr	лоуренсий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f146d1
104	Rf	резерфордий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f146d2
105	Db	дубний	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f146d3
106	Sg	сиборгий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f146d4
107	Bh	борий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f146d5
108	Hs	хассий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f146d6
109	Mt	мейтнерий	1s 22s 22p 63s 23p64s 23d104p65s24d105p66s24f145d106p67s25f146d7
Обозначения элементов:
s-элементы	p-элементы	d-элементы	f-элементы

формула формула мощности электрического тока

Электрический ток является физическим процессом. Если говорить упрощенно, то это упорядоченное движение заряженных частиц. Его протекание можно измерить и соответственно выразить в символьном и цифровом виде. Формула электрического тока, представляет собой выражение качественных и количественных параметров через сопротивление проводника, напряжение или разность потенциалов, а также через его силу. Так как любое перемещение чего-либо, подразумевает под собой совершение работы, то дополнительно можно вести разговор об электричестве используя формулу мощности электрического тока.

Основные понятия и формулы характеризующие электрический ток

Количественным параметром электрического тока является его сила, представляющая собой скалярную величину и выражающуюся в отношении заряда (принято обозначать буквой q) к периоду времени (t), за которое он пересекает сечение проводника. Следовательно, формула электрического тока, а если говорить правильно его сила, будет выглядеть следующим образом — I=q/t. Измеряется данный параметр в амперах. Так как скалярные величины являются действительными числами и определяются только значением, сила тока не может иметь отрицательный знак. С учетом того, что величина заряда не является постоянным параметром для разных электрических цепей, было введено понятие – плотность электрического тока (j), формула которой выглядят так – j=I/S, где S – площадь, пересекаемая зарядами. Следовательно, при увеличении силы тока и уменьшении поперечного сечения проводника плотность тока возрастает и наоборот. Как отмечалось выше, важными параметрами электричества, вернее электрической цепи являются напряжение в ней и сопротивление проводящих ток элементов.

Формула выражения силы электрического тока через сопротивление и напряжение

В отличие от фундаментальных исследований, в основе которых лежат теоретические выкладки данная зависимость была выведена практическим путем. Автором открытия является физик Ом, в честь которого закон и получил свое имя. По результатам своих опытов и экспериментов Ом пришел к выводу что сила тока (I) напрямую зависит от величины напряжения (U)и имеет обратную зависимость от сопротивления (R) элементов и деталей, включенных в электрическую цепь. Эту связь можно представить в виде – I=U/R. Путем несложных преобразований, формулы сопротивления и напряжения, выраженные через силу тока, будут выглядеть следующим образом – R=U/I и U=IxR, соответственно.

Формула силы электрического тока

Сопротивление электрического тока: формула
Формула напряжения электрического тока

Работа и мощность электрического тока

Формула мощности (Р) электрического тока напрямую зависит от его работы (А). Под работой тока подразумевается преобразование электрической энергии в механический, тепловой, световой или иной ее вид. Величина данного процесса напрямую зависит от времени его протекания, силы тока и напряжения в сети. Это можно выразить следующей формулой – А=IxUxt. Произведение (IxU) является ничем иным как мощностью. Следовательно, чем выше напряжение или сила тока в сети, тем большую мощность имеет электрический ток и большую работу он может совершить за единицу времени. Формула мощности электрического тока имеет следующий вид – Р=А/t или Р=IxU.

Работа электрического тока формула
Формула мощности электрического тока

Поэтому, если необходимо вычислить, какую работу производит ток, протекая по цепи в течение определенного времени, необходимо умножить мощность на временной промежуток, выраженный в секундах. Рассмотрим применение формул расчета работы и мощности электрического тока на примере электрического двигателя, подключенного к сети 220 В, а сила тока, измеренная амперметром для этого участка, составила 10А.

Р (мощность двигателя) = 10А (сила тока) х 220В (напряжение в сети) = 2200 Вт = 2,2 кВт.

Зная данный показатель, а также реальное или предполагаемое время функционирования электродвигателя можно определить какую работу он совершит за этот отрезок времени или другим словами сколько будет потрачено электроэнергии. Если двигатель был включен, например, 1 час, то можно найти искомое значение.

А (работа, совершенная двигателем) = 2,2 кВт (мощность) х 1 (время работы в часах) = 2,2 кВт ч. Именно этот показатель будет отражен на приборе учета расхода электроэнергии.

Исходя из того, что электрический ток является физическим процессом, то какой-либо его неизвестный параметр можно определить, зная его остальные характеристики. Приведем наиболее распространенные формулы для определения характеристик электрической цепи применяемые в электротехнике.

Напряжение или разность потенциалов

• U = RxI
• U = P/I
• U = (P*R)^1/2

Сила электрического тока

Сопротивление

• R = U / I
• R = U²/ P
• R = P / I²

Мощность

В заключение отметим, что приведенная информация справедлива для цепей с постоянным электрическим током. Формулы, применяемые для расчета характеристик переменного тока, будут отличаться за счет введения дополнительных переменных и характеристик свойственных данному типу электричества.

Конспект «Постоянный ток. Теория, формулы, схемы»

Электрический ток — это упорядоченное движение заряженных частиц (электронов и ионов). За направление тока  условно принято направление движения положительных зарядов, т.е.  от  « + »  к  « — ».

Условия, необходимые для существования электрического тока:

• Наличие свободных заряженных частиц;
• Наличие электрического поля, действующего на заряженные частицы с силой в определённом направлении;
• Наличие замкнутой электрической цепи.

Действия  тока:

1. Тепловое: проводник по которому течет ток нагревается.
2. Химическое: электрический ток может изменять химический состав проводника (электролита).
3. Магнитное: ток оказывает силовое воздействие на соседние токи и намагниченные тела. Вокруг проводника с током существует магнитное поле.

---

Электродвижущая сила.

Если два заряженных тела соединить проводником, то через него пойдет кратковременный ток. Избыточные электроны с отрицательно заряженного тела перейдут на положительно заряженное. Потенциалы тел окажутся одинаковыми, значит, напряжение на концах проводника станет равно нулю, и ток прекратится. Для существования длительного тока в проводнике нужно поддерживать разность потенциалов на его концах неизменной. Этого можно достичь, перенося свободные электроны с положительного тела на отрицательное так, чтобы заряды тел не менялись со временем.

Силы электрического взаимодействия сами по себе не способны осуществлять подобное разделение зарядов. Они вызывают притяжение электронов к положительному телу и отталкивание от отрицательного. Поэтому внутри источника тока должны действовать сторонние силы, имеющие неэлектрическую природу и обеспечивающие разделение электрических зарядов.

Сторонние силы — любые силы, действующие на электрические заряженные частицы, за исключение сил, электростатического происхождения (т.е. кулоновских).

ЭДС – электродвижущая сила – физическая величина, определяемая работой , совершаемой сторонними силами при перемещении единичного  положительного заряда от «+» полюса к «-» полюсу внутри источника тока.  Является энергетической характеристикой  источника тока.

Основные характеристики электрического тока

Виды соединений источников тока

---

Шунтирование амперметра.

Важным примером применения последовательного и параллельного соединения проводов являются различные схемы включения электроизмерительных приборов. Допустим, что имеется некоторый амперметр, рассчитанный на максимальный ток I_max, а требуется измерить большую силу тока. В этом случае параллельно к амперметру присоединяют малое сопротивление r, по которому направится большая часть тока. Его называют обычно шунтом. Сопротивление амперметра – R, и пусть R/r=n. Сила тока в цепи, амперметре и в шунте равны соответственно I, I_а и I_ш

Параллельное присоединение шунта к измерительному прибору с целью изменения его чувствительности называют шунтированием.  Схема шунтирования амперметра добавочным малым сопротивлением r.

Постоянный ток. Работа и мощность. Закон Джоуля – Ленца.

Работа электрического поля по перемещению заряда ∆ q из одной точки в другую равна произведению напряжения U между этими точками на величину заряда Dq: A=DqU

Учитывая, что Dq = IDt  получаем:   A= IUDt = I²RDt = Dt

При прохождении тока через проводник происходит его нагревание, значит электрическая энергия переходит в тепловую.

Закон Джоуля –  Ленца гласит: количество теплоты, выделяемое проводником с током, равно произведению квадрата силы тока, сопротивлению проводника и времени.

Q =  I² R t – закон Джоуля – Ленца.

Закон открыт экспериментально независимо друг от друга  Дж.Джоулем и Э.Х.Ленцем. Q = А –  по закону сохранения энергии.

Мощность электрического тока равна работе,  которая совершается током за единицу времени.

---

 Дополнительные материалы по теме



---

Конспект урока «Постоянный ток. Формулы и схемы».

Следующая тема: «Магнитное поле. Формулы и схемы».



Формулы для расчета электрических величин.

Проводя диагностику и ремонт холодильников Стинол, мастер периодически сталкивается с необходимостью проводить измерения электрических величин. По результатам измерения делаются выводы о работоспособности той или иной детали электрооборудования холодильника.
На практике, рассматривая какую-либо электрическую нагрузку, полезно заранее знать, какое сопротивление соответствует какой мощности и ток какой величины потечет через эту нагрузку при подаче на нее питающего напряжения 220 Вольт. Если немного упростить теорию, все это не сложно вычислить, пользуясь формулами, приведенными ниже.

Обозначения:
I — Сила тока в цепи, единицы измерения — Амперы (А)
U — Напряжение, единицы измерения — Вольты (В)
R — Сопротивление нагрузки, единицы измерения — Омы (Ом)
P — Электрическая мощность нагрузки, единицы измерения — Ватты (W)

Эти электрические величины связаны друг с другом следующими формулами:

I=U/R
P=IU

Электрооборудование холодильников Стинол рассчитано на питание от сети переменного тока напряжением 220 Вольт. Соответственно, вместо «U» в формулы можем смело подставлять число 220. Путем нехитрых перестановок получаем следующую кучу формул на любой случай:

I=220/R
I=P/220
R=220/I
R=48400/P
P=220·I
P=48400/R

Важно!   В цепях переменного тока данные формулы справедливы только для активной нагрузки, сопротивление которой переменному току не зависит от его частоты. Для реактивных потребителей (емкости и индуктивности) эти равенства выполняться уже не будут. А это значит, что по большому счету, при ремонтах холодильников Стинол всю эту математику мы можем применять только к нагревателям системы No Frost. А различные электродвигатели (мотор-компрессор, вентилятор, микродвигатель таймера и т.п.), являясь нагрузкой реактивной (индуктивной) автоматически из подобных рассчетов выпадают.

Во время работы удобно иметь под рукой табличку для быстрого взаимного пересчета электрической мощности, сопротивления и силы тока. Подобная табличка представлена ниже, в свое время она была составлена мной для быстрого ориентирования в параметрах нагревателей оттайки различных импортных холодильников. Специалисту по ремонту холодильников Стинол она тоже может оказаться полезной.

Пользоваться таблицей достаточно просто:
• Измерив мультиметром сопротивление нагревателя, и найдя соответствующую строчку в таблице, сразу становится ясно, какой мощностью он обладает и какой ток потечет через него при подаче питающего напряжения 220 Вольт.
• Узнав при помощи токовых клещей, какой ток потребляет нагреватель, по таблице можно выяснить его сопротивление и мощность.
• Узнав по маркировке нагревателя его мощность, легко выяснить его сопротивление и ток.

сила тока, А	мощность, W	сопротивление, Ом
0.01	2.2	22k
0.05	11	4.4k
0.1	22	2.2k
0.2	44	1.1k
0.3	66	733
0.4	88	550
0.5	110	440
0.6	132	366
0.7	154	314
0.8	176	275
0.9	198	244
1	220	220
1.1	242	200
1.2	264	183
1.3	286	169
1.4	308	157
1.5	330	146
1.6	352	138
1.7	374	129
1.8	396	122
1.9	418	116
2	440	110
2.1	462	105
2.2	484	100
2.3	506	96
2.4	528	92
2.5	550	88
2.6	572	85
2.7	594	81
2.8	616	79
2.9	638	76
3	660	73
3.1	682	71
3.2	704	69
