электрические сети — это… Что такое электрические сети?

электрические сети
электри́ческие се́ти

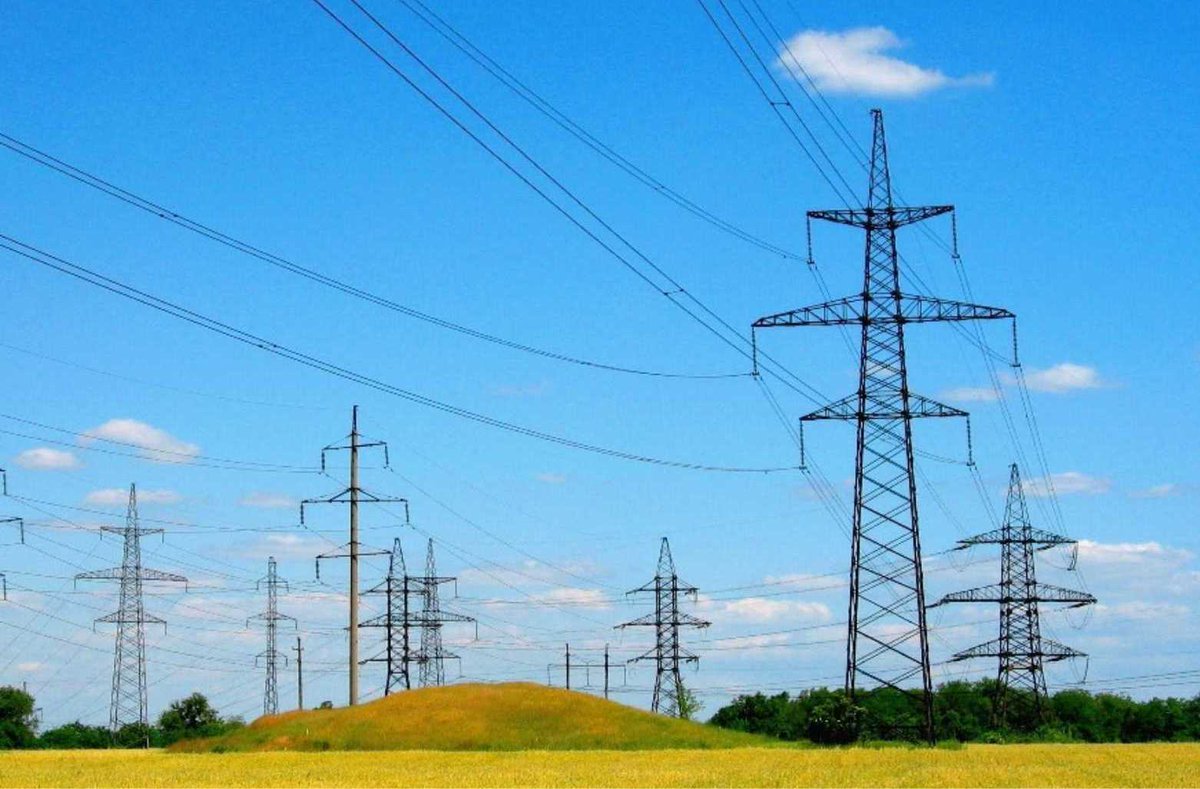

совокупность электрических подстанций и линий электропередачи (ЛЭП), связывающих электростанции с потребителями электроэнергии. Электрические сети являются составной частью энергосистем, они обеспечивают надёжное централизованное электроснабжение территориально рассредоточенных потребителей. Существуют также автономные электрические сети – напр., на судах, в самолётах, автомобилях и т. п. Сети переменного тока напряжением до 220 В применяются для питания потребителей малой мощности; напряжением от 380 В до 6 кВ – для питания гл. обр. крупных электродвигателей; от 6 кВ и выше – для передачи и распределения электроэнергии. Выполняются они обычно воздушными, иногда подземными (кабельными) – в городах, под водой и т.

п. Электрические сети постоянного тока низкого напряжения (0.5–1 кВ) используются в основном для электроснабжения городского электротранспорта, среднего (1.5–3 кВ) – для питания электроподвижного состава железных дорог; линии высокого и сверхвысокого напряжения – для сверхдальних передач электроэнергии.

Энциклопедия «Техника». — М.: Росмэн. 2006.

.

  • электрическая цепь
  • электрический двигатель

Полезное


Смотреть что такое «электрические сети» в других словарях:

  • электрические сети — 3.9 электрические сети : совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной …   Словарь-справочник терминов нормативно-технической документации

  • электрические сети постоянного тока — — [Я. Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN high voltage dc systems …   Справочник технического переводчика

  • Электрические сети Армении — В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете …   Википедия

  • Ишимбайские распределительные электрические сети — «БашРЭС Стерлитамак» филиал ООО «Башкирские распределительные электрические сети» ОАО «Башкирэнерго» Тип Филиал Год основания …   Википедия

  • Питающие электрические сети — 312 Питающие электрические сети Необходимо оценить следующие характеристики питающих электрических сетей: типы систем токоведущих проводников; типы систем заземления; способы и устройства защиты от пожара (взрыва). 312.1 Типы систем токоведущих… …   Словарь-справочник терминов нормативно-технической документации

  • СТО 70238424. 29.240.10.009-2011: Распределительные электрические сети. Подстанции 6-20/0,4 кВ. Условия создания. Нормы и требования — Терминология СТО 70238424.29.240.10.009 2011: Распределительные электрические сети. Подстанции 6 20/0,4 кВ. Условия создания. Нормы и требования: 3.1.1 комплектная трансформаторная подстанция : Подстанция, состоящая из шкафов или блоков, со… …   Словарь-справочник терминов нормативно-технической документации

  • СТО 70238424.29.240.10.010-2011: Распределительные электрические сети. Подстанции 6-20/0,4 кВ. Организация эксплуатации и технического обслуживания. Нормы и требования — Терминология СТО 70238424.29.240.10.010 2011: Распределительные электрические сети. Подстанции 6 20/0,4 кВ. Организация эксплуатации и технического обслуживания. Нормы и требования: 3.1.1 подстанция трансформаторная закрытая : Подстанция,… …   Словарь-справочник терминов нормативно-технической документации

  • СВЕРДЛОВСКИЕ ГОРОДСКИЕ ЭЛЕКТРИЧЕСКИЕ СЕТИ (СГЭС) — подразделение Свердловэнерго .

    Созд. как самостоятельное пр тие 1 нояб. 1934, включало две подстанции, 25 км кабельных сетей. В предвоен. период решало задачи налаживания электроснабжения промышленности, жилья, объектов соцкультбыта г.… …   Екатеринбург (энциклопедия)

  • Электрические — 4.    Электрические нормы проектирования радиотрансляционных сетей. М., Связьиздат, 1961. 80 с. Источник: Руководство: Руководство по проектированию сети электросвязи в сельской местности Смотри также родственные термины: 3.4 электрические биения …   Словарь-справочник терминов нормативно-технической документации

  • электрические помехи — Помехи, связанные с пульсациями напряжения питающей электрической сети, наводками от близко расположенных мощных электродвигателей и сварочных аппаратов, паразитными связями между элементами самой аппаратуры неразрушающего контроля и т.п.… …   Справочник технического переводчика


Понятие электрическая сеть | elesant.

ru



Понятие электрическая сеть в теории

Понятие электрическая сеть подразумевает объединение преобразующих подстанций, распределительных устройств, переключательных пунктов и соединяющих их линий электропередачи. Всё это предназначено для передачи электроэнергии (Электрической Энергии) от электростанции к местам её потребления и распределения между потребителями.

Понятие электрическая сеть эквивалентна высоковольтной сети электропередач. В узком смысле, отдельная электропередача, представляет собой электрическую сеть. Развитая электрическая сеть, по количеству электроустановок и по их функционалу, образует систему передачи и распределения электроэнергии.

В современных условиях ни отдельные линии электропередачи, ни комплексные системы передачи и распределения электроэнергии не работают изолированно. Они связывают большинство электростанций в единую электроэнергетическую систему для совместной работы на общую электрическую нагрузку, а также для параллельной работы для централизованного электроснабжения электрической энергией всех потребителей.

Электрическая система

Электрическая система (Электро Энергетическая Система -ЭЭС) – объединение электрической части электростанций, сетей электропередачи и потребителей электрической энергии, устройств управления, регулирования и защиты процессов производства, передачи и потребления электроэнергии. Все элементы электрической системы объединены общим режимом и непрерывностью процессов  производства, передачи и потребления электрической энергии.

Энергосистема

Энергосистема (энергетическая система) — это объединение источников энергии, а именно:

  • электрических станций,
  • электрических сетей (ЭС),
  • тепловых сетей (ТС),
  • паровых котлов (ПК).
  • гидротехнических сооружений (ГТС),
  • турбин (Т),
  • генераторов (Г),
  • других устройств производства, передачи, распределения и потребления электрической и тепловой энергии.

К потребителям относят, электрические потребители (ЭН — электрическая нагрузка) и потребители тепла (ПТ).

Система электроснабжения

Система электроснабжения (СЭ) это расширенное понятие электрической сети (ЭС). СЭ объединяет все электрические установки, нужные для обеспечения потребителя электроэнергией.

Смотрим рисунок 1. Это система электроснабжения с учетом ЭП совпадает с электрической частью энергетической системы.

Требования к электрическим сетям

Электрическая сеть (система передачи и распределения электрической энергии), как часть электроэнергетической системы, удовлетворяет следующим требованиям:

  • обеспечивать надёжное, иногда бесперебойное электроснабжение,
  • обеспечивать устойчивую работу,
  • доставлять потребителям электроэнергию нормированного качества,
  • соответствовать условиям экономии, эксплуатации, расширения, безопасности и удобства эксплуатации с учетом возможности создания релейной защиты, режимной автоматики и автоматики против аварий.

©Elesant.ru

Другие статьи раздела: Электрические сети





установка и монтаж СКС, Волс — ГК «Столичные Кабельные Сети»

Электрической сетью называют перечень устройств работающих на одной территории и в совокупности служащих для обеспечения локации (охват зависит от мощности и конфигурации станции) электротоком.

В состав сети входят:

  • Кабельные структуры электропередачи, воздушные и наземные (в состав которых входят токопровода).
  • Электроустановка (главное звено цепи).
  • Устройства распределения.
  • Подстанции.

Все электрические сети, будь то наружные или внутренние, можно разделить по ряду отличительных признаков:

  • Род электротока и напряжения

Как известно, ток разделяют на постоянный и переменный. В большинстве случаев, станции работаю на переменном токе с частотой в 50 Гц. Постоянный ток необходим для обеспечения крайне большими объёмами электричества, например, в промышленных станциях по типу АЭС.

Под конфигурацией сети следует понимать принцип работы – радиальный и замкнутый. В первом случае пользователь получает энергию только с одного канала, а во втором – с двух и более.

Довольно трудно разделять сети по типу назначения, так как они могут быть универсальными. Но если говорить поверхностно – питающие (непосредственно для снабжения электроэнергии) и распределительные (распределяющие ток по локациям для дальнейшего снабжения через подстанции).

  • Охват действия

Обходя характеристики мощности сети, их охват можно разделить на локальный (работающие в диапазоне не более 15 километров) и районные (охватывающие множество подстанций и распределителей тока).

Устройство внутренних электрических сетей

Внутренняя электрическая сеть – это линия, проходящая от распределительного щитка до источников потребления тока и служит для обеспечения энергией в рамках одной локации (частный дом, больница, общественные места).

Для построения внутренней электрической сети принципиально важно учитывать все составляющие: рубильники, транзисторы, качество заземления, показатели сопротивления, контроль за утечкой тока и все активные и пассивные компоненты.

Проектирование и реализация устройства внутренней электрической сети включает следующие операции:

  • Монтаж элементов силовой линии

На этом этапе необходимо установить, подключить и отладить: щитки распределения энергии, вводные устройства, панели управления и контроля подачи тока.

  • Прокладка групповой и распределительной линии

Необходимо использовать кабели с алюминиевыми жилами. Также следует прокладывать все провода скрытым методом в пластиковых трубках или бетонных ригелях.

  • Установка и активация устройств защитного отключения

Монтаж щитков и панелей для автоматического аварийного отключения питания в случае перегрева или замыкания.

  • Установка вторичных выключателей

К вторичным выключателям относятся: розетки, рубильники, регуляторы света.

Внутренние электрические сети должны проектироваться и реализоваться по следующим принципам:

  • К одной линии разрешено подключать несколько распределительных элементов. Для зданий, имеющих несколько уровней потребности энергии, необходимо устанавливать аппаратуру для управления и защиты.
  • Кабели необходимо укладывать в зависимости от конструкционных особенностей помещения. Скрытая проводка осуществляется в строительных конструкциях (бетонные трубы), а открытая – в специальных коробках и плинтусах. В помещениях с повышенной сыростью, низким уровнем отопления и постоянной вентиляцией необходимо укладывать проводку открыто (для лёгкого доступа). В зонах общепита допускается открытая укладка.
  • В случае создания электрической сети в зданиях с высокой проходимостью людей необходимо рассчитывать энергию на питание всех рекламных и вспомогательных средств, в том числе и систему видеонаблюдения и охранные комплексы. При этом лучше всего проводить питание отдельными каналами.
  • Запрещена установка транзисторного кабеля через служебные помещения (подвалы, подполья и так далее).
  • Все элементы внутренней сети должны строиться на кабелях с алюминиевой или медной сердцевиной.

Устройство наружных электрических сетей

Внешняя (наружная) электрическая сеть – совокупность установок для преобразования, распределения и контроля исходящей энергии для обеспечения определённого участка (квартал, торговый комплекс, жилой дом). Является непосредственным источником питания для внутренних.

Устройство наружной электрической сети:

  • Средства контроля и распределения.
  • Линия электропередачи.
  • Подстанции.

При проектировании необходимо следовать главному правилу – она должна быть рациональной. Под эти понятием следует понимать:

  • Качество электричества и всех составляющих элементов.
  • Высокая надёжность.
  • Экономия.

Устройства защиты электрических сетей

Практически каждая сфера общества испытывает потребность в стабильной подаче электротока. Для предотвращения аварий с последующим разрывом питания сеть должна иметь комплекс внутренних и внешних устройств для защиты от некачественного напряжения.

Давайте рассмотрим популярные методы защиты сети от негативных факторов:

Релейная защита (предварительный метод обеспечения безопасности сети)

Непредвиденный аварийный режим в системе электроснабжения может вызвать повреждения жизненно важного для сети оборудования и нарушить работу генераторов электростанции.

Для защиты от внезапных аварий используется комплекс автоматических средств, которые в совокупности называются релейная защита:

  • Интерактивные датчики измерения тока и напряжения.
  • Реле контроля, гарантирующие постоянный мониторинг сети и способное самостоятельно производить отключение аварийных участков линии.
  • Устройства для устранения повреждений: плавкий выключатель и контактор.

Релейная защита служит для предотвращения следующих аварий сети :

  • Перегрузки и короткие замыкания.
  • Поломки во вращающейся машине.
  • Межфазные замыкания.

Стоит отметить, что подобная система является обязательным фактором в проектировании современной электрической сети. При её разработке учитывайте: количество исходящей и перерабатываемой энергии, охват и конструкционные особенности.

Автоматические выключатели

Автоматизированные устройства выключения служат для защиты электрической установки от коротких замыканий и перегрузок. Данные приборы являются коммутационными средствами, способными самостоятельно включать и выключать ток в линии. Также могут работать в аномальных условиях сети. Некоторые приборы способны контролировать непредвиденное снижение напряжения.

Выбор автоматического выключателя:

  • Электромагнитный прибор класса C

Применяются в случаях высокой нестабильности сети

  • Приборы класса B и D

Устанавливаются в зонах, где перепад напряжения не сильно выражен.

Устройства аварийного отключения

Приборы защитного прекращения работы (УЗО) используются для защиты сети от возгорания и предотвращения удара током. Принцип действия такого аппарата заключается в мониторинге баланса тока между проводниками и устройствами размыкания контактов.

Они способствую повышению безопасности как сети, так и человека, предотвращая спонтанное возгорание или утечку тока. Однако стоит помнить, что без полной, комплексной защиты такие приборы не способны полностью обезопасить систему снабжения.

Автоматы двойного предназначения

Такой прибор собирает в себе функционал двух вышеперечисленных устройств и является более надёжным средством защиты как от возгораний и перепадов, так и от поражения человека электричеством.

Данный автомат состоит из двух элементов:

  • Автоматизированный предохранитель

Прекращает подачу тока при аномальной активности сети.

  • Модуль дифференциальной защиты

Предотвращающий поражение электричеством.

Как уже было сказано, устройство внутренней и наружной электрической сети должно быть рациональным. Для достижения высоких показателей качества тока и надёжности всей сети необходимо основательно подходить как к выбору поставщика оборудования, так и к созданию комплекса защиты. В большинстве случаев, под вопросом стабильной работы стоит не одно конкретное здание или помещение, а целый район города, требующий от сети беспрерывной работы. Поэтому устройства защиты должны учитываться ещё на моменте создания проекта. Это предотвратит форс-мажоры и непредвиденные затраты на ремонт.

Классификация электрических сетей

Электрическая сеть – это совокупность различного напряжения линий и подстанций, задачей которых является передача и распределение электроэнергии.

Электрические сети делят по назначению, месту прокладки, величине напряжения, принципу построения, роду тока и некоторым другим признакам.

Классификация электрических сетей по роду тока

По роду тока электрические сети традиционно разделяют на два вида – сети переменного и постоянного тока.

Наиболее распространёнными являются сети переменного тока. Постоянный ток наиболее часто применяют для питания электрифицированного транспорта, под него и сооружают линии электроснабжения постоянным током. В некоторых отдельных случаях на промышленных предприятиях возникает необходимость в построении систем электропитания постоянным током, например, для электролиза растворов или электрометаллургии, а также при наличии электроприводов постоянного тока.

В последнее время все больший интерес проектировщиков вызывают высоковольтные линии электропередачи постоянного тока (HVDC), активно применяемы для передачи электроэнергии от электростанций альтернативной энергетики. Плюс таких систем в их большей экономичности, возможности параллельной работы с различными линиями постоянного тока (например, линии электропередач переменного тока с частотами 50 Гц и 60 Гц невозможно запустить на параллельную работу), а также в отсутствии необходимости синхронизации частот ЛЭП.

Классификация электрических сетей по величине напряжения

По напряжению электрические сети делят классически на два вида – до 1000 В и выше 1000 В. Для избегания путаниц и удобства эксплуатации серийных электротехнических изделий в установках переменного тока приняты следующие стандарты напряжений:

  • До 1000 В – 127 В, 220 В, 380 В, 660 В;
  • Выше 1000 В – 3 кВ, 6 кВ, 10 кВ, 20 кВ, 35 кВ, 110 кВ, 150 кВ, 220 кВ, 330 кВ, 500 кВ, 750 кВ;

По условиям нормальной эксплуатации электроприемники, в зависимости от назначения, допускают строго ограниченные отклонения напряжения от его номинального значения. Для поддержания напряжений на заданном уровне нужно компенсировать его потерю в трансформаторах. Именно для этой цели номинальные напряжения генераторов, а также вторичных обмоток трансформаторов имеют номиналы на 5% больше чем электроприемники.

Для сетей местного освещения могут применять малые напряжения, а именно 12 В, 24 В, 36 В.

Классификация электрических сетей по назначению

По назначению сети электрические делят на распределительные и питающие.

Питающая линия – это линия, осуществляющая питание подстанции (П) или распределительного пункта (РП) от центра питания (ЦП) без распределения электрической энергии по ее длине.

Распределительная линия – линия, осуществляющая питание ряда трансформаторных подстанций от РП или ЦП.

В сетях напряжением до 1000 В питающими линиями называют линии идущие от трансформаторных подстанций к распределительным щитам или пунктам, а распределительными называют линии, которые идут непосредственно от распределительных щитов или пунктов к электроприемникам.

Ниже показана схема распределения высокого напряжения с наличием питающей и распределительной сети (а)) и только распределительной (б)):

Сети высокого напряжения сооружают в случаях отдаленности на довольно большое расстояние источника напряжения или большого количества трансформаторных подстанций, которые значительно отдалены друг от друга, например, при электроснабжении крупных промышленных предприятий или городов.

Классификация электрических сетей по принципу построения

По принципу построения подразделяют электрические сети на замкнутые и разомкнутые.

Разомкнутая сеть – это совокупность разомкнутых линий получающих питание от одного общего источника питания ИП с одной стороны (рисунок ниже):

Ее главным недостатком можно назвать прекращения питания всех электроприемников участка, на котором произошло отключение при обрыве линии.

В замкнутой системе все наоборот  — питание поступает от двух источников ИП и при обрыве магистрали в любом месте питание электроприемников не прекратится. Ниже показана простейшая схема замкнутой сети:

Например, в случае обрыва магистрали в точке К электроприемники 1,2,3,4 будут получать питание по верхней магистрали, а 5,6,7,8 по нижней. В зависимости от требований надежности электроснабжения замкнутые системы могут иметь один и более источников питания. Ниже показан пример схемы с двухсторонним питанием:

Классификация электрических сетей по месту прокладки

Различают наружные и внутренние сети.

Наружные сети могут выполнятся голыми проводами, подвешенными на опорах (воздушные линии), а также специальными кабелями проложенными в блоках (подземные линии), траншеях, коллекторах.

Внутренние сети прокладывают внутри зданий с помощью изолированных проводов (провод с изоляцией), кабелей, шин (токопроводов).

Техническая политика (электрические сети)

Надежность — это свойство объекта электросетевого хозяйства сохранять во времени в установленных пределах значения всех параметров, характеризующих его способность выполнять требуемые функции в заданных режимах и условиях применения, технического обслуживания, хранения и транспортирования.

Надежность является комплексным свойством, которое в зависимости от назначения объекта и условий его применения может включать безотказность, долговечность, ремонтопригодность и сохраняемость или определенные сочетания этих свойств.

Все это достигается своевременным проведением испытаний, осмотром, устранением замечаний по результатам осмотров, проведением ремонтов в установленный срок, применением современного оборудования, материалов (СИП, сшитый полиэтилен, и т.п.), новых технологий при монтаже и ремонте, оснащением бригад новейшим оборудованием и приборами для обнаружения неисправности и дефектовки оборудования, повышением квалификации обслуживающего персонала, публикациями материалов в средствах массовой информации.

Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

В отношении обеспечения надежности электроснабжения электроприемники разделяются на три категории (п. 1.2.17 ПУЭ).

Электроприемники первой категории — электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.

В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников первой категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т. п.

Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса или если резервирование электроснабжения экономически нецелесообразно, должно быть осуществлено технологическое резервирование, например, путем установки взаимно резервирующих технологических агрегатов, специальных устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения.

Электроснабжение электроприемников первой категории с особо сложным непрерывным технологическим процессом, требующим длительного времени на восстановление нормального режима, при наличии технико-экономических обоснований рекомендуется осуществлять от двух независимых взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, определяемые особенностями технологического процесса.

Электроприемники второй категории — электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей. Для электроприемников второй категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

Электроприемники третьей категории — все остальные электроприемники, не подпадающие под определения первой и второй категорий. Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток.

Электрические сети и системы

Электрическая сеть
— совокупность устройств для соединения источников тока с приёмниками, в которых электрическая энергия превращается в механическую, тепловую, световую и др.

Термин «электрические сети» применяется и в более узком смысле — для обозначения только совокупности электрических линий одного или разных напряжений.

Электрическая сеть общего пользования служат для преобразования, передачи и распределения электрической энергии, поступающее электрической станций к электроприёмникам.

На coopужение сетей затрачиваются крупные средства и большое количество различных материалов ( свыше 90 % — цветных металлов, вкладываемых в электрификацию страны).

В электросетях теряется до 15% энергии, вырабатываемой электростанциями. В связи с этим большое значение имеет снижение расхода металла, уменьшение потерь мощности и энергии в сетях и повышение надёжности их работы.

Электросеть состоит из электрических линий и трансформаторных подстантанций, а иногда и преобразовательных подстанций.

На постоянном токе работают контактные сети трамваев, троллейбусов, метрополитена, электрические железные дороги и сети электрохимических предприятий.

Приёмники постоянного тока потребляют в установившемся режиме только активную энергию, в линиях действует только активное сопротивление. Электричкские сети постоянного тока оборудуются обычно двумя, реже тремя проводами. Контактные сети трамваев и большей части электрические железные дороги — одним проводом, а вторым проводом служат рельсы.

Большая часть электросетей работает на 3-фазном переменном токе частотой 50 гц . Приёмников переменного тока наряду с активной потребляют также реактивную мощность; на работу линий переменного тока, кроме активного, влияет и реактивное сопротивление, увеличивая падение напряжения в линии.

Электрическая сетьобладают ёмкостью и при переменном напряжении потребляют зарядные токи. 3-фазные сети высокого напряжения имеют обычно 3 провода: при низком напряжении часто добавляется четвёртый, нулевой провод.

В сельскохозяйственных сети высокого напряжения иногда применяется система «два провода — земля», при которой один из линейных проводов заменяется землей.

Рис. 1. Схема радиальной сети: 1 — источник питания, 2 — питательная сеть, 3 — распределительная подстанция, 4 — распределительная сеть.



Внутренние электросети выполняются:

  • изолированными проводами и электрическими шнурами на изоляторах или роликах — при открытой проводке,
  • в трубах из различных материалов — при скрытой;
  • кабелями на кронштейнах — по стенам или в каналах, туннелях и трубах,
  • голыми проводами или шинами электрическими — на изоляторах.

Рис. 2. Схема полузамкнутой сети:

ИП — источник питания, В1,В2…….В12 — выключатели (В6 — нормально разомкнут, замыкается при отключении какого-либо участка в следствии аварии), a, b, c, d, e — участки сети.

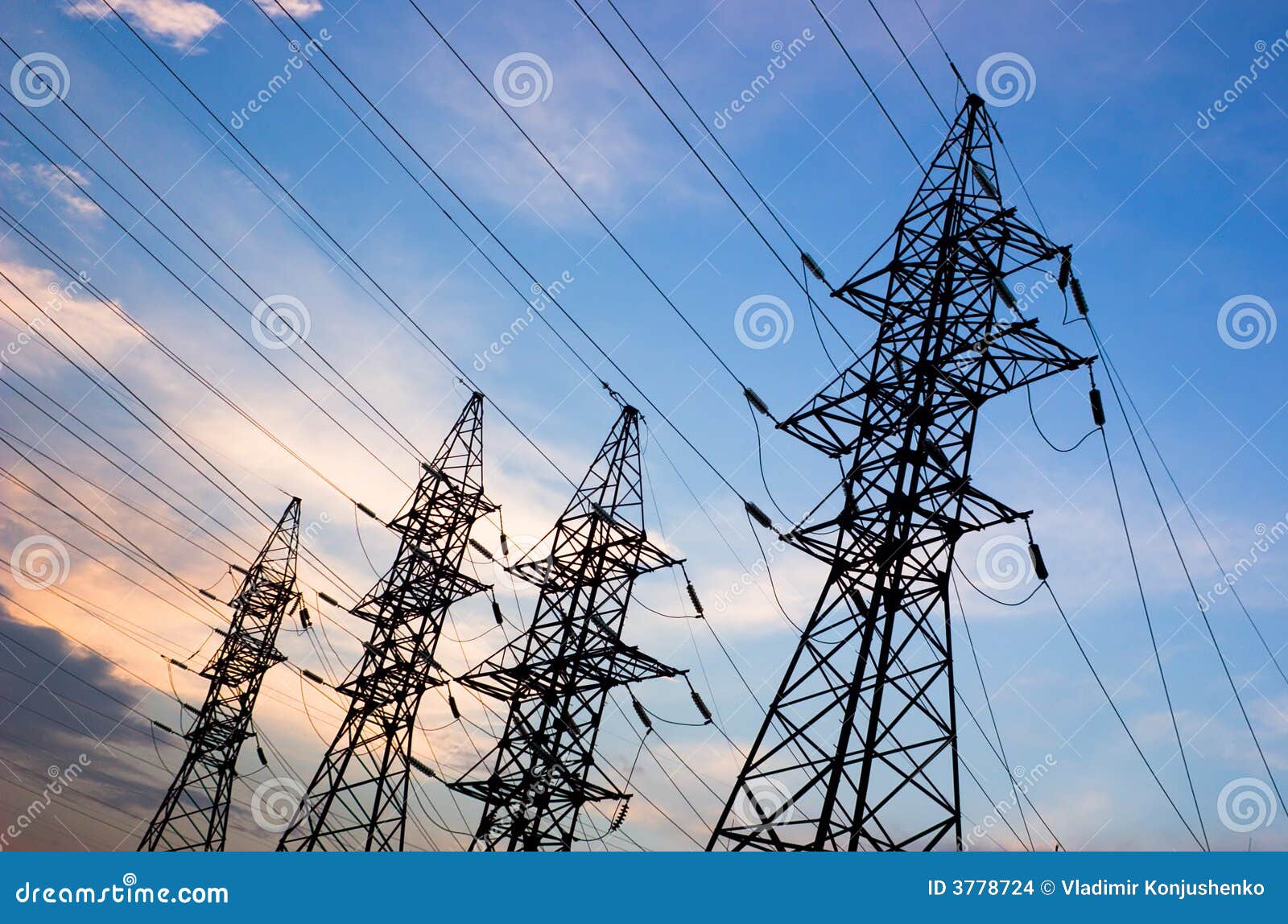

Наружные электоросети состоят из воздушных линий или подземных и подводных кабельных линий электропередачи. Кабельные сети применяются реже воздушных и преимущественно в городских условиях из-за больших первоначальных затрат.

По назначению бывают:

  • транзитные — связывающие между собой крупные энергетические системы и сооружаемые в виде воздушных линий напряжением до 500 кв,
  • питательные — подводящие энергию от источников питания к узловым трансформаторным и распределительным подстанциям,
  • распределительные — питающие потребителей или потребительские подстанции.

Рис. 3. Схема линий с двухсторонним питанием. ИП1, ИП2 — источники питания, В, В1,В2…….В7 — выключатели, a, b, c — участки сети.

Электросети бывают:

  • разомкнутые радиальные — не обеспечивающие бесперебойности электроснабжения при авариях,
  • полузамкнутые петлевые — дающие возможность быстро восстанавливать потребителей пр аварии,
  • замкнутые, например линия с двухсторонним питанием
  • многократно замкнутые.

Районные сети или сети энергетических систем большой протяженности, имеют напряжение 35 кв. 110 кв. и выше, местные сети напряжение — до 35 кв.

Статья 7. Понятие и правовой статус единой национальной (общероссийской) электрической сети

1. Единая национальная (общероссийская) электрическая сеть представляет собой комплекс электрических сетей и иных объектов электросетевого хозяйства, принадлежащих на праве собственности или на ином предусмотренном федеральными законами основании субъектам электроэнергетики и обеспечивающих устойчивое снабжение электрической энергией потребителей, функционирование оптового рынка, а также параллельную работу российской электроэнергетической системы и электроэнергетических систем иностранных государств.

Проектный номинальный класс напряжения, характеристики пропускной способности, реверсивности потоков электрической энергии и иные технологические характеристики объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, порядок ведения реестра указанных объектов утверждаются Правительством Российской Федерации.

2. В целях обеспечения безопасности Российской Федерации, защиты прав и законных интересов юридических и физических лиц, обеспечения единства экономического пространства в сфере обращения электрической энергии собственники или иные законные владельцы объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, ограничиваются в осуществлении своих прав в части:

права заключения договоров оказания услуг по передаче электрической энергии с использованием объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, и определения условий этих договоров;

использования (вывода из эксплуатации) указанных объектов без согласования с организацией по управлению единой национальной (общероссийской) электрической сетью.

Установленные настоящим Федеральным законом ограничения прав собственников или иных законных владельцев объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, не могут применяться в целях изъятия у этих лиц доходов, получаемых в результате осуществления их прав.

Введение других ограничений прав собственников или иных законных владельцев объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, не допускается, если иное не установлено настоящим Федеральным законом.

(в ред. Федерального закона от 04.11.2007 N 250-ФЗ)

(см. текст в предыдущей редакции)

В случае нарушения организацией по управлению единой национальной (общероссийской) электрической сетью определяемых Правительством Российской Федерации в соответствии с пунктом 1 статьи 21 настоящего Федерального закона существенных условий договора о порядке использования объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, ограничения прав собственников или иных законных владельцев, предусмотренные настоящей статьей, в части ограничения права заключения договоров оказания услуг по передаче электрической энергии с использованием объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, не применяются. При этом право заключения таких договоров предоставляется собственнику или иному законному владельцу указанных объектов. Разрешение разногласий о праве заключения таких договоров осуществляется во внесудебном порядке, определяемом Правительством Российской Федерации. В случаях, установленных Правительством Российской Федерации, организация по управлению единой национальной (общероссийской) электрической сетью обязана заключить с иными собственниками объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, договоры, предусматривающие право собственников указанных объектов самостоятельно заключать договоры оказания услуг по передаче электрической энергии.

3. Собственники и иные законные владельцы объектов электросетевого хозяйства, входящих в единую национальную (общероссийскую) электрическую сеть, обеспечивают выполнение технологических требований к техническим устройствам сетей, а также согласованные режимы работы Единой энергетической системы России.

Открыть полный текст документа

Электрическая сеть | Инжиниринг | Фэндом

Электрическая сеть представляет собой соединение электрических элементов, таких как резисторы, катушки индуктивности, конденсаторы и переключатели. Это также может относиться к большой сети распределения или передачи электроэнергии.

Разъяснение []

Электрическая цепь — это сеть с замкнутым контуром, обеспечивающим обратный путь для тока.

Сеть представляет собой соединение двух или более простых схемных элементов и не обязательно может быть схемой.

Цели проектирования []

В случае электрических распределительных сетей инженеры проектируют схему для максимально эффективной транспортировки энергии, в то же время принимая во внимание экономические факторы, безопасность сети и резервирование. В этих сетях используются такие компоненты, как линии электропередач, кабели, автоматические выключатели, переключатели и трансформаторы.

Методы проектирования []

Для проектирования любых электрических цепей инженеры-электрики должны уметь прогнозировать напряжения и токи в цепи.Линейные схемы в определенной степени можно анализировать вручную, потому что теория комплексных чисел дает инженерам возможность обрабатывать все линейные элементы с использованием единого математического представления.

Многие инженеры используют специальное программное обеспечение для проектирования и моделирования схем перед их построением. Этот метод увеличивает как временную, так и экономическую эффективность, поскольку он не требует от инженера создания каждого прототипа схемы для его тестирования. Развитие таких технологий, как VHDL, также снизило нагрузку на инженеров за счет моделирования и автоматического создания схем.

Электротехнические законы []

Ко всем электрическим сетям применяется ряд законов по электричеству. Это включает

  • Текущий закон Кирхгофа [1]: сумма всех токов, входящих в узел, равна сумме всех токов, выходящих из узла.
  • Закон напряжения Кирхгофа [2]: направленная сумма разностей электрических потенциалов вокруг цепи должна быть равна нулю.
  • Закон Ома: напряжение на резисторе является произведением его сопротивления и тока, протекающего через него.
  • преобразование Y-дельта
  • Теорема Нортона [3]: любой двухконтактный набор источников напряжения и резисторов электрически эквивалентен идеальному источнику тока, включенному параллельно с одним резистором.
  • Теорема Тевенина [4]: ​​любая двухконтактная комбинация источников напряжения и резисторов электрически эквивалентна одному источнику напряжения, включенному последовательно с одним резистором.
  • Теорема Миллмана [5]: напряжение на концах параллельных ветвей равно сумме токов, протекающих в каждой ветви, деленной на общую эквивалентную проводимость.
  • См. Также Анализ резистивных цепей.

Могут потребоваться другие, более сложные законы, если сеть содержит нелинейные или реактивные компоненты. Нелинейные самовосстанавливающиеся системы гетеродинирования могут быть аппроксимированы. Применение этих законов приводит к набору одновременных уравнений, которые можно решить вручную или с помощью компьютера.

Программное обеспечение сетевого моделирования []

В более сложных схемах инженерам необходимо обратиться к программному обеспечению для моделирования схем.SPICE [6] и EMTP — самые известные из них.

Линеаризация вокруг рабочей точки []

При столкновении с новой схемой программное обеспечение сначала пытается найти решение для устойчивого состояния. Это решение, в котором все узлы соответствуют закону тока Кирхгофа и , напряжения на каждом элементе цепи и через него соответствуют уравнениям напряжения / тока, регулирующим этот элемент.

Как только решение установившегося состояния найдено, рабочие точки каждого элемента в цепи известны.Для анализа слабого сигнала каждый нелинейный элемент может быть линеаризован вокруг его рабочей точки, чтобы получить оценку напряжений и токов для слабого сигнала. Это применение закона Ома. Полученная матрица линейных цепей может быть решена методом исключения Гаусса-Жордана [7].

Кусочно-линейная аппроксимация []

Симулятор этого типа использует кусочно-линейные аппроксимации уравнений, управляющих элементами схемы. Это приближение сводится к разделению схемы на две части: полностью линейная сеть с рядом выводов, которые подключаются к идеальным диодам.Каждый раз, когда диод переключается с включения на выключение или наоборот, линейная сеть конфигурируется по-разному. Повышения точности моделирования можно добиться, добавив больше деталей к аппроксимации уравнений, это увеличит время выполнения моделирования. Такая гибкость позволяет инженеру находить компромисс между временем моделирования и точностью результатов, что нелегко сделать с помощью предыдущей техники моделирования.

Примером программного обеспечения, использующего эту технику, является набор инструментов Simulink [8] PLECS [9].

См. Также []

Внешние ссылки []

Main
Simulator

Электрическая сеть | Инжиниринг | Фэндом

Электрическая сеть представляет собой соединение электрических элементов, таких как резисторы, катушки индуктивности, конденсаторы и переключатели. Это также может относиться к большой сети распределения или передачи электроэнергии.

Разъяснение []

Электрическая цепь — это сеть с замкнутым контуром, обеспечивающим обратный путь для тока.

Сеть представляет собой соединение двух или более простых схемных элементов и не обязательно может быть схемой.

Цели проектирования []

В случае электрических распределительных сетей инженеры проектируют схему для максимально эффективной транспортировки энергии, в то же время принимая во внимание экономические факторы, безопасность сети и резервирование. В этих сетях используются такие компоненты, как линии электропередач, кабели, автоматические выключатели, переключатели и трансформаторы.

Методы проектирования []

Для проектирования любых электрических цепей инженеры-электрики должны уметь прогнозировать напряжения и токи в цепи.Линейные схемы в определенной степени можно анализировать вручную, потому что теория комплексных чисел дает инженерам возможность обрабатывать все линейные элементы с использованием единого математического представления.

Многие инженеры используют специальное программное обеспечение для проектирования и моделирования схем перед их построением. Этот метод увеличивает как временную, так и экономическую эффективность, поскольку он не требует от инженера создания каждого прототипа схемы для его тестирования. Развитие таких технологий, как VHDL, также снизило нагрузку на инженеров за счет моделирования и автоматического создания схем.

Электротехнические законы []

Ко всем электрическим сетям применяется ряд законов по электричеству. Это включает

  • Текущий закон Кирхгофа [1]: сумма всех токов, входящих в узел, равна сумме всех токов, выходящих из узла.
  • Закон напряжения Кирхгофа [2]: направленная сумма разностей электрических потенциалов вокруг цепи должна быть равна нулю.
  • Закон Ома: напряжение на резисторе является произведением его сопротивления и тока, протекающего через него.
  • преобразование Y-дельта
  • Теорема Нортона [3]: любой двухконтактный набор источников напряжения и резисторов электрически эквивалентен идеальному источнику тока, включенному параллельно с одним резистором.
  • Теорема Тевенина [4]: ​​любая двухконтактная комбинация источников напряжения и резисторов электрически эквивалентна одному источнику напряжения, включенному последовательно с одним резистором.
  • Теорема Миллмана [5]: напряжение на концах параллельных ветвей равно сумме токов, протекающих в каждой ветви, деленной на общую эквивалентную проводимость.
  • См. Также Анализ резистивных цепей.

Могут потребоваться другие, более сложные законы, если сеть содержит нелинейные или реактивные компоненты. Нелинейные самовосстанавливающиеся системы гетеродинирования могут быть аппроксимированы. Применение этих законов приводит к набору одновременных уравнений, которые можно решить вручную или с помощью компьютера.

Программное обеспечение сетевого моделирования []

В более сложных схемах инженерам необходимо обратиться к программному обеспечению для моделирования схем.SPICE [6] и EMTP — самые известные из них.

Линеаризация вокруг рабочей точки []

При столкновении с новой схемой программное обеспечение сначала пытается найти решение для устойчивого состояния. Это решение, в котором все узлы соответствуют закону тока Кирхгофа и , напряжения на каждом элементе цепи и через него соответствуют уравнениям напряжения / тока, регулирующим этот элемент.

Как только решение установившегося состояния найдено, рабочие точки каждого элемента в цепи известны.Для анализа слабого сигнала каждый нелинейный элемент может быть линеаризован вокруг его рабочей точки, чтобы получить оценку напряжений и токов для слабого сигнала. Это применение закона Ома. Полученная матрица линейных цепей может быть решена методом исключения Гаусса-Жордана [7].

Кусочно-линейная аппроксимация []

Симулятор этого типа использует кусочно-линейные аппроксимации уравнений, управляющих элементами схемы. Это приближение сводится к разделению схемы на две части: полностью линейная сеть с рядом выводов, которые подключаются к идеальным диодам.Каждый раз, когда диод переключается с включения на выключение или наоборот, линейная сеть конфигурируется по-разному. Повышения точности моделирования можно добиться, добавив больше деталей к аппроксимации уравнений, это увеличит время выполнения моделирования. Такая гибкость позволяет инженеру находить компромисс между временем моделирования и точностью результатов, что нелегко сделать с помощью предыдущей техники моделирования.

Примером программного обеспечения, использующего эту технику, является набор инструментов Simulink [8] PLECS [9].

См. Также []

Внешние ссылки []

Main
Simulator

Электрическая сеть | Инжиниринг | Фэндом

Электрическая сеть представляет собой соединение электрических элементов, таких как резисторы, катушки индуктивности, конденсаторы и переключатели. Это также может относиться к большой сети распределения или передачи электроэнергии.

Разъяснение []

Электрическая цепь — это сеть с замкнутым контуром, обеспечивающим обратный путь для тока.

Сеть представляет собой соединение двух или более простых схемных элементов и не обязательно может быть схемой.

Цели проектирования []

В случае электрических распределительных сетей инженеры проектируют схему для максимально эффективной транспортировки энергии, в то же время принимая во внимание экономические факторы, безопасность сети и резервирование. В этих сетях используются такие компоненты, как линии электропередач, кабели, автоматические выключатели, переключатели и трансформаторы.

Методы проектирования []

Для проектирования любых электрических цепей инженеры-электрики должны уметь прогнозировать напряжения и токи в цепи.Линейные схемы в определенной степени можно анализировать вручную, потому что теория комплексных чисел дает инженерам возможность обрабатывать все линейные элементы с использованием единого математического представления.

Многие инженеры используют специальное программное обеспечение для проектирования и моделирования схем перед их построением. Этот метод увеличивает как временную, так и экономическую эффективность, поскольку он не требует от инженера создания каждого прототипа схемы для его тестирования. Развитие таких технологий, как VHDL, также снизило нагрузку на инженеров за счет моделирования и автоматического создания схем.

Электротехнические законы []

Ко всем электрическим сетям применяется ряд законов по электричеству. Это включает

  • Текущий закон Кирхгофа [1]: сумма всех токов, входящих в узел, равна сумме всех токов, выходящих из узла.
  • Закон напряжения Кирхгофа [2]: направленная сумма разностей электрических потенциалов вокруг цепи должна быть равна нулю.
  • Закон Ома: напряжение на резисторе является произведением его сопротивления и тока, протекающего через него.
  • преобразование Y-дельта
  • Теорема Нортона [3]: любой двухконтактный набор источников напряжения и резисторов электрически эквивалентен идеальному источнику тока, включенному параллельно с одним резистором.
  • Теорема Тевенина [4]: ​​любая двухконтактная комбинация источников напряжения и резисторов электрически эквивалентна одному источнику напряжения, включенному последовательно с одним резистором.
  • Теорема Миллмана [5]: напряжение на концах параллельных ветвей равно сумме токов, протекающих в каждой ветви, деленной на общую эквивалентную проводимость.
  • См. Также Анализ резистивных цепей.

Могут потребоваться другие, более сложные законы, если сеть содержит нелинейные или реактивные компоненты. Нелинейные самовосстанавливающиеся системы гетеродинирования могут быть аппроксимированы. Применение этих законов приводит к набору одновременных уравнений, которые можно решить вручную или с помощью компьютера.

Программное обеспечение сетевого моделирования []

В более сложных схемах инженерам необходимо обратиться к программному обеспечению для моделирования схем.SPICE [6] и EMTP — самые известные из них.

Линеаризация вокруг рабочей точки []

При столкновении с новой схемой программное обеспечение сначала пытается найти решение для устойчивого состояния. Это решение, в котором все узлы соответствуют закону тока Кирхгофа и , напряжения на каждом элементе цепи и через него соответствуют уравнениям напряжения / тока, регулирующим этот элемент.

Как только решение установившегося состояния найдено, рабочие точки каждого элемента в цепи известны.Для анализа слабого сигнала каждый нелинейный элемент может быть линеаризован вокруг его рабочей точки, чтобы получить оценку напряжений и токов для слабого сигнала. Это применение закона Ома. Полученная матрица линейных цепей может быть решена методом исключения Гаусса-Жордана [7].

Кусочно-линейная аппроксимация []

Симулятор этого типа использует кусочно-линейные аппроксимации уравнений, управляющих элементами схемы. Это приближение сводится к разделению схемы на две части: полностью линейная сеть с рядом выводов, которые подключаются к идеальным диодам.Каждый раз, когда диод переключается с включения на выключение или наоборот, линейная сеть конфигурируется по-разному. Повышения точности моделирования можно добиться, добавив больше деталей к аппроксимации уравнений, это увеличит время выполнения моделирования. Такая гибкость позволяет инженеру находить компромисс между временем моделирования и точностью результатов, что нелегко сделать с помощью предыдущей техники моделирования.

Примером программного обеспечения, использующего эту технику, является набор инструментов Simulink [8] PLECS [9].

См. Также []

Внешние ссылки []

Main
Simulator

Электрическая сеть | Инжиниринг | Фэндом

Электрическая сеть представляет собой соединение электрических элементов, таких как резисторы, катушки индуктивности, конденсаторы и переключатели. Это также может относиться к большой сети распределения или передачи электроэнергии.

Разъяснение []

Электрическая цепь — это сеть с замкнутым контуром, обеспечивающим обратный путь для тока.

Сеть представляет собой соединение двух или более простых схемных элементов и не обязательно может быть схемой.

Цели проектирования []

В случае электрических распределительных сетей инженеры проектируют схему для максимально эффективной транспортировки энергии, в то же время принимая во внимание экономические факторы, безопасность сети и резервирование. В этих сетях используются такие компоненты, как линии электропередач, кабели, автоматические выключатели, переключатели и трансформаторы.

Методы проектирования []

Для проектирования любых электрических цепей инженеры-электрики должны уметь прогнозировать напряжения и токи в цепи.Линейные схемы в определенной степени можно анализировать вручную, потому что теория комплексных чисел дает инженерам возможность обрабатывать все линейные элементы с использованием единого математического представления.

Многие инженеры используют специальное программное обеспечение для проектирования и моделирования схем перед их построением. Этот метод увеличивает как временную, так и экономическую эффективность, поскольку он не требует от инженера создания каждого прототипа схемы для его тестирования. Развитие таких технологий, как VHDL, также снизило нагрузку на инженеров за счет моделирования и автоматического создания схем.

Электротехнические законы []

Ко всем электрическим сетям применяется ряд законов по электричеству. Это включает

  • Текущий закон Кирхгофа [1]: сумма всех токов, входящих в узел, равна сумме всех токов, выходящих из узла.
  • Закон напряжения Кирхгофа [2]: направленная сумма разностей электрических потенциалов вокруг цепи должна быть равна нулю.
  • Закон Ома: напряжение на резисторе является произведением его сопротивления и тока, протекающего через него.
  • преобразование Y-дельта
  • Теорема Нортона [3]: любой двухконтактный набор источников напряжения и резисторов электрически эквивалентен идеальному источнику тока, включенному параллельно с одним резистором.
  • Теорема Тевенина [4]: ​​любая двухконтактная комбинация источников напряжения и резисторов электрически эквивалентна одному источнику напряжения, включенному последовательно с одним резистором.
  • Теорема Миллмана [5]: напряжение на концах параллельных ветвей равно сумме токов, протекающих в каждой ветви, деленной на общую эквивалентную проводимость.
  • См. Также Анализ резистивных цепей.

Могут потребоваться другие, более сложные законы, если сеть содержит нелинейные или реактивные компоненты. Нелинейные самовосстанавливающиеся системы гетеродинирования могут быть аппроксимированы. Применение этих законов приводит к набору одновременных уравнений, которые можно решить вручную или с помощью компьютера.

Программное обеспечение сетевого моделирования []

В более сложных схемах инженерам необходимо обратиться к программному обеспечению для моделирования схем.SPICE [6] и EMTP — самые известные из них.

Линеаризация вокруг рабочей точки []

При столкновении с новой схемой программное обеспечение сначала пытается найти решение для устойчивого состояния. Это решение, в котором все узлы соответствуют закону тока Кирхгофа и , напряжения на каждом элементе цепи и через него соответствуют уравнениям напряжения / тока, регулирующим этот элемент.

Как только решение установившегося состояния найдено, рабочие точки каждого элемента в цепи известны. Для анализа слабого сигнала каждый нелинейный элемент может быть линеаризован вокруг его рабочей точки, чтобы получить оценку напряжений и токов для слабого сигнала. Это применение закона Ома. Полученная матрица линейных цепей может быть решена методом исключения Гаусса-Жордана [7].

Кусочно-линейная аппроксимация []

Симулятор этого типа использует кусочно-линейные аппроксимации уравнений, управляющих элементами схемы. Это приближение сводится к разделению схемы на две части: полностью линейная сеть с рядом выводов, которые подключаются к идеальным диодам.Каждый раз, когда диод переключается с включения на выключение или наоборот, линейная сеть конфигурируется по-разному. Повышения точности моделирования можно добиться, добавив больше деталей к аппроксимации уравнений, это увеличит время выполнения моделирования. Такая гибкость позволяет инженеру находить компромисс между временем моделирования и точностью результатов, что нелегко сделать с помощью предыдущей техники моделирования.

Примером программного обеспечения, использующего эту технику, является набор инструментов Simulink [8] PLECS [9].

См. Также []

Внешние ссылки []

Главный
Симулятор

Что такое электрическая цепь? Типы цепей, сетей и частей цепей

Электрические цепи, сети, сложные цепи и другие типы цепей

Что такое электрическая сеть?

Комбинация различных электрических элементов или компонентов, которые связаны каким-либо образом, называется электрической сетью

Комплексные сети

Цепь, которая содержит множество электрических элементов, таких как резисторы, конденсаторы, катушки индуктивности, источники тока и источник напряжения ( как переменного, так и постоянного тока) называется сложной сетью.Такие сети не могут быть легко решены с помощью простого закона Ома или законов Кирхгофа. Т.е. мы решаем эти схемы с помощью определенной техники, например теоремы Нортона, теоремы Тевенина, теоремы суперпозиции и т. д.

Что такое цепь или электрическая цепь?

Цепь или электрическая цепь — это замкнутый контур, обеспечивающий обратный путь для тока. Или близкий проводящий путь, по которому может течь ток, называется цепью.

Что такое электрическая цепь?

Типы электрических цепей

Существует множество типов электрических цепей , таких как:

  • Последовательная цепь
  • Последовательная цепь
  • Последовательно-параллельная цепь
  • Звезда-треугольник
  • Резистивная цепь
  • Индуктивная цепь
  • емкостная цепь
  • резистивная, индуктивная (цепь RL)
  • резистивная, емкостная (цепь RC)
  • емкостная, индуктивная (цепи LC)
  • резистивная, индуктивная, емкостная (цепь RLC)
  • линейная цепь
  • нелинейная Цепь
  • Односторонние цепи
  • Двусторонние цепи
  • Активная цепь
  • Пассивная цепь
  • Обрыв цепи
  • Короткое замыкание

Ниже мы кратко обсудим одну за другой.

Последовательная цепь

В этих схемах все электрические элементы (источники напряжения или тока, катушки индуктивности, конденсаторы, резисторы и т. Д.) Соединены последовательно, т.е. существует только один путь для перемещения электричества, и в этой цепи нет других ветвей. .

Параллельная цепь

В этих схемах все электрические элементы (источники напряжения или тока, катушки индуктивности, конденсаторы, резисторы и т. Д.) Соединены параллельно, т.е. существует много путей для перемещения электричества, и минимальное количество ветвей в этой цепи — два .

Последовательно-параллельная цепь

Если элементы схемы соединены последовательно в одних частях и параллельно в других, это будет последовательно-параллельная цепь. Другими словами, это комбинация последовательной и параллельной цепей. Схема звезда-треугольник

Схема звезда-треугольник

это не последовательная или параллельная, ни последовательно-параллельная схема. В этой схеме электрические элементы соединены таким образом, что это не определено в терминах последовательной, параллельной или последовательной параллельной конфигурации.Подобные схемы могут быть решены с помощью преобразования «звезда-треугольник» или «звезда-треугольник».

Ниже приведены другие производные схемы последовательной, параллельной и последовательно-параллельной схем

  • Чистая резистивная схема
  • Чистая индуктивная схема
  • Чистая емкостная схема
  • Резистивная индуктивная схема, т.е. т.е. RC-цепь
  • Емкостная, индуктивная цепи т.е. LC-цепь
  • Резистивная, индуктивная, емкостная цепь RLC-цепь

Все эти схемы показаны на рисунке ниже.

Щелкните изображение, чтобы увеличить

Различные типы электрических цепей

В вышеупомянутых цепях все вышеупомянутые компоненты или элементы могут быть соединены последовательно, параллельно или в последовательно-параллельной конфигурации.

Давайте обсудим еще несколько электрических цепей, которые вы должны знать, прежде чем приступить к анализу электрической цепи или сети.

Линейные и нелинейные схемы
Li рядом с контуром

Линейная цепь — это электрическая цепь, в которой параметры цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. Д.) Постоянны.Другими словами, схема, параметры которой не изменяются по току и напряжению, называется линейной схемой.

Нелинейная схема

Нелинейная схема — это электрическая цепь, параметры которой изменяются в зависимости от тока и напряжения. Другими словами, электрическая цепь, в которой параметры цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. Д.) Непостоянны, называется нелинейной схемой.

Односторонние и двусторонние схемы
Односторонние схемы

В односторонних схемах свойства схемы изменяются при изменении направления напряжения или тока питания. Другими словами, односторонняя схема позволяет току течь только в одном направлении. Диодный выпрямитель — лучший пример односторонней схемы, потому что он не выполняет выпрямление в обоих направлениях питания.

Двусторонние схемы

В двухсторонних схемах свойства схемы не меняются при изменении направления напряжения или тока питания. Другими словами, двусторонняя схема позволяет току течь в обоих направлениях. Линия передачи — лучший пример двусторонней цепи, потому что, если вы подаете питание с любого направления, свойства цепи остаются постоянными.

Параметры схемы, константы и связанные термины

Различные компоненты или элементы, которые используются в электрических схемах, называются параметрами или константами схемы, то есть сопротивлением, емкостью, индуктивностью, частотой и т. Д. Эти параметры могут быть сосредоточенными или распределенными.

Активная цепь

Цепь, которая содержит один или несколько источников ЭДС (электродвижущей силы), называется активной цепью

Пассивная цепь

Цепь, в которой нет ни одного источника ЭДС, называется пассивной. Цепь

Обрыв цепи

Цепь, в которой нет обратного пути для прохождения тока (т.е.е. который не завершен) называется разомкнутой цепью. Другими словами, цепь, в которой напряжение стремится к нулю, а ток стремится к бесконечности , называется разомкнутой цепью.

Пример разомкнутой цепи: Цепь с разомкнутым выключателем, в которой лампочка подключена к аккумулятору. Значит, лампочка не светится из-за обрыва цепи.

Короткое замыкание

Цепь, которая имеет обратный путь для протекания в ней тока (т. Е. Замкнутая цепь), известна как короткое замыкание.Другими словами, цепь, в которой напряжение стремится к бесконечности, а ток стремится к нулю , называется коротким замыканием.

Пример короткого замыкания: Цепь с замкнутым выключателем, в которой лампочка подключена к аккумулятору. Значит, лампочка светится из-за замкнутой цепи.

Части электрических цепей и сетей и Другие связанные термины
Узел

Точка или соединение, в котором встречаются два или более элемента схемы (резистор, конденсатор, индуктор и т. Д.), Называется Узлом

Филиал

Часть или участок цепи, который находится между двумя соединениями, называется ответвлением.В ответвлении могут быть подключены один или несколько элементов, и у них есть два вывода.

L oop

Замкнутый путь в цепи, где может быть более двух сеток, называется петлей, т.е. в петле может быть много сеток, но сетка не может содержать одну петлю.

Сетка

Замкнутый цикл, в котором нет другого цикла, или путь, который не содержится на других путях, называется сеткой.

Узлы, ветви, петли и сетки в цепи

Полезно знать:

Мы используем различные теоремы для решения сложных сетей.Как правило, сложную сеть можно решить двумя следующими способами.

  • Прямой метод
  • Метод эквивалентной схемы

Что такое электрические сети | Electrical4u

Что такое электросеть:

Сеть — это слово, которое чаще всего используется в электрических или электронных схемах при решении проблемы схемы или создании сбалансированной схемы. Сеть не требует наличия замкнутого пути, разомкнутая цепь также может называться сетью.Таким образом, все сети не являются цепью (пример: разомкнутая цепь не может быть названа цепью, и ее можно назвать сетью), и вся цепь может быть названа сетью. Электрическая сеть может быть идентифицирована по четырем именам цепи, таким как узел, ответвление, петля и сетка. Давайте посмотрим на подробное объяснение каждого из них ..
[wp_ad_camp_1]

Узел

Точка соединения двух или более активных компонентов (источник напряжения, источники тока) или соединения пассивных компонентов (резистор, катушка индуктивности, конденсатор и т. Д.) Называется узлом или в сети является эквипотенциальной частью, в которой соединяются два или более элемента схемы.

Филиал

Ветвь — это не что иное, как часть электрической цепи, которая находится между двумя соединениями, называемая ветвью. В ответвлении могут быть подключены один или несколько элементов, и у них есть два вывода.

Петля

Петля — это не что иное, как замкнутый путь электрической цепи, по которому можно проследить одну или несколько сеток, т.е. в петле может быть много сеток. Чтобы быть петлей, цепь должна быть на замкнутом пути. Чтобы быть законченной схемой, она должна иметь хотя бы один контур.

Сетка

Сетка — это замкнутый путь, который не содержит никаких других циклов, или замкнутый цикл, который не содержит других циклов внутри себя, или путь, который не содержится на других путях, называется сеткой.

Лучший пример для электрической сети:

Рассмотрим диаграмму ниже:
[wp_ad_camp_1]

Узлов схемы:

В этом случае точки A и B могут называться узлами схемы, резисторы схемы R1, R2 и R3 соединены в точке A, которая является узлом 1; R3, R4 и R5 соединены в точке B, которая является узлом 2.А отрицательная точка аккумуляторной батареи 2, R4, R2 и отрицательная клемма аккумуляторной батареи 1 соединены в точке C, которая является узлом 3.

Филиалов цепи:

Ячейка контура:

Сетка — это не что иное, как один замкнутый путь, в данной схеме у нас есть три сетки.

Сетка2: ИАГИ,

Сетка3: ABFGA

Сетка4: BDEFB

Контурная петля:

Петля — это не что иное, как замкнутый путь цепи. В данной схеме мы можем найти 5 различных петель,

Шлейф 1: ИАГИ,

Петля 2: ABFGA

Петля 3: BDEFB

Петля 4: IABFGHI

Петля 5: IABDEFGHI

Электрическая сеть — обзор

4.1 Введение

Синтез электрических сетей — это область электротехники, в которой пытаются найти сеть по заданным спецификациям. В большинстве случаев это применяется к фильтрам, состоящим из различных элементов.

Эта глава начинается с нескольких слов об истории. До Второй мировой войны основным продуктом связи были радиостанции, работающие с амплитудной модуляцией. Станции передавали на разных частотах, и нужно было получить только желаемую и подавить все остальные. Это привело к разработке различных фильтров. Два человека внесли фундаментальный вклад в теорию конструкции фильтров: Дарлингтон из США и Кауэр из Германии.

Со временем было обнаружено, что фильтры конденсаторов индуктивности (LC) не подходят для многих приложений, особенно в низкочастотных областях, где катушки индуктивности большие и тяжелые. Возникла идея: заменить катушки индуктивности активными цепями из усилителей с обратной связью через резисторы и / или конденсаторы.Это была эпоха активных сетей, примерно в 1960–1980-х годах ХХ века.

Технологический прогресс и миниатюризация привели к созданию интегральных схем с попыткой получить полные фильтры на кристалле. Здесь выяснилось, что использовать резисторы неудобно, и возникла новая идея коммутируемых конденсаторных сетей. В этих сетях резисторы заменены конденсаторами с быстрым переключением, которые действуют примерно как резисторы. В таких сетях у нас только конденсаторы, а транзисторы работают как усилители или переключатели. Конденсаторы и транзисторы подходят для интеграции.

Новые разработки продолжают находить свое применение. В этой главе пояснения в основном ограничиваются жидкокристаллическими фильтрами. Коммутируемые конденсаторные сети и более поздние теоретические разработки слишком сложны, чтобы описать их в этом кратком обзоре.

Возвращаясь теперь к синтезу фильтров, это обсуждение должно сначала прояснить соответствующие теоретические инструменты. Фильтры — это линейные устройства, которые позволяют использовать теории линейных сетей. Характеристики фильтров почти всегда даются в виде откликов в частотной области, что приводит к использованию преобразования Лапласа.В этой главе предполагается, что читатель хотя бы в некоторой степени знаком с концепцией преобразования, потому что обсуждение касается комплексной плоскости, комплексной переменной s , откликов в частотной области, полюсов и нулей. Дается достаточный объем информации, чтобы читатель мог освежить свои знания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
