виды, требования, плюсы и минусы
Повсеместное появление надежной сотовой связи, еще недавно доступной только внутри и вокруг крупных городов, поселков, а также существенное удешевление как самих услуг по передаче данных, так и GSM оборудования, используемого для беспроводных устройств удаленного доступа систем безопасности, сделало возможным осуществлять не только видеоконтроль за ранее недосягаемыми из-за расстояний объектами.
Сегодня существует много GSM датчиков, выполняющих различные функции. Это могут быть как узкоспециализированные моноблочные устройства, такие как GSM извещатель температуры, являющийся на самом деле тепловым пожарным извещателем, или охранный извещатель, реагирующий на движение; так и универсальные приборы-контроллеры, с подключением к ним большого количества датчиков, в т.ч. способных управлять исполнительными механизмами/приспособлениями, включая системы «умного дома».
Виды и типы извещателей GSM
Кроме весьма популярного удаленного видеонаблюдения, сегодня на российском рынке оборудования систем комплексной безопасности представлено много современных охранных, пожарных, универсальных GSM извещателей; а также готовых, сформированных компаниями производителями, охранно-пожарных комплектов сигнализации, предназначенной для защиты загородного дома, дачи, гаражного бокса.
Различные функциональные возможности такого оборудования прежде всего зависят от разнообразия оконечных устройств – извещателей, среди которых сегодня преобладают следующие технические изделия:
- Охранный GSM извещатель, которым может быть датчик разбития стекла; магнитный контактно-сигнальный на размыкание дверей, окон, люков; инфракрасный детектор движения.

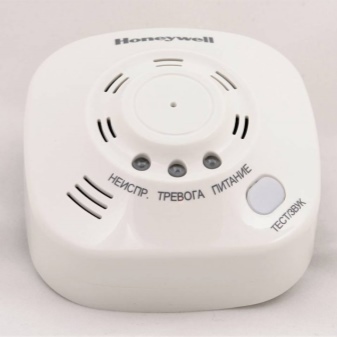

- Извещатель пожарный дымовой GSM
предназначен для обнаружения очагов пожара внутри помещений, сопровождающихся появлением дымовых продуктов при тлении, горении материалов, веществ. - Автономные GSM пожарные извещатели. Они имеют внутренний источник электропитания, рассчитанный на круглосуточную продолжительную эксплуатацию – до 3 лет. При срабатывании устройство оповещает об этом включением встроенной громкой сирены, моментальной рассылкой SMS-сообщений или звонками/речевыми сообщениями на телефонные номера пользователей – заказчиков, собственников, которые запрограммированы в его памяти. Наиболее распространены.
В качестве примера стоит рассмотреть технические характеристики довольно распространенного изделия – извещателя пожарного дымового автономного ИП 212-63А-GSM, часто называемого также ДИП-GSM, от компании «Сибирский Арсенал».
Он разработан для установки в жилых помещениях как автономно, так и при соединении в группу – до 10 шт. в одном шлейфе сигнализации.
Извещатель формирует 4 сигнала оповещения:
- о пожаре,
- разряде батареи,
- запыленности,
- неисправности.
Имеет встроенный звуковой пожарный извещатель, световой индикатор технического состояния.
Все текущие настройки находятся в памяти устройства. Изменить их можно с мобильного телефона, при помощи онлайн-сервиса, компьютерных приложений-конфигураторов. Можно осуществить автоматический/ручной запрос баланса SIM карты устройства. Количество номеров телефонов – до 6. Работа без замены батареи – до 3 лет. Габариты: высота – 50, диаметр – 105 мм. Вес – до 0, 2 кг. Давление звукового сигнала – 85 дБ. Защита – IP Стандарт GSM модуля – 900/1800 МГц.
- Универсальный GSM извещатель используется для подключения от 4 до 24 шлейфов охранно-пожарной, аварийной технической сигнализации через встроенный модуль. Сигнал тревоги передается SMS-сообщениями на номера заказчиков – до 5–8 абонентов. Помимо мобильного телефона, это любое устройство связи, принимающее SMS, такое как, например, GSM модем, подключенный к персональному компьютеру, установленному в квартире владельца загородной недвижимости или в дежурном помещении охранного агентства, диспетчерской предприятия.
Как пример удачного инженерно-технического решения, интересен блок/приемно-контрольный прибор «БАСТИОН» с GSM-модулем. Он работает по радиоканалу с датчиками дыма, извещателями температуры – это еще один из вариантов решения проблемы удаленного доступа к оперативному получению информации, контролю, управлению при защите объектов, расположенных вдали от заказчика, собственника зданий.
Кроме, радиоканальных пожарных извещателей с этой базовой станцией работают на частоте 433МГц и детекторы другого назначения – до 29 зон обнаружения со 116 шт. беспроводных датчиков:
- Инфракрасные детекторы движения.
- Датчики разбития стекла.
- Магнитоконтактные датчики на открывание.

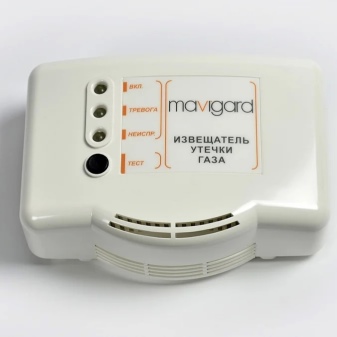

- Датчики утечек воды, газа.
- Звуковые извещатели – наружная, внутренняя сирена.
Стандарт связи блока «БАСТИОН» – 900/1800 МГц, с мощностью GSM-модуля – 2 Вт. Электроснабжение – 12 В от сети 220 В через блок питания. Встроенного литий-ионного аккумулятора хватит на сутки работы при отключении основного сетевого электроснабжения.
Существуют блоки-контролеры с меньшим количеством шлейфов сигнализации, так к «Миражу-GSM-F4-01» можно подключить до 4 охранно-пожарных ШС, а также внешний микрофон для прослушивания защищаемого помещения. Оповещение владельца – речевое и SMS-сообщения. Настройка – с компьютера с помощью программного обеспечения от компании производителя. Резервное электропитание – аккумулятор 12 В, 7 А/ч.
К «Миражу-GSM-F4-01» по проводным шлейфам можно подключать все распространенные виды охранных и пожарных извещателей, например, такие, как магнитоконтактный ИО-1-2-2, датчик объема «Астра-5», дымовой извещатель ИП 212-41М, тепловой датчик ИП 103-5/А3, звуковой «Иволга», а также аварийный извещатель утечки воды «Астра-361».
На российском рынке также представлена GSM сигнализация в виде готовых охранно-пожарных комплектов, а также отдельных видов оборудования, из которых несложно можно скомпоновать необходимую структуру/схему ОПС, под торговыми марками: HomeBot, «Альтоника», Dinsafer, MicroLine, SIM, AJAX, ZONT, Express GSM, Falcon Eye.
Алгоритм действий GSM извещателя
Требования по нормативным документам
Автоматические пожарные извещатели должны соответствовать ГОСТ Р 53325-2012, устанавливающего требования к техническим средствам пожарной автоматики. Хотя прямого упоминания о GSM-датчиках в нем нет, но они вполне попадают под определение радиоканального пожарного извещателя, осуществляющего обмен информационными данными с системой сигнализации по радиоканальной линии связи.
Подробный материал по теме:
Радиоканальные извещатели
Плюсы и минусы
Преимущества использования пожарных охранных извещателей, другого функционального назначения автоматических датчиков, а также приборов сигнализации с GSM модулем очевидны:
- Появилась возможность удаленного контроля защиты объектов различного назначения, удаленных на десятки километров от главного офиса организации, управления предприятия, квартиры собственника загородной недвижимости, что ранее было невозможно. Оперативное GSM информирование о происходящих событиях в реальном времени, конечно, нельзя сравнить с телефонными звонками из сельской глубинки от сторожа садоводства, склада, загородного поселка об уже свершившихся происшествиях.
- Гораздо большая скорость передачи данных по сравнению с проводными системами пожарной сигнализации.
- Не требуется дорогостоящая, отнимающая время, часто физически неудобная прокладка шлейфов сигнализации, соединительных линий для подключения к приемно-контрольным приборам, централизованным пультам наблюдения.
- Универсальность построения схем установок охранно-пожарной, аварийной технической сигнализации в рамках создания системы «умный дом», что дает расширенные возможности пользователям для управления удаленным доступом.
- Места установки, следовательно, и зоны обнаружения возможных событий можно неоднократно переносить как для выбора оптимальных положений, так и при ремонте, перепланировке помещений, которые приводят к выводу из строя, повреждению традиционных проводных систем сигнализации.
- GSM охранно-пожарные, универсальные извещатели, как и радиоканальные приборы сигнализации не требуют тонкой настройки, дополнительной регистрации. После монтажа и включения они полностью готовы к эксплуатации, требуя минимального технического обслуживания – замены элементов, батарей электропитания.
К недостаткам потребители относят:
- Пока довольно высокую стоимость изделий со встроенным GSM модулем.
- Не стоит забывать о необходимости оплаты услуг оператора мобильной связи, т.к. при отрицательном балансе SMS, предварительно записанные речевые сообщения вряд ли дойдут до своего абонента.
- Зависимость эффективного функционирования GSM извещателей, приборов от текущего качества связи мобильного оператора. При частой перегруженности сотовой сети, слабом радиосигнале в зоне, на территории, где находится защищаемый объект, возможна задержка тревожных SMS-сообщений, что сводит на нет все понесенные затраты и преимущества такого, казалось бы, очевидного выбора. В качестве подстраховки от такого рода проблем многие компании производители выпускают GSM устройства с двумя SIM-карточками для подключения к разным операторам мобильной связи.
Впрочем, как правило, заказчики, собственники недвижимости, которую предстоит защищать охранно-пожарной сигнализацией, видеонаблюдением, знают о качестве связи на своей территории, поэтому вряд ли будут излишне рисковать.
Применение на объектах
Компании производители, особенно изготавливающие и компонующие готовые охранно-пожарные комплекты, обычно делают упор на то, что монтаж с настройкой такого оборудования, работающего с использованием GSM технологии, сегодня не представляет труда даже для самостоятельной установки.
Тем не менее исходя из практики лучше поручить это специалистам. То, что, возможно, приемлемо для частного гаража вряд ли стоит претворять в жизнь для защиты, например, складских помещений, расположенных за городом.
Во-первых, степень ответственности совершенно разная; во-вторых, монтаж систем, установок сигнализации, в т.ч. с радиоканальными пожарными извещателями, работающими по сотовому GSM сигналу, в нашей стране на законодательной основе должен выполняться только специализированными предприятиями, организациями, обладающими лицензией МЧС России; следовательно, материально-технической базой, штатом квалифицированных сотрудников, с опытом подобных работ.
Порядок установки в помещении GSM-извещателя пожарногоВ основном охранные, пожарные GSM извещатели нашли широкое применение для установки на территориально удаленных от «центров цивилизации» объектах, куда физически невозможно или экономически нецелесообразно прокладывать проводные линии связи, управления:
- Дачные, загородные дома, мастерские, бани.
- Частные дома в сельской местности, используемые только в летний период.
- Гаражные боксы.
Для таких объектов защиты вполне подойдут автономные GSM извещатели о возникновении пожара, рассчитанные на обнаружение признаков задымления.
Извещатель универсальный GSM востребован для крупных складских, производственных объектов, а также различных мест летнего отдыха, на зимний период переходящих в стадию консервации, таких как туристические базы, детские, спортивные лагеря. В схему могут быть подключены для защиты некоторых помещений и GSM извещатели температуры, а также все требуемые виды охранных датчиков.
Однако, область использования пожарных GSM извещателей на этом не заканчивается, ведь установив такое современное оборудование в квартире многоэтажного дома, ее владелец будет моментально получать на свое мобильное устройство связи данные обо всех возможных чрезвычайных ситуациях – от задымления из-за забытой сковороды на плите до протечки воды, а значит сможет принять меры для устранения ЧП.
Дымовые датчики пожарной сигнализации со звуковым сигналом :: SYL.ru
Современный отечественный рынок представляет потребителям широкий выбор различных изделий в сфере пожарных сигнализаций, которые позволяют очень точно, а главное — эффективно распознать возгорание в первые секунды. Такие системы оснащены не традиционными тепловыми датчиками, а более новыми и современными решениями – это дымовые датчики пожарной сигнализации. Принцип работы этих устройств основывается не на разрыве электроцепи в момент расплавления чувствительного элемента, а на мгновенной реакции на мельчайшие частицы дыма и копоти.
Чем поможет дымовой датчик?
Российский рынок буквально переполнен различными противопожарными системами. Существует масса различных компаний, оказывающих услуги монтажа, обслуживания, внедрения. Эти услуги пользуются высоким спросом.
Чтобы владелец жилья вовремя узнал о возникновении пожара, сегодня применяют даже комплексные решения. Это дымовые датчики пожарной сигнализации (фото их читатель может увидеть в нашей статье), тепловые элементы, детекторы открытого огня. Для максимальной защиты многие жители частных домов считают целесообразным укомплектовать сигнализацию всеми датчиками сразу.Но существующий опыт борьбы с пожарами в частном жилом секторе показал, что в большинстве случаев для частных домостроений достаточно наличия только дымового сенсора. Кроме того, большое количество извещателей нередко приводит к ложным срабатываниям, что влечет за собой потерю бдительности.
Датчик первым сообщит об опасности

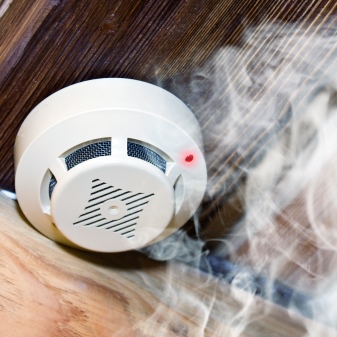

Противопожарные дымовые датчики пожарной сигнализации позволяют немедленно отреагировать на сигнал и принять соответствующие меры по тушению. Они предотвращают опасность пожара еще на начальном уровне, когда пламени еще нет, но задымление уже себя проявляет. Именно эти элементы самыми первыми извещают владельца дома или участка о начавшемся задымлении. Установка в доме таких датчиков способна эффективно предотвращать пожар.
Принцип действия

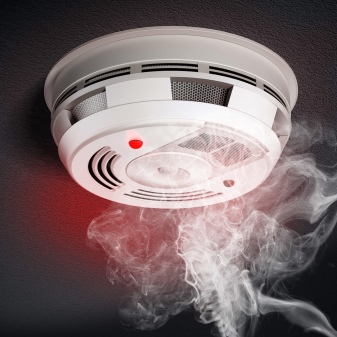

Дымовые датчики пожарной сигнализации сработают в случае, если на специальную оптическо-электронную камеру попадут даже малейшие частицы дыма. От того, как насыщен воздух этими частицами, зависит быстрота реакции прибора. Прибор посылает специальный луч. В случае задымления он рассевается. Устройство оснащено специальным оптическим элементом, который постоянно фиксирует любые изменения луча. Достаточно даже незначительно затуманивания, чтобы сигнализация сработала.
Виды датчиков
Различают оптические дымовые датчики пожарной сигнализации и ионизационные. В чем их особенности и отличия? Ниже мы рассмотрим особенности каждого прибора.
Оптическая группа
Эти устройства контролируют физический состав воздуха и улавливают продукты горения, то есть частицы дыма. Среди них можно выделить точечные приборы, линейные, а также аспирационные.
Особенности точечного датчика
Эти элементы могут определять наличие задымления лишь в небольших зонах. Приборы способны уловить дым при помощи исследования отраженного инфракрасного луча в специальной камере. Последняя представляет собой устройство, которое состоит из излучателя и приемника. В продаже существует масса этих датчиков.
Можно выделить точечные автономные датчики пожарной сигнализации на батарейках и их радиоканальные аналоги. Последние оснащаются батареями питания. Радиоканальные оснащены автономной системой питания, имеют звуковой элемент. Устройство может работать самостоятельно без участия иных систем-помощников. Датчик прост в эксплуатации и отличается невысокой стоимостью. Элемент защищен пластиковым корпусом. Дизайн различный, чтобы прибор легко вписывался в любые интерьеры. Подойдет для дач, квартир, частных домов. Об установке автономных извещателей можно подробнее узнать в СНиП 31-01-2003. Радиоканальные датчики работают на определенной радиочастоте. По ней при возникновении пожара подается сигнал на пульт оператора.Линейные устройства
Точечные датчики эффективны при установке в небольших площадях с малой высотой потолка. Возможности и устройство линейных приборов немного другое. В отличие от точечных сенсоров, где вся электроника спрятана в цельном корпусе, линейный датчик состоит из приемника и извещателя. Последний анализирует плотностью воздуха в охраняемом помещении. Между приемником и излучателем может быть до 100 метров расстояния. Это позволит устанавливать такие элементы в больших помещениях.
Линейными их называют потому, что луч может передаваться только по прямой линии. Существуют двух- и однокомпонентные модели. Первый тип представляет собой передатчик и приемник, находящиеся в разных сторонах комнаты или помещения. Принцип работы дымового датчика сигнализации практически не отличается от того, на базе которого функционируют точечные аналоги. В случае если дым попадет в зону контроля прибора, сработает оповещатель.Однокомпонентное устройство – это цельный блок пассивного типа. Он анализирует воздух в контролируемом помещении. Несмотря на определенные ограничения в использовании этих элементов, они способны легко обнаружить любые виды дымов, говорят отзывы.
Аспирационный
Это наиболее сложный и дорогой прибор среди всех существующих дымовых датчиков пожарной сигнализации. Это устройство с прочным корпусом. Внутри имеется точечный извещатель, оснащенный лазерным элементом, а также трубки воздухозабора.
Аппарат через трубки принудительно берет пробы воздуха из помещения в ускоренном режиме. Эти датчики ввиду высокой стоимости актуальны в ответственных и серьезных объектах. Эффективность их в разы выше любых других оптических моделей.
Ионизационные устройства
Существуют и такие дымовые противопожарные датчики пожарной сигнализации. Принцип действия и устройство их немного другое. Извещатель предоставляет собой две камеры для забора воздуха и специального излучателя. Излучение таких приборов полностью безопасно для человека. Воздух из помещения проходит через камеры. Если в помещении был дым, то частицы останутся в первой камере, а сила тока во второй из-за этого уменьшится. После этого сработает звуковой сигнал.
Можно выделить радиоизотопные и электроиндукционные ионизационные противопожарные сенсоры. Первые способны оповестить о пожаре после того, как дым окажет действие на ток. Данные элементы выполняют ионизацию воздуха при помощи специального радиоактивного вещества. Дым, попадая в первую камеру, растворится в заряженных частицах электрического тока, после чего сила тока снизится и сработает соответствующий сигнал. Приборы такого типа лучше всех других подобных устройств определяют черный дым, говорят отзывы.
Дымовые датчики пожарной сигнализации электроиндукционные работают несколько иначе. В приборах воздух попадает вовнутрь для анализа через специальную зарядную камеру. На частицы кислорода действуют униполярные заряды, вследствие чего они заряжаются униполярным зарядом. Приборы анализируют, какая длительность и амплитуда при движении микроскопических воздушных частиц. Если имеются малейшие отклонения от нормальных параметров, то контакты извещателя мгновенно замкнутся и на пульт оператору будет подан соответствующий сигнал. Эти датчики не предназначены для массовой эксплуатации населением, а главное предназначение – монтаж на особо важных объектах.Типы датчиков по способу извещения
По способу оповещения приборы могут быть адресными или же неадресными. Все зависит от того, какой конкретный извещатель включен в систему. Адресное устройство передаст сигнал на пульт, где уже затем определяют помещение. Все приборы, которые подключены к сигнализации, отвечают за конкретную зону. Каждый датчик имеет свой номер. Такое решение актуальнее всего в больших торговых залах, производственных помещениях, цехах. Неадресные датчики представляют просто дымовые датчики пожарной сигнализации с звуковым сигналом. Определить помещение, где пожар, можно только по звуку устройства.

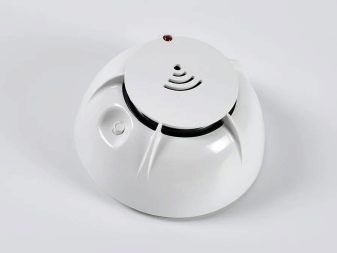

Беспроводные решения
Это самые инновационные приборы, не требующие дополнительных затрат финансов, времени на покупку, монтаж, подключение устройств к пусковым приборам, а также системам сигнализаций. Данные передаются по радиоканалу.
Это также и автономные извещатели – радиоканальные адресно-аналоговые решения. Технически прибор устроен достаточно сложно.Проводные устройства
Эти решения считаются более традиционными. Таким способом подключается абсолютное большинство пожарных датчиков всех типов и видов. Это объясняется следующими факторами – высокая цена беспроводных решений, высокая квалификация монтажно-наладочного персонала и стоимость обслуживания.

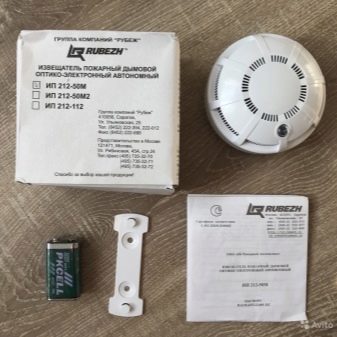

Что касается датчиков дымовой пожарной сигнализации на батарейках, это могут быть как самые простейшие точечные автономные приборы для жилых помещений и промышленных зданий, так и очень сложные технологичные устройства с беспроводным подключением. Но зачастую в помещениях используют первый вариант. Он намного проще и дешевле.Модели на рынке
Самым популярным среди потребителей является дымовой датчик пожарной сигнализации ИП-212. Существует целая серия моделей на его базе – автономные, проводные и беспроводные устройства. Выпускаются точечные и линейные модели. Датчик идеально подойдет для жилых, хозяйственных, административных помещений. Прибор беспроводной, с автономными питанием и специальным информационным табло. Устройство при срабатывании будет выдавать звуковой и световой сигнал. Среди преимуществ ИП-212 отзывы выделяют высокую надежность, низкую цену, полную автономность, красивый внешний вид (прибор легко вписываются в любой дизайн интерьера). Также среди плюсов отзывы отмечают отсутствие необходимости в прокладке и подключении проводов, легкость в обслуживании и долговечность устройства. Также достаточно популярны дымовые датчики пожарной сигнализации “Болид”.
Прибор представляет собой линейный адресно-аналоговый прибор. Производитель рекомендует данную систему в закрытых помещениях самых любых назначений. Датчик можно применять в блочно-модульных системах. Среди преимуществ выделяют высокую чувствительность, возможность самостоятельного контроля работоспособности самим прибором, защиту от насекомых, высокую защищенность от внешних воздействий. Извещатель реализован в виде компактного устройства плоской формы. Он предназначен для монтажа на потолке. Корпус изготовлен из достаточно качественного пластика. Внутри находится оптический модуль. Датчик функционирует при помощи оптического сенсора.Заключение
Итак, мы выяснили, что собой представляют дымовые датчики пожарной сигнализации. Как видно, существует достаточно много различных моделей и вариантов данных устройств. Отзывы о них положительные – уже многие оценили их преимущества в жизни. Они действительно работают так быстро, как это указывают производители.
виды, разновидности датчиков, правила их монтажа и обслуживания
Квартиры горят очень часто, даже в панельных домах. Источниками их возгорания являются в основном бытовые приборы, непогашенная сигарета заснувшего в постели человека, неполадки в электропроводке, а также использование некорректно работающих нагревательных элементов. Поэтому сегодня пожарная сигнализация в квартире – веление времени. Благо производители предлагают достаточно компактные элементы, которые не испортят интерьер комнат и других помещений.
Как работает пожарная сигнализация
Принцип работы систем пожарной сигнализации достаточно прост:
- Датчики, установленные под потолком, реагируют на разные проявления пожарной ситуации: поднятие температуры воздуха, задымленность или пламени огня.
- Их сигнал, что пожар начался, передается на блок управления, который собой представляет приемно-контролирующий прибор. Он обрабатывает сигналы и посылает их дальше: на сирену и на пульт управления пожарной охраны (если таковой канал предусмотрен).
- Включается сирена или световой сигнал (часто все вместе), который оповещает людей, проживающих в квартире, о начавшемся пожаре. Последние или тушат очаг возгорания, или эвакуируются сами.
Монтаж квартирной пожарной сигнализации начинается с выбора таковой, грамотного расчета и разработки схемы установки датчиков. Последняя может быть сложной, но, как показывает практика, специалисты не рекомендуют усложнять систему. Поэтому в каждой комнате устанавливается максимум 2-3 датчика, которые обвязываются последовательно между собой.
Схема пожарной сигнализации в квартиреВиды пожарной сигнализации
Сегодня производители предлагают три разновидности пожарной сигнализации:
- пороговая;
- адресная;
- адресно-аналоговая.
Первая срабатывает от любого датчика, но не показывает от какого. То есть непонятно, в какой комнате произошло возгорание. Для небольших квартир, расположенных на одном уровне (этаже), этот вариант является оптимальным. Он прост чисто в схематическом исполнении, в управлении и монтаже.
Вторая противопожарная система в квартире – это схема, которая может точно определить, где произошло возгорание. Существенное преимущество, которое помогает быстрее локализовать очаг возгорания.
Третий вид – это более современная система, которая не только определяет, где начался пожар, но и точно отслеживает вероятность возгорания. Большой плюс этой разновидности пожарной сигнализации заключается в том, что можно отрегулировать порог чувствительности датчиков. То есть они будут реагировать или на определенную температуру, или на требуемую плотность задымления. Поэтому адресно-аналоговая модификация не создает ложных включений, как это нередко происходит с двумя первыми видами.
Схема пороговой системы сигнализации в 3-комнатной квартиреВнимание! Специалисты рекомендуют использовать систему пожарной безопасности в квартире вкупе с соседями по этажу. То есть на все квартиры одного этажа устанавливается одна общая сигнализация. Для этого лучше применить адресную или адресно-аналоговую разновидность.
Датчики для сигнализации в квартире
Важная составляющая противопожарной безопасности – выбор датчиков пожарной сигнализации в квартире. На рынке они представлены большим модельным рядом, но все приборы подразделяются на три основных вида:
- реагируют на повышение температуры;
- на появление дыма;
- на появление огня.
Первые являются самыми простыми, как в плане конструкции, так и в плане эксплуатации. Они очень мало потребляют электроэнергии, но не сразу реагируют на появления очага возгорания. Потому что температура пожара поднимается в течение определенного времени. Чем больше будет установлено в комнатах приборов этого вида, тем быстрее среагирует система сигнализации, тем точнее можно определить, где начался пожар.

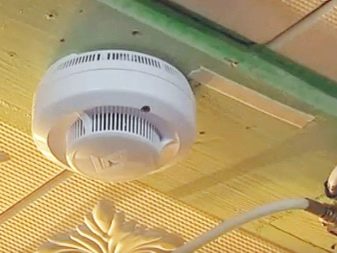

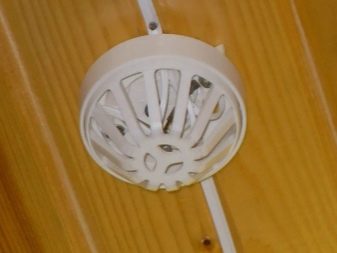

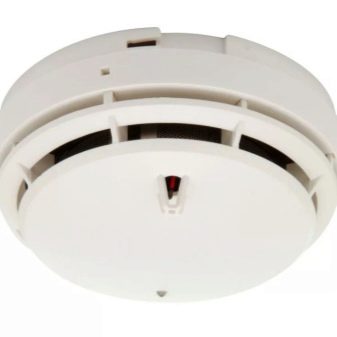

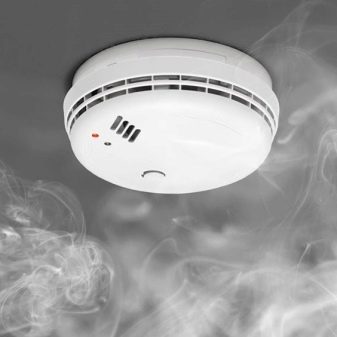

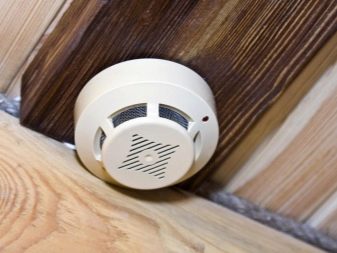

Тепловые датчикиДымовые извещатели сегодня в квартирах устанавливаются часто. Причина – они быстрее реагируют на возгорание, потому что дым быстро поднимается к потолку. А для такого вида датчиков даже самое незначительное задымление уже является причиной передачи сигнала на управляющий блок. Они в отличие от первых больше потребляют электрического тока, но устанавливать их в комнатах в большом количестве нет необходимости. Обычно 2-3 прибора более чем достаточно.

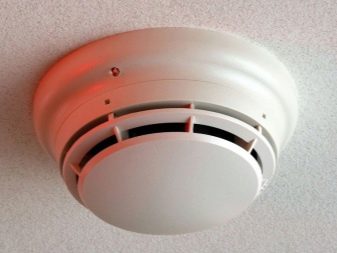

Дымовой датчикДатчики пламени в квартирах стараются не устанавливать. Причина – большое количество ложных сигналов, потому что эти приборы реагируют на электромагнитные колебания, исходящие от бытовой техники. И хотя их можно откалибровать, все равно в жилых помещениях извещатели этого типа стараются не использовать. При этом эти приборы стоят дорого и потребляют электричества больше двух первых.
Необходимо отметить, что пожар в квартире в начале возгорания сопровождается двумя факторами: скачком температуры и дымом. Поэтому рекомендуется в комнатах устанавливать дымовые и температурные элементы, как комбинированный набор.
Сегодня производители предлагают две модификации пожарных датчиков в квартиры: проводные и беспроводные. Первые соединяются с блоком управления проводами. В конструкцию вторых входят батарейки, от которых они работают. Сигнал в данном случае передается, как радиоволна. Удобство последних очевидно. Их монтаж – дело нескольких минут, при необходимости приборы легко демонтируются и переносятся в другое место. Но приходится отслеживать заряд вставленной батарейки.

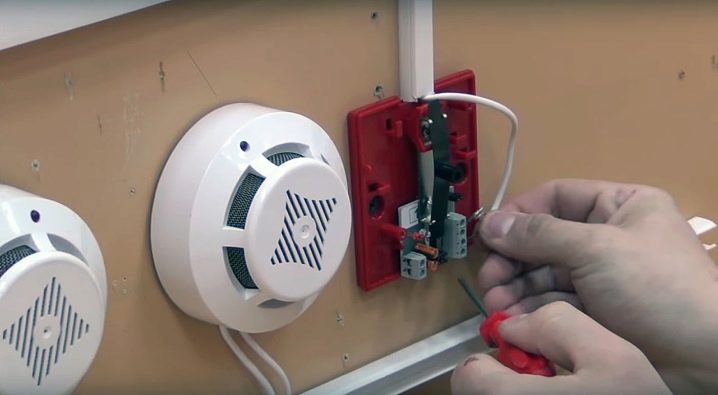

Проводной извещатель пожарной сигнализацииПравила монтажа датчиков пожарной сигнализации

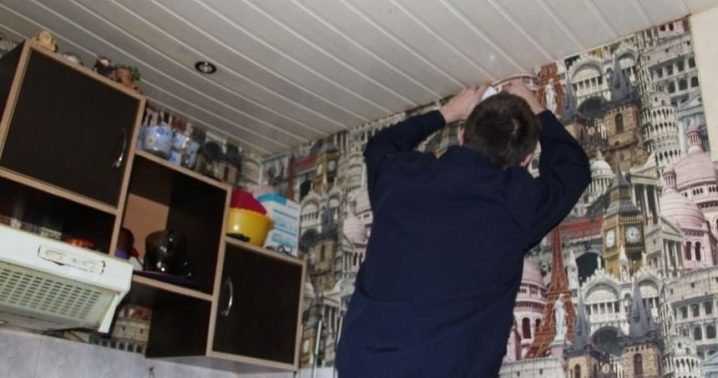

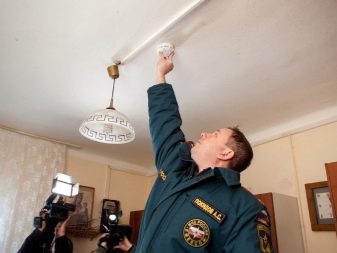

Перед тем как установить пожарный извещатель в квартире, необходимо определиться с местами установки датчиков. Здесь строгих рекомендаций нет. Но, как было сказано выше, 2 прибора на одну комнату – оптимально. При этом такое же количество устанавливается в служебных помещениях. Единственное помещение, где датчики не монтируются, ванная комната.
Внимание! Нельзя устанавливать датчики вблизи варочной плиты.

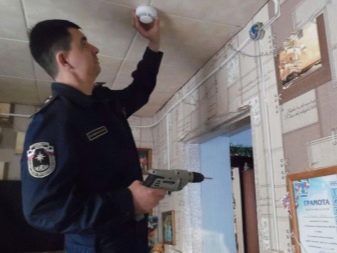

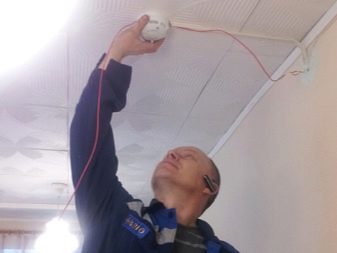

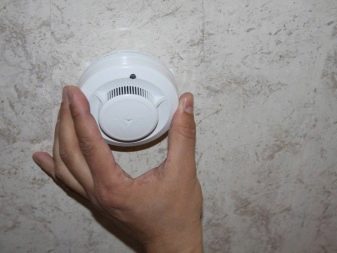

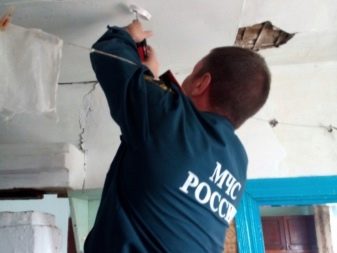

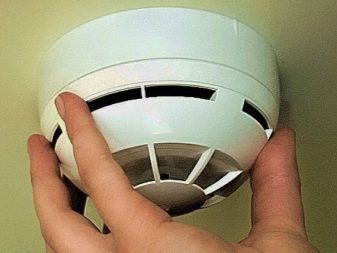

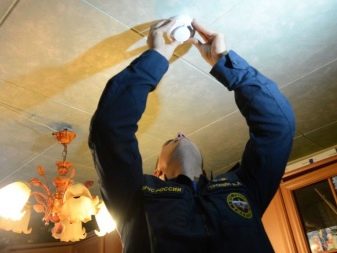

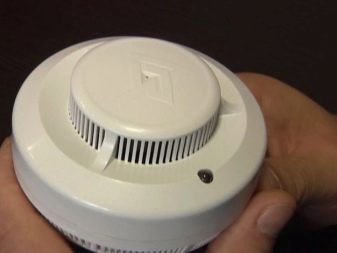

Установка извещателя – это его разборка на две части, где нижнюю монтажную подставку крепят к стене под потолком или к самой потолочной поверхности посредству саморезов и пластиковых дюбелей. После чего прибор собирают. Если он относится к группе проводных элементов, то к клеммам подсоединяют пожарный кабель. Если это беспроводная модель, то никаких других операций не производят.
В видео рассказывается, где лучше устанавливать дымовые датчики, и как это правильно сделать:
Сегодня в беспроводных приборах присутствует специальная кнопка, с помощью которой определяют работоспособность извещателя. После установки в квартире пожарной сигнализации на каждом датчике эту кнопку нажимают поочередно. Если система от одного из них не сработала, значит, прибор или бракованный, или неправильно отрегулированный.

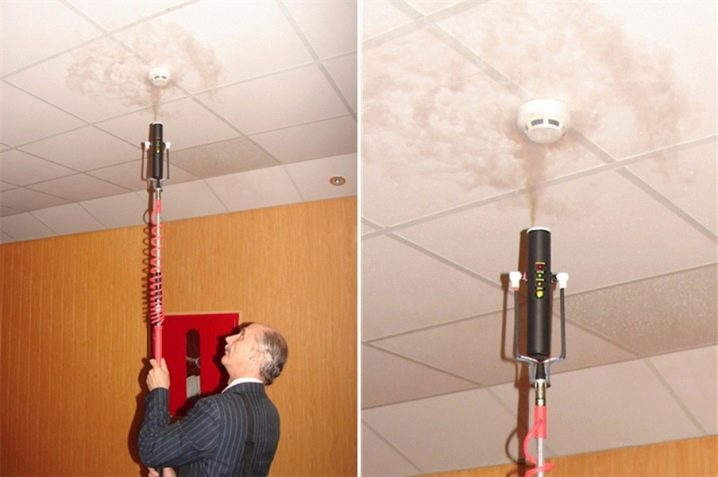

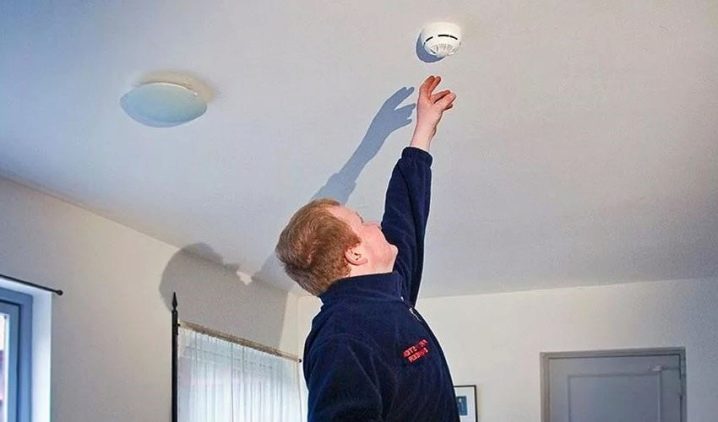

Проверка беспроводного извещателя пожарной сигнализацииСуществуют стандартные параметры мест установки дымовых извещателей:
- если монтаж проводят на потолке, то расстояние от стен до прибора не должно быть меньше 45 см;
- до вентиляционных раструбов, расположенных на потолке, не менее 50 см;
- расстояние между двумя датчиками в пределах 90-120 см;

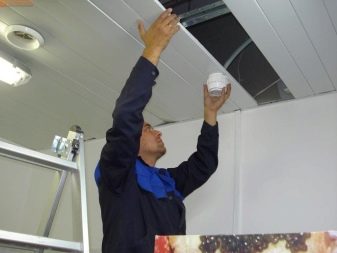

- если в квартире сооружены подвесные потолки, то извещатели монтируются между базовой потолочной поверхностью и подвесной;
- если комната в квартире имеет нестандартную форму, то количество датчиков системы пожарной сигнализации придется увеличить с учетом площади и конфигурации помещения.
Правила обслуживания дымовых извещателей
В основе обслуживания извещателей дымового типа лежит их принцип работы. В конструкции прибора есть светодиод и оптико-электронная камера. Первый все время горит под действием электрического тока и направляет поток света на вторую. Как только между двумя элементами датчика появляется дым, световой поток рассеивается. И это становится причиной посыла сигнала, что начался пожар.
Поэтому периодически надо зеркало оптико-электронной камеры чистить. Для этого лучше всего использовать ватную палочку, смоченную в спирте. Эту процедуру рекомендуется проводить один раз в три месяца.
Обслуживание пожарных датчиковЧто говорит закон
Основной закон, который регламентирует наличие пожарной сигнализации, это документ под номером 123. Но в нем нет никаких упоминаний о квартирах. А это значит, что противопожарная сигнализация в квартире – это решение ее собственников. То есть хозяева сами решают, устанавливать сигнализацию или нет.
Внимание! Участились случаи мошеннической установки пожарной сигнализации в многоквартирных домах. Будьте бдительны, нет никаких законодательных актов, которые бы принуждали проводить такую установку.
Но сегодня статистика утверждает, что основное количество пожаров происходит в жилом секторе. Поэтому в новостройках пожарную сигнализацию закладывают в проекты. А ответственность за содержание системы в работоспособном состоянии возлагается на управляющую компанию. И если по каким-то причинам во время пожара сигнализация не сработала, то руководство управляющей компании несет уголовную ответственность. Особенно, если на пожаре пострадали люди. Здесь срок достаточно большой – 7 лет тюремного заключения.
Владельцы квартир в новостройках от пожарных извещателей стараются избавиться, потому что приборы часто не вписываются в интерьер. Никто это делать не запретит. Но стоит подумать о пожарной безопасности собственного жилья. Не зря же противопожарные датчики в квартире были установлены. Лучше подобрать те, которые впишутся в дизайн комнат, благо на рынке они представлены в огромном ассортименте.

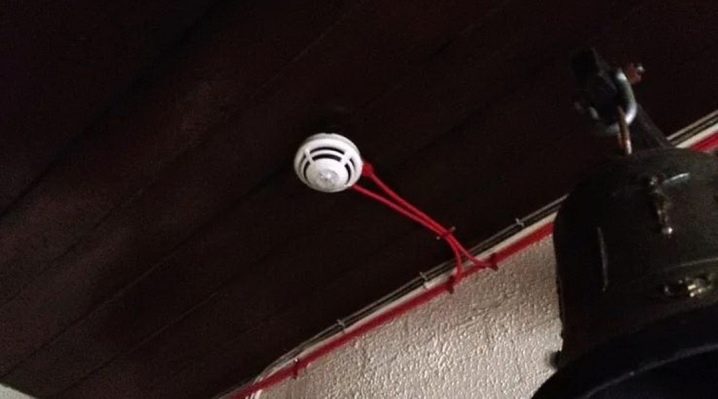

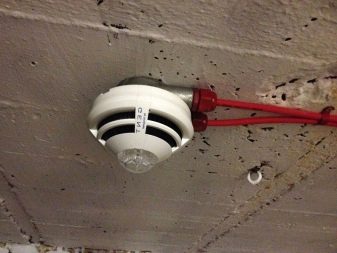

Проводные пожарные извещатели: требования и принцип действия
Проводные пожарные извещатели – это по своему устройству, составу оборудования, датчиков, извещателей, исполнительных механизмов автоматические системы безопасности, защищающие различные здания, включая установки сигнализации о пожаре, являются электрическими слаботочными сетями с напряжением 12–24 В.
Наблюдается рост радиоканальных охранно-пожарных установок, но основная часть смонтированных установок, оцениваемая специалистами в районе 90%, по-прежнему относится к проводным системам.
При проектировании, монтаже автоматической сигнализации повсеместно применяется и устанавливается пожарный извещатель проводной – тепловой, дымовой, газовый для защиты помещений; датчик пламени, определяющий очаг возгорания на корпусах технологического оборудования, расположенных на открытых производственных площадках промышленных предприятий; емкостях хранения горючих жидкостей, сжиженных/сжатых газов в товарных парках, нефтебазах.
Про все типы извещателей отдельная статья:
Пожарные извещатели
Основные требования при установке и монтаже
СП 5.13130.2009, регулирующий нормативные требования при создании структур/схем пожарной сигнализации, стационарных систем тушения пожаров, указывает, что соединительные линии систем противопожарной автоматики – шлейфы; и питающие, объединительные, магистральные линии связи между элементами – извещателями, оповещателями, приборами, блоками приема данных, контроля, управления исполнительными механизмами, коммутационными устройствами бывают проводными и беспроводными каналами.
При этом должны выполняться следующие условия:
- Должна быть обеспечена, требуемая нормами, достоверность передачи данных; непрерывный автоматический контроль по всей протяженности, длине расстояния между датчиками, приборами контроля/управления, исполнительными устройствами. На практике, учитывая несовершенство современной радиосвязи, проводные извещатели о пожаре, установленные согласно проектным решениям, с соблюдением правил ведения электромонтажных работ; намного надежнее, работоспособнее радиоканальных датчиков в составе систем АПС, включая WI-FI, сотовые GSM пожарные извещатели, при прочих равных условиях как монтажа, так и регулярного технического сервиса.
- Выбор проводов, кабелей связи, к разводке линий которых при монтаже проводных пожарных извещателей они будут подключаться, должен осуществляться по требованиям ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности”; а также данным технических паспортов, эксплуатационной документации на изделия от компании производителя.
- Включение таких автоматических извещателей в шлейфы установок/систем пожарной сигнализации должно выполняться самостоятельным проводом/кабелем исключительно с жилами из меди; диаметр которых определяется расчетом в составе проекта АПС на защищаемый объект исходя из допустимого падения напряжения в электрической цепи; но в любом случае быть не меньше 0, 5 мм.
- Проводные шлейфы, соединительные/магистральные линии подключения к приборам контроля/управления установок АПС необходимо выполнять проводами связи, если проектом или техническими требованиями не предусмотрено использование специальной продукции, например, огнестойких или бронированных/экранированных кабелей.
- При этом стойкость к тепловому, огневому воздействию такой кабельно-проводной продукции должна обеспечивать нормативное время выполнения задач, возложенных на все технические средства противопожарной автоматики, включая проводные извещатели. Достигается это как правильным выбором огнестойкой кабельной продукции, но и видов, типов исполнения проводных пожарных извещателей, способами подключения проводов к ним.
- При наличии в шлейфах проводных ИП, определить работоспособность которых визуальным осмотром по каким-либо причинам затруднительно или невозможно, например, из-за закрытия большинства помещений здания по окончании рабочего дня, смены, дежурства; то необходима установка выносных оптических индикаторов, устройств с проблесковым сигналом над дверями защищаемых помещений, а также в конце каждого такого шлейфа сигнализации.
В ГОСТ 53325-2012, НПБ 76-98 о требованиях ко всем видам, типам пожарных извещателей также уточняется способ электрического питания проводных датчиков:
- С питанием по шлейфу сигнализации.
- Питаемые по самостоятельному/отдельному кабелю.
- С питанием от автономного источника.
Кроме того, согласно вышеуказанных нормативных документов:
- ИП в составе проводных установок АПС, должны иметь электрическую совместимость с приборами контроля/управления.
- ИП, имеющие базовое монтажное основание, обычно это извещатель пожарный дымовой проводной или максимально-дифференциальный тепловой датчик, должны выдавать на приемно-контрольную аппаратуру тревожный сигнал о неисправности при изъятии изделия из монтажного гнезда, разрыве электрического контакта с ним по другим причинам.
- Клеммы пожарных датчиков или их базовых установочных основ, что предназначены для эксплуатации с проводными шлейфами установок АПС, должны выполняться с возможностью подключения проводов, кабелей связи, имеющих площадь сечения не меньше 0,125 мм2, а их максимальное значение необходимо указывать в технической документации на изделие.
При этом каждая соединительная клемма проводного ИП должна быть изготовлена так, чтобы осуществлять подключение двух проводников без скрутки; или иметь дублирование для исключения прямого контакта между жилами, а только через клеммы.
Принцип действия проводных извещателей
Не отличается от способа реагирования других видов пожарных датчиков, включенных в радиоканальные, оптико-волоконные или комбинированные шлейфы передачи данных от пожарных извещателей к «ядру» установки системы АПС – блоку, прибору станции приема информации, контроля за работоспособностью всех элементов в схеме/структуре системы безопасности, управлением исполнительных устройств, подаче командного сигнала на запуск, остановку интегрированных, сблокированных инженерных сетей, технологических процессов.
Передача контрольных данных, сигнала тревоги по замыканию или размыканию электрической цепи проводным пожарным извещателем – это надежный, проверенный десятилетиями эксплуатации установок АПС, систем пожаротушения, способ, который по-прежнему востребован.
Конструкция проводного пожарного извещателя, кроме чувствительного элемента, реагирующего на дым, газ, тепло или пламя; пластикового или металлического корпуса, в обязательном порядке имеет в своем составе клеммы – винтовые или зажимные соединения для подключения к нему жил проводов связи только шлейфа сигнализации, по которому осуществляется как передача данных, так и электрическое питание, если это, например, извещатель пожарный дымовой 2-х проводной; а также для электрического провода/кабеля от резервированного источника питания, если это 4-х проводной ИП, включенный в соответствующую схему установки АПС.

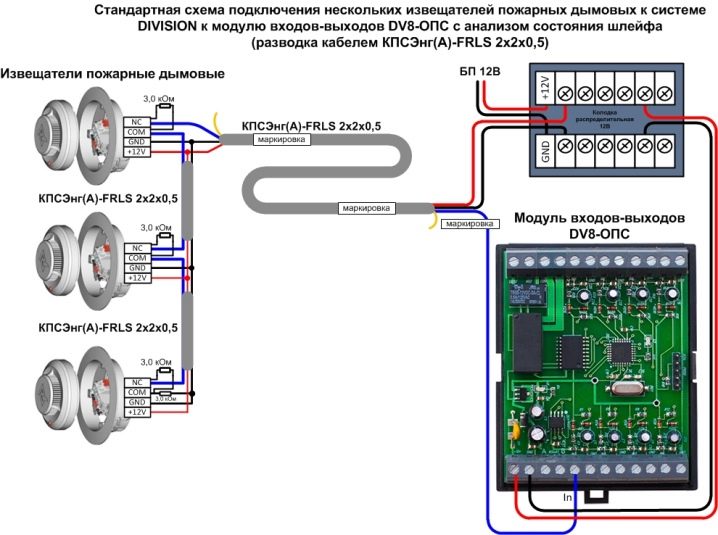

Электрические параметры проводных пожарных извещателей, способы их включения в различные шлейфы сигнализации, совместимость с приемно-контрольными приборами разных компаний изготовителей, торговых марок указываются в технической документации на изделия.
Для сведения: для подключения таких ИП к аппаратуре контроля и управления чаще всего используется следующая кабельная продукция, в т.ч. в негорючей изоляции: КСПВ/КСПЭВ 2/4х0, 5 мм; КПСВВ 2х0,5/0, 75 мм; КВВГнг 2х0,5/0, 75 мм; а для подключения приборов, блоков, панелей управления – ШВВП 2х0, 75 мм.
К преимуществам использования проводных извещателей, установок АПС на их основе следует отнести невысокую стоимость изделий.
К недостаткам – высокие затраты, продолжительный период на монтаж оборудования.
Принцип действия датчиков пожарной сигнализации: на что реагирует
Просмотров: 4 696
Существует масса причин, по которой в помещении может произойти возгорание – это и неправильная работа техники, и короткое замыкание проводки, неправильное обращение с обогревательными приборами и прочее. Учитывая, что в наше время все помещения, как офисные и промышленные, так и домашние переполнены различными устройствами и техникой, а также быстро воспламеняющимися материалами, важно позаботиться о наличии специальных систем пожарной безопасности, которые позволят вовремя выявить начинающейся пожар, быстро передать сигнал тревоги и управлять автономными системами пожаротушения и эвакуации людей. Основу такого рода систем составляют специальные чувствительные сенсоры и датчики. Собираясь установить у себя на объекте систему пожаробезопасности, нужно знать, какие существуют датчики пожарной сигнализации и принцип их действия.
Датчики пожарной сигнализации
Виды пожарных датчиков
Существует несколько типов извещателей, классификацию которых проводят в зависимости от того на что реагирует датчик пожарной сигнализации.
- тепловые датчики-извещатели;
- дымовые детекторы;
- сенсоры контроля открытого пламени;
- УЗ-датчики движения.
Устройство датчиков
Устройства этого типа представляют собой компактные устройства, основу которых составляет система измерения температуры. Для реализации этой задачи используются специальные чувствительные сенсоры. Их роль могут выполнять механические, термочувствительные, оптические или электромеханические устройства, которые могут менять свои электрические, механические или оптические рабочие параметры в зависимости от изменений температуры среды. Основной задачей этих элементов является непрерывный контроль температурного режима в определенной зоне помещения.
Устройство датчика пожарной сигнализации этого типа включает в свой состав элемент, генерирующий световой луч – лазер или светодиод и фотоэлемент, который принимает прямой луч от излучателя или отраженный от области задымленности. В зависимости от конструкционной особенности устройства он будет срабатывать, когда на фотоэлемент попадает или не попадает генерируемый луч.
- Наличия пламени

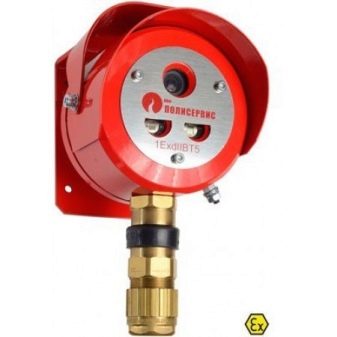

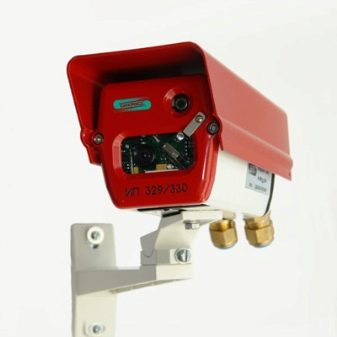

Датчики этого типа в основном применяются на производственных объектах, где характерно наличие дыма в среде и повышенной температуры воздуха. В таком случае тепловые и дымовые извещатели попросту не подойдут для таких условий.
Основу датчиков пламени составляют детекторы, которые способны улавливать ту или иную область спектра – ИК, УФ, электромагнитную.
- Ультразвуковые датчики
Извещатели этого типа построены на основе высокочувствительных УЗ-датчиков, которые действуют аналогично охранным приборам движения. Устройства этого типа позволяют улавливать перемещения воздуха и выдавать в этом случае сигнал тревоги.
Принцип действия датчиков
Такого типа устройства должны передавать сигнал тревоги на центральный блок сигнализации при достижении определенной температуры или скорости ее нарастания. В зависимости от алгоритма работы тепловые устройства могут срабатывать:
- на увеличение температуры контролируемой среды, выше выбранной уставки;
- на скорость роста температуры выше заданного значения;
- параллельно, на увеличение температуры и на скорость ее возрастания.
Функционирование такого типа извещателей основано на непрерывном контроле прозрачности воздушной среды в контролируемой области. В случае линейного датчика дыма генерируется направленный УФ или ИК-луч, который пройдя определенный участок пути должен попасть на фотоэлемент. Если в помещении присутствует дым, то он попадает в активную зону датчика, что приводит к рассеиванию луча и не попаданию его на фотоэлемент. В таком случае происходит срабатывание прибора и генерирование сигнала тревоги к центральному блоку.
Точечные дымовые извещатели функционируют не так как работают датчики пожарной сигнализации линейного типа. Эти устройства направляют в воздушную среду ИК-луч слабой интенсивности, который рассеивается на чистом воздухе.
Обратите внимание!
Если в среде будет присутствовать задымленность, то ИК-луч отразится от дыма и попадет на чувствительный сенсор датчика, приводя к его срабатыванию.
- Датчики пламени
Работа датчиков пламени основана на улавливании их чувствительными сенсорами излучения в той или иной области спектра. Такого типа приборы могут фиксировать УФ или ИК излучение, генерируемое открытым пламенем. Существуют также конфигурации датчиков, которые являются многодиапазонными и обеспечивают срабатывание в обоих спектральных диапазонах. Также существуют устройства, которые реагируют на эффект пульсации или мерцания ИК-илучения, что характерно для открытого пламени.
Функционирование таких датчиков основано на разном распространении ультразвуковых волн в неподвижном и подвижном воздухе. Когда возникает возгорание, нагретый воздух перемещается вверх, провоцируя перемещения воздушных масс. Именно на это движение и срабатывает датчик, фиксирующий начало пожара
Заключение
Покупая пожарные датчики, как работает их функциональная часть, будет важным аспектом правильного выбора. Ведь неправильно подобранный извещатель будет либо давать ложные срабатывания, либо не сработает при появлении факторов, свидетельствующих о начале возгорания. Корректно подобранные и правильно расставленные датчики будут гарантировать эффективную работу пожарной сигнализации и высокий уровень безопасности на объекте.
схема подключения датчиков. Сколько их нужно устанавливать в защищаемом помещении и как подключить? Правила и нормы
Пожарная сигнализация – незаменимая в наши дни деталь инфраструктуры, позволяющая не беспокоиться за целостность помещения даже в том случае, если за его состоянием никто в конкретно взятый момент не следит. Такая система особенно хороша в тех зданиях, где вероятность возникновения и быстрого распространения пожара существенно повышена. Изначально установка такого оборудования имела смысл исключительно на различных складах, но сегодня удешевление подобной продукции приводит к тому, что оно понемногу переходит в разряд бытовых – ведь в отделке квартир все чаще используются легковоспламеняющиеся материалы.
Принцип работы системы
Пожарные извещатели – это целая группа разных приборов, которые, будучи объединены в противопожарную систему, реагируют на потенциально опасные явления. В зависимости от точной конфигурации система обнаруживает ту или иную проблему и отправляет информацию о ней на пульт пожарной охраны, которая получает возможность прибыть на место еще до того, как ее вызовут, и спасти имущество и людей. Датчики адресного типа способны не только сигнализировать о наличии проблемы в зоне наблюдения, но и точно отображать на пульте точку, в которой эта проблема обнаружена. Для самих людей система может предусматривать автоматическое звуковое оповещение – раз уж где-то загорелось, и сейчас приедут пожарные, есть смысл покинуть здание.
Система пожарного извещения для каждого помещения собирается индивидуально, учитывая его конструктивные особенности и потенциальные угрозы. При этом используются датчики разных типов, что имеют разный принцип работы.
- Тепловые извещатели реагируют на повышение температуры. Наиболее доступными и распространенными считаются пороговые, но они не всегда эффективны – датчик реагирует на температуру выше 70 градусов, которой в норме быть не может, но если очаг возгорания далеко, срабатывание будет запоздалым. Интегральные извещатели в этом смысле надежнее, но и стоят дороже. Тепловые датчики бывают линейными – тогда они представлены в виде кабеля, а не точки. И контролируют протяженную линию.

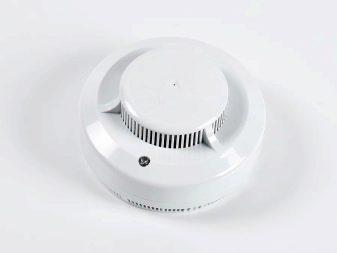

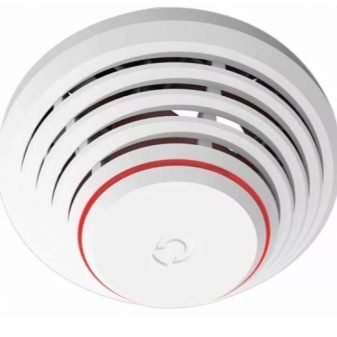

- Дымовые извещатели длительное время считались обязательными в общественных помещениях. Они излучают инфракрасные лучи, которые рассеиваются даже из-за незначительного количества дыма, что и улавливается прибором. Такая система надежна в плане реагирования, но предполагает слишком много возможностей ложного срабатывания – за дым прибор может принять пар или даже летающую в воздухе пыль. Естественно, в курилке такую систему ставить бессмысленно, а ведь именно там вероятность настоящего возгорания довольно высока. Соответственно, в любых помещениях, где есть такие датчики, курить строго запрещено.
- Извещатель пламени реагирует собственно при появлении огня, а не на сопутствующие факторы. Лучшее применение для такого датчика – производственное помещение, где много пыли и постоянно высокая температура, а еще представлены легковоспламеняющиеся материалы. Вышеописанные извещатели либо отличались бы регулярными ложными срабатываниями, либо пропустили резкий момент возгорания, а за время, пока они «думают», пламя могло охватить весь цех.
- Датчик утечки газа часто способен реагировать и на дым, и на температуру, но его главная особенность – «чувствовать» запах газа, даже когда человек его еще не обнаружил. Утечка обычно приводит к разрушительным последствиям в виде взрыва, потому при ее обнаружении нужны немедленные действия, а сигнализация вызовет аварийную службу, даже если на месте никого нет.
- Комбинированные датчики способны реагировать сразу на несколько критериев, потому потенциально могут считаться наиболее эффективными.
Как выбрать место?
От того, насколько правильно расположены датчики, зависит эффективность работы системы, поэтому ориентироваться стоит в большей степени на конфигурацию помещения, нежели на нормы, которые довольно либеральны в этом плане. Так, датчики не должны быть друг от друга дальше 9 метров, а от стены – не более чем в 4,5 метра. В помещении обязательно должно быть не менее двух датчиков, поскольку так они страхуют друг друга и более полно охватывают территорию. Если извещатели ставятся не на потолок, а на стену, между ними должно быть хотя бы 2 метра расстояния, поскольку иначе образуется так называемый дымовой карман, из-за которого частота срабатываний резко увеличивается. По этой же причине, если потолок имеет выступающие балки в виде перегородок, улавливатели ставятся не в промежутках между ними, а на сами балки.
Любой датчик имеет определенный уровень чувствительности и не всегда обозревает всю полусферу – его необходимо устанавливать либо так, чтобы он перекрывал все защищаемое помещение, либо с особым прицелом на потенциально наиболее опасные места, например, постоянно работающую вычислительную технику. В небольших комнатах обычно допускается более далекое расположение датчика от источника, поскольку тому же дыму или повышенной температуре просто некуда деться из четырех стен.
Для примера, извещатель пламени при расстоянии до огня более 9 метров вряд ли, вообще, зафиксирует проблему. В комнате площадью до 15 кв. м он еще отреагирует на расстоянии 6-9 метров, но при двукратном увеличении помещения дистанция от огня до датчика уже должна быть не более 3-3,5 метра.
С дымом проще – тот же минимальный показатель расстояния до извещателя подходит для помещений в 70-85 кв. м, а для территорий менее 55 кв. м улавливание возможно даже при дистанции в 10 метров.В помещениях, оборудованных фальшпотолком, монтаж извещателей имеет свои особенности.
Размещение уже за подвесным потолком возможно лишь при нескольких условиях: наличие перфорации на натяжном потолке общей площадью около 40% поверхности для хорошего «обзора» запотолочных датчиков, диаметр для каждого отверстия не меньше 1 см, или составление подвесной конструкции из деталей, чьи размеры не превышают зону охвата одного датчика. Соответственно, извещатели обычно крепятся к основному потолку или другим надежным конструкциям, а в потолок врезаются. Если соблюдение этих условий не кажется возможным, запотолочные датчики выносятся на стены, поскольку непосредственно на подвесные конструкции их крепить нельзя ввиду хлипкости последних.
Поэтапные инструкции монтажа
В идеале монтаж следует доверить профессионалам – только они знают все нормы и правила, способны правильно рассчитать расстояния и подобрать наиболее эффективную схему расстановки датчиков. Опыт позволяет мастерам избегать популярных ошибок неопытных людей, когда при расчете количества потолочных извещателей не учитывается положение светильника, который мешает обзору или вызывает ложное срабатывание из-за выделения тепла. Впрочем, поверхностно разбираться в теме все же следует – хотя бы затем, чтобы проверять качество выполняемой работы.
Когда план составлен с учетом всех вышеописанных нормативов, требуется расставить обозначения на потолке или стенах в тех местах, где будут монтироваться датчики. После этого схему стоит всесторонне оценить еще раз, поскольку на потолке часто могут наблюдаться новые детали, не учтенные в чертежах. Внося изменения на ходу, не забывайте, что все расстояния должны быть в соответствии хотя бы с минимальными допустимыми значениями, иначе либо система не сработает при пожаре, либо будет грешить ложными вызовами.
В местах, выделенных для датчиков, производят их крепление. Подключение к электросети осуществляется последовательно двужильными проводами. Все детали должны быть связаны в единую сеть, потому на последний подключаемый датчик нужно установить резистор.
Когда монтаж производится за подвесными или натяжными конструкциями, для пожарной сигнализации можно сконструировать отдельный каркас – например, можно монтировать их на тросе, если он надежен и хорошо закреплен. При этом врезку следует выполнять так, чтобы края прорези не мешали полноценному обзору помещения датчиком, потому в идеале следует вывести последний к самому уровню подвесного потолка. Если потолок натяжной и выполнен из материала, который боится даже не самых высоких температур, прорезь следует взять в специальное термокольцо, ведь сам датчик, постоянно подключенный к электросети, тоже способен греться. Последний этап – проверка срабатывания системы. Для большинства типов датчиков простой и хорошей проверкой является зажженная спичка или зажигалка, которую проносят вдоль извещателей – тут вам и пламя, и дым, и температура, поэтому рабочая система просто обязана отреагировать.
Особенности подключения
Как на производстве, так и в жилых домах основной смысл пожарных извещателей – не только обнаружить потенциальную опасность, но и передать сообщение о ней пожарным. Это позволяет срочно реагировать на возгорания и задымление, пока они не приобрели катастрофических масштабов, а ведь в помещении может и не быть никого, кто поднял бы тревогу. Соответственно, извещатель нужно подключить не только к электросети, но и к приемной станции, расположенной непосредственно на посту пожарной части.
Не все системы противопожарной сигнализации отправляют сообщение о возникшей ситуации автоматически – некоторые могут только запускать сирену, предупреждающую о проблеме всех присутствующих. Так, в местах, где люди есть всегда, чаще используют недорогие ручные извещатели – это как бы кнопка пожарной тревоги, на нее кто-то должен нажать. Автоматические извещатели реагируют на показания датчиков, потому сигнал отправляется без участия человека. В любом случае для передачи сигнала нужен канал связи и конечный абонент, потому без непосредственного участия пожарной службы монтаж противопожарной сигнализации смысла не имеет.Станции, к которым подключаются извещатели, бывают разными – они рассчитаны на различные типы самих датчиков и обычно имеют ограничение по их максимальному количеству. По этой причине еще в процессе составления плана системы нужно выбрать подходящую станцию и договориться с пожарными о ее установке и обслуживании.
Соединение извещателей между собой возможно как по кольцевой, или шлейфной, системе, то есть последовательно, так и радиальным методом, где для каждой точки выделен отдельный кабель.
Возможные проблемы после установки
Противопожарная сигнализация всегда должна быть в идеальном рабочем состоянии, поскольку от нее зависит безопасность не только имущества, но и человеческих жизней. При этом пожарные извещатели, как и любая другая техника, могут периодически ломаться, в том числе – и из-за недостаточного ухода. Специалисты отмечают, что отсутствие своевременной профилактики является одной из наиболее распространенных причин выхода системы из строя. Например, в камеру дымового датчика может попасть пыль и посторонний мелкий мусор, скорее всего, это произойдет рано или поздно, а тогда извещатель уже не сможет своевременно реагировать на задымление.
Соответственно, косвенной причиной неправильной работы датчиков может стать и элементарная неопрятность обслуживающего помещения. Мы уже упоминали, что разные типы датчиков способны на ложное срабатывание из-за пыли, повышенных температур и даже высокой влажности. Понятно, что в условиях производственного цеха, возможно, просто нет возможности сильно улучшить условия, но тогда нужно более ответственно подойти к выбору типа датчика и выбрать тот, который не станет реагировать на естественные условия охраняемой территории как на пожар.
Вечной проблемой, причем серьезной, остается вмешательство неквалифицированных людей на любом этапе. При монтаже нужно обязательно проверить сертификаты и убедиться любым доступным способом, что ваши монтажники – люди толковые. Самостоятельно устанавливать пожарную сигнализацию не рекомендуется категорически – если вы так поступаете, ответственность целиком ложится именно на вас. Так же недопустимо пытаться устранить мелкие поломки, даже если они кажутся вполне решаемыми – в этом случае следует вызывать специалистов.
Как и любая другая система, пожарная сигнализация со временем выходит из строя по причине износа – обычно для нее устанавливается срок эксплуатации, после которого все ее детали придется менять даже в том случае, если при проверке она все еще реагирует на раздражающий фактор.
Все остальные причины обычно довольно банальны и связаны с выходом из строя одного из узлов, даже не входящего непосредственно в состав системы – например, при отсутствии электричества сетевая система, конечно же, не работает. Из-за неаккуратного обращения могут оказаться поврежденными кабели электропитания или канал связи с пожарным пультом, может отказать шлейф или сломаться сирена оповещения присутствующих. Возможен и сугубо программный сбой в виде неправильной даты и времени, из-за чего могут проявиться и более серьезные последствия.
О том, как установить пожарные извещатели, смотрите в следующем видео.
Нормы установки пожарных извещателей в помещении
Пожарные датчики устанавливаются только в соответствии с разработанными нормами и правилами, соблюдение которых, должно строго выполняться. Количество и порядок расположения датчиков прописан в своде правил установки от 2009 года (СП 5.13130.2009). От того, насколько грамотно будет произведена установка всех датчиков пожарной сигнализации, зависит время срабатывания извещателей, а также своевременная эвакуация людей.
Независимо от типа датчика оповещения (дымовой, тепловой, пламени и др.) рекомендуется размещать в одном помещении как минимум два прибора, для более достоверных данных и исключения возможности ложных срабатываний.
Правила размещения дымовых устройств
Оптические дымовые извещатели точечного типа применяются в средних или небольших помещения жилых домов, больниц, в гостиницах и прочее.
Линейные дымовые пожарные извещатели используются для контроля над большими помещениями: залы, склады, холлы, терминалы в аэропортах.
Аспирационные извещатели подходят для защиты помещений, где содержится большое количество материальных ценностей: музеи, хранилища, библиотеки.
Важную роль в монтаже пожарных дымовых извещателей играют: общий размер помещения; индивидуальная зона контроля, осуществляемая одним прибором; высота потолков; наличие возможных зон повышенной опасности.
Точечные (дымовые) и аспирационные датчики размещают под перекрытиями или, редко, на стенах, колоннах и прочих конструкциях. Важно, чтобы они были несущими и не подвергались вибрациям или колебаниям.
Площадь действия одного прибора, в помещении с высотой потолков до 3-3,5 метров, составляет 85 кв.м. Если потолки высотой 10-12 метров, контролируемая площадь сокращается до 55 кв.м. В случае, когда помещение в высоту более 12 метров, дымовые датчики размещаются в 2 уровня: под потолком приборы точечного действия, на стенах — линейные.
Оптимальное расстояние между двумя извещателями определяется в 9 метров. Промежуток прибора от стены не должен превышать 10 см. Когда датчики расположены на колоннах, то пространство от угла должно равняться 10 см, а от потолка 10-30 см, вместе с габаритами самого датчика.
Линейные дымовые извещатели располагаются на противоположных стенах контролируемого помещения (если прибор состоит из двух блоков), оптическая ось которых должна находиться на расстоянии не менее 10 см. от потолочных перекрытий. Оптимальный промежуток между несколькими осями дымовых датчиков при высоте потолков 3 метра – 9 метров. Более конкретные данные указываются в инструкции по эксплуатации прибора.
Если в помещении потолки более 12-18 метров, то линейные извещатели монтируются в два уровня: нижний – 4 и более метров от пола; верхний – 40 см. и более от потолка. Между двумя уровнями извещателей должно быть не менее 2 метров пространства.
Также, важно обеспечить в зоне действия датчиков линейного типа, отсутствие каких-либо помех или теней, чтобы исключить ложные срабатывания.
В помещениях с навесными потолками дымовые извещатели монтируются между двумя потолками с выходами к вентиляционным отверстиям.
Дымовые приборы пожарной сигнализации имеют свою схему подключения к кабелю, ведущему к контрольному пункту.
Установка извещателей пламени
Пожарные извещатели пламени используются не только внутри закрытых помещений, но и для наружных зон большой площади – хранилища, производственные цеха, взрывоопасные зоны. Их можно размещать как на потолочных перекрытиях, так и на стенах, а также на технологическом оборудовании. На работу приборов не должны воздействовать никакие оптические помехи.
Минимальное расстояние от углов помещения не должно превышать 10 см при потолочном размещении. Если приборы прикреплены к стенам, то расстояние до углов – 30 см. В том случае, когда потолки неровные и имеют небольшие выступы, то промежуток от прибора до такого выступа должен составлять две высоты преграды.
Свободное пространство датчика пламени до первой преграды — 50 см и более.
Размещение тепловых линейных извещателей
Тепловой линейный извещатель – это термокабель, фиксирующий изменения температурного фона по всей его длине. Применяются в помещениях с большими потолками (по площади) – цеха производства, склады, тоннели, стадионы, концертные залы и прочее.
Кабель можно размещать как на потолке помещения, так и на стенах. В отдельных случаях, где затруднены первые два способа размещения, конструкцией для прочной установки извещателя является натянутый трос. Главное, чтобы кабель никому и ничему не мешал, был натянут и не провисал. Иначе может произойти механическое повреждение кабеля.
В открытых зонах (навесы) термокабель устанавливается на расстоянии не менее 50 см. от потолочных перекрытий. Внутри помещение между собой кабели должны располагаться на расстоянии 8-10 метров.
При установке тепловых пожарных извещателей должна учитываться «мертвая зона» — треугольник 15-20 см по потолку и 15-20 см вниз по стене. Здесь не стоит прокладывать термокабель.
Подключение тепловых датчиков пожарной сигнализации производится к контрольному пункту, куда поступает сигнал тревоги.
Размещение ручных устройств
Ручные пожарные извещатели не реагируют самостоятельно на пламя или дым. Они активируются только человеком.
Размещаются на стенах на расстоянии 1,4 – 1,5 м. от пола. Вблизи приборов не должны находиться никакие другие электрических приборов или магниты.
Место установки должно быть открытым и доступным для всех: холлы, коридоры, лестничные пролеты, выходы из здания. В тоннелях, ручные пожарные извещатели размещаются около выходов, входов, разветвлений.
Оптимальное расстояние между приборами, установленными внутри здания, определяется в 50 м, снаружи – 150 м. Вблизи установки не менее 75 см не должно располагаться никаких других предметов, преграждающих доступ к извещателю.
Освещенность возле прибора – 50 лк.
Расстановка газовых извещателей
Газовый пожарный извещатель фиксирует наличие в воздушном пространстве горючих и токсичных газов. Используется на производственных цехах, складах, специальных сооружениях (газораспределение).
Места расположения газовых датчиков пожарной безопасности должны находиться непосредственно над возможным источником утечки газа (котлы, баллоны, вентили). Вблизи прибора не должны находиться лишние предметы, препятствующие работе извещателя.
При установке датчиков учитываются характеристики газовых смесей и наличие потоков воздуха от вентиляционных шахт или приборов отопления. Некоторые газы (хлор, бутан) концентрируются у пола, однако под действием теплого воздуха могут скапливаться под потолком.
Точное место расположения извещателя (у пола, у потолка) определяется его настройкам к улавливанию конкретного газа и указывается в паспорте изделия.
Размещение автономных извещателей
Данные датчики применяются в быту для защиты жилых комнат в частных домах, квартирах, номерах гостиниц и прочее.
На один автономный пожарный извещатель приходится около 30 кв.м. контролируемой площади, поэтому одного прибора, как правило, бывает достаточно для одного помещения.
Монтируются автономные приборы на открытом потолочном пространстве с хорошей циркуляцией воздуха. Не рекомендуется установка над дверьми и в отдаленных углах помещения. Также не желательно попадание на автономный извещатель прямых солнечных лучей.
Если возможности установки прибора на потолке нет, то его можно разместить на стенах, при этом расстояние до потолка должно быть в пределах 10 — 30 см.
Если на потолочном пространстве имеются выступы более 8 см, то контролируемая площадь прибора сокращается на 25%.
Установка световых, звуковых и речевых оповещателей
Пожарная безопасность здания обеспечивается не только извещателями, но и информационными световыми табло и звуковыми оповещателями, способствующих быстрой и организованной эвакуации людей.
Установка подобных оповещателей также регламентирована нормативными документами. Требования к месту установки светового табло:
- открытое видное место – отсутствие посторонних предметов, мешающих восприятию знака;
- расстояние между однотипными знаками – 60 м;
- отсутствие контрастов света – излишняя яркость при освещении.
Звуковые оповещатели могут располагаться как внутри здания, так и снаружи. Крепятся они под потолком – 15 см до перекрытия, на расстоянии 2-2,3 метро от пола.
Речевые настенные оповещатели располагаются также и приводятся в действие человеком.
Шлейфы сигнализации
Расстояние между шлейфами пожарной сигнализации и электрическими/осветительными кабелями, при их параллельной прокладке, составляет 50 см. Если в силу ряда причин выдержать такое расстояние не представляется возможным, то можно его сократить до 40-30 см при условии их экранирования от электромагнитных импульсов. До единичных осветительных проводов возможно уменьшение расстояния до 25 см от шлейфа до электрических проводов.
После размещения и подключения пожарных извещателей необходимо протестировать их работоспособность и чувствительность. Для данной проверки существуют отдельные методические рекомендации, которые также необходимо соблюдать.
Все монтажные работы по расположению и фиксации приборов, а также их техническому обслуживанию должны проводиться специалистами с соблюдением норм правильной установки пожарных извещателей.
Загрузка…Другие полезные статьи:
