Разобрать двухклавишный выключатель света. Как снять выключатель со стены для замены или ремонта. Необходимые инструменты и материалы

Наверняка каждый хоть раз имел дело с ремонтом, и он знает, что такой радостный по окончанию процесс доставляет столько хлопот. Случается и такое, что даже незначительные задачи могут поставить в ступор. Сегодня мы поговорим об одной из таких задач, а именно о том, как разобрать выключатель света. Из-за регулярного использования, устройство выключателя очень часто выходят из строя, тем самым создавая неудобства и хлопоты.

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или . В выключателе их нет, надо его найти или в или в , т.е. в другом месте. По этому удобней пользоваться . Перед тем, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

  1. Вытянуть рукой;

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов.

Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от . Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

  • винтовые зажимы;
  • пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы.

Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Когда выключатель света выходит из строя, появляется необходимость его разборки. Если обнаруживается, что устройство не работает, первым делом нужно определить, есть ли напряжение в сети квартиры. Затем надо снять подключенную к выключателю лампочку и проверить исправность ее и патрона. Часто бывает так, что неисправность оказывается в другом месте. В случае если электричество в комнатах есть, и лампочка с патроном в порядке, причина неисправности, скорее всего, заключается в самом выключателе.

Как самостоятельно разобрать выключатель света

Перед тем, как снять выключатель, надо определить его тип. Он может быть следующим:

  1. Одно-, двух- или трехклавишный.
  2. Проходной . Фактически он является переключателем контактов и похож на выключатель только внешне.
  3. Диммер – выключатель со встроенным устройством регулирования яркости свечения ламп накаливания и галогеновых. Он может быть механическим или с микроконтроллером.
  4. Импульсный – кнопка, связанная контактами со специальным реле;
  5. Сенсорный – акустический (срабатывание на громкий звук), управляемый с ИК-пульта или радиопульта.

Большинство пользователей применяет клавишные выключатели, которые целесообразно рассмотреть в первую очередь.

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
  • трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Ремонт выключателя

Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.

Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.

При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.

Подключение выключателя. Видео

Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.

Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает.

Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

  • отвертка-индикатор;
  • мультиметр;
  • монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Продукцию данного производителя можно часто увидеть, как в быту, так и в общественных помещениях, благодаря высокой надежности и относительно доступной стоимости изделий.

При необходимости разобрать и отревизировать соединение, также не возникает каких-либо проблем, однако производитель предусмотрел некоторые особенности в конструкции.

Для извлечения выключателя из стены понадобится стандартный набор инструментов. Снятие клавиш производится довольно легко, а вот с декоративной накладкой, у обывателя ни разу не сталкивавшегося с таким типом выключателей могут возникнуть проблемы. Дело в том, что здесь производитель применил специальные зажимы из упругой проволоки, уходящие вглубь корпуса.

После того, как клавиши сняты, декоративную накладку необходимо без лишних усилий потянуть на себя, благодаря чему появится доступ к контактам.

Конструктивной особенностью этих выключателей, является и расположение винтов зажимов с тыльной стороны, поэтому доступ к ним возможен только после выемки всего корпуса из стены. Проверку контактов определяют визуально и с помощью мультиметра.

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Знакома ли вам такая ситуация, когда при входе в комнату, нажимаете на клавишу выключателя света, а освещение не появилось? Бывало, наверное, так со многими, и причин отсутствия света может быть несколько. Возможно, в данный момент нет напряжения во всей квартире, либо повредилась электропроводка, а быть может, не исправен сам выключатель. В последнем случае не стоит сразу же бежать в магазин за новым устройством или вызывать специалиста-электрика, чтобы он отремонтировал его. Выключатель обычный клавишный – это самый простой элемент, любому мало-мальски знакомому с электричеством мужчине будет под силу справиться с ним самостоятельно. А мы немного поможем вам и расскажем, как разобрать выключатель света и определить его исправное или негодное состояние.

Точно ли причина в выключателе?

Давайте для начала точно убедимся, что причина отсутствия света в самом выключателе.

Проверьте, есть ли освещение в других комнатах. Если нет, то посмотрите на вводной автомат, быть может вы превысили допустимую нагрузку, включив одновременно электрочайник, утюг и микроволновую печь, и он отключился. Выйдите на площадку, узнайте у соседей, есть ли свет у них, быть может, напряжение отсутствует во всём доме.

В случае, когда свет не загорается только в одной комнате, а во всех остальных есть, круг возможных причин сужается. Проверьте целостность лампочки и исправность патрона в осветительном приборе. Если со светильником всё в порядке, значит, не остаётся другого выхода, как снять выключатель и обследовать его внутренности.

Материалы и инструменты

Перед тем, как разобрать выключатель света, подготовьте сразу все необходимые для этого инструменты и материалы, которые возможно потребуются для ремонта:

  • индикаторная отвёртка;
  • плоская отвёртка;
  • крестообразная отвёртка;
  • изоляционная лента;
  • наждачная бумага;
  • нож для снятия изоляции.

Снятие напряжения с рабочего места

Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

Пошаговая инструкция разбора

А теперь подробно о том, как снять переключатель:

  1. Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
  2. Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
  3. Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
  4. Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.

На этом видео показано как разбирается одноклавишный:

и двухклавишный выключатель:

Разбирая выключатель, запоминайте последовательность действий. Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке. В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

Начинаем разбирать выключатель:

1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл. », обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!

2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько) . Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя , часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже — где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой . Действуйте осторожно, чтоб не испортить внешний вид выключателя.

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя . Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

6. Когда рамка убрана, достаем механизм из , для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.

А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.

На этом все, выключатель разобран и отсоединен.

Как подключить трехклавишный выключатель. Схема подключения трехклавишного выключателя

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

  • — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
  • — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Алгоритм выполнения работ по установке может иметь следующие пункты.

ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т. д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

Включаем другую клавишу выключателя другой светильник зажегся.

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Подключение проводов к трехклавишному выключателю

Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



выбор выключателя, схемы подключения, особенности монтажа

Практически каждый хозяин рано или поздно сталкивается с проблемой выхода из строя розетки или выключателя. Либо просто решил сделать ремонт в квартире и заменить старые выключатели более новыми современными и красивыми. Если соблюдать элементарные правила техники безопасности, то сделать это самостоятельно совершенно не сложно, и электрик для этого не нужен.

Выбор выключателя

Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.

Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей. Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.

Схема подключения одного источника света с одноклавишным выключателем

Схема подключения выглядит так:

Самая элементарная и самая легкая в восприятии схема, которую часто можно встретить в квартире или в жилом доме. Например, для включения света на кухне, в небольшой комнате, в коридоре или в кладовке. Для реализации этой схемы с нуля требуется минимум материалов, а именно:

  • Распределительная коробка
  • Монтажная коробка для выключателя или подрозетник
  • Одноклавишный выключатель
  • Источник света
  • Двухжильные провода

Стоит отметить, что источник света – это не обязательно 1 лампочка, в роли источника света может выступать и люстра из нескольких параллельно подключенных ламп, это важно понимать. Соответственно схема приобретет немного другой вид.

Разберемся, какие же недостатки и достоинства у такой схемы подключения. Этот вариант подключения идеально подойдет для небольших помещений или помещений, в которых нет необходимости в большом количестве света (ванная комната, коридор, прихожая). Если же использовать такую схему подключения для спальни или гостиной, то вполне вероятно, что источником света будут выступать несколько ламп. В свою очередь это негативно скажется на энергопотреблении и отсутствии возможности регулировать уровень освещенности. Поэтому для таких помещений больше подойдет схема подключения двухклавишного выключателя.

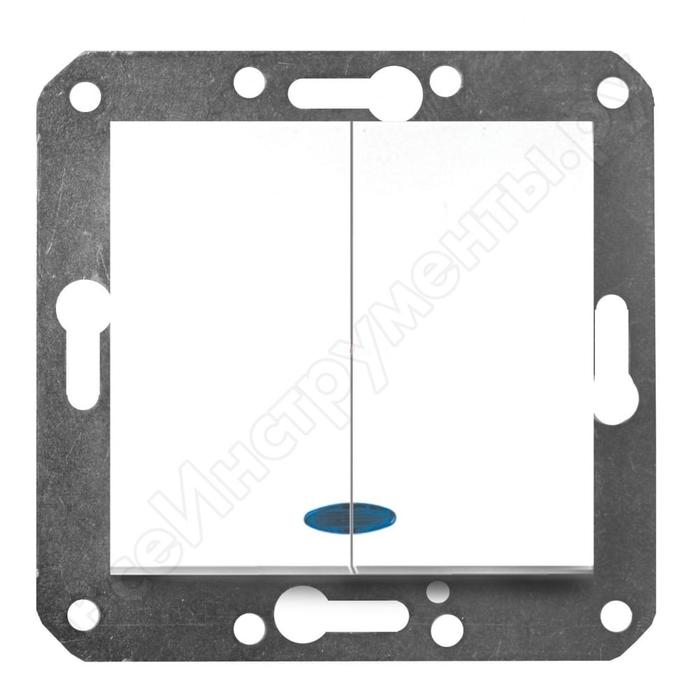

Схема подключения нескольких источников света с двухклавишным выключателем

Рассмотрим схему подключения двухклавишного выключателя, эта схема является более универсальной и вариативной.


Данная схема будет более предпочтительна для люстр или различных осветительных приборов с двумя и более количеством ламп. К примеру, если люстра на пять ламп, то можно выполнить схему так, чтобы при включении одной клавиши работали две, а при включении второй — остальные три. При включении двух клавиш одновременно, будут работать все пять ламп.

Это классическая схема, которая используется в квартирах. Обратите внимание, в этих схемах нужны уже трехжильные провода. Так же с помощью двухклавишного выключателя можно подключить два источника света в разных местах.

Аналогично можно построить схему с трехклавишным выключателем, который, например, будет включать освещение на кухне, в ванной комнате и в коридоре с трех разных клавиш. Также такую схему можно выполнить, используя несколько одноклавишных выключателей, но это будет дороже и потребуется дополнительное место для монтажа выключателей.

Монтаж выключателя и подключение к электросети

При выполнении работ с электричеством стоит всегда помнить, что такие работы осуществляются только при отсутствии напряжения, поэтому, если вы решили поменять или установить выключатель, не забудьте выкрутить пробки или выключить автоматический выключатель, который обычно находится возле электросчетчика. Подключать выключатель к электросети по инструкции разрешено только при отключении подачи на него напряжения.
После прокладки кабеля и установки распределительных и монтажных коробок, а также подрозетников можно приступать к коммутации всей электросети. На каждую распределительную коробку нужно подать как минимум 2 жилы, на которых собственно и будут фаза и ноль. Эти жилы называются приходящими. При подключении светильника от распределительной коробки к выключателю подаем 2 жилы для одноклавишного выключателя и 3 для двухклавишного. Стоит отметить, что с выключателя уходящие провода идут также на распределительную коробку, а не сразу на источник света, это делается для того, чтобы все соединения были сосредоточены в одном месте.
Общий алгоритм проведения монтажа выключателя хорошо виден по следующей картинке:

  1. Выключаем напряжение от сети. Обязательно проверяем отсутствие напряжения на проводниках с помощью индикатора напряжения или вольтметра.
  2. Устанавливаем монтажную коробку (подрозетник), заводим провода.
  3. Разбираем выключатель, изучаем его устройство, ревизируем, подтягиваем винты.
  4. Обрезаем лишнюю длину проводов. Оставляем сантиметров 5-7 для удобства монтажа и ремонта.
  5. Зачищаем концы проводов от изоляции на 1-1,5 см. с помощью бокорезов, пласатиж или ножа.
  6. Вставляем провода в клеммные отверстия выключателя.
  7. Надежно зажимаем провода в выключателе.
  8. Проверяем правильность подключения проводов.
  9. Вставляем выключатель в монтажную коробку.
  10. Выравниваем выключатель «на глазок» или с помощью уровня.
  11. Закрепляем выключатель в монтажной коробке. Если есть возможность, то лучше закрепить выключатель с помощью саморезов. Если нет, то воспользуйтесь распорными пластинами выключателя.
  12. Установаем клавиши выключателя на место. Обязательно проверьте, не «заедают» ли клавиши. Это часто бывает. В случае необходимости поправьте их.
  13. Наслаждаемся, правильно выполненной своими руками работой.

Если же проводка уже проложена, а вы производите замену выключателя, то первым делом следует демонтировать старый. В остальном, все аналогично.
В современных квартирах проводка скрыта и применяются выключатели для скрытой проводки, которые крепятся в монтажную коробку и фиксируются в ней специальными винтами – распорками. На этом этапе основной важный момент – не перепутать приходящую жилу, на которой присутствует фаза с жилой, которая уходит на источник света, особенно если уходящих жил у вас несколько, обычно приходящая жила с фазой находится сверху выключателя, а уходящие — снизу. Если придерживаться схемы, то ошибку вы не допустите. Монтаж одноклавишного и двухклавишного выключателя ничем не отличается, кроме количества уходящих жил. Провода на выключателе зажимаются под специальную шайбу винтовым контактом или затягиваются клеммным соединением, в зависимости от конструкции выключателя.
А как установить монтажную коробку можно посмотреть в видеоролике, размещенном ниже:

Открытую проводку встретить в квартирах сейчас можно редко, в основном такой вариант для старых помещений, загородных домов из дерева или для помещений, в которых скрытую проводку проложить не представляется возможным (например, гараж или подвал).

Такой монтаж электропроводки требует меньше усилий и времени, а также упрощает поиск неисправного звена в случае короткого замыкания или выхода из строя какого-нибудь элемента цепи. Открытая проводка прокладывается по стенам помещения и может крепиться на специальные фарфоровые ролики, или же укладывается в современные кабельные короба или гофрированную трубу, которая крепится к стене. При таком способе монтажа выключатель имеет свои конструктивные особенности, он не вставляется в монтажную коробку, а крепится также поверх стенки. В этом случае стоит отметить, что монтаж выключателя и электрических розеток для открытой проводки по правилам нужно производить на специальную пластину из негорючего материала (текстолит, полистирол, гетинакс).
Отдельно стоит сказать о выборе провода, если вы решили заменить проводку. Для этого следует рассчитать общую нагрузку, в которую будут входить электроприборы и освещение. Для современных квартир рекомендуется применять двухжильный кабель (или трехжильный, если присутствует отдельная заземляющая жила, которая обычно раскрашена в желто-зеленый цвет) сечением не менее 2,5мм, при максимальной нагрузке провод такого сечения будет выдерживать ток около 30 ампер. По стандарту жилы такого провода окрашены в коричневый (красный) и синий цвета, синий цвет используется для подключения к нулю, а коричневый — к фазе.
Подавать напряжение на выключатели и розетки следует только после окончания работ и проверке изоляции всех соединений. Соединять провода в распределительных коробках рекомендуется методом скрутки с последующим изолированием изоляционной лентой, а лучше и правильней методом спайки, обжима или используя специальные клеммные колодки.

Проходной выключатель схема подключения на 2 лампы. Принципиальная схема подключения проходного двухклавишного выключателя

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.


Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.


Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.


Второй провод от светильника напрямую соединяется с нулем распаечной коробки.


Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.


Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.


Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.


Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает . В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.


При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.


Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

Похожие материалы на сайте:

Зачем необходим проходной выключатель?

Вопрос экономии электроэнергии сегодня стоит остро и в этом помощь может оказать проходной выключатель. Как? Мы заходим в подъезд, включаем свет, а на своем этаже гасим освещение другим выключателем. И наоборот. Выходя из дома на улицу, у себя на площадке свет включается, а внизу убирается. В таких случаях используют проходной выключатель, выполняющий функции переключателя.

Подключение проходного выключателя двухклавишного и трехклавишного — Фото

Схема подключения проходного выключателя выбирается исходя из числа точек управления. А их может быть несколько:

  • на каждой площадке многоэтажного дома,
  • в длинном коридоре на выходе из нескольких комнат.

Как подключить проходной выключатель, мы и расскажем сегодня в этой статье.

Простой выключатель содержит всего две контактные клеммы с двумя подводимыми проводами.

Проходной выключатель — называемый переключателем цепей — имеет три клеммы и к нему подходят три провода. Чтобы включать и выключать свет из большего числа мест, нужны так называемые перекрестные выключатели, имеющие четыре контакта и четыре подходящих провода. Надо сказать, что так подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические приборы, требующие управления из разных мест.

Немного теории о проходных выключателях


Назначение проходного выключателя состоит в переключении электрических цепей. Сравним устройство обычного двойного выключателя , используемого в простом подключении и одноклавишного проходного выключателя .


Схема подключения проходного выключателя с двумя точками управления — Фото

В обоих случаях мы имеем по три контакта и три подходящих провода, и происходит простое переключение контактов. Но в первом случае электрические цепи при нажатии или соединяются, или разъединяются. В проходном же выключателе одновременно размыкается одна и замыкается другая цепь.

Пример функционирования проходного выключателя


Возьмем электрическую цепь, состоящую из лампочки и двух одноклавишных проходных выключателей.

Лампочка не горит, то есть две цепи разорваны. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается. Переходя ко второму выключателю, при нажатии мы, разрывая цепь, гасим лампу и одновременно подготавливаем другую линию, для включения с первого выключателя.

Сущность функционирования такого выключателя состоит в перекидывании контактов — один замыкается, другой размыкается. Проходной выключатель, если не использовать один из контактов, может работать как обычный. Но из финансовых соображений лучше отказаться от этого: обойдется дороже.

Виды проходных выключателей


Выпускаются выключатели проходные с различным числом клавиш. Одноклавишные мы уже рассмотрели. Проходной выключатель двухклавишный используется для подключения/отключения двух ламп, находящихся в разных точках.

Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Лампы могут находиться и в одной люстре, тогда можно менять освещенность помещения.

Трехклавишный выключатель, по аналогии с двухклавишным, предназначен для включения трех ламп.


Подключение трехклавишного проходного выключателя — схема — Фото

Схема подключения проходного выключателя позволяет включать лампочки из трех точек. Нужно будет взять два одноклавишных и один перекрестный выключатели, который, в простейшем случае, представляет два переключателя одноклавишных с внутренними перемычками. Применяя два перекрестных выключателя, собирают управление из четырех мест.

Здесь нужно помнить одно. Чем больше точек управления, тем сильнее усложняется схема подключения проходного выключателя. Загруженность проводами может создать в дальнейшем непреодолимые трудности. При ремонтах обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении. В результате включать освещение придется всего лишь из одного места.

Схема подключения проходных выключателей — Видео инструкция


Еще Видео материалы

Как подключить проходной выключатель


Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком. — это, конечно же, провода , выключатели , соединительные коробки .

В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод . Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.


Распределительная коробка проходного выключателя, скрутка проводов — Фото

Зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

  • Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
  • Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
  • В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
  • Далее подключается проходной выключатель.
  • Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

  • При положительных результатах штукатурим и красим необходимые места.

Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Проходные выключатели — незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

  • В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
  • Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Распределитель группы проходных выключателей

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

  • Общее число клемм контактного типа
  • Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.


Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

  • От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
  • Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
  • Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
  • Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.


Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.


Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

  • Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
  • Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
  • Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
  • Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его — ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

  • Выключатели проходного типа;
  • Коробки;
  • Провода, на определенных этапах заменяемые кабелями;
  • Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.


Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.

Если необходимо из разных комнат управлять одним светильником одновременно, тогда для подключения применяется схема подключения проходного выключателя . Но такую схему при помощи обычных выключателей собрать достаточно сложно, тогда требуется использование проходных выключателей или переключателей, как их еще принято называть.

Для организации управления светильниками из нескольких мест, используются такие выключатели. не только очень удобна, но она позволяет еще и экономить существенно электроэнергию.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

Применение проходных выключателей особенно актуально для управления освещением лестничных пролетов. Для такой цели часто используются схемы с применением реле времени, но такие схемы менее экономичны и надежны, а также не очень удобны в использовании.

Люди по лестницам передвигаются с различной скоростью, одни быстрее, а другие медленнее, поэтому ставить большие временные задержки с учетом запаса, значит — уменьшать экономию.

Схема подключения проходного светильника внизу одним выключателем позволяет включить светильники, а поднявшись вверх по лестнице, другим выключателем — выключить. Если же требуется спуститься, то для включения света используется проходной выключатель наверху, а для его выключения — внизу. Подобную схему удобно применять для освещения длинных коридоров.

Проходные выключатели будут весьма полезны не только для обладателей длинных коридоров и многоэтажек, очень пригодятся они и жителям небольших квартир. Например, в квартире есть проходная комната, при входе в которую включается свет, затем пройдя в следующую комнату, свет включается в ней, а в проходной комнате отключается проходным выключателем , ставшее уже ненужным освещение. Такая схема очень удобна и избавляет от лишнего хождения, а также экономит электричество.

Или еще пример. Когда обитатель квартиры заходит в спальню, то свет у двери включает, а укладываясь в постель включает бра или настольную лампу, чтобы перед сном почитать, но теперь ему необходимо встать, подойти к двери и выключить люстру. А если заранее установить проходной выключатель у изголовья кровати, то всех этих манипуляций можно не делать.

Чтобы была реализована такая схема управления, то для этого применяются так называемые «проходные выключатели», которые являются переключателями. Они имеют в отличие от обычных выключателей не два, а три контакта и переключать могут «фазу» из первого контакта — на второй либо третий.

Любые типы ламп (от ламп накаливания до люминесцентных , светодиодных и энергосберегающих) можно использовать в качестве источника освещения для такой схемы. Можно выполнять подключение по такой схеме не только ламп, но и любой другой нагрузки, включением которой требуется управлять из нескольких мест.

Мало чем отличается процедура подключения проходного выключателя от выполнения подключения обычного выключателя. Разница состоит лишь в количестве подводимых проводов и контактных клемм, их три у проходного выключателя.


Необходимо заранее учесть, что к такому выключателю от распределительной коробки нужно будет протянуть трехжильный провод.

В такой схеме применяются два проходных выключателя и распределительная коробка, в которую от управляемого светильника заведены провода и трехжильные провода от выключателей.


От распаечной коробки фазный провод подключается к общему входному контакту первого проходного выключателя . Соединяются с проводами два других (выходных) контакта, которые идут от аналогичных контактов второго выключателя. Затем соединяется с идущим от светильника проводом, общий (входной) контакт второго выключателя.

С нулем распаечной коробки соединяется напрямую второй провод от светильника

В соответствии с мощностью управляемого светильника необходимо подбирать сечение трехжильного провода, который подводится к проходным выключателям.

Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат — ситуация такая же.


Для реализации данной схемы, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре — два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.

Схема подключения проходного выключателя — управление светильником из 3-х мест.

Используются в таком схеме управления на первом и последнем пункте управления светильниками — обычные проходные выключатели , на всех остальных перекрестные выключатели.

Не ограничено количество пунктов управления, однако сложность коммутации в распределительной коробке возрастает, из-за подведения к ней большого количества проводов. При прокладке которых, без грамотной маркировки проводов просто не обойтись, иначе в них можно легко запутаться.

Принцип подключения выглядит следующим образом, выходная пара контактов первого проходного выключателя соединяется с проводами, которые идут к входной паре следующего перекрестного выключателя и дальше, вплоть до последнего проходного выключателя, соединяется общий контакт которого с идущим к светильнику проводом. К входному контакту первого выключателя выполняется подключение фазного провода, а второго провода от светильника к нулю распаечной коробки.

Трехжильный провод протягивается к каждому проходному выключателю, а четырехжильный — к каждому перекрестному.

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя , вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ .

Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей . Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

Пояснения к схемам

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из , самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели , от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится между собой, как показано на схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Как управлять освещением из трех мест

Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель . То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и .

Главная » Гараж » Проходной выключатель схема подключения на 2 лампы. Принципиальная схема подключения проходного двухклавишного выключателя

Включите трехпозиционную электрическую схему. Как работает однокнопочный переключатель? Набор для работы

Выключатель и выключатель — сегодня важная функциональная деталь в каждом доме, без которой сложно представить любую комнату. Иногда начинающих электриков путают в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (поскольку есть еще два типа переключателей). Не говоря уже о простых покупателях, которые пытаются смонтировать сами или купить необходимые устройства для дальнейшей установки.В этой статье мы постараемся пролить свет на разницу между переключателем и переключателем.

Итак, выключатели и переключатели используются для коммутации цепей электрического освещения и бытовой техники. Внешне они тоже выглядят одинаково, разница только в количестве контактов с тыльной стороны. Но переключатель предназначен для размыкания одной цепи, а переключатель для переключения между цепями. Переключатель используется для управления светом из одного места, переключатели также служат для управления светом из двух или более мест, а «сквозные» переключатели используются для управления из трех и более мест.

Выключатель — это устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — это устройство с тремя (или более) контактами. В состоянии «Вкл.» Замыкает первый и второй контакты, а в состоянии «Выкл.» Замыкает первый и третий контакты. Фактически, переключатель всегда включен, либо в одном, либо в другом.Отсюда и название «Switch» — переключение с одного контакта на другой.
Если в переключателе используются только два контакта, он будет работать как переключатель.
Одно из самых популярных применений переключателя — управление освещением с двух мест. Для управления освещением понадобится всего два переключателя, а для управления освещением с трех и более мест не обойтись без использования промежуточных (перекрестных) переключателей.

Промежуточный (также известный как перекрестный) переключатель — это устройство, которое переключает две отдельные линии крест-накрест (то есть, если до перекрестного переключения фаза шла вправо, а ноль — влево, то они поменяются местами. при переключении).Внешний вид промежуточных переключателей ничем не отличается от обычных переключателей.

Обычно используется для управления освещением из трех и более мест. Этот переключатель называется «крестиком», потому что когда вы переключаете его, он похож на пересечение линий. «Промежуточное звено» называется за то, что оно находится в схеме переключения, когда работа с трех и более мест находится в промежутке между «двухсторонними переключателями».

Технические характеристики выключателей Legrand Valena
  • Подпружиненные ножки механизмов снабжены универсальными винтами и надежно скрыты, что упрощает установку и предотвращает повреждение рук об острые кромки при установке.
  • Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку проводов в монтажную коробку и подводку к ней.
  • Механизм выключателя петли надежно закреплен на металлическом суппорте в четырех точках.
  • На задней стороне проходного механизма расположен специальный маркер для измерения длины зачистки кабеля.
  • Четкая маркировка и схемы подключения на механизмах розеток и выключателей делают процесс правильного подключения простым и понятным.
  • Он имеет мощные клеммы, способные надежно удерживать как алюминиевые, так и медные кабели.
  • Быстрое и безопасное подключение кабеля с помощью автоматических клемм — автоматических клемм для подключения выключателей и переключателей, расположенных под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
  • Простая центровка нескольких механизмов подряд — металлический оцинкованный суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многопозиционную раму.
  • Возможность замены подсветки без демонтажа механизмов.
  • Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 переключений.
  • Автоматический выключатель гарантированно переключит 10 А при 230/250 В ~.

Для удобства пользователей, особенно в помещениях с большой площадью: спортивные или концертные залы, длинные коридоры, хорошо иметь возможность выключать и включать свет из разных мест.Это избавит от лишних переходов из одного конца комнаты в другой.

Двухпозиционный переключатель

Схема подключения двухкнопочного переключателя легко решает эту проблему; он позволяет устанавливать выключатели в двух или более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухкнопочного переходного переключателя лежат принципы работы однокнопочного переключателя резерва.

Практически в одном корпусе собраны два однокнопочных проходных переключателя, что значительно расширяет его возможности и всю схему подключения.

Принцип разворота контактов остался прежним: на переключателе две входные клеммы, 4 выходных, всего 6 шт.

Клавиши отмечены стрелками, нажатие на которые включает или выключает свет. Схема собрана так, что свет можно выключить нажатием любой клавиши на переключателях.В каком положении находятся клавиши проходного переключателя, значения не имеет. Возможности двухклавишных проходных переключателей позволяют создавать разные варианты схем управления освещением из двух или даже трех мест.

Управление с двух мест

Два двухклавишных кнопочных переключателя в схеме расположены в разных местах, работают автономно в двух направлениях, управляя разными группами осветительных приборов.

Схема очень удобна для длинных туннелей, коридоров, лестничных маршей.Неважно, с какой стороны вы войдете, всегда можно включить свет, а на другом конце выключить на выходе.

Места установки двухкнопочных проходных переключателей выбраны, логично их устанавливать на разных концах объекта. Монтажные отверстия диаметром 72 или 80 мм высверливаются специальной коронкой с острыми или алмазными зубьями в бетонных или кирпичных стенах, в зависимости от выбранного корпуса переключателя.

В отверстия вставляются металлические или пластиковые ящики цилиндрической формы (подзетники).Если проводка внешняя, корпус переключателя крепится к стене дюбелями и шурупами.

По всей длине помещения, на потолке или стенах установите две группы осветительных приборов. Это могут быть люстры, дешевые лампы или бра. Соединения выполняются по параллельной схеме, поэтому при выходе из строя одной лампы остальные продолжают работать. От них к распределительной коробке проложите провода, для схемы достаточно двух проводов в кабеле.

По требованиям EI (Правила электромонтажа) в целях безопасности светильники заземляются.Все современные светильники, люстры и другие приборы оснащены клеммой заземления.

Поэтому кабель лучше прокладывать с тремя жилами:

  • L — красная фаза;
  • Н — нулевой рабочий провод синего или черного цвета;
  • заземляющий провод желто-зеленой окраски.

Конструкция двухконтурного проходного переключателя предусматривает 6 клемм для подключения проводов, поэтому от каждой коробки под переключателями до распределительной коробки нужно проложить два трехжильных кабеля, оставив концы по 15-20 см для зачистки. изоляция и подключение проводов.

Двухконтактный переключатель подключения

Распределительная коробка AT Необходимо совместить 7 кабелей:

  • 4 выключателя;
  • 2 из световых групп;
  • 1 кабель питания.

21 — провод, все разведено на 8 пин. Требуется сделать выключатель по указанной схеме.

Схема управления двухточечным освещением

Требование, чтобы провода соответствовали цвету по назначению L; Н, заземление, можно выполнять только на участках силового кабеля и осветительных группах.На промежутках от выключателей до распределительной коробки они невозможны, в этом случае используются любые провода.

Поэтому надо быть очень внимательными, чтобы определить нужный провод. Используйте мультиметр в режиме набора номера. Один провод в распределительной коробке останется неиспользованным — от переключателя с правой стороны.

Изолируйте его концы и оставьте его в качестве запасного или вставьте в заземляющий контакт.

Офис в трех местах

В этой схеме используются те же элементы, что и для управления переключением с 2 точек, плюс кроссоверный двухкнопочный переключатель.Устанавливается в любой удобной точке помещения по схеме между двумя двухкнопочными переключателями.

Перекрестный двухкнопочный переключатель по конструкции и принципу действия состоит из двух двухкнопочных переключателей в одном корпусе. Его можно заменить двумя двухкнопочными переключателями, но практичнее использовать заводской в ​​одном корпусе.

В этой модели один общий ключ настроен на двухклавишный переключатель, который синхронизирует переключение контактов двух линий.На выводах перекрестного переключателя перемычки установлены таким образом, чтобы позволить току течь в правильном направлении.

Перекрестный переключатель

Двухкнопочные переключатели

Extreme подключаются к поперечному четырехжильному кабелю. Схема работает следующим образом: рабочий ноль запускается сразу на две группы освещения. Фаза поступает на оба входных контакта первого двухклавишного переключателя шлейфа.

Независимо от положения клавиш, ток проходит на 2 из четырех входных контактов перекрестного переключателя через перемычку на вход второго проходного переключателя.На данный момент положение клавиш 2-го переключателя определяет прохождение тока к одной из групп освещения.

Если группа горит, достаточно изменить положение ключа любого из переключателей в этом ряду, чтобы разорвать цепь питания. Аналогично с включением: необходимо изменить положение любой клавиши в этой строке, и цепочка восстановится.


Трехточечная схема управления освещением

Конструкции проходных выключателей существенно расширяют возможности коммутации цепей освещения.Они универсальны, могут использоваться как обычные переключатели с одной клавишей или как переключатели с двумя клавишами.

В качестве недостатка можно отметить стоимость: они дороже простых моделей выключателей. Поэтому их рекомендуется использовать по прямому назначению в схемах с постоянным управлением освещением из нескольких мест.

Как подключиться. Видео

Ознакомиться с особенностями подключения шлейфового переключателя вы можете на видео ниже.Соблюдение разработанной технологии поможет избежать непредвиденных последствий в будущем.

Представленные схемы, фотографии и информация, содержащаяся в тексте, позволят желающим разобраться в принципах работы двухкнопочных проходных переключателей, понять рациональность практических схем применения и их использования, овладеть методом самостоятельной работы. установка систем управления освещением из нескольких мест.

Это даст возможность не связываться с профессиональными электриками и существенно сэкономить при электромонтажных работах в собственном доме.

Ранее использование проходных выключателей было целесообразно только из-за особенностей планировки комнаты или пространства, когда необходимо было установить светильник, который можно регулировать из разных мест. Теперь он служит еще и тем, что обеспечивает удобство и комфорт, облегчает жизнь. Для управления лампой с нескольких точек понадобится схема включения выключателя с 3 мест. Так как же именно он лежит в основе управляемых переключателей на 5, 6 и более мест.

  • Схема установки
  • Пример освещения
  • Пошаговое руководство по установке

Где используется система с тремя переключателями?

Переключатель оборудования с управлением из трех разных точек обеспечивает практичность.Исчезает необходимость переходить комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Подобную разводку рационально использовать для двора или приусадебного участка. Они вышли из дома, включили свет, пошли в выключенный дом. Они пошли дальше, пошли к другому объекту.

Например, в комнате несколько кроватей. Первое устройство будет у двери, второе — у одной стороны, третье — у второй стороны кровати.То есть, чтобы выключить свет, вставать не нужно.


Или осветить проем лестницы, чтобы не подниматься и не спускаться в темноте. Один выключатель устанавливается сначала внизу, затем посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3-х мест в подъездах. На первом этаже зажгли лампу, на втором-третьем — выключили. Это экономит энергию.

В вытянутых коридорах и проемах важно устанавливать выключатели на трех точках, с несколькими входами в разные помещения.В начале коридора включили посередине или выключили в конце.

Схема управления лампой применяется как в одном помещении, так и на большом пространстве.

Такую систему освещения можно использовать даже в проходных комнатах. В одной комнате включили, прошли по комнате, в другой выключили. Удобно и экономично.

Схема установки

Для установки осветительного устройства, которое можно включать и выключать из трех разных мест в комнате, требуется электрическая схема для трех проходных выключателей.


Схема состоит из распределительной коробки, светильников, выключателей, проводов. Источником света может быть освещение — лампа накаливания, энергосберегающая, светодиодная. Монтаж освещения предполагает использование выключателей. Они бывают нескольких видов: проходные и перекрестные. У проходного переключателя больше названий — реверсивный, резервный, лестничный. Установить такой выключатель сложнее, чем установить простой.

Для управления освещением с 3-х мест необходимы 2 проходных переключателя и 1 перекрестный переключатель.

Внешний вид устройства резервного копирования напоминает одноключевое устройство. Переключатель в любом положении ключа не замыкает электрическую цепь подключения, а переключает контакты. Механизм переключения в автоматическом выключателе находится посередине контактов.

Чтобы сэкономить на электричестве, читатели рекомендуют Электроэнергетический ящик. Ежемесячные платежи будут на 30-50% меньше, чем были до использования экономики. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, потребление тока.Электроприборы потребляют меньше электроэнергии, что снижает затраты на ее оплату.

Есть одна клавиатура и два переключателя прохода клавиатуры. Двухклавишный переключатель состоит из двух отдельных клавиатур в одной и имеет шесть контактов.

Основным преимуществом лестничных выключателей является то, что свет можно регулировать с разных точек.


На схеме показаны сквозные переключатели с одной кнопкой. Эти устройства одинаковые. У них есть три контакта. К ним подключена фаза.На первом 1 контакт — для фазы и 2 контакта для промежуточных проводов. На третьем приборе наоборот — 1 контакт подключен к промежуточному проводу, а 2 — к выходной фазе.

Конструкция посередине называется перекрестным переключателем. Тумблеры соединены электрическими проводами, а между ними кроссовер, имеющий четыре контакта. Два провода для каждого переключателя.

Когда какой-либо из тумблеров замыкает промежуточный провод, загорается свет.Цепочка замкнута, и свет гаснет при изменении состояния ключа.

Важно! Соблюдайте технику безопасности. Проверить отсутствие напряжения с помощью индикатора отвертки! Будьте осторожны при работе с электроинструментом.

Принцип перекрестного разъединения

Перекрестный переключатель аналогичен обычной клавиатуре, с той лишь разницей, что внутри имеется четыре клеммы. Крест назван в честь двух электрических линий, которые он переключает, они объединяются в крест.

Перекрестный переключатель одновременно отключает первый и второй переключатели, а затем синхронно их подключает.От этого движения контактов свет загорается и гаснет.

Совет! Обратите особое внимание на правильное соединение концов электрических кабелей, иначе вся система не будет работать.

Количество точек может быть разным, но чем их больше, тем сложнее переключение в распределительной коробке. Необходимо четко обозначить провода при проводке, чтобы не перепутать.

Пример освещения

Необходимое оборудование и материалы

  • Выключатели света
  • Монтажная коробка
  • Лента электроизоляционная
  • Клеммы
  • Крестообразные и обычные отвертки
  • Нож установочный
  • Бокорезы
  • Плоскогубцы
  • Ключи
  • Электрический кабель

Если в комнате уже проведена проводка, и вам необходимо установить резервные коммутаторы, то вам необходимо или открыть прокладку кабелей.

Для того, чтобы проделать пазы, понадобится пробойник и зуборез. Еще нужен алебастр. Он скрепит форель.

При открытой установке требуется распределительная коробка, она крепится к стене с помощью гофры.

Пошаговое руководство по установке

Концы всех кабелей подведены к монтажной коробке и соединены клеммами. Ноль идет к лампе.

Для оснащения выключателя управлением с 3-х мест необходимо иметь навыки и точную схему подключения.Его наличие дает возможность провести правильную и качественную систему освещения. И на его основе можно легко создавать более сложные схемы освещения.

Проходы созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и ​​других местах. Устанавливаются между этажами при спуске в подвал, у дверей комнат, имеющих несколько входов. Находясь у себя дома, удобно менять подсобные помещения. Или управляйте фонарями на крыльце и на участке.Пропускной переключатель позволяет управлять освещением из разных мест, избавляя людей от неудобств. Это также экономит электроэнергию.

Обычный переключатель содержит ключ для двух положений и пару контактов. К ним подключаются провода. Напротив, встроенный переключатель проходного переключателя состоит из трех контактов: одного общего и двух переключающих. Каждый из них также связан проводом. Для управления освещением с нескольких мест, например с двух, требуется коммутационный аппарат на 4 контакта.Вдобавок к каждому из них должны быть подключены по одному проводу. Таким образом, можно управлять не только освещением, но и любыми другими электрическими приборами, хотя монтаж схемы усложняется.

Как работает однокнопочный переключатель?

Принцип работы таков: перекидной контакт размыкает одну цепь, а одновременно замыкает другую. Схема подключения выключателя непрерывного действия всегда находится на его обратной стороне. Один из контактов общий (1), а два других — перекидные (2, 3).Из двух таких устройств, расположенных в разных местах, можно собрать наиболее простую и распространенную схему управления лампой с двух разных точек.

Клеммы 2 и 3 переключателей PV1 и PV2 соединены между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 — к светильнику. Другой конец лампы подключается к нулевому проводу питания. Работу схемы проходного переключателя проверяют включением. Для начала подается напряжение.В этом случае лампа последовательно загорается или гаснет при независимом переключении любого из переключателей. При разрыве цепи одного из них цепь перестает работать. Но в то же время готовится к включению еще одна линия.

Как подключить простейший сквозной коммутатор?

Перед установкой нарисуйте схему всех подключений.

Первый набор (РК). Будет собрано и подключено все провода. Отсюда идет питание. Для этого используется трехжильный кабель 3 х 1.Укладывается 5 мм. Чаще всего встречается на всех схемах подключения. Здесь два провода питающие, а третий — на заземление электроприборов. Дополнительно устанавливаются 2 субплаты, на которых будут размещаться переключатели. От каждого стекла и от светильника проложены трехжильные кабели в РК.

После того, как все провода и кабели уложены, выполняются подключения. Сначала провод L-фазы подключается между выходом автомата и входом PV1 (№ 1).Затем соответствующие выходные контакты (2-2, 3-3) переключателей соединяются между собой. Далее они устанавливаются в нижнюю пластину. Два вывода патрона лампы подключены к входу ПВ2 (№1) и синей жиле нейтрали от ПКП. Если автомат биполярный, он питается от его выходного контакта; если однополярный, с нулевой шиной. Конец заземляющего провода заизолирован. Или он соединен с корпусом лампы, если он металлический.

Когда все подключения выполнены, в патрон ввинчивается лампочка.Затем проверяется схема выключателя включением автомата в пульте. Лампа может сразу же загореться. Или после включения PW1 или PW2. Вы можете получить его, если нажмете кнопку любого из переключателей. Важный! У переключателей нет фиксированных положений включения и выключения.

Кросс-коммутатор

Для подключения шлейфовых переключателей в трех местах требуется установка дополнительных устройств кросс-коммутации. Он состоит из 2-х одноклавишных устройств с внутренними перемычками, собранных в одном корпусе.

Перекрестный переключатель (ПП) устанавливается между двумя обычными.Применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления с четырех точек нужно добавить в схему еще одно такое устройство. Подключать плату к перекидным контактам проходных выключателей следует так, чтобы создать исправную цепь питания лампы.

Сложные контактные группы требуют большого количества проводов и соединений. Желательно собрать несколько простых схем. Они работают надежно и просты в эксплуатации.Примечание! Все основные подключения выполняются в распределительных коробках. Никакого скручивания питающих проводов делать нельзя.

Какую модель выбрать?

Какой переключатель использовать, в первую очередь зависит от типа проводки. Для открытых выбрана накладная модель. Под скрытой потребностью подозетники. Следует подбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить одинаковый внешний вид обычного и перекрестного переключателей. Приборы поворотные, клавишные, рычажные, сенсорные. Контакты подбираются под соответствующую нагрузку.Переключение должно быть легким. Устройства должны быть надежно закреплены.

Установка трехточечной системы коммутации

Для этого необходимо выполнить следующие действия:

  1. Нарисуйте схему соединений.
  2. Разметить и продолжить штробы и изъятия для электропроводки и коробок.
  3. Установить раздаточные детали. Их подбирают больших размеров, чтобы можно было сделать внутри 12 соединений.
  4. Комплект подозетники.
  5. Пропустите кабель от экрана к соединениям.
  6. Подсоедините провода к переключателям и клеммам в коробках. Пометьте провода. Схему собирать последовательно, с проверкой соединений.
  7. Установите переключатели на свои места.

Подключение проходных двухкнопочных переключателей

Устройство состоит из 2-х одноклавишных независимых переключателей. Они собраны в одном футляре. Работаем по такому же принципу закидывания контактов. Но при этом входов 2, а выходов — 4. Разница в том, что 2 переключателя расположены в разных точках.Их ключи работают с разными приборами.

Установка двухкнопочных переключателей для управления с двух мест

Последовательность действий должна быть следующей:

  1. Составлена ​​схема, без которой сложно произвести подключения.
  2. Установить распределительные коробки и подозетники.
  3. Установлено 2 группы освещения.
  4. Трехжильные кабели прокладываются из расчета подключения к 6 контактам каждого переключателя и к лампам.
  5. По схеме кабели подключаются в распределительной коробке, к патронам и к выключателям.

Двухкнопочный переключатель прохода можно заменить четырехкнопочной клавиатурой. Но это будет нерационально. Чем больше потребуется распределительных коробок, тем выше будет потребление кабеля.

Управление два из трех мест

Двойной клавишный переключатель кроссоверный. Устанавливается в комплекте. То есть в нем также есть два двухкнопочных концевых выключателя, если вы хотите управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Установка выглядит следующим образом:

  1. Не хватает стандартной коробки диаметром 60 мм для монтажа схемы.Следовательно, его размер должен быть больше. Или нужно последовательно установить 2-3 штуки. обычный.
  2. Для подключения выполнено 12-проводное подключение. Для этого понадобится прокладка на 4 трехжильных кабеля. Здесь необходимо правильно провести разметку жил. Каждый из двух контактов имеет по 6 контактов и 8 перекрестных контактов.
  3. Pv1 подключает фазу. После нужно произвести необходимые подключения. На тыльной стороне устройства изображена схема двухклавишного проходного переключателя. Он должен быть правильно совмещен с внешними подключениями.
  4. ПВ2 подключается от светильников.
  5. Четыре выхода PV1 подключаются к входам кросс-переключателя, а затем его выходы подключаются к 4 входам PV2.

Вывод

Проходной переключатель удобен. Не требуется лишних ходов по лестнице и длинным коридорам, чтобы включить или выключить лампочку. Иногда это просто необходимо. К тому же экономия энергии за счет быстрого переключения. Важно правильно выбрать устройства и правильно выполнить электрические соединения.

Переключатель проходной, он же — переключатель. Некоторые называют это переключателем. Алгоритм его работы однозначно определяется именем. Переключатель обеспечивает соединение одного общего контакта с тем или другим из двух вариантов. Редко, но есть еще и трехклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время зачастую даже ниже, чем на обычные выключатели того же производителя (например, это относится к Legrand).

Поэтому многие продавцы перестают покупать переключатели, предлагая вместо них переключатели. На самом деле, в этом нет ничего плохого. Просто используйте два из трех контактов переключателя — общий и один из альтернативных. И внешне такие устройства похожи.

Управление освещением с двух мест

Использование выключателей позволяет организовать включение и выключение нагрузки (обычно — освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в схеме, состоящей из двух противоположно соединенных переключателей (подключены альтернативные контакты), изменение положения любого из переключателей сразу вызывает включение или отключение общих контактов.


Рисунок 1

Для обычного переключателя состояние «включено» и «выключено» определяется положением клавиши. Для цепочки из двух переключателей при любом фиксированном положении ключа одного переключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого переключателя.

Основная проблема при установке проходных выключателей — это очень точное определение назначения всех контактов установленных устройств. Принципиальная схема та же Конструктивно устройство может быть реализовано самыми разными способами.

Все три контакта могут находиться на одной стороне механизма, могут быть распределены в любой точке в любом сочетании. Выключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).


Пример расположения проходных переключателей на рисунке (Рисунок 2)

Если принципиальная схема использования переключателей для управления светом с двух мест выглядит очень простой, то реальное соединение с помощью соединительных коробок требует особой осторожности.

Как показано на рисунке, к цепи подключены как минимум два двухжильных и два трехжильных провода.

Схема подключения двух выключателей с разных мест (рисунок 3)

При использовании двухкнопочных переключателей количество подходящих к ним проводов увеличивается вдвое.

Трехточечное управление освещением

Если вы внимательно посмотрите на следующую картинку, вы увидите, что вы можете управлять освещением из трех мест и, в общем, из любого количества мест. Для этого нужно только вставить дополнительное устройство в промежуток между нашими простыми выключателями.

Это устройство называется перекрестным (или промежуточным) переключателем.Если вы внимательно посмотрите на рисунок 4, становится ясно, что это устройство состоит из двух сквозных переключателей, между которыми устанавливается механическое соединение.


Рис. 4. Подключение из трех и других точек

С одной стороны, двухпроводная линия от первого переключателя в цепи подключена к общим контактам обоих переключателей, которые являются частью промежуточного переключателя. Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.


Рисунок 5. Пример расположения 3 переключателей

В результате имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого переключателя «как есть», либо после переключателя линии меняются местами («крест», отсюда и название). Таким образом, у нас есть устройство, выполняющее функцию, аналогичную тому, которое выполняет первый или последний переключатель в схеме.


Рисунок 6

В состоянии, показанном на рисунке, цепь замкнута.Его можно открыть, изменив состояние любого из переключающих устройств.

Монтаж такой схемы (схемы подключения см. На рисунках) сложен только по количеству подключаемых проводов. При использовании в нем одной распределительной коробки необходимо соединить в двух точках (скрутка, клеммные разъемы) два двухжильных, два трехжильных и один четырехжильный провод. Для такого количества проводов и соединений необходима распределительная коробка достаточного размера.

Ситуацию можно несколько облегчить, если использовать дополнительную распределительную коробку (как показано на следующем рисунке).


Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

Переключатели двухкнопочные

Все рассмотренные устройства доступны в двухклавишном исполнении. Схема подключения двухкнопочного проходного переключателя Legrand представлена ​​на рисунке 8. Следует отметить, что двухкнопочные переключатели выполнены в виде комбинации двух переключателей, установленных в механизме напротив друг друга.


Рисунок 8

При монтаже таких устройств необходимо очень внимательно разбираться в назначении всех контактов.

Вообще говоря, использование двухкнопочных переключателей встречается довольно редко. В этом случае количество коммутируемых проводов увеличивается вдвое по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отметили, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов об использовании проходных и промежуточных коммутаторов. Прежде всего, они удобны в помещениях и на площадках, размер которых большой, а вход и выход находятся далеко друг от друга.Этот прием удобно использовать для освещения дорожек в саду, прихожей или веранде дома, очень часто их применяют для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных переключателей является надежным методом, но очень дорогостоящим с точки зрения расхода проводов и трудоемких коммутационных работ.


Рисунок 9

В этом случае более приемлемо использование бистабильных (то есть имеющих два стабильных состояния) реле.Для управления такими реле используются импульсные сигналы от кнопок (переключатели без фиксации положения). Сигналы от всех таких кнопок подключены к бистабильному реле параллельно.


Рисунок 10. Бистабильное реле

Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством точек управления. Само по себе бистабильное реле обычно изготавливается как стандартный модуль, устанавливаемый на DIN-рейку в коробке. Основным недостатком данной схемы является то, что бистабильное реле можно купить, как правило, только в специализированной компании.

Переключатели с сенсорной панелью 5000 Низковольтное 2-кнопочное управление, белый цвет

Двухкнопочная двухпроводная сенсорная панель Белая низковольтная коммутационная станция серии 5002 включает прочную безвинтовую лицевую панель и 2 кнопочных переключателя мгновенного действия для управления двумя лампами. Замена более старой сенсорной панели 5102, 50-2, 50-2PL.

Характеристики

  • 2-проводная система низкого напряжения
  • 4 А при 28 В Номинальный ток переключающего контакта
  • 2 выключателя мгновенного действия
  • купить Touchplate 5002 выключатели света в 2 других цветах
  • прочная пластиковая пластина переключателя 4-1 / 2 «x 2-3 / 4»
  • Один горизонтальный кнопочный переключатель размером 1-1 / 8 «x 5/8»
  • отверстий для винтов на расстоянии 3-9 / 32 дюймов в кронштейне
  • в комплекте два крепежных винта 1 дюйм
  • при необходимости добавьте бесплатные инструкции по электромонтажу для сенсорных панелей серии 5000
  • заменяет 5002-WHT, 5101, 50002, 50-1 и 50-1PL Блоки с сенсорной панелью с 1 кнопкой
  • 500C1-0200A-WHT by Touch Plate, теплый белый сатин
  • сделано в США

Найдите больше стилей устройств с сенсорной панелью и настенных покрытий в низковольтных переключателях сенсорной панели и коммутационных плитах.

Этот 2-проводной низковольтный 2-кнопочный переключатель можно использовать для замены любого 3-проводного низковольтного 1-го переключателя GE, Bryant или Remcon. При преобразовании из этих систем обязательно закажите руководство по преобразованию 3-проводной сенсорной панели в 2-проводное, которое затем будет включено бесплатно.

В. Может ли этот блок переключателя сенсорной панели быть трехсторонним? A. Да, они работают как трехпозиционные переключатели без фиксации напряжения. Переключатель будет подключен параллельно реле, которым он управляет, и реле будет реагировать на получение сигнала от переключателя.В. Могу ли я использовать этот низковольтный блок с двумя переключателями для управления двумя разными гаражными воротами или простыми официантами? A. Выключатели с сенсорной панелью используются во многих различных низковольтных устройствах. Пока двери гаража или лифты имеют низкое напряжение (24-30 В постоянного тока) и 2-проводные / мгновенные, настенные переключатели с сенсорной панелью могут работать нормально. Обычно тупой официант или дверной звонок отдельный и не подключен к системе низкого напряжения. Это означает, что для 3-проводной системы или для 2-проводной системы не будет разницы.Даже переключатель гаражных ворот обычно подключается прямо к трансформатору дверного звонка и не подключается ни к чему другому, но вы хотите это подтвердить. Переключатель мгновенного действия (SPST) — это все, что нужно. SPST = однополюсный одиночный бросок.

Страница не найдена | Соединенные Штаты Америки

*

Твоя страна * Ваш countryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и острова МакдональдГондурасГонконгВенгрияI celandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Китса и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Со UTH Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaSão Tomé и PríncipeTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Штаты Внешние малые острова IslandsUruguayUzbekistanVanuatuVaticanVenezuelaVietnamVirgin, BritishVirgin остров, U.Сан-Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве Аландские острова

Ваш адрес электронной почты *

Руководство пользователя двойного нано-коммутатора

: Служба поддержки Aeotec

Двойной нано-коммутатор Aeotec предназначен для подключения к розеткам и коммутаторам питания с помощью Z-Wave Plus. Он основан на технологии Aeotec Gen5.


Чтобы узнать, совместим ли Dual Nano Switch с вашей системой Z-Wave, обратитесь к нашему списку сравнения шлюзов Z-Wave.Технические характеристики Dual Nano Switch можно посмотреть по этой ссылке.

Ознакомьтесь со своим Dual Nano Switch (ZW132 или ZW140).


Примечания для портов подключения проводов:

N — Вход питания для нейтрали
L — Вход питания для напряжения
IN — Вход для источника питания нагрузки
OUT1 — Выход для нагрузки 1
OUT2 — Выход для нагрузки 2
S1 — Управление внешним переключателем для нагрузки 1
S2 — Управление внешним переключателем для нагрузки 2

Важная информация по технике безопасности.

Внимательно прочтите это и другие руководства по устройству. Несоблюдение рекомендаций, изложенных Aeotec Limited, может быть опасным или привести к нарушению закона. Производитель, импортер, дистрибьютор и / или торговый посредник не несет ответственности за любые убытки или ущерб, возникшие в результате несоблюдения каких-либо инструкций, содержащихся в этом руководстве или в других материалах.


Максимальная сила тока для Dual Nano Switch не должна превышать 5 ампер на нагрузку.

Храните продукт вдали от открытого огня и сильной жары.Избегайте попадания прямых солнечных лучей или тепла.

Установите двойной нано-переключатель.

Двойной нано-переключатель устанавливается за переключателем освещения или кнопкой мгновенного действия. Он работает только с 3-проводными (с нейтралью) схемами освещения, хотя каждая установка Dual Nano Switch, соответственно, немного отличается:

1. Отключите главный автоматический выключатель в вашем доме для безопасности во время установки и убедитесь, что провода не отключены. короткое замыкание во время установки, что приведет к повреждению Dual Nano Switch.

Примечание: Главный автоматический выключатель в вашем доме должен поддерживать защиту от перегрузки в целях безопасности.

2. Подготовка соединительных проводов

Провода питания 14 AWG для ввода / вывода.

Медные провода 18 AWG для внешнего ручного переключателя.

Используйте инструмент для зачистки проводов, отрежьте металлическую часть соединительного провода и убедитесь, что длина металлической части составляет около 5 мм.

Примечание: Все соединительные провода должны быть гибкими.

Схема подключения входа питания 120/230 В переменного тока.

Схема подключения входа питания 120/230 В переменного тока к выходу питания 24 В постоянного тока.

(ПРЕДУПРЕЖДЕНИЕ: совместим только с двойным нано-переключателем без считывания показаний энергии [ZW140]).

Примечание: Клемма «IN» должна быть подключена к «-» входа 24 В постоянного тока.

Предупреждение: Dual Nano Switch ZW132 несовместим с этой конфигурацией, вы должны использовать Dual Nano Switch ZW140 без измерения энергии.

Схема подключения входа питания 24 В постоянного тока.

Поскольку Dual Nano Switch также поддерживает входное напряжение 24 В постоянного тока, вы можете использовать его для управления нагрузками, питающимися от 24 В постоянного тока.

Если выходные нагрузки должны питаться только от AC120V или AC230V, вы можете изменить подключение проводов, как показано ниже:

Схема подключения входной мощности 24VDC на выходную мощность 120/230VAC.

(только для двойного нано-переключателя без считывания показаний энергии [ZW140]).

Примечание: Клемма «IN» должна быть подключена к «живому» проводу питания 120/230 В переменного тока.

Предупреждение: Dual Nano Switch ZW132 несовместим с этой конфигурацией, вы должны использовать Dual Nano Switch ZW140 без измерения энергии.

На всех вышеприведенных схемах подключения показано, что двойной нано-переключатель использует 2-сторонние или кнопочные переключатели мгновенного действия в качестве внешнего ручного переключателя для 2-стороннего подключения.

На приведенной ниже схеме показано, что двойной нано-переключатель использует переключатели SPDT (однополюсные, двойные) в качестве внешнего ручного переключателя для 3-стороннего подключения.

Схема 3-позиционного подключения внешнего ручного переключателя.

3. Подключены внешние переключатели с автоопределением.

Включите внешний переключатель один раз, чтобы нано-коммутатор определил правильный подключенный переключатель. Если ваш внешний переключатель по-прежнему не работает, вам нужно снова установить режим обнаружения.

Повторное обнаружение внешнего коммутатора S1

  1. Нажмите кнопку Nano 4 раза в течение 1-2 секунд, что приведет к переходу Nano в режим обнаружения внешнего переключателя. (Светодиод будет мигать синим)
  2. Один раз переведите внешний выключатель, затем подождите не менее 10 секунд, прежде чем снова щелкнуть выключателем.
  3. Теперь проверьте внешний переключатель.

Повторное обнаружение внешнего переключателя S2

  1. Нажмите кнопку Nano 6 раз в течение 1-2 секунд, что приведет к переходу Nano в режим обнаружения внешнего переключателя. (Светодиод будет мигать зеленым)
  2. Один раз переведите внешний выключатель, затем подождите не менее 10 секунд, прежде чем снова щелкнуть выключателем.
  3. Теперь проверьте внешний переключатель.

4. Установите двойной нано-переключатель в монтажную коробку.

а. Подключение провода под напряжением / под напряжением: Подключите провод под напряжением / под напряжением к клемме «L» на двойном нано-переключателе.

б. Подключение нейтрального провода: Подключите нейтральный провод к клемме «N» на двойном нано-переключателе.

г. Подключение провода нагрузки 1: Подключите провод нагрузки к «OUT1» на двойном нано-переключателе.

г. Подключение провода нагрузки 2: Подключите провод нагрузки к «OUT2» на двойном нано-переключателе.

эл.Подключение внешнего / ручного переключателя: Подключите 2 провода 18AWG к «S1» и «S2» на двойном нано-переключателе.

эл. Подключение внешнего / ручного переключателя: Подключите 2 провода 18AWG от 2 клемм внешнего / ручного переключателя к проводу под напряжением.

Примечание: Это физическая схема подключения для входной мощности 120/230 В переменного тока.

1. Монтаж монтажной коробки.

2. Расположите все провода так, чтобы оставалось место для устройства.Поместите двойной нано-переключатель в монтажную коробку ближе к задней части коробки.

3. Расположите антенну ближе к задней части коробки, подальше от всех остальных проводов.

4. Установите двойной нано-переключатель на монтажную коробку.

5. Установите крышку на монтажную коробку.

Примечание: 1. Монтажная коробка должна иметь размер 3 × 2 × 2,75 дюйма / 75 × 50 × 70 мм или больше, минимальный объем 14 дюймов / 230 см.

2. Используйте только гибкие медные провода.

5. Восстановите питание.

Подайте питание на автоматический выключатель или предохранитель.

Быстрый старт.

Добавление двойного нано-коммутатора в сеть Z-Wave.

После того, как ваш Dual Nano Switch установлен и включен, вы теперь можете вручную управлять Dual Nano Switch, чтобы включать / выключать его напрямую, нажимая кнопку действия Dual Nano Switch, теперь пришло время добавить Dual Nano Переключитесь на сеть Z-Wave. Чтобы установить шлюз / контроллер Z-Wave в режим сопряжения, обратитесь к соответствующему разделу в руководстве по эксплуатации вашего контроллера.

1. Установите контроллер Z-Wave в режим сопряжения.

2. Нажмите кнопку действия на двойном нано-переключателе один раз или один раз переключите внешний ручной переключатель, зеленый светодиод (небезопасная индикация) будет мигать, показывая, что двойной нано-переключатель входит в режим сопряжения.

3. Если двойной нано-коммутатор был успешно добавлен в вашу сеть Z-Wave, его светодиодный индикатор RGB будет гореть постоянно. Если сопряжение было неудачным, красный светодиод будет гореть 2 секунды, а затем останется красочным градиентом.Повторите инструкции выше

, начиная с шага 1.

Теперь, когда двойной нано-коммутатор работает как часть умного дома, вы сможете настроить его с помощью программного обеспечения для управления домом / приложения телефона. Пожалуйста, обратитесь к руководству пользователя вашего программного обеспечения или шлюза для получения дальнейших инструкций по настройке Dual Nano Switch в соответствии с вашими потребностями.

Цвет светодиода RGB будет изменяться в зависимости от уровня выходной мощности нагрузки:

98015)
Версия Светодиодная индикация Выход (A)
US Зеленый [0A, 7.5A)
Желтый [7,5A, 13,5A)
Красный [13,5A, 15,5A)
AU Зеленый [0A, 5A) [5A, 9A)
Красный [9A, 10,5A)
EU Зеленый [0A, 5A)
Желтый [5A, Красный [9A, 10,5A)

Удаление Dual Nano Switch из сети Z-Wave.

Двойной нано-коммутатор можно отключить из сети Z-Wave в любое время. Вам нужно будет использовать главный контроллер вашей сети Z-Wave. Чтобы установить контроллер / шлюз Z-Wave в режим удаления, обратитесь к соответствующему разделу в руководстве по эксплуатации вашего контроллера.

1. Переведите контроллер Z-Wave в режим удаления.

2. Нажмите кнопку действия на двойном нано-переключателе один раз или быстро переключите внешний ручной переключатель 3 раза.

3. , если двойной нано-коммутатор был успешно удален из вашей сети Z-Wave, его светодиодный индикатор RGB останется цветным градиентом. Если удаление было неудачным, светодиод RGB по-прежнему будет гореть (в соответствии с состоянием выходной нагрузки), повторите приведенные выше инструкции, начиная с шага 1.

Дополнительные функции.

Изменение режима на внешнем переключателе / ​​кнопочном управлении.

Двойным нано-переключателем можно управлять с помощью 2-позиционного (флип-флоп) внешнего / ручного переключателя, кнопки мгновенного действия или 3-позиционного переключателя.Когда вы впервые используете Dual Nano Switch в первый раз, он попытается автоматически определить тип вашего внешнего переключателя, один раз переключить кнопку на ручном переключателе и подождать 2 секунды, пока Dual Nano Switch определит тип ручного переключателя.

Если вы обнаружите, что Dual Nano Switch неправильно определил неправильный тип переключателя, вы можете заставить Dual Nano Switch использовать другой режим для каждого переключателя, используя 2 отдельных метода.

Установите внешний переключатель с помощью кнопки действия на двойном нано-переключателе.

Заставьте Nano войти в режим обнаружения внешнего переключателя S1:

  1. Нажмите кнопку Nano 4 раза в течение 1-2 секунд, что приведет к переходу Nano в режим обнаружения внешнего переключателя. (Светодиод будет мигать синим)
  2. Один раз переведите внешний выключатель, затем подождите не менее 10 секунд, прежде чем снова щелкнуть выключателем.
  3. Теперь проверьте внешний переключатель.

Заставить Nano перейти в режим обнаружения внешнего переключателя S2:

  1. Нажмите кнопку Nano 6 раз в течение 1-2 секунд, что приведет к переходу Nano в режим обнаружения внешнего переключателя.(Светодиод будет мигать зеленым)
  2. Один раз переведите внешний выключатель, затем подождите не менее 10 секунд, прежде чем снова щелкнуть выключателем.
  3. Теперь проверьте внешний переключатель.

Установите внешний переключатель с помощью класса команд конфигурации.

Вы также можете установить режим внешнего переключателя с помощью класса команд конфигурации.

Параметр 120 [1 байт] (для управления S1 OUT1) и параметр 121 [1 байт] (для управления S2 OUT2) — это параметр, который устанавливает один из 3 различных режимов.Вы можете установить эту конфигурацию на:

(0) Неизвестный режим

(1) Режим двухпозиционного переключателя

(2) Режим трехпозиционного переключателя

(3) Кнопка мгновенного действия Режим

(4) Вход в режим автоматического определения переключателя

Совместимые внешние переключатели и их варианты использования.

Наш двойной нано-переключатель в настоящее время поддерживает только 3 различных внешних настенных переключателя:

  1. Стандартный тумблер (2-ходовой / 3-ходовой / 4-ходовой)
    — Toggle UP (высокое напряжение) — переключает.
    — Переключить ВНИЗ (низкое напряжение) — выключается.
  2. Кнопка мгновенного действия
    — Однократное нажатие — включение / выключение.
    — Нажмите и удерживайте в течение 20 секунд или более — сброс настроек Dual Nano Switch.
  3. WallSwipe для Nano
    — Коснитесь верхней части 50% области — включает / выключает для OUT1.
    — Коснитесь нижней 50% области — включает / выключает для OUT2.
    — Сдвинуть вверх — включить обе нагрузки.
    — Сдвинуть вниз — переключить обе нагрузки — ВЫКЛ.
    — Провести пальцем вверх — включить свет.
    — Жест смахивания вниз — выключить свет.

Управление сенсорной панелью (WallSwipe для Nano).

Как вы можете видеть, на поверхности Dual Nano Switch есть контактный порт, этот порт используется для подключения сенсорной панели. Когда вы уже подключили его к Dual Nano Switch, вы сможете управлять Dual Nano Switch напрямую через сенсорную панель.

Мониторинг энергопотребления. (Только модель ZW132)

Двойной двойной нано-переключатель Aeotec может сообщать об использовании потребляемой мощности или кВтч на контрольную точку Z-Wave по запросу.Если эта функция поддерживается контрольными точками, потребление энергии будет отображаться в пользовательском интерфейсе контрольных точек. (Конкретные команды Z-Wave, поддерживающие мониторинг энергии, — это класс команд счетчика. Автоматические отчеты отправляются в группу ассоциаций 1, которая настраивается через класс команд ассоциации.) Пожалуйста, обратитесь к руководству по эксплуатации этих контрольных точек для получения конкретных инструкций по мониторингу Двойной нано-переключатель.

Примечание: Двойной нано-коммутатор модели ZW140 не имеет возможности контролировать потребление энергии.Модель ZW132 Dual Nano Switch поддерживает функцию измерения энергии, и вы можете увидеть слова «with Energy Metering» на упаковке.

Функция безопасности или отсутствия безопасности вашего Dual Nano Switch в сети Z-Wave.

Включение Dual Nano Switch в качестве незащищенного устройства:

Если вы хотите, чтобы ваш Dual Nano Switch использовался в качестве незащищенного устройства в вашей сети Z-Wave, нажмите кнопку действия один раз на Dual Nano Switch при сопряжении это к вашему шлюзу.

Если включение прошло успешно, зеленый светодиод будет гореть 2 секунды, а затем вернется к постоянному свечению.Если включение не удалось, красный светодиод загорится на 2 секунды, а затем вернется к цветному градиенту.

Включение Dual Nano Switch в качестве безопасного устройства:

Чтобы в полной мере использовать преимущества Dual Nano Switch, вам понадобится Dual Nano Switch в качестве устройства безопасности, которое использует зашифрованные сообщения для связи в вашей сети Z-wave. . Требуется контроллер / шлюз с включенной защитой (или контроллер Z-Wave Plus).

1. Переведите контроллер Z-Wave Plus в режим сопряжения.

2. Нажмите кнопку действия 2 раза в течение 1 секунды на двойном нано-переключателе, синий светодиод (безопасная индикация) будет мигать, показывая, что двойной нано-переключатель входит в режим безопасного сопряжения.

3. Если двойной нано-коммутатор был успешно добавлен в вашу сеть Z-Wave, его светодиодный индикатор RGB будет гореть постоянно. Если сопряжение было неудачным, красный светодиод будет гореть в течение 2 секунд, а затем останется цветным градиентом, повторите инструкции выше

, начиная с шага 1.

Сбросьте настройки Dual Nano Switch.

Если на каком-то этапе ваш основной контроллер отсутствует или не работает, вы можете сбросить все настройки Dual Nano Switch до заводских значений по умолчанию.

Для этого нажмите и удерживайте кнопку действия в течение 20 секунд, а затем отпустите ее. Теперь ваш Dual Nano Switch будет сброшен к исходным настройкам, зеленый светодиод будет гореть непрерывно в течение 2 секунд, а затем останется цветным градиентом в качестве подтверждения.

Переключатели, адаптированные для людей с ограниченными возможностями

Home> Переключатели — Адаптивные

Дети и взрослые с ограниченными двигательными возможностями по-прежнему могут использовать технику через специальные переключатели.Эти адаптированные для людей с ограниченными возможностями переключатели могут использоваться для управления бытовой техникой, приборами, игрушками, обучающими устройствами и различными типами электронных устройств. Перед тем, как посетить наш интернет-магазин, вот несколько фактов, которые помогут вам выбрать лучший тип вспомогательных переключателей для людей с ограниченными возможностями.

— Выберите категорию — Переключатели для рук, пальцев и телаОсвещение, вибрация и музыка Расширить все

Активировать

Общайтесь

Разработка

Обучайте

Играть

Что такое адаптивные переключатели?

Адаптивный коммутатор — это устройство доступа, которое позволяет людям с ограниченными возможностями передвижения использовать технологии и управлять электронными устройствами.Вместо того, чтобы человек выполнял сложные действия, такие как поворот ручки, адаптивные переключатели предложат более простые решения для перемещения, такие как нажатие кнопки. Адаптер-переключатель можно использовать для игрушек, бытовой техники, средств голосовой связи, компьютеров и многого другого.

Адаптивные переключатели для особых нужд обеспечивают интерфейс между технологией и человеком с ограниченными возможностями. Они модифицируют обычный переключатель, чтобы дать человеку доступ, и разработаны с учетом уникальных способностей человека.Когда учащиеся с ограниченными возможностями используют такие переключатели, они могут работать более независимо и активно участвовать дома, в школе или по соседству.

Различные типы адаптивных переключателей для людей с ограниченными возможностями

Адаптивные переключатели можно разделить на категории по способу использования, их уникальным функциям, реакции, необходимой для создания действия переключения, и типу помощи, которую они предоставляют. Некоторые из категорий доступных сегодня адаптивных переключателей и вспомогательных технологий включают следующее:

  • Ручные, пальцевые и телесные переключатели: Разнообразные переключатели, которые позволяют людям с ограниченными возможностями передвижения получать доступ к устройствам с помощью малейшего движения пальца или запястья.Еще одно устройство из этой категории — джойстик. Его можно установить на кончик подлокотника. Джойстики можно использовать для активации более чем одного типа устройств, перемещая джойстик в разных направлениях. Тот же джойстик можно запрограммировать для активации телефона, планшета, телевизора или множества устройств с поддержкой Bluetooth.
  • Выключатели света: Оптические выключатели активируются движением глаз. Переключатель открыт, пока пользователь не моргнет. Как только пользователь моргает, он прерывает инфракрасный луч, и переключатель замыкается.
  • Звуковые переключатели: Звуковые переключатели позволяют людям с ограниченными движениями использовать свой голос или любой отчетливый звук для управления переключателем. Простое произнесение «аааа» может заставить переключатель выполнить желаемое действие.
  • Выключатели с подушкой: Выключатели с подушкой обычно имеют мягкую пену, которая служит поверхностью активации. Когда мягкая поверхность нажата, она дает тактильную обратную связь и слышимый щелчок. Переключатель может активироваться головой, плечами, руками или руками.
  • Пластинчатые переключатели: Пластинчатые переключатели — это большие кнопочные переключатели, которые подходят для людей, которые не могут использовать маленькие кнопки и элементы управления на большинстве адаптированных устройств. Обычно они имеют очень большую кнопку, которая эргономично спроектирована так, чтобы реагировать на легчайшие прикосновения.
  • Переключатели «блюдце»: Переключатели «блюдце» — это переключатели способностей, специально разработанные для тех, кто не может контролировать или поддерживать движения руки или запястья, необходимые для активации традиционных пластинчатых переключателей.Переключатели блюдца активируются одним легким прикосновением, а некоторые из них могут быть повернуты под углом, чтобы приспособиться к различным способностям.
  • Переключатели рта, глотка и затяжки: Эти переключатели оснащены мундштуком, который позволяет пользователю отдавать команды глотком или затяжкой. Отрицательное давление, создаваемое глотком, и положительное давление, создаваемое затяжкой, заставляют переключатель включаться или выключаться.
  • Выключатели для инвалидных колясок и прикроватные выключатели: Эти выключатели устанавливаются на подлокотник кресла-коляски или прикрепляются к кровати пользователя.Некоторые переключатели активируются пальцами, в то время как другие активируются движением плеча, движением шеи, звуком или вибрацией.

Для чего можно использовать адаптивные переключатели?

Адаптивные переключатели могут использоваться для управления широким спектром бытовых приборов. Они позволяют людям с ограниченной моторикой пользоваться устройствами с недоступными для них кнопками. Примеры использования адаптивных переключателей:

  • Игрушки-возбудители
  • Работа с обучающими устройствами
  • Использование компьютеров
  • Оперативное телевидение и радио
  • Активация выключателей света
  • Управление инвалидной коляской
  • Использование кухонной техники
  • Активация устройств генерации речи

Как выбрать правильный адаптивный переключатель?

Если вам нужно выбрать адаптивный переключатель для любимого человека, обратите внимание на несколько важных факторов:

  • Действия, необходимые для использования переключателя: Человек, использующий переключатель, не должен испытывать напряжения или усталости при его использовании.
  • Часть тела, которую будет использовать человек: Выберите переключатель, которым пользователь будет управлять с любой из своих уникальных способностей.
  • Диапазон движения: Если диапазон движений человека невелик, переключатель должен быть активирован простым и коротким движением.

Каковы преимущества адаптивных переключателей?

Адаптивные переключатели помогают людям с ограниченными физическими возможностями пользоваться следующими преимуществами:

  • Большая независимость и повышение самооценки
  • Улучшение связи с опекунами
  • Развитие мозга у детей
  • Лучший доступ к технологиям и компьютерам
  • Способность использовать свои ограниченные способности для выполнения учебных заданий

Интернет-магазин адаптивных переключателей для ваших близких

Просмотрите наш обширный ассортимент адаптивных переключателей, разработанных, чтобы помочь вашим близким использовать и активировать широкий спектр устройств.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
