Двойная изоляция это: Двойная изоляция — это… Что такое Двойная изоляция? – Электробезопасность — Википедия

Двойная изоляция — это… Что такое Двойная изоляция?


Двойная изоляция

ДВОЙНАЯ ИЗОЛЯЦИЯ — изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляций. Основная изоляция — изоляция токоведущих частей, обеспечивающая защиту от прямого прикосновения. Дополнительная изоляция — независимая изоляция, выполняемая дополнительно к основной.

С Д. и. изготовляают, напр., ручные светильники, ручные электрические машины (электроинструмент), разделяющие трансформаторы. Часто в качестве дополнительной изоляции используется корпус электроприемника, выполненный из изоляционного материала. Такой корпус защищает от поражения электрическим током не только при пробое изоляции внутри изделия, но и при случайном прикосновении рабочей части инструмента к токоведущей части. Если корпус изделия металлический, то роль дополнительной изоляции играют изоляционные втулки, через которые питающий кабель проходит внутрь корпуса, и изолирующие прокладки, отделяющие электродвигатель от корпуса.

Усиленная изоляция используется в тех случаях, когда применить Д. и. не позволяет конструкция, напр., в выключателях, щеткодержателях и др. В электроустановках напряжением до 1 кВ для обеспечения степени защиты от поражения электрическим током используют усиленную изоляцию, равноценную Д. и., но конструктивно выполненную так, что каждую из составляющих испытать нельзя.

Изделия, имеющие Д. и. и металлический корпус, запрещается заземлять или занулять. На паспортной табличке такого изделия помещается знак — квадрат внутри квадрата. При эксплуатации электроинструмента с Д. и. необходимо ежемесячно испытывать изоляцию мегаомметром, при каждой выдаче для работы — убеждаться в отсутствии замыкания на корпус, используя специальный прибор — нормометр.

Российская энциклопедия по охране труда. — М.: НЦ ЭНАС. Под ред. В. К. Варова, И. А. Воробьева, А. Ф. Зубкова, Н. Ф. Измерова. 2007.

  • Давление
  • Двуручное включение

Смотреть что такое «Двойная изоляция» в других словарях:

  • двойная изоляция — Система изоляции, состоящая как из основной, так и дополнительной изоляции. [ГОСТ Р 52161.1 2004 (МЭК 60335 1:2001)] двойная изоляция Изоляция, включающая в себя как основную, так и дополнительную изоляцию. [ГОСТ Р 52319 2005 (МЭК 61010 1:2001)]… …   Справочник технического переводчика

  • Двойная изоляция — – электрическая изоляция, состоящая из рабочей и дополнительной изоляции. [ГОСТ 12.1.009 76] Рубрика термина: Энергетическое оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги …   Энциклопедия терминов, определений и пояснений строительных материалов

  • двойная изоляция — 3.4.3 двойная изоляция: Изоляция, включающая в себя как основную, так и дополнительную изоляцию. Источник: ГОСТ Р МЭК 61038 2001: Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к п …   Словарь-справочник терминов нормативно-технической документации

  • Двойная изоляция — 1.7.41. Двойная изоляция изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав Правил устройства электроустановок (вместе с… …   Официальная терминология

  • двойная изоляция — rus двойная изоляция (ж) eng double insulation (electricity) fra double (f) isolation, surisolation (f) électrique, double isolement (m) deu Schutzisolierung (f) spa doble aislamiento (m) …   Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

  • Двойная изоляция — English: Double isolant Электрическая изоляция, состоящая из рабочей и дополнительной изоляции (по ГОСТ 12.1.009 76) Изоляция, состоящая из основной и дополнительной изоляции (по ГОСТ 30030 93) Источник: Термины и определения в электроэнергетике …   Строительный словарь

  • Двойная изоляция электроприемника — English: Double isolant Совокупность рабочей и защитной (дополнительной) изоляции, при которой доступные прикосновению части электроприемника не приобретают опасного напряжения при повреждении только рабочей или только защитной (дополнительной)… …   Строительный словарь

  • ЧАСТИЧНАЯ ДВОЙНАЯ ИЗОЛЯЦИЯ — электрическая изоляция отдельных токоведущих частей приборов, предусмотренная дополнительно к рабочей изоляции для защиты от поражения электрическим током …   Российская энциклопедия по охране труда

  • изоляция — 3.6 изоляция (containment): Состояние, достигаемое в изолирующем устройстве с высокой степенью разделения между процессом и оператором. Источник …   Словарь-справочник терминов нормативно-технической документации

  • изоляция (основная, дополнительная, двойная, усиленная) — 3.17 изоляция (основная, дополнительная, двойная, усиленная): 1) основная изоляция: Изоляция, применяемая для частей оборудования, находящихся под напряжением, с целью обеспечения защиты от поражения электрическим током; 2) дополнительная… …   Словарь-справочник терминов нормативно-технической документации

Двойная или усиленная изоляция

В ПУЭ даются следующие определения изоляции:

основная изоляция– изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения;

дополнительная изоляция– независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении;

двойная изоляция– изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции;

усиленная изоляция– изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

Защита при помощи двойной и усиленной изоляции может быть обеспечена применением электрооборудования (инструмента) класса II или заключением электрооборудования, имеющего только основную изоляцию токоведущих частей в изолированную оболочку.

Проводящие части оборудования с двойной изоляцией не должны присоединяться к защитному проводнику и к системе уравнивания потенциалов.

Сверхнизкое (малое) напряжение

Применяется в электроустановках напряжением до 1 кВ в качестве защиты от поражения электрическим током при прямом и (или) косвенном прикосновениях, в сочетании с защитным электрическим разделением цепей, или в сочетании с автоматическим отключением питания.

Защитное электрическое разделение цепей

Применяется в электроустановках до 1 кВ, как правило, для одной цепи.

Наибольшее рабочее напряжение отделяемой цепи не должно превышать 500В.

Питание отделяемой цепи должно выполняться от разделительного трансформатора, или безопасного разделительного трансформатора, или от другого источника, обеспечивающего равноценную степень безопасности.

Токоведущие части цепи, питающейся от разделительного трансформатора, не должны иметь соединений с заземленными частями и защитными проводниками других цепей.

Если от разделительного трансформатора питается только один электроприемник, то его открытые проводящие части не должны подключаться ни к защитному проводнику, ни к открытым проводящим частям других цепей.

В исключительных случаях допускается питание нескольких электроприемников от одного разделительного трансформатора при одновременном выполнении следующих условий:

  • открытые проводящие части отделяемой цепи не должны иметь электрической связи с металлическим корпусом источника питания;

  • открытые проводящие части отделяемой цепи должны быть соединены между собой изолированными незаземленными проводниками местной системы уравнивания потенциалов, не имеющей соединений с защитными проводниками и открытыми проводящими частями других цепей;

  • все штепсельные розетки должны иметь защитный контакт, присоединенный к местной незаземленной системе уравнивания потенциалов;

  • все гибкие провода и кабели, за исключением питающих оборудование класса II, должны иметь защитный проводник для уравнивания потенциалов;

  • время отключения защиты при 2-х фазном замыкании на открытые проводящие части не должно превышать нормируемое табл. 4.1 время (для системы IT).

Двойная изоляция — это… Что такое Двойная изоляция?



Строительный словарь.

  • Двигатели с повышенным КПД (Энергосберегающие двигатели)
  • Двухобмоточный трансформатор

Смотреть что такое «Двойная изоляция» в других словарях:

  • двойная изоляция — Система изоляции, состоящая как из основной, так и дополнительной изоляции. [ГОСТ Р 52161.1 2004 (МЭК 60335 1:2001)] двойная изоляция Изоляция, включающая в себя как основную, так и дополнительную изоляцию. [ГОСТ Р 52319 2005 (МЭК 61010 1:2001)]… …   Справочник технического переводчика

  • Двойная изоляция — изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляций. Основная изоляция изоляция токоведущих частей, обеспечивающая защиту от прямого прикосновения. Дополнительная изоляция независимая изоляция,… …   Российская энциклопедия по охране труда

  • Двойная изоляция — – электрическая изоляция, состоящая из рабочей и дополнительной изоляции. [ГОСТ 12.1.009 76] Рубрика термина: Энергетическое оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги …   Энциклопедия терминов, определений и пояснений строительных материалов

  • двойная изоляция — 3.4.3 двойная изоляция: Изоляция, включающая в себя как основную, так и дополнительную изоляцию. Источник: ГОСТ Р МЭК 61038 2001: Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к п …   Словарь-справочник терминов нормативно-технической документации

  • Двойная изоляция — 1.7.41. Двойная изоляция изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав Правил устройства электроустановок (вместе с… …   Официальная терминология

  • двойная изоляция — rus двойная изоляция (ж) eng double insulation (electricity) fra double (f) isolation, surisolation (f) électrique, double isolement (m) deu Schutzisolierung (f) spa doble aislamiento (m) …   Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

  • Двойная изоляция электроприемника — English: Double isolant Совокупность рабочей и защитной (дополнительной) изоляции, при которой доступные прикосновению части электроприемника не приобретают опасного напряжения при повреждении только рабочей или только защитной (дополнительной)… …   Строительный словарь

  • ЧАСТИЧНАЯ ДВОЙНАЯ ИЗОЛЯЦИЯ — электрическая изоляция отдельных токоведущих частей приборов, предусмотренная дополнительно к рабочей изоляции для защиты от поражения электрическим током …   Российская энциклопедия по охране труда

  • изоляция — 3.6 изоляция (containment): Состояние, достигаемое в изолирующем устройстве с высокой степенью разделения между процессом и оператором. Источник …   Словарь-справочник терминов нормативно-технической документации

  • изоляция (основная, дополнительная, двойная, усиленная) — 3.17 изоляция (основная, дополнительная, двойная, усиленная): 1) основная изоляция: Изоляция, применяемая для частей оборудования, находящихся под напряжением, с целью обеспечения защиты от поражения электрическим током; 2) дополнительная… …   Словарь-справочник терминов нормативно-технической документации

Двойная изоляция. Назначение, область применения, способы реализации.

Двойная изоляция — совокупность рабочей и дополнительной изоляции, при которой доступные прикосновению части не приобретают опасного потенциала при повреждении только рабочей или только дополнительной изоляции.

Изоляционная оболочка Изоляция токоведущей жилы

Изоляционная оболочка – предусмотрена дополнительно для защиты т поражения электрическим током в случае повреждения изоляции токоведущей жилы

Изоляция токоведущей жилы – изоляция токоведущих частей электроустановки, обеспечивающая ее нормальную работу и защиту от поражения электрическим током.

Наиболее просто двойная изоляция осуществляется путем покрытия металлических корпусов и рукояток электрооборудования слоем электроизоляционного материала и применением изолирующих ручек.. Поверхностный слой изоляции подвержен механическим воздействиям и повреждениям. При разрушении этого слоя открывается доступ к металлическим частям, которые могут оказаться под напряжением,. Повреждение и даже полное разрушение второго слоя изоляции не препятствует продолжению работы и не подает, таким образом, сигнала о потере защиты. Поэтому такой способ выполнения двойной изоляции не обеспечивает надежной защиты и может быть рекомендован лишь в редких случаях — для оборудования, неподвергающегося ударной нагрузке. Более совершенный способ—изготовление корпуса из изолирующего материала. Такой корпус несет на себе все токоведущие части, металлические нетоковедущие части и механическую часть. При разрушении корпуса освобождается доступ к металлическим токоведущим и нетоковедущим частям, но электрооборудование работать не может, так как нарушено взаимное расположение его частей.

Наличие двойной изоляции не исключает возможности поражения током при прикосновении к токоведущим частям в случае разрушения основной фазной изоляции.

Защитная двойная изоляция может обеспечить безопасность при эксплуатации любого электрооборудования. Однако из-за наличия некоторых недостатков у пластмасс, таких, как недостаточная механическая прочность, возможность значительных деформаций, ненадежность соединений с металлом, изменение в сторону ухудшения механических свойств по мере старения, область применения двойной изоляции ограничивается электрооборудованием небольшой мощности. Двойная изоляция не может быть применена там, где она подвергается нагреву из-за малой термической стойкости пластмасс.

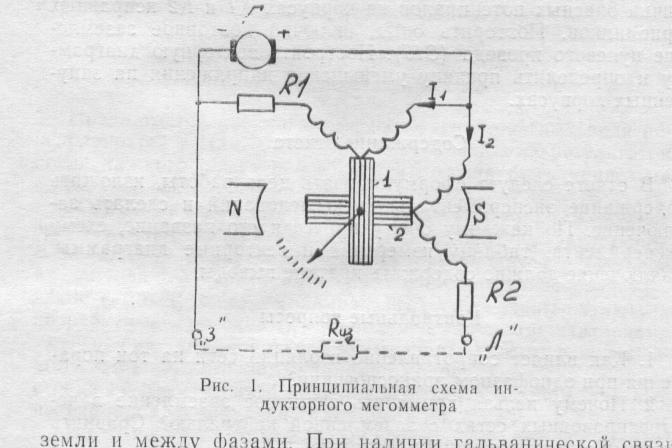

  1. Индукторный мегомметр. Назначение. Принцип действия.

Периодическое измерение сопротивления изоляции электрооборудования и электрических сетей при снятом рабочем напряжении производится переносным мегомметром. При отсутствии гальванической связи между фазными проводами измеряется эквивалентное сопротивление изоляции каждой фазы относительно земли и между фазами. При наличии гальванической связи между фазами (например, когда подключена нагрузка) измеряется эквивалентное сопротивление изоляции сети R относительно земли. При этом , где r­­­a,rb,rc – сопротивления изоляции фаз относительно земли.

Для производства измерений зажим Л мегомметра необходимо подключить к фазе сети (к токоведущей части контролируемого электротехнического изделия), а зажим З – к заземлителю (корпусу). Напряжение, развиваемое генератором, прикладывается к контролируемой изоляции, и через нее протекает ток, зависящий от значения сопротивления изоляции. Так как напряжение генератора может изменяться (привод его ручной и поэтому скорость вращения якоря не стабилизирована), то для повышения точности измерений в мегомметре использован не микроамперметр, а логометр, имеющий две подвижные катушки. Катушка 1 через резистор R1 подключается к якорю генератора Г, т.е. ток в ней зависит от текущего значения измерительного напряжения. Катушка 2 включена последовательно с ограничительным резистором R2 и измеряемым сопротивлением изоляции Rиз, т.е ток I2 в ней зависит как от текущего значения измеряемого напряжения, так и от измеряемого сопротивления изоляции. Катушки 1 и 2 жестко скреплены между собой, а магнитная система прибора сконструирована таким образом, чтобы угол из поворота зависел только от значения сопротивления изоляции.

двойная изоляция — это… Что такое двойная изоляция?

3.4.3 двойная изоляция: Изоляция, включающая в себя как основную, так и дополнительную изоляцию.

2.3 двойная изоляция: Изоляция, включающая одновременно основную и дополнительную изоляцию.

2.2.13. Двойная изоляция — изоляция, включающая как основную, так и дополнительную изоляцию.

3.4.3 двойная изоляция (double insulation): Изоляция, включающая в себя как основную, так и дополнительную изоляцию.

2.26 Двойная изоляция — изоляция, состоящая из основной и дополнительной изоляции.

52 Двойная изоляция

[195-06-08] [826-12-16]

Изоляция, включающая в себя основную и дополнительную изоляцию

двойная изоляция: Изоляция, включающая в себя как основную, так и дополнительную изоляцию.

[ГОСТ Р МЭК 60745-1-2005, пункт 3.4.3]

двойная изоляция

(double insulation):

Изоляция, включающая в себя основную и дополнительную изоляции.

826-12-19

[195-06-12]

(электрически) защитный барьер

((electrically) protective obstacle):

Часть, предотвращающая непреднамеренное прямое прикосновение, но не предотвращающая прямое прикосновение в результате преднамеренного действия.

826-12-27

17. Двойная изоляция

Изоляция, состоящая из основной и дополнительной изоляции

2.14 двойная изоляция : Изоляция, включающая основную и дополнительную изоляцию.

3.54 двойная изоляция: Изоляция, включающая в себя как основную, так и дополнительную изоляцию.

1.2.9.4 двойная изоляция (double insulation): Изоляция, состоящая из основной и дополнительной изоляции.

1.2.9.4 двойная изоляция (double insulation): Изоляция, состоящая из основной и дополнительной изоляций.

34. Двойная изоляция

Электрическая изоляция, состоящая из рабочей и дополнительной изоляции

3.3 двойная изоляция: Изоляция, состоящая из основной и дополнительной изоляций.

3.12 двойная изоляция (double insulation): Изоляция, состоящая из основной и дополнительной изоляции.

2.14. Двойная изоляция

Изоляция, включающая одновременно рабочую и дополнительную изоляцию.

3.15 двойная изоляция (double insulation): Система изоляции, включающая основную изоляцию и дополнительную изоляцию.

3.4.3 двойная изоляция (double insulation): Изоляция, включающая в себя как основную, так и дополнительную изоляцию.

Двойная изоляция

Изоляция, состоящая из основной и дополнительной изоляции.

1.2.9.4 ДВОЙНАЯ ИЗОЛЯЦИЯ: Изоляция, состоящая из ОСНОВНОЙ и ДОПОЛНИТЕЛЬНОЙ ИЗОЛЯЦИИ.

3.3.3 двойная изоляция (double insulation): Система изоляции, состоящая как из основной, так и дополнительной изоляции.

3.4.3 двойная изоляция: Изоляция, включающая в себя как основную, так и дополнительную изоляцию.

3.6.3. двойная изоляция: Изоляция, включающая в себя как основную, так и дополнительную изоляцию.

1.2.18. двойная изоляция: Изоляция, состоящая из основной и дополнительной изоляции.

1.2.18 двойная изоляция (double insulation): Изоляция, состоящая из основной и дополнительной изоляции.

3.6.3 двойная изоляция: Изоляция, включающая в себя основную и дополнительную изоляцию.

1.2.18 двойная изоляция: Изоляция, состоящая из основной и дополнительной изоляции.

2.14 двойная изоляция: Изоляция, включающая основную и дополнительную изоляции.

3.5.3 ДВОЙНАЯ ИЗОЛЯЦИЯ (DOUBLE INSULATION): Изоляция, включающая в себя ОСНОВНУЮ ИЗОЛЯЦИЮ и ДОПОЛНИТЕЛЬНУЮ ИЗОЛЯЦИЮ.

4. Двойная изоляция

Двухступенчатая изоляция, состоящая из рабочей и дополнительной изоляции

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

изоляция (основная, дополнительная, двойная, усиленная)


изоляция (основная, дополнительная, двойная, усиленная)

3.17 изоляция (основная, дополнительная, двойная, усиленная):

1) основная изоляция: Изоляция, применяемая для частей оборудования, находящихся под напряжением, с целью обеспечения защиты от поражения электрическим током;

2) дополнительная изоляция: Независимая изоляция, применяемая в дополнение к основной изоляции для того, чтобы гарантировать защиту от поражения электрическим током в случае отказа основной изоляции;

3) двойная изоляция: Изоляция, включающая основную и дополнительную изоляцию;

4) усиленная изоляция: Отдельная система изоляции, применяемая для частей под напряжением, которая обеспечивает степень защиты от поражения электрическим током, эквивалентную двойной изоляции в условиях, определенных в настоящем стандарте.

Примечание — Термин «система изоляции» не подразумевает, что изоляция должна быть однородной. Она может иметь несколько уровней, которые по отдельности не могут быть проверены как дополнительная или основная изоляция.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • изоляция (containment)
  • изоляция (рабочая изоляция)

Смотреть что такое «изоляция (основная, дополнительная, двойная, усиленная)» в других словарях:

  • изоляция — 3.6 изоляция (containment): Состояние, достигаемое в изолирующем устройстве с высокой степенью разделения между процессом и оператором. Источник …   Словарь-справочник терминов нормативно-технической документации

  • усиленная изоляция — 3.4.4 усиленная изоляция: Одна изоляционная система, примененная к находящимся под напряжением частям, которая обеспечивает степень защиты от поражения электрическим током, эквивалентную двойной изоляции. Примечание Термин «изоляционная система»… …   Словарь-справочник терминов нормативно-технической документации

  • усиленная изоляция — Единая система изоляции токоведущих частей, которая в условиях, предусмотренных настоящим стандартом, обеспечивает такую же степень защиты от поражения электрическим током, как и двойная изоляция. Примечание. Это не означает, что усиленная… …   Справочник технического переводчика

  • Двойная изоляция — изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляций. Основная изоляция изоляция токоведущих частей, обеспечивающая защиту от прямого прикосновения. Дополнительная изоляция независимая изоляция,… …   Российская энциклопедия по охране труда

  • ГОСТ Р 51841-2001: Программируемые контроллеры. Общие технические требования и методы испытаний — Терминология ГОСТ Р 51841 2001: Программируемые контроллеры. Общие технические требования и методы испытаний оригинал документа: 3.15 аналоговый вход: Вход, который преобразует непрерывный сигнал в дискретный, представляемый в виде… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р 52161.1-2004: Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования — Терминология ГОСТ Р 52161.1 2004: Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования оригинал документа: 3.4.2 безопасное сверхнизкое напряжение (safety extra low voltage): Напряжение, не превышающее 42 В между… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р МЭК 60745-1-2009: Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования — Терминология ГОСТ Р МЭК 60745 1 2009: Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования оригинал документа: 3.45 безопасное сверхнизкое напряжение (safety extra low voltage): Номинальное напряжение, не… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р 51350-99: Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования — Терминология ГОСТ Р 51350 99: Безопасность электрических контрольно измерительных приборов и лабораторного оборудования. Часть 1. Общие требования оригинал документа: 3.5.3 высокая надежность: Пренебрежимо малая вероятность возникновения… …   Словарь-справочник терминов нормативно-технической документации

  • защита — 3.25 защита (security): Сохранение информации и данных так, чтобы недопущенные к ним лица или системы не могли их читать или изменять, а допущенные лица или системы не ограничивались в доступе к ним. Источник: ГОСТ Р ИСО/МЭК 12207 99:… …   Словарь-справочник терминов нормативно-технической документации

  • СТ СЭВ 2186-80: Соединители электрические цилиндрические промышленные от 16 до 200 А, 660 V. Технические требования. Методы испытаний — Терминология СТ СЭВ 2186 80: Соединители электрические цилиндрические промышленные от 16 до 200 А, 660 V. Технические требования. Методы испытаний: 19. Вилка Часть электрического соединителя со штыревыми контактами Определения термина из разных… …   Словарь-справочник терминов нормативно-технической документации

Двойная или усиленная изоляция

В ПУЭ даются следующие определения изоляции:

основная изоляция– изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения;

дополнительная изоляция– независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении;

двойная изоляция– изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции;

усиленная изоляция– изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

Защита при помощи двойной и усиленной изоляции может быть обеспечена применением электрооборудования (инструмента) класса II или заключением электрооборудования, имеющего только основную изоляцию токоведущих частей в изолированную оболочку.

Проводящие части оборудования с двойной изоляцией не должны присоединяться к защитному проводнику и к системе уравнивания потенциалов.

Сверхнизкое (малое) напряжение

Применяется в электроустановках напряжением до 1 кВ в качестве защиты от поражения электрическим током при прямом и (или) косвенном прикосновениях, в сочетании с защитным электрическим разделением цепей, или в сочетании с автоматическим отключением питания.

Защитное электрическое разделение цепей

Применяется в электроустановках до 1 кВ, как правило, для одной цепи.

Наибольшее рабочее напряжение отделяемой цепи не должно превышать 500В.

Питание отделяемой цепи должно выполняться от разделительного трансформатора, или безопасного разделительного трансформатора, или от другого источника, обеспечивающего равноценную степень безопасности.

Токоведущие части цепи, питающейся от разделительного трансформатора, не должны иметь соединений с заземленными частями и защитными проводниками других цепей.

Если от разделительного трансформатора питается только один электроприемник, то его открытые проводящие части не должны подключаться ни к защитному проводнику, ни к открытым проводящим частям других цепей.

В исключительных случаях допускается питание нескольких электроприемников от одного разделительного трансформатора при одновременном выполнении следующих условий:

  • открытые проводящие части отделяемой цепи не должны иметь электрической связи с металлическим корпусом источника питания;

  • открытые проводящие части отделяемой цепи должны быть соединены между собой изолированными незаземленными проводниками местной системы уравнивания потенциалов, не имеющей соединений с защитными проводниками и открытыми проводящими частями других цепей;

  • все штепсельные розетки должны иметь защитный контакт, присоединенный к местной незаземленной системе уравнивания потенциалов;

  • все гибкие провода и кабели, за исключением питающих оборудование класса II, должны иметь защитный проводник для уравнивания потенциалов;

  • время отключения защиты при 2-х фазном замыкании на открытые проводящие части не должно превышать нормируемое табл. 4.1 время (для системы IT).
