Двигатели внутреннего сгорания необычные: 10 самых необычных автомобильных двигателей внутреннего сгорания

Содержание

Необычные двигатели внутреннего сгорания

Другой цикл

В начале ХХ века тихие бесклапанные моторы устанавливались на многие престижные модели. К примеру, под капотом этого шикарного “Daimler Double Six 40/50” стоял именно такой двигатель.

“Mazda Millenia/Xedos 9” – один из немногих массовых автомобилей, который оснащался двигателем Аткинсона.

ОБЫЧНЫЙ 4-тактный двигатель работает по циклу, изобретенному еще в 1876 году немецким инженером Николаусом Отто: в цилиндре при определенных условиях попеременно происходят определенные процессы – впуск, сжатие, рабочий ход и выпуск. В 1886 году эту схему попытался усовершенствовать британский инженер Джеймс Аткинсон.

На первый взгляд его двигатель мало отличался от прародителя – тот же порядок тактов, схожий принцип работы… Однако на самом деле различий было немало. К примеру, за счет специального коленвала со смещенными точками крепления Аткинсону удалось снизить потери на трение в цилиндре и поднять степень сжатия мотора.

Также в подобных двигателях другие фазы газораспределения. Если на обычном ДВС впускной клапан закрывается практически сразу по прохождении поршнем нижней мертвой точки, то в цикле Аткинсона такт впуска значительно длиннее – клапан закрывается лишь на полпути поршня к верхней мертвой точке, когда в цикле Отто уже вовсю идет такт сжатия.

Что это дало? Самое главное – лучшее наполнение цилиндров благодаря снижению так называемых насосных потерь. Не вдаваясь в технические подробности, лишь скажем, что в результате двигатель Аткинсона примерно на 10% эффективнее (и экономичнее) обычного ДВС.

Однако на серийных автомобилях моторы, действующие по схеме Аткинсона, до последнего времени не встречались. Дело в том, что такой двигатель может правильно работать и выдавать хорошие показатели лишь на высоких оборотах. А на холостых он, наоборот, норовит заглохнуть. Чтобы решить проблему наполнения цилиндров на малых оборотах, на подобные моторы приходится устанавливать механические нагнетатели (такую схему иногда не совсем верно еще называют “двигатель Миллера”), что еще больше усложняет и удорожает конструкцию. К тому же потери на привод компрессора практически сводят на нет преимущества необычного мотора.

Поэтому серийные массовые автомобили с двигателями Аткинсона можно пересчитать по пальцам одной руки. Характерный пример – “Mazda Xedos 9/Millenia”, которая выпускалась с 1993-го по 2002 год и оснащалась 210-сильным 2,3-литровым V6.

Зато в чистом виде моторы Аткинсона оказались очень подходящими для гибридных моделей вроде знаменитого “Toyota Prius” или новейшего “Mercedes-Benz” S-класса, который вскоре пойдет в серийное производство. Ведь на малых скоростях такие машины передвигаются в основном на электротяге, а бензиновый двигатель подключается только при разгоне или при больших нагрузках. Эта схема, с одной стороны, позволяет нивелировать врожденные недостатки мотора Аткинсона, а c другой – максимально использовать его положительные качества.

Бесшумные золотники

Благодаря высокой экономичности моторы, работающие по циклу Аткинсона, сегодня все чаще используются на гибридных автомобилях вроде “Toyota Prius”.

МЕХАНИЗМ газораспределения – один из самых сложных и шумных в традиционном двигателе. Поэтому многие изобретатели пытались полностью избавиться от него или хотя бы существенно модернизировать.

Пожалуй, самой успешной альтернативной конструкцией стал мотор, созданный американским инженером Чарльзом Найтом в начале ХХ века. Привычных клапанов и их громоздкого привода в этом двигателе не было – их заменили специальные золотники в виде двух гильз, размещенных между цилиндром и поршнем. С помощью оригинального привода золотники перемещались вверх-вниз и в необходимый момент открывали окна в стенке цилиндра, через которые внутрь поступала свежая горючая смесь и удалялись в атмосферу выхлопные газы.

Такой мотор был сложен в изготовлении и достаточно дорог, зато он отличался очень тихой, практически бесшумной по меркам того времени работой. Поэтому многие компании, выпускавшие представительские автомобили, стали устанавливать двигатели Найта на свои модели. Покупатели готовы были переплачивать ради высокого комфорта. В начале прошлого века подобные моторы использовали такие известные фирмы, как “Daimler”, “Mercedes-Benz”, “Panhard-Levassor”..

Однако первоначальный восторг от бесшумной работы двигателей Найта вскоре сменился разочарованием. Конструкция оказалась ненадежной, к тому же отличалась повышенным потреблением бензина и масла из-за высокого трения между золотниками и стенками цилиндра, которое в разы возрастало при увеличении оборотов коленвала. Поэтому позади автомобилей с такими моторами всегда вился характерный сизый дымок.

Эпоха двигателей Найта закончилась в 30-е годы, когда на рынке появились моторы с усовершенствованным клапанным механизмом газораспределения, который почти избавился от чрезмерной шумности. Тем не менее в наши дни то и дело появляются сообщения о различных опытных вариантах бесклапанных двигателей, так что не исключено, что в будущем мы еще увидим такие моторы на серийных машинах.

Переменная степень сжатия

СТЕПЕНЬ сжатия – одна из важнейших характеристик двигателя. Чем больше этот параметр, тем выше максимальная мощность, экономичность и КПД бензинового мотора. Однако бесконечно увеличивать степень сжатия нельзя – в цилиндрах будет происходить детонация, то есть взрывное, неконтролируемое сгорание рабочей смеси, приводящее к повышенному износу деталей и механизмов.

Еще острее эта проблема стоит при создании двигателей с наддувом, которые в последнее время получают все большее распространение. Дело в том, что детали таких моторов работают в более жестких условиях, поэтому они сильнее нагреваются, и риск появления детонации выше. Так что степень сжатия приходится снижать. При этом соответственно падает и эффективность двигателя.

В идеале степень сжатия должна плавно меняться в зависимости от режима работы мотора. Для получения максимальной отдачи ее надо увеличивать, когда нагрузка на двигатель невелика, а затем по мере роста сопротивления движению постепенно уменьшать.

Первые проекты моторов с изменяемой степенью сжатия появились еще во второй половине ХХ века, однако сложность конструкции пока не позволяет широко использовать на массовых моделях. Тем не менее над совершенствованием этой схемы работают многие автопроизводители.

К примеру, SAAB в 2000 году представил опытный рядный 5-цилиндровый мотор SVC (“Saab Variable Compression”), который за счет изменяемой степени сжатия при скромном рабочем объеме 1,6 л выдает приличные 225 л.с. Шведский двигатель по горизонтали разделен на две части, шарнирно соединенные друг с другом с одной стороны. В нижней находятся коленвал, шатуны и поршни, а верхняя объединяет в едином моноблоке цилиндры и их головки. Специальный гидропривод может слегка наклонять моноблок, варьируя степень сжатия от 14 единиц на холостых оборотах до 8 – на высоких, когда в работу включается приводной компрессор. Такая конструкция оказалась эффективной, но очень дорогой, поэтому вскоре после премьеры проект SVC закрыли до лучших времен.

По мнению специалистов, более жизнеспособной выглядит другая схема. Такой двигатель практически неотличим от обычного, за исключением оригинального кривошипно-шатунного механизма. Коленвал здесь связан с поршнем через специальное коромысло. Оно, в свою очередь, закреплено на специальном валу, который может поворачиваться с помощью электро- или гидропривода. При наклоне коромысла меняется положение поршня в цилиндре, а значит, и степень сжатия. Преимущества такой компоновки в относительной простоте – в принципе ее можно создать на основе практически любого мотора.

Таким образом, современные технологии уже позволяют построить двигатель с переменной степенью сжатия. Осталось только решить проблему высокой стоимости таких проектов..





Не тот гибрид

Возможно, в недалеком будущем мы увидим на автомобилях концерна GM двигатели, сочетающие в себе преимущества как дизельных, так и бензиновых моторов.

НА СОВРЕМЕННЫХ автомобилях в основном применяются два типа двигателей – бензиновые и дизельные. Первые отличаются высокой мощностью, вторые – хорошей тяговитостью и экономичностью.

Сейчас многие автопроизводители работают над созданием мотора, который совместил бы в себе оба эти достоинства. В принципе конструкция обычных бензиновых агрегатов уже стала очень похожей на дизель: непосредственный впрыск топлива позволил поднять степень сжатия до 13-14 единиц (против 17-19 у дизельных вариантов).

На экспериментальных моделях степень сжатия еще выше – 15-16 единиц. Однако для постоянного самовоспламенения смеси этого не всегда достаточно. Поэтому при запуске двигателя, а также при высоких нагрузках топливо поджигается обычной свечой. При равномерном движении она отключается, и мотор переходит на “дизельный” режим работы, потребляя минимум топлива. Контролирует всю систему электроника, которая следит за условиями движения и при их изменении дает соответствующие команды исполнительным механизмам. По словам разработчиков, подобные двигатели весьма экономичны и практически не загрязняют окружающую среду. Однако уже сейчас ясно, что стоимость автомобилей с такими моторами будет достаточно высокой. Найдут ли они свое место на рынке, пока сказать сложно.

Автор
Юрий УРЮКОВ
Издание
Клаксон №24 2008 год
Фото
фото фирм-производителей

Необычные двигатели внутреннего сгорания

Уже более 100 лет в легковом автомобилестроение используются двигатели внутреннего сгорания и за все это время никаких революционных изменений в их работе или промышленном строение придумано не было. Однако, недостатков у этих моторов предостаточно. Борьбу с ними инженеры вели всегда, как ведут и по сей день. Случается, что некоторые идеи перерастают в довольно оригинальные и впечатляющие технические решения. Одни из которых так и остаются на стадии разработки, а другие воплощаются в жизнь на некоторых сериях автомобилей.

Поговорим о наиболее интересных инженерных разработках в области «автодвигателей»

Заметные факты истории

Классический четырехтактный мотор был изобретен в далеком 1876 году одним немецким инженером по имени Николаус Отто, цикл работы такого двигателя внутреннего сгорания (ДВС) прост: впуск, сжатие, рабочий ход, выпуск. Но уже через 10 лет после варианта Отто британский изобретатель Джеймс Аткинсон предложил усовершенствовать данную схему. На первый взгляд цикл Аткинсона, его порядок тактов и принцип работы такой же как и двигателя, который изобрел немец. Однако, по сути это абсолютно другая и весьма оригинальная система.

Перед тем как мы расскажем об изменениях в классическом строении ДВС, посмотрим о принципе работы такого двигателя, чтобы всем было понятно о чем мы говорим.

3-D модель работы ДВС:

Комментарии и простейшая схема ДВС:

Цикл Аткинсона

Во-первых, в двигателе Аткинсона имеется уникальный коленчатый вал, обладающий смещенными точками крепления.

Такая новация позволила сократить количество потерь на трение и увеличить уровень сжатия двигателя.

Во-вторых, двигатель Аткинсона имеет иные фазы распределения газа. В отличие от двигателя Отто, где клапан впуска закрывается почти сразу после прохождения поршнем нижней точки, в двигателе британского изобретателя такт впуска намного длиннее, в результате чего клапан совершает закрытие, когда поршень уже на полпути к верхней мертвой точке цилиндра.

В теории такая система должна была улучшить процесс наполнения цилиндров, что в свою очередь привело бы к экономии топлива и увеличению показателей мощности мотора.

В общем-то, цикл Аткинсона на 10% показательней по эффективности, чем цикл Отто. Но все же серийно автомобили с таким ДВС не выпускались и не выпускаются.

Цикл Аткинсона на практике

А дело все в том, что обеспечить свою нормальную работу такой двигатель может только на повышенных оборотах, при холостых — он так и стремится заглохнуть. Чтобы этого не происходило, разработчики и инженеры пытались внедрить в систему нагнетатель с механикой, но его установка, как выяснилось, сводит практически к нулю все плюсы и достоинства двигателя Аткинсона. В виду этого серийно автомобили с таким двигателем практически не выпускались. Один из самых известных — Mazda Xedos 9/Eunos 800, выпускаемая в 1993-2002 годах. Автомобиль оснащался 2,3-литровым двигателем V6, с мощность в 210 л.с.

Mazda Xedos 9/Eunos 800:

А вот производители гибридных автомобилей с радостью стали применять в разработках данный цикл ДВС.

Потому как при малой скорости такая машина движется, используя свой электрический двигатель, а для разгона и быстрой езды ей нужен бензиновый, тут-то и можно по максимуму воплотить в жизнь все достоинства цикла Аткинсона.

Золотниковое газораспределение

Главным источником шума в двигателе автомобиля является газораспределительный механизм, ведь в нем довольно много движущихся частей — различные клапаны, толкатели, распределительные валы и т.д. Многие изобретатели пытались «утихомирить» такой громоздкий механизм. Пожалуй, больше всего это удалось американскому инженеру Чарльзу Найту. Он изобрел свой собственный двигатель.

В нем нет ни стандартных клапанов, ни привода к ним. Заменяют эти детали — золотники, в форме двух гильз, которые размещены между поршнем и цилиндром. Уникальный привод заставлял двигаться золотники в верхнее и нижнее положение, они в свою очередь открывали в нужный момент окна в цилиндре, куда поступало топливо, а в атмосферу выделялись выхлопные газы.

Для начала XX века такая система была довольно бесшумной. Не мудрено, что ей стало интересоваться все большее и большее количество автопроизводителей.

Только вот стоил такой двигатель далеко не дешево, поэтому и прижился он только на престижных марках, типа Mercedes-Benz, Daimler или Panhard Levassor, покупатели которых гнались за максимальным комфортом, а не дешевизной.

Но век мотора, изобретенного Найтом, оказался недолгим. И уже в 30-ые годы прошлого столетия автопроизводители поняли, что двигатели такого типа довольно не практичны, потому как конструкция их не совсем надежна, а высокая степень трения между золотниками увеличивает и расход топлива и масла. Потому-то узнать автомобиль с ДВС такого типа можно было по сизому дымку из выхлопной трубы автомобиля от горящей смазки.

В мировой практике было множество всевозможных решений в области модернизации классического двигателя внутреннего сгорания, однако, его первоначальная схема сохранилась до сих пор.

Некоторые автопроизводители конечно же применяют на практике открытия успешных ученых и умельцев, но по своей сути, ДВС — остался прежним.

В статье использованы изображения с сайтов www.park5.ru, www.autogurnal.ru


Двигатели имеющие необычную конструкцию либо выдающиеся параметры

Меню

Поиск

Форма входа

Разгон до 100

Статистика

Онлайн всего: 2

Гостей: 2

Пользователей: 0


Honda NR500 8 клапанов на цилиндр


Согласно произведенным расчетам ДВС должен был крутиться до 23000 об/мин
и выдавать около 130 лс что позволяло успешно конкурировать с лучшими
двухтактными моторами тех времен.

В итоге получился V образный 4 цилиндровый двигатель с четырьмя
распределительными валами и развалом блока цилиндров 100 градусов….

   Читать далее >>>

Клапанный механизм CSRV


Сферическая ротационная клапанная система (CSRV) может заменить традиционные
тарельчатые клапаны и все связанные с ними детали, пружины, направляющие,
седла, кулачковые распредвалы, шпонки, толкатели, и многие другие детали
учитывая, что современные клапанные механизмы очень сложны…

   Читать далее >>>

Двигатель Top Fuel Dragster


Обычные двигатели можно форсировать до 2000-3000 лс максимум, в то время как средний мотор
Top Fuel Dragster имеет максимальную мощность около 8000 лс и такой же крутящий момент.
Стоит отметить, что рабочий объем двигателя Top Fuel должен по правилам быть не больше 8.2 литров,
естественно используется максимально возможный литраж 8.2 литра V образная восьмерка…
   Читать далее >>>

Двигатель Nissan DIG-T R


Уникальный гоночный 3 — х цилиндровый двигатель от Nissan.
Двигатель интересен тем, что имеет очень малые размеры и массу,
но в то же время развивает огромную мощность в 400 лошадиных сил.
Масса силового агрегата около 40 кг, что ставит его по удельной
мощности (10 лс на кг массы) выше чем этот же показатель моторов
формулы один…
   Читать далее >>>

Фантастический двигатель Maserati V6 — 4AC — 36v


Фантастический 36-клапанный 6 цилиндровый V образный двигатель Maserati.
Самой главной его особенностью является головки блока двигателя с 6
клапанами на цилиндр! Такой мотор существовал только, как опытный
экземпляр и никогда не появлялся в серийном производстве, а жаль. Он был
создан, как полигон для обкатки новых передовых технологий Maserati.
   Читать далее >>>

Двигатель формулы один 2014 Mercedes PU106A


Силовой гибридный агрегат от Mercedes PU106A
Рабочий объем 1.6 литра в соответствии с правилами FIA
конфигурация: V образный 6 цилиндровый с 24 клапанами
и 90 градусным развалом блока цилиндров.максимальные обороты
вращения коленчатого вала 15000 об/мин Одноступенчатый
турбокомпрессор с максимальными оборотами вращения вала
компрессора 125.000 об/мин. Гибридная система ERS добавляющая
160 лс к общей мощности двигателя…

   Читать далее >>>

Гоночный двухтактник Honda-NSR500


Обзор весьма интересного двигателя и мотоцикла Honda-NSR500
NSR-500 Хонды был самым успешным из полулитровых двухтактных Гран
при мотоциклов, и зачастую наиболее опасным из всех. Это было
связано главным образом из-за его двигателя V4, который был вообще
самый мощным на гоночной сетке. Норов и мощность его была настолько
жесткой, что лучшие гонщики мира в том числе и Валентино Росси, не
всегда могли его полностью контролировать.

   Читать далее >>>

Случайные статьи
Легенда Ferrari F40
Снижение массы автомобиля




zero-100.ru © 2020 Ростов на Дону

Бесплатный конструктор сайтов — uCoz

Самые необычные двигатели внутреннего сгорания

Сегодня мы вспомним поистине малочисленные конфигурации двигателей – как в отношении количества цилиндров, так и их расположения. И пойдем по возрастающей…

Одноцилиндровый двигатель

Это сейчас одноцилиндровые моторы встретишь только на мопедах, малокубатурных мотоциклах, моторикшах и другой технике с приставкой «мото». А меж тем в 50-е и 60-е годы прошлого века подобными простейшими двигателями оснащалась львиная доля послевоенных микрокаров. Взять хотя бы британский Bond Minicar с мотором Villiers: да, пускай он трехколесный и тесный, но имеет капот, крышу, полноценный руль – минимальный набор удобств присутствует.

Раздвоенный двухпоршневой двигатель

Подобный мотор представляет собой механизм, в котором в двух цилиндрах параллельно работают два поршня. Но есть одна загвоздка – камера сгорания у этих цилиндров одна, общая. Таким образом достигается более эффективное сгорание воздушно-топливной смеси по сравнению с обычными одноцилиндровыми моторами, улучшается топливная экономичность, повышается мощность. Этот тип двигателей использовался в Западной Европе в довоенную пору, но после Второй мировой стал гораздо менее востребованным. Одним из немногих автомобилей с раздвоенным двигателем была Iso Isetta, чей 236-кубовый моторчик развивал 9 лошадиных сил.

V-образный 2-цилиндровый двигатель

Гордость Harley-Davidson, в отличие от рядных или оппозитных 2-цилиндровых моторов, в легковушках не прижилась – слишком большие от них вибарции. V-образные двигатели с двумя «горшками» встречаются только на разнообразной экзотике, вроде трехколесных «Морганов» 30-х годов, а также некоторых кей-карах раннего послевоенного периода. Один из примеров – Mazda R360 с миниатюрным V2 воздушного охлаждения. Позднее на ее базе появились коммерческие автомобили B360/B600 – тоже с V-образными «двойками».

V-образный 4-цилиндровый двигатель

Трехцилиндровые V-образные моторы на автомобилях не встречаются (только на мотоциклах, да и то редко), зато V-образные «четверки» – вполне. Правда, по популярности они проигрывают и рядным, и оппозитным двигателям с таким же количеством цилиндров. Встретить эту диковинную в наши дни силовую установку можно, например, на «Запорожцах», ЛуАЗах, некоторых ранних версиях Ford Transit, а также спорткарах вроде Saab Sonnet или, на секундочку, триумфаторе Ле-Мана Porsche 919 hybrid.

V-образный пятицилиндровый двигатель

Сейчас рядные пятицилиндровые двигатели испытывают свое второе рождение: нынче их можно найти не только в немолодых Audi 200/Quattro 80-х годов, но и более чем современной Audi TT-RS. А вот до возрождения V-образной «пятерки» руки инженеров пока не дошли. В 90-е годы до этой необычной схемы додумались инженеры из Volkswagen, отпилив один цилиндр от двигателя VR6 – формально, фольксвагеновский V5 является именно VR5, так как головка цилиндров у мотора с небольшим развалом этих самых цилиндров только одна. Обладающий приятным голосом V5 устанавливался на многие модели концерна Volkswagen конца 90-х годов: VW Golf, Bora, Passat, а также Seat Toledo.

V-образный рядный шестицилиндровый двигатель (VR6)

К слову, VR6 – тоже редкая конфигурация. И она тоже встречается только на автомобилях концерна «Фольксваген». VR6 представлял собой V6 с очень маленьким углом развала цилиндров (10,5 или 15 градусов), у которого имелась лишь одна головка цилиндров, а сами цилиндры располагались зигзагообразно. Сейчас мотор имеет противоречивую славу: будучи установленным в самые мощные Volkswagen 90-х (Golf VR6, Corrado VR6 и даже Volkswagen T4), он выделяется большим крутящим моментом и бархатистым рыком, но в случае неисправности начинает пожирать бензин – бывали случаи, когда расход увеличивался до более чем 70 литров на 100 километров.

Рядный 8-цилиндровый двигатель

До Второй мировой войны рядные «восьмерки» были излюбленными двигателями американских премиум-марок (Packard, Duesenberg, Buick), но не меньшей популярностью в то время они пользовались и в Европе: именно с таким мотором Bugatti Type 35 выиграл более тысячи гонок по всему миру, именно с рядным 8-цилиндровым двигателем оригинальная Alfa Romeo 8C блистала на Mille Miglia и 24 Часах Ле-Мана. Лебединой песней длинного мотора стал 1955 год, когда Хуан Мануэль Фанхио во второй раз стал чемпионом за рулем Mercedes W196. Однако в том же году произошла и знаменитая трагедия в Ле-Мане, когда Mercedes 300 SLR Пьера Левега (тоже с рядной «восьмеркой») унес жизни более 80 зрителей. После этого инцидента Mercedes ушел из автоспорта более чем на 30 лет.

Оппозитный 8-цилиндровый двигатель

Хотя подобные моторы чаще встречаются в авиации, в свое время с ними экспериментировали в Porsche – построенные в 60-е годы гоночные Porsche 907 и 908 как раз оснащались оппозитными 8-цилиндровыми двигателями, обеспечивающими высокую мощность и низкий центр тяжести. Не сказать, что задумка была неудачной, но от подобных моторов компания быстро отказалась, предпочтя им оппозитные «шестерки», но с системой наддува. На закате своей жизни модель 908 – как та, на которой Йост и Икс стали вторыми в 24 Часах Ле-Мана 1980 года – уже была шестицилиндровой.

W-образный 8-цилиндровый двигатель

Двигатель W8, который устанавливался только на Volkswagen Passat B5+, можно представить как два мотора V4, которые закреплены бок о бок под углом 72 градуса по отношению друг к другу. Таким образом, получается четыре ряда цилиндров, за что мотор и получил название W8. До появления Volkswagen Phaeton модель Passat W8 являлась флагманским седаном компании, развивая 275 лошадиных сил и ускоряясь до «сотни» за спорткаровские 6 секунд.

Оппозитный 10-цилиндровый двигатель

Увы, эта идея оказалась слишком крутой, чтобы стать реальностью, хотя концерн GM работал над подобным мотором в 60-е годы, взяв за основу 6-цилиндровый «оппозит» модели Corvair. Предполагалось, что новый 10-цилиндровый мотор займет свое место в полноразмерных седанах и малотоннажных пикапах General Motors, но проект достаточно быстро свернули по неизвестным ныне причинам. Рядных 10-цилиндровых моторов на машинах тоже не было – если не считать машинами тяжелые морские контейнеровозы.

Рядный 12-цилиндровый двигатель

В своей книге «Иллюстрированная энциклопедия автомобилей мира» Дэвид Бергс Вайз утверждает, что единственным серийным автомобилем с 12-цилиндровым рядным двигателем была Corona, которая выпускалась во Франции в 1908 году. Однако это не значит, что затея не прельщала иные компании – например достоверно известно, что с подобным типом моторов экспериментировали в Packard. Ходовой экземпляр был построен в 1929 году, и Уоррен Паккард лично тестировал его на протяжении полугода… пока не погиб в авиакатастрофе. После его смерти роскошный кабриолет разобрали, а 150-сильный уникальный двигатель уничтожили.

V-образный 16-цилиндровый двигатель

С появлением Bugatti Veyron/Chiron 16-цилиндровые двигатели в большинстве своем представляют только как W-образные, однако так было не всегда – весь прошлый век 16 цилиндров почти всегда выстраивались в два ряда. Auto Union Type A, Cadillac V16, Cizeta V16T – это лишь несколько примеров автомобилей с V16. А ведь такой мотор вполне мог бы появиться на современных автомобилях Rolls-Royce – ходовой прототип Rolls-Royce Phantom Coupe с 9-литровым V16 был представлен в фильме «Агент Джонни Инглиш: Перезагрузка».

Оппозитный 16-цилиндровый двигатель

Очевидно, что такой мотор мог создаваться только с прицелом на автоспорт. Однако ирония состоит в том, что 16-цилиндровые «оппозитники» так никогда и не гонялись: прототип Porsche 917 с 16-ю цилиндрами отправили на полку истории чуть ли не сразу, сделав выбор в пользу 12 «горшков», а новый мотор Coventry Climax FWMW, которым предполагалось оснастить формульные Lotus и Brabham в 60-е, оказался настолько ненадежным, что ему предпочли более консервативный V8.

Н-образный 16-цилиндровый двигатель

Н-образный двигатель представляет собой «бутерброд» из двух «оппозитников», что положительно сказывается на компактности силовой установки, но негативно – на ее центре тяжести. В 60-е годы подобный двигатель рискнула построить формульная команда BRM… и результаты получились неоднозначными – мотор был мощным, но не особо надежным и сложным для ремонта. Тем не менее, Lotus 43 Джима Кларка, оснащенный таким двигателем, в 1966 году первым пересек финишную черту на Гран-При США. Это был первый и последний триумф Н16.

V-образный 18-цилиндровый двигатель

Когда кажется, что больше уже некуда, на сцену выходят карьерные самосвалы и доказывают обратное. Машина с V18? И такие есть – как, например, БелАЗ 75600, оснащенный 78-литровым дизельным двигателем Cummins QSK78. Такое «сердечко» выдает 3500 лошадиных сил при 1500 оборотах в минуту, а его крутящий момент достигает 13 770 Ньютон-метров. Ну а как еще сдвинуть с места груженую махину массой 560 тонн?

W-образный 18-цилиндровый двигатель

Сейчас уже, наверное, немногие вспомнят, что изначально Bugatti Veyron должен был быть 18-цилиндровым – оригинальный концепт-кар был именно с такой силовой установкой. Тем не менее, в Bugatti не смогли заставить двигатель работать должным образом (были проблемы при переключениях передач), поэтому в итоге Veyron стал 16-цилиндровым. В свое время о двигателе W18 задумывался моторист Ferrari Франко Роччи, но дальше замысла он не продвинулся.

V-образный двигатель

Подобные силовые установки используются на тяжелых судах или в качестве промышленных дизель-генераторов, но иногда они перепадают и карьерным самосвалам. Один из таких 20-цилиндровых монстров – Caterpillar 797F, в недрах которого работает двигатель Cat C175-20 мощностью 4000 лошадиных силы. Вот так выглядят 106 литров рабочего объема. Есть и более сложные многоцилиндровые двигатели, но это, в основном, самодельные установки, созданные путем соединения нескольких 8- или 12-цилиндровых моторов.

Х-образный 32-цилиндровый двигатель

Если у моторов с W-образной схемой V-образные блоки сходятся под острым углом, то в Х-образных двигателях они располагаются под углом 180 градусов. Таким образом, образуются четыре ряда поршней и цилиндров, формирующих букву Х. Когда-то построить такой 32-цилиндровый мотор для Формулы 1 намеревалась Honda, но изменения в регламенте и разочаровывающие результаты стендовых испытаний вынудили японцев оставить смелый эксперимент. Зато увидеть (и услышать) Х-образный двигатель москвичи и гости столицы смогут уже совсем скоро на главной площади страны – ведь на ТГУП «Армата» как раз используется 12-цилиндровый мотор ЧТЗ А-85-3А с Х-образной схемой.

Источник

Самые необычные двигатели внутреннего сгорания. Необычные двигатели внутреннего сгорания Необычные и завораживающие пуски моторов

Поршневой двигатель внутреннего сгорания известен более века, и почти cтолько же, а точнее с 1886 года он используется на автомобилях. Принципиальное решение такого вида двигателей было найдено немецкими инженерами Э. Лангеном и Н. Отто в 1867 году. Оно оказалось довольно удачным, для того чтобы обеспечить данному типу двигателей лидирующее положение, сохранившееся в автомобилестроении и в наши дни. Однако изобретатели многих стран неустанно стремились построить иной двигатель, способный по важнейшим техническим показателям превзойти поршневой двигатель внутреннего сгорания. Какие же это показатели? Прежде всего, это так называемый эффективный коэффициент полезного действия (КПД), который характеризует, какое количество теплоты, находившееся в израсходованном топливе, преобразовано в механическую работу. КПД для дизельного двигателя внутреннего сгорания равен 0,39, а для карбюраторного — 0,31. Другими словами, эффективный кпд характеризует экономичность двигателя. Не менее существенны удельные показатели: удельный занимаемый объем (л.с./м3) и удельная масса (кг/л.с.), которые свидетельствуют о компактности и легкости конструкции. Не менее важное значение имеет способность двигателя приспособляться к различным нагрузкам, а также трудоемкость изготовления, простота устройства, уровень шумов, содержание в продуктах сгорания токсичных веществ. При всех положительных сторонах той или иной концепции силовой установки период от начала теоретических разработок до внедрения ее в серийное производство занимает подчас очень много времени. Так, создателю роторно-nоршневого двигателя немецкому изобретателю Ф. Ванкелю потребовалось 30 лет, несмотря на его непрерывную работу, для того чтобы довести свой агрегат до промышленного образца. К месту будет сказано, что почти 30 лет ушло на то, чтобы внедрить дизельный двигатель на серийном автомобиле («Бенц», 1923 г.). Но не технический консерватизм стал причиной столь длительной задержки, а в необходимости исчерпывающе отработать новую конструкцию, то есть создать необходимые материалы и технологию для возможности ее массового производства. Данная страница содержит описание некоторых типов нетрадиционных двигателей, но которые на практике доказали свою жизнеспособность. Поршневой двигатель внутреннего сгорания обладает одним из самых существенных своих недостатков — это достаточно массивный кривошипно-шатунный механизм, ведь с его работой связаны основные потери на трение. Уже в начале нашего века делались попытки избавиться от такого механизма. С того времени было предложено множествo хитроумных конструкций, преобразующих возвратно-поступательное движение поршня во вращательное движение вала такой конструкции.

Бесшатунный двигатель С. Баландина

Преобразование возвратно-поступательного движения поршневой группы во вращательное движение осуществляет механизм, который основан на кинематике «точного прямила». То есть, два поршня соединены жестко штоком, воздействующим на коленчатый вал, вращающийся с зубчатыми венцами в кривошипах. Удачное решение задачи нашел советский инженер С. Баландин. В 40 — 50-х годах он спроектировал и построил несколько образцов авиамоторов, где шток, который соединял поршни с преобразующим механизмом, не делал угловых качаний. Такая бесшатунная конструкция, хотя и была в некоторой степени сложнее механизма, занимала меньший объем и на трение обеспечивала меньшие потери. Надо отметить, что аналогичный по конструкции двигатель испытывался в Англии в конце двадцатых годов. Но заслуга С. Баландина состоит в том, что он рассмотрел новые возможности преобразующего механизма без шатуна. Поскольку шток в таком двигателе не качается относительно поршня, тогда можно с другой стороны поршня тоже пристроить камеру сгорания с конструктивно несложным уплотнением штока проходящего через ее крышку.

1 — поршневой шток 2 — коленчатый вал 3 — подшипник кривошипа 4 — кривошип 5 — вал отбора мощности 6 — поршень 7 — ползун штока 8 — цилиндр Подобное решение дает возможность почти в 2 раза увеличить мощность агрегата при неизменном габарите. В свою очередь, такой двусторонний рабочий процесс тpебует необходимость по обе стороны поршня (для 2 камер сгорания) устройства газораспределительного механизма с должным усложнением, а, стало быть, и удорожанием конструкции. Видимо, такой двигатель более перспективен для машин, где основное значение имеют высокая мощность, малая масса и небольшой габарит, а себестоимость и трудоемкость имеют второстепенное значение. Последний из бесшатунных авиамоторов С. Баландина, который был построен в 50-х годах (двойного действия с впрыском топлива и турбонаддувом, двигатель ОМ-127РН), имел очень высокие для того времени показатели. Двигатель имел эффективный КПД около 0,34, удельную мощность — 146 л. с./л и удельную массу — 0,6 кг/л. с. По таким характеристикам он был близок к лучшим двигателям гоночных автомобилей.

В начале прошлого века, Чарльз Йел Найт решил, что пора внести в конструкцию двигателей что-то новенькое, и придумал бесклапанный двигатель с гильзовым распределением. К всеобщему удивлению, технология оказалась рабочей. Такие двигатели были весьма эффективными, тихими и надежными. Среди минусов можно отметить потребление масла. Двигатель был запатентован в 1908 году, а позднее появлялся во многих автомобилях, в том числе Mercedes-Benz, Panhard и Peugeot. Технология отошла на задний план, когда двигатели стали быстрее крутиться, с чем традиционная клапанная система справлялась гораздо лучше.

Роторно-поршневой двигатель Ф. Ванкеля

Имеет трехгранный ротор, который совершает планетарное движение округ эксцентрикового вала. Изменяющийся объем трех полостей, образованных стенками ротора и внутренней полости картера, позволяет осуществить рабочий цикл теплового двигателя с расширением газов. С 1964 года на серийных автомобилях, в которых устанавливаются роторно-поршневые двигатели, поршневую функцию выполняет трехгранный ротор. Требуемое в корпусе перемещение ротора относительно эксцентрикового вала обеспечивается планетарно-шестеренчатым согласующим механизмом (см. рисунок). Такой двигатель, при равной мощности с поршневым двигателем, компактнее (имеет меньший на 30 % объем), легче на 10-15%, имеет меньше деталей и лучше уравновешен. Но уступал при этом поршневому двигателю по долговечности, надежности уплотнений рабочих полостей, больше расходовал топлива, а отработавшие газы его содержали больше токсичных веществ. Но, после многолетних доводок, эти недостатки были устранены. Однако производство автомобилей с роторно-поршневыми двигателями серийно, сегодня ограничено. Помимо конструкции Ф. Ванкеля, известны ногочисленные конструкции роторно-поршневых двигателей других изобретателей (Э. Кауэртца, Г. Брэдшоу, Р. Сейрича, Г. Ружицкого и др.). Тем не менее, объективные причины не дали им возможность выйти из стадии экспериментов — зачастую из-за недостаточного технического достоинства.

Газовая двухвальная турбина

Из камеры сгорания газы устремляются на два рабочих колеса турбины, связанных каждое с самостоятельными валами. От правого колеса в действие приводится центробежный компрессор, с левого — отбирается мощность направляемая к колесам автомобиля. Воздух, нагнетаемый им, попадает в камеру сгорания проходя через теплообменник, где подогревается отработавшими газами. Газотурбинная силовая установка при той же мощности компактней и легче двигателя внутреннего сгорания поршневого, а также хорошо уравновешена. Менее токсичны и отработавшие газы. В силу особенностей ее тяговых характеристик, газовая турбина может использоваться на автомобиле без КПП. Технология производства газовых турбин давно освоена в авиационной промышленности. По какой же причине, учитывая ведущиеся уже свыше 30 лет эксперименты с газотурбинными машинами, не идут они в серийное производство? Главная основание — маленький в сравнении с поршневыми двигателями внутреннего сгорания эффективный КПД и низкая экономичность. Также, газотурбинные двигатели достаточно дороги в производстве, так что в настоящее время встречаются они только лишь на экспериментальных автомобилях.

Паровой поршневой двигатель

Пар поочередно подается то две противоположные стороны поршня. Подача его регулируется золотником, который скользит над цилиндром в парораспределительной коробке. В цилиндре шток поршня уплотнен втулкой и соединен с достаточно массивным крейцкопфным механизмом, который преобразует его возвратно-поступательное движение во вращательное.

Двигатель Р.Стирлинга. Двигатель внешнего сгорания

Два поршня (нижний — рабочий, верхний — вытеснительный) соединены с кривошипным механизмом концентричными штоками. Газ, находящийся в полостях над и под вытеснительным поршнем, нагреваясь попеременно от горелки в головке цилиндра, проходит через теплообменник, охладитель и обратно. Циклическое изменение температурыгаза сопровождается изменением объема и соответственно действием на перемещение поршней. Подобные двигателя работали на мазуте, дровах, угле. К их достоинствам относятся долговечность, плавность работы, отличные тяговые характеристики, что позволяет обойтись вообще без коробки передач. Основные недостатки: внушительная масса силового агрегата и низкий КПД. Опытные разработки недавних лет (например, американца Б. Лира и др.) позволили сконструировать агрегаты замкнутого цикла (с полной конденсацией воды), подобрать составы парообразующих жидкостей с показателями более выгодными, чем вода. Тем не менее, на серийное производство автомобилей с паровыми двигателями не осмелился ни один завод за последние годы. Тепловоздушный двигатель, идею которого предложил Р.Стирлинг еще в 1816 году относится к двигателям внешнего сгорания. В нем рабочим телом служат гелий или водород, находящийся под давлением, попеременно охлаждаемые и нагреваемые. Такой двигатель (см. рисунок) в принципе прост, имеет меньший расход топлива, чем внутреннего сгорания поршневые двигатели, при работе не выделяет газов, которые имеют вредные вещества, а также имеет высокий эффективный КПД, равный 0,38. Однако внедрению двигателя Р. Стирлинга в серийное производство мешают серьезные трудности. Он тяжел и очень громоздок, медленно набирает обороты по сравнению с поршневым двигателем внутреннего сгорания. Более того, в нем сложно технически обеспечить надежное уплотнение рабочих полостей. Среди нетрадиционных двигателей особняком стоит керамический, который конструктивно не отличается от традиционного четырехтактного поршневого двигателя внутреннего сгорания. Только его важнейшие детали изготавливаются из керамического материала, способного выдерживать температуры в 1,5 раз более высокие, нежели металл. Соответственно керамическому двигателю не требуется система охлаждения и таким образом, нет потерь в тепле, которые связаны с его работой. Это дает возможность сконструировать двигатель, который будет работать по так именуемому адиабатическому циклу, что обещает существенное сокращение расхода топлива. Тем временем подобные работы ведутся американскими и японскими специалистами, но пока не выходят из стадии поиска решений. Хотя в опытах с разнообразными нетрадиционными двигателями по-прежнему недостатка нет, доминирующее положение на автомобилях, как уже отмечалось выше, сохраняют и, возможно еще долго будут сохранять поршневые четырехтактные двигателя внутреннего сгорания.

Автомобильные паровой двигатель и двигатель внутреннего сгорания — практически ровесники. КПД паровой машины той конструкции и в те годы составлял около 10%. КПД двигателя Ленуара был всего 4%. Только через 22 года, к 1882-му, Август Отто усовершенствовал его настолько, что КПД теперь уже бензинового двигателя достиг… аж 15%

Начавшись в 1801 году, история парового транспорта активно продолжалась без малого 159 лет. В 1960-м (!) в США всё ещё строились автобусы и грузовики с паровыми двигателями. Паровые машины за это время усовершенствовались весьма значительно. В 1900 году в США 50% парка автомобилей были «на пару». Уже в те годы возникла конкуренция между паровыми, бензиновыми и — внимание! — электрическими экипажами. После рыночного успеха «Модели-Т» Форда и, казалось бы, поражения парового двигателя новый всплеск популярности паровых авто пришёлся на 20-е годы прошлого столетия: стоимость топлива для них (мазут, керосин) была значительно ниже стоимости бензина.

«Классический» паровой двигатель, который выпускал отработанный пар в атмосферу, имеет КПД не более 8%. Однако паровой двигатель с конденсатором и профилированной проточной частью имеет КПД до 25–30%. Паровая турбина обеспечивает 30–42%. Парогазовые установки, где используются «в связке» газовые и паровые турбины, имеют КПД до 55–65%. Последнее обстоятельство подвигло инженеров компании BMW начать проработки вариантов использования этой схемы в автомобилях. К слову сказать, КПД современных бензиновых двигателей составляет 34%.

Стоимость изготовления парового двигателя во все времена была ниже стоимости карбюраторного и дизельного моторов той же мощности. Расход жидкого топлива в новых паровых двигателях, работающих в замкнутом цикле на перегретом (сухом) пару и оснащённых современными системами смазки, качественными подшипниками и электронными системами регулирования рабочего цикла, составляет всего 40% от прежнего.

Паровой двигатель медленно запускается. И это было когда-то… Даже серийные автомобили фирмы Stanley «разводили пары» от 10 до 20 минут. Усовершенствование конструкции котла и внедрение каскадного режима нагрева позволило сократить время готовности до 40–60 секунд.

Паровой автомобиль слишком нетороплив. Это не так. Рекорд скорости 1906 года — 205,44 км/час — принадлежит паровому автомобилю. В те годы автомобили на бензиновых моторах так быстро ездить не умели. В 1985-м на паровом автомобиле разъезжали со скоростью 234,33 км/час. А в 2009 году группа британских инженеров сконструировала паротурбинный «болид» с паровым приводом мощностью 360 л. с., который был способен перемещаться с рекордной средней скоростью в заезде — 241,7 км/час.

Интересно, что современные изыскания в области водородного топлива для автомобильных моторов породили ряд «боковых ответвлений»: водород в качестве топлива для классических поршневых паровых двигателей и в особенности для паротурбинных машин обеспечивает абсолютную экологичность. «Дым» от такого мотора представляет собой… водяной пар.

Паровой двигатель капризен. Это неправда. Он конструктивно значительно проще двигателя внутреннего сгорания, что само по себе означает большую надёжность и неприхотливость. Ресурс паровых моторов составляет многие десятки тысяч часов непрерывной работы, что не свойственно другим типам двигателей. Однако этим дело не ограничивается. В силу принципов работы паровой двигатель не теряет эффективности при понижении атмосферного давления. Именно по этой причине транспортные средства на паровой тяге исключительно хорошо подходят для использования в высокогорье, на тяжёлых горных перевалах.

Интересно отметить и ещё одно полезное свойство парового двигателя, которым он, кстати, схож с электромотором постоянного тока. Снижение частоты вращения вала (например, при возрастании нагрузки) вызывает рост крутящего момента. В силу этого свойства автомобилям с паровыми моторами принципиально не нужны коробки передач — сами по себе весьма сложные и порой капризные механизмы.

Как заявляет Новозеландская компания Duke Engines , что их осевые двигатели являются наиболее экономичными и самыми легкими. Силовые агрегаты, которые производит компания можно устанавливать на лодки и легкие самолеты. Но это еще не все. В ближайшем будущем компания обещает выпустить подобные моторы для .

Мы, не знаем получиться ли у Duke Engines сделать хорошие и качественные двигатели для автопромышленности. Вполне возможно, что в будущем эта компания перевернет наше представление о силовых агрегатах в современных транспортных средствах. Но в любом случае обратить свое внимание на эти моторы стоит. Они выглядят необычно, особенно если , которое показывает, как работает этот необычный силовой агрегат. Впечатляет.

Принцип работы двигателя не только удивляет но и завораживает.

Конструкция мотора прошла долгий путь от концептуальной разработки до первых рабочих образцов. Несмотря на то, что в настоящий момент разработки двигателя продолжаются, выглядит он не хуже современных моторов.

Пока что силовой агрегат существует в качестве прототипа. Он также как и обычные моторы имеет систему смазки, коллектор и камеру сгорания. Но обратите внимание на поршневую систему с наклонным механизмом. Мы думаем, что подобного Вы еще не видели.





Другой цикл

В начале ХХ века тихие бесклапанные моторы устанавливались на многие престижные модели. К примеру, под капотом этого шикарного “Daimler Double Six 40/50” стоял именно такой двигатель.

“Mazda Millenia/Xedos 9” — один из немногих массовых автомобилей, который оснащался двигателем Аткинсона.

ОБЫЧНЫЙ 4-тактный двигатель работает по циклу, изобретенному еще в 1876 году немецким инженером Николаусом Отто: в цилиндре при определенных условиях попеременно происходят определенные процессы — впуск, сжатие, рабочий ход и выпуск. В 1886 году эту схему попытался усовершенствовать британский инженер Джеймс Аткинсон.

На первый взгляд его двигатель мало отличался от прародителя — тот же порядок тактов, схожий принцип работы… Однако на самом деле различий было немало. К примеру, за счет специального коленвала со смещенными точками крепления Аткинсону удалось снизить потери на трение в цилиндре и поднять степень сжатия мотора.

Также в подобных двигателях другие фазы газораспределения. Если на обычном ДВС впускной клапан закрывается практически сразу по прохождении поршнем нижней мертвой точки, то в цикле Аткинсона такт впуска значительно длиннее — клапан закрывается лишь на полпути поршня к верхней мертвой точке, когда в цикле Отто уже вовсю идет такт сжатия.

Что это дало? Самое главное — лучшее наполнение цилиндров благодаря снижению так называемых насосных потерь. Не вдаваясь в технические подробности, лишь скажем, что в результате двигатель Аткинсона примерно на 10% эффективнее (и экономичнее) обычного ДВС.

Однако на серийных автомобилях моторы, действующие по схеме Аткинсона, до последнего времени не встречались. Дело в том, что такой двигатель может правильно работать и выдавать хорошие показатели лишь на высоких оборотах. А на холостых он, наоборот, норовит заглохнуть. Чтобы решить проблему наполнения цилиндров на малых оборотах, на подобные моторы приходится устанавливать механические нагнетатели (такую схему иногда не совсем верно еще называют “двигатель Миллера”), что еще больше усложняет и удорожает конструкцию. К тому же потери на привод компрессора практически сводят на нет преимущества необычного мотора.

Поэтому серийные массовые автомобили с двигателями Аткинсона можно пересчитать по пальцам одной руки. Характерный пример — “Mazda Xedos 9/Millenia”, которая выпускалась с 1993-го по 2002 год и оснащалась 210-сильным 2,3-литровым V6.

Зато в чистом виде моторы Аткинсона оказались очень подходящими для гибридных моделей вроде знаменитого “Toyota Prius” или новейшего “Mercedes-Benz” S-класса, который вскоре пойдет в серийное производство. Ведь на малых скоростях такие машины передвигаются в основном на электротяге, а бензиновый двигатель подключается только при разгоне или при больших нагрузках. Эта схема, с одной стороны, позволяет нивелировать врожденные недостатки мотора Аткинсона, а c другой — максимально использовать его положительные качества.

Бесшумные золотники

Благодаря высокой экономичности моторы, работающие по циклу Аткинсона, сегодня все чаще используются на гибридных автомобилях вроде “Toyota Prius”.

МЕХАНИЗМ газораспределения — один из самых сложных и шумных в традиционном двигателе. Поэтому многие изобретатели пытались полностью избавиться от него или хотя бы существенно модернизировать.

Пожалуй, самой успешной альтернативной конструкцией стал мотор, созданный американским инженером Чарльзом Найтом в начале ХХ века. Привычных клапанов и их громоздкого привода в этом двигателе не было — их заменили специальные золотники в виде двух гильз, размещенных между цилиндром и поршнем. С помощью оригинального привода золотники перемещались вверх-вниз и в необходимый момент открывали окна в стенке цилиндра, через которые внутрь поступала свежая горючая смесь и удалялись в атмосферу выхлопные газы.

Такой мотор был сложен в изготовлении и достаточно дорог, зато он отличался очень тихой, практически бесшумной по меркам того времени работой. Поэтому многие компании, выпускавшие представительские автомобили, стали устанавливать двигатели Найта на свои модели. Покупатели готовы были переплачивать ради высокого комфорта. В начале прошлого века подобные моторы использовали такие известные фирмы, как “Daimler”, “Mercedes-Benz”, “Panhard-Levassor”..

Однако первоначальный восторг от бесшумной работы двигателей Найта вскоре сменился разочарованием. Конструкция оказалась ненадежной, к тому же отличалась повышенным потреблением бензина и масла из-за высокого трения между золотниками и стенками цилиндра, которое в разы возрастало при увеличении оборотов коленвала. Поэтому позади автомобилей с такими моторами всегда вился характерный сизый дымок.

Эпоха двигателей Найта закончилась в 30-е годы, когда на рынке появились моторы с усовершенствованным клапанным механизмом газораспределения, который почти избавился от чрезмерной шумности. Тем не менее в наши дни то и дело появляются сообщения о различных опытных вариантах бесклапанных двигателей, так что не исключено, что в будущем мы еще увидим такие моторы на серийных машинах.

Переменная степень сжатия

СТЕПЕНЬ сжатия — одна из важнейших характеристик двигателя. Чем больше этот параметр, тем выше максимальная мощность, экономичность и КПД бензинового мотора. Однако бесконечно увеличивать степень сжатия нельзя — в цилиндрах будет происходить детонация, то есть взрывное, неконтролируемое сгорание рабочей смеси, приводящее к повышенному износу деталей и механизмов.

Еще острее эта проблема стоит при создании двигателей с наддувом, которые в последнее время получают все большее распространение. Дело в том, что детали таких моторов работают в более жестких условиях, поэтому они сильнее нагреваются, и риск появления детонации выше. Так что степень сжатия приходится снижать. При этом соответственно падает и эффективность двигателя.

В идеале степень сжатия должна плавно меняться в зависимости от режима работы мотора. Для получения максимальной отдачи ее надо увеличивать, когда нагрузка на двигатель невелика, а затем по мере роста сопротивления движению постепенно уменьшать.

Первые проекты моторов с изменяемой степенью сжатия появились еще во второй половине ХХ века, однако сложность конструкции пока не позволяет широко использовать на массовых моделях. Тем не менее над совершенствованием этой схемы работают многие автопроизводители.

К примеру, SAAB в 2000 году представил опытный рядный 5-цилиндровый мотор SVC (“Saab Variable Compression”), который за счет изменяемой степени сжатия при скромном рабочем объеме 1,6 л выдает приличные 225 л.с. Шведский двигатель по горизонтали разделен на две части, шарнирно соединенные друг с другом с одной стороны. В нижней находятся коленвал, шатуны и поршни, а верхняя объединяет в едином моноблоке цилиндры и их головки. Специальный гидропривод может слегка наклонять моноблок, варьируя степень сжатия от 14 единиц на холостых оборотах до 8 — на высоких, когда в работу включается приводной компрессор. Такая конструкция оказалась эффективной, но очень дорогой, поэтому вскоре после премьеры проект SVC закрыли до лучших времен.

По мнению специалистов, более жизнеспособной выглядит другая схема. Такой двигатель практически неотличим от обычного, за исключением оригинального кривошипно-шатунного механизма. Коленвал здесь связан с поршнем через специальное коромысло. Оно, в свою очередь, закреплено на специальном валу, который может поворачиваться с помощью электро- или гидропривода. При наклоне коромысла меняется положение поршня в цилиндре, а значит, и степень сжатия. Преимущества такой компоновки в относительной простоте — в принципе ее можно создать на основе практически любого мотора.

Таким образом, современные технологии уже позволяют построить двигатель с переменной степенью сжатия. Осталось только решить проблему высокой стоимости таких проектов..

Не тот гибрид

Возможно, в недалеком будущем мы увидим на автомобилях концерна GM двигатели, сочетающие в себе преимущества как дизельных, так и бензиновых моторов.

НА СОВРЕМЕННЫХ автомобилях в основном применяются два типа двигателей — бензиновые и дизельные. Первые отличаются высокой мощностью, вторые — хорошей тяговитостью и экономичностью.

Сейчас многие автопроизводители работают над созданием мотора, который совместил бы в себе оба эти достоинства. В принципе конструкция обычных бензиновых агрегатов уже стала очень похожей на дизель: непосредственный впрыск топлива позволил поднять степень сжатия до 13-14 единиц (против 17-19 у дизельных вариантов).

На экспериментальных моделях степень сжатия еще выше — 15-16 единиц. Однако для постоянного самовоспламенения смеси этого не всегда достаточно. Поэтому при запуске двигателя, а также при высоких нагрузках топливо поджигается обычной свечой. При равномерном движении она отключается, и мотор переходит на “дизельный” режим работы, потребляя минимум топлива. Контролирует всю систему электроника, которая следит за условиями движения и при их изменении дает соответствующие команды исполнительным механизмам. По словам разработчиков, подобные двигатели весьма экономичны и практически не загрязняют окружающую среду. Однако уже сейчас ясно, что стоимость автомобилей с такими моторами будет достаточно высокой. Найдут ли они свое место на рынке, пока сказать сложно.

Автор Издание Клаксон №24 2008 год Фото фото фирм-производителей

Невероятные двигатели. Самые необычные двигатели внутреннего сгорания. Паровой поршневой двигатель

В основу концепции двигателя, придуманного Кармело Скудери, американским автомехаником-самоучкой, положен принцип разделения цилиндров на рабочие и вспомогательные. В отличие от схемы Отто, в двигателе с разделенным циклом SCC (Split-Cycle Combustion) на каждый оборот вала приходится один рабочий такт. Вспомогательные цилиндры, в которых поршень сжимает воздух, соединяются с основными через перепускные каналы. В каждом из каналов находится по два клапана — компрессионный и расширительный. В пространстве между ними воздух достигает максимального уровня сжатия. Впрыск топлива в камеру сгорания рабочего цилиндра происходит одновременно с открытием расширительного клапана, а зажигание — после прохождения поршнем верхней мертвой точки. Волна газов как бы догоняет его, исключая детонацию смеси. В ходе виртуальных испытаний рядного прототипа двигателя Скудери было выявлено, что он очень стабилен. Коэффициент отклонения параметров рабочих тактов от средней величины в наиболее «проблемной» зоне оборотов — от холостых до полутора тысяч — у SCC почти вдвое ниже, чем у ДВС Отто: 1,4% против 2,5. На первый взгляд это немного, но для профессионалов разница огромна. Данный показатель говорит об очень высоком качестве смеси и точнейшей ее дозировке. Безнаддувный четырехцилиндровый рядный двигатель Скудери на 25% экономичнее обычных аналогов по мощности, а его оригинальная гибридизированная версия Scuderi Air-Hybrid — на 30−36%. В Air-Hybrid предварительное сжатие воздуха в пневматическом аккумуляторе-ресивере происходит во время торможения автомобиля. Затем воздух подается в перепускной канал, снижая нагрузку на поршень вспомогательного цилиндра.

Двигатель Скундери. Производство двигателей системы Кармело Скудери можно легко организовать на любом моторостроительном предприятии с использованием традиционных узлов. Но нужно ли это производителям?..

В 2011 году компанией будет представлен двигатель второго поколения с V-образной архитектурой, в котором перепускные каналы будут сделаны в виде отдельных модулей. В первой версии — с цельнолитой головкой — они находились в стенке между парами цилиндров. V-образная схема позволяет улучшить доступ к ним со стороны ресивера и обеспечить более эффективное охлаждение узла. По прогнозам ученых научно-исследовательского института Саутвест, которые вплотную занимаются доводкой виртуальной модели рядного двигателя, разница в КПД между такой «четверкой» и равносильным мотором Отто достигнет 50%. Небольшой вес, отличная удельная мощность (135 л.с. на литр объема) и технологическая простота SCC делают его весьма перспективным для внедрения в жизнь. Известно, что пристальный интерес к нему проявляют сразу несколько игроков высшей лиги мирового автопрома, а также производители комплектующих. В частности, знаменитая компания Robert Bosch. Президент Scuderi Group Сэл Скудери уверен, что уже через три года детище его отца пойдет в серию.


Вряд ли Lotus Omnivore когда-либо станет основным силовым агрегатом для автомобиля. Но в качестве вспомогательного — например, генератора — он вполне подходит.

Lotus Omnivore

Кто сказал, что два такта остались в прошлом? Инженеры Lotus Engineering считают, что потенциал двухтактных движков серьезно недооценен автопроизводителями, а   прожорливость — всего лишь миф. Они прогнозируют их триумфальное возвращение в 2013 году под капоты серийных автомобилей. В 2009 году в Женеве компания представила концептуальный 500-кубовый двигатель Omnivore, работающий на любом виде жидкого топлива. Моторчик блещет сразу несколькими инновационными технологиями, главная из которых  - изменяемая степень сжатия при помощи подвижной верхней стенки камеры сгорания. В зависимости от вида топлива и нагрузки сжатие в Omnivore может изменяться в диапазоне от 10 до 40 к одному. Приготовление сбалансированной топливовоздушной смеси обеспечивает система прямого впрыска Orbital FlexDI с двумя инжекторами, а   параметрами отвода отработанных газов управляет патентованный улавливающий клапан CTV (Charge Trapping Valve). Похоже, британцам удалось то, к чему стремятся все разработчики инновационных ДВС: в цикле стендовых испытаний Omnivore уверенно поддерживал режим сгорания HCCI даже на оборотах холостого хода и в «красной зоне». Конструкция Omnivore замечательна еще и тем, что его блок и головка отлиты в одной цельной детали.


Ecomotors OPOC. Одним из основных преимуществ конструкции профессора Хоффбауэра является возможность «надевать» на коленвал всё новые и новые пары цилиндров, получая нечто вроде модульного двигателя.

Согласно спецификации, концепт на 10% экономичнее атмосферных бензиновых двигателей равной мощности, а по чистоте выхлопа легко дотягивает до нормативов Евро-6. Если Lotus сможет заинтересовать автопроизводителей, то потомки концептуального Omnivore станут первыми кандидатами на роль бортовых генераторов для электрогибридов. Для этого у них есть всё: неприхотливость, предельная компактность и высокая энергоемкость.

Ecomotors OPOC

Среди компаний, пытающихся отправить классический ДВС на свалку, американская Ecomotors стоит особняком не только из-за экстравагантности своих идей. Работу над сверхмощным оппозитным двигателем OPOC благословили титан венчурного бизнеса Винод Хосла и миллиардер Билл Гейтс. В совет директоров крохотной компании входит несколько персон, имена которых служат пропуском в закрытый клуб автопроизводителей, а стенды Ecomotors стали привычными на самых элитных мировых автосалонах.


Оппозитный двухтактный двухцилиндровый модульный ДВС под названием OPOC был придуман еще в конце 1990-х годов профессором Петером Хоффбауэром, долгое время работавшим главным мотористом в компании Volkswagen. Суперкомпактный дизель Хоффбауэра демонстрирует беспрецедентно высокую удельную мощность порядка 3 л.с. на килограмм массы. Например, стокилограммовая «труба» выдает 325 л.с. и 900 Нм крутящего момента. При этом КПД OPOC вплотную приближается к 60%, вдвое выигрывая у современных дизельных моторов со сложным наддувом. Одна из главных «фишек» этого оппозитника — возможность составлять из отдельных модулей, каждый из которых является полноценным двигателем, силовые установки рядной 4-, 6- и 8-цилиндровой конфигурации. Парадоксально, но при всей своей заряженности OPOC работает на довольно скромных степенях сжатия в пределах 15−16 к одному и не требует специальной подготовки топлива.

В принципе OPOC — это труба с двумя парами поршней, совершающими одновременные разнонаправленные движения. Пространство между парой — камера сгорания. Шатуны с необычно длинной ножкой соединяют поршни с центральным коленчатым валом. В центре камеры установлена форсунка системы впрыска, а впускные и выпускные порты расположены в области нижней мертвой точки центральных поршней. Порты заменяют сложный клапанный механизм и распредвал. Важный элемент конструкции — электрический турбонагнетатель с предварительным подогревом воздуха, заменяющий, в частности, привычные калильные свечи. В момент запуска турбина подает в камеру сгорания заряд сжатого воздуха, нагретого до 100 °C.


IRIS. Основной «фишкой» конструкции двигателя Iris является высокая полезная площадь «поршней»-лепестков. Неподвижные стенки занимают всего 30% от общей площади камеры сгорания, что позволяет заметно повысить КПД двигателя.

По словам президента компании Дональда Ранкла, бывшего вице-президента General Motors, в настоящее время в собственном техцентре Ecomotors проводятся стендовые испытания шестого поколения двигателя, которые завершатся в начале 2012 года. И это будет уже не очередной рабочий прототип, а агрегат, предназначенный для конвейера. Впрочем, интерес к разработке имеется не только у автомобилистов, но и у военных, производителей авиатехники, строителей и горняков. Запланировано производство сразу четырех типов модулей OPOC с диаметрами поршня 30, 65, 75 и 100 мм.

IRIS

Для многих людей наблюдение за причудливо движущимися, вращающимися и пульсирующими механизмами успешно заменяет таблетки от стресса.

Завораживающее глаз детище ученого, изобретателя и предпринимателя из Денвера Тимбера Дика, трагически погибшего в автокатастрофе в 2008 году, можно отнести к гомеопатическим средствам этой категории. Но двигатель внутреннего сгорания IRIS (Internally Radiating Impulse Structure), несмотря на всю свою оригинальность, вовсе не пустышка. Защищенный со всех сторон патентами, он был отмечен премиями за инновации от NASA, нефтяной корпорации ConocoPhillips и химического гиганта Dow Chemical. Двухтактный ДВС с изменяемой геометрией и площадью поршня, согласно расчетам, имеет КПД 45%, компактные размеры и малый вес. Кроме того, в случае принятия его на вооружение автопроизводителями покупателю не придется переплачивать — цена агрегата будет не выше, чем у обычных бензиновых моторов.


РЛДВС. Отличием роторно-лопастного двигателя от всех остальных, упомянутых в материале, является то, что он находится в считанных миллиметрах от серийного производства. На 2011 год намечены испытания российского «ё-мобиля» с подобным двигателем, а с 2012 года — и серия.

Как считал Дик, в стандартной паре «камера сгорания — рабочая поверхность поршня» самым слабым местом является постоянная площадь контакта. На головку приходится всего 25%  общей площади камеры. В концепции IRIS шесть поршней, представляющих собой стальные, изогнутые волной лепестки, имеют полезную площадь почти в три раза больше - неподвижные стенки камеры занимают лишь 30% площади.

Воздух поступает в камеру сгорания через впускные клапаны, когда лепестки находятся на максимальном удалении от центра. Одновременно через открытые выпускные клапаны удаляется отработанный газ. Затем лепестки, колеблющиеся на валах, смыкаются к середине камеры, сжимая воздух. В момент максимального сближения при полностью закрытых клапанах происходит впрыск топлива и зажигание. Расширяясь, раскаленные газы раздвигают лепестки-поршни, что, в свою очередь, приводит к повороту валов. В верхней мертвой точке открываются выпускные клапаны. Затем все повторяется снова и снова. Довольно простой редуктор превращает колебание шести валов во вращение главного вала.


Российский роторно-лопастной

Роторно-лопастной двигатель (РЛДВС) — это вовсе не разработка XXI века. Его конструкцию придумали еще в 1930-х, и с тех пор не проходило и десятилетия без появления очередного патента на новый РЛД. Самым известным был, пожалуй, двигатель Вигриянова, созданный в 1973  году. Но попадать в серию РЛД никак не хотели. Основной проблемой была сложность синхронизации валов роторов и тем более снятия с них момента — во времена слабого развития электроники синхронизатор занимал чуть ли не целую комнату; РЛД мог использоваться разве что в качестве стационарной силовой установки. Это сводило на нет одно из его главнейших преимуществ — компактность и небольшой вес.

РЛД — это цилиндр, внутри которого на одной оси установлены два ротора, с парой лопастей каждый. Лопасти делят пространство цилиндра на рабочие камеры; в каждой совершается четыре рабочих такта за один оборот вала. Сложность синхронизации обусловлена в первую очередь неравномерным движением роторов друг относительно друга, их «пульсацией».

Но как только на свет появился компактный и удобный механизм синхронизации, РЛД сразу обрел серьезную серийную перспективу. Самое интересное и приятное, что разработали такой механизм в России, в рамках нашумевшего проекта «ё-мобиль». Энергоустановка «ё-мобиля» весит всего 55 кг (35 — двигатель с синхронизатором, 20 — электрогенератор), а мощность может выдавать порядка 100 кВт, хотя для серийных моделей ее ограничат 45 кВт (60 л.с.). Помимо компактности, РЛД характеризуется возможностью масштабирования. Его можно спокойно увеличивать в размерах вплоть до малого судового двигателя мощностью 1000 кВт. Энерговооруженность силовой установки «ё-мобиля» аналогична двухлитровому 150-сильному ДВС традиционной компоновки.

Большинство современных автомобильных двигателей очень похожи друг на друга. Даже те, которые могут на первый взгляд показаться особыми, например шестицилиндровый Porsche, или новый двухцилиндровый Fiat, построены по все той же заезженной технологии, которая используется в конструкции двигателей уже более 50 лет. Однако, не все производители следуют этой тенденции. Некоторые двигатели являются поистине уникальным, а некоторые из них просто шокируют. Кто-то гнался за эффективностью, другие — за оригинальностью. В любом случае, их проекты поражают.

Сегодня я расскажу вам о десяти самых необычных двигателях за всю историю автомобилестроения, однако, есть некоторые правила. В этом списке имеют право находиться только двигатели серийных пассажирских автомобилей, никаких кастомных проектов. Итак, давайте же приступим!

Bugatti Veyron W16

Конечно, куда же без него, великий и могучий Veyron W16. Одни только цифры поражают: 8 литров, более 1000 лошадиных сил, 16 цилиндров — этот двигатель является самым мощным и сложным среди всех серийных автомобилей. Он имеет 64 клапана, четыре турбины, W-компоновку — такого мы еще никогда не видели. И да, на него распространяется гарантия.

Такие двигатели являются удивительно редкими, поэтому мы должны ценить то, что нам удалось застать такие уникальные технологические прорывы.

Knight Sleeve Valve

В начале прошлого века, Чарльз Йел Найт решил, что пора внести в конструкцию двигателей что-то новенькое, и придумал бесклапанный двигатель с гильзовым распределением. К всеобщему удивлению, технология оказалась рабочей. Такие двигатели были весьма эффективными, тихими и надежными. Среди минусов можно отметить потребление масла. Двигатель был запатентован в 1908 году, а позднее появлялся во многих автомобилях, в том числе Mercedes-Benz, Panhard и Peugeot. Технология отошла на задний план, когда двигатели стали быстрее крутиться, с чем традиционная клапанная система справлялась гораздо лучше.

Mazda Wankel Rotary

Пришел как-то один парень в офис Mazda, и предложил сделать двигатель, в котором трехконечный поршень должен вращаться в овальном пространстве. По сути, это напоминало футбольный мяч в стиральной машине, но по факту двигатель оказался удивительно сбалансированным.

Вращаясь, ротор создает три небольших полости, которые отвечают за четыре фазы силового цикла: впрыск, компрессия, мощность и выхлоп. Звучит эффективно, и так оно и есть. Соотношение мощности и объема довольно высоко, но сам по себе движок нефонтанистый, потому что камера сгорания у него сильно удлинена.

Странно, не так ли? А знаете, что еще более странно? Он всё еще в производстве. Купите Mazda RX-8 и получите сумасшедший движок, который вращается до 9000 об/мин. Чего же вы ждете? Скорее в салон!

Eisenhuth Compound

Джон Айзенхат знаменит тем, что изобрел интересный трехцилиндровый двигатель, в котором два крайних цилиндра питали средний, «мертвый» незажженный цилиндр своими выхлопными газами, который, в свою очередь, отвечал за выходящую энергию. Айзенхат пророчил своему двигателю 47-процентную экономию топлива. Через пару лет компания развалилась и обанкротилась. Делайте выводы.

Panhard Flat-Twin

Французская компания Panhard стала известна благодаря своим интересным двигателям с алюминиевыми блоками. Их изюминкой является конструкция. Суть в том, что блок и головка блока цилиндров сварены в единое целое. Объем двигателя составлял от 0.61 до 0.85 литра, мощность — от 42 до 60 л.с, в зависимости от модели. Удивительный факт: этот двигатель является самым странным участником и победителем (!!!) гонок Le Mans.

Commer Rootes TS3

Странный двигатель со странным названием. Трехлитровый движок с оппозитными поршнями Commer TS3 оснащался компрессором и одним коленвалом (большинство оппозитных двигателей имеет два). Очень интересная махина во всех смыслах этого слова.

Lanchester Twin-Crank Twin

Компания Lanchester была основана в 1899 году, а уже через год они выпустили свой первый автомобиль Lanchester Ten, оснащенный четырехлитровым атмосферным двигателем с двумя коленвалами. Выжимал он 10.5 лошадиных сил при 1250 об/мин. Если вы еще не встречали элегантного произведения инженерного искусства, то вот оно.

Cizeta-Moroder Cizeta V16T

Как и Veyron, суперкар Cizeta выпускался ограниченной партией, и его ключевой деталью был двигатель. 560 лошадей, 6 литров, компоновка V-16. По сути, это два двигателя V8, использующих общий блок. Найти эту машину сейчас сложнее, чем честного чиновника. Количество произведенных автомобилей держится в тайне.

Gobron Brillie Opposed Piston

Двигатель Commer TS3 построили, вдохновившись именно этим чудом инженерии родом из Франции. Поршни располагались противоположно друг другу. Первая пара отвечала за коленвал, вторая — за шатуны, соединенные с коленвалом под углом 180°.

Компания производила широкий спектр двигателей, от двухцилиндровых объемом 2.3 литра, до шестицилиндровых объемом 11.4 литра. Был еще огромный 13.5-литровый четырехцилиндровый гоночный движок, благодаря которому впервые была пройдена отметка скорости в 100 миль/час в 1904 году.

Adams-Farwell

Сама идея того, что сзади тебя в автомобиле вращается двигатель, довольно интересна, именно поэтому данный движок попал в наш список. Вообще, вращался не весь двигатель, а только цилиндры и поршни, потому что коленвалы были прочно зафиксированы. Установленные по кругу цилиндры охлаждались воздухом и напоминали крутящееся колесо.

Сам двигатель устанавливался позади водительского места, которое было выдвинуто максимально вперед. Идеальная схема для летального исхода во время аварии.

Бонус! Безумные двигатели не из серийных автомобилей

Chrysler A57 Multibank

30 цилиндров, пять карбюраторов, пять распределителей — вот что случается, когда Америка выходит на тропу войны. Этот монстр питал своими 425 силами такие знаменитые танки, как M3A4 Lee и M4A4 Sherman.

British Racing Motors H-16

Не упомянуть его было бы преступлением. Трехлитровый двигатель имел 32 клапана H-16, по сути два восьмицилиндровых двигателя, соединенных воедино инженером по имени Тони Радд. Он выжимал более 400 л.с, но был ненадежным и ужасно высоким. В 1966 году этот двигатель стал победителем гонок Формула 1 Гран При США, за рулем болида находился Джим Кларк.

Сегодня мы вспомним поистине малочисленные конфигурации двигателей – как в отношении количества цилиндров, так и их расположения. И пойдем по возрастающей…

Одноцилиндровый двигатель

Это сейчас одноцилиндровые моторы встретишь только на мопедах, малокубатурных мотоциклах, моторикшах и другой технике с приставкой «мото». А меж тем в 50-е и 60-е годы прошлого века подобными простейшими двигателями оснащалась львиная доля послевоенных микрокаров. Взять хотя бы британский Bond Minicar с мотором Villiers: да, пускай он трехколесный и тесный, но имеет капот, крышу, полноценный руль – минимальный набор удобств присутствует.

Раздвоенный двухпоршневой двигатель

Подобный мотор представляет собой механизм, в котором в двух цилиндрах параллельно работают два поршня. Но есть одна загвоздка – камера сгорания у этих цилиндров одна, общая. Таким образом достигается более эффективное сгорание воздушно-топливной смеси по сравнению с обычными одноцилиндровыми моторами, улучшается топливная экономичность, повышается мощность. Этот тип двигателей использовался в Западной Европе в довоенную пору, но после Второй мировой стал гораздо менее востребованным. Одним из немногих автомобилей с раздвоенным двигателем была Iso Isetta, чей 236-кубовый моторчик развивал 9 лошадиных сил.

V-образный 2-цилиндровый двигатель

Гордость Harley-Davidson, в отличие от рядных или оппозитных 2-цилиндровых моторов, в легковушках не прижилась – слишком большие от них вибарции. V-образные двигатели с двумя «горшками» встречаются только на разнообразной экзотике, вроде трехколесных «Морганов» 30-х годов, а также некоторых кей-карах раннего послевоенного периода. Один из примеров – Mazda R360 с миниатюрным V2 воздушного охлаждения. Позднее на ее базе появились коммерческие автомобили B360/B600 – тоже с V-образными «двойками».

V-образный 4-цилиндровый двигатель

Трехцилиндровые V-образные моторы на автомобилях не встречаются (только на мотоциклах, да и то редко), зато V-образные «четверки» – вполне. Правда, по популярности они проигрывают и рядным, и оппозитным двигателям с таким же количеством цилиндров. Встретить эту диковинную в наши дни силовую установку можно, например, на «Запорожцах», ЛуАЗах, некоторых ранних версиях Ford Transit, а также спорткарах вроде Saab Sonnet или, на секундочку, триумфаторе Ле-Мана Porsche 919 hybrid.

V-образный пятицилиндровый двигатель

Сейчас рядные пятицилиндровые двигатели испытывают свое второе рождение: нынче их можно найти не только в немолодых Audi 200/Quattro 80-х годов, но и более чем современной Audi TT-RS. А вот до возрождения V-образной «пятерки» руки инженеров пока не дошли. В 90-е годы до этой необычной схемы додумались инженеры из Volkswagen, отпилив один цилиндр от двигателя VR6 – формально, фольксвагеновский V5 является именно VR5, так как головка цилиндров у мотора с небольшим развалом этих самых цилиндров только одна. Обладающий приятным голосом V5 устанавливался на многие модели концерна Volkswagen конца 90-х годов: VW Golf, Bora, Passat, а также Seat Toledo.

V-образный рядный шестицилиндровый двигатель (VR6)

К слову, VR6 – тоже редкая конфигурация. И она тоже встречается только на автомобилях концерна «Фольксваген». VR6 представлял собой V6 с очень маленьким углом развала цилиндров (10,5 или 15 градусов), у которого имелась лишь одна головка цилиндров, а сами цилиндры располагались зигзагообразно. Сейчас мотор имеет противоречивую славу: будучи установленным в самые мощные Volkswagen 90-х (Golf VR6, Corrado VR6 и даже Volkswagen T4), он выделяется большим крутящим моментом и бархатистым рыком, но в случае неисправности начинает пожирать бензин – бывали случаи, когда расход увеличивался до более чем 70 литров на 100 километров.

Рядный 8-цилиндровый двигатель

До Второй мировой войны рядные «восьмерки» были излюбленными двигателями американских премиум-марок (Packard, Duesenberg, Buick), но не меньшей популярностью в то время они пользовались и в Европе: именно с таким мотором Bugatti Type 35 выиграл более тысячи гонок по всему миру, именно с рядным 8-цилиндровым двигателем оригинальная Alfa Romeo 8C блистала на Mille Miglia и 24 Часах Ле-Мана. Лебединой песней длинного мотора стал 1955 год, когда Хуан Мануэль Фанхио во второй раз стал чемпионом за рулем Mercedes W196. Однако в том же году произошла и знаменитая трагедия в Ле-Мане, когда Mercedes 300 SLR Пьера Левега (тоже с рядной «восьмеркой») унес жизни более 80 зрителей. После этого инцидента Mercedes ушел из автоспорта более чем на 30 лет.

Оппозитный 8-цилиндровый двигатель

Хотя подобные моторы чаще встречаются в авиации, в свое время с ними экспериментировали в Porsche – построенные в 60-е годы гоночные Porsche 907 и 908 как раз оснащались оппозитными 8-цилиндровыми двигателями, обеспечивающими высокую мощность и низкий центр тяжести. Не сказать, что задумка была неудачной, но от подобных моторов компания быстро отказалась, предпочтя им оппозитные «шестерки», но с системой наддува. На закате своей жизни модель 908 – как та, на которой Йост и Икс стали вторыми в 24 Часах Ле-Мана 1980 года – уже была шестицилиндровой.

W-образный 8-цилиндровый двигатель

Двигатель W8, который устанавливался только на Volkswagen Passat B5+, можно представить как два мотора V4, которые закреплены бок о бок под углом 72 градуса по отношению друг к другу. Таким образом, получается четыре ряда цилиндров, за что мотор и получил название W8. До появления Volkswagen Phaeton модель Passat W8 являлась флагманским седаном компании, развивая 275 лошадиных сил и ускоряясь до «сотни» за спорткаровские 6 секунд.


Оппозитный 10-цилиндровый двигатель

Увы, эта идея оказалась слишком крутой, чтобы стать реальностью, хотя концерн GM работал над подобным мотором в 60-е годы, взяв за основу 6-цилиндровый «оппозит» модели Corvair. Предполагалось, что новый 10-цилиндровый мотор займет свое место в полноразмерных седанах и малотоннажных пикапах General Motors, но проект достаточно быстро свернули по неизвестным ныне причинам. Рядных 10-цилиндровых моторов на машинах тоже не было – если не считать машинами тяжелые морские контейнеровозы.

Рядный 12-цилиндровый двигатель

В своей книге «Иллюстрированная энциклопедия автомобилей мира» Дэвид Бергс Вайз утверждает, что единственным серийным автомобилем с 12-цилиндровым рядным двигателем была Corona, которая выпускалась во Франции в 1908 году. Однако это не значит, что затея не прельщала иные компании – например достоверно известно, что с подобным типом моторов экспериментировали в Packard. Ходовой экземпляр был построен в 1929 году, и Уоррен Паккард лично тестировал его на протяжении полугода… пока не погиб в авиакатастрофе. После его смерти роскошный кабриолет разобрали, а 150-сильный уникальный двигатель уничтожили.

V-образный 16-цилиндровый двигатель

С появлением Bugatti Veyron/Chiron 16-цилиндровые двигатели в большинстве своем представляют только как W-образные, однако так было не всегда – весь прошлый век 16 цилиндров почти всегда выстраивались в два ряда. Auto Union Type A, Cadillac V16, Cizeta V16T – это лишь несколько примеров автомобилей с V16. А ведь такой мотор вполне мог бы появиться на современных автомобилях Rolls-Royce – ходовой прототип Rolls-Royce Phantom Coupe с 9-литровым V16 был представлен в фильме «Агент Джонни Инглиш: Перезагрузка».

Оппозитный 16-цилиндровый двигатель

Очевидно, что такой мотор мог создаваться только с прицелом на автоспорт. Однако ирония состоит в том, что 16-цилиндровые «оппозитники» так никогда и не гонялись: прототип Porsche 917 с 16-ю цилиндрами отправили на полку истории чуть ли не сразу, сделав выбор в пользу 12 «горшков», а новый мотор Coventry Climax FWMW, которым предполагалось оснастить формульные Lotus и Brabham в 60-е, оказался настолько ненадежным, что ему предпочли более консервативный V8.

Н-образный 16-цилиндровый двигатель

Н-образный двигатель представляет собой «бутерброд» из двух «оппозитников», что положительно сказывается на компактности силовой установки, но негативно – на ее центре тяжести. В 60-е годы подобный двигатель рискнула построить формульная команда BRM… и результаты получились неоднозначными – мотор был мощным, но не особо надежным и сложным для ремонта. Тем не менее, Lotus 43 Джима Кларка, оснащенный таким двигателем, в 1966 году первым пересек финишную черту на Гран-При США. Это был первый и последний триумф Н16.

V-образный 18-цилиндровый двигатель

Когда кажется, что больше уже некуда, на сцену выходят карьерные самосвалы и доказывают обратное. Машина с V18? И такие есть – как, например, БелАЗ 75600, оснащенный 78-литровым дизельным двигателем Cummins QSK78. Такое «сердечко» выдает 3500 лошадиных сил при 1500 оборотах в минуту, а его крутящий момент достигает 13 770 Ньютон-метров. Ну а как еще сдвинуть с места груженую махину массой 560 тонн?

W-образный 18-цилиндровый двигатель

Сейчас уже, наверное, немногие вспомнят, что изначально Bugatti Veyron должен был быть 18-цилиндровым – оригинальный концепт-кар был именно с такой силовой установкой. Тем не менее, в Bugatti не смогли заставить двигатель работать должным образом (были проблемы при переключениях передач), поэтому в итоге Veyron стал 16-цилиндровым. В свое время о двигателе W18 задумывался моторист Ferrari Франко Роччи, но дальше замысла он не продвинулся.

V-образный двигатель

Подобные силовые установки используются на тяжелых судах или в качестве промышленных дизель-генераторов, но иногда они перепадают и карьерным самосвалам. Один из таких 20-цилиндровых монстров – Caterpillar 797F, в недрах которого работает двигатель Cat C175-20 мощностью 4000 лошадиных силы. Вот так выглядят 106 литров рабочего объема. Есть и более сложные многоцилиндровые двигатели, но это, в основном, самодельные установки, созданные путем соединения нескольких 8- или 12-цилиндровых моторов.

Х-образный 32-цилиндровый двигатель

Если у моторов с W-образной схемой V-образные блоки сходятся под острым углом, то в Х-образных двигателях они располагаются под углом 180 градусов. Таким образом, образуются четыре ряда поршней и цилиндров, формирующих букву Х. Когда-то построить такой 32-цилиндровый мотор для Формулы 1 намеревалась Honda, но изменения в регламенте и разочаровывающие результаты стендовых испытаний вынудили японцев оставить смелый эксперимент. Зато увидеть (и услышать) Х-образный двигатель москвичи и гости столицы смогут уже совсем скоро на главной площади страны – ведь на ТГУП «Армата» как раз используется 12-цилиндровый мотор ЧТЗ А-85-3А с Х-образной схемой.

Неважно для чего были сделаны эти , в попытке создания самого экономичного мотора или наоборот, самого мощного. Важен другой факт- эти двигатели были созданы и они существуют в реальных рабочих экземплярах. Мы рады этому и предлагаем нашим читателям вместе с нами посмотреть на 10 самых сумасшедших автомобильных двигателей, которые нам удалось найти .

Для составления нашего списка 10 сумасшедших автомобильных двигателей мы придерживались некоторых правил: в него попали только силовые установки серийных легковых автомобилей; никаких гоночных экземпляров моторов или экспериментальных моделей, потому что они необычны, по определению. Мы также не использовали двигатели из разряда «самых-самых», самые большие или самые мощные, исключительность рассчитывалась по другим критериям. Непосредственная цель данной статьи- подчеркнуть необычную, иногда и сумасшедшую, конструкцию двигателя.

Господа, заводите ваши моторы!


8.0-литров, более 1000 л.с. W-16 является самым мощным и сложным в производстве двигателем в истории. Он имеет 64 клапана, четыре турбонагнетателя, и достаточный крутящий момент, чтобы изменить направление вращения Земли- 1500 Нм при 3.000 оборотах в минуту. Его W-образный, 16-цилиндровый, по сути соединивший в себе несколько двигателей, никогда не существовал до, и, на какой-либо другой модели, кроме, нового автомобиля . Кстати, этот двигатель гарантированно отработает весь срок своей службы без поломок, производитель уверяет в этом.

Bugatti Veyron W-16 (2005-2015)


Bugatti Veyron, единственный автомобиль на сегодняшнее время, на котором можно повстречать в действии W образного монстра. Bugatti открывает список (На фото 2011 16.4 Super Sport).


В начале прошлого века, у автомобильного инженера Чарльза Найта Йельского случилось прозрение. Традиционные тарельчатые клапаны, рассуждал он, были слишком сложными, возвратные пружины и толкатели слишком неэффективными. Он создал собственный вид клапанов. Его решение окрестили «золотниковый клапан»- скользящая вокруг поршня муфта с приводом от редукторного вала, который открывает впускные и выпускные порты в стенке цилиндра.

Knight Sleeve Valve (1903-1933)


Удивительно, но это работало. Двигатели с золотниковыми клапанами предлагали высокую объемную производительность, низкий уровень шума, и отсутствие риска западания клапана. Недостатков было немного, в них входило увеличенное потребление масла. Найт запатентовал свою идею в 1908 году. Впоследствии она стала применяться всеми марками, от Mercedes-Benz до автомобилей Panhard и Peugeot. Технология ушла в прошлое, когда классические клапаны стали лучше справляться с высокими температурами и высокими оборотами. (1913 -Knight 16/45).


Представьте себе,1950-е годы, вы автопроизводитель пытающийся разработать новую модель автомобиля. Какой-то немецкий парень по имени Феликс приходит в ваш офис и пытается продать вам идею трехгранного поршня, вращающегося внутри овальной коробки (цилиндра специального профиля) для установки на вашу будущую модель. Вы согласились на такое? Скорее всего да! Работа этого вида двигателя настолько завораживает, что от созерцания этого процесса сложно оторваться.

Неотъемлемый минус всего необычного- сложность. В данном случае главная сложность заключалась в том, что двигатель должен быть неимоверно сбалансированным, с точно подогнанными частями.

Mazda/NSU Wankel Rotary (1958-2014)


Сам ротор является треугольным с выпуклыми гранями, три его угла- это вершины. При вращении ротора внутри корпуса, он создает три камеры, которые отвечают за четыре фазы цикла: впуск, сжатие, рабочий ход и выпуск. Каждая сторона ротора при работе двигателя выполняет одну из стадий цикла. Не зря роторно-поршневой тип двигателя является одним из самых эффективных ДВС в мире. Жаль нормального расхода топлива от двигателей Ванкеля так и не удалось добиться.

Необычный мотор, не так ли? А знаете, что еще более странное? Этот мотор был в производстве до 2012 года и ставился он на спорткар ! (1967-1972 Mazda Cosmo 110S).


Коннектикутская компания Eisenhuth Horseless Vehicle была основана Джоном Айзенхутом, человеком из Нью-Йорка, который утверждал, что изобрел бензиновый двигатель и имел неприятную привычку получать иски от своих деловых партнеров.

Его модели Compound 1904-1907 годов отличались установленными в них трехцилиндровыми двигателями, в которых две внешние цилиндры приводились в движение при помощи воспламенения, средний «мертвый» цилиндр работал за счет выхлопных газов первых двух цилиндров.

Eisenhuth Compound (1904-1907)


Eisenhuth сулил 47% увеличение топливной экономичности, чем это было в стандартных двигателях аналогичного размера. Гуманная идея пришлась не ко двору в начале XX века. Об экономии тогда никто не помышлял. Итог- банкротство в 1907 году. (на фото 1906 Eisenhuth Compound Model 7.5)


Оставьте для французов возможность разрабатывать интересные двигатели, выглядящие обычными на первый взгляд. Известный Гальский производитель Panhard, в основном запомнился своей одноименной реактивной штангой- тягой Панара, устанавливал в свои послевоенные автомобили серию оппозитных моторов с воздушным охлаждением и алюминиевыми блоками.

Panhard Flat-Twin (1947-1967)


Объем варьировался от 610 до 850 см. куб. Выходная мощность была между 42 л.с. и 60 л.с., в зависимости от модели. Лучшая часть автомобилей? Panhard twin , когда-либо сумевшим побеждает в 24 Часах Ле-Ман. (на фото 1954 Panhard Dyna Z).


Странное название, конечно, но двигатель еще более странный. 3,3-литровый Commer TS3 был наддувным, оппозитно-поршневым, трёхцилиндровым, двухтактным дизельным двигателем. В каждом цилиндре по два поршня, стоящие друг напротив друга, с расположенной в одном цилиндре одной центральной свечой. У него не было головки цилиндров. Применялся один коленчатый вал (большинство оппозитных двигателей имеют два).

Commer/Rootes TS3 «Commer Knocler» (1954-1968)


Rootes Group придумала этот мотор для своей марки грузовых автомобилей и автобусов Commer. (Автобус Commer TS3)


Lanchester Twin-Crank Twin (1900-1904)


Результат составил 10,5 л.с. при 1.250 оборотах в минуту и отсутствие заметных вибраций. Если вы когда-нибудь задумывались, посмотрите на двигатель стоящий в этом автомобиле. (1901 Lanchester).


Как Veyron, лимитированная версия суперкара Cizeta (урожденная Cizeta-Moroder) V16T определяется своим двигателем. 560 сильный 6,0-литровый V16 в утробе Cizeta стал одним из самых раскрученных моторов своего времени. Интрига заключалась в том, что двигатель Cizeta, на поверку не являлся истинным V16. По факту это было два двигателя V8, объединенных в один. Для двух V8 использовался единый блок и центральный ГРМ. Что делает Это не делает его еще более безумным- расположение. Двигатель установлен поперечно, центральный вал подает энергию на задние колеса.

Cizeta-Moroder/Cizeta V16T (1991-1995)


Суперкар производился с 1991 по 1995 год, данный автомобиль имел ручную сборку. Изначально планировалось выпускать по 40 суперкаров в год, потом эта планка была снижена до 10, но в итоге почти за 5 лет производства было выпущено всего 20 автомобилей. (Фото 1991 Cizeta-16T Moroder)


Двигатели Commer Knocker были фактически вдохновлены на создание семейством этих французских двигателей со встречно установленными поршнями, которые производились с двумя-, четырьмя-, шести цилиндрами до начала 1920-х. Вот как это работает в двухцилиндровой версии: поршней в два ряда один напротив другого в общих цилиндрах таким образом, что поршни каждого цилиндра движутся навстречу друг другу и образуют общую камеру сгорания. Коленвалы механически синхронизированы, причем выхлопной вал вращается с опережением относительно впускного на 15-22°, мощность отбирается либо с одного из них, либо с обоих.

Gobron-Brillié Opposed Piston (1898-1922)


Серийные двигатели производились в диапазоне от 2.3-литровых «двоек», до 11,4-литровых шестерок. Была также монстрообразная 13,5-литровая четырехцилиндровая гоночная версия мотора. На автомобиле с таким мотором гонщик Луи Риголи впервые достиг скорости 160 км/ч в 1904 году (1900 Nagant-Gobron)

Adams-Farwell (1904-1913)


Если идея двигателя вращающегося позади, не смущает вас, то автомобили Adams-Farwell отлично для вас подойдут. Вращался правда не весь , только цилиндры и поршни, потому что коленчатые валы на этих трех-, пятицилиндровых двигателях были статическими. Расположенные радиально, цилиндры были с воздушным охлаждением и выступали в качестве маховика, как только двигатель запускали, и он начинал работать. Моторы имели небольшой вес для своего времени, 86 кг весил 4.3 литровый трехцилиндровый мотор и 120 кг- 8.0 литровый двигатель. Видео.

Adams-Farwell (1904-1913)


Сами автомобили были с задним расположением двигателя, пассажирский салон был перед тяжелым двигателем, компоновка идеально подходила для получения максимального урона пассажирами в результате несчастного случая. На заре автомобилестроения о качественных материалах и надежных конструкция не думали, в первых самодвижущихся каретах по старинке использовалось дерево, медь, изредка металл, не самого высокого качества. Наверное, было не очень комфортно ощущать работу 120 килограммового мотора раскручивавшегося до 1.000 об/мин за своей спиной. Тем не менее, автомобиль производился в течение 9 лет. (Фото 1906 Adams-Farwell 6A Convertible Runabout).


Тридцать цилиндров, пять блоков, пять карбюраторов, 20.5 литров. Этот двигатель в Детройте разработали специально для войны. Chrysler построил A57 как способ удовлетворить заказ на танковый двигатель для Второй мировой войны. Инженерам пришлось работать в спешке, максимально используя насколько это возможно имеющиеся в наличии компоненты.

БОНУС. Невероятные двигатели не ставшие серийными образцами: Chrysler A57 Multibank


Двигатель состоял из пяти 251 кубовых рядных шестерок от легковых автомобилей, расположенных радиально вокруг центрального выходного вала. На выходе получилось 425 л.с. использовавшихся в танках M3A4 Lee и M4A4 Sherman.


Вторым бонусом идет единственный гоночный двигатель попавший в обзор. 3,0-литровый мотор использовавшийся BRM (British Racing Motors), 32-клапанный двигатель Н-16, сочетающий в себе по существу, две плоских восьмерки (Н-образный двигатель — двигатель, конфигурация блока цилиндров которого представляет букву «Н» в вертикальном или горизонтальном расположении H-образный двигатель можно рассматривать как два оппозитных двигателя, расположенных один сверху другого или один рядом с другим, у каждого из которых есть свои собственные коленчатые валы) . Мощность спортивного двигателя конца 60-х годов была более чем высокой, более 400 л.с., но H-16 серьезно уступал другим модификациям по весу и надежности. один раз увидел подиум, на Grand Prix U.S., когда Джим Кларк одержал победу в 1966 году.

БОНУС. Невероятные двигатели не ставшие серийными образцами: British Racing Motors H-16 (1966-1968)


16-цилиндровый мотор был не единственный над которым колдовали ребята из BRM. Они также разработали наддувный 1,5-литровый V16. Он крутился до 12.000 об/мин и производил примерно 485 л.с. Наверное, было бы классно установиться такой двигатель на Toyota Corolla AE86, не раз задумывались над этим энтузиасты со всего мира.

Как заявляет Новозеландская компания Duke Engines , что их осевые двигатели являются наиболее экономичными и самыми легкими. Силовые агрегаты, которые производит компания можно устанавливать на лодки и легкие самолеты. Но это еще не все. В ближайшем будущем компания обещает выпустить подобные моторы для .

Мы, не знаем получиться ли у Duke Engines сделать хорошие и качественные двигатели для автопромышленности. Вполне возможно, что в будущем эта компания перевернет наше представление о силовых агрегатах в современных транспортных средствах. Но в любом случае обратить свое внимание на эти моторы стоит. Они выглядят необычно, особенно если , которое показывает, как работает этот необычный силовой агрегат. Впечатляет.

Принцип работы двигателя не только удивляет но и завораживает.

Конструкция мотора прошла долгий путь от концептуальной разработки до первых рабочих образцов. Несмотря на то, что в настоящий момент разработки двигателя продолжаются, выглядит он не хуже современных моторов.

Пока что силовой агрегат существует в качестве прототипа. Он также как и обычные моторы имеет систему смазки, коллектор и камеру сгорания. Но обратите внимание на поршневую систему с наклонным механизмом. Мы думаем, что подобного Вы еще не видели.

cгорание Необычные двигатели внутреннего сгорания

Поршневой двигатель внутреннего сгорания известен более века, и почти cтолько же, а точнее с 1886 года он используется на автомобилях. Принципиальное решение такого вида двигателей было найдено немецкими инженерами Э. Лангеном и Н. Отто в 1867 году. Оно оказалось довольно удачным, для того чтобы обеспечить данному типу двигателей лидирующее положение, сохранившееся в автомобилестроении и в наши дни. Однако изобретатели многих стран неустанно стремились построить иной двигатель, способный по важнейшим техническим показателям превзойти поршневой двигатель внутреннего сгорания. Какие же это показатели? Прежде всего, это так называемый эффективный коэффициент полезного действия (КПД), который характеризует, какое количество теплоты, находившееся в израсходованном топливе, преобразовано в механическую работу. КПД для дизельного двигателя внутреннего сгорания равен 0,39, а для карбюраторного — 0,31. Другими словами, эффективный кпд характеризует экономичность двигателя. Не менее существенны удельные показатели: удельный занимаемый объем (л.с./м3) и удельная масса (кг/л.с.), которые свидетельствуют о компактности и легкости конструкции. Не менее важное значение имеет способность двигателя приспособляться к различным нагрузкам, а также трудоемкость изготовления, простота устройства, уровень шумов, содержание в продуктах сгорания токсичных веществ. При всех положительных сторонах той или иной концепции силовой установки период от начала теоретических разработок до внедрения ее в серийное производство занимает подчас очень много времени. Так, создателю роторно-nоршневого двигателя немецкому изобретателю Ф. Ванкелю потребовалось 30 лет, несмотря на его непрерывную работу, для того чтобы довести свой агрегат до промышленного образца. К месту будет сказано, что почти 30 лет ушло на то, чтобы внедрить дизельный двигатель на серийном автомобиле («Бенц», 1923 г.). Но не технический консерватизм стал причиной столь длительной задержки, а в необходимости исчерпывающе отработать новую конструкцию, то есть создать необходимые материалы и технологию для возможности ее массового производства. Данная страница содержит описание некоторых типов нетрадиционных двигателей, но которые на практике доказали свою жизнеспособность. Поршневой двигатель внутреннего сгорания обладает одним из самых существенных своих недостатков — это достаточно массивный кривошипно-шатунный механизм, ведь с его работой связаны основные потери на трение. Уже в начале нашего века делались попытки избавиться от такого механизма. С того времени было предложено множествo хитроумных конструкций, преобразующих возвратно-поступательное движение поршня во вращательное движение вала такой конструкции.

Бесшатунный двигатель С. Баландина

Преобразование возвратно-поступательного движения поршневой группы во вращательное движение осуществляет механизм, который основан на кинематике «точного прямила». То есть, два поршня соединены жестко штоком, воздействующим на коленчатый вал, вращающийся с зубчатыми венцами в кривошипах. Удачное решение задачи нашел советский инженер С. Баландин. В 40 — 50-х годах он спроектировал и построил несколько образцов авиамоторов, где шток, который соединял поршни с преобразующим механизмом, не делал угловых качаний. Такая бесшатунная конструкция, хотя и была в некоторой степени сложнее механизма, занимала меньший объем и на трение обеспечивала меньшие потери. Надо отметить, что аналогичный по конструкции двигатель испытывался в Англии в конце двадцатых годов. Но заслуга С. Баландина состоит в том, что он рассмотрел новые возможности преобразующего механизма без шатуна. Поскольку шток в таком двигателе не качается относительно поршня, тогда можно с другой стороны поршня тоже пристроить камеру сгорания с конструктивно несложным уплотнением штока проходящего через ее крышку.

1 — поршневой шток 2 — коленчатый вал 3 — подшипник кривошипа 4 — кривошип 5 — вал отбора мощности 6 — поршень 7 — ползун штока 8 — цилиндр Подобное решение дает возможность почти в 2 раза увеличить мощность агрегата при неизменном габарите. В свою очередь, такой двусторонний рабочий процесс тpебует необходимость по обе стороны поршня (для 2 камер сгорания) устройства газораспределительного механизма с должным усложнением, а, стало быть, и удорожанием конструкции. Видимо, такой двигатель более перспективен для машин, где основное значение имеют высокая мощность, малая масса и небольшой габарит, а себестоимость и трудоемкость имеют второстепенное значение. Последний из бесшатунных авиамоторов С. Баландина, который был построен в 50-х годах (двойного действия с впрыском топлива и турбонаддувом, двигатель ОМ-127РН), имел очень высокие для того времени показатели. Двигатель имел эффективный КПД около 0,34, удельную мощность — 146 л. с./л и удельную массу — 0,6 кг/л. с. По таким характеристикам он был близок к лучшим двигателям гоночных автомобилей.

В начале прошлого века, Чарльз Йел Найт решил, что пора внести в конструкцию двигателей что-то новенькое, и придумал бесклапанный двигатель с гильзовым распределением. К всеобщему удивлению, технология оказалась рабочей. Такие двигатели были весьма эффективными, тихими и надежными. Среди минусов можно отметить потребление масла. Двигатель был запатентован в 1908 году, а позднее появлялся во многих автомобилях, в том числе Mercedes-Benz, Panhard и Peugeot. Технология отошла на задний план, когда двигатели стали быстрее крутиться, с чем традиционная клапанная система справлялась гораздо лучше.

Роторно-поршневой двигатель Ф. Ванкеля

Имеет трехгранный ротор, который совершает планетарное движение округ эксцентрикового вала. Изменяющийся объем трех полостей, образованных стенками ротора и внутренней полости картера, позволяет осуществить рабочий цикл теплового двигателя с расширением газов. С 1964 года на серийных автомобилях, в которых устанавливаются роторно-поршневые двигатели, поршневую функцию выполняет трехгранный ротор. Требуемое в корпусе перемещение ротора относительно эксцентрикового вала обеспечивается планетарно-шестеренчатым согласующим механизмом (см. рисунок). Такой двигатель, при равной мощности с поршневым двигателем, компактнее (имеет меньший на 30 % объем), легче на 10-15%, имеет меньше деталей и лучше уравновешен. Но уступал при этом поршневому двигателю по долговечности, надежности уплотнений рабочих полостей, больше расходовал топлива, а отработавшие газы его содержали больше токсичных веществ. Но, после многолетних доводок, эти недостатки были устранены. Однако производство автомобилей с роторно-поршневыми двигателями серийно, сегодня ограничено. Помимо конструкции Ф. Ванкеля, известны ногочисленные конструкции роторно-поршневых двигателей других изобретателей (Э. Кауэртца, Г. Брэдшоу, Р. Сейрича, Г. Ружицкого и др.). Тем не менее, объективные причины не дали им возможность выйти из стадии экспериментов — зачастую из-за недостаточного технического достоинства.

Газовая двухвальная турбина

Из камеры сгорания газы устремляются на два рабочих колеса турбины, связанных каждое с самостоятельными валами. От правого колеса в действие приводится центробежный компрессор, с левого — отбирается мощность направляемая к колесам автомобиля. Воздух, нагнетаемый им, попадает в камеру сгорания проходя через теплообменник, где подогревается отработавшими газами. Газотурбинная силовая установка при той же мощности компактней и легче двигателя внутреннего сгорания поршневого, а также хорошо уравновешена. Менее токсичны и отработавшие газы. В силу особенностей ее тяговых характеристик, газовая турбина может использоваться на автомобиле без КПП. Технология производства газовых турбин давно освоена в авиационной промышленности. По какой же причине, учитывая ведущиеся уже свыше 30 лет эксперименты с газотурбинными машинами, не идут они в серийное производство? Главная основание — маленький в сравнении с поршневыми двигателями внутреннего сгорания эффективный КПД и низкая экономичность. Также, газотурбинные двигатели достаточно дороги в производстве, так что в настоящее время встречаются они только лишь на экспериментальных автомобилях.

Паровой поршневой двигатель

Пар поочередно подается то две противоположные стороны поршня. Подача его регулируется золотником, который скользит над цилиндром в парораспределительной коробке. В цилиндре шток поршня уплотнен втулкой и соединен с достаточно массивным крейцкопфным механизмом, который преобразует его возвратно-поступательное движение во вращательное.

Двигатель Р.Стирлинга. Двигатель внешнего сгорания

Два поршня (нижний — рабочий, верхний — вытеснительный) соединены с кривошипным механизмом концентричными штоками. Газ, находящийся в полостях над и под вытеснительным поршнем, нагреваясь попеременно от горелки в головке цилиндра, проходит через теплообменник, охладитель и обратно. Циклическое изменение температурыгаза сопровождается изменением объема и соответственно действием на перемещение поршней. Подобные двигателя работали на мазуте, дровах, угле. К их достоинствам относятся долговечность, плавность работы, отличные тяговые характеристики, что позволяет обойтись вообще без коробки передач. Основные недостатки: внушительная масса силового агрегата и низкий КПД. Опытные разработки недавних лет (например, американца Б. Лира и др.) позволили сконструировать агрегаты замкнутого цикла (с полной конденсацией воды), подобрать составы парообразующих жидкостей с показателями более выгодными, чем вода. Тем не менее, на серийное производство автомобилей с паровыми двигателями не осмелился ни один завод за последние годы. Тепловоздушный двигатель, идею которого предложил Р.Стирлинг еще в 1816 году относится к двигателям внешнего сгорания. В нем рабочим телом служат гелий или водород, находящийся под давлением, попеременно охлаждаемые и нагреваемые. Такой двигатель (см. рисунок) в принципе прост, имеет меньший расход топлива, чем внутреннего сгорания поршневые двигатели, при работе не выделяет газов, которые имеют вредные вещества, а также имеет высокий эффективный КПД, равный 0,38. Однако внедрению двигателя Р. Стирлинга в серийное производство мешают серьезные трудности. Он тяжел и очень громоздок, медленно набирает обороты по сравнению с поршневым двигателем внутреннего сгорания. Более того, в нем сложно технически обеспечить надежное уплотнение рабочих полостей. Среди нетрадиционных двигателей особняком стоит керамический, который конструктивно не отличается от традиционного четырехтактного поршневого двигателя внутреннего сгорания. Только его важнейшие детали изготавливаются из керамического материала, способного выдерживать температуры в 1,5 раз более высокие, нежели металл. Соответственно керамическому двигателю не требуется система охлаждения и таким образом, нет потерь в тепле, которые связаны с его работой. Это дает возможность сконструировать двигатель, который будет работать по так именуемому адиабатическому циклу, что обещает существенное сокращение расхода топлива. Тем временем подобные работы ведутся американскими и японскими специалистами, но пока не выходят из стадии поиска решений. Хотя в опытах с разнообразными нетрадиционными двигателями по-прежнему недостатка нет, доминирующее положение на автомобилях, как уже отмечалось выше, сохраняют и, возможно еще долго будут сохранять поршневые четырехтактные двигателя внутреннего сгорания.

История создателей самого мощного в мире двигателя внутреннего сгорания. Как увеличить в разы КПД мотора, в чем отличие нового агрегата от известных роторных двигателей и в чем преимущество советского образования перед американским — в материале отдела науки.

Технологии неуклонно развиваются. О том, как защитить свою электропроводку, можно читать на сайте интернет-магазина «Электрика Шоп».

Выходец из СССР, живущий в США, вместе с сыном изобрел, запатентовал и испытал самый мощный и эффективный в мире двигатель внутреннего сгорания. Новый мотор будет в разы превосходить существующие по КПД и уступать по массе.
В 1975 году вскоре после окончания Киевского политехнического института молодой физик Николай Школьник уехал в США, где получил научную степень и стал физиком-теоретиком — его интересовали приложения, связанные с общей и специальной теорией относительности. Поработав в области ядерной физики, молодой ученый открыл в США две компании: одну — занимающуюся программным обеспечением, вторую – разрабатывающую шагающие роботы. Позже он на десять лет занялся консультированием проблемных компаний, занимающихся техническими инновациями.
Однако как инженера Школьника постоянно волновал один вопрос — почему современные автомобильные моторы такие неэкономичные?

И действительно, несмотря на то что поршневой двигатель внутреннего сгорания человечество совершенствует уже полтора века,
КПД бензиновых моторов сегодня не превышает 25%, дизельных — порядка 40%.

Между тем сын Школьника Александр поступил в MIT и получил степень доктора в области компьютерных наук, стал специалистом в области оптимизации систем. Думая над увеличением КПД двигателя, Николай Школьник разработал собственный термодинамический цикл работы двигателя HEHC (High-efficiency hybrid cycle), который стал ключевым этапом в реализации его мечты.
«Последний раз такое происходило в 1892 году, когда Рудольф Дизель предложил новый цикл и создал свой двигатель», — пояснил в интервью Школьник-младший.

Изобретатели остановились на роторном двигателе, принцип которого был предложен в середине XX века немецким изобретателем Феликсом Ванкелем. Идея роторного двигателя проста. В отличие от обычных поршневых моторов, в которых много вращающихся и движущихся частей, снижающих КПД, роторный двигатель Ванкеля имеет овальную камеру и вращающийся внутри нее треугольный ротор, который своим движением образует в камере различные участки, где происходит впуск, сжатие, сгорание и выпуск топлива.
Плюсы двигателя — мощность, компактность, отсутствие вибраций. Однако, несмотря на более высокий КПД и высокие динамические характеристики, роторные двигатели за полвека не нашли широкого применения в технике. Одним из немногих примеров серийной установки

Слабыми местами таких моторов являлись ненадежность, связанная с низкой износостойкостью уплотнителей, благодаря которым ротор плотно примыкает к стенкам камеры, и низкая экологичность.
Уже работая в фирме LiquidPiston, основателями которой они стали, Школьники создали свою, абсолютно новую реинкарнацию идеи роторных моторов.
Принципиальным в ней было то, что в двигателе Школьников не камера,а ротор напоминает по форме орех, который вращается в треугольной камере.

Это позволило решить ряд непреодолимых проблем двигателя Ванкеля. Например, пресловутые уплотнители теперь можно делать из железа и крепить их неподвижно к стенкам камеры. При этом масло подводится прямо к ним, в то время как раньше оно добавлялось в сам воздух и, сгорая, создавало грязный выхлоп, а смазывало плохо.
Кроме того, при работе двигателя Школьников происходит так называемое изохорное горение топлива, то есть горение при постоянном объеме, что увеличивает КПД мотора.
Изобретатели создали один за другим пять моделей принципиально нового мотора, последняя из которых в июне была впервые протестирована — ее поставили на спортивный карт. Испытания оправдали все ожидания.


Миниатюрный двигатель размером со смартфон, массой менее 2 кг имеет мощность всего 3 л.с. Двигатель высокооборотистый, работает на частоте 10 тыс. об./мин., но может достигать и 14 тыс. КПД мотора составляет 20%. Это много, учитывая, что обычный поршневой мотор такого же объема в 23 «кубика» имел бы КПД лишь 12%, а поршневой мотор такой же массы дал бы всего 1 л.с.
Но главное, КПД таких моторов резко растет при увеличении их объемов.

Так, следующий двигатель Школьников будет дизельным мотором мощностью 40 л.с., при этом его КПД составит уже 45%, а это выше, чем эффективность лучших дизелей современных грузовиков.
Весить он будет всего 13 кг, притом что его поршневые аналоги такой же мощности сегодня весят под 200 кг.

Этот мотор уже планируется ставить на генератор, который будет вращать колеса дизель-электрического автомобиля. «Если же мы построим еще больший двигатель, мы можем достичь КПД в 60%», — поясняет Школьник.

В перспективе компактные, оборотистые и мощные моторы Школьников планируется использовать там, где эти свойства особенно важны — при конструировании легких дронов, ручных бензопил, газонокосилок и электрогенераторов.

Пока мотор гоняли 15 часов, однако по нормативам, чтобы пойти в производство, он должен отработать непрерывно 50 часов. При этом для автомобильной промышленности требуется надежность мотора на 100 тыс. миль пробега, что пока остается мечтой, признают конструкторы.

«Это самый экономичный, мощный двигатель не только среди роторных, но и всех двигателей внутреннего сгорания.

Это показывают наши измерения, а то, что мы получим на более крупных моторах, мы уже смоделировали на компьютерах», — радуется Школьник-младший.
То, что озвученные цифры — не фантазии изобретателей, подтверждает серьезность намерений инвесторов. Сегодня в стартап уже вложено $18 млн венчурных инвестиций, $1 млн которых дало американское агентство передовых разработок DARPA.

Интерес военных тут понятен. Дело в том, что военными США в авиации применяется в основном топливо JP-8. И военные хотят, чтобы вообще вся армейская техника работала на этом виде топлива, на котором, кстати, могут работать и дизельные моторы.

Но современные дизельные двигатели громоздки, поэтому DARPA так активно присматривается к разработке Школьников.

Александр считает, что создать столь революционный двигатель помогло отчасти образование, которое получил его отец еще в СССР. «Он думает по-другому, не так, как обычный инженер в США. Его фантазия ограничена только физикой. Если физика говорит — что-то возможно, то он верит, что это так, и лишь думает, как это можно сделать», — добавил Александр.
Сам Николай Школьник по-своему рассказывает об истории своего успеха и преимуществах советского образования.
«В США я переживал, что, имея специальность «машиностроение», я не буду иметь достаточного бэкграунда по физике и, особенно, математике.
Эти опасения оказались напрасными благодаря превосходной подготовке, которую я получил в советской школе.

Эта солидная образовательная подготовка до сих пор помогает мне здесь в нашей работе с новым роторным двигателем. С моей точки зрения, есть два больших отличия между американскими инженерами и получившими образование в России. Во-первых, американские инженеры невероятно эффективны в том, что они делают. Обычно требуется два-три русских инженера, чтобы заменить одного американского. Однако русские имеют более широкий взгляд на вещи (связанный с образованием, по крайней мере в мое время) и способность достигать целей с минимумом ресурсов, что называется, на коленке», — поделился размышлениями Николай Школьник.

Инженеры придумали новый двигатель ещё в 2003 году. К 2012 году был построен первый прототип, о котором написали в журнале «Популярная механика». В 2015 году компания не только заключила контракт с DARPA, но и приступила к разработкам мини-версии двигателя.

Неважно для чего были сделаны эти , в попытке создания самого экономичного мотора или наоборот, самого мощного. Важен другой факт- эти двигатели были созданы и они существуют в реальных рабочих экземплярах. Мы рады этому и предлагаем нашим читателям вместе с нами посмотреть на 10 самых сумасшедших автомобильных двигателей, которые нам удалось найти .

Для составления нашего списка 10 сумасшедших автомобильных двигателей мы придерживались некоторых правил: в него попали только силовые установки серийных легковых автомобилей; никаких гоночных экземпляров моторов или экспериментальных моделей, потому что они необычны, по определению. Мы также не использовали двигатели из разряда «самых-самых», самые большие или самые мощные, исключительность рассчитывалась по другим критериям. Непосредственная цель данной статьи- подчеркнуть необычную, иногда и сумасшедшую, конструкцию двигателя.

Господа, заводите ваши моторы!


8.0-литров, более 1000 л.с. W-16 является самым мощным и сложным в производстве двигателем в истории. Он имеет 64 клапана, четыре турбонагнетателя, и достаточный крутящий момент, чтобы изменить направление вращения Земли- 1500 Нм при 3.000 оборотах в минуту. Его W-образный, 16-цилиндровый, по сути соединивший в себе несколько двигателей, никогда не существовал до, и, на какой-либо другой модели, кроме, нового автомобиля . Кстати, этот двигатель гарантированно отработает весь срок своей службы без поломок, производитель уверяет в этом.

Bugatti Veyron W-16 (2005-2015)


Bugatti Veyron, единственный автомобиль на сегодняшнее время, на котором можно повстречать в действии W образного монстра. Bugatti открывает список (На фото 2011 16.4 Super Sport).


В начале прошлого века, у автомобильного инженера Чарльза Найта Йельского случилось прозрение. Традиционные тарельчатые клапаны, рассуждал он, были слишком сложными, возвратные пружины и толкатели слишком неэффективными. Он создал собственный вид клапанов. Его решение окрестили «золотниковый клапан»- скользящая вокруг поршня муфта с приводом от редукторного вала, который открывает впускные и выпускные порты в стенке цилиндра.

Knight Sleeve Valve (1903-1933)


Удивительно, но это работало. Двигатели с золотниковыми клапанами предлагали высокую объемную производительность, низкий уровень шума, и отсутствие риска западания клапана. Недостатков было немного, в них входило увеличенное потребление масла. Найт запатентовал свою идею в 1908 году. Впоследствии она стала применяться всеми марками, от Mercedes-Benz до автомобилей Panhard и Peugeot. Технология ушла в прошлое, когда классические клапаны стали лучше справляться с высокими температурами и высокими оборотами. (1913 -Knight 16/45).


Представьте себе,1950-е годы, вы автопроизводитель пытающийся разработать новую модель автомобиля. Какой-то немецкий парень по имени Феликс приходит в ваш офис и пытается продать вам идею трехгранного поршня, вращающегося внутри овальной коробки (цилиндра специального профиля) для установки на вашу будущую модель. Вы согласились на такое? Скорее всего да! Работа этого вида двигателя настолько завораживает, что от созерцания этого процесса сложно оторваться.

Неотъемлемый минус всего необычного- сложность. В данном случае главная сложность заключалась в том, что двигатель должен быть неимоверно сбалансированным, с точно подогнанными частями.

Mazda/NSU Wankel Rotary (1958-2014)


Сам ротор является треугольным с выпуклыми гранями, три его угла- это вершины. При вращении ротора внутри корпуса, он создает три камеры, которые отвечают за четыре фазы цикла: впуск, сжатие, рабочий ход и выпуск. Каждая сторона ротора при работе двигателя выполняет одну из стадий цикла. Не зря роторно-поршневой тип двигателя является одним из самых эффективных ДВС в мире. Жаль нормального расхода топлива от двигателей Ванкеля так и не удалось добиться.

Необычный мотор, не так ли? А знаете, что еще более странное? Этот мотор был в производстве до 2012 года и ставился он на спорткар ! (1967-1972 Mazda Cosmo 110S).


Коннектикутская компания Eisenhuth Horseless Vehicle была основана Джоном Айзенхутом, человеком из Нью-Йорка, который утверждал, что изобрел бензиновый двигатель и имел неприятную привычку получать иски от своих деловых партнеров.

Его модели Compound 1904-1907 годов отличались установленными в них трехцилиндровыми двигателями, в которых две внешние цилиндры приводились в движение при помощи воспламенения, средний «мертвый» цилиндр работал за счет выхлопных газов первых двух цилиндров.

Eisenhuth Compound (1904-1907)


Eisenhuth сулил 47% увеличение топливной экономичности, чем это было в стандартных двигателях аналогичного размера. Гуманная идея пришлась не ко двору в начале XX века. Об экономии тогда никто не помышлял. Итог- банкротство в 1907 году. (на фото 1906 Eisenhuth Compound Model 7.5)


Оставьте для французов возможность разрабатывать интересные двигатели, выглядящие обычными на первый взгляд. Известный Гальский производитель Panhard, в основном запомнился своей одноименной реактивной штангой- тягой Панара, устанавливал в свои послевоенные автомобили серию оппозитных моторов с воздушным охлаждением и алюминиевыми блоками.

Panhard Flat-Twin (1947-1967)


Объем варьировался от 610 до 850 см. куб. Выходная мощность была между 42 л.с. и 60 л.с., в зависимости от модели. Лучшая часть автомобилей? Panhard twin , когда-либо сумевшим побеждает в 24 Часах Ле-Ман. (на фото 1954 Panhard Dyna Z).


Странное название, конечно, но двигатель еще более странный. 3,3-литровый Commer TS3 был наддувным, оппозитно-поршневым, трёхцилиндровым, двухтактным дизельным двигателем. В каждом цилиндре по два поршня, стоящие друг напротив друга, с расположенной в одном цилиндре одной центральной свечой. У него не было головки цилиндров. Применялся один коленчатый вал (большинство оппозитных двигателей имеют два).

Commer/Rootes TS3 «Commer Knocler» (1954-1968)


Rootes Group придумала этот мотор для своей марки грузовых автомобилей и автобусов Commer. (Автобус Commer TS3)


Lanchester Twin-Crank Twin (1900-1904)


Результат составил 10,5 л.с. при 1.250 оборотах в минуту и отсутствие заметных вибраций. Если вы когда-нибудь задумывались, посмотрите на двигатель стоящий в этом автомобиле. (1901 Lanchester).


Как Veyron, лимитированная версия суперкара Cizeta (урожденная Cizeta-Moroder) V16T определяется своим двигателем. 560 сильный 6,0-литровый V16 в утробе Cizeta стал одним из самых раскрученных моторов своего времени. Интрига заключалась в том, что двигатель Cizeta, на поверку не являлся истинным V16. По факту это было два двигателя V8, объединенных в один. Для двух V8 использовался единый блок и центральный ГРМ. Что делает Это не делает его еще более безумным- расположение. Двигатель установлен поперечно, центральный вал подает энергию на задние колеса.

Cizeta-Moroder/Cizeta V16T (1991-1995)


Суперкар производился с 1991 по 1995 год, данный автомобиль имел ручную сборку. Изначально планировалось выпускать по 40 суперкаров в год, потом эта планка была снижена до 10, но в итоге почти за 5 лет производства было выпущено всего 20 автомобилей. (Фото 1991 Cizeta-16T Moroder)


Двигатели Commer Knocker были фактически вдохновлены на создание семейством этих французских двигателей со встречно установленными поршнями, которые производились с двумя-, четырьмя-, шести цилиндрами до начала 1920-х. Вот как это работает в двухцилиндровой версии: поршней в два ряда один напротив другого в общих цилиндрах таким образом, что поршни каждого цилиндра движутся навстречу друг другу и образуют общую камеру сгорания. Коленвалы механически синхронизированы, причем выхлопной вал вращается с опережением относительно впускного на 15-22°, мощность отбирается либо с одного из них, либо с обоих.

Gobron-Brillié Opposed Piston (1898-1922)


Серийные двигатели производились в диапазоне от 2.3-литровых «двоек», до 11,4-литровых шестерок. Была также монстрообразная 13,5-литровая четырехцилиндровая гоночная версия мотора. На автомобиле с таким мотором гонщик Луи Риголи впервые достиг скорости 160 км/ч в 1904 году (1900 Nagant-Gobron)

Adams-Farwell (1904-1913)


Если идея двигателя вращающегося позади, не смущает вас, то автомобили Adams-Farwell отлично для вас подойдут. Вращался правда не весь , только цилиндры и поршни, потому что коленчатые валы на этих трех-, пятицилиндровых двигателях были статическими. Расположенные радиально, цилиндры были с воздушным охлаждением и выступали в качестве маховика, как только двигатель запускали, и он начинал работать. Моторы имели небольшой вес для своего времени, 86 кг весил 4.3 литровый трехцилиндровый мотор и 120 кг- 8.0 литровый двигатель. Видео.

Adams-Farwell (1904-1913)


Сами автомобили были с задним расположением двигателя, пассажирский салон был перед тяжелым двигателем, компоновка идеально подходила для получения максимального урона пассажирами в результате несчастного случая. На заре автомобилестроения о качественных материалах и надежных конструкция не думали, в первых самодвижущихся каретах по старинке использовалось дерево, медь, изредка металл, не самого высокого качества. Наверное, было не очень комфортно ощущать работу 120 килограммового мотора раскручивавшегося до 1.000 об/мин за своей спиной. Тем не менее, автомобиль производился в течение 9 лет. (Фото 1906 Adams-Farwell 6A Convertible Runabout).


Тридцать цилиндров, пять блоков, пять карбюраторов, 20.5 литров. Этот двигатель в Детройте разработали специально для войны. Chrysler построил A57 как способ удовлетворить заказ на танковый двигатель для Второй мировой войны. Инженерам пришлось работать в спешке, максимально используя насколько это возможно имеющиеся в наличии компоненты.

БОНУС. Невероятные двигатели не ставшие серийными образцами: Chrysler A57 Multibank


Двигатель состоял из пяти 251 кубовых рядных шестерок от легковых автомобилей, расположенных радиально вокруг центрального выходного вала. На выходе получилось 425 л.с. использовавшихся в танках M3A4 Lee и M4A4 Sherman.


Вторым бонусом идет единственный гоночный двигатель попавший в обзор. 3,0-литровый мотор использовавшийся BRM (British Racing Motors), 32-клапанный двигатель Н-16, сочетающий в себе по существу, две плоских восьмерки (Н-образный двигатель — двигатель, конфигурация блока цилиндров которого представляет букву «Н» в вертикальном или горизонтальном расположении H-образный двигатель можно рассматривать как два оппозитных двигателя, расположенных один сверху другого или один рядом с другим, у каждого из которых есть свои собственные коленчатые валы) . Мощность спортивного двигателя конца 60-х годов была более чем высокой, более 400 л.с., но H-16 серьезно уступал другим модификациям по весу и надежности. один раз увидел подиум, на Grand Prix U.S., когда Джим Кларк одержал победу в 1966 году.

БОНУС. Невероятные двигатели не ставшие серийными образцами: British Racing Motors H-16 (1966-1968)


16-цилиндровый мотор был не единственный над которым колдовали ребята из BRM. Они также разработали наддувный 1,5-литровый V16. Он крутился до 12.000 об/мин и производил примерно 485 л.с. Наверное, было бы классно установиться такой двигатель на Toyota Corolla AE86, не раз задумывались над этим энтузиасты со всего мира.





Другой цикл

В начале ХХ века тихие бесклапанные моторы устанавливались на многие престижные модели. К примеру, под капотом этого шикарного “Daimler Double Six 40/50” стоял именно такой двигатель.

“Mazda Millenia/Xedos 9” — один из немногих массовых автомобилей, который оснащался двигателем Аткинсона.

ОБЫЧНЫЙ 4-тактный двигатель работает по циклу, изобретенному еще в 1876 году немецким инженером Николаусом Отто: в цилиндре при определенных условиях попеременно происходят определенные процессы — впуск, сжатие, рабочий ход и выпуск. В 1886 году эту схему попытался усовершенствовать британский инженер Джеймс Аткинсон.

На первый взгляд его двигатель мало отличался от прародителя — тот же порядок тактов, схожий принцип работы… Однако на самом деле различий было немало. К примеру, за счет специального коленвала со смещенными точками крепления Аткинсону удалось снизить потери на трение в цилиндре и поднять степень сжатия мотора.

Также в подобных двигателях другие фазы газораспределения. Если на обычном ДВС впускной клапан закрывается практически сразу по прохождении поршнем нижней мертвой точки, то в цикле Аткинсона такт впуска значительно длиннее — клапан закрывается лишь на полпути поршня к верхней мертвой точке, когда в цикле Отто уже вовсю идет такт сжатия.

Что это дало? Самое главное — лучшее наполнение цилиндров благодаря снижению так называемых насосных потерь. Не вдаваясь в технические подробности, лишь скажем, что в результате двигатель Аткинсона примерно на 10% эффективнее (и экономичнее) обычного ДВС.

Однако на серийных автомобилях моторы, действующие по схеме Аткинсона, до последнего времени не встречались. Дело в том, что такой двигатель может правильно работать и выдавать хорошие показатели лишь на высоких оборотах. А на холостых он, наоборот, норовит заглохнуть. Чтобы решить проблему наполнения цилиндров на малых оборотах, на подобные моторы приходится устанавливать механические нагнетатели (такую схему иногда не совсем верно еще называют “двигатель Миллера”), что еще больше усложняет и удорожает конструкцию. К тому же потери на привод компрессора практически сводят на нет преимущества необычного мотора.

Поэтому серийные массовые автомобили с двигателями Аткинсона можно пересчитать по пальцам одной руки. Характерный пример — “Mazda Xedos 9/Millenia”, которая выпускалась с 1993-го по 2002 год и оснащалась 210-сильным 2,3-литровым V6.

Зато в чистом виде моторы Аткинсона оказались очень подходящими для гибридных моделей вроде знаменитого “Toyota Prius” или новейшего “Mercedes-Benz” S-класса, который вскоре пойдет в серийное производство. Ведь на малых скоростях такие машины передвигаются в основном на электротяге, а бензиновый двигатель подключается только при разгоне или при больших нагрузках. Эта схема, с одной стороны, позволяет нивелировать врожденные недостатки мотора Аткинсона, а c другой — максимально использовать его положительные качества.

Бесшумные золотники

Благодаря высокой экономичности моторы, работающие по циклу Аткинсона, сегодня все чаще используются на гибридных автомобилях вроде “Toyota Prius”.

МЕХАНИЗМ газораспределения — один из самых сложных и шумных в традиционном двигателе. Поэтому многие изобретатели пытались полностью избавиться от него или хотя бы существенно модернизировать.

Пожалуй, самой успешной альтернативной конструкцией стал мотор, созданный американским инженером Чарльзом Найтом в начале ХХ века. Привычных клапанов и их громоздкого привода в этом двигателе не было — их заменили специальные золотники в виде двух гильз, размещенных между цилиндром и поршнем. С помощью оригинального привода золотники перемещались вверх-вниз и в необходимый момент открывали окна в стенке цилиндра, через которые внутрь поступала свежая горючая смесь и удалялись в атмосферу выхлопные газы.

Такой мотор был сложен в изготовлении и достаточно дорог, зато он отличался очень тихой, практически бесшумной по меркам того времени работой. Поэтому многие компании, выпускавшие представительские автомобили, стали устанавливать двигатели Найта на свои модели. Покупатели готовы были переплачивать ради высокого комфорта. В начале прошлого века подобные моторы использовали такие известные фирмы, как “Daimler”, “Mercedes-Benz”, “Panhard-Levassor”..

Однако первоначальный восторг от бесшумной работы двигателей Найта вскоре сменился разочарованием. Конструкция оказалась ненадежной, к тому же отличалась повышенным потреблением бензина и масла из-за высокого трения между золотниками и стенками цилиндра, которое в разы возрастало при увеличении оборотов коленвала. Поэтому позади автомобилей с такими моторами всегда вился характерный сизый дымок.

Эпоха двигателей Найта закончилась в 30-е годы, когда на рынке появились моторы с усовершенствованным клапанным механизмом газораспределения, который почти избавился от чрезмерной шумности. Тем не менее в наши дни то и дело появляются сообщения о различных опытных вариантах бесклапанных двигателей, так что не исключено, что в будущем мы еще увидим такие моторы на серийных машинах.

Переменная степень сжатия

СТЕПЕНЬ сжатия — одна из важнейших характеристик двигателя. Чем больше этот параметр, тем выше максимальная мощность, экономичность и КПД бензинового мотора. Однако бесконечно увеличивать степень сжатия нельзя — в цилиндрах будет происходить детонация, то есть взрывное, неконтролируемое сгорание рабочей смеси, приводящее к повышенному износу деталей и механизмов.

Еще острее эта проблема стоит при создании двигателей с наддувом, которые в последнее время получают все большее распространение. Дело в том, что детали таких моторов работают в более жестких условиях, поэтому они сильнее нагреваются, и риск появления детонации выше. Так что степень сжатия приходится снижать. При этом соответственно падает и эффективность двигателя.

В идеале степень сжатия должна плавно меняться в зависимости от режима работы мотора. Для получения максимальной отдачи ее надо увеличивать, когда нагрузка на двигатель невелика, а затем по мере роста сопротивления движению постепенно уменьшать.

Первые проекты моторов с изменяемой степенью сжатия появились еще во второй половине ХХ века, однако сложность конструкции пока не позволяет широко использовать на массовых моделях. Тем не менее над совершенствованием этой схемы работают многие автопроизводители.

К примеру, SAAB в 2000 году представил опытный рядный 5-цилиндровый мотор SVC (“Saab Variable Compression”), который за счет изменяемой степени сжатия при скромном рабочем объеме 1,6 л выдает приличные 225 л.с. Шведский двигатель по горизонтали разделен на две части, шарнирно соединенные друг с другом с одной стороны. В нижней находятся коленвал, шатуны и поршни, а верхняя объединяет в едином моноблоке цилиндры и их головки. Специальный гидропривод может слегка наклонять моноблок, варьируя степень сжатия от 14 единиц на холостых оборотах до 8 — на высоких, когда в работу включается приводной компрессор. Такая конструкция оказалась эффективной, но очень дорогой, поэтому вскоре после премьеры проект SVC закрыли до лучших времен.

По мнению специалистов, более жизнеспособной выглядит другая схема. Такой двигатель практически неотличим от обычного, за исключением оригинального кривошипно-шатунного механизма. Коленвал здесь связан с поршнем через специальное коромысло. Оно, в свою очередь, закреплено на специальном валу, который может поворачиваться с помощью электро- или гидропривода. При наклоне коромысла меняется положение поршня в цилиндре, а значит, и степень сжатия. Преимущества такой компоновки в относительной простоте — в принципе ее можно создать на основе практически любого мотора.

Таким образом, современные технологии уже позволяют построить двигатель с переменной степенью сжатия. Осталось только решить проблему высокой стоимости таких проектов..

Не тот гибрид

Возможно, в недалеком будущем мы увидим на автомобилях концерна GM двигатели, сочетающие в себе преимущества как дизельных, так и бензиновых моторов.

НА СОВРЕМЕННЫХ автомобилях в основном применяются два типа двигателей — бензиновые и дизельные. Первые отличаются высокой мощностью, вторые — хорошей тяговитостью и экономичностью.

Сейчас многие автопроизводители работают над созданием мотора, который совместил бы в себе оба эти достоинства. В принципе конструкция обычных бензиновых агрегатов уже стала очень похожей на дизель: непосредственный впрыск топлива позволил поднять степень сжатия до 13-14 единиц (против 17-19 у дизельных вариантов).

На экспериментальных моделях степень сжатия еще выше — 15-16 единиц. Однако для постоянного самовоспламенения смеси этого не всегда достаточно. Поэтому при запуске двигателя, а также при высоких нагрузках топливо поджигается обычной свечой. При равномерном движении она отключается, и мотор переходит на “дизельный” режим работы, потребляя минимум топлива. Контролирует всю систему электроника, которая следит за условиями движения и при их изменении дает соответствующие команды исполнительным механизмам. По словам разработчиков, подобные двигатели весьма экономичны и практически не загрязняют окружающую среду. Однако уже сейчас ясно, что стоимость автомобилей с такими моторами будет достаточно высокой. Найдут ли они свое место на рынке, пока сказать сложно.

Автор Издание Клаксон №24 2008 год Фото фото фирм-производителей

10 самых необычных двигателей всех времен — особенность — автомобиль и водитель

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Большинство автомобильных двигателей сегодня очень похожи. Даже те, которые мы бы назвали разными, такие как плоские шестерки Porsche или новый двухцилиндровый Fiat, следуют проверенным инженерным принципам, которые доминировали в отрасли на протяжении последних 50 лет.Но не каждый производитель автомобилей играет по правилам при разработке двигателей. Некоторые из движущих сил нонконформистов достаточно странны, чтобы поднять бровь, но некоторые из них совершенно неординарны, едят рубашки и обнимают незнакомцев безумцами. Иногда к безумию добавлялся метод, например, попытка повысить эффективность. В других случаях было ясно, что заключенные получили контроль над инженерным отделом. И у нас отлично с этим.

Чтобы составить наш список из 10 безумных автомобильных двигателей, мы следовали некоторым правилам: только серийные силовые установки для легковых автомобилей; никаких гоночных мельниц или разовых экспериментов, потому что это странно по определению.Мы также отказались от двигателей, которые выделяются только тем, что являются первыми или самыми крупными в чем-либо. Это потому, что цель здесь — подчеркнуть сумасшедший дизайн двигателя, от которого страдает ваш мозг.

Так что давайте стрелять.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Статистика — это легенда: 8,0-литровый двигатель W-16 мощностью более 1000 л.с. является самым мощным и сложным серийным двигателем в истории.Он имеет 64 клапана, четыре турбокомпрессора и достаточную мощность для измельчения дорожного покрытия — 922 фунт-фут при 2200 оборотах в минуту — чтобы помять нижнее белье Бога. Его W-образная 16-цилиндровая компоновка, по сути, оргия узкоугольных автомобилей Volkswagen VR4, никогда не использовалась раньше и, вероятно, никогда не будет использоваться снова. Да, и еще с гарантией.

Это инженерный единорог, который встречается только раз в жизни, вроде того, что случилось бы, если бы космическая программа Аполлон и Фердинанд Порше каким-то образом совместно забеременели Титаник .Если это не интересно, мы не знаем, что.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

В начале прошлого века автомобильный пограничник Чарльз Йель Найт получил прозрение. Он рассудил, что традиционные тарельчатые клапаны слишком сложны, а сопутствующие пружины и толкатели слишком неэффективны. Его решение было названо втулочным клапаном — скользящей гильзой вокруг поршня, приводимой в движение валом с зубчатой ​​передачей, который открывал впускные и выпускные отверстия в стенке цилиндра.

Удивительно, но это сработало. Двигатели с клапаном на втулку обеспечивают высокий объемный КПД, низкий уровень шума и отсутствие риска смещения клапана; Недостатков было немного, но среди них был высокий расход масла. Найт запатентовал свою идею в 1908 году, и позже она появилась во всем, от Mercedes-Benz до Panhards и Peugeot. Технология вышла из моды, когда тарельчатые клапаны стали лучше справляться с нагревом и высокими оборотами.

МАРК БРЭМЛИ, АРКИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, УГО.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Представьте, что вам, автомобилестроителю 1950-х годов, предлагают экспериментальный двигатель. Этот немецкий чувак по имени Феликс заходит в ваш офис и пытается продать вам идею трехконечного поршня, вращающегося внутри овального ящика, сжигающего топливо на своем пути. Это похоже на огненный шар в клетке для бинго или, может быть, на футбольный мяч в стиральной машине. И он не только работает, но и невероятно сбалансирован.

Сам ротор имеет треугольную форму с выпуклыми гранями, а его три угла называются вершинами.Когда ротор вращается внутри корпуса, он создает три камеры, которые отвечают за четыре фазы цикла мощности: впуск, сжатие, мощность и выпуск. Каждая поверхность ротора всегда работает на одной стадии цикла. Если это звучит эффективно, то это потому, что это… вроде как. Выходная мощность в лошадиных силах высока по сравнению с рабочим объемом двигателя, но они всасывают топливо как эй, потому что камера сгорания удлиненная.

Странные штуки, не так ли? Знаете, что страннее? Он все еще находится в производстве . Купите Mazda RX-8 и получите двигатель Ванкеля на 9000 об / мин! Чего ты ждешь? Вставай с дивана!

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Компания Eisenhuth Horseless Vehicle Company в Коннектикуте была основана Джоном Эйзенхутом, жителем Нью-Йорка, который утверждал, что изобрел бензиновый двигатель и имел отвратительную привычку получать иски от своих деловых партнеров.Его составные модели 1904–07 годов имели рядный трехцилиндровый двигатель, в котором два внешних цилиндра приводили в действие невоспламененный, «мертвый» средний цилиндр своими выхлопными газами; средний цилиндр обеспечивал мощность двигателя. Наружные цилиндры были огромными, с отверстиями 7,5 дюймов, но внутренний, диаметром 12 дюймов, был еще больше. Айзенхут заявил о 47-процентном увеличении экономии топлива по сравнению со стандартным двигателем аналогичного размера. Он также обанкротился в 1907 году. Подумайте.

МАРК БРЭМЛИ, АРКИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, УГО.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Предоставьте французам разработать интересный двигатель, который на первый взгляд кажется обычным. Знаменитый галльский производитель Panhard, широко известный своей одноименной штангой подвески, снабдил свои послевоенные автомобили серией боксеров с воздушным охлаждением и алюминиевых блоков. Они отличались блочной конструкцией — блок и головка блока цилиндров представляли собой одну отливку — пружины торсионных клапанов, кривошип с роликовым подшипником, полые алюминиевые толкатели и выхлопные трубы, которые в одном варианте выполняли функции опор двигателя.Рабочий объем варьировался от 610 до 850 куб. мощность составляла от 42 до 60 л.с., в зависимости от модели. Лучшая часть? Twin Panhard остается самым странным двигателем, когда-либо побеждавшим в своем классе на «24 часах Ле-Мана».

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Странное название, конечно, но двигатель еще более странный. 3,3-литровый Commer TS3 был с наддувом, оппозитно-поршневым (каждый цилиндр имеет два поршня с обращенными друг к другу головками, и нет головок цилиндров), с одним коленчатым валом (у большинства двигателей с оппозитными поршнями их два), с трехцилиндровым двигателем. , двухтактный дизельный двигатель.Группа Rootes придумала этого зверя для своих грузовиков Commer. TS3 обладал оригинальной компоновкой, шатунными коромыслами размером с маленькую кошку и крутящим моментом в 270 фунт-фут, более мощным, чем у многих более крупных дизелей того времени.

Запутались? Посмотреть анимацию можно здесь.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Думаете, Коммерсант был умен? Этот кладет его на трейлер.Английская Lanchester Motor Company была основана в 1899 году. Lanchester Ten, представленный годом позже, был оснащен 4,0-литровым плоским спаренным двигателем с воздушным охлаждением и двойным коленчатым валом, приводящим в движение задние колеса. Один кривошип располагался над другим, и каждый поршень имел по три шатуна — два легких внешних и более тяжелый в центре. Легкие стержни шли к одному кривошипу, тяжелые — к другому, и два вала вращались в противоположных направлениях. Результат — 10,5 л.с. при 1250 об / мин и заметное отсутствие вибрации. Если вы когда-нибудь задумывались, как выглядит инженерная элегантность, то вот оно.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Как и Veyron, ограниченный выпуск суперкара Cizeta (урожденная Cizeta-Moroder) V16T определяется его двигателем. 6,0-литровый V-16 мощностью 560 л.с. в брюхе Ciz — это не настоящий V-16. Если исходить из порядка стрельбы и конструкции, это всего лишь два плоских двигателя V-8, которые делят один блок и соединены центральным ГРМ.Это делает его не менее безумным. Поскольку двигатель установлен поперечно, центральный вал передает мощность на задний мост. Чизеты встречаются реже, чем честные политики, их всего лишь крошечное число. Истинный производственный номер, конечно, является секретом, но один из них время от времени всплывал в Лос-Анджелесе, где его владелец безжалостно проверял его до того, как таможенники конфисковали его в 2009 году.

МАРК БРЭМЛИ, АРКИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, УГО.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Двигатель Commer Knocker на самом деле был вдохновлен (если это правильное слово) французским семейством двигателей с оппозитными поршнями, которые выпускались в двух-, четырех- и шестицилиндровом исполнении до начала 1920-х годов. Вот как это работает для двухцилиндрового двигателя: два поршня приводят в движение коленчатый вал обычным образом. Против двух поршней находится еще один набор из двух вертикально противоположных поршней, соединенных крейцкопфом. В свою очередь, эта крейцкопфа приводит в движение два длинных шатуна, соединенных с кривошипом на 180 градусов относительно нижних поршней.Противоположные поршни образуют головки цилиндров. Таким образом, шестицилиндровый двигатель имеет 12 поршней и кривошип с жесткостью спагетти на кручение.

Серийные двигатели варьировались от 2,3-литровых двойных до 11,4-литровых «шестерок». Был также чудовищный 13,5-литровый четырехцилиндровый гоночный автомобиль, который был первым автомобилем, разогнавшимся до 100 миль в час, за рулем которого Луи Риголли в Остенде, Бельгия, в 1904 году. впрыск топлива в их первых двигателях.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Если идея о том, что ваш двигатель вращается позади вас, кажется хорошей, то Adams-Farwell, родом из Дабьюка, штат Айова, — это ваша машина. Что ж, вращался не весь двигатель: только цилиндры и поршни, потому что коленчатые валы на этих трех- и пятицилиндровых двигателях были неподвижными. Расположенные в радиальном направлении цилиндры имели воздушное охлаждение и действовали как маховик, когда двигатель запускался и работал.Привод был снят с цилиндра через короткую одинарную цепь, и агрегаты были легкими для того времени — 190 фунтов для 4,3-литрового трехцилиндрового двигателя и 265 фунтов для 8,0-литрового пятого.

Сами автомобили были с задним расположением двигателя, а пассажирский салон был установлен далеко вперед, что идеально подходило для полного уничтожения в случае аварии. Принимая во внимание отсутствие механической надежности на заре автомобилестроения, мы задаемся вопросом, насколько комфортно вы чувствовали бы себя примерно в 265 фунтах, вращаясь со скоростью 1000 об / мин позади своих икр.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Тридцать цилиндров, пять рядов, пять карбюраторов, пять распределителей, 1255 кубических дюймов. Вот что происходит, когда Детройт идет на войну. Chrysler построил A57, чтобы в спешке выполнить контракт на поставку танковых двигателей времен Второй мировой войны, используя как можно больше готовых компонентов. Он состоял из пяти рядных шестеренных легковых автомобилей размером 251 куб, расположенных радиально вокруг центрального выходного вала.Получившаяся 425-сильная куча волосатой свободы приводила в движение танки M3A4 Lee и M4A4 Sherman.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Хотя простое упоминание о гоночном двигателе — это ящик странностей для автомобилей Пандоры, BRM H-16 слишком неприятен, чтобы не упомянуть. 3,0-литровый 32-клапанный H-16 от BRM, по сути, две плоские восьмерки, делающие горизонтальный удар, был работой дизайнера Тони Радда.Он выдавал более 400 л.с., но был ограничен весом и надежностью. Джим Кларк дал двигателю единственную победу в Формуле-1 на Гран-при США 1966 года, а Джеки Стюарт однажды сравнил его с лодочным якорем. Это звучало как четыре субаруса в почтовом ящике.

Это был не единственный 16-цилиндровый двигатель, с которым баловались ребята из BRM. Они также разработали 1,5-литровый V-16 с наддувом. Он разгонялся до 12 000 об / мин и выдавал 485 л.с. Это была бы чертовски крутая замена на Corolla AE86.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

3 самых необычных двигателя в мире

Быстро и с минимальными усилиями добраться из одного места в другое — подвиг исключительно для людей. Поколения инноваций в автомобилестроении и стремление людей делать вещи быстрее и эффективнее привели к появлению транспортных технологий, на которые люди продолжают полагаться.

Существуют тысячи различных типов транспортных средств, предназначенных для перевозки кого-либо или чего-либо из пункта А в пункт Б, и все они полагаются на критически важный компонент — двигатель.По мере появления новых технологий и усиления желания отказаться от ископаемого топлива инженеры продолжают адаптироваться, модифицируя и модернизируя двигатели.

СВЯЗАННЫЕ С: СТРАНЫ НАИБОЛЬШИХ ВЛАДЕЛЬЦЕВ ЭЛЕКТРОМОБИЛЕЙ

Источник: Darryl Braaten / Flickr

Какие самые необычные двигатели из когда-либо созданных?

Итак, без лишних слов, вот одни из самых необычных двигателей на планете. Этот список далеко не исчерпывающий и в нем нет определенного порядка.

1. Технология расширения диапазона двигателя со свободным поршнем представляет собой интересный вариант двигателя.

Двигатель со свободным поршнем. Источник: DLR

В принципе, электромобили — это фантастика. Однако трудно изготовить аккумуляторные батареи, достаточно большие для транспортировки на большие расстояния. Многие электромобили являются гибридами, что позволяет им расширять свой диапазон за счет использования двигателя внутреннего сгорания для добавления дополнительной мощности и зарядки аккумулятора.

Термин «расширитель запаса хода» обычно используется для описания бензиновых генераторов, которые используются для зарядки аккумуляторной батареи электромобиля, но не используются для непосредственного привода колес.Этот тип расширителя диапазона используется в «серийных» или «встроенных» гибридах, таких как Chevy Volt. Они отличаются от «параллельных» гибридов, таких как Toyota Prius, где колеса могут приводиться в движение либо электродвигателем, либо двигателем внутреннего сгорания, в зависимости от условий.

Сейчас инженеры ищут способы полностью отсоединить двигатель от карданного вала. Вместо мощности, направляемой на генератор, поршневой двигатель будет самим генератором.

В одной конструкции кривошип между поршнями будет удерживать сильный магнит, который будет проходить через серию катушек, создавая электрический ток.Затем электричество будет использоваться для зарядки батарей.

В идеале этот двигатель уменьшит количество требуемых батарей. Меньшее количество батарей потребуется перерабатывать, что делает это экономичным и экологически безопасным решением.

К сожалению, конструкция двигателя производит много вибраций, поскольку поршни колеблются из стороны в сторону. Хотя принцип работы двигателя остается верным, конструкторам необходимо будет значительно уменьшить вибрации, прежде чем эти двигатели можно будет интегрировать в настоящие автомобили.

Другая конструкция, линейный генератор со свободным поршнем, использует камеру внутреннего сгорания, линейный генератор и газовую пружину. Двигатель внутреннего сгорания приводит в движение поршни. Однако вместо преобразования линейного движения поршня во вращательное движение коленчатого вала, как в обычном двигателе, устройство преобразует кинетическую энергию поршня непосредственно в электричество, которое используется для зарядки аккумуляторов.

2. SABRE Skylon — еще одна необычная конструкция двигателя.

Источник: СМИ MDx / YouTube.

SABRE, или синергетический ракетный двигатель с воздушным дыханием, который в настоящее время находится в разработке, предназначен для использования в обоих высокоскоростных самолетах. и космический корабль.

Обычные ракеты приводят в движение топливо (жидкий водород, керосин или метан) и окислитель (жидкий кислород). Когда топливо и окислитель сгорают, масса выбрасывается из задней части ракеты, создавая тягу. Однако этот тип двигателя ограничивает размер полезной нагрузки, поскольку большая масса означает более высокую потребность в топливе для подъема аппарата от земли.

SABRE, напротив, представляет собой гибридный воздушно-реактивный двигатель, способный развивать скорость 5 Махов.Находясь в атмосфере, он будет забирать кислород из атмосферы и переключаться на бортовой кислород только после того, как покинет атмосферу. Это дало бы более низкое отношение массы к полезной нагрузке, чем у обычной ракеты.

Уменьшение массы может быть использовано для добавления таких функций, как крылья и системы тепловой защиты, которые сделают корабль многоразовым.

Одним из ключевых компонентов SABRE является предварительный охладитель. Чтобы создать тягу от воздушно-реактивного двигателя, вы должны увеличить скорость проходящего через него воздуха.Однако, как только вы достигнете высоких скоростей, воздух необходимо замедлить, чтобы внутренние механизмы могли работать.

Когда быстро движущийся воздух замедляется, он также нагревается, поскольку кинетическая энергия преобразуется в тепловую. Таким образом, на скорости около 5 Махов воздух, входящий в двигатель, имеет температуру около 1832 градуса по Фаренгейту (1000 градусов Цельсия) и , что слишком жарко для работы реактивного двигателя.

SABRE использует предварительный охладитель для замедления потока воздуха. Быстро движущийся воздух сначала замедляется всасыванием серией ударных волн, создаваемых геометрией компонентов двигателя.По мере замедления воздух нагревается, но затем этот горячий воздух проходит в предварительный охладитель, где тепло передается от воздушного потока внутренней жидкости, такой как криогенный гелий.

Попадая в двигатель, воздух проходит цикл, включающий сжатие, сгорание, регенерацию и, наконец, расширение, когда он проходит через сопло двигателя, создавая движущую силу. Тепловая энергия, которая была передана предварительному охладителю, используется для приведения в действие двигателя.

После достижения достаточно высокой скорости обычный ракетный двигатель Lh3 / LOX совершает последний рывок в космос.

3. Двигатель испарения — действительно очень необычный двигатель.

Двигатель испарения. Источник: ExtremeBio / YouTube

Новый двигатель испарения, работающий на бактериях, не похож ни на один другой двигатель. В двигателе, разработанном Колумбийским университетом, не используется обычное топливо, а вместо этого используются бактерии.

В природе многие виды бактериальных спор остаются бездействующими до тех пор, пока не вступят в контакт с влажностью. Исследователи поместили эти споры на пластиковую пленку, чтобы воспользоваться способностью бактерий очень быстро впитывать и повторно выделять воду.Пленки, покрытые спорами, изгибаются и распрямляются в ответ на изменение относительной влажности.

«Двигатель» создается путем закрепления сотен покрытых бактериями лент на стороне колеса. Используя механизм заслонки для создания колебаний, создается разница во влажности. По мере того, как пленка впитывает влагу, бактерии расширяются, закрывая ставни. Из-за отсутствия влаги бактерии сжимаются, открываются ставни, бактерии впитывают влагу и расширяются и т. Д.

Техника захватывающая.Однако, хотя исследователи смогли привести в действие транспортное средство размером с игрушечный автомобиль, двигатель в ближайшее время не будет приводить в действие транспортное средство, в котором находятся люди. Тем не менее, теоретически споры могут производить больше энергии на квадратный фут, чем ветряные электростанции, при гораздо меньших затратах.

Источник: Питер Миллер / Flickr

А это, как говорится, накатка.

Со временем меняются и технологии, которые будут переносить людей из одной точки в другую. В настоящее время в разработке находятся сотни двигателей.

Хотя некоторые из них могут показаться невероятно причудливыми, именно благодаря диковинным инновациям человечество «продвинется» в будущее.

Осечка: пять самых необычных двигателей, когда-либо произведенных

Двигатель вставляет двигатель в автомобиль. Без него у вас просто есть повозка, и вы успешно отступили во времени на 120 лет.

В течение того столетия и после некоторой разработки двигателей был найден широкий спектр решений проблемы совершенствования внутреннего сгорания.

Сколько стоит застраховать машину? Узнайте, выполнив четыре простых шага.

Получить цитату

Практически каждый человек, задумавший построить автомобиль или мотоцикл, экспериментировал с количеством, ориентацией и даже формой цилиндров.

Лучшие проекты поднялись на вершину кучи, но эта куча вряд ли мала.Мы подумали, что было бы забавно направить свет (не сигнальную лампу двигателя…) на некоторые из наиболее необычных конструкций, которые производители отправляли в дикую природу под капотами и под обтекателями серийных моделей.

Tatra с воздушным охлаждением V8

В журналах рекордов до того, как это было круто, Татра занимает место среди великих. Только в 1937 году компания построила обтекаемый автомобиль с V-образным восьмицилиндровым двигателем, который участвовал в гонках на выносливость, и трехлитровый восьмицилиндровый двигатель под покатым хвостом был чем-то особенным.

Он имел воздушное охлаждение и имел полусферические камеры сгорания. Выходная мощность составляла 75 л.с., что позволяло соперничать с современным Ford Flathead V-8. Чехословацкий автопроизводитель подумал, что у него есть победная формула с дизайном, и продолжал выпускать версию V8 в течение всего 1975 года. Последняя итерация производила 166 л.с. — больше, чем Chevrolet Corvette того же периода.

Bugatti W16

В мире, переполненном тем, что я люблю называть «автомобилями с номерами» — автомобилями, которые, кажется, существуют исключительно для того, чтобы дать богатым водителям право хвастаться, — 15 лет назад Bugatti Veyron довел дело до крайности.Потребовалось почти каждое число, связанное с производительностью двигателя, и оно удвоилось или умножилось на 16, если вы хотите говорить о теплообменниках.

Если восемь цилиндров в V — это хорошо, почему бы не сделать из них 16 цилиндров и W? Увидеть голый блок двигателя W-16 может сбить с толку, если вы не знакомы с принципом работы упаковки. Цель состоит в том, чтобы уместить 16 отверстий в максимально компактную конструкцию, что означает их расположение в шахматном порядке, чтобы все шестнадцать не находились на одной центральной линии.Интересно, что несколько моделей Volkswagen получили узкоугольные двигатели VR6 и V5, которые, по сути, являются одним блоком этого двигателя W с меньшим количеством цилиндров.

Ротор Ванкеля

Фото: Mazda

Концепция двигателя внутреннего сгорания требует сжатия, и самым простым средством достижения этой цели был поршень с возвратно-поступательным движением. Немецкий инженер Феликс Ванкель разработал компактную конструкцию, которая могла уместить четыре фазы цикла Отто (впуск, сжатие, сгорание, выпуск) в один оборот ротора.

Фактически, существует три события сгорания для каждого вращения ротора, но выходной вал с зубчатой ​​передачей вращается с трехкратной скоростью вращения ротора. Это дает вам один цикл сгорания на ротор на оборот выходного вала. Mazda — производитель, наиболее тесно связанный с роторной конструкцией, установив ее в ряде способных спортивных автомобилей после приобретения этой технологии в 1961 году, особенно в RX-7.

Фото: Mazda

Но есть и недостатки. Уплотнения на вершине треугольного ротора Reuleaux имеют меньший ожидаемый срок службы, чем их собратья с поршневыми кольцами, а расход масла значительно выше, чем в поршневом двигателе.Меньше деталей, которые могут выйти из строя, что, на первый взгляд, делает его привлекательным в эпоху длительных гарантий, но тяга ротора к топливу и относительно высокие выбросы затрудняют его продажу на современном рынке.

Крайслер турбина

Серийным автомобилем назвать это нечего. Однако тот факт, что Chrysler даже рассматривал турбинную силовую установку для трамвая, настолько абсурден, что его следует обсуждать. План был прост: вставить газовую турбину Chrysler четвертого поколения в двухдверное шасси среднего размера.Это был 1963 год, и терять было действительно нечего.

У команды Chrysler, занимающейся турбинами, был длинный список преимуществ альтернативного двигателя: «Сокращение затрат на техническое обслуживание, увеличенный ожидаемый срок службы двигателя, потенциал развития, 80-процентное сокращение количества деталей, фактическое устранение доработок, отсутствие проблем с запуском при низких температурах, отсутствие проблем с запуском при низких температурах. период прогрева, отсутствие антифриза, мгновенный обогрев салона зимой, отсутствие остановок из-за внезапной перегрузки, незначительный расход масла, малый вес двигателя, отсутствие вибрации двигателя и «прохладные и чистые» выхлопные газы »- все это цитировалось в литературе того периода.

Реальность такова, что мощность 130 л.с. и 465 фунт-футов, реализованная трехступенчатой ​​автоматической коробкой передач Torqueflite (без гидротрансформатора, потому что он не нужен), просто не впечатляла и, в сочетании с затратами на производство, не выдерживала. контроль производства. Chrysler отложил эту идею и раздавил 46 из 55 произведенных автомобилей. Большинство из девяти выживших находятся на попечении музеев.

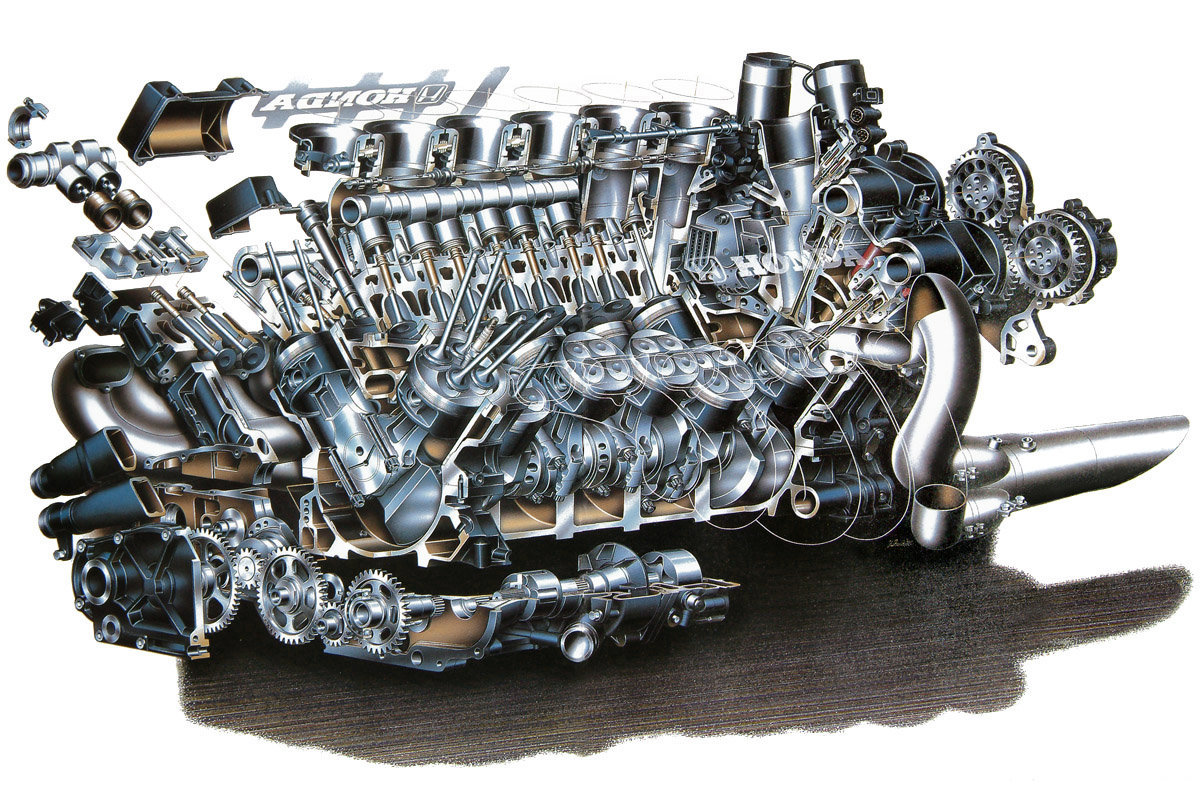

Хонда V8

Фото: Honda

Вам нужно напоминание о том, что в наше время гонщики руководствуются сводом правил, а не друг с другом? Даю вам Honda NR750.В начале 1990-х годов в гонках Гран-при доминировали двухтактные двигатели, но Honda хотела поставить на стартовой решетке четырехтактный. В частности, четырехтактный V8, упакованный в раму мотоцикла. Уловка? Свод правил предусматривал всего четыре камеры сгорания.

Фото: Mecum Auctions

Итак, Honda пошла нетрадиционным путем и объединила восемь цилиндров вместе, чтобы получить четыре овальных цилиндра. Таким образом, двигатель с размером диаметра x ход двигателя требует трех чисел. 101,2-мм x 50.Диаметр цилиндра и ход поршня 6 мм x 42 мм обеспечивают конечный рабочий объем двигателя 748 куб. Каждый из овальных поршней поддерживается двумя шатунами.

Через Hagerty US

Коллекция редких и необычных двигателей — Журнал Gas Engine

Персоналом

1/8

Двигатель Crossley-Otto 1893 года мощностью 2 л.с. обладает несколькими необычными особенностями, в том числе одним маховиком.Серийный номер. 21791, двигатель имеет диаметр цилиндра и ход поршня 5-1 / 2 на 8-3 / 4 дюйма.

Фото Билла Восслера

2/8

Морри Робинсон со своим единственным в своем роде двигателем Crossley-Otto мощностью 2 л.с. 1893 года в здании Отто на Reunion в Западной Миннесоте Steam Thresher’s Reunion, Роллаг, Миннесота.

Фото Билла Восслера

3/8

Вид спереди двигателя Crossley-Otto 1893 года мощностью 2 л.с. Здесь видны три клапана топливной системы с маятниковым регулятором на впускном топливном клапане.Также показаны: дымовая труба с подогревом, боковой вал и ременной шкив коленчатого вала. Не вода, текущая по правой стороне в воронку, показывающая активную циркуляцию. Двигатель сохраняет свой первоначальный цвет, точно такой, каким он был на заводе.

Фото Билла Восслера

4/8

Двигатель Crossley-Otto 1893 года мощностью 2 л.с. был изготовлен компанией Crossley Bros. Ltd., Манчестер, Англия, 7 июля 1893 года. Он был обозначен как «Отто», как показано на его стороне.

Фото Билла Восслера

5/8

На этом изображении двигателя Crossley-Otto 1893 года мощностью 2 л.с., который теперь работает на пропане, отчетливо виден блик основания «пианино».

Фото Билла Восслера

6/8

Вид сбоку на работающий двигатель Crossley-Otto 1893 года мощностью 2 л.с.

Фото Билла Восслера

7/8

Одиночный маховик на этом Stickney Junior мощностью 3 л.с. имеет закругленный обод маховика, в отличие от плоского обода, который есть на других двигателях.

Фото любезно предоставлено Морри Робинсон.

8/8

Бензиновый двигатель Святой Марии, вид спереди.

Фото любезно предоставлено Морри Робинсон.

❮ ❯

Когда дело доходит до газовых двигателей, если они редки и необычны, радар Морри Робинсона активен.Житель Седро-Вулли, Вашингтон, построил коллекцию очень редких и исключительно необычных двигателей. А началось все со старого драндулетчика, брошенного в сарае.

Будучи учеником средней школы в 1970-х, Морри купил сельские земли в районе Дей-Крик, округ Скаджит, штат Вашингтон. Когда соседи продали свою ферму, Морри обнаружил газовый двигатель John Deere 1928 года мощностью 1-1 / 2 л.с., спрятанный в задней части сарая. Когда-то двигатель использовался для работы доильного аппарата, но не использовался в течение многих лет.Морри был очарован старым John Deere, и соседи были счастливы найти для него хороший дом. «Это было то, с чего я начал», — говорит он.

Примерно в то же время он и его двоюродный брат начали поиск двигателей в районе Эдмонтона. «Внезапно вы попадаете на крючок, и это становится болезнью», — говорит он со смехом. «Почему-то кажется, что количество двигателей, которые у вас есть, умножается».

Морри и его жена Шарлин присоединились к воссоединению паровых молотилок Западной Миннесоты в Роллаге, штат Миннесота, в качестве пожизненных членов в 1987 году.Когда он упомянул о своем интересе к двигателям, его перевезли в Западное моторное здание на территории WMSTR. «Они спросили, буду ли я использовать лебедочный двигатель Western 1917 года мощностью 12 л.с. и двигатель National Transit 1898 года (Klein)», — говорит он. «Для меня это тоже был полезный способ познакомиться со всеми».

Достойный внимания коллекционер

Среди двигателей, которые Морри начал эксплуатировать на WMSTR, был Crossley-Otto 1893 года мощностью 2 л.с. Исключительно редкий двигатель, Crossley-Otto имеет одинарный маховик с S-образными спицами (размером 5 футов с 4-дюймовым лицом).Маховик установлен снаружи двигателя на большой отливке, при этом ременной шкив установлен между маховиком и ходом коленчатого вала. Шатун, поршень и ход кривошипа полностью открыты.

«Это довольно красивый двигатель, — говорит Морри». Эту оценку разделял и сам заслуживающий внимания коллекционер: Генри Форд. Знаменитый американский промышленник добавил Кроссли-Отто в свою личную коллекцию в 1920-х годах. «Генри Форд провел много времени в Европе, — говорит Морри.«Я предполагаю, что в какой-то момент он решил, что у него будет коллекция большого значения. Мне сказали, что Кроссли-Отто находился в музее Генри Форда в Дирборне, штат Мичиган, до середины 1970-х годов ».

Переход на Rollag

Crossley-Otto был частью предложения предметов из коллекции Генри Форда в середине 1970-х годов. Джим Уизерс (умерший) присутствовал на аукционе в надежде купить двигатель. Но когда тот, на который он нацелился, оказался слишком высоким, он согласился на Crossley-Otto, обменявшись с другом, который купил его на аукционе.Как только здание Отто было начато в Роллаге, Осакис, Миннесота, человек установил его там.

Вскоре после этого Джим спросил Морри, не захочет ли он занять этот угол в здании Отто с четырьмя редкими двигателями: Crossley-Otto, перевернутым двигателем Schleicher, Schumm & Co. и парой двигателей Otto мощностью 5 л.с. (один с лебедкой, другой с водяным насосом). У Морри были опасения. «Я немного нервничал, потому что это очень редкие двигатели», — вспоминает он. «Но Джим посоветовал не беспокоиться об этом.«Делайте то, что вы должны делать, чтобы они бежали», — сказал он. Вот как я узнал об этих двигателях ».

Поистине единственный в своем роде

В 1880-х годах Николаус Отто, изобретатель 4-тактного двигателя, выдал лицензии различным организациям по всему миру, что позволило им производить двигатели с использованием своего патента. В Англии он сотрудничал с Crossley Bros. Ltd., Манчестер, чтобы произвести Crossley-Otto.

Построенный 7 июля 1893 года, Crossley-Otto Морри впервые был использован на фабрике по производству сапог, возможно, для привода линейного вала.«Документация предполагает, что это была небольшая операция, — говорит он, — а какая-то небольшая фабрика по производству обуви».

Изначально двигатель, вероятно, охлаждаемый резервуаром, теперь работает на системе непрерывного потока воды с запальником с горячей трубкой. Топливная система имеет три клапана. Первый клапан управляется маятниковым регулятором, который пропускает газ в камеру. Когда открывается второй клапан, топливо попадает в горячую трубу, где происходит возгорание. Третий клапан удаляет оставшийся газ. Это единственная из этой конфигурации, которая на 100% является оригинальной и находится в рабочем состоянии.По словам Морри, в Австралии есть аналогичный Crossley-Otto, но у него отсутствует вся клапанная система.

Освоение античных технологий

Давний друг Морри Рон Найт помог ему изучить тонкости старинных двигателей. «Он повел меня осмотреть различные двигатели и показал, что искать», — говорит Морри.

Когда он начал работать с Crossley-Otto, Морри почти сразу же столкнулся с проблемами с его топливной системой. «Мы обнаружили, что пропан не воспламеняется в двигателе», — говорит он.«Либо не было топлива, либо было наводнение. После того, как мы зажгли выпускное отверстие для продувки, мы получили довольно хорошее горение, поэтому мы знали, что воздух не поступает ».

Двигатель всасывает воздух через перегородки, ну, непонятно. «Я не могу сказать вам, как они работают, — говорит Морри, — но они работают. Мы выяснили, что они забиты углеродом, вероятно, из-за максимально медленной работы двигателя ».

За несколько недель до показа Rollag Морри потратил много времени на подготовку двигателей.Во время одного позднего рабочего сеанса, когда они с Джимом обсуждали двигатели, Морри сказал, что, если когда-нибудь представится возможность купить Crossley-Otto, он будет заинтересован. «Это был бы хороший двигатель для вас», — сказал Джим. После смерти Джима его семья выполнила это обязательство. В 2012 году Морри купил Crossley-Otto.

Любимый родной город

Еще один необычный двигатель в коллекции Морри — это 20-сильный двигатель St. Mary’s, датированный примерно 1915 годом. Помимо своей редкости, двигатель имел особую привлекательность для Морри: когда-то он принадлежал городу Седро-Вулли, Вашингтон.«Не многие люди могут сказать, что у них есть двигатель, принадлежащий их городу», — говорит он. «Это одно из самых уникальных моих произведений».

Построенный компанией St. Mary’s Machine Co., Сент-Мэрис, штат Огайо, двигатель когда-то использовался для запуска водяного насоса на реке Скагит, которая снабжала город водой. Позже он использовался как резервный двигатель на городских очистных сооружениях. «В конце концов, его, вероятно, перетащили туда, где я его нашел, — говорит Морри, — поскольку на маховиках есть огромные плоские пятна. Но поскольку он имеет уравновешенный кривошип, плоские участки не влияют на его работу.”

Покупка двигателя была делом непростым. Владелец, местный промышленник, согласился на продажу, но умер до того, как Морри принял доставку. На этом этапе сделка усложнилась. «Я пытался купить двигатель в поместье, но они не хотели его продавать», — говорит Морри. «Когда один человек купил здание, в котором он хранился, я спросил его, могу ли я купить двигатель, но он хотел, чтобы я восстановил его и запустил для него. Когда я сказал ему, сколько это будет стоить, он выставил его на улице в качестве рекламного ролика.«Там был вандализирован двигатель. «До этого двигатель всегда был внутри, — говорит Морри. «Это было красивое оригинальное изделие в тонкую полоску».

10 лет спустя здание снова было продано, и Морри получил возможность купить двигатель. «Я сразу же приехал и заключил сделку, — говорит он. «Св. Марии» застрял, когда он вернулся домой, но благодаря чистой решимости он в конце концов освободил 165-фунтовый поршень и шток — в одиночку. «Прокачка адреналина, должно быть, помогла мне избавиться от этого», — говорит он со смехом.«Но мне пришлось попросить двух друзей помочь мне вернуть его обратно». Он привез двигатель домой в апреле; к 4 июля он заработал.

Второй по возрасту в США

Выставка 1902 года в Сент-Луисе оживает благодаря еще одному необычному двигателю Морри. Его 3-сильный Стикни-младший 1903 года (пятый по возрасту Стикни в США, согласно реестру Дени Руло) был куплен на выставке и отправлен на остров Сатурна, Британская Колумбия. Много лет спустя он был найден там, с транспортными бирками, нанесенными по трафарету на бункер для воды, который все еще был виден.

Уникальная конструкция двигателя; он имеет только один клапан для впуска и выпуска. «На такте впуска клапан немного открывается и впускает топливо», — объясняет Морри. «На такте выпуска клапан открывается больше, и груз внутри двигателя поднимается, позволяя выхлопным газам выходить».

Junior имеет диаметр цилиндра и ход поршня 5 на 8 дюймов. Тот же двигатель продавался Sears, Roebuck & Co. как Гарвард. Stickney Junior был построен Чарльзом А. Стикни, Сент-Пол, Миннесота.По словам Ч. Вендель в American Gas Engines С 1872 года производство вертикального двигателя Stickney Junior, вероятно, закончилось в 1904 году.

Строительство будущего

За прошедшие годы Морри стал свидетелем изменения тенденций в своем увлечении старыми двигателями. «Хорошие двигатели желательны и сохраняют свою стоимость, но нельзя отказаться от обычных двигателей», — говорит он. «Все изменилось примерно в 2008 году. До этого люди интересовались ремонтом двигателя. Теперь я скажу, что большинство из них не хотят тратить время или силы на поиск запчастей.Так что от обычных вещей трудно избавиться ».

Имея это в виду, Морри подарил два канадских двигателя Fairbanks, Morse & Co. — 1-1 / 2 и 3 л.с. — 14-летнему мальчику, которого он знал. «Я попросил его написать мне письмо, в котором объяснялось, почему ему нужны двигатели и что он собирался с ними делать».

Мальчику также пришлось согласиться запустить двигатели и показывать их на двух выставках в год в течение двух лет. «Вот что я сейчас делаю с обычными двигателями», — говорит он. «Ценность двигателей на самом деле не так важна.Это не имеет значения, потому что мы увлечены этим ради развлечения и духа товарищества.

«Мы должны поощрять молодых людей заниматься этим хобби», — добавляет он. «Это отличная группа людей. Кроссли-Отто открыл двери в моей жизни, я бы никогда не стал

ожидали. Меня даже пригласили принять участие в выставке лучших двигателей в мире в Coolspring Power Museum (в Coolspring, Пенсильвания) в июне 2015 года и принять участие в качестве экспонента. Вот что сделало для меня хобби.Я воспользовался возможностью купить двигатель, не зная, что произойдет. Приятно иметь двигатель, только один из них ».


Свяжитесь с энтузиастом двигателей Биллом Фосслером в Box 372, 400 Caroline Ln., Rockville, MN 56369; [email protected]

СТАТЬИ ПО ТЕМЕ

Узнайте об интригующей истории газового двигателя Benz и его изобретателе Карле Бенце.

Посмотрите на этот красивый 10-сильный бензиновый двигатель примерно 1893 года и узнайте о его увлекательной истории.

Пообщайтесь с энтузиастом газовых двигателей Джорданом Фридрихом, чтобы узнать, что ему нравится в старом железе.

Двигатели внутреннего сгорания | IFPEN

Двигатель внутреннего сгорания автомобиля обычно включает несколько камер сгорания . Каждый из них ограничен головкой блока цилиндров, цилиндром и поршнем.

Архитектура двигателя также шарнирно закреплена вокруг системы коленчатого вала , что позволяет преобразовывать возвратно-поступательное движение (движение поршня) во вращательное движение (вращение коленчатого вала).


Во время каждого цикла сжигание топливной смеси (воздушно-топливной смеси) в камере приводит к увеличению давления газа, который приводит в движение поршень и систему коленчатого вала. Поскольку коленчатый вал соединен с механическими компонентами трансмиссии (коробки передач, приводные валы и т. Д.), Его движение приводит в движение колеса автомобиля.

Коробка передач позволяет адаптировать скорость вращения колеса к скорости вращения двигателя.

Характеристики двигателя зависят, прежде всего, от количества энергии, генерируемой при сгорании, а следовательно, от количества топливной смеси, присутствующей в камере сгорания.Таким образом, он напрямую связан с объемом камеры (единичный рабочий объем), количеством камер или цилиндров в двигателе (общий объем) и количеством впрыскиваемого топлива.

Почему «4-х тактный»?

Термин относится к тому факту, что для преобразования химической энергии, содержащейся в топливе, в механическую энергию требуется 4 отдельных хода. . Каждый ход соответствует половине оборота коленчатого вала (одно движение поршня вверх или вниз).Такты 1 и 4 предназначены для перекачки газа (забора свежего газа и удаленных выхлопных газов), а такты 2 и 3 необходимы для подготовки к сгоранию с последующим сгоранием и его преобразованием в механическую энергию.

Для двигателя с искровым зажиганием и непрямым впрыском используются следующие 4 такта:

  • 1 st ход : Впуск (наполнение цилиндра)
    Поршень опускается и втягивает топливовоздушную смесь.
  • 2 nd ход : Сжатие
    Поршень снова поднимается, сжимая топливно-воздушную смесь. Для воспламенения смеси образуется искра.
  • 3 rd ход : Сгорание — расширение
    Этот ход соответствует развитию сгорания и расширению сгоревших газов: поршень сжимается, и химическая энергия преобразуется в механическую энергию.
  • 4 -й ход : Выхлоп (Сгоревшие газы выходят из цилиндра)
    Поршень снова поднимается и удаляет сгоревшие газы.

Для дизельного двигателя с воспламенением от сжатия и непосредственным впрыском топлива 4 такта работают одинаково, с двумя отличиями:

  • Чистый воздух всасывается и сжимается во время тактов 1 и 2 , затем топливо вводится непосредственно в цилиндр (путем впрыска) в конце сжатия.
  • Смесь воспламеняется самопроизвольно без искры из-за высокой температуры воздуха в результате его сжатия.

Цетановое число / октановое число

Цетановое число указывает на способность дизельного топлива самовоспламеняться.

Октановое число указывает на способность бензина противостоять самовоспламенению и предотвращать неконтролируемое возгорание из-за электрической искры (ненормальное горение, детонация).

Что такое горение?

Теоретически для полного сгорания 1 г обычного топлива (бензина или дизельного топлива) требуется около 14.6 г воздуха. Эта идеальная смесь называется стехиометрической.

Бензиновые двигатели с непрямым впрыском в основном работают на стехиометрической смеси . После введения в двигатель гомогенной смеси воздуха и бензина сгорание (воспламенение смеси) инициируется искрой (искровое зажигание). Горение вызывает распространение фронта пламени, который проходит через камеру.

Современные бензиновые двигатели с прямым впрыском : воздух поступает через впускное отверстие, а топливо, как в дизельном двигателе, поступает непосредственно в камеру сгорания, что позволяет более точно управлять впрыском.Вместо топливовоздушной смеси двигатель работает на так называемом стратифицированном заряде. Горение по-прежнему инициируется искрой (искровое зажигание).

Дизельные двигатели работают с избытком воздуха . Дизель впрыскивается под давлением в предварительно сжатую воздушную массу. Возгорание инициируется самовоспламенением (воспламенение от сжатия). Сгорание называют расслоенным или неоднородным, поскольку оно происходит как в богатой топливом (расположенной рядом с соплом форсунки), так и в бедной (рядом со стенкой цилиндра) зонах.

Топливо

В Европе используются бензиновые или дизельные двигатели с искровым зажиганием. Бензин и дизельное топливо являются двумя основными конечными продуктами, получаемыми в результате переработки сырой нефти, и их состав меняется в зависимости от требований к двигателям и, что более важно, экологических норм, связанных с качеством воздуха и сокращением выбросов парниковых газов.

Биотопливо можно смешивать непосредственно с бензином и дизельным топливом в различных пропорциях без необходимости адаптации двигателей, тем самым извлекая выгоду из существующих распределительных сетей.Во Франции дизельное топливо B7, продаваемое на заправке, обычно содержит до 7% (по объему) биотоплива и бензина E10 до 10%.

Двигатели-прототипы

— Альтернативная архитектура двигателей

Роторный двигатель Дойла

Как это работает: Если вы знакомы с принципом работы масляного насоса, вы уже на один шаг ближе к пониманию роторного двигателя Дойла. Архитектурно он состоит из двух концентрических окружностей; Центральная секция статична и содержит впускную систему, систему впрыска топлива, единственную камеру сгорания и единственную свечу зажигания.Вокруг этой центральной секции расположены два ряда радиальных поршневых отверстий; один ряд отверстий обеспечивает впуск и сжатие, а другой — расширение и выпуск. Поршни и их шатуны установлены эксцентрично к корпусу, который представляет собой «цилиндр» из высокопрочной стали, смещенный к центру всего узла.

Сложно? Немного, но в движении это имеет гораздо больше смысла. Ствол, поршни и каналы поршня вращаются вместе, но поскольку ствол и патронник смещены, поршни совершают один ход за оборот.Всасываемый воздух проходит через неподвижный центр, мимо верхних уплотнений роторного двигателя Mazda Renesis и попадает в камеру сжатия. Когда этот поршень достигает правильного угла, он выпускает сжатый воздух в камеру сгорания, где топливо добавляется и воспламеняется. Затем горячий газ проходит через другой ряд отверстий, где он расширяется, приводя в движение силовые поршни, а затем истощается.

Заявленные преимущества: Поскольку имеется только одна камера сгорания, есть только одна свеча зажигания, одна форсунка и простая система зажигания.Это устраняет огромное количество дорогостоящих компонентов из всего уравнения двигателя. Непосредственной проблемой является отзывчивость двигателя, учитывая количество вращающейся массы, но, по словам изобретателя двигателя, Лонни Дойла, когда он изготовлен из алюминия, он имеет меньшую вращающуюся массу, чем обычный поршневой двигатель.

Статус: Несмотря на очаровательный дизайн и сложную геометрию, этот двигатель представляет собой зрелище одного актера. Дойл работает машинистом в гоночной мастерской и работает над этим двигателем в свободное время, используя собственные средства.Его следующим большим препятствием является завершение обработки конструкции второго поколения и разработка системы прямого впрыска. Текущие котировки для одноразовой системы находятся в высшей степени, поэтому он определенно ищет инвесторов.

MAZDA: бензиновый двигатель нового поколения SKYACTIV-X | Особые характеристики

Интервью с ведущим инженером двигателя нового поколения SKYACTIV-X

Погоня за новейшим двигателем

Эйдзи Накаи
Генеральный директор
Отдел разработки силовых агрегатов

В: Что такое SKYACTIV-X и чем он отличается от предыдущих двигателей?

A: Проще говоря, SKYACTIV-X — это бензиновый двигатель, сочетающий в себе преимущества бензиновых и дизельных двигателей, что соответствует названию «следующего поколения».«Он помогает земле и людям, предлагая беспрецедентные экологические характеристики и гибкое вождение. Например, он повышает эффективность использования топлива до 20-30 процентов по сравнению с нынешним бензиновым двигателем Mazda, а также увеличивает крутящий момент * 1 на 10-30 процентов. По сути, он предлагает ходовые качества спортивного автомобиля с 2-литровым бензиновым двигателем (MX-5) с выбросами углекислого газа 1,5-литрового дизельного компактного автомобиля (Mazda2).

* 1 Мера вращательной или движущей силы, создаваемой двигателем.Это влияет на ускорение от постоянной скорости.

Особенности бензинового двигателя нового поколения

В: Почему из всех доступных технологий, таких как электричество и водород, вы сосредоточились на двигателе внутреннего сгорания?

A: Хотя правда, что различные технологии разрабатываются и выводятся на рынок, у каждой есть свои проблемы. Энергетическая инфраструктура различается в зависимости от страны и региона. Условия эксплуатации — дорожные условия и стиль вождения — также различаются у разных клиентов.Учитывая это, мы подумали, какие экологические технологии лучше всего. Суть заключалась в том, чтобы сократить выбросы углекислого газа по каждому колесу — от точки отбора топлива до вождения автомобиля — и сделать это при реальном вождении на глобальном уровне.
Наше исследование указывало на двигатель внутреннего сгорания. Мы поняли, что повышение эффективности существующих двигателей приведет к сокращению выбросов углекислого газа во всем мире и в реальных условиях вождения.
Дальнейшие перспективы двигателя внутреннего сгорания продемонстрировали сторонние организации.Согласно отчету Международного энергетического агентства, автомобили с двигателями внутреннего сгорания будут составлять около 84 процентов всех транспортных средств в 2035 году. Конечно, мы также разрабатываем другие технологии, чтобы мы могли развернуть их на рынках, где они подходят. Наш электромобиль, запуск которого запланирован на 2019 год, является одним из примеров.
Мы также изучаем способы более эффективного сокращения общих выбросов за счет внедрения технологий компактной электрификации для скоростей движения, при которых страдает эффективность двигателя внутреннего сгорания.

Концептуальная схема Well-to-Wheel *

В: Есть ли у двигателя внутреннего сгорания такой потенциал для улучшения?

A: Мы постоянно работаем над созданием идеального двигателя, поэтому знаем, что есть еще много возможностей для улучшения. Было проведено множество исследований потенциала — и технических трудностей — повышения эффективности двигателя внутреннего сгорания. Когда Mazda разработала свои существующие двигатели (SKYACTIV-G и SKYACTIV-D), они продемонстрировали этот потенциал и привлекли внимание научного сообщества.Это помогло вдохнуть новую жизнь в исследования и разработки двигателей внутреннего сгорания. Это достижение было связано с серьезными проблемами: расширением границ аномального сгорания (детонации) в условиях высокой температуры и высокого давления в бензиновых двигателях (SKYACTIV-G) и расширением границ характеристик зажигания (пропуски зажигания) при низких температурах и низком давлении. условия в дизельных двигателях (SKYACTIV-D).
Автомобильные двигатели вырабатывают энергию, сжимая воздух, выхлопные газы и топливо и поджигая их до сгорания.Теоретически, чем больше воздуха вы всасываете и чем сильнее сжимаете его перед сгоранием, тем большую мощность вы можете получить, но это не так. Высокая степень сжатия в бензиновых двигателях вызывает ненормальное сгорание, в то время как низкая степень сжатия в дизельных двигателях вызывает пропуски зажигания. Решая эти проблемы с обоими типами двигателей, инженеры Mazda оттачивали свои навыки при разработке двигателя следующего поколения SKYACTIV-X.

Внедрение технологии SKYACTIV (бензиновые / дизельные двигатели)

Q: Какие технические новшества вошли в SKYACTIV-X?

A: Во-первых, мы использовали склонность к аномальному сгоранию в наших интересах.SKYACTIV-X генерирует много энергии, с силой сжимая большой объем топливовоздушной смеси и зажигая его свечой зажигания, которая затем вызывает многократное воспламенение (воспламенение от сжатия) по всему цилиндру.
Второй — баланс воздуха и топлива (бензина) внутри цилиндра. Смесь воздуха, выхлопных газов и топлива создается внутри цилиндра, и чем больше воздуха относительно топлива, тем выше эффективность использования топлива. С SKYACTIV-X нам удалось значительно увеличить соотношение воздух-топливо по сравнению с обычными двигателями.

Вопрос: Вы, должно быть, столкнулись с трудностями при реализации этих нововведений. Как вы их преодолели?

A: Последовательное достижение нашей цели сгорания в различных средах пользователя — температуре воздуха, высоте, условиях движения и т. Д. — было серьезным препятствием. При воспламенении от сжатия бензин сильно горит только при соблюдении правильных условий температуры и давления. Особенно трудно сгорать при высоком соотношении воздух-топливо.Нам нужно было создать условия для сжигания заданного количества топлива, как и планировалось, в каждом цикле сгорания и в различных сценариях вождения и условиях эксплуатации. Это было похоже на попытку найти идеальный способ приготовить рис, каждый раз регулируя размер пламени.
Чтобы найти это идеальное пламя, мы решили расширить наши вычислительные ресурсы. Разработка нового и сложного метода сжигания требует точного моделирования камеры сгорания. Это была разработка на основе компьютерной модели, в которой мы определили идеальное сгорание путем расчетов, а затем работали над его достижением в реальном мире.В прошлом наша работа представляла собой трудоемкий процесс, включающий создание множества прототипов автомобилей или двигателей и их многократное тестирование. Но такой подход ни к чему не привел бы при разработке нынешнего движка, поскольку имелось бесчисленное множество возможных комбинаций. Разработка на основе компьютерных моделей резко повысила эффективность нашей работы.
Мы также сотрудничали с академическими кругами и правительством в разработке фундаментальных технологий. По мере того, как мы повышали точность моделирования, мы нашли правильное «пламя», которое позволило бы бензину сильно гореть.Мы использовали результаты моделирования, чтобы создать что-то вроде рецепта, который затем запрограммировали в блок управления двигателем.
Этот рецепт представляет собой систему зажигания от сжатия с контролем искры (SPCCI), которая воплощает в себе технологии воспламенения от сжатия, применяемые последовательными поколениями инженеров по бензиновым двигателям. Мы смогли упаковать SPCCI как систему двигателя. Мы дорабатываем его для максимального удовлетворения клиентов, когда запускаем его в 2019 году.

В: Какой двигатель вы хотите разработать дальше?

A: Наша цель — продолжать стремиться к лучшему в мире двигателю: быстрому источнику энергии, который более эффективен и выделяет меньше углекислого газа в реальных сценариях вождения в соответствии с условиями окружающей среды пользователя и с более чистыми выхлопными газами.
В процессе разработки SKYACTIV-X мы преодолели ряд проблем. Фактически, мы даже смогли устранить препятствие, связанное с аномальным возгоранием, и сделать это в наших интересах. В детстве кофе горький на вкус, но взрослый начинает ценить его. Нечто подобное случалось в моей карьере инженера. Проблемы, с которыми мы сталкиваемся сейчас в поисках идеального двигателя внутреннего сгорания, неизбежно станут нашей сильной стороной. Это вдохновляет нас продолжать поиск двигателя, который поможет создать прекрасную землю и обогатит жизнь людей и общества.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
