Турбина всему голова

Существующие сегодня реактивные двигатели уже не считаются экономичными и удобными для использования и обслуживания, и несколько мировых компаний уже приступили к разработке новых типов силовых установок. Они должны стать легче, экономичнее и мощнее существующих сегодня двигателей пассажирских лайнеров.

Фактически отцом современных двигателей, устанавливаемых на транспортные и пассажирские самолеты, является советский конструктор Архип Люлька. В 1941 году он получил патент на изобретение турбореактивного двухконтурного двигателя, однако из-за Великой Отечественной войны построить прототип установки не успел. Первый двигатель такого типа в 1943 году испытали в Германии. От обычных реактивных двигателей, разработка которых началась чуть раньше, новые силовые установки отличались течением воздушных потоков по двум контурам.

Внутренний контур состоит из зоны компрессоров, камеры сгорания, турбины (газогенератор) и сопла. Во время полета воздух затягивается и немного сжимается вентилятором, самым большим винтом и самым первым по ходу полета. Затем часть этого воздуха поступает в компрессор и сжимается еще сильнее, после чего попадает в камеру сгорания, где смешивается с топливом. После сгорания горючего раскаленные газы вырываются из камеры сгорания и вращают турбину.

Схема турбовентиляторного реактивного двигателя. Слева направо: вентилятор, компрессор низкого давления, компрессор высокого давления, вал компрессора низкого давления, вал компрессора высокого давления, камера сгорания, турбина высокого давления, турбина низкого давления, сопло.

K. Aainsqatsi / wikipedia.org

Турбина представляет собой жаропрочный воздушный винт, жестко посаженный на вал. Этим валом турбина связана с компрессорами и вентилятором на входе двигателя. После турбины реактивная струя попадает в сопло и истекает из него, формируя часть тяги двигателя. Вторая часть воздуха после вентилятора поступает в направляющий аппарат. Это такие вертикальные неподвижные лопатки. В этой части воздушный поток тормозится, из-за чего давление в нем повышается. После этого сжатый воздух сразу поступает в сопло и формирует остаток тяги.

Сегодня турбореактивные двухконтурные двигатели делят на два типа: с низкой и высокой степенью двухконтурности. Степень двухконтурности — это отношение объема воздуха за момент времени проходящего через внешний контур, то есть, минуя камеру сгорания, к объему воздуха, проходящего через внутренний контур, то есть газогенератор. Двигатели со степенью двухконтурности меньше двух традиционно ставятся на боевые самолеты, поскольку имеют небольшие размеры и большую тягу. Но они же расходуют много топлива.

Если у силовой установки степень двухконтурности больше двух, его принято называть турбовентиляторным реактивным двигателем. В такой силовой установке большая часть воздуха в полете проходит по внешнему контуру. На современных двигателях от 70 до 85 процентов тяги формируется именно вентилятором, в то время как внутренний контур используется лишь для привода дополнительных агрегатов, типа генератора, а также самого вентилятора и компрессоров.

В турбовентиляторных двигателях коэффициент полезного действия зависит от величины степени двухконтурности. Но увеличение двухконтурности приводит и к увеличению размеров двигателя, его массы и аэродинамических характеристик (большой двигатель имеет большое лобовое сопротивление). В целом же турбовентиляторный двигатель не может развивать скорость выше скорости звука, но имеет небольшой расход топлива, что как раз очень важно для пассажирских и грузовых перевозок.

Турбовентиляторные двигатели в гражданской авиации используются на протяжении последних нескольких десятилетий и зарекомендовали себя как надежные, относительно дешевые и экономичные силовые установки. Эти показатели разработчики из года в год стараются снизить, применяя все новые технические решения вроде саблевидных лопаток вентилятора, позволяющих сильнее сжимать воздух в зоне входа в компрессорную часть. Но эти решения не дают существенной экономии в расходе топлива.

Американский двигатель CFM56, устанавливаемый на самолеты нескольких типов компаний Boeing и Airbus, имеет степень двухконтурности 5,5 и удельный расход топлива в крейсерском режиме 545 граммов на килограмм-силы в час. Для сравнения, двигатель АЛ-31Ф истребителей Су-27 имеет степень двухконтурности 0,57 и удельный расход топлива в крейсерском режиме в 750 граммов на килограмм-силы в час и 1900 граммов на килограмм-силы в час на форсаже. Первый CFM56 расходовал чуть больше 700 граммов топлива на килограмм-силы в час.

Турбовентиляторный реактивный двигатель на самолете Boeing 777-300

Boeing

Частичной экономичности новых турбовентиляторных двигателей конструкторы смогли добиться и за счет использования редуктора. Его установили между вентилятором и валом турбины, благодаря чему удалось избавиться от жесткой связки между горячей и холодной частями силовой установки. Кроме того, вентилятор и турбина стали работать в оптимальных друг для друга условиях. Но для существенной экономии конструкторы, помимо прочего, стали думать в сторону турбореактивных двигателей с ультравысокой степенью двухконтурности.

Ультравысокой, или сверхвысокой, степенью двухконтурности считается, когда объем воздуха проходящего за момент времени через внешний контур в двадцать и более раз больше объема воздуха, проходящего через внутренний контур. Так изобрели турбовинтовентиляторный реактивный двигатель. Он имеет два (иногда три) вентилятора, расположенных на одной оси и вращающихся в разные стороны. Лопатки таких вентиляторов имеют саблевидную форму, а сами роторы — изменяемый шаг.

Схема турбовинтовентиляторного реактивного двигателя с открытым винтовентилятором

Hamilton Sundstrand Corporation

Внешне турбовинтовентиляторные двигатели могут быть похожи на обычные турбовинтовые с воздушными винтами. Однако в новых силовых установках диаметр вентиляторов в среднем на 40 процентов меньше обычных воздушных винтов, а воздушный поток за лопатками вентилятора сжимается по разному. Например, в зоне воздухозаборника компрессорной части он, как и у турбовентиляторных двигателей, имеет б
о
льшую степень сжатия.

Одним из примеров турбовинтовентиляторных двигателей является российский НК-93. Иногда его называют турбовинтовентиляторным реактивным двигателем с закапотированным ротором, или винтовентилятором. В нем винтовентилятор вместе с небольшим по длине внешним контуром забран в капот, специальную конструкцию, защищающую лопатки и упорядочивающую воздушный поток в полете. Такой двигатель примерно на 40 процентов экономичнее сопоставимого по мощности Д-30КП транспортного самолета Ил-76.

Сегодня разработка НК-93 приостановлена. Проект официально не закрыт, но будет ли он когда-либо завершен, не ясно. По разным данным, удельный расход топлива двигателем НК-93 в крейсерском режиме полета составил бы от 370 до 440 граммов на килограмм-силы в час. При этом до 87 процентов тяги будут формироваться именно винто-вентилятором. В третьей серии двигателей Д-30КУ-154 для Ил-76 удельный расход топлива удалось снизить до 482 граммов на килограмм-силы в час.

Схема турбовинтовентиляторного реактивного двигателя с закапотированным ротором

avia-simply.ru

Тяга НК-93, по предварительным расчетам, должна была составить около 18 тысяч килограммов-силы. Для сравнения, тот же Д-30КУ-154 способен выдавать тягу в 10,8 тысячи килограммов-силы. Отчасти неудачи проекта НК-93 объясняются недофинансированием проекта, а также не совсем удачными испытаниями опытной модели, некоторые показатели которой оказались несколько выше расчетных. Кроме того, несмотря на свою эффективность и экономичность, НК-93 является двигателем очень крупным.

Между тем, в 2000-х годах Запорожское машиностроительное конструкторское бюро «Прогресс» разработало двигатель Д-27. Он относится к турбовинтовентиляторным реактивным двигателям с открытым винтовентилятором. Сегодня он является единственной в мире силовой установкой такого типа, выпускаемой серийно. Д-27 используется на перспективном украинском военно-транспортном самолете Ан-70. В этом двигателе поток воздуха создаётся двумя соосными многолопастными саблевидными винтами.

Тяга двигателя Д-27 составляет 13,1 тысячи килограммов силы, а удельный расход топлива в крейсерском режиме — около 140 граммов на килограмм-силы в час. Турбовинтовентиляторные двигатели с открытым ротором могут иметь немного различную конструкцию. Как правило, в них предусмотрено использование редуктора для привода винтовентилятора турбиной. Украинский двигатель в своей конструкции редуктор использует. Этот узел позволяет выставить оптимальные обороты для турбины и оппозитно-вращающихся роторов.

В Евросоюзе в настоящее время действует многолетняя программа разработки новых технологий для гражданской авиации, которые в целом должны будут сделать пассажирские самолеты будущего экономичнее, экологичнее, тише и комфортнее. Этот проект называется Clean Sky 2. В рамках этого проекта французская компания Snecma, входящая в холдинг Safran, приступила к сборке первого опытного образца турбовинтовентиляторного двигателя с открытым ротором. Испытания силовой установки состоятся до конца 2016 года.

Д-27

green-stone13.livejournal.com

Новый опытный двигатель на время проверок установят на пассажирский лайнер Airbus 340 на специальном подвесе в хвостовой части фюзеляжа. Перед летными испытаниями перспективный двигатель проверят на тестовом стенде на полигоне во французском Истре. Параметры перспективной силовой установки разработчики сравнивают с распространенными CFM56. Ожидается, что выбросы углекислого газа двигателя с открытым ротором будут на 30 процентов меньше, чем у CFM56.

Для сборки опытного образца двигателя Snecma намерена использовать газогенератор турбореактивного двухконтурного двигателя с форсажной камерой M88. Такими силовыми установками оснащаются французские истребители Dassault Rafale. С вала, раскручиваемого турбиной двигателя, через редуктор будет приводиться открытый винтовентилятор с роторами диаметром около 420 сантиметров. Лопатки вентилятора будут изменять угол атаки. Частота вращения винтовентилятора составит около 800 оборотов в минуту.

Для сравнения скорость вращения вентилятора двигателя CFM56 составляет 5200 оборотов в минуту в режиме полной мощности. Двигатель с открытым вентилятором, разрабатываемый Snecma, сможет развивать тягу в 111 килоньютонов (11,3 тысячи килограммов-силы). Идея французского двигателя базируется на американском GE36, разработка которого велась в 1980-х годах, однако из-за несовершенства материалов была закрыта. В частности, общей чертой для двигателей с открытым ротором является изогнутая форма лопаток.


Дело в том, что эффективность двигателя, в общих чертах, зависит от шага винта и скорости вращения. Чем эти показатели выше, тем быстрее полетит самолет. Однако при определенной скорости вращения вала наступает момент, когда скорость обтекания воздушным потоком законцовок лопастей приближается к сверхзвуковой. Из-за этого весь винт теряет эффективность. Изогнутая форма позволяет снизить частоту вращения вала и несколько уменьшить шаг винта, не потеряв в эффективности.

Разработчики рассчитывают, что новые турбовинтовентиляторные реактивные двигатели с открытым ротором будут в целом тише современных турбовинтовых и турбовентиляторных двигателей. Этого можно достичь за счет сдвига шума в более высокочастотную область, а высокочастотный шум, как известно, существенно более сильно спадает с увеличением расстояния до наблюдателя.

С каждым годом проектирование новых авиационных двигателей становится все более сложным. Времена, когда за счет использования нового принципа сжигания топлива или введения дополнительного воздушного контура можно было существенно повысить эффективность и экономичность конструкции, прошли. Теперь конструкторам уже приходится решать множество тесно связанных друг с другом задач и искать новые материалы для производства различных деталей двигателей.

Василий Сычёв

Турбовинтовентиляторные реактивные двигатели гражданской авиации ближайшего будущего

Существующие сегодня реактивные двигатели уже не считаются экономичными и удобными для использования и обслуживания, и несколько мировых компаний уже приступили к разработке новых типов силовых установок. Они должны стать легче, экономичнее и мощнее существующих сегодня двигателей пассажирских лайнеров. Фактически отцом современных двигателей, устанавливаемых на транспортные и пассажирские самолеты, является советский конструктор Архип Люлька. В 1941 году он получил патент на изобретение турбореактивного двухконтурного двигателя, однако из-за Великой Отечественной войны построить прототип установки не успел. Первый двигатель такого типа в 1943 году испытали в Германии. От обычных реактивных двигателей, разработка которых началась чуть раньше, новые силовые установки отличались течением воздушных потоков по двум контурам.

Воспользуйтесь нашими услугами

Внутренний контур состоит из зоны компрессоров, камеры сгорания, турбины (газогенератор) и сопла. Во время полета воздух затягивается и немного сжимается вентилятором, самым большим винтом и самым первым по ходу полета. Затем часть этого воздуха поступает в компрессор и сжимается еще сильнее, после чего попадает в камеру сгорания, где смешивается с топливом. После сгорания горючего раскаленные газы вырываются из камеры сгорания и вращают турбину.

Схема турбовентиляторного реактивного двигателя. Слева направо: вентилятор, компрессор низкого давления, компрессор высокого давления, вал компрессора низкого давления, вал компрессора высокого давления, камера сгорания, турбина высокого давления, турбина низкого давления, сопло. K. Aainsqatsi / wikipedia.org

Турбина представляет собой жаропрочный воздушный винт, жестко посаженный на вал. Этим валом турбина связана с компрессорами и вентилятором на входе двигателя. После турбины реактивная струя попадает в сопло и истекает из него, формируя часть тяги двигателя. Вторая часть воздуха после вентилятора поступает в направляющий аппарат. Это такие вертикальные неподвижные лопатки. В этой части воздушный поток тормозится, из-за чего давление в нем повышается. После этого сжатый воздух сразу поступает в сопло и формирует остаток тяги.

Сегодня турбореактивные двухконтурные двигатели делят на два типа: с низкой и высокой степенью двухконтурности. Степень двухконтурности — это отношение объема воздуха за момент времени проходящего через внешний контур, то есть, минуя камеру сгорания, к объему воздуха, проходящего через внутренний контур, то есть газогенератор. Двигатели со степенью двухконтурности меньше двух традиционно ставятся на боевые самолеты, поскольку имеют небольшие размеры и большую тягу. Но они же расходуют много топлива.

Если у силовой установки степень двухконтурности больше двух, его принято называть турбовентиляторным реактивным двигателем. В такой силовой установке большая часть воздуха в полете проходит по внешнему контуру. На современных двигателях от 70 до 85 процентов тяги формируется именно вентилятором, в то время как внутренний контур используется лишь для привода дополнительных агрегатов, типа генератора, а также самого вентилятора и компрессоров.

В турбовентиляторных двигателях коэффициент полезного действия зависит от величины степени двухконтурности. Но увеличение двухконтурности приводит и к увеличению размеров двигателя, его массы и аэродинамических характеристик (большой двигатель имеет большое лобовое сопротивление). В целом же турбовентиляторный двигатель не может развивать скорость выше скорости звука, но имеет небольшой расход топлива, что как раз очень важно для пассажирских и грузовых перевозок.

НК-93 avia-simply.ru

Турбовентиляторные двигатели в гражданской авиации используются на протяжении последних нескольких десятилетий и зарекомендовали себя как надежные, относительно дешевые и экономичные силовые установки. Эти показатели разработчики из года в год стараются снизить, применяя все новые технические решения вроде саблевидных лопаток вентилятора, позволяющих сильнее сжимать воздух в зоне входа в компрессорную часть. Но эти решения не дают существенной экономии в расходе топлива.

Американский двигатель CFM56, устанавливаемый на самолеты нескольких типов компаний Boeing и Airbus, имеет степень двухконтурности 5,5 и удельный расход топлива в крейсерском режиме 545 граммов на килограмм-силы в час. Для сравнения, двигатель АЛ-31Ф истребителей Су-27 имеет степень двухконтурности 0,57 и удельный расход топлива в крейсерском режиме в 750 граммов на килограмм-силы в час и 1900 граммов на килограмм-силы в час на форсаже. Первый CFM56 расходовал чуть больше 700 граммов топлива на килограмм-силы в час.

Турбовентиляторный реактивный двигатель на самолете Boeing 777-300 Boeing

Частичной экономичности новых турбовентиляторных двигателей конструкторы смогли добиться и за счет использования редуктора. Его установили между вентилятором и валом турбины, благодаря чему удалось избавиться от жесткой связки между горячей и холодной частями силовой установки. Кроме того, вентилятор и турбина стали работать в оптимальных друг для друга условиях. Но для существенной экономии конструкторы, помимо прочего, стали думать в сторону турбореактивных двигателей с ультравысокой степенью двухконтурности.

Ультравысокой, или сверхвысокой, степенью двухконтурности считается, когда объем воздуха проходящего за момент времени через внешний контур в двадцать и более раз больше объема воздуха, проходящего через внутренний контур. Так изобрели турбовинтовентиляторный реактивный двигатель. Он имеет два (иногда три) вентилятора, расположенных на одной оси и вращающихся в разные стороны. Лопатки таких вентиляторов имеют саблевидную форму, а сами роторы — изменяемый шаг.

Схема турбовинтовентиляторного реактивного двигателя с открытым винтовентилятором Hamilton Sundstrand Corporation

Внешне турбовинтовентиляторные двигатели могут быть похожи на обычные турбовинтовые с воздушными винтами. Однако в новых силовых установках диаметр вентиляторов в среднем на 40 процентов меньше обычных воздушных винтов, а воздушный поток за лопатками вентилятора сжимается по разному. Например, в зоне воздухозаборника компрессорной части он, как и у турбовентиляторных двигателей, имеет большую степень сжатия.

Одним из примеров турбовинтовентиляторных двигателей является российский НК-93. Иногда его называют турбовинтовентиляторным реактивным двигателем с закапотированным ротором, или винтовентилятором. В нем винтовентилятор вместе с небольшим по длине внешним контуром забран в капот, специальную конструкцию, защищающую лопатки и упорядочивающую воздушный поток в полете. Такой двигатель примерно на 40 процентов экономичнее сопоставимого по мощности Д-30КП транспортного самолета Ил-76.

thinkdefence.co.uk

Сегодня разработка НК-93 приостановлена. Проект официально не закрыт, но будет ли он когда-либо завершен, не ясно. По разным данным, удельный расход топлива двигателем НК-93 в крейсерском режиме полета составил бы от 370 до 440 граммов на килограмм-силы в час. При этом до 87 процентов тяги будут формироваться именно винто-вентилятором. В третьей серии двигателей Д-30КУ-154 для Ил-76 удельный расход топлива удалось снизить до 482 граммов на килограмм-силы в час.

Схема турбовинтовентиляторного реактивного двигателя с закапотированным ротором avia-simply.ru

Тяга НК-93, по предварительным расчетам, должна была составит около 18 тысяч килограммов-силы. Для сравнения, тот же Д-30КУ-154 способен выдавать тягу в 10,8 тысячи килограммов-силы. Отчасти неудачи проекта НК-93 объясняется недофинансированием проекта, а также не совсем удачными испытаниями опытной модели, некоторые показатели которой оказались несколько выше расчетных. Кроме того, несмотря на свою эффективность и экономичность, НК-93 является двигателем очень крупным.

Между тем, в 2000-х годах Запорожское машиностроительное конструкторское бюро «Прогресс» разработало двигатель Д-27. Он относится к турбовинтовентиляторным реактивным двигателям с открытым винтовентилятором. Сегодня он является единственной в мире силовой установкой такого типа, выпускаемой серийно. Д-27 используется на перспективном украинском военно-транспортном самолете Ан-70. В этом двигателе поток воздуха создаётся двумя соосными многолопастными саблевидными винтами.

Тяга двигателя Д-27 составляет 13,1 тысячи килограммов силы, а удельный расход топлива в крейсерском режиме — около 140 граммов на килограмм-силы в час. Турбовинтовентиляторные двигатели с открытым ротором могут иметь немного различную конструкцию. Как правило, в них предусмотрено использование редуктора для привода винтовентилятора турбиной. Украинский двигатель в своей конструкции редуктор использует. Этот узел позволяет выставить оптимальные обороты для турбины и оппозитно-вращающихся роторов.

В Евросоюзе в настоящее время действует многолетняя программа разработки новых технологий для гражданской авиации, которые в целом должны будут сделать пассажирские самолеты будущего экономичнее, экологичнее, тише и комфортнее. Этот проект называется Clean Sky 2. В рамках этого проекта французская компания Snecma, входящая в холдинг Safran, приступила к сборке первого опытного образца турбовинтовентиляторного двигателя с открытым ротором. Испытания силовой установки состоятся до конца 2016 года.

Д-27 green-stone13.livejournal.com

Новый опытный двигатель на время проверок установят на пассажирский лайнер Airbus 340 на специальном подвесе в хвостовой части фюзеляжа. Перед летными испытаниями перспективный двигатель проверят на тестовом стенде на полигоне во французском Истре. Параметры перспективной силовой установки разработчики сравнивают с распространенными CFM56. Ожидается, что выбросы углекислого газа двигателя с открытым ротором будут на 30 процентов меньше, чем у CFM56.

Для сборки опытного образца двигателя Snecma намерена использовать газогенератор турбореактивного двухконтурного двигателя с форсажной камерой M88. Такими силовыми установками оснащаются французские истребители Dassault Rafale. С вала, раскручиваемого турбиной двигателя, через редуктор будет приводиться открытый винтовентилятор с роторами диаметром около 420 сантиметров. Лопатки вентилятора будут изменять угол атаки. Частота вращения винтовентилятора составит около 800 оборотов в минуту.

Для сравнения скорость вращения вентилятора двигателя CFM56 составляет 5200 оборотов в минуту в режиме полной мощности. Двигатель с открытым вентилятором, разрабатываемый Snecma, сможет развивать тягу в 111 килоньютонов (11,3 тысячи килограммов-силы). Идея французского двигателя базируется на американском GE36, разработка которого велась в 1980-х годах, однако из-за несовершенства материалов была закрыта. В частности, общей чертой для двигателей с открытым ротором является изогнутая форма лопаток.

Дело в том, что эффективность двигателя, в общих чертах, зависит от шага винта и скорости вращения. Чем эти показатели выше, тем быстрее полетит самолет. Однако при определенной скорости вращения вала наступает момент, когда скорость обтекания воздушным потоком законцовок лопастей приближается к сверхзвуковой. Из-за этого весь винт теряет эффективность. Изогнутая форма позволяет снизить частоту вращения вала и несколько уменьшить шаг винта, не потеряв в эффективности.

Разработчики рассчитывают, что новые турбовинтовентиляторные реактивные двигатели с открытым ротором будут в целом тише современных турбовинтовых и турбовентиляторных двигателей. Этого можно достичь за счет сдвига шума в более высокочастотную область, а высокочастотный шум, как известно, существенно более сильно спадает с увеличением расстояния до наблюдателя.

С каждым годом проектирование новых авиационных двигателей становится все более сложным. Времена, когда за счет использования нового принципа сжигания топлива или введения дополнительного воздушного контура можно было существенно повысить эффективность и экономичность конструкции, прошли. Теперь конструкторам уже приходится решать множество тесно связанных друг с другом задач и искать новые материалы для производства различных деталей двигателей.

Василий Сычёв
Источник: https://zen.yandex.ru/

Воспользуйтесь нашими услугами

Понравилась статья? Тогда поддержите нас, поделитесь с друзьями и заглядывайте по рекламным ссылкам!

Двигатель-мечта

Четыре года назад, 1 февраля 2008-го под эгидой Евросоюза был запущен проект DREAM. Название проекта, похожее на английское слово «мечта» фактически расшифровывается гораздо сложнее: ValiDation of Radical Engine Architecture systeMs – Проверка радикально новой архитектуры двигателя. Целью проекта DREAM было создание кардинально новой конструкции авиационного двигателя, совмещающего в себе экономичность турбовинтового и мощность турбореактивного, но лишенного недостатков этих схем. Поскольку создание любой новой вещи дело непростое, Евросоюз привлек к проекту сразу 44 фирмы из 13 стран, в том числе и из России. Нашу страну в европейской программе представляли Центральный институт авиационного моторостроения (ЦИАМ) и Центральный аэро-гидродинамический институт (ЦАГИ).
Работы по проекту DREAM с самого начала были разделены на шесть направлений, которые постоянно взаимодействовали, смешивались и «перетекали» друг в друга:
— SP0. Администрирование и согласование работ различных организаций;
— SP1. Проработка концепции новой архитектуры двигателя;
— SP2 и SP3. Исследования на тему альтернативных движителей;
— SP4. Изыскания в сфере новых технологий, которые можно применить на перспективных двигателях;
— SP5. Эксперименты с альтернативными топливами.

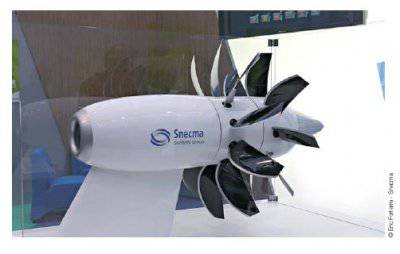

Из всех рассматривавшихся вариантов альтернативной перспективной компоновки авиационных двигателей уже на первом году работ ученые, занятые в DREAM, избрали схему с т.н. винто-вентиляторным открытым ротором. Это значит, что, в отличие от привычных винто-вентиляторных силовых установок, на новом двигателе саблевидные лопасти устанавливаются не на втулке перед двигателем, а на специальном подвижном кольце, связанном с турбиной собственно двигателя. Лопасти специальной формы в сочетании с их размещением в задней части мотогондолы и реактивной тягой самого двигателя помогают значительно улучшить характеристики двигателя. При той же тяге, что и у условного турбовентиляторного двигателя, мотор с открытым ротором создает меньше шума и потребляет на 10-15% меньше топлива. Надо заметить, эти самые 10-15 процентов были характерны для ранних стадий проекта. Дальше эта цифра понемногу возрастала.

Самый большой вклад в дальнейшее увеличение топливной эффективности сделали новые саблевидные лопасти. Проверка сразу нескольких их конструкций проводилась в российском институте ЦАГИ. Специально для исследования саблевидных винтов несколько европейских организаций создали ряд новых технологий для отслеживания воздушных потоков вокруг лопастей, снятия данных непосредственно с последних, а также для оптического контроля деформаций винта. Также для достаточной точности измерения шума, производимого новой силовой установкой, пришлось серьезно доработать уже имеющуюся аппаратуру.

В результате проведенных работ удалось значительно обновить имеющиеся сведения о функционировании газотурбинных двигателей с винто-вентиляторным открытым ротором. В частности, удалось скорректировать текущие представления о взаимодействии лопаточных аппаратов двигателя с винтом. В настоящее время двигатели, созданные в ходе проекта DREAM, существуют в единичных экземплярах и являются сугубо лабораторными образцами. Дорабатывать их для практического применения пока никто не собирается. В то же время, полученные в ходе исследований по программе данные будут использованы в самом ближайшем будущем для создания т.н. двигателя 2025 года. Согласно недавно опубликованному пресс-релизу, проект DREAM дал ученым все то, что они хотели получить от него. Поэтому после четырех лет успешных и плодотворных работ проект закрыт. В скором времени на смену ему придет тот самый Engine 2025.

Испытания двигателя с открытым ротором начнутся в 2016 году

Наземные испытания двигателя с открытым ротором начнутся в 2016 г., летные запланированы на 2019 г. Об этом в рамках аэрокосмической конференции, организованной лондонским Институтом машиностроения (Institution of Mechanical Engineers), сообщил Рик Паркер, директор по НИОКР Rolls-Royce. Схема открытого спаренного вентилятора с противовращением разрабатывается двигателестроителем в рамках панъевропейской инициативы Clean Sky.

По словам Паркера, прогресс, достигнутый в ходе программы, убедительно доказывает, что схема открытого ротора с противовращающимися вентиляторами обладает реальным потенциалом. «Мы считаем, что можем сделать открытый ротор существенно тише, чем [двигатели] у самолетов нынешнего поколения и гораздо более эффективным. Речь идет о снижении шума на 13 дБ по сравнению с A320», — сказал он.

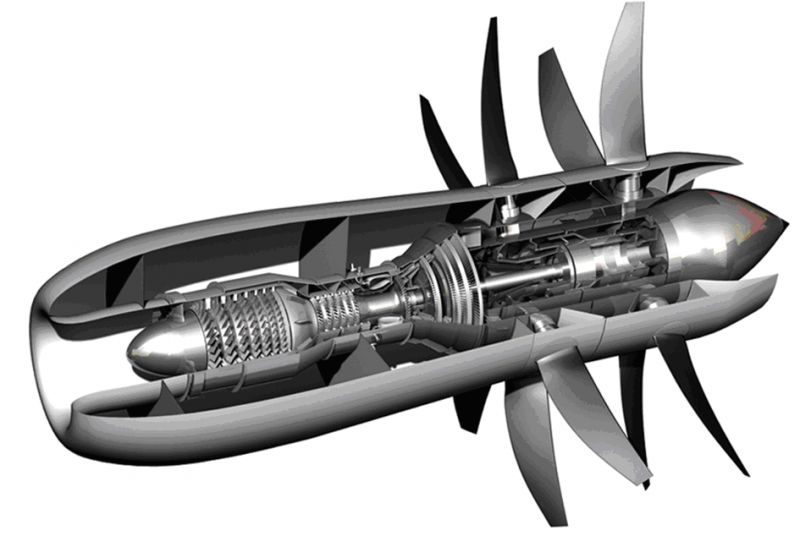

Схема открытого ротора, которая предполагает два незакрытых вентилятора, вращающихся в противоположных направлениях, вызывает интерес авиастроителей, поскольку предлагает увеличение тягового КПД двигателя по сравнению с сегодняшними турбовентиляторными двигателями. Однако ранее попытки разработать двигатель по этой технологии упирались в слишком высокий уровень шума, поскольку нет кожуха, смягчающего шум, производимый вентиляторами. В течение нескольких лет конструкторы экспериментировали с расстоянием между вентиляторами, количеством лопаток и их профилем, а также расположением двигателя (на крыле или на хвосте самолета).

Во время конференции в Лондоне Паркер рассказал об успехах Rolls-Royce в создании двигателя с открытым ротором. «Схема открытого ротора может быть реализована в двух видах: первый — толкающий, расположенный в хвостовой части самолета. Над такой схемой мы работаем совместно с Airbus. У нее есть определенные преимущества, прежде всего в отношении шума в салоне, но есть и сложности, касающиеся установки двигателя и центровки самолета».

Альтернатива — традиционное расположение тянущих винтов под крылом. «Однако речь идет о роторах, диаметр которых, возможно, приближается к 4 м, поэтому либо потребуется невероятно высокое и тяжелое шасси, либо высокое расположение крыла. Впрочем, здесь есть некоторое дополнительное преимущество: если удастся расположить двигатели как можно ближе к крылу, то они будут ускорять поток над ним и таким образом увеличивать подъемную силу», — продолжает Паркер.

В будущем открытые роторы могут устанавливаться на самолеты типа «летающее крыло». В таких конструкциях, отмечает он, двигатели могут располагаться таким образом, чтобы фюзеляж-крыло экранировал шум двигателей от земли.

По словам Паркера, самой большой сложностью в разработке схемы открытого ротора являются не технологии, а общественное мнение и требование по снижению шума. «Шум — слишком эмоционально нагруженный фактор. Для обывателей шум представляет бóльшую проблему, чем выбросы оксида азота или углекислого газа. Хотя если говорить о долгосрочной перспективе сохранения планеты, то все должно быть наоборот».

Источник: http://www.ato.ru/

Роторно-лопастной двигатель внутреннего сгорания

Валерий Васильев, фото автора

За историю автомобилестроения лучшие умы человечества придумали немало самых разнообразных конструкций двигателей. Но только некоторым из них удалось стать серийными образцами. Остальные, несмотря на оригинальность заложенных идей, так и не вышли из стадии эксперимента. Возможно, судьба роторно-лопастного мотора, созданного в Псковском государственном политехническом университете, окажется более удачливой.

Расклад сил

Развитие и область применения двигателей внутреннего сгорания (ДВС) приобрели сегодня всеобъемлющий характер. Многочисленные научные исследования и разработки превратили ДВС в сложнейшую, но надежную и универсальную систему. В то же время опыт длительной эксплуатации в составе транспортных средств выявил недостатки, которые практически невозможно исключить путем модернизации конструкции двигателя, не затронув базовых принципов его организации, таких как механические потери на трение и процесс внутреннего сгорания топлива.

Главным недостатком ДВС, который в результате массового распространения автомобильного транспорта занял лидирующее положение, стал фактор загрязнения окружающей среды выхлопными газами. Доля вредных веществ, поступающих в атмосферу с отработавшими газами автомобильных двигателей, составляет до 63% от общего загрязнения окружающей среды. В связи с этим в последние десятилетия в мире ужесточаются требования к экологическим нормам для транспортных средств, и в первую очередь это касается двигателей внутреннего сгорания. Последние, потребляя пятую часть первичных энергоносителей, являются основным источником загрязнения окружающей среды. Однако планируемые меры, даже в случае их полной реализации, способны лишь снизить темпы увеличения загрязняющего действия ДВС транспортных средств на фоне быстрого роста их количества и мощности.

Экологические преимущества двигателей с внешним подводом теплоты
Тип двигателя Токсичность, мг/(л.с..с)
NOx CO CxHy
Карбюраторный двигатель 0,6–2,0 40–100 15–120
Дизель 0,4–2,0 0,2–5,0 0,6–12
Газовая турбина 0,7–2,0 2,0–3,6 0,012–0,07
Двигатель внешнего сгорания 0,1–0,2 0,05–0,2 0,0015–0,009
Нормы Euro 5 0,414 0,311 0,095

Таким образом, назрела необходимость производства принципиально иного двигателя, способного кардинально изменить ситуацию, работающего на различных видах топлива и не имеющего вредных выбросов в атмосферу.

По критерию экологичности использования любого вида топлива наилучшие характеристики у двигателя с внешним подводом тепла (ДВПТ), реализующего цикл Стирлинга. Внешний подвод тепла позволяет применять различные тепловые источники без каких-либо существенных изменений конструкции двигателя. В подобных двигателях могут быть использованы практически все виды ископаемого топлива – от твердых до газообразных. Для оценки уровня токсичности двигателя с внешним подводом тепла его удельные выделения токсичных веществ можно сравнить с таковыми у дизеля, газовой турбины и карбюраторного двигателя. По таким показателям вредных веществ, как CO, NOx и CxNy, мотор с внешним подводом тепла выглядит не только значительно лучше перечисленных конкурентов, но и соответствует перспективным экологическим нормам, еще не введенным в действие.

Итак, преимущества двигателей с внешним подводом тепла выражаются в термическом КПД, достигающем 60%, использовании практически всех видов топлива, включая солнечную энергию, возможности регулирования мощности путем изменения давления рабочего тела и температуры, легком пуске при низкой температуре, герметичности, высоком моторесурсе.

Исходя из этого можно сказать, что в сфере создания двигателей возникло техническое противоречие: с одной стороны, имеются компактные и дешевые двигатели внутреннего сгорания, а с другой – массивные и дорогие в изготовлении моторы с внешним подводом теплоты.

Давайте рассмотрим недостатки поршневого двигателя Стирлинга. Во-первых, это сложность конструктивного исполнения отдельных узлов, проблемы в области уплотнений, регулирования мощности и т. д. Особенности технического решения обусловливаются применяемыми рабочими телами. Так, например, гелий обладает сверхтекучестью, что определяет повышенные требования к уплотняющим элементам рабочих поршней, штока вытеснителя и т. д. Во-вторых, формирование облика перспективных, предполагаемых к производству машин Стирлинга невозможно без разработки новых технических решений основных узлов. В-третьих, высокий уровень технологии производства.

Кроме того, данная проблема связана с необходимостью применения в машинах Стирлинга жаростойких сплавов и цветных металлов, их сварки и пайки. Отдельный вопрос – изготовление регенератора и насадки для него для обеспечения, с одной стороны, высокой теплоемкости, а с другой – низкого гидравлического сопротивления. Все это требует высокой квалификации рабочего персонала и современного технологического оборудования. Зарубежный опыт создания современных высокоэффективных машин Стирлинга показывает, что без точного математического моделирования рабочих процессов и оптимального проектирования основных узлов доводка таких машин превращается в многолетние изнурительные экспериментальные исследования.

Свой путь

Взвесив все «за» и «против», в Псковском государственном политехническом университете (ППИ) подумали, почему бы не создать новый тип двигателя, соединяющего в себе преимущества роторно-лопастной расширительной машины и принципа внешнего подвода теплоты.

Кстати, работы по созданию роторно-лопастного двигателя ведутся в ППИ уже более 30 лет. За это время создан коллектив из высококвалифицированных научных сотрудников, накоплены значительный опыт и научно-технический материал. Результатом исследований стало создание натурного образца роторно-лопастной расширительной машины на основе рычажно-кулачкового преобразователя движения.

В практическое русло работы вошли в 1998 году, когда в рамках федеральной целевой программы ППИ заключил договор с Миннауки на опытно-конструкторские работы на тему: «Разработка технологии и изготовление опытного образца роторно-лопастного двигателя внутреннего сгорания». Итогом работы стало создание технологии изготовления и макета РЛД внутреннего сгорания.

Исследование данных макетов позволило доказать принцип работы роторно-лопастной машины, отработать конструкцию рычажно-кулачкового механизма, утвердиться в надежности и долговечности работы РЛД и подтвердить достоинства роторно-лопастных машин.

Принцип работы роторно-лопастного двигателя известен уже давно. Этот механизм содержит два ротора с лопастями и цилиндр с впускными и выпускными окнами. В двигателе предусмотрен механизм связи, позволяющий роторам совершать движение друг относительно друга и вращательно-колебательное движение относительно цилиндра, а также устройство, позволяющее суммировать движение роторов и передать равномерное вращение выходному валу.

При этом выяснилось, что коэффициент компактности основного объема роторно-лопастного двигателя (отношение эквивалентного рабочего объема к объему двигателя) достигает 15–20%, в то время как максимальное значение этого показателя для поршневых (V-образных с кривошипно-шатунным механизмом) составляет 1–2%. Столь большое (в несколько раз) преимущество по удельно-массовым показателям открывает перспективы практического применения двигателей данной схемы.

Предложенная конструктивная схема роторно-лопастного двигателя имеет ряд преимуществ по сравнению с шатунно-поршневым двигателем. На основании проведенных ранее исследований, выявления проблем в области создания двигателей с внешним подводом теплоты, требованиям к современным моторам возникла идея объединить роторно-лопастную конструкцию двигателя с принципом внешнего подвода теплоты. Данный синтез явился следствием тщательного анализа современных конструктивных вариантов двигателей с выявлением достоинств и недостатков каждого.

В настоящее время существует три основные проблемы в области создания роторно-лопастных машин. В основе конструкции предложенной расширительной машины и двигателя внутреннего сгорания лежит четырехзвенный механизм преобразования движения, особенность конструкции которого заключается в следущем: механизм состоит из четырехзвенника и кулачка. Четырехзвенник состоит из шарнирно связанных плеч одинаковой длины. К серединам плеч шарнирно прикреплены рычаги лопастей. Механизм обеспечивает основные функциональные требования к преобразователю движения. Закон изменения угла между лопастями синусоидальный. Графики скоростей и ускорений лишены резких скачков, поэтому достигается плавность и безударность работы механизма. В конструкции нет недостатков, связанных с использованием зубчатых колес. В свою очередь простота изготовления определяется отсутствием сложных прецизионных деталей, сферических шарниров и т. п., применением однотипных элементов. К тому же механизм реверсивен, обратим, уравновешен, что расширяет функциональные возможности двигателя, спроектированного на его основе.

Число рабочих тактов при одном обороте выходного вала равно четырем, в то время как для шатунно-поршневого ДВС оно равно двум. Равенство продолжительности рабочих тактов на одном обороте выходного вала обеспечивается симметричной конструкцией механизма преобразования. Степень сжатия рабочего тела зависит от диапазона изменения угла между лопастями. Для данного механизма она ограничивается лишь конструктивными и прочностными параметрами реального механизма.

Отличия и преимущества

В 2007 г. ППИ выиграл конкурс в рамках федеральной целевой программы и заключил государственный контракт с Федеральным агентством по науке и инновациям на проведение научно-исследовательских работ на тему «Разработка математической модели протекания термодинамического цикла с внешним подводом теплоты, позволяющей создать экологически чистый двигатель роторно-лопастного типа».

В итоге появилась методика расчета и проектирования РЛД с внешним подводом теплоты (РЛДВПТ), в частности, созданы математические модели отдельных узлов двигателя, а также математическая модель, подтверждающая возможность реализации термодинамического цикла с внешним подводом теплоты в РЛД. Для проведения экспериментальных исследований были созданы и исследованы макет механизма преобразователя движения и макет камеры сгорания. Полученные результаты явились доказательной базой правильности теоретических расчетов.

Сравнитльные характеристики роторно-лопастных (РЛД) и шатунно-поршневых (ШПД) двигателей
Показатели РЛД ШПД
Удельная масса, кг/кВт 0,4–0,8 2,5–4,5
Удельная мощность, кВт/л 200 50–80
Минимальная скорость вращения, мин-1 60 600–800
Потери на механическое трение, % 10 35
Средняя скорость лопастной (поршневой) группы, м/с 30–50 15–25
Амплитуда вибраций (в подвешенном состоянии), мкм 100 3000

Как следствие исследования механических и термодинамических процессов двигателя подтвердили возможность и перспективность создания нового типа двигателя – РЛДВПТ (роторно-лопастной двигатель с внешним подводом тепла).

Для практического осуществления цикла с внешним подводом теплоты в двигателе, имеющем замкнутое рабочее пространство, необходимы циклическое изменение объема рабочего пространства, подвод теплоты к рабочему телу, отвод теплоты от него и регенерация некоторой части тепла. Реализовать условия осуществления термодинамического цикла с внешним подводом теплоты на базе двигателя роторно-лопастного типа возможно несколькими способами, для осуществления которых используются соответствующие конструктивные решения.

Сравнение параметров двигателей Стирлинга с РЛДВПТ
Показатели 4S1210 «Дженерал Моторс» (экспери-ментальные данные) 4L23 «Дженерал Моторс» (расчетные данные) Рядный «Филипс» (расчетные данные) РЛДВПТ (расчетные данные)
Мощность, кВт 280 95 147 300
Частота вращения, мин-1 1500 2100 3000 1500
КПД, % 35 22,6
Температура нагревателя, °С 650 760 700 427
Температура охладителя, °С 32 57 40 77
Рабочее тело H2 H2 He СО2
Среднее давление, МПа 10,35 10,3 21,6 3,1
Количество цилиндров 4 4 4 2
Объем цилиндра, cм3 2270 1510 400 1000
Удельная мощность, Вт/ cм3 58 15,7 136 150
Масса, кг 2270 725 400 500
Габаритные размеры, мм 1880x1016x x1930 1360x600x x1000 1130x440x x963 1200x600x x900
Объемная мощность, кВТ/м3 76 116,4 308 464
Удельная масса, кг/кВТ 8 7,6 2,72 1,66

Конструктивно двигатель состоит из двух модулей, каждый из которых включает лопастную группу и механизм преобразования движения. Модули жестко соединены между собой и повернуты друг относительно друга на 45°. В конструкции для нагревания и охлаждения рабочего тела предусмотрены нагреватель и охладитель.

  • рабочее тело в отличие от поршневого Стирлинга может иметь большую молярную массу по сравнению с гелием и водородом, что приводит к уменьшению среднего давления рабочего тела и применению общедоступных уплотнений;
  • температура рабочего тела в нагревателе благодаря круговой циркуляции ниже, чем у обычных Стирлингов, что дает возможность применять недорогие по стоимости стали и сплавы;
  • применение конструктивной схемы роторно-лопастной машины позволяет снизить удельную массу двигателя.

Область применения

По данному принципу можно создать целое семейство двигателей различной мощности. Сейчас отрабатывается конструкция мотора мощностью до 300 кВт. Область применения роторно-лопастных двигателей с внешним подводом тепла достаточна велика. Они могут использоваться везде, где работают ДВС, в том числе и на автомобильном транспорте. РЛДВПТ способны функционировать в условиях, где ДВС не работают, а именно: в воде, под землей, в космосе, в условиях песчаных бурь. При изменении конструкции механизма преобразования движения роторно-лопастная машина работает как пневмодвигатель либо гидродвигатель, как расширительная (паровая) машина или дроссель в магистральных газопроводах для понижения давления с целью получения электричества. РЛДВПТ могут работать с такими источниками энергии, как компрессор; жидкостный, тепловой, вакуумный насосы, а также холодильная машина.

Cпециалисты Псковского государственного политехнического университета продолжают совершенствовать свое детище, и, возможно, очень скоро оно станет настоящей альтернативой традиционным конструкциям двигателей.

Автор благодарит М.А. Донченко за помощь в подготовке статьи

Ротативный двигатель. Чумазый вояка :-)…

Привет, друзья!

Истребитель Sopwith Camel F.1 с двигателем Clerget 9B.

Сегодня поговорим о двигателе, эра расцвета которого пришлась на тот период времени, когда авиация еще не вышла из состояния «летающих этажерок», но когда эти самые этажерки уже чувствовали себя в воздухе достаточно уверенно.

Основные принципы самолето- и двигателестроения быстро принимали устойчивые очертания. Появлялось все больше моделей двигателей для аэропланов, а вместе с ними как новые победы, так и новые проблемы в двигателестроении. Конструкторы и инженеры стремились (как это, вобщем-то, происходит и сейчас :-)) максимально облегчить двигатели и при этом сохранить или даже увеличить их тяговую эффективность.

На этой волне и появился ротативный двигатель для тогдашних аэропланов. Почему именно для аэропланов? Да потому что сам по себе этот тип двигателя был разработан даже значительно раньше первого полета братьев Райт.

Однако обо всем по порядку. Что из себя представляет ротативный двигатель…. На английском rotary engine (что, кстати, на мой взгляд странно, потому что этим же словом обозначается роторный двигатель (двигатель Ванкеля)). Это двигатель внутреннего сгорания, в котором цилиндры с поршнями ( их нечетное количество) расположены радиально в виде звезды, обычно четырехтактный.

Рабочее топливо — бензин, воспламенение происходит от свечей зажигания.

По внешнему виду он очень похож на появившийся практически одновременно с ним и хорошо нам сегодня известный радиальный (звездообразный) поршневой двигатель. Но это только в неработающем состоянии. При запуске ротативный двигатель на неосведомленного о нем человека производит сильное впечатление.

Работа ротативного двигателя.

Происходит это потому, что уж очень необычно, на первый взгляд, выглядит его работа. Ведь вместе с винтом вращается и весь блок цилиндров, то есть, по сути дела весь двигатель. А вал, на котором происходит это вращение закреплен неподвижно. Однако в механическом плане ничего необычного тут нет. Просто дело привычки :-).

Топливо-воздушная смесь из-за вращения цилиндров не может быть подведена к ним обычным порядком, поэтому попадает туда из картера, куда подводится через полый неподвижный вал от карбюратора (или устройства его заменяющего).

Впервые в истории патент на ротативный двигатель получил французский изобретатель Félix Millet в 1888 году. Тогда этот двигатель поставили на мотоцикл и показали его на всемирной парижской выставке в 1889 году.

Ротативный двигатель Félix Millet на мотоцикле.

Позже двигатели Félix Millet ставились на автомобили, один из которых принял участие в первой в мире автомобильной гонке Paris–Bordeaux–Paris в 1895 году, а с 1900 года эти двигатели ставили на автомобили французской фирмы Darracq.

В дальнейшем инженеры-изобретатели стали обращать внимание на ротативный двигатель уже с точки зрения применения его в авиации.

Первым в этом плане был бывший ньюйоркский часовщик Stephen Balzer, создавший свой ротативный двигатель в 1890 году и ставший автором (совместно с инженером Charles M. Manly) первого в истории двигателя, разработанного конкретно для аэроплана, известного под названием Manly-Balzer engine.

Практически одновременно с ним работал американский инженер  Adams Farwell, строивший автомобили с ротативными двигателями с 1901 года.

Открытый картер двигателя Le Rhône 9J.

По некоторым сведениям принципы конструкции его двигателей были взяты за основу производителями знаменитых впоследствии двигателей «Гном».

Что же так привлекало инженеров в ротативном двигателе? Что в нем такого полезного для авиации?

Есть две основные особенности, которые и являются его главными положительными качествами. Первая — это самый малый (по тому времени) вес по сравнению с двигателями той же мощности. Дело в том, что частоты вращения тогдашних двигателей были невысокие и для получения необходимой мощности (в среднем тогда порядка 100 л.с. (75 кВт)) циклы воспламенения топливовоздушной смеси давали о себе знать весьма ощутимыми толчками.

Чтобы этого избежать двигатели снабжались массивными маховиками, что, естественно, влекло за собой утяжеление конструкции. Но для ротативного двигателя маховик был не нужен, потому, что вращался сам двигатель, имеющий достаточную массу для стабилизации хода.

Такие двигатели отличались плавностью и равномерностью хода. Зажигание производилось последовательно в каждом цилиндре через один по кругу.

Второй особенностью было хорошее охлаждение. Металлургическая промышленность в те времена была не настолько развита, как сейчас и качество сплавов (в плане термостойкости) было не слишком высоким. Поэтому требовалось хорошее охлаждение.

Скорости полета самолетов были не высокие, поэтому простое охлаждение набегающим потоком стационарного движка было недостаточным. А ротативный двигатель здесь находился в более выгодном положении, потому что сам вращался с достаточной для эффективного охлаждения скоростью и цилиндры хорошо обдувались воздухом. При этом они могли быть как гладкими, так и оребренными. Охлаждение было достаточно эффективным даже при работе двигателя на земле.

Теперь отвлечемся на пару полезных роликов о работе ротативного двигателя. Первый — это моделирование его работы на компьютере. Во втором показана работа «внутренностей» двигателя Le Rhône.

Расцвет ротативных двигателей пришелся на первую мировую войну. В то время авиация уже достаточно серьезно участвовала в боевых действиях и воздушные бои не были редкостью. Самолеты и двигатели для них производились всеми крупными участниками войны.

Из двигателестроительных одной из самых известных была французская фирма Société des Moteurs Gnome, в свое время занимавшаяся производством двигателей внутреннего сгорания для промышленного производства. В 1900 году она купила лицензию на производство маленького одноцилиндрового стационарного двигателя (мощность 4 л.с.) Gnom у немецой фирмы Motorenfabrik Oberursel. Это движок продавался во Франции под французским наименованием Gnome и при этом настолько успешно, что наименование это было использовано в названии фирмы.

Ротативный двигатель Gnome 7 Omega.

В дальнейшем на базе Гнома был разработан ротативный двигатель Gnome Omega, имевший немалое количество модификаций и устанавливавшийся на самые различные самолеты. Известны так же другие массово производившиеся двигатели этой фирмы. Например, Gnome 7 Lambda – семицилиндровый, мощностью 80 л.с. и его продолжение Gnome 14 Lambda-Lambda (160 л.с.), двухрядный ротативный двигатель с 14-ю цилиндрами.

Двигатель Gnome Monosoupape.

Широко известен двигатель Gnome Monosoupape (один клапан), начавший выпускаться в 1913 году и считавшийся одним из лучших двигателей в начальный период войны. Этот «лучший двигатель» 🙂 имел всего один клапан, использовавшийся и для выхлопа и для забора воздуха. Для поступления топлива в цилиндр из картера, в юбке цилиндра был сделан ряд специальных отверстий. Двигатель был безкарбюраторный и из-за упрощенной системы управления был легче и потреблял, к тому же меньше масла.

Подвод топлива в цилиндр Gnome Monosoupape. Crank Case — картер, Ports — подводящие отверстия.

Управления у него не было практически никакого. Был только топливный кран, подававший бензин через специальную форсунку (или распылитель) в полый неподвижный вал и далее в картер. Этим краном можно было пытаться обогащать или обеднять топливо-воздушную смесь в очень узком диапазоне, от чего было мало толку.

Пытались использовать с целью управления изменение фаз газораспределения, но быстро от этого отказались, потому что начали гореть клапана. В итоге движок постоянно работал на максимальных оборотах (как, впрочем и все ротативные двигатели :-)) и управлялся только отключением зажигания (об этом чуть ниже :-)).

Другой известной французской фирмой, производившей ротативный двигатели была фирма Société des Moteurs Le Rhône, начавшая свою работу с 1910 года. Одними из самых известных ее двигателей были Le Rhône 9C (мощность 80 л.с.) и Le Rhône 9J (110 л.с.). Характерной их особенностью было наличие специальных трубопроводов от картера к цилиндрам для подвода топливо-воздушной смеси (немного похоже на входные коллектора современных ДВС).

Двигатель Le Rhone 9C.

Ротативный двигатель Le Rhone 9J.

Le Rhône и Gnome первоначально соперничали, но потом объединились и с 1915 года уже работали совместно под названием Société des Moteurs Gnome et Rhône. Двигатель 9J был, вобщем-то, уже их совместным продуктом.

Интересно, что вышеупомянутая германская фирма Motorenfabrik Oberursel в 1913 году закупила лицензии на производство теперь уже французских ротативных двигателей Gnome (хотя и была родоначальницей этого брэнда, можно сказать :-)) и чуть позже двигателей Le Rhône. Их она выпускала под своими наименованиями: Gnome, как U-серия и Le Rhône, как UR-серия ( от немецкого слова Umlaufmotor, обозначающего ротативный двигатель).

Например, двигатель Oberursel U.0 был аналогом французского Gnome 7 Lambda и устанавливался первоначально на самолет Fokker E.I., а двигатель Oberursel U.III – это копия двухрядного Gnome 14 Lambda-Lambda.

Истребитель Fokker E.I с двигателем Oberursel U.0 .

Германский двухрядный Oberursel U.III, копия Gnome 14 Lambda-Lambda.

Вообще фирма Motorenfabrik Oberursel всю войну в довольно большом количестве производила двигатели-клоны французских моделей, которые потом ставились на самолеты, являвшиеся противниками французов и их союзников в воздушных боях. Вот такие фокусы жизни :-)…

Среди других известных двигателестроительных фирм значится также французская фирма Société Clerget-Blin et Cie ( интересное для русского уха слово Blin в названии означает фамилию одного из учредителей, промышленника Эжена Блина :-)) со своим известным движком Clerget 9B.

Двигатель Clerget 9B.

Двигатель Clerget 9B на истребителе Sopwith 1½ Strutter.

Истребитель Sopwith 1 1/2 Strutter с двигателем Clerget 9B.

Многие двигатели производились в Великобритании по лицензиям. На этих же заводах выпускали английские двигатели разработки Walter Owen Bentley (того самого Бентли) Bentley BR.1 (заменившие Clerget 9B на истребителях Sopwith Camel) и Bentley BR.2 для истребителей Sopwith 7F.1 Snipe.

На двигателях Bentley в конструкции поршней впервые были применены алюминиевые сплавы. До этого на всех движках цилиндры были чугунные.

Ротативный двигатель Bentley BR1.

Ротативный двигатель Bentley BR2.

Истребитель Sopwith 7F.1 Snipe с двигателем Bentley BR.2 .

Теперь вспомним о других особенностях ротативного двигателя, которые, так сказать, плюсов ему не прибавляют 🙂 (чаще всего как раз наоборот).

Немного об управлении. Современный (стационарный, конечно :-)) поршневой двигатель, неважно рядный он или звездообразный, управляется относительно легко. Карбюратор (либо инжектор) формирует нужный состав топливо-воздушной смеси и с помощью дроссельной заслонки пилот может регулироват подачу ее в цилиндры и, тем самым, менять обороты двигателя. Для этого по сути дела существует ручка (или педаль, как хотите :-)) газа.

У ротативного двигателя все не так просто :-). Несмотря на разницу конструкций, большинство ротативных двигателей имели на цилиндрах управляемые впускные клапана, через которые и поступала топливо-воздушная смесь. Но вращение цилиндров не позволяло применять обычный карбюратор, который бы поддерживал оптимальное соотношение воздух-топливо за дроссельной заслонкой. Состав смеси, поступающей в цилиндры нужно было корректировать для достижения оптимального соотношения и устойчивой работы двигателя.

Для этого обычно существовал дополнительный воздушный клапан («bloctube») . Пилот устанавливал рычаг газа в нужное положение (чаще всего полностью открывая дроссель) и потом рычагом регулировки подачи воздуха добивался устойчивой работы двигателя на максимальных оборотах, производя так называемую тонкую регулировку. На таких оборотах обычно и проходил полет.

Из-за большой инерционности двигателя (масса цилиндров все же немаленькая :-)), такая регулировка часто делалась «методом тыка», то есть определить нужную величину регулировки можно было только на практике, и эта практика была необходима для уверенного управления. Все зависело от конструкции двигателя и опыта пилота.

Весь полет проходил на максимальной частоте вращения движка и если ее по какой-либо причине надо было снизить, например для посадки, то действия по управлению должны были быть обратного направления. То есть пилоту нужно было прикрыть дроссель и потом опять регулировать подачу воздуха в двигатель.

Но такое «управление» было, как вы понимаете, достаточно громоздким и требующим времени, которое в полете не всегда есть, особенно на посадке. Поэтому гораздо чаще применялся метод отключения зажигания. Чаще всего это делалось через специальное устройство, позволяющее отключать зажигание полностью или в отдельных цилиндрах. То есть цилиндры без зажигания переставали работать и двигатель в целом терял мощность, что и нужно было пилоту.

Этот метод управления широко применялся на практике, но тянул за собой и кучу проблем. Топливо, вместе, кстати, с маслом, несмотря на отключение зажигания, продолжало поступать в двигатель и, несгорев, благополучно его покидало и затем скапливалось под капотом. Так как движок очень горячий, то опасность серьезного пожара налицо. Тогдашние «легкие этажерки» горели очень легко и быстро :-).

Пример защитных капотов на двигателе (защита от масла двигатель Gnome 7 Lambda ) на самолете Sopwith Tabloid.

Поэтому капоты для двигателей имели внизу вырез примерно на одну треть периметра или на худой конец серьезные дренажные отводы, чтобы вся эта гадость могла быть удалена набегающим потоком. Чаще всего, конечно, она размазывалась по фюзеляжу.

Кроме того свечи в неработающих цилиндрах могли оказаться залитыми и замасленными и повторный запуск поэтому был не гарантирован.

К 1918 году французская двигателестроительная фирма Société Clerget-Blin et Cie (ротативные двигатели Clerget 9B), исходя из очевидной опасности использования способа снижения мощности путем отключения зажигания, в руководстве по эксплуатации своих двигателей рекомендовала следующий метод управления.

При необходимости снижения мощности двигателя пилот перекрывает подачу топлива закрытием дросселя (ручкой газа). При этом зажигание не отключается, и свечи продолжают «искрить» (предохраняя себя от замасливания). Винт вращается в результате эффекта авторотации, и при необходимости запуска топливный клапан просто открывается в то же положение, что и до закрытия. Двигатель запускается…

Однако, по отзывам пилотов, которые в наши дни летают на восстановленных или точных копиях самолетов того времени, все-таки самый удобный режим снижения мощности – это отключение зажигания, несмотря на всю «грязь», которую при этом извергают ротативные двигатели :-).

Самолеты с такими движками вообще особой чистотой не отличались. Про топливо в отключенных цилиндрах я уже сказал, но ведь было еще и масло. Дело в том, что из-за вращающегося блока цилиндров, возможность откачки топлива из картера была весьма проблематична, поэтому организовать полноценную систему смазки было нельзя.

Схема топливо- и маслопитания ротативного двигателя Gnome 7 Omega.

Но без смазки никакой механизм работать не будет, поэтому она, конечно, существовала, но в о-о-очень упрощенном виде. Масло подавалось прямо в цилиндры, в топливо-воздушную смесь.На большинстве двигателей для этого существовал небольшой насос, подававший масло через полый (неподвижный, как уже известно :-)) вал по специальным каналам.

В качестве смазывающего масла использовалось касторовое, самое лучшее по тем временам масло ( природное растительное) для этих целей. Оно, кроме того не смешивалось с топливом, что улучшало условия смазки. Да и сгорало в цилиндрах оно только частично.

Пример замасливания (темные пятна) двигателя Gnome 7 Omega полусгоревшим касторовым маслом.

А удалялось оно оттуда после выполнения своих функций вместе с отработанным газами через выпускной клапан. И расход его при этом был очень даже немаленький. Средний движок, мощностью около 100 л.с. (≈75 кВт, 5-7 цилиндров) за час работы расходовал более двух галлонов (английских) масла. То есть около 10 литров вылетало «на ветер».

Ну что тут скажешь… Бедные механики :-). Масло, сгоревшее и несовсем, топливная смесь, оставшаяся после дросселирования движка, сажа… все это оседало на самолете, и все это нужно было отмывать. Причем масло это отмывалось очень плохо. Из-за этого на старых снимках самолеты частенько «щеголяют» грязными пятнами на крыле и фюзеляже.

Но и летчики – люди мужественные :-). Ведь из движка выходила касторка. А это, как известно, очень хорошее слабительное (в аптеках раньше продавалась, не знаю, как сейчас). Конечно, двигатель был закрыт капотом, и снизу, как я уже говорил, был вырез для удаления всей грязи. Но ведь кабина открытая и воздушный поток – штука не всегда управляемая. Если чистая касторка попадала на лицо и потом внутрь… Последствия предугадать…. наверное было не сложно :-)…

Следующая особенность ротативных двигателей, которую я бы тоже не назвал положительной была связана с управляемостью аэропланов, на которых стояли такие движки. Немалая масса вращающегося блока представляла собой по сути дела большой гироскоп, поэтому гироскопический эффект был неизбежен :-).

Пока самолет летел прямолинейно, его влияние не было сильно заметно, но стоило начать совершать какие-либо полетные эволюции, как сразу проявлялась гироскопическая прецессия. Из-за этого и вкупе с большим крутящим моментом массивного блока цилиндров при выбранном правом вращении винта самолет очень неохотно поворачивал влево и при этом задирал нос, но зато быстро делал правые развороты с большой тенденцией к опусканию носа.

Такой эффект с одной стороны очень мешал (особенно молодым и неопытным пилотам), а с другой был полезен при проведении воздушных боев , в так называемых «собачьих свалках» (dogfights). Это, конечно, для опытных летчиков, которые могли с толком использовать эту особенность.

Очень характерен в этом плане был известный самолет Sopwith Camel F.1 Королевских ВВС, считавшийся лучшим истребителем Первой Мировой. На нем стоял ротативный двигатель Clerget 9B ( как примечание добавлю, что в последствии также ставился и английский Bentley BR.1(150 л.с.)). Мощный (130 л.с.), но достаточно капризный двигатель, чувствительный к составу топлива и к маслу. Мог запросто отказать на взлете. Но именно благодаря ему и особенностям компоновки фюзеляжа (рассредоточению полезного оборудования) Camel был очень маневренен.

Истребитель Sopwith Camel F.1 с двигателем Clerget 9B .

Истребитель Sopwith Camel F.1 (реплика).

Маневренность эта, правда, доходила до крайности. В управлении истребитель был необычайно строг и вообще имел кое-какие неприятные особенности. Например, большое желание войти в штопор на малой скорости :-). Он абсолютно не подходил для обучения молодых пилотов. По некоторой статистике за время войны в боевых действиях на этом аэроплане погибло 415 пилотов, а в летных происшествиях – 385. Цифры красноречивые…

Однако опытные пилоты, хорошо его освоившие, могли извлечь большую пользу из его особенностей и делали это. Интересно, что из-за нежелания Camel-а быстро разворачиваться влево, многие пилоты предпочитали делать это, так сказать, «через правое плечо» :-). Поворот вправо на 270º получался значительно быстрее, чем влево на 90º .

Основным и достойным противником для Sopwith Camel F.1 был немецкий триплан Fokker Dr.I с двигателем Oberursel UR.II (полный аналог французского Le Rhône 9J). На таком воевал Барон Ма́нфред А́льбрехт фон Рихтго́фен (Manfred Albrecht Freiherr von Richthofen), знаменитый «Красный барон».

Триплан Fokker Dr.I

Германский двигатель Oberursel-UR-2. Копия Le Rhône 9J.

Истребитель-триплан Fokker Dr.I (современная реплика, правда двигатель у нее не ротативный).

Fokker DR1, современная реплика с настоящим ротативным двигателем.

Триплан Fokker Dr.I незадолго до гибели «Красного Барона».

За время войны ротативные двигатели достигли своего полного расцвета. При имеющихся запросах армии, несмотря на свои недостатки они очень хорошо подходили для решения, так сказать, триединой задачи «мощность – вес – надежность». Особенно, что касается легких истребителей. Ведь именно на них в подавляющем большинстве такие движки стояли.

Более крупные и тяжелые самолеты продолжали летать, используя традиционные рядные движки.

Однако авиация развивалась бурными темпами. Требовалась все большая мощность двигателей. Для стационарных рядных это достигалось путем увеличения максимального количества оборотов. Возможности совершенствования в этом направлении были. Улучшались системы зажигания и газораспределения, принципы образования топливовоздушной смеси. Применялись все более совершенные материалы.

Это позволило к концу Первой Мировой войны поднять максимальную величину оборотов стационарного двигателя с 1200 до 2000 об/мин.

Однако, для ротационного двигателя этот было невозможно. Организовать правильное смесеобразование было нельзя. Все приходилось делать «на глазок», поэтому расход топлива (как и масла) был, мягко говоря, немаленьким 🙂 (в том числе, кстати, из-за постоянной работы на больших оборотах).

Какие-либо внешние регулировочные работы на двигателе, пока он находится в запущенном состоянии само собой были невозможны.

Повысить частоту вращения тоже не получалось, потому что сопротивление воздуха быстро вращающемуся блоку цилиндров было достаточно большим. Более того, при увеличении скорости вращения, сопротивление росло еще быстрее. Ведь, как известно, скоростной напор пропорционален квадрату скорости ( ρV2/2, где ρ – плотность воздуха, V – скорость потока). То есть если скорость просто растет, то сопротивление растет в квадрате (примерно :-)).

При попытках на некоторых моделях двигателей начала войны поднять обороты с 1200 об/мин до 1400 об/мин сопротивление поднималось на 38%. То есть получалось, что возросшая мощность двигателя больше тратилась на преодоление сопротивления, чем на создание полезной тяги воздушного винта.

Немецкой фирмой Siemens AG была сделана попытка обойти эту проблему с другой стороны. Был выполнен 11-цилиндровый двигатель так называемой биротативной схемы (наименование Siemens-Halske Sh.III ). В нем блок цилиндров вращался в одну сторону с частотой 900 об/мин., а вал (ранее неподвижный) в другую с той же частотой. Суммарная относительная частота составила 1800 об/мин. Это позволило достичь мощности в 170 л.с.

Биротативный двигатель Siemens-Halske Sh.III .

Истребитель Siemens-Schuckert D.IV .

Истребитель Siemens-Schuckert D.IV в берлинском музее.

Этот двигатель имел меньшее сопротивление воздуху при вращении и меньший крутящий момент, мешающий управлению. Устанавливался на истребителе Siemens-Schuckert D.IV , который по мнению многих специалистов стал одним из лучших маневренных истребителей времен войны. Однако производиться начал поздно и сделан был в небольшом количестве экземпляров.

Существующее положение Siemens-Halske Sh.III не поправил и не смог опять поднять ротативные двигатели на должную высоту.

Недостатков у них, как видите, хватало. Ко всему прочему могу еще добавить, что движки эти были достаточно дороги. Ведь из-за большой быстро вращающейся массы все детали двигателя должны были быть хорошо отбалансированы и четко подогнаны. Плюс сами материалы были недешевы. Это приводило к тому, что, например, двигатель Monosoupape по ценам 1916 года стоил порядка 4000$ (что в переводе на курс года 2000-го составляет примерно 65000$). Это при том, что в движке-то, вобщем-то, по нынешним понятиям :-), ничего особенного-то нет.

Ко всему прочему моторесурс всех таких двигателей был невысок (вплоть до 10-ти часов между ремонтами) и менять их приходилось часто, несмотря на высокую стоимость.

Все эти недостатки копились и в конце концов чаша оказалась переполнена. Ротативный двигатель широко использовался и совершенствовался (по мере возможности) вплоть до конца войны. Самолеты с такими движками некоторое время использовались во время гражданской войны в России и иностранной интервенции. Но в целом их популярность быстро пошла на спад.

Совершенствование науки и производства привели к тому, что на сцену уверенно вышел последователь ротативного двигателя – радиальный или звездообразный двигатель с воздушным охлаждением, который не сходит с нее и по сей день, работая, между прочим, в содружестве с рядным поршневым авиационным двигателем с жидкостным охлаждением.

Ротативный двигатель, оставив яркий след в истории авиации, занимает теперь почетное место в музеях и на исторических выставках.

На этом заканчиваю :-). В заключение как всегда кое-какое интересное видео. Первый ролик — запуск восстановленного двигателя Гном 1918 года выпуска. Далее три ролика о работе двигателя и полетах восстановленного Sopwith Camel F.1, а также Fokker Dr.I  (на заднем плане :-)). Интересного вам просмотра и до встречи…

P.S. Один из моих читателей (Александр) совершенно справедливо указал мне на то, что в ролике, где вместе с Сопвичем летает современная реплика германского триплана, движок у этого триплана не ротативный. Абсолютно верно. Я, увлекшись Сопвичем, не обратил на это внимание :-). Прошу прощения у читателей и помещаю ролик (и фото), где в полете современная реплика Фоккера с настоящим ротативным движком. Самолет здесь классно показан :-)…

Фотографии кликабельны.

90000 External rotor motor basics: Design and applications 90001 90002 Conventional brushless DC motors are constructed with a permanent magnet rotor located inside a wound stator. But one type of DC motor is designed with the 90003 rotor on the outside and the stator and housed inside the rotor 90004. Permanent magnets are mounted on the inner diameter of the rotor housing (sometimes referred to as the ‘bell «or» cup «), and the rotor rotates around the internal stator with windings. 90003 This design is often referred to as an external rotor motor 90004, but can also be called an outer rotor motor, an outrunner motor, or a cup motor.90007 90008 90002 As its name suggests, an external rotor motor is designed with the rotor on the outside and the stator housed inside the rotor. 90010 90011 Image credit: Nidec Corporation 90012 90007 90002 The external rotor design provides several performance advantages. First, to house the stator, the rotor of an external rotor motor is by necessity larger than the rotor of a conventional DC motor. And a larger rotor means higher inertia, which helps to dampen torque ripple (a common problem in conventional DC motors) and provide smooth, stable operation, even at low speeds.90007 90002 Another advantage of external rotor motors is that they can typically produce higher torque than comparably sized internal rotor designs. Recall that torque is a product of the magnetic force times the radius of the air gap (length of magnetic flux). For a given motor diameter, external rotor motors have a larger air gap area than inner rotor designs, and the larger air gap allows a higher force to build. They also have a larger air gap radius, which increases the «lever arm» for torque production.The larger diameter (and, therefore, circumference) of the rotor in external rotor designs also means the rotor can accommodate more poles, which further increases magnetic flux. 90007 90018 90002 Compared to an internal rotor motor, an external rotor motor has a larger area for flux to develop, and a larger air gap radius, which acts as the «lever arm» for torque production. 90010 90011 Image credit: T. Reichert, Power Electronic Systems Laboratory 90012 90007 90002 External rotor motors are axially shorter than inner rotor motors with similar performance characteristics.This compact size and high torque production make them ideal for directly driving the propellers of remote-controlled model airplanes and drones. In high-precision applications, such as optical drives, their smooth, consistent speed is a benefit over other motor types. And in applications with varying loads, such as industrial power tools, pumps, fans, and blowers, the high inertia of external rotor motors can help to «push through» load fluctuations and provide steady output torque. 90007 90002 Fan and blower applications are one of the more common uses for external rotor motors thanks to a specific design benefit: The external rotor can serve as the hub of the fan or blower impeller.This provides a compact package and allows the impeller to act as a large, rotating heat sink and assist with motor cooling. 90007 90002 But integrating the rotor into the impeller also increases the motor’s mechanical time constant — the amount of time required for the motor to reach 63.2 percent of its final speed for a given voltage — an important parameter for ensuring the motor does not overheat. 90007 90002 90031 90007 90002 90011 τ 90035 m 90036 = mechanical time constant of the motor 90012 90010 90011 R = winding resistance 90012 90010 90011 J = rotor inertia 90012 90010 90011 K 90035 e 90036 = back EMF constant 90012 90010 90011 K 90035 t 90036 = torque constant 90012 90007 90002 As shown in the equation, the motor’s mechanical time constant depends in part on the rotor inertia.When the rotor is integrated into the impeller, the inertia of the rotor and impeller are considered together. This higher inertia results in a higher mechanical time constant, and therefore, a longer time for the motor to reach its required speed. 90007 .90000 90001 Motoren — — Rotor 90002 90003 90004 90005 90003 90007 90008 Alu 3 ~ enkeltoeren 90009 Aluminium motoren 3 ~ enkel toeren. 90010 Dit type motor is grotendeels gelijk aan de gebruikelijke gietijzeren 3 ~ elektromotor, echter in een aluminium behuizing. 90011 Een voordeel van deze aluminium uitvoering is het lagere gewicht van de motor. 90011 Voor een toepassing waar extreme thermische belastbaarheid (cyclische overbelasting) of extreme robuustheid (denk aan steenbreek installaties) van de motor een overgrote rol speelt, kan de gietijzeren motor een betere optie zijn.90011 U kunt voor advies altijd terecht bij onze sales medewerkers. 90014 90015 90016 90017 90015 90004 90005 90003 90007 90008 3 ~ enkeltoeren 90009 De driefasen asynchrone motor of driefasen inductiemotor is een kortsluitankermotor, gevoed door een 3-fasenwisselspanningssysteem. De motor wordt ook wel draaistroommotor genoemd.90010 Meer informatie 90011 90014 90015 90016 90017 90015 90016 90003 90004 90005 90003 90007 90008 3 ~ poolomschakelbaar 90009 Bij poolomschakelbare motoren zijn meerdere varianten mogelijk. 2 pooltallen die zich verhouden van 1 op 2, De Dahlander wikkeling genaamd. 2 pooltallen met een andere verhouding, de gescheiden wikkeling.Bij 3 pooltallen wordt er vaak een combinatie van Dahlander en een gescheiden wikkeling toegepast. Het is een variant van de driefasen asynchrone motor, gevoed door een 3-fasenwisselspanningssysteem. 90010 Meer informatie 90011 90014 90015 90016 90017 90015 90004 90005 90003 90007 90008 1 fase motoren 90009 De eenfase asynchrone motor of eenfase inductiemotor is een kortsluitankermoter, gevoed door een 1-fase wisselspanningsysteem.Er is keus uit een laag aanloopkoppel, de RC, alleen met bedrijfscondensator of hoog aanloopkoppel, de RCC, met een bedrijfs- en aanloopcondensator. 90011 Meer informatie 90011 90015 90016 90017 90015 90016 90003 90004 90005 90003 90007 90008 Trans norm (> IEC355-IEC450) 90009 Transnorm motoren zijn motoren waarvan de ashoogte hoger is dan 315 mm, IEC355-IEC450 De driefasen asynchrone motor of driefasen inductiemotor is een kortsluitankermotor, gevoed door een 3-fasenwisselspanningssysteem.De motor wordt ook wel draaistroommotor genoemd. 90010 Meer informatie 90011 90014 90015 90016 90017 90015 90004 90005 90003 90007 90008 Marine motors 90009 De mechanische- en elektrische basisuitvoering van de rotor nl® elektromotoren is afgestemd op scheeps- en offshoretoepassing. Gezien de vaak agressieve «zoute» omgeving, is de RN-serie nagenoeg geheel leverbaar met gietijzeren motorhuizen en motorschilden.Rotor produceert elektromotoren voor opstelling beneden- en bovendeks en eventueel voorzien van een aangebouwde schijfrem. 90010 Meer informatie 90011 90014 90015 90016 90017 90015 90016 90003 90004 90005 90003 90007 90008 Crane & Offshore motors 90009 Complexe belastingscycli en extreme omstandigheden zijn de uitdagingen in hijs toepassingen en offshore applicaties.90010 Meer informatie 90011 90014 90015 90016 90017 90015 90004 90005 90003 90007 90008 IP23 motoren 90009 IP23 motoren zijn zeer open motoren. Hierdoor kan de motor beter gekoeld worden en is de vermogensdichtheid groter. Veelal worden deze motoren toegepast voor koelcompressoren en boegschroeven. 90010 Meer informatie 90011 90014 90015 90016 90017 90015 90016 90003 90004 90005 90003 90007 90008 Water gekoelde motoren 90009 Water gekoelde motoren, ook wel TEWAC of IC81W motoren genoemd worden gekoeld door een waterkoeling / warmte wisselaar op de motor te plaatsen.Door dit type koeling voegt de motor weining warmte toe aan zijn omgeving en wordt de motor zeer effectief gekoeld. Dit type motor wordt veel gebruikt voor voortstuwing van schepen. 90010 Meer informatie 90014 90015 90016 90017 90015 90004 90005 90003 90007 90008 IP68 submersible motor 90009 Cutter proof: Vibrations (6g) 600 mm / s rms 1-15Hz Any work angle, 360 ° vibration impact and from 0 ° horizontal to 90 ° shaft down Protection level IP68 20m (air) 30m (oil), Rated bearing life (nominal )> 100.000h Bearing dynamic load safety factor 25x DE fixed, locked & spring loaded Angular contact double row thrustbearing NDE floating roller bearing 4D Vibration monitoring system, 3 directions DE, 2 NDE, continuous measurement 90010 Meer informatie 90011 90014 90015 90016 90017 90015 90016 90003 90004 90005 90003 90007 90008 Ex-d (drukvast omhulsel) 90009 Deze motoren zijn zo gemaakt dat ze een ontsteking (intern) kunnen tegenhouden.In een Eexd motor mogen de openingen (flamepaths) nooit de vereiste afmetingen overstijgen. Deze openingen zorgen ervoor dat de ontstekingstemperatuur niet bereikt wordt. Er bestaan ​​verschillende EExd motoren afhankelijk van de gebruikte gassen van Groep IIA, IIB of IICDe motor is fysiek in staat een interne explosie te weerstaan ​​zonder deze over te dragen aan de omgeving 90010 Meer informatie 90011 90014 90015 90016 90017 90015 90004 90005 90003 90007 90008 Ex-e (verhoogde veiligheid) 90009 Elektrisch materiaal, dat is geconstrueerd volgens de beschermingswijze Ex-e, mag geen onderdelen bevatten, die onder normaal gebruik vonken of lichtbogen kunnen veroorzaken, welke zouden kunnen leiden tot ontsteking van een zich in of nabij het materiaal bevindend explosief gasmengsel.Het explosieve gasmengsel wordt dus geacht in het elektrisch materiaal te kunnen binnendringen. 90010 Meer informatie 90011 90014 90015 90016 90017 90015 90016 90003 90004 90005 90003 90007 90008 EEx-nA-II-T3 (niet vonkendeconstructie) 90009 Bij deze motoren wordt de beschermingswijze verkregen door het voorkomen van vonken en hoge temperaturen, in of op andere delen van de elektromotor, die een explosie zouden kunnen veroorzaken.Dit geldt onder nominale bedrijfscondities. De motoren met de beschermingswijze Ex II 3G EEx-nA-II-T3 en Ex II 2G EEx-e-II-T3 hebben mechanisch een vrijwel identieke beschermingswijze. 90010 Meer informatie 90011 90014 90015 90016 90017 90015 90004 90005 90003 90007 90008 ATEX STOF explosiegevaarlijke omgeving 90009 Ex II 2D en Ex II 3D volgens EN 50014en EN 50281-1-1.Bij stof-explosieveilige motoren wordt de beschermingswijze behaald door een bepaalde mate van stofdichtheid in combinatie met een maximale oppervlaktetemperatuur aan de buitenzijde van de motor. Daarnaast wordt vonkvorming door statische elektriciteit voorkomen. De maximale oppervlaktetemperatuur van de rotor nl® motoren in zowel de Ex II 2D als de Ex II 3D uitvoering is 125 ° C, dit wordt aangegeven op de typeplaat als T = 125 ° C. 90010 Meer informatie 90014 90015 90016 90017 90015 90016 90017.90000 External rotor motor technologies 90001 90002 90003 About Us 90002 90003 Discover Dana TM4 90006 90003 History 90006 90003 Customers 90006 90003 Partners 90006 90003 Distributors 90006 90015 90006 90003 BLOG 90006 90003 MEDIA CENTER 90002 90003 News 90006 90003 Events 90006 90003 Media kit 90006 90003 Videos 90006 90003 Publications 90006 90015 90006 90003 Careers 90006 90003 LOG IN 90006 90003 Become a supplier 90006 90003 Contact Us 90006 90015 90002 90003 Français 90006 90015 Toggle navigation 90046 90002 90003 Home 90006 90003 About Us 90002 90003 Discover Dana TM4 90006 90003 History 90006 90003 Customers 90006 90003 Partners 90006 90003 Distributors 90006 90003 Partners 90006 90015 90006 90003 Products 90002 90003 TM4 MOTIVE High speed electric powertrain 90006 90003 TM4 SUMO Direct Drive Electric Powertrain 90006 90003 power electronics 90006 90003 Vehicle management unit 90006 90003 Charger 90006 90015 90006 90003 Applications 90002 90003 Light vehicles 90006 90003 Commercial Vehicles 90006 90003 Off-Highway 90006 90015 90006 90003 Technology 90002 90003 Electric motor technology 90006 90003 Power electronics 90006 90003 R & D PARTNERS 90006 90015 90006 90003 Services 90006 90003 Careers 90006 90003 Extranet 90006 90003 News 90006 90003 Contact Us 90006 90003 中文 90006 90003 English 90002 90003 Français 90006 90015 90006 90015 90002 90003 90121 LinkedIn 90006 90003 90121 Facebook 90006 90003 90121 Twitter 90006 90015 90002 90003 PRODUCTS 90002 90003 90134 Motive 90135 90136 | High speed electric powertrain 90137 90006 90003 90134 Sumo 90135 90136 | Direct drive electric powertrain 90137 90006 90003 Power electronics 90006 90003 Vehicle management unit 90006 90003 Charger 90006 90015 90006 90003 APPLICATIONS 90002 90003 Fichier 15 90156 Light vehicles 90157 90006 90003 Fichier 14 90156 Commercial Vehicles 90157 90006 90003 Fichier 16 90006 90015 90006 90015.90000 Wound-rotor synchronous motor 90001 90002 By Dmitry Levkin 90003 90004 Wound-rotor synchronous motor 90005 is a synchronous electric motor, the rotor of which is made with a field winding. 90002 Wound-rotor synchronous motor like any rotating electric motor, consists of a rotor and a stator. The stator is the fixed part. The rotor is the rotating part. The stator usually has a standard three-phase winding, and the rotor is made with a field winding.The field winding is connected to slip rings to which power is supplied through brushes. 90003 90002 Wound-rotor synchronous motor (brushes not shown) 90003 90002 The constant speed of a synchronous motor is achieved by the interaction between a constant and rotating magnetic field. The rotor of the synchronous motor creates a constant magnetic field, and the stator — a rotating magnetic field. 90003 90002 The operation of the synchronous motor is based on the interaction of the rotating magnetic field of the stator and the constant magnetic field of the rotor 90003 90014 Stator: rotating magnetic field 90015 90002 A three-phase AC supply is applied to the windings of the stator coils.The result is a rotating magnetic field that rotates at a speed proportional to the frequency of the supply voltage. Read more about how a rotating magnetic field is generated by a three-phase supply voltage in the article «Three phase induction motor». 90003 90002 The interaction between rotating (stator) and constant (rotor) magnetic fields 90003 90014 Rotor: constant magnetic field 90015 90002 The rotor winding is excited by a direct current source through slip rings. The magnetic field created around the rotor excited by direct current is shown below.Obviously, the rotor behaves like a permanent magnet, since it has the same magnetic field (as an alternative, you can imagine that the rotor is made of permanent magnets). Consider the interaction of the rotor and the rotating magnetic field. Suppose you give the rotor an initial rotation in the same direction as the rotating magnetic field. The opposite poles of the rotating magnetic field and the rotor will be attracted to each other and they will get locked with the help of magnetic forces. This means that the rotor will rotate at the same speed as the rotating magnetic field, that is, the rotor will rotate at a synchronous speed.90003 90002 Magnetic fields of the rotor and stator are locked to each other 90003 90002 The speed at which the magnetic field rotates can be calculated by the following equation: 90003 90002, 90003 90030 90031 where N 90032 s 90033 — rotation frequency of the magnetic field, rpm, 90034 90031 f — stator current frequency, Hz, 90034 90031 p — number of pole pairs. 90034 90039 90002 This means that the speed of the synchronous motor can be accurately controlled by varying the frequency of the supply current.Thus, these electric motors are suitable for high precision applications. 90003 90014 Why are synchronous motors not self-starting from the electrical grid? 90015 90002 If the rotor does not have an initial rotation, the situation is different from that described above. The north pole of the magnetic field of the rotor will be attracted to the south pole of the rotating magnetic field and will begin to move in the same direction. But since the rotor has a certain moment of inertia, its starting speed will be very low.During this time, the south pole of the rotating magnetic field will be replaced by the north pole. In this way, repulsive forces will appear. As a result, the rotor will begin to rotate in the opposite direction, and will not be started. 90003 90014 Damper winding — the direct start of a synchronous motor from an electrical grid 90015 90002 In order to realize a self-starting of a synchronous motor without a control system, a «squirrel cage» is placed between the tips of the rotor, which is also called a damper winding.When starting the motor, the rotor coils are not excited. Under the action of a rotating magnetic field, a current is induced in the turns of the «squirrel cage» and the rotor starts to rotate just like induction motors are started. 90003 90002 When the rotor reaches its maximum speed, power is supplied to the field winding of the rotor. As a result, the rotor poles interlock with the poles of the rotating magnetic field and the rotor begins to rotate at a synchronous speed. When the rotor rotates at synchronous speed, the relative motion between the squirrel cage and the rotating magnetic field is zero.This means that there is no current in short-circuited turns, and therefore the «squirrel cage» does not affect the synchronous operation of the electric motor. 90003 90002 Synchronous electric motors have a constant speed independent of the load (provided that the load does not exceed the maximum permissible). If the load torque is greater than the torque created by the electric motor itself, then it will come out of synchronism and stop. Low supply voltage and low excitation voltage can also be the cause of going out of sync.90003 90002 Synchronous motors can also be used to improve the power factor of a system. When the single purpose of using synchronous motors is to improve the power factor, they are called synchronous compensators. In this case, the motor shaft is not connected to the mechanical load and rotates freely. 90003 90056 Also read 90057 .

Отправить ответ

avatar
  Подписаться
Уведомление о
