Компрессор из холодильника своими руками: подробное описание изготовления

Самый простой самодельный компрессор, сделанный своими руками из подручных материалов:

фото пошагового изготовления и схема подключения прилагаются.

В этот раз, мы с вами рассмотрим,

как сделать компрессор из электродвигателя от холодильника

и использованного огнетушителя.

Конструкция не сложная всё подробно показано на фото.

.

Компрессор представляет из себя аппарат для нагнетания и хранения в ресивере сжатого воздуха, который в дальнейшем можно использовать для краскопульта, пневмоинструмента, аэрографа или продувочного пистолета.

В данном случае для изготовления компрессора был использован моторчик от старенького советского холодильника. Как вы знаете, в холодильнике, в качестве охлаждающей жидкости используется фреон, который гоняет по системе именно этот самый двигатель, расположен он обычно в задней части внизу.

Так вот, данный мотор прекрасно нагнетает воздух и его можно использовать как источник воздуха для нагнетания в ресивер. А вот ресивером здесь служит обычный использованный огнетушитель,

Так же в обязательном порядке необходимо ставить фильтра на вход и выход мотора, а в нижней части ресивера должна быть закручивающаяся по резьбе пробка для слива конденсата. На выходе из ресивера устанавливается редуктор и манометр для определения давления внутри баллона. Между собой аппарат соединяется армированным шлангом. На выходе через переходник можно подключать краскопульт, аэрограф или другой пневмоинструмент, так же используется для подкачки шин авт

Для изготовления самодельного компрессора использовались следующие материалы:

•  Электродвигатель от холодильника.
• Ёмкость для ресивера, подойдёт огнетушитель или пустой баллон.
• Редуктор.
• Манометр.
• Шланги.
• Фильтр.

Далее показаны схемы подключения узлов компрессора.

Далее показан процесс изготовления компрессора.

Для сборки системы, понадобятся: кран, тройники, сгоны, манометр, реле давления.

В качестве ресивера, здесь использована пустая ёмкость от огнетушителя.

На входном шланге ставим фильтр, чтобы пыль не попадала в компрессор. Также ставим фильтр на выходе из компрессора, чтобы не гнало масло в ресивер. Можно использовать автомобильный фильтр тонкой очистки топлива.

В результате, получился простой самодельный компрессор сделанный своими руками. Мощность у такого компрессора не большая, но для не сложных работ его вполне хватит.



Популярные самоделки

Воздушный компрессор: сделать из холодильника своими руками

Главная страница » Воздушный компрессор: сделать из холодильника своими руками

Портативный воздушный компрессор, малошумный, потребляющий сравнительно немного электроэнергии – это, наверное, мечта каждого владельца частного дома, дачи, гаража, объекта малого бизнеса. Что же, мобильную установку сжатого воздуха вполне допустимо сделать самостоятельно, к примеру, взяв часть оборудования старого бытового холодильника. Каждый холодильный агрегат имеет встроенный компрессор. Если извлечь эту деталь, дополнить оснасткой, получится воздушный компрессор из компрессора холодильника, сделанный своими руками.

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

1. Холодильные компрессоры не предназначены для работы с воздухом.
2. Производительность компрессоров бытовых холодильников низка.
3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения.

Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.

FIAT STRADA

Сгоревший компрессор холодильника в результате нарушения технологических режимов работы. Такая же участь ожидает аппарат, который предполагается использовать в проекте, если не применить специальных средств защиты

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.

JAS — J3

Низкая производительность системы холодильника — обычное дело для такой техники. Но под систему сжатия воздуха, тем более с большим значением расхода, требуется уже система высокопроизводительная

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Конструкция своими руками

Итак, если, несмотря на все отмеченные нюансы, принято решение о сборке воздушного компрессора из холодильника, можно приступать непосредственно к действиям.

ВОЗДУШНЫЙ

Примерно такая конструкция должна получиться в результате реализации задуманной идеи. По внешнему виду претензий нет. Аппарат выглядит более чем безупречно и вполне внушительно

Первым делом следует собрать все необходимые детали проектной оснастки:

1. Ресивер воздушный.
2. Масляный сепаратор.
3. Дифференциальное реле давления.
4. Трубку медную.
5. Фильтр воздуха входной.
6. Запорную регулирующую и контрольную арматуру.

Для воздушного ресивера оптимально подходит баллон сжатого воздуха от автомобиля КАМАЗ. Пятилитровая ёмкость имеет приемлемые для бытовой среды габаритные размеры и соответствует требованиям, относительно сосудов, работающих под давлением.

SD505

Компрессор домашний, сделанный из холодильника, лучше всего оснастить одним из баллонов, которые используются на грузовых тягачах КАМАЗ. Эти сосуды соответствуют стандартам Ростехнадзора

Масляный сепаратор — он же маслоотделитель, изготавливают из трубы диаметром 50 мм, длиной 2/3 от размера длины ресивера. Внутрь трубы вкладывают металлическую сеточку  (губку), которая используется для мытья посуды. Оба конца трубы закрываются металлическими блинами, оснащёнными штуцерами.

Дополнительно с небольшим отступом от любого из торцов на стенке трубы устанавливается проходной штуцер. Торцевые штуцера маслоотделителя предназначены для входа и выхода воздуха, а боковой штуцер нужен для слива масла, отсечённого вставленной внутрь металлической губкой.

TOYOTA

Вариант конструкции маслоотделителя, который рекомендуется использовать в составе установки. Для надёжной работы системы требуется качественное отделение масла от воздуха

Дифференциальное реле давления (например, из серии РТ) применяется из числа тех, что используются на промышленных холодильных установках.

Трубка медная в достаточном количестве имеется в конструкции конденсатора бытового холодильника. По диаметру она подходит к выходному патрубку компрессора холодильника.

Фильтр воздуха на входе компрессора легко сделать из любой подходящей пластиковой ёмкости, поместив внутрь обычную поролоновую губку. Запорную регулирующую и контрольную арматуру – вентили, обратный клапан, манометры – можно купить в магазине.

Сборка воздушного агрегата

Ресивер для воздуха (например, воздушный баллон от автомобиля КАМАЗ) монтируют на шасси, сделанном из металлического уголка. Дополнительно на шасси рекомендуется установить пару колёс для удобства передвижения, опорную «ногу» и ручку.

Над верхней областью баллона закрепляется площадка под установку компрессора холодильника и кронштейн под крепление дифференциального реле давления. Сбоку к ресиверу, через хомут и выходной штуцер, закрепляется маслоотделитель.

7HP R22

Маслоотделитель, сделанный своими руками. Для крепления использован один хомут с кронштейном в левой части сепаратора, а правая часть прикрепляется к штуцеру входного патрубка ресивера

На входном патрубке компрессора холодильника необходимо поставить воздушный фильтр. Наличие воздушного фильтра требуется для снижения поступления в систему инородных частиц, присутствующих в воздухе.

Воздушный фильтр легко сделать из любой пластиковой ёмкости, прикрепив её через уголковый резьбовой переход к входному патрубку.

TOYOTA PRIUS

Воздушный фильтр на входном патрубке агрегата. Изготовить такой легко своими руками из подходящей пластиковой тары. Внутри корпуса фильтра поролоновая губка

Выходной патрубок компрессора соединяется через компенсационную медную трубку-теплообменник с входным штуцером сепаратора (маслоотделителя). Выходной патрубок сепаратора через уголковый переходник соединён с ресивером.

На выходе ресивера устанавливается тройник и запорный шаровый кран (выход сжатого воздуха). Через отводы тройника выход ресивера дополнительно сообщается медными трубками с дифференциальным реле и манометром. Там же ставится предохранительный клапан.

Электрическая часть и принцип действия

Схема электрическая принципиальная фактически остаётся нетронутой, за исключением небольших изменений. То есть компрессор от холодильника как питался от сети переменного тока через пусковое реле, так этот вариант и оставляют без изменений.

Другой вопрос – можно несколько модернизировать схему. Например, дополнить её выключателем, установленным на корпусе собранной установки. Всё-таки такой вариант удобнее, чем периодически втыкать-вынимать вилку из розетки при каждом применении устройства в деле.

МОТОКОЛ

В этой конструкции не предусмотрен отдельный выключатель электрического питания. Компрессор подключается к сети двухпроводным шнуром с вилкой через контактную группу реле давления

Также схему подачи напряжения на компрессор необходимо конфигурировать с учётом включения контактной группы дифференциального реле давления.

За счёт такой конфигурации аппарат будет отключаться сразу после достижения установленной границы давления воздуха. Вот, собственно и всё. Компрессор воздушный из холодильника можно считать сделанным.

Некоторые примечания к проекту

Собирая воздушный компрессор из деталей холодильника, часто вместо медных трубок в качестве соединительных рукавов применяют кислородные шланги. В принципе, этот вариант не исключается из числа возможных. Но следует учитывать один момент.

Поступающий из компрессора сжатый воздух содержит большое количество масла. Масло оседает на стенках шлангов, впитывается в структуру материала и со временем нарушает эту структуру.

В результате кислородный шланг теряет свойства упругости и в любой момент может лопнуть от давления, что чревато опасными последствиями.

Масло-воздушная смесь является взрывоопасной. По сути, проект изготовления компрессора должен предусматривать качественное отделение масла от воздуха. В ресивер следует подавать уже очищенный воздух.

Однако конструкция применяемого сепаратора (маслоотделителя) являет собой лишь фильтр грубой очистки. Поэтому содержание масла в воздухе для этой конструкции будет превышать все допустимые нормы, что также чрезвычайно опасно для эксплуатации.

МИНИ-КОМП

Огнетушитель под ресивер для домашнего агрегата сжатого воздуха требуется выбирать с учётом трёхкратного запаса по давлению. Баллон от порошкового ОТ не лучший выбор

Нередко в качестве ресивера для самодельных проектов используют баллоны огнетушителей. Между тем ёмкости порошковых огнетушителей имеют низкий предел максимально допустимого рабочего давления (8-12 атм.).

К тому же такие сосуды подлежат обязательному освидетельствованию через определённый срок в соответствующих органах. Если всё-таки брать сосуд огнетушителя под ресивер, тогда приемлемым вариантом можно считать сосуды из-под углекислотных систем.

Наконец, самый важный момент. Подобные конструкции, по сути, следует регистрировать в органах Ростехнадзора, так как в составе сборки имеется сосуд, работающий под давлением более 0,07 МПа (рабочее давление установки 10 атм.).

Владельцев незарегистрированных самодельных воздушных компрессоров вполне могут привлечь к ответственности (административной и даже уголовной), стоит только случиться чему-нибудь неординарному в процессе эксплуатации оборудования с угрозой для жизни и здоровья людей.

Так что стоит тысячу раз подумать, прежде чем пытаться собирать своими руками воздушный компрессор из компрессора холодильника.

Практика сборки установки сжатого воздуха

---

Лобзиковый станок из компрессора от холодильника

Всем привет, в этой инструкции мы разберем, как сделать простой лобзиковый станок из двигателя от холодильника. Конечно, предназначен он для грубой резки, так как тут используется ножовочное полотно от ножовки по металлу, да и биения довольно сильные. Но в целом для хозяйства станок получился вполне нужный, можно резать доски, пластиковые трубы и другое.

На базе двигателя от холодильника можно собрать лобзиковый станок и для более тонкой работы, если проявить немного фантазии и усилий. На таких двигателях есть кривошипно-шатунный механизм, который как раз отлично подходит для такого рода станков. А если еще и предусмотреть систему смазки, такой станок будет еще и долговечным. Если проект вас заинтересовал, предлагаю изучить его более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:
— компрессор от холодильника;
— профильные трубы;
— листовая сталь;
— уголок;
— болты с гайками;
— стальной прут;
— ножовочное полотно;
— краска.

Список инструментов:
— болгарка;
— дрель;
— сварочный аппарат;
— гаечные ключи, отвертки и пр.;
— рулетка, маркер.

Процесс изготовления лобзикового станка:

Шаг первый. Подготавливаем двигатель
Первым делом достанем моторчик из компрессора, разрезаем болгаркой корпус. При резке не забывайте, что внутри есть масло, его предварительно рекомендуется слить. Обрезаем трубки и достаем двигатель.

В первую очередь разбираем узел с поршневой системой, убираем клапан. Нам нужно достать стальной поршень, к нему нужно приварить стальной прут с ухом. После этого все собирается обратно. Вот и все, теперь мы получили устройство со штоком, который при работе двигателя образует возвратно-поступательные движения.

Шаг второй. Рама для крепления двигателя
Собираем раму для установки двигателя, ее конструкция очень простая. Нам понадобится два уголка одинаковой длины и кусок стальной пластины, привариваем к ней уголки с выдерживанием нужного расстояния, чтобы между уголками лег двигатель. Далее к основе привариваем две шпильки с резьбой и изготавливаем стальную пластину, которой мы потом прижмем двигатель к основе гайками. Вот и все, после такого двигатель будет надежно закреплен на основе.


Шаг третий. Столик
Привариваем к основе 4 ножки из профильных труб нужной длины. Далее сверху этих ножек крепим «столешницу» из листовой стали. «Столешница» у автора съемная, она крепится при помощи уголков и болтов, уголки приварены к «столешнице».

В итоге останется проделать щелевое отверстие, чтобы могло пройти ножовочное полотно. На столике для ножовочного полотна полезно будет сделать упор, чтобы снизить нагрузку с поршневой системы двигателя.

Шаг четвертый. Стойка
К столику привариваем стойку и к стойке привариваем горизонтальный кусок трубы, в котором сверлим отверстие. Это будет верхняя опора для ножовочного полотна. Само ножовочное полотно внизу к стержню крепится болтом с гайкой, а вверху при помощи специального зажима, к которому приварена шпилька. Эта шпилька заходит в отверстие в верхнем упоре и получается вот такая вот конструкция станка.

Машина готова, можно запускать и испытывать. Ход полотна небольшой, так что для установки хватит половины полотна или даже меньше, что довольно экономно. Станок легко режет доску, что и требовалось доказать.

Шаг пятый. Покраска
Разбираем станок и хорошо красим. Теперь машина выглядит красиво, и не будет ржаветь. Для двигателя рекомендуется сделать защитный чехол от пыли и смазать узлы трения густой смазкой, чтобы они прослужили дольше.

Самоделка готова, работает станок нормально, хоть и производительность, конечно, не очень высокая, но для бытовых нужд вполне хватит. На этом все, проект окончен, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Качаем воду компрессором от холодильника (эрлифт)

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как можно использовать воздушный компрессор так, чтобы он качал воду. Такой насос называют «эрлифт», а суть его в том, что компрессор нагнетает воздух в водопроводную трубу и потом выходит наружу пузырями, уже с частью воды. Конечно же, компрессоры от холодильников для таких конструкций обычно не используют, так как для хорошей производительности нужен мощный компрессор.

Такой насос может стать выходом, если в вашу скважину не помешается насос, а всасывающий насос не может взять воду, так как до зеркала воды более 9 метров.

Автор продемонстрировал нам, как с небольшой глубины порядка 5 м можно качать воду из скважины компрессором от холодильника, производительность составил 17 литров за 10 минут.

Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— компрессор от холодильника;
— водопроводная труба;
— шланги;
— хомут или проволока;
— кусок медной трубки (материал не важен).

Список инструментов:
— мозг и канцелярский нож.

Процесс изготовления самоделки:

Шаг первый. Компрессор
Устанавливаем на выходящую трубку компрессора длинный шланг, он должен будет доставать до уровня воды в скважине. На всасывающую трубку хорошо бы поставить воздушный фильтр, так вам компрессор послужит дольше.

Шаг второй. Трубка
Внутрь водопроводной трубы устанавливаем трубку, по которой будет поступать воздух. Производительность самоделки будет зависеть от того, какой внутренний диаметр водопровода, а также какой диаметр воздушной трубки. Также играет большое значение объем и давление поступающего воздуха.

Авто разместил трубку внутри, подключил все через кусок шланга, согнуты под углом, но шланг не должен передавливаться! Все это дело крепим хомутом и можно опускать в скважину.

Шаг третий. Испытания
Включаем компрессор, он начнет гнать воздух в водопроводную трубу, в которой будет стоять определенный уровень воды. Вода начнет пузыриться, и вместе с воздухом все это дело будет выходить наружу. Само собой, вода будет идти рывками, поэтому производительность самоделки невысокая, зато это может быть выходом из некоторых ситуаций.

За 10 минут автору удалось набрать 17 литров воды, что довольно неплохо для такого слабого компрессора. На этом проект можно считать успешно завершенным, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Компрессор на 12 В из компрессора холодильника

Многие самодельщики уже давно используют компрессоры от холодильников как воздушные. Подключают их к ресиверам, накачивают шины автомобилей, пользуются краскопультом и т.п. Обидно только то, что мотор компрессора работает от сетевого напряжения 220 В и мобильную установку из него не сделать. Или все-таки возможно? Давайте попробуем.

Автокомпрессор на 12 В из компрессора холодильника

Разбираем корпус компрессора. Для этого при помощи УШМ спиливаем верхнюю крышку. И извлекаем из нижней чаши содержимое.

Выпускаем остатки фреона вращая вал мотора вручную.

Откручиваем четыре винта крепящих статор.

Снимаем статор с обмотками, он нам больше не понадобится. Ротор трогать не будем — он будет служить роль маховика.

Подготовим основание из прямоугольного куска толстого ДСП.

Покрасим аэрозольной краской, облагородим края декоративными накладками.

Для вращения будет использовать двигатель постоянного тока на напряжение 12 В.

Из листа толстой стали сделаем крепления или найдем похожие из числа покупных.

Прикрепим компрессор к основанию этими креплениями.

Напротив компрессора прикрепим мотор так, чтобы валы были максимально в одной плоскости напротив друг друга. Соединим их куском поливочного шланга и зафиксируем хомутами.

Добавим выключатель питания.
Проверка, подключаем к аккумулятору 12 В.

Двигатель без проблем вращает вал поршневого компрессора.

Снизу на горячий клей, из теплоизоляционного материала, добавим три полоски — это будут антивибрационные ножки.

На выходную трубку прикрепим шланг с насадкой для накачки автомобильных колес.

Проверяем в действии. Накачиваем любые шины, как мотоциклетные и велосипедные, так и автомобильные.

Конечно космической отдачи после замены мотора ждать не приходится. Компрессор существенно потерял в мощности, но все же со своими обязанностями справляется целиком и полностью хотя и за больший промежуток времени.

Смотрите видео

Делаем своими руками бесшумный компрессор из старого кулера или холодильника

При работе в помещении от обычного компрессора очень много шума. Конечно, можно потратиться и купить тихую модель, но она встанет вам раза в 3-4 дороже, чем обычный, при этом едва ли он даст вам такое же давление. Как из мотора холодильника сделать компрессор в гараж своими руками?

Для самодельных моделей это вовсе не проблема. Взяв компрессор от старого холодильника или кулера и обладая базовыми навыками пайки, вы можете сами собрать практически бесшумный компрессор, дающий почти 8 атмосфер без угрозы взорваться. Конечно, работает он медленней, чем обычные механические, но ненамного. Такой набирает давление за 4 минуты.

Базовую модель вы сможете сделать примерно за час, ее можно дополнить и улучшить, как вам захочется. Все эти доработки и усовершенствования улучшат изделие, но на рабочие характеристики не влияют. У такого самодельного компрессора почти нет вибрации и шумит он как холодильник.

Шаг 1: Инструменты и оборудование

Оборудование:

• Компрессор в плоском кожухе с реле давления
• Компрессор от старого холодильника или кулера (любой подойдет)
• Медная трубка 6мм
• Переходники
• Разные соединители кабелей
• Пластиковые хомуты

Примечание: когда вы будете извлекать компрессор из холодильника или кулера, обратитесь за помощью к специалисту. Просто взять и обрезать шланги нельзя, это нанесет огромный вред окружающей среде, а вдыхание выпускаемых при этом газов очень опасно.

Лучший вариант – найти отправленный на утилизацию агрегат, обычно кулеры перестают нормально работать из-за утечки хладагента, и их просто списывают. Компрессоры обычно остаются вполне работоспособными. В любом случае, снимать его с техники нужно в хорошо вентилируемом помещении.

Инструменты:

• Паяльная горелка с припоем и флюсом
• Тефлоновая лента
• Разводной ключ
• Электродвигатель
• Клещи для снятия изоляции и кусачки

Шаг 2: Соединения питания и защиты, трубки

Электрика

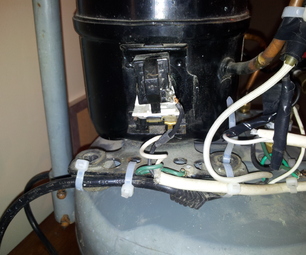

С одной стороны устройства находятся соединения питания и защиты от перегрева, они показаны на второй фотографии. Отметьте себе где-нибудь порядок подключения, чтобы потом правильно подключить провода к собираемому вами аппарату. В каждом есть встроенная защита от перегрева. У компрессора в холодильниках есть один минус: если его сначала отключить, а потом снова включить, сработает защита от перегрева. Если это произошло, не переживайте, а попробуйте еще раз включить через несколько минут. Эта защита предохраняет компрессор также и от пиков напряжения (сработает, если вы подключите питание неправильно).

Трубки

Обычно имеются три 6 мм-вые трубки: одна с одной стороны, и две с другой. Чтобы понять, какая трубка для чего предназначена, проще всего включить компрессор в сеть и поднести ладонь к концам трубок. На большинстве приборов трубка, расположенная отдельно, забирает воздух, а трубка сброса давления – нижняя из двух на противоположной стороне компрессора. Третья трубка ни за что не отвечает, обычно она используется только при заводском тестировании, и ее лучше запаять или загнуть.

Шаг 3: Определяемся с оптимальным типом

Выбор компрессора, который вы будете использовать в своем проекте, чрезвычайно важен. Я собрал несколько бесшумных моделей для друзей и выяснил, что наилучшим вариантом будет компрессор с плоским кожухом. Более крупные модели имеют автоматическое реле давления, со встроенным клапаном сброса давления, через который спускает давление в баллон.

К сожалению, чтобы реле сработало, нужно высокое давление, которое компрессор от холодильника просто не наберет. Клапан будет постоянно стравливать давление, поэтому баллон будет наполняться медленнее. Если вы отключите реле, вы лишите свой аппарат возможности отключиться при наполненном баллоне. Это достаточно опасно, и вам постоянно придется контролировать уровень давления в баллоне.

Думаю, все это убедит вас в том, что реле давления – очень удобная и полезная вещь.

Шаг 4: Устанавливаем

Устанавливаем компрессор на баллон

Для простоты и дешевизны я просто пристегнул компрессор к баллону пластиковыми хомутами. Так как вибрации при работе аппарата не будет, можно не беспокоиться, что крепления ослабнут. Для эстетики можно сделать кронштейн.

Паяем трубку

Может случиться так, что вам придется паять новую трубку, но гораздо чаще можно использовать трубку, которая использовалась вместе с компрессором в кулере или холодильнике. На фото показана трубка, использовавшаяся в воздушном компрессоре, ее внутренний диаметр 6 мм. Внешний диаметр трубки, отходящей от компрессора, также 6 мм, так что для соединений пришлось лишь немного зашкурить ее поверхность. Затем нужно просто спаять трубки – нанесите немного флюса на место соединения, нагрейте место соединения паяльной горелкой, дайте припою заполнить щель – трубки спаяны.

Возможно, трубку нужно будет согнуть, чтобы подвести к воздухозабору, обычно для этого я использую гибкий вал от триммера. Проденьте его в трубку, согните так, как вам нужно, и вытащите из трубки. Это очень хороший способ избежать перекрутов, которые будут мешать потоку воздуха.

Ликвидируем протечки

Крайне важно, чтобы у вас не было протечек. Для их устранения вам пригодится тефлоновая лента. Из-за того, что компрессоры холодильника выдают небольшой объем воздуха, даже самая маленькая утечка повлияет на скорость заполнения баллона. Поэтому я советую просто заклеить все места соединений лентой.

Шаг 5: Подключаем питание и реле давления

Прикладываю простую и понятную схему подключения.

Шаг 6: Завершенный прибор

Теперь вы знаете как сделать компрессор из двигателя холодильника. Так как ничего больше в конструкции мы не меняли, подключаться к нему можно как к обычному аппарату.

Используем компрессор от холодильника для накачки шин

Компрессорная техника становится все более популярной и востребованной, ведь ее делают самых различных модификаций и размеров. Силу сжатого воздуха широко используют в мастерских, на производствах и заводах. Домашние мастера также не обходят эту тему стороной.
Самодельные компрессорные установки на базе штатного компрессора от холодильника явление далеко не новое. Чтобы получить из них оборудование близкое к профессиональному, их модернизируют, дополняя различными вспомогательными элементами – датчиками, реле, манометрами, ресиверами и т.д. Однако чаще всего останавливаются на бюджетных вариантах, один которых мы хотим сегодня предложить вашему вниманию.

Принцип работы устройства компрессора от холодильника

Штатный компрессор от холодильника представляет собой компрессорную установку без накопительной емкости, которая заключена в металлический корпус. От него отходят две медные трубки, через которые воздух всасывается вовнутрь и выходит наружу под давлением. Электрическая схема подключения практически не меняется, поскольку является готовой. На входящий, и выходящий патрубки монтируются воздушные фильтры, а следом и кислородный шланг с переходником для потребителя.

Ресурсы для сборки компрессора

Материалы:

• Компрессор от холодильника;

• Кабель подключения с вилкой;

• Воздушный фильтр автомобильный – 2 шт;

• Кислородный шланг для патрубков;

• Спиральный кислородный шланг с быстросъемными переходниками;

• Воздушный пистолет для подкачки колес;

• Хомуты, провода.

Инструмент: нож, отвертка, плоскогубцы.

Собираем компрессорную установку

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.


Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением.

Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.




Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками.



Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.




Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.


Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.


Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.

Заключение

Слабым местом данной компрессорной установки являются пластиковые воздушные фильтры. При давлении в несколько атмосфер их корпус сильно раздувает, и они могут попросту лопнуть. Поэтому данный вариант их применения условен и не является окончательным. Сама же установка вполне заслуживает доверия и самого пристального внимания со стороны не только автолюбителей, но и просто любящих мастерить своими руками. Всем хорошего дня!

Смотрите видео
