Электродвигатели ГОСТ и DIN
В современной промышленности в настоящее время электродвигатели изготавливаются по двум основным установочным стандартам, это российский стандарт ГОСТ (АИР) и европейский DIN (АИС).
Серия асинхронных электродвигателей АИ была принята международной организацией по экономическому и научно-техническому сотрудничеству в области электротехнической промышленности «ИТЕРЭЛЕКТРО» в 1973 году. Эта организация объединила в себе СССР и государства социалистического лагеря, ныне страны восточной Европы. Серия АИ расшифровывается буквально: «асинхронные электродвигатели ИнтерЭлектро».
Особенности электродвигателей ГОСТ и DINСерия АИР – двигатели с привязкой своей мощности к установочным размерам по ГОСТ 31606-2012, предназначенным для внутреннего рынка и экспорта.
Серия АИС – двигатели с привязкой своей мощности к установочным размерам по DIN (аббревиатура от «Deutsches Institut fr Normung» немецкий институт стандартизации) и в соответствие с нормами CENELEC (аббревиатура от «Comit Europen de Normalisation lectrotechnique») Европейский комитет электротехнической стандартизации. Мощность и габариты эл двигателей в соответствии с DIN EN 50347. Российское обозначение электродвигателей по стандарту DIN – электродвигатели АИС. Эти моторы изначально были предназначены только для экспорта.
Параметры электродвигателей АИР и АИС неизменны для следующих характеристик:
- Все электродвигатели асинхронные

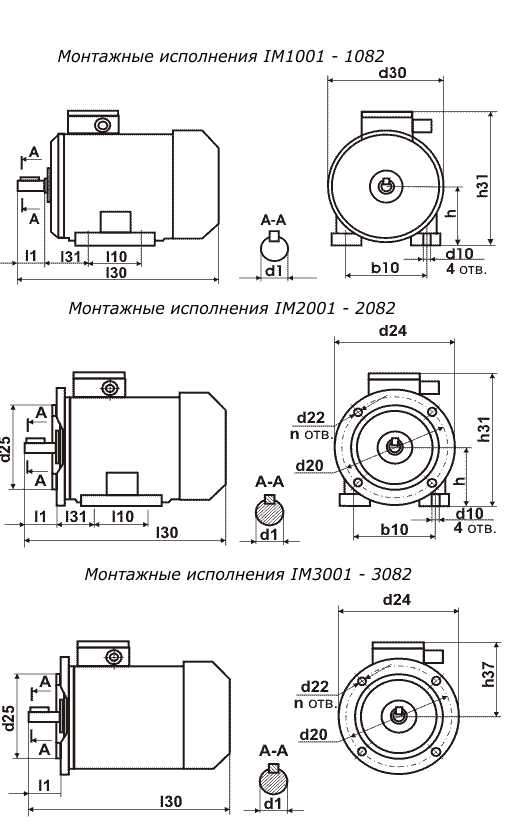

- Высота оси вращения (расстояние от начала крепления лап до центра вала) от 56 до 355 мм.
- Частота вращения вала 3000 об/мин. (двухполюсные), 1500 об/мин. (четырехполюсные), 1000 об/мин. (шестиполюсные), 750 об/мин. (восьмиполюсные)
- Диапазон мощностей от 0,06 до 315 кВт.
- Ток частотой 50 Гц, номинальное напряжение сети 220/380В, 380/660В, 220В, 380В, 660В.
Отличаются эти двигатели лишь привязкой своей мощности к установочным размерам, то есть при одинаковой мощности и оборотам электродвигателя оба этих агрегата могут быть различными по габаритам, размерам вала и креплению фланца.
В случае если необходимо подобрать замену двигателю АИС на стандарт ГОСТ помимо мощности мотора и количества его полюсов необходимо сравнить диаметры вала и другие установочные размеры мотора.
Электродвигатель АИР характеристики
Тип двигателя | Р, кВт | Номинальная частота вращения, об/мин | кпд,* | COS ф | 1п/1н | Мп/Мн | Мmах/Мн | 1н, А | |
Купить АИР56А2 | 0,18 | 2840 | 68,0 | 0,78 | 5,0 | 2,2 | 2,2 | 0,52 | 3,4 |
Купить АИР56В2 | 0,25 | 2840 | 68,0 | 0,698 | 5,0 | 2,2 | 2,2 | 0,52 | 3,9 |
Купить АИР56А4 | 0,12 | 1390 | 63,0 | 0,66 | 5,0 | 2,1 | 2,2 | 0,44 | 3,4 |
Купить АИР56В4 | 0,18 | 1390 | 64,0 | 0,68 | 5,0 | 2,1 | 2,2 | 0,65 | 3,9 |
Купить АИР63А2 | 0,37 | 2840 | 72,0 | 0,86 | 5,0 | 2,2 | 2,2 | 0,91 | 4,7 |
Купить АИР63В2 | 0,55 | 2840 | 75,0 | 0,85 | 5,0 | 2,2 | 2,3 | 1,31 | 5,5 |
Купить АИР63А4 | 0,25 | 68,0 | 0,67 | 5,0 | 2,1 | 2,2 | 0,83 | 4,7 | |
Купить АИР63В4 | 0,37 | 1390 | 68,0 | 0,7 | 5,0 | 2,1 | 2,2 | 1,18 | 5,6 |
Купить АИР63А6 | 0,18 | 880 | 56,0 | 4,0 | 1,9 | 2 | 0,79 | 4,6 | |
Купить АИР63В6 | 0,25 | 880 | 59,0 | 0,62 | 4,0 | 1,9 | 2 | 1,04 | 5,4 |
Купить АИР71А2 | 0,75 | 2840 | 75,0 | 0,83 | 2,2 | 2,3 | 1,77 | 8,7 | |
Купить АИР71В2 | 1,1 | 2840 | 76,2 | 0,84 | 6,9 | 2,2 | 2,3 | 2,6 | 10,5 |
Купить АИР71А4 | 0,55 | 1390 | 71,0 | 0,75 | 2,4 | 2,3 | 1,57 | 8,4 | |
Купить АИР71В4 | 0,75 | 1390 | 73,0 | 0,76 | 6,0 | 2,3 | 2,3 | 2,05 | 10 |
Купить АИР71А6 | 0,37 | 880 | 62,0 | 0,70 | 4,7 | 2,0 | 1,3 | 8,4 | |
Купить АИР71В6 | 0,55 | 880 | 65,0 | 0,72 | 4,7 | 1,9 | 2,1 | 1,8 | 10 |
Купить АИР71А8 | 0,25 | 645 | 54,0 | 0,61 | 4,7 | 1,8 | 1,9 | 9 | |
Купить АИР71В8 | 0,25 | 645 | 54,0 | 0,61 | 4,7 | 1,8 | 1,9 | 1,1 | 9 |
Купить АИР80А2 | 1,5 | 2850 | 78,5 | 0,84 | 7,0 | 2,2 | 2,3 | 3,46 | 13 |
Купить АИР80А2ЖУ2 | 1,5 | 2850 | 78,5 | 0,84 | 7,0 | 2,2 | 2,3 | 3,46 | 13 |
Купить АИР80В2 | 2,2 | 2855 | 81,0 | 0,85 | 7,0 | 2,2 | 2,3 | 4,85 | 15 |
Купить АИР80В2ЖУ2 | 2855 | 81,0 | 0,85 | 7,0 | 2,2 | 2,3 | 4,85 | 15 | |
Купить АИР80А4 | 1,1 | 1390 | 76,2 | 0,77 | 6,0 | 2,3 | 2,3 | 2,85 | 14 |
Купить АИР80В4 | 1,5 | 1400 | 78,5 | 0,78 | 6,0 | 2,3 | 2,3 | 3,72 | 16 |
Купить АИР80А6 | 0,75 | 905 | 69,0 | 0,72 | 5,3 | 2,0 | 2,1 | 2,3 | 14 |
Купить АИР80В6 | 1,1 | 905 | 72,0 | 0,73 | 5,5 | 2,0 | 2,1 | 3,2 | 16 |
Купить АИР80А8 | 0,37 | 675 | 62,0 | 0,61 | 4,0 | 1,8 | 1,9 | 1,49 | 15 |
Купить АИР80В8 | 0,55 | 680 | 63,0 | 0,61 | 4,0 | 1,8 | 2,0 | 2,17 | 18 |
Купить АИР90L2 | 3,0 | 2860 | 82,6 | 0,87 | 7,5 | 2,2 | 2,3 | 6,34 | 17 |
Купить АИР90L2ЖУ2 | 3,0 | 2860 | 82,6 | 0,87 | 7,5 | 2,2 | 2,3 | 6,34 | 17 |
Купить АИР90L4 | 2,2 | 1410 | 80,0 | 0,81 | 7,0 | 2,3 | 2,3 | 5,1 | 17 |
Купить АИР90L6 | 1,5 | 920 | 76,0 | 0,75 | 5,5 | 2,0 | 2,1 | 4,0 | 18 |
Купить АИР90LA8 | 0,75 | 680 | 70,0 | 0,67 | 4,0 | 1,8 | 2,0 | 2,43 | 23 |
Купить АИР90LB8 | 1,1 | 680 | 72,0 | 0,69 | 5,0 | 1,8 | 2,0 | 3,36 | 28 |
Купить АИР100S2 | 4,0 | 2880 | 84,2 | 0,88 | 7,5 | 2,2 | 2,3 | 8,2 | 20,5 |
Купить АИР100S2ЖУ2 | 4,0 | 2880 | 84,2 | 0,88 | 7,5 | 2,2 | 2,3 | 8,2 | 20,5 |
Купить АИР100L2 | 5,5 | 2900 | 85,7 | 0,88 | 7,5 | 2,2 | 2,3 | 11,1 | 28 |
Купить АИР100L2ЖУ2 | 5,5 | 2900 | 85,7 | 0,88 | 7,5 | 2,2 | 2,3 | 11,1 | 28 |
Купить АИР100S4 | 3,0 | 1410 | 82,6 | 0,82 | 7,0 | 2,3 | 2,3 | 6,8 | 21 |
Купить АИР100L4 | 4,0 | 1435 | 84,2 | 0,82 | 7,0 | 2,3 | 2,3 | 8,8 | 37 |
Купить АИР100L6 | 2,2 | 935 | 79,0 | 0,76 | 6,5 | 2,0 | 2,1 | 5,6 | 33,5 |
Купить АИР100L8 | 1,5 | 690 | 74,0 | 0,70 | 5,0 | 1,8 | 2,0 | 4,4 | 33,5 |
Купить АИР112M2 | 7,5 | 2895 | 87,0 | 0,88 | 7,5 | 2,2 | 2,3 | 14,9 | 49 |
Купить АИР112М2ЖУ2 | 7,5 | 2895 | 87,0 | 0,88 | 7,5 | 2,2 | 2,3 | 14,9 | 49 |
Купить АИР112М4 | 5,5 | 1440 | 85,7 | 0,83 | 7,0 | 2,3 | 2,3 | 11,7 | 45 |
Купить АИР112MA6 | 3,0 | 960 | 81,0 | 0,73 | 6,5 | 2,1 | 2,1 | 7,4 | 41 |
Купить АИР112MB6 | 4,0 | 860 | 82,0 | 0,76 | 6,5 | 2,1 | 2,1 | 9,75 | 50 |
Купить АИР112MA8 | 2,2 | 710 | 79,0 | 0,71 | 6,0 | 1,8 | 2,0 | 6,0 | 46 |
Купить АИР112MB8 | 3,0 | 710 | 80,0 | 0,73 | 6,0 | 1,8 | 2,0 | 7,8 | 53 |
Купить АИР132M2 | 11 | 2900 | 88,4 | 0,89 | 7,5 | 2,2 | 2,3 | 21,2 | 54 |
Купить АИР132М2ЖУ2 | 11 | 2900 | 88,4 | 0,89 | 7,5 | 2,2 | 2,3 | 21,2 | 54 |
Купить АИР132S4 | 7,5 | 1460 | 87,0 | 0,84 | 7,0 | 2,3 | 2,3 | 15,6 | 52 |
Купить АИР132M4 | 11 | 1450 | 88,4 | 0,84 | 7,0 | 2,2 | 2,3 | 22,5 | 60 |
Купить АИР132S6 | 5,5 | 960 | 84,0 | 0,77 | 6,5 | 2,1 | 2,1 | 12,9 | 56 |
Купить АИР132M6 | 7,5 | 970 | 86,0 | 0,77 | 6,5 | 2,0 | 2,1 | 17,2 | 61 |
Купить АИР132S8 | 4,0 | 720 | 81,0 | 0,73 | 6,0 | 1,9 | 2,0 | 10,3 | 70 |
Купить АИР132M8 | 5,5 | 720 | 83,0 | 0,74 | 6,0 | 1,9 | 2,0 | 13,6 | 86 |
Купить АИР160S2 | 15 | 2930 | 89,4 | 0,89 | 7,5 | 2,2 | 2,3 | 28,6 | 116 |
Купить АИР160S2ЖУ2 | 15 | 2930 | 89,4 | 0,89 | 7,5 | 2,2 | 2,3 | 28,6 | 116 |
Купить АИР160M2 | 18,5 | 2930 | 90,0 | 0,90 | 7,5 | 2,0 | 2,3 | 34,7 | 130 |
Купить АИР160М2ЖУ2 | 18,5 | 2930 | 90,0 | 0,90 | 7,5 | 2,0 | 2,3 | 34,7 | 130 |
Купить АИР160S4 | 15 | 1460 | 89,4 | 0,85 | 7,5 | 2,2 | 2,3 | 30,0 | 125 |
Купить АИР160S4ЖУ2 | 15 | 1460 | 89,4 | 0,85 | 7,5 | 2,2 | 2,3 | 30,0 | 125 |
Купить АИР160M4 | 18,5 | 1470 | 90,0 | 0,86 | 7,5 | 2,2 | 2,3 | 36,3 | 142 |
Купить АИР160S6 | 11 | 970 | 87,5 | 0,78 | 6,5 | 2,0 | 2,1 | 24,5 | 125 |
Купить АИР160M6 | 15 | 970 | 89,0 | 0,81 | 7,0 | 2,0 | 2,1 | 31,6 | 155 |
Купить АИР160S8 | 7,5 | 720 | 85,5 | 0,75 | 6,0 | 1,9 | 2,0 | 17,8 | 125 |
Купить АИР160M8 | 11 | 730 | 87,5 | 0,75 | 6,5 | 2,0 | 2,0 | 25,5 | 150 |
Купить АИР180S2 | 22 | 2940 | 90,5 | 0,90 | 7,5 | 2,0 | 2,3 | 41,0 | 150 |
Купить АИР180S2ЖУ2 | 22 | 2940 | 90,5 | 0,90 | 7,5 | 2,0 | 2,3 | 41,0 | 150 |
Купить АИР180M2 | 30 | 2950 | 91,4 | 0,90 | 7,5 | 2,0 | 2,3 | 55,4 | 170 |
Купить АИР180М2ЖУ2 | 30 | 2950 | 91,4 | 0,90 | 7,5 | 2,0 | 2,3 | 55,4 | 170 |
Купить АИР180S4 | 22 | 1470 | 90,5 | 0,86 | 7,5 | 2,2 | 2,3 | 43,2 | 160 |
Купить АИР180S4ЖУ2 | 22 | 1470 | 90,5 | 0,86 | 7,5 | 2,2 | 2,3 | 43,2 | 160 |
Купить АИР180M4 | 30 | 1470 | 91,4 | 0,86 | 7,2 | 2,2 | 2,3 | 57,6 | 190 |
Купить АИР180М4ЖУ2 | 30 | 1470 | 91,4 | 0,86 | 7,2 | 2,2 | 2,3 | 57,6 | 190 |
Купить АИР180M6 | 18,5 | 980 | 90,0 | 0,81 | 7,0 | 2,1 | 2,1 | 38,6 | 160 |
Купить АИР180M8 | 15 | 730 | 88,0 | 0,76 | 6,6 | 2,0 | 2,0 | 34,1 | 172 |
Купить АИР200M2 | 37 | 2950 | 92,0 | 0,88 | 7,5 | 2,0 | 2,3 | 67,9 | 230 |
Купить АИР200М2ЖУ2 | 37 | 2950 | 92,0 | 0,88 | 7,5 | 2,0 | 2,3 | 67,9 | 230 |
Купить АИР200L2 | 45 | 2960 | 92,5 | 0,90 | 7,5 | 2,0 | 2,3 | 82,1 | 255 |
Купить АИР200L2ЖУ2 | 45 | 2960 | 92,5 | 0,90 | 7,5 | 2,0 | 2,3 | 82,1 | 255 |
Купить АИР200M4 | 37 | 1475 | 92,0 | 0,87 | 7,2 | 2,2 | 2,3 | 70,2 | 230 |
Купить АИР200L4 | 45 | 1475 | 92,5 | 0,87 | 7,2 | 2,2 | 2,3 | 84,9 | 260 |
Купить АИР200M6 | 22 | 980 | 90,0 | 0,83 | 7,0 | 2,0 | 2,1 | 44,7 | 195 |
Купить АИР200L6 | 30 | 980 | 91,5 | 0,84 | 7,0 | 2,0 | 2,1 | 59,3 | 225 |
Купить АИР200M8 | 18,5 | 730 | 90,0 | 0,76 | 6,6 | 1,9 | 2,0 | 41,1 | 210 |
Купить АИР200L8 | 22 | 730 | 90,5 | 0,78 | 6,6 | 1,9 | 2,0 | 48,9 | 225 |
Купить АИР225M2 | 55 | 2970 | 93,0 | 0,90 | 7,5 | 2,0 | 2,3 | 100 | 320 |
Купить АИР225M4 | 55 | 1480 | 93,0 | 0,87 | 7,2 | 2,2 | 2,3 | 103 | 325 |
Купить АИР225M6 | 37 | 980 | 92,0 | 0,86 | 7,0 | 2,1 | 2,1 | 71,0 | 360 |
Купить АИР225M8 | 30 | 735 | 91,0 | 0,79 | 6,5 | 1,9 | 2,0 | 63 | 360 |
Купить АИР250S2 | 75 | 2975 | 93,6 | 0,90 | 7,0 | 2,0 | 2,3 | 135 | 450 |
Купить АИР250M2 | 90 | 2975 | 93,9 | 0,91 | 7,1 | 2,0 | 2,3 | 160 | 530 |
Купить АИР250S4 | 75 | 1480 | 93,6 | 0,88 | 6,8 | 2,2 | 2,3 | 138,3 | 450 |
Купить АИР250M4 | 90 | 1480 | 93,9 | 0,88 | 6,8 | 2,2 | 2,3 | 165,5 | 495 |
Купить АИР250S6 | 45 | 980 | 92,5 | 0,86 | 7,0 | 2,1 | 2,0 | 86,0 | 465 |
Купить АИР250M6 | 55 | 980 | 92,8 | 0,86 | 7,0 | 2,1 | 2,0 | 104 | 520 |
Купить АИР250S8 | 37 | 740 | 91,5 | 0,79 | 6,6 | 1,9 | 2,0 | 78 | 465 |
Купить АИР250M8 | 45 | 740 | 92,0 | 0,79 | 6,6 | 1,9 | 2,0 | 94 | 520 |
Купить АИР280S2 | 110 | 2975 | 94,0 | 0,91 | 7,1 | 1,8 | 2,2 | 195 | 650 |
Купить АИР280M2 | 132 | 2975 | 94,5 | 0,91 | 7,1 | 1,8 | 2,2 | 233 | 700 |
Купить АИР280S4 | 110 | 1480 | 94,5 | 0,88 | 6,9 | 2,1 | 2,2 | 201 | 650 |
Купить АИР280M4 | 132 | 1480 | 94,8 | 0,88 | 6,9 | 2,1 | 2,2 | 240 | 700 |
Купить АИР280S6 | 75 | 985 | 93,5 | 0,86 | 6,7 | 2,0 | 2,0 | 142 | 690 |
Купить АИР280M6 | 90 | 985 | 93,8 | 0,86 | 6,7 | 2,0 | 2,0 | 169 | 800 |
Купить АИР280S8 | 55 | 740 | 92,8 | 0,81 | 6,6 | 1,8 | 2,0 | 111 | 690 |
Купить АИР280M8 | 75 | 740 | 93,5 | 0,81 | 6,2 | 1,8 | 2,0 | 150 | 800 |
Купить АИР315S2 | 160 | 2975 | 94,6 | 0,92 | 7,1 | 1,8 | 2,2 | 279 | 1170 |
Купить АИР315M2 | 200 | 2975 | 94,8 | 0,92 | 7,1 | 1,8 | 2,2 | 248 | 1460 |
Купить АИР315МВ2 | 250 | 2975 | 94,8 | 0,92 | 7,1 | 1,8 | 2,2 | 248 | 1460 |
Купить АИР315S4 | 160 | 1480 | 94,9 | 0,89 | 6,9 | 2,1 | 2,2 | 288 | 1000 |
Купить АИР315M4 | 200 | 1480 | 94,9 | 0,89 | 6,9 | 2,1 | 2,2 | 360 | 1200 |
Купить АИР315S6 | 110 | 985 | 94,0 | 0,86 | 6,7 | 2,0 | 2,0 | 207 | 880 |
Купить АИР315М(А)6 | 132 | 985 | 94,2 | 0,87 | 6,7 | 2,0 | 2,0 | 245 | 1050 |
Купить АИР315MВ6 | 160 | 985 | 94,2 | 0,87 | 6,7 | 2,0 | 2,0 | 300 | 1200 |
Купить АИР315S8 | 90 | 740 | 93,8 | 0,82 | 6,4 | 1,8 | 2,0 | 178 | 880 |
Купить АИР315М(А)8 | 110 | 740 | 94,0 | 0,82 | 6,4 | 1,8 | 2,0 | 217 | 1050 |
Купить АИР315MВ8 | 132 | 740 | 94,0 | 0,82 | 6,4 | 1,8 | 2,0 | 260 | 1200 |
Купить АИР355S2 | 250 | 2980 | 95,5 | 0,92 | 6,5 | 1.![]() |
2,3 | 432,3 | 1700 |
Купить АИР355M2 | 315 | 2980 | 95,6 | 0,92 | 7,1 | 1,6 | 2,2 | 544 | 1790 |
Купить АИР355S4 | 250 | 1490 | 95,6 | 0,90 | 6,2 | 1,9 | 2,9 | 441 | 1700 |
Купить АИР355M4 | 315 | 1480 | 95,6 | 0,90 | 6,9 | 2,1 | 2,2 | 556 | 1860 |
Купить АИР355MА6 | 200 | 990 | 94,5 | 0,88 | 6,7 | 1,9 | 2,0 | 292 | 1550 |
Купить АИР355S6 | 160 | 990 | 95,1 | 0,88 | 6,3 | 1,6 | 2,8 | 291 | 1550 |
Купить АИР355МВ6 | 250 | 990 | 94,9 | 0,88 | 6,7 | 1,9 | 2,0 | 454,8 | 1934 |
Купить АИР355L6 | 315 | 990 | 94,5 | 0,88 | 6,7 | 1,9 | 2,0 | 457 | 1700 |
Купить АИР355S8 | 132 | 740 | 94,3 | 0,82 | 6,4 | 1,9 | 2,7 | 259,4 | 1800 |
Купить АИР355MА8 | 160 | 740 | 93,7 | 0,82 | 6,4 | 1,8 | 2,0 | 261 | 2000 |
Купить АИР355MВ8 | 200 | 740 | 94,2 | 0,82 | 6,4 | 1,8 | 2,0 | 315 | 2150 |
Купить АИР355L8 | 132 | 740 | 94,5 | 0,82 | 6,4 | 1,8 | 2,0 | 387 | 2250 |
Тип двигателя |
Р, кВт |
Номинальная частота вращения, об/мин |
Электродвигатели АИС-электрические параметры |
|
|||||
кпд,* | COS ф | 1п/1н | Мп/Мн | Мmах/Мн | 1н, А | ||||
3000 об/мин | |||||||||
АИС56А2 Чугун | 0,09 | 2670 | 57,0 | 0,65 | 6,0 | 2,2 | 2,4 | 0,37 | 2,8 |
АИС56В2 Чугун | 0,12 | 2670 | 62,0 | 0,69 | 6,0 | 2,2 | 2,4 | JM3 | 3,2 |
АИС63А2 Чугун | 0,18 | 2800 | 65,0 | 0,80 | 5,5 | 2,2 | 2,2 | 0,53 | 4 |
АИС63В2 Чугун | 0,25 | 2800 | 68,0 | 0,81 | 5,5 | 2,2 | 2,2 | 0,69 | 4,4 |
АИС71А2 Чугун | 0,37 | 2800 | 70,0 | 0,81 | 6,1 | 2,2 | 2,2 | 0,99 | 5,6 |
АИС71В2 Чугун | 0,55 | 2800 | 73,0 | 0,82 | 6,1 | 2,2 | 2,3 | 1,4 | 6,1 |
АИС80А2 Чугун | 0,75 | 2840 | 75,5 | 0,83 | 5,5 | 2,3 | 2,6 | 1,8 | 14 |
АИС80В2 Чугун | 1,1 | 2840 | 76,2 | 0,84 | 5,6 | 2,3 | 2,6 | 2,6 | 15 |
АИС90S2 Чугун | 1,5 | 2850 | 79,5 | 0,85 | 6,1 | 2,5 | 2,9 | 3,4 | 20 |
АИС90L2 Чугун | 2,2 | 2850 | 81,7 | 0,85 | 6,1 | 2,7 | 2,9 | 4,8 | 24 |
АИС100L2 Чугун | 3,0 | 2880 | 83,1 | 0,87 | 6,5 | 2,7 | 2,8 | 6,3 | 30 |
АИС112МА2 Чугун | 4,0 | 2880 | 84,2 | 0,88 | 6,5 | 2,6 | 2,9 | 8,2 | 38 |
АИС112МВ2 Чугун | 5,5 | 2880 | 85,7 | 0,88 | 7,7 | 2,7 | 3,2 | 11,1 | 43 |
АИС132SА2 Чугун | 5,5 | 2900 | 85,9 | 0,88 | 6,9 | 2,3 | 2,6 | 11,1 | 57 |
АИС132SB2 Чугун | 7,5 | 2900 | 87,2 | 0,88 | 6,9 | 2,5 | 2,8 | 14,9 | 61 |
АИС132М2 Чугун | 11 | 2910 | 88,4 | 0,88 | 6,2 | 2,2 | 2,4 | 21,4 | 73 |
АИС160МА2 Чугун | 11 | 2930 | 88,7 | 0,89 | 6,7 | 2,6 | 2,9 | 21,1 | 101 |
АИС160МB2 Чугун | 15 | 2930 | 89,5 | 0,89 | 6,7 | 2,6 | 2,9 | 28,6 | 111 |
АИС160L2 Чугун | 18,5 | 2930 | 90,2 | 0,90 | 6,8 | 2,5 | 2,8 | 34,6 | 126 |
АИС180М2 Чугун | 22 | 2940 | 90,6 | 0,90 | 6,6 | 2,6 | 2,8 | 41,0 | 176 |
АИС200LА2 Чугун | 30 | 2950 | 91,5 | 0,90 | 6,5 | 2,5 | 2,7 | 55,4 | 226 |
АИС200LB2 Чугун | 37 | 2950 | 92,0 | 0,90 | 6,5 | 2,4 | 2,6 | 67,9 | 245 |
АИС225М2 Чугун | 45 | 2970 | 92,5 | 0,90 | 6,8 | 2,4 | 2,6 | 82,1 | 280 |
АИС250МА2 Чугун | 55 | 2970 | 93,5 | 0,90 | 6,8 | 2,5 | 2,8 | 99,6 | 379 |
АИС250МВ2 Чугун | 75 | 2970 | 93,7 | 0,90 | 6,5 | 2,3 | 3,2 | 135,1 | 466 |
АИС280S2 Чугун | 75 | 2970 | 93,9 | 0,90 | 6,7 | 2,4 | 2,7 | 134,8 | 512 |
АИС280МА2 Чугун | 90 | 2970 | 94,2 | 0,91 | 6,7 | 2,4 | 2,7 | 159,5 | 578 |
АИС280МВ2 Чугун | 110 | 2970 | 94,3 | 0,91 | 6,5 | 2,0 | 2,5 | 194,7 | 733 |
АИС315S2 Чугун | 110 | 2980 | 94,4 | 0,91 | 6,6 | 2,0 | 2,5 | 194,6 | 845 |
АИС315М2 Чугун | 132 | 2980 | 94,6 | 0,91 | 6,6 | 2,1 | 2,5 | 233,0 | 942 |
АИС315LA2 Чугун | 160 | 2980 | 94,7 | 0,91 | 6,7 | 1,9 | 2,4 | 282,1 | 1019 |
АИС315LB2 Чугун | 200 | 2980 | 95,0 | 0,92 | 6,7 | 1,9 | 2,4 | 347,7 | 1177 |
АИС355М2 Чугун | 250 | 2980 | 95,5 | 0,92 | 6,5 | 1,6 | 2,3 | 423,3 | 1740 |
АИС355L2 Чугун | 315 | 2980 | 95,8 | 0,92 | 6,5 | 1,6 | 2,3 | 543,0 | 1920 |
1500 об/мин | |||||||||
АИС54А4 Чугун | 0,06 | 1320 | 48,5 | 0,59 | 6,0 | 2,3 | 2,4 | 0,32 | 3 |
АИС56В4 Чугун | 0,09 | 1320 | 50,0 | 0,61 | 6,0 | 2,3 | 2,4 | 0,45 | 3,3 |
АИС63А4 Чугун | 0,12 | 1400 | 57,0 | 0,72 | 4,4 | 2,1 | 2,2 | 0,44 | 3,9 |
АИС63В4 Чугун | 0,18 | 1400 | 60,0 | 0,73 | 4,4 | 2,1 | 2,2 | 0,62 | 4,3 |
АИС71А4 Чугун | 0,25 | 1400 | 65,0 | 0,74 | 5,2 | 2,1 | 2,2 | 0,79 | 5,4 |
АИС71В4 Чугун | 0,37 | 1400 | 67,0 | 0,75 | 5,2 | 2,1 | 2,2 | 1,12 | 6,2 |
АИС80МА4 Чугун | 0,55 | 1390 | 71,4 | 0,75 | 5,5 | 2,2 | 2,4 | 1,6 | 13 |
АИС80МВ4 Чугун | 0,75 | 1390 | 73,5 | 0,76 | 5,6 | 2,2 | 2,4 | 2,1 | 14 |
АИС90S4 Чугун | 1,1 | 1400 | 76,2 | 0,77 | 5,4 | 2,2 | 2,5 | 2,9 | 20 |
АИС90L4 Чугун | 1,5 | 1400 | 78,7 | 0,78 | 5,2 | 2,4 | 2,6 | 3,8 | 23 |
АИС100LA4 Чугун | 2,2 | 1420 | 81,0 | 0,81 | 6,0 | 2,3 | 2,6 | 5,1 | 29 |
АИС100LB4 Чугун | 3,0 | 1420 | 82,7 | 0,82 | 6,1 | 2,3 | 2,7 | 6,8 | 33 |
АИС112М4 Чугун | 4,0 | 1440 | 84,5 | 0,82 | 6,5 | 2,3 | 2,8 | 8,8 | 40 |
АИС132S4 Чугун | 5,5 | 1440 | 85,7 | 0,83 | 6,8 | 2,3 | 2,9 | 11,7 | 59 |
АИС132МА4 Чугун | 7,5 | 1440 | 87,1 | 0,84 | 6,5 | 2,4 | 3,0 | 15,6 | 69 |
АИС132МВ4 Чугун | 11 | 1440 | 88,4 | 0,84 | 6,8 | 2,2 | 2,7 | 22,6 | 99 |
АИС160М4 Чугун | 11 | 1460 | 88,6 | 0,84 | 6,9 | 2,3 | 2,9 | 22,5 | 109 |
АИС160L4 Чугун | 15 | 1460 | 89,5 | 0,85 | 6,8 | 2,3 | 2,9 | 30,3 | 130 |
АИС180М4 Чугун | 18,5 | 1470 | 90,2 | 0,86 | 6,4 | 2,3 | 2,9 | 36,2 | 165 |
АИС180L4 Чугун | 22 | 1470 | 90,7 | 0,86 | 6,9 | 2,3 | 2,9 | 42,9 | 180 |
АИС200L4 Чугун | 30 | 1470 | 92,1 | 0,86 | 6,8 | 2,4 | 2,9 | 57,5 | 240 |
АИС225S4 Чугун | 37 | 1480 | 92,7 | 0,87 | 6,5 | 2,2 | 2,7 | 69,7 | 287 |
АИС225М4 Чугун | 45 | 1480 | 93,0 | 0,87 | 6,3 | 2,3 | 2,5 | 84,5 | 308 |
АИС250МА4 Чугун | 55 | 1480 | 93,3 | 0,87 | 6,4 | 2,2 | 2,5 | 103 | 402 |
АИС250МВ4 Чугун | 75 | 1480 | 93,6 | 0,88 | 6,2 | 2,3 | 2,6 | 138,4 | 488 |
АИС280S4 Чугун | 75 | 1480 | 93,8 | 0,88 | 6,8 | 2,1 | 2,8 | 138,1 | 540 |
АИС280МА4 Чугун | 90 | 1480 | 94,1 | 0,88 | 6,9 | 2,2 | 2,7 | 165 | 615 |
АИС280МВ4 Чугун | 110 | 1480 | 94,5 | 0,89 | 6,5 | 2,1 | 7,3 | 201 | 717 |
АИС315S4 Чугун | 110 | 1480 | 94,7 | 0,88 | 6,5 | 1,9 | 2,7 | 200,5 | 870 |
АИС315М4 Чугун | 132 | 1480 | 95,0 | 0,88 | 6,8 | 2,3 | 3,2 | 240 | 990 |
АИС315LA4 Чугун | 160 | 1480 | 95,2 | 0,89 | 6,6 | 2,6 | 3,0 | 287 | 1053 |
АИС315LB4 Чугун | 200 | 1480 | 95,4 | 0,89 | 6,4 | 2,2 | 2,8 | 358 | 1243 |
АИС355М4 Чугун | 250 | 1490 | 95,6 | 0,90 | 6,2 | 1,9 | 2,9 | 441 | 1745 |
АИС355L4 Чугун | 315 | 1490 | 95,8 | 0,90 | 6,1 | 2,1 | 3,1 | 555 | 1957 |
1000 об/мин | |||||||||
АИС63А6 Чугун | 0,09 | 840 | 42,0 | 0,61 | 3,5 | 2,0 | 2,0 | 0,53 | 4,2 |
АИС63В6 Чугун | 0,12 | 850 | 45,0 | 0,62 | 3,5 | 2,0 | 2,0 | 0,65 | 4,8 |
АИС71А6 Чугун | 0,18 | 900 | 56,0 | 0,66 | 4,0 | 1,9 | 2,0 | 0,74 | 6 |
АИС71В6 Чугун | 0,25 | 900 | 56,0 | 0,68 | 4,0 | 1,9 | 2,0 | 0,9 | 6,5 |
АИС80МА6 Чугун | 0,37 | 890 | 62,5 | 0,70 | 4,4 | 1,9 | 2,3 | 1,3 | 14 |
АИС80МВ6 Чугун | 0,55 | 890 | 65,0 | 0,72 | 4,5 | 2,1 | 2,4 | 1,8 | 16 |
АИС90S6 Чугун | 0,75 | 910 | 69,1 | 0,72 | 4,1 | 2,3 | 2,7 | 2,3 | 20 |
АИС90L6 Чугун | 1.![]() |
910 | 72,0 | 0,73 | 4,6 | 2,3 | 2,7 | 3,2 | 23 |
АИС100L6 Чугун | 1,5 | 920 | 76,0 | 0,75 | 5,0 | 2,4 | 2,8 | 4,1 | 29 |
АИС112М6 Чугун | 2,2 | 940 | 79,1 | 0,76 | 5,2 | 2,1 | 2,5 | 5,6 | 38 |
АИС132S6 Чугун | 3,0 | 960 | 81,3 | 0,76 | 5,6 | 1,9 | 2,5 | 7,4 | 54 |
АИС132МА6 Чугун | 4,0 | 960 | 82,3 | 0,76 | 6,2 | 2,1 | 2,7 | 9,7 | 62 |
АИС132МВ6 Чугун | 5,5 | 960 | 84,7 | 0,77 | 6,5 | 2,3 | 2,8 | 12,8 | 69 |
АИС160М6 Чугун | 7,5 | 970 | 86,6 | 0,77 | 5,6 | 2,0 | 2,6 | 1,71 | 103 |
АИС160L6 Чугун | 11 | 970 | 87,6 | 0,78 | 5,8 | 2,1 | 2,4 | 24,5 | 121 |
АИС180L6 Чугун | 15 | 970 | 89,0 | 0,81 | 5,7 | 2,0 | 2,4 | 31,6 | 173 |
АИС200LA6 Чугун | 18,5 | 970 | 90,2 | 0,81 | 6,7 | 2,2 | 2,8 | 38,5 | 221 |
АИС200LB6 Чугун | 22 | 970 | 90,2 | 0,83 | 6,6 | 2,3 | 2,9 | 44,7 | 236 |
АИС225М6 Чугун | 30 | 980 | 91,5 | 0,84 | 6,8 | 2,2 | 2,7 | 59,3 | 301 |
АИС250М6 Чугун | 37 | 980 | 92,2 | 0,86 | 6,2 | 2,0 | 2,5 | 70,1 | 370 |
АИС280S6 Чугун | 45 | 980 | 92,5 | 0,86 | 6,1 | 1,9 | 2,5 | 86 | 478 |
АИС280МА6 Чугун | 55 | 980 | 92,9 | 0,86 | 6,7 | 2,1 | 2,7 | 105 | 535 |
АИС280МВ6 Чугун | 75 | 980 | 93,6 | 0,87 | 5,8 | 2,1 | 2,3 | 140 | 682 |
АИС315S6 Чугун | 75 | 990 | 93,7 | 0,86 | 6,5 | 2,0 | 2,7 | 142 | 790 |
АИС315М6 Чугун | 90 | 990 | 93,9 | 0,86 | 6,2 | 2,0 | 2,6 | 170 | 880 |
АИС315LA6 Чугун | 110 | 990 | 94,5 | 0,86 | 6,0 | 1,9 | 2,7 | 206 | 997 |
АИС315LB6 Чугун | 132 | 990 | 94,6 | 0,87 | 5,8 | 2,0 | 2,7 | 244 | 1103 |
АИС355МА6 Чугун | 160 | 990 | 95,1 | 0,88 | 6,3 | 1,6 | 2,8 | 291 | 1400 |
АИС355МВ6 Чугун | 200 | 990 | 95,4 | 0,88 | 6,6 | 2,0 | 2,9 | 362 | 1780 |
АИС355L6 Чугун | 250 | 990 | 95,7 | 0,88 | 6,5 | 1,6 | 3,0 | 451 | 2050 |
750 об/мин | |||||||||
АИС71А8 Чугун | 0,09 | 680 | 48,0 | 0,56 | 3,0 | 1,5 | 1,7 | 0,51 | 6 |
АИС71В8 Чугун | 0,12 | 690 | 51,0 | 0,59 | 2,7 | 1,6 | 1,7 | 0,61 | 6,8 |
АИС80МА8 Чугун | 0,18 | 630 | 51,2 | 0,61 | 2,9 | 2,8 | 2,0 | 0,88 | 14 |
АИС80МВ8 Чугун | 0,25 | 640 | 54,2 | 0,61 | 3,0 | 2,1 | 2,4 | 1.![]() |
16 |
АИС90S8 Чугун | 0,37 | 660 | 62,2 | 0,61 | 3,4 | 2,0 | 2,2 | 1,48 | 20 |
АИС90L8 Чугун | 0,55 | 660 | 63,3 | 0,61 | 3,4 | 2,1 | 2,3 | 2,16 | 23 |
АИС100LA8 Чугун | 0,75 | 690 | 70,5 | 0,67 | 3,5 | 2,0 | 2,2 | 2,41 | 31 |
АИС100LB8 Чугун | 1,1 | 690 | 72,4 | 0,69 | 3,6 | 2,2 | 2,4 | 3,35 | 35 |
АИС112М8 Чугун | 1,5 | 690 | 74,5 | 0,70 | 3,9 | 2,4 | 2,6 | 4,4 | 38 |
АИС132S8 Чугун | 2,2 | 710 | 79,3 | 0,71 | 4,3 | 2,3 | 2,5 | 5,9 | 52 |
АИС132М8 Чугун | 3,0 | 710 | 80,1 | 0,73 | 4,4 | 2,2 | 2,4 | 7,8 | 61 |
АИС160МА8 Чугун | 4,0 | 720 | 81,6 | 0,73 | 4,4 | 2,2 | 2,5 | 10,2 | 90 |
АИС160МВ8 Чугун | 5,5 | 720 | 83,3 | 0,74 | 5,0 | 2,2 | 2,4 | 13,6 | 102 |
АИС160L8 Чугун | 7,5 | 720 | 85,9 | 0,75 | 5,7 | 2,1 | 2,3 | 17,7 | 122 |
АИС180L8 Чугун | 11 | 730 | 87,8 | 0,75 | 5,6 | 2,3 | 2,5 | 25,4 | 150 |
АИС200L8 Чугун | 15 | 730 | 88,3 | 0,76 | 5,5 | 2,1 | 2,4 | 34 | 212 |
АИС225S8 Чугун | 18,5 | 730 | 90,2 | 0,76 | 5,6 | 2,2 | 2,6 | 41 | 285 |
АИС225М8 Чугун | 22 | 740 | 90,8 | 0,78 | 5,4 | 2,1 | 2,4 | 47,2 | 385 |
АИС250М8 Чугун | 30 | 740 | 91,2 | 0,79 | 5,3 | 2,2 | 2,5 | 63,3 | 378 |
АИС280S8 Чугун | 37 | 740 | 91,8 | 0,79 | 5,6 | 2,3 | 2,7 | 77,5 | 485 |
АИС280М8 Чугун | 45 | 740 | 92,0 | 0,79 | 5,2 | 2,1 | 2,8 | 94,1 | 568 |
АИС315S8 Чугун | 55 | 740 | 93,1 | 0,81 | 5,7 | 1,9 | 2,5 | 110,8 | 745 |
АИС315М8 Чугун | 75 | 740 | 93,7 | 0,81 | 5,9 | 2,1 | 2,8 | 150,1 | 805 |
АИС315LA8 Чугун | 90 | 740 | 94,0 | 0,82 | 6,2 | 2,3 | 2,9 | 177,4 | 998 |
АИС315LB8 Чугун | 110 | 740 | 94,2 | 0,82 | 6,0 | 2,2 | 2,8 | 216,4 | 1175 |
АИС355МА8 Чугун | 132 | 740 | 94,3 | 0,82 | 6,4 | 1,9 | 2,7 | 259,4 | 1580 |
АИС355МВ8 Чугун | 160 | 740 | 94,5 | 0,82 | 6,3 | 1,7 | 2,6 | 313,7 | 1680 |
АИС355L8 Чугун | 200 | 740 | 94,8 | 0,83 | 6,5 | 1,8 | 2,9 | 386,2 | 1995 |
В Москве Электродвигатели АИР 132 М6.

Описание и применение
Двигатели асинхронные закрытого исполнения производятся разных видов в зависимости от назначения и области применения по ГОСТ Р 51689-2000 .
Вид климатического исполнения У1, У2 (базовое исполнение), УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150-69 .
Режим работы Ѕ1 по ГОСТ Р 52776-2007 .
Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.

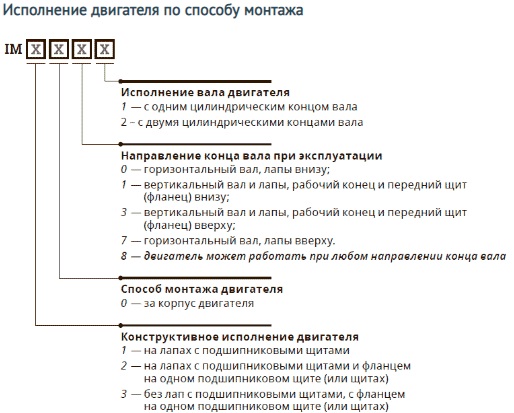

В зависимости от способа монтажа двигатели изготавливаются в следующих конструктивных исполнениях: ІМ 1001, ІМ 2001, ІМ 3001, ІМ 1081, ІМ 2081, ІМ 3081, ІМ 1002, ІМ 2002, ІМ 3002, ІМ 1082, ІМ 2082, ІМ 3082, ІМ 1011, ІМ 2011, ІМ 3011, ІМ 1031, ІМ 2031, ІМ 3031 и другие по ГОСТ 2479-79 .
Степень защиты двигателей ІР54, ІР55 по ГОСТ ІЕС 60034-5-2011 .
Способ охлаждения 1С0141 по ГОСТ 20459-87 .
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008 .
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008 .
Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865-93 .
Основные технические данные и характеристики двигателя приведены в табличке (шильде), прикрепленной к корпусу двигателя.
Рабочие параметры АИР 132 М6
- Мощность 7.5 кВт
- Частота вращения 1000 об/мин
- Напряжение 220/380 либо 380/660 В
- Ток статора 28.6/16.5 А
- КПД 85.5 %
- Коэф. мощности 0.81
- Mmax/Mн 2.1
- Мп/Мн 2
- Iп/Iн 6.5
- Класс защиты, IP 55
- Климатическое исполнение У2
- Вес 81 кг
Достоинства
- Степень защиты IP55;
- Резьбовое отверстие в торце вала;
- Ударопрочная клемная коробка;
- Индивидуальная упаковка;
- Гарантия 2 года или 10000 часов.
Габаритно-присоединительные размеры АИР 132 М6
l1 | l10 | l31 | d1 | d10 | b1 | b10 | h2 | h3 | h20 | h | |
80 | 178 | 89 | 38 | 12 | 10 | 216 | 8 | 41 | 16 | 132 |
* Размеры: l1, l31, l10, d1, d20, d22, b10, h — соответсвуют стандартам ГОСТ 183-74 и ГОСТ 51689-2000. Остальные указанные размеры носят информационный характер, и могут быть изменены производителем без предварительного уведомления.
Расшифровка наименования:
XX X XXX XX X XX
XX | — | серия |
X | — | конструктивная модификация (С — с повышенным скольжением, Е — однофазные) |
XXX | — | габарит, мм |
XX | — | установочный размер по длине станины (S, M, L) |
X | — | число полюсов (2, 4, 6, 8, 10, 12) |
XX | — | климатическое исполнение (У, ) |
Подбор аналогов АИР 132 М6:

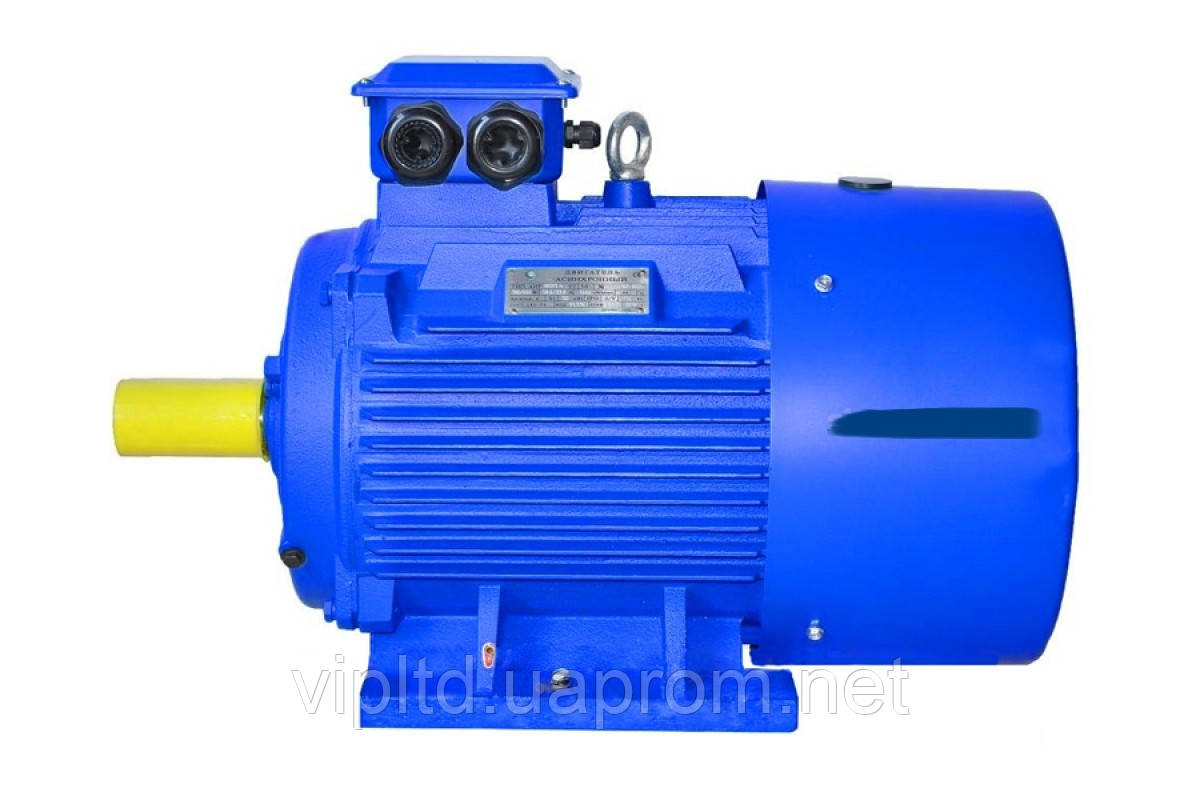

Электродвигатели АИР
Электродвигатель АИР является ключевым звеном в механизме, обеспечивая его работоспособность. От того, какие характеристики предлагает двигатель, так будут действовать и все устройство в целом. Электродвигатели охватывают все сферы человеческой деятельности, в первую очередь, широко востребованы в промышленности.
Синхронный электродвигатель представляет собой устройство переменного тока. Частота вращения магнитного поля, которое создает якорь, равна частоте вращения ротора.
Асинхронный электродвигатель АИР представляет собой устройство, работающее за счет переменного тока, преобразуя электрическую энергию в механическую. В этом устройстве частота вращения ротора не равна частоте вращения магнитного поля. Бесперебойная и надежная работа асинхронного двигателя обеспечивается соблюдением необходимых условий: высота над уровнем моря, на которой работает двигатель, не должна превышать 1000 м; температура окружающей среды варьируется от -40 до +40 С; относительная влажность воздуха не должна превышать 90% (при температуре +25 С), запыленность воздуха для закрытых двигателей менее 10 мг/м3, 2 мг/м3 — для защищенных.
Для нестандартных условий производятся двигатели особого исполнения.
Взрывозащищенные асинхронные электродвигатели исключают возможность взрыва за счет заключения элементов двигателя, напрямую взаимодействующих с электричеством, в взрывонепроницаемую оболочку. Такая оболочка выдерживает давление взрыва внутри, не давая ему выйти в окружающую среду.
Общая схема маркировки электродвигателей
1. Обозначение серии:
АИР, А, 4А, 5А, АД, 7AVER — общепромышленные электродвигатели с привязкой мощностей по ГОСТ 51689-2000
АИС, 6А, IMM, RA, AIS — общепромышленные электродвигатели с привязкой мощностей по евростандарту DIN (CENELEC)
АИМ, АИМЛ, ВА, АВ, ВАО2, 1ВАО, 3В — взрывозащищенные электродвигатели
АИУ, ВРП, АВР, 3АВР, ВР — взрывозащищенные рудничные электродвигатели
А4, ДАЗО4, АОМ, ДАВ, АО4 — высоковольтные электродвигатели
2. Признак модификации:
М- модернизированный электродвигатель (например: АДМ63А2У3)
К- электродвигатель с фазным ротором (например: 5 АНК280А6)
Х- электродвигатель с алюминиевой станиной (например: 5АМХ180М2У3)
Е- однофазный электродвигатель 220В (например: АИРЕ80С2У3)
Н- электродвигатель защищенного исполнения с самовентиляцией (например: 5АН200М2У3)
Ф- электродвигатель защищенного исполнения с принудительным охлаждением
С- электродвигатель с повышенным скольжением (например: АИРС180М4У3)
В- встраиваемый электродвигатель (например: АДМВ63В2У3)
Р- электродвигатель с повышенным пусковым моментом (например: АИРР180S4У3)
П- электродвигатель для привода вентилятора в птицеводческих хозяйствах («птичник»)
3. Габарит (высота оси вращения вала над установочной поверхностью) мм.:
50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400
4. Установочные размеры или длина сердечника:
А, В — вариант длины сердечника
S, M, L — вариант длины сердечника и установочных размеров по длине станины
X, XK, Y, YK — вариант длины сердечника статора высоковольтных двигателей
5. Число полюсов:
2 (3000 об/мин), 4 (1500 об/мин), 6 (1000 об/мин), 8 (750 об/мин), 10 (600 об/мин), 12 (500 об/мин)
4/2, 6/4, 8/6, 12/4, 12/6, 6/4/2, 8/6/4 и т.д. — многоскоростные электродвигатели
6. Признак конструктивной модификации:
Б — электродвигатель со встроенным датчиком температурной защиты обмотки
Б1 — электродвигатель с датчиком температурной защиты обмотки и подшипниковых узлов
Б2 — электродвигатель с датчиком температурной защиты обмотки и подогревателем
Е — электродвигатель со встроенным электромагнитным тормозом (например: АИР80А2ЕУ3)
Е2 — электродвигатель со встроенным тормозом и ручкой расторможения
П — электродвигатель с повышенной точностью по установочным размерам
Ж — электтродвигатель для привода моноблочных насосов (например: АИР80А2ЖУ2)
Н — малошумный электродвигатель (например: 5АН180S4/16НЛБУХЛ4)
Л — электродвигатель для привода лифтов (например: 5АН180S4/16НЛБУХЛ4)
С — электродвигатель для привода нефтяных станков-качалок (например: АИР180S4СНУ1)
Тр — электродвигатель для осевых вентиляторов в системах охлаждения трансформаторов
Р3 — электродвигатель для мотор-редукторов
7. Климатическое исполнение (ГОСТ 15150-69)
У — для макроклиматического района с умеренным климатом
УХЛ — для макроклиматических районов с умеренным и холодным климатом
ХЛ — для макроклиматического района с холодным климатом
Т — для макроклиматических районов как с сухим, так и с влажным тропическим климатом
М — для макроклиматического района района с умеренно-холодным морским климатом
О — для всех макроклиматических районов на суше, кроме очень холодного (общеклиматическое исполнение)
В — для всех макроклиматических районов на суше и на море, кроме очень холодного (всеклиматическое исполнение)
8. Категории размещения (ГОСТ 15150-69)
1- для эксплуатации на открытом воздухе
2- для эксплуатации под навесом, в палатках, кузовных прицепах
3— для эксплуатации в помещениях без регулируемых климатических условий
4— для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями
5— для эксплуатации в помещениях с повышенной влажностью
Допустимые значения рабочих температур для основных климатических исполнений
Климатическое исполнение | Категории размещения | Значение температуры воздуха при эксплуатации, С | |||
Рабочее | Предельное рабочее | ||||
верхнее | нижнее | верхнее | нижнее | ||
У, ТУ | 1,2,3 | +40 | -45 | +45 | -45 |
5 | +35 | -5 | +35 | -5 | |
УХЛ | 1,2,3 | +40 | -60 | +45 | -70 |
5 | +35 | -10 | +35 | -10 | |
Т,ТС | 1,2,3 | +50 | -10 | +60 | -10 |
5 | +35 | +1 | +35 | +1 |
Рабочие значения влажности воздуха для основных климатических исполнений
Климатическое исполнение | Категория размещения | Относительная влажность |
Абс. среднегодовое значение, г*м3 |
|
Среднегодовое значение | Верхнее значение | |||
У, УХЛ, ХЛ, ТУ | 1, 2 | 75% при 15ºС | 100% при 25ºС | 11 |
3 | 75% при 15ºС | 98% при 25ºС | 11 | |
Т, ТВ, О, М, ОМ | 5 | 90% при 15ºС | 100% при 25ºС | 13 |
1, 2, 5 | 80% при 27ºС | 100% при 35ºС | 20 |
Монтажное исполнение IMxxxx
Монтажное исполнение электродвигателя АИР обозначается латинскими буквами IM и четырьмя цифрами после них. Также иногда встречается обозначение по международному стандарту МЭК60034-7 (код I), включающее латинские буквы IM, латинскую букву В или V и от 1 до 2 цифр.
Первая цифра — конструктивное исполнение электродвигателя
1— электродвигатель на лапах с подшипниковыми щитами
2— электродвигатель на лапах с подшипниковыми щитами и фланцем на одном щите
3— электродвигатель без лап с подшипниковыми щитами и фланцем на одном щите
Вторая и третья цифра — пространственный способ монтажа электродвигателя. Если третья цифра «8», например IM1081, то такой электродвигатель может монтироваться в любом положении.
Четвертая цифра — исполнение конца вала
1— электродвигатель с одним цилиндрическим концом вала
2— электродвигатель с двумя цилиндрическими концами вала
3— электродвигатель с одним коническим концом вала
4— электродвигатель с двумя коническими концами вала
Степень защиты IPxx (ГОСТ 17494-87)
Первая цифра — защита от проникновения твердых тел
0— незащищенный электродвигатель
1— электродвигатель, защищенный от твердых тел, диаметром более 50 мм
2— электродвигатель, защищенный от твердых тел, диаметром более 12 мм
3— электродвигатель, защищенный от твердых тел, диаметром более 2,5 мм
4— электродвигатель, защищенный от твердых тел, диаметром более 1,0 мм
5— электродвигатель, защищенный от пыли
Вторая цифра — защита от проникновения воды
0— незащищенный электродвигатель
1- электродвигатель, защищенный от вертикально капающей воды
2— электродвигатель, защищенный от падающих капель под углом до 15º к вертикали
3— электродвигатель, защищенный от падающих капель под углом до 60º к вертикали (от дождя)
4— электродвигатель, защищенный от воды, разбрызгиваемой со всех направлений
5- электродвигатель, защищенный от водяных струй со всех направлений.
Класс нагревостойкости изоляции
Электродвигатели, как правило, имеют класс нагревостойкости изоляция «В» (температурный индекс 135ºС), «F» (температурный индекс 155ºС) или «Н» (температурный индекс 180ºС) по ГОСТ 8865-70.
Класс нагревостойкости изоляции отражает максимальную рабочую температуру изоляции обмотки статора или ротора электродвигателя при номинальной нагрузке.
Номинальный режим работы электродвигателя
Определяет допустимую частоту и продолжительность включений электродвигателя, а также устанавливающийся при этих включениях температурный режим. ГОСТ 183-74 (МЭК 60034-1).
Напряжение и частота
При частоте тока 50Гц:
380, 660, 220/380, 380/660, 400/690 В
При частоте тока 60Гц:
440, 460, 240/415, 415/720 В
Также возможны иные значения частоты и напряжения, выполненные под заказ потребителя.
Для напряжений указанных через дробь справедлива схема соединения обмотки статора треугольник/звезда.
Схема подключения электродвигателей
Номинальные данные приводятся в соответствии с ГОСТ28173-89.
Электродвигатели АИР, расчитанные на напряжение 220/380В, должны подключаться при соединении обмоток в «звезду»на линейное напряжение 380В, а при соединении обмоток в «треугольник» на линейное напряжение 220В.
Аналогично, электродвигатели АИР, рассчитанные на напряжение 380/660В, должны подключаться при соединении обмоток в «звезду» на линейное напряжение 660В, а при соединении обмоток в «треугольник» на линейное напряжение 380В.
У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В.
Иное подключение обмоток приведет к выходу электродвигателя из строя и отказу завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».
Частота вращения вала: 1500 оборотов/мин.
ОБЩЕПРОМЫШЛЕННЫЕ ЭЛЕКТРОДВИГАТЕЛИ
Двигатели асинхронные АИР закрытого исполнения эксплуатируются в помещениях с температурой от -40°С до +40°С и максимальной влажностью 98% при 25°С и производятся разных видов в зависимости от назначения и области применения поГОСТ Р 51689-2000. Вид климатического исполнения У1, У2 (базовое исполнение), УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150-69.
Режим работы Ѕ1 по ГОСТ Р 52776-2007.
Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются в следующих конструктивных исполнениях: ІМ 1001, ІМ 2001, ІМ 3001, ІМ 1081, ІМ 2081, ІМ 3081, ІМ 1002, ІМ 2002, ІМ 3002, ІМ 1082, ІМ 2082, ІМ 3082, ІМ 1011, ІМ 2011, ІМ 3011, ІМ 1031, ІМ 2031, ІМ 3031 и другие по ГОСТ 2479-79.
Степень защиты двигателей ІР54, ІР55 по ГОСТ ІЕС 60034-5-2011. Способ охлаждения 1С0141 по ГОСТ 20459-87. Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008. Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008. Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865-93.
Основные технические данные и характеристики двигателя приведены в табличке (шильде), прикрепленной к корпусу двигателя.
В закрытых помещениях запыленность воздуха допускается не более 10 мг/м³, в защищенных более 2 мг/м³. Высота над уровнем моря не должна превышать 1000 метров. Среда, где применяется электродвигатель АИР, не должна быть взрывоопасной, содержать токопроводящую пыль, пары, разрушающие металл, агрессивные газы.
При соблюдении перечисленных условий, конструкция позволяет обеспечить надежную и продолжительную работу в течение всего срока эксплуатации.
ПРИМЕНЕНИЕ
Электродвигатели АИР применяются для привода механизмов, которые не предъявляют особых жестких требований к пуску, скольжению и энергетическим показателям. Например, нашли свое применение в деревообрабатывающей промышленности, в станкостроении, в сельском хозяйстве и многих других отраслях экономики, используются в системах промышленной вентиляции, в строительной технике, при агрегатировании насосного оборудования и т.д.
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Сертифицированный ГОСТ мотор для российского рынка от OME Motors
ГОСТ Двигатель: двигатели низковольтные для российского рынка
Благодаря своему многолетнему опыту в этом секторе, OME Motors может разработать и изготовить двигатели ГОСТ для российского рынка, особенно для замены старых устройств на советских заводах. Таким образом, OME Motors может — исходя из конкретных потребностей каждого клиента — реализовать новый двигатель, полностью идентичный ранее существовавшему, что гарантирует эффективное продолжение производственной деятельности. Двигатели, сертифицированные по ГОСТ — это электродвигатели низкого напряжения, способные обеспечить высокий КПД и в то же время экономию энергии и оптимизацию затрат на управление.
Откройте для себя преимущества российских электродвигателей (двигатель ГОСТ) .
Двигатель ГОСТ , разработанный и изготовленный OME Motors:
- Эффективность и возможность гарантировать оптимизацию энергопотребления.
- Универсальность, они могут успешно применяться в промышленных секторах и в самых различных областях применения на российском рынке.
- Прочный и спроектированный так, чтобы гарантировать безопасность, стабильность и надежность при любой обработке и с течением времени.
- Простота установки, тестирования и использования.
Применение российского двигателя по ГОСТ
Двигатели , сертифицированные по ГОСТу, производимые OME Motors, изготавливаются по индивидуальному заказу в соответствии с конкретными техническими и производственными потребностями заказчика и предназначены для замены одного или нескольких старых российских двигателей . Таким образом, они имеют те же технические и функциональные характеристики, что и оригинальные устройства, и обладают теми же преимуществами.Таким образом, применение двигателя ГОСТ производства OME Motors зависит от конкретных потребностей каждого клиента. В более общем плане, однако, Русские моторы — это машины, которые могут успешно использоваться в системах водоснабжения для очистки, обработки и опреснения воды, а также на установках очистки воздуха и, наконец, в пищевой промышленности. Двигатель ГОСТ может использоваться в сочетании с насосами и компрессорами, а также с турбинами, вентиляторами и воздуходувками, системами отопления, вентиляции и кондиционирования воздуха.
|
Rolls-Royce Ghost был настолько устрашающе тихим, что инженерам пришлось сделать его громче
Ghost имеет чистый, простой дизайн, но он по-прежнему отличается роскошью и ценой Rolls-Royce.
Rolls-Royce представил свой совершенно новый Ghost Tuesday, и он разительно отличается от любого автомобиля Rolls-Royce, который когда-либо появлялся. Ghost — это немного меньший по размеру и несколько менее дорогой седан ультра-роскошного автопроизводителя, а новая версия гораздо более занижена, чем ее предшественница.
При подготовке к разработке нового Ghost компания Rolls-Royce поняла, что покупатели, которые обычно покупают эту модель, больше не хотят привлекательной эмблемы богатства.
«Мы обнаружили, что эти клиенты демонстрируют явную тенденцию к предметам роскоши, которые прославляют сдержанность и сдержанность — они не кричат, а скорее шепчут», — сказал генеральный директор Rolls-Royce Торстен Мюллер-Отвес в письме клиентам и средствам массовой информации. .
Дизайнеры Rolls-Royce назвали это новое мышление «пост-роскошью». Это может показаться проблемой для Rolls-Royce. В конце концов, его автомобили — это очень роскошные, эффектные демонстрации богатства.
При длине более 17 футов и стоимости более 300 000 долларов Ghost по-прежнему огромен и дорог по любым обычным меркам.Но он лучше вписывается в дорогу, чем высокий и эффектный седан Phantom от Rolls-Royce.
Создав новый Ghost, дизайнеры и инженеры придали автомобилю более чистый внешний вид и более простой интерьер с меньшим количеством отвлекающих факторов, таких как вышивка, стеганые строчки или логотипы. Снаружи и внутри Ghost демонстрирует некую простоту, которая обычно ассоциируется со скандинавским дизайном и такими компаниями, как шведская Volvo.
Но еще немного вспышки. Ночью решетка мягко подсвечивается.Внутри часть приборной панели перед пассажиром светится «звездами» — пятнами света, окружающими светящееся слово Ghost. Когда эффект выключен, панель выглядит просто черной. Эффект имитирует знаменитую обшивку потолка «звездного света» Rolls-Royce, которая также переливается рассеянными точками света.
Снаружи корпус сваривается так, что, за исключением дверей или других отверстий, он выглядит как цельный кусок металла. Внутри используются очень большие листы кожи (тщательно проверенные на наличие дефектов), чтобы свести к минимуму швы.
Звук тишины
Дизайнеры и инженеры хотели, чтобы новый Ghost создавал расслабляющее и тихое место. Но инженеры Rolls-Royce поняли, что изначально они сделали машину слишком тихой внутри. По словам британского автопроизводителя, пассажиры сочли почти полную тишину дезориентирующей, потому что отсутствие звука не соответствовало движению автомобиля.
Звукорежиссеры поместили в автомобиль 220 фунтов звукоизоляционного материала, включая внутреннее оконное стекло и шины.Они также изучили такие вещи, как дворники и вентиляционные отверстия, чтобы устранить даже крошечные шумы, которые могли быть не ощутимы сознательно.
В результате возникла странная и неестественная почти полная тишина. Это также сделало другие звуки — чужое дыхание или шевеление штанов на кожаных сиденьях — еще более заметными.
Нужен был расслабляющий фоновый звук. Поэтому инженеры-акустики работали над «гармонизацией» различных звуков в машине, чтобы они складывались в непрерывный мягкий шепот.Рамы сидений, например, естественным образом резонировали с кузовом автомобиля, поэтому были добавлены демпферы, чтобы регулировать уровень этого звука, не устраняя его полностью. Кроме того, к стволу было добавлено вентиляционное отверстие, позволяющее ускользнуть от басовых нот, созданных там, но, опять же, не избавиться от них полностью.
За тонким рулем
«Призрак» — это автомобиль, который владельцы автомобилей сообщили, что им больше нравится водить машину, чем быть за рулем, по словам Rolls-Royce. Хотя автомобили Rolls-Royce не стремятся доставлять удовольствие — например, нет кнопки спортивного режима, — они по-прежнему могут быть очень приятными в управлении, обеспечивая ощущение легкости и контроля.Рулевые колеса Rolls-Royce, например, имеют узкие обода, которые не требуют сильного захвата, а, скорее, нежного прикосновения кончиками пальцев.
По словам автопроизводителя, Ghost должен обеспечить лучшее из подобного рода впечатлений. По словам компании, двигатель V12 с турбонаддувом расположен за передними колесами, что помогает обеспечить идеальный баланс веса 50/50 между передними и задними колесами. Ghost также имеет полный привод, а также управление всеми четырьмя колесами. (Когда передние колеса поворачиваются, задние колеса также немного поворачиваются.)
Хотя Rolls-Royce является дочерней компанией BMW в Германии, последнее поколение моделей Rolls-Royce, включая эту, построено на фундаментальной инженерной разработке, уникальной для этой марки. Версии алюминиевого каркаса Ghost разделяют новый Phantom и кроссовер Cullinan.
В Ghost камеры следят за дорогой, выявляя изменения поверхности и неровности, чтобы подвеска могла на них реагировать. Автоматическая коробка передач автомобиля использует данные GPS и карты для предварительного выбора подходящей передачи для предстоящих холмов и поворотов.
У Ghost также есть двери, которые можно открыть и закрыть нажатием кнопки изнутри или снаружи автомобиля. Раньше двери можно было закрывать только таким способом, что, по крайней мере, было полезно, поскольку задние двери с задними петлями Rolls-Royce, являющиеся торговой маркой Rolls-Royce, хоть и элегантны, но могут быть неудобными для закрытия изнутри. Даже если двери закрываются вручную, работа все равно будет мягко усиливаться.
Конечно, у Ghost есть и другие функции, которые обычны для современных роскошных автомобилей, такие как круиз-контроль на основе радара и виды с камеры, которые позволяют водителю видеть машину, как будто сверху.
Ожидается, что цены на новый Ghost будут такими же, как и на текущую модель, которые начинаются с 300 000 долларов и обычно поднимаются до 400 000 долларов с опциями. Первые новые Ghosts начнут поступать к покупателям примерно в конце этого и начале следующего года.
2011 Rolls-Royce Ghost — Обзор — Автомобиль и водитель
Если грандиозный Rolls-Royce Phantom, рожденный BMW в 2003 году, восстановил исключительность марки, то Ghost 2011 года перенес это понятие в более человеческий масштаб.Призрак — ежедневный водитель; Phantom, будь то седан, седан с увеличенной колесной базой, купе или кабриолет, следует держать в резерве для особых случаев, таких как обеды в Белом доме.
По-прежнему каток
Ghost сокращает одно из величайших имен из прошлого Rolls-Royce, Silver Ghost, прозвище, которое присваивалось всей линейке классически надежных и плавных 40/50, выпускавшихся с 1906 по 1926 год. Autocar и Motor назовут Rolls-Royce «Лучшим автомобилем в мире».«Новый Ghost принесет это наследие в класс роскошных седанов, изменив иерархию сегмента, в котором доминируют Bentley Continental Flying Spur, Mercedes S-класса и BMW 7-й серии. Этот стальной монокок может весить столько же, сколько Bentley (почти ошеломляющие 5500 фунтов), но также производит устрашающие 563 л.с. и разгоняется от 0 до 60 миль в час за заявленные 4,8 секунды. Более того, он достигнет полного ценового превосходства, когда появится здесь в начале 2010 года, с предполагаемой начальной рекомендованной ценой около 245 000 долларов.Кто-то может возразить, что это делает его более конкурентом грядущему Bentley Mulsanne, чем меньшему по размеру Bentley. Мы предпочитаем рассматривать Mulsanne как недостаточно дорогого конкурента Phantom.
Вы уверены, что это не 7 серия?
Потому что Rolls теперь находится под управлением BMW, и потому что использование общих деталей важно для экономии на масштабе производителя (но в основном потому, что Rolls-Royce признал, что Ghost делит 20 процентов себя с BMW 7-й серии, в частности, V- 12-сильный 760Li), хочется подумать, что новый автомобиль — это просто увеличенный BMW 9-й серии с металлическим капотом.Такая характеристика немного несправедлива по отношению к новому седану. За 20-процентной общностью скрываются система климат-контроля, электрическая архитектура, части днища днища и некоторые компоненты двигателя. Оба двигателя V-12 с двойным турбонаддувом относятся к одному семейству двигателей, но объем двигателя Ghost увеличен до 6,6 литра (по сравнению с 6,0 у 760) и получил некоторые пересмотренные внутренние детали, такие как новый шатун. И если у BMW сзади только пневморессоры, то в Ghost используется адаптивная пневмоподвеска на всех четырех углах. Rolls требовалось более королевское сиденье, шины большего диаметра и двери в стиле тренера, что потребовало дополнительных изменений. Новый общий диаметр шин означал новую кинематику рулевого управления и подвески, а приподнятое сиденье и открывающиеся по центру двери означали модернизацию платформы-донора для обеспечения безопасности при столкновении.
Экзотические материалы Up the Wazoo
Главный дизайнер Иэн Кэмерон создал форму, которая сразу же узнаваема как Rolls-Royce, хотя у автомобиля нет традиционной решетки радиатора типа Парфенон.Его более гладкое изображение корпуса радиатора с хромированными пластинами соответствует пропорциям триммера автомобиля по сравнению с Phantom. Основанный на ужасающе мощной стойке, Ghost имеет быстрые стойки и кузов, который крепится к колесам. За сдержанными, почти невыразительными сторонами кузова скрывается тонкость пропорций и линий, благодаря которым автомобиль выглядит намного меньше, чем он есть на самом деле. Как всегда, доминирует длинный нос с идеальным соотношением сторон.
Технические характеристики
ТИП АВТОМОБИЛЯ: передний двигатель, задний привод, 4-5 пассажиров, 4-дверный седан
РАСЧЕТНАЯ БАЗОВАЯ ЦЕНА: 245000 долларов США
ТИП ДВИГАТЕЛЯ: с двойным турбонаддувом и промежуточным охлаждением DOHC, 48-клапанный V-12, алюминиевый блок и головки, прямой впрыск топлива
Рабочий объем: 402 куб. Дюймов, 6592 куб. См
Мощность: 563 л.с. при 5250 об / мин
Крутящий момент: 575 фунт-фут при 1500 об / мин
ТРАНСМИССИЯ: 8-ступенчатая автоматическая
РАЗМЕРЫ:
Колесная база: 129.7 дюймов
Длина: 212,6 дюйма
Ширина: 76,7 дюйма Высота: 61,0 дюйм
Снаряженная масса (оценка производителя): 5450 фунтов
ХАРАКТЕРИСТИКИ (MFR’S Zero 247 EST): 60 миль в час: 4,8 секунды
Стоячая-миля: 13,2 секунды
Максимальная скорость (ограничена регулятором): 155 миль в час
ЭКОНОМИКА ТОПЛИВА ( C / D EST):
EPA вождение по городу / шоссе: 12/19 миль на галлон
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Призрак Тип-32 — Транспортное средство — Halopedia, Halo wiki
Rapid Attack Vehicle Type-32 , [1] , более известный как Ghost ККОН, является стандартной машиной для разведки и быстрой атаки Ковенанта.
Технические характеристики [править]
Детали дизайна [править]
Призрак — это одноместный автомобиль с гравитационным эффектом, который в основном используется для разведки и поддержки пехоты или для быстрой атаки. [6] Известный своей скоростью и маневренностью, а также почти бесшумной антигравитационной двигательной установкой, Тип-32 используется Ковенантом в полевых условиях по-разному, но может очень быстро и легко приспособиться к любой роли, необходимой в любой момент. [3] С точки зрения дизайна Тип-32 представляет собой обтекаемую конструкцию крылатого транспортного средства, больше похожую на насекомое или самолет, чем на наземное транспортное средство. «Призрак» состоит из двух основных компонентов: фюзеляжа, который содержит аппаратное обеспечение Type-32, включая его систему энергетического оружия, его антигравитационную двигательную установку, системы визуализации, управления и наведения, а также топливо, а также два стабилизирующих оперения.Вторая часть транспортного средства — это сиденье и секция наведения, эта многосуставная деталь транспортного средства соединена с сиденьем пилота и соединена с фюзеляжем с помощью шарового шарнира, это помогает пилоту управлять, поскольку транспортное средство управляется. как за счет распределения веса, так и за счет управления с помощью двух джойстиков. [3] Пилот сидит перед большой консолью с голографическим дисплеем. Эта консоль отображает состояние машины и органы управления. Поскольку в Ghost отсутствует какое-либо фактическое окно просмотра, самым большим дисплеем на дисплейной консоли является экран видеодисплея, который показывает широкоугольный обзор того, что находится перед автомобилем, а также отображает наведение на лобовое стекло.
Управление военно-морской разведки считает, что открытая кабина была намеренно спроектирована сангхейли, чтобы продемонстрировать свое бесстрашие. [4]
RAV Тип-32 используется Ковенантом для множества различных ролей, таких как патрулирование больших территорий за короткий промежуток времени и для борьбы с пехотой, когда это необходимо. Призрак может быть развернут практически где угодно и с легкостью может следовать за наземными войсками Ковенанта. Призрак приводится в движение антигравитационным двигателем, известным как усиленный гравитационный силовой привод, [5] , позволяющий Призраку скользить над землей, пока он активирован.Этот драйв виден как яркая флуоресцентная область синей энергии, исходящая из нижней части Призрака. Этот вид силовой установки может очень быстро разгонять транспортное средство, достигая скорости до 60 километров в час и до 90 километров в час при использовании наддува. Работая на своем источнике питания и топливе, Ghost может преодолеть расстояние примерно 950 км или 590 миль, [3] , прежде чем потребуется дозаправка. Призраки были предпочтительным средством передвижения для Сангхейли, хотя Унггой также иногда можно увидеть пилотирующим Призраков.Джиралханаи, тем временем, не так часто используют эту технику, предпочитая полагаться на свою собственную машину — RAV Type-25, но при необходимости будут использовать Призрака.
Вооружение [править]
RAV Тип-32, как правило, вооружен двумя связанными вперед энергетическими пушками 2-го класса. Это оружие направленной энергии служит мощным оружием против пехоты и брони, питаясь лишь от небольшого источника энергии. [6] Выходная мощность оружия 100-250 кВт. [7] Оружейная система класса 2 используется в тяжелых боевых ситуациях и для борьбы с транспортными средствами, но может быть чрезвычайно эффективной при поддержке и подавлении пехоты.Огневая мощь этого оружия довольно высока, оно способно пробивать и расплавлять несколько слоев брони до тех пор, пока целевые машины не будут уничтожены или выйдут из строя. В качестве альтернативы, некоторые из них могут быть вооружены пушкой с тяжелым топливным стержнем [8] и энергетической защитой. [9]
Преимущества [править]
Тот факт, что Type-32 RAV может быть развернут на поле боя намного быстрее и в большем количестве, чем Type-26 Wraith, делает его выгодным в качестве первых боевых кораблей, которые будут развернуты на поле во время операции.Их гибкая роль делает Призраков отличным тактическим активом для командиров сухопутных войск Ковенанта в виде быстрых, мощных машин, которые могут уничтожать вражеские пехотные формирования или служить в качестве разведывательных и разведывательных кораблей на полях сражений людей. Система энергетического оружия класса 2 чрезвычайно смертоносна против легкобронированной пехоты, для поражения цели требуется всего одно прямое попадание. Тяжелобронированная пехота может выдержать лишь несколько прямых попаданий, прежде чем будет нанесена серьезная травма. Плазменные пушки также чрезвычайно эффективны при уничтожении транспортных средств, поскольку тепло плазмы и кинетическая энергия могут с легкостью расплавить большинство брони легкого и среднего класса. Усиленный гравитационный силовой привод Ghost позволяет Ghost увеличивать свою максимальную скорость, обеспечивая периоды большей скорости. Это позволяет пилотам-призракам быстро входить в зоны боевых действий и покидать их, убивать врагов, убивая их, и убегать от более опасных противников.
Недостатки [править]
Основная слабость Type-32 — его легкая броня и открытая кабина, большинство противотанкового оружия может легко пробить броню Призрака и уничтожить его. Если сосуд удержания плазмы Призрака поврежден или сломан, может начаться цепная реакция, которая приведет к разрушению транспортного средства, всего в пределах определенного радиуса от Призрака, поскольку транспортное средство разрушается в результате взрыва и последующего высвобождения. плазмы с температурой более 5000 ° C будут немедленно сожжены. [10] Все, что находится за пределами радиуса взрыва, также может получить травмы от обломков, выброшенных в результате взрыва. Система ускорения двигателя Ghost значительно увеличивает его скорость, но поскольку эта функция отвлекает энергию от оружия и систем рулевого управления, Ghost намного менее маневренен и не может стрелять во время ускорения. [5] Система оружия Класса 2 имеет вертикальную дальность стрельбы только 150 °, что означает, что Призраку труднее поражать цели под углом.Призрак также очень неэффективен в ближнем бою из-за его слепого пятна, что делает его уязвимым для ответного огня, поэтому средний диапазон — лучший диапазон для управления Призраком. Несмотря на кажущуюся простоту и изящество, для правильного обращения с Ghost требуется опытный водитель. Неровная или пересеченная местность затрудняет пилотирование Ghost. [11]
История операций [править]
Самые ранние версии Призрака были первоначально разработаны Сангхейли до Ковенанта, [1] , и машина служила Ковенанту с момента его создания, участвуя в бесчисленных сражениях до и во время Войны Человечества и Ковенанта.После повторного взятия Урожая в 2526 году адмиралом Престоном Коулом Ковенант, пытаясь разведать и вернуть артефакт, развернул несколько Призраков, чтобы разведать интересующие области и замедлить продвижение вражеских сил во время нападения на Урожай.
На протяжении всей войны Ковенант использовал Призраков во время наземных кампаний для сопровождения более крупных транспортных средств, обеспечения разведки и поражения военных и гражданских целей с первого взгляда. В 2531 году во время первого штурма колонии Аркадия Призраки использовались для сопровождения более крупных танков Призраков для уничтожения позиций, удерживаемых людьми, убивая и вызывая панику среди мирных жителей, пытающихся спастись от вторжения Ковенантов.RAV помогали своим силам подавлять пехоту и разведывать места врага для наведения на цель. Кроме того, автомобили использовались против вооруженных сил ККОН, пытавшихся оказать помощь в эвакуации. Во время битвы при убежище Этран Ковенант будет использовать Призраков, чтобы остановить не только команду UNSC Spirit of Fire , но также Потоп и Стражей. [9]
По мере того как война затягивалась, в наземных кампаниях, проводимых Ковенантом, «Призрак» использовался в качестве быстрых штурмовых машин. В конце войны, в 2552 году, Ковенант внезапно атаковал Предел, сильно укрепленный эпицентр военной и экономической мощи человечества за пределами Земли. Несколько подразделений Призраков использовались для разведки и нанесения ранений как гражданским, так и военным силам. [12] Однако, когда Осенний Столп ККОН сбежал, многие корабли Ковенанта последовали за ним, чтобы уничтожить Осенний Столп . Выйдя из Slipspace, Осенний столб прибыл на Установку 04 и встретился с многочисленными вражескими контактами.Когда магнитная пушка-ускоритель отключилась и получила значительные повреждения во всех системах, «Столп осени » был вынужден упасть на конструкцию. Силы Ковенанта использовали Призраков, чтобы выследить оставшихся сотрудников ККОН, которые сбежали на ринг. [13]
Во время открытия Битвы за Землю авианосец Сожаления Торжественное покаяние сумел приземлиться в городе Новая Момбаса. Во время короткой, но кровавой кампании Ковенант смог высадить броню и войска в город, Призраки были использованы для поражения бронетехники ККОН, пытаясь помешать Ковенанту построить плазменную артиллерию на пляжах Старой Момбасы, когда ККОН прорвался с помощью Спартанца-117 Ковенант пытался перекрыть участки туннелей. Тени Типа 29, пытавшиеся укрепить оборону Ковенанта, привлекая Призраков, были в конечном итоге уничтожены Мастером Чифом. Когда ККОН вошел в город и мирные жители были отрезаны от мира, Ковенант начал систематически уничтожать все, что мог, прежде чем корабль Пророка Скорби выскочил из Новой Момбасы, разрушив части города. [14] После отступления Сожаления началось полномасштабное вторжение на Землю, Ковенант опустошил многие части планеты, и Призраки были задействованы, чтобы помочь Ковенанту в их нападении.
Пока бушевала Битва за Землю, на Спартанце-117 при полной поддержке ККОН В Янтарном облачении нанесли ответный удар по Сожалению, прыгнувшему на Установку 05. Призраки были развернуты таким же образом, как и они. на Установке 04, однако с угрозой того, что ККОН попытается остановить сожаление, Ковенанты прибегли к более агрессивной тактике против своего врага, используя Призраков в труднодоступных местах в попытке остановить продвижение СПАРТАНЦА-117. Позже в ходе конфликта на поверхность инсталляции будет развернуто гораздо больше Призраков; многие из них будут захвачены Потопом в карантинной зоне, а другие будут использоваться силами как Сангхейли, так и Джиралханаев во время вспышки Великого Раскола. [14]
С открытием Портала в Войне Ковенант двинул все свои войска и броню, чтобы не дать войскам ККОН приблизиться к нему. Они разместили Призраков на остатках Войска, чтобы направить военные силы, пытающиеся прорваться через их строй, и даже снова попытались втиснуть Призраков в тесное пространство в надежде остановить человеческие силы. В конечном итоге эта задача была выполнена. После открытия портала и прибытия на Установку 00 Ковенант развернул все свои ресурсы в последней отчаянной попытке остановить человечество и активировать оставшиеся установки Halo.По возможности использовали призраков, чтобы остановить продвижение ККОН к Цитадели. Призраки не смогли выполнить эту миссию и, как следствие, положили конец Ковенанту. [15]
В послевоенную эпоху Призраки продолжали широко использоваться различными остатками Ковенанта. Призраки были популярны во время матчей военных игр на борту станции «Наковальня» и UNSC Infinity . Во время битвы при Дретеусе V Мерг Вол задействовал несколько призраков для поддержки своих войск. [16] Многие из них использовались Ковенантом Джул ‘Мдамы во время Реквиемской битвы и Реквиемской кампании в 2557 и 2558 годах соответственно. [17] Призраки использовались Ковенантом Мдамы во время сражения на Установке 03 в июле 2557 года. [18] ‘Войска Мдамы продолжали использовать Призраков во время конфликта на Актисе IV. Несколько Призраков перешли во владение группы повстанцев во главе с Сали ‘Ньоном на Актисе IV. [19]
К октябрю 2558 года более новая Rapid Attack Vehicle Type-54, содержащая ряд улучшений старых моделей Ghost, поступила на вооружение нескольких отколовшихся групп Ковенанта. [20] [21]
Геймплей [править]
Изменения с
Halo: Combat Evolved на Halo 2 [править] Призрак в Halo: Combat Evolved был значительным средством борьбы как в кампании, так и в сетевой игре. В Halo 2 Призрак значительно изменился, первое существенное изменение заключается в том, что машина не движется так быстро, как в первой игре, но теперь имеет функцию ускорения, которая помогает увеличить скорость, и немного меньше, чем его аналог Combat Evolved и более низкий. Плазменные пушки Призрака имеют более высокую скорострельность, огонь также чередуется между пушками, что делает его гораздо более точным, а не с той же скоростью и с той же скоростью. Функция воздушного тормоза, которая позволяла передней части Ghost указывать вверх под углом 60 градусов, была удалена. Когда его открытый реакторный бак получит достаточно повреждений, игрок немедленно катапультируется, и машина взрывается. Уничтоженный Призрак взорвется сам по себе через несколько секунд после своего первоначального разрушения из-за перегрузки силового привода.Этот взрыв может нанести вред игрокам, и смерть, вызванная одним из них, может быть засчитана как убийство предыдущего всадника с разбрызгиванием. В Ghost было добавлено несколько эстетических улучшений, таких как новые звуковые эффекты, новые текстуры и сгенерированное антигравитационное поле для отображения его способности зависать. Плазменные заряды также имеют меньшую скорость и быстрее деионизируются. Полоса здоровья Призрака также удаляется после этого изменения, но удары по твердым объектам не наносят урона.
Как и другие машины в Halo 2 , Ghost теперь можно угнать.В отличие от Combat Evolved, где Призрак неуязвим, когда он не сидит верхом, Halo 2 Ghost может быть уничтожен пустым.
Изменения с
Halo 2 на Halo 3 и Halo 3: ODST [править] Изменения, внесенные в Ghost в Halo 3 , не были столь значительными, как изменения между Combat Evolved и Halo 2 , однако были внесены серьезные изменения. Бак реактора теперь является частью машины, не уязвим и может быть разрушен без перегрузки силового привода.Он перегрузится только при достижении порога повреждения. Иначе просто взорвется. Закрылки под каждым крылом Призрака не могут быть полностью сбиты, если не произойдет взрыв из-под машины. Пневматический тормоз возвращается, нажатие кнопки A заставит призрак слегка приподняться, позволяя Призраку преодолевать некоторые препятствия и преграды. Тем не менее, скорострельность плазменных пушек была значительно снижена, чтобы сделать машину более сбалансированной в сетевой игре. Скорость Призрака или любого объекта (ов), влияющего на него, теперь влияет на количество получаемого урона от столкновения, а лобовой таран с Чоппером может мгновенно убить игрока. В отличие от Halo 2 , уничтоженные призраки не всегда приводят к последующим взрывам, но могут мгновенно взорваться при попадании прямого огня из танка «Скорпион» и спартанского лазера. Столкновение с башней Shade также значительно повредит водителю.
Призрак снова получил эстетические улучшения, хотя звуковые эффекты остались в основном неизменными.Экран на приборной панели Ghost теперь отображает в реальном времени, как у снайперской винтовки Halo 3 SRS99D-S2. Похищение Призрака может происходить двумя способами в Halo 3 и Halo 3: ODST . В первом случае игрок прыгает впереди Призрака и вышибает водителя ударом со скольжения, который не убивает водителя. Во второй версии игрок прыгает на спину Призрака и разбивает водителя кулаками, мгновенно убивая водителя.
Halo Wars [править] Призрак — очень быстрый и маневренный разведывательный отряд, который стоит 125 ресурсов и 1 место населения. Однако у него очень слабая броня, и он легко разрушается всем, что может поразить его. Его пилотирует одиночная Элита.
Для него можно приобрести несколько улучшений:
- Boosted Ram : дает Призраку способность таранить врагов. Требуется 200 ресурсов и технический уровень 1.
- Strafe : Призрак теперь может уклоняться от большинства входящих гранат и ракет. Требуется 400 ресурсов и технический уровень 2.
- Scout Shield : добавляет энергетический щит, отражающий входящий урон.Требуется 700 ресурсов и технический уровень 3.
Призрак является эквивалентом бородавочника M12 ККОН и Brute Chopper, который заменяет Призрака, когда выбран командующий армией грубых бойцов. Призрак — полезный инструмент для сбора припасов для ускорения строительства в первые минуты игр-схваток. Он очень эффективен против пехотных подразделений, таких как морские пехотинцы и Hellbringers, но плохо работает против большинства бронетехники, турелей и авиационных подразделений. Призрак эффективен в тактике «Бей и беги» против пехоты и легкой техники.Ghost — идеальная машина поддержки для бронетехники и пехоты, поскольку она способна быстро перемещаться из одного места в другое и, таким образом, обеспечивать прикрытие пехоты. Это также самый дешевый отряд разведчика.
Изменения с
Halo 3 и Halo 3: ODST на Halo: Reach [править] Призрак значительно отличается от своего аналога из Halo 3. Когда в его реактор попадает достаточно пуль, он взрывается. Плазменные пушки становятся все более неточными, и призрак будет вибрировать во время зависания.Ghost быстрее и труднее поворачивается, даже без силовой установки, и реагирует немного медленнее при включении силового привода, задняя часть Ghost теперь может свободно поворачиваться и качаться при выполнении резких поворотов или маневров. Он также может стрейчить с включенным двигателем, но только с небольшой силой. Как и все другие машины, возвращающиеся в Halo: Reach , Призрак получил визуальное улучшение и теперь имеет более светлый оттенок пурпурного. Привод теперь можно использовать только в течение ограниченного времени, и его время восстановления аналогично восстановлению способностей брони.Призраку также требуется меньше скорости, чтобы разбрызгивать врагов, и он гораздо менее склонен к переворачиванию.
Изменено с
Halo: Reach на Halo 4 [править] Призрак теперь намного труднее контролировать; случайный поворот задней части без разгона может легко убить полностью экранированный SPARTAN-IV. Урон от брызг аналогичен урону в Halo: Combat Evolved . Базовый корпус Ghost имеет темный, блестящий синий цвет, в отличие от фиолетовой схемы из предыдущих игр.При усилении Призрак оставляет зеленый след вместо белого. Гравитационный двигатель Ghost теперь издает воющий звук, как в Halo: Combat Evolved , хотя и намного глубже; характерный «рычащий» шум, представленный в Halo 2 , почти не слышен, кроме как при усилении. Как и все управляемые машины в Halo 4 , Ghost издает высокий звуковой сигнал при серьезном повреждении.
Призраком становится легче управлять, а навыки пилота затрудняют захват Призрака, так как у него нет анимации для лобового угона, а легкое прикосновение может мгновенно убить игрока.Выстрел из чрезмерно заряженного плазменного пистолета может отключить Призрака как минимум на три секунды, но он все еще может изменить направление, хотя и в противном случае обездвижен. Кроме того, враги не могут захватить игрока. Когда у вражеского Призрака есть около 33% здоровья, водитель немедленно уходит и не будет использовать его снова, в то время как игрок все еще может использовать его, пока он работает. Уничтожение Призрака с водителем в нем не принесет игроку двойного убийства.
Изменения с
Halo 4 на Halo 2: Anniversary [править]Призрак, как и его аналог Halo 2 , снова имеет неограниченное ускорение.
См. Нашу информацию об игровом процессе, относящуюся к Type-32 Ghost , на странице игрового процесса.![]() | |
Просмотрите другие изображения на странице галереи этой статьи. |
- «Призрак» — единственная машина, которую морпехи могут пилотировать в Halo: Combat Evolved . Однако следует отметить, что это не лучшие драйверы Ghost. Если игрок не будет осторожен, он будет постоянно наезжать на вас Призраком.Это связано с тем, что у морских пехотинцев нет сценария для входа в бородавочников (в качестве водителя), поскольку их ИИ для вождения кабана довольно грубый, и морпехи обычно, если не всегда, просто разъезжают по местности. Это потому, что морпехи не предназначены для достижения целей, а только следуют за игроком. Однако у морских пехотинцев есть анимация, позволяющая управлять бородавочником.
- Вы можете получить Призрака на последнем уровне Halo 3 , начав с самого начала в совместной игре на легендарной сложности. Прямо под рампой слева, когда вы выходите из здания диспетчерской, есть четыре призрака, чтобы пробежать к Forward Unto Dawn.
Эти призраки могут ускорить путешествие, хотя вы будете более уязвимы. Это дает вам Vidmaster: Annual Achievement, если выполняется в совместной игре с четырьмя игроками и включен Iron Skull.
- Есть сбой, который можно сделать в Halo 3 и Halo 3: ODST с Призраком. Если вы в ближнем бою направите заднее сиденье Призрака туда, где у него есть визуальные повреждения, у левого крыла Призрака не будет нижнего клапана. Если у самого крыла есть визуальные повреждения, закрылок не исчезнет.Этот глюк не касается правого крыла.
- В энциклопедии Halo (издание 2009 г.) обозначение Призрака ошибочно упоминается как «Type-32 Rapid Assault Vehicle». [3]
- В Halo 4 Кортана использует энергетический щит Мастера Чифа, чтобы повысить эффективность усиления Призрака на уровне Предтеч.
- Начиная с Halo 4 , если игрок нажимает кнопку рукопашного боя во время ускорения, он может выполнить Super Glide, в котором Призрак поднимает нос, что делает брызги гораздо более эффективными.
Галерея [править]
Еще один концепт-арт Призрака для Halo: Combat Evolved .
Виды Призрака Типа 32 в Halo: Combat Evolved .
RAV Type-32 в Halo: Combat Evolved .
Доработанная версия RAV Type-32 в Halo: Combat Evolved .
HUD Призрака в Halo: Combat Evolved .
Прицельная сетка Призрака в HUD Halo: Combat Evolved .
Оборотная ссылка на Призрака в Halo: Combat Evolved .
Символ на «крыльях» Призраков в Halo: Combat Evolved .
Концепт-арт Джона-117, садящегося на «Призрак» для Halo 2 .
Призрак на E3 2003 Halo 2 demo.
RAV Type-32 в Halo 2 .
HUD Призрака в Halo 2 .
Альтернативный вид ТОР Тип-32 в Halo 2 .
Элита пытается сесть на призрак, пилотируемый спартанцем.
HUD Призрака в Halo 3 .
Призрак в поврежденном состоянии.
Призрак, использующий ускоренный двигатель.
Призрак в Halo Wars . Обратите внимание, что внутриигровая версия не так подробно описана.
Высокополигональный рендер Призрака из Halo Wars .
Низкополигональный вид игровой модели Призрака.
Несколько призраков из ранней разработки Halo Wars , а также другие машины.
Исследование Призрака в Halo: Reach .
Справочная карта Призрака из Halo: Reach , любезно предоставлено Halo Waypoint.
HUD Призрака в Halo: Reach
Обращение к активному Призраку в Halo: Reach .
Сравнение пилотов-спартанцев и сангхейли в «Призраке».
Грубая модель Призрака, используемая в битвах на заднем плане.
Призрак из Завета Джул ‘Мдамы в Halo 4 .
HUD Призрака в Halo 4 .
Призрак в Halo 4 на Рагнароке, сражается со Спартанцем-IV.
Вид сзади призрака в Halo 4 .
HUD Призрака в кампании Halo 2: Anniversary .
HUD Призрака в мультиплеере Halo 2: Anniversary .
Визуализация Призрака из Halo: Fireteam Raven .
Визуализация Призрака из Halo: Fireteam Raven .
Список явлений [править]
Источники [править]
Anduril представляет надежный разведывательный БПЛА Ghost 4 с бесшумной автономной работой по радио | Новости
Стартап Anduril Industries представила Ghost 4, последний вариант своих автономных тактических дронов.
Компания обещает, что беспилотный летательный аппарат (БПЛА) будет более прочным, компактным и более продолжительным, чем его предшественник. Его бортовой компьютер с вычислительной мощностью 32 тераопса позволяет дрону использовать программы искусственного интеллекта для автономного принятия решений и идентификации целей.
Полный экран во всплывающем окнеПризрак 4 с Часовой башней
Источник: Андурил
Дрон был представлен после того, как Anduril в июле привлекла 200 млн долларов для дальнейшего развития своего набора продуктов.Компания сообщила, что раунд финансирования повысил ее оценку до 1,9 миллиарда долларов. Палмер Лаки, основатель Anduril, ранее основал производителя гарнитур виртуальной реальности Oculus, который в 2014 году был продан Facebook за 2 миллиарда долларов.
Лаки говорит, что Ghost 4 был усилен, чтобы сделать его более подходящим для военных. Он отмечает, что он обладает новыми противоударными, тепло-, холодо- и водонепроницаемыми свойствами.
«Он может выжить практически в любой среде», — говорит Лаки. «Вы можете погрузить его в воду на глубину до метра.Вы можете использовать солевой спрей в течение всего дня, и у вас не будет никаких проблем ».
БПЛА также разбирается, чтобы поместиться в небольшой рюкзак. «Ghost 4, вы можете вытащить его из сумки и собрать буквально без каких-либо инструментов. Каждая его часть представляет собой механизм быстрого разъединения или быстрой блокировки, включая роторы », — говорит Лаки. «Сами лопасти ротора просто имеют небольшой зажимной механизм [для прикрепления] к головке. То же самое и с шасси и хвостом ».
Роторная система Ghost 4 также подверглась капитальному ремонту.
«Призрак 3 имел трансмиссию и коробку передач, как и привод. У него были разные лезвия, разные головки », — говорит Лаки. «Мы сделали все серводвигатели намного тише. Мы улучшили аэродинамический дизайн самих лопастей. Мы также перешли на двигатель с прямым приводом, поэтому у нас нет трансмиссии; у нас нет зубчатого ветра. Это увеличивает эффективность, но также означает, что мы работаем намного тише, поэтому вы можете повесить эту штуку на 100 ярдов и не услышите ее ».
БПЛА с батарейным питанием также имеет продолжительность полета более 100 минут, добавляет он.Ghost 4 развивает крейсерскую скорость около 52 узлов (96 км / ч) и может полностью перезарядиться примерно за 35 минут. Это означает, что БПЛА может покрыть около 100 миль (161 км) земли за один заряд, отмечает Лаки. По его словам, поскольку скорость перезарядки дрона выше, чем время его разряда, два БПЛА — один летающий и один заряжающийся — могут быть объединены в пару для непрерывного наблюдения за 50-мильным пролетом вперед и назад.
Дрон является частью группы систем наблюдения, которые продает Anduril, включая сенсорную стойку Sentry Tower, дрон-перехватчик Anvil и программное обеспечение искусственного интеллекта Lattice.Различные инструменты наблюдения могут автономно работать вместе, чтобы обнаруживать и отслеживать цели. Сенсорные платформы также могут продаваться отдельно и работать независимо друг от друга.
Компания считает министерство обороны США и министерство обороны Великобритании клиентами своего Ghost 3. Anduril говорит, что его существующие клиенты внесли значительный вклад в разработку Ghost 4 и выразили заинтересованность в модернизации.
В нем говорится, что семейство продуктов Anduril предназначено для защиты баз, защиты критически важной инфраструктуры, операций по борьбе с дронами и пограничного патрулирования.Например, компания предполагает, что дроны Ghost 4 будут использоваться в командах, возможно, в координации с Sentry Towers. Например, датчики на опоре, такие как тепловизионные или оптические камеры, будут автоматически обнаруживать и выстраивать цели для БПЛА для дальнейшего исследования. Попав на место происшествия, БПЛА Ghost 4 разработаны с достаточной мощностью компьютера, чтобы разобраться в ситуации и затем передать выводы, а также данные контроллеру-человеку.
«У нас есть много бортовых систем обработки, выполняющих сложные задачи компьютерного зрения и объединения датчиков», — говорит Лаки.«Идея здесь в том, что один человек может управлять флотом из десятков Призраков, и все эти данные возвращаются в единую общую операционную картину».
БПЛА основан на компьютерных микросхемах от Nvidia, которые были разработаны для рынка беспилотных автомобилей. По словам Лаки, каждая из них стоит «несколько сотен долларов».
Поскольку современные каналы связи имеют ограниченную пропускную способность, Anduril хочет обрабатывать данные разведки, наблюдения и разведки, которые он собирает на борту Ghost 4.
«Если вы отправляете видео обратно по каналу передачи данных, вы фактически ограничены скоростью этой ссылки, то есть разрешением, частотой кадров и степенью сжатия», — говорит Лаки. Например, способность беспилотника автоматически искать и обнаруживать скрытую батарею ракет класса «земля-воздух» при анализе будет ограничена его способностью передавать данные по видеосвязи на внешний компьютер, — говорит он. Бортовой компьютер позволяет избежать этой проблемы.
Локальная вычислительная мощность также обеспечивает большую автономность БПЛА, включая возможность бесшумного использования радио в некоторых ситуациях.
«Допустим, я хочу отправить пятерых Призраков на территорию, где живут плохие парни», — говорит Лаки. «Я хочу облететь комплекс, наблюдать за тем, что они делают, а затем, когда люди уходят, чтобы каждый Призрак обнаруживал, что они уходят, и чтобы они снимались по одному, чтобы следовать за ними, куда бы они ни направлялись, а затем доложить домой ».
Системам можно приказать нарушать радиомолчание и предупреждать своих диспетчеров-людей, когда наблюдается определенное поведение. «Раньше такая гибкость ограничивалась человеческими планерами», — говорит Лаки.
Способность работать на ограниченной или плохой радиосвязи также может сделать возможным «операции по оставлению после себя», — говорит он.
«Вы можете себе представить, что берете одну из них, оставляете ее с партнером [и] говорите:« Эй, когда мы дадим вам телефонный звонок, выньте это из коробки и положите на свою крышу ». США могут войти в систему из Соединенных Штатов, снять эту штуку, полететь на ней, выполнить миссию, улететь домой к партнеру за нас. Они положили его обратно в коробку », — говорит Палмер. «Это позволяет нам делать все, что угодно, без фактического развертывания американских войск в этом районе для управления этим делом.”
Лаки предполагает, что БПЛА будет использоваться и для гораздо менее секретных миссий, таких как автоматическое предупреждение нарушителей с помощью прожектора и громкоговорителя.
Такие полезные нагрузки можно менять местами в полевых условиях за несколько минут, говорит Андурил. Новый БПЛА оснащен пятью модульными отсеками для полезной нагрузки, каждый с линиями передачи данных и питания. По словам Лаки, на них можно разместить множество различных полезных нагрузок, включая новые процессоры, датчики, громкоговорители, лазерные целеуказатели, модули радиоэлектронной борьбы, модули трехмерного сканирования и лидары.
Спецификации полезной нагрузки открыты, поэтому клиенты БПЛА или сторонние разработчики могут добавлять свое оборудование в Ghost 4, добавляет он. Компания заявляет, что нераскрытые третьи стороны разрабатывают средства связи и радиоэлектронной борьбы для беспилотника.
Исправление: Палмер Лаки является основателем Anduril, но не его исполнительным директором.
Наше будущее с кухней-призраком | The New Yorker
Прошлой осенью, гуляя по Мишн-стрит в Сан-Франциско, я заметил новое дополнение к ничем не примечательной стоянке у подножия холма Бернал-Хайтс: большой белый трейлер размером примерно с три парковочных места. заклеен транспарантом с надписью «еду заберите здесь.На одной стороне был список брендов ресторанов с названиями и логотипами, которые, казалось, были сгенерированы алгоритмически: WokTalk, Burger Bytes, Fork and Ladle, Umami, American Eclectic Burger, Wings & Things. Прицеп был подключен к генератору, который находился за двумя переносными туалетами; он занимал парковочные места, когда-то зарезервированные для Maven, стартапа почасовой аренды автомобилей, финансируемого General Motors и предназначенного для рабочих, занятых в экономике. (G.M. выключил Maven в апреле.) Через небольшое окно, вырезанное сбоку, я мог видеть двух мужчин, которые ходили по тому, что выглядело как кухня.Генератор гудел; воздух нес успокаивающий запах масла для фритюрницы; туалеты были закрыты на висячие замки. Один из мужчин подошел к окну и извинился: я не могу заказать еду напрямую, сказал он мне, мне придется заказывать через приложения.
Трейлер, наряду с несколькими другими в Сан-Франциско, принадлежит стартапу Reef Technology, базирующемуся в Майами. Согласно маркетинговым материалам, Reef создает «процветающие центры для экономики по требованию», «переосмысливая общую парковку». Подключив коммунальные услуги, такие как электричество, газ и вода, и установив «собственные контейнеры», компания надеется превратить парковки в реконфигурируемые общественные центры.Участки могут быть «отформатированы» для включения мобильных кухонь, пивных садов, всплывающих окон розничной торговли, вертикальных ферм, автомастерских, медицинских услуг, станций аренды электромобилей и т. Д. «У нас есть эти контейнеры, которые, возможно, некрасивы, но они функциональны. Они могут поддерживать любые приложения », — сказал генеральный директор Ари Охалво. Рифа, сказал мне. «Если вы хотите разместить там продуктовый магазин, разместите там продуктовый магазин. Постирать, поставить белье ». Оялво сравнивает свою компанию с Apple: точно так же, как App Store позволяет разработчикам создавать и продавать инструменты и услуги на базе iOS, Reef предоставляет инфраструктуру для предприятий, работающих на парковках.«Apple использует возможность подключения как платформу; мы используем близость как платформу. Мы позволяем сторонним приложениям размещаться на этой бесконтактной платформе и становиться ближе к потребителям », — сказал он.
Оялво и один из трех его соучредителей, Умут Текин, познакомились в конце девяностых, будучи студентами Северо-Западного университета. После выпуска оба работали консультантами по вопросам управления: Текин занимался технологиями, а Оялво занимался оптимизацией цепочки поставок. Они основали свою компанию в 2013 году в Майами под названием ParkJockey и первоначально предложили приложение для предварительного бронирования парковочных мест, которое было запущено в следующем году в Лондоне и Чикаго.Приложение включало в себя серверную службу для операторов парковок, и компания продолжала разрабатывать свое программное обеспечение для управления гаражами. В 2018 году ParkJockey привлек почти миллиард долларов от SoftBank Vision Fund и приобрел двух крупнейших операторов парковок в Северной Америке, Impark и Citizens Parking. В специализированном издании Parking Today издатель Джон Ван Хорн высказал предположение о последствиях восхождения Парк-Джоки. «Я получил несколько звонков от операторов через плодородную равнину с вопросами о ParkJockey», — написал Ван Хорн.»Кто они? Что делает их программное обеспечение? Ой, мы добыча? Вскоре после приобретений компания сменила название на Reef, чтобы создать процветающую экосистему. Сейчас он управляет 1,3 миллионами парковочных мест в 45 сотнях мест — в центрах городов и жилых кварталах, а также в аэропортах, больницах, стадионах и отелях — в Канаде и Соединенных Штатах.
(Tekin покинул компанию в 2019 году.)
В прошлом Reef позиционировала себя как предвосхищение мира, в котором автономные автомобили станут нормой, а парк беспилотных транспортных средств для совместного использования делает парковку в основном устаревшей.В таком мире парковочные места придется перепрофилировать. Однако за последние два года концепция компании несколько изменилась: руководители Reef теперь делают акцент на своей работе по «созданию следующего этапа соседства», формируя местные логистические и мобильные центры. В этом году Reef начал партнерство с Bond, логистическим стартапом, который управляет «нано-складами»: фулфилмент-центрами, часто в пустующих витринах, которые можно использовать для доставки «последней мили». Горожане могут когда-нибудь забрать свои посылки с Amazon и обеды из картонных коробок на стоянке или в пустых торговых помещениях, как студенты колледжа, ныряющие в центр кампуса, прежде чем вернуться в общежития.
На данный момент, однако, Reef фокусируется на приготовлении пищи как на тестовом примере — доказательстве концепции для других видов «приложений», которые могут иметь смысл в более позднее время. Приготовление еды — это первый разумный эксперимент в модульном подходе Reef к перепрофилированию парковок: за последние несколько лет наблюдается рост объемов доставки, и кухни, на которых разрешается только доставка, — так называемые «кухни-призраки» или «темные кухни» — имеют момент. Reef управляет кухнями в восемнадцати городах США на семидесяти с лишним парковках.В трейлере на Миссион-стрит блюда всех шести рекламируемых ресторанов готовятся на месте — кулинарный эквивалент многоцветной выдвижной ручки. Рестораны являются «внутренними» по отношению к Reef: они спроектированы и укомплектованы сотрудниками, а меню разработано кулинарной командой, в которую входят бывшие руководители Roti Modern Mediterranean, Potbelly и Jamba Juice. Меню склоняется к привычной еде и немного произвольно. Wings & Things предлагает палочки из моцареллы, куриные котлеты, сухарики («посыпанные коричным кленовым сахаром и поданные с соусом для макания из канадского клена»), Skittles, Red Bull и два вида мисок с греческим йогуртом.
В настоящее время еда, предлагаемая внутренними брендами Reef, поступает от US Foods, дистрибьютора продуктов питания, который работает с колледжами, отелями и больницами и является оптовым поставщиком для независимых ресторанов и закусочных. В Сан-Франциско пункты меню доставляются в центральный магазин в районе Бэйвью и поставляются индивидуально упакованными; линейным поварам предоставляются точные инструкции по сборке. Каждую ночь трейлеры Reef, находящиеся в ведении дочерней компании Vessel CA, возвращаются в магазин, где сточные резервуары сливаются, резервуары для питьевой воды пополняются, а холодильники пополняются.В конце концов, у Reef есть амбиции предложить более свежие и изысканные блюда. Но на данный момент клиенты могут платить больше за еду, аналогичную той, которую можно найти в ресторане быстрого питания или в морозильной камере супермаркета.
Кухня-призрак становится все более переполненным местом. Помимо Reef, есть Zuul и Kitchen United в США, Deliveroo в Лондоне и Париже и Panda Selected в Китае. CloudKitchens, новое предприятие, управляемое Travis Kalanick’s City Storage Systems, покупает недвижимость, вводит кухню и сдает ее в аренду поварам и владельцам малого бизнеса, у большинства из которых нет других обычных помещений.Оялво ссылается на свой собственный опыт работы в ресторанной индустрии (в качестве партнера он работал над расширением сети фьюжн-ресторанов Sushi Samba, перуанской, японской и бразильской кухни с филиалами в Лас-Вегасе и Амстердаме), чтобы отметить, что открытие кирпичного и -стойный ресторан сопряжен с высоким уровнем риска и дорого, тогда как призрачные кухни менее подвержены риску, предлагая более доступный способ для предпринимателей войти в бизнес. В большинстве городов открытие обычного ресторана требует разрешения и проверки; рестораторы, ожидающие разрешения, могут платить месяцы за аренду помещения, которое им еще не разрешено использовать.Кухни Reef зарегистрированы как мобильные объекты питания, которые, как правило, требуют меньше разрешений. Как и сами трейлеры, бизнес-детали можно настраивать: Reef предлагает гибкие условия укомплектования персоналом и краткосрочную аренду.
Как и Reef, многие бренды, которыми управляет CloudKitchens и т.п., являются «виртуальными». Брендинг и еда настоящие, но ресторанов больше нигде в физическом мире нет; потребители, по-видимому, не стали мудрее. Uber Eats, который, в частности, работает с Reef и CloudKitchens, предоставил услуги семи тысячам виртуальных ресторанов, более четырех тысяч из которых находятся в Северной Америке.Используя данные поиска в приложении, Uber Eats выявляет возможности для определенных кухонь в различных районах, а затем обращается к существующим обычным рестораторам, чтобы предложить им идею открытия виртуального ресторана. «Виртуальные рестораны призваны стать инструментом создания спроса для наших ресторанных партнеров», — сказала Кристен Адамовски, руководитель виртуальных ресторанов в Uber Eats. «Мы сотрудничаем с рестораном, чтобы развивать виртуальные рестораны, чтобы восполнить этот пробел в кухне. Мы расскажем о кулинарии на высшем уровне.А затем мы сделаем еще один шаг и предоставим список пунктов меню этого типа кухни, которые также пользуются большим спросом. Таким образом, мы предоставляем детальную информацию на уровне меню ».
In the Mission, форпост Top Round Roast Beef, небольшого национального сетевого ресторана в стиле фаст-кэжуал, выделяет часть своей кухни трем брендам, работающим только с доставкой, которые существуют исключительно на Uber Eats: Red Ribbon Fried Chicken, TR Burgers и крылышки, и заварной крем-мороженое. В Нью-Йорке на кухне Wok Wok, тайского ресторана в китайском квартале, работает несколько дополнительных брендов, все, казалось бы, оптимизированных для поисковых систем: Thai Ai Ai, Panang Panang! Тайское карри и тайское блюдо «Огненная задница».Chuck E. Cheese, сеть семейных ресторанов с игровыми автоматами и дружелюбным талисманом-крысой, недавно запустила собственный бренд виртуальных ресторанов Pasqually’s Pizza & Wings, чтобы охватить более широкую клиентскую базу во время пандемии. (Материнская компания недавно объявила о банкротстве из-за закрытия предприятий в связи с пандемией.) В мае NRD Capital, частная инвестиционная компания, которой принадлежит Ruby Tuesday, объявила об инициативе «принимающей кухни», в рамках которой существующие рестораны будут сдавать кухню в аренду третьим лицам. партийные бренды для доставки; его разновидность уже используется Wow Bao, сетью быстрой и повседневной торговли пельменями и булочками на пару, которая арендует кухонное пространство — и рабочую силу — у существующих обычных ресторанов, чтобы расширить свою зону доставки.
Некоторые владельцы ресторанов управляют десятью виртуальными брендами на одной кухне. В феврале, когда городской совет Нью-Йорка провел контрольные слушания по вопросу о влиянии кухонь-призраков на местный бизнес, Мэтт Ньюберг, предприниматель и независимый журналист, показал, что он посетил магазин CloudKitchens в Лос-Анджелесе, где находилось 27 кухонь, занимающих Одиннадцать тысяч квадратных футов, сто пятнадцать ресторанов на платформах доставки. Ньюберг разместил в Интернете видео, на котором были запечатлены повара, упакованные в склад без окон, кричащие поверх звуков планшетов и телефонов, оповещающих о заказах.Для людей, работающих на призрачных кухнях, в этой среде нет ничего призрачного. Как и в большинстве ресторанов, это привидение для посетителей; призраки — это сами рабочие.
Логика платформ доставки еды — это логика цифрового рынка. Так же, как может быть четыре разных объявления Amazon под четырьмя разными торговыми марками для одного и того же USB-кабеля, сэндвич, произведенный на кухне-призраке, может отображаться в нескольких меню с разными названиями. Бренды виртуальных ресторанов часто имеют привлекательные и вычурные названия, а некоторые кажутся взятыми из рассказа Лорри Мур: Á La Couch, Endless Pastabilities, Mac to the Future, Bad Mutha Clucka.Как и во многих пунктах меню — «Ты для этого Строганов?», «Ты Альфредо Темный?» — названия на тротуаре могут показаться странными, возможно, отталкивающими. Они естественны для Интернета, где язык неформальный и разговорный, склонен к игре слов и каламбуру. В отличие от соседнего ресторана с арендой на десять лет, цифровые бренды не обязательно стремятся к безвременье и долговечности. Также есть возможность неформального A / B-тестирования: операторы ресторанов могут менять и обновлять названия ресторанов, логотипы, пункты меню и фотографии меню по своему усмотрению.
