Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

Простая и надёжная самодельная антенна для приёма цифровых телевизионных каналов DVB-T2: подробные фото и описание изготовления самоделки.

Приветствую любителей самоделок! Цифровое телевидение, уже давно не новинка, и по сравнению с аналоговым телевидением, вы получаете более качественное изображение на телевизоре. Для приёма ТВ каналов в цифровом формате, вам понадобится цифровая приставка DVB-T2 и собственно антенна. Некоторые модели телевизоров уже имеют встроенный DVB-T2, поэтому там достаточно подключить только антенну.

Не спешите бежать в магазин и покупать антенну, изготовить её можно из подручных материалов и по сравнению с покупной, её себестоимость будет в десятки раз меньше, а качество приёма ничуть не хуже.

В прошлой статье мы уже рассмотрели как сделать самодельную ТВ антенну из кабеля, прочитать статью можно здесь. Теперь изготовим более усовершенствованную широкополосную антенну (диапазон частот 474 — 858 МГц), с усилителем.

Антенну можно установить как в частном секторе, так и в многоквартирном доме, она позволяет вести приём сигнала на довольно большом расстоянии от передатчика.

Материалы для изготовления:

  • медный провод диаметром 2 — 3 мм;
  • пластиковая полоса (линейка) шириной 4 — 5 см и длиной 30 — 40 см;
  • болт М4 — 2 шт.;
  • гайка М4 — 2 шт.
  • шайба с внутренним диаметром 4 мм — 4 шт.
  • антенный усилитель LSA — 777DF или аналогичный (питание 5 вольт по кабелю из приставки).
  • кабель телевизионный RG-6 (75 Ом) нужной длины с наконечниками и штекером.

Берём медный провод, отрезаем нужную длину, здесь понадобилось 660 мм, с учётом на скрутку. Снимаем оплётку и выгибаем кольцо, в данном случае — диаметром 21 см.

Формула для вычисления диаметра кольца антенны:

d = 0, 375 λ

где λ — длина волны в метрах.
λ = 300/f,
где f — частота в МГц (можно брать среднюю).
Частоты, на которых идет вещание мультиплексов DVB-T2 в вашем населённом пункте, можно найти в интернете.

Место скрутки тщательно запаиваем паяльником.

Далее нам понадобится кусок пластиковой полосы на которой закрепим усилитель и кольцо антенны.

Сверлим отверстия в пластике и крепим кольцо стяжками.

Затем, из медного провода выгибаем лучи под углом 90 градусов и фиксируем их на кольце с помощью пайки как показано на фото.

Лучи крепим на пластиковой полосе с помощью болтов М4, шайб и гаек.

Далее выгибаем внутренние лучи и также фиксируем их пайкой.

Устанавливаем антенный усилитель, контакты подключаем к антенне, теми же болтами М4. Если антенна будет находиться на улице, то усилитель нужно обязательно поместить в защитный чехол или пластиковую коробочку, чтобы влага не попала на плату.

К усилителю подсоединяем телевизионный кабель нужной длины, затем этот же кабель подключаем к цифровой ТВ приставке. Питание на усилитель подаётся от приставки.

Настраиваем каналы, для наилучшего приёма, антенну нужно разместить на улице, и направить в сторону телевизионной вышки.

Данная антенна уверенно принимает сигнал на расстоянии 40 км и более от вышки.


В этом видео, автор показывает процесс изготовления самодельной антенны.

Автор самоделки: Александр Вяземский.

Простая антенна для цифрового телевидения DVB-T2 своими руками

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась

простая, легкоповторяемая и крепкая антенна ДМВ диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:
1. Размеры лично я точно не выдерживал.
2. Рефлектор отсутствует.
3. Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.
Тем не менее антенна работает и весьма неплохо.

У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.


Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Итак. Отмеряем кусок общей длиной 112 см и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

ДОБАВЛЕНО 31 августа 2015 года:

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Простейшая антенна ДМВ в качестве наружной

Простая качественная цифровая ТВ антенна своими руками

Аналоговое телевидение используется всё меньше и меньше. На территории США аналоговое ТВ перестало существовать 17 февраля 2009 года, с тех пор все обладатели старых моделей телевизоров должны пользоваться конвертером цифрового сигнала. В России аналоговые каналы частично заменены DVB T2, и количество аналогового сигнала уменьшается с каждым годом.

Сначала мы приобрели конвертер, и уже после этого узнали, что он должен работать со специальной антенной. Мы купили такую, как на фото, она идет с активным усилителем сигнала, работающим от адаптера 12 В. Я не сразу сообразил, что цифровой сигнал передают обычные УВЧ-антенны.

Мы живем примерно в 48 км от местных телебашен, такая антенна должна обеспечивать отличный прием сигнала. Но обязательно нужно, чтобы антенна была развернута в направлении телебашни. Без усилителя сигнала изображение будет распадаться на пиксели, или вообще сигнал пропадет (сообщение «No Signal» появится на экране), даже если просто кто-то пройдет на линии приема в соседней комнате.

Хороший вариант – установить антенну на чердаке, но у нас одна из башен установлена под углом 45° по часовой стрелке к остальным башням, что затрудняет дальний прием ДВБ Т2.

Телевизионная антенна для цифрового телевидения лучшего качества вышла у меня практически задаром своими руками.

Шаг 1: Приступаем к изготовлению антенны

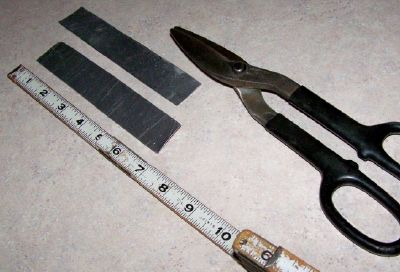

Отрежьте две алюминиевых полоски 3х17 см, я использовал для этого алюминиевые банки. Чтобы получить полоску нужной длины, мне пришлось отрезать также часть донышка банки. Продумайте, как вы будете резать эту часть банки, если у вас нет других вариантов достать алюминий.

Шаг 2: Закрепляем алюминиевые полоски

Обе пластины крепим на рейку для обрешетки, во внешних концах предварительно просверлив отверстия под обойные гвозди. Между соседними концами пластин оставьте расстояние 2,2 см. Соответственно, длина обрешетины должна быть 38 см.

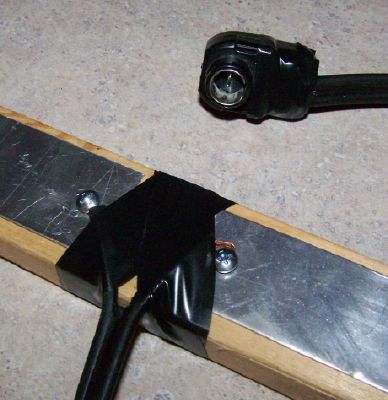

Шаг 3: Присоединяем двухпроводной кабель

Разделите двухпроводной кабель 300 Ом (шнур от антенны) на два провода и каждый из них соедините с пластинами, закрепив винтом. Присоедините согласующий трансформатор комплексного сопротивления или адаптер для антенн 75-300 Ом.

Шаг 4: Убираем натяжение

Так как проводки двухпроводного кабеля, соединенные с алюминиевыми пластинами, рано или поздно сломаются из-за того, что они перекручены и провод постоянно тянет их вниз, я решил снизить давление на них. Изолента, намотанная на место разделения проводов из кабеля и их крепления к пластинам, не даст проводам перекручиваться.

Шаг 5: Устанавливаем рейку на подставку

Я хотел установить рейку так, чтобы алюминиевые пластины всегда были обращены в сторону телебашен. Из-за того, что провод антенны достаточно упругий, рейку нужно было зафиксировать. Для фиксации рейки я просверлил в ней отверстие с обратной от пластин стороны, и установил в отверстие штырь для опоры.

К выходу цифрового конвертера подключите адаптер 75-300 Ом, конвертер подключите к телевизору. Запустите сканирование частот, чтобы конвертер нашел доступные каналы. Попробуйте устанавливать цифровую антенну для телевизора в разных местах, располагая ее и горизонтально, и вертикально, чтобы найти наилучшую зону приема для просмотра.

Оказалось, что моя самодельная антенна работает куда лучше, чем купленная в магазине (фото под заголовком статьи), она не так зависит от ориентирования на вышки, изображение не распадается на пиксели и не теряет сигнал. Также сигнал не пропадает, если кто-то проходит на линии приема.

Шаг 6: Усиление сигнала

Добавить пассивный усилитель сигнала (то есть не требующий питания) можно установив параболический рефлектор из алюминия. На рисунке алюминиевые пластины антенны (красные) отдалены от рефлектора. Вы можете придумать и сделать свои чертежи расположения рефлектора и пластин телеантенны.

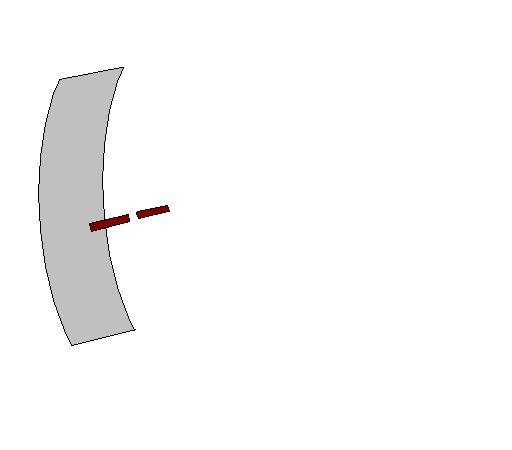

Шаг 7: Делаем параболический рефлектор

Параболическая кривая – линия, равноудаленная от данной прямой и данной точки. Вам нужно на широком столе из бумажных листов склеить большой лист. Если вы будете чертить фломастером, то можно использовать газетный лист, и лучше использовать красный или другой яркий цвет, чтобы он отличался от типографской краски. Вдоль нижнего края проведите прямую. Посередине проведите перпендикулярную ей прямую. Отметьте фокус на расстоянии 35,5 см от вертикальной прямой. Расстояние между фокусом и нижней прямой полностью на ваше усмотрение, но не забудьте, что от него зависит размер вашего рефлектора. Отметьте точку посередине между фокусом и нижней прямой. Это будет первая точка на вашей параболической кривой.

Отрезки В всегда перпендикулярны нижней прямой. Отрезки А идут под разными углами, так как соединяют фокус с вершиной отрезка В. Используйте две масштабных линейки и угольник. Отметьте точки в месте пересечения двух масштабных линеек при одинаковых значениях на них. Чем больше точек вы отметите, тем ровнее будет изгиб вашего рефлектора. Сложите лист пополам, чтобы обвести параболу на правой стороне листа.

Параболический рефлектор отражает попадающие на него сигналы в одну точку, тем самым усиляя их.

Антенна DVB-T2 своими руками | Самоделки своими руками

Самодельная цифровая антенна своими руками для DVB-T2, фото и подробное описание изготовления.

Понадобилась антенна для приёма цифрового телевидения, но тут оказывается не всё так просто. В сельской местности для приёма цифровых каналов я использую внешнюю антенну с усилителем, но в городе, возможность установки внешней антенны есть не всегда.

Изначально, хотел купить комнатную антенну, но как оказалось, цены на комнатные антенны, явно не соответствуют качеству. Решил сделать антенну своими руками, рассчитанную на приём сигналов цифрового ТВ.

Ничего принципиально нового я не придумал, просто помню, что однажды видел нечто подобное на машине у одного дальнобойщика, он использовал похожую антенну для приёма обычного ТВ, но только во время стоянки.

За основу этой антенны был взят обычный петлевой вибратор из куска медного провода, и плата антенного усилителя SWA (продаётся в радиомагазинах).

Размер вибратора определяем следующим образом: частоту канала цифровых мультиплексов (у нас это 505 мГц и 650 мГц) подставляем в следующую формулу:

300 : f = x

Где Х – это длина вибратора в метрах, а f — частота в мегагерцах.

Для нашей местности получилось 0,59 м и 0,46 м. Я выбрал некоторое среднее значение – примерно 50 см.

Платы антенных усилителей SWA тоже бывают разные, для нашей цели лучше всего подходят следующие номера: (в порядке ухудшения качества усиления) 9001, 9501, 6000, 3501, 2000, 9999. Платы SWA с другими номерами не подойдут, они рассчитаны на другие частоты и имеют более слабое усиление.

Берём кусок медного или алюминиевого (с алюминием сигнал будет слабее) провода диаметром 2…4 мм в два раза большей длины, чем посчитали по формуле. Чем толще провод, тем лучше. Можно даже медную трубку от тормозной системы использовать. Выгибаем этот кусок проволоки так, как показано на фото.

Отмечаем на нём середину, и отрезаем лишне, оставив небольшие загибы для контактов. Если используется трубка, то расплющиваем молотком концы трубки, а затем просверливаем в них отверстия под винты.

Подсоединяем к усилителю антенный провод. На конце антенного провода устанавливаем штекер для подключения к цифровой приставке.

Подсоединяем антенну и цифровую приставку к телевизору и настраиваем каналы. Антенну поворачиваем и выставляем в наиболее оптимальном положении для наилучшего приёма.

Как самому сделать антенну для цифрового телевидения DVB-T2 + Видео

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор поддерживает технологию DVB-T2 (это можно узнать из документации к телевизору) или приобрести приставку DVB-T2 и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения? или Как сделать антенну для цифрового телевидения? В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения.

Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов). Мало того, в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь необходимо вычислить длину волны. Формула весьма простая:

λ=c/F

где, λ (лямда) — длина волны,

      c — скорость света (3-108 м/с)

      F — частота в герцах

или проще λ=300/F (МГц)

В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Итого: 300/ 602 ≈ 0,5 м = 50 см.

Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.

l=λ*k/2

где l — длинна антенны (центральной жилы)

     λ- длина волны (высчитана ранее)

     k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.

В итоге l=50/2=25 см.

 Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.

Вот результат проделанной работы

Вот как антенна выглядит, когда установлена.

 Вид на антенну при просмотре телевизора.

В итоге не потратив ни рубля (кусок коаксиального кабеля нашел у себя на балконе) своими руками я сделал антенну для цифрового телевидения.

Хочу предупредить, что подобная антенна будет работать только, если вы находитесь не далеко от телевышки вещающей цифровые каналы. Но попробовать сделать ее стоит, поскольку это весьма легко. Данную антенну я использую на кухне, поскольку нет желания и лишних средств подключать кабельное телевидение или спутниковую антенну. Тех 20 каналов, которые она ловит мне вполне достаточно.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:
