Путевые дроссель-трансформаторы

Путевые дроссель-трансформаторы (ДТ) предназначены для рельсовых цепей переменного тока с кодовым питанием на электрифицированных участках дорог. Они обеспечивают пропуск обратного тягового тока в обход изолирующих стыков к тяговой подстанции. Одновременно они служат трансформаторами для подачи в рельсовую цепь переменного сигнального тока на ее питающем конце и приема тока с рельсов на релейном конце.

Дроссель-трансформатор (рис. 184) представляет собой реактивную катушку с сердечником, имеющую малое омическое и относительно большое индуктивное сопротивление. Он состоит из сердечника 5 и ярма 4, собранных из листовой трансформаторной стали; на сердечнике насажены основная 3 и дополнительная 6 обмотки. Дополнительная обмотка расположена сверху основной обмотки. Сердечник с обмотками заключен в металлический корпус 1 с крышкой 2. В корпус заливают трансформаторное масло до красной черты.

У дроссель-трансформаторов, устанавливаемых на участках с электротягой постоянного тока, между сердечником и ярмом в магнитной цепи имеется воздушный зазор шириной I-3 мм, который служит для стабилизации электрического сопротивления дросселя переменному току рельсовой цепи при подмагничивающем действии постоянного тягового тока.

У дроссель-трансформаторов, применяемых на участках с электротягой переменного тока, магнитная цепь не имеет воздушного зазора и состоит из замкнутого сердечника.

Рис . 185. Схема включения дроссель-трансформатора в рельсовую цепь

Основная обмотка дроссель-трансформатора имеет три вывода: два крайних и один — от средней точки обмотки (рис. 185). Крайние выводы основной обмотки подсоединяют к рельсам, а средний — соединяют со средним выводом второго дроссель-трансформатора смежной рельсовой цепи перемычкой, по которой тяговый ток проходит из одного изолирующего участка в другой. Дополнительную обмотку выводят в кабельную муфту на корпусе дроссель-трансформатора и через кабель подключают к приборам рельсовой цепи.

Дроссель-трансформаторы типов ДТ-0,2 и ДТ-0,6 применяют для участков дорог, оборудованных автоблокировкой на переменном токе при электротяге на постоянном токе. Дроссель-трансформаторы типов ДТ-0,2-500 и ДТ-0,6-500 рассчитаны на пропуск номинального (длительного) тягового тока 500 А через каждую секцию основной обмотки.

Средний вывод обмотки рассчитан на 1000 А.

Дроссель-трансформаторы типов ДТ-0,2-1000 и ДТ-0,6-1000 рассчитаны на номинальный (длительный) тяговый ток 1000 А через каждую секцию основной обмотки. Средний вывод обмотки рассчитан на 2000 А.

Дроссель-трансформатор типа ДТ-0,6 с коэффициентом трансформации п = 15 всегда устанавливают на питающем конце рельсовой цепи, у него дополнительная обмотка не секционирована и имеет два вывода (рис. 186, а).

Дроссель-трансформатор типа ДТ-0,2 имеет переменный коэффициент трансформации. Его применяют на релейном и питающем концах рельсовых цепей частотой 50 Гц и длиной до 1500 м с двухэлементными путевыми реле типа ДСШ и на релейном конце кодовых рельсовых цепей длиной до 2600 м. Дополнительная обмотка (рис. 186, б) секционирована и имеет пять выводов. Необходимый коэффициент трансформации подбирают включением соответствующих секций дополнительной обмотки. На выводах 1 и 2 п — 13, на выводах 2 и 4 — п — 17, на выводах 1 и 4 — п 30 и на выводах 0 и 4 — п = 40.

На участках с электротягой переменного тока частотой 50 Гц на питающем и релейном концах рельсовой цепи устанавливают дроссель-трансформаторы типов ДТ-1-150 или 2ДТ-1-150 (соответственно рис. 186, в и г). Крайние выводы основной обмотки дроссель-трансформатора типа ДТ-1-150 рассчитаны на ток 150 А, а средний — на 300 А. Дроссель-трансформаторы типа ДТ-1-150 выпускают для рельсовых цепей переменного тока частотой 25 Гц одиночной и сдвоенной установки, у дроссель-трансформатора ДТ-1-150 п = 3. Дроссель-трансформатор сдвоенной установки типа 2ДТ-1-150 совмещает в одном корпусе два дроссель-трансформатора и имеет те же элект-

Рис. 186. Схемы включения обмоток дроссель-трансформаторов различных типов

рические характеристики, что и дроссель-трансформатор типа ДТ-1-150.

На станциях стыкования рельсовые цепи работают в особых условиях, подвергаясь воздействию постоянного и переменного тяговых токов. На таких станциях устанавливают дроссель-трансформаторы типов ДТ-0,6-500С с коэффициентом трансформации п ~ 3.

Дроссель-трансформатор типа ДТМ-0,17-1000 (рис. 186, д) предназначен для линий метрополитена, оборудованных автоблокировкой на переменном токе и электротягой на постоянном токе. Дроссель-трансформатор рассчитан на пропуск номинального тягового тока 1000 А через каждую секцию основной обмотки, его коэффициент трансформации п — 40.

Во время работы с путевыми дроссель-трансформаторами необходимо строго выполнять основные правила по технике безопасности. Необходимо, чтобы работающий был в диэлектрических перчатках или пользовался инструментом с изолирующими ручками. Перед сменой дроссельной перемычки следует установить временную перемычку из медного провода и плотно закрепить ее одним концом на подошве рельса струбциной, а другим концом — на выводе дроссель-трансформатора специальным зажимом.

Работать с путевым дроссель-трансформатором, к которому присоединен отсасывающий фидер электротяги, можно только в присутствии и под наблюдением работников участка электроснабжения.

При выполнении работ запрещается разрывать цепь сетевой обмотки изолирующих трансформаторов рельсовых цепей без предваритель ного отключения или замыкания накоротко обмотки (специальной перемычкой под гайки), соединенной с дроссель-трансформатором-Не разрешается отключать от рельса хотя бы одну перемычку дроссель-трансформатора без предварительного соединения обоих рельсов со средней точкой дроссель-трансформатора соседней рельсовой цепи, а также отключать среднюю точку ДТ или нарушать иным способом цепь протекания по рельсам тягового тока.

⇐Трансформаторы железнодорожной автоматики и телемеханики | Электропитающие устройства и линейные сооружения автоматики, телемеханики и связи железнодорожного транспорта | Асинхронные электродвигатели⇒

Дроссель сварочного трансформатора

Дроссель сварочного трансформатора является устройством позволяющим регулировать величину сварочного тока. Устройство представляет собой стержневой

магнитопровод разомкнутого типа прямоугольной формы. В разомкнутой части имеется подвижный сегмент стержня, снабженный винтовым приводом. Движение подвижного сегмента обеспечивает обеспечение воздушного зазора в магнитопроводе дросселя. Величина зазора определяет индуктивное сопротивление дросселя.

Дроссель сварочного трансформатора включается последовательно во вторичную цепь. Поскольку образование сварочной дуги между электродом и свариваемым металлом требует определенного напряжения при выбранной силе тока, то дроссель, создавая смещение зависимости тока и напряжения, способствует возникновению дуги и стабильности ее горения.

Электрическая часть дросселя состоит из обмоток выполненных одним проводом на двух стержнях одного замкнутого магнитопровода. Один конец обмотки подсоединяется к проводу вторичной обмотки трансформатора, а второй идет на сварочный электрод. Прохождение переменного тока по обмотке дросселя вызывает магнитный поток в магнитопроводе направленный вдоль сердечника, имеющего воздушный зазор (разрыв стержня).

Воздушный зазор создает сопротивление магнитному потоку за счет рассеивания. Сопротивление возрастает с увеличением зазора. Магнитный поток индуцирует в обмотке ЭДС, которая направлена навстречу тока в обмотке, что создает дополнительное индуктивное сопротивление сварочному току. Таким образом, минимальный воздушный зазор будет соответствовать максимальному магнитному потоку и максимальному индуктивному сопротивлению, что даст на выходе минимальный ток сварки. Увеличение зазора повышает сварочный ток за счет уменьшения значения индуктивного сопротивления. Винтовой привод дросселя приводит в движение подвижный сегмент магнитопровода и позволяет вручную регулировать сварочный ток, что определяет скорость сварки.

Второе назначение дросселя определяется его высокой индуктивностью. Вольтамперная характеристика для процесса сварки должна носит падающий характер. Такое возможно при наличии высокого сопротивления цепи. Индуктивное сопротивление дросселя, как раз обеспечивает необходимую падающую характеристику сварочному устройству. Индуктивности самого трансформатора недостаточно для обеспечения необходимых параметров падающей характеристики.

Дросселя используются не только в трансформаторах для ручной дуговой сварки, но и для полуавтоматической в среде углекислого газа.

Читайте также

---

трансформатор — это… Что такое Дроссель-трансформатор?

Дроссель-трансформатор

«…Дроссель-трансформатор — индуктивная катушка из двух полуобмоток значительного реактивного и малого активного сопротивления, включаемая в тяговую рельсовую сеть на электрифицированных участках для пропуска обратного тягового тока в обход изолирующих стыков; одновременно является трансформатором рельсовой цепи (питающим или релейным)…»

Источник:

«ИНСТРУКЦИЯ ПО ЗАЗЕМЛЕНИЮ УСТРОЙСТВ ЭЛЕКТРОСНАБЖЕНИЯ НА ЭЛЕКТРИФИЦИРОВАННЫХ ЖЕЛЕЗНЫХ ДОРОГАХ»

(утв. МПС РФ 10.06.1993 N ЦЭ-191)

Официальная терминология. Академик.ру. 2012.

• Дроссель-клапан
• Дроссель-трансформатор тяговой рельсовой сети

Смотреть что такое «Дроссель-трансформатор» в других словарях:

• дроссель-трансформатор — дроссель трансформатор, дросселя трансформатора …   Орфографический словарь-справочник

• дроссель-трансформатор — дро/ссель трансформа/тор, дро/сселя трансформа/тора …   Слитно. Раздельно. Через дефис.

• Дроссель-трансформатор тяговой рельсовой сети — дроссель трансформатор (тяговой рельсовой сети): устройство тяговой рельсовой сети железной дороги, предназначенное для одновременного пропуска тягового тока в обход изолирующих стыков и трансформации сигнальных токов рельсовых цепей… Источник …   Официальная терминология

• дроссель-трансформатор (тяговой рельсовой сети) — Устройство тяговой рельсовой сети железной дороги, предназначенное для одновременного пропуска тягового тока в обход изолирующих стыков и сигнальных токов автоблокировки. [ГОСТ Р 53685 2009] Тематики электрификация, электроснабж. железных дорог …   Справочник технического переводчика

• дроссель-трансформатор путевой — 3.6.8 дроссель трансформатор путевой: Индуктивная катушка из двух полуобмоток значительного реактивного и малого активного сопротивления, включаемая в тяговую рельсовую сеть на электрифицированных участках для пропуска обратного тягового тока в… …   Словарь-справочник терминов нормативно-технической документации

• Дополнительный дроссель-трансформатор — дроссель трансформатор, используемый только для подключения отсасывающих линий, заземляющих устройств, междупутных перемычек и т.п… Источник: ИНСТРУКЦИЯ ПО ЗАЗЕМЛЕНИЮ УСТРОЙСТВ ЭЛЕКТРОСНАБЖЕНИЯ НА ЭЛЕКТРИФИЦИРОВАННЫХ ЖЕЛЕЗНЫХ ДОРОГАХ (утв. МПС… …   Официальная терминология

• Трансформатор — У этого термина существуют и другие значения, см. Трансформатор (значения). Трансформатор силовой ОСМ 0,16 Однофазный сухой многоцелевого назначения мощностью 0. 16 кВт …   Википедия

• Автоблокировка — (АБ)  автоматическая система регулирования движения поездов. При АБ перегон между станциями делится на один или несколько блок участков длиной обычно от 1 до 3 км. В начале каждого блок участка устанавливается автоматически действующий… …   Википедия

• СТО РЖД 1.07.001-2007: Инфраструктура линии Санкт-Петербург — Москва для высокоскоростного движения поездов. Общие технические требования — Терминология СТО РЖД 1.07.001 2007: Инфраструктура линии Санкт Петербург Москва для высокоскоростного движения поездов. Общие технические требования: 3.6.1 адаптация контактной подвески: Регулировка геометрических параметров и натяжения проводов… …   Словарь-справочник терминов нормативно-технической документации

• Словарь метротерминов — Эта страница глоссарий. Приведены основные понятия, термины и аббревиатуры, встречающиеся в литературе о метрополитене и железной дороге. Подавляющее большинство сокращений пришли в метрополитен с железной дороги напрямую или образованы по… …   Википедия

Катушки индуктивности, дроссели и трансформаторы

КАТУШКИ ИНДУКТИВНОСТИ, ДРОССЕЛИ и ТРАНСФОРМАТОРЫ  [c.134]

Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители. . …………………… 2.723—68  [c.205]

Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители Устройства коммутирующие Токосъемники Разрядники, предохранители Резисторы, конденсаторы Приборы электроизмерительные Приборы полупроводниковые Приборы электровакуумные Источники света  [c.280]

В зависимости от выполняемых функций радиодетали подразделяют на следующие группы резисторы, конденсаторы, катушки индуктивности, дроссели, трансформаторы, переключатели. Конструктивно и технологически все радиодетали представляют собой узлы или детали.  [c.112]

Изменение № ГОСТ 2.723—68 Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители  [c.1034]

Стандарты устанавливают буквенно-цифровые позиционные обозначения для наиболее распространенных элементов. Например, резистор-R конденсатор — С дроссель и катушка индуктивности-L амперметр — РЛ вольтметр-Р С/ батарея аккумуляторная (или гальваническая)-GB выключатель (переключатель, ключ, контроллер и т. n.)-S генератор-G транзистор и диод полупроводниковый, выпрямительное устройство — V двигатель (мотор)-М предохранитель-F трансформатор-Г электромагнит (или муфта электромагнитная) — У.  [c.278]

При сварке переменным током в качестве сварочной машины применяют сварочные трансформаторы. Для регулирования сварочного тока и улучшения устойчивости горения дуги в цепь последовательно включается индуктивное сопротивление, называемое регулятором, реактивной катушкой или дросселем. Главное назначение регулятора — обеспечить получение падающей внешней характеристики сварочного аппарата и возможность регулировки силы сварочного тока.  [c.464]

Часть III. Радиодетали. Включает четыре главы седьмую — резисторы восьмую — конденсаторы девятую — катушки индуктивности и дроссели десятую — трансформаторы.  [c.3]

В высокочастотных катушках и дросселях увеличивается собственная емкость и падает добротность. В трансформаторах и дросселях низкой частоты происходит не только увеличение потерь, но и возрастает местный тепловой перегрев, что ухудшает к. п. д. трансформатора и изменяет индуктивность дросселя.  [c.70]

Сварочные трансформаторы подразделяются на две основные группы. К первой группе относятся трансформаторы с нормальным магнитным рассеянием и дополнительной реактивной катушкой — дросселем. Дроссель может иметь с трансформатором как общий (трансформаторы с встроенным дросселем), так и отдельный (трансформаторы с отдельным дросселем) магнитопровод. Ко второй группе относятся трансформаторы с повышенным магнитным рассеянием. Обмотки таких трансформаторов обладают повышенным индуктивным сопротивлением и вследствие этого определяют основные свойства трансформаторов.  [c.234]

Принципиальная конструктивная схема трансформаторов типа СТЭ с отдельной реактивной катушкой-дросселем типа РСТЭ приведена на рис. У1.4, а. Из-за малого магнитного рассеяния, а следовательно, и индуктивного сопротивления обмоток трансформатора внешняя характеристика собственного трансформатора жесткая. Для регулирования режима сварки и получения падающей внешней характеристики в сварочную цепь последовательно с дугой включается отдельная реактивная катушка-дроссель.  [c.161]

Получение крутопадающей характеристики у сварочных трансформаторов достигается включением последовательно со вторичной катушкой индуктивного сопротивления (дросселя). Индуктивное сопротивление дросселя ограничивает также ток короткого замыкания. В некоторых трансформаторах с повышенным индуктивным сопротивлением роль дросселя выполняет основная электромагнитная система. Изменением индуктивности дросселя можно регулировать параметры дуги. При постоянной скорости подачи электродной проволоки, не зависящей от параметров дуги, изменение индуктивного сопротивления влечет за собой изменение напряжения дуги. При регулируемой величине напряжения дуги изменение индуктивного сопротивления дросселя изменяет сварочный ток. Трансформаторы, применяемые для автоматической сварки, делятся на две основные группы 1) трансформаторы с отдельным дросселем и 2) трансформаторы с встроенным дросселем.  [c.61]

Катушка индуктивности представляет собой высокочастотный дроссель без сердечника. Он включен в цепь первичной обмотки силового трансформатора, находится под напряжением контактной сети и вместе с конденсатором смонтирован на крыше вагона.  [c.29]

Радиокомпоненты (трансформаторы и дроссели катушки индуктивности, коммутационные устройства, резонаторы и др. ).  [c.8]

Источниками питания для сварки на переменном токе служат сварочные трансформаторы. Сварочные трансформаторы делят на две группы. К первой группе относят трансформаторы с нормальным магнитным рассеянием и дополнительной реактивной катушкой-дросселем. Вторую группу составляют трансформаторы с повышенным магнитным рассеянием (табл. 6.4), которые получили наибольшее распространение на ремонтных предприятиях. Обмотки таких трансформаторов обладают повышенным индуктивным сопротивлением.  [c.332]

Низкочастотные трансформаторы и дроссели представляют собой катушки с индуктивностью, чаще всего в единицы — сотни генри, в конструкции которых предусмотрены замкнутые магнитные цепи (маг-нитопроводы). В зависимости от назначения трансформаторы подразделяются на силовые, входные, выходные, промежуточные и импульсные. По применению в конструкциях РЭА они делятся на трансформаторы обычного типа и микромодульные.  [c.200]

Сварочный аппарат типа СТЭ (рис. 94) имеет трансформатор и регулятор тока (реактор-дроссель). Первичная обмотка 4 трансформатора подключается к сети ко вторичной обмотке 3 низкого напряжения (60—65 в) подключается дроссель 1, состоящий из разъемного сердечника и катушки. Ток регулируется изменением индуктивного  [c.137]

Сварочный аппарат СТЭ (фиг. 91, а) состоит из трансформатора и регулятора тока (дросселя). Первичную обмотку 4 трансформатора подключают к сети ко вторичной обмотке 5 низкого напряжения (60—65 в) подключают дроссель /, состоящий из разъемного сердечника и катушки. Ток регулируют изменением индуктивного сопротивления. Для этого подвижную часть сердечника перемещают с помощью винтового устройства 2, вследствие чего увеличивается или уменьшается зазор а. При увеличении зазора а сопротивление сердечника возрастает, индуктивность обмотки реактора уменьшается и ток увеличивается при уменьшении зазора а ток уменьшается.  [c.255]

Трансформаторы с нормальным рассеянием и реактивными катушками в сварочной цепи. У трансформаторов этого типа первичная и вторичная обмотки имеют хорошую магнитную связь между собой, поэтому потоки рассеяния в них относительно малы, а основные сварочные свойства определяются реактивными катушками (дросселями), обычно — с регулируемой индуктивностью. В сварочной технике наибольшее распространение получила конструкция дросселя, обеспечивающая регулирование величины реактивного сопротивления двумя путями — изменением числа витков в обмотке и изменением величины воздушного зазора.  [c.132]

Радиоприемник выполнен на двух микросхемах и пяти транзисторах. Для повышения его помехозащищенности в диапазонах ДВ и СВ антенна подключается ко входу радиоприемника через дроссель (катушка 1-L1). Входные цепи диапазонов ДВ и СВ выполнены по схеме П-образного контура. Они настраиваются с помощью двухслойной катушки переменной индуктивности 1-L3,1-L4. В диапазоне ДВ обе катушки включаются последовательно, в диапазоне СВ используется только внутренняя обмотка (1-L3). В диапазоне КВ применен двухконтурный широкополосный неперестраиваемый фильтр, образованный обмотками трансформатора 1-Т1 и конденсаторами 1-С7 и 1-С14.  [c.25]

К электрорадиоэлементам и электрорадиодеталям были отнесены коммутационные, монтажные, присоединительные и установочные изделия, моточные изделия (трансформаторы, дроссели, катушки индуктивности, реле и др.) большой класс объектов стандартизации этой группы составляют изделия из оксидных и магнитных материалов, конденсаторы и резисторы, электровакуумные и полупроводниковые приборы, а также элементы волноводных трактов, электромеханические сборочные единицы и др.  [c.207]

Мсточники питания переменного тока. Такими Источниками являются сварочные трансформаторы, преобразующие электрический ток одного напряжения в электрический ток другого напряжения. Сварочные трансформаторы представляют собой регулируемое индуктивное сопротивление, необходимое для получения требуемой внешней характеристики, т. е. устойчивого горения сварочной дуги. В старых конструкциях трансформаторов это достигалось с помощью индуктивных дросселей, включаемых последовательно в цепь вторичных обмоток трансформаторов. В современных трансформаторах для обеспечения нормального процесса сварки используется принцип перемещения вторичной обмотки относительно неподвижной первичной,что позволяет изменять индуктивное сопротивление и создавать падающую внешнюю характеристику. В подавляющем большинстве выпускаемых промышленностью трансформаторов применяется этот принцип. Наибольшее распространение при ручной сварке получили трансформаторы типа ТД и ТДМ, в которых для регулирования процесса сварки используют повышенное магнитное рассеяние — индуктивное сопротивление. Это обеспечивает специальная конструкция магнитной цепи и расположение обмоток, искусственно увеличивающие магнитные поля рассеивания, что усиливает индуктивность рассеяния обмоток, а следовательно, их индуктивные сопротивления. Перемещая катушку одной из обмоток, можно плавно регулировать индуктивные сопротивления обмоток и устанавливать необходимый сварочный ток.  [c.37]

Структуру источника можно представить состоящей из двух основных узлов сетевого выпрямителя и конверторного преобразователя. Сетевой выпрямитель выполнен по мостовой схеме на оптотиристорах и диодах. Кроме основной функции — выпрямления напряжения сети — он сглаживает пульсации входного напряжения, обеспечивает плавную зарядку накопительного конденсатора при включении источника, контроль за величиной входного напряжения, отключение выпрямителя при аварийных режимах. Конверторный преобразователь преобразует выпрямленное напряжение в напряжение сварочного контура с гальванической развязкой контуров. В его состав входит высокочастотный регулируемый инвертор, трансформаторно-выпрямительное устройство, работающее на высокой частоте, и выходной сглаживающий дроссель. Полумостовой тиристорный инвертор с резонансной коммутацией и диодами обратного тока содержит высокочастотные конденсаторы, катушки индуктивности и тиристорнодиодные ячейки. Выпрямительное устройство выполнено на стержневом трансформаторе с ферритовым сердечником.  [c.149]

Стабилизатор 10СН-1 (рис. 183) состоит из ненасыщенного дросселя Др-1 насыщенного трансформатора Тр-1, блока конденсаторов С1—-Сб и катушки индуктивности КИ. На дросселе имеются одна первичная / и две компенсационные обмотки //к и ///к, на трансформаторе — одна первичная /, две автотрансформаторные //а и ///а, обмотка питания селенового выпрями-  [c.241]

Сварочные трансформаторы — это понижающие трансформаторы (вторичное напряжение U. = 60 ч- 80 В), падающая характеристика которых создается за счет повышенного магнитного рассеяния или включения в сварочную цепь индуктивного сопротивления (дросселя). Электрическая схема сварочного трансформатора с повышенным магнитным рассеянием представлена на рис. 2.10, а. Катушки первичной / и вторичной 2 обмоток расположены попарно на обоих стержнях сердечника трансформатора 3. Первичная обмотка неподвижна и закреплена в нижней части сердечника, вторичная перемещается по нему с помощью винтового механизма. При прохождении тока по обмоткам возникают магнитные потоки основной Фт, создаваемый намагничивающей силой обмоток 1 и 2, и потоки рассеяния этих же обмоток Фр1 и Фр , дающие суммарный ноток Фр, который наводит в трансформаторе реактивную ЭДС, определяющую его индуктивное сопротивление XПри рабочей нагрузке трансформатора его ЭДС уравновешивается падением напряжения дуги U, и реактивной ЭДС Ер, а при коротком замыкании — t/д /кяХ следовательно, такой ИП имеет падающую характеристику. Сварочный ток регулируется изменением расстояния между обмотками / и 2 (при его увеличении поток Ф растет, а сварочный ток уменьшается).  [c.53]

Л—источник анодного напряжения, — дроссель, Г — генераторная лампа, С — разделительный конденсатор, ДJ,p—сопротивление грндлика, Срр — конденсатор гридлика. С,—конденсатор анодного контура, —индуктивность анодного контура, Ь 1 3 — короткозамкнутая катушка, С . —конденсатор цепи свя- СВ1> свг катушки связи, Са — конденсатор нагревательного контура, Ьг — индуктивность нагревательного контура (первичная обмотка закалочного трансформатора), з — вторичная обмотка закалочного трансформатора, И — индуктор, Д — нагреваемая деталь  [c. 122]

---

принцип работы устройства, характеристики, назначение и виды

Одним из наиболее распространённых элементов, использующихся в радиоэлектронной аппаратуре, является дроссель. Эта пассивная радиодеталь имеет большое значение в обеспечении стабильности работы электрических схем. Главной ее характеристикой считается индуктивность — очень важная физическая величина. Конструкция элемента проста, но при этом он может использоваться как в цепях переменного, так и постоянного тока.

Основные понятия в электронике

Родоначальником открытия электричества считается английский физик Уильям Гилберт. В 1600 году он ввёл понятие «янтарность», что в переводе обозначает электричество. Ученым было обнаружено на опытах с янтарем, что если его потереть о шёлк, он приобретает свойства притягивать к себе другие физические тела. Так было открыто статическое электричество. Первая электрическая машина была создана немецким инженером Отто фон Герике. Агрегат выглядел в виде металлического шеста с надетым на его верхушку серным шаром.

Последующие годы ряд физиков и инженеров из различных стран исследовали свойства электричества, открывая новые явления и изобретая приборы. Наиболее выдающимися учёными, которые внесли весомый вклад в науку, считаются Гальвани, Вольт, Эстред, Ом, Фарадей, Герц, Ампер. Признавая важность их открытий, фундаментальные величины, характеризующие различные электрические явления, назывались их именами.

Итогом их экспериментов и теоретических догадок стал труд Максвелла, создавшего теорию электромагнитных явлений в 1873 году. А через двадцать лет англичанин Томсон обнаружил частицу, участвующую в образовании электричества (электрон), положение которой в атомной структуре тела после указал Резерфорд.

Так было обнаружено, что электрический заряд — это способность физических тел создавать вокруг себя особое поле, оказывающее воздействие на другие вещества. Электричество связано с магнетизмом, который влияет на положение электронов, являющихся элементарными частицами тела. Каждая такая частица обладает определённой энергией (потенциалом) и может перемещаться по телу в хаотично.

Придание же электронам направленного движения приводит к возникновению тока. Работа, затраченная на перемещение элементарной частички, называется напряжением. Если ток течёт в замкнутой цепи, то он создаёт магнитное поле, то есть силу, действующую на электроны.

Все вещества разделяются на три типа:

• проводники — это тела, свободно пропускающие через себя ток;
• диэлектрики — в этих телах невозможно появление свободных электронов, а значит, ток через них протекать не может;
• полупроводники — материалы, свойство которых пропускать ток зависит от внешних факторов, например, температуры.

Характеристикой, обозначающей способность тела проводить ток, называется проводимость, а величина обратная ей — сопротивлением.

Активное сопротивление

На прохождение электрического тока в итоге оказывают влияние три физические величины: сопротивление, индуктивность и ёмкость. Каждый радиоэлемент (не исключение и дроссель) обладает ими в какой-то мере.

Активное сопротивление представляет собой величину, препятствующую прохождению тока и равную отношению разности потенциалов к силе тока (закон Ома). Его сущность объясняется тем, что в кристаллической решётке различных физических тел содержится разное число свободных носителей зарядов. Кроме этого, сама структура может быть неоднородной, то есть содержать примеси или дефекты. Электроны, перемещаясь под действием поля, сталкиваются с ними и отдают часть своей энергии кристаллам тела.

В результате таких столкновений частички теряют импульс, а сила тока уменьшается. Рассеиваемая электрическая энергия превращается в тепло. Элементом, использующим естественные свойства физического тела, является резистор.

Что же касается дросселя, то его активное сопротивление считается паразитным, вызывающим нагревание и ухудшение параметров. Зависит оно от типа материала и его физических размеров.

Определяется по формуле R = p * L / S, Ом, где:

• p — удельное сопротивление (справочная величина), Ом*см;
• L — длина проводника, см;
• S — площадь поперечного сечения, см².

Ёмкостная составляющая

Любой проводник тока в разной мере имеет свойство накапливать электрический заряд. Эта способность называется ёмкостью элемента. Для одних радиодеталей она считается вредной составляющей (в частности, для дросселя), а для других — полезной (конденсатор). Относят это понятие к реактивному сопротивлению. Его величина зависит от вида подаваемого сигнала на элемент и ёмкости материала, из которой он сделан.

Математически реактивное сопротивление описывается выражением Xc = 1/w*C, где:

• w — циклическая частота, скалярная угловая величина, определяющаяся числом колебаний сигнала за единицу времени (2*p*f), Гц;
• C — ёмкость элемента, Ф.

Из формулы видно, что чем больше будет ёмкость и частота тока, тем выше сопротивление элемента, а значит, имеющий большое ёмкостное сопротивление дроссель будет нагреваться. Значение ёмкости в дросселе зависит от размеров проводника и способа его укладки. При спиралевидной намотке между рядом лежащими кольцами возникает ёмкость, также влияющая на протекающий ток.

Паразитная составляющая ёмкости проявляется и в образовании собственного резонанса изделия, так как дроссель на эквивалентной схеме можно представить в виде последовательной цепочки индуктивности и конденсатора. Такое включение создаёт колебательный контур, работающий на определённой частоте. Если частота сигнала будет ниже резонансного значения, то преобладать будет индуктивная составляющая, а если выше — ёмкостная.

Поэтому существенной задачей изготовления дросселя в электронике считается увеличение собственного резонанса конструкции.

Индуктивность и самоиндукция

Электрическое поле неразрывно связано с магнитным. Там, где существует одно, неизменно появляется и второе. Индуктивность — это физическая величина, характеризующаяся накоплением энергии, но в отличие от ёмкости эта энергия является магнитной. Её величина зависит от магнитного потока, образованного силой тока, протекающего через радиоэлемент. Чем больше ток, тем сильнее магнитный поток пронизывает изделие. Интенсивность накопления элементом энергии зависит от этого потока.

Математическая формула нахождения индуктивности — L = Ф/ I, где:

• Ф — магнитный поток, Вб;
• I — сила тока, текущая через элемент, А.

Индуктивность измеряется в генри (Гн). Таким образом, катушка индуктивности в момент протекания через неё тока создаёт магнитный поток равный одному веберу (Вб).

Сопротивление, оказываемое индуктивностью, во многом зависит от частоты приложенного сигнала. Для его расчёта используется выражение XL = w*L. То есть для постоянного тока она равна нулю, а для переменного — зависит от его частоты. Иными словами, для высокочастотного сигнала элемент будет обладать большим сопротивлением.

Физический процесс, наблюдаемый при прохождении переменного тока через индуктивность, можно описать следующим образом: в течение первой декады сигнала (ток возрастает) магнитное поле усиленно потребляет энергию из электрической цепи, а в последней декаде (ток убывает) отдаёт её обратно, поэтому за период прохождения тока мощность не потребляется.

Но эта модель подходит к идеальному элементу, на самом же деле некоторая часть энергии превращается в тепло. То есть происходят потери, характеризующиеся добротностью Q, определяемую отношением получаемой энергии к отдаваемой.

При изменении тока, текущего через проводник в контуре, возникает электродвижущая сила индукции (ЭДСИ) — самоиндукция. Другими словами, переменный ток изменяет величину магнитного потока, который приводит в итоге к появлению ЭДСИ. Проявляется этот эффект в замедлении процессов появления и спадания тока. Амплитуда самоиндукции пропорциональна величине тока, частоте сигнала и индуктивности. Её отставание по фазе от сигнала составляет 90 градусов.

Принцип работы

Термин «дроссель» происходит от немецкого слова drossel, что в переводе на русский язык означает «ограничитель». В электротехнике под ним понимается катушка индуктивности, обладающая большим сопротивлением току переменной частоты и практически не влияющая на постоянный ток.

По своей сути электрический дроссель — это индуктивность. Он способен накапливать энергию, получая её из магнитного поля. При воздействии на элемент напряжения в нём постепенно происходит увеличение тока, при этом если сменить полярность — ток начнёт убывать, т. е. резко изменить значение тока в дросселе невозможно.

Постепенное нарастание величины тока и его спад происходит из-за магнитного поля, которое не может мгновенно изменить своё направление. Другими словами, ток блока питания противодействует наведённому току в сердечнике изделия, поэтому в цепях с током переменой частоты он является своего рода ограничителем из-за индуктивного сопротивления.

По своей конструкции дроссель чем-то похож на трансформатор, но при этом чаще всего у него одна обмотка. А вот их принципы действия полностью отличаются. Если для трансформатора важно передавать всю энергию и гальванически развязывать цепь, то главной задачей стоящей перед дросселем является накапливание энергии в индуктивности. В то же время для трансформатора такое накопление считается паразитным процессом.

Устройство прибора

Выполняется этот элемент из проволочного вида проводника, наматываемого в виде спирали. Этот проводник может быть как многожильным, так и одножильным. Проволока может наматываться на диэлектрический каркас или использоваться без него. Если применяется основание, то оно может быть выполнено круглым, прямоугольным или квадратным сечением. Физически же дроссель состоит из одного или множества витков проводника.

При изготовлении дросселя используются следующие разновидности намотки:

• прогрессивная — шаг витков плавно изменяется по всей длине конструкции;
• универсальная — расстояние между витками одинаковое.

Первый тип используется при создании изделий, предназначенных для работы на высоких частотах, при этом уменьшается значение паразитной ёмкости. Такая намотка может быть однослойной или многослойной, причем даже разного диаметра. В качестве материала для изготовления проводника используется медь.

Увеличение индуктивности достигается путём добавления ферромагнитного сердечника. В зависимости от назначения устройства используют разные его виды, например, для подавления высокочастотных помех — феррит, флюкстрол или карбонил, для фильтрации звуковой частоты — пермаллой. В то же время для дросселя, работающего со сверхвысокими частотами, применяют латунь. Магнитопровод рассчитывается так, чтобы избежать режима насыщения (падения индуктивного сопротивления).

Чтобы избежать насыщения в дросселях, магнитопровод изготавливается с зазором. При изготовлении дросселя стараются обеспечить:

• необходимую индуктивность;
• величину магнитной индукции, исключающую насыщение;
• способность выдерживать необходимый ток.

Для этого обычно сначала рассчитывается зазор и число витков исходя из силы тока и индуктивности, а после определяется максимально возможный диаметр проволоки. В цифровых малогабаритных устройствах дроссель изготавливается в плоском виде. Достигается это путём печатания проводниковой дорожки в виде круговой или зигзагообразной линии.

Виды и характеристики

Главной характеристикой дросселя, безусловно, является индуктивность. Но, кроме неё, существует ряд номинальных параметров, характеризующих элемент как изделие. Именно они определяют возможности использования устройства и его срок службы. Основными из них являются:

1. Мощность — определяется типом сердечника и поперечным сечением провода. Обозначает величину сигнала, которую может выдержать дроссель. Единицей измерения служит ватт.
2. Добротность и угол потерь — характеризуют качество устройства. Чем больше добротность и меньше угол, тем выше качество.
3. Частота тока — f, Гц. В зависимости от неё дроссели разделяют на низкочастотные, имеющие границы колебаний 20−20 000 Гц, ультразвуковые — от 20 до 100 кГц и сверхвысокие — больше 100 кГц.
4. Наибольшее допустимое значение тока — I, А.
5. Сопротивление элемента в неподключенном состоянии — R, Ом.
6. Потери в магнитопроводе — P, Вт.
7. Вес — G, кг.

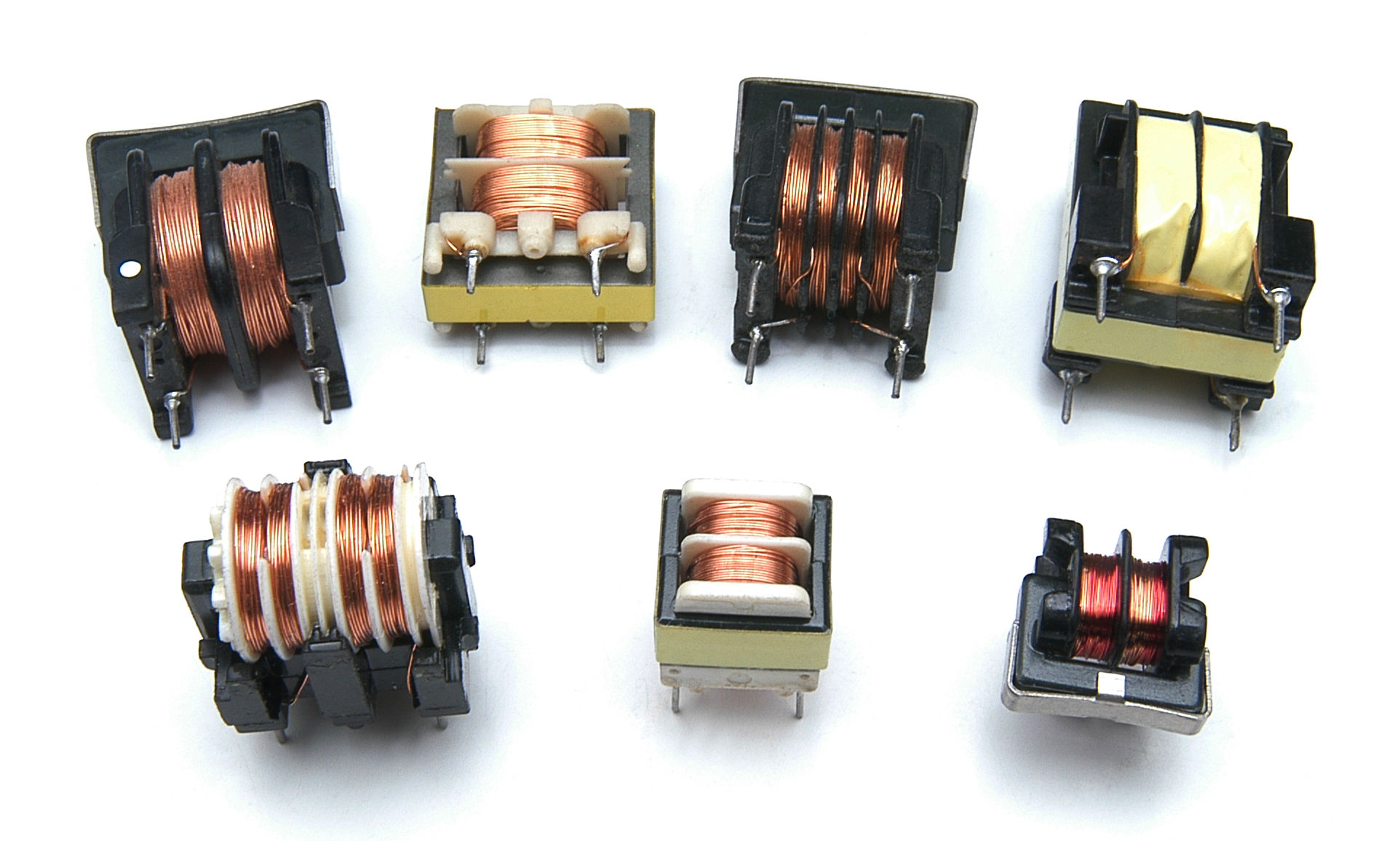

Современная промышленность изготавливает электромагнитные дроссели, отличающиеся не только по характеристикам, но и по видам. Они выпускаются цилиндрической, квадратной, прямоугольной и круглой формы. А также они различаются по типу цепи, для которой предназначены, и могут быть однофазными или трёхфазными.

Условно дроссели можно разделить на три типа:

1. Сглаживающие. Используются для фильтрации переменной составляющей сигнала, уменьшая её значение. Такие элементы ставятся на входе или выходе выпрямительных или преобразующих части схем.
2. Переменного тока. Ограничивают его величину при резком скачке.
3. Насыщения. Управляют индуктивным сопротивлением за счёт периодического подмагничивания.

Маркировка и обозначения

В принципиальных схемах и технической документации дроссели обозначаются латинской буквой L, условное графическое обозначение — в виде полуокружностей. Их количество нигде не указывается, но обычно не превышает трёх штук. Жирная точка, ставящаяся в начале полуокружностей, обозначает начало витков. Если индуктивность выполняется на каркасе, сверку изображения чертится прямая линия. Для обозначения номиналов элемента используется код из букв и цифр или цветовая маркировка.

Цифры указывают на значение индуктивности, а буква — на допуск. Например, код 250 J обозначает индуктивность, равную 25 мкГн с погрешностью в пять процентов. Когда на маркировке стоит только число, то это значит, что допуск составляет 20%. Таким образом, первые две цифры обозначают числовое значение в микрогенри, а третья — множитель. Буква D ставится на высокоточных изделиях, их погрешность не превышает 0,3%.

Цветовая маркировка, в принципе, соответствует буквенно-цифровой, но только наносится в виде цветных полос. Первые две указывают на значения в микрогенри, третья — коэффициент для умножения, а четвёртая — допуск. Индуктивность дросселя, на котором изображены две оранжевые полосы, коричневая и белая, равна 33 мкГ с разрешённым отклонением в 10%.

Область применения

Отвечая на вопрос, зачем нужен дроссель, можно с уверенностью сказать, что основное его применение — это фильтры. Ни один качественный источник питания не обходится без этого простого элемента. Его применение позволяет избавиться от пульсаций напряжения, которые вызывают нестабильность в работе многих устройств — материнской платы, видео- и звуковых карт и т. п.

Сглаживание формы сигнала путём устранения его паразитной составляющей обеспечивает стабильную работу микропроцессорных блоков, особо зависящих от качества питающего их напряжения.

Кроме того, используя свойство элемента накапливать энергию, а потом её отдавать в цепь, дроссель нашёл своё применение в люминесцентных лампах. Такие осветители работают на принципе возникновения дугового разряда, поддерживающегося в парах инертного газа. Для того чтобы он возник, между электродами необходимо появление высокого пускового напряжения, способного пробить газовый диэлектрик. Благодаря дросселю такой разряд и создаётся.

Их также используют и в усовершенствованных осветительных приборах — индукционных лампах. Отличие таких светильников от люминесцентных заключается в отсутствии электродов, необходимых для зажигания. Для получения света используются три составляющие — электромагнитная индукция, разряд в газе, свечение люминофора.

Стоит отметить и ещё одно из применений дросселя — сварочный трансформатор. Здесь основное назначение радиоэлемента заключается в стабилизации тока. Сварочный дроссель, установленный в инверторе, смещает фазу между током и напряжением. Такое его использование упрощает розжиг электрода и поддерживает стабильное горение дуги.

Способность элемента создавать магнитное поле зачастую применяется в электромагнитах, отличающихся большой мощностью, а также в различных электромеханических реле, электродвигателях и даже генераторах.

Самостоятельное изготовление

Для самостоятельного изготовления дросселя необходимо правильно рассчитать его конструкцию. Для этого используется простая формула расчёта индуктивности: L=0,01*d*w ² /(L/d+0,44), где d — диаметр основания (см), L — длина проволоки (см), w — количество витков. При этом если имеется мультиметр с возможностью изменения индуктивности, то точное количество витков можно подобрать, используя его.

Метод намотки при использовании этой формулы предполагает укладку виток к витку. Например, необходимо подобрать магнитопровод для дросселя с индуктивностью один мкГн, рассчитанный на ток I = 4A. Берется сердечник 2000 НМ типоразмера К 16 х 8 х 6. Согласно справочнику коэффициент начальной индуктивности — ALH = 1,36 мкГн, а длина магнитного пути — le= 34,84 мм. Соответственно, число витков будет N= (L/ALH)0,5= (1/1,36)0,5 = 0,86. Если принять N=1, то при заданном токе напряжённость магнитного поля в сердечнике будет равна Н= 4*1/(34,84*10−3)= 114 А/м.

Таким образом, дроссель представляет собой катушку, которая характеризуется индуктивностью. Благодаря своим свойствам он может накапливать магнитную мощность, после отдавая её в цепь в виде электрической энергии. При этом использование элемента позволяет также подавлять переменную составляющую тока в цепи.

Трансформаторы — трансформатор целевого назначения, трансформатор понижающие малой мощности, дроссели, реакторы, стабилизаторы

Компания «Электропроект» производит и реализует широкий спектр  сухих силовых трансформаторов для использования в самых разных отраслях промышленности, в сельском хозяйстве и в быту.

Как известно, трансформатор  в общем виде представляет собой электрическую машину, которая имеет две или более связанных между собой обмотки, необходимых для преобразования тока в одну или несколько других систем переменного тока. Это достигается посредством электромагнитной индукции. Трансформатор может состоять из одной или нескольких изолированных обмоток, охватываемых общим магнитным потоком и намотанных на магнитопровод.

Основной вид трансформаторов – это так называемые силовые трансформаторы , устанавливаемые электрических сетях. Такие трансформаторы в состоянии в десятки раз увеличить электрическое напряжение от генераторов электростанций, что позволяет транслировать электроэнергию по ЛЭП на тысячи километров снижая при этом в десятки же раз потери электроэнергии при транспортировке. Помимо силовых, также есть трансформаторы для измерения больших токов и напряжений, снижения уровня помех проводной связи, преобразования в импульсное напряжение синусоидальной формы, выделения переменной составляющей тока, разделения цепей на гальванически не связанные части и многие другие.

Мы производим сухие силовые трансформаторы  общего назначения, а также трансформаторы для преобразовательных установок. Предприятие Электропроект также производит дроссели и реакторы различного назначения.

Предприятие производит поставки лабораторных автотрансформаторов ЛАТРов и стабилизаторов напряжения на базе автотрансформаторов.

Компания «Электропроект» постоянно занимается совершенствованием производства, применяя самые современные технические решения. Все это работает на минимизацию издержек и повышение качества при изготовлении трансформаторов. Кроме того, у нас вы можете заказать услугу по доставке и установке трансформаторов на нужном объекте. При необходимости, сотрудники компании также всегда готовы ответить на все вопросы по выбору, установке и запуску предлагаемых трансформаторов.

Трансформаторы, дроссели, реакторы для электроприводов постоянного и переменного тока

ООО «ТПП «Станкоресурс» предлагает одно и трехфазные понижающие автотрансформаторы, сетевые, токоограничивающие дроссели и моторные реакторы (дросели) производства  Димат-Ганчеви ООД, Артех и др. для цепей преобразователей электроприводов постоянного и переменного тока.

Автотрансформаторы 3-х фазные понижающие предназначены для питания приводов постоянного тока.

Автотрансформаторы 1-но фазные понижающие согласуют напряжение сети питания с напряжением обмотки возбуждения в приводах постоянного тока

Сетевые дроссели защищают сеть от высших гармоник, обеспечивают повышение коэффициента мощности, защиту от бросков тока при переходных процессах в питающей сети и нагрузке, минимизацию тока короткого замыкания в цепи нагрузки преобразователя, ограничение коммутационных  перенапряжений цепи питания.

Токоограничивающие дроссели предназначены для ограничения токов короткого замыкания в электрических сетях частотой 50 и 60 Герц и поддержания уровня напряжения электрических установок в момент короткого замыкания.

Моторные реакторы(дроссели) широко применяются в цепях преобразователей электроприводов переменного тока для обеспечение непрерывности и сглаживание пульсаций тока двигателя, ограничение тока короткого замыкания в цепи нагрузки преобразователя до момента срабатывания защиты

Применение качественных автотрансформаторов, дросселей и трансформаторов от проверенных производителей позволит оптимизировать работу Ваших сетей и оборудования, снизить количество сбоев, и, как следствие, избежать простоев в работе предприятия.

Приобрести данную продукцию можно оформив заказ на нашем сайте или по телефонам +380507342608, +380980298262, +380567673935, +3805676745.

Менеджеры ООО «ТПП «Станкоресурс»  ответят на все ваши вопросы, помогут с выбором или подбором аналогов, примут заявку на ремонт или монтаж оборудования.

Действует специальная программа на складские позиции. Доставка по всей территории Украины бесплатно.

Дроссели объяснены

Описание дросселей

Общие

«Дроссель» — это общее название катушки индуктивности, которая используется в качестве фильтрующего элемента источника питания. Обычно они представляют собой блоки со стальным сердечником с зазором, похожие по внешнему виду на небольшой трансформатор, но только с двумя выводами, выходящими из корпуса. Ток в катушке индуктивности не может измениться мгновенно; то есть катушки индуктивности имеют тенденцию сопротивляться любому изменению тока. Это свойство делает их удобными для использования в качестве фильтрующих элементов, поскольку они имеют тенденцию «сглаживать» пульсации в форме волны выпрямленного напряжения.

Зачем нужен дроссель? Почему не просто резистор большой серии?

Дроссель используется вместо последовательного резистора, потому что он обеспечивает лучшую фильтрацию (меньше остаточных пульсаций переменного тока на питании, что означает меньше шума на выходе усилителя) и меньшее падение напряжения. «Идеальный» индуктор должен иметь нулевое сопротивление постоянному току. Если бы вы просто использовали резистор большего размера, вы бы быстро достигли точки, в которой падение напряжения было бы слишком большим, и, кроме того, «проседание» питания было бы слишком большим, потому что разница в токе между полной выходной мощностью и холостым ходом может быть большим, особенно в усилителе класса АВ.

Вход конденсатора или входной фильтр дросселя?

Существует две распространенных конфигурации источника питания: вход конденсатора и вход дросселя. Входной конденсаторный фильтр не обязательно должен иметь дроссель, но он может иметь дроссель для дополнительной фильтрации. Входное питание дросселя по определению должно иметь дроссель. Конденсаторные входные фильтры на сегодняшний день являются наиболее часто используемой конфигурацией в гитарных усилителях (на самом деле, я не могу вспомнить производственный гитарный усилитель, в котором использовался бы входной фильтр дросселя).

Входной конденсаторный источник питания будет иметь фильтрующий конденсатор сразу после выпрямителя. Тогда он может иметь или не иметь второй фильтр, состоящий из последовательного резистора или дросселя, за которым следует другой конденсатор. Сеть «колпачок, индуктор, колпачок» обычно называется сетью «Пи-фильтр». Преимуществом конденсаторного входного фильтра является более высокое выходное напряжение, но он имеет худшее регулирование напряжения, чем входной фильтр дросселя. Выходное напряжение приближается к sqrt (2) * Vrms переменного напряжения.

На входе питания дросселя будет дроссель, следующий сразу за выпрямителем. Основное преимущество источника питания с дросселем — лучшее регулирование напряжения, но за счет гораздо более низкого выходного напряжения. Выходное напряжение приближается к (2 * sqrt (2) / Pi) * Vrms переменного напряжения. Входной фильтр дросселя должен иметь определенный минимальный ток, протекающий через него, чтобы поддерживать регулирование.

Разница напряжений между двумя типами фильтров может быть довольно большой. Например, предположим, что у вас есть транзистор 300-0-300 и двухполупериодный выпрямитель. Если вы используете конденсаторный входной фильтр, вы получите максимальное постоянное напряжение без нагрузки 424 вольт, которое будет падать до напряжения, зависящего от тока нагрузки и сопротивления вторичных обмоток.Если вы используете тот же трансформатор с входным фильтром дросселя, пиковое выходное напряжение постоянного тока будет 270 В и будет намного более жестко регулируемым, чем входной фильтр конденсатора (меньше изменений напряжения питания с изменениями тока нагрузки).

Как выбрать дроссель:

Дроссели

обычно рассчитаны на максимальный постоянный ток, сопротивление постоянному току, индуктивность и номинальное напряжение, которое представляет собой максимальное безопасное напряжение, которое может быть приложено между катушкой и корпусом (который обычно заземлен).

Если вы используете дроссельный входной фильтр (маловероятно, если вы не пытаетесь преобразовать усилитель класса AB в истинный класс A и нуждаетесь в более низком напряжении, или если вы разрабатываете усилитель с нуля и хотите улучшить регулировку питания), дроссель должен быть способен обрабатывать весь ток выходных ламп, а также секции предусилителя. Обратите внимание, что это означает не только ток смещения выходных ламп, но и пиковый ток на полном выходе.Обычно для этого требуется дроссель размером со стандартный выходной трансформатор мощностью 30-50 Вт, поскольку дроссель должен иметь воздушный зазор (как и несимметричный OT), чтобы избежать насыщения сердечника из-за протекающего через него постоянного тока смещения, и дроссель также должен иметь низкое сопротивление постоянному току, чтобы избежать слишком большого падения напряжения на нем, что снизит выходное напряжение и ухудшит регулировку нагрузки. Эта комбинация низкого DCR, воздушного зазора и высокой индуктивности (подробнее об этом позже …) обычно приводит к значительному размеру дросселя.Чтобы рассчитать требуемый номинальный ток, сложите токи пластины выходной лампы полной мощности, токи экрана и токи питания предусилителя и добавьте коэффициент запаса. Для усилителя мощностью 50 Вт это может быть 250 мА или около того.

Если, с другой стороны, вы выбираете дроссель для источника питания конденсатора (например, типичный дизайн Marshall или Fender), то требования несколько смягчаются. Назначение дросселя в источниках питания такого типа — не фильтрация и регулирование напряжения, а просто фильтрация постоянного тока, подаваемого на сетку экрана выходных ламп и секции предусилителя.Экраны обычно потребляют около 5-10 мА каждый, а лампы предусилителя потребляют около 1-2 мА (для типичного 12AX7; 12AT7 обычно смещены примерно в десять раз больше). Это означает, что вы можете обойтись дросселем гораздо меньшего размера, и, кроме того, ток питания предусилителя не сильно меняется, поэтому вы можете обойтись более высоким сопротивлением постоянному току, что означает, что для намотки кабеля можно использовать провод меньшего размера. дроссель, что означает более высокую индуктивность для сердечника данного размера. Просто сложите текущие требования к экранам и лампам предусилителя и добавьте немного больше для запаса.Для усилителя мощностью 50 Вт типичное значение может составлять 50-60 мА.

Для типичного источника питания дросселя вам понадобится дроссель с сопротивлением не более 100-200 Ом или около того. В качестве источника питания конденсатора обычно может использоваться дроссель с постоянным током 250 Ом — 1 кОм. Чем выше сопротивление, тем больше падение напряжения и хуже регулирование, но и стоимость будет ниже.

Что касается значения индуктивности, это зависит от того, какую фильтрацию вы хотите.Индуктивность в сочетании с емкостью фильтра образует фильтр нижних частот. Чем больше катушка индуктивности, тем ниже частота среза фильтра и тем лучше подавление 120 Гц (если двухполупериодное выпрямление) или 60 Гц (если полуволновое выпрямление) составляющей переменного тока выпрямленного постоянного тока. В общем, чем больше, тем лучше в разумных пределах (большие индуктивности при низком сопротивлении постоянному току означают большие дроссели, которые стоят больше денег). Как правило, 5-20 Henries — хороший выбор со стандартными электролитическими конденсаторами 32-50 мкФ.Значения индуктивности и емкости также определяют переходную характеристику источника питания, что означает тенденцию к выбросу источника питания или «звонку» с затухающими колебаниями всякий раз, когда применяется переходный процесс тока (например, при запуске или при сильном скачке тока, например жесткий аккорд «ми» на полную мощность!).

Номинальное напряжение должно быть выше, чем напряжение питания, в противном случае изоляция на проводе может выйти из строя, что приведет к замыканию питания на корпус.

Я настоятельно рекомендую зайти на сайт Дункана Манро (http://www.duncanamps.com/), чтобы загрузить его программу-калькулятор источника питания. Это позволит вам поэкспериментировать с различными значениями индуктивности и емкости и увидеть результирующие остаточные пульсации переменного тока и переходную характеристику фильтра питания. Можно моделировать входные фильтры конденсаторов и катушек индуктивности. Это отличный обучающий инструмент.

---

Авторские права © 1999-2007, Рэндалл Айкен. Воспроизведение в любой форме без письменного разрешения Aiken Amplification запрещено.

Пересмотрено 18.02.14

Дроссели и индукторы: в чем разница?

Во многих технологиях используются дроссели или индукторы для подачи, изменения и фильтрации электрического тока. Понимание разницы между дросселями и индукторами необходимо при проектировании устройств и механизмов, которые зависят от электроэнергии. Каждый из этих электрических компонентов подходит для конкретных приложений.

Дроссель — это тип индуктора, но его применение, функции и конструкция отличаются от других конструкций индукторов.Обычно этот электрический компонент имеет сердечник в форме пончика с намотанной на него изолированной катушкой.

Как следует из названия, дроссель отключает или ограничивает высокочастотный переменный ток (AC). Он пропускает только постоянный ток (DC) через проводник. Дроссель устраняет переменный ток и пропускает только постоянный ток к нагрузочному резистору или другим компонентам нагрузки.

Дроссели защищают изоляцию от повреждений, вызванных резким повышением тока в цепях, вместо этого способствуя постепенному нарастанию и падению тока.Дроссели также могут сбивать напряжение, позволяя создавать переходные напряжения на люминесцентных лампах, удерживая напряжение газа от превышения напряжения системы.

Катушка индуктивности — это основной электронный компонент, подобный дросселю, но они не взаимозаменяемы — проще говоря, все дроссели являются индукторами, но не все индукторы являются дросселями. Индукторы выполняют различные функции, но в основном накапливают электрическую энергию от токов в виде магнитного поля. Они содержат магнитный сердечник, обернутый изолированной катушкой, и обычно являются одним из самых крупных компонентов электронных устройств.

Катушки индуктивности используются во многих областях, в том числе:

• Фильтры . Индукторы фильтруют частоты, увеличивая импеданс по мере увеличения частоты.
• Датчики . Индукторы могут ощущать близость к другому объекту без физического контакта. Это обнаружение происходит потому, что магнитные поля индуктора и объекта взаимодействуют в процессе, известном как индукция.
• Трансформаторы . Трансформаторы включают индукторы для повышающих и понижающих процессов.Размещение нескольких катушек индуктивности с одним и тем же магнитным полем создает трансформатор.
• Двигатели . Индукторы вызывают вращение вала двигателя с помощью своего магнитного поля. Индуктор служит регулятором для увеличения и уменьшения скорости с помощью источника питания.
• Energy S torage . Индукторы временно накапливают электрическую энергию в магнитном поле. В компьютерах используются индукторы для поддержания цепей под напряжением и в импульсных источниках питания.

Во многих приложениях используются индукторы. Когда катушка индуктивности предлагает фильтрацию сигнала, она считается дросселем. Хотя они могут показаться взаимозаменяемыми, между ними есть несколько различий. Индукторы могут генерировать магнитные поля, а также могут накапливать энергию в магнитных полях. Основное назначение дросселя — отвод переменного тока и пропускание постоянного тока. Радиочастотные (RF) дроссели полагаются на все более крупные размеры катушек индуктивности для блокировки низкочастотных сигналов.

В Triad Magnetics наша опытная команда использует последние достижения в технологии производства магнитов для создания катушек индуктивности и дросселей, которые превосходят ожидаемые характеристики.Мы обеспечиваем соответствие нашей продукции высочайшим стандартам с помощью инспекций, проверок отгрузки и анализа отказов. Наши магнитные решения соответствуют всем соответствующим отраслевым стандартам и международным нормам, включая UL и CSA.

Мы обслуживаем ряд отраслей промышленности с помощью инновационных решений в области магнетизма более 75 лет. Со своего склада в Перрисе, Калифорния, и с производственных предприятий на Филиппинах, в Китае, Тайване и США мы доставляем лучшие в отрасли нестандартные и стандартные магнитные изделия.

Наши профессиональные логистические возможности и обширная глобальная сеть поставщиков позволяют нам предлагать в кратчайшие сроки в отрасли более 1000 изделий из магнитных материалов.

Чтобы узнать больше об индукторах, загрузите нашу электронную книгу «Руководство по индукторам». Для получения дополнительной информации о наших решениях свяжитесь с нами или запросите расценки сегодня, чтобы узнать, как индукторы и дроссели от Triad Magnetics могут помочь вашему проекту.

Amp FAQ: Что такое дроссель? — Гитара.com

Привет, Крис, я собираюсь собрать элементы, необходимые для создания моего собственного 50-ваттного усилителя, и мне сказали, что я должен использовать дроссель в блоке питания. Что это?

— Брэд, Дарлингтон

Привет, Брэд, большое спасибо за твой вопрос, и какой он отличный! Проще говоря, дроссель — это индуктор, который находится в источнике высокого напряжения и чья работа заключается в том, чтобы помочь отфильтровать любой остаточный шум в источнике питания. Обычно они выглядят как трансформаторы, но имеют только два вывода и могут быть намного меньше.

Не все гитарные усилители имеют дроссель, потому что не всем усилителям он нужен. Разработчик схемы полностью решает, будет ли дроссель выгодным или нет по сравнению с соответствующими дополнительными затратами.

Обычно дроссель заменяет резистор, который находится между выходным трансформатором и узлами сетки экрана выходного клапана в шине ВН. Преимущество использования одного из них заключается в том, что они регулируют ток без падения напряжения, что позволяет уменьшить провисание выходного каскада.

Вы обнаружите, что большинство усилителей мощностью 30 Вт и более имеют дроссель в блоке питания. Легче генерировать мощный чистый аудиосигнал, если ваш блок питания не пытается справиться с требованиями плеера.

Задыхаясь от опций

По сравнению с силовым резистором за 1 фунт стерлингов дроссели довольно дороги, их стоимость в двадцать раз больше. К счастью, по большому счету это все еще относительно дешево.

Вы обнаружите, что те, которые выставлены на продажу, будут иметь различные рейтинги и измерения, которые вам нужно будет принять во внимание.Это сопротивление постоянному току, постоянный ток, индуктивность и номинальное напряжение. Вам нужно будет сосредоточиться только на трех из них: сопротивление постоянному току, ток и индуктивность.

1. Сопротивление постоянному току

Хотя идеальный дроссель будет иметь нулевое сопротивление, вы обычно найдете его с показанием 100-200 Ом. Чем ниже DCR, тем меньше падение напряжения и лучше регулирование. Не беспокойтесь об этом слишком сильно — конструкция дросселя претерпела значительные изменения с 1960-х годов, и разница между дросселем на 105 Ом и версией на 180 Ом минимальна для использования на гитаре.

2. Постоянный ток

Это говорит вам, какой ток может проходить через дроссель. Вам нужно будет рассчитать комбинированные требования для секции предусилителя и сеток экрана выходного клапана.

3. Индуктивность

Помните, я сказал, что дроссель — это индуктор? Что ж, значит, у него должна быть номинальная индуктивность! Индуктивность измеряется в единицах Генри (H), и, как правило, большее число означает большую фильтрацию. Дроссели для гитарных усилителей обычно доступны в диапазоне 5-20 Гн, и я не могу представить себе ситуацию, когда потребовалась бы более высокая индуктивность.

Дроссельная заслонка

Давайте посмотрим на характеристики дросселей, обычно используемые тремя крупными производителями усилителей:

• Marshall: 5 Генри, 120 мА, 115 Ом DCR
• Fender: 4 Генри, 90 мА, 105 Ом DCR
• Vox: 19 Генри, 100 мА, 500 Ом DCR

Вы увидите, что и Fender, и Marshall использовали очень похожие характеристики для своих дросселей, в то время как Vox выбрал более высокие значения индуктивности и DCR в AC30.

Однажды я попытался заменить дроссель Marshall на Fender в сборке Super Lead и не обнаружил очевидных тональных изменений. Я ожидал, что спецификация, выбранная каждым из них, была просто самой близкой из доступных у их поставщиков. Дроссель Vox выделяется тем, что они решили фильтровать всю подачу высокого напряжения, а не только его часть, как это делали Маршалл и Фендер. Индуктивность выше, потому что нужно больше фильтровать, понятно?

Если вы собираете клон Fender или Marshall — а я подозреваю, что это так — то просто выберите подходящую спецификацию и приступайте к сборке!

Посетите рифтампы.com, чтобы узнать больше.

Дроссель как элемент электротехники

Традиционный дроссель обычно состоит из катушки и стального сердечника с воздушным зазором. Когда в катушку подается переменное напряжение, сила электрического тока в катушке также изменяется. Катушка создает переменный магнитный поток в железном сердечнике. Этот переменный магнитный поток создает прерывистую переменную электродвижущую силу, противоположную напряжению, действующему на катушку. Электродвижущая сила сопротивляется чередованию тока в катушке. Дроссель с ламинированным сердечником — самая традиционная конструкция индуктора.

Каждая катушка имеет свою собственную конструкцию , коэффициент самоиндукции или индуктивность (L) .

Индуктивность в системе СИ называется Генри, а ее символ — H (H = Vs / A).

Значение индуктивности пропорционально квадрату числа эффективных витков и сопротивлению магнитной цепи. Сопротивление магнитной цепи называется Reluctance (Rm) .

Тороидальный дроссель изготавливается путем изготовления сердечника из железной пыли или ферритных материалов.

Использование:

• импульсный блок питания
• сетевой фильтр помех

Слева индуктор с компенсацией тока, а справа индуктор дифференциальной формы.

Самоиндукция используется в электротехнике, но она также может быть опасной.

Преимущества:

• индуктор выравнивает колебания тока, например, в лампы люминесцентные и газоразрядные
Дроссели
• используются в цепях фильтров и устранения помех

Недостатки:

• индуктор вызывает искрение между переключателем и контактными наконечниками при отключении цепей с индуктивными компонентами

Катушки индуктивности Intertrafo

Текнисет тидот

Митат

Граафит

Таулукот

Куват

Как использовать дроссель лампового усилителя

Ламповые усилители — это великолепный образец старинной технологии, которому удалось сохранить свою актуальность на протяжении веков. Одним из преимуществ их использования является то, что вы можете в значительной степени настраивать их. Например, вы можете сделать ламповую прокатку, то есть индивидуальную настройку каждой лампы в усилителе так, чтобы она соответствовала вашему личному вкусу.

Одна из наиболее интересных настроек, которую могут сделать люди, — это добавить дроссель лампового усилителя . «Дроссель» — это обычный термин для обозначения катушки индуктивности, используемой в качестве фильтра для источника питания. Обычно это фильтры с железным сердечником.

Для неподготовленного глаза они выглядят как небольшие трансформаторы, но у них всего два вывода, выходящих из корпуса.Их основная задача — блокировать прохождение переменного напряжения, пропуская при этом постоянный ток.

Зачем нужен дроссель?

Одной из основных причин использования дросселя лампового усилителя является тот факт, что катушки индуктивности не могут легко изменять токи. Это делает их идеальными для сглаживания напряжения вашего усилителя. Последовательный резистор может делать то же самое, но люди предпочитают дроссель по двум причинам.

Во-первых, меньше пульсаций в источнике переменного тока с дросселем, что приводит к меньшему гудению на выходе усилителя.Это делает его идеальным для фильтрации переменного тока от тока.

Другая причина — большой резистор вызовет падение напряжения. Поскольку ток — это то, что передает звук в усилителе, это вызовет заметное изменение качества звука.

У Aiken Amps есть отличный ресурс по дросселям.

В целом, с установленным дросселем, ваш усилитель будет меньше гудеть на заднем фоне и лучше реагировать на длительную работу. Кроме того, трансформатор будет подвергаться меньшей нагрузке, что увеличивает срок его службы.Дроссель также потенциально может иметь несколько преимуществ в отношении звука. Это включает в себя лучшую частотную характеристику, меньшую резкость и повышенную чувствительность к прикосновениям.

В большинстве случаев вам даже не нужно добавлять дроссель. Большинство конфигураций источников питания для ламповых усилителей уже имеют дроссель. Однако производители не всегда добавляют дроссель. Особенно, если они планируют продавать с максимальной прибылью.

Если его там нет, вы можете вставить его самостоятельно. Это связано с тем, что вы можете добавить к ламповому усилителю дополнительную фильтрацию мощности и получить некоторые преимущества звука.Вам также может потребоваться заменить текущий дроссель на тот, который, по вашему мнению, будет работать лучше.

На что обращать внимание на дроссель

Если вы решили добавить дроссель самостоятельно, следует учитывать несколько факторов. Дроссели имеют номиналы по максимальному постоянному току, сопротивлению постоянному току, индуктивности и номинальному напряжению. Знание причин каждого из них поможет решить, какой из них купить.

Прежде всего, вам нужно знать, какая конфигурация блока питания имеет ваш усилитель.

Конденсаторный входной источник питания имеет конденсатор фильтра после выпрямителя. Может быть, он уже имеет удушье, а может и нет. Этот тип блока питания имеет более высокое выходное напряжение.

Другой тип — входной дроссель. Вместо конденсатора фильтра уже стоит дроссель. Результат — лучшее регулирование напряжения, но меньшая мощность.

Когда вы знаете свой источник питания усилителя, самое время взглянуть на коэффициенты дросселирования. Во-первых, это постоянный ток. В зависимости от конфигурации мощности вашего усилителя существуют два разных требования.

Входной фильтр дросселя полностью зависит от дросселя как метода фильтрации. Это означает, что он должен обрабатывать весь ток всего усилителя. Сюда входят выходные лампы и лампы предусилителя. Для этого вам понадобится дроссель мощностью до 50 Вт.

Если вы выбираете дроссель для конденсаторного входного фильтра, вам не понадобится что-то настолько мощное. Вам не нужно фильтровать силовые лампы, только лампы предусилителя и экраны. Обычно это в амперах, а не в ваттах.Для типичного усилителя мощностью 50 Вт вам понадобится дроссель, способный выдерживать до 60 миллиампер.

Следующее значение, которое нужно проверить, — это сопротивление постоянному току. Для этого применяются те же факторы, что и для постоянного тока. Вход дросселя и вход конденсатора имеют разные требования.

Для первого вам понадобится дроссель с сопротивлением около 100-200 Ом. Для конденсаторного входа потребуется более высокое сопротивление. Обычно это от 250 Ом до 1000 Ом.

Следующим фактором, который следует учитывать, является значение индуктивности. Как правило, чем выше, тем лучше.Это потому, что чем выше значение, тем лучше фильтрация.

И, наконец, номинальное напряжение. Это самый простой способ узнать, поскольку номинальное напряжение должно быть выше, чем напряжение питания. В противном случае изоляция провода выйдет из строя и приведет к короткому замыканию.

Установка дросселя

После того, как вам удалось выбрать дроссель, который соответствует вашим потребностям, пора его установить. Однако прежде всего вам нужно знать, что, даже если это звучит просто, это все же электрический процесс.Вы можете случайно испортить свой усилитель, если не будете осторожны.

Будьте в этом уверены, прежде чем делать это. Если вы думаете, что все испортите, лучше обратиться к настоящему специалисту и попросить его сделать это. Не стоит полностью портить усилитель.

Хорошо, прежде всего, вам нужно найти лучшее место для дросселя. Лучшее место для этого — где-то между силовым трансформатором и выходным трансформатором. Однако имейте в виду, что вам понадобится место для этого.Будьте гибкими в размещении. Просто убедитесь, что он находится рядом с силовым трансформатором.

После того, как вы установите его на место, вам нужно прикрепить провода дроссельной заслонки.

В зависимости от модели усилителя вам может потребоваться демонтировать резистор и припаять выводы дросселя. Сначала проверьте модель своего усилителя, чтобы увидеть, какой резистор заменит дроссель. Не нужно беспокоиться о полярности при пайке выводов. Когда это будет сделано, ваш дроссель должен быть готов к работе.

Простое обновление

Дроссель лампового усилителя — это простое обновление, которое может сильно изменить характеристики вашего усилителя.Подумайте об этом, если вам нужен простой способ улучшить свой звук в каждом сете.

Нужно больше? Отъезд

Для чего нужен дроссель в Tubelight? — Mvorganizing.org

Для чего нужен дроссель в Tubelight?

Пояснение: Когда переключатель включен, в ламповом дросселе есть не что иное, как катушка / балласт (индуктор), который используется для наведения высокого напряжения на него. Поскольку мы знаем, что индуктор имеет свойство индуцировать высокое напряжение в течение короткого периода времени, это высокое напряжение требуется для ионизации газов в стартере.

Почему в Tubelight используется стартер?

Стартер (который представляет собой просто таймер) позволяет току течь через нити на концах трубки. Ток вызывает нагрев и размыкание контактов стартера, тем самым прерывая прохождение тока. Поскольку люминесцентная лампа с подсветкой имеет низкое сопротивление, балласт теперь служит ограничителем тока.

Какая польза от стартера и дросселя?

Стартер соединяет нагревательные нити, поэтому они начинают испускать электроны и через короткое время размыкают цепь.Ток, протекающий через дроссель, продолжает течь, потому что энергия в его iductance должна куда-то уходить, заряжая паразитные емкости, и напряжение увеличивается до тех пор, пока газ не ионизируется.

Для чего нужен стартер?

Как следует из названия, стартер — это электрическое устройство, которое регулирует электрическую мощность для запуска двигателя. Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей.

В чем разница между дросселем и трансформатором?

Разница в основном в использовании.Дроссель использует индуктивность как первичную характеристику для воздействия на сигнал. В трансформаторе индуктивность вторична и предназначена только для установления тока намагничивания, а основная цель трансформатора — преобразовать один уровень сигнала (или импеданс) в другой.

Каков принцип работы дросселя?

Совет: дроссельная катушка работает по принципу самоиндукции. Его основная функция — обеспечивать сопротивление цепи переменному току. В то же время он не допускает никакого сопротивления постоянному току.

Что такое дроссель постоянного тока?

Дроссель промежуточного контура — это электрическое устройство, которое фильтрует и регулирует напряжение и ток шины постоянного тока в частотно-регулируемом приводе. Их расположение в цепи также предотвращает падение напряжения на приводе, устраняя нежелательные неисправности.

Как работает дроссель постоянного тока?

Дроссели постоянного тока

MTE, также называемые линейными дросселями постоянного тока или индукторными дросселями, представляют собой экономичное средство фильтрации и управления напряжением и током шины постоянного тока в преобразователе частоты / инверторе.Они помогают уменьшить гармонические искажения входного переменного тока в линии при поглощении скачков напряжения на шине постоянного тока.

Может ли подавляться общий режим?

Как правило, синфазные дроссели могут вызывать проблемы с целостностью сигнала и другие неожиданные результаты в сети CAN. За дросселем на пути сигнала к шине следует дополнительная оконечная цепь.

Реактор — это дроссель?

Реактор (дроссель) — это индуктивный элемент, который обычно используется для подавления переменного напряжения. Характерной чертой реактора является то, что он обладает индуктивным сопротивлением изменениям электрического тока.

Что делает ЧРП?

Частотно-регулируемый привод (VFD) — это тип контроллера двигателя, который приводит в действие электродвигатель, изменяя частоту и напряжение его источника питания. ЧРП также может управлять разгоном и замедлением двигателя во время пуска или останова соответственно.

Для чего используется дроссельный фильтр?

Дроссельные фильтры помогают снизить напряжение переменного тока до очень малых значений, так что компонент нагрузки, такой как резистор, в основном принимает напряжение постоянного тока.Эти нежелательные колебания сигнала переменного тока называются пульсациями. Дроссели очень часто используются для фильтрации радиочастот.

Какова функция сетевого дросселя?

Дроссель (или линейный реактор) представляет собой катушку из проволоки вокруг магнитопровода, которая создает магнитное поле, когда через него протекает ток. Это магнитное поле увеличивает полное сопротивление линии и снижает общее содержание гармоник, вводимых от привода в электрическую систему оборудования.

Что такое реактор ЧРП?

Реакторы

могут защищать двигатели, частотно-регулируемые приводы (VFD) и другое чувствительное электрическое оборудование и увеличивать их надежность и срок службы за счет поглощения помех от линии электропередачи, предотвращения отключений от перенапряжения, повышения общего коэффициента мощности и уменьшения ложных отключений.

штуцеры

НОВИНКА! ‣ — Пакеты электронных компонентов Amazon. Посетите страницу Amazon Electronic Component Packs.

Что такое дроссели?

Дроссели — это фиксированные катушки индуктивности, в первую очередь предназначенные для «дросселирования» переменного тока, в том числе высокочастотного от линий питания постоянного тока. «ВЧ дроссель» спроектирован так, чтобы иметь высокий импеданс в большом диапазоне частот.

Это сильно отличается от фиксированных катушек индуктивности, которые предназначены для использования в настраиваемых схемах.В некоторых очень случайных приложениях вы можете заменить дроссели на фиксированные индукторы, но, как правило, и, конечно, есть исключения из этого правила, я бы не стал.

Единственным исключением могут быть приложения, в которых используются некритические фильтры верхних частот или фильтры нижних частот.

С другой стороны, я, конечно, не стал бы рассматривать использование дросселя в приложении с фиксированной катушкой индуктивности, таком как качественный узкополосный фильтр или в каскадах определения частоты LC-генератора.

Мое главное возражение касается «Q» штуцера.Вторичные возражения касаются термической устойчивости штуцера. Типичные формованные дроссели, которые можно купить довольно дешево, не предназначены для того, чтобы служить памятником высокому «добротности», термостойкости или высоким допускам.

Другие возражения относятся к собственной резонансной частоте (SRF). Дроссель, как и любой дроссель, также демонстрирует некоторую степень собственной емкости или «распределенной емкости». Эта емкость в сочетании с расчетной индуктивностью являются резонансными на определенной частоте.

Резонансные частоты дросселя

На низких частотах эта емкость практически не влияет, и дроссель может быть изображен как «A» ниже на рисунке 1. Сопротивление — это внутреннее сопротивление дросселя как при переменном, так и постоянном токе. Когда рабочая частота повышается, «распределенная емкость» начинает становиться значительной в точке, где L и C образуют параллельный резонансный контур, как в «B».

Рисунок 1. — Резонансные частоты дросселя

Еще раз увеличивая рабочую частоту, мы обнаруживаем, что реактивное сопротивление дросселя определяется емкостью до такой степени, что теперь он представляет собой последовательный резонансный контур «C».В этот момент производительность дросселей серьезно ухудшается.

Литые дроссели

Типичный экономичный дроссель, который имеет тенденцию выглядеть как резистор и имеет цветовую кодировку, аналогичную следующей на рисунке 2, который представляет собой таблицу цветовых кодов дросселей.

Таблица цветовых кодов дросселей

Рисунок 2. — Таблица цветовых кодов штуцера

Вообще говоря, эти дроссели предназначены для миниатюризации, и какой бы тип дросселя вы ни собирались использовать, всегда дважды проверяйте его, чтобы убедиться, что он может выдерживать ожидаемый ток.Самое главное !, вы не хотите, чтобы он функционировал как «вспышка», каламбур.

Простые маломощные дроссели часто можно дешево изготовить, намотав витки провода, способного пропускать достаточный ток, на корпусный резистор подходящего размера. Формирователь пластикового типа также может быть использован при использовании отрезка, например, спицы. На более высоких частотах рассмотрите небольшой дроссель с воздушной обмоткой. Дроссели тоже дешевые.

Самодельные дроссели часто легко наматываются на ферритовые тороиды с высокой проницаемостью, ферритовые бусины или даже сердечники бинокулярного типа, используемые для балунов.Просто не забудьте использовать калибр, который будет комфортно выдерживать ожидаемый ток через ваши дроссели. Также помните, что чем выше проницаемость сердечника, тем меньше требуется витков и тем меньше «распределенной емкости» возникает в ваших дросселях.

Если позволяет ваш бюджет, подумайте о создании комплекта LC-метра, чтобы иметь возможность измерять индуктивность ваших дросселей, катушек индуктивности или даже проверять емкость конденсаторов.

КНИГА — Справочник по индуктору Клетуса Дж. Кайзера

Ссылка на эту страницу

НОВИНКА! — Как перейти по прямой ссылке на эту страницу

Хотите создать ссылку на мою страницу со своего сайта? Нет ничего проще. Знания HTML не требуются; даже технофобы могут это сделать. Все, что вам нужно сделать, это скопировать и вставить следующий код. Все ссылки приветствуются; Искренне благодарю вас за вашу поддержку.

Скопируйте и вставьте следующий код для текстовой ссылки :

<а href = "https://www.electronics-tutorials.com/basics/chokes.htm" target = "_ top"> посетите страницу Ian Purdie VK2TIP "Chokes"

, и он должен выглядеть так:
посетите Ian Purdie VK2TIP «Chokes» Страница

ВЫ ЗДЕСЬ: ГЛАВНАЯ> ОСНОВНЫЕ НАПРАВЛЕНИЯ> ЗАМЕТКИ

автор Ян К.Purdie, VK2TIP сайта www.electronics-tutorials.com заявляет о моральном праве на быть идентифицированным как автор этого веб-сайта и всего его содержания. Copyright © 2000, все права защищены. См. Копирование и ссылки. Эти электронные учебные пособия предназначены для индивидуального частного использования, и автор не несет никакой ответственности за применение, использование, неправильное использование любого из этих проектов или учебных пособий по электронике, которое может привести к прямому или косвенному ущербу или убыткам, связанным с этими проектами или учебными пособиями.
