Лампа дрл характеристики и классификация изделия, все подробно

ДРЛ лампы – расшифровывается аббревиатура как дуговые ртутные лампы. Ранее буква Д имела обозначение «дроссель» или лампа с использованием дросселя. Сегодня же, существуют бездроссельная схема устройства и они доступны каждому, из-за чего было принято решение изменить значение данной аббревиатуры.

Конструктивные особенности лампы

Такое устройство сделано из термостойкого стекла, на внутренние стенки которого нанесён слой люминофора. Благодаря использованию такого вещества, ультрафиолетовый свет, который генерируется внутри стеклянной колбы, конвертируется в видимый для нас спектр освещения.

Внутри схема располагает основные рабочие органы, электроды. Их может быть два или четыре. Они облачены в дополнительный защитный стеклянный корпус. Обычно электроды изготавливают из вольфрама, но сегодня существуют разновидности и из других металлов. Вся эта конструкция является сердцевиной лампочки, так как тут генерируется рабочая дуга, очень часто её называют горелкой.

Конструкция дуговой ртутной лампы

Внутреннее пространство стеклянной трубки с электродами под большим давлением заполняется инертным газом аргоном. Также туда добавляется несколько капель ртути или подобного по свойствам ртутного вещества.

Указанный срок службы таких устройств обозначен производителями отметкой свыше десяти тысяч часов. На практике это значение ниже в несколько раз. Обусловлено это износом люминофора и электродов.

Износ лампочки сильно сказывается на качестве излучаемого света, и может упасть до отметки в пятьдесят процентов. Такие лампочки просто заменяют на новые, а старую утилизируют.

Принцип работы лампы дрл

Работает такое устройство по следующему принципу. При подаче прямого тока к лампочке, он направляется на схему пускового механизма, который могут называть, стартером, пуско-регулирующим аппаратом, системой зажигания и прочее. В этом месте создаётся электрический разряд, который может доходить в момент включения до нескольких киловольт.

Так же данная часть схемы устройства работает как стабилизатор после прямого включения и зажигания лампочки. Сильный скачок прямого тока позволяет сделать пробой в газовой среде и зажечь её, благодаря чему капля ртути превращается в пар и при взаимодействии с аргоном, начинает излучать ультрафиолетовый спектр освещения.

Ультрафиолет, в свою очередь, взаимодействуя с люминофором начинает излучать уже видимую для нашего глаза часть света. Из-за того, что газы прогреваются постепенно, сразу максимального показателя работы вы не получите. Следует подождать нагрева до максимальной температуры после включения, затем лампа начинает светить с самой большой возможной мощностью.

Технические характеристики дрл

Чтобы более точно понять характеристики и что из себя представляет лампа дрл, следует разобрать её характеристики более подробно:

  • Потребляют от 80 до 1000 ват. В зависимости от количества электродов: два электрода – 250-1000 вт; четыре электрода – 80-1кВт. Наиболее распространённая мощность устройств от 250 вт.
  • Цоколь. В зависимости от мощности, лампы оснащают цоколем е27 и е40. До 250 вт используют цоколь е27, свыше 250 используется цоколь е40.
  • Показатель тактовой нагрузки сети, составляет не более восьми ампер. Зависит от мощности устройства.
  • Световой поток – способны излучать интенсивное освещение начиная от 3.2 тысячи люмен. Данное значение соответствует лампе на восемьдесят ват. Самое мощное устройство на один киловатт, способно излучать световой поток около пятидесяти двух тысяч люмен.
  • Период эксплуатации около десяти тысяч часов. Но как правило, лампочка перестаёт работать ранее на тридцать-пятьдесят процентов.
  • Использование пускового механизма обязательно.

Какими достоинствами и недостатками

Достоинства:

  1. Высокая мощность, способствует освещения больших объектов и крупных помещений.
  2. Долговечность находится на отличной отметке.
  3. Могут работать при низких температурах, что способствует установке на улице.
  4. Яркость освещения очень хорошая, свет интенсивный и довольно далеко излучается.

Что касается недостатков, они также присутствуют:

  1. Включаются с задержкой. Для достижения полной мощности лампе требуется не менее семи минут на нагревание.
  2. Устройство издаёт неприятное жужжание.
  3. Светопередача очень слабая и свет от них исходит низкого качества.
  4. Слишком высокий коэффициент мерцания при работе.
  5. Нуждаются в довольно высоком помещении. Нормальная рабочая высота начинается от четырёх метров.

Как выбирать данный светильник

Подбирается лампа дрл исходя из ваших потребностей и особенностей помещения.

Модели и их характериктики

Чтобы качественно произвести выбор, следует следовать таким критериям:

  • Необходимая мощность, которая основывается на площади и высоте размещения.
    Например, использовать лампу на 250 ватт.
  • Если вам необходимо яркое освещение, и вы готовы пожертвовать качеством, такие лампы для вас подходят идеально.
  • Максимально возможная высота размещения устройства. При высоте менее четырёх метров установка не рекомендуется, но возможна. В таком случае следует покупать лампочки с меньшей мощностью.
Подведём итог

Газоразрядная дуговая ртутная лампа на 250 ватт является довольно универсальным и мощным устройством.

Причины поломок и их решения

Она обладает высокой мощностью и способны излучать сильный световой поток на большое расстояние или площадь.Но высокая мощность идёт в убыток качества освещения. Если вам нужно осветить двор или склад, тогда качество неважно и такие устройства отлично подойдут для ваших потребностей.

Лампы ДРЛ-125, ДРЛ-250, ДРЛ-400, ДРЛ-750, ДРЛ-1000

Лампы ртутные дуговые типа ДРЛ — газоразрядные ртутные лампы высокого давления,

Лампы ДРЛ — газоразрядные ртутные лампы высокого давления с исправленной цветностью. Традиционно они применяются для освещения улиц и больших производственных площадей, где не требуется хорошая цветопередача. Лампы ДРЛ обладают неплохой светоотдачей (40-50 Лм/Вт) и большим сроком службы (10 000 час).

Питание таких ламп производится от сети переменного тока 220 B и частотой 50 Гц. Включение ламп ДРЛ осуществляется через пускорегулирующие аппараты (ПРА).

Схема устройства лампы ДРЛ

Колба лампы (1) имеет эллипсоидную форму, сделана из термостойкого стекла и изнутри покрыта слоем люминофора для исправления цветности.

Внутри колбы расположена горелка (3) в виде трубки из кварцевого стекла с электродами (4, 5). Электроды сделаны из вольфрама. Внутри горелки (3) находится аргон и дозированное количество ртути. Для стабилизации свойств люминофора колба лампы (1) заполнена углекислым газом.

При включении лампы между электродами возникает разряд, ионизирующий газ в горелке. После зажигания лампы разряд между электродами прекращается. Дроссель (ПРА) применяется для ограничения тока разряда и стабилизации при отклонениях напряжения в допустимых пределах.

Процесс разгорания ламп ДРЛ после включения длиться около семи минут, исчезновение напряжения приводит к погасанию лампы. Горячую лампу зажечь невозможно, необходимо полное остывание лампы.

Технические характеристики ламп ДРЛ

Наименование

Мощность, Вт

Длина, мм (L)

Диаметр, мм (D)

Тип цоколя

Световой поток, Лм

ДРЛ 125

125

178

76

Е27

5900

ДРЛ 250

250

228

91

Е40

13500

ДРЛ 400

400

292

123

Е40

24000

ДРЛ 700

700

357

154

Е40

41000

ДРЛ 1000

1000

411

168

Е40

59000


Недостатки ламп ДРЛ

  • низкая цветопередача
  • пульсация светового потока
  • критичность к колебаниям напряжения сети
  • более 50% энергии уходит в тепло

За проследние пару лет светодиодные лампы с цоколем E40 и светодиодные светильники серьезно потеснили лампы ДРЛ ввиду более низкого энергопотребления, высокой светоотдачи и долгого срока службы.

Назад

Подбор мощности светильника по высоте опоры или в сравнении с лампами ДРЛ и ДНаТ

Подобрать нужный светильник достаточно просто. Есть два варианта: первый вариант самый простой, это сравнение с лампами ДРЛ и ДНаТ, зная какая лампа уже используется можно с легкостью подобрать ей замену. Второй вариант сложнее, но также можно решить зная несколько основных вещей о светодиодном освещении.

Разберем первый вариант, подберем светодиодные аналоги лампам ДРЛ, ДНаТ и сравним характеристики световой эффективности. Для полной картины давайте познакомимся с таблицей сравнения светодиодных светильников

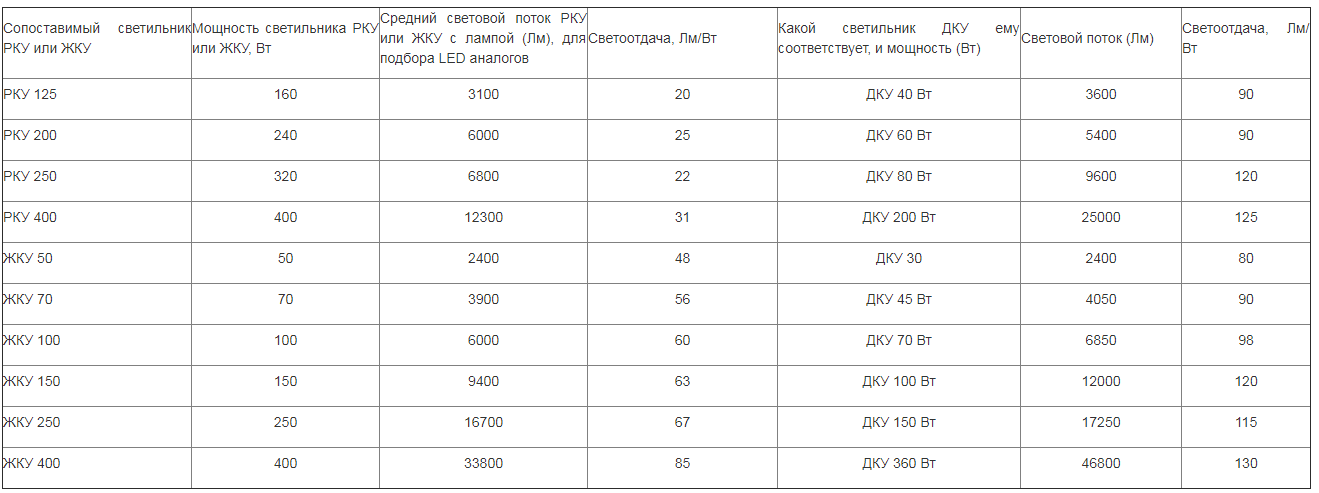

Таблица для сравнения светильников и ламп ДРЛ, ДНаТ. Для правильного сравнения ламп с светодиодными светильниками, берете из таблицы лампу ДНаТ, ДРЛ нужной мощности установленной у вас, и смотрите на последнюю колонку «Световой поток светильника с учетом потерь от корпуса через 4 месяца».

тип лампы

Мощность номинальная, вт

Потребление активное, вт

Время работы, среднее, час

Световой поток лампы (начальный), лм

Световой поток светильника с потерями от корпуса (начальный), лм

Световой поток лампы через 4 месяца, лм

Световой поток светильника с потерями от корпуса через 4 месяца, лм

ДРЛ 125

125

140

12000

6000

4400

3200

2600

ДРЛ 250

250

285

12000

13100

9600

6500

5800

ДРЛ 400

400

460

15000

24000

17500

12300

10500

ДРЛ 700

700

820

20000

41000

29850

21100

17500

ДНаТ 50

50

58

6000

3700

2800

2400

2200

ДНаТ 70

70

85

6000

6000

4300

3900

3400

ДНаТ 100

100

120

6000

9400

6800

5950

5400

ДНаТ 150

150

180

10000

14500

10500

9300

8300

ДНаТ 250

250

305

15000

26000

19100

16600

15100

ДНаТ 400

400

480

15000

48000

35000

33700

27000

Теперь у вас есть реальный показатель светового потока будущего светильника. Переходите в раздел «Уличные светильники» В фильтре товаров (находится слева) ставите параметр «Световой поток» подходящего светового потока.

Второй вариант: зная высоту световой точки и место использования, вы можете подобрать нужный светодиодный светильник. Светодиодные светильники имеют хорошую светоотдачу и низкое потребление, именно по этому можно ориентироваться на мощность светильника. К примеру ваша задача осветить улицу спального района, высота столба стандартная 8 метров. В качестве световой точки вы можете использовать светильник от 75 Вт, световой поток для данной высоты от 9 000 лм. Если высота световой точки 5-6 м, использовать светильник можно 50 Вт, 60 Вт. Световой поток данных моделей от 6000 лм.

При освещении дорог, придомовых территорий подойдут светильники мощностью от 100 Вт и выше. Каждая модель светильника подбирается индивидуально, специалисты нашей компании помогут в подборе светильников и выполнят светотехнический расчет бесплатно.

Вашему внимание ходовые модели уличных светильников для различной высоты для освещения придомовых территорий и частных секторов. Данный пример имеет информационный характер и может отличаться для дорог городского формата или проезжей части. Для более точного подбора требуется светотехнический проект и подробное описание места использования. Наши специалисты подготовят проект и помогут выбрать нужную модель согласно требованиям заказчика.

Высота световой точки

до 4 м

от 5 до 7 м

от 8 м до 10

от 10 м и выше

Мощность светильника

30 Вт 3000лм, 40 Вт 3900лм

50 Вт 6000лм, 60 Вт 7500лм

75 Вт 9000лм, 100 вт 13000 лм, 150 Вт 18000лм

180 Вт 21000 лм, 240 Вт, 300 Вт.

Полный список светильников можно найти в разделе УЛИЧНЫЕ СВЕТИЛЬНИКИ

расшифровка, подключение через дроссель, светодиодные аналоги

На чтение 6 мин Просмотров 347 Опубликовано Обновлено

Светотехнические приборы используются для создания подсветки в домах, производственных зданиях, на улице, в музеях и других сферах. Одним из таких изделий для создания искусственного света является лампа ДРЛ. Это прибор, который относится к категории ртутных газоразрядных ламп. ДРЛ имеет отличный от других источников света способ работы, с которым следует заранее разобраться перед покупкой или при выборе аналогов.

Что такое ДРЛ лампа

Внешний вид ламп ДРЛ

В первую очередь, стоит разобраться с названием, ведь именно по нему мастер определяет характеристики и условия работы. Аббревиатуру ДРЛ можно расшифровать следующим образом:

  • Д – тип зажигания. Источник загорается под воздействием электрической дуги, которая образуется при подаче напряжения.
  • Р – ртутная.
  • Л – преобразование ультрафиолетового свечения в видимый свет осуществляется при помощи люминофора.

Также в маркировке после букв можно увидеть цифровой трехзначный код. Он показывает мощность, на которую рассчитана лампа. В продаже можно найти приборы с мощностью 150 Вт, 200 Вт, 250 Вт, 400 Вт и другими значениями нагрузки. В быту обычно применяются лампочки на 250 Вт и 400 Вт.

Конструктивные особенности и принцип действия

Устройство лампы ДРЛ

Лампа ДРЛ имеет стандартную конструкцию для газоразрядных светильников. Она состоит из трех частей – стеклянной колбы, цоколя и горелки. Внутри горелки располагаются электроды и ограничительный резистор. В колбе откачивается воздух, после чего ее наполняют азотом. По внутренней поверхности нанесен люминофор. В горелке находится смесь инертных газов и ртути. Цоколи лампочки бывают разные, стандарт – Е14 и Е27.

Работает ДРЛ лампочка аналогично газоразрядным. При подаче напряжения на токоведующие части возникает тлеющий разряд. В результате накапливаются электроны и ионы и нагревается внутренняя часть трубки. Ртуть испаряется, тлеющий разряд становится дуговым. По мере роста количества паров ртути возрастает яркость свечения. Получаемый ультрафиолетовый свет попадает на люминофор. При прохождении через него он преобразуется в видимое излучение.

При соблюдении условий эксплуатации время включения лампочки и ее выхода на заявленные параметры составляет около 4 минут. С ростом температуры это время уменьшается.

Типы ДРЛ ламп

Лампы ДРЛ 250 и ДРЛ 400

Лампы ДРЛ имеют несколько модификаций, которые имеют различные технические характеристики и условия эксплуатации.

  • Классическая ДРЛ лампа. Стандартная модификация. К недостаткам модели можно отнести высокий нагрев при эксплуатации, чувствительность к изменению напряжения, длительное время выхода на оптимальные рабочие характеристики. К наиболее распространенным относятся ДРЛ 250 лампа и ДРЛ 400. Световой поток ДРЛ 250 позволяет использовать устройство в домашней подсветке.
  • ДРВ или ДРВЭД – дуговая ртутная вольфрамовая (эритемная вольфрамовая) лампа. Изделие запускается без применения дросселя и имеет улучшенные показатели по излучению света.
  • ДРЛФ – в отличие от стандартной лампы имеет улучшенные характеристики благодаря покрытию колбы отражающим материалом.

Все перечисленные типы могут заменять друг друга.

Технические характеристики

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.

Также важными показателями являются:

  • Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
  • Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
  • Цоколь. Задает параметры люстре или другому светильнику.
  • Размеры.
  • Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Область применения

Осветительные устройства ДРЛ активно применяются в качестве источника искусственного света во внешней и внутренней подсветке: для подсветки проезжих частей, шоссе, парков и скверов, а также производственных помещений и промышленных цехов с мощностью в несколько мегаватт.

ДРВ изделия применяются в тех же объектах, что и ДРЛ, а также в освещении сельскохозяйственных предприятий, которые выращивают различные культуры в утепленном грунте. Это могут быть теплицы, оранжереи, сады.

Подключение лампы

Модификация ДРВ не нуждается в дросселе для подключения. Лампочку можно напрямую подсоединять к электросети. Схема подключения дроссельной лампы требует наличия пускорегулирующего аппарата. Это устройство обеспечивает регулирование силы тока в заданных пределах. С помощью дросселя можно исключить перегорание источника света и создать режим для его запуска. Также дроссель корректирует работу прибора путем стабилизации подаваемого на контакты рабочего напряжения.

Есть два типа дросселей – независимые и встраиваемые. Они устанавливаются в различные конструкции светильников и зависят от места установки пускорегулирующего аппарата (ПРА).

На выбор модели ПРА влияют следующие параметры:

  • электрическая мощность лампочки;
  • рабочий ток и напряжение;
  • температура обмотки;
  • наибольший допустимый нагрев;
  • наибольшая потеря мощности;
  • коэффициент мощности.

Самая распространенная поломка в газоразрядных drl лампах связана именно с неполадками ПРА. Устройство не будет загораться во время эксплуатации. По этой причине важно уметь проверять дроссель на работоспособность. Это можно сделать с помощью мультиметра, который проверит целостность обмоток и наличие межвиткового замыкания.


Другой способ проверки – с помощью лампы накаливания той же мощности, включенной последовательно в цепь. При исправности изделия лампочка загорится в половину накала или будет мигать. При отсутствии света можно судить о повреждении обмотки. Слишком яркий свет говорит о наличии межвиткового короткого замыкания.

Плюсы и минусы

К плюсам лампы можно отнести стандартные цоколи

Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

  • длительный срок эксплуатации;
  • компактность;
  • стандартные цоколи;
  • хороший световой поток;
  • уменьшенное потребление электроэнергии.

Недостатки, ограничивающие использование лампочек:

  • Восприимчивость к переменам напряжения.
  • Наличие пульсаций, которые вредны для человеческого здоровья.
  • Долгое время зажигания.
  • Наличие вредного ультрафиолетового свечения.
  • У модификаций лампы меньший КПД и срок службы.
  • Наличие вредных компонентов в составе.
  • Хрупкость. Стеклянную колбу легко разбить, поэтому работать с прибором нужно аккуратно.
  • Сложность утилизации. Ртуть и другие вредные вещества, содержащиеся в составе прибора, приводят к тому, что лампочку нельзя выбрасывать вместе с бытовыми отходами. Она утилизируется в специальных пунктах приема.

Несмотря на все достоинства таких источников света, большинство потребителей электроэнергии переходят на светодиодные аналоги. Они более безопасны, имеют больший срок службы а также улучшенные характеристики. Лампа светодиодная е40 аналог ДРЛ 400 уже практически вытеснила газоразрядное изделие.

В 2014 году Российская Федерация подписала Минаматскую конвенцию. Согласно этому документу начиная с 2020 года должно быть прекращено производство, использование, экспорт и импорт ртутных изделий. Под запрет попадают газоразрядные приборы, поэтому уже сейчас рекомендуется задуматься о замене ДРЛ 400 на светодиодные лампы с улучшенными характеристиками и высокой степенью экологичности. Это относится как к домашним, так и промышленным и уличным светильникам.

характеристики, устройство, отличительные особенности и преимущества

Существуют десятки разновидностей электрических ламп. Для освещения открытых территорий или больших помещений вроде складов и ангаров часто применяются лампы дуговые ртутные люминесцентные (ДРЛ).

О том, как они устроены и на что способны, поговорим в данной статье, тема которой — лампы ДРЛ: характеристики.

Описание

Для понимания того, что из себя представляет лампа ДРЛ, полезно ознакомиться с классификацией светильников такого рода. Итак:
  1. Лампы, работающие за счет образования электрической дуги в газовой среде, называются газоразрядными. В отечественной терминологии их принято обозначать буквосочетанием РЛ (разрядная лампа).
  2. Все разрядные лампы делятся на три типа: низкого (РЛНД), высокого (РЛВД) и сверхвысокого давления (РЛСВД).
  3. Те из РЛ, в которых главным переносчиком заряда выступают пары ртути, называются ртутными.

В установившемся режиме парциальное давление паров ртути составляет:

  • у ртутных ламп, относящихся к категории РЛНД: менее 100 Па;
  • относящихся к категории РЛВД: 100 кПа;
  • относящихся к категории РЛСВД: 1 МПа и выше.

Лампы ДРЛ относятся к категории РЛВД. Источником света в ней является горелка — трубка из кварцевого стекла или светопропускающей керамики, заполненная аргоном в строго определенном количестве с добавкой небольшой капли ртути или ртутного соединения, которое в холодном состоянии имеет вид шарика или налета на колбе.

Лампа ДРЛ 1000w

Раньше в подобных лампах устанавливали два электрода. Но при таком исполнении для пробоя газовой среды с целью создания дуги требовалось слишком высокое напряжение. Из-за этого приходилось применять газовый разрядник, который имел гораздо меньший срок службы, чем сама лампа.

Впоследствии стали применять схему с 4-мя электродами: в разных концах лампы устанавливаются один основной и один зажигательный электроды. Напряжение подается одновременно и на основные электроды, и на каждую пару «основной-зажигательный». Газовый промежуток между основным и зажигательным электродами пробивается небольшим напряжением, поскольку он является коротким.

Возникший тлеющий разряд ионизирует газ, в результате чего быстро увеличивается количество частиц, способных переносить заряд. Их присутствие облегчает пробой большого промежутка между основными электродами: здесь также возникает тлеющий разряд, который тут же превращается в дуговой.

Лампа ДРЛ 250 Е40 ртутная высокого давления

Переход на такую систему зажигания позволил вместо недолговечного газового разрядника применять пускорегулирующий дроссель, срок службы которого равен или превосходит срок службы лампы.

Сегодня некоторые импортные лампы выпускаются в 3-электродном исполнении, то есть зажигающий электрод у них всего один. На функциональности светильника это никак не отражается, отказ от 4-го электрода имеет целью только снизить себестоимость.

Электрическая дуга в среде ртутных паров производит ультрафиолетовый свет и видимый зеленовато-белый. Чтобы сбалансировать цветовое содержание света, горелку помещают в колбу, покрытую изнутри особым веществом — люминофором. Под действием ультрафиолетового излучения оно начинает светиться видимым красным светом, который в сочетании с зеленым дает близкое к белому свечение.

Попутно колба обеспечивает теплоизоляцию горелки, вследствие чего та быстрее разгорается.

Особенности ламп ДРЛ

Светильники этого типа обладают рядом положительных качеств:

  1. Имеют высокий порог мощности, при этом она может быть и достаточно низкой.
  2. Отличаются компактными размерами.
  3. Отличаются высокой светоотдачей.
  4. Имеют значительный ресурс.
  5. Способны функционировать при низких температурах, что делает возможным применение их на улице.
  6. Позволяют ощутимо снизить затраты на эксплуатацию и техобслуживание уличных фонарей.
  7. Такая разновидность ДРЛ ламп, как ртутно-вольфрамовые, способна включаться без пускового устройства.

При этом осветительные приборы работают с некоторыми особенностями:

  1. Разгораются постепенно, выходя на полную светимость за 7 – 15 мин. Объясняется это тем, что в холодной лампе ртуть конденсируется. Указанное время требуется для ее разогрева и полного превращения в пар.
  2. Требовательны к качеству электроснабжения: при низком напряжении (80% от номинального или менее) включить ДРЛ лампу невозможно; если же она уже была включена, то при снижении напряжения потухнет. При уменьшении напряжения на 10% – 15% лампа продолжает гореть, но ее яркость сокращается на 25% – 30%.
  3. Во время работы сильно греются. Из-за этого к проводам и контактам предъявляются высокие требования как по термостойкости, так и по качеству.
  4. После выключения не включаются, пока полностью не остынут (требуется 10 – 15 мин). Дело в том, что в нагретом состоянии давление газа в колбе сильно повышается, вследствие чего значительно возрастает и напряжение пробоя газового промежутка. Напряжения сети для этой цели не хватает, пока лампа не остынет и давление в ней не снизится. Данная особенность ДРЛ ламп в сочетании с требовательностью к качеству электроснабжения представляет серьезный недостаток: при проседании напряжения, которое в электросетях время от времени случается, светильник тухнет и после этого включается только через четверть часа.
  5. При работе издают жужжащий звук.

ДРЛ генерируют свет хотя и яркий, но низкого качества как по цветопередаче (преобладают холодные тона), так и по коэффициенту мерцания. Именно поэтому область применения ДРЛ ламп ограничивается освещением на улице и в больших помещениях вроде складов или цехов, где свет высокого качества не требуется.

Характеристики

Выше свойства ламп ДРЛ были описаны в общих чертах, теперь же приведем точные их параметры:

  1. КПД. У разных ламп меняется от 45% до 70%.
  2. Мощность. Минимальная — 80 Вт, максимальная — 1000 Вт. Отметим, что для ртутных ламп это далеко не предел. Так, некоторые разновидности дуговых ртутных ламп могут иметь мощность 2 кВт, а ртутно-кварцевые светильники (ДРТ, ПРК) — 2,5 кВт.
  3. Вес. Зависит от мощности светильника. Лампа ДРЛ-250 весит 183,3 г.
  4. Показатель тактовой нагрузки сети. Максимальное значение, характерное для самых мощных ламп, составляет 8 А.
  5. Световой поток. В зависимости от мощности варьируется в пределах от 40 до 59 лм/Вт. Так, осветительный прибор ДРЛ мощностью 80 Вт излучает свет силой 3,2 тыс. лм, светильник мощностью 1000 Вт — силой 59 тыс. лм.
  6. Использование пускового механизма. В лампах ДРЛ пусковое устройство (дроссель) является обязательным. В нем не нуждаются только ртутно-вольфрамовые лампы, в которых имеется вольфрамовая нить накаливания.
  7. Цоколь. ДРЛ лампы оснащаются цоколями двух типов: при мощности менее 250 Вт используется цоколь типа Е27, при мощности 250 Вт или большей — Е40.
  8. Период эксплуатации. Полный ресурс лампы типа ДРЛ составляет 10 тыс. часов. Но нужно учитывать, что яркость лампы в течение всего этого срока не остается стабильной. В результате износа люминофора она постепенно снижается и к концу срока службы может упасть на 30% – 50%. Поэтому обычно лампы ДРЛ утилизируют раньше, чем они перестанут работать.

Сегодня в продаже часто встречаются лампы, производители которых заявляют ресурс в 15 и даже 20 тыс. часов. Чем более мощной является лампа, тем дольше она обычно служит.

Полезно знать: у зарубежных производителей ртутные лампы обозначаются различными аббревиатурами:

  • Philips: HPL;
  • Osram: HQL;
  • General Electric: MBF;
  • Radium: HRL;
  • Sylvania: HSL и HSB.

В международной же системе обозначений (ILCOS) лампы этого типа принято обозначать буквосочетанием QE.

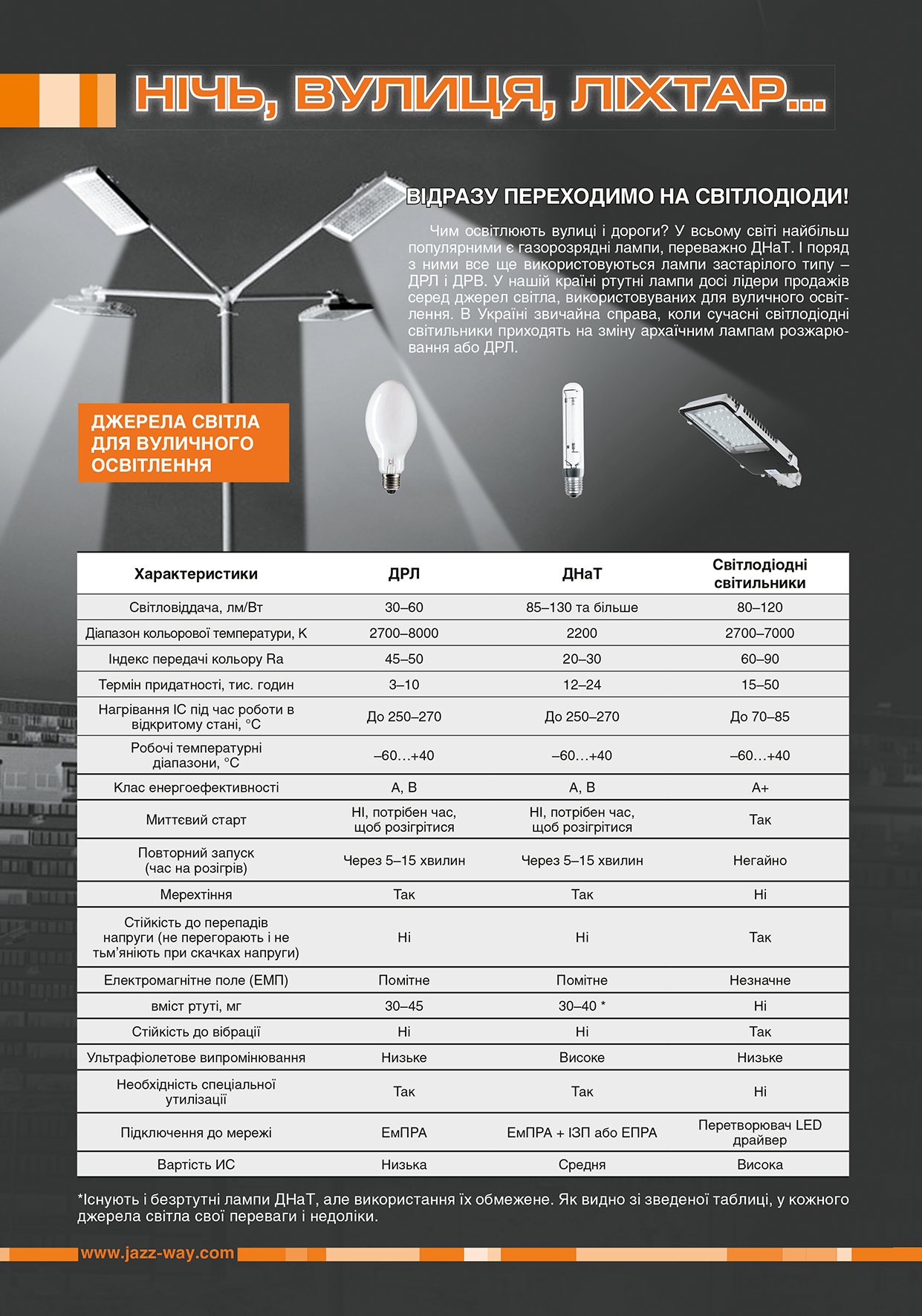

Дуговые ртутные лампы используются для наружного освещения

Необходимо отметить, что ртутно-вольфрамовые лампы, которые включаются без пускового устройства и загораются сразу, во многом уступают лампам ДРЛ:

  • имеют низкий КПД;
  • дорого стоят;
  • не обладают достаточной износостойкостью;
  • имеют ресурс 7,5 тыс. часов.

Малый срок службы и низкий КПД объясняются присутствием нити накаливания. Но зато она улучшает цветопередачу, что позволяет применять такие лампы в бытовых помещениях.

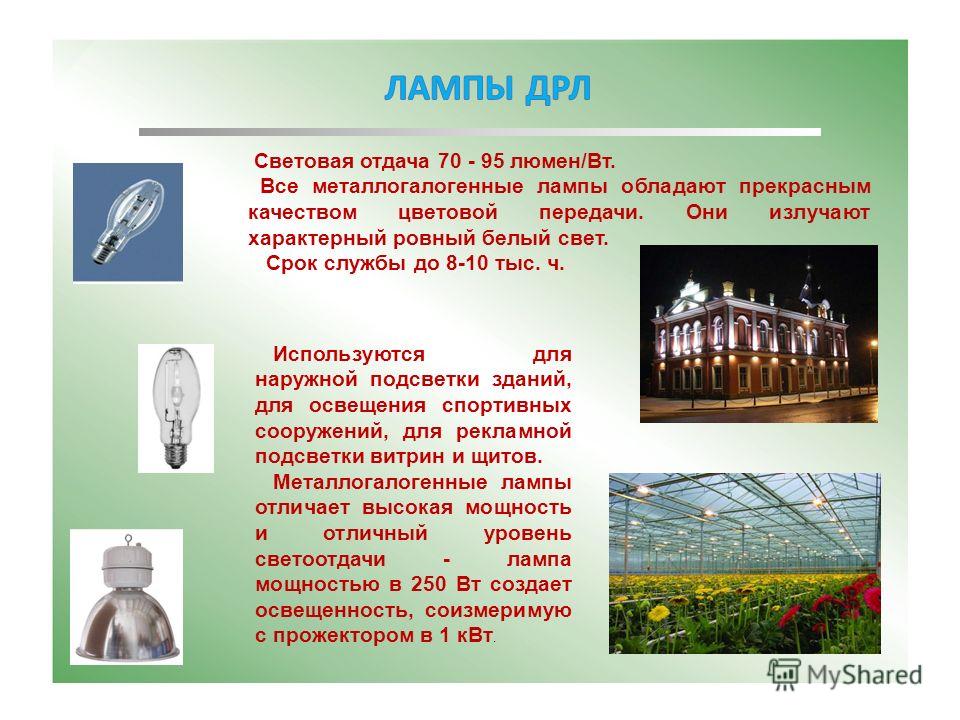

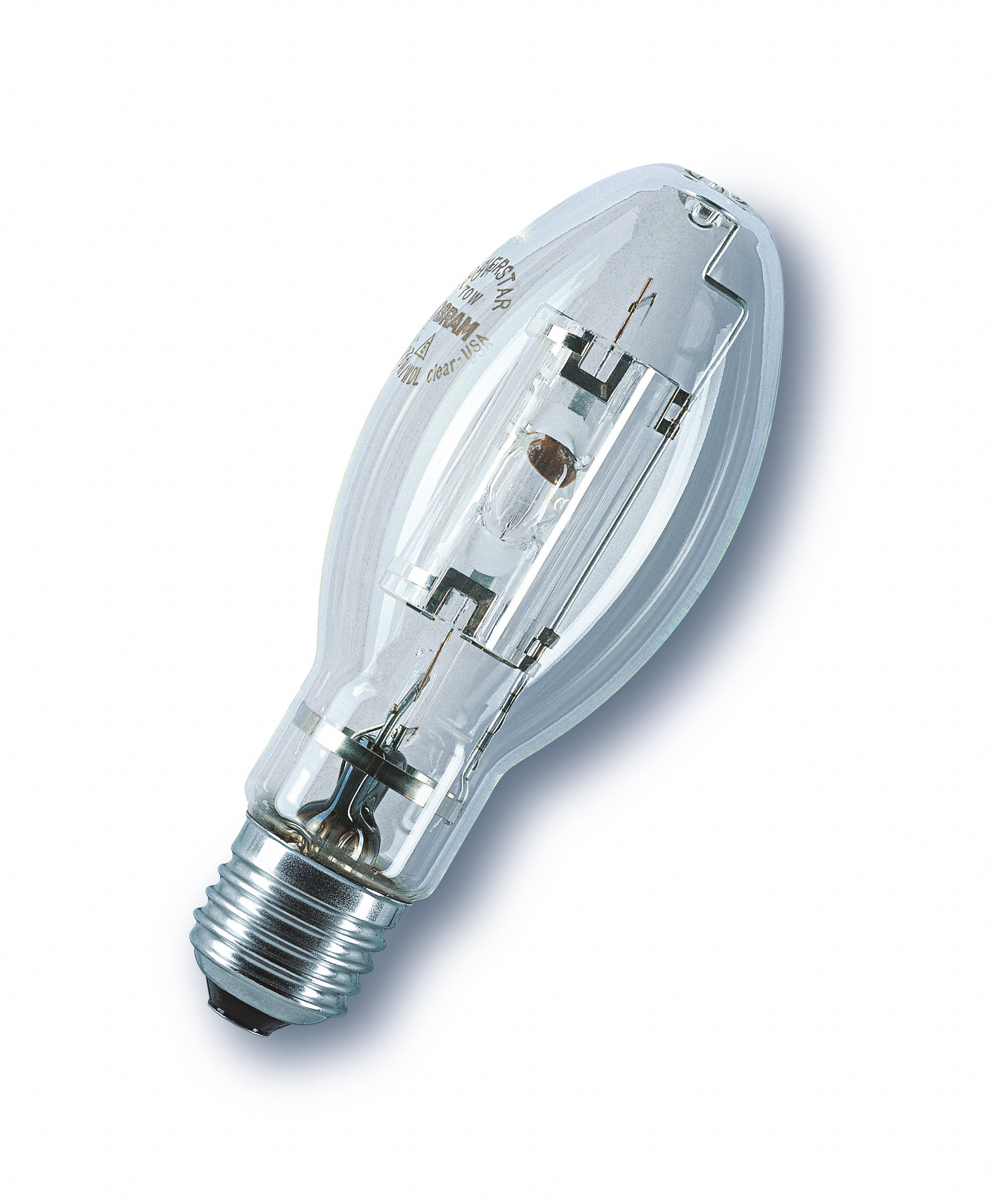

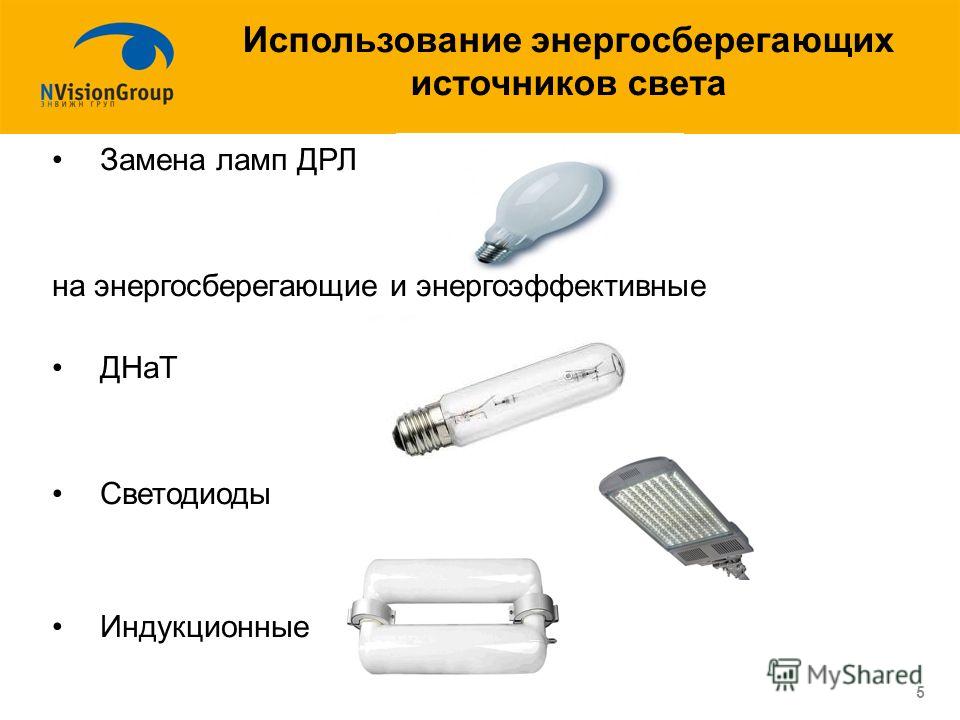

Сегодня лампы ДРЛ успешно вытесняются металлогалогенными лампами (обозначаются буквосочетанием ДРИ), которые отличаются наличием в газовой смеси так называемых излучающих добавок. ДРИ так и расшифровывается — дуговая ртутная с излучающими добавками.

В этом качестве используются галогениды различных металлов — таллия, индия, натрия и некоторых других. Их присутствие способствует увеличению светоотдачи до 70 – 90 лм/Вт и даже выше. Намного лучше становится и цветность. Ресурс у ДРИ ламп такой же, как у ДРЛ — от 8 до 10 тыс. часов.

Выпускаются ДРИ лампы, колба которых частично покрыта изнутри зеркальным составом (ДРИЗ). Такой светильник весь производимый им свет подает в одном направлении, за счет чего его светоотдача с этой стороны значительно возрастает.

Техника безопасности

ДРЛ лампу нельзя просто выбросить, как обычную лампочку накаливания.

Присутствие в колбе ртути обуславливает необходимость специальных мер по утилизации.

Заниматься этим может только предприятие, имеющее соответствующую лицензию.

Компания, использующая ДРЛ или другие ртутные лампы, заключает с таким предприятием договор и собирает отслужившие свое приборы в специальном контейнере, за которым периодически приезжают утилизаторы.

Если выбрасывать ртутные лампы обычным способом, ртуть со временем отравит почву, а затем и воду.

Также из-за присутствия этого металла обращаться со ртутными лампами следует крайне осторожно: при разгерметизации колбы ртуть попадет в помещение и вызовет серьезные осложнения здоровья у находящихся там людей вплоть до летального исхода.

Техническая информация | Ардатовский светотехнический завод

Основные определения
Человек и свет

Мы получаем через зрение 80% всей информации об окружающем мире. Избыток или недостаток света, ослепление или неверная цветопередача влияют на наше восприятие, отвлекают внимание и утомляют глаза.

Свет — это излучение, способное возбуждать сетчатку глаза и создавать зрительный образ в мозге человека. Считается, что свет имеет природу электромагнитных волн, амплитуда которых выражается в интенсивности зрительного образа, а длина волны λ и частота колебаний ƒ определяют цвет образа. Эти величины связаны формулой скорости распространения света в вакууме (300000 км/сек): v = λƒ.

Основная мера света – световой поток Ф или F (люмен, лм). Световой поток F — это мощность светового излучения, т.е. световая энергия, излучаемая источником света в течение 1 сек в видимом диапазоне спектра.

Свет распространяется во всех направлениях от источника света. Его можно перераспределить в определенной части пространства, характеризуемого телесным углом ω, измеряемого в стерадианах (ср).

Если световой поток F (лм) сосредоточить в телесном угле ω (ср), то он будет характеризоваться силой света I и измеряться в канделах (кд). Яркость L выражает силу зрительного ощущения, вызываемого источником света, измеряется в кд/кв.м.

Светораспределение светового прибора описывается кривой силы света (КСС).

Освещенность

Освещенность (Е) — это количество света, падающего на данную поверхность. Освещенность равна 1 лк, если световой поток F 1 лм равномерно распределить по площади S 1 кв.м. Освещенность Е прямо пропорциональна силе света I, углу падения света на поверхность (cosα) и обратно пропорциональна квадрату расстояний R до источника света («закон квадратов расстояний»).

Днем под открытым облачным небом освещенность составляет от 10 000 лк, при ясном небе 100 000 лк. Для письма и чтения при искусственном свете освещенность чаще всего равна 500 лк, для черчения и сложной работы освещенность должна быть не меньше 750 лк.

Нормируется минимальная величина освещенности. Чаще всего люди воспринимают более высокую освещенность как приятную и мотивирующую. Особенно зимой, когда доля естественного света сокращается, в помещениях нужно больше света, чтобы уменьшить утомление.

В начало

Свет и цвет

Восприятие цвета зависит от качества цветопередачи источников света. Цветовая температура Тцв (Тс) источника света (градус Кельвина, К) описывает цветность света. Цветовой температурой лампы считается температура, до которой необходимо нагреть абсолютно черное тело, чтобы оно излучало свет того же спектрального состава и цветовой окраски, что и данная лампа. Если температура «черного тела» повышается, то синяя составляющая в спектре возрастает, а красная составляющая убывает.

Объективной характеристикой является индекс цветопередачи Ra. Коэффициент цветопередачи отражает уровень соответствия естественного цвета тела с видимым цветом этого тела при освещении его эталонным источником света.

Для определения значения Ra фиксируется сдвиг цвета с помощью 8 стандартных эталонных цветов, который наблюдается при направлении света тестируемого источника света. Чем меньше отклонение цвета, тем лучше характеристики цветопередачи. Источник света с Ra=100 (лампа накаливания) излучает свет, оптимально отражающий все цвета. Чем ниже значение Ra, тем хуже передаются цвета освещаемого объекта (лампы ДНаТ имеют Ra=40).

Существуют три главные цветности света: тепло-белая 5000К. Лампы с одинаковой цветностью могут иметь различные характеристики цветопередачи, что объясняется спектральным составом излучаемого ими света.

Блёскость

К самым неприятным проблемам зрения относится блёскость. Прямая блёскость возникает за счет большого контраста между очень светлыми и очень темными поверхностями. Она напрягает зрение, ведет к утомлению и ошибкам. Ограничение прямой блёскости задается обобщенным показателем дискомфорта UGR.

В РФ в качестве количественного критерия слепящего действия световой установки принят показатель дискомфорта М.

Коэффициент пульсации

Важной характеристикой качества освещения является соответствие нормам по глубине пульсации освещенности Кп=(Еmax-Emin)/2Eсрх100%. Глубина пульсации нормируется для помещения (5-20%). Для источника света измеряется пульсация светового потока (фликер).

Коэффициент пульсации LED с источниками вторичного питания и ЛЛ с высокочастотными ЭПРА составляет незначительную величину (1,0-1,5%).

КПД светильника — это отношение потока светового прибора к световому потоку ламп.

Световая эффективность

Светоотдача (е) источника света — это отношение светового потока (F), излучаемого источником света, к потребляемой этим источником мощности (е = F/P). Единица измерения: лм/Вт.

Коэффициент мощности

Коэффициент мощности — отношение активной мощности к полной мощности системы. Допускается использование светильников мощностью ламп менее 32 Вт без компенсации реактивной мощности. Допускается использование светильников с коэффициентом мощности менее указанного для осветительных установок с групповой компенсацией реактивной мощности.

Светильники для ЛЛ с ЭмПРА с компенсацией имеют коэффициент мощности не менее 0,85, с ЭПРА не менее 0,96.

В начало

Источники света

Источник света — любой объект, излучающий электромагнитную энергию в видимой области спектра. По своей природе подразделяются на искусственные и естественные. Солнце — главный источник тепла и света на Земле.

Основными искусственными источниками света (ИС) являются тепловые, газоразрядные и полупроводниковые. Все лампы имеют фирменные и национальные названия, также существуют международная классификация ИС – ILCOS.

Базовыми техническими параметрами ИС являются номинальное напряжение (Uн, В), номинальный ток (Iн, А), номинальная мощность (Рн, Вт). Эффективность ИС характеризуется световой отдачей (Н) – отношением светового потока лампы к потребляемой мощности и измеряется в лм/Вт. Качество цвета определяется цветом излучения (цветовой температурой Тц, К), общим индексом цветоперадачи (Ra). Эксплуатационные свойства определяются сроком службы в часах. При описании ИС часто используют понятия форма колбы и цоколь (например, люминесцентная лампа в форм-факторе Т8 G13 — труба диаметром 26 мм, тип цоколя G13).

Спектр ламп приведен как пример.

В начало

Тепловые источники света

Тепловыми ИС являются лампы накаливания (ЛН). К ним относятся лампы накаливания – термоизлучатели и галогенные лампы накаливания (ГЛН). В них видимое излучение генерируется телом накала, которое нагревается проходящим электрическим током. Достоинства ЛН – хорошая цветопередача, сплошной спектр излучения, относительная компактность, быстрый выход на рабочий режим. Недостатки – низкий КПД, непродолжительный срок службы. Лампы накаливания обычно делят на ЛН общего назначения (ЛОН) и лампы специального назначения. ЛОН постепенно выводятся из коммерческого обращения.

Лампы накаливания
Тип ламп
Код ILCOS
Мощность, Вт Цоколь Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
ЛОН
IAA A60
60 Е27 1000 Б 220-230-60-2
715 лм
A CL 60
715 лм
A60 CL
715 лм
Галогенные лампы накаливания

Тип ламп
Код ILCOS
Мощность, Вт Цоколь Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
ГЛН
HSGST
100 Е27 2000 КГВ 220-100
1500 лм
HALOLUXE CERAM
1800 лм
HAL-T32-100W-CL
1550 лм
ГЛН
HSGST
150 Е27 2000 КГВ 220-150
2500 лм
HALOLUXE CERAM
2870 лм
HAL-T32-150W-CL
2550 лм

В начало

Газоразрядные источники света (ГРИС)

В ГРИС видимый свет возникает благодаря электрическому разряду в газовой среде внутри лампы. Световой поток и спектральный состав излучения определяется составом и давлением газа, рабочим током лампы, применяемыми люминофорами и т.д. Большинство ГРИС требуют пускорегулирующего аппарата (ПРА), который необходим для зажигания лампы и стабилизации тока. Основными группами массовых ГРИС являются лампы низкого давления, в основном люминесцентные, и лампы высокого давления.

Люминесцентные лампы (ЛЛ) – это ГРИС низкого давления. Разряд происходит в парах ртути и инертного газа, при этом генерируется излучение в УФ диапазоне, которое преобразуется люминофором в видимое. ЛЛ делятся на линейные (FL – fluorescent lamp) и компактные КЛЛ (CFL – compact fluorescent lamp). КЛЛ сейчас часто выпускают с интегрированным ЭПРА (CFLI). Линейные люминесцентные лампы чаще всего выпускают в форм-факторах T5 G5 и Т8 G13, различной длины, мощности и цветности.

Компактные люминесцентные лампы

Тип ламп
Код ILCOS
Мощность, Вт Цоколь Ток, А Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
КЛЛ
FSD
36 2G11 0,435 8000 КЛ36/БЦ
2900 лм
DULUX L36W
2750 лм
Master PL-L 36W
2750 лм
КЛЛ
FSM
42 GX24q-4 0,320 8000 - DULUX L42W
3200 лм
Master PL-L 42W
3200 лм
Компактные люминесцентные лампы интегрированные спиральные лампы
Тип ламп
Код ILCOS
Мощность, Вт Цоколь Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
КЛЭ
FBT
до 20 Е27 8000 T2 SPC20W
1180 лм
DST Twist 18W Tornado 20W/865
1350 лм
КЛЭ
FBT
до 85 Е27/Е40 8000 T5 SP65W
3900 лм
- Tornado HL 75W/865
5500 лм
КЛЭ
FBT
до 105 Е40 8000 T5 SP105W
6300 лм
- -
Линейные люминесцентные лампы Т5

Тип ламп
Код ILCOS
Мощность, Вт Цоколь
Длина, мм
Ток, А Срок службы, ч Условные обозначения фирм-изготовителей
световой поток при 25°С
световой поток при 35°С
Россия Osram Philips
FDH T5 HE 14 G5
549
0,165 24000 ЛБЦТ-14 FH 14W/840
1200 лм
1350 лм
TL5HE 14W/840
1200 лм
1350 лм
FDH T5 HE 21 G5
849
0,165 24000 ЛБЦТ-21 FH 21W/840
1900 лм
2100 лм
TL5HE 21W/840
1900 лм
2100 лм
FDH T5 HO 24 G5
549
0,295 24000 - FH 24W/840
1750 лм
1950 лм
TL5HO 24W/840
1750 лм
1950 лм
FDH T5 HE 28 G5
1149
0,170 24000 ЛБЦТ-28 FH 28W/840
2600 лм
2900 лм
TL5HE 28W/840
2600 лм
2900 лм
FDH T5 HE 35 G5
1449
0,175 24000 ЛБЦТ-35 FH 35W/840
3300 лм
3650 лм
TL5HE 35W/840
3300 лм
3650 лм
FDH T5 HO 39 G5
849
0,325 24000 - FQ 39W/840
3100 лм
3500 лм
TL5HO 39W/840
3100 лм
3500 лм
FDH T5 HO 49 G5
1449
0,245 24000 - FQ 49W/840
4375 лм
4900 лм
TL5HO 49W/840
4375 лм
4900 лм
FDH T5 HO 54 G5
1149
0,455 24000 - FQ 54W/840
4450 лм
5000 лм
TL5HO 54W/840
4450 лм
5000 лм
FDH T5 HO 80 G5
1449
0,530 24000 - FQ 80W/840
6550 лм
7000 лм
TL5HO 80W/840
6550 лм
7000 лм
FDH T5 HE 14 G5
549
0,165 24000 ЛБЦТ-14 FH 14W/865
1100 лм
1260 лм
TL5HE 14W/865
1100 лм
1260 лм
FDH T5 HE 21 G5
849
0,165 24000 ЛБЦТ-21 FH 21W/865
1750 лм
1960 лм
TL5HE 21W/865
1750 лм
1960 лм
FDH T5 HO 24 G5
549
0,295 24000 - FH 24W/865
1650 лм
1820 лм
TL5HO 24W/865
1650 лм
1820 лм
FDH T5 HE 28 G5
1149
0,170 24000 ЛБЦТ-28 FH 28W/865
2400 лм
2700 лм
TL5HE 28W/865
2400 лм
2700 лм
FDH T5 HE 35 G5
1449
0,175 24000 ЛБЦТ-35 FH 35W/865
3100 лм
3400 лм
TL5HE 35W/865
3100 лм
3400 лм
FDH T5 HO 39 G5
849
0,325 24000 - FQ 39W/865
2900 лм
3300 лм
TL5HO 39W/865
2900 лм
3300 лм
FDH T5 HO 49 G5
1449
0,245 24000 - FQ 49W/865
4100 лм
4650 лм
TL5HO 49W/865
4100 лм
4650 лм
FDH T5 HO 54 G5
1149
0,455 24000 - FQ 54W/865
4350 лм
4850 лм
TL5HO 54W/865
4350 лм
4850 лм
FDH T5 HO 80 G5
1449
0,530 24000 - FQ 80W/865
6300 лм
6650 лм
TL5HO 80W/865
6300 лм
6650 лм
Линейные люминесцентные лампы Т8

Тип ламп
Код ILCOS
Мощность, Вт Цоколь
Длина, мм
Ток, А Срок службы, ч Условные обозначения фирм-изготовителей
световой поток при 30°С
Россия Osram Philips
FD T8 18 G13
604
0,370 8000 FL18W/635 L 18W/840
1350 лм
TL D 18W/840
1350 лм
FD T8 36 G13
1213
0,430 8000 FL36W/635 L 36W/840
3350 лм
TL D 36W/840
3350 лм
FD T8 58 G13
1514
0,670 8000 ЛД58 L 58W/840
5200 лм
TL D 58W/840
5200 лм
FD T8 18 G13
604
0,370 8000 FL18W/635 L 18W/865
1300 лм
TL D 18W/865
1300 лм
FD T8 36 G13
1213
0,430 8000 FL36W/635 L 36W/840
3250 лм
TL D 36W/840
3250 лм
FD T8 58 G13
1514
0,670 8000 ЛД58 L 58W/840
5000 лм
TL D 58W/840
5000 лм
Линейные люминесцентные лампы специальные для температур -40ºC
Тип ламп
Код ILCOS
Мощность, Вт Цоколь
Длина, мм
Ток, А Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Philips
FD T12 18 G13
604
0,370 8000 Master TL-D 18W/840 1 SL
1350 лм
FD T8 36 G13
1213
0,430 8000 Master TL-D 36W/840 1 SL
3250 лм
FD T8 58 G13
1514
0,670 8000 Master TL-D 58W/840 1 SL
5150 лм
Стартеры
  Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
Двухламповая схема включения 20С-127 ST 151 S4
Одноламповая схема включения 80С-220 ST 111 S10
Одноламповая схема включения специальная - - P10 18-65W SIN 220-240V BL
Характеристики конкретных газоразрядных ламп высокого давления должны быть уточнены у производителя.
В начало
Газоразрядные источники света высокого давления (ГРИС)

ГРИС высокого давления (ГЛВД) включают в себя ртутные лампы (например, типа ДРЛ с люминофором), металлогалогенные лампы (МГЛ, типа ДРИ), натриевые лампы (НЛВД, например, типа ДНаТ). Иногда для ГРИС, в основном МГЛ, используется термин HID-лампы (HID — high intensity discharge). Разряд в ГЛВД происходит в компактной горелке из тугоплавкого прозрачного материала (например, кварца или керамики). Состав газовой среды определяет спектр ламп. Внешняя колба (трубчатая, элипсоидная) выполнена из прозрачного или матированного стекла. Для металлогалогенных и натриевых ламп, кроме электромагнитного балласта, требуется специальное импульсное зажигающее устройство (ИЗУ, игнитор).

Металлогалогенные лампы высокого давления

Тип ламп
Код ILCOS
Мощность, Вт Цоколь Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
ДРИ
М
70 Е27 20000 ДРИ 70
5200 лм
HQI-E70W DL
5200 лм
CDO-TT 70W
6300 лм
ДРИ
М
100 Е27/E40 20000 ДРИ 100
8000 лм
HQI-E100W
8500 лм
CDO-TT 100W
8800 лм
ДРИ
М
150 Е27/E40 20000 ДРИ 150
12000 лм
HQI-E150W
12500 лм
CDO-TT 150W
13500 лм
ДРИ
М
250 E40 20000 ДРИ 250-5
18000 лм
HQI-E/P250/D
17000 лм
HPI Plus 250W
19000 лм
ДРИ
М
400 E40 20000 ДРИ 400-5
28000 лм
HQI-E/P400/D
31000 лм
HPI Plus 400W
32500 лм
ДРИ
М
700 E40 12000 ДРИ 700-5
60000 лм
- -
ДРИ
М
1000 E40 12000 ДРИ 1000-5
103000 лм
HQI-T1000
85000 лм
HPI-T1000W
85000 лм
ДРИ
М
2000 E40 12000 ДРИ 2000-6
200000 лм
HQI-T2000
180000 лм
HPI-T2000W
189000 лм
Натриевые лампы высокого давления

Тип ламп
Код ILCOS
Мощность, Вт Цоколь Ток, А ССТ, К Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
ДНаТ
ST
70 Е27 0. 98 2000 30000 ДНаТ 70
6000 лм
NAV-T70
6000 лм
SON-T Pro 70W
6000 лм
ДНаТ
ST
100 Е40 1.20 2000 30000 ДНаТ 100
9500 лм
NAV-T100
9000 лм
SON-T Pro 100W
9000 лм
ДНаТ
ST
150 Е40 1.80 2000 30000 ДНаТ 150-5
15000 лм
NAV-T150
150000 лм
SON-T Pro 150W
150000 лм
ДНаТ
ST
250 Е40 3. 00 2000 30000 ДНаТ 250-5
27500 лм
NAV-T250
25000 лм
SON-T Pro 250W
28000 лм
ДНаТ
ST
400 Е40 4.45 2000 30000 ДНаТ 400-5
48000 лм
NAV-T400
48000 лм
SON-T Pro 400W
48000 лм
Ртутные лампы высокого давления

Тип ламп
Код ILCOS
Мощность, Вт Цоколь Ток, А Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
ДРЛ
QE
125 Е27 1. 15 10000 ДРЛ 125 (8)
6000 лм
HQL 125
6300 лм
HPL-N 125
6200 лм
ДРЛ
QE
250 Е40 2.15 10000 ДРЛ 250 (8)-1
13200 лм
HQL 250
13000 лм
HPL-N 250
12700 лм
ДРЛ
QE
400 Е40 3.25 10000 ДРЛ 400 (8)
23700 лм
HQL 400
22000 лм
HPL-N 400
22000 лм
ДРЛ
QE
700 Е40 5. 40 10000 ДРЛ 700 (8)
40800 лм
HQL 400
40000 лм
HPL-N 700
38500 лм
ДРЛ
QE
1000 Е40 7.50 10000 ДРЛ 1000 (8)-1
58500 лм
HQL 1000
57000 лм
HPL-N 1000
58000 лм
Ртутно-вольфрамовые лампы высокого давления
Тип ламп
Код ILCOS
Мощность, Вт Цоколь Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия Osram Philips
ДРВ
QB/R
160 Е27 3000 ДРВ 160
2500 лм
HWL 160
3100 лм
ML 160
3200 лм
ДРВ
QB/R
250 Е40 3000 ДРВ 250
4600 лм
HWL 250
5600 лм
ML 250
5500 лм
ДРВ
QB/R
400 Е40 3000 ДРВ 400
12250 лм
HWL 400
14000 лм
ML 400
13000 лм
Характеристики конкретных газоразрядных ламп высокого давления должны быть уточнены у производителя.

В начало

Светодиодные источники света (LED)

Филаментные светодиодные лампы

Одно из направлений современной твердотельной свететотехники — филаментные (нитевидные) светодиодные лампы.

Энергосберегающая лампа по технологии Filament LED имеет классическую форму колбы со стандартными цоколями Е14, Е27. Особенности: низкий коэффициент пульсации (0,2%), мгновенное зажигание, низкий уровень выделения тепла.

Филаментные светодиодные лампы
Тип ламп
Код ILCOS
Мощность, Вт Цоколь ССТ, К Срок службы, ч Условные обозначения фирм-изготовителей
световой поток
Россия
  4 Е27 2700 30000 СДФ-4
440 лм
  6 Е27 2700 30000 СДФ-6
710 лм
  8 Е27 2700 30000 СДФ-8
850 лм

Светодиодный модуль (LED module) – устройство используемое в качестве источника света, состоящее из одного или более светодиодов, установленных на общей плате с полным набором оптических, механических, теплоотводящих компонентов и устройств коммутации, но не содержащее устройств управления.

Светодиодные модули могут быть независимыми (independent LED module), в том числе со встроенными устройствами управления (self-ballasted), и неразъемными (integral LED module), в общем случае сконструированные как незаменяемая часть светильника. Если светодиодный модуль со встроенным устройством управления имеет цоколь, то его считают лампой (self-ballasted LED lamp). Такие являются ретрофитные светодиодные лампы являются разновидностью LED lighting Engine.

Ретрофитные светодиодные лампы T8
Тип ламп
Код ILCOS
Мощность, Вт Цоколь Цветовой код Срок службы, ч Условные обозначения фирм-изготовителей
световой поток

  9 G13 840/865 30000 800 лм
  18 G13 840/865 30000 1600 лм
Ретрофитные светодиодные лампы А60 (грибок)

Тип ламп
Код ILCOS
Мощность, Вт Цоколь Цветовой код Срок службы, ч Условные обозначения фирм-изготовителей
световой поток

  8 Е27 827 30000 470 лм
  12 Е27 827 30000 806 лм
  17 Е27 827 30000 1050 лм
Ретрофитные светодиодные лампы А60
Тип ламп
Код ILCOS
Мощность, Вт Цоколь Цветовой код Срок службы, ч Условные обозначения фирм-изготовителей
световой поток

  7 Е27 865 15000 600 лм
  10 Е27 865 15000 800 лм
  13 Е27 865 15000 1055 лм

В начало

Световой поток ДРЛ

Поиск по названию:
Поиск по артикулу:
Поиск по тексту:
Цена:
от: до:
Выберите категорию
Все »Лампы »»Светодиодные лампы »»»Замена лампы накаливания до 60 Вт. »»»Замена ламп накаливания до 100 Вт. »»»Замена галогенных ламп »»»Диммируемые светодиодные лампы »»»Мощные светодиодные лампы »»»Декоративные лампы »»»Лампы для холодильников и швейных машин »»»Замена люминесцентных ламп »»»Лампы GX53 и GX70 »»Фитолампы »»Ретро лампы »»Лампы 12 Вольт »»Диско лампа »»Лампы энергосберегающие »»»Аналоги ламп накаливания до 60 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 100 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 500 Вт. »»»»Теплый свет лампы »»Лампы накаливания »»Лампы люминесцентные »»»Лампы Т4 люминесцентные »»»Лампы Т5 люминесцентные »»»Лампы Т8 люминесцентные »»Лампы галогенные »»»Лампы галогенные декоративные »»»Лампы галогенные G4, GU 5.3, GU10 »»»Блоки защиты галогенных ламп »»Лампы металлогалогенные »»Лампы ртутные и натриевые »Светильники »»Светодиодные светильники LED »»»Потолочные светодиодные светильники »»»»Светодиодный светильник под Армстронг »»»»Встраиваемые светодиодные светильники »»»»Накладные светодиодные светильники »»»»Точечные светодиодные светильники »»»»Крепления для потолочных светильников »»»Настольные светодиодные светильники »»»Прожекторы светодиодные »»»Светодиодные светильники уличного освещения »»»Для ЖКХ »»Для дома »»»Потолочные светильники, люстры »»»»Светильники под лампу накаливания »»»»Люстры »»»»Люминесцентные светильники »»»Настенные светильники, бра »»»»Светильники под лампу накаливания »»»»Люминесцентные светильники »»»Ночники »»»Для ванной и туалета »»»Для кухни »»»Точечные светильники »»»Настольные светильники »»Светильники лофт »»Диско шар »»Для дачи »»Для теплицы »»Для бани и сауны »»Для гаража и подвала »»Для производства »»Для офиса »»Для склада и производства »»Для улицы »»»Кронштейны для уличных светильниов »»Светильники для сада и парка »»Для подсветки »»Для спортивного зала »»Для магазина »»Переносные светильники »»Аварийные светильники »»Аккумуляторные светильники »»Патроны к светильникам »Светодиодная подсветка »»Светодиодная подсветка потолка »»»Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-3528 »»» Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-5050 »»»Светодиодная гибкая герметичная лента ULS-3528 »»»Светодиодная гибкая герметичная лента ULS-5050 »»»Драйверы для светодиодов »»»Контроллеры для управления светодиодными источниками света »»Светодиодная подсветка шкафа »»Электронные трансформаторы »Стабилизаторы напряжения »»Однофазные стабилизаторы напряжения »»Стабилизаторы напряжения напольные, электронные »»Стабилизаторы напряжения настенные, релейные »»Стабилизаторы напряжения настольные »»Стабилизаторы напряжения электромеханические »Низковольтная аппаратура »»Автоматические выключатели »»»Автоматы для проводов сечением до 25мм. »»»»Для дома, характеристика B »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 35мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 50мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы промышленные ВА88 »»УЗО »»Дифференциальные автоматы »»»Серия АВДТ 63 »»»Серия АВДТ 64 с защитой »»»Дифавтоматы АД12, АД14 »»»Серия DX »»Разрядники, ограничители импульсных перенапряжений »»Выключатель нагрузки (мини-рубильник) »»Предохранители »»»Плавкие вставки цилиндрические ПВЦ »»»Предохранители автоматические резьбовые ПАР »»»Предохранители ППНН »»Контакторы »»»Контакторы модульные серии КМ63 »»»Контакторы малогабаритные КМН »»»Контакторы КМН в оболочке IP54 »»Пускатели ручные »Электроустановочные изделия »»Выключатели »»»Выключатели внутренние »»»Выключатели накладные »»Розетки »»»Розетки внутренние »»»»Серия INARI »»»»Серия LARIO »»»»Серия VATTERN »»»»Серия MELAREN »»»»Розетки, выключатели Legrand Valena »»»Розетки накладные »»»»Серия SUNGARY »»»»Серия BALATON »»»»Серия SAIMA »»Коробки монтажные, подрозетники »»»Монтажные коробки для открытой проводки »»»Монтажные коробки для скрытой проводки »»Удлинители электрические »»»Удлинители бытовые »»»Удлинители силовые »»Сетевые фильтры »»Тройники электрические »»Вилки электрические »»Силовые разъёмы »»»Вилки переносные »»»Розетки стационарные »»»Розетки переносные »»»Розетки стационарные для скрытой установки »»»Вилки стационарные »Щитовое оборудование »»Корпуса к щитам электрическим »»»Для помещения »»»»Пластиковые боксы »»»»»Боксы пластиковые навесные »»»»»Боксы пластиковые встраиваемые »»»»»Бокс КМПн »»»»Металлические корпуса »»»»»Щиты распределительные »»»»»Щиты учётно-распределительные »»»»»Щиты с монтажной панелью »»»»»Щиты этажные »»»»Шкафы напольные »»»»»Сборно-разборные шкафы »»»»»Моноблочные шкафы »»»»»Аксессуары к шкафам »»»Для улицы IP65 »»Электрощиты в сборе »»»Ящики с понижающим трансформатором (ЯТП) »»»Ящики с рубильником и предохранителями (ЯРП) »»»Ящики с блоком «рубильник-предохранитель» (ЯБПВУ) »»»Щитки осветительные (ОЩВ) »»Аксессуры для шкафов и щитов »»»Шина нулевая »»»Шина нулевая на DIN-рейку в корпусе »»»Шина N нулевая с изолятором на DIN-рейку »»»Шина N нулевая, в изоляторе »»»Шина N нулевая на угловых изоляторах »»»Шина соединительная »»»DIN-рейки »Фонарики »»Фонарики налобные »»Фонари прожекторы »»Фонари ручные »»Фонари кемпинговые »»Фонари с зарядкой от сети »»Фонари для охоты »Провод, Кабель »»Кабель »»»Кабель медный NYM (3-я изоляция, еврост. ) »»»Кабель медный силовой ВВГ-нг »»»Кабель медный силовой ВВГ »»»Кабель алюминиевый АВВГ, АВВГп »»»Кабель бронированный »»Провод »»»Провод медный »»»Провод медный осветительный ПУНП, ПУГНП »»»Провод монтажный »»»Провод медный гибкий соединительный ПВС »»»Провод медный гибкий соединительный ШВВП (ПГВВП) »»»Провод медный установочный ПВ »»»Провод водопогружной ( ВВП) »»»Провод алюминиевый »»»Провод телефонный »»»Провод ВВП »Звонки дверные »»Звонки беспроводные »»»1 звонок + 1 кнопка »»»1 звонок + 2 кнопки »»»2 звонка + 1 кнопка »»»1 звонок (вилка 220В) + 1кнопка (батарейка А23) »»Звонки проводные »Системы для прокладки кабеля »»Кабельные каналы »»Гофрированные трубы »»»Аксессуары для труб »»Металлорукав »»»Аксессуары для металлорукава »»»Металлорукав в ПВХ-изоляции »»Труба ПВХ »»»Аксессуары для труб »»Лотки металлические »Климатическое оборудование »»Тепловые пушки и вентиляторы »»»Тепловые пушки »»»Масляные радиаторы »»»Тепловентиляторы электрические »»»»Керамические обогреватели »»»»Спиральные обогреватели »»Охлаждаемся, климатическое оборудование »»»Кондиционеры напольные »Инструмент, расходные материалы »»Инструмент »»Изоляция »»»Термоусаживаемая трубка ТУТнг »»»Изолента »»Клеммы, зажимы »»»Строительно-монтажная клемма КБМ »»»Зажим винтовой ЗВИ »»»Соединительный изолирующий зажим СИЗ »»Хомуты, скобы »»»Лента спиральная монтажная пластиковая ЛСМ »»»Хомут нейлон »»»Хомут полиамид »»»Кабельный хомут с горизонтальным замком »»»Скоба плоская »»»Скоба круглая »Умный дом »»Датчики движения »»Дистанционное управление »»Фотореле
Производитель:
ВсеFamettoGaladLegrandTDMUnielVolpeКМ-ПрофильРесантаРоссияСтарлайтСтройСнаб

Лампа ДРЛ (Дуговая Ртутная Лампа) — дуговая ртутная люминофорная лампа высокого давления. Это одна из разновидностей электрических ламп, что широко используется для общего освещения объёмных территорий таких как заводские цеха, улицы, площадки и т.д. (где не предъявляется особые требования к цветопередаче ламп, но требуется от них высокой светоотдачи). Лампы ДРЛ имеют мощность 50 — 2000 Вт и изначально рассчитаны на работу в электрических сетях переменного тока с напряжением питания 220 В. (частота 50 Гц.). Для работы лампы необходимо пуско-регулирующее устройство в виде индуктивного  дросселя.

Наименование

Мощность,
Вт

Длина,
мм (L)

Диаметр,
 мм (D)

Световой
поток, лм

Срок
службы, ч.

Тип цоколя

ДРЛ 125

125

178

76

5 900

12000

Е40

ДРЛ 250

250

228

91

13 500

12000

Е40

ДРЛ 400

400

292

122

24 000

15000

Е40

ДРЛ 700

700

357

152

41 000

20000

Е40

ДРЛ 1000

1000

411

167

59 000

18000

Е40



Возможно, Вас заинтересует:

Мощные светодиодные лампы

Какие светодиодные лампы могут заменить ДРЛ

Характеристики ДНаТ

Коэффициент полезного действия светильников

Условные обозначения светильников

Фары | Противотуманные фары | Автозапчасти GENPLUS

Фары | Противотуманные фары | Автозапчасти GENPLUS
  • повысьте свою безопасность

    на дороге

    GENPLUS для идеального оснащения ваших автомобилей.

  • Безопасность дорожного движения — мы заботимся

    Мы думаем, мы ищем, и делаем все, чтобы вам было безопаснее управлять автомобилем.

  • GENPLUS

    зажигает ваш автомобиль

    Наслаждайтесь легким и безопасным вождением с GENPLUS

  • Безопасность дорожного движения — мы заботимся

    Мы думаем, мы ищем, и делаем все, чтобы вам было безопаснее управлять автомобилем.

  • Безопасность дорожного движения — мы заботимся

    Мы думаем, мы ищем, и делаем все, чтобы вам было безопаснее управлять автомобилем.


Прокрутить вниз

Основана в Тайване.

Genplus Auto Parts — тайваньская компания, занимающаяся проектированием, разработкой и производством высокопроизводительных и инновационных светодиодных осветительных приборов.

Мы поставляем широкий ассортимент светодиодной продукции для автомобильного освещения и предлагаем гибкие, но специализированные решения для производителей оригинального оборудования и послепродажного обслуживания по всему миру.

Авторские права © 2015-2020 GENPLUS AUTO PARTS CO., LTD.
Использование файлов cookie.
Мы используем файлы cookie, чтобы вам было удобнее пользоваться сайтом. Настройки файлов cookie можно контролировать и настраивать в вашем браузере в любое время.
Используя сайт, вы соглашаетесь с использованием файлов cookie. Чтобы продолжить просмотр и использование веб-сайта, нажмите «Принимаю».

Будут ли светодиодные лампы работать с ДХО?

Дневные ходовые огни (ДХО) предназначены для использования в течение дня (название подсказка), чтобы сделать вашу машину более заметной.

А если вы хотите сделать свою машину более заметной, то, конечно, лучше подойдет более яркий свет?

Ну, не всегда — вы хотите, чтобы другие водители видели вас, но не хотите их ослеплять.

А если светодиодные лампы намного ярче своих галогенных аналогов, подходят ли они для ДХО?

Да, вы можете использовать светодиодные лампы в качестве ДХО, но вам нужно убедиться, что они совместимы с автомобилем, правильно установлены и затемняются ночью, чтобы не ослеплять других водителей. Вам также могут потребоваться дополнительные компоненты, такие как резистор или адаптер CANBus, чтобы избежать мерцания.

Нужно многое сделать, чтобы убедиться, что вы правильно поняли, поэтому в этой статье я объясню:

  • Почему светодиодные дневные ходовые огни безопасны при правильном использовании
  • Что нужно учитывать при установке светодиодных ламп в качестве ДХО
  • Возможные причины мерцания ваших огней
  • Компоненты, необходимые для установки светодиодной лампы как DRL

Безопасны ли светодиодные дневные ходовые огни в использовании?

Существует два типа дневных ходовых огней, и сначала стоит уточнить их.

Многие новые автомобили, особенно от европейских производителей, поставляются со специальными ДХО, установленными отдельно от обычных фар.

Они автоматически включаются при включении зажигания и выключаются или тускнеют при включении фар. Обычно они находятся только на передней части автомобиля, хотя у некоторых они есть и сзади.

Причина, по которой европейские производители автомобилей устанавливают их, заключается в том, что с 2011 года они должны были устанавливаться на все новые автомобили и небольшие грузовые автофургоны.

Их не нужно устанавливать на старые автомобили. Тем не менее, все новое должно иметь ДХО в соответствии с законодательством Европейского Союза.

Из-за этого многие автомобили уже будут поставляться с установленными светодиодными ДХО, иногда в виде одиночной лампы или полосы.

Они используются, потому что они ярче в светлое время суток и могут быть легко установлены в новом автомобиле, чтобы отключать или приглушать ночью, когда в противном случае они могут вызвать блики. Кроме того, поскольку ДХО работают в течение дня, низкое энергопотребление светодиодных ламп также позволяет экономить электроэнергию.

Эти законы действуют не везде. В Канаде действуют аналогичные правила, но в США они не являются обязательными.

Таким образом, многие автомобили, в которых используются ДХО, имеют их просто как настройку на лампе дальнего света, так что они не являются обязательными. Вы также можете модифицировать фары для работы с настройкой DRL — они должны быть запрограммированы специалистом, хотя и с выделенной схемой.

Эта настройка важна. ДХО не должны освещать дорогу. Они созданы исключительно для того, чтобы сделать вашу машину более заметной для окружающих.

А с яркостью светодиодных фонарей вы не можете просто надеяться добавить их в качестве фар и оставить включенными, так как вы ослепите других водителей.

Светодиодные лампы

тоже являются направленными — они направляют свет по определенной схеме. Поэтому вы должны покупать качественную светодиодную лампу из надежного источника, чтобы гарантировать, что она произведена в соответствии с необходимыми стандартами.

Не упустите возможность: можно ли использовать светодиодные лампы в фарах для проекторов?

В противном случае он может быть неправильно выровнен, что также может вызвать ослепление других участников дорожного движения.Это также имеет значение, когда дело доходит до установки — неправильно установленная качественная лампочка будет иметь те же проблемы.

Не существует официального закона о том, насколько яркой должна быть лампа ДХО, и многие лампы продаются не из-за их яркости. В качестве приблизительного ориентира следует ожидать, что средний ДХО будет около 350-500 люмен, и редко больше.

Для сравнения: основная галогенная фара обычно дает около 1400 люмен.

Светодиодные лампы

продаются как на 2-300% более мощные, чем галогенные, и, безусловно, могут быть намного выше.Однако они не предназначены для использования на дорогах в качестве основных фар.

Эти цифры ясно демонстрируют, почему ДХО необходимо затемнять, особенно при использовании светодиодных ламп, которые могут быть во много раз ярче, чем средний выходной сигнал ДХО, поскольку в противном случае вы можете ослепить встречных водителей ночью.

Подробнее: Почему светодиодные лампы предназначены только для бездорожья?

На что следует обратить внимание при установке светодиода в качестве DRL

Первое, что вам нужно учитывать при покупке светодиодной лампы для использования в качестве ДХО, — это соответствие мощности цепи ДХО в вашем автомобиле.Если вы купите лампочку, которая потребляет слишком много энергии, она может быстро перегореть.

Существующие схемы DRL разработаны для обеспечения меньшей мощности, чтобы ваши фары не светили слишком ярко. Но вам нужно убедиться, что для выбранной лампочки все еще достаточно мощности.

Также необходимо убедиться, что лампа подходит для вашей марки и модели автомобиля. Не существует универсальной лампы, и это также будет зависеть от того, как вы устанавливаете ДХО.

Я часто рекомендую Lasfit, так как они продают фары отличного качества и позволяют легко просматривать их ассортимент, с разделами, где вы можете посмотреть лампы, подходящие для разных автомобилей.

Они также продают эти лампы с чипом, позволяющим использовать фары в качестве ДХО.

Почему светодиодные ДХО могут мерцать?

Иногда светодиодные фонари могут мерцать, когда их используют в качестве фонарей ДХО. Это отвлекает как вас, так и других водителей, и вам нужно будет это исправить.

Частью проблемы может быть просто некачественная лампочка. Популярность светодиодов становится все более популярной, а вместе с ними и более широкий выбор вариантов при покупке.

Во-вторых, может случиться так, что ваша лампа либо не потребляет достаточно энергии из цепи, либо выходит из строя из-за слишком большой мощности — опять же, проверьте, совместима ли лампа с вашей системой.

Другая частая причина — это система CANBus. Во многих автомобилях есть один из них, который помогает управлять фарами.

Но когда вы устанавливаете светодиоды, которые потребляют меньше энергии, CANBus считает, что произошла ошибка, и может ограничивать мощность, что приводит к мерцанию.

Вам просто нужно установить адаптер CANBus, если это так.

Есть и другие причины, которые иногда зависят от марки и модели вашего автомобиля. В этой теме форума есть полезные обсуждения — если ваши огни мерцают, не стесняйтесь взглянуть, решена ли ваша проблема.

Я также написал еще одну статью о причинах мерцания ДХО.

Какие компоненты необходимы для установки светодиода в качестве ДХО?

Если вы устанавливаете светодиодную лампу ДХО, вам в первую очередь необходимо убедиться, как я уже упоминал, что лампа подходит для вашего автомобиля.

Как только вы решите эту проблему, вам может понадобиться адаптер CANBus, подобный этому. Они останавливают любые сообщения об ошибках или мигание светодиодными лампами, которые потребляют меньше энергии в автомобиле с системой CANBus.

Убедитесь, что вы найдете тот, который подходит для вашей машины; как и лампочки, они могут быть разными.

Если вы не уверены, что подходит вам, обратитесь к продавцу — он порекомендует вам правильный вариант.

Адаптеры

CANBus часто поставляются с установленными в них необходимыми резисторами, но часто проблемы с мерцанием также могут быть решены путем установки самого резистора без адаптера.

Дополнительная литература: Аннулируют ли нерыночные светодиодные фары гарантию на автомобиль?

Заключительные слова

Исследования показали, что дневные ходовые огни могут повысить безопасность вождения, хотя некоторые исследования в Северной Америке опровергают их эффективность и необходимость по сравнению со странами Европы с низким освещением.

Если вы выбираете фары DRL, светодиодные лампы — это практичное решение: они потребляют меньше энергии и ярче днем, чтобы их было видно. Их просто нужно правильно затемнять на ночь, чтобы использовать их в безопасности.

Есть ли у вас огни ДХО на вашем автомобиле или грузовике, и если нет, думали ли вы об их установке? Как вы думаете, они делают вождение безопаснее, или вы всегда считали их ненужными?

Сообщите мне свои мысли о ДХО в комментариях ниже.

Получите 10% скидку на первый заказ с Lasfit Lasfit предлагает высококачественное светодиодное освещение для вашего автомобиля.
  • Замените тусклые галогенные фары на яркие светодиодные
  • Светодиодное освещение увеличивает вашу видимость на дороге днем ​​и для вас ночью
  • Выберите светодиодное освещение, специально разработанное для вашего автомобиля
  • Покупайте с уверенностью, имея 45-дневную гарантию возврата денег

Получите скидку 10% на свой первый заказ на сумму более 50 долларов, используя промокод « FIRSTTIME10 »!

3 Интересные схемы ДХО (дневных ходовых огней) для вашего автомобиля

ДХО или дневные ходовые огни представляют собой цепочку ярких огней, в основном светодиоды, устанавливаемые непосредственно под фарами автомобиля, которые автоматически загораются в дневное время, чтобы другие могли отчетливо заметить автомобиль приближается даже издалека.

Представленная схема ДХО или дневных ходовых огней была запрошена г-ном Сентилем. Давайте разберемся со всем дизайном.

Технические требования

Здравствуйте, сэр,

Я заядлый домашний мастер. Недавно я хотел сделать ДХО (дневные ходовые огни) для своей машины с использованием светодиодов smd мощностью 1 Вт.

Но я не смог найти подходящую схему для своих нужд. Я хочу использовать восемь светодиодов мощностью 1 Вт от автомобильного аккумулятора.

Я был бы очень признателен, если бы вы могли разработать простую и надежную схему для управления 8 светодиодами по 1 Вт от входа 12-14 В.

Я также планирую добавить радиатор для отвода тепла, выделяемого светодиодами.
С уважением и уважением,
Senthil

Дизайн

Что такое DRL или дневное ходовое световое устройство:

DRL — это устройство освещения автомобиля безопасности, специально предназначенное для движущихся транспортных средств для увеличения заметности транспортного средства в дневное время, особенно когда дневной свет сопровождается туманом или в пасмурные пасмурные дни.Обычно он крепится рядом с фарами с обеих сторон.

Обычно система ДХО представляет собой постоянно горящую лампу высокой интенсивности. С появлением современных светодиодов высокой интенсивности изготовление лампы ДХО стало делом менее часа.

В соответствии с запросом предлагаемые дневные ходовые огни или схема DRL будут иметь следующую форму:

Однако, если вам интересно немного оживить вышеупомянутую идею и подумать, что система должна отдать должное названию что он был указан, вы бы хотели сделать его буквально «бегущим» или преследуемым чем-то вроде!

Создание схемы DRL с преследованием

Схема DRL, обсуждаемая ниже, показывает, как мы можем добавить эффект бега к вышеприведенной конструкции и сделать ее еще более интересной.

Схема на самом деле является простой схемой поиска мощных светодиодов, которая способна последовательно управлять многими светодиодами мощностью 1 Вт.

IC 4017 — это счетчик декады Джонсона, который генерирует последовательное переключение на своих 10 выходах в ответ на положительные импульсы, подаваемые на его вывод №14. Эти импульсы называются тактовыми сигналами.

Как видно на данной принципиальной схеме, IC 555 сконфигурирован в своем основном нестабильном режиме мультивибратора и генерирует необходимые тактовые импульсы для IC 4017.

Тактовые импульсы берутся с вывода №3 микросхемы IC555 и подаются на вывод №14 микросхемы IC4017.

В ответ на вышеупомянутые тактовые импульсы выход IC 4017 сдвигает последовательность высокого логического уровня с вывода №3 на вывод №6. В тот момент, когда он достигает контакта №6, последовательность возвращается к контакту №3, и цикл повторяется.

Поскольку требуется только 8 светодиодов, контакт № 9 подключен к контакту сброса IC, так что только 8 выходов становятся активными с необходимыми функциями.

Скорость, с которой эта последовательность может «работать» или «преследовать», будет зависеть от настройки банка 100k.Любое значение от 1 до 5 Гц может быть установлено соответствующим регулированием потенциометра.

Транзисторы реагируют на последовательные высокие импульсы на своих базах и включают подключенные светодиоды мощностью 1 Вт по той же схеме, создавая мощный ослепительный эффект «бегущего» светодиода.

Поскольку освещение очень мощное, оно становится видимым даже в дневное время и в туманные дни, и, таким образом, схема становится очень подходящей в качестве блока DRL и может использоваться в автомобилях в качестве устройства дневных ходовых огней.

Цепь ДХО в поисках темного пятна

Для создания «эффекта бегущего темного пятна» используйте транзисторы PNP вместо NPN, подключите эмиттеры к плюсу, а светодиоды подключите к коллекторам и земле.Не забудьте также поменять полярность светодиода.

2) Схема контроллера интеллектуального автомобильного ДХО

Вторая конструкция объясняет, как можно управлять ДХО в автомобиле, уменьшая его интенсивность при использовании фар или индикаторных ламп для повышения его эффективности. Идея была предложена мистером Робом. Давайте узнаем больше об этой интеллектуальной схеме управления интенсивностью ДХО.

Технические Технические характеристики

Hi Swag,

Попробую объяснить поподробнее.Мне нужен модуль, который будет подключаться к набору ДХО на вторичном рынке, которые позволят им включаться при включенном зажигании автомобиля (в идеале через прямое подключение аккумулятора с датчиком напряжения для их включения, но если не через прямую подачу зажигания).

Модуль нужно подключить к фаре, чтобы при включении ДХО тускло светились до 50%.

Модулю также необходимо уменьшить яркость ДХО, когда индикатор активируется на этой конкретной стороне автомобиля (правый ДХО гаснет при включении правого индикатора и т. Д.).

В этом аспекте нет необходимости, когда фары включены, поскольку ДХО уже приглушены. Когда индикаторы погаснут, я бы хотел, чтобы ДХО вернулся к полной яркости, скажем, в течение 2 секунд или аналогичного периода.

Это в основном похоже на новые Audi DRL, которые встроены в их фары.

Я надеюсь, что этой информации достаточно для вас, чтобы создать схему, но если нет, я могу попытаться дать вам дополнительную информацию. Кроме того, было бы лучше всего использовать ваш метод ретрансляции!

Спасибо

Роб

Схема Конструкция

Предлагаемая интеллектуальная, энергоэффективная схема контроллера ДХО может быть построена любым из следующих методов.

Первый — это довольно грубый подход, который обеспечит желаемые результаты, но не сэкономит вам электроэнергию, поэтому цель здесь может потерпеть неудачу.

Стадия T1 включена для включения эффекта затухания через DRL, если эта функция не требуется, T1, R2, C1 могут быть полностью исключены, а N / C реле напрямую соединено с переходом положительного DRL и R1.

C1 определяет период постепенного повышения яркости DRL.

Вторая конструкция может считаться энергоэффективной из-за включения каскада регулятора напряжения, включающего T2, R1, R2.Т2 настроен как общий коллектор.

Здесь T1 и связанные с ним части выполняют ту же функцию, что и выше, в то время как T2 настроен так, чтобы производить на 50% меньше напряжения для DrL, когда включены фары или поворотники.

Последняя схема также является умным способом управления подсветкой ДХО.

Здесь каскад T2 был заменен каскадом регулятора тока LM317, который контролирует интенсивность DRL на 50% в рекомендуемых ситуациях, но, в отличие от второй схемы, он выполняет операции, уменьшая ток вместо напряжения.

Принципиальная схема
Список деталей для указанных выше схем
  • R1, R2, R3 = 10k
  • T1, T2 = TIP122
  • D1, D2 = 1N4007
  • D3 = также 1N4007 (опционально)
  • Реле = 12 В, 400 Ом, SPDT
Список деталей для вышеуказанной схемы
  • R1 = 1,25 / значение DRL в усилителе (менее 50%
  • R2 = 10k 1/4 Вт
  • C1 = 470 мкФ / 25 В
  • T1 = TIP122
  • D1, D2 = 1N4007
  • D3 = также 1N4007 (дополнительно)
  • Реле = 12 В, 400 Ом, SPDT

Обратная связь и предлагаемые исправления от Mr.Роб

Hi Swag,

Спасибо за создание схемы модуля индикатора DRL. Причина, по которой нам нужно уменьшить яркость, состоит в том, чтобы сделать в Великобритании законным размещение ДХО и индикаторов так близко друг к другу . В любом случае, я заказал детали для схемы, так как у меня не хватает нескольких бит, но только запрос с питанием 12в + на аккум.

Поскольку аккумулятор постоянно находится под напряжением, будет ли этот «модуль» постоянно истощать энергию, когда автомобиль не используется, поскольку ДХО всегда будут включены? Если бы это было положительное питание зажигания под напряжением, то это обеспечило бы питание «модуля» только при включении зажигания.

Что вы думаете по этому поводу? Нужно ли нам смотреть на установку другой цепи, которая идет к батарее, которая имеет отдельный триггерный переключатель, который может определить, когда автомобиль не используется / зажигание выключено?

Еще раз спасибо
Роб

Анализ запроса обратной связи

Привет, Роб,

Вы правы, +12 В должно поступать от цепи зажигания, то есть только при включении зажигания ДХО и соответствующие схемы должны быть включены для требуемых операций.Так что модификация будет простой, вместо подключения +12 В к аккумулятору мы можем интегрировать его с питанием 12 В. зажигания.

Вышеупомянутые интеллектуальные схемы DRL могут также использоваться для приложений DRL с высокой мощностью, пример модификации 50 Вт проиллюстрирован ниже:

Лампа серии 12 В, 20 Вт может быть спрятана где-нибудь под капотом, она включена для погружения подсветка ДХО примерно на 50% меньше.

Обновление DRL до твердотельной версии

Вышеупомянутые конструкции могут быть обновлены до твердотельных версий, полностью исключив реле и заменив его недорогой ступенью BJT, как показано ниже, идея была запрошена г-ном.Dhar Vader

Список деталей для указанной выше цепи твердотельного автоматического ДХО:
  • R1, R2, R3 = 1K, 1 Вт.
  • R4, R5 = 10 кОм, 1/4 Вт
  • T1, T2 = TIP122
  • T3 = BC547,
  • C1 = 470 мкФ / 25 В
  • D1, D2 = 1N5408

3) Многофункциональная схема DRL

Третья идея ниже обсуждает многоцелевую схему ДХО высокой мощности, которая может использоваться в качестве парковочных огней, головных фар, а также специально реагировать на световые сигналы поворота, чтобы освещать бордюры при проезде через непредсказуемые слепые повороты или углы и метро.

Идея была предложена г-ном Яном Оксли.

Цели и требования схемы

  1. Я только что нашел ваш веб-сайт и очень впечатлен вашими замечательными знаниями и дружелюбием.
  2. Меня очень интересуют автомобильные проекты. Я спроектировал и построил схему, используя старые технические вещи, такие как автоматические реле, диоды, резисторы и т. Д., Все спаянные вместе в деревянном ящике.
  3. Эта схема работает отлично. Он используется для включения противотуманных фар в качестве дневных ходовых огней, а также для независимого включения каждого из них, когда один из указателей поворота мигает, в фонаре используются конденсаторы, чтобы удерживать реле включенными, а не мигать, он получает питание от индикаторов I. этот режим.
  4. В режиме drl он получает питание от аккумулятора, на индикаторе есть 2 микровыключателя, один — мгновенный, чтобы мигать drls, а другой — включать или выключать drls ночью, когда фары включены.
  5. Некоторые высококлассные автомобили используют их при поворотах направо или налево для освещения бордюров и проезжей части при включении указателей поворота. Я хотел бы превратить это в твердотельную схему, которая будет меньше по размеру и проще в установке.
  6. Я хотел бы разработать схему для хобби, чтобы каждый мог ее использовать.
  7. Фары, которые я использовал в старом автомобиле, были просто дихроичными бытовыми потолочными светильниками 12 В 60 Вт с углом 60 градусов, я бы хотел использовать вместо них мощные светодиодные фонари.
  8. Я мог бы отправить вам нарисованную от руки копию схемы, если вам интересно, как используется, но не уверены в значениях для диодов и резисторов.
  9. У меня есть и другие идеи для проектов, если вам интересно.
  10. Не могли бы вы помочь с дизайном.

Проектирование многоцелевой схемы силового ДХО для вашего автомобиля

Ссылаясь на запрос выше, идею можно резюмировать следующим образом:

1) два мощных светодиодных фонаря для использования с левой / правой стороны автомобиля , которые могут быть использованы как ДХО, габаритные огни, а также как фары головного света.

2) Этими фарами необходимо управлять с помощью отдельных переключателей, таких как противотуманные фары, габаритные огни и огни ДХО.

3) Световая цепь DRL должна включать функцию, которая гарантирует, что когда боковой индикатор включен (мигает), противоположный светодиод DRL должен быть включен, но DRL на стороне мигающего индикатора должен быть выключен, однако, как только световой индикатор выключен, ДХО должны вернуться в нормальное состояние. Вышеупомянутая функция должна быть реализована независимо от того, включены ли ДХО изначально или нет.

4) Устройство должно быть твердотельным по своей природе, и его нельзя использовать с механическими операторами, такими как реле.

Принципиальная схема

На изображении выше показана предполагаемая твердотельная версия схемы ДХО высокой мощности с рекомендованными функциями, детали можно понять с помощью следующих точек:

1) можно увидеть два точно идентичных каскада на левой и правой сторонах, которые образуют соответствующие ступени DRL, вместе с парой ступеней таймера задержки для указанных действий переключения через каналы сигнала поворота.

2) 2N2907 и связанные с ними транзисторы TIP127 образуют простой управляющий током каскад драйвера светодиодов для безопасного управления мощными светодиодными ДХО.

3) Другой транзистор TIP127 вместе с BC547 образует ступень таймера задержки выключения, предназначенную для преобразования мигающего сигнала от указателей поворота в относительно постоянный постоянный ток.

4) Таймеры задержки выключения TIP127 в секциях L / R сконфигурированы таким образом, что он выключается, он включает противоположный DRL, при этом его соответствующий боковой DRL остается включенным…..

Например, предположим, что пока активен левый индикатор, правый DRL принудительно включается независимо от того, включен он изначально или нет, и в то же время он заставляет DRL на своей стороне переключаться ВЫКЛ. Независимо от того, включен он изначально или нет.

Точно такие же условия реализованы и для включения правого указателя поворота.

Переключатели, показанные на крайних сторонах, позволяют пользователю включать и выключать ДХО вместе или по отдельности по желанию.

Два светодиода подтверждают включение ДХО и наоборот.

Сколько дополнительного бензина использовали бы американцы, если бы дневные ходовые огни были обязательными?

Так же, как существует несколько теорий о влиянии ДХО на автомобильные аварии, существуют разные оценки фактического расхода топлива фарами. Нет сомнений в том, что они потребляют бензин — фарам требуется мощность, и единственный способ, которым ваш автомобиль может производить энергию, — это использовать бензин в топливном баке.Сложность заключается в том, чтобы выяснить, сколько бензина они используют и как это количество повлияет, если бы ДХО были обязательными. Как и обычные лампочки, вы можете найти фары разных стилей и мощностей. Вы можете приобрести фары ближнего света мощностью 160 Вт на автомобиль или выбрать более экономичные светодиодные лампы, потребляющие всего 16 Вт на автомобиль [источник: AllQuality, Калифорнийская энергетическая комиссия].

Если бы существовал национальный стандарт, требующий, чтобы все автомобили использовали лампы определенной мощности, эту дилемму дневных ходовых огней было бы намного легче решить.Как бы то ни было, фактический расход топлива будет во многом зависеть от яркости лампы накаливания — вы можете увидеть заметную разницу в жажде бензина вашего автомобиля с действительно яркими лампами или можете вообще не заметить никаких изменений. Транспортная служба Канады оценила, что ДХО могут увеличивать от 3 до более чем 40 долларов в год дополнительных затрат на топливо — которые вернулись до того, как цены на топливо поднялись до рекордных высот в 2008 году — в то время как другие правительственные органы, такие как Национальная администрация безопасности дорожного транспорта США , заявляют, что ДХО снижают топливную эффективность только на «долю мили на галлон» [источник: IIHS].Европейское исследование усугубляет путаницу с оценкой штрафов за топливо от 0,5 до 1,5% [источник: Энергетическая комиссия Калифорнии].

Чтобы выяснить, сколько дополнительного бензина использовали бы Соединенные Штаты, если бы все 244 миллиона автомобилей на их дорогах были оснащены обязательными ДХО, нам придется сделать несколько предположений [источник: DOT]. Во-первых, мы предположим, что ДХО в среднем будут иметь общую мощность около 90 Вт — примерно между низкой и высокой мощностью, и, следовательно, штраф за топливо, вероятно, также будет средним: около 1 процента.С помощью графика, предоставленного Федеральным управлением шоссейных дорог, мы можем увидеть, что из 7 миллиардов миль (11,3 миллиарда километров), которые американцы проезжают каждый день, примерно 70 процентов из них проезжают в светлое время суток, что составляет примерно 4,9 миллиарда миль ( 7,9 миллиарда километров) проехали за то время, когда будут использоваться ДХО. [источник: EIA, DOT].

Поскольку средний потребительский автомобиль в Соединенных Штатах проезжает около 32,6 километра на галлон, это означает, что в настоящее время американцы используют около 241 галлона.4 миллиона галлонов бензина для вождения в светлое время суток. Чтобы получить это число, мы разделили количество миль, пройденных за день, на среднюю топливную экономичность автомобиля (4,9 миллиарда миль, разделенные на 20,3 миль на галлон) [источник: DOT]. Теперь, когда мы учитываем снижение эффективности использования топлива на 1 процент, это потребление увеличивается до 243,9 миллиона галлонов — разница более чем в 2 миллиона галлонов.

По текущим ценам в США (3,81 доллара за галлон по состоянию на август 2008 г.), это в общей сложности превышает 7 долларов.62 миллиона каждый день [источник: EIA]. Конечно, если разделить это на количество машин на дороге, получится даже не пенни за машину. Так что, если вы хотите оспорить цель закона о ДХО, вам понадобится больше, чем расход топлива.

Дневные ходовые огни и противотуманные фары


Светодиодный вспомогательный туман, Комплект рабочего и вспомогательного освещения

Алюминий Конструкция из сплава

Доступен в 12, 24 и 28 Вольт

Оставьте их на всю ночь, и они не разрядят аккумулятор!

Хочу сделать эти огни ?

Нажмите здесь

Хотите включать и выключать их с помощью пульта дистанционного управления контроль?
59 долларов.99 штук в наборе

LED: 5 высокомощных светодиодов мощностью 1 Вт
. Входная мощность: 5 Вт (каждый)
. Номинальная рабочая Напряжение: 12 В постоянного тока
. Номинальный рабочий ток: 0,44А (каждый)
. Люмен: 5 Вт 475LM (каждый)
. Цветовая температура: 6500К
. Рабочая температура: -45 ~ 105C
. Размер: 1854523мм
. Корпус: алюминиевый сплав.


Светодиодный вспомогательный туман, Комплект рабочего и вспомогательного освещения

Поликарбонат Строительство

Оставьте их включенными на весь день и на всю ночь, и они не разрядят аккумулятор!

Хочу сделать эти огни ?

Нажмите здесь

Хотите включать и выключать их с помощью пульта дистанционного управления контроль?
29 долларов США.99 штук в наборе

Светодиод: 8 светодиодов высокой мощности
. Номинальная рабочая Напряжение: 12 В постоянного тока
. Люмен: 150 лм (каждый)
. Цветовая температура: 6500К
. Рабочая температура: -45 ~ 105C
. Размер: 1555018мм
. Корпус: поликарбонат пластик


Светодиодный вспомогательный туман, Комплект для беговых и служебных L-образных осветительных приборов

Поликарбонат Строительство

Оставьте их включенными на весь день и на всю ночь, и они не разрядят аккумулятор!

Хочу сделать эти огни ?

Нажмите здесь

Хотите включать и выключать их с помощью пульта дистанционного управления контроль?
29 долларов США.99 штук в наборе

Светодиод: 8 светодиодов высокой мощности
. Номинальная рабочая Напряжение: 12 В постоянного тока
. Люмен: 150 лм (каждый)
. Цветовая температура: 6500К
. Рабочая температура: -45 ~ 105C
. Размер: 1555018мм
. Корпус: поликарбонат пластик


Светодиодный вспомогательный туман, Комплект рабочего и вспомогательного освещения

Конструкция из поликарбоната

С ползунковым переключателем аварийной вспышки

Оставьте их включенными на весь день и на всю ночь, и они не разрядят аккумулятор!

29 долларов США.99 штук в наборе

Светодиод: 12 светодиодов высокой мощности с ползунковым переключателем аварийной вспышки
. Номинальная рабочая Напряжение: 12 В постоянного тока
. Люмен: 150 лм (каждый)
. Цветовая температура: 6500К
. Рабочая температура: -45 ~ 105C
. Размер: 108×5025мм
. Корпус: поликарбонат пластик


12 светодиодных (большие светодиоды 8 мм) ходовые огни — вспомогательные фонари

Крепление на шарнирную пластину с липкой лентой 3M лента + 2 винта для крепления. Петли 0-90 градусов.- провода диаметром 24 дюйма — Хромированный пластиковый корпус размером 6 «x 2-3 / 4»

Отлично подходит для верхнего стоп-сигнала 3d

Круто Белый

Синий

Красный

Янтарь

9,99 $ за каждый

15 светодиодных (большие светодиоды 8 мм) ходовые огни — вспомогательные фонари

Крепление на шарнирную пластину с липкой лентой 3M лента + 2 винта для крепления.Петли 0-90 градусов. — провода диаметром 24 дюйма — Хромированный пластиковый корпус диаметром 3-1 / 2 дюйма

Отлично подходит для верхнего стоп-сигнала 3d

Круто Белый

Синий

Красный

Янтарь

9,99 $ за каждый

Светодиодный вспомогательный противотуманный светильник, работает И вспомогательное освещение

Хромированная лицевая панель и цельнометаллический корпус — сверхтяжелая и гладкая конструкция — стекло Крышка

Ширина 4 дюйма x 3-1 / 4 дюйма —- Провода 24 дюйма — 22 больших светодиода — Поставляется со всем монтажным оборудованием

Регулируемое хромированное крепление с 4 отверстиями и прорезями, наклон / поворот на 90 градусов для вертикального или горизонтального монтажа

Использует только 0.13 ампер мощность при 12 вольт

Выйти они работают всю ночь и весь день, и они не разряжают батарею!

Хочу сделать эти лампочки ?

Нажмите здесь

Хотите включать и выключать их с помощью пульта дистанционного управления контроль?
Супер белый

24 доллара.99 Каждые


Универсальные ДХО HID Комплекты и фонари заднего хода

Щелкните здесь, чтобы просмотреть инструкции по установке

Пользовательские светодиодные дневные ходовые огни (ДХО) от Rostra

Будьте на виду! С совершенно новой мощной светодиодной системой дневных ходовых огней от Rostra для вторичного рынка, вы обязательно будете замечены! ДХО Rostra предлагаются как в универсальном, так и в индивидуальном исполнении. Каждый блок включает в себя набор светодиодных ламп подобранного цвета для обеспечения однородного цвета.Декоративные панели и кронштейны также включены, чтобы обеспечить надежную установку, представляющую OEM-отделку для вашего автомобиля. Каждый блок ДХО питается от водонепроницаемого балластного модуля, который обеспечивает чистое и стабильное напряжение на светодиодной лампе, позволяя каждому светодиоду достичь максимального срока службы.

Будьте осторожны! Преимущества безопасности автомобиля, оснащенного дневными ходовыми огнями, представлены в многочисленных исследованиях по всему миру [1] [2] [3] . Наибольшее повышение безопасности достигается за счет смещения лобовых ударов, которые обычно возникают, когда водитель поворачивает на переулок, пересекающий путь встречного транспортного средства.В некоторых странах и штатах законодательно требуются DRL, и исследования показали снижение на 38% смещенных лобовых ударов в результате того, что дневные ходовые огни становятся обязательными. Также могут действовать скидки на страховой полис вашего автомобиля!

Будьте удивлены! Дневные ходовые огни Rostra на голову выше остальных по нескольким причинам. В дневное время светодиоды мощностью 1 Вт горят на полную мощность, поэтому даже под прямыми солнечными лучами видимость автомобиля значительно улучшается. Когда фары включены, модуль балласта снижает мощность светодиодов, сводя к минимуму визуальный дискомфорт для других водителей.При использовании указателя поворота светодиоды будут тускнеть для улучшения видимости.

2014-2018 Toyota Tundra (SR, SR5, TRD Pro, 1794, платина)

260-1030-TUNB Черный оникс / Код краски 202

Характеристики

  • Лицевые панели, окрашенные по индивидуальному заказу (Toyota 202)
  • Безель вмещает 3-ваттный светодиодный ДХО
  • Переключатель приборной панели в стиле Тойота
  • Пользовательские интерфейсные жгуты
  • Разъемы Plug-n-play
  • ШИМ-модуль для стабильного питания

260-1030-TUNG Серый магнитный металлик / краска, код 1G3

Характеристики

  • Лицевые панели, окрашенные по индивидуальному заказу (Toyota 1G3)
  • Безель вмещает 3-ваттный светодиодный ДХО
  • Переключатель приборной панели в стиле Тойота
  • Пользовательские интерфейсные жгуты
  • Разъемы Plug-n-play
  • ШИМ-модуль для стабильного питания

260-1030-TUNS Silver Sky Metallic / Код краски 1D6

Характеристики

  • Лицевые панели, окрашенные по индивидуальному заказу (Toyota 1D6)
  • Безель вмещает 3-ваттный светодиодный ДХО
  • Переключатель приборной панели в стиле Тойота
  • Пользовательские интерфейсные жгуты
  • Разъемы Plug-n-play
  • ШИМ-модуль для стабильного питания

260-1030-TUNW Super White / Код краски 040

Характеристики

  • Лицевые панели, окрашенные по индивидуальному заказу (Toyota 040)
  • Безель вмещает 3-ваттный светодиодный ДХО
  • Переключатель приборной панели в стиле Тойота
  • Пользовательские интерфейсные жгуты
  • Разъемы Plug-n-play
  • ШИМ-модуль для стабильного питания

2007-2013 Toyota Tundra (SR, SR5, TRD Pro, 1794, платина)

260-1004-TUNS Silver Sky Metallic / Код краски 1D6

Характеристики

  • Лицевые панели, окрашенные по индивидуальному заказу (Toyota 1D6)
  • На лицевой панели размещены 5 светодиодных ДХО мощностью 1 Вт
  • Автоматическое включение с зажиганием
  • Пользовательские интерфейсные жгуты
  • Разъемы Plug-n-play
  • ШИМ-модуль для стабильного питания

260-1004-TUNG Серый магнитный металлик / код краски 1G3

Характеристики

  • Лицевые панели, окрашенные по индивидуальному заказу (Toyota 1G3)
  • На лицевой панели размещены 5 светодиодных ДХО мощностью 1 Вт
  • Автоматическое включение с зажиганием
  • Пользовательские интерфейсные жгуты
  • Разъемы Plug-n-play
  • ШИМ-модуль для стабильного питания

260-1024-JEEP-2007-2018 Jeep Wrangler JK / JKU

Щелкните здесь для получения дополнительной информации…

Загрузите копию регистрационной карты гарантии компании Rostra на 3 года / 36 000 миль, щелкнув здесь.

1 Тессмер, Дж. М. 2004. Оценка эффективности дневных ходовых огней (ДХО) легковых автомобилей по снижению аварийности. № отчета ТОЧКА HS-809-760. Вашингтон, округ Колумбия: Национальная администрация безопасности дорожного движения

2 Кантилли, Э.Дж. 1970. Опыт ДТП с габаритными огнями в качестве ходовых. Запись исследования шоссе 332: 1-13.Вашингтон, округ Колумбия: Транспортный исследовательский совет.

3 Фермер, C.M. и Уильямс, А.Ф. 2002. Влияние дневных ходовых огней на ДТП с участием нескольких транспортных средств в Соединенных Штатах. Анализ и предотвращение несчастных случаев 34: 197-203.

Светодиодные акцентные и дневные ходовые огни DONMAR

Светодиодные акцентные и дневные ходовые огни DONMAR


Дневные ходовые огни и Акцентные фонари
Philips DRL8 Philips DRL4 Custom DRL Серия Value Акцентное освещение

ВИДЕТЬ встречным транспортом в любую погоду условия. Светодиодные дневные ходовые огни (DRL) увеличивают видимость автомобиля для более безопасного вождения. Канада и многие Европейские страны ввели обязательные правила DRL и значительное снижение аварийности. Сверхъяркие светодиодные фонари — это гораздо больше эффективнее, чем ходовые огни или фары ближнего света с частичной мощностью, и используйте доля мощности. Требуется профессиональная установка.

Светодиодное освещение DONMAR Брошюра


DRL8
Премиум OEM технология, доступный вторичный рынок






DRL4
Premium OEM технология, доступный вторичный рынок




Custom Fit DRL Series
Premium OEM технология и посадка, доступны вторичный рынок
3 года ОООГарантия

2012-13 Тойота Камри ДХО


TCA-712SE Camry SE
5 Светодиодная панель ДХО
___in Длинный
, 3-проводной, с автоматическим затемнением в ночное время
, литье под давлением корпус
линза из поликарбоната
___ Вт мощность потребление
Мощный ____ люмен Световой поток


TCA-512 Блэкауты
ДХО с 4 светодиодами Лампа
с корпусом противотуманной фары Лицевая панель
, 3-проводная, с автоматическим затемнением в ночное время
, литье под давлением корпус
линза из поликарбоната
___ Вт мощность потребление
Мощный ____ люмен Световой поток

2011-13 Тойота Королла ДХО


TCO-303DRLX Corolla S
5 светодиодных ДХО Штанга
с корпусом противотуманной фары Лицевая панель
3-х проводная, автоматическое затемнение на ночь
литой металлический корпус
линза из поликарбоната
___ Вт мощность потребление
Мощный ____ люмен Световой поток


TCO-303DRL Королла
5 Светодиодная линейка ДХО
с противотуманными фарами и Безель
3-х проводный, автозатемнение в ночное время
литой металлический корпус
поликарбонат линза
___ Вт потребляемая мощность
Мощный свет ____ люмен выход

2012-13 Toyota Tacoma ДХО


ТТА-712 — ## Tacoma
6 LED DRL Panel
заводской цвет согласовано
3-проводное, автоматическое затемнение ночью
литье под давлением корпус
линза из поликарбоната
___ Вт мощность потребление
Мощный световой поток ____ люмен


2013 Scion FR-S ДРЛ


SFR-712 FR-S
Панель ДХО с 6 светодиодами с CF Текстурная рамка
3-проводная, автоматическое затемнение в ночное время
, литье под давлением корпус
линза из поликарбоната
___ Вт мощность потребление
Мощный световой поток ____ люмен

2009-11 РАВ4 ДРЛ


TRA-501 Blackouts
4-х светодиодный ДХО Фонарь
с корпусом противотуманной фары Безель
, 3-х проводный, автоматическое затемнение на ночь
литой металлический корпус
линза из поликарбоната
___ Вт мощность потребление
Мощный ____ люмен Световой поток

2012-13 Toyota Prius V ДХО


ТПВ-512 Blackouts
4-х светодиодный ДХО Фонарь
с корпусом противотуманной фары Безель
, 3-х проводный, автоматическое затемнение на ночь
литой металлический корпус
линза из поликарбоната
___W потребляемая мощность
Мощный свет ____ люмен выход


Eurolite LED DRL / Серия Accent Light Value
несколько универсальные размеры и формы
One Year Ltd.Гарантия

Светодиод дневного света Фары


TF1045
Панель ДХО с 5 светодиодами
7,5 дюйма x 1,25 дюйма Ш x 1,5 дюйма, Г
, 3 провода, автоматическое отключение в ночное время
, литье под давлением корпус
линза из ударопрочного поликарбоната
универсальная регулируемая кронштейн
Потребляемая мощность 5 Вт
Мощный световой поток 220 люмен

TF1050
5 LED ДХО Клин
6.5 дюймов L x 1,25 дюйма Ш x 2,0 дюйма, Г
, 3-проводное, автоматическое отключение ночью
, литье под давлением, металл корпус
линза из ударопрочного поликарбоната
универсальная регулируемая кронштейн
Потребляемая мощность 5 Вт
Мощный световой поток 220 люмен

Светодиодные ДХО / Акцент Фары


TF1060
28 Светодиодная панель ДХО
7,5 дюйма x 0,75 дюйма Ш x 1.5 дюймов D
3-х проводное, автоотключение ночью
композит корпус
линза из ударопрочного поликарбоната
универсальная регулируемая кронштейн
Потребляемая мощность 3 Вт
Strong 130 люмен световой выход |


TF1070
18 светодиодных ДХО диаметром 3,5 дюйма Круглый
простой 2-проводный
композитный корпус
ударопрочный линза из поликарбоната
универсальный регулируемый кронштейн
мощность 3Вт потребление
Яркий свет 65 люмен мощность

Slimline LED Accent Фары


TF1025
8 Светодиодный акцент — Тонкая, изогнутая поверхность
6.25 дюймов (Д) x 0,875 дюйма (Ш) x 1,75 дюйма (Ш) D
простой 2-проводный
композитный корпус
ударопрочный поликарбонат Объектив
универсальный регулируемый кронштейн
Потребляемая мощность 0,5 Вт
36 световой поток



Модульное светодиодное акцентное освещение в стиле DRL

NG9020
Двойные наборы из 6 светодиодных ламп могут быть установлен в различных конфигурациях Комплект
включает прямой и угловой монтажный кронштейн
Модульные светодиодные акцентные светильники: 1.Диаметр 2 дюйма / шт.
, литье под давлением Корпус со стеклянной линзой
Потребляемая мощность 1,4 Вт
Яркий свет 105 люмен выход
Один год ООО Гарантия

Гибкий светодиод Акцентное освещение
низкое профильные гибкие, водонепроницаемые, самоклеящиеся светодиодные ленты


Боковые излучающие светодиодные ленты могут создавать «Audi look» вокруг фар
One Year Ltd. Гарантия
NG6020 БЕЛЫЙ, 16 дюймов, 168 люмен

ВЕРТИКАЛЬНО Излучение низкопрофильных гибких светодиодных лент может создать
захватывающий акцент. освещение в любом месте внутри автомобиля.
One Year Ltd. Гарантия
NG3010 КРАСНЫЙ, 16 дюймов, 96 люмен
NG3020 БЕЛЫЙ, 16 дюймов, 168 люмен
NG3080 СИНИЙ, 16 дюймов, 96 люмен

Try Me упаковка дисплея с питанием ячейка и коммутатор

20-футовая гибкая светодиодная лента, обрезанная по размеру комплекты разъемов скоро появятся

STC-601 Комплект внутренней RGB-подсветки

Две полосы изменяющих цвет светодиодных фонарей для акцента
под приборной панелью включает пульт дистанционного управления и жесткие монтажные кронштейны



Важные примечания : Светодиодные ДХО предназначены для только дневное использование.

Добавить комментарий

Ваш адрес email не будет опубликован.
