Светильник дрл: принцип действия и характеристики



Для освещения в доме или в любом другом помещении можно использовать самые разнообразные осветительные приборы. В сегодняшней статье речь пойдет о таком типе осветительных приборов, как лампы ДРЛ.

Такие светильники имеют особенный принцип работы, из-за чего он и стали столь популярными в современном мире. Но для того чтобы создать требуемый уровень освещения, необходимо правильно подобрать светильник, а также его установить своими руками. Всем наиболее важным вопросам, касательно осветительных приборов типа ДРЛ (250 и 400) и ДНаТ будет посвящена наша статья.

Сведения об изделии

Лампы ДРЛ (дуговая ртутная лампа) представляет собой источник света, работающий на принципе оптического излучения, которое генерируется газовым разрядом из ртутных паров. Сегодня это довольно распространенный светильник, который приобрел широкое применение в самых различных сферах.
На сегодняшний день такие лампы используются для создания освещения:

  • на промышленных объектах. Это отличные промышленные светильники, создающие хороший световой поток и способные работать в различных условиях;
  • для наружного освещения. Такие светильники помещают на столбы, размещенные вдоль дорог, пешеходных дорожек в парках и скверах. Уличный тип ламп может выдержать различные климатические условия и даже резкие перепады температуры;
  • создание необходимого уровня освещенности в помещениях общественного назначения;
  • для дома и т.д.

Обратите внимание! Наибольшее распространение светильники типа ДРЛ (чаще используются лампы 250, чем 400), как и ДНаТ получили, используясь для уличного освещения.

Уличная разновидность ламп

Лампа уличного типа

Лампы ДРЛ обладают вытянутой формой, благодаря чему они очень похожи на обычные лампочки накаливания. Изделие состоит из следующих компонентов:

  • металлический цоколь;
  • стеклянная колба;
  • трубка, в которой содержаться пары ртути. В трубке пары ртути всегда находятся под давлением. Трубка изготавливается из кварцевого стекла. Схема лампы

    Строение лампы

Такое строение обуславливает особый принцип работы подобного рода устройств.

Устройство лампы

Светильники типа ДРЛ имеют особенное устройство, которое позволяет им создавать качественный световой поток. Для этого внешняя часть колбы у ламп покрыта специальным люминофором. Внутрь трубки, после того как из нее был полностью выкачен весь воздух, вводят под давлением пары ртути.
Кроме этого данный тип осветительного прибора не обойдется без двух элементов, выступающих в роли внутреннего сопротивления. Эти элементы размещаются под стеклом и подсоединяются ко второй паре электродов. Если в более ранних версиях использовались два электрода, то в современных моделях таких ламп применяются уже более долговечные четырехэлектронные устройства. Для ламп ДРЛ здесь потребуется только индуктивный дроссель.

Принцип работы осветительных приборов заключается в следующем. Проходя через контактные элементы, сетевое напряжение одномоментно проводится в промежутках между парными электродами с обеих сторон прибора. В результате этого происходит возникновение «тлеющего» разряда. После формирования этого разряда образуется большое число свободных электронов, а также положительно заряженных ионов. Когда их количество станет больше, через 0,5-1 минуту этот тлеющий заряд преобразуется в стабильный дуговой.

Принцип работы лампы

Работа лампы

Через 7-10 минут наблюдается постепенное установление электрических и световых рабочих показателей лампы. На этом этапе светильник переходит в фазу своего максимального горения.

Особенностью данного типа осветительных приборов заключается именно в таком длительном «разогреве». Это связано с тем, что на поверхности колбы или в газоразрядном устройстве капля ртути будет испаряться постепенно в результате нагревания изделия. В результате постепенного нагрева и испарения ртути наблюдается улучшение качества заряда. Необходимо помнить, что скорость нагревания светильника ДРЛ определяется внешней температурой помещения.

Какие виды бывают

Тип лампы

Лампы внутреннего типа

На сегодняшний день светильники типа ДРЛ имеют достаточно широкое разнообразие. Они могут быть:

  • внутренние. Такие приборы предназначены для функционирования внутри помещений. Уличные модели, по сравнению с ними более устойчивы к негативным влияниям окружающей среды, но и модели для помещений также могут эффективно противостоять загрязнению и воздействию влаги. В противном случае их бы не устанавливали на промышленных объектах;
  • уличные. Светильник уличный типа ДРЛ специально разработан для работы вне помещений. Его корпус укреплен и герметизирован, что позволяет прибору выдерживать сильный ветер и продолжительный дождь без ощутимого вреда внутреннему содержимому светильника.

Помимо этого светильники могут иметь следующее деление:

Тип лампы

Уличный тип лампы

  • ДРЛ или дуговые ртутные люминесцентные. Для этих изделий характерен небольшой индекс цветопередачи. Помимо этого они выделяют много тепла в ходе своей работы. Такие светильники нуждаются в 2-х минутном выходе на требуемый уровень светового потока. Также данный тип лам менее устойчив к перепадам напряжения, которые иногда наблюдаются в сети. Поэтому они нуждаются в стабильном источнике энергии;

Обратите внимание! В связи со спецификой работы ламп типа ДРЛ, для их установки необходимо использовать термостойкие приводы.

  • ДРЛФ или дуговые ртутные люминесцентные. Предназначены для стимулирования фотосинтеза у растений; Вариант лампы

    ДРЛ



  • ДРВЭД или дуговые ртутные эритемные вольфрамовые лампы. Могут эксплуатироваться без подключения пускорегулирующих аппаратов (ПРА). Их активация происходит с помощью балласта, как и в случае с обычными лампами накаливания. Такие лампы изготавливаются из йодидов металлов, с помощью которых удается создать необходимый уровень цветности. Они испускают ультрафиолетовое (эритемное) излучение. Могут эффективно работать в сетях с переменным током;

Обратите внимание! ДРВЭД могут использовать для стимуляции фотосинтеза у растений. Поэтому часто применяются в фотобиологических приборах, а также в теплицах и парниках.

Лампы ДРВЭД

ДРВЭД

  • ДРВ или дуговые ртутные вольфрамовые. Также используется без подключения к ПРА. Для них характерен повышенный индекс светоотдачи и довольно продолжительный срок эксплуатации.

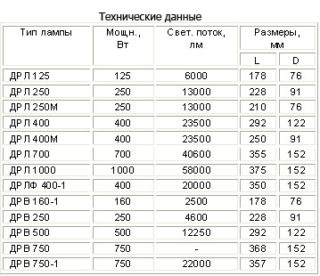

Кроме этого, светильники типа ПРЛ или ДНаТ могут различаться по мощности. Выделяют лапы следующей мощности:

  • 125 Вт;
  • 250 Вт;
  • 400 Вт;
  • 700 Вт;
  • 1000 Вт.

Обратите внимание! Цифра, которая идет после аббревиатуры ДРЛ означает мощность лампы. Из приведенного выше перечня самыми востребованными на сегодняшний день являются светильники с мощностью 250 и 400 Вт. Именно ДРЛ 250 или 400 зачастую используются для освещения промышленных объектов со средними требованиями норм освещенности.



Как видим, выбор здесь велик. Но если знать особенности каждого вида, то сделать его будет не сложно.

Еще одна разновидность

Тип ламп

Лампа ДНаТ

Еще одной разновидностью такой продукции являются лампы ДНаТ. Аббревиатура ДНаТ расшифровывается как дуговая натриевая трубчатая лампа. Принцип работы светильника ДНаТ почти аналогичен лампам ДРЛ.

Данный вид осветительного прибора имеет в своем составе стеклянный баллон. В нем имеется специальная «горелка», имеющая вид цилиндрической разрядной трубки. Эта труба в лампах ДНаТ изготавливается из специального материала (чистая окись алюминия). Внутри труба заполнена парами натрия, который находится здесь под высоким давлением.

Как и при работе ДРЛ, в ДНаТ с помощью прохождения электрического тока через пары натрия формируется дуга. По мощности ДНаТ несколько отличается от ДРЛ.
Светильники ДНаТ бывают таких мощностей:

Лампа в работе

Рабочий ДНаТ

  • 70 Вт;
  • 150 Вт;
  • 250 Вт;
  • 400 Вт.

При этом самыми популярными и широко применяемыми на сегодняшний день являются лампы с мощностью 250 и 400 Вт.

Стоит отметить, что светильники ДНаТ обладают специфическим свечением и создают излучение оранжево-желтого или золотисто-белого оттенков. В целом для освещения данные осветительные приборы используются также часто, как и лампы ДРЛ.

При этом считается, что именно светильники ДНаТ являются самыми экономичными источники света. Этим фактом и объясняется довольно обширное распространение данного типа осветительных приборов для создания освещения в самых разнообразных помещениях, а также подсветки улиц. Для создания уличного освещения чаще используют лампы с мощностью в 250 Вт, особенно для подсветки в ночное время магистралей, аэродромов, вокзалов и туннелей. При этом изделия с мощностью 400 Вт для этих целей применяются крайне редко.

Установка

Элемент для монтажа

ПРА

Для создания качественного освещения с помощью ламп ДРЛ (мощности 250 или 400 Вт) необходимо правильно установить это изделие. Ведь даже качественная продукция не послужит долго при неправильном монтаже. Особенно если лампа была установлена на улице.

Подключение в сеть превалирующего числа видов ламп ДРЛ происходит через ПРА.

При установке светильников типа ДРЛ (мощности 250 или 400 Вт) следует соблюдать следующие правила:

  • перед монтажом нужно обесточить ту часть дома, в которой будет проводиться установка такой лампы;
  • монтаж электропроводки осуществляется в открытом исполнении. Провода крепятся на изоляторах, шинопроводах или проводами АРТ;
  • для установки лампы нужно использовать комплектные монтажные элементы, которые продаются вместе с изделием;
  • обязательно следует придерживаться рекомендаций, которые приведены в инструкции производителем. В противном случае после монтажа осветительный прибор типа ДРЛ может начать работать некорректно;
  • подсоединение проводов, идущих от лампы к электросети, следует делать строго по схеме; Схема установки

    Схема подключения

  • все места контактов проводов следует хорошо изолировать от влаги. Попадание влаги внутрь прибора может привести к возникновению короткого замыкания, что негативным образом скажется на его функциональности и длительности эксплуатации.

По всем остальным параметрам установка светильников типа ДРЛ не отличается от монтажа других видов осветительных приборов. Соблюдайте рекомендации производителя и все у вас получится.
Опираясь на сведения, приведенные в этой статье, вы сможете без особых проблем подобрать лампу с нужными техническими характеристиками и правильно ее подключить.



Что такое дуговая ртутная люминесцентная лампа (ДРЛ)? Светильники с лампой ДРЛ

Ртутные лампы высокого давления всё ещё выпускаются отечественной промышленностью из-за их низкой себестоимости, хорошей цветопередачи и экономичности. Для них существует много различных видов дрл светильников. Аббревиатура ДРЛ расшифровывается как «дуговая ртутная лампа высокого давления». Этот источник света относится к оборудованию 1 класса опасности ввиду содержания в его составе ртути. Фонари уличные на столбах в большинстве случаев укомплектовываются этими лампами.

Основные элементы конструкции

Цоколь – это часть лампы, через которую на неё подаётся питающее напряжение. На цоколе есть два вывода с электродов, один из которых припаян к резьбовой части, а второй — к нижней торцевой точке. Через контакты патрона электроэнергия из сети передаётся на лампу. Цоколь – контактирующая деталь. Лампы ДРЛ 400 с цоколями Е40 без проблем устанавливаются в любой светильник, оборудованный соответствующими патронами.

дрл 400

Горелка представляет собой герметичную трубку, внутри которой на противоположных концах находится по 2 электрода. Два из них — основные, два — поджигающие. Внутрь горелки закачивается инертный газ и помещается капля ртути в строго дозированном количестве. Материал горелки химически стоек и тугоплавок.

Внешняя оболочка выполнена в виде колбы из стекла с укреплённой внутри неё горелкой. Объём заполняется азотом. Для преобразования излучения кварцевой горелки используется люминофорное покрытие внутренней поверхности колбы. Кроме того, внутри этой колбы устанавливаются два ограничительных резистора для поджигающих электродов.

уличные светильники дрл

Горелки первых ДРЛ были оснащены двумя электродами. Чтобы зажечь лампу, нужно было иметь в схеме включения источник импульсов высокого напряжения, который имел срок службы меньше, чем у лампы. В дальнейшем выпуск таких ламп был прекращён и начато производство их в четырёхэлектродном исполнении, не требующем наличия сторонних импульсных устройств.

Четырёхэлектродная лампа ДРЛ состоит из колбы, резьбового цоколя и смонтированной на ножке лампы кварцевой горелки, наполненной аргоном с добавлением ртути. С каждой стороны горелки имеются по 2 электрода: основной и расположенный рядом с ним поджигающий. Для ограничения тока на электродах в лампе предусмотрены токоограничительные сопротивления, которые находятся во внешней колбе.

Большое применение в осветительных сетях находят ДРЛ 400.

Принцип работы

После подключения лампы к питающей сети на обоих концах горелки создаются условия для возникновения тлеющего разряда между основным и поджигающим электродами. Запуск этого процесса происходит вследствие небольшого расстояния между ними. Чтобы пробить этот промежуток, требуется напряжение более низкой величины, чем для пробоя промежутка между главными электродами. Ток на данном участке ограничивается сопротивлениями, установленными в цепь дополнительных электродов перед разрядной трубкой.

светильник с лампой дрл

После достижения достаточной степени ионизации в горелке в основном промежутке зажигается тлеющий разряд, переходящий затем в дуговой.

В выключенной лампе ртуть в горелке представлена в жидком или распылённом виде. После зажигания разряда между основными и поджигающими электродами температура в горелке повышается, и ртуть постепенно испаряется, улучшая этим качество разряда в основном разрядном промежутке. После перехода всей ртути в парообразное состояние лампа начинает работать в номинальном режиме со стандартной световой отдачей.

Разгорание длится около десяти минут. После выключения лампы ДРЛ повторное включение возможно только после её остывания и перехода ртути в первоначальный вид.

дрл светильники

Отключение электроэнергии на любой самый короткий срок приводит к потуханию разряда. Чтобы лампа зажглась снова, нужно ждать её остывания.

Колебания питающего напряжения приводят к изменению световых характеристик лампы. При снижении напряжения питания до величины менее 80% номинального, лампа не зажигается, а работающая гаснет.

Аппараты, регулирующие работу лампы (ПРА)

Подключение к электросети четырехэлектродной лампы осуществляется через дроссель, который должен соответствовать мощности лампы. Дроссель нужен для ограничения тока на лампе. Этот источник света, включенный в сеть без ПРА, сразу перегорает в результате прохождения тока слишком большой величины. Для гашения реактивной мощности в схему можно включить конденсатор.

ПРА встраиваются в ДРЛ-светильники.

дрл светильники

Существуют и аналоги, которые работают без дросселя. Это лампы ДРВ.

В качестве встроенного балласта во внешнюю колбу этой лампы помещается вольфрамовая спираль дополнительно к разрядной трубке. Такая лампа устанавливается в обычный ДРЛ-светильник.

Цветность излучения

Лампы ДРЛ через люминофор излучают свет, максимально приближенный к белому. Он образуется в результате смешивания свечения люминофора, вызванного ультрафиолетовым излучением от горелки, и света от разрядной трубки.

В результате смешивания излучения горелки и люминофора получается итоговый, приближенный к белому, свет лампы ДРЛ.

Светодиодные аналоги

В качестве лучшего аналога ДРЛ можно отметить светодиодную лампу с аналогичными техническими характеристиками по напряжению питания и виду цоколя.

Световая отдача светодиодов: 100-120 лм/Вт. У ламп ДРЛ этот показатель составляет 30-35 лм/Вт.

По продолжительности работы, с сохранением всех световых характеристик без изменения, светодиоды в разы превосходят лампы ДРЛ. Полное прекращение производства ламп, содержащих ртуть, запланировано к 2020 году.

Если для объекта выбрать освещение светодиодными лампами, можно получить экономию на системе проводки, поскольку в этом случае нужны кабели меньшего сечения.

В качестве установочного светового прибора для этих ламп можно использовать ДРЛ-светильники.

Высокий КПД светодиодов обеспечивается за счёт почти полного отсутствия тепловых потерь.

аналог дрл

Они имеют повышенную механическую прочность и сохраняют работоспособность при значительных колебаниях электрических параметров питающей сети и температуры окружающей среды. При работе ламп не наблюдается мерцаний. Лампы экологичны, потому что в их составе нет ртути.

Светильники

Светильник – это прибор, перераспределяющий световой поток в нужных направлениях. Внутри него крепятся различные устройства и элементы электрической цепи, а также различные коммутирующие разъёмы. Для перераспределения светового потока от лампы он оборудуется светоотражающей системой и рассеивателем.

Светильники внутреннего применения используются для освещения производственных, сельскохозяйственных и складских помещений.

фонари уличные на столбах

Наиболее широко используются светильники с ДРЛ 250, поскольку лампы с такими параметрами необходимы как для освещения внутри зданий, так и для снаружи.

К наружным видам этих приборов предъявляются повышенные требования по воздействию климатических факторов.

Фонари уличные на столбах относятся к светильникам наружного применения.

Светильники для ламп ДРЛ имеют достаточно широкий ассортимент.

Модели, предназначенные для внутреннего применения, устойчивы к воздействию повышенной влажности и пыли.

За счёт герметичности корпуса уличные светильники ДРЛ выдерживают воздействие дождя, снега. Они успешно противостоят сильным порывам ветра.

В светильниках с лампами ДРЛ используются термостойкие провода и надёжного качества разъёмы.

Где применяются светильники

Предназначены для освещения предприятий промышленного и сельскохозяйственного профилей; территорий вне зданий; для всех объектов, в которых есть острая необходимость в использовании экономичных осветительных систем. Используются для освещения улиц, строек. На заводах в цехах и складах, а также на других объектах, где не нужна хорошая цветопередача.

Хранение и утилизация

В связи с тем что в состав ламп ДРЛ входит ртуть, категорически запрещено хранение этих изделий с разбитыми и треснутыми колбами в помещениях, которые не были подготовлены для этого. На предприятиях под эти цели должна выделяться отдельная изолированная зона с закрывающимися герметически ёмкостями. Время хранения таких отходов выделяется до момента вывоза из зоны для дальнейшего уничтожения.

Обзор ламп ДРЛ. Принцип действия и технические особенности ламп ДРЛ. Отзывы и цены

Лампы ДРЛ (дуговая ртутная люминофорная) – это ртутные лампы высокого давления, которые используются для наружного освещения в ночное время суток, освещения производственных помещений и прочих объектов, требования к освещению которых не включают условие высокого качества цветопередачи.

Конструкция:

В устройство лампы ДРЛ входит стеклянный баллон (1), который снабжается резьбовым цоколем (2). В середине стеклянного баллона зафиксирована ртутно-кварцевая трубка-горелка (3), которая наполняется аргоном с добавлением капли ртути. 4-х электродные лампы снабжаются главными катодами (4) и дополняются электродами (5). Электроды размещаются рядом с главными катодами и подсоединяются к катоду противоположной полярности посредством добавочного угольного резистора (6). Дополнительные электроды предназначены для упрощения зажигания лампы и стабилизации её работы.

Остановимся подробнее на устройстве лампы:

  1. Цоколь – простая конструкция, посредством которой происходит приём электроэнергии от сети путем контакта токоведущих элементов лампы ДРЛ (резьбовой и точечной) с контактами патрона светильника. Таким образом электроэнергия подается на электроды горелки.
  2. Кварцевая горелка – основной рабочий элемент ДРЛ лампы. Это кварцевая колба, с двух сторон оснащенная парами электродов – основным и вспомогательным. Пустое пространство в колбе заполняется аргоном с добавлением капли ртути.
  3. Стеклянная колба – наружная часть лампы, в которую помещается кварцевая горелка. К горелке от контактного цоколя подключается электрические проводники. Вместо воздуха колба заполняется азотом. Так же в колбе размещаются два ограничивающих сопротивления, которые находятся в составе цепи дополнительных электродов. Внутренняя поверхность колбы покрыта люминофором.

Первые модели ламп ДРЛ снабжались только двумя электродами. Такая конструкция ухудшала процесс поджога лампы и нуждалась в дополнительном пусковом устройстве (импульсном высоковольтном пробое промежутка горелки). Эта разновидность ламп вскоре была признана неэффективной и заменена на 4-х электродную. Нуждается только в дросселе.

Принцип работы:

Для изготовления горелки используется прозрачный, химически стойкий тугоплавкий материал – обычно кварцевое стекло или специальная керамика. Горелка заполняется точно отмерянными дозами инертных газов. Так же в горелку помещается металлическая ртуть. Светящееся тело РЛВД представляет собой столб дугового электрического разряда.

Оборудованная зажигающими электродами лампа зажигается так. Во время подачи на лампу питающей электроэнергии между расположенными на близком расстоянии основным и зажигающим электродом создается тлеющий разряд. Этому способствует минимальное расстояние между ними, меньшее, чем промежуток между основными электродами, и обладающее более низким напряжением для пробоя этого расстояния. При появлении в полости РТ достаточного количества носителей заряда (свободных электронов и положительных ионов) возникает пробой расстояния между основными электродами. После этого происходит возникновение тлеющего разряда, который практически моментально становится дуговым.

Устойчивость электрических и световых качеств лампы достигается в течении 10-15 мин. после включения. В это время ток лампы значительно превышает номинальный и ограничен только сопротивлением пускорегулирующего аппарата. Длительность пускового режима изменяется зависимо от температуры внешнего окружения – чем ниже температура, тем длительнее он будет.

Электрический разряд в горелке лампы ДРЛ вызывает видимое голубое или фиолетовое излучение, и мощное ультрафиолетовое излучение. Это излучение провоцирует свечение люминофора, который находится на внутренней поверхности стеклянной колбы лампы. Смешиваясь с бело-зеленоватым светом от горелки, красноватое свечение люминофора дает излучение яркого, близкого к белому, цвета.

Колебания напряжения в питающей электросети вызывает соответствующее колебание светового потока. Допустимым отклонением является колебание напряжения в пределах 10 — 15 %, которое сопровождается колебанием светового потока на 25 — 30%. При снижении питающего напряжения ниже, чем до 80% от нормального, лампа может не загореться, а горящая – погаснуть.

При работе лампа может сильно нагреваться. Эта особенность вынуждает использовать в конструкции световых приборов с лампами ДРЛ термостойкие провода, а в патронах – обращать внимание на качество контактов. При нагреве лампы сильно возрастает давление в её горелке, а, следовательно, возрастает и напряжение её пробоя. Вследствие этого напряжения питающей сети может не хватать для зажигания нагретой лампы. Поэтому перед повторным включением лампа должна остыть. Такой эффект дает лампам РЛВД значимый недостаток, так как даже короткий перерыв в электропитании гасит их, а повторное включение возможно лишь после длительной паузы.

Общая информация:

Лампы типа ДРЛ дают высокую светоотдачу, мало восприимчивы к атмосферным воздействиям, и их включение не зависит от температуры окружения.

  • лампы типа ДРЛ производятся мощностью 80, 125, 250, 400, 700, 1000 Вт.
  • средний срок службы составляет 10 тыс. часов.

Весомым недостатком ламп ДРТ является активное образование озона в процессе их роботы. В одних случаях это может оказаться полезным (например, в бактерицидных установках), а в других концентрация озона может превышать допустимую санитарными нормами, что вызывает необходимость активной вентиляции помещений, в которых задействованы лампы ДРТ.

Включение:

Включение ламп происходит посредством ПРА (пускорегулирующей аппаратуры). В стандартных условиях последовательно с лампой включается дроссель, а при температурах ниже -25°C схему включается автотрансформатор. При зажигании ламп ДРЛ фиксируется большой пусковой ток. Стабилизация работы ламп происходит в течение 7 и больше минут. Повторная активация возможна только после того, как лампа остынет в течении 10-15 мин.

Технические характеристики лампы ДРЛ 250:

Мощность, W

250

Ток лампы, А

4,5

Тип цоколя

Е40

Световой поток, Lm

13000

Светоотдача, Lm/W

52

Цветовая температура, К

3800

Срок горения, ч

10000

Индекс цветопередачи, Ra

42

Так же разработаны и производятся металлогалоидные лампы, в которые вводятся йодиды разных металлов, что позволяет повысить энергоэффективность работы лампы и изменить её цветность. Налажено производство ламп ДРВ, ДРВЭД со встроенным активным балластом, которые активируются как простые лампы накаливания.

Различие схем подключения ламп дрл. Как работает лампа дрл

Дуговая ртутная лампа (ДРЛ) имеет еще одно название — дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при , напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других — дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения — увеличивается.


Горелка изготовлена из прозрачного материала — кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя — ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.


Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде . В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.


Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.


Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем. Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких . Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующ

характеристики, разновидности + лучшие ртутьсодержащие лампы

Вы решили организовать систему насыщенного, яркого и экономичного освещения на улице или во дворе, купив для этих целей ртутные лампы? Сегодня на рынке осветительного оборудования и сопутствующих элементов ртутьсодержащая продукция представлена широким ассортиментом и по приемлемой стоимости, ведь верно?

Но вы сомневаетесь в целесообразности такого решения и не знаете, какую модель лампочки лучше выбрать? Мы поможем вам разобраться во всех тонкостях покупки и применения ртутных осветительных приборов.

В статье рассмотрены существующие разновидности этих ламп, их преимущества и недостатки. Уделено внимание безопасной эксплуатации и правильной утилизации по окончанию срока использования.

Приведены лучшие производители ртутных модулей, предлагающие хороший ассортимент отличного качества. Материал статьи снабжен фотообразцами ртутьсодержащих приборов, а также видеороликами с обзором различных видов ламп и нюансами их утилизации.

Содержание статьи:

Общее описание ртутных приборов

Ртутьсодержащие газоразрядные лампочки – это специфический источник света, в котором разряд газа генерирует оптическое излучение в парах ртути. В технической номенклатуре эта разновидность носит название разрядной лампы (РЛ).

Наличие токсичного вещества существенно снижает привлекательность изделий. Однако, полностью от них еще не отказались и считать ртутные приборы устаревшими пока рано.

Магистральное освещение ртутными лампамиМагистральное освещение ртутными лампами

Ртутные устройства высокого давления отлично справляются с задачей освещения больших крытых и открытых пространств. Интенсивность их свечения при равной мощности почти в 10 раз превышает результаты стандартных ламп накаливания

Классификация ламповых аппаратов

Первичная классификация ртутных изделий происходит в зависимости от давления внутреннего наполнения.

Расшифровка буквенной аббревиатуры:

  • РЛНД – лампы низкого давления;
  • РЛВД – модули высокого давления;
  • РЛСВД – устройства сверхвысокого давления.

В первой группе находятся изделия, имеющие в установившемся режиме базовое парциальное давление ртутных паров меньше, чем 0,01 МПа. Во второй эта величина составляет от 0,1 МПа до 1 МПа, а в третьей – превышает 1 МПа.

№1 — особенности изделий низкого давления

В перечень ртутных изделий низкого давления входят линейные и , доступные для организации бытовых осветительных систем в жилых, офисных и рабочих помещениях.

По форме они могут быть кольцевыми, линейными, U-образными и стандартными.

Освещение ртутными лампами низкого давленияОсвещение ртутными лампами низкого давления

Приборы низкого давления лучше всего проявляют себя при температуре окружающего воздуха в 18-25 °C. Отклонения от этих цифр плохо сказываются на работе, снижая насыщенность, яркость и силу светопотока

Спектральная цветопередача превышает показатели традиционных ламп накаливания. В температуре свечения преобладают натуральные оттенки.

Ртутные лампы низкого давленияРтутные лампы низкого давления

Изделия низкого давления вырабатывают равномерный, мягкий, не раздражающий глаз свет, достигающий по насыщенности 75 Лм/Вт. Их срок службы может составлять до 10 000 часов

В упрек устройствам ставят зависимость от температурных показателей окружающей среды, невозможность питания постоянным током и эффект периодической пульсации.

Подробнее об устройстве, преимуществах и недостатках люминесцентных ламп читайте в .

№2 — отличия ламп высокого давления

Основным представителем класса газоразрядных приборов высокого давления являются (ДРЛ) общего и узкоспециализированного назначения.

Первые монтируются в модули для организации наружных осветительных систем, а вторые применяются в некоторых промышленных отраслях, медицине и сельском хозяйстве.

Классические ДРЛ-лампы ртутного типаКлассические ДРЛ-лампы ртутного типа

В классических ДРЛ-лампочках для исправления цветопередачи излучаемого потока используется люминофорное покрытие. Оно наносится на внутреннюю поверхность колбы, обеспечивая более насыщенный, качественный свет

Мощность приборов находится в диапазоне от 50 до 1000 Вт. Лампы подходят для общего освещения магистралей, улиц, придомовых территорий, крытых и открытых площадок, цехов, складов и прочих объектов, где не предусмотрено постоянное пребывание людей.

В этот же класс входят более прогрессивные ртутно-вольфрамовые лампы. Имеют аналогичные показатели, но от простых ртутных отличаются тем, что ртутно-вольфрамовые лампы могут корректно подключаться к сети без пускорегулирующего аппарата.

Эту возможность обеспечивает вольфрамовая нить. Она играет одновременно две роли: являясь накальным источником света, параллельно служит еще и ограничителем электрического тока.

Дуговые металлогалогеные лампы (ДРИ) тоже принадлежат к разряду ртутных ламп. Их главное отличие заключается в специальных излучающих добавках, которые значительно повышают эффективность свечения.

Для подключения к электрической сети в цепь необходимо встраивать дроссельный элемент.

Металлогалогенные лампы ртутного типаМеталлогалогенные лампы ртутного типа

Колба металлогалогенов бывает эллипсоидной или цилиндрической. Внутри находится не стандартная кварцевая горелка, а более эффективная и надежная керамическая

Лампы этого типа актуальны для подсветки зданий, исторических объектов и архитектурных сооружений, спортивных арен, футбольных полей, торговых, рекламных и выставочных залов как крытых, так и располагающихся на открытом воздухе.

Металлогалогенные ртутные модули с зеркальным слоем (ДРИЗ) по функционалу схожи с ДРИ-приборами. Однако, за счет плотного слоя зеркального покрытия способны давать насыщенный луч света, который можно направить в определенную область.

Ртутные лампы ДРИЗРтутные лампы ДРИЗ

Изделия ДРИЗ максимально эффективны в условиях слабой и плохой видимости. С их помощью легко и удобно освещать конкретные объекты, к которым требуется привлечь внимание

Ртутно-кварцевые трубчатые лампы (ДРТ) имеют колбу в форме удлиненного цилиндра, где на торцах располагаются рабочие электроды. Применяются для УФ-сушки, светокопировальных работ и прочих узкотехнологических целей.

№3 — нюансы модулей сверхвысокого давления

Шаровые устройства ртутно-кварцевого типа (ДРШ) принадлежат к классу ламп сверхвысокого давления. Специфическая округлая форма колбы позволяет выдавать интенсивное излучение при относительно небольшой базовой мощности и компактном размере.

Блок питания для ДРШ-лампБлок питания для ДРШ-ламп

Для работы ДРШ-устройства требуется блок питания. Он помогает активировать лампу и осуществляет начальный розжиг горелки

Область применения таких агрегатов гораздо уже. Обычно их эксплуатируют в проекционных системах и разноплановом лабораторном оборудовании, например, в мощных микроскопах.

Оттенки излучения приборов

Внутри изделия со ртутью содержится люминофор. Благодаря его наличию, исходящий светопоток имеет насыщенный яркий оттенок, максимально приближенный к естественному белому цвету.

Система ртутного наружного освещенияСистема ртутного наружного освещения

Нейтральный тон светопотока в лампах удается получить в результате корректного смешивания излучений газовых веществ, имеющихся в колбе, с люминофорными составляющими

Ртутные пары, сосредоточенные во внутриколбовом пространстве, способны регенерировать не только естественно-белое, но и цветное освещение, например, оранжевое, зеленое, фиолетовое или синее.

Достоинства и недостатки ртутных ламп

Некоторые специалисты называют ртутные источники света технически устаревшими и рекомендуют сокращать их использование не только в бытовых, но и в промышленных целях.

Однако, такое мнение несколько преждевременно и газоразрядные лампы еще рано списывать со счетов. Ведь есть места, где они проявляют себя на высшем уровне и обеспечивают яркий, качественный свет при разумном потреблении.

Плюсы газоразрядных модулей

У ртутьсодержащих источников света специфические положительные качества, которые довольно редко встречаются у прочих ламповых изделий.

Среди них такие позиции, как:

  • высокая и эффективная светоотдача на протяжении всего эксплуатационного периода – от 30 до 60 Лм на 1 Ватт;
  • широкая линейка мощностей на классических видах цоколей E27/E40 – от 50 Вт до 1000 Вт в зависимости от модели;
  • пролонгированный срок службы в обширном температурном диапазоне окружающей среды – до 12 000-20 000 ч;
  • хорошая морозостойкость и корректная работа даже при низких показателях термометра;
  • возможность использовать источники света без подключения ПРА – актуально для вольфрамово-ртутных устройств;
  • компактные размеры и хорошая прочность корпуса.

Максимальную отдачу приборы высокого давления демонстрируют в системах уличного освещения. Отлично проявляют себя в рамках подсветки крупногабаритных крытых помещений и открытых площадок.

Минусы ртутьсодержащих изделий

Как и у всякого другого технического элемента, у ртутных газоразрядных модулей имеются некоторые недостатки. Этот перечень содержит всего несколько позиций, которые обязательно нужно учитывать при организации осветительной системы.

Первый минус – это слабый уровень цветопередачи Ra, в среднем не превышающий 45-55 единиц. Для освещения жилых помещений и офисов этого мало.

Поэтому в местах предъявления повышенных требований к спектральному составу светопотока ртутные лампы монтировать нецелесообразно.

Уличное освещение ртутными лампамиУличное освещение ртутными лампами

Ртутные приборы не способны передать в полном объеме оттеночную гамму цветового спектра человеческих лиц, интерьерных элементов, мебели и прочих мелких предметов. Зато на улице этот недостаток практически незаметен

Низкий порог готовности к включению тоже не прибавляет привлекательности. Чтобы войти в режим полноценного свечения, лампа обязательно должна разогреться до нужного уровня.

Обычно на это уходит от 2 до 10 минут. В рамках уличной, цеховой, промышленной или технической электросистемы это большого значения не имеет, но в домашних условиях оборачивается существенным недостатком.

Если в момент функционирования прогретая лампа вдруг отключается по причине падения напряжения в сети или из-за других обстоятельств, включить ее сразу не представляется возможным. Сначала прибор должен полностью остыть и только потом его получится снова активировать.

Возможность регулировки яркости подаваемого света у изделий отсутствует. Для их корректной работы обязательно требуется определенный режим подачи электрики. Все происходящие в нем отклонения негативно сказываются на источнике света и в разы снижают его рабочий ресурс.

Освещение ртутными лампами на производствеОсвещение ртутными лампами на производстве

Проблемный момент функционирования ртутьсодержащих элементов – режим базового старта и последующего выхода на номинальные параметры работы. Именно в это время прибор получает максимальную нагрузку. Чем меньше активаций испытывает лампочка, тем дольше и надежнее она служит

Переменный ток действует на газоразрядные осветительные приборы крайне негативно и в итоге приводит к возникновению мерцания с сетевой частотой в 50 Гц. Устраняют этот неприятный эффект с помощью электронных ПРА, а это влечет за собой дополнительные материальные расходы.

Сборка и установка ламп должны происходить строго по схеме, разработанной квалифицированными специалистами. При монтаже необходимо использовать только качественные термопрочные комплектующие, устойчивые к серьезным эксплуатационным нагрузкам.

В процессе использования ртутных модулей в жилых и рабочих помещениях колбу желательно закрывать специальным защитным стеклом. Во момент неожиданного взрыва лампы или короткого замыкания это обезопасит людей, находящихся рядом, от травм, ожогов и других повреждений.

В чем опасность для человека?

Нарушение целостности колбы представляет большую проблему, потому что ртуть, попадая в атмосферу, вредит всему вокруг.

Вышедшее из строя изделие не подлежит хранению в домашних условиях и не подходит для выброса в обычный мусорный контейнер.

Контейнер для утилизации токсичных лампКонтейнер для утилизации токсичных ламп

В северных округах России запущен экологический проект «Утилизируй правильно». В рамках этого мероприятия на улицах городов расставлены специальные контейнеры, куда население может складывать отработавшие свой ресурс ртутные и люминесцентные лампочки

Изделие подлежит в соответствии с принятыми нормативами. Делать это могут только организации, имеющие специальную лицензию.

В их обязанности входит прием ламп от населения, транспортировка, хранение их на складе, оборудованном герметичными боксами, и последующая утилизация.

Процесс переработки осуществляется такими способами, как:

  • амальгамирование;
  • демеркуризация;
  • термообработка;
  • высокотемпературный обжиг;
  • технология на вибропневматике.

Наиболее уместный вариант уничтожения выбирает утилизатор. Все дальнейшие действия проводятся строго по инструкции, регламентирующей процесс.

Прием ртутных ламп на утилизациюПрием ртутных ламп на утилизацию

В небольших городах России программа утилизации организована несколько по-другому. Там раз в месяц в определенные места выезжает спецтранспорт, и работники уполномоченных предприятий принимают у населения отработанные источники света с токсичным наполнением

В начале осени 2014 года РФ поставила подпись под международным документом – Минаматской конвенции о ртути. Согласно содержащейся там информации с 2020 года все ртутьсодержащие продукты будут запрещены к производству, импорту и экспорту.

Среди источников освещения под это положение подпадают паросветные ртутные лампы высокого давления, в частности, модули с маркировкой ДРИ и ДРЛ.

Обзор лучших моделей на рынке

Так как лампочки, оснащенные токсичной ртутью, преимущественно используют в наружных осветительных системах, крытых промышленных и технических помещениях, а в быту применяют крайне редко, их внешний вид не отличается оригинальностью.

Место #1 — лампочки торговой марки Osram

Даже солидные бренды придерживаются классики и не считают нужным придавать приборам необычную форму и сложную конфигурацию.

Ртутная лампа в гаражеРтутная лампа в гараже

Приборы ртутного типа можно установить в гараже. Они обеспечат стабильный и яркий поток света, способствующий концентрации внимания

Ртутные модули HQL Standart, изготовленные на предприятиях Osram, надежны и не боятся интенсивных эксплуатационных нагрузок. Диапазон мощности очень широк и начинается с 50 Вт, а заканчивается 1000 Вт.

Для корректного подключения ламп и последующей нормальной работы требуется установка пускорегулирующего аппарата.

Ртутные лампы Osram в осветительной системеРтутные лампы Osram в осветительной системе

Приборы ртутного типа от германского бренда Osram подходят для освещения крупногабаритных складских и производственных помещений, в которых максимальные требования предъявляются к яркости излучения, а к уровню цветопередачи столь жестких претензий нет

Изделия выпускаются с каплевидной матовой колбой, оснащаются люминофорным покрытием и цоколем E27/E40. Внутренняя горелка изготовляется из прочного кварца.

Приборы меньшей мощности, до 125 Вт, передают нейтрально-белое свечение, а модули от 250 Вт и выше вырабатывают чуть более естественный дневной свет.

Лампочки Osram, сделанные на ртутно-вольфрамовой основе, по всем характеристикам превосходят привычные газоразрядные. Срок их службы гораздо длиннее, а область применения обширнее. Второй параметр обусловлен улучшенным спектром цветового свечения модулей.

При мощности в 160 Вт изделия вырабатывают свет в 3600 К, приближенный к теплой гамме. Более белый оттенок в 3800 К дают лампы в 250 Вт. И только 500-ваттные обеспечивают нейтральное белое свечение в 4000 К.

Такие модули подходят для создания привлекательного, яркого и эффектного освещения в парковых зонах, на открытых пространствах и центральных городских аллеях, прогулочных зонах, концертных залах и прочих местах массового, но не постоянного пребывания людей.

Место #2 — ассортимент компании Philips

Содержащие ртуть лампы от Philips включены в серию HPL-N. Они представляют собой простые газоразрядные модули высокого давления, оснащенные 1 или 2 вспомогательными электродами.

По большей части применяются для обустройства наружного освещения открытых площадок, придомовых территорий и прочих мест подобного плана.

Ртутные лампы PhilipsРтутные лампы Philips

Внутри колбовой части лампочек Филипс располагается кварцевая горелка высокого давления, наполненная парами ртути и смесью аргона. Выдаваемый светопоток в зависимости от мощности составляет 1800 Лм у 50W прибора и до 58 500 ЛМ у модуля в 1000 ВТ

Особенность изделий состоит в том, что они не теряют время на розжиг, а сразу же с момента активации обеспечивают равномерное, яркое и качественное освещение пространства.

Каплевидная матовая колба изготовляется в двух вариантах:

  • SG – легкоплавкое стекло с люминофорным покрытием, нанесенным в три слоя;
  • HG – тугоплавкое стекло, иногда содержащее некоторое количество кварца — демонстрирует увеличенную стойкостью к рекордно высоким температурам.

SG-элементы используют для ламп низкой и средней мощности, а HG применяют в модулях от 500 Вт до 1000Вт.

Оттеночная гамма источников света составляет 3900-4200 К. Эти цифры обозначают нейтральный оттенок свечения, приближенный к естественному. Фирменная гарантия дается на 1 год.

В серию ML входят инновационные ртутно-вольфрамовые лампы с люминофорным внутриколбовым покрытием. Их отличительная черта – однородный, насыщенный и яркий поток света с высокоуровневой цветопередачей.

Выпускаются с цоколями E27/E40 и имеют базовую мощность в 100, 160, 250 и 500 Вт.

Уличная система освещения ртутными лампамиУличная система освещения ртутными лампами

При помощи ртутно-вольфрамовых модулей ML можно создать на придомовой территории приятное глазу, эстетичное, экономичное и долговечное освещение

Температура светопотока колеблется в пределах 3400-3700 К. Лампы такого типа можно назвать одними из самых теплых в своем классе. Их удобно использовать не только для уличного освещения, но и для больших магазинов, концертных залов и торговых центров.

Место #3 — предложения торговой марки Delux

Молодой и перспективный украинский бренд Delux, зарегистрированный в 2005 году, вполне успешно конкурирует с зарубежными производителями. Основные предприятия торговой марки располагаются на промышленных площадках Китая.

Высокий уровень изготовления и безупречное качество сборки делают лампы Delux актуальными и востребованными.

Ртутная лампа DeluxРтутная лампа Delux

Модуль ртутного типа Delux обеспечивает мощный светопоток с хорошим уровнем рассеивания. Фирменная гарантия дается на 12 месяцев при условии соблюдения базовых правил и условий эксплуатации, указанных в сопроводительных документах

Стандартные изделия представлены линейкой GGY и предназначены для эффективного наружного применения. Рабочая колба имеет слегка вытянутую каплевидную форму.

Металлическим цоколем E27 оснащаются модели мощностью в 125 Вт. Остальные изделия комплектуются цокольным элементом E40. Диапазон их мощности располагается в пределах 250-1000 Вт.

Более прогрессивная серия ртутно-вольфрамовых приборов GYZ включает в себя модули E27/E40 с рабочей мощностью в 160, 250 и 500W.

Изделия надежно и долго служат, в течение всего времени вырабатывая плотный и насыщенный поток света с оптимальным уровнем цветопередачи.

Выводы и полезное видео по теме

Как выглядит и работает лампа ртутного типа, изготовленная на производственных мощностях немецкой компании Osram. Подробный осмотр упаковки, описание указанных цифровых обозначений и буквенных аббревиатур:

О ртутных модулях ДРЛ-типа во всех подробностях. Общий обзор изделия от Philips, нюансы способов подключения к патрону и особенности последующей эксплуатации:

Сюжет об утилизации ламповых изделий ртутного типа. Почему важно, чтобы этот процесс осуществляли профессионалы и обязательно с использованием специального профильного оборудования:

Лампочки ртутного типа еще используются довольно широко, однако, это время постепенно заканчивается. С рынка их вытесняют более прогрессивные, экономичные, эстетично привлекательные и безопасные устройства.

Правда, не слишком высокая стоимость и продолжительный срок службы еще играют свою роль, нередко заставляя покупателей по старой памяти отдавать предпочтение ртутьсодержащим приборам.

Есть опыт использования и утилизации ртутных ламп? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

расшифровка, подключение через дроссель, светодиодные аналоги

Содержание статьи:

Светотехнические приборы используются для создания подсветки в домах, производственных зданиях, на улице, в музеях и других сферах. Одним из таких изделий для создания искусственного света является лампа ДРЛ. Это прибор, который относится к категории ртутных газоразрядных ламп. ДРЛ имеет отличный от других источников света способ работы, с которым следует заранее разобраться перед покупкой или при выборе аналогов.

Что такое ДРЛ лампа

Внешний вид ламп ДРЛ

В первую очередь, стоит разобраться с названием, ведь именно по нему мастер определяет характеристики и условия работы. Аббревиатуру ДРЛ можно расшифровать следующим образом:

  • Д – тип зажигания. Источник загорается под воздействием электрической дуги, которая образуется при подаче напряжения.
  • Р – ртутная.
  • Л – преобразование ультрафиолетового свечения в видимый свет осуществляется при помощи люминофора.

Также в маркировке после букв можно увидеть цифровой трехзначный код. Он показывает мощность, на которую рассчитана лампа. В продаже можно найти приборы с мощностью 150 Вт, 200 Вт, 250 Вт, 400 Вт и другими значениями нагрузки. В быту обычно применяются лампочки на 250 Вт и 400 Вт.

Конструктивные особенности и принцип действия

Устройство лампы ДРЛ

Лампа ДРЛ имеет стандартную конструкцию для газоразрядных светильников. Она состоит из трех частей – стеклянной колбы, цоколя и горелки. Внутри горелки располагаются электроды и ограничительный резистор. В колбе откачивается воздух, после чего ее наполняют азотом. По внутренней поверхности нанесен люминофор. В горелке находится смесь инертных газов и ртути. Цоколи лампочки бывают разные, стандарт – Е14 и Е27.

Работает ДРЛ лампочка аналогично газоразрядным. При подаче напряжения на токоведующие части возникает тлеющий разряд. В результате накапливаются электроны и ионы и нагревается внутренняя часть трубки. Ртуть испаряется, тлеющий разряд становится дуговым. По мере роста количества паров ртути возрастает яркость свечения. Получаемый ультрафиолетовый свет попадает на люминофор. При прохождении через него он преобразуется в видимое излучение.

При соблюдении условий эксплуатации время включения лампочки и ее выхода на заявленные параметры составляет около 4 минут. С ростом температуры это время уменьшается.

Типы ДРЛ ламп

Лампы ДРЛ 250 и ДРЛ 400

Лампы ДРЛ имеют несколько модификаций, которые имеют различные технические характеристики и условия эксплуатации.

  • Классическая ДРЛ лампа. Стандартная модификация. К недостаткам модели можно отнести высокий нагрев при эксплуатации, чувствительность к изменению напряжения, длительное время выхода на оптимальные рабочие характеристики. К наиболее распространенным относятся ДРЛ 250 лампа и ДРЛ 400. Световой поток ДРЛ 250 позволяет использовать устройство в домашней подсветке.
  • ДРВ или ДРВЭД – дуговая ртутная вольфрамовая (эритемная вольфрамовая) лампа. Изделие запускается без применения дросселя и имеет улучшенные показатели по излучению света.
  • ДРЛФ – в отличие от стандартной лампы имеет улучшенные характеристики благодаря покрытию колбы отражающим материалом.

Все перечисленные типы могут заменять друг друга.

Технические характеристики

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.

Также важными показателями являются:

  • Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
  • Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
  • Цоколь. Задает параметры люстре или другому светильнику.
  • Размеры.
  • Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Область применения

Осветительные устройства ДРЛ активно применяются в качестве источника искусственного света во внешней и внутренней подсветке: для подсветки проезжих частей, шоссе, парков и скверов, а также производственных помещений и промышленных цехов с мощностью в несколько мегаватт.

ДРВ изделия применяются в тех же объектах, что и ДРЛ, а также в освещении сельскохозяйственных предприятий, которые выращивают различные культуры в утепленном грунте. Это могут быть теплицы, оранжереи, сады.

Подключение лампы

Модификация ДРВ не нуждается в дросселе для подключения. Лампочку можно напрямую подсоединять к электросети. Схема подключения дроссельной лампы требует наличия пускорегулирующего аппарата. Это устройство обеспечивает регулирование силы тока в заданных пределах. С помощью дросселя можно исключить перегорание источника света и создать режим для его запуска. Также дроссель корректирует работу прибора путем стабилизации подаваемого на контакты рабочего напряжения.

Есть два типа дросселей – независимые и встраиваемые. Они устанавливаются в различные конструкции светильников и зависят от места установки пускорегулирующего аппарата (ПРА).

На выбор модели ПРА влияют следующие параметры:

  • электрическая мощность лампочки;
  • рабочий ток и напряжение;
  • температура обмотки;
  • наибольший допустимый нагрев;
  • наибольшая потеря мощности;
  • коэффициент мощности.

Самая распространенная поломка в газоразрядных drl лампах связана именно с неполадками ПРА. Устройство не будет загораться во время эксплуатации. По этой причине важно уметь проверять дроссель на работоспособность. Это можно сделать с помощью мультиметра, который проверит целостность обмоток и наличие межвиткового замыкания.


Другой способ проверки – с помощью лампы накаливания той же мощности, включенной последовательно в цепь. При исправности изделия лампочка загорится в половину накала или будет мигать. При отсутствии света можно судить о повреждении обмотки. Слишком яркий свет говорит о наличии межвиткового короткого замыкания.

Плюсы и минусы

К плюсам лампы можно отнести стандартные цоколи

Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

  • длительный срок эксплуатации;
  • компактность;
  • стандартные цоколи;
  • хороший световой поток;
  • уменьшенное потребление электроэнергии.

Недостатки, ограничивающие использование лампочек:

  • Восприимчивость к переменам напряжения.
  • Наличие пульсаций, которые вредны для человеческого здоровья.
  • Долгое время зажигания.
  • Наличие вредного ультрафиолетового свечения.
  • У модификаций лампы меньший КПД и срок службы.
  • Наличие вредных компонентов в составе.
  • Хрупкость. Стеклянную колбу легко разбить, поэтому работать с прибором нужно аккуратно.
  • Сложность утилизации. Ртуть и другие вредные вещества, содержащиеся в составе прибора, приводят к тому, что лампочку нельзя выбрасывать вместе с бытовыми отходами. Она утилизируется в специальных пунктах приема.

Несмотря на все достоинства таких источников света, большинство потребителей электроэнергии переходят на светодиодные аналоги. Они более безопасны, имеют больший срок службы а также улучшенные характеристики. Лампа светодиодная е40 аналог ДРЛ 400 уже практически вытеснила газоразрядное изделие.

В 2014 году Российская Федерация подписала Минаматскую конвенцию. Согласно этому документу начиная с 2020 года должно быть прекращено производство, использование, экспорт и импорт ртутных изделий. Под запрет попадают газоразрядные приборы, поэтому уже сейчас рекомендуется задуматься о замене ДРЛ 400 на светодиодные лампы с улучшенными характеристиками и высокой степенью экологичности. Это относится как к домашним, так и промышленным и уличным светильникам.

Схема подключения лампы ДРЛ

Содержание:

  1. Устройство лампы ДРЛ
  2. Схема подключения лампы ДРЛ через дроссель
  3. Подключение лампы ДРЛ без дросселя
  4. Видео: Как подключить дроссель

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.


Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.


Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.


Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем. Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких конденсаторов. Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующему необходимому напряжению для работы.

В последнее время появились специальные лампы ДРЛ-250, работающие без дросселя. В их конструкции присутствует спираль определенного типа, выполняющая функции стабилизатора и дополнительно разбавляющая излучаемый световой поток.

Иногда светильник после подключения отказывается работать или работает неправильно. В этом случае лампу нужно протестировать и убедиться в ее работоспособности. Для этого используются омметр или тестер, с помощью которых все обмотки проверяются на разрыв или короткое замыкание. При их обнаружении прибор будет показывать ненормальное значение.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
