Неисправность регулятора оборотов дрели и пути ее исправления

Большинству профессионалов и многим домашним умельцам, часто использующим ручной электроинструмент, доводилось сталкиваться с ситуацией, когда не работают обороты на дрели Elitech, P.I.T., Hitachi, Metabo или иной марки. В большинстве таких случаев прочие электрические и механические компоненты полностью исправны, но дрель работает только на больших оборотах при полном нажатии кнопки пуска.

Наличие опции корректировки оборотов вала в зависимости от специфики выполняемых работ обеспечивает множество удобств даже при эпизодическом применении инструмента. Поэтому, когда не работает регулятор скорости на дрели, каждый пользователь ищет пути скорейшего восстановления ее номинальных функциональных возможностей.

Возможные дефекты и пути их устранения

Узел регулировки оборотов в инструменте всех марок имеет аналогичную конструкцию, базирующуюся на микропленочной технологии. Ключевой элемент в схеме – симистор. Его выход из строя обычно и объясняет, почему дрель не работает на малых оборотах – напряжение поступает к электромотору напрямую, минуя переменный резистор, лишь после полного нажатия кнопки.

Наиболее оперативный способ устранения неисправности – замена недорогого узла. В таком случае вы можете заказать необходимую запчасть для дрели в наших сервисных центрах. Но иногда решением проблемы, когда не работает регулятор оборотов дрели, становится его ремонт в такой последовательности:

• снятие кнопки и разбор корпуса регулятора – операция требует большой аккуратности и осторожности из-за наличия под крышкой мелких нефиксированных деталей;
• промывка растворителем и механическая очистка металлических контактов и ползунка. Это важный этап, поскольку нередко причиной того, что дрель не работает на малых оборотах, оказывается окисление, подгорание, загрязнение контактных площадок;
• снятие электронной платы и выпаивание сгоревшего симистора;
• впайка новой детали, сборка и установка кнопки на место.

Вне зависимости от сложности ремонта дрели – не работает регулировка оборотов, заклинило подшипник, сгорела обмотка ротора или статора и т.п. – обращение в сервисный центр «Удачная техника сервис» станет недорогим, быстрым и надежным решением проблемы.

Как отремонтировать перфоратор Интерскол своими руками, видео и фото

Перфораторы Интерскол, согласно статистике, относятся к надежным инструментам. Отказы фиксируются значительно реже, чем у более популярных моделей Makita, Bosch, Hitachi.

Главное правило: выбирайте такую модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ.

Использование перфораторов по назначению в соответствии с требованиями по эксплуатации позволяет работать перфораторами Интерскол продолжительное время.

Но, как и любой инструмент, в перфораторах появляются различные неисправности которые потребуют произвести ремонт перфоратора самостоятельно, особенно если он уже не гарантийный.

Чтобы выполнить ремонт перфораторов Интерскол, устранить неисправности, надо тщательно изучить устройство инструмента, его схему, карты смазки.
Любой ремонт перфоратора Интерскол начинается с его разборки об этом более подробней.

Классификация неисправностей в перфораторах Интерскол

Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.

Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:

• Механические поломки ударного механизма;
• Разрушения переключателя режимов;
• Неисправности электрической части перфоратора.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

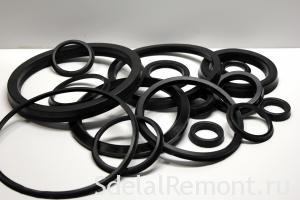

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

• Разрушается юбка поршня;
• Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

Проворачивание шестерни на стволе

Пропадание сверления при работающем ударе проявляется при проворачивании на валу ствола поз.36 шестерни поз.35.

Шестерня фиксируется на стволе тремя роликами поз.37. А чтобы надежно держалась, шестерню придавливает пружина поз.33, фиксирующаяся через шайбу поз.32 стопорным кольцом поз.31.

Неисправность появляется вследствие ослабления силы прижимной пружины, выпадения роликов, разрушения втулки кулачковой поз.38.

Ремонт перфоратора Интерскол П-26/800ЭР своими руками заключается в восстановлении всех деталей в требуемое положение или замене вышедших из строя.

Неисправности промежуточного вала

Промежуточный вал в перфораторе служит для передачи вращательного и возвратно-поступательного импульса.

Если какая-то деталь, устанавливаемая на промежуточном валу, из-за поломок начнут проворачиваться, перфоратор перестает сверлить.

Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18/450ЭР.

Вращение на вал передается при помощи шестеренки поз.46, проворачиваемой ротором перфоратора. Шестеренка надета на вал поз.43, куда крепятся полумуфта кулачковая поз.44 и подшипник качения поз.45.

Включение режима удара происходит за счет перемещения планки переключателя поз.55, которая выводит из зацепления подшипник качения из полумуфты кулачковой поз.44.

У промежуточного вала перфоратора Интерскол П-26/800ЭР может проворачиваться колесо зубчатое комбинированное поз.62.

Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника. Проворачивание может происходить из-за ослабления пружины поз.63 и износа профиля зуба, как шестеренки, так и муфты сцепления.

Неисправность устраняется путем восстановления профиля зуба в комбинированной шестерне, в пьяном подшипнике.

Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз.39.

Промвал перфоратора Интерскол П600ЭР

Проскальзывание шестерни поз.45 на валу может происходить из-за ослабления прижимной пружины поз.38 и износа зуба в соединителе поз.40, выполняющем роль муфты сцепления.

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Неисправности переключателя режимов

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44  из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.

Переключатель режимов перфоратора Интерскол П-26/800ЭР

Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.

Переключатель режимов перфоратора Интерскол П-600ЭР

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

Неисправности в схеме электрической части перфораторов Интерскол

Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.

Главное, своевременно следить за износом угольных электрощеток.

Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.

Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.

Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.

Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.

Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам.
Выводы:

• ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
• своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
• вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно

Всем успехов!

Видео ремонта перфоратора Интерскол

Ремонт перфоратора Интерскол П-30/900ЭР

Видео:

Видео:

Видео:

Ремонт кнопки EN61058 электродрели Интерскол ДУ-13/780ЭР

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории.

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели. Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно. В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами. Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.

Зависимость напряжения на нагрузке от времени.
А — полная мощность (нет регулирования, включение без регулятора).
Б — мощность около 25%.
В — мощность менее 25%.
Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.



Поиск и устранение неисправностей.

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы. Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор. Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612  и динистора DB3 выполнен навесным способом.



Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели — неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный. Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, — можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора). Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.

Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.



Похожие статьи:

Что делать, если перфоратор не работает в режиме сверления?

В перечне самых распространенных неисправностей электроинструмента неизменно упоминается ситуация, когда не работает в режиме сверления перфоратор Black&Decker, Bosch, DeWALT либо любой другой марки, но при этом активно долбит обрабатываемый материал.

Эффективное ударное воздействие – важное достоинство перфоратора, но без вращения бура оно будет почти полностью нивелировано. Функционал инструмента при этом будет ограничен непродолжительными операциями с долотом, пикой и т.п. – длительная работа в режиме «долбление без сверления» быстро приведет к поломке механизма.

Обычно наиболее прост ответ на вопрос, почему при переключении на сверление перфоратор бьет, как в ударном режиме. Вероятнее всего, это вызвано поломкой переключателя режимов – довольно уязвимого узла многих видов электроинструмента. Замена или ремонт переключателя могут быть выполнены быстро и не требуют больших финансовых затрат.

Причины неисправности

Предварительно определить, почему бьет, но не сверлит перфоратор Макита, Метабо, Интерскол и пр., можно по звуку: если очевидно слышно гудение двигателя, но отсутствуют вращательные движения, то, очевидно, проблема кроется в заклинивании редуктора. Иногда происходит обламывание зубьев шестерен – отколовшиеся фрагменты препятствуют их проворачиванию.

Также среди наиболее распространенных причин, почему перестал сверлить перфоратор Elitech, Hammer, Hitachi, STANLEY, RYOBI, Skil и иных брендов специалисты сервисных центров «Удачная техника сервис» называют:

• износ зубьев защитной муфты – при этом будет слышен характерный звук «трещотки»;
• истирание зубьев шестерен между валом двигателя и промежуточным валом;
• ослабление держащей муфту конической пружины;
• отсутствие фиксации большой шестерни вала.

В любом случае для диагностики потребуется разборка корпуса и механической части инструмента.

Мастера СЦ «Удачная техника сервис» легко справятся с этой работой, подберут необходимые запчасти для перфоратора Бош и других моделей с собственного склада компании, выполнят чистку, смазку, профилактическую проверку и регулировку прочих узлов. И все это – быстро, по выгодной цене и с предоставлением гарантии качества услуг!

Почему шуруповерт не крутит под нагрузкой — причины и ремонт

Если шуруповерт не крутит, это не повод утилизировать его и покупать новое устройство в магазине. Большинство поломок легко устраняются без помощи специалиста, но для этого необходимо иметь базовые знания о работе механизма. Для начала нужно приступить к диагностике и после выявления причин поломки починить инструмент или отнести его в сервисный центр.

Основные причины поломки

В зависимости от того, как проявляется поломка, можно определить ее причины. Есть 7 самых распространенных типов неисправностей, из-за которых электрический механизм выходит из строя:

1. Износ аккумулятора — инструмент работает слабо, требует более частой подзарядки. Решение — покупка нового аккумулятора и самостоятельная замена.
2. Повреждение сателлита или штифта — неисправность, которую можно устранить заменой комплектующих.
3. Если шуруповерт не крутит под нагрузкой, это говорит о неправильной эксплуатации прибора.
4. Повреждение вала или подшипников — еще одна из причин плохой работы. При эксплуатации механизм трещит и не справляется с нагрузкой.
5. Износ внутренних шестерней также нарушает функционирование устройства.
6. Отсутствие смазки в редукторе — такое бывает, если инструмент используется редко.
7. Он может не работать из-за перегорания обмотки мотора. В такой ситуации требуется замена мотора.

Определить причину не просто при визуальном осмотре прибора, необходимо выполнить диагностику по такой инструкции:

• отключить от сети прибор;
• снять патрон;
• снять корпусную часть;
• снять редукторы и фиксирующую пластину;
• разобрать редуктор, чтобы получить доступ к шестерням;
• осмотреть каждую комплектующую, оценить степень износа или выявить повреждения;
• заменить сломанные детали;
• настроить пружины плоскогубцами, чтобы улучшить управление прибором;
• добраться до подшипников, проверить их, поврежденные — заменить;
• проверить состояние мотора, щеток и вала.

Подшипники и шестерни изнашиваются при интенсивной эксплуатации достаточно быстро, поэтому требуют периодической замены. Аккумулятор даже в качественной технике также следует периодически заменять.

Особенности ремонта шуруповерта, если он не крутит или плохо крутит

Перед началом ремонта нужно все подготовить. Есть несколько правил и рекомендаций, которых стоит придерживаться при ремонте:

• если требуется замена деталей, необходимо покупать только оригинальные комплектующие, выпущенные производителем инструмента;
• после разборки инструмента стоит проверить все, так как поломок может быть несколько;
• после ремонта необходимо проверить фиксацию всех деталей.

Важно! Если самостоятельно начать ремонтировать технику, которая еще на гарантии, после разборки будут утеряны права на бесплатное обслуживание в сервисном центре.

Если прибор плохо крутит или работает медленно, выявить неисправность и отремонтировать его можно без привлечения специалиста. Сначала необходимо диагностировать причины, проверив все детали устройства, после чего приступить к устранению проблемы. Если же устройство на гарантии, рекомендуется обратиться с поломкой в сервисный центр.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Подписаться

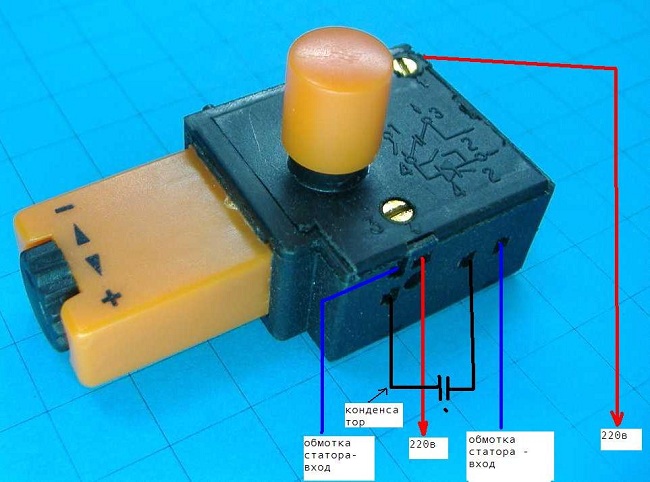

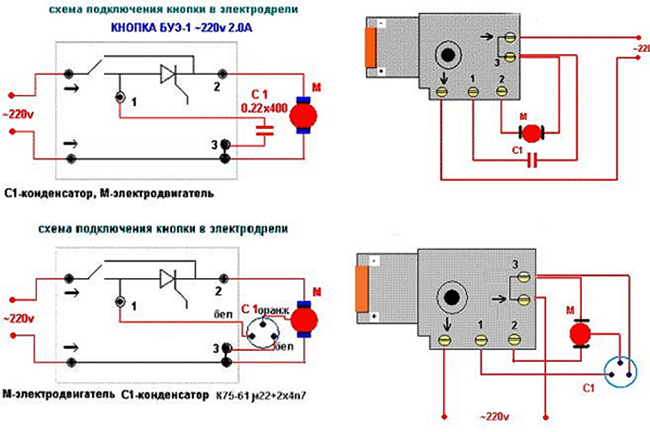

Не работает реверс на дрели интерскол. Схема подключения кнопки дрели – чиним инструмент сами! Неисправности в электрической части

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

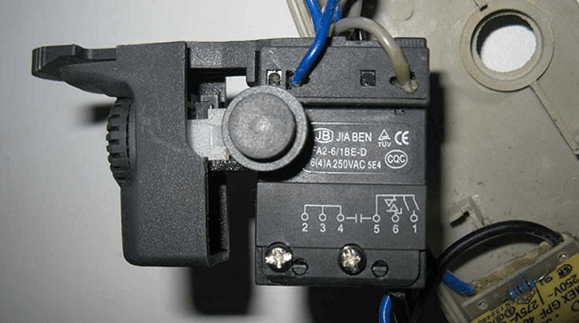

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее , соблюдая следующий порядок.

1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки .

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия , если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

• основное включение изделия в работу;
• регулировка оборотов вращения электродвигателя;
• включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель , тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален. Устройство можно увидеть из схемы на рис. 2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 — реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 — это статор мотора; 5 — крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

• статор;
• якорь;
• угольные щетки.

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение — друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Вернуться к оглавлению

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

После того как происходит начало работы дрели, в сеть поступает переменное напряжение.

Рисунок 2. Запчасти д
