Днат лампа расшифровка: Лампы ДНаТ: источник света, который рановато списали на пенсию

Содержание

Расшифровка обозначений и виды ламп накаливания

Лампа накаливания — электрический источник света, в котором тело накала (тугоплавкий проводник), помещённое в прозрачный вакуумированный или заполненный инертным газом сосуд, нагревается до высокой температуры за счёт протекания через него электрического тока, в результате чего излучает в широком спектральном диапазоне, в том числе видимый свет. В качестве тела накала в настоящее время используется в основном спираль из сплавов на основе вольфрама.

Расшифровка обозначений ламп накаливания

  • В — вакуумная
  • Б — биспиральная с аргоновым наполнением
  • Г — моноспиральная с аргоновым наполнением
  • БО — биспиральная с аргоновым наполнением в опаловой колбе
  • БК — с криптоновым наполнением и биспиральным телом накала
  • РН — лампы накаливания различного назначения
  • МО — для местного освещения
  • Д — декоративная
  • ЗК — зеркальная с концентрированной КСС
  • ЗШ — зеркальная с широкой КСС
  • М — в колбе из молочного стекла
  • О — в колбе из опалового стекла
  • С — в свечевидной колбе;
  • Ш — шаровидной колбе
  • 220–230 (или иной) — диапазон напряжения сети, В, в котором рекомендуется эксплуатировать лампу
  • 100 (или иное) — мощность лампы, Вт
  • Е27 — тип цоколя: Е — винтовой цоколь диаметром 27 мм

Расшифровка обозначений некоторых типов источников света

  • ДРЛ — дуговая ртутная лампа высокого давления с люминофором
  • ДРИ — металлогалогенная лампа
  • ДРИЗ — металлогалогенная лампа с внутренним зеркальным отражателем
  • ДРИШ — металлогалогенная лампа короткодуговая,шаровая
  • ДнаТ — натриевая лампа высокого давления
  • ДнаЗ — натриевая лампа высокого давления с зеркальным отражателем
  • КГ — галогенная лампа накаливания с кварцевой колбой

Световая отдача

Тип

Относительная световая отдача %

Световая отдача (Люмен/Ватт)

Лампа накаливания 40 Вт

1,9 %

12,6

Лампа накаливания 60 Вт

2,1 %

14,5

Лампа накаливания 100 Вт

2,6 %

17,5

Галогенные лампы

2,3 %

16

Галогенные лампы (с кварцевым стеклом)

3,5 %

24

Высокотемпературная лампа накаливания

5,1 %

35

Абсолютно чёрное тело при 4000 K

7,0 %

47,5

Абсолютно чёрное тело при 7000 K

14 %

95

Идеально белый источник света

35,5 %

242,5

Источник монохроматического зелёного света с длиной волны 555 нм

100 %

683

Ниже представлено приблизительное соотношение мощности и светового потока для обычных прозрачных ламп накаливания в форме «груши», популярных в России, цоколь E27, 220 В.

Мощность (Вт)

Световой поток (лм)

Световая отдача (лм/Вт)

200

3100

15,5

150

2200

14,6

100

1360

13,6

75

940

12,5

60

720

12

40

420

10,5

25

230

9,2

15

90

6

Разновидности ламп накаливания

Лампы накаливания делятся на (расположены по порядку возрастания эффективности):

  • Вакуумные (самые простые)
  • Аргоновые (азот-аргоновые)
  • Криптоновые (примерно +10 % яркости от аргоновых)
  • Ксеноновые (в 2 раза ярче аргоновых)
  • Галогенные (наполнитель I или Br, в 2,5 раза ярче аргоновых, большой срок службы, не любят недокала, так как не работает галогенный цикл)
  • Галогенные с двумя колбами (более эффективный галогенный цикл за счёт лучшего нагрева внутренней колбы)
  • Ксенон-галогенные (наполнитель Xe + I или Br, наиболее эффективный наполнитель, до 3х раз ярче аргоновых)
  • Ксенон-галогенные с отражателем ИК излучения (так как большая часть излучения лампы приходится на ИК диапазон, то отражение ИК излучения внутрь лампы заметно повышает КПД, производятся для охотничьих фонарей)
  • Накаливания с покрытием, преобразующим ИК излучение в видимый диапазон.
    Ведутся разработки ламп с высокотемпературным люминофором, который при нагреве излучает видимый спектр.

Световой поток ламп ДРЛ и ДНаТ

Лампа ДРЛ (Дуговая Ртутная Лампа) — получила широко распространение при общем освещении больших территорий, таких как цеха, улицы, гаражи, подземные парковки, площадки и др. К таким территориям как правило не предъявляются особо требования по цветопередачи, но очень важна светоотдача. Лампы ДРЛ производятся мощностью от 50 до 2000 Вт и предназначены для сети переменного тока 220V с частотой 50 Гц. Для того, чтобы лампа ДРЛ зажглась необходимо пуско-регулирующее устройство — индукционный дроссель.

Характеристики лампы ДРЛ:

Наименование

Мощность,
Вт

Длина,
мм (L)

Диаметр,
мм (D)

Световой
поток, лм

Срок
службы, ч.

Тип цоколя

ДРЛ 125

125

178

76

5 900

12000

Е40

ДРЛ 250

250

228

91

13 500

12000

Е40

ДРЛ 400

400

292

122

24 000

15000

Е40

ДРЛ 700

700

357

152

41 000

20000

Е40

ДРЛ 1000

1000

411

167

59 000

18000

Е40

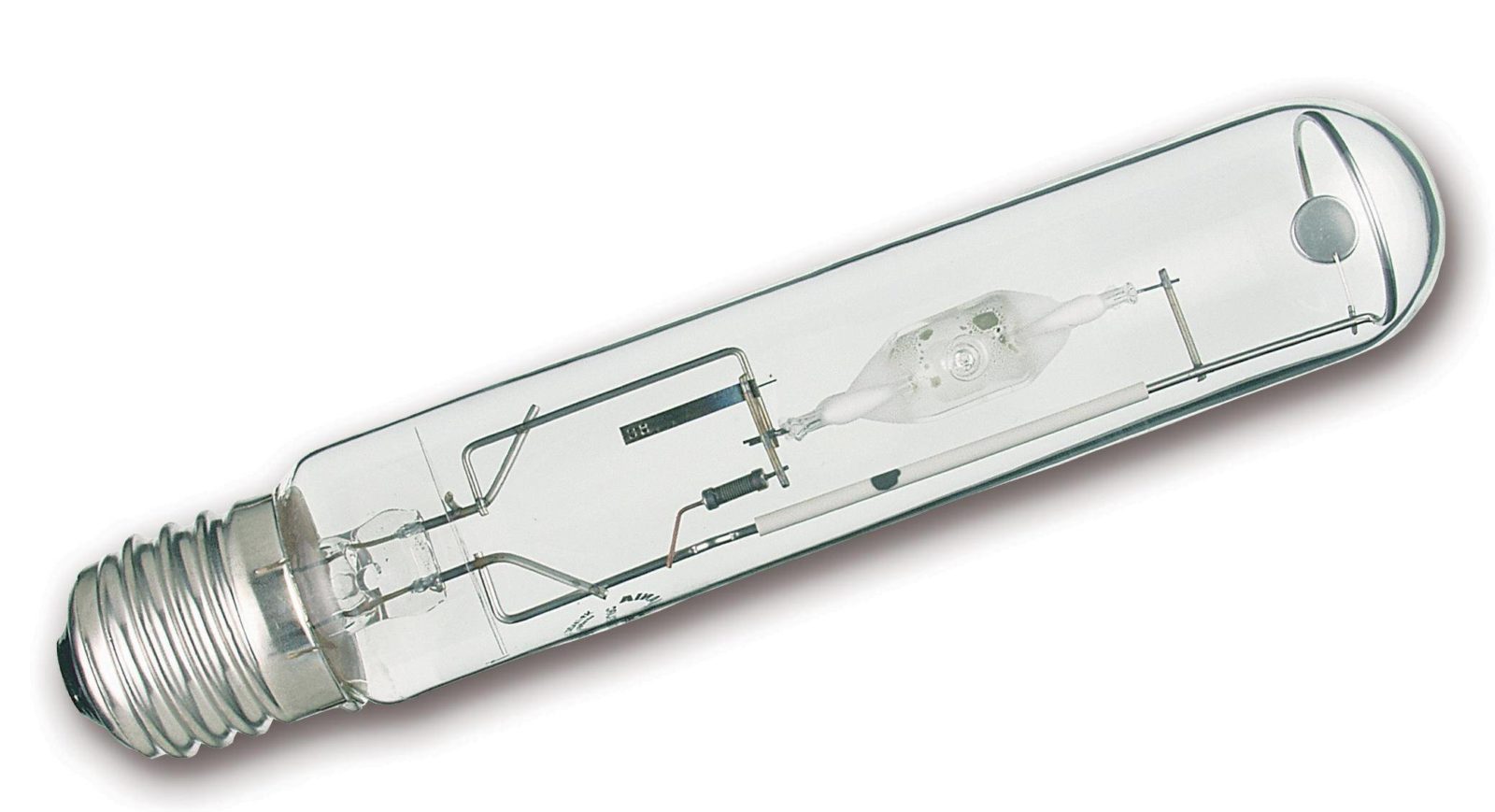

Конструкция и принцип работы лампы ДНаТ довольно просты:  во внешнем стеклянном баллоне лампы ДНаТ есть «горелка» — она выглядит как цилиндрическая разрядная трубка из особого материала — чистой окиси алюминия. Трубка заполнена примесью паров натрия и ртути, здесь присутствует также зажигающий газ ксенон. Электрический разряд (дуга) создается в парах натрия высокого давления.

Расшифровка значения:

Д — дуговая

На — натриевая

Т — трубчатая

Х — мощность, Вт

ц — цилиндрическая внешняя колба

(эл) — эллипсоидная внешняя колба

Тип лампы Мощность, Вт Световой поток, лм Габаритные размеры, мм не более Тип цоколя
L (длина) D (диаметр)
ДНаТ 50 эл 50 3 700 165 76 Е 27
ДНаТ 50 ц 50 3 700 175 42 Е 27
ДНаТ 70 эл 70 6 000 165 76 Е 27
ДНаТ 70 ц 70 6 000 175 42 Е 27
ДНаТ 100 100 9 500 211 48 Е 40
ДНаТ 150 150 15 000 211 48 Е 40
ДНаТ 250 250 28 000 250 48 Е 40
ДНаТ 400 400 48 000 278 48 Е 40
ДНаТ 1000 1000 130 000 390 66 Е 40

Днат 250 световой поток светодиодный аналог.

Что такое ДРЛ? Виды и характеристики ртутных ламп

ДРЛ лампы – расшифровывается аббревиатура как дуговые ртутные лампы. Ранее буква Д имела обозначение «дроссель» или лампа с использованием дросселя. Сегодня же, существуют бездроссельная схема устройства и они доступны каждому, из-за чего было принято решение изменить значение данной аббревиатуры.

Конструктивные особенности лампы

Такое устройство сделано из термостойкого стекла, на внутренние стенки которого нанесён слой люминофора. Благодаря использованию такого вещества, ультрафиолетовый свет, который генерируется внутри стеклянной колбы, конвертируется в видимый для нас спектр освещения.

Внутри схема располагает основные рабочие органы, электроды. Их может быть два или четыре. Они облачены в дополнительный защитный стеклянный корпус. Обычно электроды изготавливают из вольфрама, но сегодня существуют разновидности и из других металлов. Вся эта конструкция является сердцевиной лампочки, так как тут генерируется рабочая дуга, очень часто её называют горелкой.

Конструкция дуговой ртутной лампы

Внутреннее пространство стеклянной трубки с электродами под большим давлением заполняется инертным газом аргоном. Также туда добавляется несколько капель ртути или подобного по свойствам ртутного вещества.

Указанный срок службы таких устройств обозначен производителями отметкой свыше десяти тысяч часов. На практике это значение ниже в несколько раз. Обусловлено это износом люминофора и электродов.

Износ лампочки сильно сказывается на качестве излучаемого света, и может упасть до отметки в пятьдесят процентов. Такие лампочки просто заменяют на новые, а старую утилизируют.

Принцип работы лампы дрл

Работает такое устройство по следующему принципу. При подаче прямого тока к лампочке, он направляется на схему пускового механизма, который могут называть, стартером, пуско-регулирующим аппаратом, системой зажигания и прочее. В этом месте создаётся электрический разряд, который может доходить в момент включения до нескольких киловольт.


Так же данная часть схемы устройства работает как стабилизатор после прямого включения и зажигания лампочки. Сильный скачок прямого тока позволяет сделать пробой в газовой среде и зажечь её, благодаря чему капля ртути превращается в пар и при взаимодействии с аргоном, начинает излучать ультрафиолетовый спектр освещения.

Ультрафиолет, в свою очередь, взаимодействуя с люминофором начинает излучать уже видимую для нашего глаза часть света. Из-за того, что газы прогреваются постепенно, сразу максимального показателя работы вы не получите. Следует подождать нагрева до максимальной температуры после включения, затем лампа начинает светить с самой большой возможной мощностью.

Технические характеристики дрл

Чтобы более точно понять характеристики и что из себя представляет , следует разобрать её характеристики более подробно:

  • Потребляют от 80 до 1000 ват. В зависимости от количества электродов: два электрода – 250-1000 вт; четыре электрода – 80-1кВт. Наиболее распространённая мощность устройств от 250 вт.
  • Цоколь. В зависимости от мощности, лампы оснащают цоколем е27 и е40. До 250 вт используют цоколь е27, свыше 250 используется цоколь е40.
  • Показатель тактовой нагрузки сети, составляет не более восьми ампер. Зависит от мощности устройства.
  • Световой поток – способны излучать интенсивное освещение начиная от 3.2 тысячи люмен. Данное значение соответствует лампе на восемьдесят ват. Самое мощное устройство на один киловатт, способно излучать световой поток около пятидесяти двух тысяч люмен.
  • Период эксплуатации около десяти тысяч часов. Но как правило, лампочка перестаёт работать ранее на тридцать-пятьдесят процентов.
  • Использование пускового механизма обязательно.

Какими достоинствами и недостатками

Достоинства:

  1. Высокая мощность, способствует освещения больших объектов и крупных помещений.
  2. Долговечность находится на отличной отметке.
  3. Могут работать при низких температурах, что способствует установке на улице.
  4. Яркость освещения очень хорошая, свет интенсивный и довольно далеко излучается.

Что касается недостатков, они также присутствуют:

  1. Включаются с задержкой. Для достижения полной мощности лампе требуется не менее семи минут на нагревание.
  2. Устройство издаёт неприятное жужжание.
  3. Светопередача очень слабая и свет от них исходит низкого качества.
  4. Слишком высокий коэффициент мерцания при работе.
  5. Нуждаются в довольно высоком помещении. Нормальная рабочая высота начинается от четырёх метров.

Как выбирать данный светильник

Подбирается лампа дрл исходя из ваших потребностей и особенностей помещения.


Модели и их характериктики

Чтобы качественно произвести выбор, следует следовать таким критериям:

  • Необходимая мощность, которая основывается на площади и высоте размещения. Например, использовать лампу на 250 ватт.
  • Если вам необходимо яркое освещение, и вы готовы пожертвовать качеством, такие лампы для вас подходят идеально.
  • Максимально возможная высота размещения устройства. При высоте менее четырёх метров установка не рекомендуется, но возможна. В таком случае следует покупать лампочки с меньшей мощностью.
Подведём итог

Газоразрядная дуговая ртутная лампа на 250 ватт является довольно универсальным и мощным устройством.

Ассортимент осветительных приборов довольно обширный. Каждый из них отличается по многим параметрам, конструктивным особенностям и специфике применения. Что собой представляет лампа ДРЛ 250, каковы ее технические характеристики, где ее лучше использовать – тема этой статьи.

Расшифровка аббревиатуры

  • Д – дуговая.
  • Р – ртутная.
  • Л – с люминифором.
  • 250 – номинальная мощность (Вт).

Особенности лампы

Все подобные изделия отличаются тем, что световое излучение генерируется в специальной среде. В данном случае это пары ртути. ДРЛ 250 является прибором высокого давления и применяется в основном для освещения значительных площадей как внутри строений (например, габаритные боксы, ангары), так и вне их – уличные или .

В российской светотехнике ДРЛ 250 чаще маркируется как РЛВД, где литеры В и Д расшифровываются как высокого давления. Качество цветопередачи для таких ламп принципиального значения не имеет, потому особых требований к данной характеристике и не предъявляется. Для них намного важнее показатель светоотдачи, что следует из основного предназначения изделий – освещение.

ДРЛ 250 отличается инерционностью. На режим максимального свечения она выходит примерно через 6±1 минут после замыкания цепи питания. Это связано с интенсивностью испарения ртути, которая изначально находится в твердом (каплеобразном) состоянии. Повторное включение лампы возможно лишь после остывания колбы.

Для изделий, содержащих ртуть, существует особый порядок утилизации. Перед покупкой лампы данный нюанс желательно уточнять в точке продажи.

Характеристики ДРЛ 250

  • Световые: поток (лм) – 13 500, отдача (лм/Вт) – от 32 до 58.
  • Напряжение (В): на лампе – 130, питающее – 220/50.
  • Тип цоколя – традиционный, Е40.
  • Линейные параметры (мм): длина – 228, диаметр колбы – 91.
  • Свечение – белое.
  • Ресурс (час) – от 12 000.

Таблица 1. Параметры типовых ламп и светильников ДРЛ и ДНаТ

Вид Тип Номинальная мощность, Вт Потребляемая активная мощность, Вт Среднее время горения, часов Световой поток лампы, Лм (начальный) Средний световой поток с учетом КПД светорассеивателя светильника, Лм (начальный) Средний световой поток светильника с лампой, Лм
(через 3 месяца эксплуатации)
Для подбора LED аналогов *
Средний световой поток с учетом КПД светорассеивателя светильника, Лм (через 1 год эксплуатации)
ДРЛ ДРЛ-125 125 140 12 000 6 000 4 400 3 100 2 600
ДРЛ-250 250 280 12 000 13 200 9 650 6 800 5 800
ДРЛ-400 400 460 15 000 24 000 17 500 12 300
10 500
ДРЛ-700 700 820 20 000 41 000 29 950 21 000
18 000
ДНаТ
ДНаТ-50 50 55 6 000 3 700 2 800 2 400
2 200
ДНаТ-70 70 80 6 000 6 000 4 400 3 900 3 500
ДНаТ-100 100 115 6 000 9 400 6 850 6 000
5 500
ДНаТ-150 150 170 10 000 14 500 10 600 9 400 8 500
ДНаТ-250 250 300 15 000 26 000 19 000 16 700
15 200
ДНаТ-400 400 470 15 000 48 000 35 100 33 800
28 000
* Световой поток с учетом потерь в отражателе светильника и первичной деградации ламп (в зависимости от их типа) при начальной эксплуатации.

Таблица 2. Сравнительные характеристики светильников с лампами ДРЛ, ДНАТ и LED(светодиодный)

Тип лампы ДРЛ ДНаТ Светодиодный светильник, модификаций 2014 года
Начальная светоотдача
с учетом КПД светильника
(только лампы)
33 Лм/Вт
(46 Лм/Вт)
60 Лм/Вт
(83 Лм/Вт)
115 Лм/Вт
(130 Лм/Вт, варьируется 90-135 Лм/Вт
от типа светодиодов)
Снижение
светового потока
через 3 месяца (1 год эксплуатации)
30%
(40%)
12%
(20%)
2%
(4%)
Светоотдача
с учетом КПД светильника
через 3 месяца /1 год эксплуатации
23 Лм/Вт
(20 Лм/Вт)
51 Лм/Вт
(48 Лм/Вт)
112 ЛМ/Вт
(110 Лм/Вт)
Срок службы, часов 12 000
(3 года*)
10 000
(2,5 года*)
80 000
(21 год*)
Контрастность и цветопередача слабая очень слабая высокая
Механическая
прочность
средняя средняя отличная
Температурная устойчивость слабая очень слабая отличная
Устойчивость к перепадам слабая слабая отличная
Время выхода
в рабочий режим
10-15 мин 10-15 мин 1-2 секунды
Нагревается сильно сильно умеренно
Экологическая безопасность лампа содержит до 100 мг паров ртути лампа содержит натриево-ртутную амальгаму и ксенон абсолютно безвредна
* Среднее время работы уличного освещения 3800 часов в год (Моссвет, Ленсвет)

МИФЫ, которые вызывают ошибки при выборе светодиодного аналога светильникам ДРЛ и ДНаТ

МИФ №1. Производители светодиодных светильников завышают характеристики при подборе аналогов для ДРЛ и ДНаТ.
Возможно есть и недобросовестные производители и поставщики, завышающие параметры своих светильников, но не надо путать это с тем, когда вы сталкиваетесь с не соответствием светового потока ламп ДРЛ и ДНаТ и предлагаемого светодиодного аналога !
Если мы действительно подбираем «аналог» , то они и не могут совпадать по определению этого слова. Нужно учесть не только заявленные начальные значения этого параметра (светового потока), но и понять какой он будет реальный с учетом установки ламп в светильник и начала эксплуатации. Обычно эти значения расходятся до 30…60% и это все обосновано!
Обоснование читайте далее :


МИФ №2. Световой поток светильников ДРЛ и ДНаТ примерно равен справочным данным ламп
ДРЛ и ДНаТ .
Как правило справочные таблицы светового потока приведены НЕ для светильников ДРЛ и ДНАТ , а для ламп ДРЛ и ДНАТ. Только часть светового потока лампы светит прямо из светильника, остальная часть светового потока должна отразится от светорассеивателя. Отражатель-рассеиватель светильника имеет большие потери, связанные с невозможностью собрать и сформировать весь световой поток из оптико-геометрических сложностей в изготовлении отражателя, а также из больших потерь отражающего материала, для которого ключевым параметром является надежность и цена, а не оптические свойства. Таким образом потери из-за отражателя составляют около 20-25% . Если в светильники есть защитное стекло , оно также вноси потери до 10% .
Вывод: реальная разница между световым потоком светильника ДРЛ и ДНаТ и паспортным лампы составляет около 27% (25..35%)

МИФ №3. При световых расчетах можно ориентироваться на паспортный световой поток светильника (световой поток ламп ДРЛ и ДНаТ с учетом потерь отражателя светильника).
Лампы ДРЛ и ДНаТ имеют сильную деградацию в процессе первичной эксплуатации , которую необходимо учитывать сразу при световых расчетах!
Лампы ДРЛ через три месяца теряют порядка 30%
светового потока, а через 1 год эксплуатации 40% светового потока!
Лампы ДНаТ через три месяца теряют порядка 15% светового потока, а через 1 год эксплуатации 20% светового потока! Вывод: для расчетов освещенности для светильников с лампами ДРЛ и ДНаТ необходимо учитывать НЕ начальный (паспортный) световой поток, а световой поток после начальной эксплуатации, например через 3 месяца, а лучше 1 год эксплуатации!

Примечание: В реальности светодиоды
тоже не идеальны, и есть факторы которые тоже вызывают деградацию светового потока. Но для качественных светильников с правильно рассчитанным теплоотводом и стабилизаторами тока , деградация является незначительной и ей можно пренебречь.

Светодиоды через три месяца теряют порядка 2%
светового потока, а через 1 год эксплуатации 4% светового потока!
МИФ №4. Эксплуатация светильников ДРЛ и ДНАТ, дороже светодиодных на стоимость ламп и работ по их замене.
Эксплуатация светильников ДРЛ и ДНаТ , конечно в основном это недешевые работы по замене перегоревших и быстро деградирующих ламп, где нужно учесть не только закупку самих ламп, но и в основном стоимость дорогих высотных работ с вышкой .
Также с ледует учитывать существенные дополнительные работы в процессе эксплуатации по удалении пыли и грязи с рассеивателей и отражателей светильников. Нужно достаточно часто протирать светильники , причем аккуратно, учитывая хрупкость ламп. Это является достаточно дорогим и НЕОБХОДИМЫМ обслуживанием . Если вовремя не протирать отражатель и рассеиватель светильника, потери светового потока могут составить до 50%!
Вывод: Светодиодные светильники тоже пылятся, но их конструкция (за счет плоского стекла и герметичного корпуса, а также отсутствия отражателя, которому предъявляются повышенные требования по чистоте), нуждается в существенно более редком и простом обслуживания в процессе эксплуатации.

Дуговые ртутные лампы (ДРЛ)

Распространенный в настоящее время тип ламп используемых в уличном и промышленном освещении. Разработанные ранее других ламп и наименее трудоемкие в изготовлении лампы ДРЛ широко применяются для освещения внутри и вне помещений. Лампы ДРЛ обладают меньшей светоотдачей по сравнению с лампами ДНаТ , но в отличие от них не требуют для зажигания дополнительных высоковольтных запускающих устройств. Эргономические показатели освещения ламп ДРЛ (коэффициент пульсаций светового потока, соответствие спектра излучения солнечному спектру) немного хуже, чем, например, у ламп ДРИ, но гораздо лучше, чем у ламп ДНаТ.


Дуговые натриевые трубчатые лампы (ДНаТ)

В настоящее время широко применяются для освещения улиц, транспортных магистралей, общественных сооружений и т.д. Лампы ДНаТ обладают самой высокой светоотдачей среди газоразрядных ламп и меньшим значением снижения светового потока при длительных сроках службы. В связи с очень высоким коэффициентом пульсаций и большим отклонением спектра излучения лампы в область красного цвета, что нарушает цветопередачу объектов , не рекомендуется применять лампы ДНаТ для освещения внутри производственных и жилых помещений . Большая зависимость светоотдачи и напряжения зажигания у ламп ДНаТ от состава и давления внутреннего газа, от проходящего через лампу тока и от температуры горелки предъявляют очень высокие требования к качеству изготовления и условиям эксплуатации ламп ДНаТ. Поэтому для эффективной работы ламп ДНаТ необходимо обеспечивать «комфортные» условия эксплуатации — высокую стабильность напряжения питания, температуру окружающей среды от -20С до +30С. Отклонение от «комфортных» условий эксплуатации приводит к резкому сокращению срока службы ламп и уменьшению светоотдачи. На срок службы ламп ДНаТ также влияет качество используемых импульсных запускающих устройств. В настоящее время существует широко распространенное заблуждение, что замена ламп ДРЛ на более эффективные лампы ДНаТ приводит к улучшению качества освещения и экономии электроэнергии. При этом не учитывается, что лампа ДНаТ аналогичной мощности при большем световом потоке имеет и больший потребляемый ток. Помимо этого, преобладание красного спектра от ламп ДНаТ ухудшает общую картину видимости освещаемых объектов, что особенно опасно для освещения скоростных автомобильных магистралей.

Светодиодные светильники LED

Сами по себе светодиоды используются достаточно давно, в основном для индикации. Излучение света светодиодом происходит путём рекомбинации фотонов в области p-n перехода полупроводника при прохождении тока. Прорыв в области светодиодов, произошедший несколько лет назад, был связан в первую очередь с получением новых полупроводниковых материалов, повышающих яркость светодиодов более чем в 20 раз. В отличие от других технологий у светодиодов очень высокое КП Д – не менее 90% (95-98%). В большинстве существующих технологий присутствует разогрев какого-либо тела или области, на что требуется приличные затраты энергии. Благодаря высокому КПД светодиодная технология обеспечивает низкое энергопотребление и малое тепловыделение. Помимо этого, в силу самой природы получения излучения, светодиоды обладают совокупностью характеристик, недостижимой для других технологий. Механическая и температурная устойчивость, устойчивость к перепадам напряжения, продолжительный срок службы, отличная контрастность и цветопередача. Плюс экологичность, отсутствие мерцания и ровный свет . Это и есть качество современной технологии.


Анализ:

Важно обозначить ещё один момент, о котором не сказано выше. У ламп ДРЛ и ДНаТ присутствует эффект старения. Достоверно известно, что после 400 часов работы падение светового потока у ламп ДРЛ составляет более 20%, а к концу срока жизни более 50%. Большую часть срока службы лампа излучает всего 50-60% от номинального светового потока. Это хорошо видно по кривой спада светового потока. С ДНаТами ситуация ещё печальней, ввиду их меньшей температурной устойчивости. У светодиодов подобного нет. Светодиоды в течение всего своего срока службы сохраняют свои параметры на первоначальном уровне. Лишь к концу срока может наблюдаться незначительное падение. Вот здесь-то и выявляется интересный и важный момент. Получается, что если проводить замеры параметров, например, каждый месяц в течение всего срока службы, а затем вычислить среднее, то оно будет составлять порядка (!) 60% от номинала. Заявленные значения параметров касаются лишь начального периода эксплуатации и будут постоянно падать по кривой с самого начала. Это ни что иное как издержки существующих технологий. Можно вышесказанное интерпретировать следующим образом. За заявленные характеристики(в первую очередь имеется ввиду световой поток) вы платите больше или платите 100% за характеристики в реальности на ~40% ниже.

Эффективность использования данных типов светильников.

ДРЛ. Наиболее простая и доступная по цене технология. Низкие начальные затраты при условии отсутствия жёстких требований к освещению оправдывают её использование.
ДНаТ. Лучшая светоотдача среди газоразрядных ламп – единственное серьёзное преимущество перед ДРЛ. Но очень слабый показатель цветопередачи и большая чувствительность к температуре ставит под сомнение целесообразность замены. ДНаТ не рекомендуется использовать для внутреннего освещения, а в некоторых странах даже существует запрет. Освещение дорог, особенно скоростных, также не рекомендуется. При освещении любых других зон использование ламп ДНаТ можно считать оправданным по сравнению с ДРЛ.
Светодиодные светильники . Может показаться невероятным, но у светодиодных ламп нет технических недостатков. Они лучше во всём. В дополнение к сказанному выше можно добавить, что светодиодным лампам не требуются пусковые токи, а соответственно требуется меньшее сечение кабеля. Единственный минус это то, что в цене они прилично впереди. Насколько же оправдано их использование? С учётом всех факторов, касающихся издержек эксплуатации ламп ДРЛ или ДНаТ, срок окупаемости светодиодных аналогов начинается с 3-х лет. То есть – 3 года (или более) светодиодная лампа окупает себя, а во все последующие года приносит прибыль. При этом всё время выдавая самый качественный свет по сравнению с другими технологиями.


Перенапряжение и светодиоды.
На светодиод как на таковой подавать напряжение нельзя из-за его ВАХ(вольт-амперная характеристика). Либо он не загорится, либо сгорит, поэтому светодиод управляется током. Самый простой способ – через резистор. В светильнике для подачи «съедобного» тока на светодиодную цепь предусмотрен так называемый драйвер. Драйвер не только выступает в роли преобразователя (адаптера), но также предохраняет светодиоды от перенапряжения и скачков в электросети. В случае удар на себя принимает именно драйвер, что существенно снижает стоимость не гарантийного ремонта светильника.

Ртутная лампа ДРЛ – эффективный и надежный источник света, получивший широкое распространение в местах, где не предъявляются повышенные требования к воспроизведению оригинальных цветов, но необходим высокий уровень светоотдачи. Ее успешно используют для освещения производственных предприятий, строительных площадок, туннелей, оранжерей и теплиц, сельскохозяйственных помещений, складов, а также городских улиц, площадей и скоростных дорог.

Принцип работы и основные преимущества лампы ДРЛ

Лампа ДРЛ представляет собой эллипсоидную колбу из тугоплавкого стекла с размещенной внутри кварцевой горелкой (разрядной трубкой), заполненной аргоном и частицами ртути. При подаче электрического тока между электродами горелки появляется тлеющий разряд, который практически моментально преобразовывается в дуговой. В среднем стабилизация постоянных показателей лампы наступает спустя несколько минут после включения, в результате чего она дает яркое освещение, максимально приближенное к белому.

В сравнении с обычными лампами накаливания ртутные источники света имеют ряд бесспорных преимуществ, к числу которых относятся:

  • длительный срок службы, достигающий 12 000 часов;
  • высокая светоотдача при сравнительно небольших габаритах;
  • работа в широком диапазоне температур;
  • низкие затраты на монтаж и техобслуживание;
  • приемлемая стоимость, позволяющая использовать подобные устройства даже в домашних условиях для освещения придомовых территорий.

Технические характеристики и особенности подключения

В интернет-магазине «Электролайт» вы сможете приобрести лампы HPL-N компании Philips, устройства серии HQL от немецкого изготовителя светотехнической продукции Osram и изделия российского производства от саранской фирмы «Лисма». В нашем каталоге представлен широкий выбор моделей высокого качества со светоотдачей 27 или 40 Лм/Вт и номинальной мощностью от 125 до 1000 Вт.

При низких температурах эксплуатации подключение лампы HQL или любой другой серии осуществляется посредством пускорегулирующего аппарата в сеть переменного тока с напряжением 220 В. В обычных условиях допустимо использование дросселя, который подбирается в соответствии с мощностью устройства. В схему подключения рекомендуется включить помехоподавляющий конденсатор, который позволит снизить расход электроэнергии. Рабочее положение лампы может быть как прямым, так и угловым.

Лампы ДРЛ 250 — применение
Дуговая Ртутная Лампа (Лампа ДРЛ) — является дуговой ртутной люминофорной лампой высокого давления. Широко применяются для общего освещения объёмных территорий (улицы, заводские цеха, площадки и так далее), где нет жестких требований к цветопередаче, но при этом требуется большая светоотдача. Лампы ДРЛ обладают мощностью от 50 и до 2000 Вт. Они рассчитаны на работу в электросетях с переменным током и напряжением электропитания 220 Вольт (стандартная частота 50 Герц). Лампа ДРЛ нуждается в пускорегулирующим устройстве (дроссель).

Лампы ДРЛ 250 – принцип действия
На данную лампу подается переменное сетевое напряжение. Оно направляется основному и дополнительному электродам, которые расположены с одного бока горелки и на такую же пару электродов, расположенных на другом боку кварцевой горелки. Следующим местом (промежутком), где сосредотачивается электрическое напряжение, это промежуток между основными электродами горелки, которые располагаются на противоположных её боках.
Само расстояние между главными и дополнительными электродами мало. Это даёт возможность легко ионизировать этот промежуток газа, подав на него определённую величину напряжения. Ток, который возникает после пробоя на данном участке, ограничивается электрическим сопротивлением. Оно находится в электрической цепи дополнительных электродов стоящее перед входом проводников в саму горелку. Как только на концах горелки началась ионизация, разряд постепенно переходит на участок между основными электродами кварцевой горелки. Это даёт дальнейшее горение лампы ДРЛ.

Лампы ДРЛ 250 – особенности
На максимальный режим своего горения лампа ДРЛ выходит после 7 минут. Это происходит из-за того, что в не разогретом состоянии ртуть (в кварцевой горелке) находится в виде капельки либо налёта на стенках стеклянной колбы. После пуска, под действием температуры, ртуть испаряется, и постепенно улучшается разряд между рабочими электродами. Как только вся имеющаяся ртуть перейдет в газообразное состояние, лампа ДРЛ выходит на свой номинальный режим работы.
Повторное включение лампы ДРЛ не произойдёт до тех пор, пока она полностью не остынет.
Лампа ДРЛ весьма чувствительна к температуре. Поэтому она нуждается во внешней стеклянной колбе. Данная колба имеет две функции: служит преградой между внешней средой и горелкой, тем самым препятствуя остыванию горелки, а также, поскольку при внутреннем разряде испускается не весь видимый спектр (только зелёный цвет и ультрафиолет), то люминофор, находящийся на внутренней стороне внешней колбы, преобразует ультрафиолет в спектр красного свечения. Это позволяет объединить цвета в белое свечение лампы ДРЛ.

Лампы ДРЛ 250 – устройство
Дуговая ртутная лампа (ДРЛ) состоит из трёх основных функциональных частей: цоколь, кварцевая горелка и стеклянная колба.

» Цоколь предназначен для приема электроэнергии из сети, по средствам соединения контактов лампы (один из которых резьбовой, а второй — точечный) с контактами патрона, после чего происходит передача переменного электричества непосредственно на электроды самой горелки ДРЛ лампы.

» Кварцевая горелка является основной функциональной частью лампы ДРЛ. Она представляет собой кварцевую колбу, у которой по бокам располагаются по 2 электрода. Два из них основных и два — дополнительные. Пространство горелки заполнено инертным газом «аргона» (для изоляции теплообмена между горелкой и средой) и капелькой ртути.

» Стеклянная колба — это внешнюю часть лампы. Внутри неё помещена кварцевая горелка, к которой от контактного цоколя подходят проводники. Из колбы выкачивают воздух и закачивают в ней азот. И ещё один немаловажный элемент, что находится в стеклянной колбе, это 2 ограничивающих сопротивления (подсоединенные к дополнительным электродам). Внешняя стеклянная колба с внутренней стороны покрыта люминофором.

Подключение к электросети четырех электродной лампы осуществляется через дроссель. Дроссель подбирается в соответствии с мощностью ДРЛ лампы. Роль дросселя — ограничивать ток, питающий лампу. Если включить лампу без дросселя, то она моментально сгорит, поскольку через неё пройдёт слишком большой электроток. В схему подключения желательно добавить конденсатор (не электролитический). Он будет влиять на реактивную мощность, а это сэкономит электроэнергию в два раза.

Дроссель ДРЛ-125 (1.15А) = конденсатор 12 мкф. (не меньше 250 В.)
Дроссель ДРЛ-250 (2.13А) = конденсатор 25 мкф. (не меньше 250 В.)
Дроссель ДРЛ-400 (3.25А) = конденсатор 32 мкф. (не меньше 250 В.)

P.S. Лампа ДРЛ содержит внутри капельки ртути, если разобьется кварцевая колба, то пары ртути развеются в помещении на 25 м.кв. Обращайтесь с лампой ДРЛ осторожно.

Электротехническая продукция в Уфе

ФОТО-КАТАЛОГ
  • Лампы, световые устройства, комплектующие светильников
    • Лампы накаливания (ЛН)
    • Лампы накаливания галогенные (ГЛ)
    • Лампы люминесцентные (линейные (ЛЛ), компактные (КЛЛ))
      • Линейные люминесцентные лампы
      • Компактные лампы Osram (цоколь 2G7, 2G11, G23, G24, GX24, E14, E27 и др. )
      • Компактные лампы Philips (цоколь GX24, E14, E27 и др.)
      • Компактные лампы Selecta (цоколь G23, G24, GX53, GX70, E14, E27 и др.)
      • Компактные лампы Ecola (цоколь GU5.3, GU10, GX24, GX40, GX53, GX70, R7s, E14. E27 и др.)
      • Компактные лампы Uniel (цоколь R7s, Е14, Е27 и др.)
      • Компактные лампы Compak (цоколь 2G7, 2G11, Gx10q и др.)
      • КЛЛ TDM с трубкой дугообразной (3U, 4U)
      • КЛЛ TDM с трубкой спиралевидной полной (FS)
      • КЛЛ TDM с трубкой малого диаметра (FST2)
      • КЛЛ TDM неинтегрированные (без ПРА)
      • КЛЛ TDM промышленные (мощные)
    • Лампы газоразрядные
    • Светодиодные (LED) лампы и модули
    • Лампы бактерицидные, облучатели
    • Фитолампы и световые устройства для растений
    • Декоративная иллюминация
    • Светодиодные (LED) ленты, контроллеры и аксессуары
    • Пускорегулирующая и светотехническая арматура
  • Светильники наружного освещения и универсального применения
    • Прожекторы (опции — переносной, с датчиком движения, RGB) IP44, 54, 65
      • Прожекторы светодиодные брендовые (ASD, JazzWay, GeniLED, General и др. )
      • Прожекторы светодиодные Народные СДО
      • Прожекторы светодиодные Народные СДО-04
      • Прожекторы светодиодные Народные СДО-3 Компакт
      • Прожекторы цокольные R7s под галогенные лампы брендовые (+ опции)
      • Прожекторы цокольные R7s под галогенные лампы TDM (+ опции)
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНаТ, ДРЛ и пр.) брендовые
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНат, ДРЛ и пр.) TDM
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы брендовые
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы TDM
      • Прожекторы на штативе, штативы
    • Светильники садово-парковые комбинированные брендовые
    • Светильники консольные на трубу (+ опции) брендовые
    • Светильники настенно-потолочные (накладные, подвесные и пр.)
      • Светильники под цокольные лампы Е27, Е40
      • Светильники под цокольные лампы G5.3, GU5.3, GU10, GX53, GX70
      • Накладные люминесцентные светильники типа ЛСП под цокольные лампы G13
      • Накладные светильники типа НПП, НПБ, НБП, НББ под цокольные лампы Е27, Е40
      • Светильники подвесные (на трос, профиль, трубу) светодиодные и цокольные Е27, Е40
      • Светильники вертикально-подвесные типа НСП под цокольные лампы Е27, Е40
    • Фонари, светильники переносные/с аккумулятором и аксессуары
    • Светильники садово-парковые (с/п) TDM и комплектующие к ним
    • Светильники взрывозащищенные
  • Светильники внутреннего освещения
    • Встраиваемые светильники общего и дополнительного освещения
    • Светильники накладные люминесцентные (под лампы с цоколем G5, G13, G23, GR10q и пр. ) IP20, 23, 40
    • Светильники настенно-потолочные цокольные Е14, Е27, G10 и пр. под лампы ЛН, КЛЛ, LED
    • Светильники светодиодные настенно-потолочные
    • Светильники подвесные (на шнур, трос, трубу и пр.)
      • Светильники подвесные светодиодные
      • Светильники подвесные типа НСО, НСБ цокольные Е27, G9 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники подвесные (люстры) CITILUX цокольные Е14, Е27 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 (под лампы ДРЛ, ДНаТ, ДРИ (МГЛ))
    • Светильники накладные специальные — с датчиками (фото-, шума, движения и пр.), антивандальные
    • Светильники аварийные/с аккумулятором и световые указатели
    • Светильники точечные (опции — поворотные, с рефлектором, с декоративным элементом)
      • Встраиваемые светодиодные светильники
      • Встраиваемые светильники с цоколем E14, E27
      • Встраиваемые светильники с цоколем G4, GU4, G9, GU9, GU10
      • Встраиваемые светильники с цоколем G5. 3, GU5.3
      • Встраиваемые светильники с цоколем GX40, GX53, GX70
      • Встраиваемые декоративные потолочные светильники E14, G4, G9, G5.3, GU5.3, GU10
      • Накладные светильники с цоколем GX53
    • Светильники локального и акцентного освещения
  • Электроустановочные изделия (ЭУИ)
  • Кабельные разъемы, удлинители, фильтры сети
    • Бытовые электрические вилки, розетки
    • Колодки (посты) розеточные, разветвители
      • Колодки бытовые белые (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые черные (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО сосна (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО бук (IP20, 2P б/заземления, 2P+E)
      • Розеточные посты каучуковые IP44, 55
      • Разветвители (двойники, тройники и пр.)
      • Разветвители с гнездами под плоскую вилку
    • Удлинители офисно-бытовые IP20
    • Удлинители производственные IP20, 44
    • Удлинители-переноски под лампу
    • Разъемы, переходники, шнуры соединительные для сетевого оборудования
    • Силовые вилки, розетки (разъемы)
  • Автоматические выключатели и устройства защиты
    • Автоматические выключатели силовые
    • Автоматические выключатели модульные
    • Дифференциальные автоматические выключатели
    • Устройства защиты от перенапряжений
    • Предохранители (типа ПАР, плавкие вставки, держатели и пр. )
      • Предохранители ПАР (автоматические резьбовые)
      • Плавкие вставки ВПБ, Н520Б (быстрого действия), ВПТ, Н520Т (замедленного действия), держатели ДПВ 5х20
      • Плавкие вставки цилиндрические ПВЦ, держатели ДПВ 10х38, 14х51, 22х58
      • Предохранители плавкие серии ППНН, держатели, аксессуары
      • Предохранители плавкие вставки ПН-2, контакты-основания и пр.
      • Патроны ПТ высоковольтных предохранителей ПКТ
    • Устройства защитного отключения
    • Реле (блоки) контроля и защиты
    • Устройства заземления (комплекты и пр.)
  • Электрокоммутационная аппаратура
    • Устройства модульные
    • Устройства в оболочке, с функцией доп/оболочки и без нее
      • Выключатели кнопочные IP40
      • Выключатели путевые, концевые IP54, 55, 67
      • Рубильники кулачковые IP40, 44
      • Посты кнопочные IP40, 54, оболочки для кнопок
      • Посты кнопочные тельферные IP30, 54
      • Переключатели кулачковые IP20, 40, 54
      • Пакетные выключатели/переключатели IP00, 30, 56
      • Контакторы в оболочке IP54
    • Арматура ручного управления
    • Выключатели-разъединители
    • Устройства электромагнитные для частых коммутаций
    • Контакторы малогабаритные КМН, катушки и пр.
    • Контакторы промышленные КТН, катушки и пр.
    • Контакторы электромагнитные КТ серии 6600
    • Пускатели ПМ12 Вольтмик, реле и аксессуары
    • Пускатели ПМ-12 TDM electric, реле и аксессуары
    • Пускатели ПМЛ
  • Корпуса и устройства для сборки щитов, электрощиты в сборе
    • Щиты распределительные встраиваемые (типа ЩРВ) пластиковые, металлические IP31, 40, 41
    • Щиты распределительные навесные (типа ЩРН) пластиковые, металлические IP20, 30, 31, 40, 41
      • Щиты (боксы) навесные пластиковые ABB, Schneider Electric IP40
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 белый
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 ЭКО сосна, бук, антрацит
      • Щиты (боксы) навесные пластиковые Tekfor IP41
      • Щиты (боксы) навесные пластиковые Vi-ko, U-plast, Legrand Nedbox IP30, 40
      • Щиты (боксы) навесные пластиковые ТУСО IP40
      • Щиты (боксы) навесные пластиковые IEK, СЩит IP30,31
      • Щиты (боксы) навесные металлические Узола IP31
      • Щиты (боксы) навесные металлические TDM IP31
      • Щиты (боксы) навесные металлические СЩит, ЭРА, RUCELF IP31
    • Щиты учетные и учетно-распределительные IP30, 31
      • Щиты учета и распределения встраиваемые (ЩУРВ, ЩРУВ, ЩРУ-В и др. ) IP31
      • Щиты учета и распределения навесные (ЩУН, ЩУРН, ЩРУН, ЩРУ и др.) IP31
      • Щиты квартирные (ЩК, ЩКВ, ЩКН, оболочки, корпуса, панели и др.) IP30, 31
    • Щиты с монтажной панелью IP31, 54, 55, 66
      • Щиты ЩМП, ЩРН-М металлические IP31 TDM
      • Щиты ЩМП, ЩРН-М металлические IP31 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические IP66 TDM
      • Щиты ЩМП, ЩРН-М металлические IP54, 55, 65 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические напольные IP31, 66 TDM и аксессуары
      • Щиты антивандальные ЩПМП пластиковые
      • Щиты ЩМП пластиковые IP65 TDM
    • Щиты учета и распределения герметичные IP54, 55, 66
    • Каркасы и аксессуары (панели, рамы и пр.) для сборки щитов
      • Каркасы TDM серии ВРУ-1 (цельносварные, сборно-разборные) IP31
      • Каркасы TDM серии ВРУ-2, ВРУ-3 (цельносварные, сборно-разборные) IP31
      • Панели, рамы и аксессуары для каркасов ВРУ TDM (-1,-2,-3)
      • Каркасы TDM серии ВРУ-1 IP54
      • Корпуса TDM ШРС, ВРУ-моноблочный IP31, 54
      • Корпуса TDM для сборки НКУ (ШРС, ВРУ, ГРЩ, ЩО-70, Щиты автоматики и пр. ) серия КСРМ сборно-разборные IP31
      • Корпуса TDM щитов этажных ЩЭ IP30
    • Средства обеспечения микроклимата
    • Электрические счетчики, приборы измерительные
    • Электрощитовые сборки
  • Аксессуары для щитов и шкафов
  • Устройства трансформации, питания и стабилизации
    • Трансформаторы и комплектные устройства
    • Авто- и мотосвязанные устройства
    • Аккумуляторы, батарейки и источники (системы) бесперебойного питания
      • Аккумуляторные батарейки AAA (R03 10,5мм), AA (R06 D14,5мм), C (R14 D26,2мм), D (R20 D34,2мм) и др., зарядные устройства
      • Батарейки цилиндрические 1,5В (AAA, AA, C, D), дисковые 1,5; 3,0В) и др.
      • ИБП (плюс реле напряжения, стабилизатор, аккумулятор)
    • Устройства питания пониженным напряжением
    • Стабилизаторы напряжения для однофазной сети
    • Стабилизаторы напряжения для трехфазной сети
  • Аксессуары управления электрической нагрузкой
  • Кабель, провод
    • Силовой для стационарной прокладки
    • Силовой для подвижных соединений
    • Установочные (монтажные) и соединительные провода
      • Провод ПуВ, ПВ-1
      • Провод ПуВ, ПВ-1 бухтами (TDM)
      • Провод ПуГВ, ПВ-3
      • Провод ПуГВ, ПВ-3 бухтами (TDM)
      • Провод АПВ
      • Провод ПВС, кабель гибкий КГ-ВВ
      • Провод ПВС бухтами (TDM)
      • Провод плоский гибкий ШВВП, ШВП-2, ПУБГ-П, ПГВВ-П
      • Провод монтажный НВ, МПО, МГШВ, БПВЛ
    • Для вторичных сетей контроля, управления, связи, сигнализации и блокировки
    • Кабель информационный и речевой
    • Ретро-провод витой
    • Специальный провод (водопогружной, термо- и жаростойкий и пр. )
    • Греющий кабель (саморегулирующийся и резистивный)
  • Кабеленесущие изделия и системы
  • Изделия монтажные соединением с кабельной жилой
  • Изделия для изоляции и защиты соединений
  • Изделия крепежные и смежные
  • Электрический инструмент для работы и измерений, расходники
    • Электроинструмент для электромонтажных и общестроительных работ
    • Расходные материалы для электроинструмента
    • Расходные материалы для электроинструмента (продолжение)
      • Круги отрезные по металлу и др.
      • Круги отрезные по бетону, кирпичу и пр.
      • Круги зачистные, обдирочные, заточные
      • Штроберы, зубила плоские, пики для перфораторов
      • Паяльные материалы (припои, канифоль и пр.), клеевые стержни
      • Щетки-крацовки
      • Шкурка шлифовальная, лента абразивная, паста полировальная, насадки
      • Метчики, плашки, клуппы, фрезы, резцы машинные и машинно-ручные, держатели (воротки)
    • Сварочные аппараты и аксессуары
    • Средства обеспечения электромонтажных и общестроительных работ
  • Ручной инструмент, расходники
    • Ручной электромонтажный инструмент и приспособления
    • Ручной общестроительный инструмент и аксессуары
      • Бокорезы, пассатижи, длинногубцы слесарные
      • Ключи разводные, раздвижные (трубные), клещи переставные
      • Отвертки слесарные и аксессуары (биты, переходники и пр. ), наборы
      • Ключи слесарные (рожковые, накидные, комбинированные, имбусовые и пр.), наборы
      • Ключи головочного типа (торцевые), головки и державки (трещетки, воротки), наборы
      • Ножовки по дереву, гипсокартону и пр., стусла
      • Ножи, ножницы, болто- и тросорезы, лезвия и пр.
    • Ручной общестроительный инструмент (продолжение), приспособления и аксессуары
      • Кисти для покраски
      • Ролики и аксессуары для покраски
      • Шпатели, мастерки, кельмы, правило, миксеры и др.
      • Напильники, надфили, рашпили, щетки (обдирочные, зачистные)
      • Ударный инструмент (молотки, кувалды, топоры, киянки, аксессуары)
      • Мерительный инструмент (рулетки, угольники и пр.)
      • Уровни (пузырьковые, лазерные), нивелиры, отвесы и др.
      • Специнструмент (стамески, стекло- и плиткорезы и др.)
    • Расходные материалы и ручной инструмент (приспособления) их использования
      • Полотна ножовочные по металлу, державки полотен
      • Баллоны цанговые заполненные для газовых горелок, горелки, лампы паяльные
      • Тубовая пена монтажная и очистители, распределители (пистолеты)
      • Герметики в тубах и тюбиках, распределители (пистолеты)
      • Заклепки, заклепочники
      • Скобы, степлеры
      • Бруски, шкурка (сетка) абразивные (шлифовальные), оправки (державки)
      • Захваты колец, подшипников (съемники), крюки монтажные и пр.
    • Приспособления и легкая техника для производства работ
  • Электрические водо- и воздухонагреватели (прямые и косвенные)
  • Электронасосные агрегаты
  • Электродвигатели, частотные преобразователи
  • Электротовары для хозяйства, аналоги и хозинвентарь
  • Инженерная сантехника для дома
    • Вентили, краны, смесители
    • Резьбовые фитинги, коллекторы/разделители, радиаторы
    • Арматура и устройства безопасности, управления и учета
    • Трубы, фитинги, аксессуары для монтажа систем водоснабжения, отопления и канализации
    • Сантехнические монтажные аксессуары и запчасти
      • Хомуты трубные, червячные, ремонтные и пр.
      • Лента-фум, лен, паста, нить для герметизации резьбы
      • Арматура запорная (картриджи, кран-буксы, клапаны и пр.)
      • Теплоизоляция (трубки, рулоны и аксессуары)
      • Трос сантехнический
      • Теплоносители (антифриз)
      • Аэраторы, лейки и пр.
      • Прокладки, манжеты, кольца и пр.
      • Запчасти (мембраны, фланцы) к гидроаккумуляторам (бакам), крепления
      • Дюбеля для крепления сантехники
    • Гибкая подводка, труба/фитинги из нержавеющей стали и пр.
    • Элементы магистральной очистки воды


Торговая сеть ATOM electric работает на рынке электротехнической продукции с 2003 года и предлагает своим клиентам товары оптимального соотношения цена-качество.


Лампы, световые устройства, комплектующие светильников

Светильники наружного освещения

Светильники внутреннего освещения

Электроустановочные изделия

Кабельные разъемы, удлинители, фильтры сети

Автоматические выключатели и устройства защиты

Электрокоммутационная аппаратура

Корпуса и комплектующие для сборки щитов, электрощиты в сборе

Аксессуары для щитов и шкафов

Устройства трансформации, питания и стабилизации

Аксессуары управления электрической нагрузкой

Кабель, провод

Кабеленесущие системы

Изделия монтажные соединением с кабельной жилой

Изделия для изоляции и защиты соединений

Изделия крепежные и смежные

Электрический инструмент для работы и измерений, расходники

Ручной инструмент для электромонтажных и общестроительных работ, расходники

Электрические водо- и воздухонагреватели (прямые и косвенные)

Электронасосные агрегаты

Электродвигатели, частотные преобразователи

Электротовары для хозяйства и хозинвентарь

Инженерная сантехника







Натриевая лампа высокого давления

В люминесцентных лампах видимый свет создают пары ртути. Но известна способность и других металлов, разогретых до высокой температуры, создавать излучение в видимой части спектра. В отличие от ртути, для этого их нужно нагреть до высокой температуры, которую не выдерживают ни силикатные, ни кварцевые стекла. К тому же, пары металлов, попадая на стекло, разрушают его структуру.

Проблема создания таких ламп решилась с изобретением материалов, способных не только выдержать требуемую температуру и давление паров внутри, но и пропускать наружу видимый свет. Это – керамика, названная за границей «лукалос», а в России – «поликор». Изготавливается она из порошковой окиси алюминия, сформированной и запеченной в виде трубки. Внутри нее находятся:

  • пары натрия с давлением 4-14 кПа – металл, создающий свечение лампы;
  • пары ртути, выполняющие роль буферного газа;
  • инертный газ ксенон, участвующий в розжиге лампы и снижающий тепловые потери.

Натриевые лампы низкого и высокого давления

Если взглянуть на зависимость светоотдачи натриевого разряда от давления, при котором он происходит, то выделяются два максимума: при давлениях 0,1 и 10 кПа.

Зависимость световой отдачи натриевого разряда от давления паров натрия

Лампы, работающие на этих максимумах, названы, соответственно, лампами низкого и высокого давлений. Первые попытки изготовить лампу связаны с низким давлением. Но из-за сложности конструкции они не получили распространения. К тому же эти источники света страдают низким уровнем цветопередачи.

Конструкция и принцип работы натриевых ламп высокого давления

Основной элемент лампы – трубка из поликора, называемая «горелкой». Она заполнена натрием, парами ксенона и ртути. Трубка помещается в центр стеклянной колбы. По краям в горелку вводятся электроды. Герметизация их вводов осуществляется колпачками из ниобия, приклеенными к трубке цементоподобной смесью или припаянными с помощью твердого припоя. Ниобий обладает тем же коэффициентом линейного расширения, что и материал трубки. Применение методов, которыми впаивают электроды в стеклянные колбы, невозможно, так как поликор имеет кристаллическую структуру и не поддается обработке пламенем.

Свечение трубки натриевой лампы

Электроды соединяются с выводами цоколя лампы. Внутри колбы создан вакуум. Это обеспечивает снижение передачи тепла от горелки к колбе. Чем вакуум чище, тем больше коэффициент полезного действия лампы. Для поддержания высокой степени чистоты вакуума внутри колбы устанавливают поглотители газов.

Энергия, поступающая на горелку, расходуется на нагрев паров натрия, а видимое свечение паров, имеющее характерный желтовато-золотистый оттенок, распространяется сквозь стенки горелки и колбы.

Устройство натриевой лампы высокого давления

После зажигания дуги в лампе ей требуется время на разогрев. Номинальной яркости свечения лампа достигает через 3 – 5 минут после включения. После отключения лампа должна полностью остыть, иначе включения ее не произойдет.

Запуск натриевой лампы высокого давления

Запуск натриевой лампы, как и люминесцентной, при номинальном напряжении сети невозможен. Ей требуется импульс высокого напряжения в несколько тысяч вольт. Применение стартера для запуска невозможно, поэтому применяются импульсные зажигающие устройства – ИЗУ.

Импульсные зажигающие устройства

Изготавливается много модификаций ИЗУ, отличающиеся внутренней конструкцией. А главное – схемой подключения. Они могут подключаться и последовательно с лампой, и параллельно ей, а также быть трехпроводными, сочетающими оба этих способа. Схема подключения указывается на корпусе устройства.

Последовательно с лампой и ИЗУ подключается дроссель, ограничивающий ток через лампу при ее горении и работающий при ее зажигании совместно с зажигающим устройством. Дроссели различаются по мощности – она соответствует мощности лампы. Дроссели, использующиеся для ламп ДРИ (натриевых низкого давления) и ДРЛ, для натриевых ламп высокого давление не пригодны.

Задача ИЗУ – создать высоковольтный импульс в момент подачи напряжения на схему, обеспечивающую запуск и работу лампы. Различают зажигающие устройства однократного и многократного действия. Однократные ИЗУ создают при включении только один импульс. Если включения не произошло, схема ИЗУ блокируется и не подает импульс в течение некоторого времени. ИЗУ многократного действия выполняют несколько попыток запуска, после чего блокируются, пока напряжение с них не будет снято и подано вновь.

Один из вариантов включения натриевой лампы

Иногда в схему светильников с натриевыми лампами включают помехоподавляющий конденсатор, дополнительно компенсирующий реактивную мощность, потребляемую лампой.

Виды и маркировка натриевых ламп

Лампы общего применения, использующиеся для освещения улиц и дворов, имеют цоколь Е27 при мощности до 70 Вт, и Е40 – при большей мощности. В софитных лампах, имеющих два цоколя по краям, используются RX7s.

Натриевая лампа с цоколем Е40

Расшифровка российской маркировки выглядит так.

БукваЗначение
ДДуговая
НаНатриевая
ТТрубчатая
МС матовой колбой
ЗЗеркальная

За рубежом каждая фирма производитель ламп применяет собственную маркировку.

Неисправности натриевых ламп

Срок службы натриевых ламп ограничен, как и у любых других. Первым признаком, что лампу пора сменить, является ее мигание. Светильник внезапно гаснет, затем, после остывания, запускается вновь. И так происходит постоянно.

Следующий этап старения – лампа не разгорается. В некоторых случаях она даже светит ярко-белым светом, постоянно погасая и загораясь вновь.

Остальные неисправности связаны с выходом из строя пускорегулирующей аппаратуры: дросселя, ИЗУ, конденсатора фильтра, патрона или соединительных проводов. Порядок поиска неисправности следующий:

  • замена лампы на заведомо исправную;
  • если это не помогло – вскрытие светильника и осмотр его содержимого на предмет оплавленных элементов и соединительных проводов, проверка крепления проводов в контактах продергиванием, оценка состояния патрона;
  • проверка наличия напряжения на входе ПРА и за дросселем. Проверяется не сразу после подачи напряжения, а с задержкой, необходимой для срабатывания ИЗУ (если оно работает), чтобы не спалить мультиметр;
  • замена ИЗУ на исправное.

Достоинства и недостатки натриевых ламп

Натриевые лампы – экономичные источники света, обладающие высокой светоотдачей. Связано это с тем, что электроэнергия в горелке лампы используется эффективнее, большая часть ее преобразуется в световой поток. Потери на тепловыделение минимальны, так как вакуум в колбе изолируется горелку от окружающей среды.

Спектр свечения лампы узкий, и почти весь сосредоточен в области желтого света. Это не позволяет использовать ее в жилых помещениях. Еще один недостаток: длительное время, необходимое лампе на разогрев и повторное включение – также сужает область ее применения.

Применение натриевых ламп

Больше всего натриевые лампы применяются для уличного и паркового освещения, подсветки фасадов зданий, освещения автомагистралей. Из этой ниши их постепенно вытесняют светодиодные светильники, но процесс этот завершится еще не скоро.

Максимально пригодны натриевые лампы для работы в теплицах. Желтый свет – это то, что нужно растениям для эффективного роста.

Оцените качество статьи:

Введение в iptables и iptables top 20 общих правил

к Аниш


Размещено в субботу, 18 августа



Введение

Этот образец главы извлечен из книги The Modern Cryptograhy CookBook. Тема книги — Криптография для EveryOne. Учитесь от принципа криптографии до прикладной криптографии на практическом примере

Получите эту книгу всего за $ 9, воспользовавшись скидкой по купону


IPtables — это служба межсетевого экрана, доступная во многих различных дистрибутивах Linux.Хотя поначалу изменение может показаться трудным, эта статья должна показать вам, насколько легко им пользоваться и как быстро вы можете работать с вашим брандмауэром

.

ЦЕПЕЙ iptables

Iptables состоит из 5 таблиц, каждая из которых связана с определенными функциями сетевого фильтра и разбита на несколько «цепочек», определяющих функции каждой таблицы дополнительно

  • INPUT — Используется для управления поведением ВХОДЯЩИХ соединений.

  • FORWARD — Используется для управления поведением соединений, которые не доставляются локально, но отправляются немедленно.

  • ВЫХОД — Используется для управления поведением ИСХОДЯЩИХ соединений.

  • PREROUTING : Эта цепочка используется для принятия любых решений, связанных с маршрутизацией, до ( PRE ) отправки любых пакетов. Вот пример, мы перенаправляем любой трафик, который только что достиг сервера через порт 80, на порт 8080:

      iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 80 -j REDIRECT --to-port 8080

  • FORWARD : Как следует из названия, цепочка FORWARD таблицы FILTER используется для пересылки пакетов от источника к месту назначения.Вот пример цепочки FORWARD , где любой трафик TCP , полученный на порт 80 на интерфейсе eth0 , предназначенный для хоста 192. 168.0.4 , будет принят и перенаправлен на 192.168.0.4 :

      iptables -A ВПЕРЕД -i eth0 -p tcp --dport 80 -d 192.168.0.4 -j ПРИНЯТЬ


    Вы должны использовать nat PREROUTING только для изменения адреса назначения пакетов и фильтры FORWARD только для фильтрации (отбрасывание / прием пакетов).

iptables Действия

  • ПРИНЯТЬ : Разрешить подключение
  • DROP : сбросить соединение (как будто соединение никогда не было; полезно, если вы хотите, чтобы система исчезла из сети)
  • REJECT : Не разрешать соединение, но отправить сообщение об ошибке.

iptables Политика по умолчанию

В каждой системе Linux цепочка настроена с ACTION по умолчанию, чтобы знать, какая политика по умолчанию.

  sudo iptables -L | политика grep
Цепочка INPUT (политика ACCEPT)
Цепочка ВПЕРЕД (политика ПРИНЯТЬ)
Цепочка ВЫХОДА (политика ПРИНЯТЬ)


Как изменить политику iptables по умолчанию

Системные администраторы

могут изменить политику по умолчанию с помощью iptables --policy

например

  iptables --policy INPUT DROP
iptables --policy ВЫВОД ПРИНЯТЬ
iptables --policy FORWARD DROP


Параметры основной команды iptables

Ознакомьтесь с правилами iptables iptables -h , это отличное место для начала, несколько советов

  • iptables -A добавит правило в конец

  • iptables -I добавит правило вверху по умолчанию

  • iptables -D удалит правило (укажите номер правила или укажите все правило, которое вы хотите удалить, чтобы эта опция работала)

  • iptables -C проверит наличие правила

  • iptables -F Удалить все правила в цепочке или все цепочки

Наиболее распространенные правила IPtables

  • iptables: Как заблокировать весь трафик

      iptables -F
      iptables -A INPUT -j REJECT
      iptables -A ВЫХОД -j ОТКАЗАТЬ
      iptables -A FORWARD -j REJECT

  • iptables Как заблокировать только входящий трафик

      iptables -F ВВОД
      iptables -A INPUT -m state --state ESTABLISHED -j ACCEPT
      iptables -A INPUT -j REJECT

  • iptables Как заблокировать только исходящий трафик

      iptables -F ВЫХОД
      iptables -A ВЫХОД -m состояние --state УСТАНОВЛЕНО -j ПРИНЯТЬ
      iptables -A ВЫХОД -j ОТКАЗАТЬ

  • iptables: Как заблокировать определенный входящий порт или службу
    Это заблокирует любой входящий трафик службы http

      iptables -A INPUT -p tcp --dport 80 -j REJECT


    или

      iptables -A INPUT -p tcp --dport www -j REJECT


    , чтобы разрешить только локальные интерфейсы для http

      iptables -A INPUT -p tcp --dport 80 -j REJECT

  • iptables: Как заблокировать определенный хост

    Это заблокирует весь доступ этого хоста

      iptables -A INPUT -s  -j REJECT

  • iptables: как заблокировать исходящий трафик на определенные хосты

      iptables -A INPUT -s  -j REJECT

  • iptables: как разрешить доступ только к определенному MAC-адресу

      iptables -A INPUT -m mac --mac-source  -j ACCEPT
      iptables -A INPUT -j REJECT

  • iptables: как разрешить только SSH

      iptables -A INPUT -j REJECT
      iptables -A ВВОД -p tcp --dport ssh -j ПРИНЯТЬ
      iptables -A ВВОД -i lo -j ПРИНЯТЬ
      iptables -A INPUT -j REJECT

  • iptables: Как заблокировать все исходящие соединения, например telnet

      iptables -A ВЫХОД -p tcp --dport telnet -j ОТКАЗАТЬ

  • iptables: как заблокировать пинг

      iptables -A INPUT -p icmp --icmp-type echo-request -j DROP


    или

      iptables -A INPUT -p icmp --icmp-type 8 -j DROP

  • iptables: Как настроить ожидание подключения

    Заставляет iptables ждать 15 секунд между новыми подключениями с того же IP-адреса на порту 22 (SSH):

      iptables -A INPUT -p tcp -i eth0 -m state --state NEW --dport 22 -m latest --update --seconds 15 -j DROP

      iptables -A INPUT -p tcp -i eth0 -m state --state NEW --dport 22 -m latest --set -j ACCEPT

  • iptables: Как заблокировать атаки Smurf

      iptables -A INPUT -p icmp -m icmp --icmp-type запрос-маски-адреса -j DROP
      iptables -A INPUT -p icmp -m icmp --icmp-type timestamp-request -j DROP
      iptables -A INPUT -p icmp -m icmp -j DROP

  • iptables: как отбросить лишние пакеты RST, чтобы избежать атак smurf

      iptables -A INPUT -p tcp -m tcp --tcp-flags RST RST -m limit --limit 2 / second --limit-burst 2 -j ACCEPT

  • iptables: перенаправление портов

    Эти правила будут перенаправлять весь входящий запрос на порт 80 на порт 8080

      iptables -t nat -A PREROUTING -p tcp --dport 80 -j REDIRECT --to-port 8080


    Эти правила будут перенаправлять весь входящий запрос на порт 80 с localhost на порт 8080

      iptables -t nat -I ВЫХОД -p tcp -d 127.0.0.1 --dport 80 -j REDIRECT --to-ports 8080

  • iptables Как вывести список правил IPtables

      iptables -L
      iptables -t nat - номера строк -n -L

  • iptables: Как сохранить изменения правил, внесенные в iptables

      Ubuntu: sudo / sbin / iptables-save.

      RedHat / Centos: / sbin / service iptables save

      Другое: /etc/init.d/iptables save

      Общий: iptables-save> / etc / sysconfig / iptables

  • Как восстановить правила iptables из файла

  sudo iptables-save | sudo tee / etc / iptables.conf
    sudo iptables-restore
  • Как очистить все правила iptables

    Эта команда не очищает правила NAT
      iptables -F


    Обратите внимание, если есть правило NAT, то его сбросить

      iptables -t нат -F
  • iptables: Как удалить правило PREROUTING NAT

    Сначала узнайте, что это за строка, с помощью iptables -t nat -L --line-numbers

      iptables -t нат -L - номера строк
      ПЕРЕДАЧА ЦЕПИ (ПОЛИТИКА ПРИНЯТЬ)
      num target prot opt ​​источник назначения
      1 REDIRECT tcp - в любом месте tcp dpt: 8082 redir ports 8083
      2 REDIRECT tcp - в любом месте где угодно tcp dpt: 8084 redir ports 8083

      Цепочка INPUT (политика ACCEPT)
      num target prot opt ​​источник назначения

      Цепочка ВЫХОДА (политика ПРИНЯТЬ)
      num target prot opt ​​источник назначения
      1 REDIRECT tcp - в любом месте localhost tcp dpt: 8084 redir ports 8083
      2 REDIRECT tcp - в любом месте localhost tcp dpt: 8082 redir ports 8083


    Затем удалите правило номер
    iptables -t nat -D PREROUTING 2

  • iptables : Как сделать логирование iptbales

    создать новую цепочку правил, которая записывается и удаляется последовательно:

      # Создать новую цепочку под названием LOGGING
      iptables -N РЕГИСТРАЦИЯ
      # Все оставшиеся входящие пакеты перейдут в цепочку LOGGING
      iptables -A INPUT -j LOGGING
      # Записывать входящие пакеты в системный журнал (/ var / log / messages)
      iptables -A LOGGING -m limit --limit 3 / min -j LOG --log-prefix «iptables drop packets» --log-level 4
      # Наконец, отбросим все пакеты, пришедшие в цепочку LOGGING
      iptables -A LOGGING -j DROP


    Регистрировать все отброшенные исходящие пакеты

      iptables -N РЕГИСТРАЦИЯ
      iptables -A ВЫХОД -j ЖУРНАЛ
      iptables -A LOGGING -m limit --limit 3 / min -j LOG --log-prefix «iptables drop packets» --log-level 4
      iptables -A LOGGING -j DROP

  • iptables: как создать правило DDoS в iptables

      # Отклонять поддельные пакеты
      iptables -A INPUT -s 10.0.0.0 / 8 -j ПАДЕНИЕ
      iptables -A INPUT -s 169.254.0.0/16 -j DROP
      iptables -A INPUT -s 172.16.0.0/12 -j DROP
      iptables -A INPUT -i eth0 -s 127.0.0.0/8 -j DROP

      iptables -A INPUT -s 224.0.0.0/4 -j DROP
      iptables -A INPUT -d 224.0.0.0/4 -j DROP
      iptables -A INPUT -s 240.0.0.0/5 -j DROP
      iptables -A INPUT -d 240.0.0.0/5 -j DROP
      iptables -A INPUT -s 0.0.0.0/8 -j DROP
      iptables -A INPUT -d 0.0.0.0/8 -j DROP
      iptables -A INPUT -d 239.255.255.0/24 -j DROP
      iptables -A INPUT -d 255.255.255.255 -j DROP

      # Остановить смурф-атаки
      iptables -A INPUT -p icmp -m icmp --icmp-type address-mask-request -j DROP
      iptables -A INPUT -p icmp -m icmp --icmp-type timestamp-request -j DROP
      iptables -A INPUT -p icmp -m icmp -j DROP

      # Отбросить все недопустимые пакеты
      iptables -A INPUT -m state --state INVALID -j DROP
      iptables -A FORWARD -m state --state INVALID -j DROP
      iptables -A OUTPUT -m state --state INVALID -j DROP

      # Отбрасывать лишние пакеты RST, чтобы избежать атак smurf
      iptables -A INPUT -p tcp -m tcp --tcp-flags RST RST -m limit --limit 2 / second --limit-burst 2 -j ACCEPT

  • iptables Как заблокировать сканирование портов

      # Любой, кто пытался просканировать нас, заблокирован на целый день.iptables -A INPUT -m latest --name portscan --rcheck --seconds 86400 -j DROP
      iptables -A FORWARD -m недавний --name portscan --rcheck --seconds 86400 -j DROP

      # По прошествии дня удалить их из списка сканирования портов
      iptables -A INPUT -m недавний --name portscan --remove
      iptables -A FORWARD -m недавний --name portscan --remove

      # Эти правила добавляют сканеры в список сканирования портов и регистрируют попытку.
      iptables -A INPUT -p tcp -m tcp --dport 139 -m latest --name portscan --set -j LOG --log-prefix "Portscan:"
      iptables -A INPUT -p tcp -m tcp --dport 139 -m latest --name portscan --set -j DROP

      iptables -A FORWARD -p tcp -m tcp --dport 139 -m latest --name portscan --set -j LOG --log-prefix "Portscan:"
      iptables -A FORWARD -p tcp -m tcp --dport 139 -m недавний --name portscan --set -j DROP


если я пропустил какие-то правила, оставьте комментарий, я добавлю в список



Спасибо за прочтение !!! Отправить акцию в поддержку

Просьба о пожертвовании звучит для меня плохо, поэтому я собираю средства с по , предлагая все мои Девять книг всего за 9 долларов


Роль изохронии в восприятии речи в шуме

Abstract

Роль изохронии в речи - гипотетическом разделении речевых единиц на интервалы равной продолжительности - была предметом давних дебатов.Современные подходы в нейробиологии открыли новые перспективы в этой дискуссии благодаря теоретической структуре предсказательного кодирования и корковых колебаний. Здесь мы оцениваем сравнительную роль естественности и изохронности в разборчивости речи в шуме для французского и английского языков, двух языков, представляющих два хорошо установленных класса контрастных ритмов. Мы показываем, что как нисходящие предсказания, связанные с естественной синхронизацией речи, так и, в меньшей степени, восходящие предсказания, связанные с изохронией в слоговой шкале времени, улучшают разборчивость речи.Мы обнаружили аналогичный образец результатов для обоих языков, предполагая, что временная характеристика речи из разных классов ритмов может быть объединена вокруг единой основной речевой единицы с нейрофизиологически определенной продолжительностью и лингвистически закрепленным временным местоположением. Взятые вместе, наши результаты предполагают, что изохрония, по-видимому, не является основным аспектом обработки речи, но может быть следствием нейробиологических ограничений обработки, проявляясь в поведенческих характеристиках и, в конечном итоге, объясняет, почему изохронные стимулы занимают определенный статус в речи и человеческом восприятии в Общее.

Тематические термины: Язык, Кора

Введение

Фундаментальным свойством активности мозга млекопитающих является ее колебательный характер, приводящий к чередованию возбудимого и заторможенного состояний нейронных ансамблей 1 . Важнейшей характеристикой повышенной возбудимости является то, что она обеспечивает для сенсорных областей повышенную чувствительность и более короткое время реакции, что в конечном итоге приводит к оптимальному поведению. Эта идея легла в основу теоретической основы Active Sensing 2 , 3 и нашла широкую экспериментальную поддержку.

Колебательная активность, связанная с речью, сложный сенсорный сигнал, первоначально была описана как захват речи или слежение, точка зрения, которая предполагает, что корковая активность может быть сопоставлена ​​более или менее непосредственно с некоторыми характеристиками речевого сигнала, такими как амплитуда конверт 4 , 5 . Необходимость идентифицировать конкретные события, которые будут поддерживать отслеживание речи, в свою очередь, поставила вопрос о том, какие единицы будут вовлечены в колебательную активность.Слог обычно принимается как правильный кандидат 6 , 7 , учитывая близкое совпадение в условиях чистой речи между синхронизацией границ слога и большими вариациями амплитудной огибающей. Эти условия, однако, далеки от того, чтобы отражать то, как обычно воспринимается речь: связная речь, как известно, характеризуется отсутствием акустически заметных границ слогов 8 .

Параллельно с этим ранние работы по речевому ритму, также вдохновленные очевидным сходством с ритмом музыки 9 , побудили ученых сосредоточить внимание на периодических аспектах речи.Гипотеза изохронии расширила импрессионистические описания речи, звучащей либо как морзе, либо как пулемет 10 , 11 , и привела к гипотезе ритмического класса 12 , заявив, что языки делятся на отдельные ритмические категории в зависимости от из которых единица используется для формирования изохронного потока. Появились два основных класса: языки с синхронизацией по ударным нагрузкам (например, английский), основанные на изохронных ногах, и языки с синхронизацией по слогам (например, французский), которые предполагают наличие слогов одинаковой продолжительности.Тем не менее, гипотеза изохронии и связанная с ней гипотеза ритмического класса, несмотря (или в силу) их простой формулировки и интуитивного объяснения, были источником непрерывных споров (см. Обзор в 13 ).

В соответствии с изложенным выше способом формулировки современных теорий изохрония в речи будет иметь некоторые преимущества: речевые единицы, передаваемые с идеальной изохронной скоростью, будут максимально предсказуемыми и приведут к максимальному увлечению за счет уменьшения потребности в потенциально дорогостоящих механизмах сброса фазы 14 .Однако естественно произведенная речь редко бывает изохронной, если вообще бывает, и это отклонение от гипотетической изохронной формы, то есть изменение длительности субритмических единиц, на самом деле используется для кодирования важной информации во всех лингвистических (долексических, лексических и т. просодический, прагматический, дискурсивный) и паралингвистический уровни. Таким образом, здесь задействованы две явно противоречивые гипотезы: первая утверждает, что изохрония в обработке речи играет полезную роль, а вторая рассматривает естественное определение времени речи как золотой стандарт, и любое отклонение от него ухудшает его распознавание.

В этом исследовании мы пытаемся разделить роль двух временных измерений изохронии и естественности в восприятии речи. Мы сообщаем о двух экспериментах, проведенных отдельно с разговорным предложением на французском и английском языках, каждое из которых представляет два ритмических класса. Для этой цели мы использовали гарвардский корпус для английского языка 15 и его недавно разработанный французский аналог, корпус Fharvard 16 . Оба корпуса содержат предложения, состоящие из 5–7 ключевых слов, записанных одним участником для каждого языка.Предложения аннотировались на двух иерархических ритмических уровнях: уровень акцентной группы и слоговый уровень , соответственно, составляющих основу двух основных языковых ритмических классов, упомянутых выше. Мы вернули составленные естественным образом предложения к изохронной форме (или соответствующей анизохронной форме, см. Ниже) путем локального сжатия или удлинения речевых частей, соответствующих ритмическим единицам на двух соответствующих уровнях (группа акцента и слог). Повторная синхронизация была задействована вокруг P-центров, то есть времени, в которое слушатели сообщают о возникновении единицы 17 , 18 , и которые обеспечивают решающие ключевые события в точке встречи между восходящими акустическими сигналами яркости и нисходящая информация о возникновении языковых единиц.Неизмененные временные начала акцентных (acc) или слоговых (syl) ритмических единиц служили эталоном для состояния естественного ритма (NAT), из которого были определены условия изохронности (ISO) и асинхронности (ANI). В целом это обеспечило 5 временных версий каждого предложения в каждом корпусе: неизмененная естественная версия (NAT), изохронные стимулы на уровне акцента (ISO.acc) и слога (ISO.syl), а также анизохронные стимулы на уровне акцента ( ANI.acc) и слогового (ANI.syl) уровней. Условия ANI были контролем для условий ISO посредством применения идентичных чистых временных искажений из предложений NAT, хотя и не изохронно (см. «Методы»).

Затем мы оценили последствия этих изменений естественности в сторону изохронности в способности слушателей обрабатывать и понимать соответствующие речевые элементы. Стимулы предложения были смешаны со стационарным речевым шумом, чтобы сдвинуть понимание до уровня ниже потолка. Затем для обоих языков отдельно набор из пяти типов предложений в шуме был представлен слушателям-носителям языка, а доля распознанных ключевых слов была принята как показатель разборчивости соответствующего предложения в соответствующем условии.Мы показываем, что естественность является основным ингредиентом разборчивости, в то время как изохрония на уровне слогов - но не на уровне группы акцентов, независимо от ритмического класса рассматриваемого языка - играет дополнительную, хотя в количественном отношении меньшую полезную роль. Это впервые обеспечивает интегрированную согласованную структуру, объединяющую прогностические сигналы, относящиеся к восходящей изохронии и нисходящей естественности, описывая свойства разборчивости речи независимо от языкового ритмического класса.

Результаты

Естественная синхронизация приводит к большей разборчивости, чем речь с синхронизацией или синхронизацией на обоих языках

Сначала мы сообщаем о влиянии временного искажения на разборчивость речи, отдельно по условию восстановления синхронизации, для двух языков. На рисунке показаны результаты разборчивости в виде доли ключевых слов, правильно распознанных французскими и английскими слушателями (верхняя панель), и временного искажения, применяемого к предложениям в каждом условии (нижняя панель, см. «Методы», уравнение.( 1 ) для подробностей вычислений). Чистое временное искажение естественной речи на уровне условий, по-видимому, отражается на выступлениях слушателей, с повышенным временным искажением, связанным с ухудшением разборчивости на обоих языках.

Верхняя панель: доля слов, правильно распознанных в каждом экспериментальном условии для французского и английского языков. Планки погрешностей показывают 95% доверительные интервалы для 26 и 27 испытуемых на двух языках соответственно. Нижняя панель: среднее временное искажение предложения (функция δ, вычисленная на речевых единицах, соответствующих временному условию, см.( 1 )). По построению, временное искажение равно нулю для естественных предложений (условие NAT) и идентично для изохронно и асохронно восстановленных предложений на заданном ритмическом уровне, то есть в условиях ISO.acc и ANI.acc, с одной стороны, и в ISO.syl и С другой стороны, условия ANI.syl. Планки погрешностей показывают 95% доверительный интервал в 180 предложениях для французского и английского языков. Данные для английского языка ранее были представлены в 19 .

Расширяя анализ, сделанный для английских данных и представленный в 19 , мы приспособили обобщенную линейную модель смешанных эффектов к французским данным.В таблице собраны результаты одновременных обобщенных гипотез об эффектах условий, сформулированных отдельно для каждого языка.

Таблица 1

Одновременная проверка обобщенных гипотез о влиянии условия на разборчивость речи, сформулированная на двух независимых моделях для французского и английского языков соответственно. Слева направо: сравнение проверено и для каждого языка сравнительная оценка и соответствующие значения z и p с классической визуальной индикацией значимости.Данные для английского языка ранее были представлены в 19 .

4 6
Ряд Сравнение Французский Английский
Приблиз. z p Приблиз. z p
1 ISO.acc, NAT -0,509 -10,94 <0,001 *** -0.545 -12,16 <0,001 ***
2 ANI.acc, NAT -0,420 -9,09 <0,001 *** -0,722 -1620,06 -1620,06 90 0,001 ***
3 ISO.syl, NAT -0,862 -18,45 <0,001 *** -1,017 -22,40 <0,001 *** 4
ANI.syl, NAT -0,820 -17.59 <0,001 *** -1,127 -24,68 <0,001 ***
5 ISO.acc, ANI.acc -0,088 -1,93 0,273 0,177 4,00 <0,001 ***
6 ISO.syl, ANI.syl -0,042 -0,91 0,878 0,110 2.2043 0,09221
7 ISO, ANI -0.130 -2,01 0,233 0,287 4,54 <0,001 ***
8 syl, acc -0,753 -11,59 *** <0,00620 -13,80 <0,001 ***

Как показано на рис. И в первых 4 строках таблицы, разборчивость немодифицированных предложений с естественным временным интервалом для французского языка была значительно выше, чем у предложений в любых измененных во времени условиях .Этот результат воспроизводит то, что было получено для английского языка, и подтверждает, что любое временное искажение приводит к ухудшению разборчивости. Однако, в отличие от английского языка, где предложения с изохронно ретимированным акцентом были значительно более разборчивыми, чем предложения с изохронным ударением, для французского такого эффекта не наблюдается (строка 5 таблицы). Точно так же тенденция к изохронной и асинхронной разнице в разборчивости на уровне слогов, наблюдаемая в английском языке, отсутствует во французском языке (строка таблицы 6).Действительно, общее преимущество изохронной трансформации по сравнению с асохронной трансформацией наблюдается для английского языка, но не для французского, при объединении двух ритмических уровней (строка 7 таблицы).

Как показано в последней строке таблицы, искажение уровня слога привело к большему снижению разборчивости, чем искажение уровня акцента, как на французском, так и на английском языках. Это относится к большему количеству искажений, применяемых к уровню слога, по сравнению с модификациями уровня акцента, применяемыми к предложениям, см. Рис., Нижнюю панель.

В целом, хотя временные искажения, по-видимому, являются основным предиктором разборчивости для обоих языков, независимая роль изохронии, похоже, различается между обоими языками. В следующем разделе мы представляем доказательства общей картины, лежащей в основе этих поверхностных различий.

Изохрония на уровне слогов играет второстепенную роль в обоих языках, даже в предложениях с естественным временем. типы: естественный или изохронный ритм.Для двух рассмотренных здесь иерархических ритмических уровней это всего 4 показателя: отклонение от акцентных групп или слогов с естественным акцентом (соответственно

dnat.acc и dnat.syl ) и отклонение от изохронных акцентных групп или слогов (соответственно ). diso.acc и diso.syl , см. «Методы» и таблицу).

Таблица 5

Метрики анализа для оценки отклонения от естественных и изохронных форм на уровне акцента и слога (строки) в каждом из 5 экспериментальных условий (столбцы).Каждый аргумент функции δ (уравнение 1 ) представляет собой временной ряд с акцентом (acc) или слогом (syl), как они происходят в заданных экспериментальных условиях. Например, tsylISO.acc представляет собой начало слога предложения в том виде, в котором они встречаются в преобразованном экспериментальном условии ISO.acc. Обратите внимание, что некоторые из этих искажений по конструкции равны 0: это dnat.acc и dnat.syl для предложений NAT и diso.acc и diso.syl для ISO.acc и ISO.syl соответственно.

NAT ISO.acc ISO.syl
dnat.acc δ (taccNAT, taccNAT20 δ, taccNAT20) 906 tac6 906 tacc6 (taccNAT, taccISO.syl)
dnat.syl δ (tsylNAT, tsylNAT) δ (tsylNAT, tsylISO.acc) dysylNAT, dysylISO, d6 (tsylISO) d6 (tsylNAT) δ (tylNAT) d6 .acc δ (taccISO.acc, taccNAT) δ (taccISO.acc, taccISO.acc) δ (taccISO.acc, taccISO.syl)
diso.syl δ (taccISO. (tsylISO.syl, tsylISO.acc) δ (tsylISO.syl, tsylISO.syl)
как функция разборчивости временного искажения, примененного к предложениям по 4 метрикам, для всех 5 экспериментальных условий, для английского и французского языков.

Разборчивость как функция временного искажения, измеренная четырьмя метриками (строками), указанными в таблице. Данные сгруппированы в соответствии с условиями эксперимента (цвета), типом модификации условий эксперимента (группы столбцов) и языком (столбцы). Выделены три подмножества данных для последующего анализа (см. Текст): ( A ) отклонение от изохронии естественно синхронизированных предложений; ( B ) отклонение от естественного ритма изохронно восстановленных предложений; ( C ) отклонение от естественного ритма и изохрония предложений с асинхронно восстановленным ритмом.Линии регрессии показывают линейное моделирование точек данных без учета случайных вариаций темы и предложения.

Мы проанализировали совместную роль изохронии и естественности в различных временных условиях, используя моделирование логистической регрессии (см. «Методы»). Мы провели три отдельных анализа, сгруппировав естественные, изохронные и асинхронные предложения соответственно. Это было сделано для того, чтобы избежать включения подмножеств данных, в которых заданная метрика по замыслу приведет к нулевому значению (см. Рис.). Три анализа представлены в следующих подразделах, каждый из которых соответствует выделенной области на рис..

Отклонение от изохронности в предложениях с естественным временным интервалом (Рис. Область A)

Предложения с естественным временным интервалом имеют нулевое отклонение от естественности по замыслу, но их отклонение от изохронной формы как на уровне акцента, так и на уровне слога может быть оценено с помощью Метрики diso.acc и diso.syl соответственно. Поэтому мы включили в анализ метрики diso.acc и diso.syl и отбросили dnat.acc и dnat.syl (см. рис. область A). Начиная с исходной модели логистической регрессии, прогнозирующей интерактивность с полным взаимодействием language (французский и английский), diso.acc и diso.syl , в качестве фиксированных эффектов, мы обнаружили, что простейшей эквивалентной моделью была модель с только факторы diso.acc и diso.syl без взаимодействия (см. Таблицу и «Методы»).

Таблица 2

( A ) Исходная (m1) и эквивалентная более простая (m2) модель для роли отклонения от изохронии в предложениях с естественным временем.Формулы фиксированных эффектов даны для двух моделей, а результат теста отношения правдоподобия между двумя моделями приведен справа от вертикального разделителя. ( B ) Коэффициенты модели m2, с соответствующими значениями p . ( C ) Размеры с фиксированным эффектом с нижним и верхним уровнями достоверности.

ANI.acc ANI. δ (taccNAT, taccANI.acc) δ (taccNAT, taccANI.syl)
днат.syl δ (tsylNAT, tsylANI.acc) δ (tsylNAT, tsylANI.syl)
diso.acc δ (taccISO.acc δ (taccISO.acc .taccAN , taccANI.syl)
diso.syl δ (tsylISO.syl, tsylANI.acc) δ (tsylISO.syl, tsylANI.syl)
9021
Обзор модели Тест отношения правдоподобия (м1, м2)
Фиксированные эффекты AIC χ2 Df p (> 1899 p (> 1899) 9059 A) Выбор модели
m1 язык * diso.акк * diso.syl 6728,4 3,36 5 0,65
м2 diso.acc + diso.syl 6206 906 906
Оценка SE z-значение Pr (> | z |)
(B) Коэффициенты эквивалентной модели (m2)
(Intercept) 0.8633 0,3230 2,673 0,00752 **
diso.acc 1.0651 0,4633 2,299 0,02150 * 6206 905 -2,632 0,00850 **
9020 Размер с фиксированными эффектами
Эффект R2 Нижний класс Верхний класс
(C) 0.В результате Модель показывает, что для естественных предложений разборчивость положительно коррелирует с отклонением от изохронии акцента (т. е. повышенная нерегулярность акцентной группы связана с лучшей разборчивостью) и отрицательно коррелирует с отклонением от изохронии слога (т.е., чем больше изохронных естественно синхронизированных слогов, тем лучше распознается предложение). Важно отметить, что этот результат не зависит от рассматриваемого языка, поскольку и французский, и английский показывают одинаковую картину результатов. Размеры фиксированных эффектов заметно малы, так как большая часть дисперсии объясняется случайными эффектами, как и ожидалось с материалом, используемым здесь. Но фиксированные эффекты, тем не менее, реальны и важны количественно, как видно на рис.

Отклонение от естественного хронометража в изохронно восстановленных предложениях (рис.область B)

Затем мы оценили, в какой степени разборчивость речи в изохронных условиях может быть предсказана по отклонению от естественного ритма на уровне акцента и слога (см. рис. область B). Из исходной полностью интерактивной модели с предикторами language , dnat.acc и dnat.syl простейшая эквивалентная модель состояла только из фактора dnat.syl (см. Таблицу).

Таблица 3

( A ) Исходная (m3) и эквивалентная более простая (m4) модели для роли отклонения от естественного ритма в изохронно восстановленных предложениях.Формулы фиксированных эффектов даны для двух моделей, а результат теста отношения правдоподобия между двумя моделями приведен справа от вертикального разделителя. ( B ) Коэффициенты модели m4 с соответствующими значениями p . ( C ) Размеры с фиксированным эффектом с нижним и верхним уровнями достоверности.

906 905 905 905 907 906 906 906 907
Сводная информация о модели Тест отношения правдоподобия (м3, м4)
Фиксированные эффекты AIC χ2 Df p (> 189 p (> 189 p (> 184) 9059 A) Выбор модели
м3 язык * дн.акк * dnat.syl 13,507 6,12 6 0,41
m4 dnat.syl 13,502 SE Значение z Pr (> | z |)
(B) Коэффициенты эквивалентной модели (m4)
(Intercept) 0.7382 0,1424 5,185 2,16e-07 ***
dnat.syl -2,6231 0,2749 -9,541 -9,541
Эффект R2 Нижний класс Верхний класс
(C) Размер фиксированных эффектов
m4 0,045 20 0,06 0,06 905 905 905 .syl 0,045 0,033 0,058

Это указывает на то, что в условиях изохронного преобразования предложений разборчивость в значительной степени отрицательно коррелирует с отклонением от естественной слоговой ритмики. Важно отметить, что отклонение от естественного ритма акцентной группы не играет роли, и результаты идентичны для обоих рассмотренных языков.

Отклонение от изохронии и естественного тайминга в предложениях с асинхронным ретимом (рис.область C)

На этом последнем этапе мы оценили, можно ли предсказать разборчивость предложений с асохронным ремитоном с помощью комбинации четырех показателей ритмического искажения ( diso.acc , diso.syl , dnat.acc и dnat .syl , см. рис. область C). Действительно, асинхронно восстановленная речь отличается как от естественной, так и от изохронной канонической формы хронирования, и, в частности, все четыре показателя имеют ненулевые значения для этих предложений.Из исходной полностью интерактивной модели, пересекающей язык с четырьмя метриками ритма, мы обнаружили, что простейшая эквивалентная модель состоит из аддитивной модели факторов dnat.syl и diso.syl (см. Таблицу).

Таблица 4

( A ) Исходная (m5) и эквивалентная более простая (m6) модель для роли отклонения от изохронии и естественного ритма в предложениях с асинхронным ретимом. Формулы фиксированных эффектов даны для двух моделей, а результат теста отношения правдоподобия между двумя моделями приведен справа от вертикального разделителя.( B ) Коэффициенты модели m6 с соответствующими значениями p . ( C ) Размеры с фиксированным эффектом с нижним и верхним уровнями достоверности.

907 *** 9020 -7,637
Сводная информация о модели Тест отношения правдоподобия (m5, m6)
Фиксированные эффекты AIC χ2 Df A) Выбор модели
m5 язык * дн.акк * dnat.syl * diso.acc * diso.syl 13,610 39,35 29 0,095
m6 dnat.syl + diso.syl
Оценка SE z-значение Pr (> | z |)
(B) Коэффициенты эквивалентной модели (m6)
(Intercept20) 06.9614 0,1669 5,760 8,38e-09 ***
dnat.syl -2,9418 0,3852 -7,637 905 9020-14 diso.syl -0,5311 0,2742 -1,937 0,0527.
90.059
Эффект R2 Нижний класс Верхний класс
(C) Размер фиксированных эффектов
m206 0,046 0,073
dnat.syl 0,030 0,021 0,041
diso. уточнить и расширить то, что было получено в предыдущих двух анализах. Во-первых, ритмическая единица акцентной группы (независимо от того, определяется ли она на уровне ударных слогов в английском языке или на уровне акцентной фразы во французском языке) не обеспечивает какой-либо объяснительной силы в предсказании разборчивости речи с синхронизацией по времени.Во-вторых, подтверждается роль естественного времени слога, который является самым сильным предиктором разборчивости в этой модели, о чем свидетельствуют его z-значение (Таблица B) и величина его эффекта (Таблица C). В-третьих, обнаруживается роль отхода от изохронно синхронизированных слогов. Это означает, что в этих условиях, когда время речи наиболее непредсказуемо, изохронные слоги имеют тенденцию ассоциироваться с повышенной разборчивостью. Однако мы отмечаем, что существует необходимая корреляция между метриками dnat и diso для асохронных предложений, примером которой является тот факт, что близкое к изохронному естественное предложение должно быть искажено низким значением diso , чтобы оно было отображено изохронно. , и что его анизохронный аналог, будучи искаженным на одну и ту же величину по замыслу, будет близок как к естественной, так и к изохронной версии.Количественный анализ подтвердил это (корреляция момента произведения Пирсона между diso.syl и dnat.syl : французский язык: r = 0,72, p <0,01; английский язык: r = 0,56, p <0,01). Таким образом, особый вклад силлабической изохронии в разборчивость в лучшем случае кажется небольшим для асихронных предложений. Наконец, как и в случае вышеупомянутого анализа, эта модель результатов одинаково применима как к французскому, так и к английскому языкам.

Обсуждение

В данном исследовании мы собираемся охарактеризовать возможную роль изохронии в восприятии речи в шуме.Изохрония противопоставляется естественности, где первая относится к идеально регулярной синхронизации речевых единиц, а вторая - к синхронизации речевых единиц, как они встречаются в естественной речи. Мы включили третий набор асинхронных условий, в которых синхронизация речевых событий имеет ту же степень временного искажения от естественно синхронизированной речи, что и изохронная речь, но является нерегулярной. Мы протестировали временно измененные предложения на уровнях акцента и слогов , двух иерархически вложенных лингвистических уровнях в английском и французском языках.Эти два языка традиционно описываются как представители двух различных ритмических классов, основываясь на гипотетической основной изохронии акцента по сравнению со слоговыми единицами соответственно в естественной речи 12 , 13 , 20 .

Первым важным результатом этого исследования является репликация с английского на французский, что изохронные формы речи всегда менее разборчивы, чем естественная синхронизированная речь. Фактически, в нынешней парадигме, где внутренняя ритмическая структура речи изменена, но продолжительность предложения остается прежней, любое временное искажение естественным образом создаваемых таймингов речевых единиц оказывается пагубным, с количеством временных искажений. является сильным предиктором снижения разборчивости речи.Этот результат идет вразрез с гипотезой о том, что изохронную речь, в силу предположительно идеально регулярной синхронизации ее единиц, будет легче отследить, уменьшив потребность в постоянной подстройке фазы. Для традиционных лингвистических представлений эти результаты также опровергают гипотезу изохронии, предполагая, что произведенная речь будет основана на лежащей в основе идеально изохронной форме 12 , см. Обзор в 13 , 20 . Фактически, наши результаты показывают, что естественная временная статистика активно используется слушателями при декодировании слов, даже если слушатели встречаются в единственном экземпляре.

На уровне условий, в то время как преимущество изохронных форм речи перед асохронными было обнаружено для английского языка 19 , для французского языка такой тенденции не наблюдалось. Хотя возможные просодические или идиосинкразические эффекты могут объяснить это различие (см. Дополнительные материалы), это привело нас к исследованию, отдельно по условиям, взаимосвязи между разборчивостью речи и четырьмя временными метриками, а именно отклонением от естественного времени речевых единиц и отклонением от гипотетическая основная изохронная форма этих речевых единиц.Этот анализ выявил довольно последовательный портрет двух говорящих на двух языках, в зависимости от типа повторной синхронизации предложений. Для предложений с естественным временным интервалом разборчивость коррелирует со степенью отклонения от идеальной изохронной формы предложения на слоговом уровне. То есть естественно изохронные предложения на уровне слога распознаются значительно лучше, чем естественно асохронные предложения. Для предложений с изохронным ретиманом разборчивость сильно коррелировала с отклонением от естественности (см.также рис., Нижний). Важно отметить, что этот результат действителен только для уровня слога - отклонение от естественного времени акцентных групп не объясняет вариабельность разборчивости. Было обнаружено, что для асинхронных предложений две метрики силлабического ритма, то есть отклонение от естественно синхронизированных слогов и отклонение от силлабической изохронии, с разборчивостью, хотя последнее в гораздо меньшей степени. Это показывает, что оба временных измерения силлабического ритма активно используются в понимании речи.Кроме того, одновременное изменение двух временных измерений для стимулов этого типа позволило определить относительный размер этих эффектов, поскольку роль отклонения от естественно синхронизированных слогов была примерно в десять раз сильнее, чем роль отклонения от изохронно синхронизированных слогов. синхронизированные слоги (Таблица C) - соотношение, однако, возможно, недооцененное из-за необходимой корреляции, которая существует между двумя показателями, по замыслу этих предложений. И снова регулярность группового акцента не привела к значительному увеличению разборчивости речи ни при каких условиях - в отличие от естественных предложений, как мы обсудим позже.

Важно отметить, что все три анализа не обнаружили, что язык является фактором, способствующим объяснению разборчивости речи, с одним и тем же типом результатов, применимым к речи, произнесенной как англоязычными, так и французскими говорящими. Конечно, поскольку мы тестировали только одного говорящего на каждом языке, существует вероятность того, что наблюдаемое различие (или его отсутствие) между языками может быть связано с искаженными характеристиками говорящего (см. Дополнительные материалы для анализа идиосинкразии говорящего по ряду акустических характеристик). параметры).С учетом этого предостережения, учитывая, что эти языки были выбраны как репрезентативные для разных ритмических классов, недискриминационный характер результатов может иметь два значения. Во-первых, это предполагает, что эффекты изохронии могут применяться повсеместно к любому языку, независимо от их ритмических паттернов на глобальном уровне - хотя, конечно, это необходимо будет проверить на других языках и на нескольких носителях в будущих исследованиях. Во-вторых, наши результаты показывают, что слог является основной единицей во временной обработке речи.Хотя основная роль слога в обработке речи уже давно предлагается 7 , 21 , 22 (но см. 8 ), тот факт, что эффекты изохронии сильнее для слога, чем для акцентных групп, даже для языка с синхронизацией по ударению (который предположительно будет способствовать изохронии акцентных групп) указывает на то, что временная шкала, связанная со слогом, является ключевой, а не его лингвистическая функциональная ценность. Вместо этого наши результаты дополнительно подтверждают полезность понятия нейролингвистической единицы, определенной на перекрестке лингвистических и нейрофизиологических ограничений, таких как так называемый «тета-слог» 23 , который будет применяться универсально к языкам независимо от их лингвистически определенный класс ритма.Мы предлагаем, чтобы этот блок сочетал в себе высокоуровневую перцептуально обоснованную временную привязку, при этом P-центр является хорошим кандидатом, с физиологически обоснованными временными ограничениями, определяемыми нейронной обработкой в ​​тета-диапазоне 4-8 Гц (или до 10 Гц. , см. 24 , 25 ).

В совокупности представленные здесь данные совместимы с моделью корковой организации обработки речи с сопутствующей и взаимозависимой восходящей и нисходящей активностью 25 , 26 .В то время как ранние исследования были сосредоточены на экзогенном влиянии ритма на активность коры, роль эндогенной активности постепенно признается и понимается 27 . В этом исследовании мы используем разборчивость в качестве показателя успешной корковой обработки, следуя давно установленной связи между разборчивостью и вовлечением 28 - 30 . Наши данные позволяют для двух языков с заметно разными ритмическими структурами предложить объединяющие принципы: зависимость разборчивости естественно синхронизированных предложений от лежащей в их основе изохронии предполагает восходящий компонент ответа, который выигрывает от регулярности на уровне слога.В изохронных предложениях сильная вариация ответа с отклонением от естественного ритма предложений указывает на то, что выученные шаблоны являются сильным фактором, определяющим обработку речи. Объединяя оба типа искажения, асохронные предложения отображают ступенчатую зависимость от обоих временных искажений и дополнительно обеспечивают количественную оценку относительной величины эффектов, поскольку в предложениях этого типа нисходящая обработка играет более важную роль, чем восходящая информация. . Эти гипотезы должны быть подкреплены нейрофизиологическими данными, и первая работа в этой области опубликована в 31 .

Интересным в наших результатах является положительная корреляция в естественных предложениях между разборчивостью и отклонением от изохронии на уровне акцента как в английском, так и во французском языках. Локальные вариации разборчивости, связанные с обычными и нерегулярными выступами на уровне акцента, могут объяснить этот эффект: нерегулярные единицы уровня акцента в предложении могут вызывать меньшее, но более громкое выступление в предложении по сравнению с изохронно распределенными акцентными единицами, которые, в свою очередь, могут оказаться более понятными при смешивании с фиксированным отношением сигнал / шум по всему предложению, в отличие от более равномерного распределения энергетической маскировки по предложениям.Психоакустические последствия этой гипотезы трудно контролировать и выходят за рамки настоящего исследования, но они могут открыть продуктивные возможности в модификациях, улучшающих разборчивость речи. 32 .

Используемый здесь речевой материал, состоящий из длинных предложений, можно считать хорошим соответствием экологически приемлемым условиям восприятия речи (по сравнению с более классическими управляемыми задачами, включающими лексическое решение или категориальное восприятие на уровне сегментов 33 ).Однако в повседневных коммуникативных условиях слушатели действительно используют гораздо более широкий временной контекст для успешного декодирования речи, эффективно включая семантические, просодические или дискурсивные сигналы из временного диапазона в диапазоне минут, а не секунд. Однако трудно предсказать потенциальный эффект, который изохронно восстановленная речь может произвести в более широком временном контексте, поскольку она может стать явной характеристикой стимула, которую нужно воспринимать. Действительно, ни один из участников текущего исследования не сообщил об изохронности измененной речи, но при устойчивой стимуляции, превышающей продолжительность предложения, слушатели могут иметь возможность проецировать временное полотно на предстоящую речь.Можно предположить как об стимулирующем эффекте, обусловленном явной природой изохронности, так и в исследованиях ритмического прайминга 34 - 36 , но и о пагубном эффекте из-за постоянного отклонения от оптимально своевременной доставки информации. найдено в естественной речи, как защищено здесь. Актуальность изучения долгосрочного колебательного увлечения в диапазоне дельта и тета также должна быть поставлена, хотя эффекты фазовой синхронизации за пределами продолжительности фразы кажутся маловероятными 37 , 38 .

В заключение, в свете представленных здесь данных, мы предлагаем отчет о роли изохронии в восприятии речи, который объединяет предыдущие гипотезы о роли изохронии в производстве и восприятии речи 39 , 40 , но, что важно, количественно оценивает его вклад в фактор «слон в комнате», то есть естественное время речи. Во-первых, чтобы избежать двусмысленности, мы предполагаем, что изохрония не играет первостепенной роли в восприятии или производстве речи.В самом деле, благодаря эффекту временных манипуляций речи, описанных здесь, ясно, что изохронные формы речи не обеспечивают преимущества в распознавании речи в шуме. Фактически, естественная временная статистика речи, по-видимому, содержит важный ингредиент, используемый слушателями в форме усвоенной информации, на которую слушатели обращают внимание, задействуя нисходящую корковую активность, и позволяет им обрабатывать предложения, даже если они представлены для первый раз и деградировал от шума.Однако мы показываем, что изохрония действительно играет роль, хотя и вторичную, которая совместима с побочным продуктом нейронных моделей осцилляторной активности 41 - 43 . Важно отметить, что тета-слог обеспечивает основу для изохронии речи и колебаний в мозге в этом контексте. Вовлечение осцилляторной активности привлекло много внимания в последние годы и получило широкую экспериментальную поддержку, в частности, в конкретных экспериментальных условиях, где материал явно представлен в изохронной форме (в визуальном, слуховом, музыкальном контекстах 38 , 44 - 47 ).Тот факт, что эффекты изохронии наблюдаются в контексте, где изохрония не является явной характеристикой экспериментального материала, предполагает, что эти эффекты могут отражать физиологические механизмы, которые, если они поддерживаются, могут привести к поведенческим результатам, о которых сообщается в контролируемых установках. Подводя итог, мы предполагаем, что изохрония не является требованием для успешной обработки речи, а скорее является своего рода базовым временным интервалом, активно подавляемым необходимостью гибкого и эффективного кодирования лингвистической информации.Однако из-за правдоподобной нейроанатомической архитектуры корковой обработки изохрония, по-видимому, представляет собой каноническую форму времени, которую можно рассматривать как аттрактор, и, таким образом, она пользуется особым статусом в восприятии и производстве в целом, таких как поэзия, музыка и танец.

Методы

Речевой материал и аннотации

Речевой материал состоял из предложений, взятых из гарвардского корпуса для английского языка 15 и корпуса Фхарварда для французского 16 .Оба корпуса в высшей степени сопоставимы по своей структуре: они оба содержат 700 предложений или более, каждое предложение состоит из 5–7 ключевых слов (ровно 5 ключевых слов для французского) с умеренной общей семантической предсказуемостью, а предложения фонетически сбалансированы в списки из 10 предложения. Для текущего исследования мы использовали подмножество из 180 предложений для каждого корпуса, записанное говорящей женщиной для английского языка 48 и говорящим мужчиной для французского 49 . Каждое подмножество предложений было случайным образом выбрано из всех предложений каждого корпуса.

Предложения аннотировались на двух иерархических ритмических уровнях: акцентная группа и слог уровень. Слоговый уровень был взят как самая нижняя иерархическая ритмическая единица в обоих языках, а акцентная группа была определена как следующая иерархическая ступень вверх по ритмической иерархии, то есть ударный слог в английском языке и акцентная фраза во французском языке 50 , 51 . В то время как аннотация ударных слогов в английском языке была относительно простой, границы акцентных фраз оказывается труднее определить однозначно, поскольку они сочетают в себе несколько факторов, от синтаксической структуры предложения до конкретного интонационного образца, используемого говорящим, производящим предложение.Мы полагались на независимую аннотацию границ акцентных групп, сделанную тремя носителями французского языка. Из начального набора из 280 предложений 181 предложение получили полное соглашение между аннотаторами, и первые 180 предложений из этого набора были выбраны для текущего исследования.

Р-центр, связанный с ритмической единицей, соответствует началу гласного, связанного с этой единицей, в случае простых согласных-гласных слогов и обычно продвигается вперед в случае сложного начала слога или когда гласному предшествует полугласный.В обоих корпусах события P-center сначала автоматически позиционировались в соответствии с процедурой автоматического принудительного выравнивания 52 , затем вручную проверялись и исправлялись при необходимости, как правило, когда шва была вставлена ​​или удалена в данном слоге. Учитывая иерархические отношения между акцентными группами и слогами, акцентная группа P-center совпадает с соответствующим слогом P-center. См. Дополнительные материалы для прослушивания примеров аннотированных предложений с акцентной группой и уровнями слогов.

Стимулы

Предложения были временно изменены путем локального ускорения или замедления соседних последовательных речевых сегментов. Неизмененные временные начала акцентных (acc) или слоговых (syl) ритмических единиц служили эталоном для состояния естественного ритма (NAT), из которого были определены изохронные (ISO) и анизохронные (ANI) условия, как подробно описано ниже.

Сначала мы определили t эталонный временной ряд , идентифицирующий начало времени соответствующих ритмических единиц N предложения, фланкированного конечными точками предложения, т.е.е., t = t0, t1,…, tN, tN + 1, где t0 и tN + 1 соответственно начало и конец предложения. Мы отметили d связанных длительностей внутриритмических единиц, то есть di = ti + 1-ti, i = 0,…, N.

Затем мы определили целевой временной ряд t 'и соответствующие длительности d', полученные значения после временного преобразования. Начальная и последняя части предложения остались без изменений, то есть t0 ′ = t0, t1 ′ = t1, tN ′ = tN и tN + 1 ′ = tN + 1, следовательно, d0 ′ = d0 и dN ′ = dN. Для условия ISO целевые длительности были установлены равными средней продолжительности соответствующих интервалов в эталонном временном ряду NAT, т.е.е., di ′ = tN-t1N-1, i = 1,…, N-1. Для условия ANI мы установили, что предложения были преобразованы во времени на ту же величину, что и изохронные предложения, но приводили к непредсказуемому ритму. Мы достигли этого с помощью следующей простой эвристики, состоящей в применении изохронного преобразования к обращенным во времени событиям из ритмических единиц. Во-первых, эталонный временной ряд был заменен псевдо эталонным временным рядом, состоящим из псевдособытий, так что последовательные псевдореференсные длительности были обращением времени исходных эталонных длительностей, т.е.е., rev (di) = dN-i, i = 1,…, N-1; затем ANI целевого временного ряда вычислялся из этой обратной последовательности путем выравнивания временного расстояния псевдособытий, как в условии ISO.

Затем осуществлялось временное преобразование путем линейного сжатия или расширения последовательных речевых сегментов, идентифицированных эталонным временным рядом, путем применения отношения длительности целевого речевого сегмента к эталонным речевым сегментам, т. Е. С применением ступенчатой ​​функции временной шкалы τi = di′di, i = 1,…, N к речевому сигналу предложения.Это было достигнуто с помощью WSOLA 53 , высококачественного алгоритма временного преобразования с сохранением основного тона.

Всего мы получили 5 темпоральных версий каждого предложения в корпусе: неизмененная естественная версия ( NAT ), изохронные стимулы на уровне акцента ( ISO.acc ) и слога ( ISO.syl ), и анизохронные стимулы на уровне акцента ( ANI.acc ) и слога ( ANI.syl ). На рисунке показан результат временного преобразования примерного предложения для первых 3 условий.См. Дополнительные материалы, где приведены примеры восстановленных стимулов.

Аннотация примерного предложения (перевод: Красная неоновая лампа делает его / ее волосы радужными ) в исходном неизмененном естественном времени ( A ) и преобразованных изохронных формах с ударением (B) и слогом (C) уровней. Для каждой панели сверху вниз: спектрограмма с целевыми границами, используемыми для преобразования, наложенными пунктирными линиями, начало группы акцентов (красный), начало слога (оранжевый), фонемы и слова.

Окончательные экспериментальные стимулы были созданы путем смешивания временно преобразованного предложения с речевым шумом при соотношении сигнал / шум -3 дБ. Это значение было определено в предыдущих исследованиях 16 , чтобы получить оценку распознавания ключевого слова около 60% в немодифицированном речевом состоянии, что, в свою очередь, обеспечивает максимальную чувствительность к разнице между немодифицированным и модифицированным речевым режимом. Речевой шум создавался отдельно для каждого говорящего путем фильтрации белого шума с помощью 200-полюсного LPC-фильтра, вычисленного на основе конкатенации всех предложений корпуса, записанных этим говорящим.

Показатели временного искажения

Мы количественно оценили чистую величину временного искажения δ, примененного к данному предложению, вычислив среднеквадратическое значение логарифмически преобразованной ступенчатой ​​функции τ шкалы времени, связанной с этим предложением. Логарифмическое преобразование было выполнено таким образом, чтобы сжатие и удлинение на обратные значения (например, × 12 и × 2 соответственно) вносили равный вклад в общую меру искажения (то есть log (12) 2 = log (2) 2). Здесь использован двоичный логарифм. Используя наши обозначения, относящиеся к дискретным событиям, можно записать временное искажение от эталонного временного ряда t с N событий к целевому временному ряду t ′:

δ = ∑i = 1N (logτi) 2di∑i = 1Ndi

1

где i = 1,…, N - индекс события, τ - временные коэффициенты, связывающие t и t ′ и d продолжительность между последовательными эталонными событиями, как определено в предыдущем разделе. .Обратите внимание, что член di в числителе возникает из-за группирования выборок между последовательными эталонными событиями, поскольку для всех этих выборок значения τi постоянны по замыслу.

По замыслу, отдельные предложения подвергаются одинаковому количеству временных искажений при изохронных и анизохронных преобразованиях. Распространяя применение функции δ на моменты времени, отличные от тех, которые используются для построения стимула, мы вводим дополнительные метрики для оценки отклонения ритма любого предложения - независимо от того, изменено ли оно во времени или нет - на два канонических типа ритма, связанных с предложением. : его неизменный естественный ритм и его изохронный аналог.Для двух рассмотренных здесь иерархических ритмических уровней это составляет 4 новых показателя: отклонение от акцентных групп или слогов с естественным акцентом (соответственно dnat.acc и dnat.syl ) и отклонение от изохронных акцентных групп или слогов (соответственно ). diso.acc и diso.syl , см. таблицу).

Участники и процедура

Данные для английского языка основаны на 26 участниках (21 женщина) со средним возрастом 20,9 (SD = 6,3), все говорят на австралийском английском как на родном языке, без известных проблем с прослушиванием и подробно описаны в 19 .Мы включаем данные для английского языка, ранее представленные в 19 , с целью сравнения с данными на французском языке. На этом наборе данных проводится новый анализ (см. «Результаты»). Все протоколы экспериментов были одобрены Комитетом по этике исследований на людях Университета Западного Сиднея под номером H9495. Для французов 27 участников (15 женщин) со средним возрастом 26,7 лет (SD = 8,8) были набраны из числа студентов и сотрудников Университета Гренобль-Альп (UGA) и получили подарочную карту на 15 евро в качестве компенсации за их участие.Мы проверили, что все участники соответствовали критериям отбора, которые включали владение французским как родным языком и отсутствие известных проблем с прослушиванием. Никакие данные не были удалены из первоначального набора. Все протоколы экспериментов были одобрены этическим комитетом UGA (CERGA, соглашение IRB00010290-2017-12-12-33). Для исследований как на английском, так и на французском языках все методы применялись в соответствии с соответствующими руководящими принципами и правилами, и от всех участников было получено информированное согласие.

Для обеих языковых групп участникам были даны письменные инструкции, и экспериментатор при необходимости предоставил дополнительную информацию.Затем участники сидели перед экраном компьютера, где перед каждым блоком эксперимента давались короткие инструкции на экране. Участникам были представлены смеси речи и шума, воспроизводимые бинаурально через закрытые наушники Beyer Dynamic DT 770 Pro 80 Ом на комфортном уровне, установленном в начале эксперимента и поддерживаемом постоянным на протяжении всего эксперимента. Участники должны были ввести то, что они услышали, на клавиатуре и нажать «Enter», чтобы вызвать представление следующих стимулов.Стимулы были сгруппированы по условию в 5 блоков по 36 предложений в каждом. Дополнительные 5 стимулов от каждого условия были представлены как практика в начале эксперимента и не использовались для дальнейшего анализа. Порядок условий у всех участников был сбалансирован, а порядок предложений был псевдорандомизирован для каждого участника. Порядок практических предложений был установлен для всех участников, а также порядок условий для практических предложений: NAT, ISO.acc, ANI.acc, ISO.syl, ANI.syl.

Оценка

Предложения автоматически оценивались с помощью специально созданных сценариев, которые сопоставляли ключевые слова с ответами, набранными слушателями. Словарь вариантов был использован на обоих языках для исправления омофонов, полного буквенного написания цифр и распространенных орфографических ошибок (например, * 'ciggar' исправлено на 'cigar' на английском языке, а '* cigne' исправлено на 'cygne' (' swan ') на французском языке. Каждое предложение получило окончательную оценку как долю правильно распознанных ключевых слов.

Точность автоматической оценки оценивалась на подмножестве из 530 предложений ответов слушателей (около 5,5% от всех 9450 ответов), случайно и равномерно отобранных по предметам, условиям и языкам. Подмножество было оценено вручную, и мы обнаружили, что 98% предложений были правильно оценены с помощью автоматической процедуры, при этом 10 неправильно оцененных предложений, каждое из которых содержало не более одного слова, набранного с орфографической ошибкой, которая отсутствовала в словаре (и, следовательно, добавлен к нему для будущих исследований).

Моделирование данных

Влияние условий эксперимента на разборчивость речи было проанализировано для французского языка после ранее опубликованного анализа данных на английском языке 19 . Обобщенная линейная модель со смешанными эффектами (функция glmer из пакета R lme4 54 ) была адаптирована к показателям разборчивости речи, включая случайный перехват термина субъектом. Нормальное распределение остатков проверяли визуально. Обобщенные одновременные гипотезы были сформулированы и проверены с помощью функции glht из пакета R multcomp 55 , который корректирует множественные сравнения.

Анализ вклада показателей временного искажения в разборчивость был выполнен на объединенных французских и английских данных. Для каждого из трех подмножеств данных были подобраны три модели (см. Рис. И «Результаты»). Фиксированными эффектами были язык (французский и английский) и ненулевые показатели для данного подмножества данных. Структура случайного эффекта включала семестр за предложением и по участникам. Для каждой модели мы сообщаем анализ отклонений между исходной полной моделью и минимальной эквивалентной моделью.Последнее получается из исходной модели путем постепенного удаления членов с фиксированным эффектом до тех пор, пока ни один член не может быть удален без значительного изменения объясненной дисперсии. Проверено визуальное распределение остатков. Размер фиксированных эффектов вычисляется с помощью функции r2beta из R packager2glmm ( 56 ).

(PDF) Роль изохронии в восприятии речи в шуме



Научные доклады | (2020) 10: 19580 | 

www.nature.com/scientificreports/

, что существенно меняет объясненную дисперсию. Проверено визуальное распределение остатков. Размер фиксированных эффектов составляет

, вычисленных с помощью функции r2beta из пакета R packager2glmm56).

Доступность данных

Примеры стимулов, иллюстрирующие аннотацию P-центра и временную модификацию, а также компьютерный код для временных показателей

полюсных искажений включены в дополнительные материалы. Экспериментальные стимулы и ответы слушателей

Данные

доступны для скачивания по адресу: https: // doi.org / 10.5281 / zenod o.39664 75.

Поступила: 29 апреля 2020 г .; Принято к печати: 28 октября 2020 г.

Список литературы

1. Бишоп, Г. Х. Циклические изменения возбудимости зрительного пути кролика. Являюсь. J. Physiol. Нога. Содержание 103, 213–224 (1932).

2. Шредер К. Э. и Лакатос П. Низкочастотные колебания нейронов как инструменты сенсорного отбора. Trends Neurosci. 32, 9–18

(2009).

3. Шредер, К. Э., Уилсон, Д. А., Радман, Т., Шарфман, Х. и Лакатос, П. Динамика активного восприятия и перцептивного отбора.

Curr. Opin. Neurobiol. 20. С. 172–176 (2010).

4. Ahissar, E. et al. Понимание речи коррелирует с временными паттернами реакции, записанными из слуховой коры. Proc. Natl.

Акад. Sci. USA 98, 13367–13372 (2001).

5. Луо, Х. и Поппель, Д. Фазовые паттерны нейронных ответов надежно распознают речь в слуховой коре человека. Нейрон 54,

1001–1010.https: //doi.org/10.1016/j.neuro № 2007.06.004 (2007).

6. Гринберг, С. Стенографическая речь: слоговоцентрическая перспектива для понимания вариаций произношения. Речь общ.

29, 159–176 (1999).

7. Гица, О. О роли тета-управляемого слогового синтаксического анализа в декодировании речи: разборчивость речи с управляемой модуляцией

спектр. Передний. Psychol. 3, 238. https: //doi.org/10.3389/fpsyg .2012.00238 (2012).

8.Камминс, Ф. Осцилляторы и слоги: предостережение. Передний. Psychol. 3, 364. https://doi.org/10.3389/fpsyg .2012.00364 (2012).

9. Стил Р. Очерк об установлении мелодии и меры речи, которая должна быть выражена и увековечена необычными символами (J.

Nichols, Лондон, 1779).

10. Джеймс А. Л. Речевые сигналы в телефонии (сэр И. Питман и сыновья, Лондон, 1940).

11. Пайк, К. Л. Интонация американского английского языка (Издательство Мичиганского университета, Анн-Арбор, 1945).

12. Аберкромби Д. Элементы общей фонетики (Альдайн, Лондон, 1967).

13. Камминс, Ф. Ритм и речь. В Справочнике по производству речи (ред. Редфорд, М. А.) 158–177 (Wiley, Chisester, 2015).

14. Пилль, Дж. Э. и Дэвис, М. Х. Нейронные колебания переносят речевой ритм в понимание. Передний. Psychol. 3, 320. https: // doi.

org / 10.3389 / fpsyg .2012.00320 (2012).

15. Rothauser, E.H. et al. IEEE рекомендует методику измерения качества речи.IEEE Trans. Audio Acoust. 17, 225–246

(1969).

16. Обанель В., Баярд К., Штраус А. и Шварц Ж.-Л. e Fharvard corpus: фонематически сбалансированный французский ресурс предложений для

аудиологических исследований и исследований разборчивости речи. Речь общ. 124, 68–74. https: //doi.org/10.1016/j.speco m.2020.07.004 (2020).

17. Мортон, Дж., Маркус, С., Фрэнкиш, К. Центры восприятия (P-центры). Psychol. Ред. 83, 405 (1976).

18. Скотт, С.K. П-центры в речи: акустический анализ. Кандидат наук. диссертация, UCL, Лондон, Великобритания (1993).

19. Обанель В., Дэвис К. и Ким Дж. Изучение роли колебаний мозга в восприятии речи в шуме: разборчивость изохронно

восстановленной речи. Передний. Гм. Neurosci. Https://doi.org/10.3389/fnhum .2016.00430 (2016).

20. Арванити, А. Полезность метрик в квантизации речевого ритма. J. Phon. 40, 351–373. https: //doi.org/10.1016/j.

wocn.2012.02.003 (2012).

21. Mehler, J., Dommergues, J. Y., Frauenfelder, U. & Segui, J. Роль слога в сегментации речи. J. Verb. Лир. Глагол. Behav. 20,

298–305 (1981).

22. Гринберг, С., Карви, Х., Хичкок, Л. и Чанг, С. Временные свойства спонтанной речи - слогоцентрическая перспектива. J.

Тел. 31, 465–485. https: //doi.org/10.1016/j.wocn.2003.09.005 (2003).

23. Гитза, О. Тэта-слог: единица речевой информации, определяемая корковой функцией.Передний. Психол. Https://doi.org/10.3389/

fpsyg. 2013.00138 (2013).

24. Гица О. Поведенческие свидетельства роли кортикальных колебаний

в определении способности слухового канала к речи. Передний.

Psychol. Https://doi.org/10.3389/fpsyg .2014.00652 (2014).

25. Peou, M., Arnal, L.H., Fontolan, L. & Giraud, A.-L. Нейронная активность

-диапазона и

-диапазона отражает независимое отслеживание слога

и понимание сжатой во времени речи.J. Neurosci. 37, 7930–7938. https: //doi.org/10.1523/JNEUR OSCI.2882-16.2017

(2017).

26. Fontolan, L., Morillon, B., Liegeois-Chauvel, C. & Giraud, A.-L. Вклад частотно-специфической активности в иерархическую обработку информации

в слуховой коре человека. Nat. Commun. 5, 1–10 (2014).

27. Риммеле, Дж. М., Морильон, Б., Поппель, Д. и Арнал, Л. Х. Упреждающее восприятие периодических и апериодических слуховых паттернов. Tren ds

Cogn.Sci. 22, 870–882. https: //doi.org/10.1016/j.tics.2018.08.003 (2018).

28. Динг, Н. и Саймон, Дж. З. Появление нейронного кодирования слуховых объектов при прослушивании конкурирующих ораторов. Proc. Natl. Акад.

Sci. USA 109, 11854–11859 (2012).

29. Динг, Н. и Саймон, Дж. З. Адаптивное временное кодирование приводит к нечувствительному к фону корковому представлению речи. J. Neurosci.

33, 5728–5735 (2013).

30. Пилль, Дж. Э., Гросс, Дж.И Дэвис, М. Х. Фазовые реакции на речь в слуховой коре человека усиливаются во время понимания. Цереб. Cortex 23, 1378–1387. https: //doi.org/10.1093/cerco r / bhs11 8 (2013).

31. Штраус, А., Обанель, В., Жиро, А.-Л. И Шварц, Ж.-Л. Процессы снизу вверх и сверху вниз взаимодействуют вокруг слогов P-center

, чтобы обеспечить разборчивость речи. (Отправлено).

32. Кук, М., Обанель, В. и Лекумберри, М. Л. Г. Сочетание методов спектральной и временной модификации для повышения разборчивости речи

.Comput. Speech Lang. 55, 26–39. https: //doi.org/10.1016/j.csl.2018.10.003 (2019).

33. Giraud, A.-L. & Поппель, Д. Восприятие речи с нейрофизиологической точки зрения. In e Human Auditory Cortex (ред. Poep-

pel, D. et al.) 225–260 (Springer, New York, 2012). https: //doi.org/10.1007/978-1-4614-2314-0_9.

34. Cason, N. & Schön, D. Ритмическое праймирование улучшает фонологическую обработку речи. Neuropsychologia 50, 2652–2658 (2012).

35.Кейсон, Н., Астесано, К. и Шен, Д. Соединение музыки и речевого ритма: ритмическая подготовка и аудиомоторная тренировка влияют на восприятие речи. Acta Psychol. 155, 43–50. https: //doi.org/10.1016/j.actps у.2014.12.002 (2015).

36. Haegens, S. & Zion-Golumbic, E. Ритмическое облегчение сенсорной обработки: критический обзор. Neurosci. Biobehav. Ред. 86, 150–165.

https://doi.org/10.1016/j.neubi orev.2017.12.002 (2018).

37. ten Oever, S. & Sack, A.Т. Колебательная фаза формирует слоговое восприятие. Proc. Natl. Акад. Sci. США https://doi.org/10.1073/

pnas.15175 19112 (2015).

Содержимое предоставлено Springer Nature, применяются условия использования. Права защищены

Lampara ng DNA

Лучшее, что нужно сделать, это сделать все, что нужно для работы в теплицах, очень важно. На хинди вы можете увидеть, что такое качество, которое дает много умений для всего спектра, включает в себя и другие варианты, которые вы можете сделать.Все это естественные лампы для халаманов с такими лампами, как DNaT.

Натриевая лампа ДНАТ - расшифровка и принцип работы

Мы узнаем, какие натриевые лампы созданы для DNTT, они обрабатываются в расшифровке "ДНК". Кая, ДНК - это дугообразная натриевая трубчатая лампа. Создайте дизайн и принципы работы с лампарой на хинди полностью.«Горелка» - это цилиндрическая газоразрядная трубка, которая находится в алюминиевом оксиде и накапливается на прозрачном стекле. Горелка не содержит галогенированной ртути на парах натрия, что приводит к отсутствию воспламеняющего газа ксенона. Благодаря наличию различных газоразрядных ламп, натриевых ламп и DNaT обеспечивается особая функция запуска - ИЗУ и балласта (дроссельной заслонки). Благодаря легкому использованию, эта газоразрядная лампа может быть использована в любой момент: она позволяет получать импульсные электрические импульсы в несколько киловольт на лампе.После того, как импульсы подавляются на этом устройстве, газоразрядная трубка нагревается при возникновении дуги. Управление большим количеством и переключением ниток на режимах для нормальной работы лампы позволяет дросселировать их в цепи. Как подключить лампы, которые связаны с подключением к IZU, они могут быть созданы, чтобы использовать их, как IZU, которые напрямую связаны с дизайном. Эти лампы имеют маркировку DNAS, а также производят продукцию Osram и Philips.

Sosa lamp ng uri DNaT - катанговая лампа и тампоп

Подходит для катанговых ламп LNaT:

  1. Самый простой способ освещения DLT - это особая радость. Если у вас получилось, что эта газовая лампа накалина, ее излучение будет монохромным и с высокой пульсацией. Это для тех, кто любит эту лампу, хинди предназначен для чтения, обучения и обучения.
  2. Вы можете использовать лучшую калибровку других ламп, лампа DNT зависит от параметров выходного сигнала - до 100 мкм / Вт. новые лампы, и они делают это, чтобы узнать, что это за ореолы, которые есть. Благодаря этому, его качество и настройки лампы DNaT напрямую связаны с рабочими состояниями.Какая-то заявка на 10000 или сербисы может быть сделана только с помощью лампы DVTT с температурой от -30 до +40 градусов, а также с изменением температуры воды.
  3. Если вы используете лампу DVT, вы можете использовать ее в системе включения и выключения цикла. Kaya, lampara DNaT, является внутренним продуктом, это замечательно для того, чтобы "пахинга" сделать это с помощью хинди бабаба на 3-6 часов.
  4. Мощность лампы LNAT составляет 75 Вт на 1 или более киловатт. Наслаждайтесь работой, естественная лампа может быть запущена, она имеет номинальную мощность 75 Вт 400 Вт и предназначена для использования в режиме ожидания. Большая маленькая лампа позволяет сжигать теплицы. Небольшая страница предназначена для использования в специальной лампе, в которой используется специальная лампа, которая используется в банде, имеет карту, защищающую его от прямых брызг на трубах и контаминации, и в любой точке. быстро висеть на лампаре.

Что обеспечивает свечение дрл ламп. Дуговые ртутные люминесцентные лампы высокого давления

Ртутная газоразрядная лампа

[править]

Из Википедии, бесплатная энциклопедия

(перенаправлено с ртутной лампой)

Люминесцентная ртутная лампа высокого давления

Ртутные газоразрядные лампы представляют собой электрический источник света, в котором используется ртутный газовый разряд пар для генерации оптического излучения. Для обозначения всех типов таких источников света в бытовой светотехнике используется термин «газоразрядная лампа» (RL), который включен в Международный словарь по освещению, одобренный Международной комиссией по освещению.Этот термин следует использовать в технической литературе и документации.

В зависимости от давления наполнения различают радар низкого давления (РЛНД), высокого давления (РЛВД) и сверхвысокого давления (РЛСВД).

РЛНД включают ртутные лампы с парциальным давлением паров ртути в установившемся режиме менее 100 Па. Для РЛВД это значение составляет около 100 кПа, а для РЛВД - 1 МПа и более.

Ртутные лампы низкого давления (РЛНД)

см. - Люминесцентная линейная лампа

см.- Компактная люминесцентная лампа

Ртутные лампы высокого давления (РЛВД)

РЛВД делятся на лампы общего и специального назначения. Первые из них, к которым относятся, прежде всего, широко распространенные лампы ДРЛ, активно используются для наружного освещения, но постепенно заменяются более эффективными натриевыми и металлогалогенными лампами. Лампы специального назначения имеют более узкую область применения, они используются в промышленности, сельском хозяйстве, медицине. Содержание [удалить]

1.1 Ртутные лампы высокого давления типа ДРЛ

1.1.1 Устройство

1.1.2 Принцип действия

1.1.3 Традиционные применения ламп ДРЛ

1.2 Дуговые ртутные металлогалогенные лампы (ДРИ)

1.3 Дуговые ртутные металлогалогенные лампы с зеркальным слоем (ДРИЗ)

1.4 Ртуть -кварцевые шаровые лампы (ДРС)

1,5 Ртутно-кварцевые лампы высокого давления (ПРК, ДРТ)

[править]

[редактировать]

Ртутные лампы высокого давления типа ДРЛ

Лампа ДРЛ 250 на импровизированном испытании скамейка

ДХО (Arc Mercury Luminescent) - обозначение РЛВД, принятое в отечественной светотехнике, в котором излучение люминофора, нанесенного на внутреннюю поверхность колбы, используется для коррекции цвета светового потока с целью улучшения цвета. рендеринг.

Для общего освещения магазинов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи и помещений без постоянного пребывания людей.

[править]

Устройство

Устройство лампы ДРЛ: 1. Колба; 2. База; 3. Горелка; 4. Главный электрод; 5. Электрод розжига; 6. Токоограничивающий резистор

Лампа ДРЛ со снятой лампой

Первые лампы ДРЛ были двухэлектродными. Для зажигания таких ламп требовался источник импульсов высокого напряжения.В его качестве использовался прибор ПУРЛ-220 (Пусковая установка ртутных ламп на напряжение 220 В). Электроника тех времен не позволяла создать достаточно надежные устройства зажигания, а газовый разрядник, имевший меньший срок службы, чем сама лампа, входил в состав ПУРЛ. Поэтому в 1970-е гг. промышленность постепенно прекратила выпуск двухэлектродных ламп. Их заменили на четырехэлектродные, не требующие внешних устройств розжига.

Для согласования электрических параметров лампы и источника питания почти все типы радаров с падающей внешней вольт-амперной характеристикой требуют использования балласта, который в большинстве случаев использует дроссель, соединенный последовательно с лампой.

Четырехэлектродная лампа ДРЛ (см. Рисунок справа) состоит из внешней стеклянной колбы 1, снабженной резьбовым колпачком 2. На лампе установлена ​​кварцевая горелка (газоразрядная трубка, РТ) 3, заполненная аргоном и ртутью. ось внешней луковицы. Четырехэлектродные лампы имеют основные электроды 4 и вспомогательные (зажигающие) электроды, расположенные рядом с ними 5. Каждый электрод зажигания соединен с основным электродом, расположенным на противоположном конце РТ, через токоограничивающее сопротивление 6. Вспомогательные электроды облегчают зажигание лампы и сделать его более стабильным при запуске.

В последнее время ряд зарубежных компаний производят трехэлектродные лампы ДРЛ, оснащенные только одним электродом зажигания. Данная конструкция отличается только большей технологичностью в производстве, не имея других преимуществ перед четырехэлектродными.

Дальность видимости ртутной лампы

[править]

Принцип работы

Горелка (РТ) лампы сделана из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики) и заполнена строго отмеренными порциями инертные газы.Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шара или оседает в виде налета на стенках колбы и (или) электродов. Светящийся корпус РЛВД представляет собой столб электродугового разряда.

Процесс зажигания лампы, снабженной запальными электродами, выглядит следующим образом. При подаче напряжения на лампу между близко расположенными основным и запальным электродами возникает тлеющий разряд, чему способствует небольшое расстояние между ними, которое существенно меньше расстояния между основными электродами, и, следовательно, напряжение пробоя этот разрыв меньше.Появление в полости РТ достаточно большого количества носителей заряда (свободных электронов и положительных ионов) способствует пробою зазора между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно превращается в дугу.

Стабилизация электрических и световых параметров лампы происходит через 10-15 минут после включения. За это время ток лампы значительно превышает номинальный и ограничивается только сопротивлением балласта.Продолжительность пускового режима сильно зависит от температуры окружающей среды - чем холоднее, тем дольше будет гореть лампа.

Электрический разряд в горелке ртутной дуговой лампы создает видимое излучение синего или фиолетового (а не белого, как принято считать) цвета, а также мощное ультрафиолетовое излучение. Последний возбуждает свечение люминофора, нанесенного на внутреннюю стенку внешней колбы лампы. Красноватое свечение люминофора, смешанное с бело-зеленоватым излучением горелки, дает яркий свет, близкий к белому.

Повышение или понижение напряжения питающей сети вызывает соответствующее изменение светового потока. Отклонение напряжения питания на 10-15% допустимо и сопровождается изменением светового потока лампы на 25-30%. Если напряжение питания упадет ниже 80% от номинального значения лампы, она может не загореться, а горящая лампа может погаснуть.

При горении лампа очень сильно нагревается. Это требует использования термостойких проводов в осветительных приборах с дуговыми ртутными лампами и предъявляет серьезные требования к качеству контактов патронов.Поскольку давление в горелке раскаленной лампы значительно возрастает, увеличивается и ее пробивное напряжение. Величина питающего напряжения недостаточна для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления, поскольку даже очень короткое прерывание подачи питания гасит их, а для повторного зажигания требуется длительная пауза для охлаждения.

[править]

Традиционные применения ламп ДРЛ

Освещение открытых территорий, промышленных, сельскохозяйственных и складских помещений.Везде, где это связано с необходимостью значительной экономии энергии, эти лампы постепенно заменяют НЛВД (освещение городов, крупных строительных площадок, высокопроизводительных цехов и т. Д.).

[править]

Дуговые ртутные металлогалогенные лампы (DRI)

Основная статья: Металлогалогенные лампы

Лампы DRI (дуговые ртутные с излучающими добавками) конструктивно аналогичны ДРЛ, однако содержат строго дозированные порции специальных добавок - галогенидов некоторых металлов (натрий, таллий, индий и др.) дополнительно вводятся в его горелку, за счет чего значительно увеличивается светоотдача (примерно 70 - 95 лм / Вт и выше) при достаточно хорошем цветовом излучении. Лампы имеют эллипсоидальные и цилиндрические колбы, внутри которых размещается кварцевая или керамическая горелка. Срок службы - до 8-10 тысяч часов.

В современных лампах DRI используются в основном керамические горелки, которые более устойчивы к реакциям со своим функциональным веществом, из-за чего со временем горелки темнеют намного меньше, чем кварцевые.Однако последние также не снимаются с производства из-за их относительной дешевизны.

Еще одним отличием современных DRI является сферическая форма горелки, позволяющая уменьшить снижение светоотдачи, стабилизировать ряд параметров и увеличить яркость «точечного» источника. Существуют две основные версии этих ламп: с цоколем E27, E40 и точечный - с цоколем Rx7S и т.п.

Для зажигания ламп ДИД необходим пробой межэлектродного пространства импульсом высокого напряжения.В «традиционных» схемах включения этих паровых лампочек помимо индуктивного балластного дросселя используется импульсное устройство зажигания - ИЗУ.

Изменяя состав примесей в лампах DRI, можно добиться «монохроматического» свечения различных цветов (фиолетового, зеленого и т. Д.). Благодаря этому DRI широко используется для архитектурного освещения. Лампы DRI с индексом «12» (с зеленоватым оттенком) используются на рыболовных судах для привлечения планктона.

[править]

Дуговые ртутные металлогалогенные лампы с зеркальным слоем (ДРИЗ)

Это обычная лампа DRI, часть колбы которой изнутри частично покрыта зеркальным отражающим слоем, поэтому такая лампа создает направленный поток света.По сравнению с использованием обычной лампы DRI и зеркального прожектора, потери снижаются за счет уменьшения отражений и света, проходящего через колбу лампы. Результат - высокая точность фокусировки горелки. Чтобы после ввинчивания лампы в патрон можно было менять направление излучения, лампы ДРИЗ снабжены специальным цоколем.

[править]

Ртутно-кварцевые шариковые лампы (ДРС)

Лампы ДРС - дуговые ртутные лампы сверхвысокого давления с естественным охлаждением. Они имеют сферическую форму и дают сильное ультрафиолетовое излучение.

[править]

Ртутно-кварцевые лампы высокого давления (ПРК, ДРТ)

Дуговые ртутные лампы высокого давления типа ДРТ (Arc Mercury Tubular) представляют собой цилиндрическую кварцевую колбу с припаянными на концах электродами. Колба наполняется дозированным количеством аргона, кроме того, в нее вводится металлическая ртуть. Конструктивно лампы ДРЛ очень похожи на горелки ДРЛ, а их электрические параметры таковы, что позволяют использовать балласты ДРЛ соответствующей мощности для включения.Однако большинство ламп ДРТ выполнено в двухэлектродном исполнении; поэтому для их розжига требуется использование специальных дополнительных устройств.

Первые разработки ламп ДРТ, первоначально известные как ПРК (Прямой ртутно-кварцевый), были выполнены Московским электроламповым заводом в 1950-х годах. В связи с изменением нормативно-технической документации в 1980-е гг. обозначение PPH было заменено на DRT.

Существующий ассортимент ламп DRT имеет широкий диапазон мощности (от 100 до 12 000 Вт).Лампы используются в медицинском оборудовании (ультрафиолетовые бактерицидные и эритемные облучатели), для обеззараживания воздуха, продуктов питания, воды, для фотополимеризации лаков и красок, экспонирования фоторезистов и других фотофизических и фотохимических процессов. Лампы мощностью 400 и 1000 Вт применялись в театральной практике для освещения декораций и костюмов, расписанных флуоресцентными красками. В этом случае осветительные приборы были оснащены стеклянными ультрафиолетовыми светофильтрами UV-6, отсекающими жесткий ультрафиолет и почти весь видимый свет от ламп.

Важным недостатком ламп ДРТ является интенсивное образование озона при их горении. Если это явление обычно полезно для бактерицидных растений, в остальных случаях концентрация озона возле светового прибора может значительно превышать допустимые санитарные нормы. Поэтому помещения, в которых используются лампы DRT, должны иметь соответствующую вентиляцию для удаления излишков озона.

Безозоновые лампы DRT выпускаются небольшими партиями, колба которых имеет внешнее покрытие из кварца, легированного диоксидом титана.Такое покрытие практически не пропускает озонообразующую линию резонансного излучения ртути 253,7 нм.

[править]

Газоразрядные лампы высокого давления [скрыть]

Источники искусственного света

Галогенная лампа накаливания

Люминесцентная люминесцентная лампа (компактная люминесцентная лампа) Индукционная лампа Ртутная лампа Черная лампа

Газоразрядные лампы высокой интенсивности Неоновая лампа Натриевая газоразрядная лампа Ксеноновая лампа Газовый свет

Дуговые лампы Ксеноновая дуговая лампа Свеча Яблочкова Металлогалогенная лампа

На сгорании Ацетиленовые лампы Свечи Газовая лампа Керосиновая лампа Лампа Драммонда Масляные лампы Лучина Факел

Прочие Серные лампы Светодиоды (светодиодные лампы на органических светодиодах )

Люминесценция Хемилюминесценция Биолюминесценция Радиолюминесценция Сонолюминесценция Черенковское излучение

Освещение

Дизайн Прожектор Люстра Торшер Бра Лампа Ильича MR16 Фонарь (уличный карман) Взрывозащищенная лампа Плазменная лампа Электролюминесцентная проволока Лампа Lava

Лампы ДРЛ в последнее время приобрели серьезную популярность благодаря отличной светоотдаче и энергосберегающим свойствам.Однако чаще всего лампы этого типа используются при освещении технических и производственных помещений, потому что нет смысла использовать их в быту. Для домашнего использования есть более безопасные и дешевые. светодиодные лампы, которые мы рекомендуем использовать. А в этой статье мы поговорим о технических характеристиках ртутных ламп и поговорим о них подробнее.

Лампы ДРЛ подробная расшифровка

На самом деле лампы ДРЛ расшифровываются достаточно просто:

  1. D - означает, что осветительные приборы дуговые.
  2. P - ртуть. Поэтому такие лампы не рекомендуется использовать в домашних условиях. Ведь если они случайно сломаются, то вред для здоровья всех людей может быть слишком велик.
  3. L - люминесцентный.

Как вы могли заметить, расшифровка этих ламп довольно проста. А теперь вспомним об основных модификациях ДХО. Сейчас наиболее популярны лампы следующих номиналов:

  1. 1000.

Модификации обозначаются следующим образом "ДХО" + "номер", который указан выше.Обратите внимание, что цифра - это мощность лампы в ваттах, поэтому при выборе обратите внимание на второй показатель, он является основным показателем.

А вот и конструкция ламп ДХО.

Характеристики лампы ДХО

Мы не будем останавливаться на каждой модификации, так как вы можете просто посмотреть таблицу, которую вы найдете ниже. Напомним только основные технические характеристики, которые могут быть вам полезны:

  1. цоколь Е27, поэтому лампы подходят для установки в стандартные патроны.Есть доработанные цоколи, они обозначаются одной буквой «Е».
  2. Срок службы лампы от 12 до 20 тысяч часов. Этот показатель можно назвать отличным, к тому же лампы зарекомендовали себя как надежные.
  3. Светоотдача от 47 до 59 люмен / Ватт, здесь все зависит от модификации.
  4. Лампы излучают белый цвет. Для технических помещений он оптимален.
  5. Цветовая температура лампы ДРЛ: 3800-4200 К.
  6. Осветительные приборы данного типа могут работать при напряжении от 95 до 200 вольт.

Примечание! У этих осветительных приборов есть серьезное преимущество, потому что они могут работать даже при температуре -25 и ниже. Поэтому можно или не отапливать гараж, не бойтесь, что они выйдут из строя.

Для более детального обзора рекомендуем ознакомиться с другими техническими характеристиками, которые представлены в таблице.

Вот мы с вами и проанализировали параметры и основные характеристики представленных ламп. Надеемся, что наш обзор позволит вам принять правильное решение при выборе.Однако мы не рекомендуем использовать их дома - помните, они слишком опасны.

Вот что означает ДХО:

  • D - дуга;
  • P - ртуть;
  • Л - люминесцентный (или люминофорный).

Дизайн ДХО

Это одна из распространенных конструкций электрических ламп. Принцип его действия основан на явлении электрического разряда в газе, текущем под высоким давлением в колбе. Это позволяет получить источник излучения по подобию спирали в лампе накаливания.Но это не раскаленная вольфрамовая спираль, а яркий шнур из светящихся паров ртути, который будто натянут между двумя электродами.

Такой источник света появляется только при достаточно высоком давлении в колбе. Это реальный вольта, дуг, который определил первое слово названия лампы. Глядя на лампу, можно увидеть резьбовое основание и эллиптическую полностью непрозрачную внешнюю колбу белого цвета, внутри которой находится устройство, выполняющее все основные функции и не видимое снаружи.

Это. Она определила второе слово из имени.

Именно в нем возникает дуга Вольта. Электроды, между которыми это происходит, изготовлены из тугоплавкого сплава и расположены на концах кварцевой трубки. Их качество и срок службы в основном определяют срок службы лампы в целом. Горелки могут быть как с двумя, так и с тремя - четырьмя электродами. Двухэлектродные горелки начинают светиться после того, как на электроды подается импульс напряжения, способный пробить искровой промежуток между ними.

Это упрощает конструкцию горелки, но усложняет схему балласта (изображение слева). Недостатком двухэлектродной схемы также является зависимость от влажности окружающего воздуха. В сырую погоду в цоколе лампы может произойти пробой и он не сможет загореться. Также наиболее трудоемким является перезапуск лампы с двухэлектродной горелкой.

Переходные процессы

Дело в том, что лампы ДРЛ не могут быстро выйти на штатный режим излучения света.Причина этого явления кроется в процессах, происходящих в горелке после пробоя искрового промежутка. Основа излучения горелки - ртуть. И этот металл находится в жидкой форме при нормальных условиях окружающей среды, и концентрация его паров при первом включении горелки близка к вакуумной. А если температура воздуха ниже нуля, глубина этого вакуума увеличивается еще больше.

Для поддержания проплавления искрового промежутка в широком диапазоне температур в горелку добавлен аргон.После пробоя промежутка между электродами в нем появляется свечение из-за электрического тока между электродами. Если ток течет, значит выделяется тепло. Горелка нагревается, и вместе с ней ртуть оседает на внутренней поверхности колбы горелки. Увеличивается количество паров, увеличивается электрический ток и яркость свечения.

Этот процесс длится в зависимости от начальной температуры окружающей среды и может длиться более 5-10 минут для мощных ламп.Сначала ртуть полностью испаряется, а затем ее пары нагреваются. Когда давление внутри колбы горелки достигает максимального значения, определяемого силой тока вольтовой дуги, яркость света горелки стабилизируется. Параметры стабильного свечения ДХО определяются как горелкой, так и балластом.

Но если напряжение питания внезапно пропадет на время, превышающее временные параметры ЭДС самоиндукции балласта, лампа погаснет.А поскольку давление в нем может быть порядка 100 килопаскалей, сломать такой разрядник напряжением пуска лампы невозможно. Он должен остыть. Но разница температур внешней колбы происходит примерно от 400 градусов по Цельсию до температуры окружающей среды. А внутри него горелка на разреженном азоте с почти идеальной теплоизоляцией.

Горелка в номинальном режиме нагревается до 800-900 градусов Цельсия. Поэтому лампа остывает довольно долго, примерно столько, сколько запустится.Пробой нагретых паров ртути между двумя электродами невозможен. Следовательно, двухэлектродная горелка остывает дольше, чем четырехэлектродная горелка. Это еще один его недостаток. В четырехэлектродной горелке рядом с каждым из основных электродов находится по одному дополнительному.

Подключен через резистор к шине противоположного потенциала. Таким образом, между основным и вторичным электродами получается небольшой искровой промежуток, который легко пробивается напряжением питания лампы.А схема включения четырехэлектродной лампы состоит из обычного индуктора и самой лампы:


Цветопередача и варианты дизайна

Конденсатор, улучшающий запуск лампы, конструктивно объединен с дросселем в одном корпусе. Схема б) Применяется для районов с холодным климатом и сильными морозами зимой. Однако, несмотря на яркость гальванической дуги, в парах ртути она создает видимый свет недопустимой цветопередачи с преобладанием голубых оттенков.

Таким образом, ультрафиолетовое излучение горелки преобразуется в видимый свет с помощью люминофора. Он наносится на внутреннюю часть колбы. Люминофор и его свечение определяют третье слово в названии лампы. Но, несмотря на свечение, подобное трубчатым и цокольным «энергосберегающим» лампам с тлеющим разрядом в парах ртути, в ДРЛ получить качественный свет невозможно. Горелка слишком яркая, и ее спектр накладывается на спектр люминофора.А задержки с включением и охлаждением лампы делают ее неприемлемой для использования в быту - максимум в гараже для наружного освещения.

Следовательно, в составе аварийного освещения их использование также недопустимо. ДХО лучше всего использовать для освещения больших площадей, особенно на открытом воздухе и при понижении температуры в пределах от - 40 до +40. Для качественного уличного освещения используются специализированные ДХО. В них балласт заменяет резистор, выполненный в виде вольфрамовой спирали.Он размещен внутри вакуумированной внешней колбы вместе с горелкой.

Комбинированное излучение света вольфрамовой спиралью, люминофором и горелкой имеет хорошую цветопередачу. Но такая конструкция лампы оказывается менее надежной и долговечной, так как срок службы лампы определяется вольфрамовой спиралью. Основные характеристики ДХО показаны на изображении ниже:


Лампы

ДРЛ - недорогой и надежный источник яркого белого света. Поэтому для них всегда найдется место работы, где они будут наиболее эффективны.

Несмотря на появление альтернативных источников света, лампа ДРЛ остается одним из самых популярных решений для освещения промышленных помещений и улиц. Это неудивительно, учитывая преимущества данного осветительного прибора:

Считалось, что с появлением натриевых альтернатив лампа ДХО потеряет свои позиции, но этого не произошло. Хотя бы потому, что его белый спектр света более естественен для человеческого глаза, чем оранжевый оттенок светового потока растворов натрия.

Что такое лампа ДХО?

Аббревиатура «ДХО» расшифровывается очень просто - дуговая ртутная лампа. Иногда добавляются пояснительные термины «люминесцентный» и «высокое давление». Все они отражают одну из особенностей этого решения. В принципе, говоря «ДХО», можно не особо переживать, что в трактовке может быть сделана ошибка. Эта аббревиатура давно стала нарицательным, по сути, вторым именем. Кстати, иногда можно встретить выражение «лампа ДХО 250».Здесь число 250 означает потребляемую электрическую мощность. Довольно удобно, так как можно выбрать модель

под имеющуюся пусковую установку

.

Принцип действия и устройство

Лампа ДХО не является чем-то принципиально новым. Принцип генерации невидимого глазом ультрафиолета в газовой среде при электрическом пробое известен давно и успешно применяется в колбах с люминесцентными лампами (вспомним «домработниц» в наших квартирах).Внутри лампы в атмосфере инертного газа с добавлением ртути находится трубка из кварцевого стекла, выдерживающая высокие температуры. При подаче напряжения дуга сначала возникает между двумя близко расположенными электродами (рабочий и зажигающий). При этом начинается процесс ионизации, увеличивается проводимость промежутка, и при достижении определенного значения дуга переключается на основной электрод, расположенный на противоположной стороне кварцевой трубки. Контакт зажигания, таким образом, выходит из процесса, поскольку он подключен через сопротивление, и, следовательно, ток на нем ограничен.

Основное излучение дуги приходится на ультрафиолетовый диапазон, который преобразуется в видимый свет слоем люминофора, нанесенным на внутреннюю поверхность колбы.

Таким образом, отличие от классического в особом способе зажигания дуги. Дело в том, что для начала ионизации требуется первоначальный пробой газа. Раньше импульсные электронные устройства, способные создать достаточно для пробоя всего промежутка в кварцевой трубке, не обладали достаточной надежностью, поэтому разработчики в 1970-х годах пошли на компромисс - они поместили в конструкцию дополнительные электроды, воспламенение между которыми происходило на сетевое напряжение.Предвидя встречный вопрос, почему разряд в ламповых трубках все же создается с помощью дроссельной катушки, ответим - все дело в мощности. Потребление трубчатых растворов не превышает 80 Вт, а ДХО бывает не менее 125 Вт (достигая 400 Вт). Разница ощутима.

Схема подключения лампы ДРЛ очень похожа на решение, используемое для зажигания трубчатых люминесцентных осветительных приборов. Он включает в себя последовательно включенный дроссель (ограничение электрического тока), параллельный конденсатор (устраняющий помехи в сети) и предохранитель.

Для освещения больших площадей часто используется несколько устаревшая, но довольно эффективная лампа ДХО. Его можно увидеть на улицах городов, в магазинах предприятий и в некоторых других местах. Аббревиатура ДХО может расшифровываться как дуговая, ртутная, люминофорная аппаратура.

Что такое устройство ДХО?

Лампы типа ДРЛ состоят из:

  • стеклянная бутылка;
  • резьбовое основание;
  • горелка ртутная кварцевая;
  • основных и дополнительных электродов;
  • резистор угольный.

Горелка, также называемая трубкой, заполнена аргоном и каплей ртути. В четырехэлектродных изделиях устанавливаются дополнительные электроды. Они значительно облегчают процесс розжига устройства. Само его горение также становится более устойчивым.

База - это конструкция для приема электроэнергии от сети. Он имеет резьбовые и точечные токоведущие части, которые в патроне лампы соединены с соответствующими контактами и передают энергию на электроды.

Кварцевая горелка - основная часть изделия. Это трубка с электродами. Они бывают первичные (2 шт.) И дополнительные (тоже 2 шт.).

Стеклянная колба - внешняя оболочка прибора. Внутри вставлена ​​кварцевая горелка с проводниками, выходящими из контактов цоколя. Практически вся дуговая ртуть, используемая для освещения люминесцентных ламп, имеет колбу, из которой откачивают воздух, а вместо этого откачивают азот. Предельные сопротивления включены в цепь дополнительных электродов.Внутренняя сторона колбы покрыта слоем люминофора.

Первое устройство этого типа имело 2 электрода. Требовалось дополнительное пусковое устройство. Вскоре его сняли с производства. Для современной четырехэлектродной лампы нужен только дроссель. Процесс розжига выглядит так:

  • напряжение подается на близко расположенные электроды;
  • между ними возникает тлеющий разряд;
  • этот разряд нарушает расстояние, разделяющее основные электроды, между которыми возникает дуговый разряд;
  • через 10-15 минут лампа начинает гореть в штатном режиме.

Время, в течение которого ртутные лампы входят в нормальный режим горения, зависит от температуры воздуха. При более низких температурах это время увеличивается. Ртутные лампы излучают видимый синий цвет и довольно мощное излучение в ультрафиолетовом диапазоне. Ультрафиолетовое излучение вызывает свечение люминофора на внутренних стенках колбы. В результате ртутные лампы светятся ярко-белым цветом. Цвет может незначительно отличаться в зависимости от падения или повышения напряжения в сети.

Лампы при работе нагреваются до высоких температур.Для этого необходимы качественные картриджи и основа изделия. Это недостаток продуктов. Недостатком таких светильников является то, что газоразрядный прибор обязательно должен хорошо остыть перед повторным включением.

Обзор лампы

Рассмотрено устройство лампы ДХО. Теперь вам необходимо ознакомиться с общей информацией, которая может оказаться полезной. К ним относятся некоторые технические характеристики:

  • светильники и сами лампы обладают большой устойчивостью к различным атмосферным воздействиям и имеют высокую светоотдачу;
  • ДХО мощность колеблется от 80 до 1000 Вт;
  • срок их службы составляет 10 000 часов.

Недостатком изделия является образование лишнего озона при работе. Поэтому в помещении должна быть качественная система вентиляции, способная отводить избыток этого газа.

Маркировка лампы содержит информацию о ее мощности. Они обозначаются цифрой после букв. Артикул:

  • ДРЛ 80;
  • ДРЛ 125;
  • ДРЛ 400;
  • ДРЛ 500;
  • ДРЛ 700;
  • ДРЛ 1 000.

Каждый из них имеет свои особенности. Например, очень часто используется лампа ДРЛ 250. Её характеристики:

  • его мощность 250 Вт;
  • потребляемый ток - 4,5 А;
  • база - Е 40;
  • световой поток - 13 000 Лм;
  • светоотдача - 52 Лм / Вт;
  • Цветовая температура
  • - 3800 К;
  • время горения 10 000 часов.

Каждая лампа имеет схожие характеристики. На базе ДХО сегодня выпускается специальная продукция - металлогалогенные лампы.В их состав входят йодиды различных металлов, изменяющие цвет видимого излучения. Они также увеличивают эффективность устройств.

Заключение по теме

Различные типы ртутных ламп давно используются в производстве и в быту. Они бывают разной мощности, могут излучать видимые лучи разных цветов. Срок их службы очень большой, достигает 10 тысяч часов. В лампах разных типов вставляется специфическая дуговая ртутная лампа с разными цоколями.Ремонт изделий чаще всего ограничивается их заменой, так как изношенные лампы теряют до 50% излучаемого света. Когда лампа работает, они издают гудящие звуки.

Газоразрядная лампа имеет свои разновидности. DRV характеризуется наличием вольфрамовой нити накала, которая одновременно является источником света и ограничителем напряжения. Включается как обычная лампочка, без включения оборудования. DRUF излучают лучи в ультрафиолетовом спектре. ДНаТ 250 - трубчатое изделие с парами натрия.Для начала необходимо использовать специальное оборудование. Используйте эти изделия в светильниках, расположенных на улицах, в производственных помещениях, в прожекторах.

% PDF-1.3 % 1 0 объект >>> эндобдж 2 0 obj > поток uuid: 336d3958-5269-5147-b287-ced681444f02adobe: docid: indd: 955acf56-c97c-11e0-b42f-bbe5076d2b4exmp.id: F87F117407206811822AAD5D5C1E9646proof-приложение для Mac / CS666D для Mac / PDF, преобразованное в pdfAign, приложение в формате pdf / PDF, преобразованное в pdfAign, приложение для Mac / CS666D, преобразованное в pdfAngine, приложение для pdf, преобразованное в pdf, приложение для pdf, преобразованное в pdf 11-30T08: 20: 42-05: 00 xmp.iid: F77F117407206811822AAD5D5C1E9646adobe: docid: indd: 955acf56-c97c-11e0-b42f-bbe5076d2b4eadobe: docid: indd: 955acf56-c97c-11e0-b42f-b2018e50-05: 0: 00T: 0: 0-b42f-b2018: 30: 00T: 0: 0: 0: 00: 00: 00: 30: 30: 40 51-05: 002018-11-30T08: 20: 51-05: 00Adobe InDesign CS6 (Macintosh) application / pdfAdobe PDF Library 10.0.1False

  • 1713884627HelveticaLinotype AG001.00672939Helvetica1713884627PostScript0
  • 1863721979Helvetica-BoldObliqueLinotype AG001.00772470Helvetica1863721979PostScript0
  • 2660417728Helvetica-BoldLinotype AG001.00772435Helvetica2660417728PostScript0
  • 4043120054TMSBlackX - 001.00083294TMSBlackX4043120054PostScript0
  • 3748500133FranklinGothic-BookCndInternational Typeface Corp001.00075375ITC Franklin Gothic3748500133PostScript0
  • 3893281154FranklinGothic-MedCndInternational Typeface Corp001.00075915ITC Franklin Gothic3893281154PostScript0
  • 1821975488CFranklinGothic-DemiCndInternational Typeface Corp001.00066407CFranklinGothic1821975488PostScript0
  • 2510419506Belizio-RegularThe Font Bureau001.00074822Belizio-Regular2510419506PostScript0
  • 2399471054Times-RomanLinotype AG001.00777956Times2399471054PostScript0
  • конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 36 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 37 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 38 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 39 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2021 © Все права защищены.
