Дмрв ваз 2110 диагностика: признаки неисправности, проверка и замена — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

Дмрв ваз 2110 распиновка

Устройство, диагностика ДМРВ ВАЗ — Лада 2110, 1.5 л., 2003 года на DRIVE2

В этой статье речь пойдет о назначении, устройстве и диагностики датчика массового расхода воздуха (ДМРВ), который является неотъемлемой частью инжекторных двигателей автомобилей ВАЗ. Многие владельцы современных ВАЗов периодически сталкиваются с проблемами связанными с нестабильной работой инжекторного двигателя. В большинстве случаев эта проблема кроется в неисправности датчика массового расхода воздуха (ДМРВ).

Устройство и местонахождение датчика массового расхода воздуха на автомобилях ВАЗ

Датчика массового расхода воздуха – небольшое устройство, устанавливается на патрубке, который соединяет воздушный фильтр и дроссельную заслонку и служит для контроля количества поступающего воздуха в двигатель ВАЗ.

Таким образом, происходит оценка количества воздуха поступающего в инжеторный двигатель автомобиля ВАЗ. Полученные данные с датчика массового расхода воздуха поступают в электронный блок управления (ЭБУ) где и происходит расчет необходимого соотношения воздуха, и топлива для последующей подачи топливной смеси в камеры сгорания цилиндров двигателя.

Признаки неисправностей, вызванные поломкой ДМРВ на автомобилях ВАЗ.Если датчик массового расхода воздуха вышел из строя, то на панели приборов скорей всего вы увидите горящий индикатор Check Engine. Одновременно вы почувствуете, как автомобиль потерял в динамике, появился повышенный расход топлива и усложнился запуск горячего двигателя.

Диагностика датчика массового расхода воздухаЕсть несколько способов проверки ДМРВ на ижекторных двигателях автомобилей ВАЗ.

Вариант №1. Отключаем ДМРВЭтот вариант диагностики ДМРВ является самым простым, и выполнить его может каждый автовладелец. Для начала нужно отключить датчик массового расхода воздуха для этого отсоединяем разъем и заводим двигатель. После этого контролер переходит в аварийный режим, а регулировка подача топливной смеси происходить только с помощью заслонки дросселя при этом обороты холостого хода превышают показания 1500об/мин. Теперь садимся за руль автомобиля и делаем пробный заезд. Если вы почувствовали, что авто прибавило в динамике разгона, то можно сделать вывод, о том что датчик массового расхода воздуха вышел из строя.

Вариант №2. Диагностика датчика массового расхода воздуха с помощью мультиметраПрежде чем приступить к описанию этого способа диагностики ДМРВ заметим, что данная процедура актуальна только для датчиков Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.

Перед проверкой необходимо выставить на мультиметре предел измерения 2 Вольта и перевести его в режим работы с постоянным напряжением. Далее смотрим таблицу, на которой показана распиновка разъема ДМРВ.1. Вход сигнала ДМРВ. Желтый провод расположен с краю по расположению к лобовому стеклу.

2. Выход напряжения питания датчиков. Серо-белый провод

3. Выход заземление датчиков. Зеленый провод

4. К лавному реле идет розово-черный провод.Обратите внимание, что цвета проводов в некоторых случаях могут отличаться от приведенных примеров, но расположение контактов на разъеме ДМРВ всегда остается неизменным.

Включив зажигание, подключаем красный контакт мультиметра к желтому проводу на разъеме, а черным к зеленому (на массу), при этом двигатель не должен работать. На этом этапе мы измеряем напряжение между указанными выводами.

Измерительные контакты мультиметра имеют игольчатые наконечники, которые позволяют производить замеры через защитные уплотнители и при этом, не нарушая их изоляции.

Показание мультиметра во время диагностики ДМРВ.1.01…1.02 – датчик исправен1.02…1.03 – допустимые показатели1.04…1.05 — предельные показатели, которые свидетельствуют о скором выходе из строя датчика

1.05 и выше – показание неработающего датчика

Вариант №3. Внешние признаки неисправности ДМРВЧтобы визуально оценить исправность или неисправность датчика массового расхода воздуха на двигателе автомобиля ВАЗ необходимо тщательно осмотреть внутренние поверхности воздушного патрубка, на котором установлен ДМРВ.

Для этого с помощью фигурной отвертки откручиваем винт, ослабляем хомут и отсоединяем гофру. Ее внутренняя поверхность, так как и поверхность самого датчика должна быть сухой и не иметь масляного налета.

Отметим, что одной из причин выхода из строя ДМРВ является попадание грязи на его рабочую поверхность вследствие несвоевременной замены воздушного фильтра. А наличие масляного налета указывает на повышенный уровень масла в двигателе, либо на неисправность маслоотсекателя и системы вентиляции картера.

Следующим этапом визуальной диагностики датчика массового расхода воздуха будет полное снятие его и осмотр. Чтобы снять ДМРВ необходимо с помощью ключика на 10, открутить два винта и вынуть его из корпуса воздушного фильтра. Вместе с датчиком должно выйти и резиновое уплотнительное кольцо, которое предотвращает подсос воздуха. Если оно осталось в корпусе, то скорей всего это будет одной из причин, которая привела к поломке датчика. Вследствие нарушения уплотнения между корпусом фильтра и датчика образуется налет пыли на входной сетке ДМРВ, а это не допустимо.

Правильная установка датчика массового расхода воздуха предотвращает перекос резинового уплотнителя.Порядок сборки и установки ДМРВ

Надеваем на датчик уплотнительное кольцоПроверяем уплотнительную юбку

Устанавливаем датчик в корпус воздушного фильтра

В заключение хочется отметить, что все вышеприведенные способы проверки датчика массового расхода воздуха являются не совсем точными. Полную диагностику ДМРВ возможно провести только при наличии специального оборудования, которое будет снимать показания на различных режимах работы двигателя.

Цена вопроса: 1 800 ₽ Пробег: 205000 км

Дмрв Siemens vdo 5WK97014 от Ваз 2104-2107 в Ваз 2110-2112 — Лада 2112, 1.6 л., 2006 года на DRIVE2

как красиво расписать не знаю, да и лень)))актуально для январейсименс примечателен своей ценой 1900-2300 руб и долгим сроком службы, и не надо мудрить с креплением к корпусу воздушного фильтра(в классике стоит корпус 2112))) как при установке дмрв от газ.выбрал дмрв фирмы континенталь. пришлось очень долго курить форумы классиководов)))распишу по частям(ссылка на следующую часть где будет внедрение тарировки и ссылки на готовые файлы, будет в конце)

ТАРИРОВКА ДМРВ

для установки в пп надо изменить тарировки дмрв в родной прошивке(подробно будет в следующей части)и перекроссировать проводкуобязательно нужен разьем дмрв сименсраспиновка:бош1 (ДТВ)2 (+12V)3 (масса)4 (+5V от ЭБУ)

5 (сигнал)

сименс классика1-(+12v)2-(+5v от ЭБУ)3-(сигнал)4-(ДТВ)5-(масса)

если дмрв без дтв(к разьему бош идут 4 провода) то подключаем по этой же схеме игнорируя пункты с дтв.

переходник пока черновой.позже залью термопистолетом или сделаю на прямую без переходникая паял переходник(из мертвого дмрв, сточив до контактов), потому что не был уверен то что тема моя прокатит.можно обойтись без него:из разьема сименс вытаскиваем провода(там разьемы с двухсторонним фиксатором, надо зажимать с двух сторон) и вытащив провода из родного штекера(вытащить проще.фиксатор с одной стороны) втыкаем соблюдая распиновку в разьем сименс. встают как родные.

ТАРИРОВКА ДМРВ

ДОПОЛНЕНИЕ: из родного штекера который в проводке контакты вытаскивать оч тяжело.там фиксатор с двух сторон)))

Цена вопроса: 2 300 ₽

Диагностика и замена датчика массового расхода воздуха ВАЗ 2110

От качества топливно-воздушной смеси зависит эффективность работы топливной системы ВАЗ 2110. Следить за оптимальным соотношением содержания в горючей смеси воздуха на ВАЗ 2110 отведено ДМРВ (датчику массового расхода воздуха). В статье описывается принцип работы прибора, способы его проверки, дается инструкция по замене и ремонту датчика своими руками с демонстрационным видео и фото.

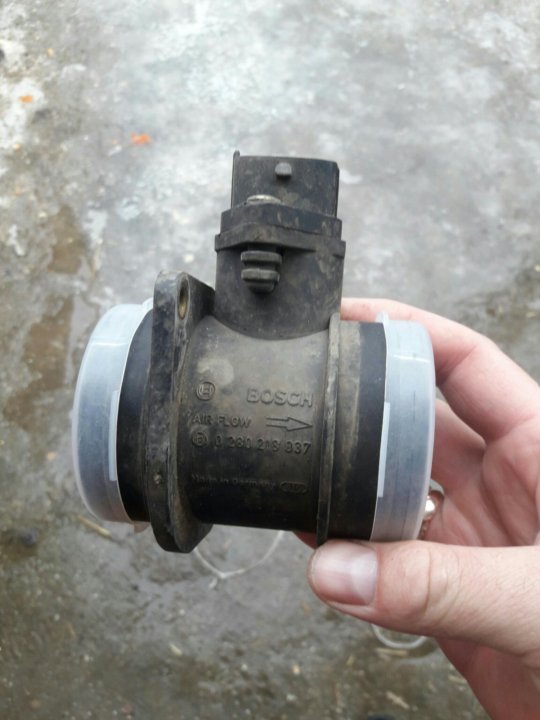

Внешний вид ДМРВ ВАЗ 2110

Основной задачей ДМРВ, называемого еще расходометром, является подсчет нужного количества свежего воздуха, поступающего в цилиндры двигателя. Находится расходометр на ВАЗ 2110 в воздуховоде за воздушным фильтром, где он измеряет количество и температуру наружного воздуха.

Место расположения расходометра на ВАЗ 2110

Оптимальным соотношением между топливом и воздухом является 1:14. Если пропорции не отвечают необходимым параметрам, то происходит либо перерасход топлива, либо снижается мощность автомобиля. Датчик массового расхода воздуха контролирует, чтобы воздух поступал определенными порциями. Он подсчитывает, какое количество воздуха поступило и передает данную информацию ЭБУ. Учитывая эти показания компьютер рассчитывает нужный объем топлива.

При нажатии на педаль газа увеличивается количество поступающего воздуха, а соответственно расходуется больше топлива. Если авто движется равномерно порции воздуха и топлива, поступающие в цилиндры силового агрегата, на каждом цикле одинаковые. Если водитель газует, открывается дроссельная заслонка и объем поступающего воздуха увеличивается, а вместе с этим увеличивается нагрузка на двигатель. Если педаль газа отпущена, нагрузка падает.

Основные неисправности

ДМРВ редко выходит из строя и требует ремонта, но важно знать, какие признаки его неисправности:

Увеличивается расход топлива. Это можно определить по бортовому компьютеру. При неисправности расходомера расход топлива увеличивается на литр и более.
Снижается мощность автомобиля.
Неравномерная работа силового агрегата. Автомобиль либо медленно разгоняется, либо слишком быстро набирает скорость.
Мотор не заводится или заводится не с первого раза.
Плавают холостые обороты.

Перечисленные признаки не обязательно свидетельствуют о поломке расходомера, причины могут быть в неисправности других устройств, что потребует их ремонта. Поэтому необходимо проверить исправность расходомера.

Способы проверки

Существует несколько способов, как проверить ДМРВ своими руками.

Отключение

Одним из способов проверки расходомера является его отключение. Для этого необходимо извлечь разъем, с помощью которого подключается датчик массового расхода воздуха к системе ВАЗ 2110.

Отсоединение разъема от устройства

В этом случае включается аварийный режим, расчет количества необходимого воздуха выполняется по положению дроссельной заслонки. Если с отключенным датчиком автомобиль движется динамичнее, то требуется его замена или ремонт, возможно, что поможет чистка.

Проверка мультиметром

Для проверки нужен мультиметр и знания по ремонту и как обращаться с тестером. Измерительный прибор нужно поставить в режим замера постоянного давления, обозначаемого буквой V или DCV.

Мультиметр для проверки

Для понимания работы датчика массового расхода воздуха нужно знать его распиновку:

провод розового или красно-черного цвета ведет к центральному блоку;
провод зеленого цвета – заземление;
провод бело-серого цвета предназначен для выхода напряжения;
желтый провод служит для подачи тока на вход сигнала.

Разобравшись с проводами, можно приступать к тестированию:

Сначала нужно включить мультиметр, выставить на нем напряжение 20 В, провода с электродами установить в соответствующие разъемы.
Для удобства подключения рекомендуется воспользоваться двумя булавками. Их нужно вставить в отверстия, с каких выходят зеленый и желтый провода, и присоединить к ним электроды тестера.
Теперь нужно включить зажигание и измерить напряжение. На новом датчике напряжение составляет 0,9-1,0 В.

Со временем напряжение увеличивается, так как резисторы изнашиваются, сопротивление падает.

Чем больше показания напряжения, тем выше износ прибора:

хорошее состояние – 1,01-1,02 В;
нормальное состояние — 1,02-1,03 В;
устройство скоро перестанет функционировать – 1,0-1,04 В;
скорую смерть означают показания напряжения 1,04-1,05 В;
замена устройства необходима, если показания 1,05 и выше.

Выяснить напряжение ДМРВ можно с помощью бортового компьютера. Для этого необходимо зайти в раздел «напряжение с ДМРВ», мы должны найти показатель «U ДМРВ».

Визуальная проверка

Для визуальной проверки следует осмотреть гофру и ДМРВ. Если обнаружены следы конденсата или смазки, они могут вызвать неисправность прибора. Иногда чистка от грязи помогает восстановить работоспособность устройства и избежать ремонта. Грязь скапливается из-за редкой замены воздушного фильтра.

Пятна смазки появляются, если засорился маслобойник или в картере уровень масла превышает допустимый, может быть признаком неисправности датчика массового расхода воздуха. Если причина в загрязнениях, то все элементы нужно промыть или почистить (автор видео — Алексей Романов).

После чистки приступаем к визуальному осмотру самого датчика. На расходомере впереди установлено резиновое уплотнительное кольцо, которое служит для герметизации: оно препятствует проникновению нефильтрованного воздуха через входное отверстие.

Если кольцо сдвинулось или осталось на фильтре, то на сеточке может накопиться пыль. Такое загрязнение вполне может быть причиной неисправности чувствительного элемента.

Инструкция по замене и установке

Если чистка элементов системы не помогла и причина неисправностей в поломке ДМРВ, его можно заменить своими руками.

Процедура замены ДМРВ на ВАЗ 2110 своими руками состоит из этапов:

В первую очередь нужно заглушить двигатель и извлечь ключ зажигания.
Далее извлекаем разъем расходомера.
Открутив винты крепления хомутов, нужно отсоединить шланг впускной трубы, которая присоединена к корпусу воздушного фильтра.
Отсоединенный шланг впускной трубы
Далее извлекаем датчик массового расхода воздуха. Перед тем как установить новый расходник, следует почистить или промыть его посадочное место.
Сборка осуществляется в обратном порядке.

На этом замена расходомера на ВАЗ 2110 своими руками окончена. Можно проверять работу двигателя, проехав небольшое расстояние.

Загрузка …

Видео «Замена ДМРВ на ВАЗ 2110»

В этом видео демонстрируется, как заменить ДМРВ на ВАЗ 2110 инжектор (автор канал «В гараже у Сандро»).

Как продиагностировать ДМРВ ВАЗ 2110 и выполнить его замену

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Стабильная работа двигателя полностью зависит от правильного состава горючей смеси. Соотношение компонентов топливно-воздушной смеси должно быть оптимальным, для достижения этого эффекта был изобретен ДМРВ (датчик массового расхода топлива, расходомер). При его неисправности возникнут нарушения в работе мотора, проблемы с запуском двигателя и другие неприятности. ДМРВ по специальным алгоритмам отслеживает количество воздуха, который поступает в цилиндры (выполняется это с помощью термоанемометра).

Как диагностировать неисправность ДМРВ

самопроизвольно повышаются или понижаются плавающие холостые обороты;
случаются перебои в работе двигателя;
существенно ухудшается динамика;
двигатель плохо запускается или не запускается вообще;
происходит перерасход топлива.

Для подтверждения или опровержения факта выхода из строя ДМРВ следует сделать мультиметром несколько простых тестов.

Самостоятельный анализ неполадок ДМРВ

Включить мультиметр, установить провода с электродами в подходящие разъемы, поставить двадцативольтное напряжение.

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Чтоб было удобнее, стоит воспользоваться двумя булавками. Их нужно поставить в отверстия желтого и зеленого проводов ДМРВ, подсоединить к ним электроды мультиметра.

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Затем включаем зажигание, после чего измеряем напряжение с помощью мультиметра. В представленном нами примере показатель был равен 1,05. Необходимо знать, что на рабочем ДМРВ указанное значение должно быть в районе 0,99-1,00.

Как заменить ДМРВ в домашних условиях

Заглушить мотор, отключить зажигание.
Отключить разъем датчика.
Отсоединить шланг выпускной трубы, который подключен к корпусу воздушного фильтра (чтобы это сделать, нужно открутить крепежные винты хомутов).
Провести замену неисправного датчика массового расхода топлива.
Произвести сборку в обратном порядке.

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Также ознакомьтесь

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Если после замены ДМРВ ВАЗ 2110 никаких улучшений не произошло, необходимо осуществить более детальную диагностику или обратиться в СТО.

Проверка ДМРВ ВАЗ 2110 на видео:

Стоит ознакомиться:

Устройство, диагностика ДМРВ ВАЗ

Устройство и местонахождение датчика массового расхода воздуха на автомобилях ВАЗ

В корпусе ДМРВ установлены две платиновое нити, которые под воздействием электрического тока нагреваются. Когда воздух проходит через датчик он охлаждает первую нить, соответственно меняется сопротивление тока, вторая нить является контрольной. Таким образом, происходит оценка количества воздуха поступающего в инжеторный двигатель автомобиля ВАЗ. Полученные данные с датчика массового расхода воздуха поступают в электронный блок управления (ЭБУ) где и происходит расчет необходимого соотношения воздуха, и топлива для последующей подачи топливной смеси в камеры сгорания цилиндров двигателя.

Признаки неисправностей, вызванные поломкой ДМРВ на автомобилях ВАЗ.

Если датчик массового расхода воздуха вышел из строя, то на панели приборов скорей всего вы увидите горящий индикатор Check Engine. Одновременно вы почувствуете, как автомобиль потерял в динамике, появился повышенный расход топлива и усложнился запуск горячего двигателя.

Диагностика датчика массового расхода воздуха

Есть несколько способов проверки ДМРВ на ижекторных двигателях автомобилей ВАЗ.

Вариант №1.

Отключаем ДМРВ

Этот вариант диагностики ДМРВ является самым простым, и выполнить его может каждый автовладелец. Для начала нужно отключить датчик массового расхода воздуха для этого отсоединяем разъем и заводим двигатель. После этого контролер переходит в аварийный режим, а регулировка подача топливной смеси происходить только с помощью заслонки дросселя при этом обороты холостого хода превышают показания 1500об/мин. Теперь садимся за руль автомобиля и делаем пробный заезд. Если вы почувствовали, что авто прибавило в динамике разгона, то можно сделать вывод, о том что датчик массового расхода воздуха вышел из строя.

Вариант №2. Диагностика датчика массового расхода воздуха с помощью мультиметра

Прежде чем приступить к описанию этого способа диагностики ДМРВ заметим, что данная процедура актуальна только для датчиков Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.

Вход сигнала ДМРВ. Желтый провод расположен с краю по расположению к лобовому стеклу.
Выход напряжения питания датчиков. Серо-белый провод
Выход заземление датчиков. Зеленый провод
К лавному реле идет розово-черный провод.

Обратите внимание, что цвета проводов в некоторых случаях могут отличаться от приведенных примеров, но расположение контактов на разъеме ДМРВ всегда остается неизменным.

Показание мултиметра во время диагностики ДМРВ.

01…1.02 – датчик исправен

1.02…1.03 – допустимые показатели

1.04…1.05 — предельные показатели, которые свидетельствуют о скором выходе из строя датчика

1.05 и выше – показание неработающего датчика

Вариант №3. Внешние признаки неисправности ДМРВ

Чтобы визуально оценить исправность или неисправность датчика массового расхода воздуха на двигателе автомобиля ВАЗ необходимо тщательно осмотреть внутренние поверхности воздушного патрубка, на котором установлен ДМРВ. Для этого с помощью фигурной отвертки откручиваем винт, ослабляем хомут и отсоединяем гофру. Ее внутренняя поверхность, так как и поверхность самого датчика должна быть сухой и не иметь масляного налета.

Правильная установка датчика массового расхода воздуха предотвращает перекос резинового уплотнителя.

Порядок сборки и установки ДМРВ

Надеваем на датчик уплотнительное кольцо

Проверяем уплотнительную юбку

Устанавливаем датчик в корпус воздушного фильтра

Как проверить ДМРВ: диагностика системы расхода воздуха

На отечественных автомобилях очень частой причиной поездки на СТО является датчик массового расхода воздуха. Этот прибор расположен зачастую возле воздушного фильтра и отвечает за количество воздуха, которое поступает в силовой агрегат. Измеряя количество воздуха, датчик определяет, есть ли какие-то проблемы у двигателя, а также контролирует качество работы камеры сгорания и процесс обогащения топливной смеси. От этих важных аспектов зависит не только мощность двигателя, но и безопасность в его работе. Часто случается так, что именно ДМРВ становится самой важной проблемой в автомобиле, которая портит качество поездки.

Многие водители автомобилей семейства ВАЗ 2110 сталкивались с проблемами с данным узлом. Сегодня для большинства владельцев этих авто известно, как проверить ДМРВ и настроить его нормальную работу или заменить на новый. Если же у вас более современная машина, самостоятельно проверять и менять датчик не рекомендуется. Лучше выполнить работу на специализированной станции и получить гарантию на высокое качество ваших предложений.

Датчик массового расхода воздуха не только измеряет, но и контролирует процесс подачи воздуха в двигатель. Работой всех технических частей машины управляют компьютерные системы, которые в большинстве случае управляются автоматически. Именно поэтому работа ДМРВ настолько важна. Она влияет на качество эксплуатации силового агрегата и на его подходящие режимы работы. Такие важные роли в транспортном средстве делают датчик настоящей проблемой при поломке.

Основные особенности выхода из строя датчика можно описать списком из нескольких симптомов неполадок. Но стоит учитывать и то, что в некоторых случаях определить происхождение симптомов неполадки самостоятельно невозможно. Иногда проще заплатить за качественную диагностику, чем самостоятельно искать причины той или иной неполадки. Среди типичных особенностей поломки ДМРВ можно выделить такие варианты поведения:

на приборной панели загорается заветная лампочка Check Engine и требует выполнить диагностику двигателя;
расход бензина повышается, при этом повышение может оказаться достаточно высоким и неприятным;
при остановке возле магазина на несколько минут завести машину становится настоящей проблемой;
понижается динамика автомобиля, разгон становится более медленным, а тактика «педаль в пол» вообще не работает;

мощность не чувствуется в особенности на горячем двигателе, на холодном поведение практически не меняется;
все проблемы и неполадки возникают в транспортном средстве исключительно после прогрева двигателя.

Истинная проблема заключается в том, что поступает слишком много или слишком мало воздуха, потому силовой агрегат не может справляться со сжиганием топлива в нормальных режимах. Это приводит к тому, что задуманные производителем режимы нормальной работы двигателя уже невозможны. Двигателю в таких ситуациях приходится достаточно сложно. Если же учитывать еще и повышенный расход, увеличивается и износ силового агрегата.

Также при неверном поступлении воздуха в камеру сгорания в двигателе можно наблюдать неполное сгорание топлива. Эта проблема является серьезным побочным эффектом, который может привести к непростым последствиям. Если несгоревший бензин течет в картер, где смешивается с маслом, качество смазочного материала в разы снижается. Это приводит к повышенному трению в двигателе и чрезмерно высокому износу деталей.

Проверка датчика ДМРВ самостоятельно — пять способов борьбы с проблемой

Если вы подозреваете, что виной всем вашим проблемам является именно датчик массового расхода воздуха, стоит провести проверку вашей теории и получить однозначный ответ на вопрос. Для этого достаточно выполнить диагностику одним из представленных ниже способов. Но прежде чем рассказать о методах проверки датчика, приведем доводы против самостоятельной диагностики и личного обслуживания вашего автомобиля.

Мастера на СТО проведут все работы значительно быстрее и без проблем, поскольку им приходится сталкиваться с ДМРВ практически каждый день. Предпринимая собственные усилия для устранения неполадки, вы на свой страх и риск экспериментируете с машиной. Тем не менее, такой вариант устранения неполадки стоит намного дешевле и не требует поездки на станцию технического обслуживания. Основные способы проверки проблем с датчиком ДМРВ следующие:

Отключаем датчик от системы подачи воздуха. В таком случае компьютер отдает команду рассчитывать количество воздуха по положению заслонки в двигателе. Если после отключения датчика автомобиль стал ехать лучше, но увеличил обороты, налицо поломка ДМРВ.
Переустановка прошивки в процессе диагностики датчика. Этот способ позволяет убедиться, что проблемы с двигателем не связаны с альтернативной прошивкой ЭБУ, которая вполне может быть изначальной причиной всех ваших проблем.
Проверка ДМРВ с помощью измерительного устройства под названием Мультимер. Проверить таким образом можно только некоторые датчики фирмы Bosch. Подробнее о проверке можно прочитать в инструкции к автомобилю или непосредственно к установленному датчику.
Изучение и визуальная оценка состояния датчика. С помощью такой традиционной системы проверки часто удается определить наличие неполадки. Если внутренняя часть ДМРВ запылена, можно смело менять его и аккуратно следить за положением всех уплотнительных резинок.
Выполнение замены датчика ДМРВ. Этот способ подойдет вам в том случае, если вы не хотите выполнять диагностику, а новый датчик есть у вас в наличии. Достаточно просто можно выполнить замену этого элемента и убедиться, что неполадка была скрыта именно в данном узле.

Вот такие нехитрые способы диагностики датчика массового расхода топлива помогут вам определить самые важные моменты работы данного узла. Конечно, в гаражных условиях проще всего выполнить первый и последний вариант диагностики и ремонта. Это наиболее точные и безошибочные способы определить правильность работы датчиков и наладить необходимые режимы работы двигателя в вашем автомобиле без больших финансовых затрат.

Тем не менее, любые поломки датчиков лучше диагностировать с помощью специального оборудования. Специалисты знают непосредственные показатели плохой работы того или иного датчика, того или иного узла. Им часто даже не приходится приступать к диагностике, чтобы решить проблему. Несмотря на описание методов самостоятельного определения всех возможных проблем, мы не рекомендуем собственное вмешательство в систему работы датчика. Еще один способ проверки с визуальным сопровождением предлагаем посмотреть на видео:

Подводим итоги

Удачное решение практически любой проблемы с автомобилем — это поездка на профессиональную станцию обслуживания, проведение профессиональной диагностики и замена запчастей на оригинальные или рекомендованные производителем. Но так получается далеко не всегда. Иногда намного проще и дешевле провести личную диагностику машины с помощью достаточно простых и известных методов, не требующих специального оборудования.

Если вы хотите испытать такие методы, можете выполнить проверку датчика массового расхода топлива своими руками. Единственным недостатком этого процесса является то, что неумелая установка датчика практически гарантированно выведет его из строя в ближайшие несколько месяцев. Потому перед установкой прочтите соответствующую главу в инструкции к автомобилю, а также обратите внимание на требуемое расположение всех уплотнительных резинок на приборе. Приходилось ли вам менять датчик ДМРВ самостоятельно?

Диагностика датчиков автомобилей ВАЗ (7 секретов)

Категория: Инструкции / 5 комментариев

В этой статье речь пойдет о диагностике датчиков ВАЗ ( ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2114 , Калина, Приора , Гранта) , а также ГАЗ и УАЗ

Многие сталкиваются с проблемами большого расхода топлива, дёрганий при трогании и езде, плящущие или повышенные обороты холостого хода, неравномерная работа двигателя. В большинстве случаев эти проблемы могут быть вызваны неисправными датчиками автомобиля. Давайте рассмотрим какие же датчики есть в автомобиле и как их диагностировать.

Я рассмотрю диагностику датчиков РХХ (Регулятор холостого хода), ДМРВ (Датчик массового расхода воздуха), Лямда- зонд (датчик кислорода), ДПДЗ (Датчик положения дроссельной заслонки)

РХХ (Регулятор холостого хода)

Из своего опыта могу сказать , что РХХ чаще очень часто выходит из строя. В свое время на своем автомобиле ВАЗ 2110 2005 года выпуска менял данный датчик два раза. Возможно это связано с некачественными экземплярами.

Симптомы неисправности : обороты автомобиля пляшут, на холостом ходу обороты завышены могут достигать 1000 , 1100, 1500 оборотов . При перегазовке они могут восстанавливаться.

Способы диагностики: С помощью ноутбука ( подключаем обычным кабелем диагностики – VAG адаптер k-line см. здесь www.diagnost7.ru)

Вот так выглядит окно программы диагностики :

Видим строку с оборотам двигателя. Следим за их изменениями , а также за изменением положения регулятора РХХ.

ДМРВ (Датчик массового расхода воздуха)

Данный датчик очень чувствителен к пыли и грязи , поэтому рекомендуется чаще менять воздушный фильтр.

У моделей ВАЗ существует два типа датчиков ДМРВ. Причем ДМРВ от двигателя 1.5 не подойдет к двигателю 1.6 . В таком случае двигатель не будет развивать полную мощность . К тому же у датчиков нового образца в ДМРВ встроен датчик температуры всасываемого воздуха. Поэтому вы видите ошибку связанную с этой температурой – нужно заменить ДМРВ.

Симптомы неисправностей: Повышенный расход топлива.

Диагностика датчика : Просто диагностировать с помощью все того же кабеля диагностики VAG -адаптер .

Вот окно программы диагностики , которая идет в комплекте с адаптером :

Достаточно на включенном зажигании оценить графу АЦП датчика и станет понятно исправен он или нет

Если значение АЦП выше чем 1.05 , то датчик точно не исправен и его нужно заменить либо попробовать промыть. Промывка осуществляется с помощью жидкости для промывки карбюратора. Иногда этой процедурй можно оживить Ваш ДМРВ и расход восстанавливается. Также обратите внимание на гофру , осмотрите ее на наличие трещин и возможность подсоса воздуха. Обычно если есть такая неисправность , то на авто горит ошибка бедной смеси.

Вот еще вариант диагностики ДМРВ мультиметром:

На выключенном зажигании , отсоединить жгут от датчика и померять напряжения между контактами
между 2 и 3 больше 10 В;
между 3 и 4 – 5 В;
междку 3 и массой – 0 В.
Если напряжение отличается , то значит обрыв цепи или неисправность ЭБУ

Датчик положения дроссельной заслонки (ДПДЗ)

Тоже та деталь которая может выходить из строя и проявятся в качестве не очевидных симптомов таких как , прыгающие обороты двигателя, дергания и подтупливания при разгоне.

Способ диагностики кабелем VAG адаптер

В окне программы видим строку со значением датчика :

Важно чтобы значение Угла открытия ДЗ при не нажатой педали было 0% .При нажатии педали газа , значение в графе будет изменяться. Главное за чем стоит проследить чтобы значение изменялось равномерно , это будет говорить о том, что ДПДЗ исправна.

В следующей статье мы рассмотрим диагностику ДД (Датчика детонации ), ДФ( Датчика фаз), Датчика распредвала, датчика коленвала и датчика температуры

Спасибо за внимание ! Пишите о Ваших неисправностях в комментариях постараюсь ответить на все вопросы!

ДМРВ ВАЗ 2114: диагностика неисправностей, ремонт

В системе двигателя автомобиля каждая деталь, каждый элемент играют важнейшую, определяющую роль. Выходит из строя что-то одно — по цепной реакции дает сбой все оборудование. Одним из наиболее значимых для работы мотора элементов является датчик массового расхода воздуха, или сокращенно ДМРВ. Он регулирует систему впрыска горючего.

От тех данных, которые датчик посылает системе, зависит, будет ли подаваться в цилиндры двигателя должное количество топлива или же обедненная смесь. Что, в конечном итоге, приведет к потере тяги силового агрегата, а затем и к тому, что двигатель и вовсе заглохнет. Рассмотрим устройство в контексте модели ВАЗ 2114, которая считается одной из самых популярных в нашей стране на настоящий момент. Что представляет собой ДМРВ ВАЗ 2114, как проверить датчик и каким образом проводится ремонт?

Вернуться к оглавлению

Предназначение ДМРВ

Датчик массового расхода воздуха — это сложное электронное устройство, которое регулирует систему впрыска топлива в цилиндры мотора. Он отвечает за то, какое количество воздуха содержится в двигателе. Известно, что, для того чтобы силовой агрегат пришел в действие, необходимо, чтобы подавалось пополам воздуха и топлива. Тогда внутри оборудования создается такая атмосфера, которая идеальна для высечения искры и приведения в движение всех механизмов.

Если по каким-то причинам датчик выдает недостоверную информацию, то она, поступив в систему, способствует некорректной выдаче топлива в цилиндры. Разберем простой пример, чтобы наглядно понять принцип работы устройства. Так, в стандартном режиме силовой агрегат перерабатывает 40 кг воздуха в течение часа. Но если датчик расхода воздуха неисправен, то он будет показывать, что потребление находится в пределах, например, 30-35 кг воздуха в час.

Разница весомая. Система, получая эту информацию, доверчиво следует ей. Пропорции воздуха и топлива нарушаются, впрыскивается чуть меньшее количество горючего, которое называется «обедненная смесь». Симптомами такой проблемы является резкое снижение мощности двигателя, его управляемости и динамики. Следствие этой «болезни» — отказ двигателя заводиться. И тогда уже водителю приходится ломать голову, а что же, собственно, произошло.

Поэтому время от времени следует проверять рабочее состояние датчика, чтобы потом не тратить гораздо больше времени на диагностику двигателя. Проверить датчик можно несколькими способами, но самым популярным является диагностика при помощи мультиметра — несложного прибора, который хорошо бы держать каждому автовладельцу в своем чемоданчике инструментов.

Вернуться к оглавлению

Симптомы и диагностика неисправностей

Так как ДМРВ — это электронное оборудование, причем совсем непростое, большинство автовладельцев не решается диагностировать его самостоятельно и по старинке несет в автосервис. Но довольно часто, только лишь подсоединив диагностирующее устройство к датчику, автомастер заявляет, что устройство совершенно неисправно, его нельзя починить, его место только на свалке. Не сомневайтесь, если принести абсолютно новый датчик, мастер сообщит то же самое.

Но любой незаинтересованный эксперт скажет, что ДМРВ — практически неубиваемое устройство. Оно может давать сбой, порой серьезный, но это вполне поправимая проблема, дело, которое займет не больше часа. Но как проверить ДМРВ на работоспособность? Очень просто. Если, поставив новый датчик на машину, вы заметили, что она заработала отлично, значит, проблема крылась именно в нем. Если же ситуация ничуть не стала лучше, значит, нечего тратить свои силы, время и деньги на пустые хлопоты по замене совершенно «здорового» датчика.

Чуть выше мы упоминали такой прибор, как мультиметр. Понять, исправный датчик или нет, можно, узнав напряжение устройства. Если все в норме, то мультиметр выдает 1-1.2 Вт. Если есть какие-то проблемы, то шкала идет вниз, критическая отметка начинается уже с 0.99 Вт. Если, наоборот, напряжение больше нормы, например 1.037, то это говорит об одном: датчик сильно засорен, поэтому и ошибается в показаниях. Если его прочистить, он снова заработает в прежнем темпе.

Если же нет ни нового датчика, ни мультиметра, то проверить состояние детали можно дедовским способом. На холостых оборотах двигателя (870-910 об./мин.) датчик в хорошем состоянии выдает 9.6-10 кг воздуха в час. Если обороты достигают двух тысяч в минуту, то этот показатель вырастает до 20 кг/ч. Мы рассмотрели идеальные показатели. Когда они становятся выше или ниже, необходимость ремонта очевидна. А каковы общеизвестные симптомы неисправности датчика?

Прежде всего это резкое увеличение потребления горючего. Здесь не стоит ругать автомобиль за большие «аппетиты»: он не виноват, и производитель не виноват, тут просто нужно «подлечить» своего «железного коня». Конечно, такое может произойти не только в случае с поломкой датчика, но уже по этому факту можно прийти к верной мысли: скорее всего проблема кроется именно в крошечном устройстве.

Также, когда мотор теряет мощность, горячий двигатель перестает заводиться. Автомобиль, прежде динамичный и управляемый, превращается в какого-то монстра на колесах, который постоянно теряется в управлении и «зависает». И, наконец, если вы увидели на панели приборов простую надпись Check Engine, то сомнений уже быть не может: это датчик просит вас о «скорой помощи».

Вернуться к оглавлению

Ремонт датчика

Любое электронное устройство имеет огромный минус: чувствительность к малейшим скачкам напряжения, загрязнению, агрессивным воздействиям окружающей среды и многим другим факторам. Если с потоком воздуха, поступающего в двигатель, попадает хотя бы крошечная частица грязи или пыли, она непременно оседает на датчике, который, будучи столь уязвимым, притягивает подобные неприятности к себе как магнит.

Продолжая работать в таком состоянии, он вынужден увеличивать нагрузку, так как ему мешает балласт пыли. Следовательно, он начинает выдавать сбои. Также, если в двигатель заливается некачественное масло или плохой бензин, все это в первую очередь самым негативным образом отражается на электронном устройстве. Вот почему так важно уделять внимание воздушным, масляным и другим фильтрам и не экономить на качестве заливаемых в мотор горюче-смазочных материалов.

Удостоверившись в том, что датчик массового расхода воздуха ВАЗ неисправен, переходим к следующему этапу — ремонту. Ремонт заключается в хорошей прочистке. Но как проводится чистка ДМРВ и можно ли выполнить эту работу своими руками? Для начала следует запомнить как таблицу умножения, что ни в коем случае нельзя использовать для промывки следующее:

сжатый воздух;

ватные палочки.

Для прочистки следует применять жидкость для мытья карбюраторов. Наибольшей популярностью в этом деле пользуется WD 40, которая обладает хорошими техническими свойствами и безопасна для электронных устройств. Промывать датчик нужно аккуратно, чтобы не повредить тончайшие пластины и проводки.

Убедившись, что в устройстве более нет пыли и мусора, можно, тщательно просушив его, устанавливать на место. Как правило, после такой нехитрой процедуры устройство должно заработать как хорошие швейцарские часы. Мы разобрали наиболее часто возникающие относительно датчика массового расхода воздуха вопросы. Теперь вы знаете, почему он ломается, что нужно сделать, чтобы обезопасить его, и как поступить, если вдруг он все-таки дал сбой. Желаем удачи на дорогах и доброго настроения!

Диагностика и устранение неисправностей датчика массового расхода воздуха

Датчик массового расхода воздуха представляет собой устройство, без которого невозможна нормальная работа двигателя. Работоспособность ДМРВ напрямую влияет на функциональность силового агрегата. Как определить неисправность расходомера и как производится чистка ДМРВ — ответы на эти вопросы вы сможете найти ниже.

Блок: 1/7 | Кол-во символов: 315
Источник: https://avtoklema.com/sensors/chistka-dmrv-3110/

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

на панели приборов появляется надпись Check Engine;
высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
двигатель плохо заводится, очень медленно разгоняется, глохнет, падает его мощность;
высокий уровень расхода топлива;
мотор нестабильно работает на холостом ходу;
двигатель глохнет при переключении скоростей;
обороты либо повышенные, либо пониженные.

Существуют и другие симптомы неисправности датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных признаков, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств. Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Блок: 2/5 | Кол-во символов: 2308
Источник: https://avtozam.com/elektronika/sensor/dmrv-priznak-neispravnosti/

Что может свидетельствовать о проблеме

Датчик массового расхода воздуха предназначен для измерения количества воздуха, который поступает в двигатель за единицу времени. В соответствии с его показаниями происходит формирование горючей смеси. Поэтому перебои в работе ДМРВ могут привести к серьезным нарушениям в функционировании двигателя.

Признаками возможных проблем с датчиком являются:

увеличение расхода топлива;
падение мощности и уменьшение тяги;
ухудшение динамики разгона;
проблемы с запуском двигателя;
плавающие холостые обороты;
загорание индикатора Check Engine на панели приборов.

Наличие данных признаков может свидетельствовать и о других неполадках. Поэтому лучше провести дополнительную диагностику ДМРВ.

Диагностику датчика можно провести разными способами. Самый простой из них – отсоединение от него питания при работающем моторе. После этого нужно немного проехаться на автомобиле. Если во время этого наблюдается улучшение работы двигателя – значит ДМРВ неисправен.

Блок: 2/4 | Кол-во символов: 989
Источник: https://hozsoveti.ru/avto/chistka-datchika-massovogo-vozduha

Диагностика датчика

Есть несколько способов проведения проверки работоспособности расходомера, рассмотрим самый легкий и быстрый. Для проведения диагностики вам нужно будет отключить разъем питания от ДМРВ, но при этом двигатель должен быть заведен. Когда контакт отключается, управляющий блок начнет функционировать в аварийном режиме. Соответственно, в результате этого дозировка топлива будет производиться по параметрам, которые были получены от дросселя.

Необходимо учитывать, что в этом случае обороты силового агрегата могут резко возрасти до 1500 в минуту. Однако, это происходит далеко не во всех авто. При отключенном расходомере нужно немного проехать на авто. Если вы заметите, что работа силового улучшилась, то, скорей всего, нужно менять ДМРВ (автор видео — Се Дан).

Блок: 3/7 | Кол-во символов: 779
Источник: https://avtoklema.com/sensors/chistka-dmrv-3110/

Какое средство подойдет для чистки

Чтобы почистить ДМРВ качественно, нужно выбрать соответствующее чистящее средство.

Для этой процедуры могут подойти:

жидкость Liqui Moly;
спирт;
жидкость для чистки карбюратора;
средство «Жидкий ключ»;
WD-40.

Жидкость Liqui Moly является наиболее качественным средством, с помощью которого можно очистить датчик. Но в то же время это и самое дорогое из чистящих средств. В последнее время все большей популярностью среди автолюбителей пользуется средство WD-40.

Внимание! Если вы решили прочистить датчик с помощью спирта – не используйте вместо него водку, или самогон. Это может привести к окончательному выходу устройства со строя.

Блок: 3/4 | Кол-во символов: 671
Источник: https://hozsoveti.ru/avto/chistka-datchika-massovogo-vozduha

Процедура очистки

Чистка ДМРВ не является сложной процедурой. Ее вполне можно произвести в своем гараже.

Для этого следует произвести следующие действия (на примере ВАЗ-2110):

Отключить зажигание и снять клемму с аккумулятора.
Отключить разъем от датчика и отсоединить от него патрубок.
С помощью гаечного ключа открутить винт и снять датчик с корпуса воздушного фильтра.
Извлечь расходомер из гофры.
С помощью чистящего средства удалить масло и грязь из устройства.

При проведении очистки необходимо иметь в виду, что на пленке, находящейся внутри датчика, имеется несколько проволочных контроллеров, посаженных на смолу. Их очистку следует проводить предельно осторожно.

Чистящее средство необходимо наносить, держа баллончик на расстоянии не менее 10 см от устройства. После нанесения необходимо дождаться высыхания чистящего средства.

В случаях, когда ДМРВ окажется сильно загрязненным, может потребоваться повторение процедуры очистки несколько раз.

Блок: 4/4 | Кол-во символов: 970
Источник: https://hozsoveti.ru/avto/chistka-datchika-massovogo-vozduha

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine. В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться. Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

Розовый (или розово-черный): провод к главному реле;
Зеленый: провод к заземлению;
Серый: провод к питанию;
Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
Забитый маслоотбойник системы вентиляции картера;
Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

Блок: 3/3 | Кол-во символов: 3801
Источник: https://okeydrive.ru/kak-proverit-dmrv-multimetrom/

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

ветошь;
набор гаечных ключей;
очистительное средство;
отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

WD-40. Универсальное средство, использующееся в том числе для чистки.
Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
Спирт.
Средство для очистки карбюраторных двигателей.
Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух. Важно, чтобы в составе очистительного средства не было ацетона или эфира.

Алгоритм действий

Блок: 5/7 | Кол-во символов: 947
Источник: https://kodobd.top/dmrv-kak-proverit/

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

Блок: 5/6 | Кол-во символов: 1289
Источник: https://autoabra.com/mech/priznaki-neispravnosti-dmrv/

Заключение

Как сказано выше, для выполнения этой задачи можно воспользоваться и другими способами. Кроме непосредственно контроллера, есть смысл прочистить и сеточку подключенного патрубка, а также его внутреннюю поверхность. Не лишним будет осмотреть и сам шланг — в том случае, если он поврежден или достаточно износился, то возможно, есть смысл сразу же произвести его замену.

Также следует отметить, что при прочистке расходомера многие эксперты советуют менять и воздушный фильтр, поэтому рекомендуем также проверить состояние и этой детали. Прежде чем установить расходомер на место, нужно убедиться в плотности прилегания уплотнителя. Если этот элемент будет плохо прилегать, то в конечном итоге вы также можете столкнуться с проблемой подсоса воздуха из окружающей среды. Соответственно, это будет способствовать более быстрому износу расходомера.

Блок: 6/7 | Кол-во символов: 853
Источник: https://avtoklema.com/sensors/chistka-dmrv-3110/

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

Блок: 6/6 | Кол-во символов: 1279
Источник: https://autoabra.com/mech/priznaki-neispravnosti-dmrv/

Кол-во блоков: 17 | Общее кол-во символов: 21032
Количество использованных доноров: 7
Информация по каждому донору:

https://avtozam.com/elektronika/sensor/dmrv-priznak-neispravnosti/: использовано 1 блоков из 5, кол-во символов 2308 (11%)
https://avtoklema.com/sensors/chistka-dmrv-3110/: использовано 3 блоков из 7, кол-во символов 1947 (9%)
https://kodobd.top/dmrv-kak-proverit/: использовано 2 блоков из 7, кол-во символов 2764 (13%)
https://hozsoveti.ru/avto/chistka-datchika-massovogo-vozduha: использовано 3 блоков из 4, кол-во символов 2630 (13%)
https://okeydrive.ru/kak-proverit-dmrv-multimetrom/: использовано 1 блоков из 3, кол-во символов 3801 (18%)
https://autoabra.com/mech/priznaki-neispravnosti-dmrv/: использовано 3 блоков из 6, кол-во символов 4185 (20%)
https://nashdom.life/mashina/chistka-datchika-massovogo-rasxoda-vozduxa: использовано 2 блоков из 5, кол-во символов 3397 (16%)

чистка, ремонт и проверка датчика массового расхода воздуха

Оптимальная работа силового агрегата в «Десятке» зависит от многих параметров и характеристик, в частности, от качества топливовоздушной смеси. Для отслеживания правильного отношения при формировании горючей смеси используется в ВАЗ 2110 ДМРВ — датчик массового расхода воздуха. Подробнее о том, что это за устройство, как произвести его диагностику и замену, вы сможете узнать из этого материала.

Принцип работы

Что такое ДМРВ и в чем заключается его принцип действия? Сразу же скажем — путать датчик массового расхода воздуха с контроллером температуры наружного воздуха нельзя, поскольку это два совершенно разных устройства. Первостепенное предназначение расходомера заключается в подсчете необходимого объема воздушного потока, который поступает в цилиндры мотора. Этот воздух является одной из составляющих при образовании топливовоздушной смеси. Сам ДМРВ в «Десятке» располагается за воздушным фильтрующим элементом.

Чтобы двигатель работал в нормальном режиме, при формировании горючей смеси должны четко соблюдаться соотношения веществ — 1:14. В том случае, если эти пропорции не соблюдается, то работа мотора будет некорректной, что в итоге приведет к перерасходу бензина или понижению динамики и мощности транспортного средства. Благодаря расходомеру воздушный поток передается в цилиндры мотора определенными порциями. Данные о подсчете объема воздушного потока, поступившего в двигатель, поступают на электронный блок управления. В соответствии с полученными данными, ЭБУ вычисляет необходимый объем топлива.

Когда водитель жмет на педаль газа, значительно возрастает объем подающегося воздушного потока, соответственно, это приводит к увеличению расхода бензина. В том случае, если транспортное средство передвигается равномерно, то порции горючего и воздушного потока, которые попадают в цилиндры, также будут одинаковыми на каждом цикле. При нажатии на педаль газа происходит открытие дросселя, что в итоге приводит к увеличению подающегося воздуха, а это также способствует и увеличению нагрузки на силовой агрегат.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные признаки неисправности, которые позволят определить поломку расходомера:

Повышенный расход бензина. В данном случае неполадку можно выявить по показаниям бортового компьютера, если последний вычисляет объем топлива. Если ДМРВ ломается, то расход бензина может возрасти на один литр или больше.
Понижение мощности двигателя по время работы.
Мотор автомобиля стал работать менее стабильно. Машине требуется больше времени для разгона, а иногда двигатель нехарактерно быстро набирает скорость.
Силовой агрегат «Десятки» не запускается либо запускается, но не сразу, через несколько попыток.
Плавающие холостые обороты.

Разумеется, таким симптомы неполадок могут быть связаны и с другими неисправностями, к примеру, свечей, трамблера и других компонентов системы зажигания. Поэтому для того, чтобы точно убедиться в неработоспособности расходомера, придется произвести проверку устройства. Что касается способов устранения неполадок, то сам ДМРВ обычно не подлежит ремонту, поэтому в большинстве случаев при неполадках в его работе устройство просто меняется. Бывает такое, что причины обусловлены плохим контактом девайса с бортовой сетью авто, поэтому перед заменой рекомендуем проверить цепь подключения, а также качество контакта устройства с разъемом.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

черно-красный или розовый контакт — это подключение к управляющему модулю;
зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
серо-белый контакт — выходное напряжение;
желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Инструкция по замене и установке своими руками

Как произвести замену регулятора в гаражных условиях:

Для начала следует отключить двигатель и зажигание.
Далее, откройте капот и найдите место установки ДМРВ. От регулятора нужно отсоединить штекер с проводкой.
После этого выкрутите болты, которые фиксируют хомуты, и затем отсоедините патрубок впускной магистрали. Эта магистраль подсоединена к корпусу воздушного фильтра.
Выполнив эти действия, необходимо демонтировать расходомер из места установки. Прежде чем произвести монтаж нового ДМРВ, необходимо очистить или промыть место установки. Дальнейшая установка и сборка осуществляется в обратном порядке.

Фотогалерея «Меняем расходомер»

Особенности чистки регулятора

Как почистить регулятор путем промывки? В некоторых случаях очистка действительно помогает продлить срок службы расходомера, этот процесс можно назвать составляющей ремонта. Для очистки можно использовать специализированные средства, предназначенные для конкретно этой цели. Также можно применять и жидкость WD-40 либо средство для очистки карбюратора.

Как промыть расходомер своими руками:

Для начала необходимо демонтировать ДМРВ, подробнее об этом мы рассказали выше.
Когда устройство будет у вас в руках, при помощи очищающего средства нужно будет произвести промывку всех чувствительных компонентов регулятора. В частности, речь идет о проволочной сетке, термосенсоре, а также контактах. При очистке будете максимально внимательны и регулярно следите за уровнем давления струи из баллона. Учтите, что сама струя не должна быть слишком сильной, лучше всего держать баллон на расстоянии примерно 5-10 см от устройства.
Подождите несколько минут, после чего нанесите очистительное средство еще раз, опять немного подождите. Процедура очистки должна осуществляться несколько раз, но как показывает практика, обычно трех раз вполне достаточно для того, чтобы получить необходимый результат.
Затем, в медицинский шприц необходимо залить дистиллят со спиртом (найти можно в любой аптеке). При помощи шприца обработайте все чувствительные компоненты устройства, а также контакты, это позволит их тщательно очистить.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

Видео «Особенности замены расходомера в гаражных условиях»

Как производится процедура замены и какие моменты при выполнении этой задачи следует учитывать — узнайте из ролика ниже (автор — канал В гараже у Сандро).

Понравилась статья? Поделиться с друзьями:

Все о ДМРВ ВАЗ-2110 (датчик массового расхода воздуха)

ДМРВ ВАЗ-2110 (датчик массового расхода воздуха) — это важнейшая часть автомобиля, без которой не обходится ни один современный инжекторный двигатель, в том числе отечественный » десятидюймовый двигатель. Многие автовладельцы хоть раз сталкивались с проблемой ДВС. Во многих случаях причина этого — неисправный датчик массового расхода воздуха. Сегодня мы поговорим о его конструкции, а также выясним, можно ли отремонтировать эту деталь в случае поломки.

Что такое датчик воздуха?

ВАЗ-2110 и многие другие модели «десятого семейства» имеют аналогичную конструкцию ДМРВ. По сути, эта запчасть представляет собой небольшое устройство, которое устанавливается в форсунку и соединяет дроссельную заслонку с воздушным фильтром (отсюда и название — датчик воздуха). Его основная функция — регулировать объем воздуха, поступающего в двигатель впрыска.

Как определить, что данная деталь неисправна?

Основным признаком выхода из строя датчика массового расхода воздуха является неравномерная работа двигателя.Во время его работы водитель ощущает резкие скачки скорости, некорректную динамику разгона и перебои на холостом ходу. Также при поломке этой запчасти завести машину очень сложно: даже если на улице плюс 30, в салоне тепло и двигатель горячий, вряд ли куда-то поехать с такой машиной .

Есть и другие признаки, свидетельствующие о том, что ДМРВ ВАЗ-2110 пришла в негодность, и они могут возникать даже при нормальной динамике разгона автомобиля.Об этом может свидетельствовать треснувший шланг, соединяющий дроссельный модуль с расходомером. И последнее, что указывает на неисправность, — это горящая лампочка на панели приборов («Проверьте двигатель» или CHECK ENGINE). Но такой сигнал не дает 100% гарантии, что поломку следует искать в датчике массового расхода воздуха. Возможно, неисправен лямбда-зонд или какая-то другая деталь. Поэтому в любом случае машину нужно отправить на диагностику, иначе по лампочке не удастся определить точную причину поломки.

Можно ли отремонтировать?

К сожалению, данная деталь не подлежит ремонту. В случае поломки его можно только заменить. К тому же ДМРВ ВАЗ-2110 — очень уязвимое устройство: его можно сломать даже при частой очистке его поверхности (это часто бывает при очистке устройства ватой).

Ресурс замены

Невозможно точно сказать, сколько времени займет замена датчика массового расхода воздуха, он может сломаться даже через 10 тысяч километров, а может прослужить 100 и более тысяч.Все зависит от конкретных условий эксплуатации и от качества сборки самой детали.

Датчик ДМРВ ВАЗ-2110: цена

В среднем стоимость новой запчасти для «десятки» составляет около двух тысяч рублей. Но в магазинах можно увидеть детали с гораздо меньшей стоимостью. Как правило, это датчики без корпуса. Но не стоит покупать их в целях экономии, так как такая запчасть вскоре может выйти из строя. Также возможно, что такой датчик массового расхода воздуха попросту не подойдет вашему железному другу.

Рассмотрим коды ошибок ВАЗ 2110. Диагностика самого ВАЗа ?!

Чтобы узнать коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами. Необходимо уметь расшифровывать выданные индикаторы. Диагностику автомобиля можно проводить как на СТО, так и дома, имея соответствующее оборудование. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может выдавать ошибки в системах индикации.

Более тщательный анализ неисправностей, не посещая сотку, позволяет провести съемный контроллер. Необходимость проверить автомобиль возникает, когда индикатор Check загорает.

Расшифровка стандартных кодов

Коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов, которые выпускают ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр. Их расшифровка выглядит так:

0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
0031 — извещение о замыкании электрочашей на массу в том же узле;
0032, 0036, 0037, 0038 — Цепи управления между нейтрализатором и датчиком подогревателя кислорода;
0102, 0118, 0122, 0123 — Неисправности в цепи индикатора температуры хладагента, связанные с повышенным, пониженным сигналом, проблемами с дроссельной заслонкой;
0130, 0131, 0132 — 0133, 0134, 0136 — Проблемы в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
0137, 0138, 0140, 0141 — указывают на нарушение работы кислородного датчика на участке цепи, расположенном после нейтрализатора.

имеют следующую расшифровку (перед каждым значением стоит буква «П»):

0171, 0172 — перевес или недостаточная подача топлива;
0201, 0202, 0203, 0204 — Обрыв цепи управления на одной из форсунок;
0217 — Превышение температурного режима силового агрегата;
0230 — проблемы с реле бензонасоса;
0261, 0262, 0263,0264,0265,0266,0267,0268,0272 — Неисправности, связанные с драйверами и форсунками короткого замыкания.

При появлении сигналов о неисправностях в системе зажигания отображаются следующие коды:

0300, 0301, 0302, 0303, 0304 — Сигнал о неисправностях, вызванных;
0326, 0327, 0328 — нарушения в работе цепочки, связанные с нарушением подачи сигнала или его отсутствием;
0335, 0336, 0337, 0338, — свидетельствует о сбоях в работе цепи коленвала или распределения вала;
0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фазы;
0351, 0352, 0353, 0354 — Проблемы с управлением катушкой зажигания;
0363 — сигнализирует о нарушении подачи топлива или прохода зажигания;
0422 — максимальный заниженный показатель нейтрализатора;
0441 — нарушение выхода воздуха и паров бензина через адсорбер;
0444, 0445 — Клапан обрыва адсорбирующего элемента;
0480, 0481 — Неисправность вентилятора.

Прочие неисправности

Автомобильная диагностика позволяет расшифровывать коды неисправностей в различных узлах реле управления, датчиков рельефа дороги, насыщения топливных смесей и некоторых других показателей. Обозначение имеет следующую нумерацию после «П»:

0500, 0501, 0506, 0511 — неполадки датчика скорости и оборотов холостого хода;
0560, 0562, 0563 — отличается впускной сетью;
0615, 0616, 0617 — Проблемы с дополнительным реле стартера;
0627, 0628, 0629 — Сигнал неисправности реле АЗС;
0645, 0646, 0647 — Отображение муфты компрессора;
0685, 0686, 0687 — Цепь на главной цепи реле;
0691, 0692 — Неисправность элемента;
1123, 1124, 1127, 1128 — отсутствие прилипания смеси в режиме холостого хода;
1301, 1302, 1303, 1304 — Критический пропуск зажигания в цилиндрах;
1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
1513, 1514 — обрыв в цепи регулятора холостого хода;
1602, 1606, 1616, 1617 — Нарушение показаний датчика неровности дороги;
2301, 2303, 2305, 2307 — Схема на плате катушек зажигания цилиндров.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

[Скрыть]

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электромобиле.Следует понимать, что проверка автомобиля своими руками и сотней может дать разные результаты. Специальное оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

Сесть в машину на место водителя, вставить ключ в замок зажигания и нажать кнопку сброса имеющегося суточного пробега о комбинациях инструментов.
Поверните ключ замка в положение подключения зажигания.
Отпустите кнопку, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка прибора (стрелки пройдут всю шкалу с обоих концов).
Повторно нажмите кнопку и отпустите. Второе нажатие отображает под спидометром версию комбинированного программного обеспечения устройства (надпись типа Uer x.ИКС).
Это еще одно нажатие на клавишу, после чего на экране отобразится ошибка.

Комбинация приборов ВАЗ 2115, ключ находится с правой стороны спидометра

Водитель может произвести самодиагностику на электромеханическом пульте и блоке управления «Январь-4» в следующей последовательности:

Выключите зажигание.
Откройте крышку диагностического разъема, расположенного на центральной консоли.
Соединить контакт с минусовой клеммой аккумуляторной батареи (с корпусом).Для этого контакт A, подключенный к двигателю двигателя.
Включить зажигание. Лампа «Check Engine» мигает, выдаст код 12, что означает запуск диагностики. Подача световых сигналов следующая — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется трехкратно. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампа Check Engine будет мигать, показывая ошибки в памяти.Каждый код повторяется трижды. Если памяти ошибок нет, передача кода 12 будет продолжена.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который через разъем подключается к диагностическому разъему. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). Адаптер имеет шнурок с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpendiagFree версии 1.4 или 1.6).

Процедура считывания ошибок достаточно проста, необходимо:

Проверить уровень технологических жидкостей.
Открыть крышку разъема и включить зажигание.
Подключите адаптер или сканер к диагностическому разъему.
Запуск программного обеспечения на портативном компьютере.
Просмотрите существующие ошибки в диалоговом окне программы.
Расшифруйте коды с помощью программного интерфейса или таблицы дешифрования.
Устранить причины неисправностей и провести повторную диагностику.

Значение и коды расшифровки

При самодиагностике ВАЗ 2115 с форсункой на щитке приборов будут отображаться только цифры или мигания, что означает ошибку. При чтении задач о проблемах с электромеханической комбинацией приборов необходимо записать количество вспышек и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно заменой вышедших из строя датчиков.

Коды самодиагностики

При выполнении диагностики необходимо иметь в виду, что цифра на экране может обозначать две суммируемые ошибки.Например, 9 показывает наличие двух неисправностей — под номером 1 и 8.

Числовая комбинация	Расшифровка
1	Проблема в работе ЭБУ
2	Неправильные данные датчика уровня топлива
4 или 8.	Проблемы с питанием сети
12	Неисправность цепи ошибки лампы на комбинации приборов
13	Нет сигнала от лямбда-зонда
14 или 15.	Неверные данные от датчика температуры
16 или 17	Проблемы с питанием сети, необходимо проверить наличие замыканий
19	Ошибка датчика положения вала двигателя
21 или 22	Ошибка датчика дроссельной заслонки
23 или 25	Неправильная работа датчика температуры воздуха на входе
24	Неисправен датчик скорости
27 или 28	Нет сигнала от лямбда-зонда
33 или 34	Нет данных по расходу воздуха
35	Неисправен датчик контроля холостого хода
42	Проблема с цепью управления зажиганием
43	Отказ датчика детонации
44 или 45.	Нарушение смеси
51 или 52.	Ошибки памяти ECU
53	Ошибка датчика настройки СО (устанавливается на машинах без нейтрализатора)
54	Датчик октан-корректора (устанавливается на машинах без нейтрализатора)
55	Нарушение смеси
61	Лямбда-зонд

Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, вычисленных при диагностике.

Код ошибки	Комбинация вспышек	Расшифровка
12	Длинная пауза-две короткие	Цепь диагностики неисправностей
14	Долгая пауза-четыре коротких	Неисправность датчика температуры двигателя
15	Длинная пауза-пять коротких	Аналогично
16	Длинная пауза — шесть коротких	Сеть с чрезмерно высоким напряжением
17	Длинная пауза-семь коротких	Чрезвычайно низкое сетевое напряжение
19	Длинная пауза-девятка короткая	Отказ датчика положения коленчатого вала
21	Две длинные паузы-одна короткая	Некорректные данные с датчика положения дроссельной заслонки
22	Две длинные паузы-две короткие	Аналогично
24	Две длинные паузы-четыре коротких	Проблема скорости движения
27	Два длинных паузы семь коротких	Лямбда-зонд
28	Две длинные паузы-восемь коротких	Аналогично
33	Три длинных паузы-три коротких	Необходимо проверить расходомер воздуха
34	Три длинных паузы-четыре коротких	Аналогично
35	Три длинные паузы-пять коротких	Холостой ход вне поля допуска
43	Четыре длинные паузы-три коротких	Нет сигнала от датчика детонации
51	Пять длинных пауз — одна короткая
52	Пять длинных пауз-две коротких	Ошибка в контроллере
53	Пять длинных пауз — три коротких	Ошибка запоминающего устройства в блоке
61	Шесть длинных пауз — одна короткая	Отсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

На видео с канала гараж показывает диагностику на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее частые ошибки контроллеров указаны в таблице.

Номер ошибки в программе	Расшифровка
П 0030-0038, 0141	Неисправность системы подогрева лямбда-зондов
R 0102 и 0103	Неправильный сигнал от датчика подачи воздуха
R 0112 и 0113	Ошибка данных датчика температуры воздуха
R 0115-0118 и 0217	Проблемы с определением температуры двигателя или перегрев
R 2122 и 2123, 0222 и 0223, а также 2138	Неверный сигнал с педали газа и датчика положения дроссельной заслонки
R 0171-0172	Недействительные параметры смеси
P 0201-0204	Неисправность форсунки (для каждого цилиндра свой код)
П 0261-0272.	Проблемы управления форсункой
R 0130-0134	Проблемы с функционированием лямбда-зонда к нейтрализатору
R 0136-0140	Проблемы с функционированием лямбда-зонда после нейтрализатора
P 0300.	Многократный проход зажигания
P 0301-0304	Проход зажигания по цилиндрам
Р 0326-0328.	Отказ датчика детонации
R 0351-0352, 2301 и 2304	Управление катушками зажигания
Р 0422.	Неисправность нейтрализатора
P 0691-0692 и 0693-0694	Отказ первого и второго реле вентилятора системы охлаждения
P 0560-0563	Проблемы с питанием
П 0627-0629	Укажите на некорректную работу цепи управления АЗС
P 1602.	Неисправность в контроллере контроллеры контроллеров

Сброс ошибок

После самодиагностики, выяснения причины проблемы и исправления поломки ошибки можно сбросить.

Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. Цифра 0 включит экран — ошибка сброшена. При этом данные о неисправности хранятся в памяти блока и должны быть удалены. Если уйти, то на комбинации приборов загорится лампа «Check Engine». Кроме того, не все ошибки можно прочитать во время самодиагностики электросистемы. Процедура удаления ошибки покажет, нужен ли более подробный анализ электроники автомобиля.

Для сброса ошибки необходимо сделать следующее:

Включить зажигание.
Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Помахав примерно минуту, подсоединяем провод обратно и закрываем капот.
Отключить зажигание.
Включить повторное зажигание и запустить двигатель. Значок Check Engine может на короткое время загореться и погаснуть.

Если символ продолжает гореть, значит в машине постоянная проблема с каким-то датчиком или проводкой.Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и выбросьте существующие ошибки с помощью компьютерной диагностической компьютерной программы.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы АКБ от бортовой сети на 10 секунд. Зажигание следует выключить.

Далее Концерн АвтоВАЗ внедряет передовые технологии в свои автомобили.Одним из таких примеров является бортовой компьютер, предназначенный для выявления неисправности в машине с помощью цифрового кода. Предлагаем вам узнать, как диагностируется на ВАЗ 2115 — коды ошибок также будут расшифрованы в этой статье.

[Скрыть]

Диагностика авто

Конечно, выявить неисправность в работе автомобиля без диагностики невозможно. Осуществить это можно с помощью специального оборудования, которое есть на каждой специализированной СТО. Но и самостоятельно проверить свой автомобиль на наличие неисправностей.Обратите внимание: при автоматическом самопроверке коды ошибок не будут такими, как если бы они были диагностированы на оборудовании.

Итак, как самостоятельно сделать диагностику, такой вопрос приходил к каждому владельцу данных моделей машин. Сейчас мы расскажем о нем подробнее. Но диагностировать машину — это половина дела, ведь проблемные сочетания неисправностей тоже нужно расшифровывать.

Найдите кнопку одометра на панели приборов. Тебе нужно подержать.
Затем поверните ключ в замке зажигания в положение 1.
После этого нужно будет отпустить кнопку одометра.
При отпускании кнопки стрелки на панели приборов выскочат.
Еще раз зажимаем и отпускаем кнопку одометра. На спидометре появятся цифры, обозначающие версию прошивки бортового компьютера.
Наконец, в третий раз зажмите и отпустите кнопку одометра, и вы увидите комбинацию неисправностей. В случае самопроверки коды ошибок будут представлены в виде двух цифр, в отличие от диагностики на оборудовании, где неисправности представлены в виде четырех цифр.

Расшифровка кодов

Как уже говорилось выше, без расшифровки кодов ошибок диагностика ТС бессмысленна. Поэтому на расшифровку комбинаций тоже стоит обратить внимание. Тем более, если вы не хотите платить за эти немалые деньги специалистам на сотню. Итак, начнем с комбинаций, которые появляются при самодиагностике машины.

Коды самодиагностики

Комбинация	Расшифровка и поломка
1	Код 1 Указывает на сбой в работе микропроцессора.Иногда ошибка исправляется перепрошивкой устройства.
2	Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливном баке. Есть проблемы с электропроводкой.
4,8	Слишком высокое или слишком низкое напряжение в сети автомобиля.
12	Некорректная работа диагностической цепи контрольной лампы.
13	На бортовом компьютере пропал сигнал с устройства контроля уровня кислорода.
14,15	В блок управления поступает неверный сигнал с датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком низким или завышенным.
16,17	Комбинация данных при проверке автомобиля на наличие ошибок означает неправильное напряжение бортовой сети. Необходимо тщательно проверить сеть на предмет замыканий и обрывов, так как величина напряжения слишком велика или очень низкая.
19	На бортовой компьютер ВАЗ 2115 поступает неверный сигнал с устройства контроля положения коленвала.Проверить цепь.
21,22	На блок управления ВАЗ 2115 поступает очень низкий или высокий сигнал с устройства контроля положения дроссельной заслонки. Для устранения неисправности необходимо непосредственно проверить работоспособность устройства, а также провести модерацию проводки.
23,25	Устройство для контроля температуры всасываемого воздуха. От этого датчика на блок управления поступает неверный сигнал. Проверьте цепь, а также датчик напрямую.
24	На бортовом компьютере пропал сигнал с датчика скорости автомобиля ВАЗ 2115.
27,28	Данные комбинации ошибок указывают на неправильный сигнал от датчика CO на блоке автоматического управления. Рекомендуется проверить цепь на предмет обрывов и перекрытий или заменить датчик.
33,34	Устройство для регулирования массового расхода воздуха. Данные об ошибках указывают на неверный сигнал с датчика, в результате чего его следует заменить.Также есть вероятность обрыва цепи, поэтому есть смысл проверить и разводку.
35	Обнаружена неисправность в работе регулятора холостого хода. Для восстановления правильной работы устройства следует заменить датчик.
41	Некорректный сигнал с датчика фазы поступает в блок управления.
42	Эта комбинация указывает на неисправность в проводке управления электронным зажиганием.Видимо с зажиганием все в порядке, но диагностирована цепь.
43	Блок управления поймал неверный сигнал с датчика детонации. Следует проверить устройство или провести диагностику цепи на предмет обрывов.
44,45	В системе впрыска бортовой компьютер зафиксировал обедненную или обогащенную смесь сгорания. В этом случае: двигатель автомобиля может тронуться рысью; , при движении, в частности, при переключении передач автомобиль может двигаться рывками; двигатель может периодически красться (в редких случаях).
51,52	Данные по поиску и устранению неисправностей указывают на ошибки, обнаруженные в устройствах PPZ или RAM.
53	На блоке управления ВАЗ 2115 пропал сигнал с CO-датчика. Следует проверить работоспособность устройства.
54	Сигнал датчика «Окан-корректор».
55	Данная комбинация сообщает о том, что при движении автомобиля, в частности — при высокой нагрузке на Мотор ВАЗ 2115, в систему впрыска накладывается горючая смесь.При этом признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.
61	Сломался кислородный датчик. Для восстановления работы системы следует заменить датчик.

Ошибки контроллеров

Комбинация	Расшифровка
R0101-R0103.	Значит эти комбинации. В частности, сигнал может быть повышенным или низким. Устройство необходимо заменить.
R0112-R0113.	Сообщается о выходе из строя датчика температуры воздуха на впуске. Необходимо проверить проводку, особенно в местах ремонта проводов. Судя по всему, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва.
R0116-R0118.	Эти коды ошибок указывают на неисправность датчика температуры антифриза в системе. Как правило, в таких случаях лучше для начала проверить проводку, а если с цепью все в порядке, желательно заменить датчик напрямую.
P2138, p2122, p2123, Р0222, Р0223	Эти коды ошибок указывают на некорректную работу регулятора положения педали акселератора.
Р0201-Р0204	При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одной из форсунок. В частности, в системе может быть зафиксировано обрыв цепи или короткое замыкание.
R0130 — R0134.	Одна из этих комбинаций цифр может означать сбой в работе контрольного датчика кислорода.Для восстановления датчика проверьте цепь на предмет обрывов и коротких замыканий или стоит заменить прибор.
R0136-R0140.	Ошибка данных означает некорректную работу диагностического датчика контроля кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут означать некорректную работу устройства или неисправность электропроводки.
Р0217.	Указывает на перегрев двигателя внутреннего сгорания. В этом случае неисправности могут быть скрыты как в самом двигателе, так и в: перегреве охлаждающей жидкости в системе; эксплуатационное моторное масло низкого качества или жидкость, уже отработавшая свой срок службы.
Р0326-Р0328.	Бортовой компьютер ВАЗ 2115 сообщает автовладельцу о поломке датчика детонации. В частности, такие комбинации могут указывать не только на выход датчика, но и на поступающий от него неверный сигнал на блок управления.
Р0340-Р0343.	Такие комбинации говорят о поломке датчика контроля положения распредвала ВАЗ 2115. В частности, ошибки могут означать: сигнал с устройства не меняется при работе ДВС; В пределах нескольких оборотов коленчатого вала сигнал от распределительного вала на блоке управления становится слишком низким или очень высоким.
Р0351, Р0352, Р2301, Р2304	Данные комбинаций означают некорректную работу катушек зажигания, а именно о неверном сигнале, поступающем в бортовой компьютер. Также эти сочетания могут указывать на обрыв в электропроводке или короткое замыкание, зафиксированное в цепи.
Р0422.	Произошла поломка устройства нейтрализатора.
Р0691, Р0692.	Произошла поломка первого реле вентилятора системы охлаждения.
Р0693, Р0694.	Бортовой компьютер зафиксировал поломку второго реле вентилятора системы охлаждения. При несвоевременной замене предохранителя возможно закипание теплоносителя.
Р0485.	Управляющее напряжение от охлаждающего вентилятора поступает на блок управления.
Р0560-Р0563.	Блок управления зарегистрировал слишком низкое или высокое напряжение самолета.
Р0627-Р0629.	Данные комбинаций могут указывать как на неверный сигнал с ТНВД, так и на поломку реле, отвечающего за работу агрегата. Стоит отметить, что при выходе из строя предохранителя работа автомобиля будет невозможна, так как ни один из них не запустит двигатель.
P1602.	1602 — это распространенная ВАЗовская ошибка. Зарегистрированы неисправности в работе контроллера системы управления ДВС.

Сброс ошибок

Если вы обнаружили и устранили неисправность, то ее нужно стереть со стороны бортового компьютера.Для этого повторите следующие действия:

Завести двигатель и выключить зажигание.
Отсоединить клеммы от АКБ.
Подождите несколько секунд и снова подключите клеммы к аккумулятору.

Видео «Сброс ошибки мотора ВАЗ»

В этом видео описан процесс сброса комбинации ошибок для автомобилей ВАЗ десятого семейства.

За счет оснащения отечественных автомобилей Компьютерами стало удобнее искать неисправности в работе автомобилей автовладельцам.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие могут возникнуть ошибки ВАЗ 2114 и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов нанесенных компьютерных ошибок на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования до сотни может дать разные результаты.Оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности, чем диагностировать проблемы с приборной панелью. Комбинации поломки тоже будут разными. Тем не менее, самодиагностика восьмигранной «четверки» — дело полезное.

Как посмотреть и узнать о поломках, которые устраняли блок управления самостоятельно:

Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
Затем вставьте ключ в замок зажигания и установите его в первое положение.
После поворота ключа нужно отпустить кнопку зажима. Это приведет к быстрому перемещению стрелка по спидометру, тахометру и другим датчикам.
Затем нужно еще раз нажать кнопку одометра и отпустить. На приборке появится версия прошивки.
После третьего нажатия на кнопку одометра начнут загораться коды ошибок ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели.Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей Рассмотрим ниже, а сейчас мы расскажем, как удалить код из памяти. Чтобы снять приборку после тестирования, при проявлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Для устранения неисправности и решения проблемы необходимо выполнить более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как закинуть код повреждения:

Сначала включите зажигание, двигатель авто запускать не нужно.
Затем откройте капот. Теплым ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
Подождите около минуты, после чего терминал Akb необходимо установить на место.
Закройте капот и выключите зажигание.
После этого снова включите и загрузите мотор автомобиля. Если чек остался, то он должен выйти через какое-то время. Если данная инструкция не сработала и способ удаления не помог, то необходимо поискать причину проблемы и устранить ее.

Значение и коды ошибок расшифровки

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UER, дающей самодиагностику (автор видео — Иван Васильевич).

комн.	Описание
1	Проблемы в работе микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала проблемы в работе электропроводки регулятора уровня горючего.Возможен слишком высокий или низкий уровень сигнала, исходящего от датчика. Необходимо протестировать контроллер и вызвать проводку.
4	Повышенное напряжение в бортовой сети.
8	Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
12	Проблемы в диагностической цепи индикатора на панели приборов.
13	Блок управления не может определить сигнал, поступающий от кислородного контроллера.
14	От регулятора температуры хладагента поступает повышенный сигнал.
15	Проблема в работе Дж (а) — бортовой компьютер фиксирует пониженный уровень сигнала.
16	В проводке авто высокого напряжения.
17	Пониженное напряжение в проводке.
19	Исправлены проблемы в работе ДПКВ ().На блок управления подается неверный сигнал.
21	Проблемы в работе контроллера DPDP (датчик положения дроссельной заслонки). Возможна выручка в работе дроссельной заслонки. Проверить цепь подключения и датчик.
22	Низкий сигнал подается с DPDZ.
23	Регулятор температуры всасываемого воздуха дает повышенный сигнал.
24	Возникли проблемы в работе регулятора скорости.Его отказ можно диагностировать по неработающему спидометру.
25	Пониженный сигнал с регулятора температуры приточного воздуха.
27,28	Неправильный сигнал, поступающий от датчика CO.
33,34	Неисправности ДХРВ (датчик расхода воздуха). Проверить схему подключения расходомера и ее работоспособность.
35	ЭБУ определил отклонение значений холостого хода.Возможна неисправность датчика.
41	Неправильный импульс от регулятора фазы.
42	Проблемы в соединительной проводке электронного зажигания.
43	От контроллера детонации подан неверный импульс.
44,45	Проблемы с горючей смесью. Он может быть истощен или преобразован.
49	Проверка потери вакуума.
51,52	Проблемы в функционировании ППЗУ либо ОЗУ.
53	Нет регулятора импульса CO. Обрыв цепи крана или датчика.
54	Импульс от контроллера Octane Corrector не поступает.
55	При пониженной нагрузке на агрегат ЭБУ исправляет истощение.
61	Проблемы в кислородном контроллере.

Эти коды можно свернуть, если у вас цифра 6, она может обозначать ошибки 2 и 4 или цифрой 9 — ошибки 1 и 8.

Чтобы диагностика сразу подсчитывала и расшифровывала проблемы, желательно скачать и всегда иметь при себе распечатку для описания. При диагностике ЭБУ коды на двигателе 21124 могут отличаться в зависимости от модели авто. Чтобы читать коды, нужно знать, как они должны расшифровываться. После удаления нужно сбросить ошибки (видео удаляется и публикуется каналом КВ Автосервис).

номер	Расшифровка
p0102, P0103.	Контроллером ДМРВ подается неверный импульс. Это значит, что нужно проверить проводку.
p0112, p0113.	112 либо 113 — требуется замена датчика температуры поступающего воздуха.
p0115-P0118.	Ошибки от 0115 до 0118 — контроллер антифриза подает неверный импульс. Проблемы в проводке или в самом датчике.
p0122, p0123.	ДПДЗ. От регулятора подается неверный сигнал. В случае повреждения проводки возможны помехи.
p0130, P0131	Лямбда-зонд требует диагностики и замены.
p0135-P0138.	Ошибка 0135 и выше — Необходима замена регулятора нагрева лямбда-зонда.
p0030	ЭБУ сообщает о проблемах в электрочастниках на участке от нагревателя лямбда-зонда до нейтрализатора.В случае ошибки R0030 необходимо проверить электрическую панель и сами датчики.
п0036.	P0036 — Записано перерезание проводки отопительного прибора ДК-2.
p0300, P0302.	Когда КОДЫ 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301	Проходные точки в цилиндрах силового агрегата фиксированы. Надо проверить компрессию.
p0325.	Датчик детонации работает неправильно.В частности, речь идет о лазании по проводке подключения.
p0335, P0336.	P0036 Ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, датчик меняется.
p0340.	Отказ датчика фазы.
p0341.	Ошибка ВАЗ 2114 0341 означает сбои в работе регулятора фаз газораспределения.
p0342, P0343.	Проблемы в работе фазорегулятора. При такой ошибке двигатель детонационный. Скорее всего, проблему решит только замена.
р0346.	P0346 Ошибка ВАЗа — тоже проблемы фазорегулятора.
р0363.	P0363 — Обнаружено возгорание воспламенения горючей смеси. В отказывающихся работать цилиндрах отключается подача топлива.
р0422.	Отказ нейтрализованного устройства в работе.
р0443, Р0444, Р0445	Проблемы 0443, P0444 и 0445 — регулятор адсорбера, продувка не проводится.
р0480.	Произошла поломка устройства охлаждения двигателя. Возможен перегрев агрегата при незамедлительной замене. Перед заменой нужно проверить контакты к проводке.
p0501-Р0504.	Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — Регулятор скорости отказывается работать. Требуется замена устройства.
р0505, Р0506, Р0507	Не работает или некорректно работает датчик холостого хода. Его отказ может привести к плаванию холостого хода. Можно возить двигатель. Сам контроллер протестирован и прозвана проводка.
р0607.	Контроллер детонации работает с перебоями.
с1135.	Ошибка 1135 ВАЗ 2114 — Необходимо проверить кислородный контроллер.
p6060	Поломка процессора.Если после сброса кода неисправность осталась, значит контроллер нужен.
p2020	Необходимо проверить датчик положения заслонок впускного канала.
p1617.	Ошибка 1617 — неровная дорога регулятора, повреждение проводки.
с1513.	Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрощиток и проверить контакты.
с1602.	Устранены пропадания напряжения в электросети автомобиля.
р0560	Неправильное напряжение в бортовой сети. Этот параметр может быть переоценен или недооценен. Тестированию подлежит аккумулятор, а также генераторный узел.
p1514, P0511	О появлении данных ошибок сообщает проблема обрыва или короткого замыкания в проводке RCX (регулятора холостого хода). Сначала сделайте диагностику контактов датчика, а потом по возможности прозвоните цепь.Сам датчик также может быть поврежден.
п1303.	P1303 — сообщается о выявленных колебаниях возгорания от топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно быстрее, поскольку она может быть критичной для нейтрализатора.
п1578.	Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр нулевой адаптации вне допустимого значения». Есть несколько вариантов решения проблемы.В первую очередь необходимо прочистить дроссельную заслонку. Если не помогло, проводится адаптация дроссельной заслонки. Для этого нужно активировать зажигание, после чего через 40 секунд запустить двигатель. Как вариант, вы можете проверить и сжать контактные клеммы на дроссельной заслонке.
p1621.	Неисправность оперативного запоминающего устройства в блоке управления памятью с памятью. Требуется подробное компьютерное тестирование.
р0650	Проблемы в цепи управления индикатором кода ошибки платы.
p2135	P2135 — устранение неисправностей в работе дроссельного узла. Если замена датчика и чистка демпфера не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
п2187.	Засохшая смесь в цилиндрах двигателя. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью спецтехники

4.Программа запуска для тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не имеет значения. В Интернете есть множество версий разных программ тестирования.

Диагностика проводится следующим образом:

Перед началом проверки рекомендуется осмотреть автомобиль.Проверить объем поставки — моторное масло, тормозная жидкость, хладагент.
Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то еще лучше. Но поскольку найти сканер не так-то просто, а его покупка недоступна, можно использовать ноутбук. Перед тем как начать тестирование, нужно включить зажигание. Пускать силовой агрегат не нужно.
После подключения запускается утилита для тестирования. Программный интерфейс может быть разным.При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
Тест запущен. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно, когда вы загружаете программу на свой компьютер, пользователям предоставляется отдельный файл с описанием неисправности.
После расшифровки проблема выполнена.

С таким сталкивался практически каждый 16-клапанный владелец ВАЗ-2112. Они указывают на неисправности в работе двигателя и других важных узлов. Первый признак возникновения неисправностей — это появление на приборной панели индикатора «Check Engine» . Но не все автомобилисты знают, что это значит. Поэтому нужно подключиться к компьютеру и установить, какие ошибки и неисправности в работе системы.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Сигнал датчика высокого положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленная реакция датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Цепь на земле датчика кислорода 2
0137 Низкий сигнал датчика кислорода 2
0138 Высокий сигнал датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 слишком бедная смесь
0172 слишком богатая смесь
0201 Разрыв цепи управления форсунками 1
0202 Разрыв цепи управления форсунками 2
0203 Разрыв цепи управления форсунками 3
0204 Разрыв цепи управления форсунками 4
0261 Цепь на массу цепи сопла 1
0264 замыкание на массу цепи 2900 02 0267 Цепь на массу цепи форсунки 3
0270 Цепь на массу цепи форсунки 4
0262 Цепь на + 12V Цепи форсунок 1
0265 Цепь на + 12V Цепи форсунок 2
0268 Цепь на + 12V Цепи форсунок 3
0271 Цепь на +12 В Цепи форсунок 4
0300 Многие проходы зажигания
0301 пропуски зажигания в 1 цилиндре
0302 пропуски зажигания в 2 цилиндрах
0303 пропуски зажигания в 3 цилиндрах
0304 пропуски зажигания в 4 цилиндрах
0325 Цепь датчика детонации Обрыв
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Недействительный сигнал датчика положения коленчатого вала
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика
0422 Низкий КПД нейтрализатора
0443 Неисправность клапана продувки адсорбера
0444 Цепь или обрыв клапана продувки адсорбера
0445 Цепь для th Вес клапана продувки адсорбера
0480 Цепь вентилятора охлаждения 1
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода
0507 Высокие move
0560 Недопустимое сетевое напряжение
0562 Низкое напряжение сети
0563 Высокое сетевое напряжение
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Сбой канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Фортифицированный нагрев Цепь датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Плохая смесь в режиме холостого хода
1127 Богатая смесь в режиме частичной нагрузки
1128 Плохая смесь в режиме частичной нагрузки
1135 Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
1136 Богатая смесь в режим Малая нагрузка
1137 Плохая смесь в режиме нагрузки Малая
1140 Измеренная нагрузка отличается от расчетной ция
1171 Низкий уровень с потенциометром
1172 Высокий уровень с потенциометром
1386 Ошибка теста канала детонации
1410 Короткое замыкание цепи управления клапаном продувки адсорбера на +12 В
1425 Короткое замыкание цепи управления клапаном продувочного клапана адсорбера
1426 Цепь управления сосудом продувки адсорбера
1500 Обрыв цепи управления
1501 KZ на массу цепи управления реле АЗС
1502 короткое замыкание на +12 В цепи управления реле АЗС
1509 Контроллер цепи цепи перегрузки
1513 Короткое замыкание цепи управления ходом Hope
1514 Регулятор Hope Stroast Короткое замыкание цепи на + 12V, Cliff
1541 Chainsaw Relo Control Chain Open
1570 Неверный сигнал APS
1600 Нет связи с APS
1602 Исчезновение напряжения бортовой сети на ECU
1603 Ошибка EEPROM.
1606 неправильный сигнал датчика неровной дороги
1616 Датчик неровной дороги Низкий сигнал
1612 ECU Reset Error
1617 Датчик неровной дороги высокий сигнал
1620 Ошибка PPZ.
1621 Ошибка RAM
1622 Ошибка Epza
1640 Ошибка теста itprom
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, замыкание на землю
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Поток воздуха через клапан неправильный
0481 Неисправность цепи вентилятора охлаждения 2
0615 обрыв
0616 Короткое замыкание цепи реле стартера
0617 Короткое замыкание цепи реле стартера на +12 В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи Relo Play
263 Неисправность форсунки 1 привода
266 Неисправность форсунки 2 привода
269 Неисправность привода форсунки 3
272 Неисправность форсунки 4
650 Неисправность цепи лампы Проверьте двигатель

Схема ВАЗ-2112

Как читать ошибки?

Для того, чтобы прочитать ошибки, необходимо подключить портативный или планшетный ПК к автомобилю через специальный кабель K-LINE.Подумайте, какие инструменты понадобятся для подключения автомобиля к компьютеру и определите коды ошибок:

Для подключения нужно найти разъем под кабелем. Он находится под рулевой колонкой. Теперь вам нужно подключить непосредственно сам кабель, а затем разъем USB. Программы оптимальны для использования: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей, приора, калина, гранта; USB Autocom CDP Pro Cars USB-драйвер; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с ноутбуком

Устранение ошибок и сброс

Ошибки

Emphable ECU достаточно просты.В программе чтения нужно найти желаемую неисправность и расшифровать ее. Затем рекомендуется устранить проблему, на которой произошла ошибка. Последний шаг будет сброшен. Его можно найти в инструментах или действиях программы.

Многие автолюбители ошибаются при работе с ПО, так как им «ноль» не сами ошибки, а все ПО, поэтому остается только автомобильная оболочка. После таких действий, как правило, автомобиль может не завестись и потребовать программной настройки оборудования или замены всего программного обеспечения в целом.Поэтому рекомендуется в этом случае обратиться в автосервис, где все исправят.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, устранение ошибок не всегда заканчивается хорошо, поэтому при выполнении операции стоит быть достаточно аккуратными. При отсутствии уверенности в том, что все пройдет гладко, рекомендуется обращаться в автосервис, чтобы избежать поломок.

Основные симптомы неисправности дмрв (ваз). Причины неисправности датчика

Датчик массового расхода воздуха — это датчик массового расхода воздуха. Он расположен в системе питания двигателя, во впускном тракте, и считается наиболее важным среди основных приборов и компонентов системы впрыска любого силового агрегата. Как и любой другой агрегат автомобиля и любая деталь, датчик массового расхода воздуха может выйти из строя. Давайте разберемся с основными симптомами неисправности датчика массового расхода воздуха, а также узнаем принцип работы и функциональные возможности этого оборудования.

Что такое ДМРВ?

Это устройство очень необходимо для определения объема воздуха, который будет заполнять камеры сгорания при работающем двигателе. Датчик обычно устанавливается после воздушного фильтра в энергосистеме.

При движении в силовой агрегат автомобиля подается 1 объем топлива, а также 14 равных частей воздуха. Это подготовит правильную топливно-воздушную смесь. Это залог правильной работы мотора в наиболее оптимальных для него режимах. При любом нарушении этого соотношения автовладелец будет наблюдать либо повышенный расход топлива, либо снижение мощности силового агрегата, либо сразу то и другое.Если вы знаете признаки неисправности датчика массового расхода воздуха, то выявить поломку прибора несложно.

Датчик массового расхода воздуха необходим для точного измерения необходимого количества воздуха. Это количество рассчитывается в самом датчике, а затем отправляется в ЭБУ, где на основе этих данных будет рассчитано необходимое количество топлива.

Чем сильнее водитель нажимает на педаль акселератора, тем больше воздуха поступает в камеры сгорания. Датчик регистрирует количество и отправляет специальную команду в ЭБУ, чтобы увеличить количество впрыскиваемого топлива.Если машина будет двигаться или двигаться более равномерно, то потребуется небольшое количество воздуха. Для этого и существует ДМРВ. Он измеряет требуемые объемы воздуха для двигателя с максимальной точностью.

Измерение объема воздуха означает определение нагрузки, которая будет приложена к двигателю. Когда педаль акселератора нажата, дроссельная заслонка открывается и объем поступающего воздуха увеличивается.

Как работает ДМРВ?

Это устройство представляет собой небольшую проволоку из платинового сплава.Размер этого шнура всего 70 мкм. Он установлен в специальной трубке, которая находится перед дроссельной заслонкой.

Этот провод остывает под действием воздушного потока. Для регулирования температуры между ним и воздушным потоком на провод подается электричество. Уровень заряда можно регулировать. Чем сильнее продувается провод, тем больше электричества подается.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но современные сенсоры имеют систему самоочистки.Грязь — одна из причин выхода прибора из строя, но есть и другие признаки неисправности датчика массового расхода воздуха. Хотя конструкция устройства максимально проста и надежна, она также выходит из строя. Единственный его недостаток в том, что он не подлежит ремонту. Если датчик вышел из строя, его просто заменяют новым.

ДМРВ ВАЗ — признаки неисправности и диагностика

При выходе из строя этого датчика на приборной панели, скорее всего, будет гореть лампа «Check Engine».

Также мотор однозначно потеряет в своих характеристиках мощность и динамические характеристики.Также среди основных признаков повышенные аппетиты двигателя и затрудненный запуск ДВС.

Способы диагностики датчика массового расхода воздуха

Существует несколько вариантов проверки датчика массового расхода воздуха. Симптомы неисправности проявятся практически сразу. Давайте вместе посмотрим на них.

Первый способ — отключить датчик

Этот способ проверки самый простой. Сделать это сможет каждый автовладелец. Первым делом нужно выключить датчик.Для этого нужно просто отсоединить разъем. Затем следует запустить двигатель. В результате контроллер ЭБУ перейдет в аварийный режим. А подачу топливной смеси можно будет регулировать только с помощью дроссельной заслонки. Холостой ход будет около 1500 об / мин. После этого необходимо произвести заезд на машине. Если автомобиль добавил в динамические характеристики ускорение, то есть смысл поискать признаки неисправности датчика массового расхода воздуха.

Второй способ — с помощью мультиметра

Перед выполнением этих диагностических мероприятий следует отметить, что это будет работать только с Bosch DMRV.Перед проверкой установите на мультиметре предел в 2 В, а затем переведите его в режим постоянного напряжения.

Включите зажигание и подключите красный провод к желтому на колодке. Подключите черный провод к зеленому. В этот момент двигатель не должен работать. Измерьте напряжение

Если показание находится между 1,01 и 1,02, значит все в порядке. Мультиметр показывает напряжение до 1,03 — ничего страшного, это допустимо. Предельный уровень — 1.05.Если выше, то можно снова искать причину поломки.

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика. Чтобы определить его исправность, внимательно осмотрите внутренние полости воздуховода, где установлен датчик массового расхода воздуха. Для этого понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основными признаками неисправности датчика массового расхода воздуха являются загрязнения рабочей поверхности.Он образуется из-за того, что воздушный фильтр не был вовремя заменен. Загрязнение масла сообщит водителю о высоком уровне масла в системе смазки или о неправильной работе маслоотделителя. При этих признаках датчик еще может работать, но скоро выйдет из строя.

Далее нужно полностью снять ДМРВ. Признаки неисправности вы обнаружите после визуального осмотра устройства. Для проведения этой операции вам понадобится гаечный ключ на 10. Откручиваем два винта и снимаем прибор с корпуса воздушного фильтра.Резиновая прокладка выйдет вместе с датчиком. Если уплотнитель остался в кузове, это главный признак скорой поломки.

Основные симптомы

Итак. Если у вас проблемы с датчиком массового расхода воздуха, симптомы могут быть самыми разными. Среди них провалы при разгоне, отсутствие тяги, снижение мощности. Есть стойкое ощущение, что машина просто «не едет». Если при нажатии на газ нет должной реакции, то это один из признаков. Высокий расход топлива также является сигналом для диагностики этого датчика.Когда ваша машина останавливается при переключении с передачи на передачу, имеет смысл проверить датчик массового расхода воздуха. ВАЗ 2110 имеет те же признаки неисправности, что и у других автомобилей.

Если у вас возникли трудности с запуском холодного двигателя, если двигатель работает нестабильно, если скорость самопроизвольно увеличивается или, наоборот, уменьшается при детонации под нагрузкой — это все сигналы для проверки и диагностики датчика.

Очистка датчика

Если вы заметили признаки неисправности датчика массового расхода воздуха, то можете попробовать очистить прибор.

Кстати, это самый дорогой датчик из всей линейки переднеприводных автомобилей ВАЗ. Но если он у вас вышел из строя, не спешите его менять. Есть небольшой шанс восстановить его «здоровье». Для процесса очистки вам понадобится специальная жидкость, которая используется для очистки карбюратора. Ключи звездочки также полезны. Откручиваем хомут, а также два болта на «10». Снимите трубку и выньте датчик. Распылите жидкость на проволоку и трубку. Обращайтесь с ним с особой осторожностью, дождитесь полного испарения жидкости и дайте устройству высохнуть.

Пока прибор сохнет, снимите дроссельную заслонку. Вы увидите табличку внутри дроссельной заслонки. Его нужно удалить жидкостью. Эта грязь вызывает сбой в работе всей системы. Из-за нее появляются проблемы с датчиком массового расхода воздуха, признаки неисправности ВАЗ 2115, которые беспокоят новичков на автомобильных форумах.

Не снимайте трос дроссельной заслонки. Наложите узел на тряпку и нанесите жидкость на особо грязные участки. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего исчезнут все признаки проблем с датчиком массового расхода воздуха, конечно, при условии отсутствия механических повреждений датчика. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую профилактику в следующие выходные. Это не займет у вас много времени, и ваша машина действительно дышит. Вы не узнаете свой двигатель. Он будет намного лучше заводиться, у него улучшится тяга, вы заметите увеличение мощности вашего двигателя.

Проводите профилактическое обслуживание регулярно, и ваш автомобиль будет вам благодарен.

Но для их реализации необходимо, чтобы датчики, информирующие контроллер, не обманывали его — только при этом условии процессы в цилиндрах протекают нормально, двигатель развивает достаточную мощность, не потребляя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и генерирует соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (датчик MAP) или датчик массового расхода воздуха (MAF).Последнее мы видим на многих автомобилях, в том числе и на ВАЗах.

Неисправности датчика массового расхода воздуха, естественно, приводят к различным сбоям в работе двигателя — рывкам, провалам, затрудненному запуску и т. Д. — неверная оценка количества потребляемого в цилиндрах воздуха оказывается примерно такой же как засорение жиклеров учебного карбюратора. Но «просчитать» проблемы в датчике массового расхода воздуха порой непросто даже при серьезном диагностическом оборудовании. В таких случаях многие действуют традиционно: заменяют подозреваемое устройство заведомо исправным — но только при условии, что новое будет той же модели.Дело в том, что на автомобилях ВАЗ в зависимости от года выпуска и типа контроллера можно встретить разные ДМРВ.

Первой была ДМРВ частотная система управления GM. Также он использовался в отечественном аналоге «Январь» 4-й серии (фото 1). Машины этой комплектации продержались на конвейере недолго — на смену датчику частоты пришла аналоговая модель HFM-5 от Bosch — его номер 0280218004 (фото 2). Он не взаимозаменяем с GM — разные разъемы и точки крепления.Немецкий датчик разборный, состоит из двух частей — корпуса и измерительного элемента. Последний фиксируется в корпусе двумя винтами с «потайными» головками. Правда, в наше время купить необходимый инструмент можно в магазинах автозапчастей. Измерительный элемент представляет собой компактную штуковину, но стоит дорого — в Москве от 1300 руб. и выше. Сняв эту деталь с новой машины, взамен, что хорошего, поставят манекен, а все последующее — «личное горе» покупателя машины. На рынке полно таких «датчиков массового расхода воздуха без футляра»… Покупать измерительный элемент без футляра неразумно: очень возможно, что он неисправен или не той модели. Bosch поставляет только комплектные датчики в традиционной желтой картонной упаковке. Напомним, магазин, купленный ДМРВ «неправильной системы», может не быть принят обратно, если автомобилист не предоставит справку от сервиса, а получить ее зачастую непросто. Ненужный дорогой агрегат останется на память.

Третий вариант ДМРВ — 037-й.(Здесь речь идет о последних трех цифрах в обозначении.) Это дальнейшее развитие датчика 004 от Bosch. Такой датчик сегодня есть на большинстве автомобилей ВАЗ, которые передвигаются по бездорожью, в том числе на Ниве и Шевроле Нива. Внешне 004 и 037 практически не отличить — ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь цифры есть и на корпусе, и на измерительном элементе — они должны совпадать. Основное отличие — в пределах ДМРВ.На фото 4 справа 037-й датчик. У него другая конструкция измерительного элемента, с характерным вырезом (при покупке имеет смысл снять заглушку и заглянуть внутрь).

Но тут появилась новая система управления — Bosch-M7.9.7, имеющая свой, 116-й, ДМРВ. Он не взаимозаменяем с предыдущими, хотя корпус такой же. Во избежание недоразумений изначально на тело был нанесен зеленый кружок (фото 5). Цифры есть как на корпусе, так и на измерительном элементе (фото 6).Последнее определяет назначение данного датчика массового расхода воздуха — снова изменена конструкция (фото 7). Чтобы предотвратить замену элементов на пути от завода к потребителю, хорошие немецкие конструкторы поставили другие секретные винты. Ой, наивно! Требуемый инструмент уже продается на российском рынке. Внимательно осмотрите датчик массового расхода воздуха: откручивая потайные винты, их покрытие, как правило, повреждается. Обратите внимание — выводы делайте сами!

Современный автомобильный двигатель — это высокотехнологичный агрегат сложной конструкции, который «напичкан» различной электроникой.Существует большое количество различных датчиков, отслеживающих его работу и многие элементы, связанные с ним, поэтому когда дело касается диагностики и ремонта, многие просто не знают, куда лезть и что именно нужно проверить. Однако на самом деле не все так сложно, как может показаться на первый взгляд: поверке и замене подлежат практически все датчики, не исключение. В этом вопросе главное знать, как и что нужно делать.

Но прежде чем я расскажу, как проверить ДМРВ ВАЗ 2114, хотелось бы сказать несколько слов о нем.Именно так вам будет легче понять информацию, представленную ниже.

Итак, основная задача датчика массового расхода воздуха — контролировать баланс воздуха и топлива, которые образуют топливно-воздушную смесь. Именно этот датчик следит за тем, какая смесь образуется — богатая или слишком бедная — и «передает» эту информацию в ЭБУ, на основании чего осуществляется дальнейшая соответствующая регулировка.

Если выходит из строя датчик массового расхода воздуха, то рушится вся эта цепочка: двигатель начинает ломаться, пропадает тяга, что в итоге может привести двигатель к полной поломке.

Признаки неисправности датчика массового расхода воздуха ВАЗ 2114?

Плавающая скорость холостого хода.
Двигатель не запускается.
Повышенный «аппетит» мотора.
Плохая динамика двигателя.

Три способа проверить датчик.

Способ первый: отключение датчика массового расхода воздуха.

Нужно выключить датчик и попробовать запустить двигатель.
Контроллер в аварийном режиме.
Топливно-воздушная смесь подготавливается с учетом положения дроссельной заслонки, которую ЭБУ сообщает датчику о своем положении.
Устанавливаем обороты двигателя на отметке 1500 об / мин и стараемся немного погонять, если динамика улучшилась, а разгон стал чуть резвее, значит неисправен датчик массового расхода воздуха.

Метод второй: визуальный контроль.

Хомут, закрепленный на воздухосборнике, демонтирован с гофры. Его поверхность и датчик массового расхода воздуха проверяются на наличие следов масел и конденсата.

Способ третий (подходит только для современных датчиков массового расхода воздуха) — как проверить мультиметром датчик массового расхода воздуха ВАЗ 2114?

Устройство имеет ограничение в 2 Вольта.

Распиновка ДМРВ следующая:

черный и розовый провода ведут к главному реле;
на сигнальный вход — желтый;
зеленый провод — масса;
белый и серый провода — вывод напряжения.

Внимание! цвета могут быть разными, все зависит от производителя сенсора.

Теперь включите зажигание, но не запускайте двигатель.

Подключите красный щуп мультиметра к желтому сигнальному проводу, черный щуп к зеленому.

Напряжение на выходе прибора может колебаться в пределах 0,966–1,01 В. Со временем это напряжение может увеличиваться и чем выше показатель, тем больше неисправен датчик массового расхода воздуха. А теперь подробнее о самих измерениях и о том, что они означают:

датчик исправен — показатель «0,1-1,02»;
имеется небольшой износ датчика — показатель «1.02-1.03»;
датчик скоро выйдет из строя — индикатор «1.03-1.05 «;
Требуется замена датчика — показатель «более 1,05».

Видео.

В системе двигателя автомобиля каждая деталь, каждый элемент играет важную и решающую роль. Выходит из строя одно — все оборудование выходит из строя по цепной реакции. Одним из важнейших элементов для работы мотора является датчик массового расхода воздуха, или сокращенно датчик массового расхода воздуха. Регулирует систему впрыска топлива.

От данных, которые датчик отправляет в систему, зависит от того, будет ли подаваться в цилиндры двигателя надлежащее количество топлива или бедная смесь.Что, в конечном итоге, приведет к потере тяги силового агрегата, а затем и к тому, что двигатель полностью заглохнет. Рассмотрим устройство в контексте модели ВАЗ 2114, которая на данный момент считается одной из самых популярных в нашей стране. Что такое датчик массового расхода воздуха ВАЗ 2114, как проверить датчик и как проводится ремонт?

Назначение ДМРВ

Датчик массового расхода воздуха представляет собой сложное электронное устройство, регулирующее систему впрыска топлива в цилиндры двигателя.Он отвечает за то, сколько воздуха содержится в двигателе. Известно, что для срабатывания силового агрегата необходимо, чтобы воздух и топливо подавались пополам. Затем внутри оборудования создается атмосфера, которая идеально подходит для зажигания искр и приведения в движение всех механизмов.

Если датчик по каким-то причинам выдает неточную информацию, то он, войдя в систему, способствует неправильной подаче топлива в цилиндры. Давайте рассмотрим простой пример, чтобы наглядно понять принцип работы устройства.Так, в штатном режиме за час силовой агрегат обрабатывает 40 кг воздуха. Но если датчик расхода воздуха неисправен, то он покажет, что расход находится в пределах, например, 30-35 кг воздуха в час.

Разница существенная. Система, получив эту информацию, доверчиво ей следует. Нарушаются пропорции воздуха и топлива, впрыскивается чуть меньшее количество топлива, которое называется «бедная смесь». Симптомы такой проблемы — резкое снижение мощности двигателя, его управляемости и динамики.Следствие этой «болезни» — отказ двигателя заводиться. И тут водителю приходится ломать голову, а что же на самом деле произошло.

Поэтому время от времени следует проверять рабочее состояние датчика, чтобы в дальнейшем не тратить намного больше времени на диагностику двигателя. Есть несколько способов проверить датчик, но самый популярный — это диагностика с помощью мультиметра — простого прибора, который неплохо было бы держать в чемодане с инструментами каждому автовладельцу.

Симптомы и устранение неисправностей

Так как ДМРВ — это электронное оборудование, и оно совсем не простое, большинство автовладельцев не решаются самостоятельно его диагностировать и по старинке отвозят в автосервис. Но довольно часто, просто подключив диагностический прибор к датчику, авторемонтник заявляет, что прибор полностью неисправен, ремонту не подлежит, его место только на свалке. Не сомневайтесь, если вы принесете совершенно новый датчик, техник скажет вам то же самое.

Но любой незаинтересованный специалист скажет, что ДМРВ — устройство практически неразрушимое. Он может работать со сбоями, иногда серьезными, но это полностью решаемая проблема, на которую уйдет не более часа. Но как проверить ДМРВ на работоспособность? Очень простой. Если после установки на автомобиль нового датчика вы заметили, что он отлично сработал, значит, проблема была в нем. Если ситуация совсем не улучшилась, то нечего тратить силы, время и деньги на пустые усилия по замене полностью «здорового» датчика.

Чуть выше мы упомянули такое устройство, как мультиметр. Понять, работает датчик или нет, можно, зная напряжение устройства. Если все в норме, то мультиметр выдает 1-1,2 Вт. Если есть проблемы, то шкала идет вниз, критическая точка начинается с 0,99 Вт. Если наоборот напряжение больше нормы, например 1,037, то это говорит об одном: датчик сильно забит, следовательно, это неверно в показаниях.Если его почистить, он снова заработает в том же темпе.

Если нет ни нового датчика, ни мультиметра, то можно по старинке проверить состояние детали. На холостом ходу двигателя (870-910 об / мин) датчик в исправном состоянии производит 9,6-10 кг воздуха в час. Если обороты достигают двух тысяч в минуту, то этот показатель возрастает до 20 кг / час. Мы посмотрели на идеальную производительность. Когда они становятся выше или ниже, необходимость ремонта очевидна. Каковы известные симптомы неисправности датчика?

Прежде всего, это резкое увеличение расхода топлива.Здесь не стоит ругать машину за большие «аппетиты»: она не виновата, и производитель не виноват, нужно просто «лечить» своего «железного коня». Конечно, это может произойти не только в случае поломки сенсора, но уже по этому факту можно прийти к правильному выводу: скорее всего, проблема крохотного устройства.

Кроме того, когда двигатель теряет мощность, горячий двигатель перестает запускаться. Автомобиль, ранее динамичный и управляемый, превращается в своего рода монстра на колесах, который постоянно теряет управление и «зависает».И, наконец, если вы увидели на приборной панели простую надпись Check Engine, то сомнений быть не может: этот датчик зовет вас в скорую.

Удалить dmrv what. Диагностика и устранение неисправностей датчика массового расхода воздуха

Эффективная работа двигателя зависит от качества поступающей топливовоздушной смеси. В современных автомобилях блок управления рассчитывает необходимое количество топлива в зависимости от объема воздуха, попавшего в систему.Эту информацию он получает от расходомера воздуха. В случае выхода из строя он передаст неверные показания, что повлияет на работу двигателя. В статье рассматриваются вопросы, связанные с датчиком массового расхода воздуха: признаки неисправности, проверка, ремонт и замена.

[Скрыть]

Признаки неисправности

Датчик массового расхода воздуха расположен в канале около воздушного фильтра … Предназначен для определения количества поступающего воздуха. В зависимости от своих показаний блок управления покажет, сколько топлива необходимо для образования качественной топливной смеси.Нормальным считается соотношение 1:14. Поэтому качество топливно-воздушной смеси зависит от правильности показаний расходомера.

Качественная работа ДМРВ во многом зависит от чистоты воздушного фильтра. Поэтому при появлении симптомов неисправности датчика массового расхода воздуха перед ремонтом следует сначала проверить воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор … Но его стоимость довольно высока, поэтому сначала следует убедиться, что причины неисправностей кроются в датчике, а не в неисправностях других машин.

Сигналом для диагностики являются следующие признаки неисправности датчика массового расхода воздуха:

Есть и другие признаки неисправности датчика. Например, в гофрированном шланге, соединяющем дроссельную заслонку с датчиком, могут быть трещины. Если двигатель заглох, возможно, проблема с питанием или повреждена проводка. Это сигнал к проверке проводки. При обнаружении неисправностей отремонтировать электрооборудование станка.

Помимо вышеперечисленных симптомов, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

Не следует делать выводы о неисправности датчика массового расхода воздуха, опираясь только на симптомы, перечисленные выше. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера могут появиться при выходе из строя других устройств. Затем вам необходимо отремонтировать эти устройства, чтобы восстановить работоспособность автомобиля.

Осмотр и ремонт

Есть пять способов проверить MAFR.

Метод № 1. Проверка работоспособности при выключенном расходомере воздуха. Метод заключается в отключении датчика от топливной системы автомобиля и проверке работоспособности системы без него. Для этого нужно отсоединить разъем устройства и запустить двигатель. Без датчика массового расхода воздуха контроллер получает сигнал о переходе в аварийный режим. Он только подготавливает топливно-воздушную смесь в зависимости от положения дроссельной заслонки. Если машина движется «быстрее», не глохнет, значит, прибор неисправен и требует ремонта или замены.

Способ №2. Перепрошивка. Если была изменена стандартная прошивка, то неизвестно, какая в ней реакция контроллера в случае аварии … В этом случае попробуйте подложить под упор дроссельной заслонки пластину толщиной 1мм. Оборот должен увеличиться. Теперь нужно вытащить фишку из расходомера воздуха. Если блок питания продолжит работать, причиной неисправности является прошивка.

Метод № 3. Установите заведомо исправный прибор и запустите двигатель. Если после замены он стал работать лучше, мотор не глохнет, значит, прибор нуждается в замене или ремонте.

Метод № 4. Устранение неисправностей путем визуального осмотра. Для этого требуется крестообразной отверткой открутить хомут, удерживающий гофру воздухозаборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры ресивера и датчика воздуха.

На них не должно быть следов масла и конденсата, поверхности должны быть сухими и чистыми. Если не следить за воздушным фильтром и редко его менять, то на чувствительный элемент может попасть грязь и вызвать его поломку.Это самая частая неисправность. Следы масла могут появиться в измерителе при повышенном уровне масла в картере, а также при засорении маслоотделителя системы вентиляции картера. При необходимости поверхности необходимо очистить специальными чистящими средствами.

Способ 5. Проверка датчика массового расхода воздуха мультиметром. Для этого нужно включить тестер в режиме, в котором проверяется постоянное напряжение. Предельное значение для измерений следует установить на 2 В.

Схема работы ДМРВ

Распиновка датчика:

Провод желтого цвета расположен ближе к лобовому стеклу.Он служит входом для сигнала от расходомера.
Бело-серый провод — выход напряжения датчика.
Черно-розовый провод ведет к главному реле.
Зеленый провод служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение не меняется. Для проверки нужно включить зажигание, но не заводить машину. Красный щуп от мультиметра необходимо подключить к желтому проводу, а черный — к массе, то есть к зеленому проводу.Измеряем напряжение между этими двумя выходами. Щупы мультиметра позволяют подключать без нарушения изоляции проводов.

На новом устройстве выходное напряжение составляет от 0,996 до 1,01 В.

Во время работы это напряжение постепенно увеличивается, и по его значению можно судить об износе расходомера:

, когда датчик в хорошем состоянии состояние — напряжение от 1,01 до 1,02 В;
в удовлетворительном состоянии — с 1,02 до 1.03 В;
срок службы датчика заканчивается, если напряжение находится в диапазоне от 1,03 до 1,04 В;
На умирающее состояние указывает значение в диапазоне от 1,04 до 1,05, если нет противопоказаний, то можно продолжать использовать датчик;
Если напряжение превышает 1,05 В, датчик массового расхода воздуха требует замены.

АЦП показаний расходомера

Диагностика датчика массового расхода воздуха несложна и может проводиться вручную.

Если датчик загрязнен, его можно очистить самостоятельно.Вы можете использовать WD-40, чтобы промыть его. Для очистки датчика массового расхода воздуха необходимо сначала снять с него патрубок, а затем демонтировать сам прибор. Внутри устройства есть сетка и несколько проводов — датчиков.

Их необходимо обработать чистящим средством и очистить. Затем дайте жидкости высохнуть. Если грязь осталась, процедуру следует повторить. Таким же образом нужно очистить трубу. На нем не должно быть грязи и масляных пятен. После замены воздушного фильтра все детали необходимо вернуть на место.После процедуры очистки 80% устройства можно вернуть в работу, ошибка о пониженном уровне сигнала датчика пропадает (видео Алексея Романова).

Промывка датчика помогает избежать дорогостоящего ремонта.

Замена ДМРВ

Для замены датчика своими руками нужно подготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих этапов:

Таким образом, если автомобиль глохнет, имеет все признаки поломки ДМРВ, то перед началом его ремонта следует проверить уровень его сигнала, он не должен быть низким. , проведите полную диагностику машины и отремонтируйте все неисправные компоненты и узлы.

Важно регулярно проходить техосмотр автомобиля и вовремя делать его ТО, тогда детали и агрегаты прослужат дольше.

Видео «Проверка ДМРВ мультиметром»

В этом видео с канала Simple Opinion демонстрируется, как проверить мультиметром датчик массового расхода воздуха.

Из статьи вы узнаете, что является основным признаком неисправности датчика массового расхода воздуха. Но прежде чем делать даже визуальную диагностику, нужно немного рассказать о том, что это за прибор, каков его принцип работы, но самое главное — уделить внимание обслуживанию и ремонту.

Датчик массового расхода воздуха необходим для правильной работы электронного блока управления. Такие системы используются только в инжекторных двигателях. Другими словами, это большинство отечественных автомобилей, выпущенных после 2000 года.

Основы датчика массового расхода воздуха

Если коротко, то он называется ДМРВ. Именно с его помощью измеряется весь воздух, который поступает на дроссельную заслонку для смесеобразования. Он посылает свой сигнал прямо на электронный блок управления. Этот датчик массового расхода воздуха (признаки неисправности у «Приоры» или другой модели такие же) монтируется непосредственно рядом с воздушным фильтром.Точнее, между ним и дроссельной заслонкой. Устройство этого прибора настолько «щадящее», что с его помощью необходимо измерять только тщательно очищенный воздух.

А теперь немного о том, как работает этот датчик. Двигатель внутреннего сгорания выполняет циклы таким образом, что в течение одного рабочего цикла становится необходимым подавать бензин и воздух в камеру сгорания каждого цилиндра в строгой пропорции — от 1 до 14. Если эта пропорция изменится, будет значительная потеря энергии. Мощность ДВС или значительный перерасход бензина.Только при соблюдении этой пропорции двигатель будет работать в идеальном режиме.

Функции датчика

И именно с помощью DMRV измеряется весь воздух, попадающий в топливную рампу. Он сначала рассчитывает общее количество воздуха, затем эта информация в цифровом виде поступает в электронный блок управления. Последний, опираясь на эти данные, рассчитывает количество бензина, которое необходимо подать для правильного смесеобразования. И делает это в правильной пропорции.При этом датчик массового расхода воздуха буквально мгновенно реагирует на изменение режима работы двигателя. А признаком неисправности датчика массового расхода воздуха является более длительная реакция на нажатие педали акселератора.

Например, вы начинаете сильнее нажимать на педаль акселератора. В этот момент поток воздуха в топливную рампу увеличивается. Датчик массового расхода воздуха замечает это изменение и выдает команду электронному блоку управления. Последний, анализируя поступающие данные, сравнивая их с топливной картой, подбирает нормальное количество бензина.Другой случай — если вы движетесь равномерно, то есть без разгона и торможения. Тогда потребляется очень мало воздуха. Следовательно, бензин также будет поставляться в небольших количествах.

Процессы при работе двигателя

А теперь еще немного о том, как все эти процессы протекают в двигателе внутреннего сгорания. Здесь элементарная физика во многом влияет на работу. Например, при нажатии на педаль акселератора дроссельная заслонка резко открывается. Чем больше он открывается, тем больше воздуха начинает засасываться в систему подачи топлива.

Поэтому при нажатии на педаль газа нагрузка увеличивается, а при отпускании — уменьшается. Можно сказать, что ДМРВ отслеживает эти изменения. Стоит отметить, что основным признаком неисправности датчика массового расхода воздуха является снижение динамических свойств автомобиля.

Конструктивные особенности

Это один из самых дорогих датчиков в системе управления двигателем внутреннего сгорания. Причина в том, что он содержит дорогой металл, а именно платину.Основа датчика — пластиковая трубка строго определенного диаметра. Он расположен между фильтром и дроссельной заслонкой. Внутри корпуса тонкая платиновая проволока. Его диаметр составляет около 70 микрометров.

Конечно, очень сложно измерить проходящий воздух. В системе управления двигателем внутреннего сгорания измерение расхода воздуха основано на измерении температуры. Платиновая проволока подвержена быстрому нагреву. По тому, насколько упадет его температура по сравнению с заданной, определяется количество воздуха, проходящего через корпус датчика.Посмотрите на симптом датчика массового расхода воздуха, чтобы убедиться, что он в порядке.

Техническое обслуживание устройства

Во время работы двигателя с электронной системой управления датчик все еще загрязнен. Для его очистки в систему управления встроен специальный алгоритм. Он позволяет нагреть платиновую проволоку всего за одну секунду до температуры около тысячи градусов. Если на поверхности этого провода была грязь, он сразу же бесследно выгорает. Так очищается датчик массового расхода воздуха.Симптомы неисправности «Калины» той или иной машины будут такими же.

Эта процедура выполняется каждый раз при остановке двигателя. ДМРВ отличается простотой конструкции и высокой надежностью в эксплуатации. Однако самостоятельно ремонтировать данный агрегат не рекомендуется. Если произойдет поломка, то лучшим вариантом будет обращение к грамотным диагностам и слесарям.

Недостатки узла

Обратите внимание, что при выходе из строя датчика эффективнее всего заменить его на новый.Ремонту не подлежит, что является его главным недостатком, так как цена нового иногда превышает две тысячи рублей. Но есть еще один незначительный недостаток — принцип работы. Этим недостатком обладает любой датчик массового расхода воздуха. В статье рассматриваются симптомы неисправности (дизель или бензин в системе питания).

Позволяет измерить объем воздуха, попавшего в дроссельный узел … Но для работы двигателя важно знать не объем, а массу.Конечно, чтобы выполнить преобразование, вам также необходимо знать плотность воздуха. Для этого в воздухозаборнике в непосредственной близости от датчика устанавливается измерительный прибор, который измеряет температуру.

Как увеличить срок службы

Старайтесь вовремя менять воздушный фильтр, так как датчик массового расхода воздуха не сможет долго работать, если через него пройдет грязный воздух. Промывку резьбы и всей внутренней поверхности можно проводить с помощью специальных карбюраторных спреев.Только старайтесь делать все аккуратно, спирали не трогайте. Иначе «попадете» на дорогостоящую замену датчика расхода воздуха. В последние годы вместо такого датчика часто используются другие конструкции. Этот датчик массового расхода воздуха используется на некоторых иномарках. Симптомы неисправности Ниссана аналогичны тем, что возникают на десятке или приоре.

Датчик давления часто устанавливается для контроля воздуха, поступающего в камеры сгорания. Для увеличения срока службы датчика массового расхода воздуха необходимо своевременно производить замену воздушного фильтра, а также обращать внимание на цилиндро-поршневую группу.В частности, чрезмерный износ поршневых колец приведет к тому, что платиновая проволока станет покрытой масляным коксом … Это постепенно приведет к повреждению датчика.

Основные поломки

Следует знать, как определить неисправный датчик массового расхода воздуха. Двигатель внутреннего сгорания постоянно меняет режим работы. В зависимости от скорости и нагрузки требуется разный состав топливовоздушной смеси. Чтобы правильно его перемешать, понадобится датчик массового расхода воздуха. Его еще называют расходомером.

Как вы уже знаете, он позволяет определять и регулировать массу воздуха, поступающего в топливную рампу системы впрыска.Если ваш датчик массового расхода воздуха работает в идеальном режиме, то это гарантия нормальной работы двигателя. Учтите, что такое устройство не подлежит ремонту, даже если у вас много инструментов и приспособлений.

Симптомы неисправностей

А теперь немного о том, какие симптомы возникают при выходе из строя датчика. Часто при выходе из строя этого элемента двигатель начинает периодически работать на холостом ходу, его обороты постоянно колеблются. При разгоне машина начинает долго «думать», динамики нет вообще.Часто частота вращения коленчатого вала также уменьшается или увеличивается на холостом ходу. А если посчастливится заглушить двигатель, то запустить его оказывается очень сложно, а иногда и невозможно. Это значит, что необходимо поменять датчик массового расхода воздуха. «Приора», неисправности которой сканирует ЭБУ, обязательно выдаст ошибку двигателя.

Обратите внимание, что сам датчик не обязательно неисправен. Нередко можно увидеть небольшие трещины или порезы в канавке, соединяющей датчик с корпусом дроссельной заслонки.Если вы вдруг увидели, что на приборной панели начала загораться лампочка Check Engine, а также присутствуют вышеперечисленные симптомы, то можно сказать, что датчик расхода пришел в негодность. Но не полагайтесь только на это. Желательно провести полную диагностику двигателя. Стоит отметить, что симптомы неисправности датчика массового расхода воздуха очень похожи на те, которые появляются, например, при выходе из строя ДПС.

Автомобильный транспорт постоянно совершенствуется. Все изменения, внесенные в конструкцию автомобиля, направлены на улучшение всевозможных показателей — увеличение мощности, снижение расхода топлива, улучшение аэродинамических характеристик и уровня общего комфорта.

Так выглядит новый датчик массового расхода воздуха

Одним из основных улучшений в снижении расхода топлива стал переход от системы питания карбюратора к системе впрыска.

Использование системы, в которой подача топлива строго дозирована для работы электростанции в разных режимах, позволяет снизить потребление при обеспечении максимально возможной отдачи мощности от энергоблока.

Но в карбюраторной системе это технологически проще, так как работа основного элемента этой системы — карбюратора — осуществляется механически, что обеспечивает высокую надежность… Также в этой системе питания топливовоздушная смесь образуется в карбюраторе и поступает в цилиндры за счет вакуума, создаваемого поршнями.

Система впрыска технически сложнее. В цилиндрах уже образуется рабочая смесь, и компоненты смеси подаются в них по отдельности. Воздух — один из элементов смеси, подается за счет вакуума, но топливо нагнетается в цилиндры форсунками.

За нужное количество топлива, необходимое для подачи в цилиндры, отвечает электронный блок управления.Но для правильного дозирования блок управления должен знать такие параметры, как положение коленчатого вала и скорость его вращения, количество воздуха, поступающего в цилиндры, количество воздуха, оставшегося в выхлопных газах, и положение дроссельной заслонки. . Этим параметрам для расчета количества подаваемого топлива отвечают датчики, установленные в определенных элементах силовой установки.

Датчик массового расхода воздуха. Типы

Рассмотрим ответственный за предоставление информации о количестве поступающего воздуха — датчик массового расхода воздуха (ДМРВ, расходомер воздуха).

Принципиальная схема расходомера воздуха

Датчик массового расхода воздуха всегда находится в воздушном сопле, рядом с воздушным фильтром, его задача — определять расход воздуха на выходе из фильтра. Есть несколько типов датчиков массового расхода воздуха.

Первые расходомеры воздуха были основаны на трубке Пито, их второе название — лопастные расходомеры. Основным элементом такого датчика была тонкая пластина, мягко закрепленная. Воздушный поток, на пути которого стоит датчик, начинает гнуть пластину.Включенный в схему потенциометр измеряет степень изгиба пластины, при этом сопротивление потенциометра изменяется — именно изменение сопротивления потенциометра действует как сигнал количества воздуха, подаваемого в блок управления.
Более современными и распространенными являются датчики, использующие термоанемометрические пластинчатые измерители. В таком расходомере основным элементом является теплообменник с двумя тонкими платиновыми пластинами. К этим пластинам подводится энергия для их нагрева, одна из них рабочая, вторая пластина контрольная.Работа датчика массового расхода воздуха основана на поддержании одинаковой температуры на обеих пластинах. Работает это так: воздушный поток, проходящий через теплообменник, начинает охлаждать рабочую пластину. Чтобы поддерживать температуру рабочей пластины, идентичную контрольной температуре, на нее начинает подаваться большой ток. Изменение силы тока является индикатором для блока управления количества воздуха, подаваемого в систему.
Третий тип датчиков массового расхода воздуха — это расходомеры, использующие пленочные измерители.В качестве рабочих элементов используются кремниевые пластины с платиновым покрытием. Данные DFID появились сравнительно недавно, поэтому пока не получили широкого распространения.

Видео: Чистка датчика массового расхода воздуха Как правильно снять и почистить датчик массового расхода воздуха Все подробно

Признаки неисправности датчика массового расхода воздуха

Показания датчика массового расхода воздуха играют важную роль в правильном смесеобразовании топливовоздушной смеси. Поэтому его неисправности приводят к неисправности установки или, в некоторых случаях, невозможности запуска мотора.

Неисправность и работу этого датчика можно определить по следующим признакам:

загорается сигнал «Проверить двигатель»;
повышенный расход бензина;
падение мощности;
снижение динамики разгона;
затрудненный запуск или невозможность запуска;
плавающая скорость на холостом ходу.

Но такие признаки являются сигналом не только о поломке этого датчика, могут быть и другие причины. Поэтому необходимо определить, действительно ли это «утиль» ДМРВ.

Проверка расходомера воздуха

Один из способов проверки датчика расхода воздуха

Есть несколько способов устранения неполадок этого датчика. Самый простой способ — отсоединить микросхему питания от датчика на работающем двигателе. После выключения микросхемы блок управления переходит в аварийный режим, при котором топливо дозируется по показаниям датчика положения дроссельной заслонки. В этом случае частота вращения холостого хода начнет увеличиваться до более чем 1500 об / мин, хотя не всегда некоторые системы впрыска не увеличивают скорость.

Управляйте автомобилем с выключенным расходомером. Если работа силовой установки улучшилась, скорее всего, проблема с датчиком массового расхода воздуха.

Еще что-нибудь полезное для вас:

Видео: Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Некоторые датчики можно проверить с помощью высокоточного вольтметра или мультиметра. Измерительное устройство «Положительный» зонд подключается к сигнальному проводу ДМРВ (обычно крайнему правому проводу), а «отрицательный» зонд подключается к проводу заземления датчика.Затем нужно включить зажигание, но не запускать силовую установку. В исправном датчике напряжение должно быть от 0,9 до 1,4 В. Приведенные выше показатели говорят о неисправности датчика массового расхода воздуха.

Очень часто выход из строя — это засорение рабочих элементов датчика. поэтому визуальный осмотр может указать на проблему.

Если на рабочих элементах датчика массового расхода воздуха заметно сильное загрязнение, вероятно, это причина проблем с работой силовой установки.Однако реставрационные работы можно проводить с помощью датчиков с трубкой Пито. Их можно удалить от грязи, промыв спрей для очистки карбюратора.

Замена датчика

Снятие датчика массового расхода воздуха

Если проверка указывает на неисправность датчика массового расхода воздуха, его заменяют, так как они не подлежат ремонту. Заменить его очень просто. Для примера разберем замену датчика на ВАЗ-2110.

Все работы по замене производятся при выключенном зажигании.Сначала от датчика отключается микросхема с проводами, идущими к датчику.

Затем нужно ослабить хомут, фиксирующий входной патрубок к фильтру, после чего патрубок отсоединяется от фильтра.

Ключом на 10 откручиваем два болта крепления датчика. Теперь датчик массового расхода воздуха можно снять с сиденья.

Перед установкой нового датчика в седло важно проверить герметичность посадки уплотнительного кольца, в противном случае при недостаточной плотности есть вероятность утечки воздуха, не очищенного от примесей, снаружи.А это может привести к быстрому повреждению датчика.

После проверки герметичности датчик массового расхода воздуха ставится на место и фиксируется болтами. Далее ставим патрубок на место и соединяем микросхему проводами.

Заключительным этапом является проверка восстановления нормальной работы силовой установки.

Режим работы ДВС определяется многими факторами — нагрузкой на двигатель, дорожными условиями, нагрузкой на автомобиль и т. Д. Для работы двигателя в оптимальных условиях требуется строго определенное соотношение бензина и воздуха.Количество последнего определяется датчиком массового расхода воздуха (датчик массового расхода воздуха), именно по нему контроллер управления двигателем рассчитывает, сколько нужно бензина. Неисправность датчика нарушает работу мотора, и часто возникает проблема, как проверить датчик массового расхода воздуха, чтобы поставить окончательный диагноз.

Неисправность датчика массового расхода воздуха, симптомы

О необходимости проверки ДМРВ можно судить по внешним признакам работы двигателя.Симптомы, указывающие на то, что необходимо проверить как минимум работоспособность датчика массового расхода воздуха, следующие:

на панели приборов появляется баннер Check Engine;
увеличивается расход бензина;
пропадает динамика при движении машины, машина «тупит»;
не запускается горячий двигатель;
пропала мощность двигателя.

Описанные признаки неисправности датчика массового расхода воздуха не являются исчерпывающими. Все нарушения в режимах обычной работы двигателя могут свидетельствовать о необходимости проверки датчика массового расхода воздуха.

Чем может быть неисправен датчик массового расхода воздуха

Когда впрыск прошел практически во все автомобили, наличие в них датчика массового расхода воздуха можно считать обязательным. По разным оценкам, сегодня существует более пятидесяти различных типов датчиков массового расхода воздуха. В каждом из них используется свой принцип измерения, тем более что существуют различные варианты методов измерения массового расхода воздуха.

Следует отметить, что все они основаны на работе чувствительных элементов и датчиков, которые зачастую довольно сложны и рассчитаны на работу в определенных конструктивных условиях.Поэтому изменение этих условий, появление дополнительных факторов, таких как грязь на чувствительных элементах, попадающих с потоком воздуха, вызывает если не неисправность, то как минимум искажение показаний датчика массового расхода воздуха.

Об этом также свидетельствует состояние внутренней поверхности воздуховода и воздушного фильтра. Часто масло попадает через вентиляцию картера, что приводит к неисправности датчика. Поэтому, если диагностика датчика массового расхода воздуха показывает его неисправность, то иногда достаточно очистить и промыть датчик, чтобы восстановить его работоспособность.

Как определить неисправность датчика массового расхода воздуха

Проверка датчика массового расхода воздуха, позволяющая определить его неисправность, может выполняться несколькими способами.

Для этого на панели управления мультиметром устанавливается измерение постоянного напряжения на уровне двух вольт. В разъеме датчика подключите к желтому и зеленому проводу. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть разными, но нумерация выводов будет одинаковой.

Зажигание включено, но двигатель не запускается, и проверяются показания ДМРВ. Новый датчик имеет напряжение (0,996-1,01) В. Чем больше его значение, тем хуже состояние датчика массового расхода воздуха. Если напряжение превышает (1,03-1,04) В, это говорит о том, что датчик находится в умирающем состоянии, а напряжение больше 1,05 В, пора выкинуть датчик массового расхода воздуха и установить новый.

На видео подробно показано, как проверить датчик. Следует отметить, что в некоторых моделях бортовой компьютер выдает напряжение на своем выходе.

Очистка датчика массового расхода воздуха

ДМРВ не ремонтируется, но почистить можно. Для этого промывается датчик. Отношение к этой процедуре далеко не однозначное, одни считают, что такая чистка только убивает датчик, другие утверждают, что промывка позволяет восстановить работоспособность. В любом случае есть достаточно доказательств того, что правильно выполненная очистка позволяет эксплуатировать датчик массового расхода воздуха и избегать дорогостоящей замены.

Скорее всего, все определяется конструктивными особенностями датчика и правильным исполнением работ.В любом случае, когда проводится уборка, нельзя подавать заявку:

эфиров;
сжатый воздух;
ватных палочки;
ацетон.

Опять же по разным отзывам для этих целей используется жидкость для чистки карбюраторов или WD 40. Как проводится чистка, показано на видео.
Датчик массового расхода воздуха
является неотъемлемой частью современного автомобиля, и от него во многом зависят эксплуатационные параметры вашего автомобиля. Проверить его работоспособность можно несколькими способами, в том числе с помощью внешнего мультиметра.Это позволяет точно оценить его текущее состояние и принять необходимые меры.

На видео показаны симптомы неисправности датчика ДМРВ на ВАЗе. Специально установили нерабочий ДМРВ:

Датчик массового расхода воздуха

Признаки неисправности датчика массового расхода воздуха могут быть прямыми или косвенными … Рассмотрим все возможные варианты:

… В большинстве случаев индикатор CHECK загорается из-за выхода из строя одного из датчиков, поэтому необходимо подключиться к нему, чтобы точно определить неисправность.
Падение мощности является лишь косвенным признаком, так как может быть другая причина данной неисправности.
Повышенный расход топлива … Конечно, все можно отнести к бензонасосу, но ДМВР тоже надо проверять. …
Пониженная динамика разгона … Неправильное количество воздуха, попадающего в камеры сгорания, производит плохую зажигательную смесь, которая, в свою очередь, не образует и делает.
Неудачный запуск или невозможность … Богатые или неспособные нормально взорваться, что повлечет за собой как раз такие проблемы. А также возможно, что топливо и не выгорит.
… Другое количество воздуха, входящего в топливную смесь, будет иметь эффект, когда обороты будут либо уменьшаться, либо увеличиваться.

Для точного определения неисправности датчика ДМВР необходимо его диагностировать.

Как проверить датчик ДМРВ?

Датчик массового расхода воздуха проверяется мультиметром

Датчик массового расхода воздуха легко проверить.Для диагностики понадобится мультиметр.

Показания напряжения исправного и плохого датчика

1,01–1,02 — показания нового датчика, все в норме.
1,02–1,03 — износ есть, но параметры в пределах нормы.
1,03–1,04 — параметры рабочие, но износ уже есть.
1,04–1,05 — параметры критические, готовьтесь к замене, если есть деньги, то меняем.Расход топлива может быть уменьшен.
1.05 и выше — не рабочий датчик массового расхода воздуха.

Замер скрепками — возможно, в приборе есть ошибка. По показаниям видно, что датчик «приказал долго жить»

Альтернативный способ проверки

Второй способ проверить работу датчика массового расхода воздуха — отключить от него питание и проехать несколько километров. Если характеристики двигателя улучшились, значит проблема в датчике массового расхода воздуха.

выводы

Определить неисправность 16-клапанного датчика массового расхода воздуха ВАЗ-2112 достаточно просто. Для этого нужно знать прямые и косвенные причины, способствующие постановке диагноза, а также проверить самые элементарные способы.

Новый дмрв бош. Какой датчик массового расхода воздуха заменить вышедшим из строя? Виды ДМРВ, особенности конструкции и принцип работы

Датчик массового расхода воздуха Bosch с номером 0280 218 037 применяется в системах забора воздуха в цилиндры следующих транспортных средств:

LADA Kalina Sedan (1118) 1.6 82 л.с.бензин 2004 — наст. Время

LADA Kalina универсал (1117) 1.6 82 л.с. Бензин 2004 — наст. Время

LADA Kalina хэтчбек (1119) 1.6 82 л.с. Бензин 2004 — наст. Время

№

В оригинальных заводских каталогах запчастей LADA проходит под своим номером 21083-1130010-10 и является своим полным аналогом.

Обычно первичные признаки неисправности датчика расхода воздуха проявляются на непрогретом двигателе, они часто всплывают, затрудняют запуск холодного, иногда неадекватную реакцию и подергивание при нажатии на педаль газа.Но рекомендуем обратиться к специалисту для выявления неисправности, часто эти симптомы характерны не только для неработающего датчика расхода воздуха. Однако любой более-менее опытный мастер сможет без проблем провести диагностику.

Так часто у наших клиентов возникает вопрос, а можно ли почистить датчик расхода воздуха Bosch 0280218037, чистка полезна в принципе, помните, что чистку закончить несложно и от проблем не избавит, если датчик полностью мертвых.По нашему опыту, можем посоветовать измерить степень износа ДМРВ. При включении зажигания необходимо проверить АЦП, значение напряжения нового ДМРВ находится в районе 1,0 вольт. Если расходомер выдает 1,04-1,05, его можно смело выкидывать в хлам, он уже отработал свой. Если 1.03 хватит еще на короткое время.

Необходимую информацию о применимости BOSCH 0 280 218 037 DMRV конкретно к вашему автомобилю Вы можете узнать у нашего оператора, связавшись с ним по телефону.На всю нашу продукцию, включая ДМРВ, даем гарантию 6 месяцев без каких-либо условий. Если та же деталь не помогла устранить проблему неисправности, вы можете вернуть ее нам в течение двух недель со дня покупки, сохранив заводскую упаковку и квитанцию. У нас всегда есть это по самой низкой рыночной цене. Доставляем по Москве и всей России в такие города как: Санкт-Петербург, Новосибирск, Уфа, Самара, Пермь, Нижний Новгород, Екатеринбург и многие другие.По умолчанию мы пользуемся услугой — наложенным платежом авиапочтой, что позволяет обеспечить доставку товара в кратчайшие сроки.

Датчик массового расхода воздуха (ДМРВ) HFM5

Концепция проверки
Для улучшения диагностики и проведения компетентного обследования неисправного HFM5 DFID концепция проверки была расширена и разработан более информативный каталог поврежденных продуктов. Перед снятием / заменой ДМРВ датчик проверяется в следующей последовательности.

1. Диагностика автомобилей с KTS 5xx / 6xx.
Расширенная диагностика автомобиля включает сравнение стандартных и фактических значений воздушных масс. В этом разделе диагностики HFM5 диагностируется непосредственно на автомобиле. Если фактические значения выходят за пределы допуска, расходомер воздуха необходимо заменить.
Более подробную информацию о диагностированном автомобиле можно получить в программе ESI.

2. Провести расширенную проверку уже снятого с автомобиля HFM5 с помощью мультиметра.

Необходимые приборы:
— аккумулятор или источник питания (12В / 3А)
— цифровой мультиметр
— тестовый кабель (с микросхемой стабилизатора напряжения)
— микроскоп с десятикратным увеличением (тип МБС-10)
— звездообразная отвертка

Описание проверки

С помощью тестового кабеля со встроенной микросхемой стабилизатора напряжения * на выводе 4 штекера ДМРВ создается напряжение 5В.

* Тестовый кабель со встроенной микросхемой стабилизатора может быть изготовлен самостоятельно или приобретен в торговой сети (международный индекс 7805, отечественный аналог — Крен5).

Расположение выводов ДМРВ HFM5:
1. Датчик температуры на входе
2. Питание 12 В (красный провод)
3. Масса (черный провод)
4. Опорное напряжение 5 В (желтый провод)
5. Измеряемый сигнал (+) (синий провод)

Чек
1. Статический
Подключите, соблюдая полярность, тестовый кабель 0 986610 129 к разъему HFM5 следующим образом:
красный провод к источнику питания (+)
черный провод к источнику питания (-)
синий провод к мультиметру (+)
черный провод к мультиметру (-)

Для исключения движения воздуха в измерительном канале датчика необходимо закрыть входную и выходную часть корпуса ДМРВ пластиковыми крышками (входят в комплект).
Используя источник питания, подайте напряжение (12 В) на HFM5. Через микросхему стабилизатора напряжения в тестовом кабеле создается опорное напряжение (5 В), которое подается на контакт 4.

Стандартное значение напряжения 0,98 — 1,02В
Если фактическое значение измеренного напряжения выходит за допустимые пределы, с большой долей вероятности можно говорить о загрязнении ДМРВ. Загрязнение приводит к нарушению характеристик HFM5 с последующим его выходом из строя.

Дополнительная информация в каталоге поврежденных товаров.

2. При подаче воздуха
Схема подключения кабеля такая же. Необходимо создать воздушный поток и направить его в HFM5 по направлению, указанному на корпусе ДМРВ. При изменении интенсивности воздушного потока измеренное напряжение должно увеличиваться. Если напряжение не меняется, мембрана датчика повреждена.
Это означает: DFID неисправен.
И наоборот, ДМРВ считается исправным при изменении напряжения.
Максимальное значение может достигать 4.5В (в зависимости от диаметра датчика и массы проходящего воздуха).

3. Проверка датчика температуры всасываемого воздуха (при наличии)
Подсоедините синий банановый штекер тестового кабеля 0 986 610 129 к клемме 1 штекера HFM5. С помощью этого штекера измеряется сопротивление датчика температуры воздуха между выводом 1 и выводом 3 (масса).
В конце телеграммы приводится список ДМРВ HFM5 с датчиками температуры воздуха.

Измеренное фактическое значение должно находиться в пределах данных стандартов.
Примечание: в этом тесте HFM5 без датчика температуры воздуха результатом будет бесконечно (∞) высокое значение сопротивления.

4. Визуальный осмотр. Использование каталога поврежденных товаров.
В дополнение к вышеуказанной диагностике может быть проведена визуальная проверка. На следующих фотографиях показаны типичные случаи зараженного DFID или обнаженных датчиков.

Загрязнение :

Следы влаги

Разлив нефти

Посторонние частицы

В случае значительного загрязнения HFM5 претензии по гарантии не рассматриваются.В некоторых случаях следует проверить воздушный фильтр, коробку фильтра и трубу между фильтром и впускным коллектором на предмет загрязнения на автомобиле.

Примечание :
Перед установкой нового ДМРВ необходимо удалить пыль, грязь из корпуса воздушного фильтра, установить новый воздушный фильтр и очистить трубу между фильтром и датчиком. Запрещается продувка воздухом под давлением корпуса фильтра и форсунки, для этого необходимо использовать мягкую сухую ткань.

Вмешательство третьих лиц .H

идентификационный элемент не закреплен или не заменен:
Ослаблены винты специальной звездочки Ослаблены оригинальные винты.

Попытка открутить винты. Пазы под винты сорваны.

Стороннее вмешательство в работу устройства ДМРВ, а именно откручивание и повреждение винтов звездочки, а также замена чувствительного элемента запрещены.

4. Демонтаж датчика массового расхода воздуха.
Выкрутить отвертки типа «звезда» с винтами крепления чувствительного элемента в корпусе ДМРВ.

Вынуть элемент из корпуса. Снимите плотное кольцо с крышки гибридной платы.

Открыть крышку подводного канала в области резистивного датчика.

Поместите датчик под микроскоп. Используйте микроскоп с 10-кратным увеличением.

Следует выделить :

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ), в строке комментариев укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ) 116 BOSCH — термоанемометрический тип.

Конструктивно этот тип датчиков имеет чувствительный элемент — тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

Выходным сигналом ДМРВ является постоянное напряжение в диапазоне 1 … 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик.При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

ЭБУ анализирует сигнал DMRV и, используя его таблицу данных, определяет длительность импульса открытия форсунок, которая соответствует сигналу массового расхода воздуха.

ДМРВ 116 BOSCH имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 21214 и системах распределенного впрыска топлива по нормам токсичности EURO-3. Чувствительным элементом ДТВ является термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха. Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике.С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

Остальные товары в каталогах: 21083-1130010-20.

Характеристики продукта:
Датчик массового расхода воздуха (обозначение в каталоге «BOSCH» 0 280 218 116), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение.Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2105-07 (Классический впрыск 1.6л), ВАЗ 2108-21099, ВАЗ 2110-2112; ВАЗ 2113-2115, ВАЗ 1118-1119, ВАЗ 2170-2172, ВАЗ 21214, 2123 Евро-2, Евро-3 (с ВАЗ 2006 г.в.)

Технические характеристики:
— Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7.От 5 до 16 В.

Потребляемый ток (при напряжении питания от 7,5 до 16 В) 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Среднее время безотказной работы, не менее — 3000 часов

Как определить проблему d

ПРОСТО СРАВНИТЕ и БУДЬТЕ ВНИМАТЕЛЬНЫ !!!

Датчик массового расхода воздуха (ДМРВ) 037 » BOSCH »- термоэлектрического типа.

Выходным сигналом ДМРВ является постоянное напряжение в диапазоне 1 … 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик. При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором.Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

ДМРВ 037 » BOSCH »имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 2112 и системах распределенного впрыска топлива по нормам токсичности ЕВРО-2.Чувствительным элементом ДТВ является термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха. Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

Остальные товары в каталогах: 21083-1130010-10.

Характеристики продукта:
Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 037), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение. Информация датчика позволяет определить режим работы двигателя и рассчитать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0.1 секунда.

ВАЗ 2108, ВАЗ 2109-21099; ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2123, ВАЗ 21214.

Технические характеристики:
— Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% — от 0.С 05 по 5 В.

Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7,5 до 16 В.

Потребляемый ток (при напряжении питания от 7,5 до 16 В) 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Среднее время безотказной работы, не менее — 3000 часов

Как определить неисправность датчика массового расхода воздуха «BOSCH»?

Как самостоятельно заменить расходомер воздуха «BOSCH»?

с интернетом — дисконтный магазин АвтоАзбука затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и БУДЬТЕ ВНИМАТЕЛЬНЫ !!!

Сегала-галанья тентанг ДМРВ ВАЗ-2110 (датчик банкомата)

DMRV Ваз-2110 (сенсор алиран удара бесар-бесаран) — иници адалах ян палинг пентинг бахагиан керета, танпа мана иа тидак болех мелакукан мана-мана энджин сунтикан бахан апи моден, термасук энджин дан доместик «пулухан». Ramai pemilik kereta sekurang-kurangnya sekali berhadapan dengan masalah enjin pembakaran dalaman. Далам баньяк кес себаб иту адалах сенсор Алиран удара бесар-бесаран ян розак.Хари иници кита акан беркакап тентанг река бентук, серта менгетахуи сама ада иа адалах мунгкин Untuk мембайки элемент иници пада вакту рехат.

Apakah yang dimaksudkan dengan sensor udara?

ВАЗ-2110, дан баняк лайн-лайн модель «келуарга кесепулух» мемпуняй пембинаан ян сама DFID. Пада асаснья, бахагиан ян динятакан адалах алат кечил ян дипасанг ди далам паип дан менгубунгкан пендикит денган пенапис удара (иту нама — сенсор удара). Фунгси утаманйа — менгавал исипаду удара ян мемасуки мотор пеньюнтик.

Bagaimana anda boleh memberitahu bahawa bahagian ini telah datang kepada kerosakan?

Танда Утама Кегагалан сенсор Алиран Удара — Айа Адалах Операси Энджин Ян тидак тератур. Dengan beliau kerja pemandu merasakan lompatan mendadak dalam kelajuan, pecutan, dan dinamik gangguan yang tidak teratur apabila melahu. Джуга, далам кес печах бахагян иа адалах амат сукар унтук мендапаткан керета валаупун джалан дитамбах 30, демам кабин дан энджин мерах-панас, перги ке суату темпат тидак мунгкин сеперти керета.

Terdapat juga tanda-tanda lain yang menunjukkan bahawa DFID Vaz-2110 datang ke rosak, lebih-lebih lagi, мерека болех berlaku walaupun kenderaan yang mempunyai dinamik normal penyebaran. Ини mungkin menandakan hos retak, янь menghubungkan modul pendikit dengan meter aliran. Дан перкара теракхир янь менунджуккан кесалахан, адалах чахайа берчахая пада панель инструментов («чек энджин» атау ПРОВЕРИТЬ ДВИГАТЕЛЬ). Tetapi isyarat tidak memberi jaminan 100 peratus bahawa kerosakan itu boleh didapati di sensor aliran udara besar-besaran.Mungkin kesalahan terletak dengan siasatan lambda atau beberapa butiran. Олег Иту, далам апа-апа хал, керета перлу дихантар кепада диагностика, атау пунча себенар кегагалан и тидак менентукан пада бола лампу.

Болехках сая мембайкинья?

Malangnya, perkara ini tidak boleh diperbaiki. Apabila anda memecahkan ia, anda hanya boleh menggantikannya. Di samping itu, DFID Vaz-2110 — alat yang sangat terdedah: ia boleh pulang modal apabila dibuat kerap pembersihan permukaan (ян палинг серинг, ini berlaku apabila Instrumen dibersihkan dengan kapas).

пенггантянский янтарь

Untuk mengatakan dengan tepat berapa banyak anda perlu menggantikan sensor aliran udara, ia adalah mustahil — ia boleh memecahkan, дан селепас 10 километров рибу, дан болех менджади 100 рибу дан баньяк лаги. Ia semua bergantung kepada keadaan operasi tertentu дан kualiti bahagian pemasangan itu sendiri.

Датчик ДМРВ ВАЗ-2110: Харга

Кос пурата бахагян бару ян «сепулух» адалах кира-кира дуа рибу.Tetapi di kedai-kedai anda boleh melihat maklumat pada kos yang lebih rendah. Биасанья, сенсор ini tanpa perumahan. Tetapi Untuk мембели мерека Untuk menyelamatkan tidak perlu, kerana ganti ini mungkin tidak lama lagi dipecahkan. Иа джуга адалах манкин бахава сенсор Алиран удара бесар-бесаран адалах семата-мата тидак шешуай унтук ракан сетерика анда.

Основные признаки отказа DFM

Датчик массового расхода воздуха (MWR) — это часть, которая определяет количество воздуха, подаваемого через воздушный фильтр.Этот механизм расположен рядом с таким же фильтром. Несмотря на свои небольшие размеры, этот датчик играет очень важную роль в автомобиле. Повреждение DFMS может негативно отразиться на работе всего двигателя. Поэтому во избежание неприятных последствий нужно регулярно проводить диагностику этой детали и при необходимости ремонтировать или заменять.

Признаки неисправности DFMD

Определить неисправность датчика расхода воздуха можно по следующим признакам. Во-первых, это проявляется в повышенном расходе топлива.Во-вторых, признаками выхода из строя DMRM может быть потеря мощности двигателя. Также стоит бить тревогу, когда на приборной панели появляется ошибка «Check Angin». Еще один симптом — плохой запуск двигателя «на горячем».

Однако также стоит помнить, что все вышеперечисленные признаки выхода из строя DMRM могут указывать на другие поломки. В частности, плохой запуск двигателя проявляется в плохо отрегулированном карбюраторе. Потеря мощности двигателя может скрываться за грязным фильтром.Лампа Check Cheg загорается при неисправности лямбда-зонда. А причиной повышенного расхода топлива часто бывает загрязненный фильтр. Поэтому, чтобы узнать, действительно ли автомобиль «выделяется» из-за датчика расхода воздуха, нужно самому добраться до него и провести диагностику самостоятельно.

Лучшее диагностическое оборудование для DMRWbecome mototeeter. Однако, если у вас дома нет такого инструмента, вы можете использовать обычный вольтметр со шкалой 2 В. Чтобы определить, являются ли они признаками неисправности УКВ или нет, вставьте штырь в контакт между желтым проводом. и печать до упора.Затем включите зажигание и посмотрите на шкалу. В идеале напряжение должно быть от 0,98 до 0,99 Вольт. Допускается небольшая погрешность 0,03 В. Если стрелка на шкале показывает меньше 0,95 или больше 1,03 В, это говорит о том, что признаки неисправности в ВАЗ 2110 DFMV подтвердились. Но менять датчик сразу не стоит. У нас еще есть шанс вернуть его к жизни.

Итак, откручиваем элементы крепления агрегата и приступаем к ремонту. Для этого нужно подготовить карбюраторный аэрозольный очиститель и согнуть трубку под прямым углом, предварительно нагревая ее спичкой.Затем отрезать трубку таким образом, чтобы струя отбивалась в сторону, а сама деталь была прямой. Последние вводят на глубину 9-10 миллиметров в верхний канал ДМРВ и очищают резистор. В этом случае категорически запрещено использовать ватные палочки.
