Полезные советы как проверить дмрв на ваз 2110 мультиметром

Ваз 2110 – модель с мотором, сродни восьмерки. В течение времени его модернизировали под более мощный и выносливый несколько раз. Двигатель, как и множество самых простых оснащен множеством электронных систем и соответствующих датчиков. Далее ознакомимся с датчиком массового расхода воздуха и  выясним как правильно его проверить с помощью мультиметра.

Датчик массового расхода воздуха создан для измерения температуры воздуха и ее количества, потребляемые двигателем во время работы. Находится датчик на входе в впускной тракт, за воздушным фильтром.

Эти измерения специально созданы для правильного «приготовления» горючего. Они непосредственно передаются на ЭБУ двигателя, после чего форсунки создают правильный концентрат смеси.

Расходуемый воздух определенной температуры преобразовывается в электрические импульсы. Датчик рассчитывает циклическое наполнение цилиндров и с интервалом в 0,1с обновляет данные.

Датчик массового расхода воздуха – это совокупность рабочего и  контрольного датчиков, а также  нагревательного резистора.

Платиновая нить, что прогревается является одним из основных органов ДМРВ. Ее работа заключается в разогреве до 1 000 градусов. В связи с тем, какую температуру воздуха подает нить зависит вычисление ЭБУ о массе и температуре, что попадают в камеру сгорания. Основываясь на выведенных данных, подготавливается нужное количество для работы. После выполнения своей функции нить остывает.

Во время неисправности в машине стоит внимательно проверить ДМРВ. Это можно сделать с помощью специального оборудования в виде компьютерной диагностики системы по управлению двигателем. Однако, даже новая технология, оснащенная последними возможностями, имеет возможность на ошибку. В таком случае обладатель машины имеет возможность проверить его собственноручно с помощью мультиметра. Это позволит устранить возможные риски, ведь зачастую симптомы в неисправности ДМРВ схожи с другими. В основном это:

1. Высокие показатели расхода топлива.
2. Постоянно срабатывание кнопки Check Engine.
3. Холостые обороты плавающие или повышены.
4. Потеря динамики/мощности.
5. Не получается отрегулировать уровень СО.
6. Двигатель постоянно глохнет после начала запуска, а обороты возможно поддерживать только благодаря открытой дроссельной заслонки.

Важно! Датчик для ДМРВ подбирают исключительно из-за версии прошивки/модели ЭБУ. Решение выбирать его в зависимости от количества клапанов или из-за объёмов двигателя, что является ошибочным и зачастую может привести к более неприятным последствиям в дальнейшем.

Для того чтобы правильно проверить ДМВР на ВАЗ – 2110 мультиметром стоит разобрать структуру работы датчика. Колодка состоит из пяти проводов разного цвета. Каждый из них функционирует по-своему:

• подача 12 Вт;
• подача 5 Вт;
• передача данных о общей массе;
• передача информации в виде сигнала о температуре воздуха;
• передача информации в виде сигнала о расходе воздуха.

Внутренняя структура может различаться в зависимости от версии прошивки на датчиках.  Для выяснения контактов с подачей тока можно разобраться с помощью мультиметра. Для этого потребуется включить зажигание и проверить каждый провод на подачу тока. При отсутствии напряжения стоит проверить целостность проводов и соединение. В основном, — это основные причины поломок. После тщательной проверки стоит вновь использовать мультиметр для проверки основного показателя – величина, точность воздушного расхода.

Стоит отметить, что платиновая нитка имеет свойство изнашиваться. В связи с этим происходит искажение импульса и увеличивает ее. Что бы проверить правильно ли подается сигнал и параметры ДМВР на ВАЗ – 2110 используют мультиметр. Для этого потребуется выставить измеритель в пределах 2 V и проверить напряжение в пределах между минус 3 и 5 контактами.

Для правильной оценки работы ДМВР стоит отталкиваться от данных, приведенных ниже:

1. ДМРВ находится в хорошем состоянии и не требует замены: 0,98 – 1,03
2. Стабильное состояние датчика: 1,03 – 1,04.
3. Платиновая нить повреждена/деформирована и требует замену: 1,05 — 1,06
4. Состояние датчика нестабильно и требует замены в срочном порядке 1,07 и выше.

Для своевременного исправления неполадок и замены нужных деталей стоит использовать мультиметр и сравнивать с актуальными параметрами его показателей.

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

От того насколько правильно будет составлена горючая смесь зависит стабильность работы двигателя. Топливно-воздушная смесь, как вы знаете, состоит из воздуха и топлива. Для того, чтобы соотношение этих компонентов всегда было оптимальным, был придуман датчик массового расхода воздуха (ДМРВ) или как его еще принято называть — расходомер.На самом деле от ДМРВ зависит очень много, его выход из строя чреват перерасходами топлива, нарушениями в работе мотора, проблемами с запуском двигателя и прочими неприятностями. Датчик массового расхода воздуха следит за количеством поступающего в цилиндры воздуха, руководствуясь определенными алгоритмами. При помощи термоанемометра, расходомер может измерять затраты воздуха.

Как понять, что ДМРВ неисправен?

•  Плавающие холостые обороты (самопроизвольное понижение или повышение).
•  Перебои в работе двигателя.
•  Существенное ухудшение динамики.
•  Мотор плохо запускается или вовсе не может запуститься.
•  Перерасход топлива.

Чтобы подтвердить или опровергнуть факт неисправности ДМРВ, необходимо произвести несколько несложных тестов при помощи мультиметра.

Диагностика неисправностей датчика массового расхода воздуха своими руками

1. Включите мультиметр, установите провода с электродами в соответствующие разъемы, напряжение нужно выставить в позицию 20 вольт.

2. Для более удобного измерения рекомендую использовать две булавки. Установите их в отверстия желтого и зеленого проводов ДМРВ, и подсоедините к ним электроды мультиметра.

3. После этого нужно включить зажигание и проверить мультиметром напряжение. К примеру, в моем случае прибор показал напряжение — 1.05. У рабочего датчика массового расхода воздуха это значение должно колебаться в диапазоне от 0.99 до 1.00.

Замена ДМРВ ВАЗ 2110 делается следующим образом:

1. Заглушите мотор, отключите зажигание.
2. Отключите разъем датчика.
3. После отсоедините шланг выпускной трубы, подключенный к корпусу воздушного фильтра, для этого открутите крепежные винты хомутов.
4. Снимите неисправный ДМРВ и произведите замену. Сборка производится в обратной последовательности.

Если замена ДМРВ ВАЗ 2110 ни к чему не привела, обратитесь к специалистам или произведите более детальную самостоятельную диагностику.

Смотрите также видео: Как проверить ДМРВ ВАЗ 2110

Рекомендуем к прочтению: &nbsp

Как продиагностировать ДМРВ ВАЗ 2110 и выполнить его замену

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Стабильная работа двигателя полностью зависит от правильного состава горючей смеси. Соотношение компонентов топливно-воздушной смеси должно быть оптимальным, для достижения этого эффекта был изобретен ДМРВ (датчик массового расхода топлива, расходомер). При его неисправности возникнут нарушения в работе мотора, проблемы с запуском двигателя и другие неприятности. ДМРВ по специальным алгоритмам отслеживает количество воздуха, который поступает в цилиндры (выполняется это с помощью термоанемометра).

Как диагностировать неисправность ДМРВ

• самопроизвольно повышаются или понижаются плавающие холостые обороты;
• случаются перебои в работе двигателя;
• существенно ухудшается динамика;
• двигатель плохо запускается или не запускается вообще;
• происходит перерасход топлива.

Для подтверждения или опровержения факта выхода из строя ДМРВ следует сделать мультиметром несколько простых тестов.

Самостоятельный анализ неполадок ДМРВ

1. Включить мультиметр, установить провода с электродами в подходящие разъемы, поставить двадцативольтное напряжение.

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

2. Чтоб было удобнее, стоит воспользоваться двумя булавками. Их нужно поставить в отверстия желтого и зеленого проводов ДМРВ, подсоединить к ним электроды мультиметра.

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

3. Затем включаем зажигание, после чего измеряем напряжение с помощью мультиметра. В представленном нами примере показатель был равен 1,05. Необходимо знать, что на рабочем ДМРВ указанное значение должно быть в районе 0,99-1,00.

Как заменить ДМРВ в домашних условиях

1. Заглушить мотор, отключить зажигание.
2. Отключить разъем датчика.
3. Отсоединить шланг выпускной трубы, который подключен к корпусу воздушного фильтра (чтобы это сделать, нужно открутить крепежные винты хомутов).
4. Провести замену неисправного датчика массового расхода топлива.
5. Произвести сборку в обратном порядке.

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Также ознакомьтесь

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

Если после замены ДМРВ ВАЗ 2110 никаких улучшений не произошло, необходимо осуществить более детальную диагностику или обратиться в СТО.

Проверка ДМРВ ВАЗ 2110 на видео:

Стоит ознакомиться:

Рекомендуем почитать

особенности устройства, проверка и замена своими руками

От качества топливно-воздушной смеси зависит эффективность работы топливной системы ВАЗ 2110. Следить за оптимальным соотношением содержания в горючей смеси воздуха на ВАЗ 2110 отведено ДМРВ (датчику массового расхода воздуха). В статье описывается принцип работы прибора, способы его проверки, дается инструкция по замене и ремонту датчика своими руками с демонстрационным видео и фото.

Внешний вид ДМРВ ВАЗ 2110

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы

Основной задачей ДМРВ, называемого еще расходометром, является подсчет нужного количества свежего воздуха, поступающего в цилиндры двигателя. Находится расходометр на ВАЗ 2110 в воздуховоде за воздушным фильтром, где он измеряет количество и температуру наружного воздуха.

Место расположения расходометра на ВАЗ 2110

Оптимальным соотношением между топливом и воздухом является 1:14. Если пропорции не отвечают необходимым параметрам, то происходит либо перерасход топлива, либо снижается мощность автомобиля. Датчик массового расхода воздуха контролирует, чтобы воздух поступал определенными порциями. Он подсчитывает, какое количество воздуха поступило и передает данную информацию ЭБУ. Учитывая эти показания компьютер рассчитывает нужный объем топлива.

При нажатии на педаль газа увеличивается количество поступающего воздуха, а соответственно расходуется больше топлива. Если авто движется равномерно порции воздуха и топлива, поступающие в цилиндры силового агрегата, на каждом цикле одинаковые. Если водитель газует, открывается дроссельная заслонка и объем поступающего воздуха увеличивается, а вместе с этим увеличивается нагрузка на двигатель. Если педаль газа отпущена, нагрузка падает.

Основные неисправности

ДМРВ редко выходит из строя и требует ремонта, но важно знать, какие признаки его неисправности:

1. Увеличивается расход топлива. Это можно определить по бортовому компьютеру. При неисправности расходомера расход топлива увеличивается на литр и более.
2. Снижается мощность автомобиля.
3. Неравномерная работа силового агрегата. Автомобиль либо медленно разгоняется, либо слишком быстро набирает скорость.
4. Мотор не заводится или заводится не с первого раза.
5. Плавают холостые обороты.

Перечисленные признаки не обязательно свидетельствуют о поломке расходомера, причины могут быть в неисправности других устройств, что потребует их ремонта. Поэтому необходимо проверить исправность расходомера.

Способы проверки

Существует несколько способов, как проверить ДМРВ своими руками.

Отключение

Одним из способов проверки расходомера является его отключение. Для этого необходимо извлечь разъем, с помощью которого подключается датчик массового расхода воздуха к системе ВАЗ 2110.

Отсоединение разъема от устройства

В этом случае включается аварийный режим, расчет количества необходимого воздуха выполняется по положению дроссельной заслонки. Если с отключенным датчиком автомобиль движется динамичнее, то требуется его замена или ремонт, возможно, что поможет чистка.

Проверка мультиметром

Для проверки нужен мультиметр и знания по ремонту и как обращаться с тестером. Измерительный прибор нужно поставить в режим замера постоянного давления, обозначаемого буквой V или DCV.

Мультиметр для проверки

Для понимания работы датчика массового расхода воздуха нужно знать его распиновку:

• провод розового или красно-черного цвета ведет к центральному блоку;
• провод зеленого цвета – заземление;
• провод бело-серого цвета предназначен для выхода напряжения;
• желтый провод служит для подачи тока на вход сигнала.

Разобравшись с проводами, можно приступать к тестированию:

1. Сначала нужно включить мультиметр, выставить на нем напряжение 20 В, провода с электродами установить в соответствующие разъемы.
2. Для удобства подключения рекомендуется воспользоваться двумя булавками. Их нужно вставить в отверстия, с каких выходят зеленый и желтый провода, и присоединить к ним электроды тестера.
3. Теперь нужно включить зажигание и измерить напряжение. На новом датчике напряжение составляет 0,9-1,0 В.

Со временем напряжение увеличивается, так как резисторы изнашиваются, сопротивление падает.

Чем больше показания напряжения, тем выше износ прибора:

• хорошее состояние – 1,01-1,02 В;
• нормальное состояние — 1,02-1,03 В;
• устройство скоро перестанет функционировать – 1,0-1,04 В;
• скорую смерть означают показания напряжения 1,04-1,05 В;
• замена устройства необходима, если показания 1,05 и выше.

Выяснить напряжение ДМРВ можно с помощью бортового компьютера. Для этого необходимо зайти в раздел «напряжение с ДМРВ», мы должны найти показатель «U ДМРВ».

Визуальная проверка

Для визуальной проверки следует осмотреть гофру и ДМРВ. Если обнаружены следы конденсата или смазки, они могут вызвать неисправность прибора. Иногда чистка от грязи помогает восстановить работоспособность устройства и избежать ремонта. Грязь скапливается из-за редкой замены воздушного фильтра.

Пятна смазки появляются, если засорился маслобойник или в картере уровень масла превышает допустимый, может быть признаком неисправности датчика массового расхода воздуха. Если причина в загрязнениях, то все элементы нужно промыть или почистить (автор видео — Алексей Романов).

После чистки приступаем к визуальному осмотру самого датчика. На расходомере впереди установлено резиновое уплотнительное кольцо, которое служит для герметизации: оно препятствует проникновению нефильтрованного воздуха через входное отверстие.

Если кольцо сдвинулось или осталось на фильтре, то на сеточке может накопиться пыль. Такое загрязнение вполне может быть причиной неисправности чувствительного элемента.

Инструкция по замене и установке

Если чистка элементов системы не помогла и причина неисправностей в поломке ДМРВ, его можно заменить своими руками.

Процедура замены ДМРВ на ВАЗ 2110 своими руками состоит из этапов:

1. В первую очередь нужно заглушить двигатель и извлечь ключ зажигания.
2. Далее извлекаем разъем расходомера.
3. Открутив винты крепления хомутов, нужно отсоединить шланг впускной трубы, которая присоединена к корпусу воздушного фильтра.

   Отсоединенный шланг впускной трубы

4. Далее извлекаем датчик массового расхода воздуха. Перед тем как установить новый расходник, следует почистить или промыть его посадочное место.
5. Сборка осуществляется в обратном порядке.

На этом замена расходомера на ВАЗ 2110 своими руками окончена. Можно проверять работу двигателя, проехав небольшое расстояние.

 Загрузка …

Видео «Замена ДМРВ на ВАЗ 2110»

В этом видео демонстрируется, как заменить ДМРВ на ВАЗ 2110 инжектор (автор канал «В гараже у Сандро»).

Как проверить ДМРВ на ВАЗ 2110?

От проверки ДМРВ (датчика массового расхода воздуха, в народе — расходомера) зависит исправное функционирование всей двигательной системы.

Способы проверки ДМРВ на автомобиле ВАЗ 2110

ДМРВ является той деталью, которая фиксирует количество воздуха, поступающего в двигательную систему. От исправной работы этой комплектующей может зависеть «здоровье» автомобиля. Как же проверить ДМРВ на ВАЗ 2110? Существует несколько способов, которые помогают обнаружить поломку:

• визуальный осмотр
• отключение датчика
• проверка мультиметром
• прошивка ЭБУ.

Визуальный осмотр

Это самый простой способ, который во многих случаях помогает определить не только степень износа детали, но и её способность нормально функционировать.

Датчик должен быть сухим и чистым. Если заметен налет масла или конденсатной жидкости, это значит, что воздушный фильтр требуется менять более часто.

Возможно и наличие пыли на датчике. В случае загрязнения ДМРВ, как и самого гофра, необходимо:

• проверить уровень масла в картере
• очистить масло-отбойник вентиляции картера, если он забит
• проверить наличие резинового кольца-уплотнителя и вернуть его на место, если он не обнаружен.

Отключение датчика

Отключение датчика помогает определить, является ли он причиной неисправности автомобиля. Это будет видно сразу. Отсоединив разъем датчика, необходимо завести двигатель. При этом контроллер должен перейти в аварийное состояние. Более эффективная работа автомобиля и его плавная езда будет свидетельствовать о том, что ДМРВ действительно неисправен.

Проверка мультиметром

Тестер переводится в специальный режим — постоянное напряжение до 2-х вольт измеряется быстро и четко. Чтобы не допустить ошибок и не вызвать ещё более серьезные проблемы, важно соблюдать распиновку проводов датчика (ее можно найти как в интернете, так и в сервисном руководстве). Цвета часто разнятся от модели к модели, но их последовательность остается одинаковой:

• ближе к лобовому стеклу – желтый, вход сигнала
• выход напряжения питания – серо-белый
• заземление – зеленый
• главное реле – розово-черный.

Прошивка ЭБУ

Перепрошивка контроллера может стать причиной сбоев в работе датчика, потому как нельзя точно сказать, что случится при включении аварийного режима после выключения датчика. Если при извлечении фишки датчика автомобиль не глохнет, причина кроется именно в контроллере.

Проверка ДМРВ с помощью оборудования

Так как стопроцентную гарантию исправности или неисправности датчика при использовании вышеперечисленных способов дать нельзя, желательно провести его проверку при помощи специального оборудования — мотор-тестера. При отсутствии этого устройства лучше обратиться в сервисный центр.

Существует ещё один быстрый способ проверки ДМРВ. Если у вас есть второй датчик (его можно попросить у знакомых), в работоспособности которого нет сомнений, установите его для сравнения. Увидев и почувствовав значительную разницу до и после его установки, можно с уверенностью сделать вывод, что ваш ДМРВ неисправен.

Диагностика неисправностей ДМРВ ВАЗ 2110 и его замена

От того насколько правильно будет составлена горючая смесь зависит стабильность работы двигателя. Топливно-воздушная смесь, как вы знаете, состоит из воздуха и топлива. Для того чтобы соотношение этих компонентов всегда было оптимальным, был придуман датчик массового расхода воздуха (ДМРВ) или как его еще принято называть — расходомер. На самом деле от

ДМРВ зависит очень много, его выход из строя чреват перерасходами топлива, нарушениями в работе мотора, проблемами с запуском двигателя и прочими неприятностями. Датчик массового расхода воздуха следит за количеством поступающего в цилиндры воздуха, руководствуясь определенными алгоритмами. При помощи термоанемометра, расходомер может измерять затраты воздуха.

Как понять, что ДМРВ неисправен?

• Плавающие холостые обороты (самопроизвольное понижение или повышение).
• Перебои в работе двигателя.
• Существенное ухудшение динамики.
• Мотор плохо запускается или вовсе не может запуститься.
• Перерасход топлива.

Чтобы подтвердить или опровергнуть факт неисправности ДМРВ, необходимо произвести несколько несложных тестов при помощи мультиметра.

Диагностика неисправностей датчика массового расхода воздуха своими руками

1. Включите мультиметр, установите провода с электродами в соответствующие разъемы, напряжение нужно выставить в позицию 20 вольт.

2. Для более удобного измерения рекомендую использовать две булавки. Установите их в отверстия желтого и зеленого проводов ДМРВ, и подсоедините к ним электроды мультиметра.

3. После этого нужно включить зажигание и проверить мультиметром напряжение. К примеру, в моем случае прибор показал напряжение — 1.05. У рабочего датчика массового расхода воздуха это значение должно колебаться в диапазоне от 0.99 до 1.00.

Замена ДМРВ ВАЗ 2110 делается следующим образом:

1. Заглушите мотор, отключите зажигание.
2. Отключите разъем датчика.
3. После отсоедините шланг выпускной трубы, подключенный к корпусу воздушного фильтра, для этого открутите крепежные винты хомутов.
4. Снимите неисправный ДМРВ и произведите замену. Сборка производится в обратной последовательности.

Если замена ДМРВ ВАЗ 2110 ни к чему не привела, обратитесь к специалистам или произведите более детальную самостоятельную диагностику.

Смотрите также видео: Как проверить ДМРВ ВАЗ 2110

Как проверить ДМРВ ВАЗ 2110

В данном фото отчёте подробно показано как своими руками произвести народным методом проверку датчика массового расхода воздуха (ДМРВ) на автомобиле ВАЗ 2110.

Процедура очень простая, вполне справиться новичку. Понадобится мультиметр и парочка металлических булавок. Если у вас также результаты проверки расходомера воздуха покажут что он функционирует неправильно, то чистка ему вряд ли уже поможет — ДМРВ придется заменить.

1

Вооружаемся мультиметром.

2

В мультиметр втыкаем провода + и –. Ставим напряжение на 20В.

3

Берём 2 булавки и втыкаем их в провода ДМРВ, одну на желтый провод, а вторую на массу, зеленый провод.

4

В булавки втыкаем минусовой и плюсовой провод. Плюс желтый, минус зеленый.

5

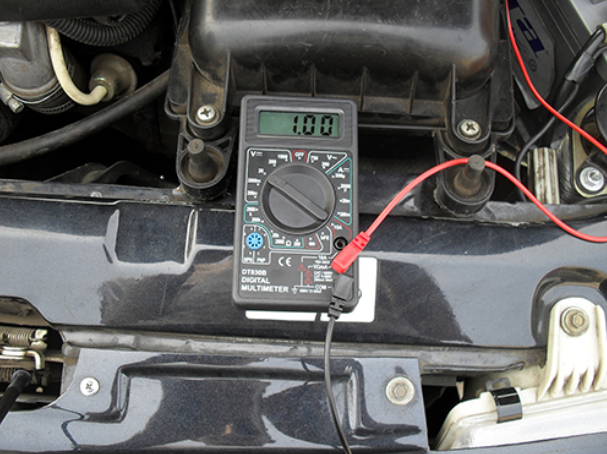

Включаем зажигание и мультиметр делает замер. Результат напряжение 1.05В.

В некоторые статьях замеряют напряжение немного другим способом, не совсем точным.

Плюсовой провод вставляли также в желтый провод.

6

А вот минусовой, на массу кузова. Мы его втыкаем между пружинами замка капота.

7

Результат немного поменялся, мультиметр показал 1.06В.

Если датчик полностью живой, то замер должен колебаться от 0.99 до 1.00.
