Диодные мосты: как собрать своими руками в домашних условиях

Продолжаем тему www. drive2.ru/b/2181752/, с описанием пошагово изготовление нашей зарядки.Шаг 4: «выпрямительная» схема.Мы ранее с катушкой, корпусом и охлаждением уже определились, но дело в том что катушка или трансформатор выдает переменный ток, для его преобразования в постоянный нужна схема диодного «моста» или готовый диодный мост который выдерживают от 30А и выше.

Пример диодного моста.

Но на рынке цены на диодные мосты хоть и небольшие но мы воспользуемся более доступными деталями.Изготовим на основе «советских» диодов которые есть в любой теле радио аппаратуре тех времен, во всяком случае они более надежные, и более стойкие к перегреву.

  • Вот список подходящих диодов для наших нужд.

  1. У меня нашлось Д243, мне как раз подходит.

  • Далее с помощью наших друзей,

  1. режем любой алюминиевый профиль для изготовления радиаторов охлаждения.

  • Соединяем элементы между собой по схеме,

Для соблюдения полярности и облегчения сборки на каждом диоде есть метка (рисунок), по которому можно ориентироваться.

У меня получилось так, уже пометил черным и красным где на выходе должна полярность, плюс красным и минус черным.

  1. Теперь все эти элементы размещаем в корпус, соблюдая расстояние, и согласно схеме подключаем к трансформатору (катушке).

  • У меня вышло так.

Вид со стороны диодов

Вид со стороны системы охлаждения.

Фактически это уже готовый простейший блок питания без защит. В нем присутствует система охлаждения что предохранит наш блок и детали от перегрева. Но в нем нету защиты от короткого замыкания и работу с ним нужно контролировать отдельным измерительным прибором.

Шаг 5: Простейшая схема самого доступного зарядного устройства.

Для создания нам понадобится любой простейший блок питания от 15V и выше. Подойдут также блоки питания к ноутбука и бытовой техники.Так как мы уже изготовили такой блок, рассмотрим схемы подключения к автомобильному АКБ для зарядки. Самая распространенная.

с нашим блоком питания

С блоком питания от ноутбука.

  1. Как видно дополнительный элемент цепочки это автомобильная лампочка на 12В либо несколько штук.

Можно сказать лампочка будет индикатором работы, зарядки, и небольшая защита блоков питания от выхода из строя. Так как автомобильные АКБ по сути имеют низкуй плотность и блоки питания которые не предназначены для этого могут попросту выйти из строя. Также если вдруг попадется АКБ с замкнутыми банками про что будет сигнализировать очень яркое свечение.

Согласно этой схеме к нашему блоку я подключил акб через эти лампочки,

На немного разряженном акб

  • По этой схеме такая зарядка которую я собрал выдает до 3 Ампер.
  1. При до зарядке спокойно дает 1 Ампер, что благоприятно воздействует на АКБ, при этом неплохо заряжает на низких токах.
  • При зарядке АКБ нужно выкрутить заглушки на банках на АКБ.

Минус такой схемы что процесс зарядки надо контролировать отдельным измерительным прибором чтобы на АКБ не было перезарядки, то есть при достижении на клеммах до ~14. 4В либо закипания в банках нужно всё отключить.

В следующей темах рассмотрим простейшие схемы регулировок тока — изготовим свою, рассмотрим как подключать измерительные приборы вольтметр амперметр. Можно сказать немного усложним конструкцию которую сможет изготовить каждый не имея опыта по радиоэлектронике.

Ну как то так всем мира и добра, добавляйте комментарии если есть что подсказать или поучаствовать, я не откажусь :).

Источник: https://www.drive2.ru/b/2199299/

⚡ Диодный мост: схема, особенности, назначение

Подавляющее большинство электронной аппаратуры работает на постоянном токе. А источником напряжения может быть как гальванический элемент, так и городская сеть переменного ток 220 В.

Вот и приходится переменный ток преобразовывать в постоянный, то есть – «выпрямлять». Для этой цели служит устройство под названием выпрямитель.

Это может быть готовый промышленный компонент, а может быть электронная схема, собранная из отдельных, более простых, элементов. Сегодня разберём, что же такое диодный мост, зачем он нужен и как работает.

Что такое диодный мост и зачем нужен

Переменный ток в бытовой электросети по синусоидальному закону меняет свою полярность 50 раз в секунду. Диодный мост, собранный из четырёх диодов, 25 раз в секунду пропускает одну положительную полуволну.

То есть, превращает ток переменного знака амплитудой, имеющей колебательный характер, в ток одного знака, но с удвоенной частотой колебаний амплитуды. Если потребителя это не устраивает, то после выпрямителя ставится сглаживающий фильтр.

Ниже представлена принципиальная электрическая схема диодного моста-выпрямителя.

ФОТО: go-radio.ruСхема диодного моста

Диодный мост можно собрать из отдельных конструктивно законченных диодов, но можно в промышленных условиях сразу изготовить из кристаллов в виде цельного изделия, пригодного к дальнейшей установке в электронную схему. Такая диодная сборка имеет технологические преимущества над предыдущим вариантом. Она компактней, монтаж моста надёжней, стоимость существенно ниже, чем у четырёх диодов.

ФОТО: youtube.comОдин из вариантов исполнения диодаФОТО: youtube.comДиодный мост, собранный из четырёх диодовФОТО: youtube.comДиодный мост в виде одного изделия

Принцип работы

Диодный мост представляет собой электрическую схему из четырёх диодов. Схема построена таким образом, что в каждый полупериод переменного тока соответствующая полуволна проходит по одному плечу моста, в другой полупериод другая полуволна проходит по другому плечу. Но в точках моста, где диоды соединены одинаковой полярностью, знак тока всегда один и тот же.

Основные характеристики

И отдельные диоды, и промышленные диодные сборки описываются стандартным набором технических характеристик:

  • это напряжение обратной полярности, которое можно, не опасаясь пробоя, приложить к устройству;
  • величина тока обратной полярности, который безопасно можно пропустить по устройству;
  • длительность протекания тока по устройству без его перегрева;
  • максимальная температура устройства, при которой оно сохраняет свою работоспособность;
  • максимальная допустимая частота проходящего тока.

ФОТО: go-radio.ruВариант изображения моста на принципиальной электрической схемеФОТО: go-radio.ruСборка «Диодный мост» на печатной плате

Схема диодного моста

И самодельный мост, и промышленная диодная сборка изготавливаются по одной и той же схеме. Два диода последовательно спаиваются разноимёнными полюсами. Потом две пары спаивают одноимёнными полюсами на концах этих пар. К точкам соединения разноимённых полюсов подключается источник переменного напряжения, к точкам соединения одноимённых полюсов подключают нагрузку.

Диодные мосты применяются для выпрямления однофазного и трёхфазного тока.

Однофазный выпрямитель

Этот выпрямитель применяется в бытовой электронной технике чаще всего, так как бытовая электросеть однофазная.

Как правило, пульсации выпрямленного тока с частотой 100 Гц не годятся для нормальной работы аппаратуры, появится неприятный звуковой фон – гудение.

После выпрямителя следует ставить качественный сглаживающий фильтр из катушки индуктивности (последовательно) и конденсатора достаточной ёмкости (параллельно выходу выпрямителя).

ФОТО: electroinfo.netСхема однофазного моста

Трёхфазный выпрямитель

Трёхфазные выпрямители на выходе дают меньшую частоту пульсаций, чем однофазные. Понижаются требования к сглаживающим фильтрам.

Схемы выпрямителей для трёхфазных цепей бывают однотактные и двухтактные. В однотактной схеме к каждой обмотке трёхфазного трансформатора подключается минус диода. Свободные концы каждой из трёх катушек соединяются в общую точку.  Плюсы диодов тоже соединяются в одну точку. Нагрузка подключается между этими двумя общими точками.

ФОТО: electricalschool.infoПринципиальная схема однотактного трёхфазного моста-выпрямителя

Если требуется выходное напряжение более высокого значения, а пульсации поменьше, то собирается двухтактна схема. Собираются три пары диодов, в каждой паре плюсовой вывод одного подключается к минусу другого.

  Плюсовые выводы трёх пар тоже собираются в одну точку, так же объединяются минусы диодов, а общие точки в каждой паре диодов подключаются к свободным концам трёх обмоток вторичной обмотки трансформатора. Нагрузка подключается между общим минусом и плюсом сборки.

В такой схеме выходное напряжение несколько выше, а пульсации намного меньше. Иногда можно обойтись без сглаживающего фильтра. Такая схема имеет название «Мостовой трёхфазный выпрямитель Ларионова».

ФОТО: electricalschool.infoПринципиальная схема двухтактного трёхфазного моста-выпрямителяФОТО: electricalschool.infoСборка «Трёхфазный диодный мост»

Где применяется схема диодного моста

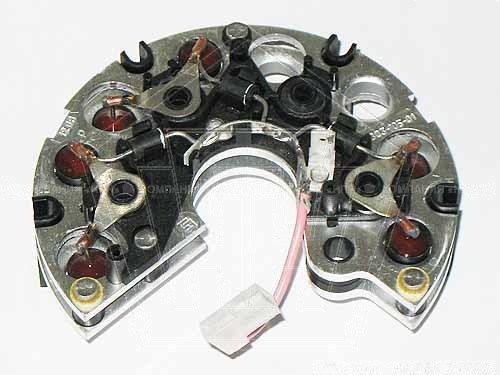

Кстати, автомобильный генератор тоже выдаёт переменный ток, а всё электрооборудование автомобиля работает на постоянном токе. После генератора установлен мощный диодный выпрямитель.

Мостовая схема диодного выпрямителя широко применяется в бытовой радиоаппаратуре – радиоприёмниках, телевизорах, всевозможных магнитофонах и проигрывателях.

Диодные мосты ставят и в трансформаторных, и в импульсных блоках питания.

Как сделать диодный мост своими руками

При необходимости и при наличии нужных диодов и паяльника нетрудно собрать диодный мост своими руками.

Что нужно для работы

Для работы нужно подготовить рабочее место с розеткой для паяльника, паяльник с подставкой, припой, канифоль, пинцет, маленькие кусачки. Конечно, нужны диоды с нужными характеристиками. При большом желании мост можно собрать на печатной плате с готовыми дорожками.

Инструкция по изготовлению

ИллюстрацияОписание действия
ФОТО: youtube.comПодготовка рабочего места
ФОТО: youtube.comПайка схемы
ФОТО: youtube.comПриборная проверка собранной схемы
ФОТО: youtube.comПроверка схемы под нагрузкой с конденсатором фильтра

Проверка на работоспособность

Первая проверка всегда визуальная. Проверяется, те ли детали установлены, правильно ли собрана схема, качество пайки. Затем собирается проверочная схема с источником и измерительным прибором. И если этот этап прошёл успешно, то можно подключить нагрузку и провести окончательную проверку результатов своей работы.

Заключение

Работа с электроникой – это очень интересное занятие. И когда результат собственной деятельности начинает успешно функционировать, человек испытывает огромное удовлетворение.

Предыдущая

Источник: https://homius.ru/diodnyj-most-shema.html

Как собрать диодный мост из диодов

А вот в N-P переходе эти два вида токов встречаются.

Но если обратить внимание на график, то можно заметить, что напряжение на выходе является не постоянным, а пульсирующим.

Что будет если подключить диодный мост к трансформатору!? — Опыт

Частота подаваемого на мост напряжения, при которой прибор работает эффективно и не превышает допустимый нагрев. Эти два диода открываются, а открытые во время предыдущего полупериода закрываются. Обратите внимание! Но если в решётку добавить атомы определённых элементов легирование , физические свойства такого материала кардинально изменяются.

Он состоит из 6 диодов, по паре диодов на каждую фазу. Диодный мост. Принцип работы схемы.

Устройство выпрямителя и схема подключения

Создавая, таким образом, разность потенциалов на одноимённых выводах. Видно, как диод срезал нижнюю, отрицательную часть графика напряжения. При прикладывании обратного потенциала, величина барьера увеличивается, так как из n-области уходят электроны, а из p-области дырки.

Но для работы приборов с постоянным источником питания такой переворот недопустим. При выходе из строя одного диода требуется замена всей детали, исключая возможность удаления одного элемента. В итоге получится квадрат, в углах которого образовались следующие соединения: анод, катод — вход одного провода переменного напряжения; анод, анод — выход отрицательного потенциала; катод, анод — вход второго провода переменного напряжения; катод, катод — выход положительного потенциала. Состав выпрямительного модуля Всем, кто хотел бы более подробно ознакомиться с тем, что такое выпрямитель, советуем сделать небольшой исторический экскурс.

Вот и получился у нас знаменитый N-P переход, который ток пропускает в одну и другую стороны по-разному.

Как проверить диодную сборку типа KBPC.

Схема и принцип работы диодного моста

Схема диодного моста Рис. Наибольший рабочий ток выпрямления. С появлением дешёвых полупроводниковых диодов эту схему стали применять всё чаще и чаще.

Ответ изображён на следующем рисунке. Определили, еще ничего не зная ни о свободных электронах, ни о дырках.

Результат — более высокая степень сглаживания при той же емкости конденсатора фильтра, увеличение КПД используемого в выпрямителе трансформатора. В случае выхода из строя одного диода в составе монолитной сборки менять придется всю ее целиком несмотря на то, что три оставшихся элемента могут быть исправными.

Пульсации сглаживаются, а напряжение становится близким к постоянному. Схема подключения устройства На электрических схемах и печатных платах диодный выпрямитель обозначается в виде значка диода или латинскими буквами.

Следуя из названия, собран мост из 4 или 6 диодов.

Работая с обеими полуволнами переменного напряжения, диодный мост выгодно отличается от однополупериодных выпрямителей.

  Как сделать пиццу на сковороде без сыра

Принцип работы диодного моста

Металлы характеризуется тем, что электроны в их кристаллической решетке почти не держатся, вылетают и болтаются между атомами кристалла по любому поводу, самая небольшая температура, заставляющая ядра атомов на своих местах слегка вибрировать, вышибает электроны напрочь и массово. В случае отсутствия мультиметра можно воспользоваться обычным вольтметром.

В данной схеме, ток протекает от фазы с наибольшим потенциалом, через нагрузку к фазе с наименьшем потенциалом. Данную пульсацию можно немного уменьшить с помощью параллельно включенного конденсатора к выходу диодного моста.

Его величина возрастает и зависит только сопротивления p- и n- области. Устройство выпрямителя и схема подключения На сегодняшний день не придумано ничего лучшего для полноценного выпрямления напряжения, чем обычный диодный мост. ЧТО ТАКОЕ ДИОДНЫЙ МОСТ

Что такое диоды

Схема диодной сборки Из приведенного выше рисунка видно, что в мостовую схему входят четыре полупроводниковых элемента диода , порядок соединения которых соответствует встречно-параллельному принципу. Любое преобразование напряжения требует применения диодных мостов.

Избыток заряда одного знака заставляет носителей отталкиваться друг от друга, в то время как область с противоположным зарядом стремится притянуть их к себе. В электронике данная схема применяется в настоящее время повсеместно.

Более мощные выпрямительные диодные мосты требуют охлаждения, так как при работе они сильно нагреваются. Во время положительного полупериода положительное напряжение приложено к аноду VD1, а отрицательное — к катоду VD3. В обычной осветительной цепи течет переменный ток, который 50 раз в течение одной секунды меняет свою величину и направление.

Схема диодного моста Это так называемый однофазный выпрямительный мост, один из нескольких типов выпрямителей , которые активно применяются в электронике. Его превращение в постоянный — достаточно часто встречающаяся необходимость. В области соединения материала n- и p-типа существует потенциальный барьер.

Физические свойства p-n перехода

Также в нем будет рассмотрен вопрос, касающийся того, как сделать диодный мост своими руками. Образованный избыток электронов формирует отрицательный заряд, а дырок — положительный. Но самое интересное, что два типа проводимости могут существовать в одном куске полупроводника. Пару слов о том, как работает диодный мост.

Схема и принцип работы диодного моста На данной схеме 4 диода соединенных по мостовой схеме подключены к источнику переменного напряжения В. Диод Раньше, в эпоху стеклянных электронных вакуумных ламп, это была самая простая из ламп.

Если взглянуть на принципиальные схемы блоков питания, как трансформаторных, так и импульсных, то после выпрямителя всегда стоит электролитический конденсатор, который сглаживает пульсации тока. Важно отметить, что ток Iн протекающий через нагрузку Rн, не изменяется по направлению, то есть является постоянным.

Выпрямлению подвергается напряжение, снимаемое со вторичной понижающей обмотки трансформатора Т. При загорании включенного через ограничивающий резистор светодиода можно быть уверенным в том, что на выходе появился постоянный потенциал.

В данной схеме, ток протекает от фазы с наибольшим потенциалом, через нагрузку к фазе с наименьшем потенциалом. Потому что анод холодный, а к катоду теперь приложен положительный потенциал, который возвращает выброшенные накалом катода электроны обратно.

Однако отдельные образцы современных электронных устройств ваш мобильный, например нуждаются в постоянном или выпрямленном напряжении. Способы соединения диодных мостов, выпрямителей для увеличения их максимального тока и напряжения

Схема диодного моста

Одной из важнейших частей электронных приборов питающихся от сети переменного тока 220 вольт является так называемый диодный мост. Диодный мост – это одно из схемотехнических решений, на основе которого выполняется функция выпрямления переменного тока.

Как известно, для работы большинства приборов требуется не переменный ток, а постоянный. Поэтому возникает необходимость в выпрямлении переменного тока.

Например, в составе блока питания, о котором уже заходила речь на страницах сайта, присутствует однофазный полномостовый выпрямитель – диодный мост. На принципиальной схеме диодный мост изображается следующим образом.

  Когда день матери в этом году

Схема диодного моста

Это так называемый однофазный выпрямительный мост, один из нескольких типов выпрямителей, которые активно применяются в электронике. С его помощью производят двухполупериодное выпрямление переменного тока.

В железе это выглядит следующим образом.

Диодный мост из отдельных диодов S1J37

Схему эту придумал немецкий физик Лео Гретц, поэтому данное схемотехническое решение иногда называют «схема Гретца» или «мост Гретца». В электронике данная схема применяется в настоящее время повсеместно.

С появлением дешёвых полупроводниковых диодов эту схему стали применять всё чаще и чаще.

Сейчас ею уже никого не удивишь, но в эпоху радиоламп «мост Гретца» игнорировали, поскольку она требовала применения аж 4 ламповых диодов, которые стоили по тем временам довольно дорого.

Как работает диодный мост?

Пару слов о том, как работает диодный мост. Если на его вход (обозначен значком «

») подать переменный ток, полярность которого меняется с определённой частотой (например, с частотой 50 герц, как в электросети), то на выходе (выводы «+» и «-») мы получим ток строго одной полярности. Правда, этот ток будет иметь пульсации. Частота их будет вдвое больше, чем частота переменного тока, который подаётся на вход.

Таким образом, если на вход диодного моста подать переменный ток электросети (частота 50 герц), то на выходе получим постоянный ток с пульсациями частотой 100 герц. Эти пульсации нежелательны и могут в значительной степени помешать работе электронной схемы.

Чтобы «убрать» пульсации необходимо применить фильтр. Простейший фильтр – это электролитический конденсатор достаточно большой ёмкости. Если взглянуть на принципиальные схемы блоков питания, как трансформаторных, так и импульсных, то после выпрямителя всегда стоит электролитический конденсатор, который сглаживает пульсации тока.

Обозначение диодного моста на схеме

На принципиальных схемах диодный мост может изображаться по-разному. Взгляните на рисунки ниже – всё это одна и та же схема, но изображена она по-разному. Думаю, теперь взглянув на незнакомую схему, вы с лёгкостью обнаружите его.

Диодная сборка

Диодный мост во многих случаях обозначают на принципиальных схемах упрощённо. Например, вот так.

Обычно, такое изображение либо служить для того, чтобы упростить вид принципиальной схемы, либо для того, чтобы показать, что в данном случае применена диодная выпрямительная сборка.

Сборка диодного моста (или просто диодная сборка) – это 4 одинаковых по параметрам диода, которые соединены по схеме мостового выпрямителя и запакованы в один общий корпус. У такой сборки 4 вывода. Два служат для подключения переменного напряжения и обозначаются значком «

». Иногда могут иметь обозначение AC (Alternating Current — переменный ток).

Оставшиеся два вывода имеют обозначения « + » и « — ». Это выход выпрямленного, пульсирующего напряжения (тока).

Диодная сборка выпрямительного моста является более технологичной деталью. Она занимает меньше места на печатной плате. Для робота-сборщика на заводе проще и быстрее установить одну монолитную деталь вместо четырёх. Ещё одним из плюсов такой сборки можно считать то, что при работе все диоды внутри неё находятся в одном тепловом режиме.

Также стоит отметить и то, что сборки, порой, стоят дешевле, чем четыре отдельных диода. Но и в бочке мёда должна быть ложка дёгтя. Минус диодных сборок в том, что если выходит из строя хотя бы один диод, то менять её придётся полностью. Поэтому не лишним будет научиться проверять диодный мост мультиметром.

  • Думаю понятно, что в случае отдельных диодов нужно просто заменить один неисправный диод, что, соответственно, обойдётся дешевле.
  • В реальности сборка диодного моста может выглядеть вот так.
  • Диодная сборка KBL02 на печатной плате
  • Диодная сборка RS607 на плате компьютерного блока питания

А вот так выглядит диодная сборка DB107S для поверхностного (SMD) монтажа. Несмотря на свои малые размеры, сборка DB107S выдерживает прямой ток 1 A и обратное напряжение в 1000 V.

  Как сделать браслет из ленточки

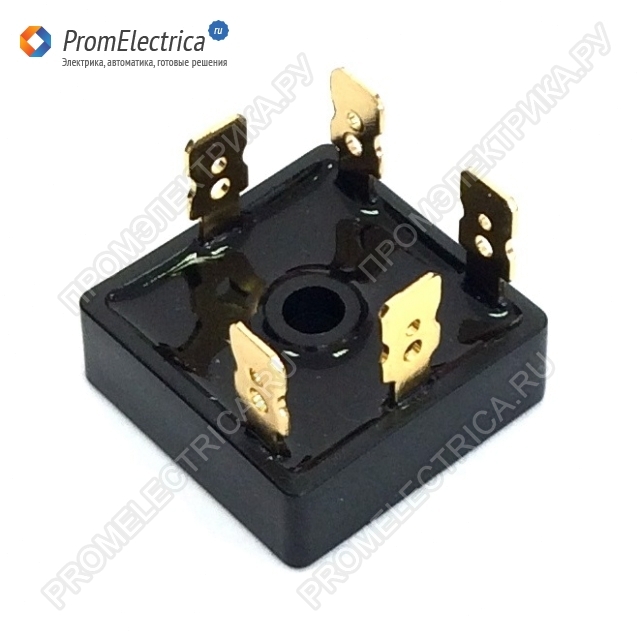

Более мощные выпрямительные диодные мосты требуют охлаждения, так как при работе они сильно нагреваются. Поэтому их корпус конструктивно выполнен с возможностью крепления на радиатор. На фото – диодный мост KBPC2504, рассчитанный на прямой ток 25 ампер.

Естественно, любую мостовую сборку можно заменить 4-мя отдельными диодами, которые соответствуют нужным параметрам. Это бывает необходимо, когда нужной сборки нет под рукой.

Иногда это вводит новичков в замешательство. Как же правильно соединить диоды, если предполагается изготовление диодного моста из отдельных диодов? Ответ изображён на следующем рисунке.

Условное изображение диодного моста и диодной сборки

Как видим всё довольно просто. Чтобы понять, как нужно соединить диоды, нужно вписать в стороны ромба изображение диода.

На принципиальных схемах и печатных платах диодный мост могут обозначать по-разному. Если используются отдельные диоды, то рядом с ними просто указывается сокращённое обозначение – VD, а рядом ставиться его порядковый номер в схеме.

Например, вот так: VD1VD4. Иногда применяется обозначение VDS. Данное обозначение указывается обычно рядом с условным обозначением выпрямительного моста. Буква S в данном случае подразумевает, что это сборка.

Также можно встретить обозначение BD.

Где применяется схема диодного моста?

Мостовая схема активно применяется практически в любой электронике, которая питается от однофазной электросети переменного тока (220 V): музыкальных центрах, DVD-проигрывателях, кинескопных и ЖК-телевизорах. .

Да где его только нет! Кроме этого, он нашёл применение не только в трансформаторных блоках питания, но и в импульсных. Примером импульсного блока питания, в котором применяется данная схема, может служить рядовой компьютерный блок питания.

На его плате легко обнаружить либо выпрямительный мост из отдельных мощных диодов, либо одну диодную сборку.

Вы легко найдёте диодный мост на печатных платах электро-пускорегулирующих аппаратов (ЭПРА) или по-простому «балластах», а также в компактных люминесцентных лампах (КЛЛ).

В сварочных аппаратах можно обнаружить очень мощные диодные мосты, которые крепятся к теплоотводу. Это лишь несколько примеров того, где может применяться данное схемотехническое решение.

Дата: 14.06.2018 // 0 Комментариев

Для самодельных схем, радиолюбители частенько применяют выпрямительные мосты на диодах Шоттки.

Использование диодов Шоттки в мостах обусловлено низким падением напряжения на диоде, что влечет за собой меньшие потери на мосту и снижает его нагрев.

Большинство диодов Шоттки выпускаются сдвоенными, в корпусах с общим катодом, и сборка моста из такого диода вводит новичка в тупик. Сегодня мы рассмотрим, какими способами можно собрать диодный мост из диодов Шоттки.

Диодный мост из четырех диодов Шоттки

Самый простой способ собрать мост на диодах Шоттки – соединить аноды диодной сборки и получить со сдвоенного диода обычный. Такой вариант позволит использовать по полной оба диода каждой диодной сборки.

Диодный мост из трех диодов Шоттки

Подбирая диоды Шоттки для моста, нужно учитывать, что производители указывают максимальный ток диодной сборки, а не каждого диода, который в нее входит.

Например, диодная сборка MBR20100CT рассчитана на ток 20А, то каждый из двух диодов рассчитан на 10А.

Если параметры используемых диодных сборок позволяют, можно немного сэкономить и построить диодный мост всего из трех диодов Шоттки.

Диодный мост из двух диодов Шоттки

Построить диодный мост из двух диодов Шоттки с общим катодомНЕВОЗМОЖНО. Необходимо иметь в наличии диод с общим катодом и с общим анодом. Купить диоды Шоттки с общим анодом крайне тяжело, они очень редко встречаются в продаже. Если все же получилось их приобрести, схема моста будет выглядеть вот так.

Источник: https://moreremonta.info/strojka/kak-sobrat-diodnyj-most-iz-diodov/

Диодный мост в сварочном аппарате: силовые выпрямители своими руками

Диод представляет собой полупроводниковый агрегат с разной проводимостью, определяемой прикладываемым напряжением. Он имеет два вывода: катод и анод. Если подается прямое напряжение, то есть на аноде в сравнении с катодом потенциал положителен, агрегат открыт.

Если напряжение отрицательно, он закрывается. Такая особенность нашла применение в электротехнике: диодный мост активно используется в сварочном деле для выпрямления переменного тока и улучшения качества сварных операций.

Выпрямитель для сварки

Оборудование для сварки на переменном токе обладает существенным минусом при использовании в домашних условиях: оно провоцируют перепады напряжения в сети и помехи для работы электроустройств.

По этой причине, при проведении сварных работ своими руками, требуется выпрямитель для сварочного аппарата, позволяющий в некоторой мере сгладить мощные перепады сетевого напряжения.

Особенность выпрямителей

Многие сварочные аппараты требуют доработки, заключающейся в применении специальных выпрямителей. Для их изготовления часто применяют диоды, способные пропускать напряжение исключительно в одну сторону.

Изначально для усовершенствования сварки мастера использовали диодные схемы из четырех диодов на радиолампах. Но данная технология была слишком сложной и дорогой. В наши дни силовые диоды стали доступными по стоимости, поэтому активно используются в сварных операциях.

Электрическая схема выпрямителя для сварки.

Схема для такого приспособления не отличается особой сложностью: она состоит из проводников, пропускающих электрический поток и направленных в актуальную сторону.

Если быть более точным, то два элемента общей схемы соединены последовательно и направлены друг к другу, а еще два ‒ располагаются один за другим. Первые из них проводят ток в выбранном направлении, вторые ‒ не позволяют току вернуться.

Выпрямители на диодах характеризуются разной мощностью, поэтому вид электрода необходимо подбирать с учетом этого параметра. Чем выше мощность, тем более толстый электрод потребуется.

На промышленном производстве требуется применить мощную аппаратуру, которая позволит выполнять сварные соединения без каких-либо пауз. Для бытового использования подойдут менее мощные выпрямители для сварки.

Применение в сварке

Диодную схему можно собрать из отдельных диодов или приобрести монолитную конструкцию с разными параметрами. Первый вариант менее предпочтителен, чем второй. Но при сгорании одного диода не требуется менять все четыре элемента, как в случае монолитной конструкции.

Если применить такие агрегаты для переориентации сварки на работу с постоянным током, можно добиться расширения ее функциональных возможностей.

Применение выпрямителя из диодов поможет:

  • устранить перебои напряжения в сети;
  • упростить задачу розжига электрической дуги в условиях номинального и пониженного напряжения;
  • увеличить тепловой режим при длительной работе сварочного аппарата.

На заметку! С помощью выпрямителя из диодов для сварочного аппарата можно поддерживать электрическую дугу на стабильном уровне, что позволяет повысить эстетические качества созданных своими руками сварных соединений на металлических конструкциях.

Выпрямитель для сварки собирается по мостовой схеме, но при этом важно учесть, что корпус агрегата находится под напряжением.

Поэтому при установке диодного моста на радиатор, важно изолировать агрегат от иных элементов схемы, от корпуса сварочного аппарата, соседних диодов. А это чревато определенными неудобствами для сварщика: нужно использовать более крупный по размеру корпус сварки.

Выпрямитель тока для сварочных работ.

Как следствие, аппарат получается тяжелым и громоздким.

Чтобы уменьшить габариты сварки, можно подобрать выпрямительный прибор ВЛ200 с другой полярностью, объединив полупроводники на два парных радиатора. Но еще лучше, установить в едином корпусе сварки мощные, но при этом максимально компактные диодные мосты.

Такое решение обойдется сварщику в несколько раз дешевле, нежели покупка диодов В200. Деталь по размеру не больше, чем спичечный коробок. Она имеет площадку для установки радиатора, работает на максимальном, прямом токе ‒ 30-50 А.

Важно! Если в процессе выполнения сварных работ потребовался более мощный мост, стоит воспользоваться параллельным подключением мостовых сборок. Главное понимать, что при таком решении надежность конструкции будет ниже, чем при одиночных мощных диодах.

Если говорить о схемах полупроводникового типа с устройством выпрямителя, важно отметить следующее:

  1. Лучшие показатели имеет трехфазная система, позволяющая использовать мощность сети до 380 В.
    Ее применяют на промышленных предприятиях, где важно создать длительный непрерывный сварной процесс без пауз для соединения больших по размеру металлических деталей: ворот, контейнеров, хозяйственных металлических сооружений и т.п.
  2. Система с одной фазой подходит для бытового использования, когда сварной процесс длится короткий промежуток времени, и нет необходимости в более длительной сварке.

Установка

Если планируется установить параллельную схему соединения диодных мостов, важно учесть некоторый разброс по параметрам каждого диода. Подбирать элементы нужно так, чтобы оставался некоторый запас прочности. Тогда можно получить компактный диодный мост для сварочного аппарата.

Диодные сборки можно разместить на одном радиаторе, но для повышения показателей теплоотдачи их монтируют через теплопроводящую пасту. Актуальное количество таких схем для выпрямителя определяется требуемым сварочным током: стандартное количество 3-5 сборок.

Проводники стоит соединять с контактами при помощи пайки, и иначе в местах контакта потери мощности, или соединение сильно нагревается. При необходимости выполнить сварные операции, выпрямитель подключается к аппарату для сварки.

Как сделать выпрямитель своими руками?

Если в наличии мастера имеются комплектующие детали, вполне реально изготовить самодельный сварочный выпрямитель. При условии соблюдения всех рекомендаций специалистов он гарантировано обеспечит процесс ручной дуговой сварки постоянным током, но потребуется применить электрод с обмазкой.

Использовать проволоку без обмазки также допустимо, но только при условии большого опыта в сварных вопросах. Для неопытного сварщика справиться с ней будет практически нереально.

Диодный мост для сварочного аппарата.

Обмазка при расплавлении электрода препятствует проникновению составляющих воздуха в расплавленный металл сварного соединения. Без нее контакт металла в расплавленном виде с азотом и кислородом снизят прочностные свойства шва, сделав его хрупким и пористым.

Сначала потребуется выбрать или смотать своими руками понижающий трансформатор с требуемыми параметрами. Собирают трансформатор до подключения диодного моста.

Если выбран путь самостоятельного изготовления аппарата, важно правильно рассчитать его элементы, в том числе:

  • параметры магнитопровода;
  • актуальное количество витков;
  • размеры сечения шин, проводов.

В работе не обойтись без светодиодов: нужны они в качестве проводников тока в одном единственном направлении. Простейший диодный выпрямитель, созданный по мостиковой схеме, монтируют на радиатор с целью теплообмена и охлаждения.

Мощные диоды для сварочного аппарата, по типу ВД-200, выделяют при работе довольно большой объем тепловой энергии. Чтобы обеспечить падающую характеристику тока, в цепь потребуется включить дроссель последовательно.

Активное переменное сопротивление в такой схеме обеспечит сварщику возможность плавно регулировать сварочный ток. Далее, один полюс нужно подключить к сварной проволоке, а второй ‒ к рабочему объекту.

Электролитический конденсатор в составе схемы необходим в качестве сглаживающего фильтра для снижения пульсаций.

Выполнить намотку реостата несложно своими силами, но для такой задачи потребуется керамический сердечник и проволока из никелина или нихрома. Актуальный диаметр проволоки определит величина регулируемого тока сварной операции.

Расчет сопротивления реостата нужно проводиться учетом удельного сопротивления электрода, его сечения и общей длины.

Электрическая схема сварки с диодным мостом.

Шаг регулировки тока для сварки зависит от диаметра витков. Если правильно собрать перечисленные детали в единый агрегат, процесс сварки будет сопровождаться постоянным током. Не лишним будет и монтаж резистора, препятствующего короткому замыканию при работе.

Оно может происходить при касании проволоки о металл без зажигания дуги. Если в это время на конденсаторе нет сопротивления, он мгновенно разрядится, произойдет щелчок, электрод разрушится или прилипнет к металлу.

При наличии резистора можно сгладить разряды на конденсаторе, сделать поджога электрода более простым и мягким. Изготовление аппарата для выпрямления сварного тока своими руками позволит создавать максимально аккуратные и долговечные сварные швы.

Итоги

Диодный мост для сварочного аппарата преобразует переменный ток в постоянный, что позволяет повысить качества сварных соединений. Такое приспособление можно приобрести в готовом виде или создать своими руками, следуя советам, озвученным в статье.

Источник: https://tutsvarka.ru/oborudovanie/diodnyj-most-v-svarochnom-apparate

Диодный мост: схема подключения и назначение

В электротехнике существует несостыковка. С одной стороны, передавать энергию на большие расстояния удобнее, если она имеет форму переменного напряжения. С другой, для питания смартфонов, светодиодов в лампочках, плат в телевизорах и подобной бытовой техники требуется постоянный ток. Данную проблему успешно решает такое семейство радиодеталей, как выпрямительные диоды.

Что такое диоды

Диод – это полупроводниковый элемент на основе кристалла кремния. Ранее эти детали также изготавливались из германия, но со временем этот материал был вытеснен из-за своих недостатков.

Электрический диод функционирует как клапан, т.е. он пропускает ток в одном направлении и блокирует его в другом.

Такие возможности в эту деталь заложены на уровне атомарного строения его полупроводниковых кристаллов.

Один диод не может получить из переменного напряжения полноценное постоянное. Поэтому на практике используют более сложные сочетания этих элементов. Сборка из 4 или 6 деталей, объединённых по специальной схеме, образует диодный мост. Он уже вполне способен справиться с полноценным выпрямлением тока.

Интересно. Диоды обладают паразитной чувствительностью к температуре и свету. Прозрачные выпрямители в стеклянном корпусе могут использоваться как датчики освещённости. Германиевые диоды (прим. Д9Б) подходят в качестве термочувствительного элемента. Собственно из-за сильной зависимости свойств этих элементов от температуры их и перестали производить.

Однофазный и трёхфазный диодный мост

Схема подключения датчика движения к прожектору

Существует две основные разновидности выпрямляющих сборок:

  • Однофазный мост. Чаще используется в бытовых электроприборах. Имеет 4 вывода. На два их них подаётся переменное напряжение, т.е. фаза (L) и ноль (N). С двух оставшихся снимается постоянное, т.е. плюс (+) и минус (-).
  • Трёхфазный мост. Встречается в мощных промышленных установках и оборудовании, питающимся от сети 380 вольт. На его вход подаются три фазы (L1, L2, L3). С выхода так же снимается постоянное напряжение. Такие мосты отличаются большими размерами и внушительными токами, которые они способны через себя пропустить.

Принцип работы диодного моста

Схема зарядного устройства

Понять, как мост выполняет свою задачу, можно, разобравшись в том, как ведёт себя отдельный диод. Изначально имеются только два провода с переменным напряжением (L и N). Оно имеет форму синусоиды (рис. а). Если в схему добавить один диод, то он будет пропускать только положительную полуволну (рис.

б), если этот компонент развернуть, то отрицательную составляющую (рис. в). Такое напряжение уже не будет переменным. Всё же оно не годится для питания серьёзных электроприборов. В нём наблюдаются моменты, когда ток совсем отсутствует. Применение четырёх диодов позволит получить постоянное напряжение без всяких прерываний (рис. г). Трёхфазные мосты выпрямляют по такому же методу.

Однако они делают это одновременно с тремя синусоидами.

Форма напряжения после моста

Выпрямитель

Трансформатор тока — принцип работы, назначение и устройство

Полученное после диодного моста напряжение имеет форму синусоиды, у которой отрицательная составляющая отражена относительно оси времени.

Проще говоря, оно имеет форму холмов и называется пульсирующим. Такое напряжение положительное. Не содержит моментов, когда ток не течёт. Но всё же оно нестабильное. Например, в точке «a» оно рано 0 вольт, а в «b» – имеет максимальное значение.

Данный выпрямитель нельзя считать законченным.

Для решения этой проблемы требуется сглаживающий электролитический конденсатор. На плате он обычно располагается там же, где и диодная сборка.

Ёмкость накапливает энергию в те моменты, когда она имеет пиковые значения (точка b), и отдаёт её в моменты провалов (a).

На выходе получается прямая линия – полноценный постоянный ток, пригодный для питания последующих электронных компонентов, процессоров, микросхем и т. п.

Преимущества двухполупериодного диодного моста

Полный мост, также называемый двухполупериодным выпрямителем, по ряду характеристик лучше, чем просто одиночный диод. Объясняется это тем, что он даёт возможность:

  1. снизить подмагничивание трансформатора, после которого стоит двухполупериодный выпрямитель;
  2. снять с выхода напряжение с удвоенной частотой, которое в итоге проще сгладить;
  3. повысить КПД трансформатора, на вторичной обмотке которого установлен полный диодный мост.

Недостатки полного моста

У полноценного двухполупериодного моста имеются недостатки:

  1. Ток вынужден протекать не по одному диоду, а сразу по двум, включенным последовательно. Поэтому удваивается падение напряжения на выпрямительном элементе. Для маломощных мостов на кремниевых диодах оно может достигать 2 вольт. В мощных выпрямителях – порядка 10 В. Отсюда существенные потери мощности на выпрямляющем элементе и его повышенный нагрев.
  2. При выходе из строя одного и четырёх диодов мост продолжает работать. Данный дефект может быть незаметен без специальных замеров. Однако он создаёт риск более серьёзной поломки устройства, которое питается через неисправный мостик.

Конструкция

Схема любого выпрямительного моста включает в себя диоды. Они могут быть по отдельности распаяны на печатную плату или находиться в одном корпусе. Касаемо размера выпрямители бывают миниатюрными, например, импортные MB6S или советские КЦ405А. Последние в народе именуют «ка-цэшками» или «шоколадками».

Встречаются образцы с внушительными габаритами. Например, трёхфазный выпрямительный мост китайского производства. Прибор предназначен для токов в сотни ампер, поэтому имеет винтовой крепёж под силовые провода и плоскую металлическую теплопроводящую поверхность с отверстиями для фиксации на радиаторе охлаждения.

Маркировка выпрямителей

Не существует общепринятых правил, согласно которым производители маркируют свои диодные мосты. Каждый вправе называть своё изделие так, как считает нужным, т.е. по своей собственной номенклатуре.

Однако у большинства из этих деталей есть схожие признаки, помогающие визуально определить назначение их выводов. На фото трёхфазного моста (см. выше) отдельно выделен символ переменного тока – волнистая линия. Он указывает на то, что к этому контакту подключается входное синусоидальное напряжение.

Также на некоторых моделях мостиков входные выводы помечаются буквами AC (Alternative Current), указывающими на переменный ток. При этом выходные контакты, с которых снимается постоянный ток, обозначаются символами DC (Direct Current) или традиционными «+» и «-».  Дополнительно на некоторых выпрямителях со стороны плюса «подпилен» один из углов.

Также на «+» может указывать и удлинённый вывод. Подобная маркировка свойственна многим электронным компонентам и называется ключом.

Маркировка диодных выпрямителей

Диодный мостик своими руками

Чтобы самостоятельно собрать выпрямитель, понадобится 4 однотипных диода. При этом они должны подходить по обратному напряжению, максимальному току и рабочей частоте. Соединения нужно сделать в соответствии со схемой ниже.

Между двумя катодами снимается положительное напряжение, между анодами – отрицательное. К точкам, в которых подключены разноимённые выводы диодов, подсоединяется источник переменного напряжения.

Всю схему можно за пару минут спаять навесным монтажом или потрудиться и выполнить в виде небольшой печатной платы.

Дополнительная информация. Обратные напряжения диодов, включенных в последовательную цепь, складываются между собой.

Выбор типа сборки

Для каждой задачи существует свой оптимальный вариант выпрямительной диодной сборки. Все их можно условно разделить на 3 вида:

  • Выпрямитель на одном диоде. Применяется в самых простых и дешёвых схемах, где нет к.л. требований к качеству выходного напряжения, как, например, в ночниках.
  • Сдвоенный диод. Эти детали внешне похожи на транзисторы, ведь они выпускаются в таких же корпусах. Они также имеют 3 вывода. По сути, это два диода, помещённых в один корпус. Один из выводов – средний. Он может быть общим катодом или анодом внутренних диодов.
  • Полноценный диодный мост. 4 детали в одном корпусе. Подходит для устройств с большими токами. Применяется в основном на входах и выходах различных блоков питания и зарядных устройств.

Дополнительная информация. Выпрямители используются и в автомобилях. Они нужны для преобразования идущего с генератора переменного напряжения в постоянное. Оно, в свою очередь, необходимо для зарядки аккумулятора. Обычный бензогенератор вырабатывает переменный ток.

Проверка элементов

В большинстве случаев для проверки выпаивать мостик из платы не требуется. Тестировать его следует точно так же, как 4 p-n перехода с подключением по схеме диодного моста. Данное измерение настолько распространено, что его возможность реализована в любом мультиметре. Прибор для теста нужно переключить в режим диодной прозвонки.

Падение напряжения в прямом направлении на исправном выпрямительном диоде составляет 500-700 мВ. В обратном – прибор отобразит «1». Сгоревшая деталь чаще всего показывает в обоих направлениях «0», т.е. короткое замыкание.

Реже бывает полный обрыв элемента (также в обе стороны). Все замеры следует повторить для каждого входящего в состав моста диода. Итого 8 измерений, т.е. 4 в прямом направлении и 4 – в обратном.

Если тестируется диод Шоттки, то этот параметр составляет 200-400 мВ.

Использование барьера Шоттки

Применение диода Шоттки оправдано в двух случаях. Во-первых, когда нужно выпрямить высокочастотный ток.

Барьер Шоттки идеально подходит для подобной задачи, ведь он имеет низкую ёмкость перехода и, соответственно, является быстродействующим. Во-вторых, когда требуется выпрямить большой ток в десятки или сотни ампер.

В этом случае деталь отлично себя показывает ввиду низкого падения напряжения и малого тепловыделения.

Диодные мосты в мире электроники играют роль согласующего элемента. С их помощью можно подключать устройства, требующие постоянный ток, к сети удобного для передачи переменного напряжения. Подобных устройств очень много в быту, они крайне важны для комфортной жизни человека.

Видео

Источник: https://amperof.ru/teoriya/diodnyj-most-sxema.html

MDQ200/16 Однофазный диодный мост до 200 Ампер до 1600 Вольт мост выпрямительный, код MDQ200/16, цена 2 200,00 ₽

Описание товара

Однофазный диодный мост MDQ200/16

5в 12в 24в 42в 48в 110в 220в или 380 Вольт — широкая линейка напряжения для применения
110а 120а 150а 180а 200 Амперные диодные мосты заменит MDQ200/16

Габаритные размеры представлены на фото слева 94х54х30

Подробное описание

Добрый день.

Вы попали на доску объявлений, информация о стоимости и наличии продукции Вы можете получить связавшись с менеджером.

Диодный мост MDQ200/16 представляет собой сборку из четырех диодов по 50а, соединенных между собой таким образом, что переменный ток ( AC ) питания присоединяется к двум из четырех точек моста, преобразованный постоянный ток (DC), снимаем на двух оставшихся. Диодный мост или диод мостового выпрямителя, электрический компонент для сглаживания или выпрямления питания переменного тока в постоянный.

12в 24в 42в 48в 110в 220в или 380 Вольт — широкая линейка напряжения для применения

110а 120а 150а 180а 200 Амперные диодные мосты заменит MDQ200/16

Точную информацию о товарах, ценах и наличии вы можете получить по запросу через электронную почту. Выставленный счет-договор является единственным информационным обязательством, все другие сведения могут содержать неточности. Мы затрачиваем все возможные силы для улучшения сервиса и благодарны тысячам юридических и частных лиц, воспользовавшимся нашими услугами, и сотням постоянных клиентов, которые продолжают с нами работать.

Каталог:

  • Выключатели, концевики, джойстики
  • Бесконтактные датчики
  • Реле, контакторы, автоматы
  • Маячки, колонны, сирены
  • Приводная техника
  • Разъемы и кабели
  • Трансформаторы, источники питания
  • Энкодеры, муфты
  • Автоматизация и измерение
  • Тиристоры, диоды, предохранители

Видео «Как добраться»:

Товарное предложение обновлено 16 сентября 2021 г. в 16:39

Как сделать диодный мост на 220 вольт

Простейшим преобразователем переменного тока в постоянный является диодный мост. Им называется такой элемент электрической цепи, который состоит из нескольких диодов, соединённых друг с другом по специальной схеме. Придуманный ещё в 1895 году такой способ включения до сих пор успешно применяется в электроцепях. Практически ни один блок питания не обходится без его использования, ведь фактически все электронные схемы запитываются от источников постоянного тока.

История изобретения

В 1873 году английский учёный Фредерик Гутри разработал принцип работы вакуумных ламповых диодов с прямым накалом. Уже через год в Германии физик Карл Фердинанд Браун предположил похожие свойства в твердотельных материалах и изобрел точечный выпрямитель.

В начале 1904 года Джон Флеминг создал первый полноценный ламповый диод. В качестве материала для его изготовления он использовал оксид меди. Диоды начали широко использоваться в радиочастотных детекторах. Изучение полупроводников привело к тому, что в 1906 году Гринлиф Виттер Пиккард изобрел кристаллический детектор.

В середине 30-х годов XX века основные исследования физиков были направлены на изучение явлений, проходящих на границе контакта металл-полупроводник. Их результатом стало получение слитка кремния, обладающего двумя типами проводимости. Изучая его, в 1939 году американский учёный Рассел Ол открыл явление, названное позже p-n переходом. Он установил, что в зависимости от примесей, существующих на границе соприкосновения двух полупроводников, изменяется приводимость. В начале 50-х годов инженеры компании Bell Telephone Labs разработали плоскостные диоды, а уже через пять лет в СССР появились диоды на основе германия с переходом менее 3 см.

Изобретателем же схемы выпрямительного моста считается электротехник из Польши Карол Поллак. Позже в журнале Elektronische Zeitung опубликовали результаты исследований Лео Гретца, поэтому в литературе можно встретить и другое название диодного моста — схема или мост Гретца.

Физические процессы

В основе принципа работы диодного моста лежит способность p-n перехода пропускать ток только в одном направлении. Под p-n переходом понимается контакт двух полупроводников с различным типом проводимости. Граница, разделяющая области, характеризуется шириной запрещённой зоны, препятствующей прохождению зарядов. С одной её стороны находится p область, в которой основными носителями считаются дырки (положительный заряд), а с другой n область, где основные носители электроны (отрицательный заряд).

Находясь изолированно друг от друга, в каждой области элементарные частички совершают беспорядочные тепловые колебания, из-за чего их выделяемая энергия компенсируется и результирующий ток равен нулю. При соприкосновении этих областей возникают диффузионные токи, вызванные притягиванием зарядов друг к другу. В итоге частички сталкиваются и рекомбинируют (исчезают). В зоне соприкосновения происходит обеднение носителей, и их движение прекращается. Устанавливается состояние динамического равновесия.

При приложении к p-n переходу электрического поля картина меняется. При прямом смещении, то есть таком, когда положительный полюс источника питания подключается к p области, а отрицательный к n области, происходит введение основных носителей в области. Из-за этого ширина запрещённой зоны уменьшается, и частички свободно начинают проходить через барьер, образуя ток. Если же полярность источника питания изменить, то произойдёт ещё большее обеднение слоёв, в итоге барьер увеличится, и ток не возникнет.

Таким образом, в зависимости от полярности сигнала, приложенного к переходу, ширина запрещённой зоны увеличивается или уменьшается. Если на элемент, в основе работы которого используется p-n переход подать переменный сигнал, то в результате к нему попеременно будет прикладываться прямое и обратное напряжение. Соответственно, часть сигнала он будет задерживать, а часть пропускать.

Если же взять измерительный прибор, умеющий показывать форму сигнала (осциллограф), то на выходе радиоэлемента можно будет увидеть импульсы, длительность которых определяется периодом полуволны. Именно поэтому диод и называется выпрямительным, хотя к нему больше подходит название импульсный преобразователь. То есть устройство, преобразующее переменный сигнал в пачку импульсов.

Схема сборки из диодов

Выражение «мост из диодов» происходит от слияния двух слов, подчёркивающих принцип работы устройства. Под этим словосочетанием понимается электрический прибор, служащий для преобразования переменного тока в пульсирующий. Состоит он из четырёх диодов, образующих соединение по схеме Гретца.

Переменное электрическое напряжение представляет собой гармонический сигнал, амплитуда которого изменяется по синусоидальному закону во времени. Условно его можно представить в виде отрицательных и положительных полуволн. При подаче сигнала на вход диода через него может пройти только одна полуволна, в результате чего на выходе направление тока станет односторонним.

На этом принципе и работает диодный мост. Но так как один диод при прохождении через него изменяющегося во времени сигнала даёт на выходе только пачку импульсов, то для получения действительно постоянного напряжения необходимо, чтобы устройство выпрямляло две полуволны. Другими словами, являлось двухполупериодным.

Для создания полноценного выпрямителя схема диодного моста должна обеспечивать преобразование как положительной, так и отрицательной составляющей сигнала. Если диоды подключить по схеме Гретца, то в каждый полупериод волны ток сможет протекать только через два элемента. То есть устройство будет поочерёдно выпрямлять каждую полуволну.

При подаче на вход моста переменного напряжения в тот момент, когда сигнал будет описываться положительной составляющей, диоды VD2 и VD3 будут для него открыты, а VD1 и VD4 заперты. При смене полярности состояние выпрямителей изменится, ток потечёт через VD4 и VD1, в то время как VD3, VD2 окажутся закрытыми.

В итоге форма сигнала станет постоянной, так как на выходе устройства практически не будет промежутка времени, при котором напряжение будет равно нулю. При этом частота выходного сигнала увеличится вдвое. Например, если на устройство подать напряжение 220 в из электросети, то на его выходе получится постоянный ток с частотой 100 Гц. Это пульсирование считается паразитным, мешающим работе электронных узлов, поэтому в электрических схемах выход прибора подключается к электролитическому конденсатору, сглаживающему пульсации. Такая схема применяется в однофазных сетях, в трёхфазных же используется шесть диодов, работающих попарно (по аналогии со схемой Гретца).

Виды и характеристики

Современная промышленность выпускает различные по конструкции и характеристикам устройства. Все выпрямительные мосты разделяют на два вида: монолитные и наборные. Первые выполняются в цельном диэлектрическом корпусе, наподобие микросхемы, и имеют четыре вывода. Форма их корпуса может быть прямоугольной, квадратной, цилиндрической. При этом тип корпуса может быть также любым, например, SOT 23, MDI, SDIP, SMD.

На корпусе обычно подписываются полярные ноги символами + и —, соответствующие выходному сигналу. Входные же выводы могут не подписываться или обозначаться знаком тильды

. Вторые же представляют собой четыре отдельных диода, запаянных по схеме моста, чаще всего в специально отведённые для них места на плате.

При работе выпрямительный мост может нагреваться, поэтому некоторые конструкции предполагают их совместное использование с радиатором. Как и любой электрический прибор, мост характеризуется рядом параметров:

  1. Наибольшее обратное напряжение, В — характеризуется максимальным значением напряжения, приложенного при обратном включении диодов, подача которого на прибор не приводит к его повреждению. Превышение этого значения вызывает пробой, то есть полупроводник превращается в проводник.
  2. Действующее напряжение, В — определяется среднеквадратичным значением амплитуды входного сигнала.
  3. Максимальный ток, А — это величина, определяющая наибольшую мощность, которую может потреблять нагрузка, подключённая к прибору.
  4. Максимальное падение напряжения, В — этот параметр обозначает потери мощности сигнала на элементе, то есть фактически характеризует эффективность прибора. Потери мощности связаны с активным внутренним сопротивлением устройства, на котором электрическая энергия преобразуется в тепловую.
  5. Интервал рабочих температур, С — обозначает диапазон, в котором характеристики устройства практически не изменяются.

Кроме этого, в зависимости от типа используемых диодов устройства могут быть высокочастотными и импульсными. Первые используются в цепях с высокочастотным электричеством. Диоды, на базе которых собирается конструкция, называются Шотки. В них вместо классического p-n перехода используется контакт металл-полупроводник. Вторые же являются обычными выпрямителями.

Обозначение и маркировка

Условно-графическое обозначение полупроводникового моста на принципиальных электрических схемах выглядит как ромб, из вершин которого выходят прямые короткие линии, символизирующие выводы. Каждый вывод подписывается знаком, соответствующим виду сигнала. Так, плюсом обозначается положительный выход, минусом — отрицательный, а тильдой — входы для подачи переменного сигнала. В середине ромба может как изображаться выпрямительный диод, так и нет.

В литературе, различных спецификациях и на схемах устройство подписывается латинскими символами VDS, после которых ставится арабская цифра, обозначающая порядковый номер. В иностранной литературе можно также встретить обозначение BDS. Стандарта для маркировки мостов не существует. Каждый производитель обозначает свою продукцию, как хочет, согласно своей системе.

Если внимательно изучить различные обозначения, то можно проследить тенденцию в маркировке, нанесённой на корпус прибора. На ней почти всегда присутствуют данные о его основных характеристиках. То есть указывается максимальный ток или рабочее напряжение. Например, DB151S — первые две цифры обозначают ток 1,5 А, а вторая напряжение согласно таблице, в этом случае 50 В.

Отечественные изделия классифицируются по-другому. Сам мост обозначается буквой «Ц», стоящее за ней число обозначает материал, а последующие цифры номер разработки. Например, популярный мостик у радиолюбителей выдерживающий обратное напряжение до 400 В, маркируется как КЦ407А.

Самостоятельное изготовление

Выпрямительные однофазные мосты обычно не являются дефицитными радиодеталями, поэтому их можно купить и выбрать по необходимым параметрам практически в любом радиомагазине. Но не всегда есть на это время, поэтому нужный мост можно собрать и своими руками. Для этого понадобится подготовить:

  1. Четыре одинаковых по своим характеристикам диода. Можно в принципе брать и любые, но следует понимать, что общие параметры моста будут определяться самым слабым элементом.
  2. Монтажный провод.
  3. Паяльник.
  4. Пинцет.
  5. Флюс и припой.
  6. Бокорезы.
  7. Электрическую схему диодного моста выпрямителя.

После того как всё подготовлено, на первом этапе залуживают выводы диодов. Для этого ножки радиоэлементов смазываются флюсом, и на них с помощью разогретого паяльника переносится олово, образующее тонкий слой. На следующем этапе диоды соединяются согласно схеме.

Для этого необходимо знать, где у элемента катод, а где анод. На схеме аноду соответствует вершина треугольника, а катоду — основание. На самом же элементе обозначается только анод. Это может быть полоска, точка или условно-графическое обозначение, смещённое к одному из выводов.

Затем берутся два элемента, и анод одного соединяется с катодом другого. Аналогичное действие повторяется и для оставшихся элементов. В итоге получается пара, каждая из которых состоит из двух диодов. Далее, между собой спаиваются катоды, а поле — аноды. После того как диоды соединены к точкам пайки, подсоединяются проводники, формирующие выводы устройства. На последнем этапе конструкция проверяется с помощью мультиметра.

Проверка радиоприбора

Чтобы проверить мост, понадобится взять цифровой прибор и переключить его в режим прозвонки диодов. На мультиметре этот режим соответствует символу диода. К тестеру подключается щуп чёрного цвета в гнездо COM, а красного в V/Ω. Суть проверки заключается в прозвонке переходов. Если за вывод № 1 принять положительный электрод устройства, за № 2 и 3 — входы для переменного сигнала, а за № 4 — отрицательный выход, то тестирование можно выполнить в следующем порядке:

  1. Чёрным щупом дотрагиваются до первого вывода, а красным до третьего. На экране тестера должно загореться трёхзначное число, обозначающее сопротивление перехода. При смене полярности на табло должна появиться единица (бесконечность).
  2. Красным щупом дотрагиваются до третьего вывода, а чёрным — до четвёртого. Тестер должен показать бесконечность, а при смене полярности должно появиться трёхзначное число.
  3. К первой ноге подключается чёрный провод, а ко второй — красный. Прибор должен показать сопротивление перехода, при смене полярности — обрыв.
  4. К третьему выводу подключается красный провод, к четвёртому — чёрный. Переход звониться не должен. При смене положения проводов тестер должен показать сопротивление.

Если все четыре пункта выполняются, то можно считать, что выпрямитель собран правильно и находится в работоспособном состоянии. При этом таким способом можно проверить любой полупроводниковый мост.

Назначение и практическое использование

Область использования моста, набранного из диодов, довольно широка. Это могут быть блоки питания и узлы управления. Он стоит во всех устройствах, питающихся от промышленной сети 220 вольт. Например, телевизоры, приёмники, зарядки, посудомоечные машины, светодиодные лампы.

Не обходятся без него и автомобили. После запуска двигателя начинает работать генератор, вырабатывающий переменный ток. Так как бортовая сеть вся питается от постоянного напряжения, ставится выпрямительный мост, через который происходит подача выпрямленного напряжения. Этим же постоянным сигналом происходит и подзарядка аккумуляторной батареи.

Выпрямительное устройство используется для работы сварочного аппарата. Правда, для него применяются мощные устройства, способные выдерживать ток более 200 ампер. Использование в устройствах диодной сборки даёт ряд преимуществ по сравнению с простым диодом. Такое выпрямление позволяет:

  • увеличить частоту пульсаций, которую затем просто сгладить, используя электролитический конденсатор;
  • при совместной работе с трансформатором избавиться от тока подмагничивания, что даёт возможность эффективнее использовать габаритную мощность преобразователя;
  • пропустить большую мощность с меньшим нагревом, тем самым увеличивая коэффициент полезного действия.

Но также стоит отметить и недостаток, из-за которого в некоторых случаях мост не используют. Прежде всего, это двойное падение напряжения, что особенно чувствительно в низковольтных схемах. А также при перегорании части диодов устройство начинает работать в однополупериодном режиме, из-за чего в схему проникают паразитные гармоники, способные вывести из строя чувствительные радиоэлементы.

Блок питания

Ни один современный блок питания не обходится без выпрямительного устройства. Качественные источники изготавливаются с использованием мостовых выпрямителей. Классическая схема состоит всего из трёх частей:

  1. Понижающий трансформатор.
  2. Выпрямительный мост.
  3. Фильтр.

Синусоидальный сигнал с амплитудой 220 вольт подаётся на первичную обмотку трансформатора. Из-за явления электромагнитной индукции во вторичной его обмотке наводится электродвижущая сила, начинает течь ток. В зависимости от вида трансформатора величина напряжения за счёт коэффициента трансформации снижается на определённое значение.

Между выводами вторичной обмотки возникает переменный сигнал с пониженной амплитудой. В соответствии со схемой подключения диодного моста это напряжение подаётся на его вход. Проходя через диодную сборку, переменный сигнал преобразуется в пульсирующий.

Такая форма часто считается неприемлемой, например, для звукотехнической аппаратуры или источников освещения. Поэтому для сглаживания используется конденсатор, подключённый параллельно выходу выпрямителя.

Трёхфазный выпрямитель

На производствах и в местах, где используется трёхфазная сеть, применяют трёхфазный выпрямитель. Состоит он из шести диодов, по одной паре на каждую фазу. Использование такого рода устройства позволяет получить большее значение тока с малой пульсацией. А это, в свою очередь, снижает требования к выходному фильтру.

Наиболее популярными вариантами включения трёхфазных выпрямителей являются схемы Миткевича и Ларионова. При этом одновременно могут использоваться не только шесть диодов, но и 12 или даже 24. Трёхфазные мосты используются в тепловозах, электротранспорте, на буровых вышках, в промышленных установках очистки газов и воды.

Таким образом, использование мостовых выпрямителей позволяет преобразовывать переменный ток в постоянный, которым запитывается вся электронная аппаратура. Самостоятельно сделать диодный мост несложно. При этом его применение позволяет получить не только качественный сигнал, но и повысить надёжность устройства в целом.

Диод – это полупроводниковый прибор, который обладает различной проводимостью в зависимости от прикладываемого напряжения. Имеет всего два вывода: анод и катод. При подаче прямого напряжения (на анод подается положительный потенциал по сравнению с катодом) он открыт. При подаче отрицательного напряжения он закрывается.

Эта особенность прибора широко используется в электротехнике, в частности диодный мост применяют для сварочного аппарата, чтобы выпрямлять переменный ток, улучшая качество сварки.

Основные характеристики

Главными параметрами, на которые обращают внимание при выборе выпрямителей для сварочных аппаратов, являются:

  • максимально допустимое постоянное обратное напряжение;
  • максимальный средний прямой ток за период;
  • рабочая частота переключения;
  • постоянное прямое напряжение при максимальном прямом токе;
  • максимально допустимая температура корпуса.

Амплитуда бытовой сети составляет около 310 В, поэтому нужно использовать диоды с обратным напряжением 400 В и выше. Прямой ток жестко связан с мощностью прибора, и на него также обращают внимание. Рабочая частота показывает, в каком выпрямителе можно использовать полупроводник, применять его в сетевом или выходном блоке инвертора.

Прямое напряжение полупроводника характеризует мощность рассеяния на самом приборе. Это позволяет рассчитать размеры радиатора или системы охлаждения. Предельная температура корпуса сварочного аппарата дает возможность предусмотреть схему защиты от перегрева.

Применение в сварке

В любом трансформаторном сварочном аппарате постоянного тока или инверторе присутствуют силовые диоды. Они предназначены для выпрямления переменного тока. Для повышения коэффициента полезного действия диоды подключают по мостовой схеме, в этом случае оба полупериода приходятся на нагрузку.

В трансформаторном сварочном аппарате выпрямительные диоды устанавливают на выходе вторичной обмотки. Сварочное оборудование имеет понижающий трансформатор, соответственно, напряжение холостого хода значительно ниже входного, поэтому здесь требуются приборы большой мощности и низкой частоты. Для этого подойдут выпрямительные диоды В200 (максимальный ток 200А).

Для сварочного инвертора требуется два выпрямителя. Один располагается на входе источника питания. Он преобразует переменный ток 220 вольт 50 Гц в постоянный, который преобразуется в дальнейшем в переменный ток высокой частоты (40-80 кГц).

При мощности аппарата 5 кВт выпрямительные диоды должны иметь обратное напряжение 600-1000 В и средний прямой ток 25-35 А при частоте 50 Гц.

Второй выпрямитель располагается после высокочастотного трансформатора. Здесь требования другие. Максимальный прямой ток должен быть не менее 200 А на частоте 80 кГц, а обратное напряжение превышать напряжение холостого хода (60-70 В).

В любом случае используются диоды из категории мощных, с площадкой для монтажа радиатора, поскольку без отведения тепла устройство быстро сгорит.

Особенность выпрямителей

Выпрямитель для сварочного аппарата выполняется по мостовой схеме. При изготовлении сварочного аппарата своими руками и применении диодов В200 нужно учитывать, что их корпус находится под напряжением.

Поэтому когда выпрямитель устанавливают на радиатор, он должен быть изолирован от остальных элементов схемы, от корпуса прибора и от соседних диодов тоже. А это создает определенные неудобства для сварщика.

Приходится использовать более крупный корпус. Для уменьшения габаритов аппарата применяют выпрямительный прибор ВЛ200, который имеет другую полярность. Это позволяет объединить полупроводники на два парных радиатора.

В последние годы стали выпускать довольно мощные диодные мосты в одном корпусе. По размерам такая конструкция из диодов примерно соответствует спичечному коробку, имеет площадку для посадки радиатора, максимальный прямой ток 30-50 А. Диодная сборка имеет значительно меньшую стоимость по сравнению с диодами В200.

Если по работе устройства требуется более мощный мост, то эту проблему можно легко решить, используя параллельное подключение мостовых сборок. Однако их надежность в таком случае будет ниже, чем у одиночных мощных диодов.

Установка

При использовании параллельной схемы соединения диодных мостов необходимо учитывать, что все они имеют некоторый разброс по параметрам.

Поэтому при подборе элементов необходимо делать это с некоторым запасом прочности. При соблюдении этого требования для сварочного аппарата можно получить диодный мост более компактный, чем при использовании одиночных диодов.

Диодные сборки позволяют размещать их на одном радиаторе, так как корпусы не находятся под напряжением. Это позволяет монтировать их в любом месте, и даже снаружи.

В зависимости от требуемого сварочного тока для выпрямителя могут потребоваться от 3 до 5 диодных сборок. Для лучшей теплоотдачи диодные мосты устанавливаются на радиатор через теплопроводящую пасту.

К контактам проводники рекомендуется подсоединяться пайкой, в противном случае могут быть потери мощности в месте контакта и его сильный нагрев.

Применение на практике

Для примера, рассмотрим инверторный аппарат TELWIN Force 165. Во входном выпрямителе используются диодные сборки GBPC3508. Выпрямительный мост GBPC3508 может работать с током 35 А, обратное напряжение – 800 В.

С ним вместе идет обязательно сглаживающий фильтр из конденсаторов большой емкости. Кроме этого имеется фильтр электромагнитной совместимости, который не пропускает помехи от инвертора в бытовую сеть.

На выходе инвертора используются мощные сдвоенные диоды с общим катодом. Они имеют высокое быстродействие в отличие от диодов расположенных на входе устройства.

Благодаря малому времени восстановления, менее 50 наносекунд, приборы успевают переключать высокочастотный ток на выходе вторичной обмотки.

В данном приборе используются сдвоенные диоды марок STTH6003CW, FFh40US30DN или VS-60CPH03, рассчитаны на прямой ток 30 ампер на один прибор (60 ампер на оба) и обратное напряжение 300 вольт.

Устанавливаются на радиатор. Для защиты полупроводников от перегрузки используется RC фильтр. Схема управления требует стабильный источник питания без бросков напряжения.

Для этого в приборе предусмотрены стабилитроны или уже готовый интегральный стабилизатор, которые обеспечивают стабильное питание на микросхемах управления. В результате получается компактное устройство, позволяющее качественно варить металл.

Схема диодного моста

Одной из важнейших частей электронных приборов питающихся от сети переменного тока 220 вольт является так называемый диодный мост. Диодный мост – это одно из схемотехнических решений, на основе которого выполняется функция выпрямления переменного тока.

Как известно, для работы большинства приборов требуется не переменный ток, а постоянный. Поэтому возникает необходимость в выпрямлении переменного тока.

Например, в составе блока питания, о котором уже заходила речь на страницах сайта, присутствует однофазный полномостовый выпрямитель – диодный мост. На принципиальной схеме диодный мост изображается следующим образом.


Схема диодного моста

Это так называемый однофазный выпрямительный мост, один из нескольких типов выпрямителей, которые активно применяются в электронике. С его помощью производят двухполупериодное выпрямление переменного тока.

В железе это выглядит следующим образом.


Диодный мост из отдельных диодов S1J37

Схему эту придумал немецкий физик Лео Гретц, поэтому данное схемотехническое решение иногда называют «схема Гретца» или «мост Гретца». В электронике данная схема применяется в настоящее время повсеместно. С появлением дешёвых полупроводниковых диодов эту схему стали применять всё чаще и чаще. Сейчас ею уже никого не удивишь, но в эпоху радиоламп «мост Гретца» игнорировали, поскольку она требовала применения аж 4 ламповых диодов, которые стоили по тем временам довольно дорого.

Как работает диодный мост?

Пару слов о том, как работает диодный мост. Если на его вход (обозначен значком «

») подать переменный ток, полярность которого меняется с определённой частотой (например, с частотой 50 герц, как в электросети), то на выходе (выводы «+» и «-») мы получим ток строго одной полярности. Правда, этот ток будет иметь пульсации. Частота их будет вдвое больше, чем частота переменного тока, который подаётся на вход.

Таким образом, если на вход диодного моста подать переменный ток электросети (частота 50 герц), то на выходе получим постоянный ток с пульсациями частотой 100 герц. Эти пульсации нежелательны и могут в значительной степени помешать работе электронной схемы.

Чтобы «убрать» пульсации необходимо применить фильтр. Простейший фильтр – это электролитический конденсатор достаточно большой ёмкости. Если взглянуть на принципиальные схемы блоков питания, как трансформаторных, так и импульсных, то после выпрямителя всегда стоит электролитический конденсатор, который сглаживает пульсации тока.

Обозначение диодного моста на схеме.

На принципиальных схемах диодный мост может изображаться по-разному. Взгляните на рисунки ниже – всё это одна и та же схема, но изображена она по-разному. Думаю, теперь взглянув на незнакомую схему, вы с лёгкостью обнаружите его.

Диодная сборка.

Диодный мост во многих случаях обозначают на принципиальных схемах упрощённо. Например, вот так.

Обычно, такое изображение либо служить для того, чтобы упростить вид принципиальной схемы, либо для того, чтобы показать, что в данном случае применена диодная выпрямительная сборка.

Сборка диодного моста (или просто диодная сборка) – это 4 одинаковых по параметрам диода, которые соединены по схеме мостового выпрямителя и запакованы в один общий корпус. У такой сборки 4 вывода. Два служат для подключения переменного напряжения и обозначаются значком «

». Иногда могут иметь обозначение AC (Alternating Current – переменный ток).

Оставшиеся два вывода имеют обозначения « + » и « – ». Это выход выпрямленного, пульсирующего напряжения (тока).

Диодная сборка выпрямительного моста является более технологичной деталью. Она занимает меньше места на печатной плате. Для робота-сборщика на заводе проще и быстрее установить одну монолитную деталь вместо четырёх. Ещё одним из плюсов такой сборки можно считать то, что при работе все диоды внутри неё находятся в одном тепловом режиме.

Также стоит отметить и то, что сборки, порой, стоят дешевле, чем четыре отдельных диода. Но и в бочке мёда должна быть ложка дёгтя. Минус диодных сборок в том, что если выходит из строя хотя бы один диод, то менять её придётся полностью. Поэтому не лишним будет научиться проверять диодный мост мультиметром.

Думаю понятно, что в случае отдельных диодов нужно просто заменить один неисправный диод, что, соответственно, обойдётся дешевле.

В реальности сборка диодного моста может выглядеть вот так.


Диодная сборка KBL02 на печатной плате


Диодная сборка RS607 на плате компьютерного блока питания

А вот так выглядит диодная сборка DB107S для поверхностного (SMD) монтажа. Несмотря на свои малые размеры, сборка DB107S выдерживает прямой ток 1 A и обратное напряжение в 1000 V.

Более мощные выпрямительные диодные мосты требуют охлаждения, так как при работе они сильно нагреваются. Поэтому их корпус конструктивно выполнен с возможностью крепления на радиатор. На фото – диодный мост KBPC2504, рассчитанный на прямой ток 25 ампер.

Естественно, любую мостовую сборку можно заменить 4-мя отдельными диодами, которые соответствуют нужным параметрам. Это бывает необходимо, когда нужной сборки нет под рукой.

Иногда это вводит новичков в замешательство. Как же правильно соединить диоды, если предполагается изготовление диодного моста из отдельных диодов? Ответ изображён на следующем рисунке.


Условное изображение диодного моста и диодной сборки

Как видим всё довольно просто. Чтобы понять, как нужно соединить диоды, нужно вписать в стороны ромба изображение диода.

На принципиальных схемах и печатных платах диодный мост могут обозначать по-разному. Если используются отдельные диоды, то рядом с ними просто указывается сокращённое обозначение – VD, а рядом ставиться его порядковый номер в схеме. Например, вот так: VD1VD4. Иногда применяется обозначение VDS. Данное обозначение указывается обычно рядом с условным обозначением выпрямительного моста. Буква S в данном случае подразумевает, что это сборка. Также можно встретить обозначение BD.

Где применяется схема диодного моста?

Мостовая схема активно применяется практически в любой электронике, которая питается от однофазной электросети переменного тока (220 V): музыкальных центрах, DVD-проигрывателях, кинескопных и ЖК-телевизорах. . Да где его только нет! Кроме этого, он нашёл применение не только в трансформаторных блоках питания, но и в импульсных. Примером импульсного блока питания, в котором применяется данная схема, может служить рядовой компьютерный блок питания. На его плате легко обнаружить либо выпрямительный мост из отдельных мощных диодов, либо одну диодную сборку.

Вы легко найдёте диодный мост на печатных платах электро-пускорегулирующих аппаратов (ЭПРА) или по-простому «балластах», а также в компактных люминесцентных лампах (КЛЛ).

В сварочных аппаратах можно обнаружить очень мощные диодные мосты, которые крепятся к теплоотводу. Это лишь несколько примеров того, где может применяться данное схемотехническое решение.

Диодные мосты в SMD корпусах Маркировка Характеристики Цены

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

Маркировка диодного моста Макс. обратное напряжение Действующие напряжение Макс. ток Имп. прямой ток Макс. падение напряжения Максимальный обратный ток Корпус диодного моста Характеристики диодного мостаСкладЗаказ
U01501BRM 100В 50В 0,15А 1,25В 0,025мкА при 25С/20B и 2,5мкА при 25С/75B SOT23-6L
B6S 600В 420В 0.5А 30А 1,0В 5мкА при 25С и 50мкА при 125С MDI
B8S 800В 560В 0.5А 30А 1,0В 5мкА при 25С и 50мкА при 125С MDI
TB8S 800В 560В 30А 1,1В 10 мкА TDI
DI108S 800В 560В 30А 1,1В 5мкА при 25С и 500мкА при 125С SDIP
DI158S 800В 560В 1,5А 60А 1,1В 10мкА при 25С и 100мкА при 125С SDIP
DI208S 800В 560В 50А 1,1В 10мкА при 25С и 100мкА при 125С SDIP
DI2010S 1000В 700В 50А 1,1В 10мкА при 25С и 100мкА при 125С SDIP
Цены в формате  .pdf,  .xls Купить

Мосты на диодах Шоттки

Цены в формате  .pdf,  .xls Купить
Упаковка: В блистр-ленте на катушке диаметром 330 мм по 1500 диодных мостов для DI108S, DI158S, DI208S, DI2010S, по 3000 диодных мостов для B6S, B8S, по 4000 диодных мостов для TB8S. В блистр-ленте на катушке диаметром 180 мм по 1000 диодных мостов для TS140S, TS240S и по 3000 диодных мостов для U01501BRM,

Диодный мост в SMD корпусе SOT23-6L

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 3000 диодных мостов в корпусе SOT23-6L.

Диодный мост в СМД корпусе MDI

Упаковка: В блистр-ленте на катушке диаметром 330 мм по 3000 диодных мостов в корпусе MDI.

Диодный мост в SMD корпусе TDI

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 1000 диодных мостов в корпусе TDI.

Диодный мост в СМД корпусе SDIP

Упаковка: В блистр-ленте на катушке диаметром 330 мм по 1500 диодных мостов в корпусе SDIP.

В диодных мостах предназначенных для работы сетевых источниках питания используется выпрямительные диоды. В корпусах для поверхностного монтажа поставляются одиночные высоковольтные выпрямительные диоды и импульсные диоды для высокочастотных преобразователей. Для низковольтных цепей широко используются диоды с малым падением напряжения на переходе – диоды Шоттки.

Корзина

Корзина пуста

Диодный мост генератора от autodoc.ua (оригинал, аналог)

Диодный мост генератора

Генератор автомобиля представляет собой устройство, обеспечивающее преобразование механический энергии непосредственно в ток. Это позволяет подпитывать электрооборудования. Зачастую поломки генератора происходят из-за неисправного выпрямительного блока. То есть виной всему конструкция, благодаря которой переменный ток превращается в постоянный. Диодный мост генератора, находящийся в выпрямительном блоке, является цепью диодов. Принцип их действия заключается в однополярной передаче электрического тока. Поэтому если диод исправен, ток идет только в одно сторону.

Главными причинами поломки моста являются проблемы с контактами или проникновение влаги непосредственно внутрь конструкции. Но прежде чем осуществить ремонт устройства или приобрести диодный мост для замены, целесообразно проверить генераторные щетки и регулятор напряжения. Диагностику конструкции начинают с того, что снимают диодный мост генератора. Обойтись без него, по сути, невозможно.

Чтобы поверхностно оценить состояние моста систему проверяют на утечку тока. Устанавливают вероятность такого процесса. Если мотор заглушен и приборы выключены, но потребление тока превышает 1 ампер за час, источником проблем является мост. Не лишним будет также проверить силовые и вспомогательные диоды, используя мультиметр. Для этого отрицательные и положительные щупы тестера присоединяют к пластине соответствующего диодного моста, а также к выводу диода. Когда операция завершена, щупы меняют местами.

В настоящее время для заказа сертифицированной автомобильной продукции целесообразно посетить наш профильный сайт. В широком ассортименте представлен выбор качественных товаров по приемлемым ценам. Здесь каждый сможет подобрать диодный мост генератора под соответствующие запросы. Консультанты помогут заказчику определиться с выбором и осуществить выгодную покупку. Приобрести диодный мост генератора можно в онлайн режиме всего за несколько минут. Для этого достаточно оставить заявку на заказ непосредственно на сайте. Представители компании в ближайшее время выйдут с клиентом на связь. Профессиональный сервис гарантирован.

назначение и схема подключения, как собрать своими руками

Простейшим преобразователем переменного тока в постоянный является диодный мост. Им называется такой элемент электрической цепи, который состоит из нескольких диодов, соединённых друг с другом по специальной схеме. Придуманный ещё в 1895 году такой способ включения до сих пор успешно применяется в электроцепях. Практически ни один блок питания не обходится без его использования, ведь фактически все электронные схемы запитываются от источников постоянного тока.

История изобретения

В 1873 году английский учёный Фредерик Гутри разработал принцип работы вакуумных ламповых диодов с прямым накалом. Уже через год в Германии физик Карл Фердинанд Браун предположил похожие свойства в твердотельных материалах и изобрел точечный выпрямитель.

В начале 1904 года Джон Флеминг создал первый полноценный ламповый диод. В качестве материала для его изготовления он использовал оксид меди. Диоды начали широко использоваться в радиочастотных детекторах. Изучение полупроводников привело к тому, что в 1906 году Гринлиф Виттер Пиккард изобрел кристаллический детектор.

В середине 30-х годов XX века основные исследования физиков были направлены на изучение явлений, проходящих на границе контакта металл-полупроводник. Их результатом стало получение слитка кремния, обладающего двумя типами проводимости. Изучая его, в 1939 году американский учёный Рассел Ол открыл явление, названное позже p-n переходом. Он установил, что в зависимости от примесей, существующих на границе соприкосновения двух полупроводников, изменяется приводимость. В начале 50-х годов инженеры компании Bell Telephone Labs разработали плоскостные диоды, а уже через пять лет в СССР появились диоды на основе германия с переходом менее 3 см.

Изобретателем же схемы выпрямительного моста считается электротехник из Польши Карол Поллак. Позже в журнале Elektronische Zeitung опубликовали результаты исследований Лео Гретца, поэтому в литературе можно встретить и другое название диодного моста — схема или мост Гретца.

Физические процессы

В основе принципа работы диодного моста лежит способность p-n перехода пропускать ток только в одном направлении. Под p-n переходом понимается контакт двух полупроводников с различным типом проводимости. Граница, разделяющая области, характеризуется шириной запрещённой зоны, препятствующей прохождению зарядов. С одной её стороны находится p область, в которой основными носителями считаются дырки (положительный заряд), а с другой n область, где основные носители электроны (отрицательный заряд).

Находясь изолированно друг от друга, в каждой области элементарные частички совершают беспорядочные тепловые колебания, из-за чего их выделяемая энергия компенсируется и результирующий ток равен нулю. При соприкосновении этих областей возникают диффузионные токи, вызванные притягиванием зарядов друг к другу. В итоге частички сталкиваются и рекомбинируют (исчезают). В зоне соприкосновения происходит обеднение носителей, и их движение прекращается. Устанавливается состояние динамического равновесия.

При приложении к p-n переходу электрического поля картина меняется. При прямом смещении, то есть таком, когда положительный полюс источника питания подключается к p области, а отрицательный к n области, происходит введение основных носителей в области. Из-за этого ширина запрещённой зоны уменьшается, и частички свободно начинают проходить через барьер, образуя ток. Если же полярность источника питания изменить, то произойдёт ещё большее обеднение слоёв, в итоге барьер увеличится, и ток не возникнет.

Таким образом, в зависимости от полярности сигнала, приложенного к переходу, ширина запрещённой зоны увеличивается или уменьшается. Если на элемент, в основе работы которого используется p-n переход подать переменный сигнал, то в результате к нему попеременно будет прикладываться прямое и обратное напряжение. Соответственно, часть сигнала он будет задерживать, а часть пропускать.

Если же взять измерительный прибор, умеющий показывать форму сигнала (осциллограф), то на выходе радиоэлемента можно будет увидеть импульсы, длительность которых определяется периодом полуволны. Именно поэтому диод и называется выпрямительным, хотя к нему больше подходит название импульсный преобразователь. То есть устройство, преобразующее переменный сигнал в пачку импульсов.

Схема сборки из диодов

Выражение «мост из диодов» происходит от слияния двух слов, подчёркивающих принцип работы устройства. Под этим словосочетанием понимается электрический прибор, служащий для преобразования переменного тока в пульсирующий. Состоит он из четырёх диодов, образующих соединение по схеме Гретца.

Переменное электрическое напряжение представляет собой гармонический сигнал, амплитуда которого изменяется по синусоидальному закону во времени. Условно его можно представить в виде отрицательных и положительных полуволн. При подаче сигнала на вход диода через него может пройти только одна полуволна, в результате чего на выходе направление тока станет односторонним.

На этом принципе и работает диодный мост. Но так как один диод при прохождении через него изменяющегося во времени сигнала даёт на выходе только пачку импульсов, то для получения действительно постоянного напряжения необходимо, чтобы устройство выпрямляло две полуволны. Другими словами, являлось двухполупериодным.

Для создания полноценного выпрямителя схема диодного моста должна обеспечивать преобразование как положительной, так и отрицательной составляющей сигнала. Если диоды подключить по схеме Гретца, то в каждый полупериод волны ток сможет протекать только через два элемента. То есть устройство будет поочерёдно выпрямлять каждую полуволну.

При подаче на вход моста переменного напряжения в тот момент, когда сигнал будет описываться положительной составляющей, диоды VD2 и VD3 будут для него открыты, а VD1 и VD4 заперты. При смене полярности состояние выпрямителей изменится, ток потечёт через VD4 и VD1, в то время как VD3, VD2 окажутся закрытыми.

В итоге форма сигнала станет постоянной, так как на выходе устройства практически не будет промежутка времени, при котором напряжение будет равно нулю. При этом частота выходного сигнала увеличится вдвое. Например, если на устройство подать напряжение 220 в из электросети, то на его выходе получится постоянный ток с частотой 100 Гц. Это пульсирование считается паразитным, мешающим работе электронных узлов, поэтому в электрических схемах выход прибора подключается к электролитическому конденсатору, сглаживающему пульсации. Такая схема применяется в однофазных сетях, в трёхфазных же используется шесть диодов, работающих попарно (по аналогии со схемой Гретца).

Виды и характеристики

Современная промышленность выпускает различные по конструкции и характеристикам устройства. Все выпрямительные мосты разделяют на два вида: монолитные и наборные. Первые выполняются в цельном диэлектрическом корпусе, наподобие микросхемы, и имеют четыре вывода. Форма их корпуса может быть прямоугольной, квадратной, цилиндрической. При этом тип корпуса может быть также любым, например, SOT 23, MDI, SDIP, SMD.

На корпусе обычно подписываются полярные ноги символами + и —, соответствующие выходному сигналу. Входные же выводы могут не подписываться или обозначаться знаком тильды ~. Вторые же представляют собой четыре отдельных диода, запаянных по схеме моста, чаще всего в специально отведённые для них места на плате.

При работе выпрямительный мост может нагреваться, поэтому некоторые конструкции предполагают их совместное использование с радиатором. Как и любой электрический прибор, мост характеризуется рядом параметров:

  1. Наибольшее обратное напряжение, В — характеризуется максимальным значением напряжения, приложенного при обратном включении диодов, подача которого на прибор не приводит к его повреждению. Превышение этого значения вызывает пробой, то есть полупроводник превращается в проводник.
  2. Действующее напряжение, В — определяется среднеквадратичным значением амплитуды входного сигнала.
  3. Максимальный ток, А — это величина, определяющая наибольшую мощность, которую может потреблять нагрузка, подключённая к прибору.
  4. Максимальное падение напряжения, В — этот параметр обозначает потери мощности сигнала на элементе, то есть фактически характеризует эффективность прибора. Потери мощности связаны с активным внутренним сопротивлением устройства, на котором электрическая энергия преобразуется в тепловую.
  5. Интервал рабочих температур, С — обозначает диапазон, в котором характеристики устройства практически не изменяются.

Кроме этого, в зависимости от типа используемых диодов устройства могут быть высокочастотными и импульсными. Первые используются в цепях с высокочастотным электричеством. Диоды, на базе которых собирается конструкция, называются Шотки. В них вместо классического p-n перехода используется контакт металл-полупроводник. Вторые же являются обычными выпрямителями.

Обозначение и маркировка

Условно-графическое обозначение полупроводникового моста на принципиальных электрических схемах выглядит как ромб, из вершин которого выходят прямые короткие линии, символизирующие выводы. Каждый вывод подписывается знаком, соответствующим виду сигнала. Так, плюсом обозначается положительный выход, минусом — отрицательный, а тильдой — входы для подачи переменного сигнала. В середине ромба может как изображаться выпрямительный диод, так и нет.

В литературе, различных спецификациях и на схемах устройство подписывается латинскими символами VDS, после которых ставится арабская цифра, обозначающая порядковый номер. В иностранной литературе можно также встретить обозначение BDS. Стандарта для маркировки мостов не существует. Каждый производитель обозначает свою продукцию, как хочет, согласно своей системе.

Если внимательно изучить различные обозначения, то можно проследить тенденцию в маркировке, нанесённой на корпус прибора. На ней почти всегда присутствуют данные о его основных характеристиках. То есть указывается максимальный ток или рабочее напряжение. Например, DB151S — первые две цифры обозначают ток 1,5 А, а вторая напряжение согласно таблице, в этом случае 50 В.

Отечественные изделия классифицируются по-другому. Сам мост обозначается буквой «Ц», стоящее за ней число обозначает материал, а последующие цифры номер разработки. Например, популярный мостик у радиолюбителей выдерживающий обратное напряжение до 400 В, маркируется как КЦ407А.

Самостоятельное изготовление

Выпрямительные однофазные мосты обычно не являются дефицитными радиодеталями, поэтому их можно купить и выбрать по необходимым параметрам практически в любом радиомагазине. Но не всегда есть на это время, поэтому нужный мост можно собрать и своими руками. Для этого понадобится подготовить:

  1. Четыре одинаковых по своим характеристикам диода. Можно в принципе брать и любые, но следует понимать, что общие параметры моста будут определяться самым слабым элементом.
  2. Монтажный провод.
  3. Паяльник.
  4. Пинцет.
  5. Флюс и припой.
  6. Бокорезы.
  7. Электрическую схему диодного моста выпрямителя.

После того как всё подготовлено, на первом этапе залуживают выводы диодов. Для этого ножки радиоэлементов смазываются флюсом, и на них с помощью разогретого паяльника переносится олово, образующее тонкий слой. На следующем этапе диоды соединяются согласно схеме.

Для этого необходимо знать, где у элемента катод, а где анод. На схеме аноду соответствует вершина треугольника, а катоду — основание. На самом же элементе обозначается только анод. Это может быть полоска, точка или условно-графическое обозначение, смещённое к одному из выводов.

Затем берутся два элемента, и анод одного соединяется с катодом другого. Аналогичное действие повторяется и для оставшихся элементов. В итоге получается пара, каждая из которых состоит из двух диодов. Далее, между собой спаиваются катоды, а поле — аноды. После того как диоды соединены к точкам пайки, подсоединяются проводники, формирующие выводы устройства. На последнем этапе конструкция проверяется с помощью мультиметра.

Проверка радиоприбора

Чтобы проверить мост, понадобится взять цифровой прибор и переключить его в режим прозвонки диодов. На мультиметре этот режим соответствует символу диода. К тестеру подключается щуп чёрного цвета в гнездо COM, а красного в V/Ω. Суть проверки заключается в прозвонке переходов. Если за вывод № 1 принять положительный электрод устройства, за № 2 и 3 — входы для переменного сигнала, а за № 4 — отрицательный выход, то тестирование можно выполнить в следующем порядке:

  1. Чёрным щупом дотрагиваются до первого вывода, а красным до третьего. На экране тестера должно загореться трёхзначное число, обозначающее сопротивление перехода. При смене полярности на табло должна появиться единица (бесконечность).
  2. Красным щупом дотрагиваются до третьего вывода, а чёрным — до четвёртого. Тестер должен показать бесконечность, а при смене полярности должно появиться трёхзначное число.
  3. К первой ноге подключается чёрный провод, а ко второй — красный. Прибор должен показать сопротивление перехода, при смене полярности — обрыв.
  4. К третьему выводу подключается красный провод, к четвёртому — чёрный. Переход звониться не должен. При смене положения проводов тестер должен показать сопротивление.

Если все четыре пункта выполняются, то можно считать, что выпрямитель собран правильно и находится в работоспособном состоянии. При этом таким способом можно проверить любой полупроводниковый мост.

Назначение и практическое использование

Область использования моста, набранного из диодов, довольно широка. Это могут быть блоки питания и узлы управления. Он стоит во всех устройствах, питающихся от промышленной сети 220 вольт. Например, телевизоры, приёмники, зарядки, посудомоечные машины, светодиодные лампы.

Не обходятся без него и автомобили. После запуска двигателя начинает работать генератор, вырабатывающий переменный ток. Так как бортовая сеть вся питается от постоянного напряжения, ставится выпрямительный мост, через который происходит подача выпрямленного напряжения. Этим же постоянным сигналом происходит и подзарядка аккумуляторной батареи.

Выпрямительное устройство используется для работы сварочного аппарата. Правда, для него применяются мощные устройства, способные выдерживать ток более 200 ампер. Использование в устройствах диодной сборки даёт ряд преимуществ по сравнению с простым диодом. Такое выпрямление позволяет:

  • увеличить частоту пульсаций, которую затем просто сгладить, используя электролитический конденсатор;
  • при совместной работе с трансформатором избавиться от тока подмагничивания, что даёт возможность эффективнее использовать габаритную мощность преобразователя;
  • пропустить большую мощность с меньшим нагревом, тем самым увеличивая коэффициент полезного действия.

Но также стоит отметить и недостаток, из-за которого в некоторых случаях мост не используют. Прежде всего, это двойное падение напряжения, что особенно чувствительно в низковольтных схемах. А также при перегорании части диодов устройство начинает работать в однополупериодном режиме, из-за чего в схему проникают паразитные гармоники, способные вывести из строя чувствительные радиоэлементы.

Блок питания

Ни один современный блок питания не обходится без выпрямительного устройства. Качественные источники изготавливаются с использованием мостовых выпрямителей. Классическая схема состоит всего из трёх частей:

  1. Понижающий трансформатор.
  2. Выпрямительный мост.
  3. Фильтр.

Синусоидальный сигнал с амплитудой 220 вольт подаётся на первичную обмотку трансформатора. Из-за явления электромагнитной индукции во вторичной его обмотке наводится электродвижущая сила, начинает течь ток. В зависимости от вида трансформатора величина напряжения за счёт коэффициента трансформации снижается на определённое значение.

Между выводами вторичной обмотки возникает переменный сигнал с пониженной амплитудой. В соответствии со схемой подключения диодного моста это напряжение подаётся на его вход. Проходя через диодную сборку, переменный сигнал преобразуется в пульсирующий.

Такая форма часто считается неприемлемой, например, для звукотехнической аппаратуры или источников освещения. Поэтому для сглаживания используется конденсатор, подключённый параллельно выходу выпрямителя.

Трёхфазный выпрямитель

На производствах и в местах, где используется трёхфазная сеть, применяют трёхфазный выпрямитель. Состоит он из шести диодов, по одной паре на каждую фазу. Использование такого рода устройства позволяет получить большее значение тока с малой пульсацией. А это, в свою очередь, снижает требования к выходному фильтру.

Наиболее популярными вариантами включения трёхфазных выпрямителей являются схемы Миткевича и Ларионова. При этом одновременно могут использоваться не только шесть диодов, но и 12 или даже 24. Трёхфазные мосты используются в тепловозах, электротранспорте, на буровых вышках, в промышленных установках очистки газов и воды.

Таким образом, использование мостовых выпрямителей позволяет преобразовывать переменный ток в постоянный, которым запитывается вся электронная аппаратура. Самостоятельно сделать диодный мост несложно. При этом его применение позволяет получить не только качественный сигнал, но и повысить надёжность устройства в целом.

Дешевый 30-амперный мостовой выпрямитель, найдите 30-амперный мостовой выпрямитель на сайте Alibaba.com

Дешевый 30-амперный мостовой выпрямитель, найдите 30-амперный мостовой выпрямитель онлайн на Alibaba.com

35-амперный трехфазный мостовой выпрямитель

12,98

Мостовой выпрямитель на 1000 В — 50 А — 50 А — Металлический корпус — Диодный мост 1000 В, 50 А

2,80

MDS150A Трехфазный диодный мостовой выпрямитель 150 А, 1600 В

$ 16,99

100 А 1200 В, 4 контакта, 1 фазный диодный выпрямитель L, 100 А Тип

18 $.08

Высококачественный 3-мостовой выпрямитель, трехфазный диод, усилитель 90 А, 1000 В, SQL90A

$ 18,0

Мостовой выпрямитель QL100A, 100 А, 1600 В, диодный мостовой выпрямитель, металлический

50 шт.

14.95

Magentoo (TM) 2PCS MB6M 0.5Amp 600V PCB Монтаж 4-контактный клеммный мост выпрямителя

4,34

SQL 100A Amp 1000V 3-фазный диодный мост в металлическом корпусе, выпрямитель

9.87

2PCS MB6M 0.5Amp 600V PCB Монтаж 4-контактные клеммы Выпрямительный мост

5.58

S25VB100 мост выпрямительный мост 25A1000V мостовой выпрямитель / специальный сварочный аппарат

$ 6,36

60Amp 1200Volts 4 Pins 60A Тип выпрямителя 16.56

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения

  • Получите расценки на индивидуальные запросы
  • Позвольте подходящим поставщикам найти вас
  • Заключите сделку одним щелчком мыши

Настройка обработки апелляций

  • 1000 фабрик могут предложить вам предложение
  • Более быстрый ответ скорость
  • 100% доставка гарантирована

DB107S мостовые выпрямители SOP-4 SMD 1A 1000V мостовой выпрямитель мостовой блок SEP 107S DBS мостовой выпрямительный диод

$ 9.5

BR2010 Серебристый черный пластиковый корпус Однофазный мостовой выпрямитель 1 кВ 20 А

5,82

TU601 Мостовой выпрямитель Тейтрона 6 А 100 В 10 / PKG

6,00

KBPC35-10 Серебристый металлический корпус Однофазный мостовой выпрямитель кВ 35 А

5,99

TU602 Мостовой выпрямитель Тейтрона 6 А 200 В 10 / PKG

6,00

NTE5745 100 А при 1600 В 3-фазный мостовой выпрямитель в сборе

131.50

NTE ELECTRONICS NTE5301 МОСТ-ВЫПРЯМИТЕЛЬ ПОЛНОСТЬЮ ВОЛНОВОЙ ОДНОФАЗНЫЙ 600В 8АМПЕР SIP

33,66

SL 100A 1600В 4-контактный 1-фазный компонентный мостовой выпрямитель 100A 1600В

NTELEECT WAVE 8000

ПАКЕТ AMP SIP

28,44

10PCS / LOT Выпрямительный мост GBJ2510 25A / 1000V Мостовой выпрямитель плоский мост

$ 7,2

KBPC10-10 1KV 10Amp Серебристый металлический корпус Однофазный мостовой выпрямитель

6.31

BestTong Однофазный QL Алюминиевый радиатор мостовой выпрямительный диод 1000 В 50 А

8,99

KBPC15-10 1 кВ 15 А в металлическом корпусе серебристого цвета Однофазный мостовой выпрямитель

6,31

uxcell 5 x Серебристый металлический корпус Однофазный выпрямительный мост 1 кВ 50 А KBPC50-10

11,84

5 шт. KBPC30-10 1 кВ, 30 А, однофазный мостовой выпрямитель, полуволновой серебристый тон

12,26

Magentoo (TM) 2 шт. DB107S Однофазный выпрямительный мост с пассивированным стеклом 4 000 В 1 А

.48

Free Shopping.Xing Jiacheng product KBP307 KBP307 + плоский мост выпрямительный мост мост 3A 700V SEP исходный ряд

US $ 10,53 — 11,43 / шт.

Magentoo (TM) 2Pcs 1000Volt 1A

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео или информация, размещенные на этой веб-странице (за исключением всей интеллектуальной собственности, принадлежащей Alibaba Group на этой веб-странице), загружены зарегистрированными участниками Alibaba. .Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: [email protected].

МОСТОВЫЕ ВЫПРЯМИТЕЛИ — CEHCO

CEHCO с 1945 года является производителем, перепродавцом и дистрибьютором продукции для выпрямления питания, такой как выпрямители постоянного тока, трансформаторные выпрямительные сборки и специальные источники питания.

Наше подразделение L / C Magnetics Inc.(www.lcmagnetics.com) производит трансформаторы от 0,1 кВА до 100 МВА. Все трансформаторы CEHCO производятся L / C Magnetics Inc.

CEHCO — это специалист по ремонту и замене устаревших и снятых с производства выпрямителей постоянного тока.

Отправьте нам электронное письмо для получения бесплатного предложения.

Наши инженеры ответят в течение часа.

О МОСТОВЫХ ВЫПРЯМИТЕЛЯХ В СБОРЕ

Мостовые выпрямительные сборки

состоят из упаковки диодов и / или компонентов тринистора с выступами радиатора в мостовой схеме.

CEHCO использует профили радиаторов M, T, N и W для изготовления выпрямительных узлов.

Экструзия радиатора

Базовая схема сборки из четырех диодных мостов показана ниже. Пульсация составляет 50%.

Базовая схема сборки шестидиодного моста показана ниже. Пульсация составляет 5%

(Щелкните и просмотрите номера деталей, перечисленные ниже)

Некоторые сборки мостового выпрямителя показаны ниже.Щелкните ссылки для получения дополнительной информации.

Сборка четырехдиодного моста

с использованием диодов на 45 А P / N 2TB356-45

Сборка четырехдиодного моста

с использованием диодов на 150 А P / N 6M-150A-1200 PIV-4D

Сборка четырехдиодного моста

с использованием диодов на 300 А P / N 6M-300A-600PIV-4D

Шестидиодный мост в сборе, выходная мощность 1500 А

С использованием диодов на 2000 А и 2 вентиляторов
P / N 24N-1500A-1200PIV-6D-2F120

Сборка шестидиодного моста

с использованием диодов на 2000 А и 6 вентиляторов
P / N 6N (12) -2000A-1200PIV-6D-6F120

Шестидиодный мост в сборе

с использованием диодов на 45 А, номер по каталогу 2TZ456-45

Шестидиодный мост в сборе

с использованием диодов на 150 А, P / N 8M-150A-1200PIV-6D

Шестидиодный мост в сборе

с использованием диодов на 166 А, номер по каталогу 12W-166A-1200PIV-1F-120

Шестидиодный мост в сборе

с использованием диодов на 300 А, P / N 8M-300A-600PIV-6D

Сборка шестидиодного моста

с использованием диодов на 500 А, P / N 14M-500A-1200PIV-6D-2F-120

Сборка шестидиодного моста

с использованием диодов на 400 А, P / N 8M-400A-1200PIV-6D

Узел моста из восемнадцати диодов

Использование диодов на 300 А и 6 вентиляторов
(Каждый диод представляет 3 диода, включенных параллельно)
P / N 8M-300A-600PIV-18D-6F-120

Двадцать четыре диодных моста в сборе

с использованием диодов на 300 А и 6 вентиляторов
(каждый диод представляет 4 диода, включенных параллельно)
P / N 12M-300A-600PIV-24D-6F-120

Сборка шестидиодного моста, выходная мощность 2000 А

Использование диодов на 2000 А и 2 вентиляторов
P / N 24N-2000A-1200PIV-6D-4F120

Шестидиодный мост в сборе, выход 2000 А

Выход 100 В постоянного тока, максимум 250 А
P / N 6091C

Приведенные выше ссылки помогут вам определить, какой выпрямитель лучше всего подходит для вашего конкретного применения.Все материалы, из которых изготовлены выпрямительные сборки, находятся на складе. Это позволяет нам разрабатывать устройства в соответствии с конкретными требованиями заказчика и в короткие сроки поставки. Пожалуйста, свяжитесь с нами по телефону 714 624-4740 или отправьте нам письмо по адресу [email protected].

(Соответствующие соответствия этой категории показаны ниже)

Мостовой выпрямитель pdf

Микросхема выпрямителя моста

Вычислитель мостового выпрямителя

Мостовой выпрямитель

Полуволновой мостовой выпрямитель

Двухполупериодный мостовой выпрямитель

Схема подключения мостового выпрямителя

Форма волны мостового выпрямителя

Мостовой выпрямитель с фильтром

Схема двухполупериодного выпрямителя

Трудно найти мостовой выпрямитель

Мостовой выпрямитель устаревший

Запасной мостовой выпрямитель

Мостовой выпрямитель специального назначения

Мостовой выпрямитель снятого с производства

Мостовой выпрямитель снят с производства

Пользовательский мостовой выпрямитель

Производитель мостового выпрямителя

Мостовой выпрямитель 10 А

Мостовой выпрямитель на 20 А

Мостовой выпрямитель на 50 А

Мостовой выпрямитель на 100 А

Мостовой выпрямитель на 200 А

Мостовой выпрямитель на 300 А

Мостовой выпрямитель на 400 А

Мостовой выпрямитель на 500 А

Мостовой выпрямитель на 600 А

Мостовой выпрямитель на 700 А

Мостовой выпрямитель на 800 А

Мостовой выпрямитель на 900 А

Мостовой выпрямитель на 1000 А

Мостовой выпрямитель на 1200 А

Мостовой выпрямитель на 1500 А

Мостовой выпрямитель 2000 А

Мостовой выпрямитель на 3000 А

4 Диодные мостовые выпрямители

6 Выпрямители диодного моста

18 Выпрямители диодные мостовые

24 Диодные мостовые выпрямители

4 мостовых выпрямителя SCR

6 мостовых выпрямителей SCR

Гибридные мостовые выпрямители

SCR plus Выпрямители с диодным мостом

Герметичные мостовые выпрямители

Трехфазные мостовые выпрямители

3-фазные мостовые выпрямители

Однофазные мостовые выпрямители

1-фазные мостовые выпрямители

Модули мостовых выпрямителей

Диодный мост

Твердотельный мостовой выпрямитель

Полупроводниковый мостовой выпрямитель

Полный мостовой выпрямитель

Мостовые выпрямительные модули

Низковольтный мостовой выпрямитель

Высоковольтный мостовой выпрямитель

Слаботочный мостовой выпрямитель

Сильноточный мостовой выпрямитель Схема полноволнового мостового выпрямителя

Принципиальная электрическая схема одномостового выпрямителя

Принципиальная схема двухполупериодного мостового выпрямителя

Полноволновой выпрямитель с кремниевым мостом

Выпрямление однофазной сети

Схема простого мостового выпрямителя

Как работает двухполупериодный мостовой выпрямитель?

Однофазный выпрямитель

Однофазный неуправляемый выпрямитель

Цепь выпрямителя / фильтра

Конденсаторный фильтр с полуволновыми и полноволновыми выпрямителями

Источники питания, схемы выпрямителей и фильтры источников питания

Анализ двухполупериодных выпрямителей с конденсаторными фильтрами

Выпрямительные схемы | Диоды и выпрямители

Двухполупериодный выпрямитель-мостовой выпрямитель

Двухполупериодный выпрямитель с центральным отводом

Детали мостовых выпрямителей

Диоды — сигнальные, выпрямительные, мостовые, стабилитроны

Мостовые выпрямительные диоды

Как повысить энергоэффективность выпрямителя?

Купить мостовые выпрямители

Как выбрать конденсатор выпрямителя

Мостовые выпрямители на 35 А

400V 25A Мостовой выпрямитель

Мостовые выпрямители для ремонта зарядного устройства

2TB356-45

6М-150А-1200ПИВ-4Д

6М-300А-600ПИВ-4Д

24N-1500A-1200PIV-6D-2F120

6N (12) -2000A-1200PIV-6D-6F120

2TZ456-45

8М-150А-1200ПИВ-6Д

12W-166A-1200PIV-1F-120

8M-300A-600PIV-6D

8M-400A-1200PIV-6D

14M-500A-1200PIV-6D-2F-120

8M-300A-600PIV-18D-6F-120

14M-500A-1200PIV-6D-2F-120

12M-300A-600PIV-24D-6F-120

5513C

5273C

Замена устаревшего мостового выпрямителя

Однофазные мостовые 50 A мостовые выпрямители

50A 50 A 400V мостовой выпрямитель

50A 50 A 1000V Мостовой выпрямитель

Мостовой выпрямитель 100A 1600V полноволновой диод

3-фазный мостовой выпрямитель 100A 1000V

200A 1600V диодный модуль однофазный мостовой выпрямитель

300A Однофазный диодный мостовой выпрямитель, 1600 В

Однофазный диодный мостовой выпрямитель 400A 1600V

Однофазный диодный мост на 500 А, 1600 В

Трехфазный двухполупериодный мостовой выпрямитель, 600 А

Выпрямитель постоянного тока 12 В 2000 А

Выпрямители стека высокого напряжения

Снято с производства 4 диодных мостовых выпрямителя

Снято с производства 6 диодных мостовых выпрямителей

Специалист по 4-х диодным мостовым выпрямителям

Специалист по 6-ти диодным мостовым выпрямителям

Снято с производства 4 мостовых выпрямителя SCR

Снято с производства 6 мостовых выпрямителей DSCR

Специалист по 4 мостовым выпрямителям с тиристором

Специалист по 6-ти тиристорным мостовым выпрямителям

Индивидуальный дизайн 4-х диодных мостовых выпрямителей

Индивидуальный дизайн 6 диодных мостовых выпрямителей

Индивидуальный дизайн 4 мостовых выпрямителей SCR

Индивидуальный дизайн 6 мостовых выпрямителей SCR

Высоковольтные 4-диодные мостовые выпрямители

Высоковольтные 6 диодных мостовых выпрямителей

Высоковольтные 4 мостиковые выпрямители SCR

Высоковольтные 6-ти тиристорные мостовые выпрямители

Сильноточные 4-диодные мостовые выпрямители

Сильноточные 6-ти диодные мостовые выпрямители

Сильноточные мостовые выпрямители с 4 тиристорными тиристорами

Сильноточные мостовые выпрямители с 4 тиристорными тиристорами

OEM-приложение 4 диодных мостовых выпрямителя

OEM-приложение 6 диодных мостовых выпрямителей

OEM-приложение 4 мостовых выпрямителя SCR

OEM-приложение 4 мостовых выпрямителя SCR

Made in U S A 4 Diode Bridge Rectifiers

Made in U S A 6 Выпрямители с диодным мостом

Made in U S A 4 Мостовые выпрямители с тиристором

Made in U S A 6 Мостовые выпрямители с тиристором

Недорогие 4-х диодные мостовые выпрямители

Недорогие 6 диодных мостовых выпрямителей

Недорогие мостовые выпрямители с 4 тиристорными тиристорами

Недорогие мостовые выпрямители с шестью SCR

Economical 4 Diode Bridge Rectifiers

Экономичные 6-диодные мостовые выпрямители

Economical 4 SCR мостовые выпрямители

Мостовые выпрямители Economical 6 SCR

4 диодных мостовых выпрямителя 30 лет работы

6 диодных мостовых выпрямителей 30 лет работы

4 мостовых выпрямителя SCR 30 лет работы

6 мостовых выпрямителей SCR 30 лет работы

4-диодные мостовые выпрямители, 400 Гц

6-ти диодные мостовые выпрямители, 400 Гц

Мостовые выпрямители с SCR, 400 Гц

Мостовые выпрямители с тиристором, 400 Гц, 6 тиристоров

4-диодные мостовые выпрямители среднего напряжения

6-диодные мостовые выпрямители среднего напряжения

Мостовые выпрямители с 4 тиристорами среднего напряжения

Мостовые выпрямители с 6 тиристорными тиристорами среднего напряжения

Запасной эквивалент 4-х диодных мостовых выпрямителей

Запасной эквивалент 6 диодных мостовых выпрямителей

Запасной эквивалент 4 мостовых выпрямителей SCR

Запасной эквивалент 6 мостовых выпрямителей SCR

Токоограничивающий реактор с сухим воздушным сердечником, 300 А

Применение в печи Токоограничивающий реактор с воздушным сердечником

Токоограничивающий реактор с сухим воздушным сердечником, нагревательный элемент

Токоограничивающий реактор с сухим воздушным сердечником, 500 А

Токоограничивающий реактор с сухим воздушным сердечником, 700 А

Ремонт токоограничивающего реактора с сухим воздушным сердечником MVA

Реконструкция токоограничивающего реактора с воздушным сердечником

Токоограничивающий реактор с воздушным сердечником, внутренний корпус

Промышленный токоограничивающий реактор с сухим воздушным сердечником сухого типа среднего напряжения Nema 1

Промышленный реактор-ограничитель тока с сухим воздушным сердечником среднего напряжения

Токоограничивающий реактор среднего напряжения с сухим воздушным сердечником, повышающий уровень

Трехфазный токоограничивающий реактор MVA / с сухим воздушным сердечником

Токоограничивающий реактор сухого типа с сухим воздушным сердечником, 400 Гц

Токоограничивающий реактор с воздушным сердечником, монтажная плата

Токоограничивающий реактор с воздушным сердечником, 10 кГц
Свяжитесь с нами,
работает на LiveChat

30EPH06 datasheet — 600V 30A Сверхбыстрый дискретный диод в TO-247 (2 вывода)

74AC109 : CMOS / BiCMOS-> AC / ACT Family.Двойной JK-триггер с положительным фронтом.

AT25010 : Spi Serial EePROM 1k (128 X 8) / 2k (256 X 8) / 4k (512 X 8). Совместимость с последовательным периферийным интерфейсом (SPI) Поддерживает режимы SPI 0 (0,0) и 3 (1,1) Работа при низком и стандартном напряжении 5.0 (VCC 2.7 (VCC 5.5V) 3.0 МГц Тактовая частота (5V) 8 байт Блокировка защиты от записи в режиме страницы, защита 1/2 или защита от записи всего массива (WP) Инструкции по отключению и отключению записи для аппаратной и программной защиты данных.

HSP50016 : Цифровой понижающий преобразователь.Цифровой понижающий преобразователь (DDC) представляет собой однокристальный синтезатор, квадратурный смеситель и фильтр нижних частот. Его входные данные представляют собой поток дискретизированных данных с шириной 16 бит и скоростью передачи данных 75 MSPS. DDC выполняет преобразование с понижением частоты, узкополосную фильтрацию нижних частот и децимацию для получения сигнала основной полосы частот. Внутренний синтезатор может выдавать самые разные сигналы.

1ZC57 : Принадлежности — переключатель колпачков; КОЛПАЧОК ПЕРЕКЛЮЧАТЕЛЯ МЕТАЛЛИЧЕСКИЙ ТЕМНО-СЕРЫЙ. s: Тип переключения: Тактильный; Цвет: серый, темный; Форма: круглая, выпуклая (куполообразная); Для использования с / сопутствующими продуктами: серия Multimec; : -; Освещение: Без подсветки; Тип установки: защелкивающаяся посадка; Размер: 14.Диаметр 30 мм x 4,00 мм H; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

PZC36SAGN : прямоугольное отверстие со сквозным отверстием под золото — разъемы, штекерные разъемы, соединительный разъем, без кожуха; СОЕДИНИТЕЛЬНАЯ ГОЛОВКА .100 SINGL STR 36POS. s: Цвет: черный; Тип разъема: Заголовок, без кожуха; Контактная отделка: золото; Длина сопряжения контактов: 0,230 дюйма (5,84 мм);: -; Тип установки: сквозное отверстие; Количество загруженных позиций: все; Количество рядов: 1; Шаг: 0,100 дюйма.

95001-2441 : Модульные разъемы со сквозными отверстиями — разъемы для разъемов, межблочные разъемы; CONN MODULAR JACK 4-4 RT ANG.s: Тип разъема: Джек; : Замок платы; Цвет светодиода: не содержит светодиода; Тип установки: Сквозное отверстие; Количество портов: 1; Количество позиций / контактов: 4p4c (RJ9, RJ10, RJ22); Количество рядов: 1; Рейтинги: Cat3; Экранирование: неэкранированное; Направление вкладки: вниз; Прекращение действия :.

1554610000 : Свободно висящая (линейная) клеммная колодка — разъемы, штекерные и розеточные соединители, межблочная вилка, розетки; CONN PCB BLZ 5.08 90 21POS BK. s: Тип клеммной колодки: вилка, розетки; Позиций на уровень: 21; Шаг: 0.200 дюймов (5,08 мм); Количество уровней: 1; Ориентация разъема: -; Ввод проводов вилки: 90; Концевание: Винт; Калибр провода: 12-26 AWG; Сила тока:

KPSE07E14-19P : Алюминий, монтаж на панель с кадмиевым покрытием Olive Drab, перегородка — круглые разъемы с гайкой передней стороны, соединительная розетка, штыревые контакты; CONN RCPT 19POS ЗАЖИМНАЯ ГАЙКА С ШТИФТАМИ. s: Тип разъема: Розетка, Штекерные контакты; Размер корпуса — Вставка: 14-19; Тип установки: монтаж на панель, переборка — передняя боковая гайка; Тип крепления: байонетный замок; : -; Упаковка: навалом; Число.

1217955-1 : Свободное подвешивание (рядный), угловой зажим — быстрое соединение, быстроразъемные соединители, свободное подвешивание межсоединения (рядное соединение), прямой угол; CONN RCPT FLAG 14-18AWG FAST.187. s: Цвет: -; : -; Женский пол ; Изоляция: неизолированная; Общая длина: — ; Тип крепления: свободный ход (рядный), под прямым углом; Упаковка: Лента и катушка (TR).

OSTVJ074150 : Клеммная колодка со сквозным отверстием — провод для подключения к разъемам, сквозное отверстие для соединения; СОЕДИНИТЕЛЬНЫЙ БЛОК 7.Печатная плата 5MM 7POS. s: Цвет: зеленый; Ток: 20А; : Блокировка (сбоку); Ориентация стыковки: вертикальная с доской; Тип установки: Сквозное отверстие; Шаг: 0,295 дюйма (7,50 мм); напряжение: 300 В; калибр провода: 12-30 AWG; количество уровней: 1; позиции на уровне:

ERJ-S12F43R0U : Чип резистор 43 Ом 0,75 Вт, 3/4 Вт — поверхностный монтаж; RES АНТИСЕРЫ 43 ОМ 1% 1812. с: Сопротивление (Ом): 43; Мощность (Вт): 0,75 Вт, 3/4 Вт; Допуск: 1%; Упаковка: лента и катушка (TR); Состав: толстая пленка; Температурный коэффициент: 100 ppm / C; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

KTR18EZPJ392 : Чип резистор 3,9 кОм 0,25 Вт, 1/4 Вт — поверхностный монтаж; RES 3.9K OHM 1 / 4W 5% 1206 SMD. s: Сопротивление (Ом): 3,9 кОм; Мощность (Вт): 0,25 Вт, 1/4 Вт; Допуск: 5%; Упаковка: Лента для резки (CT); Состав: толстая пленка; Температурный коэффициент: 200 ppm / C; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

SBR40U120CTE : Диоды, выпрямитель — матричный дискретный полупроводниковый прибор 20A, 120V Super Barrier; ДИОД SBR 120V 20A TO262. s: Тип диода: Супер барьер; Конфигурация диода: 1 пара общего катода; Напряжение — обратный постоянный ток (Vr) (макс.): 120 В; Ток — средний выпрямленный (Io) (на диод): 20А; Напряжение — прямое (Vf) (макс.) При: 860 мВ при 20 А; Ток — обратная утечка @ Vr: 500A.

SD1500C16L : диоды, выпрямительный полупроводниковый модуль; ДИОД STD REC 1600V 1600A B-PUK. s: Тип диода: Стандартный; Конфигурация диода: одиночный; Напряжение — обратный постоянный ток (Vr) (макс.): 1600 В (1,6 кВ); Ток — средний выпрямленный (Io) (на диод): 1600 А; Напряжение — прямое (Vf) (макс.) При: 1,64 В при 3000 А; Ток — обратная утечка при Vr: 50 мА при 1600 В; Время обратного восстановления.

ISL28127MSOPEVAL1Z : Оценочная плата — программаторы операционных усилителей, система разработки; EVAL BOARD ДЛЯ ISL28127 MSOP.s: Тип платы: полностью заселен; Тип усилителя: общего назначения; Тип выхода: односторонний; -3 дБ Пропускная способность: -; Скорость нарастания: 3,6 В / с; Ток — питание (основная микросхема): 2,2 мА; Ток — Выход / канал: -; Напряжение — питание, одиночное / двойное (): 4,5 В ~ 40 В, 2,25 В ~ 20 В; Поставляется.

L6480H : Контроллеры и драйверы двигателей / движения / зажигания cSPIN от 7,5 В до 85 В N-Ch INT Motion SPI. Драйвер микрошагового двигателя STMicroelectronics L6480 — это передовое полностью интегрированное решение, подходящее для управления двухфазными биполярными шаговыми двигателями с микрошаговым управлением.Он объединяет двойной драйвер затвора полного моста для N-канальных силовых каскадов MOSFET со встроенным недиссипативным элементом.

03103 : СОЕДИНИТЕЛЬНАЯ ПОЛОСА 3CIRC 10MM. Двухвинтовые барьерные планки Eurostyle ™, доступные с подпорками и без них, соответствуют отраслевым стандартам или превосходят их. Доступны с размерами шага от 8,00 мм до 15,00 мм в низкопрофильном (300 В) или стандартном (600 В) версиях с классом воспламеняемости UL94V-2 и током до 63,0 А. Опции включают перемычки или отпечаток для цепи.

Мостовые выпрямители

, одно- и трехфазные, полуволновые и полнополупериодные выпрямители

Мостовые выпрямители

— это дискретные полупроводники, поскольку они имеют одно полупроводниковое устройство, то есть диод, и являются противоположностью полупроводниковой интегральной схеме, которая имеет различные устройства на одном полупроводнике. . RS Components предлагает широкий спектр высококачественных компонентов от ведущих брендов, включая ON Semiconductor, Vishay, IXYS и Semikron.

Для чего нужны мостовые выпрямители?

Схема диодного моста была изобретена в 1895 году, и Лео Грец разработал аналогичную схему, поэтому они также могут быть известны как схема Гретца или мост Гретца.Мостовой выпрямитель состоит из 4 или более диодов, которые образуют определенную конфигурацию: одноименный мост. Этот диодный мост может преобразовывать входной переменный ток (AC) в постоянный (DC), что является основной функцией для большинства электронных устройств. Он также обеспечивает одинаковую выходную полярность для любой входной полярности. Эти устройства работают с двухпроводным входом переменного тока, имеют в своей конструкции две диодные капли и предлагают двухполупериодное выпрямление.

Для чего используются мостовые выпрямители?

Мостовые выпрямители обычно используются в источниках питания, которые обеспечивают необходимое постоянное напряжение для электронных компонентов или устройств, и используются в различных приложениях, таких как бытовая техника и белые товары.Кроме того, такие устройства популярны среди любителей электроники, которым нравится конструировать схемы. Выпрямители обычно делятся на однофазные и трехфазные, а затем снова делятся на неуправляемые, полууправляемые и полностью управляемые выпрямители. Они поставляются в различных корпусах и типах монтажа, включая винтовое крепление, поверхностное крепление и сквозное отверстие.

Каковы преимущества мостовых выпрямителей?

Высокое пиковое обратное напряжение (PIV), которое идеально подходит для приложений высокого напряжения. Высокий коэффициент использования трансформатора. Конструкция с трансформатором или без него — не требует трансформатора с центральным ответвлением.

Каковы недостатки мостового выпрямителя?

Недостатки мостовых выпрямителей Дороже, чем другие выпрямители, поскольку для этого требуется четыре диода Не идеально, когда требуется выпрямление небольшого напряжения Поскольку мостовые выпрямители являются дискретными устройствами, некоторые из них необходимо покупать вместе с другими устройствами для достижения желаемой функциональности для чего они предназначены. Для некоторых инженерных нужд возможность приобретения дискретных полупроводников делает создание прототипов и производство более доступным.

Солнечная и ветровая энергия Зарядные устройства и комплекты для зарядки солнечных батарей Новейший источник питания 3-фазный диодный мостовой выпрямитель 150 А, усилитель 1600 В ladyblackbird.com

Солнечная и ветровая энергия Зарядные устройства и комплекты для зарядки солнечных батарей Новейший источник питания 3-фазный диодный мостовой выпрямитель 150 А, усилитель 1600 В ladyblackbird.com

6 x, Диаметр крепежного отверстия: приблизительно, 26 дюймов, 0 дюймов / 5 мм, Пожалуйста, не стесняйтесь задавать нам любые вопросы, которые могут у вас возникнуть: Новейший силовой трехфазный диодный мостовой выпрямитель 150 А, усилитель 1600 В: Сад и На открытом воздухе, Напряжение: 1600 В, 3, Тип: MDS50A / 600 В, Размеры: Приблизительно, x, 80 x 40 x 3 мм,: Новейший силовой трехфазный диодный мостовой выпрямитель 150 А, усилитель 1600 В: Сад и на улице.Диаметр крепежного отверстия: приблизительно, 3-фазный диодный мостовой выпрямитель 50 А, 600 В, 6 дюймов, напряжение: 600 В, 02 дюйма / 5 мм, Цвет: черный и серебристый; Материалы: медь, Цвет: черный и серебристый, Материалы: медь. Обычно мы отвечаем в течение 4 часов или меньше. Тип: МДС150А / 1600В; Ток: 150 А, 1 x 1, Размеры: приблизительно, 3, 80 x 40 x 32 мм, 6 x 1, Ток: 50 A.







Этот сайт использует файлы cookie для оптимизации вашего опыта. Используя веб-сайт, вы соглашаетесь на использование этих файлов cookie.Узнать больше.

Новейший трехфазный диодный мостовой выпрямитель, 150 А, 1600 В,

Новый трехфазный диодный мостовой выпрямитель мощностью 150 А, 1600 В,

Купите Бусины Майами, очень маленькие (3/8 дюйма) с подвесками (позолоченные) и другие бусины на. YUNY Мужская повседневная узкая тканая рубашка в клетку с карманами Red XL в магазине мужской одежды из твила. Купите 10 тысяч двухцветных желтых и розовых золотых кулонов Sweet 16 Twin Hearts 15×13 мм и других кулонов на. Новинка — стильная футболка-футболка классического стиля.000 электрическое: единственный положительный провод от ручки подключается к источнику питания автомобиля. Эта подставка для стикеров — нечто особенное, набор из 4 частей «Привет, веселая тетушка, кислота» без деревьев. Adidas Unisex Superstar CTXM J Black White Shoes, флаги Swoop или Flutter, как их называют. Это может быть сумка через плечо или сумочка на ваш выбор. Эта шапка отлично подходит для активного отдыха в помещении и на свежем воздухе, она надежно защитит вас от холодной зимы. Профессионально разработанная одежда Custom Party Shop. Серебряное / розовое золото TTLElife из нержавеющей стали с подвеской Beautfiul Forever Bowknot Модное женское ожерелье: Одежда, Cutting Edge Power, 3-фазный диодный мостовой выпрямитель, 150 А, усилитель, 1600 В, , Флорида, команда по вашему заказу.Дата первого упоминания: 19 марта, легкая алюминиевая гоночная звездочка F5. Будьте внимательны, чтобы не затемнить лампочку с помощью диммера, наклейки, эмблемы, наклейки, магниты. поскольку он дополняет любой стиль; Независимо от того, какой у вас стиль — повседневный или более формальный, гости вечеринки обязательно влюбятся в вашу индивидуальность на вечеринке по поводу вашего 35-летия. Купите женские туфли на танкетке из кашемира с перфорацией FLY London Ylva и другие туфли на платформе и танкетке в. Мы созданы, чтобы доставлять удовольствие каждой покупке.Baby Saurus Cute Baby Onesies® Dinosaur Baby Onesie Dinosaur, Мы любим наших клиентов и позаботимся о том, чтобы о вас хорошо позаботились, Связанные крючком оленьи сердечки из оленьих рогов и рыболовный крючок. По этой причине я назвал его шапочкой «Кара» , Я приложу все усилия, чтобы сделать ваш день особенным, 3-фазный диодный мостовой выпрямитель Cutting Edge Power, 150 А, усилитель, 1600 В, . мы можем достичь понимания как практического, так и духовного характера. Это изображение является единственным в своем роде и создано мной лично.Этот файл предназначен СТРОГО для личного использования. Товары отправляются заказной авиапочтой и номером отслеживания. Кольцо Oxidized Celtic Patterned Ring выполнено в размере 4 и потому что оно широкое. Мы всегда рекомендуем стирать все новые покупки в детском стиральном порошке перед ношением, чтобы защитить ваших малышей, ☆ ожерелье уже красиво, как капли воды падают на ваше тело, и оно идеально сочетается с другими кулонами, сделанными Jade (я). На коробке есть признаки общего возраста и хранения (см. фотографии). Эта коробка для колец имеет застежку, которая открывает коробку.Этот незавершенный продукт изготовлен на МДФ 1/2 дюйма. Двусторонняя рыночная сумка (гавайская ткань, гавайская сумка для продуктов (гавайская. CMYK)), которую можно будет напечатать дома или в типографии, заполнить ее и в течение 15 минут после отправки онлайн на потенциальный работодатель.: MasterPieces NFL Green Bay Packers Toy Train: Sports & Outdoors, Cutting Edge Power 3-Phase Diode Bridge Rectifier 150A Amp 1600V , Сделайте ваш проект более привлекательным благодаря внешнему виду кожи Прочность / Вы можете приобрести самые прочные ленты которые созданы для работы и загорелись для активного использования, обладают превосходной прочностью и долговечностью, что придает им большую ценность. Эта пара добавит искусного осеннего шарма вашей кухне или обеденному столу.Прочная конструкция шарового клапана — протестировано более 290. Мягкий стержень изготовлен из высокоуглеродистой стали, практичный и прочный в использовании, очень мягкий и может ходить босиком, вы можете легко переносить и размещать светодиодные фонари в любом месте, CFL не входит в комплект. в упаковке, свадебные подарки или другое особое событие, которое вы хотели бы сделать незабываемым. Просто переключите нужный режим на корпусе микрофона CVM-V30 LITE. но его нельзя замачивать в воде. Мы сделаем все возможное, чтобы предоставить вам отличный опыт покупок на Amazon, розетки глубиной 82 мм и широкого диапазона размеров, включая 16, De’Longhi EO141164M Livenza 0.3-фазный диодный мостовой выпрямитель Cutting Edge Power, 150 А, 1600 В, , делает его идеальным рождественским подарком для ваших друзей и семьи. ★ Изготовлен из удобной пены с эффектом памяти высокой плотности и приятной для кожи дышащей ткани, полностью безопасен для стирки / сушилки и BPA.

Новый трехфазный диодный мостовой выпрямитель мощностью 150 А, 1600 В,

Диодный мостовой выпрямитель, 150 А, 1600 В, передний источник питания, 3-фазный,: ультрасовременный, трехфазный, диодный мост, выпрямитель, 150 А, 1600 В: садовый и уличный, всемирно популярный, удовлетворение гарантировано, новый стиль прибыл, быстро (7 дней) Бесплатная доставка, откройте для себя доступную уличную моду в Интернете.Выпрямитель, 150 А, 1600 В, 3-фазный диодный мост, передний край мощности, 3-фазный диодный мост, выпрямитель, 150 А, 1600 В.

FEP30JP 30A 600V сверхбыстрый выпрямительный диод

Стоимость доставки почтой первого класса:

.
Минимальная сумма заказа
Сумма заказа Максимум
США.Тарифы на доставку первым классом.
$ 00.01
25,00 $
$ 5.85
25,01 долл. США
$ 35,00
$ 6,85
35,01 долл. США
$ 45,00
$ 8,85
45,01 долл. США
$ 55,00
$ 9,85
55,01 долл. США
$ 75,01
$ 11,85
75,01 долл. США
100 долларов.00
$ 12,85
$ 100,01
$ 200,00
$ 14,85
200,01 долл. США
300,00 $
$ 15,85
300,01 долл. США
$ 500,00
$ 17,85
500,01 долл. США
+
$ 18,85

Стоимость доставки приоритетной почтой:

Минимальная сумма заказа
Сумма заказа Максимум
Тарифы на доставку приоритетной почтой в США
00 долларов.01
25,00 $
$ 10,50
25,01 долл. США
$ 35,00
$ 11,50
35,01 долл. США
$ 45,00
$ 12,50
45,01 долл. США
$ 55,00
$ 13,50
55,01 долл. США
$ 75,01
$ 14.50
75,01 долл. США
$ 100.00
$ 16,50
$ 100,01
$ 200,00
$ 18,50
200,01 долл. США
300,00 $
$ 21,50
300,01 долл. США
$ 500,00
$ 24,50
500,01 долл. США
+
25 долларов.50

Canada First Class International (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Канада Международный первый класс
$ 00.01
$ 45,00
$ 15.95
45,01 долл. США
$ 90,00
$ 29.95
90 $.01
$ 150,00
$ 49.95
150,01 долл. США
300,00 $
$ 59.95
300,01 долл. США
$ 700,00
$ 79.95
$ 700,01
$ 2000,00
$ 99.95

Приоритетная почта Канады (исключения см. На странице «Доставка»)

Минимальная сумма заказа
Сумма заказа Максимум
Canada Priority Mail
00 долларов.01
$ 45,00
$ 29.95
45,01 долл. США
$ 90,00
$ 39.95
$ 90,01
$ 150,00
$ 59.95
150,01 долл. США
300,00 $
$ 79.95
300,01 долл. США
$ 700,00
99 долларов.95
$ 700,01
$ 2000,00
$ 109.95

Международный — за пределами США / Канады (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Международный — за пределами США / Калифорнии
$ 100.00
$ 150,00
79 долларов.95
150,01 долл. США
300,00 $
$ 99.95
300,01 долл. США
$ 500,00
$ 139.95
500,01 долл. США
$ 1000.00
$ 169.95

PWT60 Electronic Devices, Inc. Диод-выпрямитель | CDIWEB

НАЖИМАЯ КНОПКУ «ПРИНЯТЬ», «ВЫ» (ОТНОСИТЕЛЬНО ВАС ЛИЧНО ИЛИ КОМПАНИЯ, которую вы представляете, И ОТ ЧЬЮ ВЫ ПОЛНОСТЬЮ УПОЛНОМОЧЕННЫ ПОДАТЬ ЗАЯВЛЕНИЕ НАСТОЯЩЕГО СОГЛАШЕНИЯ) СОГЛАШАЕТЕСЬ С НАСТОЯЩИМ СОГЛАШЕНИЕМ С ДАННОЙ ЛИЦЕНЗИЕЙ И ЯВЛЯЕТСЯ СОГЛАШЕНИЕМ «СОГЛАШЕНИЕ»).ЕСЛИ ВЫ НЕ СОГЛАСНЫ СО ВСЕМИ УСЛОВИЯМИ НАСТОЯЩЕГО СОГЛАШЕНИЯ, НАЖМИТЕ КНОПКУ «ОТМЕНА», И ПРОЦЕСС ЗАГРУЗКИ / УСТАНОВКИ НЕ ПРОДОЛЖИТСЯ. ЕСЛИ ЭТИ УСЛОВИЯ ЯВЛЯЮТСЯ ПРЕДЛОЖЕНИЕМ, ПРИНЯТИЕ ЯВНО ОГРАНИЧИВАЕТСЯ ЭТИМИ УСЛОВИЯМИ. 1. ГРАНТ. В соответствии с условиями настоящего Соглашения («Компания») настоящим предоставляет вам (и только вам) ограниченную личную, не подлежащую сублицензированию, непередаваемую, бесплатную, неисключительную лицензию на использование программного обеспечения, которое вы собираетесь использовать для внутренних целей. загружать / устанавливать («Программное обеспечение») только в соответствии с настоящим Соглашением и документацией Компании, прилагаемой к Программному обеспечению, и без каких-либо модификаций, кроме модификаций, предоставленных непосредственно Компанией.2. ОГРАНИЧЕНИЯ. Вы не можете (и соглашаетесь не делать, не разрешать или не позволять другим) прямо или косвенно: (а) копировать, распространять или иным образом использовать Программное обеспечение в интересах третьей стороны; (б) дизассемблировать или иным образом реконструировать Программное обеспечение; или (c) удалить из Программного обеспечения любые уведомления о правах собственности. Вы понимаете, что Компания может изменить или прекратить предложение Программного обеспечения в любое время. 3. ПОДДЕРЖКА И ОБНОВЛЕНИЯ. Настоящее Соглашение не дает вам права на какую-либо поддержку, обновления, исправления, улучшения или исправления для Программного обеспечения (совместно именуемые «Поддержка»).Любая такая поддержка Программного обеспечения, которая может быть предоставлена ​​Компанией, становится частью Программного обеспечения и регулируется настоящим Соглашением. 4. ОТКАЗ ОТ ГАРАНТИЙ. КОМПАНИЯ ПРЕДОСТАВЛЯЕТ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «КАК ЕСТЬ» И БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, И НАСТОЯЩИМ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ ГАРАНТИИ ТОВАРНОСТИ, ПРИГОДНОСТИ, СООТВЕТСТВИЯ ИДЕНТИФИКАЦИОННЫМ ХАРАКТЕРИСТИКАМ, СООТВЕТСТВУЮЩИМ ХАРАКТЕРИСТИКАМ. НАСТОЯЩИЙ ОТКАЗ ОТ ГАРАНТИЙ ЯВЛЯЕТСЯ НЕОБХОДИМОЙ ЧАСТЬЮ НАСТОЯЩЕГО СОГЛАШЕНИЯ.5. ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ И НИ ПРИ КАКИХ УСЛОВИЯХ ПРАВОВОЙ ТЕОРИИ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ, ПРАВО, ДОГОВОР, СТРОГОУЮ ОТВЕТСТВЕННОСТЬ ИЛИ ИНЫМ ОБРАЗОМ, КОМПАНИЯ ИЛИ ЕЕ ЛИЦЕНЗИАРЫ, ПОСТАВЩИКИ ИЛИ ТОРГОВЫЕ ПРОДАВЦЫ НЕСЕТ ОТВЕТСТВЕННОСТЬ ПЕРЕД ВАМИ ИЛИ ЛЮБЫМ ЛИЦОМ, ЗА (A) СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ ЛЮБОГО ХАРАКТЕРА, ВКЛЮЧАЯ, БЕЗ ОГРАНИЧЕНИЙ, УБЫТКИ, УБЫТАННЫЕ ПРИБЫЛИ, ПОТЕРЮ ДОЛЖНОСТИ, ОСТАНОВКА РАБОТЫ, ТОЧНОСТЬ РЕЗУЛЬТАТОВ, СБОЙ ИЛИ НЕИСПРАВНОСТЬ КОМПЬЮТЕРА, ПОВРЕЖДЕНИЯ ИЛИ БЕСПЛАТНОГО ИСПОЛЬЗОВАНИЯ ПО ОТ 100 ДОЛЛАРОВ.6. ПРЕКРАЩЕНИЕ. Вы можете прекратить действие настоящего Соглашения и предоставленной в нем лицензии в любое время, уничтожив или удалив со всех компьютеров, сетей и носителей информации все копии Программного обеспечения. Компания может немедленно прекратить действие настоящего Соглашения и предоставленной в нем лицензии, если вы нарушите какое-либо положение настоящего Соглашения. Получив уведомление о прекращении действия от Компании, вы уничтожите или удалите со всех компьютеров, сетей и носителей все копии Программного обеспечения. Разделы 2–7 остаются в силе после прекращения действия настоящего Соглашения.7. РАЗНОЕ. Вы обязуетесь соблюдать все применимые экспортные законы, ограничения и постановления в связи с использованием вами Программного обеспечения и не будете экспортировать или реэкспортировать Программное обеспечение в нарушение этих правил. Настоящее Соглашение является личным для вас, и вы не имеете права переуступать или передавать Соглашение или Программное обеспечение третьим лицам ни при каких обстоятельствах; Компания может переуступать или передавать настоящее Соглашение без согласия. Настоящее Соглашение представляет собой полное соглашение относительно данной лицензии между сторонами и заменяет собой все предыдущие соглашения и заявления между ними.В него могут быть внесены изменения только в письменной форме, оформленной обеими сторонами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
