Диод — это электронный элемент, который обладает различной проводимостью. Он изготовлен на полупроводниковой основе и предназначен для выполнения разнообразных действий с поступающими электрическими сигналами. Применяется это приспособление не только в промышленности, электронике, но и в повседневной жизни. Большинство современного оборудования имеет в своём составе несколько таких элементов.

Общие сведения

Прежде чем рассматривать, как работает диод, необходимо подробно изучить его устройство, разновидности и узнать, зачем он применяется. Это поможет лучше понять принцип действия и выбрать максимально эффективное приспособление для определённого оборудования.

Устройство диода

Диод (от англ. diode) выглядит просто и имеет конструкцию, состоящую из небольшого количества элементов. Это позволяет мастерам не приобретать дорогостоящие изделия, а изготавливать их своими руками.

Самодельные приспособления хоть и стоят намного дешевле, но выполняют те же функции, что и покупные.

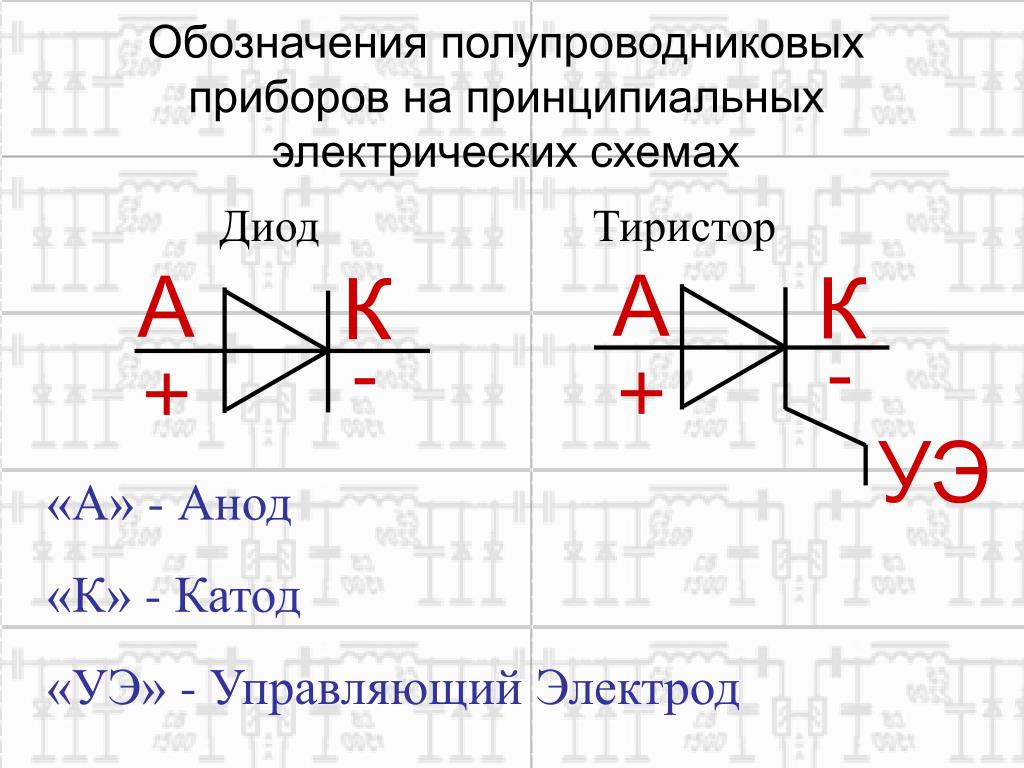

Так как диоды часто изображаются на электросхемах, то определение их параметров считается довольно важным мероприятием. Обозначением для этих элементов служит комбинация символов VD1, VD2 и так далее.

Схема диода предусматривает наличие следующих элементов:

  1. Корпус. Он представляет собой стеклянный, керамический или металлический вакуумный баллон.
  2. Два электрода (катод и анод). Они располагаются внутри баллона и используются для обеспечения эмиссии электронов. Чаще всего применяются электроды косвенного накала, которые имеют цилиндрическую форму, и обладают специальным слоем, испускающим электроны. В некоторых старых конструкциях можно встретить эти элементы в виде тонкой нити, накаливающейся в процессе работы приспособления.
  3. Подогреватель. Он находится внутри катода и устроен в виде проволоки, которая накаливается из-за прохождения электрического тока.
  4. Диодный кристалл. Для изготовления этого элемента применяется германий или кремний. Одна его часть проводит электричество и имеет недостаточное количество электронов, а вторая — избыток.
  5. P-n переход — область между первой и второй частью диодного кристалла.

Принцип действия

Принцип работы диода довольно простой и разобраться в нём сможет не только профессионал, но и новичок. Для этого не нужно иметь специальное образование или навыки работы с таким приспособлением, а достаточно обладать общим представлением об устройстве.

Принцип действия диода:

  1. Электрический ток проходит через устройство и воздействует на катод диода.
  2. Из-за этого подогреватель постепенно накаляется, а электрод начинает испускать электроны.
  3. Следствием этого становится образование электрического поля между двумя электродами, которое является катализатором процесса притяжения электронов к аноду, обладающему положительным зарядом.
    Благодаря этому образуется эмиссионный ток.
  4. Пространственный отрицательный заряд, который появляется между двумя электродами, препятствует движению электронов к аноду. Из-за этого часть их меняет своё направление, и начинает двигаться к катоду.
  5. Попавшие на анод электроны образуют анодный ток, параметры которого соответствуют катодному.
  6. Если электрическое поле, возникшее между электродами, препятствует возвращению частиц на катод, то электродиод остаётся в запертом состоянии. Всё это приводит к размыканию цепи.

Разновидности приспособлений

Производители электронных элементов делают несколько типов диодов. Все они немного отличаются друг от друга, имеют различные свойства, а также используются для достижения определённых целей.

Диоды бывают:

  1. Выпрямительные. Это наиболее распространённый тип приспособлений, который используется в устройствах, способствующих преобразованию переменного тока промышленной частоты в постоянный.
  2. Высокочастотные. Большинство моделей современного оборудования функционируют при рабочей частоте в несколько гигагерц. В таких конструкциях применяются специальные диоды, рассчитанные на высокую частоту.
  3. Переключающие. Эти приспособления используются в тех схемах, где диод должен работать в различных режимах. В одном из них он оказывается смещённым в прямом направлении, а в другом — в обратном.
  4. Стабилитроны. Такие элементы применяются только в конструкциях, помогающих стабилизировать напряжение, поступающее к оборудованию.
  5. Варикапы. Они используются в параметрических усилителях и прочих подобных устройствах. С их помощью происходит коррекция частотной модуляции и автоматическая подстройка частоты.
  6. Диоды Шоттки. Назначение этого приспособления — малое падение напряжения при прямом включении. Область их применения ограничивается низковольтными электрическими цепями.
  7. Тиристоры (управляемые диоды). Они часто применяются в схемах, которые предназначены для плавного пуска двигателя, регулировки мощности или включения лампочки.
  8. Симисторы. Эта разновидность диодов используется для обеспечения работы систем, питающихся от переменного напряжения, так как способна пропускать электричество в обоих направлениях. Они представляют собой 2 тиристора, соединённые между собой.

Область применения

Диоды широко применяются по всему миру и входят в состав различных приспособлений. В большинстве случаев несколько таких элементов объединяются в общую конструкцию. Их количество выбирается исходя из типа и особенностей каждой схемы.

Использование диодов в электротехнике:

  1. Диодные мосты. В их составе может находиться от 4 до 12 диодов, которые последовательно соединены друг с другом. Они применяются для однофазных и трёхфазных схем, где выполняют функцию выпрямителей. В большинстве случаев такие диодные мосты устанавливаются на генераторах автомобилей. Благодаря им не только увеличивается надёжность устройства, но и уменьшаются его размеры.

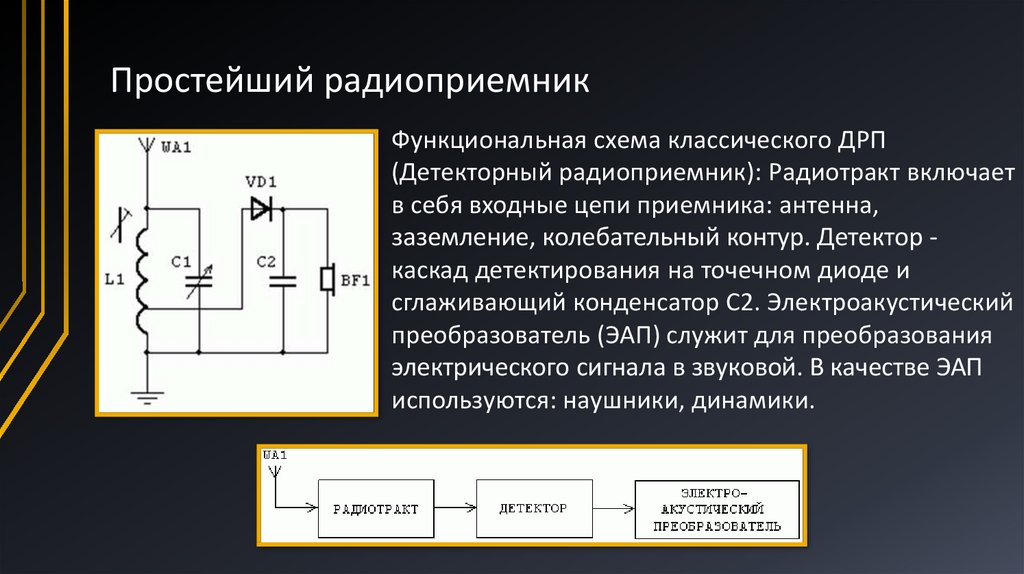

  2. Диодные детекторы. Они представляют собой конструкцию, которая сочетает в себе не только несколько диодов, но и конденсаторы. Благодаря этому достигается способность выделять модуляцию с низкими частотами из соответствующих сигналов. Такие детекторы часто используются при изготовлении радиоприёмников и телевизоров.
  3. Диодная искрозащита. Для её создания применяются специальные диодные барьеры, которые ограничивают напряжение в имеющейся электрической цепи. Вместе с ними используются специальные токоограничительные резисторы, необходимые для контроля за величиной параметров проходящего электрического тока.
  4. Переключатели на основе диодов. Эти устройства дополняются конденсаторами и коммутируют высокочастотные сигналы. При этом контроль за работой осуществляется с помощью подачи управляющего сигнала, разделения высоких частот и применения постоянного тока.

Способы подключения

Существует несколько стандартных вариантов подключения диода в электрическую цепь. Все они используются в определённых схемах и позволяют достичь требуемого результата.

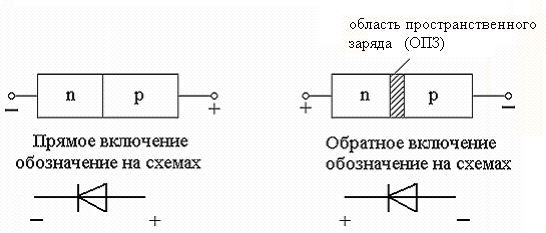

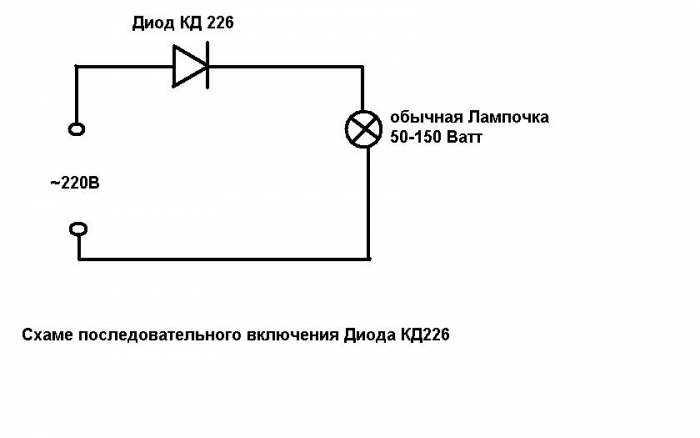

Прямой вариант

Этот способ включения диода в электрическую цепь называют наиболее простым и часто используемым. В его основе лежит подсоединение положительного полюса к области p-типа, а отрицательного — к n-типа.

Описание работы диода при прямом подключении:

  1. На устройство подаётся электрический ток, под воздействием которого образуется электрическое поле в области между двумя электродами. Его направление будет противоположным по отношению к внутреннему диффузионному полю.
  2. Затем происходит резкое сужение запирающего слоя, которое получается из-за значительного снижения напряжения электрического поля.
  3. Следствием этого станет способность большинства электронов свободно перемещаться из одной области (n-типа) в другую (p-типа).
  4. Во время этого процесса показатели дрейфового тока не изменятся, так как они зависят только от количества заряженных частиц, находящихся в области p-n перехода.
  5. Электроны способны перемещаться из n-области в p-область, что приводит к дисбалансу их концентрации. В одной из областей будет недостаток частиц, а в другой — избыток.
  6. Из-за этого часть электронов перемещается вглубь полупроводника, что становится причиной разрушения его электронейтральности.
  7. В этом случае полупроводник стремится к восстановлению своей нейтральности и начинает получать заряд от подключённого источника питания. Всё это приводит к образованию тока во внешней электроцепи.

Обратный метод

Этот способ подключения диода к общей схеме используется гораздо реже. В его основе лежит изменение полярности внешнего источника питания, который участвует в процессе передачи напряжения.

Особенности функционирования диода при обратном включении:

  1. После включения источника питания в области p-n перехода образуется электрическое поле. Его направление будет одинаковым с внутренним диффузионным полем.
  2. Из-за этого будет происходить расширение запирающего слоя.
  3. Находящееся в области p-n перехода поле будет ускорять движение электронов, но оставлять неизменными показатели дрейфующего тока.
  4. Из-за всех этих действий будет постепенно нарастать обратное напряжение, которое поспособствует стремлению электрического тока к максимальным значениям.

Возможные неисправности

Во время работы устройств с диодами могут возникать различные поломки. Это происходит из-за старения элементов или их амортизации.

Специалисты по ремонту различают 4 вида неисправностей.

Среди них такие:

  1. Электрический пробой. Это одна из наиболее распространённых поломок, которые встречаются у диодов. Она является обратимой, так как не приводит к разрушению диодного кристалла. Исправить её можно путём постепенного снижения подаваемого напряжения.
  2. Тепловой пробой. Такая неисправность более губительна для диода. Она возникает из-за плохого теплоотвода или перегрева в области p-n перехода. Последний образуется только в том случае, если устройство питается от тока с чрезмерно высокими показателями. Без проведения ремонтных мероприятий проблема только усугубится. При этом произойдёт рост колебания атомов диодного кристалла, что приведёт к его деформации и разрушению.
  3. Обрыв. При возникновении этой неисправности устройство прекращает пропуск электрического тока в обоих направлениях. Таким образом, он становится изолятором, блокирующим всю систему. Для устранения поломки нужно точно определить её местонахождение. Для этого следует применять специальные высокочувствительные тестеры, которые повысят шанс обнаружить обрыв.
  4. Утечка. Под этой поломкой понимают нарушение целостности корпуса, вызванного физическим или иным воздействием на прибор.

Диод — важный элемент конструкции, который обеспечивает исправную и бесперебойную работу устройства. При правильном выборе этого элемента и обеспечении оптимальных условий работы можно избежать каких-либо неисправностей.

Что такое диод прямого напряжения?

Прямое напряжение диода относится к падению напряжения, которое происходит, когда электрический ток проходит через диод в электрической цепи. Обычно он не зависит от величины тока, проходящего через диод, и будет одинаковым для данного семейства диодов. Для кремниевых диодов, которые обычно являются наиболее распространенными, падение прямого напряжения на диодах составляет около 0,7 В (В).

Диоды — это устройства, которые пропускают электрический ток только в одном направлении, и поэтому их можно рассматривать как своего рода односторонний клапан для электронов. Когда электроны движутся в правильном направлении, чтобы пройти через диод, диод называется смещенным вперед . Таким образом, прямое падение напряжения на диоде также известно как прямое падение напряжения смещения .

Диоды работают благодаря наличию небольшого количества легированного полупроводникового материала, зажатого между их электродами, которые пропускают электроны в одном направлении, но не в другом. Этот материал имеет две зоны: n-зона , которая богата отрицательно заряженными электронами, и p-зона , которая бедна электронами. Можно предположить, что p-зона имеет положительные дыры, которые могут принимать электроны из n-зоны. Когда две зоны сводятся вместе для образования pn-перехода , электроны переходят из n-зоны в p-зону до тех пор, пока все электроны n-зоны, доступные для использования в качестве носителей тока, не будут израсходованы, а pn-переход не станет изолятором .

Если свежие электроны вводятся в обедненную n-зону, а они удаляются из насыщенной p-зоны, электрический ток будет течь через соединение. Это то, что происходит, когда диод смещен вперед. На электроны должно воздействовать напряжение с достаточной силой, чтобы пересечь pn-переход, и этот импульс является источником прямого напряжения диода или прямого падения напряжения смещения.

Если полярность цепи обратная, и делается попытка ввести электроны в p-зону, когда они удалены из n-зоны, говорят, что диод имеет обратное смещение, и ток не будет течь. Если это напряжение обратного смещения превышает определенное значение — максимальное обратное напряжение — диод может выйти из строя и пропустить большие токи в процессе, известном как пробой обратного напряжения . Диод будет поврежден.

Как уже говорилось, у разных типов диодов разное прямое падение напряжения. Падение прямого напряжения простого светодиода (LED) может варьироваться от 1,4 до 4 В, в зависимости от типа. Для диода Шотки прямое падение напряжения обычно составляет всего 0,2 В.

ДРУГИЕ ЯЗЫКИ

Как правильно подключать светодиоды в цепь?

Как подключить светодиоды в сети автомобиля «для чайников». Подробное описание как рассчитывается сопротивление, как компонуется цепь. Просмотров: 53150

Любитель тюнинга потратил несколько часов на то, чтобы снять и разобрать фару. Сверлил в отражателе дырки под диоды, устанавливал их, обильно заливая герметиком, паял, собирал фару обратно, ставил на место и….отъездив трое суток увидел, что половина диодов сгорела! Эта драматичная история знакома многим автомобилистам.

Именно из за таких моментов появляются рассказы «знающих людей» о том, что диоды делают некачественными о том, что существуют прекрасные диоды из США с ценой в 10-15 раз дороже, но зато очень надёжные.

Это не так! При правильном подключении даже самый простые светодиоды будут служить долгие годы или даже десятилетия. В действительности – в некоторых иномарках производства ранних 90х годов в приборной панели, дверных ручках и других местах стоят малоэффективные устаревшие индикаторные диоды, ни один из которых так и не перегорел за время эксплуатации. Причина – правильное подключение!

Именно об этом пойдёт речь в нашей статье.

У светодиодов и светодиодной ленты есть 2 «врага»:
1) Неправильно рассчитанное сопротивление.
2) Перепады напряжения в цепи

Начнем с первого. На всякий случай постараемся упрощённо рассказать о том, что такое сопротивление и как его рассчитать. Дело в том, что каждый элемент электрической цепи(в том числе и светодиоды) рассчитан на некоторые параметры тока. Если ток меньше нужного – элемент может работать хуже, если больше, то может повредиться. Это напоминает ситуацию, когда большой поток воды сносит и ломает мост через реку. Что нужно сделать, чтобы уменьшить поток? Поставить плотину! В случае с электрической цепью роль плотины как раз выполняет сопротивление, а именно – резисторы. Если подобрать их правильно, то они доведут параметры тока в цепи до нужных нам.

Теперь рассмотрим самый простой способ расчета конфигурации цепи.

Предположим реальный случай. Вы захотели выполнить светодиодный тюнинг фары и для этих целей приобрели 40 диодов на каждую фару, чтобы сделать красивую контурную обводку по краю отражателя. Будем считать что мы пользуемся вот такими диодами-это самый не дорогой и самый популярный вариант для таких целей.
Рассчитаем – как должна выглядеть цепь.

Открываем эту ссылку. Эта программа в режиме онлайн строит цепи из диодов исходя из наших задач.

Заполняем данные.
В поле Source voltage нужно ввести вольтаж вашей сети. Внимание – тут главный подвох! Не известно почему абсолютное большинство людей считает что в сети автомобиля напряжение 12 вольт. Но это не так!
Оно практически всегда 13,2-14,2 вольт! Поэтому рассчитывать лучше всего исходя из напряжения 13,7 вольт.

Далее заполняем поле diode forward voltage. Сюда вписываем значение которое указано в описании к диодам(вот здесь). Среднее значение там 3,5 вольт.

Затем приступаем к полю diode forward current (mA). Данные берём там же где и вольтаж. 30mA

Количество диодов 40.

Жмём Design my array
И получаем нашу схему!

Как видите нужно включать диоды в цепь по три штуки и добавлять резисторы. Необходимая величина сопротивления резисторов подписана. Если конкретно такого у вас нет, можно взять резистор с чуть большим сопротивлением.
Также видно, что последний диод попадает в цепь один, если это кажется вам не удобным, то просто добавьте 2 диода и пересчитайте.

С первой проблемой разобрались. Теперь ко второй!
Как известно, напряжение в сети автомобиля испытывает скачки. Не у всех моделей и марок авто, но у многих! Лучше перестраховаться и поставить в цепь такой стабилизатор напряжения. Он отсекает все скачки, удерживая напряжение на уровне 12 вольт. Соответственно, если вы используете такой элемент, то и цепь нужно рассчитывать исходя из такого вольтажа(указывать в программе не 3,7 а 12 вольт.).

Кстати у программы есть вариант для расчета сопротивления к одиночному диоду.

Что такое диод и как он работает? | ASUTPP

Меня несколько раз спрашивали — что такое диод?

Диод — это электронный компонент, который проводит ток в одном направлении и блокирует ток в другом направлении.

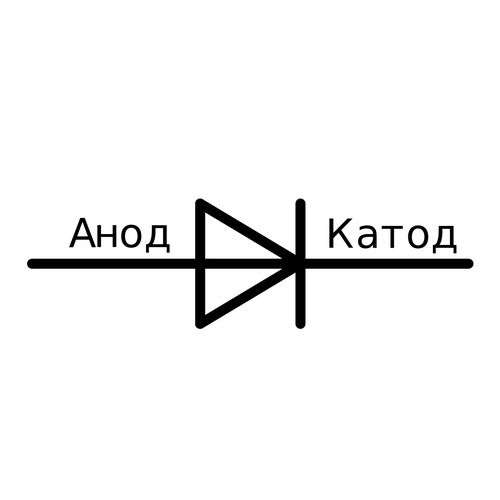

Символ диода выглядит так:

Символ диода выглядит так:

Как подключить диод?

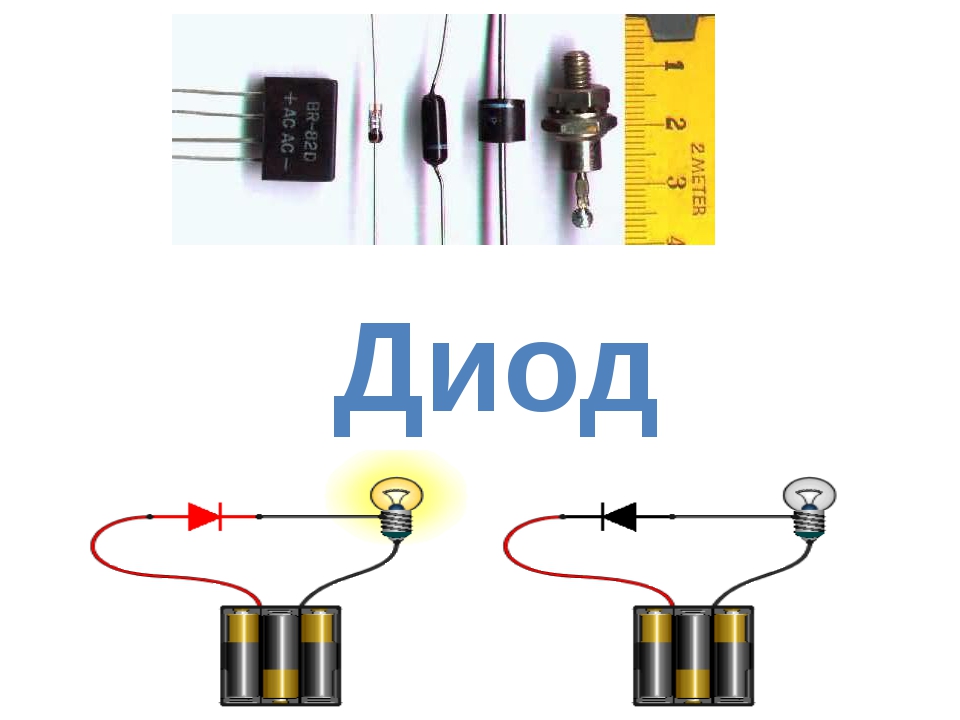

Давайте посмотрим на пример.

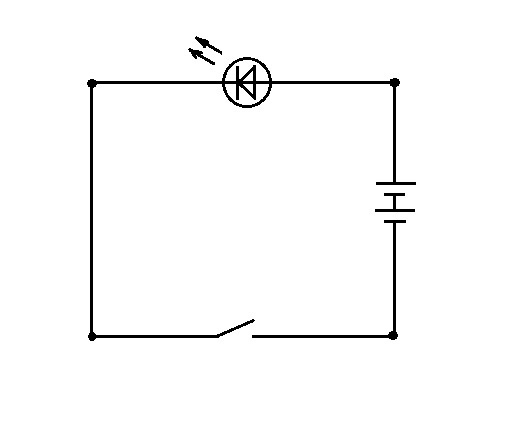

В цепи выше диод подключен в правильном направлении. Это означает, что ток может течь через него, так что светодиод загорается.

Но что произойдет, если мы подключим его наоборот?

В этой второй цепи диод подключен неправильно. Это означает, что ток не будет течь в цепи, и светодиод будет выключен.

Для чего нужен диод?

Диоды очень часто используются в источниках питания. От электрической розетки в стене вы получаете переменный ток (переменный ток). Многие устройства, которые мы используем, нуждаются в постоянном токе (DC). Чтобы получить постоянный ток от переменного тока, нам нужна схема выпрямителя. Это схема, которая преобразует переменный ток (переменный ток) в постоянный ток (постоянный ток). Диоды являются основными компонентами в выпрямительных цепях.

Как работает диод?

Диод создан из PN-перехода . Вы получите PN-соединение, взяв полупроводниковый материал с отрицательным и положительным добавлением и соединив его.

На пересечении этих двух материалов появляется «область истощения». Эта область истощения действует как изолятор и отказывается пропускать ток.

Когда вы прикладываете положительное напряжение с положительной стороны к отрицательной стороне, «обедненный слой» между этими двумя материалами исчезает, и ток может течь с положительной на отрицательную сторону.

Когда вы прикладываете напряжение в другом направлении, от отрицательной к положительной стороне, область истощения расширяется и сопротивляется любому протекающему току.

Что нужно знать о диодах?
  1. Вы должны приложить достаточное напряжение в «правильном» направлении — от положительного к отрицательному — чтобы диод начал проводить проводку. Обычно это напряжение составляет около 0,7 В.
  2. Диод имеет ограничения и не может проводить неограниченное количество тока.
  3. Диоды не являются идеальными компонентами. Если вы подадите напряжение в неправильном направлении, будет течь немного тока. Этот ток называется «током утечки».
  4. Если вы подадите достаточно высокое напряжение в «неправильном» направлении, диод сломается и пропустит ток и в этом направлении.

Типы диодов

Есть много разных типов диодов . Наиболее распространенными являются сигнальные диоды, выпрямительные диоды, стабилитроны и светодиоды (светодиоды) . Сигнальные и выпрямительные диоды — это одно и то же, за исключением того, что выпрямительные диоды рассчитаны на большую мощность.

Стабилитроны — это диоды, которые используют напряжение пробоя при подаче напряжения «неправильным» образом. Они действуют как очень стабильные опорные напряжения.

Поделитесь своими комментариями или вопросами ниже!

Выпрямительный полупроводниковый диод — это… Что такое Выпрямительный полупроводниковый диод?

Выпрямительный полупроводниковый диод
        двухэлектродный прибор с преимущественно односторонней (униполярной) электрической проводимостью. Выпрямительный эффект возникает на переходе металл — полупроводник или в электронно-дырочном переходе (См. Электронно-дырочный переход) в кристалле (германий, кремний, закись меди, селен и др.), служащих основой прибора. В. п. д. применяют в электро- и радиотехнических устройствах для преобразования переменного тока (напряжения) в пульсирующий ток одной полярности (постоянный ток), т. е. для выпрямления тока, замыкания и размыкания электрических цепей, детектирования и коммутации электрических сигналов и других преобразований. См. Полупроводниковый диод.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Выпрямитель тока
  • Выпрямительный столб

Смотреть что такое «Выпрямительный полупроводниковый диод» в других словарях:

  • выпрямительный полупроводниковый диод — выпрямительный диод Полупроводниковый диод, предназначенный для преобразования переменного тока, включая монтажные и охлаждающие устройства, если он образует с ними одно целое. [ГОСТ 15133 77] Тематики полупроводниковые приборы Синонимы… …   Справочник технического переводчика

  • ВЫПРЯМИТЕЛЬНЫЙ ПОЛУПРОВОДНИКОВЫЙ ДИОД — полупроводниковый диод, предназнач. для преобразования перем. тока в постоянный либо пульсирующий ток одной полярности. Действие осн. на использовании зависимости электропроводности р п перехода или контакта металл полупроводник от значения и… …   Большой энциклопедический политехнический словарь

  • выпрямительный полупроводниковый диод с контролируемым лавинным пробоем — Выпрямительный полупроводниковый диод с заданными характеристиками максимального и минимального напряжения пробоя, предназначенный для работы в установившемся режиме в области пробоя обратной ветви вольт амперной характеристики. [ГОСТ 15133 77]… …   Справочник технического переводчика

  • полупроводниковый диод — полупроводниковый диод; диод; отрасл. полупроводниковый вентиль Электропреобразовательный полупроводниковый прибор с электрическим переходом (переходами), имеющий два вывода. Примечание. 1. Полупроводниковый диод, предназначенный для работы в… …   Политехнический терминологический толковый словарь

  • Полупроводниковый диод —         двухэлектродный электронный прибор на основе полупроводникового (ПП) кристалла. Понятие «П. д.» объединяет различные приборы с разными принципами действия, имеющие разнообразное назначение. Система классификации П. д. соответствует общей… …   Большая советская энциклопедия

  • полупроводниковый вентиль — полупроводниковый диод; диод; отрасл. полупроводниковый вентиль Электропреобразовательный полупроводниковый прибор с электрическим переходом (переходами), имеющий два вывода. Примечание. 1. Полупроводниковый диод, предназначенный для работы в… …   Политехнический терминологический толковый словарь

  • диод — Двухэлектродная электронная лампа, имеющая катод и анод. Примечание. Термин кенотрон рекомендуется применять только для диодов, предназначенных для выпрямления переменного тока. полупроводниковый диод; диод; отрасл. полупроводниковый вентиль… …   Политехнический терминологический толковый словарь

  • ВЫПРЯМИТЕЛЬНЫЙ ДИОД — (или выпрямитель), компонент ЭЛЕКТРИЧЕСКОЙ ЦЕПИ, преобразующий ПЕРЕМЕННЫЙ ТОК в ПОСТОЯННЫЙ. Обычно это полупроводниковый диод, оказывающий высокое СОПРОТИВЛЕНИЕ току, текущему в одном направлении, и низкое сопротивление току, текущему в обратном… …   Научно-технический энциклопедический словарь

  • Выпрямительный столб —         полупроводниковый прибор, представляющий набор последовательно соединённых между собой выпрямительных полупроводниковых диодов (См. Полупроводниковый диод). Несколько В. с., заключённых в единый корпус, составляют выпрямительный блок,… …   Большая советская энциклопедия

  • Диод — У этого термина существуют и другие значения, см. Диод (значения). Четыре диода и диодный мост. Диод (от др. греч …   Википедия

Диод в режиме нагрузки

На рис. 2.3,а приведена электрическая схема, содержащая источник питания UП, диод VD1 и резистор RН. Расчѐт такой электрической цепи, содержащей нелинейные элементы, можно выполнить графоаналитическим методом двумя способами:

с помощью нагрузочной прямой;

путѐм построения суммарной вольтамперной характеристики.

Выполним последовательно расчѐт схемы, представленной на рис. 2.3,а, одним и другим способом.

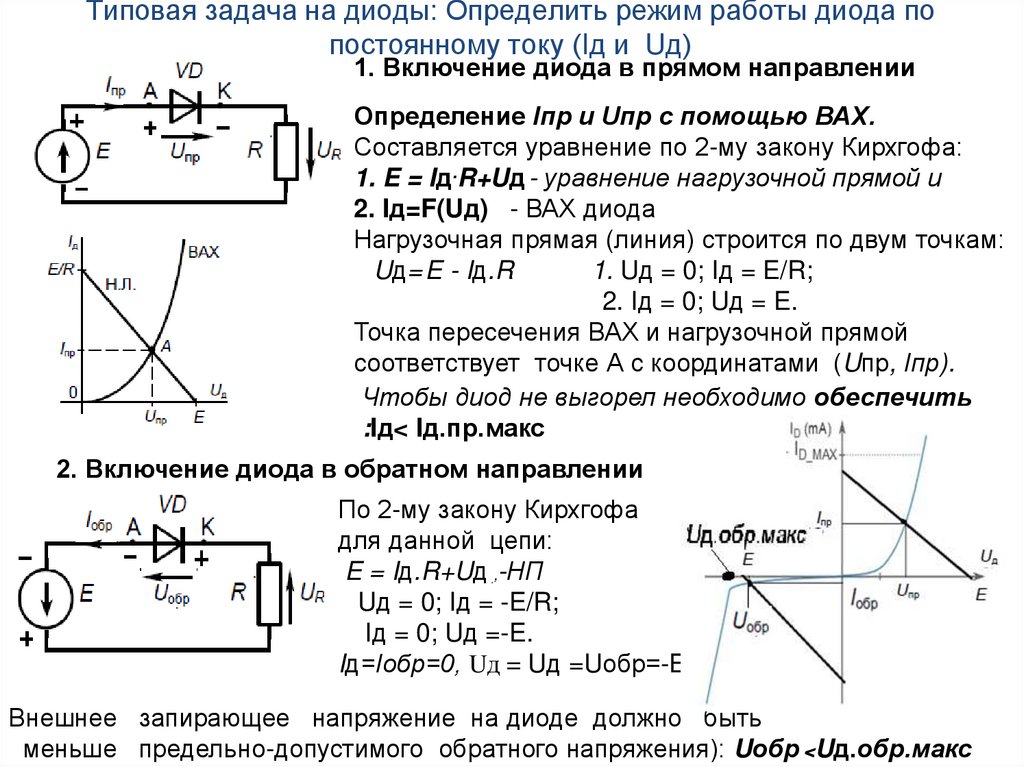

Графоаналитический расчѐт с помощью нагрузочной прямой следует начать с определения электрического состояния цепи (рис.

2.3,а), которое описывается вторым законом Кирхгофа

UП=IНRН+UVD,

откуда

I           UП

UVD

.            (2.1)

Это уравнение называют аналитическим выражением нагрузочной прямой, так как в рассматриваемой схеме резистор RН выполняет функцию нагрузки.

Из уравнения (2.1) требуется определить ток IH=IVD и напряжение UVD. Этот расчѐт проводится графоаналитическим построением нагрузочной характеристики. Нагрузочная характеристика представляет собой прямую линию, отсекающую на

осях координат (рис. 2.3,б) отрезки: на оси абсцисс UVD=UП при IН=0; на оси ординат IН=UП/RH при UVD=0. Построенная по двум этим точкам характеристика называется нагрузочной прямой. Она отражает все возможные режимы электрической цепи: от режима

короткого замыкания диода UVD=0 до холостого хода IН=0.

R н

+

Uп       I н      VD1



Uвых

а          б

в          г

Рис. 2.3. Графоаналитическое решение цепи, содержащей диод

Изменение сопротивления Rн  вызывает изменение наклона нагрузочной прямой (линия 2 на рис. 2.3,в).

Изменение Uп  при фиксированном значении Rн  приводит к параллельному смещению нагрузочной прямой относительно еѐ исходного положения (линия 3). На рис. 2.3,в нагрузочная прямая изображена совместно с ВАХ диода.

В  электрической  последовательной  цепи  (см.  рис.  2.3,а) течѐт единый ток IН=IVD, который одновременно должен удовлетворять закономерностям ВАХ и нагрузочной прямой.

Для графоаналитического расчѐта с помощью нагрузочной прямой такой электрической цепи (рис. 2.3,а), содержащей нелинейный элемент диод VD1, построим в одних осях (рис. 2.3,б) ВАХ диода VD1 и конкретную нагрузочную прямую по заданным значениям напряжения источника питания Uп  и сопротивления нагрузки Rн. Точка А пересечения ВАХ диода и нагрузочной прямой одновременно удовлетворяет их закономерностям и поэтому является   графоаналитическим   решением   системы   уравнений,

описывающих ВАХ диода IVD=f(UVD) и нагрузочную прямую

IVD

UП      UVD

RН      RН

Таким образом, приведѐнные выше построения позволили определить общий ток Iобщ=IVD=IН, падение напряжения на диоде UVD и нагрузке UH.

Для расчѐта по второму способу построим суммарную ВАХ

нелинейного прибора, напряжение на котором при заданном токе IVD=Iобщ=IН  равно сумме падений напряжений на диоде VD1 и нагрузке Rн  (рис. 2.3,г). Для еѐ построения при конкретных значениях общего тока Iобщ=IVD= IН  находим значения напряжений UVD и UH и их сумму UП= UVD+ UH откладываем по оси напряжения.

Полученные  результаты,  как  видно  из  рис.  2.3,б  и  2.3,г,

совпадают. Первый метод более удобен и он будет использован в дальнейшем  при  решении  подобных  задач,  когда  нагрузка  и

нелинейный элемент включены последовательно. В более сложных случаях приходится использовать оба метода.

Так на рис. 2.4,а представлена схема, для расчѐта которой графоаналитическим        методом            необходимо   использовать оба

способа.

R 1

+

I Σ       VD1

Uп       I VD    I H       R 2

I

UП2

I= R1

I’Σ

а

IΣ        I VD

I R2

I’VD

I VD

A

I’R2

I R2

U П1

U Σ

IΣ R1

U П2   UΣ

U VD

б

Рис. 2.4. Графоаналитическое решение цепи, содержащей диод,

несколькими способами

На  первом  этапе  строится  ВАХ  нового  нелинейного элемента, состоящего из параллельно-включѐнных резистора R2  и диода VD1 (рис. 2.4,б). Для этого при  конкретных значениях Uп

определяются  токи  диода  VD1  и  резистора  R2   и  по  оси  тока

откладывается их сумма: I’



‘           ‘

R2       VD

(рис. 2.4,б).

На втором этапе строится нагрузочная прямая по уравнению

U         U’



I           П2

R2

, где

1

U’        – напряжение, определяемое по ВАХ нового

нелинейного элемента, построенной на первом этапе. Полученная при этом построении точка А является графоаналитическим решением. Из рис. 2.4,б можно определить суммарный ток IΣ, протекающий по резистору R1, и падение напряжения UR1; токи IR2 и IVD и падение напряжения UΣ=UVD= UR2.

Материал взят из книги Полупроводниковые приборы в системах транспортной телематики (Асмолов, Г.И.)

Что такое диод? — Основы схемотехники

Диод — это специализированный электронный компонент, который действует как односторонний переключатель. Он проводит электрический ток только в одном направлении и ограничивает ток в противоположном направлении. Диод смещен в обратном направлении, когда он действует как изолятор, и смещен в прямом направлении, когда он пропускает ток. Диод имеет два вывода: анод и катод. Диоды используются в переключателях, модуляторах сигналов, смесителях сигналов, выпрямителях, ограничителях сигналов, регуляторах напряжения, генераторах и демодуляторах сигналов.

Диод в прямом смещении

Напряжение, приложенное к аноду, положительно по отношению к катоду. Кроме того, напряжение в диоде выше порогового напряжения, поэтому он действует как короткое замыкание и пропускает ток.

Диод в обратном смещении

Если катод положительный по отношению к аноду, диод имеет обратное смещение. Затем он будет действовать как разомкнутая цепь, в результате чего ток не будет протекать.

Для чего используются диоды?

Защита от обратного тока

Блокирующий диод используется в некоторых схемах для защиты в случае случайной проблемы с обратным подключением, такой как неправильное подключение источника постоянного тока или изменение полярности.Поток тока в неправильном направлении может повредить другие компоненты схемы.

Диод для защиты от обратного тока

На рисунке выше показано, что блокирующий диод включен последовательно с нагрузкой и с положительной стороной источника питания. В случае обратного подключения ток не будет течь, потому что диод будет иметь обратное смещение. Тогда нагрузка будет защищена от обратного тока. Однако, если полярность правильная, диод будет в прямом смещении, поэтому ток нагрузки может протекать через него.

Простые регуляторы напряжения

Стабилизатор напряжения используется для понижения входного напряжения до необходимого уровня и поддерживает его неизменным, несмотря на колебания напряжения питания. Его также можно использовать для регулирования выходного напряжения. Стабилитрон обычно используется в качестве регулятора напряжения, поскольку он предназначен для работы в условиях обратного смещения. При прямом смещении он ведет себя как нормальный сигнальный диод. С другой стороны, напряжение остается постоянным в широком диапазоне токов, когда к нему прикладывается обратное напряжение.

Стабилитрон как регулятор напряжения

На рисунке выше ток в диоде ограничивается последовательным резистором, подключенным к цепи. Поскольку диод подключен к положительной клемме источника питания, он работает как обратное смещение, которое также может работать в условиях пробоя. Обычно используется диод с высокой номинальной мощностью, поскольку он может выдерживать обратное смещение, превышающее его напряжение пробоя. Ток стабилитрона всегда будет минимальным, если приложены минимальное входное напряжение и максимальный ток нагрузки.Учитывая входное напряжение и необходимое выходное напряжение, мы можем использовать стабилитрон с напряжением, примерно равным напряжению нагрузки.

Стабилизаторы напряжения

Ток, протекающий через стабилитрон, уменьшается в пользу тока нагрузки, когда нагрузочный резистор подключен параллельно стабилитрону. Величина протекающего в нем тока важна, потому что это ключ к стабилизации. Глядя на кривую вольт-амперной характеристики стабилитронов, вы заметите резкое увеличение напряжения выше напряжения пробоя, что доказывает, что он лучше всего подходит для стабилизации небольших постоянных напряжений.Ток увеличивается, а сопротивление диода уменьшается. Поэтому напряжение на стабилитроне практически одинаковое. Обычно подключается резистор, чтобы убедиться, что максимально допустимая мощность рассеивания не превышена.

Преобразование переменного тока в постоянный

Диоды

обычно используются для построения различных типов выпрямительных схем, таких как полуволновые, двухполупериодные, центральные и полные мостовые выпрямители. Одно из его основных применений — преобразование мощности переменного тока в мощность постоянного тока.

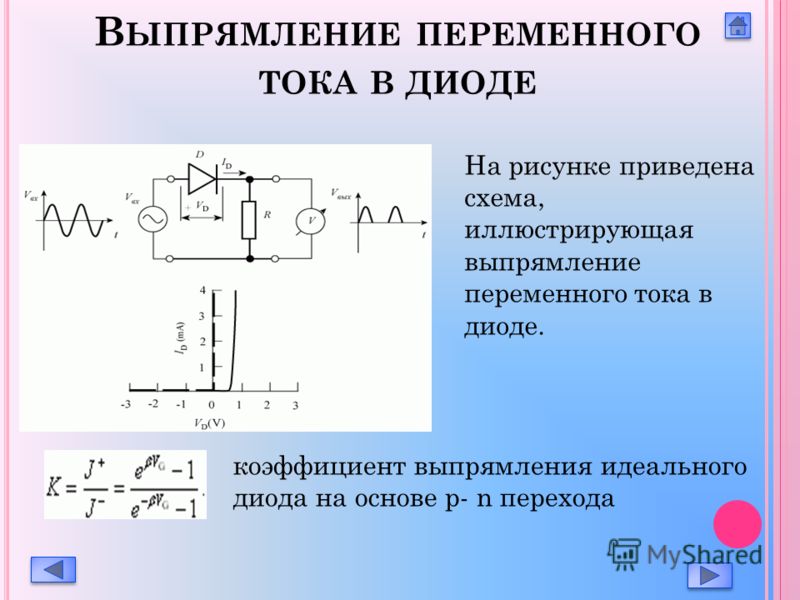

Во время положительного полупериода входного питания анод становится положительным по отношению к катоду. Диод будет находиться в прямом смещении, что приведет к протеканию тока к нагрузке. Однако во время отрицательного полупериода входной синусоидальной волны анод становится отрицательным по отношению к катоду. Таким образом, диод будет иметь обратное смещение, и ток на нагрузку не будет течь. Выходное напряжение будет пульсирующим постоянным током, если и напряжение, и ток на стороне нагрузки имеют одну полярность.Нагрузка является резистивной в положительном полупериоде, и напряжение на нагрузочном резисторе будет таким же, как и напряжение питания. Ток нагрузки будет пропорционален приложенному напряжению, а входное синусоидальное напряжение будет на нагрузке.

Как работает диод?

Диод считается полупроводниковым устройством, имеющим два вывода и выполняющим функцию односторонней двери для электрического тока. Полупроводники могут быть проводниками или изоляторами. Его сопротивление можно контролировать, увеличивая или уменьшая его сопротивление, называемое легированием.Легирование — это процесс добавления примесных атомов в материал.

Есть два типа полупроводниковых материалов:

  • Материал N-типа — добавление мышьяка, фосфора, сурьмы, висмута и других пятивалентных элементов позволяет получить полупроводниковый материал N-типа. В нем есть лишние электроны. Его дополнительные отрицательно заряженные частицы перемещаются из отрицательно заряженной области в положительно заряженную.
  • Материал P-типа — добавление алюминия, галлия, бора, индия и других количеств позволяет получить полупроводниковый материал P-типа.Есть лишние отверстия.

Наличие дырок означает отсутствие электрона и положительный заряд. Каждый раз, когда электрон движется в дыру, он создает новую дыру позади себя, поскольку они движутся в противоположном направлении электронов. Комбинация материалов N-типа и P-типа образует соединение P-N. Вы можете увидеть обедненные области по обе стороны от диодного перехода. Эта область обеднена свободными электронами и дырками. Электроны со стороны N-типа заполняют отверстия со стороны P-типа.

Что такое зона истощения?

Область обеднения образуется, когда на диод не подается напряжение, поэтому электроны из материала N-типа заполняют отверстия в материале P-типа вдоль перехода между слоями.В этой области материал N-типа или P-типа возвращается в исходное изоляционное состояние. Электричество не может течь в область истощения, поскольку все дыры заполнены, и нет свободных электронов или пустых пространств для электричества.

Вы увидите переход P-N, когда отверстия перемещаются со стороны P на материал N-типа и обнажают отрицательные заряды. Затем вы увидите дырки и электроны, диффундирующие на другую сторону. После этого начинает формироваться область истощения.

Диоды с прямым смещением и диоды с обратным смещением

Диоды специального назначения

Стабилитроны

Он состоит из сильно легированного PN перехода, который проводит в обратном направлении при достижении определенного заданного напряжения.Это также позволяет току течь в прямом или обратном направлении. Он обычно используется для ограничителей перенапряжения, регулирования напряжения, опорных элементов и любых других коммутационных приложений и схем ограничителей.

Диоды Шоттки

Диоды Шоттки

имеют низкое прямое падение напряжения, но очень быстрое переключение. Между металлом и полупроводником образуется переход полупроводник-металл, который создает барьер Шоттки. Когда через диод протекает ток, на выводах диода наблюдается небольшое падение напряжения.Чем меньше падение напряжения, тем выше эффективность системы и выше скорость переключения. Наиболее распространенные применения диода Шоттки — это радиочастота, выпрямитель в некоторых силовых приложениях и смеситель.

Выпрямительные диоды

Выпрямительные диоды могут быть смещенными или несмещенными. Выпрямительный диод становится несмещенным, когда на него не подается напряжение. В это время на P-стороне находится большинство дырок носителей заряда и очень мало электронов, тогда как на N-стороне больше всего электронов и очень мало дырок.С другой стороны, он становится смещенным в прямом направлении, когда положительный вывод источника напряжения подключается к стороне P-типа, а отрицательный вывод подключается к стороне N-типа. Это будет обратное смещение, когда положительный вывод источника напряжения подключен к концу N-типа, а отрицательный вывод источника подключен к концу P-типа диода. Через диод не будет тока, за исключением тока обратного насыщения, поскольку истощающий слой перехода становится шире с увеличением напряжения обратного смещения.Выпрямительные диоды обычно используются в качестве компонента в источниках питания, который преобразует напряжение переменного тока в напряжение постоянного тока.

Сигнальные диоды

Сигнальные диоды обычно используются для обнаружения сигналов. Обычно они имеют низкий максимальный ток и среднее или высокое прямое напряжение. Одно из наиболее распространенных применений сигнального диода — это основной диодный переключатель.

Германиевые диоды

Германиевые диоды имеют низкое прямое падение напряжения, обычно 0.3 вольта. Низкое прямое падение напряжения приводит к низким потерям мощности и более эффективному диоду, что во многих отношениях делает его лучше, чем кремниевый диод. Это более важно в средах с очень низким уровнем сигнала, например, при обнаружении сигналов от аудио до частот FM и в логических схемах низкого уровня. Германиевые диоды имеют больший ток утечки для германия при обратном напряжении, чем для кремния.

Соединительные диоды

Переходные диоды — одни из самых простых полупроводниковых приборов.Но в отличие от других диодов, они не ведут себя линейно по отношению к приложенному напряжению. Диоды имеют экспоненциальную зависимость тока от напряжения. Он образуется, когда полупроводник P-типа объединяется с полупроводником N-типа, создавая потенциальный барьер через диодный переход.

Три возможных условия «смещения» для стандартного переходного диода

1. Прямое смещение — потенциал напряжения связан отрицательно с материалом N-типа и положительно с материалом N-типа на диоде, что уменьшает ширину диода с PN-переходом.

2. Обратное смещение — потенциал напряжения соединен положительно с материалом N-типа и отрицательно с материалом P-типа на диоде, что увеличивает ширину диода с PN-переходом.

3. Нулевое смещение — На диод PN-перехода не подается внешнее напряжение.


Объяснение

диодов — Инженерное мышление

Узнайте, как работают диоды, а также почему и где мы их используем.

Прокрутите вниз, чтобы просмотреть руководство YouTube.

Что такое диод

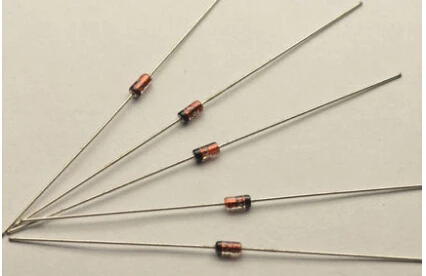

Пример диода

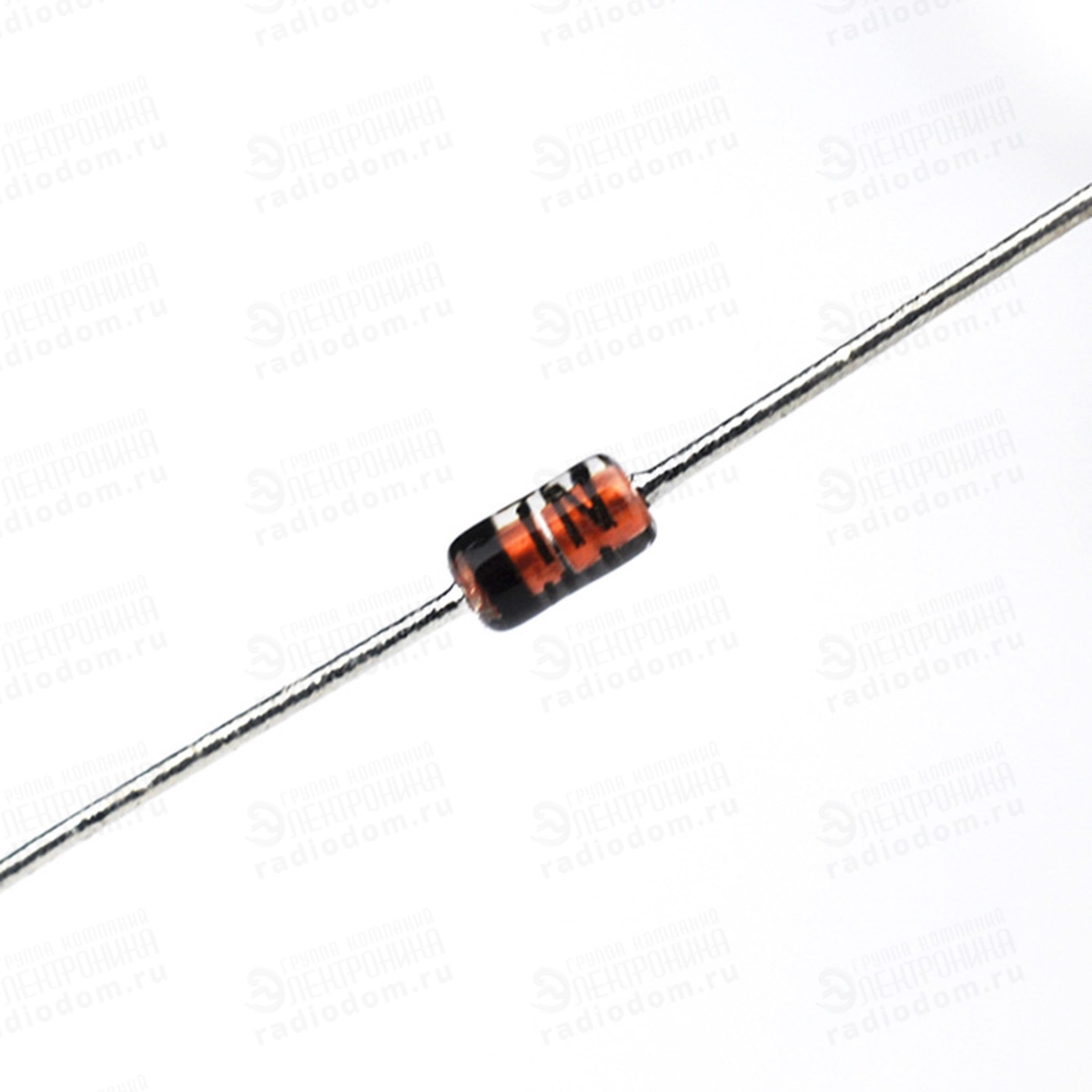

Диод выглядит примерно так, как на изображении выше, и бывает разных размеров. Обычно они имеют черный цилиндрический корпус с полосой на одном конце, а также несколько выводов, которые позволяют нам подключить его в цепь. Этот конец известен как анод, а этот конец — катод, и мы увидим, что это значит, позже в видео.

Вы также можете получить другие формы, такие как стабилитрон или даже светодиод, который представляет собой светоизлучающий диод, но мы не будем рассматривать их в этой статье.

Другие примеры диодов

Диод позволяет току течь только в одном направлении.

Представим себе водопровод с установленным поворотным клапаном. Когда вода течет по трубе, она толкает распашную заслонку и продолжает течь. Однако, если вода меняет направление, вода закроет заслонку и не сможет течь. Следовательно, вода может течь только в одном направлении.

Водопроводная труба Это очень похоже на диод, мы используем их для управления направлением тока в цепи.

Теперь мы анимировали это с помощью электронного потока, в котором электроны перетекают от отрицательного к положительному. Однако в электронике традиционно используют обычный поток, который изменяется от положительного к отрицательному. Обычный ток, вероятно, легче понять, вы можете использовать любой, на самом деле это не имеет значения, но просто помните о двух и о том, какой из них мы используем.

Пример светодиода

Итак, если мы подключим диод к простой схеме светодиода, подобной приведенной выше, необходимо отметить, что светодиод будет включаться только тогда, когда диод установлен правильно.Это позволяет току течь только в одном направлении. Таким образом, в зависимости от того, как он установлен, он может действовать как проводник или изолятор.

Полосатый конец подсоединяется к минусу, а черный конец подсоединяется к плюсу, чтобы он действовал как проводник. Это позволяет току течь, мы называем это прямым смещением. Если перевернуть диод, он будет действовать как изолятор, и ток не будет течь. Мы называем это обратным смещением.

Прямое смещение и обратное смещение

Как работает диод?

Как вы знаете, электричество — это поток свободных электронов между атомами.Мы используем медные провода, потому что в меди много свободных электронов, через которые легко пропускается электричество. Мы используем резину, чтобы изолировать медные провода и обезопасить себя, потому что резина является изолятором, что означает, что ее электроны удерживаются очень плотно и, следовательно, не могут перемещаться между атомами.

Если мы посмотрим на базовую модель атома металлического проводника, у нас есть ядро ​​в центре, и оно окружено множеством орбитальных оболочек, удерживающих электроны. Каждая оболочка содержит максимальное количество электронов, и электрон должен иметь определенное количество энергии, чтобы попасть в каждую оболочку.Электроны, расположенные дальше всего от ядра, обладают наибольшей энергией. Самая внешняя оболочка известна как валентная оболочка, и проводник имеет от 1 до 3 электронов в своей валентной оболочке.

Атом меди

Электроны удерживаются на месте ядром. Но есть еще одна оболочка, известная как зона проводимости. Если электрон может достичь этого, он может вырваться из атома и перейти к другому. У атома металла, такого как медь, зона проводимости и валентная оболочка перекрываются, поэтому электрону очень легко перемещаться.

Самая внешняя оболочка уплотнена изолятором. Электрону практически нет места для присоединения. Ядро плотно захватывает электроны, а зона проводимости находится далеко, поэтому электроны не могут добраться до нее, чтобы убежать. Следовательно, электричество не может проходить через этот материал.

Однако есть еще один материал, известный как полупроводник. Кремний — это пример полупроводника. В этом материале слишком много электронов во внешней оболочке, чтобы быть проводником, поэтому он действует как изолятор.Однако следует отметить; что, поскольку зона проводимости довольно близка; если мы предоставим некоторую внешнюю энергию, некоторые электроны получат достаточно энергии, чтобы совершить прыжок из баллона в зону проводимости, чтобы стать свободными. Следовательно, этот материал может действовать как изолятор, так и как проводник.

Чистый кремний почти не имеет свободных электронов, поэтому инженеры добавляют в кремний небольшое количество других материалов, чтобы изменить его электрические свойства.

Изолятор, проводник, полупроводник. Пример

Мы называем это легированием P-типа и N-типа.Мы объединяем эти легированные материалы в диод.

Итак, внутри диода есть два вывода, анод и катод, которые подключаются к тонким пластинам. Между этими пластинами имеется слой легированного кремния P-типа на анодной стороне и слой легированного кремния N-типа на катодной стороне. Все это покрыто смолой для изоляции и защиты материалов.

Пример диода

Давайте представим, что материал еще не легирован, так что внутри находится чистый кремний. Каждый атом кремния окружен 4 другими атомами кремния.Каждому атому нужно 8 электронов в своей валентной оболочке, но атомы кремния имеют только 4 электрона в своей валентной оболочке, поэтому они тайком делят электрон со своим соседним атомом, чтобы получить 8 желаемых. Это известно как ковалентное связывание.

Ковалентное связывание

Когда мы добавляем материал N-типа, такой как фосфор, он займет положение некоторых атомов кремния. В валентной оболочке атома фосфора 5 электронов. Так как атомы кремния делятся электронами, чтобы получить желаемое 8, им не нужен этот дополнительный электрон, поэтому теперь в материале есть дополнительный электрон, и поэтому они могут свободно перемещаться.

Добавление фосфора

При легировании P-типа мы добавляем такой материал, как алюминий. У этого атома всего 3 электрона в валентной оболочке, поэтому он не может предоставить своим 4 соседям один электрон, поэтому одному из них придется обойтись без него. Таким образом, создается дыра, в которой электрон может сидеть и занимать ее.

Итак, теперь у нас есть два легированных куска кремния, один со слишком большим количеством электронов, а другой с недостаточным количеством электронов.

Два материала соединяются, образуя соединение P-N.На этом стыке мы получаем так называемую область истощения. В этой области часть избыточных электронов со стороны N-типа переместится, чтобы занять дырки со стороны P-типа. Эта миграция образует барьер с скоплением электронов и дырок на противоположных сторонах. Электроны заряжены отрицательно, а дырки считаются положительно заряженными. Таким образом, нарастание приводит к образованию слегка отрицательно заряженной области и слегка положительно заряженной области. Это создает электрическое поле и предотвращает перемещение большего количества электронов.В типичных диодах разность потенциалов в этой области составляет около 0,7 В.

Пример истощения

Когда мы подключаем источник напряжения через диод с анодом (P-типа), подключенным к плюсу, а катод (N), соединенным с минусом, это создаст прямое смещение и позволит току течь. Источник напряжения должен быть выше барьера 0,7 В, иначе электроны не смогут попасть в перемычку.

Источник напряжения должен быть больше, чем барьер

Когда мы меняем схему подачи питания так, чтобы положительный полюс был подключен к катоду N-типа, а отрицательный — к аноду P-типа.Отверстия тянутся к отрицательному полюсу, а электроны притягиваются к положительному положению, что вызывает расширение барьера, и поэтому диод действует как проводник, предотвращая протекание тока.

Технические характеристики

Пример символа

Диоды представлены на технических чертежах символом, подобным изображенному выше. Полоса на корпусе обозначена вертикальной линией на символе, а стрелка указывает в направлении обычного тока.

Когда мы смотрим на диод, мы видим эти цифры и буквы на корпусе.Они идентифицируют диод, поэтому вы можете найти технические подробности в Интернете.

I-V Diagram

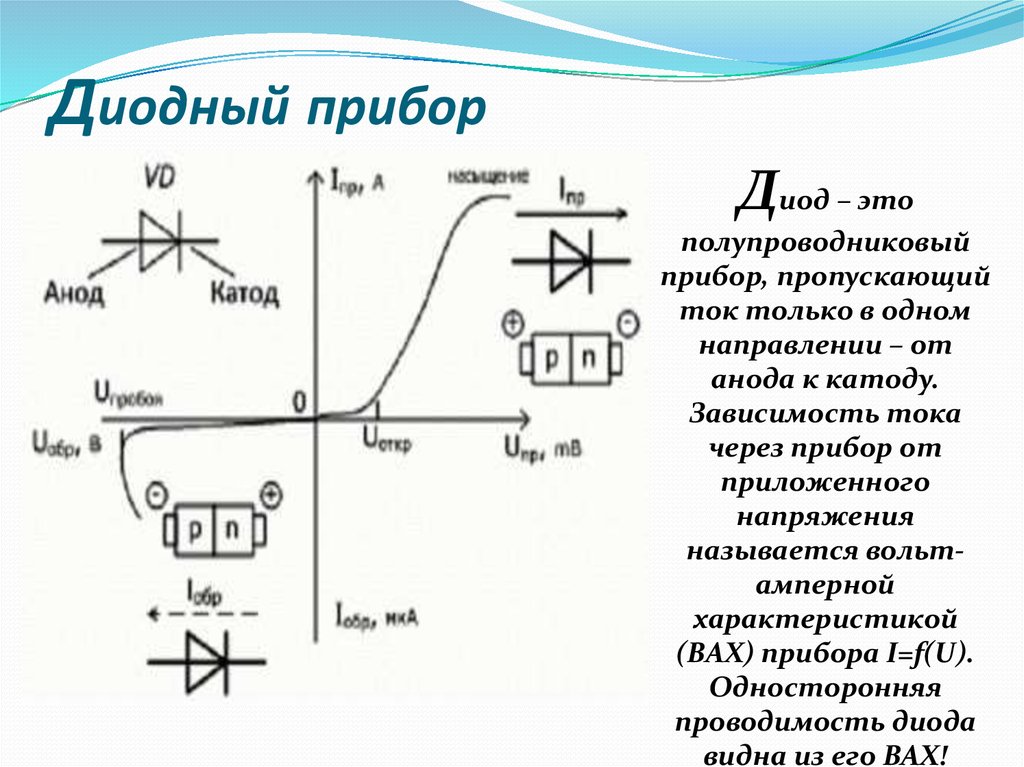

У диода будет I-V диаграмма, как показано выше. На этой диаграмме показаны характеристики тока и напряжения диода, которые построены в виде изогнутой линии. Эта сторона должна работать как проводник, а эта сторона — как изолятор.

Вы можете видеть, что диод может действовать как изолятор только до определенной разницы напряжений на нем. Если вы превысите это значение, он станет проводником и позволит току течь.Это приведет к выходу из строя диода и, возможно, вашей схемы, поэтому вам необходимо убедиться, что размер диода соответствует вашему применению.

Точно так же диод может выдерживать только определенное напряжение или ток при прямом смещении. Значение разное для каждого диода, вам нужно будет просмотреть эти данные, чтобы узнать подробности.

Диод требует определенного уровня напряжения для открытия и пропуска тока в прямом смещении. Большинство из них около 0,6 В. Если мы подадим напряжение ниже этого, он не откроется, чтобы позволить току течь.Но по мере того, как мы увеличиваем это значение, величина тока, который может протекать, будет быстро увеличиваться.

Пример напряжения диода

Диоды также будут обеспечивать падение напряжения в цепи. Например, когда я добавил этот диод в простую светодиодную схему, установленную на макетной плате, я получил значение падения напряжения 0,71 В.

Почему мы их используем

Как уже упоминалось, мы используем диоды для управления направлением тока в цепи. Это полезно, например, для защиты нашей цепи, если источник питания был подключен сзади на переднюю.Диод может блокировать ток и обеспечивать безопасность наших компонентов.

Мы также можем использовать их для преобразования переменного тока в постоянный. Как вы, возможно, знаете, переменный или переменный ток перемещает электроны вперед и назад, создавая синусоидальную волну с положительной и отрицательной половиной, но постоянный или постоянный ток перемещает электроны только в одном направлении, что дает плоскую линию в положительной области.

Если мы подключим первичную сторону трансформатора к источнику переменного тока, а затем подключим вторичную сторону к одному диоду, диод пропустит только половину волны и заблокирует ток в противоположном направлении.Таким образом, цепь проходит только положительную половину цикла, поэтому теперь это очень грубая цепь постоянного тока, хотя ток пульсирует, но мы можем это улучшить.

Первичный пример

Один из способов сделать это — если мы подключим четыре диода к вторичной стороне, мы создадим двухполупериодный выпрямитель. Диоды контролируют, по какому пути может течь переменный ток, блокируя или позволяя ему проходить. Как мы только что видели, разрешено проходить положительной половине синусоидальной волны, но на этот раз разрешено проходить и отрицательной половине, хотя это было инвертировано, чтобы превратить ее также в положительную половину.Это дает нам лучшую подачу постоянного тока, поскольку пульсация значительно снижается. Но мы все еще можем улучшить это, мы просто добавляем несколько конденсаторов, чтобы сгладить пульсацию и в конечном итоге получить плавную линию, чтобы точно имитировать постоянный ток.

Четыре подключенных диода

Мы подробно рассмотрели, как работают конденсаторы в нашей предыдущей статье, проверьте, что ЗДЕСЬ .

Как проверить диод

Для проверки диода нам понадобится мультиметр с настройкой проверки диодов, символ будет выглядеть так.Мы настоятельно рекомендуем вам иметь в своем наборе инструментов хороший мультиметр, который поможет вам как в обучении, так и в диагностике проблем.

Итак, берем наш диод и мультиметр. Подключаем черный провод к концу диода линией. Затем к противоположному концу подключаем красный провод. Когда мы это сделаем, на экране должно появиться значение.

Например, диод модели 1N4001 дает показание 0,516 В. Это минимальное напряжение, необходимое для открытия диода и протекания тока.

Если мы теперь поменяем местами провода, подключенные к диодам, мы должны увидеть на экране OL, что означает выход за пределы.Это говорит нам о том, что он не может измерить, это хорошо, потому что он не может замкнуть цепь, поэтому диод выполняет свою работу.

Если мы получаем сообщение о соединении в обеих конфигурациях, значит, компонент неисправен и не должен использоваться.

Неисправный компонент

Чтобы проверить диод в цепи на падение напряжения, мы просто переводим мультиметр в функцию постоянного напряжения, а затем помещаем черный щуп к концу полосы, а красный щуп к черному концу. Это даст нам значение, например, 0.71V, что является падением напряжения.


Диоды — конструкция, функции, типы, испытания

Диод — это полупроводниковый прибор. Диоды играют важную роль в электронных схемах. Они используются в основном в неуправляемых выпрямителях для преобразования переменного тока в фиксированное постоянное напряжение и в качестве обратных диодов для обеспечения пути прохождения тока в индуктивных нагрузках.

Строительство

Диоды могут быть изготовлены из двух полупроводниковых материалов: кремния и германия.Силовые диоды обычно изготавливаются из кремния. Кремниевые диоды могут работать при более высоких токах и температурах перехода, и они имеют большее обратное сопротивление.

Структура полупроводникового диода и его обозначение показаны на рисунке ниже. Диод имеет два вывода: анодный вывод A (P-переход) и катодный вывод K (N-переход). Когда напряжение на аноде больше положительного, чем на катоде, диод считается смещенным в прямом направлении, и он легко проводит ток с относительно низким падением напряжения.Когда напряжение на катоде больше положительного, чем на аноде, диод считается смещенным в обратном направлении и блокирует прохождение тока. Стрелка на символе диода показывает направление обычного тока, протекающего при проводящем диоде.

Диоды и символ

Функция диодов

Диоды позволяют электричеству течь только в одном направлении. Стрелка символа цепи показывает направление, в котором может течь ток. Диоды — это электрическая версия клапана, и ранние диоды на самом деле назывались клапанами.

Падение прямого напряжения

Электричество расходует немного энергии, проталкивая диод, подобно тому, как человек толкает дверь с помощью пружины. Это означает, что на проводящем диоде имеется небольшое напряжение, это называется прямым падением напряжения и составляет около 0,7 В для всех обычных диодов, которые сделаны из кремния. Прямое падение напряжения на диоде почти постоянно, независимо от тока, протекающего через диод, поэтому они имеют очень крутые характеристики (график вольт-амперной характеристики).

обратное напряжение

Когда приложено обратное напряжение, идеальный диод не проводит, но все настоящие диоды пропускают очень крошечный ток в несколько мкА или меньше. Этим можно пренебречь в большинстве схем, потому что он будет намного меньше, чем ток, текущий в прямом направлении. Однако все диоды имеют максимальное обратное напряжение (обычно 50 В или более), и если оно будет превышено, диод выйдет из строя и пропустит большой ток в обратном направлении, это называется пробоем .
Обычные диоды можно разделить на два типа: сигнальные диоды, пропускающие малые токи 100 мА или меньше, и выпрямительные диоды, пропускающие большие токи. Кроме того, есть светодиоды (у которых есть своя страница) и стабилитроны (внизу этой страницы).

Подключение и пайка

Соединительные диоды

Диоды должны быть подключены правильно, на схеме может быть обозначено a или + для анода и k или для катода (да, это действительно k, а не c, для катод!).Катод отмечен линией, нарисованной на корпусе. Диоды обозначены своим кодом мелким шрифтом; вам может понадобиться увеличительное стекло, чтобы прочитать это на небольших сигнальных диодах!

Маленькие сигнальные диоды могут быть повреждены нагреванием при пайке, но риск невелик, если вы не используете германиевый диод (коды начинаются с OA …), и в этом случае вы должны использовать радиатор, закрепленный на проводе между стык и корпус диода. Стандартный зажим «крокодил» можно использовать в качестве радиатора.

Выпрямительные диоды достаточно прочные, и при их пайке не требуется специальных мер предосторожности.

Испытательные диоды

Вы можете использовать мультиметр или простой тестер (аккумулятор, резистор и светодиод), чтобы проверить, проводит ли диод в одном направлении, а не в другом. Лампу можно использовать для проверки выпрямительного диода, но НЕ используйте лампу для проверки сигнального диода, потому что большой ток, пропускаемый лампой, разрушит диод!

Диоды сигнальные (малоточные)

Сигнальные диоды используются для обработки информации (электрических сигналов) в цепях, поэтому они должны пропускать только небольшие токи до 100 мА.

Сигнальные диоды общего назначения, такие как 1N4148, изготовлены из кремния и имеют прямое падение напряжения 0,7 В.

Германиевые диоды , такие как OA90, имеют меньшее прямое падение напряжения 0,2 В, что делает их пригодными для использования в радиосхемах в качестве детекторов, выделяющих аудиосигнал из слабого радиосигнала.

Для общего использования, где величина прямого падения напряжения менее важна, кремниевые диоды лучше, потому что они менее легко повреждаются нагревом при пайке, они имеют меньшее сопротивление при проводимости и очень низкие токи утечки при обратном токе. приложено напряжение.

Защитные диоды для реле

Диод Максимум
Ток
Максимум
Обратное
Напряжение
1N4001 1A 50 В
1N4002 1A 100 В
1N4007 1A 1000 В
1N5401 3A 100 В
1N5408 3A 1000 В

Сигнальные диоды также используются с реле для защиты транзисторов и интегральных схем от кратковременного высокого напряжения, возникающего при отключении катушки реле.На схеме показано, как защитный диод подключается к катушке реле, обратите внимание, что диод подключен «в обратном направлении», поэтому он обычно НЕ проводит. Проводимость возникает только тогда, когда катушка реле выключена, в этот момент ток пытается продолжать течь через катушку и безвредно отводится через диод. Без диода ток не мог бы течь, и катушка произвела бы разрушительный «всплеск» высокого напряжения, пытаясь удержать ток.

Выпрямительные диоды (большой ток)

Выпрямительные диоды используются в источниках питания для преобразования переменного тока (AC) в постоянный (DC), процесс, называемый выпрямлением.Они также используются в других схемах, где через диод должен проходить большой ток.

Все выпрямительные диоды изготовлены из кремния и поэтому имеют прямое падение напряжения 0,7 В. В таблице указаны максимальный ток и максимальное обратное напряжение для некоторых популярных выпрямительных диодов. 1N4001 подходит для большинства цепей низкого напряжения с током менее 1 А.

диодов 101: что они делают и как работают?

Диоды — это важные средства защиты чувствительных компонентов в случае неожиданных скачков напряжения, но как они работают? Как использовать диоды? А чьим диодам можно доверять?

Что такое диод?

На самом базовом уровне диод — это компонент, который создает улицу с односторонним движением для электрических токов, протекающих по цепи.Направляя и блокируя эти токи, диоды предотвращают скачки напряжения и другие незапланированные эффекты от повреждения чувствительных компонентов. Они также играют важную роль в обработке сигналов, особенно в радиочастотных приложениях.

Первые диоды были изобретены в начале 20 века компаниями беспроводного телеграфа. С тех пор диоды стали важными компонентами ранней радиотехнологии — хотите верьте, хотите нет, но сегодняшние цифровые устройства были бы невозможны без этих небольших (но мощных) компонентов.

Что делает диод?

Диоды — бесценный актив в современной технологии, потому что они пропускают ток только в одном направлении. Когда ток течет вперед от анода диода к его катоду, диод действует как оголенный провод и пропускает ток. Когда тот же самый ток течет в противоположном направлении, диод становится мощным резистором и блокирует проход.

Таким образом, защита электроники — одно из наиболее распространенных применений диодов.

Электромагнитные компоненты, такие как двигатели и реле, при выключении высвобождают накопленные заряды, отправляя токи обратно по цепи, где они могут повредить чувствительные части. Диод, установленный между двигателями и реле, будет направлять этот ток от остальной цепи.

Обработка радиосигналов (из-за чего были изобретены диоды) по-прежнему широко используются в диодах даже сегодня. Выходя за рамки старых AM-радиоприемников, диоды также интегрированы во множество современных устройств, от телевизоров до микроволновых печей и даже спутников связи.

Как работает диод?

Современные диоды изготавливаются из полупроводниковых материалов, таких как кремний, германий или арсенид галлия. Производители полупроводников вводят в эти материалы определенные примеси, чтобы придать диоду его особые свойства.

Этот процесс «легирования» создает в диоде три области. Во-первых, на аноде имеется положительно заряженная p-область, в которой легирование создает большое количество электронных дырок. Кроме того, на катоде имеется отрицательно заряженная n-область, где легирование создает большое количество свободных электронов.Они встречаются в p-n-переходе, где электроны n-области перепрыгивают, чтобы заполнить электронные дырки p-области — это создает третью «обедненную область», которая действует как изолятор и препятствует протеканию тока.

Прямое смещение

Диод «смещен в прямом направлении», когда ток течет от положительного анода к отрицательному катоду. В идеальном случае ток устраняет обедненную область и проходит через диод, как если бы его там не было.

На самом деле, диоду требуется начальное напряжение, называемое прямым напряжением (Vf), чтобы он начал работать.По сути, настоящий диод действует как идеальный диод, соединенный последовательно с резистором, создавая небольшое, но заметное падение напряжения. В наиболее распространенных сигнальных диодах Vf составляет около 0,7 В.

Однако следует остерегаться температуры — Vf диода будет уменьшаться при повышении температуры. В некоторых случаях вы можете превратить эту температурную чувствительность в функцию. Например, в статье на Hackaday объясняется, как использовать эту характеристику для создания однодиодного датчика температуры.

Обратное смещение

Когда через диод протекает ток в противоположном направлении, от катода к аноду, это называется «обратным смещением».Вышеупомянутая обедненная область становится еще больше, превращая диод в мощный резистор и блокируя прохождение тока.

Однако у каждого электронного компонента есть предел, и диоды не исключение. Порог диода определяется так называемым напряжением пробоя (Vbr). После этого Vbr обедненная область перестает работать, освобождая обратный ток, чтобы течь через цепь и наносить ущерб, что часто приводит к выгоранию, связанному с синим дымом.

Обозначение диода

Символ диода напоминает боковой треугольник с вертикальной полосой на конце.Треугольник указывает направление тока прямого смещения, а полоса представляет собой блокирующее действие диода при обратном смещении тока.

Поскольку диоды поляризованы, вам нужно знать, как их вставить в ваши схемы. Из-за этого упаковка диода будет иметь полосу на конце катода, как и вертикальная полоса в символе диода.

Какие бывают диоды?

Диоды в конструкции электронных схем имеют два основных различия: силовые диоды и сигнальные диоды.В этих широких категориях вы найдете всевозможные узкоспециализированные диоды, созданные для решения конкретных задач. Некоторые диоды также могут генерировать свет — метко названные светодиоды или светодиоды, как их чаще называют, — но это достаточно большая тема для отдельной статьи.

Силовые диоды

Подавление перенапряжения, как мы говорили ранее, является одним из методов использования силовых диодов. Помимо блокировки индуктивных скачков от таких компонентов, как двигатели, вы также можете использовать диоды для предотвращения электростатического разряда (ESD).Это искра, которую вы иногда видите, когда подключаете зарядное устройство к телефону — эта маленькая вспышка посылает мгновенный всплеск в 15000 вольт прямо на ваше устройство, а это защитный диод от электростатического разряда, который предохраняет ваш любимый телефон от перегрева.

Еще одно повседневное применение силовых диодов можно найти в зарядном устройстве вашего телефона. Силовые диоды помогают преобразовывать переменный ток (AC), выходящий из стены, в постоянный ток (DC), который используется принимающей электроникой.

Диоды сигнальные

Сигнальные диоды работают с гораздо меньшими токами и напряжениями.Эти типы диодов используются в схемах, обрабатывающих аналоговые сигналы, и в некоторых случаях эти приложения помогают остальной части схемы лучше выполнять свою работу.

Забавный эксперимент, демонстрирующий, как работают сигнальные диоды, — это самодельный AM-радио, состоящий из провода, металлического стержня, диода и динамика. Использование незаземленного провода в качестве антенны преобразует входящую радиоволну в переменный ток. Так же, как и приходящая радиоволна, этот ток имеет постоянную частоту быстрых колебаний между пиками и минимумами напряжения.Размер этих пиков и впадин (он же амплитуда) является сигналом, который, к сожалению, важен сам по себе, эти волны имеют тенденцию гасить друг друга в наушниках. Однако включение диода блокирует впадины и позволяет пикам проходить через наушники для преобразования в аудиосигнал.

Другой способ обработки аналоговых сигналов диодами — защита чувствительной электроники от слишком сильных сигналов. Например, диоды в цепи ограничителя будут отключать сигналы, когда напряжение выходит за пределы определенной точки.В зависимости от конструкции схемы, она ограничивает как положительные, так и отрицательные напряжения, либо то и другое одновременно.

Разработчик

Instructables gmoon демонстрирует, как схема с диодным ограничителем может придать гитарному усилителю звук, более похожий на ламповый.

Диоды специальные

Производители могут выбирать материалы, чтобы придать диодам особые свойства, чтобы схемы работали лучше.

Диод Шоттки, например, имеет очень низкое прямое напряжение. Если типичный сигнальный диод имеет Vf 0.7 В, Vf диода Шоттки может упасть до 0,15 В. Поставщик электроники для хобби SparkFun рекомендует диоды Шоттки, «когда нужно беречь до последнего бита напряжения».

Стабилитрон

— это своего рода антидиод. Производители конструируют стабилитроны так, чтобы через них протекали обратные токи, не повреждая диод. Диод будет блокировать ток с обратным смещением, пока напряжение остается ниже определенной точки. После этого стабилитрон пропускает ток при постоянном напряжении стабилитрона (Vz).

Кто делает диоды?

По данным исследовательской компании Technavio, продажи одних только дискретных диодов приносят более 3 миллиардов долларов в год. Рынок лазерных диодов стоит еще 55 миллиардов долларов. Это кое-что говорит о том, насколько ценны эти крошечные компоненты для современной электроники.

Однако, в отличие от некоторых отраслей, рынок диодов фрагментирован, и поэтому на нем не доминирует горстка крупных игроков. Некоторые известные надежные поставщики качественных диодов включают:

Эти компании продают продукцию производителям по всему миру, но их продукты можно приобрести в меньших количествах у торговых посредников, таких как Mouser Electronics или DigiKey Electronics.Менее известные производители диодов, такие как Chanzon и T&F Electronics, имеют хорошую репутацию среди клиентов Amazon.

Кто вы рекомендуете источник высококачественных диодов? Какие особенности вы ищете, чтобы найти надежного поставщика диодов? Поделитесь с нами в комментариях ниже!

Типы диодов и их применение

Различные типы диодов с их характеристиками и применением

Диод является наиболее часто используемым полупроводниковым устройством в электронных схемах. Это двухконтактный электрический обратный клапан, который позволяет току течь в одном направлении. . В основном они состоят из кремния, но также используется германий. Обычно их используют для ректификации. Но есть разные свойства и характеристики диодов, которые можно использовать для разных целей. Эти характеристики изменены для формирования различных типов диодов. В настоящее время доступно несколько различных типов диодов с разными свойствами.

Некоторые из различных типов диодов с их свойствами и областями применения обсуждаются ниже:

P-N-переходной диод

P-N-переходной диод изготовлен из полупроводникового материала.Он состоит из двух слоев полупроводников. Один слой легирован материалом P-типа, а другой слой — материалом N-типа. Комбинация этих слоев P- и N-типа образует соединение, известное как переход P-N . Отсюда и название P-N диод .

Позволяет току течь в прямом направлении и блокирует его в обратном направлении. Они также известны как выпрямительные диоды, используемые для выпрямления.

Существуют различные типы диодов, в которых используется P-N переход с изменением концентрации легирования.Они обсуждаются ниже.

Малый сигнальный диод

Это тип диода с P-N переходом, который работает с сигналами низкого напряжения. Площадь стыка очень мала. Благодаря этому переход имеет меньшую емкость и низкую емкость накопления заряда. Это позволяет малому сигнальному диоду иметь высокую скорость переключения с очень коротким временем восстановления. Однако его ограничениями являются параметры низкого напряжения и тока .

Из-за высокой скорости переключения эти типы диодов используются в цепях с высокими частотами.

Выпрямительный диод

Выпрямительный диод — это тип диода с P-N переходом, у которого площадь P-N перехода очень велика. Это приводит к высокой емкости в обратном направлении. Имеет низкую скорость переключения.

Это наиболее распространенный и наиболее часто используемый тип диодов. Эти типы диодов могут выдерживать большие токи и используются для преобразования переменного тока в постоянный ( Rectification ).

Диод Шоттки

Диод Шоттки, названный в честь немецкого физика Вальтера Х.Schottky, — это тип диода, который состоит из небольшого перехода между полупроводником N-типа и металлом. Он не имеет соединения P-N.

Плюс диода Шоттки в том, что он имеет очень низкое прямое падение напряжения , падение и быстрое переключение , . Поскольку нет емкостного перехода (P-N переход), скорость переключения диода Шоттки очень высока.

Ограничение диода Шоттки заключается в том, что он имеет низкое обратное напряжение пробоя и высокий обратный ток утечки.

Супербарьерные диоды

Супербарьерные диоды (SBR) также являются выпрямительными диодами, но имеют низкое прямое падение напряжения , как и диод Шоттки. У них низкий ток обратной утечки , как и у нормального диода с P-N переходом.

SBR использует полевой МОП-транзистор путем короткого контакта между его затвором и истоком.

SBR имеет низкое прямое падение напряжения, меньший обратный ток утечки и возможность быстрого переключения.

Светоизлучающий диод (LED)

Светоизлучающий диод также относится к типу диода с переходом P-N, который излучает свет в конфигурации прямого смещения.

Светодиод изготовлен из прямозонного полупроводника. Когда носители заряда (электроны) пересекают барьер и рекомбинируют с электронными дырками на другой стороне, они испускают фотонные частицы (свет). В то время как цвет света зависит от запрещенной зоны полупроводника.

Светодиод преобразует электрическую энергию в световую.

Фотодиод

Фотодиод — это тип диода с P-N переходом, который преобразует световую энергию в электрический ток. Его работа противоположна таковой у LED .

На каждый полупроводниковый диод влияют оптические носители заряда. Вот почему они упакованы в легкий блокирующий материал.

В фотодиоде есть специальное отверстие, через которое свет проникает в его чувствительную часть.

Когда свет (частицы фотона) попадает на PN-переход, он создает пару электрон-дырка.Эти электрон и дырка вытекают как электрический ток. Для повышения его эффективности используется диод PIN-переход .

Фотодиод используется в обратном смещении, и они могут использоваться в солнечных элементах.

Лазерный диод

Лазерный диод похож на светодиод, поскольку он преобразует электрическую энергию в световую. Но в отличие от светодиода, лазерный диод излучает когерентный свет.

Лазерный диод состоит из ПИН-перехода, , где электрон и дырки объединяются вместе во внутренней (I) области.когда они объединяются, он генерирует лазерный луч.

Лазерные диоды используются в оптической связи, лазерной указке, приводах компакт-дисков, лазерном принтере и т. Д.

Туннельный диод

Туннельный диод был изобретен Лео Эсаки в 1958 г. , за что он получил Нобелевскую премию в 1973 г. почему он также известен как диод Эсаки .

Туннельный диод — это сильно легированный диод с P-N переходом. Он работает по принципу туннельного эффекта .Из-за высокой концентрации легирования переходной барьер становится очень тонким. Это позволяет электрону легко уходить через барьер. Это явление известно как эффект туннелирования .

Туннельный диод имеет область на кривой VI , где ток уменьшается с увеличением напряжения. Эта область известна как область отрицательного сопротивления . Туннельный диод работает в этой области в различных приложениях, таких как генератор и СВЧ-усилитель .

Обозначение с характеристикой VI Кривая туннельного диода приведена ниже:

Туннельный диод также проводит ток в обратном направлении и является устройством быстрого переключения.

Стабилитрон

Стабилитрон назван в честь Кларенса Малвина Зенера , открывшего эффект Зенера .

Это тип диода, который пропускает ток не только в прямом, но и в обратном направлении.когда обратное напряжение достигает напряжения пробоя, известного как напряжение Зенера , , это позволяет току течь.

Стабилитрон имеет более высокую концентрацию легирования, чем обычный диод с P-N переходом. Следовательно, он имеет очень тонкую область истощения.

При прямом смещении он работает как простой диод с P-N переходом (выпрямитель).

При обратном смещении он блокируется, пока обратное напряжение не достигнет пробоя. После этого он позволяет току течь с постоянным падением напряжения.

Обратный пробой стабилитрона вызван двумя причинами: i.е. Квантовое туннелирование электронов и Лавинный пробой .

Стабилитрон в основном используется в конфигурации с обратным смещением. Он обеспечивает стабилизированное напряжение для защиты цепей от перенапряжения.

Обратный диод

Обратный диод или задний диод представляет собой диод с P-N переходом, который работает аналогично туннельному диоду , и стабилитрону . Но рабочие напряжения намного ниже.

Обратный диод — это, по сути, туннельный диод, у которого одна сторона перехода имеет относительно меньшую концентрацию легирования по сравнению с другой стороной.

В прямом смещении он работает как туннельный диод , но его туннельный эффект значительно снижен по сравнению с туннельным диодом. В противном случае он работает как обычный диод с фазовым переходом.

В обратном смещении он работает как стабилитрон , но напряжения пробоя намного ниже.

Широко не используется, но может использоваться для выпрямления сигнала слабого напряжения (от 0,1 до 0,6 В). Благодаря высокой скорости переключения его можно использовать в качестве переключателя в ВЧ-смесителе и умножителе.

Лавинный диод

Лавинный диод представляет собой диод с P-N переходом, который специально разработан для работы в зоне лавинного пробоя .

Лавинный пробой — это явление, при котором на переход P-N подается достаточное обратное напряжение. За счет этого неосновной носитель ионизируется и запускает сильный ток в обратном направлении.

Лавинный диод электрически аналогичен стабилитрону. Однако концентрация легирования стабилитрона относительно выше по сравнению с лавинным диодом.

Сильное легирование внутри стабилитрона создает небольшой переход, и низкие напряжения могут легко его сломать. Однако лавинный диод имеет широкий переход из-за концентрации легкого легирования. Таким образом, для его пробоя требуется высокое напряжение. Этот широкий переход делает его лучшим устройством защиты от перенапряжения по сравнению с простым стабилитроном.

Диод подавления переходного напряжения (TVS)

Диод подавления переходного напряжения или TVS-диод — это тип лавинного диода, который защищает цепь от скачков высокого напряжения.

TVS-диод способен выдерживать высокие напряжения по сравнению с лавинным диодом.

Однонаправленный TVS-диод работает аналогично лавинному диоду. он действует как выпрямитель при прямом смещении и как устройство защиты от перенапряжения при обратном смещении.

Двунаправленный TVS-диод действует как два лавинных диода, последовательно противостоящих друг другу. Он изготавливается как однокомпонентный. Он работает в обоих направлениях и обеспечивает защиту от перенапряжения при использовании параллельно с цепью.

Диод, легированный золотом

В диоде такого типа в качестве легирующей примеси (легирующего материала) используется золото или платина.Это позволяет диоду работать с высокой скоростью переключения, но за счет увеличения прямого падения напряжения. Кроме того, его обратный ток утечки выше, чем у обычного диода с P-N переходом.

Диод постоянного тока

Диод постоянного тока AKA токоограничивающий диод (CLD) представляет собой двухконтактный диод, сделанный из JFET. Он регулирует ток через него до фиксированного уровня.

CLD создается путем короткого контакта между затвором и истоком JFET.Он ограничивает ток так же, как стабилитрон ограничивает напряжение.

Ступенчатый восстанавливающий диод

Ступенчатый восстанавливающий диод или импульсный диод — это диод с P-N переходом, который резко прекращает прохождение тока при изменении его направления на противоположное.

SRD (ступенчатый восстанавливающий диод) состоит из P-N перехода с очень низкой концентрацией легирования вблизи перехода. Благодаря этому количество носителей заряда (электронов и дырок) вблизи перехода также уменьшается. Следовательно, емкость накопления заряда вблизи перехода становится незначительной.Это позволяет SRD очень быстро переключаться с ВКЛ на ВЫКЛ.

В нормальном диоде, когда он переключается с прямой проводимости на обратную отсечку, ток кратковременно протекает из-за накопленного заряда. Из-за чего нормальному диоду требуется некоторое время на переключение. SRD не накапливает заряд, поэтому может мгновенно прекратить прохождение тока.

Пельтье или тепловой диод

Пельтье или тепловой диод — это тип диода, тепловое сопротивление которого в одном направлении отличается от другого.Таким образом, генерируемое тепло течет в одном направлении в одну сторону (терминал) и оставляет другую сторону более холодной.

Этот диод используется для контроля температуры в микропроцессоре и в холодильниках для эффекта охлаждения.

Вакуумный диод

Это простейшая форма диода, состоящая из вакуумной трубки и двух электродов (катода и анода). Анод и катод заключены внутри вакуумной трубки (пустой стакан).

Когда катод нагревается, он испускает электроны, анод улавливает электроны, и поток продолжается.

Катод может нагреваться прямо или косвенно.

При прямом смещении свободный электрон на катоде выделяется в вакуум после нагрева. Анод собирает эти электроны, и ток течет.

При обратном смещении свободный электрон в вакууме отталкивается анодом, поскольку он подключен к отрицательной клемме, поэтому ток не течет.

Таким образом, ток течет только в одном направлении.

Варакторный диод

Варакторный диод, также известный как диод Верикапа, представляет собой конденсаторы с регулируемым напряжением.У них есть переход P-N с переменной емкостью перехода.

Варакторный диод работает в условиях обратного смещения. Слой обеднения между материалами P- и N-типа варьируется путем изменения обратного напряжения.

Емкость перехода всех диодов зависит от обратного напряжения, но варакторный диод может использовать этот эффект с большим диапазоном емкости.

Диоды Varactor применяются в качестве генератора , управляемого напряжением, в контуре фазовой синхронизации, в фильтрах настройки RF, и умножителях частоты .

Сообщение по теме: Типы микросхем. Классификация интегральных схем и их ограничения

Диод Ганна

Диод Ганна AKA « Устройство с переносом электронов » (TED) — это тип диода, имеющего отрицательное сопротивление, как туннельный диод. Он назван в честь британского физика Дж. Б. Ганна , открывшего «эффект Ганна » в 1962 году.

Диод Ганна не имеет P-N перехода. Фактически, он состоит только из материала типа N , поэтому он не выпрямляет переменный ток и не работает как обычный диод.Это также причина того, что многие люди называют его «устройством с переносом электронов» (TED) вместо диода.

Состоит из трех слоев N-типа; два из них, которые находятся на стороне вывода, имеют более высокую концентрацию легирования, тогда как средний тонкий слой имеет меньшую концентрацию легирования.

Когда напряжение подается на диод Ганна, сначала его ток увеличивается с увеличением напряжения.

При более высоком напряжении сопротивление среднего слоя начинает увеличиваться с увеличением напряжения.Это приводит к падению тока. Это область отрицательного сопротивления . В этой области работает и диод Ганна.

Диод Ганна используется в генераторе для генерации микроволн высокой частоты .

PIN-диод

PIN-диод — это трехслойный диод, то есть P-слой, I-слой и N-слой. Собственный полупроводниковый слой « I » помещен между сильно легированным P и полупроводником N-типа.

Электрон и дырки из области N- и P-типа соответственно текут во внутреннюю область (I).Как только область «I» полностью заполняется электронными дырками, диод начинает проводить.

При обратном смещении широкий внутренний слой диода может блокировать и выдерживать высокие обратные напряжения.

При более высокой частоте PIN-диод действует как линейный резистор. Это из-за того, что PIN-диод имеет плохое время обратного восстановления . Причина в том, что сильно заряженная область «I» не успевает разрядиться во время быстрых циклов.

На низкой частоте действует как выпрямительный диод.Потому что у него достаточно времени, чтобы разрядиться и выключиться во время цикла.

Если фотон попадает в область «I» PIN-диода с обратным смещением, он создает пару электрон-дырка. Эта электронно-дырочная пара течет как ток. Таким образом, он также используется в фотодетекторах и фотоэлектрических элементах .

PIN диоды используются в выпрямлении высокого напряжения, в ВЧ приложениях в качестве аттенюатора и переключающего элемента.

Кремниевый управляемый выпрямитель (SCR)

SCR — это четырехслойное полупроводниковое переключающее устройство типа P-N-P-N.Он имеет три терминала: анод, катод и затвор.

SCR — это, по сути, диод с входом внешнего управления, известным как вход затвора. Это позволяет току течь в одном направлении.

Когда SCR подключен в прямом смещении, он еще не позволяет протекать току. Это известно как режим прямой блокировки .

Для того, чтобы тиристор работал в прямом режиме, ему необходимо либо необходимое напряжение, чтобы пересечь его предел отключения, либо подать положительный импульс на вход затвора.

Чтобы выключить SCR, либо уменьшите ток ниже точки удерживающего тока, либо выключите вход затвора и на мгновение закоротите анод-катод.

При обратном смещении тиристор не пропускает ток даже после подачи затвора. Но если обратное напряжение достигает обратного напряжения пробоя, SCR начинает проводить из-за лавинных явлений.

SCR используется для управления цепями большой мощности, выпрямления переменного тока высокой мощности.

Диод Шокли

Диод Шокли представляет собой четырехслойный диод PNPN.Он похож на SCR, но у него нет входа управления или затвора.

Диод Шокли имеет тенденцию оставаться «ВКЛЮЧЕННЫМ», когда он включен «ВКЛЮЧЕННЫМ», и имеет тенденцию оставаться «ВЫКЛЮЧЕННЫМ», когда он «ВЫКЛЮЧЕН».

Как мы знаем, диод Шокли не имеет входа затвора, поэтому единственный способ включить его — подать прямое напряжение, превышающее его напряжение пробоя.

После подачи напряжения, превышающего его напряжение пробоя, он пропускает ток.

В состоянии проводимости он не выключится, даже если напряжение снизится от напряжения пробоя.Чтобы он выключился, напряжение должно быть достаточно ниже, чем его напряжение пробоя.

Точечный контактный диод

Он также известен как диод Cat Whisker или кристаллический диод .

Это тип диода, в котором между металлической проволокой и полупроводниковым кристаллом N-типа образован небольшой точечный переход.

« усы для кошек » — это тонкая пружинящая проволока из фосфорной бронзы или вольфрама. Он образует точечный переход с полупроводником N-типа, отсюда и название точечный диод .

Поскольку образующийся переход очень мал, емкость перехода точечного диода очень мала. Таким образом, емкость накопителя для заряда очень мала, что делает его устройством быстрого переключения.

Во время производства пропускание относительно большого тока через провод кошачьего уса приводит к образованию небольшой P-области на полупроводнике N-типа . Этот небольшой переход действует как переход P-N.

Точечные контактные диоды используются для сигналов низкого напряжения, а также в микроволновых смесителях и детекторах.

Это одни из наиболее распространенных типов диодов, используемых при проектировании и эксплуатации электронных схем. Если вы хотите добавить другие типы диодов, сообщите нам об этом в поле для комментариев ниже.

Работа диода — Energy Education

Рис. 1. p-n переход диода вместе с его соответствующими схематическими и реальными компонентами. [1] Катод и анод диода помечены так, что обычный ток течет от анода к катоду через диод.

Принцип работы диода может быть трудным для понимания, поскольку он включает в себя довольно продвинутую квантовую механику.Однако на простейшем уровне работу диода можно понять, взглянув на поток положительных зарядов (или «дырок») и отрицательных зарядов (электронов). Технически полупроводниковый диод упоминается как p-n переход . Эти p-n-переходы также важны для работы фотоэлементов. Для правильной работы диода требуется процесс, известный как легирование. Полупроводники могут быть легированы материалами так, чтобы они имели избыток легко перемещаемых электронов — обычно это называется отрицательной областью или областью n-типа .Кроме того, они могут быть легированы элементами, которые создают избыток дырок, которые легко поглощают эти электроны — обычно называемые положительной областью или p-типа . [2] [3] Отрицательная и положительная области диода также являются катодом и анодом компонента соответственно (см. Рисунок 1).

Различия между этими двумя материалами и их взаимодействие на очень коротких расстояниях (менее миллиметра) приводят к образованию диода при соединении двух типов.Соединение этих двух типов создает p-n-переход, а область между двумя сторонами называется обедненной областью, поскольку электроны из области n-типа диффундируют и заполняют некоторые дыры в области p-типа. Это создает отрицательные ионы в области p-типа и оставляет положительные ионы в области n-типа (см. Рисунок 2). [4] Он по-разному реагирует на электрические поля в зависимости от направления электрического поля. Это приводит к полезному поведению электроники в зависимости от того, каким образом приложено напряжение (или электрическое поле), это называется смещением.

Смещение

Диод (PN переход) в электрической цепи позволяет току течь легче в одном направлении, чем в другом. Прямое смещение означает подачу напряжения на диод, позволяющее легко протекать току, в то время как обратное смещение означает подачу напряжения на диод в противоположном направлении. Напряжение с обратным смещением не вызывает протекания заметного тока. Это полезно для изменения переменного тока на постоянный. У него есть и другие применения для управления электронными сигналами.

Обратное смещение

Рис. 2. Обратносмещенный p-n переход с черными кружками, представляющими легко перемещаемые электроны, и белыми кружками, представляющими «дырки» с недостатком электронов. В таком соединении с обратным смещением электроны покидают черные кружки и движутся к внешней цепи, оставляя больше положительных ионов, в то время как электроны из внешней цепи «заполняют дыры», создавая больше отрицательных ионов.

Если на диод подается напряжение таким образом, что половина диода n-типа была подключена к положительной клемме источника напряжения, а половина p-типа была подключена к отрицательной клемме, электроны из внешней цепи создаст больше отрицательных ионов в области p-типа, «заполняя дыры», и больше положительных ионов будет создано в области n-типа, поскольку электроны смещаются к положительному выводу источника напряжения (см. рисунок 2).Следовательно, область обеднения будет увеличиваться, и напряжение между областями p-типа и n-типа также будет увеличиваться, поскольку общий заряд на каждой стороне перехода увеличивается по величине до тех пор, пока напряжение на диоде не станет равным и противодействует приложенному напряжению и не компенсирует его, прекращая ток через цепь. Этот процесс происходит почти мгновенно и практически не приводит к протеканию тока через цепь, когда напряжение подается в этом направлении через диод. Это известно как p-n-переход с обратным смещением. [5]

Смещение вперед

Рис. 3. Частично или полностью смещенный в прямом направлении p-n переход. Обратите внимание, что для сжатия обедненной области требуется минимальное напряжение.

Когда на диод подается напряжение в противоположном направлении, область обеднения начинает сокращаться (см. Рисунок 3). В диоде с обратным смещением электроны и дырки будут отводиться от перехода, но сценарий с прямым смещением гарантирует, что электроны и дырки движутся к переходу, поскольку они отталкиваются от положительных и отрицательных выводов источника напряжения соответственно. . [1] [6] При достаточно большом приложенном напряжении и дырки, и электроны преодолеют область истощения и встретятся рядом с переходом, где они могут объединиться в непрерывном процессе, замыкая цепь и позволяя течь току. .

Прямое напряжение и напряжение пробоя

Существует минимальное пороговое напряжение, необходимое для преодоления области истощения, которое для большинства кремниевых диодов составляет значительные 0,7 вольт. Кроме того, напряжение обратного смещения индуцирует через диод небольшой ток, называемый током утечки, которым можно пренебречь для большинства целей.Наконец, достаточно большое обратное напряжение приведет к полному электрическому пробою диода и позволит току течь через диод в обратном направлении. [1]

Для получения дополнительной информации о диодах см. Все о схемах или гиперфизике.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Базовые знания диода — apogeeweb

Добро пожаловать в диоды!

Основы диодов

Что такое диод и его характеристики?

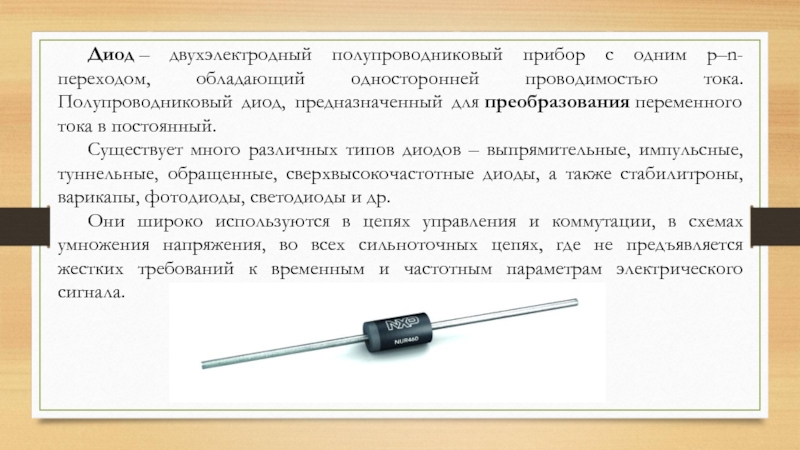

Диод — это электронный компонент с двумя выводами, который проводит ток в основном в одном направлении (при условии, что он работает в пределах заданного уровня напряжения).Другими словами, диод по сути похож на вентиль в электрической цепи.

Все они обладают уникальными характеристиками, которые определяют их фактическую работу, такими как соотношение тока и напряжения (включая прямое смещение, обратное смещение и пробой), прямое напряжение, напряжение пробоя и т. Д.

Идеальный диод будет иметь нулевое сопротивление в одном направлении и бесконечное сопротивление в обратном направлении. Хотя в реальном мире диод не может добиться нулевого или бесконечного сопротивления.Вместо этого диод будет иметь незначительное сопротивление в одном направлении (для обеспечения протекания тока) и очень высокое сопротивление в обратном направлении (для предотвращения протекания тока). Узнайте больше о диоде, проверив эту страницу дальше.

Типы диодов

Какие бывают типы диодов?

Существует множество различных типов диодов, и полупроводниковые диоды являются наиболее распространенным типом диодов. Чаще всего используются обычные диоды (например, стандартные сигнальные диоды , ), силовые диоды, светодиоды , (светодиоды), диоды Шоттки , , стабилитроны , фотодиоды и так далее.

Диоды в основном делятся на две категории:

Ламповые диоды
↪️Первая электронная лампа, называемая вакуумным диодом. Его еще называют клапаном Флеминга или термоэлектронной трубкой. Вакуумный диод — это электронное устройство, которое пропускает электрический ток в одном направлении (от катода к аноду) и блокирует электрический ток в другом направлении (от анода к катоду).

Полупроводниковые диоды
Полупроводниковый диод — это диод, сделанный из полупроводникового материала, чаще всего кремния.Это своего рода дверь, через которую проходит электричество, но она открывается только в одну сторону.

Применение диодов

Для чего нужны диоды?

Диоды имеют широкий спектр применения. Например, диод всегда действует как односторонний переключатель тока, что позволяет току течь в одном направлении, но не в другом. Обычно почти в каждой цепи можно найти диод того или иного типа. Они могут быть представлены в чем угодно, от цифровой логики слабого сигнала до схемы преобразования энергии высокого напряжения.Это достигается за счет встроенного электрического поля.

Области применения диодов: системы связи в качестве ограничителей, ограничителей, затворов; компьютерные системы как логические вентили, фиксаторы; системы электроснабжения в виде выпрямителей и инверторов; телевизионные системы в качестве фазовых детекторов, ограничителей, фиксаторов; схемы радара, такие как схемы регулировки усиления, усилители параметров и т. д.

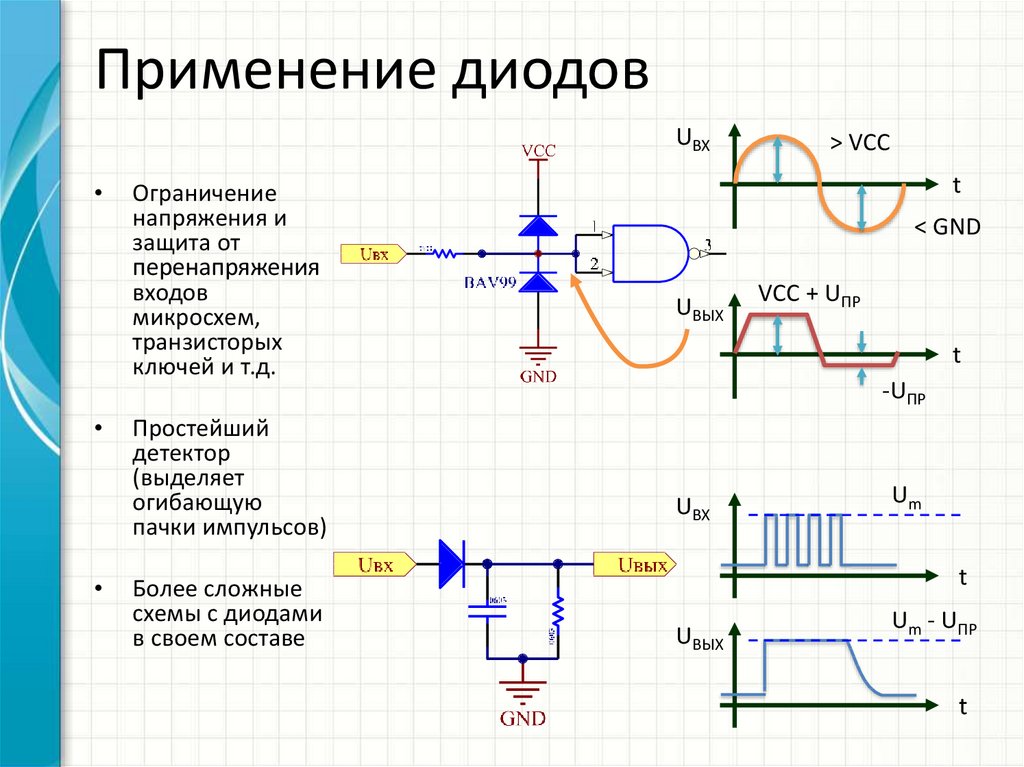

↪️Диоды используются в зажимных цепях для восстановления постоянного тока.
↪️Диоды используются в схемах ограничения для формирования сигналов.
↪️Диоды используются в умножителях напряжения.
↪️Диоды используются в качестве переключателей в цифровых логических схемах, используемых в компьютерах.

Конструкция диодной схемы

Как диод работает в цепи?

Наиболее распространенным видом диодов в современной схемотехнике является полупроводниковый диод. Процесс проектирования схемы может охватывать системы, начиная от сложных электронных систем и заканчивая отдельными диодами внутри интегральной схемы.Проверьте здесь, чтобы узнать больше об использовании диодов в схемах.

В электронной схеме, в идеале, диоды будут блокировать любой ток, текущий в обратном направлении, или просто действовать как короткое замыкание, если ток идет в прямом направлении. К сожалению, реальное поведение диодов не совсем идеальное. Диоды потребляют некоторое количество энергии при проведении прямого тока, и они не будут блокировать весь обратный ток. Реальные диоды немного сложнее. Сохраните важные характеристики диода в цепи, вольт-амперные характеристики (V-I) , прямое падение напряжения…. обратное падение напряжения, которое приведет к обратному течению тока и в большинстве случаев разрушит диод.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
