Под диодом обычно понимают электровакуумные или полупроводниковые приборы, которые пропускают переменный электрический ток только в одном направлении и имеют два контакта для включения в электрическую цепь. Односторонняя проводимость диода является его основным свойством.

В соответствии с системой обозначений, разработанной до 1964 г., сокращенное обозначение диодов состояло из двух или трех элементов.

Первый элемент буквенный, Д — диод.

Второй элемент — номер, соответствующий типу диода:

• 1…100 — точечные германиевые;
• 101…200— точечные кремниевые;
• 201…300 — плоскостные кремниевые;
• 801…900 — стабилитроны;
• 901…950 — варикапы;
• 1001…1100 — выпрямительные столбы;

Третий элемент — буква, указывающая разновидность прибора. Этот элемент может отсутствовать, если разновидностей диода нет.

Название	Характеристики	Аналоги
Д 2В	30 V 25mA 150 МГц	AA  131,GG 66H,IN128A
Д 2Е	100 V 16mA 150 МГц	CV 448
Д 2Ж	150 V  8 mA 150 МГц
Д 2И	150 V  8 mA 150 МГц
Д 7 А	50 V 300mA
Д 7 Б	100V 300mA
Д 7 В	150V 300mA
Д 7 Г	200 V 300mA
Д 7 Д	300 V 300mA
Д 7 Е	500 V 300mA
Д 7 Ж	400 V 300mA	S 19
Д 9 A	10 V 40mA
Д 9 Б	10 V 40mA
Д 9 В	30 V 20mA
Д 9 Г	30 V 30mA
Д 9 Д	30 V 30mA
Д 9 Е	50 V 20mA
Д 9 Ж	100 V 15mA
Д 9 К	30 V 30mA
Д 9 Л	100 V 15mA
Д 9 М	30 V 30mA
Д 18	20V  16mA	1S 307
Д 20	10V  20mA	детекторные
Д 101	75 V 30mA
Д 101А	75 V 30mA
Д 101Б	75 V 30mA
Д 102	50 V 30mA
Д 102 А	50 V 30mA
Д 103	50 V 30mA
Д 104	100 V 30mA
Д 105 А	75 V 30mA
Д 106	50 V 30mA
Д 106 А	50 V 30mA
Д 203	200 V 400mA
Д 204	300 V 400mA
Д 205	400 V 400mA
Д 206	100 V 100mA
Д 207	200 V 100mA
Д 208	300 V 100mA
Д 209	400 V 100mA
Д 210	500 V 100mA
Д 211	600 V 100mA
Д 214	100 V 10A
Д 214 А	100 V 10A
Д 214 Б	100 V 5 A
Д 215	200 V 10A
Д 215-ВП	200 V 10A
Д 219 А	70 V 50mA
Д 220	50 V 50mA	1N 3121
Д 220 А	70 V 50mA	1N 3121
Д 220 Б	50 V 50mA	1N 3121
Д 223	150 V 50mA
Д 223 А	150 V 50mA	24J2
Д 223 Б	150 V 50mA	1N 5209
Д 226	400 V 300mA	1N 4001…07
Д 226 Б	400 V 300mA	O502
Д 226 В	300 V 300mA	O502
Д 226 Г	200 V 300mA	1N487A
Д 226 Д	100 V 300mA
Д 226 Е	200 V 300mA
Д 226 Ж	100 V 300mA
Д 229 А	200 V 400mA
Д 229 Б	400 V 400mA
Д 229 Г	200 V 300mA
Д 229 Д	300 V 400mA
Д 231	300 V 10A
Д 231 А	300 V 10A
Д 231 Б	300 V 5A
Д 232	400 V 10A
Д 232 А	400 V 10A
Д 232 Б	400 V 5A
Д 233 Б	500 V 5A
Д 235 А	50V  2A	тиристор
Д 235 Б	100 V 2A	тиристор
Д 235 В	50 V 2A	тиристор
Д 235 Г	100 V 2A	тиристор
Д 237 А	200 V 0. 3A
Д 237 Б	400 V 0.3A
Д 237 В	600 V 0.3A
Д 237 Е	200 V 0,4 A
Д 237 Ж	400 V 0.4A
Д 238 А	50V  5A	тиристор
Д 238 Д	100V  5A	тиристор
Д 242	100 V 10A
Д 242 А	100 V 10A
Д 242 Б	100 V  5A
Д 243	200 V 10A	1S 162.,1S 421.
Д 243 А	200 V 10A
Д 243 Б	200 V  5A
Д 245	300 V 10A	1S 163
Д 245 А	300 V 10A
Д 245 Б	300 V  5A
Д 246	400 V 10A	1S 423
Д 246 А	400 V 10A	1N 4437
Д 246 Б	400 V  5A
Д 247	500 V 10A
Д 247 Б	500 V  5A
Д 248 Б	600 V  5A
Д 302	200 V  1A
Д 304	100 V 5 A
Д 305	50V 10A
Д 310	20V 0. 5A
Д 311	30V 40mA
Д 311 А	30V 40mA
Д 312	100V 50mA
Д 403 В, 405 Б,В, 408	смотри  ВЧ- ДИОДЫ
Д 603, Д 605 , Д 608	смотри  ВЧ- ДИОДЫ
2Д 918Б-1Н

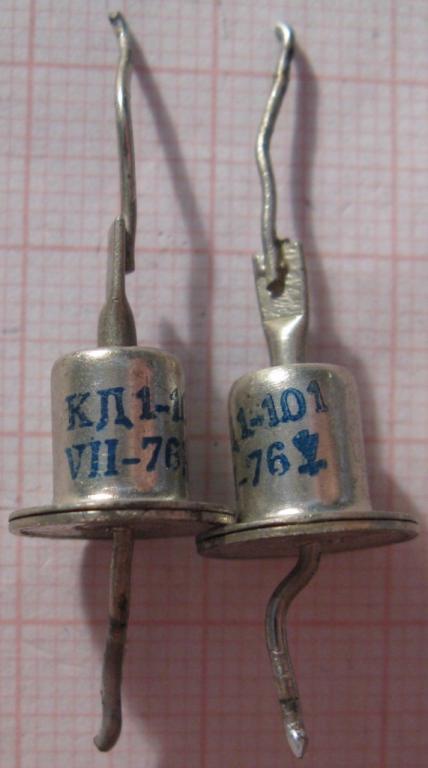

КД 101 А	30 V 20mA
КД 102 А	250 V  100мА
КД 102 Б	300 V 100mA
КД 103	50 V 100mA
КД 103 А	50 V 100mA
КД 103 Б	50 V 100mA
КД 104 А    пластм.	500 V 10mA 20 kГц
КД 104 Ж    металл	500 V 10mA 20 kГц
КД 105 А	400 V 300mA
КД 105 Б	500 V 300mA
КД 105 В	600 V 300mA
КД 105 Г	800 V 300mA	1N3228
КД 105 Д	800 V 300mA
КД 106 А	100 V 300 mA
КД 201 Б	100 V 10A
КД 201 Г	200 V 10A
КД 202 А	50 V  5A
КД 202 Б	50 V  3,5A
КД 202 В	100 V  5A
КД 202 Д	200 V  5A
КД 202 Ж	300 V  5A
КД 202 К	400 V  5A
КД 202 Л	400 V  3, 5A
КД 202 М	500 V  5A
КД 202 Р	600 V  5A
КД 202 С	600 V 3, 5A
КД 202 Т	800 V  3A
КД 203 А = (2Д 203А) ВП	420 V 10A
КД 203 Б	560 V 5 A
КД 203 Г	700 V 5 A
КД 203 Д	700 V 10A
КД 204 В	50  V  1A
КД 205 А (два диода)	500V 0. 5A	1N 3184,3229, 1S 1231
КД 205 Б (два диода)	400V 0.5A	1N 3083, 1S 1230
КД 205 Г (два диода)	200V 0.5A	1N 3082, 2T 504
КД 205 Д (два диода)	100V 0.5A
КД 205 Ж (два диода)	600V 0.5A	1N 3750,1S 1944,1T506
КД 205 И (два диода)	100 V 0.5A
КД 205 К (два диода)	100 V 0.5A
КД 206 А	400 V 10A
КД 206 Б	500 V 10A
КД 206 В	600 V 10A	1N 4438
КД 208 А   длин. выв	100 V 1.5A
КД 208 А   коротк.	100 V 1.5A
КД 209 А  керам .	400 V 0.7A
КД 209 Б  пластм	600 V 0.7A
КД 209 В	800 V 0.5A	оптом-2р00коп
КД 210 Б	800 V 10A	1N4439 (в имп. -50 А)
КД 212 А	200 V 1A ( мет.)	в имп. -50 А
КД 212 АМ  (Пластм.)	200 В	в имп. -50 А
КД 212 Г	200 V 1A ( мет.)	в имп. -50 А
КД 213 А	200 V 10A	в имп. -100 А
КД 213 А = (2Д 213А)	200 V 10A	в имп. -100 А
КД 213 Б	200 V 10A	в имп. -100 А
КД 213 В	200 V 10A	в имп. -100 А
КД 213 Г	100 V 10A	в имп. -100 А
КД 221 А	600 V 0,7A
КД 226 В	500 V 1.3A	1N 5406
КД 226 Г	600 V 1.3A	1N 5406
КД 226 Д	800 V 1.3A	1N 5408(BY299P)
КД 238 ВС	45 V 7.5A	ДИОДЫ  ШОТТКИ
КД 243 Б	100 V 1A	1N4002
КД 243 В	200 V 1A	1N4003
КД 243 Г	400 V 1A	1N4004
КД 243 Ж	1000 V 1A	1N4007
КД 247	100 . . ..1000 V 1A	FR 101  … 107
КД 257Б	400 V 3A	FR 304(RGP30.)
КД 257В	600 V 3A	FR 305(RGP30.)
КД 257Г	800 V 3A	FR 306(RGP30.)
КД 257Д	400 V 3A	FR 307(RGP30.)
КД 258 Б	400 V 1.5A	(RGP) GP15g
КД 258 В	600 V 1.5A	(RGP )GP15j
КД 258 Г	800 V 1.5A	(RGP )GP15k
КД 258 Д	1000 V 1.5A	(RGP) GP15m
КД 273 Г (=50SQ100)	100 V 20A	ДИОДЫ  ШОТТКИ
КД 273 ЕC(=30CPQ200)	200 V 20A	2 ДИОДA  ШОТТКИ
КД 275 В	200 V 2,2A
КД 2997 А	200 V 30A
КД 2997 Б	100 V 30A
КД 2997 В	50 V 30A
КД 2998 А	15 V 30A
КД 2998 В	20 V 30A
КД 2999 А	200 V 20A
КД 2999 В	50 V 20A
КД 410 А	1000 V 50 mA
КД 411 АМ	700 V 2A
КД 411 БМ	750 V 2A
КД 411 ВМ	600 V 2A
КД 411 ГМ	500 V 2A
КД 417 А	24 V 20mA
КД 419 А	15 V 10mA
КД 503 А	30 V 20mA
КД 503 Б	30 V 20mA
КД 503 Д	30 V 20mA
КД 504 А ЖЕЛТ.	40 V 240mA
КД 509 А	50 V 100mA
КД 510 А	50 V 200mA
КД 512 А	15 V 20mA
КД 513 А	50 V 100mA
КД 514 А	10 V  50mA
КД 518 А	0 V  100mA
КД 521 А	75 V 50mA
КД 521 Б	60 V 50mA
КД 521 В	50 V 50mA
КД 521 Г	30 V 50mA
КД 522 А	30 V 100mA
КД 522 Б	50 V 100mA	= 1N 4148
КД 524 А ЖЕЛТ.	9 V    2 mA
КД 524 А ЖЕЛТ.	9 V    2 mA
КД 636 АС ЖЕЛТ.

Выпрямительные диоды серии КД2хх

Выпрямительные диоды серии КД2хх

ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ серии КД2хх

87 типономиналов на 8-май-2021

Предприятия, отмеченные таким цветом, прекратили свое существование.

Подробная информация о производителях — в ПУТЕВОДИТЕЛе и о корпусах — здесь
тип	аналог	Uобр, В	Iпр, А	fmax, кГц	Uпр, В	tвос, мкс	корпус	производитель	подробности
КД204А		400	0.4	50				ТОР	#
КД206В		600	10	1	1.5	10		ОРБИТА	#
КД208А		100	1.5	1	1		КД7	БАРИОН	#
КД209В		800	0.5	1	1			БАРИОН	#
КД210В1		1000	10	1	1		КТ28	СТАРТ
КД212А		200	1	100	1	0. 05	КД16	ФОТОН	#
КД213А		100	10	100	1.2	0.17	КД23	ФОТОН	#
КД215Б		600	1	10				ТОР	#
КД216Б		200	10	100	1.4				#
КД217Б		200	3	100	1.3				#
КД218		100	10	100	1.5			ФОТОН
КД219В		30	10	200	0.55			ТОР	# диод Шоттки
КД220Г		1000	3	50	1. 3	0.5		ТОР	#
КД221Г		600	0.3	50	1.4	1.5	КД7	ФОТОН	#
2Д222ВС		40	3	200	0.6		4116.4-3	ТОР, ЭЛТОМ	# пара ОК Шоттки
КД223А		200	2	1.5	1.4			БФТЗПП	#
КД225ВС		35	3	200	0.6				# пара
КД226Д		800	2	50	1.3	0.25		ТОР	#
КД227Ж		800	10	1	1.6		КТ28-2	СТАРТ	#
КД227ЖС		800	5	1	1. 6		КТ28-2	СТАРТ	пара
КД228А		100	1	100	1.1			ФОТОН
КД229ВС		35	3	200	0.6				# пара
КД230Г		1000	3	20	1.5	0.5		ТОР	#
КД231Г		250	10	200	1	0.1		ТОР	#
КД232В		25	10	200	0.7			ТОР	#
КД234В		400	3	50	1.5	0.4		ТОР	#
КД235А		40	1	200	0. 9			ДНЕПР	#
КД236Б		800	1	100	1.5	0.15	КД7Б	ФОТОН	#
КД237А2/ПМ		200	1	300	1.35	0.05	нестан.	ПУЛЬСАР
КД237Б		200	1	300	1.3	0.05	КД14А	БзПП, ФОТОН	# АЕЯР.432120.437ТУ
КД238ВС		45	7.5	200	0.65		КТ28	ЭЛЕКТРОНИКА	диод Шоттки
КД239В		200	20	500	1.4	0.05	КТ28	ФОТОН
КД243Ж		1000	1	1	1.1			ТОР
КД244Г		200	10	200	1. 3	0.035	КТ28-1	ФОТОН
КД245А		400	10	200	1.4	0.07	КД23	ФОТОН
КД247Г		600	1	150	1.3	0.15	КД4Б	ТОР
КД248А		1000	3	100	1.4	0.25	КД16	ФОТОН
КД249А		40	3		0.48		КД7Е		диод Шоттки
КД251Е		100	10	200	1			ТОР
КД253А		800	3	100	1.5	0.22	КД16	ФОТОН
КД255А5								ТОР
КД257Д		1000	1. 5	150				ТОР
КД265А		1000	1		1.5	0.2		ФОТОН
КД266А		200	0.5		1.4	0.1		ФОТОН
КД267А		1000	10		1.7	0.1		ФОТОН
КД268A	30WQ03F							ЭЛЕКТРОНИКА
КД268Л1		400	3	200	1.1	0.05	КТ28	ЭЛЕКТРОНИКА	диод Шоттки
КД268Е|ЕС		200	6 | 2х3		1.0		КТ28-1 | КТ28-2	ВЗПП-С	АДБК. 432120.380ТУ
КД269Е|ЕС|ЕС91		200	10 | 2х5		1.0		КТ28-1 | КТ28-2 | КТ90	ВЗПП-С	АДБК.432120.381ТУ
КД270Е | ЕС		200	15 | 2х7,5		1,0		КТ28-1 | КТ28-2	ВЗПП-С	АДБК.432120.382ТУ
КД271Е|ЕС|ЕС91		200	20 | 2х10		1.0		КТ28-1 | КТ28-2 | КТ90	ВЗПП-С	АДБК.432120.383ТУ
КД272Е|ЕС|ЕС91		200	30 | 2х15		1.2		КТ28-1 | КТ28-2 | КТ90	ВЗПП-С	АДБК.432120.384ТУ
КД273Е|ЕС|ЕС91		200	40 | 2х20		1.15		КТ28-1 | КТ28-2 | КТ90	ВЗПП-С	АДБК. 432120.385ТУ
КД275Е		800	2.2		1.4	0.25	капD=7	ФОТОН
КД278АС								ТОР
2Д288ДС		200	10	500	1.0		КТ-28-2	ЭЛТОМ	пара ОК Шоттки
КД289Е|ЕС		200	1 | 2х1		1.0		КТ28-1 | КТ28-2	ВЗПП-С	АДБК.432120.714ТУ
КД290Е|ЕС		200	4 | 2х2		1.0		КТ28-1 | КТ28-2	ВЗПП-С	АДБК.432120.715ТУ
КД296К	5KQ100	100	5.0		0.79		КТ28-1		диод Шоттки
КД297ВС|91	MBR(B)15100	100	2×7. 5		0.85		КТ28-2|КТ90	ТРАНЗИСТОР	пара ОК Шоттки
КД298ВС		100	2×5		0.8		КТ28-2/КТ90	ТРАНЗИСТОР	пара ОК Шоттки
КД2117В-5		1200	100		2.5	0.2	б/к	СИТ
2Д2136АС		600	5		1.2		б/к	КРЕМНИЙ	мост АЕЯР.432120.479ТУ
2Д2137АС		1000	5		1.5		б/к	КРЕМНИЙ	3ф.мост АЕЯР.432120.479ТУ
2Д2138АС9		200	0,1		1.9		КТ48	ПЛАНЕТА	диод+стабилитрон
КД2149Б9		200	1		0. 95	12	4601.3-1	КРЕМНИЙ	fast диод ЮФ3.438.070-04ТУГК
2Д2160А9		300	1		1.0	1	КТ47	ПЛАНЕТА
2Д2187А|А19		1200	5		1.0		КТ28А-2,02 | КТ28-1	КРЕМНИЙ
2Д2946АС		600	30		1.4			КРЕМНИЙ	мост АЕЯР.432120.480ТУ
2Д2947АС		1000	30		1.7			КРЕМНИЙ	мост АЕЯР.432120.480ТУ
КД2957В	60EPS12	1200	60		1.1		КТ43-1
КД2958В	40EPS12	1200	40		1. 1		КТ43-1
КД2959В		1200	30		1.15		КТ43-1
КД2960В	20ETS12	1200	20		1.1		КТ28-1
КД2961Г		1600	10		1.1		КТ28-1
КД2970А	MBR10100	100	10		0.6		КТ28-1	ТРАНЗИСТОР	диод Шоттки
КД2972Б2		50	35				КТ28-1	ТРАНЗИСТОР	трансил
КД2990А		400	20	200	1.4	0.15	КД23	ФОТОН	#
КД2991А		45	60	200	0. 8			ТОР	диод Шоттки
КД2992А	SF304	200	30	100	1	0.1	КД23	ФОТОН, ПУЛЬСАР
КД2993А		200	20	100	1	0.2	КД23	ФОТОН
КД2994А		100	20	200	1	0.2	КТ28	ФОТОН	#
КД2995Д		200	30	200	1.1	0.05		ТОР	#
КД2997А		200	30	100	1	0.2	КД23	ФОТОН	#
КД2998Д		30	30	200	0.6			ТОР	# диод Шоттки
КД2999А		200	20	100	1	0. 2	КД23	ФОТОН	#

Пояснения:
• Диоды отмеченные «#» описаны в справочнике: Диоды; Радио и Связь, М.,1990 /МРБ1158/
• Буквенный суффикс соответствует, как правило, максимальному обратному напряжению.

Диод КД109 — DataSheet

Корпус диода КД109



Описание

Диоды кремниевые, диффузионные. Выпускаются в пластмассовом корпусе с гибкими выводами. Тип диода приводится на корпусе. Положительный вывод диода обозначается цветной точкой. Масса диода не более 1 г.



Параметры диода КД109

Параметр	Обозначение	Маркировка	Значение	Ед. изм.
Аналоги		КД109А	МТ5140
		КД109Б	BAY46
		КД109Г	МТ2061
Максимальное постоянное обратное напряжение.	Uo6p max, Uo6p и max	КД109А	100*	В
		КД109Б	300*
		КД109Г	600*
Максимальный постоянный прямой ток.	Iпp max, Iпp ср max, I*пp и max	КД109А	300	мА
		КД109Б	300
		КД109Г	300
Максимальная рабочая частота диода	fд max	КД109А	—	кГц
		КД109Б	—
		КД109Г	—
Постоянное прямое напряжение	Uпр не более (при Iпр, мА)	КД109А	1 (300)	В
		КД109Б	1 (300)
		КД109Г	1 (300)
Постоянный обратный ток	Iобр не более (при Uобр, В)	КД109А	100 (100)	мкА
		КД109Б	100 (300)
		КД109Г	100 (600)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения	tвос, обр	КД109А	—	мкс
		КД109Б	—
		КД109Г	—
Общая емкость	Сд (при Uобр, В)	КД109А	—	пФ
		КД109Б	—
		КД109Г	—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.



Зависимость допустимого прямого тока от температуры

Зависимость допустимого обратного напряжения от температуры

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Диод | Виды, характеристики, параметры диодов

Что такое диод

Полупроводниковый диод или просто диод представляет из себя радиоэлемент, который пропускает электрический ток только в одном направлении и блокирует его прохождение в другом направлении. По аналогии с гидравликой диод можно сравнить с обратным клапаном: устройством, которое пропускает жидкость только в одном направлении.

обратный клапан



Диод – это радиоэлемент с двумя выводами. Некоторые  диоды выглядят почти также как и резисторы:

А некоторые выглядят чуточку по-другому:

Есть также и SMD исполнение диодов:

Выводы диода называются – анод и катод. Некоторые по ошибке называют их “плюс” и “минус”. Это неверно. Так говорить нельзя.

На схемах диод обозначается так

Он может пропускать электрический ток только от анода к катоду.

Из чего состоит диод

В нашем мире встречаются вещества, которые отлично проводят электрический ток. Сюда в основном можно отнести металлы, например, серебро, медь, алюминий, золото и так далее. Такие вещества называют проводниками. Есть вещества, которые ну очень плохо проводят электрический ток – фарфор, пластмассы, стекло и так далее. Их называют диэлектриками или изоляторами. Между проводниками и диэлектриками находятся полупроводники. Это в основном германий и кремний.

После того, как германий или кремний смешивают с мельчайшей долей мышьяка или индия, образуется полупроводник N-типа, если смешать с мышьяком; или полупроводник P-типа, если смешать с индием.

Теперь если эти два полупроводника P и N -типа приварить вместе, на их стыке образуется PN-переход. Это и есть строение диода. То есть диод состоит из PN-перехода.

строение диода

Полупроводник P-типа в диоде является анодом, а полупроводник N-типа – катодом.

Давайе вскроем советский диод Д226 и посмотрим, что у него внутри, сточив часть корпуса на наждачном круге.

диод Д226



Вот это и есть тот самый PN-переход

PN-переход диода

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод.  Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Диод в цепи постоянного тока

Как мы уже говорили, диод пропускает электрический ток только в одном направлении. Для того, чтобы это показать, давайте соберем простую схему.

прямое включение диода

Так как наша лампа накаливания на 12 Вольт, следовательно, на блоке питания тоже выставляем значение в 12 В и собираем всю электрическую цепь по схеме выше. В результате, лампочка у нас прекрасно горит. Это говорит о том, что через диод проходит электрический ток. В этом случае говорят, что диод включен в прямом направлении.

диод в прямом включении



Давайте теперь поменяем выводы диода. В результате, схема примет такой вид.

обратное включение диода



Как вы видите, лампочка не горит, так как диод не пропускает электрический ток, то есть блокирует его прохождение, хотя источник питания и выдает свои честные 12 Вольт.

обратное включение диода



Какой вывод можно из этого сделать? Диод проводит постоянный ток только в одном направлении.

Диод в цепи переменного тока

Кто забыл, что такое переменный ток, читаем эту статью. Итак, для того, чтобы рассмотреть работу диода в цепи переменного тока, давайте составим схему. Здесь мы видим генератор частоты G, диод и два клеммника Х1 и Х2, с которых мы будем снимать сигнал с помощью осциллографа.

Мой генератор частоты выглядит вот так.

генератор частот

Осциллограмму будем снимать с помощью цифрового осциллографа



Генератор выдает переменное синусоидальное напряжение.

синусоидальный сигнал



Что же будет после диода? Цепляемся к клеммам X1 и X2 и видим вот такую осциллограмму.

переменное напряжение после диода



Диод вырезал нижнюю часть синусоиды, оставив только верхнюю часть.

А что будет, если мы поменяем выводы диода? Схема примет такой вид.

переменый ток после диода



Что же получим на клеммах Х1 и Х2 ? Смотрим на осциллограмму.

переменный ток после диода

Ничего себе! Диод срезал только положительную часть синусоиды!

[quads id=1]

Характеристики диода

Давайте рассмотрим характеристику диода КД411АМ. Ищем его характеристики в интернете, вбивая в поиск “даташит КД411АМ”

Для объяснения параметров диода, нам также потребуется его ВАХ

1) Обратное максимальное напряжение U_обр – это  такое напряжение диода, которое он выдерживает при подключении в обратном направлении, при этом через него будет протекать ток I_обр – сила тока  при обратном подключении диода. При превышении обратного напряжения в диоде возникает так называемый лавинный пробой, в результате этого резко возрастает ток, что может привести  к полному тепловому разрушению диода.  В нашем исследуемом диоде это напряжение равняется 700 Вольт.

2) Максимальный прямой ток I_пр – это  максимальный ток, который может течь через диод в прямом направлении.  В нашем случае это 2 Ампера.

3) Максимальная частота F_d , которую нельзя превышать. В нашем случае максимальная частота диода будет 30 кГц. Если частота будет больше, то наш диод будет работать неправильно.

Виды диодов

Стабилитроны

Стабилитроны  представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение.  Но  чтобы стабилитрон выполнял стабилизацию, требуется одно  условие.  Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся.  В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (I_min, I_max). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне.  Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (U_обр) может достигать 10 Вольт. Максимальный ток (I_max) будет ограничиваться для простых светодиодов порядка 50 мА.  Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять  номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод  можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры  примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – I_ос,ср. – среднее значение тока, которое должно протекать через тиристор  в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор –  (U_у), которое подается на управляющий электрод  и при котором тиристор полностью открывается.



а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с  большой силой тока:

На схемах  триодные тиристоры  выглядят вот таким образом:

Существуют также  разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Диодный мост и диодные сборки

Производители также  несколько диодов заталкивают в один корпус и соединяют их между собой в определенной последовательности. Таким образом получаются диодные сборки.  Диодные мосты  – одна из разновидностей диодных сборок.

 На схемах диодный мост обозначается вот так:

Существуют также и другие виды диодов, такие как варикапы, диод Ганна, диод Шоттки  и тд. Для того, чтобы их всех описать, нам не хватит и вечности.

Очень интересное видео про диод

Похожие статьи по теме “диод”

Как работает стабилитрон

Диод Шоттки

Диодный мост

Как проверить диод и светодиод мультиметром

Как проверить тиристор

Схема для проверки тиристоров



Диод Кд коды ТН ВЭД (2020): 9405109808, 8536309000, 8541100009

Оборудование светотехническое небытового назначения на напряжение 220 вольт: светильники стационарные, предназначенные для использования со светоизлучающими диодами	9405109808
Диоды,	8536309000
Диод,	8541100009
Диоды	8541100009
Оборудование светотехническое небытового применения: светильники стационарные, предназначенные для использования со светоизлучающими диодами, на напряжение 220 вольт	9405109808
Аппараты низковольтные промышленные: диоды,	8541100009
Изделия электротехнические не бытового назначения: диод,	8541100009
Оборудование светотехническое небытового применения на напряжение 220 вольт: светильники стационарные, предназначенные для использования со светоизлучающими диодами,	9405409908
Оборудование светотехническое небытового назначения на напряжение 220 вольт: светильники стационарные, предназначенные для использования со светоизлучающими диодами,	9405109808
небытового применения, питаемое от сети напряжением менее 50 вольт: светильники, предназначенные для использования со светоизлучающими диодами	9405409908
Оборудование светотехническое промышленного назначения: светильники стационарные, предназначенные для использования со светоизлучающими диодами, на напряжение 220 вольт	9405409908
Диоды полупроводниковые,	8541100009
Оборудование светотехническое небытового назначения на напряжение 24 вольта: светильники стационарные, предназначенные для использования со светоизлучающими диодами	9405109808
,	8541100009
Оборудование светотехническое промышленного назначения: светильники встраиваемые, предназначенные для использования со светоизлучающими диодами, на напряжение 220 вольт	9405409908
Электронный компонент: диод для радиоэлектронного оборудования	8541100009
посуда из стекла в наборах и отдельными предметами: 1) стакан торгового названия ФАБУЛЁС (код ТН ВЭД 7013 37 510 0), 2) стакан торгового названия ДИОД (код ТН ВЭД 7013 37 590 0), 3) стаканы торговых названий БАЛУНГЕН, БЕХЭ	7013375100
Диоды низковольтные,	8541100009
Оборудование светотехническое небытового назначения на напряжение 24 вольта: светильники встраиваемые, предназначенные для использования со светоизлучающими диодами	9405409908
Оборудование световое не бытового назначения: диоды светоизлучающие,	8541401000
Оборудование световое исключительно не бытового назначения: диоды светоизлучающие,	8541401000
Оборудование светотехническое небытового назначения на напряжение 220 вольт: светильники переносные, предназначенные для использования со светоизлучающими диодами	9405204004

Диод КД 246, в наличии с доставкой по России

Название:

Артикул:

Текст:

Выберите категорию:
Все Главный привод лифта » Лебёдки лифтовые » Редукторы лифтовые » Червячные пары » Лифтовые электродвигатели » Канатоведущие шкивы КВШ » Полумуфты » Отводные блоки » Тормоз лифта Двери лифта и приводы ДК, ДШ » Актуаторы (линейный привод) » Балки дверей и трек-линейки » Башмаки, вкладыши дверей лифта » Блоки управления привода дверей » Грузы ДШ, доводчики и ручки дверей кабины лифта » Двери кабины и шахты лифта » Двигатели ПДК привода дверей лифта » Замки дверей лифта » Замки зубчатых ремней привода дверей » Каретки, лифтовые отводки, рычаги » Качалки, защелки, собачки, коромысла » Ключи для порталов » Крепеж дверей лифта » Балки в сборе и приводы дверей » Пружины, втулки и др. » Приводные редукторы дверей » Ремни лифтовые » Ролики, подшипники » Тросики » Шкивы ремней ПДК Кабина лифта и детали противовеса » Башмаки кабины и противовеса » Вкладыши и ролики башмаков » Грузы противовеса » Смазывающие устройства (маслёнки) » Тяги противовеса, пружины и другое крепление » Освещение кабины лифта » Устройства связи, динамики, блоки питания » Пороги дверей кабины и фартуки » Посты (Ревизия), кнопки СТОП » Световая завеса и фотобарьер » Интерьер кабины лифта Трос-канат и ремни » Детали для канатов и ремней Шахта лифта » Лифтовые направляющие » Блоки приямка » Натяжные устройства » Маслосборники » Крепёж направляющих и кабеля Станции управления и сопутствующее оборудование » Станции управления лифтом » Платы управления лифта ( ПУ) » Платы » Процессоры (ПЗУ) » Частотники » Энкодеры главного привода и дверей лифта » Релейные блоки, платы и модули » Предохранители и RC-цепочки » Шлейфы и кабели для лифтовых устройств » Кулеры-вентиляторы » Датчики, блоки управления, контроллеры » Лифтовые трансформаторы » Вводное устройство ВУ » Радиодетали (диоды, конденсаторы, микросхемы и др.) Посты, табло, индикация » Приказные посты » Вызывные посты » Модули кнопок,платы и толкатели » Ключевины и ключи-выключатели » Этажные табло и индикация » Дисплеи » Платы дисплеев, указателей » Крепежные компоненты Выключатели, катушки, пускатели, реле » Выключатели автоматические » Выключатели-датчики и микропереключатели » Пускатели » Катушки для пускателей » Контакторы » Реле » Ограничители перенапряжения » Блоки дополнительных контактов Ловители, замки и другие узлы безопасности » Буферы и пружины » Ловители » Замки дверей шахты » Ограничители скорости, зажимы, шкивы ОС Подшипники Специальный инструмент Устройства связи Радиодетали (диоды, динамики, конденсаторы и др.) Устройства лифтовые Кабель и провод Крепежные элементы

Производитель:
ВсеALJOTRONICAltivarAXEL AmetalBernstainBLT BrilliantBucher HydraulicsCARLO GAVAZZIDELTADMGDONGYANGDOPPLERDunkermotorenEltraEMOTRONFERMATORfindеrGEFRANGENEMEK AVOXGUANGRIHEIDENHAINHyundaiINNOVERTINTELKRAFTJietong SwitchJPECKLEEMANNKONELiftMaterialMacpuarsaMONTANARIOILDINAMICORONAOTISPanasonicrelpolSCHAEFERSchindlerSchneider ElectricSchrackSEMATICSemikronSHANGHAIShindlerSICKWDMLSICORSIEMENSSigma LGSJECSmartLiftSTROMBERGTelemecaniqueThyssenKruppTianbo…разное (Китай)TIMOTIONUniDriveVASSLER AUTOMATIONVEGAWACHENDORFFWittur — SelcomАО «КЭМЗ»АО «СЭГЗ»ВсеКМЗМЛЗМогилёвлифтмашМЭЛРоссияЩЛЗ

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Диод КД 246 Диоды, Диодные мосты

Запчасти для любого ремонта



Лифтовое оборудование, применяемое во всех многоэтажных зданиях, представляет собой сложный механизм, состоящий из различных элементов. Чтобы лифты работали исправно и не доставляли неудобства людям, которые ими пользуются, необходимо своевременное проводит обслуживание и замену запчастей. В нашем каталоге вы без труда сможете подобрать запчасти для планового или авариийного ремонта любой сложности.



Поломки могут происходить по разным причинам: естественный износ, сбои в электропитании, отсутствие должного обслуживания, превышение допустимого веса и др. Вне зависимости от того, что стало причиной неисправности, в нашей компании вы сможете заказать лифтовые запчасти.



У нас более 8000 наименований товаров. Мы поставляем запчасти и лифтовое оборудование российских и зарубежных производителей



• Карачаровского завода КМЗ;
• МогилевЛифтМаш МЛЗ ;
• МЭЛ;
• Щербинского Лифтостроительного завода ЩЛЗ;
• OTIS;
• Sikor;
• ENCODER;
• Montanari;
• DOPPLER и др.

В ассортименте имеются как оригинальные, так и аналоговые запчасти высокого качества.



Также в нашей компании вы можете выгодно приобрести лифтовое оборудование. Мы можем доставить вам оборудование российских и зарубежных производителей.



Квалифицированная помощь специалистов



Для удобного поиска запчастей каталог поделен на разделы, поэтому отыскать необходимые детали обычно не составляет труда. Но если вам не удалось найти нужные позиции или требуется консультация, обратитесь за помощью к нашим сотрудникам. В компании «Заплифт» работают квалифицированные специалисты. Они могут:



• подобрать запчасти для определенного типа лифтового оборудования;
• подобрать лифты с учетом поставленных целей и бюджета;
• проконсультировать по вопросам технических характеристик или особенностей реализуемых деталей;
• ответить на вопросы, касающиеся цены, оплаты или сроков доставки.

Наш высокий профессионализм подтверждает неоднократное участие в выставках, получение наград и дипломов. Мы практикуем индивидуальный подход и готовы предложить выгодные условия сотрудничества на разовой или постоянной основе.



Другие наши преимущества



Компания «Заплифт» находится в Москве, но сфера нашей деятельности охватывает всю страну. Доставка приобретенного товара осуществляется во все регионы России. Мы успешно сотрудничаем с ведущими транспортными компаниями. Доставка до транспортной компании бесплатна, а далее по тарифам выбранного перевозчика. Так как мы сотрудничаем с несколькими ТК, вы можете подобрать наиболее удобный и выгодный для себя вариант. Сроки доставки зависят от отдаленности региона и транспортной компании.



Налаженное сотрудничество с проверенными поставщиками и производителями напрямую позволяют нам придерживаться конкурентной ценовой политики. При этом лифтовые запчасти отличаются высоким качеством и надежностью. Мы поставляем только те детали, которые прошли проверку, поскольку отлично понимаем, к каким последствиям может привести применение некачественных запчастей для лифтового оборудования. Мы заботимся о безопасности людей и следим за качеством поставляемой продукции.



Для вашего удобства мы предусмотрели разные варианты оформления заказа. Чтобы заказать детали, вы можете воспользоваться формой на сайте, отправить запрос на электронную почту или факс. Оперативно обрабатываем заявки и не задерживаем отправку заказа в транспортную компанию, чтобы сократить сроки доставки.





Компания «Заплифт» − ваш надежный поставщик лифтового оборудования и запчастей для лифтов от российских и зарубежных производителей!





cd% 20rom% 20laser% 20 техническое описание диода и примечания по применению

Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	UL94V-0 R5502-004 J2002 -I224 JD200 MXJ-54 SD-55502-004
LR3160 Аннотация: TDDY-5250 HP 5701 LR3140 TLHR5100 TDDG5250 TLUR163 tddy5250 GL-5HY8 LTL-5123 Текст: нет текста в файле	OCR сканирование	PDF	GL9D156 GL9P156 ГЛ9х256 GL8D156 GL8P156 ГЛ8х256 GL7D210 GL7P210 GL6D210 GL6P210 LR3160 TDDY-5250 HP 5701 LR3140 TLHR5100 TDDG5250 TLUR163 tddy5250 GL-5HY8 LTL-5123
LTD6710R Абстракция: 6950h hx 630 LTD-5250R lts2301ar cd 1031 LTC-5623R LTD5250R Текст: нет текста в файле	OCR сканирование	PDF	lFx30 мА 50301G 50301HRB 50801G 50801HRB 9кс20м LTS50302A LTD6710R 6950h вх 630 LTD-5250R lts2301ar cd 1031 LTC-5623R LTD5250R
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	SD-55539-00I M / 04/17 EN-02JI097) MXJ-54 SD-55539-004
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	24 МАЯ 06 06ЯНВ05 06ЯНВ05
SD-55502-001 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	UL94V-0 J2002 -I224 JD200 MXJ-54 SD-55502-004 SD-55502-001
LTD671OR Аннотация: LTS546AR LTS-546AR 313ag LTD-5250R 5521A LTD-4608 LTD2601R lcd600 5301A Текст: нет текста в файле	OCR сканирование	PDF	LTS50301G 50301HRB 635 нм) LTS50302A 0802A LTS2301AR 2301AP 2301AG 2723R 2723P LTD671OR LTS546AR LTS-546AR 313ag LTD-5250R 5521A LTD-4608 LTD2601R lcd600 5301A
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF
EI-7001 Резюме: CD046 CD075 CD-025 CD024 CD022 CD030 CD-027 CD049 CD006 Текст: нет текста в файле	Оригинал	PDF	EI-P7002 EI-7002 CD002] CD-046) CD-047) CD-084) EI-7001 CD046 CD075 CD-025 CD024 CD022 CD030 CD-027 CD049 CD006
кд 555 Резюме: CPCI S.0 Текст: нет текста в файле	OCR сканирование	PDF	W07 / I9 EN-02JA1021) CD 555 CPCI S.0
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	00-240 В / 277В
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF
EJL cn Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	C-178993 EJL cn
2012 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	CLL020 CLL020 CLL020 » CE-P1803 ИЛУ-006
2012 — ЛМ-80 Гражданин Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	CLL030 CLL030 CLL030â CE-P1809 ИЛУ-008 LM-80 гражданин
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF
NC233 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF
2012 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	CLL020 CLL020 CLL020â CE-P1808 ИЛУ-008
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF	SD-5550 -02JI097) XJ-54
Регулятор OUT VOLTAGE 3,3V SOT-23 3L Аннотация: SOT-23 vhz 25G10 LT1460 LT1460HCS3-3 LT1460JCS3-3 LT1460S3 Текст: нет текста в файле	OCR сканирование	PDF	LT1460S3 ОТ-23) ОТ-23 ОТ-23 20 частей на миллион / Â LT1460 1460S3 ref61RTCD LT1019 Регулятор OUT VOLTAGE 3,3V СОТ-23 3Л SOT-23 vhz 25G10 LT1460HCS3-3 LT1460JCS3-3 LT1460S3
Futaba 5-LT Аннотация: FIP16A5R Futaba 5-lt display FG209M2 4 LT 16 Futaba display futaba 6-LT 16-SD-01Z Futaba 4 — MT Futaba флуоресцентный FIP24A15YS Текст: нет текста в файле	OCR сканирование	PDF	000500b Futaba 5-LT FIP16A5R Futaba 5-литровый дисплей FG209M2 4 LT 16 Дисплей Futaba Futaba 6-LT 16-SD-01Z Futaba 4 — MT Футаба флуоресцентный FIP24A15YS
кд 7404 Аннотация: CD 4039 AE BERG 65801 7912 ic CD 4039 e Текст: нет текста в файле	OCR сканирование	PDF
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF
Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF

Развлечения с лазерами: Часть 1

Этот пост является первым из серии статей о создании инструмента для упрощения производства печатных плат в домашних условиях.Меня вдохновил этот пост об использовании диодных лазеров для подготовки печатных плат к травлению — это показалось мне намного быстрее, чем метод переноса тонера, который я сейчас использую (по крайней мере, с точки зрения активного времени на руки), и результаты, похоже, имеют гораздо более высокая точность. У меня уже есть 3D-принтер, поэтому я надеялся сделать приставку к печатающей головке, которая будет удерживать лазерный диод и использовать его для подготовки плат для меня.

Проблема с подобными вещами, которые вы найдете в Интернете, заключается в том, что они не всегда могут быть воспроизведены, поэтому первым делом нужно было посмотреть, могу ли я получить доступ к лазерному диоду и использовать его для выжигания краски с печатной платы.Этот пост посвящен этому процессу.

Я должен отметить, что играть с лазерами опасно по своей природе, и вы ДОЛЖНЫ принять все меры перед тем, как это сделать — даже отраженный лазерный свет может необратимо повредить ваши глаза.

Вот несколько простых мер предосторожности, которые вам нужно предпринять, прежде чем попробовать это на себе:

• Убедитесь, что у вас есть очки для защиты от лазера, подходящие для длины волны лазера, который вы собираетесь использовать. Они относительно дешевы и легко доступны.Носите их каждый раз, когда вы используете лазер. * Не направляйте лазер прямо на себя — отраженный лазерный свет (даже при относительно низкой мощности, которая здесь используется) может необратимо повредить ваши глаза, прямой свет может вызвать необратимую слепоту. * Лазеры выделяют много тепла на очень небольшой площади — это опасность возгорания, и это необходимо учитывать.

Обычно с лазером следует обращаться как с электроинструментом — это полезно, но при использовании без должной осторожности можно легко потерять конечность или большой орган.

Самый простой способ приобрести лазерный диод с разумной мощностью — это извлечь его из старого привода DVD / RW. Эти приводы обычно содержат два диода, красный (650 нм) диод от 300 до 400 мВт и инфракрасный — нас интересует только красный диод. Диоды в корпусе ТО-18, выглядит как маленькая консервная банка с диодной линзой вверху и тремя ножками внизу.

В Интернете есть множество руководств, показывающих, как извлечь диод, но я обнаружил, что не все приводы DVD одинаковы (изображения в этом посте взяты из моего третьего извлечения диода — каждый из приводов был другим).То, что показано здесь, повторяется в других местах в Интернете, но я стараюсь быть как можно более общим — вместо конкретного набора инструкций это скорее руководство к тому, что искать.

ПРИМЕЧАНИЕ : Это трудоемкий процесс, требующий некоторого терпения и осторожности. Если вы прилагаете чрезмерную силу на любом этапе, возможно, вы делаете это неправильно, сделайте шаг назад — сделайте вдох — и обдумайте это. Диод очень легко повредить, поэтому вам нужно быть осторожным, чтобы получить оптимальные результаты.

Прежде чем начать, убедитесь, что у вас есть все необходимое под рукой. Я использовал следующие инструменты:

1. Ювелирные отвертки — стандартный набор крестообразных отверток и отверток с плоской головкой, которые вы можете купить в большинстве хозяйственных магазинов, подойдет.
2. Игольчатые плоскогубцы — инструмент с хорошим захватом и небольшой площадью захвата на кончике.
3. Маленькие кусачки — кусачки на плоскогубцы не подойдут, вам понадобится что-то с острой кромкой на кончике.
4. Маленькие напильники — это не обычные столярные напильники, вам нужно что-то маленькое. У меня есть набор для работы с пластиковыми моделями, который я купил в магазине для хобби — они хорошо работают и с мягким металлом.
5. Dremel — действительно любой вращающийся инструмент. Для этого вам понадобится отрезной диск.
6. Helping Hands — что-то, что надежно удерживает мелкие детали на месте во время работы с ними.
7. Паяльник.
Аккумулятор
8. 3V — вы будете использовать его для базового тестирования диода.Для этого я использовал небольшой батарейный блок размером 2 x AA.

Очевидно, вам также понадобится привод DVD / RW. Рекомендую перед началом собрать несколько (минимум два). Мне потребовалось три попытки извлечь полностью неповрежденный лазерный диод (первые две все еще работали, несмотря на повреждения, но не были оптимальными). Чем старше накопитель, тем легче извлечь диод, новые накопители имеют более компактные записывающие головки и более плотно упакованные компоненты.

Само собой разумеется, что у вас есть необходимое защитное снаряжение — самое главное — очки для защиты от лазера.В разное время во время процесса вам нужно будет подавать питание на лазерный диод, чтобы проверить его — в это время убедитесь, что выполнены следующие условия:

1. Вы носите очки для защиты от лазера.
2. Всегда направляйте лазер от себя (один из лазеров является инфракрасным и не показывает видимого луча).
3. Убедитесь, что перед лазером нет металлических осколков или блестящего материала — вы не хотите, чтобы на вас возвращались отражения.

Шаг 1. Откройте головку чтения / записи

Это самая простая часть — лазерные диоды находятся на небольшом узле, который перемещается вперед и назад по поверхности DVD.Все, что мы хотим сделать, это извлечь эту сборку и оставить остальную часть диска нетронутой. Нам нужно раскрыть эту сборку, чтобы мы могли добраться до нее, и, к сожалению, я не делал никаких фотографий этой части, поэтому вам придется руководствоваться только описанием. К счастью, это довольно просто.

Сначала вам нужно будет снять внешнюю металлическую оболочку DVD-привода. Обычно для этого нужно удалить 4 винта, которые удерживают его на месте (также может быть пластиковый зажим, соединяющий переднюю панель с корпусом, который вам придется освободить).

После того, как металлический корпус будет снят, вам нужно открыть лоток для DVD, чтобы дать себе немного места для работы. Обычно есть пластиковая заслонка, которую вы можете нажать, чтобы сделать это. После этого вам нужно удалить материнскую плату — сначала отсоедините (или перережьте) все кабели, подключенные к ней, а затем отсоедините ее от корпуса. Во всех накопителях, с которыми я работал, он просто прикреплен пластиковым зажимом, некоторые из примеров, которые я видел в Интернете, показывают, что он прикреплен винтами — его должно быть довольно легко отсоединить и удалить в любом случае.В конце вы должны увидеть что-то вроде изображения слева.

Шаг 2. Снимите головку чтения / записи

Головка чтения / записи подвешена между двумя металлическими стержнями (см. Изображение выше), нам нужно снять ее со стержней и (желательно) оставить все остальное нетронутым. Обычно этого можно добиться, открутив несколько винтов и сдвинув узел с направляющих, к которым он прикреплен.

На изображении справа он снят (узел головки находится в нижнем левом углу изображения).На этой фотографии я повторно прикрепил скользящую штангу, к которой он был прикреплен — позже ее можно будет повторно использовать для небольшого плоттера или станка с ЧПУ.

Шаг 3. Снимите сборки лазерных диодов

Если вы внимательно посмотрите на узел головки чтения / записи, вы увидите прикрепленные к нему лазерные диоды. Они состоят из самих лазерных диодов, обернутых радиатором, и прикрепленной к нему проводки. На этом этапе мы хотим удалить лазерные диоды и радиаторы, проводка нам не нужна, поэтому мы можем ею пожертвовать.Проще всего сначала отрезать все соединительные провода и убрать их с дороги.

В большинстве случаев я обнаружил, что радиаторы удерживаются на месте за счет сочетания механической силы и некоторого воскообразного вещества. Вы можете поцарапать воск, проверить наличие каких-либо винтов и при необходимости удалить их, а затем осторожно отвести радиаторы от основной сборки — то, что у вас получится, должно выглядеть, как на следующем изображении.

Как я упоминал ранее, в приводе DVD есть два лазера: один — это инфракрасный лазер малой мощности (не генерирующий видимого света), а другой — красный диод, который нам действительно нужен.На этом этапе нам нужно протестировать оба диода, чтобы определить, с каким из них мы хотим продолжить работу. Остальные части вы можете либо выбросить, либо оставить для использования позже — я добавил все, что не использовал, в ящик для мусора, предполагая, что это может пригодиться позже (одна из причин, по которой для «Лаборатории гаража» требуется гараж, а не просто буфет).

Шаг 4. Определите красный лазер

Как я уже упоминал в предыдущем шаге, вы должны были удалить все соединительные провода с лазерными диодами.Возможно, вам придется использовать присоску для припоя, оплетку для удаления припоя или другие инструменты для демонтажа, а также разумно использовать боковые резаки для этого. Конечный результат должен выглядеть примерно так, как на изображении справа.

Для проверки выходной мощности лазера можно использовать простую батарею из двух батарей AA (или AAA), это обеспечит достаточную мощность, чтобы активировать лазерный диод, не повредив его. Перед тем, как сделать этот шаг, убедитесь, что;

1. Линза лазера направлена ​​от вас, и на ее пути нет отражающих поверхностей.
2. Наденьте защитные очки для лазера.

Маркировка на лазере не очень четкая, поэтому вам нужно будет проверить каждую комбинацию контактов. Просто прикрепите заземление к одному контакту и по очереди коснитесь положительным проводом каждого другого контакта; повторите этот процесс для каждой комбинации контактов, пока не получите результат.

Один из лазеров излучает красный свет, другой — инфракрасный, который вы не сможете увидеть. Если вы не получаете ответа ни от одного из диодов, вероятно, он был поврежден до или во время процесса удаления — вам придется начать заново с другим приводом DVD.

Шаг 5: Снимите радиатор

Диод необходимо удалить из материала радиатора, чтобы мы могли вставить его в узел линзы. Они очень плотно упакованы в радиатор, поэтому попытка снять его силой (просто вытолкнуть) приведет только к повреждению головки диода. К счастью, радиатор сделан из очень мягкого металла, поэтому самый безопасный способ его снять — это разрезать радиатор, а затем отделить его от диода.

Техника, которую я использовал с некоторым успехом, заключается в том, чтобы аккуратно прорезать самую тонкую часть радиатора дремелем с помощью отрезного диска.Вам нужно позаботиться о том, чтобы не врезаться в сам диод, поэтому регулярно проверяйте глубину разреза. Когда разрез станет достаточно глубоким, вы можете захватить каждый конец радиатора плоскогубцами и отделить его.

Этот процесс включает в себя немного проб и ошибок — если вы обнаружите, что прикладываете много усилий с помощью плоскогубцев, вам, вероятно, придется разрезать еще немного, прежде чем пытаться снова. Конечным результатом должен быть красивый (и, надеюсь, неповрежденный) лазерный диод:

Теперь у нас есть лазерный диод, и мы доказали, что он работает.Следующим шагом будет создание для него достойного источника питания, добавление линзы, чтобы сконцентрировать его на определенной точке, и посмотреть, сможет ли он сделать то, что мы хотим. Я расскажу об этих шагах в следующем посте.

CD-D12 — IDEC раздвоенное реле DC12 диод

RJ22S-CD-D12 — IDEC раздвоенное реле DC12 Диод RJ Bifurcated Series Модель RJ22 имеет максимальный контактный ток 1 ампер при 250 В переменного тока, при сохранении минимальной коммутационной нагрузки 100 мкА при 1 В постоянного тока, что позволяет клиентам использовать это реле для их нужд переключения в сухую цепь.Имея самую короткую на рынке ширину, раздвоенные реле RJ долговечны, компактны и доступны со съемными клеммами или клеммами для печатной платы. Вставной терминал Доступен неполяризованный зеленый светодиодный индикатор (кроме простого типа), использующий уникальную световодную структуру IDEC, позволяющую идентифицировать эти реле по горящему зеленому светодиоду. Диод, диод обратной полярности и RC-цепи также доступны с пиковым обратным напряжением 1000 В. Доступен неполяризованный зеленый светодиодный индикатор Уникальная световодная конструкция Диод, диод обратной полярности и RC-цепи доступны 1000 В обратное пиковое напряжение признан UL, сертифицирован CSA, одобрен VDE, отмечен знаком CE PCB Terminal Как и остальная часть семейства RJ, раздвоенные реле RJ22 PCB были изготовлены с вниманием даже к мельчайшим деталям.Используя наши автоматизированные производственные технологии, во внутренней конструкции движущихся частей был использован инновационный дизайн, обеспечивающий высочайшее качество и надежность реле. Это включает в себя уникальную структуру возвратной пружины, устраняющую ненужные слабые места, что обеспечивает повышенную электропроводность и более длительный срок службы. Оба типа конфигурации контактов DPDT и DPST-NO доступны в герметичной конструкции. Имеются контакты DPDT, DPST-NO. Уникальный пружинный возвратный механизм, обеспечивающий долгий срок службы Гидроизоляционная структура Вставные реле RJ и клеммные реле для печатной платы (с разветвленными контактами) признаны UL, сертифицированы CSA, одобрены VDE и имеют маркировку CE. 2-полюсные розетки SJ Корреляционные розетки включают несколько функций для простоты использования. Розетки могут быть установлены на DIN-рейку, на панель или на печатную плату. Гнездо для монтажа на DIN-рейку / панель можно заказать с клеммами IEC с защитой от прикосновения, где клеммы катушки и контакта находятся на противоположных сторонах розетки. Гнездо для монтажа на печатной плате позволяет заменять реле без необходимости распайки. Основные характеристики Загрузите каталог тонких силовых реле серии RJ в формате *.в формате pdf Загрузите техническое описание реле серии RJ в формате * .pdf Загрузите перекрестное справочное руководство RJ / RQ в формате * .pdf Загрузите каталог Краткого руководства по выбору в формате * .pdf Загрузите брошюру о продаже семейства реле и розеток в Формат * .pdf Загрузите руководство по установке Relay Spring в формате * .pdf Тип продукта Вставное реле Входное напряжение 12В постоянного тока Рейтинг контактов 1A Конфигурация контактов DPDT Опции Диод подавления перенапряжения Тип клеммы Подключаемый модуль для лезвия

TVS диоды

Резюме

Рынки портативного коммуникационного, компьютерного и видеооборудования заставляют полупроводниковую промышленность разрабатывать электронные компоненты все меньшего размера.Сегодня разработчики компактных электронных систем сталкиваются с нехваткой места на плате, что вызывает потребность в альтернативных упаковочных технологиях. Функциональная интеграция и миниатюризация — залог успеха!

Чтобы помочь этой кампании по миниатюризации, появилось новое поколение чип-диодов от Bourns, которое предлагает возможность создания кремниевого диода с минимальными затратами на упаковку. Чип-диоды со слабым сигналом 0603, 1005 и 1206 не содержат свинца с выводами, покрытыми Cu / Ni / Au, в то время как другие корпуса (SMA, SMB, SMC, 1408, 1607, 2010, 2419, 8L NSOIC, 16L NSOIC, SOT23, SOT23- 6, 16L WSOIC) использовать концевые заделки из 100% олова.Все диоды Bourns® совместимы с производственными процессами, не содержащими свинца, и соответствуют многим отраслевым и правительственным постановлениям в отношении бессвинцовых компонентов.

Чип-диоды

Bourns® соответствуют стандартам JEDEC, просты в обращении на стандартном оборудовании для захвата и установки, а их плоская конфигурация сводит к минимуму откатывание.

Преимущества
Ассортимент продукции Chip Diode обеспечивает явные преимущества перед некоторыми из наших конкурентов, например:

• Размер упаковки: Чип-диоды 0603, 1005, 1206, 1408, 2010 безвыводные, что позволяет разработчикам экономить на размещении печатных плат.
• Окружающая среда: все диоды Bourns® соответствуют требованиям RoHS, а устройства соответствуют многим мировым отраслевым и правительственным нормам в отношении компонентов, не содержащих свинец.
• Удобство производства: чип-диоды позволяют использовать стандартное оборудование для захвата и размещения. Пакет Chip Diode упрощает обращение с ним, а плоская конфигурация сводит к минимуму откатывание при производственных операциях.

Отчетность о конфликтных минеральных источниках для диодов: CFSI_CMRT4-01

Замечания по проектированию
Оценочная плата защиты порта RS-485 1
Плата оценки защиты порта RS-485 2

Быстрая ссылка на образец запроса:

RU4S-CD-D24 | IDEC |

RU4S-CD-D24 | IDEC |

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Альтернативный номер детали:

Этот элемент заменен # RY4S-UDC24V

Реле, миниатюрное, катушка 24 В постоянного тока, стандарт 6 А + диод (постоянный ток), 4DPDT

Серия IDEC RU — универсальные реле для кубиков льда / миниатюрные реле.

Доступен в:

• Два типа клемм — монтаж на печатной плате или съемный
• Неполяризованный светодиодный индикатор
• Без внутренних проводов, бессвинцовая конструкция
• Контакты без кальция
• Максимальные характеристики контактов: 10A (RU2, DPDT), 6A (RU4, 4PDT), 3A (RU42, 4PDT раздвоенный)

Дополнительная информация

Номер детали	RU4S-CD-D24
Артикул	RU4S-CD-D24
Альтернативный номер детали	Этот элемент заменен # RY4S-UDC24V
Производитель	IDEC
Поляки	4 полюса
Напряжение	24 В постоянного тока
Тип реле	Реле Ice Cube
Опции	Без специальных опций
Номинальный ток	6 ампер
Серия продуктов	RU Серия
Наличие	Свяжитесь с нами
Масса — фунт.	0,080000
Базовая единица измерения	каждый

Характеристики серии

включают:

• Полнофункциональные универсальные миниатюрные реле
• Разработано с учетом окружающей среды
• Два типа клемм: вставной и для монтажа на печатной плате
• Неполяризованный светодиодный индикатор
• Без внутренних проводов, бессвинцовая конструкция
• Контакты без кадмия
• Механический индикатор флажка
• Рычаг ручной фиксации с цветовой кодировкой для катушки переменного или постоянного тока
• Маркировочная пластина желтого цвета с защелкой; опциональные маркировочные таблички доступны в четырех других цветах
• Максимальные характеристики контактов: 10A (RU2), 6A (RU4), 3A (RU42)
• Признан UL, сертифицирован CSA, соответствует требованиям EN

2021-04-10 04:45:31

Нужна дополнительная информация? Найдите документацию по продукту ниже:

МОФ на основе Cd (ii) как фоточувствительный диод Шоттки: экспериментальные и теоретические исследования

A Металлоорганический каркас (MOF) на основе Cd ( II ), [Cd (4-bpd) (SCN) ₂ ] _n ( 1 ) где 4-bpd = 1,4-бис (4-пиридил) -2,3-диаза-1,3-бутадиен, был синтезирован и охарактеризован стандартными методами, включая рентгеноструктурный анализ монокристаллов.Когда он помещен между стеклом с покрытием ITO и алюминием, 1 показывает интересные свойства проводимости. Характеристики I — V конфигурации ITO / 1 / Al, измеренные в темноте и при освещении падающим светом, демонстрируют сильно нелинейное выпрямляющее поведение, что указывает на характер диода Шоттки. Электропроводность конфигурации составляет 2,90 · 10 ⁻⁴ См · м ⁻¹ и 7,16 · 10 ⁻⁴ См · м ⁻¹ в условиях темноты и фотооблучения соответственно.Были проанализированы различные параметры, и они показали, что 1 могут быть многообещающим кандидатом для светочувствительных электронных устройств. Этот материал имеет хорошую чувствительность к источнику света при включении / выключении. Теоретические расчеты были выполнены, чтобы понять причину увеличения проводимости при освещении падающим светом. Было обнаружено, что при облучении происходят небольшие изменения расстояний связи 4 пар оснований в день в 1 . Эти изменения связаны со значительным уменьшением энергии, необходимой для разрешенного электронного перехода.Это может повлиять на увеличение проводимости наряду с другими факторами.

У вас есть доступ к этой статье

Подождите, пока мы загрузим ваш контент… Что-то пошло не так. Попробуй еще раз?

Магазин на берегу озера | Международный

Онлайн-заказ в настоящее время недоступен для вашего региона.Просмотрите наш каталог здесь и для заказа обратитесь к местному торговому представителю.

Гауссметры / Тесламетры Измеряет как постоянное, так и переменное магнитные поля, а также контролирует поля постоянного тока.		Зонды Холла Аксиальные, поперечные, многоосевые, гамма и тангенциальные датчики Холла для измерения плотности магнитного потока.
Датчики Холла (магнитные) Небольшие компактные осевые и поперечные генераторы Холла для измерения плотности потока.		Флюксметры Измерение общего потока в промышленных установках и системах измерения.
Гельмгольца и поисковые катушки Стандартные полевые катушки Гельмгольца, катушки Гельмгольца для измерения магнитного момента и поисковые катушки.

Системы

Инструменты MeasureReady ™ Инструменты для определения характеристик материалов, которые так же просты в использовании, как и ваш смартфон.		VSM Измерение петель гистерезиса M (H), кривых крутящего момента и температурно-зависимых магнитных свойств широкого диапазона образцов, включая объемные, порошковые, тонкопленочные, жидкие и магнитные структуры.
Криогенные зондовые станции Микроманипуляционные зондовые станции, используемые для неразрушающего контроля устройств на полных и частичных пластинах. Идеально подходит для измерения магнитотранспортных, электрических, электрооптических, параметрических, высоких Z, DC, RF и микроволновых свойств.		Системы на эффекте Холла Измерение эффекта Холла переменного / постоянного тока и AHE в спинтронике, прозрачных оксидах, DMS и сложных полупроводниках. Определите мобильность и плотность отдельных перевозчиков с помощью нашего программного пакета QMSA.
Электромагнитные платформы Интегрированные компоненты аппаратного и микропрограммного обеспечения образуют переменное магнитное поле для пользовательских приложений магнитных измерений.		Электромагниты Создает магнитные поля до более 3 Тл.Идеально подходит для интеграции в платформы магнитных испытаний, разработанные заказчиком.
Электромагнитные блоки питания Линейные биполярные источники питания постоянного тока с магнитами обеспечивают истинный 4-квадрантный выходной сигнал, устраняя необходимость во внешнем переключении или вмешательстве оператора для изменения полярности тока. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
