1n5819 характеристики диода, datasheet, отечественный аналог

Диод 1N5819 по своим характеристикам, относится к мощным полупроводниковым устройствам с барьером Шоттки. Применяется в импульсных блоках питания, зарядках, различных преобразователях электрического питания, выпрямителях, в качестве шунтирующих устройств в разнообразном оборудовании различного назначения. При прямом включении способен пропускать через себя ток величиной в 1 А, при достаточно низком падении напряжения (до 0,6 В).

Цоколевка

Распиновка у рассматриваемого диода стандартная, она не отличается от большинства подробных устройств. Корпус DO-41 выполнен в виде черного пластмассового цилиндра, который имеет два аксиальных вывода. Со стороны катода нарисована белая тонкая полоска.

Технические характеристики

1n5819 выгодно отличается от обычных кремниевых собратьев меньшим падением напряжения при прямом включении, что способствует выделению более низкой рассеиваемой мощности в виде тепла. P-n-переход заменен барьер Шоттки, у которого очень низкая электрическая ёмкость (110 пФ), позволяющая работать устройству на высоких частотах (до 1000 кГц).

Максимальные параметры

Рассмотрим максимальные параметры диода 1n5819:

• обратное напряжение (V_RRMmax) до 40 В;
• падение прямого напряжения на диоде (V_{F max}) до 0,6 В;
• прямой (от анода к катоду) действующий ток (I_{F max}) до 1 А;
• диапазон рабочих температур перехода (T_J) -65 … +150 ^oC.

Превышение максимальных параметров может привести к выйду диода из строя.

Электрические параметры

Способность к быстрому восстановлению при переключениях делают 1n5819 незаменимым спутником многих логических интегральных микросхем. Однако, с ростом температуры кристалла резко увеличивается ток утечки и падение прямого напряжения на переходе. Эта особенность наглядно продемонстрирована в таблице электрических параметров и является одним из основных недостатков всех диодов Шоттки.

Скачать основные характеристики диода 1n5819 на русском языке можно по этой ссылке.

Аналоги

Американец SB140 от Vishay — это полноценный аналог 1N5819. Это копия старичка 11DQ04 от японской компании Nihon Inter Electronics Corporation. В качестве функциональной замены можно использовать: 1N5822 (STM), MBR140P (ON Semiconductor), BYV10-40 (STM), но они имеют другое корпусное исполнение.

КДШ2105В – отечественный аналог в пластиковой упаковке КТ-26 (ТО-92) от белорусского предприятия «Интеграл».

Достоинства и недостатки

Несмотря на свои неплохие параметры, 1n5819 не способен стать полноценной заменой для обычных выпрямительных диодов с p-n-переходом. Это связано с его конструктивными особенностями и свойствами. Он неплохо работает в высокочастотных цепях, меньше греется из-за низкого прямого падения напряжения не нём. Но есть и минусы, которые перекрывают все эти плюсы.

В сравнении с обычными диодами, которые неспособны работать в высокочастотных режимах, у Шоттки в разы меньшая величина максимально допустимого обратного напряжения. У них гораздо больший ток утечки, который непропорционально быстро растет с повышением температуры кристалла. В этом можно наглядно убедиться, если сравнить параметры из даташит этих устройств между собой.

Производители

Скачать datasheet на 1N5819 можно, если кликнуть мышкой по наименованию производителя. Устройство выпускается многими зарубежными компаниями. В России распространены следующие брэнды: STMicroelectronics, ON Semiconductor, Fairchild Semiconductor.

Характеристика и аналоги диода с барьером Шоттки 1n-5819

Диоды Шоттки – отдельный тип полупроводниковых приборов, в которых не используется p – n переход, элементом с односторонней проводимостью в них является зона контакта металла с полупроводником. Они часто называются диодом с барьером Шоттки, по имени германского исследователя Вальтера Шоттки, определившего свойства потенциального барьера в контактном слое металл – полупроводник, в том числе его выпрямительные свойства. Полупроводник в таких структурах – кремний или арсенид галлия, наиболее часто применяемые металлы – золото, серебро, платина.

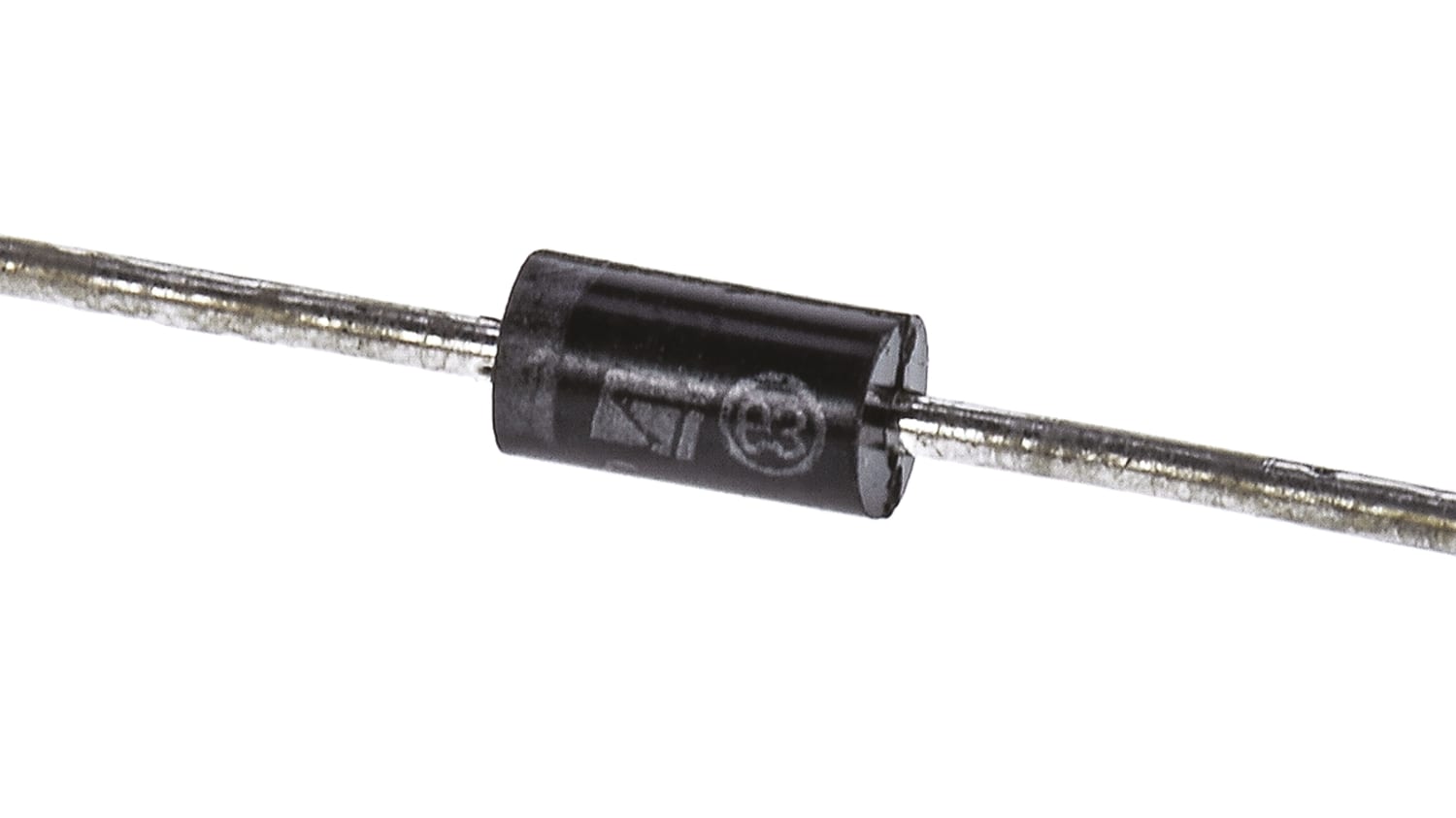

Корпус DO-41

Общая информация

Диоды, использующие барьер Шоттки, широко распространены и обладают рядом свойств, отличных от кремниевых приборов с p – n переходом:

• При прямом включении диода Шоттки падение напряжения на нём в 2-3 раза ниже, чем у обычных выпрямительных. При значительном увеличении обратного напряжения (более 100 вольт) этот параметр увеличивается и приближается к значениям для стандартного диода, что определяет основной диапазон напряжений при использовании – десятки вольт;
• Малая ёмкость перехода, позволяющая работать на высоких частотах в цифровых схемах;
• Способность к быстрому восстановлению допускает применение в выпрямителях напряжения до 100 и более килогерц, например, в блоках питания компьютеров.

При необходимости использовать диод с барьером Шоттки на обратное напряжение не более 40 вольт и средний ток 1 ампер наибольшее распространение нашёл диод 1N5819.

Диоды выпускаются в пластмассовом корпусе JEDEC DO – 41 с аксиальными выводами для монтажа ТНТ – установки в отверстия печатной платы, параллельно или перпендикулярно поверхности. Рядом с отрицательным выводом (катод) наносится кольцевая полоска.

Также производится в корпусе SMA (DO – 214AC) для SMD-монтажа, маркируются как SS14. Катод указывается аналогично обозначению на ТНТ – на корпусе.

In5819 для поверхностного монтажа

Электрические параметры

Для любого исполнения корпуса 1N5819 характеристики полностью идентичны:

• Пиковое и максимальное рабочее обратное напряжение – 40 В;
• Переменное обратное напряжение – 28 В;
• Выпрямленный ток (средний) – 1 А;
• Общая ёмкость кристалла и корпуса – 110 пФ;
• Рабочая температура – от -65 до +125 оС.

Важно обратить внимание на одинаковые величины обратных напряжений – пикового и рабочего. Такая особенность параметров свойственна практически всем диодам Шоттки – высокая чувствительность даже к небольшому превышению допустимого обратного напряжения.

Особенности применения

Особенности технологии производства диодов с барьером Шоттки накладывают ограничение на их применение в схемах с возможным увеличением относительно указанного в описании обратного напряжения. В таких ситуациях прибор выходит из строя очень быстро. В выпрямителях импульсных блоков питания применяются совместно со снаббером цепочки из последовательно включённых резистора и конденсатора для подавления высокочастотных импульсов. In5819 часто применяется как шунтирующий выводы сток – исток MOSFET транзисторов небольшой мощности.

Необходимо обратить внимание на отвод тепла от корпуса. Несмотря на то, что рабочая температура диода 125 оС, чрезмерный нагрев может спровоцировать неконтролируемый рост обратного тока, с неминуемым пробоем перехода или его разрушением.

Если обратное напряжение не более 30 вольт, можно использовать диод 1N5818, а до 20 вольт – 1N5817. Производители электронных компонентов выпускают множество ближайших и полных аналогов, как с обозначением типа 1N5819, так и другими: 11DQ03 – фирмы IOR, BYV10 – PHILIPS.  Диод 1N5819 – прототип отечественного (белорусской компании «Интеграл») изделия КДШ2105В, это диод Шоттки с аналогичными параметрами, но в корпусе ТО – 92 (КТ – 26).

Видео

Оцените статью:

Диоды 1Т5817, 1N5818, 1N5819 диоды Шотке Однополупериодные выпрямители

Габариты, электрические параметры, характеристики, маркировка

1N5817      1N5818     1N5819…





Диоды 1N5818 1N5819, это выпрямители Шоттки, изделия оптимизированы для выпрямления очень низких напряжений, с умеренным током утечки. Типичные области применения, это импульсные источники питания, преобразователи, диоды, защита аккумуляторов.

Особенности ДИОДОВ    1N5817      1N5818     1N5819

Низкий профиль
Высокая чистота инкапсуляции, температурная стойкость
Очень низкое падение напряжения
Устройство разработано для применения на промышленном уровне. Расширенная механическая прочность и влагостойкость
Высокая частота операций
Свинец (Pb) -свободная плакировка
Предохранительное кольцо для улучшения прочности и надежности

Общие сведения
1n5818 1n5819
Категория	Дискретные, полупроводниковые продукты
Семейство	Диоды, однополупериодные выпрямители
Прямое напряжение при токе 1A	600mВ
Обратное напряжение постоянного тока1n5818	30В
Обратное напряжение постоянного тока1n5819	40В
Выпрямляемый ток	1A
Обратный ток утечки 1n5818	1мА при 30В
Обратный ток утечки 1n5819	1мА при 40В
Тип диода	Шоттки
Скорость	Быстрое восстановление =< 500нс > 200мА
Тип монтажа	Через отверстие
Корпус	DO-204AL, DO-41, Axial
Другое название 1n5819	1N5819IR

Основные параметры, характеристики и габариты вы можете узнать скачав Datasheet

DATASHEET-1n5817-1n5818-1n5819-Fairchild-Semiconductor-Corporation

DATASHEET-1n5819-Vishay-Semiconductors

DATASHEET-1n5818-1n5819-IRF

DATASHEET-1n5817-IRF

DATASHEET-1n5817-1n5818-1n5819-Philips-Semiconductors

Диод Шоттки 1N5819 40V 1A корпус DO-41 (10шт)

Описание товара Диод Шоттки 1N5819 40V 1A корпус DO-41 (10шт)

• обратное напряжение: до 40V;
• максимальный прямой ток: до 1A;
• тип корпуса: DO-41.

Отличительные особенности и преимущества диода Шоттки 1N5819 40V 1A корпус DO-41

Рассматриваемый диод Шоттки выпускается в корпусе DO-41.

Основное преимущество данного типа диода – малое падение напряжения, составляющее 0,2-0,4 Вольта.

Такого показателя удалось достигнуть из-за того, что электрический ток в диоде Шоттки создается основными носителями заряда в отличие от обычных диодов.

В диоде Шоттки вместо p-n перехода используется переход металл-полупроводник, что гарантирует быстрое время переключения.

Диод Шоттки 1N5819 40V 1A корпус DO-41 используется в электрических цепях напряжением до 40V.

При использовании диода Шоттки не следует допускать даже кратковременное увеличение напряжения выше указанного значения во избежание выхода диода из строя.

Где может применяться диод Шоттки 1N5819 40V 1A корпус DO-41

Диод Шоттки может использоваться в низковольтных цепях блоков питания, стабилизаторах и схемах защиты.

Например если в блоке питания на 5 Вольт установить обычный диод с падением напряжения на p-n переходе 0,8 В, удельный вес условных потерь от выходного напряжения составит: 0,8/5*100%=16 %, а при использовании диода Шоттки – всего 5-8%.

Диод Шоттки 1N5819 40V 1A корпус DO-41 также позитивно характеризуется малой емкостью перехода, что влияет в первую очередь на граничный уровень частоты.

Такой диод можно устанавливать в электронные высокочастотные схемы, например в импульсные блоки питания, где частота генератора достигает десятки и сотни Килогерц.

Купить диод Шоттки 1N5819 40V 1A корпус DO-41 в Киеве Вы можете, позвонив менеджеру или оставив заказ через корзину сайта Интернет-магазина Electronoff.

Автор на +google

выпрямительный Шоттки; THT; 40В; 1А; DO41 производства DC COMPONENTS 1N5819

Главная Каталог Полупроводники Диоды Диоды Шоттки Диоды Шотки THT

Количество	Цена ₽/шт
+10	08000″> 10.6
+100	3
+500	2. 4
+900	1.9
+2480	1.8

Минимально 10 шт и кратно 10 шт

• Условия

  Срок поставки 5-10 рабочих дней
  Цена включает НДС Cрок поставки и цену сообщим по вашему запросу

• Артикул

  1N5819

• Производитель

  DC COMPONENTS

• Техническое описание:

Вы можете запросить у нас любое количество 1N5819, просто отправьте нам запрос на поставку.
Мы работаем с частными и юридическими лицами.

Купить 1N5819 от 10 шт с помощью банковской карты можно прямо сейчас на нашем сайте.
Работаем с частными и юридическими лицами.

1N5819 описание и характеристики

Диод: выпрямительный Шоттки; THT; 40В; 1А; DO41

• Производитель

  DC COMPONENTS

• Монтаж

  THT

• Корпус

  DO41

• Тип диода

  выпрямительный Шоттки

• Вид упаковки

  Ammo Pack

• Конструкция диода

  одиночный диод

• Импульсный ток

  30А

• Обратное напряжение макс.

  40В

• Прямой ток

  1А

Бесплатная доставка
заказов от 5000 ₽

Доставим прямо в руки или в ближайший пункт выдачи

Смежные товары

Как прозвонить диоды тестером

Проверка диода цифровым мультиметром

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение ( +), а к катоду – отрицательное, т.е. (–). В таком случае диод открывается и через его p-n переход начинает течь ток.

При обратном включении, когда к аноду приложено отрицательное напряжение (–), а к катоду положительное ( +), то диод закрыт и не пропускает ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой (–) вывод тестера, а к катоду плюсовой ( +), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V_f), что дословно переводится как «падение напряжения в прямом включении«.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь.

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.

Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп ( красный) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I_обр). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1» в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв.

Пробой. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

Обрыв. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1«. При таком дефекте диод представляет собой изолятор. «Диагноз» – обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе – Forward Voltage Drop (V_f)) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V_f, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.

Диод диоду рознь

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-».

Обратите внимание! Течь в обратном направлении, от катода к аноду, электрический ток в диодах не может.

Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультметром.
На сегодняшний день в радиоэлектронике существует несколько видов диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры).
Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.
Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием.
В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

С помощью этого прибора даже можно определить пригодность батарейки.

Как проводится проверка

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?».
Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев.
Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Проверка диодного моста

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

• выводы 1 – 2;
• выводы 2 – 3;
• выводы 1 – 4;
• выводы 4 – 3;

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Анализируем результаты

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

• при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт

• при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене.
Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.
При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.
Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Проверка диода цифровым мультиметром

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение ( +), а к катоду – отрицательное, т.е. (–). В таком случае диод открывается и через его p-n переход начинает течь ток.

При обратном включении, когда к аноду приложено отрицательное напряжение (–), а к катоду положительное ( +), то диод закрыт и не пропускает ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой (–) вывод тестера, а к катоду плюсовой ( +), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V_f), что дословно переводится как «падение напряжения в прямом включении«.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь.

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.

Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп ( красный) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I_обр). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1» в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв.

Пробой. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

Обрыв. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1«. При таком дефекте диод представляет собой изолятор. «Диагноз» – обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе – Forward Voltage Drop (V_f)) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V_f, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

1N5819 (S4) SOD-123 | Диоды

1N5819 = диод Шотки (40В, 1А/25А), маркировка S4, корпус SOD-123



Извините, на данный момент, этого товара нет в наличии на складе.

Выберите аналогичный товар как «1N5819 (S4) SOD-123». Рекомендуем начать просмор сайта с главной страницы сайта магазина Dalincom, или с начала каталога Микросхемы. Кроме того, мы стараемся как можно быстрее восполнять складской запас, ожидайте поступление.

Код товара :	M-152-5541
Обновление:	2018-10-25





Дополнительная информация:

Некоторые диоды одной марки могут иметь различный тип корпуса (исполнение), смотрите картинку и параметры. На нашем сайте опубликованы только основные параметры (характеристики). Полная информация о том как проверить диод 1N5819 (S4) SOD-123, чем его заменить, схема включения, аналог, Datasheet-ы и другие данные по этим диодам, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс или в справочной литературе.



В магазине указана розничная цена, но если вы хотите купить оптом (со скидкой), присылайте запрос на емайл, мы отправим вам коммерческое предложение.

Что еще купить вместе с 1N5819 (S4) SOD-123 ?



Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.



Сопутствующие товары

Код	Наименование	Краткое описание	Розн. цена
** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
5541	1N5819 (S4) SOD-123	1N5819 = диод Шотки (40В, 1А/25А), маркировка S4, корпус SOD-123	1.6 pyб.
5509	1N4007 (M7) smd	Диоды 1N4007 (маркировка M7) — RECTIFIER STANDARD RECOVERY GPP 1.0A, 1000V, DO-214	0.8 pyб.
6069	SS54 (1N5824)	Диоды Шоттки SS54 (аналог SR540) для поверхностного монтажа — SCHOTTKY BARRIER RECTIFIER, 5A, 40V, DO-214AA	4 pyб.
3440	SS34 (1N5822)	Диоды SS34 (либо SK34, аналог 1N5822) — Surface Mount Schottky Barrier Rectifier, 40V, 3A	1.4 pyб.
6311	SS56	Диод Шотки SS56 (SS56B) для поверхностного монтажа — SCHOTTKY BARRIER RECTIFIER, 5A, 60V, DO-214AA	2. 6 pyб.
400	1N5819 do-41	Диод Шоттки 1N5819 — SCHOTTKY BARRIER RECTIFIER, 40V, 1A, DO-41	1.8 pyб.
2700	SS24	Диод Шоттки SS24T3G (маркировка SS24, аналог SR240) для поверхностного монтажа — SCHOTTKY BARRIER RECTIFIER 2A, 40V, DO-214AC	1.6 pyб.
5222	SR2100 dip	Диод SR2100 — 2.0A SCHOTTKY BARRIER DIODE, DO-15	2.8 pyб.
4570	SS36	Диод Шотки SS36 — Surface Mount Schottky Barrier Rectifier, 60V, 3A	1.5 pyб.
4457	SS12 (1N5817)	Диод Шотки SS12 (аналог 1N5817) — SCHOTTKY BARRIER RECTIFIER, 20V, 1A, корпус DO-214AC	1.6 pyб.



1N5819 Распиновка диода, техническое описание, альтернативы и характеристики

1N5819 — это диод Шоттки с низким прямым падением напряжения и высокой скоростью переключения. Он обычно используется в высокочастотных приложениях, таких как инверторы, преобразователи постоянного тока в постоянный и т. Д.

Конфигурация контактов

Контактный №	Имя контакта	Описание
1	Анод	Ток всегда проходит через анод
2	Катод	Ток всегда выходит через катод

Характеристики

• Выпрямительный диод Шоттки
• Средний прямой ток 1А
• Прямой импульсный ток 25А
• Падение напряжения в прямом направлении 600 мВ при 1 А
• Пиковое обратное напряжение 40В
• RMS обратное напряжение 28 В
• Доступен в пакете DO-41

Примечание. Полную техническую информацию можно найти в таблице данных 1N5819 , приведенной в конце этой страницы.

Другие диоды Шоттки

1N5822, 1N5824, BAT54A

Альтернативные диоды

1N4148, 1N4733A, 1N5408, 1N5822, стабилитроны.

1N5819 Обзор диода

Диод — это устройство, пропускающее ток только в одном направлении. То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.

1N5819 — диод Шоттки с прямым падением напряжения 600 мВ и прямым током 1 А. Поскольку он имеет очень низкое прямое падение напряжения, его можно использовать в схемах защиты от обратной полярности, в отличие от обычного диода, который имеет более 1 В, поскольку прямое падение напряжения 1N5819 имеет падение только 600 мВ, когда через него протекает ток 1 А.

По сравнению с обычными диодами диод Шоттки также имеет относительно более высокую скорость переключения и, следовательно, может использоваться в высокочастотных схемах переключения.Напряжение обратной блокировки для 1N5819 составляет всего около 28 В, что является своего рода недостатком для всех диодов Шоттки, поэтому убедитесь, что это не влияет на производительность вашей схемы.

Применение диода

• Может использоваться для предотвращения проблем с обратной полярностью
• Преобразователи частоты
• Используется как устройство защиты
• Регуляторы тока
• Приложения защиты полярности

2D-представление (DO-41)

Этот диод выпускается в корпусе DO-41.Размеры корпуса DO-41 указаны ниже

.

1N5817

% PDF-1.4 % 1 0 объект > эндобдж 6 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > ручей Acrobat Distiller 7. 0.5 (Windows) 2006-07-05T16: 08: 01-07: 00BroadVision, Inc.2020-05-23T14: 44: 22 + 08: 002020-05-23T14: 44: 22 + 08: 00приложение / pdf

ffb3dm

1N5817

uuid: ae3adcde-c9f4-4592-b073-73221269a500uuid: f0e63a86-d7bd-47a1-802b-fe8c78829f42 конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > ручей H | TM6z9J%) Q {km6Mc = 9p% f * Ef â $ ṣ) i

Введение в 1n5819 — Инженерные проекты

Привет, ребята! Мы всегда рады, когда вы заходите за полезной информацией, которая соответствует вашим потребностям и требованиям. Электронные компоненты, используемые в электронной промышленности, являются основой новейших технологий, которые упрощают нашу жизнь и помогают нам избавиться от самых обычных способов выполнения электронных проектов. Сегодня я собираюсь обсудить детали Введение в 1n5819 . Это силовой диод металл-кремний, также называемый выпрямителем Шоттки, в котором применяется принцип барьера Шоттки. Он в основном используется в качестве выпрямителей в высокочастотных инверторах низкого напряжения, диодах защиты полярности и обратных диодах.Я постараюсь охватить все, что связано с этим транзистором, чтобы вам не нужно было никуда идти и искать всю информацию в одном месте. Давайте погрузимся в подробности и раскроем свойства этого диода.

Введение в 1n5819

• 1n5819 — это силовой диод металл-кремний, в котором применяется принцип барьера Шоттки. Его также называют выпрямителем Шоттки (названным в честь ученого Уолтера Х. Шоттки), диодом с поверхностным барьером, диодом с горячими электронами или диодом с горячими носителями.
• Этот диод в основном используется в качестве выпрямителя во многих устройствах, включая высокочастотные низковольтные инверторы, диоды защиты полярности, диоды свободного хода и радиочастотные приложения.
• Он немного отличается от обычного диода с PN переходом, в котором металл, такой как платина или алюминий, используется вместо полупроводника P-типа.
• В диоде Шоттки полупроводник и металл соединяются вместе, образуя переход металл-полупроводник, где сторона полупроводника действует как катод, а сторона металла действует как анод.
• Когда между металлом и полупроводником образуется переход металл-полупроводник, они приводят к образованию обедненного слоя, также называемого барьером Шоттки.
• Schottky имеет низкий уровень накопленного заряда, низкие потери мощности и высокие механические характеристики КПД.

• Он изготовлен таким образом, что все внешние поверхности устойчивы к коррозии, а клеммы легко паяются, когда ток течет только в одном направлении, и это останавливает ток в другом направлении.
• Максимальная температура, которую он может выдерживать при пайке, составляет 260 ° C.
• Конструкция матрицы с защитным кольцом обеспечивает защиту от переходных процессов и высокую устойчивость к перенапряжениям.
• Падение мощности в этом диоде меньше, чем в диодах с PN переходом.
• Диод Шоттки — это полупроводниковый диод, который используется в приложениях с быстрым переключением и имеет меньший нежелательный шум по сравнению с диодом с PN переходом, что делает его идеальным выбором для большинства приложений переключения.
• Когда на клеммы диода подается напряжение, начинает течь ток, что приводит к небольшому падению напряжения на клеммах.
• Падение напряжения в этом диоде составляет от 0,15 до 0,45, что очень мало по сравнению с обычным диодом, где падение напряжения составляет около 0.От 6 до 1,7 В.
• Чем меньше падение напряжения, тем выше эффективность и скорость переключения.
• Падение напряжения — это напряжение, необходимое для включения диода.
• Напряжение, необходимое для включения германия, такое же, как у диода Шоттки, но германиевые диоды не используются в большинстве приложений, потому что они имеют очень меньшую скорость переключения по сравнению с германиевыми диодами.

Как работает диод Шоттки 1n5819

• Работа диода Шоттки немного отличается от работы обычного диода с PN переходом, в котором полупроводник P-типа заменен на металл.
• Когда металл и полупроводник соединяются вместе, они образуют переход металл-полупроводник, который позволяет потоку электронов с более высокого энергетического уровня на более низкий энергетический уровень.
• Поскольку электроны, имеющиеся в полупроводнике N-типа, проявляют больше энергии и начинают течь от полупроводника к металлической области.
• Мы знаем, что когда атом теряет электрон, это приводит к положительному иону, а когда атом получает электроны, это приводит к отрицательному иону.
• Точно так же, когда полупроводник N-типа теряет электрон, он накладывает на него положительный заряд, а электроны, идущие к металлу, позволяют ему накладывать на него отрицательный заряд.

• Положительные и отрицательные заряды, появляющиеся на поверхности металла и полупроводника, являются не чем иным, как областью истощения.
• Электронная ширина, доступная в полупроводнике n-типа, намного больше электронной ширины, которая позволяет электрону перемещаться от полупроводника к металлу.
• В основном встроенные устройства для напряжения находятся внутри полупроводника, которые можно увидеть по зонам проводимости, когда электроны пытаются переместиться в область металла.
• Чтобы переместить электроны из полупроводника в область металла, позиционная энергия электронов должна быть больше, чем встроенное напряжение.
• Мы имеем в виду несмещенный диод Шоттки, где только небольшое количество электронов проходит от полупроводника к металлической области, потому что встроенное напряжение создает барьер, который сдерживает большое движение электронов от полупроводника к металлической области.

Абсолютные максимальные рейтинги 1n5819

На следующем рисунке показаны абсолютные максимальные рейтинги 1n5819.

• Важно отметить, что это номинальные нагрузки, превышение которых по сравнению с абсолютными максимальными значениями может привести к серьезному повреждению устройства.
• Точно так же, если нагрузки применяются в течение длительного периода времени, они могут повлиять на надежность устройства.

Сравнение диода Шоттки и диода с PN переходом

• Есть ряд различий между диодом Шоттки и диодом с PN переходом. Диод Шоттки является однополярным устройством, потому что проводимость осуществляется только движением электронов. Проводимость через дырки очень мала по сравнению с проводимостью через электроны.
• Диод с PN переходом — это биполярное устройство, в котором проводимость обеспечивается движением обоих носителей заряда, т.е.е. электроны и дырки.
• В диоде Шоттки напряжение обратного пробоя и область обеднения очень мала или пренебрежимо мала по сравнению с кремниевым диодом с PN переходом.
• Точно так же падение напряжения на диоде Шоттки очень низкое по сравнению с диодом с PN переходом, что делает его пригодным для многих коммутационных приложений.

Применения

Диоды Шоттки имеют ряд применений, включая

• Выпрямитель общего назначения
• Радиочастотные приложения
• Обнаружение сигналов и источники питания
• Логические схемы
• Диоды защиты полярности
• Свободные диоды

Это все на сегодня.Надеюсь, вам понравилась статья. Мы рады держать вас в курсе актуальной информации, которая поможет вам решить ваши вопросы и вопросы. Однако, если вы настроены скептически или у вас есть какие-либо вопросы, вы можете обратиться в раздел комментариев ниже. Я свяжусь с вами как можно скорее и помогу вам, используя все свои знания. Спасибо, что прочитали статью. Оставайтесь в курсе!

Разница между 1N4148, 1N4007 и 1N5819

В этом блоге обсуждается разница между 1N4148, 1N4007, 1N5819.

---

Каталог

---

I. Краткое введение в 1N4148, 1N4007, 1N5819

1N4148 — это быстросменный диод. Он изготовлен по планарной технологии и заключен в герметичные корпуса из свинцового стекла SOD27 (DO-35).

1N4148

1N4007 — выпрямительный диод с PN переходом. Эти типы диодов пропускают электрический ток только в одном направлении. Таким образом, его можно использовать для преобразования переменного тока в постоянный.

1N4007

1N5819 — диод Шоттки с 2 контактами, пиковым током 25 А и диапазоном рабочих температур от -65 ° C до + 125 ° C. Он обычно используется в высокочастотных приложениях, таких как инверторы, преобразователи постоянного тока и т. Д.

1N5819

II. Введение диода

Далее мы поговорим о том, что такое диод, и дадим некоторые объяснения некоторых распространенных типов диодов, которые появляются в этой статье.

Что такое диод? Ну, диод — это двухконтактное электрическое устройство, которое позволяет передавать ток только в одном направлении. Диод также известен своим свойством однонаправленного тока, когда электрический ток может течь в одном направлении. В принципе, диод используется для выпрямления сигналов в радиодетекторах или в источниках питания. Их также можно использовать в различных электрических и электронных схемах, где требуется односторонний диод.Большинство диодов изготовлено из полупроводников, таких как Si (кремний), но в некоторых случаях также используется Ge (германий).

Существует несколько типов диодов, и они доступны для использования в электронике, например: лазерный диод, светоизлучающие диоды, кристаллический диод, PN переход, диод Шокли, стабилитрон и многие другие. Мы будем обсуждать только те типы диодов, которые фигурируют в статье, а именно переключающий диод, выпрямительный диод и диод Шоттки.

2.1 Диод переключения

Переключающий диод обычно называют «сигнальным диодом», это полупроводник, который может использоваться для переключения сигналов или действовать как выпрямитель при низких напряжениях.

Внутри схемы они могут обеспечивать функциональность, аналогичную физическому переключателю, при этом состояние включения / выключения определяется направлением тока. Когда в цепи присутствует прямой ток (прямое смещение), переключающий диод фактически является замкнутым переключателем с низким сопротивлением, позволяющим течь току.Если ток в цепи меняется на противоположное (обратное смещение), переключающий диод обеспечивает высокое сопротивление, предотвращая протекание тока до определенного порога.

Переключающий диод может использоваться в низковольтных устройствах, где требуется быстрое переключение и высокая скорость выпрямления. Диод также может использоваться в качестве устройства защиты цепи для предотвращения повреждения обратным током устройства перед переключающим диодом, такого как микроконтроллер.

2.2 Выпрямительный диод

Выпрямительный диод — это полупроводниковый диод, используемый для преобразования переменного (переменного тока) в постоянный (постоянный) с помощью выпрямительного моста. Альтернатива выпрямительного диода через барьер Шоттки в основном ценится в цифровой электронике. Этот диод способен проводить значения тока, который изменяется от мА до нескольких кА и напряжения до нескольких кВ.

Выпрямительные диоды используются в источниках питания для преобразования переменного тока (AC) в постоянный (DC), процесс, называемый выпрямлением.Они также используются в других схемах, где через диод должен проходить большой ток.

Все выпрямительные диоды изготовлены из кремния и поэтому имеют прямое падение напряжения 0,7 В. В таблице указаны максимальный ток и максимальное обратное напряжение для некоторых популярных выпрямительных диодов. 1N4001 подходит для большинства цепей низкого напряжения с током менее 1 А.

2.3 Диод Шоттки

Диод Шоттки также известен как диод с горячей несущей; это полупроводниковый диод с очень быстрым переключением, но с низким прямым падением напряжения. Когда через диод протекает ток, на выводах диода возникает небольшое падение напряжения. В нормальном диоде падение напряжения составляет от 0,6 до 1,7 вольт, в то время как в диоде Шоттки падение напряжения обычно находится в диапазоне от 0,15 до 0,45 вольт. Это меньшее падение напряжения обеспечивает более высокую скорость переключения и лучшую эффективность системы.

В диоде Шоттки между полупроводником и металлом образуется переход полупроводник-металл, создавая таким образом барьер Шоттки. Полупроводник N-типа действует как катод, а металлическая сторона действует как анод диода.

Диоды Шоттки

используются для ограничения напряжения и предотвращения насыщения транзисторов из-за высокой плотности тока в диоде Шоттки. Кроме того, в диодах Шоттки наблюдается низкое прямое падение напряжения, они тратятся меньше тепла, что делает их эффективным выбором для чувствительных и очень эффективных приложений.

Поскольку диод Шоттки используется в автономных фотоэлектрических системах для предотвращения разряда батарей для солнечных панелей в ночное время, а также в системах, подключенных к сети, несколько цепочек соединяются параллельно. Диоды Шоттки также используются в качестве выпрямителей в источниках питания.

III. 1N4148 и 1N4007

3.1 Общая разница

1. 1N4148 и 1N4007 могут быть заменены друг на друга при общем небольшом токе (ниже 100 мА, обратное напряжение ниже 100 В) и неважных случаях.

2. 1N4148 — это небольшой токовый выключатель с сопротивлением напряжению 100 В.

3.1N4007 — ламповый выпрямитель, 1А-1000В. Есть много типов моделей-заменителей.

3.2 Разница в применении

Вообще говоря, мы чаще всего используем 1n4148 при использовании диодов свободного хода;

Поскольку это диод свободного хода, он обычно используется на индуктивных нагрузках, таких как: зуммер, реле;

Следует учитывать несколько факторов:

1. Насколько быстро горит диод? Просто возьмите подходящее значение; например, уровень MS, уровень США, уровень NS?

2. Какой ток у выбегающего диода? Посмотрите руководство DS, не сожгите его.

3. Каково напряжение на диоде свободного хода? Посмотрите руководство DS, не нарушайте его.

3.3 Заключение

1N4148: Выдерживаемое обратное напряжение 100 В и средний прямой ток 150 мА, очень подходит для обычного выпрямления в общих случаях. Время обратного восстановления, равное 4 нс, достаточно для большинства случаев.

1N4007: Максимальный прямой выпрямленный ток, максимальное выдерживаемое обратное напряжение 1 А, низкий обратный ток утечки 1000 В, падение напряжения 5 мкА (максимальное), максимальный обратный пиковый ток 1,0 В, 30 мкА, время обратного восстановления 30 мкс;

1N4148: Обычно IN4148 используется в слаботочных индуктивных нагрузках, таких как зуммер и другие малоточные индуктивные нагрузки;

1N4007: Обычно используется в больших токовых нагрузках, таких как промышленная нагрузка (реле), нагрузка источника питания;

Самая большая разница между ними — это ток, напряжение и скорость отклика.

В некотором смысле 1N4007 может заменить 1N4148, если скорость отклика не слишком высока, 1N4148 предназначен для использования только на слаботочных слаботочных индуктивных нагрузках.

IV. 1N4148 vs 1N5819

Высокочастотные, низковольтные и сильноточные характеристики — это отличия диодов 1N5819 от обычных диодов. Он широко используется в импульсных источниках питания, преобразователях частоты, драйверах и других схемах для высокочастотного, низкого напряжения, сильноточного выпрямления, свободного хода и диодной защиты.

1N5819 характеризуется сверхбыстрой скоростью (низкие потери переключения), чрезвычайно низким прямым падением напряжения (низкие потери напряжения), но также низким выдерживаемым обратным напряжением, обычно менее 60 В, подходящим для низкого напряжения (не выше 12 В. ) импульсный источник питания.

Другое применение диода 1N5819 — использовать его обратную характеристику для стабилизации напряжения. Поэтому, когда выдерживаемое напряжение низкое, а ток невелик, вы можете вместо этого рассмотреть возможность использования стабилитронной лампы.

1N4148 — это низкотоковый высокочастотный переключающий диод с точечным контактом с высокой скоростью, но рабочий ток составляет всего 150 мА, который широко используется в схемах с более высокими частотами сигнала.

Обратная утечка трубки 1N5819 относительно велика, но она имеет характеристики небольшой емкости и высокой скорости. Но это не так быстро, как 1N4148, в конце концов, цель 1N4148 — обнаружение высокой частоты, а не исправление.

Schottkyho dioda DC Components 1N5819

Международные перевозки и морские перевозки

Мы отправляем товары практически в любую точку мира, используя услуги FedEx International Priority . Ставки рассчитываются при оформлении заказа, чтобы обеспечить справедливую цену. Обратите внимание, что время доставки сильно различается.

Если у вас есть особый запрос на доставку (или у вас есть собственный курьер), пожалуйста, свяжитесь с нами, прежде чем размещать заказ, и мы сделаем все возможное, чтобы поддержать вас.
Пожалуйста, имейте в виду, что мы находимся в Европе, и иногда мы не можем использовать вашего собственного курьера или вариант доставки.

Если вы не получили свой заказ вовремя, немедленно свяжитесь с нами по адресу [email protected] или [email protected] для получения дополнительной помощи.

Доставка на P.O. КОРОБКА

Пожалуйста, имейте в виду, мы не отправляем посылку на P.O. BOX (из-за ограничений FedEx)
Если вы предоставите нам P.O. КОРОБКА в качестве адреса доставки, мы свяжемся с вами по возвращении и попросим указать другой адрес.Если вы не дадите нам новый адрес, мы вернем вам деньги, и ваш заказ будет отменен.

Расчетное время доставки

США и Канада

Международный приоритет FedEx — 1 ~ 3 рабочих дня

Европа

Международный приоритет FedEx — 1-2 рабочих дня

Остальной мир

4 ~ 5 рабочих дней, в зависимости от выбранной страны (для получения дополнительной информации свяжитесь с нами)

Таможенные пошлины и налоги на международную доставку

Покупатель несет ответственность за любые сборы и налоги. Свяжитесь с нами, если у вас возникнут какие-либо вопросы.

Доставка на чужой адрес

Вы можете отправить товар на любой адрес, если ваш платежный адрес правильный. Когда вы зарегистрируете свою учетную запись, у вас будет адресная книга, в которой вы можете хранить несколько адресов и отправлять по любому из них по вашему выбору.

Electron.com имеет право удерживать любые заказы, подозреваемые в мошеннической деятельности.

1N5819 datasheet — Технические характеристики: Тип диода: Шоттки; Напряжение

MAL202138108E3: 1.0F Алюминиевый конденсатор осевой, банка 63 В; CAP 63V 1UF ELECT AXIAL Технические характеристики: Емкость: 1.0F; ESR (эквивалентное последовательное сопротивление): 150,00 Ом; Особенности: Универсального назначения; Срок службы при температуре: 2500 часов при 85 ° C; Размер / размер: диаметр 0,177 дюйма x 0,394 дюйма L (4,50 мм x 10,00 мм); Расстояние между выводами: -; Размер земли для поверхностного монтажа: -; Тип установки: Сквозное отверстие; Упаковка / Ca TNPW2512680KBEEY: Чип резистор 680 кОм 0,5 Вт, 1/2 Вт — поверхностный монтаж; RES 680K OHM 1 / 2W 0. 1% 2512 Технические характеристики: Сопротивление (Ом): 680K; Мощность (Вт): 0.5 Вт, 1/2 Вт; Допуск: 0,1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 25 ppm / C; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS BZX84C30: 3 В, 0,3 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ Технические характеристики: Тип диода: ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ; Соответствует RoHS: RoHS LCD-016N002V-AYI-EC: LCD DOT MATRIX CHARACTER MODULE Технические характеристики: Тип дисплея: Точечно-матричный M55342E10B920BPTS: РЕЗИСТОР, ТОНКАЯ ПЛЕНКА, 0.5 Вт, 0,1%, 25 ppm, 920000 Ом, ПОВЕРХНОСТНОЕ КРЕПЛЕНИЕ, 1010 Технические характеристики: Категория / Применение: Общее использование; Технология / конструкция: тонкая пленка (чип); Монтаж / Упаковка: Технология поверхностного монтажа (SMT / SMD), ЧИП, ЗЕЛЕНЫЙ; Диапазон сопротивления: 920000 Ом; Допуск: 0,1000 +/-%; Температурный коэффициент: 25 ± ppm / ° C; Номинальная мощность: 0,5000 Вт ( SIHFR9310TL-E3: 1,8 A, 400 В, 7 Ом, P-CHANNEL, Si, POWER, MOSFET, TO-252 Технические характеристики: Полярность: P-канал; Режим работы MOSFET: Улучшение; V (BR) DSS: 400 вольт; rDS (вкл. ): 7 Ом; Тип упаковки: БЕЗ ГАЛОГЕНОВ И СООТВЕТСТВУЮЩИМ с ROHS, ДПАК-3; Количество блоков в ИС: 1 TR3C225J035C0100: КОНДЕНСАТОР, ТАНТАЛ, ТВЕРДЫЙ, ПОЛЯРИЗОВАННЫЙ, 35 В, 2.2 мкФ, КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ, 2412 Технические характеристики: Конфигурация / Форм-фактор: Чип-конденсатор; Приложения: общего назначения; Электролитические конденсаторы: танталовые; Соответствие RoHS: Да; Особенности: поляризованные; Диапазон емкости: 2,2 мкФ; Допуск емкости: 5 (+/-%); WVDC: 35 вольт; Тип монтажа: технология поверхностного монтажа; ВШ27Р1500АБ: Смола, РАДИАЛЬНАЯ, МЕТАЛЛИЧЕСКАЯ ФОЛЬГА, 7,15 ОМ, 300WV, 0,05% +/- TOL, -2,2PPM TC, 2309 CASE Технические характеристики: Категория / Применение: Общее использование 1N3213PBF: 15 А, 500 В, КРЕМНИЙ, ВЫПРЯМИТЕЛЬНЫЙ ДИОД, DO-203AB Технические характеристики: Корпус: DO-5, DO-5, 1 PIN; Количество диодов: 1; VRRM: 500 вольт; IF: 15000 мА; Соответствует RoHS: RoHS

Купить диод Шоттки 1N5819 в Интернете — QuartzComponents

Политика возврата

В связи с типом продукции, которую мы продаем, мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак

Если вы получили продукт с производственным дефектом, сообщите нам об этом в течение 3 дней с момента получения продукта, сопровождая его соответствующими фотографиями и описанием. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

2. Отправлен не тот товар

Если вы получили продукт, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание.Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

Ограничение возврата

Мы не принимаем возврат товаров, поврежденных в результате неправильного использования. Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, прочтите спецификации продукта и техническое описание перед выбором и заказом продукта.

Доставка

Мы отправляем по всей Индии с фиксированной ставкой 45 индийских рупий для всех заказов на сумму менее 599 индийских рупий.Для всех заказов на сумму свыше 599 индийских рупий мы предлагаем бесплатную доставку. По любым вопросам, связанным с доставкой, обращайтесь в нашу службу поддержки по адресу [email protected].

Политика возврата

В связи с типом продукции, которую мы продаем, мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак

Если вы получили продукт с производственным дефектом, сообщите нам об этом в течение 3 дней с момента получения продукта, сопровождая его соответствующими фотографиями и описанием.Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

2. Отправлен не тот товар

Если вы получили продукт, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

Ограничение возврата

Мы не принимаем возврат товаров, поврежденных в результате неправильного использования.Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, прочтите спецификации продукта и техническое описание перед выбором и заказом продукта.

Доставка

Мы отправляем по всей Индии с фиксированной ставкой 45 индийских рупий для всех заказов на сумму менее 599 индийских рупий. Для всех заказов на сумму более 599 индийских рупий мы предлагаем бесплатную доставку. По любым вопросам, связанным с доставкой, обращайтесь в нашу службу поддержки по адресу support@quartzcomponents.
