Диммеры что это: Выбираем диммер

Содержание

что это, как работает, правила установки

Комфортное и удобное в эксплуатации освещение – это огромный плюс в создании домашнего уюта. Тщательно продуманная схема, использование инновационных технологий позволяют избежать бессмысленных расходов, обустроить быт с максимальной практичностью. Современные осветительные приборы – это уже не те простенькие лампы накаливания, вкрученные в патрон и подсоединенные к электросети. Производители предлагают массу разнообразных механизмов и приборов, заметно улучшающих бытовые условия. К таковым относится диммер. Название устройства пошло от английского слова «dim», что означает «затемнять».

Диммер (или светорегулятор) – это электронное устройство, встраиваемое в электросеть или подключаемое к розетке. С его помощью регулируют мощность (насыщенность) световых потоков от источников света. Прибор делает освещение ярче или более приглушенным, в зависимости от конкретной ситуации. Так, во время выполнения домашних дел, работы и учебы или выполнения творческих проектов, необходим яркий свет. В период подготовки ко сну освещение приглушают, чтобы создать интимную, успокаивающую обстановку.

Кроме функций регулировки, диммер выполняет ряд дополнительных задач:

  • заметная экономия электроэнергии;
  • увеличение срока эксплуатации ламп за счет плавного включения и выключения электроприборов. Ведь известно, что лампы накаливания и LED перегорают именно из-за скачков напряжения в момент нажатия выключателя;
  • благотворно влияет на здоровье глаз, оберегая зрение от излишних нагрузок.

Работает прибор с лампами накаливания и светодиодными изделиями.

В этой статье мы расскажем об устройстве диммеров, их особенностях и способах монтажа.

Устройство диммера

Приборы, позволяющие плавно изменять мощность электрического тока, известны с XIX века. С помощью изобретенных немецким физиком Поггендорфом переменных резисторов регулировали напряжение и силу тока в электросети. Принцип действия устройства основывался на увеличении или снижении сопротивления. Однако, такие приборы имеют весьма низкий индекс КПД и сильно нагреваются, что может привести к пожару.

Автотрансформаторы также могут выполнять функции диммеров. Их производительность высока, они выдают стабильное напряжение с частотой 50 Гц. Существенный минус таких приборов – их большие габариты и вес. Кроме того, они дорогостоящи. Именно поэтому большого распространения они не получили.

Для бытовых, частных нужд сегодня выпускают электронные диммеры. Они компактны, имеют превосходные показатели и доступную стоимость. Изделия имеют различные формы и дизайн, рассчитаны на разную мощность и способы подключения.

Как они устроены?

  • Основным элементом конструкции является ключ или переключатель. Им управляют полупроводниковые транзисторы, симисторы или тиристоры, в зависимости от модели и производителя.
  • Чтобы лампа изменила свою яркость, на нее требуется подать ток в виде обрезанной синусоиды. Именно это и делает электронный ключ: не пропускает часть волн, за счет чего уменьшается напряжение, питающее источник света.

Существует два типа регулировки:

  • отсекание переднего фронта волны производится с помощью электромагнитных трансформаторов. Применяется для люминесцентных, светодиодных и ламп накаливания, работающих со стандартным напряжением 220 V и низким;
  • регулировку по задней части волны обеспечивают электронные трансформаторы. Они работают с галогенными и светодиодными лампами, а также лампами накаливания.

Следовательно, лампы накаливания универсальны, и работают с любыми типами диммеров. А вот с LED-изделиями необходимо соблюдать осторожность. Если в качестве источников света планируется приобретать именно светодиодные лампы, выбирают соответствующие светорегуляторы. Или используют LED-лампы с пометкой «диммируемые», которые допускается применять с любыми диммерами. То же самое касается компактных энергосберегающих ламп: они должны иметь соответствующую маркировку.

Электронные приборы в обязательном порядке снабжаются защитой от перегрева и короткого замыкания. Также в схему включают дроссель или индуктивно-емкостный фильтр, чтобы снизить электромагнитные помехи.

Виды диммеров по типу управления

Вниманию потребителей предлагаются модели с несколькими видами управления:

  • с поворотной ручкой, на которой указывается стрелка или деления «больше/меньше». В крайнем левом положении свет полностью отключается, в правом устройство дает максимально возможную насыщенность освещения. При повороте круглого диска яркость постепенно увеличивается или снижается. Один из самых простых регуляторов, с лаконичным внешним видом и незатейливым функционалом;

  • поворотно-нажимные изделия почти неотличимы от первого варианта, но их устройство более продвинутое. В конструкции присутствуют резистор и конденсатор. При нажатии на верньер лампы загораются с той яркостью, которая зафиксировалась при последнем выключении. После этого можно регулировать мощность в большую или меньшую сторону, слегка утапливая ручку;
  • сенсорные модели выпускаются в самом разном, порой фантастическом, дизайне. Это и световые кружки, и ровные, гладкие панели, круги, квадраты. Подобрать подходящий вариант для конкретной квартиры достаточно просто. При установке в обязательном порядке требуется заземление или зануление;
  • устройства с клавишами и кнопками превосходно вписываются в современный дизайн комнат, у них больше возможностей для регулировки освещения. По внешнему виду они похожи на выключатели с двумя клавишами. Нажатие на одну из них включает и выключает осветительные приборы, а вторая регулирует насыщенность световых потоков. В комплектацию вариатора входят следующие компоненты: динисторы, узлы формирования импульсов, триаки.

Для большего удобства изделия идут в комплекте с пультом дистанционного управления. К таким моделям не нужно подходить каждый раз, когда требуется приглушить, или, напротив, прибавить свет. Можно заниматься работой, учить уроки или наслаждаться любимым фильмом, и изменять освещение до комфортного уровня, не покидая насиженное место.

Важно знать один момент: светодиодные светильники с функцией регулировки яркости не требуют установки диммеров. Устройство изначально входит в конструкцию таких моделей, и в дополнительных приборах нет необходимости. Управляются такие светильники с помощью кнопок, расположенных на каркасе, или пультом ДУ.

Как выбрать диммер

Чтобы не пожалеть о покупке, необходимо правильно подобрать модель и тип прибора. Существует несколько параметров, на которые нужно обратить внимание.

  • Мощность устройства должна в полтора-два раза превышать совокупное потребление электроэнергии всех подключенных к нему источников света. То есть, если общая мощность люстры составляет 300 Вт (пять ламп по 60 Вт), то потребуется диммер, рассчитанный на 450-600 Вт.

Такой же принцип прослеживается при подключении к одному прибору нескольких осветительных приборов, например, пары бра, трековой системы или нескольких точечных светильников. Мощность всех приборов складывается, после чего умножается на 1,5, а лучше – 2.

Очень важно строго соблюдать данное правило, приобретая устройства со значительным запасом мощности. Диммер, постоянно работающий на пределе, перегревается. Он может стать причиной короткого замыкания или возгорания.

  • Важно также учесть способ монтажа. Моноблочные изделия требуют подключения к электропроводке, протягивания кабелей к месту установки. Внешне они похожи на типовые или инновационные выключатели. Работают с различными видами ламп, о чем имеются надписи на корпусе и в инструкции к прибору. Подразделяются на два типа.

Накладные диммеры имеют ряд преимуществ: быстрая и удобная установка, не требующая высверливания ниш в стенах; изделия можно монтировать в любое время, независимо от ремонта, особенно, если проложена наружная проводка. Однако, такие модели сложнее гармонично вписать в интерьер.

Встраиваемые модели великолепно вписываются в обстановку, выглядят, как часть интерьерного декора. Но для их установки требуется проштробить стены для кабеля, высверлить ниши. Эти два вида диммеров наиболее востребованы в частных домах и квартирах.

Диммер на шнуре предназначен для светильников, подключающихся к сети вилкой, через розетку. Это торшеры, бра, настольные лампы, ночники и прочие изделия. Такие устройства работают только с лампами накаливания.

Очень интересны модели, предназначенные для установки на DIN рейку. Они прячутся от нескромных взглядов в электрощитке, снабжены пультом ДУ, поэтому хозяевам не приходится каждый раз бегать к устройству. Кроме того, они не требуют капитальных или косметических ремонтных работ в процессе монтажа. Устройства работают с галогенными и лампами накаливания с помощью понижающих трансформаторов. С их помощью регулируют насыщенность освещения во дворе, в тамбуре и прихожей, на террасах и верандах, у входа и гаражей.

Продуманный подход к выбору устройства позволяет купить именно тот диммер, который будет наиболее удобен для владельцев жилья. Станет незримым помощником, обеспечивающим повседневный комфорт в доме.

Как установить моноблочный диммер самостоятельно

Чтобы подключить диммер вместо стандартного выключателя, не обязательно нанимать специалиста. Вполне можно обойтись своими силами, выбрав тот способ подключения, который больше подходит к конкретной ситуации. Кроме устройства потребуется индикаторная отвертка, кабель и инструменты для его прокладки.

Этапы работ:

  • если диммер устанавливают на новом месте, необходимо протянуть провод от ближайшей распределительной коробки. Для этого стену штробят, высверливают нишу под устройство. Или же используют внешнюю проводку для накладной модели;
  • в процессе работ соблюдают технику безопасности: на электрощитке выключают основной рубильник, чтобы полностью обесточить дом или квартиру;
  • установить устройство на месте уже имеющегося выключателя проще: начинают с демонтажа электроприбора, освобождая нишу и провода;
  • перед монтажом определяют, по какому из имеющихся проводов подается ток (фаза). Для этого на время подают электропитание. Кончиком индикаторной отвертки последовательно прикасаются к оголенным концам проводов, замыкая цепь пальцем, лежащим на контактной пластине. Как только лампочка, встроенная в рукоять отвертки, загорается – фаза найдена.

Необходимо отметить данный провод и снова отключить электропитание. Следующий этап требует максимального внимания и сосредоточенности. Ведь, в отличие от привычных выключателей, диммер монтируют строго по схеме.

  • Конец провода с фазой соединяют с клеммой, обозначенной буквой «L» и стрелкой, направленной вверх «↑».
  • Нулевой провод крепят к клемме «~» с наложенной на изображение волны стрелкой, направленной вбок «↗».

Далее в нишу устанавливают подрозетник. После чего производят монтаж прибора, устанавливают регулятор и закрепляют декоративную панель.

Устройство готово к работе! Теперь вы сможете произвольно регулировать яркость освещения, давая отдых утомленным за день глазам. А при наличии пульта ДУ – вносить изменения, не вставая из-за стола или с дивана.

Диммер — это… Что такое Диммер?

Современный многофункциональный выключатель.

Ди́ммер (от англ. dim — затемнять, в русском языке — светорегулятор, во французском — вариатор) — регулятор электрической мощности нагрузки, как правило включаемый последовательно с ней. Обычно используется для регулировки яркости свечения ламп накаливания или галогенных ламп.

В простейшем случае может представлять собой переменный резистор (реостат), однако на таком регуляторе выделяется чересчур большая мощность и он перегревается. Можно также применять автотрансформаторы, но они громоздки.

В настоящее время распространены электронные диммеры, первый представитель которых — тиристорный, в качестве силового элемента в нём использовался тиристор, подключаемый к нагрузке через диодный мост. Во всех современных диммерах в качестве силового элемента используется симистор.

Самые первые диммеры имели механический способ управления и могли выполнять только одну функцию — изменяли яркость светильника.

Современные микроконтроллерные многофункциональные светорегуляторы имеют расширенный набор функций:

Диммеры бывают сигнальными, например с выходным интерфейсом 0-10V. Такие диммеры подают команды на внешние контроллеры, ЭПРА и другие дополнительные устройства, которые в свою очередь производят регулирование светового потока, оборотов двигателя, уровня звука и др.

Применение

Не следует применять для: радиоприёмников, телевизоров и других устройств с трансформаторным питанием или импульсным блоком питания (в том числе люминесцентные лампы с электронным балластом). Устройство плавного пуска.

Особенности

  • При применении с лампами накаливания (для их включения «с нуля») позволяют избежать броска тока через лампу, часто приводящую к её преждевременному перегоранию. Но на практике лампы всё равно перегорают в момент включения (и даже выключения), хотя возможно и реже. Кроме того, величина начального напряжения сильно зависит от самого диммера — некоторые выдают минимальное напряжение, при котором нить накала едва тлеет, а другие выдают довольно большой минимум, едва ли не в треть накала, именно при включении.
  • При регулировке лампы накаливания изменяется не только яркость, но и цветовая температура света — чем меньше яркость, тем она краснее. Однако это позволяет, например, незаметно выключить ночник у постели спящего ребёнка.
  • Не рекомендуется, во избежание влияния помех, включать устройства с диммерами рядом с радиоприёмниками и чувствительными измерительными приборами. Так, если включён паяльник с диммером, то на экране осциллографа рядом могут появиться посторонние сигналы, а прослушивание ДВ/СВ радиоприёмника в комнате с регулируемым освещением может вообще оказаться невозможным.

Способ управления диммером

По способу управления различаются:

  • механический
  • электронный
  • дистанционный
  • акустический.
  • В основе механического диммера потенциометр, подключённый не непосредственно к нагрузке, а передающий сигнал через схему управления на силовой элемент (реостат, дроссель, тиристор).
  • В электронных диммерах возможны следующие датчики воздействия:
    • контактный (сенсорный)
    • бесконтактный (инфракрасный, ультразвуковой или ёмкостный).
  • В дистанционных диммерах управление производится с инфракрасного (IR) или радио (RF) пульта.
  • Акустический реагирует на громкий звук или на команды, подаваемые голосом.

В одном приборе могут одновременно использоваться разные способы управления.

Конструкция

Тиристорный диммер

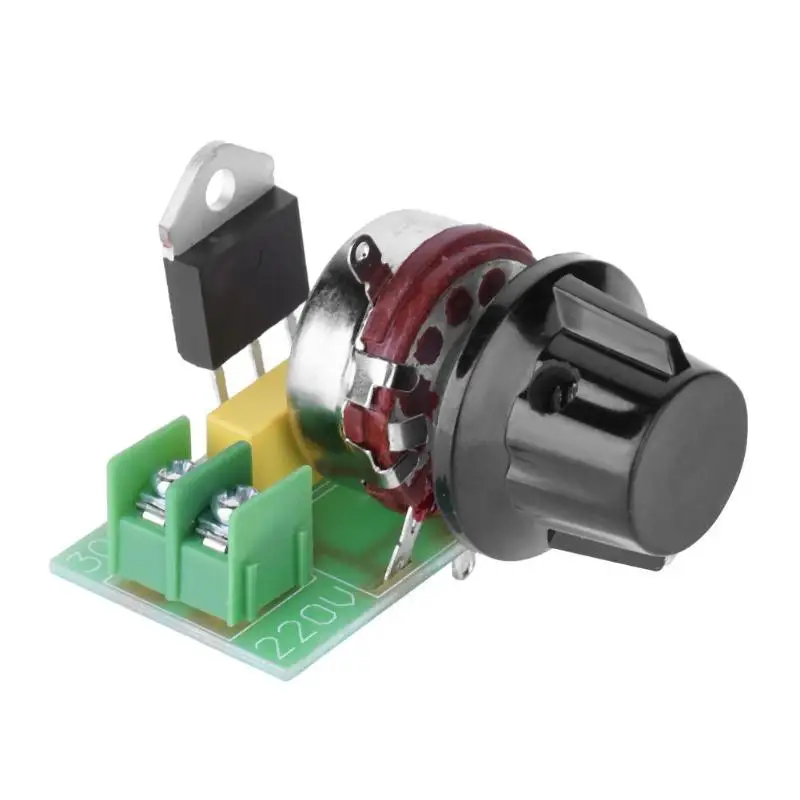

Простой современный диммер для переменного тока выполняют, например, по следующей тиристорной схеме:

В первый момент времени тиристор SCR закрыт, а конденсатор C заряжается через резистор R. Напряжение входной полуволны продолжает нарастать, и в некоторый момент открывается динистор ZD, а за ним и тиристор SCR. Между клеммами начинает проходить значительный ток, пока напряжение полуволны не снизится до закрытия ZD. Конденсатор С при этом разрядится через диод D1 и тиристор SCR. Тиристор закроется. На следующем цикле процесс повторяется заново.

Нагрузка подключается последовательно (на рисунке клеммы слева).

Принцип действия такого диммера состоит в том, что открывая тиристор в разные моменты времени относительно перехода напряжения через 0, можно «обрезать» синусоидальные волны регулируемого напряжения и тем самым изменять действующее значение напряжения и ток в нагрузке.

Для подавления радиопомех мощные диммеры часто снабжаются дросселями.

Дроссель

Большинство диммеров используют ключевые схемы, производящие большое количество помех в широком диапазоне спектра. Эти помехи излучаются устройствами в эфир в виде электромагнитного излучения и поступают в провода, соединяющие диммер с источником питания и с регулируемой нагрузкой. Конструкции преобразователей питания часто содержат дроссели (индуктивности) в качестве реактивного элемента, а также LC фильтры как со стороны питания, так и со стороны нагрузки. С увеличением частоты преобразования, размеры дросселей становятся небольшими, а сочетание с хорошими фильтровыми конденсаторами с низким активным сопротивлением позволяет достичь приемлемого уровня помех. Современные диммеры уже не мешают работе радиоприемников.

Недостатки

  • Диммер управляет только теми источниками света, на которые он расчитан.
  • Регулируемое напряжение теряет синусоидальную форму, что приводит к сомнительности его однозначного дальнейшего преобразования понижающими трансформаторами, которые являются дополнительными устройствами в цепи и выполняющими функцию адаптера преобразующего внешние питание в необходимое для источника света.
  • Могут возникать помехи, вплоть до радиочастотных.
  • Регулировка нелинейно зависит от значения R.
  • С диммерами несовместимы люминесцентные лампы и любые альтернативные источники света, оснащенные дополнительными устройствами т.к. ЭПРА, трансформатор, драйвер тока и т.п..

Некоторые компании, в том числе мировые лидеры по производству электроустановочных изделий Schneider Electric и Тесо, уже производят диммеры для люминесцентных ламп, однако работоспособность его напрямую зависит от схемотехники электронно-пускорегулирующего аппарата (ЭПРА).

Литература

  • Евсеев Ю. А., Крылов С. С. Симисторы и их применение в бытовой электроаппаратуре. — М.: Энергоатомиздат, 1999. — ISBN 5-283-00553-4.

Ссылки

Все о диммере

Диммер — электронное устройство, предназначенное для изменения электрической мощности (регулятор мощности). Обычно используется для регулировки яркости света, излучаемого лампами накаливания или светодиодами.

Название «диммер» произошло от английского глагола «to dim» — темнеть, становиться тусклым. Иначе говоря, диммером можно регулировать яркость лампы. При этом замечательно то, что и потребляемая мощность уменьшается пропорционально.

Простейшие диммеры имеют одну поворотную ручку для регулировки, и два вывода для подключения, и используются для регулировки яркости ламп накаливания и галогенных ламп. В последнее время появились диммеры и для регулировки яркости люминесцентных ламп.

Ранее для регулировки яркости ламп накаливания использовались реостаты, мощность которых была не меньше мощности нагрузки. При чем при понижении яркости оставшаяся мощность никак не экономилась, а рассеивалась бесполезно в виде тепла на реостате. При этом никто не говорил о экономии, её просто не было. А использовались такие устройства там, где действительно было нужно только регулировать яркость — например, в театрах.

Так было до появления замечательных полупроводниковых приборов — динистора и симистора (симметричного тиристора). В англоязычной практике приняты другие названия — диак и триак. На основе этих деталей и работают современные диммеры.

Подключение диммера

Схема включения диммера до невозможности простая — проще не придумаешь. Он включается так же, как и обычный выключатель — в разрыв цепи питания нагрузки, то есть лампы. По установочным габаритам и креплению диммер идентичен выключателю. Поэтому установить его можно так же, как выключатель — в монтажную коробку, и установка диммера не отличается от установки обычного выключателя. Единственное условие, которое предъявляет производитель — соблюдать подключение выводов к фазе и к нагрузке.

Все диммеры, которые сейчас есть в продаже, можно разделить на 2 группы — поворотные, или роторные (с регулятором — потенциометром) и электронные, или кнопочные, с управлением с помощью кнопок.

Поворотный диммер

При регулировании (диммировании) ручкой потенциометра яркость зависит от угла поворота.

Кнопочный диммер в смысле гибкости управления более гибок. Можно подключить несколько кнопок в параллель, и управлять диммером из любого количества мест. Конечно, это теоретически, на практике количество мест управления ограничивается 3-4, а максимальная длина проводов — около 10 метров, причем схема может быть критична к помехам и наводкам. Поэтому надо строго следовать рекомендациям производителя по монтажу.

Существует также дистанционные диммеры, управляемые по радио- или инфракрасному каналу.

Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер (например, диммер Legrand) как правило собран с применением микроконтроллера. Поэтому гораздо более распространены поворотные диммеры, которые мы и рассмотрим ниже.

Устройство и схема поворотного диммера

Устройство поворотного диммера весьма простое, но может отличаться у разных производителей. При этом основная разница — в качестве сборки и комплектующих.

Схема симисторных регуляторов в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких «выходных» напряжениях и для плавности регулирования.

Упрощенная схема диммера

Принцип действия схемы диммера таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение. Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Иными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.

Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны. То же самое происходит и с отрицательной полуволной, поскольку диак и триак — устройства симметричные, и им все равно, в какую сторону течет через них ток.

В итоге получается, что напряжение на активной нагрузке представляет собой «обрубки» отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими «кусочками» напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Схема поворотного диммера

Вот так выглядит реальная схема регулятора яркости (диммера). Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется. Симисторы в практической схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение — не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В.

От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы. При минимальном сопротивлении поворотного резистора R1 будет минимальное горение лампы.

При большом желании диммер можно попробовать сделать самостоятельно. Существует большое количество различных схем самодельных диммеров разного уровня сложности.

Как отремонтировать диммер

В заключении — несколько слов про ремонт диммеров. Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. В результате, как правило, выходит из строя симистор. Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Лучше сразу ставить мощный, на более высокий ток и напряжение, чем сгоревший. Также бывает выходит из строя регулятор, либо нарушается монтаж.

Диммер можно использовать как регулятор напряжения, подключая через него любую активную нагрузку — лампу накаливания, паяльник, чайник, утюг. Но главное — мощность диммера (другими словами — максимальный ток симистора) должна соответствовать нагрузке.

Ранее ЭлектроВести писали, что ДТЭК заменяет устаревшие масляные выключатели на современные вакуумные. 65% масляных выключателей уже заменили на экологически безопасные. К 2027 году компания планирует полностью отказаться от выключателей, которые в своей конструкции содержат масло.

По материалам: electrik.info.

Как работает диммер?

Диммер от английского слова dim, что означает затемнять. В русском варианте устройство называется светорегулятор или ступенчатый реостат или вариатор с французкого, что означает регулятор электрической мощности.

Возможности диммера

Вопросы экономии энергоресурсов в доме актуальны всегда. Использование диммеров, позволяющих регулировать уровень освещения, помогает снизить расход электроэнергии. Устройство дает возможность контролировать освещенность определенной зоны, интенсивность работы группы светильников либо отдельного источника света.

Изобретены эти приборы были еще в конце XIX века, но применять их стали, как ни странно, не так давно. Создание уютной атмосферы с приглушенным светом с их помощью – дело нескольких секунд. Но главной причиной, по которой многие люди используют диммеры, – это, несомненно, комфорт.

Принцип работы диммера (ступенчатого реостата)

Диммер изготовлен по принципу реостата. Он состоит из набора резисторов, с помощью которых можно регулировать освещение. Всем нам хорошо знакомы уроки физики со школьной скамьи: двигая рычаг реостата влево или вправо, лампочка загоралась ярче или тускнела.

Любой проводник электрического тока оказывает ему определенное сопротивление, которое измеряется в омах. Чем больше сопротивление, тем меньше напряжение электрического тока. Теперь такой реостат в миниатюре доступен каждому. Устанавливается в домашних условиях вместо обычного выключателя —  для регулирования освещения.

диммер (светорегулятор)

Разнообразие моделей диммеров

Каждому виду ламп соответствует определенный прибор, учитывающий их мощность и напряжение. Существуют нажимные, поворотные и сенсорные устройства.

По способу управления различают одинарные и групповые диммеры, регулирующие работу одного или сразу нескольких светильников. Каждая группа светильников нуждается в отдельном светорегуляторе. Объединяя приборы в осветительные зоны, можно плавно менять уровень их освещенности по необходимости, используя клейпад, – специальную панель для дистанционного управления.

Преимущества диммера

Светорегуляторы позволяют претворять в жизнь практически любое дизайнерское решение, связанное с освещением помещения. Есть возможность сделать подсветку определенной зоны или предмета, чтобы добиться большего уюта или акцентировать внимание в нужном направлении.

Регулировка освещения с помощью диммера

Максимально яркий свет в комнате требуется не всегда. В темное время суток в спальне или детской достаточно мягкого спокойного освещения. Использование диммеров для регулирования уровня освещенности дает возможность существенно снизить затраты на электроэнергию. В 20-30 раз продлевается время жизни ламп накаливания и диодных светильников, которые, работая не в полную силу, в более мягком температурном режиме, испытывают меньшие нагрузки, реже перегорают.

Сенсорное диммирование настольной лампы

Возможность управлять светом дистанционно – это плюс в копилку дополнительного комфорта в доме. Не надо зависеть от щелчка выключателя, вставать с дивана, достаточно нажать кнопку на пульт. Когда же освещение на основе диммеров подключено к системе «Умный дом», то все эти действия производятся в автоматическом режиме.

Использование светорегуляторов в быту выгодно не только с точки зрения повышения комфорта, но и в плане экономии. Чем проще управление, тем удобнее им пользоваться. При покупке диммеров нужно руководствоваться именно этим принципом. Монтаж подобных систем лучше доверить профессионалам.

Прежде чем выбрать диммер (светорегулятор), стоит задаться такими вопросами:

  • Cколько будет в цепи освещения ламп?
  • Какая мощность потребителей будет использоваться?

Наиболее распространенные диммеры на 300 Вт, 500 Вт.

Преимущественно диммеры управляются с помощью поворотной рукоятки, по часовой стрелке — прибавить, против часовой — убавить. Бывают сенсорные светорегуляторы, но они менее распространены.

Затемнение освещения с помощью диммира

Потребность в освещении может меняться. Иногда хочется мягкого-приглушенного тона, в другом случае, когда у нас много гостей, приглушенный свет будет неуместным.

Бывают три типа диммера (светорегулятора)

  • диммер-управление сети на 220 В.
  • диммер-управление сети, работающей через понижающий трансформатор на 12 В.
  • диммер для люминесцентных ламп. Например, MGU510.XXZD 40VA  компании Schneider Electric из серии Unica, лампы работающие с электронной ПРА (пускорегулирующий аппарат).

Во время приобретения покупки, обязательно уведомите продавца, какой диммер вам требуется.

При правильном подборе диммера (светорегулятора) и соблюдении всех правил, вы сможете создать по-настоящему комфортную атмосферу в вашем доме.

Схема подключения диммира

Преимущества галогенной лампы.

Оцените качество статьи:

тиристорные и симисторные регуляторы мощности.

Сенсорные диммеры для ламп.

Купить диммер совсем не сложно. Главное – выбрать оптимальную модель. Изучаем спектр предложений производителей и функционал современных диммеров.

На фото:

Управляйте восходом и закатом Наряду с диммерами, которые регулируются вручную, существует большая группа программируемых. К таким моделям относятся сумеречные выключатели. Они по сути повторяют «работу» угасающего солнца&nbsp— постепенно приглушают свет в течение нескольких часов и в конце концов выключают совсем. Можно установить и обратную последовательность. Все что от вас требуется&nbsp— установить нужное время «рассвета» и «заката».

На фото: светорегулятор с таймером от фабрики Busch-Jaeger.

Что такое диммер?

Азы. Диммер (от англ. dim – «затемнять»), или светорегулятор, –устройство, которое позволяет регулировать яркость свечения ламп при изменении потребляемой ими мощности.

Диммер  – это отдельный прибор, монтируемый вместо выключателя, или часть конструкции осветительного прибора. Реже встречаются устройства, напоминающие тройник-удлинитель: светильник подключается к диммеру, а последний – к розетке.

Светорегуляторы позволяют экономить электроэнергию и продлевают срок службы ламп (большинство из них перегорает как раз в момент включения из-за резкого скачка напряжения). Однако при регулировке света лампы накаливания меняется не только ее яркость, но и цветовая температура: чем тусклее горит лампа, тем краснее свет.

Типы диммеров по принципу работы

  • Тиристорные и симисторные регуляторы мощности ламп более пожаробезопасны, но при работе создают помехи, вплоть до радиочастотных. Кроме того, они сгорают, не выдерживая короткого замыкания, возникающего из-за бракованной лампы.

Реостатный диммер (резистор, реостат)&nbsp– самый простой. Он выделяет слишком много тепла, из-за чего быстро выходит из строя. Сегодня реостаты практически не выпускают (они не отвечают нормам пожарной безопасности). Иногда все светорегуляторы именуют реостатами, что принципиально неверно.

На фото: диммер от фабрики Jung.

Такие диммеры можно использовать только в паре со специальным устройством (выпрямителем на четырех диодах), которое удваивает их стоимость.

  • Диммеры на полевых транзисторах – приборы нового поколения, лишенные недостатков предшественников. Они оснащены защитой от короткого замыкания, перегревания и перегрузок. Позволяют изменять яркость освещения еще до включения света. Если повернуть ручку регулятора до предела, свет не вспыхивает сразу на полную мощность, а разгорается постепенно.

Диммеры для разных ламп

Каждой лампочке свое. Диммеры бывают универсальными (под любую лампу), и специальными – например, для ламп накаливания или низковольных галогенных ламп.

В последнем случае светорегулятор работает в паре с электронным трансформатором (электромагнитный трансформатор использовать для диммеров категорически не рекомендуется – оба прибора перегреваются).

Для люминесцентных ламп стандартные диммеры не подходят.

На фото:

Диммеры для разных ламп различаются внутренним устройством. Если не хотите углубляться в технические тонкости, покупайте универсальный светорегулятор.

Конструкции диммеров

  • Кнопочные диммеры делятся на поворотные и поворотно-нажимные. В первом варианте свет зажигается при повороте круглой ручки-кнопки, и яркость освещения регулируют, продолжая ее вращать. Во втором – свет включают, нажав на кнопку, а интенсивность светового потока изменяется при ее вращении. При выключении света прибор запоминает установленный перед этим уровень яркости.

На фото:

  • Клавишные диммеры совершеннее кнопочных. Свет включается и выключается при нажатии на клавишу, а яркость его изменяется при удерживании последней.
  • Комбинированные диммеры имеют две клавиши: одна включает/выключает свет, вторая регулирует яркость.

На фото:

Клавишные диммеры по внешнему виду напоминают традиционные выключатели.

  • Сенсорные диммеры – модное и удобное решение. Ими управляют путем легкого прикосновения к рабочей поверхности светильника или сенсорной панели Touch Pad на стене. Так можно включить или выключить свет. Если же удерживать палец на сенсоре, освещенность будет плавно возрастать, а достигнув максимума, начнет уменьшаться.

На фото:

Управлять яркостью света можно при помощи привычного пульта ДУ. Он же позволяет устанавливать и запоминать несколько световых сценариев.


В статье использованы изображения
busch-jaeger.de, jung.de, siemens.com, abb.com, schneider-electric.com


Диммеры — удобно и практично

Помните, когда Вы в последний раз смотрели телевизор, а свет от стоящей рядом лампы был слишком яркий. Вы, наконец, выключили лампу, но тем самым обрекли свои глаза к дополнительным усилиям, потому что просмотр телевизора в темноте портит зрение.

Такие ситуации случаются часто, но решение проблемы чрезвычайно просто. Это регулируемый выключатель света, более известный как диммер.

Диммер — лучший друг глаз и карманов

Регулировка света — это благословение для глаз. Благодаря диммерам мы быстро и просто можем улучшить комфорт работы на компьютере и просмотра телевизора. С такой же легкостью мы можем уменьшить дискомфорт для зрения, когда просыпаемся ночью чтобы подойти к ребенку или, когда просыпаемся темным зимним утром. Диммеры также очень помогают тем, кто заботится о приятной атмосфере во время ужина дома или в ресторане.

Не забывайте об экономических преимуществах диммеров. Наш счет за электроэнергию может существенно уменьшиться, если мы решим установить диммеры дома.  Сокращение потребления света на четверть — это экономия энергии примерно на 20%. Отличное решение как для дома, так и окружающей среды.

Как работают регулируемые диммеры?

За более чем 100 лет, поскольку диммеры настолько стары, принцип работы механизма этого устройства почти полностью изменился.  В прошлом диммер был своего рода потенциометром, регулирующим поток электричества. В настоящее время диммеры основаны главным образом на электронике.

Традиционный вид диммера — это ручка, ручка или ползунок на циферблате, который позволяет регулировать интенсивность света. Диммеры этого типа являются самыми популярными в Польше. Сегодня на рынке Вы также можете найти поворотные электронные диммеры, дополнительно оснащенные модулем памяти яркости, датчиком присутствия в помещении, переключателем времени и т.д.

Следующим поколением диммеров являются электронные сенсорные диммеры, несомненным преимуществом которых является так называемая функция плавного пуска, то есть возможность медленного нагрева и тушения лампы.  Эти диммеры напоминают простую панель, часто в стеклянного типа, которая идеально подходит для самых современных интерьеров.

С какими лампочками работают диммеры?

Технические параметры диммеров могут варьировать в зависимости от того, какой тип и мощность освещения мы будем использовать.  Прежде чем покупать диммер, стоит точно знать, с какой лампой (лампа накаливания, галоген, светодиод) будет использоваться диммер в будущем.

Помните, что неправильный выбор диммера для лампочки или люминесцентной лампы может повредить оба устройства.

  • Традиционные лампочки — большинство диммеров хорошо работали с лампочками старого типа. Однако экономии электроэнергии в случае этих лампочек практически не было, поскольку сэкономленная лампочкой электроэнергия потреблялась диммером.
  • Энергосберегающие лампочки — не все лампочки такого типа работают с диммерами. Поэтому при выборе диммера всегда проверяйте, совместим ли он с таким источником света. Существует большой выбор моделей на рынке, которые подходят для энергосберегающих люминесцентных ламп.
  • Светодиодные лампы — это должны быть регулируемые светодиодные лампочки. Даже в этом случае необходимо проверить, имеет ли диммер нужное регулирование параметров тока и подходит ли для использования со светодиодной лампой.
  • Галогеновое освещение — диммер может работать с галогенной лампой если напряжение составляет 230 В.

Помните, что при использовании диммера источник света в лампе никогда не достигнет 100% своей мощности. Однако он будет колебаться примерно на 80-90%. Поэтому, если Вы хотите быть уверены, что при необходимости будет достигнута высокая яркость в помещении, выберите лампочки с соответственно более высокой мощностью.

Несколько слов об управлении регулируемыми переключателями освещения

Производители электрооборудования понимают, что последние футуристические видения интеллектуального здания уже не завтрашний день. Именно поэтому на рынке появляются все новые решения для контроля света. Они используют инфракрасные или радиоволны. Эти системы интегрируют диммеры с панелью управления, отвечающей за другие функции дома (например, с кондиционером или отоплением).

Конечно, наиболее распространенными остаются ручные или тактильные элементы управления:

  • Ручное управление — чаще всего мы именно так регулируем свет в помещении. Перемещая ползунок или поворачивая ручку, мы настраиваем интенсивность яркости света, отвечающего нашим требованиям.

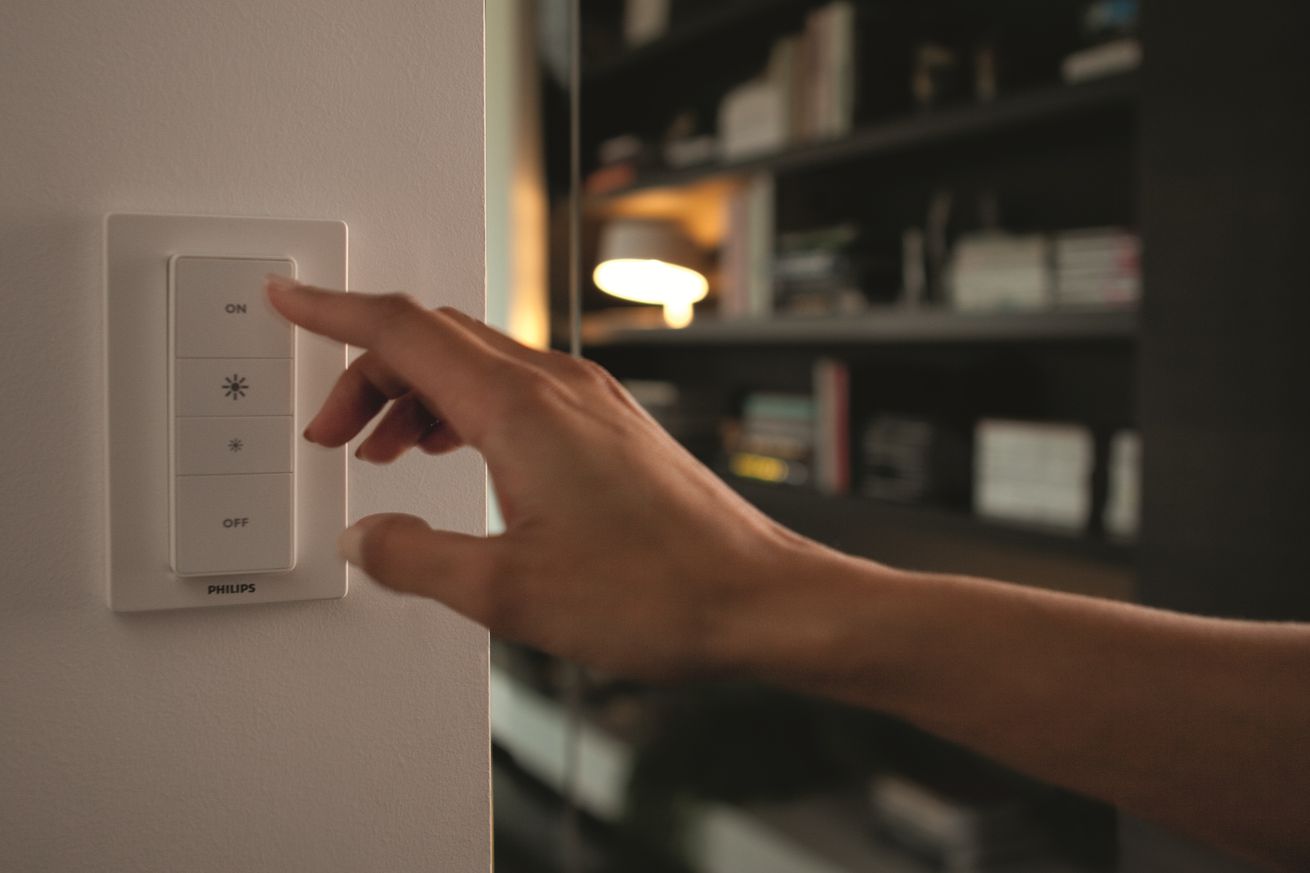

  • Сенсорное управление — так же, как и в мобильных телефонах, мы настраиваем свет длинным касанием и удержанием стеклянной шкалы диммера.

Диммеры OSPEL — красивые аксессуары по хорошей цене

Световые диммеры, выпускаемые польским брендом OSPEL, доступны в широкой гамме деликатных оттенков — от белого и экрю до гаммы металлик. Эстетичные и изготовленные из высококачественного пластика прекрасно соответствуют интерьеру современного декора.   OSPEL предлагает поворотно-нажимные диммеры. Высокое качество и хорошая цена наших диммеров являются гарантией удовлетворения наших клиентов. Приглашаем Вас связаться с нашими дистрибьюторами.



Диммер для регулировки света — что это и как работает?

Диммер – это устройство для плавной регулировки освещения. Часто его ещё называют светорегулятором. В настоящее время диммеры могут использоваться для разных типов ламп. Но стоит отметить, что при реализации системы плавного регулирования освещения необходимо знать, что не любой диммер подойдёт для определённого типа лампы, и не любая лампа подойдёт для конкретного типа диммера.

Например, обычный резисторный диммер несовместим с энергосберегающей лампой.

Очень часто диммеры используются вместо обычных выключателей. Особенно это касается простых светорегуляторов.

Простейший диммер представляет собой регулировочный резистор (реостат), помещённый в пластиковый корпус. Для регулировки (изменения сопротивления резистора) в конструкции устройства предусмотрен специальный круглый механический регулятор. Простой диммер обычно используется для регулировки яркости ламп накаливания. При повороте его регулятора изменяется величина подаваемого напряжения на лампу (или несколько ламп), в результате чего меняется яркость нити накаливания.

Кроме простых светорегуляторов производители современных электрических устройств предлагают большое количество электронных аналогов, способных не только плавно регулировать освещение. Электронные диммеры кроме основной функции регулировки обладают дополнительными возможностями. Это автоматическое включение или отключение, автоматическая регулировка яркости ламп, наличие различных режимов освещения, способ управления и т.д.

Какими бывают диммеры по типу управления

По виду управления диммеры делятся на несколько типов.

  • Механические. К механическим диммерам относятся обычные светорегуляторы, имеющие в своей конструкции механический регулятор яркости.
  • Электронные. Регулирование яркости при использовании электронных диммеров происходит при помощи специальных клавиш, находящихся на самом устройстве.
  • Дистанционные. Регулировка яркости становится возможной благодаря наличию дистанционного пульта управления, от которого подаётся инфракрасный или радиосигнал на диммер.
  • Акустические. Регулировка яркости акустическими диммерами происходит при появлении голосового или другого звука определённой громкости (например, голосовая команда или обычный хлопок).
  • Комбинированные. Комбинированные диммеры обычно сочетают в себе функции нескольких видов светорегуляторов. Т.е. регулировка яркости света одновременно может выполняться от различных источников управления, например, от клавиш на устройстве и от дистанционного пульта.

Как подключить диммер для регулировки света

В зависимости от конструкции монтаж диммеров происходит по-разному. Диммеры монтируются в распределительные щитки, на стене, а также на место обычных выключателей.

Самый простой вариант – это замена обычного выключателя на простой реостатный диммер. Для этого достаточно демонтировать выключатель и установить на его место светорегулятор. Подключение реостатного светорегулятора аналогично подключению выключателя: приходящий фазный провод подключается на вход светорегулятора, а к выходу должен быть подключён провод, идущий на электрическую нагрузку, т.е. на светильник.

Подключение более продвинутых светорегуляторов происходит несколько сложнее, всё будет зависеть от электрической схемы самого диммера.

Для того чтобы правильно выбрать диммер, необходимо обратить внимание не только на его цену, но также на тип и мощность используемых ламп для освещения, а также на его общий функционал и технические характеристики.

В последнее время всё более актуальным становится вопрос регулирования освещения в помещении. Этому есть несколько причин – необходимость в экономии электроэнергии, удобство и многое другое. Технически регулировать освещение (освещённость) возможно двумя основными способами: стандартно (изменением количества включённых источников света) или плавно. У каждого способа есть свои достоинства и недостатки, связанные с простотой или сложностью реализации, ценой на используемое оборудование, возможностью нормальной эксплуатации.

Обычная регулировка освещённости

Самый простой способ регулировки – обычное включение и отключение освещения. Для этого способа необходим светильник с несколькими лампами накаливания (иногда разной мощности), подключённый к сети через обычный двухклавишный или трёхклавишный выключатель.

Регулировка освещения в случае с двухклавишным выключателем выполняется включением (отключением) какой-либо одной клавиши выключателя или двух клавиш одновременно. В случае использования трёхклавишного выключателя для регулирования освещения, число комбинаций, при которых освещённость будет меняться в большую или меньшую сторону, несколько больше.

Например, включение одной из трёх клавиш, включение двух любых клавиш или включение всех трёх клавиш одновременно будет влиять на уровень света в помещении.

Обычная регулировка света встречается практически везде. Во-первых, это достаточно просто и удобно. Во-вторых, цена на обычные выключатели невысокая. Ну а в-третьих, обслуживать такую систему освещения могут многие мастера.

Плавная регулировка освещённости

Плавная регулировка света, также как и обычная, применяется достаточно широко. Однако для её реализации необходимы дополнительные устройства. Под плавной регулировкой понимается такая регулировка, при которой нет резких скачков пускового тока, возникающих при моментальном включении освещения.

Для реализации плавной регулировки нет особой необходимости подбирать определённое количество ламп с определённой мощностью. Иногда достаточно даже одной мощной лампы накаливания. Благодаря плавной регулировке в некоторых случаях экономится потребление электроэнергии, увеличивается срок службы ламп.

Диммеры Все, что вам нужно знать о них

Времена, когда свет использовался только для освещения пространства, давно прошли. С диммерами и , выходящими на рынок новыми световыми решениями, и различными опциями, которые он предлагает, регулировка освещения для создания расслабляющей и комфортной атмосферы становится обязательной в каждом современном доме.

Несмотря на то, что сделать ваш регулируемым светом довольно просто, есть еще несколько проблем и вопросов, которые возникают у людей, прежде чем они решатся на это.

Какую лампочку выбрать? В чем разница между диммируемыми и недиммируемыми ? Что такое диммер? Можно ли уменьшить яркость лампы без диммирования? Что насчет того, когда он подключен к переключателю диммера? Почему лампочка гудит и мигает ?

В этой статье мы подготовили обзор информации, советов и ответов, которые вам нужны, чтобы избежать проблем и сделать ваш проект затемнения успешным.

Регулировка яркости —

Что это значит и зачем мы изобрели диммеры?

Возможность затемнения — возможность уменьшения яркости освещения.

Давным-давно, когда на рынке были доступны только традиционные лампы накаливания, были введены диммеры, чтобы снизить энергопотребление источника света и тем самым уменьшить ежемесячный счет за электроэнергию. Эти времена прошли, и, честно говоря, с введением светодиодных ламп в качестве основного источника света функция диммера, снижающая энергопотребление, больше не воспринимается как единственная функция.

Какие бывают диммеры?

Как было сказано в предыдущей главе, диммеры — это устройства, которые используются для регулировки количества света. Обычно эта регулировка выполняется путем изменения формы волны напряжения питания лампы. При этом снизится интенсивность света и потребление энергии, что приведет к меньшим затратам. Еще одним преимуществом уменьшения яркости света является увеличение срока его службы, что означает меньшее количество замен ламп и, как следствие, расходы на техническое обслуживание. Помимо сокращения затрат — на что вы можете рассчитывать, — есть и другие бесценные преимущества. Ознакомьтесь с разделом блога, посвященным 2 и , о умных диммерах

Какие диммеры мы знаем?

На рынке представлены диммеры различных типов:

  • Аналоговый — управление освещением осуществляется аналоговым, а не цифровым (битовым) способом.
    • Диммирование фаз за счет переменного напряжения питания
      • Передовые
      • Задняя кромка
    • Регулировка 1-10 В постоянного тока
    • Сенсорный
  • Digital — управление освещением осуществляется цифровым способом, при котором сигнал диммирования преобразуется в биты.

Диммируемые и нерегулируемые лампы накаливания

Прежде чем перейти к лампочкам с регулируемой и нерегулируемой яркостью, неплохо подумать о том, как вы собираетесь использовать свой свет. Вы хотите управлять ими, уменьшая яркость от минимального до максимального уровня, или вам нужно только их включать и выключать?

Если вам нужно только включить или выключить свет, вы можете использовать регулируемую или нерегулируемую лампу. Но если вы хотите уменьшить его яркость, то можно использовать только диммируемую лампу .Стоит добавить, что некоторые протестированные нами лампы, даже если они были оценены как не диммируемые, смогли использовать функцию диммирования. Тем не менее, пусть вас не вводит в заблуждение эта информация, поскольку мы только проверили ее для наших целей как разрушение мифов. Вы всегда должны придерживаться фактов, написанных производителями ламп.

Диммируемые лампы

Изменяя форму волны напряжения питания лампы, мы изменяем ее выходную мощность или яркость — это называется диммированием.

Наиболее распространенные лампы с регулируемым затемнением:

  • Лампы накаливания и галогенные Лампочки
  • Люминесцентные лампы ламп также известны как CFL
  • LED лампочки

В принципе, все лампы накаливания и галогенные лампы можно затемнить. Таким образом, это не всегда так, когда речь идет о других технологиях, таких как светодиоды, CFL и т. Д. Более того, светодиодные и CFL-лампы имеют в большинстве более низкий диапазон затемнения по сравнению с лампами накаливания. Качественные светодиодные или CFL-лампы могут поддерживать снижение яркости примерно до 10-15% от общей выходной мощности. С другой стороны, лампы накаливания могут упасть примерно до 1-2%.

Короче говоря, диапазон затемнения, который вы можете получить от лампочки, зависит как минимум от трех вещей:

  • электрическая система ( 3- или 2-проводная установка , то есть с нулевым проводом или без него)
  • Тип лампы (лампа накаливания, галогенная, светодиодная, КЛЛ)
  • диммер модуль

Регулируемая лампа может работать как диммер , в режиме диммирования , или как обычный переключатель , в режиме ВКЛ / ВЫКЛ . Он идеально подходит для обоих вариантов использования.

Ступенчатые регулируемые лампы

В настоящее время на рынке довольно часто можно встретить трехступенчатые регулируемые лампы. В большинстве случаев доступный диапазон диммирования составляет 10, 50 и 100% . На самом деле вся история об этих лампочках очень проста. Просто замените существующую лампу без регулировки яркости на эту, и все готово. Вам нужно только нажать кнопку включения, и свет сам станет, например, на 100% своей яркости. Следующее выключение / включение включает свет до 50% от его яркости и т. Д.Кроме лампочки больше ничего менять не нужно.

Лампы без диммирования

С лампой без диммирования уменьшение и увеличение яркости не рекомендуется, не допускается или даже невозможно.

Тем не менее, в сочетании с диммером в режиме диммирования или включения / выключения эта лампа может работать с некоторыми ограничениями . Ограничение заключается в том, что когда диммер находится в режиме затемнения, лампа всегда должна получать 100% мощности, что в основном такое же, как при включении в режиме ВКЛ / ВЫКЛ.

Вот два распространенных случая, когда это может быть полезно:

  • Воскресенье, полдень; все закрыто, и на кухне выходит из строя регулируемая лампочка. В качестве замены у вас есть только старые лампы без диммирования. Вы можете просто заменить вышедшую из строя лампу с регулируемой яркостью на работающую без регулировки яркости и установить уровень яркости диммера до 100%.
  • Вы переходите на домашнюю автоматизацию, но весь дом работает от нерегулируемых ламп. Было бы бессмысленно выбрасывать полностью исправные лампочки.Следовательно, вы можете установить диммеры там, где это необходимо, и использовать режим включения / выключения до тех пор, пока не выйдет из строя нерегулируемая лампочка или вы просто не решите, что вам хватило ожидания.

Часто задаваемые вопросы по диммерам и регулируемому свету:

Как узнать, регулируемая лампа накаливания или нет?
Вам следует проверить маркировку на упаковке лампочки. Если есть пересекающаяся кривая затемнения, свет не должен быть приглушенным.

Могу ли я заменить регулируемую лампочку на нерегулируемую лампочку?
Да, можно, но нужно обратить особое внимание.Нерегулируемая лампа должна работать только при 100% -ном напряжении.

Могу ли я заменить нерегулируемые лампочки на регулируемые?
Нет проблем, дерзайте. Единственным недостатком этой установки является то, что вы не используете основную функцию регулируемой лампы — затемнение (если вы не покупаете ступенчатую регулируемую лампу). В системе, где раньше у вас была лампа с нерегулируемой яркостью, отсутствует схема, которая могла бы уменьшить яркость новой лампы с регулируемой яркостью.

Могу ли я уменьшить яркость лампы без диммирования?
Если вы устанавливаете лампу без диммирования в диммируемую систему, она, вероятно, будет работать, когда диммер установлен на максимальную мощность, то есть на 100%.Уменьшение яркости лампы без регулировки яркости может быть замечено как странное поведение светорегулятора и / или лампочки. Может присутствовать мерцание и / или жужжание, и в конечном итоге один из них может выйти из строя.

Подводя итоги о диммерах и диммируемости

  1. Никогда не подключайте к диммеру нагрузки, превышающие минимальный или максимальный предел мощности. Это может привести к опасным ситуациям и сбоям.
  2. Не подключайте одновременно разные типы лампочек или драйверов. Они могут действовать по-разному, вызывая нестабильность и / или отказы.
  3. При подключении драйверов светодиодов к диммерам убедитесь, что сам драйвер регулируется. Если у вас есть только светодиодный индикатор с регулируемой яркостью , это не значит, что вы также можете затемнять драйвер.
  4. Не затемняйте диммер другим диммером. В лучшем случае выйдет из строя только один.

Теперь, когда вы хорошо осведомлены о диммерах и различных типах ламп, следите за обновлениями второй части статьи, в которой мы сделаем вам шаг вперед и расскажем, как сделать так, чтобы ваши светильники не только диммируемый, но также умный с помощью умного диммера.

Типы диммерных переключателей | Лутрон

Типы диммеров

Каждый тип источника освещения (типы нагрузки) имеет индивидуальные характеристики, поэтому требуются специальные типы диммеров. Важно использовать диммер, который разработан, протестирован и внесен в список UL для вашего конкретного источника освещения / типа нагрузки:

Лампы накаливания / галогены:
Лампы с вольфрамовой нитью, линейное напряжение, включая галогенные лампы с линейным напряжением (120 В)

Электрические характеристики Резистивные
Особые требования Рассчитаны на бросок тока холодной нити накала (положительный и отрицательный периоды могут не быть равными, что приводит к общему постоянному напряжению). Не используйте на магнитном низковольтном (MLV) или электронном низковольтном (ELV).
Магнитное низковольтное освещение (MLV):
Магнитное (сердечник и катушка, тороидальное) низковольтное освещение с питанием от трансформатора (6, 12 или 24 В)

Электрическая характеристика Индуктивная
Особые требования Симметричные циклы (В постоянного тока ≤ 2), плавное выключение (положительный и отрицательный периоды равны для безопасной работы трансформатора MLV). При расчете нагрузки учитывайте потери трансформатора.
Электронное низковольтное (ELV):
Электронное (твердотельное) низковольтное освещение с питанием от трансформатора

Электрические характеристики Емкостный
Особые требования Очень плавное включение.Подключение нейтрального провода

Неон / холодный катод (магнитный балласт):
Магнитный (сердечник и катушка, тороидальный) с питанием от трансформатора


Электрические характеристики Очень индуктивный
Особые требования Симметричные циклы (В постоянного тока ≤ 2), плавное выключение (положительный и отрицательный периоды равны для безопасной работы трансформатора MLV). При расчете нагрузки учитывайте потери трансформатора. Возможность обрезки нижних частот.

Флуоресцентный: электронный балласт для регулировки яркости люминесцентных ламп
Специальные диммеры разработаны и внесены в список UL для передачи сигналов питания и управления на каждый тип электронного балласта для затемнения люминесцентных ламп.

Светоизлучающий диод (СИД): электронный драйвер светодиода
Специальные диммеры предназначены для передачи сигналов питания и управления каждому типу электронного драйвера светодиода.


Особые требования Светодиодный источник света должен быть правильно согласован с драйвером светодиода, а драйвер светодиода должен соответствовать характеристикам управления для типа управления (например,грамм. IEC для 0-10 В).
Рассеивание тепла

Во время нормальной работы диммеры нагреваются на ощупь. КПД диммера Wallbox обычно составляет около 99%. Другой 1% рассеивается в диммере в виде тепла. Таким образом, нагрузка 600 Вт на диммер на 600 Вт будет производить около 6 Вт тепла. Это примерно тепло, выделяемое маленьким ночником.При правильной установке в соответствии со всеми национальными и местными электротехническими нормами и при работе с номинальной нагрузкой при температуре окружающей среды 77 ° F (25 ° C) доступные поверхности диммера Lutron будут оставаться ниже предельных значений UL в 140 ° F (60 ° C).

Соединение и снижение характеристик

Чтобы диммер отводил внутреннее тепло в нормальном рабочем режиме, обычный диммер шире, чем переключатель.Диммеры могут быть собраны вместе, чтобы пространство было таким же, как у переключателей. Часть ребер (радиатор) необходимо удалить. Ребра имеют желобки, чтобы их можно было легко снять плоскогубцами. Удаление ребер снижает мощность (нагрузку), которую диммер может контролировать.

Характеристики низковольтного магнитного диммера

Заявленная номинальная мощность в ВА (вольт-ампер) — это мощность диммера, которая включает тепловые потери магнитного трансформатора и ламповую нагрузку. Диммер Lutron MLV, сертифицированный UL для мощности 1000 ВА, может быть загружен полной ламповой нагрузкой в ​​1000 ВА. Трансформатор отводит до 20% подключенной нагрузки в виде тепла. Лучшие трансформаторы рассеивают менее 10% тепла. В сумме нагрузка лампы и потери в трансформаторе определяют требуемую мощность диммера.

Характеристики электронных низковольтных диммеров

Электронные низковольтные трансформаторы также рассеивают некоторое количество тепла.Эти недостатки достаточно малы, чтобы их можно было учесть в рейтинге диммеров. Диммер Lutron ELV, сертифицированный UL для мощности 600 Вт, может быть загружен полной ламповой нагрузкой в ​​600 Вт. При совместном использовании с другими диммерами применяются стандартные правила снижения мощности.

Управление вентиляторами
Существует 3 стиля вентиляторов:
Полностью регулируемая
  • Полностью регулируемая скорость вентилятора
  • Используется для управления лопастными вентиляторами или вытяжными вентиляторами

Тихий 3-скоростной
  • 3 скорости плюс выкл
  • Не вызывает гудения двигателя вентилятора
  • Используется только для управления одной потолочной лопастью

Тихо 7 скоростей
  • 7 скоростей плюс выкл
  • Не вызывает гудения двигателя вентилятора
  • До 4 потолочных лопастных вентиляторов с 1 модулем навеса на каждый вентилятор

Как выбрать диммеры

Хороший дизайн — это просто, элегантно и, главное, функционально. Освещение — важнейший аспект любого хорошего дизайна. Слишком мало, и ты не видишь; слишком много, и в нем становится неудобно находиться. Одна из самых простых вещей, которые вы можете сделать, чтобы улучшить функциональность вашего дома, — это добавить диммеры. Это стандартный прием, который используют дизайнеры, чтобы резко изменить пространство, и это может быть так же просто, как замена переключателя.

Хотя затемнение изменилось с появлением новых технологий освещения, это не должно быть пугающим процессом. Чтобы убедиться, что вы делаете это правильно, необходимо учитывать два фактора: первый — это ваш источник света, а второй — используемый механизм затемнения.Сделайте правильное сопряжение, и вы уже работаете — или, так сказать, тускнеете.

И всегда помните, если ничего не помогает, вернитесь к требованиям и рекомендациям производителя, если возникнут какие-либо вопросы!

Типы освещения

Лампа накаливания

Это классическая ввинчиваемая лампа, известная повсюду: стеклянная колба, содержащая проволочную нить, в основном вольфрамовую, по которой проходит электрический ток. Когда провод нагревается, он меняет цвет и излучает энергию в виде света.Хотя это самый простой источник света, он также является одним из наименее эффективных. Чтобы бороться с этим, в более новых версиях используется галоген или ксенон. Они заменяют инертный газ внутри колбы на их тезки, значительно увеличивая срок службы нити накала и немного повышая эффективность.

Как уменьшить яркость лампы накаливания: Это самый простой тип освещения для затемнения. Подобно повороту патрубка на шланге, это просто вопрос снижения мощности, подаваемой на нить. Стандартные поворотные или базовые ползунковые диммеры подойдут для обычных ламп.В низковольтных системах накаливания, таких как рельсовые системы, есть трансформаторы, которым может потребоваться диммер ELV или MLV для защиты водителя.

ПРОФЕССИОНАЛЬНЫЙ СОВЕТ

Они не крадут ваши лампочки: они делают их лучше. Многие штаты ввели запрет на стандартные лампы накаливания. Это не означает, что лампы накаливания исчезли навсегда; это просто означает, что стандартные бытовые лампы должны использовать более эффективные инертные газы, такие как галоген или ксенон. Это означает, что вы по-прежнему можете получать такое же количество света, как и ваша старая 100-ваттная лампочка, но теперь потребляя всего 72 Вт энергии.

Флуоресцентный

Специальные люминесцентные светильники излучают свет, используя совершенно другой процесс. Вместо физической нити накала колба, обычно трубчатой ​​формы, заполнена парами ртути. Когда ток подвергается воздействию пара, он возбуждается и испускает ультрафиолетовый свет, который попадает внутрь трубки. Эта трубка имеет фосфорное покрытие, которое реагирует с ультрафиолетовым светом, испуская видимый свет. Эти системы намного более чувствительны, чем другие; им требуется балласт, который измеряет мощность лампы, чтобы она не гудела или не пульсировала.Эта система намного более эффективна, поскольку потребляет во много раз меньше энергии, чем требуется даже для галогенных ламп. Из-за этого они часто используются в коммерческих или институциональных помещениях.

Как регулировать яркость флуоресцентных ламп: Этот тип осветительных приборов обычно не регулируется из-за стоимости балластов, совместимых с диммерами. Если диммируется, обычно используйте систему диммирования 0-10 В.

Компактные люминесцентные лампы (КЛЛ)

Лампы

CFL были ранней попыткой широко внедрить высокоэффективное освещение в дом.В основном маленькие люминесцентные лампы загибались сами по себе, эти лампы были оснащены собственным бортовым балластом и стандартными резьбовыми основаниями. В ранних моделях были проблемы с цветовой температурой и цветопередачей, поэтому многие избегали их. Многие из этих проблем были исправлены.

Как затемнить CFL: Новые лампы CLF, как правило, регулируются, но чтобы убедиться в этом, обратитесь к самой лампе. Как правило, вы можете использовать CL или стандартные диммеры.


Встроенные светодиоды

LED расшифровывается как Light-Emitting Diode.Это новый процесс получения света, который на сегодняшний день является наиболее эффективным на рынке. Светодиоды создают свет с помощью полупроводника, структурированного таким образом, что при приложении энергетического поля взаимодействие электронов генерирует свет. Почти все светодиоды на рынке потребительского освещения имеют люминофорное покрытие, которое тонирует свет в соответствии с привычным для нас цветовым диапазоном.

Для коммерческого использования эти светодиоды прикрепляются к пластине или панели определенной формы, предназначенной для конкретного прибора, в который они помещаются.Хотя при этом выделяется гораздо меньше тепла, чем при более ранних процессах, он все же создает некоторое количество тепла, которое рассеивается с помощью радиаторов, встроенных в конструкцию модуля или приспособления. Как и в случае с флуоресцентным светом, для этого процесса требуется измеритель и даже источник энергии. Вот почему почти все светодиоды имеют драйверы, а в новейших разработках используется конструкция «микросхема на плате», которая ведет себя во многом как классический источник света.

Как уменьшить яркость встроенных светодиодов: Регулировка яркости светодиодов зависит от используемого модуля.Помните о требованиях производителя и о том, что некоторые светодиоды, которые могут тускнеть, отключатся на последних 10% мощности. В то время как для большинства встроенных светодиодов требуется диммер ELV, некоторые европейские бренды используют систему 0-10 В.

Светодиодные лампы

Еще один способ получить эффективное освещение в массы. У светодиодных ламп есть собственные драйверы и, при необходимости, радиаторы, а также самые распространенные формы и размеры патронов.

Как затемнить светодиодные лампы: Как и КЛЛ, светодиодные лампы обычно могут затемняться с помощью диммера CL, но обязательно проверьте требования производителя.

ПРОФЕССИОНАЛЬНЫЙ СОВЕТ

Цветовая температура или то, насколько теплый или холодный кажется источником света, не принято во внимание при затемнении. По мере уменьшения яркости источника света накаливания на нить накаливания подается меньше энергии, и она охлаждается. По мере охлаждения свет становится теплее по тону (более желто-оранжево-красным). Поскольку светодиод не излучает свет таким же образом, он не так же реагирует на затемнение. Это может означать, что приглушенный светодиод может казаться странным или сероватым по цвету, а не теплым тоном, к которому мы привыкли.Все еще находясь на переднем крае, некоторые производители предлагают светодиоды «теплого тусклого света», которые изменяют цветовую температуру по мере уменьшения светоотдачи.

МАГАЗИН ДИММЕРОВ, ОРГАНОВ УПРАВЛЕНИЯ И НАСТЕННЫХ ПАНЕЛЕЙ

МАГАЗИН ЛАМПОЧКИ

Как работают диммерные переключатели и какие преимущества они предоставляют для вашего дома

Диммерные переключатели — это простые электронные устройства, которые используются для управления уровнем яркости освещения. Многие домовладельцы устанавливают диммеры для управления освещением, экономии денег на счетах за электричество или в качестве дополнительной функции своей системы безопасности.Диммерные переключатели могут легко установить электрики или люди, разбирающиеся в подключении этих типов устройств. Продолжайте читать, чтобы понять, как работают диммерные переключатели и как они могут принести пользу вашей домашней обстановке.

Что делает переключатель диммера?

Диммерные переключатели просто увеличивают или уменьшают яркость электрических лампочек. Они часто используются в домах и на предприятиях для экономии энергии и управления освещением. Диммерные переключатели можно подключить к функциям вашего умного дома для управления обстановкой в ​​вашем доме.Вы можете автоматически настроить тусклый свет в определенное время с помощью таймеров или интеллектуального управления или отрегулировать уровень освещения вручную.

Преимущества перехода на диммерные переключатели.

Установка диммерных переключателей в доме дает несколько преимуществ.

  • Энергосбережение . Приглушив свет, вы сэкономите электроэнергию на счетах за электроэнергию, потому что при приглушенном свете вы будете использовать меньше ватт. Каждая семья будет отличаться, но в зависимости от того, в скольких комнатах у вас есть диммеры и как часто вы затемняете свет, вы можете сэкономить 18-20% на затратах на освещение.
  • Ваши фонари прослужат дольше просто потому, что они не будут работать так же интенсивно, когда они приглушены. Это не относится ко всем лампочкам, но вы можете удвоить или утроить срок службы обычной лампочки, приглушив свет.
  • Вы можете управлять внешним видом любой комнаты . Обычно вам нужен яркий свет во время приготовления ужина, но гостиная — это совсем другое дело. Возможно, вы захотите приглушить свет во время просмотра телевизора, но включите его снова, чтобы прочитать книгу.Столовая, семейная комната и спальни также являются отличным местом для светильников с диммерами.

Связано: простые способы улучшить освещение в вашем доме

Как работают диммерные переключатели?

Ключом к использованию переключателя яркости является знание того, как добиться от устройства наилучших результатов, поэтому это помогает понять, как оно работает. Диммерные переключатели используют простые электрические принципы работы в зависимости от их типа.

Ваш базовый диммерный переключатель просто уменьшает количество электричества, протекающего через цепь, чтобы уменьшить яркость света.Однако современные диммерные устройства работают иначе.

Современные диммеры принимают электричество, протекающее через цепь света, и включают его, а затем выключают. Когда это происходит, он отвлекает электричество от лампочки. Количество электрического тока, протекающего через лампочку, уменьшается. Имейте в виду, что включение / выключение электричества или «цикл переключения» контролируется переменным током в вашем доме.

Диммерный переключатель изменяет направление электрического потока каждый раз, когда он используется для уменьшения или увеличения яркости света.Поток электричества всегда чередуется между положительным и отрицательным. При чередовании цепи она автоматически выключается или включается.

В конечном итоге переключатель диммера управляет электрическим циклом затемнения света. Когда переключатель установлен в низкое положение, цикл занимает больше времени, и свет излучает более низкий уровень яркости. Когда он включен, он горит ярче, потому что цикл включения / выключения протекает легче. Цикл также занимает меньше времени.

Типы диммерных переключателей

Электрики изобрели различные типы диммерных переключателей за последние 100 лет. Диммерные переключатели с функциями включения / выключения обеспечивают лучший контроль энергопотребления и помогают сэкономить больше денег, поэтому эти типы широко используются сегодня.

Диммерные переключатели

выпускаются в 4-х основных конструкциях: интегрированном, сенсорном, скользящем и поворотном.

  • Встроенные диммерные переключатели часто управляются с помощью беспроводной технологии, но ими также можно управлять вручную.Эти типы диммерных переключателей обычно используются в современных умных домах и / или системах безопасности.
  • Диммеры с сенсорным экраном также популярны. Их часто устанавливают на стене дома, они удобны и просты в использовании, а также придают комнате современный вид.
  • Очень распространенные слайд-диммеры просто позволяют регулировать яркость, просто перемещая переключатель вперед-назад или вверх-вниз. Эти диммеры также могут иметь кнопку, которая автоматически перемещает устройство вперед и назад.
  • Наконец, есть поворотный диммер , который можно вручную включить для приглушенного света. Довольно прямолинейно, сам циферблат также является переключателем включения / выключения.

Электрик из Лас-Вегаса может установить диммеры в вашем доме. Fowler Electric может безопасно настроить переключатели и освещение, чтобы вы могли начать экономить энергию и контролировать настроение в своем доме. Есть вопрос? Напишите нам по электронной почте!

Если вы хотите обновить освещение и выключатели, позвоните в компанию Fowler Electric сегодня же.Или назначьте встречу для бесплатной оценки ниже.

702-778-4346

Фото Рейнальдо Кевина на Unsplash

Следите за нами и ставьте лайки:

Lutron DVCL-153P-LA LED + диммерный переключатель, 1 упаковка, Light Almond — настенные диммерные переключатели

Один из трех диммеров сдох прямо из коробки. Я установил его, но он не работает. Мультиметр подтвердил отсутствие обрыва с переключателем в положении «включено». Второй и третий переключатели в трех пакетах работают.

Lutron Diva в целом очень хороший регулируемый диммер. Я бы оценил сам продукт на четыре звезды. Переключатель хорошо сочетается с другими лопастными переключателями серии Diva визуально, а диммер работает плавно и может быть настроен спереди, когда переключатель ввинчивается в коробку. Диапазон настройки очень хороший, и мне еще предстоит найти регулируемую лампу, с которой она не работает. Единственное, что меня беспокоит, так это то, что он довольно громоздкий (он выступает на 1,5 дюйма от лицевой панели по всей ширине и высоте переключателя) и включает в себя дополнительный провод для трехсторонней настройки, которую я считаю слишком громоздкой для типичной двухсторонней схемы. коммутационные установки.С тремя из них в коробке с 3 группами, это очень плотная посадка, и наличие дополнительного провода, который необходимо гайковать самостоятельно, усугубляет проблему. Я бы предпочел, чтобы Lutron продавал отдельные двух- и трехходовые версии продукта. У меня никогда не было проблем с Diva, которая работала из коробки, они, кажется, держатся очень хорошо.

У меня две проблемы с этим опытом покупки: одна с Amazon и одна с Lutron. Тот факт, что Lutron поставляет переключатели, не прошедшие базовую проверку целостности, указывает на очень низкий стандарт обеспечения качества, возможно, просто визуальный осмотр.Я считаю, что это несовместимо со стоимостью этого продукта. Если бы вы время от времени получали плохие переключатели из недорогой модели, я бы с ними жил, но, хотя и китайского производства, это, тем не менее, один из самых хороших и дорогих бытовых переключателей на рынке, вы действительно ожидаете это бэттер, чем 0,667 по цене. Вторая моя проблема связана с Amazon. Как только я обнаружил неисправный коммутатор, я решил вернуть всю групповую упаковку и сорвать мой крайний срок для выполнения этой установки или проглотить его и съесть стоимость неисправного коммутатора.Я был вынужден сделать последнее. Amazon не предлагает возможности исправить один неисправный элемент в мультиупаковке, а пакеты, в которых входят переключатели, четко помечены как исходящие из мультиупаковки, поэтому вы не можете пытаться вернуть его как единый. Я постараюсь продолжить работу с Lutron и обновлю этот обзор, если это сработает. Но, учитывая, что этот переключатель, по-видимому, не получает значимого контроля качества от Lutron, а Amazon не предлагает возможности вернуть один из трех, я даю этому элементу отрицательную оценку и настоятельно рекомендую всем потенциальным покупателям либо покупать их по одному, либо приобретите комплект из 3 штук на месте у продавца, который позволит вернуть или обменять переключатели индивидуально.

различных типов диммеров

Диммерные переключатели

— отличный способ снизить энергопотребление, создать атмосферу и сэкономить на расходах на техническое обслуживание. Хотя все диммеры обладают этими преимуществами, не все эти устройства построены одинаково. Фактически, существует несколько различных типов диммеров, предназначенных для работы с определенными нагрузками и источниками освещения.

Лампа накаливания / галоген

Лампы такого типа требуют наличия резистивных диммеров из-за нитей внутри них. Современные резисторы работают путем быстрого включения и выключения световой цепи.Такой подход снижает общее количество электричества, проходящего через цепь. Периоды включения и выключения могут не быть равными, что приводит к чистому напряжению постоянного тока.

Магнитное устройство низкого напряжения (MLV)

Трансформаторы, снижающие более высокое напряжение до менее 30 вольт, называются трансформаторами низкого напряжения. В современном доме освещение под столешницей или низковольтное освещение — это лишь некоторые из устройств, в которых используется MLV. Диммеры накаливания могут фактически повредить магнитные трансформаторы, поэтому необходимо использовать индуктивный диммер.Периоды включения и выключения этих переключателей равны, что обеспечивает безопасное напряжение.

Флуоресцентный

Не все люминесцентные лампы совместимы с диммером. Те источники света, которые требуют диммирующего балласта люминесцентных ламп. Это связано с тем, что этот тип освещения работает совсем иначе, чем галогенные или даже светодиодные лампы, электроды нагреваются, чтобы возбужденный газ находился внутри трубки. При настройке одного из этих диммеров может произойти внезапный скачок или падение яркости.

Светоизлучающий диод (LED)

светодиодных фонарей питаются от внутренних или внешних светодиодных драйверов.Из-за этого часто требуются специальные диммерные переключатели для изменения яркости этих огней. При этом не все светодиодные фонари совместимы с диммерами. Перед установкой переключателя важно знать любой способ, чтобы избежать серьезных повреждений.

Из вышесказанного очевидно, что диммерные переключатели не являются универсальными устройствами. Каждый источник освещения и нагрузка требуют особого внимания при выборе переключателей. Эксперты 4-Star Electric могут помочь вам точно определить, что является наиболее безопасным и эффективным выбором для вашей системы освещения.Для начала свяжитесь с нами для консультации уже сегодня!

светодиодов: глубокое погружение в затемнение

Рестораны и театры давно используют затемнение как способ создания атмосферы, воспитания чувства близости и транспортировки посетителей и публики. Затемнение может снизить потребление энергии и повысить функциональность помещения, как в случае помещения для семинаров или лекционного зала. Но, несмотря на их повсеместное распространение, диммеры, используемые с обычными источниками света, все еще могут иметь проблемы, включая снижение эффективности ламп накаливания и сокращение срока службы люминесцентных ламп.

Большинство установленных на сегодняшний день систем диммирования — это устройства контроля фазы. Первоначально разработанные для ламп накаливания, они уменьшают световой поток, «прерывая ток во время каждого полупериода переменного [переменного тока]», — говорит Надараджа Нарендран, директор по исследованиям в Центре исследований освещения (LRC) в Трое, штат Нью-Йорк, и программе организатор программы Альянса по твердотельным системам и технологиям освещения (ASSIST). По сути, устройства регулирования фазы временно отключают питание источника света и снижают напряжение.Фактически, их также называют диммерами с отсечкой фазы, потому что прерывание тока приводит к срезанию синусоидальной волны переменного тока.

Прерывания происходят со скоростью 120 раз в секунду, что вдвое превышает частоту, с которой переменный ток передает электричество по линиям электропередачи. Но поскольку вольфрамовая нить в лампах накаливания медленно нагревается и остывает, человеческий глаз видит выход как постоянный уровень пониженной яркости. Чем дольше будут прерывания, тем тусклее будет свет.

Не все устройства контроля фазы отсекают одну и ту же часть синусоидального сигнала переменного тока.Полупроводниковый триод для переменного тока (TRIAC), который используется для уменьшения яркости ламп накаливания и галогенных ламп, отсекает прямую фазу, которая начинается, как только ток меняет полярность и напряжение, проходящее через цепь, становится нулевым. Также называемые диммерами управления прямой фазой, TRIAC могут создавать всплески тока, которые вызывают гудение приглушенных ламп и увеличивают нагрузку на электронные драйверы.

Диммеры с управлением обращенной фазой позволяют избежать этих проблем за счет отсечения последних частей или задних фронтов сигнала переменного тока.Включая световую цепь одновременно с изменением направления тока, они позволяют напряжению постепенно повышаться, прежде чем выключить его позже в полупериоде. Также называемые электронными низковольтными диммерами (ELV), диммеры с контролем обратной фазы были разработаны для улучшения характеристик галогенов, в которых используются электронные трансформаторы.

TRIAC отключает питание источника в прямой фазе, так же как ток меняет полярность, а напряжение в цепи равно нулю. Диммеры с управлением обратной фазой отсекают задние фронты сигнала переменного тока.

Как светодиоды диммируются
Как источник постоянного тока, светодиод по своей природе имеет регулируемую яркость. «Количество тока, протекающего через светодиодное устройство, определяет светоотдачу», — говорит Нарендран. Их уровень яркости регулируется простым управлением током, проходящим через уложенные друг на друга слои полупроводникового материала, установленные на подложке.

В отличие от обычных источников, диммирование не влияет на эффективность или долговечность светодиодов, говорит Джеймс Бродрик, руководитель программы освещения в Управлении строительных технологий США.S. Министерство энергетики (DOE). Фактически, диммирование может продлить срок службы светодиодов за счет снижения их рабочей температуры.

Кроме того, диапазон диммирования светодиодов шире, чем у компактных люминесцентных и газоразрядных ламп высокой интенсивности. По данным Национальной ассоциации производителей электрооборудования (NEMA), они могут снизить мощность до менее 1 процента от полной мощности по сравнению с 10–30 процентами измеренного светового потока компактных люминесцентных ламп, а также от 30 до 60 процентов мощности лампы для высокоинтенсивных ламп. газоразрядные лампы в соответствии с Национальной информационной программой по осветительной продукции.

Для всех светодиодных устройств, будь то сменные лампы или светодиодные светильники, требуется драйвер для уменьшения яркости. Поскольку это низковольтные источники постоянного тока, светодиоды нуждаются в управляющей электронике для преобразования переменного тока, протекающего по линиям электропередач, в пригодную для использования и регулируемую форму постоянного тока. Эти драйверы затемняют светодиоды одним из двух способов. При широтно-импульсной модуляции (ШИМ) ток, проходящий через светодиод, включается и выключается с высокой частотой — «часто несколько тысяч раз в секунду», — говорит Нарендран.«Ток, протекающий через светодиод, представляет собой усредненное по времени значение тока, когда светодиод включен и когда он выключен». Уменьшение количества времени, в течение которого светодиод включен, уменьшает усредненный по времени ток или эффективный ток, подаваемый на устройство, и, как следствие, его яркость.

Светодиоды, как и обычные источники, также могут быть затемнены посредством постоянного снижения тока (CCR) или аналогового затемнения. CCR поддерживает постоянный ток к источнику, но уменьшает его амплитуду для достижения диммирования.«Световой поток пропорционален силе тока, протекающего через устройство», — говорит Нарендран.

У стратегии PWM и CCR есть свои преимущества и недостатки. Более широко используемый ШИМ предлагает широкий диапазон затемнения, может снизить светоотдачу до значений «менее 1 процента», говорит Нарендран, и позволяет избежать сдвига цвета за счет работы светодиода на его номинальном уровне тока — или максимальной светоотдаче — и при нулевой ток. Однако, поскольку регулирование яркости с ШИМ включает быстрое переключение, требуется сложная и дорогая управляющая электроника для создания импульсов тока с достаточно высокой частотой, чтобы предотвратить заметное мерцание.

CCR диммирование более эффективно и просто из-за менее сложных и менее дорогих электронных требований. В отличие от ШИМ, он не может создавать электромагнитные помехи, которые могут возникнуть в результате высокочастотного переключения. Диммирование CCR также позволяет расположить драйверы удаленно от источника света, что полезно в случае замены светодиодных ламп или в небольших светильниках, где не хватает места. Однако CCR не подходит для приложений, в которых требуется снижение яркости ниже 10 процентов.«При очень малых токах светодиоды не работают так хорошо, и световой поток может быть нестабильным», — говорит Нарендран.

Проблемы совместимости
Хотя драйвер определяет, будет ли светодиодный продукт затемнять, производительность драйвера во многом зависит от его совместимости с устройством регулирования яркости, например, устройством контроля фазы. Драйвер должен быть спроектирован так, чтобы понимать и интерпретировать сигнализацию устройства регулирования яркости, чтобы оно могло произойти.

Многие технологии затемнения, используемые для обычных источников, также могут работать со светодиодами.К ним относятся аналоговое напряжение от нуля до 10 В, DALI (интерфейс цифрового адресного освещения), DMX (цифровой мультиплексор) и «другие методы, которые отделяют сигнал диммирования от напряжения сети переменного тока», — говорит Бродрик.

Установка специальной проводки, которая передает информацию о диммировании на диммер, может облегчить проблемы совместимости, потому что это позволяет диммеру и источнику работать с минимальными помехами друг от друга или без них. Однако эти типы систем диммирования также имеют тенденцию быть более сложными и дорогими, что может объяснить, почему они более распространены в коммерческих приложениях, чем в жилых.

Наиболее распространенным устройством регулирования фазы является диммер TRIAC. По оценкам NEMA, в домах США установлено 150 миллионов таких устройств, и что эти устаревшие устройства будут представлять собой основную часть диммирующих устройств для замены светодиодных светильников по мере вывода из эксплуатации источников накаливания. К сожалению, совместимость светодиодов с диммерами TRIAC проблематична.

Одна из причин этого заключается в разнице в питании ламп накаливания и светодиодов. Лампы накаливания производят свет через простые резистивные нагрузки, которые потребляют электричество непосредственно из сети переменного тока.Связь между током, напряжением и яркостью линейна и прямолинейна. Изменение напряжения пропорционально влияет на ток.

Не так для светодиодов. Поскольку диоды зависят от схемы управления для обеспечения постоянного тока и адаптации мощности и напряжения для их использования, их взаимодействие с диммерами TRIAC менее предсказуемо. При низких уровнях затемнения, например, драйвер светодиода, предназначенный для подачи постоянного тока или постоянного напряжения, может пытаться компенсировать участки среза фазы — или прерывания синусоидальной волны переменного тока — потребляя больше тока, заставляя светодиод оставаться ярким или мерцать.

Более того, не все драйверы одинаковы. Разные схемы означают разные способы получения энергии, ее преобразования и вывода. Следовательно, соединение TRIAC со светодиодным изделием может быть «неудачным», — говорит Нарендран. Кроме того, «одна лампа на одном диммере может работать, но когда несколько ламп добавляются параллельно, как в люстре, она может плохо тускнеть».

Может быть и обратное, — говорит Ян Кемелинг, основатель и главный директор по продажам и маркетингу Ledzworld, голландского производителя светодиодной осветительной продукции.Он не советует смешивать разные светодиодные лампы с одним диммером из-за различий в конструкции драйверов.

Подключение диммера TRIAC еще больше усугубляет ситуацию. Многие существующие и установленные диммеры представляют собой двухпроводные устройства; то есть тот же провод, который подает питание на источник света, также передает пониженное напряжение или сигнал затемнения. По словам Бродрика, это может помешать работе как светодиодного устройства, так и диммера. Диммеры, особенно с дополнительными функциями, такими как ночники и индикаторы уровня освещенности, имеют внутреннюю схему, которая требует постоянной, хотя и минимальной мощности, даже когда источник света выключен.С лампами накаливания это можно сделать, не вызывая включения ламп. Поскольку для включения светодиодов не требуется много энергии, это немного сложнее для этих устройств, которые также могут мерцать, — говорит Майкл Скурла, старший менеджер по продуктам и рынку в Северной и Южной Америке, Indoor Global Systems, Philips Lighting Systems.

Несовместимость между драйверами светодиодов и диммерами TRIAC может вызвать множество проблем. Шесть таких проблем: всплывающее, при котором светодиодный источник внезапно полностью включается, когда диммер поднимается из полностью выключенного положения; выпадение, при котором источник света полностью отключается при затемнении; мертвый ход, возникающий при изменении настройки диммера, не вызывает видимого сдвига в уровне освещенности; ореолы, когда свет все еще виден, когда диммер полностью выключен; слышимый шум; и мерцать.

Мерцание, затемнение и смещение цвета — некоторые из нерешенных проблем производительности, которые могут побудить профессионалов и потребителей с осторожностью относиться к твердотельной технологии. Однако индустрия освещения решает проблему затемнения по нескольким направлениям. Выпущенный в прошлом году продукт NEMA SSL 7A-2013 Phase Cut Dimming для твердотельного освещения: базовая совместимость направлен на минимизацию проблем совместимости, связанных с уменьшением фазового освещения светодиодов, путем предоставления рекомендаций по проектированию и тестированию как диммеров, так и светодиодных продуктов.Однако стандарт касается только будущих технологий и не пытается регулировать прошлые устройства затемнения и освещения.

Источник: Альянс твердотельных систем и технологий освещения. Этот пример профиля диммирования показывает скорость изменения светоотдачи в зависимости от диапазона диммера. Не все эти элементы могут присутствовать в профиле затемнения продукта.

Правильное регулирование яркости
Индустрия освещения также разработала протоколы для обеспечения единообразия на рынке.Ledotron — это открытый цифровой стандарт, запущенный в Европе и направленный на стабилизацию диммирования в системах, разработанных для КЛЛ и светодиодных ламп. Новый стандарт является результатом сотрудничества нескольких европейских производителей, включая Osram и Schneider Electric.

В Северной Америке ZigBee Light Link от ZigBee Alliance является стандартом для беспроводного затемнения и управления светодиодными продуктами. Сертификация Light Link, созданная для удобства потребителей, гарантирует, что продукты освещения и управления освещением обладают функциональностью plug-and-play и функциональной совместимостью; те, кто соответствует требованиям, имеют печать Zigbee Certified.

Публикация LRC 2013 года ASSIST рекомендует… Регулирование яркости: определение, нейтральное к технологиям. предлагает критерии эффективности регулировки яркости независимо от типа лампы, чтобы обеспечить визуальный комфорт и удовлетворение конечного пользователя. Он устанавливает минимальный и максимальный уровни освещенности (5 процентов и 90 процентов соответственно), оценивает профили затемнения и охватывает такие вопросы, как мертвый ход, мерцание и эффективность системы.

На практике проблемы с затемнением светодиодов можно свести к минимуму, приняв определенные меры предосторожности.Прежде всего, проектировщики должны указать устройства управления затемнением, предназначенные для светодиодов. Ищите комбинации светодиодного источника и диммера, рекомендованные производителем того или иного продукта. Для установки в настенной коробке Brodrick советует выбирать диммер и светодиодные источники, соответствующие NEMA SSL-7A.

Разработчики также должны выполнить полный макет всех цепей освещения, «включая все светодиодные источники и элементы управления затемнением, и протестировать во всем диапазоне затемнения». Если макет невозможен, укажите проверенный источник светодиодов и комбинацию диммера, но убедитесь, что информация не старше шести месяцев.

При использовании светодиодов с диммерами с фазовым управлением разработчики должны уменьшить максимальную нагрузочную способность диммера, обычно выражаемую в ваттах, чтобы минимизировать нагрузку на электронику диммера. Хотя светодиоды значительно более эффективны, чем их аналоги с лампами накаливания, определить количество светодиодных источников, которые можно подключить к диммеру, не так просто, как разделить его максимальную нагрузочную способность на ватты для каждого источника.

Вместо этого необходимо уменьшение мощности для компенсации небольших скачков мощности, вызванных работой драйвера.«Типичный процент снижения мощности должен находиться в диапазоне от 25 до 30 процентов от номинальной мощности диммера», — говорит Кемелинг из Ledzworld. Следовательно, диммер с максимальной нагрузочной способностью 1000 Вт будет снижен до 250 Вт. Затем это можно использовать для расчета максимального количества источников, которое может вместить диммер.

Нарендран говорит, что производители также работают над улучшением схем как в драйверах светодиодов, так и в устройствах затемнения для лучшей совместимости с TRIAC. По словам Кемелинга, некоторые драйверы включают в себя адаптивную обработку управления.Это позволяет драйверам синхронизироваться с диммерами любого типа, но они стоят дороже. Таким образом, несмотря на то, что в области регулирования яркости были сделаны улучшения, оптимальная производительность по-прежнему требует немного больше времени и энергии.

Примечание: эта статья была обновлена ​​с момента первой публикации, чтобы указать, что устройства управления фазой уменьшают световой поток, прерывая ток 120 раз в секунду, или в два раза превышающую частоту, с которой подается переменный ток в США


Ресурсы
Список вводных статей, в которых обсуждается процесс и общие проблемы, связанные с затемнением светодиодов.

«Управление светодиодами», Lutron Electronics Co., 2011. Доступно на bit.ly/1kFPBlt.

«Тонкая схема за светодиодным освещением», Берни Вейр, IEEE Spectrum , 27 февраля 2012 г. Доступно на bit.ly/1nZxsEs.

«Затемнение светодиодов с помощью фазорегулирующих диммеров: процесс спецификаций для достижения максимального успеха», Наоми Миллер и Майкл Поплавски, Тихоокеанская северо-западная национальная лаборатория, 2013 г. Доступно на 1.usa.gov/1g3cGfs.

ASSIST рекомендует… затемнение: технологически нейтральное определение , Альянс полупроводниковых систем и технологий освещения и Исследовательский центр освещения, апрель 2013 г.Доступно на bit.ly/1fMM8EA.

Факты о светодиодном освещении , Министерство энергетики США, 2014 г. Доступно на сайте lightingfacts.com.

Подробнее о Philips Lighting

Найдите продукты, контактную информацию и статьи о Philips Lighting

Подробнее о Schneider Electric

Найдите продукты, контактную информацию и статьи о Schneider Electric .

Добавить комментарий

Ваш адрес email не будет опубликован.
