Общие сведения о проблемах совместимости, производительности и затемнения в светодиодном освещении (ЖУРНАЛ)

Эта статья была опубликована в весеннем выпуске журнала IIF Magazine за 2013 год.

Просмотрите содержание и загрузите PDF-файл с полным выпуском Spring 2013 или просмотрите версию электронного журнала в своем браузере.

+++++

Твердотельное освещение на основе светодиодов (SSL) предлагает множество потенциальных преимуществ, таких как экономия энергии, но эта технология сопряжена с новыми проблемами, такими как совместимость с устаревшими элементами управления. Более того, специалисты по освещению и дизайнеры должны понимать уникальные свойства светодиодов для достижения оптимальных характеристик в установках.Давайте рассмотрим причины уменьшения яркости и обсудим некоторые ключевые вопросы, которые могут привести к тому, что системы освещения будут снижать яркость в соответствии с требованиями проекта и приносить удовлетворенных клиентов.

Растущая популярность светодиодных источников света связана с энергосбережением, долгим сроком службы и новыми вариантами светильников, которые позволяют использовать их практически в любом приложении. Светодиодная лампа мощностью 25 Вт может заменить светоотдачу лампы накаливания мощностью 100 Вт, обеспечить в среднем 50 000 часов полезного срока службы (по сравнению с 10 000–20 000 часов для люминесцентных ламп и 3000 часов для галогенных ламп) и обеспечить очень хорошую цветопередачу.Светодиодные лампы также излучают очень мало инфракрасного излучения и не содержат ртути.

Эти преимущества обеспечивают надежное будущее для светодиодов, но существуют проблемы, связанные с использованием светодиодов для удовлетворения ожиданий клиентов. Совместимость между светодиодными лампами, драйверами и элементами управления может сбивать с толку, а если они указаны неправильно, производительность снизится. Лучшая стратегия для выбора светодиодного продукта — это целостный подход, учитывающий множество факторов, включая тип приложения, требуемую производительность диммирования и предпочтения управления.

Проблемы с совместимостью, вероятно, являются самым большим источником разочарования специалистов по спецификациям и их клиентов. Прежде чем клиенты будут уверены, что предлагаемое решение является лучшим решением, могут потребоваться макетные установки и дорогостоящие, отнимающие много времени испытания. Чтобы облегчить реализацию проекта, ищите производителей средств управления освещением, которые уже провели соответствующие испытания и исследования и могут предоставить услуги для обеспечения успешной установки светодиодных ламп, драйверов и средств управления.

Почему контроль так важен?

Светодиоды являются энергоэффективными по своей конструкции. Простое использование светодиодных ламп или светильников может помочь предприятию соответствовать обновленным строительным и энергетическим нормам и правилам, одновременно снижая потребление электроэнергии и затраты. Так зачем беспокоиться о затемнении светодиодов? По той же причине вы управляете любым источником света — чтобы максимизировать экономию энергии, продлить срок службы системы, повысить гибкость, повысить производительность и обеспечить безопасную и комфортную среду для жителей здания.

Доступен широкий спектр элементов управления — от простого переключателя или диммера до централизованной системы управления освещением — для обеспечения максимальной гибкости, а также инструменты измерения и отчетности, которые помогут вам эффективно проанализировать экономию энергии, достигаемую с помощью освещения. и установка управления.Простые в установке средства управления беспроводной связью облегчают простую модернизацию, сокращая затраты на установку и программирование и повышая окупаемость инвестиций (ROI).

Независимо от того, какую систему управления вы выберете, очень важно работать с производителем, который может гарантировать совместимость и производительность, устраняя многие общие проблемы и проблемы, которые возникают при установке светодиодов.

Максимизация экономии, срока службы и производительности

Затемняющие светодиоды, аналогичные процессу с люминесцентными источниками, позволяют экономить энергию примерно в соотношении 1: 1 (рис.1). Это означает, что если вы уменьшите яркость светодиодов до 50% их светового потока, вы сэкономите почти 50% связанного с этим использования энергии. Хотя это правда, что светодиоды уже очень эффективны по сравнению практически с любым другим источником света, вы экономите еще больше энергии, уменьшая их яркость.

Затемнение светодиодов заставляет их охлаждаться, продлевая срок службы электронных компонентов в драйвере, а также люминофора в светодиодах. Это потенциально может удвоить или утроить срок службы светодиодной лампы или модуля. Исследования продолжаются, чтобы лучше количественно оценить взаимосвязь затемнения светодиодов и продления срока службы.

Затемнение любой лампы — лампы накаливания, галогенной, CFL или светодиодной — улучшает атмосферу, поэтому, находясь ли вы в ресторане, конференц-зале или презентационном зале, вы можете создать среду, которую задумал дизайнер по свету, помогая сохранить сотрудников продуктивно и целенаправленно. В США рабочая сила — самая дорогая составляющая в любом бизнесе. Продуктивные сотрудники являются самым ценным активом компании и напрямую влияют на ее прибыль. Тем не менее, многие рабочие в течение дня страдают от усталости и снижения мотивации.Хорошее освещение может остановить спад, позволяя сотрудникам оставаться бдительными и заинтересованными.

Исследование, проведенное Консорциумом Light Right Consortium (группа, организованная Министерством энергетики и занимающаяся эргономичным освещением), показало, что сотрудники, которые могли управлять своим освещением, чувствовали себя более комфортно, более удовлетворены своей работой и более мотивированы для продолжения сложных задач . Исследование «Качество освещения и продуктивность офисных работников» продемонстрировало, что работники смогли быть более настойчивыми и бдительными в течение дня, когда они лучше контролировали окружающую среду освещения.

Соответствие продуктов проекту

Для достижения оптимальной производительности вы должны выбрать комбинацию приспособлений, драйверов и элементов управления в соответствии с требованиями вашего конкретного проекта. Светодиоды делают большие успехи, и теперь существуют светодиодные продукты для замены практически любого типа осветительных приборов, включая освещение общего назначения, даунлайты, светильники для бухт и наружное освещение. Выбранный вами тип управления будет зависеть от результатов, которых вы хотите достичь. Например, в вестибюле или атриуме обычно приемлем минимальный уровень затемненного света 20%.Но в конференц-зале или ресторане часто желателен очень низкий уровень освещения — приглушенный до 1%. Важно заранее определить ожидания.

Существует широкий спектр производителей светодиодных ламп и светильников, и не все из них знакомы с различными доступными типами управления и соответствующими требованиями к дизайну продукции. То же самое и с элементами управления. Не все элементы управления одинаково надежны. Диммеры и системы диммирования, специально разработанные для использования со светодиодными источниками, обычно работают лучше, чем те, которые предназначены для управления источниками накаливания.

Если все части и детали не будут тщательно оценены, результатом могут быть продукты с регулируемой яркостью, которые не работают так, как заявлено, которые никогда не выключаются полностью, или которые мерцают, всплывают или выпадают, оставляя конец -пользователь с мнением, что затемнение светодиодов не всегда работает.

Учитывайте все факторы

Внимательно рассмотрите следующие шесть вопросов, чтобы эффективно согласовать ожидания клиентов с производительностью системы затемнения светодиодов. Если у вас есть вопросы или вы не знаете, как действовать, поищите производителя, который поможет вам в процессе выбора, например, Центр передового опыта управления светодиодами, предлагаемый Lutron Electronics.

1. Какой тип применения — модернизация или новое строительство?

Новая конструкция позволяет использовать либо светодиодные лампы, либо светодиодные светильники и предлагает широкий выбор вариантов управления. Приложения для модернизации часто ограничиваются светодиодными лампами, и возможности управления также будут ограничены. Определение приложения определит, как думать о других факторах в системе освещения и управления на основе светодиодов.

2. Какой тип светодиодной продукции вы используете — светодиодную лампу или светодиодный светильник?

Светодиодные лампы имеют цоколи Эдисона и предназначены для замены стандартных ламп накаливания или ввинчиваемых CFL-ламп.В цоколях этих ламп есть встроенные драйверы, которые определяют, регулируются ли они, и если да, то степень регулирования яркости (рис. 2). Светодиодные светильники могут варьироваться от светильников для бухт до даунлайтов и обычно имеют внешний драйвер. Некоторые производители светильников предлагают разные варианты драйверов (рис. 3) для одного и того же прибора для поддержки различных технологий управления или приложений (например, с регулируемой яркостью или без нее). Вы даже можете указать оптимальный диск от другого производителя, который включает желаемый набор функций.

Проконсультируйтесь с производителем драйвера или устройства, чтобы убедиться, что вы выбрали правильный продукт — доступны драйверы, которые могут затемнять светодиоды от 100% до 1%, обеспечивая плавное непрерывное затемнение как для источников постоянного тока, так и для источников постоянного напряжения. . Преимущества светодиодов в отношении длительного срока службы будут уменьшены, если драйвер не рассчитан на такой же долгий срок службы.

3. Какой диапазон диммирования?

Не все светодиоды одинаковы. Выберите светильник или лампу с диапазоном регулировки яркости, подходящим для вашего применения. Продукт, который затемняет до 20% измеренного света (45% воспринимаемого света, как описано в справочнике IESNA), не имеет смысла в медиа-зале, но может быть подходящим энергосберегающим решением для офиса. Если в спецификации светодиодного светильника или лампы не указан диапазон затемнения, вам следует связаться с производителем для получения этой важной информации.

Диапазон регулировки яркости продукта, будь то лампа или осветительный прибор, зависит исключительно от драйвера. Выбор правильного управления затемнением позволит вам уменьшить мерцание и может повлиять на вашу способность достичь желаемого диапазона затемнения, но регулировка яркости, нижний уровень освещенности и характеристики продукта определяются драйвером.

4. Что такое диммирование?

Дизайнеры освещения обычно сосредотачиваются в первую очередь на качестве и цвете света, но с некоторыми светодиодами могут возникать различные аномалии производительности, такие как мерцание, всплывание или пропадание. Приемлемы ли они для вашего приложения?

Общественный опыт использования диммирования лампами накаливания / галогенов показывает, что оно плавное и непрерывное, без резких изменений уровня света при затемнении источника света. Ожидается, что при диммировании не будет мерцания, всплывания и пропадания.Хороший драйвер должен учитывать эти факторы производительности и при этом обеспечивать плавное и непрерывное затемнение источника светодиода без мерцания.

Таким образом, драйвер определяет достижимый диапазон затемнения и наилучшие возможные характеристики лампы или осветительного прибора. Этот элемент управления определяет, реализована ли в приложении наилучшая возможная производительность.

5. Сколько светильников / ламп можно подключить к одному диммеру?

Применение светодиодных нагрузок к диммерам накаливания может не только привести к снижению производительности, но и сократить срок службы управления.Важно знать, как светодиодная нагрузка может повлиять на надежность диммера. Действительно, перегрузка диммера — обычная проблема при работе светодиодной системы. Все диммеры рассчитаны на максимальную нагрузку (в вольтах, амперах и / или ваттах), которую нельзя превышать. Это не так просто, как разделить мощность диммера 600 Вт на выбранную вами светодиодную лампу 15 Вт, чтобы определить, что в цепи можно использовать 40 ламп.

Каждая светодиодная лампа мощностью 15 Вт может потреблять только 10 Вт непрерывно, но может иметь пусковой ток включения или повторяющийся ток в течение каждого полупериода, что значительно ухудшает внешний вид (рис.4 и 5). Например, светодиодная лампа мощностью 15 Вт может показаться диммеру как лампа накаливания мощностью 100 Вт с точки зрения пускового тока, поэтому, если вы используете более 90 Вт в совокупности с этим светодиодным продуктом, диммер может подвергнуться нагрузке, сокращая его срок службы.

Аналогичным образом, некоторые драйверы светодиодов могут не работать должным образом, если они необходимы для управления очень минимальной нагрузкой. С лампами накаливания легко удовлетворить требования к минимальной нагрузке 25-40 Вт, но со светодиодами для диммера может потребоваться четыре или более ламп, чтобы обеспечить требуемую минимальную нагрузку.А поскольку светодиодные нагрузки имеют другие электрические характеристики, чем их предшественники с лампами накаливания, даже соблюдение минимальной мощности нагрузки может не гарантировать надлежащую работу диммера.

6. С каким типом управления работает светодиодное изделие?

Существует множество типов систем управления и контроля от высокого напряжения (традиционное управление фазой или управление обратной фазой) до низкого напряжения (0-10 В, DMX, DALI) и даже некоторые новые элементы со встроенной беспроводной связью в лампе / приспособлении. .Какой из них лучше всего подойдет как для вашего приложения, так и для светодиодов?

Несмотря на то, что в течение многих лет было доступно множество технологий управления, распространение светодиодного освещения привело к тому, что многие приложения отошли от типичных вариантов управления, используемых для стандартных ламп накаливания. Кроме того, внутренняя управляемость светодиодов делает возможным включение элементов управления в большее количество приложений. Таким образом, изучение доступных типов технологий управления, таких как 0–10 В, прямая или обратная фаза, EcoSystem или другие, необходимо для обеспечения правильного сочетания элементов управления с приспособлениями, поддерживающими эту технологию.

Целостный подход к управлению светодиодами может помочь удовлетворить и превзойти ожидания клиентов. Арена управления светодиодами больше не является Диким Западом индустрии управления освещением. Технологии совершенствуются, возможности управления расширяются, литература и общие знания растут, и теперь светодиоды можно эффективно использовать практически в любом типе коммерческого применения. Выбрав правильного производителя и учитывая ключевые вопросы, будет проще, чем когда-либо, предоставить клиентам светодиодную систему освещения и управления, отвечающую ожиданиям в области энергосбережения, производительности и эстетики.

Вот обзор распространенных проблем с затемнением светодиодов и способы их устранения

Не так давно мы отвечали на вопрос: можно ли приглушить светодиодную подсветку? Ответ — да, но спустя годы проблемы все еще могут возникать, когда вы пытаетесь включить светодиодные лампы или светильники с регулятором яркости.

Почему все еще возникают проблемы, даже когда лампы и светильники более надежны, а диммеры более терпимы?

К сожалению, однозначного ответа нет. Диагностика проблем с затемнением светодиодов в чем-то похожа на диагностику болезни.

Вы начинаете с проверки жизненно важных показателей, прежде чем искать симптомы проблемы.

В случае диммирования начните с этого контрольного списка:

1. Действительно ли эти лампы регулируются?
2. Регулируются ли драйверы в моих светильниках?
3. Совместимы ли они с элементами управления, с которыми они связаны?
4. И эти элементы управления все еще в рабочем состоянии, или они превзошли свой срок службы?

В медицине симптом кашля не всегда свидетельствует о простуде. Проблемы с затемнением аналогичны. У разных проблем схожие симптомы, что очень затрудняет диагностику причины. (Хорошая новость в том, что мы знаем несколько панацеей, когда дело доходит до этого.)

Мы рассмотрим типичные симптомы проблемы с затемнением светодиодов позже. Пропустите сейчас.

Если есть тест, который вы можете выполнить, вы можете использовать его для определения потенциальных причин проблемы. Если вы придете к врачу с больным горлом и кашлем, он может просто назначить вам тест на стрептококк, чтобы окончательно определить, является ли стрептококковое горло причиной ваших симптомов.

Что касается затемнения, существуют расширенные тесты, которые могут быть выполнены для проверки причины симптомов, которые вы испытываете, но они могут занять много времени и часто требуют дорогостоящего оборудования.

Чтобы упростить процесс, начните с полевых испытаний, составьте таблицы совместимости для ламп или светильников, которые вы рассматриваете, и попробуйте несколько ламп на нескольких переключателях диммера.

Одно интересное замечание заключается в том, что регулирование яркости всегда связано с драйвером, который является отдельным компонентом в большинстве осветительных приборов и комплектов для модернизации.Как и в случае с лампами, проверка совместимости в начале имеет решающее значение для обеспечения успеха.

Возможно, вы столкнулись с этими симптомами в процессе тестирования. Или, может быть, вы раньше сталкивались с симптомами, и это послужило поводом для тестирования.

В любом случае, симптомы, вероятно, были одним из следующих.

7 распространенных проблем с затемнением светодиодов

На протяжении всей истории освещения проблемы обычно возникают, когда на рынке появляются новые технологии. На заре использования этой технологии возникали проблемы с затемнением люминесцентных ламп, как и у светодиодных ламп.

То, что мы видели за последние несколько лет с проблемами правильного затемнения светодиодов, — это просто болезнь роста, и, к счастью, как отрасль, мы, похоже, преодолели множество серьезных проблем.

Распространенная проблема с регулировкой яркости светодиодов — внезапное включение или выключение при попытке отрегулировать уровень освещенности с помощью переключателя яркости. Или у вас могут быть «мертвые зоны» при перемещении переключателя яркости. Или ваши светодиодные лампы могут просто мерцать или мигать в паре с определенными диммерными переключателями.

Вот как мы бы описали некоторые из этих симптомов:

1. Выпадение

Этот симптом возникает, когда вы пытаетесь уменьшить яркость освещения, и свет внезапно гаснет, прежде чем вы переместитесь к нижней части переключателя.

2. Поп на

Это обратное «выпадению» и происходит, когда вы включаете диммер для увеличения уровня освещенности, но ваши светодиодные лампы внезапно включаются на более высоком уровне, чем обычно.

3.Мертвое путешествие

Этот симптом присутствует, когда ваши лампы не реагируют на настройки, которые вы выполняете с помощью переключателя диммера для определенных участков шкалы диммирования.

4. Призраки

Этот симптом возникает, когда вы полностью приглушили лампы, но они продолжают светиться или давать небольшое количество света.

5. Мерцание

Под этим симптомом понимается частая, спорадическая пульсация ваших ламп при работе в паре с переключателями яркости.

6.Стробинг

Подобно мерцанию, стробирование происходит, когда лампы ритмично мигают с меньшей частотой, чем мерцание.

7. Прошивка

Считается, что это более спорадический, нечастый симптом плохого затемнения светодиодов, возникающий при случайном включении и выключении света в сочетании с регулятором яркости.

Светодиодное затемнение и новые технологии

Другая проблема, которую мы заметили с затемнением светодиодов, связана с новой технологией освещения. Это может звучать наоборот, но использование новейших и самых ярких осветительных ламп и приспособлений может не работать для всех настроек.

Например, рестораны и отели могут захотеть создать определенную атмосферу с помощью светодиодного освещения на диммере. Новые светодиодные светильники могут быть настолько яркими и эффективными, что вам нужно убрать свет очень низко на диммере, чтобы вывести их на нужный уровень. Часто мы замечаем проблемы.

Требуется очень специфический светильник, чтобы можно было затемнять по вашему желанию.

Не уверены, какой светильник или лампа лучше всего подходят для ваших условий? Спросите специалиста по освещению.

не тускнеют? Вот как исправить проблему

Если светодиоды мерцают или гаснут случайным образом, большинства проблем с затемнением светодиодов можно избежать. Запомните эти четыре вещи:

1. Не все светодиодные лампы регулируются. Убедитесь, что ваш.
2. Не все элементы управления работают со светодиодными лампами с регулируемой яркостью. Ознакомьтесь с таблицами совместимости производителя.
3. Некоторые светодиоды просто дешевы и бездоказательны. Покупайте проверенный товар.
4. Всегда делайте макет.

Хотите знать, у каких производителей есть проверенный продукт или с чего начать покупку светодиодов? Загрузите наше Руководство по покупке светодиодов, чтобы узнать обо всем, от рекомендаций бренда до гарантийного обслуживания.

Светодиодное затемнение и Title 24

Если вы находитесь в Калифорнии, у вас есть другие правила регулирования яркости светодиодов. Несколько лет назад мы с головой окунулись в Title 24. Вы можете просмотреть наши ресурсы и сообщить нам, если у вас возникнут какие-либо вопросы.

Щелкните здесь, чтобы узнать больше о затемнении светодиодов.

Эта статья была обновлена ​​с учетом последних сведений и технологий по уменьшению яркости светодиодов. Первоначально он был опубликован в 2017 году.

Как правильно выбрать диммер для драйвера светодиодной лампы

Светодиодные лампы обладают множеством преимуществ.Они экономичны, эффективны, не мерцают, при включении нет задержек. Световой поток легко регулируется с помощью драйвера затемнения светодиодов. Хотя изначально это не был самый дешевый вариант, длительный срок службы и низкое энергопотребление означают, что светодиодные лампы более экономичны — в долгосрочной перспективе.

требуется специальный низковольтный светодиодный драйвер. Это означает, что методы диммирования отличаются от других ламп, поэтому важно выбрать правильный тип диммера. Светодиоды предназначены для замены обычных бытовых лампочек и имеют драйвер, встроенный в цоколь лампы.Но для встраиваемых светодиодных потолочных светильников с лампами типа MR и некоторыми другими приборами используется отдельный светодиодный драйвер.

Использование светодиодов для создания правильного настроения

Вы можете использовать светодиоды для управления атмосферой в вашем доме или офисе. Если вы хотите бодрого настроения, вам наверняка захочется яркий белый свет. Если хотите расслабиться, лучше приглушенное освещение. Вот почему всегда лучше использовать драйвер затемнения светодиодов. Другой способ сделать это — смешать светодиодные источники света, используя мягкий теплый свет в одних светильниках и яркие лампы в других.Используйте диммеры, чтобы отрегулировать интенсивность и цвет света в зависимости от ситуации.

Всегда выбирайте драйверы затемнения светодиодов высшего качества

Выбирая светодиодные лампы и драйверы, не поддавайтесь соблазну сэкономить, купив самые дешевые. Ê Вот на что следует обратить внимание при тщательном выбореÊ светодиодов и драйверов затемнения светодиодов:

• Срок службы: Проверьте срок службы лампы и диммера. Вам нужны те, которые гарантированы на 50 000 часов.Это эквивалентно почти шести годам непрерывного использования.
• Искажения: Выберите драйверы с полным гармоническим искажением (THD) менее 20 процентов. Они создают меньше помех и лучше подходят для светодиодов.
• Эффективность: Ищите высокоэффективные драйверы светодиодов, которые экономят энергию.
• Водонепроницаемость: Если вы покупаете драйвер для наружного освещения, убедитесь, что он имеет степень водонепроницаемости IP64.
• Питание: Убедитесь, что выходная мощность драйвера светодиода равна или больше входной мощности светодиодных ламп.
• Диапазон диммирования: Некоторые диммеры работают до 10 процентов, а другие — до нуля. Если вы хотите, чтобы ваши огни полностью погасли, выберите драйвер затемнения светодиодов, который снижается до менее 1 процента.

Системы управления затемнением

У вас должна быть система управления диммированием, совместимая с вашим драйвером диммирования светодиодов.Ваш поставщик может предоставить нужную информацию. Варианты включают:

• Управление симистором: Хотя симисторы используются для регулирования яркости ламп накаливания, некоторые драйверы регуляторов яркости светодиодов совместимы. Симисторы снижают напряжение на драйвере.
• ELV: Электронный диммер низкого напряжения (ELV) разработан для работы с электронными драйверами светодиодов. Никогда не используйте диммеры MLV, предназначенные для трансформаторов.
• 0–10 В: Сигнал 0–10 В постоянного тока снижает выходную мощность драйвера затемнения светодиода.Один контроллер может управлять целым рядом источников света, и нежелательные электрические помехи уменьшаются.
• Bluetooth: Управление Bluetooth работает аналогичным образом и позволяет приглушать свет с помощью смартфона. Как это круто?

Выбор лучшего светодиодного драйвера для надежной работы

При установке светодиодных светильников выберите драйвер затемнения, чтобы вы могли управлять освещением в соответствии со своим настроением. Всегда указывайте высококачественные драйверы, чтобы убедиться, что ваши фары работают должным образом и достигают своего срока службы. Вот почему имеет смысл указать драйверы светодиодов ERP Power LED, разработанные в США в соответствии с высочайшими стандартами. ERP Power производит полный спектр светодиодных драйверов, совместимых со всеми производителями.

Диммеры для светодиодного освещения

25 шт.

Сортировать по: Лучшее совпадение

позволяют добиться точной яркости, уровней цвета и световых эффектов, необходимых для вашего светодиодного освещения.Выбирайте из нашего большого выбора светодиодных диммеров, включая настенные переключатели, линейные переключатели, беспроводные пульты дистанционного управления и многоканальные контроллеры. Работаете со светодиодами RGB или другими разноцветными огнями? Также ознакомьтесь с нашими контроллерами RGB и контроллерами DMX.

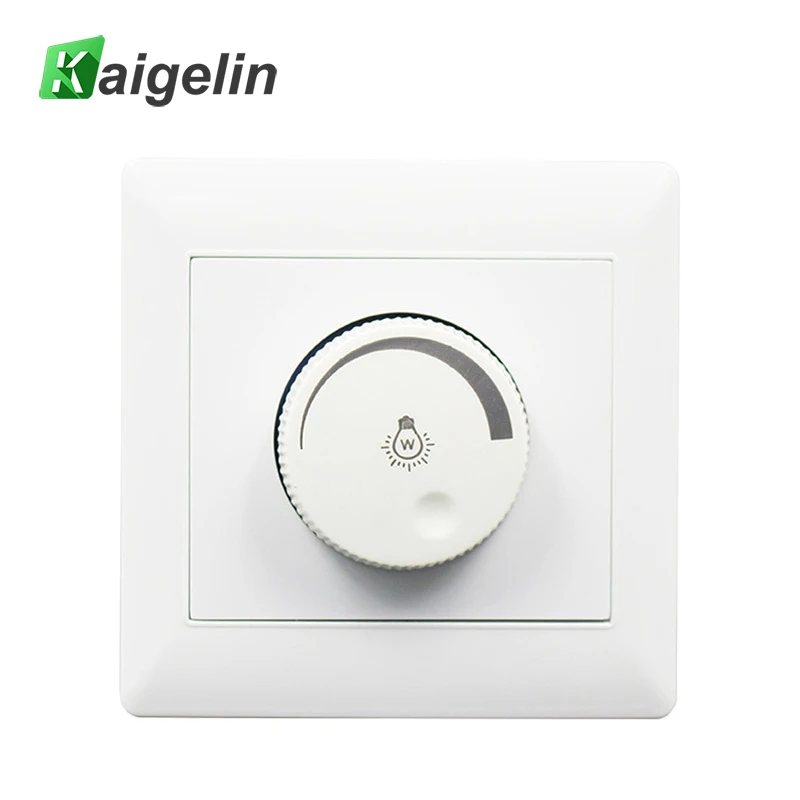

Регулятор затемнения 0-10 В для настенного монтажа

В сериях диммеров A019 и F019 от LUXdrive ™ используется поворотная ручка или вертикальный ползунок, а также настенная монтажная пластина для диммирования 0–10 В.

№ ЧАСТИ: 0x019

27 долларов.48 Цена продажи: $ 24,49

Настенный выключатель 0-10 В + светодиодный диммер Bluetooth

Диммер 0-10 В для светодиодных фонарей, которым можно управлять с настенного выключателя или через Bluetooth. Используйте традиционный переключатель или включите множество интеллектуальных функций при подключении к устройству Bluetooth.

ЧАСТЬ №: TL-BT2-010

31,99 доллара США Цена со скидкой: 29,99 $

5UP MakersLED Модуль диммера

5-канальный интерфейс ручного диммирования для использования с MakersDRIVER 5UP Pro.

ЧАСТЬ №: MakersDIM

21,99 доллара США Цена продажи: $ 19,99

Контроллер Bluetooth RGB

Интеллектуальный диммер со светодиодной подсветкой RGB и сетью Bluetooth Mesh. Управляйте изменением цвета светодиодной ленты со своего телефона, голосового помощника или другого устройства Bluetooth.

ЧАСТЬ №: GL-BTRGB01

13,00 долл. США Цена со скидкой: $ 11,99.

Производители КОНТРОЛЛЕР

MakersCONTROLLER создает восход, закат, облачный покров, грозу и другие спецэффекты.

ЧАСТЬ №: MAKERSCTRL1

54,99 доллара США Цена со скидкой: 49,99 $

Товара нет в наличии

MEAN WELL Wireless DC Multi-Channel PWM Dimmer

Беспроводное диммирующее устройство для светодиодных лент 12/24 В. Оснащен безбатарейным переключателем с монтажной пластиной для удобного использования в домашних условиях.

ЧАСТЬ №: WPD-06KIT

220,00 долл. США Цена со скидкой: 199,99 $

Товара нет в наличии

Потенциометр — 20 кОм

Поворотный потенциометр 16 мм для монтажа на панель с линейным конусом и диаметром вала 6 мм.Отлично работает с Luxdrive Buckblock и FlexBlock.

ЧАСТЬ №: 20K-POT

ШИМ 12 В светодиодный усилитель (повторитель)

Этот усилитель 12 В разработан для упрощения диммирования нагрузок более 72 Вт за счет повторения сигнала на 3 выходных канала, каждый из которых может выдерживать нагрузку 6 А.

ЧАСТЬ №: LS-3R-6A

38,49 $ Цена продажи: $ 34,99

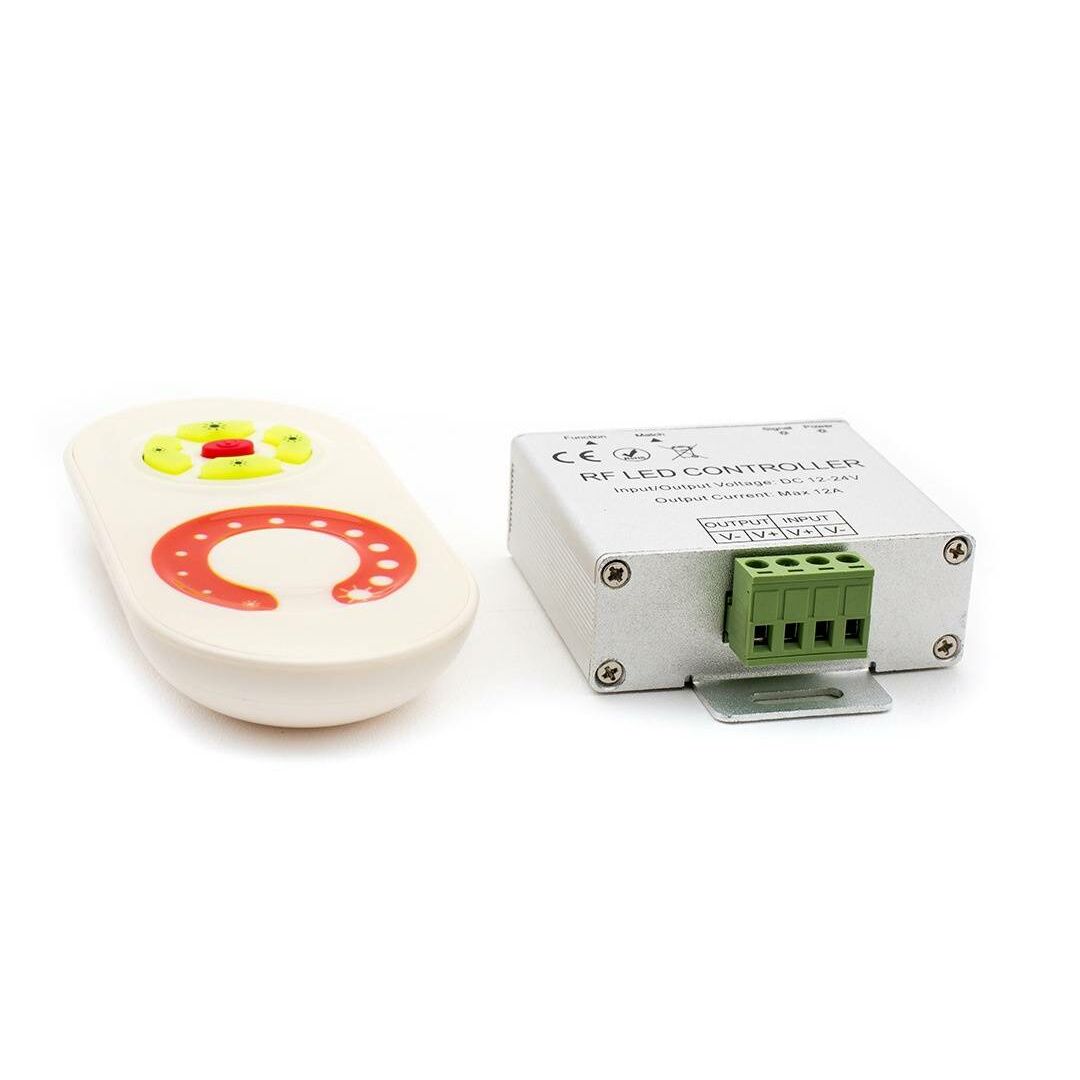

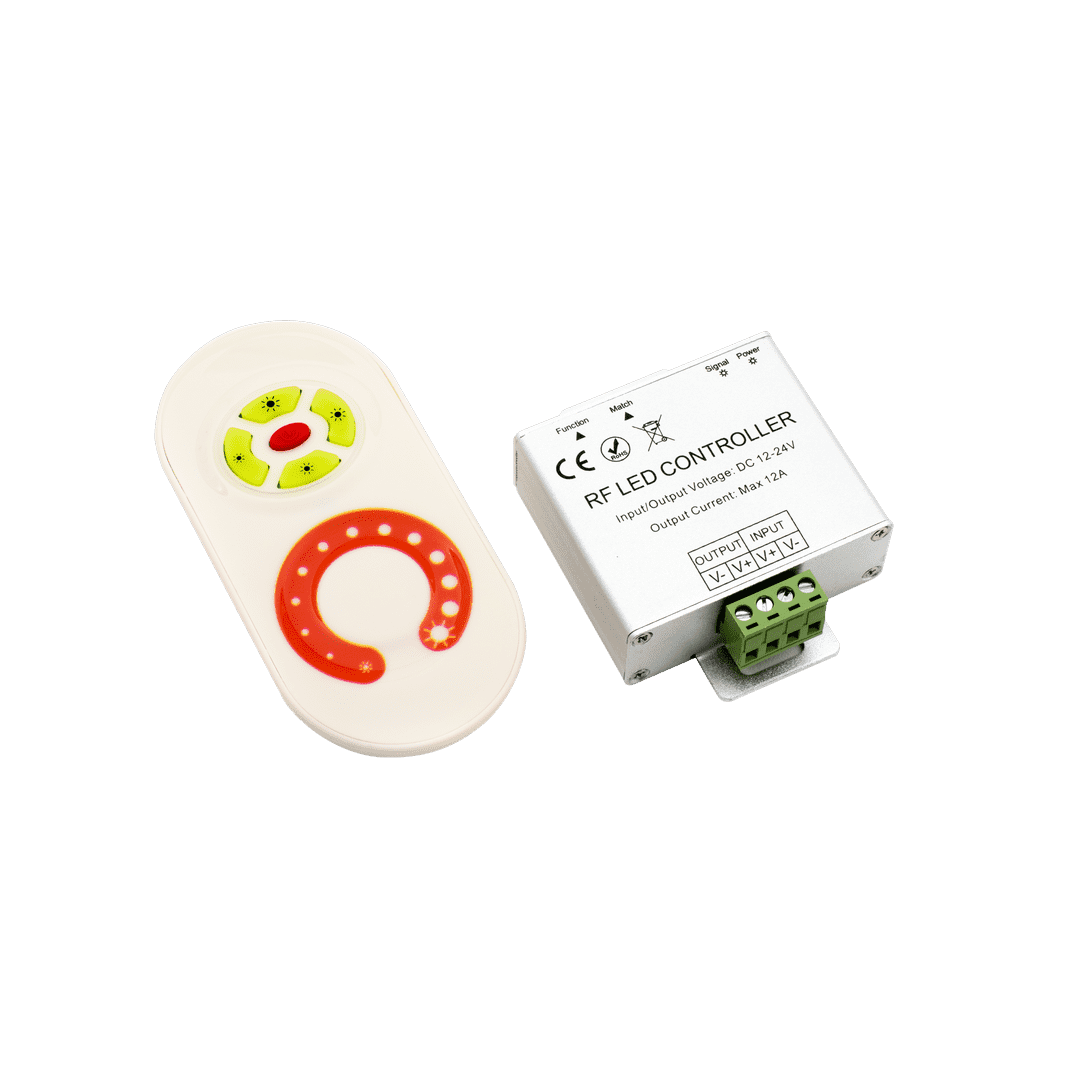

Диммер с дистанционным управлением на 12 В с ШИМ

# DIMMER-1CH — это беспроводной контроль радиочастотного затемнения с помощью широтно-импульсной модуляции (ШИМ) 12 В постоянного тока.

ЧАСТЬ №: ДИММЕР-1 КАНАЛ

14,29 $ Цена продажи: $ 12,99

Одноцветные светодиодные ленты Контроллер Wi-Fi

Одноцветный светодиодный ШИМ-диммер с функцией Wi-Fi. Управляйте светодиодной подсветкой со своего телефона или голосового помощника с помощью одного этого устройства.

ЧАСТЬ №: GL-WFDIM01

15,39 долл. США Цена со скидкой: 13,99 $

Комплект диммера Smart 0-10 В

Умный диммер 0-10В для светодиодных фонарей.Нет необходимости в физических переключателях, когда вы можете автоматизировать освещение с помощью этого нового контроллера Bluetooth. Нет необходимости в концентраторах или маршрутизаторах, это устройство само по себе превзойдет ваше совместимое освещение 0-10 В.

ЧАСТЬ №: TL-BT1-010

34,99 доллара США Цена со скидкой: 28,99 $

Переключатель диммера Smart Touch LED — 120V TRIAC

Умный диммер TRIAC для ваших светодиодных фонарей. Возможность множественного управления через настенную панель с физической сенсорной панелью или затемнение через WiFi со смартфона или другого устройства.Нет необходимости в концентраторах или маршрутизаторах, это устройство само по себе превзойдет ваше совместимое освещение.

ЧАСТЬ №: TL-TCH-TR1

43,99 доллара США Цена продажи: $ 39.95

Контроллер WiFi RGB для светодиодных лент

Интеллектуальный диммер RGB LED с поддержкой Wi-Fi. Управляйте изменением цвета светодиодной ленты с телефона или голосового помощника с помощью одного этого устройства.

ЧАСТЬ №: GL-WFRGBxx

13,09 долл. США Цена со скидкой: $ 11,99.

Минимальная и максимальная нагрузка диммера для светодиодных светильников

Lexi Avanzato
Lighting Services Inc
Инженер по освещению и управлению

Это когда-нибудь случалось с вами?
Вы провели исследование и подтвердили, что только что приобретенный диммер совместим с вашими светодиодными светильниками.Когда приходит время проверить производительность, вы не видите того, чего ожидали. Это связано с тем, что совместимость — лишь одна из частей головоломки. У вашего диммера есть несколько электрических требований, которые должны быть соблюдены для обеспечения надлежащей работы. Два из этих требований — минимальная и максимальная нагрузка.

Минимальные нагрузки
Диммеры имеют требования к минимальной нагрузке, потому что, если светодиодная нагрузка не потребляет достаточно тока, чтобы удерживать переключающие элементы диммера закрытыми, диммер будет вести себя непредсказуемо. Это может включать мерцание, уменьшение диапазона затемнения, мигание при выключении или даже полное отключение.

, разработанные для ламп накаливания, как правило, имеют более высокие требования к минимальной нагрузке, потому что лампы накаливания обычно имеют более высокую мощность, чем светодиодные. Это означает, что для этих диммеров, скорее всего, потребуется несколько светодиодных светильников для удовлетворения требований к минимальной нагрузке. Тестирование необходимо для определения точного количества светодиодных светильников, необходимых для каждого диммера лампы накаливания.Диммеры, которые предназначены для светодиодных нагрузок, обычно имеют более низкие требования к минимальной нагрузке и обычно требуют только одного или двух светильников. Минимальная нагрузка на светодиоды для светодиодных диммеров обычно указывается в количестве ламп, а не в ваттах (Вт) или вольт-амперах (ВА).

Максимальные нагрузки
Диммеры также имеют требования к максимальной нагрузке, чтобы гарантировать, что нагрузка не превышает проектных пределов диммера. Превышение этих пределов может привести к преждевременному выходу из строя диммера, мерцанию из-за шума, а также к срабатыванию выключателя.Одна из основных причин максимальной нагрузки диммеров — это пусковой ток, вызываемый драйверами светодиодов. Пусковой ток — это кратковременный входной ток во время первоначального запуска, превышающий значение установившегося тока. На приведенном выше графике показана текущая форма волны при включении устройства.

Из-за этого пускового тока светодиод может иметь мощность 25 Вт, но фактическая мощность, первоначально проходящая через диммер, намного выше. Это означает, что если диммер лампы накаливания рассчитан на 600 Вт, вы не можете предположить, что сможете использовать двадцать четыре светодиодных светильника мощностью 25 Вт.Хорошее практическое правило — разрешить 100 Вт для каждого светодиодного светильника, поэтому в этом случае диммер на 600 Вт может работать только с шестью светодиодными приборами.

Триммер нижнего уровня
Если вы соответствуете всем электрическим требованиям диммера, но при этом у вас все еще возникают проблемы с мерцанием, вы можете попробовать отрегулировать триммер нижнего уровня. Регулировка обрезки нижних частот увеличивает минимальный уровень затемнения, что снижает вероятность мерцания и пропадания. Это решит проблему мерцания только в том случае, если вы пытаетесь уменьшить яркость светильников ниже диапазона управления затемнением драйвера.

Как отрегулировать подстройку нижних частот, будет объяснено в руководстве по эксплуатации диммера, который вы используете. Обычно это так же просто, как повернуть циферблат, как показано ниже:

Сводка
Требования к минимальной и максимальной нагрузке различаются для светильников накаливания и светодиодных светильников. Чтобы определить фактические требования к нагрузке для конкретного диммера и осветительного прибора, необходимо провести тестирование. Даже при соблюдении требований к нагрузке мерцание все равно может происходить, если вы пытаетесь снизить яркость до уровня ниже, чем номинал драйвера светодиода.Регулировка нижней границы диммера может решить эту проблему.

Источники
http://www.lutron.com/en-US/Education-Training/Documents/LCE/LightSources/LED/Dimming%20LEDs%20-%20LFI_2012_v1.01.pdf

https://www.dimmers.net/cfl_led_dimmers.asp

http://www.lutron.com/TechnicalDocumentLibrary/367-2035_LED_white_paper.pdf

Теги:

Выбор подходящего диммера | Основы освещения

Выбор подходящего диммера когда-то был простой задачей, и у вас было несколько вариантов для систем освещения вашего дома или офиса.Со всеми изменениями, произошедшими за последние годы, при выборе подходящего диммера теперь учитывается много новых соображений, таких как тип освещения, мощность нагрузки, одно / несколько мест и стиль. Теперь есть больше возможностей с преимуществами энергосбережения. По словам Lutron, замена 2 стандартных переключателей света на диммеры Lutron в каждом доме в США сэкономит 1,5 миллиарда долларов на энергии.

Прежде чем вы начнете покупать свои новые устройства управления освещением, вы должны сначала определить тип осветительной техники, которую вы хотите использовать. Раньше единственным выбором были лампы накаливания или галогенные лампы.Они отлично работают с системами затемнения, но не обеспечивают экономии энергии, которую многие потребители считают желательной в системе домашнего или офисного освещения. С появлением более высоких затрат на электроэнергию многие предприятия ищут способы экономии энергии с помощью освещения.

В дополнение к настольным лампам и настенным бра, которые обеспечивают окружающее и акцентное освещение, одним из наиболее типичных осветительных приборов, используемых с системой затемнения, является 6-дюймовый встраиваемый светильник, часто встречающийся в проходах или в любом другом общем освещении.Переключившись на КЛЛ или светодиоды, вы значительно сократите свои расходы на электроэнергию, но при этом будете получать необходимое количество света. Мы также видим клиентов, использующих эти диммеры для освещения дорожек. Там, где требуются желаемые уровни окружающего освещения, но также желательна настройка приглушенного света. В любом случае вы сэкономите электроэнергию, что означает экономию денег на счетах за электричество.

Давайте взглянем на некоторые варианты энергосбережения:

Компактные люминесцентные лампы (КЛЛ)

Когда люди думают о затемнении, они обычно думают о традиционных лампах накаливания или галогенных лампах, но знаете ли вы, что теперь вы можете создать такой же вид с дополнительной экономией энергии, используя компактные люминесцентные лампы (КЛЛ).Если с тех пор, как вы пробовали КЛЛ, прошло несколько лет, мы рекомендуем вам попробовать еще раз. Технология CFL значительно улучшилась, и теперь доступно множество диммируемых опций. Фактически, многие лампы CFL с регулируемой яркостью плавно снижают яркость до 15% своей светоотдачи. По сравнению с лампами накаливания, они служат дольше и потребляют гораздо меньше энергии, что делает их идеальной заменой.

Как и все люминесцентные лампы, они полагаются на балласты внутри светильников или блоков, чтобы заставить их работать. Для этих компактных ламп с регулируемым затемнением особенно важно, чтобы балласт был рассчитан на регулировку яркости на диммерах накаливания. Они не всегда работают с каждой ситуацией затемнения, но в большинстве из них они прекрасно работают.

Существует несколько типов компактных люминесцентных ламп, в том числе спиральной формы, размеров R20, R30 и R40, которые могут заменить практически любую лампу люка, дорожку, бра или настольную лампу, которые вы можете использовать сейчас.

Например, диммер R30 CFL является подходящей заменой лампам 65BR30, которые, вероятно, являются наиболее распространенными прожекторами, используемыми сегодня.Независимо от того, нужна ли вам атмосфера дома или приглушенное освещение для собрания компании, КЛЛ с регулируемой яркостью придадут вам желаемый вид с дополнительной экономией энергии.

Светодиоды (LED)

Некоторые из самых последних изменений в светотехнической отрасли связаны со светоизлучающими диодами или светодиодами. Благодаря такому количеству улучшений этой технологии становится все проще найти подходящую энергоэффективную замену светодиодам для работы с вашей системой затемнения. Большинство ламп имеют номинальный срок службы от 25 000 до 50 000 часов, а диапазон мощности составляет лишь часть от их ламп накаливания или галогенных аналогов.

Светодиодные лампы с регулируемой яркостью обеспечивают плавное затемнение от 100% до 0,5%. Это может варьироваться в зависимости от системы диммирования.

Как и лампы CFL с регулируемой яркостью, светодиоды бывают разных типов, в том числе: a-style, декоративные, MR16 и рефлекторы в качестве альтернативы вашему текущему освещению.

Максимальная мощность нагрузки

В общем, вы будете искать либо максимальную нагрузку 600 Вт, либо 1000 Вт. При выборе диммеров для светодиодов или КЛЛ с регулируемой яркостью не следует загружать диммер выше примерно 25% от номинальной нагрузки диммера.

Расположение и стиль

Новая линейка диммеров Lutron C · L предлагает широкий спектр опций от одно- до многопозиционных систем и вариантов переключения, таких как слайд / качелька, кран, лепесток и тумблер. Все они внесены в список UL для управления широким спектром регулируемых люминесцентных ламп и светодиодов. У нас есть самые популярные модели Lutron:

В этом разделе мы описали некоторые из наиболее часто используемых приложений, использующих диммеры для домашнего и коммерческого освещения. Кроме того, у нас есть большой ассортимент линейных люминесцентных ламп и балластов практически для любого коммерческого освещения.Какой бы тип вы ни выбрали, вы сэкономите электроэнергию, получая при этом максимальный свет за свои деньги.

Если вы начинаете поиск подходящей системы освещения, не забудьте взглянуть на нашу полную линейку средств управления освещением Lutron. Обратите внимание: управление освещением должно устанавливаться только лицензированным электриком.

Если вам нужна помощь в выборе лампы или подходящего диммера, наши специально обученные специалисты по освещению помогут сделать правильный выбор. Звоните 888.455.2800, чтобы поговорить со специалистом по освещению.
