Диммер как разобрать: Как сделать бытовой диммер своими руками?

Содержание

Как разобрать диммер lezard и собрать его обратно?

Элементы схемы

Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.

На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель.

  1. Симистор. Это триодный симметричный тиристор, по-другому его ещё называют триак (название пошло из английского языка). Представляет собой полупроводниковый прибор, который является тиристорной разновидностью. Используется для коммутирующих операций в электрических цепях на 220 В. Симистор имеет два основных силовых вывода, к которым последовательно подключается нагрузка. Когда симистор закрыт, в нём отсутствует проводимость и нагрузка получается выключенной. Как только на него подаётся отпирающий сигнал, между его электродами появляется проводимость и нагрузка включается. Его основной характеристикой является ток удержания. Пока через его электроды протекает ток, превышающий эту величину, симистор остаётся открытым.
  2. Динистор. Он относится к полупроводниковым приборам, является разновидностью тиристоров, и обладает двунаправленной проводимостью. Если рассмотреть принцип его работы подробнее, то динистор представляет собою два диода, которые включены навстречу друг другу. Динистор по-другому ещё называют диак.
  3. Диод. Это электронный элемент, который в зависимости от того, какое направление принимает электрический ток, обладает разной проводимостью. Он имеет два электрода – катод и анод. Когда к диоду прикладывают прямое напряжение, он открыт, в случае с обратным напряжением диод закрыт.
  4. Неполярный конденсатор. Их основное отличие от других конденсаторов заключается в том, что они могут подключаться в электрическую цепь без соблюдения полярности. В процессе эксплуатации допускается смена полярности.
  5. Постоянный и переменный резисторы. В электрических цепях они считаются пассивным элементом. Постоянный резистор обладает каким-то определённым сопротивлением, у переменного эта величина может изменяться. Их основное предназначение – преобразовать силу тока в напряжение или наоборот напряжение в силу тока, поглотить электрическую энергию, ограничить ток. Переменный резистор иначе ещё именуют потенциометр, у него имеется подвижный отводной контакт, так называемый движок.
  6. Светодиод для индикатора. Это такой полупроводниковый прибор, который имеет электронно-дырочный переход. Когда через него пропускается в прямом направлении электрический ток, он создаёт оптическое излучение.

Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ 12-600, то можно регулировать мощность нагрузки до 1 кВт. Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами.

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Основные сведения о диммерахДиммерДиммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер

Таблица. Некоторые виды диммеров

Виды диммеров Пояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.

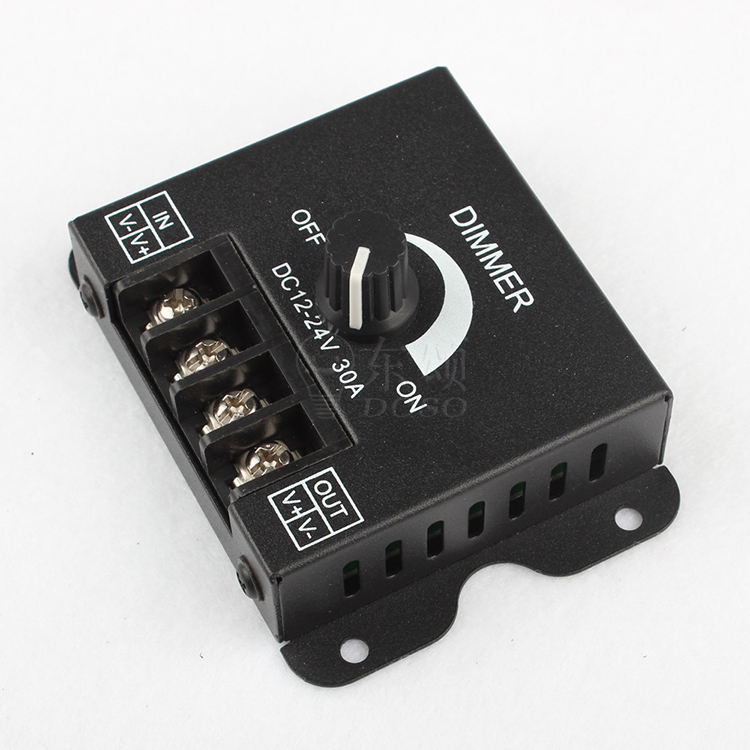

Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки.
Может быть укомплектован инфракрасным приемником для дистанционного управления.

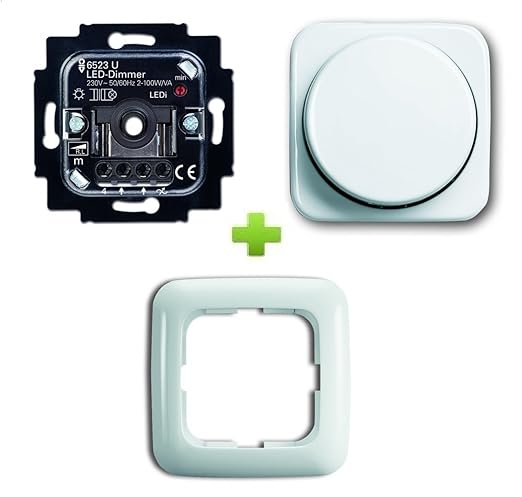

Поворотный диммер Предполагает легкое вращение поворотного элемента.

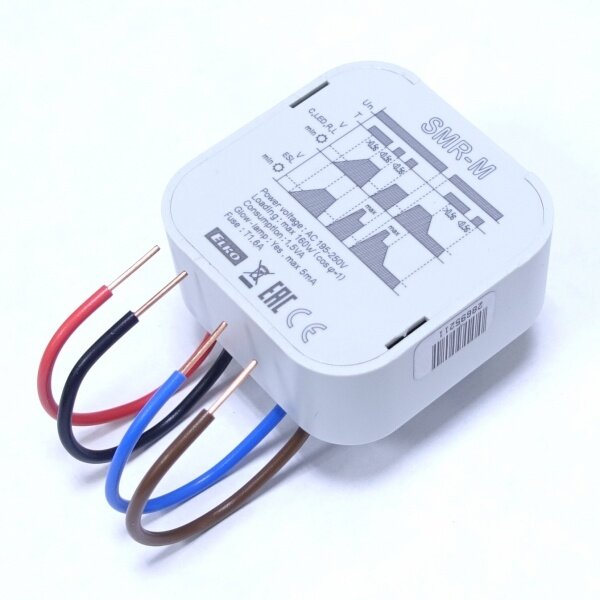

Нажимной диммер Предполагает многократное нажатие клавиши
Одинарный диммер Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер Для регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Виды

Диммеры могут применяться при регулировке интенсивности различных источников освещения. Это могут быть обычные, галогенные или светодиодные источники, а также некоторые виды энергосберегающих приборов.

Наиболее простыми являются диммеры, предназначенные для применения вместе с обычными лампами. Для других осветительных средств необходим индивидуальный подбор таких регуляторов.

Существует достаточно много различных вариантов диммеров. В состав большинства из них обязательно входит блок, который включается последовательно с осветительным средством.

С помощью этого блока регулируется мощность потребителя электроэнергии. В качестве силовых элементов таких блоков могут быть использованы полевые транзисторы, тиристоры, симисторы.

Управление силовым элементом осуществляется схемой регулирования, которая изменяет фазу открывания этого элемента. Для этой цели могут использоваться транзисторы, динисторы или микроконтроллеры, вырабатывающие сигналы с широтно-импульсной модуляцией.

Основная цель и суть диммера

Пару слов о том, что такое диммер и зачем он вообще нужен?

Это устройство электронное, предназначается для того, чтобы с его помощью изменять электрическую мощность. Чаще всего, таким образом меняют яркость осветительных приборов. Работает с лампами накаливания и светодиодами.

Электрическая сеть поставляет ток, который имеет синусоидальную форму. Чтобы в лампочке изменилась яркость, требуется подача на неё обрезанной синусоиды. Отсечь передний или задний фронт волны можно за счёт тиристоров, установленных в схеме диммеров. Это способствует уменьшению напряжения, подаваемого на светильник, что соответственно приводит к снижению мощности и яркости света.

Важно помнить! Такие регуляторы генерируют электромагнитные помехи. Чтобы их уменьшить, в схему диммеров включают индуктивно-ёмкостной фильтр либо дроссель.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

  • относительно невысокая стоимость приборов;
  • длительный срок эксплуатации;
  • отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

  • Устройства подвержены влиянию переходных процессов, шумов и помех;
  • Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

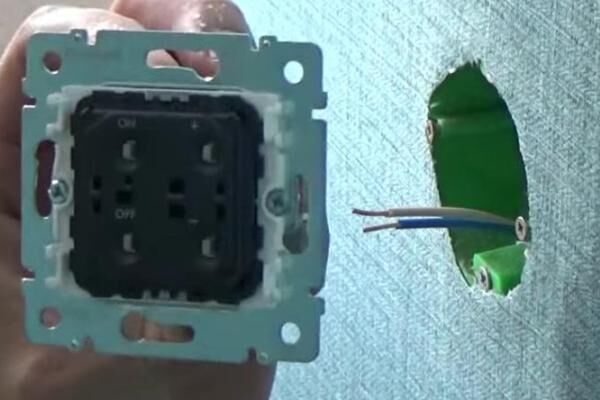

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

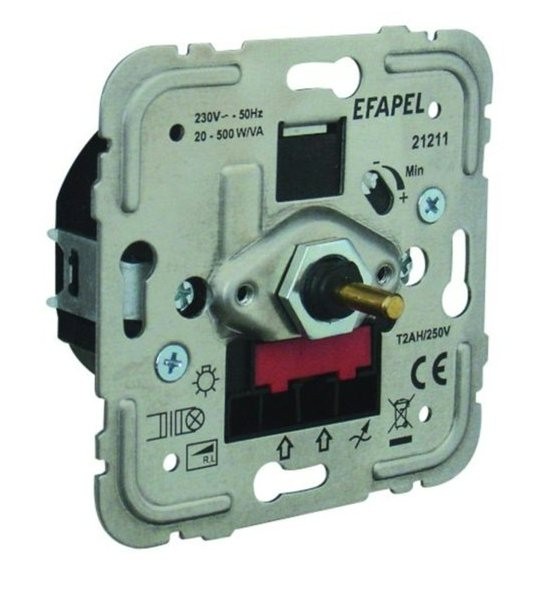

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

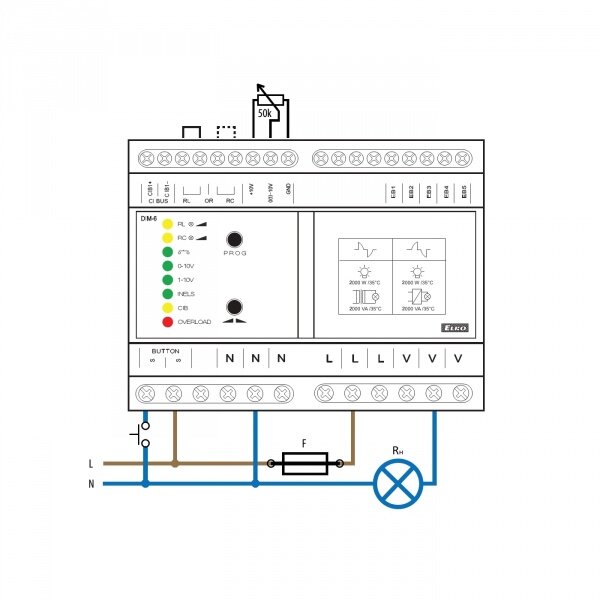

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

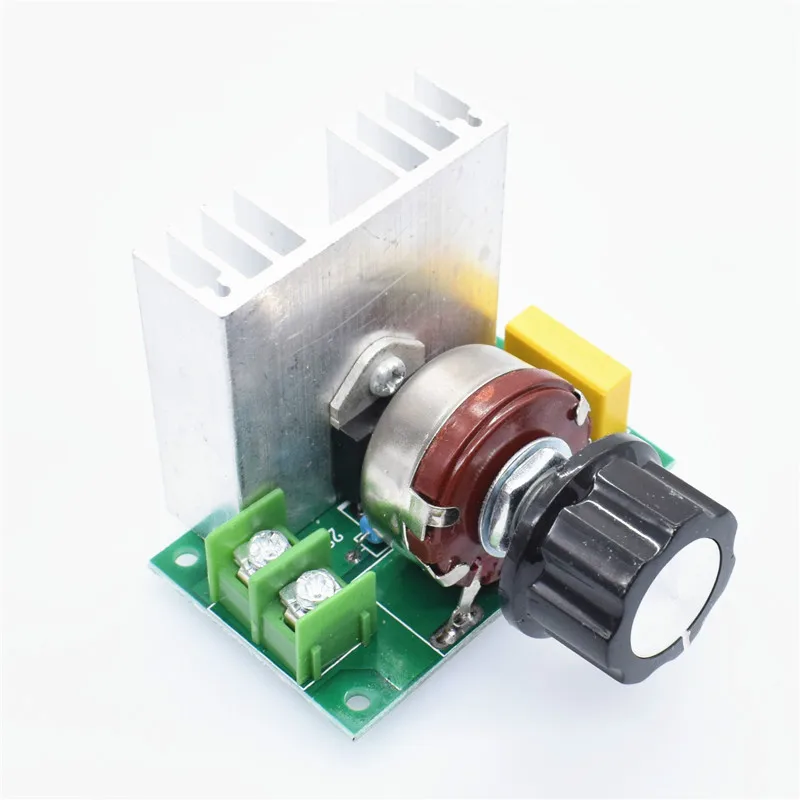

Как сделать диммер самому

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

Плюсы и минусы подключения

Некоторые люди dim любят, в то время как другие не слишком. Однако во многих ситуациях они очень полезны. Диммерные переключатели довольно просты в установке и доступны для бытового потребления. Прежде чем принимать решение об установке диммеров в своём доме, рекомендуется ознакомиться с некоторыми из плюсов и минусов этого варианта освещения. Преимущества установки переключателей:

  1. Экономия электроэнергии. Можно сохранить до 25% затрат, при уменьшении света на 25%.
  2. Полный контроль над процессом освещения в доме.
  3. Автономная работа с дистанционным управлением, что позволяет регулировать освещённость в любой комнате из доступного места в системе «Умный дом».

Недостатки:

  1. Сложность установки для неопытных пользователей. Несмотря на то что диммерные переключатели относительно просты, они могут быть непонятными для тех, кто незнаком с электроникой. Самое простое решение этой проблемы — нанять электрика для подключения коммутатора. Хотя это приведёт к увеличению стоимости проекта, но обеспечит его правильное выполнение.
  2. Несовместимость с некоторыми осветительными приборами. Рекомендуется провести исследование, чтобы увидеть, будут ли переключатели dim работать с существующим освещением на месте.

Изготовление регулятора яркости

Многие люди не могут уснуть как в ярко освещённой комнате, так и в полной темноте. Тусклый источник света, такой как ночник, лучшее устройство для комфортного сна, для чего нужен диммер. Кроме того, экономный ночник очень мало потребляет электроэнергии и сбережёт домашний бюджет. Сделать ночник своими руками несложно. Принцип работы ночника прост — свет автоматически погаснет и выключится через определённый промежуток времени, который задаётся пользователем.

Необходимые материалы

Необходимые для сборки материалы и инструменты:

  1. Провода перемычки.
  2. Печатная плата.
  3. IC1: 741 OP AMP.
  4. IC2: 741.
  5. Клеммы OP AMP разъёмы.
  6. R1: 1M.
  7. R2: переменная 5 кОм.
  8. R3: 2. 2k.
  9. R4: 3. 3M.
  10. C1: 10V.
  11. C2: 10V.
  12. D1: 1N4001.
  13. D2: D3: D4: Светодиод 3. 5V.
  14. S1: переключатель фиксации SPST.
  15. S2: мгновенный переключатель.
  16. Пластиковый блок проекта.
  17. T1: источник питания постоянного тока 6 В 400 мА.
  18. Дрель.
  19. Паяльник.
  20. Кусачки.
  21. Плоскогубцы.
  22. Отвёртка.

Конструкция и сборка устройства

Для питания этого проекта используется источник постоянного тока 6 В 400 мА. Его напряжение разомкнутой цепи (без нагрузки), измеренное вольтметром, составляет приблизительно 10 В. При нагрузке рабочее напряжение составляет около 9,5 В. Схема может быть разбита на две основные части: цепь таймера и затемнения.

Таймер выполнен из 741 OP AMP, подключённого в качестве компаратора. Он сравнивает напряжение на конденсаторе с опорным напряжением, которое задаётся R2 и R3. Когда S2 включена, C1 заряжается до напряжения питания. C1 затем постепенно разряжается через R1. До тех пор, пока напряжение на С1 больше, чем опорное напряжение, выход операционного усилителя является высоким (около 8. 7V). Это удерживает C2. Когда напряжение на C1 падает ниже эталонного значения, выход OP AMP становится низким (около 1, 9 В). Когда это происходит, C2 начинает медленно разряжаться через R4. Это начинает цикл затемнения.

Второй 741 OP AMP подключён как усилитель с единичным коэффициентом усиления. На выходе отражается напряжение через C2. Когда напряжение на C2 падает также уменьшается выходное напряжение и светодиоды. Для того чтобы светодиоды переходили от полной яркости к полной темноте, требуется около 45 минут. Нажатие кнопки в любой точке приведёт к сбросу всего цикла. Скользящий переключатель SPST включает и выключает питание.

Длительность времени, в течение которого свет горит при полной яркости, и время, когда они могут быть изменены, можно изменить, задав значения R1, C1, R4 и C2. Изменять отношения резисторов и конденсаторов стоит по мере того, как быстро разряжаются последние.

После сборки схемы подбирается подходящий корпус. В нём просверливаются отверстия для светодиодов, переключателей, циферблата и шнура питания. Печатную плату обрезают так, чтобы она разместилась в корпусе. По желанию в конструкцию можно добавить рассеиватель и поместить устройство, например, в декоративный фонарь.

Диммеры позволяют создавать настроение в доме. Независимо от того, планируется ли семейный вечер, кино или романтический ужин, правильное освещение на месте является главным. Кроме того, если нужно включить освещение больше или меньше только в одной части дома, можно сделать это одним прикосновением к пульту.

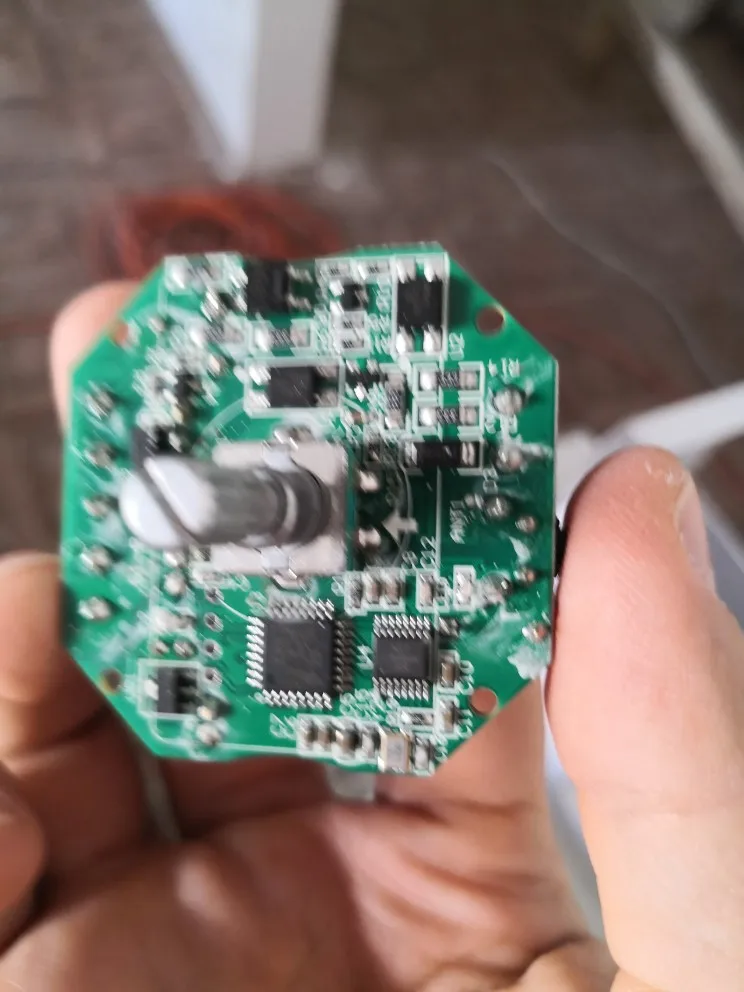

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Также читают:

  • Как подключить стабилизатор напряжения
  • Как пользоваться мультиметром
  • Как отремонтировать выключатель света

Ремонт диммера | Сделай сам своими руками


Поначалу необходимо разобраться, что это такое, и какие функции выполняет этот самый диммер. Диммер еще называют светорегулятором – это устройство, которое позволяет плавно регулировать на нагрузке напряжение. В основном его используют для регулировки яркости на галогенных лампах и лампах накаливания, но также, его можно использовать для регулировки температуры паяльника и других устройств. Название от английского переводится как – затемнять, тускнеть и т.д.

Благодаря диммеру можно сэкономить электроэнергию, происходит это за счет уменьшения напряжения и силы тока пропускаемого через регулятор, правда и яркость лампы уменьшится, но иногда в некоторых помещениях это очень кстати, а иногда даже необходимо, например, в комнате для проявления фотографий или в брудерах для управления температурой и т.д. А еще светорегулятор помогает продлить срок службы ламп накаливания, плавным поднятием напряжения, ведь лампы в основном перегорают в момент включения, так как до подключения сама лампа и вольфрамовая нить холодные, соответственно сопротивление нити во много раз ниже, а сила тока выше, чем при горячем. К сожалению работавший у меня три года без проблем диммер, неожиданно перегорел, и я решил его реанимировать. Для начала я его разобрал. В моем случае, да и в основном в не дорогих диммерах, для этого нужно выдернуть ручку регулятора, выкрутить гайку, что под ней, далее выкрутить два самореза сзади диммера и вытащить плату с деталями.

Дальше необходимо визуально осмотреть. Иногда бывает, что осмотр выявляет некоторые поломки, например, потемнение резисторов, раскол или разрыв симистора, раскол пленочного конденсатора и т.д., а иногда можно увидеть последствия в виде перегоревшей дорожки на плате.

В моем случае осмотр не показал никаких дефектов, и я взялся за мультиметр (тестер). Обычно в таких регуляторах выходит из строя симистор, собственно с светорегулятором моим так и произошло. Встречается еще такая неисправность, в момент включения диммером лампочка кратковременно вспыхивает, это тоже можно исправить заменой симистора, а иногда динистора, происходит это из-за вторичного лавинного пробоя PN перехода, одного из полупроводников. На фото, два симистора внутри синего круга.

Проверял при помощи мультиметра, симистор звонился (пропускал) во всех направлениях, причем пропускал не как полупроводник, а как проводник (кусок проволоки). Удостоверившись в неисправности симистора, отпаял его и заменил заведомо рабочим. Между симистором и радиатором я нанес КПТ-8 (паста теплопроводная), можно конечно было бы и без пасты обойтись, просто паста попалась под (так сказать) горячие руки.

В моем регуляторе стоял симистор с обозначением BT 137-600E, он рассчитан на 600 вольт 8 ампер. Заменил я его завалявшейся у меня BTB 24-600B, как видно по обозначению рассчитан на 600 вольт и 24 ампер, то есть диммер стал даже мощнее. Симисторы можно и другие, но надо смотреть по даташитам, чтобы подходил по мощности, распинновке и по токам управления.

Далее почистил отверстия, где будет запаян симистор, полудил паяльным флюсом и запаял его на подготовленное место. После этого протер ваткой смоченной спиртом плату там, где были остатки флюса.

У меня он сгорел вместе с лампочкой, и я предположил, что симистор вышел из строя из-за дуги, которая возникла при перегорании лампы и спровоцировала скачок напряжения.
Проверил так же симметричный динистор (DB3).Проверяется он так, для начала надо тестером (в режиме проверки диодов) попробовать прозвонить в обоих направлениях, он не должен звониться. Дальше накрутить на щупы тестера резистор 1 Кило Ом, первый конец щупа подключаем к динистору, а между вторым концом динистора и тестера, подключаем конденсатор 100 микрофарада (заряженный), напряжение на нем чуть-чуть больше напряжения пробоя динистора. Если тестер (в режиме вольтметр) показывает падающее напряжение, это значит динистор рабочий. Если он не исправен, замену можно найти в перегоревшей энергосберегающей лампе. На фото динистор в синем кружке.

На всякий случай проверил и остальные детали, хотя был уверен в их исправности, так как выходят из строя в основном симистор и реже динистор и переменный резистор с включателем. Ну и бывает, конечно, что перегорает дорожка, это происходит из-за замыкания в участке цепи лампочки и регулятора или неправильном расключении электропроводки в распределительной коробке, но она перегорает уже, когда симистор выходит из строя. Кстати некоторые диммеры, работают не корректно, если фазу с нулём не правильно подключить, но даже если перепутали ничего страшного не случиться.

На фотографиях ниже, можно посмотреть минимальный и максимальный накал нитей лампочки после ремонта.


И собственно видео работы диммера. Мои советы тем, кто решит отремонтировать не рабочий регулятор самостоятельно. Не рекомендую пренебрегать техникой безопасности и производить все манипуляции с диммером только при отключенном от сети питании. При измерениях под нагрузкой будьте внимательны, так как вся схема не имеет гальванической развязки. При выборе симистора покупайте его хотя бы на 30% мощнее подключенной нагрузки, а лучше на 50% или больше (в некоторых случаях придется изменить схему). Не ленитесь проверить и остальные детали, ведь их, не так уж и много там, в моей схеме всего 7 вместе с симистором. Ко мне лично бывало, приносили диммеры, у коих были вышедшие из строя то сами включатели, встроенные в потенциометр, симистор, либо динистор, но в принципе могут отказаться работать и остальные детали.
Надеюсь кому-нибудь при ремонте диммера, моя информация поможет.

Диммер ремонт своими руками

Мы постараемся ответить на вопрос: диммер ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания. Речь идет о диммере. Название “диммер” произошло от английского глагола “to dim” – темнеть, становиться тусклым. Иначе говоря, диммером можно регулировать яркость лампы. При этом замечательно то, что и потребляемая мощность уменьшается пропорционально.

Простейшие диммеры имеют одну поворотную ручку для регулировки, и два вывода для подключения, и используются для регулировки яркости ламп накаливания и галогенных ламп. В последнее время появились диммеры и для регулировки яркости люминесцентных ламп.

Ранее для регулировки яркости ламп накаливания использовались реостаты, мощность которых была не меньше мощности нагрузки. При чем при понижении яркости оставшаяся мощность никак не экономилась, а рассеивалась бесполезно в виде тепла на реостате. При этом никто не говорил о экономии, её просто не было. А использовались такие устройства там, где действительно было нужно только регулировать яркость – например, в театрах.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Так было до появления замечательных полупроводниковых приборов – динистора и симистора (симметричного тиристора). Смотрите: Как устроен и работает симмистор. В англоязычной практике приняты другие названия – диак и триак. На основе этих деталей и работают современные диммеры.

Подключение диммера

Схема включения диммера до невозможности простая – проще не придумаешь. Он включается так же, как и обычный выключатель – в разрыв цепи питания нагрузки, то есть лампы. По установочным габаритам и креплению диммер идентичен выключателю. Поэтому установить его можно так же, как выключатель – в монтажную коробку, и установка диммера не отличается от установки обычного выключателя (Как заменить выключатель освещения). Единственное условие, которое предъявляет производитель – соблюдать подключение выводов к фазе и к нагрузке.

Все диммеры, которые сейчас есть в продаже, можно разделить на 2 группы – поворотные, или роторные (с регулятором – потенциометром) и электронные, или кнопочные, с управлением с помощью кнопок.

При регулировании (диммировании) ручкой потенциометра яркость зависит от угла поворота. Кнопочный диммер в смысле гибкости управления более гибок. Можно подключить несколько кнопок в параллель, и управлять диммером из любого количества мест. Конечно, это теоретически, на практике количество мест управления ограничивается 3-4, а максимальная длина проводов – около 10 метров, причем схема может быть критична к помехам и наводкам. Поэтому надо строго следовать рекомендациям производителя по монтажу.

Существует также дистанционные диммеры, управляемые по радио- или инфракрасному каналу. Смотрите: Дистанционное управление освещением.

Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер (например, диммер Legrand) как правило собран с применением микроконтроллера. Поэтому гораздо более распространены поворотные диммеры, которые мы и рассмотрим ниже.

Устройство и схема поворотного диммера

Устройство поворотного диммера весьма простое, но может отличаться у разных производителей. При этом основная разница – в качестве сборки и комплектующих.

Схема симисторных регуляторов в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования.

Принцип действия схемы диммера таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение. Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Иными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.

Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны. То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Схема поворотного диммера

Вот так выглядит реальная схема регулятора яркости (диммера). Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется. Симисторы в практической схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В.

От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы. При минимальном сопротивлении поворотного резистора R1 будет минимальное горение лампы.

При большом желании диммер можно попробовать сделать самостоятельно. Существует большое количество различных схем самодельных диммеров разного уровня сложности. Более подробно со схемами самодельных диммеров можно познакомится в цикле статей Бориса Аладышкина про самодельные светорегуляторы – Как сделать диммер своими руками.

Как отремонтировать диммер

В заключении – несколько слов про ремонт диммеров. Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. В результате, как правило, выходит из строя симистор. Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Лучше сразу ставить мощный, на более высокий ток и напряжение, чем сгоревший. Также бывает выходит из строя регулятор, либо нарушается монтаж.

Диммер можно использовать как регулятор напряжения, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

У вас сломался телевизор, магнитола, мобильник или чайник? И вы хотите создать об этом новую тему на данном форуме?

Прежде всего подумайте вот над чем: представьте, что у вашего отца/сына/брата разболелся аппендицит и вы по симптомам знаете, что это именно аппендицит, но опыта его вырезания, равно как и инструмента никакого нет. И вы включаете компьютер, залезаете в интернет на медицинский сайта с вопросом: “Помогите вырезать аппендицит”. Понимаете абсурдность всей ситуации? Даже если вам ответят, то стоит учесть такие факторы как наличие диабета у пациента, аллергии на анестезию и другие медицинские нюансы. Думаю никто так не поступает в реальной жизни и рискнет доверять жизнь своих близких советами из интернета.

То же самое и в ремонте радиоаппаратуры, хотя конечно это все материальные блага современной цивилизации и в случае неудачного ремонта всегда можно купить новый ЖК-телевизор, сотовый телефон, iPAD или компьютер. А для ремонта такой аппаратуры как минимум необходимо иметь соответствующее измерительное (осциллограф, мультиметр, генератор и т.п.) и паяльное оборудование (фен, SMD-термопинцет и т.п.), принципиальную схему, не говоря уже о необходимом багаже знаний и опыте ремонта.

Давайте рассмотрим ситуацию если вы начинающий/продолжающий радиолюбитель паяющий всякие электронные штучки и имеющий часть необходимых инструментов. Вы создаете соответствующую тему на форуме для ремонта с кратким описанием “симптомами болезни пациента”, т.е. к примеру “Не включается телевизор Samsung LE40R81B”. И что? Да причин не включения может быть масса – от неполадок в системе питания, проблем с процессором или слетающей прошивки в EEPROM-памяти.
Более продвинутые пользователи могут найти на плате почерневший элемент и прикрепить фотографию к посту. Однако учтите, то что вы замените этот радиоэлемент на такой же – еще не факт, что ваша аппаратура заработает. Как правило, что-то стало причиной сгорания этого элемента и он мог “потянуть” за собой еще пару-тройку других элементов, не говоря уже о том, что найти сгоревшую м/с довольно такое непросто не профессионалу. Плюс в современной аппаратуре практически повсеместно применяются SMD-радиоэлементы, выпаивая которые паяльником ЭСПН-40 или китайским 60-Ваттным паяльником вы рискуете перегреть плату, отслоить дорожки и т.п. Последующее восстановление которых будет очень и очень проблематичным.

Целью данного поста не является какой-либо пиар ремонтных мастерских, а я хочу донести до Вас, что иногда самостоятельный ремонт может обойтись дороже чем отнести его в мастерскую профессионалам. Хотя конечно это ваши деньги и что лучше или рискованнее решать только Вам.

Если вы все же решили, что в состоянии самостоятельно отремонтировать радиоаппаратуру, то при создании поста обязательно укажите полное наименование прибора, модификацию, год выпуска, страну происхождения и другую подробную информацию. Если есть схема, то прикрепите ее к посту или дайте ссылку на источник. Напишите как давно проявляются симптомы, были ли скачки в сети напряжения питания, был ли до этого ремонт, что делалось, что проверялось, замеры напряжения, осциллограммы и т.п. От фотографии платы как правило толку мало, от фотографии платы снятой на мобильный телефон толку нет вообще. Телепаты обитают на других форумах.
Перед созданием поста обязательно воспользуйтесь поиском по форуму и в интернете. Почитайте соответствующие темы в подразделах, возможно ваша проблема типовая и уже обсуждалась. Обязательно прочитайте статью Стратегия ремонта

Формат Вашего поста должен быть следующим:

Темы с названием “Помогите починить телевизор Sony” с содержанием “сломался” и парой смазанных фото открученной задней крышки, снятых на 7-ой айфон, ночью, с разрешением 8000х6000 пикселей сразу удаляется. Чем больше информации касательно поломки вы выложите в посте, тем больше шансов на компетентный ответ вы получите. Поймите, что форум – это система безвозмездной взаимопомощи по решению проблем и если вы будете пренебрежительно относиться к написанию своего поста и не следовать вышеприведенным советам, то и ответы на него будут соответствующие, если кто-то вообще захочет отвечать. Также учтите, что никто не должен отвечать мгновенно или в течении скажем дня, не нужно писать через 2 часа “Что никто не может помочь” и т.п. В этом случае тема сразу же будет удалена. Для своевременного информирования об ответах в теме, при создании или после создания темы, подпишитесь на нее и вы будете получать E-Mail уведомления если кто-то ответит.
Вы должны приложить все усилия к самостоятельному поиску поломки, перед тем, как вы зашли в тупик и решили обратиться на форум. Если вы весь процесс поиска поломки изложите в своей теме, то шанс на получение помощи от высококвалифицированного специалиста будет очень велик.

Если Вы решили отнести вашу сломавшеюся аппаратуру в ближайшую мастерскую, но не знаете куда, то возможно вам поможет наш картографический онлайн сервис: мастерские на карте (слева отожмите все кнопки кроме “Мастерские”). К мастерским можно оставлять и просматривать отзывы от пользователей.

Для ремонтников и мастерских: вы можете добавить свои услуги на карту. На карте находите ваш объект со спутника и щелкаете по нему левой кнопкой мыши. В поле “Тип обьекта:” не забывайте сменить на “Ремонт техники”. Добавление абсолютно бесплатное! Все объекты проверяются и модерируются. Обсуждение сервиса здесь.

На сегодняшний день светорегулятор используют многие. Диммер может достаточно часто выходить из строя. Чаще всего это происходит в том случае, когда в доме не установлены защитные устройства. Устройства считаются чувствительными к перепадам напряжения. Если возникают повышенные нагрузки, тогда устройство может просто сломаться.


В этой статье вы найдете основные причины, которые могут повлиять на работоспособность устройства. Также вы найдете подробную информацию о том, как выполнить качественный ремонт диммера своими руками.

Если у вас не работает диммер, тогда сейчас мы вам расскажем что могло на это повлиять.

Чаще всего диммер перестает работать в результате перегорания лампочки в люстре. Дело в том, что после перегорания может возникнуть небольшое короткое замыкание. В результате замыкания в светорегуляторе может перегореть один из основных элементов – симистор. Если не заменить это устройства, тогда нарушается вся схема и диммер работать не будет.

Второй причиной может стать то, что ваше устройство может не включаться или выключаться. Суть заключается в том, что устройство может работать только с энергосберегающими лампами. Если вы желаете подключить его люминесцентной или светодиодной лампе, тогда необходимо покупать специальные диммеры. Также если вы уже решили купить светодиодную лампу, тогда необходимо приобретать только диммируемые светодиодные лампы. Для того чтобы избежать поломок неободимо правильно провести подключение диммера.


Как видите, ремонт диммера может потребоваться не всегда. Иногда причиной поломки могут выступить не те лампы.

Еще к одной причине поломки можно отнести то, что мощность светорегулятора была подобрана неправильно. При покупке диммера вам необходимо помнить о том, что его мощность должна превышать на 30 – 50% мощность светильника. Если ваша мощность будет больше, тогда устройство просто не сможет регулировать яркость. Иногда причиной также может стать повреждение проводки от люстры к диммеру.

Ремонт диммера можно выполнить и самостоятельно. Сейчас вашему вниманию мы предоставим причины поломки и возможные пути их устранения.

  • Устройство не включает свет. Для устранения этой поломки вам необходимо открыть его крышку и просмотреть предохранитель. При частых перепадах напряжения он может просто перегореть. Заменить предохранитель в диммере достаточно просто. Часто лучшие производители в комплекте предоставляют готовый предохранитель.

  • Диммер не регулирует яркость освещения. Этот ремонт диммера считается более сложным. Причиной поломки может стать симистор, который перегорает в процессе короткого замыкания. Этот элемент схемы при необходимости можно заменить и самостоятельно. Для его ремонта может потребоваться паяльник и дрель с тоненьким сверлом. Для того чтобы припаять новый вам предварительно необходимо будет снять радиатор, который крепится заклепкой. Одноклавишный выключатель не выполнит эту функцию.

  • Если в своем доме вы используете светорегулятор с обычными лампочками, тогда необходимо их как можно быстрее поменять.

  • Если не работает диммер и простой выключатель, тогда вся проблема в проводке. Ее необходимо еще раз проверить и устранить неполадки.

Как видите, ремонт диммера – это несложный процесс и выполнить его можно самостоятельно.

Рекомендуем вашему вниманию: импульсное реле.

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Также читают:

  • Обзор вероятных причин
  • Как починить поломку

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом.

Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке.

Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Поворотный диммер на симисторе. Его будем ремонтировать

В комментариях к статье, в которой я подробно рассказал про устройство и схему диммера, читатели часто задают вопросы по ремонту диммеров своими руками.

Поэтому я решил эту информацию дополнить и выделить в отдельную статью. Которую вы читаете сейчас.

Как всегда, будет много фотографий с пояснениями, ведь лучше один раз увидеть!

Будет показан пример, как я ремонтировал диммер своими руками. Будет и самокритика, и полезные советы.

Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. Превышение нагрузки бывает, когда например, любители хорошего освещения вкрутят слишком мощные лампы в люстры. Либо через диммер подключают несколько светильников, в сумме потребляющих слишком большую мощность.

К слову, при выборе диммера следует мощность выбирать с запасом 30…50%. Как повысить мощность диммера, будет рассказано и показано в этой статье.

Короткое замыкание возможно не только из-за неисправной проводки. Бывает, когда лампочки перегорают, в них происходит короткое замыкание (КЗ), в природу которого углубляться не будем.

Кроме того, в момент включения лампы накаливания через неё течёт ток, в несколько раз превышающий рабочий. Подробнее – в статье про сопротивление лампы накаливания.

В результате КЗ и перегрузки, как правило, выходит из строя симистор. Это основная неисправность, она встречается в 90% случаев поломки.

Симистор – это главный элемент. Его отличительные особенности – три вывода и к корпусу прикручен радиатор. Наиболее часто встречаются модели ВТ137, BT138, BT139.

Неисправность симистора можно выявить мультиметром. Если прозвонить в режиме омметра сопротивление между выводами А1 и А2 (или Т1 и Т2, первый и второй вывод), будет от нуля до несколько ом. Вывод – симистор однозначно сгорел.

Бывает другой случай – симистор звонится нормально (бесконечное сопротивление), а диммер однако не работает (лампа не горит во всех положениях регулятора). Тут поможет только проверка, т.е. включение в реальную схему.

О замене симистора будет подробно сказано ниже.

Креме неисправного симистора, встречаются другие неисправности диммера:

  1. Выгорают силовые дорожки печатной платы. Это – следствие основной неисправности. Дорожки придётся восстанавливать перемычками.
  2. Нарушается механическая целостность регулятора (потенциометра, или переменного резистора). От частого и интенсивного использования, тут пояснений не надо.
  3. В диммерах, в которых есть предохранитель, перед ремонтом надо в первую очередь проверить его. Часто производитель прикладывает запасной, который хранится там же, в диммере, где и рабочий. Разумное решение. Был бы он в отдельном кулечке – обязательно бы потерялся.
  4. Механическое нарушение контактов и пайки печатной платы. В первую очередь – пайка контактов, куда прикручиваются провода. Так же бывает, что электронные элементы просто плохо пропаяны производителем.
  5. Неисправности отдельных элементов. В первую очередь – динистор, затем резисторы и конденсаторы.

Прежде, чем ремонтировать, посмотрим на схему диммера. По сравнению с предыдущей статьёй про диммер, схему я немного переработал и уточнил. В прошлой статье схему оставил прежней. А в новой нумерацию деталей менять не стал, чтобы не вносить путаницу.

Схема диммера для ламп накаливания на симисторе

Диммер, который будем ремонтировать, имеет именно такую схему.

Теперь приведу пример, как заменить симистор своими руками, применяя дрель, паяльник, и обычную зубочистку.

Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Но радиатор сейчас приклёпывают. Заклёпка гораздо технологичнее и дешевле в массовом производстве.

Поэтому берём в руки дрель со сверлом диаметром 3,5…5,5 мм.

1 Высверливаем заклепку радиатора

Стрелкой показано направление сверла.

2 Снимаем радиатор с симистора

Радиатор снят, теперь надо аккуратно выпаять плохой симистор, минимально повредив плату. Рекомендуемая мощность паяльника – 25 или 40 Вт.

3 Выпаиваем симистор из платы. Обозначены выводы симистора – Т1, Т2, Gate.

Плюс к паяльнику, нужен опыт и сноровка.

Паяльником мощностью 60 Ватт и более можно запросто повредить плату.

Далее – подготавливаем место для нового симистора, используем для этого деревянную зубочистку:

4 Подготавливаем отверстия для нового симистора

6 Место под новый симистор

Площадки слиплись, но это пока не важно.

А вот и друзья-симисторы, рядом динистор DB3:

7 Новые симисторы и динистор DB3

Симисторы (BT139, BT138, BT137) на фото все на напряжение 800 Вольт, максимальный рабочий ток соответственно 16, 12, и 8 Ампер.

Даташит можно будет скачать в конце статьи.

Теперь в эти сквозные отверстия вставляем новую деталь:

Перемычка неудачная, надо было использовать проводок потоньше…

Внимательно проверяем пайку, чтобы не было замыкания между контактными площадками.

Дальше – монтируем радиатор. В домашних условиях дешевле и технологичнее использовать Винт, шайбу и гайку М3.

10 Осталось прикрутить радиатор

Теперь остаётся проверить работу в реальной схеме включения. Напоминаю, диммер включается точно так же, как обычный выключатель:

Включение лампочки через регулятор яркости.

Для схемы проверки использую лампочку любой мощности в патроне, провод со штепселем, и клеммник Ваго 222.

11 Выгорела дорожка на плате

13 Плата диммера, вид на симистор

Резисторы обозначены цветовой маркировкой. Выучили, как я рекомендовал?

14 маркировка на радиаторе

Поломанный диммер, симистор нужно менять

Поломанный диммер, симистор нужно менять

Читатель Сергей (см коммент от 12 апреля) отремонтировал диммер своими руками, но обратил внимание, что схема немного не стандартная. Схему публикую.

Схема диммера. Нестандартная?

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:8375 раз./

Если будете покупать симистор, то на АлиЭкспресс в Китае такие стоят копейки, в данном случае по 10 руб/шт.

Ещё нужно учесть преимущество симисторов BTA перед BT – у BTA фланец (радиатор) изолирован от токоведущих частей, а это повышает безопасность!

Блоки защиты ламп, которые плавно включают яркость ламп, я подробно описал в своих статьях про устройство и подключение и схему таких блоков.

Отличие диммеров и БЗ – только в способе управления. В блоках защиты симистором управляет контроллер по программе. А программа может быть любой, вплоть до волнообразного изменения яркости. Может быть управление любым аналоговым или цифровым сигналом. Был бы спрос.

Если Вам интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Диммер – электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью. Реализовать регулировку можно несколькими способами. Но наиболее распространён фазовый способ, суть которого состоит в управлении во времени моментом отпирания силового ключа (транзистора, тиристора). В сетях переменного тока лучше всего зарекомендовали себя диммеры на основе симметричного тиристора (симистора) в виде простой и недорогой конструкции. Как сделать диммер своими руками из доступных деталей, описано в этой статье.

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

  • С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
  • R1 – резистор 4,7-27 кОм-0,25 Вт;
  • R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
  • VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
  • VS1 – симистор BT136-600D или BT136-600E;
  • VS2 – динистор DB3;
  • LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.

Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.

Диммер у нас не новый и последнее время включается через раз. Как нам самим устранить такую неисправность?

Вероятнее всего в вашем вопросе речь идет о поворотном механическом диммере (с регулятором — потенциометром).

Давайте вначале разберемся какие чаще всего встречаются поломки диммеров:

  • перегорает предохранитель. Происходит это от превышения максимально допустимой нагрузки на регулятор. На тыльной стороне диммера указана нагрузка, на которую он рассчитан, к слову, максимальная мощность потребителей (светильников, люстр) должна быть на 30% меньше, указанной на приборе.

Другой причиной выхода из строя предохранителя может быть короткое замыкание (КЗ) в сети, даже банальное перегорание лампочки (в них происходит КЗ). Дело в том, что во время обрыва раскаленной вольфрамовой нити ее сопротивление возрастает более чем в 10 раз и, соответственно, во столько же раз увеличивается потребляемая мощность. Если во время обрыва мощность превысит номинал предохранителя, он, естественно, перегорит;

    выгорают на печатной плате силовые дорожки – это видно, если посмотреть на плату с тыльной стороны. Устраняется такая неисправность перемычками:

Более серьезные поломки – выход со строя динистора, симистора, конденсатора. требуют определенных знаний в области электроники и устраняются путем прозвонки, выявления неисправных деталей и их заменой.

Что касается конкретно вашего вопроса:

Причина такой поломки, больше всего, изношенный резистор, который можно выпаять с платы и установить новый, подобранный по номинальным показателям.

Не исключено, также, что не надежно затянуты провода в клеммах – подтяните крепежные винты.

Также проверьте надежность пайки контактов электронных элементов. Если на тыльной стороне платы видно, что ножка детали шатается, ее нужно аккуратно повторно пропаять.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 47

Не работает регулятор громкости. Ремонт регуляторов скорости от RaX-а

Читатели часто задают вопросы по ремонту диммеров своими руками.

Поэтому я решил эту информацию дополнить и выделить в отдельную статью. Которую вы читаете сейчас.

Как всегда, будет много фотографий с пояснениями, ведь лучше один раз увидеть!

Будет показан пример, как я ремонтировал диммер своими руками. Будет и самокритика, и полезные советы.

Причины поломки диммеров

Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. Превышение нагрузки бывает, когда например, любители хорошего освещения вкрутят слишком мощные лампы в люстры. Либо через диммер подключают несколько светильников, в сумме потребляющих слишком большую мощность.

К слову, при выборе диммера следует мощность выбирать с запасом 30…50%. Как повысить мощность диммера, будет рассказано и показано в этой статье.

Короткое замыкание возможно не только из-за неисправной проводки. Бывает, когда лампочки перегорают, в них происходит короткое замыкание (КЗ), в природу которого углубляться не будем.

Неисправности диммеров на симисторе

В результате КЗ и перегрузки, как правило, выходит из строя симистор . Это основная неисправность, она встречается в 90% случаев поломки.

Симистор – это главный элемент. Его отличительные особенности – три вывода и к корпусу прикручен радиатор. Наиболее часто встречаются модели ВТ137, BT138, BT139.

Неисправность симистора можно выявить мультиметром. Если прозвонить в режиме омметра сопротивление между выводами А1 и А2 (или Т1 и Т2, первый и второй вывод), будет от нуля до несколько ом. Вывод – симистор однозначно сгорел.

Бывает другой случай – симистор звонится нормально (бесконечное сопротивление), а диммер однако не работает (лампа не горит во всех положениях регулятора). Тут поможет только проверка, т.е. включение в реальную схему.

О замене симистора будет подробно сказано ниже.

Креме неисправного симистора, встречаются другие неисправности диммера:

  1. Выгорают силовые дорожки печатной платы. Это – следствие основной неисправности. Дорожки придётся восстанавливать перемычками.
  2. Нарушается механическая целостность регулятора (потенциометра, или переменного резистора). От частого и интенсивного использования, тут пояснений не надо.
  3. В диммерах, в которых есть предохранитель, перед ремонтом надо в первую очередь проверить его. Часто производитель прикладывает запасной, который хранится там же, в диммере, где и рабочий. Разумное решение. Был бы он в отдельном кулечке – обязательно бы потерялся.
  4. Механическое нарушение контактов и пайки печатной платы. В первую очередь – пайка контактов, куда прикручиваются провода. Так же бывает, что электронные элементы просто плохо пропаяны производителем.
  5. Неисправности отдельных элементов. В первую очередь – динистор, затем резисторы и конденсаторы.

Схема диммера

Прежде, чем ремонтировать, посмотрим на схему диммера. По сравнению с про диммер, схему я немного переработал и уточнил. В прошлой статье схему оставил прежней. А в новой нумерацию деталей менять не стал, чтобы не вносить путаницу.

Диммер, который будем ремонтировать, имеет именно такую схему.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Порядок ремонта диммера

Теперь приведу пример, как заменить симистор своими руками, применяя дрель, паяльник, и обычную зубочистку.

Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Но радиатор сейчас приклёпывают. Заклёпка гораздо технологичнее и дешевле в массовом производстве.

Поэтому берём в руки дрель со сверлом диаметром 3,5…5,5 мм.

Стрелкой показано направление сверла.

2 Снимаем радиатор с симистора

Радиатор снят, теперь надо аккуратно выпаять плохой симистор, минимально повредив плату. Рекомендуемая мощность паяльника – 25 или 40 Вт.

3 Выпаиваем симистор из платы. Обозначены выводы симистора – Т1, Т2, Gate.

Плюс к паяльнику, нужен опыт и сноровка.

Паяльником мощностью 60 Ватт и более можно запросто повредить плату.

Площадки слиплись, но это пока не важно.

А вот и друзья-симисторы, рядом динистор DB3:

Симисторы (BT139, BT138, BT137) на фото все на напряжение 800 Вольт, максимальный рабочий ток соответственно 16, 12, и 8 Ампер.

Даташит можно будет скачать в конце статьи.

Теперь в эти сквозные отверстия вставляем новую деталь:

9 Обрезаем ноги (выводы))

Перемычка неудачная, надо было использовать проводок потоньше…

Внимательно проверяем пайку, чтобы не было замыкания между контактными площадками.

Теперь остаётся проверить работу в реальной схеме включения. Напоминаю, диммер включается точно так же, как обычный выключатель:

Для схемы проверки использую лампочку любой мощности в патроне, провод со штепселем, и клеммник .

Ещё два диммера. Внешний вид печатных плат.

Бонусом – ещё фото:

Резисторы обозначены цветовой маркировкой. Выучили, как ?

Схема диммера. Нестандартная?

Скачать справочную информацию по симисторам для диммеров:

/ Даташит, pdf, 183.12 kB, скачан:8915 раз./

/ Даташиты, pdf, 150.55 kB, скачан:11810 раз./

Если будете покупать симистор, то на АлиЭкспресс в Китае такие стоят копейки, в данном случае по 10 руб/шт.

Ещё нужно учесть преимущество симисторов BTA перед BT – у BTA фланец (радиатор) изолирован от токоведущих частей, а это повышает безопасность!

Сходство диммеров и блоков защиты ламп

Блоки защиты ламп, которые плавно включают яркость ламп, я подробно описал в своих статьях про и таких блоков.

Отличие диммеров и БЗ – только в способе управления. В блоках защиты симистором управляет контроллер по программе. А программа может быть любой, вплоть до волнообразного изменения яркости. Может быть управление любым аналоговым или цифровым сигналом. Был бы спрос.

Если Вам интересно , подписывайтесь на

Валкодер на панели управления автомагнитолы

Разбирать валкодер стоит аккуратно без применения излишней силы. Главная задача – добраться до внутренних контактов и почистить их от грязи и окислов. Можно слегка отогнуть подвижные контакты, чтобы они лучше контактировали с фиксированными контактами при скольжении.

Чистку контактов лучше производить специальными средствами. Для этого можно использовать, например, спрей-очиститель DEGREASER . Он легко наноситься на поверхность, быстро испаряется не оставляя следов, хорошо очищает от застывшей канифоли, окислов, грязи и мелкодисперсной пыли. Спрей лучше нанести на зубную щётку в небольшом количестве и затем аккуратно почистить поверхность внутренних контактов валкодера. После этого проводим сборку валкодера и впаиваем в печатную плату.

Обычно, после проведения такой чистки валкодер работает стабильно и неисправность с хаотичной регулировкой громкости больше не проявляется.

24.10.2012

В этой статье мы рассмотрим основные причины поломки В зависимости от причины неисправности, можно попробовать отремонтировать датчик, или же сразу менять на новый.

Дело в том, отремонтировать можно лишь самые простые неисправности, а остальные – уже последствия износа и усталости датчика, где проблему решить можно только заменой.

  1. Первым делом проверьте датчик на работоспособность: Если он работает, значит, возникшая проблема кроется не в датчике.
  2. Попробуйте прочистить датчик: , возможно этот вариант даст какой-то результат.
  3. Разбираем датчик.

Как разобрать регулятор холостого хода(рхх)?

Разбирать датчик холостого хода следует очень осторожно, иначе можем полностью сломать его.

  1. Для разборки датчика, сначала необходимо убрать три шпильки, которые служат фиксатором корпуса.
  2. Удалив шпильки с датчика, прилагая небольшие усилия, аккуратно вытаскиваем корпус разъёма. Не повредите контакты проводов, и не оторвите их.
  3. Смотри на причину неисправности.

Самое простой, что может случиться, это обрыв провода. В этом случае запаиваем провод обратно, и покрываем его лаком. «Зачем покрывать лаком?» спросите вы, — для защиты от коррозии.

Так же мог износиться привод направляющей иглы или само направляющее. В данной ситуации мы ничего не сможем поделать, кроме как поставить новый датчик.

В начале марта удалось приобрести отличный игрушечный радиоуправляемый джип, имеющий мощный мотор 380-й серии и серво с плавной регулировкой поворота, после чего данный девайс гонялся и в снег, и дождь, и пыль с песком. Причём испытания авто на более чем 30 заездах показали следующее: ему всё нипочём! Уже и водой заливали по уши, и песком забивался, и мокрым снегом облеплен был с головы до ног, и летел кувырком по асфальту с трамплина — а упорно ездил (если не считать пару раз отрывавшихся проводов на разъёме моего самодельного 2S аккумулятора, ).

Но вот и на старуху нашлась гнилуха — сгорел регулятор скорости на общем блоке управления. А дело было так: есть у этого джипа режим суперскорости, включаемый только через поворот ключа в пульте. Такая себе защита от детей, ведь тогда 2-х килограммовая машинка превращается в тяжёлый снаряд, который может снести малыша при столкновении.

Иногда включал эту супер-скорость по асфальту, а тут надумал запустить её по затрудняющей движение траве. И конечно получил перегрев мосфетов управления мотором в мостике на второй минуте заезда. Машинка перестала ездить вперёд (да и назад ехала только сразу на максимальной скорости).

Сначала отчего-то подумалось на пульт — вдруг там кнопочка где заела или контакт в переключателе пропал. Наивные мысли! ПДУ работал без проблем (это определяется косвенно по изменению тока его потребления во время разных нажатий).

Собираем пульт и переходим к сложной части — разборке блока управления серво и мотора, именуемом FY-RX01.

Схема регулятора RC

Это блочок, содержащий внутри радиоприёмник 2,4 ГГц, управление серво и ШИМ контроллер электромотора (путём 4-х полевых транзисторов).

Схему найти точную не удалось, да это особо и не требуется. Скорее всего сгорели какие-то из мосфетов, так как если проблема в микросхемах — можно сразу сливать воду и искать в продаже готовый модуль (да простят меня за эту ересь труЪ радиолюбители).

Транзисторы виновники торжества нашлись легко, так как были пробиты накоротко, но учитывая их безымянность встал вопрос с поиском аналога.

Вот только особо тут думать не нужно: согласно информации с блогов ремонтников этих модулей, сюда прекрасно подходят MOSFET от ШИМ питания процессоров и видеокарт ПК. Их ток примерно 30-40А, чего более чем достаточно для мотора потребляющего 5-10А.

Но есть одна проблема — выпаять их обычным паяльником, пусть и 100 ваттным, практически нереально. Они припаяны тугоплавкими припоями и скорее всего результат будет как у меня:

Пришлось задействовать паяльную станцию (термофен), после чего дело пошло и замена сгоревших полевиков успешно выполнилась. Далее смотрите на испытания радиоуправляемой машины после ремонта (а заодно испытания недавно купленной видеокамеры SONY HDR-250, так как дальше снимать видео для ютуб-канала телефоном 0,3 мегапикселя просто стыдно).

Видео

Как вы заметили, дополнительно решено было поставить светодиодные фары на 2-х LED 3 В, 300 мА подключенных через резистор 20 Ом 1 Вт к АКБ. Подключение последовательное с заниженным током 100 мА, чтоб не перегревались. Так становится понятно что авто включено, да и по тёмной улице с ними гонять превеликое удовольствие!

В общем всё работает после починки как надо, поэтому вывод делаем такой: практически все ШИМ регуляторы RC моделей построены на мосфетах и при их сгорании просто впаиваем транзисторы с плат старых нерабочих видеокарт с материнками, коих у вас должно быть немало. Всем спасибо за внимание!

Обсудить статью РЕМОНТ РЕГУЛЯТОРА СКОРОСТИ RC МОДЕЛИ

При перегрузке (сверлении большого числа отверстий в бетоне например) у электродрели FIT часто выходит из строя регулятор скорости, совмещённый с кнопкой включения. Для его ремонта необходимо сначала аккуратно разобрать дрель, извлечь из неё регулятор и отключить от него провода, предварительно записав, какой провод к какому контакту подключен.

Разбирается корпус регулятора отгибанием боковин и выводом крышки из фиксаторов, без клея. Надо соблюдать осторожность и неторопливость — там находятся 2 пружинки, которые соскучились по свету и полётам))).

С механикой всё несложно — чистим контакты и промываем спиртом от грязи. Плату со схемой легко вынимаем, предварительно выдвинув из пазов медные квадратики зажимов-контактов. Единственный элемент схемы, который выходит из строя — симистор. Находим его и «обезвреживаем», выпаяв подходящие к нему проводники (хороним на месте).

От управляющего электрода делаем отвод тонким многожильным проводком (чтобы вместился под крышку) и выводим при сборке в существующее отверстие. Обратная сборка регулятора проблем не составляет (при наличии аккуратности и неторопливости!). От зажимов регулятора (не от фазного) делаем 2 доп. отвода гибким проводом, для подключения симистора. Он становится вынесенным элементом регулятора. (места в ручке, для его расположения, вполне достаточно).

пошаговая инструкция. Как разобрать выключатель света для проведения ремонта или замены Как снять трехклавишный выключатель со стены

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

  1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
  2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
  3. Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
  4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
  5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
  6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

При облицовочных ремонтных работах в квартире возникает необходимость в демонтаже выключателя со стены. Это связано с тем, что покрасить стены и поклеить обои в квартире, не снимая выключатели можно, но аккуратно не получиться. Также при необходимости замены выключателя на другую модель, может оказаться, что рамка нового, несколько меньше и тогда вокруг него будет образован кант из голой стены.

Подготовка к демонтажу выключателя.

Для того чтобы снять выключатель со стены перед монтажом обоев не нужно вызывать квалифицированного электрика, с этим можно справиться и самостоятельно. Но перед тем как приступить к демонтажу, следует обесточить квартиру, особенно если нет никакого опыта по обращению с электричеством. Для того чтобы обесточить квартиру, следует на щитке, где расположен электросчетчик выключить автомат или выкрутить пробку.

Для работы потребуется:

электрический фонарик, крестовая отвертка, тонкая плоская отвертка

Отвертки обязательно должны быть с пластиковыми или резиновыми ручками.

Важно: Даже при самой незначительной работе с электричеством, необходимо чтобы руки были полностью сухими.

Поэтапное снятие выключателя со стены

Сперва стоит определить, какая часть выключателя снимается сначала. В зависимости от конструкции чаще всего это кнопки, реже первой извлекают рамку. Если кнопки выключателя неплотно закрыты в рамке, то извлекают изначально их. Зажав кнопки пальцами по обе стороны, аккуратно потяните их на себя, на некоторых моделях зажимать необходимо не по бокам, а сверху и снизу.

Если показалось, что кнопки поддаются, но из пазов не выходят, необходимо использовать тонкую плоскую отвертку . В щель между рамкой и кнопками, вставляют отвертку и медленными легким движениями подтягивают их на себя.

В случае если кнопки закрыты самой рамкой, то ее также можно извлечь при помощи отвертки . А уже после снимают кнопки, по примеру выше.

Далее, следует рассмотреть крепеж рамки. При обычных пластиковых держателях, рамку удаляют легким подтягиванием при помощи отвертки . Иногда рамка крепится на небольшие болтики, для их извлечения понадобиться крестообразная отвертка .

Сняв рамку, остается вынуть сам корпус выключателя из стены. Обычно на металлической части корпуса располагаются два — четыре болтика, которые следует извлечь. После извлечения корпуса, останется только отключить сами провода.

Важно: в некоторых моделях, корпус крепится на острые распорные лапы. Извлекать их необходимо очень аккуратно, так как они могут сильно повредить штукатурку. Для извлечения, такого типа крепежа, лапы поджимаются внутрь, друг к другу.

Отключение проводов от корпуса, осуществляется выкручиванием крепежных болтов из корпуса выключателя. Далее, из корпуса аккуратно вынимаются провода. Провод необходимо доставать очень бережно, особенно в квартирах со старой проводкой, чтобы не повредить.

После завершения процесса снятия выключателя, провода следует заизолировать, простой изолентой . Провода не должны соприкасаться друг с другом.

Если необходимо снять выключатель перед монтажом или снятием обоев без последующей замены, можно ограничиться только извлечением кнопок и рамки.

Важно: не следует делать большие нахлесты обоев на отверстие выключателя, их следует обрезать малярным ножом, этого требует техника безопасности.

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

  • Преображение эстетического вида путем замены устаревших моделей более современными;
  • Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
  • Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.


Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.


Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.


Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.


Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.


Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.


Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.


Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:



Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.


Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.


Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.


Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.


Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

  • Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
  • Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
  • При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
  • Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров




Наверняка каждый хоть раз имел дело с ремонтом, и он знает, что такой радостный по окончанию процесс доставляет столько хлопот. Случается и такое, что даже незначительные задачи могут поставить в ступор. Сегодня мы поговорим об одной из таких задач, а именно о том, как разобрать выключатель света. Из-за регулярного использования, устройство выключателя очень часто выходят из строя, тем самым создавая неудобства и хлопоты.

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или . В выключателе их нет, надо его найти или в или в , т.е. в другом месте. По этому удобней пользоваться . Перед тем, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

  1. Вытянуть рукой;

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от . Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

  • винтовые зажимы;
  • пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Сломанный выключатель – ситуация малоприятная, требующая скорейшего решения. Чтобы не ждать прихода электрика и быстро восстановить освещение, желательно уметь самостоятельно ремонтировать прибор. Согласитесь, это не только удобно, но и практично с финансовой точки зрения.

Конструкция прибора не особо сложная, поэтому починка доступна практически любому домашнему умельцу, у которого есть хотя бы небольшой опыт обращения с электрикой. Для начала нужно выяснить, как разобрать выключатель света, а затем определить причину поломки и устранить ее.

Предлагаем разобраться, в чем особенности демонтажа клавишных, поворотных и сенсорных моделей, а также узнать наиболее вероятные причины выхода из строя коммутирующего устройства.

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново .

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Как разобрать выключатель

Перед началом разборки и ремонта выключателя нужно запастись необходимыми инструментами: отверткой с индикатором или мультиметром, изоляционной лентой, наждачной бумагой, отверткой прямой и крестовой, маркером, пассатижами и т.п.

Не помешает также какая-нибудь емкость для хранения мелких предметов, например, крепежных элементов.

После разборки выключателя следует запомнить цветовую маркировку проводов и схему их подключения. Подробные снимки могут стать хорошим подспорьем

Еще один полезный предмет при выполнении таких работ – фотоаппарат или мобильный телефон с камерой. Весь процесс рекомендуется снимать. Подробные снимки могут быть особенно полезны начинающим мастерам во время обратной сборки прибора.

Порядок работ во многом зависит от .

Демонтаж клавишных устройств

Шаг 1 . Разборку одно- двух- или трехклавишного выключателя начинают с отсоединения клавиш. Обычно каждую из них нужно поддеть отверткой или другим похожим приспособлением и просто снять. Некоторые производители делают на клавишах небольшие выступы или выемки, чтобы облегчить процесс демонтажа.

Шаг 2 . Следует аккуратно убрать декоративную рамку. Для этого нужно отодвинуть защелки, которые ее удерживают. Теперь передняя часть механизма выключателя доступна для осмотра.

Во время разборки выключателя с двумя или тремя клавишами нужно отметить место подключения питающего провода и запомнить цвет этого провода, или пометить соответствующую жилу маркером

Шаг 3 . Рекомендуется вооружиться тестером и убедиться, что питание на клеммах выключателя отсутствует. Если работы проводятся с многоклавишным устройством, опытные мастера рекомендуют пометить маркером провод питания, общий для всех клавиш.

Шаг 4 . Надо убрать крепежные защелки или открутить болты, которые удерживают механизм выключателя в подрозетнике. Теперь можно приниматься за более подробный осмотр и ремонт устройства.

Старые клавишные выключатели устроены несколько иначе. На корпусе таких приборов, спереди или на одной из боковых панелей, имеется крепежный болт, который и нужно открутить. Затем можно снять весь корпус изделия.

Для старых и новых выключателей используют подрозетники разного вида. Этот момент следует учитывать, если предполагается обновить прибор.


На клавишах и декоративных рамках выключателей обычно предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и быстрое снять его без повреждений (+)

Иногда слишком жесткое крепление мешает установке клавиш, тогда болты нужно немного ослабить, обычно это помогает. Во время разборки выключателя не всегда обязательно удалять клавишу, если она не мешает проведению необходимого ремонта.

В этом случае достаточно отсоединить только рамку. Крепежные элементы в виде распорок можно ослабить сбоку.

Концы и закрепить в клеммах. Чтобы убедиться, что работы выполнены правильно, нужно провода после закрепления слегка подергать. Любые механические дефекты или повреждения на кабеле – веская причина для его замены.

Места, в которых имеется повреждение изоляционного слоя, следует заизолировать повторно. Но если таких участков слишком много, лучше кабель заменить полностью, иначе вскоре придется снова ремонтировать выключатель.

По окончании ремонта выключатель нужно снова правильно подключить к проводке, соблюдая схему и избегая ошибок, которые были допущены ранее. Если выполнялась замена проводки, следует заизолировать неиспользованные жилы заземления.

Затем следует снова зафиксировать механизм выключателя в подрозетнике и закрутить крепежные болты. Потом на место возвращают клавиши и декоративную рамку.

Не стоит слишком сильно затягивать крепежные болты во время обратной сборки, это может изменить положение устройства и затруднить установку клавиши

Теперь нужно проверить работу выключателя. Для этого его несколько раз включают и выключают. Для двух- и трехклавишных устройств проверяют каждую клавишу отдельно и все одновременно. Если прибор при этом не искрит, а свет ламп не мерцает, работы можно считать успешными.

На нашем сайте есть блок статей с подробным описанием подключения одно-, двух- и трехклавишных выключателей, советуем ознакомиться:

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми , которые также называют диммерами.

Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.

Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о , которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель.

Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.

Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить.

Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину.

Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

  • повышенную влажность, которая стимулирует окислительные процессы;
  • неправильное, например, слишком слабое крепление проводов;
  • чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
  • напряжение в сети, превышающее допустимый уровень;
  • частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать , а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Правильная разборка выключателя – важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.

Есть опыт разборки выключателя? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Как разобрать трехклавишный белорусский выключатель света. Как разобрать выключатель света для проведения ремонта или замены. Отключение напряжения в сети

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

  • отвертка – плоская и крестообразная;
  • отвертка — индикатор напряжения;
  • переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает.

Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

  • отвертка-индикатор;
  • мультиметр;
  • монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Продукцию данного производителя можно часто увидеть, как в быту, так и в общественных помещениях, благодаря высокой надежности и относительно доступной стоимости изделий.

При необходимости разобрать и отревизировать соединение, также не возникает каких-либо проблем, однако производитель предусмотрел некоторые особенности в конструкции.

Для извлечения выключателя из стены понадобится стандартный набор инструментов. Снятие клавиш производится довольно легко, а вот с декоративной накладкой, у обывателя ни разу не сталкивавшегося с таким типом выключателей могут возникнуть проблемы. Дело в том, что здесь производитель применил специальные зажимы из упругой проволоки, уходящие вглубь корпуса.

После того, как клавиши сняты, декоративную накладку необходимо без лишних усилий потянуть на себя, благодаря чему появится доступ к контактам.

Конструктивной особенностью этих выключателей, является и расположение винтов зажимов с тыльной стороны, поэтому доступ к ним возможен только после выемки всего корпуса из стены. Проверку контактов определяют визуально и с помощью мультиметра.

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

» — будем снимать обычный клавишный выключатель, коих в наших квартирах достаточно большое количество. Разборка и съем может потребоваться при ремонте (например — решили переклеить обои) или же попросту он сломался и его нужно заменить. Если с наружными вариантами проблем не много, то вот внутренние снять сложнее (почитайте — ). Однако все просто, читайте дальше пошаговая инструкция …

Для работ нам понадобятся две отвертки. Одна с плоским носиком (прямая) и крестовая. У многих типов выключателей используется только «плоская» потому как нет крестообразных винтов крепления, однако у импортных может быть с точностью наоборот. Поэтому нужно иметь сразу две.

2) Обесточим помещение

Первым делом нам необходимо отключить электричество в помещении, в котором вы будете работать. Сейчас это легко сделать в электрощитке — автоматами (как я их называю – «автоматические пробки»). Отключаем нужные нам, если вы не знаете, какой идет на комнату — лучше отключить сразу все. Иначе есть вероятность получить удар электрическим током. Посмотрите на фотографию должно быть именно так.

Рычажок вниз, а в прорези должен быть «зеленый квадратик», это говорит о безопасности – можно работать.

3) Снятие клавиш

Основная сложность состоит в том, что надо снять клавиши с выключателя (если он двойной) или клавишу (если одинарный), иначе его попросту не разобрать.

И тут есть небольшие различия, все потому что механизмы различаются по конструкции.

Самый простой способ это потянуть кнопку на себя пальцами и сжать ее по бокам. Таким образом, крепления «утопятся» и она отойдет.

На некоторых выключателях это не получится, строение другое. Поэтому нужно найти разъемы по бокам, прямой отверткой «поддеть» их и потянуть на себя они отойдут. Только делайте это аккуратно, не сломайте клавишу.

4) Снятие рамки

Рамки также разные. Есть винтовые — которые крепятся на маленькие винтики, просто откручиваем и снимаем. Второй тип – это имеющие специальное крепление, своеобразные защелки по бокам, нужно отметить таких выключателей сейчас большинство (в средней ценовой категории), например у меня марки LEZARD. Нам нужно аккуратно (не сломайте), отогнуть эти пластиковые крепления и рамка сама отойдет. Для удобства снимаем одну сторону, затем другую, сразу две не получится.

5) Откручиваем корпус

Любой механизм держится на винтиках по бокам, всего их два редко может быть четыре. Однако у большинства моделей есть так называемое собственное крепление (распорного типа), его используют без болтов – тогда нам надо ослабить именно его. После того как вы открутите крепление, выключатель начнет выходить из подрозетника, мы его практически разобрали, осталось отключить провода.

6) Отключаем провода

Сейчас у 90% механизмов, электрическая проводка фиксируется болтиками. Для отключения достаточно их открутить и потянуть на себя.

Вот и все, мы закончили. Как видите разобрать и снять его не сложно, главное отключите электричество. Также стоит помнить оголенные провода, будут под током, когда вы включите электричество. Поэтому нужно их либо изолировать (если делаете ремонт), либо ставить исправный (если ваш старый сломался).

И в заключении вот так смотрится разобранный выключатель LEZARD. Основные три части – клавиша, рамка и сам механизм. Обратно все устанавливается в обратном порядке.

На этом я заканчиваю инструкцию, думаю было полезно. Читайте наш строительный блог.

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

  1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
  2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
  3. Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
  4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
  5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
  6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

При выполнении любых работ с электропроводкой прежде всего нужно отключить электричество на щитке, обесточив место ремонта. А также следует запастись специальной отверткой-индикатором , с помощью которой можно будет проверить, все ли отключено.

Порядок действий при демонтаже будет следующим:

После этого можно приступить к демонтажу самого механизма и открутить болты, которыми крепится проводка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода , вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена , такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

Кроме того, возможно ослабление контактов проводов на клеммах. Если внешне все выглядит исправно, следует попробовать открутить проводку от мест крепления и прикрутить ее заново, туго затягивая винты. Если проверка выявила, что дело не в этом, то стоит проверить качество проводки специальным устройством — мультиметром.

Как починить сломанный переключатель диммера в вашем доме

Ремонт неисправного диммера — очень простая задача, которую можно выполнить за считанные минуты. Вместо того, чтобы вызывать профессионального электрика, вы можете выполнить работу самостоятельно. С помощью этого руководства и подходящих инструментов вы сможете в мгновение ока починить этот сломанный переключатель диммера и сэкономить немного денег. Вот как вы делаете свою работу.

Шаг 1 — Отключение источника питания

Первым и наиболее важным шагом в работе с электрической арматурой является отключение источника питания от сети.После того, как вы отключили главный выключатель, назначенный для этой цепи, дважды проверьте с помощью тестера цепей, чтобы убедиться, что на выключатель не поступает питание.

Шаг 2 — Снимите пластину

Снимите пластину переключателя, открутив винты, которые удерживают ее на стене. После того, как вы открутите винты, вы сможете извлечь диммер, который необходимо починить.

Шаг 3 — Снимите переключатель

Медленно вытяните переключатель диммера, но не держитесь за металлические части переключателя.Вытяните переключатель достаточно далеко, чтобы оголить провода.

Шаг 4 — Отсоедините провода

Используйте отвертку, чтобы отсоединить провода, подключенные к коммутатору.

Шаг 5 — Купите новый коммутатор

Купите новый коммутатор в хозяйственном магазине; вы можете взять старый переключатель диммера с собой, чтобы получить новый, такой же, как тот, который вы сняли. Пока вы находитесь в строительном магазине, купите гайки для проводов.

Шаг 6 — Подключение проводов

Подключите новый переключатель диммера к проводам, которые вы отсоединили от старого переключателя.При соединении проводов убедитесь, что цвета совпадают.

Шаг 7 — Гайки для проводов

Поместите гайки для проводов на подключенные провода, чтобы они оставались надежными. Проволочные гайки должны быть правильно навинчены и убедиться, что оголенный провод не оголен.

Шаг 8 — Проверьте провода

Слегка потяните за провода, чтобы убедиться, что они правильно подключены, вы не хотите, чтобы провода в вашем коммутаторе ослабли. Ослабленные провода вызывают искры и повышают риск электрического пожара.

Шаг 9 — Установка переключателя

Осторожно протолкните провода назад и закрепите новый переключатель диммера обратно в коробку, убедитесь, что провода не торчат.

Шаг 10 — Закрепите пластину переключателя

Закрепите пластину переключателя, закрутив винты обратно в стену.

Шаг 11 — Включение питания

После того, как вы закончили замену пластины переключателя, включите источник питания с помощью главного прерывателя цепи.

Шаг 12 — Проверьте коммутатор

Проверьте коммутатор, чтобы убедиться, что он работает должным образом.Если вы обнаружите, что переключатель не работает, проверьте соединения еще раз.

Это все, что вам нужно сделать, чтобы починить сломанный переключатель диммера в вашем доме.

Не перегружайте диммерные переключатели

Нью-Джерси — Знаете ли вы, что вы можете случайно перегрузить диммер? В противном случае он может стать горячим на ощупь, а иногда и очень горячим до такой степени, что может стать причиной возгорания. Вот как этого избежать, используя простую математику.

Большинство диммерных переключателей рассчитаны на 600 Вт. Этот номинал указан прямо на передней панели переключателя яркости, под крышкой. Это означает, что мощности переключателя достаточно, чтобы затемнить, например, до шести 100-ваттных лампочек или до десяти 60-ваттных лампочек. Однако если общая мощность приглушенных ламп превышает 600 Вт, тогда переключатель начнет перегреваться.

Наши специалисты в Superior Wirework могут выполнить вашу работу быстро и безопасно

Свяжитесь с нами сейчас 973-713-5345

Получить цитату

600 Вт может показаться много, но на самом деле это не такая уж редкость.Возьмем, к примеру, люстру с двенадцатью лампами, которая требует 60-ваттных лампочек. Это всего 720 Вт, что значительно превышает возможности диммерного переключателя на 600 Вт. К счастью, есть диммерные переключатели, каждый из которых рассчитан на 1000 Вт, и они не занимают больше места в электрической настенной коробке, чем стандартный диммерный переключатель на 600 Вт. Один из них должен легко справиться с нашей проблемной люстрой.

Но что происходит, если рядом установлены два или более диммерных переключателя на 600 или 1000 Вт? Если вы внимательно посмотрите на переключатель диммера, вы увидите, что с каждой стороны у него есть маленькие металлические выступы.Когда два переключателя устанавливаются рядом, эти выступы необходимо отломать с одной стороны каждого диммера. Когда три или более переключателя устанавливаются бок о бок, эти выступы необходимо отломать с обеих сторон каждого диммера, за исключением тех, которые находятся на обоих концах. К счастью, язычки имеют царапины, поэтому их можно легко сломать с помощью простых плоскогубцев, но это снижает мощность или снижает максимально допустимую мощность каждого диммерного переключателя.

Фактически, удаление выступов с одной стороны диммерного переключателя на 600 Вт снижает его номинальную мощность до 500 Вт, в то время как удаление выступов с обеих сторон дает оценку всего 400 Вт.Точно так же удаление язычков с одной стороны диммерного переключателя на 1000 Вт снижает его номинальную мощность до 800 Вт, в то время как удаление язычков с обеих сторон дает оценку всего 650 Вт. Это означает, что хотя диммер на 1000 Вт на обоих концах группы с несколькими переключателями будет иметь достаточную мощность для работы с нашей люстрой мощностью 720 Вт, ни один из диммеров в середине группы не будет иметь достаточной мощности для этого и будет перегреваться. .

Это не означает, что каждый переключатель диммера, теплый на ощупь, перегружен.Например, некоторые старые типы диммерных переключателей, в которых не используются новейшие электронные технологии, нагреваются из-за того, что они ограничивают поток электричества. Однако, если переключатель действительно теплый на ощупь, вероятно, неплохо сложить мощности всех ламп, которыми он управляет, чтобы убедиться, что они не превышают номинальную мощность переключателя

.

Грант Треббин: Разборка светодиодного диммера RF

Недавно со мной связался кто-то, кто прочитал мой пост о светодиодных драйверах MeanWell с возможностью затемнения.Им нужен был совет о том, как подключить блок драйвера к приобретенному ими беспроводному контроллеру затемнения. После пары попыток соединить их, стало ясно, что простого пути к этому нет из-за того, как они спроектированы. Купив себе один за 20 баксов, я подумал, что сделаю разбор и анализ того, как работает беспроводной контроллер затемнения, и объясню, почему их нелегко подключить.
RF Светодиодный диммер

Блок управления беспроводным регулированием яркости разработан для работы от входа 12-24 В и изменения яркости регулируемой нагрузки до 8 А с помощью ШИМ-переключения, тогда как драйвер MeanWell LDH-45 представляет собой преобразователь постоянного тока в постоянный с входной клеммой. для включения и выключения нерегулируемой нагрузки в режиме ШИМ.Вход PWM имеет максимальное входное напряжение 8 вольт, я думаю, он может больше, но документация неясна. Таким образом, теоретически мы можем подключить резисторный делитель к выходу 12 В регулятора яркости, чтобы снизить напряжение до безопасного уровня, и подключить его к клемме управления ШИМ. Посмотри, сможешь ли ты заметить ошибку, которую я допустил в своей логике. Я объясню это позже, но, разумеется, соединения на схеме ниже не работают. Я дам вам несколько подсказок, отключение положительного выхода диммера приводит к тому, что свет гаснет, но отключение терминала PWM DIM заставляет свет оставаться включенным.


Первоначальное неправильное подключение

3-х кнопочный брелок дистанционного управления используется для увеличения и уменьшения яркости света, а также для его выключения.


Брелок дистанционного управления

По той низкой цене, которую я заплатил, я ожидал, что пульт будет некачественной печатной платой с дешевыми компонентами в хлипком корпусе.Удивительно, но пульт ДУ выполнен хорошо, с водонепроницаемым резиновым уплотнением.


Резиновое водонепроницаемое уплотнение

В пульте нет ничего особо интересного. Он содержит заменяемую пользователем батарею, несколько тактильных кнопок для поверхностного монтажа и светодиодный индикатор состояния. Маркировка на кристалле показывает, что устройство работает на частоте 433,92 МГц.


Печатная плата дистанционного управления

Основной блок затемнения также достаточно хорошо сконструирован для такого дешевого предмета.Хотя винтовые клеммы были бы лучше, он поставляется с подпружиненными разъемами, как на задней панели динамиков. Они напрямую припаяны к односторонней плате среднего качества низкой сложности.


Нижняя часть печатной платы светодиодного диммера

После снятия платы работа устройства становится более понятной. Вы можете видеть, что он содержит радиомодуль (с катушкой провода для антенны), который взаимодействует с брелоком, некоторая память, неизвестный микроконтроллер, переключающий полевой транзистор, подтягивающий резистор для линии I2C и 3 дополнительных компонента. которые составляют источник питания.Плата получила название «RF-DIMMER-MBK-V7»

.
Верх печатной платы светодиодного диммера
Микросхема памяти представляет собой устройство ATMEL 24C02N с 256-байтовым последовательным EEPROM. Я предполагаю, что это используется для сохранения состояния устройства, поскольку оно может вернуться в свое предыдущее состояние включения / выключения и затемнения, если питание будет отключено и повторно подано позже.
ATMEL 24C02N — 2048-битный серийный EEPROM
Модуль управления RF подключается к плате через 4-контактный разъем.Два из них соединены вместе, и я предполагаю, что они отправляют данные на микроконтроллер. Два других — это 5-вольтовые и заземляющие линии.
Плата радиочастотного модуля

Хотя это невероятно сложно увидеть, переключающий полевой МОП-транзистор представляет собой устройство 50N03-10 CP. Он имеет максимальное напряжение VDS 30 вольт и максимальный ток стока около 50 ампер (конечно, не одновременно).


Коммутационный полевой МОП-транзистор

Чтобы объяснить, почему устройство работает не так, как я сначала ожидал, поможет цветовая кодировка различных узлов на печатной плате ниже.И снова вход справа.


Черный — отрицательная входная клемма и точка заземления для остальной цепи.
Красный — положительный входной терминал. Он напрямую подключен к выходному положительному выводу и подает питание на остальную цепь управления.
Фиолетовый — это входное напряжение после прохождения через диод обратной защиты
. Желтый — это линия 5 В, питаемая стабилизатором напряжения 7805
Темно-синий — это линия данных, возвращаемая радиочастотным модулем
. Голубой — привод ворот Mosfet
Зелено-белый — линии SDA и SCL шины I2C
Оранжевый — отрицательная выходная клемма
Узел напряжения на печатной плате

Чтобы было еще понятнее, почему мои первые попытки подключения не сработали, я перерисовал схему более традиционным способом.


Схема диммера RF LED

Как видите, схема относительно проста. Он принимает входное напряжение через диод защиты от обратной полярности и подает его на линейный регулятор, чтобы обеспечить линию 5 В. Он используется для питания микросхемы памяти, радиочастотного модуля и неизвестного микроконтроллера. Микроконтроллер считывает данные из RF-модуля и сохраняет эти данные конфигурации в памяти EEPROM.Затем микроконтроллер регулирует форму сигнала ШИМ, управляя затвором полевого МОП-транзистора, быстро включая и выключая нагрузку и изменяя яркость света. Это достигается за счет эффективного отключения отрицательной клеммы нагрузки.

Почему моя первая идея не сработала, становится ясно. Я предположил, что переключающий элемент будет на стороне высокого напряжения нагрузки, при этом нагрузка будет подключена к земле, а переключатель между нагрузкой и линией 12 В, как показано на рисунке b ниже. Подключение делителя напряжения в качестве нагрузки привело бы к появлению сигнала ШИМ от 0 до 6 вольт, но это было не так.

Коммутационный МОП-транзистор находится на стороне низкого напряжения нагрузки, как показано на рисунке А ниже, и на то есть веская причина. Это позволяет напряжению управления затвором МОП-транзистора быть независимым от напряжения питания. Переключатель высокого уровня потребует МОП-транзистора с p-каналом и напряжения затвора на 5 вольт меньше, чем входное для его управления, но поскольку входное напряжение может изменяться от 12 до 24 вольт, напряжение управления затвором также должно меняться. Это можно сделать, но при этом добавляются лишние детали. Намного проще использовать переключатель низкого уровня и управлять им с помощью сигнала 5 В, который не меняется, как входное напряжение.Поскольку это устройство предназначено для управления светодиодами, которые ни к чему не подключены, это не имеет особого значения. Проблема возникает только при подключении нескольких устройств. Размещение резистивного делителя на таком выходе даст сигнал ШИМ, который изменяется от 6 до 12 вольт. Это означает, что свет загорится и останется гореть. Отключение положительного выхода блока регулировки яркости приведет к тому, что клеммы PWM DIM и -DIM будут подключены к резистору, при этом 0 вольт на модуле PWM DIM выключится.Если вы отключите линию PWM DIM, свет включится, как указано в его технических характеристиках (оставьте неиспользуемые провода неподключенными).

Драйвер светодиода MeanWell действительно требует конфигурации вывода, подобной показанной на рисунке c, где выходной терминал принудительно выставлен на высокое или низкое напряжение, другие конфигурации могут принудительно установить на выходе высокое или низкое напряжение, но не оба одновременно.

Конфигурации переключения нагрузки. Предположим, что вход 12 В находится слева от каждого рисунка, нагрузка — справа.

Посмотреть формы сигналов диммирующего устройства. Я поместил на выход резистор фиктивной нагрузки и измерил напряжение на нем. На изображении ниже показано устройство с двумя из 32 настроек затемнения.

Напряжение на нагрузке при минимальной яркости
Напряжение на нагрузке примерно при четверти яркости

Подумав об этом, есть способ подключить агрегат к контроллеру MeanWell.Напряжение, используемое для управления полевым транзистором, — это именно то, что нам нужно для управления выводом PWM DIM. Итак, если бы вы открыли коробку и припаяли провод к голубому следу на приведенной выше схеме, все должно работать. Вывод микроконтроллера в реальный мир без защиты не идеален, и ток, который может подавать микроконтроллер, неизвестен. Вы можете попробовать, он должен работать.


Напряжение на затворе MOSFET

Кроме того, мои первоначальные тесты проводились с длинной цепочкой светодиодов, и я получил некоторые странные результаты.То, что здесь происходило, было, когда выключатель низкого уровня был выключен, кабели в моей установке были связаны шумом от сетевого напряжения. Однако тестирование с резистором исправило это. Дох!

Первоначальный неправильный эксперимент
Обзор диммерного переключателя

Philips Hue (2021): стареющий диммерный переключатель Hue получает долгожданную модернизацию

Впервые представленный еще в 2015 году, диммерный переключатель первого поколения от Philips Hue, принадлежащего Signify, начал ощущаться явно устаревшим, что делает появление его значительно улучшенного преемника более чем своевременным.

Диммерный переключатель второго поколения не только выглядит более современным, он также добавляет новую кнопку Hue и временный режим освещения сцены, а также большую настенную пластину, которая позволяет как отклеивать, так и приклеивать винты. монтаж. Между тем, одна из потрясающих функций оригинального Dimmer Switch — возможность настраивать его через HomeKit — никуда не делась. Также без изменений: разумный ценник в 25 долларов.

Этот обзор является частью обзора TechHive лучших интеллектуальных выключателей и диммеров света, где вы найдете обзоры конкурирующих продуктов, а также руководство для покупателя по функциям, которые следует учитывать при покупке этого типа продуктов.

Дизайн и технические характеристики

При размере 3,6 x 1,4 x 0,3 дюйма (В x Ш x Г) новый переключатель Hue Dimmer (при измерении без прилагаемой настенной панели) примерно того же размера, что и оригинал, но на этом сходство заканчивается. Во-первых, углы переключателя более закруглены, чем у старого квадратного переключателя, и вместо блестящей — и, откровенно говоря, дешево выглядящей — отделки оригинала, новая версия имеет матовую поверхность, которая (по иронии судьбы) намного более отполированный вид.

Бен Паттерсон / IDG

Новый переключатель диммера Philips Hue отказался от квадратного дизайна своего предшественника и приобрел более округлый матовый вид.

Еще одно изменение: новый переключатель диммера лишен четырехкнопочного дизайна своего предшественника. Теперь вместо кнопок «включить», «ярче», «затемнить» и «выключить» есть кнопка «вкл / выкл», качелька увеличения / уменьшения яркости и кнопка «Оттенок» для переключения сцен освещения. Комбинируя кнопки включения / выключения и добавляя кнопку Hue, новый Dimmer Switch по сути дает вам дополнительную кнопку, с которой можно поиграть.Я немного опишу функции кнопки Hue.

Также изменилась настенная панель переключателя Hue Dimmer Switch. Как и в случае с самим переключателем, пластина теперь имеет матовый вид, а не блестящую поверхность на оригинале — долгожданное, более красивое изменение. И хотя исходная пластина была стандартного размера (4,5 x 2,75 дюйма), новая пластина — среднего размера (4,88 x 3,13 дюйма). Он также состоит из двух защелкивающихся частей, при этом задняя часть может похвастаться клейкой подложкой, которая отслаивается и прилипает, а также шестью отверстиями для крепежных винтов.

Бен Паттерсон / IDG

Двухкомпонентная настенная пластина для диммерного переключателя Hue второго поколения теперь имеет средний размер, а не стандартную, а задняя часть имеет монтажные отверстия, а также липкую подложку.

Как и в оригинале, новый переключатель диммера магнитно фиксируется на настенной пластине, хотя даже эта функция изменилась. Теперь магниты не размещаются внутри настенной пластины, а находятся внутри самого переключателя. Это означает (аналогично умной кнопке Hue) вы можете защелкнуть переключатель на любом металлическом предмете, например, на дверце холодильника или металлической опоре лампы.

Бен Паттерсон / IDG

Магниты для нового переключателя Hue Dimmer теперь находятся внутри самого переключателя, что означает, что переключатель будет прилипать к холодильнику или чему-либо еще, что является металлическим.

Новый диммерный переключатель питается от батарейки типа «таблетка» CR2032 (в отличие от батарейки CR2045 для более старой модели), и Signify обещает два года автономной работы от одной батареи.

Установка и настройка

Как и его предшественник, новый диммерный переключатель Hue может быть установлен с помощью подкладки настенной панели.В итоге я прикрепил свой тестовый образец точно к тому же месту на стене кухни, где находился оригинальный выключатель. (Кстати, будьте осторожны, снимая старую настенную пластину; клей на моем взял с собой кусок краски для стен.) И, как я только что упомянул, новый вариант — прикрутить пластину, а не приклеивать ее к стене.

После этого просто запустите мобильное приложение Hue, нажмите Настройки> Аксессуары> Добавить аксессуар и следуйте инструкциям. Для меня приложение обнаружило переключатель Hue Dimmer с поддержкой Zigbee в течение нескольких секунд, а через минуту оно было подключено к моему Hue Bridge.Затем вы можете выбрать, какие огни будет контролировать переключатель; вы можете выбрать комнату, зону (например, наверху или внизу) или один или несколько отдельных источников света.

Говоря о мостах, мост Hue требуется для использования переключателя Hue Dimmer Switch. Если в вашем доме есть лампы Hue, которые вы управляли через Bluetooth, а не через Zigbee, вам придется потрудиться, чтобы мост добавил новый переключатель в вашу установку.

Функции и возможности

Добавление кнопки Hue знаменует собой самое большое изменение между старым переключателем диммера и новым, и вы можете установить его в один из двух режимов: «цикл сцены» или «основанный на времени» свет.

Как вы, наверное, догадались, режим цикла сцен переключает ваши источники света через выбор сцен освещения, когда вы нажимаете кнопку Hue. Вы можете выбрать до пяти разных сцен; так, например, однократное нажатие кнопки «Оттенок» может активировать «Яркую» сцену, второе нажатие может вызвать сцену «Концентрация» и так далее. Старый Dimmer Switch имеет те же функции цикла сцены, за исключением того, что вы циклически переключаетесь между сценами, нажимая кнопку питания несколько раз, а не кнопку Hue (которой, конечно же, нет в оригинальном Dimmer Switch).

Бен Паттерсон / IDG

С новым переключателем Hue Dimmer Switch вы можете настроить кнопку Hue для запуска различных сцен освещения в зависимости от времени суток.

Второй режим для кнопки Hue — это «основанный на времени» свет, который активирует различные сцены при нажатии кнопки Hue в зависимости от времени суток. Вы получаете пять трехчасовых часовых поясов, начиная с 7:00 утра. В зависимости от того, как вы настраиваете режим на основе времени, нажатие кнопки «Оттенок» на восходе солнца может вызвать сцену теплого света, а нажатие ее в полночь может активировать сцену ночного света.

Помимо настройки кнопки «Оттенок», вы также можете выбрать, что делает кнопка питания. Один из вариантов — кнопка питания для включения назначенных вам источников света с последней использованной сценой освещения, в то время как другой вариант всегда запускает ту же назначенную световую сцену. Вы также можете назначить действие для нажатия и удержания кнопки питания, но есть только одно: выключить все освещение в вашем доме (другой вариант «нажать и удерживать» — просто ничего не делать).

Хотя вы можете настроить функцию включения питания коммутатора, вы не можете сделать то же самое для отключения питания.Другими словами, если индикаторы, которыми управляет регулятор яркости, включены, и вы нажмете кнопку питания, индикаторы всегда будут выключаться, и нет возможности изменить это поведение. Для большинства пользователей это, вероятно, не проблема, но если вы надеялись на полный контроль над кнопкой питания для более сложных настроек, то это сделка.

Наконец, есть центральный переключатель регулятора яркости, который выполняет то же действие, что и две кнопки регулировки яркости на оригинальном переключателе яркости: он либо увеличивает, либо уменьшает яркость вашего управляемого света.Как и в случае с первым переключателем диммера, элементы управления диммером в новой версии не могут быть настроены вообще — или, по крайней мере, с помощью приложения Hue.

Интеграция с HomeKit

Как и в случае с первым диммерным переключателем, новая версия настраивается с помощью HomeKit и включает в себя все четыре кнопки (HomeKit считает центральную качельку как две кнопки, следовательно, всего четыре). Это означает, что вы можете назначить любую сцену или автоматизацию HomeKit любой из кнопок диммерных переключателей, а также управлять любым смарт-устройством, совместимым с HomeKit.

Например, вы можете настроить кнопку Hue для включения (скажем) вашего телевизора LG и установить его на вход Apple TV или сделать так, чтобы кнопка питания переключателя открывала интеллектуальные шторы с поддержкой HomeKit. Вы даже можете назначить несколько сцен или автоматизацию для нажатия кнопки.

Другими словами, вы можете использовать HomeKit, чтобы превратить Hue Dimmer Switch в панель управления для ваших устройств HomeKit, и пределы того, что вы можете сделать, в значительной степени ограничены вашим воображением. Довольно круто.

Итог

Я давно чувствовал, что дешевый на вид пластиковый диммер Hue Dimmer Switch 2015 года был слабым звеном во впечатляющей линейке Hue.Но в этой обновленной версии Signify исправила большинство недостатков оригинала, в результате чего они стали более совершенными, современными и функциональными. В то же время, функции диммерного переключателя первого поколения, которые и работали хорошо, включая простую установку и настройку, а также совместимость с HomeKit, остались неизменными. Для пользователей Philips Hue с мостом новый переключатель диммера — простая рекомендация.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Как подключить диммер к лампе | Руководства по дому

Диммеры света дают вам возможность управлять яркостью осветительной арматуры, увеличивая или уменьшая поток электричества к свету. Это поможет уменьшить блики, продлить срок службы ламп и сэкономить электроэнергию. Хотя большинство потребителей знают о переключателях диммера, которые управляют потолочными светильниками, существуют также диммеры для ламп. Подключаемые диммеры устанавливаются всего за несколько секунд и не требуют инструментов или навыков электромонтажа.Накладные диммеры, требующие немного большей работы, устанавливаются в шнур лампы и являются более долговечными.

Установите подключаемый диммер

Отключите шнур питания вашего светильника от розетки.

Включите диммер в розетку.

Вставьте шнур питания лампы в розетку на диммере.

Включите лампу с помощью переключателя на самой лампе. Сдвиньте диммер вверх и вниз, чтобы проверить его работоспособность.

Установите накладной диммер

Отсоедините шнур питания лампы от стены.

Найдите удобное место на шнуре питания для переключателя диммера. Убедитесь, что к нему легко получить доступ, так как диммер будет использоваться для включения и выключения лампы после установки переключателя.

Разделите горячий и нейтральный провода, сделав между ними 2-дюймовый разрез с помощью универсального ножа. Горячий провод будет иметь гладкую изоляцию; нейтральный провод будет иметь выступы.

Обрежьте горячий провод в центре прорези и с помощью инструментов для зачистки проводов удалите 1-дюймовый участок изоляции с каждой стороны разреза.Убедитесь, что вы разрезаете провод с гладкой изоляцией.

Откройте накладной диммер и вставьте нейтральный провод в предусмотренную выемку. Плотно ввинтите оба конца горячего провода в соответствующие зажимы.

Установите верх диммера на место, чтобы закрыть провода, и прикрутите его.

Вставьте лампу обратно в розетку и включите ее с помощью ручки на лампе. Проверьте диммер, чтобы убедиться, что он работает правильно.

Ссылки

Ресурсы

  • iLight: Как работает диммер

Советы

  • Лампы накаливания и галогенные лампы часто тускнеют без проблем, однако некоторые лампы CFL мерцают и гудят при уменьшении яркости.Перед использованием убедитесь, что ваши лампы регулируются, или купите диммер специально для того типа ламп, которые вы используете.

Предупреждения

  • Отключение лампы для установки накладного диммера чрезвычайно важно, поскольку вы перережете электрический шнур лампы и можете ударить себя током, если он находится под напряжением.
  • Лампы CFL содержат ртуть и не подлежат одноразовому использованию. Ознакомьтесь с правилами утилизации опасных отходов на своей местной свалке.
  • Неправильное подключение накладного диммера может привести к повреждению переключателя и вызвать возгорание.

Writer Bio

Роберт Кингсли пишет технические копии и процедурные документы с 2007 года. Он имеет многолетний опыт работы с сетями и устранением неполадок оборудования, чтобы помочь читателям решить их проблемы, связанные с информационными технологиями. Кингсли получил степень младшего специалиста по компьютерным сетевым системам в Техническом институте ITT в Вобурне, штат Массачусетс.

Как установить диммер для встраиваемого освещения

Установка диммера для встраиваемого освещения — один из простейших способов значительно повысить гибкость вашего освещения.Это также довольно простой проект DIY, который может выполнить почти каждый.

Этот пост покажет вам, как установить обычный диммер для встраиваемого освещения.

Вот что вам понадобится:

  • Новый переключатель освещения и крышка.
  • Средние отвертки — плоские и Phillips
  • Кусачки / устройства для снятия изоляции
  • Тестер проводов под напряжением (рекомендуется бесконтактный тип)

При покупке нового диммерного переключателя вам необходимо знать, является ли цепь освещения одинарной -полюс (управление освещением из одного места) или трехходовой (управление освещением из двух мест).Некоторые диммеры универсальны и подходят как для однополюсных, так и для трехполюсных цепей, но, чтобы быть уверенным, прочтите упаковку.

После того, как у вас есть новый диммер и инструменты, этот проект должен занять 20 минут или меньше, в зависимости от вашего уровня опыта.

Я перечислил шаги ниже и включил видео от Home Depot, которое проведет вас через этот процесс. Я рекомендую сначала посмотреть видео, чтобы вы ознакомились с общим процессом, а затем при необходимости выполнить шаги, перечисленные ниже.

Вот краткое изложение шагов по установке диммера:

Шаг 1. Выключите питание.

Шаг 2. Снимите старый переключатель и используйте тестер проводов под напряжением, чтобы убедиться, что питание отключено.

Шаг 3. Отсоедините провода от переключателя. Если это трехпозиционный переключатель, пометьте провод, который подключен к «общему» винту (обычно это черный винт), прежде чем снимать провод.

Шаг 4. Зачистите изоляцию на всех проводах примерно на 3/4 дюйма.

Шаг 5. Подключите провода заземления.

Шаг 6. Подсоедините оставшиеся провода. Если это однополюсная схема, порядок проводов обычно не имеет значения. Если это трехполюсная цепь, подключите провод, который вы обозначили как «общий», к общему проводу на диммере. Обычно это черный провод. Затем подключите оставшиеся два провода, порядок не имеет значения.

Шаг 7. Сложите провода в распределительную коробку и с помощью отвертки установите диммер и крышку.

Включите питание и наслаждайтесь гибкостью своего освещения!

Замена переключателя диммера (Tips.Net)

Независимо от того, готовитесь ли вы к романтическому ужину на двоих или работаете над важным дедлайном посреди ночи, вы обнаружите, что исправный диммер имеет решающее значение для правильного управления освещением в вашем доме.Диммер можно прикрепить практически к любому внутреннему освещению в вашем доме, чтобы регулировать яркость или тусклость освещения. Диммерный переключатель работает, увеличивая или уменьшая количество энергии, подаваемой на свет, чтобы сделать его ярче или затемнить. Некоторые диммерные переключатели представляют собой ручки, а другие имеют скользящие механизмы.

Диммерные переключатели чаще всего используются с лампами накаливания, а не с люминесцентными светильниками или многими новыми КЛЛ или светодиодными лампами. Возможно, что некоторые светильники без накаливания позволят вам использовать их с диммером, но вы захотите узнать у производителя, так ли это.Если вы используете диммер с прибором, который не поддерживает переменную мощность, подаваемую диммером, вы рискуете выйти из строя, что плохо для электрических устройств — это может даже вызвать пожар!

Конечно, если у вас уже есть диммер, и все, что вам нужно сделать, это заменить его, вы, вероятно, в безопасности — вам нужно беспокоиться о приспособлении только в том случае, если вы устанавливаете диммерный переключатель в первый раз или если вы заменяют сам светильник.

Для замены или установки переключателя диммера вам понадобится несколько предметов.Обыщите свой дом, местный хозяйственный магазин или попросите у дружелюбного соседа тестер цепей, проволочные гайки и набор отверток с плоской головкой. С помощью автоматического выключателя или блока предохранителей — обычно расположенных в гараже, подвале или прачечной — отключите питание приборов, которые управляются переключателем. Проверьте свет в комнате, щелкая различными переключателями, чтобы убедиться, что питание отключено. (Когда вы работаете с электричеством, важно соблюдать различные меры безопасности, подобные этой.)

Найдите переключатель, который необходимо отремонтировать или заменить, и снимите крышку. Крышка представляет собой кусок пластика или металла, который крепится к стене, чтобы защитить выключатель света и обеспечить эстетичный вид фасада. Крышка обычно удерживается на месте одним или двумя маленькими винтами, видимыми с передней стороны крышки. Удалите их, и вы сможете сразу снять крышку.

  • Если переключатель диммера использует ручку, возможно, что ручка будет препятствовать снятию крышки.В этом случае сильное нажатие на ручку — прямо, от стены — должно снять ручку и позволить вам легко снять крышку.
  • Если комната была окрашена кем-то, кто не снял накладку перед покраской, возможно, высохшая краска будет удерживать накладку «прикрепленной» к стене. В этом случае осторожно используйте острый нож, чтобы надрезать краску по краям крышки. Это должно позволить вам снять крышку, не повредив стену.

После снятия крышки вы должны увидеть винты, которые удерживают переключатель в распределительной коробке. Почти во всех случаях таких винтов два — один в верхней части переключателя, а другой — в нижней. Полностью отвинтите оба из них и осторожно вытащите узел переключателя из самой электрической коробки. Подвесьте переключатель на несколько дюймов от стены, чтобы были оголены провода.

Найдите минутку, чтобы изучить коммутатор, чтобы вы знали, как подключены провода.В большинстве современных установок однополюсный переключатель имеет только три провода, которые подключаются к переключателю: белый, черный и зеленый. Зеленый — провод заземления; это белый и черный провода, которые действительно несут питание. Обратите внимание, какие провода к каким винтам подключены, а затем снимите провода со старого переключателя.

Важно: Если к заменяемому коммутатору подключено более трех проводов, это, вероятно, трех- или четырехпозиционный переключатель. Эти типы переключателей имеют более сложную проводку, поскольку они работают вместе с другими переключателями для управления освещением.Например, у вас может быть комната, в которой есть две двери и выключатель света у каждой двери. При замене коммутатора этого типа необходимо убедиться, что новый коммутатор соответствует характеристикам старого. Отметьте, какие провода были подключены к каким винтам на переключателе, снимите его с проводов и отнесите в хозяйственный магазин, чтобы получить соответствующий переключатель на замену.

Сделав записи о том, какие провода были прикреплены к каким винтам на старом коммутаторе, подсоедините провода к тем же винтам на новом коммутаторе.Возможно, у диммерного переключателя не будет винтов, а вместо этого к переключателю будут подключены провода. В этом случае соедините провода вашего дома с соответствующими проводами переключателя, используя проволочные гайки и изоленту.

Надежно прикрепив провода к переключателю, осторожно вставьте переключатель обратно в электрическую коробку. Убедитесь, что вы выровняли два винта переключателя с соответствующими отверстиями для винтов в распределительной коробке. Затяните винты, чтобы убедиться, что переключатель надежно закреплен, а затем установите крышку на место.Наконец, если переключатель диммера использует ручку, плотно нажмите ручку на переключателе.

Пришло время для момента истины: вернитесь к блоку предохранителей и включите прерыватель цепи освещения. Затем вы можете вернуться в комнату и проверить свой диммер, чтобы убедиться, что все работает правильно.

Если вы подозреваете проблему с установкой или столкнулись с проблемой, отключите питание на автоматическом выключателе и немедленно обратитесь за помощью к профессиональному электрику. Например, если выключатель не остается во включенном положении, вы чувствуете запах дыма, крышка переключателя горячая или свет не работает должным образом — все это признаки того, что вам может потребоваться помощь.Всегда помните, что безопасность превыше всего!

После замены диммера он должен работать правильно и надежно долгие годы.

Автор биографии

Аллен Вятт

Аллен Вятт — всемирно признанный автор, автор более чем 50 научно-популярных книг и многочисленных журнальных статей. Он является президентом Sharon Parq Associates, компании, предоставляющей компьютерные и издательские услуги.Узнать больше о Allen …

Изменение полей страницы

Частью определения макета страницы является определение размера полей, окружающих текст на странице.

Добавить комментарий

Ваш адрес email не будет опубликован.
