Ремонт диммера | Мастер-класс своими руками

Поначалу необходимо разобраться, что это такое, и какие функции выполняет этот самый диммер. Диммер еще называют светорегулятором – это устройство, которое позволяет плавно регулировать на нагрузке напряжение. В основном его используют для регулировки яркости на галогенных лампах и лампах накаливания, но также, его можно использовать для регулировки температуры паяльника и других устройств. Название от английского переводится как – затемнять, тускнеть и т.д.

Благодаря диммеру можно сэкономить электроэнергию, происходит это за счет уменьшения напряжения и силы тока пропускаемого через регулятор, правда и яркость лампы уменьшится, но иногда в некоторых помещениях это очень кстати, а иногда даже необходимо, например, в комнате для проявления фотографий или в брудерах для управления температурой и т.д. А еще светорегулятор помогает продлить срок службы ламп накаливания, плавным поднятием напряжения, ведь лампы в основном перегорают в момент включения, так как до подключения сама лампа и вольфрамовая нить холодные, соответственно сопротивление нити во много раз ниже, а сила тока выше, чем при горячем. К сожалению работавший у меня три года без проблем диммер, неожиданно перегорел, и я решил его реанимировать. Для начала я его разобрал. В моем случае, да и в основном в не дорогих диммерах, для этого нужно выдернуть ручку регулятора, выкрутить гайку, что под ней, далее выкрутить два самореза сзади диммера и вытащить плату с деталями.

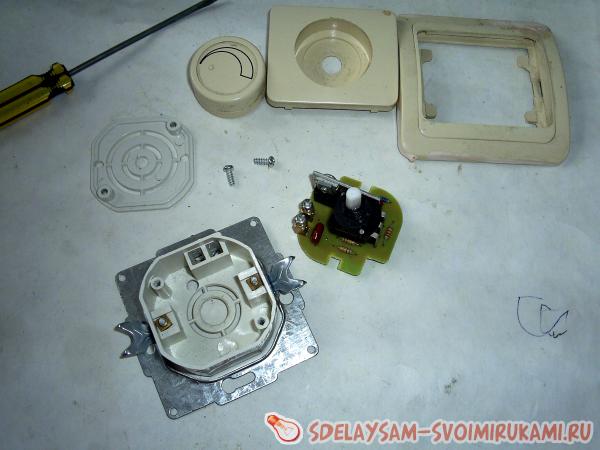

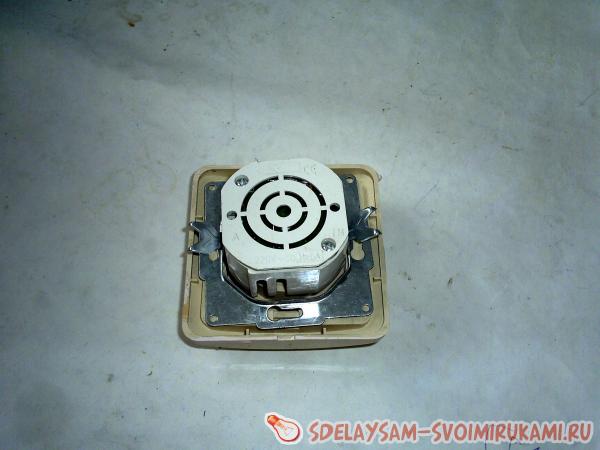

Дальше необходимо визуально осмотреть. Иногда бывает, что осмотр выявляет некоторые поломки, например, потемнение резисторов, раскол или разрыв симистора, раскол пленочного конденсатора и т.д., а иногда можно увидеть последствия в виде перегоревшей дорожки на плате.

В моем случае осмотр не показал никаких дефектов, и я взялся за мультиметр (тестер). Обычно в таких регуляторах выходит из строя симистор, собственно с светорегулятором моим так и произошло. Встречается еще такая неисправность, в момент включения диммером лампочка кратковременно вспыхивает, это тоже можно исправить заменой симистора, а иногда динистора, происходит это из-за вторичного лавинного пробоя PN перехода, одного из полупроводников. На фото, два симистора внутри синего круга.

Проверял при помощи мультиметра, симистор звонился (пропускал) во всех направлениях, причем пропускал не как полупроводник, а как проводник (кусок проволоки). Удостоверившись в неисправности симистора, отпаял его и заменил заведомо рабочим. Между симистором и радиатором я нанес КПТ-8 (паста теплопроводная), можно конечно было бы и без пасты обойтись, просто паста попалась под (так сказать) горячие руки.

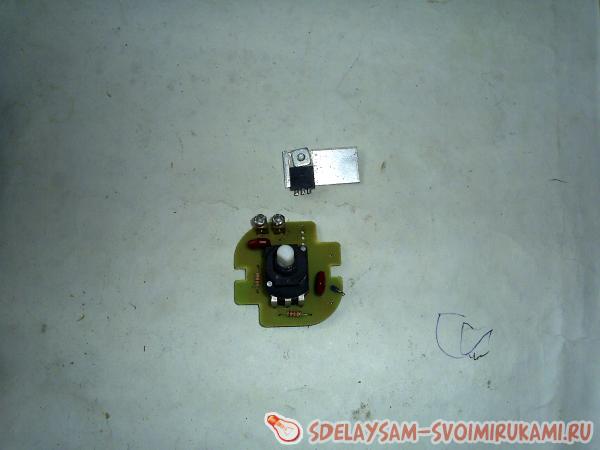

В моем регуляторе стоял симистор с обозначением BT 137-600E, он рассчитан на 600 вольт 8 ампер. Заменил я его завалявшейся у меня BTB 24-600B, как видно по обозначению рассчитан на 600 вольт и 24 ампер, то есть диммер стал даже мощнее. Симисторы можно и другие, но надо смотреть по даташитам, чтобы подходил по мощности, распинновке и по токам управления.

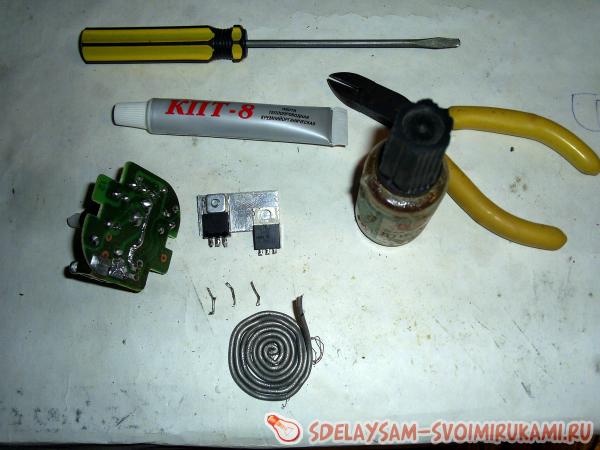

Далее почистил отверстия, где будет запаян симистор, полудил паяльным флюсом и запаял его на подготовленное место. После этого протер ваткой смоченной спиртом плату там, где были остатки флюса.

У меня он сгорел вместе с лампочкой, и я предположил, что симистор вышел из строя из-за дуги, которая возникла при перегорании лампы и спровоцировала скачок напряжения.
Проверил так же симметричный динистор (DB3).Проверяется он так, для начала надо тестером (в режиме проверки диодов) попробовать прозвонить в обоих направлениях, он не должен звониться. Дальше накрутить на щупы тестера резистор 1 Кило Ом, первый конец щупа подключаем к динистору, а между вторым концом динистора и тестера, подключаем конденсатор 100 микрофарада (заряженный), напряжение на нем чуть-чуть больше напряжения пробоя динистора. Если тестер (в режиме вольтметр) показывает падающее напряжение, это значит динистор рабочий. Если он не исправен, замену можно найти в перегоревшей энергосберегающей лампе. На фото динистор в синем кружке.

На всякий случай проверил и остальные детали, хотя был уверен в их исправности, так как выходят из строя в основном симистор и реже динистор и переменный резистор с включателем. Ну и бывает, конечно, что перегорает дорожка, это происходит из-за замыкания в участке цепи лампочки и регулятора или неправильном расключении электропроводки в распределительной коробке, но она перегорает уже, когда симистор выходит из строя. Кстати некоторые диммеры, работают не корректно, если фазу с нулём не правильно подключить, но даже если перепутали ничего страшного не случиться.

На фотографиях ниже, можно посмотреть минимальный и максимальный накал нитей лампочки после ремонта.


И собственно видео работы диммера. Мои советы тем, кто решит отремонтировать не рабочий регулятор самостоятельно. Не рекомендую пренебрегать техникой безопасности и производить все манипуляции с диммером только при отключенном от сети питании. При измерениях под нагрузкой будьте внимательны, так как вся схема не имеет гальванической развязки. При выборе симистора покупайте его хотя бы на 30% мощнее подключенной нагрузки, а лучше на 50% или больше (в некоторых случаях придется изменить схему). Не ленитесь проверить и остальные детали, ведь их, не так уж и много там, в моей схеме всего 7 вместе с симистором. Ко мне лично бывало, приносили диммеры, у коих были вышедшие из строя то сами включатели, встроенные в потенциометр, симистор, либо динистор, но в принципе могут отказаться работать и остальные детали.
Надеюсь кому-нибудь при ремонте диммера, моя информация поможет.

Как правильно подключить диммер своими руками

В статье расскажем как быстро установить диммер с пошаговой инструкцией, какие инструменты понадобятся и как безопасно подключить диммер.

Что необходимо:

• Шлицевые отвертки
• Плоскогубцы
• Инструмент для зачистки проводов
• Кусачки
• Изолента
• Тестер напряжения
• Диммер
• Разъемы проводов

Хороший диммер может изменить интерьер в любой комнате, играя со светом. Но установка диммера немного сложнее, чем просто замена нескольких проводов. От удаления старого выключателя света до правильного подключения нового устройства, вот краткое руководство о том, как установить диммер в вашем доме.

Шаг 1 — Отключить питание

Мы советуем всегда отключать питание главного выключателя всякий раз, когда выполняете электрические работы по дому. После выключения автомата убедитесь, что питание отключено, включив старый выключатель света.

Не продолжайте, пока не отключится питание.

Шаг 2 — Удалить старый переключатель света

После отключения питании, отверткой снимите старую крышку переключателя. Два винта обычно удерживают переключатель на месте. После того, как пластина снята, снимите два винта, соединяющие переключатель с электрической коробкой. На этом этапе вы сможете вытащить переключатель из стены. Используйте свой тестер напряжения, чтобы дважды проверить, что питание отключено, прежде чем двигаться вперед.

Шаг 3 — Отключите провода

Запишите цвет проводов и расположение каждого из них — это даст вам понимание, какие провода являются фазой, землей и нулевый (синий — нулевой рабочий, желто-зеленый — нулевой защитный или заземляющий). С помощью крестообразной отвертки ослабьте винты на боковой стороне переключателя, которые удерживают провода на месте. Как только винты ослаблены, провода должны легко выйти. Чтобы сохранить провода в порядке, отогните их в сторону от розетки. Если к коммутатору подключен провод заземления, его следует удалить последним. Если вы не можете снять провода с винта, используйте плоскогубцы, чтобы вытащить их.

Шаг 4 — Подготовьте старые провода

Тщательно подготовьте старые провода для нового устройства, используя кусачки, чтобы обрезать старые скрученные концы. Затем отрежьте изоляции с конца, используя инструмент для зачистки проводов (вы должны увидеть медный провод). Повторите этот процесс со всеми проводами, которые были подключены к старому коммутатору.

Шаг 5 — Подключите диммер с многожильным проводом

Диммер с многожильным проводом — это модель, в которой уже есть провода, выходящие из устройства. Подключите каждый провод к соответствующему проводу через пластиковый разъем провода. Прежде чем затягивать разъем, скрутите правильные провода с помощью плоскогубцев. Вы должны повернуть их по часовой стрелке, чтобы они не упали при затягивании разъема.

При использовании соединителей для проводов вы должны быть уверены, что не увидите видимых проводов после того, как подтянете соединитель. Если медь видна, просто снимите разъем, отрежьте часть провода и снова затяните его. Вам также может понадобиться больше обрезать старый провод, если вы не можете вставить все провода обратно в коробку.

Шаг 6 — Подключите традиционный диммер

Некоторые диммеры не имеют многожильных проводов и оснащены винтовыми зажимами, как и большинство выключателей света. Для этих диммеров следуйте инструкциям, прилагаемым к диммеру, при подсоединении проводов к правильной клемме. В большинстве случаев для завершения настройки необходимы три провода: фаза, заземление, нулевый. Дважды проверьте, что вы правильно подключили провода, прежде чем перейти к следующему шагу. Прикрепляя провода, согните их плоскогубцами, чтобы создать петлю. Затем поместите петлю на винт по часовой стрелке и затяните их.

Шаг 7 — Завершить установку диммера

Подключив провода, вставьте диммер в коробку розеток и прикрутите его на место. Прежде чем затягивать винты, убедитесь, что все провода все еще на месте. Если вам нужно, аккуратно сложите несколько проводов, чтобы установить диммер на место. После того, как диммер будет надежно подключен к коробке, установите пластину переключателя, поставляемую с устройством. Возможно, вам придется затянуть или ослабить винты, чтобы получить лучше поставить его в стену.

Шаг 8 — Проверьте диммер

После установки нового диммерного выключателя вы можете включить питание автомата. Восстановив питание, проверьте выключатель диммера и убедитесь, что все лампы работают нормально. Если переключатель не работает, возможно, у вас нет нужных лампочек для затемнения. Не каждая лампочка может тускнеть, поэтому перед установкой диммера убедитесь, что вы приобрели лампу, предназначенную для этой цели.

Советы

Есть несколько вещей, которые вы должны знать, прежде чем купить диммер.

• Если у фонаря есть только один выключатель, то приобретите однополюсный диммер.
• Если есть несколько переключателей для одного и того же источника света, то вам нужен трехсторонний диммер.
• Недостатком трехпозиционного переключателя является то, что не все переключатели смогут регулировать яркость освещения, если вы не приобретете специальный набор.
• Кроме того, диммеры, как правило, производят до 600 Вт. Убедитесь, что ваш диммер может справиться с этой нагрузкой, добавив мощность ламп, подключенных к диммеру. Если общая мощность превышает 600, то вам следует приобрести диммер, рассчитанный на более высокие нагрузки.

Как выполнить ремонт диммера своими руками?

На сегодняшний день светорегулятор используют многие. Диммер может достаточно часто выходить из строя. Чаще всего это происходит в том случае, когда в доме не установлены защитные устройства. Устройства считаются чувствительными к перепадам напряжения. Если возникают повышенные нагрузки, тогда устройство может просто сломаться.

Основные поломки диммера

Если у вас не работает диммер, тогда сейчас мы вам расскажем что могло на это повлиять.

Чаще всего диммер перестает работать в результате перегорания лампочки в люстре. Дело в том, что после перегорания может возникнуть небольшое короткое замыкание. В результате замыкания в светорегуляторе может перегореть один из основных элементов – симистор. Если не заменить это устройства, тогда нарушается вся схема и диммер работать не будет.

Второй причиной может стать то, что ваше устройство может не включаться или выключаться. Суть заключается в том, что устройство может работать только с энергосберегающими лампами. Если вы желаете подключить его люминесцентной или светодиодной лампе, тогда необходимо покупать специальные диммеры. Также если вы уже решили купить светодиодную лампу, тогда необходимо приобретать только диммируемые светодиодные лампы. Для того чтобы избежать поломок неободимо правильно провести подключение диммера.

Как видите, ремонт диммера может потребоваться не всегда. Иногда причиной поломки могут выступить не те лампы.

Еще к одной причине поломки можно отнести то, что мощность светорегулятора была подобрана неправильно. При покупке диммера вам необходимо помнить о том, что его мощность должна превышать на 30 – 50% мощность светильника.  Если ваша мощность будет больше, тогда устройство просто не сможет регулировать яркость. Иногда причиной также может стать повреждение проводки от люстры к диммеру.

Ремонт диммера

Ремонт диммера можно выполнить и самостоятельно. Сейчас вашему вниманию мы предоставим причины поломки и возможные пути их устранения.

• Устройство не включает свет. Для устранения этой поломки вам необходимо открыть его крышку и просмотреть предохранитель. При частых перепадах напряжения он может просто перегореть. Заменить предохранитель в диммере достаточно просто. Часто лучшие производители в комплекте предоставляют готовый предохранитель.

• Диммер не регулирует яркость освещения. Этот ремонт диммера считается более сложным. Причиной поломки может стать симистор, который перегорает в процессе короткого замыкания. Этот элемент схемы при необходимости можно заменить и самостоятельно. Для его ремонта может потребоваться паяльник и дрель с тоненьким сверлом. Для того чтобы припаять новый вам предварительно необходимо будет снять радиатор, который крепится заклепкой. Одноклавишный выключатель не выполнит эту функцию.

• Если в своем доме вы используете светорегулятор с обычными лампочками, тогда необходимо их как можно быстрее поменять.

• Если не работает диммер и простой выключатель, тогда вся проблема в проводке. Ее необходимо еще раз проверить и устранить неполадки.

Как видите, ремонт диммера – это несложный процесс и выполнить его можно самостоятельно.

Рекомендуем вашему вниманию: импульсное реле.

Как установить диммер своими руками видео?

Как подключить диммер

Вы заметили, какой бум экономии на всем охватил нас всех в последнее время? Для экономии тепла и уменьшения тепловых потерь устанавливаем окна со стеклопакетами, утепляем стены, полы, потолки и двери. Для экономии воды устанавливаем водомерные счетчики, чтобы самостоятельно контролировать и уменьшать ее расход, и т.д. Оказывается, используя диммер, можно регулировать расход электроэнергии.

Видео: Подключение различных типов ламп к диммеру

Что это такое и как подключить диммер рассмотрим далее. Итак, диммер – это прибор позволяющий регулировать яркость освещения, а соответственно, и количество потребляемой электролампочками электроэнергии. Устанавливается диммер вместо привычного выключателя. Кстати диммер позволит сделать включение и выключение света более плавным. Сегодня в электромагазинах можно увидеть целый ряд этих приборов, отличающихся формой, цветом, мощностью и способом подключения. Правда, использовать диммеры можно только для регулировки яркости обычных ламп накаливания или галогенных.

Поверьте, установить диммер своими руками совсем не сложно. И с этим заданием справится каждый мужчина, имеющий минимальные знания электротехники. Для этого достаточно иметь под рукой кроме диммера еще подрозетник (другие названия – установочная коробка или подстаканник), отвертку и перфоратор.

Видео: Подключение диммера (электроустановочное изделие)

Прежде чем купить диммер, необходимо рассчитать его мощность. Рекомендуется мощность диммера подбирать с учетом превышения его мощности, приблизительно в полтора раза, суммарной мощности всех ламп, электропитание которых будет регулироваться.

К примеру, три лампы люстры, мощность каждой из которых составляет 100 ватт, имеют суммарную мощность 300 ватт. Мощность диммера в этом случае должна быть не менее 500 ватт. Помните, работающий на предельной мощности диммер может вызвать даже возгорание. Поэтому лучше выбирайте его с запасом мощности.

Можно также выбрать прибор обычный или программируемый, с простым или сенсорным управлением. Но подключение диммера с сенсорным управлением необходимо выполнять с заземлением или занулением.

Подготовив материалы и инструмент можно приступать к установке диммера. Первым делом необходимо демонтировать старый выключатель. Процесс демонтажа прост и понятен, но не забудьте предварительно отключить электроэнергию. Теперь подключите и устанавливайте на его место диммер. Но перед тем как установить диммер, необходимо пользуясь электрическим пробником определить, по какому проводу подается питание, то есть определить фазный провод, поскольку диммер, в отличие от простого выключателя, подключается по определенной схеме. Фазный провод подключается к клемме отмеченной буквой L.

Видео: Диммер выключатель Schneider Electric Anya AYA2200121/AYA2200123

Если в вашей квартире выключатели еще не установлены, то порядок подключения диммера на этапе монтажа электропроводки ничем не отличается от установки простого выключателя.

Внимание, только СЕГОДНЯ!

Похожие

stroytroy.ru » Полезные советы » Как подключить диммер

Как правильно подключить диммер

 Поставим вопрос в лоб. Что такое диммер? Диммер – это электронное устройство, управляющее напряжением на нагрузке. Нагрузкой могут выступать самые различные электронные приборы и устройства.

Но в данной статье, мы будем рассматривать только одну область применения диммеров, а именно, управление уровнем яркости свечения ламп освещения.

О диммерах

Первые диммеры появились в конце XIX века, и служили для постепенного затемнения зрительного зала в театрах. Почему именно в театрах? Потому, что изобретателем диммера был завзятый театрал Гренвилл Вудс.
 Современные диммеры, как уже упоминалось, нашли свое применение в различных сферах электроники и электротехники.

Но на бытовом уровне, чаще всего, они ассоциируются с регулированием уровня освещенности квартиры, комнаты, или отдельной части комнаты. С помощью диммеров легко создать необычный световой дизайн вашей квартиры. Какие-то части квартиры будет освещаться ярко, другие затемнены и т.д.
 Установленные в диммер микроконтроллеры позволяют не только регулировать яркость освещения, но и, в соответствие с заданной программой, автоматически включать или выключать освещение, имитировать присутствие человека в доме, производить плавное отключение освещения, иметь пульт дистанционного управления или даже акустическую систему управления (с помощью голоса или громкого звука).

Диммеры непременные составляющие в системах «умный дом».
 Диммеры могут управлять не только яркостью одной лампы, но и группы ламп, и даже несколькими группами ламп. Все зависит от уровня мощности, с которым может работать силовой элемент.

Электрические схемы диммеров

Первые диммеры подключались к нагрузке через реостат (переменный резистор), но такая схема была не слишком надежной.

С развитием элементной базы электроники, в качестве силового элемента стали использовать тиристор, подключаемый к нагрузке через диодный мост.

Схема тиристорного диммера выглядела следующим образом:

D1 — диод
D2, D3, D4, D5 – диодный мост
SCR – тиристор, его мощность зависит от мощности нагрузки
ZD — динистор
R – нагрузка
C – конденсатор

Более подробно о принципе работы схеме и применяемых радиолементов вы можете узнать из статьи «Плавное включение ламп накаливания»

В настоящее время, в диммерах применяется более совершенная разновидность тиристора – симистор, кстати, изобретенный в Советском Союзе.

Один из вариантов схемы поворотного диммера на симисторе представлен на рисунке.

Разновидности диммеров

Модульные диммеры

Этот тип диммеров, как правило, устанавливается в распределительных щитках, и предназначен для управления освещением в коридорах и на лестничных клетках.

Управление осуществляется с помощью вынесенной кнопки или клавишного выключателя. Нажатие на кнопку включает\выключает лампы, а удерживая кнопку нажатой более 5 сек, можно регулировать уровень яркости свечения ламп.

Диммеры, устанавливаемые в монтажную коробку

Данная разновидность диммера используется с лампами накаливания и галогенными лампами с емкостной или индуктивной нагрузками.

Управляется выносной кнопкой.

Моноблочные диммеры

 Данной тип диммера выполняется единым блоком и устанавливается в стандартный подрозетник. Подключается как обычный выключатель, но, желательно, соблюдать полярность подключения.

По исполнению управляющей части, моноблочные диммеры делятся на:
1.

Поворотно-нажимные. При нажатии на ручку происходит включение \выключение лампы или ламп, а при вращении ручки, происходит регулировка яркости свечения ламп.

Поворотные диммеры. В этом виде диммеров управление заключается только во вращении ручки регулировки яркости свечения.

3. Клавишные диммеры.

По внешнему виду очень похожи на обыкновенные выключатели.

Одна клавиша отвечает за включение\выключение ламп, а вторая за уровень их яркости.

4. Сенсорные диммеры.

Наиболее «продвинутая» разновидность диммеров.

В этом варианте нет движущихся деталей, поэтому этот вид диммеров более надежен. Один из сенсоров отвечает за включение\выключение ламп, остальные сенсоры  отвечают за уровень яркости. Как вы понимаете, хотя переключение происходит очень плавно, но это переключение все-таки ступенчатое. Т.е. есть всего несколько уровней яркости свечения ламп.

5. Диммеры с пультом управления – это удобный и комфортный вариант, который позволяет вам не вставая, к примеру, со своего рабочего места, отрегулировать его освещенность.

Кроме того, достаточно часто, в этом типе диммеров предусматривается и ручная регулировка яркости свечения ламп.

Практически, все модели разных видов диммеров обладают памятью. Поэтому при очередном включении диммера лампы включаются с тем уровнем яркости, который использовался при последнем включении. Плюс это или минус, не решусь сказать.

Кроме вышеприведенной градации диммеров, они также подразделяются по типу ламп, с которыми могут работать.

1. Диммеры для ламп накаливания и галогенных ламп 220В.
Практически все диммеры могут работать с лампами накаливания и галогенными лампами, работающими от 220 В.

В этом случае проблем не возникает. Лампы обладают инерционностью, у них отсутствует емкость и индуктивность. Единственно, на что следует обратить внимание, это то, что при уменьшении напряжения изменяется цветовая температура света. Она уменьшается, и спектр излучения сдвигается в красную сторону.

Подключение диммера своими руками

При небольших напряжениях, подаваемых на лампу, цвет излучения вам может не понравится.

2. Диммеры для низковольтных галогенных ламп.
Если диммированию подвергаются галогенные лампы, рассчитанные на питание 12-24 В, то необходимо наличие понижающего трансформатора. Если устанавливается обмоточный трансформатор, то подбирается диммер, который может работать с индуктивной нагрузкой. Он имеет маркировку RL.
При использовании электронного трансформатора, необходимо использование диммера с маркировкой С.

Это означает, что диммер может работать с емкостной нагрузкой. Конечно, наилучшим вариантом является совмещение в одном устройстве и трансформатора и диммера, но не всегда это делается.

Кроме того, следует обратить внимание, на то, чтобы диммеры обладали свойством плавного отключения и включения ламп, поскольку резкие перепады напряжения отрицательно сказываются на сроке службу данного типа ламп.

3. Диммеры для люминесцентных ламп.

Диммирование данного вида ламп наиболее проблематично. С обычным стартером люминесцентные лампы не поддаются диммированию. Необходимо использовать другую модель пускового устройства. Она получила название ЭПРА — электронная пускорегулирующая аппаратура. Ее схема приведена ниже:

С ЭПРА питание подается на лампу с частотой от 20 кГц до 50 кГц. При подаче напряжения контур, образованный дросселем и емкостью, входит в резонанс, повышая напряжение до необходимого уровня и зажигает лампу.

Изменяя частоту, можно менять и силу тока, протекающего через лампу, тем самым меняя ее уровень свечения. Как видим, диммирование возможно только после выхода свечения лампы на максимальную мощность.

В том состоит

4. Диммеры для светодиодов.
Казалось бы, у светодиодов принцип диммирования лежит на поверхности – изменяй силу тока, протекающего через диод и дело в шляпе. Но. При этом  светодиод будет работать не в оптимальном режиме, и цвет его свечения значительно изменится. Поэтому для диммирования светодиодов применяется другой способ — широтно-импульсная модуляция.

Т.е. на светодиод подаются импульсы тока оптимальной амплитуды, а вот длительностью импульса можно регулировать, тем самым меняя яркость свечения. Поскольку частота импульсов высокая – до 300 кГц, то никакого мерцания не отмечается.

Светорегулятор, называемый также диммером очень часто выходит из строя, особенно если в доме не установлена защита от перенапряжения в сети. Дело в том, что данные устройства очень чувствительны к перепадам напряжения и при повышенной нагрузке могут моментально сломаться. Далее мы рассмотрим основные причины, почему не работает диммер и способы ремонта неисправностей своими руками.

• Обзор вероятных причин
• Как починить поломку

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор.

Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой.

Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен.

Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует.

Как установить диммер

Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к.

скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой.

Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к.

нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке.

Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!
